Hobie FOX User Manual

Eclaté des pièces détachées

20

Illustrated Part Guide - Explosionszeichnung

HOBIE FOX

Hobie Fox : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (1999-2000)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

1

20556000 : Coque gauche

Left hull
Rumpf links

2

3

Hobie FOX

Coque/Hull/Rumpf

1 - 20560300 : Platine de bride

1

2 - 21056028 : Vis cadène

3 - 18056033 : Trappe de visite

4 - 18050905 : Dérive sabre 18 Tiger/Fox

5 - 18000080 : Fémelot

6 - 99226001 : Vis TC fémelot

4

7 - 99220074 : Vis TF Bouchon

8 - 99056012 : Platine bouchon vidange

9 - 99220041 : Joint bouchon vidange

10- 99220040 : Bouchon vidange

11- 99220043 : Joint + bouchon
(x10) Gasket + drain plug

20556010 : Coque droite

Right hull
Rumpf rechts

Bow plate
Hahnepot Platte

Anchor pin
Schraube für Püttingeisen

Inspection port
Luckendeckel

18 Tiger /Fox daggerboard
Steckschwert 18 Tiger/Fox

Gudgeon
Heckbeschlag

Screw TC gudgeon
Schraube TC Heckbeschlag

Screw TF plug
Ablassplatte-Schraube

Drain housing
Platine f. Ablaßschraube

Drain plug gasket
Dichtung Ablaßschraube

Drain plug
Ablasschraube

Dichtung + Ablaßschraube

6

5

9

8

7

10

11

AUTOCOLLANTS COQUES/HULL STICKERS/RUMPF-AUFKLEBER

20556500 : Hobie Fox
20556510 : "H" Fox (intérieur coque/inside bow)
17056081 : Bande molokai/Molokai stripe/Molokai Klebeband

Embout bande molokai/Molokai hull stripe end/Endstück Molokai Klebeband :
17056083 : Droit/Richt/Rechts
17056082 : Gauche/Left/Links

Hobie Fox : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (1999-2000)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

2

Gouvernail droit complet/Rudder assy right complet
Ruderanlage komplett rechts : 20562110

Gouvernail gauche complet/Rudder assy compl. left
Ruderanlage komplett links : 20562100

Hobie FOX

Safran/Rudder/Ruderblatt

21

1

5

2

3

4

5 - 20562160: Tube de Gouvernail

7

1 - 99221123: Vis TH 8x30 casting

Cast.bolt
Schraube Gußt.

2 - 99061110: Rondelle plate

Washer
Unterlegscheibe

3 - 17000010: Casting supérieur Gouv.

Upper rudder casting
Oberes Rudergehäuse

4 - 20562155: Bras gouv.droit complet

Tiller arm right complete
Ruderarm rechts komplett

20562150: Bras gouv.gauche complet

Tiller arm left complete
Ruderarm links komplett

6 - 99220162: Embout gouvernail Race

7 - 14061122: Platine dural

8 - 14061180: Came safran

9 - 16041755: Goupille élastique

10- 99502270 : Lame safran

11- 99220003: Vis safran 8x60
99220066 (X50) Rudder bolt

6

Tiller tube
Ruderrohr

Race tiller end cap
Ruderarmendstück Race

Cam stop plate
Platine f. oberes Rudergehäuse

Plastic cam
Rudernock

Maststep pin
Sprengbolzen

Rudder blade
Ruderblatt

Schraube Ruderblatt

12

18

11

19

10

12- 99220012: Ecrou Nylstop
99220079 (x20) Nylstop nut
99220080 (x50) Selbstsichernde Mutter
13- 17000005: Casting inf. gouv

Lower rudder casting

Unteres Rudergehäuse
14- 21080335 Aiguillot + goupille
(inox) Rudder pin + cotter pin

Ruderbolzen + Splint
15- 14061105: Pene safran

Plunger

Gegenstück Rudernock
16- 99220004: Ressort inox

Spring

Feder
17- 99220006: Vis safran delrin

Tension screw

Druckschraube
18- 99502130: Insert lame safran

Sheave pin rudder blade

Bolzen Ruderblatt
19- 14041711: Axe tête de mât

Mast head axe

Mastkopf Achse
20- 17062680 : Casting inférieur monté

Lower rudder cast.assembled

Unteres Rudergehäuse montiert
21- 99220161 : Clip rapide

Retainer clip

Sicherungsclip

8

9

13

15

16

17

14

20

Hobie Fox : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (1999-2000)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

3

Etai & drisse de foc/Forestay and jib halyard

Vorstag und Fockfall

1 - 20560520 : Etai câble sans pivot

Forestay wire w/o swivel
Vorstagkabel o. Wirbel

2 - 99500480 : Emerillon enrouleur

Forestay Swivel
FockvorstagWirbel

3 - 20560535 : Estrope + emerillon

Complete pigtail + swivel
Pigtail komplett mit Wirbel

7 - 18080100 : Poulie étarq. drisse de foc

Jib halyard block
Fockfallblock

7

Hobie FOX

2

??

3

4

4 - 99500474 : Poulie drisse de foc

5

5 - 20560550 : Drisse cable de foc

6 - 99220036 : Manille lyre 4 mm

6

Jib halyard block assy
Fockfallumlenk-Block

Jib halyard wire
Fockfall Kabel

Shackle 4 mm
Schäkel 4 mm

11

12

11 - 99220034 : Axe percé latte ridoire
99220081 (x50) Clevis pin

Bolzen f. Locheisen geb.
12- 99220230 (x10) : Anneau brisé
99220131 (x50) Split ring

Ringsplint

10

1

8 - 99500481 : Enrouleur de foc

Jib furler
Fockwickler

8

9 - 20560580 : Bride

Bridle
Hahnepot

10- 99220033 : Latte ridoir

Stay adjuster
Wantenspanner

9

Hobie Fox : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (1999-2000)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

4

Hobie FOX

Trapèze équipier/Trapeze crew /Trapez Crew

1- 20560560 : Cable trapeze

Trapez wire
Trapezkabel

2- 16080552: Poignée Trapèze

Trapeze handle
Trapezgriff

3 - 99300054 : Manchon

Sleeve
Hülse

4 - 99300053 : Cosse

Thimble
Kausch

5 - 99500365 : Taquet de trapeze noir

Trapeze Cleat black
Trapezklemme schwarz

6 - 99500105 : Poulie ringot

Becket block
Block

7

6

9

20560565 : Kit trapèze (2)

Trapeze Kit (2)
Trapezsatz (2)

1

5

4

7 - 99500103 : Boule d'arrêt

8 - 99500040 (x2) : Poignée J&H
99500032 (x20) Handle J&H

9- 18060413 : Cordage de trapèze

10- 20580500: Sandow trapèze

2

3

Stop ball
Kugelstopper

Griff J&H

Trapeze line
Trapezleine

Trapez shock cord
Gummistrop Trapez

10

8

Montage des poignées de trapèze
Instruction for connecting your trapeze handle
Wie man die Trapezgriffe knotet

1. Faire un noeud à la fin du cordage 6 mm
Tie knot firmly at end of 6 mm

2. Fixer fermement la corde nouée à la poignée comme
indiqué sur le dessin en s'assurant que la corde ne
puisse pas glisser du milieu de la poignée.
Fix knotted rope firmly to handle as illustrated,

ensuring that rope cannot move from top centre of
handle.

3. Attacher normalement la corde au câble de trapèze.
Attach rope and handle to trapeze wire as normal.

Hobie Fox : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (1999-2000)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

5

Hobie FOX

Trapèze barreur/Trapeze skipper/Trapez skipper

TRAPEZE KIT SKIPPER :

20560575

1 - 99220035 : Manille Lyre 6 mm

2 - 99300053: Cosse

3 - 99300054: Manchon

4 - 20560570: Cable trapeze

5

5 - 16080552: Poignée Trapèze

9

6 - 18060413: Cordage de réglage

7 - 99500040 (x2) Poignée J&H
99500032 (x20) Handle J&H

8 - 18060301: Double anneau
18060312 (x20) Rope lock
18060313 (x40) Trapezstopper
9 - 99500478: Poulie

10- 20580500: Sandow de trapèze

Shackle 6 mm
Schäkel 6 mm

Thimble
Kausch

Sleeve
Hülse

Trapez wire
Trapezkabel

Trapeze handle
Trapezgriff

Trapeze line
Trapezleine

Griff J&H

Block
Block

Trapeze shock cord
Gummistrop Trapez

10

Hobie Fox : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (1999-2000)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

6

Hobie FOX

Haubans/Shrouds/Wanten

1

1- 99220058: Manille Lyre 8 mm
99220210 (x10) Bow shackle

Mastschäkel

2

2- 20560510 : Hauban

Shroud
Want

3- 99220034: Axe percé lat.ridoir
99220081 (x50) Clevis pin

Bolzen für Wanteisen

4- 99220230 (x10) Anneau brisé
99220131 (x50) Split ring

Ringsplint

3

5- 99220033: Latte ridoir

4

Stay adjuster
Wantenspanner

6- 16060312: Chape de hauban

Toggle

5

Wanten Wirbel

7- 99500360: Protège latte ridoire

7

3

4

6

8

Hobie Fox : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (1999-2000)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

99500363 (x2) Shroud adjuster cover
99500364 (x20) Wantenschutz

8 - 99220035 : Manille lyre 6 mm

Bow shackle 6 mm
Schäkel 6 mm

7

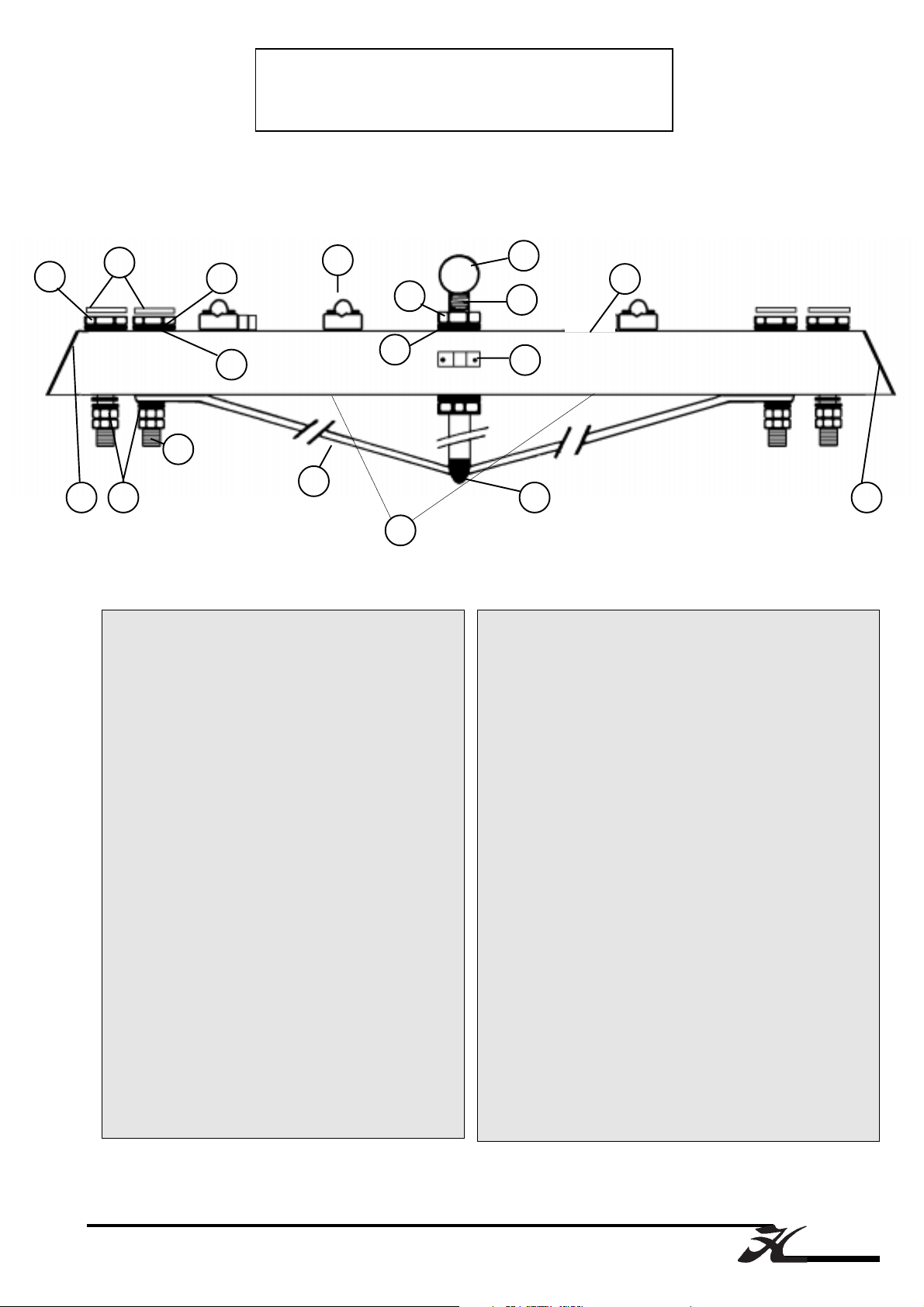

Hobie FOX

Traverse avant/Front crossbar/Vorderholm

20562500

5

7

17

14

3

4

6

1

2

12

Derrière la traverse

13

Rear of crossbar

9

10

8

11

1615

18

Derrière la traverse
Rear of crossbar

1 - 21062673 : Emplanture de mât

Mast step ball
Mastfußkugel

2 - 99219000 : Etai de martingale

Dolphin striker post
Unterzug gebohrt

3 - 99220104 : Ecrou HU D16

Nut HU D16
Mutter HU D16

4 - 99220100 : Rondelle D16

Washer D16
Unterlegscheibe D16

5 - 99220337 : Vis TH 10 x 160 x 50

Screw TH
Schraube TH

6 - 99220059 : Rondelle D10

Washer D10
Unterlegscheibe D10

7 - 99220260 : Rondelle D10.2 nylon

Nylon washer D10.2
Nylon Unterlegscheibe D10.2

8 - 99220240 : Rondelle d'étancheité

Waterproof washer
Dichtungsring

9 - 99220009 : Ecrou HU D10

Nut HU D10
Mutter HU D10

10- 20562700 : Martingale Fox

Dolphinstriker Fox
Unterzug Fox

11- 21062651 : Casting fixe de martingale

striker bar fastening
Unterzug Fuß

12- 16056025 : Articulation inox tangon

Spi pole articulation inox
Verbindung Spibaum inox

13- 18062615 : Taquet enrouleur (derrière la traverse)

Furler cleat (on rear of beam)
Wicklerklemme (hinten)

14- 99500350 : Tourelle Taquet

Swivel Camcleat
Drehklemme

15- 18062415 : Bouchon traverse droit

Beam cap right
Vorderholmendstück rechts

16- 18062410 : Bouchon traverse gauche

Beam cap left
Vorderholmendstück links

17- 17220020 : Bouchon cache vis

Screw cap
Bolzenkappe

18- 99220057 : Pontet forgé D5

Eye Strap
Guseisenbeschlag

Hobie Fox : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (1999-2000)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

8

Hobie FOX

Traverse arrière/Rear crossbar

Achterholm

20562600

1 - 17220020 : Bouchon cache vis

Screw cap
Bolzenkappe

2 - 99220335 : Vis TH 10 x 150 x 50

Crossbar bolt
Holmbolzen

3 - 99220059 : Rondelle D10

Washer D10
Unterlegscheibe D10

4 - 99220260 : Rondelle D10.2 nylon

Nylon washer D10.2
Nylon Unterlegscheibe D10.2

5 - 99220240 : Rondelle d'étancheité

Waterproof washer
Dichtungsring

6 - 99220009 : Ecrou HU D10

Nut HU D10
Mutter HU D10

13

1

2

3

4

6

7

5

7 - 18062405 : Bouchon traverse AR droit

Beam end cap rear right
Achterholmendstück hint. rechts

8 - 18062400 : Bouchon traverse AR gauche

Beam end cap rear left
Achterholmendstück hint. links

9 - 99500255 : Chariot de grand-voile

Traveller car
Großtraveller

10

11

9

12

8

10- 99220057 : Pontet forgé D5

Eye strap
Guseisenbeschlag

11- 21062521 : Embout rail d'écoute grand voile

Traveller track end stop
Travellerschiene Endstück

12- 99500350 : Tourelle

Swivel Camcleat
Drehklemme

13- 99500700 : Crochet de laçage trampolin

Trampoline lacing post (x16)

Hobie Fox : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (1999-2000)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

9

20512800 : BOME Fox COMPLETE

COMPLETE BOOM Fox
BAUM KOMPLETT Fox

Hobie FOX

Bôme/Boom/Baum

18011884

13

18011881

1

18011882

18011883

3

2

8

9

10

4

5

6

7

11

12

8 - 18000095: Embout de bôme arrière.

Boom rear end cap
Baumendkappe hinten

9 - 14011830: Collier de bôme

Block hanger
Baumblock Beschlag

10- 99220057: Pontet

Eye strap
Bügel

11- 99500105: Poulie simple

Simple block
Block Einfach

12- 99500103: Boule d'arrêt

Stop ball

13- 14070352: Charnière centrale vit mulet

Gooseneck slider
Gleiter Lümmelbeschlag

1 - 18011880: Chariot de bôme

Outhall car assembly
Baumtraveller

2 - 99220035: Manille lyre 6 mm

Shackle 6 mm
Schäkel 6 mm

3 - 99500540: Taquet alu noir

Cam cleat aluminium black
Klemme aluminium schwarz

4 - 18060412: Cordage D5

D5 rope
Leine D5

5 - 17070150: Poulie étarquage simple

Simple block
Block einfach

6 - 18011870: Ancrage vit mulet

Gooseneck fastening
Bauteil f. Lümmelbeschlag

7 - 18000090: Embout de bôme av.

Front boom end cap
Baumendkappe vorne

Hobie Fox : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (1999-2000)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

10

Hobie Fox

Barre d'accouplement & stick

Tiller crossbar & stick

Anlenkstange & Pinne

1

7

2

3

1 - 20562200 : Barre d'accouplement Race complète

Race tiller crossbar complete
Anlenkstange kompl. Race

2 - 99220118 : Vis de réglage

Adjustment arm
Anlenkstange-Einstellschraube

3 - 99220119 : Embout fileté

Threaded end cap
Enstück mit Gewinde

4 - 99220121 Embout de barre accouplement percé

Tiller crossbar drilled end cap
Anlenkstange-Endstück gebohrt

5 - 99220162 : Embout de gouvernail Race

Race tiller end cap
Ruderarmenstück Race

6 - 99220161 : Clip rapide

Retainer clip
Sicherungsclip

7 - 99502310 : Stick FX6

FX6 Tiller extension
FX6 Pinne

6

Bras de gouvernail/Rudder arm/Ruderarm

5

4

99600020 : Kit articulation Race complet

Race tiller connector kit complete
Verbindungsgelenk kompl. Race

Hobie Fox : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (1999-2000)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

11

Hobie FOX

Barre de flêche et cables

Spreaders and diamond wires

1

3

Saling und Diamondwant

2

4

18

4

18060331 : KIT BARRE DE FLECHE

SPREADER ASSEMBLY
SALING BAUSATZ

10

1 - 99220037: Goupille

2 - 99220107: Axe épaule barre de flèche n°2 (court)

9

3- 99220108 : Axe épaule barre de flèche n°3 (long)

4 - 99220031: Anneau brisé

7

Cotter pin
Gespalt. Stift

Spreader long pin
Salingachse lang

Spreader short pin
Salingachse kurz

Split ring
Ringspling

17

5

19

6

8

3

4

5 - 99220047 : Axe vit mulet

Gooseneck pin
Achse Lümmelbeschlag

6 - 18061605 : Anneau brisé SSI

Split ring SSI
Ringspling SSI

7 - 18060333 : Collier barre de flêche AV

Spreader root front
Salingarm Flansch vorne

8 - 18060334 : 1/2 collier barre de flêche AR

Spreader root rear
Salingarm Flansch hinten

9 - 18060302: Barre de flèche

Spreader arm
Saling

10- 18060332: Support de flèche

Spreader brace
Salingstütze

11- 20560590: Cable de flèche

Diamond wire
Diamondwant

12- 99180020 : Ridoire à vis 2 câbles

Adjuster with screw 2 wires

Locheisen 2 Käbel
13- 99180015 : Tole + axe ridoir câble de
flêche

Diamond anchor plate + pin

12

15

13

14

16

1

11

14- 99180010 : Tole réglage câble de flêche

15- 99180005 : Ridoir à vis câble de flêche

16- 18080501 : Barette ridoir

Hobie Fox : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (1999-2000)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

Shield plate
Einstellplatte

Turnbuckle
Salingspanner

Turnbuckle anchor plate

17- 18034111: Kit protège foc Trentec

18- 18011801: Tube de réglage barre de flêche

19- 99220106: Vis de réglage barre de flêche

Salingspanner-Verankerung

Plastic roller-diamond wire
Kit Fockschutz Trentec

Spreader slide
Salingeinstellrohr

spreader tip adjuster
Salingendstück-Einstellschraube

12

20542700 : Mât complet ss tourelle

Complete mast w/o block
Mast komplett o. Cunningham

1 - 99041011 : Rea alu D20

Aluminium sheave D20
Alu Rolle D20

2 - 99220047 : Axe percé

Clevis pin
Bolzen gebohrt

3 - 99220031 : Anneau brisé

Split ring
Ringsplint

4 - 20041755 : Fixation du hook

Hook fastening
Haken-Befestigung

5 - 18041721 : Collier de spi

Mast tang spi
Mastbeschlag Spi

6 - 21041720 : Ferrure de capelage

Mast tang
Mastbeschlag

7 - 21080511 : Barrette cable de flêche

Diamond wire holder
Salingdraht-Mastbeschlag

8 - 18060333 : Collier barre de flêche AV

Spreader root forward
Saling Ringflansch vorder

9 - 18060334 : Collier barre de flêche AR

Spreader root aft
Saling Ringflansch hinten

10- 17060302 : Bras de rotation de mât

Mast rotator
Rotationsarm

11- 18062717 : Plaque de compression

Mast rotator compression plate
Rotationsarm-Mastplatte

12-99220012 : Ecrou indessérable

Nylstop nut
Selbstsichernde Mutter

13- 99220307 : Vis TH 8x110

Screw TH 8x110
Schraube TH 8x110

14- 18011860 : Embase de vit mulet

Gooseneck base
Lümmel-Mastbeschlag

15- 99220311 : Vis TH

TH Screw
Schraube TH

16- 99220019 : Ecrou nylstop 6

Nylstop nut 6
Selbstsichernde Mutter 6

17- 14041723 : Autocollant de sécurité

Mast caution label
Sicherheitsaufkleber

18- 99080540 : Tourelles cunningham

Dowhaul swivel Camcleat
Drehklemme Vorliekstrecker

19- 99080545 : Platine tourelle

Mast swivel cam plate
Mast-Drehklemmeplatte

20- 17041750 : Réa de vit mulet

Gooseneck sheave
Lümmelbeschlag Rolle

21- 99500332 : Vis 6x60

Screw 6x60
Schraube 6x60

22- 99220094 : Vis 6x80

Screw 6x80
Schraube 6x80

23- 99220019 : Ecrou indessérable 6 mm

Nut nylstop 6 mm
Selbstsichernde Mutter6 mm

24- 17000020 : Base de mât

Mast base
Mastfußpfanne

Hobie FOX

Mât/Mast/Mast

25- 14061245: Axe barre 6x32

Tiller connection pin
Anlenkstange Bolzen

26- 99500114 : Poulie simple tangon

Pole single block
Einfacher Block Spibaum

29

20041750
Hook de GV
Mainsail hook
Großsegelhaken

27- 18080501 : Barrette ridoire câble de flêche

Turnbuckle anchor plate
Salingspanner-Platte

28- 99180010 : Tôle réglable câble de flêche

Bottlescrew shield plate
Salingspanner-Schutzplatte

9

12 13

10

14

16 15

18

26

25

29

29- 20560400 : Drisse de grand-voile

30- 99500490 : Poulie drisse de spinnaker

4

17

19

21

24

Main halyard rope
Großfallleine

Spi halyard block
Spinnakerfall-Block

23

1

11

28

2

3

30

5

6

7

8

27

20

22

Hobie Fox : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (1999-2000)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

13

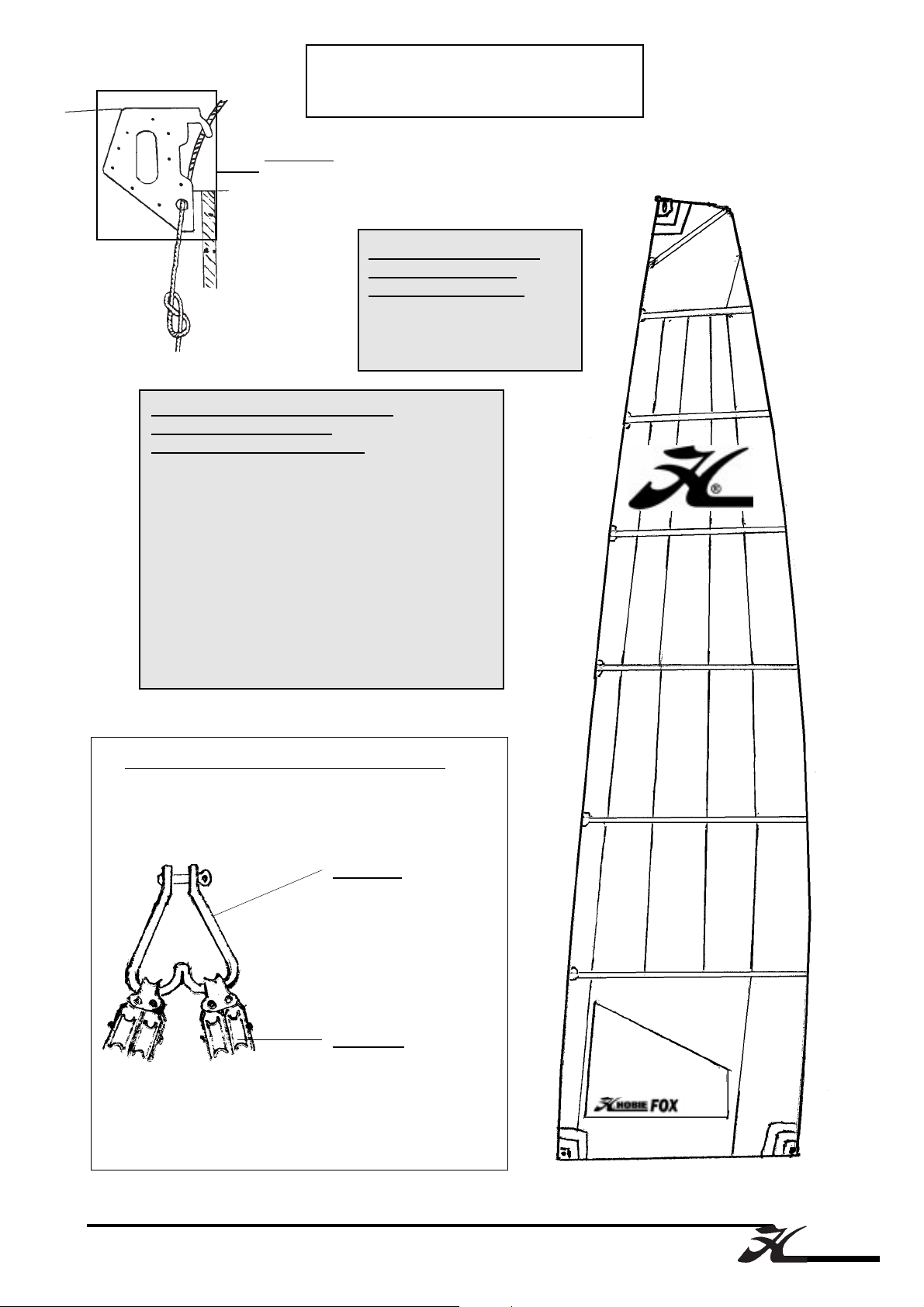

Grand-voile/Main sail/Großsegel

20041750 :
Hook de grand-voile
Main hook
Großhaken

Grand-voile Hobie FOX
Hobie FOXmain sail
Hobie FOXGroßsegel

20530100 : Jaune/Yellow/Gelb

Hobie FOX

1

2

Lattes de grand-voile Hobie FOX
Hobie FOX main battens
Hobie FOX Großsegel-Latten

20534000 : Jeu de lattes de grand-voile complet

Main Batten set complete
Großsegel-Lattensatz kompl.

#1 : 20534001
#2 : 20034002
#3 : 20034003
#4 : 20034004
#5 : 20034005
#6 : 20034006
#7 : 20034007

CUNNINGHAM SYSTEM/VORLIELSTRECKER

3

4

222

5

6

99220132 :
Manille coeur
Heart shackle

17070160 :
Poulie double
Double block
Block zweifach

Hobie Fox : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (1999-2000)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

7

14

20530200

Hobie FOX

Foc/Jib/Fock

Hobie Fox : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (1999-2000)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

15

17

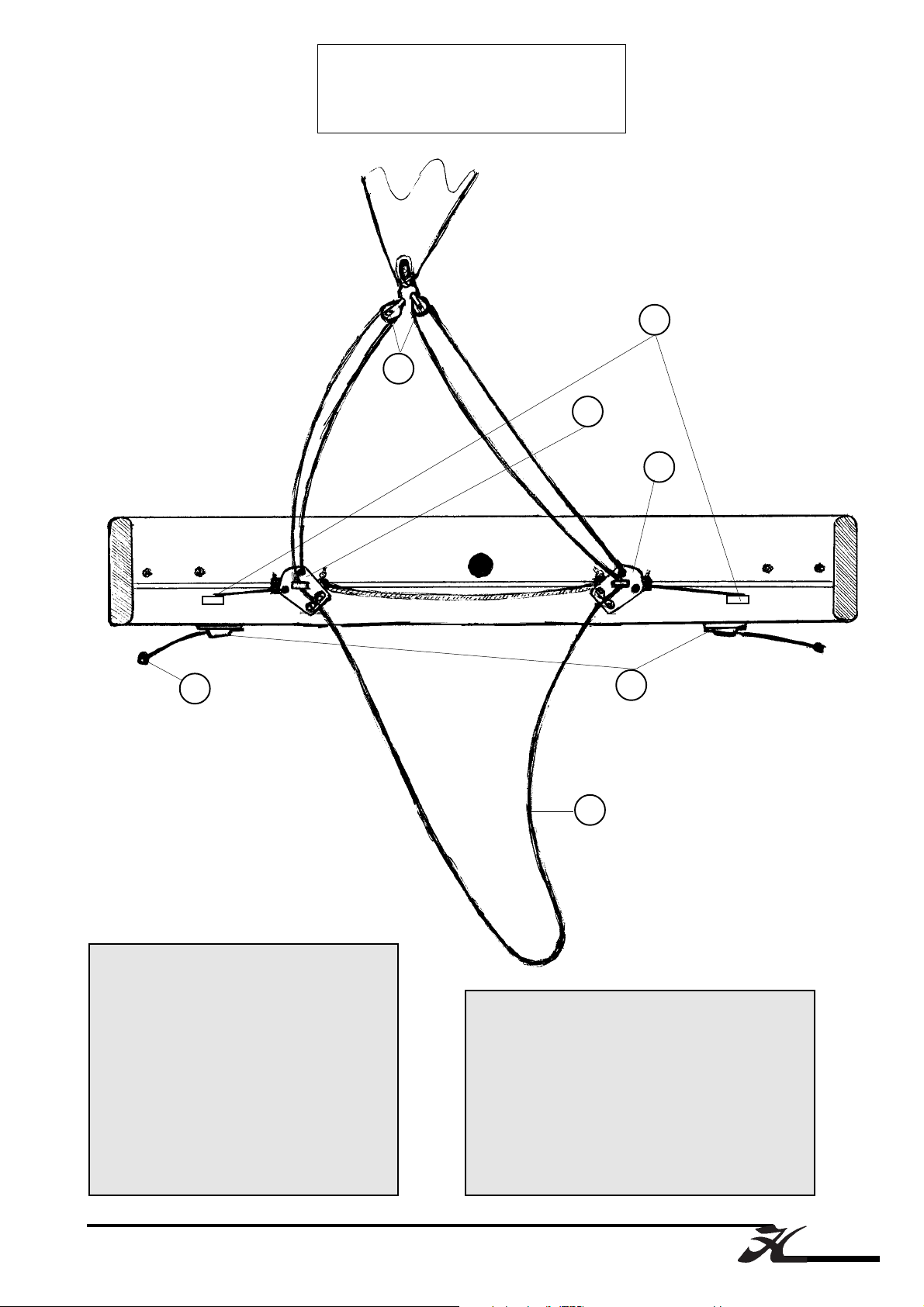

Traverse AV/Front crossbar/Vorderholm

Hobie FOX

Kit de spi/Spi kit

3

11

è

10

12

13

14

11

2

8

1

Tête
Head
Kopf

è

2

Amure
Tack
Hals

1

Ecoute d'amure/Tack line

/Hals Tampen

Ecoute
Clew
Schothorn

è

9

è

è

Drisse de spi / Spinnaker halyard / Spi Fall

Ecoute de spi/Spi sheet

è

/Spischot

è

4

è

6

16

7

15

Hobie Fox : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (1999-2000)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

16

20570320 : Accastillage Spinnaker ss spi

Complete Spinnaker kit w/o spi
Spi-Rig kompl.ohne Spi

99267465 : Sac spinnaker

Spinnaker bag
Spitasche

20570420 : Sac cordages Spinnaker Fox

Spi rope bag Fox
Spileinetasche Fox

Hobie FOX

Kit de spi/Spi kit

Ref. : K SPIFOX

1 - 99220235 : Pontet forgé D5

Eye strap
Guseisenbeschlag

2 - 17070150 : Poulie simple

Single block
Block einfach

3 - 18041721 : Collier de spi

Spi head mast fitting
Mastbeschlag für Spi

4 - 20580550 : Bride tangon

Pole bridle
Spibaum-Hanepot

5 - 20562635 : Tangon de spi

Spi pole
Spibaum

6 - 21060060 : Poulie tête-à-tête spi

Sister block
Block spi

7 - 99500117 : Poulie winch

Ratchet block
Knarr-Block

9 - 99220202 : Embout tangon plast.

Spi pole end cap
Endstück Spibaum

10- 18069000 : Embout tangon plast. percé

Spi pole end cap drilled
Endstück Spibaum gebohrt

11- 16056025 : Articulation tangon

Spi pole connection
Verbindung Spibaum

12- 18061320 : Chape d'articulation tangon

Spi pole connection toggle
Verbindungswirbel Spibaum

13- 14061245 : Axe barre

Connection pin
Bolzen

14 - 99220031 : Anneau brisé
99220230 (x10) Split ring
99220131 (X50) Offener ring

15- 99500475 : Poulie Winch

Ratchet block
Knarrblock

8 - 18060142 : Ressort poulie écoute foc/spi

Spi sheet block spring
Spischottblock-Feder

Les Poulies se montent sur les chapes d'articulation de Haubans et

sur la traverse avant.

The sheet blocks are mounted at the base of the shroud adjusters

and on the front crossbar.

Blöcke müssen auf den Wanten-Toggle und den Vorderholm

eingestellt werden

Hobie Fox : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (1999-2000)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

16- 99500478 : Poulie 404

Block
Block

17

Hobie FOX

Tangon de spi/ Spinnaker pole/Spibaum

1

3

4

6

1 - 99220202 : Embout tangon plastique

Spi pole end cap
Endstück Spibaum

2 - 99500478 : Poulie 404 A

Block 404 A
Block 404 A

3 - 99220235 : Pontet forgé D5

Eye Strap
Guseisenbeschlag

4 - 17070150 : Poulie 224

Block 224
Block 224

5 - 18069000 : Embout tangon plastique percé

Spi pole end cap drilled
Endstück Spibaum gebohrt

3

7

2

5

6 - 20580550 : Bride tangon

Pole bridle
Spibaum-Hanepot

7 - 20569000 : Support de tangon câble

Pole support wire
Gurtel

8 - 14061245 : Axe barre

Connection pin
Bolzen

9 - 18061320 : Chape d'articulation tangon

Spi pole connection toggle
Verbindungswirbel Spibaum

10 - 99220031 : Anneau brisé

Split ring
Offener Ring

3

8

10

9

Hobie Fox : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (1999-2000)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

18

Hobie FOX

SPINNAKER

20530300

Hobie Fox : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (1999-2000)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

19

Hobie FOX

Trampolin/Trampoline

(Mesh)

4

1

2

1 - 20525800 : Trampolin

Trampoline

2 - 18050915 : Rouleau de dérive

Daggerboard roller
Rolle Steckschwert

3 - 20525000 : Jonc Trampolin Fox

Fibreglass lacing rod

4 - 99267465 : Sac de spi

Spinnaker bag
Spitasche

5

3

5 - 20525500 : Sangle de trampolin

Toe straps
Ausreitsgurtel

Hobie Fox : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (1999-2000)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

20

Hobie FOX

Barber de foc/Jib barber hauler

6

1

4

2

7

1 - 18080010 : Chariot de foc gauche

Jib car assembly left
Fockschotschlitten links

2 - 18080015 : Chariot de foc droit

Jib car assembly starboard
Fockschotschlitten rechts

3 - 99500540 : Taquet

Clamcleat
Klemme

4 - 99500545 : Poulie Barber Foc

Exit block
Umlenkrolle

3

5

5 - 20560415 : Ecoute de foc

Jib Sheet
Fockschot

6 - 99500114 : Poulie point d'écoute de foc

Jib clew block
Fockschotblock

7 - 99500103: Boule d'arrêt

Stop ball
Plastikkugel

Hobie Fox : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (1999-2000)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

21

Hobie FOX

Palan de grand-voile/Mainsheet system

Großschot-System

1

20560410 :
Ecoute de GV
Mainsheet
Großschott

2

3

1 - 99500149 : Poulie triple ringot 2605

Threefold block
Dreifacher Block

2 - 99500479 : Poulie simple 2650

Single block
Einfacher Block

3- 99500148 : Poulie winch triple

Threefold ratchet block
Dreifacher Knarrblock

Hobie Fox : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (1999-2000)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

22
