ZM 5005
Uwagi dotyczące bezpieczeństwa
1. Przed pierwszym użyciem należy zapoznać się dokładnie z instrukcją i zachować ją na przyszłość.
2. Należy uwzględnić wszystkie ostrzeżenia i środki ostrożności łącznie z etapami montażu. Z
maszyny można korzystać jedynie zgodnie z jej przeznaczeniem.
3. Mając na względzie własne bezpieczeństwo, produkt należy zmontować i użytkować zgodnie z
niniejszą instrukcją. Należy poinformować wszelkich innych użytkowników o zasadach
bezpiecznego użytkowania.
4. Należy chronić urządzenie przed dostępem dzieci i zwierząt. Dzieci nie powinny przebywać w
pobliżu maszyny bez nadzoru. Maszynę może montować i użytkować jedynie osoba dorosła.
5. Przed rozpoczęciem jakiegokolwiek programu ćwiczeń należy skonsultować się z lekarzem. Jest to
niezbędne zwłaszcza w przypadku osób mających problemy zdrowotne lub przyjmujących
lekarstwa mogące wpływać na tętno, ciśnienie krwi lub poziom cholesterolu.
6. Należy uważnie obserwować swój organizm. W przypadku wystąpienia jakichkolwiek problemów
(ból, ucisk w klatce piersiowej, nieregularna praca serca, brak oddechu, nudności lub zawroty
głowy) należy niezwłocznie przerwać trening. Niewłaściwe wykonywanie ćwiczeń może prowadzić
do poważnych problemów zdrowotnych lub urazów.
7. Maszynę należy ustawić na płaskiej, suchej i czystej nawierzchni i zapewnić swobodną przestrzeń
minimum 0,6 m od innych przedmiotów, aby zwiększyć poziom bezpieczeństwa.
8. Należy korzystać z odpowiedniego stroju sportowego i butów. Należy unikać zbyt luźnych ubrań.
9. Maszyny nie wolno używać na świeżym powietrzu.
10. Przyrząd należy sprawdzić pod kątem uszkodzeń lub zużycia przed każdym treningiem.
11. Należy zaprzestać użytkowania, gdy na sprzęcie pojawią się ostre krawędzie.
12. Jeżeli maszyna zacznie wydawać niecodzienne dźwięki należy przerwać użytkowanie.
13. Żadna regulowana część nie powinna wystawać, ani utrudniać ruchów użytkownika. Z maszyny
może korzystać tylko jedna osoba w danym momencie.
14. Hamowanie nie zależy od prędkości.
15. Maszyna nie jest przeznaczona do celów terapeutycznych.
16. Zależy zachować ostrożność przy podnoszeniu lub transporcie maszyny, aby uniknąć kontuzji
pleców. Należy korzystać jedynie z odpowiednich technik podnoszenia lub zapewnić sobie pomoc
drugiej osoby.
17. Nie wolno wprowadzać modyfikacji w konstrukcji produktu. W razie potrzeby należy
skontaktować się z autoryzowanym serwisem.
18. Maksymalna waga użytkownika: 150 kg
19. Sprzęt zaliczony został do klasy H według normy EN ISO 20957-1 i jest przeznaczony do użytku
domowego/komercyjnego. Nie może być używany w celach terapeutycznych i
rehabilitacyjnych.
OSTRZEŻENIE! Monitoring tętna może nie być doskonale dokładny. Przeciążenie w czasie
treningu może prowadzić do poważnej kontuzji, a nawet śmierci. Jeżeli poczujesz się słabo,
niezwłocznie przerwij ćwiczenia.

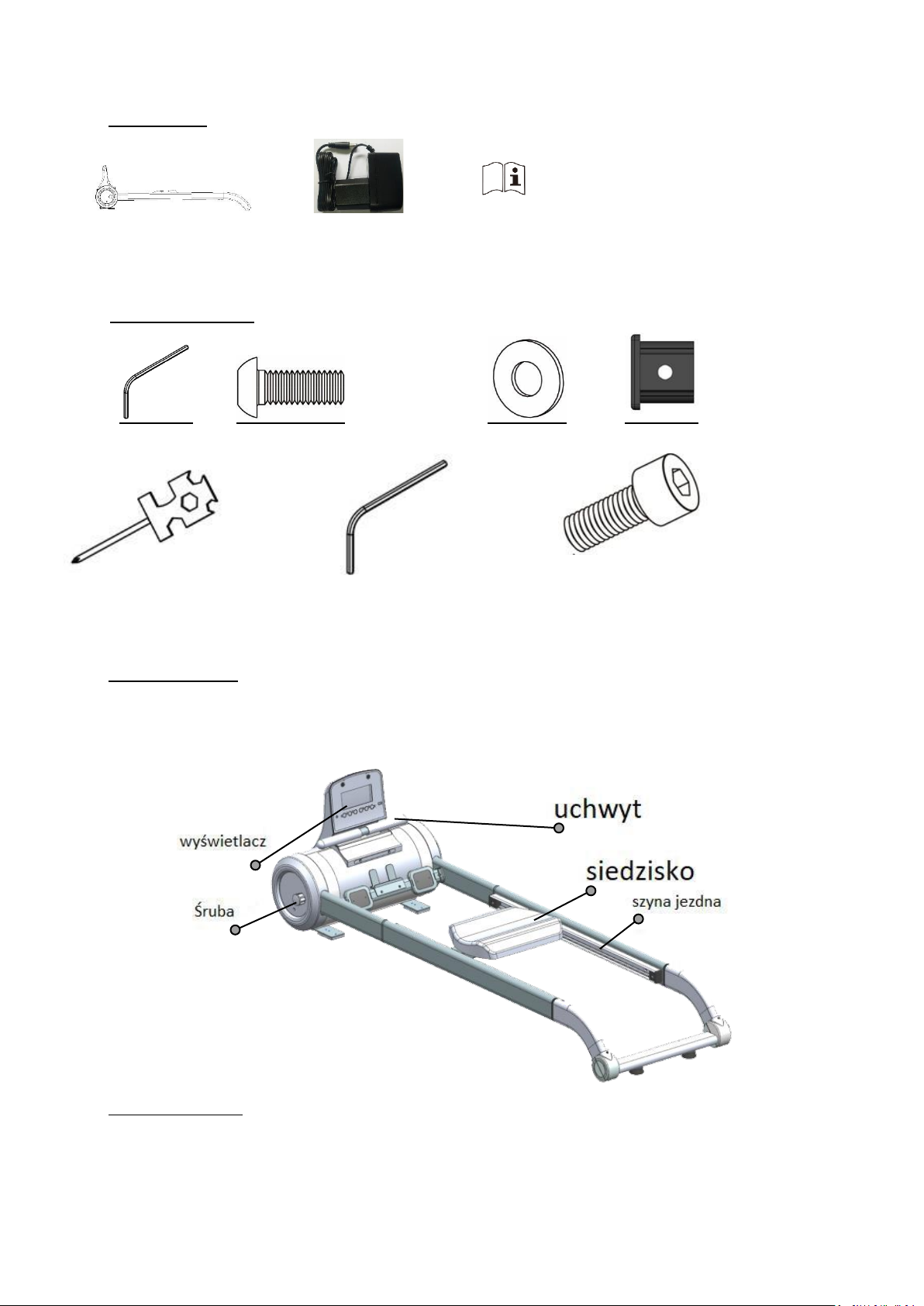

Lista części
Wioślarz Zasilacz Instrukcja
Zestaw narzędzi
6 mm Klucz Imbusowy Śruby M8*20 x8 Podkładka x8 Ogranicznik x4
Klucz uniwersalny 5 mm Klucz Imbusowy Śruby z łbem M8*35 x2
Opis produktu
Przygotowanie
Wyjmij wszystkie części z opakowań i umieść je na płaskiej czystej powierzchni.
Zweryfikuj czy masz wszystkie elementy znajdujące się na liście części.
Składanie
1. Wyciągnij trzpień blokujący, a następnie opuść kolumny do zadanej pozycji (ryz. B-C), a
następnie włóż trzpień blokujący z powrotem do gniazda.
2. Przymocuj szyny jezdne używając śrub dołączonych do opakowania używając kluczy imbusowych
(rys. D) pozostawiając luz na śrubach.
3. Przymocuj siedzisko (rys. E)
4. Przymocuj tylną część konstrukcji oraz ograniczniki (rys. F)
5. Dokręć wszystkie śruby.
Podłączanie
Podłącz przewód zasilający (rys. 1). Urządzenie wyda sygnał dźwiękowy, a ekran zostanie
podświetlony. Jeżeli siedzisko nie przesuwa się gładko po szynach należy podać odrobinę smaru na
wewnętrzną stronę szyn.
Opis komputera
Przyciski
START / STOP – czyszczenie wartości w stanie bezczynności
PAUSE
RESISTANCE DOWN – zmniejszenie oporu
RESISTANCE UP – zwiększenie oporu
Naciśnij i przytrzymaj „+” i „-„ aby zablokować ekran aby wartości na ekranie nie przeskakiwały co 5
sekund.
Rozgrzewka
I. FAZA ROZGRZEWKI
Faza ta ma za zadanie poprawić krążenie i usprawnić pracę mięśni, a także zmniejszyć ryzyko skurczu luz
kontuzji. Zaleca się wykonanie kilku ćwiczeń rozciągających zgodnie z poniższymi ilustracjami. Każde ćwiczenie
rozciągające powinno trwać około 30 sekund. Nie należy nadmiernie rozciągać ani przeciążać mięśni. W razie
wystąpienia bólu należy natychmiast przerwać trening.
II. FAZA ĆWICZEŃ
Jest to faza, która wymaga największego wysiłku. Przy regularnym treningu mięśnie nóg zyskują na
elastyczności. Zachowaj równe tempo w czasie ćwiczeń. Intensywność treningu powinna zwiększyć tętno do
wartości docelowej zgodnie z poniższymi danymi.
UWAGA: Faza ta powinna trwać co najmniej 12 minut. Dlatego większość ćwiczących zaczyna od około 15-20
minut.
III. Faza relaksu po treningu
W tej fazie układ sercowo-naczyniowy i mięśniowy powinny się odprężyć. Powtarzaj ćwiczenia rozgrzewkowe,
zmniejszając tempo. Kontynuuj przez około 5 minut. Powtórz ćwiczenia rozgrzewkowe, unikając nadmiernego
rozciągania i przeciążania mięśni. Wraz z poprawą kondycji fizycznej, możliwe będzie wydłużenie i zwiększenie
intensywności treningu. Zaleca się trenować co najmniej 3 razy w tygodniu. Jeśli to możliwe, należy rozłożyć
treningi równomiernie na cały tydzień.
Konserwacja
Właściwa konserwacja urządzenia wpływa znacząco na jego żywotność. Niewłaściwa konserwacja
może spowodować uszkodzenie bieżni lub skrócić żywotność produktu.
Wszystkie części należy regularnie sprawdzać i dokręcać. Zużyte części należy natychmiast wymienić.
Dane techniczne
Wymiary po złożeniu: 59 x 25,5 x 175,5 cm
Wymiary po rozłożeniu: 175 x 59 x 49 cm
Maksymalna waga użytkownika: 150 kg
Waga netto: 27 kg
Waga brutto: 31 kg
SAFETY PRECAUTIONS
1. Read this manual carefully before first using and retain it for future reference.
2. Observe all warnings and precautions including assembly steps. Use it only for intended
purpose.
3. Assemble and use it only according to this manual to assure your safety. Inform all other users
about safe usage.
4. Keep it away from children and pets. Don’t let children unattended near this device. Only an
adult person may assemble and use it.
5. Ask yor physician for advice before starting any exercise program. It is especially necessary if
your suffer from some health problems or if you take some medication that could affect your
heart rate, blood pressure or cholesterol level.
6. Observe body signals. If you feel some problems (pain, tightness in chest, irregular heartbeat,
breathing shortness, dizziness or nausea), stop immediately, improper exercising can result in
serious health problems or in an injury.
7. Put it only on a flat, dry and clean surface and keep a safety safety clearance of at least 0.6 m
from other objects for higher safety. Use a protective cover to protect carpet or floor.
8. Wear adeguate sports clothes and sports shoes. Avoid too loose clothes.
9. Don’t use it outdoors.
10. Check this device for damage or wearing before each using. Regularly check all bolts and nuts.
They should be well tightened, Re-tighten, if necessary. Never use damaged or worn device to
assure your safety.
11. If some sharp edges occur, stop using.
12. If you hear some unusual noises coming from this device, stop using.
13. No adjustable part should protrude and obstruct user movements. Only one person may use it
at time.
14. Braking is independent of the speed.
15. It is not intended for therapeutic purpose.
16. Pay attention while lifting or transporting it to avoid back injury. Use only proper lifting
techniques or ask some other person for help.
17. Don’t do any improper modification of this product. If necessary, contact authorized service.
18. Max user weight: 150 kgs
19. Category: The equipment has been tasted and certified according EN ISO 20957-1 under class
H. It is not suite for therapeutic use.
WARNING! The heart rate frequency monitoring may not be completely accurate. Overexertion
during training can lead to a serious injury or even death. If you start to feel faint, stop the exercise
immediately.
Parts List
Machine Adapter User manual
Zestaw narzędzi
6 mm L-type Allen Hexagon socket head
Flat washers x8 Limit block x4
Wrench cap screws M8*20 x8
Mul-funcon open end wrench 5 mm L-type Allen Wrench Hexagon socket head cap scerws M8*35 x2
Preparing
Remove all the packing and place them on a clear floor.
Based on the packing list, carefully check that all parts are complete.
Product description
screen
screw
holder
saddle
rail
Assembly instrucon
1. Hold the pull pin with your hand and pull it out, then rotate the pull pin to lower the column.
Put it in the designated posion and restore the pull pin. (as shown in Figure B-C)
2. Install the slide rail group; use the 5mm, 6mm type hex wrench, the hexagonal semi-circular
head screw M8*20--4, and the curved washer 4, Hexagon socket head cap screws M8*35--2 lock
the rail set (as shown in Figure D, but do not lock the screws)
3. Load the cushion set into the rail set. (as shown in Figure E)
4. Install the rear connecon and the stopper into the slide rail group; use the 5mm, 6mm type hex
wrench, the hexagonal semi-circular head screw M8*20--4, the curved washer 4, the hexagon
socket head screw M8*35--2 will lock the rear connecon; finally lock all the screws. (as shown in
Figure F)
5. Tight all bolts
Preparation for use

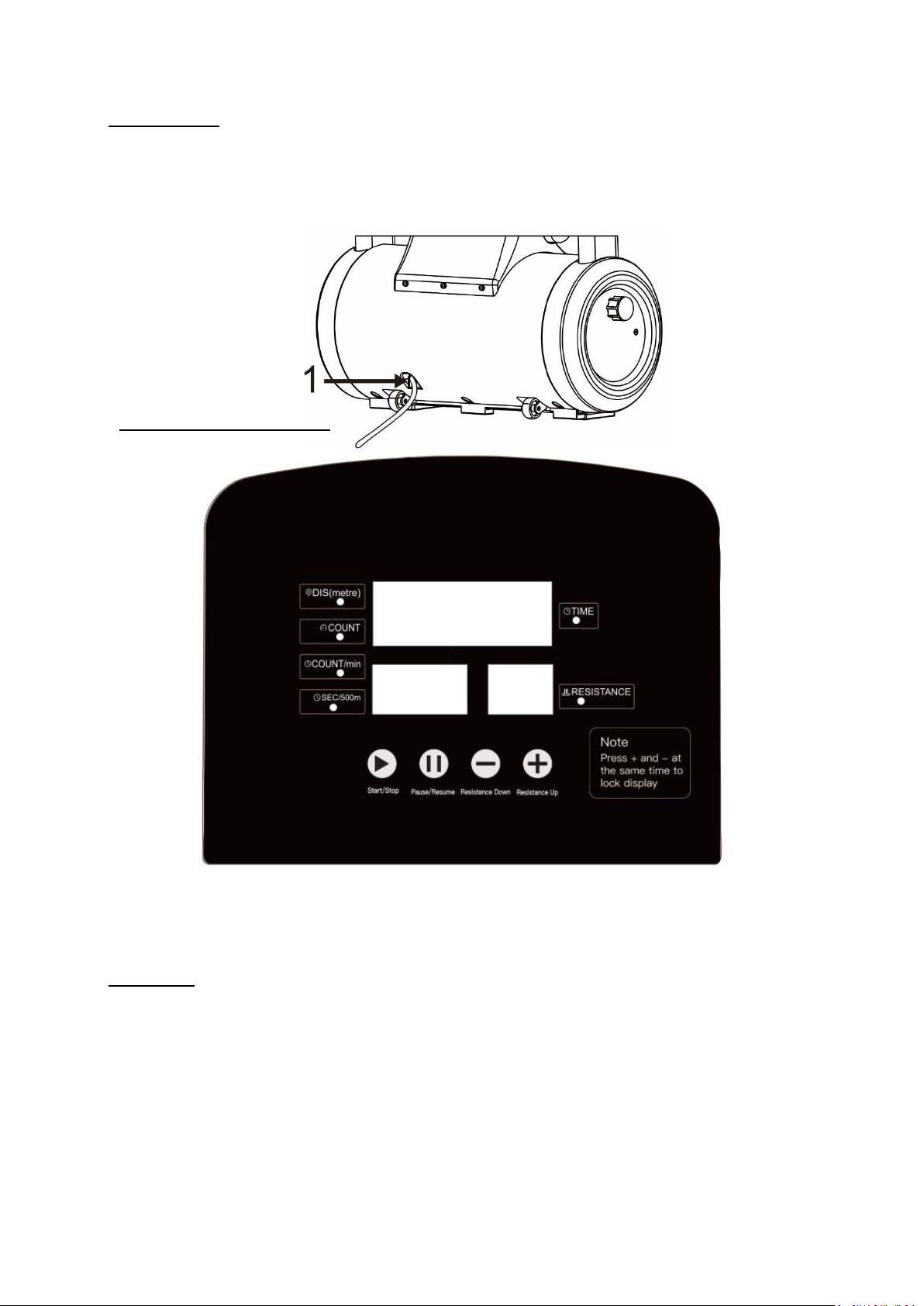

Plug in the power cord as step 1, then you will hear a "click" sound, the meter will also light up; if the
seat cushion does not slide smoothly during use, please add a little oil in the track.
Panel operation instructions
Button description
START / STOP – press stop while item is not working to clean the memory
PAUSE
RESISTANCE DOWN
RESISTANCE UP
Press and hold „+” and „-„ to lock display to see constant values in the screen
Warm up
I. WARM-UP PHASE
This phase should help improving blood circulation and make your muscles working properly while reducing a
cramp risk or injury. It is advisable to do a few stretching exercises as shown below. Each stretching exercise
should be taken for approx. 30 seconds. Don’t overstretch and don’t jerk your muscles. If you feel pain, stop
immediately.
II. EXERCISE PHASE
It is a phase, during which you should put in your effort. After regular workout, your leg muscles should get
more flexible. Keep steady tempo throughout your exercising. The workout intensity should be sufficient
to raise your heartbeat into the target zone as shown below.
NOTE: This stage should last for at least 12 mins. Thus, most people start at approx. 15-20 mins.
III. COOL-DOWN PHASE
In this stage, your cardio-vascular system and muscles should get calm. Repeat the warm-up exercises,
reduce your tempo and continue for approx. 5 mins. Repeat the stretching exercises, but don’t
overstretch or jerk your muscles. As you get fitter, you can exercise longer and harder. It is advisable
to train at least three times a week and, if possible, to space your workouts evenly throughout a week.
Maintenance
Proper maintenance is very important to ensure a faultless and operational condition of the
treadmill. Improper maintenance can cause damage to the treadmill or shorten the life of the
product.
All parts of the must be checked and tightened regularly. Worn out parts must be replaced
immediately.
Technical data
Foldable size: 59 x 25,5 x 175,5 cm
Expension size: 175 x 59 x 49 cm
Max user’s weight: 150 kg
Net weight: 27 kg
Gross weight: 31 kg
Sicherheitsanmerkungen
1. Vor dem ersten Gebrauch sollte die unten stehende Bedienungsanleitung sorgfältig
durchgelesen und für die Zukunft aufbewahrt werden.
2. Es sollten alle Warnungen und Vorsichtsmaßnahmen sowie die einzelnen Montageschritte
berücksichtigt werden. Nutzen Sie das Gerät nur gemäß seinem Verwendungszweck.
3. Um die eigene Sicherheit nicht zu gefährden, sollte das Produkt gemäß dieser Anleitung
aufgebaut und verwendet werden. Alle anderen Anwender sollten über die Grundsätze der
sicheren Verwendung informiert werden.
4. Das Gerät sollte vor dem Zugriff von Kindern und Tieren gesichert werden. Kinder sollten
sich nicht ohne Aufsicht in der Nähe der Maschine aufhalten. Die Maschine kann durch eine
Person aufgebaut und verwendet werden.
5. Vor dem Beginn eines Übungsprogramms sollte ein Arzt konsultiert werden. Dies ist vor
allem bei Personen mit Gesundheitsproblemen oder Personen, die Arzneimittel einnehmen,
welche die Herzfrequenz, den Blutdruck und den Cholesterinspiegel beeinflussen,
notwendig.
6. Der eigene Körper sollte stets aufmerksam überwacht werden. Falls irgendein
Gesundheitsproblem auftritt (z. B. Schmerz, Druckgefühl im Brustkorbbereich,
++Herzrhythmusstörungen, Atemstillstand, Übelkeit, Schwindel), sollte das Training
unverzüglich unterbrochen werden. Die fehlerhafte Durchführung der Übungen kann zu
ernsthaften gesundheitlichen Problemen und zu Verletzungen führen.
7. Die Maschine sollte auf einer flachen, trockenen und sauberen Oberfläche gestellt werden.
Aus Sicherheitsgründen sollte der Abstand zu anderen Gegenständen mindestens 0,6 m
betragen.
8. Es sollten entsprechende Sportkleidung und -schuhe verwendet werden. Zu lockere
Kleidungsstücke sollten vermieden werden.
9. Die Maschine darf nicht im Freien benutzt werden.
10. Das Gerät sollte vor jedem Training auf mögliche Beschädigungen oder
Abnutzungserscheinungen überprüft werden.
11. Falls auf dem Gerät scharfe Kanten entstehen, sollte die Benutzung sofort beendet werden.
12. Falls die Maschine ungewöhnliche Geräusche von sich gibt, sollte die weitere Benutzung
unterbrochen werden.
13. Keines der einstellbaren Teile darf hervorstehen und die Bewegungen des Benutzers
behindern. Das Produkt ist nur zur Nutzung durch eine Person geeignet.
14. Die Bremsung hängt von der Geschwindigkeit nicht ab.
15. Die Maschine ist zu therapeutischen Zwecken nicht geeignet.
16. Beim Anheben oder beim Transport der Maschine sollte vorsichtig vorgegangen werden, um
Schulterverletzungen zu vermeiden. Es sollten entsprechende Anhebe-techniken
angewendet oder die Hilfe einer weiteren Person in Anspruch genommen werden.
17. Es dürfen keine Modifikationen am Produkt vorgenommen werden. Bei Bedarf sollte der
technische Dienst kontaktiert werden.
18. Höchstgewicht des Nutzers: 100 kg
19. Das Gerät wurde zur Klasse H laut DEN ISO 20957-1 Norm angerechnet. Es darf nicht zu
therapeutischen und Rehabilitationszwecken verwendet werden.
WARNUNG! Die Überwachung der Herzfrequenz kann ungenau sein. Eine Überlastung während der
Übungen kann zu schweren Verletzungen und sogar zum Tod führen. Falls Sie sich schwach fühlen,
unterbrechen Sie sofort die Übungen.
Stückliste
Ruder-Gerät Netzteil Anleitung
Werkzeug-Satz
6 mm Imbusschlüssel M8*20
Zylinderkopfschrauben Unterlegscheibe Begrenzer x4 mit
Innensechskant x8
x8
Universalschlüssel 5 mm Imbusschlüssel M8*35 Zylinderkopfschrauben mit Innensechskant x2
Produktbeschreibung
sattel
lenker
computer
schraube
reling
Vorbereitung
Entnehmen Sie alle Teile aus der Verpackung und stellen Sie sie auf eine ebene und saubere Fläche.
Überprüfen Sie ob alle Teile aus der Stückliste vorhanden sind.
Zusammenklappen
1. Ziehen Sie den Verriegelungsbolzen heraus und senken Sie die Säulen in die gewünschte Posion
(Abb. B-C). Setzen Sie dann den Verriegelungsbolzen wieder in den Steckplatz ein.
2. Befesgen Sie die Führungsschienen mit den mitgelieferten Schrauben mit Hilfe der
Inbusschlüssel (Abb. D), die Schrauben sollten dabei gelockert bleiben.
3. Befesgen Sie den Sitz (Abb. E)
4. Befesgen Sie den hinteren Teil der Konstrukon und die Begrenzer. (Abb. F)
5. Ziehen Sie alle Schrauben fest an
Anschließen
Schließen Sie das Netzkabel ein (Abb. 1). Das Gerät gibt ein akustisches Signal aus und der Bildschirm
wird beleuchtet. Falls der Sitz nicht reibungslos auf den Schienen gleitet, sollten Sie die Innenseite
der Schienen etwas schmieren.
Drucktasten
START/STOP Löschen der Werte im Standby-Zustand.
PAUSE
RESISTANCE DOWN- Verringerung des Widerstandes
RESISTANCE UP-Erhöhung des Widerstandes
Drücken und halten Sie + und – um die Anzeige zu blockieren, damit die Werte nicht alle 5 Sekunden
wechseln.
Computerbeschreibung
Warm-up
I. ETAPPE DER AUFWÄRMUNG
Diese Etappe hilft den Kreislauf zu beschleunigen, was die Muskelübungen effektiver macht und zudem
reduziert das Risiko einer Verletzung. Führen Sie vor dem Training immer eine Reihe von Streck-Übungen durch,
entsprechend den unten stehenden Abbildungen. Jede Übung sollte mindestens 30 Sekunden ausgeführt
werden. Strecken Sie sich nicht zu stark und überfordern Sie Ihre Muskeln nicht, falls Sie Schmerzen
empfinden, hören Sie mit dem Strecken auf.
II. ETAPPE DER ÜBUNGEN
Diese Etappe erfordert die höchste Anstrengung. Bei regelmäßigem Training erreichen Sie eine Verbesserung
der Beinmuskelelastizität. Halten Sie ein gleichmäßiges Tempo der Übungen ein. Die Trainingsintensität sollte
die Herzfrequenz bis zum Zielwert, entsprechend den unten stehenden Angaben, erhöhen.
ACHTUNG: Diese Etappe sollte mindestens 12 Minuten dauern. Deswegen beginnen die meisten Übenden mit
ca. 15-20 Minuten.
III. Etappe der Entspannung nach dem Training
In dieser Etappe sollten sich der Kreislauf und die Muskeln entspannen. Wiederholen Sie die Aufwärmübungen,
mit immer kleiner werdendem Tempo. Setzen Sie die Übungen innerhalb ca. 5 Minuten fort. Wiederholen Sie
die Aufwärmübungen, ohne die Muskeln zu stark zu strecken oder überfordern. Zusammen mit der
Verbesserung der Kondition, wird es Ihnen möglich sein das Training zu verlängern und zu intensivieren. Es
empfiehlt sich mindestens 3 mal in der Woche zu trainieren. Wenn möglich, sollte das Training gleichmäßig
über die ganze Woche verteilt werden.
Wartung
Eine richtig durchgeführte Wartung beeinflusst deutlich die Lebensdauer des Gerätes. Falsch
durchgeführte Wartungen können Beschädigungen der Laufbahn oder eine Verkürzung der
Produktlebensdauer zur Folge haben.
Alle Teile sollten regelmäßig geprüft und angezogen werden. Verbrauchte Teile sollten sofort
ausgetauscht werden.
Technische Daten
Abmessungen im zusammengeklappten Zustand: 59 x 25,5 x 175,5 cm
Abmessungen im aufgabauten Zustand: 175 x 59 x 49 cm
Höchstgewicht des Nutzers: 150 kg
Nettogewicht: 27 kg
Bruttogewicht: 31 kg
Bezpečnostní pokyny
1. Před prvním použitím je potřeba seznámit se přesně s návodem a uschovat si jej do budoucnosti.
2. Mějte na paměti všechna upozornění a bezpečnostní opatření včetně montážních kroků. Stroj lze
používat pouze k určenému účelu.
3. S ohledem na vlastní bezpečnost by měl být výrobek sestaven a používán v souladu s tímto
návodem. Všichni ostatní uživatelé by měli být informováni o zásadách bezpečného používání.
4. Přístroj musí být chráněn před přístupem dětí a zvířat. Děti by neměly zůstat v blízkosti zařízení bez
dozoru. Zařízení může být sestaveno a používáno pouze dospělou osobou.
5. Před spuštěním jakéhokoli cvičebního programu se poraďte s lékařem. Je to nezbytné především v
případě osob majících zdravotní problémy nebo užívajících léky, které mohou mít vliv na srdeční
frekvenci, krevní tlak nebo hladinu cholesterolu.
6. Pozorně sledujte své tělo. V případě objevení se jakýchkoliv problémů (bolest, tlak na prsou,
nepravidelná srdeční akce, lapání po dechu, nevolnosti nebo závratě), okamžitě přerušte trénink.
Nesprávné provádění cviků může vést k vážným zdravotním problémům nebo zraněním.
7. Zařízení postavte na rovný, suchý a čistý povrh a zabezpečte volný prostor min. 0,6m od ostatních
předmětů, za účelem zvýšení stupně bezpečnosti. Koberec nebo podlahu chraňte podložkou.
8. Používejte vhodné oblečení a boty. Vyhýbejte se volnému oblečení.
9. Zařízení není určeno k venkovnímu použití.
10. Zařízení zkontrolujte z hlediska poškození nebo opotřebení před každý tréninkem. Pravidelně
kontrolujte všechny šrouby a matice. Všechny by měly být řádně dotažené. V případě potřeby je
musíte dotáhnout. V zájmu vlastní bezpečnosti nepoužívejte poškozené nebo použité zařízení.
11. Přerušte používání, pokud se na zařízení objeví ostré hrany.
12. Pokud zařízení začne vydávat neobvyklé zvuky, přestaňte jej používat.
13. Žádná nastavitelná část by neměla vyčnívat nebo bránit pohybu uživatele. Zařízení může být
využíváno najednou pouze jedinou osobou.
14. Brždění nezávisí na rychlosti.
15. Zařízení není určeno k terapeutickým účelům.
16. Při zvedání nebo přepravě stroje je třeba dbát na to, aby nedošlo ke zranění zad. Používejte pouze
vhodné techniky zdvihu nebo si zajistěte pomoc jiné osoby.
17. Nelze provádět modifikace v konstrukci produktu. V případě potřeby kontaktujte autorizovaný
servis.
18. Maximální hmotnost uživatele: 150 kg
19. Kategorie: Zařízení bylo klasifikováno jako H podle EN ISO 20957-1 a je určeno pro domácí.
Nemůže být používán pro terapeutické a rehabilitační účely.
UPOZORNĚNÍ! Monitorování srdeční frekvence nemusí být naprosto přesné. Přetížení během
tréninku může vést k vážnému úrazu nebo dokonce ke smrti. Pokud se cítíte slabě, okamžitě ukončete
cvičení.
Seznam dílů
Veslařský trenažér Napáječ Návod
Sada nástrojů
Šrouby s válcovou hlavou
s vnitřním šeshranem Podložka x8 Zarážka x4
6 mm Imbusový klíč M8*20 x8
Univerzální klíč 5 mm Imbusový klíč Šrouby s válcovou hlavou s vnitřním šeshranem M8*35 x2
Příprava
Vyjměte všechny součás z obalu a položte je na rovný čistý povrch.
Popis produktu
počítačřídí
šroub
řídítka
sedadlo
tyč
Zkontrolujte, zda máte všechny položky ze seznamu součástek
Montáž
1. Vytáhněte zajisťovací čep a poté sloupky spusťte do požadované polohy (obr. B-C) a potom
vložte zajisťovací čep zpět do zásuvky.
2. Kolejnice připevněte pomocí šroubů, které byly v balení spolu s výrobkem pomocí imbusových
klíčů (obr. D), ponechejte šrouby uvolněné.
3. Upevněte sedadlo (obr. E)
4. Připevněte zadní část konstrukce spolu se zarážkami. (obr. F)
5. Utáhněte všechny šrouby
Připojení
Připojte napájecí kabel (obr.1). Zařízení pípne a obrazovka se rozsvítí; Pokud sedadlo neklouže po
kolejích hladce, měli byste trochu namazat vnitřek kolejnic.
Popis počítače
Tlačítka
START/STOP vynulování hodnot v klidovém režimu
PAUSE
RESISTANCE DOWN- Snížení zátěže
RESISTANCE UP- Zvýšení zátěže
Stisknutím a podržením + a - zablokujete obrazovku tak, aby hodnoty na obrazovce nepřeskakovaly
každých 5 sekund
Rozcvička
I. FÁZE ROZCVIČKY
Tato fáze má za úkol zlepšit krevní oběh a zlepšit práci svalů a také snížit riziko křeče nebo zranění.
Doporučujeme provádět několik protahovacích cviků v souladu s ilustracemi níže. Každá rozcvička by měla trvat
kolem 30 sekund. Svaly nesmíte příliš roztahovat a přetěžovat. V případě objevení se bolesti okamžitě přerušte
trénink.
II. FÁZE CVIKŮ
Je to fáze, která vyžaduje největší úsilí. Díky pravidelného tréninku získávají svaly nohou na
pružnosti. Během cviků udržujte rovnoměrné tempo. Intenzita tréninku by měla zvýšit tep na
cílovou hodnotu v souladu s údaji níže.
POZOR: Tato fáze by měla trvat nejméně 12 minut. Proto většina cvičících začíná od 15-20 minut.
III. FÁZE PROTAHOVÁNÍ PO TRÉNINKU
V této fázi by měl kardiovaskulární a svalový systém relaxovat. Opakujte rozcvičku a snižuje tempo.
Pokračujte přibližně 5 minut. Opakujte zahřívací cviky, vyhněte se nadměrnému protahování a
přetížení svalů. Spolu se zlepšením fyzičky bude možné prodloužit a zvýšit intenzitu tréninku.
Doporučuje se trénovat alespoň 3krát týdně. Pokud je to možné, rozdělte cvičení rovnoměrně po
celý týden.
Údržba
Správná údržba zařízení výrazně ovlivňuje jeho životnost.
Nesprávná údržba může poškodit trenažer nebo zkrátit životnost výrobku.
Technická data
Rozměry po skládání: 59 x 25,5 x 175,5 cm
Rozměry při rozložení: 175 x 59 x 49 cm
Maximální hmotnost uživatele: 150 kg
Hmotnost netto: 27 kg
Hmotnost brutto: 31 kg
1. Sprzedawca w imieniu Gwaranta udziela gwarancji na terytorium RP na okres 24 miesięcy od daty sprzedaży.
2. Gwarancja będzie respektowana przez sklep lub serwis po przedstawieniu przez klienta:
- czytelnie i poprawnie wypełnionej karty gwarancyjnej z pieczątką sprzedaży oraz podpisem sprzedawcy
- ważnego dowodu zakupu sprzętu z datą sprzedaży / rachunku /
- reklamowanego towaru
3. Ewentualne wady i uszkodzenia ujawniane w okresie gwarancyjnym będą naprawiane bezpłatnie w terminie
nie dłuższym niż 21 dni od daty dostarczenia towaru do sklepu lub serwisu.
4. W przypadku konieczności sprowadzenia części z importu okres gwarancji może się wydłużyć o czas niezbędny
do jej sprowadzenia jednak nie dłużej niż o 40 dni.
5. Gwarancją nie są objęte: - Uszkodzenia mechaniczne i wywołane nimi wady,
- uszkodzenia i wady wynikłe wskutek niewłaściwego z przeznaczeniem użytkowania
i przechowywania,
- niewłaściwy montaż i konserwacja,
- uszkodzenia i zużycie takich elementów jak: linki, paski, elementy gumowe, pedały, uchwyty z gąbki, kółka,
łożyska itp.
6. Gwarancja traci ważność w przypadku: - Upływu terminu ważności,
- samodzielnych napraw,
- nieprzestrzegania zasad prawidłowej eksploatacji.
7. Duplikaty karty gwarancyjnej nie będą wydawane.
8. Produkt oddany do naprawy powinien być kompletny i czysty. W przypadku stwierdzenia braków ,serwis ma
prawo odmówić przyjęcia do naprawy . W przypadku dostarczenia brudnego produktu serwis może odmówić
jego przyjęcia lub też na koszt klienta za jego pisemną zgodą dokonać czyszczenia.
9. Gwarancją nie są objęte czynności związane z montażem ,konserwacją które zgodnie z instrukcją obsługi
użytkownik zobowiązany jest wykonać we własnym zakresie.
10. Gwarant informuje również, że prowadzi serwis pogwarancyjny.
11. Towar powinien być w oryginalnym opakowaniu i zabezpieczony do wysyłki.
Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z
niezgodności towaru z umową.
SPRZĘT NIE JEST PRZEZNACZONY DO UŻYTKU W CELACH REHABILITACYJNYCH I TERAPEUTYCZNYCH.
ADNOTACJE O PRZEBIEGU NAPRAW
L.p.
Data zgłoszenia
Data
wydania
Przebieg napraw
Podpis odbierającego
(sklep, właściciel)
Nazwa artykułu:
Kod EAN:
Data sprzedaży:
WARUNKI GWARANCJI
KARTA GWARANCYJNA
GUARANTEE CARD
1. The Seller provides guarantee on behalf of the Guarantor within the territory of the Republic of Poland for the period of
24 months from the date of sale.
2. The Guarantee will be recognised by the shop or service centre after the client provides: - clearly and correctly filled-in
guarantee card with the sale stamp and the seller’s signature - valid purchase confirmation for the equipment including
the date of sale / bill / - complained product.
3. Possible defects and damages revealed during the guarantee period shall be remedied free of charge within not more
than 21 days from the delivery of the product to the shop or service.
4. Should it be necessary to import some components, the guarantee term can be extended by the period required to
import such part, however such period shall not be longer than 40 days.
5. The guarantee does not cover:
- mechanical damages and subsequent defects,
- damages and defects resulting from incorrect storage and usage of the equipment against its purpose,- incorrect
assembly and maintenance,
- damages and consumption of such elements as: cables, straps, rubber parts, pedals, sponge grips, wheels, bearings, etc.
6. The guarantee expires in the event of:
- expiry of the validity term,
- self-repairs,
- failure to follow the rules of correct operation.
7. No duplicates of the guarantee cards shall be issued.
8. The product handed over for repair should be complete and clean. If some parts are missing, the service is entitled to
refuse to accept the product for repair. The service may refuse to accept a dirty product or clean in on the client’s
expense after the client’s written permit.
9. The guarantee does not cover activities related to assembly, maintenance, which, according to the instruction, the user
is obliged to perform themselves.
10. The Guarantor also informs that they offer post-guarantee service.
11. The product should be provided in its original packaging and should be secured for shipment.
The guarantee for sold goods is not exclusive, does not limit or suspend entitlements of the buyer resulting from the non-compliance of the
product with the agreement.
THE EQUIPMENT IS NOT INTENDED FOR REHABILITATION AND THERAPY
NOTES ON THE COURSE OF REPAIRS
Item
Date of notificacion
Date of
provision
Course of repairs
Signature of the recipient
(shop, owner)
Article name:
EAN code:
Date of sale:
GUARANTEE TERMS
1. Prodávající jménem Ručitele poskytuje záruku na území Polska po dobu 24 měsíců od data prodeje.
2. Záruka bude respektována obchodem nebo servisem po předložení zákazníkem:
- čitelně a správně vyplněného záručního listu s razítkem a podpisem prodávajícího
- platného doklad o koupi produktu s datem prodeje (účtu)
- reklamovaného produktu
3. Jakékoli závady a poškození odhalené během záruční doby budou opraveny bezplatně nejdéle do 21 dnů ode dne
doručení do obchodu nebo servisu.
4. Je-li třeba produkt převézt z jiné země, může být záruční lhůta prodloužena o dobu nezbytnou k jeho vrácení, nejdéle
však o 40 dnů.
5. Záruka se nevztahuje na:
- mechanické poškození a vady způsobené nimi
- poškození a vady vyplývající z nesprávného použití a skladování- špatnou montáž a údržbu
- poškození a opotřebení součástí které podléhají zkáze, jako jsou kabely, pásy, pryžové prvky, pedály, držáky na houby,
kola, ložiska atd.
6. Záruka zaniká, pokud:
- vyprší její platnost
- bylo do produktu neodborně zasaženo- nebyla dodržena pravidla řádné údržby 7. Duplikáty
záručního listu nebudou vydány.
8. Produkt dodaný do opravy by měl být kompletní a čistý, v opačném případě má servis právo odmítnout přijetí produktu
do opravy. V případě dodání špinavého produktu může servis odmítnout jeho přijetí do opravy, nebo na náklady
zákazníka stroj vyčistit s jeho písemným svolením k čištění.
9. Záruka se nevztahuje na činnosti související s montáží a údržbou, které musí podle uživatelské příručky provádět sám
uživatel.
10. Ručitel také informuje, že provozuje pozáruční servis.
11. Výrobek by měl být v původním obalu a zajištěn pro přepravu.
Záruka na prodané zboží nevylučuje, neomezuje nebo nezavazuje práva kupujícího vyplývající z nedodržení záručních
podmínek.
ZAŘÍZENÍ NENÍ URČENO K POUŽITÍ PRO RAHABILITAČNÍ A TERAPEUTICKÉ ÚČELY.
UPOZORNĚNÍ O OPRAVĚ
Č.
Datum
nahlášení
Datum
vydání
Průběh oprav
Podpis příjemce
(obchod, majitel)
Název produktu:
EAN kód:
Datum prodeje:
ZÁRUČNÍ PODMÍNKY
ZÁRUČNÍ LIST
3. Der Verkäufer gewährt im Namen des Garanten eine Garantie für 24 Monate nach dem
Verkaufsdatum auf dem Hoheitsgebiet der Republik Polen.
4. Die Garantie wird von dem Laden oder dem Service nach Vorlage:
- der leserlich und korrekt ausgefüllten Garantiekarte mit Verkaufsstempel und Unterschrift des
Verkäufers
- eines gültigen Kaufnachweises für das Gerät mit dem Verkaufsdatum / Rechnung/
- der beanstandeten Ware durch den Kunden respektiert
6. Während der Garantiezeit festgestellte Mängel und Schäden werden innerhalb von 21 Tagen nach dem Datum
der Lieferung an den Laden oder den Service kostenlos repariert.
7. Falls es erforderlich ist, importierte Ersatzteile einzuführen, kann die Gewährleistungsfrist um die Zeit, die
erforderlich ist, um den Import durchzuführen, jedoch nicht länger als 40 Tage verlängert werden.
8. Die Garantie umfasst nicht: - mechanische Schäden und die durch Schäden verursachten Mängel,
- Schäden und Mängel infolge unsachgemäßer Verwendung und Lagerung,
- falsche Montage und Wartung,
- Beschädigung und Verschleiß von Elementen wie: Kabeln, Riemen, Gummielementen, Pedalen,
Schwammhaltern, Rädern, Lagern usw.
6. Die Garantie erlischt: - nach Ablauf der Haltbarkeit,
- bei freiwilligen Reparaturen,
- Nichteinhaltung der Regeln für den ordnungsgemäßen Betrieb.
12. Duplikate der Garantiekarte werden nicht ausgestellt.
13. Das zu reparierende Produkt sollte vollständig und sauber sein. Bei Feststellung von Mängeln ist der
Service, die Annahme zur Reparatur zu verweigern. Im Falle der Lieferung eines verschmutzten Produkts
kann der Service die Annahme verweigern oder auf Kosten des Kunden mit seiner schriftlichen
Genehmigung die Reinigung durchführen
14. Die Garantie erstreckt sich nicht auf Tätigkeiten im Zusammenhang mit Montage und Wartung, zu deren
Durchführung der Benutzer gemäß der Bedienungsanleitung selbst verpflichtet ist
15. Der Garant teilt ferner mit, dass er einen Nachgarantieservice durchführt.
16. Das Produkt sollte sich in der Originalverpackung befinden und für den Versand gesichert sein.
Die Garantie für die verkaufte Ware schließt die Rechte des Käufers aus der Nichtübereinstimmung der Ware mit dem
Vertrag nicht aus, schränkt sie nicht ein und setzt sie nicht aus.
DAS GERÄT IST NICHT ZUR VERWENDUNG ZUR REHABILITATION UND THERAPEUTISCHEN ZWECKEN BESTIMMT
VERMERKE ÜBER DEN VERLAUF DER REPARATUREN
Lfd.
Nr.
Datum der
Anmeldung
Datum
der
Ausgabe
Verlauf der Reparaturen
Unterschrift des
Empfängers (Laden,
Eigentümer)
GARANTIEKARTE
Artikelname:
EAN - Code:
Verkaufsdatum
:
GARANTIEBEDINGUNGEN
IMPORTER: ABISAL Sp.Z.O.O., ul. Świętej Elżbiety 6, 41-905 Bytom
SERWIS: ul. Pyskowicka 14, 41-807 Zabrze
abisal@abisal.pl
www.abisal.pl
Loading...
