INSTRUKCJA UŻYTKOWANIA –
MANUAL INSTRUCTION – NÁVOD K OBSLUZE
Suwnica - Smith machine - Klec atlas
Atlas X2
Atlas X2
Proszę zachować wolną przestrzeń większą niż 0,6 m
od widocznej na zdjęciu przestrzeni treningowej
≥ 0,6m
≥ 0,6m
≥ 0,6m
≥ 0,6m
UWAGI DOTYCZĄCE BEZPIECZEŃSTWA
Produkt ten przeznaczony jest wyłącznie do użytku domowego i zaprojektowano go tak, aby zapewnić optymalne bezpieczeństwo. Powinny
być przestrzegane następujące zasady:
1. Przed rozpoczęciem treningu skonsultuj się z lekarzem w celu stwierdzenia braku przeciwwskazań do korzystania ze sprzętu do ćwiczeń.
Decyzja lekarza jest niezbędna w przypadku przyjmowania leków wpływających na pracę serca, ciśnienie krwi i poziom cholesterolu. Jest
to także konieczne w przypadku osób w wieku powyżej 35 lat oraz osób mających kłopoty ze zdrowiem.
2. Przed rozpoczęciem ćwiczeń za wsze wykona j rozgrzewkę.
3. Zwracaj uwa gę na niepokojące sygnały. Niewła ści we lub nadmierne ćwiczeni a s ą niebezpieczne dl a zdrowi a . Jeś l i w czasi e
ćwicze ń pojawi ą si ę ból e l ub za wroty głowy, ból w kl atce piersiowej, nieregul arny rytm s erca l ub inne niepokojące objawy,
na leży na tychmias t przerwać ćwiczenia i skons ultować się z l eka rzem. Ura zy mogą wyni kać z niepra widłowego lub zbyt
inte nsywne go treni ngu.
4. W czasie ćwiczeń i po ich za kończe niu za bezpiecz s przęt treni ngowy przed dostępem dzi e ci i zwierząt
5. Urządze nie nal e ży pos tawić na suche j, sta bil nej i właś ci wie wypoziomowa nej powi e rzchni. Z bezpoś redni e go sąs iedztwa
urządze nia na l eży usunąć wszys tkie os tre przedmioty. Należy chronić je przed wilgocią, ewentua lne nierównoś ci podłoża
na leży wyrównać. Zal e ca ne jest stos owanie spe cja lnego podkładu antypoś li zgowe go, który zapobiegnie prze s uwaniu s i ę
urządze nia podcza s wykonywa nia ćwiczeń.
6. Wolna prze strzeń ni e powi nna być mni ejs za ni ż 0,6 m
i wi ększa ni ż powi erzchni a treni ngowa w kierunkach,
w których sprzęt jes t dostępny. Wol na przestrzeń mus i ta kże
zawi erać przestrzeń do awa ryjne go ze jś cia . Gdzie s przęt je s t
us ytuowa ny obok si e bie, wielkoś ć wol nej przestrzeni może
być podzi elona .
7. Przed pierwszym użycie m, a później w regul a rnych ods tę-
pa ch czas u, należy spra wdzać mocowa nie wszystki ch śrub,
bolców i pozos tałych połącze ń.
8. Przed rozpoczęci em ćwi czeń s prawdź umocowa nie części
i łączących je śrub. Trening można rozpocząć tylko wtedy,
jeżeli urządze nie je st ca łkowi cie s prawne.
9. Urządze nie powi nno być re gul a rni e sprawdzane pod
względe m zużycia i uszkodzeń tylko wte dy będzi e ono s pełni ało warunki bezpiecze ństwa . Szcze gólną uwa gę należy
zwrócić na uchwyty pia nkowe , zaś lepki na nogi i tapicerkę,
które ul e ga ją najs zybs zemu zużyciu. Uszkodzone części
na leży na tychmias t napra wić lub wymi enić do tego czasu
ni e wol no używać urządzenia do treni ngu.
10. Ni e wkła daj w otwory żadnych e l eme ntów.
11. Zwracaj uwagę na wys ta jące urządzenia regul acyjne i inne elementy konstrukcyjne, które mogłyby przeszkadzać w tra kcie
ćwicze ń.
12. Sprzęt wykorzystuj jedyni e zgodnie z prze zna cze niem. Je ś li któraś z części ulegnie uszkodze niu bądź zużyciu lub też usłyszysz
ni epokojące dźwięki podczas u żywani a s przętu, na tychmias t przerwi j ćwiczeni a. Nie używa j s przętu ponownie dopóki
probl em ni e zosta nie us unięty.
13. Ćwicz w wygodnym ubraniu i s portowym obuwi u. Uni kaj l uźnych ubrań, którymi można za haczyć o wysta jące częś ci sprzętu lub
które mogłyby ogra ni cza ć swobodę ruchów.
14. Sprzęt zaliczony został do klasy H według normy EN ISO 20957-1 i jest przeznaczony wyłącznie do użytku domowego. Nie może być
używany w celach terapeutycznych, rehabilitacyjnych i komercyjnych.
15. Podcza s podnoszenia l ub przenosze nia sprz ętu nal e ży zachowa ć wła ści wą pos tawę, aby ni e uszkodzi ć kręgos łupa .
16. Produkt je s t przeznaczony wyłączni e dla os ób dorosłych. Trzymaj dzieci, nie będące pod nadzorem z da l a od urządzeni a.
17. Montując urządzenie należy ści ś le s tosować s i ę do załączonej instrukcji i używa ć tylko częś ci dołączonych do zes ta wu. Przed
rozpoczęciem monta żu, na l eży s prawdzi ć czy wszys tkie częś ci, które zawi e ra dołączona lista, zna jdują si ę w ze s tawie.
OSTRZEŻENIE: PRZED UŻYCIEM SPRZĘTU FITNESS PRZECZYTAJ INSTRUKCJE. NIE PONOSI MY ODPO WIEDZIALNOŚCI ZA KONTUZJE UŻYT-
KOWNIKA LUB USZKODZENIA PRZEDMIOTÓW, KTÓRE ZOSTAŁY SPOWODOWANE NIEWŁAŚCIWYM UŻYTKOWANIEM TEGO PRODUKTU.
DANE TECHNICZNE
Waga netto – 191 kg
Rozmi ar po rozłoże niu – 242 x 205 x 219 cm
Maks yma lne waga użytkowni ka – 135 kg
KONSERWACJA: Do czyszczeni a urządzeni a nie nal e ży używać agres ywnych ś rodków czyszczących. Używaj mi ękki ej, wilgotnej
ściereczki do us uwa nia zabrudzeń i kurzu. Urządzeni a przechowuj w mi ejs ca ch s uchych by chronić je przed wi lgocią i korozją.
2
Atlas X2

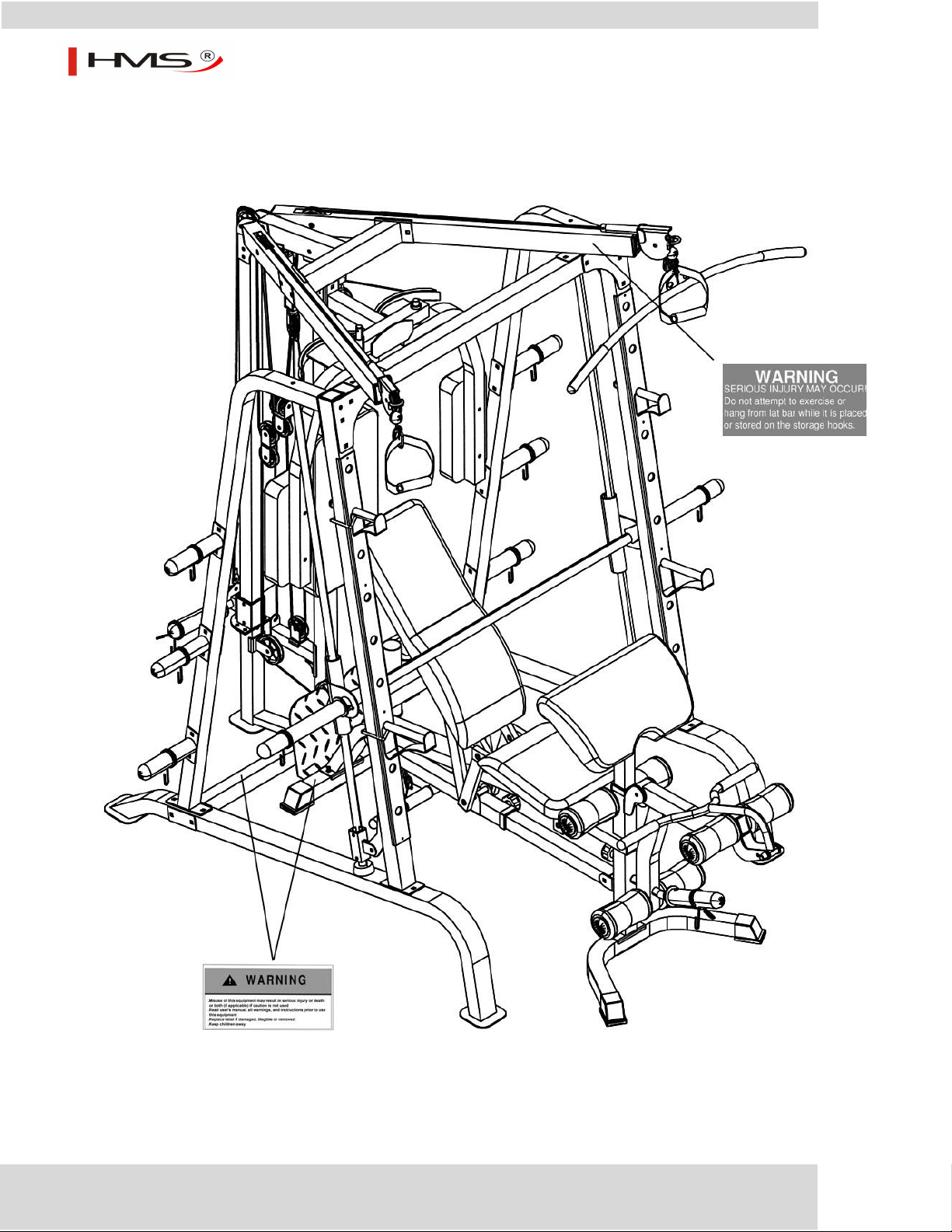

Lokalizacja naklejek ostrzegawczych
3
Atlas X2
Nr 73 - śruba imbusowa (M10 x 3 3/8″), 2 szt.
Nr 105 - śruba imbusowa (M10 x 2 3/4″), 1 szt.
Nr 71 - śruba imbusowa (M10 x 3″), 2 szt.
Nr 72 - śruba imbusowa (M10 x 3 1/8″), 2 szt.
Nr 70 - śruba imbusowa (M10 x 2 1/2″), 2 szt.
Nr 80 - śruba imbusowa (M8 x 2 1/2″), 6 szt.
Nr 69 - śruba imbusowa (M10 x 1 3/4″), 11 szt.
Nr 83 - śruba imbusowa (M6 x 1 1/4″), 2 szt.
Nr 104 - śruba imbusowa (M10 x 1 1/8″), 2 szt.
Nr 74 - śruba zamkowa (M10 x 1″), 4 szt.
Nr 68 - śruba imbusowa (M10 x 1″), 12 szt.
Nr 106 – wkręt imbusowy (M6 x 1/4″), 4 szt.
Nr 62 – tuleja koła pasowego,
6 szt.
Wykaz elementów montażowych
4
Atlas X2
Nr 79 - śruba zamkowa (M10 x 3 1/2″), 4 szt.
Nr 77 - śruba zamkowa (M10 x 3 1/8″), 4 szt.
Nr 78 - śruba zamkowa (M10 x 3 3/8″), 8
Nr 67 – podkładka
(Φ 1 1/2″), 2 szt.
Nr 76 - śruba zamkowa (M10 x 3″), 10 szt.
Nr 66 – podkładka
(Φ 3/4″), 100 szt.
Nr 65 – podkładka
(Φ 5/8″), 6 szt.
Nr 86 – nakrętka
(M10), 82 szt.
Nr 85 – nakrętka
(M6), 2 szt.
Nr 56 – pierścień
Zabezpieczający, 2 szt.
Nr 75 - śruba zamkowa (M10 x 2 3/4″), 22 szt.
5
Atlas X2
Diagram 1
Instrukcja montażu

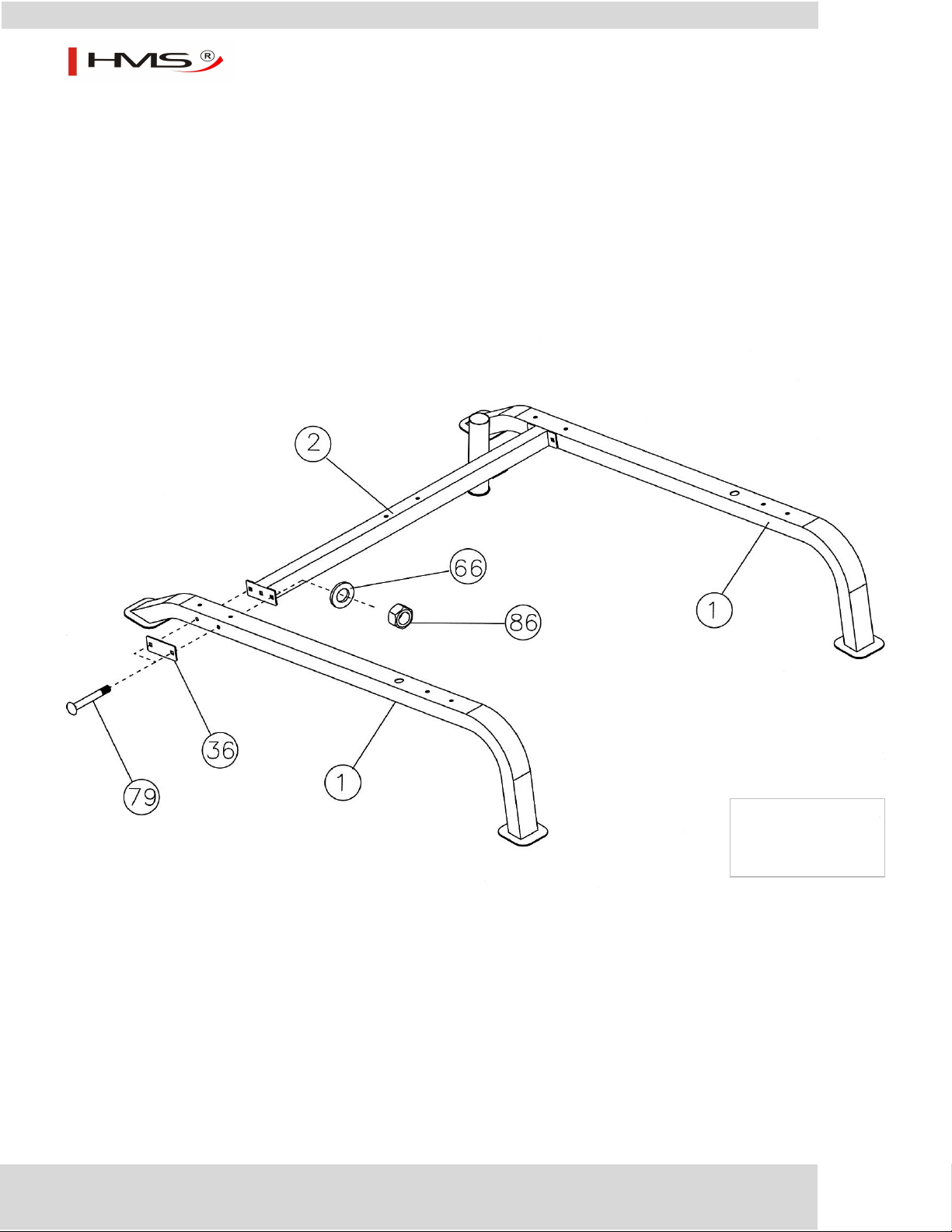

Krok 1 (patrz diagram 1)
1) Połącz dwie ramy główne (1) poprzeczką (2). Zabezpiecz każdy koniec poprzeczki dwiema śrubami
(79), jednym wspornikiem (36), podkładkami (66) oraz nakrętkami (86). Nie przykręcaj zbyt mocno.
6
Atlas X2
Krok 2 (patrz diagram 2)
1) Przyłóż przednią ramę pionową (3) do ramy bazowej (1). Połącz je śrubami (76), wspornikiem (34),
podkładkami (66) oraz nakrętkami (86). Nie skręcaj zbyt mocno.
2) Dopasuj odbojnik (59) do otworu montażowego ramy głównej. Przełóż wodzidło (25) przez odbojnik
i przykręć go do ramy głównej przy pomocy jednej śruby (68) i podkładki (66).
3) Nałóż ramę dolnego zabezpieczenia (92) na wodzidło (25). Przykręć hak bezpieczeństwa (93) do
dolnego zabezpieczenia (92) za pomocą śruby (68) i nakrętki (86). Zaczep hak o tylną część pionowej
belki przedniej (3).
4) Nałóż zabezpieczenie (26) na wodzidło (25).
5) Włóż do otworu montażowego znajdującego się w górnej części prawej ramie pionowej (5) wodzidło
(25). Dopasuj prawą ramę pionową (5) do górnej części przedniej ramy pionowej (3). W ten sam
sposób dopasuj ich dolne części.
6) Przykręć wodzidło (25) do prawej ramy pionowej (5) za pomocą śruby (68) oraz podkładki (66).
7) Przykręć prawą ramę pionową (5) do ramy bazowej stosując śruby (76), wspornik (37), podkładki (66)
oraz nakrętki (86). Nie dokręcaj zbyt mocno.
8) Przykręć prawą ramę pionową (5) do przedniej belki pionowej (3) przy pomocy wspornika (33), śruby
(72) i podkładki (66). Dwa dolne otwory montażowe za zamocuj przy pomocy śruby (78), podkładek
(66) i nakrętek (86)
9) Powtórz czynności 1 – 8 w celu instalacji pozostałych stron.
10) Dopasuj przednią belkę górną (15) do przednich belek pionowych (3) oraz trójkątnego wspornika (33).
Dopasuj otwory i skręć całość za pomocą śrub (78), podkładek (66) i nakrętek (86).
11) Nie dokręcaj na razie śrub.
7
Atlas X2
Diagram 2
8
Atlas X2
Diagram 3
Krok 3 (patrz diagram 3)
1) Dopasuj tylną belkę pionową (6) do górnej poprzeczki (2). Teraz dopasuj prowadnicę (8) do
poprzeczki (2) od jej dolnej strony. Skręć wszystko przy pomocy śrub (75), wspornika (36), podkładek
(66) i nakrętek (86).
2) Dopasuj wspornik mechanizmu koła pasowego (97) do tylnej belki pionowej. Skręć przy pomocy śrub
(75), wspornika (36), podkładek (66) oraz nakrętek (86).
3) Dopasuj deskę oparcia (38) do tylnej belki pionowej, a następnie skręć wykorzystując śruby (80) oraz
podkładki (65).
9
Atlas X2
Diagram 4
Krok 4 (patrz diagram 4)
1) Połącz słupek suwnicy (7) z bazą suwnicy (8). Wykorzystaj śruby (74), podkładki (66) i nakrętki (86).
2) Nałóż część (14) na słupek (7). Nałóż tylną ramę górną (9) na słupek suwnicy (7) i tylną belkę
pionową (6).
3) Dopasuj z sobą otwory. Przykręć tylną ramę górną do bazy suwnicy (8) przy pomocy śrub (71),
podkładek (66) i nakrętek (86). Nie dokręcaj śrub.
4) Połącz górną ramę z dolną belką pionową (6) przy pomocy śrub (75), podkładek (66) i nakrętek (86).
10
Atlas X2
Diagram 5
Krok 5 (patrz diagram 5)
1) Ułóż lewą ramę górną (94) na przedniej belce górnej (15) i przymocuj wykorzystując śruby (77),
wspornik (35), podkładki (66) oraz nakrętki (86).
2) Przykręć lewą ramę górną (94) do tylnej ramy górnej używając do tego celu śrub (75), wspornika
(101), podkładek (66) i nakrętek (86).
3) Włóż zawias (99) do kołnierza lewej ramy górnej i zamocuj przy pomocy tulei (100) i śrub (106).
4) Powtórz procedurę opisaną w powyższych punktach w celu zainstalowania prawej ramy górnej (95).
Włóż krążek (57) do otworu w tylnej ramie górnej (9). Przymocuj krążek łącząc z sobą obie tylne ramy
górne (prawą i lewą) oraz tylną ramę górną. Wykorzystaj śrubę (73), podkładki (66) i nakrętkę (86).
11
Atlas X2
Diagram 6
Krok 6 (patrz diagram 6)
1) W tym momencie już możesz dokręcić wszystkie dotychczas zamontowane śruby i nakrętki.

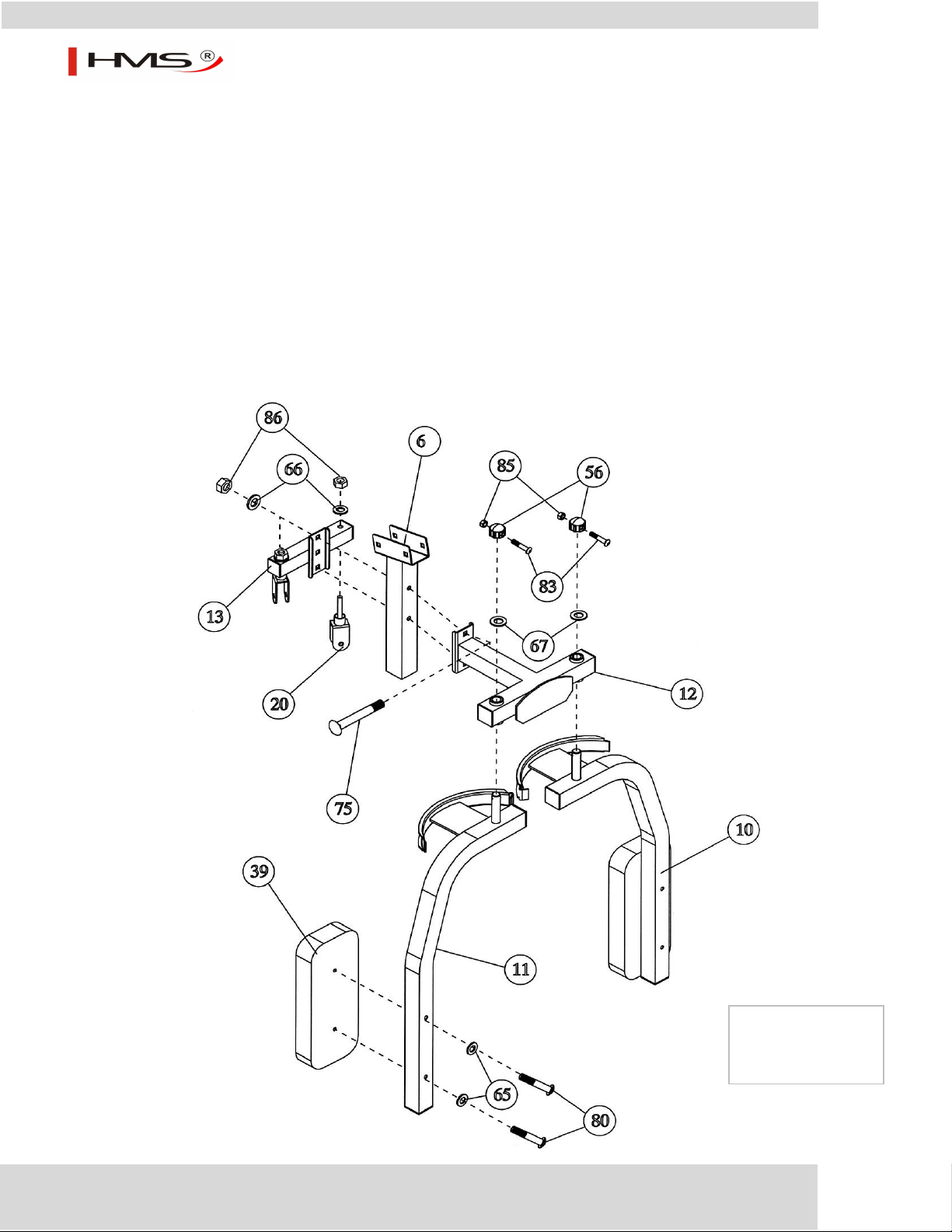

2) Przyłóż bazę motylka (12) do przedniej części tylnej belki pionowej (6). Przyłóż wspornik krążka (13)
do tylnej belki pionowej od jej tylnej części. Dopasuj otwory a następnie połącz używając śrub (75),
podkładek (66) i nakrętek (86).
3) Przyłóż prawe ramię motylka (11) do otworu montażowego ramy (12) i dokręć śrubami (80), nie
zapomnij o podkładkach (65).
4) Powtórz procedury z punktów 2) i 3) w celu zamocowania drugiej strony.
5) Włóż zawiasy (20) w otwory znajdujące się we wsporniku (13). Połącz wszystko podkładką (66)
i nakrętką (86). Nie dokręcaj zbyt mocno. Upewnij się, że zawiasy są ruchome.
12
Atlas X2
Diagram obwodu linki
13
Atlas X2
Diagram 7

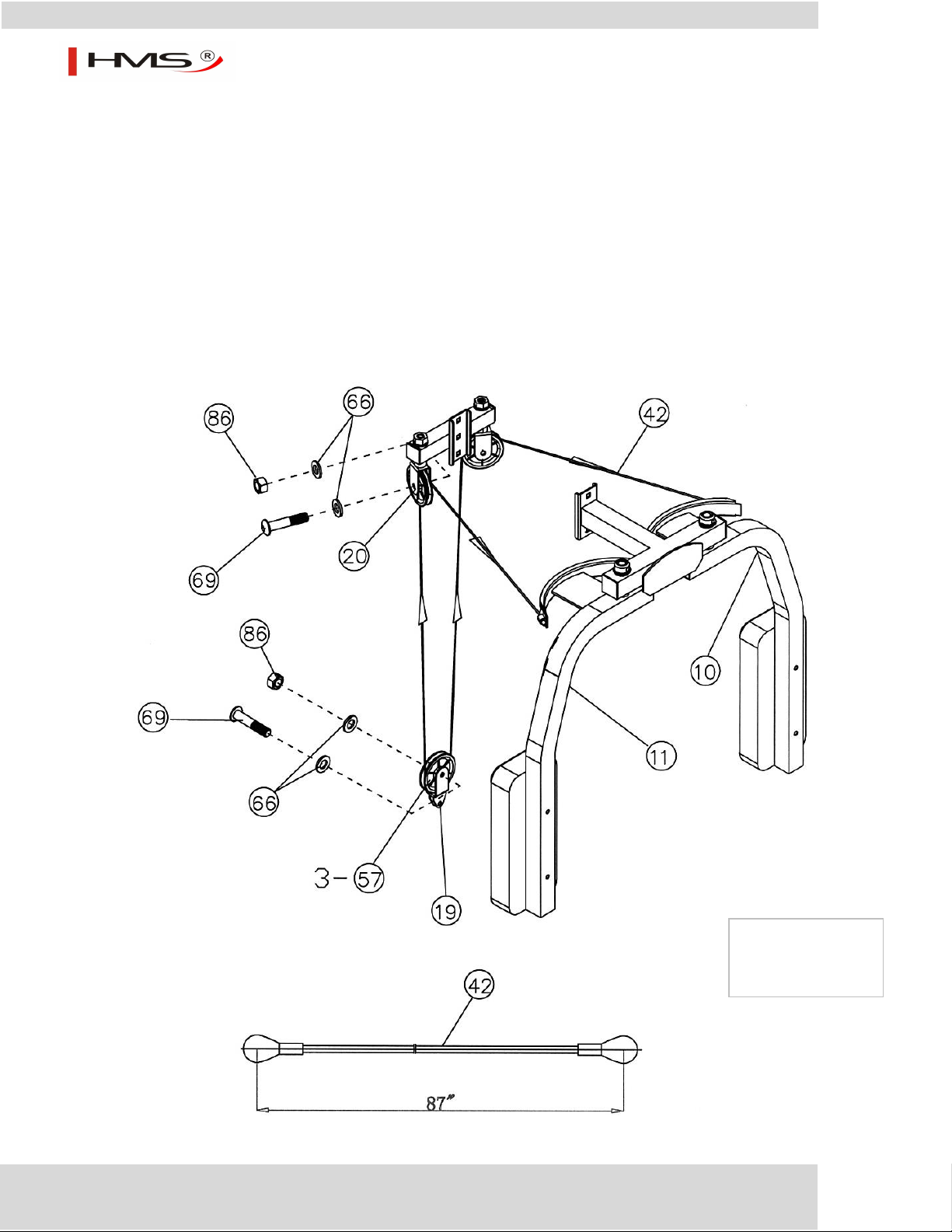

Krok 7 (patrz diagram 7 i diagram obwodu linki)
1) Przymocuj jeden koniec linki (42) do zatrzasku prawego motylka (11). Przeciągnij linkę przez praw
krętlik (20).
2) Przymocuj krążek (57) do jego oprawy za pomocą śruby (69), podkładek (66) i nakrętek (86).
3) Przeciągnij linkę wokół krążka, a następnie poprowadź ją w dół. Przymocuj oprawę krążka (19) do
linki. Powtórz punkt 2) w celu zainstalowania krążka. Oprawa wraz z krążkiem powinny zwisać
swobodnie na lince.
4) Poprowadź linkę wokół zwisającego krążka, a następnie ku górze do lewego krętlika. Powtórz punkt
2) w celu zainstalowania krążka do oprawy.
5) Przeciągnij linkę wokół krążka i przymocuj do lewego ramienia motylka (10).
14
Atlas X2
Krok 8 (patrz diagram 8)
1) Odkręć śrubę (104) i nakrętkę (86) od U-kształtnego łącznika zamontowanego na lince (41). Usuń
łącznik (86), dużą podkładkę oraz korek blokady linki.
2) Przełóż koniec linki przez lewy krętlik (99). Zamontuj krążek (57) do oprawy i połącz śrubą (69),
podkładkami (66) oraz nakrętką (86). Przeciągnij linkę przez krążek w kierunku tylnej części
urządzenia.
3) Przeciągnij linkę wzdłuż lewej ramy górnej (94) a następnie przełóż przez otwór na jej końcu.
4) Zamontuj krążek do otworu za pomocą śruby (70), tulei (62) oraz nakrętki (86). Przeciągnij linkę
wokół krążka, a następnie poprowadź ją w dół.
5) Przymocuj dwa małe krążki (103) do potrójnej oprawy (96) używając śruby (105), podkładek (66)
i nakrętki (86).
6) Przeciągnij linkę wokół krążka, a następnie w górę do oprawy krążka poniżej tylnej ramy górnej (9).
Zamontuj mała oprawę krążka (98) od dolnej strony tylnej ramy górnej (9) przy pomocy śruby (68),
podkładek (66) i nakrętki (86). Zamontuj mały krążek do oprawy.
7) Poprowadź linkę wokół małego krążka i w dół do potrójnej oprawy. Przeciągnij linkę wokół
przedniego krążka i w górę do tylnego otwory prawek ramy górnej (95). Pozwól oprawie zwisać
swobodnie.
8) Zamontuj krążek do otworu. Przeciągnij linkę powyżej krążka i poprowadź wzdłuż prawej ramy górnej
poprzez osłonkę linki do prawej oprawy krążka. Zamontuj krążek w oprawie.
9) Zainstaluj ponownie korek blokady linki, dużą podkładkę oraz u-kształtny łącznik odinstalowane
w punkcie 1). Skręć całość śrubą (104) i nakrętką (86).
10) Połącz uchwyt (90) do obu końców linki za pomocą zatrzasku (61).
11) W celu zamontowania uchwytu poprzecznego najpierw usuń jeden z uchwytów (90), a następnie
przymocuj go za pomocą krótkiego łańcucha (63) i dwóch zatrzasków (61).
15
Atlas X2
Diagram 8
16
Atlas X2
Krok 9 (patrz diagram 9)

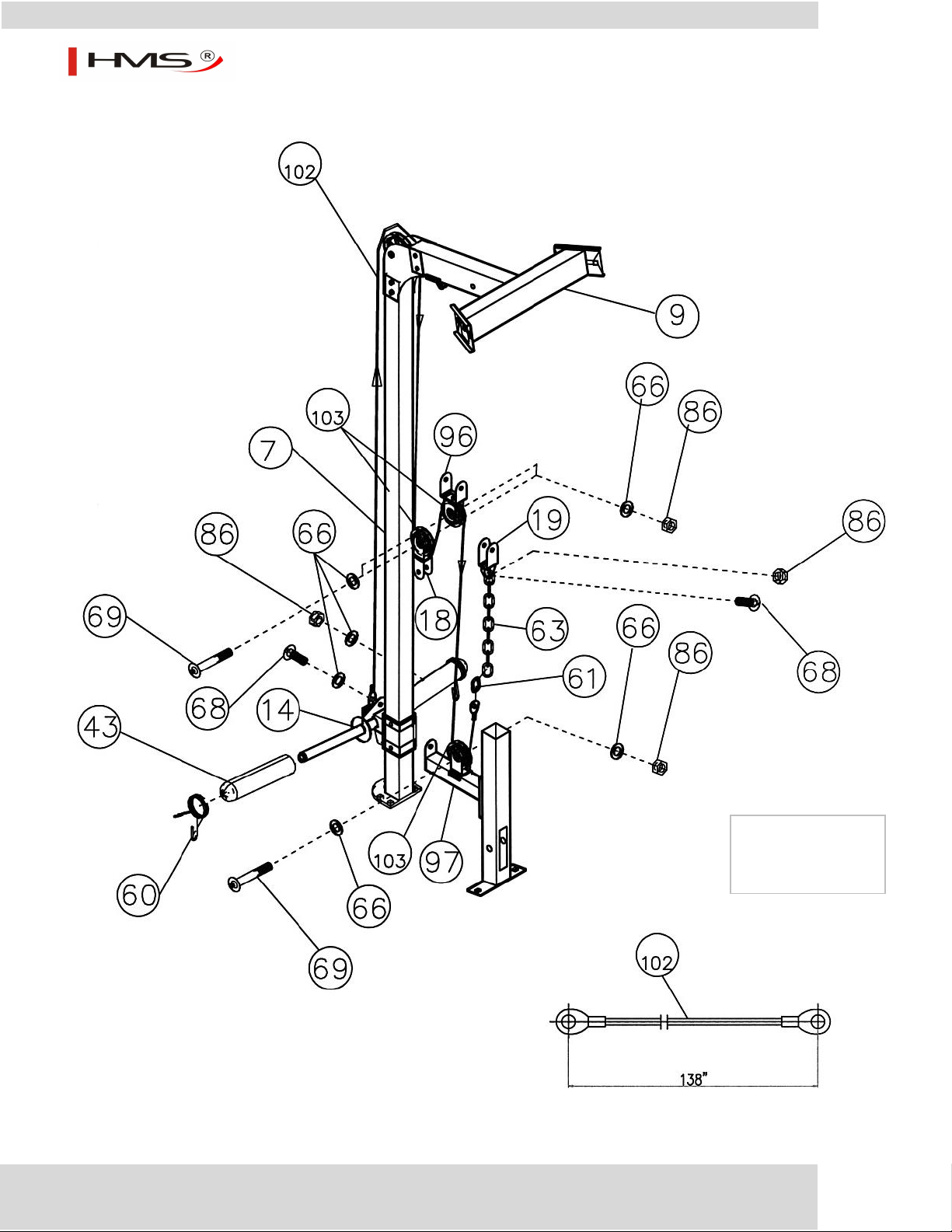

1) Włóż jeden koniec linki (102) do otworu na słupku suwnicy (14) i przykręć przy pomocy śruby (68),
podkładek (66) i nakrętki (86).
2) Przeciągnij linkę w górę do krążka zamontowanego na tylnej ramie górnej (9), zainstalowanego w
kroku 5.
3) Przeciągnij linkę wokół krążka i poprowadź ją w dół. Zamontuj mały krążek (103) do podwójnej
oprawy (18).
4) Przeciągnij linkę wokół krążka a następnie do potrójnej oprawy wiszącej (96) zainstalowanej
w kroku 8.
5) Zamontuj mały krążek w oprawie. Przeciągnij linkę wokół niego i poprowadź ją w dół do otwartej
oprawy na wsporniku (97).
6) Zamontuj mały krążek do oprawy. Przeciągnij linkę wokół niego i poprowadź w górę.
7) Połącz linkę z krótkim łańcuchem (63) za pomocą zatrzasku (61). Połącz krótki łańcuch z wiszącą
oprawą krążka (19) zamontowaną w kroku 7. Przykręć łańcuch za pomocą śruby (68), podkładek (66)
oraz nakrętki (86).
8) Po ukończeniu instalacji linki wyreguluj jej napięcie poprzez dostosowanie długości łańcucha (63).
9) Zamontuj rękawy (43) oraz zatrzaski sprężynowe (60) na słupku suwnicy ciężaru (14).
17
Atlas X2
Diagram 9
18
Atlas X2
Diagram 10

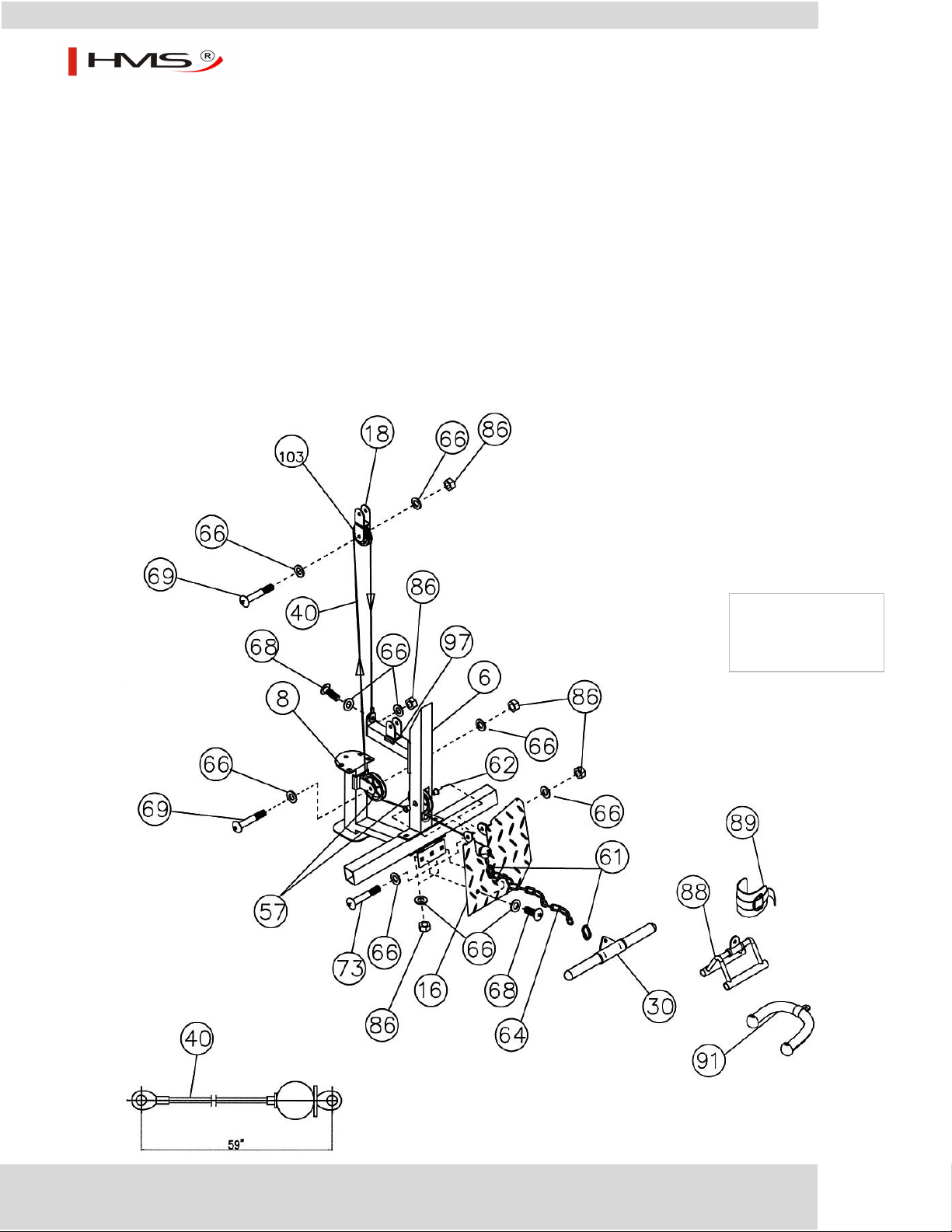

Krok 10 (patrz diagram 10)
1) Załóż dolną linkę (40) na krążek (57). Zamontuj krążek w dolnym otworze tylnej belki pionowej (6) za
pomocą podpórki stóp (16), śruby (73), podkładek (66) oraz nakrętki (86). Podpórkę przykręć do
poprzecznej podpórki (2) za pomocą śrub (68), czterech podkładek (66) i nakrętki (86).
2) Przeciągnij linkę poniżej krążka do oprawy na części (8).
3) Zamontuj krążek w oprawie. Przeciągnij inkę wokół niego i poprowadź ją w górę do podwójnej
oprawy wiszącej (18) zainstalowanej w kroku 9.
4) Zamontuj mały krążek (103) w oprawie. Przeciągnij linkę wokół krążka, a następnie w dół do oprawy
na wsporniku (97). Zamocuj końcówkę linki do oprawy za pomocą śruby (68), podkładek (66) oraz
nakrętki (86).
5) Połącz drążek (30) z długim łańcuchem (64) za pomocą zatrzasku (61). Łańcuch połącz z kolei z linką
– zastosuj zatrzask (61).
19
Atlas X2
Diagram 11

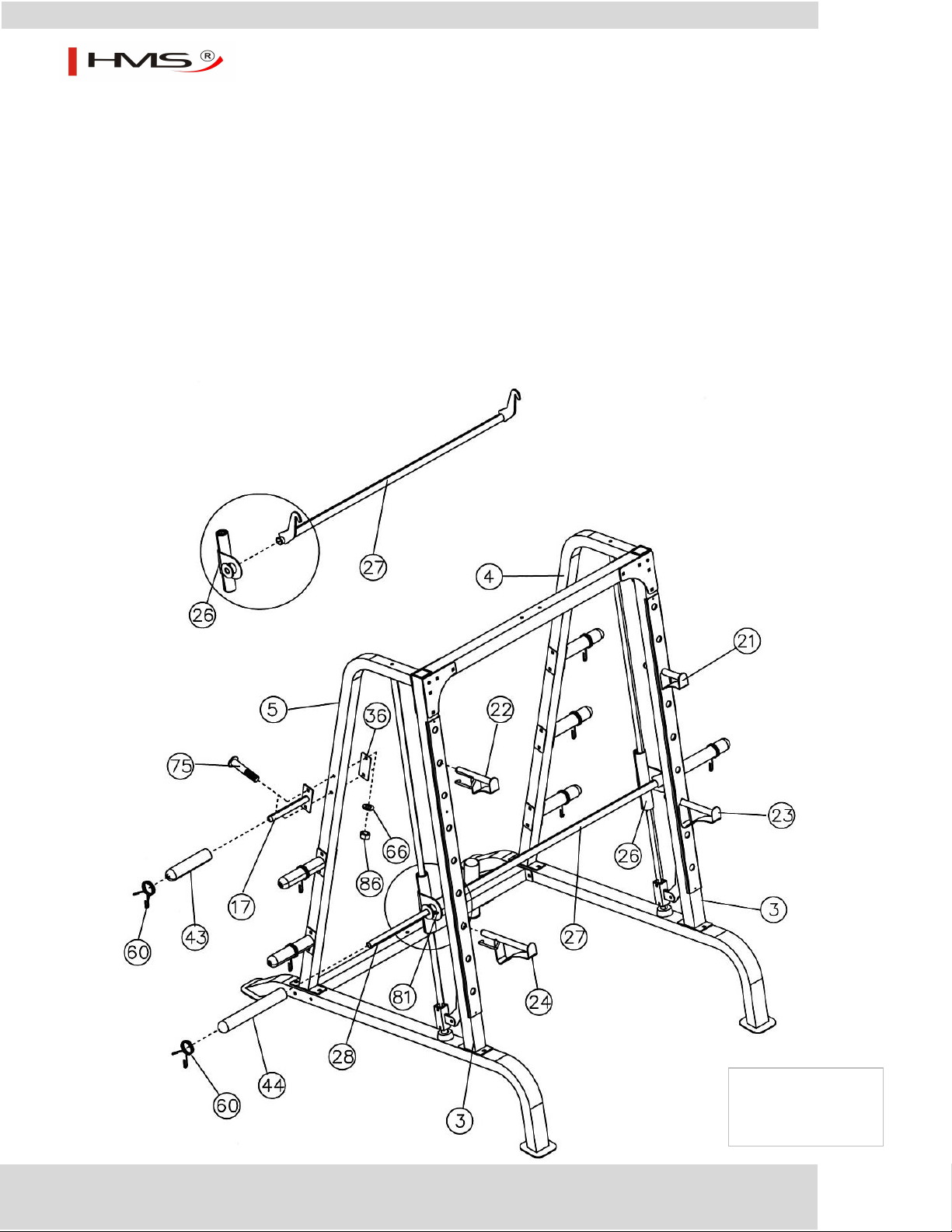

Krok 11 (patrz diagram 11)
1) Sugestia: w tym kroku przyda Ci się pomoc drugiej osoby. Umieść tuleję (27) pomiędzy elementami
części (26). Dopasuj otwory, a następnie wsuń sztangę (28) do ramy mechanizmu bezpieczeństwa
(26). Zamocuj sztangę do obu końców mechanizmu bezpieczeństwa za pomocą śruby (81).
2) Odegnij haczyki znajdujące się na tulei (27) w tył, a następnie zahacz je o otwory na przedniej ramie
pionowej (3). Nałóż rękawy olimpijskie (44) na oba końce sztangi i zabezpiecz je stosując zatrzaski
sprężynowe (60).
3) Zamontuj sześć słupków (17) do lewej i prawej ramy pionowej (2 i 5) za pomocą śrub (75), wspornika
(36), podkładek (66) i nakrętek (86).
4) Nałóż sześć rękawów olimpijskich (43) na słupki (17) – zabezpiecz je zatrzaskami (60). Włóż lewy
i prawy uchwyt sztangi (21 i 22), lewy i prawy zatrzask (23 i 24) do wybranych otworów w przedniej
ramie pionowej (3).
20
Atlas X2
Diagram zbiorczy
21
Atlas X2
Pełny wykaz części
Nr Nazwa części Ilość Nr Nazwa części Ilość
1 Rama główna 2 55 Tuleja przesuwna 4
2 Mocowanie poprzeczne 1 56 Obręcz zabezpieczająca 2
3 Przednia belka pi onowa 2 57 Krążek 10
4 Lewa rama pionowa 1 58 Ø 1 ¾” odbojnik 1
5 Prawa rama pionowa 1 59 Ø 2 ½” odbojnik 2
6 Tylna belka pionowa 1 60 Zacisk sprężynowy 10
7 Słupek ślizgu ciężaru 1 61 C-kształtny zacisk 5
8 Baza ślizgu ciężaru 1 62 Oprawa krążka 6
9 Tylna rama górna 1 63 Krótki łańcuch 2
10 Lewe ramię motylka 1 64 Długi łańcuch 1
11 Prawe ramię motylka 1 65 Ø 5/8” podkładka 6
12 Rama główna motylka 1 66 Ø ¾” podkładka 100
13 Oprawa krążka motylka 1 67 Ø 1 ½” podkładka 2
14 Słupek suwnicy ciężaru 1 68 M10 x 1” śruba imbusowa 12
15 Przednia belka górna 1 69 M10 x 1 ¾” śruba imbusowa 11
16 Podpórka stóp 1 70 M10 x 2 ½” śruba imbusowa 2
17 Słupek 6 71 M10 x 3” śruba imbusowa 2
18 Podwójna oprawa wisząca krążka 1 72 M10 x 3 1/8” śruba imbusowa 2
19 Poj edyncza oprawa wi sząca krążka 1 73 M10 x 3 3/8” śruba imbusowa 2
20 Krętlik krążka 2 74 M10 x 1” śruba zamkowa 4
21 Lewy uchwyt sztangi 1 75 M10 x 2 ¾” śruba zamkowa 22
22 Prawy uchwyt sztangi 1 76 M10 x 3” śruba zamkowa 10
23 Lewy uchwyt bezpieczeństwa 1 77 M10 x 3 1/8” śruba zamkowa 4
24 Prawy uchwyt bezpieczeństwa 1 78 M10 x 3 3/8” śruba zamkowa 8
25 Wodzidło 2 79 M10 x 3 ½” śruba zamkowa 4
26 Rama mechanizmu bezpieczeństwa 2 80 M8 x 2 ½” śruba imbusowa 6
27 Wodzidło sztangi 1 81 M8 x 3/8” śruba imbusowa 2
28 Sztanga 1 82 M6 x 5/8” śruba (Phi l ips ) 1
29 Drążek poprzeczny 1 83 M6 x 1 ¼” śruba i mbusowa 2
30 Oprawa drążka porzecznego 1 84 Chrome Panel Screw 8
31 Uchwyt łamany 1 85 M6 nakrętka 2
32 Chromowany panel 2 86 M10 nakrętka 82
33 Potrójny wsporni k 2 87 Ø 1” zaślep 6
34 5 1/8” x 2 ¾” wsporni k 2 88 Drążek 1
35 5 1/8” x 2 3/8” wspornik 2 89 Opaska na kostkę 1
36 4 ¾” x 2” wspornik 9 90 Uchwyt 2
37 6 ¼” x 2” wspornik 2 91 Lina do tricepsu 1
38 Deska oparcia 1 92 Rama mechanizmu bezpieczeństwa 2
39 Poduszka motylka 2 93 Hak bezpieczeństwa 2
40 Linka dolna 1 94 Lewa rama górna 1
41 Linka górna 1 95 Prawa rama górna 1
42 Linka motylka 1 96 Potrójny wspornik wiszący krążka 1
43 Rękaw oli mpijski 8 97 Wspornik mechanizmu pasowego 1
44 Długi rękaw olimpijski 2 98 Mała oprawa krążka 1
45 Wsporni k łamanego uchwytu 2 99 Krętlik oprawy krążka 2
46 Uchwyt drążka poprzecznego 2 100 Ø 7/8” x Ø 5/8” tuleja 2
47 Ø 1” x 3 1/8” tuleja 2 101 4 ¾” x 2 ¾” tuleja 2
48 Ø 1 ½” x 1” tuleja 2 102 Li nka słupka suwnicy 1
49 1 ½” kwadratowa zatyczka 2 103 Mały krążek 7
50 1 ¾” kwadratowa zatyczka 7 104 M10 x 1 1/8” śruba imbusowa 2
51 2 3/8” kwadratowa zatyczka 2 105 M10 x 2 ¾” śruba imbusowa 1
52 2 ¾” x 2” zatyczka 2 106 M6 x ¼” śruba imbusowy 4
53 Ø 1” stożkowa zatyczka 12 107 Łożysko liniowe 4
54 2 3/8” x 2” rękaw 2 108 Rękaw łożyska liniowego 4
109 M6 x ¼” śruba (Philips) 4
22
Atlas X2
Nr 39 - śruba imbusowa (M10 x 8 1/4″), 1 szt.
Nr 38 - śruba imbusowa (M10 x 6 3/4″), 1 szt.
Nr 35 - śruba zamkowa (M10 x 2 1/2″), 2 szt.
Nr 37 - śruba imbusowa (M10 x 1 3/4″), 2 szt.
Nr 40 - śruba imbusowa (M8 x 2″), 8 szt.
Nr 36 - śruba imbusowa (M10 x 3/4″), 6 szt.
Nr 41 - śruba imbusowa
(M8 x 5/8″), 2 szt.
Nr 21 - szpilka, 1 szt.
Nr 44 - nakrętka, 4 szt.
Nr 27 - tuleja, 16 szt.
Nr 17 - oś, 1 szt.
Nr 22 – zatrzask
sprężynowy, 1 szt.
Nr 42 – podkładka
(Φ 3/4″), 14 szt.
Nr 42 – podkładka
(Φ 5/8″), 10 szt.
Zestaw części do montażu wielofunkcyjnej ławki do ćwiczeń
23
Atlas X2
Diagram 1
Krok 1 (patrz diagram 1)
1) Przyłóż ramę główną (1) do przedniego i tylnego stabilizatora (2 i 3), a następnie połącz części przy
pomocy śrub (36) i podkładek (42). Włóż bolec (23) do utworu poniżej głównej ramy.
2) Nałóż przesuwną blokadę (8) na belkę regulacyjną (9). Dopasuj otwory a następnie włóż bolec (23)
w celu ustabilizowania pozycji blokady (8).
3) Połącz belkę regulacyjną (9) z ramą główną za pomocą śruby (35), podkładki (42) i nakrętki (44).
24
Atlas X2
Diagram 2
Krok 2 (patrz diagram 2)
1) Włóż cztery tuleje (27) do wspornika ramy (6).
2) Przyłóż wspornik oparcia (7) do tylnej strony wspornika ramy (6). Dopasuj otwory i połącz je za
pomocą śruby (37) i podkładki (42). Powtórz tę samą procedurą w celu zamontowania drugiej strony.
3) Włóż dwie tuleje do przesuwnej blokady (8), a następnie do wspornika oparcia (7). Dopasuj otwory
połącz je za pomocą śruby (38), podkładek (42) i nakrętki (44). Śruby powinny pozostać luźne.
4) Włóż tuleje do ramy głównej (1). Poluzuj pokrętło blokady z części (8). Przesuwna blokada powinna
się poruszać wzdłuż części (9). Przyłóż dwa wsporniki (6) do obu końców ramy głównej i przykręć je
za pomocą śrub (39), podkładek (42) i nakrętek (44). Za pomocą pokrętła możesz zablokować teraz
położenie oparcia.
25
Atlas X2
Diagram 3

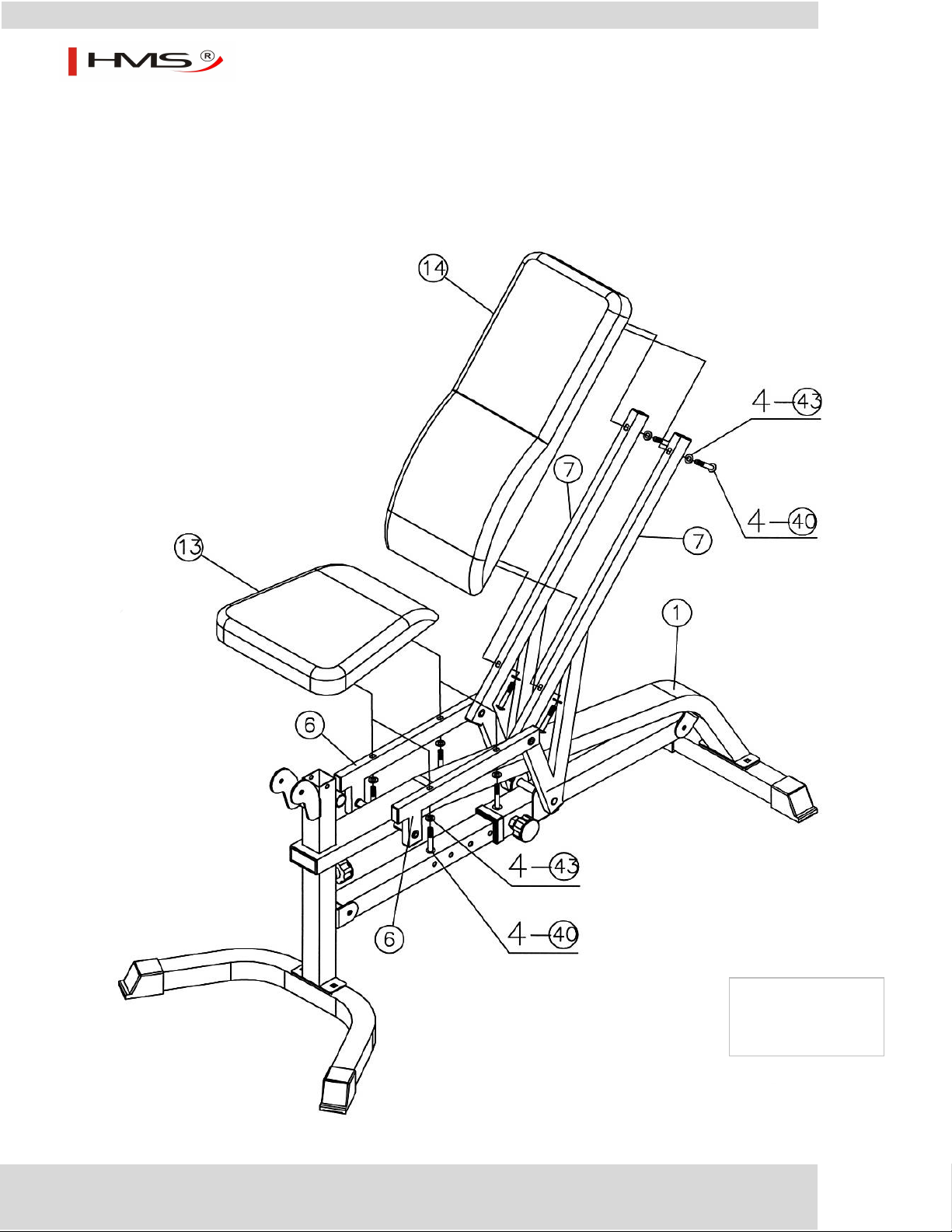

Krok 3 (patrz diagram 3)
1) Ułóż oparcie (14) na wsporniku (7). Przykręć je śrubami (40) nie zapominając o podkładkach (43).
2) Ułóż siedzisko (13) na wsporniku (6). Przykręć je śrubami (40) nie zapominając o podkładkach (43).
26
Atlas X2
Diagram 4

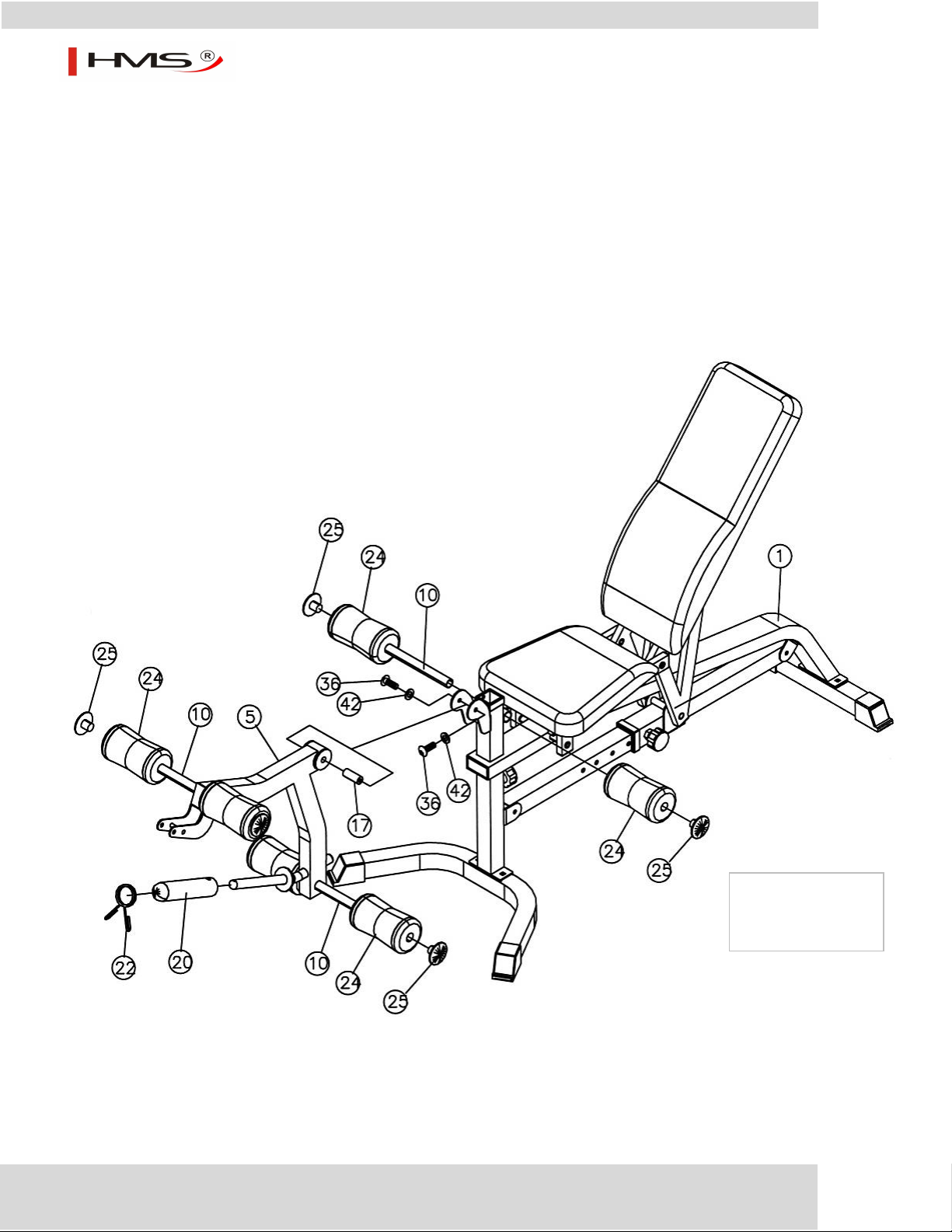

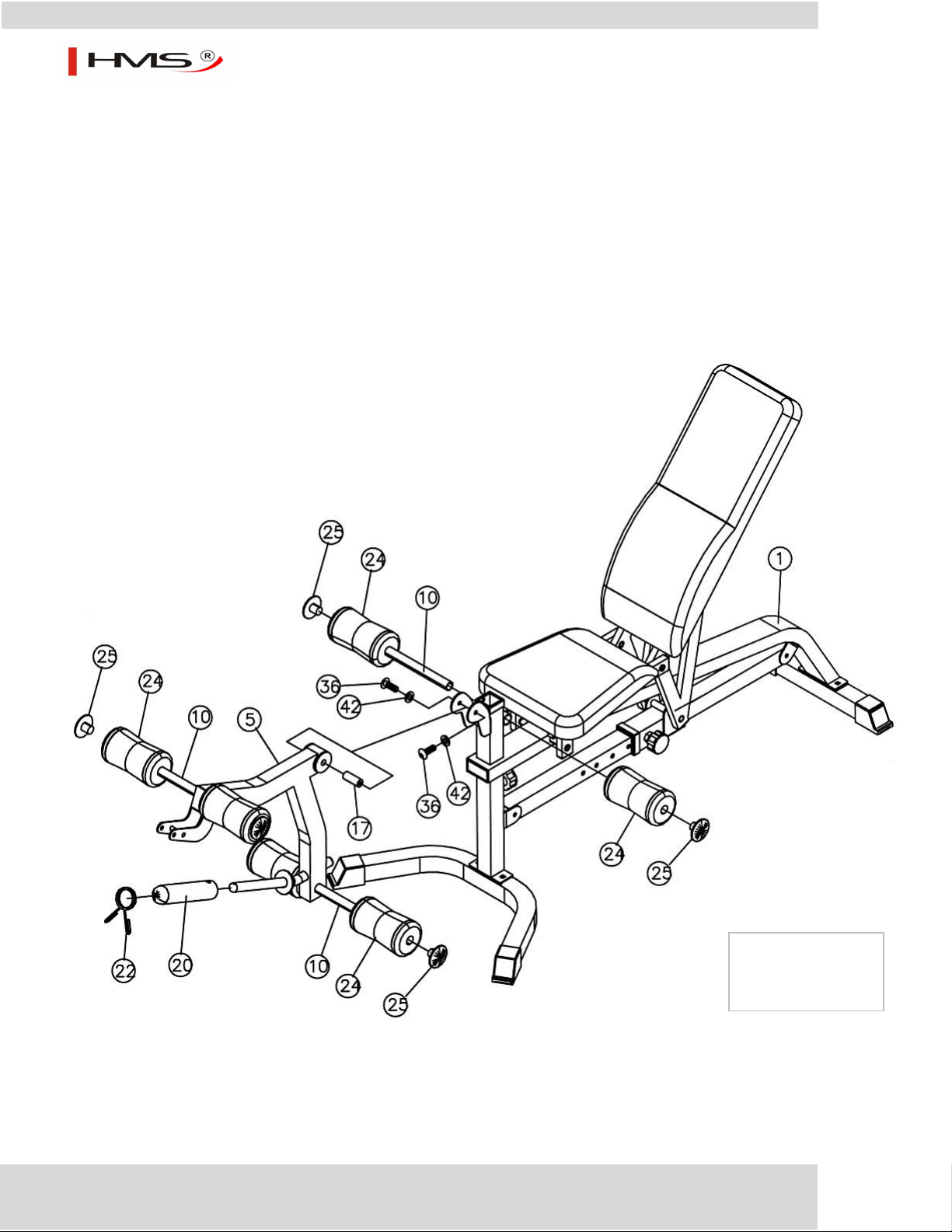

Krok 4 (patrz diagram 4)
1) Nałóż trenażera nóg (5) na główną ramę (1), wtykając go w otwór wspornika. Umocuj całość za
pomocą osi (17), śrub (36) oraz podkładek (42).
2) Włóż tubę (10) do połowy otworu w głównej ramie (1). Teraz tuby w ten sam sposób stelażu
trenażera nóg (5). Nałóż na powyższe elementy piankowe rolki (24) i zabezpiecz je zaślepkami (25).
3) Wsuń rękaw olimpijski (20) na słupek umiejscowiony u podstawy trenażera nóg a następnie
zabezpiecz go zaciskiem sprężynowym (20).
27
Atlas X2
Diagram 5

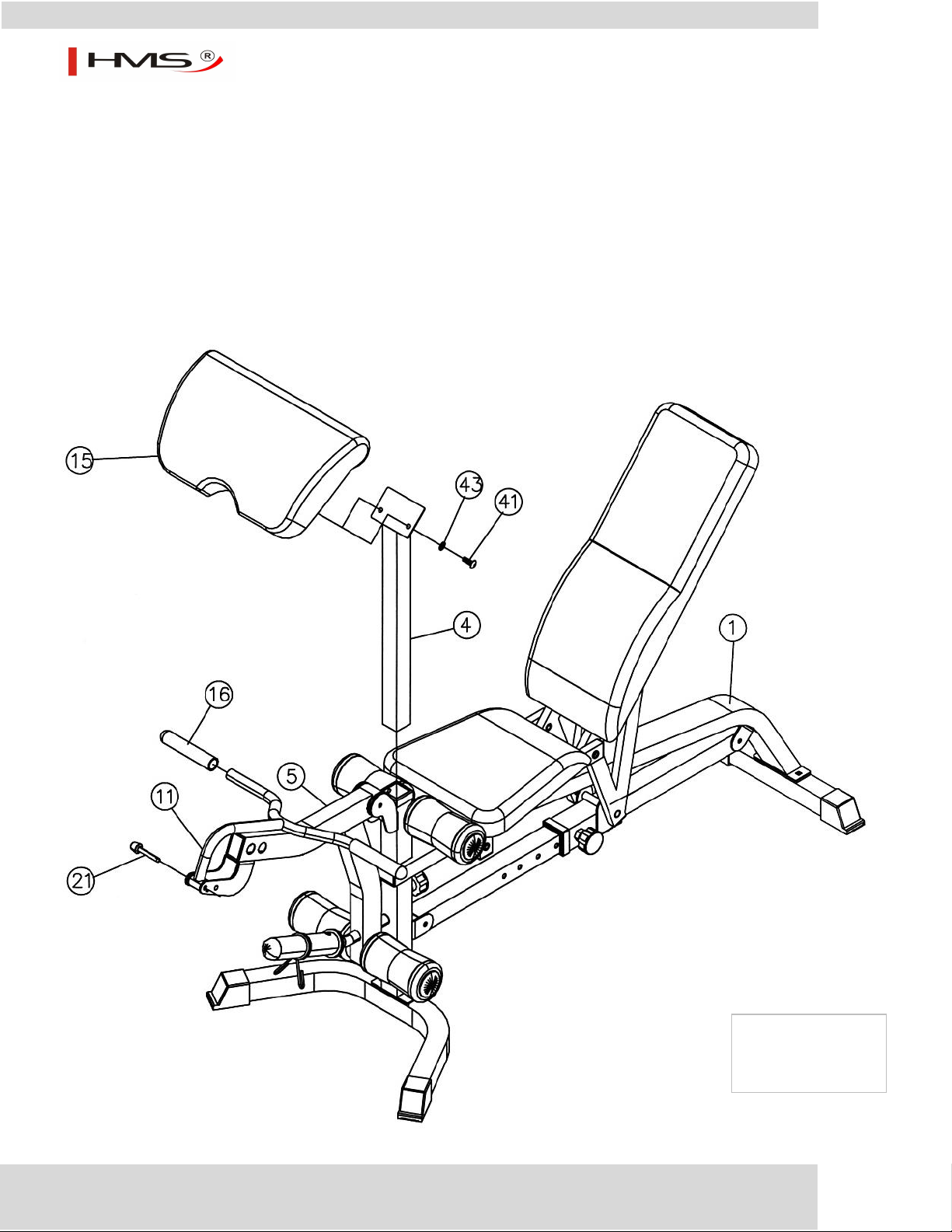

Krok 5 (patrz diagram 5)
1) Połącz poduszkę pod ramiona (15) ze stelażem (4). Skręć je przy pomocy śrub (41) i podkładek (43).
Włóż stelaż (4) do przedniego otworu ramy głównej (1). Użyj pokrętła w celu regulacji położenia
poduszki (15).
2) Zamontuj uchwyt (1) w otworze wspornika trenażera nóg (5). Zablokuj jego położenie za pomocą
szpilki (21).
3) Usuń szpilkę i uchwyt (11) gdy trenujesz nogi.
28
Atlas X2

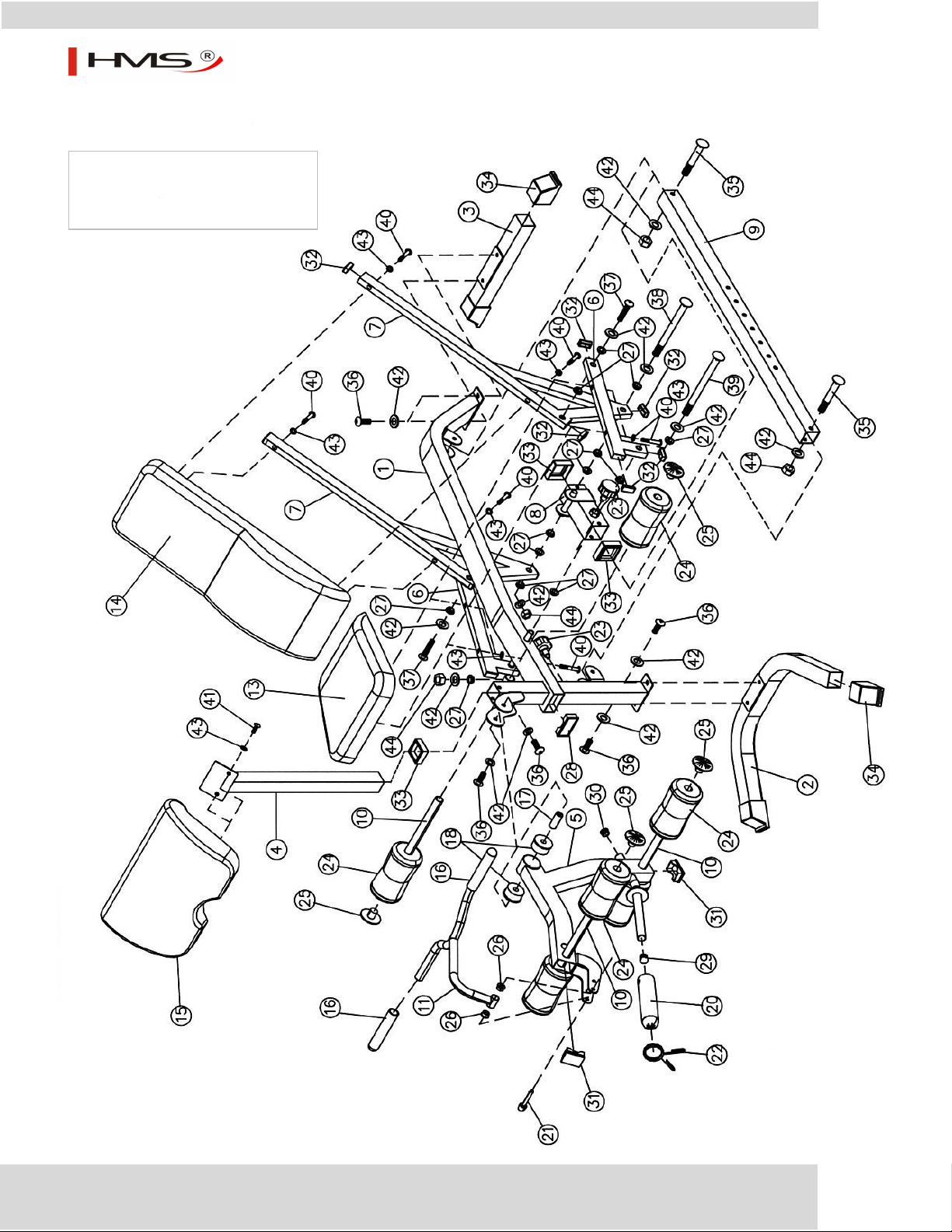

Diagram zbiorczy
29
Atlas X2
Nr Nazwa części Ilość
1 Rama główna 1
2 Przedni stabilizator 1
3 Tylny stabilizator 1
4 Stelaż pod ramiona 1
5 Trenażer nóg 1
6 Wspornik siedziska 2
7 Wspornik oparcia 2
8 Blokada suwnicy 1
9 Belka regulacyjna 1
10 Tuba do montażu piankowej rolki 3
11 Uchwyt 1
12 Instrukcja 1
13 Poduszka siedziska 1
14 Deska oparcia 1
15 Oparcie pod ramiona 1
16 Uchwyt drążka do ćwiczenia ramion 2
17 Oś 1
18 Ø 2 3/8” tuleja 2
19 Narzędzie 2
20 Rękaw olimpijski 1
21 Szpilka 1
22 Zacisk sprężynowy 1
23 Pokrętło 2
24 Piankowa rolka 6
25 Zaślepka piankowej rolki 6
26 Ø 1” x ¾” tuleja 2
27 Tuleja 16
28 3 1/8” x 1 5/8” zaślepka 1
29 Ø 1” zaślepka stożkowa 1
30 Ø 1” zaślepka 1
31 1 5/8” x 2 3/8” zaślepka 2
32 1 5/8” x ¾” zaślepka 12
33 2” krążek 3
34 Zaślepka stabilizująca 4
35 M10 x 2 ½” śruba zamkowa 2
36 M10 x ¾” śruba imbusowa 6
37 M10 x 1 ¾” śruba imbusowa 2
38 M10 x 6 ¾” śruba imbusowa 1
39 M10 x 8 ¼” śruba imbusowa 1
40 M8 x 2” śruba imbusowa 8
41 M8 x 5/8” śruba imbusowa 2
42 Ø ¾” podkładka 14
43 Ø 5/8” podkładka 10
44 M10 nakrętka 4
Pełny wykaz części
30
Atlas X2
Dział obsługi klienta:
ABISAL Sp. z o.o.
ul. Św. Elżbiety 6
41–905 Bytom
abisal@abisal.pl
www.abisal.pl
www.hms-fitness.pl
Zakres stosowania
Suwnica Atlas X2 jest urządzeniem klasy H przeznaczonym wyłącznie do użytku domowego. Nie może
być używany w celach terapeutycznych, rehabilitacyjnych i komercyjnych.
31
Atlas X2
Nazwa a rtykułu:
(Pieczątka i podpis s przeda wcy)
Kod EAN:
Da ta s przeda ży:
Lp.
Da ta
zgłosze nia
Da ta
wyda nia
Przebieg napraw
Podpi s odbi erające go
(s klep, wła ś cici el )
KARTA GWARANCYJNA
WARUNKI GWARANCJI
1. Sprzedawca w i mieniu Gwa ranta udziela gwarancji na te rytori um RP na okres 24 mi e s ięcy od da ty s przedaży.
2. Gwarancja będzi e re s pektowa na przez s klep lub s erwi s po prze dstawi eniu prze z kl ienta:
- czytelnie i poprawnie wypełni onej ka rty gwa rancyjnej z pi eczątką s przeda ży oraz podpi s em sprze dawcy
- ważnego dowodu zakupu sprzętu z datą sprze daży / ra chunku /
- reklamowa nego towaru
3. Ewe ntualne wa dy i uszkodze nia ujawnia ne w okres i e gwarancyjnym będą naprawia ne bezpłatni e w termi nie nie dłużs zym
ni ż 21 dni od da ty dos ta rczeni a towa ru do s klepu l ub serwi su.
4. W przypadku koni ecznoś ci sprowadzeni a części z i mportu okres gwarancji może się wydłużyć o czas ni ezbędny do jej
sprowa dzeni a jednak ni e dłużej niż o 40 dni.
5. Gwarancją nie s ą objęte: - Us zkodze nia mecha niczne i wywoła ne ni mi wa dy,
- uszkodze ni a i wa dy wyni kłe ws kute k niewła ś ciwe go z prze zna cze niem użytkowa nia i prze chowywania ,
- niewła ści wy monta ż i konserwacja ,
- uszkodze ni a i zużycie ta kich eleme ntów ja k: li nki , pas ki, e l e menty gumowe, pe da ły, uchwyty z gąbki , kółka, łożyska itp.
6. Gwarancja traci ważnoś ć w przypadku: - Upływu terminu ważności,
- s amodziel nych na praw,
- nieprze strzega nia za sa d pra widłowej e kspl oa ta cji .
7. Duplikaty ka rty gwarancyjnej nie będą wydawa ne.
8. Produkt odda ny do naprawy powini en być kompletny i czysty. W przypadku s twierdzeni a braków ,serwis ma prawo odmówi ć
przyjęci a do na prawy . W przypadku dos tarczenia brudnego produktu serwis może odmówić jego przyjęcia l ub te ż na koszt
kl i enta za jego pisemną zgodą dokona ć czyszczeni a.
9. Gwarancją nie s ą objęte czynnoś ci zwi ązane z montażem ,konserwacją które zgodni e z ins trukcją obsługi użytkowni k
zobowi ązany jest wykona ć we wła s nym za kresie.
10. Gwarant informuje równi eż, że prowa dzi s e rwis pogwa ra ncyjny.
11. Towa r powi nien być w orygina l nym opa kowaniu i za bezpi eczony do wysyłki .
Gwa rancja na s przeda ny towa r nie wyłącza , nie ogra nicza ani nie zawi e s za uprawnień kupują ce go wyni kających z niezgodnoś ci
towaru z umową.
SPRZĘT NIE JEST PRZEZNACZONY DO UŻYTKOWANIA W SIŁOWNIACH, KLUBACH KULTURYSTYCZNYCH, CENTRACH FITNESS ORAZ DO
INNYCH CELÓW WYCZYNOWYCH.
ADNOTACJE O PRZEBIEGU NAPRAW:
32
Atlas X2
≥ 0,6m
≥ 0,6m
≥ 0,6m
≥ 0,6m
Owners manual
IMPORTANT SAFETY INFORMATION
Thi s product has been designed for home us e onl y and buil t for optimum safe ty. Plea s e note the fol lowi ng s afety precautions :
1. Be fore s tarting a ny exercis e program you s hould cons ult your doctor to de termi ne if you ha ve any physical or he a lth
conditions that coul d create a ris k to your he a lth and sa fety, or prevent you from usi ng the equi pment properly. Your
doctor's a dvice is es se ntia l if you a re ta king medi ca tion tha t affe cts your heart rate, blood pres sure or choles te rol l e vel.
Thi s is es pecia l ly important for pe rs ons over the a ge of 35, pregnant women, or those with pre -exi sti ng hea l th probl ems
or ba l a nce impai rme nts.
2. Be fore usi ng thi s e qui pme nt to exercise, a l ways do s tretching exercises to properly wa rm up.
3. Be aware of your body's si gnal s . I ncorrect or excessi ve e xercis e can dama ge your health. Stop e xercis i ng if you
experience any of the followi ng symptoms: pai n, tightne s s in yo ur chest, irregul ar he a rtbe a t, extreme s hortness of
brea th, fe e l ing l ight headed, dizzy or na useous . If you do expe ri ence any of these conditi ons you s houl d consult your
doctor be fore conti nui ng wi th exercise progra m. Injuries to health ma y res ult from inc orrect or e xces s ive training.
4. During e xercises and a fter keep chi l dren a nd pets awa y from the e quipment.
5. Us e the e quipment on a soli d, flat l e vel s urface wi th a prote cti ve cover for your fl oor or ca rpet. Move a ll sharp objects .
6. Free a rea sha l l be not l e s s tha n 0,6 m grea ter than the
traini ng a rea in the di rections from whi ch the equi pment
is acces s ed. Free a rea must als o i nclude the area for
emergency dismount. Where equi pme nt is pos iti oned
adjacent to each othe r the value of the free a rea may be
shared.
7. Be fore each us e , visuall y ins pect the uni t i ncluding
ha rdware and res is tance bends.
8. Be fore usi ng the equi pment, che ck if the nuts , bol ts and
other bends a re s ecurel y tightened.
9. Alwa ys us e the equi pment a s i ndi cated. If you find any
de fective compone nts whi l st a ss e mbl ing or che cking the
equipment, or if you hear any unus ual noi se coming from
the equi pment whi le using, stop. Do not us e the
equipment unti l the problem ha s been rectifi ed.
10. Do not insert a ny object i nto a ny openi ngs.
11. Be awa re of all regul a tion a nd cons tructions pa rts which ma y disturb during exercises.
12. The s a fety level of the equi pment can onl y be ma intained if i t is regul a rl y examine d for dama ge and/or we ar a nd tear.
13. We a r s ui ta ble clothi ng whilst using the equipment. Avoid wearing l oos e clo thi ng which ma y ge t caught i n the
equipment or tha t may res trict or pre vent movement.
14. The e quipment has been tes ted and ce rti fied accordi ng to EN ISO 20957-1 under cla s s H. It i s not s uitable for
the ra peutic use.
15. Care mus t be taken when li fting or moving the equipment s o as not to injure your ba ck. Alwa ys us e proper li fti ng
technique s and/or us e a ss i sta nce.
16. The equi pment is des i gne d for a dul t us e onl y. Keep unsupe rvised children a way from the e qui pme nt.
17. As s emble this unit a s des cribed in thi s manua l. Use o nly pa rts from the s et. Check a l l pa rts with the pa rt li st.
WARNING: READ ALL INSTRUCTIONS BEFORE USING ANY FITNESS EQUIPMENT. WE ASSUME NO RESPONSIBILITY FOR PERSONAL INJURY
OR PROPERTY DAMAGE CAUSED BY OR THROUGH THE USE OF THIS PRODUCT
SPECIFICATIONS
Weight – 191 kg
Di mensi ons – 242 x 205 x 219 cm
Maximum weight of us e r – 135 kg
MAINTENANCE
Your unit has been carefully de s igned to require mini mum ma i ntenance . To ens ure thi s , we recommend tha t you do the
following: keep your unit cl ean by wiping swea t, dust or othe r res i due off wi th a s oft, cl ea n cl oth afte r e a ch us e. Al ways make
sure tha t the bands are secure and s how no s igns of wear. Re gul arly che ck the ti ghtne ss of nuts and bolts.
33
Atlas X2
Warning Label Placement
34
Atlas X2
Smith Machine Hardware Pack
35
Atlas X2
36
Atlas X2
Diagram 1
Smith Machine Assembly Instruction
Tools Required Assembling the Machine: Two Adjustable Wrenches and Allen Wrenches.
NOTE: It is strongly recommended two or more people assembling this machine to avoid possible injury.
STEP 1 (See Diagram 1)
1) Connect the two Base Frames (#1) by a Cross Brace (#2) in the mid-span. Secure each end of The
Cross Brace with two M10 x 3 ½” Carriage Bolts (#79), one 4 ¾” x 2” Bracket (#36), two Ø ¾”
Washers (#66), and two M10 Aircraft Nuts (#86).
2) NOTE: DO NOT tighten the Nuts and Bolts yet.
37
Atlas X2
STEP 2 (See Diagram 2)
1) Attach a Front Vertical Frame (#3) to the right Base Frame (#1). Secure it with two M10 x 3” Carriage
Bolts (#76), one 5 1/8” x 2 ¾” Bracket (#34), two Ø ¾” Washers (#66), and two M10 Aircraft Nuts
(#86). Do not tighten the Nuts and Bolts yet.
2) Align a Ø 2 ½” Rubber Bumper (#59) to the hole on the Base Frame. Insert a Guide Rod (#25) through
the Rubber Bumper and into the Base Frame. Secure it with one M10 x 1” Allen Bolt (#68) and Ø ¾”
Washer (#66).
3) Slide a Lower Safety Stop Frame (#92) onto the Guide Rod (#25). Secure the Safety Hook (#93) to the
Lower Safety Stop Frame (#92) with a M10 x 1” Allen Bolt (#68) and M10 Aircraft Nut (#86). Attach
the Hook onto the back of the Front Vertical Beam (#3).
4) Slide a Safety Stop Frame (#26) onto the Guide Rod (#25).
5) Attach the hole on top of the Right Vertical Frame (#5) to the top of the Guide Rod (#25). Attach the
top of Right Vertical Frame (#5) to the top of Front Vertical Frame (#3). Attach the bottom of Right
Vertical Frame (#5) to the Base Frame (#1).
6) Secure the Guide Rod (#25) to the Right Vertical Frame (#5) with one M10 x 1” Allen Bolt (#68) and
Ø ¾” Washer (#66).
7) Secure the Right Vertical Frame (#5) to the Base Frame with two M10 x 3” Carriage Bolts (#76), one
6 ¼” x 2” Bracket (#37), two Ø ¾” Washers (#66), and two M10 Aircraft Nuts (#86). Do not tighten
the Nuts and Bolts yet.
8) Secure the Right Vertical Frame (#5) to the Front Vertical Beam (#3) with one Triangle Bracket (#33),
M10 x 3 1/8” Allen Bolt (#72), and ¾” Washer (#66) to the top hole. Secure the bottom two holes
with two M10 x 3 3/8” Carriage Bolts (#78), ¾” Washers (#66) and M10 Aircraft Nuts (#86).
9) Repeat the above Procedures A through H to install the other side.
10) Attach the Front Top Beam (#15) to the Front Vertical Beams (#3) and the Triangle Brackets (#33).
Align the Holes. Secure each end with two M10 x 3 3/8” Carriage Bolts (#78), Ø ¾” Washers (#66),
and M10 Aircraft Nuts (#86).
11) Do NOT tighten all the Nuts and Bolts yet.
38
Atlas X2
Diagram 2
39
Atlas X2
Diagram 3
STEP 3 (See Diagram 3)
1) Attach the Rear Vertical Beam (#6) to the top of the Cross Brace (#2). Attach the Weight Glide Base
(#8) to the Cross Brace from the Bottom. Align the holes. Secure them with two M10 x 3” Carriage
Bolts (#76), Ø ¾” Washers (#66), and M10 Aircraft Nuts (#86).
2) Attach the Pulley Support Frame (#97) to the Rear Vertical Beam. Secure it with two M10 x 2 ¾”
Carriage Bolts (#75), one 4 ¾” x 2” Bracket (#36), two Ø ¾” Washers (#66), and two M10 Aircraft
Nuts (#86).
3) Attach the Backrest Board (#38) to the Rear Vertical Beam. Secure it with two M8 x 2 ½” Allen Bolts
(#80) and Ø 5/8” Washers (#65).
40
Atlas X2
Diagram 4
STEP 4 (See Diagram 4)
1) Attach the Weight Glide Post (#7) onto the Weight Glide Base (#8). Secure it with four M10 x 1”
Carriage Bolts (#74), Ø ¾” Washers (#66) and M10 Aircraft Nuts (#86).
2) Slide the Sliding Weight Post (#14) onto the Chromed Post from the top. Place the Rear Upper Frame
(#9) onto the Weight Glide Post (#7) and Rear Vertical Beam (#6).
3) Align the holes. Secure the Rear Upper Frame to the Weight Glide Post with two M10 x 3” Allen Bolts
(#71), four Ø ¾” Washers (#66), and two M10 Aircraft Nuts (#86). Do not tighten the Nuts and
Bolts yet.
4) Secure the Upper Frame to the Rear Vertical Beam (#6) with two M10 x 2 ¾” Carriage Bolts (#75),
¾” Washers (#66) and M10 Aircraft Nuts (#86).
41
Atlas X2
Diagram 5
STEP 5 (See Diagram 5)
1) Place the Left Upper Frame (#94) onto the Front Top Beam (#15). Secure it with two M10 x 3 1/8”
Carriage Bolts (#77), one 5 1/8” x 2 3/8” Bracket (#35), two Ø ¾” Washers (#66), and two M10
Aircraft Nuts (#86).
2) Secure the Left Upper Frame (#94) to the Rear Upper Frame with two M10 x 2 ¾” Carriage Bolts
(#75), one 4 ¾” x 2 ¾” Bracket (#101), two Ø ¾” Washers (#66), and M10 Aircraft Nuts (#86).
3) Insert a Cross-Over Swivel Pulley Bracket (#99) into the sleeve on the Left Upper Frame. Secure it
with one Ø 7/8” x 5/8” Bushing and two M6 x ¼” Allen Screws (#106).
4) Repeat procedures A, B and C above to install the Right Upper Frame (#95). Place a Pulley (#57) in
the opening on the Rear Upper Frame (#9). Secure the Pulley, the rear of Left & Right Upper Frames
(#94 & 95), and the Rear Upper Frame (#9) all together with one M10 x 3 3/8” Allen Bolt (#73), two
Ø ¾” Washers (#66), and one M10 Aircraft Nut (#86).
42
Atlas X2
STEP 6 (See Diagram 6)
1) Securely tighten all Nuts and Bolts previously installed.
2) Attach the Butterfly Base (#12) to the front of Rear Vertical Beam (#6). Attach the Butterfly Pulley
Bracket (#13) to the back of the Rear Vertical Beam. Align the holes. Secure them with two
M10 x 2 ¾” Carriage Bolts (#75), Ø ¾” Washers (#66), and M10 Aircraft Nuts (#86).
3) Attach the Right Butterfly (#11) to the hole on the Butterfly Base. Secure it with one Lock Ring (#56),
Ø 1 ½” Washer (#67), M6 x 1 ¼” Allen Bolt (#83), and M6 Aircraft Nut (#85).
4) Attach the Butterfly Arm Pad (#39) to the Right Butterfly. Secure it with two M8 x 2 ½” Allen Bolts
(#80) and Ø 5/8” Washers (#65).
5) Repeat Procedures C and D above to install the other side.
6) Insert two Swivel Pulley Brackets (#20) into the holes on the Butterfly Pulley Bracket (#13). Secure
each Swivel Pulley Bracket with one Ø ¾” Washer (#66) and M10 Aircraft Nut (#86). Do not over
tighten the Nuts. Make sure the Brackets are able to swivel.
43
Atlas X2
Diagram 6
44
Atlas X2
Cable Loop Diagram
45
Atlas X2
Diagram 7

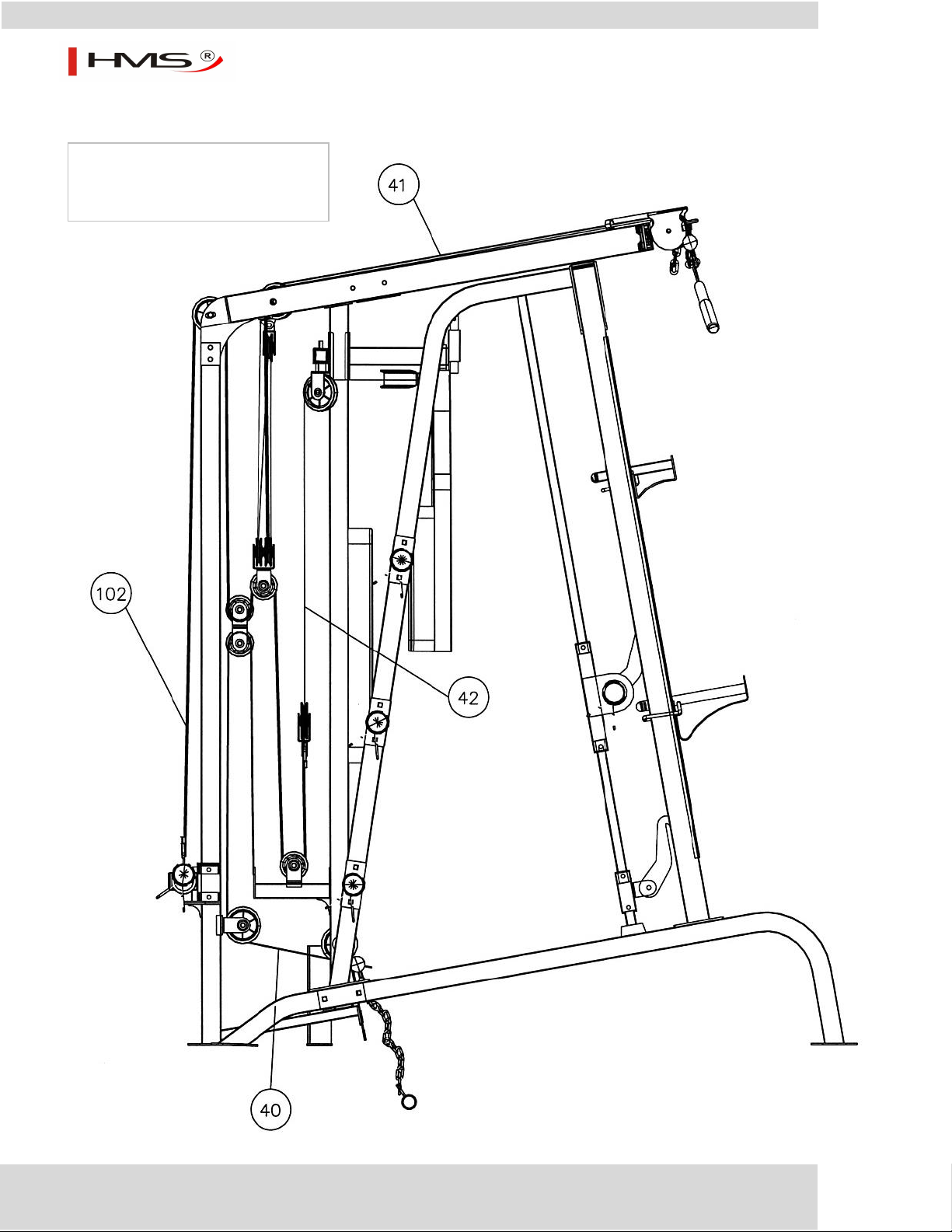

STEP 7 (See Diagram 7 & Cable Loop Diagram)
1) Attach one end of 87” Butterfly Cable (#42) to the clip on Right Butterfly (#11). Draw the Cable to
the right Swivel Pulley Bracket (#20).
2) Attach a Pulley (#57) to the Bracket. Secure it with one M10 x 1 ¾” Allen Bolt (#69), two Ø ¾”
Washers (#66), and one M10 Aircraft Nut (#86).
3) Draw the Cable around the Pulley then downward. Attach a Single Floating Pulley Bracket (#19) to
the Cable. Repeat Procedure B above to install a Pulley. Let the Bracket hanging for now.
4) Draw the Cable around the Pulley then upward to the left Swivel Pulley Bracket. Repeat Procedure
B above to install a Pulley to the Bracket.
5) Draw the Cable around the Pulley then clip to the Left Butterfly (#10).
46
Atlas X2
STEP 8 (See Diagram 8 & Cable Loop Diagram)
1) Un-install the M10 x 1 1/8” Allen Bolt (#104) and M10 Aircraft Nut (#86) on the U-shaped Connector
on one end of the 229” Cable (41). Remove the U-shaped Connector, Big Washer, and Ball Stopper
from the Cable.
2) Insert the end of Cable through the left Cross -over Swivel Pulley Bracket (#99). Attach a Pulley (#57)
to the Swivel Bracket and secure it with one M10 x 1 ¾” Allen Bolt (#69), two Ø ¾” Washers (#66),
and one M10 Aircraft Nut (#86). Draw the Cable over the Pulley and pull it towards the back of the
machine.
3) Draw the Cable along the Left Upper Frame (#94) to the opening on the rear of the Frame. Drop the
cable through the opening.
4) Attach a Pulley to the opening. Secure it with one M10 x 2 ½” Allen Bolt (#70), two Pulley Bushings
(#62), and one M10 Aircraft Nut (#86). Draw the Cable around the Pulley then downward.
5) Attach two Small Pulleys (#103) to the Triple Floating Pulley Bracket (#96). Secure them to the
Bracket with one M10 x 2 ¾” Allen Bolt (#105), two Ø ¾” Washers (#66), and one M10 Aircraft Nut
(#86).
6) Draw the Cable around the back Pulley then upward to the bracket underneath the Rear Upper Frame
(#9). Install a Single Small Pulley Bracket (#98) to the bottom of Rear Upper Frame (#9). Secure it
with one M10 x 1” Allen Bolt (#68), two Ø ¾” Washers (#66), and one M10 Aircraft Nut (#86). Install
a Small Pulley to the Single Small Pulley Bracket.
7) Draw the Cable around the Small Pulley then downward to the Triple Floating Pulley Bracket. Draw
the Cable around the front Small Pulley then upward to the opening on the rear of Right Upper Frame
(#95). Let the Triple Floating Pulley Bracket hanging for now.
8) Install a Pulley to the opening. Draw the Cable over the Pulley along the top of the Right Upper
Frame through the cable sleeve to the right Cross-over Swivel Pulley Bracket. Install a Pulley to the
Bracket.
9) Re-install the Ball Stopper, Big Washer and the U-shaped Connector previously removed in
Procedure A above. Secure it with the M10 x 1 1/8” Allen Bolt (#104) and M10 Aircraft Nut (#86).
10) Connect a Single Handle Strap (#90) to each end of the Cable with a C-clip (#61).
11) When using the Lat Bar, remove one of the Strap and connect the Lat Bar to end of the Cable with a
Short Chain (#63) and two C-clips (#61).
47
Atlas X2
Diagram 8
48
Atlas X2
STEP 9 (See Diagram 9 & Cable Loop Diagram)
1) Attach one end of the 138” Sliding Weight Post Cable (#102) to the open bracket on the Sliding
Weight Post (#14). Secure it with one M10 x 1” Allen Bolt (#68), two Ø ¾” Washers (#66), and one
M10 Aircraft Nut (#86).
2) Draw the Cable upward to the Pulley on the top of the Rear Upper Frame (#9) previously installed in
Step-5.
3) Draw the Cable around the Pulley then downward. Install a Small Pulley (#103) to a Double Floating
Pulley Bracket (#18).
4) Draw the Cable around the Pulley then to the Triple Floating Pulley Bracket (#96) previously
installed in Step-8.
5) Install a Small Pulley to the Bracket. Draw the Cable around the Small Pulley then downward to the
open bracket on the Pulley Support Frame (#97).
6) Install a Small Pulley to the bracket. Draw the Cable around the Small Pulley then upward.
7) Connect the Cable to a Short Chain (#63) with a C-clip (#61). Connect the Short Chain to the Single
Floating Pulley Bracket (#19) previously installed in Step-7. Secure the Chain with one M10 x 1”
Allen Bolt (#68), two Ø ¾” Washers (#66), and one M10 Aircraft Nut (#86).
8) After completing the entire cable installations, come back to this Short Chain to adjust the tension
of the Cable system by adjusting the length of the Chain.
9) Install two Olympic Sleeves (#43) and Spring Clips (#60) onto the Sliding Weight Post (#14).
49
Atlas X2
Diagram 9
50
Atlas X2
Diagram 10
STEP 10 (See Diagram 10)
1) Attach the 59” Lower Cable (#40) to a Pulley (#57). Attach the Pulley to the lower opening on the
Rear Vertical Beam (#6). Secure it with the Foot Plate (#16), one M10 x 3 3/8” Allen Bolt (#73), two
Ø ¾” Washers (#66), and one M10 Aircraft Nut (#86). Secure the Foot Plate to the Cross Brace (#2)
with two M10 x1” Allen Bolts (#68), four Ø ¾” Washers (#66) and two M10 Aircraft Nuts (#86).
2) Draw the Cable underneath the Pulley to the open bracket on the Weight Glide Base (#8).
3) Install a Pulley to the bracket. Draw the Cable around the Pulley then upward to the Double Floating
Pulley Bracket (#18) previously installed in Step-9.
4) Install a Small Pulley (#103) to the Bracket. Draw the Cable around the Pulley then downward to the
open bracket on the Pulley Support Frame (#97). Secure the end of the Cable to the bracket with one
M10 x 1” Allen Bolt (#68), two Ø ¾” Washers (#66) and one M10 Aircraft Nut (#86).
5) Connect the Shiver Bar (#30) to a Long Chain (#64) with a C-clip (#61). Connect the long Chain to the
Cable with another C-clip.
51
Atlas X2
Diagram 11
STEP 11 (See Diagram 11)
1) NOTE: Help of another person is strongly recommended for this step. Place the Lifting Sleeve (#27)
in between the two Safety Stop Frames (#26). Align the holes. Insert the Weight Bar (#28) into the
Safety Stop Frame from one end and through the Lifting Sleeve (#27) to the other Safety Stop Frame
on the opposite side. Secure the Weight Bar to each Safety Stop Frame with a M8 x 3/8” Allen Bolt
(#81).
2) Turn the safety catch hook forward on the Lifting Sleeve to secure its position on the selected holes
on the Front Vertical Frames (#3). Attach a Long Olympic Sleeve (#44) to each end of the Weight
Bar. Attach a Spring Clip (#60) to the Sleeve.
3) Attach six Weight Posts (#17) to the Left & Right Vertical Frames (#4&5). Secure each Weight Post
with two M10 x 2 ¾” Carriage Bolts (#75), one 4 ¾” x 2” Bracket (#36), two Ø ¾” Washers (#66),
and two M10 Aircraft Nuts (#86).
4) Attach six Olympic Sleeves (#43) to the Weight Posts. Attach Spring Clips (#60) to the sleeves. Insert
the Left & Right Bar Holders (#21 & 22), the Left & Right Safety Catches (#23 & 24) into the
selected holes on the Front Vertical Frames (#3).
52
Atlas X2
Exploded Diagram
53
Atlas X2
Parts List
Key No. Description Q’ty Key No. Description Q’ty
1 Base Frame 2 55 Sliding Sleeve 4
2 Cross Brace 1 56 Lock Ring 2
3 Front Vertical Beam 2 57 Pulley 10
4 Left Vertical Frame 1 58 Ø 1 ¾” Rubber Bumper 1
5 Right Vertical Frame 1 59 Ø 2 ½” Rubber Bumper 2
6 Rear Vertical Beam 1 60 Spring Clip 10
7 Weight Glide Post 1 61 C-clip 5
8 Weight Glide Base 1 62 Pulley Bushing 6
9 Rear Upper Frame 1 63 Short Chain 2
10 Left Butterfly 1 64 Long Chai n 1
11 Right Butterfly 1 65 Ø 5/8” Washer 6
12 Butterfly Base 1 66 Ø ¾” Washer 100
13 Butterfly Pul ley Bracket 1 67 Ø 1 ½” Was her 2
14 Slidi ng Weight Post 1 68 M10 x 1” Allen Bolt 12
15 Front Top Beam 1 69 M10 x 1 ¾” Allen Bolt 11
16 Foot Plate 1 70 M10 x 2 ½” All en Bolt 2
17 Weight Post 6 71 M10 x 3” Allen Bolt 2
18 Double Floating Pulley Bracket 1 72 M10 x 3 1/8” Allen Bolt 2
19 Singl e Floating Pulley Bracket 1 73 M10 x 3 3/8” Allen Bolt 2
20 Swivel Pulley Bracket 2 74 M10 x 1” Carriage Bolt 4
21 Left Bar Holder 1 75 M10 x 2 ¾” Carri age Bolt 22
23 Right Bar Hol der 1 76 M10 x 3” Carriage Bolt 10
23 Left Safety Catch 1 77 M10 x 3 1/8” Carriage Bolt 4
24 Right Safety Catch 1 78 M10 x 3 3/8” Carriage Bolt 8
25 Guide Rod 2 79 M10 x 3 ½” Carri age Bolt 4
26 Safety Stop Frame 2 80 M8 x 2 ½” Allen Bolt 6
27 Lifting Sleeve 1 81 M8 x 3/8” Allen Bolt 2
28 Weight Bar 1 82 M6 x 5/8” Philips Screw 1
29 Lat Bar 1 83 M6 x 1 ¼” Allen Bolt 2
30 Shi ver Bar 1 84 Chrome Panel Screw 8
31 Curl Handle 1 85 M6 Aircraft Nut 2
32 Chrome Panel 2 86 M10 Aircraft Nut 82
33 Tri angle Bracket 2 87 Ø 1” End Cap 6
34 5 1/8” x 2 ¾” Bracket 2 88 V Bar 1
35 5 1/8” x 2 3/8” Bracket 2 89 Ankle Strap 1
36 4 ¾” x 2” Bracket 9 90 Single Handle Strap 2
37 6 ¼” x 2” Bracket 2 91 Triceps Rope 1
38 Backrest Board 1 92 Lower Safety Stop Frame 2
39 Butterfly Arm Pad 2 93 Safety Hook 2
40 59” Lower Cable 1 94 Left Upper Frame 1
41 229” Upper Cable 1 95 Right Upper Frame 1
42 87” Butterfly Cable 1 96 Tripl e Floating Pulley Bracket 1
43 Olympic Sleeve 8 97 Pulley Support Frame 1
44 Long Ol ympic Sleeve 2 98 Single Smal l Pulley Bracket 1
45 Curl Bar Handle Grip 2 99 Cross-Over Swivel Pulley Bracket 2
46 Lat Bar Grip 2 100 Ø 7/8” x Ø 5/8” Bushi ng 2
47 Ø 1” x 3 1/8” Bushing 2 101 4 ¾” x 2 ¾” Bracket 2
48 Ø 1 ½” x 1” Bushi ng 2 102 138” Sliding Weight Post Cable 1
49 1 ½” Square End Cap 2 103 Small Pulley 7
50 1 ¾” Square End Cap 7 104 M10 x 1 1/8” All en Bolt 2
51 2 3/8” Square End Cap 2 105 M10 x 2 ¾” All en Bolt 1
52 2 ¾” x 2” End Cap 2 106 M6 x ¼” Allen Screw 4
53 Ø 1” Cone-shaped End Cap 12 107 Linear Beari ng 4
54 2 3/8” x 2” Sleeve 2 108 Linear Bearing Sleeve 4
109 M6 x ¼” Philips Screw 4
54
Atlas X2
Multi-Purpose Bench Hardware Pack
55
Atlas X2
Diagram 1
Multi-Purpose Bench Assembly Instruction
Tools Required Assembling the Machine: Two Adjustable Wrenches and Allen Wrenches. NOTE: It is
strongly recommended this machine be assembled by two or more people to avoid possible inju ry.
STEP 1 (See Diagram 1)
1) Attach the Main Frame (#1) to the Front & Rear Stabilizers (#2 & 3). Secure each end with two M10 x
¾” Allen Bolts (#36) and ¾” Washers (#42). Attach a Lock Knob (#23) to the hole underneath the
Main Frame.
2) Slide the Sliding Block (#8) onto the Incline Adjustment Bar (#9). Align the hole then secure it with a
Lock Knob (#23) to hold the Sliding Block in position.
3) Attach the Incline Adjustment Bar to the brackets on the Main Frame. Secure each end with one M10
x 2 ½” Carriage Bolt (#35), ¾” Washer (#42), and M10 Aircraft Nut (#44).
56
Atlas X2
Diagram 2
STEP 2 (See Diagram 2)
1) Attach four Bushings (#27) to a Seat Support Frame (#6).
2) Attach a Backrest Support (#7) to the rear of the Seat Support Frame (#6). Align the holes and secure
them with one M10 x 1 ¾” Allen Bolt (#37) and ¾” Washer (#42). Repeat the same procedure to
install the other side.
3) Attach two Bushings to the pivot on the Sliding Block (#8). Attach two Bushings to each Backrest
Supports (#7). Align the holes and secure them with one M10 x 6 ¾” Allen Bolt (#38), two ¾”
Washers (#42), and one M10 Aircraft Nut (#44). Do not over tighten the nut and bolt. The Supports
need to swivel on the Bolt.
4) Attach two Bushings to the pivot on the Main Frame (#1). Loosen and pull the Lock Knob on the
Sliding Block (#8). The Sliding Block needs to be able to slide on the Chromed Incline Adjustment Bar
(#9). Align the two Seat Support Frames (#6) to both ends of the pivot on Main Frame. Secure them
with one M10 x 8 ¼” Allen Bolt (#39), two ¾” Washers (#42), and one M10 Aircraft Nut (#44). Use
the Lock Knob on the Sliding Block (#8) to adjust and secure the backrest incline position.
57
Atlas X2
Diagram 3
STEP 3 (See Diagram 3)
1) Place the Backrest Board (#14) onto the Backrest Supports (#7). Secure it with four M8 x 2” Allen
Bolts (#40) and 5/8” Washers (#43).
2) Place the Seat Pad (#13) onto the Seat Support Frames (#6). Secure it with four M8 x 2” Allen Bolts
(#40) and 5/8” Washers (#43).
58
Atlas X2
Diagram 4
STEP 4 (See Diagram 4)
1) Attach the Leg Developer (#5) to the open bracket on the Main Frame (#1). Secure it with an Axle
(#17), two M10 x ¾” Allen Bolts (#36), and two ¾” Washers (#42).
2) Insert one Foam Tube (#10) halfway through the hole on the Main Frame. Insert two Foam Tubes
halfway through the holes on the Leg Developer (#5). Push six Foam Rolls (#24) onto the Tubes from
both ends. Plug six Foam Roll End Caps (#25) into the Tubes.
3) Slide the Olympic Sleeve (#20) onto the weight post on the Leg Developer. Attach a Spring Clip (#22) to the
Sleeve.
59
Atlas X2
Diagram 5
STEP 5 (See Diagram 5)
1) Attach the Arm Curl Pad (#15) to the Arm Curl Stand (#4). Secure it with two M8 x 5/8” Allen Bolts
(#41) and two 5/8” Washers (#43). Insert the Arm Curl Stand into the front opening on the Main
Frame (#1). Use the Lock Knob to hold the desired Arm Curl height.
2) Attach the Arm Curl Handle (#11) to the open bracket on the Leg Developer (#5). Lock it with a Lock
Pin (#21).
3) Remove the Pin and Arm Curl Handle when using the Leg Developer to exercise.
60
Atlas X2
Bench Exploded Diagram
61
Atlas X2
Key No. Description Q’ty
1 Main Frame 1
2 Front Stabilizer 1
3 Rear Stabilizer 1
4 Arm Curl Stand 1
5 Leg Developer 1
6 Seat Support Frame 2
7 Backrest Support 2
8 Sliding Block 1
9 Incline Adjustment Bar 1
10 Foam Tube 3
11 Arm Curl Handle 1
12 Manual 1
13 Seat Pad 1
14 Backrest Board 1
15 Arm Curl Pad 1
16 Curl Bar Handle Grip 2
17 Axle 1
18 Ø 2 3/8” Bushing 2
19 Tool 2
20 Olympic Sleeve 1
21 Lock Pin 1
22 Spring Clip 1
23 Lock Knob 2
24 Foam Roll 6
25 Foam Roll End Cap 6
26 Ø 1” x ¾” Bushing 2
27 Bushing 16
28 3 1/8” x 1 5/8” End Cap 1
29 Ø 1” Cone-shaped End Cap 1
30 Ø 1” End Cap 1
31 1 5/8” x 2 3/8” End Cap 2
32 1 5/8” x ¾” End Cap 12
33 2” Sliding Block Sleeve 3
34 Stabilizer End Cap 4
35 M10 x 2 ½” Carriage Bolt 2
36 M10 x ¾” Allen Bolt 6
37 M10 x 1 ¾” Allen Bolt 2
38 M10 x 6 ¾” Allen Bolt 1
39 M10 x 8 ¼” Allen Bolt 1
40 M8 x 2” Allen Bolt 8
41 M8 x 5/8” Allen Bolt 2
42 Ø ¾” Washer 14
43 Ø 5/8” Washer 10
44 M10 Aircraft Nut 4
Multi-Purpose Bench Parts List
62
Atlas X2
Consumer service department:
ABISAL Sp. z o.o.
ul. Św. Elżbiety 6
41–905 Bytom
abisal@abisal.pl
www.abisal.pl
www.hms-fitness.pl
Terms of references
Home gym is use for all body exercises . Home gym Atlas X2 is H class item. Unit is not intended for
commercial use therapy or rehabilitation.
63
Atlas X2
Zachovejte volný prostor větší než 0,6m od výše
zobrazeného tréninkového prostoru.
≥ 0,6m
≥ 0,6m
≥ 0,6m
≥ 0,6m
BEZPEČNOSTNÍ POKYNY
Výrobek je určen výlučně k domácímu použití a byl navržen tak, aby byla zajištěna optimální bezpečnost. Dodržujte následující pokyny:
1. V případě možnosti existence zdravotních překážek ve využívání tohoto zařízení se před započetím tré ninku poraďte s lékařem.
Rozhodnutí lékaře je nezbytné především v případě používání léků ovlivňujících práci srdce, krevní tlak a hladinu cholesterolu. Rozhodnutí
je nezbytné i v případě osob starších 35 let, které mají zdravotní problémy.
2. Před započetím tréni nku vždy proveďte rozcvičku.
3. Dá vejte si pozor na znepokojující s i gná ly. Nevhodné nebo nadměrné cvičení je zdraví nebe zpe čné. Pokud s e běhe m tré ninku
objeví bol esti hlavy, závrať, bolest na hrudi, nepravidelný srde ční rytmus nebo ji né znepokoji vé signá l y, okamži tě přeruš te
tréni nk a poraďte se s lé kařem ohledně pokra čování v tréninku. Úrazy mohou být způsobe ny nepra videlným nebo příl i š
inte nzivním tréni nkem.
4. V průběhu tréninku a po je ho ukončení za jis těte, a by k zaříze ní nemě l y přís tup dě ti a zvířata .
5. Za řízení pos ta vte na suchý, s ta bi l ní a řádně vyrovnaný povrch. Z bezpros třední bl ízkosti za řízení odstraňte všechny os tré
předměty. Za řízení chraňte před vl hkos tí, přípa dné ne rovnosti povrchu vyrovne jte . Doporučujeme použít s peciál ní
anti skluzovou podložku, která za brání pos ouvání s e zařízení běhe m tréni nku.
6. Volný pros tor by nemě l být me nší než 0,6m a větší než
dos tupný tréni nkový pros tor. Vol ný prostor musí zahrnova t
také prostor pro bezpe čné nouzové opuštění za řízení. Ta m,
kde js ou za řízení umís těna vedle s ebe, může být vel ikos t
volného pros toru rozdělena .
7. Před prvním použitím, a dál e v pravidel ných inte rvalech, je
potřeba kontrol ovat upevnění š roubů a os ta tních s pojů .
8. Před započetím tréni nku zjistěte upevnění jednotlivých čá s tí
a š roubů, kte ré je s p ojují. Tré nink je možné za počít pouze v
přípa dě, že je za řízení řádně s e s taveno.
9. Za řízení by měl o být pravidel ně kontrolováno z hl ediska
opotřebení a poš kození, pouze tehdy budou splněny
be zpečnos tní podmínky. Zvláš tní pozornos t je potřeba
věnova t potahu a pěnovká m, které podléhají opotřebení
ne jrychl eji . Poškoze né části je potřeba co nejrychleji opravit
ne bo vyměnit-do té doby není možno zaříze ní používat.
10. Do otvorů nevkládejte žá dné předměty.
11. Dávejte pozor na čouha jící regula ční čá s ti a jiné kons trukční
části, které by při tréninku mohly překážet.
12. Za řízení využívejte pouze v soul a du s jeho určením. Jes tl i že bude ně která čás t poškoze na nebo opotře bena nebo s e během
tréni nku objeví znepokojující zvuky, oka mžitě přeruš te trénink. Nepoužívejte za řízení, dokud nebude zá vada ods traněna .
13. Cvičte v pohodlné m obl ečení a s portovní obuvi. Vyhýbejte s e vol nému obl e čení, které by s e mohlo o vyčnívající čá s ti zachytit,
ne bo by mohly omezovat vol nos t pohybu.
14. Zařízení spadá do třídy H podle normy EN ISO 20957-1 a je určeno k výlučně domácímu použití. Nemůže být použito k terapeutickým,
rehabilitačním nebo komerčním účelům.
15. Bě hem zvedá ní nebo přenášení tohoto za řízení je potřeba mít s právné držení těl a , aby nedoš l o k poš kození pá teře.
16. Za řízení je určeno pouze pro osoby dos pělé. Děti bez dozoru držte v bezpečné vzdálenos ti od za řízení.
17. Při montáži zařízení je potřeba přesně dodržovat ná vod a používat pouze čá sti , které patří k zařízení. Před za poče tím montáže
je potřeba zkontrolova t, zda všechny čá s ti, které jsou v seznamu, byly dodá ny.
UPOZORNĚNÍ: PŘED POUŽITÍM FITNESS ZAŘÍZENÍ SI PŘEČTĚTE NÁVOD. NENESEME ZODPOVĚDNOST ZA ZRANĚNÍ UŽIVATELE NEBO
POŠKOZENÍ PŘEDMĚTŮ, V DŮSLEDKU NESPRÁVNÉHO POUŽÍVÁNÍ ZAŘÍZENÍ.
TECHNICKÁ DATA
Hmotnos t netto – 191 kg
Rozmě ry po rozl ože ní – 242 x 205 x 219 cm
Max.hmotnos t uži vatele – 135 kg
ÚDRŽBA: K čištění za řízení nepoužívejte a gresi vní čis ti cí pros tředky. K odstraňování š píny a prachu používejte měkký, vl hký hadřík.
Za říze ní přechovávejte na suchých mís te ch ta k, a by bylo chráně no pře d vlhkostí a korozí.
64
Atlas X2
Umístění bezpečnostních nálepek
65
Atlas X2
Č. 105 – imbusový šroub (M10 x 2 3/4″), 1 ks
Č. 71 – imbusový šroub (M10 x 3″), 2 ks
Č. 72 – imbusový šroub (M10 x 3 1/8″), 2 ks
Č. 70 – imbusový šroub (M10 x 2 1/2″), 2 ks
Č. 80 – imbusový šroub (M8 x 2 1/2″), 6 ks
Č. 69 – imbusový šroub (M10 x 1 3/4″), 11 ks
Č. 83 – imbusový šroub (M6 x 1 1/4″), 2 ks
Č. 104 – imbusový šroub (M10 x 1 1/8″), 2 ks
Č. 74 – blokační šroub (M10 x 1″), 4 ks
Č. 68 – imbusový šroub (M10 x 1″), 12 ks
Č. 106 – imbusový vrut (M6 x 1/4″), 4 ks
Č. 62 – objímka kladky,
6 ks
Seznam montážních částí
66
Atlas X2
Č. 79 – blokační šroub (M10 x 3 1/2″), 4 ks
Č. 77 – blokační šroub (M10 x 3 1/8″), 4 ks
Č. 78 – blokační šroub (M10 x 3 3/8″), 8ks
Č. 67 – podložka
(Φ 1 1/2″), 2 ks
Č. 76 – blokační zámek (M10 x 3″), 10 ks
Č. 66 – podložka
(Φ 3/4″), 100 ks
Č. 65 – podložka
(Φ 5/8″), 6 ks
Č. 86 – matka
(M10), 82 ks
Č. 85 – matka
(M6), 2 ks
Č. 56 – bezpečnostní
prstenec, 2 ks
Č. 75 – blokační šroub (M10 x 2 3/4″), 22 ks
67
Atlas X2
Obr. 1
Návod montáže
Krok 1 (viz obr. 1)
1) Spojte dva hlavní rámy (1) se zpevňujícím příčníkem (2). Každý konec příčníku zabezpečte dvěma
šrouby (79), jednou vzpěrou (36), podložkami (66) a matkami (86). Šrouby a matky příliš nedotahujte.
68
Atlas X2
Krok 2 (viz obr. 2)
1) Přiložte přední svislou tyč (3) k hlavnímu rámu (1). Spojte je pomocí šroubů (76), zpevňující destičky
(34), podložek (66) a matek (86). Šrouby a matky příliš nedotahujte.
2) Nárazník (59) přiložte k montážnímu otvoru hlavního rámu. Protáhněte kolejnici (25) nárazníkem a
připevněte ji k hlavnímu rámu pomocí jednoho šroubu (68) a podložky (66).
3) Nasaďte bezpečnostní mechanismus (92) na kolejnici (25). Připevněte bezpečnostní hák (93) k
bezpečnostnímu mechanismu (92) pomocí šroubu (68) a matky (86). Pak jej zahákněte o zadní část
přední svislé tyče (3).
4) Nasaďte rám bezpečnostního mechanismu (26) na kolejnici (25).
5) Do montážního otvoru nacházejícího se v horní části pravého svislého rámu (5) vložte kolejnici (25).
Přiložte pravý svislý rám (5) k horní části přední svislé tyče (3) a dopasujte je. Stejným způsobem
dopasujte jejich dolní části.
6) Připevněte kolejnici (25) k pravému svislému rámu (5) pomocí šroubů (68) a podložky (66).
7) Připevněte pravý svislý rám (5) k základně pomocí šroubů (76), zpevňující destičky (37), podložek (66)
a matek (86). Šrouby a matky příliš nedotahujte.
8) Připevněte pravý svislý rám (5) k přednímu svislému profilu (3) pomocí zpevňující destičky (33),
šroubu (72) a podložky (66). Nakonec je pomocí šroubů (78), podložek (66) a matek (86) připevněte k
hlavnímu rámu.
9) Za účelem instalace levé strany zařízení opakujte body 1 – 8.
10) Přiložte přední horní profil (15) k předním svislým profilům (3) a trojíté zpevňovací destičce (33).
Dopasujte otvory a vše zpevněte pomocí šroubů (78), podložek (66) a matek (86).
11) Zatím šrouby nedotahujte.
69
Atlas X2
Obr. 2
70
Atlas X2
Obr. 3
Krok 3 (viz obr. 3)
1) Přiložte zadní svislý rám (6) ke zpevňujícímu příčníku (2). Nyní přiložte základnu pojezdu závaží (8) ke
spodní straně příčníku (2). Vše zpevněte pomocí šroubů (75), zpevňující destičky (36), podložek (66) a
matek (86).
2) Dopasujte vzpěru mechanismu pásového kola (97) k zadnímu svislému profilu. Spojte je pomocí
šroubů (75), zpevňovací destičky (36), podložek (66) a matek (86).
3) Přiložte opěradlo (38) k zadnímu svislému profilu a spojte je pomocí šroubů (80) a podložek (65).
71
Atlas X2
Obr. 4
Krok 4 (viz obr. 4)
1) Spojte sloupek pojezdu závaží (7) se základnou pojezdu závaží (8) pomocí šroubů (74), podložek (66)
a matek (86).
2) Nasaďte část (14) na sloupek (7). Nasaďte zadní horní rám (9) na sloupek pojezdu závaží (7) a zadní
svislý profil (6).
3) Dopasujte k sobě otvory. Připevněte zadní horní rám k základně pojezdu závaží (8) pomocí šroubů
(71), podložek (66) a matek (86). Šrouby nedotahujte.
4) Spojte horní rám se zadním svislým profilem (6) pomocí šroubů (75), podložek (66) a matek (86).
72
Atlas X2
Obr. 5
Krok 5 (viz obr. 5)
1) Položte levý horní rám (94) na přední horní profil (15) a spojte je pomocí šroubů (77), zpevňující
destičky (35), podložek (66) a matek (86).
2) Připevněte levý horní rám (94) k zadnímu hornímu rámu pomocí šroubů (75), zpevňující destičky
(101), podložek (66) a matek (86).
3) Vložte otočný držák kladky (99) do místa pro to určeného na levém horním rámu a připevněte jej
pomocí objímky (100) a šroubu (106).
4) Popsaný postup z předchozích bodů opakujte za účelem instalace pravého horního rámu (95). Vložte
kladku (57) do otvoru v zadním horním rámu (9). Kroužek připevněte spojením obou zadních horních
rámů (pravý a levý). Požijte šroub (73), podložku (66) a matku (86).
73
Atlas X2
Obr. 6
Krok 6 (viz obr. 6)
1) V tomto okamžiku můžete dotáhnout všechny do té doby použité šrouby a matky.
2) Přiložte základnu „motýlku” (12) k přední části zadního svislého profilu (6). Přiložte rám kladky
„motýlku” (13) ze zadní části zadního svislého profilu. Dopasujte otvory a dále vše spojte pomocí
šroubů (75), podložek (66) a matek (86).
3) Přiložte pravý rám „motýlku” (11) k montážnímu otvoru základny (12) a dotáhněte jej šrouby (80) a
podložkami (65).
4) Za účelem připevnění druhé strany opakujte postup z bodů 2) a 3).
5) Vložte držáky kladek (20) do otvorů rámu kladek (13). Vše spojte pomocí podložky (66) a matky (86).
Neutahujte je příliš. Ujistěte se, že se držáky volně pohybují.
74
Atlas X2
Nákres obvodu lanek
75
Atlas X2
Obr. 7
Krok 7 (viz obr. 7 a nákres obvodu lanek)
1) Připevněte jeden konec lanka (42) k pravému rameni „motýlku” (11). Protáhněte lanko pravým
držákem kladky (20).
2) Připevněte kladku (57) do jejího držadla pomocí šroubu (69), podložek (66) a matek (86).
3) Protáhněte lanko kolem kladky a dále jej veďte dolů. Připevněte držák kladky (19) k lanku. Za účelem
instalace kladky opakujte bod 2. Držák společně s kladkou by měly volně viset na lanku.
4) Veďte lanko kolem visící kladky a dále nahoru k levému držáku kladky. Za účelem instalace kladky do
držáku opakujte bod 2.
5) Protáhněte lanko kolem kladky a připevněte ho k levému rameni „motýlku” (10).
76
Atlas X2
Krok 8 (viz obr. 8)
1) Odšroubujte šroub (104) a matku (86) od U-karabiny připevněné k lanku (41).
2) Přeložte konec lanka přes levý otočný držák (99). Připevněte kladku (57) k držáku a vše spojte
šroubem (69), podložkami (66) a matkou (86). Protáhněte lanko kladkou ve směru zadní části
zařízení.
3) Protáhněte lanko podél levého horního rámu (94) a dále ho protáhněte otvorem na jeho konci.
4) Připevněte kladku k otvoru pomocí šroubů (70), objímek (62) a matek (86). Protáhněte lanko kolem
kladky a dále jej veďte dolů.
5) Připevněte dvě malé kladky (103) k trojitému držáku kladek (96) pomocí šroubů (105), podložek (66)
a matek (86).
6) Protáhněte lanko kolem kladky a dále nahoru k držáku kladky pod zadním horním rámem (9).
Připevněte malý držák kladky (98) k dolní straně zadního horního rámu (9) pomocí šroubu (68),
podložek (66) a matky (86). Připevněte malou kladku do držáku.
7) Veďte lanko kolem malé kladky a dále dolů k trojitému držáku kladek. Protáhněte lanko kolem přední
kladky a dále jej veďte nahoru do zadního otvoru pravého zadního rámu (95). Nechte trojitý držák
volně viset.
8) Připevněte kladku do držáku. Protáhněte lanko nad kladkou a veďte ho podél pravého horního rámu
přes kryt lanka k pravému držáku kladky. Připevněte kladku k držáku.
9) Zpátky připevněte části odmontované v bodu 1. Vše zpevněte pomocí šroubu (104) a matky (86).
10) Spojte držadlo-pás (90) s oběma konci lanka pomocí C-karabiny (61).
11) Za účelem připevnění horní hřídele nejdříve odstraňte držadlo-pás (90) a dále připevněte hřídel
pomocí krátkého řetězu (63) a dvou C-karabin (61).
77
Atlas X2
Obr. 8
78
Atlas X2
Krok 9 (viz obr.9)
1) Vložte jeden konec lanka (102) do otvoru sloupku pojezdu závaží (14) a připevněte jej pomocí šroubu
(68), podložek (66) a matky (86).
2) Protáhněte lanko nahoru ke kladce připevněné k zadnímu hornímu profilu (9), nainstalované v kroku
5.
3) Protáhněte lanko kolem kladky a veďte ho dolů. Připevněte malou kladku (103) k dvojitému držáku
(18).
4) Protáhněte lanko kolem kladky a dále trojitého držáku kladky (96) nainstalované v kroku 8.
5) Připevněte malý kroužek do držáku. Protáhněte lanko kolem ní a veďte jej dolů do otevřené vzpěry
pásového mechanismu (97).
6) Připevněte kladku do držáku. Protáhněte lanko kolem ní a veďte ho nahoru.
7) Spojte lanko s krátkým řetězem (63) pomocí karabiny (61). Spojte krátký řetěz s visícím držákem
kladky (19) připevněné v kroku 7. Řetěz připevněte pomocí šroubu (68), podložek (66) a matky (86).
8) Po ukončení montáže lanka nastavte napětí přizpůsobením délky řetězu (63).
9) Připevněte olympijská pouzdra (43) a pružinové svorky (60) k sloupu pojezdu závaží (14).
79
Atlas X2
Obr. 9
80
Atlas X2
Obr. 10
Krok 10 (viz obr. 10)
1) Nasaďte dolní lanko (40) na kladku (57). Připevněte kladku k dolnímu otvoru zadního svislého profilu
(6) pomocí podložky pro nohy (16), šroubu (73), podložek (66) a matky (86). Podložku připevněte k
příčníku (2) pomocí šroubu (68), čtyř podložek (66) a matky (86).
2) Protáhněte lanko pod kladkou směrem k držáku na části (8).
3) Připevněte kladku k držáku. Protáhněte lanko kolem něj a veďte ho nahoru k dvojitému visícímu
držáku (18) nainstalovanému v kroku 9.
4) Připevněte malou kladku (103) k držáku. Protáhněte lanko kolem kladky a dále ho veďte dolů ke
vzpěře pásového mechanismu (97). Připevněte konec lanka k držáku pomocí šroubu (68), podložek
(66) a matky (86).
5) Spojte připevňovací část dolního držadla (30) s dlouhým řetězem (64) pomocí karabiny (61). Řetěz
spojte s lankem – použijte karabinu (61).
81
Atlas X2
Obr. 11
Krok 11 (viz obr. 11)
1) Rada: v tomto kroku budete potřebovat pomoc druhé osoby. Umístěte hřídel s pojezdem (27) mezi
rám bezpečnostního mechanismu (26). Dopasujte otvory a dále vsuňte hřídel (28) do rámu
bezpečnostního mechanismu (26). Připevněte hřídel k oběma koncům bezpečnostního mechanismu
pomocí šroubu (81).
2) Uvolněte háčky nacházející se na hřídeli (27) směrem dozadu a dále je zahákněte o otvory na
předním svislém rámu (3). Nasaďte olympijská pouzdra (44) na oba konce hřídele a zabezpečte je
pružinovými svorkami (60).
3) Připevněte část sloupků (17) k levému a pravému svislému rámu (2 a 5) pomocí šroubů (75),
zpevňující destičky (36), podložek (66) a matek (86).
4) Nasaďte část olympijských pouzder (43) na sloupky (17) – zabezpečte je svorkami (60). Vložte levou
a pravou zarážku (21 a 22), levou a pravou bezpečnostní zarážku (23 a 24) do vybraných otvorů v
přední svislé tyči (3).
82
Atlas X2
Nákres
83
Atlas X2
Úplný seznam částí
Č. Název Počet Č. Název Počet
1 Hlavní rám 2 55 Objímka 4
2 Zpevňující příčník 1 56 Bezpečnostní obruč 2
3 Přední svislý profil 2 57 Kladka 10
4 Levý svislý rám 1 58 Ø 1 ¾” nárazník 1
5 Pravý svislý rám 1 59 Ø 2 ½” nárazník 2
6 Zadní svisl ý profil 1 60 Pružinová svorka 10
7 Sloupek pojezdu závaží 1 61 C-karabina 5
8 Zákl adna pojezdu závaží 1 62 Držák kl adky 6
9 Zadní horní rám 1 63 Krátký řetěz 2
10 Levé rameno „motýlku” 1 64 Dlouhý řetěz 1
11 Pravé rameno „motýlku” 1 65 Ø 5/8” podložka 6
12 Hlavní rám „motýlku” 1 66 Ø ¾” podložka 100
13 Rám kladky „motýlku” 1 67 Ø 1 ½” podl ožka 2
14 Sloupek pojezdu závaží 1 68 M10 x 1” imbusový šroub 12
15 Přední horní profil 1 69 M10 x 1 ¾” imbusový š roub 11
16 Podložka pro nohy 1 70 M10 x 2 ½” imbusový šroub 2
17 Sloupek 6 71 M10 x 3” imbusový šroub 2
18 Dvoji tý držák kladky 1 72 M10 x 3 1/8” imbusový šroub 2
19 Držák kladky 1 73 M10 x 3 3/8” imbusový šroub 2
20 Držák kladky 2 74 M10 x 1” blokační š roub 4
21 Levá zarážka 1 75 M10 x 2 ¾” blokační šroub 22
24 Pravá zarážka 1 76 M10 x 3” blokační š roub 10
23 Levá bezpečnostní zarážka 1 77 M10 x 3 1/8” blokační šroub 4
24 Pravá bezpečnostní zarážka 1 78 M10 x 3 3/8” blokační šroub 8
25 Kolejnice 2 79 M10 x 3 ½” blokační šroub 4
26 Rám bezpečnostního mechani smu 2 80 M8 x 2 ½” imbusový šroub 6
27 Hřídel s pojezdem 1 81 M8 x 3/8” imbusový šroub 2
28 Hřídel 1 82 M6 x 5/8” šroub (Philips) 1
29 Horní hřídel 1 83 M6 x 1 ¼” imbusový šroub 2
30 Dol ní držadlo 1 84 Šroub chromovaného panelu 8
31 Lomená hřídel 1 85 M6 matka 2
32 Chromovaný panel 2 86 M10 matka 82
33 Troji tá zpevňující destička 2 87 Ø 1” kryt 6
34 5 1/8” x 2 ¾” zpevňující destička 2 88 Dvojitý grip 1
35 5 1/8” x 2 3/8” zpevňující destička 2 89 Pásek na kotník 1
36 4 ¾” x 2” zpevňující destička 9 90 Držadlo - pás 2
37 6 ¼” x 2” zpevňující destička 2 91 Lanko pro triceps 1
38 Opěradlo 1 92 Bezpečnostního mechanismus 2
39 Polstrování motýlku 2 93 Bezpečnostní hák 2
40 Dol ní lanko 1 94 Levý horní rám 1
41 Horní lanko 1 95 Pra vý horní rám 1
42 Lanko „motýlku” 1 96 Troji tý držák kladek 1
43 Olympijské pouzdro 8 97 Vzpěra pásového mechanismu 1
44 Dlouhé olympijské pouzdro 2 98 Malý držák kladky 1
45 Připevňovací část dolního držadla 2 99 Otočný držák kladky 2
46 Rukojeť horní hřídele 2 100 Ø 7/8” x Ø 5/8” objímka 2
47 Ø 1” x 3 1/8” objímka 2 101 4 ¾” x 2 ¾” objímka 2
48 Ø 1 ½” x 1” objímka 2 102 Lanko sloupku poj ezdu 1
49 1 ½” čtvercová koncovka 2 103 Mal á kladka 7
50 1 ¾” čtvercová koncovka 7 104 M10 x 1 1/8” imbusový š roub 2
51 2 3/8” čtvercová koncovka 2 105 M10 x 2 ¾” imbusový šroub 1
52 2 ¾” x 2” koncovka 2 106 M6 x ¼” imbusový š roub 4
53 Ø 1” kuželovitá koncovka 12 107 Lineární ložisko 4
54 2 3/8” x 2” pouzdro 2 108 Pouzdro lineárního ložiska 4
109 M6 x ¼” šroub (Philips) 4
84
Atlas X2
Č. 39 – imbusový šroub (M10 x 8 1/4″), 1 ks
Č. 38 - imbusový šroub (M10 x 6 3/4″), 1 ks
Č. 35 – blokační šroub (M10 x 2 1/2″), 2 ks
Č. 37 - imbusový šroub (M10 x 1 3/4″), 2 ks
Č. 40 - imbusový šroub (M8 x 2″), 8 ks
Č. 36 - imbusový šroub (M10 x 3/4″), 6 ks
Č. 41 - imbusový šroub
(M8 x 5/8″), 2 ks
Č. 21 - klínek, 1 ks
Č. 44 - matka, 4 ks
Č. 27 - objímka, 16 ks
Č. 17 - oska, 1 ks
Č. 22 – pruž
inová svorka, 1ks
Č. 42 – podložka
(Φ 3/4″), 14 ks
Č. 42 – podložka
(Φ 5/8″), 10 ks
Seznam montážních částí multifunkční lavičky
85
Atlas X2
Obr. 1
Krok 1 (viz obr. 1)
1) Přiložte hlavní rám (1) k přednímu a zadnímu stabilizátoru (2 a 3) a dále je spojte pomocí šroubů (36)
a podložek (42). Vložte hlavičku (23) do otvoru pod hlavním rámem.
2) Naložte blokádu (8) na regulační profil (9). Dopasujte otvory a dále vložte hlavičku (23) za účelem
stabilizace pozice blokády (8).
3) Spojte regulační profil (9) s hlavním rámem pomocí šroubu (35), podložky (42) a matky (44).
86
Atlas X2
Obr. 2
Krok 2 (viz obr. 2)
1) Vložte čtyři objímky (27) do vzpěry sedadla (6).
2) Přiložte vzpěru opěradla (7) k zadní straně vzpěry sedadla (6). Dopasujte otvory a spojte je pomocí
šroubu (37) a podložky (42). Stejně postupujte v případě instalace druhé strany.
3) Vložte dvě objímky do blokády (8) a dále do vzpěry opěradla (7), dopasujte otvory a spojte je pomocí
šroubu (38), podložek (42) a matky (44). Šrouby by měly zůstat povolené.
4) Vložte objímky do hlavního rámu (1). Povolte hlavičku blokády (8). Blokáda by se měla pohybovat po
délce části (9). Přiložte dvě vzpěry sedadla (6) k oběma koncům hlavního rámu a vše zabezpečte
šrouby (39), podložkami (42) a matkami (44). Pomocí hlavičky můžete nastavit sklon opěradla.
87
Atlas X2
Obr. 3
Krok 3 (viz obr. 3)
1) Položte opěradlo (14) na vzpěru opěradla (7). Připevněte jej pomocí šroubů (40) a podložek (43).
2) Položte sedadlo (13) na vzpěru sedadla (6). Připevněte jej pomocí šroubů (40) a podložek (43).
88
Atlas X2
Obr. 4
Krok 4 (viz obr. 4)
1) Nasaďte trenažér nohou (5) na hlavní rám (1). Vše zabezpečte pomocí osky (17), šroubů (36) a
podložek (42).
2) Vložte tyč pěnovkového válečku (10) do otvoru v hlavním rámu (1). Nyní stejným způsobem vložte
tyče u trenažéru nohou (5). Na výše uvedené části navlečte pěnovkové válečky (24) a zabezpečte je
koncovkami (25).
3) Nasaďte olympijské pouzdro (20) na tyč nacházející se u základny trenažéru nohou a dále jej
zabezpečte pružinovou svorkou (22).
89
Atlas X2
Obr. 5
Krok 5 (viz obr. 5)
1) Spojte podpěradlo (15) s rámem podpěradla (4) pomocí šroubů (41) a podložek (43). Vložte rám
podpěradla (4) do předního otvoru hlavního rámu (1). Použijte hlavičku k nastavení polohy
podpěradla (15).
2) Připevněte část k posilování paží (11) k otvoru trenažéru nohou (5). Polohu této části zablokujte
pomocí klínku (21).
3) Klínek a část k posilování paží (11) odstraňte, když chcete posilovat nohy.
90
Atlas X2
Nákres
91
Atlas X2
Č. Název Počet
1 Hlavní rám 1
2 Přední stabilizátor 1
3 Zadní stabilizátor 1
4 Rám podpěradla 1
5 Trenažér nohou 1
6 Vzpěra sedadla 2
7 Vzpěra opěradla 2
8 Blokáda 1
9 Regulační profil 1
10 Tyč pěnovkového válečku 3
11 Část k posilování paží 1 1
12 Návod 1
13 Sedadlo 1
14 Opěradlo 1
15 Podpěradlo 1
16 Rukojeť části k posilování paží 2
17 Oska 1
18 Ø 2 3/8” objímka 2
19 Nářadí 2
20 Olympijské pouzdro 1 1
21 Klínek 1
22 Pružinová svorka 1
23 Hlavička 2
24 Pěnovkový váleček 6
25 Koncovka pěnovkového válečku 6
26 Ø 1” x ¾” objímka 2
27 Objímka 16
28 3 1/8” x 1 5/8” koncovka 1
29 Ø 1” kuželovitá koncovka 1
30 Ø 1” koncovka 1
31 1 5/8” x 2 3/8” koncovka 2
32 1 5/8” x ¾” koncovka 12
33 2” objímka 3
34 Stabilizační koncovka 4
35 M10 x 2 ½” blokační šroub 2
36 M10 x ¾” imbusový šroub 6
37 M10 x 1 ¾” imbusový šroub 2
38 M10 x 6 ¾” imbusový šroub 1
39 M10 x 8 ¼” imbusový šroub 1
40 M8 x 2” imbusový šroub 8
41 M8 x 5/8” imbusový šroub 2
42 Ø ¾” podložka 14
43 Ø 5/8” podložka 10
44 M10 matka 4
Úplný seznam částí
92
Atlas X2
Oddělení péče o klienta:
ABISAL Sp. z o.o.
ul. Św. Elżbiety 6
41–905 Bytom
abisal@abisal.pl
www.abisal.pl
www.hms-fitness.pl
Rozsah užívání
Posilovací stroj Atlas X2 je zařízením třídy H určeným výlučně k domácímu použití. Není možné jej použít
k terapeutickým, rehabilitačním a komerčním účelům.
93
Loading...
