ATLAS - HOME GYM - ATLAS

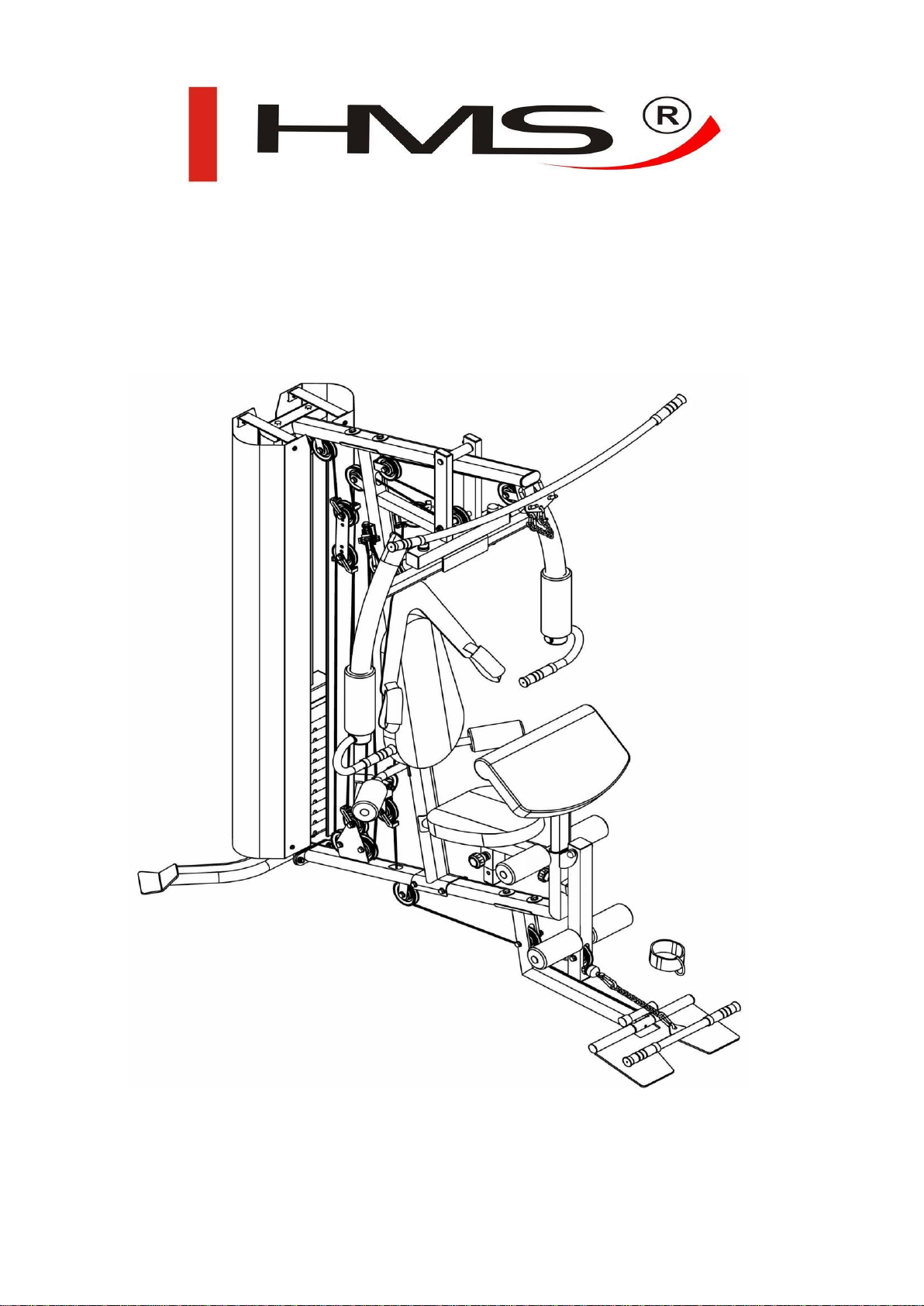

TYTAN 7

INSTRUKCJA UŻYTKOWANIA – MANUAL INSTRUCTION –

NÁVOD K OBSLUZE

Nr.

Opis

Ilość

Nr.

Opis

Ilość

Podstawa główna

Zaślepka PT60*30

Mocowanie prętów prowadzących

Zaślepka 38*38

2 3 Główny wspornik pionowy

UWAGI DOTYCZĄCE BEZPIECZEŃSTWA Produkt ten przeznaczony jest wyłącznie do użytku domowego i zaprojektowano go tak, aby zapewnić optymalne

bezpieczeństwo. Powinny być przestrzegane następujące zasady:

1. Przed rozpoczęciem treningu skonsultuj się z lekarzem w celu stwierdzenia braku przeciwwskazań do korzystania ze sprzętu do ćwiczeń. Decyzja lekarza jest niezbędna w przypadku przyjmowania leków wpływających na pracę serca, ciśnienie krwi i poziom cholesterolu. Jest to także konieczne w przypadku osób w wieku powyżej 35 lat oraz osób mających kłopoty ze zdrowiem.

2. Przed rozpoczęciem ćwiczeń zawsze wykonaj rozgrzewkę.

3. W czasie ćwiczeń i po ich zakończeniu zabezpiecz sprzęt treningowy przed dostępem dzieci i zwierząt

4. Urządzenie należy postawić na suchej, stabilnej i właściwie wypoziomowanej powierzchni. Z bezpośredniego sąsiedztwa

urządzenia należy usunąć wszystkie ostre przedmioty. Należy chronić je przed wilgocią, ewentualne nierówności podłoża należy wyrównać. Zalecane jest stosowanie specjalnego podkładu antypoślizgowego, który zapobiegnie przesuwaniu się urządzenia podczas wykonywania ćwiczeń.

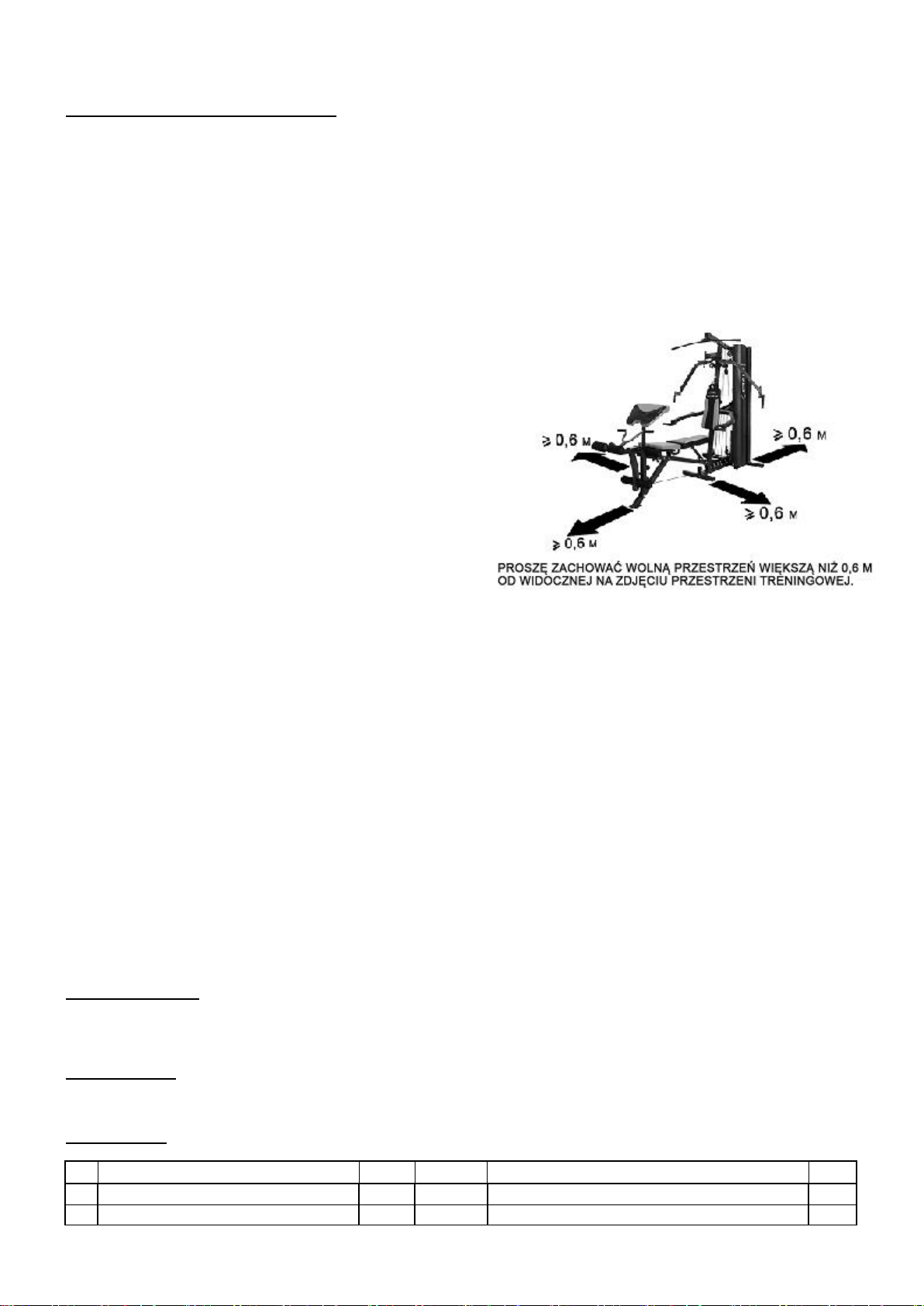

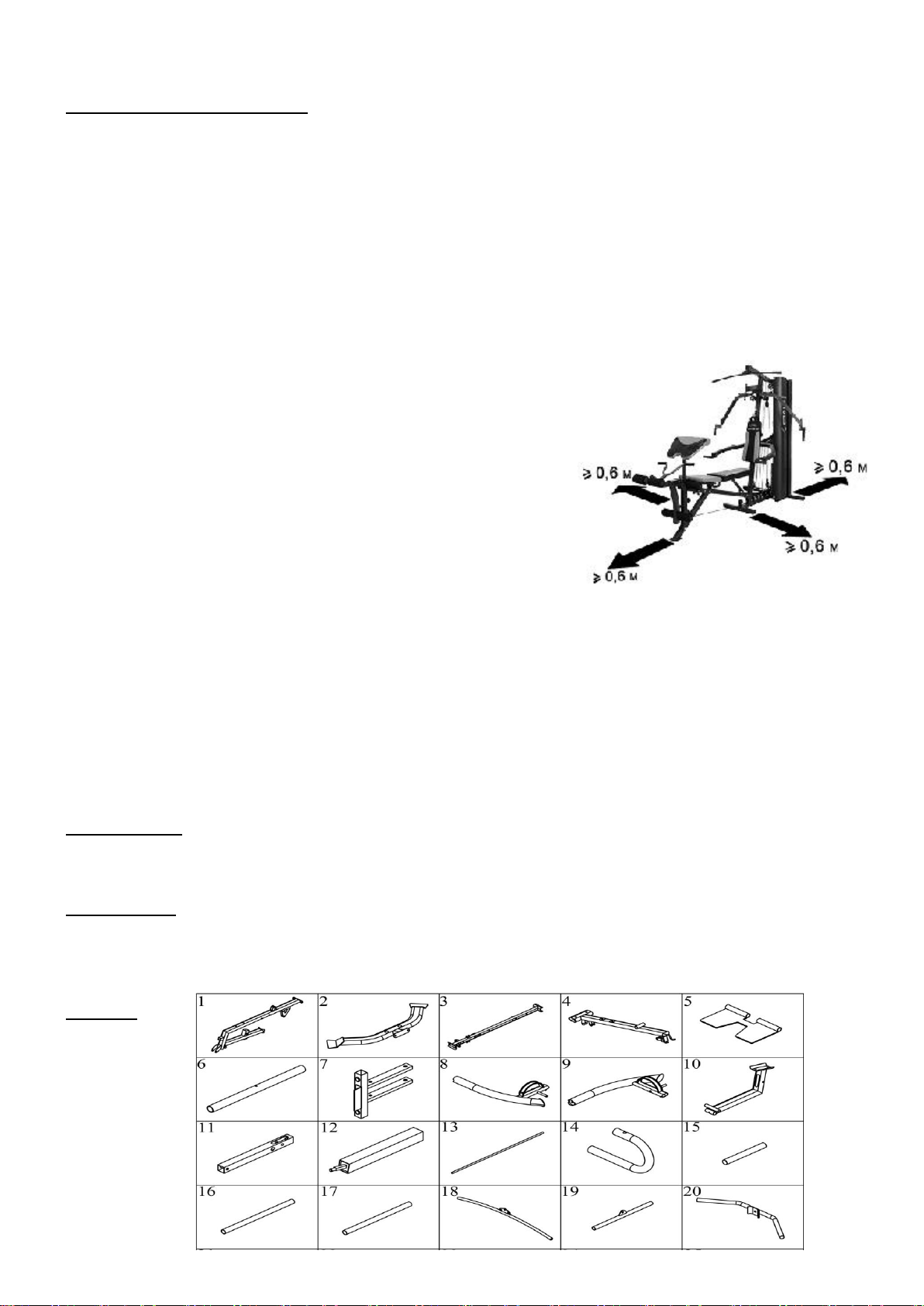

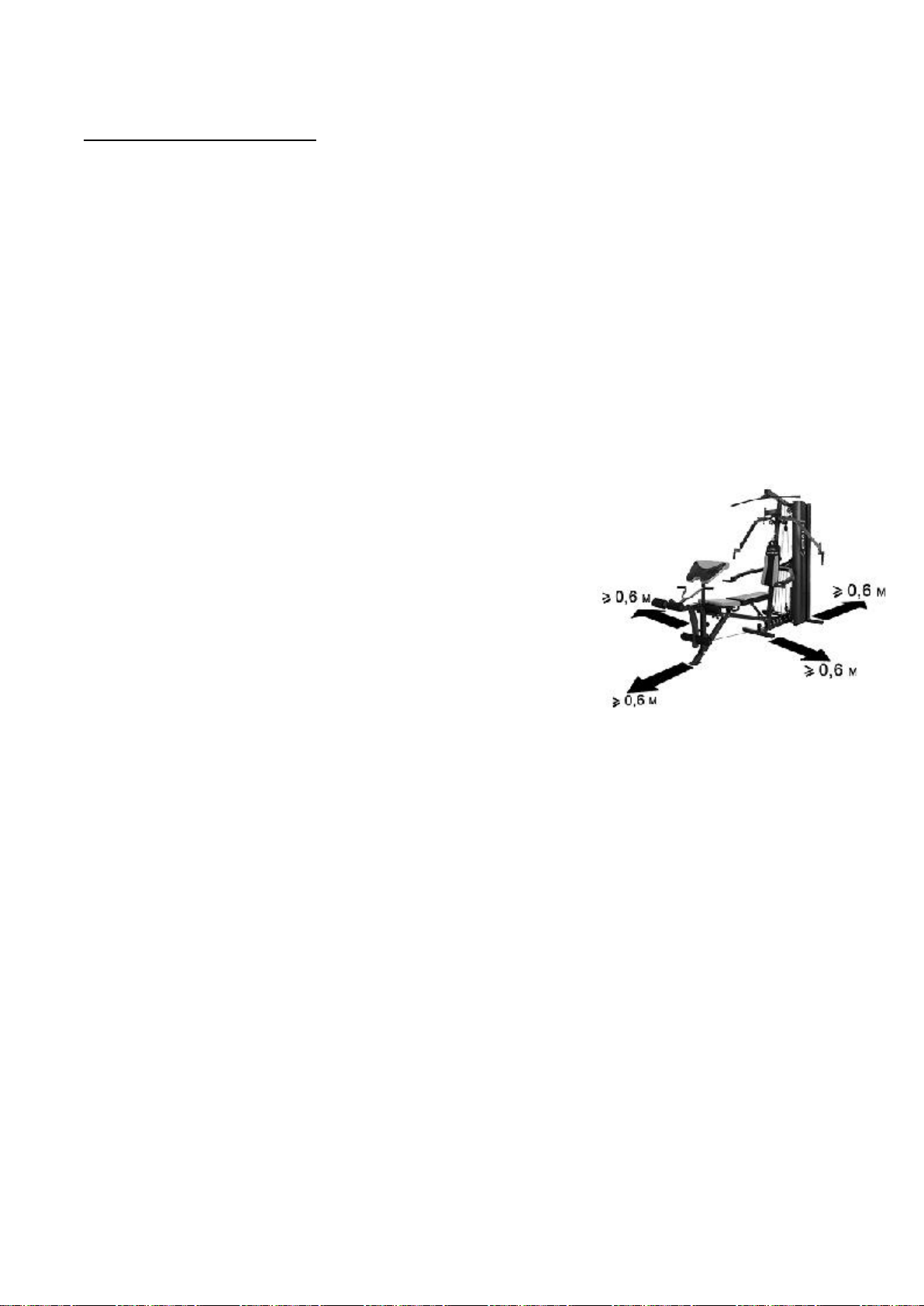

5. Wolna przestrzeń nie powinna być mniejsza niż 0,6 m i większa Zwracaj uwagę na niepokojące sygnały. Niewłaściwe lub nadmierne ćwiczenia są niebezpieczne dla zdrowia. Jeśli w czasie ćwiczeń pojawią się bóle lub zawroty głowy, ból w

klatce piersiowej, nieregularny rytm serca lub inne

niepokojące objawy, należy natychmiast przerwać ćwiczenia i skonsultować się z lekarzem. Urazy mogą wynikać z nieprawidłowego lub zbyt intensywnego treningu.

6. niż powierzchnia treningowa w kierunkach, w których sprzęt jest dostępny. Wolna przestrzeń musi także zawierać przestrzeń do awaryjnego zejścia. Gdzie sprzęt jest usytuowany obok siebie, wielkość wolnej przestrzeni może być podzielona

7. Przed pierwszym użyciem, a później w regularnych odstępach czasu, należy sprawdzać mocowanie wszystkich śrub, bolców i pozostałych połączeń.

8. Przed rozpoczęciem ćwiczeń sprawdź umocowanie części i łączących je śrub. Trening można rozpocząć tylko wtedy, jeżeli urządzenie jest całkowicie sprawne.

9. Urządzenie powinno być regularnie sprawdzane pod względem zużycia i uszkodzeń tylko wtedy będzie ono spełniało warunki bezpieczeństwa. Szczególną uwagę należy zwrócić na uchwyty piankowe, zaślepki na nogi i tapicerkę, które ulegają najszybszemu zużyciu. Uszkodzone części należy natychmiast naprawić lub wymienić do tego czasu nie wolno używać urządzenia do treningu.

10. Nie wkładaj w otwory żadnych elementów.

11. Zwracaj uwagę na wystające urządzenia regulacyjne i inne elementy konstrukcyjne, które mogłyby przeszkadzać w trakcie ćwiczeń.

12. Sprzęt wykorzystuj jedynie zgodnie z przeznaczeniem. Jeśli któraś z części ulegnie uszkodzeniu bądź zużyciu lub też

usłyszysz niepokojące dźwięki podczas używania sprzętu, natychmiast przerwij ćwiczenia. Nie używaj sprzętu ponownie dopóki problem nie zostanie usunięty.

13. Ćwicz w wygodnym ubraniu i sportowym obuwiu. Unikaj luźnych ubrań, którymi można zahaczyć o wystające części sprzętu lub które mogłyby ograniczać swobodę ruchów.

14. Sprzęt zaliczony został do klasy H według normy EN ISO 20957-1 i jest przeznaczony wyłącznie do użytku domowego. Nie może być używany w celach terapeutycznych, rehabilitacyjnych i komercyjnych.

15. Podczas podnoszenia lub przenoszenia sprzętu należy zachować właściwą postawę, aby nie uszkodzić kręgosłupa.

16. Produkt jest przeznaczony wyłącznie dla osób dorosłych. Trzymaj dzieci, nie będące pod nadzorem z dala od urządzenia.

17. Montując urządzenie należy ściśle stosować się do załączonej instrukcji i używać tylko części dołączonych do zestawu. Przed rozpoczęciem montażu, należy sprawdzić czy wszystkie części, które zawiera dołączona lista, znajdują się w zestawie.

OSTRZEŻENIE: PRZED UŻYCIEM SPRZĘTU FITNESS PRZECZYTAJ INSTRUKCJE. NIE PONOSIMY ODPOWIEDZIALNOŚCI ZA KONTUZJE LUB USZKODZENIA PRZEDMIOTÓW, KTÓRE ZOSTAŁY SPOWODOWANE NIEWŁAŚCIWYM UŻYTKOWANIEM TEGO PRODUKTU.

DANE TECHNICZNE

Waga netto – 142.5 kg Rozmiar po rozłożeniu – 151 x 116 x 205 cm Maksymalne obciążenie produktu – 100 kg

KONSERWACJA

Do czyszczenia urządzenia nie należy używać agresywnych środków czyszczących. Używaj miękkiej, wilgotnej ściereczki do usuwania zabrudzeń i kurzu. Urządzenia należy przechowywać w miejscach suchych by chronić je przed wilgocią i korozją.

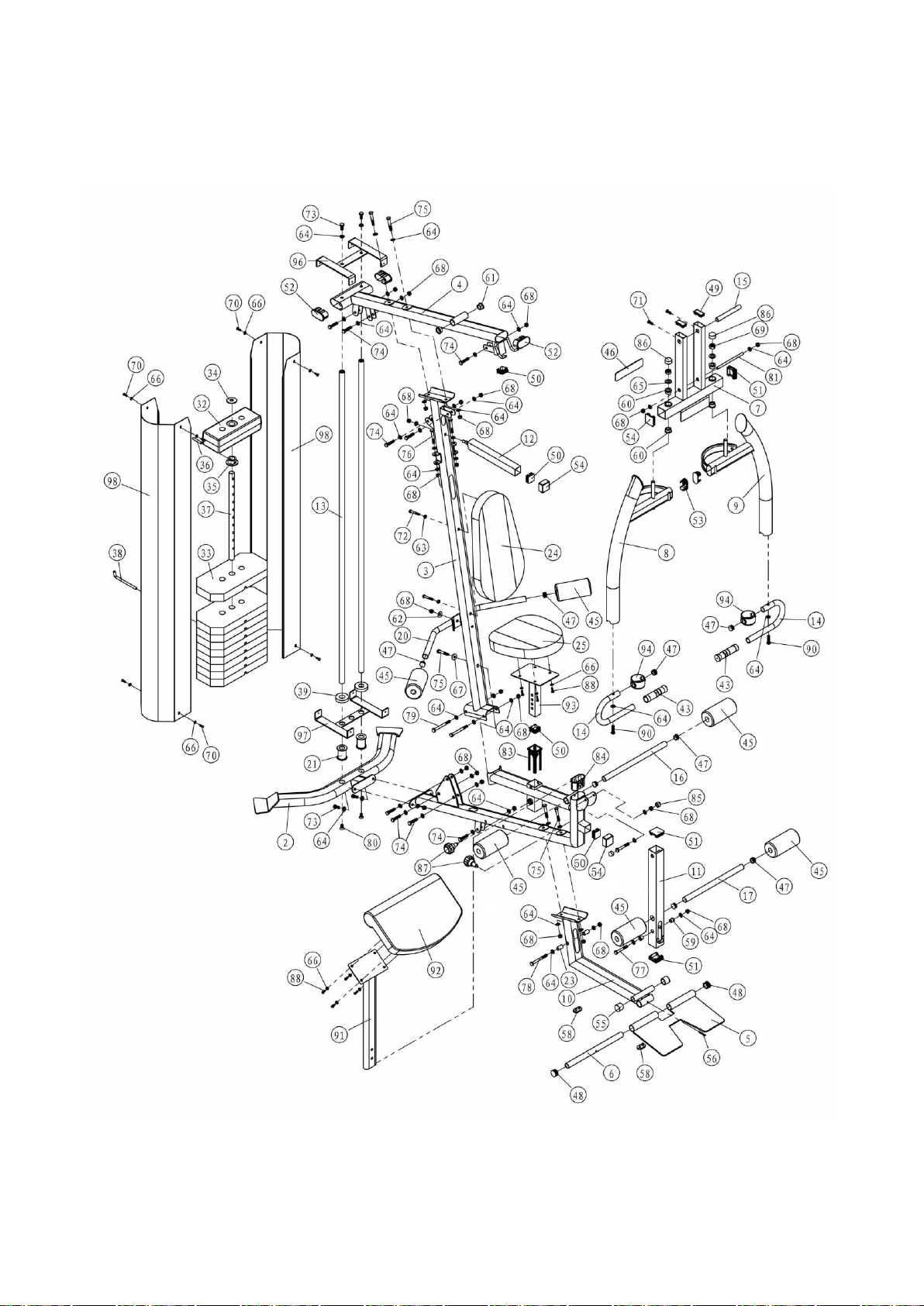

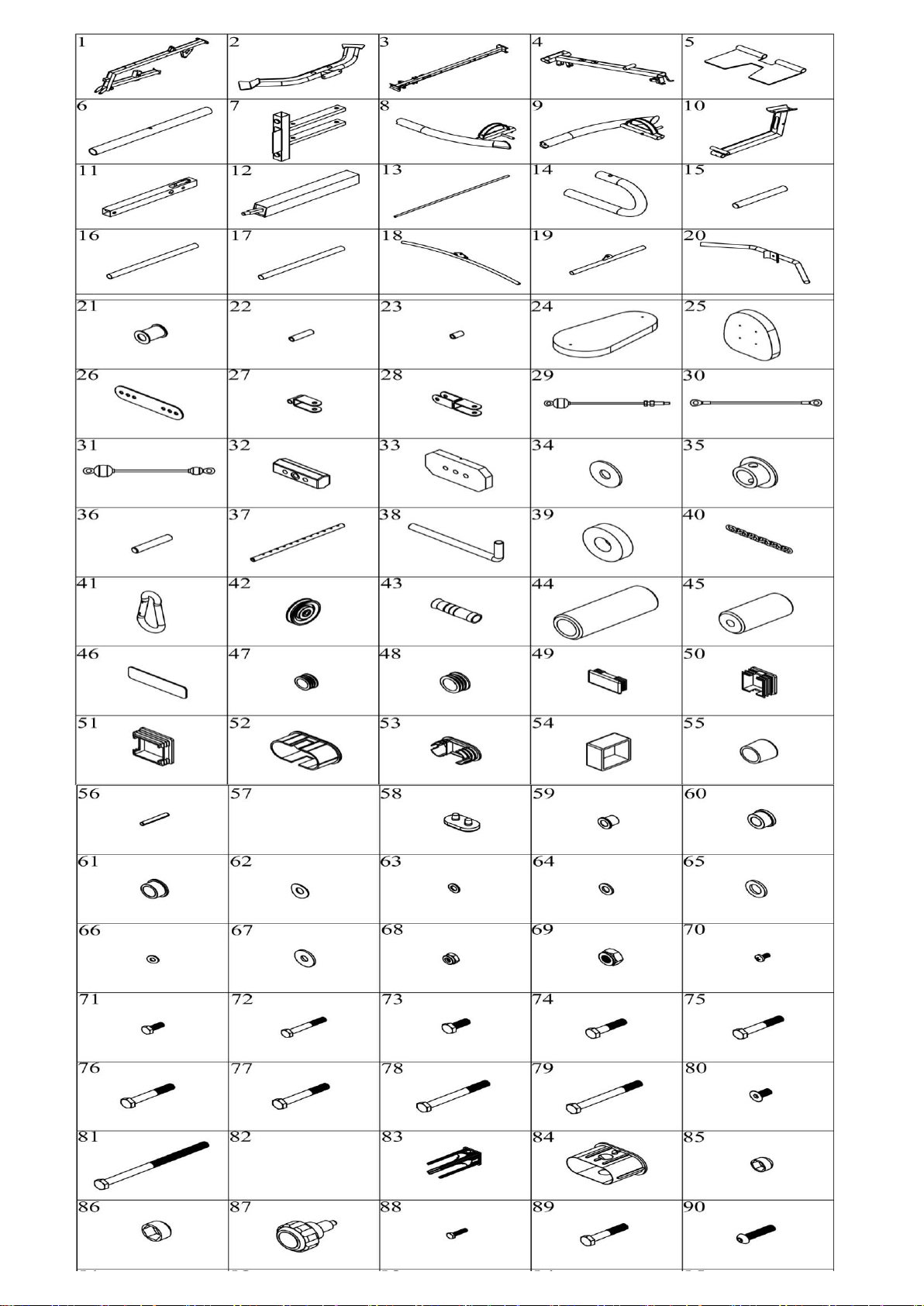

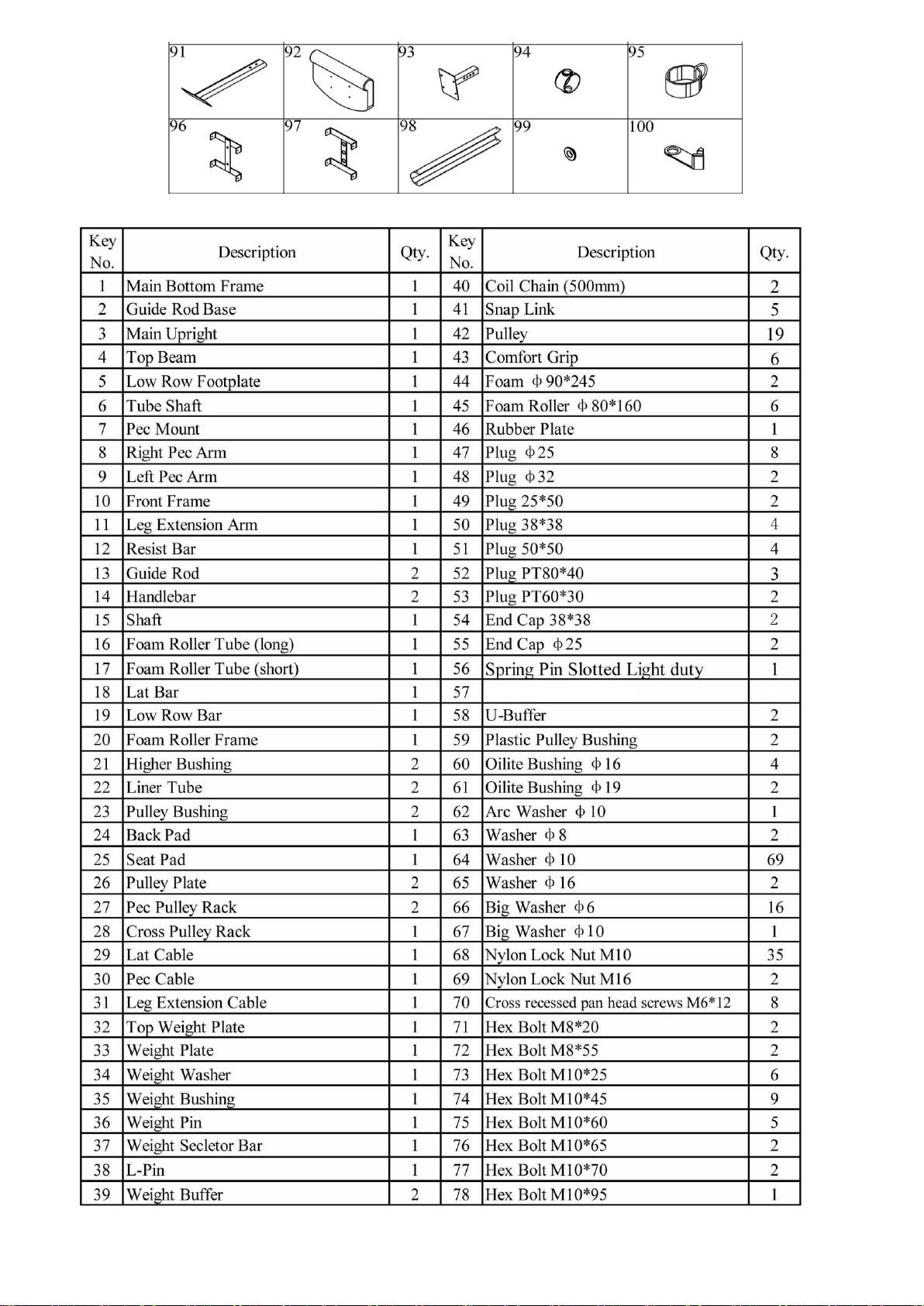

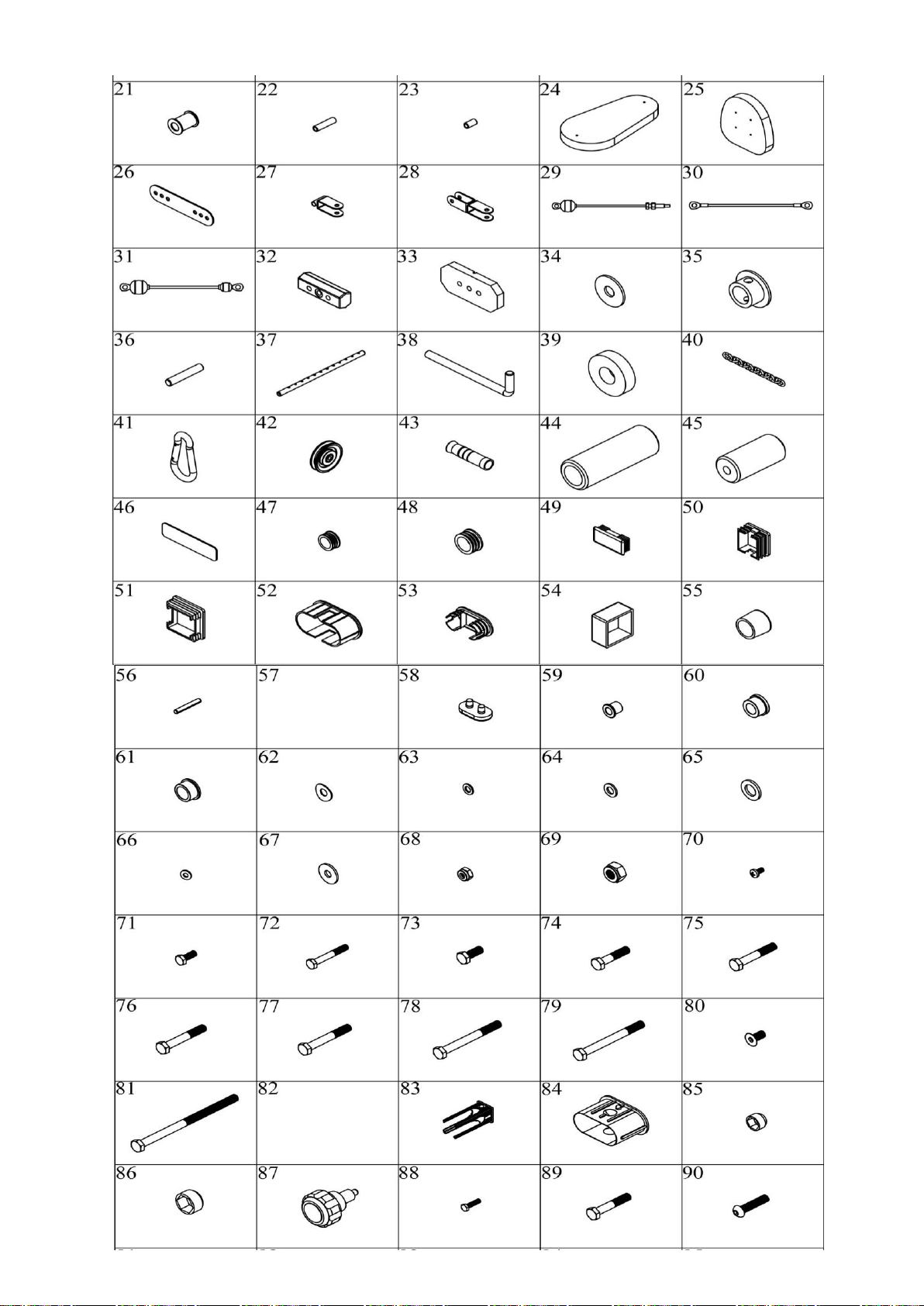

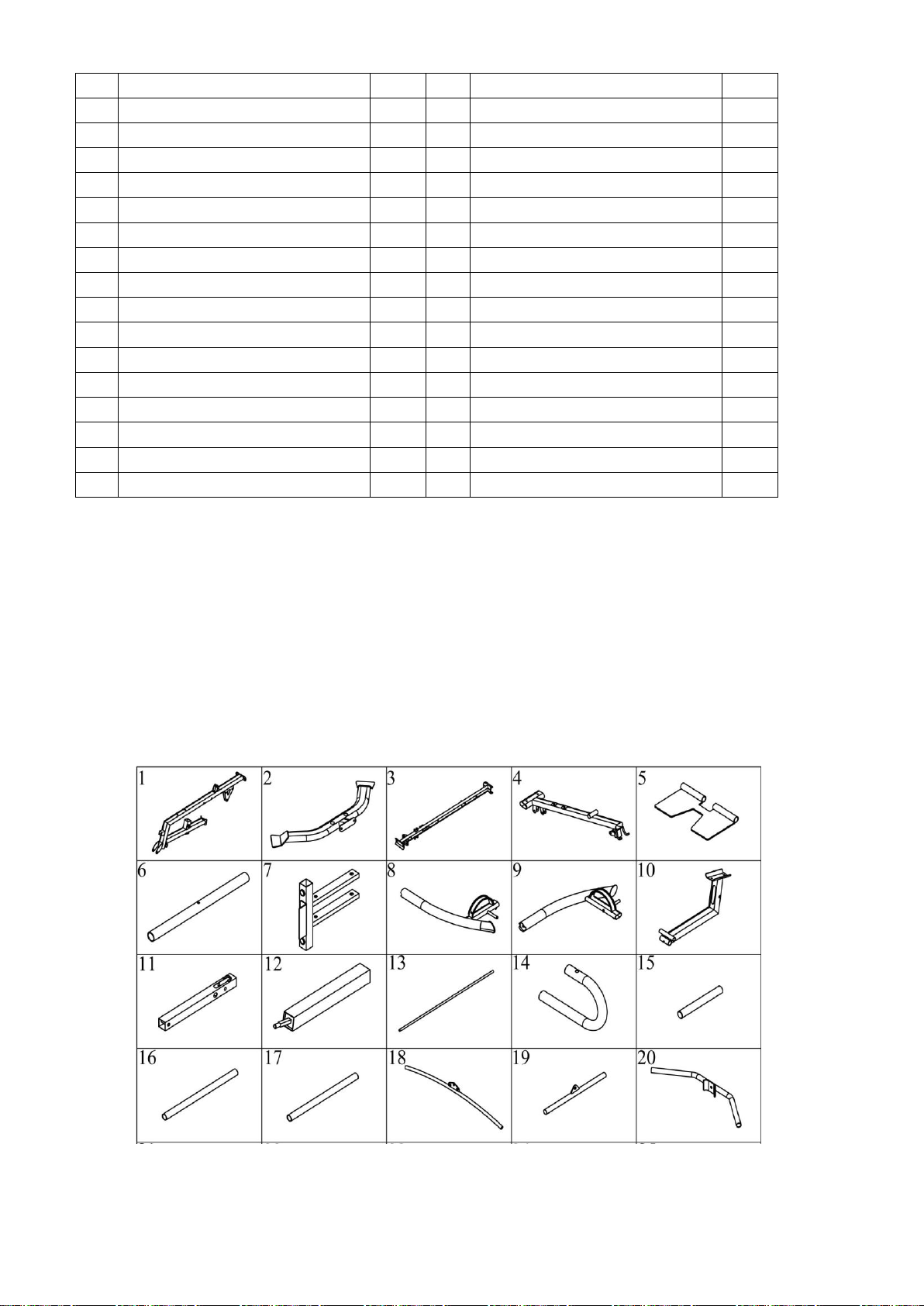

LISTA CZĘŚCI

Zaślepka Φ25

2 4 Górna belka

Szpila

Podest 1 57

Bolec 1 58

Amortyzator

Belka mocująca ramiona

Plastikowa tuleja

Ramię prawe

Tuleja Φ16

Ramię lewe

Tuleja Φ19

Podstawa przednia

Podkładka łukowa Φ10

Dźwignia wyprostu nóg

Podkładka Φ8

Drążek oporu

Podkładka Φ10

Pręt prowadzący

Podkładka Φ16

Uchwyt wyciskowy

Duża podkładka Φ6

Drążek wałka

Duża podkładka Φ10

Wałek na piankowe osłony (długi)

Nylonowa nakrętka M10

Wałek na piankowe osłony (krótki)

Nylonowa nakrętka M16

Drążek wyciskowy oporowy

Śruba M 6*12

Drążek wyciągu dolnego

Śruba sześciokątna M 8*20

Drążek 1 72

Śruba sześciokątna M 8*55

Przepust górny

Śruba sześciokątna M 10*25

Tuleja 2 74

Śruba sześciokątna M 10*45

Przepust krążka linowego

Śruba sześciokątna M 10*60

Oparcie

Śruba sześciokątna M 10*65

Siedzenie

Śruba sześciokątna M 10*70

Płytka krążka linowego

Śruba sześciokątna M 10*95

Uchwyt 2 79

Śruba sześciokątna M 10*100

Krzyżowy bloczek

Śruba z łbem stożkowym M10*20

Linka

Śruba sześciokątna M10*160

Linka stacji motylkowej

Linka zespołu dolnego

Rękaw 50*38

Górna płyta obciążająca

Rękaw 80*40

Obciążnik

Nakrętka Φ10

Podkładka

Nakrętka Φ16

Obręcz stosu

Pokrętło blokujące

Szpilka regulacji obciążenia

Śruba sześciokątna M 6*20

Słupek wyboru obciążenia

Śruba sześciokątna M10*55

Szpila w kształcie litery L

Śruba sześciokątna M10*45

Amortyzator obciążenia

Wspornik modlitewnika

Łańcuch (500mm)

Modlitewnik

Karabińczyk

Pręt regulacji położenia siedzenia

Rolka

Obręcz Φ60

Uchwyt 6 95

Opaska na kostkę

Osłona z pianki Φ90*245

Górna osłona wspornika

Osłona z pianki Φ80*160

Dolna osłona wspornika

Gumowa płytka

Osłona stosu

Zaślepka Φ25

Osłonka tulei

Zaślepka Φ32

100

Osłona rolki

Zaślepka 25*50

101

Pas na brzuch

Zaślepka 38*38

Zaślepka 50*50

Zaślepka PT80*40

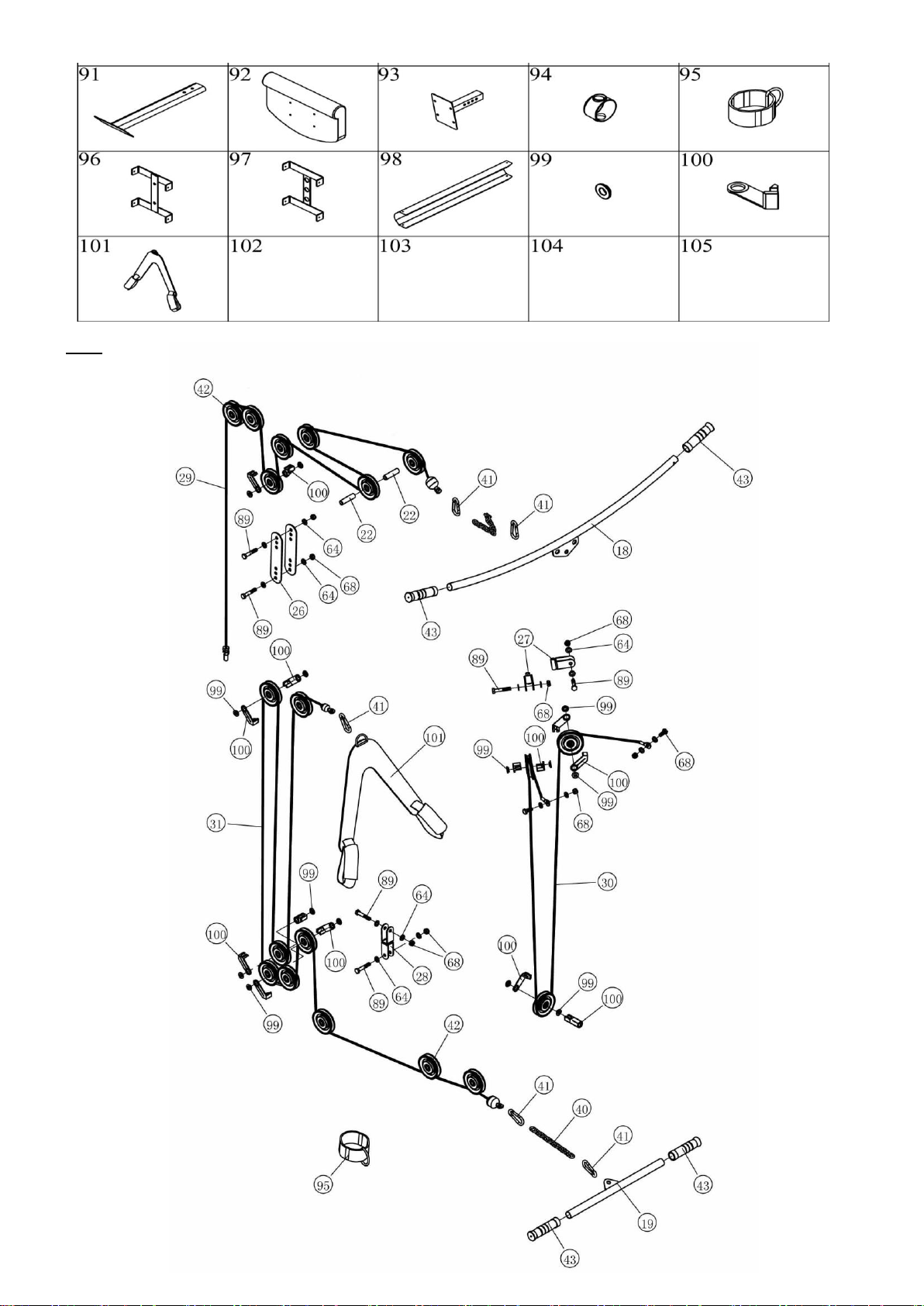

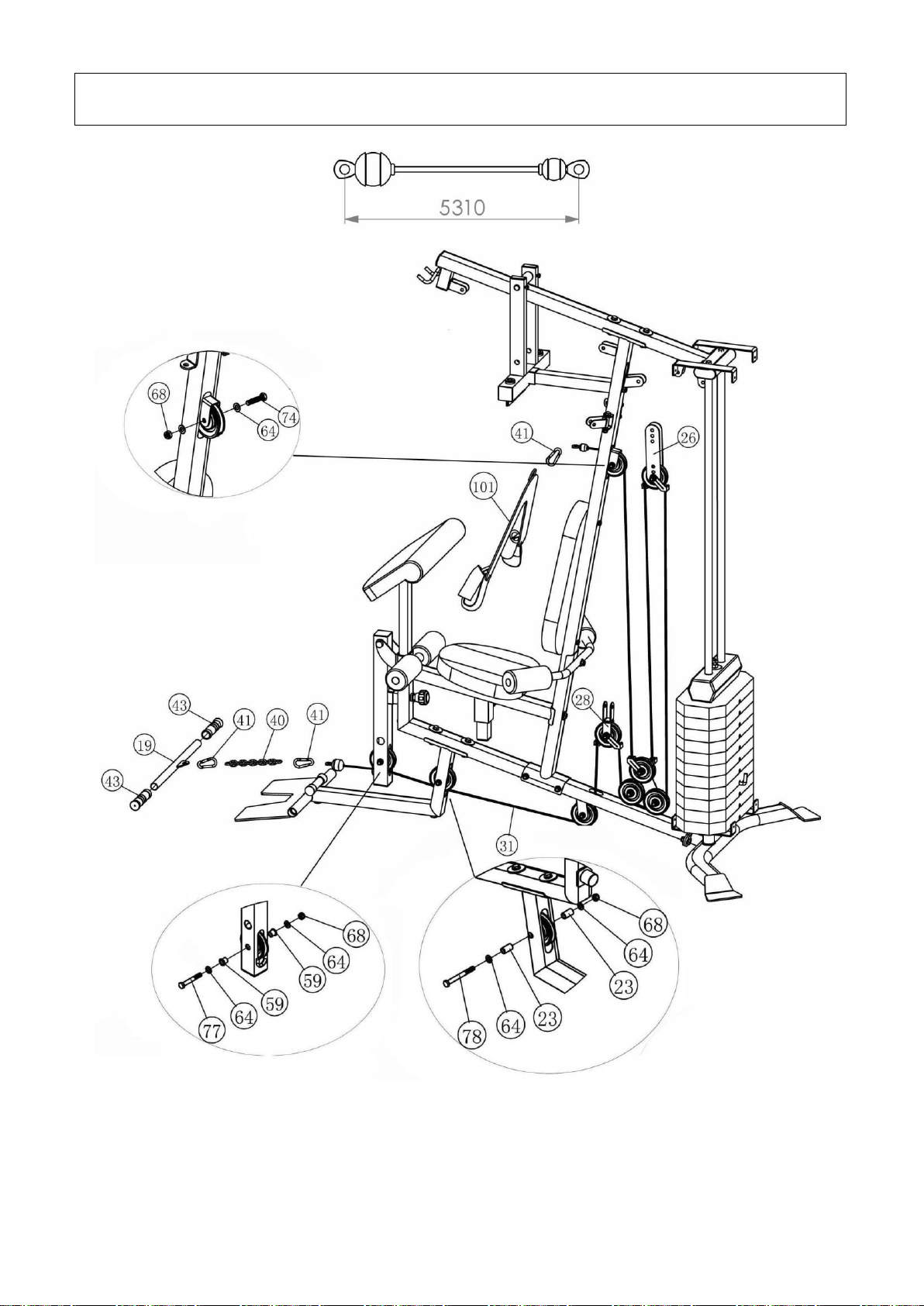

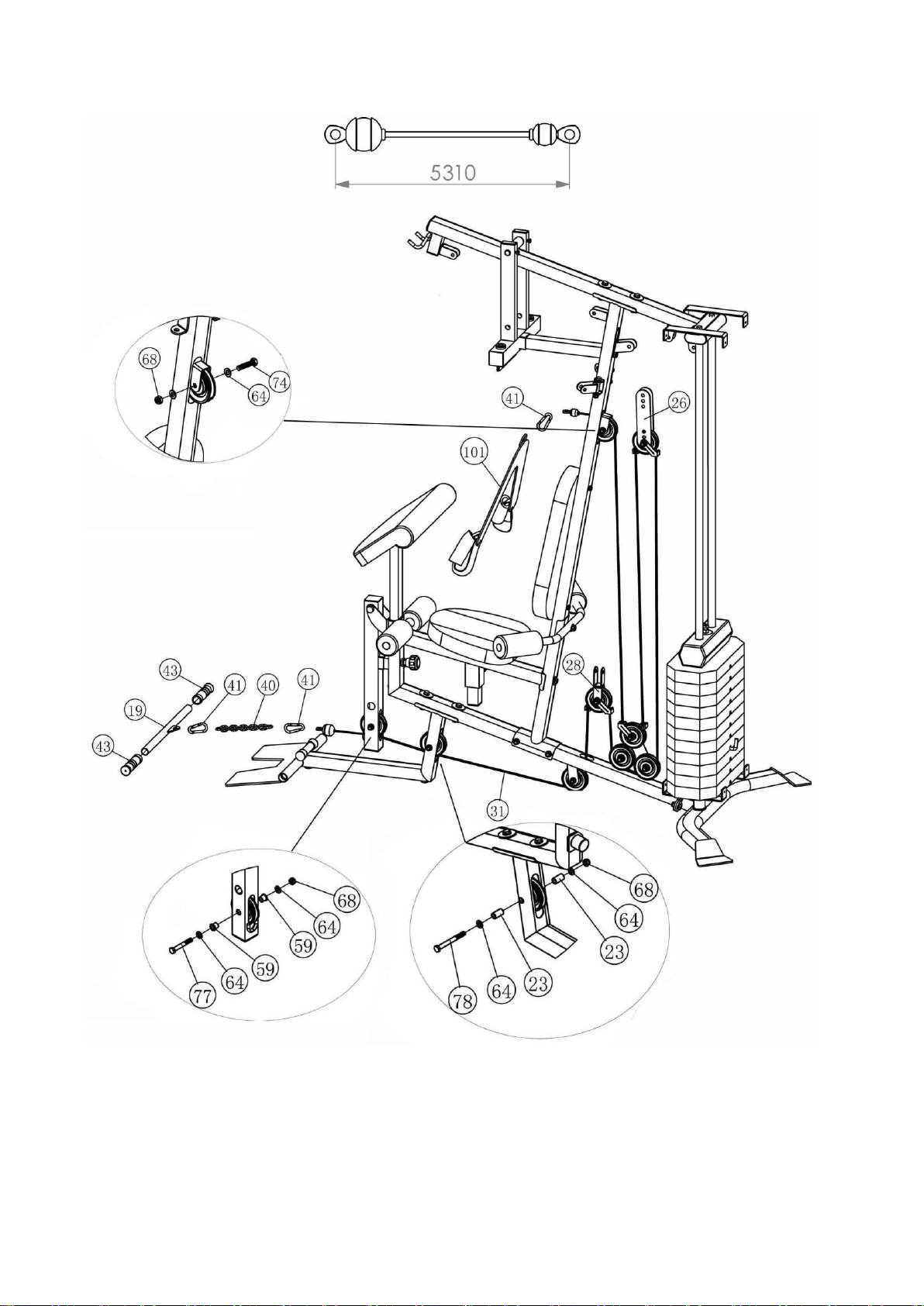

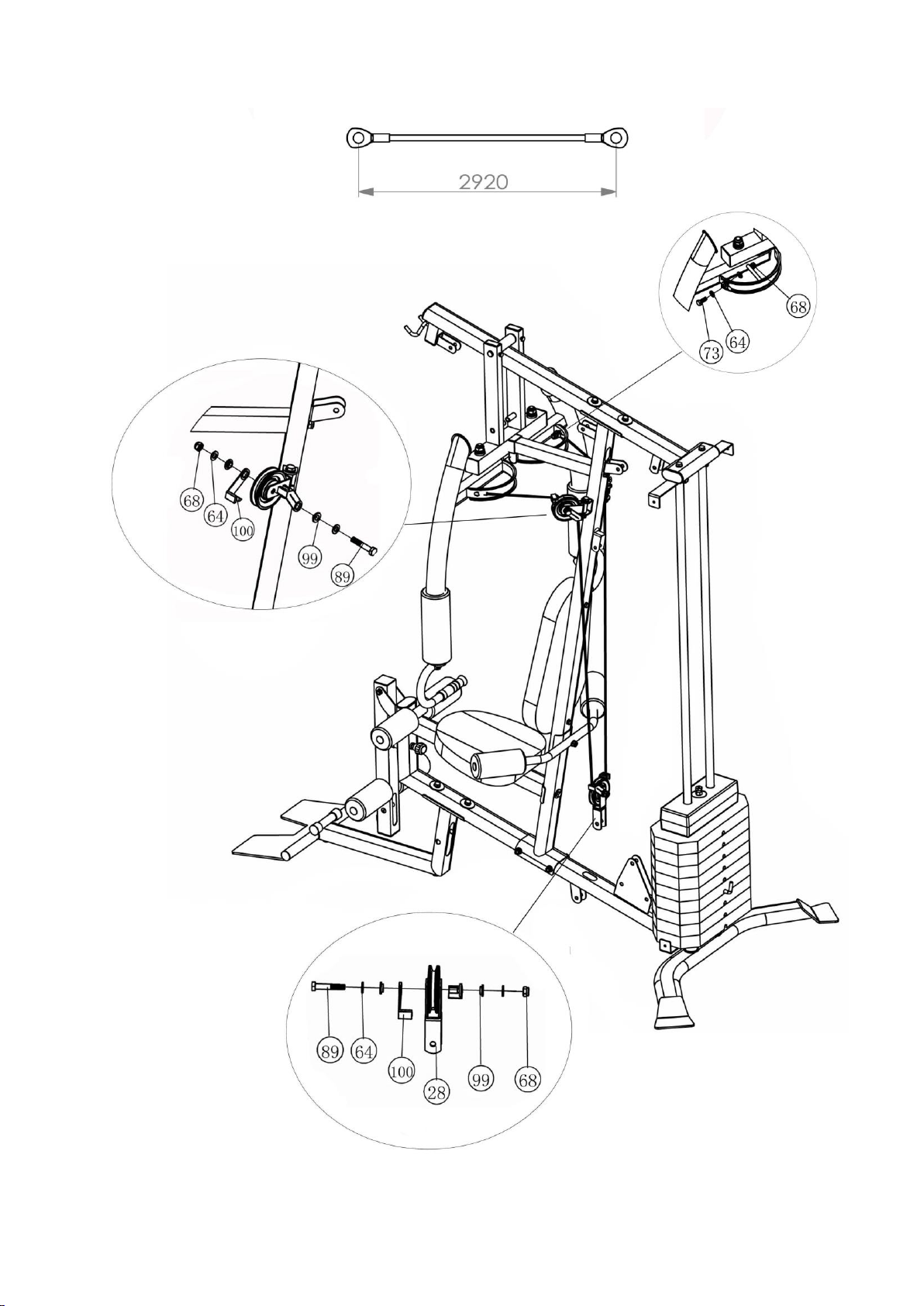

LINKI

INSTRUKCJA MONTAŻU:

Uwaga:

1. Jeśli instrukcja nie nakazuje inaczej, uszczelka powinna być umocowana na obydwu końcach wszystkich śrub (na

nasadzie śruby i nakrętki).

2. Należy złożyć wszystkie części ręcznie, a następnie dokładnie dokręcić je kluczem.

3. Niektóre części mogą być złożone fabrycznie.

4. Montaż wymaga pomocy drugiej osoby.

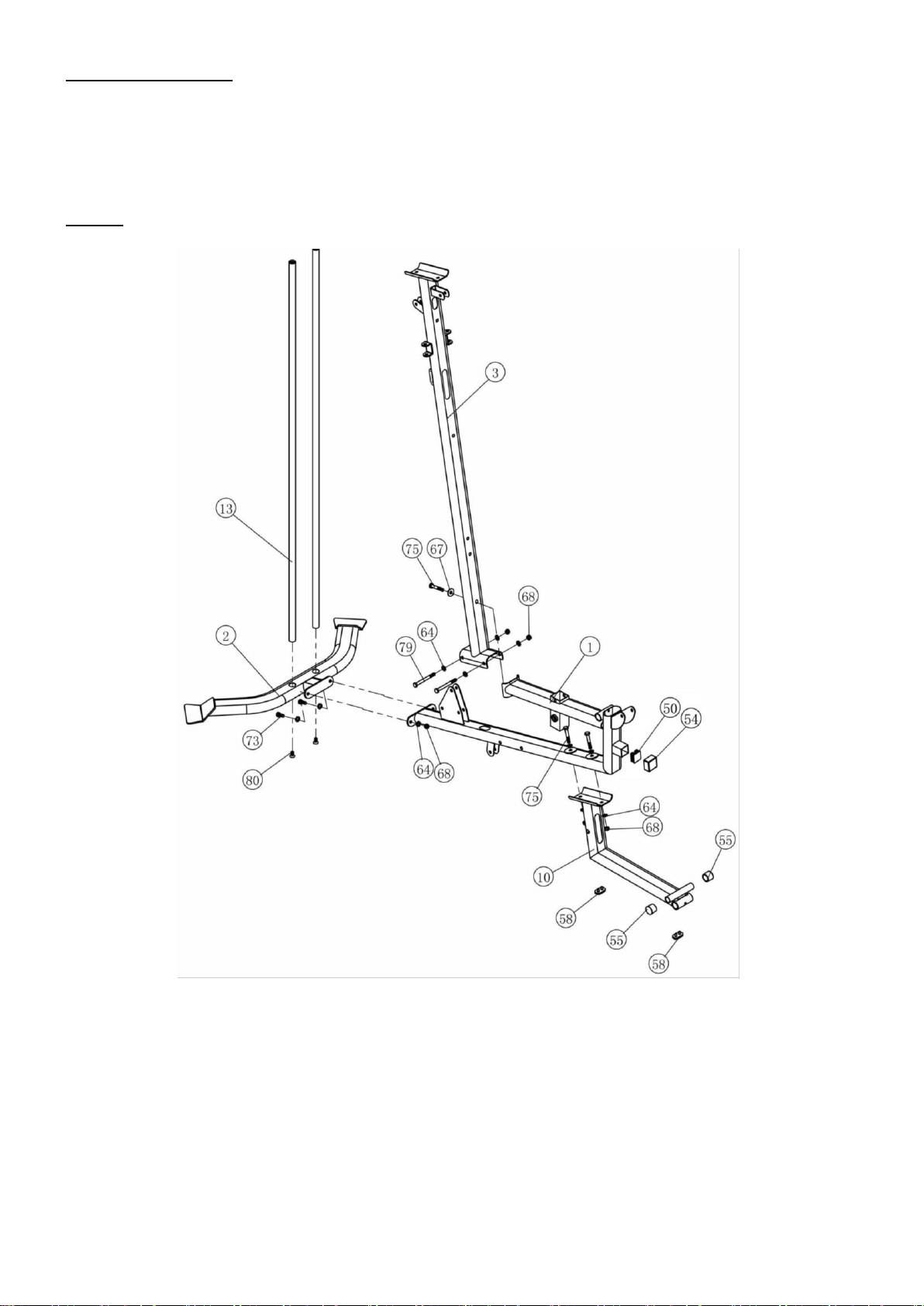

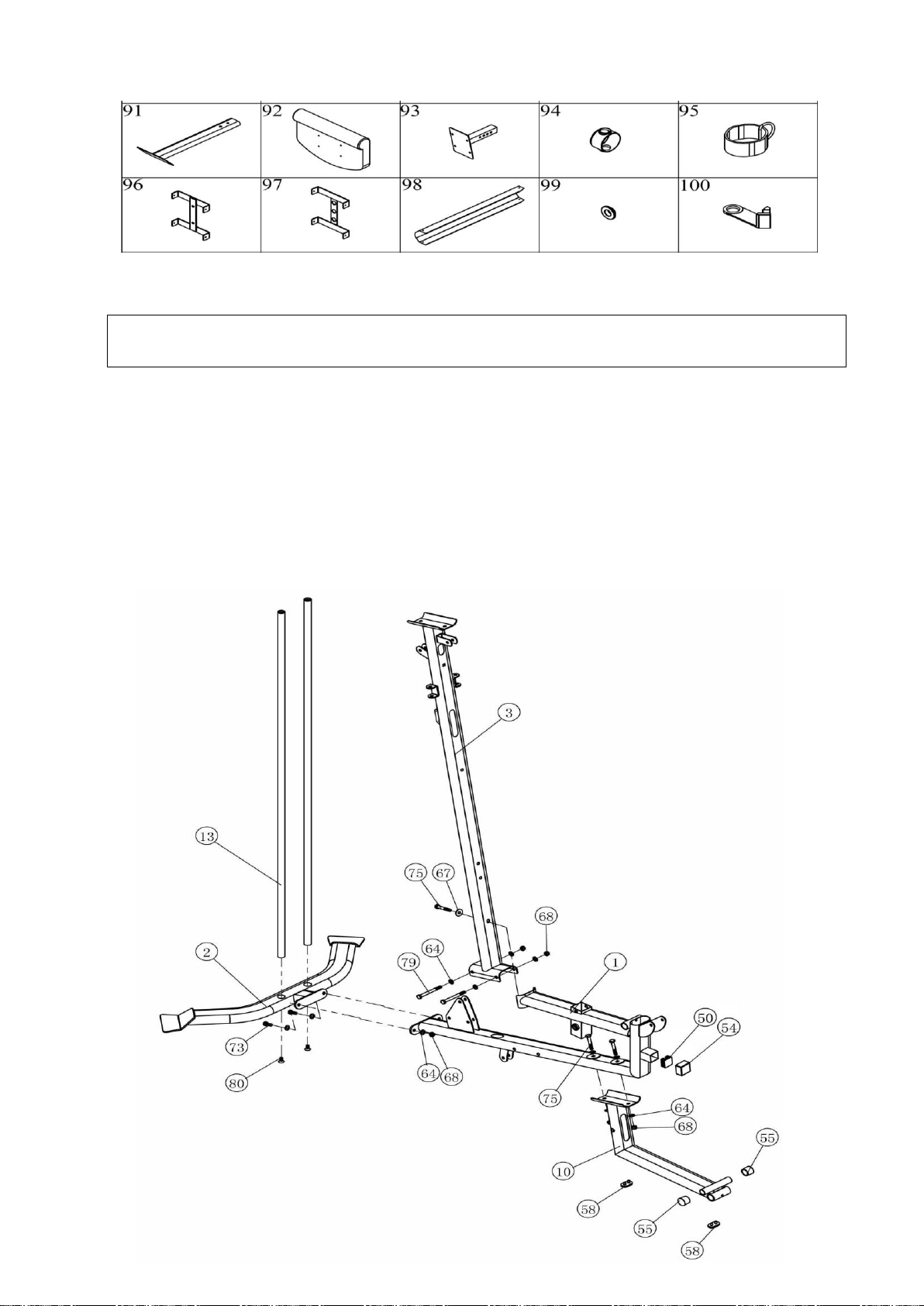

KROK 1:

1. Wsuń dwa pręty prowadzące (13) w ich mocowanie (2). Przymocuj pręty (13) korzystając z dwóch śrub M10x20 (80).

2. Wsuń zaślepkę 38x38 (50) do podstawy głównej (1). Następnie do podstawy głównej (1) przymocuj zaślepkę 38x38 (54).

3. Połącz mocowanie prętów prowadzących (2) z podstawą główną (1) korzystając z dwóch nakrętek M10 (68), dwóch śrub

M10x25 (73), i czterech podkładek φ10 (64).

4. Przymocuj dwie zaślepki φ25 (55) do okrągłych otworów w końcach tulejki znajdującej się w przedniej części podstawy (10).

Przymocuj amortyzatory (58) do przedniej podstawy (10).

5. Połącz przednią podstawę (10) z podstawą główną (1) korzystając z dwóch śrub M10x60 (75), dwóch nakrętek M10 (68)

oraz czterech podkładek φ10 (64).

Uwaga: Korzystając ze śrubokręta, dokładnie dokręć śruby M10x20 (80) w mocowaniu (2) oraz śruby M10x25 (73). Pozostałe śruby dokręć ręcznie.

6. Połącz główną belkę pionową (3) z główną podstawą (1) korzystając z dwóch nakrętek M10 (68), dwóch śrub M10x100 (79),

jednej śruby M10x60 (75), jednej dużej podkładki φ10 (67), oraz czterech podkładek φ10 (64).

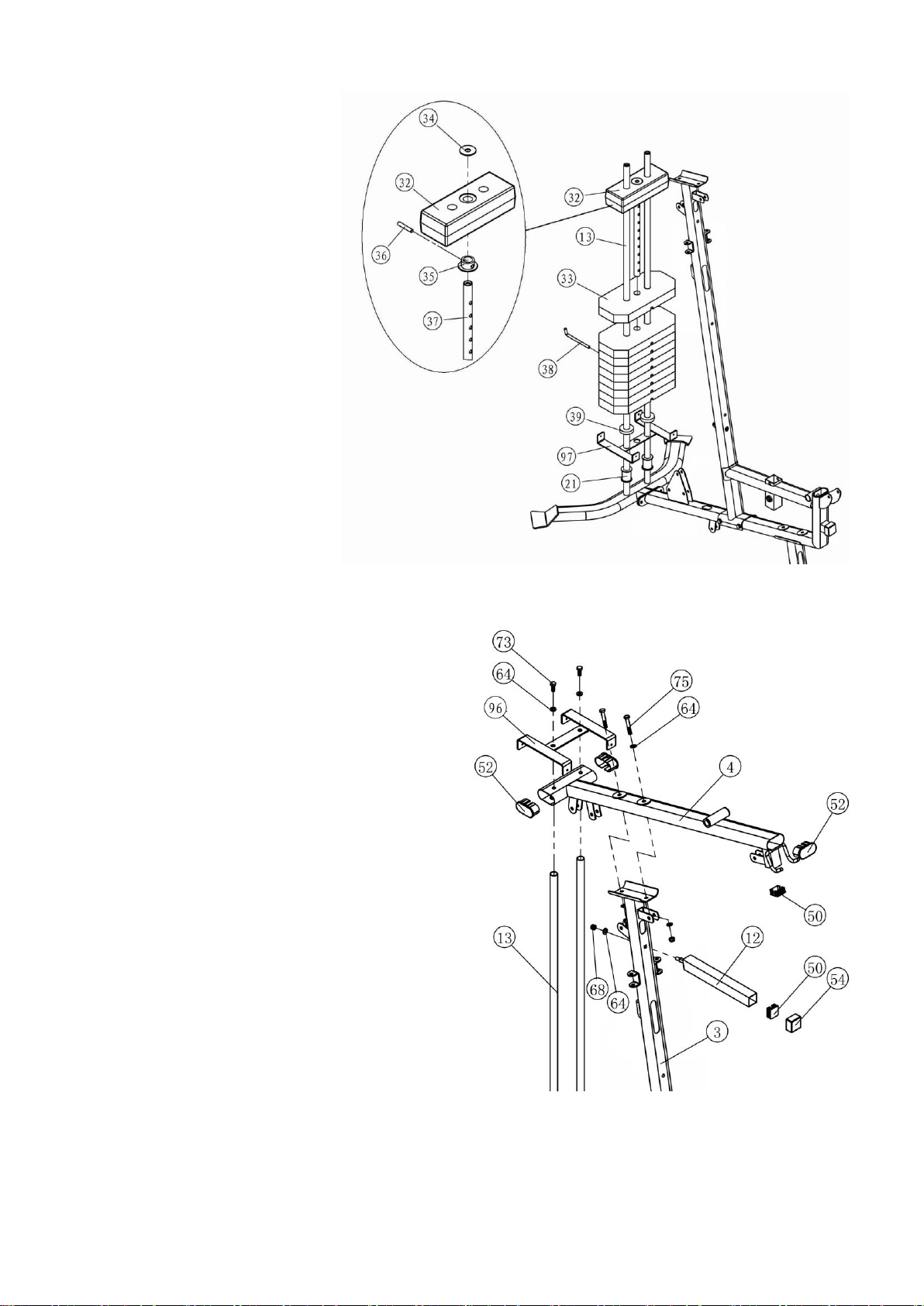

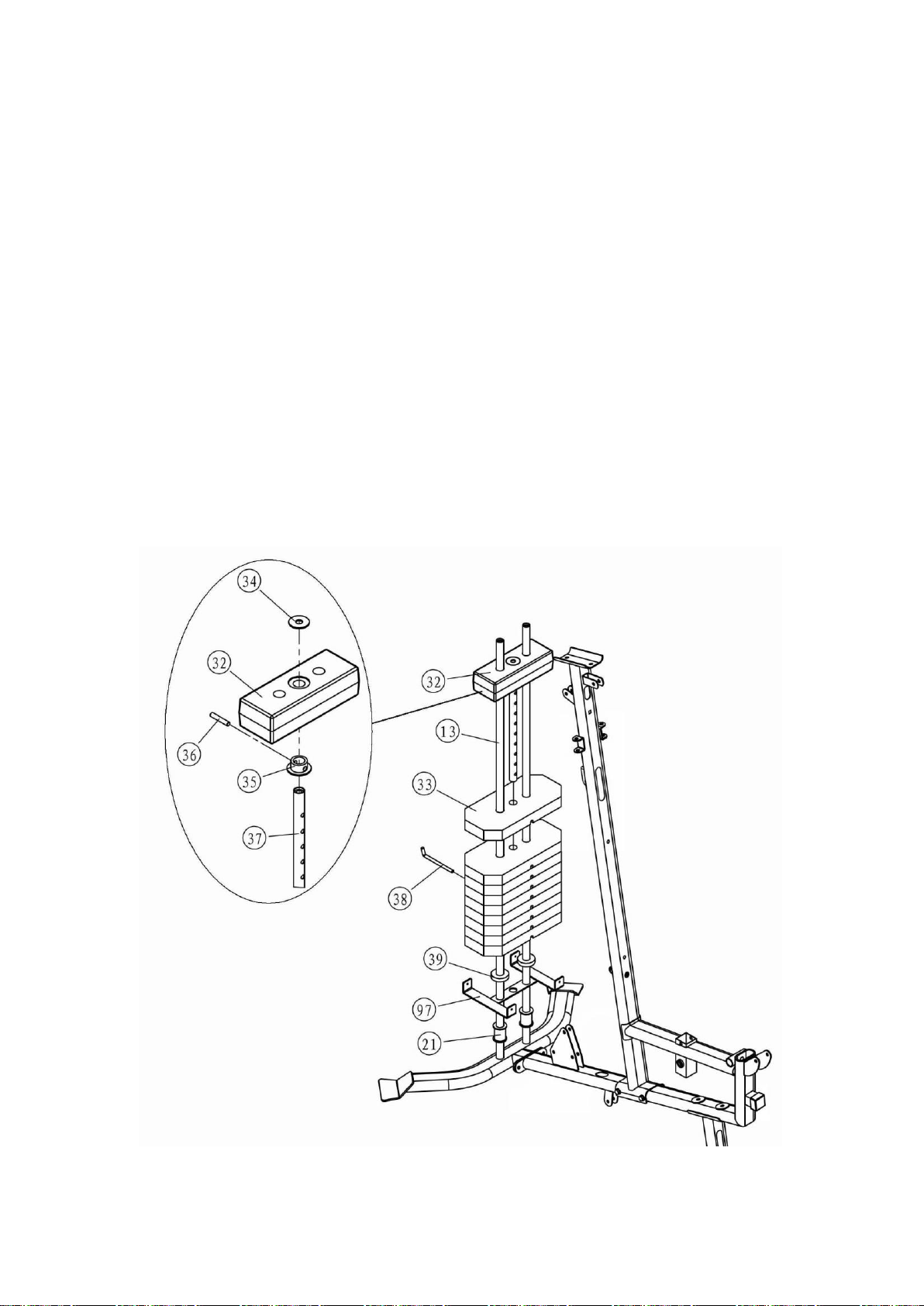

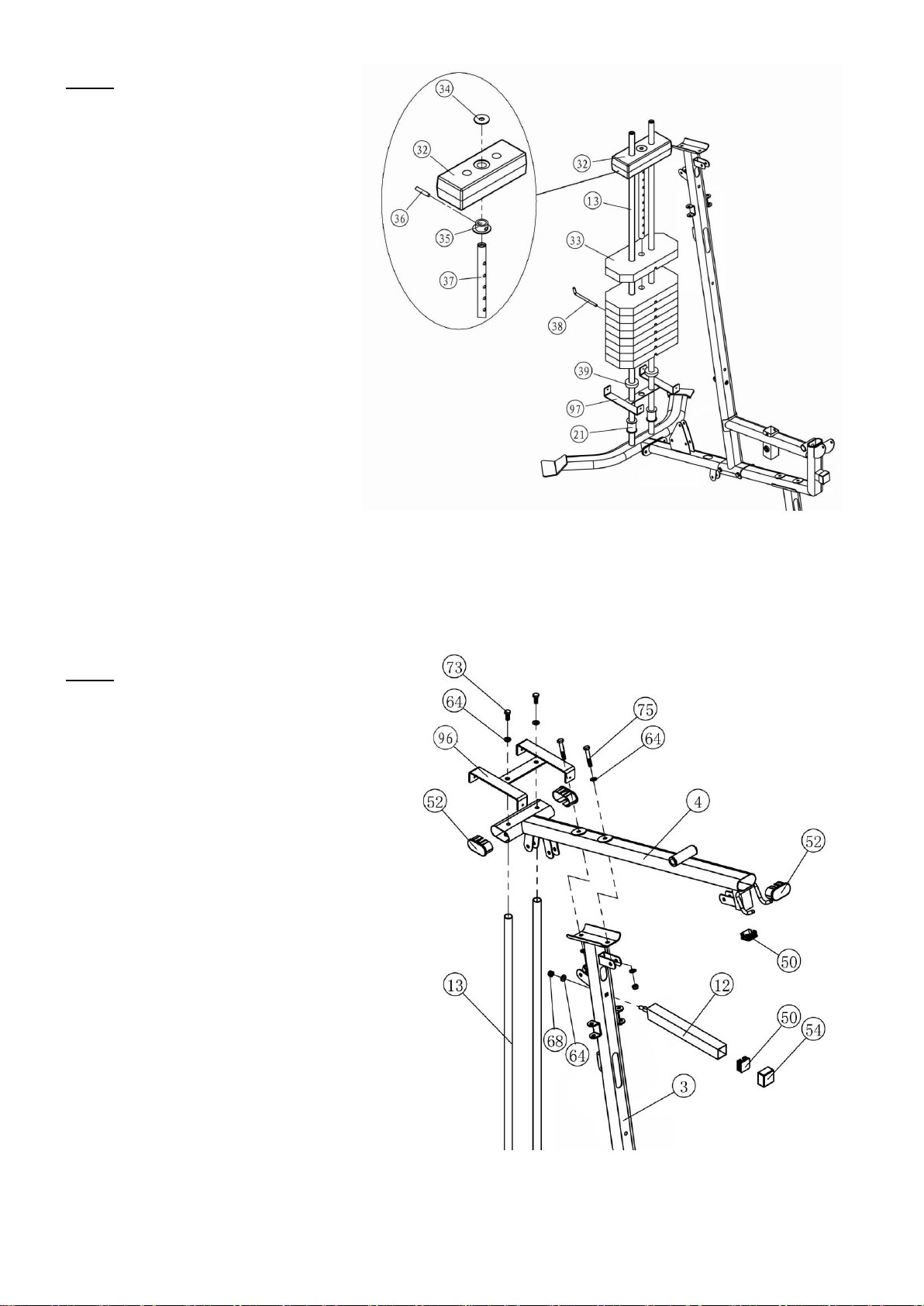

KROK 2

1. Na pręty prowadzące (13) nałóż

przepusty górne (21) i dolną osłonę

wspornika (97).

2. Nałóż dwa amortyzatory obciążenia (39) na pręty (13). Następnie nakładaj kolejno, po jednym, obciążenia (33).

UWAGA: Ostrożnie i pojedynczo nakładaj obciążniki (#33). Nigdy nie podnoś więcej niż jesteś w stanie bezpiecznie unieść.

3. Nałóż obręcz (35) na słupek wyboru

obciążenia (37) i wyrównaj otwory na szpilę blokującą. Zablokuj szpilą (36), wkładając ją w pierwszy otwór w słupku (37) i w otwór w obręczy (35). Na słupek (37) nałóż górną płytę obciążającą (32). Umieść podkładkę (34) na otworze w płycie na szczycie stosu (32).

4. Na koniec, umieść górną płytę

obciążającą (32) wraz z słupkiem wyboru obciążenia (37) na prętach prowadzących (13). Wsadź szpilę w kształcie litery L (38) w odpowiedni otwór w stosie.

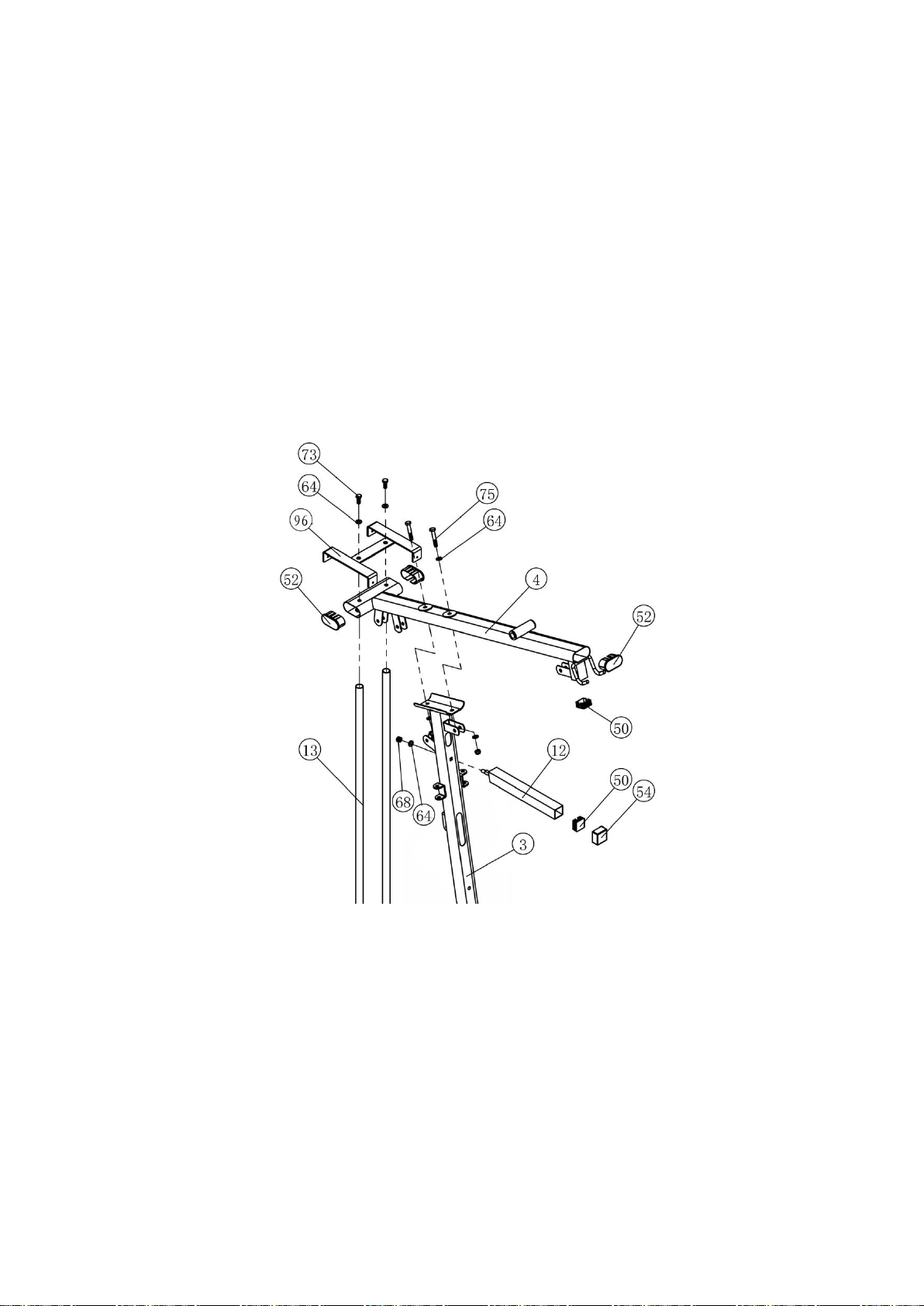

KROK 3.

1. Wsadź trzy zaślepki PT80x40 (52) oraz zaślepkę

38x38 (50) w końce górnej belki (4).

2. Połącz górną belkę (4) z głównym pionowym wspornikiem (3) korzystając z dwóch nakrętek M10 (68), dwóch śrub M10x60 (75) i czterech podkładek φ10 (64).

3. Połącz górną osłonę wspornika (96) z górną belką (4)

i prętami (13) korzystając z dwóch srub M10x25 (73) i dwóch podkładek φ10 (64).

4. Wsadź zaślepkę 38x38 (50) w drążek oporu (12). Do drążka (12) przymocuj zaślepkę 38x38 (54).

5. Połącz drążek oporu (12) z głównym pionowym

wspornikiem (3) korzystając z nylonowej nakrętki M10 (68) i podkładki φ10 (64).

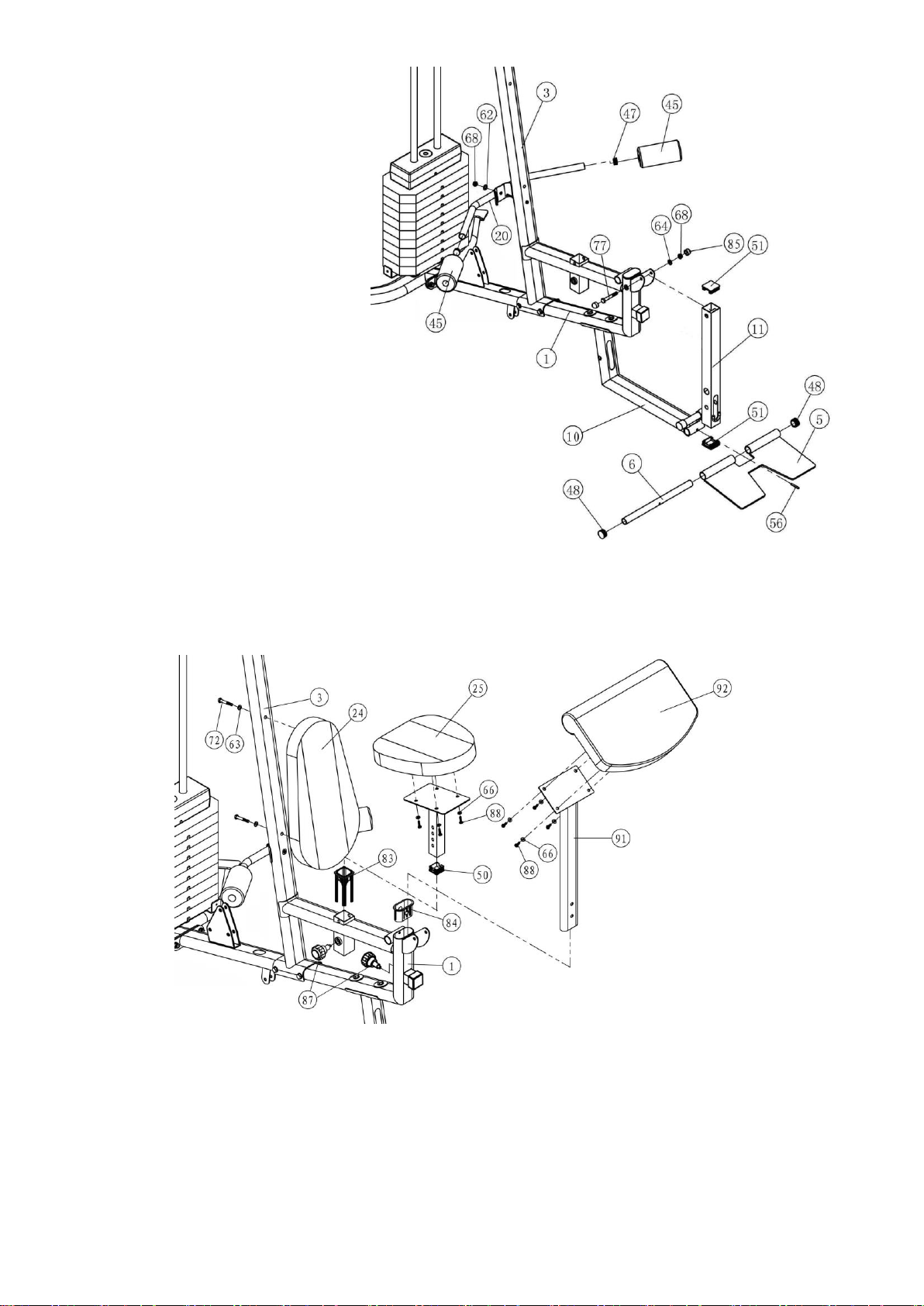

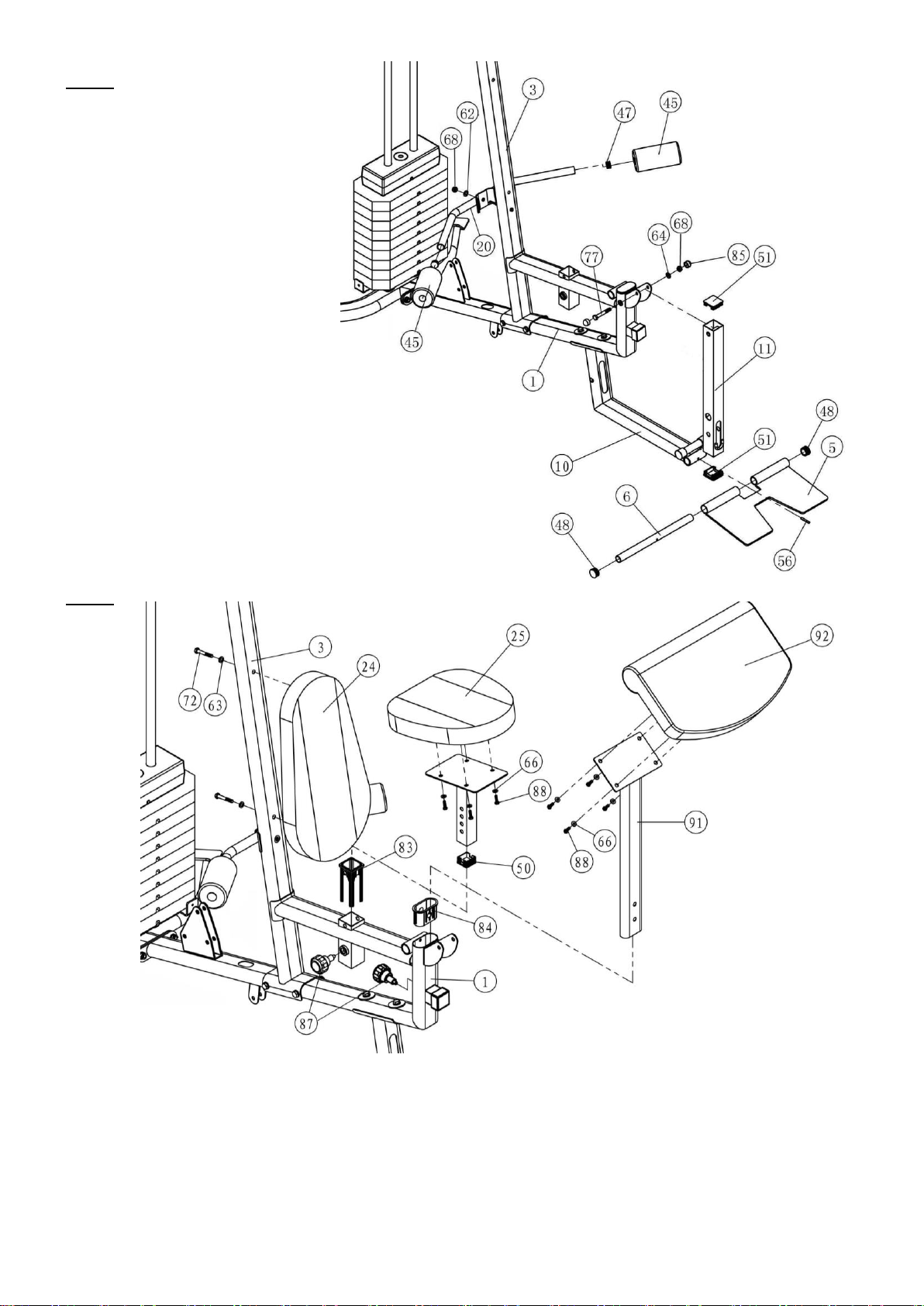

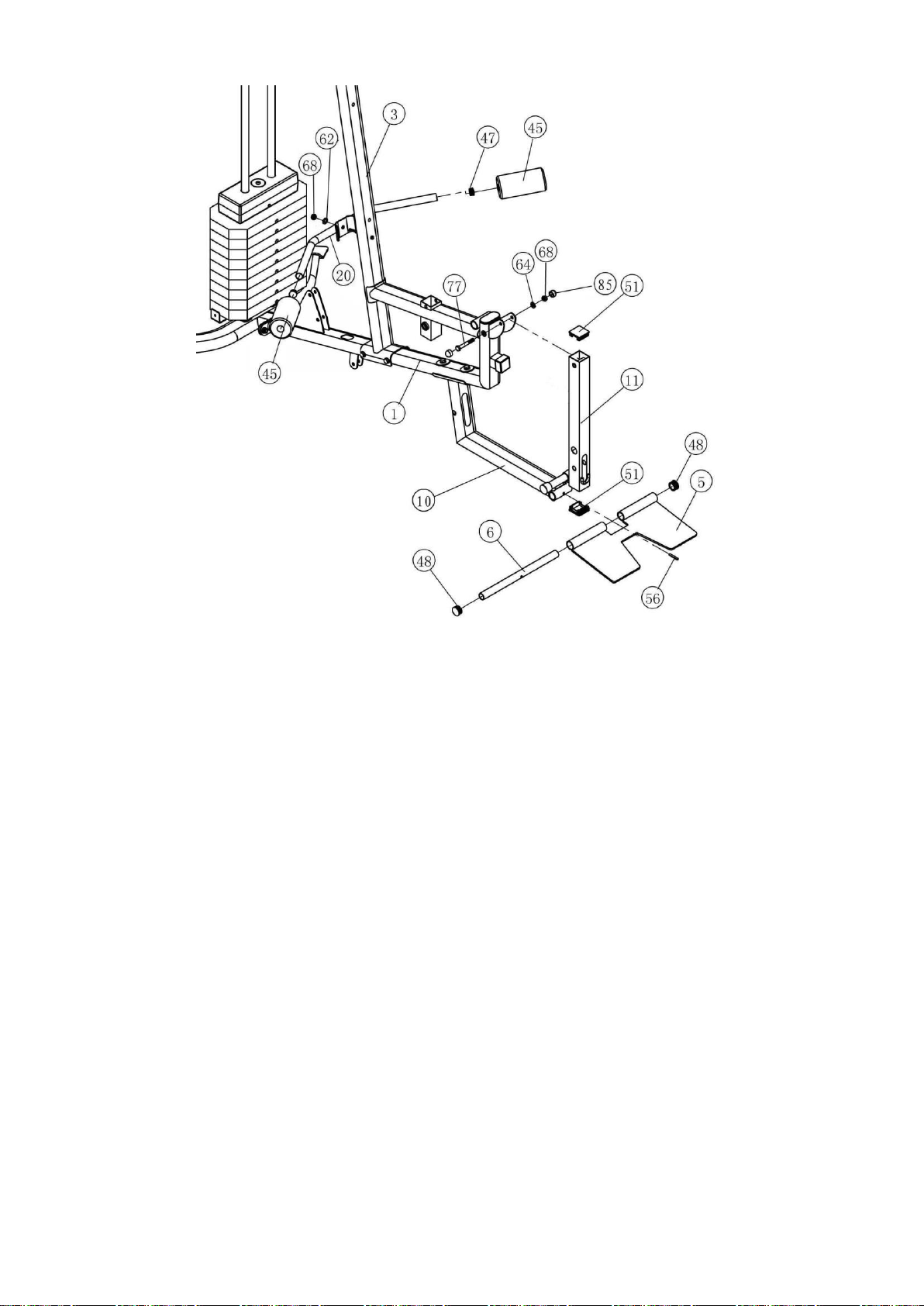

KROK 4.

1. Wsadź dwie zaślepki 50x50 (51) w końce dźwigni wyprostu nóg (11).

2. Połącz dźwignię wyprostu nóg (11) z główną podstawą (1) korzystając z nakrętki M10 (68), śruby M10x70 (77), dwóch podkładek φ10 (64) oraz dwóch nakrętek φ10 (85).

3. Ustaw w jednej linii otwory w podeście (5) i otwory w przedniej podstawie (10).

Następnie wsuń w otwory bolec (6) aby połączyć podest z podstawą.

4. Ustaw w jednej linii mały otwór w bolcu (6) oraz mały otwór w przedniej podstawie (10). Następnie przez dziurki przełóż szpilę (56).

5. Wsadź dwie zaślepki φ32 (48) w otwory w podeście (5).

6. Wsadź dwie zaślepki φ25 (47) do drążka (20).

7. Połącz drążek (20) z głównym pionowym wspornikiem (3) korzystając z nakrętki M10 (68) i podkładki φ10 (62).

8. Nasuń osłony z pianki φ80x160 (45) na drążek (20).

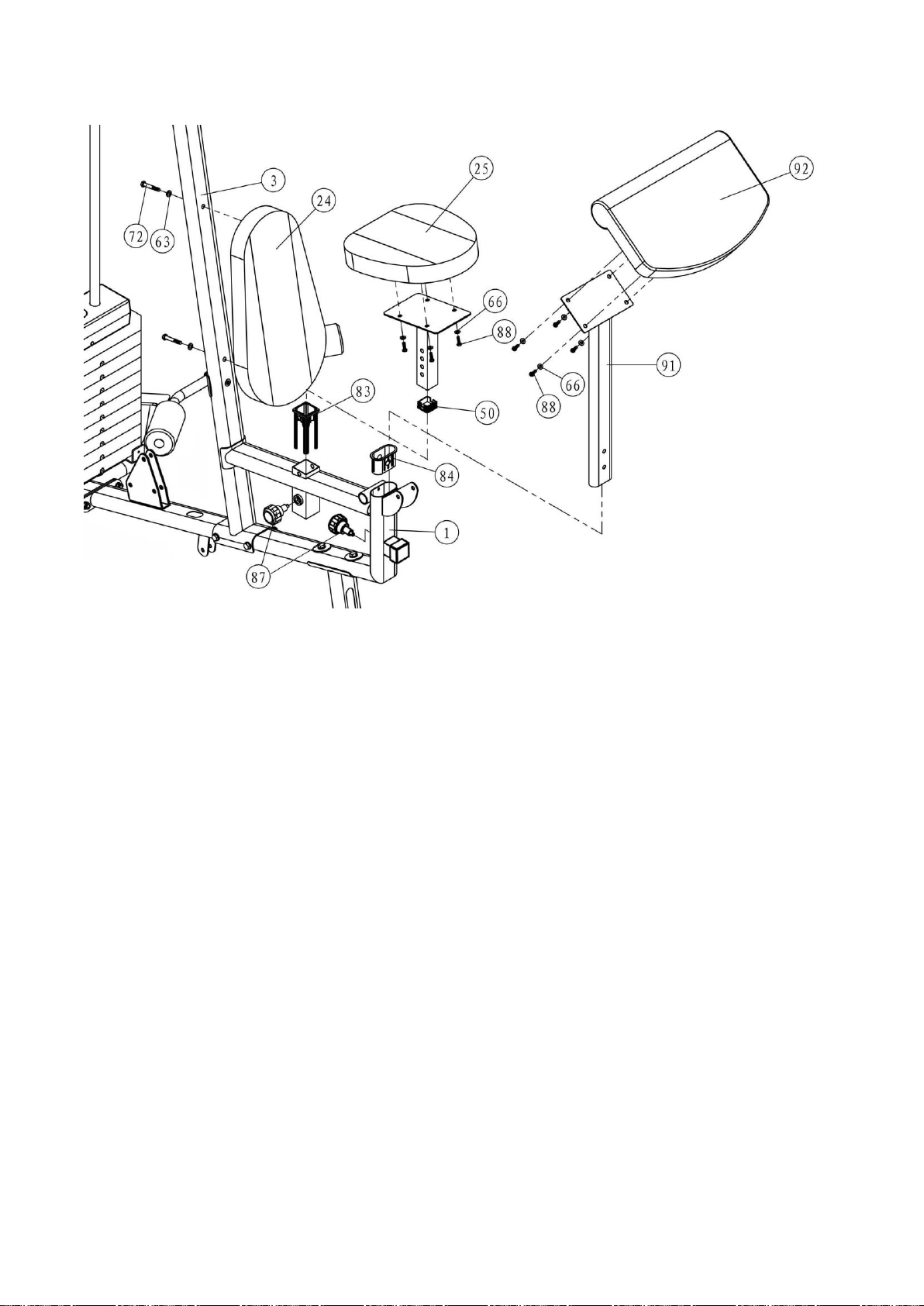

KROK 5.

1. Przymocuj oparcie (24) do głównego wspornika pionowego (3) korzystając z dwóch śrub M8x55 (72) i dwóch podkładek φ8

(63).

2. Wsadź zaślepkę 38x38 (50) w końcówkę pręta regulacji położenia siedzenia (93).

3. Połącz siedzenie (25) z prętem regulacji położenia siedzenia (93) korzystając z czterech śrub M6x20 (88) oraz czterech dużych podkładek φ6 (66).

4. Wsadź rękaw (83) do głównej podstawy (1) a następnie wsadź pręt regulacji siedzenia (93) do rękawa (83).

5. Dostosuj do swoich potrzeb pozycję siodełka (25) i zablokuj pokrętłem (87).

6. Przymocuj modlitewnik (92) do wspornika (91) korzystając z czterech śrub M6x20 (88) i czterech dużych podkładek φ6 (66).

7. Wsadź rękaw (84) do głównej podstawy (1) a następnie wsadź wspornik modlitewnika (91) do rękawa(84).

8. Dopasuj położenie modlitewnika (92) do swoich potrzeb i zablokuj pokrętłem (87).

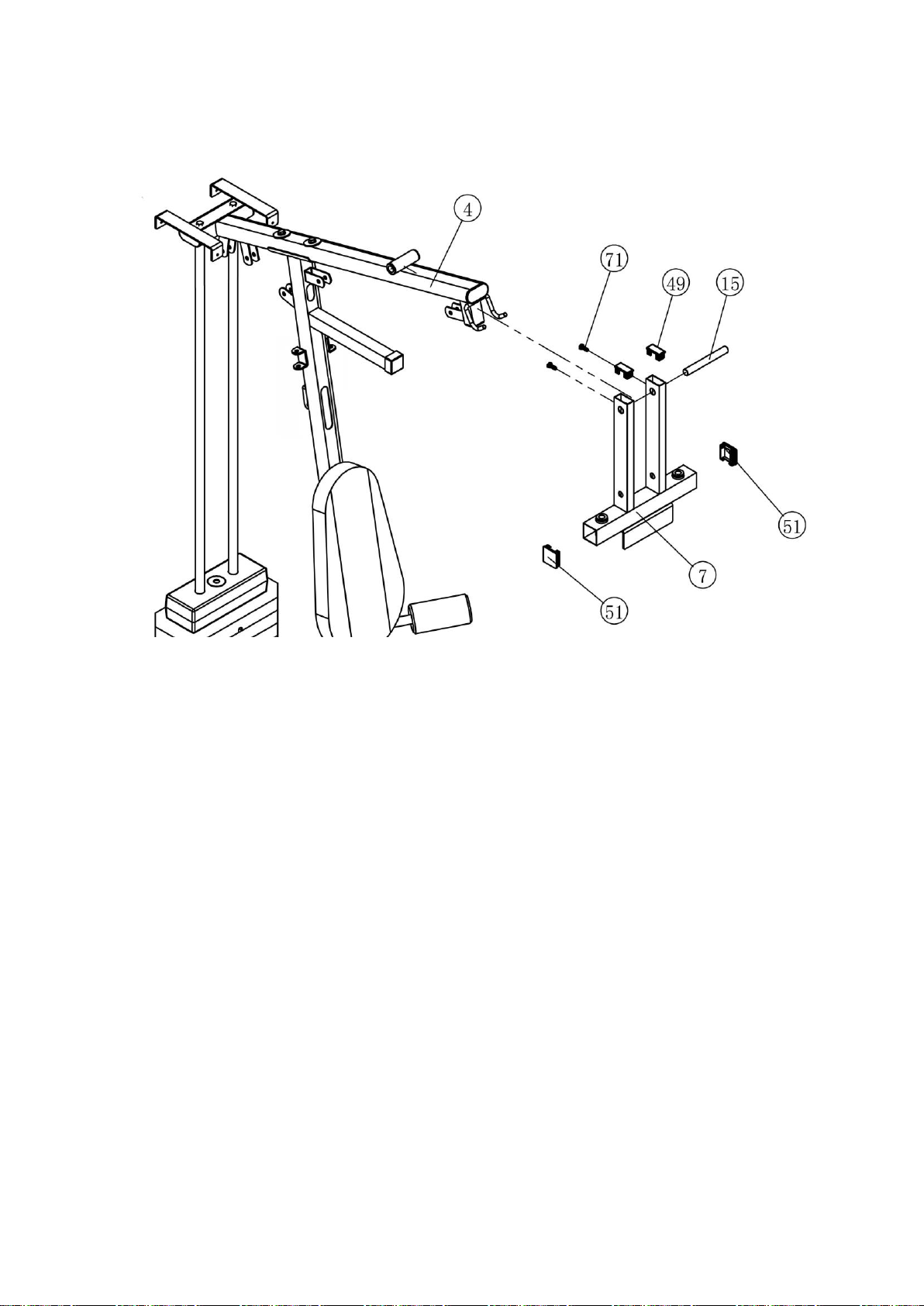

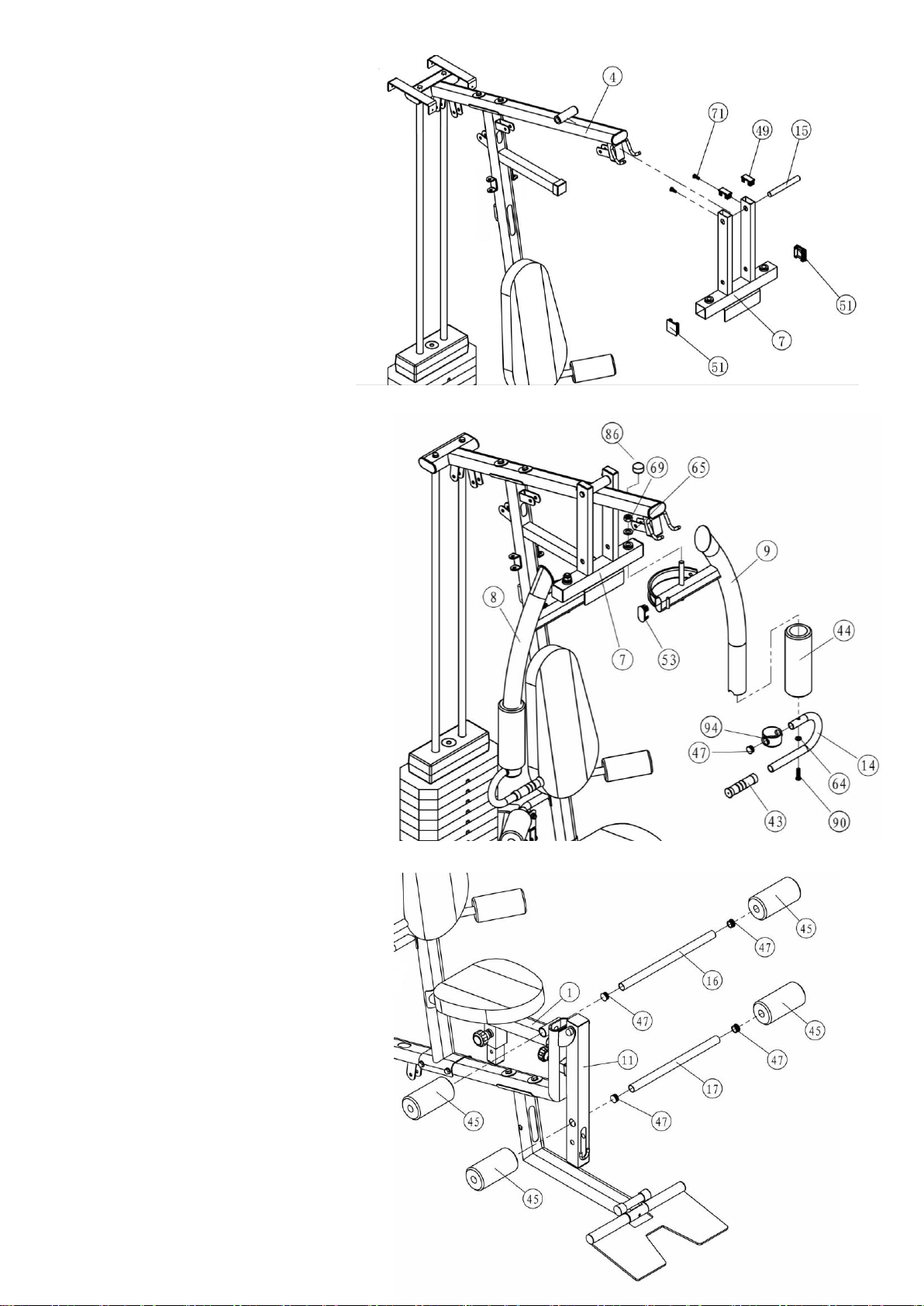

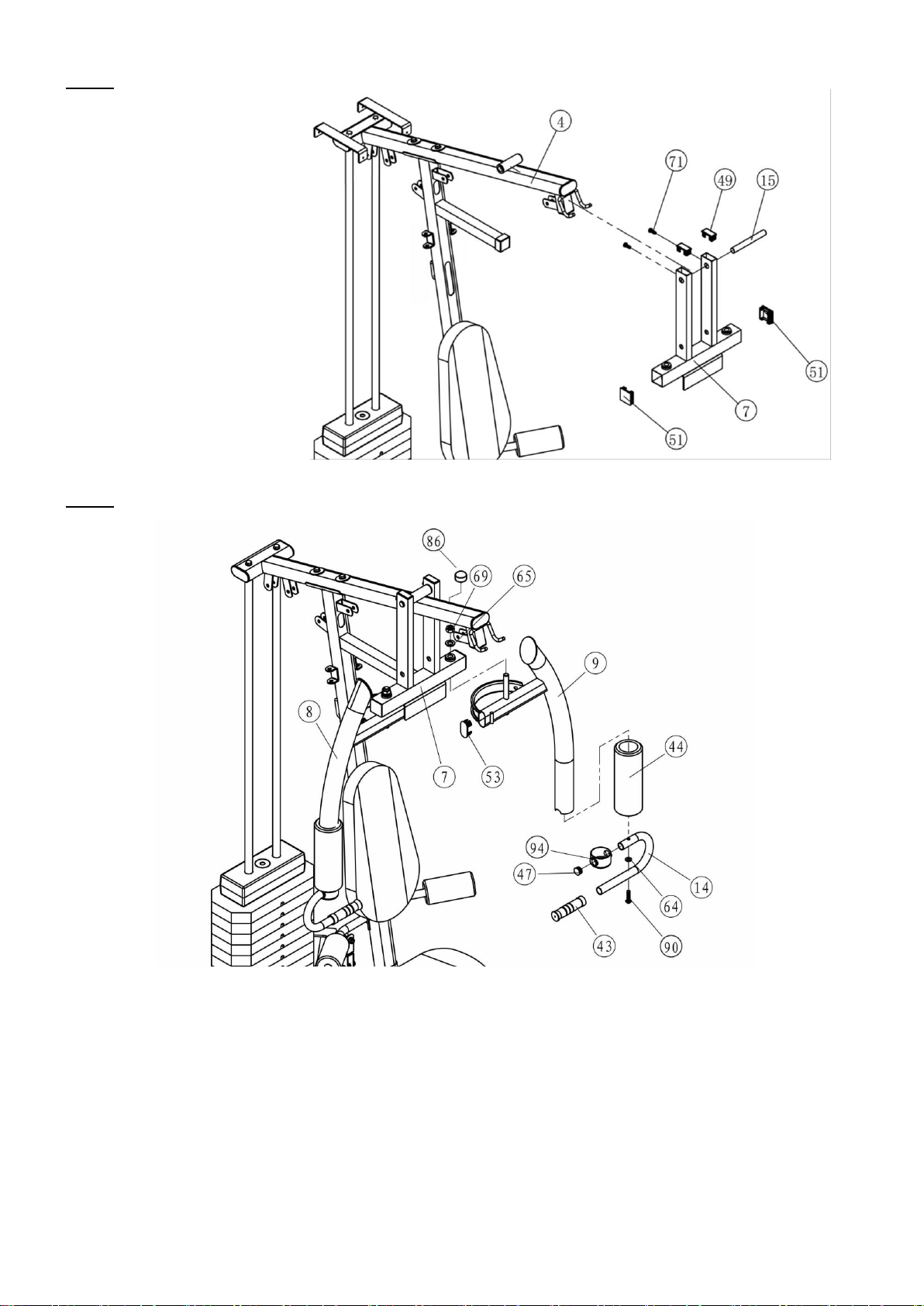

KROK 6.

1. Wsadź dwie zaślepki 50x50 (51) i dwie 25x50 (49) w zakończenia belki mocującej ramiona (7).

2. Połącz belkę mocującą ramiona (7)

z belką główną (4) korzystając z drążka (15). Zabezpiecz łączenie korzystając z dwóch śrub M8x20

(71).

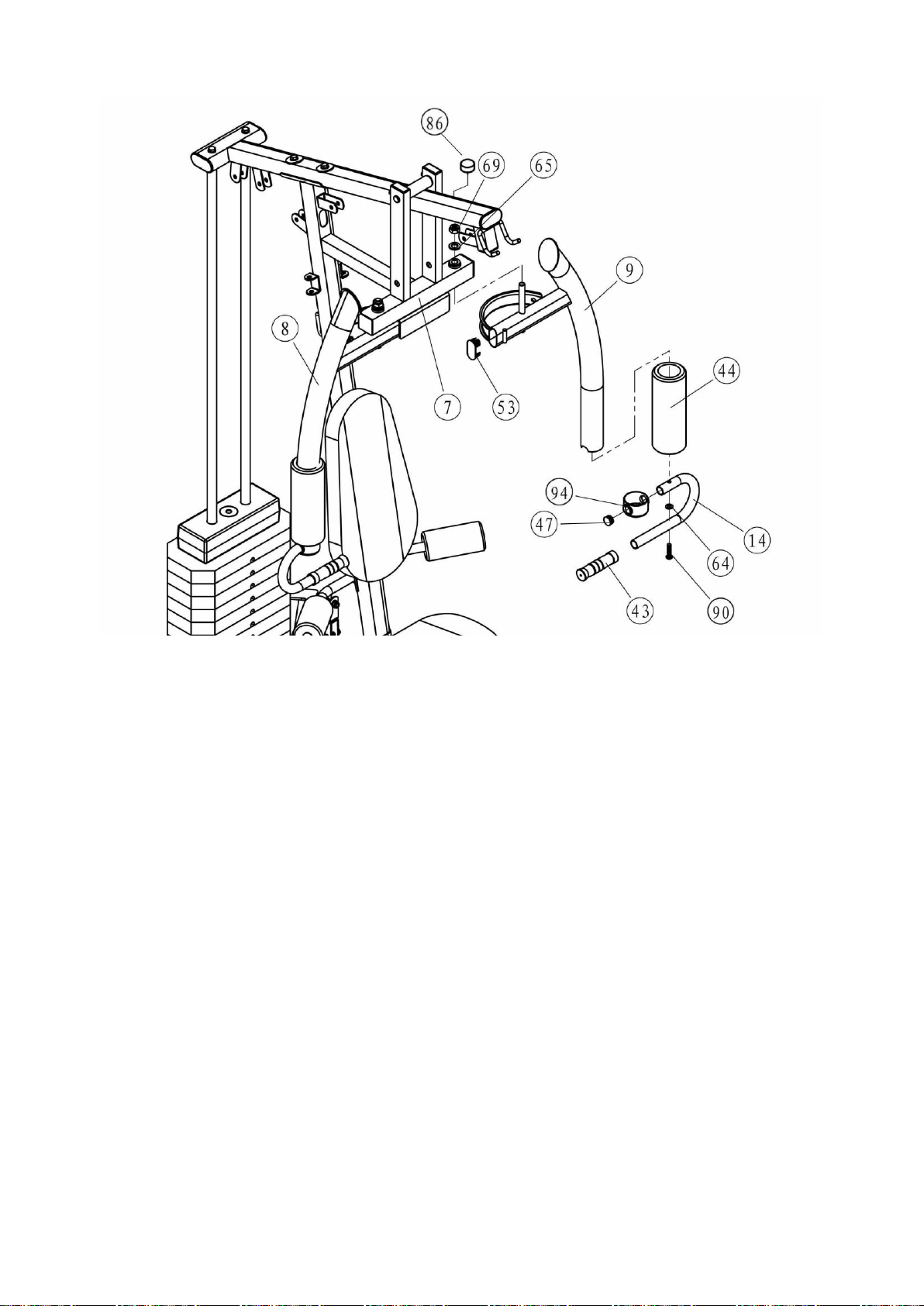

KROK 7.

1. Wsuń zaślepkę PT60x30 (53) do lewego ramienia (9). Zamocuj dwie zaślepki φ25 (47) w końcach uchwytu wyciskowego (14).

2. Nałóż piankę φ90x245 (44) na lewe ramię (9). Nałóż część (43) na uchwyt wyciskowy (14).

3. Połącz lewe ramię (9) z belką podtrzymującą ramiona (7) korzystając z jednej nakrętki M16 (69), jednej podkładki φ16 (65) oraz jednej nakrętki φ16 (86).

4. Przełóż uchwyt wyciskowy (14) przez otwór w obręczy (94) a następnie połącz uchwyt (14) z lewym ramieniem (9) korzystając ze śruby M10x45 (90) i podkładki φ10 (64).

5. W ten sam sposób przymocuj prawe ramię (8).

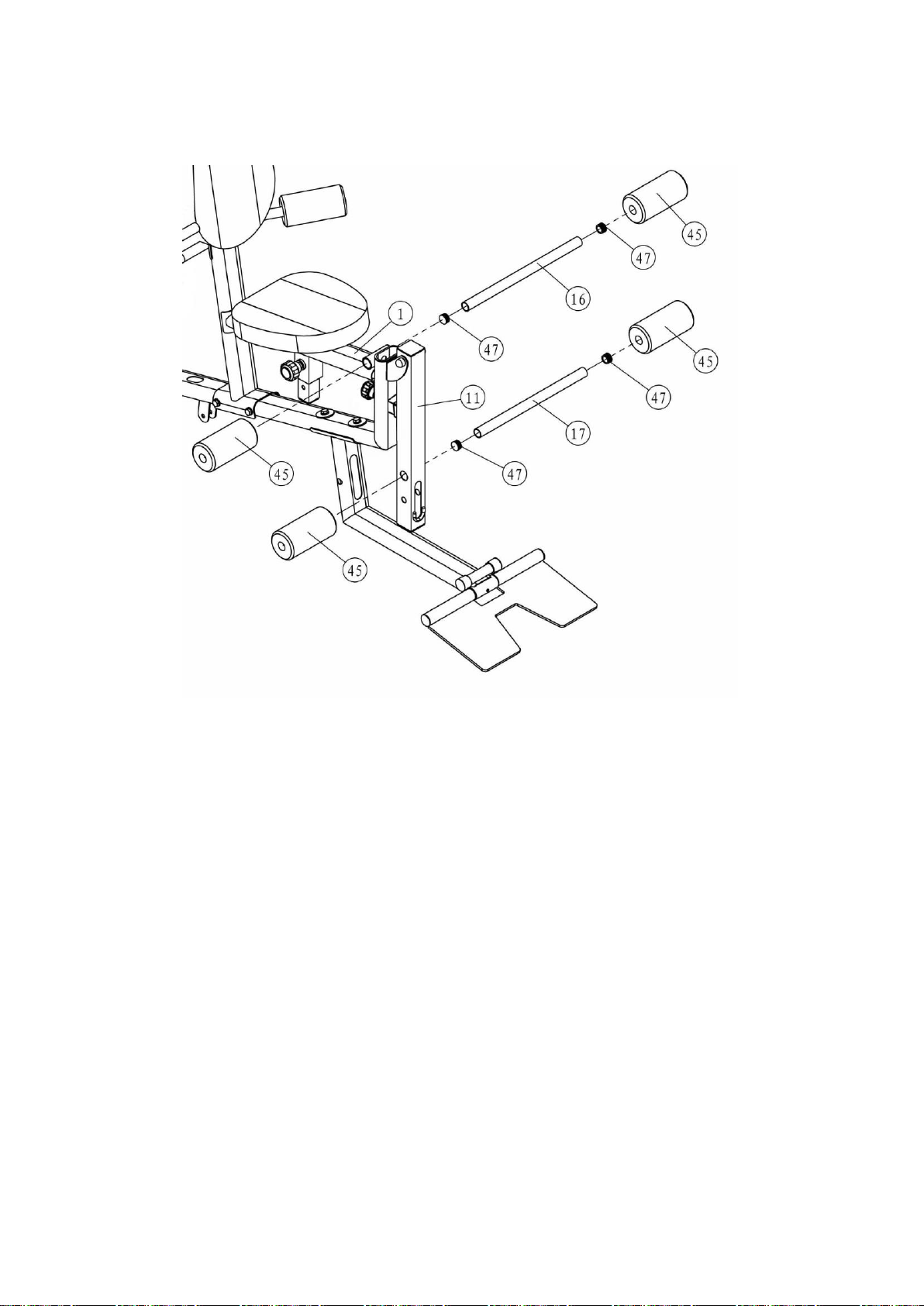

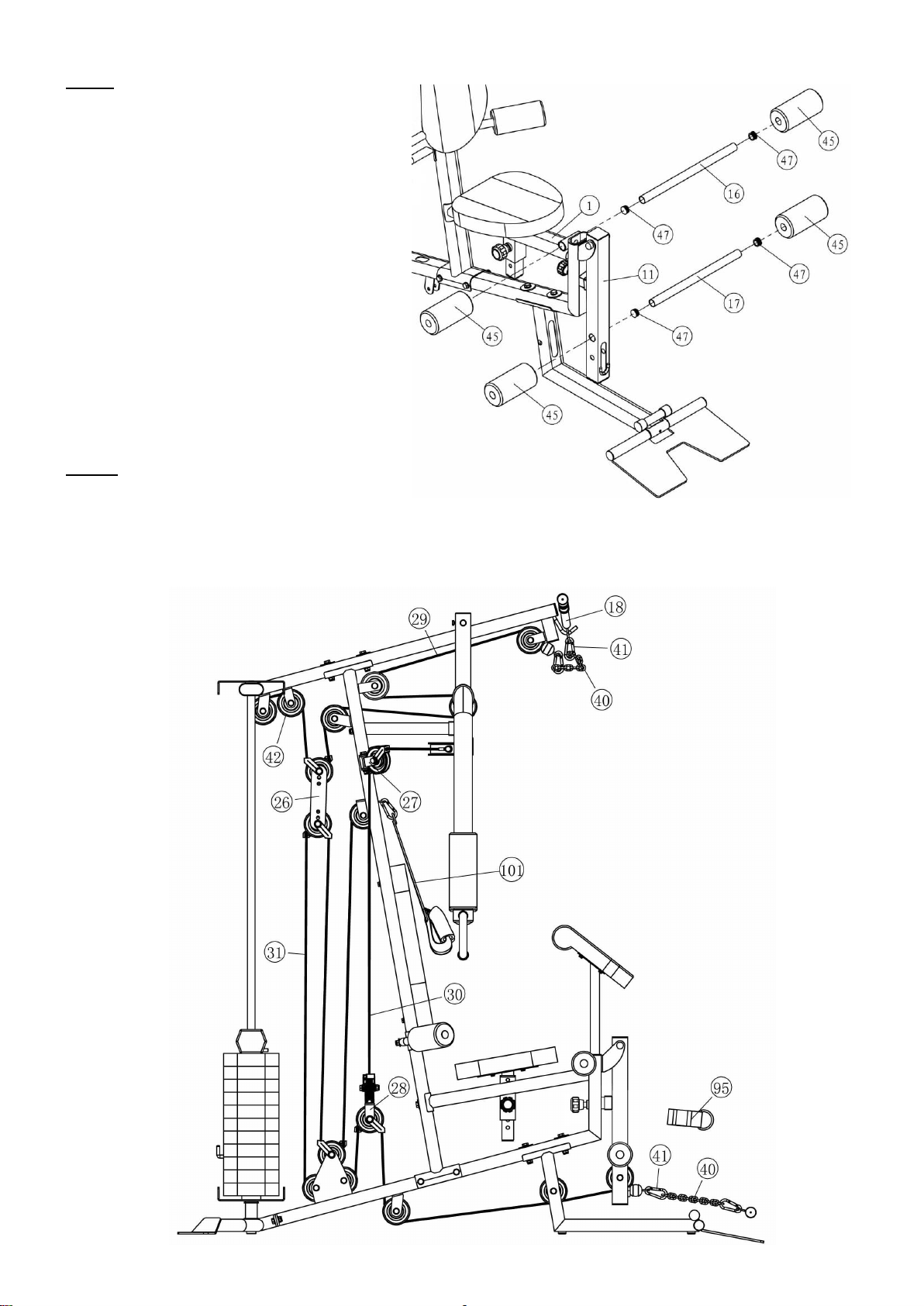

KROK 8.

1. Wsuń cztery zaślepki φ25 (47) w końce długiego (16) i krótkiego wałka (17) .

2. Przełóż długi wałek (16) przez otwór w głównej podstawie (1). Nałóż dwie piankowe osłonki φ80x160 (45) na wałek (16).

3. Przełóż krótki wałek (17) przez otwór w dźwigni wyprostu nóg (11). Nałóż dwie piankowe osłonki φ80x160 (45) na wałek

(17).

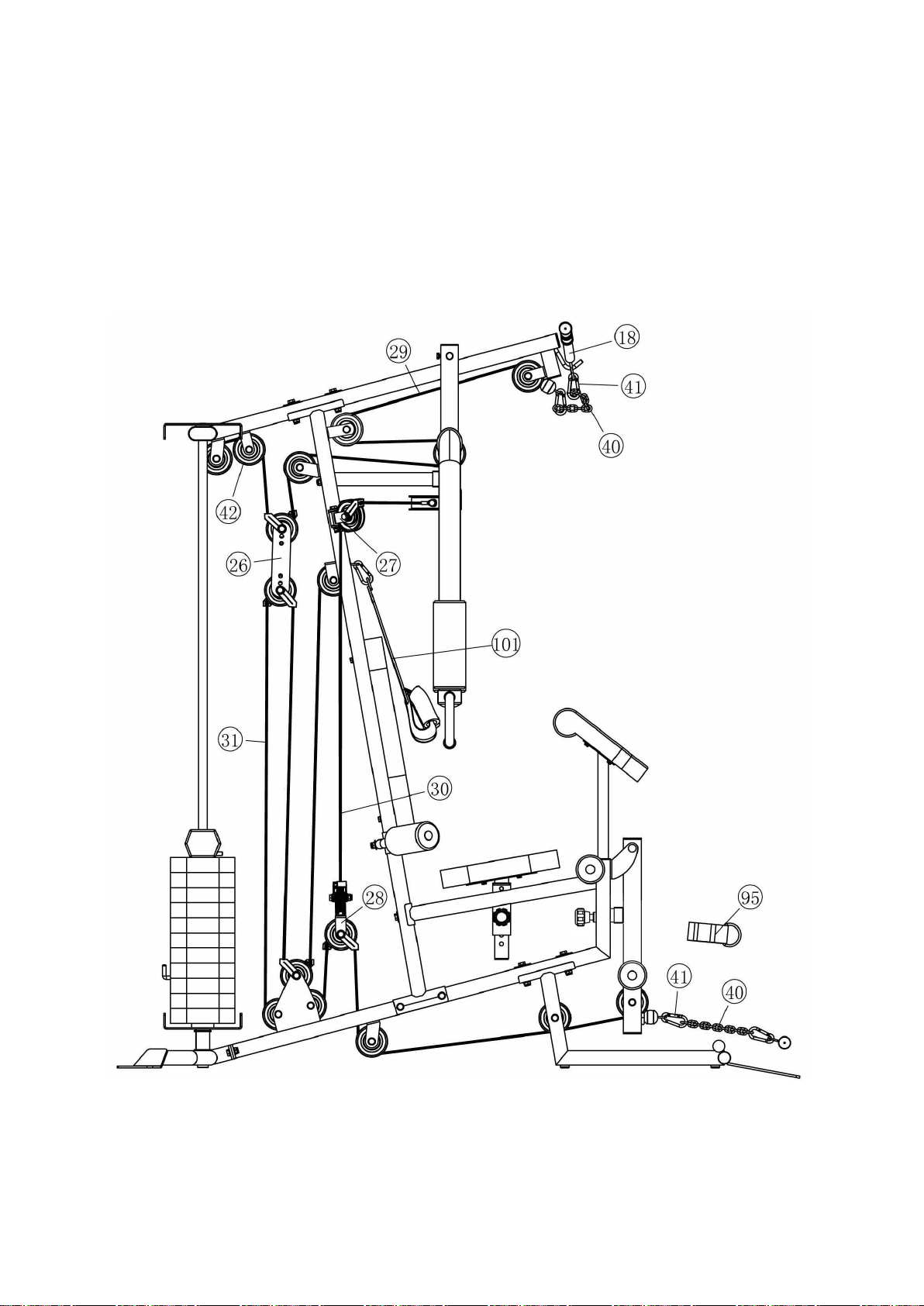

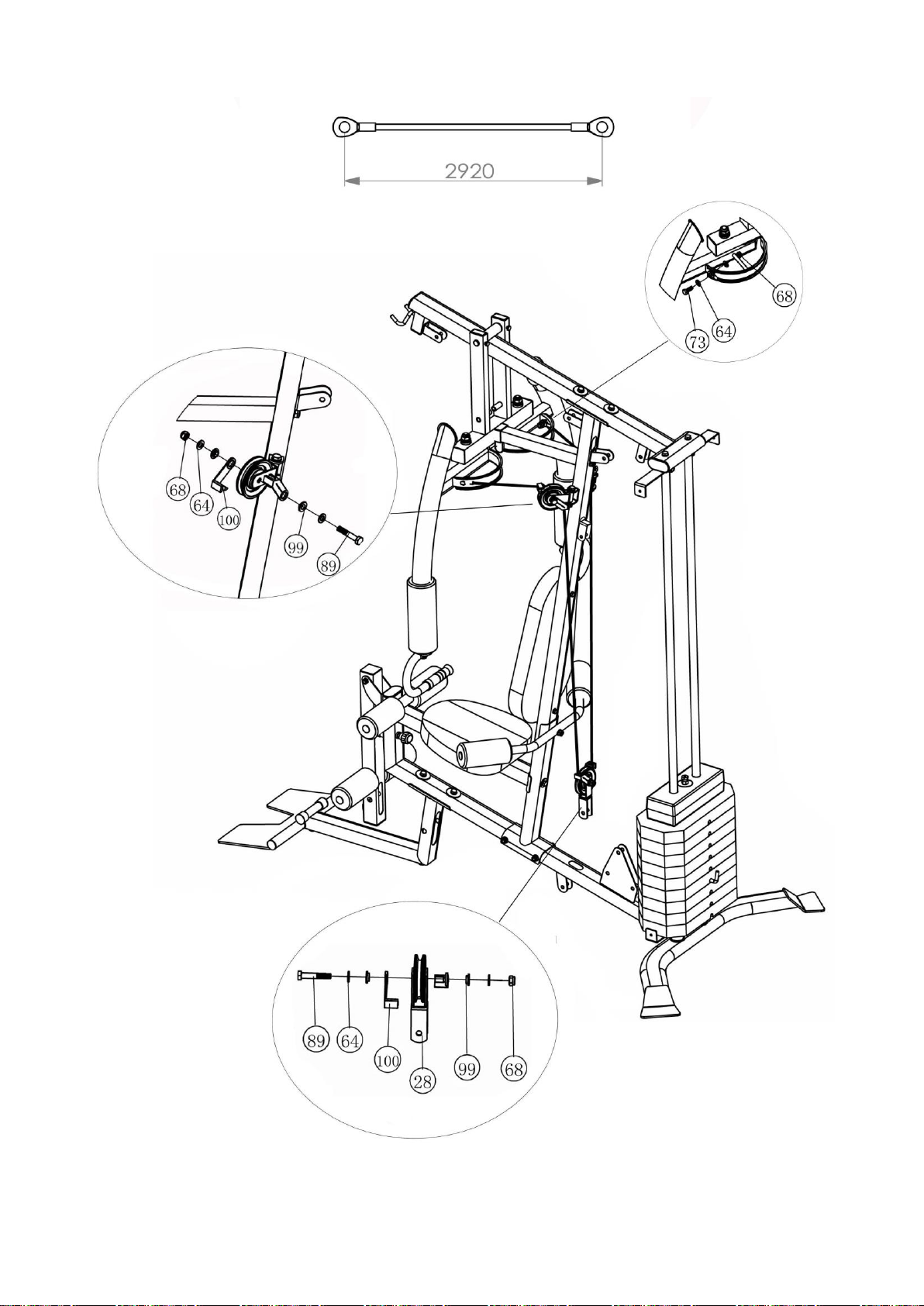

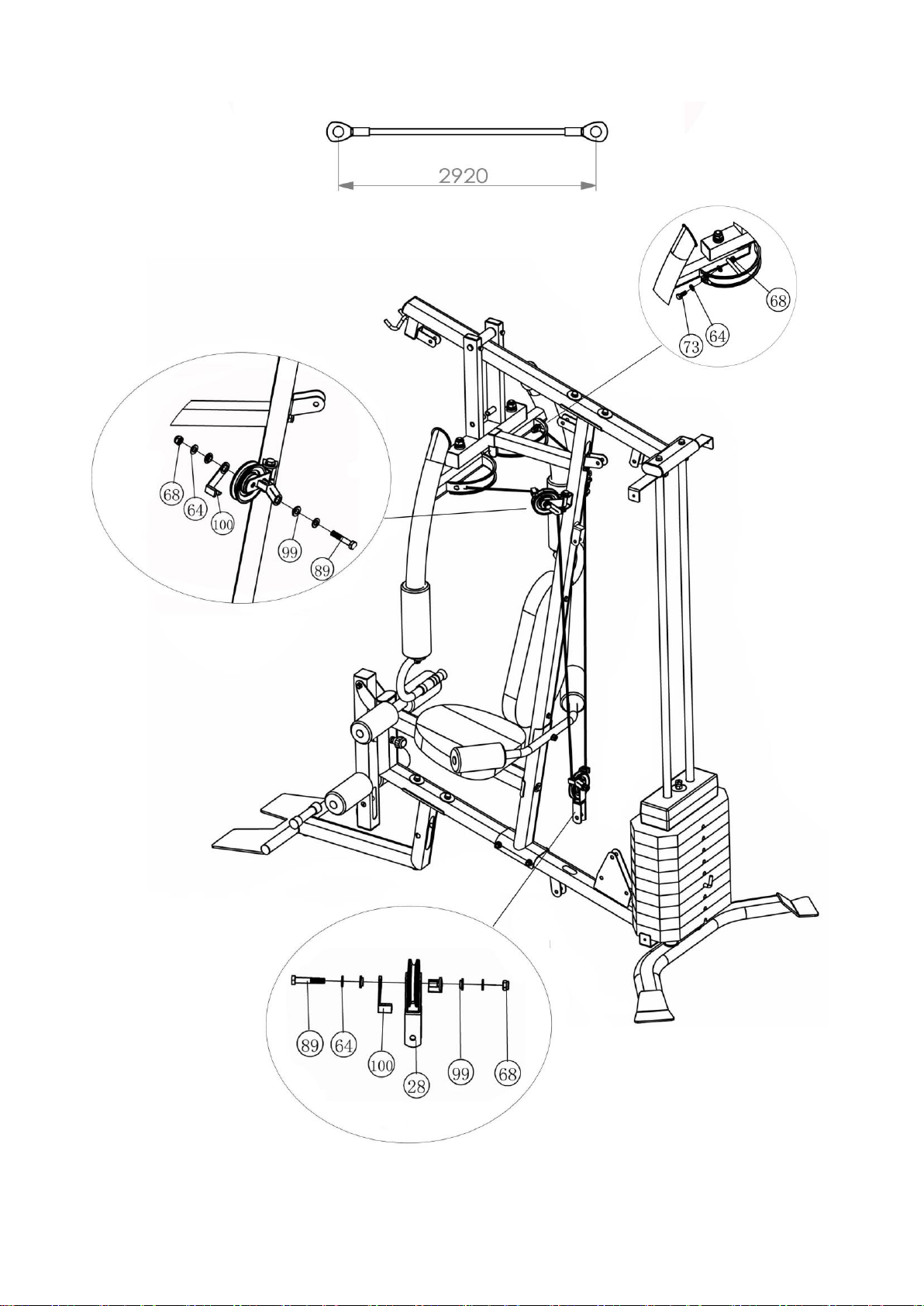

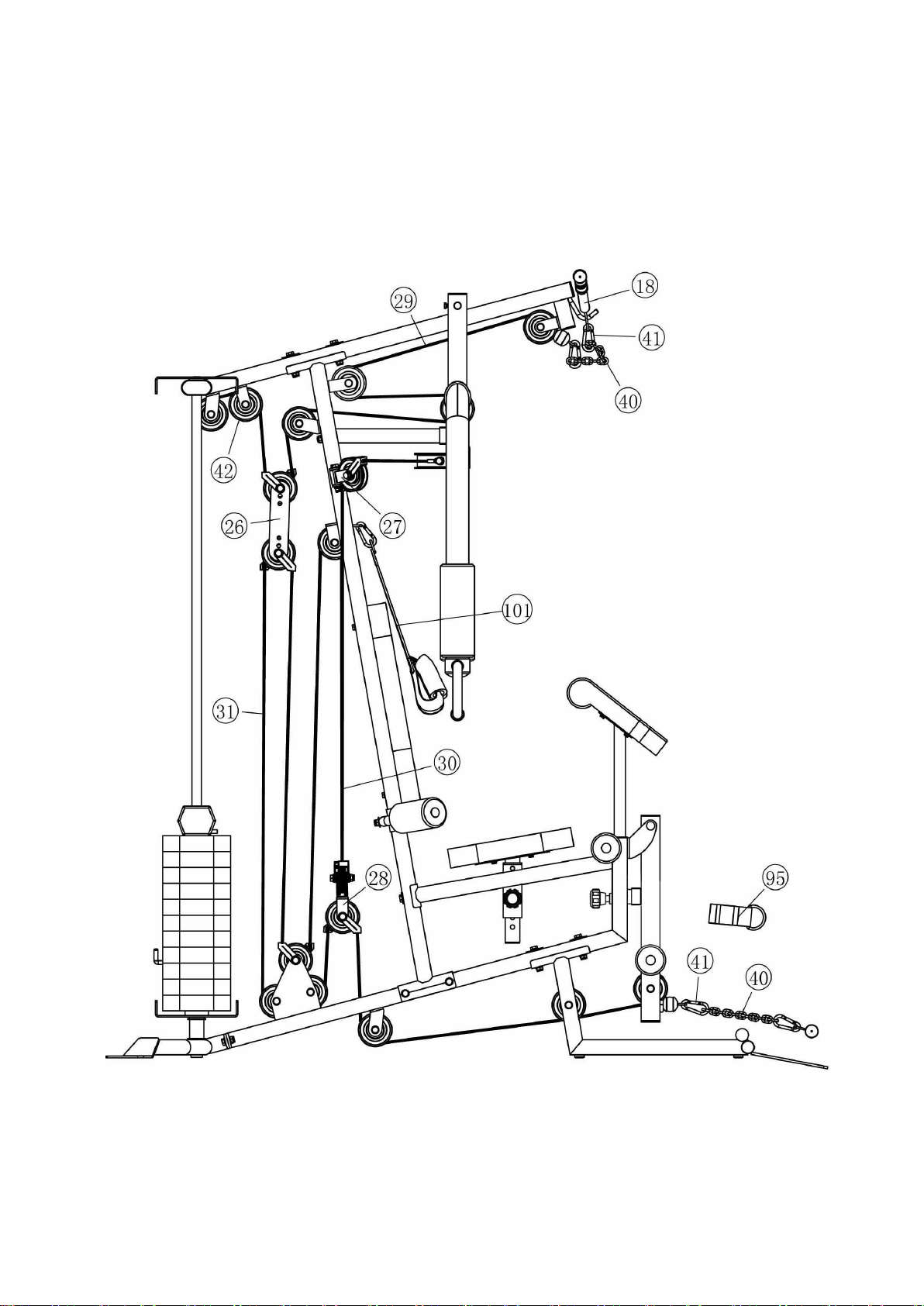

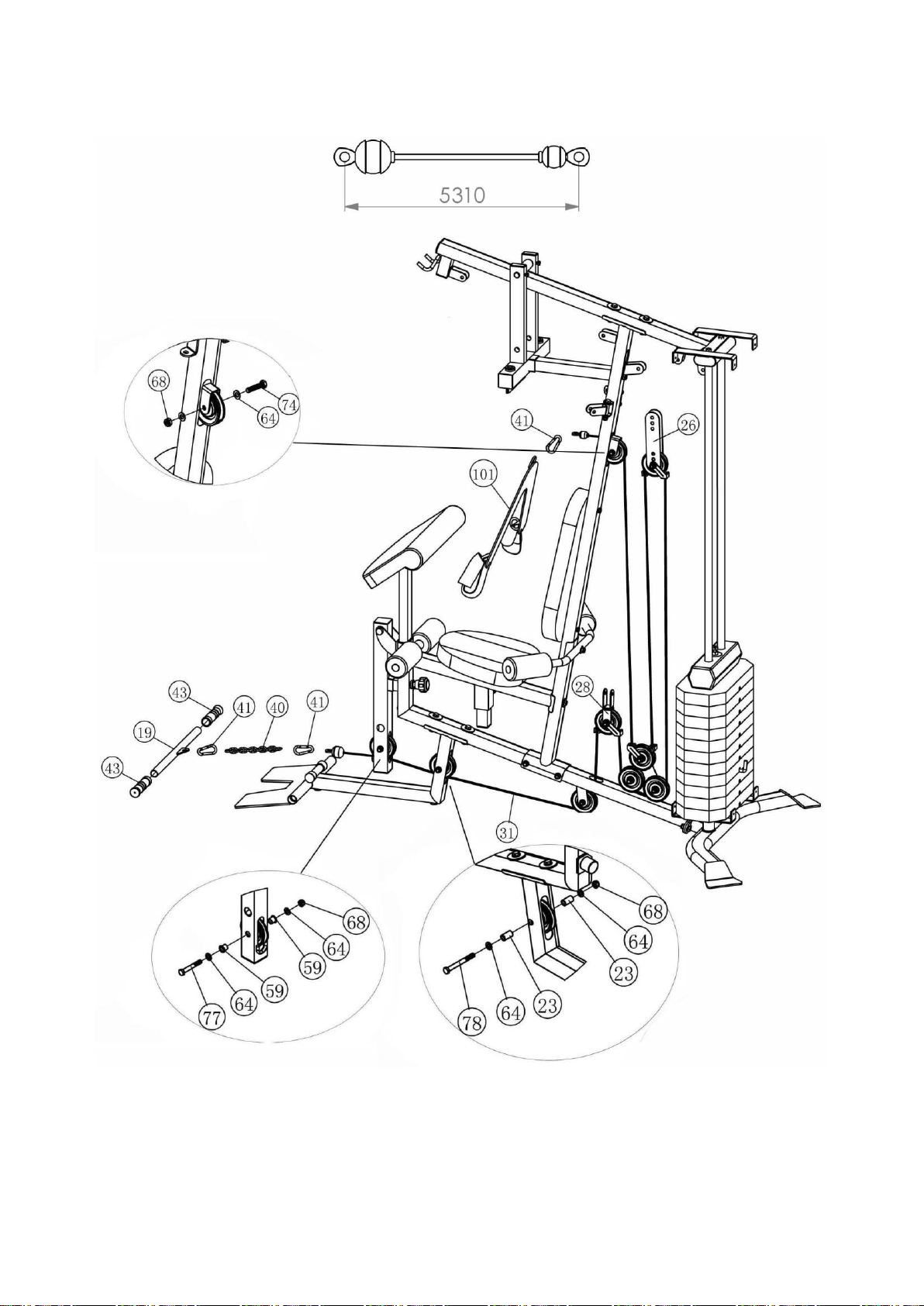

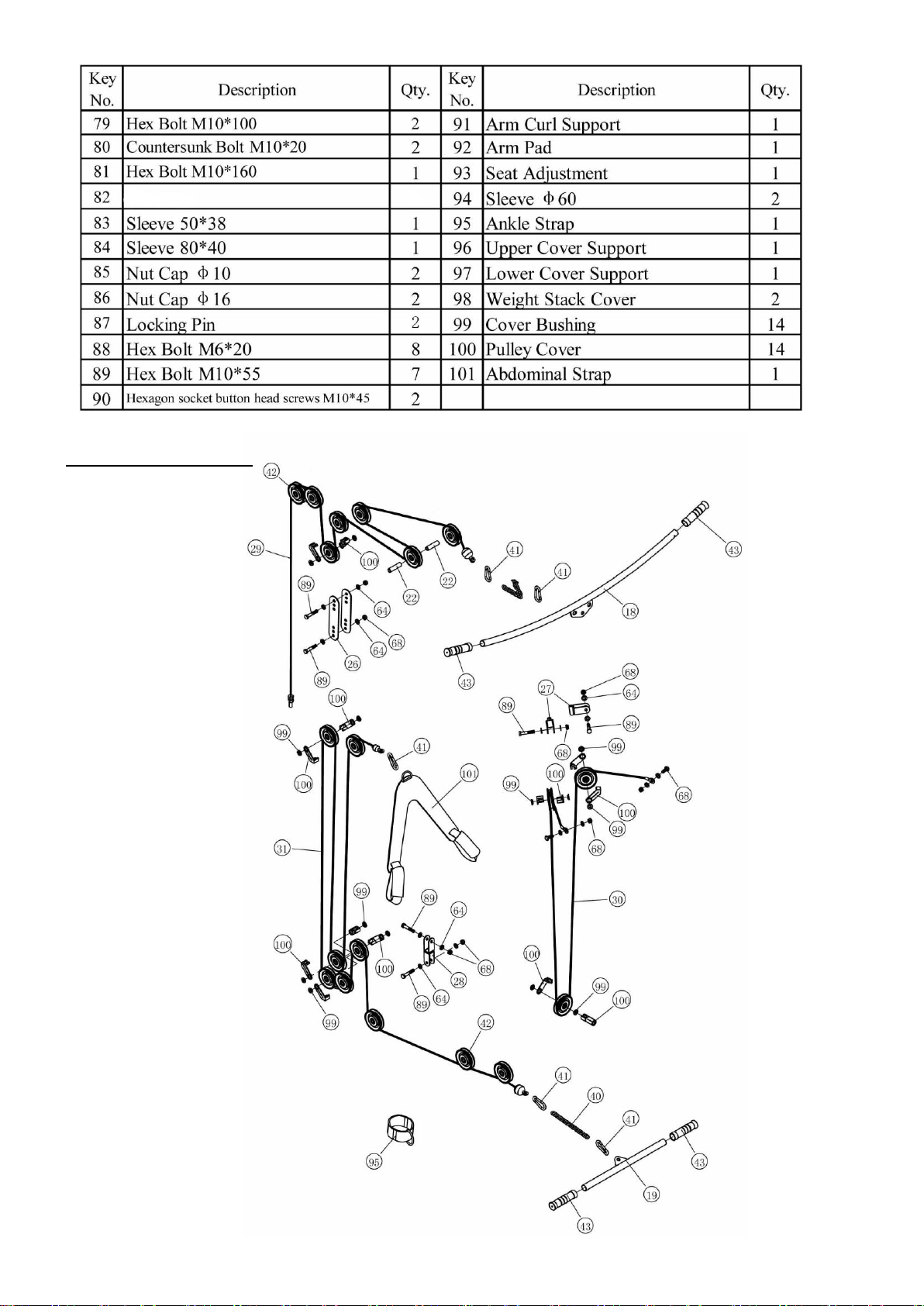

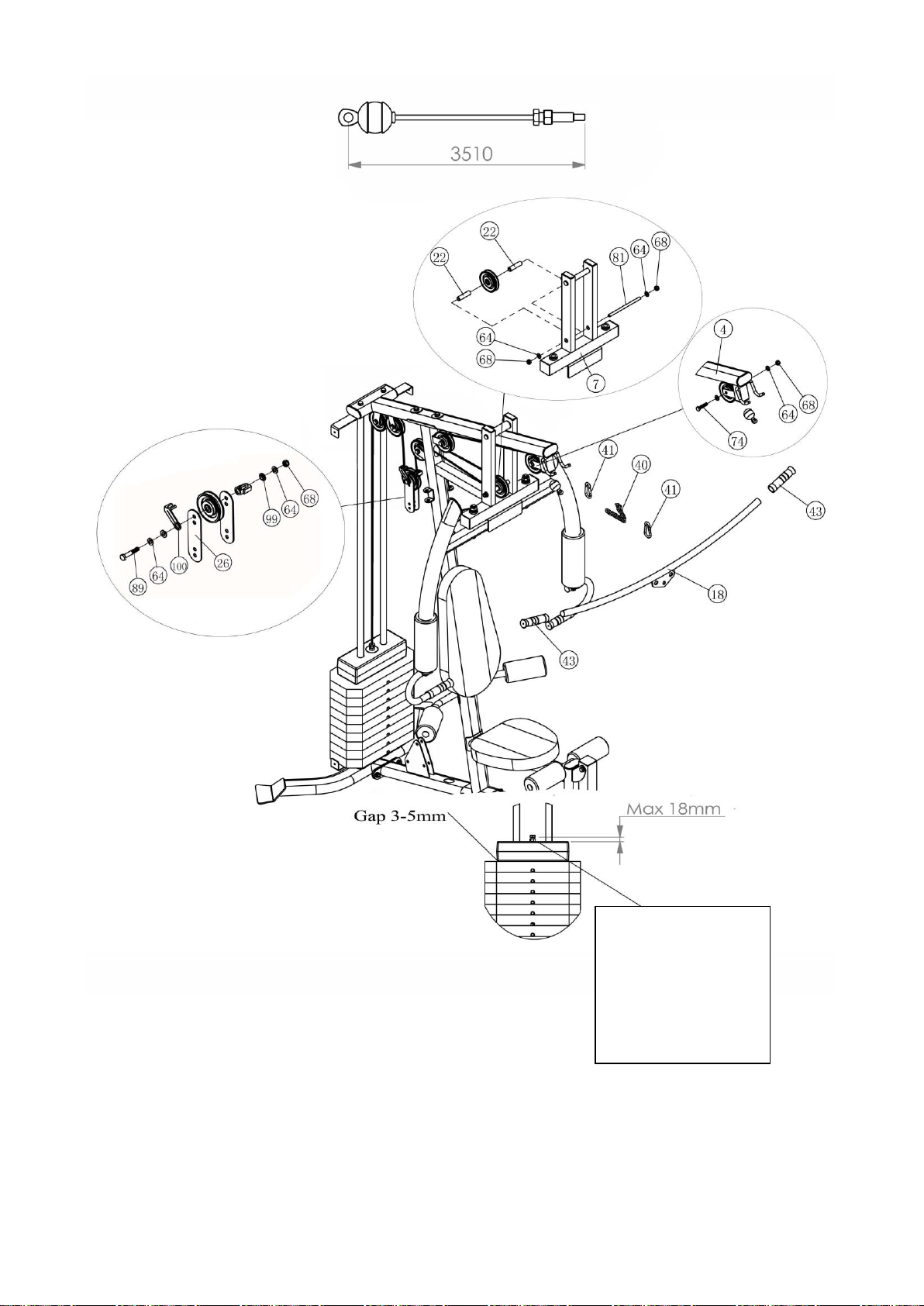

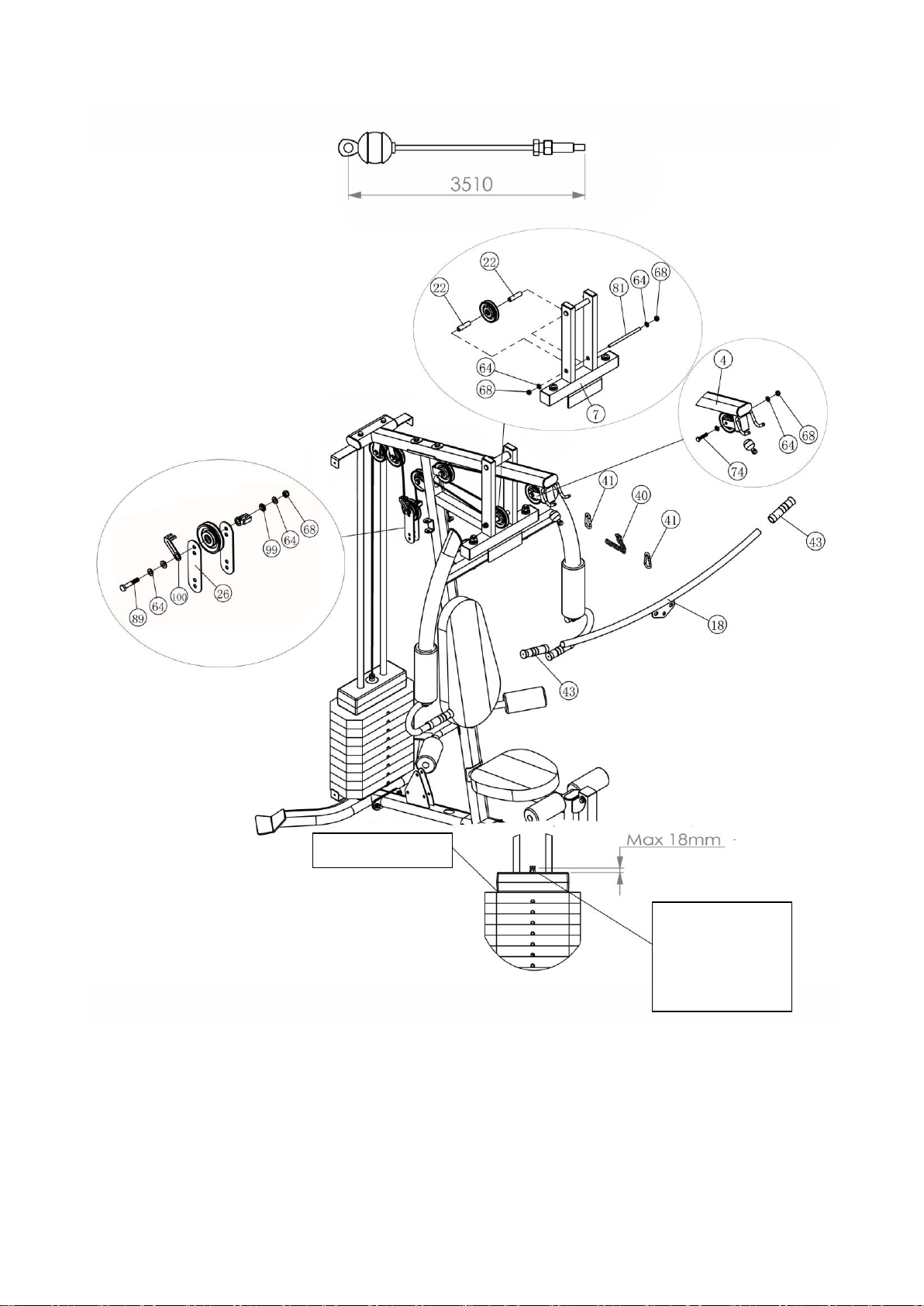

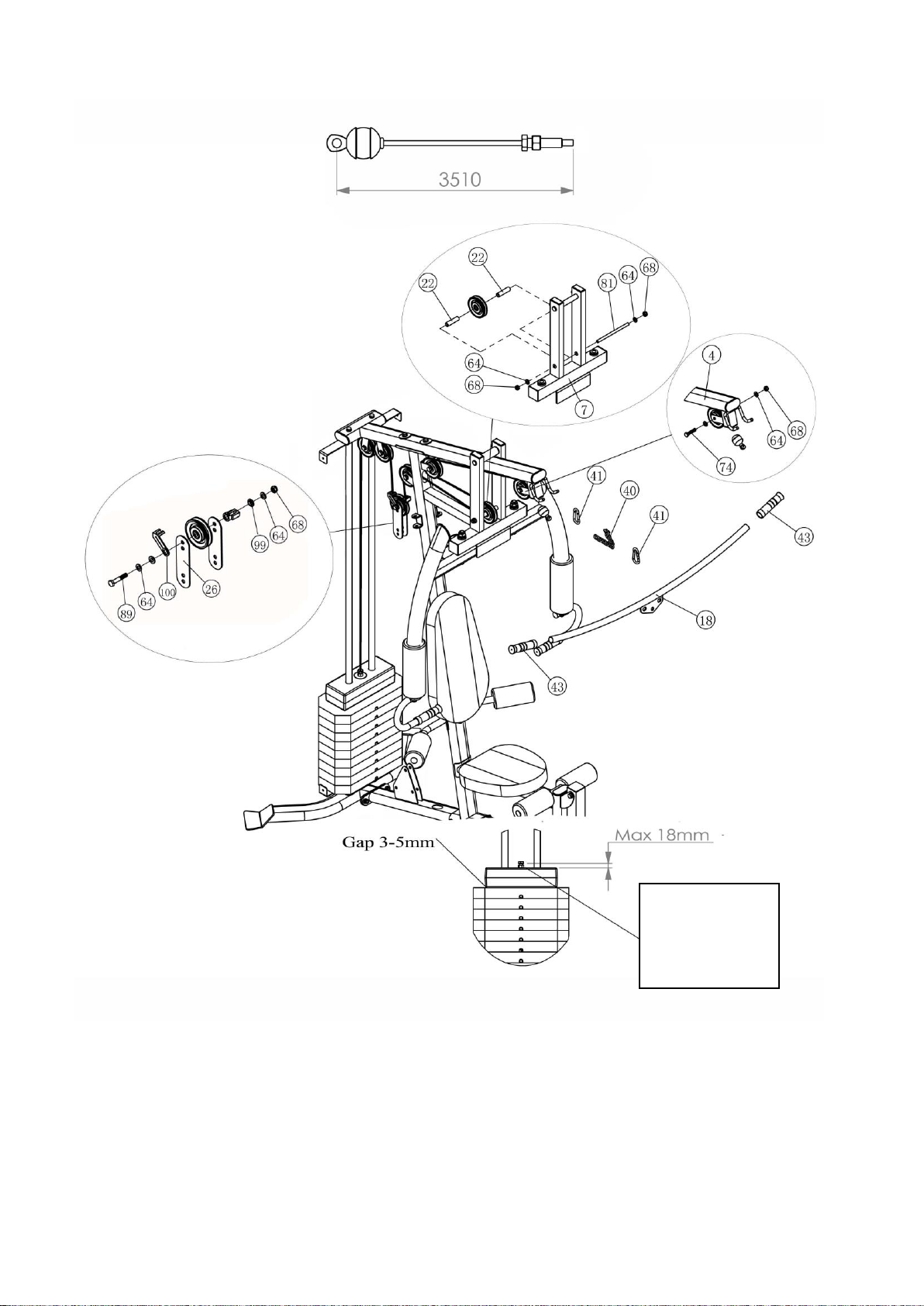

KROK 9. SCHEMAT PROWADZENIA LINEK

Po złożeniu urządzenia, sprawdź czy linka ma dobre naprężenie. (Sugeruje się utrzymanie przerwy 3-5mm pomiędzy górną płytą stosu, a stosem, wtedy naprężenie linki będzie prawidłowe).

Jeśli linka jest luźna, przykręć delikatnie śrubę na szczycie stosu lub napnij linkę korzystając z części (26) aby utrzymać naprężenie.

LINKA OPORU

Poluzuj nakrętkę

i odpowiednio

dostosuj napięcie linki. Dokręć nakrętkę.

Przerwa 3-5mm

LINKA STACJI MOTYLKOWEJ

LINKA ZESPOŁU DOLNEGO

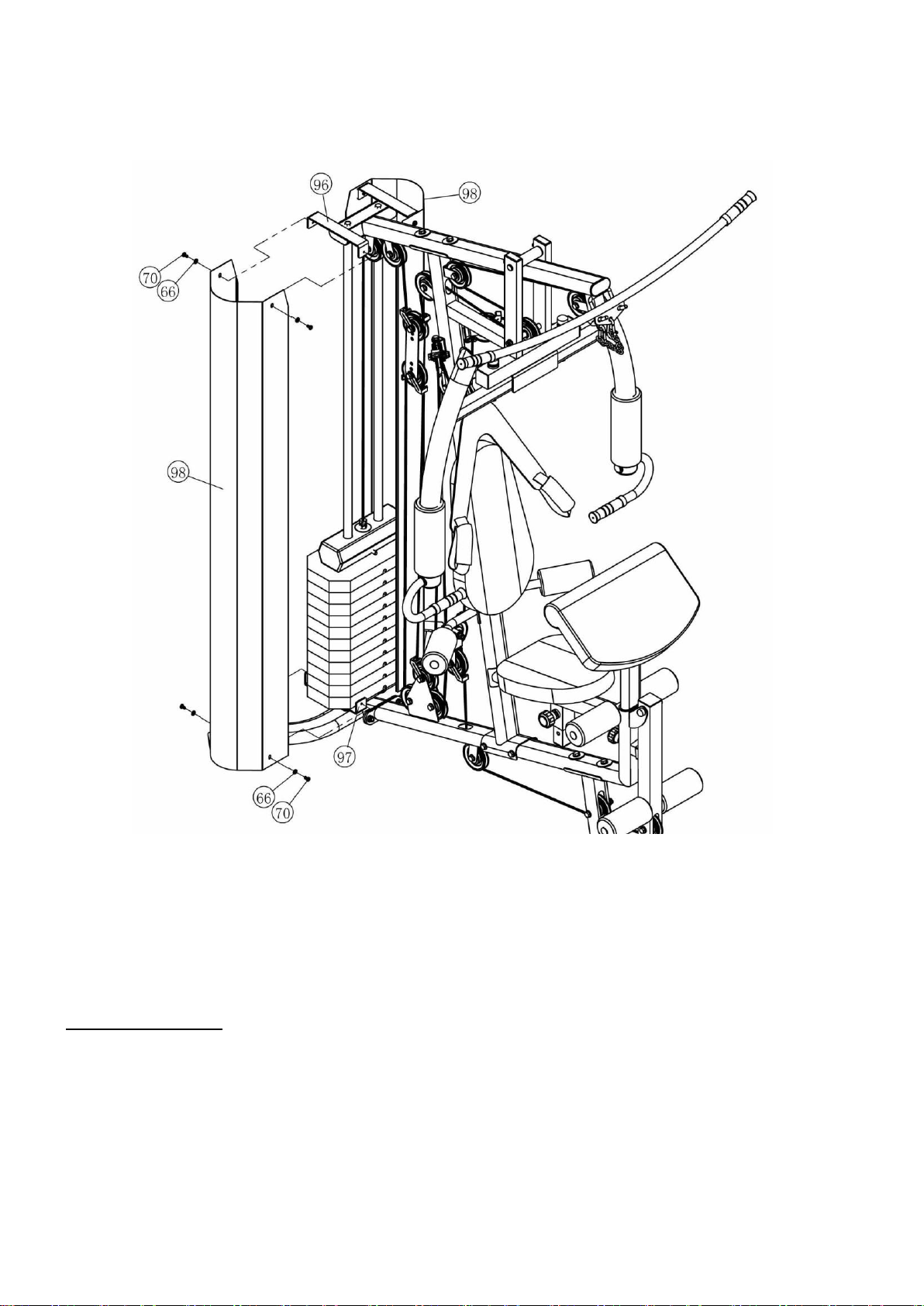

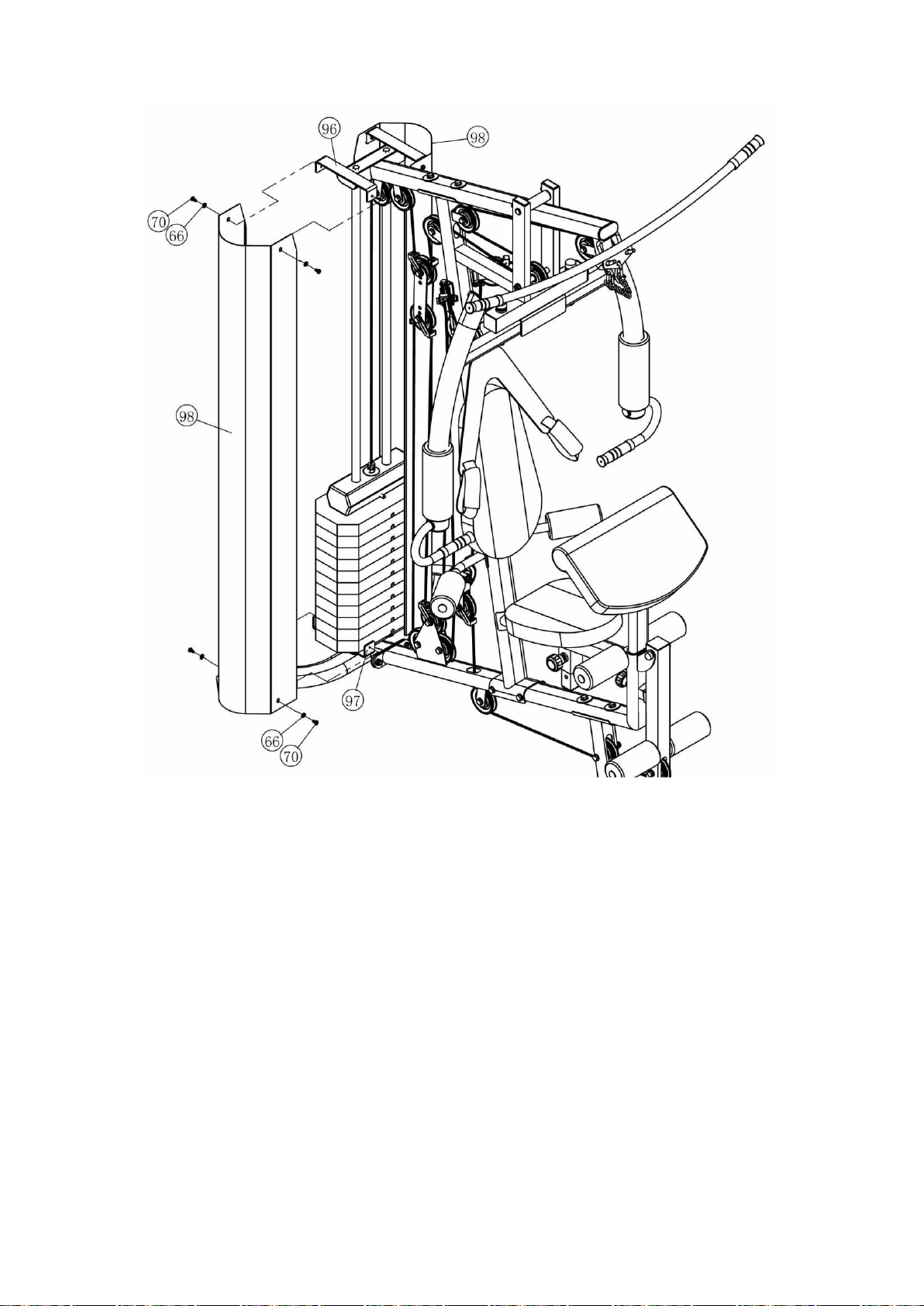

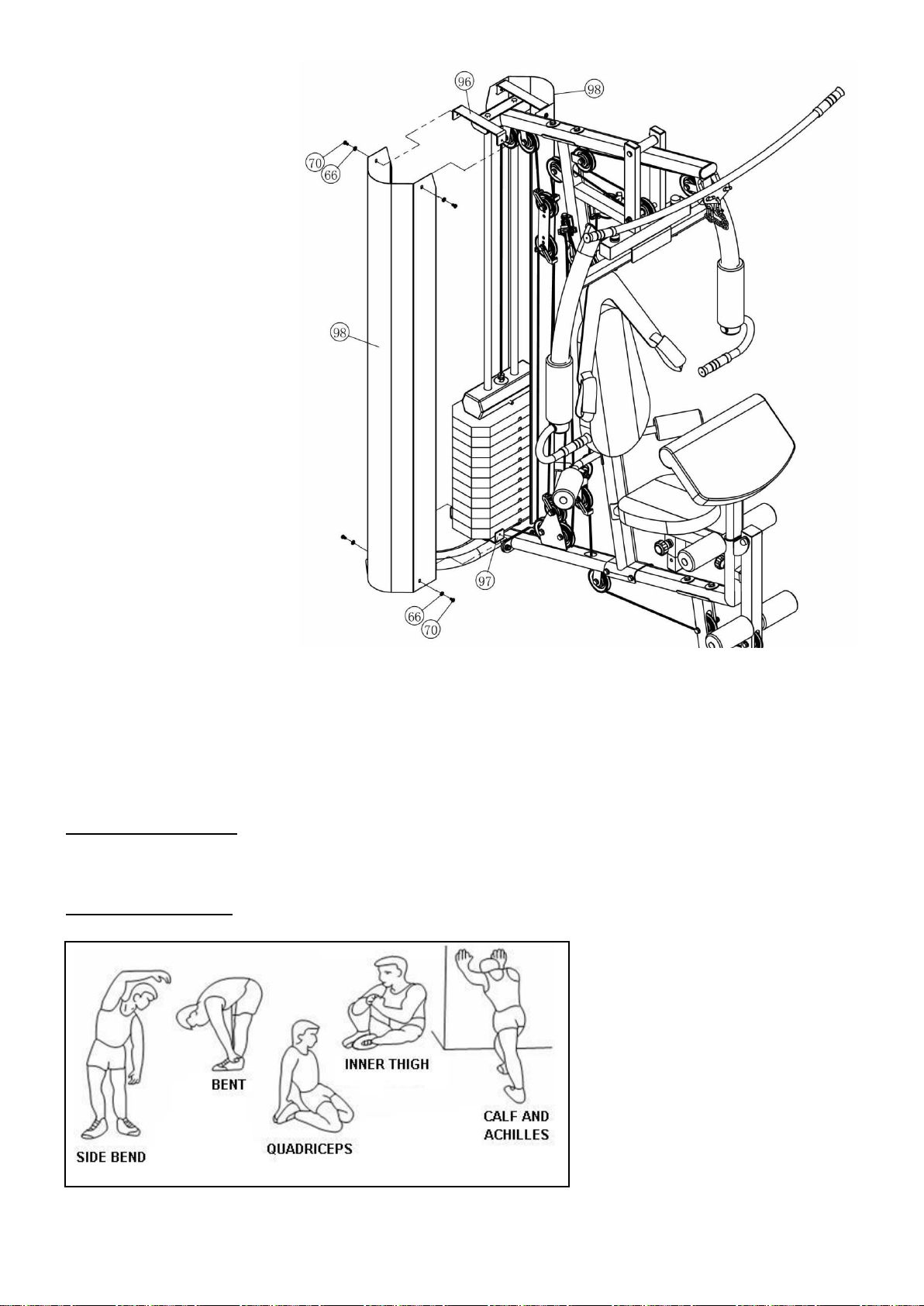

KROK 10.

1. Przymocuj osłonę stosu (98) do górnej (96) i dolnej osłony wspornika (97) korzystając z ośmiu śrub M6x12 (70) i ośmiu dużych podkładek φ6 (66).

Przykręć dokładnie wszystkie śruby i nakrętki. Twoja domowa siłownia jest teraz złożona. Przed użyciem sprawdź czy wszystkie śruby są odpowiednio przykręcone, a linki prawidłowo umocowane na rolkach. Dokładna regulacja linek może być konieczna w trakcie pierwszego użycia.

ZAKRES STOSOWANIA

Atlas TYTAN 7 jest urządzeniem przeznaczonym do ćwiczeń ogólnorozwojowych w warunkach domowych. Nie może być używany w celach terapeutycznych, rehabilitacyjnych i komercyjnych.

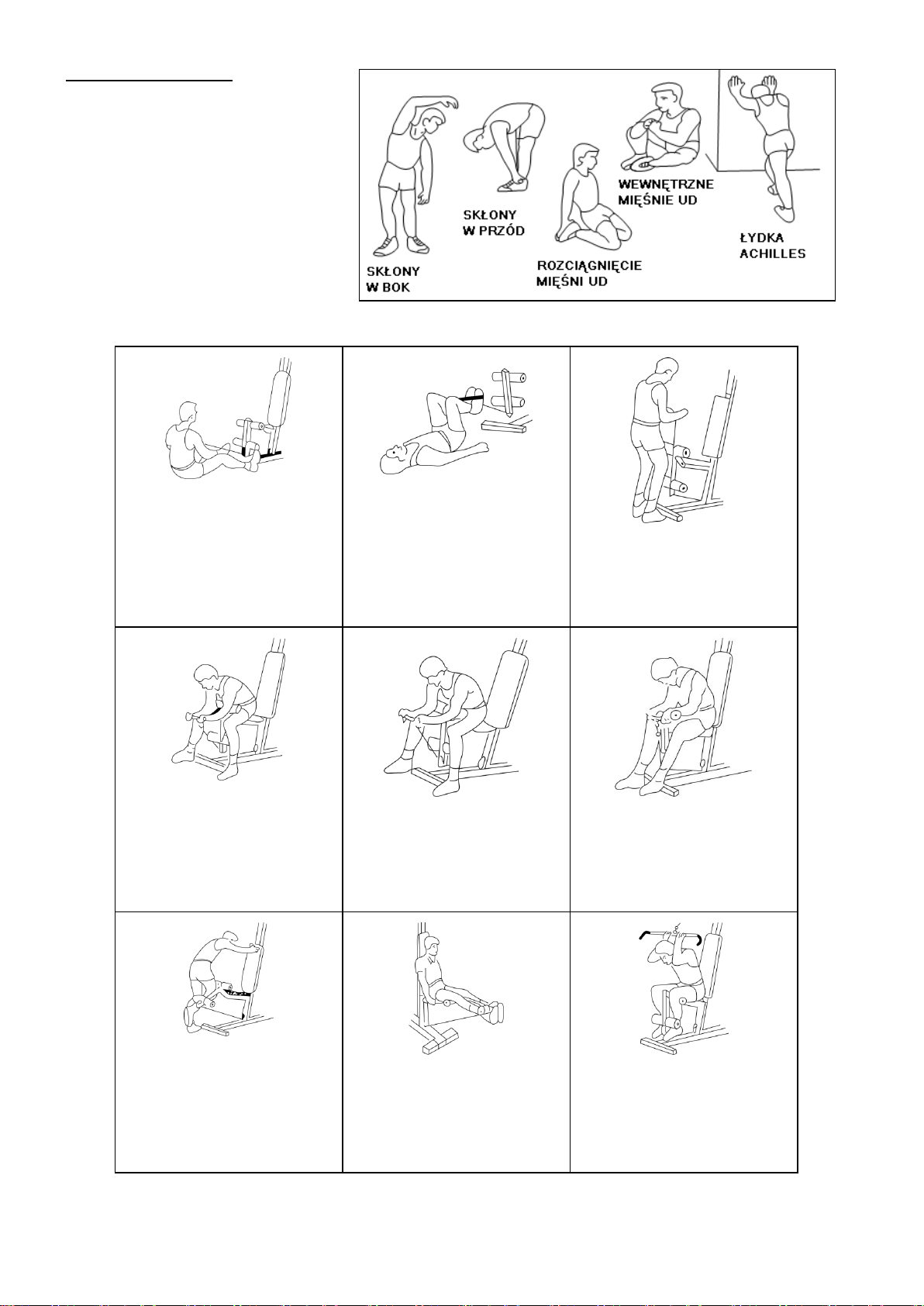

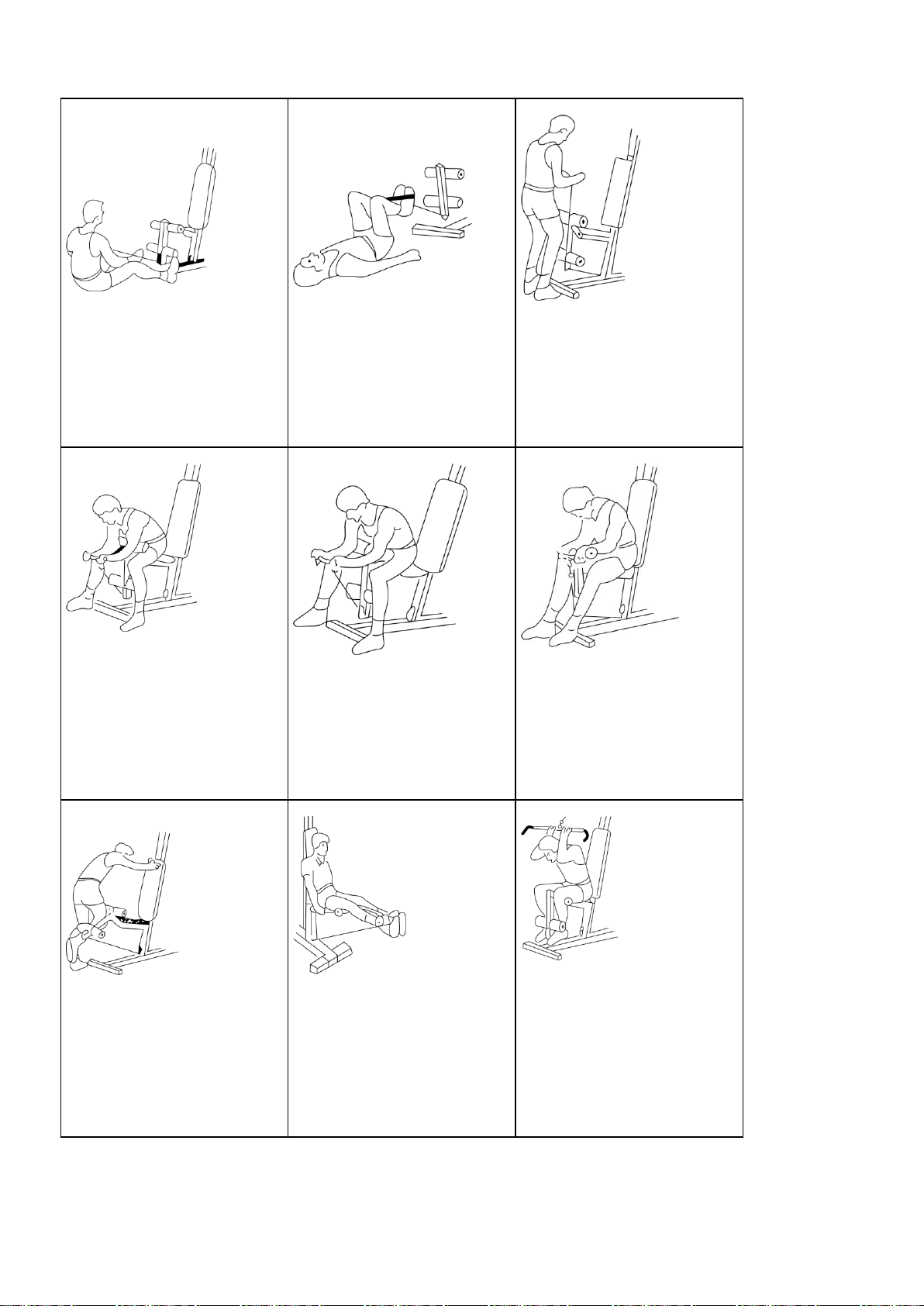

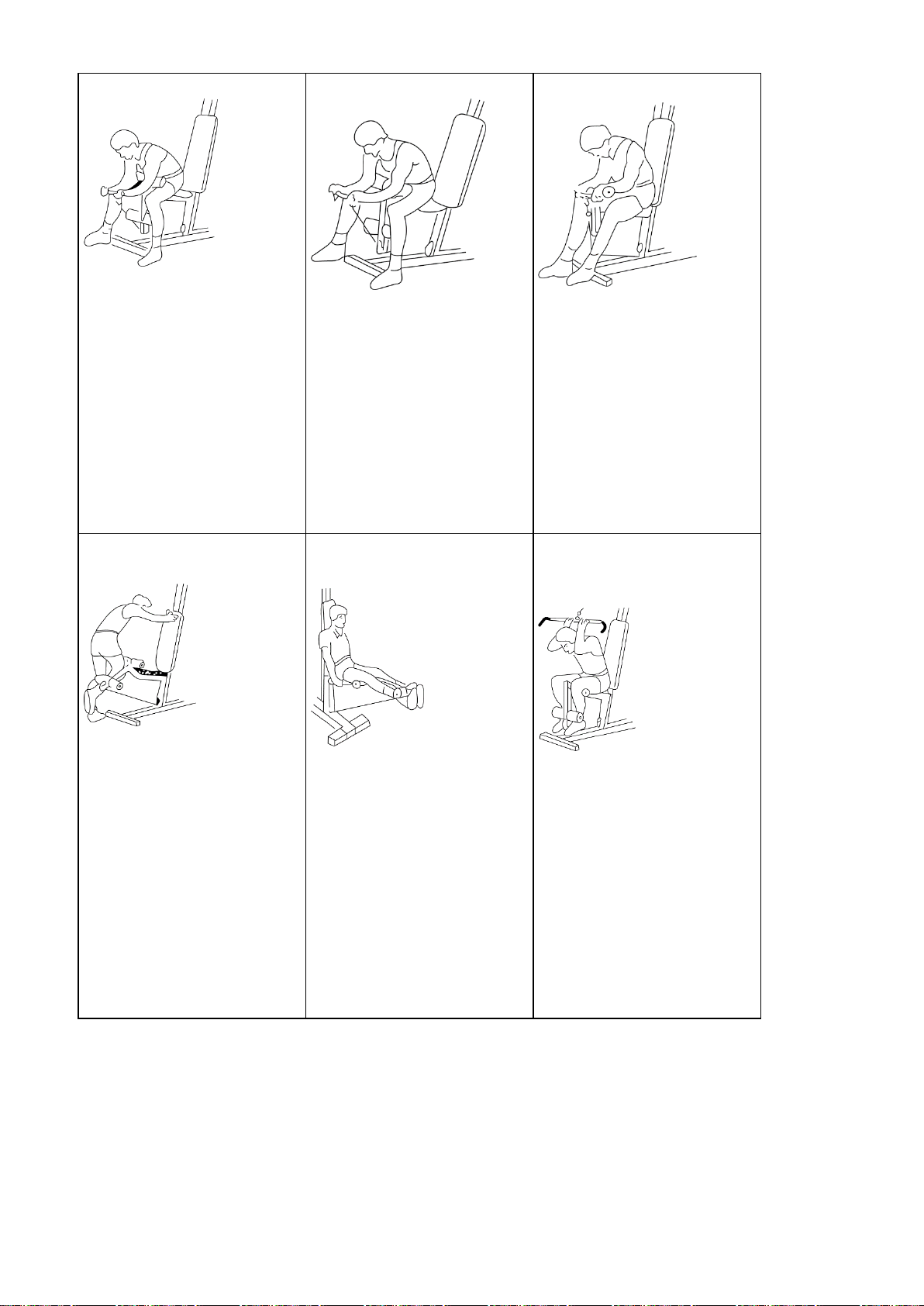

INSTRUKCJA TRENINGU

ĆWICZENIA NA NAJNIŻSZYM DRĄŻKU (TRAPEZIUS-LATISSIMUS DIRSIERECTOR SPINAF)

ZAMOCUJ UCHWYT DO DOLNEGO DRĄŻKA I

USIĄDŻ TWARZĄ W KIERUNKU URZĄDZENIA. UGNIJ LEKKO NOGI, ROZCIĄGAJ SIĘ W

KIERUNKU SIEDZENIA, WYGNIJ PLECY W ŁUK I CIĄGNIJ W STORNĘ TALII.

UNOSZENIE KOLAN (HIT FLEXORS-RECTUS ABDOMINIS)

PRZYMOCUJ UCHWYT DO DRĄŻKA , POŁÓŻ SIĘ NA PLECACH Z NOGAMI PRAWIE WYPROSTOWANYMI, PODCIĄGNIJ PALCE U STÓP I UMIEŚĆ UCHWYT MIESZY STOPAMI. PODNIEŚ KOLANA W KIERUNKU KLATKI

PIERSIOWEJ TAK WYSOKO, JAK POTRAFISZ .

ĆWICZENIA NA BICEPS ( BICEPS I ZGINACZ PRZEDRAMIENIA)

PRZYMOCUJ UCHWYT DO DRĄŻKA, CHWYĆ UCHWYT I STAŃ Z WYPROSTOWANYMI RAMIONAMI I ŁOKCIAMI PRZY TUŁOWIU. WYCIĄGAJ UCHWYT PRZED SIEBIE, TAK

DALEKO JAK POTRAFISZ.

ĆWICZENIA NA GÓRNYM DRĄŻKU. ( BICEPS I ZGINACZ PRZEDRAMIENIA)

PRZYMOCUJ UCHWYT DO DRĄŻKA I PODCIĄGNIJ UCWYT.. USIĄDŹ NA SIODEŁKU U NACHYL SIĘ DO PRZODU NAD PRZEDNIK DRĄŻEK. PODCIĄGAJ DRĄŻEK PO ŁUKU DO GÓRY, TAK MOCNO, JAK POTRAFISZ.

ĆWICZENIA NA GÓRNYM DRĄŻKU DŁOŃMI DO GÓRY. (BICEPS Z MOCYM NACISKIEM NA MIĘSNIE

PRZEDRAMIENIA)

ĆWICZ TAK SAMO JAK W POPRZEDNIM ĆWICZENIU, ALE ODWROTNĄ STRONĄ DŁONI. TO ĆWICZENIE WZMOCNI MIĘŚNIE

PRZEDRAMIENIA.

ĆWICZENIA NADGARSTKÓW (ZGINACZE PRZEDRAMIENIA)

PRZYMOCUJ UCHWYT DO DRĄŻKA I PODCIĄGNIJ UCWYT. PODEPRZYJ PRZEDRAMIONA NA GÓRNYM DRĄŻKU I TRZYMAJĄC DRĄŻEK PODCIĄGAJ

NADGARSTKI TAK WYSOKO JAK POTRAFISZ

TRZYMAJĄC DŁONIE NA GÓRNEJ CZĘŚCIE DRĄŻKA.

ĆWICZENIE MIĘŚNI NÓG. (GRUPA MIĘŚNI OKOŁO KOLANOWYCH)

TO ĆWICZENIE WYKONUJE SIĘ JEDNĄ NOGĄZAMOCUJ GÓRNY DRĄŻEK DO GÓRNEGO OTWORU. ZAHACZ KOLANO O DRĄŻEK I CIĄGNIJ TAK MOCNO JAK

POTRAFISZ.

ROZIĄGANIE NÓG. (MIĘSIEŃ CZWOROGŁOWY)

UMIEŚĆ GÓRNY DRĄŻEK W DOLNYM OTWORZE. ZAHACZ NOGI O DOLNY DRĄŻEK I CHWYĆ SIĘ PODSTAWY SIODEŁKA. POWOLI

PROSTUJ NOGI.

ĆWICZENIA MIĘŚNI GRZBIETU (RECTUS ABDOMINIS-SERRATUS- NIŻSZY LATISSI-MUS DORSI)

ZAMOCUJ DRĄŻEK NA GÓRNY KRĄŻEK I

CHWYĆ DRĄŻEK NAD GŁOWĄ, ZAHACZ NOGAMI O DOLNY DRĄŻEK, ZEGNIJ TALIĘ NACHYLAJĄC SIĘ DO PRZODU TAK MOCNO

JAK POTRAFISZ.

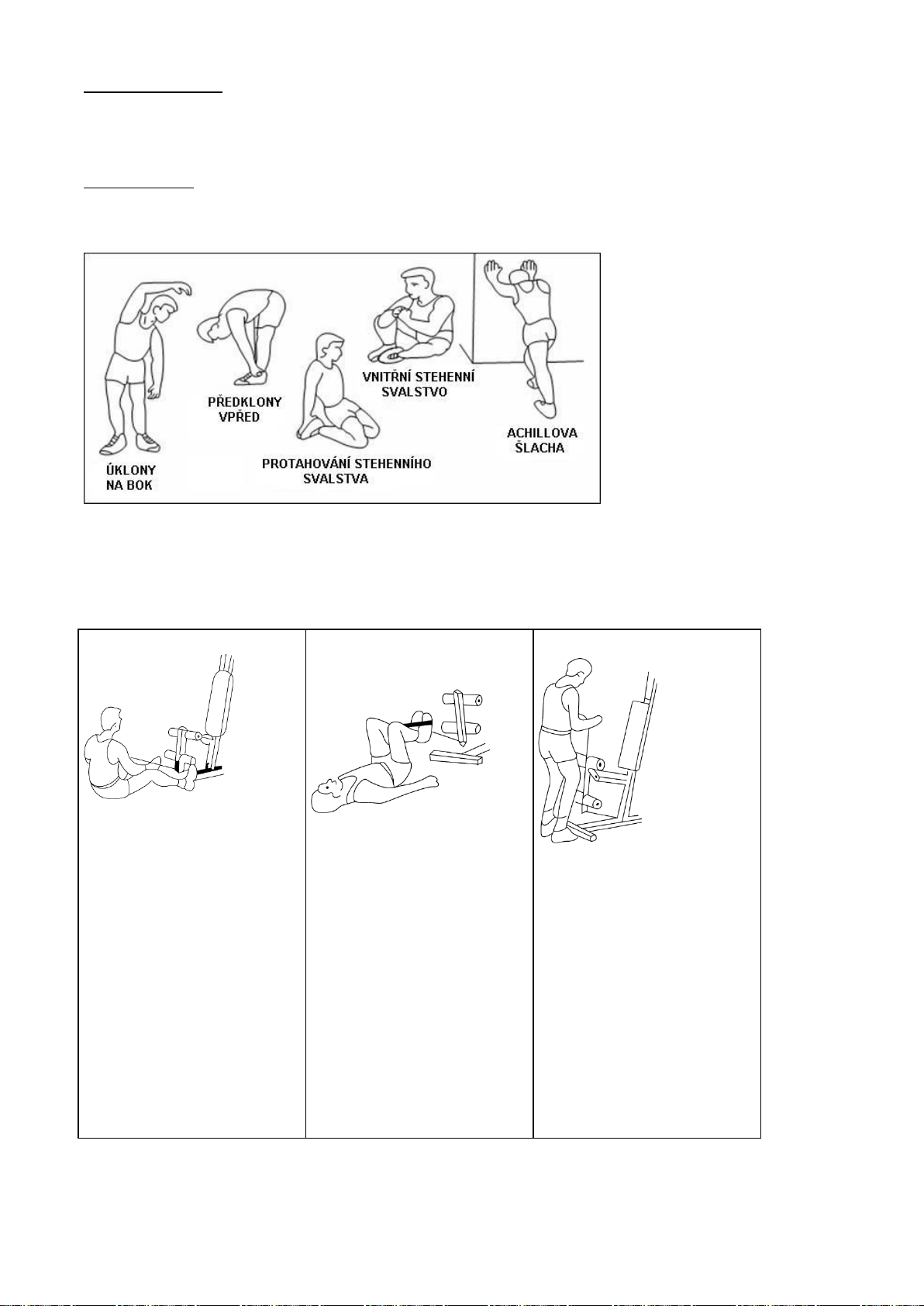

1. Rozgrzewka

Przed rozpoczęciem treningu sugerujemy wykonać ćwiczenia rozgrzewające przedstawione poniżej na rysunku. Każde ćwiczenie powinno być wykonywane, co

najmniej przez 30 sekund. Rozgrzewka

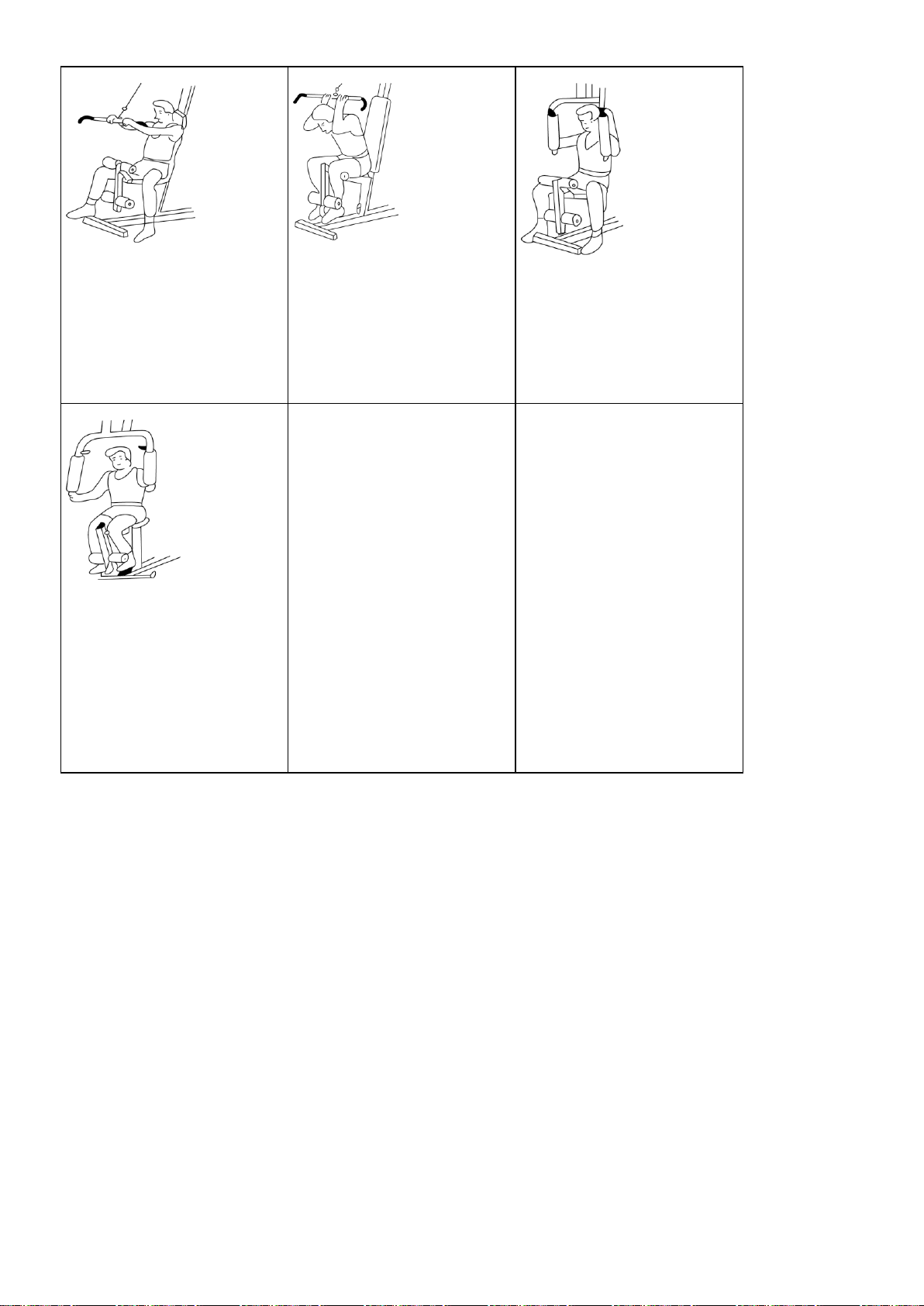

2. Ćwiczenia

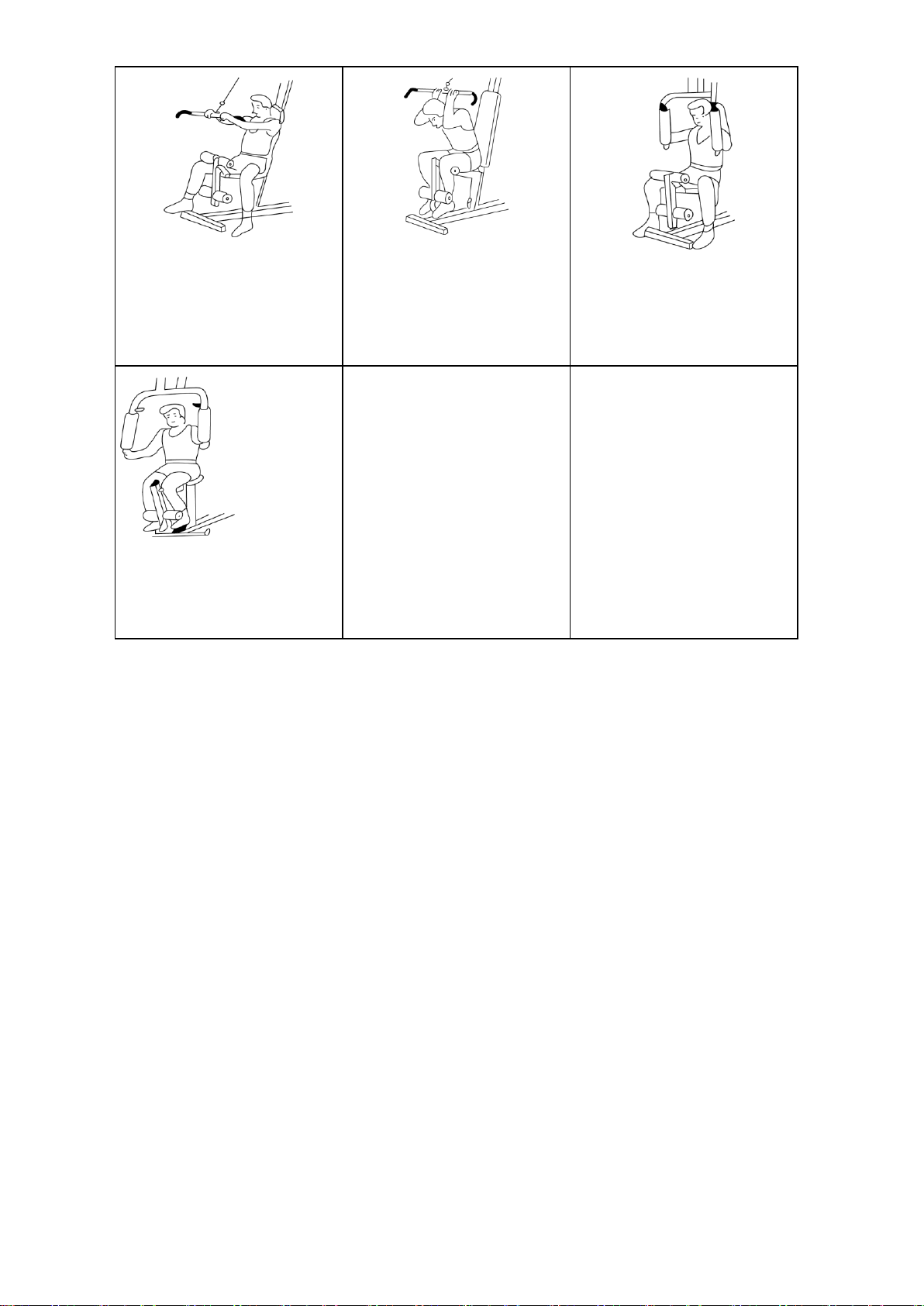

PODCIĄGANIE WYPROSTOWANYCH

RAMION. (LATISSIMUS DORSI-SERRATUS-PECTORALS)

ZAMOCUJ DRĄŻEK NA GÓRNY KRĄŻEK, OPRZYJ PLECY O OPARCIE I CHWYĆ DRĄŻEK WYPROSTOWANYMI RAMIONAMI. CIĄGIJ DRĄŻEK W DÓŁPO ŁUKU TAK DALEKO, JAK TO MOŻLIWE. POCHYL SIĘ DO PRZODU ABY ZWIĘKSZYĆ ŁUK.

ĆWICZENIE MIĘSNI PŁASKICH PRZEDNIEJ CZĘŚCI TUŁOWIA.

(LATISSIMUS DORSI-POSTERIOR DEL TOIDBICEPS BRACHIALIS)

ZAMOCUJ DRĄŻEK NA GÓRNY KRĄŻEK I CHWYĆ DRĄŻEK NAD GŁOWĄ. USIĄDŹ AHACZ NOGI O DOLNY DRĄŻEK. WYGNIJ PLECY W ŁUK I ICIĄGNIJ DRĄŻEK POCHYLAJĄC SIĘ DO PRZODU.

MOTYLEK (MIĘSNIE KLATKI PIERSIOWEJ)

USTAW RAMIONA MOTYLKA , OPRZYJ PRZEDRAMIONA O UCHWYTY MOTYLKA I PCHAJ ŁOKCIAMI, NIE DŁOŃMI.

PIONOWE

1) DOSTOSUJ WYSOKOŚĆ SIEDZENIA ABY

RAMIONA MOTYLKA ZNAJDOWAŁY SIĘ NA WYSOKOŚCI KLATKI PIERSIOWEJ.

2) PRZY POMOCY MOTYLKA I ZESTAWU DO

ĆWICZEŃ NÓG. ĆWICZ NAPRZEMIENNIE GÓRNĄ I DOLNĄ CZĘŚCIĄ ATLASU.

3) POWTARZAJ DOWOLNĄ ILOŚĆ RAZY.

Dział obsługi klienta: ABISAL Sp. z o.o.

ul. Św. Elżbiety 6

41–905 Bytom www.abisal.pl www.hms-fitness.pl abisal@abisal.pl

Lp.

Data zgłoszenia

Data wydania

Przebieg napraw

Podpis odbierającego (sklep, właściciel)

KARTA GWARANCYJNA

Nazwa artykułu: …………………………………………………………. Kod EAN: ………………………………………………………………… Data sprzedaży: ………………………………………………………….

…………………………………....

(Pieczątka i podpis sprzedawcy)

WARUNKI GWARANCJI

1. Sprzedawca w imieniu Gwaranta udziela gwarancji na terytorium RP na okres 24 miesięcy od daty sprzedaży.

2. Gwarancja będzie respektowana przez sklep lub serwis po przedstawieniu przez klienta:

- czytelnie i poprawnie wypełnionej karty gwarancyjnej z pieczątką sprzedaży oraz podpisem sprzedawcy

- ważnego dowodu zakupu sprzętu z datą sprzedaży / rachunku /

- reklamowanego towaru

3. Ewentualne wady i uszkodzenia ujawniane w okresie gwarancyjnym będą naprawiane bezpłatnie w terminie nie dłuższym

niż 21 dni od daty dostarczenia towaru do sklepu lub serwisu.

4. W przypadku konieczności sprowadzenia części z importu okres gwarancji może się wydłużyć o czas niezbędny do jej

sprowadzenia jednak nie dłużej niż o 40 dni.

5. Gwarancją nie są objęte: - Uszkodzenia mechaniczne i wywołane nimi wady,

- uszkodzenia i wady wynikłe wskutek niewłaściwego z przeznaczeniem użytkowania i przechowywania,

- niewłaściwy montaż i konserwacja,

- uszkodzenia i zużycie takich elementów jak: linki, paski, elementy gumowe, pedały, uchwyty z gąbki, kółka, łożyska itp.

6. Gwarancja traci ważność w przypadku: - Upływu terminu ważności,

- samodzielnych napraw,

- nieprzestrzegania zasad prawidłowej eksploatacji.

7. Duplikaty karty gwarancyjnej nie będą wydawane.

8. Produkt oddany do naprawy powinien być kompletny i czysty. W przypadku stwierdzenia braków ,serwis ma prawo odmówić

przyjęcia do naprawy . W przypadku dostarczenia brudnego produktu serwis może odmówić jego przyjęcia lub też na koszt

klienta za jego pisemną zgodą dokonać czyszczenia.

9. Gwarancją nie są objęte czynności związane z montażem ,konserwacją które zgodnie z instrukcją obsługi użytkownik

zobowiązany jest wykonać we własnym zakresie.

10. Gwarant informuje również, że prowadzi serwis pogwarancyjny.

11. Towar powinien być w oryginalnym opakowaniu i zabezpieczony do wysyłki.

Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową.

SPRZĘT NIE JEST PRZEZNACZONY DO UŻYTKOWANIA W SIŁOWNIACH, KLUBACH KULTURYSTYCZNYCH, CENTRACH FITNESS ORAZ DO INNYCH CELÓW WYCZYNOWYCH

ADNOTACJE O PRZEBIEGU NAPRAW

OWNERS MANUAL IMPORTANT SAFETY INFORMATION This product has been designed for home use only and built for optimum safety. Please note the following safety

precautions:

1. Before starting any exercise program you should consult your doctor to determine if you have any physical or health conditions that could create a risk to your health and safety, or prevent you from using the equipment properly. Your doctor's advice is essential if you are taking medication that affects your heart rate, blood pressure or cholesterol level. This is especially important for persons over the age of 35, pregnant women, or those with pre-existing health problems or balance impairments.

2. Before using this equipment to exercise, always do stretching exercises to properly warm up.

3. Be aware of your body's signals. Incorrect or excessive exercise can damage your health. Stop exercising if you experience any of the following symptoms: pain, tightness in your chest, irregular heartbeat, extreme shortness of breath, feeling light headed, dizzy or nauseous. If you do experience any of these conditions you should consult your doctor before continuing with exercise program. Injuries to health may result from incorrect or excessive training.

4. During exercises and after keep children and pets away from the equipment.

5. Use the equipment on a solid, flat level surface with a protective cover for your floor or carpet. Move all sharp objects.

6. Free area shall be not less than 0,6 m greater than the training area in the directions from which the equipment is accessed. Free area must also include the area for emergency dismount. Where equipment is positioned adjacent to each other the value of the free area may be shared.

7. Before each use, visually inspect the unit including hardware and resistance bends.

8. Before using the equipment, check if the nuts, bolts and other bends are securely tightened.

9. Always use the equipment as indicated. If you find any defective components whilst assembling or checking the equipment, or if you hear any unusual noise coming from the equipment while using, stop. Do not use the equipment until the problem has been rectified.

10. Do not insert any object into any openings.

11. Be aware of all regulation and constructions parts which may disturb during exercises.

12. The safety level of the equipment can only be maintained if it is regularly examined for damage and/or wear and tear.

13. Wear suitable clothing whilst using the equipment. Avoid wearing loose clothing which may get caught in the equipment or that may restrict or prevent movement.

14. The equipment has been tested and certified according to EN ISO 20957-1 under class H. It is not suitable for therapeutic use.

15. Care must be taken when lifting or moving the equipment so as not to injure your back. Always use proper lifting techniques and/or use assistance.

16. The equipment is designed for adult use only. Keep unsupervised children away from the equipment.

17. Assemble this unit as described in this manual. Use only parts from the set. Check all parts with the part list.

WARNING: READ ALL INSTRUCTIONS BEFORE USING ANY FITNESS EQUIPMENT. WE ASSUME NO RESPONSIBILITY FOR PERSONAL INJURY OR PROPERTY DAMAGE CAUSED BY OR THROUGH THE USE OF THIS PRODUCT

SPECIFICATIONS

Weight – 142.5 kg Dimensions - 151 x 116 x 205 cm Maximum weight of user – 100 kg

MAINTENANCE

Your unit has been carefully designed to require minimum maintenance. To ensure this, we recommend that you do the following: Keep your unit clean by wiping sweat, dust or other residue off with a soft, clean cloth after each use Always make sure that the bands are secure and show no signs of wear Regularly check the tightness of nuts and bolts

PART LIST

EXPLODED VIEW DIAGRAM

ASSEMBLY INSTRUCTION: Note:

1. Washer should be placed on both ends of all bolts (against the head of the bolt and against the nut) unless otherwise specified in these instructions.

2. Hand tighten all bolts on initial assembly and finally tighten with the wrench once the entire structure is erect.

3. Some parts may be pre-assembled at the factory.

4. Assembly requires the assistance of another person.

STEP 1

1. Insert two Guide Rods (13) into the holes of the Guide Rod Base (2). Secure Guide Rods (13) with two M10x20

Countersunk Bolts (80).

2. Insert the 38x38 Plug (50) into the Main Bottom Frame (1). Install the End Cap 38x38 (54) onto the Main Bottom Frame (1).

3. Attach the Guide Rod Base (2) to the Main Bottom Frame (1) with two M10 Nylon Lock Nuts (68), two M10x25 Hex Bolts

(73), and four φ10 Washers (64).

4. Install two φ25 End Caps (55) onto the ends of the circular tube, in front of the Front Frame (10). Install the U-Buffer (58)

onto the Front Frame (10).

5. Attach the Front Frame (10) to the front of the Main Bottom Frame (1) with two M10x60 Hex Bolts (75), two M10 Nylon Lock

Nuts (68) and four φ10 Washers (64).

Note: Wrench tighten the Countersunk Bolt M10x20 (80) and (2) Countersunk Bolts M10x25 (73) for locking the part

(1, 2, 13). Hand to tighten other bolts.

6. Attach the Main Upright (3) onto the Main Bottom Frame (1) with two M10 Nylon Lock Nuts (68), two M10x100 Hex Bolts

(79), one M10x60 Hex Bolt (75), one φ10 Big Washers (67), and four φ10 Washers (64).

STEP 2

1. Slide the Higher Bushing (21) and the Lower Cover Support (97) onto the Guide Rods (13).

2. Slide two Weight Buffers (39) onto the

Guide Rods (13). Then install each Weight Plate (33) onto the Guide Rod (13).

Note: Carefully slide the Weight Plates (#33) one by one onto the guide rods, do not lift more then you can control safely.

3. Slide the Weight Bushing (35) onto the

Weight Selector Bar (37) and align pin hole. Secure the Weight Bushing (35) onto the Weight Selector Bar (37) by inserting the Weight Pin (36) through into the first hole of the Weight Selector Bar (37) and Weight Bushing (35). Slide the Top Weight Plate (32) onto the Weight Selector Bar (37) and Weight Bushing (35). Place the Weight Washer (34) onto the hole of the Top Weight Plate (32).

4. Finally, install the Top Weight Plate (32) with Weight Selector Bar (37) onto the Guide Rod (13). Insert the L-Pin (38) into the

pin slot.

STEP 3

1. Separately insert three PT80x40 Plugs (52) and the 38x38 Plug (50) into the ends of the Top Beam (4).

2. Attach the Top Beam (4) to the Main Upright (3) with two M10 Nylon Lock Nuts (68), two M10x60 Hex Bolts (75), and four φ10 Washers (64).

3. Attach the Upper Cover Support (96) and the Top Beam (4) to the Guide Rod (13) with

two M10x25 Hex Bolts (73) and two φ10

Washers (64).

4. Insert the 38x38 Plug (50) into the Resist Bar (12). Install the End Cap 38x38 (54) onto the Resist Bar (12).

5. Attach the Resist Bar (12) to the Main

Upright (3) with one M10 Nylon Lock Nut (68) and one φ10 Washer (64).

STEP 4

1. Insert two 50x50 Plugs (51) to the Leg Extension Arm (11).

2. Attach the Leg Extension Arm (11) to the Main Bottom Frame (1) with one M10 Nylon Lock Nut (68), one

M10x70 Hex Bolt (77), two φ10 Washers (64) and twoφ10 Nut

Caps(85).

3. Align the tube of the Low Row Footplate (5) and the hole of the Front Frame (10). Then insert the Tube Shaft (6) into the hole.

4. Align the small hole of the Tube Shaft (6) and the small hole on the Front Frame (10). Then insert the Spring Pin (56) through the hole.

5. Insert twoφ32 Plugs (48) into the Low Row Footplate (5).

6. Insert twoφ25 Plugs (47) to the Foam Roller Frame (20).

7. Attach the Foam Roller Frame (20) to the Main Upright (3) with one M10

Nylon Lock Nut (68), one φ10 Arc

Washer (62).

8. Slide the φ80x160 Foam Roller (45)

onto the Foam Roller Frame (20).

STEP 5

1. Attach the Backrest Pad (24) onto the Main Upright (3) with two M8x55 Hex Bolts (72), and two φ8 Washers (63).

2. Insert the 38x38 Plug (50) into the Seat Adjustment(93).

3. Attach the Seat Pad(25) onto the Seat Adjustment(93) with four M6x20 Hex Bolts (88) , and four φ6 Big Washers (66).

4. Insert the Sleeve(83) into the Main Bottom Frame (1),then insert the Seat Adjustment(93) into the Sleeve(83).

5. Adjust the height of the Seat Pad(25) position and insert the Locking Pin(87).

6. Attach the Arm Pad(92) onto the Arm Curl Support(91) with four M6x20 Hex Bolts (88) , and four φ6 Big Washers (66).

7. Insert the Sleeve(84) into the Main Bottom Frame (1),then insert the Arm Curl Support(91) into the Sleeve(84).

8. Adjust the height of the Arm Pad(92) position and insert the Locking Pin (87).

STEP 6

1. Insert two 50x50 Plugs (51) and two 25x50 Plugs (49) into the Pec Mount (7).

2. Attach the Pec Mount (7) to the

Top Beam (4) with the Shaft (15).Then secure the Shaft (15) with two M8x20 Hex Bolts (71).

STEP 7

1. Insert the PT60x30 Plug (53) into the Left Pec Arm (9). Insert two φ25 Plugs (47) into the Handlebar (14).

2. Slide the φ90x245 Foam (44) onto the Left Pec Arm (9). Slide the Comfort Grip (43) onto the Handlebar (14).

3. Attach the Left Pec Arm (9) to the Pec Mount (7) with one M16 Nylon Lock Nut (69) ，oneφ16 Washer (65) and oneφ16 Nut Cap(86).

4. Slide the Handlebar (14) through the round hole of the Sleeve (94)，then attach the Handlebar (14) to the Left Pec Arm (9)

with one M10x45 Hexagon socket button head screws (90) and one φ10 Washer (64).

5. Assemble the other Pec Arm (8) use the same method.

STEP 8

1. Insert fourφ25 Plugs (47) into the long Foam Roller Tubes (16) and the short Foam Roller Tubes (17) .

2. Slide the long Foam Roller Tube (16) through the round hole of the Main Bottom Frame (1). Slide two φ80x160 Foam Rollers (45) onto the long Foam Roller Tube (16).

3. Slide the short Foam Roller Tube (17) through

the round hole of the Leg Extension Arm (11).

Slide two φ80x160 Foam Rollers (45) onto the

short Foam Roller Tube (17).

STEP 9.

CABLE LOOP DIAGRAM

After the Machine is assembled, check whether the cable is tensioned. (At correct tension, there should be a gap of 3-5mm between the Top Plate and the Weight Stack). If the Cable is slightly loose, adjust it by tightening the Bolt at the top of the weight stack or tighten the part (26).

LAT CABLE

Loosen nut and thread bolt in/out of top plate to give the cable correct tension.

PEC CABLE

LEG CABLE

STEP 10.

1. Attach the Weight Stack

Covers (98) to the Upper Cover Support (96) and the Lower Cover Support (97) with eight M6x12 Cross recessed pan head screws

(70) and eight φ6 Big

Washers (66).

Wrench to tighten all bolts and nuts. The Home Gym should now be fully assembled. Please check that all bolts are tight and cables are seated correctly on all pulleys before using. Adjustments to the cables may need to be made during the first session of using.

TERMS OF REFERENCES Home gym is use for all body exercises . Home gym TYTAN 7 is H class item. Unit is not intended for commercial use therapy or rehabilitation.

TRAINING INSTRUCTION

1. Warm-Up

To prevent injury and maximize performance we recommend that each workout period starts with a warm-up. We suggest you do the following exercise as the sketch map. Each exercise at least about 30 seconds.

2. Exercises

Low pulley row

(trapezius-latissimus dorsierector spinaf)

Fit "t"-bar to low pulley sit with feet against cross-brace. Legs slightly bent stretch forward sit-up, arch your back and pull to your waist

Knee raise

(hit flexors-rectus abdominis) Fit "t"-bar to low pulley lie on

Your back with legs almost Straight curl toes upwards and Place "t"-bar between your feet. "raise" knees as far as possible Towards chest.

Bicep curls

(biceps-forearm flexors) Fit "t"-bar to low pulley grip

The bar and stand with your Arms straight and your flbows Locked into your body. Curl the Bar upwards as far as possible

Preacher curls

(biceps-forearm flexors) Fit "t"-bar to low pulley and roll

pads to top hole sit on seat and lean forward grip the bar and place elbows against roll pads, curl bar in an arc upwards as far as possible.

Preacher curls-reverse grip

(biceps-with very strong emphasis On forearm muscles)

Same as for preacher curls but With, a reverse grip. You may find That your forearm grip is the Limitation with this exercise and Not your bicep strength.

Wrist curl

(forearm flexors) Fit "t" bar to low pulley and

Roll pad to top hole. Rest Forearms on roll pads while Gripping bar. "curl" your wrists With as much range as possible, Reverse grip works the.

Leg curl

(hamstring group) This exercise is preformed with

one leg at a time. Fit the roll pads to the top hole. Hook your leg around with your knee against the top pad curl as far as possible.

Leg extensions

(quadriceps) Fit the roll pads to the bottom

Hole. Hook your legs around the Roll pads and grip the bottom of The seat. Slowly straighten your

Crunchies

(rectus abdominis-serratus-lower latissi-mus dorsi)

Fit "t" bar to high pulley and Roll pads to bottom hole. Hook Your legs around the roll pads And grip the bar bend at the Waist and curl forward and Down as far as possible.

Straight arm pullover

(latissimus dorsi-serratus-pectorals)

Fit "t" bar to high pulley, sit back and grip handles with arms straight. Pull the bar downwards in an arc as far as possible, lean forward to increase range of arc.

Lat pull front

(latissimus dorsi-posterior Del toidbiceps brachialis)

Fit lat bar to high pulley and roll pads to top poiton. Grip handles and sit with thighs under roll pads. Arch your back and pull the bar to your chest.

Butterfly (pec-dec flyes)

(pectroals, almost completely Isolated)

Set pre-stretch, upper arm Parallel with floor and your Forearms against the roll pads. Push with your elbows. Not your Hands.

Vertical bench press

1)adjust the seat height so that the handles of the pressing armare at mid-chest level

2)using either set of grips, push against the pressin5 arm to full extension. Vary your grip from horizontal to vertical to wory the muscles from different angles of isolation.

3)repeat for the desired number Of repetitions.

Consumer service department: ABISAL Sp. z o. o. ul. Św. Elżbiety 6 41–905 Bytom www.abisal.pl www.hms-fitness.pl abisal@abisal.pl

NÁVOD K OBSLUZE

RADY TÝKAJÍCÍ SE BEZPEČNOSTI Tento výrobek je určen pouze k domácímu využití a byl navržen tak, aby byla zajištěna maximální bezpečnost. Měly by být dodržovány následující zásady:

1. Před započetím tréninku se poraďte s lékařem za účelem vyloučení překážek ve využívání tohoto cvičebního

zařízení. Rozhodnutí lékaře je nezbytné v případě užívání léků majících vliv na činnost srdce, tlak krve a hladinu cholesterolu.Je to také nezbytné u osob starších 35 let a osob majících zdravotní potíže.

2. Před započetím tréninku proveďte vždy rozcvičku.

3. Všímejte si znepokojujících signálů. Nesprávné nebo nadměrné cvičení je nebezpečné pro zdraví. Pokud se v průběhu

tréninku objeví bolesti hlavy nebo závratě, bolest na hrudníku, nepravidelný srdeční rytmus nebo jiné znepokojující projevy, je potřeba trénink okamžitě přerušit a poradit se s lékařem. Úrazy mohou být způsobené nepravidelným nebo příliš intenzivním tréninkem.

4. V průběhu tréninku a po jeho ukončení zajistěte,aby k zařízení neměly přístup děti a zvířata.

5. Zařízení je potřeba postavit na suchém a rovném povrchu. Z nejbližšího okolí zařízení je potřeba odstranit veškeré

ostré předměty. Zařízení je potřeba chránit před vlhkostí a eventuální nerovnosti podlahy je potřeby vyrovnat. Je doporučeno používat speciální antiskluzový podklad, který zabrání posouvání se zařízení během tréninku.

6. Volný prostor kolem zařízení by neměl dosahovat do vzdálenosti menší než

0,6 m a větší než je dostupná tréninková plocha. Volný prostor musí také zahrnovat prostor pro bezpečné sestoupení ze zařízení. Tam, kde se nacházejí dvě tato zařízení vedle sebe, může dojít k podělení volného

prostoru.

7. Před prvním použitím, a dále v pravidelných intervalech, je potřeba kontrolovat upevnění šroubů a ostatních spojů.

8. Před započetím tréninku zjistěte upevnění jednotlivých částí a šroubů, které

je spojují. Trénink je možné započít pouze v případě, že je zařízení řádně

sestaveno.

9. Zařízení by mělo být pravidelně kontrolováno z hlediska opotřebení a poškození, pouze tehdy budou splněny

bezpečnostní podmínky. Zvláštní pozornost je potřeba věnovat potahu a pěnovkám, které podléhají opotřebení nejrychleji. Poškozené části je potřeba co nejrychleji opravit nebo vyměnit-do té doby není možno zařízení používat.

10. Do otvorů nevkládejte žádné předměty.

11. Dávejte pozor na čouhající regulační části a jiné konstrukční části, které by při tréninku mohly překážet.

12. Zařízení využívejte pouze v souladu s jeho určením. Jestliže bude některá část poškozena nebo opotřebena nebo se

během tréninku objeví znepokojující zvuky, okamžitě přerušte trénink. Nepoužívejte zařízení dokud nebude závada odstraněna.

13. Cvičte v pohodlném oblečení a sportovní obuvi. Vyhýbejte se volnému oblečení, které by se mohlo o vyčnívající části zachytit nebo by mohly omezovat volnost pohybu.

14. Zařízení spadá do kategorie H podle normy EN ISO 20957-1. Není možné jej využívat jako terapeutické zařízení.

15. Během zvedání nebo přenášení tohoto zařízení je potřeba mít správné držení těla,aby nedošlo k poškození páteře.

16. Zařízení je určeno pouze pro osoby dospělé. Děti bez dozoru udržujte v bezpečné vzdálenosti od zařízení.

17. Při montáži zařízení je potřeba přesně dodržovat návod a používat pouze části, které patří k zařízení. Před započetím montáže je potřeby zkontrolovat, zda všechny části, které jsou v seznamu,byly dodány.

UPOZORNĚNÍ: PŘED POUŽITÍM FITNESS ZAŘÍZENÍ JE POTŘEBA SI PŘEČÍST NÁVOD. NENESEME ZODPOVĚDNOST ZA ÚRAZY NEBO POŠKOZENÍ PŘEDMĚTŮ ZPŮSOBENÉ NESPRÁVNÝM POUŽÍVÁNÍM TOHOTO VÝROBKU.

TECHNICKÉ ÚDAJE

Č.

Popis

Počet

Č.

Popis

Počet

Hlavní zadní rám

Krytka PT80*40

Zadní stabilizátor

Krytka PT60*30

Svislý rám

Koncová krytka 38*38

Horní nosník

Koncová krytka pr.25

Dolní deska pro nohy

Pružinový klínek

Trubka hřídele

57 7 Tyč motýlku

U-tlumič

2 8 Pravé rameno motýlku

Plastové pouzdro kladky

2 9 Levé rameno motýlku

Pouzdro pr.16

Přední rám

Pouzdro pr.19

Tyč k posilování nohou

Prohnutá podložka pr.10

Distanční tyč

Podložka pr.8

Vodící tyč

Podložka pr.10

Rukojeť

Podložka pr.16

Hřídel

Velká podložka pr.6

Dlouhá tyč pro pěnovky

Velká podložka pr.10

Krátká tyč pro pěnovky

Nylonová samojistící matka M10

Horní posilovací tyč

Nylonová samojistící matka M16

Dolní posilovací tyč

Šroub M16*12

Tyč na pěnovky

Hexagonální šroub M8*20

Vyšší objímka

Hexagonální šroub M8*55

Trubička

Hexagonální šroub M10*25

Pouzdro kladky

Hexagonální šroub M10*45

Zádová opěrka

Hexagonální šroub M10*60

Sedátko

Hexagonální šroub M10*65

Destička kladky

Hexagonální šroub M10*70

Držadlo kladky

Hexagonální šroub M10*95

Dvojité držadlo kladky

Hexagonální šroub M10*100

Lanko

Šroub se zapuštěnou hlavičkou M10*20

Lanko

Hexagonální šroub M10*160

Lanko

Vrchní závaží

Plastová objímka

Závaží

Objímka

Podložka závaží

Krytka matky

Hmotnost netto – 142.5 kg Rozměry po rozložení – 151 x 116 x 205 cm Maximální zatížení výrobku – 100 kg

ÚDRŽBA

K čištění zařízení není vhodné používat agresivní čistící prostředky. Používejte měkký, vlhký hadřík na odstraňování špíny a prachu. Odstraňujte stopy potu neboť kyselá reakce může poškodit potah. Zařízení je potřeba přechovávat na suchém místě,aby bylo chráněno před vlhkostí a korozí.

SEZNAM ČÁSTÍ:

Pouzdro závaží

Krytka matky

Klínek závaží

Hlavička

Tyč pro výběr zátěže

Hexagonální šroub M6*20

L-klínek

Hexagonální šroub M10*55

Tlumič

Hexagonální šroub M10*45

Řetěz (500mm)

Tyč podpěradla

Karabina

Podpěradlo

Kladka

Tyč pro nastavení sedátka

Grip

Rukáv pr.60

Pěnovka pr.90*245

Kotníkový pásek

Pěnovka pr.80*160

Horní kryt

Gumová destička

Spodní podpěrný kryt

Krytka pr.25

Kryt 2 48

Krytka pr.32

Pouzdro

Krytka 25*50

100

Kryt kladky

Krytka 38*38

101

Pás k posilování břišních svalů

Krytka 50*50

Postup sestavení

Poznámka:

1. Podložka by měla být umístěna na oba konce šroubu (k hlavičce šroubu a k matce) pokud není v návodu uvedeno jinak.

2. Na počátku sestavování dotáhněte všechny šrouby ručně. Jakmile zařízení složíte dotáhněte všechny šrouby

řádně pomocí klíče.

3. Některé části mohou být připevněny již od výroby.

4. Zařízení sestavujte s pomocí druhé osoby.

Krok 1

1. Vložte obě vodící tyče (13) do děr zadního stabilizátoru (2). Zabezpečte je dvěma M10x20 šrouby se zapuštěnou hlavičkou (80).

2. Vložte krytku 38x38 (50) do hlavního zadního rámu (1). Připevněte plastovou objímku 38x38 (54) k hlavnímu zadnímu rámu (1).

3. Připevněte zadní stabilizátor (2) k hlavnímu rámu (1) pomocí dvou nylonových blokačních matek (68), dvou hexagonálních šroubů 10x25 (73) a čtyř φ10 podložek (64).

4. Nasaďte dvě krytkyφ25 (55) na konce kulaté trubky v přední části předního rámu (10). Nasaďte U-tlumič (58) na přední rám (10).

5. Připevněte přední rám (10) k přední části hlavního zadního rámu (1) pomocí dvou hexagonálních šroubů M10x60 (75), dvou M10 nylonových matek (68) a čtyř φ10 podložek (64).

Poznámka:

zapuštěnou hlavičkou M10x25 (73) pro upevnění částí (1, 2, 13). Ostatní šrouby dotáhněte ručně.

6. Připevněte svislý rám (3) k hlavnímu zadnímu rámu (1) pomocí dvou samojistících nylonových matek M10 (68), dvou

hexagonálních šroubů M10x100 (79), jednoho hexagonálního šroubu M10x60 (75), jedné φ10 velké podložky (67), a čtyřφ10 podložek (64).

Použijte klíč k dotáhnutí šroubu se zapuštěnou hlavičkou M10x20 (80) a (2) a šroubu se

Krok 2

1. Spusťte vyšší objímku (21) a spodní podpěrný kryt (97) po vodících tyčích (13).

2. Spusťte dva tlumiče (39) po vodících tyčích (13). Poté spusťte všechna závaží (33) po vodících tyčích (13).

Poznámka: Závaží (#33) spouštějte opatrně jedno po druhém. Nezvedejte více závaží, než kolik jste schopni

bezpečně únést.

3. Nasaďte pouzdro závaží (35) na tyč pro výběr zátěže (37) tak, aby se jejich dírky překrývaly. Zabezpečte pouzdro

závaží (35) na tyči pro výběr zátěže (37) vložením klínku závaží (36) do první dírky tyče pro výběr zátěže (37) a pouzdra závaží (35). Spusťte vrchní závaží (32) po tyči pro výběr zátěže (37) a pouzdru závaží (35). Umístěte podložku závaží (34) do díry vrchního závaží (32).

4. Nakonec nasaďte vrchná závaží (32) s tyčí pro výběr zátěže (37) na vodící tyče (13). Vsaďte L-klínek (38) do otvoru.

Krok 3

1. Připevněte tři krytky PT80x40 (52) a krytku 38x38 (50) na konce horního nosníku (4).

2. Připevněte horní nosník (4) ke svislému rámu (3) pomocí dvou samoblokačních nylonových matek M10 (68),

dvou hexagonálních šroubů M10x60 (75) a čtyř φ10 podložek (64).

3. Připevněte horní kryt (96) a horní nosník (4) k vodící tyči (13) pomocí dvou hexagonálních matek M10x25 (73) a

dvou podložek φ10 podložek (64).

4. Vložte krytku 38x38 (50) do distanční tyče (12). Nasaďte plastovou objímku 38x38 (54) na distanční tyč (12).

5. Připevněte distanční tyč (12) ke svislé tyči (3) pomocí samoblokační nylonové matky M10 (68) a jedné

podložkyφ10 (64).

Krok 4

1. Vložte dvě krytky 50x50 (51) do tyče pro posilování nohou (11).

2. Připevněte tyč k posilování nohou (11) k hlavnímu zadnímu rámu (1) pomocí jedné samoblokační nylonové matky

M10 (68) jednoho hexagonálního šroubu M10x70 (77), dvouφ10 podložek (64) a dvou φ10 krytek matek(85).

3. Slaďte tyč dolní desky na nohy (5) a díru předního rámu (10). Poté protáhněte trubku hřídele (6) dírou.

4. Slaďte malou dírku trubky hřídele (6) a malou dírku předního rámu (10). Poté nimi protáhněte pružinový klínen (56).

5. Použijte dvě krytkyφ32 (48) pro dolní desku pro nohy (5).

6. Použijte dvě krytkyφ25 (47) pro tyč na pěnovky (20).

7. Připevněte tyč na pěnovky (20) ke svislé tyči (3) pomocí jedné samoblokační nylonové matky M10 (68) a jedné

prohnuté podložkyφ10 (62).

8. Nasaďte pěnovkyφ80x160 (45) na tyč pro pěnovky (20).

Krok 5

1. Připevněte zádovou opěrku (24) ke svislému rámu (3) s pomocí dvou hexagonálních šroubů M8x55 (72) a dvou

podložekφ8 (63).

2. Nasaďte krytku 38x38 (50) na tyč pro nastavení sedátka (93).

3. Připevněte sedátko (25) k tyči pro nastavení sedátka (93) pomocí čtyř hexagonálních šroubů M6x20 (88) a čtyř

podložekφ6 (66).

4. Vložte plastovou objímku (83) do hlavního zadního rámu (1), poté vložte tyč pro nastavení sedátka (93) do objímky

(83).

5. Nastavte výšku sedátka (25) pomocí hlavičky (87).

6. Připevněte podpěradlo (92) k tyči podpěradla (91) pomocí čtyř hexagonálních šroubů M6x20 (88) a čtyř velkých

podložekφ6 (66).

7. Vložte plastovou objímku (83) do hlavního zadního rámu (1), poté vložte tyč podpěradla (91) do objímky (84).

8. Nastavte výšku podpěradla (92) pomocí hlavičky (87).

Krok 6

1. Vložte dvě krytky 50x50 (51) a dvě krytky 25x50 (49) do tyče motýlku (7).

2. Připevněte tyč motýlku (7) k hornímu nosníku (4) pomocí hřídele (15).Poté hřídel zabezpečte (15) dvěmi

hexagonálními šrouby M8x20 (71).

Krok 7

1. Vložte krytku PT60x30 (53) do levého ramene “motýlku” (9). Vložte dvě krytkyφ25 (47) do rukojeti (14).

2. Nasaďte pěnovkuφ90x245 (44) na levé rameno “motýlku” (9). Nasaďte grip (43) na rukojeť (14).

3. Připevněte levé rameno “motýlku” (9) k “motýlku” (7) pomocí jedné samoblokační nylonové matky M16 (69), jedné

podložky φ16 (65) a jedné krytky matkyφ16 (86).

4. Protáhněte rukojeť (14) otvorem prstence (94), poté připevněte rukojeť (14) k levé tyči “motýlku” (9) pomocí jednoho

hexagonálního šroubu M10x45 (90) a jedné podložkyφ10 (64).

5. Druhé rameno “motýlku” (8) připevněte pomocí stejného postupu.

Krok 8

1. Nasaďte čtyři krytkyφ25 (47) na dlouhé tyče pro pěnovky (16) a krátké tyče pro pěnovky (17) .

2. Protáhněte dlouhou tyč pro pěnovku (16) dírou v hlavním zadním rámu (1). Nasaďte dvě pěnovkyφ80x160 (45) na

dlouhou tyč pro pěnovky (16).

3. Protáhněte krátkou tyč pro pěnovky (17) dírou v tyči pro posilování nohou (11). Nasaďte dvě pěnovkyφ80x160 (45) na

krátkou tyč pro pěnovky (17).

Krok 9 VEDENÍ LANEK

Poté, co je zařízení sestaveno, zkontrolujte, zda je lanko napnuté. (Při správném napětí by měla být mezi horním

závažím a zbytkem závaží mezera 3-5mm).

Pokud je lanko mírně povolené, upravte jeho napnutí pomoci utažení šroubu navrchu závaží nebo utáhněte část

(26).

Povolením matky a utažením/povolením šroubu horního závaží můžete lanko napnout dle potřeby. Utáhněte matku.

LANKA MOTÝLKU

SPODNÍ LANKA

Krok 10

1. Připevněte kryt (98) k hornímu krytu (96) a spodnímu podpěrnému krytu (97) pomocí osmi M6x12 křížových šroubů (70) a osmi velkých podložek φ6 (66).

Použijte klíč k dotažení všech šroubů a matek. Posilovací věž je nyní plně sestavena. Zkontrolujte před použitím, prosím, zda jsou všechny šrouby řádně dotažené a lanka vedou správně kladkami, jak mají. Nastavení napětí lanek bude možná potřeba poupravit během prvního tréninku.

ROZSAH POUŽÍVÁNÍ

Cviky na nejnižší tyči (trapezius-latissimus dirsierector spinaf)

Připevněte držadlo k dolní tyči a sedněte si tvářží naproti zařízení. Lehce ohněte nohy, natáhněte se ve směru k sedadlu, prohněte záda a tahejte směrem k bokům.

Zvedání kolen (hit flexors-rectus abdominis)

Připevněte držadlo k tyči, lehněte si na záda s nohama téměř vyrovnanýma, ohněte prsty u nohou a umístěte držadlo mezi nohy. Zvedněte kolena ve směru

hrudi tak vysoko ,jak to jen

dokážete.

Cviky na bicepsy

( biceps a zginacz předloktí)

Připevněte držadlo k tyči, chyťte držadlo a stoupněte si s rameny a lokty vyrovnanými podél těla. Vytáhněte držadlo před sebe tak daleko,jak to jen dokážete.

Atlas TYTAN 7 je zařízením určeným k všeobecně rozvíjejícím cvikům v domácích podmínkách. Není zařízením určeným k terapeutickým nebo rehabilitačním účelům.

NÁVOD CVIČENÍ Opakované cvičení zpevní a zlepší kondici, buduje svaly a spolu s dodržením životosprávy a spálenými kaloriemi umožní shození nadbytečných kil.

1. Rozcvička

Před započetím tréninku doporučujeme provést zahřívací cviky, které jsou zobrazeny níže na obrázku. Každý cvik bychom měli vykonávat min. po dobu 30 sekund. Rozcvička snižuje riziko úrazu a svalové křeče a způsobuje lepší práci svalů.

2. Cvičení

Cviky na horní tyči. ( biceps a předloktí)

Připevněte držadlo k tyči a přitáhněte si jej. Sedněte si na sedátko a skloňte se dopředu nad přední tyč. Přitahujte tyč obloukem

nahoru.

Cviky na horní tyči dlanmi dolů. (biceps se silným zátahem na svaly předloktí)

Cvik provádějte stejně jako u předešlého cviku,ale opačnou stranou dlaní. Tímto cvičením posílíte svaly předloktí.

Cviky pro zápěstí (předloktí)

Připevněte držadlo k tyči a potáhněte držadlo. Podepřete si předloktí na horní tyči a držíc tyč zvedejte zápěstí tak vysoko, jak to jen půjde s dlaněmi na horní části tyče.

Cviky na svaly nohou. (svaly v oblasti kolen)

Tento cvik se provádí jednou nohou. Připevněte horní tyč k hornímu otvoru. Zahákněte koleno o tyč a táhněte tak silně, jak jen dokážete.

Protahování nohou. (čtyřhlavý sval)

Umístěte horní tyč v dolním otvoru. Zahákněte nohy o dolní tyč a chytněte se podložky sedátka. Pomalu narovnávejte nohy.

Cviky zádového svalstva (rectus abdominis-serratus- dolní latissi-mus dorsi)

Připevněte tyč k hornímu kroužku a chytněte ji nad hlavou, zahákněte nohy o dolní tyč, sehněte se dopředu tak,jak to jen

jde.

Protahování narovnaných paží. (latissimus dorsi-serratus-pectorals)

Připevněte tyč k hornímu kroužku , opřete záda o opěradlo a chytněte tyč při vyrovnaných ramenech. Táhněte tyč dolů

obloukem tak daleko,jak je to jen možné.

Cviky pro ploché svaly přední části

trupu. (latissimus dorsi-posterior del toidbiceps brachialis)

Připevněte tyč k hornímu kroužku a chytněte tyč nad hlavou. Ohněte záda do oblouku a táhněte tyč ohýbajíc se dopředu.

Motýlek (prsní svalstvo)

Nastavte ramena motýlku, opřete předloktí o držadla motýlku a tlačte lokty, ne dlaněmi.

Svislé

1)přizpůsobte si výšku sedátka tak, aby se ramena motýlku nacházela ve výšce hrudi.

2)pomocí motýlku a soupravy k procvičování nohou cvičte zároveň pomocí dorní a horní části atlasu.

DOVOZCE: ABISAL Sp. z o.o. DISTRIBUTOR pro ČZ: ABISAL CZ, s.r.o. ul. Św. Elżbiety 6 Podebradova 111

41-905 Bytom 702 00 Ostrava Polska Česká republika www.abisal.pl www.hms-fitness.pl www.abisal.cz Vyrobeno v Číně

HMS Tytan 7 User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
