- 1 -

ATLAS - HOME GYM - ATLAS

TYTAN 23

INSTRUKCJA UŻYTKOWANIA – MANUAL INSTRUCTION –

NÁVOD K OBSLUZE

- 2 -

UWAGI DOTYCZĄCE BEZPIECZEŃSTWA

Produkt ten przeznaczony jest wyłącznie do użytku domowego i zaprojektowano go tak, aby zapewnić optymalne bezpieczeństwo. Powinny być przestrzegane następujące zasady:

1. Przed rozpoczęciem treningu skonsultuj się z lekarzem w celu stwierdzenia braku przeciwwskazań do korzystania ze

sprzętu do ćwiczeń. Decyzja lekarza jest niezbędna w przypadku przyjmowania leków wpływających na pracę serca,

ciśnienie krwi i poziom cholesterolu. Jest to także konieczne w przypadku osób w wieku powyżej 35 lat oraz osób mających kłopoty ze zdrowiem.

2. Przed rozpoczęciem ćwiczeń zawsze wykonaj rozgrzewkę.

3. Zwracaj uwagę na niepokojące sygnały. Niewłaściwe lub nadmierne ćwiczenia są niebezpieczne dla zdrowia. Jeśli w czasie ćwiczeń

pojawią się bóle lub zawroty głowy, ból w klatce piersiowej, nieregularny rytm serca lub inne niepokojące objawy, należy natychmiast przerwać ćwiczenia i skonsultować się z lekarzem

4. W czasie ćwiczeń i po ich zakończeniu zabezpiecz sprzęt treningowy przed dostępem dzieci i zwierząt

5. Urządzenie należy postawić na suchej i równej powierzchni w odległości 0,5m od ściany. Z bezpośredniego sąsiedztwa urządzenia

należy usunąć wszystkie ostre przedmioty. Należy chronić je przed wilgocią, ewentualne nierówności podłoża należy wyrównać.

Zalecane jest stosowanie specjalnego podkładu antypoślizgowego, który zapobiegnie przesuwaniu się urządzenia podczas wykonywania ćwiczeń.

6. Przed pierwszym użyciem, a później w regularnych odstępach czasu, należy sprawdzać mocowanie wszystkich śrub, bolców i pozostałych połączeń.

7. Przed rozpoczęciem ćwiczeń sprawdź umocowanie części i łączących je śrub. Trening można rozpocząć tylko wtedy, jeżeli urządzenie jest całkowicie sprawne.

8. Urządzenie powinno być regularnie sprawdzane pod względem zużycia i uszkodzeń tylko wtedy będzie ono spełniało warunki

bezpieczeństwa. Szczególną uwagę należy zwrócić na pedały, które ulegają najszybszemu zużyciu. Uszkodzone części należy natychmiast naprawić lub wymienić do tego czasu nie wolno używać urządzenia do treningu.

9. Nie wkładaj w otwory żadnych elementów.

10. Zwracaj uwagę na wystające urządzenia regulacyjne i inne elementy konstrukcyjne, które mogłyby przeszkadzać w trakcie ćwiczeń.

11. Sprzęt wykorzystuj jedynie zgodnie z przeznaczeniem. Jeśli któraś z części ulegnie uszkodzeniu bądź zużyciu lub też usłyszysz

niepokojące dźwięki podczas używania sprzętu, natychmiast przerwij ćwiczenia. Nie używaj sprzętu ponownie dopóki problem nie zostanie usunięty.

12. Ćwicz w wygodnym ubraniu i sportowym obuwiu. Unikaj luźnych ubrań, którymi można zahaczyć o wystające części sprzętu lub które mogłyby ograniczać swobodę ruchów.

13. Sprzęt zaliczony został do klasy H według normy EN 957. Nie może być używany jako sprzęt terapeutyczny.

14. Podczas podnoszenia lub przenoszenia sprzętu należy zachować właściwą postawę, aby nie uszkodzić kręgosłupa.

15. Produkt jest przeznaczony wyłącznie dla osób dorosłych. Dzieci mogą z niego korzystać wyłącznie pod nadzorem dorosłych i na ich wyłączną odpowiedzialność.

16. Montując urządzenie należy ściśle stosować się do załączonej instrukcji i używać tylko części dołączonych do zestawu. Przed rozpoczęciem montażu, należy sprawdzić czy wszystkie części, które zawiera dołączona lista, znajdują się w zestawie.

OSTRZEŻENIE: PRZED UŻYCIEM SPRZĘTU FITNESS PRZECZYTAJ INSTRUKCJE.

NIE PONOSIMY ODPOWIEDZIALNOŚCI ZA KONTUZJE LUB USZKODZENIA PRZEDMIOTÓW, KTÓRE ZOSTAŁY SPOWODOWANE NIEWŁAŚCIWYM UŻYTKOWANIEM TEGO PRODUKTU.

DANE TECHNICZNE

Waga netto – 40 kg Rozmiar po rozłożeniu – 115 x 60 x 210 cm Maksymalne obciążenie produktu – 45 kg Max. Waga użytkownika: 100 kg.

KONSERWACJA

Do czyszczenia urządzenia nie należy używać agresywnych środków czyszczących. Używaj miękkiej, wilgotnej ściereczki do usuwania zabrudzeń i kurzu. Urządzenia należy przechowywać w miejscach suchych by chronić je przed wilgocią i korozją.

- 3 -

LISTA CZĘŚCI

Nr.

Opis

Ilość

Nr.

Opis

Ilość

Podstawa główna

Uchwyt

Główna rama tylna

Zatyczka Φ17

4 3 Baza 1 37

Zatyczka Φ25

Górna belka

Zatyczka 25*50

Krzyż ramy

Zatyczka 50*50

5 6 Ramię

Śruba Hex M8*65

Krążek

Śruba Hex M10*25

Rama siedziska

Śruba Hex M10*45

6 9 Ramię do wyprostów nóg

Śruba Hex M10*50

Pręty prowadzące

Śruba Hex M10*70

Podkładka

Śruba Hex M10*75

Podwójny wyciąg krążkowy

Śruba

Wyciąg krążkowy

Podkładka Φ8

Dolny gryf

Podkładka Φ10

Koło 6 49

Nakrętki M10

Krążek

Kabel 1 17

Klin (szpila z pierścieniem)

Kabel 1 18

Pouzdro

Kabel 1 19

Siedzisko

Łańcuch (krótki)

Oparcie

Łańcuch 200mm

Bufor odważnika

Karabinek

Drążek

Pasek na rękę

Rama

Nakrętka M10

Zacisk sprężynowy

Łańcuch 330mm

Lożysko

Zaślepka

Pierścień

Modlitewnik

Kołowrotek

Podkładka

Rolka piankowa - tuba

Śruba M6 * 16

Rolka piankowa

Rama modlitewnika

Zatyczka

Rękaw

Zaślepka

Pasek na kostkę

Kołowrotek

Małe oparcie

- 4 -

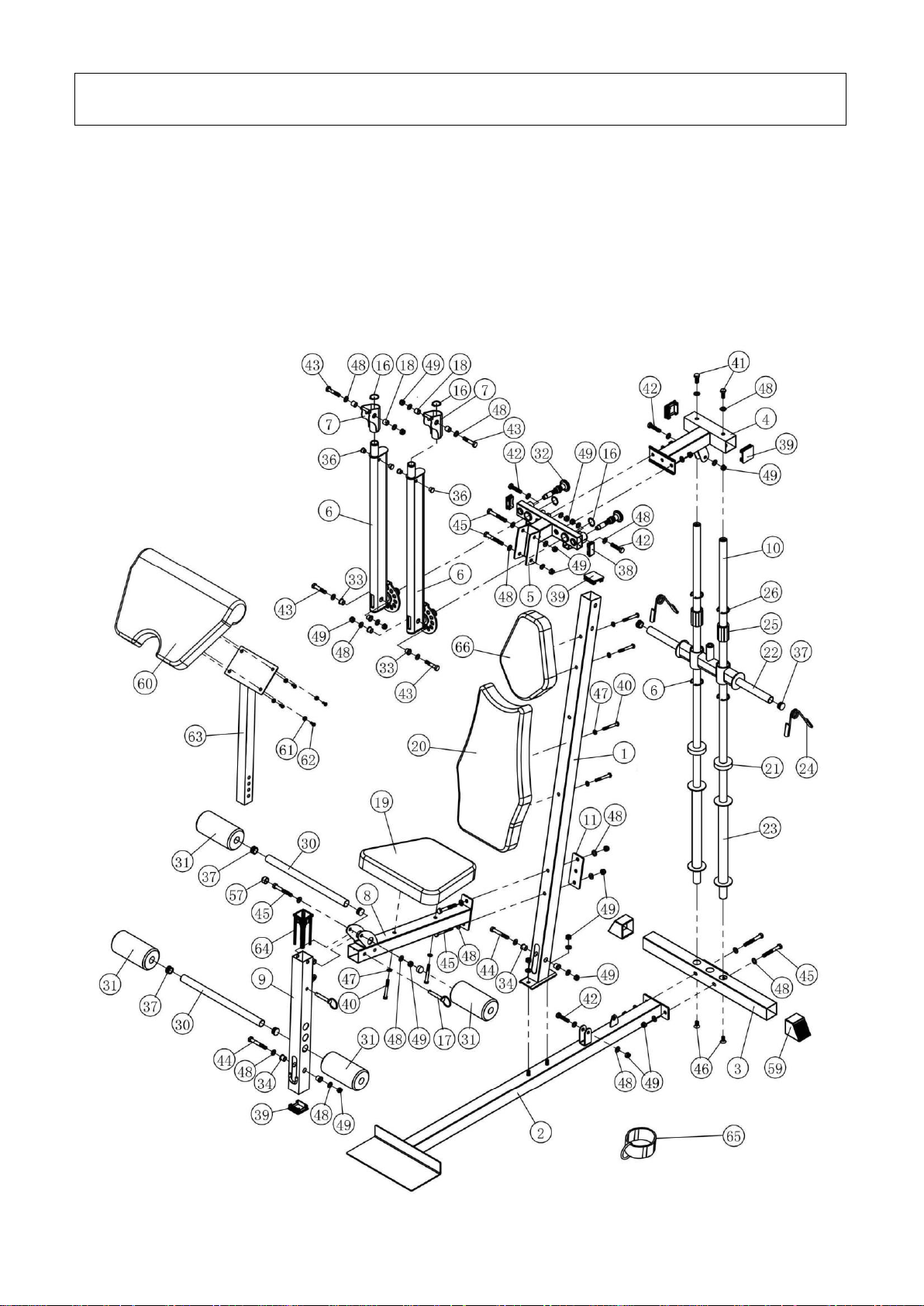

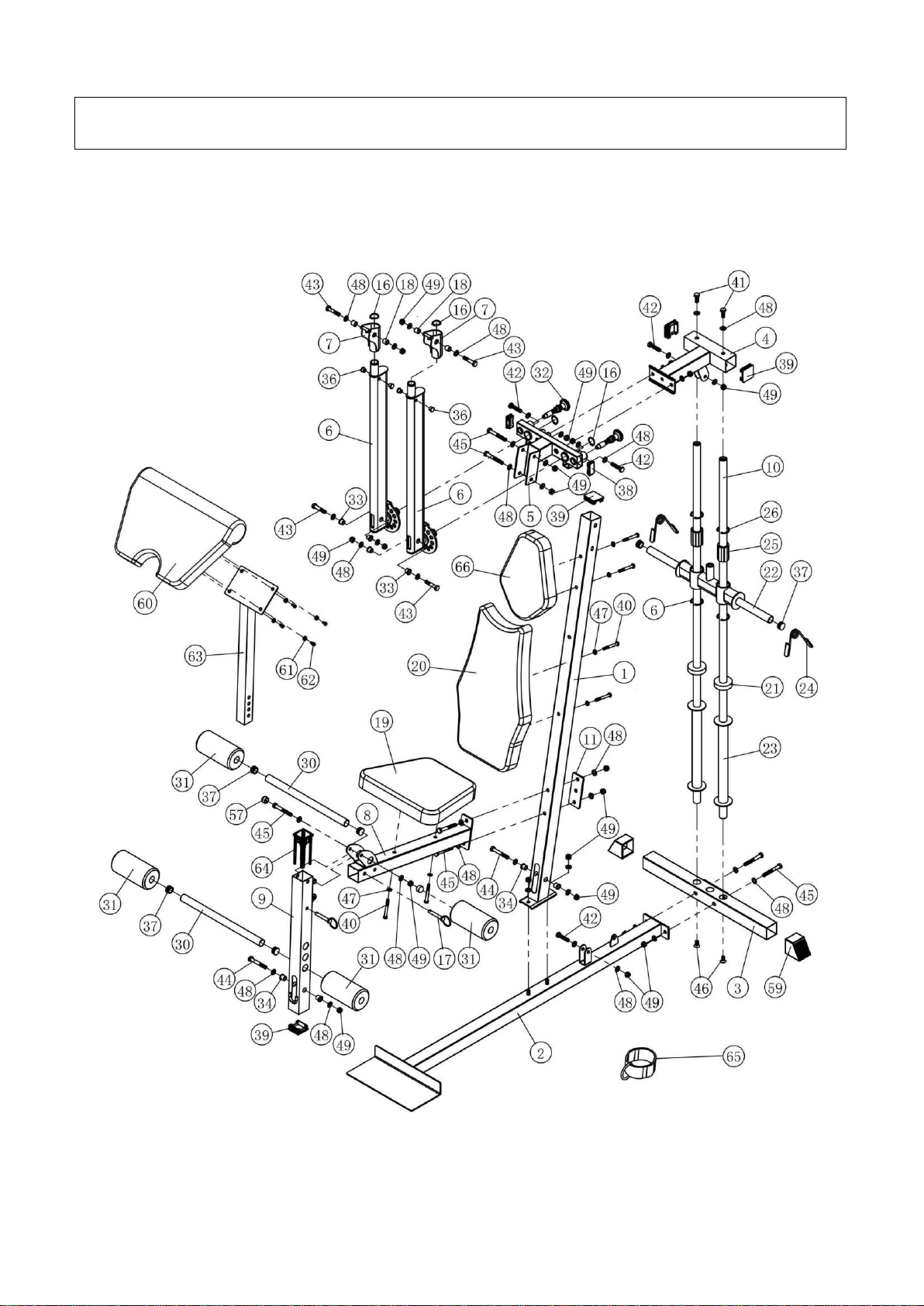

Wykres

- 5 -

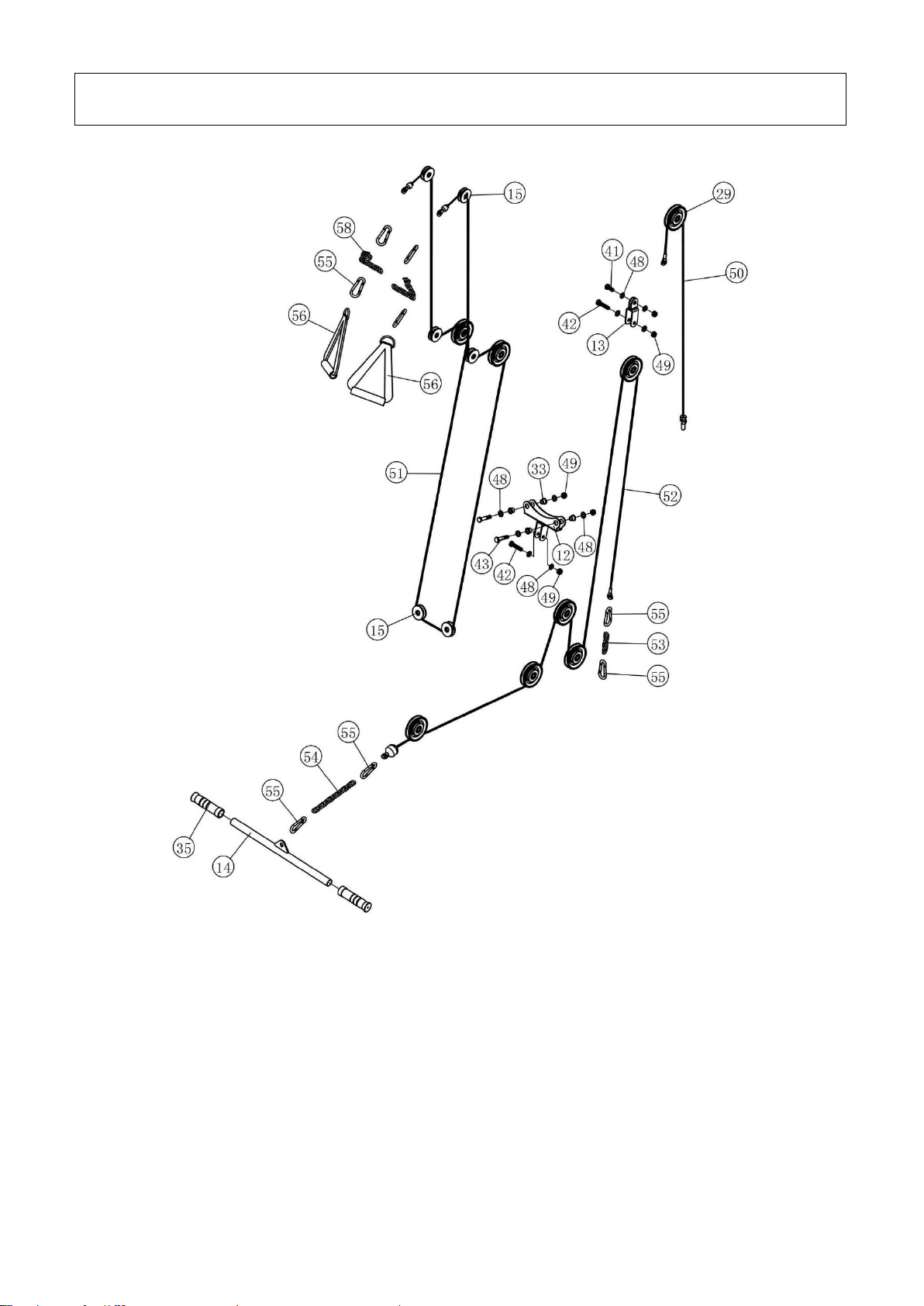

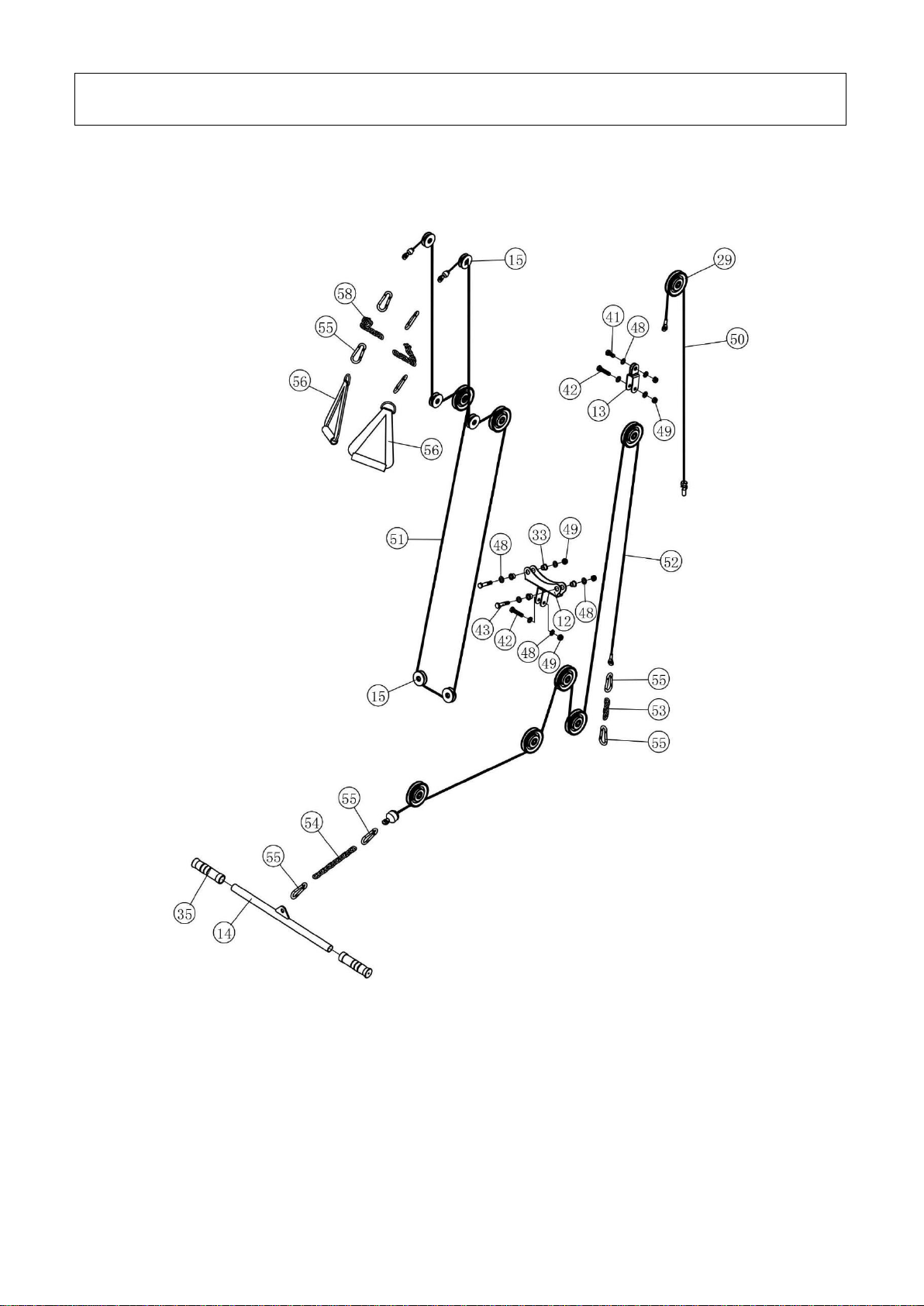

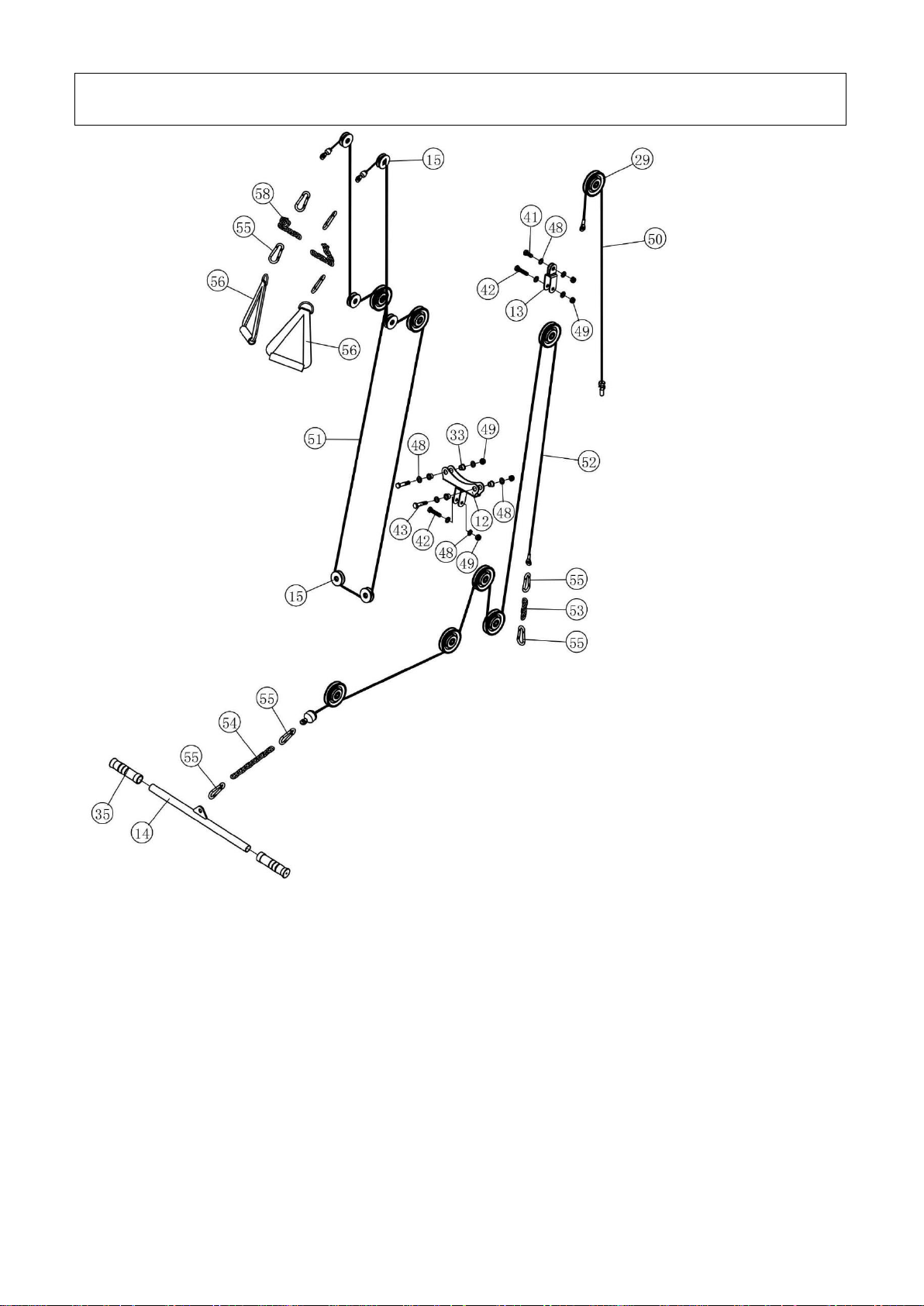

Wykres linek

- 6 -

Montaż

Uwaga:

1. Uszczelka powinna być przymocowana na obydwu końcach wszystkich śrub (na nasadzie śruby i nakrętki) jeśli instrukcja nie wskazuje inaczej.

2. Należy złożyć wszystkie części ręcznie, a następnie przykręcić kluczem.

3. Niektóre części mogą być złożone fabrycznie.

4. Złożenie wymaga pomocy drugiej osoby.

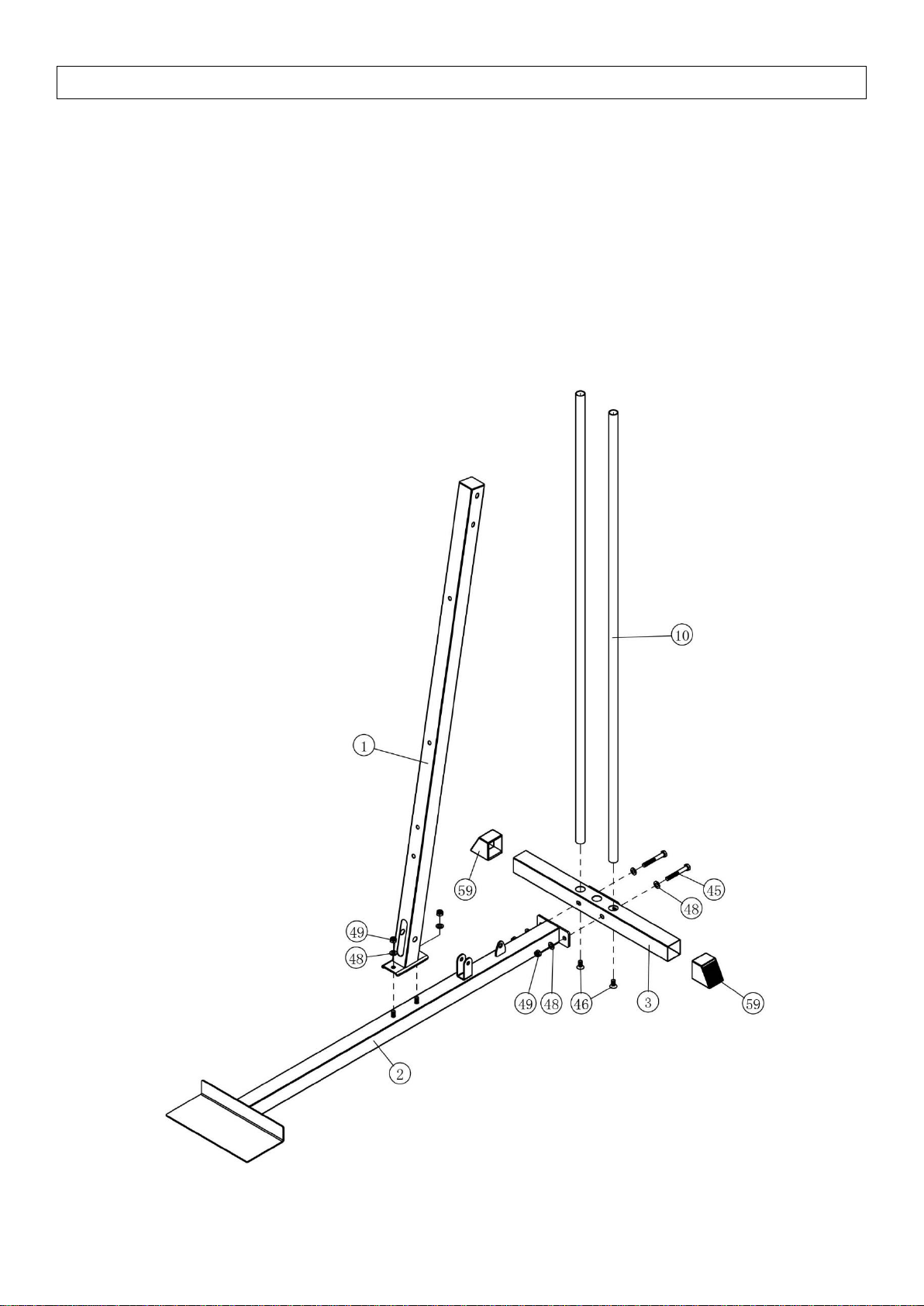

Krok 1

- 7 -

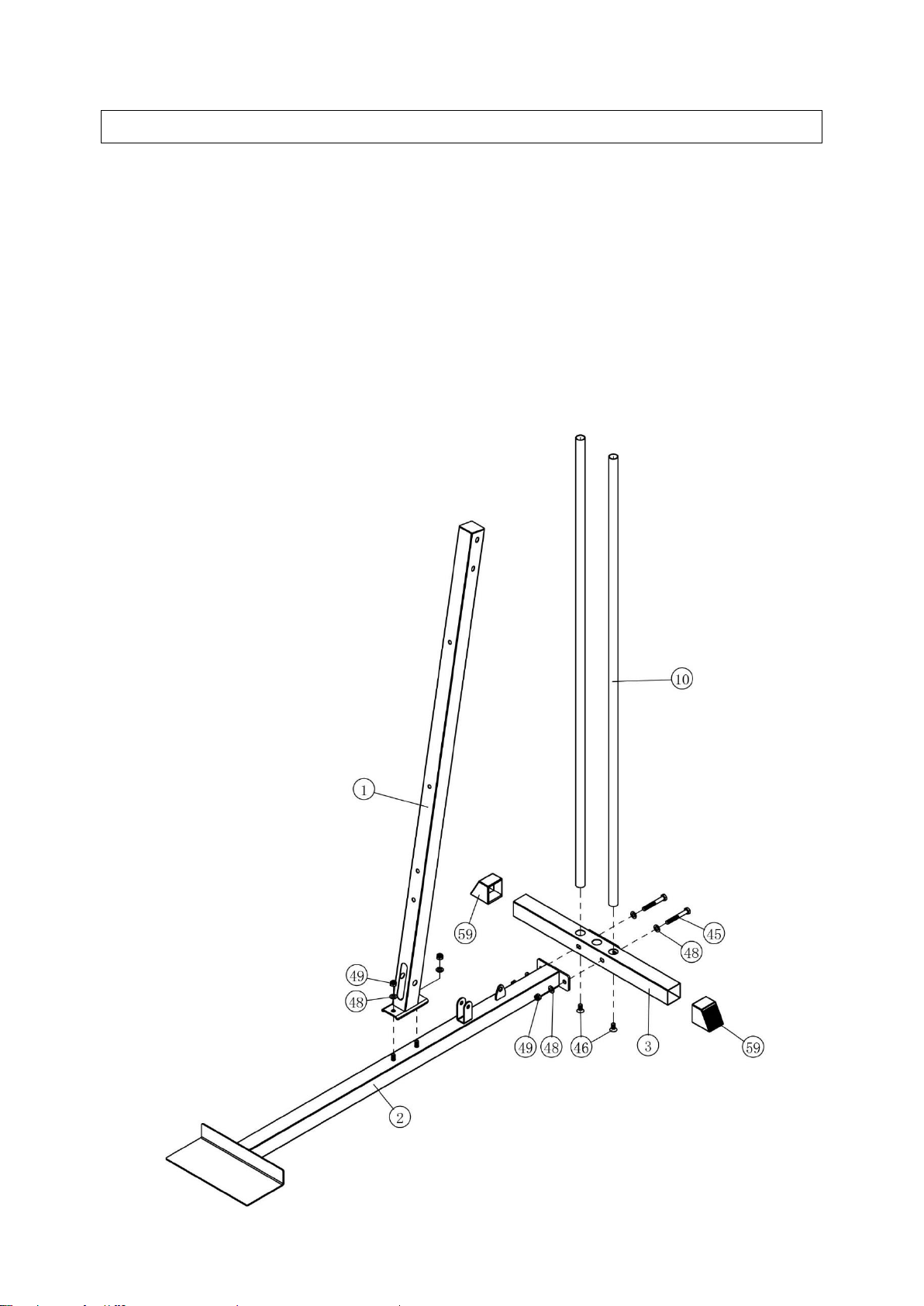

Krok 1

1. Przytwierdź zaślepkę (# 59 ) do podstawy bazowej (# 3).

2. Włóż pręty prowadzące (# 10 ) do otworów w podstawie bazowej (# 3). Zabezpiecz je przy pomocy ( 2 ) śrub M10 * 20

( nr 46).

3. Połącz bazę (# 3) z tylną ramą główną (# 2) za pomocą śrub (2) M10 * 75 (# 45 ), ( 4 ) podkładek φ10 ( nr 48 ) i (2 ) nakrętek M10( # 49 ).

4. Nałóż zatyczkę 50 * 50 ( nr 39 ) na główny wspornik ( # 1). Przymocuj główny wspornik ( nr 1 ) do głównej dolnej ramy (# 2), wykorzystując ( 2 ) podkładki φ10 ( nr 48 ) i (2 ) nylonowe nakrętki M10 (# 49 ) .

Uwaga: Aby zamocować części (3, 10), należy dokręcić śruby M10*20 (# 46 ) i (2 ) śruby Hex M10*75 (# 45 ). Następnie należy ręcznie dokręcić pozostałe śruby.

- 8 -

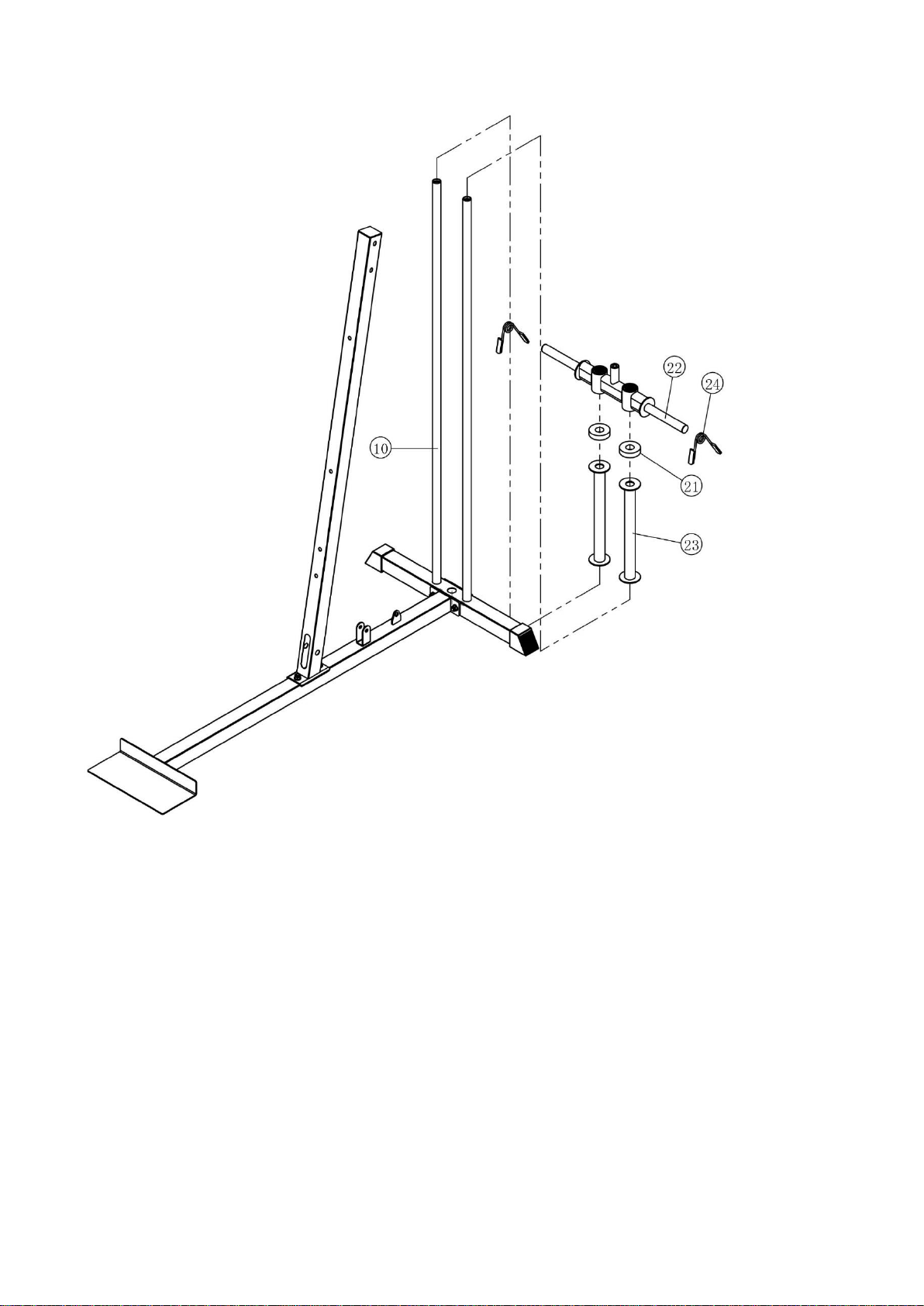

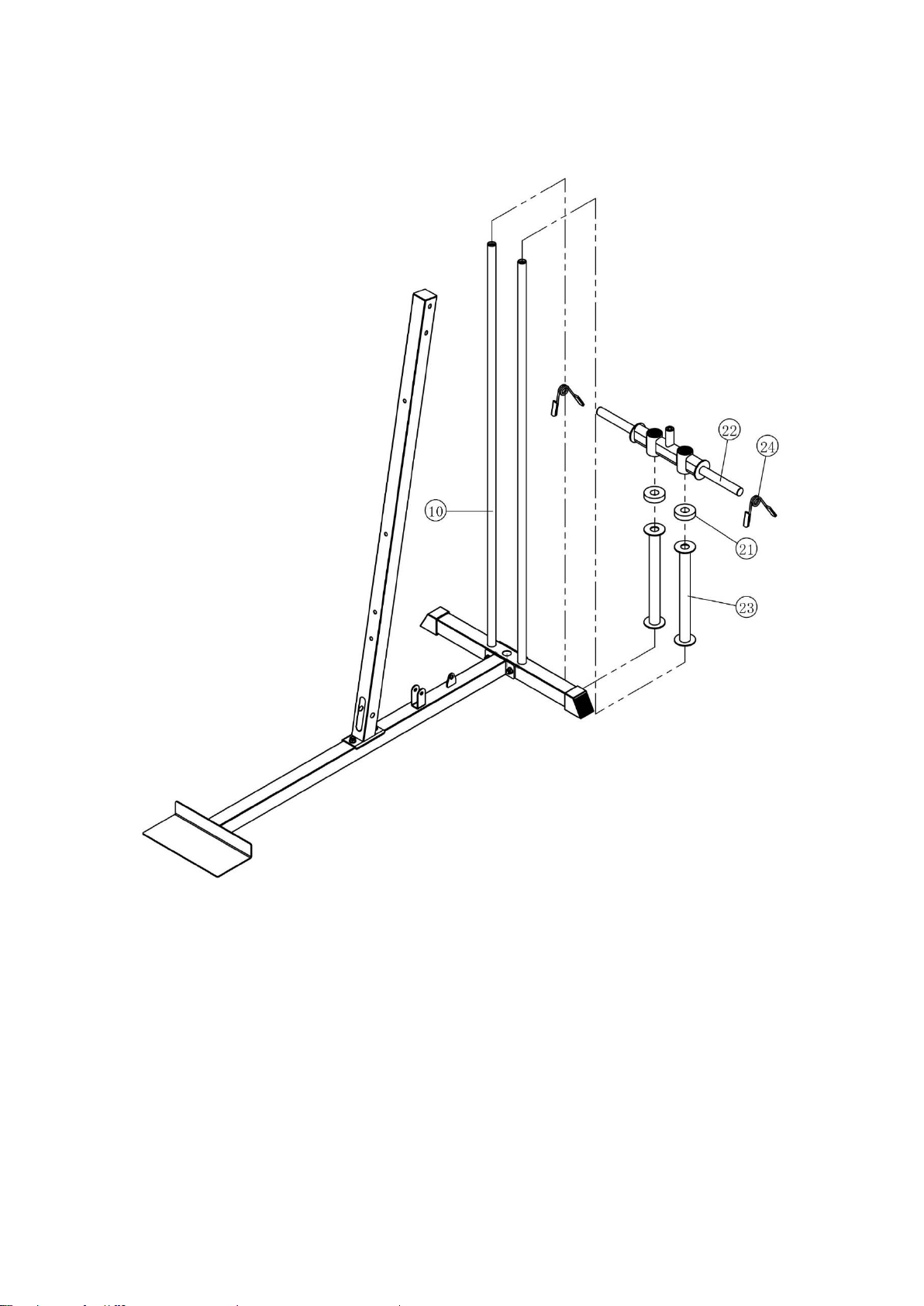

Krok 2

1. Nasadź części (#23,#21,#22) na prętach prowadzących (#10) jak na obrazku.

2. Włóż zacisk sprężynowy (#24) na część (#22).

- 9 -

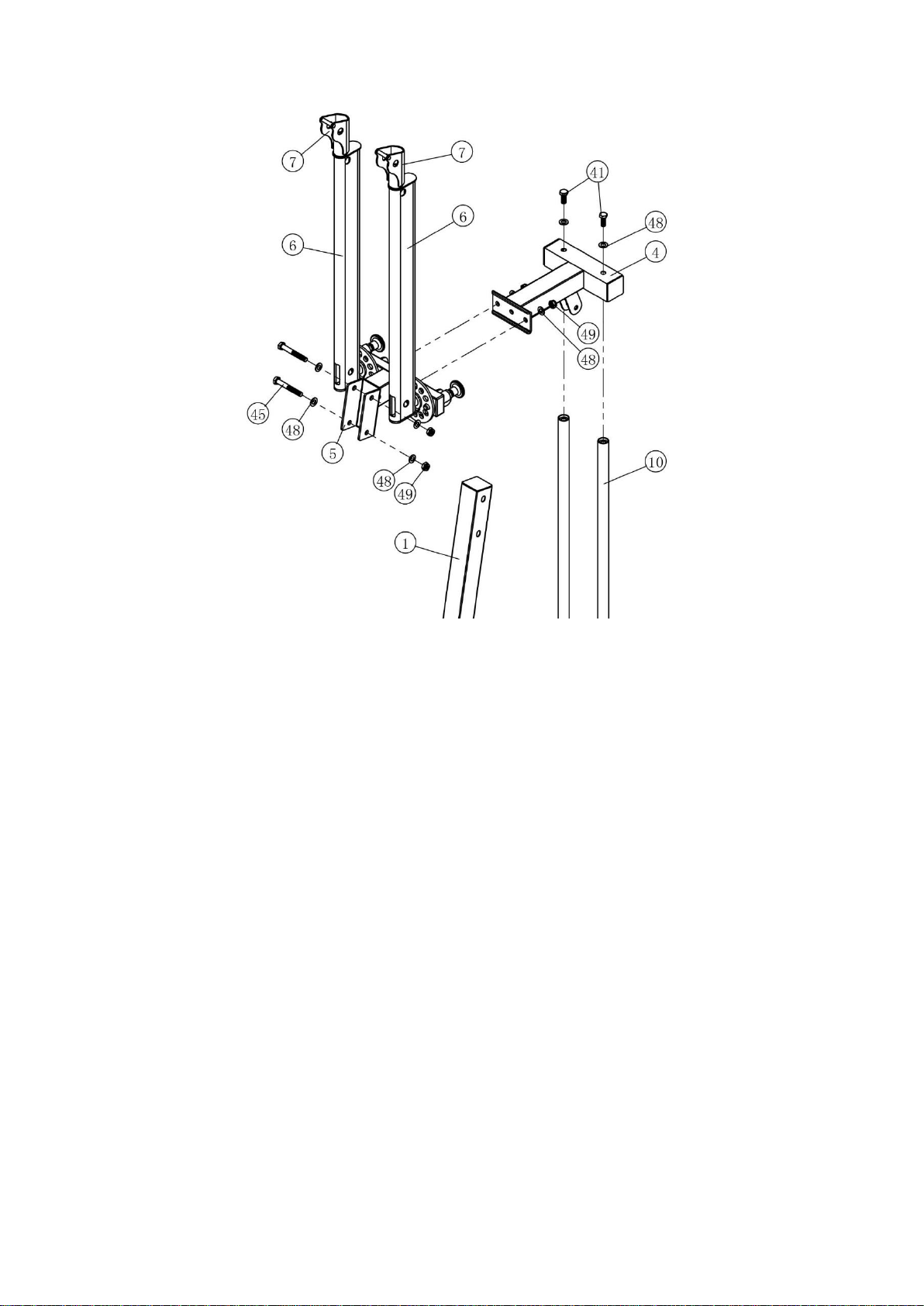

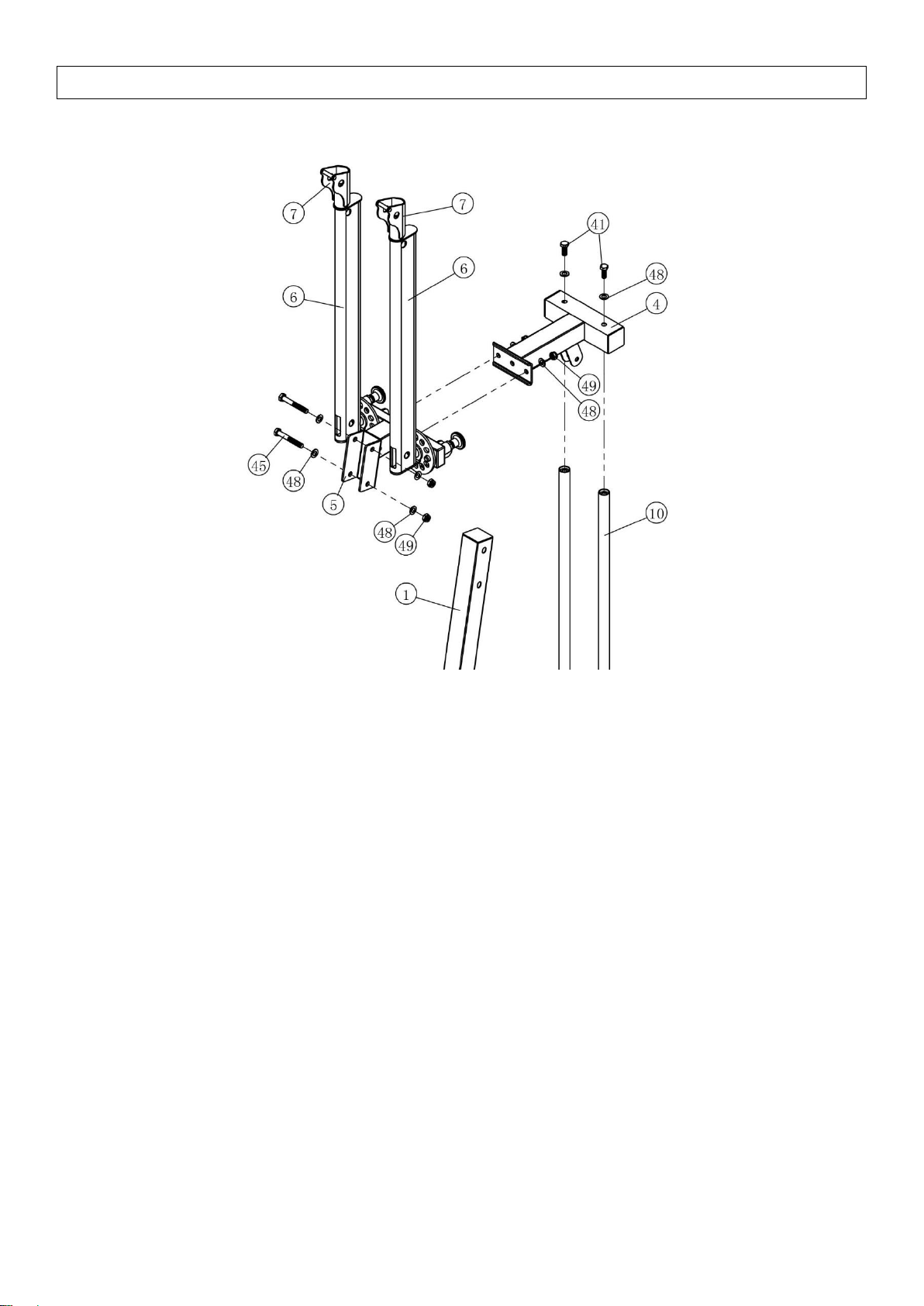

Krok 3

1. Włóż pręty prowadzące ( nr 10 ) do górnej belki ( # 4), a następnie zabezpiecz je ( 2 ) podkładami φ10 ( nr 48 ) i (2 ) śrubami M10 * 25 sześciokątnym HEX ( nr 41 ) .

2. Zamontuj krzyż ramy (# 5 ) na podstawie głównej (# 1) przy pomocy śrub ( 2 ) M10 * 75 (# 45 ), ( 4 ) podkładek φ10 ( nr 48 ) i (2 ) i nakrętek M10 ( 49 ) .

3. Połącz krzyż ramy (# 5) z górną belką (# 4) ( 2 ), nasadź podkładki φ10 ( nr 48 ) i (2 ) nakrętki M10 (# 49 ) .

- 10 -

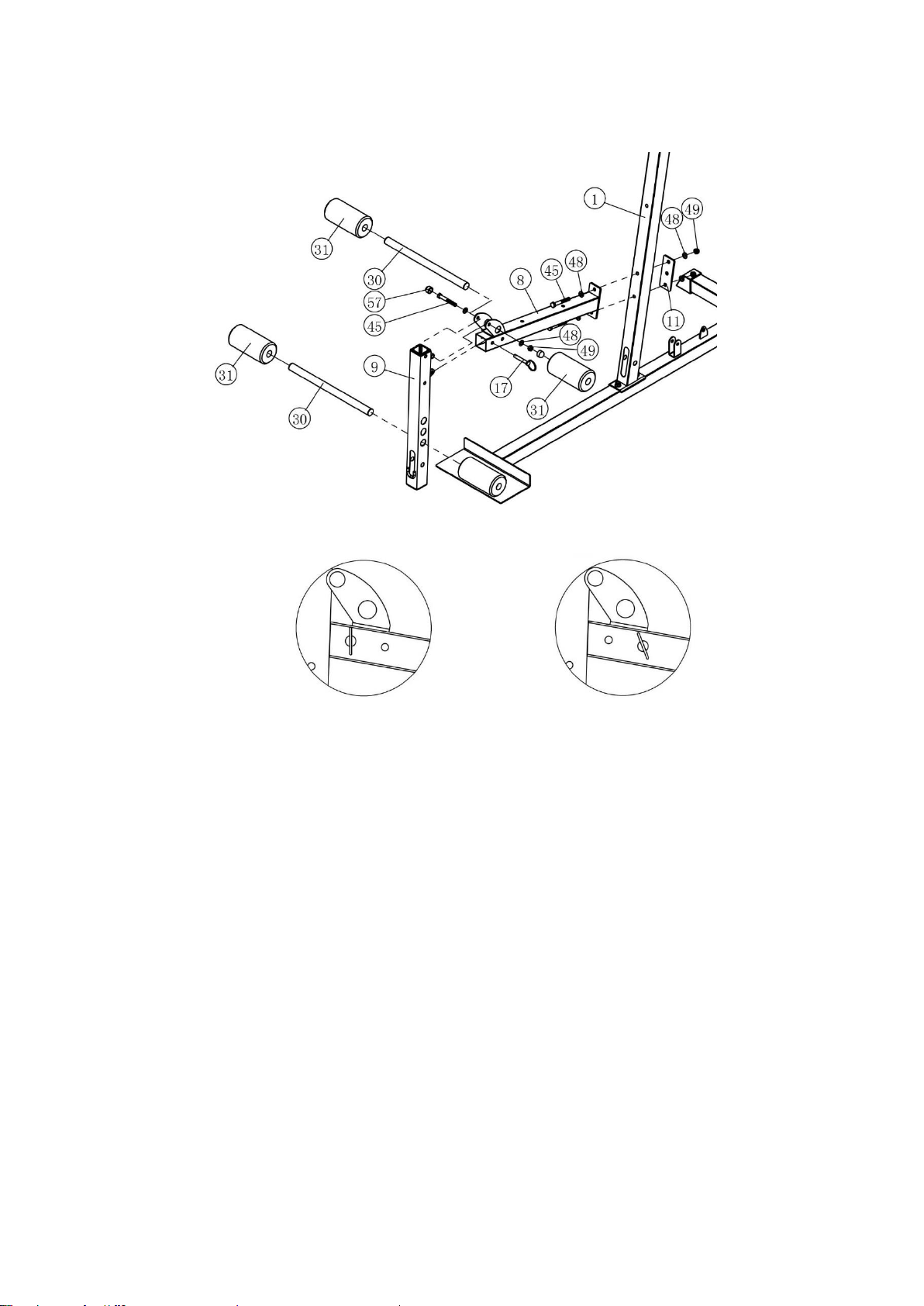

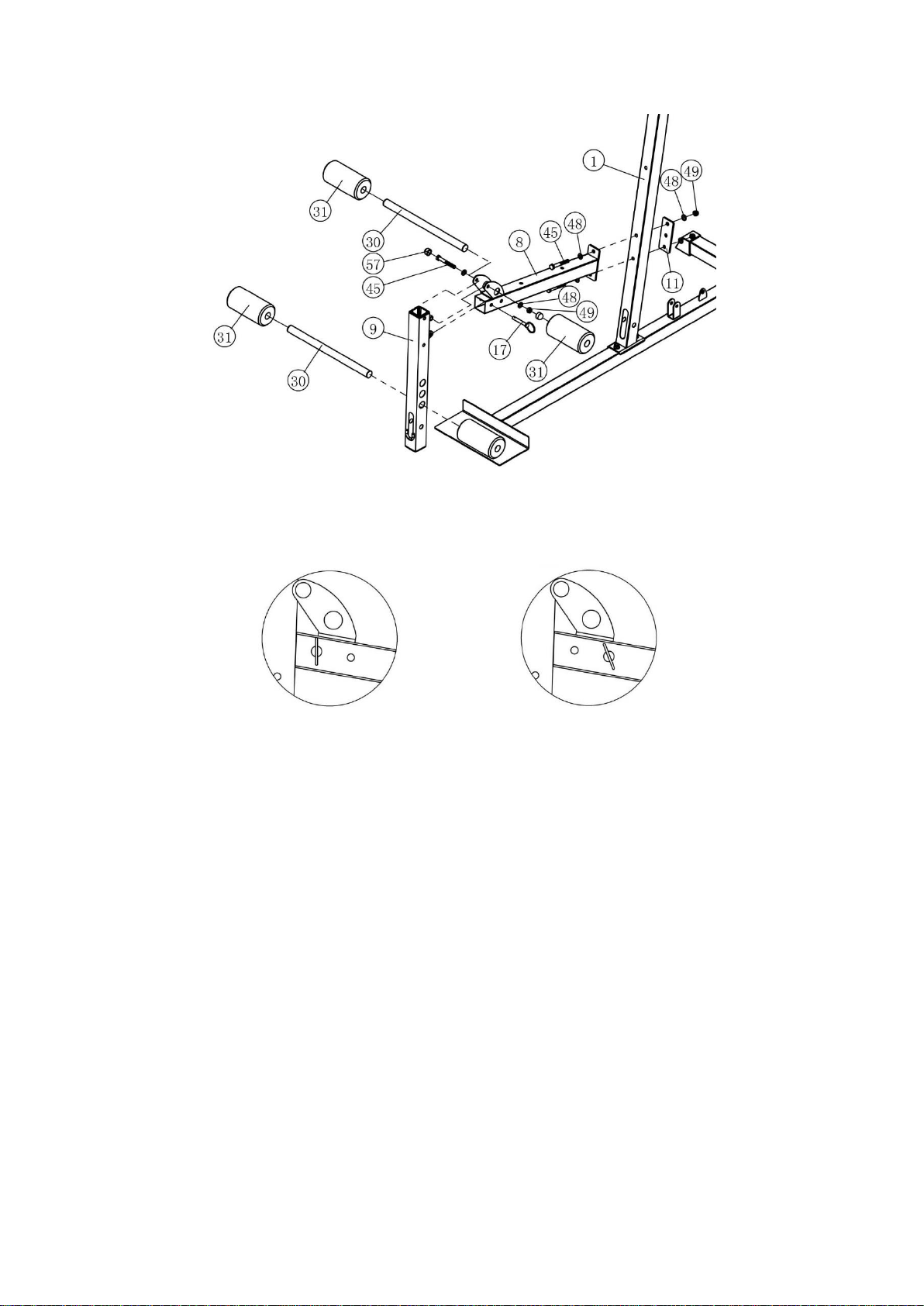

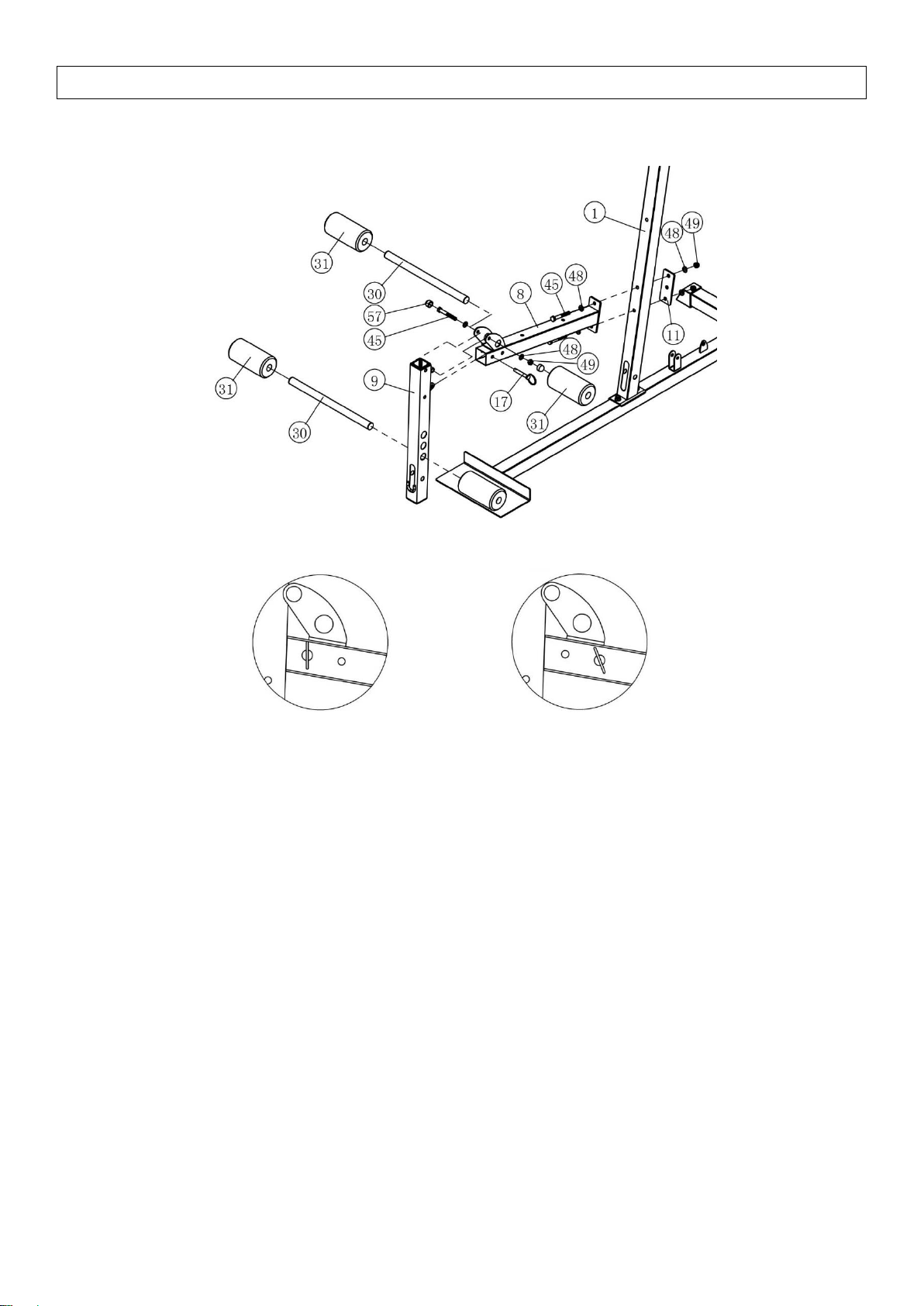

Krok 4

Jeden otwór służy do zablokowania ramy

Drugi otwór zwalnia blokadę ramy

Krok 4

1. Zamontuj ramę siedziska (# 8) i talerz płaski (# 11 ) do głównego wspornika (# 1) ( 2 ) za pomocą śrub M10 * 75 (# 45 ), ( 4 ) podkładek φ10 ( nr 48 ) oraz ( 2 ) nakrętek M10 (# 49 ) .

2. Połącz ramię do wyprostów nóg ( 9 ) z ramą siedziska (# 8) ( 1 ) za pomocą śrub M10 * 75 (# 45 ) , ( 2 ) podkładek φ10 ( nr 48 ) i ( 1 ) oraz nakrętek M10 ( 49 ).

3. Włóż szpilę z pierścieniem (# 17 ) do ramy siedziska (# 8 ) .

4. Nałóż zatyczkę φ25 ( # 37 ) na tubę rolki piankowej ( # 30 ) .

5. Następnie nasadź rolkę piankową ( # 31 ) na tubę rolki piankowej( # 30 ).

6. Wkręć śruby ( nr 45 ) w taki sposób aby część (# 9 ), aby mogła się swobodnie obracać, a następnie zamontuj nakrętki ( nr 57 ).

- 11 -

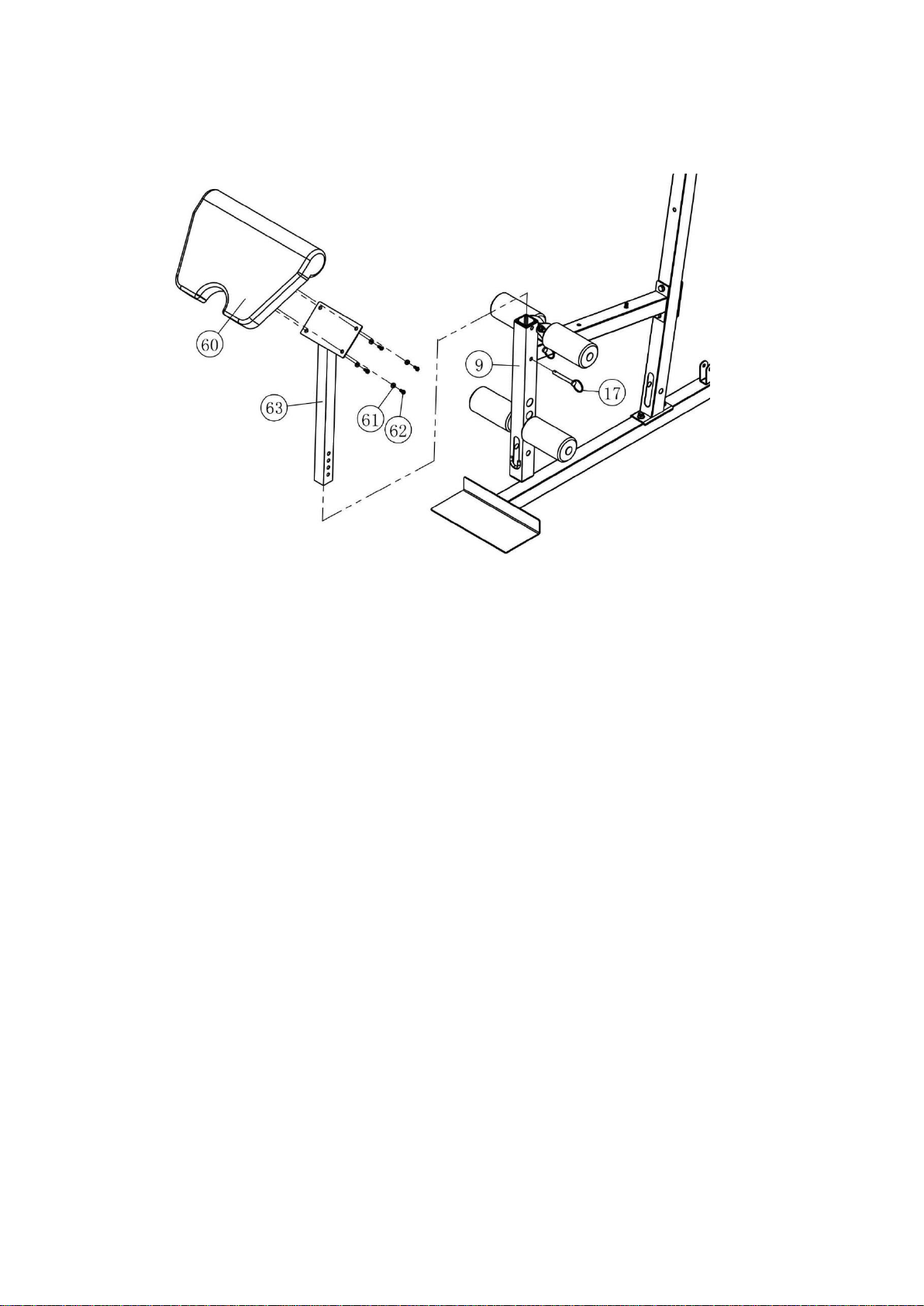

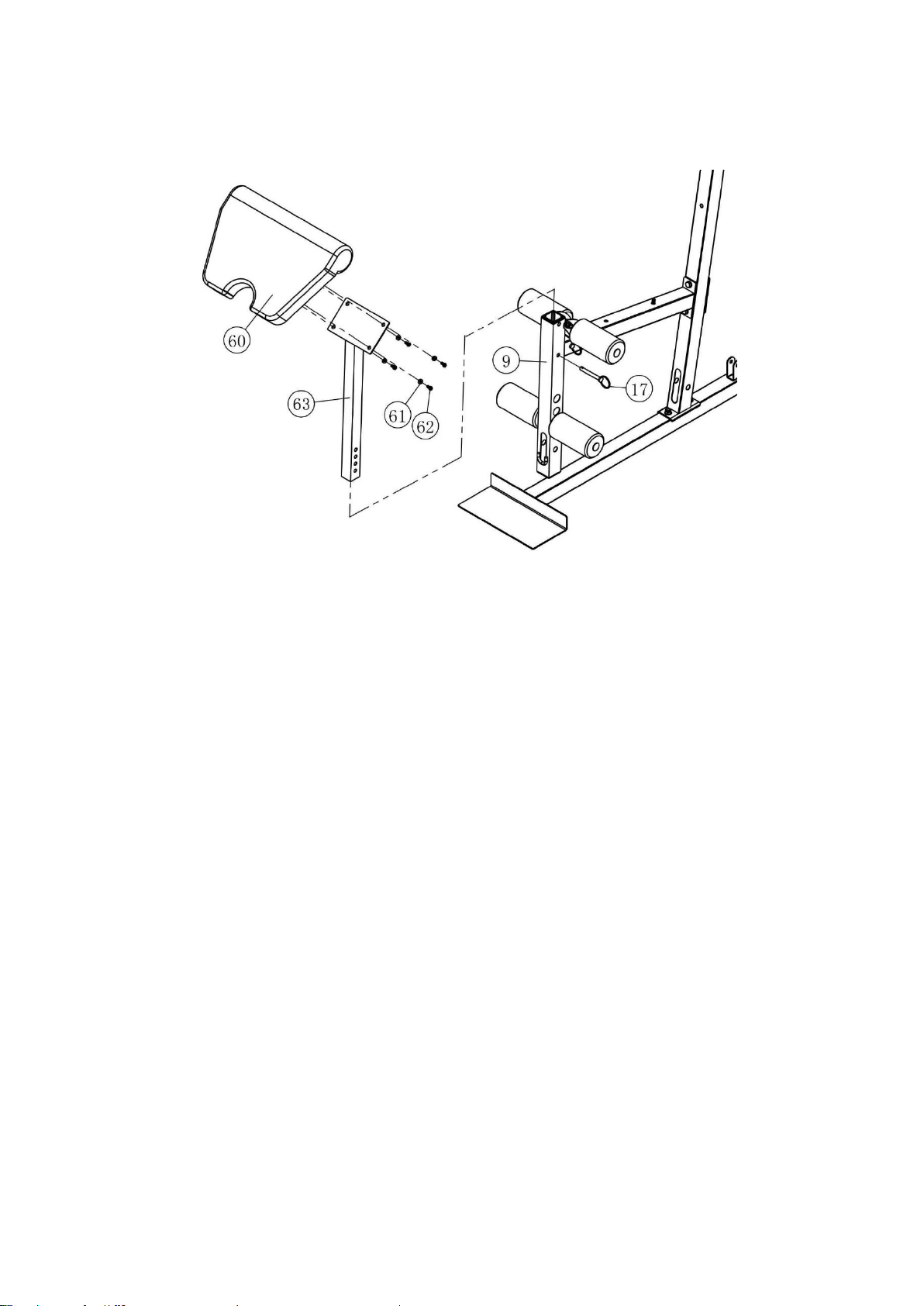

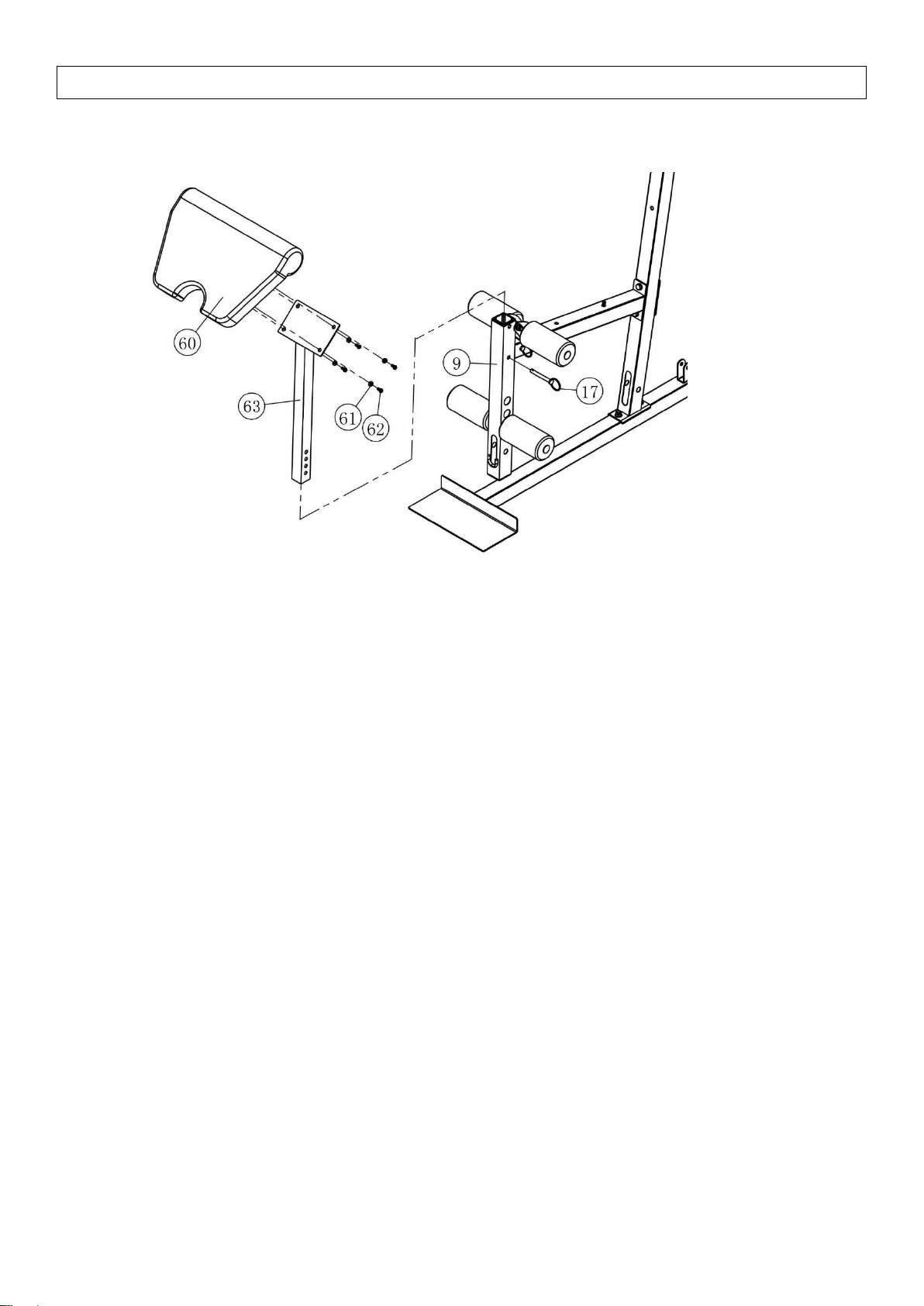

Krok 5

1. Zamontuj modlitewnik ( nr 60 ) na części ( # 63 ). Następnie wkręć (4 ) śruby M6 * 16 ( nr 62 ) i ( 4 ) podkładki φ6 ( nr 61 ).

2. Nasadź część ( # 63 ) na elemencie (# 9 ) i przymocuj go za pomocą szpili z pierścieniem ( # 17 ).

- 12 -

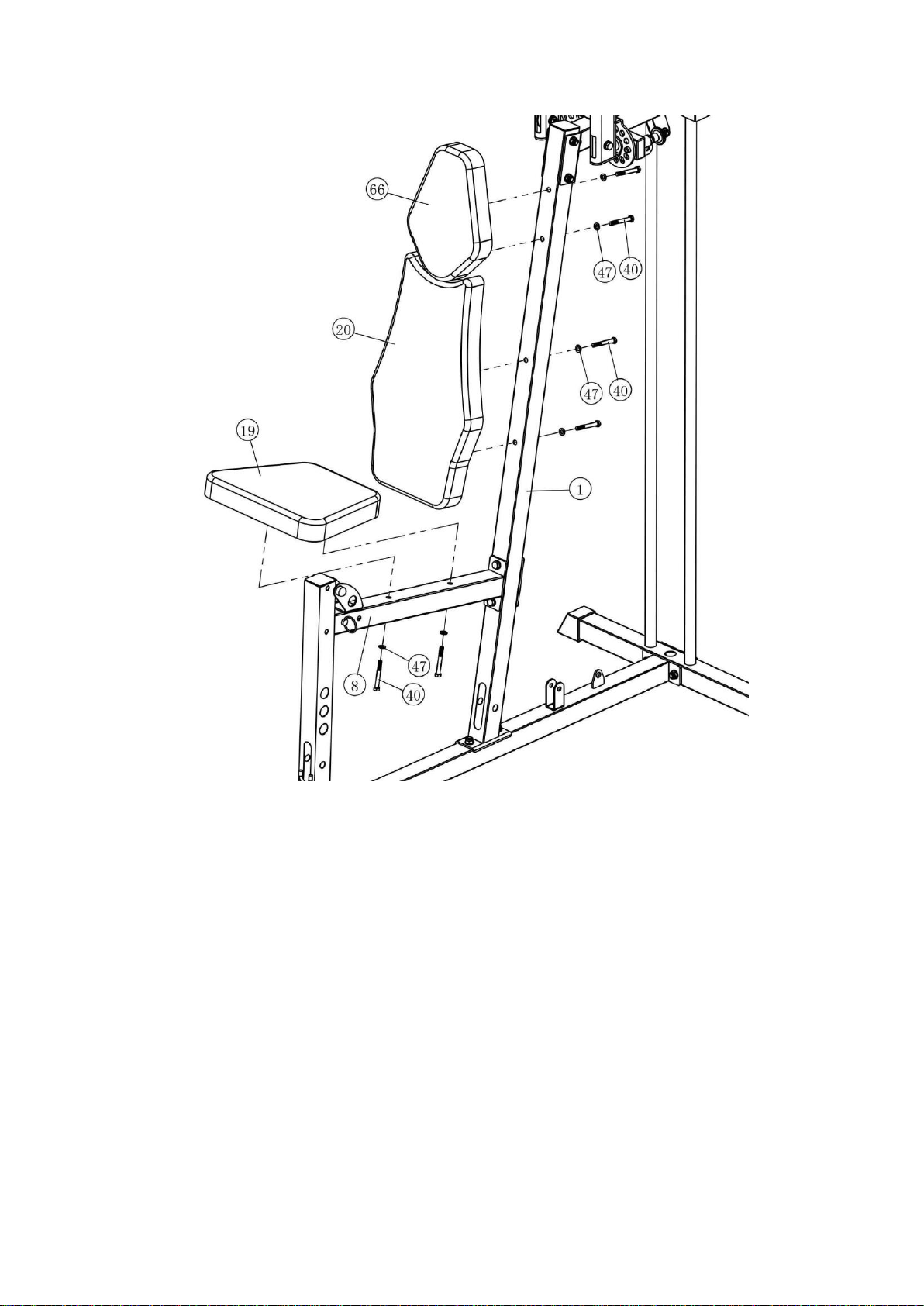

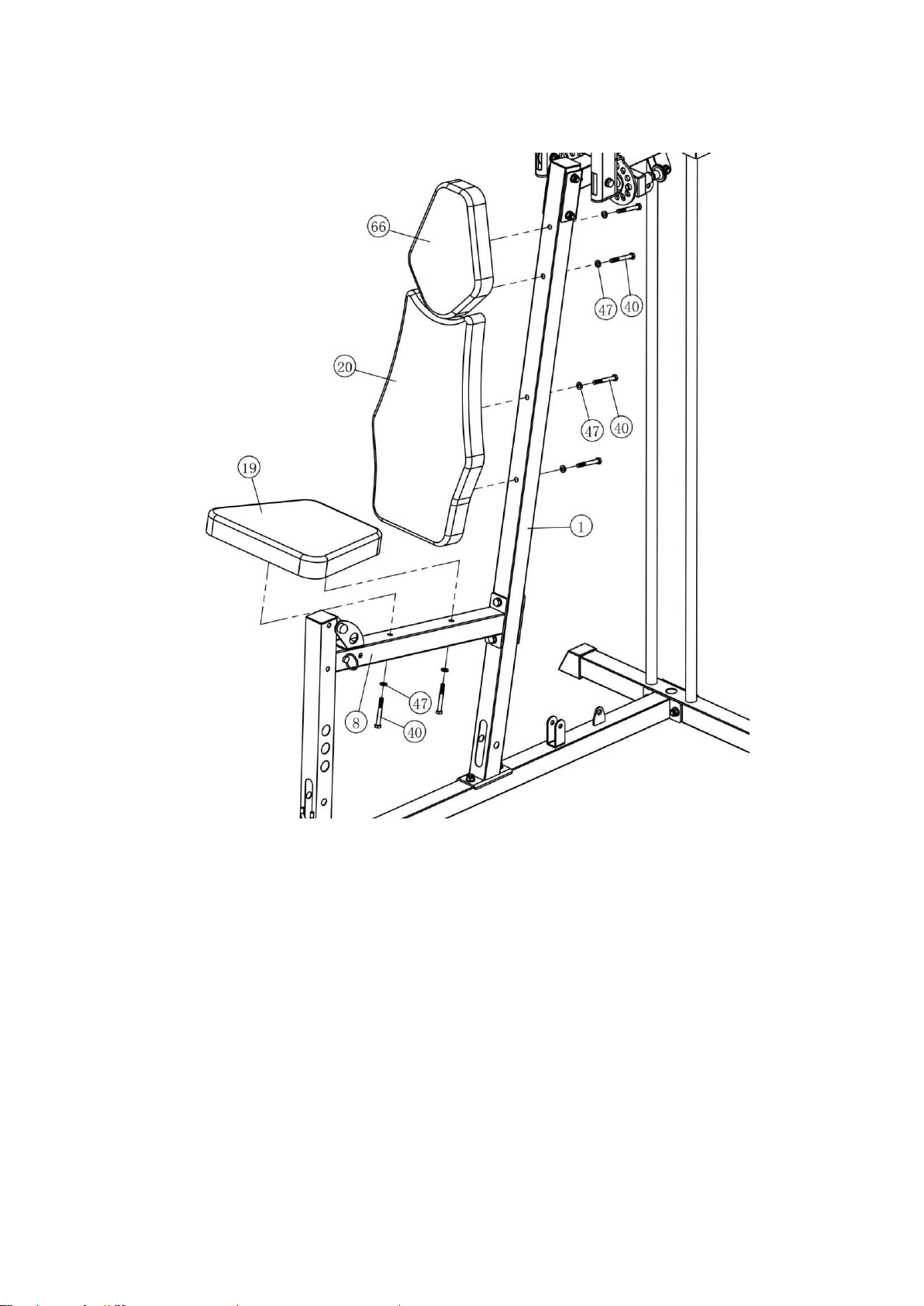

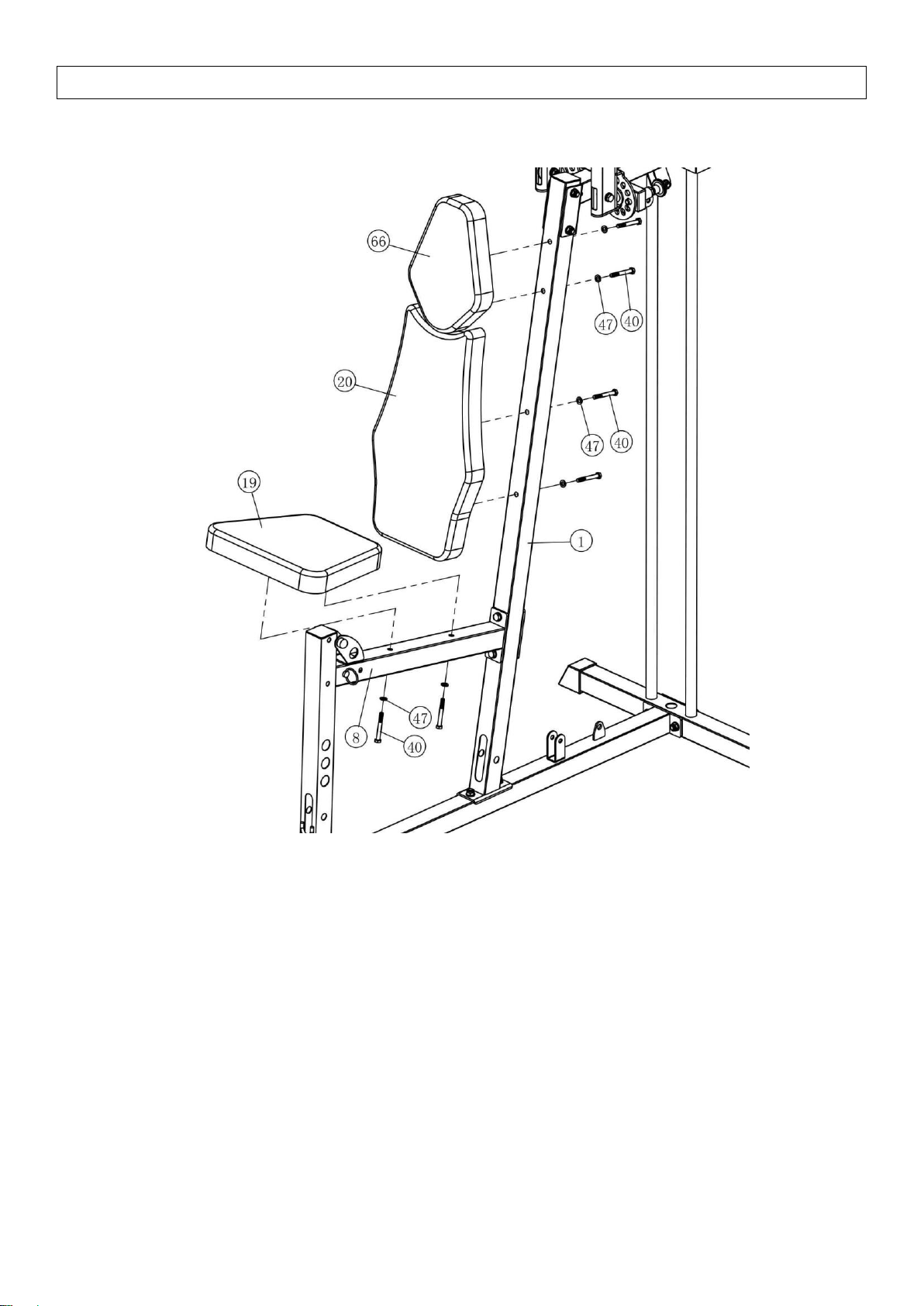

Krok 6

1. Przykręć oparcie ( # 20) do podstawy głównej (# 1) za pomocą śrub ( 2 ) M8 * 65 ( # 40) i ( 2 ) i podkładek φ8 (# 47 ).

2. Przymocuj siedzisko (# 19 ) do ramy siedziska (# 8) ( 2 ) śrubami M8 *65 ( # 40) i ( 2 ) podkładek φ8 (# 47 ).

- 13 -

Krok 7

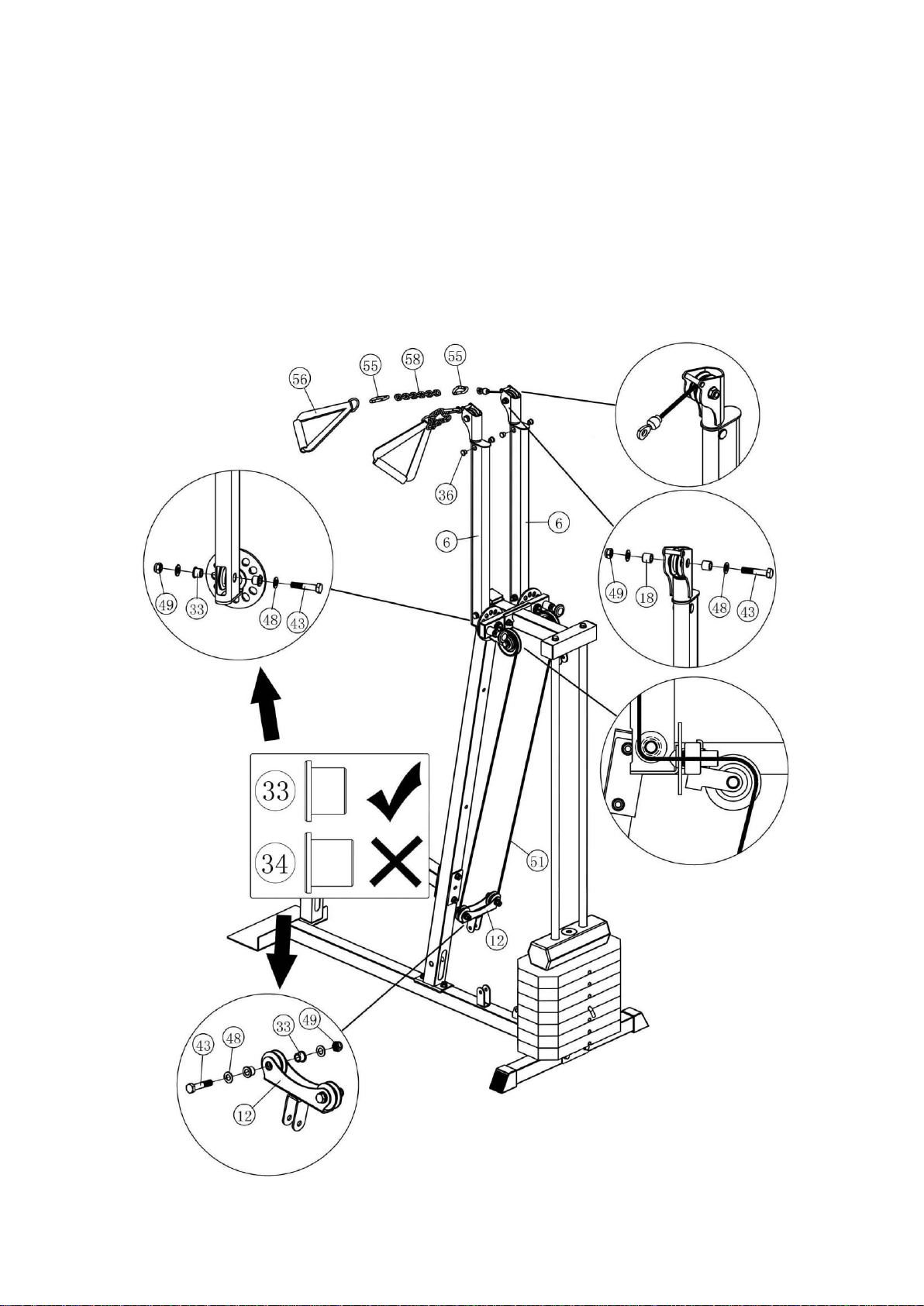

LINKI NACIĄGAJĄCE

Po złożeniu urządzenia sprawdź czy linka ma dobre naprężenie. (Sugeruje się utrzymanie przerwy 3-5mm pomiędzy

górną płytą, a stosem, wtedy naprężenie linki będzie prawidłowe).

KABEL

Aby ułatwić instalację kabli włóż zatyczki φ17 (# 36 ) do otworów wydrążonych w elemencie (# 6 ).

- 14 -

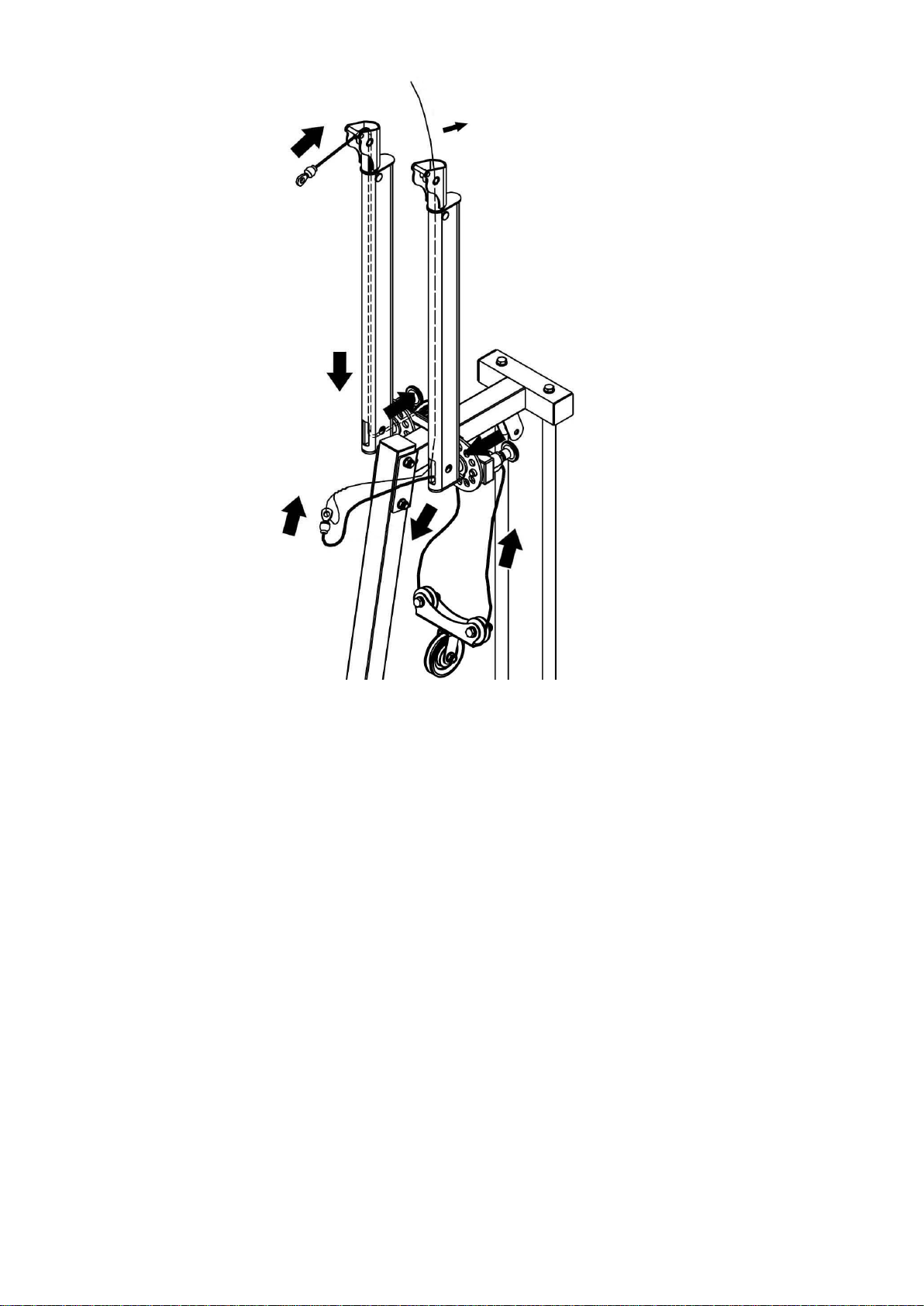

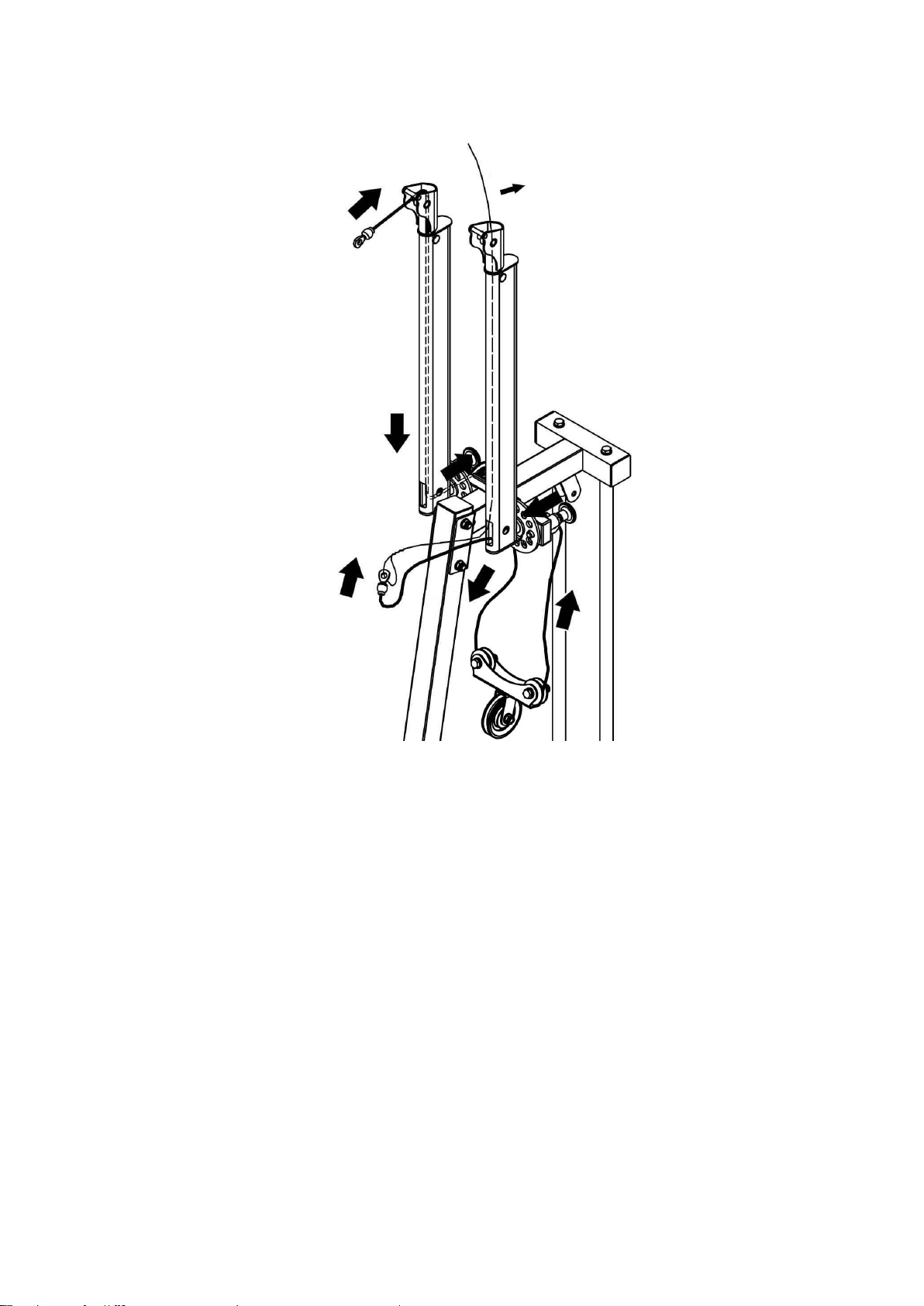

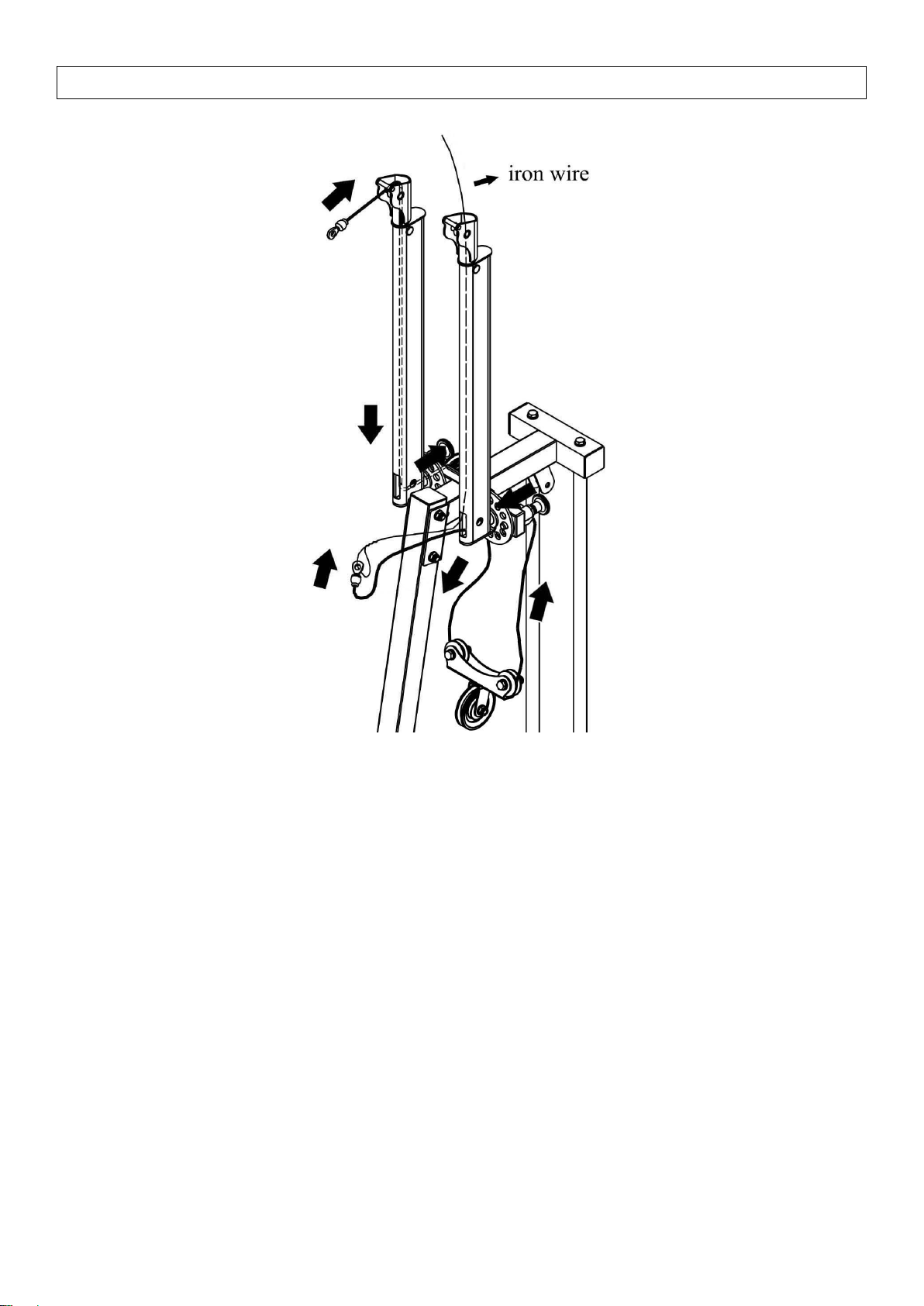

Żelazna linka

Należy przeciągnąć żelazną linkę (kabel) przez otwory.

- 15 -

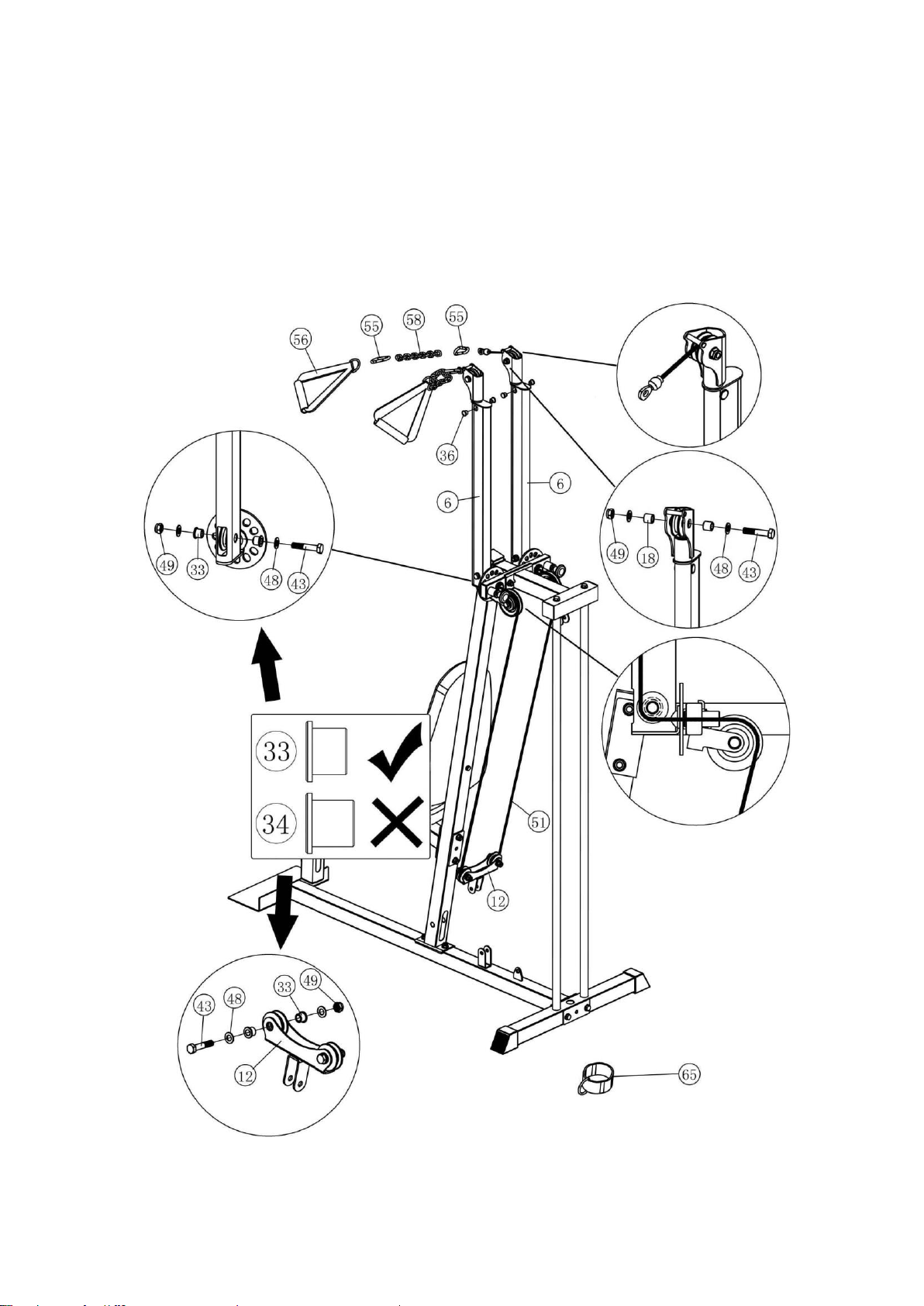

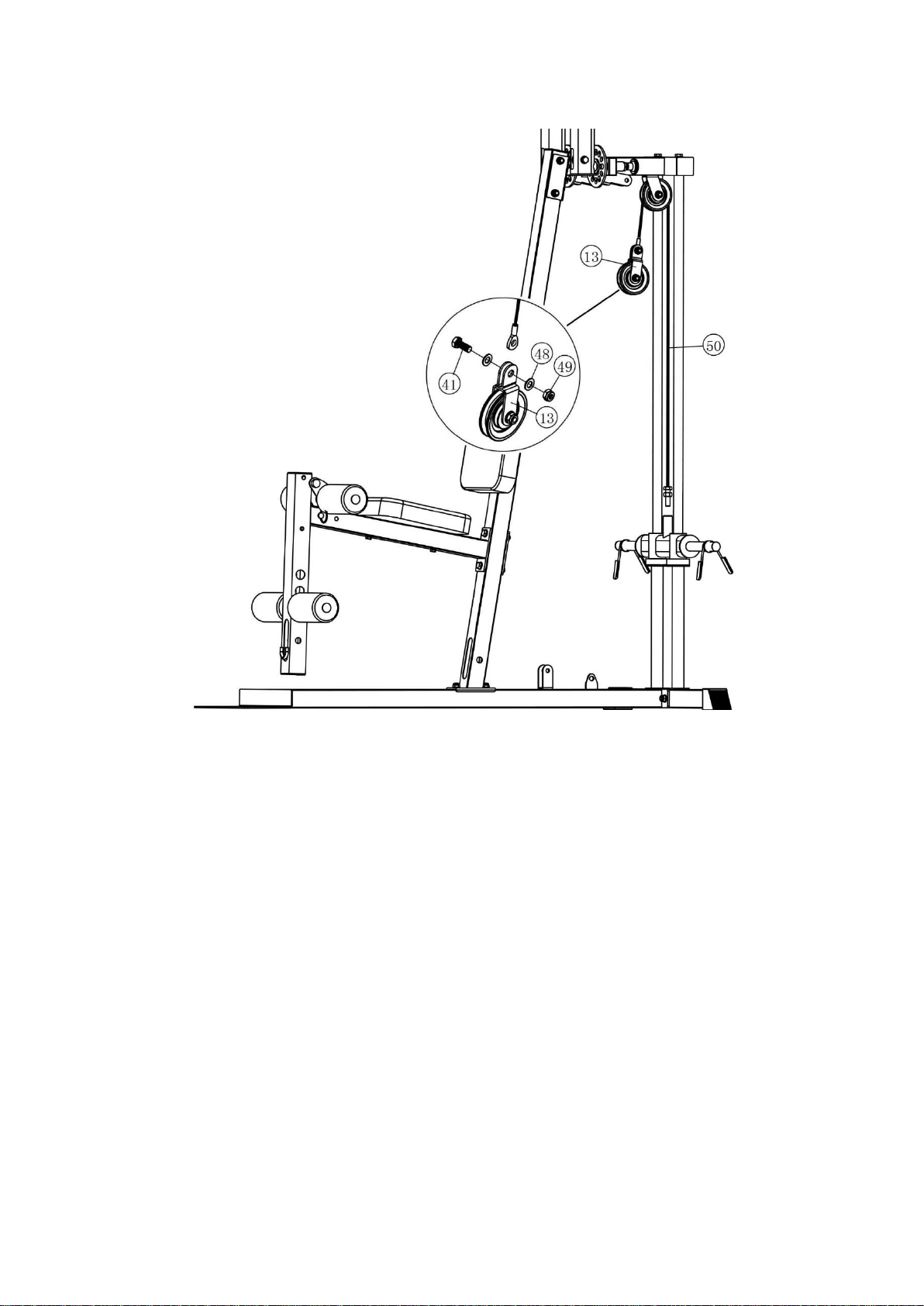

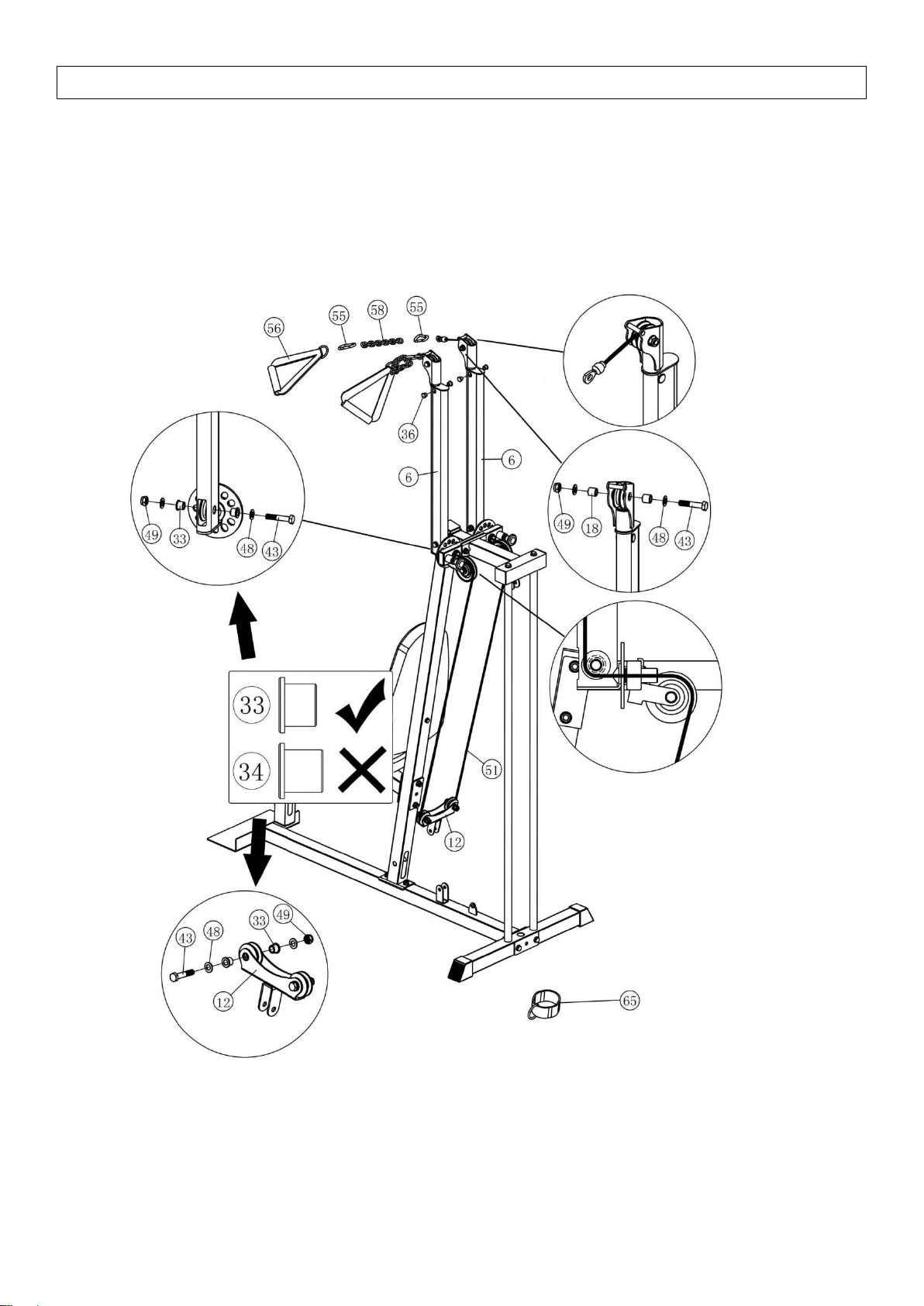

KABEL

- 16 -

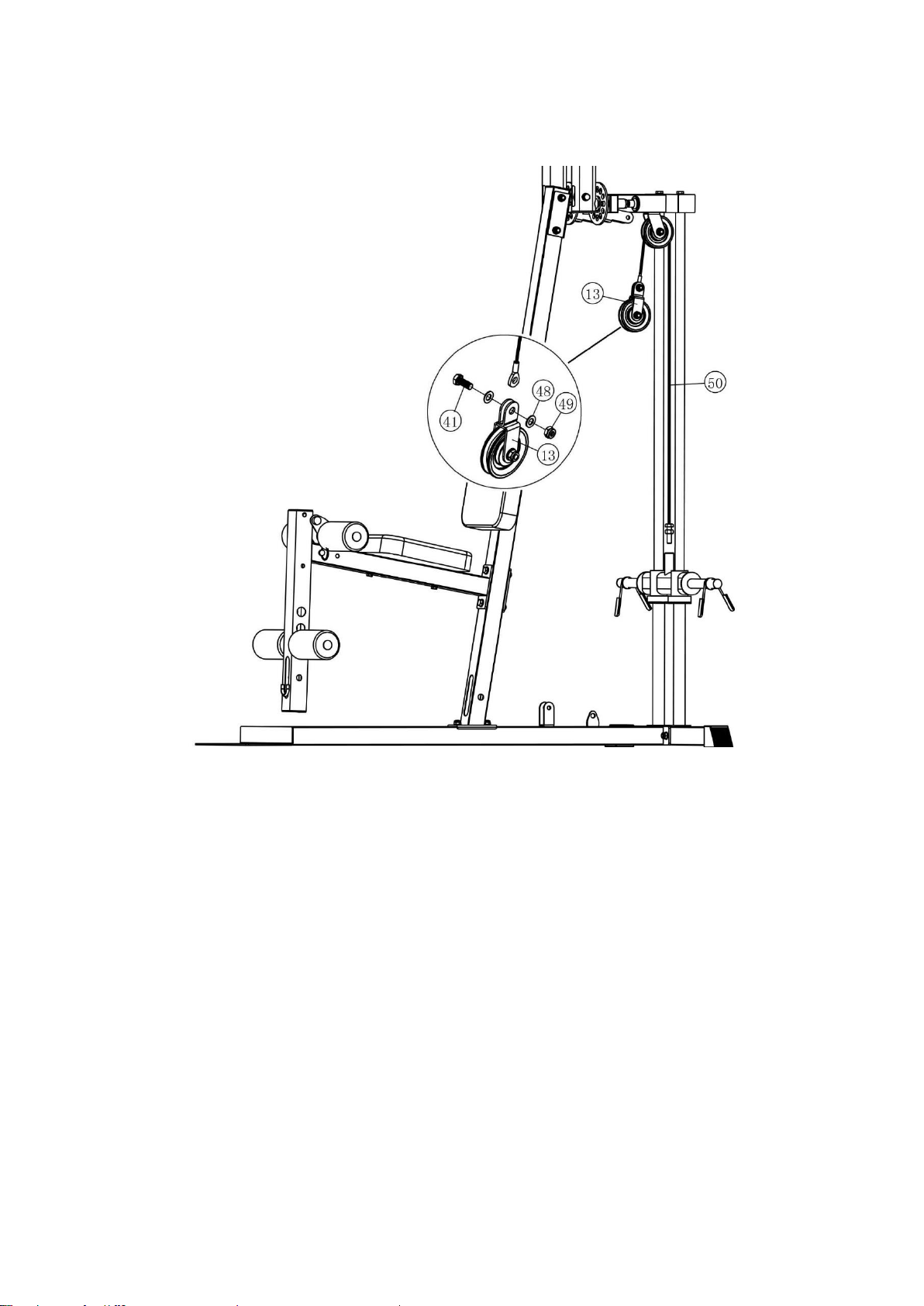

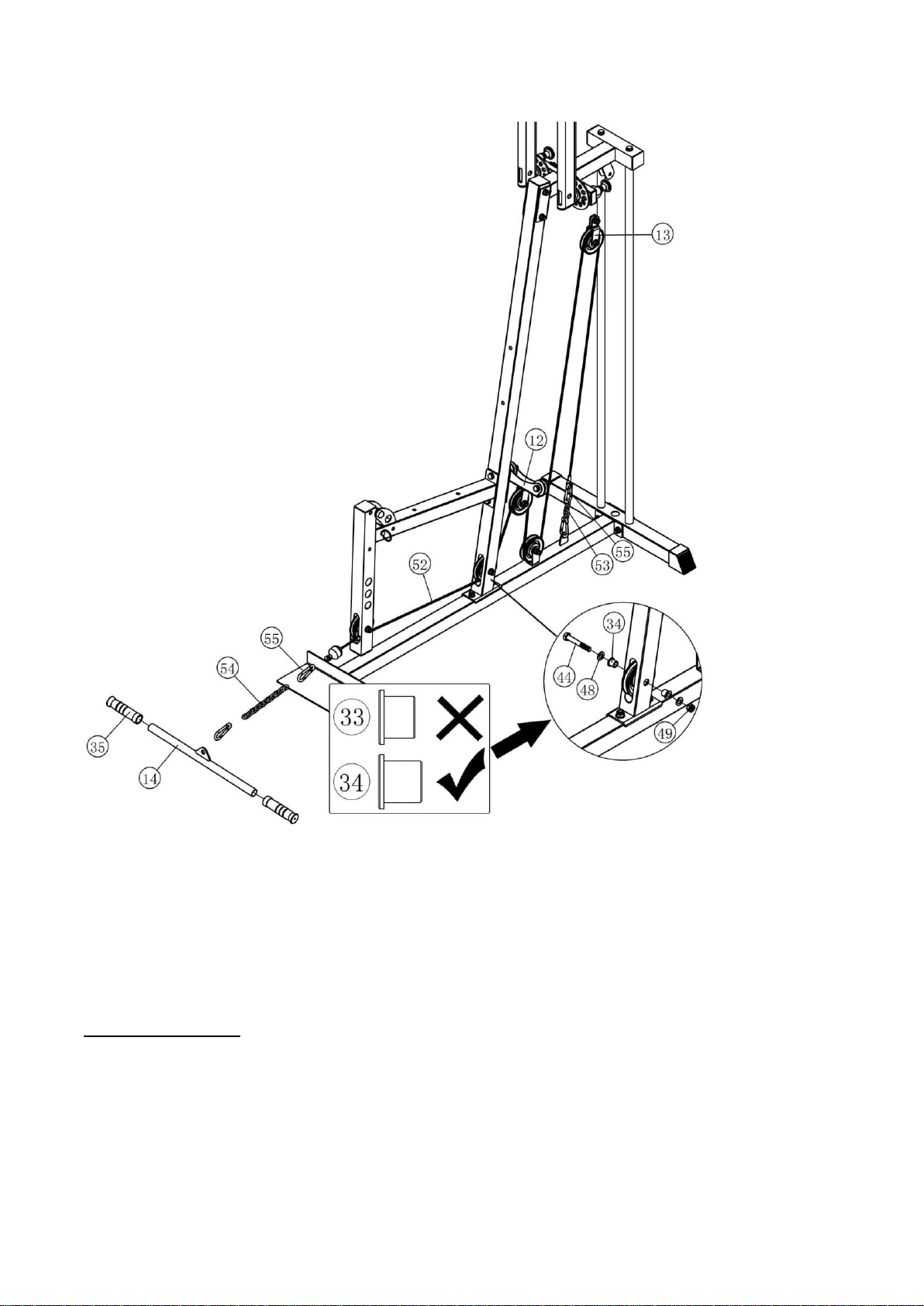

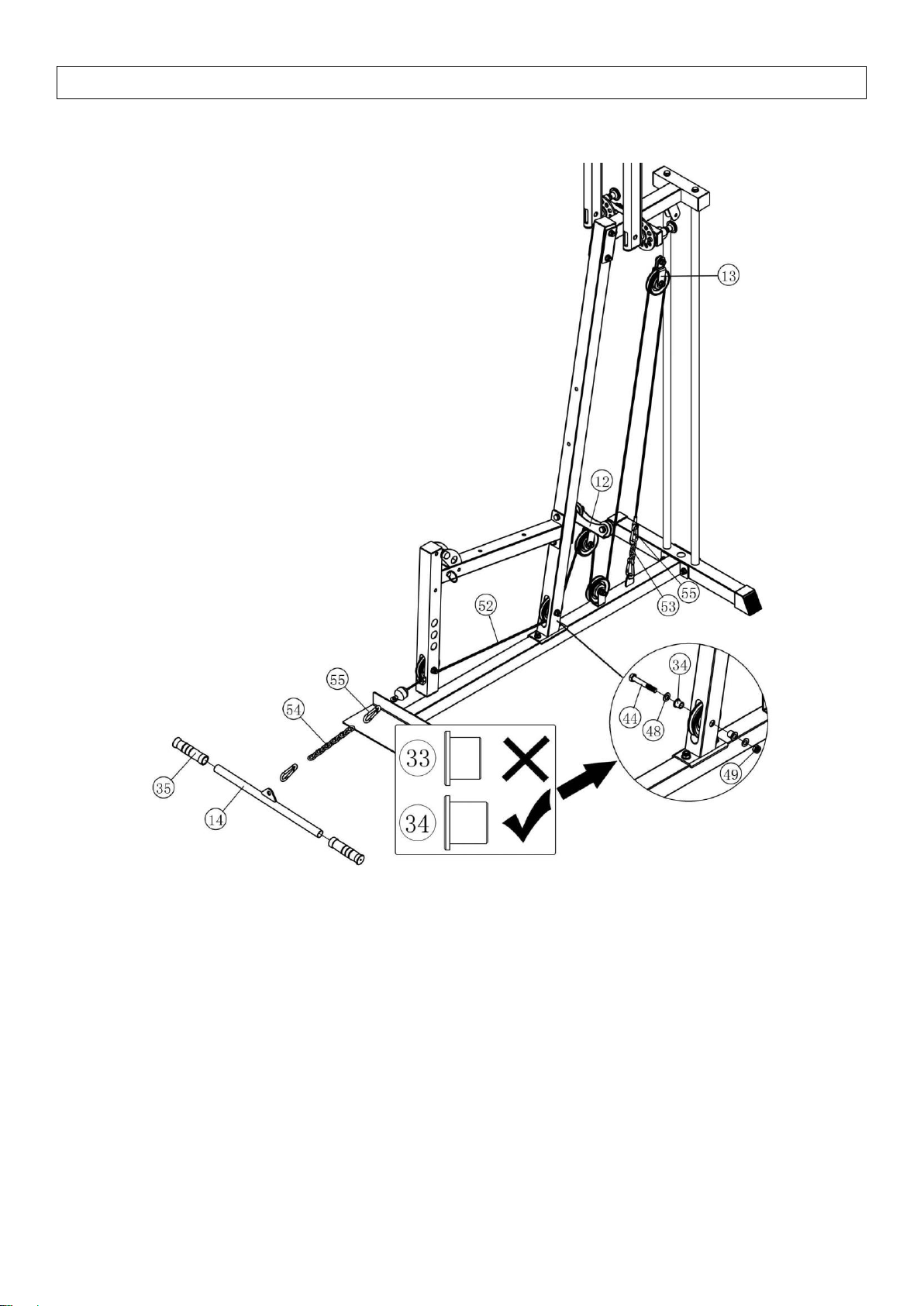

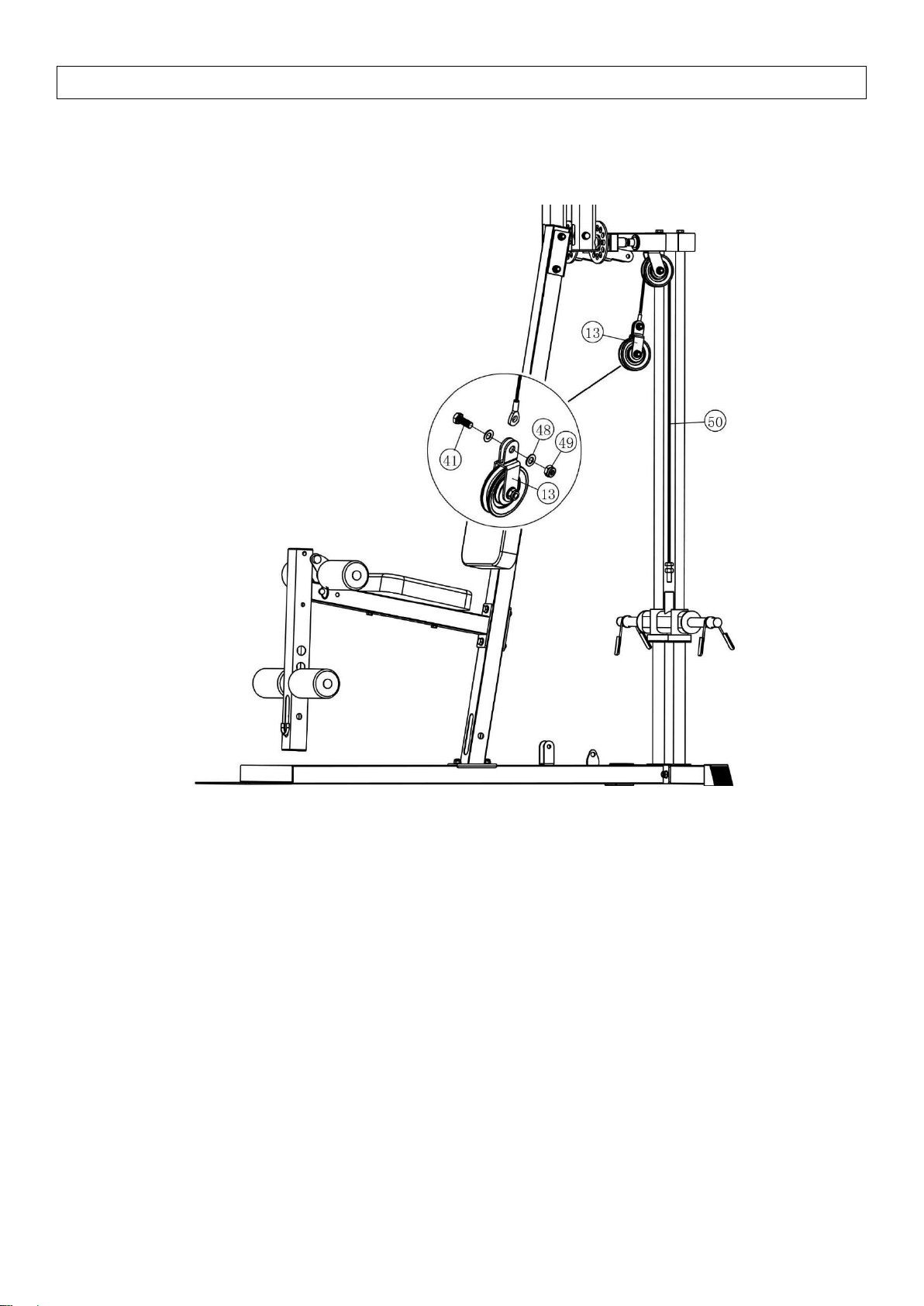

KABEL WZMACNIAJĄCY PARTIE DOLNE

W przypadku, gdy kabel jest bardzo luźny, należy wyregulować długość łańcucha (# 53 ), wykorzystując łącznik ( # 55 ).

Należy dokręć wszystkie śruby i nakrętki przy pomocy klucza. Podstawowe elementy powinny być w pełni zmontowane. Przed użyciem proszę sprawdzić, czy wszystkie śruby są dobrze dokręcone i kable są prawidłowo osadzone na wszystkich kołach pasowych.

ZAKRES STOSOWANIA

Atlas TYTAN 22 jest urządzeniem przeznaczonym do ćwiczeń ogólnorozwojowych w warunkach domowych. Nie może być używany w celach terapeutycznych, rehabilitacyjnych i komercyjnych

- 17 -

INSTRUKCJA TRENINGU

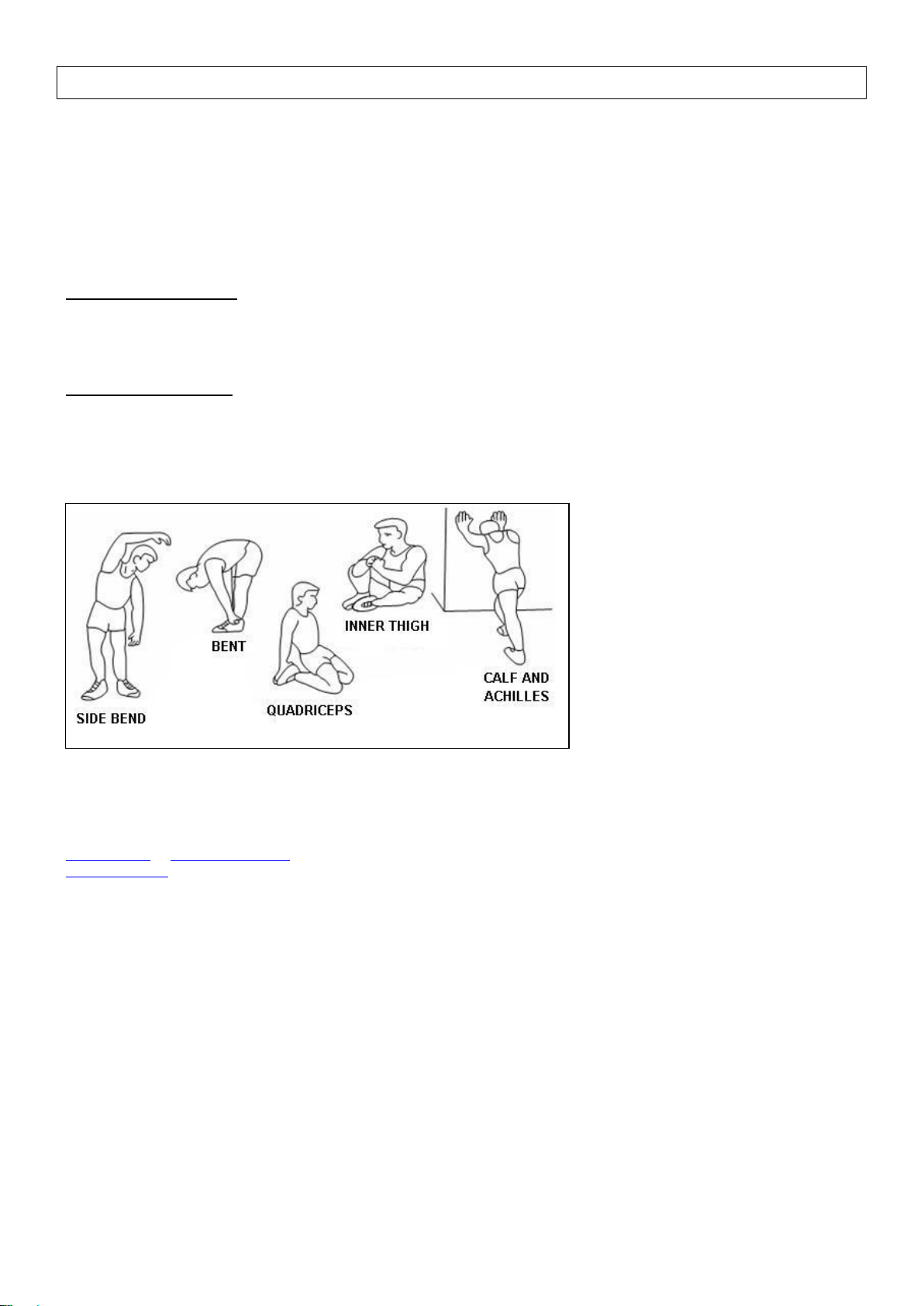

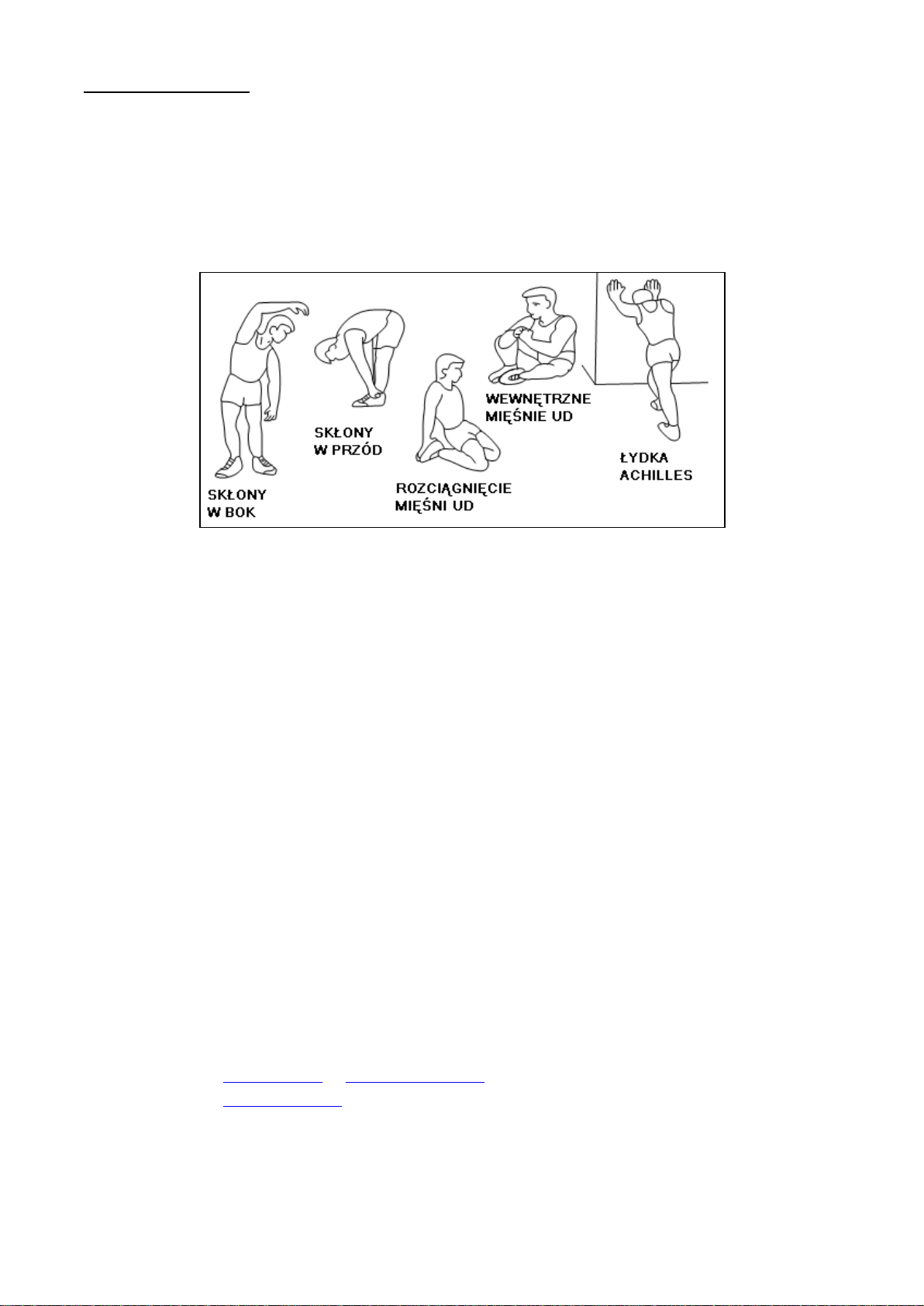

Rozgrzewka

Przed rozpoczęciem treningu sugerujemy wykonać ćwiczenia rozgrzewające przedstawione poniżej na rysunku. Każde ćwiczenie powinno być wykonywane, co najmniej przez 30 sekund. Rozgrzewka

Dział obsługi klienta: ABISAL Sp. z o.o.

ul. Św. Elżbiety 6 41–905 Bytom

www.abisal.pl www.hms-fitness.pl abisal@abisal.pl

- 18 -

KARTA GWARANCYJNA

Lp.

Data zgłoszenia

Data wydania

Przebieg napraw Podpis odbierającego (sklep, właściciel)

Nazwa artykułu: …………………………………………………………. Kod EAN: ………………………………………………………………… Data sprzedaży: ………………………………………………………….

…………………………………....

(Pieczątka i podpis sprzedawcy)

WARUNKI GWARANCJI

1. Sprzedawca w imieniu Gwaranta udziela gwarancji na terytorium RP na okres 24 miesięcy od daty sprzedaży.

2. Gwarancja będzie respektowana przez sklep lub serwis po przedstawieniu przez klienta:

- czytelnie i poprawnie wypełnionej karty gwarancyjnej z pieczątką sprzedaży oraz podpisem sprzedawcy

- ważnego dowodu zakupu sprzętu z datą sprzedaży / rachunku /

- reklamowanego towaru

3. Ewentualne wady i uszkodzenia ujawniane w okresie gwarancyjnym będą naprawiane bezpłatnie w terminie nie dłuższym niż 21 dni od daty dostarczenia towaru do sklepu lub serwisu.

4. W przypadku konieczności sprowadzenia części z importu okres gwarancji może się wydłużyć o czas niezbędny do jej sprowadzenia jednak nie dłużej niż o 40 dni.

5. Gwarancją nie są objęte: - Uszkodzenia mechaniczne i wywołane nimi wady,

- uszkodzenia i wady wynikłe wskutek niewłaściwego z przeznaczeniem użytkowania i przechowywania,

- niewłaściwy montaż i konserwacja,

- uszkodzenia i zużycie takich elementów jak: linki, paski, elementy gumowe, pedały, uchwyty z gąbki, kółka, łożyska

itp.

6. Gwarancja traci ważność w przypadku: - Upływu terminu ważności,

- samodzielnych napraw,

- nieprzestrzegania zasad prawidłowej eksploatacji.

7. Duplikaty karty gwarancyjnej nie będą wydawane.

Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową.

SPRZĘT NIE JEST PRZEZNACZONY DO UŻYTKOWANIA W SIŁOWNIACH, KLUBACH KULTURYSTYCZNYCH, CENTRACH FITNESS ORAZ DO INNYCH CELÓW WYCZYNOWYCH

ADNOTACJE O PRZEBIEGU NAPRAW

- 19 -

OWNERS MANUAL

IMPORTANT SAFETY INFORMATION

This product has been designed for home use only and built for optimum safety. Please note the following safety precautions:

1. Before starting any exercise program you should consult your doctor to determine if you have any physical or health

conditions that could create a risk to your health and safety, or prevent you from using the equipment properly. Your

doctor's advice is essential if you are taking medication that affects your heart rate, blood pressure or cholesterol

level. This is especially important for persons over the age of 35, pregnant women, or those with pre-existing health problems or balance impairments.

2. Before using this equipment to exercise, always do stretching exercises to properly warm up.

3. Be aware of your body's signals. Incorrect or excessive exercise can damage your health. Stop exercising if you experience

any of the following symptoms: pain, tightness in your chest, irregular heartbeat, extreme shortness of breath, feeling light

headed, dizzy or nauseous. If you do experience any of these conditions you should consult your doctor before continuing with exercise program.

4. During exercises and after keep children and pets away from the equipment.

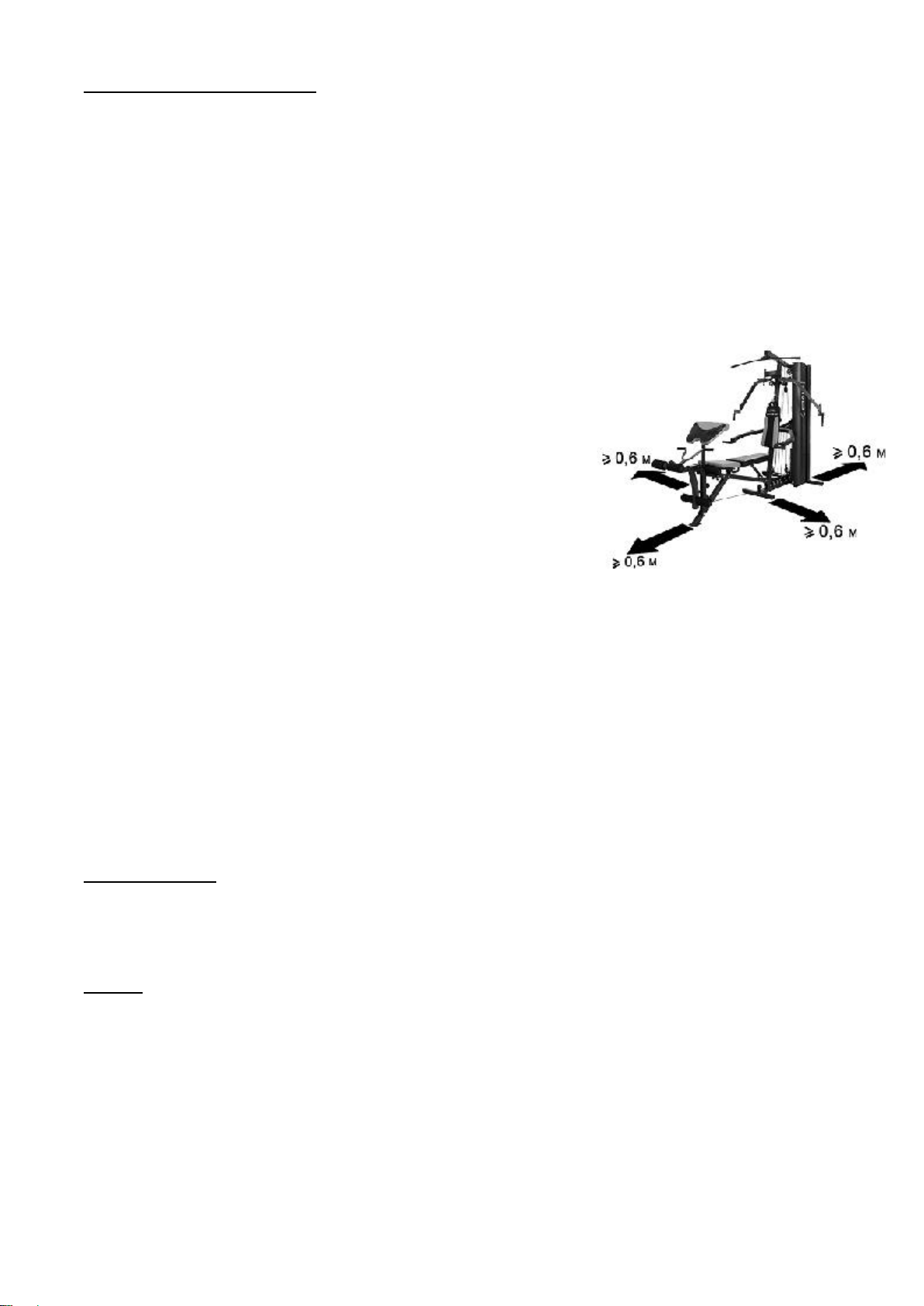

5. Use the equipment on a solid, flat level surface with a protective cover for your floor or carpet. For safety, the equipment should

have at least 0.5 meter of free space all around it. Move all sharp objects to.

6. Before each use, visually inspect the unit including hardware and resistance bends.

7. Before using the equipment, check if the nuts, bolts and other bends are securely tightened.

8. Always use the equipment as indicated. If you find any defective components whilst assembling or checking the equipment, or

if you hear any unusual noise coming from the equipment while using, stop. Do not use the equipment until the problem has been rectified.

9. Do not insert any object into any openings.

10. Be aware of all regulation and constructions parts which may disturb during exercises.

11. The safety level of the equipment can only be maintained if it is regularly examined for damage and/or wear and tear.

12. Wear suitable clothing whilst using the equipment. Avoid wearing loose clothing which may get caught in the equipment or that

may restrict or prevent movement.

13. The equipment has been tested and certified according to EN 957 under class H. It is not suitable for therapeutic use.

14. Care must be taken when lifting or moving the equipment so as not to injure your back. Always use proper lifting techniques

and/or use assistance.

15. The equipment is designed for adult use only. Adults should take care and responsibility for children.

16. Assemble this unit as described in this manual. Use only parts from the set. Check all parts with the part list.

WARNING: READ ALL INSTRUCTIONS BEFORE USING ANY FITNESS EQUIPMENT. WE ASSUME NO RESPONSIBILITY FOR PERSONAL INJURY OR PROPERTY DAMAGE CAUSED BY OR THROUGH THE USE OF THIS PRODUCT

SPECIFICATIONS

Weight – 40 kg Dimensions - 115 x 60 x 210 cm Maximum weight - 45 kg Maximum weight of user – 100 kg

MAINTENANCE

Your unit has been carefully designed to require minimum maintenance. To ensure this, we recommend that you do the following: Keep your unit clean by wiping sweat, dust or other residue off with a soft, clean cloth after each use Always make sure that the bands are secure and show no signs of wear Regularly check the tightness of nuts and bolts.

- 20 -

Exploded View Diagram

- 21 -

Exploded View Diagram

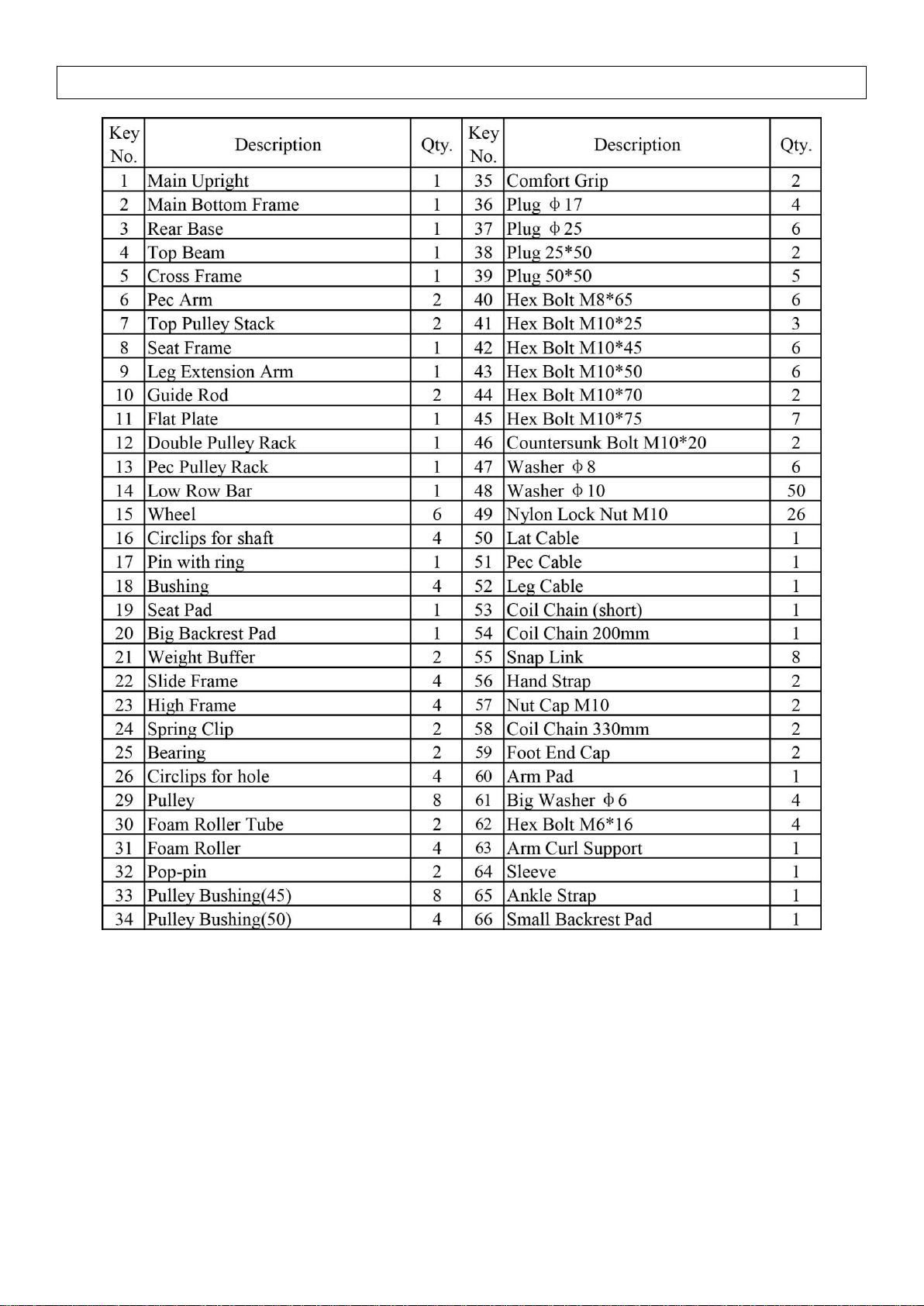

Part List

Assembly

Note:

1. Washer should be placed on both ends of all bolts (against the head of the bolt and against the nut) unless otherwise specified in these instructions.

2. Hand tighten all bolts on initial assembly and finally tighten with the wrench once the entire structure is erect.

3. Some parts may be pre-assembled at the factory.

4. Assembly requires the assistance of another person.

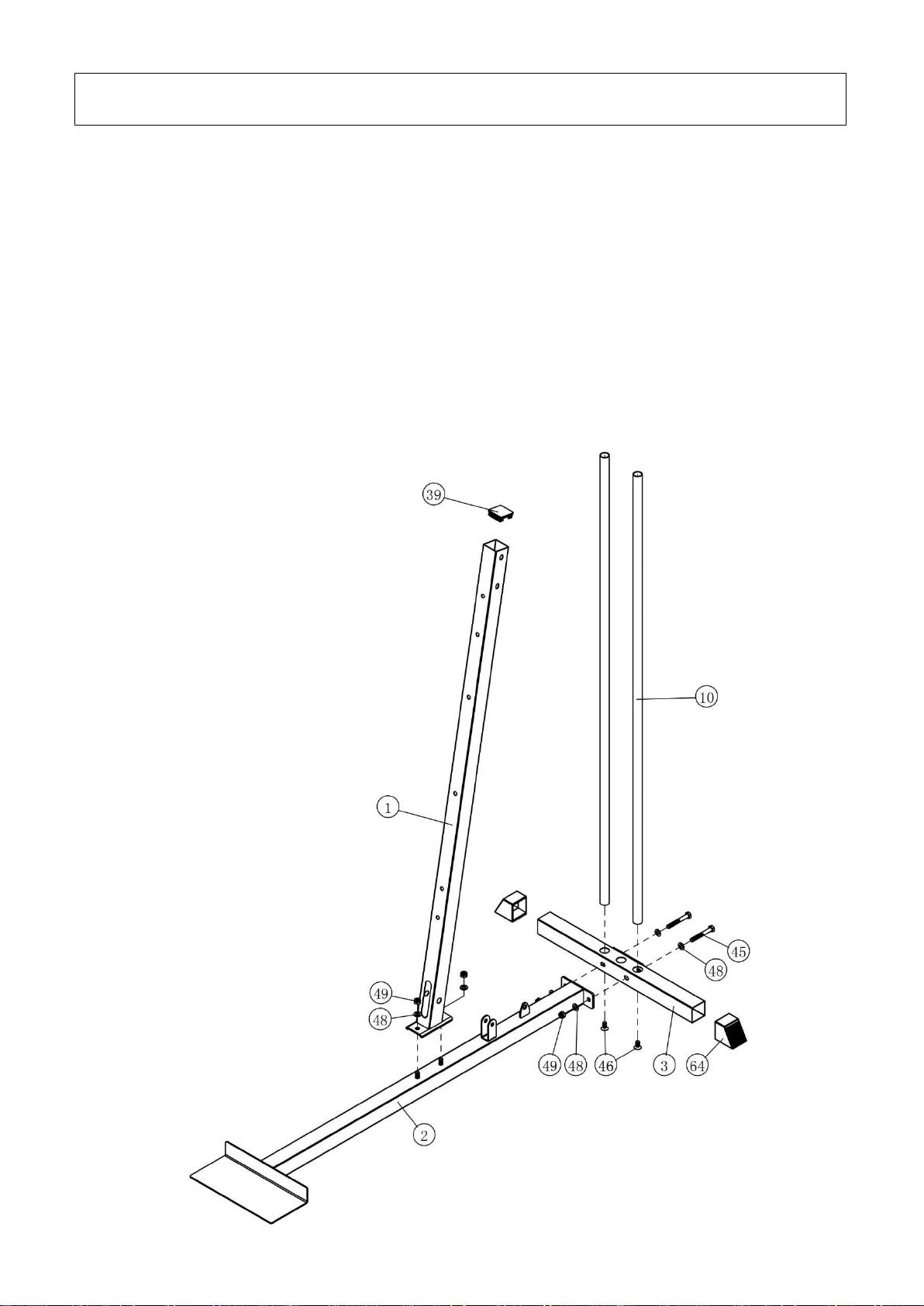

Step 1

Assembly

Step 1

1. Install the Foot End Cap(#59) to the end of the Rear Base(#3).

2. Insert the Guide Rods(#10) to the holes of the Rear Base(#3). Secure the Guide Rods(#10) with (2)M10*20 Countersunk Bolts(#46).

3. Attach the Rear Base(#3) to the Main Bottom Frame(#2) with (2)M10*75 Hex Bolts(#45), (4)φ10 Washers(#48) and (2)M10 Nylon Lock Nuts(#49).

4. Attach the Main Upright(#1) to the Main Bottom Frame(#2) with (2)φ10 Washers(#48) and (2)M10 Nylon Lock Nuts(#49).

Note: Wrench tighten the Countersunk Bolt M10*20(#46) and (2)Hex Bolts M10*75(#45) for

locking the part (3, 10). Hand tighten other bolts.

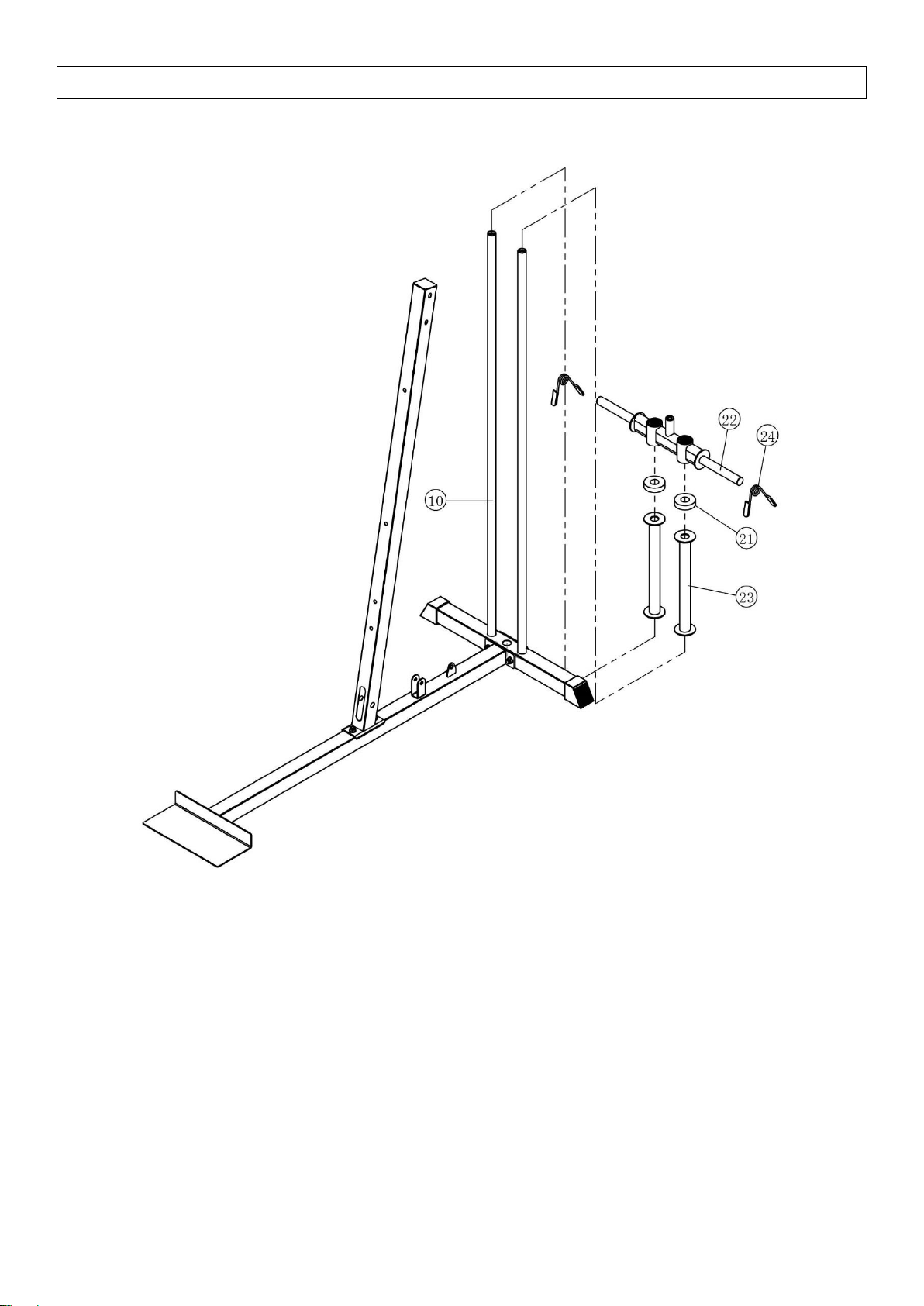

Step 2

Assembly

Step 2

3. Slide the part(#23,#21#22) onto the Guide Rods(#10) in turn.

4. Set the Spring Clip(#24) onto the part(#22).

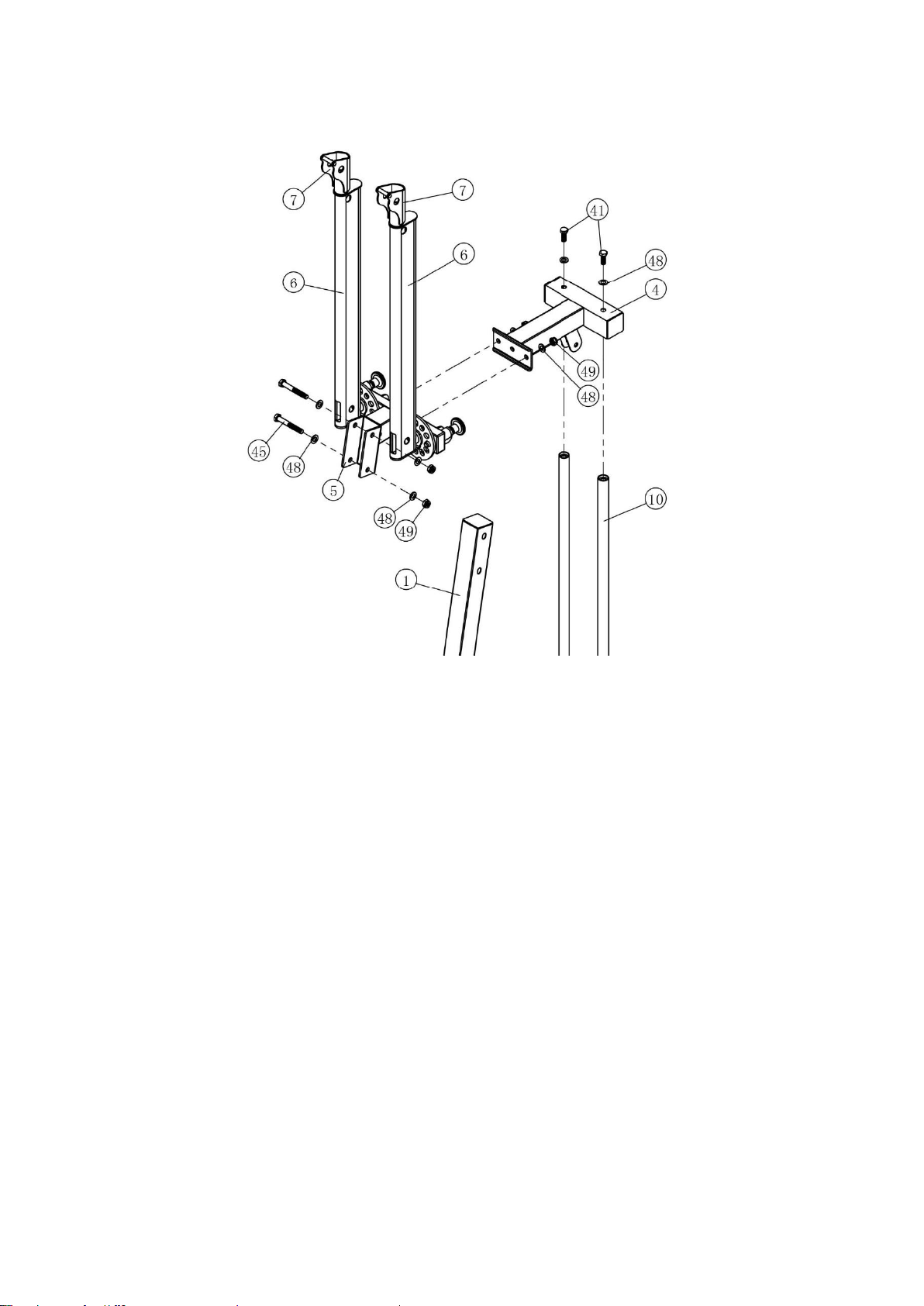

Step 3

Assembly

Step 3

1. Insert the Guide Rods(#10) into the Top Beam(#4),then secure them with (2)φ10 Washers(#48) and

(2)M10*25 Hex Bolts(#41).

2. Attach the Cross Frame(#5) to the Main Upright(#1) with (2)M10*75 Hex Bolts(#45),(4)φ10

Washers(#48) and (2)M10 Nylon Lock Nuts(#49).

3. Attach the Cross Frame(#5) to the Top Beam(#4) with (2)φ10 Washers(#48) and (2)M10 Nylon

Lock Nuts(#49).

One hole for locking the

Leg Extension Arm

Another hole for releasing

the Leg Extension Arm

Step 4

Assembly

1. Attach the Seat Frame(#8) and the Flat Plate(#11) to the Main Upright(#1) with (2)M10*75 Hex

Bolts(#45),(4)φ10 Washers(#48) and (2)M10 Nylon Lock Nuts(#49).

2. Attach the Leg Extension Arm(#9) to the Seat Frame(#8) with (1)M10*75 Hex Bolt(#45), (2)φ10

Washers(#48) and (1)M10 Nylon Lock Nut(#49).

3. Insert the Pin with ring(#17) to the Seat Frame(#8).

4. Slide the Foam Roller Tube(#30) through the round hole. Slide the Foam Roller(#31) onto the Foam

Roller Tube(#30).

5. Adjust the Bolt(#45) just enough for part(#9) to pivot freely,then install the M10 Nut Caps(#57).

Step 5

Assembly

1. Attach the Arm Pad(#60) to the part(#63) using (4)M6*16 Hex Bolts(#62) and (4)φ6 Big Washers(#61).

2. Insert the part(#63) to the part (#9) and attach it using the Pin with ring(#17).

Step 6

Assembly

1. Attach the Big Backrest Pad(#20) and the Small Backrest Pad(#66) to the Main Upright(#1) with (4)M8*65 Hex Bolts(#40) and (4)φ8 Washers(#47).

2. Attach the Seat Pad(#19) to the Seat Frame(#8) with (2)M8*65 Hex Bolts(#40) and (2)φ8 Washers(#47).

Assembly

STEP 7 CABLE LOOP DIAGRAM

After the Machine is assembled, check whether the cable is tensioned. (At correct tension, there should

be a gap of 3-5mm between the Top Plate and the Weight Stack).

PEC CABLE

The round hole of the part(#6) to facilitate the installation of cable,insert the φ17 Plug(#36) the last.

Assembly

Through the Cable to the part using the iron wire.

LAT CABLE

Assembly

LEG CABLE

If the Cable is very loose, adjust the length of Coil Chain(#53), using the Snap Link(#55).

Assembly

Wrench tighten all bolts and nuts. The basic Home Gym should now be fully assembled. Please check that all bolts are tight and cables are seated correctly on all pulleys before using. Adjustments to the cables may need to be made during the first session of using.

TERMS OF REFERENCES Home gym is use for all body exercises . Home gym TYTAN 22 is H class item. Unit is not intended for commercial use therapy or rehabilitation.

TRAINING INSTRUCTION Warm-Up

To prevent injury and maximize performance we recommend that each workout period starts with a warm-up. We suggest you do the following exercise as the sketch map. Each exercise at least about 30 seconds.

Consumer service department: ABISAL Sp. z o. o. ul. Św. Elżbiety 6 41–905 Bytom

www.abisal.pl www.hms-fitness.pl abisal@abisal.pl

- 0 -

RADY TÝKAJÍCÍ SE BEZPEČNOSTI

Tento výrobek je určen pouze k domácímu využití a byl navržen tak, aby byla zajištěna maximální bezpečnost. Měly by být dodržovány následující zásady:

1. Před započetím tréninku se poraďte s lékařem za účelem vyloučení překážek ve využívání tohoto cvičebního zařízení. Rozhodnutí lékaře je nezbytné v případě užívání léků majících vliv na činnost srdce, tlak krve a hladinu cholesterolu. Je to také nezbytné u osob starších 35 let a osob majících zdravotní potíže.

2. Před započetím tréninku proveďte vždy rozcvičku.

3. Všímejte si znepokojujících signálů. Nesprávné nebo nadměrné cvičení je nebezpečné pro zdraví. Pokud se v průběhu

tréninku objeví bolesti hlavy nebo závratě, bolest na hrudníku, nepravidelný srdeční rytmus nebo jiné znepokojující projevy, je potřeba trénink okamžitě přerušit a poradit se s lékařem. Úrazy mohou být způsobené nepravidelným nebo příliš intenzivním tréninkem.

4. V průběhu tréninku a po jeho ukončení zajistěte, aby k zařízení neměly přístup děti a zvířata.

5. Zařízení je potřeba postavit na suchém a rovném povrchu. Z nejbližšího okolí zařízení je potřeba odstranit veškeré

ostré předměty. Zařízení je potřeba chránit před vlhkostí a eventuální nerovnosti podlahy je potřeby vyrovnat. Je doporučeno používat speciální antiskluzový podklad, který zabrání posouvání se zařízení během tréninku.

6. Volný prostor kolem zařízení by neměl dosahovat do vzdálenosti menší než 0,6 m a větší než je dostupná tréninková plocha. Volný prostor musí také zahrnovat prostor pro bezpečné sestoupení ze zařízení. Tam, kde se nacházejí dvě tato zařízení vedle sebe, může dojít k rozdělení volného

prostoru.

7. Před prvním použitím, a dále v pravidelných intervalech, je potřeba kontrolovat upevnění šroubů a ostatních spojů.

8. Před započetím tréninku zjistěte upevnění jednotlivých částí a šroubů, které

je spojují. Trénink je možné započít pouze v případě, že je zařízení řádně

sestaveno.

9. Zařízení by mělo být pravidelně kontrolováno z hlediska opotřebení a

poškození, pouze tehdy budou splněny bezpečnostní podmínky. Zvláštní pozornost je potřeba věnovat potahu a pěnovkám, které podléhají opotřebení nejrychleji. Poškozené části je potřeba co nejrychleji opravit nebo vyměnit-do té doby není možno zařízení používat.

10. Do otvorů nevkládejte žádné předměty.

11. Dávejte pozor na čouhající regulační části a jiné konstrukční části, které by při tréninku mohly překážet.

12. Zařízení využívejte pouze v souladu s jeho určením. Jestliže bude některá část poškozena nebo opotřebena nebo se

během tréninku objeví znepokojující zvuky, okamžitě přerušte trénink. Nepoužívejte zařízení, dokud nebude závada odstraněna.

13. Cvičte v pohodlném oblečení a sportovní obuvi. Vyhýbejte se volnému oblečení, které by se mohlo o vyčnívající části zachytit, nebo by mohly omezovat volnost pohybu.

14. Zařízení spadá do kategorie H podle normy EN ISO 20957-1. Není možné jej využívat jako terapeutické zařízení.

15. Během zvedání nebo přenášení tohoto zařízení je potřeba mít správné držení těla, aby nedošlo k poškození páteře.

16. Zařízení je určeno pouze pro osoby dospělé. Děti bez dozoru udržujte v bezpečné vzdálenosti od zařízení.

17. Při montáži zařízení je potřeba přesně dodržovat návod a používat pouze části, které patří k zařízení. Před započetím montáže je potřeby zkontrolovat, zda všechny části, které jsou v seznamu, byly dodány.

UPOZORNĚNÍ: PŘED POUŽITÍM FITNESS ZAŘÍZENÍ JE POTŘEBA SI PŘEČÍST NÁVOD. NENESEME ZODPOVĚDNOST ZA ÚRAZY NEBO POŠKOZENÍ PŘEDMĚTŮ ZPŮSOBENÉ NESPRÁVNÝM POUŽÍVÁNÍM TOHOTO VÝROBKU.

TECHNICKÉ ÚDAJE

Hmotnost netto – 40 kg Rozměry po rozložení – 115 x 60 x 210 cm Maximální zatížení výrobku – 45 kg Maximální hmotnost uživatele – 100kg

ÚDRŽBA

K čištění zařízení není vhodné používat agresivní čisticí prostředky. Používejte měkký, vlhký hadřík na odstraňování špíny a prachu. Odstraňujte stopy potu, neboť kyselá reakce může poškodit potah. Zařízení je potřeba přechovávat na suchém místě, aby bylo chráněno před vlhkostí a korozí.

- 1 -

LISTA CZĘŚCI

Nr.

Opis

Ilość

Nr.

Opis

Ilość

Podstawa główna

Uchwyt

2 2 Główna rama tylna

Zatyczka Φ17

4 3 Baza 1 37

Zatyczka Φ25

6 4 Górna belka

Zatyczka 25*50

2 5 Krzyż ramy

Zatyczka 50*50

Ramię

Śruba Hex M8*65

Krążek

Śruba Hex M10*25

Rama siedziska

Śruba Hex M10*45

6 9 Ramię do wyprostów nóg

Śruba Hex M10*50

Pręty prowadzące

Śruba Hex M10*70

Podkładka

Śruba Hex M10*75

Podwójny wyciąg krążkowy

Śruba

Wyciąg krążkowy

Podkładka Φ8

Dolny gryf

Podkładka Φ10

Koło 6 49

Nakrętki M10

Krążek

Kabel 1 17

Klin 1 51

Kabel

Pouzdro

Kabel

Siedzisko

Řetěz (krátký)

Oparcie

Řetěz 200mm

Bufor odważnika

Karabinek

Drążek

Popruh na ruku

Rama

Nakrętka M10

Podkłada Odważnika

Řetěz 330mm

Lożysko

Zaślepka

Pojistný kroužek děr

Modlitewnik

Kołowrotek

Podkładka

Rolka piankowa - tuba

Śruba M6 * 16

Rolka piankowa

Rama modlitewnika

Zatyczka

Rękaw

Zaślepka

Popruh na kotník

Kołowrotek

Malé opěradlo

- 2 -

Nákres

- 3 -

Nákres lanek

Montáž

Poznámka:

1. Podložky by měly být umístěny na obě strany všech šroubů (na straně hlavičky šroubu a na straně

matice), pokud není v návodu uvedeno jinak.

2. Všechny šrouby dotáhněte během montáže ručně. Jakmile je věž zcela sestavená dotáhněte šrouby řádně šroubovákem.

3. Některé části mohou být instalovány již během výroby.

4. K montáži je potřeba pomoci druhé osoby.

Krok 1

5. Nasaďte koncovky (#59) na zadní základnu (#3).

6. Vložte kolejnice (#10) do otvorů zadní základny (#3). Zajistěte kolejnice (#10) pomocí dvou M10*20 zápustných šroubů (#46).

7. Připevněte zadní základnu (#3) k hlavnímu zadnímu rámu (#2) pomocí dvou M10*75 hexagonálních šroubů (#45), čtyřφ10 podložek (#48) a dvou M10 nylonových matek (#49).

8. Připevněte hlavní svislý rám (#1) k hlavnímu zadnímu rámu (#2) pomocí dvouφ10 podložek (#48) a dvou (2)M10 nylonových matek (#49).

Poznámka: Klíčem dotáhněte zápustný šroub M10*20(#46) a dva hexagonální šrouby M10*75(#45) za

účelem zpevnění částí (3, 10). Ručně dotáhněte zbylé šrouby.

Krok 2

5. Sesuňte část (#23,#21,#22) na kolejnice (#10) v tomto pořadí.

6. Nasaďte pružinovou svorku (#24) na část (#22).

Krok 3

4. Vložte kolejnice (#10) do horního nosníku (#4), potom je zabezpečte pomocí dvouφ10 podložek (#48) a

dvou M10*25 hexagonálních šroubů (#41).

5. Připevněte křížový rám (#5) k hlavnímu svislému rámu (#1) pomocí dvou M10*75 hexagonálních šroubů

(#45), čtyřφ10 podložek (#48) a dvou M10 nylonových matek (#49).

6. Připevněte křížový rám (#5) k vrchnímu nosníku (#4) pomocí dvouφ10 podložek (#48) a dvou M10

nylonových matek (#49).

Krok 4

Jeden otvor slouží k uzamčení rámu pos.nohou

Druhý otvor slouží k povolení rámu pos.nohou.

Krok 4

6. Připevněte rám sedadla (#8) a destičku (#11) k hlavnímu svislému rámu (#1) pomocí dvou M10*75

hexagonálních šroubů (#45), čtyřφ10 podložek (#48) a dvou M10 nylonových matek (#49).

7. Připevněte rám k posilování nohou (#9) k rámu sedadla (#8) pomocí M10*75 hexagonálního šroubu (#45),

dvouφ10 podložek (#48) a M10 nylonové matky (#49).

8. Vložte kolík (#17) do rámu sedadla (#8).

9. Protáhněte tyč pro pěnovky (#30) kulatým otvorem. Nasaďte pěnovky (#31) na tyč pro pěnovky (#30).

10. Nastavte šroub (#45) vhodně pro část (#9) tak, aby se volně pohybovala a poté nasaďte krytky M10 matic

(#57).

Krok 5

3. Připevněte podpěradlo (#60) k části (#63) pomocí čtyř M6*16 hexagonálních šroubů (#62) a čtyřφ6 velkých podložek (#61).

4. Vložte část (#63) do části (#9) a připevněte ji pomocí klínku (#17).

Krok 6

3. Připevněte opěradlo (#20) a malé opěradlo (#66) k hlavnímu svislému rámu (#1) pomocí čtyř M8*65 hexagonálních šroubů (#40) a čtyřφ8 podložek (#47).

4. Připevněte sedadlo (#19) k rámu sedadla (#8) pomocí dvou M8*65 hexagonálních šroubů (#40) a dvouφ8 podložek (#47).

Krok 7

NÁKRES SMYČEK LANEK

Poté, co je zařízení sestaveno, zkontrolujte, zda jsou lanka natažena. (Při správném napětí by mezera mezi

vrchní destičkou a závažím měla být 3-5mm).

LANKA VRCHNÍ ČÁSTI

Pro usnadnění instalace lanek vložte klínek φ17 (#36) do otvoru v části (#6) až na závěr.

Železný drátek

Protáhněte lanko rámem pomocí železného drátku.

LAT LANKO

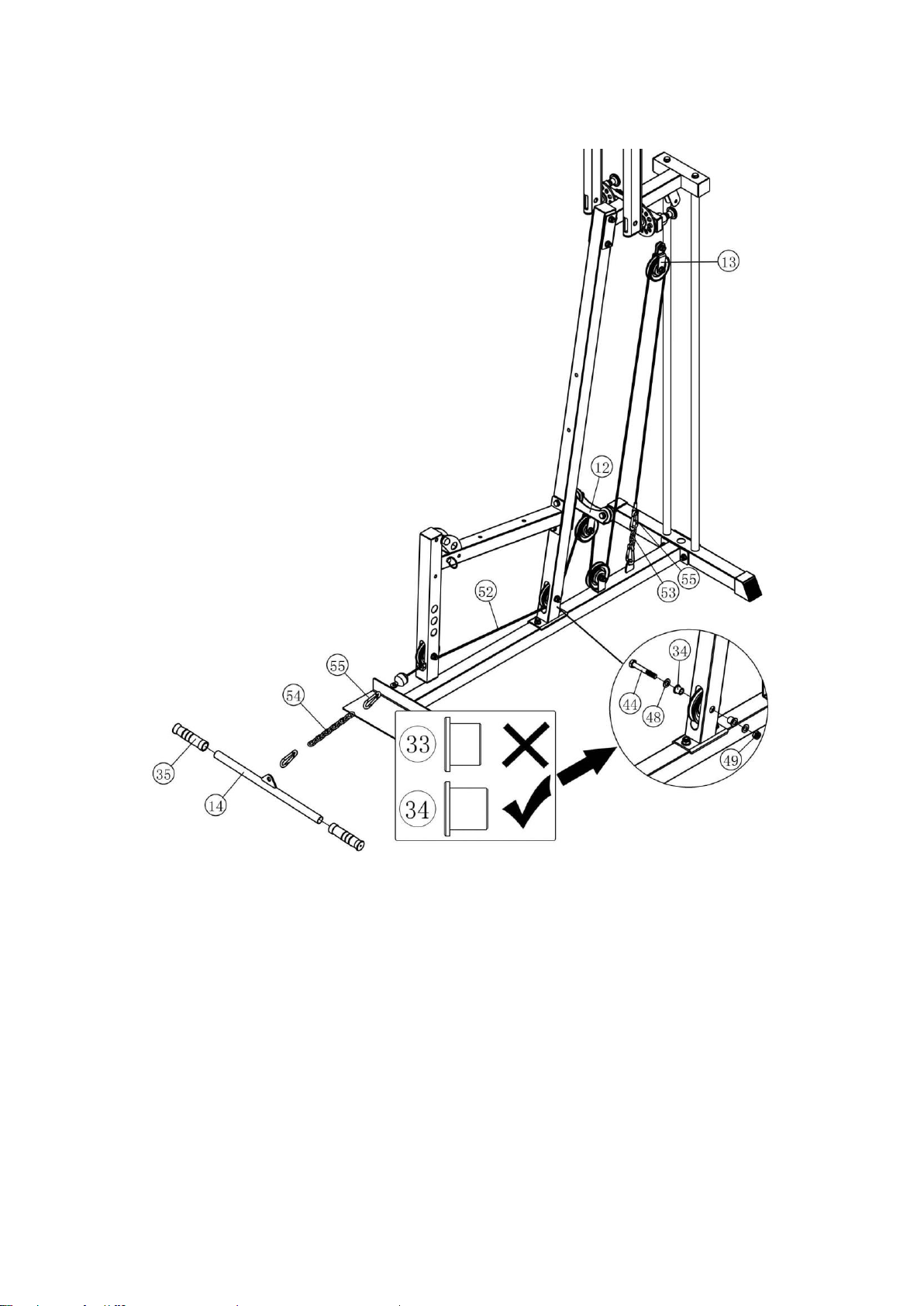

LANKO ČÁSTI POSILOVÁNÍ NOHOU

Pokud je lanko velmi volné, upravte délku řetězu (#53) pomocí karabiny (#55).

Dotáhněte všechny šrouby a matky pomocí klíče. Posilovací věž by nyní měla být zcela sestavena. Zkontrolujte, zda jsou všechny šrouby řádně dotaženy a procházejí řádně všemi kladkami. Je možné, že bude nutná úprava nastavení lanek během prvního použití posilovací věže.

ROZSAH POUŽÍVÁNÍ

Atlas TYTAN 23 je zařízením určeným k všeobecně rozvíjejícím cvikům v domácích podmínkách. Není zařízením určeným k terapeutickým nebo rehabilitačním účelům.

NÁVOD CVIČENÍ Opakované cvičení zpevní tělo a zlepší kondici, buduje svaly a spolu s dodržením životosprávy a spalováním kalorií umožní shození nadbytečných kil.

Rozcvička

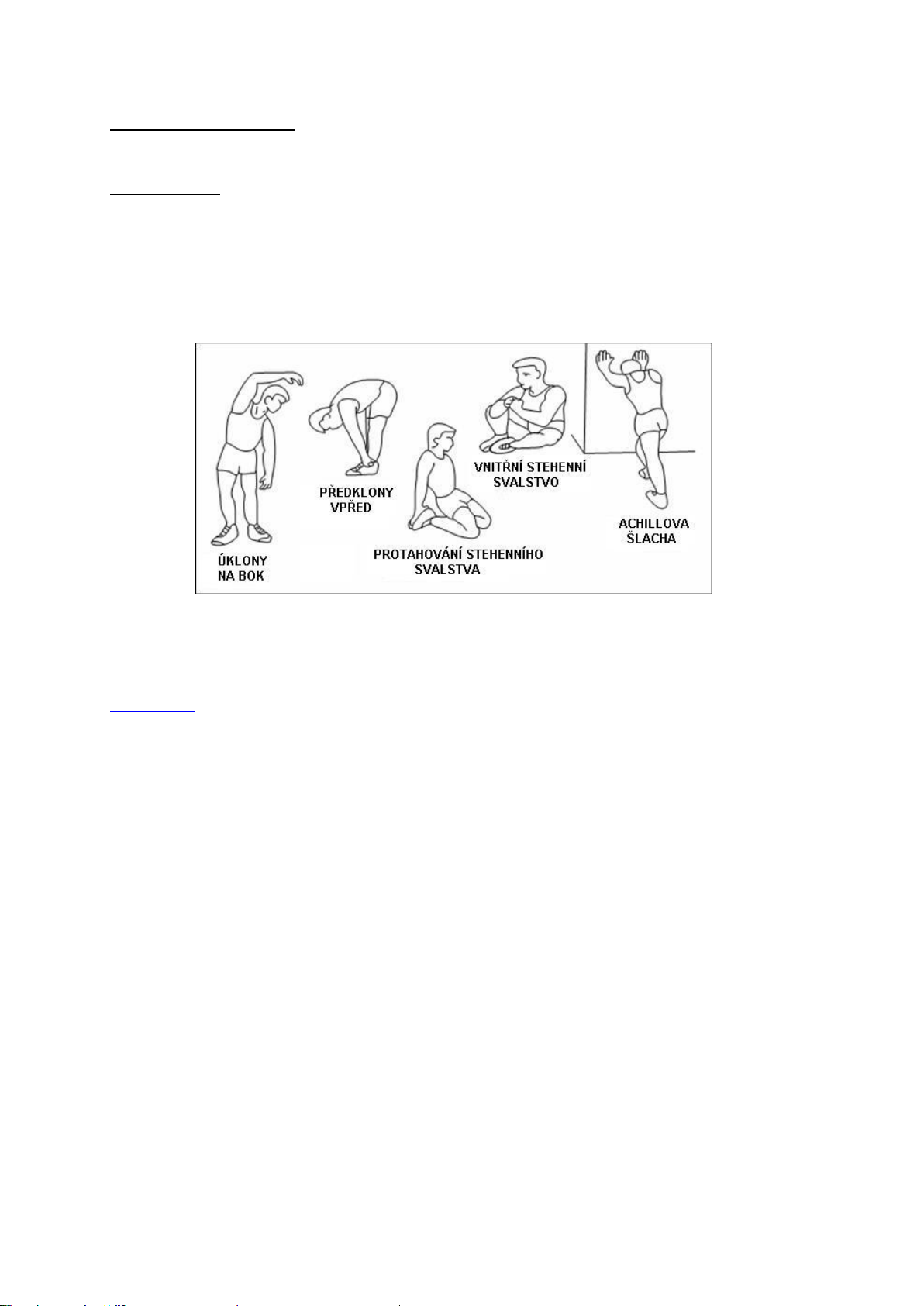

Před započetím tréninku doporučujeme provést zahřívací cviky, které jsou zobrazeny níže na obrázku. Každý cvik bychom měli vykonávat min. po dobu 30 sekund. Rozcvička snižuje riziko úrazu a svalové křeče a způsobuje lepší práci svalů.

DOVOZCE: ABISAL Sp. z o.o. DISTRIBUTOR pro ČZ: ABISAL CZ, s.r.o. ul. Św. Elżbiety 6 Podebradova 111 41-905 Bytom 702 00 Ostrava Polska Česká republika

www.abisal.pl www.hms-fitness.pl www.abisal.cz

Vyrobeno v Číně

HMS Tytan 23 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
