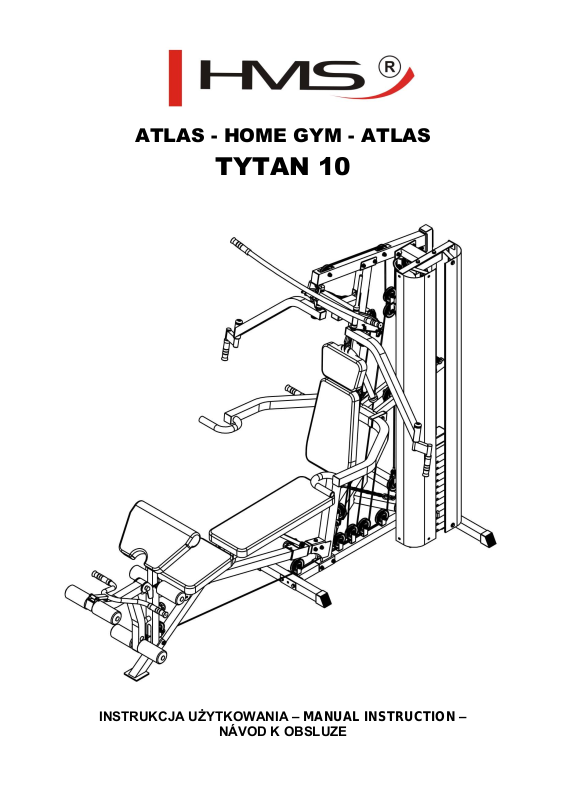

ATLAS - HOME GYM - ATLAS

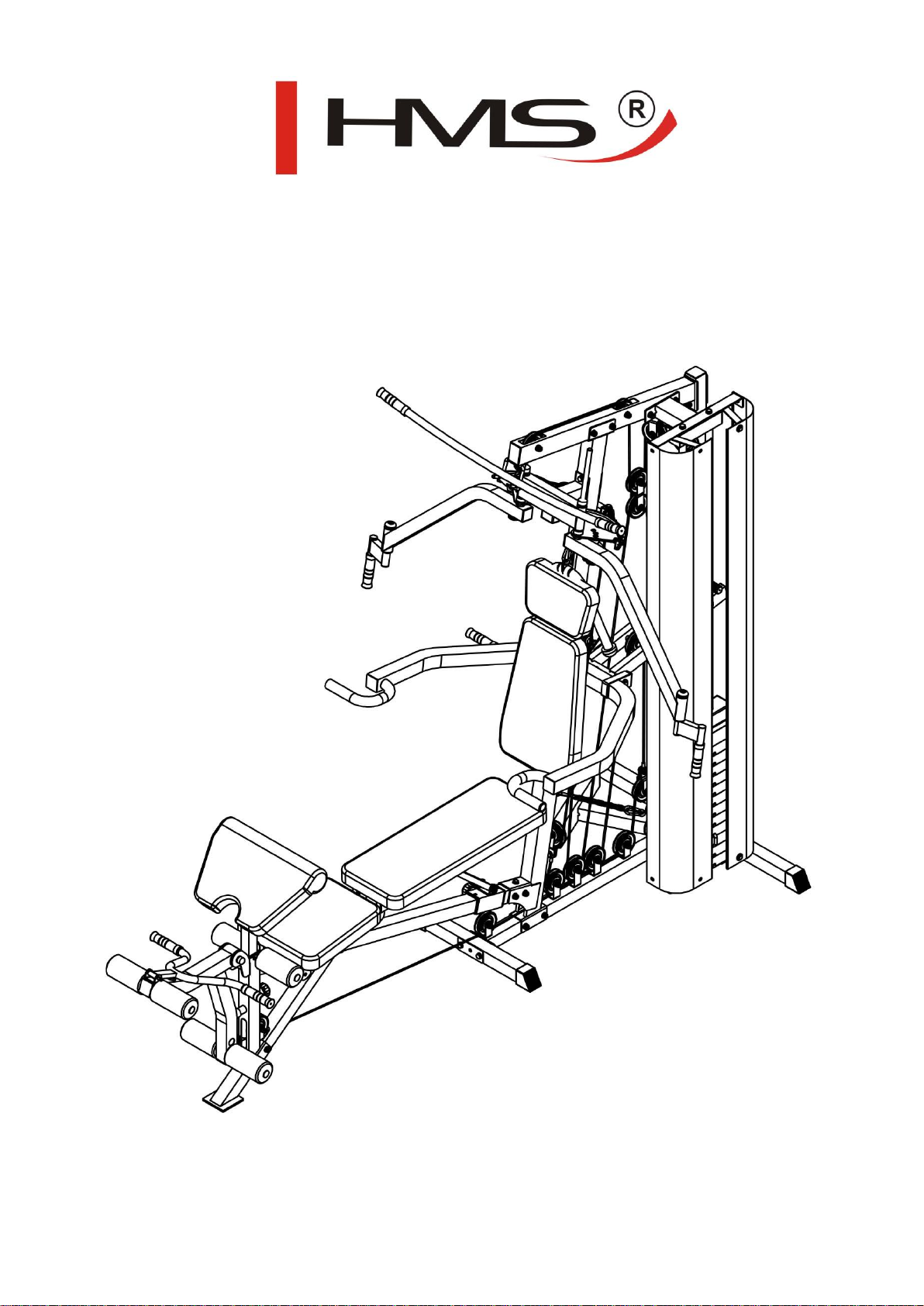

TYTAN 10

INSTRUKCJA UŻYTKOWANIA – MANUAL INSTRUCTION –

NÁVOD K OBSLUZE

UWAGI DOTYCZĄCE BEZPIECZEŃSTWA

Produkt ten przeznaczony jest wyłącznie do użytku domowego i zaprojektowano go tak, aby zapewnić optymalne bezpieczeństwo. Powinny być przestrzegane następujące zasady:

1. Przed rozpoczęciem treningu skonsultuj się z lekarzem w celu stwierdzenia braku przeciwwskazań do

korzystania ze sprzętu do ćwiczeń. Decyzja lekarza jest niezbędna w przypadku przyjmowania leków wpływających na pracę serca, ciśnienie krwi i poziom cholesterolu. Jest to także konieczne w przypadku

osób w wieku powyżej 35 lat oraz osób mających kłopoty ze zdrowiem.

2. Przed rozpoczęciem ćwiczeń zawsze wykonaj rozgrzewkę.

3. Zwracaj uwagę na niepokojące sygnały. Niewłaściwe lub nadmierne ćwiczenia są niebezpieczne dla zdrowia. Jeśli w czasie ćwiczeń pojawią się bóle lub zawroty głowy, ból w klatce piersiowej, nieregularny rytm serca lub inne niepokojące objawy, należy natychmiast przerwać ćwiczenia i skonsultować się z lekarzem

4. W czasie ćwiczeń i po ich zakończeniu zabezpiecz sprzęt treningowy przed dostępem dzieci i zwierząt

5. Urządzenie należy postawić na suchej i równej powierzchni w odległości 0,5m od ściany. Z bezpośredniego

sąsiedztwa urządzenia należy usunąć wszystkie ostre przedmioty. Należy chronić je przed wilgocią, ewentualne nierówności podłoża należy wyrównać. Zalecane jest stosowanie specjalnego podkładu antypoślizgowego, który zapobiegnie przesuwaniu się urządzenia podczas wykonywania ćwiczeń.

6. Przed pierwszym użyciem, a później w regularnych odstępach czasu, należy sprawdzać mocowanie wszystkich śrub, bolców i pozostałych połączeń.

7. Przed rozpoczęciem ćwiczeń sprawdź umocowanie części i łączących je śrub. Trening można rozpocząć tylko wtedy, jeżeli urządzenie jest całkowicie sprawne.

8. Urządzenie powinno być regularnie sprawdzane pod względem zużycia i uszkodzeń tylko wtedy będzie ono spełniało warunki bezpieczeństwa. Szczególną uwagę należy zwrócić na pedały, które ulegają najszybszemu

zużyciu. Uszkodzone części należy natychmiast naprawić lub wymienić do tego czasu nie wolno używać urządzenia do treningu.

9. Nie wkładaj w otwory żadnych elementów.

10. Zwracaj uwagę na wystające urządzenia regulacyjne i inne elementy konstrukcyjne, które mogłyby przeszkadzać w trakcie ćwiczeń.

11. Sprzęt wykorzystuj jedynie zgodnie z przeznaczeniem. Jeśli któraś z części ulegnie uszkodzeniu bądź zużyciu lub też usłyszysz niepokojące dźwięki podczas używania sprzętu, natychmiast przerwij ćwiczenia. Nie używaj sprzętu ponownie dopóki problem nie zostanie usunięty.

12. Ćwicz w wygodnym ubraniu i sportowym obuwiu. Unikaj luźnych ubrań, którymi można zahaczyć o wystające części sprzętu lub które mogłyby ograniczać swobodę ruchów.

13. Sprzęt zaliczony został do klasy H według normy EN 957. Nie może być używany jako sprzęt terapeutyczny.

14. Podczas podnoszenia lub przenoszenia sprzętu należy zachować właściwą postawę, aby nie uszkodzić kręgosłupa.

15. Produkt jest przeznaczony wyłącznie dla osób dorosłych. Dzieci mogą z niego korzystać wyłącznie pod nadzorem dorosłych i na ich wyłączną odpowiedzialność.

16. Montując urządzenie należy ściśle stosować się do załączonej instrukcji i używać tylko części dołączonych do zestawu. Przed rozpoczęciem montażu, należy sprawdzić czy wszystkie części, które zawiera dołączona lista, znajdują się w zestawie.

OSTRZEŻENIE: PRZED UŻYCIEM SPRZĘTU FITNESS PRZECZYTAJ INSTRUKCJE. NIE PONOSIMY ODPOWIEDZIALNOŚCI ZA KONTUZJE LUB USZKODZENIA PRZEDMIOTÓW, KTÓRE ZOSTAŁY SPOWODOWANE NIEWŁAŚCIWYM UŻYTKOWANIEM TEGO PRODUKTU.

DANE TECHNICZNE Waga netto – 213 kg

Rozmiar po rozłożeniu – 185 x 161 x 202 cm Maksymalne obciążenie produktu – 140 kg

KONSERWACJA Do czyszczenia urządzenia nie należy używać agresywnych środków czyszczących. Używaj miękkiej, wilgotnej

ściereczki do usuwania zabrudzeń i kurzu. Urządzenia należy przechowywać w miejscach suchych by chronić je przed wilgocią i korozją.

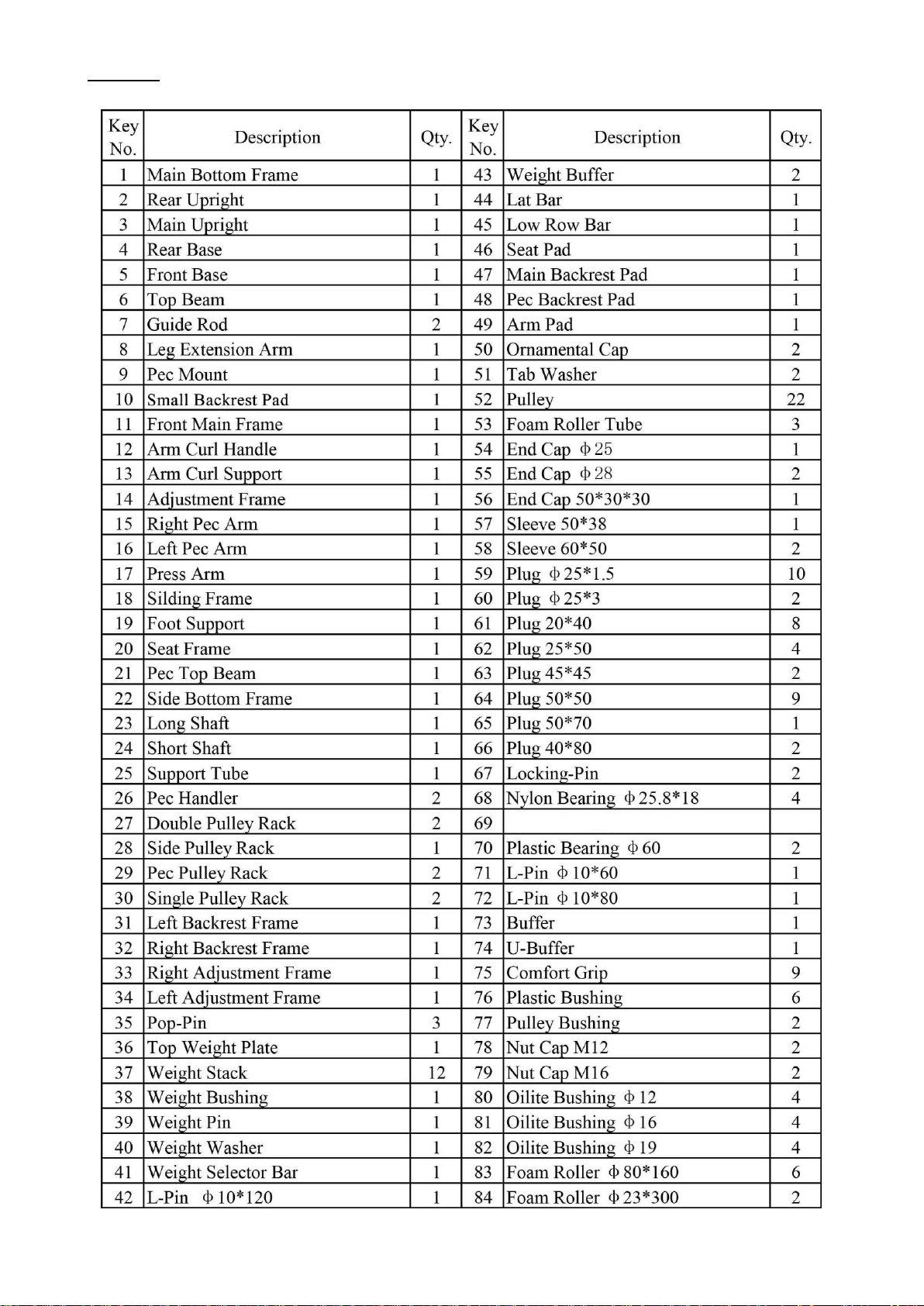

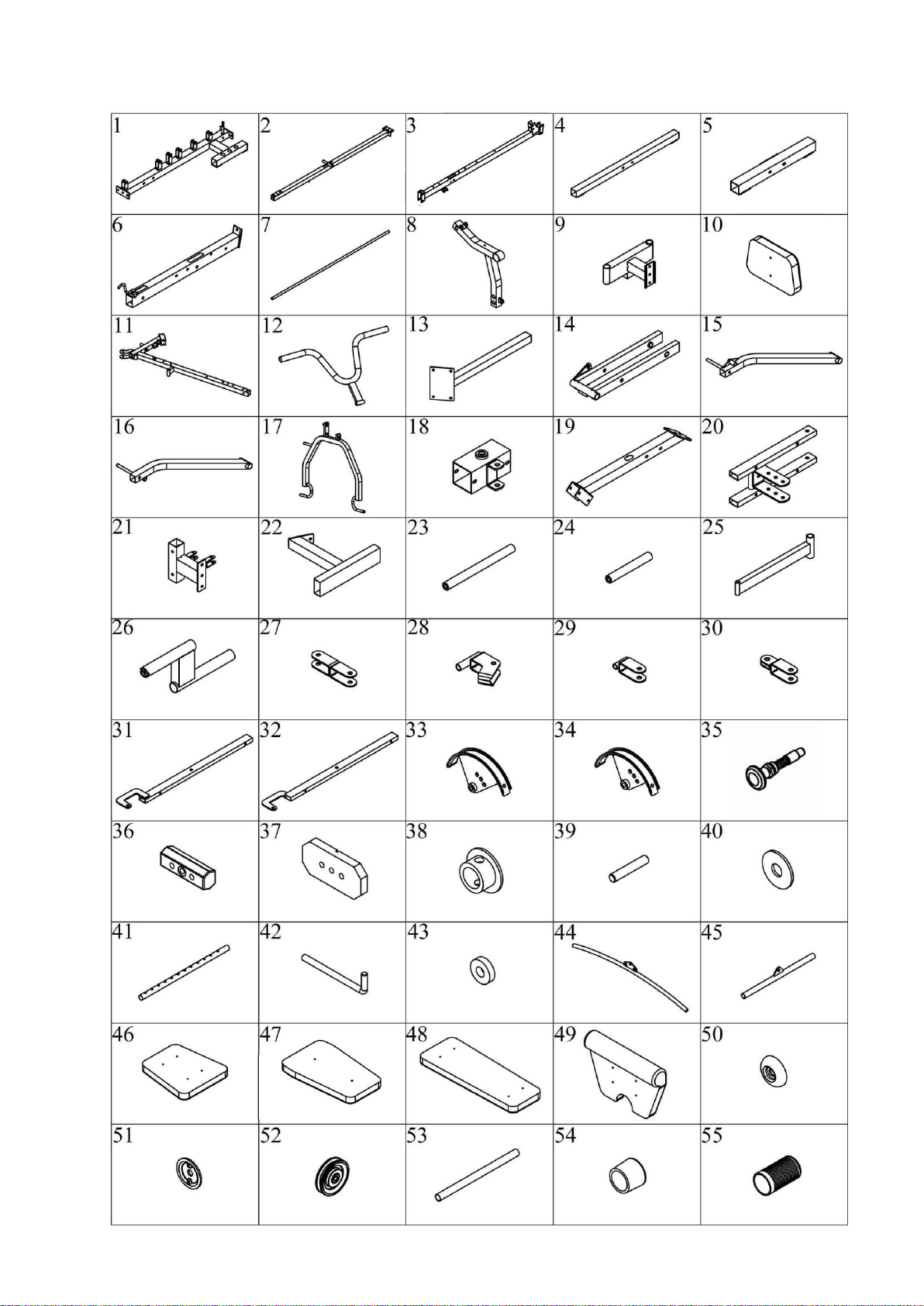

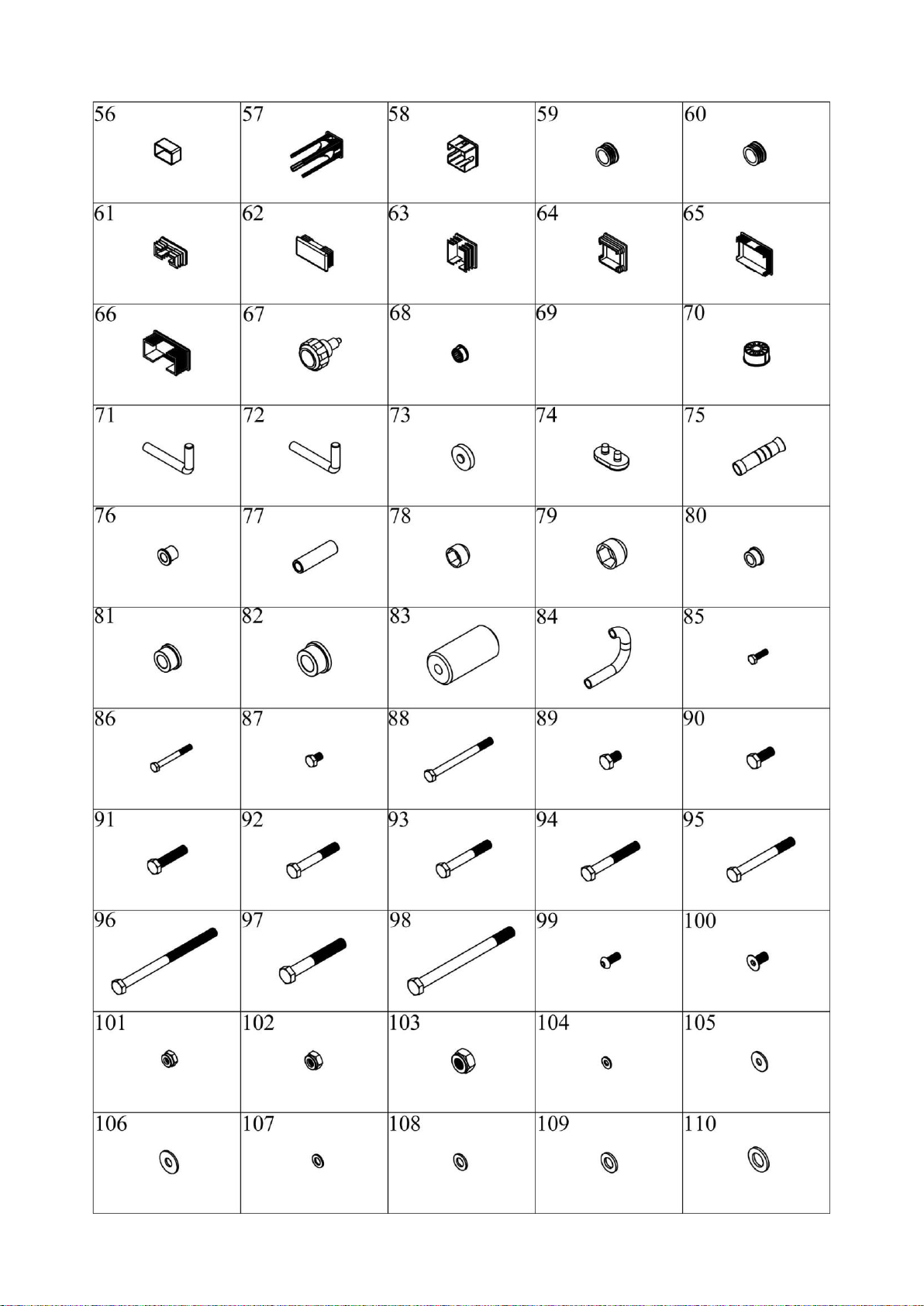

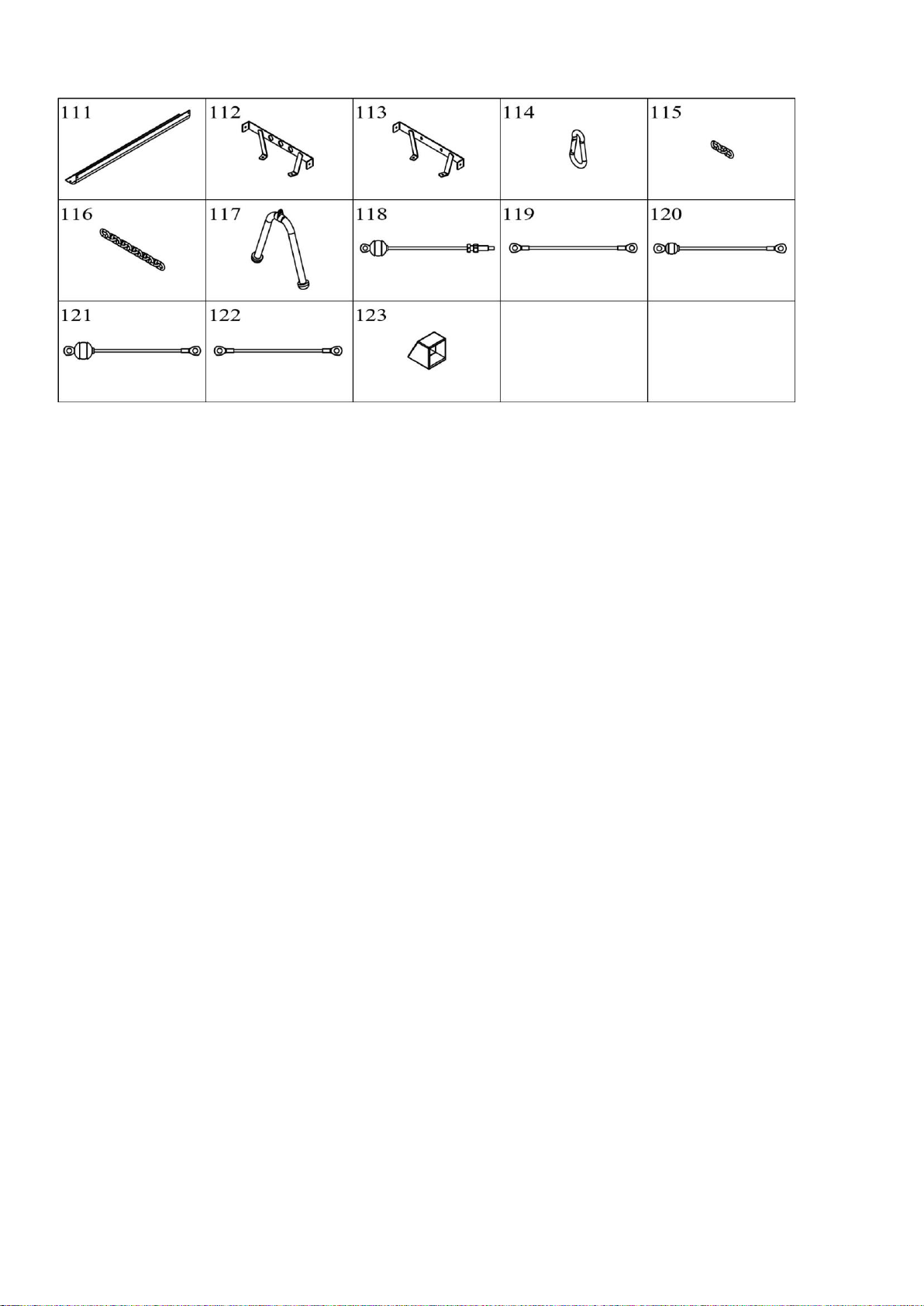

LISTA CZĘŚCI

Nazwa

Ilość

Nazwa

ilość

Dolna część ramy głównej

Wtyczka 25*50

Tylny wspornik

Wtyczka 45*45

Główny wspornik

Wtyczka 50*50

Tylna podstawa

Wtyczka 50*70

Przednia podstawa

Wtyczka 40*80

Górna belka

Śruba blokująca

Pręt prowadzący

Nylonowe łożysko Φ 25,8*18

Dźwignia wyprostu nóg

Nylonowe łożysko Φ 26*19

Mocowanie uchwytów drążków

Plastikowe łożysko Φ60

Małe oparcie

Szpila w kształcie litery „L” Φ10*60

Przednia część ramy głównej

Szpila w kształcie litery „L” Φ10*80

Uchwyt

Ochraniacz

Słup modlitewnika

Ochraniacz w kształcie litery „U”

Rama regulacyjna

Osłona uchwytu

Uchwyt krążka prawego

Plastikowa tuleja

Uchwyt krążka lewego

Tuleja krążka

Ramię motylka

Nakrętka M12

Rama wysuwana

Nakrętka M16

Podnóżek

Tuleja Φ12

Rama siedzenia

Tuleja Φ16

Górna belka

Tuleja Φ19

Dolna rama boczna

Piankowy wałek Φ80*160

Długi wał

Piankowy wałek Φ23*300

Krótki wał

Śruba M6x20

Wspornik

Śruba M6x55

Uchwyt do ćwiczeń klatki piersiowej

Śruba M8x12

Podwójny drążek na uchwyt

Śruba M8x90

Boczny drążek na uchwyt

Śruba M10x16

Uchwyt na bloczek

Śruba M10x25

Pojedynczy drążek na uchwyt

Śruba M10x45

Lewa rama oparcia

Śruba M10x65

Prawa rama oparcia

Śruba M10x70

Prawa regulowana rama

Śruba M10x75

Lewa regulowana rama

Śruba M10x90

Szpila

Śruba M10x150

Górna płyta stosu

Śruba M12x85

Stos obciążników

Śruba M12x150

Tuleja

Śruba M8x20

Szpila regulacji obciążenia

100

Śruba z łbem stożkowym M10x20

Uszczelka obciążników

101

Nylonowa nakrętka M 10

Pręt do regulacji obciążenia

102

Nylonowa nakrętka M12

Szpila w kształcie litery „L” Φ10*120

103

Nylonowa nakrętka M16

Odbojnik

104

Duża podkładka Φ6

Drążek wyciskowy oporowy

105

Duża podkładka Φ8

Drążek wyciągu dolnego

106

Duża podkładka Φ10

Siedzenie

107

Podkładka Φ8

Oparcie główne

108

Podkładka Φ10

105

Siedzisko

109

Podkładka Φ12

Modlitewnik

110

Podkładka Φ16

Ozdobna zaślepka

111

Osłona stosu

Podkładka

112

Dolny wspornik osłony stosu

Rolka

113

Górny wspornik osłony stosu

Pręt na piankowy wałek

114

Karabinek

Zaślepka Φ25

115

Krótki łańcuch

Nakładka Φ28

116

Długi łańcuch

Zaślepka 50*30*30

117

Pas brzuszny

Rękaw 50*38

118

Linka

Rękaw 60*50

119

Linka stacji motylkowej

Wtyczka Φ 25*1,5

120

Linka części brzusznej

Wtyczka Φ 25*3

121

Linka części nożnej

Wtyczka 20*40

122

Linka łączeniowa

INSTRUKCJA MONTAŻU:

Uwaga:

1. Uszczelka powinna być umocowana na obydwu końcach wszystkich śrub (na nasadzie śruby i nakrętki) jeśli instrukcja nie wskazuje inaczej. .

2. Należy złożyć wszystkie części ręcznie, a następnie przykręcić kluczem nasadowym.

3. Niektóre części (wtyczka, pianka, łożysko) mogą być złożone fabrycznie.

4. Złożenie wymaga pomocy drugiej osoby.

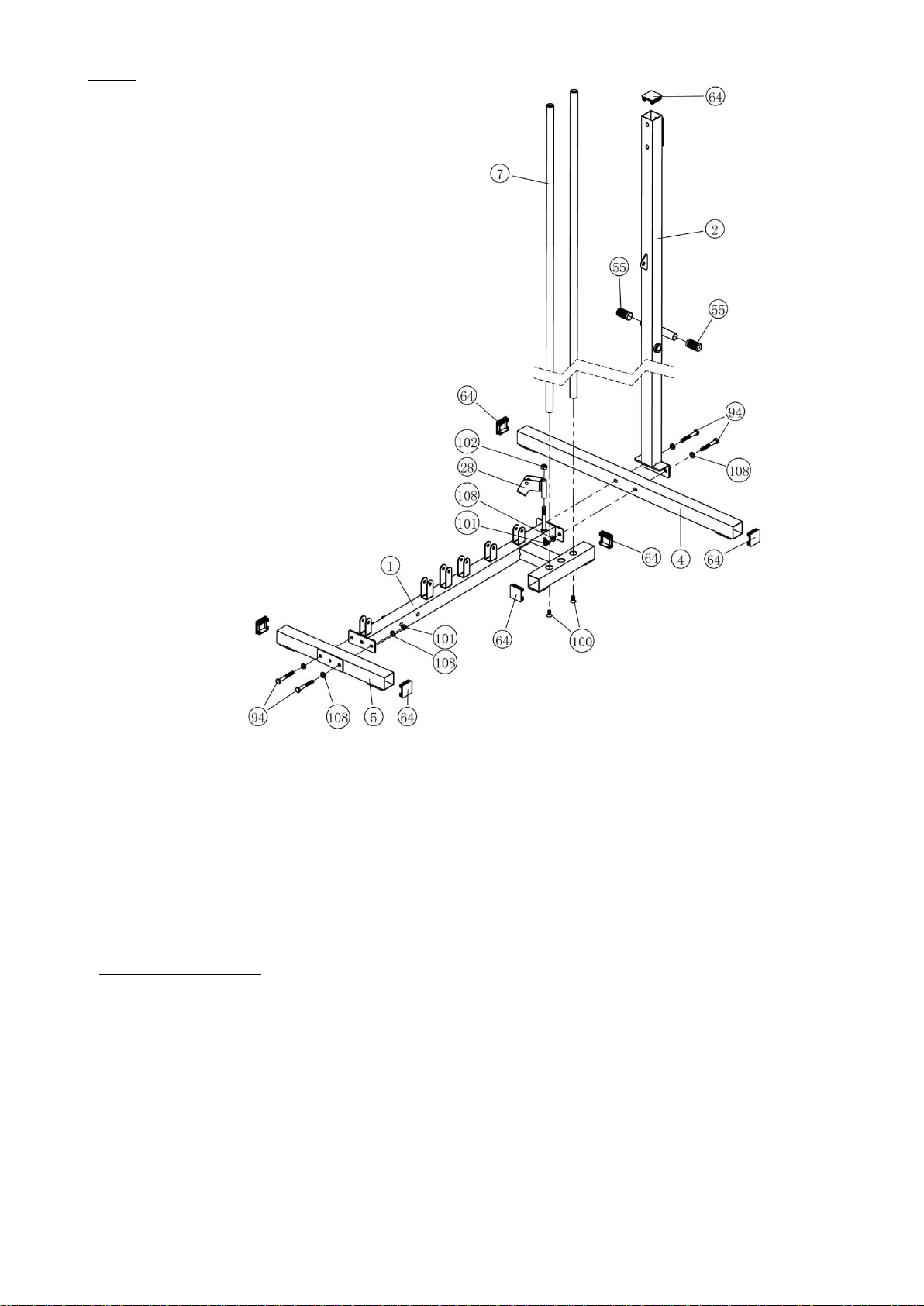

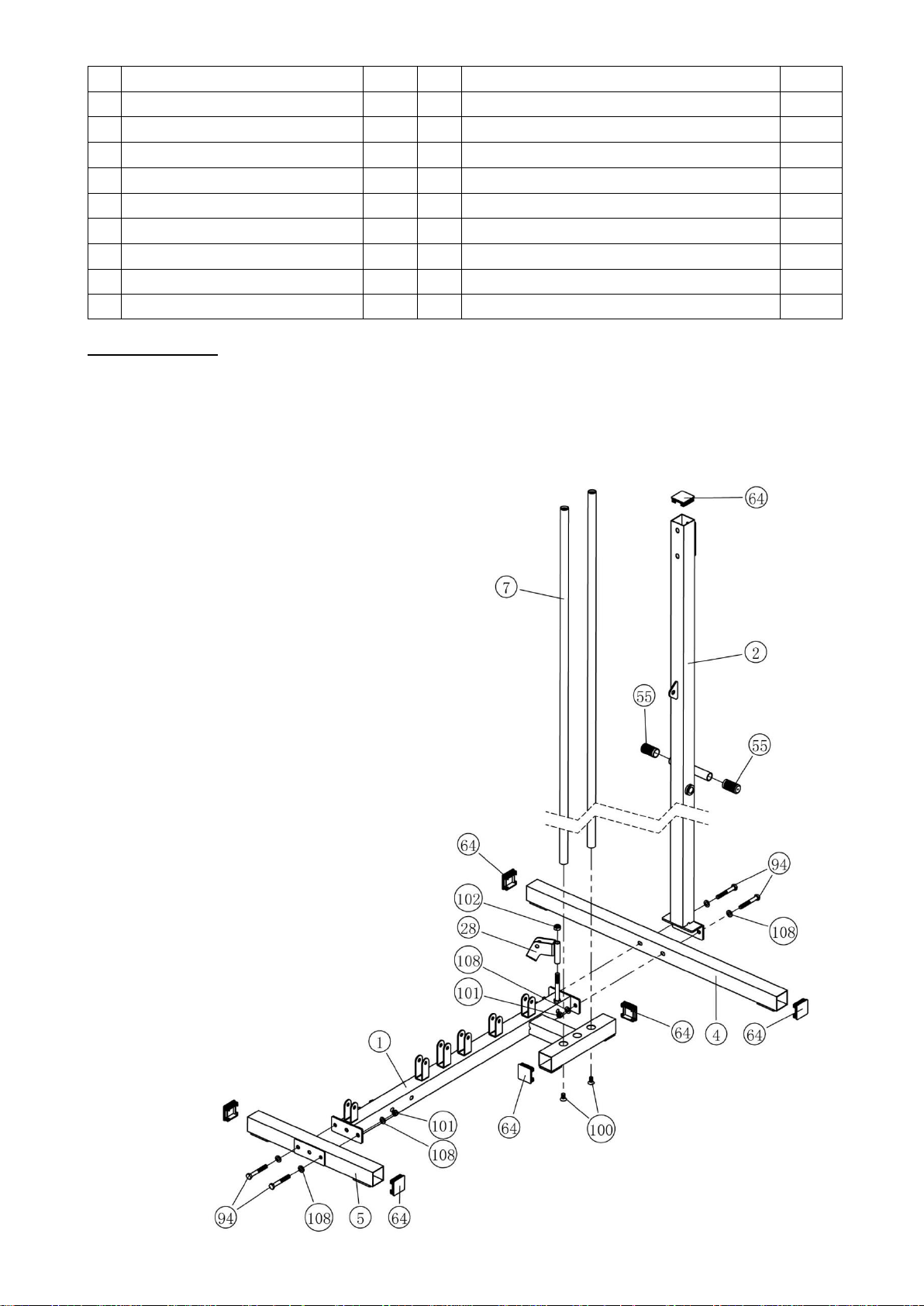

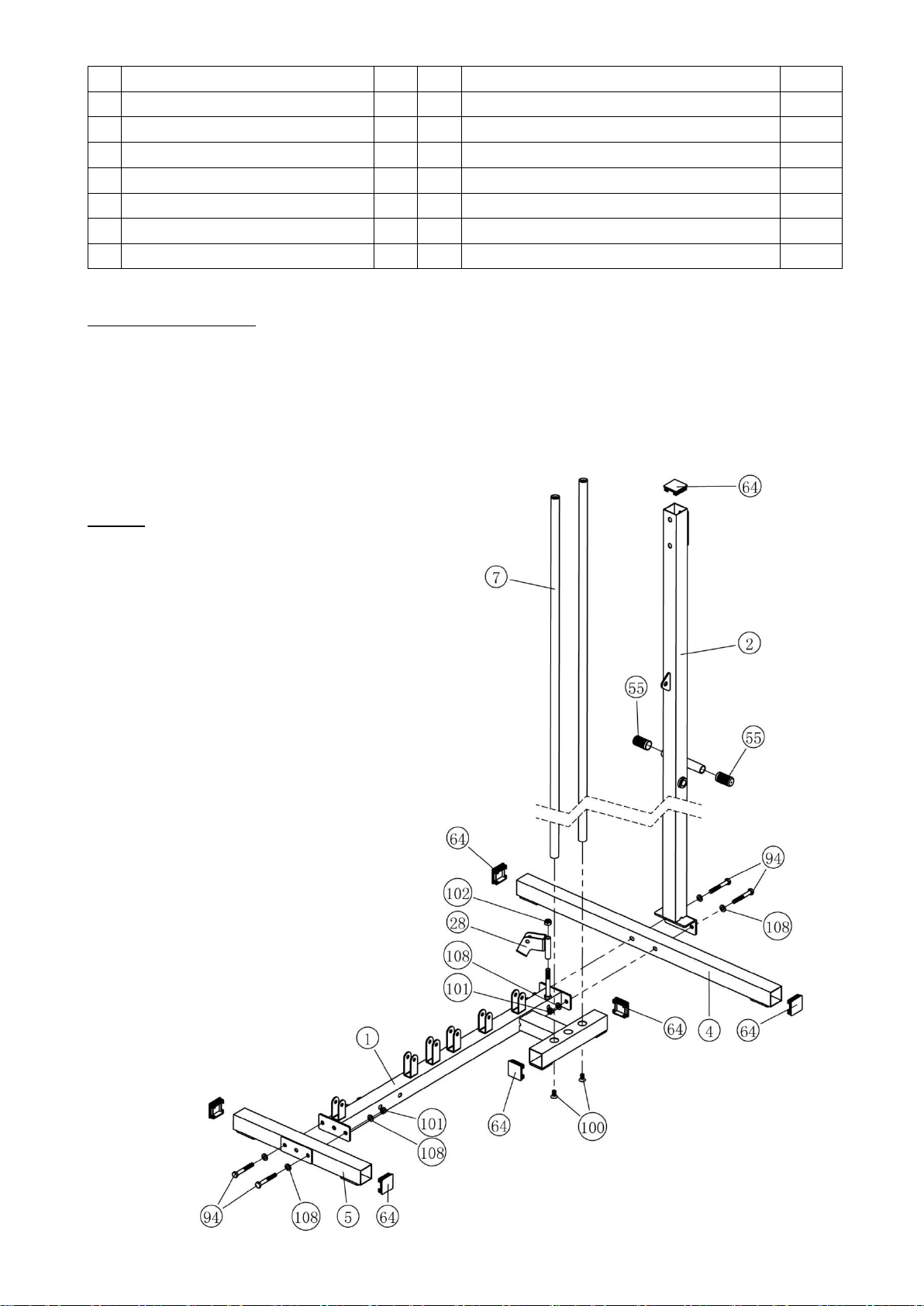

KROK 1:

1. Włóż wtyczki (64) w końcówki części (1, 2, 4 i 5).

2. Nałóż nakładki φ28 (55) na część (2).

3. Połącz część (28) z (1) korzystając z nylonowej nakrętki (102).

4. Przełóż pręty prowadzące (7) przez otwory w części (1) i umocuj je za pomocą sześciokątnych śrub M10*20 (100).

5. Połącz część (5) z (1) korzystając ze śrub (94), podkładek (108) i nylonowych nakrętek (101).

6. Połącz części (2 i 4) z (1) korzystając ze śrub (94), podkładek (108) i nylonowych nakrętek (101).

7. Przykręć kluczem wszystkie śruby.

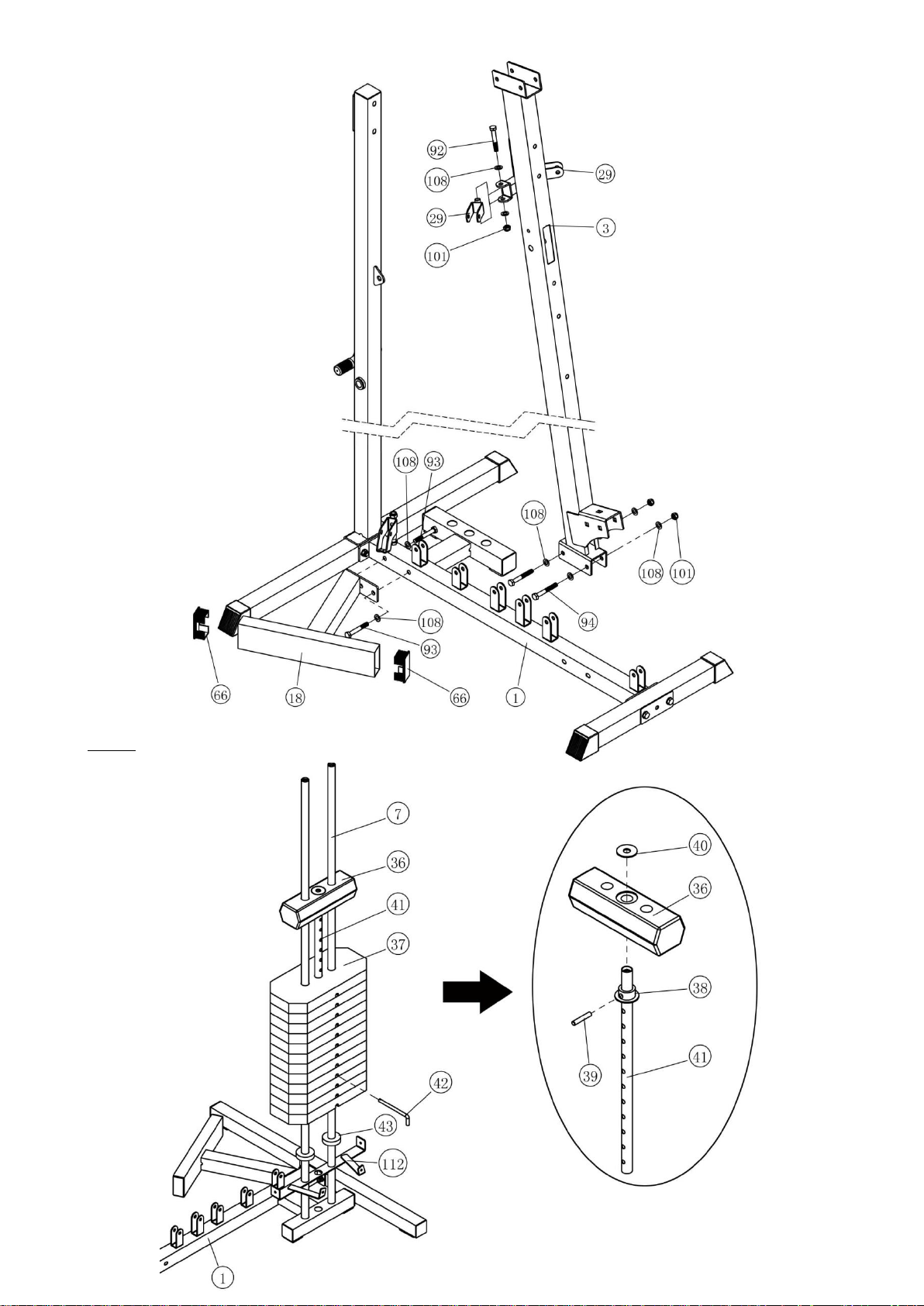

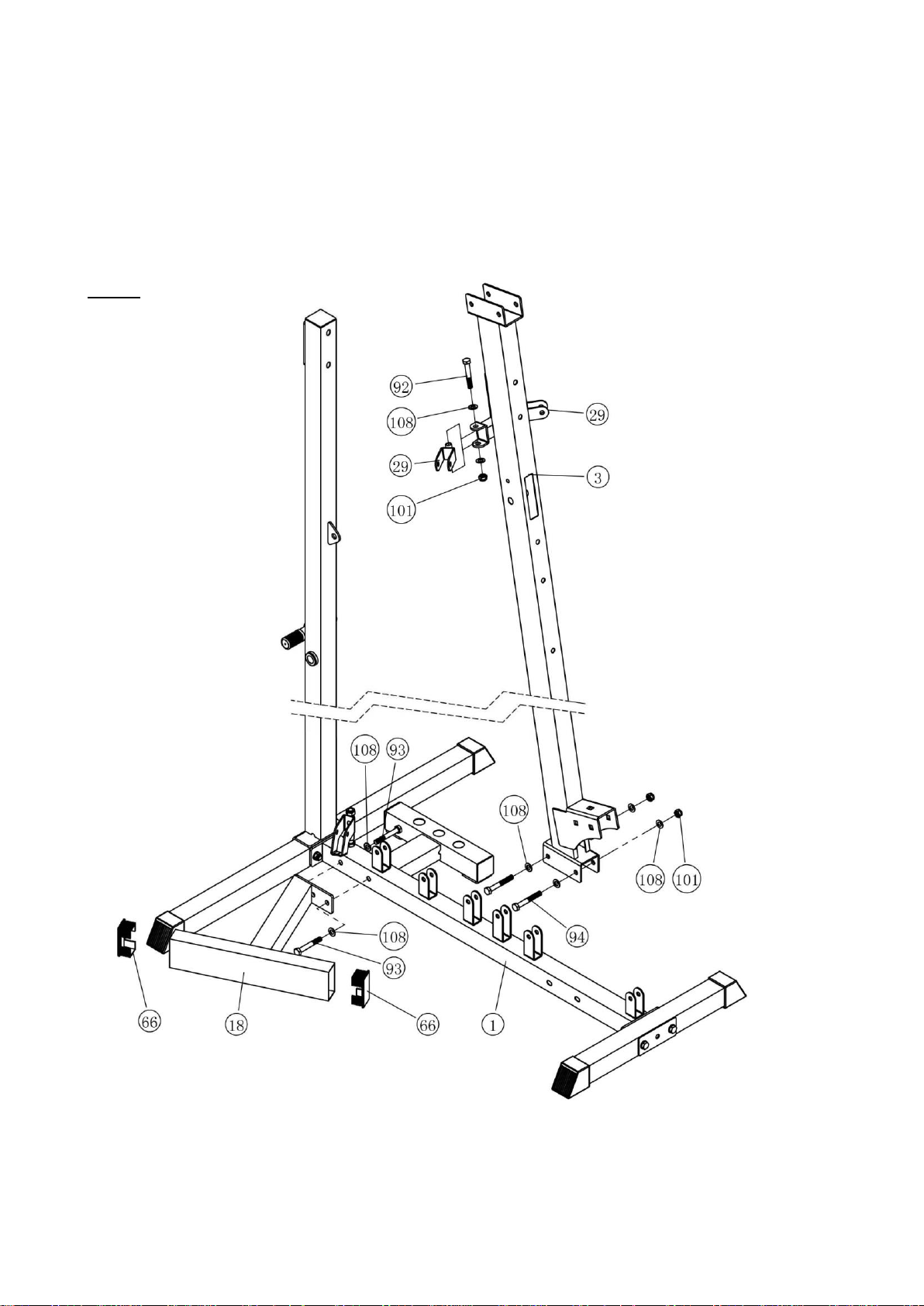

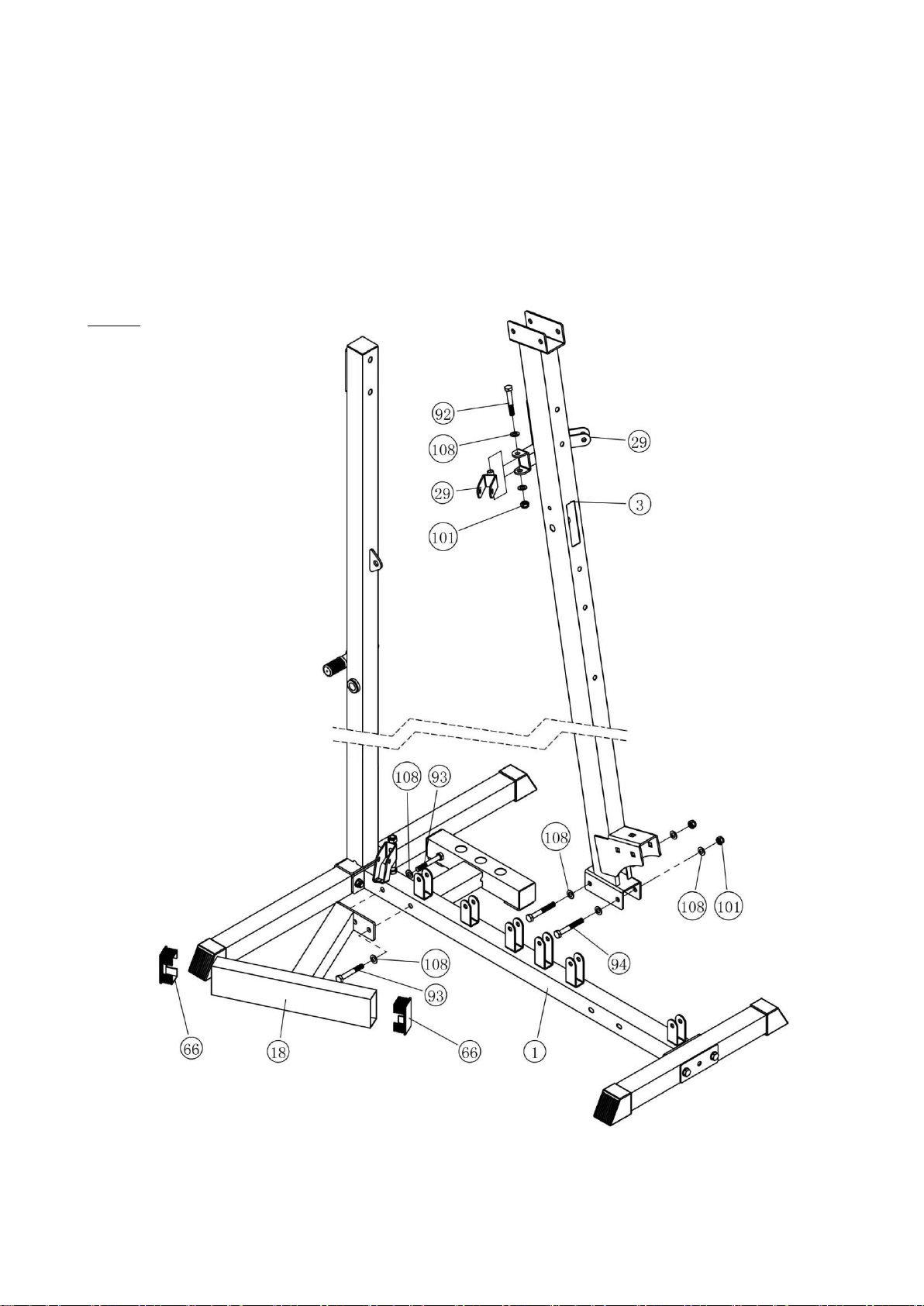

KROK 2

1. Wsuń wtyczki (66) w część (18).

2. Połącz części (18 i 1) korzystając ze śrub (93) i podkładek (108).

3. Połącz części (3 i 1) korzystając ze śrub (94), podkładek (108) i nylonowych nakrętek (101).

4. Połącz części (29 i 3) korzystając ze śrub (92), podkładek (108) i nylonowych nakrętek (101).

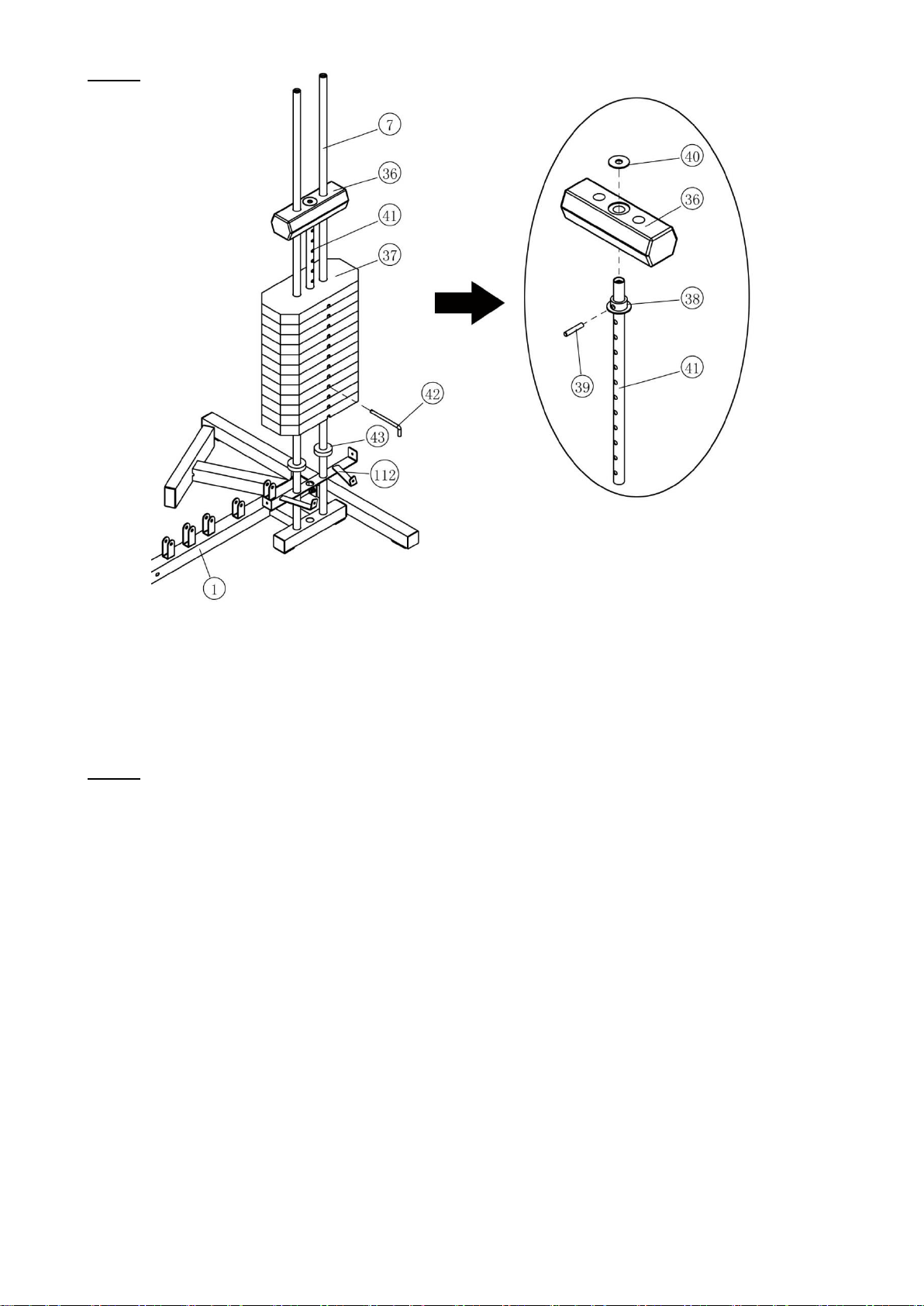

KROK 3

1. Przymocuj wspornik osłony dolnej (112) i odbojniki (43) do prętów (7).

2. Ostrożnie, pojedynczo wsuń stos ciężarków (37) na pręty (7). Umieść tuleję (38) na pręcie do regulacji obciążenia

(41) i przymocuj ją na pierwszym otworze na pręcie (41) korzystając ze szpili (39). Wsuń pręt (41) w otwór w stosie (37). Na stos (37) nałóż górną płytę (36). Na górnej płycie stosu (36) umieść podkładkę (40). Wsuń szpilę (42) do otworu w pręcie (41)

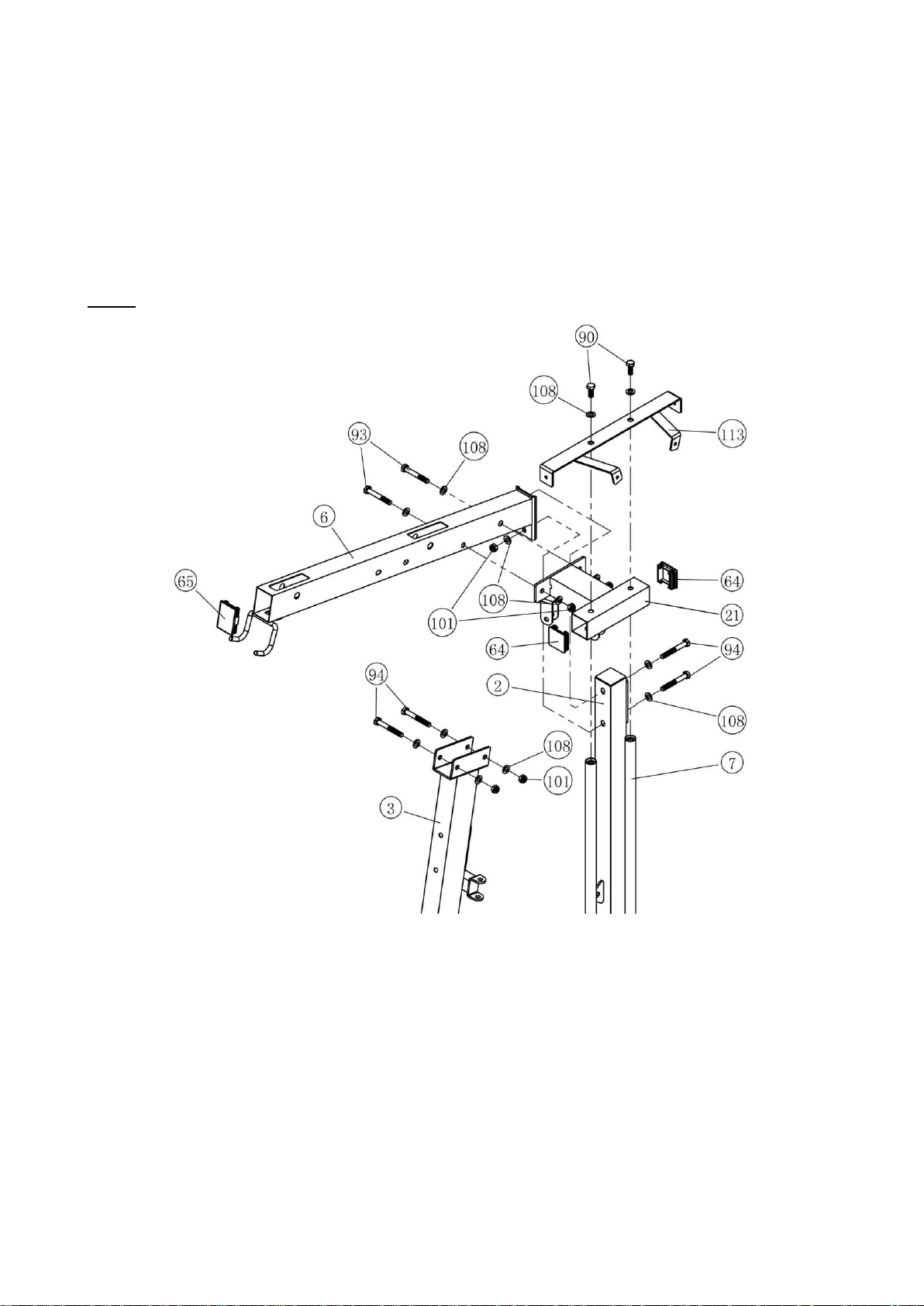

KROK 4

1. Wsadź wtyczkę (65) w otwór na końcu górnej belki (6).

2. Wsadź wtyczki (64) w otwory w części (21).

3. Połącz części (6 i 3) korzystając ze śrub (94), podkładek (108) i nylonowych nakrętek (101).

4. Połącz części (6 i 2) korzystając ze śrub (94), podkładek (108) i nakrętek (101).

5. Umieść każdy z prętów prowadzących (7) w otworze w części (21) a następnie połącz części (113 i 21) z prętami (7) korzystając ze śrub (90) i podkładek (108).

6. Przymocuj część (21) do górnej belki (6) korzystając ze śrub (93), podkładek (108) i nylonowych nakrętek (101).

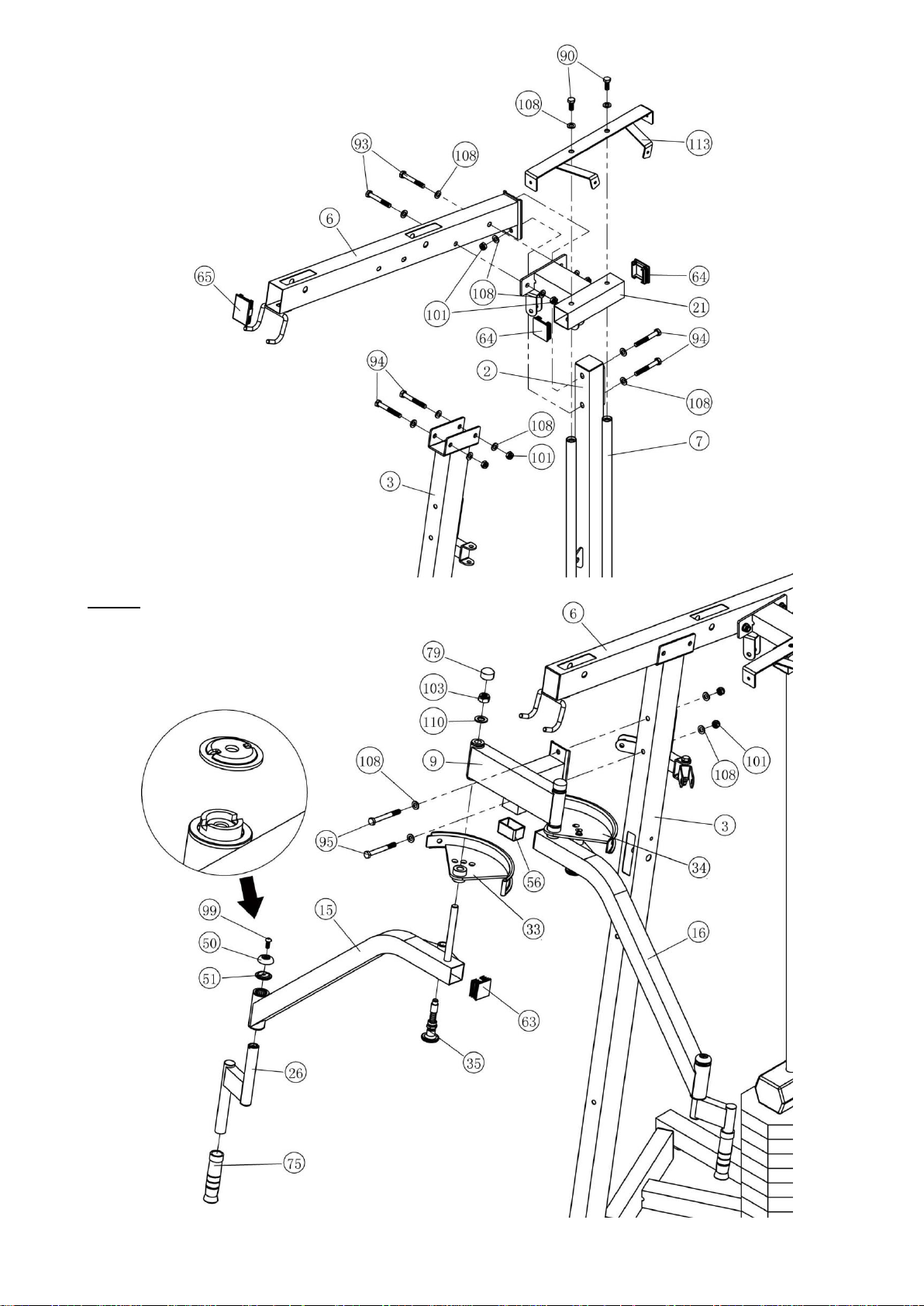

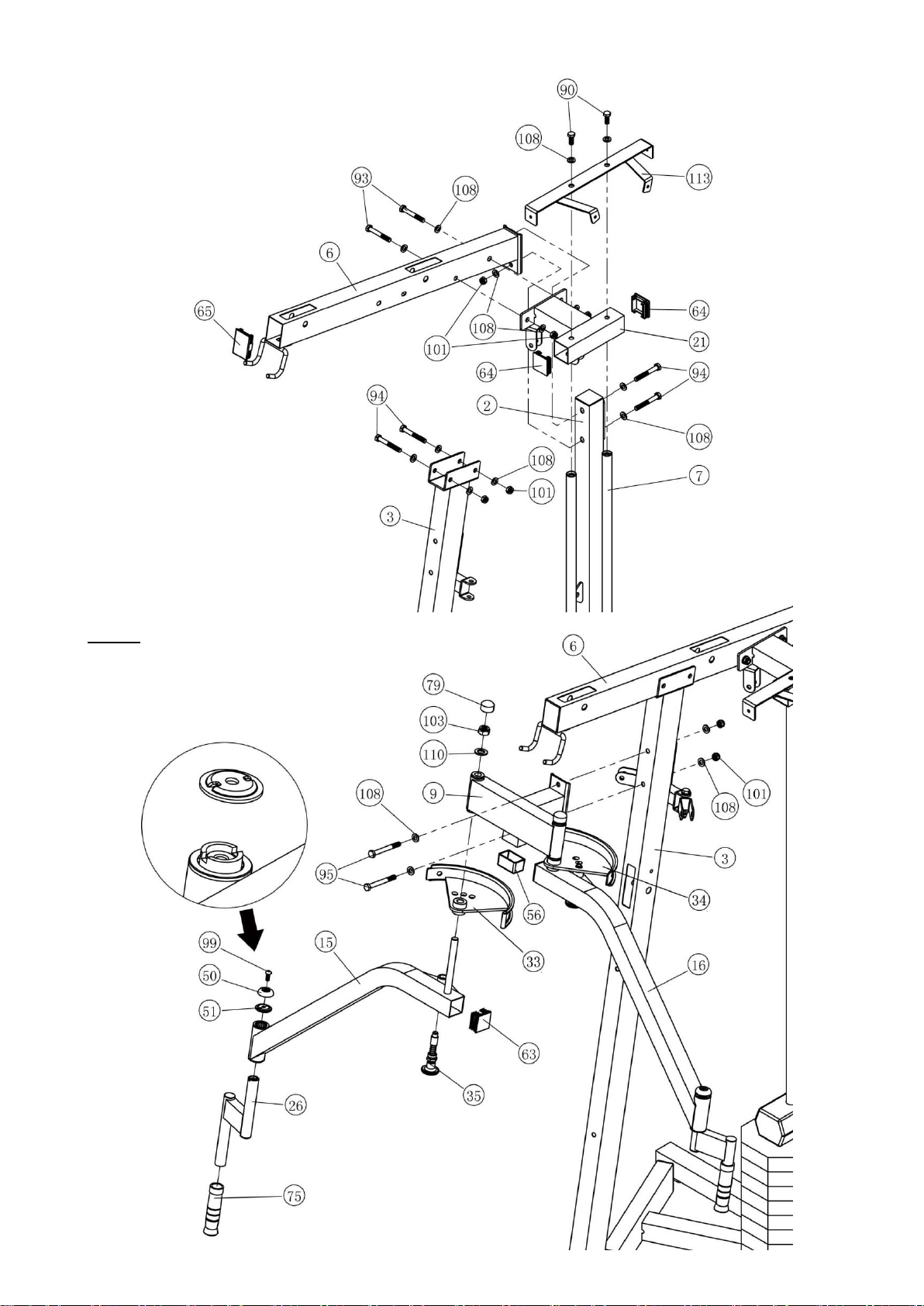

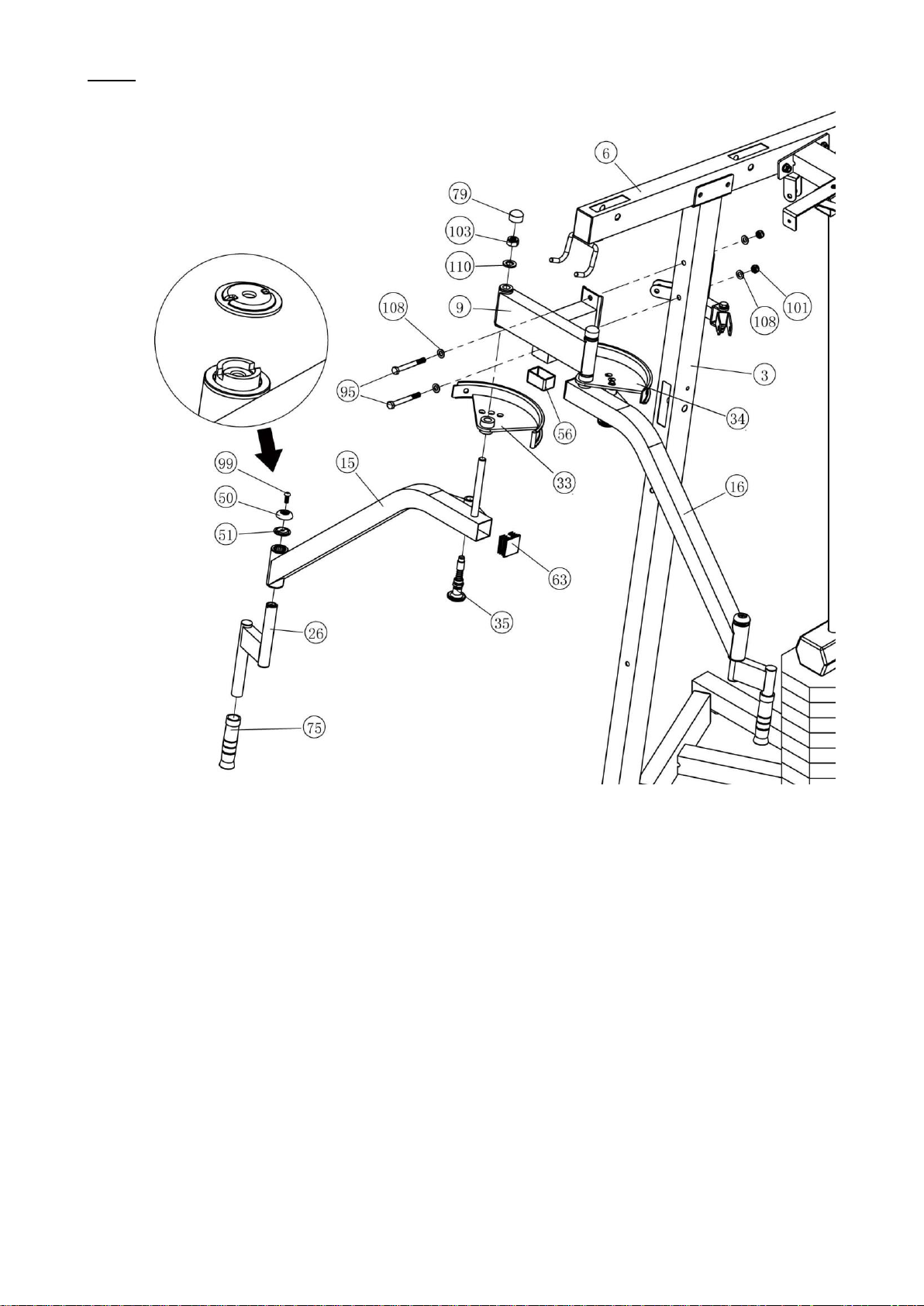

KROK 5

1. Nałóż zaślepkę (56) na część (9).

2. Połącz części (9 i 3) korzystając ze śrub (95), podkładek (108) i nylonowych nakrętek (101).

3. Wsuń wtyczkę (63) w otwór w części (15).

4. Umocuj osłonę uchwytu (75) na uchwycie (26).

5. Połącz części (26 i 15) korzystając z podkładki (51), ozdobnej zaślepki (50) i śruby (99).

6. Wsuń część (15) w otwór w ramie (33). Połącz części (15 i 9) korzystając z podkładki (110), nylonowej nakrętki (103) i nakrętki (79).

7. Wkręć szpilę (35) w część (15).

8. Powtarzając powyższe czynności, połącz części (16 i 34).

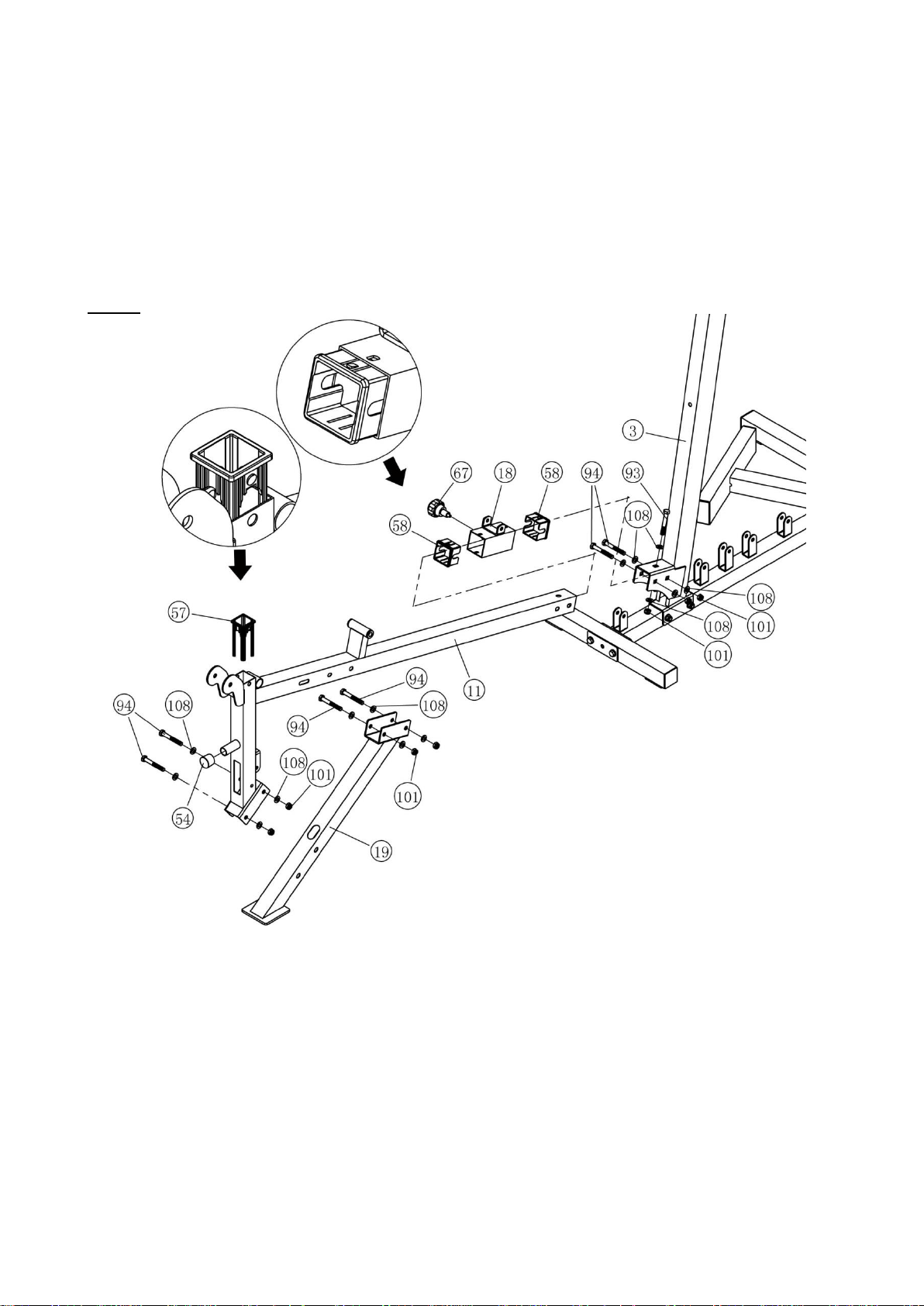

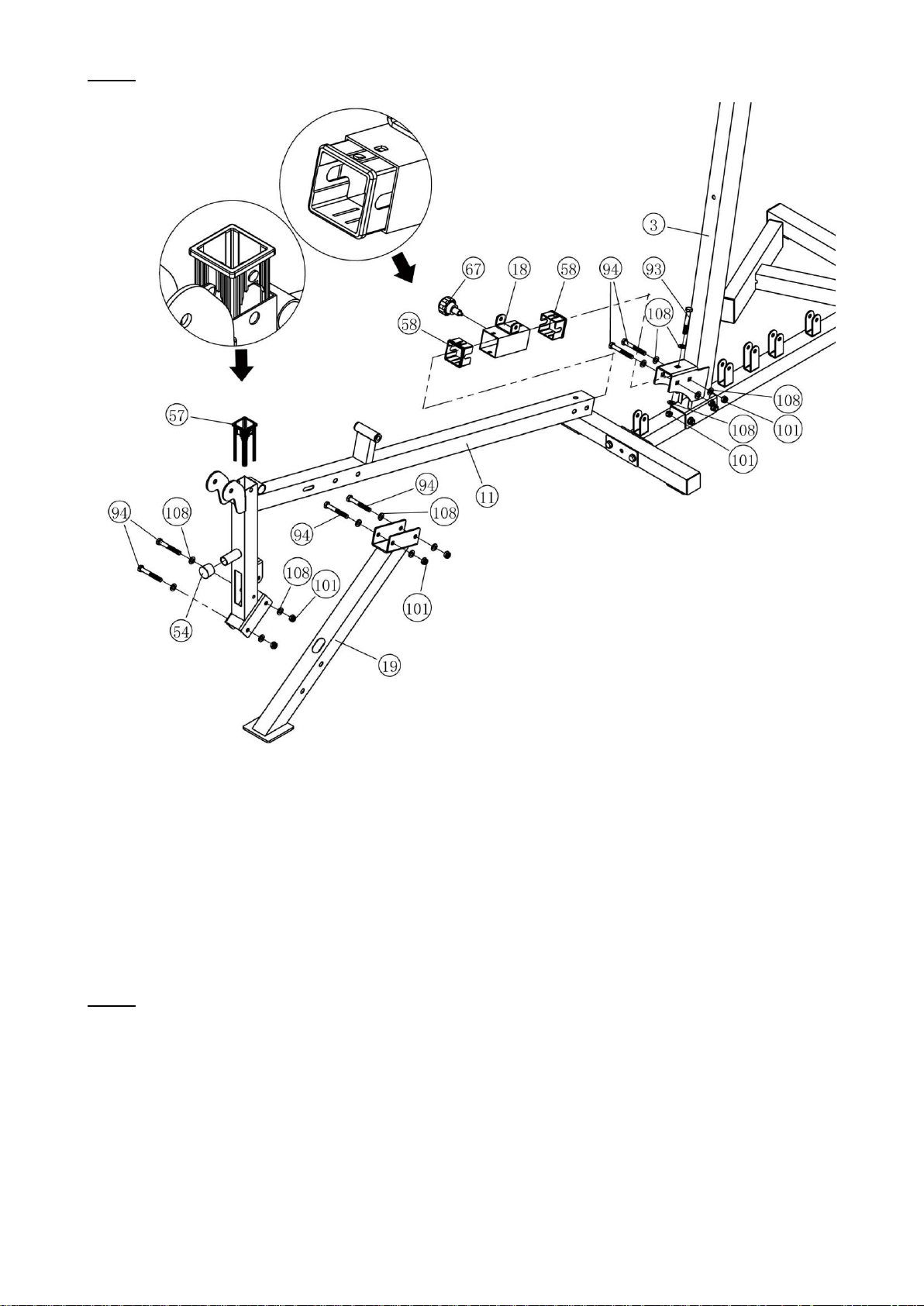

KROK 6

1. Nasuń rękawy (58) na ramę (18).

2. Wsuń ramę (18) na ramę (11).

3. Wkręć śrubę (67) do ramy (18).

4. Nałóż rękaw (57) i zaślepkę (54) na ramę (11).

5. Połącz części (19 i 11) korzystając ze śrub (94), podkładek (108) i nylonowych nakrętek (101).

6. Połącz części (11 i 3) korzystając ze śrub (94 i 93) oraz podkładek (108) i nylonowych nakrętek (101).

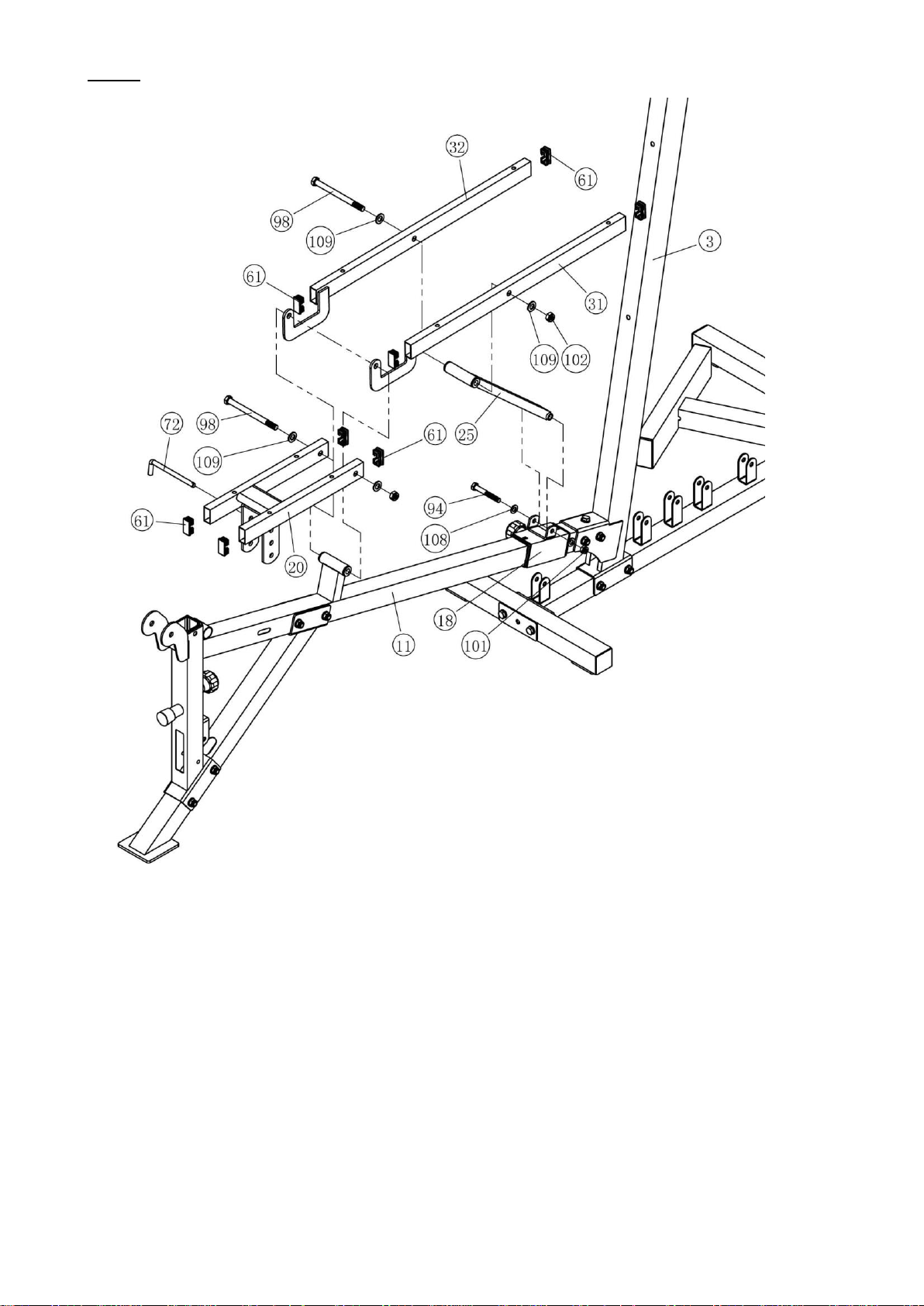

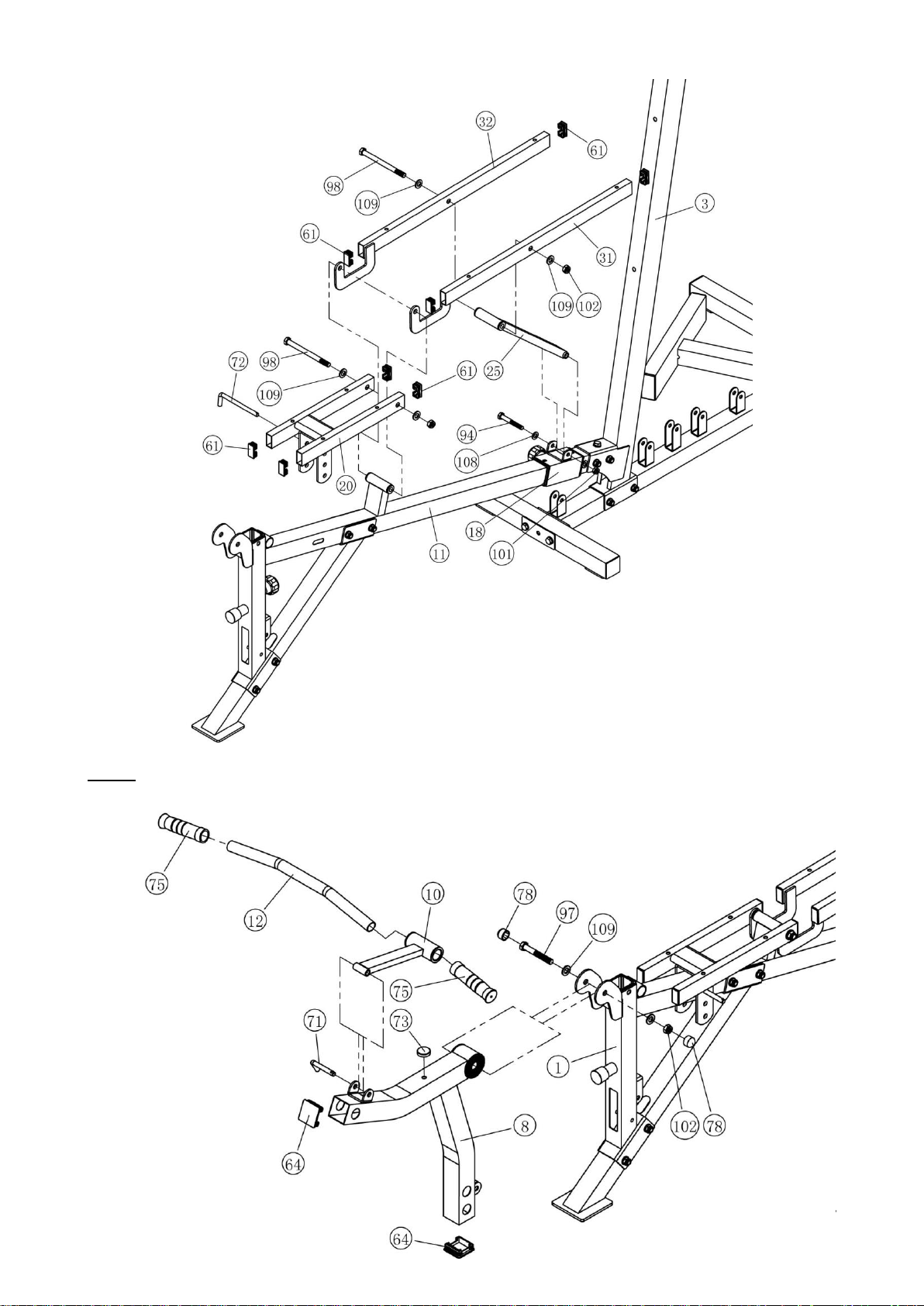

KROK 7

1. Wsuń wtyczki (61) na zakończenia części (20, 31 i 32).

2. Połącz części (25 i 18) korzystając ze śruby (94), podkładek (108) i nylonowej nakrętki (101).

3. Połącz części (20, 31 i 32) z ramą (11) korzystając ze śruby (98), podkładek (109) i nylonowej nakrętki (102).

4. Połącz części (31 i 32) ze wspornikiem (25) korzystając ze śruby (98), podkładek (109) i nylonowej nakrętki (102).

5. Dostosuj kąt nachylenia ramy siedzenia (20) do swoich potrzeb i zablokuj szpilą (72).

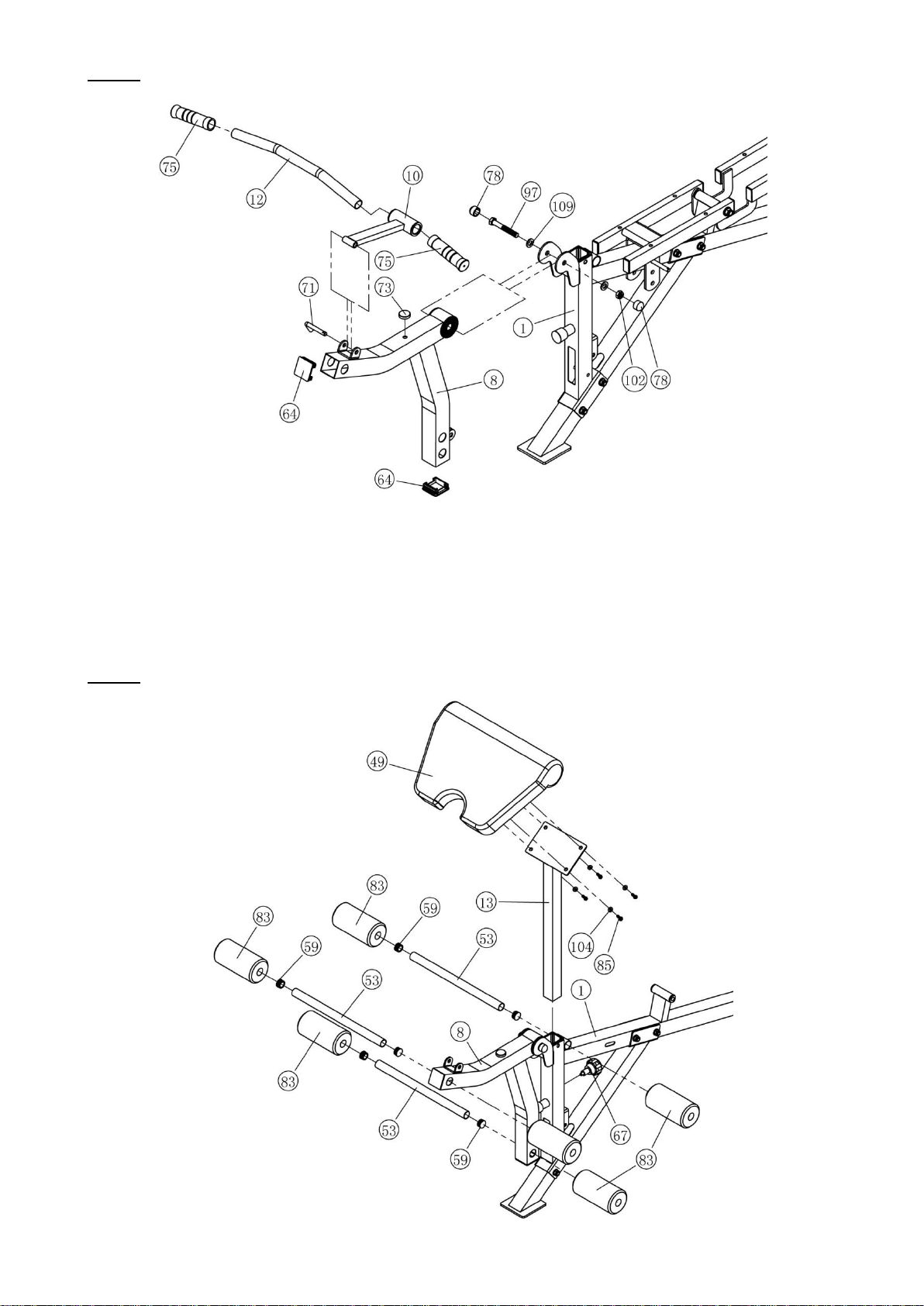

KROK 8

1. Wsuń zatyczkę (64) i ochraniacz (73) do dźwigni (8).

2. Połącz części (8 i 1) korzystając ze śruby (97), podkładek (109), nylonowej nakrętki (102) oraz nakrętek (78).

3. Włóż uchwyt (12) w otwór w łączniku (10).

4. Nałóż osłony (75) na uchwyt (12).

5. Połącz części (10 i 8) korzystając ze szpili (71).

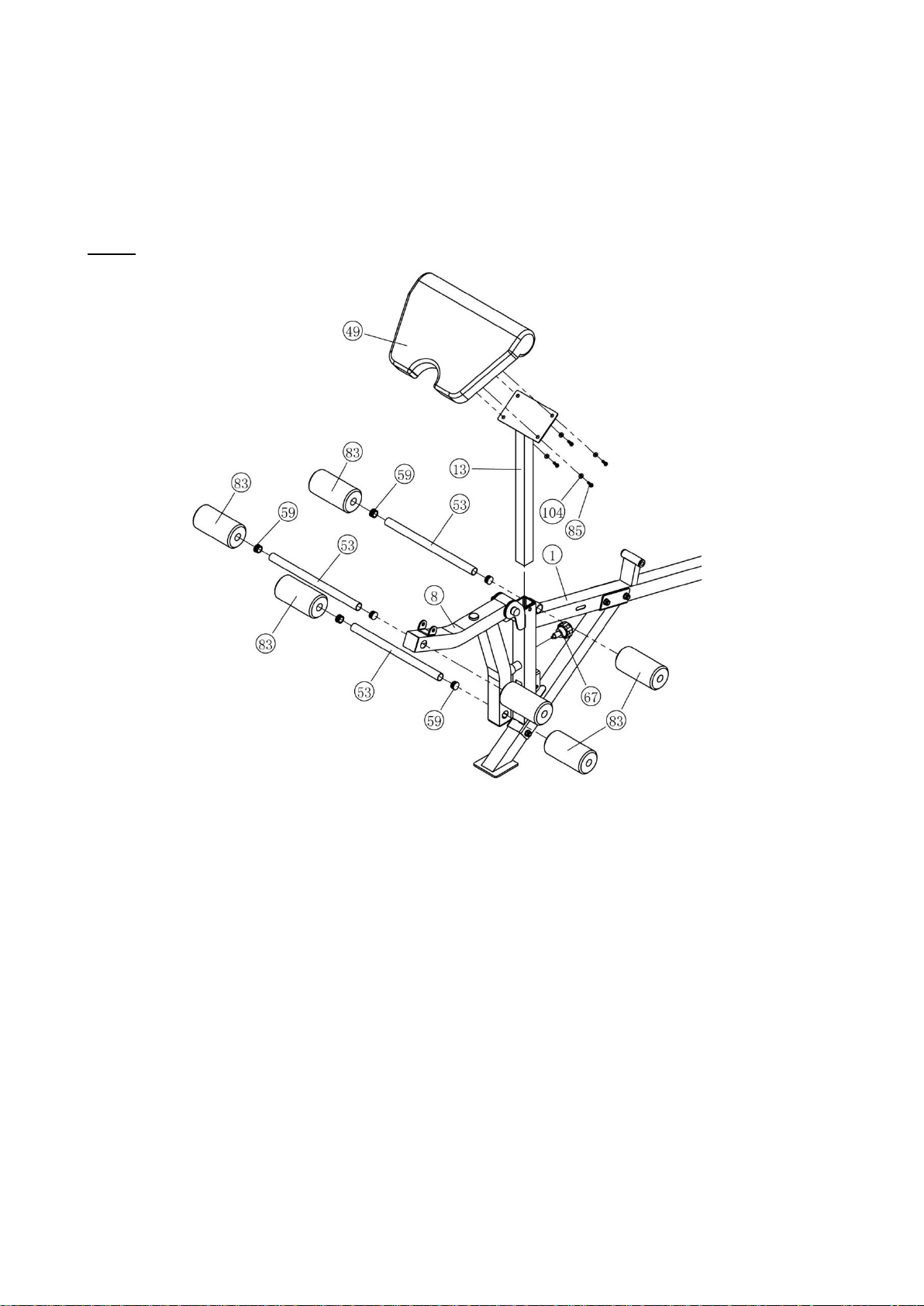

KROK 9

1. Wsuń wtyczki (59) w pręty na piankowe wałki (53).

2. Wsuń pręty przez otwory i naciągnij na nie piankowe wałki (83) jak pokazano na rysunku powyżej.

3. Połącz części (49 i 13) korzystając ze śrub (85) i dużych podkładek (104).

4. Dostosuj wysokość podstawy modlitewnika (13) i dokręć śrubą (67).

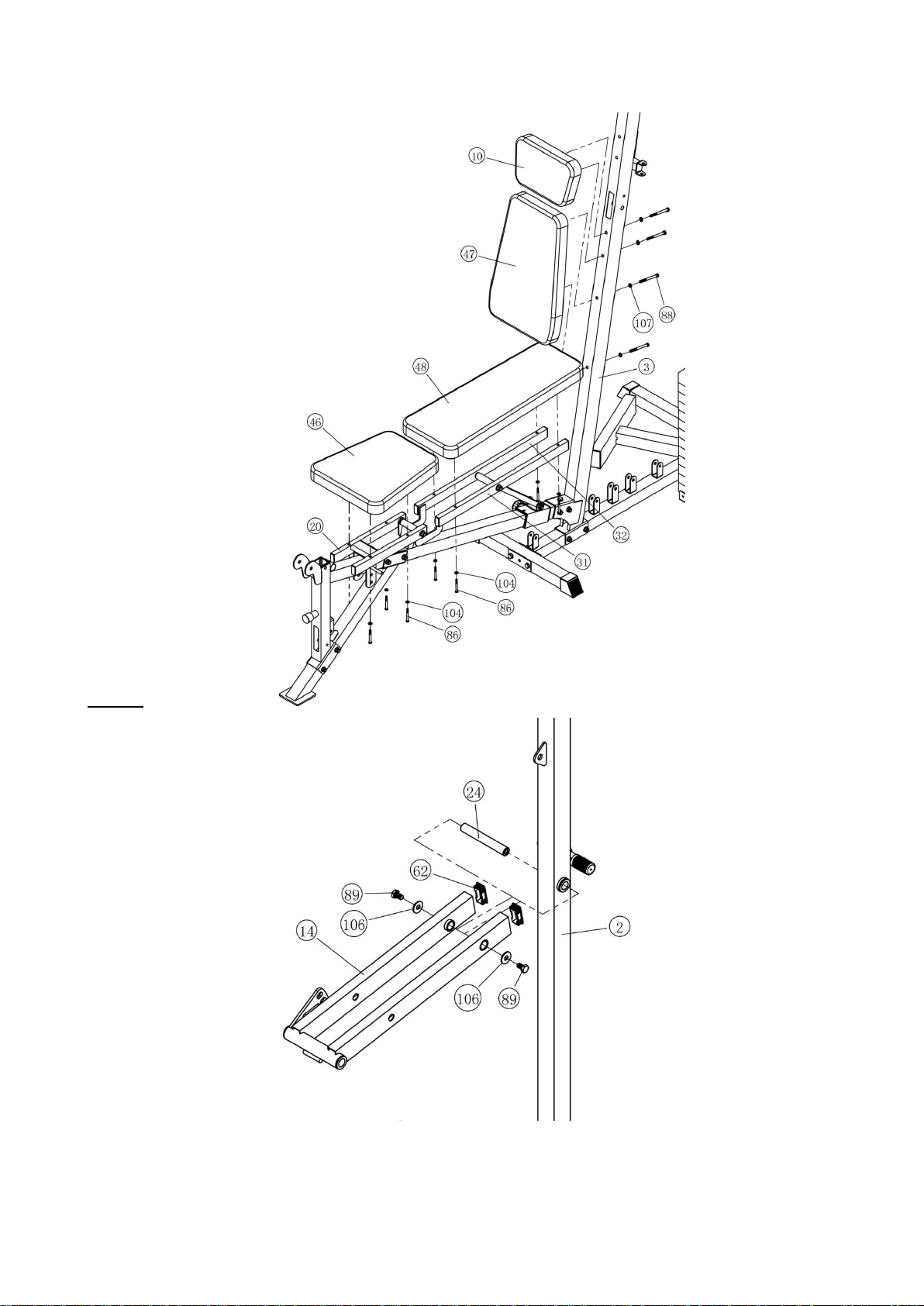

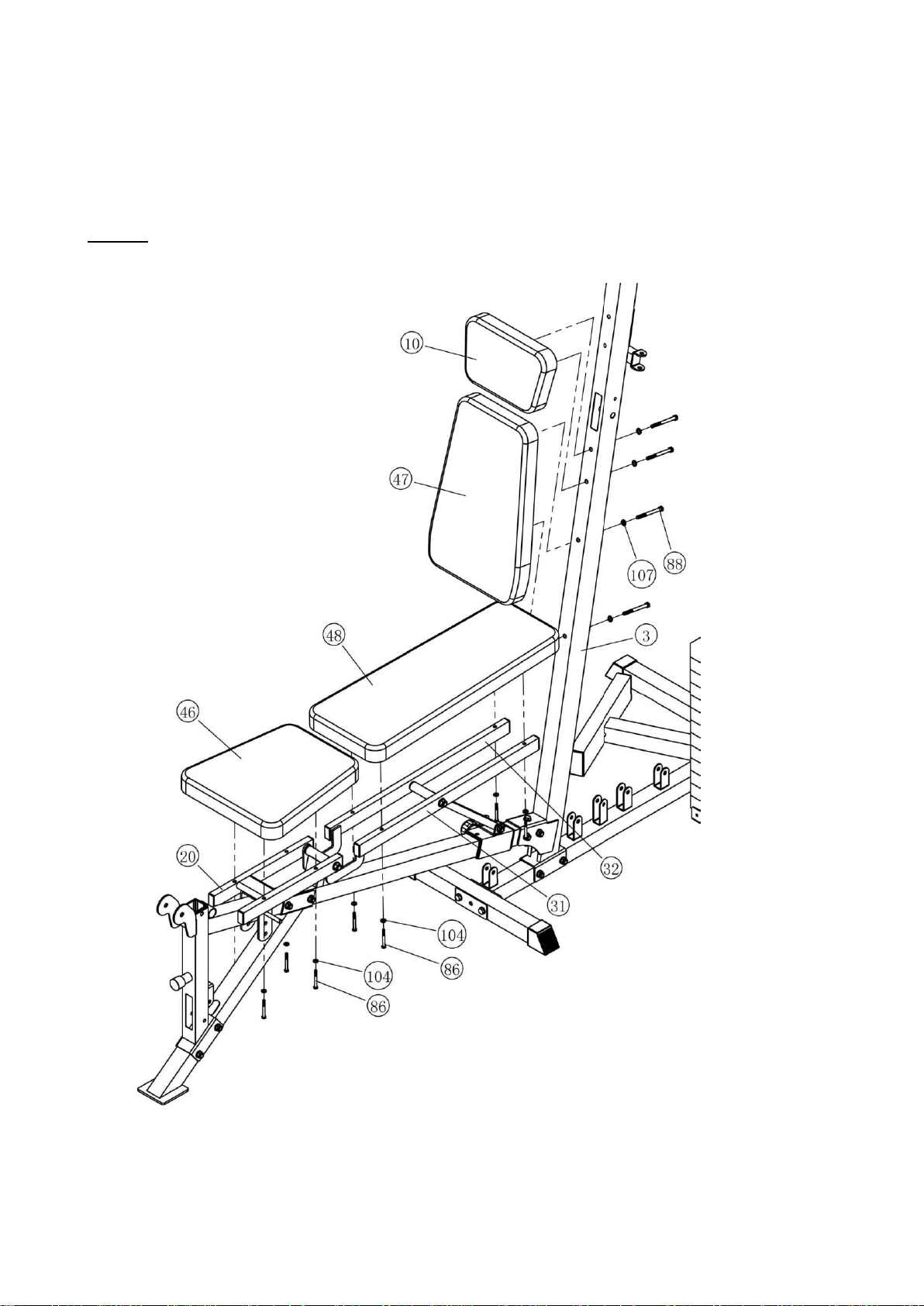

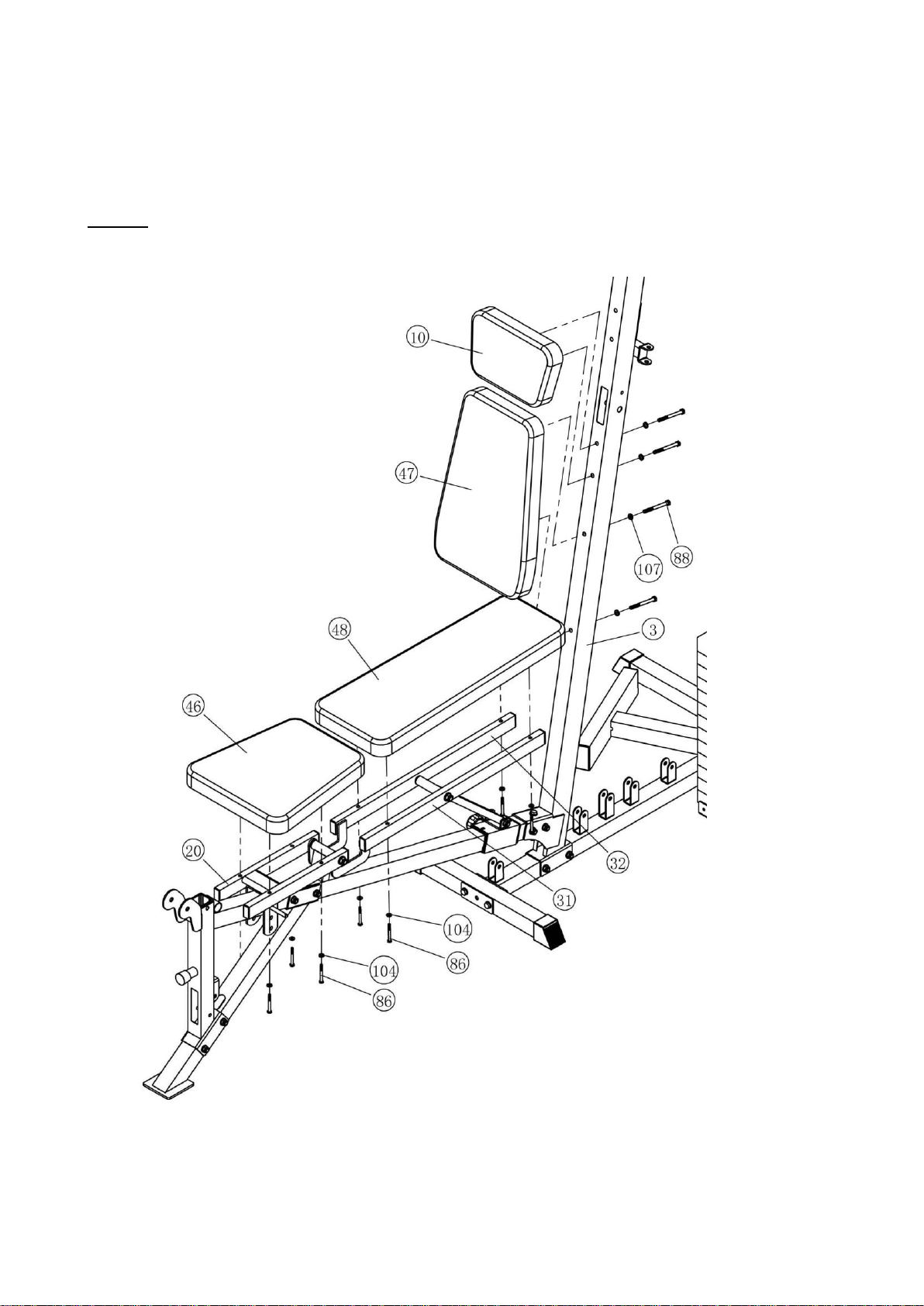

KROK 10

1. Połącz główne oparcie (10, 47) z głównym wspornikiem (3) korzystając ze śrub (90) i podkładek (107).

2. Połącz część (48) z częściami (31 i 32) korzystając ze śrub (86) i dużych podkładek (104).

3. Przymocuj siedzenie (46) do ramy siedzenia (20) korzystając ze śrub (86) i dużych podkładek (104).

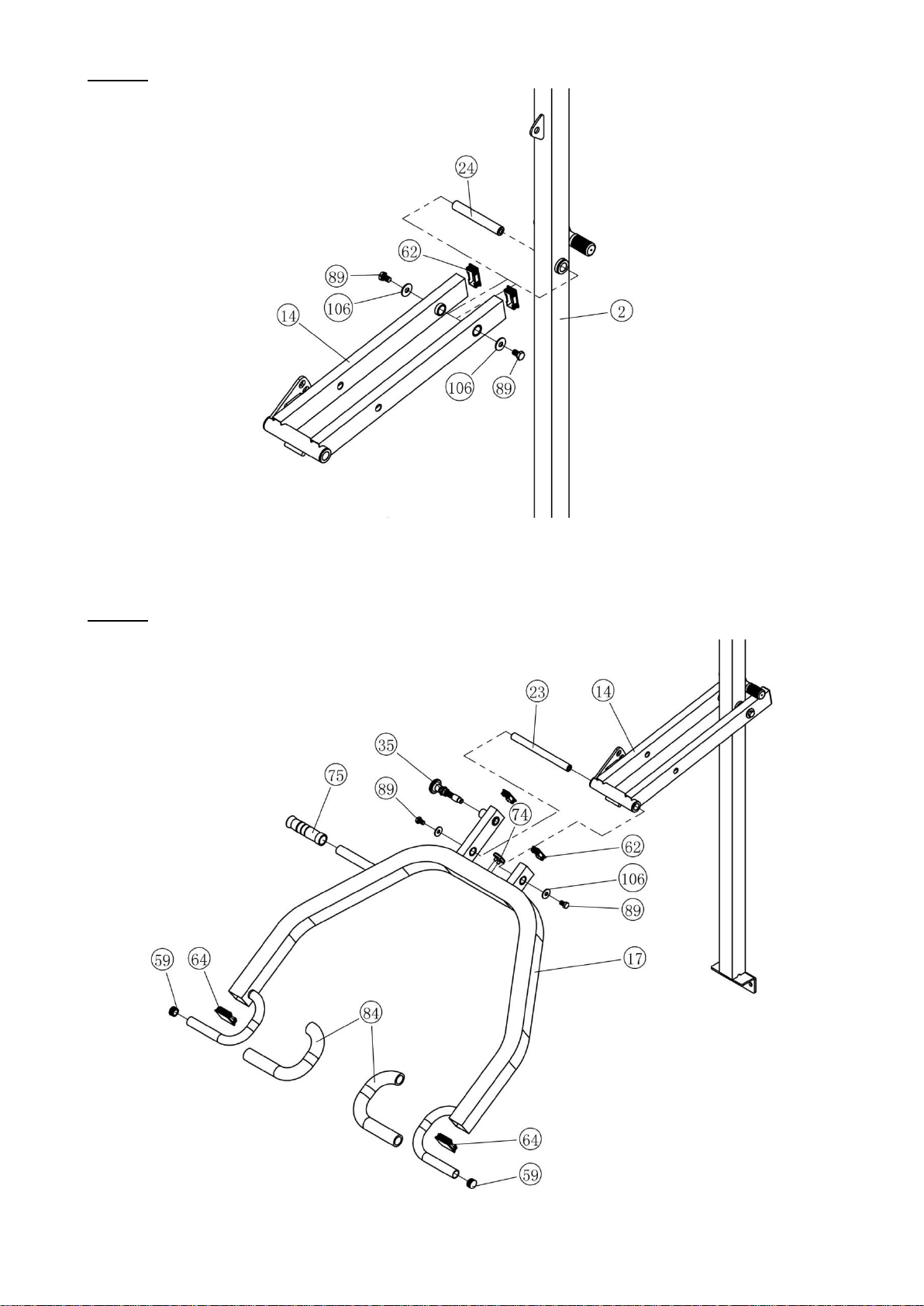

KROK 11

1. Wsuń wtyczki (62) do otworów w zakończeniach ramy (14).

2. Wsadź wał (24) w otwór w tylnym wsporniku (2).

3. Przymocuj ramę (14) do wspornika (2) korzystając ze śrub (89) i podkładek (106).

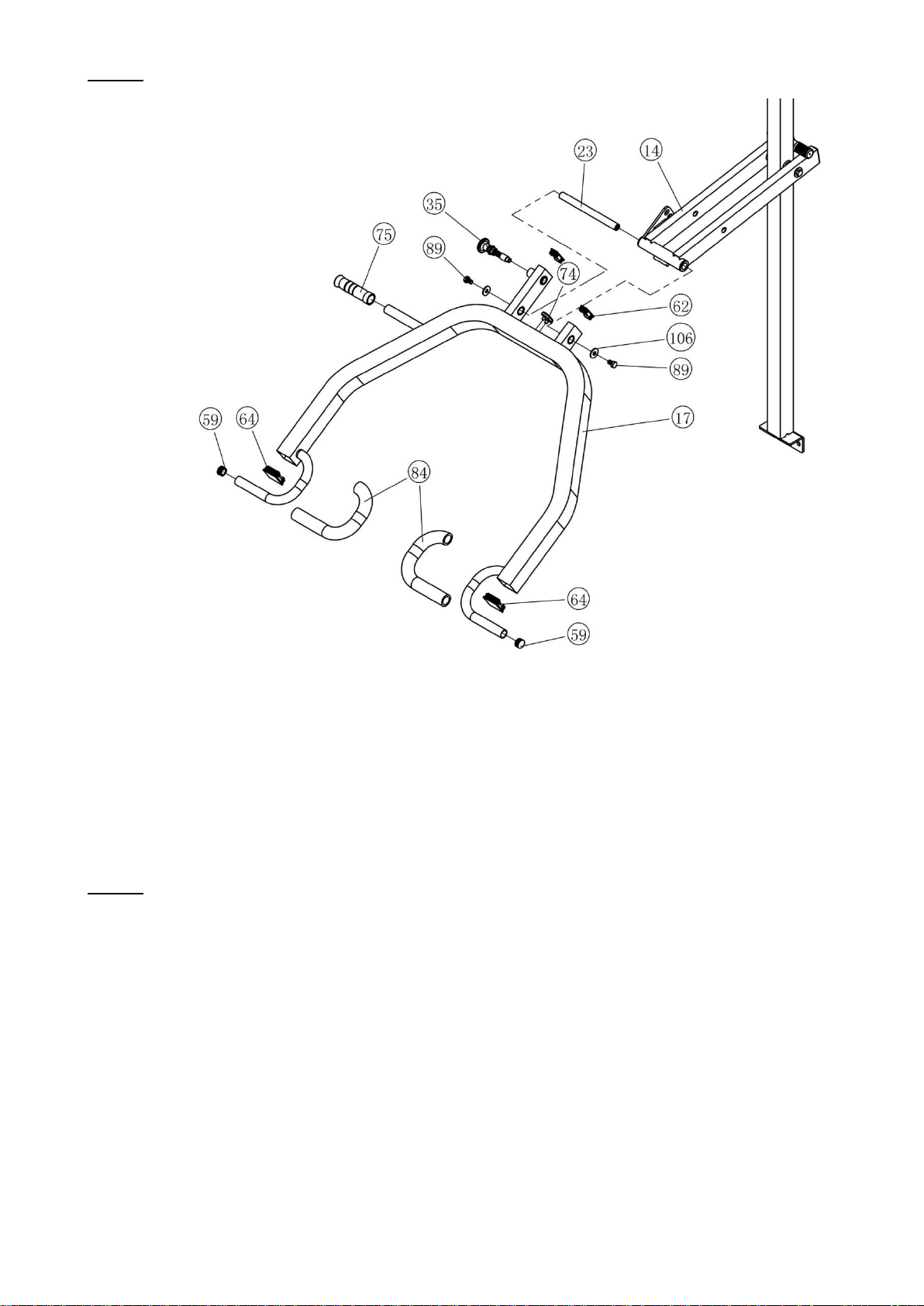

KROK 12

1. Włuż wtyczki (64, 62 i 59) oraz ochraniacz (74) w końce ramienia (17).

2. Nałóż osłonę uchwytu (75) na ramię wyciskowe (17).

3. Nałóż piankowe wałki (84) na ramię (17).

4. Wsuń wał (23) w otwór w ramie (14).

5. Przymocuj ramię (17) do ramy (14) korzystając ze śrub (89) i podkładek (106).

6. Wkręć szpilę (35) do ramienia (17).

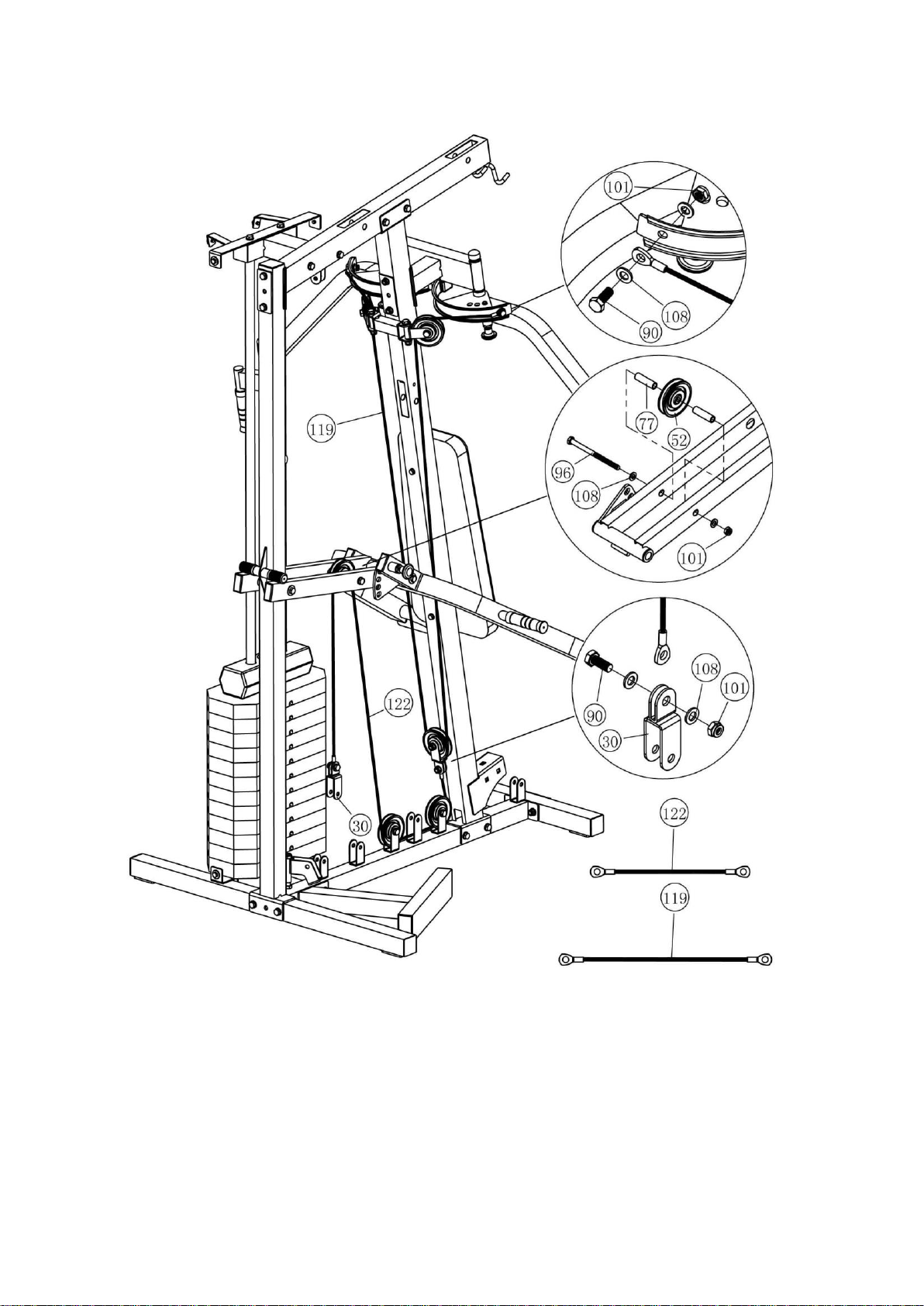

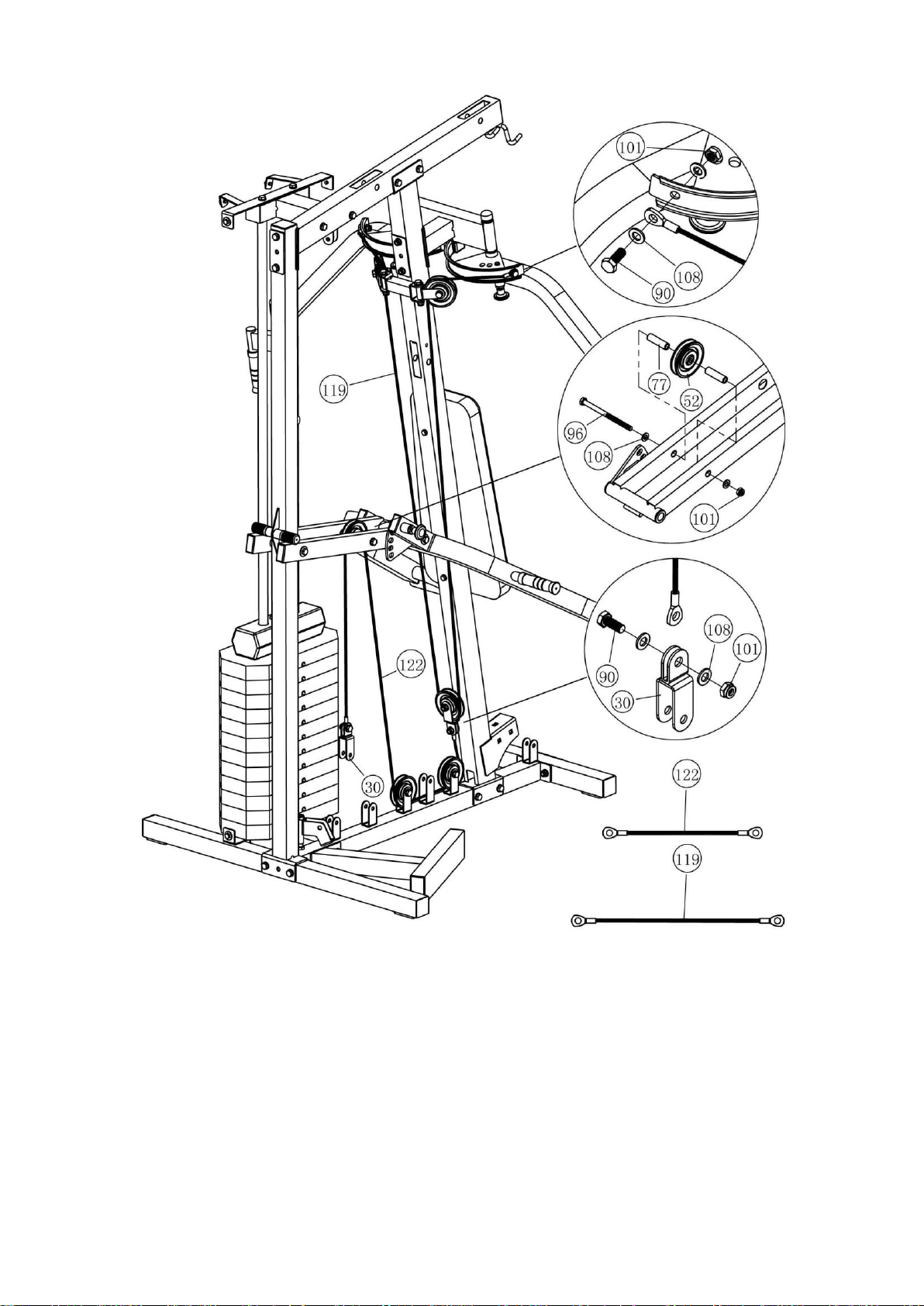

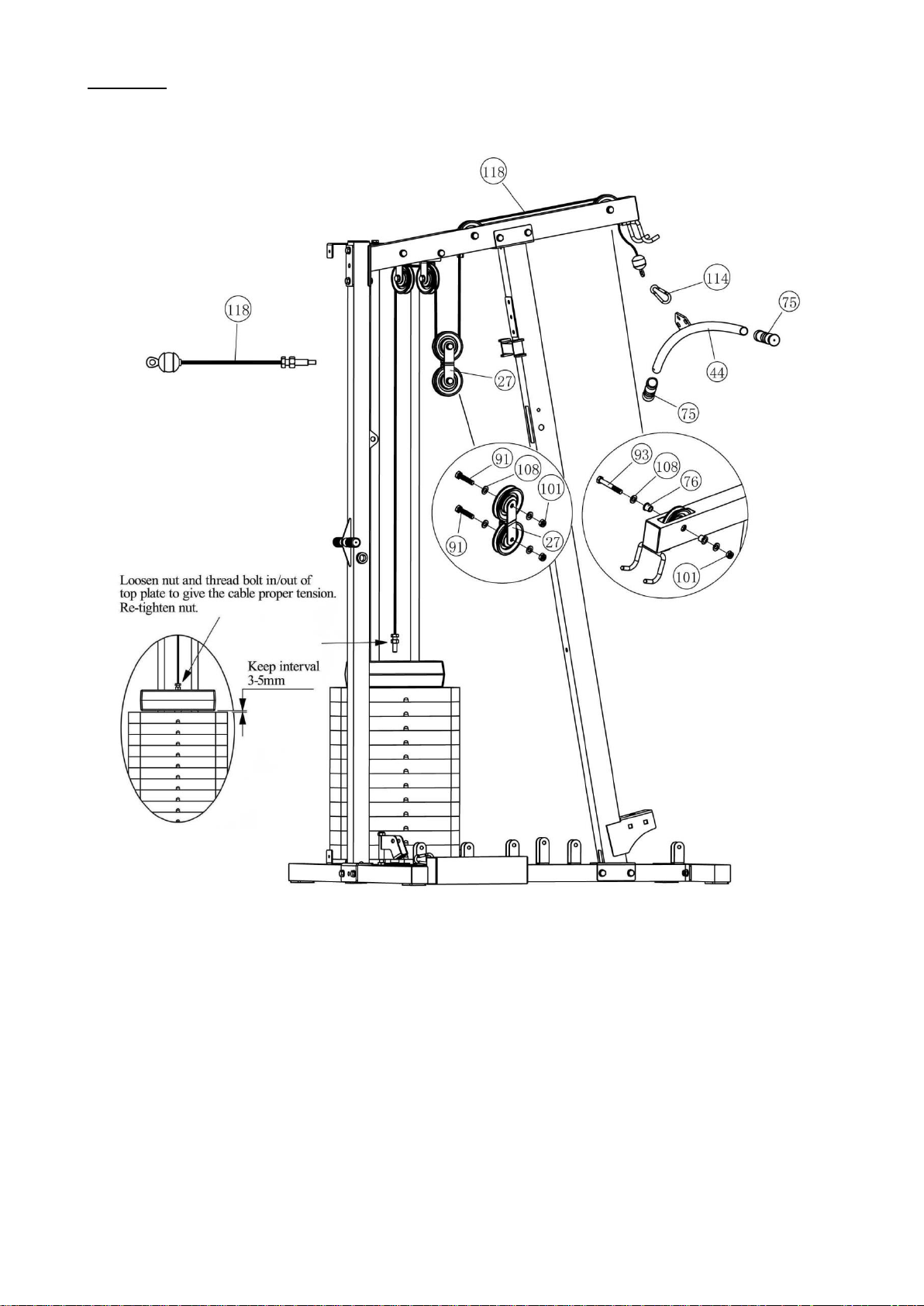

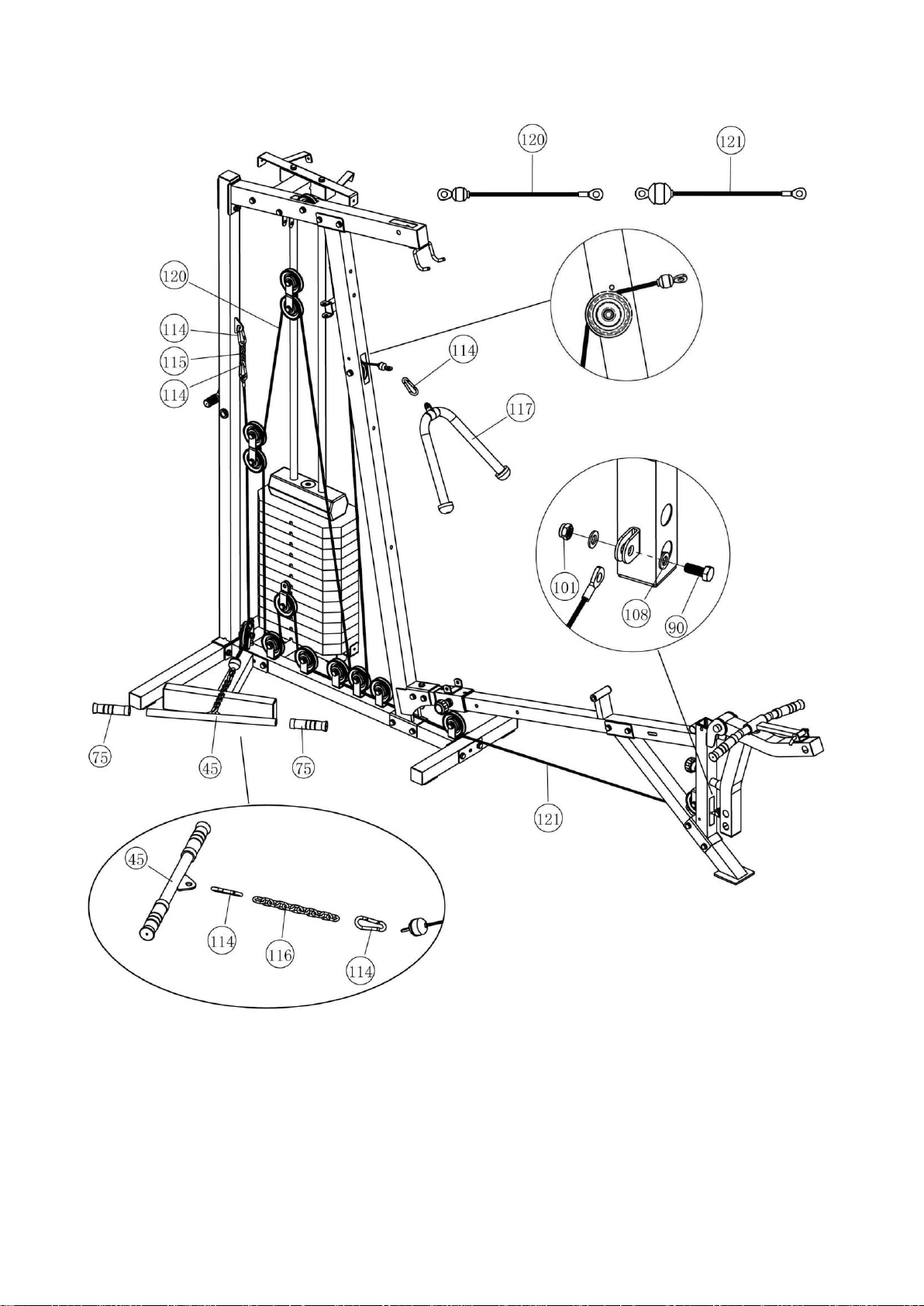

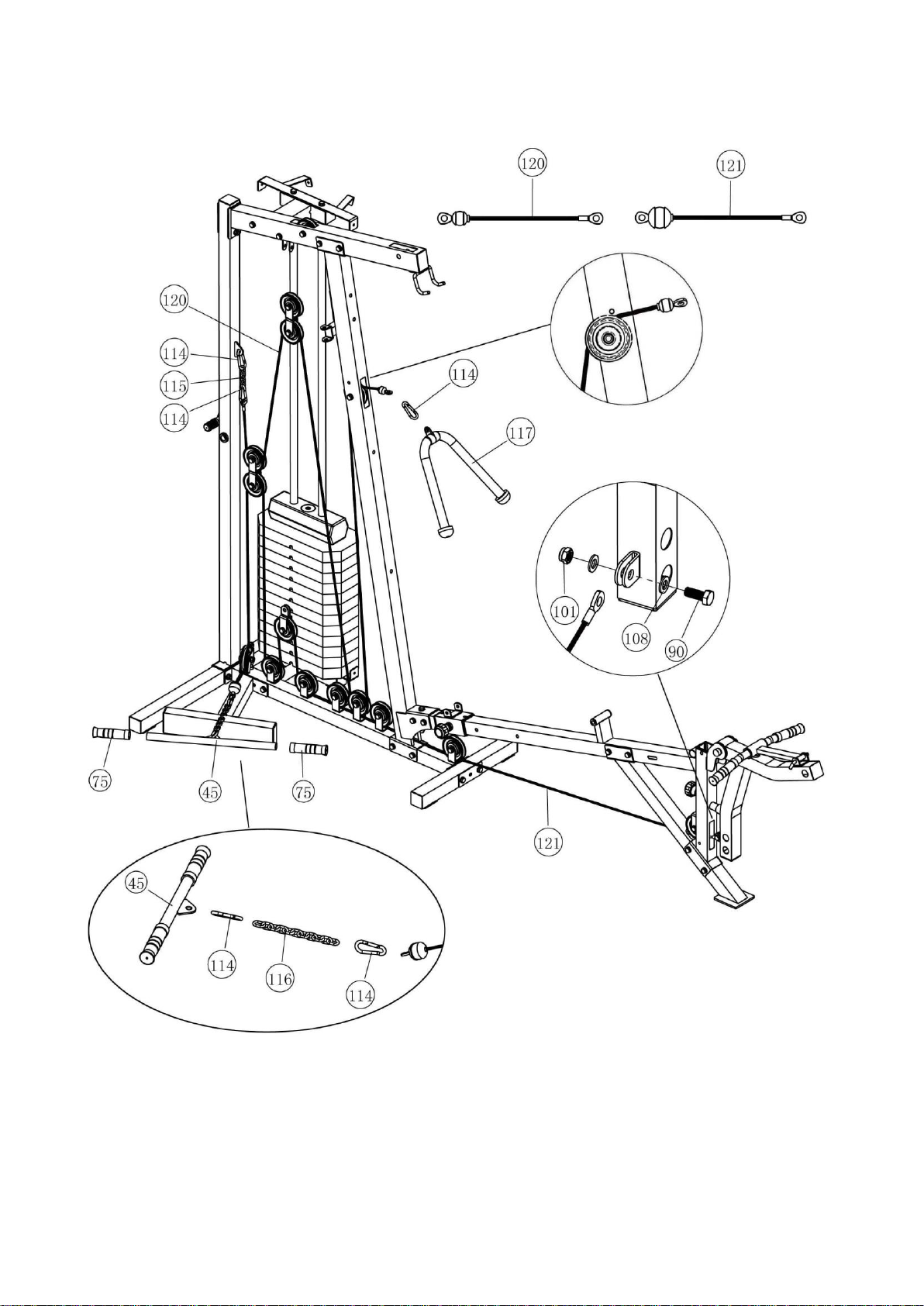

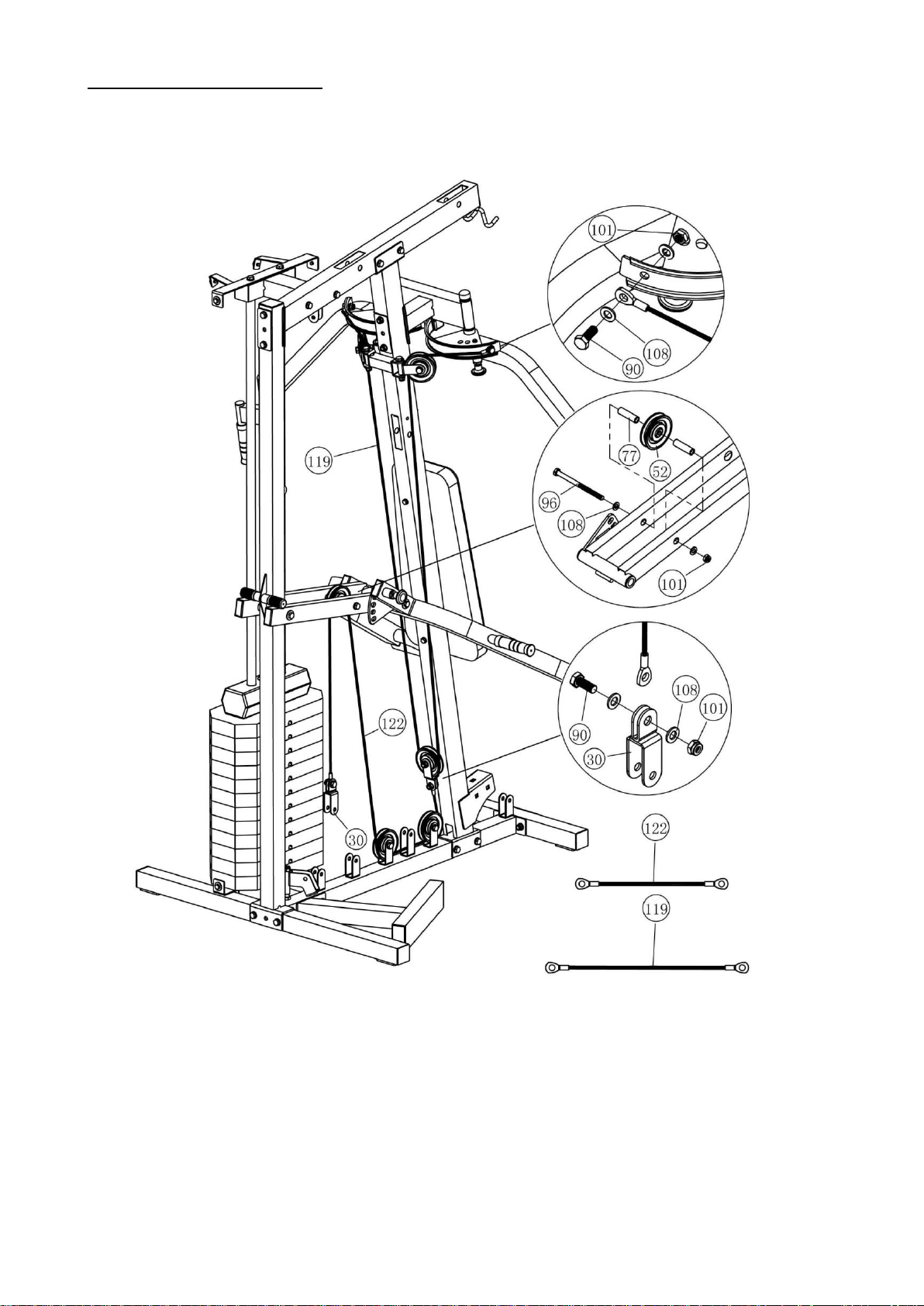

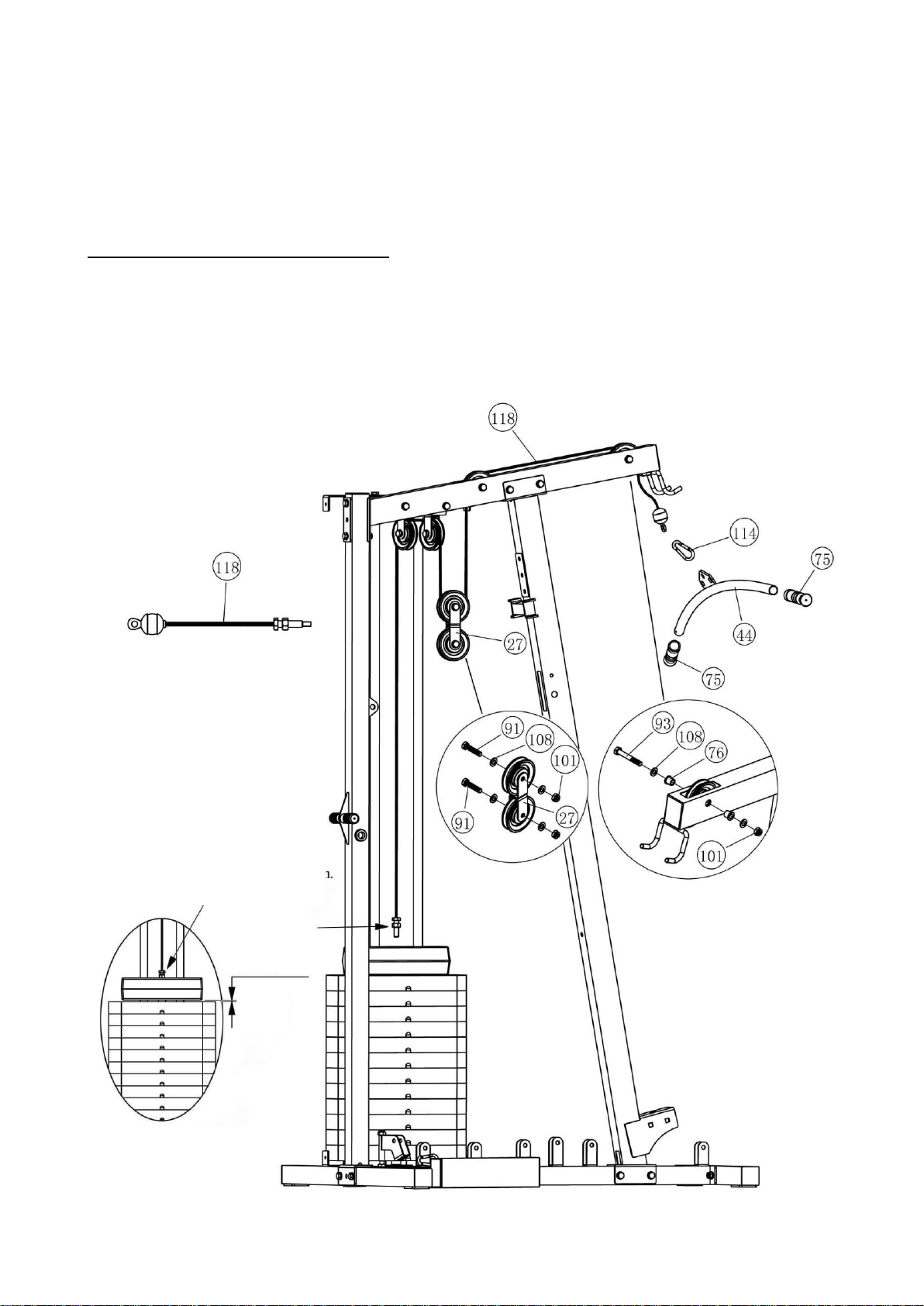

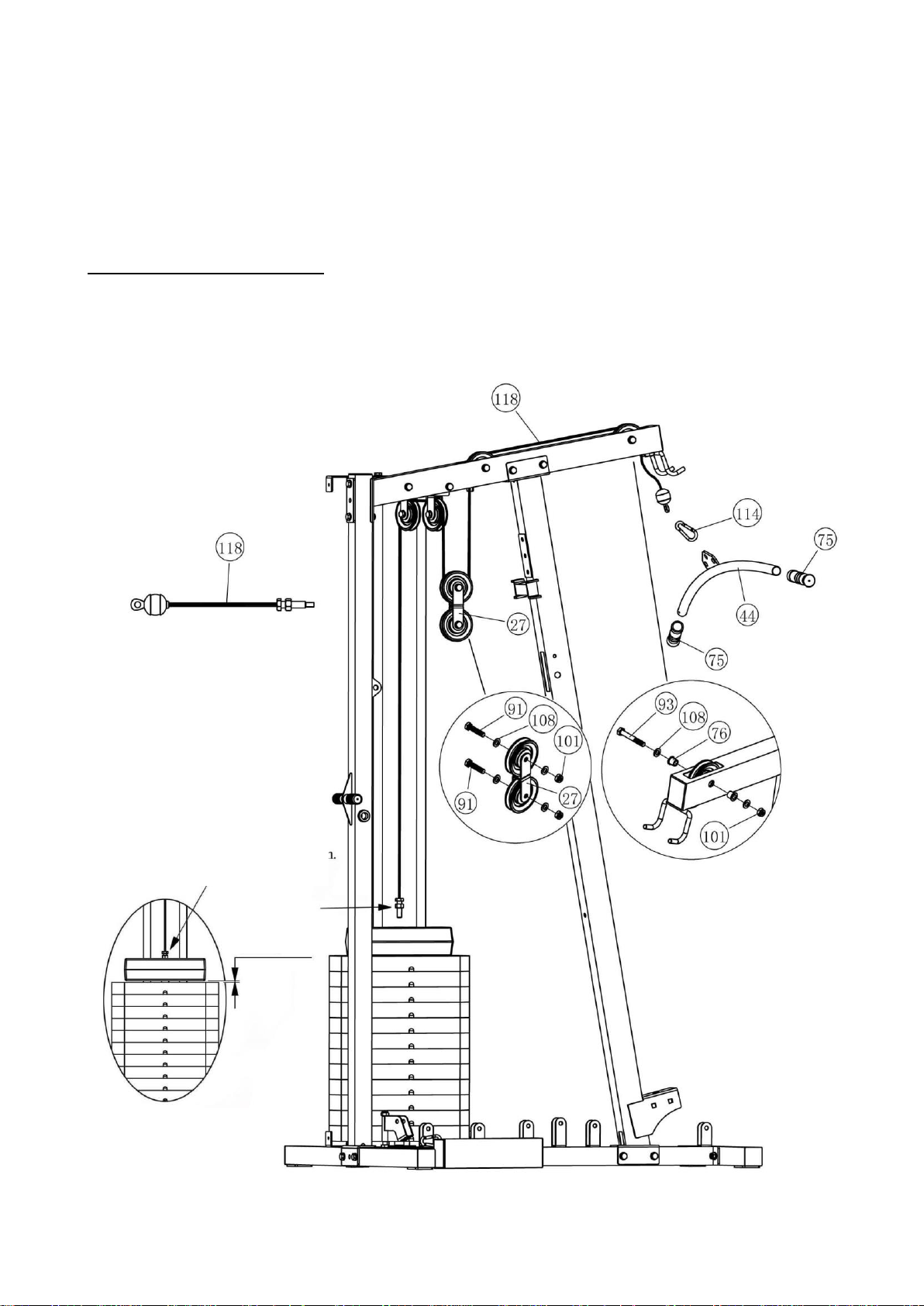

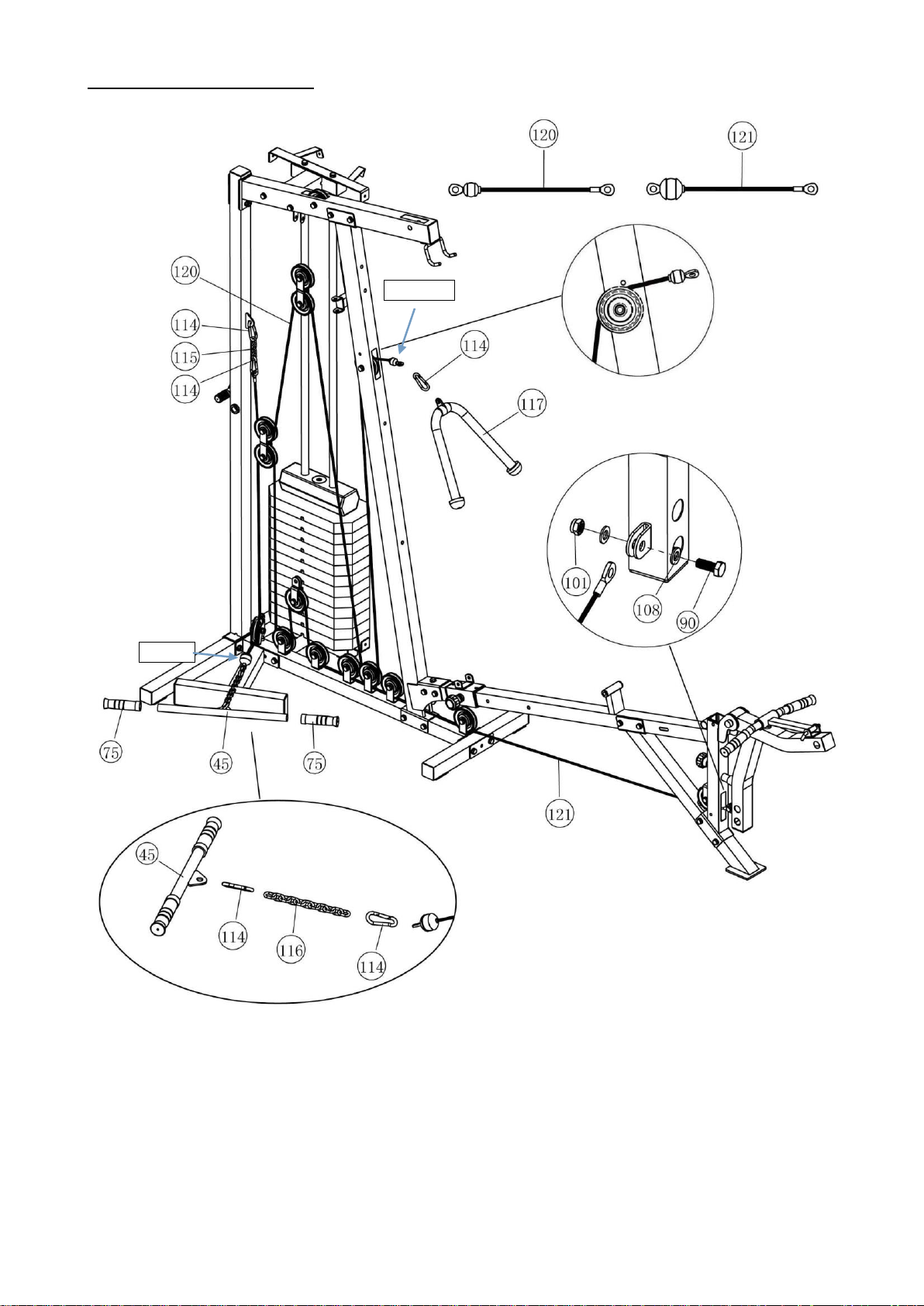

KROK 13. SCHEMATY PROWADZENIA LINEK

Po złożeniu urządzenia sprawdź czy linki są prawidłowo naprężone. (Sugeruje się utrzymanie przerwy 3-5mm pomiędzy górną płytą, a stosem ciężarków). Jeśli linka jest luźna, przykręć delikatnie śrubę na szczycie stosu. Jeśli linka jest bardzo luźna, dostosuj długość łańcucha (115) karabinkiem (114).

Utrzymuj 3-5 mm przerwy.

Poluzuj nakrętkę i śrubę na lince w górę lub w dół od górnej płyty, aby linka uzyskała prawidłowe naprężenie. Przymocuj nakrętkę ponownie.

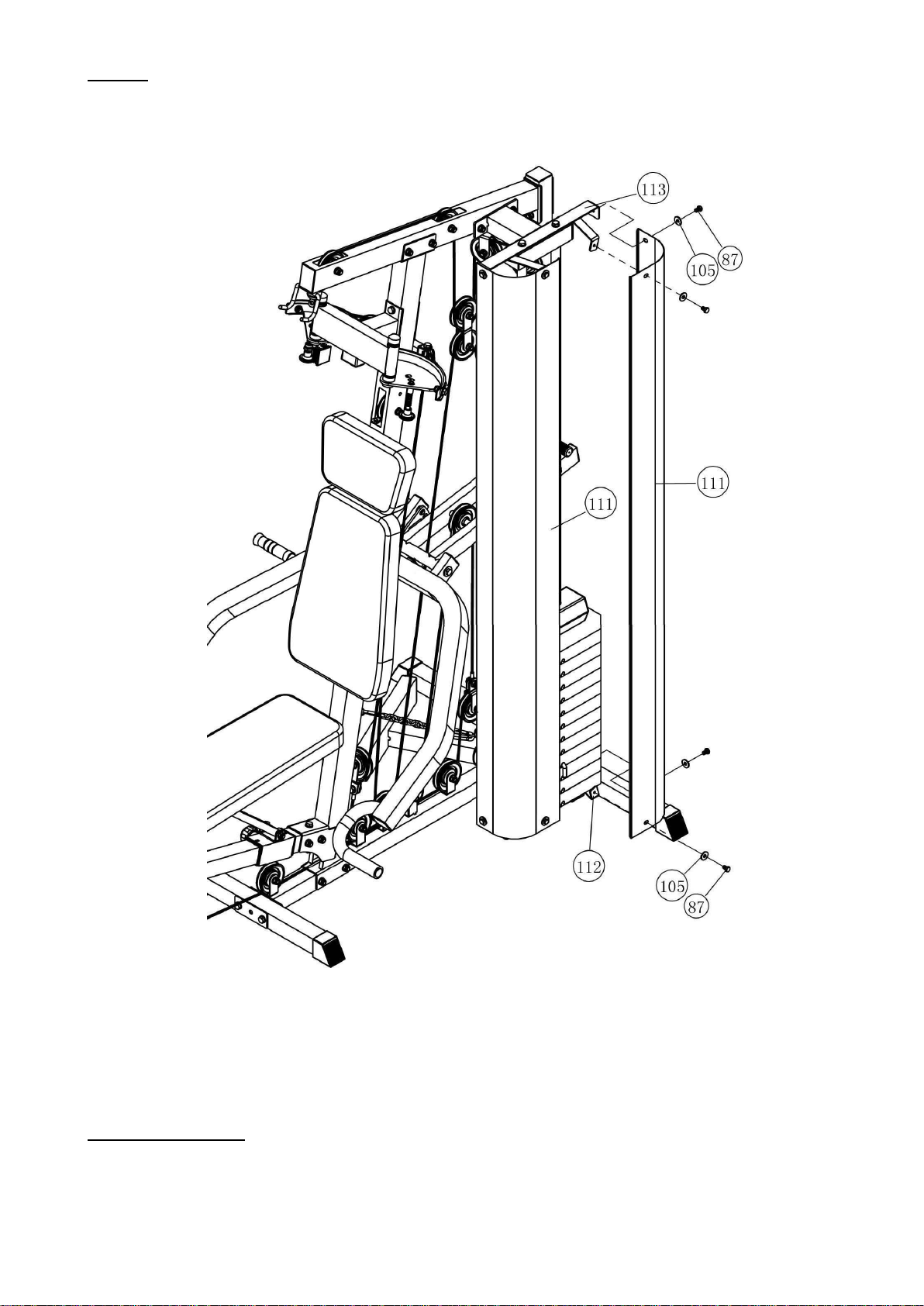

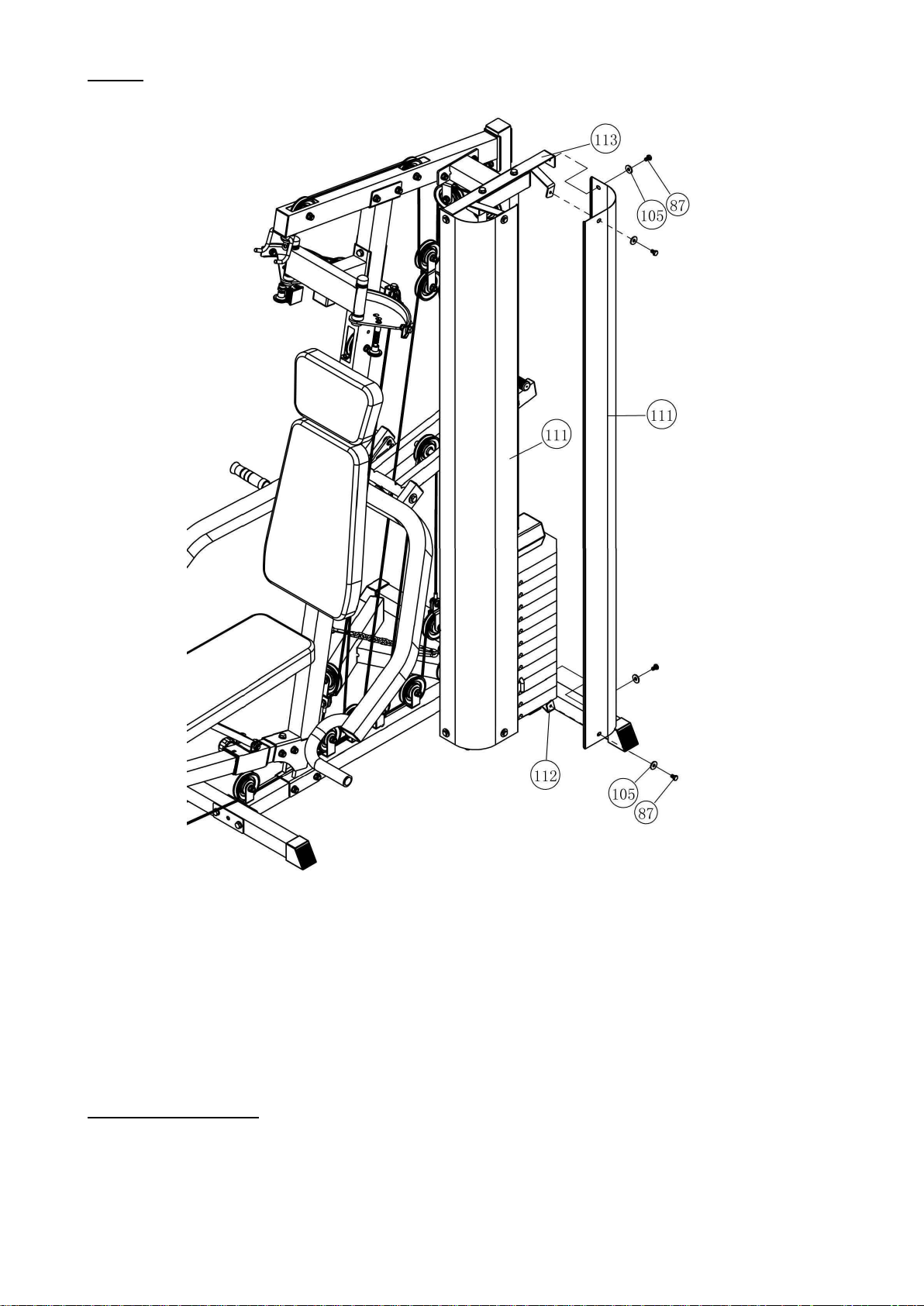

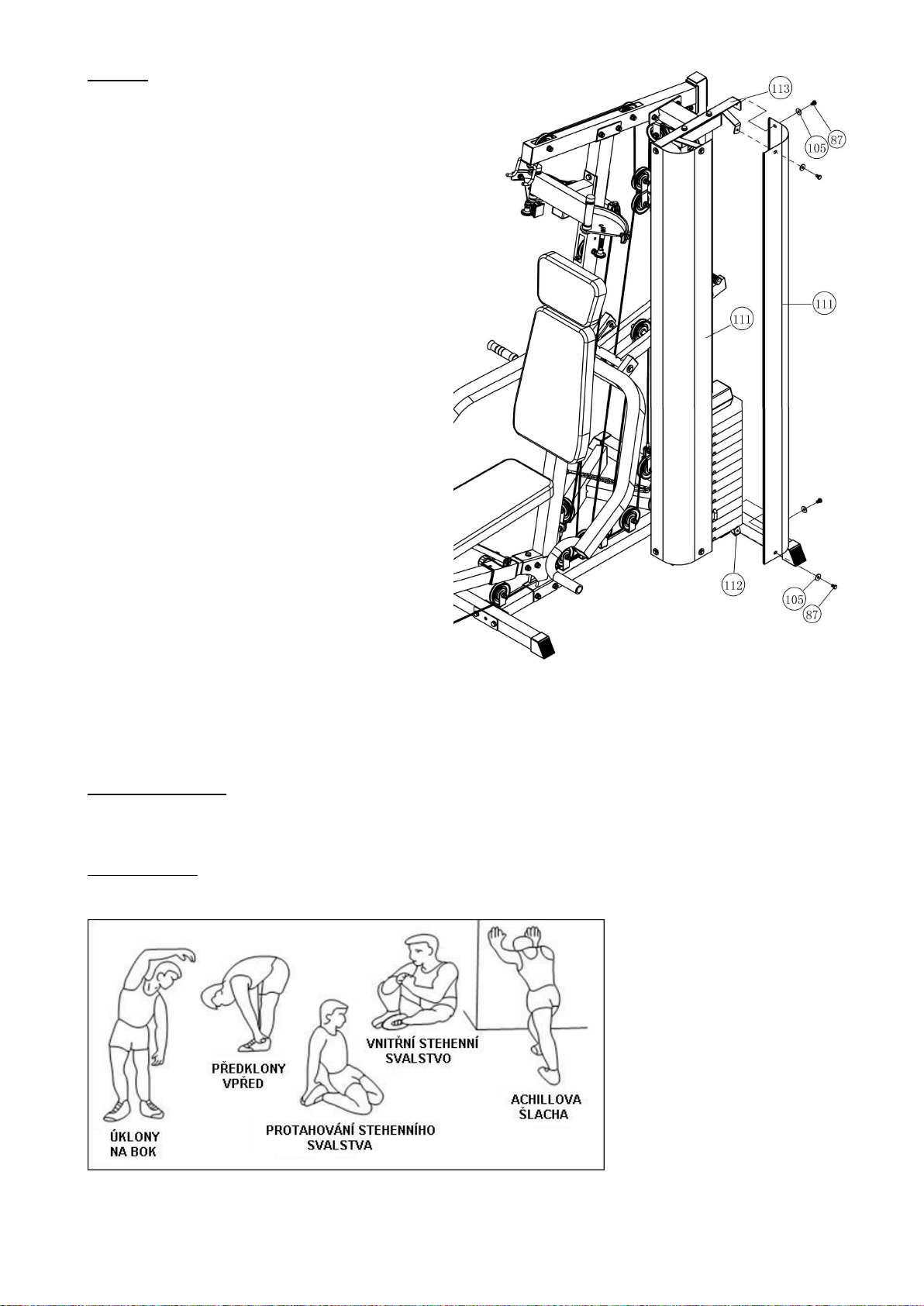

KROK 14

1. Przymocuj osłony stosu (111) do wspornika dolnego i górnego (112 i 113) korzystając ze śrub (87) i podkładek (105).

Przykręć dokładnie wszystkie śruby i nakrętki. Twoja domowa siłownia jest teraz złożona i gotowa do użytku. Przed użyciem sprawdź czy wszystkie śruby są odpowiednio przykręcone, a linki prawidłowo umocowane na rolkach. Regulacja linek może być konieczna w trakcie pierwszego użycia.

ZAKRES STOSOWANIA Atlas TYTAN 10 jest urządzeniem przeznaczonym do ćwiczeń ogólnorozwojowych w warunkach domowych. Nie może być używany w celach terapeutycznych, rehabilitacyjnych i komercyjnych.

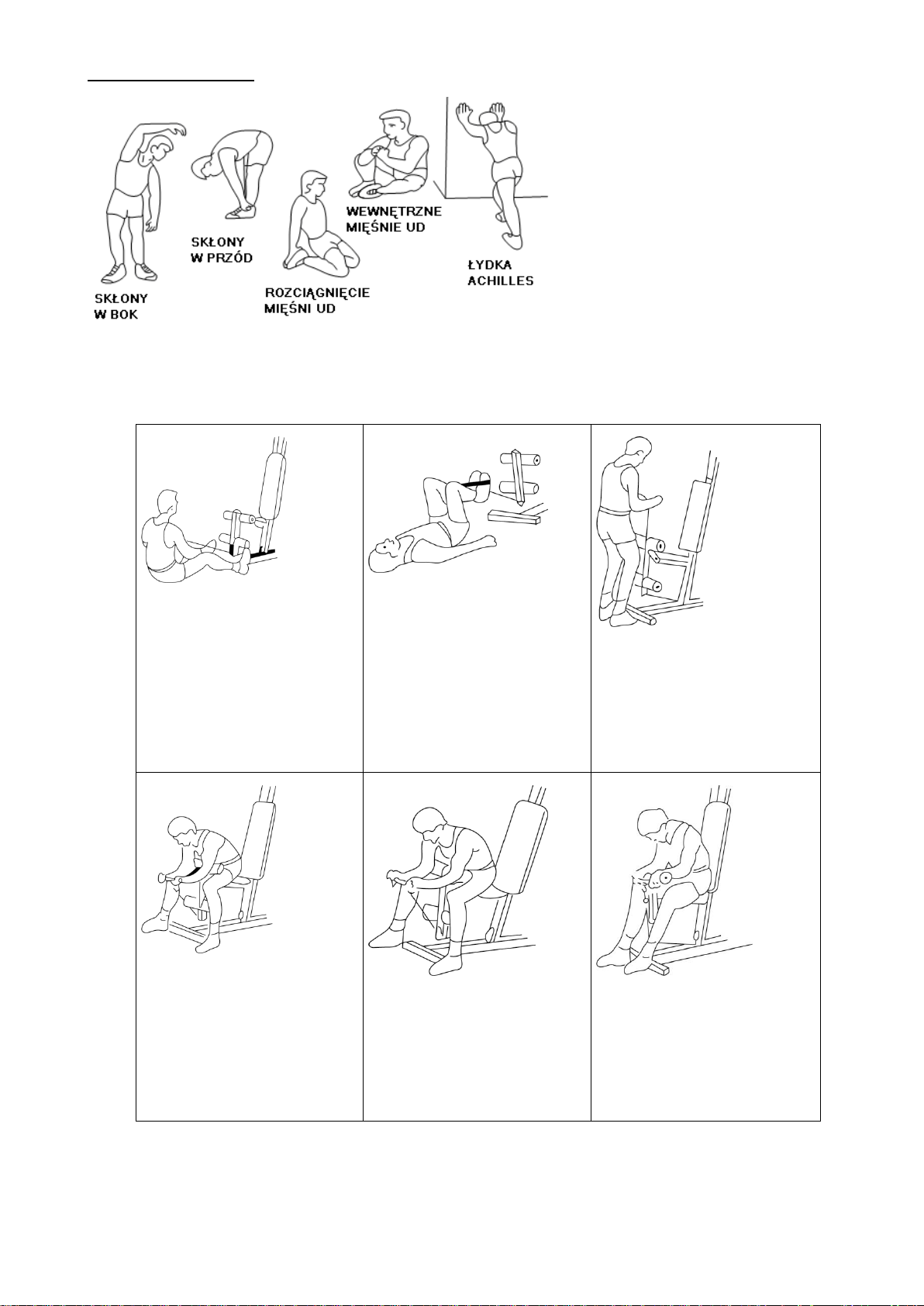

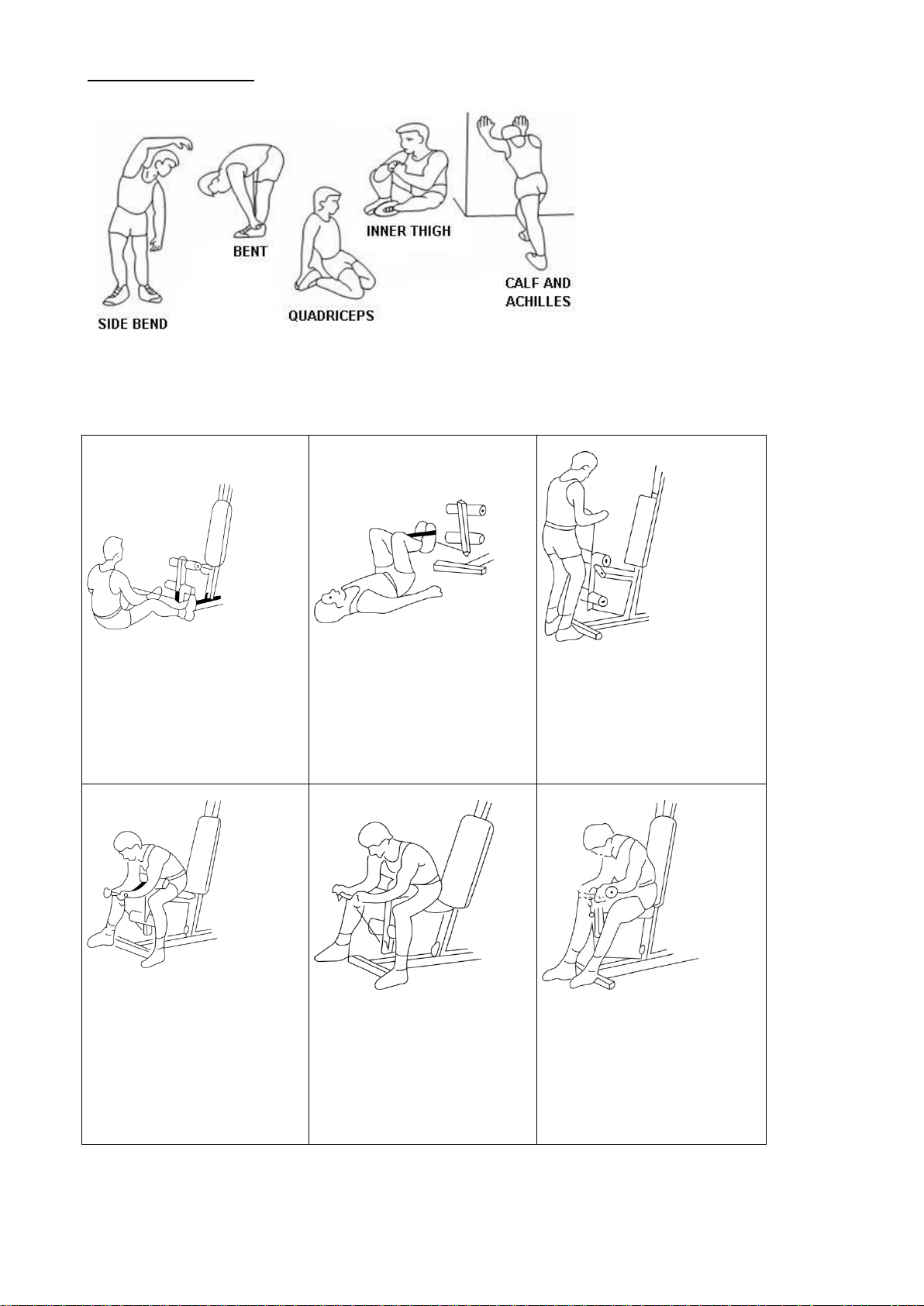

INSTRUKCJA TRENINGU

1. Rozgrzewka

Przed rozpoczęciem treningu sugerujemy wykonać ćwiczenia rozgrzewające przedstawione poniżej na rysunku. Każde ćwiczenie powinno być wykonywane, co

najmniej przez 30 sekund. Rozgrzewka

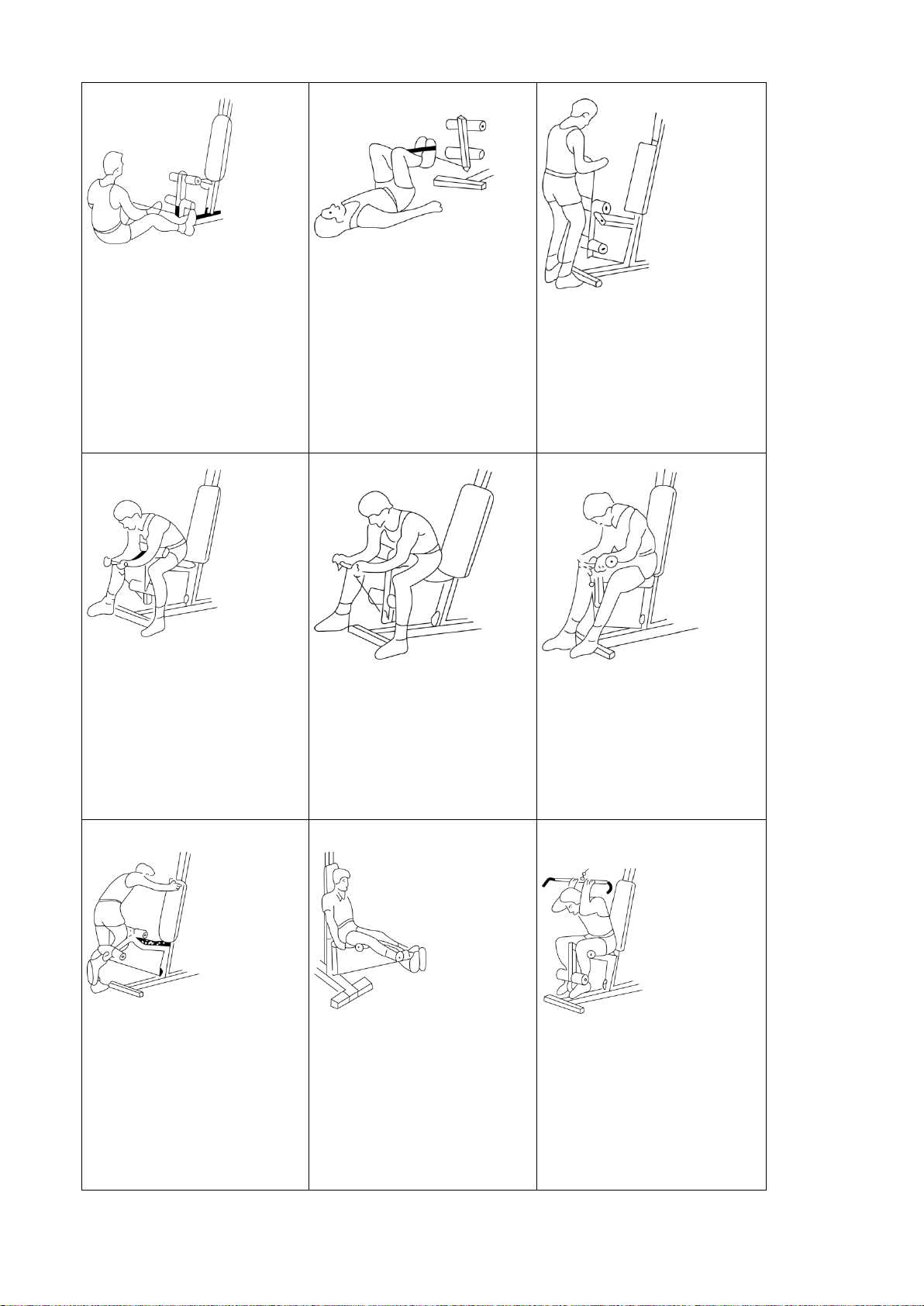

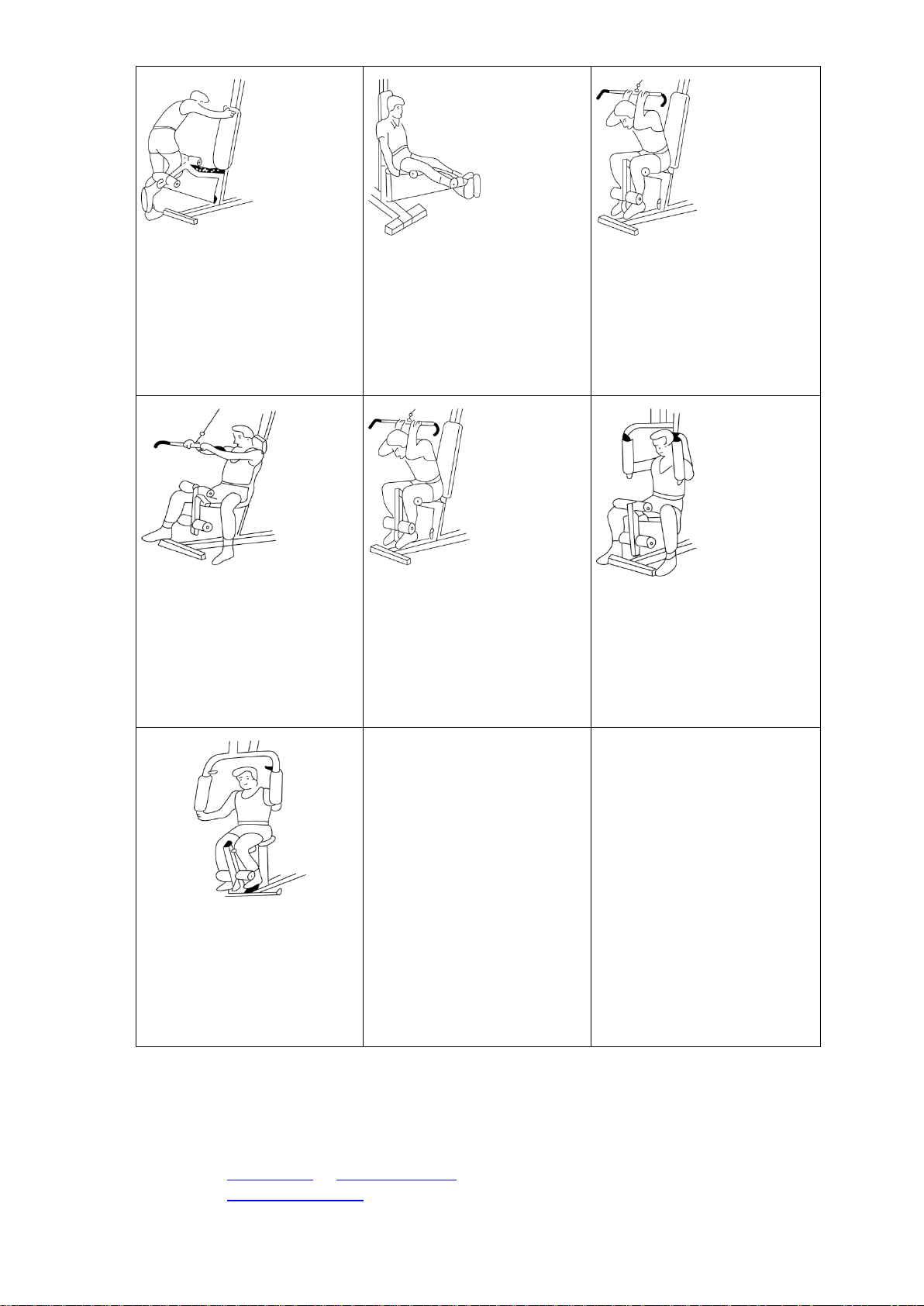

2. Ćwiczenia

ĆWICZENIA NA NAJNIŻSZYM DRĄŻKU (TRAPEZIUS-LATISSIMUS DIRSIERECTOR SPINAF)

ZAMOCUJ UCHWYT DO DOLNEGO

DRĄŻKA I USIĄDŻ TWARZĄ W KIERUNKU URZĄDZENIA. UGNIJ LEKKO NOGI, ROZCIĄGAJ SIĘ W

KIERUNKU SIEDZENIA, WYGNIJ

PLECY W ŁUK I CIĄGNIJ W STORNĘ

TALII.

UNOSZENIE KOLAN (HIT FLEXORS-RECTUS ABDOMINIS)

PRZYMOCUJ UCHWYT DO DRĄŻKA , POŁÓŻ SIĘ NA PLECACH Z NOGAMI

PRAWIE WYPROSTOWANYMI,

PODCIĄGNIJ PALCE U STÓP I UMIEŚĆ UCHWYT MIESZY STOPAMI. PODNIEŚ

KOLANA W KIERUNKU KLATKI PIERSIOWEJ TAK WYSOKO, JAK POTRAFISZ .

ĆWICZENIA NA BICEPS ( BICEPS I ZGINACZ PRZEDRAMIENIA)

PRZYMOCUJ UCHWYT DO DRĄŻKA, CHWYĆ UCHWYT I STAŃ Z

WYPROSTOWANYMI RAMIONAMI I

ŁOKCIAMI PRZY TUŁOWIU. WYCIĄGAJ

UCHWYT PRZED SIEBIE, TAK DALEKO JAK POTRAFISZ.

ĆWICZENIA NA GÓRNYM DRĄŻKU. ( BICEPS I ZGINACZ PRZEDRAMIENIA)

PRZYMOCUJ UCHWYT DO DRĄŻKA I PODCIĄGNIJ UCWYT.. USIĄDŹ NA SIODEŁKU U NACHYL SIĘ DO PRZODU NAD PRZEDNIK DRĄŻEK. PODCIĄGAJ DRĄŻEK PO ŁUKU DO GÓRY, TAK MOCNO, JAK POTRAFISZ.

ĆWICZENIA NA GÓRNYM DRĄŻKU DŁOŃMI DO GÓRY.

(BICEPS Z MOCYM NACISKIEM NA

MIĘSNIE PRZEDRAMIENIA)

ĆWICZ TAK SAMO JAK W POPRZEDNIM ĆWICZENIU, ALE ODWROTNĄ STRONĄ DŁONI. TO ĆWICZENIE WZMOCNI MIĘŚNIE

PRZEDRAMIENIA.

ĆWICZENIA NADGARSTKÓW (ZGINACZE PRZEDRAMIENIA)

PRZYMOCUJ UCHWYT DO DRĄŻKA I PODCIĄGNIJ UCWYT. PODEPRZYJ PRZEDRAMIONA NA GÓRNYM DRĄŻKU I TRZYMAJĄC DRĄŻEK PODCIĄGAJ

NADGARSTKI TAK WYSOKO JAK

POTRAFISZ TRZYMAJĄC DŁONIE NA GÓRNEJ CZĘŚCIE DRĄŻKA.

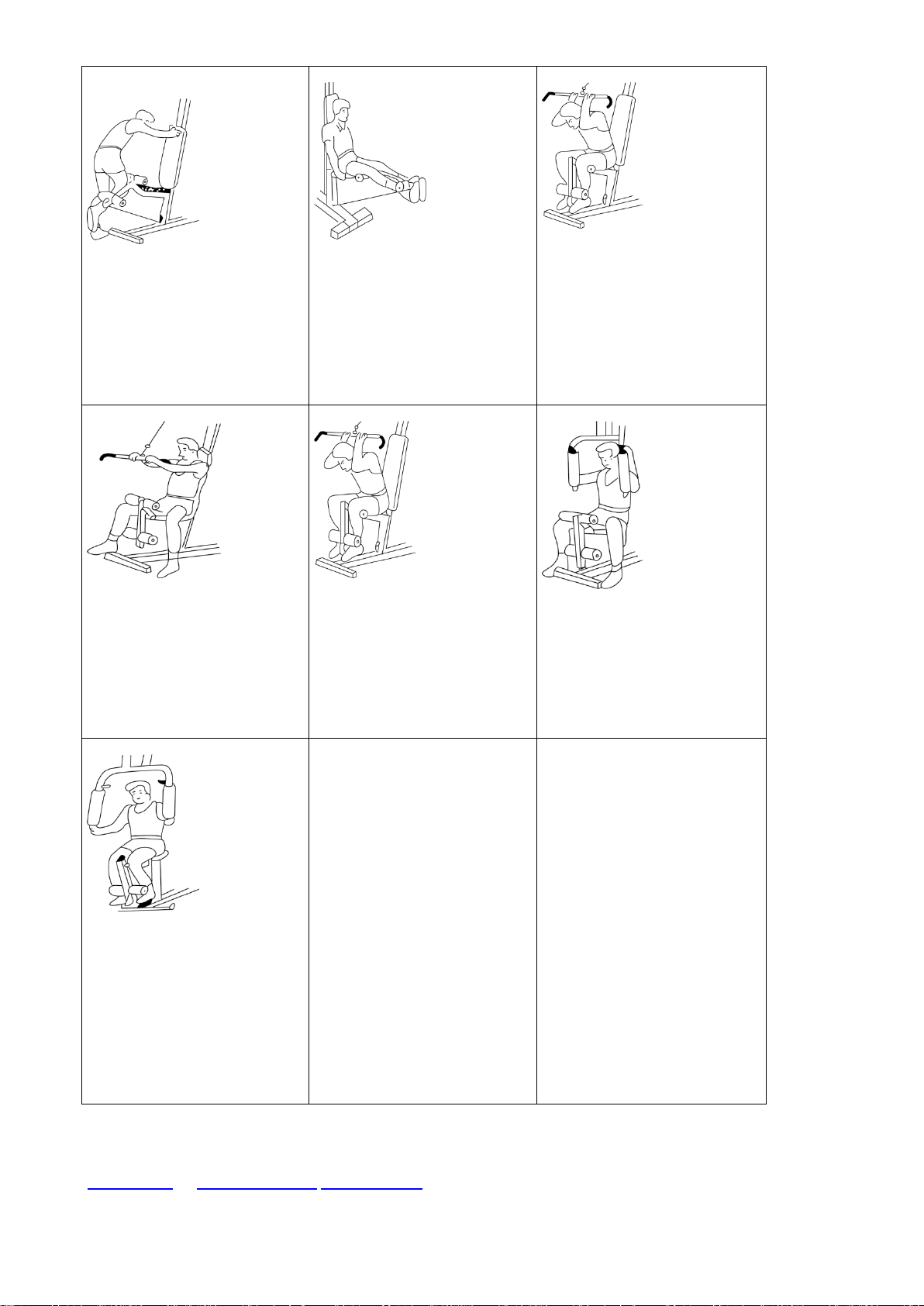

ĆWICZENIE MIĘŚNI NÓG. (GRUPA MIĘŚNI OKOŁO

KOLANOWYCH)

TO ĆWICZENIE WYKONUJE SIĘ JEDNĄ NOGĄZAMOCUJ GÓRNY DRĄŻEK DO GÓRNEGO OTWORU. ZAHACZ KOLANO O DRĄŻEK I CIĄGNIJ TAK MOCNO JAK

POTRAFISZ.

ROZIĄGANIE NÓG. (MIĘSIEŃ CZWOROGŁOWY)

UMIEŚĆ GÓRNY DRĄŻEK W DOLNYM

OTWORZE. ZAHACZ NOGI O DOLNY

DRĄŻEK I CHWYĆ SIĘ PODSTAWY SIODEŁKA. POWOLI PROSTUJ NOGI.

ĆWICZENIA MIĘŚNI GRZBIETU (RECTUS ABDOMINIS-SERRATUSNIŻSZY LATISSI-MUS DORSI)

ZAMOCUJ DRĄŻEK NA GÓRNY KRĄŻEK

I CHWYĆ DRĄŻEK NAD GŁOWĄ, ZAHACZ NOGAMI O DOLNY DRĄŻEK, ZEGNIJ TALIĘ NACHYLAJĄC SIĘ DO

PRZODU TAK MOCNO JAK POTRAFISZ.

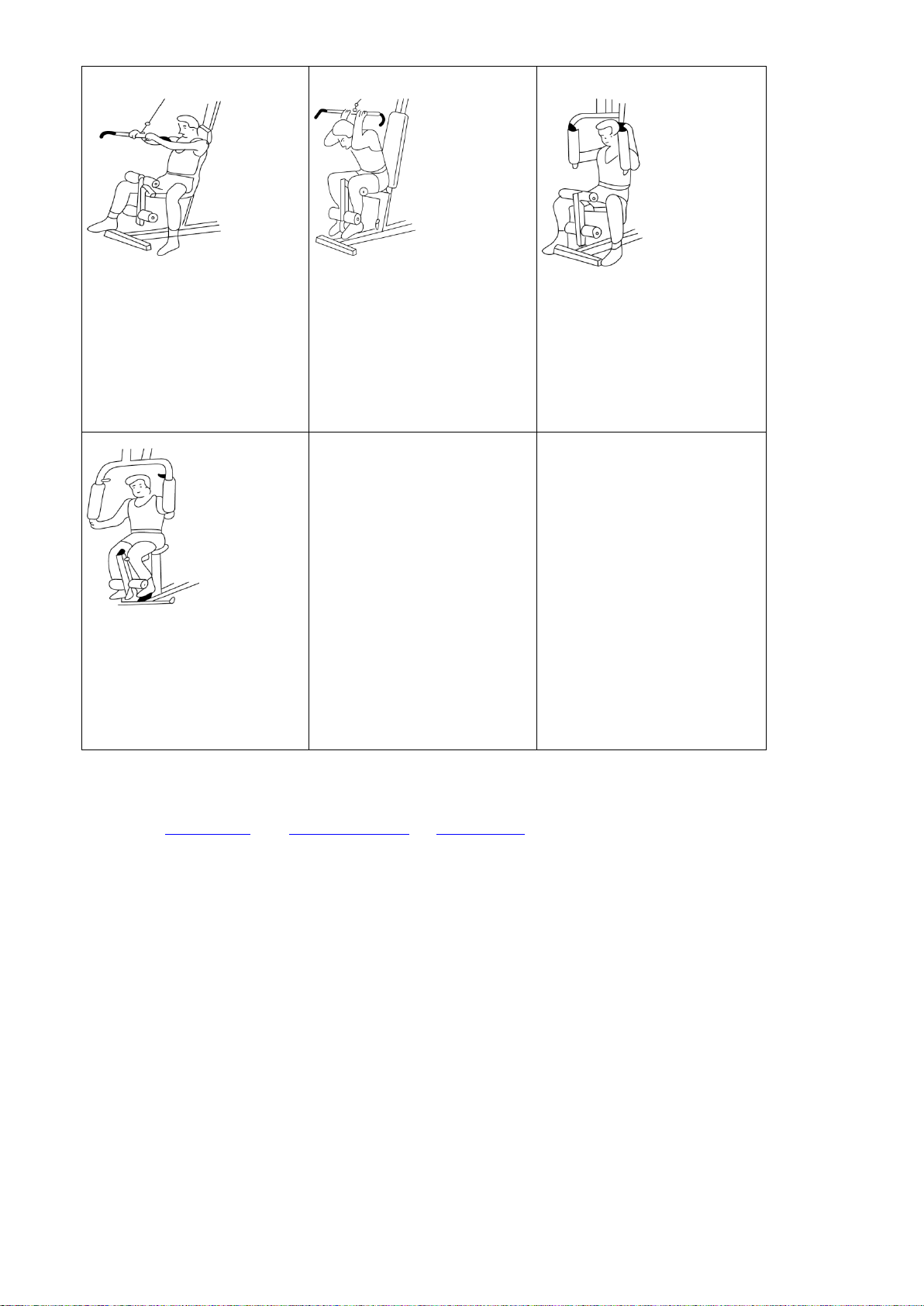

PODCIĄGANIE WYPROSTOWANYCH

RAMION. (LATISSIMUS DORSI-SERRATUSPECTORALS)

ZAMOCUJ DRĄŻEK NA GÓRNY KRĄŻEK, OPRZYJ PLECY O OPARCIE I CHWYĆ DRĄŻEK WYPROSTOWANYMI RAMIONAMI. CIĄGIJ DRĄŻEK W DÓŁPO ŁUKU TAK DALEKO, JAK TO MOŻLIWE. POCHYL SIĘ DO PRZODU

ABY ZWIĘKSZYĆ ŁUK.

ĆWICZENIE MIĘSNI PŁASKICH PRZEDNIEJ CZĘŚCI TUŁOWIA.

(LATISSIMUS DORSI-POSTERIOR DEL TOIDBICEPS BRACHIALIS)

ZAMOCUJ DRĄŻEK NA GÓRNY KRĄŻEK I CHWYĆ DRĄŻEK NAD GŁOWĄ. USIĄDŹ AHACZ NOGI O DOLNY DRĄŻEK. WYGNIJ PLECY W ŁUK I ICIĄGNIJ DRĄŻEK POCHYLAJĄC SIĘ DO PRZODU.

MOTYLEK (MIĘSNIE KLATKI PIERSIOWEJ)

USTAW RAMIONA MOTYLKA , OPRZYJ PRZEDRAMIONA O UCHWYTY

MOTYLKA I PCHAJ ŁOKCIAMI, NIE DŁOŃMI.

PIONOWE

1) DOSTOSUJ WYSOKOŚĆ SIEDZENIA ABY RAMIONA MOTYLKA

ZNAJDOWAŁY SIĘ NA WYSOKOŚCI

KLATKI PIERSIOWEJ.

2) PRZY POMOCY MOTYLKA I ZESTAWU

DO ĆWICZEŃ NÓG. ĆWICZ NAPRZEMIENNIE GÓRNĄ I DOLNĄ CZĘŚCIĄ ATLASU.

3) POWTARZAJ DOWOLNĄ ILOŚĆ RAZY.

Dział obsługi klienta: ABISAL Sp. z o.o.

ul. Św. Elżbiety 6

41–905 Bytom

www.abisal.pl www.hms-fitness.pl

abisal@abisal.pl

IMPORTANT SAFETY INFORMATION This product has been designed for home use only and built for optimum safety. Please note the following

safety precautions:

1. Before starting any exercise program you should consult your doctor to determine if you have any

physical or health conditions that could create a risk to your health and safety, or prevent you from using the equipment properly. Your doctor's advice is essential if you are taking medication that affects your heart rate, blood pressure or cholesterol level. This is especially important for persons over the age of 35, pregnant women, or those with pre-existing health problems or balance impairments.

2. Before using this equipment to exercise, always do stretching exercises to properly warm up.

3. Be aware of your body's signals. Incorrect or excessive exercise can damage your health. Stop exercising if you experience any of the following symptoms: pain, tightness in your chest, irregular heartbeat, extreme shortness of breath, feeling light headed, dizzy or nauseous. If you do experience any of these conditions you should consult your doctor before continuing with exercise program.

4. During exercises and after keep children and pets away from the equipment.

5. Use the equipment on a solid, flat level surface with a protective cover for your floor or carpet. For safety, the equipment should have at least 0.5 meter of free space all around it. Move all sharp objects to.

6. Before each use, visually inspect the unit including hardware and resistance bends.

7. Before using the equipment, check if the nuts, bolts and other bends are securely tightened.

8. Always use the equipment as indicated. If you find any defective components whilst assembling or checking the equipment, or if you hear any unusual noise coming from the equipment while using, stop. Do not use the equipment until the problem has been rectified.

9. Do not insert any object into any openings.

10. Be aware of all regulation and constructions parts which may disturb during exercises.

11. The safety level of the equipment can only be maintained if it is regularly examined for damage and/or wear and tear.

12. Wear suitable clothing whilst using the equipment. Avoid wearing loose clothing which may get caught in the equipment or that may restrict or prevent movement.

13. The equipment has been tested and certified according to EN 957 under class H. It is not suitable for therapeutic use.

14. Care must be taken when lifting or moving the equipment so as not to injure your back. Always use proper lifting techniques and/or use assistance.

15. The equipment is designed for adult use only. Adults should take care and responsibility for children.

16. Assemble this unit as described in this manual. Use only parts from the set. Check all parts with the part list.

WARNING: READ ALL INSTRUCTIONS BEFORE USING ANY FITNESS EQUIPMENT. WE ASSUME NO

RESPONSIBILITY FOR PERSONAL INJURY OR PROPERTY DAMAGE CAUSED BY OR THROUGH THE USE OF THIS PRODUCT

SPECIFICATIONS Weight – 213 kg Dimensions - 185 x 161 x 202 cm Maximum weight of user – 140 kg

MAINTENANCE Your unit has been carefully designed to require minimum maintenance. To ensure this, we recommend that you do the following: Keep your unit clean by wiping sweat, dust or other residue off with a soft, clean cloth after each use. Always make sure that the bands are secure and show no signs of wear. Regularly check the tightness of nuts and bolts.

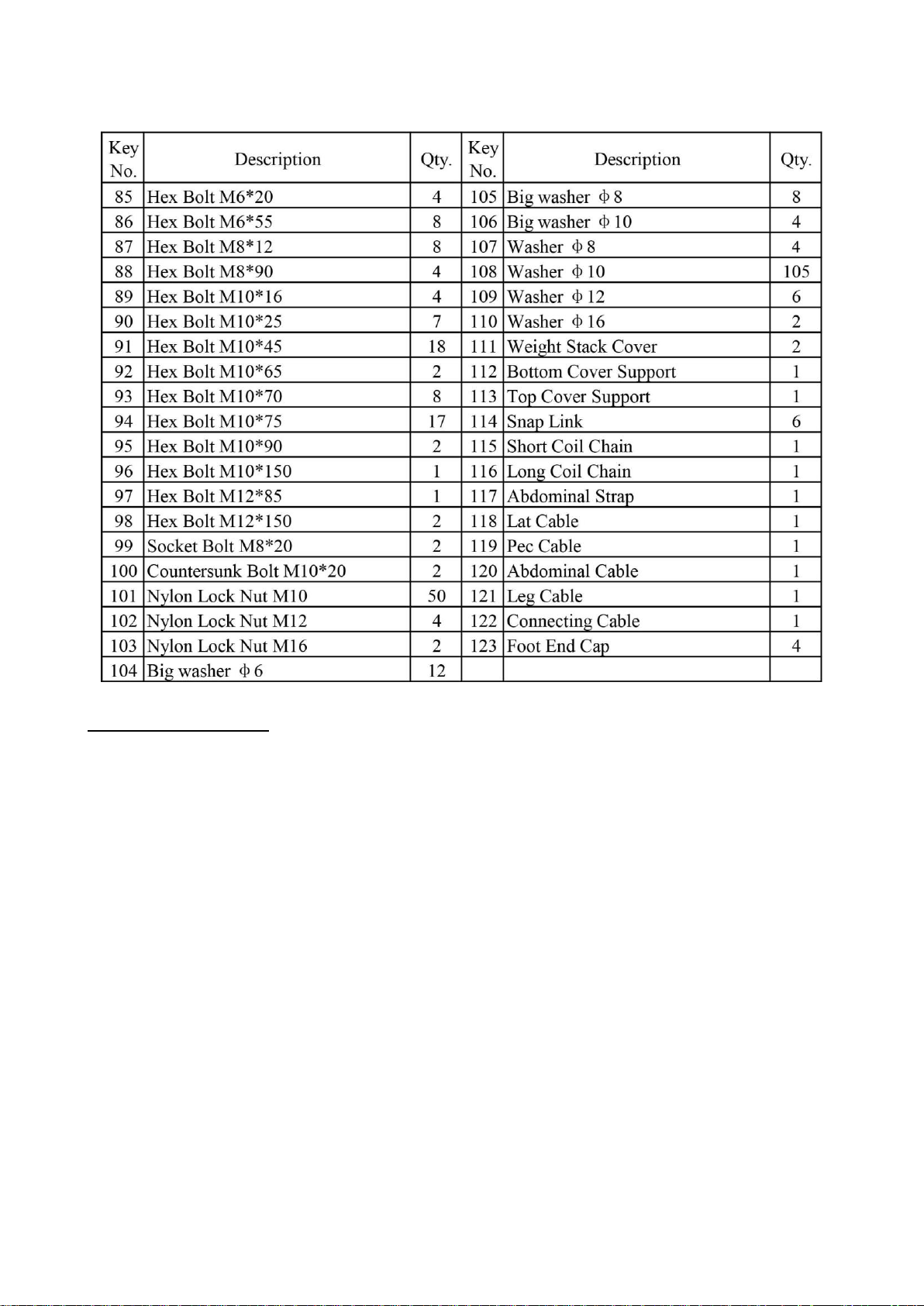

PART LIST

ASSEMBLY INSTRUCTION: Note:

1. Washer should be placed on both ends of all bolts (against the head of the bolt and against the nut) unless otherwise specified in these instructions.

2. Hand tighten all bolts on initial assembly and finally tighten with the wrench once the entire structure is erect.

3. Some parts may be pre-assembled at the factory.

4. Assembly requires the assistance of another person.

STEP 1

1. Insert the 50*50 Plug(#64) to the part(#1, #2, #4, #5).

2. Insert the φ28 End Cap(#55) to the part(#2).

3. Attach the part(#28) to the part(#1) using (1)M12 Nylon Lock Nut(#102).

4. Insert the Guide Rods(#7) into the holes of part(#1) and attach them using (2)M10*20 Countersunk Bolts(#100).

5. Attach the part(#5) into the part(#1) using (2)M10*75 Hex Bolts(#94), (4) φ10 Washers(#108) and (2)M10 Nylon

Lock Nuts(#101).

6. Attach the part(#2, #4) into the part(#1) using (2)M10*75 Hex Bolts(#94), (4) φ10 Washers(#108) and (2)M10 Nylon

Lock Nuts(#101).

Wrench tighten all bolts.

Step 2

1. Insert the 40*80 Plug(#66) to the part(#18).

2. Attach the part(#18) to the part(#1) using (2)M10*70 Hex Bolts(#93), (2)φ10 Washers(#108).

3. Attach the part(#3) into the part(#1) using (2)M10*75 Hex Bolts(#94), (4)φ10 Washers(#108) and (2)M10 Nylon

Lock Nuts(#101).

4. Attach the part(#29) to the part(#3) using (2)M10*65 Hex Bolts(#92), (4)φ10 Washers(#108) and (2)M10 Nylon Lock

Nuts(#101).

STEP 3

1. Secure the Bottom Cover Support(#112) and the Weight Buffer(#43) to the Guide Rods(#7).

2. Carefully slide the Weight Stack(#37) through the Guide Rods(#7) one by one. Set the Weight Bushing(#38) onto

the Weight Selector Bar(#41) and attach it at the first hole of the Weight Selector Bar(#41) using the Weight Pin(#39). Insert the Bar(#41) into the hole of Weight Stack(#37). Slide the Top Weight Plate(#36) onto the Weight Stack(#37). Set the Weight Washer(#40) to the Top Weight Plate(#36). Insert the φ10*120 L-Pin(#42) into the Weight Selector Bar(#41).

STEP 4

1. Insert the 50*70 Plug(#65) to the part(#6).

2. Insert the 50*50 Plug(#64) to the part(#21).

3. Attach the part(#6) to the part(#3) using (2)M10*75 Hex Bolts(#94), (4)φ10 Washers(#108) and (2)M10 Nylon Lock

Nuts(#101).

4. Attach the part(#6) to the part(#2) using (2)M10*75 Hex Bolts(#94), (3)φ10 Washers(#108) and (1)M10 Nylon Lock

Nut(#101).

5. Place each of the Guide Rod(#7) onto the hole of the part(#21), then attach the part(#113, #21) to the part(#7)

using (2)M10*25 Hex Bolts(#90) and (4)φ10 Washers(#108).

6. Attach the part(#21) to the part(#6) using (2)M10*70 Hex Bolts(#93), (4)φ10 Washers(#108) and (2)M10 Nylon Lock

Nuts(#101).

STEP 5

1. Insert the End Cap(#56) to the part(#9).

2. Attach the part(#9) to the part(#3) using (2)M10*90 Hex Bolts(#95), (4)φ10 Washers(#108) and (2)M10 Nylon Lock

Nuts(#101).

3. Insert the 45*45 Plug(#63) to the part(#15).

4. Set the Comfort Grip(#75) to the Pec Handler(#26).

5. Attach the part(#26) into the part(#15) using (1)Tab Washer(#51), (1) Ornamental Cap(#50) and (1)M8*20 Socket

CTSK Bolt(#99).

6. Insert the part(#15) through the hole of part(#33), attach the part(#15) to the part(#9) using (1)φ16 Washer(#110),

(1)M16 Nylon Lock Nut(#103) and (1)M16 Nut Cap(#79).

7. Screw the Pop-Pin(#35) to the part(#15).

8. Assemble the other part(#16, #34) using same method.

STEP 6

1. Insert the Sleeve(#58) to the part(#18).

2. Insert the part(#18) to the part(#11).

3. Screw the Locking-Pin(#67) to the part(#18).

4. Insert the Sleeve(#57) and φ25 End Cap(#54) to the part(#11).

5. Attach the part(#19) to the part(#11) using (4)M10*75 Hex Bolts(#94), (8)φ10 Washers(#108) and (4)M10 Nylon

Lock Nuts(#101).

Attach the part(#11) to the part(#3) using (2)M10*75 Hex Bolts(#94), (1)M10*70 Hex Bolt(#93),(6)φ10 Washers(#108) and (3)M10 Nylon Lock Nuts(#101).

STEP 7

1. Insert the 20*40 Plug(#61) into the end of part(#20, #31, #32).

2. Attach the part(#25) to the part(#18) using (1)M10*75 Hex Bolt(#94), (2)φ10 Washers(#108) , (1)M10 Nylon Lock

Nut(#101).

3. Attach the part(#20, #31, #32) to the part(#11) using (1)M12*150 Hex Bolt(#98), (2)φ12 Washers(#109) and (1)M10

Nylon Lock Nut(#102).

4. Attach the part(#31, #32) to the part(#25) using (1)M12*150 Hex Bolt(#98), (2)φ12 Washers(#109) and (1)M10

Nylon Lock Nut(#102).

5. Adjust the angle of the part(#20) position and insert the φ10*80 L-Pin(#72).

STEP 8

1. Insert the 50*50 Plug(#64) and the Buffer(#73) to the part(#8).

2. Attach the part(#8) to the part(#1) using (1)M12*85 Hex Bolt(#97), (2)φ12 Washers(#109) , (1)M12 Nylon Lock

Nut(#102) and (2)M12 Nut Caps(#78).

3. Insert the Handle(#12) to the hole of part(#10).

4. Set the Comfort Grip(#75) to the Handle(#12).

5. Attach the part(#10) to the part(#8) using the φ10*60 L-Pin(#71).

STEP 9

1. Insert theφ25 Plug(#59) into the Foam Roller Tube(#53).

2. Insert the tube through the hole, and then slide theφ80*160 Foam Roller(#83) onto it, as shown in figure.

3. Attach the Arm Pad(#49) to the part(#13) using (4)M6*20 Hex Bolts(#85) and (4)φ6 Big Washers(#104).

4. Adjust the height of the part(#13) position and screw the Locking-Pin(#67).

Step 10

4. Separately attach the Backrest Pad(#10,#47) to the part(#3) using (2)M8*90 Hex Bolts(#88) and (2)φ8

Washers(#107).

5. Attach the Pec Backrest Pad(#48) to the part(#31, #32) using (4)M6*55 Hex Bolts(#86) and (4)φ6 Big

Washers(#104).

6. Attach the Seat Pad(#46) to the part(#20) using (4)M6*55 Hex Bolts(#86) and (4)φ6 Big Washers(#104).

STEP 11

1. Insert the 25*50 Plug(#62) into the end of part(#14).

2. Insert the Short Shaft(#24) into the hole of part(#2).

3. Attach the part(#14) to the part(#2) using (2)M10*16 Hex Bolts(#89) and (2)φ10 Big Washers(#106).

STEP 12

1. Insert the 50*50 Plug(#64), 25*50 Plug(#62) ,φ25 Plug(#59)and the U-Buffer(#74) to the end of part(#17).

2. Set the Comfort Grip(#75) to the part(#17).

3. Slide the φ23*300 Foam(#84) onto the part(#17).

4. Insert the Long Shaft(#23) into the hole of part(#14).

5. Attach the part(#17) to the part(#14) using (2)M10*16 Hex Bolts(#89) and (2)φ10 Big Washers(#106).

6. Screw the Pop-Pin(#35) to the part(#17).

STEP 13

CABLE LOOP DIAGRAM

After the Machine is assembled, check whether the cable is tensioned. (At correct tension, there should be a gap of 35mm between the Top Plate and the Weight Stack. If the Cable is slightly loose, adjust it by tightening the Bolt at the top of the weight stack. If the Cable is very loose, adjust the length of Coil Chain (115), using the Snap Link (114).

LAT CABLE

PEC CABLE+CONNECTING CABLE

ABDOMINAL CABLE+LEG CABLE

Big

Small

STEP 14

1. Attach the Weight Stack Covers(#111) to the Bottom Cover Support(#112) and the Top Cover Support(#113) with

(8)M8*12 Hex Bolts(#87) and (8)φ8 Big Washers(#105).

Wrench tighten all bolts and nuts. The basic Home Gym should now be fully assembled. Please check that all bolts are tight and cables are seated correctly on all pulleys before using. Adjustments to the cables may need to be made during the first session of using.

TERMS OF REFERENCES

Home gym is use for all body exercises . Home gym TYTAN 10 is H class item. Unit is not intended for commercial use therapy or rehabilitation.

TRAINING INSTRUCTION

1. Warm-Up

To prevent injury and maximize performance we recommend that each workout period starts with a warm-up. We suggest you do the following exercise as the sketch map. Each exercise at least about 30 seconds.

2. Exercises

Low pulley row (trapezius-

latissimus dorsierector spinaf) Fit "t"-bar to low pulley sit with feet

against cross-brace. Legs slightly bent stretch forward sit-up, arch your back and pull to your waist

Knee raise

(hit flexors-rectus abdominis) Fit "t"-bar to low pulley lie on

Your back with legs almost Straight curl toes upwards and Place "t"-bar between your feet. "raise" knees as far as possible Towards chest.

Bicep curls

(biceps-forearm flexors) Fit "t"-bar to low pulley grip

The bar and stand with your Arms straight and your flbows Locked into your body. Curl the Bar upwards as far as possible

Preacher curls

(biceps-forearm flexors) Fit "t"-bar to low pulley and roll

pads to top hole sit on seat and lean forward grip the bar and place elbows against roll pads, curl bar in an arc upwards as far as possible.

Preacher curls-reverse grip

(biceps-with very strong emphasis On forearm muscles)

Same as for preacher curls but With, a reverse grip. You may find That your forearm grip is the Limitation with this exercise and Not your bicep strength.

Wrist curl

(forearm flexors) Fit "t" bar to low pulley and

Roll pad to top hole. Rest Forearms on roll pads while Gripping bar. "curl" your wrists With as much range as possible, Reverse grip works the.

Leg curl

(hamstring group) This exercise is preformed with

one leg at a time. Fit the roll pads to the top hole. Hook your leg around with your knee against the top pad curl as far as possible.

Leg extensions

(quadriceps) Fit the roll pads to the bottom

Hole. Hook your legs around the Roll pads and grip the bottom of The seat. Slowly straighten your

Crunchies

(rectus abdominis-serratus-lower latissi-mus dorsi)

Fit "t" bar to high pulley and Roll pads to bottom hole. Hook Your legs around the roll pads And grip the bar bend at the Waist and curl forward and Down as far as possible.

Straight arm pullover

(latissimus dorsi-serratuspectorals)

Fit "t" bar to high pulley, sit back and grip handles with arms straight. Pull the bar downwards in an arc as far as possible, lean forward to increase range of arc.

Lat pull front

(latissimus dorsi-posterior Del toidbiceps brachialis)

Fit lat bar to high pulley and roll pads to top poiton. Grip handles and sit with thighs under roll pads. Arch your back and pull the bar to your chest.

Butterfly (pec-dec flyes)

(pectroals, almost completely Isolated)

Set pre-stretch, upper arm Parallel with floor and your Forearms against the roll pads. Push with your elbows. Not your Hands.

Vertical bench press

1)adjust the seat height so that the handles of the pressing armare at mid-chest level

2)using either set of grips, push against the pressin5 arm to full extension. Vary your grip from horizontal to vertical to wory the muscles from different angles of isolation.

3)repeat for the desired number Of repetitions.

Consumer service department: ABISAL Sp. z o. o. ul. Św. Elżbiety 6 41–905 Bytom

www.abisal.pl www.hms-fitness.pl abisal@abisal.pl

RADY TÝKAJÍCÍ SE BEZPEČNOSTI Tento výrobek je určen pouze k domácímu využití a byl navržen tak, aby byla zajištěna maximální bezpečnost.

Mìly by být dodržovány následující zásady:

1. Pøed zapoèetím tréninku se poraïte s lékaøem za úèelem vylouèení pøekážek ve využívání tohoto

cvièebního zaøízení. Rozhodnutí lékaøe je nezbytné v pøípadì užívání lékù majících vliv na èinnost srdce, tlak krve a hladinu cholesterolu.Je to také nezbytné u osob starších 35 let a osob majících zdravotní potíže.

2. Pøed zapoèetím tréninku proveïte vždy rozcvièku.

3. Všímejte si znepokojujících signálù. Nesprávné nebo nadmìrné cvièení je nebezpeèné pro zdraví. Pokud se v

prùbìhu tréninku objeví bolesti hlavy nebo závratì, bolest na hrudníku, nepravidelný srdeèní rytmus nebo jiné znepokojující projevy, je potøeba trénink okamžitì pøerušit a poradit se s lékaøem

4. V prùbìhu tréninku a po jeho ukonèení zajistìte,aby k zaøízení nemìly pøístup dìti a zvíøata.

5. Zařízení je potřeba postavit na suchém a rovném povrchu ve vzdálenosti 0,5m od stěny. Z nejbližšího okolí

zařízení je potřeba odstranit veškeré ostré předměty. Zaøízení je potøeba chránit pøed vlhkostí a eventuální nerovnosti podlahy je potøeba vyrovnat. Je doporučeno používat speciální antiskluzový podklad, který zabrání posouvání se zařízení během tréninku.

6. Před prvním použitím, a dále v pravidelných intervalech, je potřeba kontrolovat upevnění šroubů a ostatních

spojů.

7. Pøed zapoèetím tréninku zjistìte upevnìní jednotlivých èástí a šroubù, které je spojují. Trénink je možné započít

pouze v případě, že je zařízení řádně sestaveno.

8. Zařízení by mělo být pravidelně kontrolováno z hlediska opotřebení a poškození, pouze tehdy budou splněny

bezpečnostní podmínky. Zvláštní pozornost je potřeba věnovat potahu a pěnovkám, které podléhají opotřebení nejrychleji. Poškozené části je potřeba co nejrychleji opravit nebo vyměnit-do té doby není možno zařízení používat.

9. Do otvorù nevkládejte žádné pøedmìty.

10. Dávejte pozor na èouhající regulaèní èásti a jiné konstrukèní èásti, které by pøi tréninku mohly pøekážet.

11. Zaøízení využívejte pouze v souladu s jeho urèením. Jestliže bude nìkterá èást poškozena nebo opotøebena

nebo se bìhem tréninku objeví znepokojující zvuky, okamžitì pøerušte trénink. Nepoužívejte zaøízení dokud nebude závada odstranìna.

12. Cviète v pohodlném obleèení a sportovní obuvi. Vyhýbejte se volnému obleèení, které by se mohlo o vyènívající

èásti zachytit nebo by mohly omezovat volnost pohybu.

13. Zaøízení spadá do kategorie H podle normy EN 957. Není možné jej využívat jako terapeutické zaøízení.

14. Bìhem zvedání nebo pøenášení tohoto zaøízení je potøeba mít správné držení tìla,aby nedošlo k poškození

páteøe.

15. Zařízení je určeno pouze pro osoby dospělé. Děti jej mohou využívat pouze pod dohledem dospělých osob,

které jsou v tomto případě za děti zodpovědné.

16. Při montáži zařízení je potřeba přesně dodržovat návod a používat pouze části, které patří k zařízení. Před

započetím montáže je potřeby zkontrolovat, zda všechny části, které jsou v seznamu,byly dodány.

UPOZORNĚNÍ: PŘED POUŽITÍM FITNESS ZAŘÍZENÍ JE POTŘEBA SI PŘEČÍST NÁVOD. NENESEME ZODPOVĚDNOST ZA ÚRAZY NEBO POŠKOZENÍ PŘEDMĚTŮ ZPŮSOBENÉ NESPRÁVNÝM POUŽÍVÁNÍM TOHOTO VÝROBKU.

TECHNICKÉ ÚDAJE Hmotnost netto – 213kg Rozměry po rozložení – 185 x 161 x 202 cm Maximální zatížení výrobku – 140 kg

ÚDRŽBA

K čištění zařízení není vhodné používat agresivní čistící prostředky. Používejte měkký, vlhký hadřík na odstraňování špíny a prachu. Odstraňujte stopy potu neboť kyselá reakce může poškodit potah. Zařízení je potřeba přechovávat na suchém místě,aby bylo chráněno před vlhkostí a korozí.

SEZNAM ČÁSTÍ

Č.

Název

Počet

Č.

Název

Počet

Dolní část hlavního rámu

Koncovka 25*50

4 2 Zadní vzpěra

Koncovka 45*45

Hlavní vzpěra

Koncovka 50*50

Zadní základna

Koncovka 50*70

Přední základna

Koncovka 40*80

Horní tyč

Blokační šroub

2 7 Kolejnice

Nylonové ložisko Φ 25,8*18

4 8 Tyč k posilování nohou

Nylonové ložisko Φ 26*19

2 9 Zpevňovací část tyčí

Plastové ložisko Φ60

Opěradlo

Klínek ve tvraru písmene „L” Φ10*60

Přední část hlavního rámu

Klínek ve tvraru písmene „L” Φ10*80

Držadlo

Krytka

Tyč podpěradla

Krytka ve tvaru písmene „U”

Regulační rám

Kryt držadla

Pravá tyč motýlku

Plastová objímka

Levá tyč motýlku

Objímka

Rameno motýlku

Matka M12

Vysouvací rám

Matka M16

Podnožník

Objímka Φ12

Rám sedadla

Objímka Φ16

Část rámu - Pec Top Beam

Objímka Φ19

Dolní boční rám

Pěnovkový váleček Φ80*160

Dluhý váleček

Pěnovkový váleček Φ23*300

Krátký váleček

Šroub M6x20

Vzpěra

Šroub M6x55

Držadlo k posilování prsních svalů

Šroub M8x12

Dvojitý držák kladek

Šroub M8x90

Boční držák kladky

Šroub M10x16

Držák kladky

Šroub M10x25

Samostatný držák kladky

Šroub M10x45

Levý rám opěradla

Šroub M10x65

Pravý rám opěradla

Šroub M10x70

Pravý nastavitelný rám

Šroub M10x75

Levý nastavitelný rám

Šroub M10x90

Klínek

Šroub M10x150

Horní závaží

Šroub M12x85

Závaží

Šroub M12x150

Objímka

Šroub M8x20

Klínek pro výběr zatížení

100

Šroub M10x20

Podložka závaží

101

Nylonová matka M 10

Tyč pro nastavení zátěže

102

Nylonová matka M12

Klínek ve tvaru písmene „L” Φ10*120

103

Nylonová matka M16

Odrážedlo

104

Velká podložka Φ6

Tyč k posilování (bench press)

105

Velká podložka Φ8

Tyč dolní kladky

106

Velká podložka Φ10

Sedadlo

107

Podložka Φ8

Hlavní opěradlo

108

Podložka Φ10

105

Zadní část sedadla

109

Podložka Φ12

Podpěradlo

110

Podložka Φ16

Ozdobná krytka

111

Kryt závaží

Podložka

112

Dolní vzpěra krytu závaží

Kladka

113

Horní vzpěra krytu závaží

Tyč pro pěnovkový váleček

114

Karabina

Krytka Φ25

115

Krátký řetěz

Násadka Φ28

116

Dlouhý řetěz

Krytka 50*30*30

117

Břišní pás

Koncovka 50*38

118

Lanko

Koncovka 60*50

119

Lanko „motýlkové” části

Koncovka Φ 25*1,5

120

Lanko části pro posilování břišních svalů

Koncovka Φ 25*3

121

Lanko části pro posilování nohou

Koncovka 20*40

122

Spojovací lanko

POSTUP MONTÁŽE Pozor:

Podložka by měla být použita u ubou konců všech šroubů – pokud instrukce neradí jinak. Všechny části smontujte ručně a poté dotáhněte klíčem. Některé části (krytka, pěnovka, ložisko) mohou být smontovány již ve výrobě. Montáž vyžaduje pomoc druhé osoby.

KROK 1:

1. Vložte koncovky (64) do konců částí (1, 2, 4 a 5).

2. Nasaďte násadky φ28 (55) na část (2).

3. Spojte část (28) s částí (1) pomocí nylonové matky (102).

4. Protáhněte kolejnice (7) otvory v části (1) a upevněte je pomocí hexagonálních šroubů M10*20 (100).

5. Spojte část (5) s částí (1) pomocí šroubů (94), podložek (108) a nylonových matek (101).

6. Spojte části (2 a 4) s částí (1) pomocí šroubů (94), podložek (108) a nylonových matek (101).

7. Dotáhněte všechny šrouby klíčem.

KROK 2

1. Vsuňte koncovky (66) do části (18).

2. Spojte části (18 a 1) pomocí šroubů (93) a podložek (108).

3. Spojte části (3 a 1) pomocí šroubů (94), podložek (108) a nylonových matek (101).

4. Spojte části (29 a 3) pomocí šroubů (92), podložek (108) a nylonových matek (101).

KROK 3

1. Připevněte vzpěru dolního krytu (112) a odrážedla (43) ke kolejnicím (7).

2. Opatrně a jednotlivě vložte závaží (37) na kolejnice (7). Umístěte objímku (38) na tyč pro nastavení zátěže (41)

a připevněte ji na prvním otvoru na tyči (41) pomocí klínku (39). Vsuňte tyč (41) do otvoru v závaží (37). Na závaží (37) nasaďte horní závaží (36). Na horní závaží (36) nasaďte podložku (40). Vsuňte klínek (42) do otvoru v tyči (41)

KROK 4

1. Vsuňte koncovku (65) do otvoru na konci horní tyče (6).

2. Vsuňte koncovky (64) do otvorů v části (21).

3. Spojte části (6 a 3) pomocí šroubů (94), podložek (108) a nylonových matek (101).

4. Spojte části (6 a 2) pomocí šroubů (94), podložek (108) a matek (101).

5. Umístěte každou z kolejnic (7) do otvorů v části (21) a dále spojte části (113 a 21) s kolejnicemi (7) pomocí

šroubů (90) a podložek (108).

6. Připevněte část (21) k horní tyči (6) pomocí šroubů (93), podložek (108) a nylonových matek (101).

KROK 5

1. Nasaďte krytku (56) na část (9).

2. Spojte části (9 a 3) pomocí šroubů (95), podložek (108) a nylonových matek (101).

3. Vsuňte koncovku (63) do otvoru v části (15).

4. Připevněte krytku držadla (75) na držadlo (26).

5. Spojte části (26 a 15) pomocí podložky (51), ozdobné krytky (50) a šroubu (99).

6. Vsuňte část (15) do otvoru v rámu (33). Spojte části (15 a 9) pomocí podložky (110), nylonové matky (103) a

matky (79).

7. Vsuňte klínek (35) do části (15).

8. Stejným postupem spojte části (16 a 34).

KROK 6

1. Nasuňte rukávy (58) na rám (18).

2. Vsuňte rám (18) na rám (11).

3. Našroubujte šroub (67) do rámu (18).

4. Naložte rukáv (57) a krytku (54) na rám (11).

5. Spojte části (19 a 11) pomocí šroubů (94), podložek (108) a nylonových matek (101).

6. Spojte části (11 a 3) pomocí šroubů (94 a 93) a zároveň podložek (108) a nylonových matek (101).

KROK 7

1. Vsuňte koncovky (61) do zakončení částí (20, 31 a 32).

2. Spojte části (25 a 18) pomocí šroubů (94), podložek (108) a nylonové matky (101).

3. Spojte části (20, 31 a 32) s rámem (11) pomocí šroubu (98), podložek (109) a nylonové matky (102).

4. Spojte části (31 a 32) se vzpěrou (25) pomocí šroubu (98), podložek (109) a nylonové matky (102).

5. Přizpůsobte úhel sklonu rámu sedadla (20) svým potřebám a polohu zablokujte klínkem (72).

KROK 8

1. Vsuňte koncovku (64) a chránič (73) do tyče k posilování nohou (8).

2. Spojte části (8 a 1) pomocí šroubů (97), podložek (109), nylonové matky (102) a matek (78).

3. Vložte držadlo (12) do otvoru ve spoji (10).

4. Nasaďte krytky (75) na držadlo (12).

5. Spojte části (10 a 8) pomocí klínků (71).

KROK 9

1. Vsuňte koncovky (59) do tyčí pro pěnovkové válce (53).

2. Protáhněte tyče přes otvory a natáhněte na ně pěnovkové válečky (83), viz obrázek níže.

3. Spojte části (49 a 13) pomocí šroubů (85) a velkých podložek (104).

4. Přizpůsobte výšku základny podpěradla (13) a dotáhněte ji šroubem (67).

KROK 10

1. Spojte hlavní opěradlo (10, 47) s hlavní vzpěrou (3) pomocí šroubů (88) a podložek (107).

2. Spojte části (48) s částmi (31 a 32) pomocí šroubů (86) a velkých podložek (104).

3. Připevněte sedadlo (46) k rámu sedadla (20) pomocí šroubů (86) a velkých podložek (104).

KROK 11

1. Vsuňte koncovky (62) do otvorů v zakončeních rámu (14).

2. Vsaďte váleček (24) do otvoru v zadní vzpěře (2).

3. Připevněte rám (14) ke vzpěře (2) pomocí šroubů (89) a podložek (106).

KROK 12

1. Vložte koncovky (64, 62 a 59) a zároveň chránič (74) a konce ramene (17).

2. Nasaďte krytku držadla (75) na rameno motýlku (17).

3. Nasaďte pěnovkové válce (84) na rameno (17).

4. Vsuňte váleček (23) do otvoru v rámu (14).

5. Připevněte rameno(17) k rámu (14) pomocí šroubů (89) a podložek (106).

6. Vsuňte klínek (35) do ramene (17).

KROK 13. SCHÉMA VEDENÍ LANEK

Po složení zařízení zkontrolujte, zda jsou lanka řádně napnuta. (Doporučujeme zachovat vzdálenost 3-5mm mezi horním závažím a zbytkem závaží). Pokud je lanko volné, přitáhněte lehce šroub nacházející se na vrcholu závaží. Pokud je lanko hodně volné, upravte délku řetězu (115) karabinou (114).

Udržujte 3-5

mm odstup.

Povolte matku a šroub na lanku nahoru nebo dolů od horního závaží tak, aby se lanko správně napružilo. Připevněte matku opětovně.

KROK 14

Připevněte kryty závaží (111) k dolní a horní vzpěře (112 a 113) pomocí šroubů (87) a podložek (105).

Důkladně utáhněte všechny šrouby a matky. Vaše posilovna je nyní složená a připravená k používání. Před použitím zkontrolujte, zda jsou všechny šrouby řádně dotáhnuté a lanka řádně připevněné na kladkách. V průběhu prvního použití se regulace lanek může stát nezbytnou.

ROZSAH POUŽÍVÁNÍ

Atlas TYTAN 10 je zařízením určeným k všeobecně rozvíjejícím cvikům v domácích podmínkách. Není zařízením určeným k terapeutickým nebo rehabilitačním účelům.

NÁVOD CVIČENÍ Opakované cvičení zpevní a zlepší kondici, buduje svaly a spolu s dodržením životosprávy a spálenými kaloriemi umožní shození nadbytečných kil.

1. Rozcvička

Před započetím tréninku doporučujeme provést zahřívací cviky, které jsou zobrazeny níže na obrázku. Každý cvik bychom měli vykonávat min. po dobu 30 sekund. Rozcvička snižuje riziko úrazu a svalové křeče a způsobuje lepší práci svalů.

2. Cvičení

Cviky na nejnižší tyči (trapezius-latissimus dirsierector spinaf)

Připevněte držadlo k dolní tyči a sedněte si tváří naproti zařízení. Lehce ohněte nohy, natáhněte se ve směru k sedadlu, prohněte záda a tahejte směrem k bokům.

Zvedání kolen (hit flexors-rectus abdominis)

Připevněte držadlo k tyči, lehněte si na záda s nohama téměř vyrovnanýma, ohněte prsty u nohou a umístěte držadlo mezi

nohy. Zvedněte kolena ve směru hrudi tak vysoko ,jak to jen

dokážete.

Cviky na bicepsy

( biceps a zginacz předloktí)

Připevněte držadlo k tyči, chyťte držadlo a stoupněte si s rameny a lokty vyrovnanými podél těla. Vytáhněte držadlo před sebe tak

daleko,jak to jen dokážete.

Cviky na horní tyči. ( biceps a předloktí)

Připevněte držadlo k tyči a přitáhněte si jej. Sedněte si na sedátko a skloňte se dopředu nad přední tyč. Přitahujte tyč obloukem

nahoru.

Cviky na horní tyči dlanmi dolů. (biceps se silným zátahem na svaly předloktí)

Cvik provádějte stejně jako u předešlého cviku,ale opačnou stranou dlaní. Tímto cvičením posílíte svaly předloktí.

Cviky pro zápěstí (předloktí)

Připevněte držadlo k tyči a potáhněte držadlo. Podepřete si předloktí na horní tyči a držíc tyč zvedejte zápěstí tak vysoko, jak to jen půjde s dlaněmi na horní části tyče.

Cviky na svaly nohou. (svaly v oblasti kolen)

Tento cvik se provádí jednou nohou. Připevněte horní tyč k hornímu otvoru. Zahákněte koleno o tyč a táhněte tak silně, jak jen dokážete.

Protahování nohou. (čtyřhlavý sval)

Umístěte horní tyč v dolním otvoru. Zahákněte nohy o dolní tyč a chytněte se podložky sedátka. Pomalu narovnávejte nohy.

Cviky zádového svalstva (rectus abdominis-serratus- dolní latissi-mus dorsi)

Připevněte tyč k hornímu kroužku a chytněte ji nad hlavou, zahákněte nohy o dolní tyč, sehněte se dopředu tak,jak to jen

jde.

Protahování narovnaných paží. (latissimus dorsi-serratuspectorals)

Připevněte tyč k hornímu kroužku , opřete záda o opěradlo a chytněte tyč při vyrovnaných ramenech. Táhněte tyč dolů

obloukem tak daleko,jak je to jen

možné.

Cviky pro ploché svaly přední části

trupu. (latissimus dorsi-posterior del toidbiceps brachialis)

Připevněte tyč k hornímu kroužku a chytněte tyč nad hlavou. Ohněte záda do oblouku a táhněte tyč ohýbajíc se dopředu.

Motýlek (prsní svalstvo)

Nastavte ramena motýlku, opřete předloktí o držadla motýlku a tlačte lokty, ne dlaněmi.

Svislé

1)přizpůsobte si výšku sedátka tak, aby se ramena motýlku nacházela ve výšce hrudi.

2)pomocí motýlku a soupravy k procvičování nohou cvičte zároveň pomocí dolní a horní části atlasu.

DOVOZCE: ABISAL Sp. z o.o. ul. Św. Elżbiety 6 41-905 Bytom Polska www.abisal.pl www.hms-fitness.pl www.abisal.cz

56 57

KARTA GWARANCYJNA

Nazwa artykułu: …………………………………………………………. Kod EAN: ………………………………………………………………… Data sprzedaży: ………………………………………………………….

…………………………………....

(Pieczątka i podpis sprzedawcy)

WARUNKI GWARANCJI

1. Sprzedawca w imieniu Gwaranta udziela gwarancji na terytorium RP na okres 24 miesięcy od daty sprzedaży.

2. Gwarancja będzie respektowana przez sklep lub serwis po przedstawieniu przez klienta:

- czytelnie i poprawnie wypełnionej karty gwarancyjnej z pieczątką sprzedaży oraz podpisem sprzedawcy

- ważnego dowodu zakupu sprzętu z datą sprzedaży / rachunku /

- reklamowanego towaru

3. Ewentualne wady i uszkodzenia ujawniane w okresie gwarancyjnym będą naprawiane bezpłatnie w terminie nie dłuższym niż 21 dni od daty dostarczenia towaru do sklepu lub serwisu.

4. W przypadku konieczności sprowadzenia części z importu okres gwarancji może się wydłużyć o czas niezbędny do jej sprowadzenia jednak nie dłużej niż o 40 dni.

5. Gwarancją nie są objęte: - Uszkodzenia mechaniczne i wywołane nimi wady,

- uszkodzenia i wady wynikłe wskutek niewłaściwego z przeznaczeniem użytkowania i przechowywania,

- niewłaściwy montaż i konserwacja,

- uszkodzenia i zużycie takich elementów jak: linki, paski, elementy gumowe, pedały, uchwyty z gąbki, kółka,

łożyska, tapicerka, itp.

6. Gwarancja traci ważność w przypadku: - Upływu terminu ważności,

- samodzielnych napraw,

- nieprzestrzegania zasad prawidłowej eksploatacji.

7. Duplikaty karty gwarancyjnej nie będą wydawane.

8. Produkt oddany do naprawy powinien być kompletny i czysty. W przypadku stwierdzenia braków ,serwis ma prawo

odmówić przyjęcia do naprawy . W przypadku dostarczenia brudnego produktu serwis może odmówić jego przyjęcia lub też na koszt klienta za jego pisemną zgodą dokonać czyszczenia.

9. Gwarancją nie są objęte czynności związane z montażem ,konserwacją które zgodnie z instrukcją obsługi

użytkownik zobowiązany jest wykonać we własnym zakresie.

10. Gwarant informuje również, żę prowadzi serwis pogwarancyjny.

Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową.

SPRZĘT NIE JEST PRZEZNACZONY DO UŻYTKOWANIA W SIŁOWNIACH, KLUBACH KULTURYSTYCZNYCH, CENTRACH FITNESS ORAZ DO INNYCH CELÓW WYCZYNOWYCH

ADNOTACJE O PRZEBIEGU NAPRAW

Lp.

Data zgłoszenia

Data wydania

Przebieg napraw

Podpis odbierającego (sklep, właściciel)

HMS Tytan 10R User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
