HMS PWS20 User guide

PWS20 STOJAK WIELOFUNKCYJNY

PWS20 MULTIFUNCTIONAL RACK

PWS20 POWER RACK

PWS20 MULTI-STÄNDER

PL INSTRUKCJA UŻYTKOWANIA

EN MANUAL INSTRUCTION

CZ NÁVOD K OBSLUZE

DE BEDIENUNGSANLEITUNG

Zwróć uwagę na mocowanie i obsługę

1. Po zainstalowaniu urządzenia należy zachować pudełko i instrukcję obsługi.

2. Należy regularnie sprawdzać stabilność śrub.

3. Urządzenie należy zainstalować w wygodnym miejscu.

4. Urządzenie należy ustawić na równym podłożu i zabezpieczyć podłogę matą.

5. Urządzenie jest przeznaczone dla osób zdrowych; nie używaj go, jeśli czujesz się niekomfortowo.

6. Na nakrętce znajduje się osłona antypoślizgowa (małe nylonowe kółko na nakrętce); należy je wzmocnić kluczem.

7. Produkt nadaje się tylko do odpowiednich ćwiczeń, nie należy wykonywać innych ćwiczeń.

8. Należy wzmocnić śruby; w przeciwnym razie jest to bardzo niebezpieczne.

9. Jeśli produkt jest zniszczony lub zniekształcony, nie należy go używać.

10. Zmiana i naprawa maszyny jest niebezpieczna, więc jest to absolutnie zabronione.

11. Należy unikać używania i przechowywania produktu w warunkach takich jak wilgoć, wysoka temperatura i słońce.

12. Należy potwierdzić procedurę powiadomienia w celu długotrwałego przechowywania i ponownego użycia.

13. Jeśli wystąpią pewne zmiany w sposobie, wyglądzie itp. Prosimy o wybaczenie, że nie poinformowaliśmy Cię o tym.

Pay attention to fixing and operation

1. Please keep the box and the manual after installing the machine.

2. Checking the stability of the screws regularly.

3. Please install the machine in a commodious place.

4. Putting the machine on the level ground, and use a mat to protect the floor.

5. The machine is fit for the healthy people; please don't use it when you feel uncomfortable.

6. There are slip proof cover on the nut (little nylon circle on the nut); please strengthen them in wrench.

7. The product is only fit for corresponding exercise, please don't do other exercise.

8. Please strengthen the screws; otherwise it is very dangerous.

9. When there are some dilapidation and distortion, please don't use it.

10. It's very dangerous to change and mend the machine, so it's absolutely forbid.

11. Avoiding use and storage the product on the circumstance such as dampness, high temperature and under sun.

12. Please confirm the notice proceedings in order to long-term storage and using again.

13. If there are some change in manner, appearance and so on. Please forgive us not to inform you.

Dbejte na upevnění a provoz

1. Po instalaci stroje si uschovejte krabici a návod.

2. Pravidelně kontrolujte dotažení šroubů.

3. Stroj nainstalujte na vhodné místo.

4. Umístěte stroj na rovnou plochu a k ochraně podlahy použijte podložku.

5. Stroj je vhodný pro zdravé osoby; nepoužívejte jej, pokud se necítíte dobře.

6. V maticích jsou protiskluzové objímky (malé nylonové kolečko v matici); matice utahujte klíčem.

7. Výrobek je vhodný pouze pro odpovídající cvičení, neprovádějte prosím jiná cvičení.

8. Prosím, dotahujte šrouby; bez dotažení šroubů zařízení nepoužívejte.

9. Pokud se objeví nějaké poškození a deformace, zařízení přestaňte používat.

10. Zásahy do konstrukce a opravy stroje je velmi nebezpečné, proto je absolutně zakázány.

11. Vyhněte se používání a skladování výrobku za okolností, jako je vlhkost, vysoká teplota a přímé slunce sluncem.

12. Každý uživatel zařízení se musí seznámit s jeho údržbou a použitím.

13. Pokud dojde k nějaké změně ve způsobu, vzhledu apod. Prosíme, odpusťte nám, že vás neinformujeme.

Achten Sie auf die sichere Befestigung und den richtigen Gebrauch

1. Bitte bewahren Sie die Verpackung und die Bedienungsanleitung nach der Montage des Ständers auf.

2. Überprüfen Sie regelmäßig die richtige Befestigung der Schrauben.

3. Bitte stellen Sie das Gerät an einem geeigneten Ort auf.

4. Stellen Sie den Ständer auf einen ebenen Boden und verwenden Sie eine Matte zum Schutz des Bodens.

5. Der Ständer ist für Menschen ohne gesundheitliche Probleme bestimmt; bitte benutzen Sie ihn nicht, wenn Sie sich unwohl fühlen.

6. Es gibt eine rutschfeste Abdeckung auf der Mutter (ein kleines Nylonteil auf der Mutter); bitte befestigen Sie sie mit einem Schraubenschlüssel.

7. Das Produkt ist nur für die ausgewählten Übungen vorgesehen; bitte machen Sie keine anderen Übungen.

8. Bitte ziehen Sie die Schrauben fest an, sonst ist der Gebrauch sehr gefährlich.

9. Wenn das Produkt beschädigt oder schief ist, bitte verwenden Sie es nicht.

10. Es ist sehr gefährlich, das Produkt selbst zu ändern und zu reparieren. Das ist verboten.

11. Vermeiden Sie die Verwendung und Lagerung des Produkts unter Umständen wie Feuchtigkeit, hohe Temperatur und Sonne.

12. Wenn das Produkt langfristig gelagert wurde, bitte überprüfen Sie alle Elemente aus Sicherheitsgründen vor dem Gebrauch.

13. Wenn es einige Änderungen in der Art, dem Aussehen des Produkts usw. unternommen werden, bitte entschuldigen Sie uns, dass Sie nicht von uns informiert wurden.

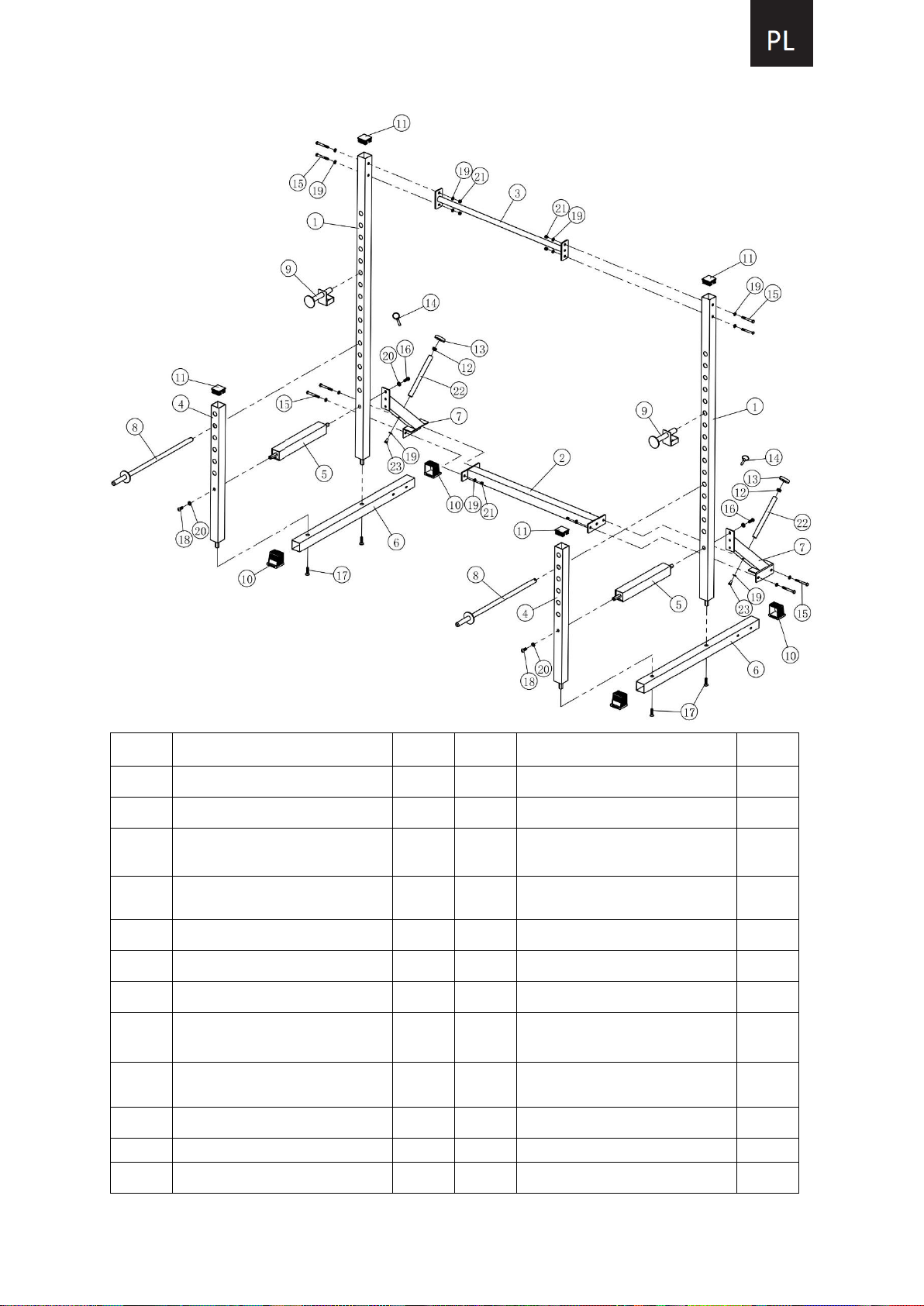

Widok rozłożony

Nr

Nazwa

Ilość

Nr

Nazwa

Ilość

1

Główny wspornik

2

13

Bufor

2

Główna dolna rama

1

14

Przypinka z pierścionkiem

2

3

Górna belka

1

15

Śruba sześciokątna M10*85

8

4

Przedni wspornik

2

16

Śruba sześciokątna M12*30

2

5

Belka poprzeczna

2

17

Śruba stożkowa M12*45

4

6

Boczna dolna rama

2

18

Śruba imbusowa M12*30

2

7

Rama wagi

2

19

Podkładka φ10

18

8

Dolna rama zabezpieczająca

1

20

Podkładka φ12

4

9

Górna rama bezpieczeństwa

1

21

Nylonowa nakrętka zabezpieczająca M10

8

10

Zaślepka na stopę

4

22

Rurka obciążająca

2

11

Wtyczka 60*60

4

23

Śruba sześciokątna

2

12

Wtyczka φ25

2

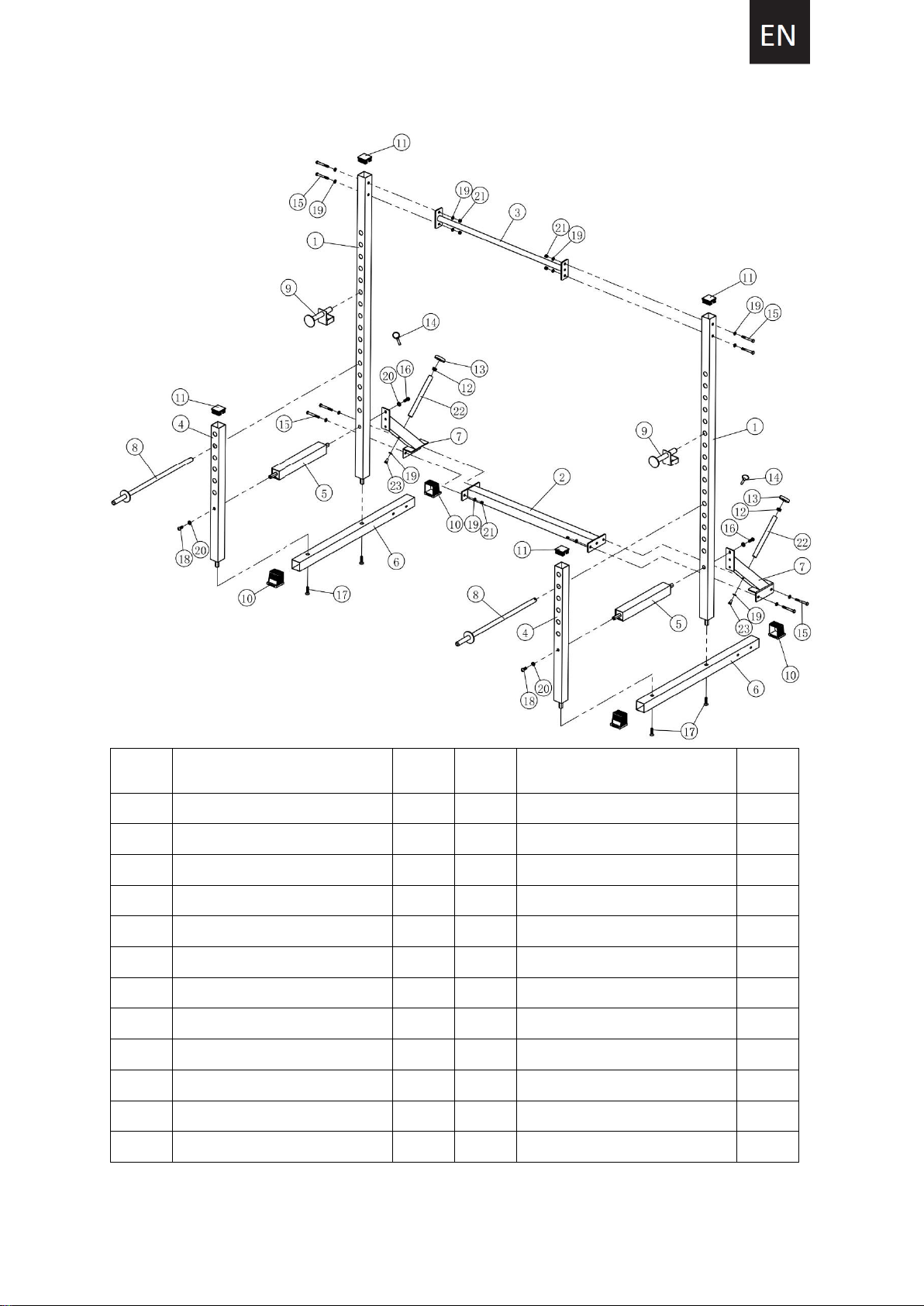

Exploded drawing

Key No.

Description

Qty.

Key No.

Description

Qty.

1

Main Upright

2

13

Buffer

2 2 Main Bottom Frame

1

14

Pin with ring

2

3

Top Beam

1

15

Hex Bolt M10*85

8

4

Front Upright

2

16

Hex Bolt M12*30

2

5

Cross Beam

2

17

Countersunk Bolt M12*45

4

6

Side Bottom Frame

2

18

Socket Bolt M12*30

2 7 Weight Frame

2

19

Washer φ10

18

8

Bottom Safety Frame

1

20

Washer φ12

4

9

Top Safety Frame

1

21

Nylon Lock Nut M10

8

10

Foot End Cap

4

22

Weight Tube

2

11

Plug 60*60

4

23

Hex Bolt M10*20

2

12

Plug φ25

2

Schéma

Č.dílu

Název

Ks

Č.dílu

Název

Ks

1

Hlavní sloupek

2

13

Doraz

2

Hlavní spodní rám

1

14

Čep

2 3 Horní nosník

1

15

Šestihranný šroub M10*85

8 4 Přední vzpěra

2

16

Šestihranný šroub M12*30

2 5 Příčná vzpěra

2

17

Zápustný šroub M12*45

4

6

Boční spodní rám

2

18

Nástrčný šroub M12*30

2

7

Zadní vzpěra

2

19

Podložka φ10

18

8

Bezpečnostní zarážka

1

20

Podložka φ12

4

9

Držák osy

1

21

Nylonová pojistná matice M10

8

10

Koncovka

4

22

Držák závaží

2

11

Záslepka 60*60

4

23

Šestihranný šroub M10*20

2

12

Záslepka φ25

2

Explosionszeichnung

Nr.

Beschreibung

Stk.

Nr.

Beschreibung

Stk.

1

Hauptrahmen (seitlich)

2

13

Stoßdämpfer

2

Unterer Hauptrahmen

1

14

Steckbolzen

2

3

Obere Stange

1

15

Sechskantschraube M10*85

8

4

Seitenteil

2

16

Sechskantschraube M12*30

2

5

Querstange

2

17

Senkkopfschraube M12*45

4

6

Seitlicher unterer Rahmen

2

18

Innensechskantschraube M12*30

2

7

Stützrahmen

2

19

Unterlegscheibe φ10

18

8

Unterer Sicherheitsrahmen

1

20

Unterlegscheibe φ12

4

9

Oberer Sicherheitsrahmen

1

21

Nylon-Sicherungsmutter M10

8

10

Endkappe

4

22

Griff für Gewichte

2

11

Endkappe 60*60

4

23

Sechskantschraube M10*20

2

12

Endkappe φ25

2

KARTA GWARANCYJNA

Nazwa artykułu:…………………………………………………… Kod EAN:…………………………………………………………. Data sprzedaży:…………………………………………………….

WARUNKI GWARANCJI:

1. Sprzedawca w imieniu Gwaranta udziela gwarancji na terytorium RP na okres 24 miesięcy od daty sprzedaży.

2. Gwarancja będzie respektowana przez sklep lub serwis po przedstawieniu przez klienta:

- czytelnie i poprawnie wypełnionej karty gwarancyjnej z pieczątką sprzedaży oraz podpisem

sprzedawcy,

- ważnego dowodu zakupu sprzętu z datą sprzedaży / rachunku, reklamowanego towaru.

3. Ewentualne wady i uszkodzenia ujawniane w okresie gwarancyjnym będą naprawiane bezpłatnie w terminie nie dłuższym niż 21 dni od daty dostarczenia towaru do serwisu.

4. W przypadku konieczności sprowadzenia części z importu okres naprawy może się wydłużyć o czas niezbędny do ich sprowadzenia jednak nie dłużej niż o 90 dni.

5. Gwarancją nie są objęte:

- uszkodzenia mechaniczne i wywołane nimi wady,

- uszkodzenia i wady wynikłe wskutek niewłaściwego z przeznaczeniem użytkowania i przechowywania,

- niewłaściwy montaż i konserwacja,

- uszkodzenia i zużycie takich elementów jak: linki, paski, elementy gumowe, pedały, uchwyty z gąbki,

kółka, łożyska itp.

6. Gwarancja traci ważność w przypadku:

- upływu terminu ważności,

- samodzielnych napraw,

- nieprzestrzegania zasad prawidłowej eksploatacji.

7. Produkt oddany do naprawy powinien być kompletny i czysty. W przypadku stwierdzenia braków serwis ma prawo odmówić przyjęcia do naprawy. W przypadku dostarczenia brudnego produktu serwis może odmówić jego przyjęcia lub też na koszt klienta za jego pisemną zgodą dokonać czyszczenia.

8. Gwarancją nie są objęte czynności związane z montażem, konserwacją, które zgodnie z instrukcją obsługi użytkownik zobowiązany jest wykonać we własnym zakresie.

9. Gwarant informuje również, że prowadzi serwis pogwarancyjny.

10. Towar powinien być zabezpieczony do wysyłki.

11. W celu skorzystania z gwarancji, przestrzegaj procedury zamieszonej na stronie internetowej:

https://serwis.abisal.pl/

W przypadku braku zgodności rzeczy sprzedanej z umową kupującemu z mocy prawa przysługują

środki ochrony prawnej ze strony i na koszt sprzedawcy. Gwarancja nie ma wpływu na te środki

ochrony prawnej.

________________________________________________________________________________

SPRZĘT NIE JEST PRZEZNACZONY DO UŻYTKU W CELACH REHABILITACYJNYCH

I TERAPEUTYCZNYCH.

________________________________________________________________________________

ADNOTACJE O PRZEBIEGU NAPRAW

L.p.

Data

zgłoszenia

Data

wydania

Przebieg napraw

Podpis odbierającego

(sklep, właściciel)

GUARANTEE CARD

Article name:………………………………………………………. EAN code:…………………………………………………………. Date of sale: ………………………………………………………..

GUARANTEE TERMS:

1. The Seller provides guarantee on behalf of the Guarantor within the territory of the Republic of Poland for the period of 24 months from the date of sale: electric power assisted booster 24 months, charger 6 months.

2. The Guarantee will be recognised by the shop or service centre after the client provides:

- clearly and correctly filled-in guarantee card with the sale stamp and the seller’s signature

- valid purchase confirmation for the equipment including the date of sale / bill, complained product.

3. Possible defects and damages revealed during the guarantee period shall be remedied free of charge within not more than 21 days from the delivery of the product to the shop or service.

4. Should it be necessary to import some components, the guarantee term can be extended by the period required to import such part, however such period shall not be longer than 90 days.

5. The guarantee does not cover:

- mechanical damages and subsequent defects,

- damages and defects resulting from incorrect storage and usage of the equipment against its purpose,

- incorrect assembly and maintenance,

- damages and consumption of such elements as: cables, straps, rubber parts, pedals, sponge grips,

wheels, bearings, etc.

6. The guarantee expires in the event of:

- expiry of the validity term,

- self-repairs,

- failure to follow the rules of correct operation.

7. The product handed over for repair should be complete and clean. If some parts are missing, the service is entitled to refuse to accept the product for repair. The service may refuse to accept a dirty product or clean in on the client’s expense after the client’s written permit.

8. The guarantee does not cover activities related to assembly, maintenance, which, according to the instruction, the user is obliged to perform themselves.

9. The Guarantor also informs that they offer post-guarantee service.

10. The product should be provided in its original packaging and should be secured for shipment.

11. To exercise the guarantee follow the procedure posted on the website: https://serwis.abisal.pl/

In case of non-conformity of the sold thing with the contract, the buyer is entitled by law to legal

remedies from and at the expense of the seller. The guarantee does not affect such remedies.

________________________________________________________________________________

THE EQUIPMENT IS NOT INTENDED FOR REHABILITATION AND THERAPY

________________________________________________________________________________

NOTES ON THE COURSE OF REPAIRS

Item

Date of

notificacion

Date of

provision

Course of repairs

Signature of the

recipient (shop,

owner)

ZÁRUČNÍ LIST

Název produktu:…………………………………………………… EAN kód:………………………………………………………….. Datum prodeje:……………………………………………………..

ZÁRUČNÍ PODMÍNKY:

1. Prodávající jménem Ručitele poskytuje záruku na území Polska po dobu 24 měsíců od data prodeje: skútr 24 měsíců, baterie po dobu 6 měsíců.

2. Záruka bude respektována obchodem nebo servisem po předložení zákazníkem:

- čitelně a správně vyplněného záručního listu s razítkem a podpisem prodávajícího,

- platného doklad o koupi produktu s datem prodeje (účtu),

- reklamovaného produktu.

3. Jakékoli závady a poškození odhalené během záruční doby budou opraveny bezplatně nejdéle do 21 dnů ode dne doručení do obchodu nebo servisu.

4. Je-li třeba produkt převézt z jiné země, může být záruční lhůta prodloužena o dobu nezbytnou k jeho vrácení, nejdéle však o 90 dnů.

5. Záruka se nevztahuje na:

- mechanické poškození a vady způsobené nimi,

- poškození a vady vyplývající z nesprávného použití a skladování,

- špatnou montáž a údržbu,

- poškození a opotřebení součástí které podléhají zkáze, jako jsou kabely, pásy, pryžové prvky, pedály,

držáky na houby, kola, ložiska atd.

6. Záruka zaniká, pokud:

- vyprší její platnost,

- bylo do produktu neodborně zasaženo,

- nebyla dodržena pravidla řádné údržby.

7. Produkt dodaný do opravy by měl být kompletní a čistý, v opačném případě má servis právo odmítnout přijetí produktu do opravy. V případě dodání špinavého produktu může servis odmítnout jeho přijetí do opravy, nebo na náklady zákazníka stroj vyčistit s jeho písemným svolením k čištění.

8. Záruka se nevztahuje na činnosti související s montáží a údržbou, které musí podle uživatelské příručky provádět sám uživatel.

9. Ručitel také informuje, že provozuje pozáruční servis.

10. Výrobek by měl být v původním obalu a zajištěn pro přepravu.

11. V případě reklamace zboží prosím postupujte podle návodu na webových stránkách:

https://serwis.abisal.pl/

Pokud zboží neodpovídá smlouvě, má kupující ze zákona nárok na zajištění právní ochrany na

náklady prodávajícího. Záruka nemá na tyto zákonné opravné prostředky vliv.

________________________________________________________________________________

ZAŘÍZENÍ NENÍ URČENO K POUŽITÍ PRO RAHABILITAČNÍ A TERAPEUTICKÉ ÚČELY.

________________________________________________________________________________

UPOZORNĚNÍ O OPRAVĚ

Č.

Datum

nahlášení

Datum

vydání

Průběh oprav

Podpis příjemce

(obchod, majitel)

GARANTIEKARTE

Artikelname:…………………………………………………………... EAN-Code:……………………………………………………………. Verkaufsdatum:………………………………………………………...

GARANTIEBEDINGUNGEN:

1. Der Verkäufer gewährt im Namen des Garanten eine Garantie für 24 Monate nach dem

Verkaufsdatum auf dem Hoheitsgebiet der Republik Polen.

2. Die Garantie wird von dem Laden oder dem Service nach Vorlage:

- der leserlich und korrekt ausgefüllten Garantiekarte mit Verkaufsstempel und Unterschrift des

Verkäufers,

- eines gültigen Kaufnachweises für das Gerät mit dem Verkaufsdatum / Rechnung, der beanstandeten

Ware durch den Kunden respektiert.

3. Während der Garantiezeit festgestellte Mängel und Schäden werden innerhalb von 21 Tagen nach dem Datum der Lieferung an den Laden oder den Service kostenlos repariert.

4. Falls es erforderlich ist, importierte Ersatzteile einzuführen, kann die Gewährleistungsfrist um die Zeit, die erforderlich ist, um den Import durchzuführen, jedoch nicht länger als 90 Tage verlängert werden.

5. Die Garantie umfasst nicht:

- mechanische Schäden und die durch Schäden verursachten Mängel,

- Schäden und Mängel infolge unsachgemäßer Verwendung und Lagerung,

- falsche Montage und Wartung,

- Beschädigung und Verschleiß von Elementen wie: Kabeln, Riemen, Gummielementen, Pedalen,

Schwammhaltern, Rädern, Lagern usw.

6. Die Garantie erlischt:

- nach Ablauf der Haltbarkeit,

- bei freiwilligen Reparaturen,

- Nichteinhaltung der Regeln für den ordnungsgemäßen Betrieb.

7. Das zu reparierende Produkt sollte vollständig und sauber sein. Bei Feststellung von Mängeln ist der Service, die Annahme zur Reparatur zu verweigern. Im Falle der Lieferung eines verschmutzten Produkts kann der Service die Annahme verweigern oder auf Kosten des Kunden mit seiner schriftlichen Genehmigung die Reinigung durchführen.

8. Die Garantie erstreckt sich nicht auf Tätigkeiten im Zusammenhang mit Montage und Wartung, zu deren Durchführung der Benutzer gemäß der Bedienungsanleitung selbst verpflichtet ist.

9. Der Garant teilt ferner mit, dass er einen Nachgarantieservice durchführt.

10. Das Produkt sollte sich in der Originalverpackung befinden und für den Versand gesichert sein.

11. Um die Garantie zu beanspruchen, folgen Sie dem Reklamationsverfahren auf der Website:

https://serwis.abisal.pl/

Im Falle der Nichtübereinstimmung des verkauften Gegenstandes mit dem Vertrag stehen dem Käufer

Rechtsbehelfe auf Kosten des Verkäufers zu. Die Garantie beeinflusst diese Rechtsbehelfe nicht.

________________________________________________________________________________

DAS GERÄT IST NICHT ZUR VERWENDUNG ZUR REHABILITATION UND THERAPEUTISCHEN ZWECKEN

BESTIMMT

________________________________________________________________________________

VERMERKE ÜBER DEN VERLAUF DER REPARATUREN

Lfd.

Nr.

Datum der

Anmeldung

Datum der

Ausgabe

Verlauf der Reparaturen

Unterschrift des

Empfängers (Laden,

Eigentümer)

NOTATKI

…………………………………………………………………………………………………………… …………….…………………………………………………………………………………………… …………………………….…………………………………………………………………………… …………………………………………….…………………………………………………………… …………………………………………………………….…………………………………………… …………………………………………………………………………….…………………………… …………………………………………………………………………………………….…………… …………………………………………………………………………………………………………… .………………………………………………………………………………………………………… ……………….………………………………………………………………………………………… ……………………………….………………………………………………………………………… ……………………………………………….………………………………………………………… ……………………………………………………………….………………………………………… ……………………………………………………………………………….………………………… ……………………………………………………………………………………………….………… …………………………………………………………………………………………………………… ….……………………………………………………………………………………………………… ………………….……………………………………………………………………………………… ………………………………….……………………………………………………………………… ………………………………………………….……………………………………………………… ………………………………………………………………….……………………………………… ………………………………………………………………………………….……………………… ………………………………………………………………………………………………….……… …………………………………………………………………………………………………………… …….…………………………………………………………………………………………………… …………………….…………………………………………………………………………………… …………………………………….…………………………………………………………………… …………………………………………………….…………………………………………………… …………………………………………………………………….…………………………………… …………………………………………………………………………………….…………………… …………………………………………………………………………………………………….…… …………………………………………………………………………………………………………… ……….………………………………………………………………………………………………… ……………………….………………………………………………………………………………… ……………………………………….………………………………………………………………… ……………………………………………………….………………………………………………… ……………………………………………………………………….………………………………… ……………………………………………………………………………………….………………… ……………………………………………………………………………………………………….… …………………………………………………………………………………………………………… ………….……………………………………………………………………………………………… ………………………….……………………………………………………………………………… ………………………………………….……………………………………………………………… ………………………………………………………………………………….……………………… ………………………………………………………………………………………………….……… …………………………………………………………………………………………………………… ………………………………………………………………………….……………………………… ……………………………….………………………………………………………………………… ……………………………………………….…………………………………………………………...

IMPORTER: ABISAL SP. Z O.O., ul. Pyskowicka 17, 41-807 Zabrze, Polska

DISTRIBUTOR: ABISTORE SPORT S.R.O, U Cihelny 230/3, 74801 Hlučín, Česká Republika

abisal@abisal.pl www.abisal.pl

HMS PWS20 User guide [pl]

Specifications and Main Features

Frequently Asked Questions

User Manual
