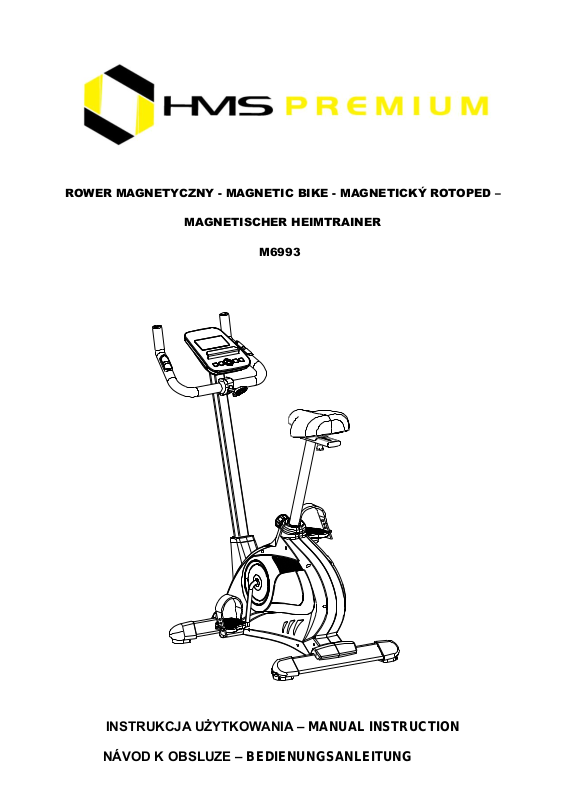

ROWER MAGNETYCZNY - MAGNETIC BIKE - MAGNETICKÝ ROTOPED –

MAGNETISCHER HEIMTRAINER

M6993

INSTRUKCJA UŻYTKOWANIA – MANUAL INSTRUCTION

NÁVOD K OBSLUZE – BEDIENUNGSANLEITUNG

UWAGI DOTYCZĄCE BEZPIECZEŃSTWA

1. Przed rozpoczęciem treningu skonsultuj się z lekarzem w celu stwierdzenia braku przeciwwskazań do korzystania ze

sprzętu do ćwiczeń. Decyzja lekarza jest niezbędna w przypadku przyjmowania leków wpływających na pracę serca,
ciśnienie krwi i poziom cholesterolu. Jest to także konieczne w przypadku osób w wieku powyżej 35 lat oraz osób mających
kłopoty ze zdrowiem.

2. Przed rozpoczęciem ćwiczeń zawsze wykonaj rozgrzewkę.

3. Zwracaj uwagę na niepokojące sygnały. Niewłaściwe lub nadmierne ćwiczenia są niebezpieczne dla zdrowia. Jeśli w czasie

ćwiczeń pojawią się bóle lub zawroty głowy, ból w klatce piersiowej, nieregularny rytm serca lub inne niepokojące objawy,
należy natychmiast przerwać ćwiczenia i skonsultować się z lekarzem

4. W czasie ćwiczeń i po zakończeniu treningu trzymaj dzieci i zwierzęta z dala od sprzętu.

5. Urządzenie należy postawić na suchej i równej powierzchni w odległości 0,5m od ściany. Z bezpośredniego sąsiedztwa

urządzenia należy usunąć wszystkie ostre przedmioty. Należy chronić je przed wilgocią, ewentualne nierówności podłoża
należy wyrównać. Zalecane jest stosowanie specjalnego podkładu antypoślizgowego, który zapobiegnie przesuwaniu się
urządzenia podczas wykonywania ćwiczeń.

6. Przed pierwszym użyciem, a później w regularnych odstępach czasu, należy sprawdzać mocowanie wszystkich śrub, bolców i

pozostałych połączeń.

7. Przed rozpoczęciem ćwiczeń sprawdź umocowanie części i łączących je śrub. Trening można rozpocząć tylko wtedy, jeżeli

urządzenie jest całkowicie sprawne.

8. Urządzenie powinno być regularnie sprawdzane pod względem zużycia i uszkodzeń tylko wtedy będzie ono spełniało warunki

bezpieczeństwa. Szczególną uwagę należy zwrócić na pedały, regulator oporu i uchwyty piankowe, które ulegają
najszybszemu zużyciu. Uszkodzone części należy natychmiast naprawić lub wymienić do tego czasu nie wolno używać
urządzenia do treningu.

9. Nie wkładaj w otwory żadnych elementów.

10. Nie zaleca się pozostawiania wystających urządzeń regulacyjnych i innych elementów konstrukcyjnych, które mogłyby

przeszkadzać w ruchu użytkownika.

11. Sprzęt wykorzystuj jedynie zgodnie z przeznaczeniem. Jeśli któraś z części ulegnie uszkodzeniu bądź zużyciu lub też usłyszysz

niepokojące dźwięki podczas używania sprzętu, natychmiast przerwij ćwiczenia. Nie używaj sprzętu ponownie dopóki
problem nie zostanie usunięty.

12. Ćwicz w wygodnym ubraniu i sportowym obuwiu. Unikaj luźnych ubrań, którymi można zahaczyć o wystające części sprzętu

lub które mogłyby ograniczać swobodę ruchów.

13. Sprzęt zaliczony został do klasy HC według normy EN ISO 20957-1 i jest przeznaczony wyłącznie do użytku domowego. Nie

może być używany w celach terapeutycznych, rehabilitacyjnych i komercyjnych.

14. Podczas podnoszenia lub przenoszenia sprzętu zwracaj szczególną uwagę aby nie uszkodzić kręgosłupa.

15. Produkt jest przeznaczony wyłącznie dla osób dorosłych. Dzieci mogą z niego korzystać wyłącznie pod nadzorem dorosłych i

na ich wyłączną odpowiedzialność.

16. Montując urządzenie należy ściśle stosować się do załączonej instrukcji i używać tylko części dołączonych do zestawu. Przed

rozpoczęciem montażu, należy sprawdzić czy wszystkie części, które zawiera dołączona lista, znajdują się w zestawie.

OSTRZEŻENIE: PRZED UŻYCIEM SPRZĘTU FITNESS PRZECZYTAJ INSTRUKCJE. NIE PONOSIMY ODPOWIEDZIALNOŚCI ZA KONTUZJE
LUB USZKODZENIA PRZEDMIOTÓW, KTÓRE ZOSTAŁY SPOWODOWANE NIEWŁAŚCIWYM UŻYTKOWANIEM TEGO PRODUKTU.

DANE TECHNICZNE

Waga netto – 28 kg
Koło zamachowe – 8 kg
Rozmiar po rozłożeniu – 97 x 59 x 132 cm
Maksymalne obciążenie produktu – 120 kg

KONSERWACJA

Urządzenie zostało zaprojektowany w sposób, aby wymagał minimalnej konserwacji ze strony użytkownika. Zalecane są
nastepujące kroki:

 Używaj miękkiej ściereczki do usuwania zabrudzeń i kurzu oraz wycieraj do sucha po każdym użyciu
 Regularnie sprawdzaj czy taśmy urządzenia nie są zużyte i w odpowiednim położeniu
 Regularnie sprawdzaj czy śruby i pokrętła są odpowiednio dokręcone

HAMOWANIE

Aby zatrzymać urządzenie należy przestać pedałować. Rower magnetyczny M6993 nie posiada systemu blokującego ani
awaryjnego hamulca.

18

19

21

22

23

24

25

26

27

28

30

33

31

32

34

35

36

37-R

37-L

38

39-R

39-L

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64-L

64-R

65

66-R

66-L

67

68

13

20

10

1

9

4

5

6

7

8

11

12

14

15

16

17

69

70

71

72

3

2

73

Schemat szczegółowy:

28

27

26

24

23

22

37-L

37-R

65

67

68

19

10

21

9

8

1

18

19

20

11

12

14

15

16

17

3

2

73

68

ŚRUBA

M8*P1.25*72L

4

19

PODKŁADKA

ф8*ф19*2T

4

15
TULEJA

ф7*ф12*25mml

1

70

KLUCZ

SZEŚCIOKĄTNY

6mm*30mml*84mml

1

13

ŚRUBA

M7*P1.0*30L

1

71

KLUCZ
HARPUNOWY

13.15

1

16
POKRĘTŁO TYPU T

M7*P1.0*55L

1

73
KLUCZ TYPU N

13, 14, 15

1
14

PODKŁADKA

ф7*ф12*1T

2

12

PODKŁADKA

ф7*ф12*2T

2

B399 0NE PCS TOOLS SET

NARZĘDZIA

1

KOMPUTER

1

40

ŚRUBA

3/16"（#10）*5/8"

6 2 ŚRUBA

M5*10L

4

41

ŁOŻYSKO

6900RS

2

3

PRZEWÓD
GÓRNY

900L

1

42

KOŁO

REGULACYJNE

φ43*22.5

1

4

TULEJA

φ20*5T*485L,STR

2

43

PODKŁADKA

φ8*φ16*1t

1

5

OSŁONA

STR 7/8"

2

44

WSPORNIK

5T

1

6

CZUJNIK
POMIARU
PULSU

12B

2

45
ŚRUBA

M8*20

1

7
ŚRUBA

M3.5*20L

2

46

SPRĘŻYNA

0Dφ16*φ2.0*45T

（65Mn）

1

8

KIEROWNICA

1

47

MAGNES

1

9

PRZEWÓD

CZUJNIKA
POMIARU
PULSU

700+700L

1

48
ŚRUBA

M6*P1.0*16L

4

10

OSŁONA

TALERZA

4T

1

49

PODKŁADKA

φ6*φ13*1t

4

11

OSŁONA

7511D

1

50

PODKŁADKA

φ6

2

12

PODKŁADKA

ф7*ф12*2T

2

51

ŚRUBA

M3*8L

2

13

ŚRUBA

M7*P1.0*30L

1

52

CZUJNIK

300L

1

14

PODKŁADKA

ф7*ф12*1T

2

53

SILNIK

MT03

1

15
TULEJA

ф7*ф12*25mml

1

54

OŚ KOŁA

ZAMACHOWE
GO

3/8"-26*145L

1

16

POKRĘTŁO

TYPU T

M7*P1.0*55L

1

55

ŁOŻYSKO

6000RS

3

17

SŁUPEK

KOMPUTERA

45*51*1.5T*847.4L

1

56

MAŁE KOŁO

PASOWE

φ39*7(φ26)

1

18

ŚRUBA

M8*P1.25*16L(6m/6m

4

57

TULEJA

φ10*φ16*11.5mml

1

19

PODKŁADKA

ф8*ф19*2T

9

58

TULEJA

φ39.3

1

20

PODKŁADKA

ф8*ф19*2T

2

59

KOŁO

ZAMACHOWE

φ280*26W

1

21

OSŁONA
SŁUPKA

KOMPUTERA

PS

1

60
TULEJA

φ10*φ14*9mmL

4
22

SIODEŁKO

1

61

ŚRUBA

3/8"-26*4.5t

4

23

NAKRĘTKA

M8

5

62

NAKRĘTKA

3/8"-26

2

24

WSPORNIK
SIODEŁKA

1

63
ŚRUBA

3/16"（#10）*3/4"

4

25
ZAŚLEPKA

20*60 (PP)

2

64

OSŁONA

PRZEDNICH
KÓŁEK

PP

2

26

PODKŁADKA

φ8*φ16*2T

1

65

STABILIZATOR
PRZEDNI

60*70*1.5t*430L

1

27

POKRĘTŁO
SIODEŁKA

M8( ABS)

1

66

ZAŚLEPKA

TYLNA

PP

2

28
SZTYCA

φ38.1(D)*1.5T*500L

1

67

STABILIZATOR
TYLNY

60*70*1.5t*430L

1

30

ŁĄCZNIK SŁUPA
SIODEŁKA

ф50.8 2700 PP

1

68
ŚRUBA

M8*P1.25*72L

4

31
POKRĘTŁO

M16*P1.5*35L

1

69
ADAPTER

9V 1.0A

1

32

PRZEWÓD

DOLNY

450L

1

70

KLUCZ

SZEŚCIOKĄT

NY

6mm*30mml*84mml

1

33

ZESTAW
MONTAŻOWY

1

71

KLUCZ
HARPUNOWY

13, 15

1

34
PAS

J6 400

1

72
KLUCZ TYPU

N

13, 14, 15

1

LISTA CZĘŚCI I NARZĘDZI

35

KOŁO PASOWE

φ232*6

1

73

RAMA
GŁÓWNA

1

36
KORBA

6"*190W(1/2")

1
37

PEDAŁ

1/2”

1

38

OBUDOWA

PVC

2

39

OSŁONA
GŁÓWNA L/P

PS

1

KROK 1

1. Przymocuj stabilizator przedni (65) do ramy
głównej (73), używając 2 śrub (68) i 2
podkładek (19).

2. Przymocuj stabilizator tylny（67）do ramy
głównej (73), używając 2 śrub (68) i 2
podkładek (19).

KROK 2

1. Przymocuj wsporniki do pedałów.

2. Pedał lewy przymocuj do lewej korby (37-L),
pedał prawy（37-R）przymocuj do prawej
korby.

67

65

19

68

37-L

37-R

INSTRUKCJA MONTAŻU

KROK 3

1. Przymocuj siodełko （ 22 ） do wspornika

siodełka（24）， przymocuj wspornik siodełka do
sztycy (28) za pomocą pokrętła（27）
i podkładki（26).

2. Przymocuj sztycę (28) do ramy głównej,

zabezpiecz przy pomocy pokrętła.

KROK 4

1. Nałóż osłony (21), (70) na słupek komputera
(17).

2. Połącz przewód dolny（32） z przewodem
górnym（3).

3. Umieść słupek w ramie głównej i przykręć

za pomocą śrub (18) i podkładek (20) i (19).

24

26

27

22

23

28

19

3

18

19

20

17

10

21

32

KROK 5

1.Umieść kierownicę (8) na słupku
komputera (17), przymocuj górną część za
pomocą podkładki (12) i śruby（13).

2.Na pokrętło typu T（16）nałóż tuleję (15),
podkładkę (14) i osłonę (11), przykręć do
dolnej części.

KROK 6

1. Połącz przewód czujnika pomiaru pulsu (9）z

przewodem komputera (1-1), połącz przewód
górny（3）z przewodem komputera (1-2).

2. Przymocuj komputer (1) do słupka komputera

(17) przy pomocy 4 śrub (2).

8

11

12

14

15

16

3

9

2

1

1-1

1-2

KOMPUTER

1 Po wciśnięciu POWER-ON, na ekranie przez 1 sekundę wyświetlą się wszystkie obszary, zabrzmi pojedynczy

sygnał dźwiękowy, a silnik powróci do punktu zero.

2 Jeśli nie zostanie wykryty sygnał wejściowy przez 4 sekundy, na ekranie pojawi się “E4”.Po wciśnięciu przycisku

START/STOP przez ponad 2 sekundy, zostanie wykonany RESET, aby zresetować wszystkie funkcje do stanu po
włączeniu zasilania.

3. Zasilanie komputera: DC6V 1000mA.

Funkcje przycisków

1、START/STOP：A. Start.

B. Podczas pauzy, aby wznowić pracę.

2、RESET： A. Podczas ustawiania parametrów, aby powrócić do menu głównego.

B. Wciśnij przez 3 sekundy, aby zresetować.

3、RECOVERY : A. Jeśli jest wyczuwalny sygnał poziomu pulsu, wciśnij, aby przejść do trybu RECOVERY.

4、UP ：A. Podczas ustawiania funkcji, aby zwiększyć wartości parametrów.

B. Podczas treningu, aby zwiększyć wartość oporu.

5、DOWN：A. Podczas ustawiania funkcji, aby zmniejszyć wartości parametrów.

B. Podczas treningu, aby zmniejszyć wartość oporu.

6、MODE/ENTER： A. Podczas ustawiania funkcji, aby potwierdzić wartość parametrów.

B. Podczas definiowania ustawień własnych użytkownika, aby przejść do następnej sekcji.

7、MODE+RECOVERY：A. Będąc w menu głównym, wciśnij przez 3 sekundy, aby dokonać zmian w systemie
metrycznym/imperialnym.

8、ENTER+RECOVERY：A. Wciśnij przez 3 sekundy, aby przejść do trybu uśpienia.

Function mode / Tryb funkcji

Tryb manualny - podstawowy

Wybierz tryb manualny “Manual”, następnie wciśnij ENTER, aby wybrać i ustawić opór, ponownie wciśnij ENTER, aby
ustawić czas (time)----dystans (distance)----kalorie (calories)---- docelowy poziom pulsu (target heart rate), wciśnij UP
lub DOWN, aby zwiększyć/zmniejszyć wartość parametrów. Po dokonaniu ustawień wciśnij START, aby rozpocząć
trening. Podczas treningu możesz zmniejszać lub zwiększać opór, wciskając UP lub DOWN.

Tryb PROGRAM- Built-in

Wybierz tryb “Program”, a następnie wciśnij ENTER, aby potwierdzić wybór, wciśnij UP lub DOWN, aby wybrać P1---­P2, następnie wciśnij ENTER, aby potwierdzić ustawienia. Ustaw poziom oporu i wciśnij ENTER, aby ustawić czas
(time)----dystans (distance)----kalorie (calories)----docelowy poziom pulsu (target heart rate), wciśnij UP lub DOWN,
aby zwiększyć/zmniejszyć wartość parametrów. Po dokonaniu ustawień wciśnij START, aby rozpocząć trening.
Podczas treningu możesz zmniejszać lub zwiększać opór, wciskając UP lub DOWN.

Na poniższym diagramie przedstawiono 12 wbudowanych trybów.

Tryb Fitness

Wybierz tryb “Program”, wciśnij ENTER, aby potwierdzić wybór. Czas domyślny ustawiony jest na 12 minut, opór 6,
wciśnij START, aby rozpocząć trening.

F2

Mężczyzna

DISTANCE

(Dystans)

4.8〜5.6KM

4.6〜5.4KM

4.2〜5KM

4〜4.8KM

Poziom

Płeć

AGE (Wiek

＜30

AGE

(Wiek)=30〜

39

AGE

(Wiek)=40〜49

AGE (Wiek)＞50

F5

Mężczyzna

DISTANCE

(Dystans)

＜3.2KM

＜3KM

＜2.8KM

＜2.6KM

SPEED

(Prędkość)

16KM/h

15KM

14KM

13KM

Kobieta

DISTANCE

(Dystans)

＜3KM

＜2.8KM

＜2.4KM

＜2.2KM

SPEED

(Prędkość)

15KM

14KM

12KM

11KM

F4

Mężczyzna

DISTANCE

(Dystans)

3.2〜4KM

3〜3.8KM

2.8〜3.4KM

2.6〜3.2KM

SPEED

(Prędkość)

20KM

19KM

17KM

16KM

Kobieta

DISTANCE

(Dystans)

3〜3.6KM

2.8〜3.4KM

2.4〜3KM

2.2〜2.8KM

SPEED

(Prędkość)

18KM

17KM

15KM

14KM

F3

Mężczyzna

DISTANCE

(Dystans)

4〜4.8KM

3.8〜4.6KM

3.4〜4.2KM

3.2〜4KM

SPEED

(Prędkość)

24KM

23KM

21KM

20KM

Kobieta

DISTANCE

(Dystans)

3.6~4.4KM

3.4〜4KM

3〜3.8KM

2.8〜3.4KM

SPEED

(Prędkość)

22KM

20KM

19KM

17KM

Lista wyboru

SPEED

(Prędkość)

28KM

27KM

25KM

24KM

Kobieta

DISTANCE

(Dystans)

4.4〜5.4KM

4〜5KM

3.8〜4.6KM

3.4〜4.4KM

SPEED

(Prędkość)

27KM

25KM

23KM

22KM

F1

Mężczyzna
DISTANCE

(Dystans)

＞5.6KM

＞5.4KM

＞5KM

＞4.8KM

SPEED

(Prędkość)

28KM

27KM

25KM

24KM

Kobieta

DISTANCE

(Dystans)

＞5.4KM

＞5KM

＞4.6KM

＞4.4KM

SPEED

(Prędkość)

27KM

25KM

23KM

22KM

WATT - Stały pomiar zużytej podczas ćwiczeń energii

Wybierz tryb “WATT” i wciśnij ENTER, aby potwierdzić wybór trybu, wejdź do ustawień WATT, następnie wciśnij
ENTER, aby ustawić time (czas)----distance (dystans)----calories (kalorie)----target heart rate, wciśnij UP lub DOWN,
aby zwiększyć/zmniejszyć wartość parametrów, po dokonaniu ustawień wciśnij START, aby rozpocząć trening.
Podczas treningu możesz zwiększać lub zmniejszać wartość WATT, wciskając UP lub DOWN, rezultat WATT oparty
jest na RPM i WATT. Kiedy RPM<20, wartość wynosi 20. Kiedy RPM>120, wartość wynosi 120.

PERSONAL (PERSONALNY) - Definiowanie własnego trybu

Wybierz tryb “PERSONAL”, a następnie wciśnij ENTER, aby potwierdzić tryb i przejdź do pierwszej sekcji ustawień
oporu, wciśnij UP lub DOWN, aby zwiększyć/zmniejszyć wartość parametrów i wciśnij ENTER, aby przejść do
ustawień następnej sekcji. Kiedy zostanie osiągnięta 16 sekcja, wciśnij ENTER, aby powrócić do ustawień 1 sekcji,
wciśnij START, aby rozpocząć trening. Podczas treningu możesz zmniejszać lub zwiększać opór, wciskając UP lub

DOWN.

Tryb HRC

Wybierz tryb “HRC”, a następnie wciśnij ENTER, aby przejść do trybu HRC, wciśnij UP lub DOWN, aby wybrać
55%,75%,90%,100%, a następnie wciśnij ENTER, aby ustawić time (czas)----distance (dystans)----calories (kalorie)---

-HRC, wciśnij START, aby rozpocząć trening.

Wzór obliczania docelowego:

THR= (220-AGE)*55%
THR= (220-AGE)*75%
THR= (220-AGE)*90%
THR= (220-AGE)*100%

Podczas treningu wzrost / spadek oporu jest obliczany na podstawie poziomu pulsu.

Rodzaj
funkcji

Zakres
wyświetlania

Ustawienia

domyślne

Zwiększenie/z

mniejszenie

Opis

Time (Czas)

0:00~ 99:00

00:00

± 1:00

1. Kiedy wyświetla się 0:00, czas będzie

się dodawał.

2. Kiedy wyświetla się 1:00~99:00, czas

będzie się odliczał w dół do 0.

Distance
(Dystans)

0.0~99.5

0.0

±0.5

1. Kiedy wyświetla się 0:00, dystans

będzie się dodawał.

2. Kiedy wyświetla się 0.1~99.5, dystans
będzie się odliczał w dół do 0.

Calories
(Kalorie)

0~990

0

±10

1. Kiedy wyświetla się 0.0, kalorie będą
się dodawały.

2. Kiedy wyświetla się 10~990, kalorie

będą się odliczały w dół do 0.

Height
(Wzrost)

100~200

160 ±1

Jednostka metryczna：CM

Weight
(Waga)

20~150

50
±1

Jednostka metryczna：KG

Tryb Recovery

Przy wyczuwalnym poziomie pulsu, wciśnij RECOVERY, aby wejść do trybu RECOVERY, w tym czasie trzeba
trzymać dłonie na czujnikach pulsu, a czas odlicza się w dół od 60 sekund. Po zakończeniu na ekranie pojawi się

wynik w zakresie 1~6.

oznaczenie=6-[ (10*(P1-P2)) / P1 ] ²;
P1: maksymalny poziom pulsu z pierwszych 20 sekund
P2: minimalny poziom pulsu z ostatnich 40 sekund
Jeśli P1 lub P2 = 0, na ekranie wyświetli się ERR2

Tryb danych użytkownika

1、Ustawienia użytkownika

Po włączeniu lub zresetowaniu, wejdź do trybu ustawień “USER” (użytkownik), wciśnij DOWN lub UP, aby wybrać
USER0~USER4, wciśnij ENTER, aby potwierdzić wybór, a następnie ustaw gender (płeć)—age (wiek)—height
(wzrost)—weight (wagę).

Opis funkcji dotyczących ćwiczeń

AGE (WIEK)

10~99

25

±1

Wiek

USER

(UŻYTKOW

NIK)

User0~User4

User0

±1

Użytkownik

LEVEL
(POZIOM)

1~24

1

±1

Opór silnika

WATT

10~350

100

±5

Wartość Watt

Zmiana systemu metrycznego / imperialnego

Będąc w menu głównym, wciśnij MODE+RECOVERY przez 3 sekundy, aby przejść do ustawień. Po zmianie ustawień,

automatycznie zostanie wykonany reset.

Sleep mode (Tryb uśpienia)

Urządzenie wejdzie w tryb uśpienia, jeśli przez 4 minuty nie zostanie wykonany żaden ruch ani wciśnięty żaden klawisz.
Wciśnij dowolny przycisk, aby wyjść z trybu uśpienia.

Motor error (Błąd silnika)

Jeśli wyświetlacz pokazuje ERR4, odłącz zasilanie, zdejmij pokrywę i sprawdź okablowanie - złącze może być luźne
lub kabel może być uszkodzony.

INSTRUKCJA TRENINGU

1. Rozgrzewka

Przed rozpoczęciem treningu sugerujemy wykonać ćwiczenia rozgrzewające przedstawione poniżej na rysunku. Każde ćwiczenie
powinno być wykonywane, co najmniej przez 30 sekund. Rozgrzewka zmniejsza ryzyko kontuzji i skurczu mięśni i powoduję lepszą
pracę mięśni.

Dział obsługi klienta: ABISAL Sp. z o.o.

ul. Św. Elżbiety 6
41–905 Bytom
[e-mail]
www.abisal.pl
www.hms-fitness.pl

Oznakowanie sprzętu symbolem przekreślonego kontenera na odpady informuje o zakazie umieszczania
zużytego sprzętu elektrycznego i elektronicznego wraz z innymi odpadami. Zgodnie z Dyrektywą WEE
o sposobie gospodarowania zużytymi odpadami elektrycznymi i elektronicznymi, dla tego typu sprzętu
należy stosować oddzielne sposoby utylizacji.

Użytkownik, który zamierza pozbyć się tego produktu, zobowiązany jest do oddania go do punktu zbierania
zużytego sprzętu elektrycznego i elektronicznego, dzięki czemu przyczynia się do ponownego użycia, recyklingu, bądź odzysku,
a tym samym do ochrony środowiska naturalnego. W tym celu należy skontaktować się z punktem w którym urządzenie
zostało nabyte, lub z przedstawicielami władz lokalnych. Składniki niebezpieczne zawarte w sprzęcie elektronicznym mogą
powodować długo utrzymujące się niekorzystne zmiany w środowisku naturalnym, jak również działać szkodliwie na zdrowie

ludzi.

IMPORTANT SAFETY INFORMATION

This product has been designed for home use only and built for optimum safety. Please note the following safety precautions:

1. Before starting any exercise program you should consult your doctor to determine if you have any physical or health
conditions that could create a risk to your health and safety, or prevent you from using the equipment properly. Your doctor's
advice is essential if you are taking medication that affects your heart rate, blood pressure or cholesterol level. This is
especially important for persons over the age of 35, pregnant women, or those with pre-existing health problems or balance
impairments.

2. Before using this equipment to exercise, always do stretching exercises to properly warm up.

3. Be aware of your body's signals. Incorrect or excessive exercise can damage your health. Stop exercising if you experience
any of the following symptoms: pain, tightness in your chest, irregular heartbeat, extreme shortness of breath, feeling light
headed, dizzy or nauseous. If you do experience any of these conditions you should consult your doctor before continuing
with exercise program. Injuries to health may result from incorrect or excessive training.

4. During exercises and after keep children and pets away from the equipment.

5. Use the equipment on a solid, flat level surface with a protective cover for your floor or carpet. Move all sharp objects.

6. Free area shall be not less than 0,6 m greater than the training area in the directions from which the equipment is accessed.
Free area must also include the area for emergency dismount. Where equipment is positioned adjacent to each other the
value of the free area may be shared.

7. Before each use, visually inspect the unit including hardware and resistance bends.

8. Before using the equipment, check if the nuts, bolts and other bends are securely tightened.

9. Always use the equipment as indicated. If you find any defective components whilst assembling or checking the equipment,
or if you hear any unusual noise coming from the equipment while using, stop. Do not use the equipment until the problem
has been rectified.

10. Do not insert any object into any openings.

11. Be aware of all regulation and constructions parts which may disturb during exercises.

12. The safety level of the equipment can only be maintained if it is regularly examined for damage and/or wear and tear.

13. Wear suitable clothing whilst using the equipment. Avoid wearing loose clothing which may get caught in the equipment or
that may restrict or prevent movement.

14. The equipment has been tested and certified according to EN ISO 20957-1 under class HC. It is not suitable for
therapeutic use.

15. Care must be taken when lifting or moving the equipment so as not to injure your back. Always use proper lifting techniques
and/or use assistance.

16. The equipment is designed for adult use only. Keep unsupervised children away from the equipment.

17. Assemble this unit as described in this manual. Use only parts from the set. Check all parts with the part list.

WARNING: READ ALL INSTRUCTIONS BEFORE USING ANY FITNESS EQUIPMENT. WE ASSUME NO
RESPONSIBILITY FOR PERSONAL INJURY OR PROPERTY DAMAGE CAUSED BY OR THROUGH THE USE OF THIS
PRODUCT

SPECIFICATIONS

Weight – 28 kg
Flywheel – 8 kg
Dimensions – 97 x 59 x 132 cm
Maximum weight of user – 120 kg

MAINTENANCE

Your unit has been carefully designed to require minimum maintenance. To ensure this, we recommend that you do the following:
keep your unit clean by wiping sweat, dust or other residue off with a soft, clean cloth after each use. Always make sure that the
bands are secure and show no signs of wear. Regularly check the tightness of nuts and bolts.

BREAKING

Stop to pedal when you want stop the item. Magnetic bike M6993 does not acquire breaking system or emergency break.

18

19

21

22

23

24

25

26

27

28

30

33

31

32

34

35

36

37-R

37-L

38

39-R

39-L

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64-L

64-R

65

66-R

66-L

67

68

13

20

10

1

9

4

5

6

7

8

11

12

14

15

16

17

69

70

71

72

3

2

73

Exploded drawing:

28

27

26

24

23

22

37-L

37-R

65

67

68

19

10

21

9

8

1

18

19

20

11

12

14

15

16

17

3

2

73

68

SCREW

M8*P1.25*72L

4 19

WASHER

ф8*ф19*2T

4

15

BUSHING

ф7*ф12*25mml

1

10

PLATE COVER

4T

1

13

SCREW

M7*P1.0*30L

1

72

HEX WRENCH

6mm*30mml*84mml

1

16

T KNOB

M7*P1.0*55L

1

73

HARPOON WRENCH

13.15

1

14

WASHER

ф7*ф12*1T

2 74N TOOLING

13.14.15

1

12

WASHER

ф7*ф12*2T

2

B399 0NE PCS TOOLS SET

TOOLING

1

COMPUTER

1 40

SCREW

3/16"（#10）

6 2 SCREW

M5*10L

4

41

BEARING

6900RS

2 3 UPPER CABLE

900L

1

42

IDLER WHEEL

φ43*22.5

1 4 SLEEVE

φ20*5T*485L,STR

2

43

WASHER

φ8*φ16*1t

1 5 COVER

STR 7/8"

2

44

IDLER BAR

5T 1 6

HANDLE PULSE

12B 2 45

SCREW

M8*20

1

7

SCREW

M3.5*20L

2

46

IDLER SPRING

0Dφ16*φ2.0*45T

（65Mn）

1
8

HANDLEBAR

1 47

MAGNET

1

9

HANDLE PULSE
WIRE

700+700L

1

48

SCREW

M6*P1.0*16L

4
10

COVER

4T 1 49

WASHER

φ6*φ13*1t

4

11

COVER

7511D

1

50

WASHER

φ6

2

12

WASHER

ф7*ф12*2T

2

51

SCREW

M3*8L

2

13

SCREW

M7*P1.0*30L

1

52

SENSOR BOX

300L

1

14

WASHER

ф7*ф12*1T

2

53

MOTOR

MT03

1

15

BUSHING

ф7*ф12*25mml

1

54

FLYWHEEL AXIS

3/8"-26*145L

1

16

T KNOB

M7*P1.0*55L

1

55

BEARING

6000RS

3

17

UPRIGHT POST

45*51*1.5T*847.4L

1

56

SMALL PULLEY

φ39*7(φ26)

1
18

SCREW

M8*P1.25*16L(6m/6m

4

57

BUSHING

φ10*φ16*11.5mml

1

19

WASHER

ф8*ф19*2T

9

58

BUSHING

φ39.3

1

20

WASHER

ф8*ф19*2T

2

59

FLYWHEEL

φ280*26W

1

21

UPRIGHT POST
COVER

PS

1

60

BUSHING

φ10*φ14*9mmL

4
22

SEAT

1 61

SCREW

3/8"-26*4.5t

4

23

NUT

M8 5 62

NUT

3/8"-26

2

24

SLIDER

1 63

SCREW

3/16"（#10）

4

25
TUBE COVER

20*60 (PP)

2

64

FRONT END CAP
AND WHEEL

PP

2
26

WASHER

φ8*φ16*2T

1

65

FRONT STABILIZER

60*70*1.5t*430L

1

27

SEAT KNOB

M8( ABS)

1

66

REAR END CAP

PP

2

28

SEAT TUBE

φ38.1(D)*1.5T*500L

1

67

REAR STABILIZER

60*70*1.5t*430L

1
30

SEAT CLAMP

ф50.8 2700 PP

1

68

SCREW

M8*P1.25*72L

4

31

KNOB

M16*P1.5*35L

1

69

ADAPTOR

9V 1.0A

1

32

LOWER CABLE

450L

1

70

HEX WRENCH

6mm*30mml*84m

1

33

CRANK SYSTEM

1

71

HARPOON
WRENCH

13, 15

1
34

BELT

J6 400

1

72

N WRENCH

13, 14, 15

1

35

PULLEY

φ232*6

1

73

MAIN FRAME

1
36

CRANK

6"*190W(1/2")

1

37

PEDAL

1/2” 1 38

CRANK COVER

PVC

2

39

MAIN COVER
L/R

PS

1

PARTS AND TOOLS

STEP 1

1. Fix the front stabilizer (65) on the main frame
(73) using 2 screws (68) and 2 washers (19)
to lock.

2. Fix the rear stabilizer（67）on the main frame
(73), using 2 screws (68) and 2 washers
(19) to lock.

STEP 2

3. Fix pedal tie on the pedal.

4. Fix left pedal（37-L）on the left crank, fix
right pedal（37-R）on the right crank.

67

65

19

68

37-L

37-R

ASSEMBLY INSTRUCTION

STEP 3

1. Fix seat（22）on the slide（24), fix the slide into

seat post (28) using knob（27）and washer（26).
2．Connect seat post (28) with the main frame,

using the knob.

STEP 4

4. Insert the upright post cover (21) and cover
(70) into the upright post (17).

5. Connect the lower cable wire（32）with upper
cable（3).

6. Assemble the upright post (17) into the main
frame using screws（18） and washers (19),
(20).

24

26

27

22

23

28

19

3

18

19

20

17

10

21

32

STEP 5

1. Insert the handlebar (8) into upright post (17),

assemble the upper plat cover using washer (12)
and screw (13).

2. Insert bushing (15), washer (14) and cover (11)

into the T knob（16), tighten to the lower plate
cover.

STEP 6

1. Connect handle pulse line（9）with computer

line (1-1) and upper cable (3) with computer line
（1-2).

2. Attach the computer（1）into the upright post

(17) using 4 screws（2).

8

11

12

14

15

16

3

9

2

1

1-1

1-2

COMPUTER

1. When POWER-ON, LCD full display for 1 second, the BUZZER beep once, and the motor
reverse back to zero point.

2. If does not detect motor’s count signal input for 4 seconds, then LCD bar display “E4”. If press
START/STOP key for more than 2 seconds, then it could execute RESET function to reset all
function to the status when power-on.

3. Console power supply DC6V 1000mA

Key definition

1. START/STOP：A. Start.

B. When pause, to resume.
2、RESET： A. When setting parameters, press to return to main menu.
B. Press for 3 seconds to reset.

3、RECOVERY : A. With heart rate signal, press to enter RECOVERY mode.
4、UP ：A. When setting function, increase parameter value.

B. When running, press to increase resistance value.
5、DOWN：A. When setting function, decrease parameter value.
B. When running, press to decrease resistance value.
6、MODE/ENTER： A. When setting function, confirm parameter value.
B. When user self definition, press to enter next section.

7、MODE+RECOVERY：A. Press for 3 seconds to switch metric/imperial system during main menu.
8、ENTER+RECOVERY：A. Press for 3 seconds to enter sleep mode.

Function mode

Manual- Normal mode

Select normal mode “Manual”, then press ENTER to select and set resistance parameter, press ENTER again to
set time----distance----calorie----target heart rate, could press UP or DOWN to increase/decrease parameter
value, and after setting press START to start running. When running, could press UP or DOWN to increase or
decrease resistance.

PROGRAM- Built-in mode

Select mode “Program”, then press ENTER to confirm mode, could press UP or DOWN to select P1----P2, and
after selection press ENTER to confirm. Enter to set resistance parameter, and press ENTER to set time---­distance----calorie----target heart rate, could press UP or DOWN to increase/decrease parameter, after setting
could press START to start running. When running, could press UP or DOWN to increase or decrease
resistance.

The following are 12 built-in mode diagram.

Fitness mode

Select mode “Program”, press ENTER to confirm, and the time is default to be 12 minute, resistance 6, press

START to start running.

F2

Male

DISTANCE

4.8〜

5.6KM

4.6〜5.4KM

4.2〜5KM

4〜4.8KM

SPEED

28KM

27KM

25KM

24KM

Female

DISTANCE

4.4〜

5.4KM

4〜5KM

3.8〜4.6KM

3.4〜4.4KM
SPEED

27KM

25KM

23KM

22KM

F1

Male

DISTANCE

＞5.6KM

＞5.4KM

＞5KM

＞4.8KM

Level

Gender

AGE＜30

AGE=30〜39

AGE=40〜49

AGE＞50

F5

Male

DISTANCE

＜3.2KM

＜3KM

＜2.8KM

＜2.6KM

SPEED

16KM/h

15KM

14KM

13KM

Female

DISTANCE

＜3KM

＜2.8KM

＜2.4KM

＜2.2KM

SPEED

15KM

14KM

12KM

11KM

F4

Male

DISTANCE

3.2〜4KM

3〜3.8KM

2.8〜3.4KM

2.6〜

3.2KM

SPEED

20KM

19KM

17KM

16KM

Female

DISTANCE

3〜3.6KM

2.8〜3.4KM

2.4〜3KM

2.2〜

2.8KM

SPEED

18KM

17KM

15KM

14KM

F3

Male

DISTANCE

4〜4.8KM

3.8〜4.6KM

3.4〜4.2KM

3.2〜4KM
SPEED

24KM

23KM

21KM

20KM

Female

DISTANCE

3.6~4.4KM

3.4〜4KM

3〜3.8KM

2.8〜

3.4KM

SPEED

22KM

20KM

19KM

17KM

Formula checklist as following:

SPEED

28KM

27KM

25KM

24KM

Female

DISTANCE

＞5.4KM

＞5KM

＞4.6KM

＞4.4KM

SPEED

27KM

25KM

23KM

22KM

WATT- Constant power mode

Select mode “WATT”, and then press ENTER to confirm the mode and enter WATT setting, then press ENTER

to set time----distance----calorie----target heart rate, could press UP or DOWN to increase/decrease parameter
value, and after setting press START to start running. When running, could press UP or DOWN to increase or
decrease WATT value, WATT output is based on RPM and WATT to check. When RPM<20, the value is 20.
When RPM>120, the value is 120.

PERSONAL-Self definition mode

Select mode “PERSONAL”, and then press ENTER to confirm the mode and enter first section resistance

setting, could press UP or DOWN to increase/decrease parameter value, and then press ENTER to enter next
section setting, when reach 16th section press ENTER to return to 1st section setting, could press START to start
running. When running, could press UP or DOWN to increase or decrease resistance value.

HRC mode

Select mode “HRC”, and then press ENTER to enter HRC mode, could press UP or DOWN to select
55%,75%,90%,100%, then press ENTER to set time----distance----calorie----HRC, could press START to start
running.

HRC target calculation formula:
THR= (220-AGE)*55%
THR= (220-AGE)*75%
THR= (220-AGE)*90%
THR= (220-AGE)*100%

When running the resistance’s increase/decrease is calculated based on heart rate.

Recovery mode

When there is heart rate, press RECOVERY to enter RECOVERY mode, and at the time there needs to have
hand pulse module, and the time counts down from 60 seconds. When finish it displays test results 1~6.

Mark=6-[ (10*(P1-P2)) / P1 ] ²;
P1: max heart rate of the first 20 seconds
P2： Minimum heart rate of the last 40 seconds
If P1 or P2 = 0, it displays ERR2

Function
type

Display range

Default
data

Increase/d
ecrease

Related explanation

Time

0:00~ 99:00

00:00

± 1:00

1.When display 0:00, time will add up

2. When display 1:00~99:00, time will count
down till 0

Distance

0.0~99.5

0.0

±0.5

1. When display 0:00, distance will add up

2. When display 0.1~99.5, distance will count
down till 0

Calories

0~990

0

±10

1. When display 0.0, KCAL will add up

2. When display 10~990, KCAL will count

down till 0

Height

100~200

160

±1

Metric unit：CM

Weight

20~150

50
±1

Metric unit：KG
AGE

10~99

25

±1

Age

USER

User0~User4

User0

±1

User

LEVEL

1~24

1

±1

Motor resistance

WATT

10~350

100

±5

Watt value

User data mode

1.User selection

When power-on or reset, enter selection mode “USER”, press DOWN or UP to select USER0~USER4, press
ENTER to confirm, and then enter gender setting--age setting--height--weight.

Exercise data explanation

Metric/imperial system switch

During main menu, press MODE+RECOVERY for 3 seconds to switch. After switch, automatically reset.

Sleep mode

When idle, enter the sleep mode when there is no activity for 4 minutes, and display temperature at this time.
Press any key to exit.

Motor error

When motor wire disconnect or VR broken, console display ERR4, then it needs power off to check the circuit.

TRAINING INSTRUCTION

1. Warm-Up

To prevent injury and maximize performance
we recommend that each workout period
starts with a warm-up. We suggest you do the
following exercise as the sketch map. Each
exercise at least about 30 seconds.

Even though we go to great efforts to ensure the quality of each product we produce, occasional errors and /or omissions do occur.
In any event should you find this product to has either a defective or a missing part, please contact us for a replacement.

Consumer service department: ABISAL Sp. z o. o.

ul. Św. Elżbiety 6
41–905 Bytom

[e-mail]
www.abisal.pl
www.hms-fitness.pl

The equipment label depicting a crossed-out wheeled bin symbol informs that it is forbidden to dispose of
waste electrical and electronic equipment together with other types of waste. In accordance with the WEE
directive on waste electrical and electronic equipment, separate waste management processes should be

applied for this type of equipment. The user who intends to dispose of such a product is obliged to return it to
an electronic equipment collection point thanks to which they can contribute to its re-use, recycling, and recovery and, in this
way, protect the environment. To do this, contact the sales point where the equipment was purchased or a representative of
the local authorities. Hazardous substances included in electronic equipment can have negative long-term influence on the
natural environment and they can also have negative effect on human health.

BEZPEČNOSTNÍ POKYNY

RADY TÝKAJÍCÍ SE BEZPEČNOSTI
Tento výrobek je určen k domácímu i komerčnímu využití a byl navržen tak, aby byla zajištěna maximální bezpečnost. Měly by být
dodržovány následující zásady:

1. Před započetím tréninku se poraďte s lékařem za účelem vyloučení překážek ve využívání tohoto cvičebního zařízení. Rozhodnutí lékaře je

nezbytné v případě užívání léků majících vliv na činnost srdce, tlak krve a hladinu cholesterolu. Je to také nezbytné u osob starších 35 let a
osob majících zdravotní potíže.

2. Před započetím tréninku proveďte vždy rozcvičku.

3. Všímejte si znepokojujících signálů. Nesprávné nebo nadměrné cvičení je nebezpečné pro zdraví. Pokud se v průběhu tréninku objeví bolesti

hlavy nebo závratě, bolest na hrudníku, nepravidelný srdeční rytmus nebo jiné znepokojující projevy, je potřeba trénink okamžitě přerušit

a poradit se s lékařem. Úrazy mohou být způsobené nepravidelným nebo příliš intenzivním tréninkem.

4. V průběhu tréninku a po jeho ukončení zajistěte, aby k zařízení neměly přístup děti a zvířata.

5. Zařízení je potřeba postavit na suchém a rovném povrchu. Z nejbližšího okolí zařízení je potřeba odstranit veškeré ostré předměty. Zařízení

je potřeba chránit před vlhkostí a eventuální nerovnosti podlahy je potřeby vyrovnat. Je doporučeno používat speciální antiskluzový podklad,
který zabrání posouvání se zařízení během tréninku.

6. Volný prostor kolem zařízení by neměl dosahovat do vzdálenosti menší než 0,6 m a větší než je dostupná tréninková plocha. Volný prostor

musí také zahrnovat prostor pro bezpečné sestoupení ze zařízení. Tam, kde se nacházejí dvě tato zařízení vedle sebe, může dojít k podělení
volného prostoru.

7. Před prvním použitím, a dále v pravidelných intervalech, je potřeba kontrolovat upevnění šroubů a ostatních spojů.

8. Před započetím tréninku zjistěte upevnění jednotlivých částí a šroubů, které je spojují. Trénink je možné započít pouze v případě, že je

zařízení řádně sestaveno.

9. Zařízení by mělo být pravidelně kontrolováno z hlediska opotřebení a poškození, pouze tehdy budou splněny bezpečnostní podmínky.

Zvláštní pozornost je potřeba věnovat potahu a pěnovkám, které podléhají opotřebení nejrychleji. Poškozené části je potřeba co nejrychleji
opravit nebo vyměnit-do té doby není možno zařízení používat.

10. Do otvorů nevkládejte žádné předměty.

11. Dávejte pozor na čouhající regulační části a jiné konstrukční části, které by při tréninku mohly překážet.

12. Zařízení využívejte pouze v souladu s jeho určením. Jestliže bude některá část poškozena nebo opotřebena nebo se během tréninku objeví

znepokojující zvuky, okamžitě přerušte trénink. Nepoužívejte zařízení, dokud nebude závada odstraněna.

13. Cvičte v pohodlném oblečení a sportovní obuvi. Vyhýbejte se volnému oblečení, které by se mohlo o vyčnívající části zachytit, nebo by mohly

omezovat volnost pohybu.

14. Zařízení spadá do kategorie H podle normy EN ISO 20957-1. Není možné jej využívat jako terapeutické zařízení.

15. Během zvedání nebo přenášení tohoto zařízení je potřeba mít správné držení těla, aby nedošlo k poškození páteře.

16. Zařízení je určeno pouze pro osoby dospělé. Děti bez dozoru udržujte v bezpečné vzdálenosti od zařízení.

17. Při montáži zařízení je potřeba přesně dodržovat návod a používat pouze části, které patří k zařízení. Před započetím montáže je potřeby

zkontrolovat, zda všechny části, které jsou v seznamu, byly dodány.

UPOZORNĚNÍ: PŘED POUŽITÍM FITNESS ZAŘÍZENÍ JE POTŘEBA SI PŘEČÍST NÁVOD. NENESEME ZODPOVĚDNOST ZA ÚRAZY NEBO POŠKOZENÍ
PŘEDMĚTŮ ZPŮSOBENÉ NESPRÁVNÝM POUŽÍVÁNÍM TOHOTO VÝROBKU.

TECHNICKÉ ÚDAJE

Hmotnost netto – 28 kg
Kotoučový setrvačník – 8 kg
Rozměry po rozložení – 97 x 59 x 132 cm
Maximální zatížení výrobku – 120 kg

ÚDRŽBA

K čištění zařízení není vhodné používat agresivní čisticí prostředky. Používejte měkký, vlhký hadřík na odstraňování špíny a prachu. Odstraňujte
stopy potu, neboť kyselá reakce může poškodit potah. Zařízení je potřeba přechovávat na suchém místě, aby bylo chráněno před vlhkostí a
korozí.

ZPŮSOB BRŽDĚNÍ

Pro zastavení rotopedu je potřeba přestat šlapat. Magnetický rotoped M6993 není vybaven blokačním systémem a nemá bezpečnostní brzdu.

18

19

21

22

23

24

25

26

27

28

30

33

31

32

34

35

36

37-R

37-L

38

39-R

39-L

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64-L

64-R

65

66-R

66-L

67

68

13

20

10

1

9

4

5

6

7

8

11

12

14

15

16

17

69

70

71

72

3

2

73

Schéma:

28

27

26

24

23

22

37-L

37-R

65

67

68

19

10

21

9

8

1

18

19

20

11

12

14

15

16

17

3

2

73

68

Šroub

M8*P1.25*72L

4 19

Podložka

ф8*ф19*2T

4

15

Váleček

ф7*ф12*25mml

1

70

Klíč

6mm*30mml*84mml

1

13

Šroub

M7*P1.0*30L

1

71

Klíč

13, 15

1

16

T šroub

M7*P1.0*55L

1

72

Klíč

13, 14, 15

1

14

Podložka

ф7*ф12*1T

2

12

Podložka

ф7*ф12*2T

2

B399 0NE PCS TOOLS SET

NÁŘADÍ

1

Počítač

1 40

Šroub

3/16"（#10）*5/8"

6 2 Šroub

M5*10L

4

41

Ložisko

6900RS

2 3 Horní kabel

900L

1

42

Volnoběžka

φ43*22.5

1 4 Pěnový návlek

φ20*5T*485L,STR

2

43

Podložka

φ8*φ16*1t

1 5 Kryt

STR 7/8"

2

44

Rameno

5T 1 6

Elektroda

12B 2 45

Šroub

M8*20

1

7

Šroub

M3.5*20L

2

46

Pružina

0Dφ16*φ2.0*45T

（65Mn）

1
8

Řídítka

1 47

Magnet

1

9

Signální vodič

700+700L

1

48

Šroub

M6*P1.0*16L

4
10

Kryt

4T 1 49

Podložka

φ6*φ13*1t

4

11

Kryt

7511D

1

50

Podložka

φ6

2

12

Podložka

ф7*ф12*2T

2

51

Šroub

M3*8L

2

13

Šroub

M7*P1.0*30L

1

52

Čidlo

300L

1

14

Podložka

ф7*ф12*1T

2

53

Motor

MT03

1

15

Váleček

ф7*ф12*25mml

1

54

Osa

3/8"-26*145L

1

16

T šroub

M7*P1.0*55L

1

55

Ložisko

6000RS

3

17

Sloupek

45*51*1.5T*847.4L

1

56

Kladka

φ39*7(φ26)

1
18

Šroub

M8*P1.25*16L(6m/6m

4

57

Ložisko

φ10*φ16*11.5mml

1

19

Podložka

ф8*ф19*2T

9

58

Váleček

φ39.3

1

20

Podložka

ф8*ф19*2T

2

59

Zátěžové kolo

φ280*26W

1

21

Kryt

PS

1

60

Váleček

φ10*φ14*9mmL

4
22

Sedlo

1 61

Šroub

3/8"-26*4.5t

4

23

Matice

M8 5 62

Matice

3/8"-26

2

24

Pojezd sedla

1 63

Šroub

3/16"（#10）*3/4"

4

25
Kryt

20*60 (PP)

2

64

Krytka s

transportním
kolečkem

PP

2
26

Podložka

φ8*φ16*2T

1

65

Přední

60*70*1.5t*430L

1

27

Šroub sedla

M8( ABS)

1

66

Koncovka

PP

2

28

Sedlová trubka

φ38.1(D)*1.5T*500L

1

67

Zadní
stabilizátor

60*70*1.5t*430L

1
30

Vložka

ф50.8 2700 PP

1

68

Šroub

M8*P1.25*72L

4

31

Šroub výšky

sedla

M16*P1.5*35L

1

69

Napájecí
adaptér

9V 1.0A

1
32

Spodní kabel

450L

1

70

Klíč

6mm*30mml*84mml

1

33

Složení

1

71

Klíč

13.15

1
34

Řemen

J6 400

1

72

Klíč

13.14.15

1

35

Řemenice

φ232*6

1

73

Hlavní rám

1
36

Klika

6"*190W(1/2")

1

37

Pedál

1/2” 1 38

Krytka osy

PVC

2

39
Hlavní kryt

PS

1

SEZNAM DÍLŮ

KROK 1

1. Přední stabilizátor (65) připevněte k hlavnímu
rámu (73) pomocí dvou šroubů (68) a 2
podložek (19).

2. Zadní stabilizátor（67）připevněte k hlavnímu
rámu (73) pomocí dvou šroubů (68) a dvou
podložek (19).

KROK 2

1.Na pedály připevněte řemínky.

2. Levý pedál（37-L）našroubujte do levé kliky,

pravý pedál（37-R）našroubujte do pravé
kliky.

67

65

19

68

37-L

37-R

POSTUP MONTÁŽE

KROK 3

1. Ze sedla uvolněte matice (23) a podložky (19)
pomocí kterých následně připevněte pojezd (24).

2. Pojezd (24) nasaďte na kolejnici a připevněte pomocí

šroubu (27) a podložky (26).

3. Sedlovou trubku (28) vsuňte do hlavního rámu a

zajistěte šroubem.

KROK 4

1.Na sloupek nasuňte kryt (70) a (21).

2.Spodní kabel (32) spojte s horním kabelem (3).

3.Sloupek nasaďte na hlavní rám a zajistěte

pomocí šroubů (18) a podložek (20) a (19).

24

26

27

22

23

28

19

3

18

19

20

17

10

21

32

KROK 5

1.Řídítka (8) vložte do navařeného profile na

sloupku, horní část zajistěte šroubem (13) a
podložkou (12).

2.Na T šroub (16) nasuňte váleček (15), podložku

(14), plastovou krytku (11) a všroubujte do spodní
části profilu.

KROK 6

1. Signální vodič (9) propojte s počítačem (1-1),

horní kabel (3) propojte s počítačem (1-2).

2. Počítač (1) připevněte ke sloupku pomocí

šroubů (2).

8

11

12

14

15

16

3

9

2

1

1-1

1-2

Počítač

1.Po zapnutí trenažéru se na 1 vteřinu rozsvítí celý displej, počítač 1 x pípne a zátěž se vrátí na výchozí hodnotu.

2.Pokud není po dobu 4 vteřin detekován signál, počítač zobrazí “E4”. Po stisknutí tlačítka START/STOP na dvě

vteřiny se inicializuje reset zařízení a po opětovném zapnutí se všechny hodnoty a nastavení vrátí do výchozího

stavu.

3.Napájení: DC6V 1000mA.

Funkce tlačítek

1. START/STOP：A. Start.

B. Pokračování v tréninku.

2. RESET： A. Návrat do hlavní nabídky během nastavování programu.
B. Stiskněte kdykoliv na 3 vteřiny pro reset zařízení.

3. RECOVERY : A. Pokud je detekován srdeční tep, stiskněte tlačítko pro spuštění programu RECOVERY.

4. UP ：A. Zvyšuje nastavovanou hodnotu.

B. Během tréninku zvyšuje zátěž.

5. DOWN：A. Snižuje nastavovanou hodnotu.
B. Během tréninku snižuje zátěž.

6. MODE/ENTER： A. Potvrzení nastavované hodnoty.
B. Posun na další krok.

7. MODE+RECOVERY：A. V hlavní nabídce stiskněte na 3 vteřiny pro přepnutí mezi mílemi a kilometry.

8. ENTER+RECOVERY：A. Stiskněte na 3 vteřiny pro režim spánku.

Programy
MANUAL – Manuální režim

V hlavní nabídce vyberte možnost MANUAL a stiskněte klávesu ENTER. Nastavte požadovanou zátěž a
stiskněte klávesu ENTER. Tímto způsobem postupně nastavte všechny parametry tréninku TIME (čas) –
DISTANCE (vzdálenost) – CALORIES (spálené kalorie) – TARGET HEART RATE (cílová hodnota srdečního
tepu). Každou hodnotu upravte pomocí kláves UP a DOWN, potvrďte klávesou ENTER. Pro zahájení tréninku
stiskněte START, zátěž upravujte tlačítky UP a DOWN.

PROGRAM- Vestavěné programy

V hlavní nabídce vyberte možnost PROGRAM a stiskněte klávesu ENTER, zobrazí se výběr jednotlivých
program P1 až P12, jejich průběh je znázorněn na diagramech níže, požadovaný program potvrďte klávesou
ENTER. Postupně nastavte všechny parametry tréninku TIME (čas) – DISTANCE (vzdálenost) – CALORIES
(spálené kalorie) – TARGET HEART RATE (cílová hodnota srdečního tepu). Každou hodnotu upravte pomocí

kláves UP a DOWN, potvrďte klávesou ENTER. Pro zahájení tréninku stiskněte START, zátěž upravujte tlačítky

UP a DOWN.

Fitness program

V hlavní nabídce vyberte možnost PROGRAM a rovnou stiskněte START, zahájí se trénink s výchozími
hodnotami, kdy čas je nastaven na 12 minut a zátěž na stupeň 6. Podle tabulky níže si můžete ověřit svou

fitness kondici.

F2

Muž

VZDÁLENOST

4.8〜

5.6KM

4.6〜

5.4KM

4.2〜5KM

4〜4.8KM

RYCHLOST

28KM

27KM

25KM

24KM

Žena

VZDÁLENOST

4.4〜

5.4KM

4〜5KM

3.8〜

4.6KM

3.4〜

4.4KM

RYCHLOST

27KM

25KM

23KM

22KM

Úroveň

Pohlaví

Věk ＜30

Věk =30〜

39

Věk =40〜

49

Věk ＞

50

F5

Muž

VZDÁLENOST

＜3.2KM

＜3KM

＜2.8KM

＜2.6KM

RYCHLOST

16KM/h

15KM

14KM

13KM

Žena

VZDÁLENOST

＜3KM

＜2.8KM

＜2.4KM

＜2.2KM

RYCHLOST

15KM

14KM

12KM

11KM

F4

Muž

VZDÁLENOST

3.2〜4KM

3〜3.8KM

2.8〜

3.4KM

2.6〜

3.2KM

RYCHLOST

20KM

19KM

17KM

16KM

Žena

VZDÁLENOST

3〜3.6KM

2.8〜

3.4KM

2.4〜3KM

2.2〜

2.8KM

RYCHLOST

18KM

17KM

15KM

14KM

F3

Muž

VZDÁLENOST

4〜4.8KM

3.8〜

4.6KM

3.4〜

4.2KM

3.2〜
4KM

RYCHLOST

24KM

23KM

21KM

20KM

Žena

VZDÁLENOST

3.6~4.4K
M

3.4〜4KM

3〜3.8KM

2.8〜

3.4KM

RYCHLOST

22KM

20KM

19KM

17KM

Tabulka:

F1

Muž

VZDÁLENOST

＞5.6KM

＞5.4KM

＞5KM

＞4.8KM

RYCHLOST

28KM

27KM

25KM

24KM

Muž

VZDÁLENOST

＞5.4KM

＞5KM

＞4.6KM

＞4.4KM

RYCHLOST

27KM

25KM

23KM

22KM

WATT- Konstantní výkon

V hlavní nabídce vyberte možnost WATT a stiskněte klávesu ENTER. Tímto způsobem postupně nastavte
všechny parametry tréninku TIME (čas) – DISTANCE (vzdálenost) – CALORIES (spálené kalorie) – TARGET
HEART RATE (cílová hodnota srdečního tepu). Každou hodnotu upravte pomocí kláves UP a DOWN, potvrďte
klávesou ENTER. Pro zahájení tréninku stiskněte START, zátěž upravujte tlačítky UP a DOWN. Počítač
zobrazuje výkon v rozmezí 20 – 120 W.

PERSONAL- Uživatelsky definovaný program

V hlavní nabídce vyberte možnost PORSONAL a stiskněte klávesu ENTER. Postupně nastavte zátěž pro všech
16 sekcí tréninku. Tlačítky UP a DOWN upravíte zátěž pro první 1/16 tréninku a potvrdíte stisknutím ENTER,
posunete se na nastavení zátěže pro 2/16 atd. až po 16-tý sloupeček. Trénink zahájíte stisknutím START.
Během tréninku můžete upravovat zátěž tlačítky UP a DOWN.

HRC program

V hlavní nabídce vyberte možnost H.R.C., potvrďte stisknutím ENTER. V nastavení program je potřeba
nadefinovat hodnoty pro 55%,75%,90%,100% maximální tepové frekvence, hodnoty se vypočítají podle tabulky
níže. Nastavení každé hodnoty se upraví klácesami UP a DOWN a potvrdí se klávesou ENTER. Stiskněte
START pro zahájení tréninku.

Výpočet hodnot:

THR= (220-AGE)*55%
THR= (220-AGE)*75%
THR= (220-AGE)*90%
THR= (220-AGE)*100%

Během tréninku se mění zátěž automaticky podle aktuální tepové frekvence.

Recovery mode – Program pro měření fyzické kondice

V hlavní nabídce vyberte položku RECOVERY a okamžitě přiložte dlaně na elektrody pro snímání tepové
frekvence, po 60-ti vteřinách se zobrazí výsledek v rozsahu 1 až 6.

Výpočet = 6-[ (10*(P1-P2)) / P1 ] ²;
P1: maximální tepová frekvence během prvních 20 vteřin měření

Funkce

Rozsah

Výchoz
í

hodnot
a

Posun

Popis

Time

- čas

0:00~ 99:00

00:00

± 1:00

1. Pokud je zobrazena 0, bude se hodnota
načítat

2. Pokud je zobrazeno 1:00~99:00, hodnota

se bude odečítat do 0

Distance

-

vzdálenost

0.0~99.5

0.0

±0.5

1. Pokud je zobrazena 0, bude se hodnota
načítat

2. Pokud je zobrazeno 1~99.5, hodnota se

bude odečítat do 0

CALORIES

- spálené

kalorie

0~990

0

±10

1. Pokud je zobrazeno 0.0, KCAL, bude se

hodnota načítat

2. Pokud je zobrazeno 10~990, KCAL hodnota

se bude odečítat do 0

Height

- výška

100~200

160

±1

Metrická jednotka：CM

Weight

- váha

20~150

50

±1

Metrická jednotka：KG

AGE

- věk

10~99

25

±1

P2： Minimální tepová frekvence během posledních 40 vteřin měření.
Pokud není detekován tep, pak displej zobrazí ERR2. Zkuste si umýt ruce a odmastit elektrody.

Individuální nastavení
1、Natavení a volba uživatele

Při prvním zapnutí, nebo po resetu konzole vyberte položku “USER” a stiskněte ENTER, klávesami DOWN a UP
vyberte uživatele 1 (USER0)- 4 (USER3), stiskněte ENTER a nastavte pohlaví (MALE – muž, FEMALE – žena),
věk, výšku, váhu.

Zobrazované hodnoty

USER

- uživatel

User0~User4

User0

±1

LEVEL

- úroveň

1~24

1

±1

Úroveň zátěže+

WATT

- výkon

10~350

100

±5

- Režim spánku

Trenažér se přepne do režimu spánku, pokud nedojde po dobu 4 minut k pohybu, nebo stisku klávesy. Pro
probuzení stiskněte kteroukoliv klávesu.

- Chyba motoru

Pokud displej zobrazí chybu ERR4, odpojte trenažér od elektrické sítě, sundejte kryt a zkontrolujte kabelové
vedení, pravděpodobně došlo k uvolnění konektoru, nebo poškození kabelu.

NÁVOD K TRÉNINKU

1. Rozcvička

Před započetím tréninku doporučujeme provést zahřívací cviky dle obrázku. Každý cvik je potřeba vykonávat po dobu min. 30 sekund.
Rozcvička snižuje riziko úrazu a svalových křečí a způsobuje lepší práci svalů.

Přesto, že děláme vše pro to, abychom zajistili maximální kvalitu našich výrobků, mohou se objevit jednotlivé vady nebo chyby.
Pokud si všimnete závady nebo toho, že některá z částí chybí, kontaktujte nás, prosím.

Označení zařízení symbolem přeškrtnutého kontejneru na odpady informuje o zákazu likvidace použitého
elektrického a elektronického zařízení společně s jinými odpady. Společně se Směrnicí WEE o způsobu
nakládání s elektrickými a elektronickými odpady, je potřeba pro tento druh zařízení používat oddělené

způsoby jejich likvidace.
Uživatel, který se chce tohoto zařízení zbavit, je povinen jej odevzdat ve sběrném dvoře pro elektrický a elektronický odpad,
díky čemu se spolupodílí na jejich opětovném využití, recyklaci a tím i ochraně životního prostředí. Za tímto účelem
kontaktujte místo, kde bylo zařízení koupeno nebo místní úřady. Nebezpečné složky obsažené v elektrickém a
elektronickém zařízení mohou dlouhodobě negativně působit na životní prostředí a také zdraví lidí.

Oddělení péče o klienta:

ABISAL Sp. z o.o.

ul. Św. Elżbiety 6

41–905 Bytom

[e-mail]

www.abisal.pl

www.hms-fitness.pl

Sicherheitsanmerkungen

1. Vor dem ersten Gebrauch sollte die unten stehende Bedienungsanleitung sorgfältig durchgelesen

und für die Zukunft aufbewahrt werden.

2. Es sollten alle Warnungen und Vorsichtsmaßnahmen sowie die einzelnen Montageschritte

berücksichtigt werden. Nutzen Sie das Gerät nur gemäß seinem Verwendungszweck.

3. Um die eigene Sicherheit nicht zu gefährden, sollte das Produkt gemäß dieser Anleitung aufgebaut

und verwendet werden. Alle anderen Anwender sollten über die Grundsätze der sicheren

Verwendung informiert werden.

4. Das Gerät sollte vor dem Zugriff von Kindern und Tieren gesichert werden. Kinder sollten sich nicht

ohne Aufsicht in der Nähe der Maschine aufhalten. Die Maschine kann durch eine Person aufgebaut

und verwendet werden.

5. Vor dem Beginn eines Übungsprogramms sollte ein Arzt konsultiert werden. Dies ist vor allem bei

Personen mit Gesundheitsproblemen oder Personen, die Arzneimittel einnehmen, welche die
Herzfrequenz, den Blutdruck und den Cholesterinspiegel beeinflussen, notwendig.

6. Der eigene Körper sollte stets aufmerksam überwacht werden. Falls irgendein Gesundheitsproblem

auftritt (z. B. Schmerz, Druckgefühl im Brustkorbbereich, ++Herzrhythmusstörungen,

Atemstillstand, Übelkeit, Schwindel), sollte das Training unverzüglich unterbrochen werden. Die
fehlerhafte Durchführung der Übungen kann zu ernsthaften gesundheitlichen Problemen und zu
Verletzungen führen.

7. Die Maschine sollte auf einer flachen, trockenen und sauberen Oberfläche gestellt werden. Aus

Sicherheitsgründen sollte der Abstand zu anderen Gegenständen mindestens 0,6 m betragen.

8. Es sollten entsprechende Sportkleidung und -schuhe verwendet werden. Zu lockere Kleidungsstücke

sollten vermieden werden.

9. Die Maschine darf nicht im Freien benutzt werden.

10. Das Gerät sollte vor jedem Training auf mögliche Beschädigungen oder Abnutzungserscheinungen

überprüft werden.

11. Falls auf dem Gerät scharfe Kanten entstehen, sollte die Benutzung sofort beendet werden.

12. Falls die Maschine ungewöhnliche Geräusche von sich gibt, sollte die weitere Benutzung

unterbrochen werden.

13. Keines der einstellbaren Teile darf hervorstehen und die Bewegungen des Benutzers behindern. Das

Produkt ist nur zur Nutzung durch eine Person geeignet.

14. Die Bremsung hängt von der Geschwindigkeit nicht ab.

15. Die Maschine ist zu therapeutischen Zwecken nicht geeignet.

16. Beim Anheben oder beim Transport der Maschine sollte vorsichtig vorgegangen werden, um

Schulterverletzungen zu vermeiden. Es sollten entsprechende Anhebe-techniken angewendet oder
die Hilfe einer weiteren Person in Anspruch genommen werden.

17. Es dürfen keine Modifikationen am Produkt vorgenommen werden. Bei Bedarf sollte der technische

Dienst kontaktiert werden.

18. Das Gerät wurde zur Klasse HC DEN ISO 20957 Norm angerechnet. Es darf nicht zu therapeutischen

und Rehabilitationszwecken verwendet werden.

WARNUNG! Die Überwachung der Herzfrequenz kann ungenau sein. Eine Überlastung während der

Übungen kann zu schweren Verletzungen und sogar zum Tod führen. Falls Sie sich schwach fühlen,
unterbrechen Sie sofort die Übungen.

Technische Daten

Nettogewicht: 28 kg

Schwungradgewicht: 8 kg

Abmessungen der Laufbahn: 97 x 59 x 132 cm

Höchstgewicht des Nutzers: 120 kg

WARTUNG

Das Gerät wurde so konzipiert, um minimale Wartung von einem Nutzer zu verlangen. Es sind folgende Maßnahmen dabei zu
berücksichtigen:

 Benutzen Sie ein weiches Tuch zur Schmutz- und Staubbeseitigung. Danach reiben Sie das Gerät trocken.
 Achten Sie immer darauf, dass die Bänder sicher sind und keine Verschleißerscheinungen aufweisen.
 Achten Sie immer darauf, dass die Schrauben und Steckverbindungen korrekt festgeschraubt werden.

BREMSEN

Stoppen Sie das Pedal, um das Gerät anzuhalten. Der magnetischer heimtrainer erfordert weder ein Bremssystem noch eine
Notbremse.

18

19

21

22

23

24

25

26

27

28

30

33

31

32

34

35

36

37-R

37-L

38

39-R

39-L

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64-L

64-R

65

66-R

66-L

67

68

13

20

10

1

9

4

5

6

7

8

11

12

14

15

16

17

69

70

71

72

3

2

73

Detaillierte Zeichnung:

28

27

26

24

23

22

37-L

37-R

65

67

68

19

10

21

9

8

1

18

19

20

11

12

14

15

16

17

3

2

73

68

SCHRAUBE

M8*P1.25*72L

4 19

UNTERLEGSCHEIBE

ф8*ф19*2T

4

15

HÜLSE

ф7*ф12*25mml

1

70

SECHSKANTSCHLÜSSEL

6mm*30mml*84m

1

13

SCHRAUBE

M7*P1.0*30L

1

71

SCHLÜSSEL

13.15

1
16

DREHKNOPF T

M7*P1.0*55L

1

72

WERKZEUG N

13.14.15

1

14

UNTERLEGSCHEIBE

ф7*ф12*1T

2

12

UNTERLEGSCHEIBE

ф7*ф12*2T

2

B399 0NE PCS TOOLS SET

WERKZEUGE

1

COMPUTER

1 40

SCHRAUBE

3/16"（#10）

6 2 SCHRAUBE

M5*10L

4

41

LAGER

6900RS

2

3

OBERES KABEL

900L

1

42

EINSTELLRAD

φ43*22.5

1

4

SCHUTZELEMENT

φ20*5T*485L,

STR

2

43

UNTERLEGSCHEIBE

φ8*φ16*1t

1
5

ENDKAPPE

STR 7/8"

2

44

HALTERUNG

5T

1

6

SENSOR ZUR
PULSMESSUNG

12B

2

45
SCHRAUBE

M8*20

1

7

SCHRAUBE

M3.5*20L

2

46

FEDER

0Dφ16*φ2.0*4

5T（65Mn）

1
8

LENKER

1 47

MAGNET

1

9
KABEL DES SENSORS ZUR

PULSMESSUNG

700+700L

1

48
SCHRAUBE

M6*P1.0*16L

4
10

ABDECKUNG DES TELLERS

4T

1

49

UNTERLEGSCHEIBE

φ6*φ13*1t

4
11

BEFESTIGUNGSELEMENT

7511D

1

50

UNTERLEGSCHEIBE

φ6

2

12

UNTERLEGSCHEIBE

ф7*ф12*2T

2

51

SCHRAUBE

M3*8L

2

13

SCHRAUBE

M7*P1.0*30L

1

52

SENSOR

300L

1

14

UNTERLEGSCHEIBE

ф7*ф12*1T

2

53

MOTOR

MT03

1

15

HÜLSE

ф7*ф12*25m

ml

1

54

ACHSE DES
SCHWUNGRADS

3/8"-26*145L

1

16

DREHKNOPF T

M7*P1.0*55L

1

55

LAGER

6000RS

3

17

LENKERSTÜTZROHR

45*51*1.5T*84

7.4L

1

56

KLEINE RIEMENSCHEIBE

φ39*7(φ26)

1

18

SCHRAUBE

M8*P1.25*16L
(6m/6m)

4

57

HÜLSE

φ10*φ16*11.5

mml

1
19

UNTERLEGSCHEIBE

ф8*ф19*2T

9

58

HÜLSE

φ39.3

1

20

UNTERLEGSCHEIBE

ф8*ф19*2T

2

59

SCHWUNGRAD

φ280*26W

1

21

ABDECKUNG DES
LENKERSTÜTZROHRS

PS

1

60

HÜLSE

φ10*φ14*9m

mL

4
22

SATTEL

1 61

SCHRAUBE

3/8"-26*4.5t

4

23

MUTTER

M8 5 62

MUTTER

3/8"-26

2

24

SITZSTÜTZE

1

63

SCHRAUBE

3/16"（#10）
*3/4"

4

25
ENDKAPPE

20*60 (PP)

2

64

ABDECKUNG DES
VORDEREN STANDFUßES

PP

2

26

UNTERLEGSCHEIBE

φ8*φ16*2T

1

65

VORDERER STANDFUß

60*70*1.5t*43
0L

1

27
DREHKNOPF DES SATTELS

M8( ABS)

1

66

ABDECKUNG DES
HINTEREN STANDFUßES

PP

2

28

SATTELSTÜTZROHR

φ38.1(D)*1.5T

*500L

1

67

HINTERER STANDFUß

60*70*1.5t*43
0L

1

30

VERBINDUNGSELEMENT

DES SATTELSTÜTZROHRS

ф50.8 2700

PP

1

68

SCHRAUBE

M8*P1.25*72L

4

31
DREHKNOPF

M16*P1.5*35L

1

69
NETZADAPTER

9V 1.0A

1

32

UNTERES KABEL

450L

1

70

SECHSKANTSCHRAUBE

6mm*30mml*
84mml

1

LISTE DER TEILE UND WERKZEUGE

33

MONTAGESET

1

71

SCHLÜSSEL

13.15

1

34
RIEMEN

J6 400

1

72
WERKZEUG N SET

13.14.15

1

35

RIEMENSCHEIBE

φ232*6

1

73

HAUPTRAHMEN

1

36
KURBEL

6"*190W(1/2")

1
37

PEDAL

1/2” 1 38

ABDECKUNG DER KURBEL

PVC 2

39
HAUPTGEHÄUSE L/R

PS

1

SCHRITT 1

1. Befestigen Sie den vorderen Standfuß (65)
am Hauptrahmen mittels 2 Schrauben
(68) und 2 Unterlegscheiben (19).

2. Befestigen Sie den hinteren Standfuß (67）
am Hauptrahmen mittels 2 Schrauben
(68) und 2 Unterlegscheiben (19).

67

65

19

68

MONTAGEANLEITUNG

SCHRITT 2

1. Befestigen Sie die Halterungen an den

Pedalen.

2.Befestigen Sie das linke Pedal an der

linken Kurbel (37-L) und das rechte Pedal
(37-R) an der rechten Kurbel.

SCHRITT 3

1.Befestigen Sie den Sattel（22）an der Sitzstütze

(24) und den Drehknopf (27) mit der
Unterlegscheibe (26) am Sattelstützrohr (28).

2. Befestigen Sie das Sattelstützrohr (28) am

Hauptrahmen und sichern Sie alles mittels des
Drehknopfs.

37-L

37-R

24

26

27

22

23

28

19

SCHRITT 4

1. Bringen Sie die Abdeckung des

Lenkerstützrohrs (21) und das Schutzelement
(70) am Lenkerstützrohr (17) an.

2. Schließen Sie das untere Kabel (32) mit dem

oberen Kabel (3) an.

3. Befestigen Sie das Lenkerstützrohr mittels 4

Schrauben (18) und 2 Unterlegscheiben (19)
sowie 2 Unterlegscheiben (20) am
Hauptrahmen.

SCHRITT 5

1,Befestigen Sie die Abdeckung des Tellers (10)，
das Befestigungselement (1 ， die
Unterlegscheiben (14) und (12)，die Schraube

(13) sowie den Lenker (8) am Lenkerstützrohr

(17). Befestigen Sie die obere Abdeckung des
Tellers.

2,Befestigen Sie die untere Abdeckung des

Tellers. Benutzen Sie dafür die Unterlegscheibe

(14) und (12) ， die Hülse (15) sowie den
Drehknopf T (16).

3

18

19

20

17

10

21

32

8

11

12

14

15

16

SCHRITT 6

1. Schließen Sie das Kabel des Sensors zur

Pulsmessung (9) mit dem Kabel des Computers
(1-1) und das obere Kabel (3) mit dem Kabel des
Computers (1-2) an.

2. Befestigen Sie den Computer (1) am

Lenkerstützrohr (17) mittels 4 Schrauben (2).

3

9

2

1

1-1

1-2

Computer

1. Nach dem Drücken der Taste POWER-ON sollen alle Bereiche auf dem Display eine Sekunde
lang angezeigt werden. Sie hören dann ein Signalton und der Motor wird auf Null neu gestartet.

2. Wenn kein Eingangssignal 4 Sekunden lang empfangen wird, wird „E4” auf dem Display
angezeigt. Wenn Sie die Taste START/STOP mehr als 2 Sekunden lang gedrückt halten, wird
ein Reset gemacht. Dadurch werden alle Funktionen auf den Zustand nach dem Einschalten
des Geräts zurückgesetzt.

Stromversorgung des Computers: DC6V 1000mA

Funktionen der Tasten

1. START/STOP：A、Start.

B. Während der Pause, um die Arbeit fortzusetzen.

2. RESET： A. Drücken Sie die Taste während der Einstellung der Parameter, um zurück ins Hauptmenü zu
gelangen.

B. Halten Sie die Taste 3 Sekunden lang gedrückt, um ein Reset zu machen.

3. RECOVERY : A. Drücken Sie die Taste beim Signal der Herzfrequenz, um in den RECOVERY-Modus zu
gelangen.

4. UP ：A. Drücken Sie die Taste während der Einstellung der Funktionen, um den Wert der Parameter zu
erhöhen.

B. Drücken Sie die Taste während des Trainings, um den Wert des Widerstands zu erhöhen.

5. DOWN：A. Drücken Sie die Taste während der Einstellung der Funktionen, um den Wert der Parameter zu
verringern.

B. Drücken Sie die Taste während des Trainings, um den Wert des Widerstands zu verringern.

6. MODE/ENTER： A. Drücken Sie die Taste während der Einstellung der Funktionen, um die Einstellung der
Werte zu bestätigen.

B. Drücken Sie die Taste während der Bestimmung der Benutzereinstellungen, um in den nächsten Teil
zu gelangen.

7. MODE+RECOVERY：A. Halten Sie im Hauptmenü die Taste 3 Sekunden lang gedrückt, um das metrische
/ imperiale Maßsystem zu ändern.

8. ENTER+RECOVERY：A. Halten Sie die Taste 3 Sekunden lang gedrückt, um in den Schlafmodus zu
gelangen.

Niveau

Geschlecht

AGE (Alter)

＜30

AGE (Alter)

= 30〜39

AGE (Alter)

= 40〜49

AGE (Alter)

＞50

Funktionsmodi
Der manuelle Modus - Hauptmodus

Wählen Sie den manuellen Modus “Manual” aus. Drücken Sie dann die Taste ENTER, um den Widerstand
einzustellen und zu bestimmen. Drücken Sie wieder die Taste ENTER, um Zeit (time) ---- Distanz (distance)----
Kalorienverbrauch (calories)---- Zielherzfrequenz (target heart rate) einzustellen. Drücken Sie die Taste UP oder
DOWN, um den Wert der Parameter zu erhöhen / zu verringern. Drücken Sie nach der eingeführten Einstellungen
die Taste START, um das Training zu beginnen. Während des Trainings können Sie den Widerstand verringern
bzw. erhöhen. Drücken Sie dafür die Taste UP oder DOWN.

PROGRAMM - Built-in-Modus

Wählen Sie den Modus “Program” aus. Drücken Sie dann die Taste ENTER, um ihn zu bestätigen. Drücken Sie
die Taste UP oder DOWN, um das entsprechende Programm P1----P2 zu wählen. Drücken Sie dann die Taste
ENTER, um die Einstellungen zu bestätigen. Stellen Sie den Wert des Widerstands ein und drücken Sie ENTER,

um Zeit (time) ---- Distanz (distance)---- Kalorienverbrauch (calories)---- Zielherzfrequenz (target heart rate)

einzustellen. Drücken Sie die Taste UP oder DOWN, um den Wert der Parameter zu erhöhen / zu verringern.
Drücken Sie nach der eingeführten Einstellungen die Taste START, um das Training zu beginnen. Während des
Trainings können Sie den Widerstand verringern bzw. erhöhen. Drücken Sie dafür die Taste UP oder DOWN. Auf

dem folgenden Diagramm werden die 12 eingebauten Modi gezeigt.

Fitness-Modus

Wählen Sie den Modus “Program” aus. Drücken Sie die Taste ENTER, um ihn zu bestätigen. Der gezielte Wert
der Zeit beträgt 12 Min. und des Widerstands hingegen 6. Drücken Sie die Taste START, um das Training zu

beginnen.

Liste:

F5

Mann

DISTANCE

(Distanz)

＜3.2KM

＜3KM

＜2.8KM

＜2.6KM

SPEED

(Geschwindigk

eit)

16KM/h

15KM

14KM

13KM

Frau

DISTANCE

(Distanz)

＜3KM

＜2.8KM

＜2.4KM

＜2.2KM

SPEED

(Geschwindigk

eit)

15KM

14KM

12KM

11KM

F4

Mann

DISTANCE

(Distanz)

3.2〜4KM

3〜3.8KM

2.8〜3.4KM

2.6〜

3.2KM

SPEED

(Geschwindigk

eit)

20KM

19KM

17KM

16KM

Frau

DISTANCE

(Distanz)

3〜3.6KM

2.8〜3.4KM

2.4〜3KM

2.2〜

2.8KM

SPEED

(Geschwindigk

eit)

18KM

17KM

15KM

14KM

F3

Mann

DISTANCE

(Distanz)

4〜4.8KM

3.8〜4.6KM

3.4〜4.2KM

3.2〜4KM

SPEED

(Geschwindigk

eit)

24KM

23KM

21KM

20KM

Frau

DISTANCE

(Distanz)

3.6~4.4KM

3.4〜4KM

3〜3.8KM

2.8〜

3.4KM

SPEED

(Geschwindigk

eit)

22KM

20KM

19KM

17KM

F2

Mann

DISTANCE

(Distanz)

4.8〜5.6KM

4.6〜5.4KM

4.2〜5KM

4〜4.8KM

SPEED

(Geschwindi

gkeit)

28KM

27KM

25KM

24KM

Frau

DISTANCE

(Distanz)

4.4〜5.4KM

4〜5KM

3.8〜4.6KM

3.4〜4.4KM

SPEED

(Geschwindi

gkeit)

27KM

25KM

23KM

22KM

F1

Mann

DISTANCE

(Distanz)

＞5.6KM

＞5.4KM

＞5KM

＞4.8KM

SPEED

(Geschwindi

gkeit)

28KM

27KM

25KM

24KM

Frau

DISTANCE

(Distanz)

＞5.4KM

＞5KM

＞4.6KM

＞4.4KM

SPEED

(Geschwindi

gkeit)

27KM

25KM

23KM

22KM

WATT – Konstante Messung der Leistung während des Trainings

Wählen Sie den Modus “WATT” aus. Drücken Sie die Taste ENTER, um ihn zu bestätigen. Wählen Sie die

WATT-Einstellungen und drücken Sie die Taste ENTER, um Zeit (time) ---- Distanz (distance)----
Kalorienverbrauch (calories)---- Zielherzfrequenz (target heart rate) einzustellen. Drücken Sie die Taste UP oder

DOWN, um den Wert der Parameter zu erhöhen / zu verringern. Drücken Sie nach der eingeführten
Einstellungen die Taste START, um das Training zu beginnen. Während des Trainings können Sie den WATT­Wert verringern bzw. erhöhen. Drücken Sie dafür die Taste UP oder DOWN. Die WATT-Leistung basiert auf
RPM und WATT, die überprüft sind. Wenn RPM < 20 ist, beträgt der Wert 20. Wenn RPM > 120 ist, beträgt der

Wert 120.

PERSONAL (Personal) – der eigene Modus

Wählen Sie den Modus “PERSONAL” aus. Drücken Sie die Taste ENTER, um ihn zu bestätigen. Gehen Sie in
den Bereich der Widerstandseinstellung. Drücken Sie die Taste UP oder DOWN, um den Wert der Parameter
zu erhöhen / zu verringern. Drücken Sie ENTER, um in den weiteren Teil der Einstellungen zu gelangen.
Drücken Sie die Taste ENTER, wenn Sie den 16. Bereich erreichen, um in die Einstellung des 1. Bereichs zu
gelangen. Drücken Sie die Taste START, um das Training zu beginnen. Während des Trainings können Sie den
Wert des Widerstands verringern bzw. erhöhen. Drücken Sie dafür die Taste UP oder DOWN.

Art der
Funktion

Bereich der
Anzeige

Voreing
estellte
r Wert

Erhöhung/

Verringeru
ng

Beschreibung

Time (Zeit)

0:00~ 99:00

00:00

± 1:00

1. Wenn 0:00 angezeigt wird, wird der Wert
der Zeit erhöht.

2. Wenn 1:00~99:00 angezeigt wird, wird der
Wert der Zeit bis 0 heruntergezählt.

HRC-Modus

Wählen Sie den Modus “HRC” aus. Drücken Sie die Taste ENTER, um in den HRC-Modus zu gelangen.
Drücken Sie UP oder DOWN, um den entsprechenden Wert 55%,75%,90%,100% zu wählen. Drücken Sie

dann die Taste ENTER, um Zeit (time) ---- Distanz (distance)---- Kalorienverbrauch (calories)---- HRC
einzustellen. Drücken Sie die Taste START, um das Training zu beginnen.

Muster für die Berechnung des Zielwertes:
THR= (220-AGE)*55%
THR= (220-AGE)*75%
THR= (220-AGE)*90%
THR= (220-AGE)*100%

Während des Trainings ist die Erhöhung / die Verringerung des Widerstands nach der Herzfrequenz
berechnet.

Recovery-Modus

Drücken Sie „RECOVERY“ beim spürbaren Puls, um in den RECOVERY-Modus zu gelangen. Halten Sie die
Sensoren zur Pulsmessung mit Ihren Händen. Die Zeit wird ab 60 Sek. heruntergezählt. Nach der Messung

wird das Ergebnis im Bereich 1~6 auf dem Display angezeigt.

Markierung=6-[ (10*(P1-P2)) / P1 ] ²;
P1: maximale Herzfrequenz aus ersten 20 Sek.
P2: minimale Herzfrequenz aus letzten 40 Sek.
Wenn P1 oder P2 = 0, wird auf dem Display ERR2 angezeigt.

三、Modus der Benutzerdaten

1、Benutzereinstellungen

Wählen Sie den Einstellungsmodus „USER“ (Benutzer) nach Einschalten oder Zurücksetzen aus. Drücken Sie
DOWN oder UP, um USER0~USER4 zu wählen. Drücken Sie die Taste ENTER, um die Einstellung zu
bestätigen. Wählen Sie entsprechende Einstellungen gender (Geschlecht) - age (Alter) - height (Größe) - weight

(Gewicht) aus.

Beschreibung der Funktionen, die das Training betreffen

Distance
(Distanz)

0.0~99.5

0.0

±0.5

1. Wenn 0:00 angezeigt wird, wird der Wert
der Distanz erhöht.

2. Wenn 0.1~99.5 angezeigt wird, wird der

Wert der Zeit bis 0 heruntergezählt.

CALORIES
(Kalorienver
brauch)

0~990

0

±10

1. Wenn 0.0 angezeigt wird, wird der Wert des
Kalorienverbrauchs erhöht.

2. Wenn 10~990 angezeigt wird, wird der Wert

des Kalorienverbrauchs bis 0
heruntergezählt.

Height
(Größe)

100~200

160

±1

Maßeinheit: CM

Weight
(Gewicht)

20~150

50

±1

Maßeinheit: KG

AGE (Alter)

10~99

25

±1

Alter

USER
(Benutzer)

User0~User4

User0

±1

Benutzer

LEVEL
(Niveau)

1~24

1

±1

Widerstand des Motors
WATT

10~350

100

±5

Watt-Wert

Änderung des metrischen / imperialen Maßsystems

Halten Sie im Hauptmenü MODE+RECOVERY 3 Sekunden lang gedrückt, um in die Einstellungen zu gelangen.
Nach der Änderung der Einstellung wird der Computer automatisch zurückgesetzt.

Sleep mode (Schlafmodus)

Gehen Sie im Ruhezustand in den Schlafmodus, wenn 4 Minuten lang keine Aktivität erkannt wird. Auf dem
Display wird zu diesem Zeitpunkt die Temperatur angezeigt. Drücken Sie zum Beenden eine beliebige Taste.

Motor error (Fehler des Motors)

Wenn das Kabel des Motors ausgesteckt oder VR beschädigt wurde, zeigt der Computer ERR4 an. Es ist
erforderlich, die Stromversorgung abzuschalten, um den Stromkreis zu überprüfen.

Die Kennzeichnung von Geräten mit einem durchgestrichenen Abfallbehälter weist darauf hin,
dass das Produkt vom normalen Haushaltsabfall getrennt gesammelt und entsorgt werden
muss. Nach der WEEE-Richtlinie über Elektro- und Elektronik-Altgeräte muss man diese Art

der Geräte getrennt entsorgen.

Der Nutzer, der dieses Gerät entsorgen will, ist dazu verpflichtet, es an die Sammelstelle für Elektro- und
Elektronik-Altgeräte zurückzugeben, was zur Wiederverwendung, zum Recycling oder zur Verwertung und
damit zum Schutz der Umwelt beiträgt. Wenden Sie sich dazu bitte an Ihren Händler oder an die örtlichen
Behörden. Gefährliche Komponenten in elektronischen Geräten können zu dauerhaften nachteiligen
Veränderungen der Umwelt und zu schädlichen Auswirkungen auf die menschliche Gesundheit führen

Lp.

Data zgłoszenia

Data wydania

Przebieg napraw

Podpis odbierającego

(sklep, właściciel)

KARTA GWARANCYJNA

WARUNKI GWARANCJI

1. Sprzedawca w imieniu Gwaranta udziela gwarancji na terytorium RP na okres 24 miesięcy od daty sprzedaży.

2. Gwarancja będzie respektowana przez sklep lub serwis po przedstawieniu przez klienta:

3. Ewentualne wady i uszkodzenia ujawniane w okresie gwarancyjnym będą naprawiane bezpłatnie w terminie nie dłuższym

4. W przypadku konieczności sprowadzenia części z importu okres gwarancji może się wydłużyć o czas niezbędny do jej

5. Gwarancją nie są objęte: - Uszkodzenia mechaniczne i wywołane nimi wady,

6. Gwarancja traci ważność w przypadku: - Upływu terminu ważności,

7. Duplikaty karty gwarancyjnej nie będą wydawane.

8. Produkt oddany do naprawy winien być kompletny i czysty. W przypadku stwierdzenia braków, serwis ma prawo

- czytelnie i poprawnie wypełnionej karty gwarancyjnej z pieczątką sprzedaży oraz podpisem sprzedawcy

- ważnego dowodu zakupu sprzętu z datą sprzedaży / rachunku /

- reklamowanego towaru

niż 21 dni od daty dostarczenia towaru do sklepu lub serwisu.

sprowadzenia jednak nie dłużej niż o 40 dni.

- uszkodzenia i wady wynikłe wskutek niewłaściwego z przeznaczeniem użytkowania i przechowywania,

- niewłaściwy montaż i konserwacja,

- uszkodzenia i zużycie takich elementów jak: linki, paski, elementy gumowe, pedały, uchwyty z gąbki, kółka, łożyska itp.

- samodzielnych napraw,

- nieprzestrzegania zasad prawidłowej eksploatacji.

odmówić przyjęcia sprzętu do naprawy. W przypadku dostarczenia brudnego produktu, serwis może odmówić jego
przyjęcia lub też na koszt klienta za jego pisemną zgodą dokonać czyszczenia.

9. Gwarancją nie są objęte czynności związane z montażem i konserwacją, które zgodnie z instrukcją obsługi użytkownik

10. Gwarant informuje, iż prowadzi serwis pogwarancyjny.

11. Towar powinien być w oryginalnym opakowaniu i zabezpieczony do wysyłki.

Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z
niezgodności towaru z umową.

zobowiązany jest wykonywać we własnym zakresie.

Adnotacje o przebiegu napraw

GUARANTEE CARD

Article name: ………………………………………………………………………….
EAN code: ………………………………………………………………………………
Date of sale: …………………………………………………………………………..

GUARANTEE TERMS

1. The Seller provides guarantee on behalf of the Guarantor within the territory of the Republic of Poland for the period of 24

months from the date of sale.

2. The Guarantee will be recognised by the shop or service centre after the client provides:

- clearly and correctly filled-in guarantee card with the sale stamp and

the seller’s signature - valid purchase confirmation for the equipment
including the date of sale / bill / - complained product.

3. Possible defects and damages revealed during the guarantee period shall be remedied free of charge within not more than 21

days from the delivery of the product to the shop or service.

4. Should it be necessary to import some components, the guarantee term can be extended by the period required to import

such part, however such period shall not be longer than 40 days.

5. The guarantee does not cover:

- mechanical damages and subsequent defects,

- damages and defects resulting from incorrect storage and usage of the equipment against its purpose,- incorrect assembly and

maintenance,

- damages and consumption of such elements as: cables, straps, rubber parts, pedals, sponge grips, wheels, bearings, etc.

6. The guarantee expires in the event of:

- expiry of the validity term,

- self-repairs,

- failure to follow the rules of correct operation.

7. No duplicates of the guarantee cards shall be issued.

8. The product handed over for repair should be complete and clean. If some parts are missing, the service is entitled to refuse

to accept the product for repair. The service may refuse to accept a dirty product or clean in on the client’s expense after the client’s

written permit.

9. The guarantee does not cover activities related to assembly, maintenance, which, according to the instruction, the user is

obliged to perform themselves.

10. The Guarantor also informs that they offer post-guarantee service.

11. The product should be provided in its original packaging and should be secured for shipment.

The guarantee for sold goods is not exclusive, does not limit or suspend entitlements of the buyer resulting from the non-compliance of the product with

the agreement.

Item

Date of

notificacion

Date of

provision

Course of repairs

Signature of the recipient

(shop, owner)

Notes on the course of repairs

ZÁRUČNÍ LIST

Název produktu: ……………………………………………………………………………………………..

EAN kod: …………………………………………………………………………………………….

Datum prodeje: ………………………………………………………………………………………………

ZÁRUČNÍ PODMÍNKY

1. Prodávající jménem Ručitele poskytuje záruku na území Polska po dobu 24 měsíců od data prodeje.

2. Záruka bude respektována obchodem nebo servisem po předložení zákazníkem:

- čitelně a správně vyplněného záručního listu s razítkem a podpisem prodávajícího

- platného doklad o koupi produktu s datem prodeje (účtu)

- reklamovaného produktu

3. Jakékoli závady a poškození odhalené během záruční doby budou opraveny bezplatně nejdéle do 21 dnů ode dne doručení do

obchodu nebo servisu.

4. Je-li třeba produkt převézt z jiné země, může být záruční lhůta prodloužena o dobu nezbytnou k jeho vrácení, nejdéle však o 40 dnů.

5. Záruka se nevztahuje na:

- mechanické poškození a vady způsobené nimi

- poškození a vady vyplývající z nesprávného použití a skladování- špatnou montáž a údržbu

- poškození a opotřebení součástí které podléhají zkáze, jako jsou kabely, pásy, pryžové prvky, pedály, držáky na houby, kola, ložiska

atd.

6. Záruka zaniká, pokud:

- vyprší její platnost

- bylo do produktu neodborně zasaženo- nebyla dodržena pravidla řádné

údržby 7. Duplikáty záručního listu nebudou vydány.

8. Produkt dodaný do opravy by měl být kompletní a čistý, v opačném případě má servis právo odmítnout přijetí produktu do opravy. V

případě dodání špinavého produktu může servis odmítnout jeho přijetí do opravy, nebo na náklady zákazníka stroj vyčistit s jeho
písemným svolením k čištění.

9. Záruka se nevztahuje na činnosti související s montáží a údržbou, které musí podle uživatelské příručky provádět sám uživatel.

10. Ručitel také informuje, že provozuje pozáruční servis.

11. Výrobek by měl být v původním obalu a zajištěn pro přepravy.

Záruka na prodané zboží nevylučuje, neomezuje nebo nezavazuje práva kupujícího vyplývající z nedodržení záručních podmínek.

Č.

Datum

nahlášení

Datum vydání

Průběh oprav

Podpis příjemce (obchod, majitel)

Upozornění o opravě

Artikelname:

EAN-Code:

GARANTIEBEDINGUNGE

GARANTIEKARTE

1. Der Verkäufer gewährt im Namen des Garanten eine Garantie für 24 Monate nach dem Verkaufsdatum auf dem

Hoheitsgebiet der Republik Polen.

2. Die Garantie wird von dem Laden oder dem Service nach Vorlage:

- der leserlich und korrekt ausgefüllten Garantiekarte mit Verkaufsstempel und Unterschrift des Verkäufers

- eines gültigen Kaufnachweises für das Gerät mit dem Verkaufsdatum / Rechnung/

- der beanstandeten Ware

durch den Kunden respektiert

3. Während der Garantiezeit festgestellte Mängel und Schäden werden innerhalb von 21 Tagen nach dem Datum der Lieferung

an den Laden oder den Service kostenlos repariert.

4. Falls es erforderlich ist, importierte Ersatzteile einzuführen, kann die Gewährleistungsfrist um die Zeit, die erforderlich ist,

um den Import durchzuführen, jedoch nicht länger als 40 Tage verlängert werden.

5. Die Garantie umfasst nicht: - mechanische Schäden und die durch Schäden verursachten Mängel,

- Schäden und Mängel infolge unsachgemäßer Verwendung und Lagerung,

- falsche Montage und Wartung,

- Beschädigung und Verschleiß von Elementen wie: Kabeln, Riemen, Gummielementen, Pedalen, Schwammhaltern,

Rädern, Lagern usw.

6. Die Garantie erlischt: - nach Ablauf der Haltbarkeit,

- bei freiwilligen Reparaturen,

- Nichteinhaltung der Regeln für den ordnungsgemäßen Betrieb.

7. Duplikate der Garantiekarte werden nicht ausgestellt.

8. Das zu reparierende Produkt sollte vollständig und sauber sein. Bei Feststellung von Mängeln ist der Service, die

Annahme zur Reparatur zu verweigern. Im Falle der Lieferung eines verschmutzten Produkts kann der Service die
Annahme verweigern oder auf Kosten des Kunden mit seiner schriftlichen Genehmigung die Reinigung

durchführen

9. Die Garantie erstreckt sich nicht auf Tätigkeiten im Zusammenhang mit Montage und Wartung, zu deren

Durchführung der Benutzer gemäß der Bedienungsanleitung selbst verpflichtet ist

10. Der Garant teilt ferner mit, dass er einen Nachgarantieservice durchführt.

11. Das Produkt sollte sich in der Originalverpackung befinden und für den Versand gesichert sein.

Die Garantie für die verkaufte Ware schließt die Rechte des Käufers aus der Nichtübereinstimmung der Ware mit dem Vertrag nicht aus,

schränkt sie nicht ein und setzt sie nicht aus.

Lfd.

Nr.

Datum der

Anmeldung

Datum

der

Ausgabe

Verlauf der Reparaturen

Unterschrift des

Empfängers (Laden,

Eigentümer)

DAS GERÄT IST NICHT ZUR VERWENDUNG ZUR REHABILITATION UND THERAPEUTISCHEN ZWECKEN BESTIMMT

VERMERKE ÜBER DEN VERLAUF DER REPARATUREN

IMPORTER: ABISAL SP. .Z.O.O., ul. Świętej Elżbiety 6, 41-905 Bytom

Service: Pyskowicka 14, 41- 807 Zabrze

[e-mail] www.abisal.pl
