HMS H6504 User guide

H6504

Uwagi dotyczące bezpieczeństwa

1. Przed pierwszym użyciem należy zapoznać się dokładnie z instrukcją i zachować ją na

przyszłość.

2. Należy uwzględnić wszystkie ostrzeżenia i środki ostrożności łącznie z etapami montażu.

Z maszyny można korzystać jedynie zgodnie z jej przeznaczeniem.

3. Mając na względzie własne bezpieczeństwo, produkt należy zmontować i użytkować

zgodnie z niniejszą instrukcją. Należy poinformować wszelkich innych użytkowników o
zasadach bezpiecznego użytkowania.

4. Należy chronić urządzenie przed dostępem dzieci i zwierząt. Dzieci nie powinny

przebywać w pobliżu maszyny bez nadzoru. Maszynę może montować i użytkować

jedynie osoba dorosła.

5. Przed rozpoczęciem jakiegokolwiek programu ćwiczeń należy skonsultować się z

lekarzem. Jest to niezbędne zwłaszcza w przypadku osób mających problemy zdrowotne
lub przyjmujących lekarstwa mogące wpływać na tętno, ciśnienie krwi lub poziom

cholesterolu.

6. Należy uważnie obserwować swój organizm. W przypadku wystąpienia jakichkolwiek

problemów (ból, ucisk w klatce piersiowej, nieregularna praca serca, brak oddechu,
nudności lub zawroty głowy) należy niezwłocznie przerwać trening. Niewłaściwe
wykonywanie ćwiczeń może prowadzić do poważnych problemów zdrowotnych lub
urazów.

7. Maszynę należy ustawić na płaskiej, suchej i czystej nawierzchni i zapewnić swobodną

przestrzeń minimum 0,6 m od innych przedmiotów, aby zwiększyć poziom
bezpieczeństwa.

8. Należy korzystać z odpowiedniego stroju sportowego i butów. Należy unikać zbyt

luźnych ubrań.

9. Maszyny nie wolno używać na świeżym powietrzu.

10. Przyrząd należy sprawdzić pod kątem uszkodzeń lub zużycia przed każdym treningiem.

11. Należy zaprzestać użytkowania, gdy na sprzęcie pojawią się ostre krawędzie.

12. Jeżeli maszyna zacznie wydawać niecodzienne dźwięki należy przerwać użytkowanie.

13. Żadna regulowana część nie powinna wystawać, ani utrudniać ruchów użytkownika. Z

maszyny może korzystać tylko jedna osoba w danym momencie.

14. Hamowanie nie zależy od prędkości.

15. Maszyna nie jest przeznaczona do celów terapeutycznych.

16. Zależy zachować ostrożność przy podnoszeniu lub transporcie maszyny, aby uniknąć

kontuzji pleców. Należy korzystać jedynie z odpowiednich technik podnoszenia lub
zapewnić sobie pomoc drugiej osoby.

17. Nie wolno wprowadzać modyfikacji w konstrukcji produktu. W razie potrzeby należy

skontaktować się z autoryzowanym serwisem.

18. Maksymalna waga użytkownika: 110 kg

19. Sprzęt zaliczony został do klasy HC według normy EN ISO 20957-1 i jest przeznaczony

do użytku domowego/komercyjnego. Nie może być używany w celach

terapeutycznych i rehabilitacyjnych.

OSTRZEŻENIE! Monitoring tętna może nie być doskonale dokładny. Przeciążenie w czasie
treningu może prowadzić do poważnej kontuzji, a nawet śmierci. Jeżeli poczujesz się słabo,
niezwłocznie przerwij ćwiczenia.

Lista części

No.

Opis

Qty

No.

Opis

Qty

01

Rama główna

1

32

Kabel czujnika L=500mm

1

02

Tylny wspornik

1

33

Extension Sensor Wire L=950mm

1

03

Przednia kolumna

1

34

Cross Pan Head Bolt M5x10

2

04

Uchwyty

1

35

Czujnik pulsu z przewode L=600mm

2

05

Lewy uchwyt

1

36

Pianka Ф31xФ24x450

2

06

Prawy chwyt

1

37

Śruba ST4.2x20

2

07

Łącznik lewego wspornika stopnicy

1

38

Podkładka Ф5xФ9x1.0

10

08

Łącznik prawego wspornika stopnicy

1

39

Śruba M8x15

8

09

Lewy podnóżek

1

40

Podkładka sprężynująca Ф8xФ16x1.5

2

10

Prawy podnóżek

1

41

Piankowy uchwyt Ф31xФ38x450

2

11

Lewy uchwyt

1

42

Osłona kabla Ф40xФ16x59

2

12

Prawy uchwyt

1

43

Podkładka łukowa Ф16xФ26x0.3

6

13

Przedni stabilizator

1

44

Tuleja stalowa Φ33x14

12

14

Łącznik stopnic

2

45

Podkładka półokrągła

2

15

Lewa osłona łańcucha

1

46

Duża podkładka Ф10xФ25x2.0

4

16

Prawa osłona łańcucha

1

47

Podkładka sprężyująca Ф10

2

17

Obrotnica

2

48

Śruba M10x20

2

18

Lewy pedał

1

49

Śruba M8x40

4

19

Prawy pedał

1

50

Podkładka łukowa Ф8xФ20x1.5

10

20

Taśma aluminiowa 500x25

2

51

Nakrętka kołpakowa M8

8

21

Koło pasowe Ф260

1

52

Zaślepka uchwytu Ф25

2

22

Oś 1 53

Zaślepka kulkowa Ф50

2

23

Pasek PJ6/400

1

54

Podkładka sprężynująca Ф8

14

24

Koło magnetyczne Ф260

1

55

Podkładka Ф8xФ20x1.5

14

25

Lewa korba 7.9”

1

56

Śruba z krzyżową głowicą ST2.9x15

2

26

Prawa korba 7.9”

1

57

Śruba M8x75

4

27

Kabel napinający L=800mm

1

58

Śruba sześciokątna M8*40

2

28

Pokrętło oporu L=585mm

1

59

Kółka Ф70

2

29

Płaska podkładka Ф520x1.0

1

60

Tuleja Ф28xФ16x16

8

30

Śruba M5x20

1

61

Tuleja Ф15.8x50

4

31

Komputer

1

62

Śruba M8x15

14

63

Lewa śruba sześciokątna

1

86

Wkręt samogwintujący ST4.2x25

7

64

PRawa śruba sześciokątna

1

87

Wkręt samogwintujący ST4.2x25

8

65

Podkładka spręzynująca 1/2"xδ2.0

2

88

Okrągłe zaślepki do tylnego stabilizatora
Φ60

4
66

Lewa nakrętka nylonowa 1/2"

1

89

Nakrętka M10

6

67

Prawa nakrętka nylonowa 1/2"

1

90

Podnóżek Ф38xM10

6

68

Śruba sześciokątna M8*20

1

91

Wkręt samogwintujący ST4.2x12

8

69

Płyta dociskowa

1

92

Śruba sześciokątna M6x15

4

70

Śruba oczkowa M8x50

1

93

Nakrętka nylonowa M6

4

71

Koło dociskowe Φ43xΦ34x24

1

94

Śruba M8x20

4

72

Płaska podkładka Ф6xФ12xδ1.0

1

95

Łożysko 6003Z

2

73

Śruba M6x12

1

96

Pierścień zabezpieczający Φ17

2

74

Nakrętka nylonowa M8

7

97

Podkładka łukowa Ф22xФ17x0.3

1

75

Śruba oczkowa M6x36

2

98

Śruba zewnętrzna M10x78

2

76

Wspornik

2

99

Ruchoma tuleja Φ18xΦ10.2x28.2

4

77

Podkładka sprężynująca Φ6

6

100

Łożysko 6002

4

78

Nakrętka M6

2

101

Rolki transportowe Φ61x50.5

2

79

Nakrętka kołnierzowa M10x1.0

2

102

Nakrętka nylonowa M10

2

80

Okrągła zaślepka Φ25

2

103

Tylny stabilizator

1

81

Płytka- łącznik stopnicy

2

104

Gałka M12*65

1

82

Podkładka Φ8xΦ16x1.5

4

105

Śruba sześciokątna M8*55

2

83

Nakrętka kołnierowa M10x1.25

2

106

Kwadratowa zaślepka 30*30

2

84

Osłona korby 1

2

107

Okrągła zaślepka Φ50

2

85

Osłona korby 2

2

108

Tuleja φ18*φ14*φ8*10

4

Montaż

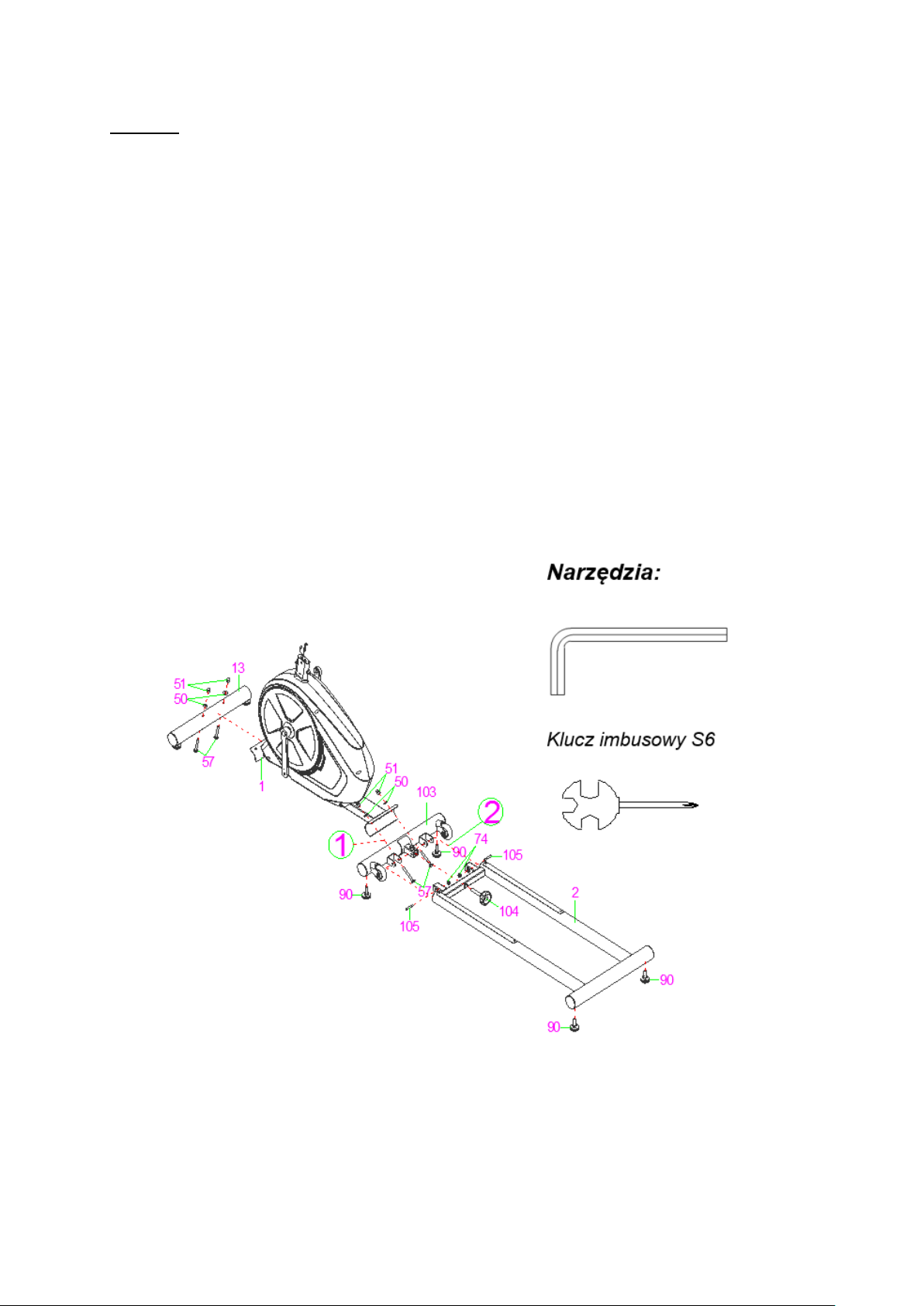

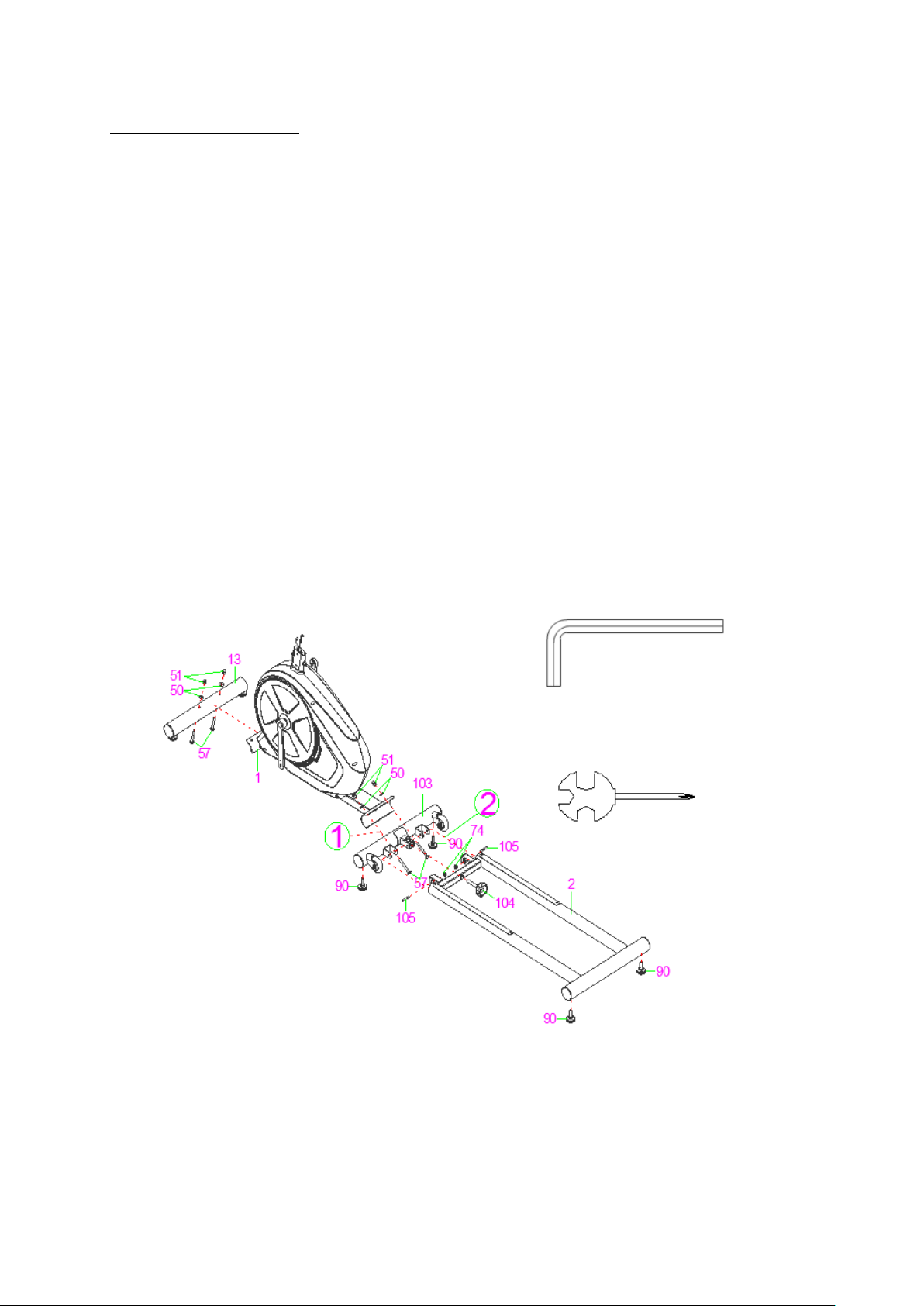

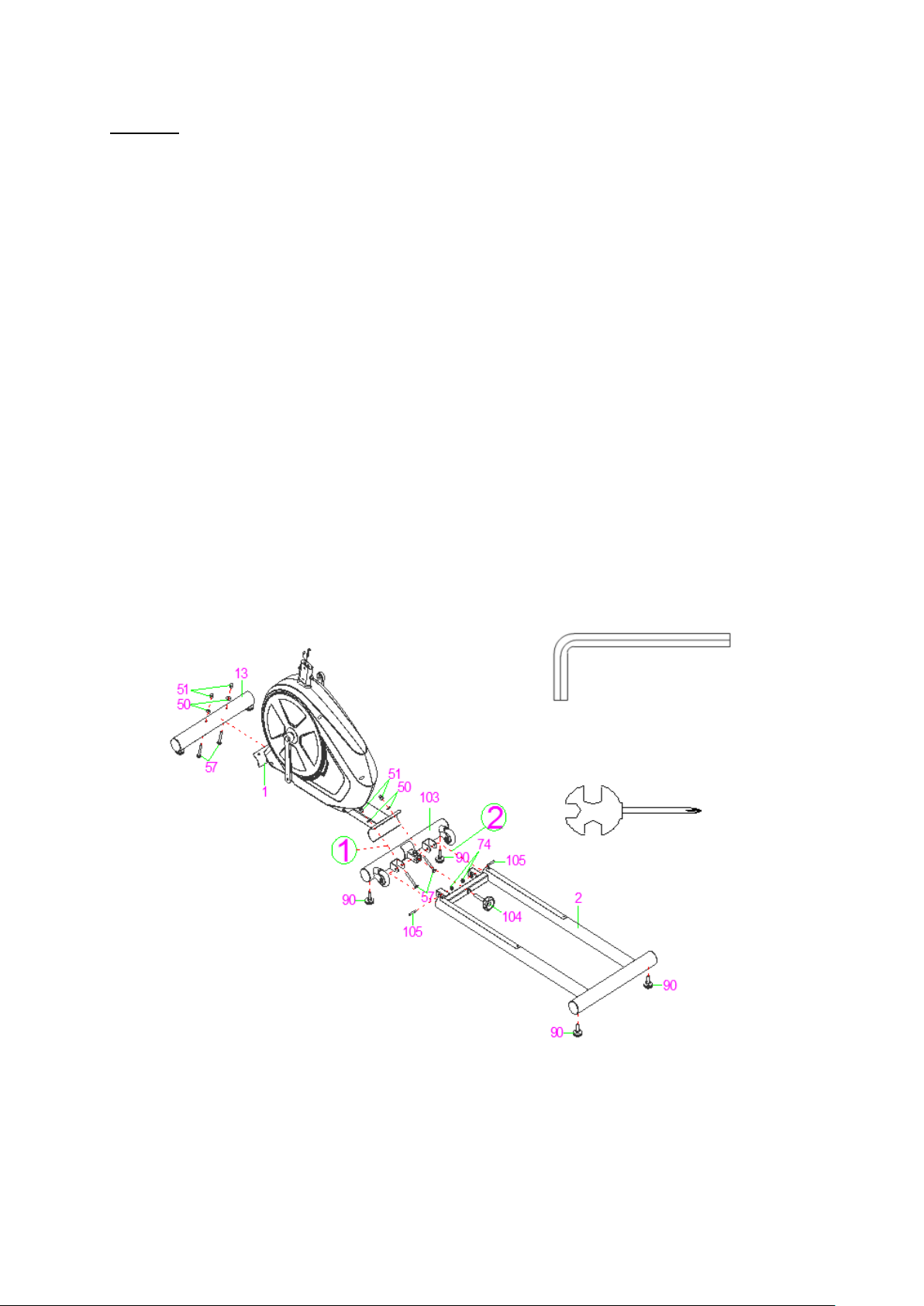

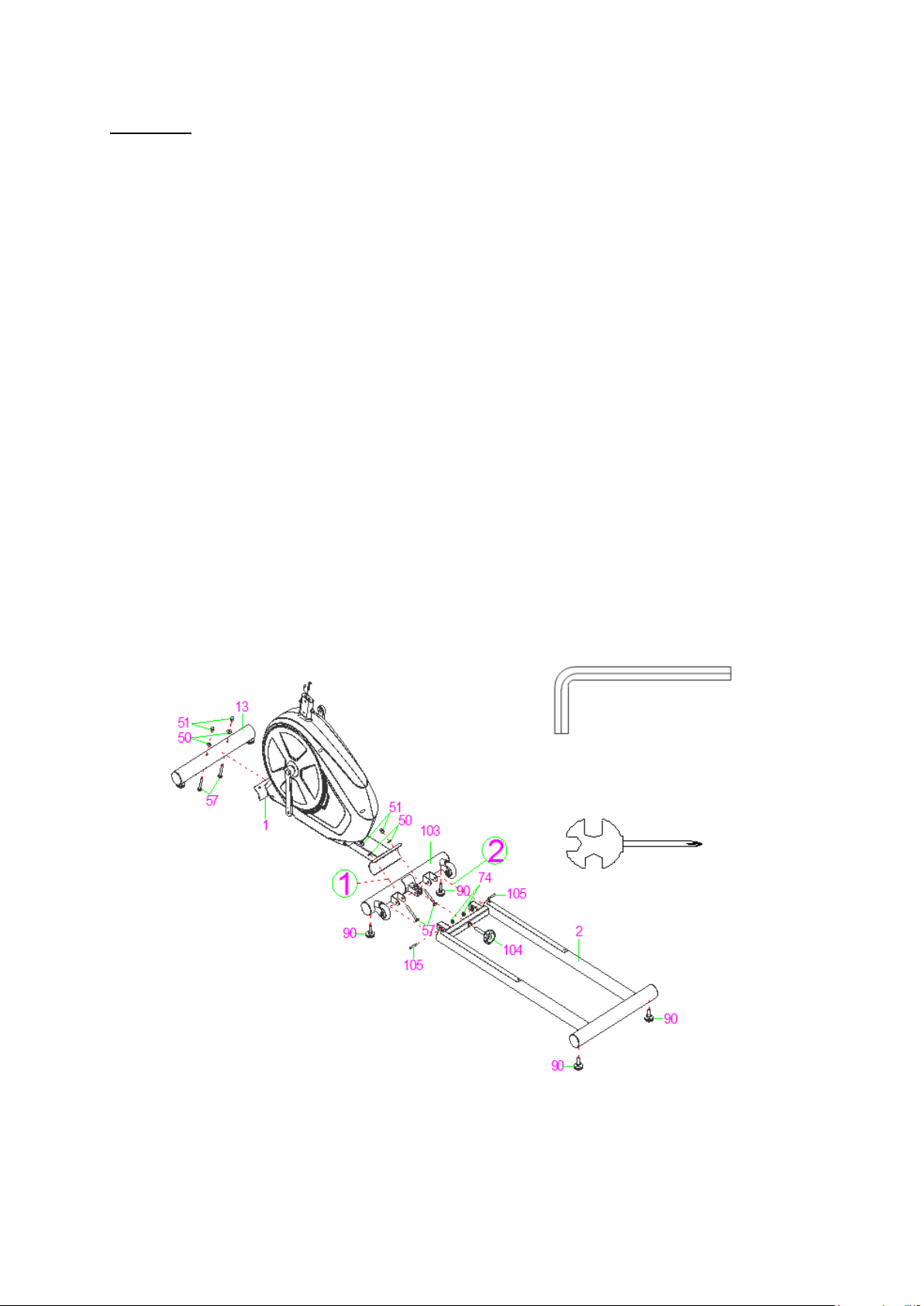

Krok 1 Instalacja przedniego stabilizatora I tylnej ramy nośnej

1. Przymocuj przedni stabilizator (13) do ramy głównej (1) dwoma śrubami M8x75 (57), dwoma

podkładkami Ф8xФ20x1.5 (50), oraz dwoma nakrętkami M8 (51). Dokręć i zabezpiecz

kluczem imbusowym.

2. Przymocuj dwa podnóżki Ф38xM10 (90) do tylnego stabilizatora (103), oraz dwa podnóżki

Ф38xM10 (90) do tylnej ramy nośnej (2).

3. Połącz tylny stabilizator (103) z ramą główną (1) dwoma śrubami M8x75 (57), dwoma

podkładkami Ф8xФ20x1.5 (50), oraz dwoma nakrętkami M8 (51). Dokręć i zabezpiecz

kluczem imbusowym.

4. Połącz tylną ramę nośną (2) do tylnego stabilizatora（103）dwoma heksagonalnymi śrubami

M8*55 (105) i dwoma nylonowymi nakrętkami M8 (74). Dokręć i zabezpiecz kluczem

imbusowym.

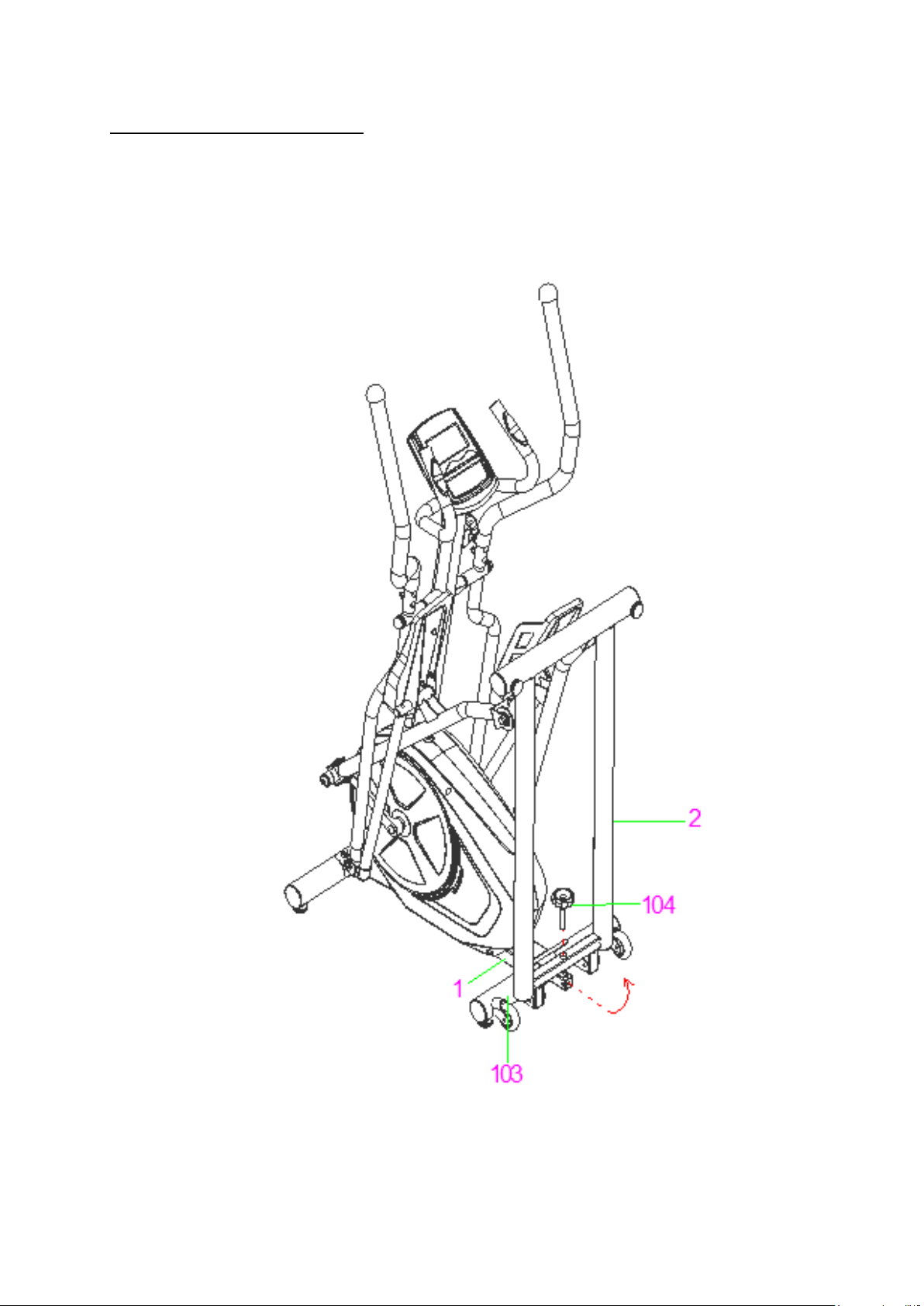

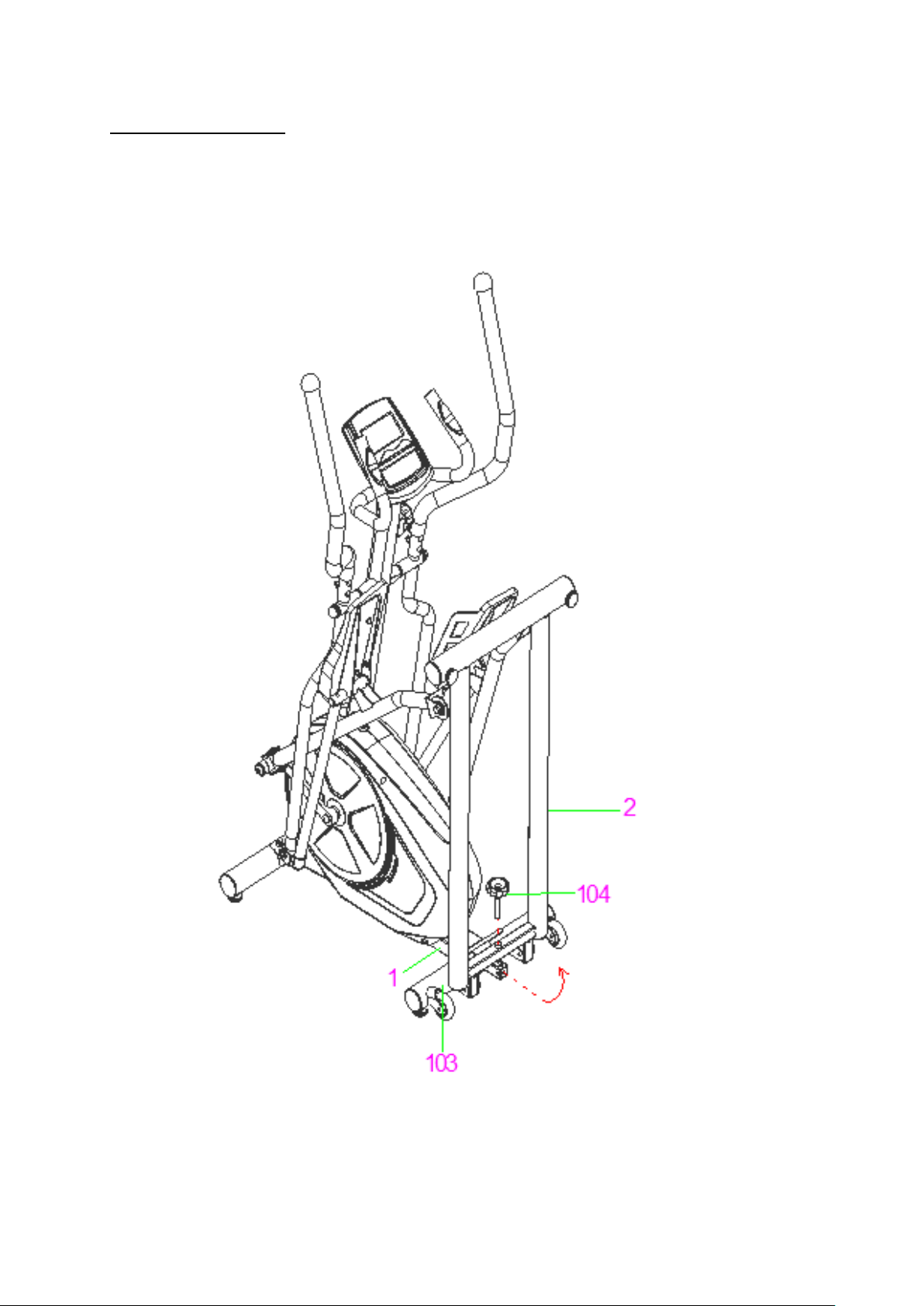

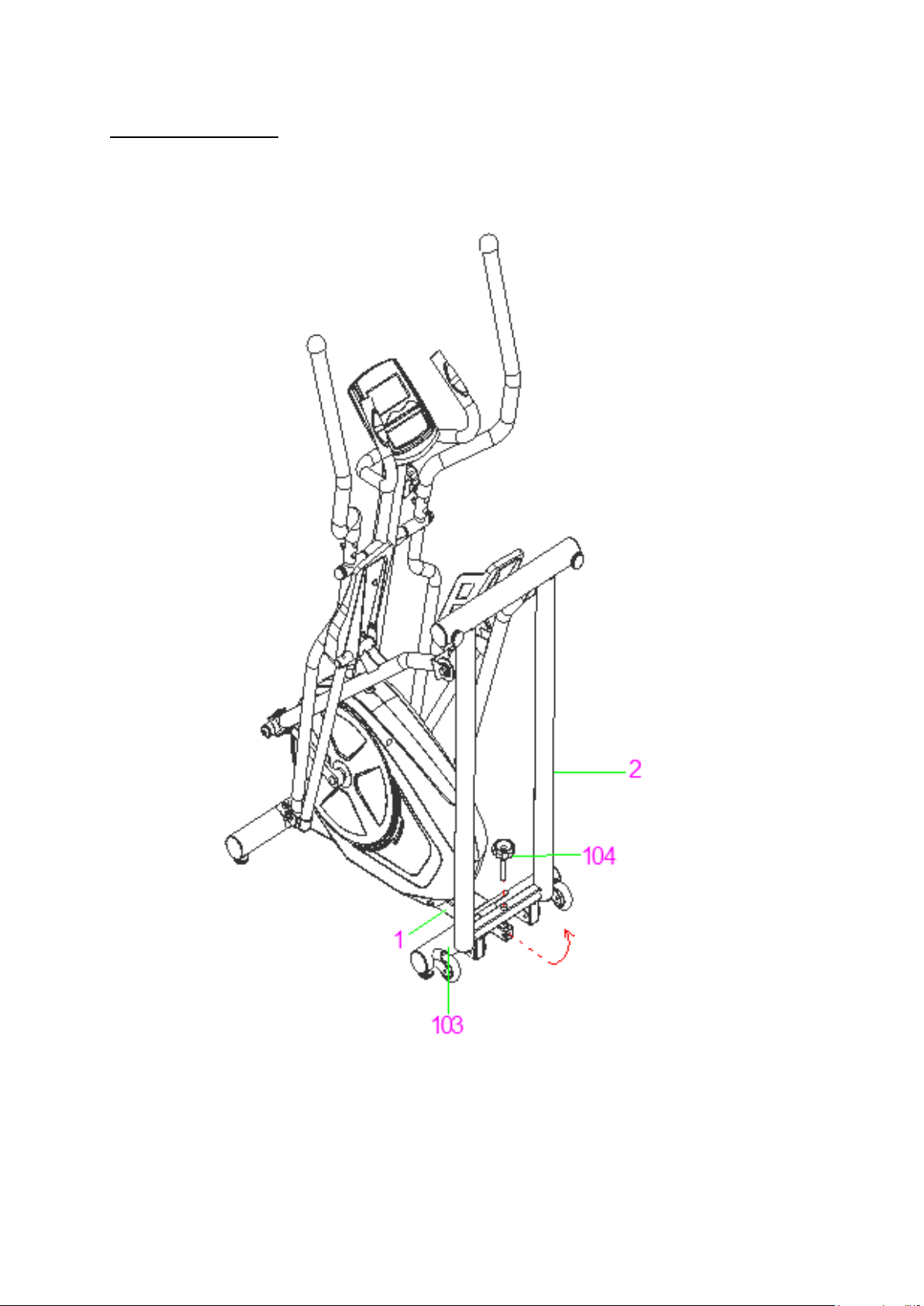

5. Przymocuj tylną ramę nośną (2) do tylnego stabilizatora Stabilizer (103) pokrętłem M12*65

(104).

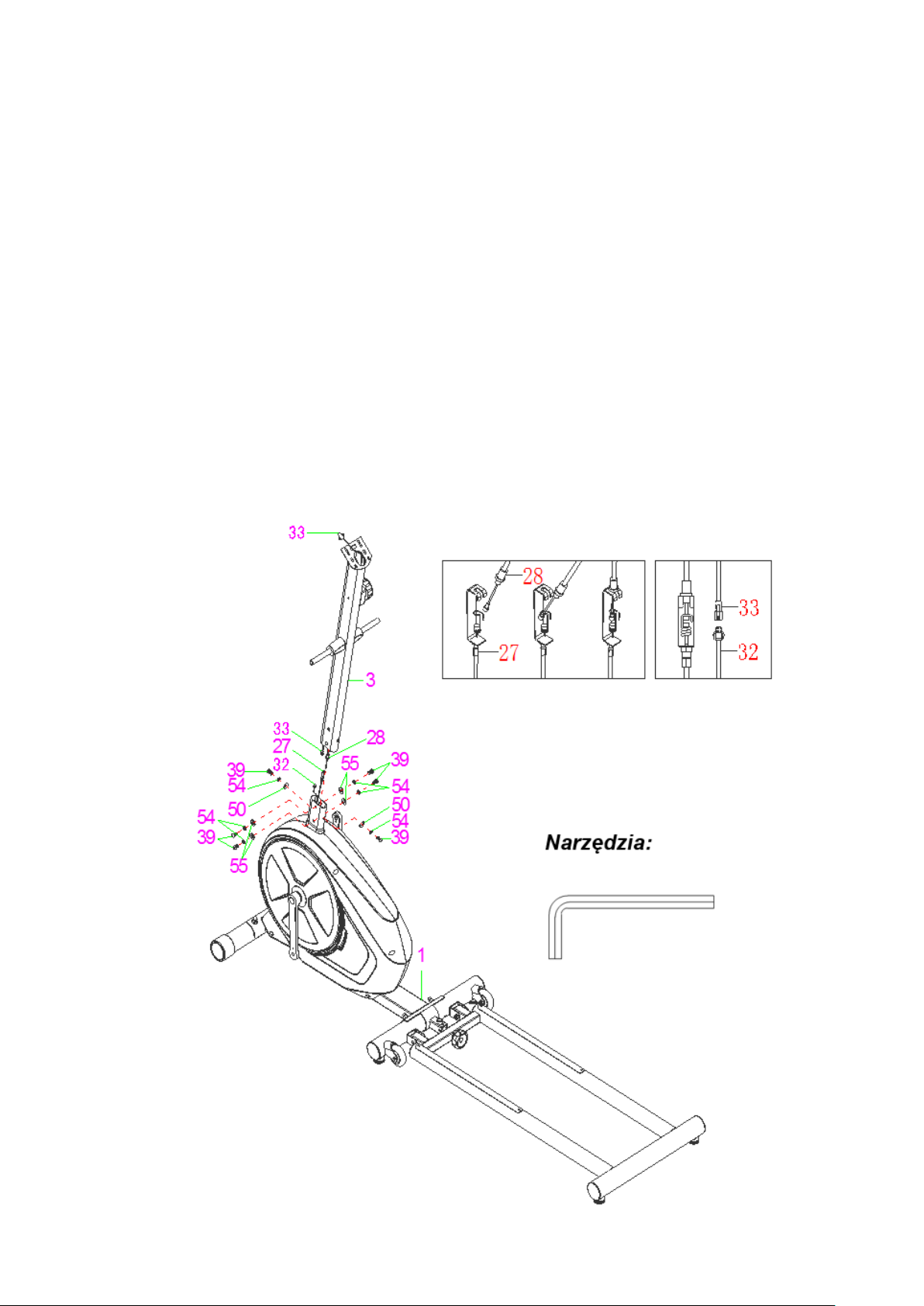

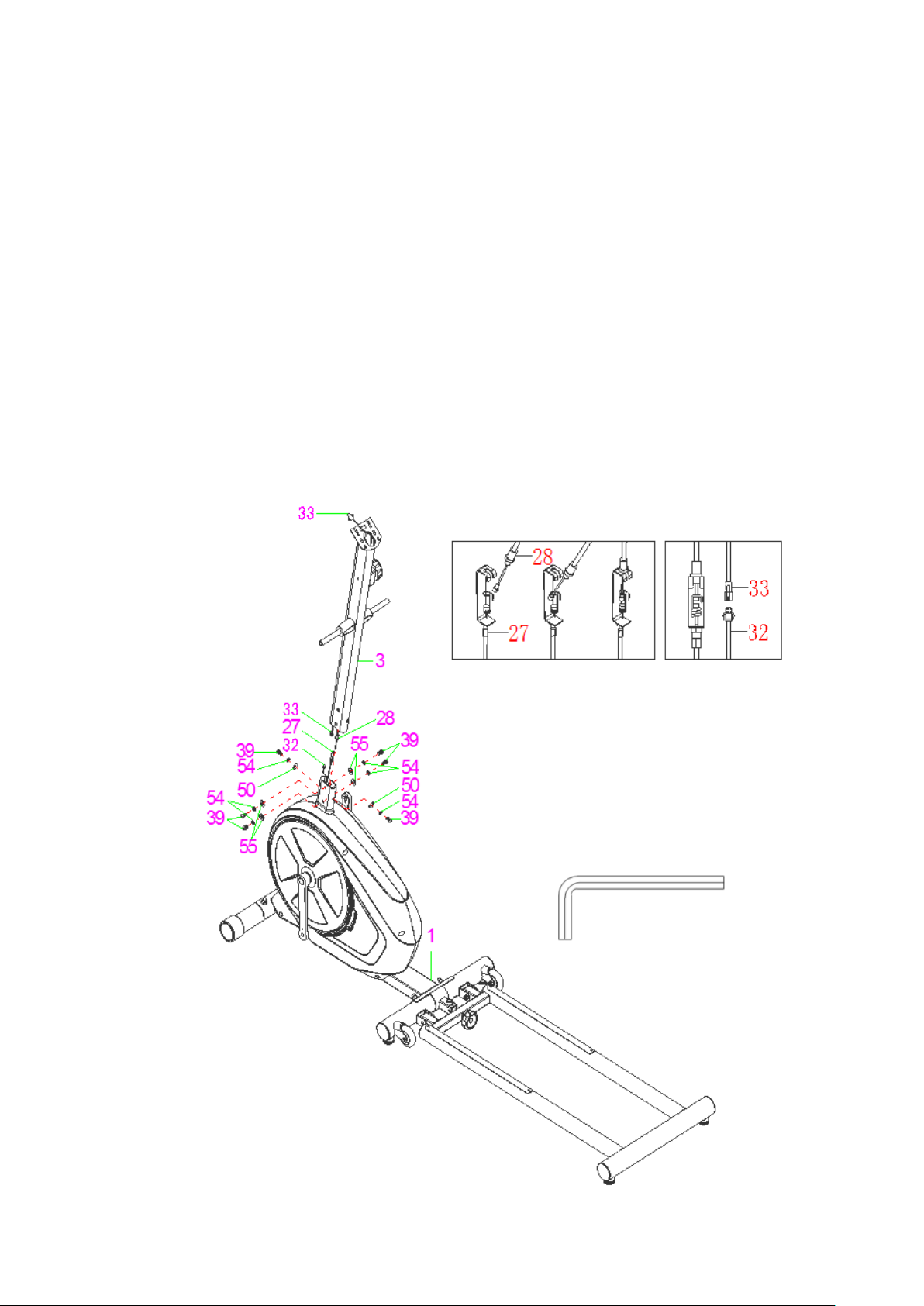

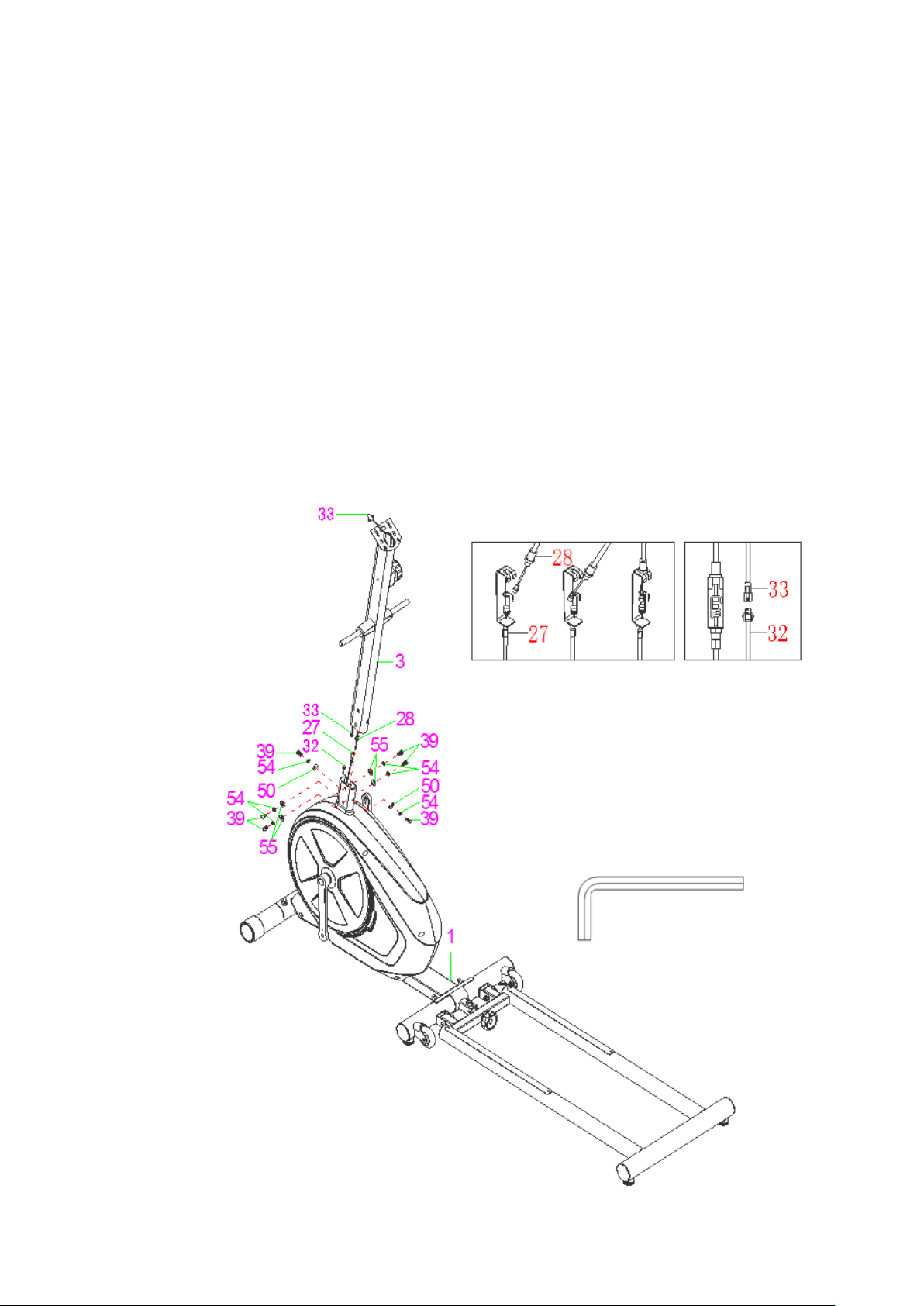

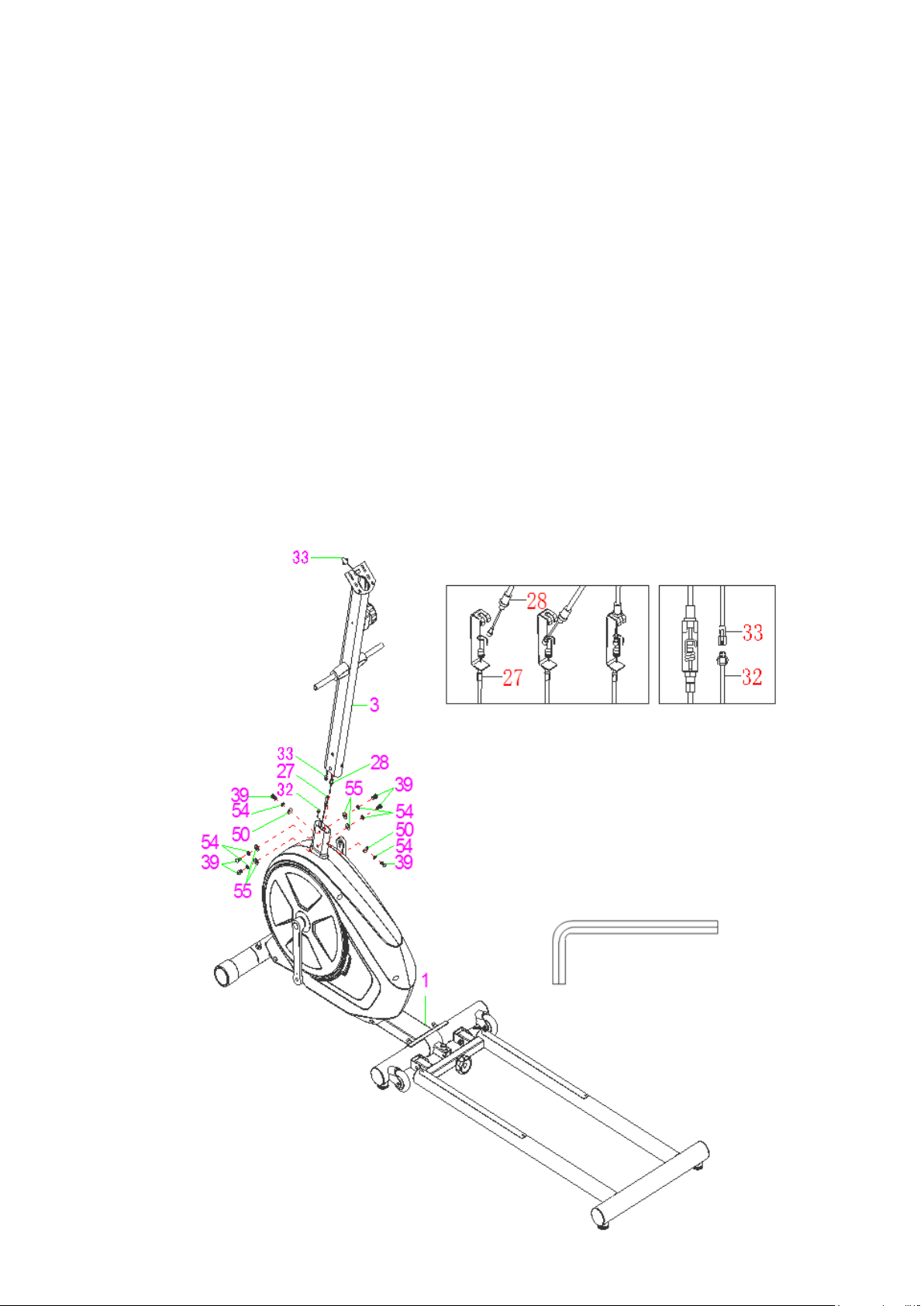

Krok 2 Instalacja przedniego filara

1. Wykręć uprzednio wkręcone sześć śrub heksagonalnych M8x15 (39), sześć podkładek pod

sprężyny Ф8 (54), cztery płaskie podkładki Ф8xФ20x1.5 (55) oraz dwie podkładki Ф8xФ20x1.5
(50) z rury ramy głównej (1) przy pomocy klucza imbusowego.

2. Podłącz kabel czujnika (32) do przedłużacza kabla czujnika (33).

WAŻNE: przekręć pokrętło kontroli napięcia (28) do poziomu 8.

3. Przymocuj dno pokrętła kontroli napięcia (28) do blokady kabla napinającego (27). Następnie

pociągnij za pokrętło (28) do góry I wsuń je do metalowego uchwytu kabla napinającego (27).
Natępnie obniż pokrętło kontroli napięcia (28) tak, aby osiadło w metalowym uchwycie kabla
napinającego (27).

4. Po prawidłowym podłączeniu kabla napinającego, przymocuj przednią kolumnę (3) do rury

ramy głównej (1) sześcioma śrubami heksagonalnymi with M8x15 (39), sześcioma
podkładkami śrub Ф8 (54), czterema Ф8xФ20x1.5 płaskimi podkładkami (55) oraz dwoma
Ф8xФ20x1.5 podkładkami (50).

UWAGA: Nie dokręcaj jeszcze śrub heksagonalnych (39), podkładek śrub (54), płaskich podkładek
(55) and i podkładek (50).

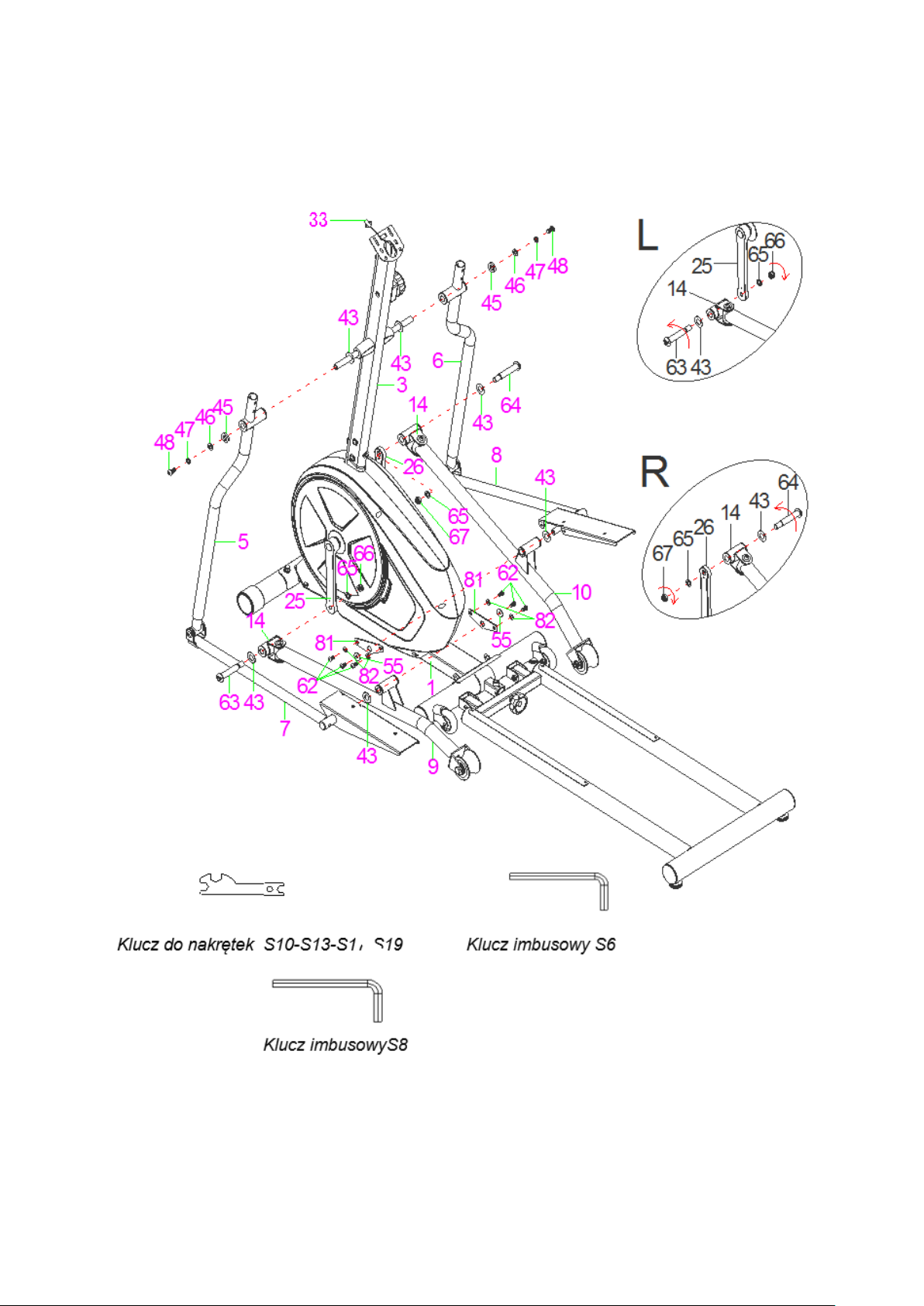

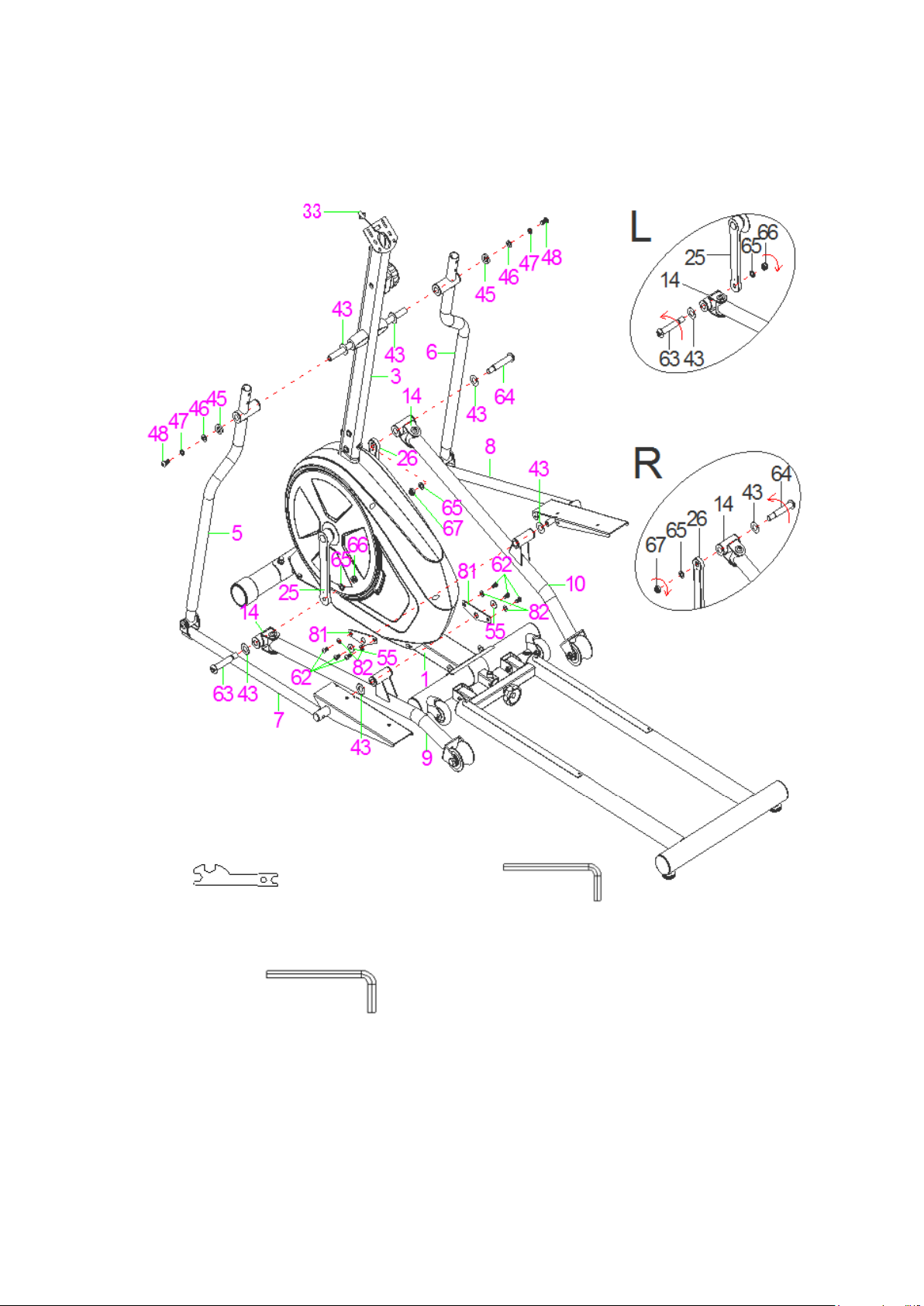

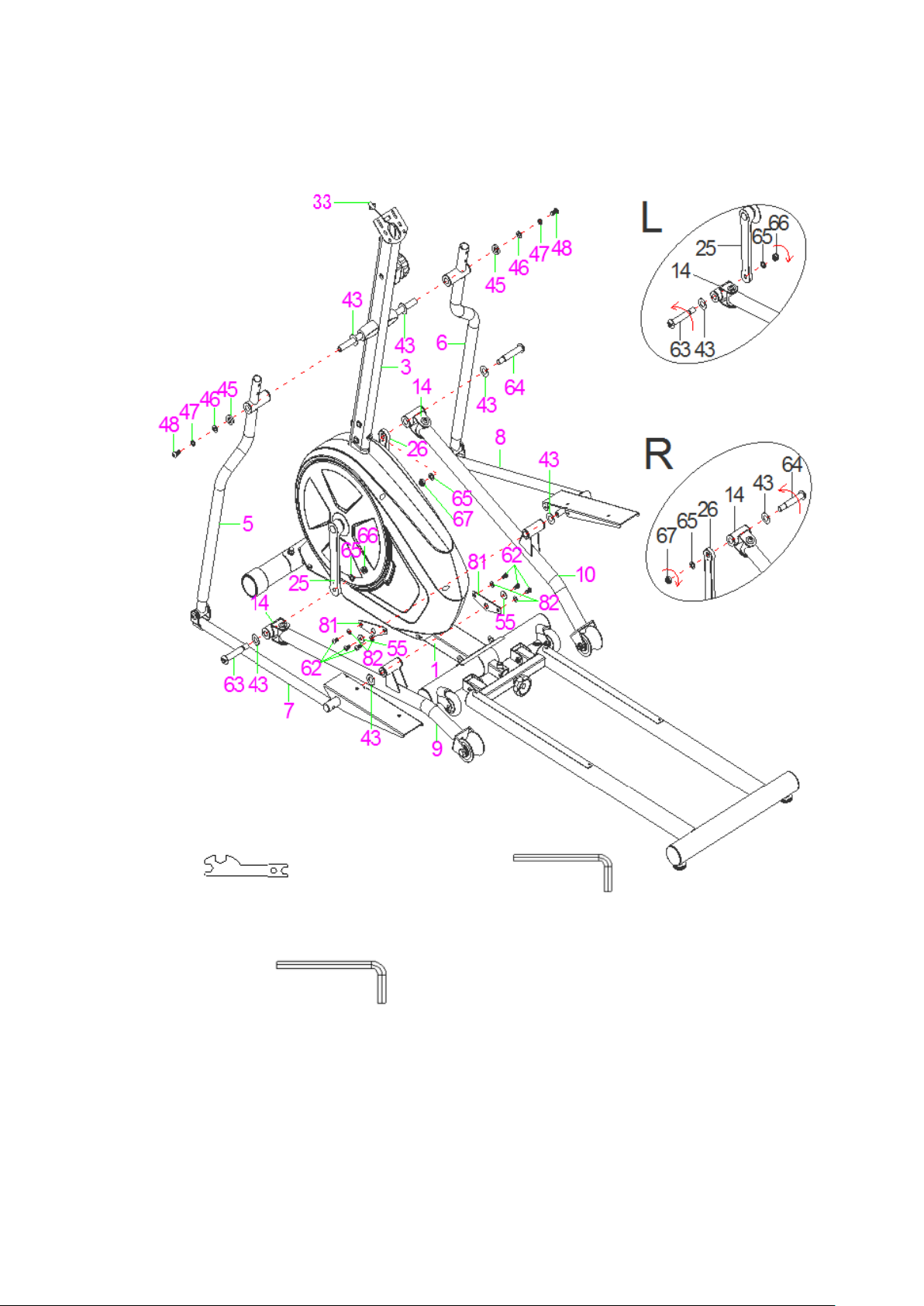

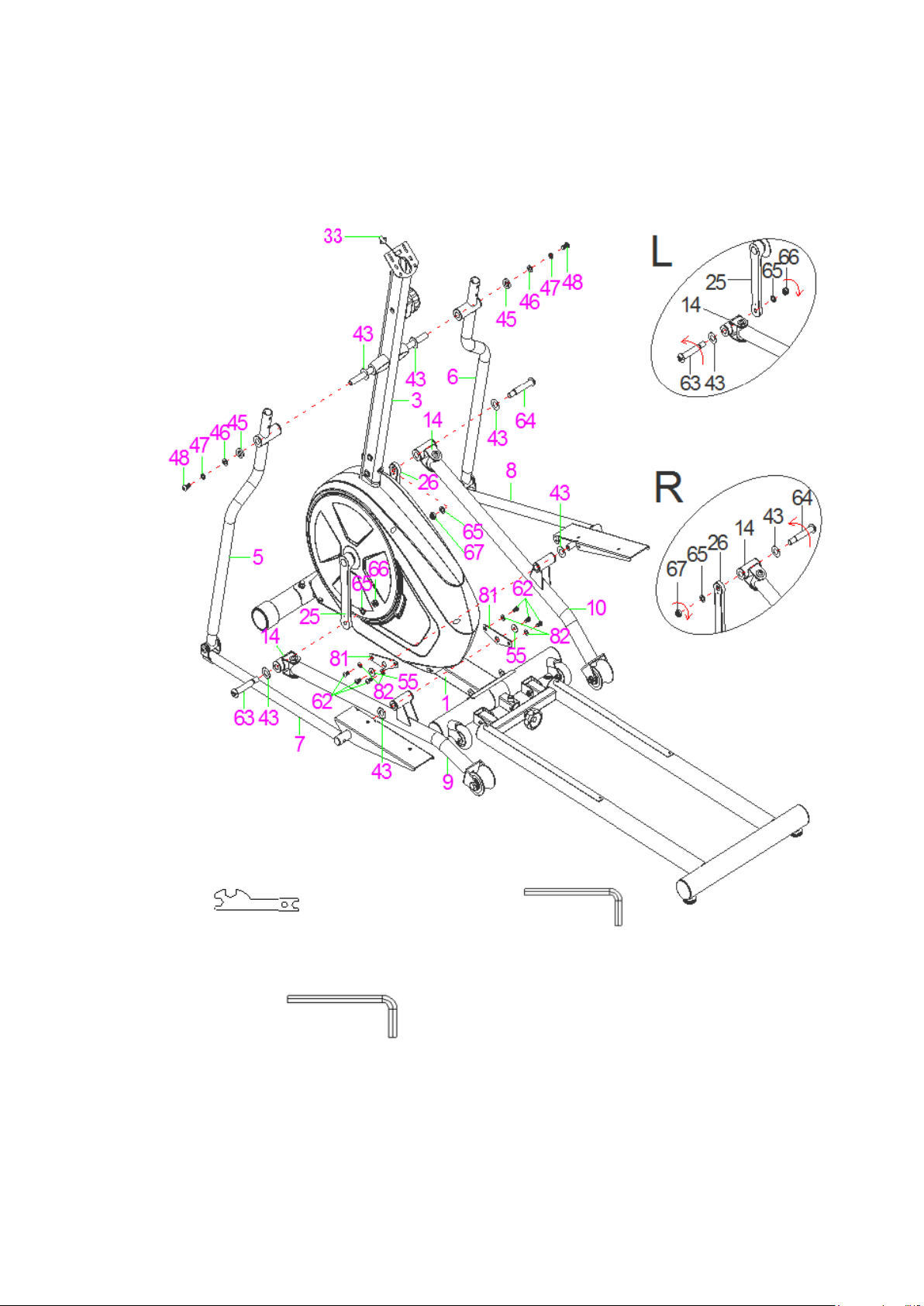

Krok 3 Lewa i prawa poręcz, złożenie I podłączenie lewego i prawego

1. Odkręć dwie uprzednio przykręcone heksagonalne śruby (48), dwie Ф10 podkładki sprężyn

(47), dwie duże podkładki Ф10xФ25x2.0 (46) oraz dwie podkładki w kształcie litery D (45) z
prętu obrotowego.

2. Wsuń lewą poręcz i połącz z lewym (5)(7),prawą poręcz z prawym (6)(8) I przymocuj do pręty

obrotowego dwoma śrubami heksagonalnymi M10x20 (48), dwoma podkładkami sprężyn
(47), dwiema dużymi podkładkami Ф10xФ25x2.0 (46) oraz dwiema podładkami w kształcie
litery D (45). Dokręć I zabezpiecz kluczem imbusowym S6.

3. Usuń dwie falowane podkładki Ф16xФ26x0.3 (43), dwie płyty łączące do pedału (81), dwie

płaskie podkładki Ф8xФ20x1.5 (55), cztery płaskie podkładki Φ8xΦ16x1.5 (82), oraz sześć
śrub heksagonalnych M8x15 (62).

4. Dołącz dwie podkładki falowane Ф16xФ26x0.3 (43) do podnóżków (7)(8). Następnie wsuń

podnóżki (9)(10).

5. Dołącz płyty łączące do pedału (81) do lewego I prawego podnóżka (7)(8) dwoma płaskimi

podkładkami Ф8xФ20x1.5 (55), czterema płaskimi podkładkami Φ8xΦ16x1.5 (82), oraz
sześcioma heksagonalnymi śrubami M8x15 (62). Dokręć i zabezpiecz kluczem imbusowym S6.

6. Usuń dwie falowane podkładki Ф16xФ26x0.3 (43), dwie płyty łączące do pedału (81), dwie

płaskie podkładki Ф8xФ20x1.5 (55), cztery płaskie podkładki Φ8xΦ16x1.5 (82), oraz sześć
śrub heksagonalnych M8x15 (62).

7. Dołącz dwie podkładki falowane Ф16xФ26x0.3 (43) do podnóżków (7)(8). Następnie wsuń

podnóżki (9)(10).

8. Dołącz płyty łączące do pedału (81) do lewego I prawego podnóżka (7)(8) dwoma płaskimi

podkładkami Ф8xФ20x1.5 (55), czterema płaskimi podkładkami Φ8xΦ16x1.5 (82), oraz
sześcioma heksagonalnymi śrubami M8x15 (62). Dokręć i zabezpiecz kluczem imbusowym S6.

9. Usuń dwie podkładki sprężyny 1/2"xδ2.0 (65), dwie 1/2" nylonowe nakrętki (66)(67) z dwóch

heksagonalnych śrub (63)(64).

10. Dołącz lewy I prawy podnóżek (9)(10) do lewej I prawej korby (25)(26) dwoma śrubami

heksagonalnymi (63)(64), dwoma Ф16xФ26x0.3 falowanymi podkładkami (43), dwoma
1/2"xδ2.0 podkładkami sprężyny (65) I dwoma 1/2" nylonowymi nakładkami (66)(67). Dokręć
I zabezpiecz kluczem imbusowym S8 I kluczem do nakrętek.

WAŻNE: Dokręć lewą śrubę heksagonalną (63) PRZECIWNIE DO RUCHU WSKAZÓWEK ZEGARA tak
mocno jak potrafisz. Zabezpiecz dokręcając nakrętkę nylonową (66) ZGODNIE Z RUCHEM
WSKAZÓWEK ZEGARA.

11. Dokręć prawą śrubę heksagonalną (64) ZGODNIE Z RUCHEM WSKAZÓWEK ZEGARA tak

mocno jak potrafisz. Zabezpiecz dokręcając nakrętkę nylonową (67) PRZECIWNIE DO RUCHU
WSKAZÓWEK ZEGARA.

12. Upewnij się, że ruchome prawe I lewe koła (9)(10) znajdują się pośrodku szyn na tylnej ramie

nośnej. Następnie zabezpiecz I dokręć śruby heksagonalne (39), podkładki sprężyn (54),
płaskie podkładki (55) I zakrzywione podkładki (50) na przednim filarze (3) przy pomocy

klucza imbusowego S6.

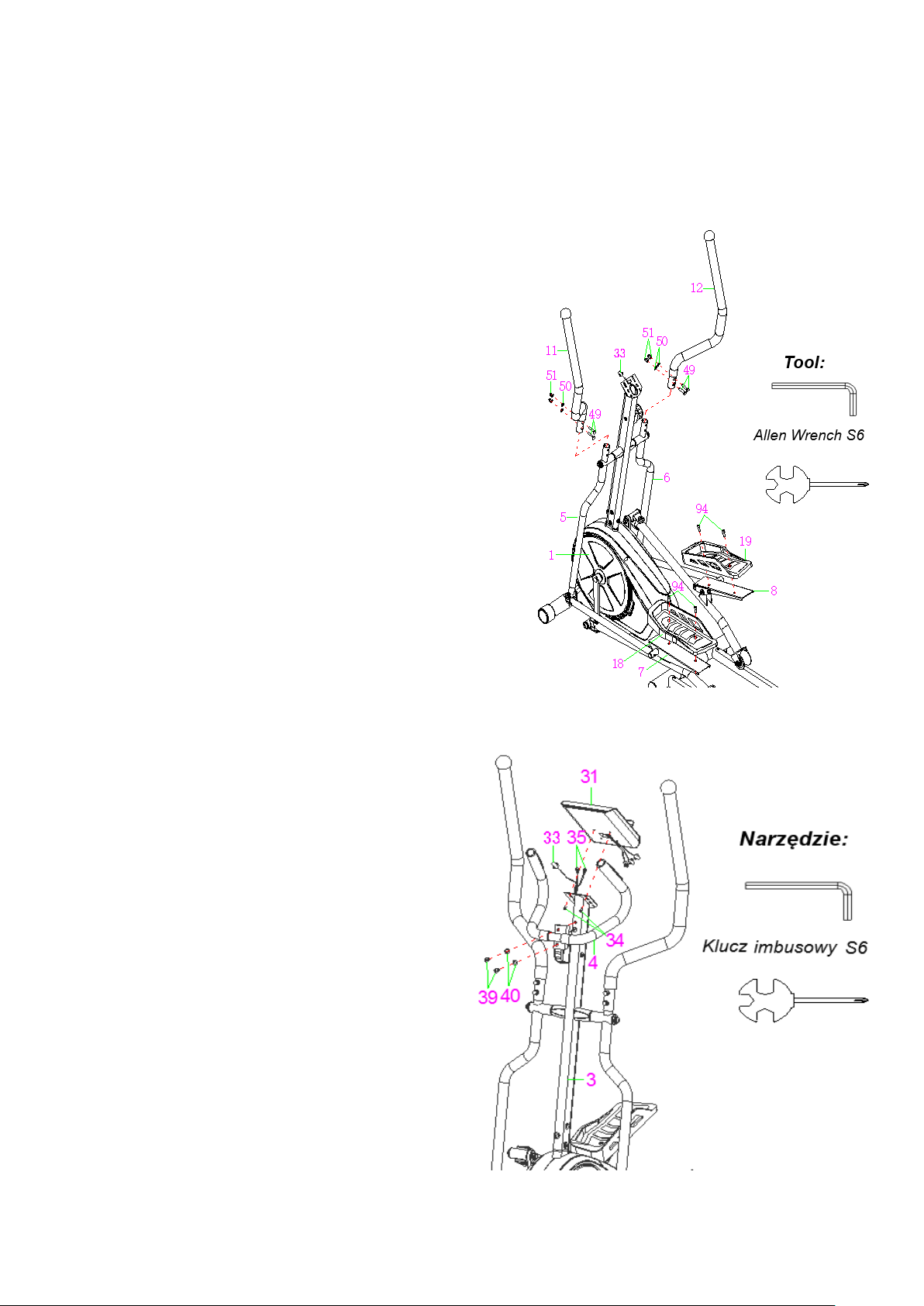

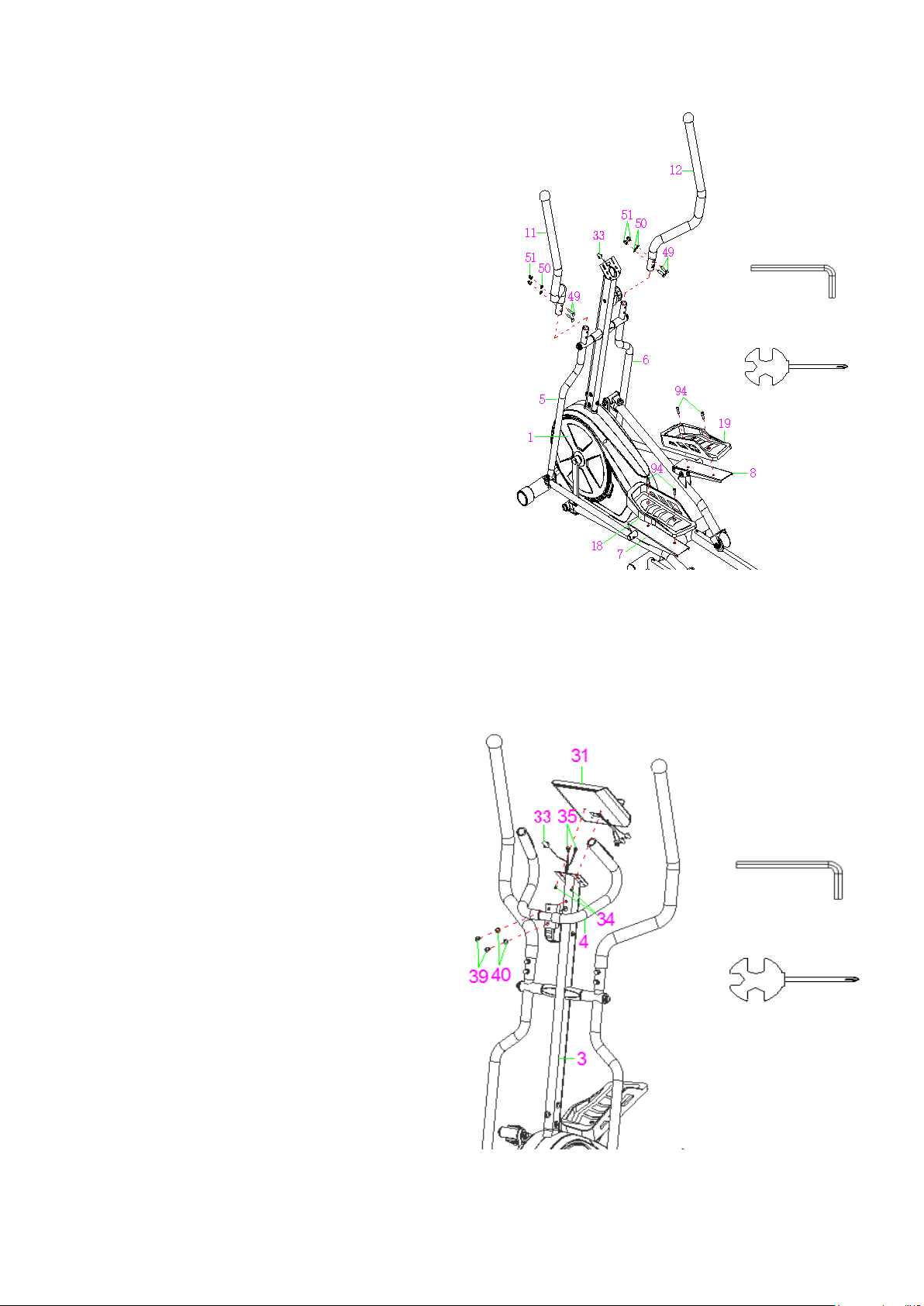

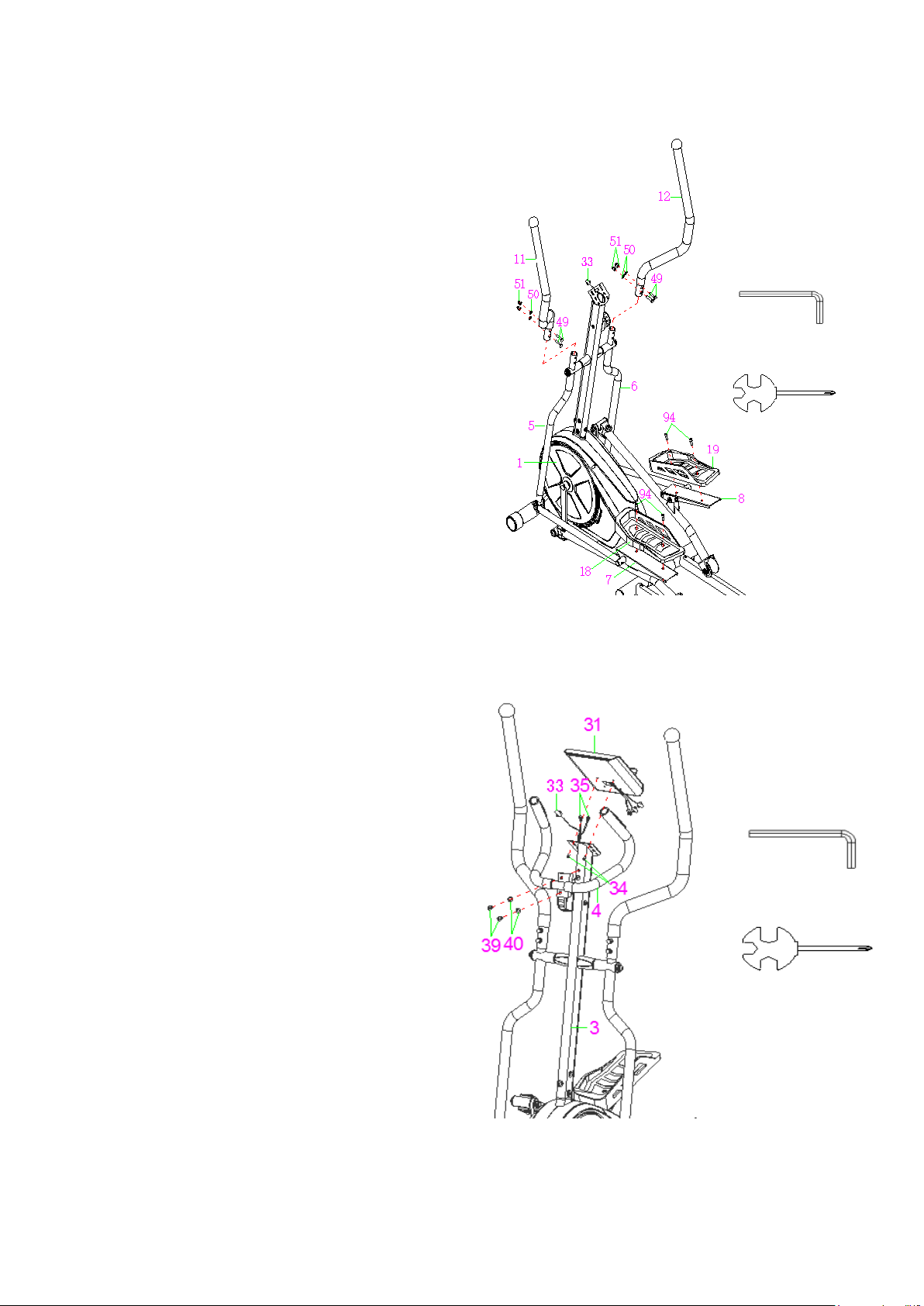

Krok 4 Instalacja uchwytów I pedałów

1. Przymocuj uchwyty (11)(12) do rur poręczy (5)(6) czterema śrubami M8x40 (49), czterema

zakrzywionymi podkładkami Ф8xФ20x1.5 (50), oraz czterema nakrętkami M8 (51). Dokręć I
zabezpiecz kluczem oczkowym z wkrętakiem

Phillipsa I kluczem imbusowym S6.

2. Usuń cztery śruby heksagonalne M8x20 (94) z

prawego I lewego podnóżka. (7)(8).

3. Przymocuj prawy I lewy pedał (18)(19) do

prawego I lewego podnóżka (7)(8) czterema
heksagonalnymi śrubami M8x20 (94). Dokręć
I zabezpiecz śruby kluczem imbusowym S6.

Krok 5 Instalacja uchwytu I komputera

• Wykręć dwie śruby krzyżakowe (34) z

komputera (31) I dwie śruby heksagonalne M8x15 (39) oraz dwie podkładki zakrzywione
Ф8xФ16x1.5 (40) z przedniego filara (3).

• Umieść czujnik tętna z okablowaniem

(35) w przednim filarze (3), a następnie
przeciągnij je do góry (3).

• Przymocuj uchwyt (4) do płytki na

filarze przednim (3) dwoma śrubami

heksagonalnymi M8x15 (39) I dwoma

zakrzywionymi podkładkami
Ф8xФ16x1.5 (40). Dokręć I zabezpiecz

kluczem imbusowym S6.

• Podłącz przedłużacz kabla czujnika (33) I

czujnik tętna kablami (35) do kabli
komputera (31). Umieść kable w

przednim filarze (3). Przymocuj

komputer (31) do górnej części filara
przedniego (3) dwoma śrubami
krzyżakowymi M5x10 (34). Dokręć I

zabezpiecz kluczem oczkowym.

Narzędzie:

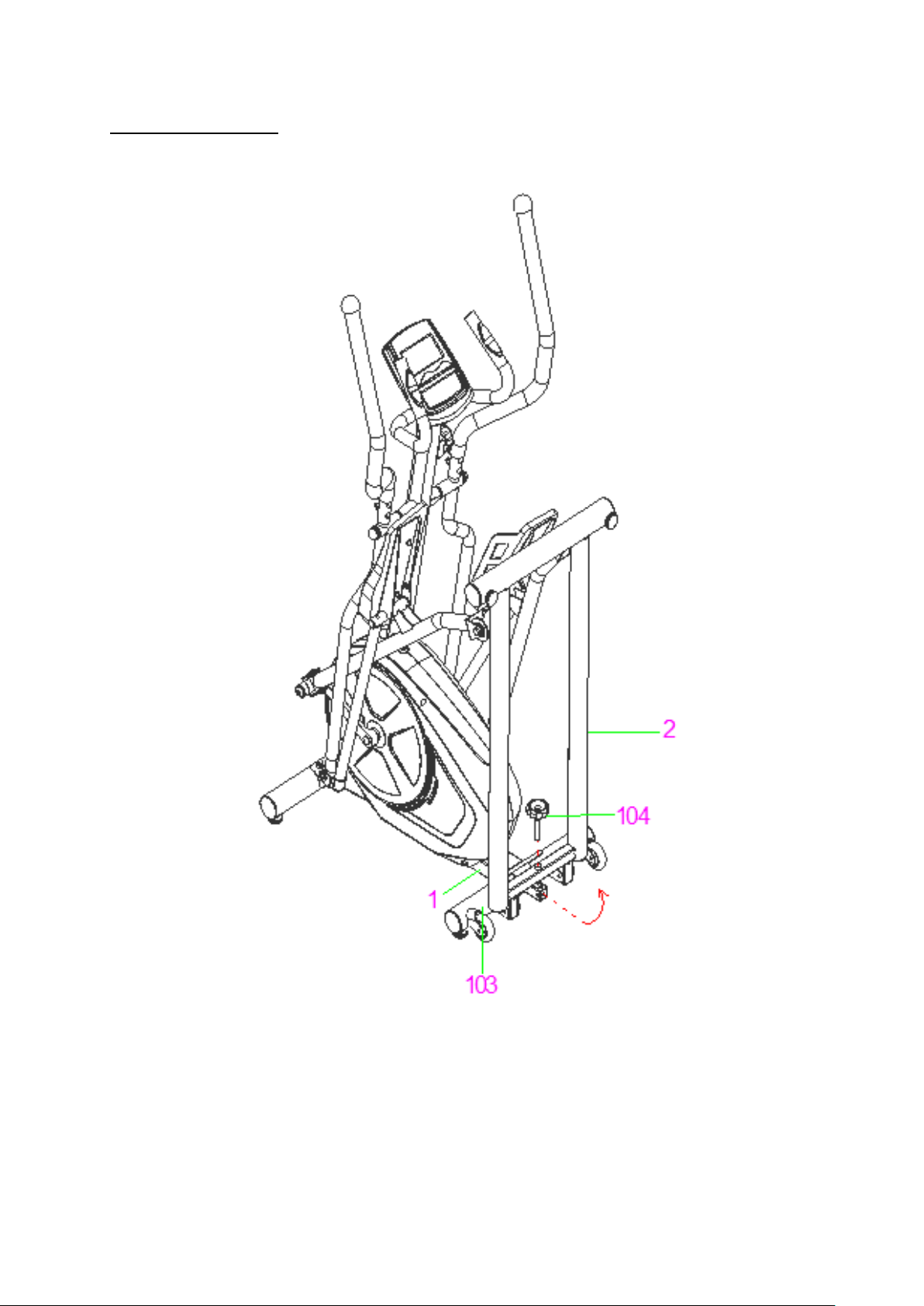

Schemat składania

Odkręć pokrętłem M12*65 (104) I przekręć tylną ramę nośną (2) do pozycji jak na rysunku. Następnie
dokręć ramę (2) do tylnego stabilizatora (103) pokrętłem M12*65 (104).

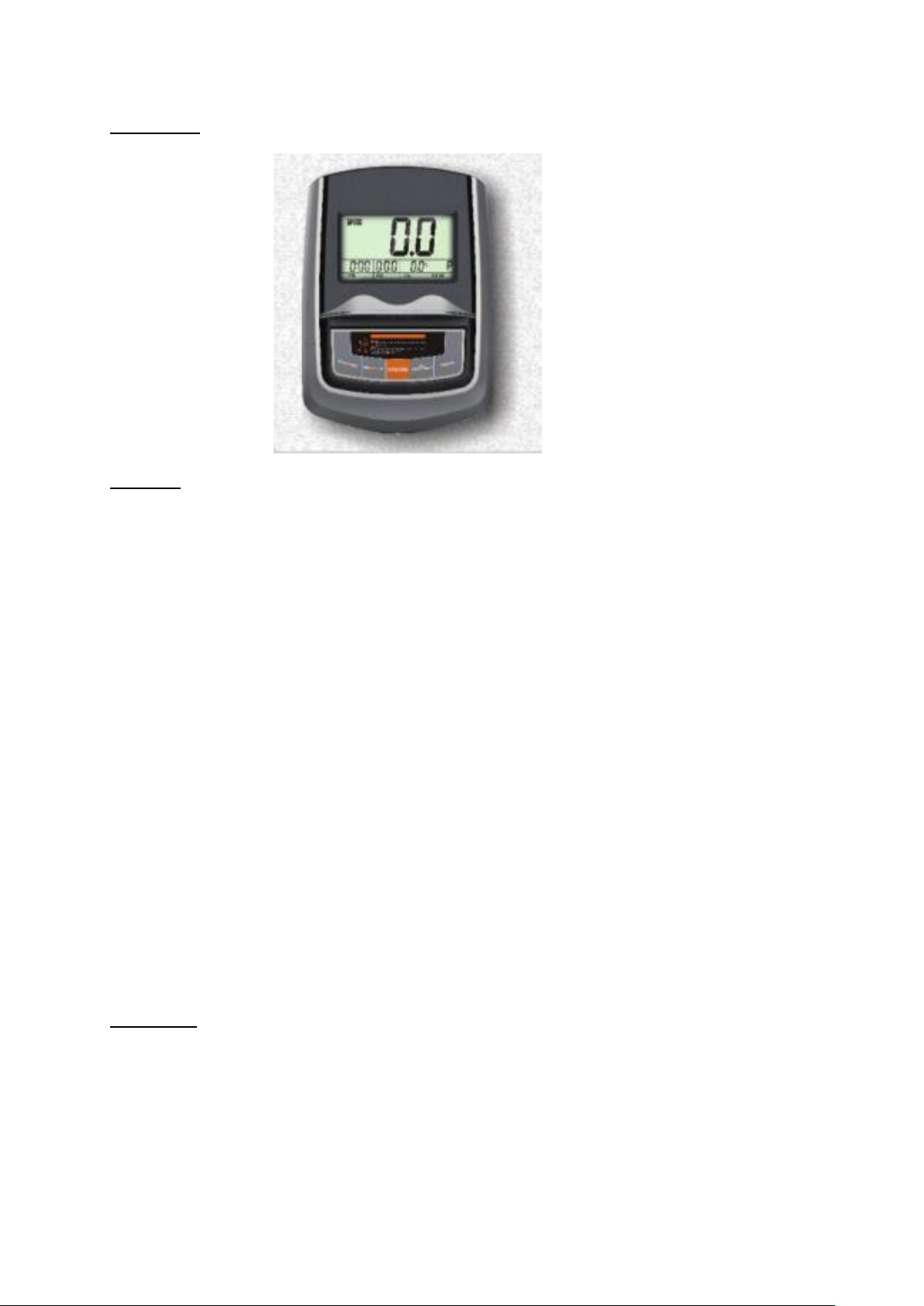

Komputer

Przyciski

1. MODE

Przycisk zmiany wyświetlania oraz zatwierdzania ustawienia.

2. RECOVERY / UP

W trakcie ustawiania naciśnij przycisk, aby zwiększyć wartość jednostki czasu (TIME), odległości

(DIST), kalorii (CAL) lub temperatury (TEMP)(℃ lub ℉)

Poza trybem ustawiania przycisk włącza I wyłącza funkcję resetu czujnika tętna.

3. DOWN

W trakcie ustawiania naciśnij przycisk, aby zmniejszyć ilość jednostki czasu (TIME), odległości (DIST),

kalorii (CAL) lub temperatury (TEMP).

4. RESET/GO

• W trakcie ustawiania naciśnij przycisk, aby zresetować ustawienia czasu, dystansu lub kalorii.

• W ustawieniach testu zawartości tłuszczu w organizmie naciśnij przycisk, aby rozpocząć test.

• W trakcie monitorowania przytrzymaj przycisk przez 3 sekundy, aby ustawić wszystkie

wartości na poziomie 0.

5. BODYFAT

W stanie spoczynku naciśnij przycisk, aby wejść/wyjść z ustawień testu zawartości tłuszczu w

organizmie.

Funkcje

1. PRĘDKOŚĆ/ZAWARTOŚC TŁUSZCZU W ORGANIZMIE

• Wyświetl prędkość w zakresie 0.0~99.9KM/H. Max. sygnał odbioru wynosi 1500 obr / min.

• Wyświetl aktualne obroty na minutę (RPP) w trakcie ćwiczenia. Odzwierciedla to

częstotliwość pedałowania. Zakres: 0-1500/min.

• Wyświetl zawartość tłuszczu w organizmie.

2.CZAS/BMI

• Liczenie całkowitego czasu treningu. Zakres: 0-99M59S.

• Czas może być narzucony. 10 sekund przed zakończeniem treningu urządzenie zasygnalizuje

koniec treningu. Zakres: 0-99 minut.

• Wyświetlanie indeksu masy ciała (BMI).

3.ODLEGŁOŚĆ/BMR

• Liczenie całkowitego przebytego dystansu. Zakres: 0-99.9KM.

• Dystans może być narzucony. 10 sekund przed zakończeniem treningu urządzenie

zasygnalizuje jego koniec. Maksymalny dystans: 99.9 km.

• Wyświetlanie podstawowej przemiany materii (BMR).

4. KALORIE/TEMPERATURA

• Liczenie całkowitej ilości spalonych kalorii w treningu. Zakres: 0-999 kcal.

• Ilość kalorii może być narzucona. 10 sekund przed zakończeniem treningu urządzenie

zasygnalizuje jego koniec.

• Wyświetlanie temperatury pomieszczenia (TEMP).

5. PULS

• Mierzenie pulsu. Zakres: 40-240 uderzeń / minutę.

• Jeżeli puls nie będzie wyczuwalny po 60 sekundach, komunikat “P” zostanie wyświetlony.

Aby powrócić do testu, naciśnij UP lub DOWN

6. AUTOMATYCZNE WŁĄCZANIE/WYŁĄCZANIE I AUTMATYCZNY START/STOP

• Bez aktywności przez 8 minut, urządzenie wyłączy się automatycznie, a pamięć zostanie

wyczyszczona (poza temperaturą I zawartością tłuszczu w organizmie).

• Po wznowieniu treningu, monitor włączy się automatycznie.

Operacje

1. USTAWIENIE

Naciśnij MODE, aby wybrać, który z parametrów ustawisz. Następnie, używając przycisków
UP/DOWN, ustaw preferowane wartości. Po przytrzymaniu przycisków, wartości wzrosną/zmaleją
gwałtownie. Naciśnij RESET, aby wyczyścić ustawione wartości.

2. PULS

Przed mierzeniem pulsu, naciśnij dowolny guzik, aby na wyświetlaczu zamiast “P” pojawiło się “0”.
Umieść dłonie na czujnikach, a po 3-4 sekundach na monitorze pokaże się aktualny puls.

Uwaga: Podczas pomiaru początkowa wartość może być zawyżona, aby po 2-3 sekundach powrócić
do normy. Nie należy używać czujnika w celach medycznych.

Uwaga: Jeżeli komputer posiada bezprzewodowy czujnik w pasie, proszę zmoczyć czujniki
przewodzące od strony ciała, aby zapewnić dobrą przyczepność do skóry. Dopasuj pas, aby czujnik
przylegał dobrze do ciała poniżej klatki piersiowej.

3. POWRÓT DO PULSU SPOCZYNKOWEGO

W stanie spoczynku urządzenia, sprawdź puls według powyższych instrukcji. Następnie naciśnij
RECOVERY/UP. Wyświetlacz zacznie odliczać czas przez minutę. Trzymaj dłonie na czujnikach do
końca odliczania. Następnie odczytaj czas powrotu do pulsu spoczynkowego. Zakres: F1 (najszybszy)
do F6. Naciśnij ponownie RECOVERY/UP, aby wyjść z trybu.

4. POMIAR TKANKI TŁUSZCZOWEJ, BMI & BMR

• W stanie spoczynku urządzenia naciśnij BODYFAT, aby wejśc w ustawienia trybu. Wybierz

między: ćwiczącym Nr.( 1 ~ 8 ), wagą( KG ), wzrostem( CM ), wiekiem ( YEAR ), płcią. Naciśnij
MODE, aby przejść do następnego parametru. Naciśnij RECOVERY/U{, aby zwiększyć wartość
I DOWN, aby ją zmniejszyć.

• Po zakończeniu ustawiń, złap czujnik pulsu I naciśnij RESET/GO. Po 6 sekundach wynik się

wyświetli.

• Naciśnij BODYFAT po raz drugi, aby wyjść z testu.

UWAGA:

• Podczas ustawiania parametrów po 10 sekundach braku aktywności użytkownika, test

zakończy się samoistnie.

• Podczas testu zawartości tkanki tłuszczowej po 10 sekundach braku aktywności użytkownika

zostanie wyświetlony komunikat Er.1.

5. SYSTEM AUDIO

Podłącz kabel do odtwarzacza, następnie włącz przełącznik audio po prawej stronie komputera.

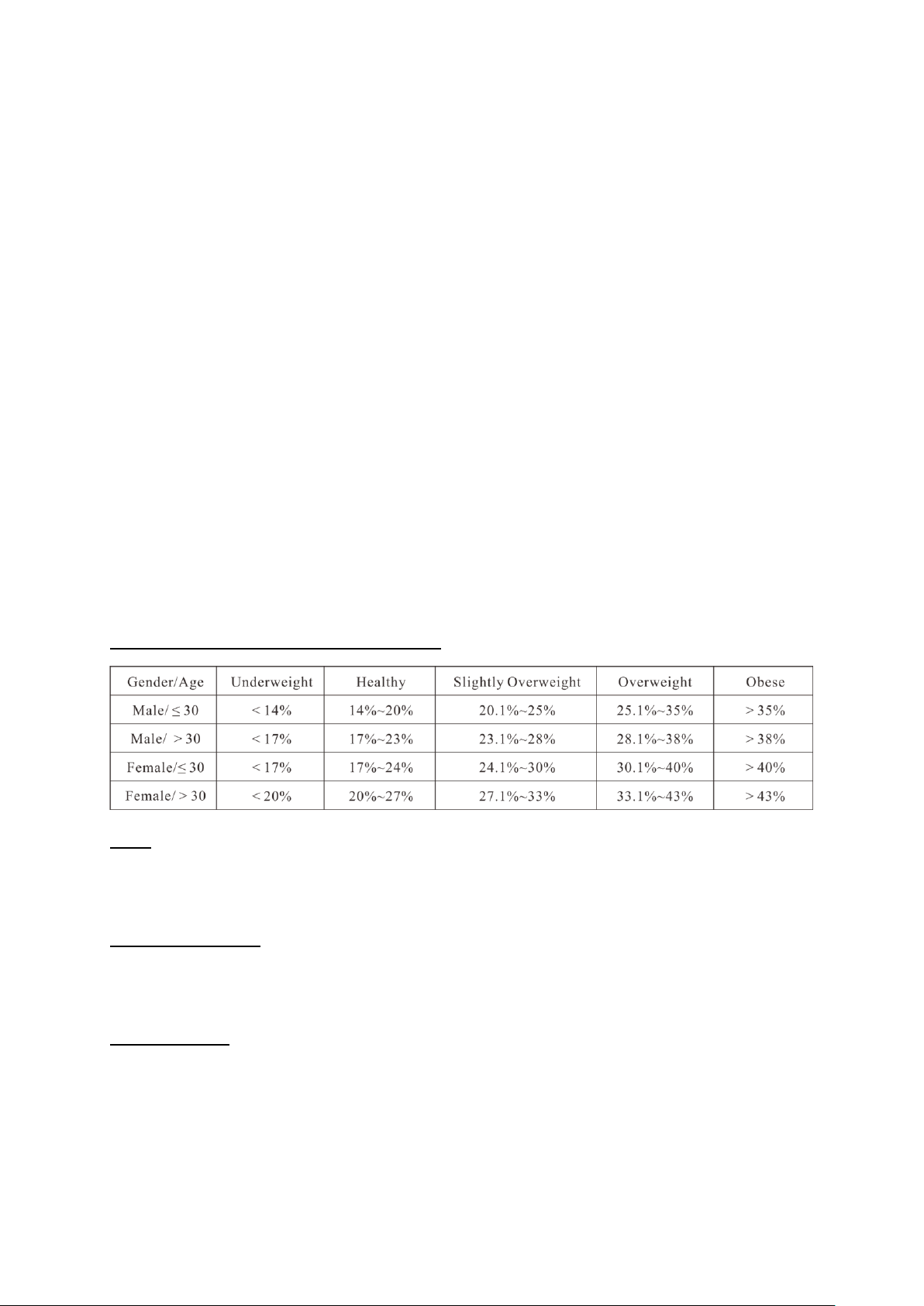

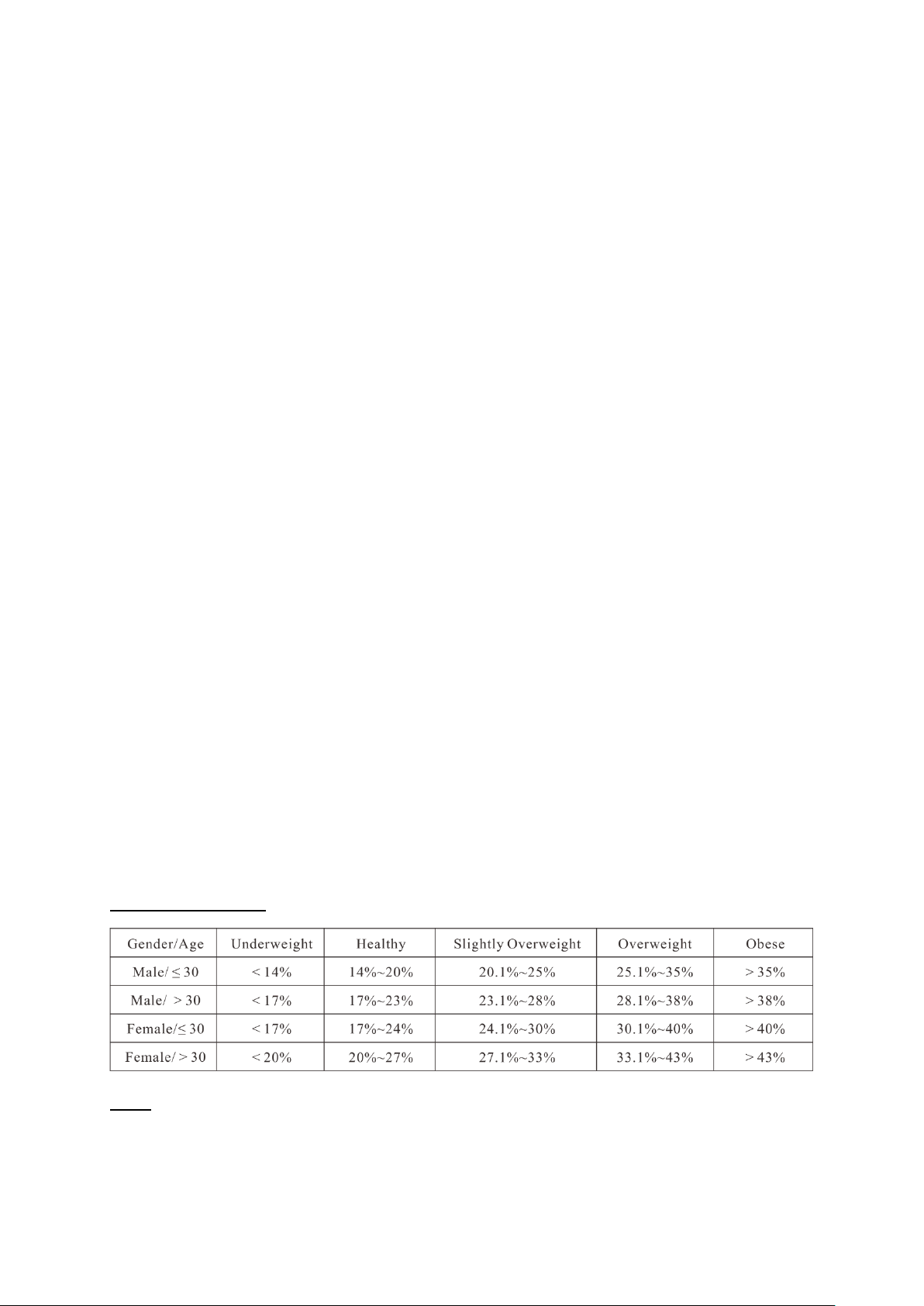

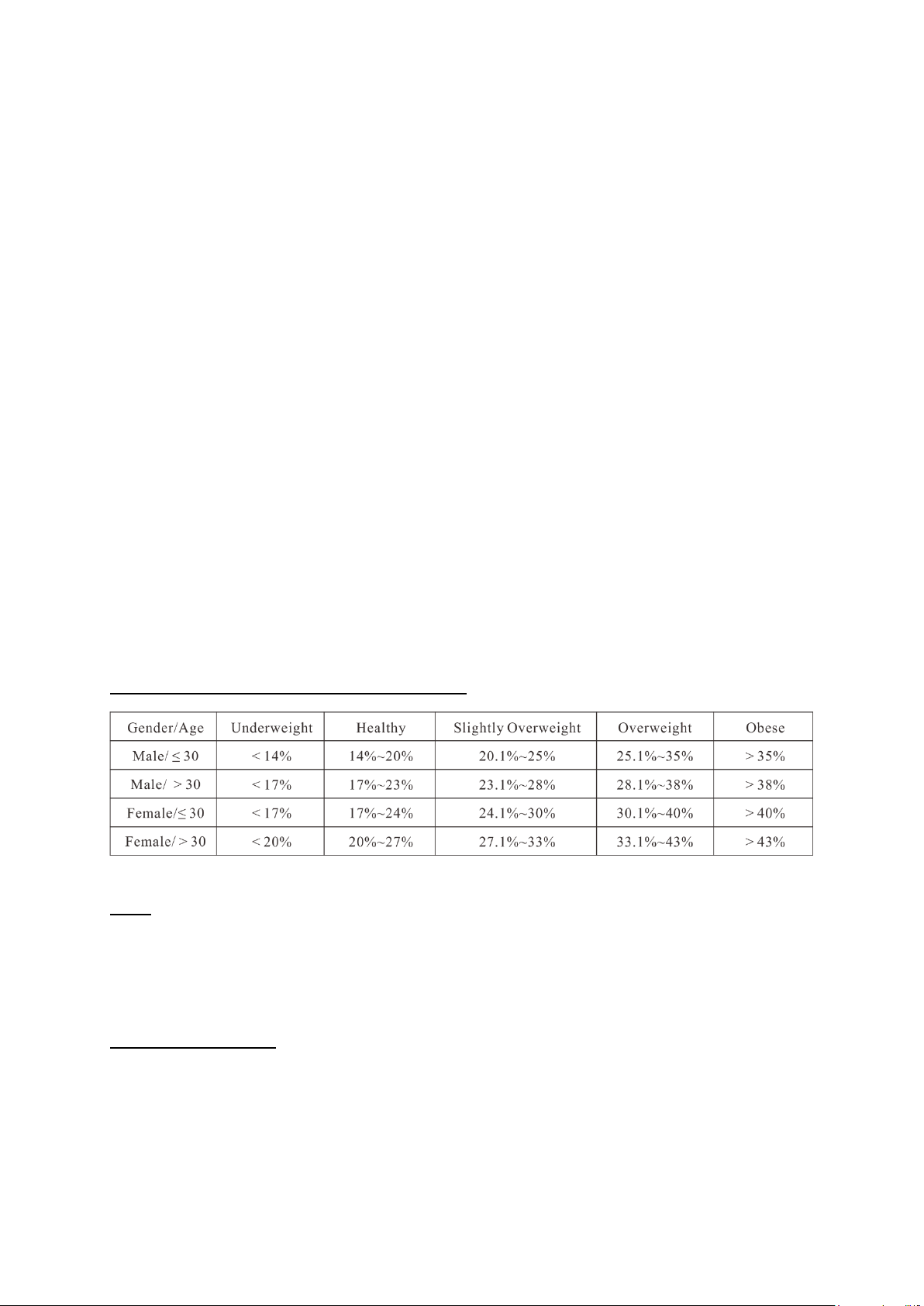

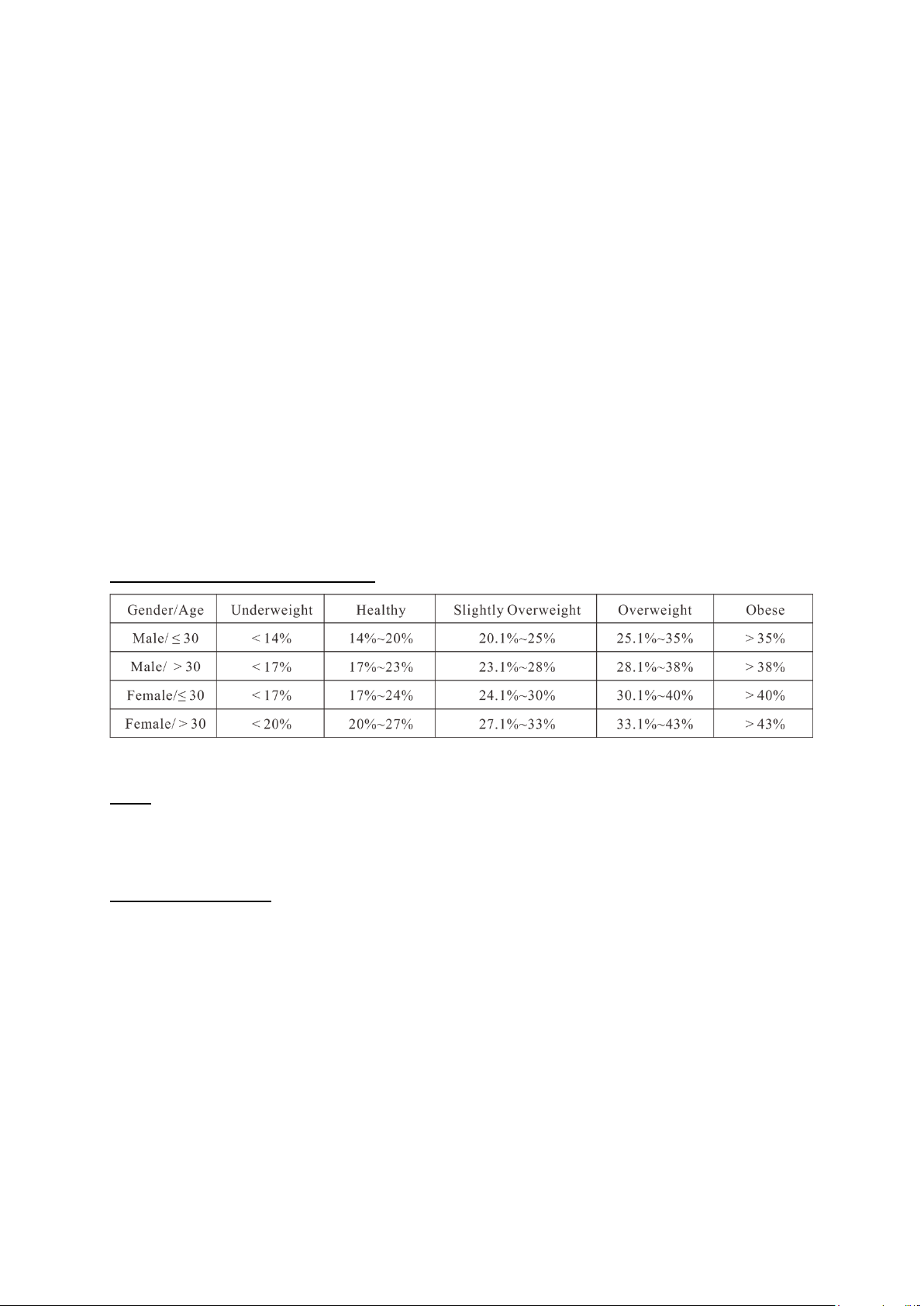

Tabela zawartości tkanki tłuszczowej

MP3

Po podłączeniu urządzenia kablem stereo, włącz przełącznik po prawej stronie komputera I włącz
muzykę.

Wymiana baterii

Jeśli wyświetlacz zacznie migać lub blaknąć, usuń baterie, a następnie wymień je na AA UM3 R6 lub
AAAUM4 R03 w zależności od oryginalnie załączonych baterii.

Konserwacja

Właściwa konserwacja urządzenia wpływa znacząco na jego żywotność. Niewłaściwa konserwacja
może spowodować uszkodzenie bieżni lub skrócić żywotność produktu.

Wszystkie części należy regularnie sprawdzać i dokręcać. Zużyte części należy natychmiast wymienić.

Czyszczenie

Regularne czyszczenie pasa bieżnego zapewnia długą żywotność produktu.

Uwaga: Bieżnia musi być wyłączona, aby uniknąć porażenia prądem.

Po każdym treningu: Wytrzyj konsolę i inne powierzchnie czystą, miękką i wilgotną szmatką, aby
usunąć pozostałości potu.

Uwaga: Nie używaj silnych środków czyszczących ani rozpuszczalników. Aby uniknąć uszkodzenia

komputera, trzymaj z dala wszelkie płyny. Nie wystawiaj komputera na bezpośrednie działanie

promieni słonecznych.

Aby ułatwić czyszczenie, zaleca się użycie maty do bieżni. Buty mogą pozostawiać brud na pasie
bieżnym, który może trafiać pod bieżnię. Raz w tygodniu wyczyść matę pod bieżnią.

Dane techniczne

Wymiary: 147 x 66 x 173 cm

Maksymalna waga użytkownika: 110 kg

Waga netto: 48 kg

Waga brutto: 60 kg

SAFETY PRECAUTIONS

1. Read this manual carefully before first using and retain it for future reference.

2. Observe all warnings and preacutions including assembly steps. Use it only for intended

purpose.

3. Assemble and use it only according to this manual to assure your safety. Inform all other users

about safe usage.

4. Keep it away from children and pets. Don’t let children unattended near this device. Only an

adult person may assemble and use it.

5. Ask yor physician for advice before starting any exercise program. It is especially necessary if

your suffer from some health problems or if you take some medication that could affect your
heart rate, blood pressure or cholesterol level.

6. Observe body signals. If you feel some problems (pain, tightness in chest, irregular heartbeat,

breathing shortness, dizziness or nausea), stop immediately, improper exercising can result in
serious health problems or in an injury.

7. Put it only on a flat, dry and clean surface and keep a safety safety clearance of at least 0.6 m

from other objects for higher safety. Use a protective cover to protect carpet or floor.

8. Wear adeguate sports clothes and sports shoes. Avoid too loose clothes.

9. Don’t use it outdoors.

10. Check this device for damage or wearing before each using. Regularly check all bolts and nuts.

They should be well tightened, Re-tighten, if necessary. Never use damaged or worn device to
assure your safety.

11. If some sharp edges occur, stop using.

12. If you hear some unusual noises coming from this device, stop using.

13. No adjustable part should protrude and obstruct user movements. Only one person may use it

at time.

14. Braking is independent of the speed.

15. It is not intended for therapeutic purpose.

16. Pay attention while lifting or transporting it to avoid back injury. Use only proper lifting

techniques or ask some other person for help.

17. Don’t do any improper modification of this product. If necessary, contact authorized service.

18. Max user weight: 110 kgs

19. Category: The equipment has been tasted and certified according EN ISO 20957-1 under class

HC. It is not suite for therapeutic use.

WARNING! The heart rate frequency monitoring may not be completely accurate. Overexertion

during training can lead to a serious injury or even death. If you start to feel faint, stop the exercise
immediately.

Spare Parts List

No.

Description

Qty

No.

Description

Qty

01

Main Frame

1

32

Sensor Wire L=500mm

1

02

Rear Support Frame

1

33

Extension Sensor Wire L=950mm

1

03

Front Post

1

34

Cross Pan Head Bolt M5x10

2

04

Fixed Handlebar

1

35

Hand Pulse Sensor with L= 600 mm

2

05

Left Handrail

1

36

Foam Grip Ф31xФ24x450

2

06

Right Handrail

1

37

Tapping Screw ST4.2x20

2

07

Connection Assembly for Left Foot Bar

1

38

Flat Washer Ф5xФ9x1.0

10

08

Connection Assembly for Right Foot Bar

1

39

Hexagon Bolt M8x15

8

09

Left Foot Bar

1

40

Curve Washer Ф8xФ16x1.5

2

10

Right Foot Bar

1

41

Foam Grip Ф31xФ38x450

2

11

Left Handlebar

1

42

Bushing Ф40xФ16x59

2

12

Right Handlebar

1

43

Wave Washer Ф16xФ26x0.3

6

13

Front Stabilizer

1

44

Metal Bushing Φ33x14

12

14

Connection Assembly for Foot Pedaling

2

45

D-shaped Washer

2

15

Left Chain Cover

1

46

Big Washer Ф10xФ25x2.0

4

16

Right Chain Cover

1

47

Spring Washer Ф10

2

17

Turn Table

2

48

Hexagon Bolt M10x20

2

18

Left Foot Pedal

1

49

Carriage Bolt M8x40

4

19

Right Foot Pedal

1

50

Curve Washer Ф8xФ20x1.5

10

20

Aluminum Strip 500x25

2

51

Cap Nut M8

8

21

Belt Wheel Ф260

1

52

Handlebar End Cap Ф25

2

22

Axle

1

53

Ball End Cap Ф50

2

23

Belt PJ6/400

1

54

Spring Washer Ф8

14

24

Magnetic Wheel Ф260

1

55

Flat Washer Ф8xФ20x1.5

14

25

Left Crank 7.9”

1

56

Cross Pan Head Bolt ST2.9x15

2

26

Right Crank 7.9”

1

57

Carriage Bolt M8x75

4

27

Tension Cable L=800mm

1

58

Hexagon Pan Head Bolt M8*40

2

28

Tension Control Knob L=585mm

1

59

Wheel Ф70

2

29

Flat Washer Ф520x1.0

1

60

Metal Bushing Ф28xФ16x16

8

30

Cross Pan Head Bolt M5x20

1

61

Bushing Ф15.8x50

4

31

Computer

1

62

Hexagon Bolt M8x15

14

63

Left Hexagon Bolt

1

86

Cross pan head tapping screw ST4,2 x 25

7

64

Right Hexagon Bolt

1

87

Cross pan head self-grilling tapping screw
ST4,2 x 25

8
65

Spring Washer 1/2"xδ2.0

2

88

Round end cap for rear suport frame Φ60

4

66

Left Nylon Nut 1/2"

1

89

Hexagon Nut M10

6

67

Right Nylon Nut 1/2"

1

90

Foot Pad Ф38xM10

6

68

Hexagon Bolt M8*20

1

91

Cross pan head self-drilling tapping screw
ST4.2x12

8
69

Pressure Plate

1

92

Hexagon Bolt M6x15

4

70

Eye Bolt M8x50

1

93

Nylon Nut M6

4

71

Pressure Wheel Φ43xΦ34x24

1

94

Hexagon Bolt M8x20

4

72

Flat Washer Ф6xФ12xδ1.0

1

95

Bearing 6003Z

2

73

Cross Pan Head Screw M6x12

1

96

Circlip Φ17

2

74

Nylon Nut M8

7

97

Wave Washer Ф22xФ17x0.3

1

75

Eye Bolt M6x36

2

98

Outer Hexagon Bolt M10x78

2

76

U-shape Bracket

2

99

Movable wheel bushing Φ18xΦ10.2x28.2

4

77

Spring Washer Φ6

6

100

Bearing 6002

4

78

Hexagon Nut M6

2

101

Movable WheelΦ61x50.5

2

79

Flange Nut M10x1.0

2

102

Nylon Nut M10

2

80

Round End Cap Φ25

2

103

Rear Stabilizer

1

81

Connecting Plate for Foot Pedal

2

104

Knob M12*65

1

82

Flat Washer Φ8xΦ16x1.5

4

105

Hexagon Pan Head Bolt M8*55

2

83

Flange Nut M10x1.25

2

106

Square End Cap 30*30

2

84

Crank Cover 1

2

107

Round End Cap Φ50

2

85

Crank Cover 2

2

108

Bushingφ18*φ14*φ8*10

4

Assembly instruction

Step 1 Front Stabilizer and Rear Support Frame Installation

1. Attach Front Stabilizer (13) onto Main Frame (1) with two M8x75 Carriage Bolts (57), two

Ф8xФ20x1.5 Arc Washers (50), and two M8 Cap Nuts (51). Tighten and secure with Spanner

provided.

2. Attach two Ф38xM10 Foot Pads (90) to the Rear Stabilizer (103), and two Ф38xM10 Foot

Pads (90) to the Rear Support Frame (2).

3. Attach Rear Stabilizer (103) onto Main Frame (1) with two M8x75 Carriage Bolts (57), two

Ф8xФ20x1.5 Arc Washers (50), and two M8 Cap Nuts (51). Tighten and secure with Spanner
provided.

4. M8*55 (105) and two Nylon Nut M8 (74). Tighten and secure with Spanner provided.

5. Lock Rear Support Frame (2) onto Rear Stabilizer (103) with Knob M12*65 (104).

Tool:

Allen Key S6

Step 2 Front Post Installation

1. Remove the pre-assembled six M8x15 Hexagon Bolts (39), six Ф8 Spring Washers (54), four

Ф8xФ20x1.5 Flat Washers (55) and two Ф8xФ20x1.5 Curve Washers (50) from the tube of

Main Frame (1) with Allen Wrench provided.

2. Connect Sensor Wire (32) and Extension Sensor Wire (33) together.

IMPORTANT: Turn the Tension Control Knob (28) to the Level 8.

3. Insert bottom of Tension Control Knob (28) into the cable lock of Tension Cable (27). Then

pull Tension Control Knob (28) upward and slide it into the slot of metal bracket of Tension
Cable (27). Then, lower Tension Control Knob (28) so that is sits on the metal bracket of
Tension Cable (27).

4. After properly connecting the tension cable assembly, attach Front Post (3) to the tube of

Main Frame (1) with six M8x15 Hexagon Bolts (39), six Ф8 Spring Washers (54), four
Ф8xФ20x1.5 Flat Washers (55) and two Ф8xФ20x1.5 Curve Washers (50) that were removed.

NOTE: Do not tighten the Hexagon Bolts (39), Spring Washers (54), Flat Washers (55) and Curve
Washers (50) now.

Tool:

Step 3 Left & Right Handrails,Connection Assembly for Left & Right Foot Bar and Left & Right Foot
Bars Installation

1. Remove pre-assembled two M10x20 Hexagon Bolts (48), two Ф10 Spring Washers (47), two

Ф10xФ25x2.0 Big Washers (46) and two D-shaped Washers (45) from the Rotation Rod.

2. Slide Left Handrails & Connection Assembly for Left Foot Bar (5)(7),Right Handrails &

Connection Assembly for Right Foot Bar (6)(8) onto Rotation Rod with two M10x20 Hexagon
Bolts (48), two Ф10 Spring Washers (47), two Ф10xФ25x2.0 Big Washers (46) and two D­shaped Washers (45) that were removed. Tighten and secure with two S6 Allen Wrenches.

3. Remove pre-assembled two Ф16xФ26x0.3 Wave Washers (43), two Connecting Plates for

Foot Pedal (81), two Ф8xФ20x1.5 Flat Washers (55), four Φ8xΦ16x1.5 Flat Washers (82), and
six M8x15 Hexagon Bolts (62) from Connection Assembly for Left & Right Foot Bars (7)(8).

4. Attach two Ф16xФ26x0.3 Wave Washers (43) onto Connection Assembly for Left & Right

Foot Bars (7)(8). Then, slide Left & Right Foot Bars (9)(10) on Connection Assembly for Left &
Right Foot Bars (7)(8).

5. Attach Connecting Plates for Foot Pedal (81) to Connection Assembly for Left & Right Foot

Bars (7)(8) with two Ф8xФ20x1.5 Flat Washers (55), four Φ8xΦ16x1.5 Flat Washers (82), and
six M8x15 Hexagon Bolts (62) that were removed. Tighten and secure with S6 Allen Wrench
provided.

6. Remove pre-assembled two 1/2"xδ2.0 Spring Washers (65), two 1/2" Left & Right Nylon Nuts

(66)(67) from two Left & Right Hexagon Bolts (63)(64).

7. Attach Left & Right Foot Bars (9)(10) to Left & Right Cranks (25)(26) with two Left & Right

Hexagon Bolts (63)(64), two Ф16xФ26x0.3 Wave Washers (43), two 1/2"xδ2.0 Spring

Washers (65) and two 1/2" Left & Right Nylon Nuts (66)(67). Tighten and secure with S8 Allen
Wrench and Spanner provided.

IMPORTANT: Turn the Left Hexagon Bolt (63) COUNTER-CLOCKWISE as tightly as you can. Secure by
tightening Left Nylon Nut (66) CLOCKWISE.

8. Turn the Right Hexagon Bolt (64) CLOCKWISE as tightly as you can. Secure by tightening Right

Nylon Nut (67) COUNTER-CLOCKWISE.

9. Make sure the movable wheels on Left & Right Foot Bars (9)(10) are in the middle of the

sliding rails on Rear Support Frame. Then, secure and tighten Hexagon Bolts (39), Spring
Washers (54), Flat Washers (55) and Curve Washers (50) on Front Post (3) with S6 Allen
Wrench.

Allen Wrench S8
Allen Wrench S6

Spanner S10-S13-S17-S19

Step 4 Left & Right Handlebars and Left & Right Foot Pedals Installation

1. Insert the Left & Right Handlebars (11)(12) into the tube of Left & Right Handrails (5)(6) with

four M8x40 Carriage Bolts (49), four Ф8xФ20x1.5 Curve Washers (50), and four M8 Cap Nuts

(51). Tighten and secure with Spanner with
Phillips Screwdriver and S6 Allen Wrench
provided.

2. Remove pre-assembled four M8x20 Hexagon

Bolts (94) from Connection Assembly for Left &
Right Foot Bars (7)(8).

3. Attach Left & Right Foot Pedals (18)(19) onto the

Connection Assembly for Left & Right Foot Bars
(7)(8) with four M8x20 Hexagon Bolts (94) that
were removed. Tighten and secure with S6 Allen
Wrench.

Step 5 Fixed Handlebar and Computer Installation

1. Remove pre-assembled two M5x10 Cross Pan Head Bolts (34) from Computer (31) and two

M8x15 Hexagon Bolts (39) and two

Ф8xФ16x1.5 Curve Washers (40) from

Front Post (3).

2. Insert Hand Pulse Sensor with Wires (35)

into Front Post (3) and then pull them out
from the top end of Front Post (3).

3. Attach the Fixed Handlebar (4) onto the

plate of Front Post (3) with two M8x15

Hexagon Bolts (39) and two Ф8xФ16x1.5

Curve Washers (40) that were removed.
Tighten and secure with S6 Allen Wrench.

4. Connect Extension Sensor Wire (33) and

Hand Pulse Sensor with Wires (35) to the
wires that came from Computer (31).
Tuck wires into Front Post (3). Attach
Computer (31) onto the top of Front Post
(3) with two M5x10 Cross Pan Head Bolts
(34) that were removed. Tighten and
secure with Spanner with Phillips
Screwdriver.

Diagram for folding

First unscrew the Knob M12*65 (104), turn the Rear Support Frame (2) to the position as shown.
Then lock the Rear Support Frame (2) onto the Rear Stabilizer (103) with the Knob M12*65 (104).

Computer

Buttons

1. MODE

Press this button to changeover display or choose the window needs to be set.

2. RECOVERY / UP

In setting status, press this button to increase setting value in relevant flashing window for TIME,
DIST, CAL and TEMP(℃ or ℉)

In non-exercise or non-setting status, press this button to enter/exit pulse recovery function.

3. DOWN

In setting status, press this button to decrease setting value in relevant flashing window for TIME,
DIST, CAL and TEMP(℃ or ℉)

4. RESET/GO

• In setting status, press this button to reset the value in relevant flashing window for TIME,

DIST and CAL.

• In parameters setting status for body fat, press this button to enter body fat test.

• In monitor status, hold this button for 3 seconds to reset all value to zero.

5. BODYFAT

In non-exercise status, press this button to enter/exit body fat parameters set-up.

Functions

1. SPEED/BODYFAT RATIO/RPM(IF HAVE)

• Display instantaneous speed and the range is 0.0~99.9KM/H.Or,if the monitor showing M,the

range will be 0.0~99.9MILE/H.The max. pickup signal is 1500rpm.

• Display current repetition per minute(RPM) during exercise. It reflects the pedal frequency.

The range is 0~1500 rate per minute. (IF HAVE)

• Display Body fat ratio.

2.TIME/BMI

• Count the total time from exercise start to the end and the range is 0 ~ 99M59S.

• Exercise time can be set in advance, when it approaches the preset time, the monitor will

alarm 10 seconds. The maximum pre-set time is 99 minutes.

• Display Body Mass Index (BMI).

3.DISTANCE/BMR

• Count the total distance from exercise start to the end and the range is 0.00 ~ 9.99 ~ 99.9KM.

Or,if the meter showing M, the range will be 0.00 ~ 9.99 ~ 99.9 MILE.

• Exercise distance can be set in advance, when it approaches the preset distance, the monitor

will alarm 10 seconds. The maximum pre-set distance is 99.9KM or MILE(if the monitor
showing M).

• Display Basal Metabolic Rate(BMR).

4. CALORIES/TEMPERATURE

• Count the total calories consumed from exercise start to the end and the range is 0.0 ~ 99.9 ~

999KCAL.

• The calorie value can be set in advance, when it approaches the preset calorie, the monitor

will alarm 10 seconds.

• Display room temperature(TEMP).

5. PULSE

• Measure the your heart rate per minute. The range is 40 ~ 240bpm.

• It will display “P” to pause the pulse test if there is no pulse signal over 60 seconds. You can

press UP or DOWN to enter the pulse test again.

6.AUTO ON/OFF & AUTO START/STOP

• Without any signal of exercise or operation for 8 minutes, the power will turn off

automatically and all the memory will be cleared off except body fat parameters and
temperature.

• Once receive exercise or operation signal, the monitor will turn on automatically.

Operation

1. SET

Press MODE to choose the display window that needs to be pre-set, and the value in relevant
window will flash. Then press UP/DOWN to increase/decrease the value to reach your want alarm
time, alarm distance, or alarm calorie. Hold UP/DOWN to increase/decrease the value rapidly. Press
RESET to reset value in relevant flashing window.

2. PULSE RATE

Before measuring your pulse rate, press any button to change “P” into “0” in the window, then enter
pulse mode. Please place both your palms on the contact pads and the monitor will show your
current heart beat rate in beats per minute (BPM) on the LCD after 3~4 seconds.

Remark: During the process of pulse measurement, because of the contact jamming, the
measurement value may be higher than the virtual pulse rate during the first 2～3 seconds, then will

return to normal level. The measurement value cannot be regarded as the basis of medical
treatment.

Note: If the computer is equipped with wireless heart rate measuring via the transmitter belt, before
measuring your pulse rate, please wet the conductive pads on the underside of the transmitter with
water, sweat or a conductive gel to ensure a good contact.then wear the belt across the chest. Adjust
the belt until the transmitter sits snugly below the pectoral muscles for an accurate heart rate signal.

3. PULSE RECOVERY

In non-setting and non-exercising status, first test your pulse as above mentioned. Then press
RECEOVERY/UP to enter pulse recovery function. The display will show 1 minute count-down as well
as your pulse rate. Hold on the pulse sensor or wear the transmitter belt (IF HAVE) until it counts
down to zero. Then, it will pop up your pulse recovery level from F1 to F6, that is, from the fastest
recovery to slowest. The fastest recovery F1 show the best. Press RECOVERY/UP again to exit pulse
recovery function.

4. BODYFAT, BMI & BMR

• In non-exercising status, press BODYFAT to enter body fat parameters settings. You can set

from the below sequence: exerciser No.( 1 ~ 8 ), weight( KG ), height( CM ), age ( YEAR ),

gender. But, if the meter showing M, the weight will show “lb”,while height will show
“in”.Press MODE to proceed to next parameter setting. Press RECOVERY/UP to increase the

setting value while press DOWN to decrease.

• When you finish setting, hold the pulse sensor and press RESET/GO. Then the display will

show your body fat in 6 seconds.

• Press BODYFAT again to exit body fat test.

Remark:

• During parameters setting, it will exit body fat test automatically if detects no operation

signal over 10 seconds.

• During body fat test, it will display Er.1 if sense no test target over 10 seconds.

5. AUDIO AMPLIFIER AND SPEAKER [IF HAVE]

Connect the audio input plug to the audio player, the turn on the audio switch that in right side of
the computer. In that case, the audio can be in play.

Body fat contract

MP3

When the MP3 or cellphone connected with the input interface at the side of the computer by stereo
plug, turn on the audio of the external service and put it to ON,if there’s ON/OFF switch at the side of
the computer ,then, music playing. If no ON/OFF switch here, it will play music automatically.

BATTERY REPLACE

When the display becomes dim or illegible, remove the battery and replace with SIZE AA UM3 R6 or
SIZE AAAUM4 R03(It depends on the original battery model).

Maintenance

Proper maintenance is very important to ensure a faultless and operational condition of the
treadmill. Improper maintenance can cause damage to the treadmill or shorten the life of the
product.

All parts of the must be checked and tightened regularly. Worn out parts must be replaced
immediately.

Cleaning

Regular cleaning of the striding belt ensures a long product life.

Warning: The treadmill must be turned off to avoid electrical shocks. The power cord must be

pulled out of the socket, before starting the cleaning or maintenance.

After each training: Wipe the console and other surfaces with a clean soft and damp cloth to remove
sweat residues.

Caution: Do not use any abrasives or solvents. To avoid damage to the computer, keep any liquids

away. Do not expose the computer to direct sunlight.

Weekly: To make the cleaning easier it is recommended to use a mat for the treadmill. Shoes can
leave dirt on the striding belt that can fall beneath the treadmill. Clean the mat under the treadmill
once a week.

Technical data

Assembly size: 147 x 66 x 173 cm

Max User’s weight: 110 kgs

N.W.: 48 kgs

G.W.: 60 kgs

Bezpečnostní pokyny

1. Před prvním použitím je potřeba seznámit se přesně s návodem a uschovat si jej do budoucnosti.

2. Mějte na paměti všechna upozornění a bezpečnostní opatření včetně montážních kroků. Stroj lze

používat pouze k určenému účelu.

3. S ohledem na vlastní bezpečnost by měl být výrobek sestaven a používán v souladu s tímto

návodem. Všichni ostatní uživatelé by měli být informováni o zásadách bezpečného používání.

4. Přístroj musí být chráněn před přístupem dětí a zvířat. Děti by neměly zůstat v blízkosti zařízení bez

dozoru. Zařízení může být sestaveno a používáno pouze dospělou osobou.

5. Před spuštěním jakéhokoli cvičebního programu se poraďte s lékařem. Je to nezbytné především v

případě osob majících zdravotní problémy nebo užívajících léky, které mohou mít vliv na srdeční
frekvenci, krevní tlak nebo hladinu cholesterolu.

6. Pozorně sledujte své tělo. V případě objevení se jakýchkoliv problémů (bolest, tlak na prsou,

nepravidelná srdeční akce, lapání po dechu, nevolnosti nebo závratě), okamžitě přerušte trénink.
Nesprávné provádění cviků může vést k vážným zdravotním problémům nebo zraněním.

7. Zařízení postavte na rovný, suchý a čistý povrh a zabezpečte volný prostor min. 0,6m od ostatních

předmětů, za účelem zvýšení stupně bezpečnosti. Koberec nebo podlahu chraňte podložkou.

8. Používejte vhodné oblečení a boty. Vyhýbejte se volnému oblečení.

9. Zařízení není určeno k venkovnímu použití.

10. Zařízení zkontrolujte z hlediska poškození nebo opotřebení před každý tréninkem. Pravidelně

kontrolujte všechny šrouby a matice. Všechny by měly být řádně dotažené. V případě potřeby je
musíte dotáhnout. V zájmu vlastní bezpečnosti nepoužívejte poškozené nebo použité zařízení.

11. Přerušte používání, pokud se na zařízení objeví ostré hrany.

12. Pokud zařízení začne vydávat neobvyklé zvuky, přestaňte jej používat.

13. Žádná nastavitelná část by neměla vyčnívat nebo bránit pohybu uživatele. Zařízení může být

využíváno najednou pouze jedinou osobou.

14. Brždění nezávisí na rychlosti.

15. Zařízení není určeno k terapeutickým účelům.

16. Při zvedání nebo přepravě stroje je třeba dbát na to, aby nedošlo ke zranění zad. Používejte pouze

vhodné techniky zdvihu nebo si zajistěte pomoc jiné osoby.

17. Nelze provádět modifikace v konstrukci produktu. V případě potřeby kontaktujte autorizovaný

servis.

18. Maximální hmotnost uživatele: 110 kg

19. Kategorie: Zařízení bylo klasifikováno jako HC podle EN ISO 20957-1 a je určeno pro domácí /

komerční použití. Nemůže být používán pro terapeutické a rehabilitační účely.

UPOZORNĚNÍ! Monitorování srdeční frekvence nemusí být naprosto přesné. Přetížení během
tréninku může vést k vážnému úrazu nebo dokonce ke smrti. Pokud se cítíte slabě, okamžitě
ukončete cvičení.

Seznam částí

č.

Opis

Qty

č.

Opis

č.

01

Hlavní rám

1

32

Kabel snímače L=500mm

1

02

Zadní držák

1

33

Extension Sensor Wire L=950mm

1

03

Horní svislá tyč

1

34

Cross Pan Head Bolt M5x10

2

04

Rukojeti

1

35

Snímač pulsu s kabelem L=600mm

2

05

Levá rukojeť

1

36

Molitan Ф31xФ24x450

2

06

Pravá rukojeť

1

37

Šroub ST4.2x20

2

07

Konektor levé podpory nášlapu,

1

38

PodložkaФ5xФ9x1.0

10

08

Konektor pravé podpory nášlapu,

1

39

Šroub M8x15

8

09

Levá podpěra nohy

1

40

Pružná podložka Ф8xФ16x1.5

2

10

Pravá podpěra nohy

1

41

Molitanová rukojeť Ф31xФ38x450

2

11

Levá rukojeť

1

42

Kryt kabelu Ф40xФ16x59

2

12

Pravá rukojeť

1

43

Podložka klenutá Ф16xФ26x0.3

6

13

Přední stabilizátor

1

44

Ocelová vložka Φ33x14

12

14

Konektor nášlapu

2

45

Půlkruhová podložka

2

15

Levý kryt řetězu

1

46

Podložka velkáФ10xФ25x2.0

4

16

Pravý kryt řetězu

1

47

Pružná podložka Ф10

2

17

Točna

2

48

Šroub M10x20

2

18

Levý pedál

1

49

Šroub M8x40

4

19

Pravý pedál

1

50

Podložka klenutá Ф8xФ20x1.5

10

20

Hliníková páska 500x25

2

51

Matice uzávěru M8

8

21

řemenice Ф260

1

52

Záslepka rukojeti Ф25

2

22

Osa, /hřídel

1

53

Záslepka okrouhla Ф50

2

23

Popruh PJ6/400

1

54

Pružná podložka Ф8

14

24

Magnetické kolo Ф260

1

55

Podložka Ф8xФ20x1.5

14

25

Levá klika 7.9”

1

56

Šroub s křížovou drážkou ST2.9x15

2

26

Pravá klika 7.9”

1

57

Šroub M8x75

4

27

Napínací kabel L=800mm

1

58

Šestihranný šroub M8*40

2

28

Odporový knoflík L=585mm

1

59

Kola Ф70

2

29

Ploché podložky Ф520x1.0

1

60

Vložka Ф28xФ16x16

8

30

Šroub M5x20

1

61

Vložka Ф15.8x50

4

31

Počítač

1

62

Šroub M8x15

14

63

Levý šestihranný šroub

1

86

Samořezný vrut ST4.2x25

7

64

Pravý šestihranný šroub

1

87

Samořezný vrut ST4.2x25

8

65

Pružná podložka 1/2"xδ2.0

2

88

Kulaté uzávěry pro zadní stabilizátor Φ60

4

66

Levá nylonová matice 1/2"

1

89

Matice M10

6

67

Pravá nylonová matice 1/2"

1

90

Podpěra nohy Ф38xM10

6

68

Šestihranný šroub M8*20

1

91

Samořezný vrut ST4.2x12

8

69

Upevňovací deska

1

92

Šestihranný šroub M6x15

4

70

Oční šroub M8x50

1

93

Nylonová matice M6

4

71

Tlakové kolo Φ43xΦ34x24

1

94

Šroub M8x20

4

72

Plochá podložka Ф6xФ12xδ1.0

1

95

Ložisko 6003Z

2

73

Šroub M6x12

1

96

Zajišťovací kroužek Φ17

2

74

Nylonová matice M8

7

97

Podložka klenutá Ф22xФ17x0.3

1

75

Oční šroub M6x36

2

98

Vnější šroub M10x78

2

76

Nosník

2

99

Pohyblivá vložka Φ18xΦ10.2x28.2,

4

77

Pružná podložka Φ6

6

100

Ložisko 6002

4

78

Matice M6

2

101

Transportní válce Φ61x50.5

2

79

Přírubová matice M10x1.0

2

102

Nylonová matice M10

2

80

Kulatá záslepka Φ25

2

103

Zadní stabilizátor

1

81

Deska-podpory nášlapu,

2

104

Knoflík M12*65

1

82

Podložka Φ8xΦ16x1.5

4

105

Šestihranný šroub M8*55

2

83

Přírubové matice M10x1.25

2

106

Čtvercový koncový kryt 30*30

2

84

Kryt kliky 1

2

107

Kulatá záslepka Φ50

2

85

Kryt kliky 2

2

108

Vložka φ18*φ14*φ8*10

4

Montáž

Krok 1 montáž předního stabilizátoru a zadního nosného rámu

1. Přední stabilizátor (13) připevněte k hlavnímu rámu (1) dvěma šrouby M8x75 (57), dvěma

podložkami Ф8x20x1,5 (50) a dvěma maticemi M8 (51). Utáhněte a zajistěte imbusovým
klíčem.

2. Připevněte dvě opěrky nohou Ф38xM10 (90) k zadnímu stabilizátoru (103) a dvě opěrky

nohou Ф38xM10 (90) k zadnímu nosnému rámu (2).

3. Připojte zadní stabilizátor (103) k hlavnímu rámu (1) dvěma šrouby M8x75 (57), dvěma

podložkami Ф8xФ20x1,5 (50) a dvěma maticemi M8 (51). Utáhněte a zajistěte imbusovým
klíčem.

4. Připojte zadní nosný rám (2) k zadnímu stabilizátoru (103) dvěma šestihrannými šrouby M8 *

55 (105) a dvěma nylonovými maticemi M8 (74). Utáhněte a zajistěte imbusovým klíčem.

5. Připevněte zadní nosný rám (2) k zadnímu stabilizátoru Stabilizer (103) pomocí knoflíku M12

* 65

Nářadí:

Imbusový klíč:

Krok 2 Instalace předního sloupku

1. Vyšroubujte šest šestihranných šroubů M8x15 (39), které byly dříve zašroubované, šest

pružinových podložek Ф8 (54), čtyři ploché podložky Ф8x20x1,5 (55) a dvě podložky
Ф8x20x1,5 (50) z hlavní rámové trubky (1) pomocí imbusového klíče.

2. Kabel snímače (32) připojte na prodlužovací kabel snímacího kabelu (33).

Důležité: otočte regulátor napětí (28) do polohy 8.

3. Připevněte spodní část regulátoru napětí (28) k zámku napínacího kabelu (27). Potom

zatáhněte knoflík (28) nahoru a zasuňte ho do kovové svorky napínacího lana (27). Potom
otočte regulátor napětí (28) tak, aby byl v kovovém držáku napínacího lana (27).

4. Po správném připojení napínacího kabelu připevněte přední sloupek (3) k hlavní rámové

trubce (1) pomocí šesti šestihranných šroubů M8x15 (39), šesti podložek śrub8 (54), čtyř
plochých podložek Ф8xФ20x1,5 (55) a dvou Ф8x20x1,5. podložek (50).

POZNÁMKA: Nedotahujte ještě šestihranné šrouby (39), šroubové podložky (54), ploché podložky
(55) a podložky (50)

Nářadí:

Krok 3 Levé a pravé zábradlí, skládání a spojování levého a pravého

1. Odšroubujte dva šrouby předtím přišroubovány se šestihrannou hlavou (48), dvě pružné

podložky Ф10 (47), dvě velké podložky Ф10xФ25x2.0 (46) a dvě podložky (45) tvaru D z
otočné tyče.

2. Vložte levou rukojeť a spojte ji s levým (5) (7), pravou rukojeť s pravým (6) (8) a připevněte k

otočné tyči dvěma šestihrannými šrouby M10x20 (48), dvěma pružnými podložkami (47),
dvěma velkými podložkami Ф10xФ25x2. 0 (46) a dvěma podložkami tvaru D (45). Utáhněte a
zajistěte imbusovým klíčem S6.

3. Odšroubujte dvě zvlněné podložky Ф16xФ26x0.3 (43), dvě spojovací desky pro pedál (81),

dvě ploché podložky Ф8x20x1,5 (55), čtyři ploché podložky Φ8xΦ16x1,5 (82) a šest
šestihranných šroubů M8x15 (62).

4. Na opěrky nohou připevnit dvě zvlněné podložky Ф16xФ26x0.3 (43) Potom zaveďte opěrky

nohou (9) (10).

5. Připevněte spojovací desky k levému pedálu (81) a pravé opěrky nohou (7) (8) dvěma

plochými podložkami Ф8xФ20x1,5 (55), čtyřmi plochými podložkami Φ8xΦ16x1,5 (82) a šesti
šestihrannými šrouby M8x15 (62). Utáhněte a zajistěte imbusovým klíčem S6.

6. Odšroubujte dvě zvlněné podložky Ф16xФ26x0.3 (43), dvě spojovací desky pro pedál (81),

dvě ploché podložky Ф8x20x1,5 (55), čtyři ploché podložky Φ8xΦ16x1,5 (82) a šest
šestihranných šroubů M8x15 (62).

7. Na opěrky nohou (7) (8) připevnit dvě zvlněné podložky Ф16xФ26x0.3 (43). Potom vsuňte

opěrky nohou (9) (10).

8. Připevněte spojovací desky k levému pedálu (81) a pravé opěrky nohou (7) (8) dvěma

plochými podložkami Ф8xФ20x1,5 (55), čtyřmi plochými podložkami Φ8xΦ16x1,5 (82) a šesti
šestihrannými šrouby M8x15 (62). Utáhněte a zajistěte imbusovým klíčem S6.

9. Odšroubujte dva pružné podložky 1/2 "xδ2.0 (65), dvě 1/2" nylonové matice (66) (67) ze

dvou šestihranných šroubů (63) (64).

10. Připevněte levou a pravou podpěru nohy (9) (10) k levé a pravé klice (25) (26) pomocí dvou

šestihranných šroubů (63) (64), dvou Ф 16xФ26x0,3 zvlněných podložek (43), dvou 1/2 "
xδ2.0. pružné podložky (65) a dvě 1/2 "nylonové podložky (66) (67). Utáhněte a zajistěte
imbusovým klíčem S8 a maticovým klíčem.

Důležité: Utáhněte levou šestihranný šroub (63) Opačně směru hodinových ručiček tak, silně jak
můžete.. Zajistit utažením nylonové matice (66) ve směru hodinových ručiček.

11. Utáhněte pravou šestihranný šroub (64) ve směru hodinových ručiček tak, silně jak můžete.

Zajistit utažením nylonové matice (67) proti směru hodinových ručiček

12. Ujistěte se, že pohyblivé levé a pravé kola (9) (10) jsou ve středu kolejnic na zadním nosném

rámu. Potom šestihrannými šrouby (39), pružnými podložkami (54), plochými podložkami
(55) a zakřivenými podložkami (50) na předním sloupku (3) zajistěte a utáhněte imbusovým
klíčem S6.

Klíč na matice S10-S13-S17-S19

Imbusový klíč S6

Imbusový klíč S8

Krok 4 Montáž rukojetí a pedálů

1. Připevněte držáky (11) (12) k trubkám madla

(5) (6) pomocí čtyř šroubů M8x40 (49), čtyř
zakřivených podložek Ф8xФ20x1,5 (50) a čtyř
matic M8 (51). Utáhněte a zajistěte pomocí
kruhového klíče s křížovým šroubovákem
Phillipsa a imbusovým klíčem S6.

2. Odšroubujte čtyři šestihranné šrouby M8x20

(94) z pravé a levé opěrky nohou (7) (8).

3. Připevněte pravý a levý pedál (18) (19) na

pravé a levé opěrky nohou (7) (8) pomocí čtyř
šestihranných šroubů M8x20 (94). Utáhněte a
zajistěte šrouby s imbusovým klíčem S6.

Krok 5 Instalace rukojeti a počítače

1. Odšroubujte dva křížové šrouby (34) z počítače (31) a dvě šestihranné šrouby M8x15 (39) a

dvě zakřivené podložky Ф8x116x1,5 (40) z předního sloupku (3).

2. Umístěte snímač tepové frekvence s kabeláží (35) do předního sloupku (3) a potom jej

přetáhněte nahoru (3).

3. Rukojeť (4) připevněte k desce na

předním sloupku (3) dvěma
šestihrannými šrouby M8x15 (39) a
dvěma zakřivenými podložkami
Ф8xФ16x1,5 (40). Utáhněte a zajistěte
imbusovým klíčem S6.

4. Prodlužovací kabel snímače (33) a

snímač tepové frekvence připojte
pomocí kabelů (35) k kabelům počítače
(31). Kabely umístěte do předního
sloupku (3). Připevněte počítač (31) k
horní části předního sloupku (3) dvěma
křížovými šrouby M5x10 (34). Utáhněte
a zajistěte kroužkovým klíčem.

Nářadí:

Nářadí:

Imbusový klíč S6

Imbusový klíč S6

Skládací schéma

Odšroubujte knoflík M12 * 65 (104) a otočte zadní nosný rám (2) do polohy znázorněné na obrázku.
Potom dotáhněte rám (2) na zadní stabilizátor (103) pomocí knoflíku M12 * 65 (104).

Počítačový

Tlačítka

1. MODE

Tlačítko pro změnu zobrazení a potvrzení nastavení.

2. RECOVERY / UP

Během nastavování stiskněte na zvýšení času (TIME), vzdálenosti (DIST), kalorií (CAL) nebo teploty
(TEMP) (℃ nebo ℉). ii. Kromě nastavovacího režimu tlačítko aktivuje a deaktivuje funkci resetování
snímače impulzů.

3. DOWN

Během nastavování stiskněte na snížení časové jednotky (TIME), vzdálenosti (DIST), kalorie (CAL)

nebo teploty (TEMP).

4. RESET/GO

• Během nastavování stiskněte tlačítko, abyste vynulovali nastavení času, vzdálenosti nebo

kalorií.

• V nastaveních testu tělesného tuku stiskněte tlačítko pro spuštění testu.

• Během monitorování podržte tlačítko na 3 sekundy, abyste nastavili všechny hodnoty na

úrovni 0.

5. BODYFAT

Pokud se nacházíte v pohotovostním režimu, stiskněte tlačítko, abyste zadali / ukončili nastavení
testu tělesného tuku.

Vlastnosti

1. RYCHLOST / OBSAH TUKU V ORGANISMU

• Rychlost zobrazení v rozsahu je 0.0 ~ 99.9KM / H. Max. přijímací signál je 1500 ot / min.

• Zobrazení aktuálních RPM během cvičení. To odráží frekvenci šlapání. Rozsah: 0-1500 / min.

• Zobrazení obsahu tuku v těle.

2.Čas / BMI

• Počítání celkového času tréninku. Rozsah: 0-99M59S.

• Čas může být uložen. 10 sekund před ukončením tréninku zařízení signalizuje ukončení

tréninku. Rozsah: 0-99 minut.

• Zobrazení indexu tělesné hmotnosti (BMI).

3. VZDÁLENOST / WMD

• Počítání celkové ujeté vzdálenosti. Rozsah: 0-99,9KM.

• Vzdálenost může být uložena. 10 sekund před ukončením tréninku zařízení signalizuje svůj

konec. Maximální vzdálenost: 99,9 km.

• Zobrazení základního metabolismu (BMR).

4. KALORIE / TEPLOTA

• Počítání celkového množství spálených kalorií při tréninku. Rozsah: 0-999 kcal.

• Množství kalorií může být uloženo. 10 sekund před ukončením tréninku přístroj signalizuje

konec.

• Zobrazení teploty v místnosti (TEMP).

5. PULS

• Měření pulsu. Rozsah: 40-240 úderů za minutu.

• Pokud po 60 vteřinách nebude čitelný puls, zobrazí se zpráva "P". Chcete-li se vrátit k testu,

stiskněte tlačítko UP nebo DOWN6.

6. AUTOMATICKÉ ZAPNUTÍ / VYPNUTÍ A AUTOMATICKÝ START / STOP

• Bez činnosti po dobu 8 minut se přístroj automaticky vypne a paměť se vymaže (kromě

teploty a obsahu tuku v těle).

• Po obnovení tréninku se monitor automaticky zapne.

Operace

1. NASTAVENÍ

Stisknutím tlačítka MODE vyberte parametr, který chcete nastavit. Poté pomocí tlačítek UP / DOWN
nastavte preferované hodnoty. Když podržíte tlačítka, hodnoty se zvýší / sníží prudce. Stisknutím
tlačítka RESET vymažete nastavené hodnoty.

2. PULS

Před měřením tepu stiskněte libovolné tlačítko tak, aby se na displeji namísto "P" objevilo "0".
Položte ruce na senzory a po 3-4 sekundách se na monitoru zobrazí aktuální impuls.

Poznámka: Během měření může být počáteční hodnota nadhodnocena, aby se vrátila do normálu po
2-3 sekundách. Nepoužívejte senzor pro lékařské účely.

Poznámka: Pokud má počítač bezdrátový senzor pasu, zvlhčete vodivé senzory na straně těla, abyste
zajistili dobrou přilnavost k pokožce. Nastavte pás tak, aby senzor dobře přiléhal k tělu pod
hrudníkem.

3. ZPĚT NA KLIDOVÝ PULS

Když je přístroj nečinný, zkontrolujte puls podle výše uvedených pokynů. Poté stiskněte tlačítko
RECOVERY / UP. Displej začne odpočítávat jednu minutu. Udržujte ruce na senzorech až do konce

odpočítávání. Pak si přečtěte čas na návrat k klidovou tepu. Rozsah: F1 (nejrychlejší) až F6.
Opětovným stisknutím tlačítka RECOVERY / UP opustíte režim.

4. MĚŘENÍ TUKOVÝCH TKAN, BMI & BMR

• Když je zařízení nečinné, stiskněte tlačítko BODYFAT a zadejte nastavení režimu. Vyberte si

mezi: cvičení č. (1 ~ 8), hmotností (KG), výškou (CM), věkem (ROK), pohlavím. Stisknutím
MODE přejdete na následující parametr. Stisknutím tlačítka RECOVERY / U {zvýšíte hodnotu I
DOWN, čímž ji snížíte.

• Po dokončení nastavení chyťte snímač tepové frekvence a stiskněte tlačítko RESET / GO. Po 6

sekundách se zobrazí výsledek.

• Stisknutím tlačítka BODYFAT podruhé, ukončíte test.

POZOR:

• Pokud nastavíte parametry, po 10 sekundách nečinnosti uživatele, se test ukončí

automaticky.

• Během testu obsahu tuku se Er 1 objeví po 10 sekundách nečinnosti uživatele.

5. AUDIO SYSTÉM

Zapojte kabel do přehrávače a poté zapněte přepínač zvuku na pravé straně počítače.

Tabulka obsahu tukové tkáně

MP3

Po připojení zařízení stereofonním kabelem zapněte přepínač na pravé straně počítače a zapněte

hudbu.

VÝMĚNA BATERIE

Pokud displej bliká nebo nereaguje, vyjměte baterie a potom je vyměňte za AA UM3 R6 nebo
AAAUM4 R03 v závislosti na původní připojené baterie.

Údržba

Správná údržba zařízení výrazně ovlivňuje jeho životnost.

Nesprávná údržba může poškodit nebo zkrátit životnost výrobku.

Čištění

Pravidelné čištění pásu zaručuje dlouhou životnost produktu.

Pozor: Trenažer musí být vypnut, aby nedošlo k úrazu elektrickým proudem .

Po každém tréninku: utřete počítač a jiné plochy čistým, měkkým hadříkem, pro odstranění zbytků
potu.

Pozor: Nepoužívejte silné čistící prostředky nebo rozpouštědla. Aby nedošlo k poškození počítače,

uchovávejte všechny kapaliny mimo dosah. Nevystavujte počítač přímému slunečnímu světlu.

Pro usnadnění čištění, doporučujeme použít podložku pro trenažer. Boty mohou zanechat nečistoty
na páse, které se mohou dostát pod trenažer. Jednou týdně očistěte podložku pod trenažerem.

Technická data

Rozměry trenažeru: 147 x 66 x 173 cm

Maximální hmotnost uživatele: 110 kg

Hmotnost netto: 48 kg

Hmotnost brutto: 60 kg

Sicherheitsanmerkungen

1. Vor dem ersten Gebrauch sollte die unten stehende Bedienungsanleitung sorgfältig

durchgelesen und für die Zukunft aufbewahrt werden.

2. Es sollten alle Warnungen und Vorsichtsmaßnahmen sowie die einzelnen

Montageschritte berücksichtigt werden. Nutzen Sie das Gerät nur gemäß seinem

Verwendungszweck.

3. Um die eigene Sicherheit nicht zu gefährden, sollte das Produkt gemäß dieser

Anleitung aufgebaut und verwendet werden. Alle anderen Anwender sollten über
die Grundsätze der sicheren Verwendung informiert werden.

4. Das Gerät sollte vor dem Zugriff von Kindern und Tieren gesichert werden. Kinder

sollten sich nicht ohne Aufsicht in der Nähe der Maschine aufhalten. Die Maschine

kann durch eine Person aufgebaut und verwendet werden.

5. Vor dem Beginn eines Übungsprogramms sollte ein Arzt konsultiert werden. Dies ist

vor allem bei Personen mit Gesundheitsproblemen oder Personen, die Arzneimittel
einnehmen, welche die Herzfrequenz, den Blutdruck und den Cholesterinspiegel
beeinflussen, notwendig.

6. Der eigene Körper sollte stets aufmerksam überwacht werden. Falls irgendein

Gesundheitsproblem auftritt (z. B. Schmerz, Druckgefühl im Brustkorbbereich,
++Herzrhythmusstörungen, Atemstillstand, Übelkeit, Schwindel), sollte das Training
unverzüglich unterbrochen werden. Die fehlerhafte Durchführung der Übungen
kann zu ernsthaften gesundheitlichen Problemen und zu Verletzungen führen.

7. Die Maschine sollte auf einer flachen, trockenen und sauberen Oberfläche gestellt

werden. Aus Sicherheitsgründen sollte der Abstand zu anderen Gegenständen

mindestens 0,6 m betragen.

8. Es sollten entsprechende Sportkleidung und -schuhe verwendet werden. Zu lockere

Kleidungsstücke sollten vermieden werden.

9. Die Maschine darf nicht im Freien benutzt werden.

10. Das Gerät sollte vor jedem Training auf mögliche Beschädigungen oder

Abnutzungserscheinungen überprüft werden.

11. Falls auf dem Gerät scharfe Kanten entstehen, sollte die Benutzung sofort beendet

werden.

12. Falls die Maschine ungewöhnliche Geräusche von sich gibt, sollte die weitere

Benutzung unterbrochen werden.

13. Keines der einstellbaren Teile darf hervorstehen und die Bewegungen des Benutzers

behindern. Das Produkt ist nur zur Nutzung durch eine Person geeignet.

14. Die Bremsung hängt von der Geschwindigkeit nicht ab.

15. Die Maschine ist zu therapeutischen Zwecken nicht geeignet.

16. Beim Anheben oder beim Transport der Maschine sollte vorsichtig vorgegangen

werden, um Schulterverletzungen zu vermeiden. Es sollten entsprechende Anhebe­techniken angewendet oder die Hilfe einer weiteren Person in Anspruch genommen
werden.

17. Es dürfen keine Modifikationen am Produkt vorgenommen werden. Bei Bedarf sollte

der technische Dienst kontaktiert werden.

18. Höchstgewicht des Nutzers: 110 kg

19. Das Gerät wurde zur Klasse HC laut DEN ISO 20957-1 Norm angerechnet. Es darf

nicht zu therapeutischen und Rehabilitationszwecken verwendet werden.

WARNUNG! Die Überwachung der Herzfrequenz kann ungenau sein. Eine Überlastung

während der Übungen kann zu schweren Verletzungen und sogar zum Tod führen. Falls
Sie sich schwach fühlen, unterbrechen Sie sofort die Übungen.

Stückliste

Nr.

Beschreibung

Stk.

Nr.

Beschreibung

Stk.

01

Hauptrahmen

1

32

Sensorkabel L=500mm

1

02

Hintere Stütze

1

33

Extension Sensor Wire L=950mm

1

03

Vordere Säule

1

34

Cross Pan Head Bolt M5x10

2

04

Griffe

1

35

Herzfrequenzsensor mit einem Leiter

2

05

Linker Griff

1

36

Schaumstoff Ф31xФ24x450

2

06

Rechter Griff

1

37

Schraube ST4.2x20

2

07

Verbindungsstück der linken Stütze der

Trittstufe

1

38

Unterlegscheibe Ф5xФ9x1.0

10
08

Verbindungsstück der rechten Stütze der

Trittstufe

1

39

Schraube M8x15

8
09

Linke Fußbank

1

40

Federscheibe Ф8xФ16x1.5

2

10

Rechte Fußbank

1

41

Griff aus Schaumstoff Ф31xФ38x450

2

11

Linker Griff

1

42

Kabelabdeckung Ф40xФ16x59

2

12

Rechter Griff

1

43

Bogen-Unterlage Ф16xФ26x0.3

6

13

Vorderer Stabilisator

1

44

Stahlhülse Φ33x14

12

14

Verbindungsstück der Trittstufen

2

45

Halbrunde Unterlegscheibe

2

15

Linker Kettenschutz

1

46

Große Unterlegscheibe Ф10xФ25x2.0

4

16

Rechter Kettenschutz

1

47

Federscheibe Ф10

2

17

Drehscheibe

2

48

Schraube M10x20

2

18

Linkes Pedal

1

49

Schraube M8x40

4

19

Rechtes Pedal

1

50

Bogen-Unterlage Ф8xФ20x1.5

10

20

Aluminiumband 500x25

2

51

Hutmutter M8

8

21

Riemenscheibe Ф260

1

52

Blende des Griffes Ф25

2

22

Achse

1

53

Kugel-Blende Ф50

2

23

Riemen PJ6/400

1

54

Federscheibe Ф8

14

24

Magnetrad Ф260

1

55

Unterlegscheibe Ф8xФ20x1.5

14

25

Linke Kurbel 7.9”

1

56

Kreuz-Schraube ST2.9x15

2

26

Rechte Kurbel 7.9”

1

57

Schraube M8x75

4

27

Spannkabel L=800mm

1

58

Sechskantschraube M8*40

2

28

Widerstand-Drehknopf L=585mm

1

59

Räder Ф70

2

29

Flache Unterlegscheibe Ф520x1.0

1

60

Hülse Ф28xФ16x16

8

30

Schraube M5x20

1

61

Hülse Ф15.8x50

4

31

Computer

1

62

Schraube M8x15

14

63

Linke Sechskantschraube

1

86

Selbstschneidende Schraube ST4.2x25

7

64

Rechte Sechskantschraube

1

87

Selbstschneidende Schraube ST4.2x25

8

65

Federscheibe 1/2"xδ2.0

2

88

Runde Blenden des hinteren Stabilisators
Φ60

4
66

Linke Nylonmutter 1/2“

1

89

Mutter M10

6

67

Rechte Nylonmutter 1/2“

1

90

Fußbank Ф38xM10

6

68

Sechskantschraube M8*20

1

91

Selbstschneidende Schraube ST4.2x12

8

69

Druckplatte

1

92

Sechskantschraube M6x15

4

70

Ringmutter M8x50

1

93

Nylon-Mutter M6

4

71

Druckscheibe Φ43xΦ34x24

1

94

Schraube M8x20

4

72

Flache Unterlegscheibe Ф6xФ12xδ1.0

1

95

Kugellager 6003Z

2

73

Schraube M6x12

1

96

Sicherungsring Φ17

2

74

Nylon-Mutter M8

7

97

Bogen-Unterlage Ф22xФ17x0.3

1

75

Ringmutter M6x36

2

98

Schraube Außen M10x78

2

76

Stütze

2

99

Bewegliche Hülse Φ18xΦ10.2x28.2

4

77

Federscheibe Φ6

6

100

Lager 6002

4

78

Mutter M6

2

101

Transportrollen Φ61x50.5

2

79

Flanschmutter M10x1.0

2

102

Nylon-Mutter M10

2

80

Runde Blende Φ25

2

103

Hinterer Stabilisator

1

81

Platte - Verbindungsstück der Trittstufe

2

104

Knauf M12*65

1

82

UnterlageΦ8xΦ16x1.5

4

105

Sechskantschraube M8*55

2

83

Flanschmutter M10x1.25

2

106

Quadrat- Blende 30*30

2

84

Abdeckung Kurbel 1

2

107

Runde Blende Φ50

2

85

Abdeckung Kurbel 2

2

108

Hülse φ18*φ14*φ8*10

4

Montage

Schritt 1 Installation des vorderen Stabilisators und des hinteren Rahmens.

1. Befestigen Sie den vorderen Stabilisator (13) mit zwei M8x75 Schrauben (57), zwei

Unterlegscheiben Ф8xФ20x1.5 (50), und zwei M8-Muttern (51) am Hauptrahmen (1). Mit
dem Inbusschlüssel festziehen und sichern.

2. Befestigen Sie die beiden Fußstützen Ф38xM10 (90) am hinteren Stabilisator (103) und die

beiden Fußstützen Ф38xM10 (90) am hinteren Stützrahmen (2).

3. Den hinteren Stabilisator (103) mit zwei M8x75 -Schrauben (57), zwei Unterlegscheiben

Ф8xФ20x1.5 (50),und zwei M8-Muttern (51) am Hauptrahmen (1) befestigen. Mit dem
Inbusschlüssel festziehen und sichern.

4. Den hinteren Stützrahmen (2) mit zwei Sechskantschrauben M8*55 (105) und zwei

Nylonmuttern M8 (74).am hinteren Stabilisator (103) befestigen. Mit dem Inbusschlüssel

festziehen und sichern.

5. Befestigen Sie den hinteren Stützrahmen (2) mit dem Knauf M12*65 (104) am hinteren

Stabilisator (103).

Werkzeuge:

Imbusschlüssel S6

Schritt 2 Einbau der vorderen Säule

1. Entfernen Sie die vorher eingesetzten sechs Sechskantschrauben M8x15 (39), Sechs

Unterlagen unter den Federn Ф8 (54), vier flache Unterlegscheiben Ф8xФ20x1.5 (55) sowie
zwei Unterlegscheiben Ф8xФ20x1.5 (50) aus dem Hauptrahmenrohr (1) mittels eines
Imbusschlüssels.

2. Verbinden Sie das Sensorkabel (32) mit dem Verlängerungskabel des Sensors (33).

WICHTIG: Den Spannungsregler (28) auf Stufe 8 drehen.

3. Befestigen Sie den Boden des Spannungsreglers (28), am der Blockade des Spannseils (27).

Dann ziehen Sie am Drehknopf (28) nach oben und schieben Sie ihn in den Metallhalter des
Spannseils (27). Dann den Spannungsregler (28) absenken, bis er in der Metallhalterung des
Spannkabels (27) sitzt.

4. Nach ordnungsgemäßem Anschluss des Spannseils, befestigen Sie die vordere Säule(3) am

Hauptrahmenrohr(1) mittels sechs SechskantschraubenM8x15 (39),sechs Unterlegscheiben

Ф8 (54), mit vier flachen Unterlegscheiben Ф8xФ20x1.5 (55) sowie mit zwei
Unterlegscheiben Ф8xФ20x1.5 (50).

ACHTUNG: Die Sechskantschrauben (39) mit den Unterlegscheiben (54), Unterlegscheiben (55) und
Unterlegscheiben (50) noch nicht festziehen.

Werkzeuge:

Schritt 3 Linker und rechter Handlauf, Zusammenbau und Anschließen.

1. Die beiden zuvor geschraubte Sechskantschrauben (48), zwei Ф10 Federscheiben (47), zwei

große Unterlegscheiben Ф10xФ25x2.0 (46) und zwei D-förmigen Unterlegscheiben (45) von

der Drehstange abschrauben.

2. Setzen Sie den linken Handlauf, und verbinden Sie mit dem linken Teil (5)(7),den rechten

Handlauf mit dem rechten Teil (6)(8) und befestigen Sie an der Drehstange mit zwei

Sechskantschrauben M10x20 (48), zwei Federscheiben (47), zwei großen Unterlagen
Ф10xФ25x2.0 (46) und zwei D-förmigen Unterlegscheiben (45). Mit dem Inbusschlüssel S6

festziehen und sichern.

3. Entfernen Sie die beiden Wellenscheiben Ф16xФ26x0.3 (43), zwei Pedal-Verbindungsplatten

(81), zwei flachen Unterlegscheiben Ф8xФ20x1.5 (55), vier flache Unterlegscheiben
Φ8xΦ16x1.5 (82), sowie sechs Sechskantschrauben M8x15 (62).

4. Verbinden Sie zwei Wellenscheiben Ф16xФ26x0.3 (43) an die Fußstützen (7)(8). Danach

schieben Sie die Fußstützen hinein (9)(10).

5. Befestigen Sie die Pedal-Verbindungsplatten (81) an die linke und an die rechte Fußstütze

(7)(8) mit zwei flachen Unterlegscheiben Ф8xФ20x1.5 (55), vier flachen Unterlegscheiben
Φ8xΦ16x1.5 (82), sowie sechs Sechskantschrauben M8x15 (62). Mit dem Inbusschlüssel S6

festziehen und sichern.

6. Entfernen Sie die beiden Wellenscheiben Ф16xФ26x0.3 (43), zwei Pedal-Verbindungsplatten

(81), zwei flachen Unterlegscheiben Ф8xФ20x1.5 (55), vier flache Unterlegscheiben
Φ8xΦ16x1.5 (82), sowie sechs Sechskantschrauben M8x15 (62).

7. Verbinden Sie zwei Wellenscheiben Ф16xФ26x0.3 (43) an die Fußstützen (7)(8). Danach

schieben Sie die Fußstützen hinein (9)(10).

8. Befestigen Sie die Pedal-Verbindungsplatten (81) an die linke und an die rechte Fußstütze

(7)(8) mit zwei flachen Unterlegscheiben Ф8xФ20x1.5 (55), vier flachen Unterlegscheiben
Φ8xΦ16x1.5 (82), sowie sechs Sechskantschrauben M8x15 (62). Mit dem Inbusschlüssel S6

festziehen und sichern.

9. Entfernen Sie die beiden Federscheiben 1/2"xδ2.0 (65), zwei 1/2" Nylonmutter (66)(67) von

zwei Sechskantschrauben (63)(64).

10. Verbinden Sie die linke und die rechte Fußstütze (9)(10) an die linke und an die rechte Kurbel

(25)(26) mit zwei Sechskantschrauben (63)(64), zwei Ф16xФ26x0.3 Wellenscheiben (43), zwei
1/2"xδ2.0 Federscheiben (65) und zwei 1/2" Nylonmuttern (66)(67). Ziehen Sie alle
Schrauben fest und sichern Sie sie mit dem S8 Inbusschlüssel und dem Schlüssel für Muttern.

WICHTIG: Ziehen Sie die linke Sechskantschraube (63) GEGEN DEN UHRZEIGERSINN so stark wie Sie
nur können fest. Sichern Sie indem Sie die Nylonmutter aufschrauben (66) IM UHRZEIGERSINN.

11. Ziehen Sie die rechte Sechskantschraube (64) IM UHRZEIGERSINN so stark wie Sie nur

können fest. Sichern Sie indem Sie die Nylonmutter aufschrauben (67) GEGEN DEN

UHRZEIGERSINN.

12. Stellen Sie sicher, dass sich das bewegliche linke und rechte Rad (9) (10) sich in der Mitte der

Schienen am hinteren Stützrahmen befinden. Anschließend sichern Sie und ziehen Sie die

Sechskantschrauben (39), Federringe (54), Unterlegscheiben (55) und die gebogenen
Unterlegscheiben (50) an der vorderen Säule (3) mit einem Inbusschlüssel S6 fest.

Mutternschlüssel S10-S13-S17-S19

Imbusschlüssel S6

Imbusschlüssel S6

Schritt 4 Montage von Griffen und Pedalen

1. Befestigen Sie die Halter (11) (12) mit vier

M8x40-Schrauben (49), vier gebogenen

Unterlegscheiben Ф8x20x1,5 (50) und vier

M8-Muttern (51) an den Handlaufrohren (5)

(6). Mit dem Ringschlüssel mit

Kreuzschlitzschraubendreher und
Inbusschlüssel S6 festziehen und sichern.

2. Entfernen Sie die vier Sechskantschrauben

M8x20 (94) von der rechten und linken
Fußplatte (7)(8).

3. Befestigen Sie das rechte und linke Pedal

(18) (19) mit vier Sechskantschrauben
M8x20 (94) an den rechten und linken

Fußstützen (7) (8). Ziehen Sie die Schrauben
mit dem Inbusschlüssel S6 fest.

Schritt 5 Installation des Computerhalters

1. Entfernen Sie zwei Kreuzschlitzschrauben (34) vom Computer (31) und zwei

Sechskantschrauben M8x15 (39) und zwei gebogene Unterlegscheiben Ф8xФ16x1,5 (40) von

der vorderen Säule (3).

2. Platzieren Sie den Herzfrequenzsensor

mit der Verkabelung (35) in der vorderen

Säule (3) und ziehen Sie ihn dann nach

oben (3).

3. Befestigen Sie den Halter (4) mit zwei

Sechskantschrauben M8x15 (39) und zwei
gebogenen Unterlegscheiben

Ф8xФ16x1,5 (40) an der Platte an der
vorderen Säule (3). Mit dem
Inbusschlüssel S6 festziehen und sichern.

4. Verbinden Sie die

Sensorkabelverlängerung (33) und den

Herzfrequenzsensor mit den Kabeln (35)
mit den Computerkabeln (31). Verlegen

Sie die Kabel in der vorderen Säule (3).

Befestigen Sie den Computer (31) mit
zwei M5x10-Kreuzschrauben (34) oben an

der vorderen Säule (3). Mit dem
Ringschlüssel festziehen und sichern.

Werkzeug:

Werkzeug:

Imbusschlüssel S6
Imbusschlüssel S6

Schema des Zusammenbaus

Mit dem Drehknopf die M12*65 (104) abschrauben und den hinteren Rahmen (2) in die abgebildete
Position drehen. Dann den Rahmen (2) mit dem Drehknopf M12*65 (104) am hinteren Stabilisator
(103) festziehen.

Computer

Drucktasten

1. MODE

Taste zum Ändern der Anzeige und zum Bestätigen der Einstellung.

2. RECOVERY / UP

• Drücken Sie während der Einstellung, um die Zeiteinheit (TIME), die Entfernung (DIST), die

Kalorien (CAL) oder die Temperatur (TEMP) (℃ oder ℉) zu erhöhen.

• Außerhalb des Einstellungsmodus aktiviert und deaktiviert die Taste die Funktion der

Zurücksetzung des Herzfrequenzsensors.

3. DOWN

Drücken Sie während der Einstellung die Taste, um die Zeiteinheit (TIME), die Entfernung (DIST), die

Kalorien (CAL) oder die Temperatur (TEMP) zu senken.

4. RESET/GO

• Drücken Sie während der Einstellung die Taste, um die Zeit-, Distanz- oder

Kalorieneinstellungen zurückzusetzen.

• Drücken Sie in den Einstellungen für den Körperfett-Test die Taste, um den Test zu starten.

• Halten Sie während der Überwachung die Taste 3 Sekunden lang gedrückt, um alle Werte auf

Stufe 0 zu setzen.

5. BODYFAT

Drücken Sie im Standby-Modus die Taste, um die Einstellungen für den Körperfett-Test aufzurufen
bzw. zu beenden.

Funktionen

1. GESCHWINDIGKEIT / FETTGEHALT IM KÖRPER

• Zeige die Geschwindigkeit im Bereich 0.0~99.9KM/H an. Max. Empfangssignal beträgt 1500

rpm.

• Zeigt die aktuelle Drehzahl (RPP) während des Trainings an. Dies spiegelt die Trittfrequenz

wider. Bereich: 0-1500/min.

• Zeigt den Fettgehalt im Körper an.

2. ZEIT/BMI

• Zählen der gesamten Trainingszeit. Bereich: 0-99M59S.

• Zeit kann vordefiniert werden. 10 Sekunden vor Trainingsende signalisiert das Gerät das

Trainingsende. Bereich: 0-99 Minuten.

• Anzeige des Body Mass Index (BMI).

3. ENTFERNUNG/BMR

• Zählung der zurückgelegten Gesamtstrecke. Bereich: 0-99.9KM.

• Abstand kann vordefiniert werden. 10 Sekunden vor Trainingsende signalisiert das Gerät sein

Ende. Maximale Distanz 99.9 km

• Anzeige des Grundstoffwechsels (BMR).

4. KALORIEN / TEMPERATUR

• Zählen der Gesamtmenge der im Training verbrannten Kalorien. Bereich: 0-999 kcal.

• Die Kalorienzahl kann vordefiniert werden. 10 Sekunden vor Trainingsende signalisiert das

Gerät sein Ende.

• Raumtemperaturanzeige (TEMP).

5. HERZFREQUENZ

• Messung der Herzfrequenz. Bereich: 40-240 Schläge/Minute.

• Wenn die Herzfrequenz nach 60 Sekunden nicht erkannt wird, wird die Meldung "P"

angezeigt. Um zum Test zurückzukehren, drücken Sie UP oder DOWN

6. AUTOMATISCHES EIN- / AUSSCHALTEN UND AUTOMATISCHES STARTEN / STOPPEN

• Wenn das Gerät 8 Minuten lang nicht in Betrieb ist, schaltet es sich automatisch aus und der

Speicher wird gelöscht (mit Ausnahme der Temperatur und des Fettgehalts im Körper).

• Nach dem Fortsetzen des Trainings schaltet sich der Monitor automatisch ein.

Operationen

1. EINSTELLUNG

Drücken Sie MODE, um den einzustellenden Parameter auszuwählen. Stellen Sie dann mit den UP /

DOWN-Tasten die gewünschten Werte ein. Wenn Sie die Tasten gedrückt halten, werden die Werte
schneller erhöht / verringert. Drücken Sie RESET, um die eingestellten Werte zu löschen.

2. HERZFREQUENZ

Drücken Sie vor dem Messen der Herzfrequenz eine beliebige Taste, sodass "0" anstelle von "P" im
Display angezeigt wird. Legen Sie Ihre Hände auf die Sensoren, und nach 3-4 Sekunden wird die

aktuelle Herzfrequenz auf dem Monitor angezeigt.

Achtung: Während der Messung kann der Anfangswert zu hoch sein, um nach 2-3 Sekunden wieder
normal zu werden. Verwenden Sie den Sensor nicht für medizinische Zwecke.

Achtung: Wenn der Computer über einen kabellosen Taillensensor verfügt, befeuchten Sie die
Sensoren an der Seite, die am Körper liegt, um eine gute Haftung auf der Haut zu gewährleisten.
Stellen Sie den Gürtel so ein, dass der Sensor gut am Körper unterhalb der Brust anliegt.

3. RÜCKKEHR AN DIE HERZFREQUENZ IM RUHEZUSTAND

Wenn sich das Gerät im Leerlauf befindet, überprüfen Sie die Herzfrequenz gemäß den obigen
Anweisungen. Drücken Sie dann RECOVERY / UP. Das Display zählt eine Minute lang herunter. Halten
Sie Ihre Hände bis zum Ende des Countdowns an den Sensoren. Lesen Sie dann die Zeit, die benötigt
wird um zum Ruheherzschlag zurückzukehren ab. Bereich: F1 (schnellste) bis F6. Drücken Sie

RECOVERY / UP erneut, um den Modus zu verlassen.

4. MESSUNG VON FETTGEWEBEN, BMI & BMR

• Wenn sich das Gerät im Leerlauf befindet, drücken Sie BODYFAT, um die Moduseinstellungen

aufzurufen. Wählen Sie zwischen: dem Übenden Nr. (1 ~ 8), Gewicht (kg), Größe (cm), Alter
(Jahr), Geschlecht. Drücken Sie MODE, um zum nächsten Parameter zu gelangen. Drücken Sie
RECOVERY / U {, um I DOWN zu erhöhen und zu verringern.

• Wenn Sie fertig sind, nehmen Sie den Herzfrequenzsensor und drücken Sie RESET / GO. Nach

6 Sekunden wird das Ergebnis angezeigt.

• Drücken Sie ein zweites Mal auf BODYFAT, um den Test zu beenden.

ACHTUNG:

• Beim Einstellen der Parameter nach 10 Sekunden Inaktivität des Benutzers wird der Test

automatisch beendet.

• Während des Fettgehaltstests wird Er 1 nach 10 Sekunden Inaktivität des Benutzers

angezeigt.

5. AUDIOSYSTEM

Schließen Sie das Kabel an den Player an und schalten Sie den Audio-Schalter auf der rechten Seite
des Computers ein.

Tabelle Für Den Inhalt Des Fettgewebes

MP3

Schalten Sie nach dem Anschließen des Geräts mit einem Stereokabel den Schalter auf der rechten
Seite des Computers und die Musik ein.

Batterien Ersetzen

Wenn die Anzeige blinkt oder verblasst, entfernen Sie die Batterien und ersetzen Sie sie durch AA
UM3 R6 oder AAAUM4 R03, je nachdem, welche Originalbatterien angeschlossen ist.

Wartung

Eine richtig durchgeführte Wartung beeinflusst deutlich die Lebensdauer des Gerätes. Falsch
durchgeführte Wartungen können Beschädigungen der Laufbahn oder eine Verkürzung der

Produktlebensdauer zur Folge haben.

Alle Teile sollten regelmäßig geprüft und angezogen werden. Verbrauchte Teile sollten sofort
ausgetauscht werden.

Reinigung

Die regelmäßige Reinigung des Laufbandes gewährleistet eine lange Lebensdauer des Produktes.

Achtung: Die Laufbahn muss ausgeschaltet sein, um einen Stromschlag zu verhindern.

Wischen Sie das Bedienpult und die anderen Oberflächen nach jedem Training mit einem sauberen,
weichen und feuchten Tuch ab, um Schweißreste zu entfernen.

Achtung: Zur Gerätereinigung sollten keine starken Reinigungs- oder Lösungsmitteln verwendet

werden. Um einer Beschädigung des Computers vorzubeugen, halten Sie alle Flüssigkeiten vom

Gerät fern. Schützen Sie den Computer vor direkter Sonnenstrahlung.

Um die Reinigung zu erleichtern, empfiehlt sich die Anwendung einer Laufbahn-Matte. Schuhe

können Schmutz auf das Laufband übertragen, der dann unter der Laufbahn landet. Reinigen Sie

einmal in der Woche die Matte unter der Laufbahn.

Technische Daten

Abmessungen der Laufbahn: 147 x 66 x 173 cm

Höchstgewicht des Nutzers: 110 kg

Nettogewicht: 48 kg

Bruttogewicht: 60 kg

Nazwa artykułu:

Kod EAN:

Data sprzedaży:

WARUNKI GWARANCJI

KARTA GWARANCYJNA

1. Sprzedawca w imieniu Gwaranta udziela gwarancji na terytorium RP na okres 24 miesięcy od daty

sprzedaży: hulajnoga 24 miesiące, akumulator 6 miesięcy

2. Gwarancja będzie respektowana przez sklep lub serwis po przedstawieniu przez klienta:

- czytelnie i poprawnie wypełnionej karty gwarancyjnej z pieczątką sprzedaży oraz podpisem

sprzedawcy

- ważnego dowodu zakupu sprzętu z datą sprzedaży / rachunku /

- reklamowanego towaru

3. Ewentualne wady i uszkodzenia ujawniane w okresie gwarancyjnym będą naprawiane bezpłatnie w terminie

nie dłuższym niż 21 dni od daty dostarczenia towaru do sklepu lub serwisu.

4. W przypadku konieczności sprowadzenia części z importu okres gwarancji może się wydłużyć o czas niezbędny

do jej sprowadzenia jednak nie dłużej niż o 40 dni.

5. Gwarancją nie są objęte: - Uszkodzenia mechaniczne i wywołane nimi wady,

- uszkodzenia i wady wynikłe wskutek niewłaściwego z przeznaczeniem użytkowania i

przechowywania,

- niewłaściwy montaż i konserwacja,

- uszkodzenia i zużycie takich elementów jak: linki, paski, elementy gumowe, pedały, uchwyty z gąbki,

kółka, łożyska itp.

6. Gwarancja traci ważność w przypadku: - Upływu terminu ważności,

- samodzielnych napraw,

- nieprzestrzegania zasad prawidłowej eksploatacji.

7. Duplikaty karty gwarancyjnej nie będą wydawane.

8. Produkt oddany do naprawy powinien być kompletny i czysty. W przypadku stwierdzenia braków

,serwis ma prawo odmówić przyjęcia do naprawy . W przypadku dostarczenia brudnego produktu
serwis może odmówić jego przyjęcia lub też na koszt klienta za jego pisemną zgodą dokonać

czyszczenia.

9. Gwarancją nie są objęte czynności związane z montażem ,konserwacją które zgodnie z instrukcją

obsługi użytkownik zobowiązany jest wykonać we własnym zakresie.

10. Gwarant informuje również, że prowadzi serwis pogwarancyjny.

11. Towar powinien być w oryginalnym opakowaniu i zabezpieczony do wysyłki.

Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z

niezgodności towaru z umową.

SPRZĘT NIE JEST PRZEZNACZONY DO UŻYTKU W CELACH REHABILITACYJNYCH I TERAPEUTYCZNYCH.

ADNOTACJE O PRZEBIEGU NAPRAW

L.p.

Data zgłoszenia

Data

wydania

Przebieg napraw

Podpis odbierającego

(sklep, właściciel)

Article name:

EAN code:

Date of sale:

GUARANTEE TERMS

GUARANTEE CARD

1. The Seller provides guarantee on behalf of the Guarantor within the territory of the Republic of Poland for the period of

24 months from the date of sale: electric power assisted booster 24 months, charger 6 months

2. The Guarantee will be recognised by the shop or service centre after the client provides:

- clearly and correctly filled-in guarantee card with the sale
stamp and the seller’s signature - valid purchase
confirmation for the equipment including the date of sale /
bill / - complained product.

3. Possible defects and damages revealed during the guarantee period shall be remedied free of charge within not more

than 21 days from the delivery of the product to the shop or service.

4. Should it be necessary to import some components, the guarantee term can be extended by the period required to

import such part, however such period shall not be longer than 40 days.

5. The guarantee does not cover:

- mechanical damages and subsequent defects,

- damages and defects resulting from incorrect storage and usage of the equipment against its purpose,- incorrect

assembly and maintenance,

- damages and consumption of such elements as: cables, straps, rubber parts, pedals, sponge grips, wheels, bearings, etc.

6. The guarantee expires in the event of:

- expiry of the validity term,

- self-repairs,

- failure to follow the rules of correct operation.

7. No duplicates of the guarantee cards shall be issued.

8. The product handed over for repair should be complete and clean. If some parts are missing, the service is entitled to

refuse to accept the product for repair. The service may refuse to accept a dirty product or clean in on the client’s
expense after the client’s written permit.

9. The guarantee does not cover activities related to assembly, maintenance, which, according to the instruction, the user

is obliged to perform themselves.

10. The Guarantor also informs that they offer post-guarantee service.

11. The product should be provided in its original packaging and should be secured for shipment.

The guarantee for sold goods is not exclusive, does not limit or suspend entitlements of the buyer resulting from the non-compliance of
the product with the agreement.

THE EQUIPMENT IS NOT INTENDED FOR REHABILITATION AND THERAPY

NOTES ON THE COURSE OF REPAIRS

Item

Date of

notificacion

Date of

provision

Course of repairs

Signature of the recipient

(shop, owner)

Název produktu:

EAN kód:

Datum prodeje:

ZÁRUČNÍ PODMÍNKY

ZÁRUČNÍ LIST

1. Prodávající jménem Ručitele poskytuje záruku na území Polska po dobu 24 měsíců od data prodeje: skútr 24 měsíců,

baterie po dobu 6 měsíců

2. Záruka bude respektována obchodem nebo servisem po předložení zákazníkem:

- čitelně a správně vyplněného záručního listu s razítkem a podpisem prodávajícího

- platného doklad o koupi produktu s datem prodeje (účtu)

- reklamovaného produktu

3. Jakékoli závady a poškození odhalené během záruční doby budou opraveny bezplatně nejdéle do 21 dnů ode dne

doručení do obchodu nebo servisu.

4. Je-li třeba produkt převézt z jiné země, může být záruční lhůta prodloužena o dobu nezbytnou k jeho vrácení, nejdéle

však o 40 dnů.

5. Záruka se nevztahuje na:

- mechanické poškození a vady způsobené nimi

- poškození a vady vyplývající z nesprávného použití a skladování- špatnou montáž a údržbu

- poškození a opotřebení součástí které podléhají zkáze, jako jsou kabely, pásy, pryžové prvky, pedály, držáky na houby,

kola, ložiska atd.

6. Záruka zaniká, pokud:

- vyprší její platnost

- bylo do produktu neodborně zasaženo- nebyla dodržena pravidla

řádné údržby 7. Duplikáty záručního listu nebudou vydány.

8. Produkt dodaný do opravy by měl být kompletní a čistý, v opačném případě má servis právo odmítnout přijetí produktu

do opravy. V případě dodání špinavého produktu může servis odmítnout jeho přijetí do opravy, nebo na náklady
zákazníka stroj vyčistit s jeho písemným svolením k čištění.

9. Záruka se nevztahuje na činnosti související s montáží a údržbou, které musí podle uživatelské příručky provádět sám

uživatel.

10. Ručitel také informuje, že provozuje pozáruční servis.

11. Výrobek by měl být v původním obalu a zajištěn pro přepravu.

Záruka na prodané zboží nevylučuje, neomezuje nebo nezavazuje práva kupujícího vyplývající z nedodržení záručních
podmínek.

ZAŘÍZENÍ NENÍ URČENO K POUŽITÍ PRO RAHABILITAČNÍ A TERAPEUTICKÉ ÚČELY.

UPOZORNĚNÍ O OPRAVĚ

Č.

Datum

nahlášení

Datum

vydání

Průběh oprav

Podpis příjemce

(obchod, majitel)

GARANTIEKARTE

3. Der Verkäufer gewährt im Namen des Garanten eine Garantie für 24 Monate nach dem

Verkaufsdatum auf dem Hoheitsgebiet der Republik Polen: Roller 24 Monate, Akku 6 Monate

4. Die Garantie wird von dem Laden oder dem Service nach Vorlage:

- der leserlich und korrekt ausgefüllten Garantiekarte mit Verkaufsstempel und Unterschrift des

Verkäufers

- eines gültigen Kaufnachweises für das Gerät mit dem Verkaufsdatum / Rechnung/

- der beanstandeten Ware

durch den Kunden respektiert

6. Während der Garantiezeit festgestellte Mängel und Schäden werden innerhalb von 21 Tagen nach dem Datum

der Lieferung an den Laden oder den Service kostenlos repariert.

7. Falls es erforderlich ist, importierte Ersatzteile einzuführen, kann die Gewährleistungsfrist um die Zeit, die

erforderlich ist, um den Import durchzuführen, jedoch nicht länger als 40 Tage verlängert werden.

8. Die Garantie umfasst nicht: - mechanische Schäden und die durch Schäden verursachten Mängel,

- Schäden und Mängel infolge unsachgemäßer Verwendung und Lagerung,

- falsche Montage und Wartung,

- Beschädigung und Verschleiß von Elementen wie: Kabeln, Riemen, Gummielementen, Pedalen,

Schwammhaltern, Rädern, Lagern usw.

6. Die Garantie erlischt: - nach Ablauf der Haltbarkeit,

- bei freiwilligen Reparaturen,

- Nichteinhaltung der Regeln für den ordnungsgemäßen Betrieb.

12. Duplikate der Garantiekarte werden nicht ausgestellt.

13. Das zu reparierende Produkt sollte vollständig und sauber sein. Bei Feststellung von Mängeln ist

der Service, die Annahme zur Reparatur zu verweigern. Im Falle der Lieferung eines verschmutzten
Produkts kann der Service die Annahme verweigern oder auf Kosten des Kunden mit seiner

schriftlichen Genehmigung die Reinigung durchführen

14. Die Garantie erstreckt sich nicht auf Tätigkeiten im Zusammenhang mit Montage und Wartung, zu

deren Durchführung der Benutzer gemäß der Bedienungsanleitung selbst verpflichtet ist

15. Der Garant teilt ferner mit, dass er einen Nachgarantieservice durchführt.

16. Das Produkt sollte sich in der Originalverpackung befinden und für den Versand gesichert sein.

Die Garantie für die verkaufte Ware schließt die Rechte des Käufers aus der Nichtübereinstimmung der Ware mit dem

Vertrag nicht aus, schränkt sie nicht ein und setzt sie nicht aus.

DAS GERÄT IST NICHT ZUR VERWENDUNG ZUR REHABILITATION UND THERAPEUTISCHEN ZWECKEN BESTIMMT

VERMERKE ÜBER DEN VERLAUF DER REPARATUREN

Lfd.

Nr.

Datum der

Anmeldung

Datum

der

Ausgabe

Verlauf der Reparaturen

Unterschrift des

Empfängers (Laden,

Eigentümer)

Artikelname:

EAN-Code:

Verkaufsdatum:

GARANTIEBEDINGUNGEN

IMPORTER: ABISAL Sp.Z.O.O., ul. Świętej Elżbiety 6, 41-905 Bytom

[e-mail]

www.abisal.pl
