HMS H2205 User guide

H2205

Uwagi dotyczące bezpieczeństwa

1. Przed pierwszym użyciem należy zapoznać się dokładnie z instrukcją i zachować ją na

przyszłość.

2. Należy uwzględnić wszystkie ostrzeżenia i środki ostrożności łącznie z etapami montażu. Z

maszyny można korzystać jedynie zgodnie z jej przeznaczeniem.

3. Mając na względzie własne bezpieczeństwo, produkt należy zmontować i użytkować zgodnie

z niniejszą instrukcją. Należy poinformować wszelkich innych użytkowników o zasadach
bezpiecznego użytkowania.

4. Należy chronić urządzenie przed dostępem dzieci i zwierząt. Dzieci nie powinny przebywać w

pobliżu maszyny bez nadzoru. Maszynę może montować i użytkować jedynie osoba dorosła.

5. Przed rozpoczęciem jakiegokolwiek programu ćwiczeń należy skonsultować się z lekarzem.

Jest to niezbędne zwłaszcza w przypadku osób mających problemy zdrowotne lub
przyjmujących lekarstwa mogące wpływać na tętno, ciśnienie krwi lub poziom cholesterolu.

6. Należy uważnie obserwować swój organizm. W przypadku wystąpienia jakichkolwiek

problemów (ból, ucisk w klatce piersiowej, nieregularna praca serca, brak oddechu, nudności
lub zawroty głowy) należy niezwłocznie przerwać trening. Niewłaściwe wykonywanie ćwiczeń
może prowadzić do poważnych problemów zdrowotnych lub urazów.

7. Maszynę należy ustawić na płaskiej, suchej i czystej nawierzchni i zapewnić swobodną

przestrzeń minimum 0,6 m od innych przedmiotów, aby zwiększyć poziom bezpieczeństwa.

8. Należy korzystać z odpowiedniego stroju sportowego i butów. Należy unikać zbyt luźnych

ubrań.

9. Maszyny nie wolno używać na świeżym powietrzu.

10. Przyrząd należy sprawdzić pod kątem uszkodzeń lub zużycia przed każdym treningiem.

11. Należy zaprzestać użytkowania, gdy na sprzęcie pojawią się ostre krawędzie.

12. Jeżeli maszyna zacznie wydawać niecodzienne dźwięki należy przerwać użytkowanie.

13. Żadna regulowana część nie powinna wystawać, ani utrudniać ruchów użytkownika. Z

maszyny może korzystać tylko jedna osoba w danym momencie.

14. Hamowanie nie zależy od prędkości.

15. Maszyna nie jest przeznaczona do celów terapeutycznych.

16. Zależy zachować ostrożność przy podnoszeniu lub transporcie maszyny, aby uniknąć kontuzji

pleców. Należy korzystać jedynie z odpowiednich technik podnoszenia lub zapewnić sobie

pomoc drugiej osoby.

17. Nie wolno wprowadzać modyfikacji w konstrukcji produktu. W razie potrzeby należy

skontaktować się z autoryzowanym serwisem.

18. Maksymalna waga użytkownika: 120 kg

Sprzęt zaliczony został do klasy H według normy EN ISO 20957-1 i jest przeznaczony do użytku
domowego/komercyjnego. Nie może być używany w celach terapeutycznych i rehabilitacyjnych.

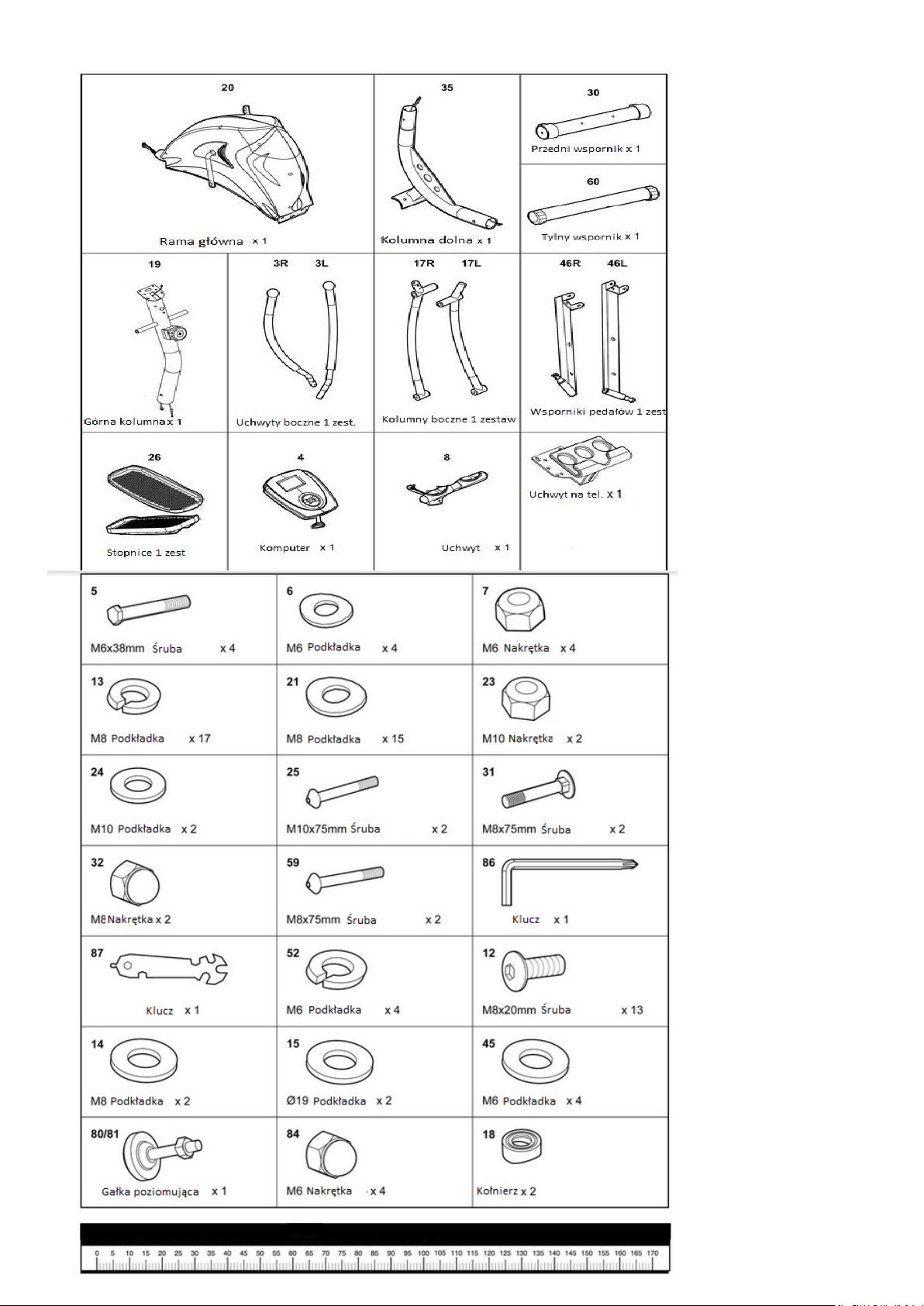

Lista załączonych części

Lista części

PART #

Opis

Ilość

PART #

Opis

Ilość

1

Osłonki kopułowe

2

44

Podkładka

2

2

Pianki

2

45

Podkładka (M6)

4 3 Boczne uchwyty (R iL)

1P

46R,L

Wspornik stopnicy (R i L)

1P

4

Komputer

1

47

Tuleja

4 5 Śruba (M6x38mm)

4

48

Podkładka

2 6 Podkładka łukowa (M6)

4

49

Koło zamachowe

1

7

Nakrętka nylonowa (M6)

4

50

Nakrętka nylonowa

1 8 Uchwyt

1

51

Koło jałowe

1 9 Czujniki pulsu

2

52

Podkładka sprężynująca (M6)

4

10

Przewód czujnika pulsu

1

53

Kołnierz

1

11

Śruba

2

54

Nakrętka nylonowa

1

12

Śruba imbusowa (M8x20mm)

15

55

Wspornik koła jałowego

1

13

Podkładka sprężynująca (M8)

19

56

Śruba imbusowa

1

14

Podkładka (M8)

2

57

Sprężyna

1

15

Podkładka (Ø19)

3

58

Zaślepka

2

16

Kołnierz

4

59

Śruba imbusowa (M8x75mm)

2

17R,L

Kolumna (R i L)

1P

60

Tylny wspornik

1

18

Kołnierz

2

61

Osłona przewodu

1

19

Kolumna

1

62

Śruba

4

20

Rama główna

1

63

Pokrętło oporu

1

21

Podkładki łukowa (M8)

15

64

Pianka

2

22

Górny przewód pulsu

1

65

Koło pasowe

1

23

Nakrętka nylonowa (M10)

2

66

Nakrętka

2

24

Podkładka (M10)

2

67

Korba

1

25

Śruba imbusowa (M10X75)

2

68

Podkładka

2

26R,L

Stopnica (R i L)

1P

69

Śruba imbusowa

1

27R,L

Osłona (R i L)

1P

70

Śruba maszynowa

1

28R,L

Osłona korby

1P

71

Śruba

4

29

Osłona kółek transportowych

2

72

Zaślepka

2

30

Przedni wspornik

1

73

Pianka

2

31

Śruba (M8X75)

2

74

Uchwyt na telefon

1

32

Nakrętka (M8)

2

75

M5x15 Śruba

2

33

Kołnierz

4

76

Dolny przewód

1

34

Pasek

1

77

Śruba

1

35

Dolna część kolumny

1

78

Zaślepka

2

36

Podzespoły (9 w 1)

1

79R,L

Nakrętka nylonowa

1P

37

Magnes

1

80

Zaślepki poziomujące

1

38

Śruba

4

81

Nakrętka

1

39

Czujnik z przewodem

1

82

Przewód pomocniczy

1

40

Pasek

2

83

Przewód pomocniczy

1

41

Śruba

1

84

Osłona kopułowa (M6)

4

42

Śruba

1

85

Osłona

2

43R,L

Ośka pedału (L i R)

1P

86

Klucz imbusowy

1

87

Klucz uniwersalny

1

Montaż

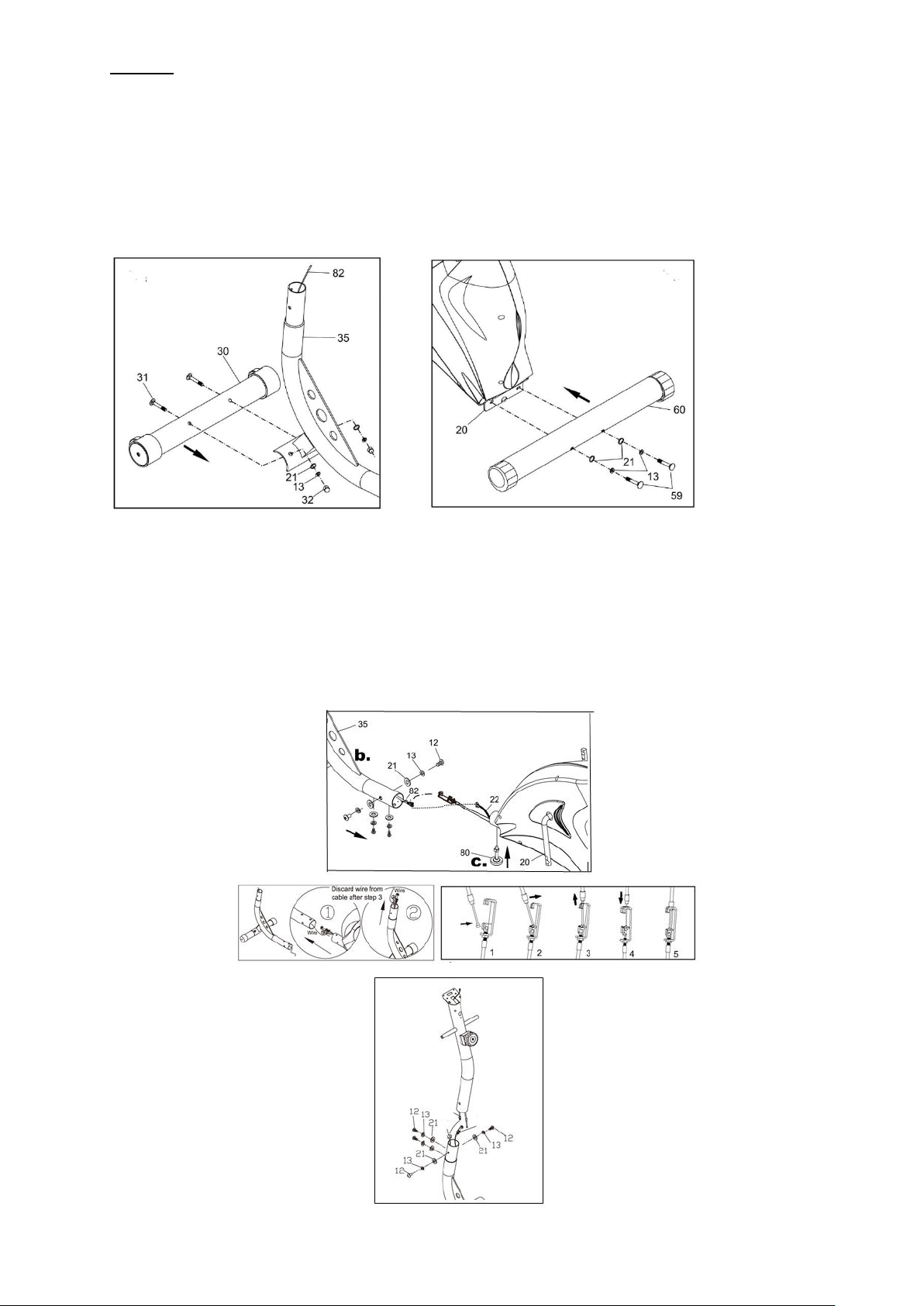

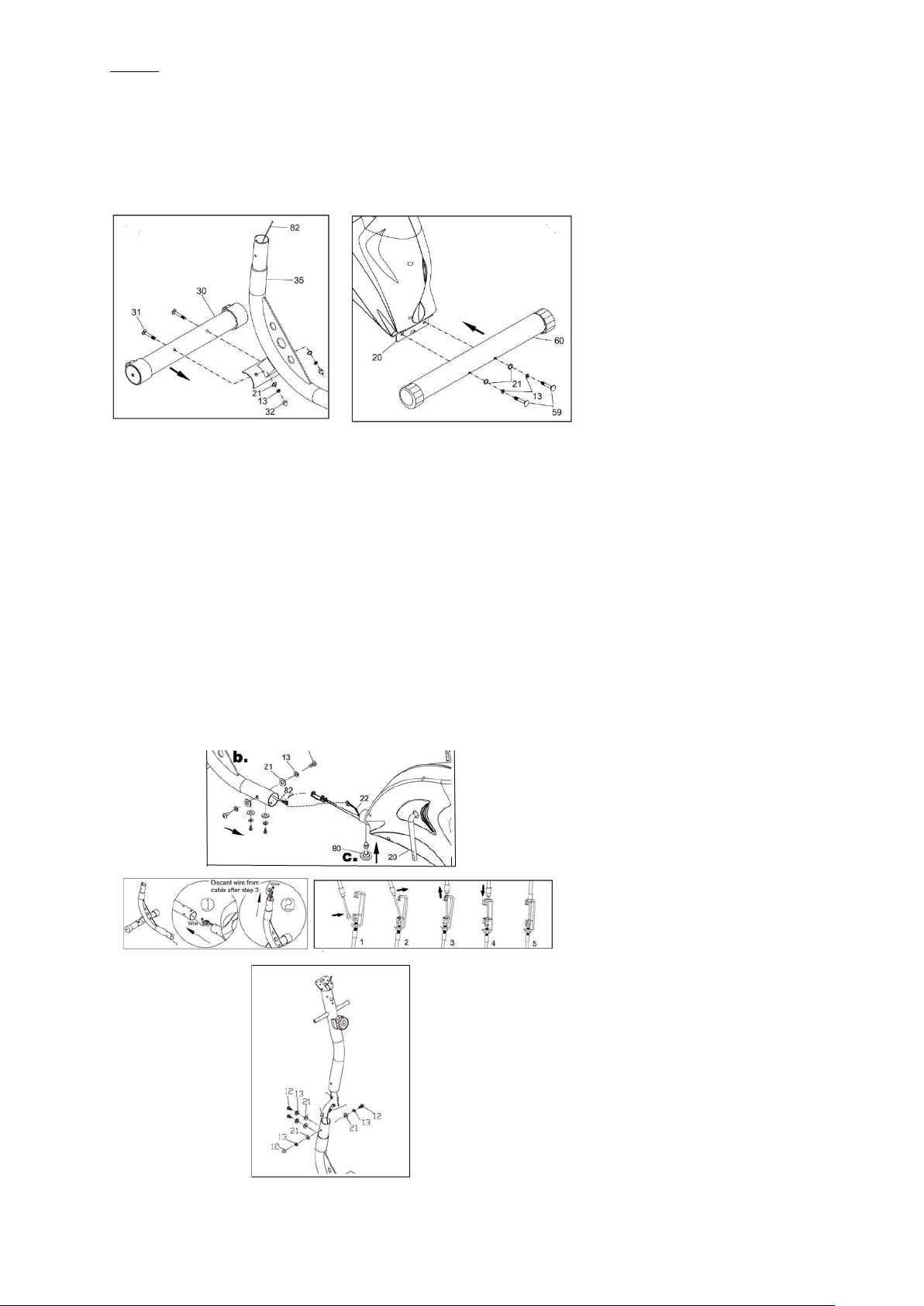

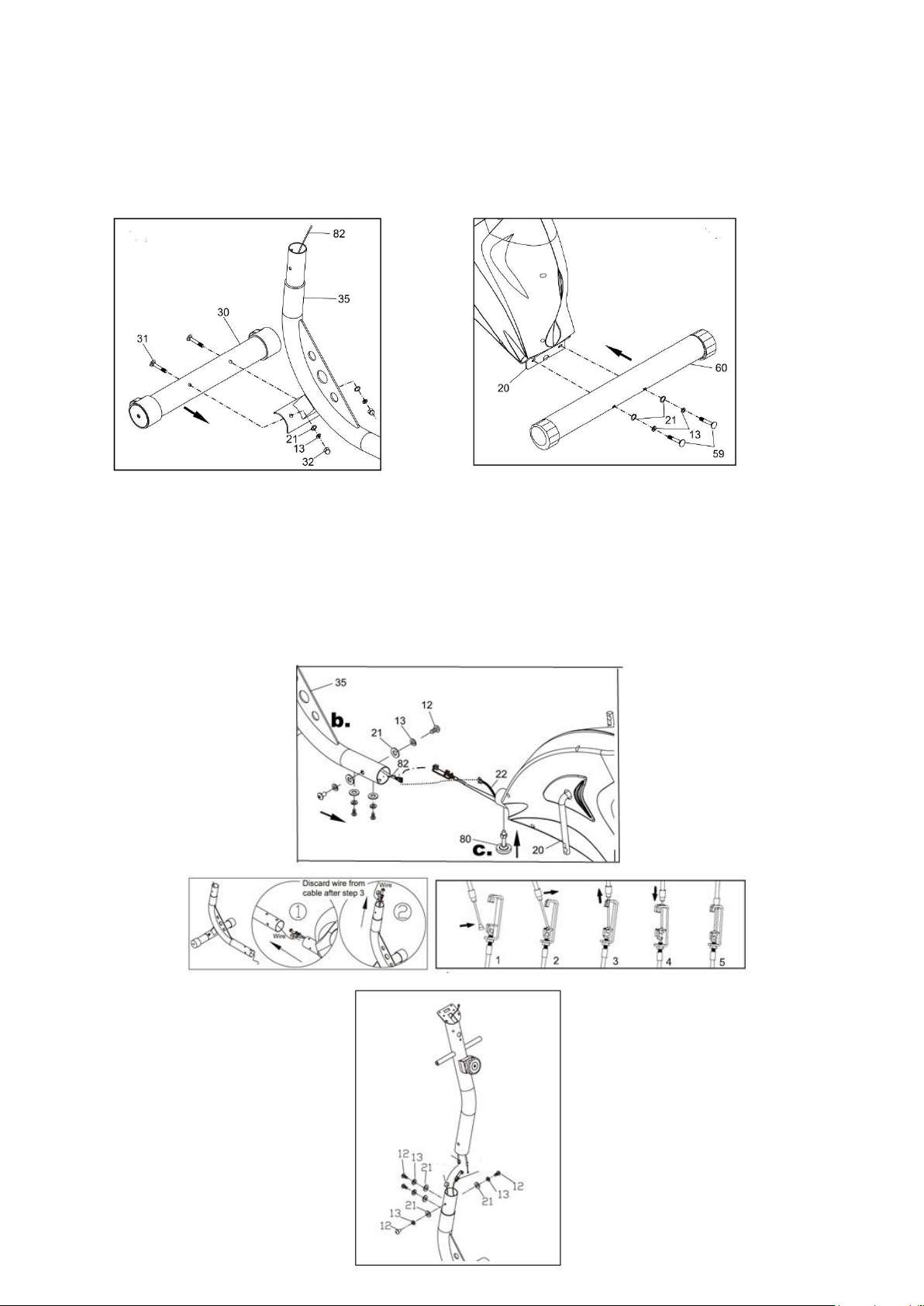

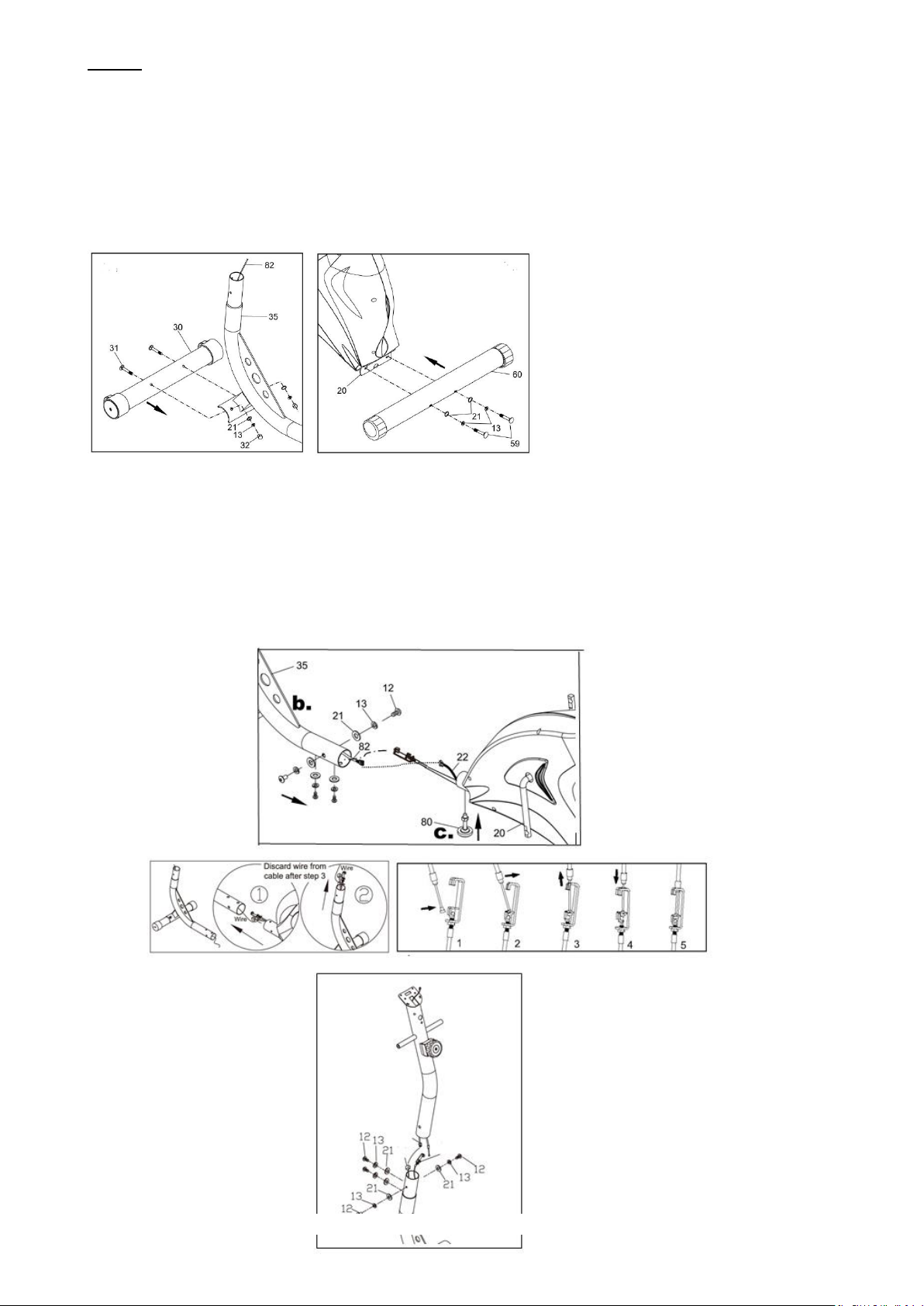

Krok 1 Mocowanie wsporników

● Przymocuj przedni wspornik (30) z kółkami transportującymi (29) do ramy głównej (35)
używając 2 śrub (31), 2 łukowych podkładek (21), 2 podkładek sprężynujących (13) i 2 nakrętek (32).

● Przymocuj tylny stabilizator (60) ze stopkami poziomującymi (58) do ramy głównej (20), używając 2 śrub
(59), 2 podkładek łukowych (13) i 2 podkładek sprężynujących (21).

Krok 2 Łączenie przewodów

Podłącz kabel pomocniczy (82) z dolnej części kolumny (35) z przewodem czujnika w dolnej częścii (22) i przewodem oporu (76 ) w
dolnej części ramy głównej (20)

● Umieść dolną część kolumny (35) w gnieździe bazy (20) i dokręć 4 śrubami imbusowymi (12), 4 podkładkami sprężynującymi

(13) i 4 zwykłymi podkładkami (21).

● dokręć stopki poziomujące (80) do ramy głównej (20)

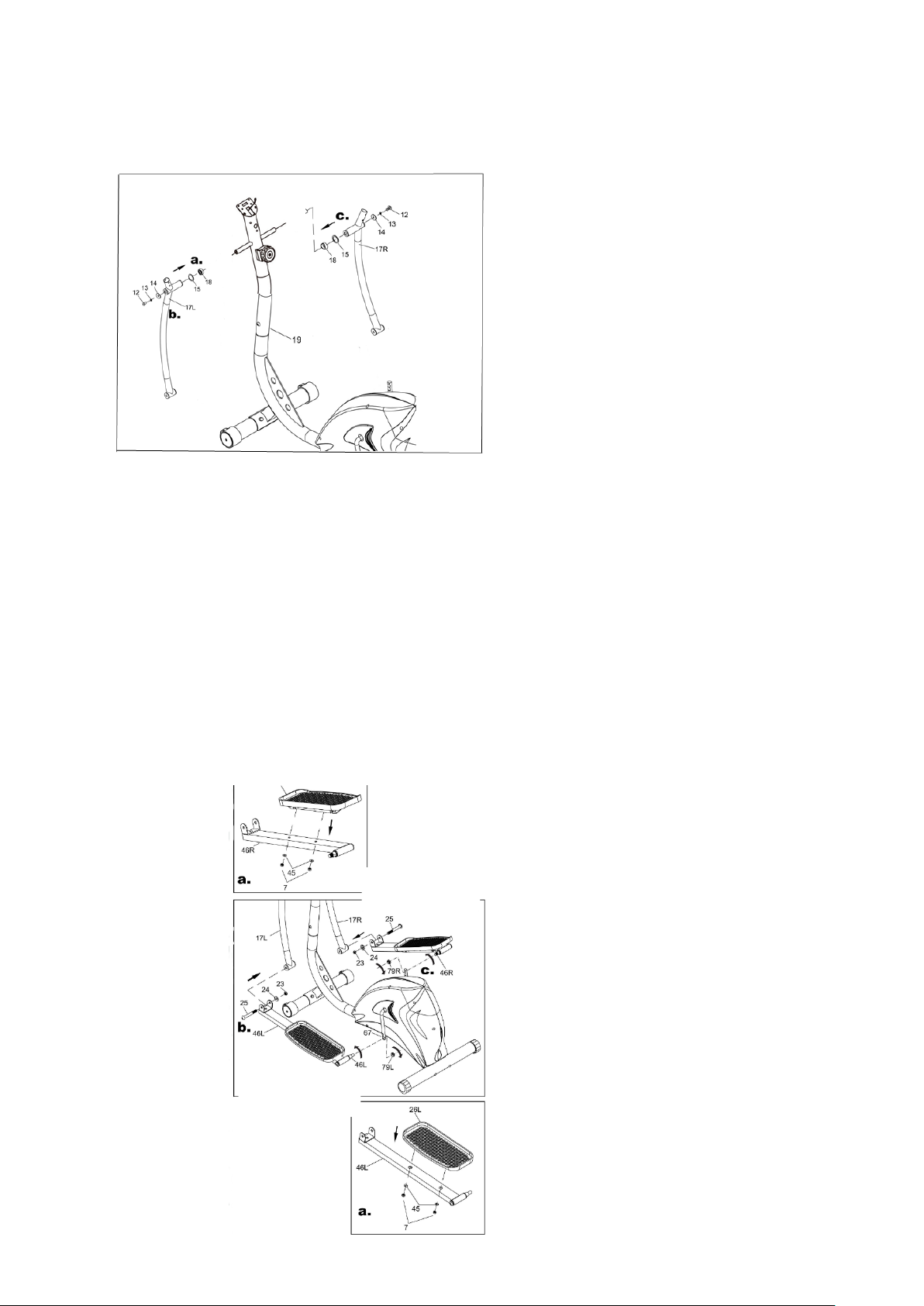

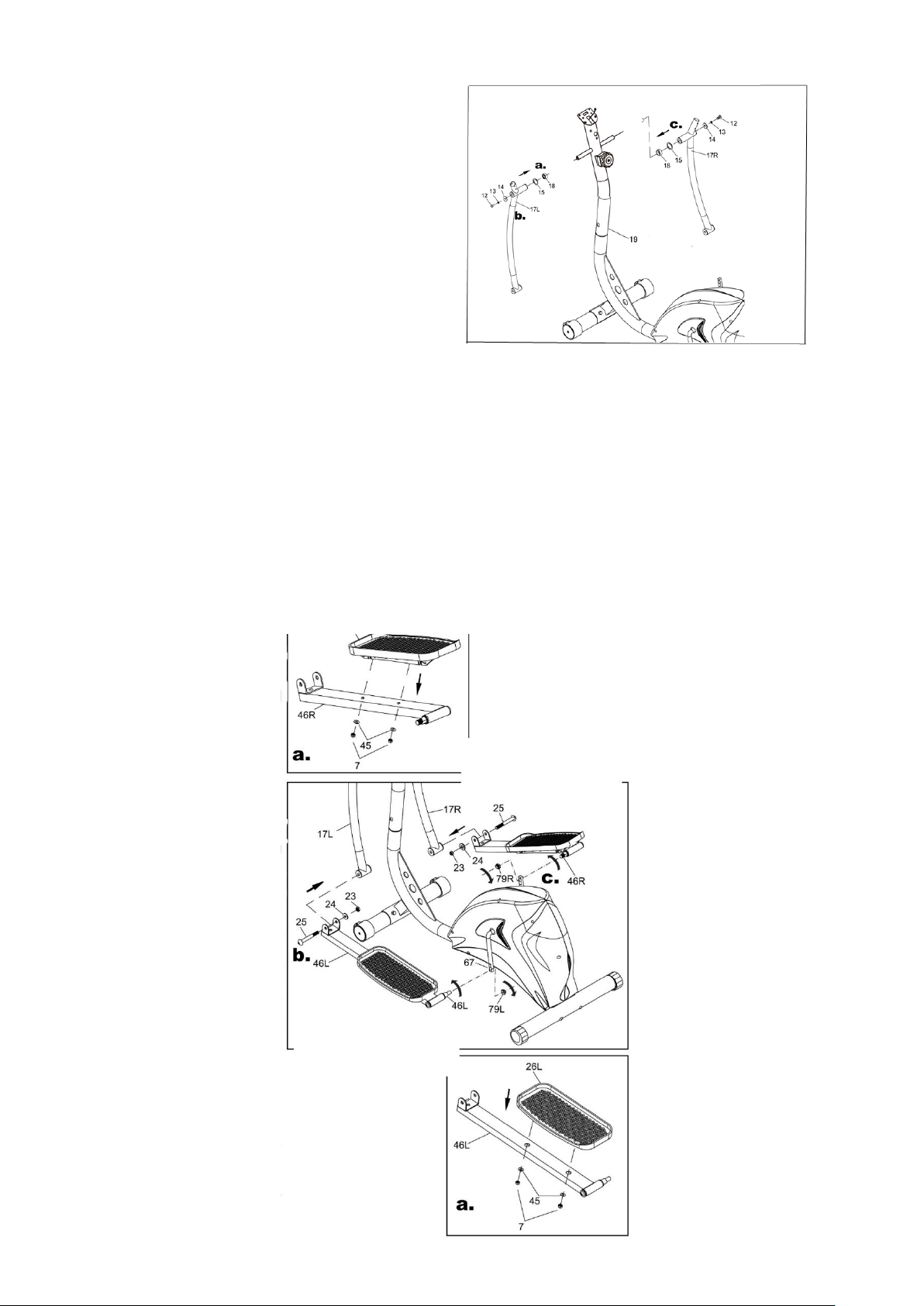

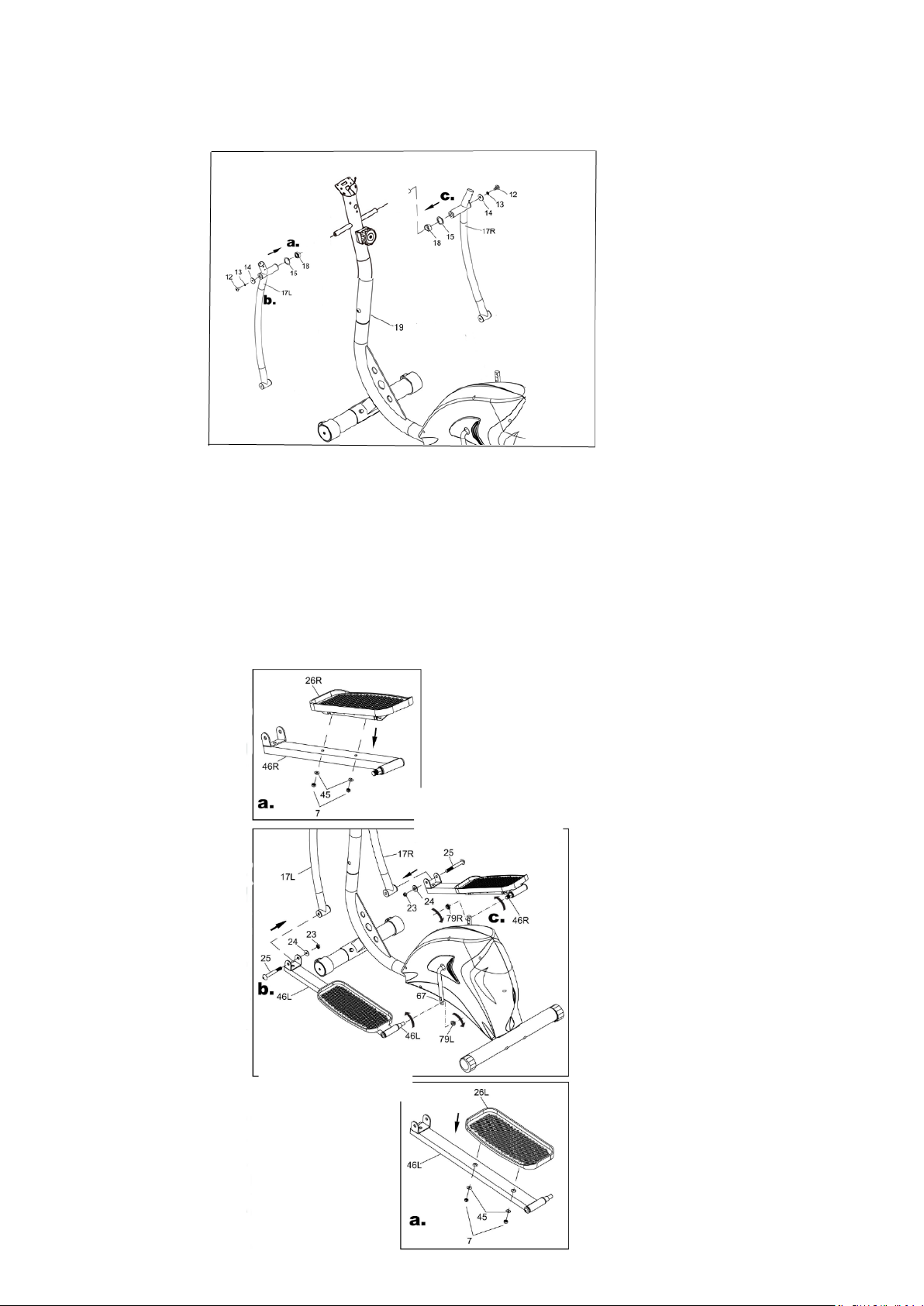

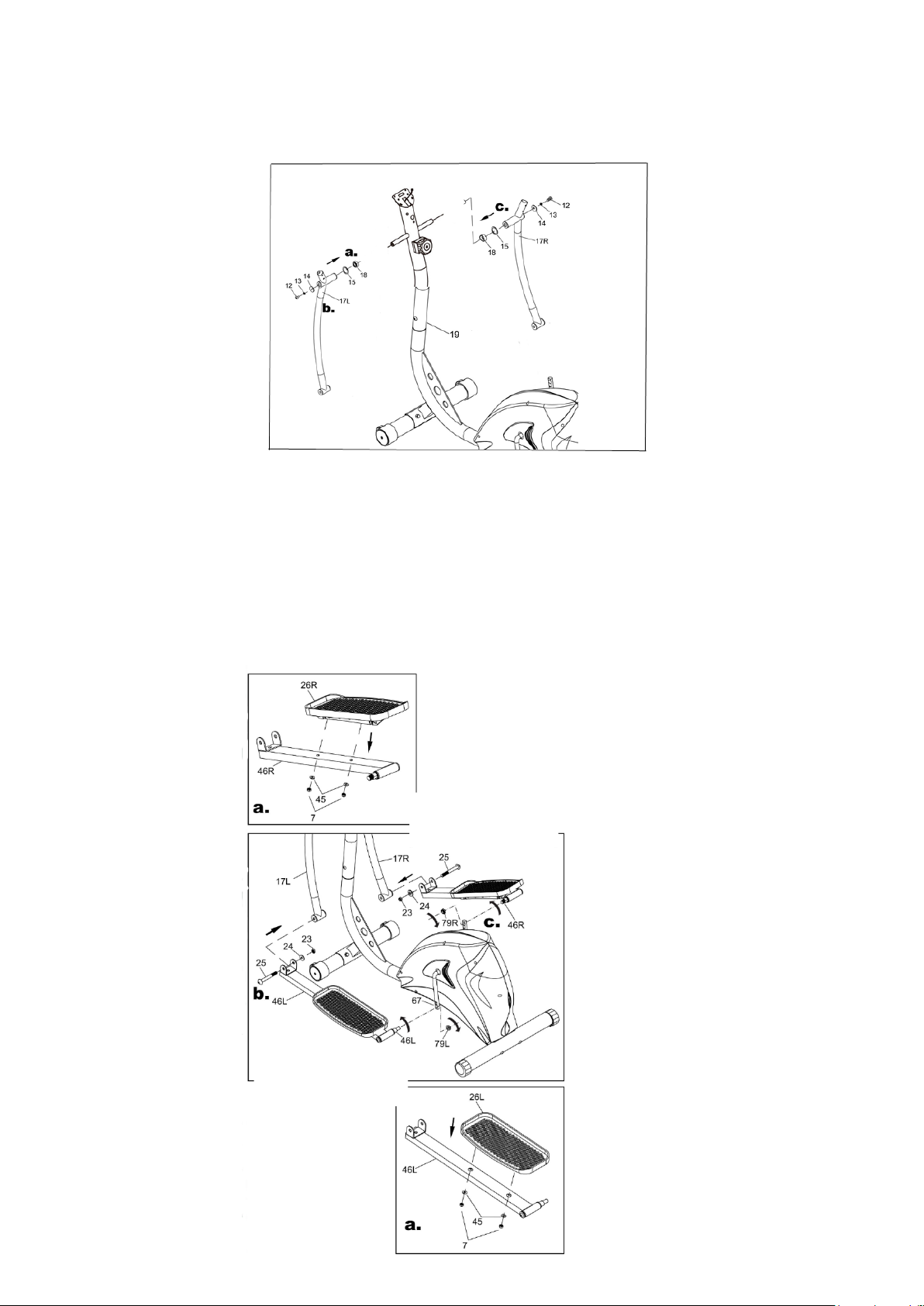

Krok 3 Mocowanie kolumn orbitreka

● Nałóż kołnierz (18)i podkładkę (15) na lewą ośkę, na lewą kolumnę (17L), następnie nałóż podkładkę

(14), podkładkę sprężynującą (13), i dokręć śrubę (12).

● Powtórz krok dla prawej kolumny (17R)

Krok 4 Mocowanie stopnic i prowadnic

● Przymocuj prawą stopnicę (26R) do prawej prowadnicy (46R) używając 2 podkładek (45) i 2 nylonowych nakrętek (7)

● Powtórz dla lewej strony (46L),l (26L)

● Przymocuj wspornik “U” lewej prowadnicy (46L) do lewej kolumny (17L) używając śrub imbusowych (25), płaskich

podkładek (24) i nakrętek nylonowych (23).

● Połącz lewą prowadnicę (46L)ze stopnicą l (26L) do lewej korby(67). Kołek gwintowy ma gwint lewy i należy go

dokręcić przeciwnie do ruchu wskazówek zegara, na koniec nałóż nylonową nakrętkę (79L) z lewym gwintem
przeciwnie do wskazówek zegara..

● Powtórz czynność dla prawej strony zgodnie z ruchem wskazówek zegara

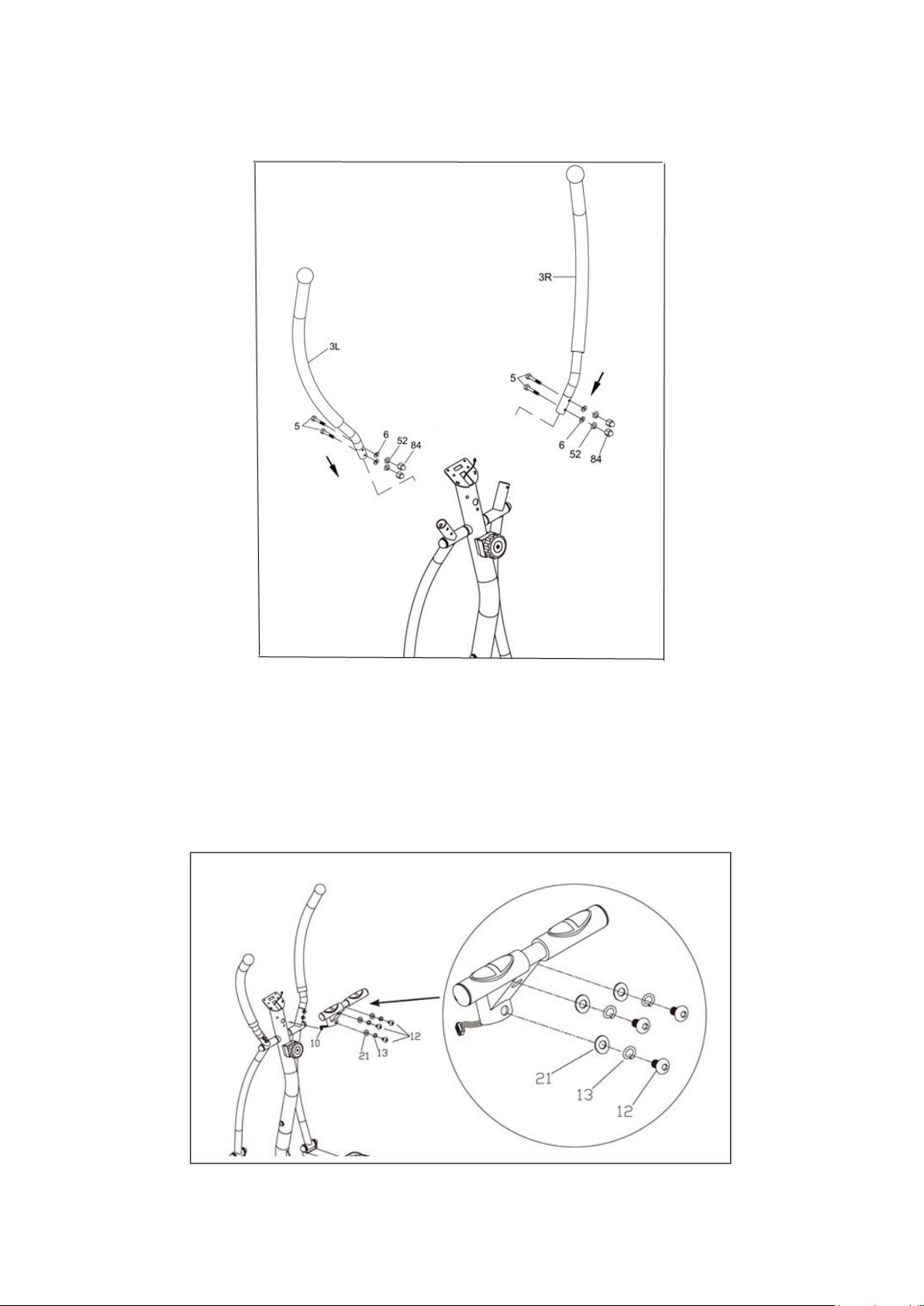

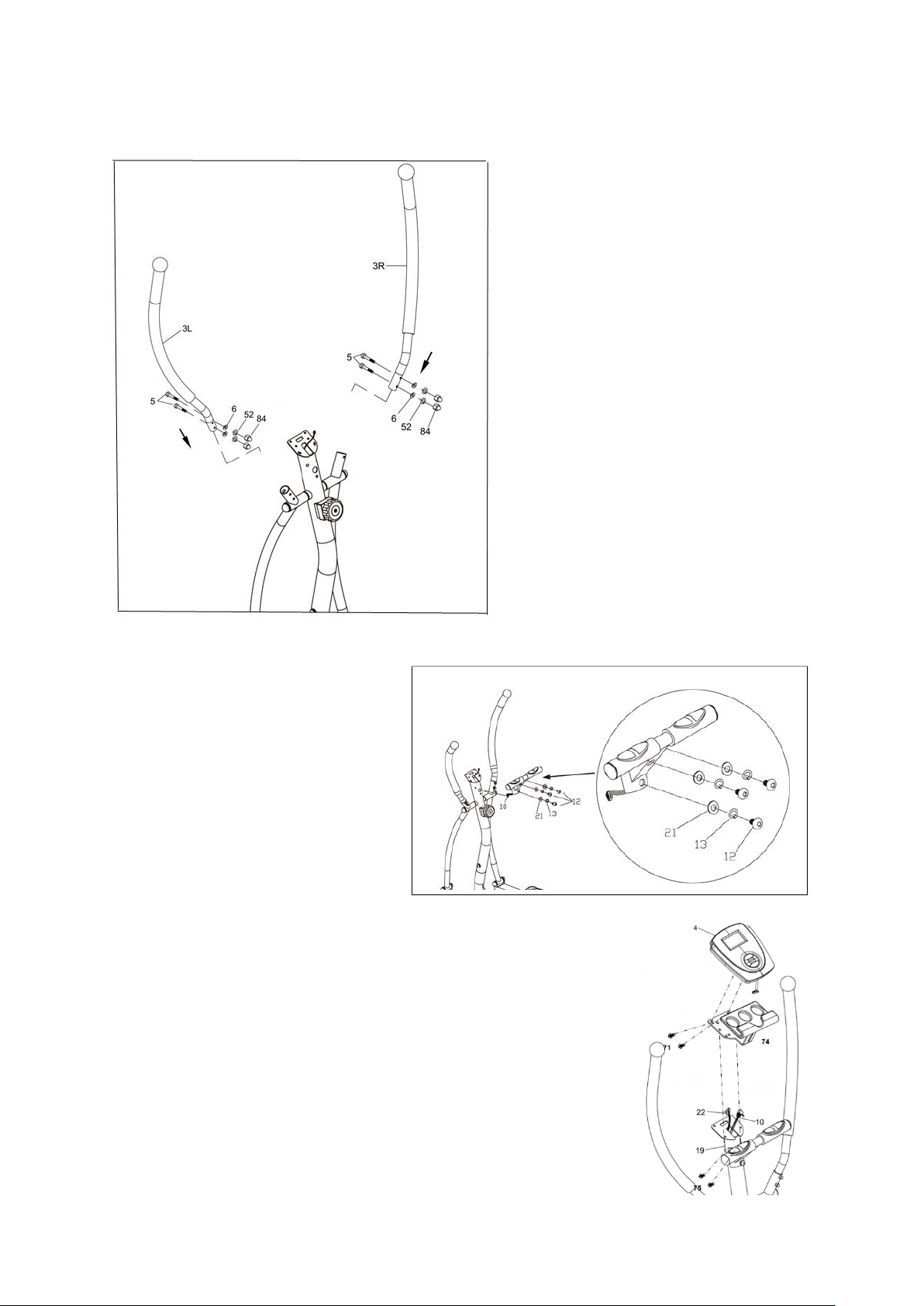

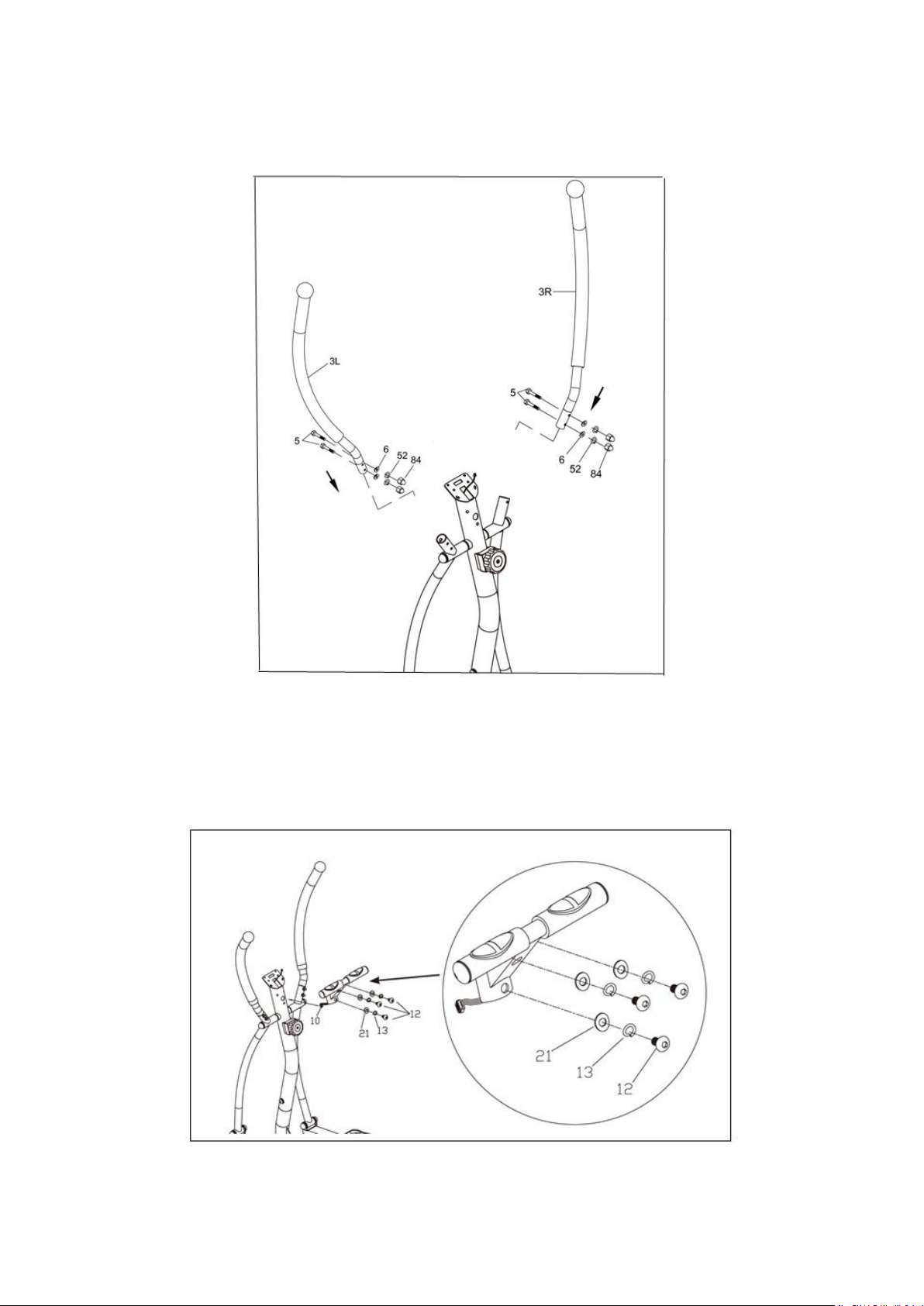

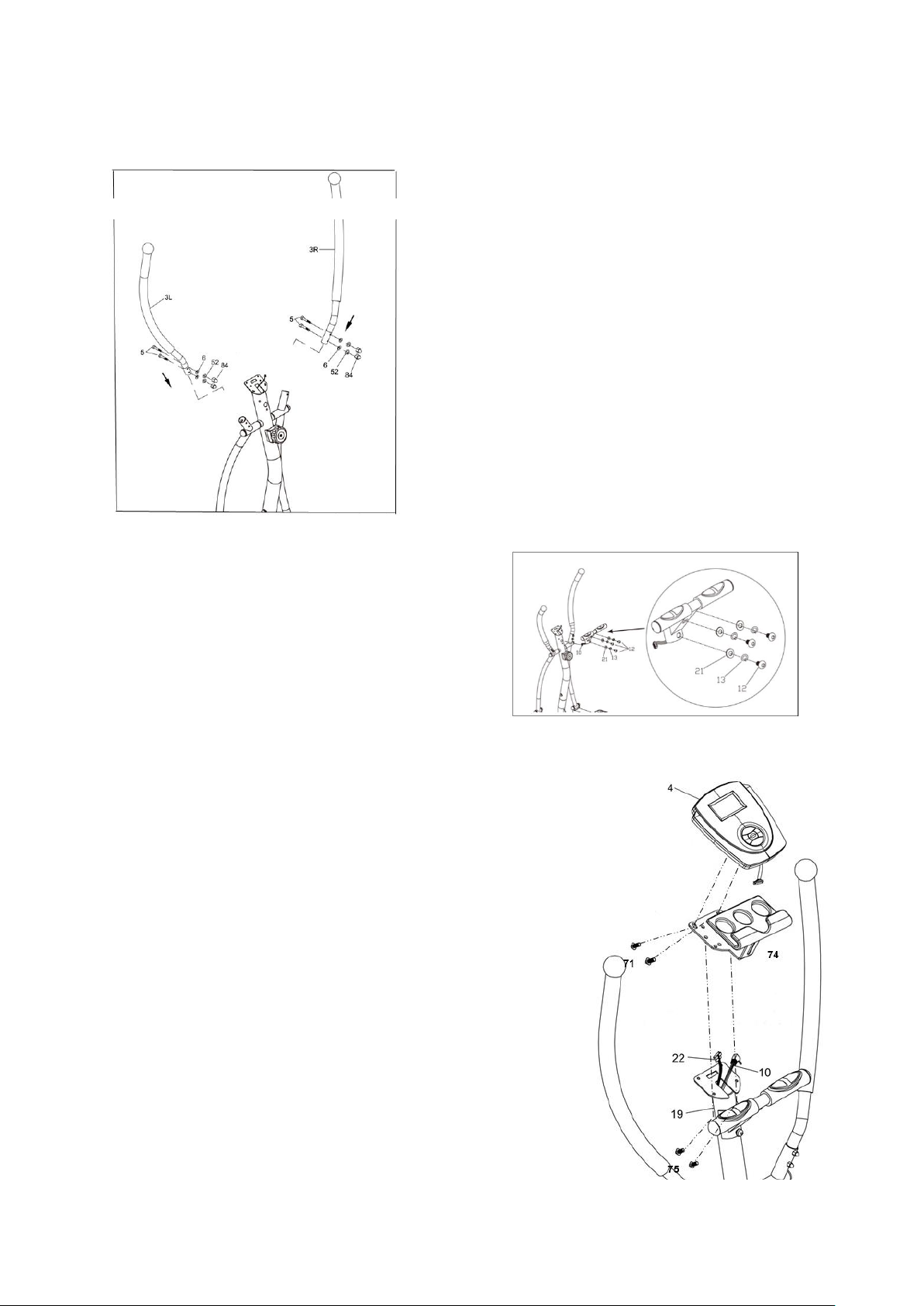

Krok 5 Mocowanie bocznych uchwytów

● Przymocuj lewy uchwyt boczny (3L) do lewej kolumny (17L), używając 4 śrub (5), 2 curve washers (6), 2 spring

washers (52) i 2 zaślepek (84)

● Powtórz krok przykręcając prawy uchwyt(3R) do prawej kolumny(17R)

Krok 6 Mocowanie uchwytów

● Przeciągnij przewód czujnika pulsu (10) przez uchwyt (8) poprzez otwór (19) and

out through top of bracket. Przymocuj uchwyt (8)do kolumny (19) używając 3 podkładek łukowych (21),
3 podkładek sprężynujących (13) i 3 śrub imbusowych (12).

Krok 7 MOCOWANIE KOMPUTERA

● Umieść komputer (4) tw uchwycie na telefon (74) i przykręć używając 2 śrub M5x15 (71)

● Połącz przewód (22) do gniazda w komputerze (7).

● Umieść komputer (4)na wsporniku kolumny (19) i dokręć używając 2 śrub

M5X20 (75).

Połącz wtyczkę przewodu czujnika (10) z gniazdem w komputerze (7).

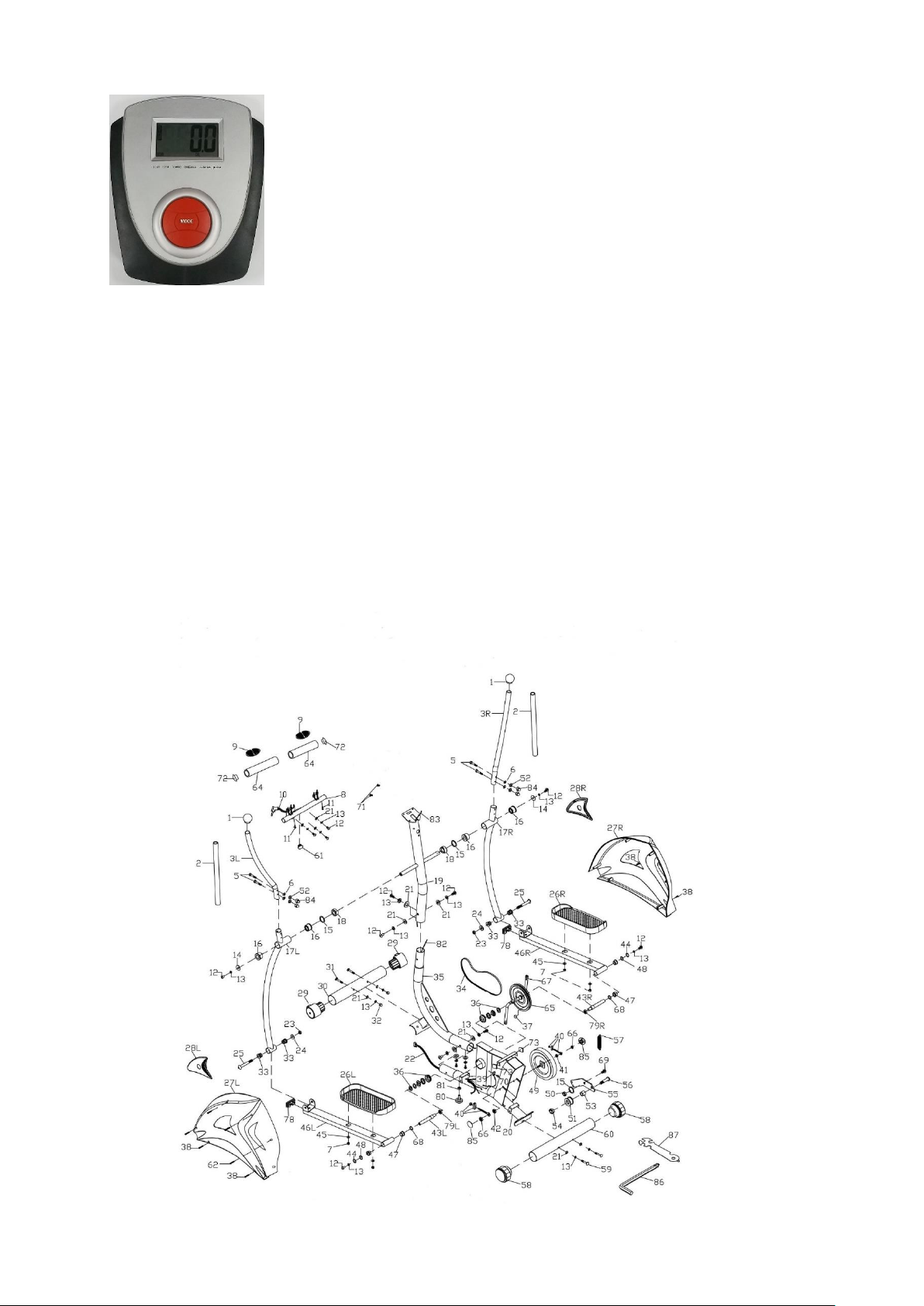

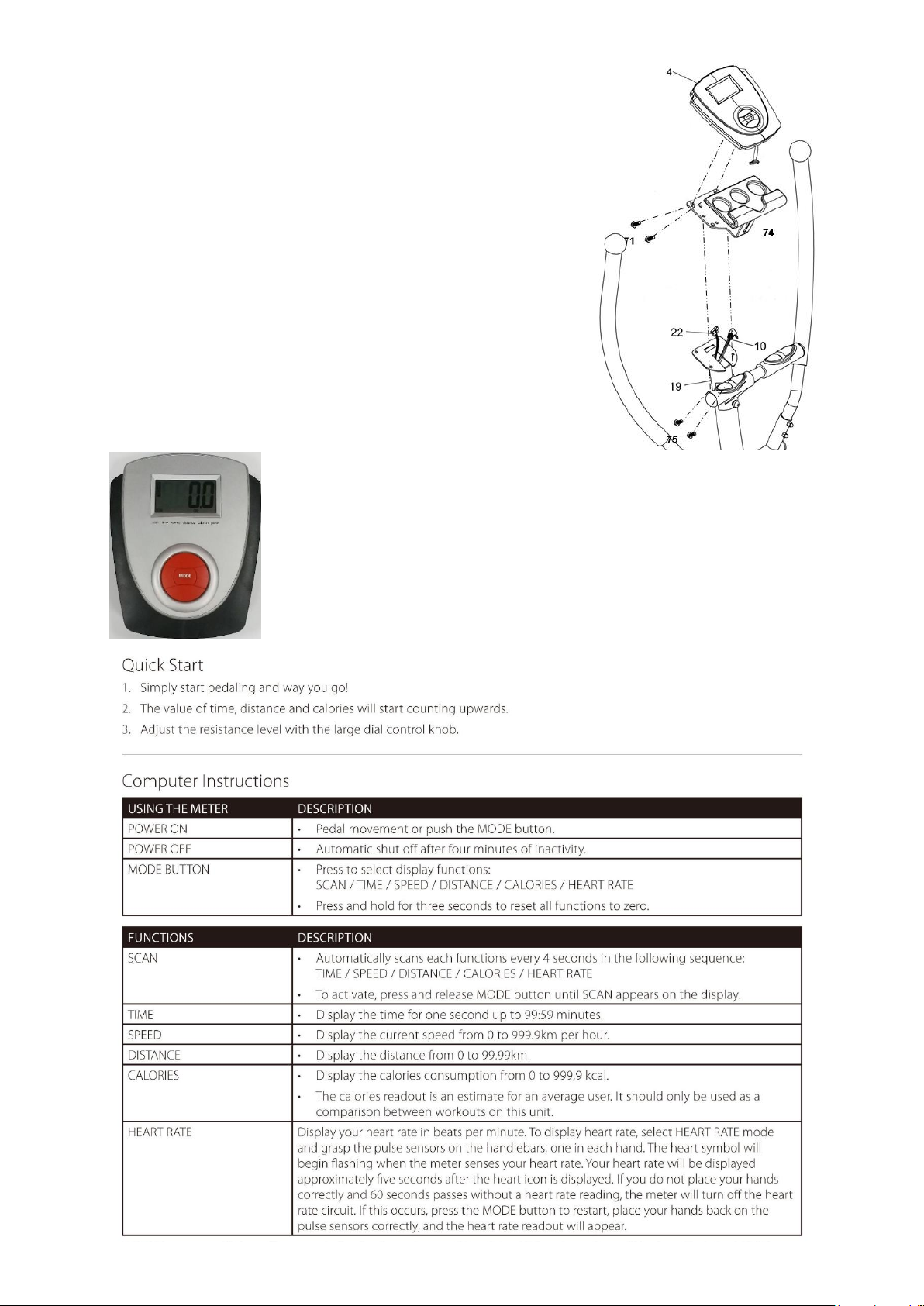

Komputer

Aby zacząć trening po prostu rozpocznij pedałować. Komputer włączyć się automatycznie. Możesz go też włączyć naciskając przycisk
MODE
Naciśnij MODE aby przejść do funkcji SCAN/ DYSTANS/ PRĘDKOŚĆ/ KALORIE/ PULS
Funkcje:
Scan: Wyświetla wszystkie dostępne funkcje i wartości co 4 sek.
Aby włączyć funkcję naciśnij MODE kilkakrotnie aż zobaczysz Scan na ekranie.
Time: wyświetla czas ćwiczeń w zakresie 0-99:59
Speed: Wyświetla aktualną prędkość w zakresie 0-999,9 km/h
Distance: Wyświetla przebyty dystans w zakresie 0-99,99 km
Calories: Wyświetla spalone kalorie w zakresie 0-999,9 kcal
Puls: Wyświetla aktualny puls. Przyłóż obie dłonie do czujników na kierownicy. Serce na wyświetlaczu zacznie migać a po 5 sek
zobaczysz na wyświetlaczu aktualny puls. Jeśli dłoń zsunie się z czujnika lub komputer nie będzie w stanie poprawnie odczytać pulsu
po 60 sek serduszko zniknie z ekranu komputera. Aby ponownie dokonać pomiaru naciśnij MODE aby zrestartować wartość, umieść
obie dłonie na czujnikach i odczekaj kilka sekund aby zobaczyć wartość na ekranie.

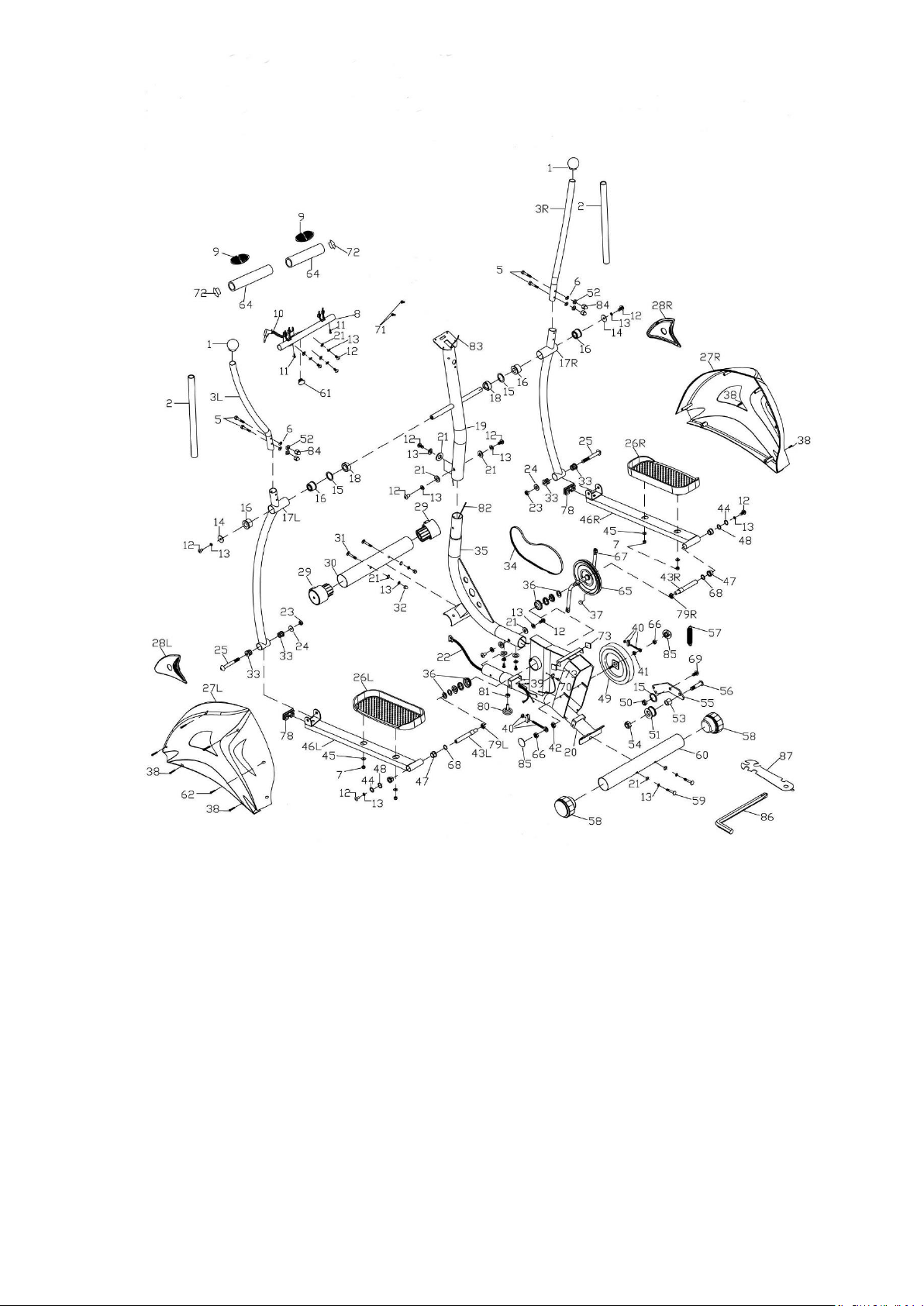

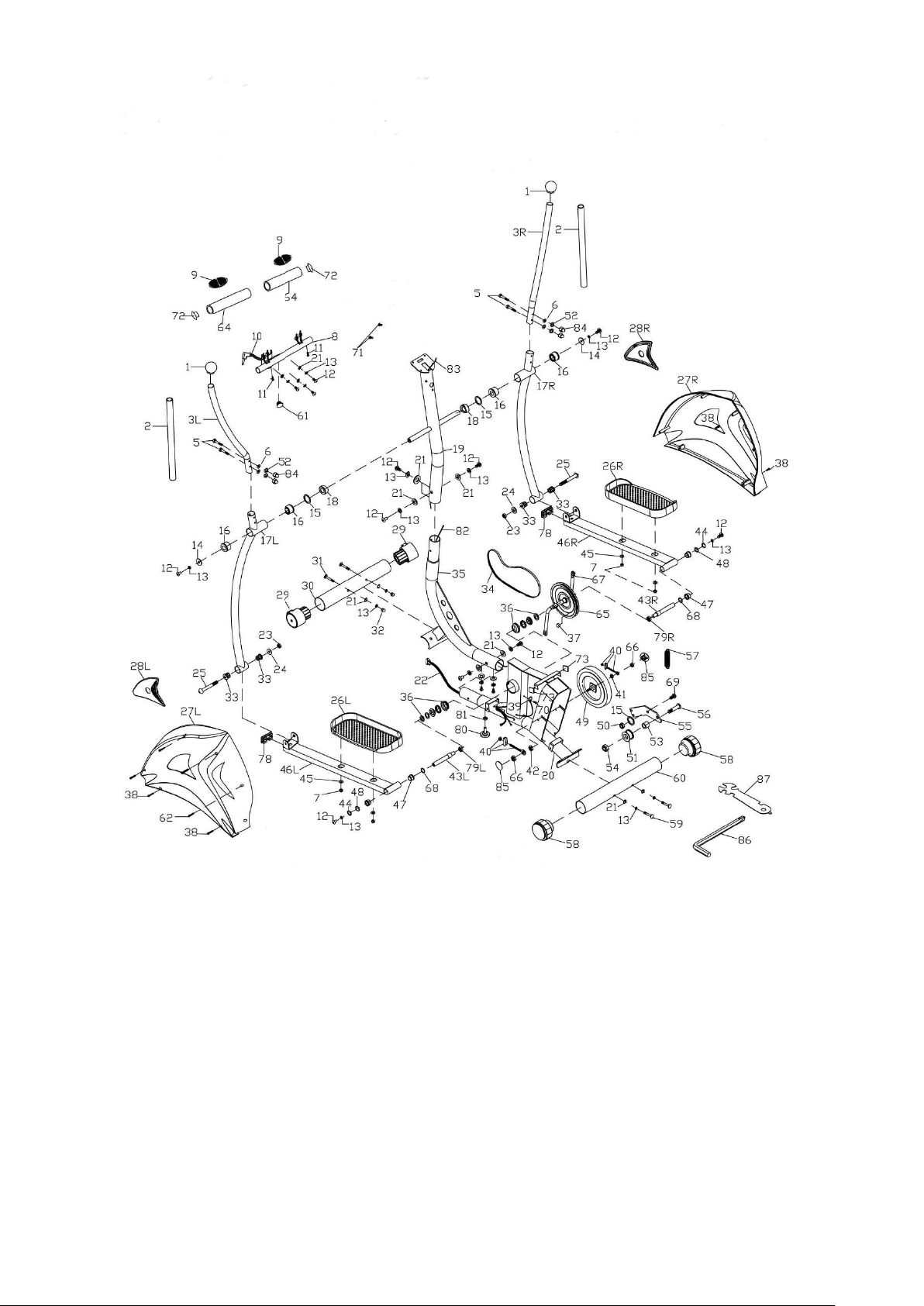

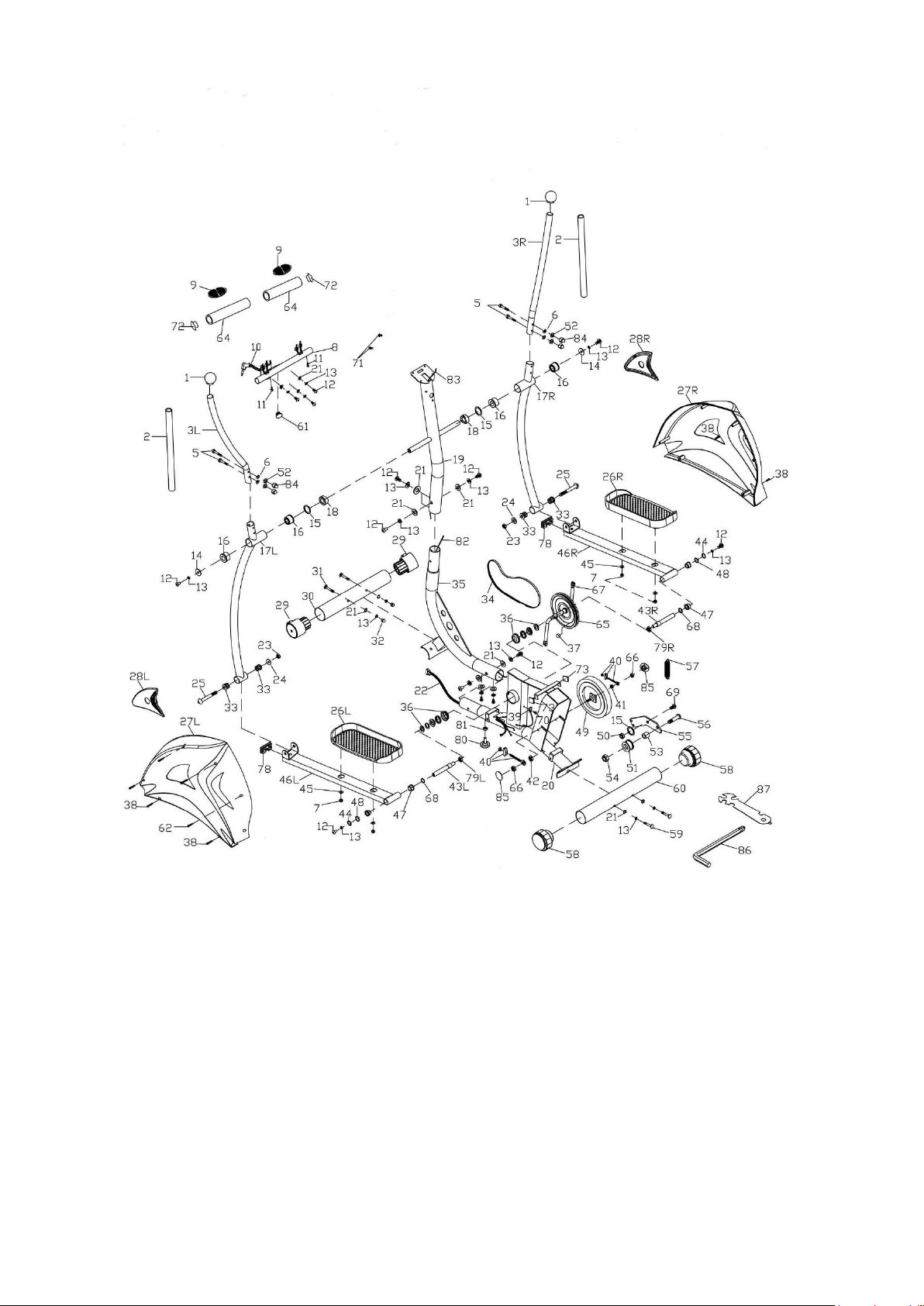

Diagram zbiorczy

SAFETY PRECAUTIONS

1. Read this manual carefully before first using and retain it for future reference.

2. Observe all warnings and preacutions including assembly steps. Use it only for intended purpose.

3. Assemble and use it only according to this manual to assure your safety. Inform all other users about

safe usage.

4. Keep it away from children and pets. Don’t let children unattended near this device. Only an adult

person may assemble and use it.

5. Ask yor physician for advice before starting any exercise program. It is especially necessary if your

suffer from some health problems or if you take some medication that could affect your heart rate,
blood pressure or cholesterol level.

6. Observe body signals. If you feel some problems (pain, tightness in chest, irregular heartbeat,

breathing shortness, dizziness or nausea), stop immediately, improper exercising can result in serious
health problems or in an injury.

7. Put it only on a flat, dry and clean surface and keep a safety safety clearance of at least 0.6 m from

other objects for higher safety. Use a protective cover to protect carpet or floor.

8. Wear adeguate sports clothes and sports shoes. Avoid too loose clothes.

9. Don’t use it outdoors.

10. Check this device for damage or wearing before each using. Regularly check all bolts and nuts. They

should be well tightened, Re-tighten, if necessary. Never use damaged or worn device to assure your
safety.

11. If some sharp edges occur, stop using.

12. If you hear some unusual noises coming from this device, stop using.

13. No adjustable part should protrude and obstruct user movements. Only one person may use it at time.

14. Braking is independent of the speed.

15. It is not intended for therapeutic purpose.

16. Pay attention while lifting or transporting it to avoid back injury. Use only proper lifting techniques or

ask some other person for help.

17. Don’t do any improper modification of this product. If necessary, contact authorized service.

18. Max user weight: 120 kgs

Category: The equipment has been tasted and certified according EN ISO 20957-1 under class H. It is not
suite for therapeutic use

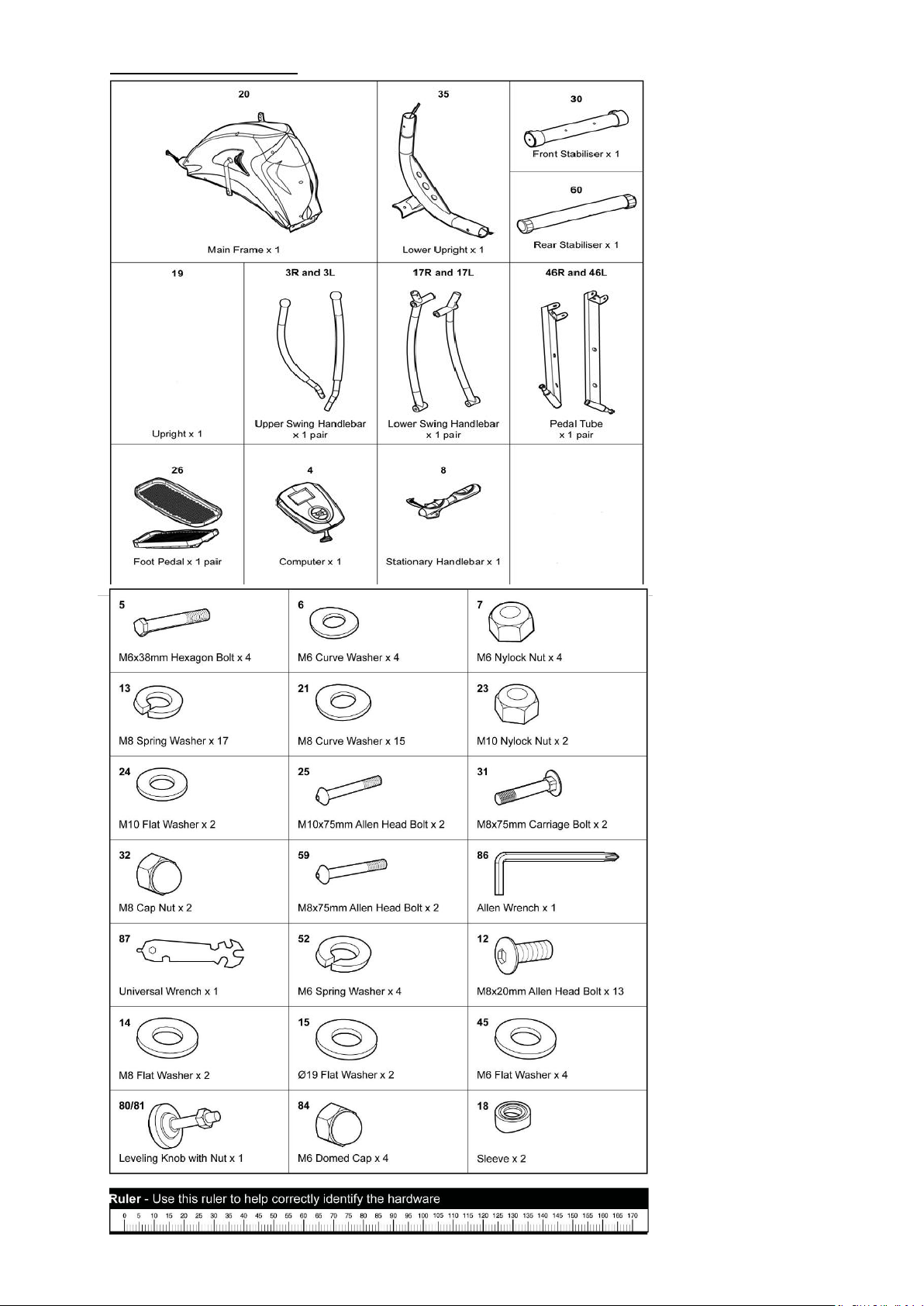

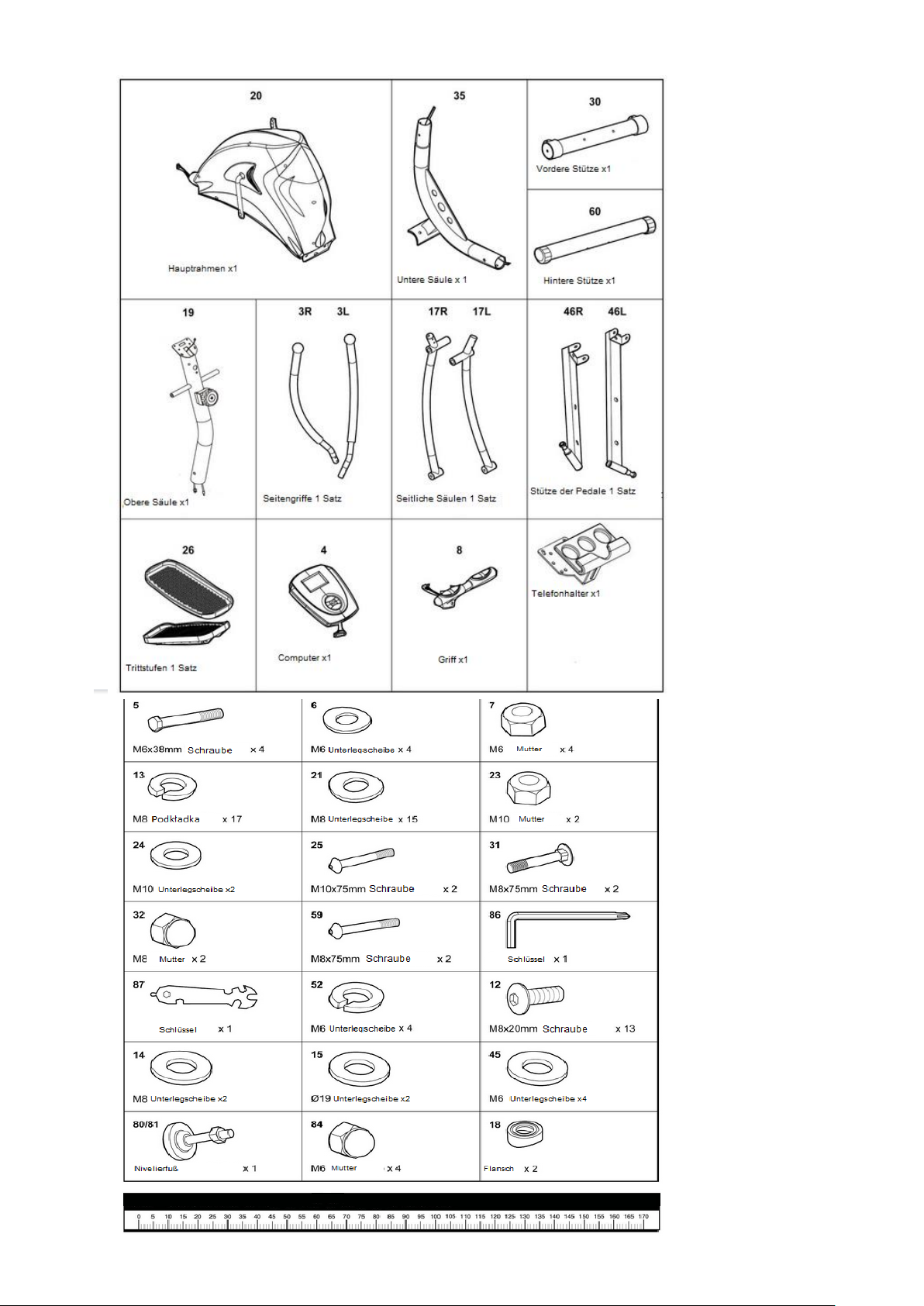

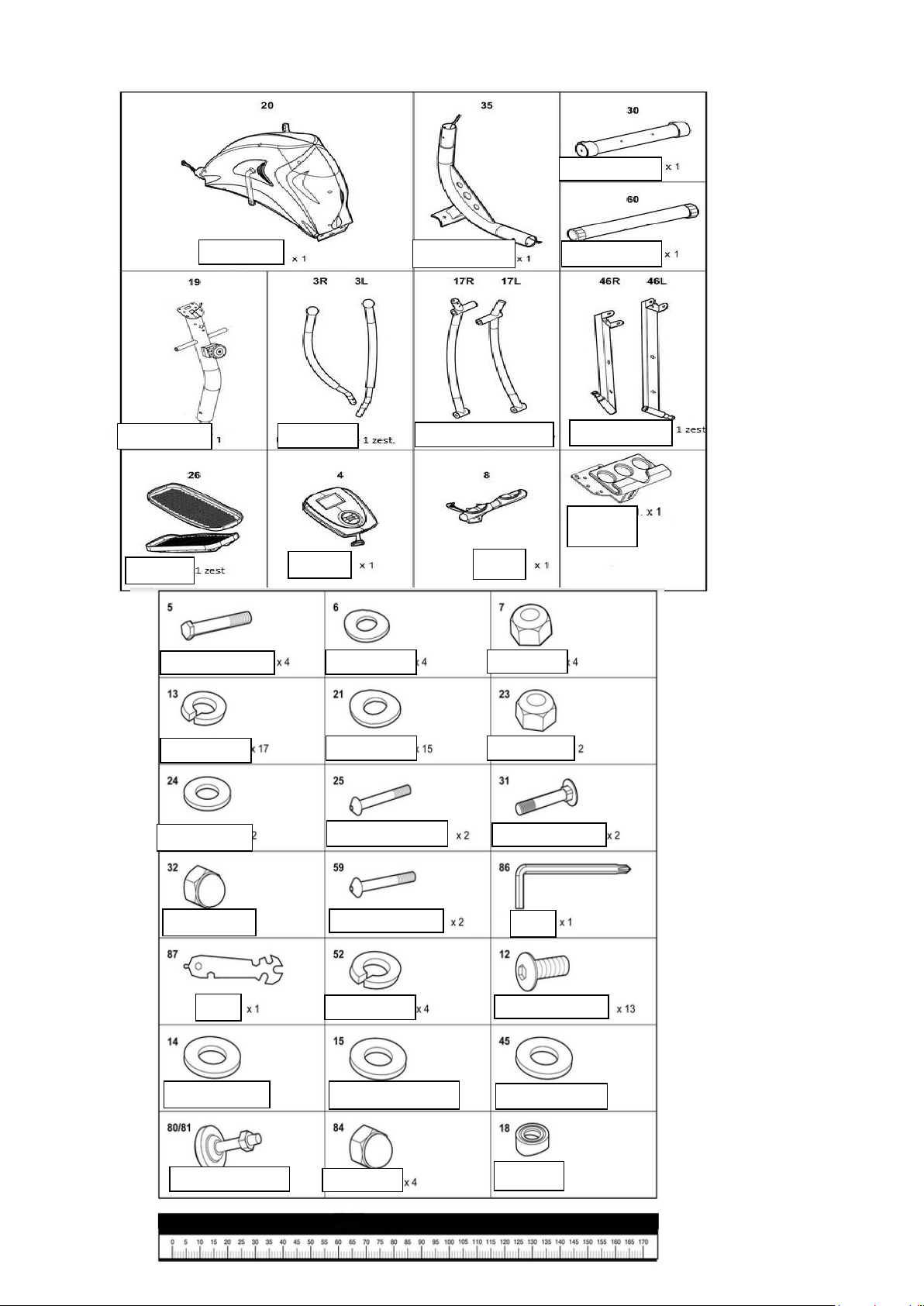

PRE-ASSEMBLY CHECK LIST

PARTS LIST

PART #

DESCRIPTION

Q'TY

PART #

DESCRIPTION

Q'TY

1

Domed cap

2

44

Flat washer

2

2

Foam grip

2

45

Flat washer (M6)

4

3

Upper swing handlebar (R &L)

1P

46R,L

Pedal tube (R and L)

1P 4 Computer with extension sensor wire

1

47

Powder bush

4 5 Hexagon bolt (M6x38mm)

4

48

Butterfly washer

2 6 Curve washer (M6)

4

49

Mag. Flywheel system

1 7 Nylock nut (M6)

4

50

Nylon nut

1 8 Stationary handlebar

1

51

Idle wheel

1 9 Hand pulse sensor plate

2

52

Spring washer (M6)

4

10

Hand pulse wire

1

53

Sleeve for idle wheel

1

11

Cross head screw

2

54

Nylon nut

1

12

Allen head bolt (M8x20mm)

15

55

Idle wheel bracket

1

13

Spring washer(M8)

19

56

Allen head bolt

1

14

Flat washer (M8)

2

57

Spring 1 15

Flat washer (Ø19)

3

58

Adjustable end cap

2

16

Sleeve 4 59

Allen head bolt (M8x75mm)

2

17R,L

Lower swing handlebar (R and L)

1P

60

Rear stabilizer

1

18

Sleeve 2 61

Wire protection cap

1

19

Upright

1

62

Screw 4 20

Main frame

1

63

Tension control knob w/cable

1

21

Curve washer (M8)

15

64

Foam grip

2

22

Upper section sensor wire

1

65

Belt pulley

1

23

Nylock nut (M10)

2

66

Anti-slippery nut

2

24

Flat washer (M10)

2

67

Crank 1 25

Allen head bolt (M10X75)

2

68

Flat washer

2

26R,L

Foot pedal (R and L)

1P

69

Allen head bolt

1

27R,L

Chain cover (R and L)

1P

70

Machine screw

1

28R,L

Crank cover

1P

71

Screw 4 29

Transportation wheel cap

2

72

End cap

2

30

Front stabilizer

1

73

Foam 2 31

Carriage bolt (M8X75)

2

74

Phone bracket

1

32

Cap nut (M8)

2

75

M5x15 countersunk head bolt

2

33

Sleeve 4 76

Lower section tension control cable

1

34

Drive belt

1

77

Bolt 1 35

Lower upright

1

78

End cap

2

36

B.B. parts sets (9 in 1)

1

79R,L

Nylock nut ((L thread & R thread)

1P

37

Magnet

1

80

Leveling cap

1

38

Screw 4 81

Nut 1 39

Sensor with wire

1

82

Auxiliary wire

1

40

Belt adjust

2

83

Auxiliary wire

1

41

Hexagon bolt

1

84

Domed cap (M6)

4

42

Hexagon bolt

1

85

Protection cap

2

43R,L

Pedal axle (L thread & R thread)

1P

86

Allen wrench

1 87

Universal wrench

1

ASSEMBLY INSTRUCTION

STEP 1 ATTACH THE STABILIZERS

⚫ Attach front stabilizer (30) with 2 transportation wheel caps (29) to front curve plate of lower upright (35)

and secure with 2 carriage bolts (31), 2 curved washers (21), 2 spring washers (13) and 2 cap nuts (32).

⚫ Attach rear stabilizer (60) with 2 leveling caps (58) to rear curve plate of main frame (20), using 2 allen head bolts
(59), 2 spring washers (13) and 2 curve washers (21).

STEP 2 CONNECT TENSION CONTRAL CABLE AND SENSOR WIRE

⚫ Connect the auxiliary cable (82) from lower upright (35) to the lower section sensor wire (22) and lower section

tension
control cable (76 ) from main frame (20)

⚫ Fit lower upright (35) onto base tube of main frame (20) and secure with 4 allen head bolts (12), 4 spring washers

(13) and 4 curve washers (21).

● Screw the leveling knob (80) onto bottom screw hole of base tube of main frame (20)

STEP 3 ATTACH THE LOWER SWING HANDLEBAR

⚫ Slide sleeve (18) and adjust washer (15) onto left horizontal axle, followed by left lower swing handlebar (17L),

washer (14), spring washer (13), secured with allen head bolts (12).

Repeat process for right hand side lower swing handlebar (17R) assembly.

STEP 4 ATTACH FOOT PEDAL AND PEDAL TUBE

⚫ Attach right foot pedal (26R) to left foot pedal tube (46R) using 2 flat washers (45) and 2 nylock nuts (7)
⚫ Repeat process for left hand side pedal tube (46L) and foot pedal (26L) assembly.
⚫ Attach front end welded U bracket of left foot pedal tube (46L) to left lower swing handlebar (17L) using allen

head
bolts (25), flat washer (24) and nylock nut (23).

⚫ Important: Attach left foot pedal tube (46L) with left foot pedal (26L) to left arm of crank (67). The thread

stud has a left hand thread and screws into the crank in an anti-clockwise direction, this is then secured with
nylock nut (79L) which also has a left hand thread and is tightened in an clockwise direction.

⚫ Repeat process for right hand side foot pedal tube (46R), right foot pedal (26R) with right arm of crank (67)

assembly. Note that the thread parts have right hand threads and is tightened in a clockwise direction.

STEP 5 ATTACH UPPER SWING HANDLEBAR

⚫ Attach left upper swing handlebar (3L) to left lower swing handlebar (17L), using with 4 hexagon head

bolts (5), 2 curve washers (6), 2 spring washers (52) and 2 domed cap (84)

⚫ Repeat process for right upper swing handlebar (3R) to right lower swing handlebar (17R) assembly.

STEP 6 ATTACH THE STATIONARY HANDLEBAR

⚫ Thread hand pulse sensor cable (10) from stationary handlebar (8) through hole at top of upright (19) and

out through top of bracket. Attach stationary handlebar (8) to upright (19) using 3 curved washers (21),

3 spring washers (13) and 3 allen head bolts (12).

⚫ Attach stationary handlebar (8) to upright (19) using 3 curved washers (21), spring washers (13) and

Allen head bolts (12).

STEP 7 ATTACH PHONE HOLDER AND COMPUTER

⚫ Put meter (4) to the phone bracket (74) and tighten with 2 pcs

M5x15 countersunk head bolt (71)

⚫ Connect the plug of middle section sensor wire (22) to the sensor

socket of meter (7).

⚫ Attach the meter (4) w/phone bracket (74) set to the top meter

bracket of front post (19) and tighten with 2 pcs
M5X20 round head bolt (75).

⚫ Insert the plug of hand pulse sensor wire (10) to the pulse socket

of of console back (7).

COMPUTER OPERATION

Exploded drawing

Bezpečnostní pokyny

1. Před prvním použitím je potřeba seznámit se přesně s návodem a uschovat si jej do budoucnosti.

2. Mějte na paměti všechna upozornění a bezpečnostní opatření včetně montážních kroků. Stroj lze

používat pouze k určenému účelu.

3. S ohledem na vlastní bezpečnost by měl být výrobek sestaven a používán v souladu s tímto

návodem. Všichni ostatní uživatelé by měli být informováni o zásadách bezpečného používání.

4. Přístroj musí být chráněn před přístupem dětí a zvířat. Děti by neměly zůstat v blízkosti zařízení bez

dozoru. Zařízení může být sestaveno a používáno pouze dospělou osobou.

5. Před spuštěním jakéhokoli cvičebního programu se poraďte s lékařem. Je to nezbytné především v

případě osob majících zdravotní problémy nebo užívajících léky, které mohou mít vliv na srdeční
frekvenci, krevní tlak nebo hladinu cholesterolu.

6. Pozorně sledujte své tělo. V případě objevení se jakýchkoliv problémů (bolest, tlak na prsou,

nepravidelná srdeční akce, lapání po dechu, nevolnosti nebo závratě), okamžitě přerušte trénink.
Nesprávné provádění cviků může vést k vážným zdravotním problémům nebo zraněním.

7. Zařízení postavte na rovný, suchý a čistý povrh a zabezpečte volný prostor min. 0,6m od ostatních

předmětů, za účelem zvýšení stupně bezpečnosti. Koberec nebo podlahu chraňte podložkou.

8. Používejte vhodné oblečení a boty. Vyhýbejte se volnému oblečení.

9. Zařízení není určeno k venkovnímu použití.

10. Zařízení zkontrolujte z hlediska poškození nebo opotřebení před každý tréninkem. Pravidelně

kontrolujte všechny šrouby a matice. Všechny by měly být řádně dotažené. V případě potřeby je
musíte dotáhnout. V zájmu vlastní bezpečnosti nepoužívejte poškozené nebo použité zařízení.

11. Přerušte používání, pokud se na zařízení objeví ostré hrany.

12. Pokud zařízení začne vydávat neobvyklé zvuky, přestaňte jej používat.

13. Žádná nastavitelná část by neměla vyčnívat nebo bránit pohybu uživatele. Zařízení může být

využíváno najednou pouze jedinou osobou.

14. Brždění nezávisí na rychlosti.

15. Zařízení není určeno k terapeutickým účelům.

16. Při zvedání nebo přepravě stroje je třeba dbát na to, aby nedošlo ke zranění zad. Používejte pouze

vhodné techniky zdvihu nebo si zajistěte pomoc jiné osoby.

17. Nelze provádět modifikace v konstrukci produktu. V případě potřeby kontaktujte autorizovaný

servis.

18. Maximální hmotnost uživatele: 120 kg

Kategorie: Zařízení bylo klasifikováno jako H podle EN ISO 20957-1 a je určeno pro domácí /

komerční použití. Nemůže být používán pro terapeutické a rehabilitační účely.

Seznam přiložených částí

Hlavní rám

Spodní sloupek

Zadní podpěra

Horní sloupek

Boční kliky

Lsada bočních sloupků

Běhouny

Počítač

Držák

Držák

telefonu

Tyč nášlapu

M6 Podložka

M8 Podložka

M8 Podložka

M10 Matice

M10 Podložka

M10x75mm Šroub

M8 Matice x2

Klíč

Klíč

M6 Podložka

M8 Podložka x2

Ø19 Podložka x2

M6 Podložka x4

Nivelační knoflík

Límec x2

Seznam dílů

PART #

Popis

Množ.

PART #

Popis

Množ.

1

Kryty kopulove

2

44

Podložka

2

2

Molitan

2

45

Podložka (M6)

4 3 Boční rukojeti (R iL)

1P

46R,L

Podpěra pedálu (R i L)

1P 4 Počítač

1

47

pouzdro

4 5 Šroub (M6x38mm)

4

48

Podložka

2 6 Podložka pružná (M6)

4

49

Setrvačník

1 7 Nylonová matice (M6)

4

50

Nylonová matice

1 8 Držák

1

51

Volnoběžné řemenice

1 9 Pulzní senzory

2

52

Podložka pružinová (M6)

4

10

Kabel snímače pulzu

1

53

límec 1 11

Šroub

2

54

Nylonová matice

1

12

Šroub imbusový (M8x20mm)

15

55

Wspornik koła jałowego

1

13

Podložka pružinová(M8)

19

56

Śruba imbusowa

1

14

Podložka (M8)

2

57

pružina

1

15

Podložka(Ø19)

3

58

Záslepka

2

16

Kołnierz

4

59

Šroub imbusový (M8x75mm)

2

17R,L

sloup (R i L)

1P

60

Zadní držák

1

18

límec 2

61

Kryt kabelu

1

19

Kolumna

1

62

Šroub

4

20

Hlavní rám

1

63

Odporový knoflík

1

21

Podložka oblouková (M8)

15

64

Molitan

2

22

Horní pulzní kabel

1

65

řemenice

1

23

Nylonová matice (M10)

2

66

Matica

2

24

Podložka (M10)

2

67

klika

1

25

Šroub imbusový (M10X75)

2

68

Podložka

2

26R,L

nášlap pedálu (R i L)

1P

69

Šroub imbusový

1

27R,L

Kryt (R i L)

1P

70

Strojový šroub

1

28R,L

Kryt kliky

1P

71

Šroub

4

29

Kryt pro přepravní kolečka

2

72

Patka

2

30

přední podpěra

1

73

Molitan

2

31

Šroub (M8X75)

2

74

Držák telefonu

1

32

Matice (M8)

2

75

M5x15 Šroub

2

33

límec 4 76

Spodní kabel

1

34

Pasek

1

77

Šroub

1

35

Spodní část sloupku

1

78

Záslepka

2

36

komponenty (9 w 1)

1

79R,L

Nylonová matice

1P

37

magnet

1

80

Vyrovnávací patky

1

38

Šroub

4

81

Matice 1 39

Senzor s kabelem

1

82

Pomocný kabel

1

40

Pasek 2 83

Pomocný kabel

1

41

Šroub 1 84

Kryt kopulový (M6)

4

42

Šroub 1 85

Kryt

2

43R,L

Hřídel pedálu (L i R)

1P

86

Imbusový klíč

1

87

Univerzální klíč

1

Montáž

Krok 1 Upevnění podpěr

● Přední podpěru (30) s transportními kolečky (29) připevněte k hlavnímu rámu (35) pomocí 2 šroubů (31), 2 obloukových
podložek (21), 2 pružinových podložek (13) a 2 matic (32).

● Zadní podpěru (60) s vyrovnávacími patkami (58) připevněte k hlavnímu rámu (20) pomocí 2 šroubů (59), 2 obloukových

podložek (21) a 2 pružinových podložek (13).

● Umístěte límec (18) a podložku (15) na levou osu, na levý sloupek (17L), poté nasaďte podložku

(14), pružinovou podložku (13) a utáhněte šroub (12).

● Opakujte krok pro pravý sloupek (17R)

Krok 2 Propojení kabelů

● Spojte pomocný kabel (82) ze spodní části sloupku (35) s kabelem čidla ve spodní části (22) a odporovým kabelem

(76) ve spodní části hlavního rámu (20).

● Dolní část sloupku (35) vložte do hlavního rámu (20) a dotáhněte pomocí 4 imbusových šroubů (12), 4 pružinových

podložek (13) a 4 obyčejných podložek (21).

● utáhněte vyrovnávací patky (80) k hlavnímu rámu (20)

Krok 3 Upevnění sloupků eliptického trenažéru

● Umístěte límec (18) a podložku (15) na levou osu, na levý sloupek (17L), poté nasaďte podložku

(14), pružinovou podložku (13) a utáhněte šroub (12).

● Opakujte krok pro pravý sloupek (17R)

Krok 4 Upevnění pedálů

● Připevněte pravý nášlap pedálu (26R) k pravé tyči pedálu (46R) pomocí 2 podložek (45) a 2 nylonových matic (7).

● Opakujte pro levou stranu (46L), l (26L)

●Upevněte podpěru levého pedálu (46L) k levému sloupku (17L) pomocí imbusových šroubů (25), plochých podložek (24) a

nylonových matíc (23).

● Levou tyč pedálu (46L) s nášlapem pedálu (26L) spojte s levou klikou (67). Závitový čep má levý závit a měl by být

dotažen proti směru hodinových ručiček. Nakonec vložte nylonovou matici (79L) levým závitem proti směru hodinových
ručiček.

● Opakujte postup pro pravou stranu ve směru hodinových ručiček

Krok 5 Upevnění bočních rukojetí

● Připevněte levou boční rukojeť (3L) k levému sloupku (17L) pomocí 4 šroubů (5), 2 podložek (6), 2 pružinových podložek

(52) a 2 záslepek (84)

● Krok opakujte přišroubováním pravé rukojeti (3R) k pravému sloupku (17R).

Krok 6 Připevnění rukojetí

● Kabel čidla pulzu (10) protáhněte přes rukojeť (8) otvorem (19) a

přes horní část podpěry. Připevněte rukojeť (8) k sloupku (19)
pomocí 3 obloukových podložek (21), 3 pružinových podložek (13) a
3 imbusových šroubů (12).

Krok 7 MONTÁŽ POČÍTAČE

● Vložte počítač (4) do držáku telefonu (74) a připevněte jej pomocí 2 šroubů

M5x15 (71)

● Zapojte kabel (22) do zásuvky v počítači (7).

● Počítač (4) položte na podpěru sloupku (19) a utáhněte jej pomocí 2 šroubů

M5x20 (75).

● Vložte zástrčku kabelu snímače (10) do zásuvky v počítači (7)

Počítač

Pokud chcete začít trénovat, jednoduše začněte šlapat. Počítač se zapne automaticky. Můžete ho také zapnout stisknutím
tlačítka MODE

Stisknutím tlačítka MODE vstoupíte do funkce SCAN / VZDÁLENOST / RYCHLOST / KALORIE / PULS

Funkce:

Scan: Zobrazuje všechny dostupné funkce a hodnoty každé 4 sekundy.

Chcete-li tuto funkci aktivovat, několikrát stiskněte tlačítko MODE, dokud se na obrazovce nezobrazí položka Scan.

Time: zobrazuje dobu cvičení v rozsahu 0-99: 59

Speed: Zobrazuje aktuální rychlost v rozsahu 0-999,9 km / h

Distance: Zobrazuje ujetou vzdálenost v rozmezí 0-99,99 km

Calories: Zobrazuje kalorie spálené v rozmezí 0-999,9 kcal

Pulse: Zobrazí aktuální puls. Obě dlaně položte na senzory na řídítkách. Srdce na displeji bude blikat a po 5 sekundách se na
displeji zobrazí aktuální puls. Pokud dlaň sklouzne ze senzoru nebo počítač nedokáže správně přečíst puls, po 60 sekundách
srdce zmizí z obrazovky počítače. Chcete-li znovu změřit puls, stisknutím tlačítka MODE restartujte hodnotu, položte obě
dlaně na senzory a počkejte několik sekund než se hodnota zobrazí na obrazovce.

Souhrnný diagram

Sicherheitsanmerkungen

1. Vor dem ersten Gebrauch sollte die unten stehende Bedienungsanleitung sorgfältig durchgelesen und für die

Zukunft aufbewahrt werden.

2. Es sollten alle Warnungen und Vorsichtsmaßnahmen sowie die einzelnen Montageschritte berücksichtigt

werden. Nutzen Sie das Gerät nur gemäß seinem Verwendungszweck.

3. Um die eigene Sicherheit nicht zu gefährden, sollte das Produkt gemäß dieser Anleitung aufgebaut und

verwendet werden. Alle anderen Anwender sollten über die Grundsätze der sicheren Verwendung informiert
werden.

4. Das Gerät sollte vor dem Zugang von Kindern und Tieren gesichert werden. Kinder sollten sich ohne Aufsicht

nicht in der Nähe der Maschine aufhalten. Die Maschine kann durch eine Person aufgebaut und verwendet

werden.

5. Vor dem Beginn eines Übungsprogramms sollte ein Arzt konsultiert werden. Dies ist vor allem bei Personen

mit Gesundheitsproblemen oder Personen, die Arzneimittel einnehmen, welche Einfluss auf die Herzfrequenz,

Blutdruck und Cholesterinspiegel haben können, notwendig.

6. Der eigene Körper sollte aufmerksam überwacht werden. Falls irgendein Gesundheitsproblem auftritt

(Schmerz, Druckgefühl im Brustkorbbereich, Herzrhythmusstörungen, Atemstillstand, Übelkeit, Schwindel),
sollte das Training unverzüglich unterbrochen werden. Die fehlerhafte Durchführung der Übungen kann zu
ernsthaften gesundheitlichen Problemen und zu Verletzungen führen.

7. Die Maschine sollte auf einer flachen, trockenen und sauberen Oberfläche gestellt werden. Aus

Sicherheitsgründen sollte der Abstand zu anderen Gegenständen mindestens 0,6 m betragen.

8. Es sollten entsprechende Sportkleidung und -schuhe verwendet werden. Zu lockere Kleidungsstücke sollten

vermieden werden.

9. Die Maschine darf nicht im Freien benutzt werden.

10. Das Gerät sollte auf mögliche Beschädigungen oder Abnutzungserscheinungen vor jedem Training überprüft

werden.

11. Falls auf dem Gerät scharfe Kanten entstehen, sollte mit der weiteren Benutzung sofort aufgehört werden.

12. Falls die Maschine ungewöhnliche Geräusche von sich gibt, sollte die weitere Benutzung unterbrochen

werden.

13. Keines der einstellbaren Teile darf hervorstehen und die Bewegungen des Benutzers behindern. Das Produkt

ist nur zur Nutzung durch eine Person geeignet.

14. Die Bremsung hängt von der Geschwindigkeit ab.

15. Die Maschine ist nicht zu therapeutischen Zwecken geeignet.

16. Beim Anheben oder Transportieren der Maschine sollte vorsichtig vorgegangen werden, um

Schulterverletzungen zu vermeiden. Es sollten entsprechende Hebe-techniken angewendet oder die Hilfe einer
anderen Person in Anspruch genommen werden.

17. Es dürfen keine Modifikationen am Produkt vorgenommen werden. Bei Bedarf sollte der technische Dienst

kontaktiert werden.

19. Höchstgewicht des Nutzers: 120 kg

Das Gerät wurde zur Klasse H laut DEN ISO 20957-1 Norm angerechnet. Es darf nicht zu therapeutischen und

Rehabilitationszwecken verwendet werden.

Stückliste

Stückliste

TEILE-

NR.

Beschreibung

Menge

TEILE-

NR

Beschreibung

Menge

1

Kuppel-Blenden

2

44

Unterlage

2 2 Schaumstoffe

2

45

Unterlegscheibe (M6)

4 3 Seitengriffe (R und L)

1P

46R,L

Stütze der Trittstufe (R und L)

1P

4

Computer

1

47

Hülse 4 5

Schraube (M6x38mm)

4

48

Unterlage

2 6 Bogen-Unterlage (M6)

4

49

Schwungrad

1

7

Nylon-Mutter (M6)

4

50

Nylonmutter

1 8 Griff 1 51

Leerlaufdrehscheibe

1 9 Herzfrequenzsensor

2

52

Federscheibe (M6)

4

10

Leitung des Herzfrequenzsensors

1

53

Flansch

1

11

Schraube

2

54

Nylonmutter

1

12

Imbusschraube (M8x20mm)

15

55

Stütze der Leerlaufscheibe

1

13

Federscheibe (M8)

19

56

Imbusschraube

1

14

Unterlegscheibe (M8)

2

57

Feder

1

15

Unterlegscheibe(Ø19)

3

58

Blende

2

16

Flansch

4

59

Imbusschraube (M8x75mm)

2

17R,L

Säule(R und L)

1P

60

Hintere Stütze

1

18

Flansch

2

61

Abdeckung der Leitung

1

19

Säule

1

62

Schraube

4

20

Hauptrahmen

1

63

Drehknopf zur Widerstandseinstellung

1

21

Bogen-Unterlage (M8)

15

64

Schaumstoff

2

22

Obere Leitung des Herzfrequenzsensors

1

65

Riemenscheibe

1

23

Nylon-Mutter (M10)

2

66

Mutter

2

24

Unterlegscheibe (M10)

2

67

Kurbel

1

25

Imbusschraube (M10X75)

2

68

Unterlage

2

26R,L

Trittstufe (R und L)

1P

69

Imbusschraube

1

27R,L

Abdeckung (R und L)

1P

70

Maschinenschraube

1

28R,L

Abdeckung Kurbel

1P

71

Schraube

4

29

Abdeckung der Transportrollen

2

72

Blende

2

30

Stütze vorne

1

73

Schaumstoff

2

31

Schraube (M8X75)

2

74

Telefonhalterung

1

32

Mutter (M8)

2

75

M5x15 Schraube

2

33

Flansch

4

76

Untere Leitung

1

34

Gurt 1 77

Schraube

1

35

Unterer Teil der Säule

1

78

Blende

2

36

Baugruppen (9 in 1)

1

79R,L

Nylonmutter

1P

37

Magnet

1

80

Nivellierfüße

1

38

Schraube

4

81

Mutter

1

39

Sensor mit der Leitung

1

82

Hilfskabel

1

40

Gurt 2 83

Hilfskabel

1

41

Schraube

1

84

Kuppel-Blenden (M6)

4

42

Schraube

1

85

Abdeckung

2

43R,L

Pedalachse (L und R)

1P

86

Inbusschlüssel

1

87

Universalschlüssel

1

Montage

Schritt 1 Befestigung der Stützen

● Befestigen Sie die vordere Stütze (30) mit den Transportrollen (29) am Hauptrahmen (35)

Verwenden Sie dazu 2 Schrauben (31), 2 Bogen-Unterlegscheiben (21), 2 Federringe (13) und 2 Muttern (32).

● Befestigen Sie den hinteren Stabilisator (60) mit den Nivellierfüßen (58) am Hauptrahmen (20), unter Verwendung
von 2 Schrauben

(59), 2 Bogen-Unterlegscheiben (13) und 2 Federringen (21).

Schritt 2 Verbindung der Leitungen

Verbinden Sie das Hilfskabel (82) am unteren Ende der Säule (35) mit dem Sensorkabel am unteren Ende (22) und dem
Widerstandskabel (76 ) am unteren Ende des Hauptrahmens (20)

● Setzen Sie den unteren Teil der Säule (35) in die Buchse in der Basis (20) und ziehen Sie mit 4 Imbusschrauben (12),
und 4 Federringen fest
(13) i 4 normalen Unterlegscheiben (21).

● Nivellierfüße (80) am Hauptrahmen (20) festziehen

Schritt 3 Befestigung der Orbitrek-Säulen

● Setzen Sie den Flansch (18) und die

Unterlegscheibe (15) auf die linke Säule, (17L),
und legen Sie dann die Unterlegscheibe
(14), die Federscheibe (13), auf und ziehen Sie
die Schraube (12) fest.

● Wiederholen Sie die Schritte mit der rechten

Säule (17R)

Schritt 4 Befestigung der Trittstufen und der Führungen

● Befestigen Sie die rechte Trittstufe (26R) an der rechten Führung (46R) unter Verwendung von 2

Unterlegscheiben (45) und 2 Nylonmuttern (7)

● Wiederholen Sie die Schritte für die linke Seite (46L),l (26L)

● Befestigen Sie die “U-Stütze” der linken Führung (46L) an der rechten Säule (17L) unter Verwendung von

Imbusschrauben (25), flachen Unterlegscheiben (24) und Nylonmuttern (23).

● Befestigen Sie die rechte Führung (46L)mit der Trittstufe l (26L) an der linken Kurbel(67). Der Gewindestift hat

ein Linksgewinde . und sollte gegen den Uhrzeigersinn angezogen werden, Setzen Sie abschließend die
Nylonmutter (79L) mit dem Linksgewinde gegen den Uhrzeigersinn ein.

● Wiederholen Sie die Schritte an der rechten Seite im Uhrzeigersinn

Schritt 5 Befestigung der Seitengriffe

● Befestigen Sie den linken Seitengriff (3L) an der rechten Säule (17L), unter Verwendung von 4 Schrauben (5),

2 (6), 2 gewölbte Federscheiben (52) und 2 Blenden (84)

● Wiederholen Sie den Schritt, indem Sie den rechten Griff (3R) an die rechte Säule (17R) schrauben.

Schritt 6 Befestigung der Griffe

● Führen Sie das

Herzfrequenzsensorkabel (10)
durch den Griff (8) durch das Loch
(19) und
durch die Oberseite des Halters.
Befestigen Sie den Griff (8)an der
Säule (19) Unter Verwendung von
3 gewölbten Unterlegscheiben
(21),
3 Federscheiben (13) und 3
Imbusschrauben (12).

Schritt 7 BEFESTIGUNG DES COMPUTERS

● Positionieren Sie den Computer (4) tin der Telefonhalterung (74) und

befestigen Sie ihn mit 2 Schrauben M5x15 (71)

● Verbinden Sie das Kabel (22) mit der Buchse am Computer (7).

● Stellen Sie den Computer (4)auf die Säulenhalterung (19) und ziehen Sie

ihn mit 2 Schrauben M5X20 (75).fest

● Verbinden Sie den Stecker des Sensorkabels (10) mit der Buchse am

Computer (7).

Computer

Um mit dem Training zu beginnen, fangen Sie einfach mit dem Treten an. Computer schaltet sich automatisch ein. Sie
können ihn auch einschalten, indem Sie die MODE-Taste drücken

Drücken Sie MODE, um die Funktion SCAN / DISTANCE / SPEED / CALORIES / PULSE aufzurufen

Funktionen:
Scan: Zeigt alle 4 Sekunden die verfügbaren Funktionen und Werte an.
Um die Funktion zu aktivieren, drücken Sie mehrmals auf MODE, bis Scan auf dem Bildschirm angezeigt wird.
Time: Zeigt die Trainingszeit im Bereich von 0-99:59 an
Speed: Zeigt die aktuelle Geschwindigkeit im Bereich von 0-999,9 km/h an
Distance: Zeigt die zurückgelegte Strecke im Bereich von 0 bis 99,99 km an
Calories: Zeigt die verbrannte Kalorien im Bereich von 0 bis 999,9 kcal an
Puls: Zeigt die aktuelle Herzfrequenz an. Legen Sie beide Hände auf die Herzfrequenzsensoren. Das Herz-Symbol auf dem
Display blinkt und nach 5 Sekunden sehen Sie die aktuelle Herzfrequenz auf dem Display. Wenn die Hand vom Sensor
abrutscht oder der Computer die Herzfrequenz nach 60 Sekunden nicht richtig ermitteln kann, erlischt das Herz-Symbol vom
Computerbildschirm. Um erneut zu messen, drücken Sie MODE, um den Wert zurückzusetzen, legen Sie beide Hände auf
die Sensoren und warten Sie einige Sekunden, bis der Wert auf dem Bildschirm angezeigt wird.

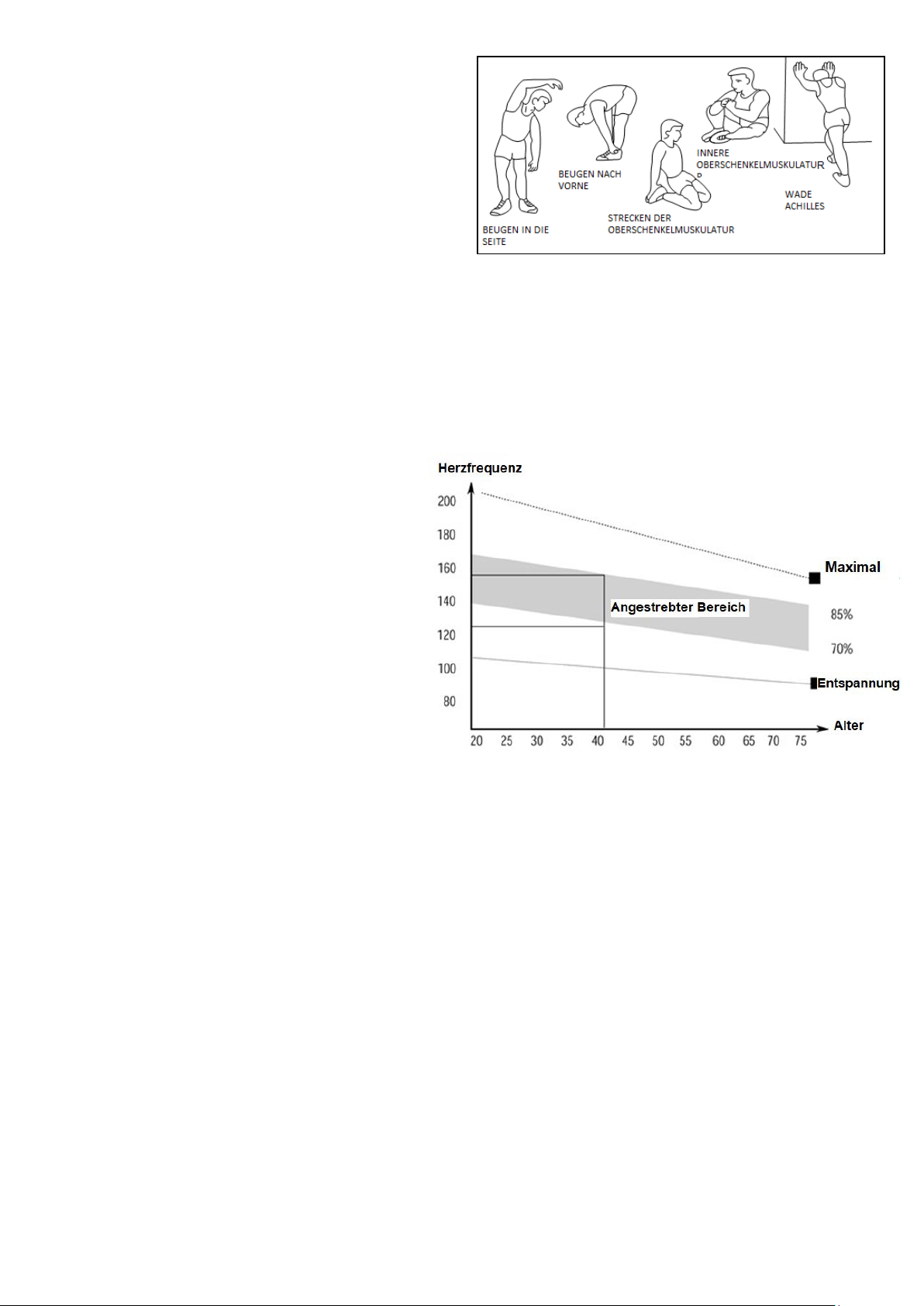

Gesamt-Diagramm

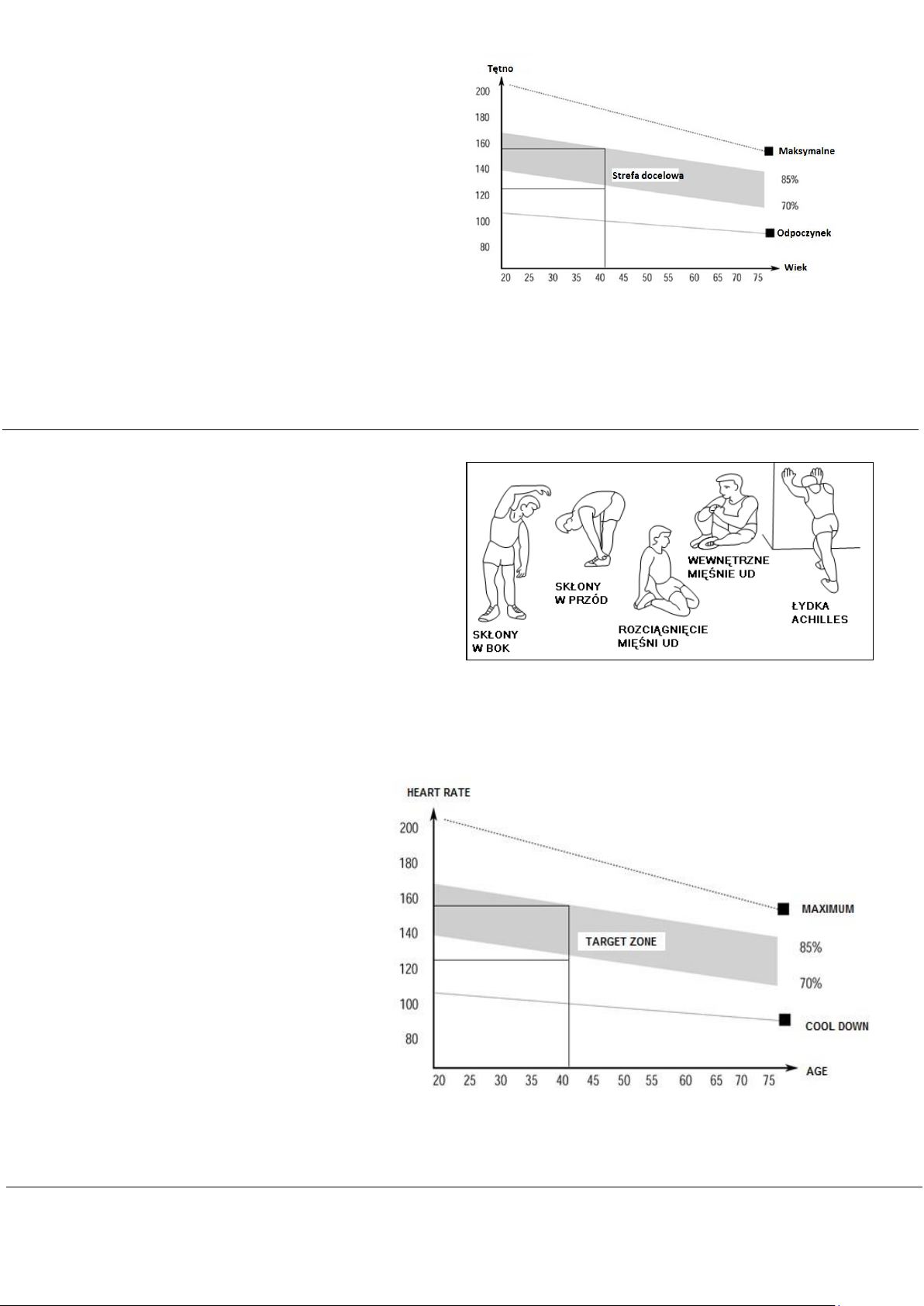

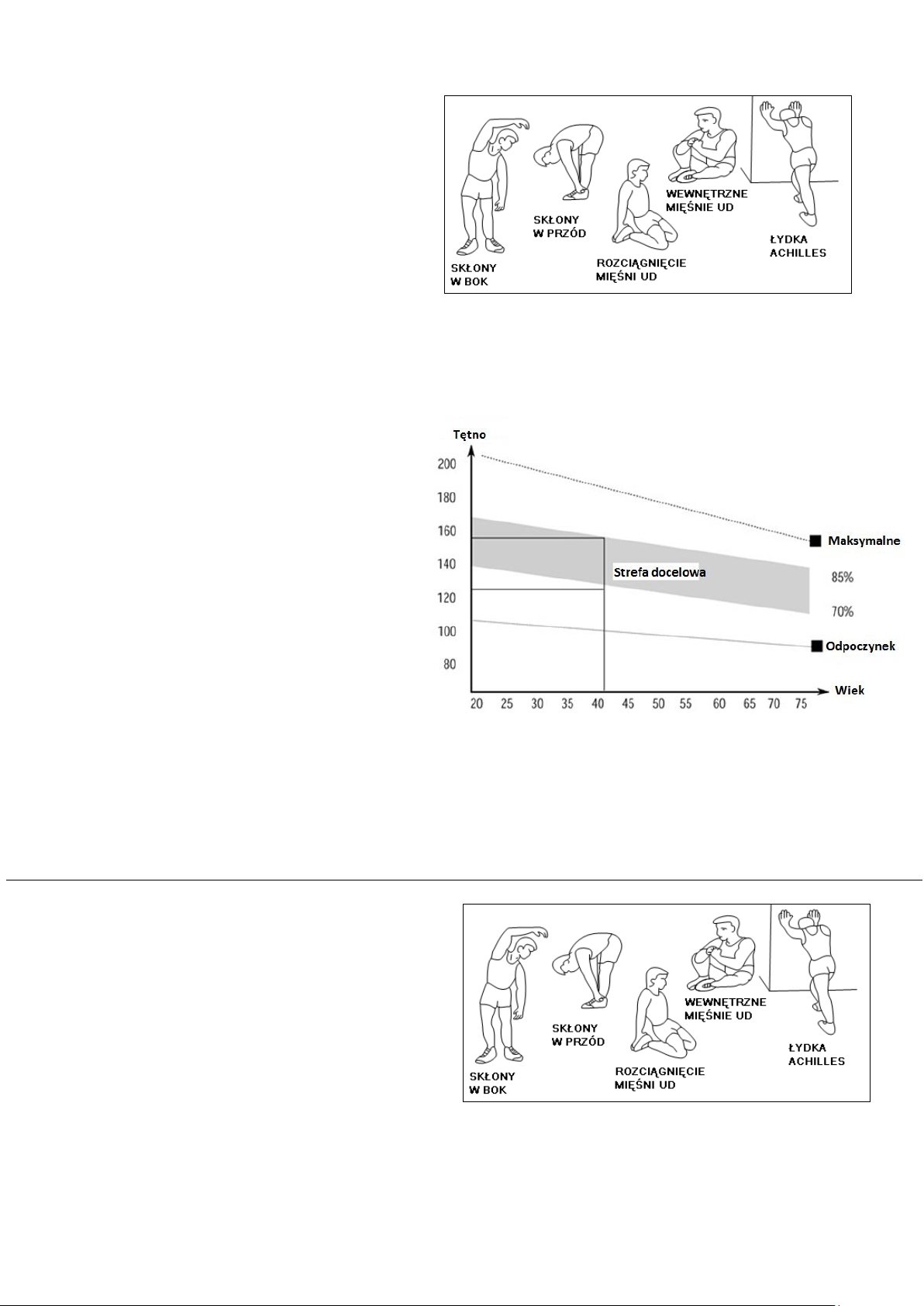

Rozgrzewka / Warm-up / rozcvička / Warm-up

I. FAZA ROZGRZEWKI

Faza ta ma za zadanie poprawić krążenie i
usprawnić pracę mięśni, a także zmniejszyć ryzyko
skurczu luz kontuzji. Zaleca się wykonanie kilku
ćwiczeń rozciągających zgodnie z poniższymi
ilustracjami. Każde ćwiczenie rozciągające
powinno trwać około 30 sekund. Nie należy
nadmiernie rozciągać ani przeciążać mięśni. W razie wystąpienia bólu należy natychmiast przerwać trening.

II. FAZA ĆWICZEŃ

Jest to faza, która wymaga największego wysiłku. Przy regularnym treningu mięśnie nóg zyskują na
elastyczności. Zachowaj równe tempo w
czasie ćwiczeń. Intensywność treningu
powinna zwiększyć tętno do wartości
docelowej zgodnie z poniższymi danymi.

UWAGA: Faza ta powinna trwać co najmniej
12 minut. Dlatego większość ćwiczących
zaczyna od około 15-20 minut.

III. Faza relaksu po treningu

W tej fazie układ sercowo-naczyniowy i
mięśniowy powinny się odprężyć. Powtarzaj
ćwiczenia rozgrzewkowe, zmniejszając tempo.
Kontynuuj przez około 5 minut. Powtórz
ćwiczenia rozgrzewkowe, unikając
nadmiernego rozciągania i przeciążania mięśni. Wraz z poprawą kondycji fizycznej, możliwe będzie wydłużenie i
zwiększenie intensywności treningu. Zaleca się trenować co najmniej 3 razy w tygodniu. Jeśli to możliwe, należy
rozłożyć treningi równomiernie na cały tydzień.

I. WARM-UP PHASE

This phase should help improving blood circulation and
make your muscles working properly while reducing a
cramp risk or injury. It is advisable to do a few stretching
exercises as shown below. Each stretching exercise should
be taken for approx. 30 seconds. Don’t overstretch and
don’t jerk your muscles. If you feel pain, stop immediately.

II. EXERCISE PHASE
It is a phase, during which you should put in your
effort. After regular workout, your leg muscles should
get more flexible. Keep steady tempo throughout
your exercising. The workout intensity should be
sufficient to raise your heartbeat into the target zone
as shown below.

NOTE: This stage should last for at least 12 mins. Thus,
most people start at approx. 15-20 mins.

III. COOL-DOWN PHASE

In this stage, your cardio-vascular system and muscles should get calm. Repeat the warm-up
exercises, reduce your tempo and continue for approx. 5 mins. Repeat the stretching exercises, but
don’t overstretch or jerk your muscles. As you get fitter, you can exercise longer and harder. It is
advisable to train at least three times a week and, if possible, to space your workouts evenly
throughout a week.

I. FÁZE ROZCVIČKY

Tato fáze má za úkol zlepšit krevní oběh a zlepšit práci
svalů a také snížit riziko křeče nebo zranění.
Doporučujeme provádět několik protahovacích cviků
v souladu s ilustracemi níže. Každá rozcvička by měla
trvat kolem 30 sekund. Svaly nesmíte příliš roztahovat
a přetěžovat. V případě objevení se bolesti okamžitě
přerušte trénink.

II. FÁZE CVIKŮ

Je to fáze, která vyžaduje největší úsilí. Díky pravidelného tréninku získávají svaly nohou na
pružnosti. Během cviků udržujte rovnoměrné tempo. Intenzita tréninku by měla zvýšit tep na
cílovou hodnotu v souladu s údaji níže.

POZOR: Tato fáze by měla trvat
nejméně 12 minut. Proto většina
cvičících začíná od 15-20 minut.

III. FÁZE PROTAHOVÁNÍ PO

TRÉNINKU

V této fázi by měl kardiovaskulární a
svalový systém relaxovat. Opakujte
rozcvičku a snižuje tempo. Pokračujte
přibližně 5 minut. Opakujte zahřívací
cviky, vyhněte se nadměrnému
protahování a přetížení svalů. Spolu se
zlepšením fyzičky bude možné
prodloužit a zvýšit intenzitu tréninku.
Doporučuje se trénovat alespoň 3krát týdně. Pokud je to možné, rozdělte cvičení rovnoměrně po
celý týden.

I. ETAPPE DER AUFWÄRMUNG

Diese Etappe hilft den Kreislauf zu beschleunigen, was

die Muskelübungen effektiver macht und zudem
reduziert das Risiko einer Verletzung. Führen Sie vor

dem Training immer eine Reihe von Streck-Übungen
durch, entsprechend den unten stehenden

Abbildungen. Jede Übung sollte mindestens 30
Sekunden ausgeführt werden. Strecken Sie sich nicht zu
stark und überfordern Sie Ihre Muskeln nicht, falls Sie
Schmerzen empfinden, hören Sie mit dem Strecken auf.

II. ETAPPE DER ÜBUNGEN

Diese Etappe erfordert die höchste Anstrengung. Bei regelmäßigem Training erreichen Sie eine Verbesserung
der Beinmuskelelastizität. Halten Sie ein gleichmäßiges Tempo der Übungen ein. Die Trainingsintensität sollte
die Herzfrequenz bis zum Zielwert, entsprechend den unten stehenden Angaben, erhöhen.

ACHTUNG: Diese Etappe sollte mindestens 12 Minuten dauern. Deswegen beginnen die meisten Übenden mit

ca. 15-20 Minuten.

III. Etappe der Entspannung nach dem
Training

In dieser Etappe sollten sich der Kreislauf und
die Muskeln entspannen. Wiederholen Sie die

Aufwärmübungen, mit immer kleiner
werdendem Tempo. Setzen Sie die Übungen

innerhalb ca. 5 Minuten fort. Wiederholen Sie

die Aufwärmübungen, ohne die Muskeln zu

stark zu strecken oder überfordern.
Zusammen mit der Verbesserung der

Kondition, wird es Ihnen möglich sein das
Training zu verlängern und zu intensivieren. Es

empfiehlt sich mindestens 3 mal in der Woche

zu trainieren. Wenn möglich, sollte das
Training gleichmäßig über die ganze Woche

verteilt werden.

Nazwa artykułu:

Kod EAN:

Data sprzedaży:

WARUNKI GWARANCJI

KARTA GWARANCYJNA

1. Sprzedawca w imieniu Gwaranta udziela gwarancji na terytorium RP na okres 24 miesięcy od

daty sprzedaży.

2. Gwarancja będzie respektowana przez sklep lub serwis po przedstawieniu przez klienta:

- czytelnie i poprawnie wypełnionej karty gwarancyjnej z pieczątką sprzedaży oraz podpisem
sprzedawcy

- ważnego dowodu zakupu sprzętu z datą sprzedaży / rachunku /

- reklamowanego towaru

3. Ewentualne wady i uszkodzenia ujawniane w okresie gwarancyjnym będą naprawiane bezpłatnie w
terminie nie dłuższym niż 21 dni od daty dostarczenia towaru do sklepu lub serwisu.

4. W przypadku konieczności sprowadzenia części z importu okres gwarancji może się wydłużyć o czas
niezbędny do jej sprowadzenia jednak nie dłużej niż o 40 dni.

5. Gwarancją nie są objęte: - Uszkodzenia mechaniczne i wywołane nimi wady,

- uszkodzenia i wady wynikłe wskutek niewłaściwego z przeznaczeniem użytkowania i
przechowywania,

- niewłaściwy montaż i konserwacja,

- uszkodzenia i zużycie takich elementów jak: linki, paski, elementy gumowe, pedały, uchwyty

z gąbki, kółka, łożyska itp.

6. Gwarancja traci ważność w przypadku: - Upływu terminu ważności,

- samodzielnych napraw,

- nieprzestrzegania zasad prawidłowej eksploatacji.

7. Duplikaty karty gwarancyjnej nie będą wydawane.

8. Produkt oddany do naprawy powinien być kompletny i czysty. W przypadku stwierdzenia

braków ,serwis ma prawo odmówić przyjęcia do naprawy . W przypadku dostarczenia brudnego
produktu serwis może odmówić jego przyjęcia lub też na koszt klienta za jego pisemną zgodą
dokonać czyszczenia.

9. Gwarancją nie są objęte czynności związane z montażem ,konserwacją które zgodnie z
instrukcją obsługi użytkownik zobowiązany jest wykonać we własnym zakresie.

10. Gwarant informuje również, że prowadzi serwis pogwarancyjny.

11. Towar powinien być w oryginalnym opakowaniu i zabezpieczony do wysyłki.

Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z

niezgodności towaru z umową.

SPRZĘT NIE JEST PRZEZNACZONY DO UŻYTKU W CELACH REHABILITACYJNYCH I TERAPEUTYCZNYCH.

ADNOTACJE O PRZEBIEGU NAPRAW

L.p.

Data zgłoszenia

Data

wydania

Przebieg napraw

Podpis odbierającego

(sklep, właściciel)

Article name:

EAN code:

Date of sale:

GUARANTEE TERMS

GUARANTEE CARD

1. The Seller provides guarantee on behalf of the Guarantor within the territory of the Republic of Poland for the
period of 24 months from the date of sale.

2. The Guarantee will be recognised by the shop or service centre after the client provides:

- clearly and correctly filled-in guarantee card with the sale
stamp and the seller’s signature - valid purchase
confirmation for the equipment including the date of sale /
bill / - complained product.

3. Possible defects and damages revealed during the guarantee period shall be remedied free of charge within not
more than 21 days from the delivery of the product to the shop or service.

4. Should it be necessary to import some components, the guarantee term can be extended by the period required
to import such part, however such period shall not be longer than 40 days.

5. The guarantee does not cover:

- mechanical damages and subsequent defects,

- damages and defects resulting from incorrect storage and usage of the equipment against its purpose,- incorrect
assembly and maintenance,

- damages and consumption of such elements as: cables, straps, rubber parts, pedals, sponge grips, wheels,
bearings, etc.

6. The guarantee expires in the event of:

- expiry of the validity term,

- self-repairs,

- failure to follow the rules of correct operation.

7. No duplicates of the guarantee cards shall be issued.

8. The product handed over for repair should be complete and clean. If some parts are missing, the service is

entitled to refuse to accept the product for repair. The service may refuse to accept a dirty product or clean in on the
client’s expense after the client’s written permit.

9. The guarantee does not cover activities related to assembly, maintenance, which, according to the instruction, the
user is obliged to perform themselves.

10. The Guarantor also informs that they offer post-guarantee service.

11. The product should be provided in its original packaging and should be secured for shipment.

The guarantee for sold goods is not exclusive, does not limit or suspend entitlements of the buyer resulting from the non-compliance of

the product with the agreement.

THE EQUIPMENT IS NOT INTENDED FOR REHABILITATION AND THERAPY

NOTES ON THE COURSE OF REPAIRS

Item

Date of

notificacion

Date of

provision

Course of repairs

Signature of the recipient

(shop, owner)

Název produktu:

EAN kód:

Datum prodeje:

ZÁRUČNÍ PODMÍNKY

ZÁRUČNÍ LIST

1. Prodávající jménem Ručitele poskytuje záruku na území Polska po dobu 24 měsíců od data prodeje.

2. Záruka bude respektována obchodem nebo servisem po předložení zákazníkem:

- čitelně a správně vyplněného záručního listu s razítkem a podpisem prodávajícího

- platného doklad o koupi produktu s datem prodeje (účtu)

- reklamovaného produktu

3. Jakékoli závady a poškození odhalené během záruční doby budou opraveny bezplatně nejdéle do 21 dnů ode dne
doručení do obchodu nebo servisu.

4. Je-li třeba produkt převézt z jiné země, může být záruční lhůta prodloužena o dobu nezbytnou k jeho vrácení,
nejdéle však o 40 dnů.

5. Záruka se nevztahuje na:

- mechanické poškození a vady způsobené nimi

- poškození a vady vyplývající z nesprávného použití a skladování- špatnou montáž a údržbu

- poškození a opotřebení součástí které podléhají zkáze, jako jsou kabely, pásy, pryžové prvky, pedály, držáky na

houby, kola, ložiska atd.

6. Záruka zaniká, pokud:

- vyprší její platnost

- bylo do produktu neodborně zasaženo- nebyla dodržena

pravidla řádné údržby 7. Duplikáty záručního listu nebudou vydány.

8. Produkt dodaný do opravy by měl být kompletní a čistý, v opačném případě má servis právo odmítnout přijetí

produktu do opravy. V případě dodání špinavého produktu může servis odmítnout jeho přijetí do opravy, nebo na
náklady zákazníka stroj vyčistit s jeho písemným svolením k čištění.

9. Záruka se nevztahuje na činnosti související s montáží a údržbou, které musí podle uživatelské příručky provádět
sám uživatel.

10. Ručitel také informuje, že provozuje pozáruční servis.

11. Výrobek by měl být v původním obalu a zajištěn pro přepravu.

Záruka na prodané zboží nevylučuje, neomezuje nebo nezavazuje práva kupujícího vyplývající z nedodržení záručních
podmínek.

ZAŘÍZENÍ NENÍ URČENO K POUŽITÍ PRO RAHABILITAČNÍ A TERAPEUTICKÉ ÚČELY.

UPOZORNĚNÍ O OPRAVĚ

Č.

Datum

nahlášení

Datum

vydání

Průběh oprav

Podpis příjemce

(obchod, majitel)

GARANTIEKARTE

1. Der Verkäufer gewährt im Namen des Garanten eine Garantie für 24 Monate nach dem Verkaufsdatum

auf dem Hoheitsgebiet der Republik Polen.

2. Die Garantie wird von dem Laden oder dem Service nach Vorlage:

- der leserlich und korrekt ausgefüllten Garantiekarte mit Verkaufsstempel und Unterschrift des

Verkäufers

- eines gültigen Kaufnachweises für das Gerät mit dem Verkaufsdatum / Rechnung/

- der beanstandeten Ware

durch den Kunden respektiert

3. Während der Garantiezeit festgestellte Mängel und Schäden werden innerhalb von 21 Tagen nach dem Datum der

Lieferung an den Laden oder den Service kostenlos repariert.

4. Falls es erforderlich ist, importierte Ersatzteile einzuführen, kann die Gewährleistungsfrist um die Zeit, die

erforderlich ist, um den Import durchzuführen, jedoch nicht länger als 40 Tage verlängert werden.

5. Die Garantie umfasst nicht: - mechanische Schäden und die durch Schäden verursachten Mängel,

- Schäden und Mängel infolge unsachgemäßer Verwendung und Lagerung,

- falsche Montage und Wartung,

- Beschädigung und Verschleiß von Elementen wie: Kabeln, Riemen, Gummielementen, Pedalen,

Schwammhaltern, Rädern, Lagern usw.

6. Die Garantie erlischt: - nach Ablauf der Haltbarkeit,

- bei freiwilligen Reparaturen,

- Nichteinhaltung der Regeln für den ordnungsgemäßen Betrieb.

7. Duplikate der Garantiekarte werden nicht ausgestellt.

8. Das zu reparierende Produkt sollte vollständig und sauber sein. Bei Feststellung von Mängeln ist der

Service, die Annahme zur Reparatur zu verweigern. Im Falle der Lieferung eines verschmutzten
Produkts kann der Service die Annahme verweigern oder auf Kosten des Kunden mit seiner schriftlichen

Genehmigung die Reinigung durchführen

9. Die Garantie erstreckt sich nicht auf Tätigkeiten im Zusammenhang mit Montage und Wartung, zu

deren Durchführung der Benutzer gemäß der Bedienungsanleitung selbst verpflichtet ist

10. Der Garant teilt ferner mit, dass er einen Nachgarantieservice durchführt.

11. Das Produkt sollte sich in der Originalverpackung befinden und für den Versand gesichert sein.

Die Garantie für die verkaufte Ware schließt die Rechte des Käufers aus der Nichtübereinstimmung der Ware mit dem

Vertrag nicht aus, schränkt sie nicht ein und setzt sie nicht aus.

DAS GERÄT IST NICHT ZUR VERWENDUNG ZUR REHABILITATION UND THERAPEUTISCHEN ZWECKEN BESTIMMT

VERMERKE ÜBER DEN VERLAUF DER REPARATUREN

Lfd.

Nr.

Datum der

Anmeldung

Datum

der

Ausgabe

Verlauf der Reparaturen

Unterschrift des

Empfängers (Laden,

Eigentümer)

Artikelname:

EAN-Code:

Verkaufsdatum:

GARANTIEBEDINGUNGEN

SERWIS: ul. Pyskowicka 14, 41-807 Zabrze

IMPORTER: ABISAL Sp.Z.O.O., ul. Świętej Elżbiety 6, 41-905 Bytom

[e-mail]

www.abisal.pl
