CYKLOP4
INSTRUKCJA UŻYTKOWANIA MANUAL INSTRUCTION NÁVOD K OBSLUZE BEDIENUNGSANLEITUNG

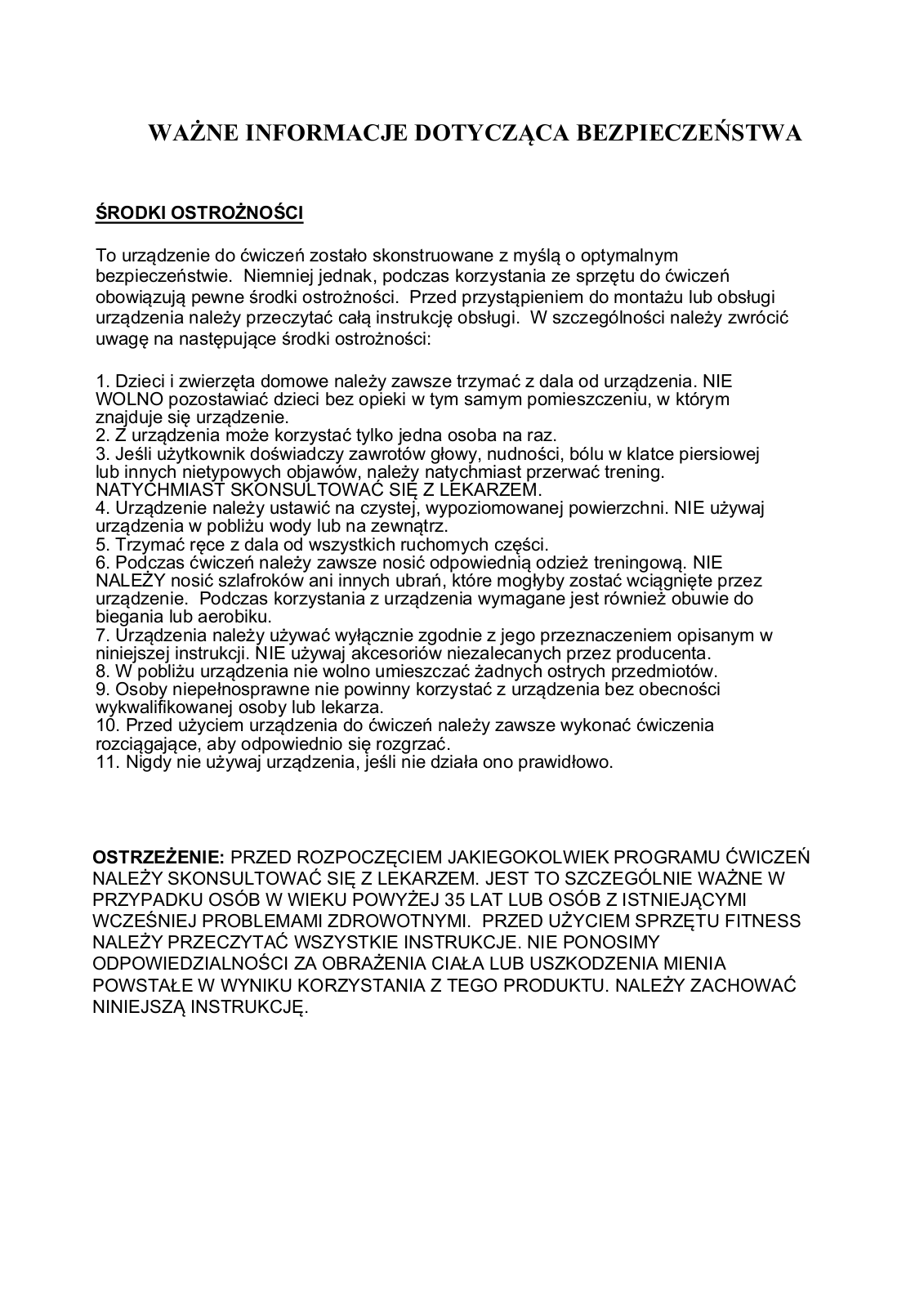

WAŻNE INFORMACJE DOTYCZĄCA BEZPIECZEŃSTWA
ŚRODKI OSTROŻNOŚCI
To urządzenie do ćwiczeń zostało skonstruowane z myślą o optymalnym bezpieczeństwie. Niemniej jednak, podczas korzystania ze sprzętu do ćwiczeń obowiązują pewne środki ostrożności. Przed przystąpieniem do montażu lub obsługi urządzenia należy przeczytać całą instrukcję obsługi. W szczególności należy zwrócić uwagę na następujące środki ostrożności:
1. Dzieci i zwierzęta domowe należy zawsze trzymać z dala od urządzenia. NIE WOLNO pozostawiać dzieci bez opieki w tym samym pomieszczeniu, w którym znajduje się urządzenie.
2. Z urządzenia może korzystać tylko jedna osoba na raz.
3. Jeśli użytkownik doświadczy zawrotów głowy, nudności, bólu w klatce piersiowej lub innych nietypowych objawów, należy natychmiast przerwać trening. NATYCHMIAST SKONSULTOWAĆ SIĘ Z LEKARZEM.
4. Urządzenie należy ustawić na czystej, wypoziomowanej powierzchni. NIE używaj urządzenia w pobliżu wody lub na zewnątrz.
5. Trzymać ręce z dala od wszystkich ruchomych części.
6. Podczas ćwiczeń należy zawsze nosić odpowiednią odzież treningową. NIE NALEŻY nosić szlafroków ani innych ubrań, które mogłyby zostać wciągnięte przez urządzenie. Podczas korzystania z urządzenia wymagane jest również obuwie do biegania lub aerobiku.
7. Urządzenia należy używać wyłącznie zgodnie z jego przeznaczeniem opisanym w niniejszej instrukcji. NIE używaj akcesoriów niezalecanych przez producenta.
8. W pobliżu urządzenia nie wolno umieszczać żadnych ostrych przedmiotów.
Osoby niepełnosprawne nie powinny korzystać z urządzenia bez obecności wykwalifikowanej osoby lub lekarza.
10. Przed użyciem urządzenia do ćwiczeń należy zawsze wykonać ćwiczenia rozciągające, aby odpowiednio się rozgrzać.
11. Nigdy nie używaj urządzenia, jeśli nie działa ono prawidłowo.
OSTRZEŻENIE: PRZED ROZPOCZĘCIEM JAKIEGOKOLWIEK PROGRAMU ĆWICZEŃ NALEŻY SKONSULTOWAĆ SIĘ Z LEKARZEM. JEST TO SZCZEGÓLNIE WAŻNE W PRZYPADKU OSÓB W WIEKU POWYŻEJ 35 LAT LUB OSÓB Z ISTNIEJĄCYMI WCZEŚNIEJ PROBLEMAMI ZDROWOTNYMI. PRZED UŻYCIEM SPRZĘTU FITNESS NALEŻY PRZECZYTAĆ WSZYSTKIE INSTRUKCJE. NIE PONOSIMY ODPOWIEDZIALNOŚCI ZA OBRAŻENIA CIAŁA LUB USZKODZENIA MIENIA POWSTAŁE W WYNIKU KORZYSTANIA Z TEGO PRODUKTU. NALEŻY ZACHOWAĆ NINIEJSZĄ INSTRUKCJĘ.

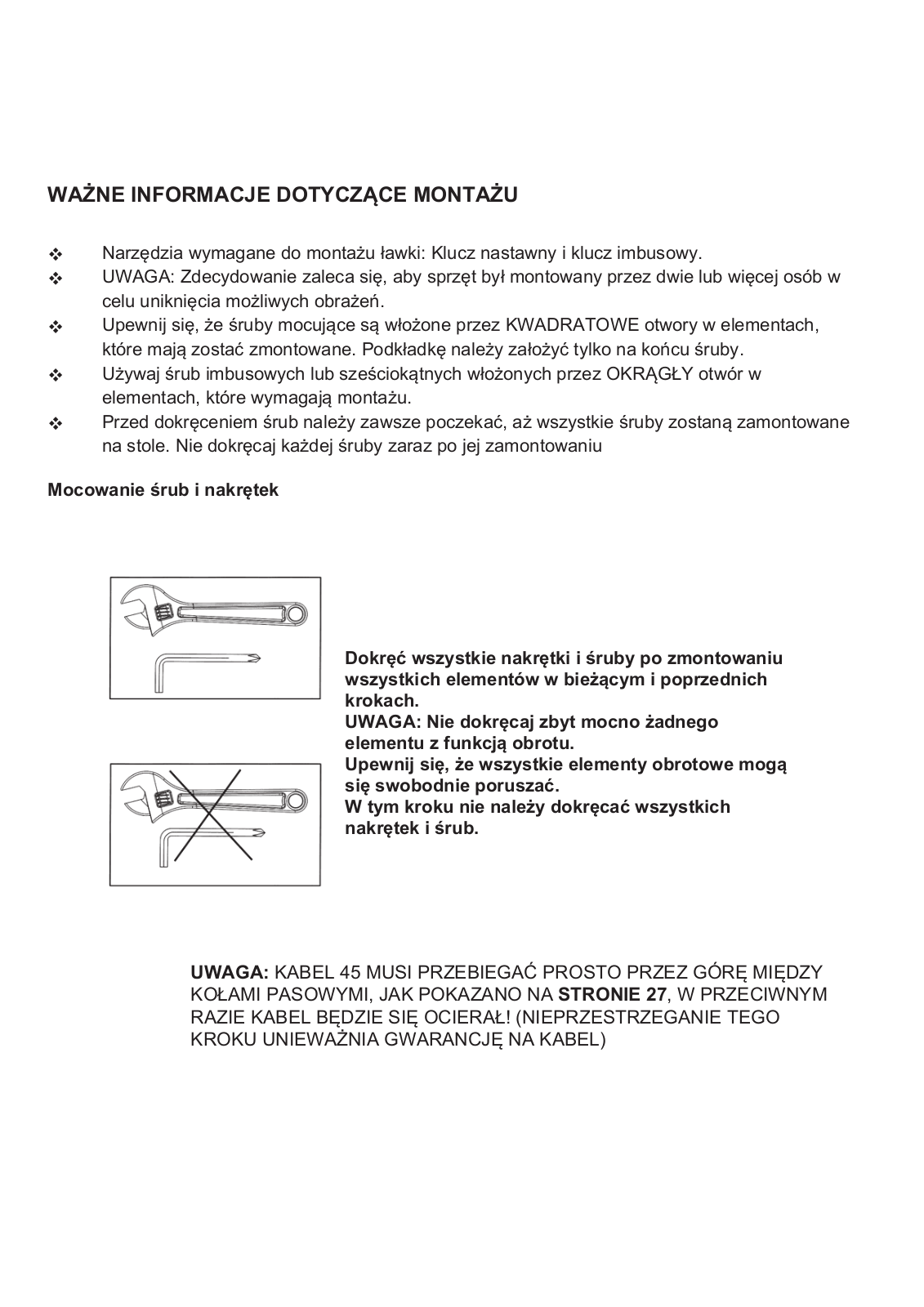

WAŻNE INFORMACJE DOTYCZĄCE MONTAŻU
- Narzędzia wymagane do montażu ławki: Klucz nastawny i klucz imbusowy.
- UWAGA: Zdecydowanie zaleca się, aby sprzęt był montowany przez dwie lub więcej osób w celu uniknięcia możliwych obrażeń.
- Upewnij się, że śruby mocujące są włożone przez KWADRATOWE otwory w elementach, które mają zostać zmontowane. Podkładkę należy założyć tylko na końcu śruby.
- Używaj śrub imbusowych lub sześciokątnych włożonych przez OKRĄGŁY otwór w elementach, które wymagają montażu.
- Przed dokręceniem śrub należy zawsze poczekać, aż wszystkie śruby zostaną zamontowane na stole. Nie dokręcaj każdej śruby zaraz po jej zamontowaniu
Mocowanie śrub i nakrętek
elementu z funkcją obrotu. Upewnij się, że wszystkie elementy obrotowe mogą się swobodnie poruszać. W tym kroku nie należy dokręcać wszystkich
nakrętek i śrub.
UWAGA: KABEL 45 MUSI PRZEBIEGAĆ PROSTO PRZEZ GÓRĘ MIĘDZY KOŁAMI PASOWYMI, JAK POKAZANO NA STRONIE 27 , W PRZECIWNYM RAZIE KABEL BĘDZIE SIĘ OCIERAŁ! (NIEPRZESTRZEGANIE TEGO KROKU UNIEWAŻNIA GWARANCJĘ NA KABEL)

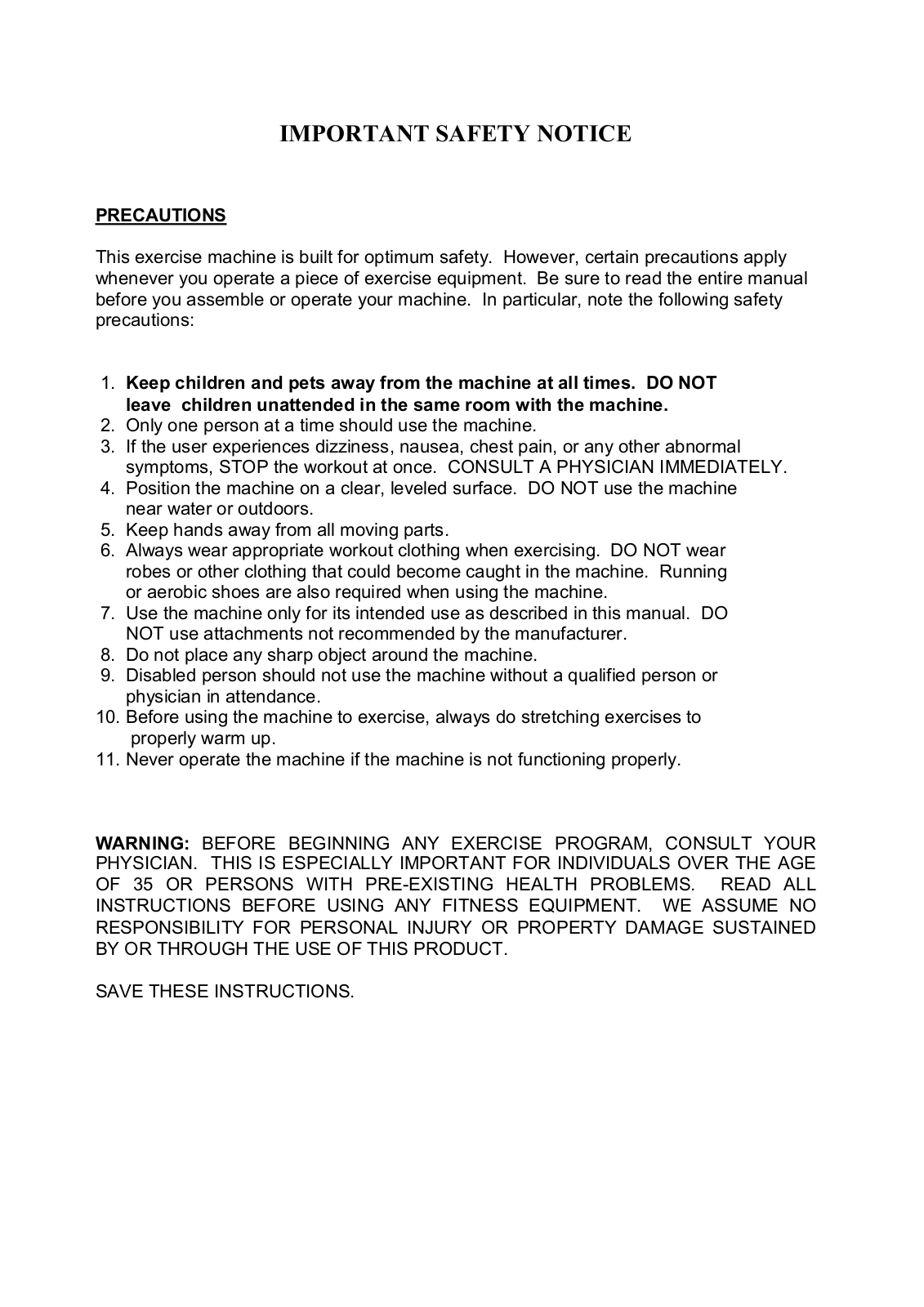

IMPORTANT SAFETY NOTICE
PRECAUTIONS
This exercise machine is built for optimum safety. However, certain precautions apply whenever you operate a piece of exercise equipment. Be sure to read the entire manual before you assemble or operate your machine. In particular, note the following safety precautions:
- 1. Keep children and pets away from the machine at all times. DO NOT leave children unattended in the same room with the machine.
- 2. Only one person at a time should use the machine.
- 3. If the user experiences dizziness, nausea, chest pain, or any other abnormal symptoms, STOP the workout at once. CONSULT A PHYSICIAN IMMEDIATELY.
- 4. Position the machine on a clear, leveled surface. DO NOT use the machine near water or outdoors.
- 5. Keep hands away from all moving parts.
- 6. Always wear appropriate workout clothing when exercising. DO NOT wear robes or other clothing that could become caught in the machine. Running or aerobic shoes are also required when using the machine.
- 7. Use the machine only for its intended use as described in this manual. DO NOT use attachments not recommended by the manufacturer.
- 8. Do not place any sharp object around the machine.
- 9. Disabled person should not use the machine without a qualified person or physician in attendance.
- 10. Before using the machine to exercise, always do stretching exercises to properly warm up.
- 11. Never operate the machine if the machine is not functioning properly.
WARNING: BEFORE BEGINNING ANY EXERCISE PROGRAM, CONSULT YOUR PHYSICIAN. THIS IS ESPECIALLY IMPORTANT FOR INDIVIDUALS OVER THE AGE OF 35 OR PERSONS WITH PRE-EXISTING HEALTH PROBLEMS. READ ALL INSTRUCTIONS BEFORE USING ANY FITNESS EQUIPMENT. WE ASSUME NO RESPONSIBILITY FOR PERSONAL INJURY OR PROPERTY DAMAGE SUSTAINED BY OR THROUGH THE USE OF THIS PRODUCT.
SAVE THESE INSTRUCTIONS.

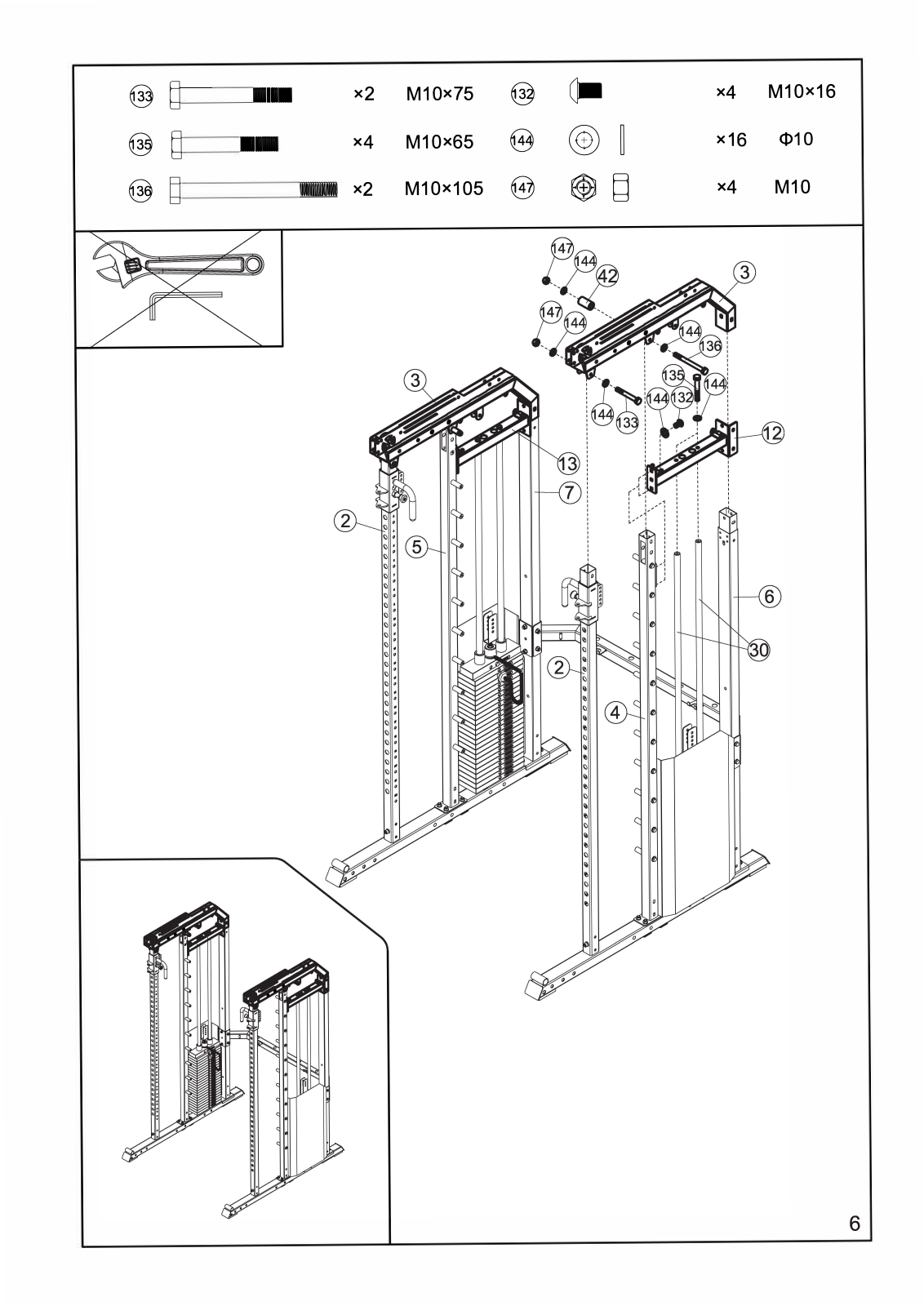

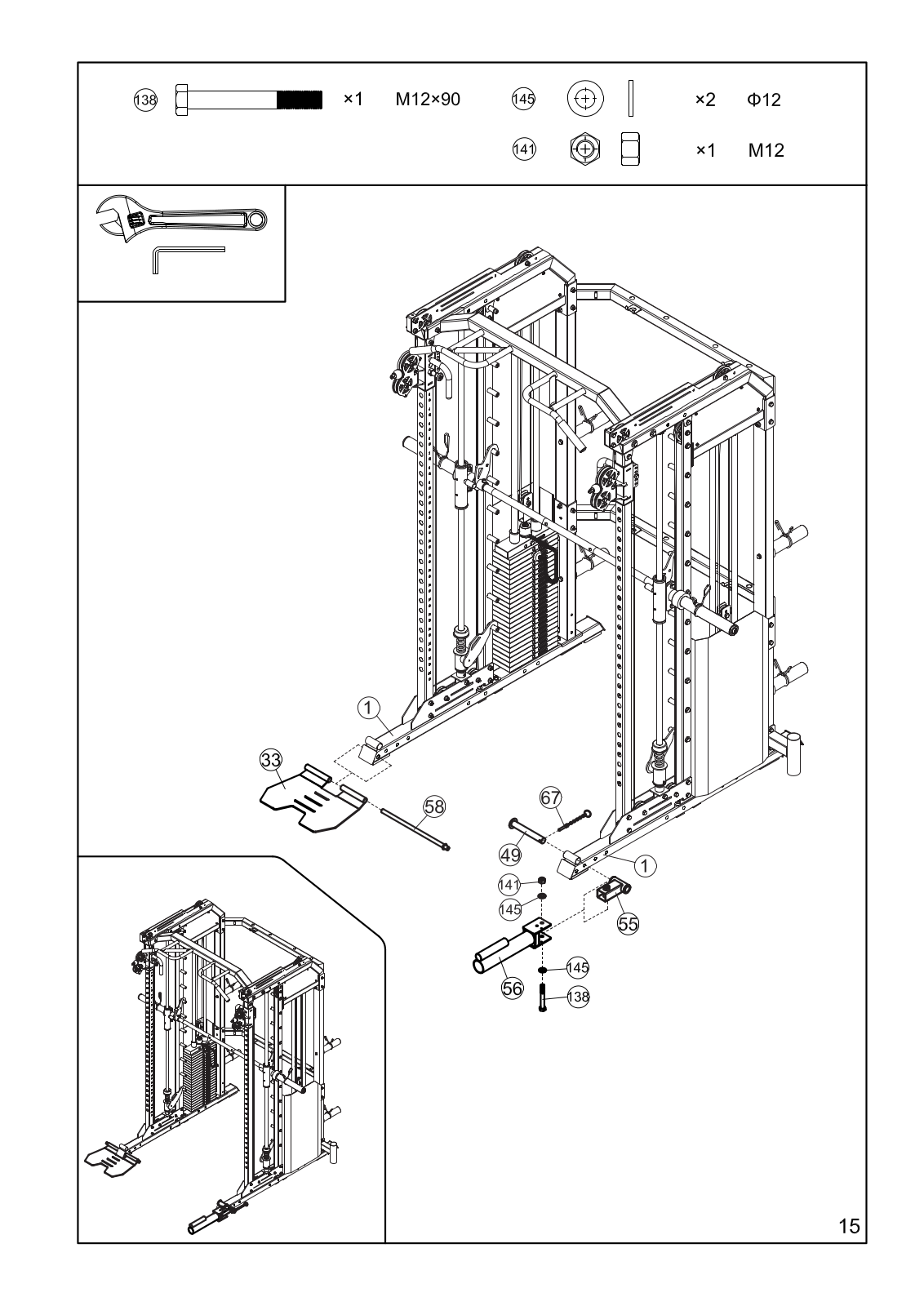

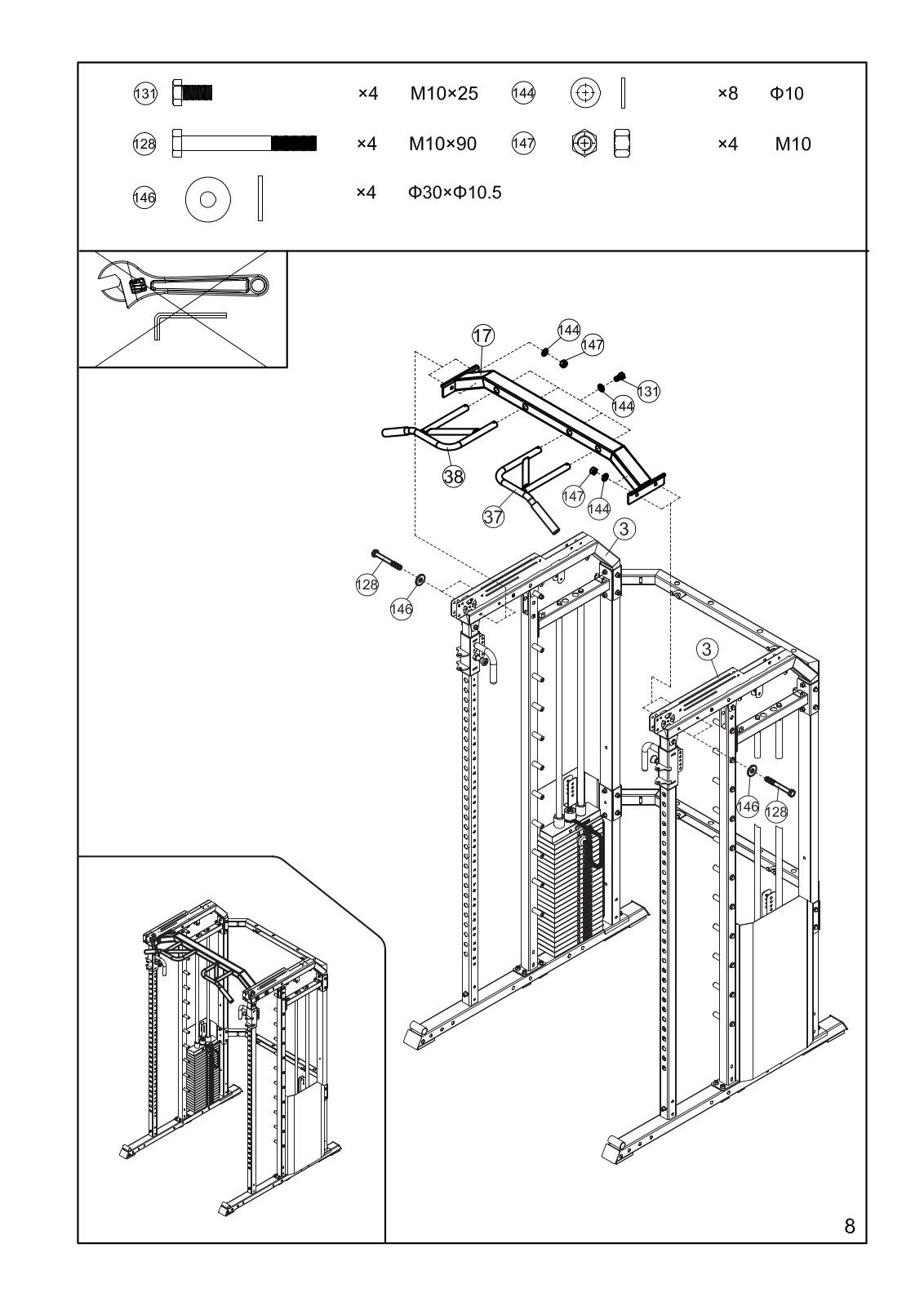

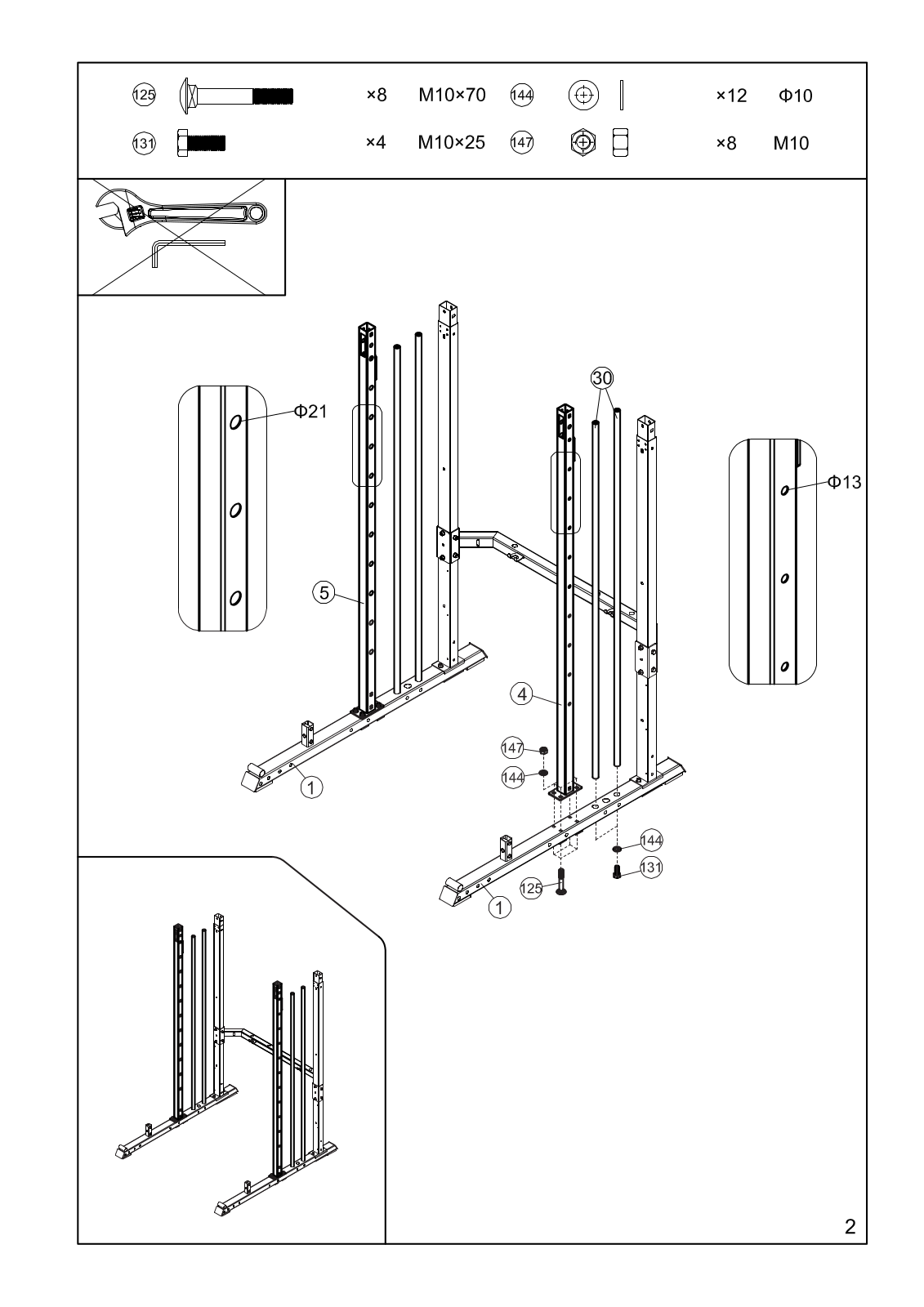

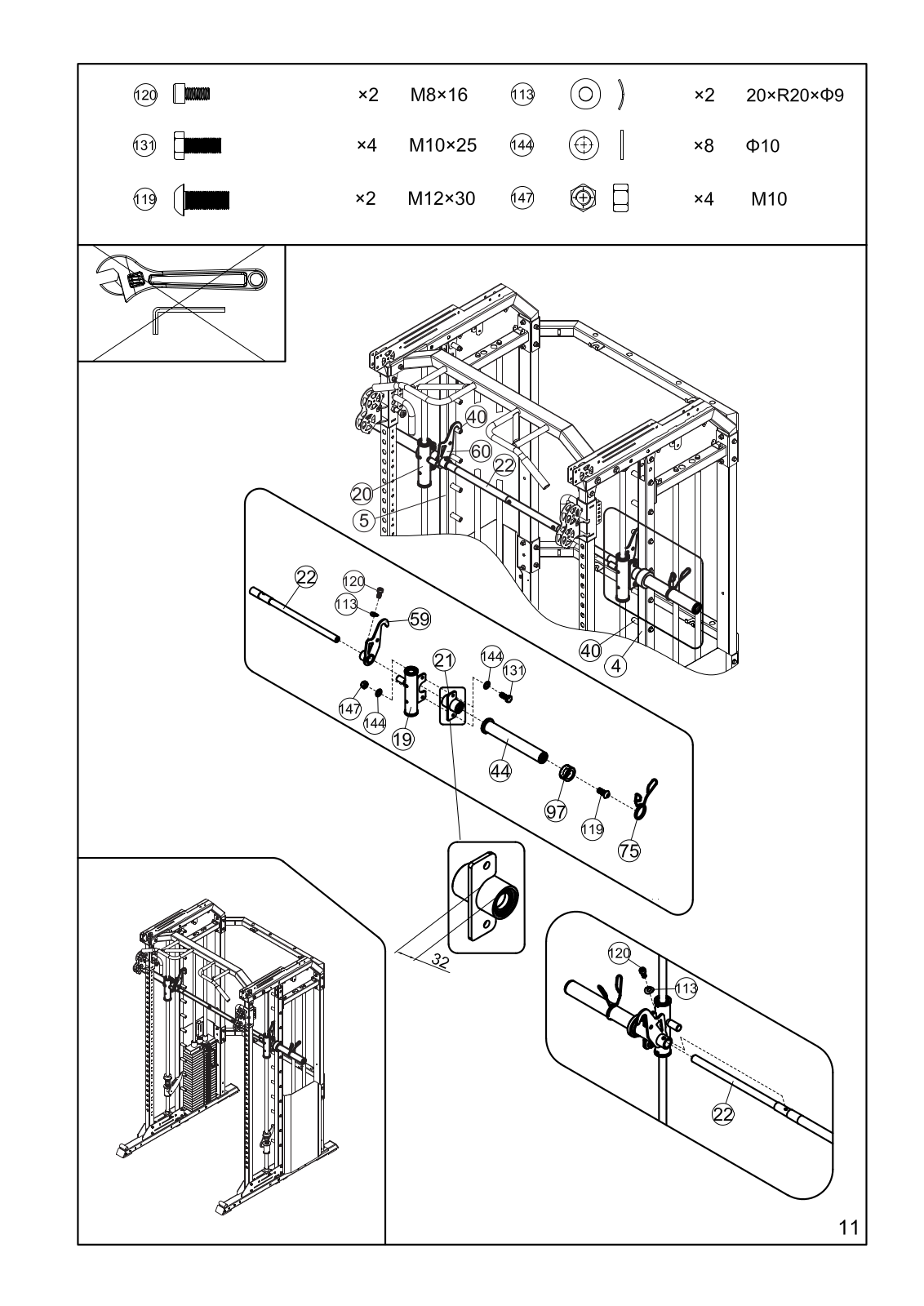

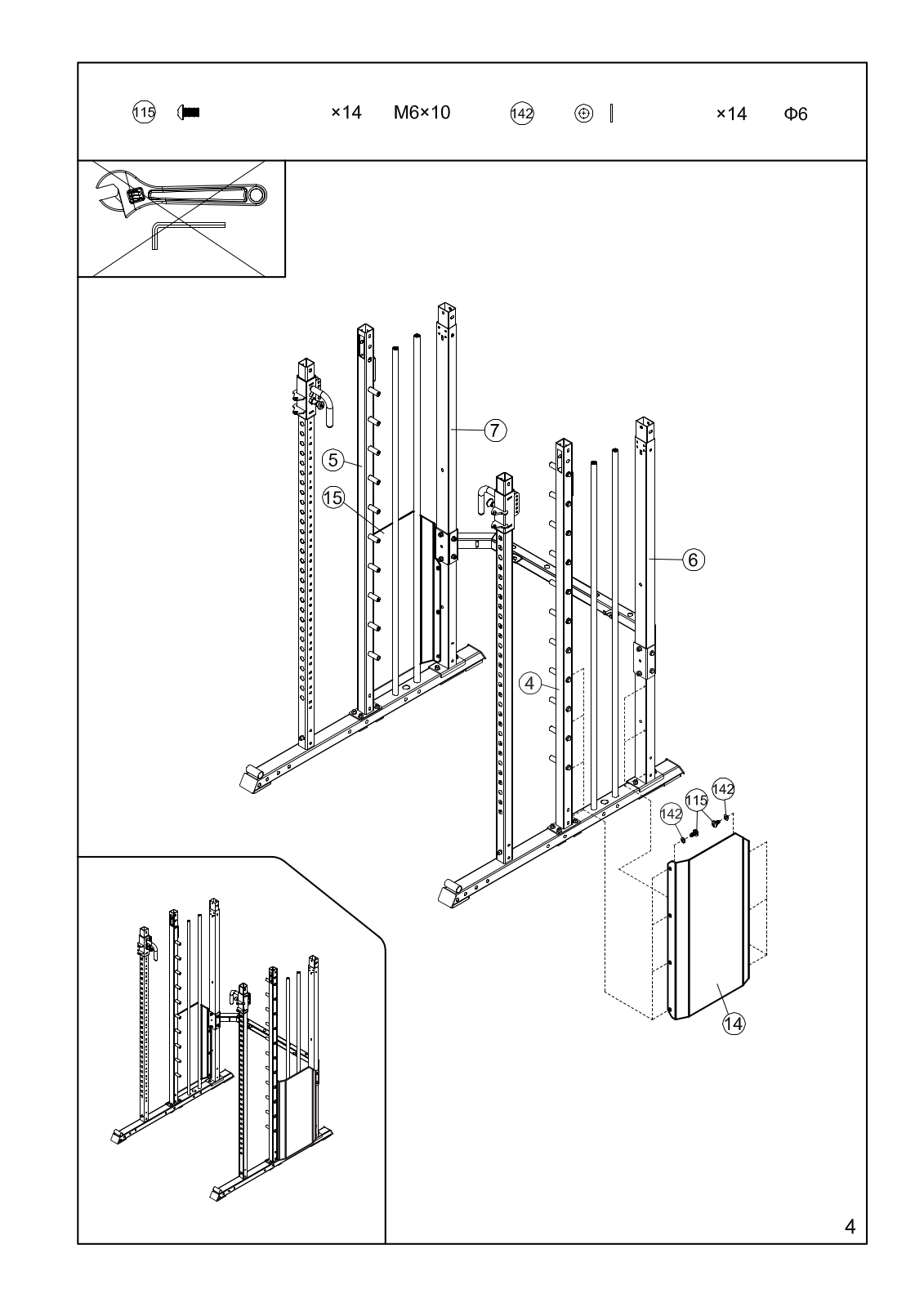

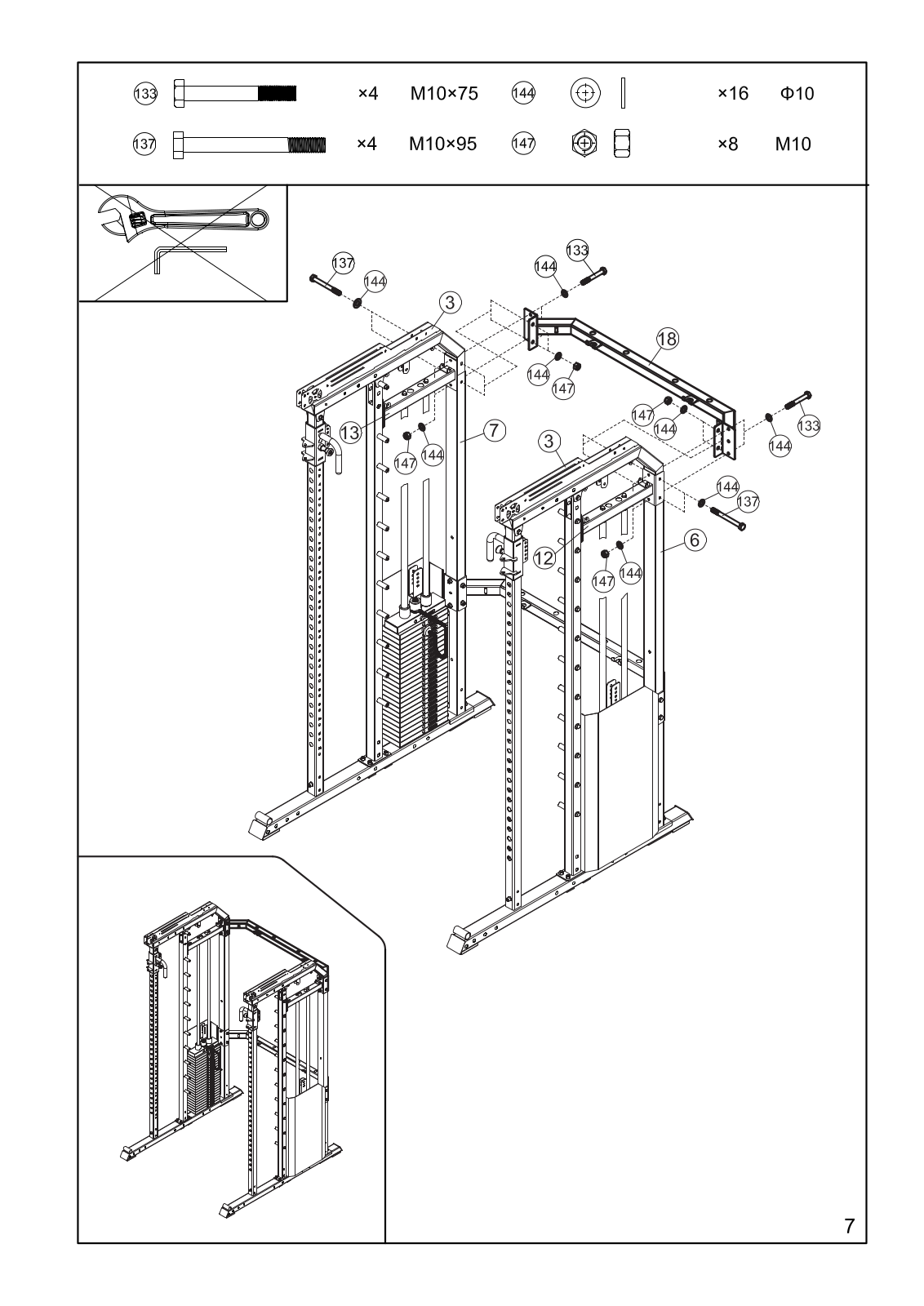

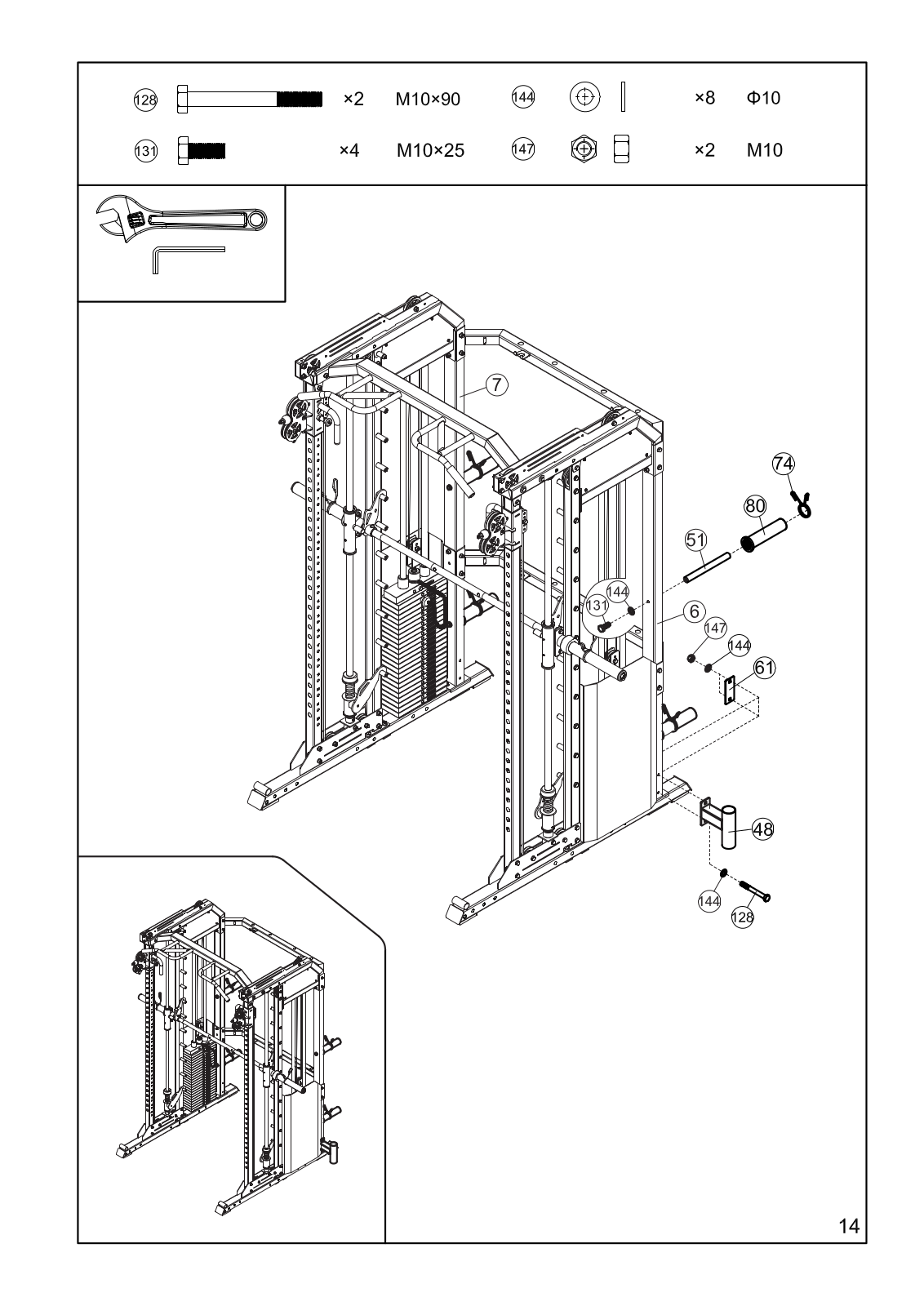

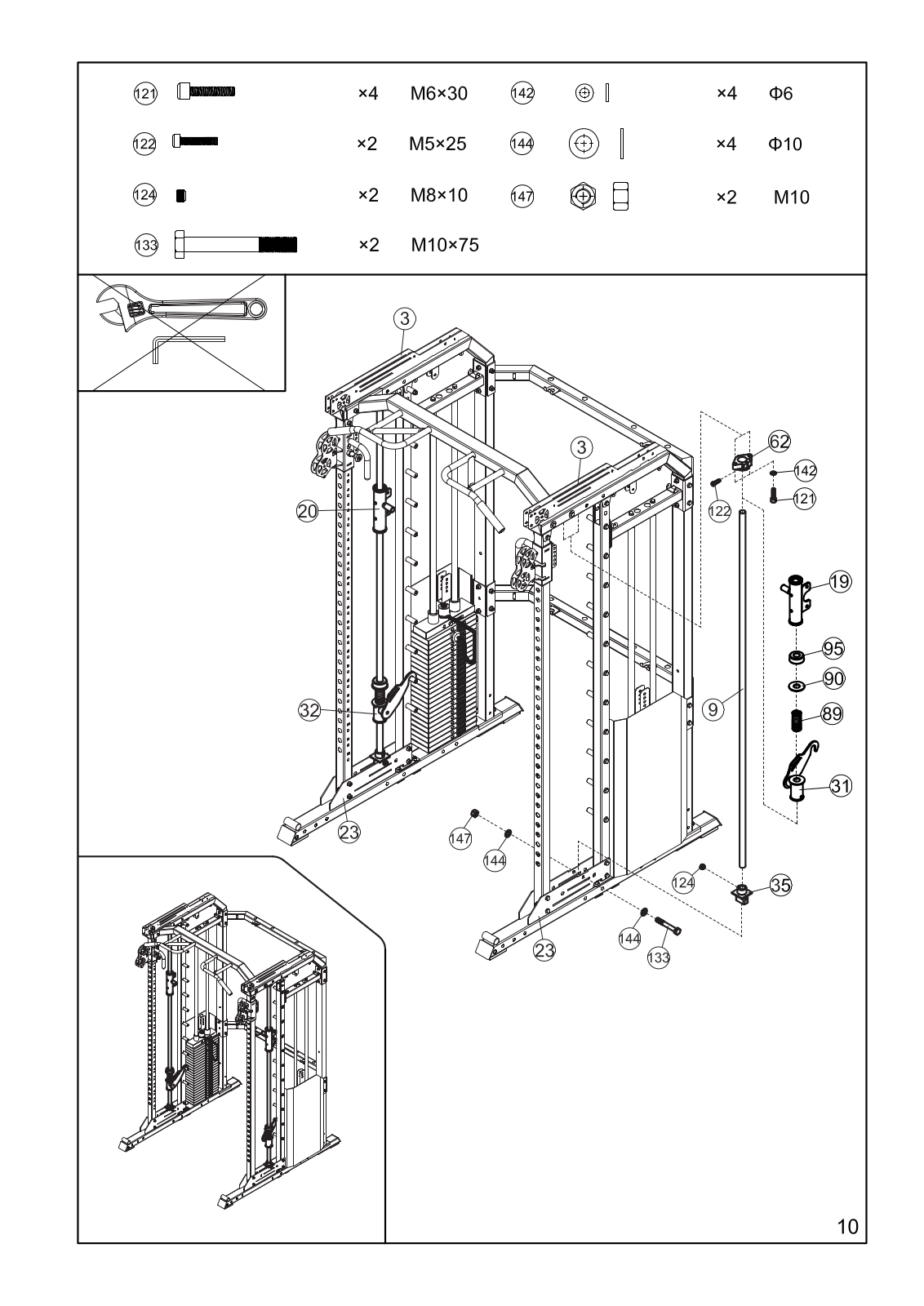

IMPORTANT ASSEMBLY INFORMATION
- Tools Required for Assembling the Bench: Adjustable Wrench and Allen Wrench.
- NOTE: It is strongly recommended that this equipment is assembled by two or more people to avoid possible injury.
- Ensure Carriage Bolts are inserted through the SQUARE holes on components that need to be assembled. Attach washer only to end of the Carriage Bolt.
- Use Allen Bolts or Hex Bolts inserted through the ROUND hole on components that need to be assembled.
- Always wait until all bolts are assembled onto the bench before tightening the bolts. Do not tighten each bolt right after it is installed
Fasten Nuts and Bolts
Securely tighten all Nuts and Bolts after all components have been assembled in current and previous steps. NOTE: Do not over tighten any component with
NOTE: Do not over tighten any component with pivoting function.
Make sure all pivoting components are able to move freely.
Do not tighten all Nuts and Bolts in this step.

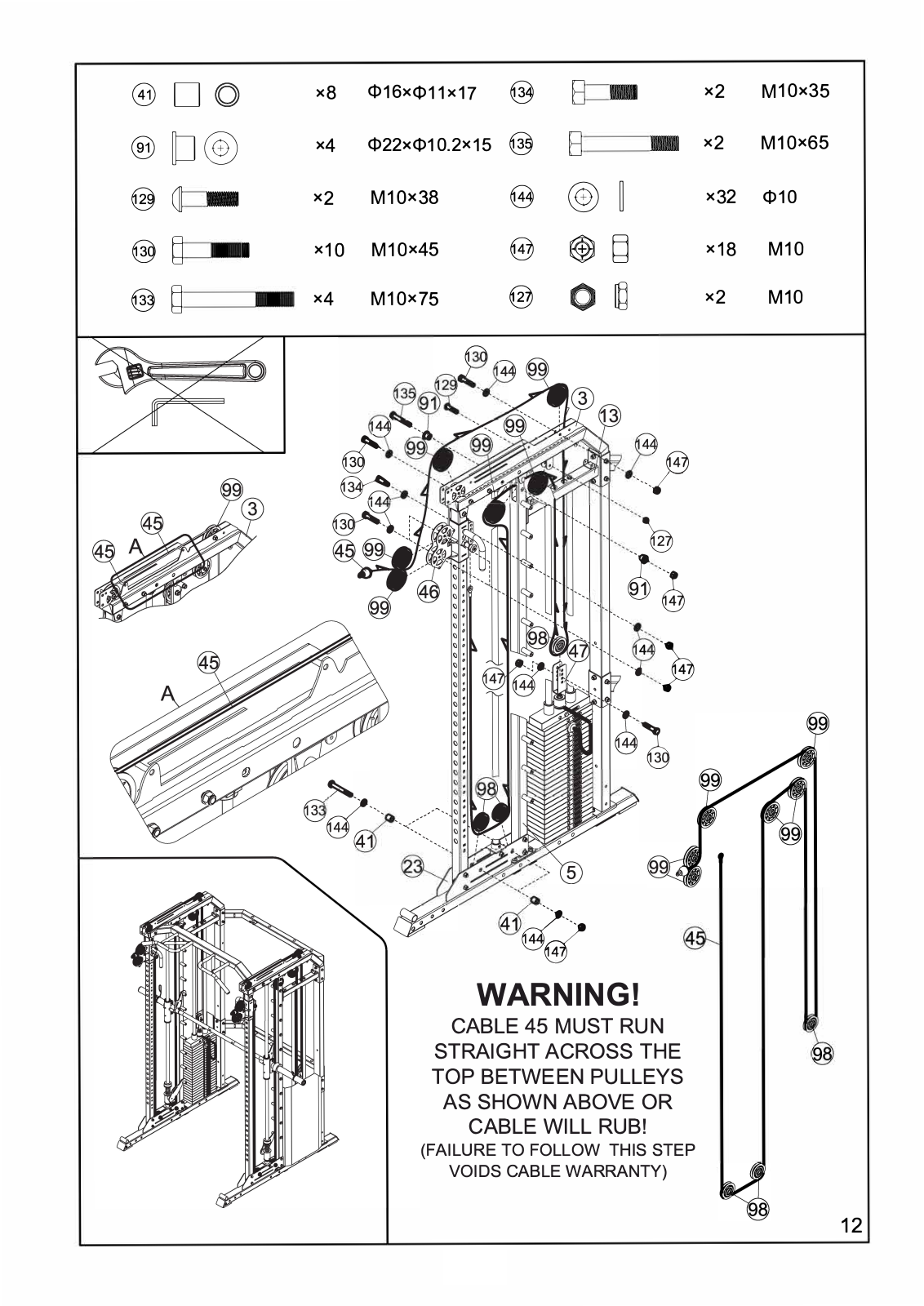

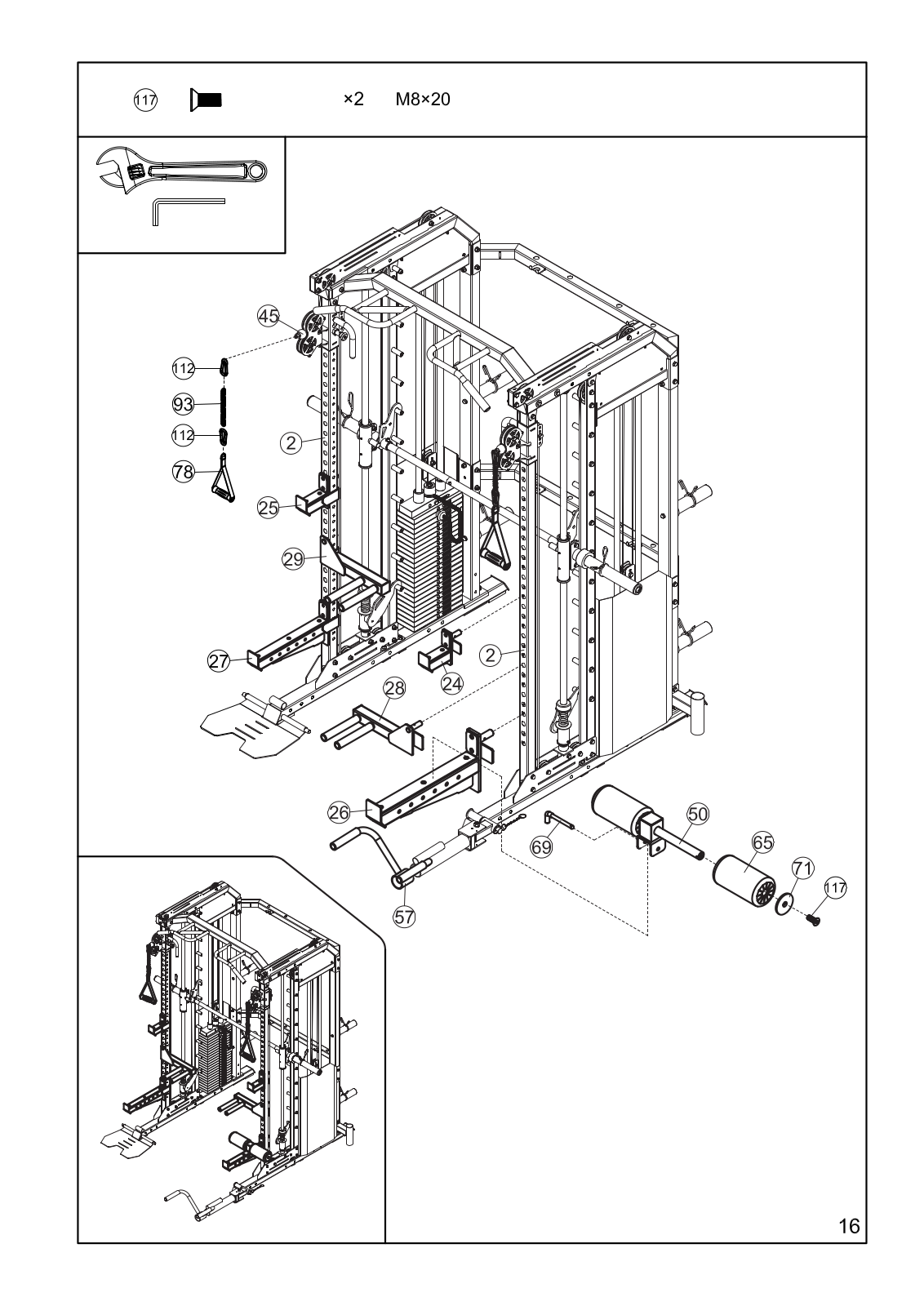

WARNING: CABLE 45 MUST RUN STRAIGHT ACROSS THE TOP BETWEEN PULLEYS AS SHOWN ON SITE 27 OR CABLE WILL RUB! (FAILURE TO FOLLOW THIS STEP VOIDS CABLE WARRANTY)
DŮLEŽITÉ BEZPEČNOSTNÍ UPOZORNĚNÍ
PŘEDPISY
Tento cvičební stroj je konstruován pro optimální bezpečnost. Určitá bezpečnostní opatření však platí vždy, když se cvičebním zařízením pracujete. Před sestavením nebo provozem stroje si nezapomeňte přečíst celý návod k obsluze. Věnujte pozornost zejména následujícím bezpečnostním opatřením:
1. Děti a domácí zvířata udržujte v neustálé blízkosti stroje. Nenechávejte děti bez dozoru ve stejné místnosti se strojem.
2. Stroj by měla používat vždy pouze jedna osoba.
3. Pokud uživatel pocítí závratě, nevolnost, bolest na hrudi nebo jakékoli jiné neobvyklé příznaky, okamžitě přerušte cvičení. OKAMŽITĚ SE PORAĎTE S LÉKAŘEM.
4. Stroj umístěte na čistý, vyrovnaný povrch. Stroj NEPOUŽÍVEJTE v blízkosti vody nebo ve venkovním prostředí.
5. Udržujte ruce mimo dosah všech pohyblivých částí.
6. Při cvičení vždy noste vhodné cvičební oblečení. NENOSTE župany ani jiné oblečení, které by se mohlo zachytit do stroje. Při používání stroje je rovněž nutná běžecká nebo aerobní obuv.
7. Stroj používejte pouze k určenému účelu, jak je popsáno v tomto návodu.
NEPOUŽÍVEJTE nástavce, které nejsou doporučeny výrobcem.
8. Nepokládejte kolem stroje žádné ostré předměty.
9. Postižené osoby by neměly stroj používat bez přítomnosti kvalifikované osoby nebo lékaře.
10. Před použitím stroje ke cvičení vždy proveďte protahovací cviky, abyste se řádně zahřáli.
11. Nikdy stroj nepoužívejte, pokud stroj nefunguje správně.
VAROVÁNÍ: PŘED ZAHÁJENÍM JAKÉHOKOLI CVIČEBNÍHO PROGRAMU SE PORAĎTE SE SVÝM LÉKAŘEM. TO JE DŮLEŽITÉ ZEJMÉNA PRO OSOBY STARŠÍ 35 LET NEBO OSOBY S JIŽ EXISTUJÍCÍMI ZDRAVOTNÍMI PROBLÉMY. PŘED POUŽITÍM JAKÉHOKOLI FITNESS ZAŘÍZENÍ SI PŘEČTĚTE VŠECHNY POKYNY. NEPŘEBÍRÁME ŽÁDNOU ODPOVĚDNOST ZA ZRANĚNÍ OSOB NEBO ŠKODY NA MAJETKU ZPŮSOBENÉ POUŽÍVÁNÍM TOHOTO VÝROBKU NEBO V DŮSLEDKU JEHO POUŽÍVÁNÍ. TENTO NÁVOD SI ULOŽTE.
DŮLEŽITÉ INFORMACE O MONTÁŽI
- Nářadí potřebné k montáži lavičky: Potřebné nástroje: nastavitelný klíč a imbusový klíč.
- POZNÁMKA: Důrazně se doporučuje, aby toto zařízení montovaly dvě nebo více osob, aby se předešlo možnému zranění.
- Ujistěte se, že jsou přepravní šrouby zasunuty do ČTVRTÝCH otvorů na součástech, které je třeba smontovat. Podložku připevněte pouze na konec šroubu pro přepravu.
- Na součásti, které je třeba smontovat, použijte imbusové šrouby nebo šestihranné šrouby vložené do kulatého otvoru.
- Před utažením šroubů vždy počkejte, dokud nejsou všechny šrouby namontovány na stole. Nedotahujte jednotlivé šrouby ihned po jejich montáži.
Upevnění matic a šroubů
Ujistěte se, že se všechny součásti s otočnou funkcí mohou volně pohybovat.
V tomto kroku neutahujte všechny matice a šrouby.
VAROVÁNÍ: KABEL 45 MUSÍ VÉZT ROVNĚ PŘES HORNÍ ČÁST MEZI KLADKAMI, JAK JE UVEDENO NA STRÁNCE 27, NEBO SE LABEL DŘÍ! (NEDODRŽENÍM TOHOTO KROKU RUŠÍ ZÁRUKA NA KABEL)

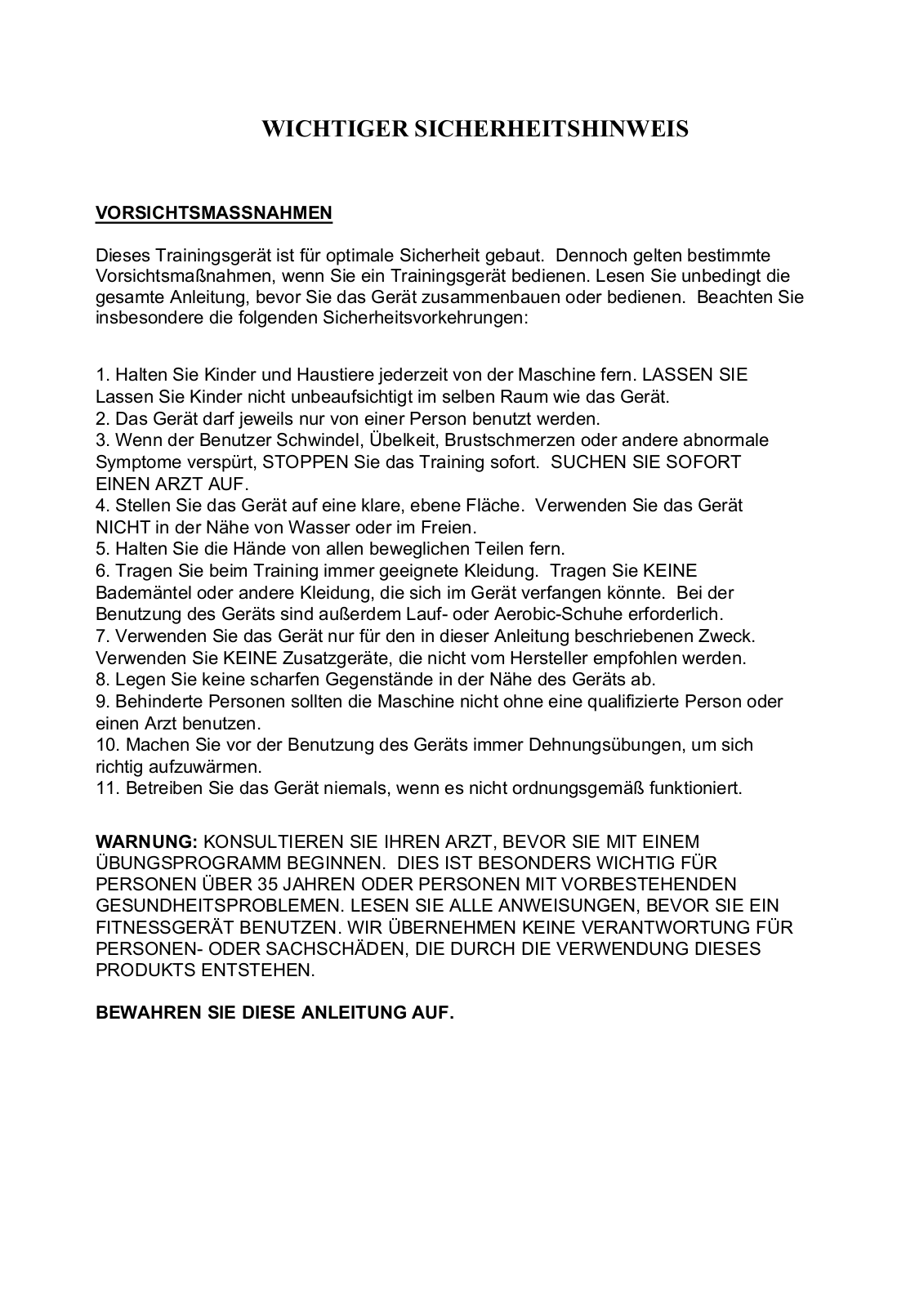

WICHTIGER SICHERHEITSHINWEIS
VORSICHTSMASSNAHMEN
Dieses Trainingsgerät ist für optimale Sicherheit gebaut. Dennoch gelten bestimmte Vorsichtsmaßnahmen, wenn Sie ein Trainingsgerät bedienen. Lesen Sie unbedingt die gesamte Anleitung, bevor Sie das Gerät zusammenbauen oder bedienen. Beachten Sie insbesondere die folgenden Sicherheitsvorkehrungen:
1. Halten Sie Kinder und Haustiere jederzeit von der Maschine fern. LASSEN SIE
Lassen Sie Kinder nicht unbeaufsichtigt im selben Raum wie das Gerät.
2. Das Gerät darf jeweils nur von einer Person benutzt werden.
3. Wenn der Benutzer Schwindel, Übelkeit, Brustschmerzen oder andere abnormale Symptome verspürt, STOPPEN Sie das Training sofort. SUCHEN SIE SOFORT EINEN ARZT AUF.
4. Stellen Sie das Gerät auf eine klare, ebene Fläche. Verwenden Sie das Gerät NICHT in der Nähe von Wasser oder im Freien.
5. Halten Sie die Hände von allen beweglichen Teilen fern.
6. Tragen Sie beim Training immer geeignete Kleidung. Tragen Sie KEINE
Bademäntel oder andere Kleidung, die sich im Gerät verfangen könnte. Bei der Benutzung des Geräts sind außerdem Lauf- oder Aerobic-Schuhe erforderlich.
7. Verwenden Sie das Gerät nur für den in dieser Anleitung beschriebenen Zweck. Verwenden Sie KEINE Zusatzgeräte, die nicht vom Hersteller empfohlen werden
8. Legen Sie keine scharfen Gegenstände in der Nähe des Geräts ab.
9. Behinderte Personen sollten die Maschine nicht ohne eine qualifizierte Person oder einen Arzt benutzen.
10. Machen Sie vor der Benutzung des Geräts immer Dehnungsübungen, um sich richtig aufzuwärmen.
11. Betreiben Sie das Gerät niemals, wenn es nicht ordnungsgemäß funktioniert.
WARNUNG: KONSULTIEREN SIE IHREN ARZT, BEVOR SIE MIT EINEM ÜBUNGSPROGRAMM BEGINNEN. DIES IST BESONDERS WICHTIG FÜR PERSONEN ÜBER 35 JAHREN ODER PERSONEN MIT VORBESTEHENDEN GESUNDHEITSPROBLEMEN. LESEN SIE ALLE ANWEISUNGEN, BEVOR SIE EIN FITNESSGERÄT BENUTZEN. WIR ÜBERNEHMEN KEINE VERANTWORTUNG FÜR PERSONEN- ODER SACHSCHÄDEN, DIE DURCH DIE VERWENDUNG DIESES PRODUKTS ENTSTEHEN.
BEWAHREN SIE DIESE ANLEITUNG AUF.
WICHTIGE INFORMATIONEN ZUR MONTAGE
- * Erforderliche Werkzeuge für den Zusammenbau der Bank: Verstellbarer Schraubenschlüssel und Inbusschlüssel.
- HINWEIS: Es wird dringend empfohlen, dass dieses Gerät von zwei oder mehr Personen zusammengebaut wird, um mögliche Verletzungen zu vermeiden.
- Vergewissern Sie sich, dass die Schlossschrauben durch die VIERECKIGEN Löcher der zu montierenden Komponenten gesteckt werden. Befestigen Sie die Unterlegscheibe nur am Ende der Schlossschraube.
- Verwenden Sie Innensechskant- oder Sechskantschrauben, die durch die RUNDEN Löcher an den zu montierenden Bauteilen gesteckt werden.
- Warten Sie immer, bis alle Schrauben auf der Werkbank montiert sind, bevor Sie die Schrauben anziehen. Ziehen Sie nicht jede Schraube sofort nach der Montage fest.
Schrauben und Muttern festziehen
Ziehen Sie alle Schrauben und Muttern fest an, nachdem alle Komponenten in den aktuellen und vorherigen Schritten zusammengebaut worden sind.
HINWEIS: Ziehen Sie keine schwenkbaren Teile zu fest an.
Stellen Sie sicher, dass sich alle schwenkbaren Komponenten frei bewegen können.
Ziehen Sie in diesem Schritt nicht alle Muttern und Schrauben fest.
ACHTUNG: KABEL 45 MUSS GERADE ÜBER DIE OBERSEITE ZWISCHEN RIEMENSCHEIBEN VERLAUFEN, WIE AUF BAUSTELLE 27 GEZEIGT, SONST KANN DAS KABEL REIBEN! (Bei Nichtbeachtung dieses Schrittes erlischt die Garantie)

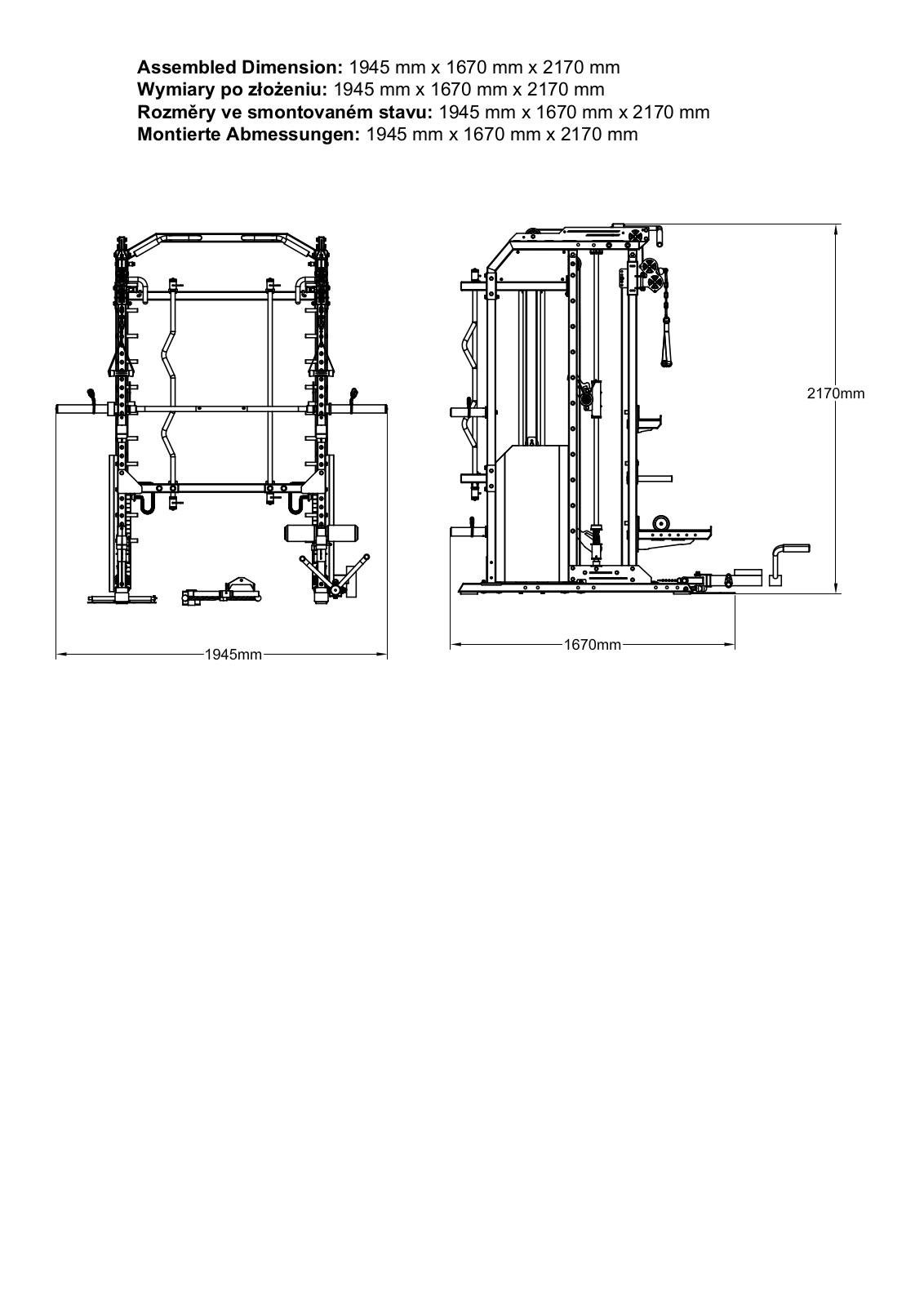

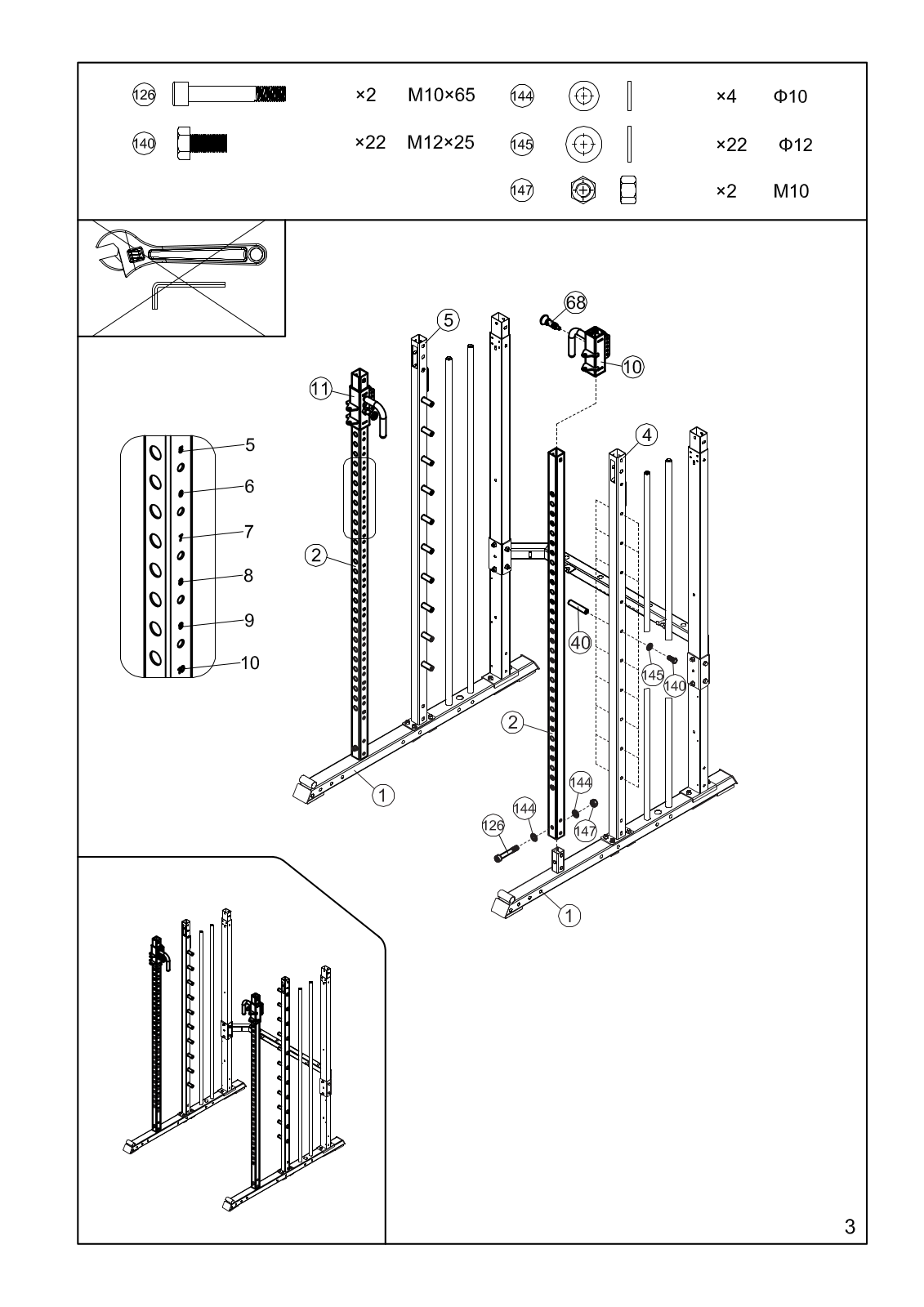

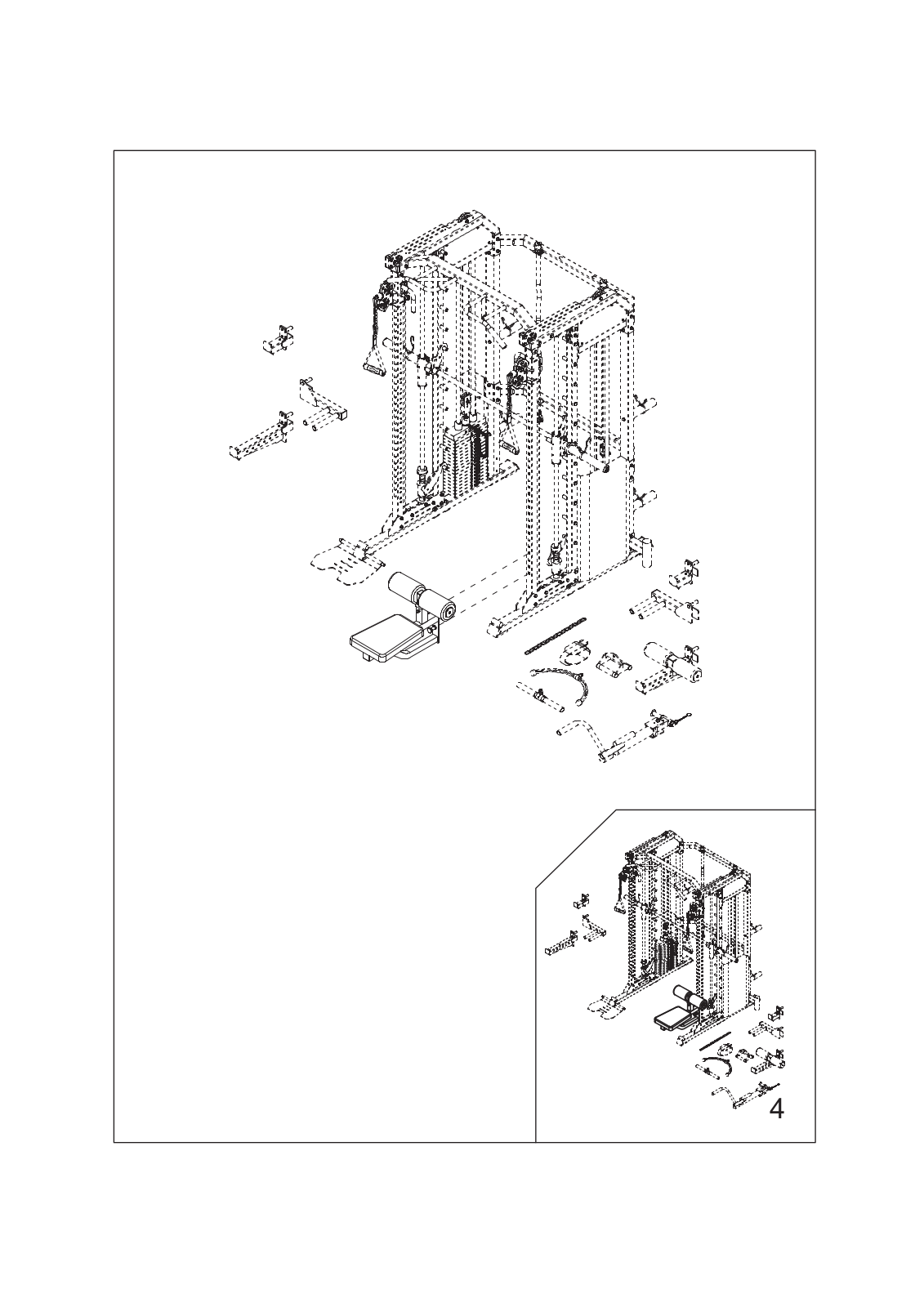

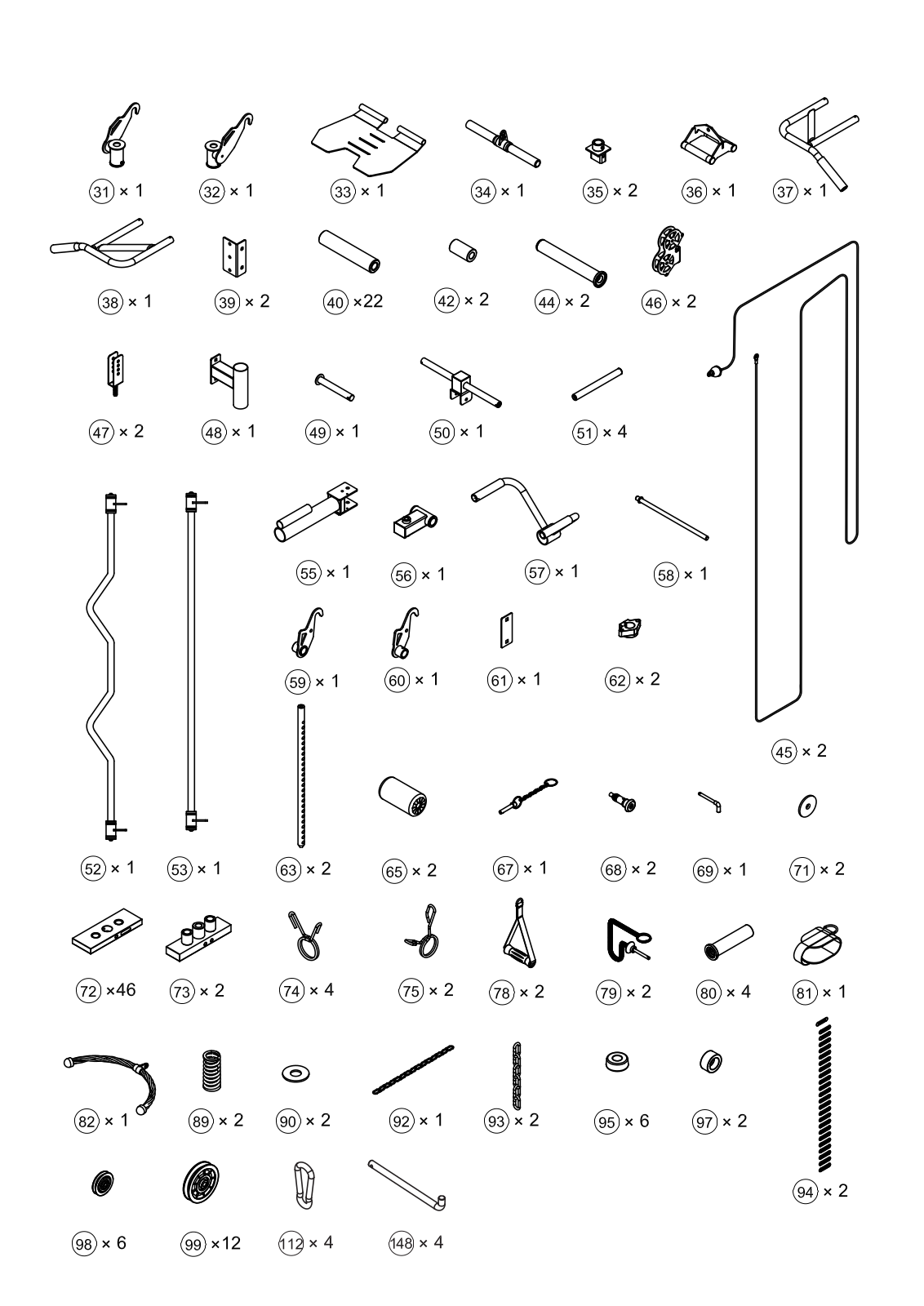

Assembled Dimension: 1945 mm x 1670 mm x 2170 mm Wymiary po złożeniu: 1945 mm x 1670 mm x 2170 mm Rozměry ve smontovaném stavu: 1945 mm x 1670 mm x 2170 mm Montierte Abmessungen: 1945 mm x 1670 mm x 2170 mm
(27) × 1
(28) × 1
30 × 4
125 × 12
(120) × 2
(122) × 2

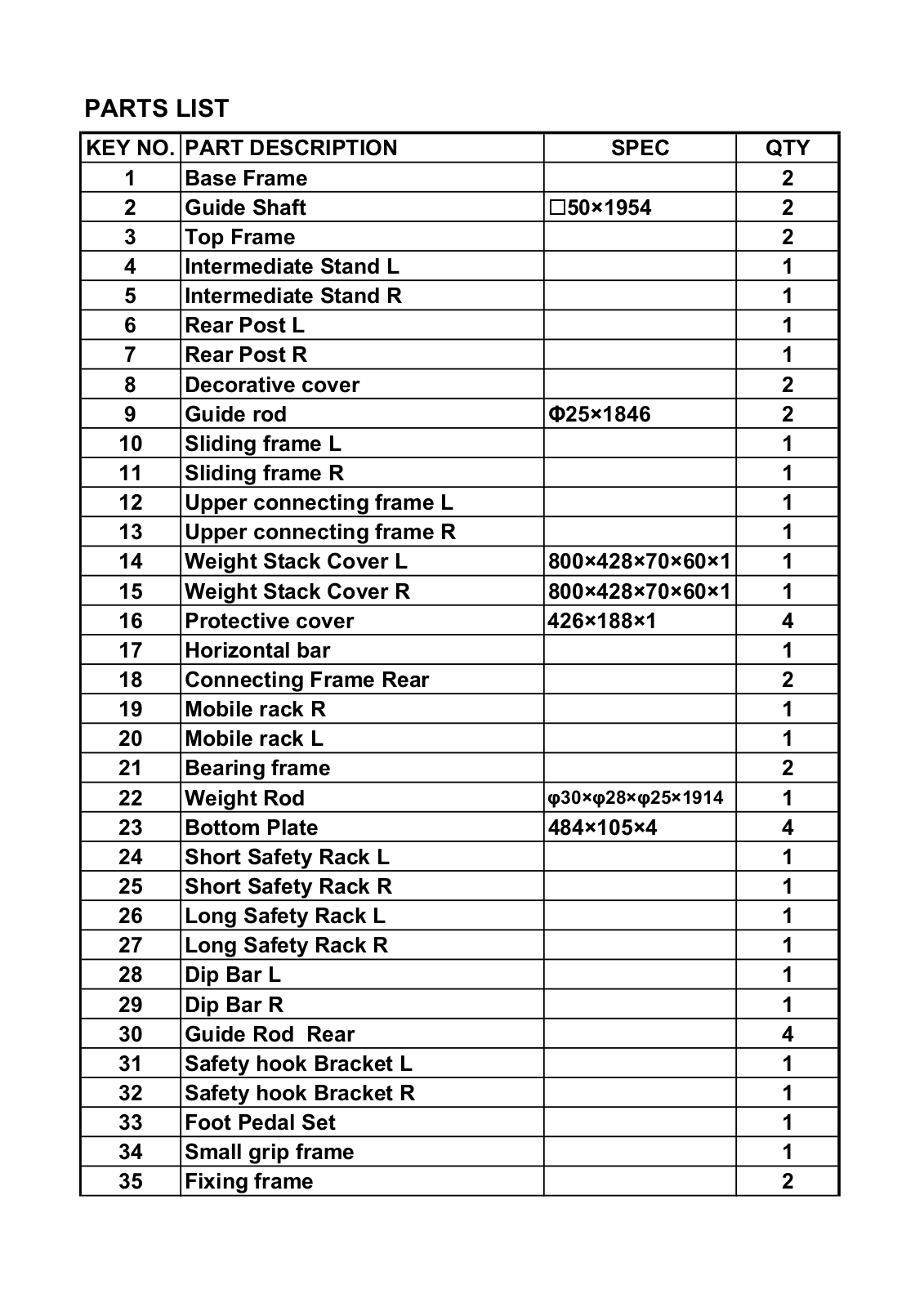

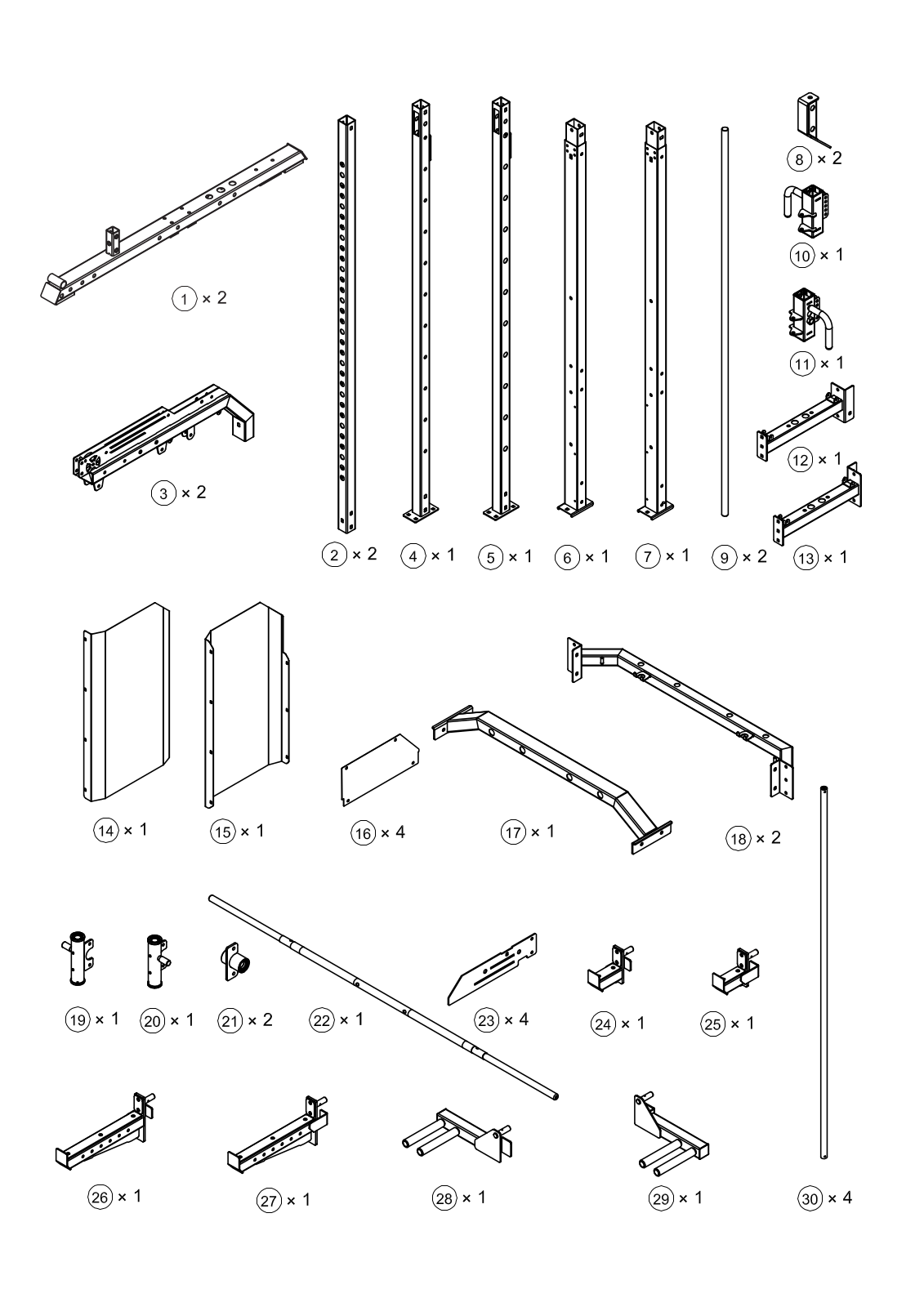

| NR | SPECYFIKACJA | ILOŚĆ | |
|---|---|---|---|
| 1 | Rama podstawowa | 2 | |
| 2 | Wał prowadzący | □50×1954 | 2 |
| 3 | Górna rama | 2 | |
| 4 | Stojak pośredni L | 1 | |
| 5 | Stojak pośredni R | 1 | |
| 6 | Tylny słupek L | 1 | |
| 7 | Tylny słupek R | 1 | |
| 8 | Osłona dekoracyjna | 2 | |
| 9 | Prowadnica | Ф25×1846 | 2 |
| 10 | Rama przesuwna L | 1 | |
| 11 | Rama przesuwna R | 1 | |
| 12 | Górna rama łącząca L | 1 | |
| 13 | Górna rama łącząca R | 1 | |
| 14 | Osłona stosu ciężarków L | 800×428×70×60×1 | 1 |
| 15 | Osłona stosu ciężarków R | 800×428×70×60×1 | 1 |
| 16 | Pokrywa ochronna | 426×188×1 | 4 |
| 17 | Poziomy pasek | 1 | |
| 18 | Tylna rama łącząca | 2 | |
| 19 | Stojak mobilny R | 1 | |
| 20 | Stojak mobilny L | 1 | |
| 21 | Rama nośna | 2 | |
| 22 | Pręt obciążający | φ30×φ28×φ25×1914 | 1 |
| 23 | Płyta dolna | 484×105×4 | 4 |
| 24 | Krótki stojak ochronny L | 1 | |
| 25 | Krótki stojak ochronny R | 1 | |
| 26 | Długi stojak ochronny L | 1 | |
| 27 | Długi stojak ochronny R | 1 | |
| 28 | Poręcze Dip L | 1 | |
| 29 | Poręcze Dip R | 1 | |
| 30 | Tylny drążek prowadzący | 4 | |
| 31 | Wspornik haka zabezpieczającego L | 1 | |
| 32 | Wspornik haka zabezpieczającego R | 1 | |
| 33 | Zestaw pedałów | 1 | |
| 34 | Mała rama uchwytu | 1 | |
| 35 | Rama mocująca | 2 |

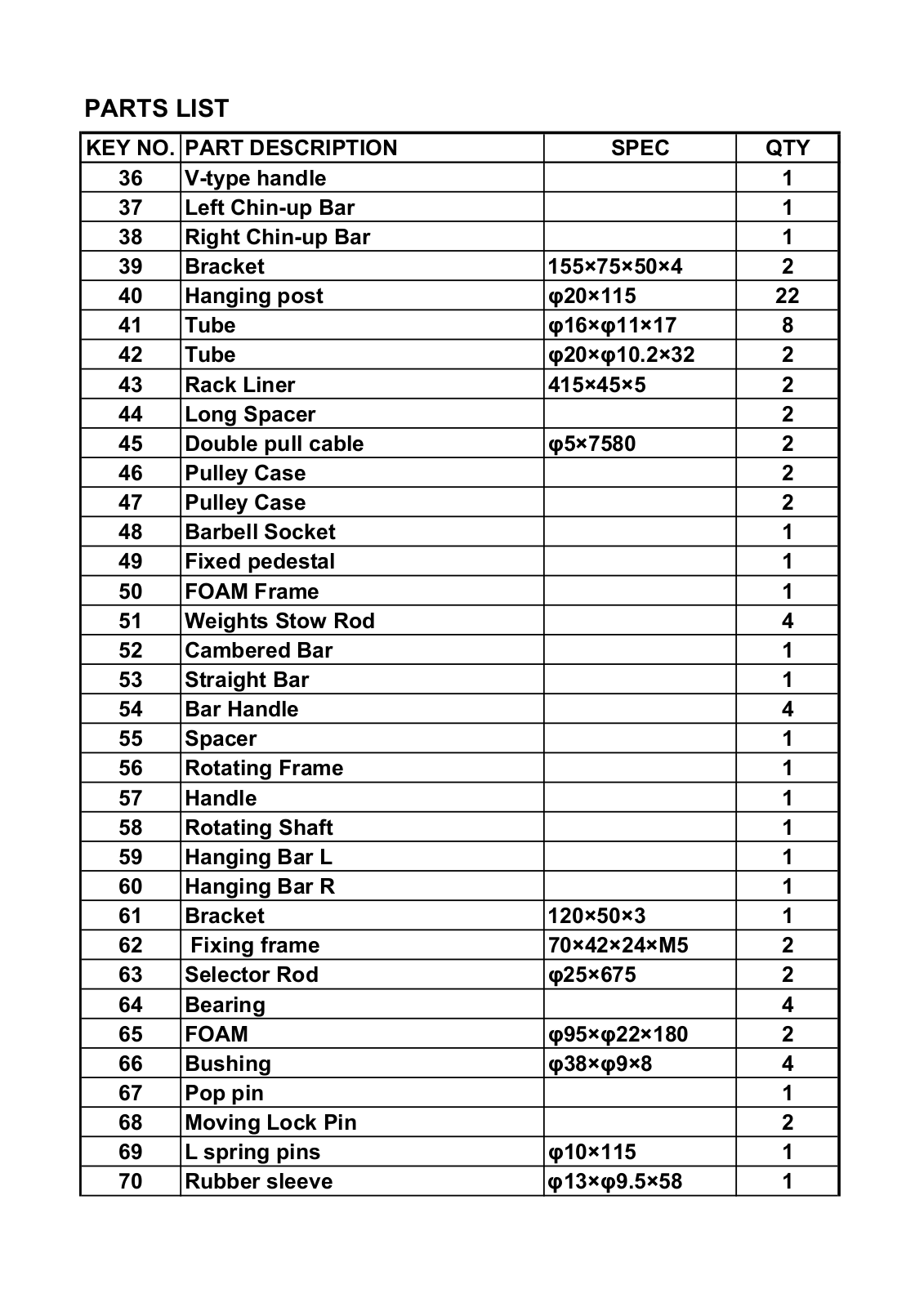

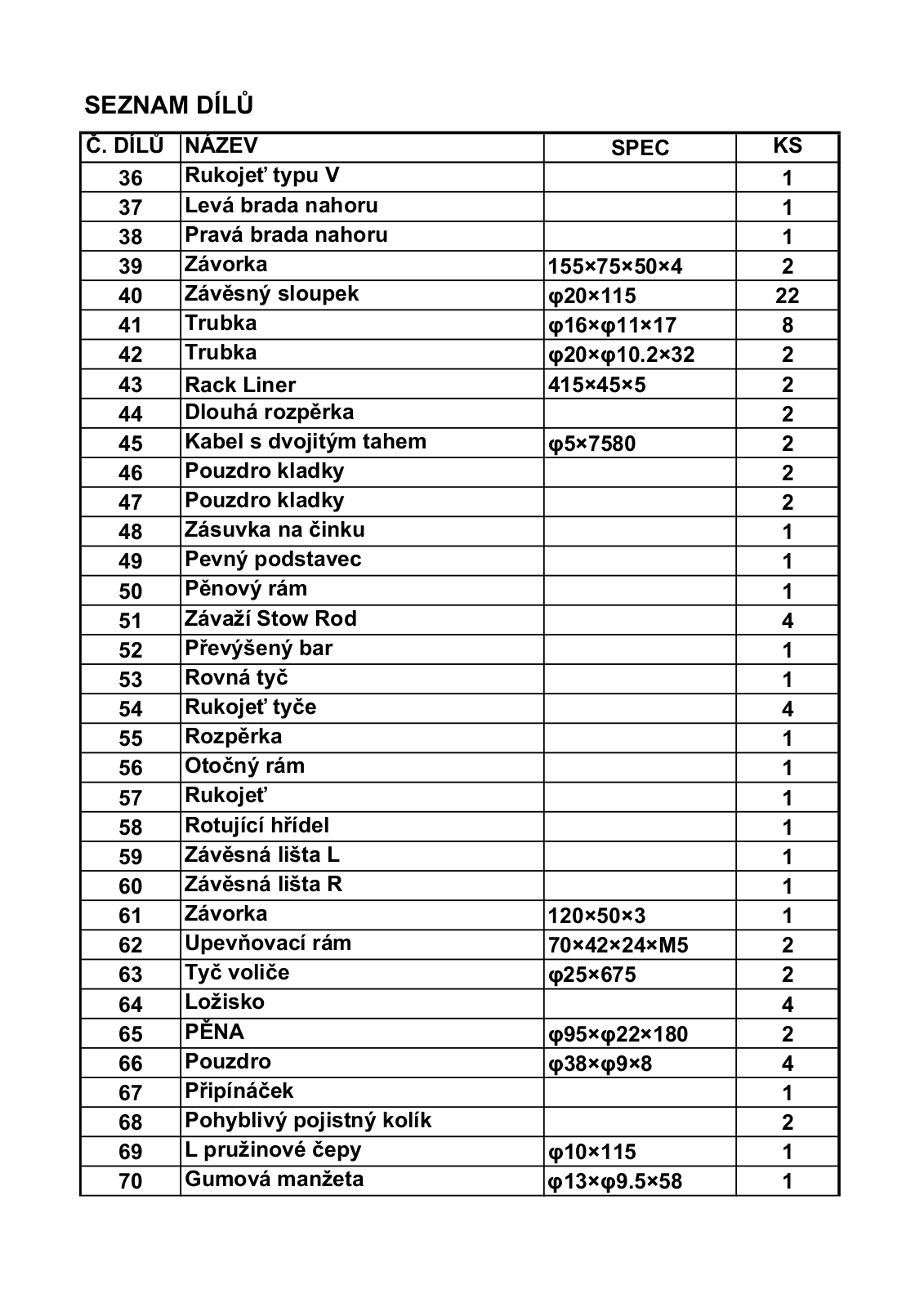

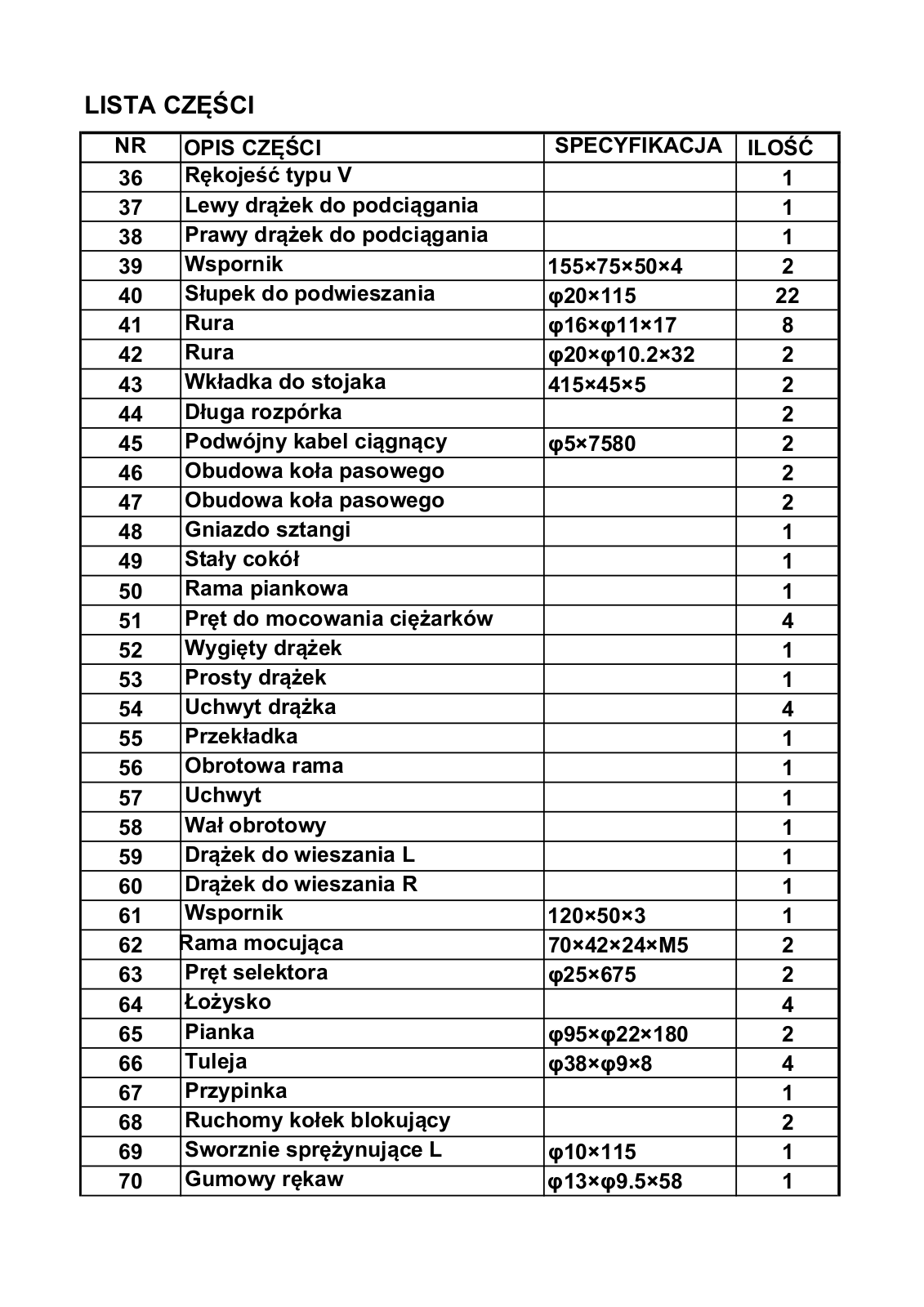

| NR | OPIS CZĘŚCI | SPECYFIKACJA | ILOŚĆ |
|---|---|---|---|
| 36 | Rękojeść typu V | 1 | |
| 37 | Lewy drążek do podciągania | 1 | |
| 38 | Prawy drążek do podciągania | 1 | |
| 39 | Wspornik | 155×75×50×4 | 2 |
| 40 | Słupek do podwieszania | φ20×115 | 22 |
| 41 | Rura | φ16×φ11×17 | 8 |
| 42 | Rura | φ20×φ10.2×32 | 2 |
| 43 | Wkładka do stojaka | 415×45×5 | 2 |
| 44 | Długa rozpórka | 2 | |
| 45 | Podwójny kabel ciągnący | φ5×7580 | 2 |
| 46 | Obudowa koła pasowego | 2 | |
| 47 | Obudowa koła pasowego | 2 | |
| 48 | Gniazdo sztangi | 1 | |
| 49 | Stały cokół | 1 | |
| 50 | Rama piankowa | 1 | |
| 51 | Pręt do mocowania ciężarków | 4 | |
| 52 | Wygięty drążek | 1 | |
| 53 | Prosty drążek | 1 | |
| 54 | Uchwyt drążka | 4 | |
| 55 | Przekładka | 1 | |
| 56 | Obrotowa rama | 1 | |
| 57 | Uchwyt | 1 | |
| 58 | Wał obrotowy | 1 | |
| 59 | Drążek do wieszania L | 1 | |
| 60 | Drążek do wieszania R | 1 | |
| 61 | Wspornik | 120×50×3 | 1 |
| 62 | Rama mocująca | 70×42×24×M5 | 2 |
| 63 | Pręt selektora | φ25×675 | 2 |
| 64 | Łożysko | 4 | |
| 65 | Pianka | φ95×φ22×180 | 2 |
| 66 | Tuleja | φ38×φ9×8 | 4 |
| 67 | Przypinka | 1 | |
| 68 | Ruchomy kołek blokujący | 2 | |
| 69 | Sworznie sprężynujące L | φ10×115 | 1 |
| 70 | Gumowy rękaw | φ13×φ9.5×58 | 1 |

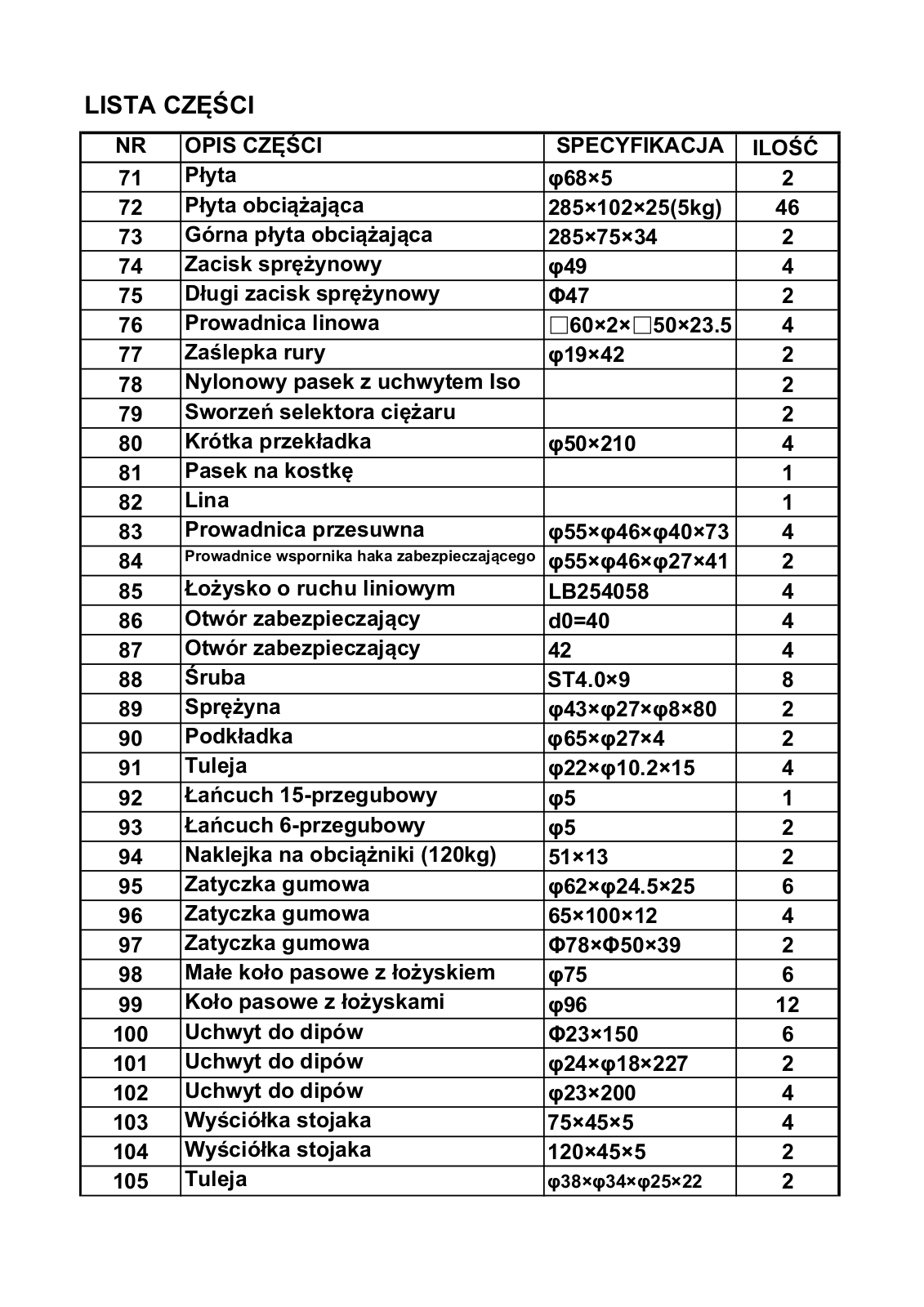

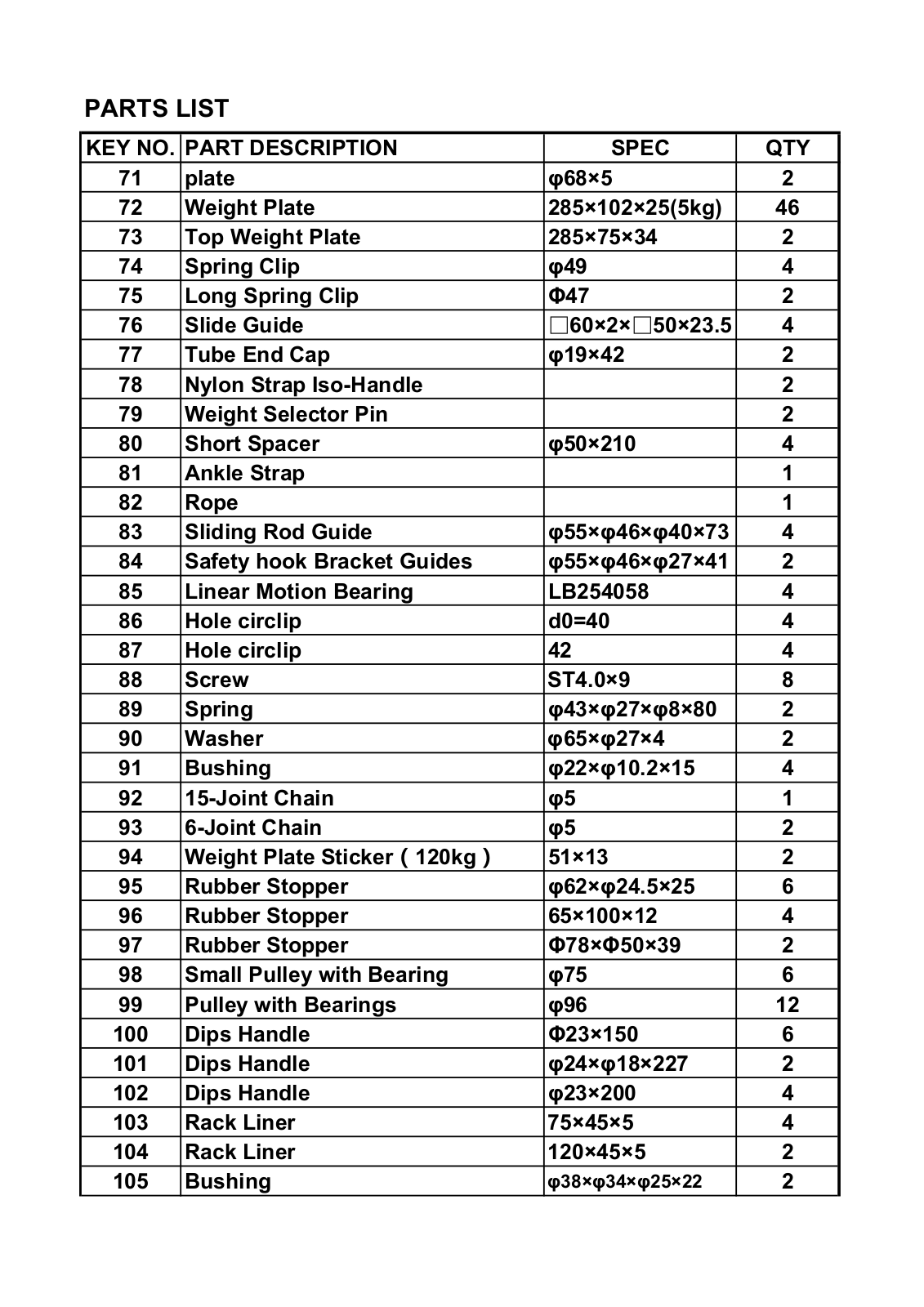

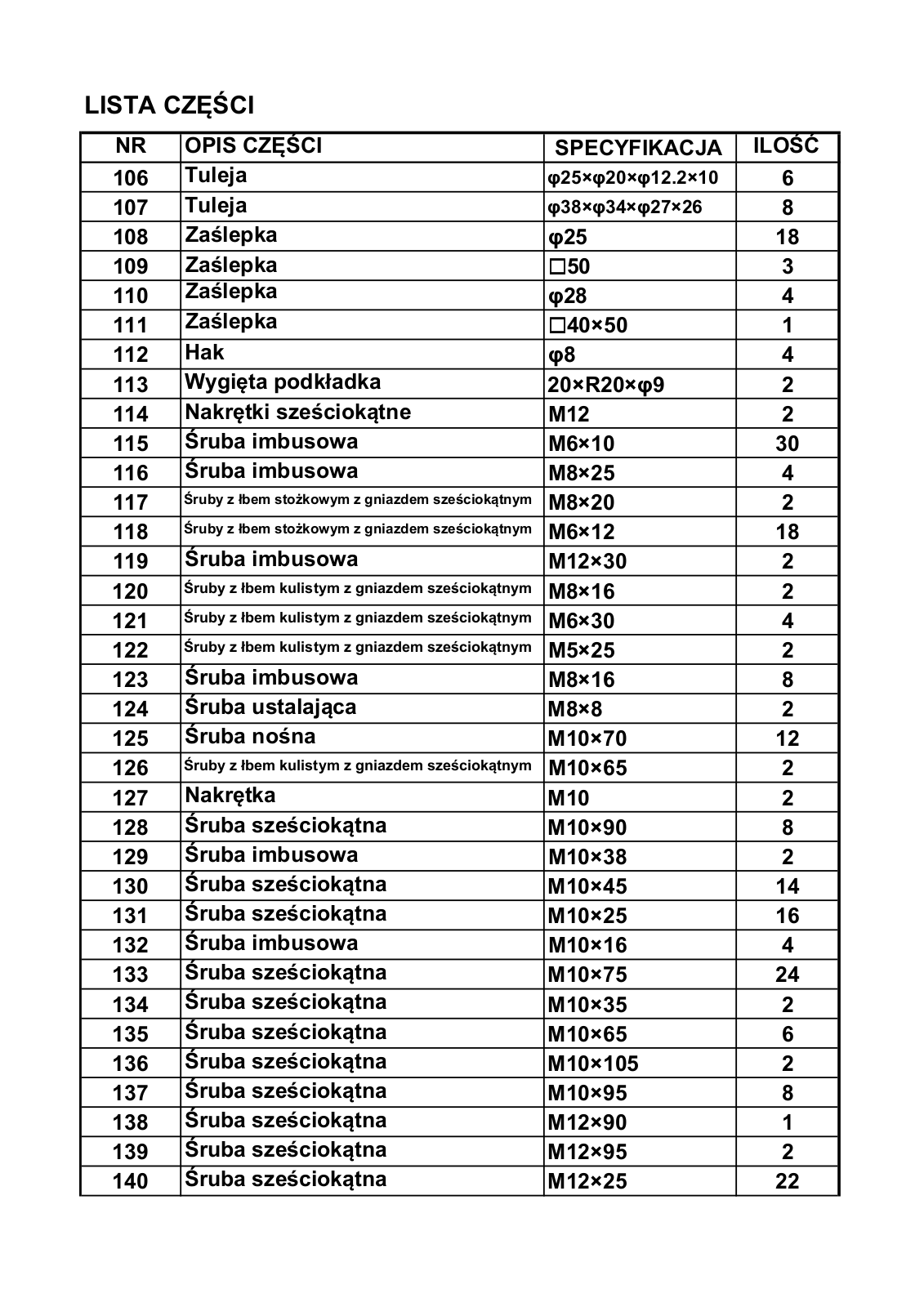

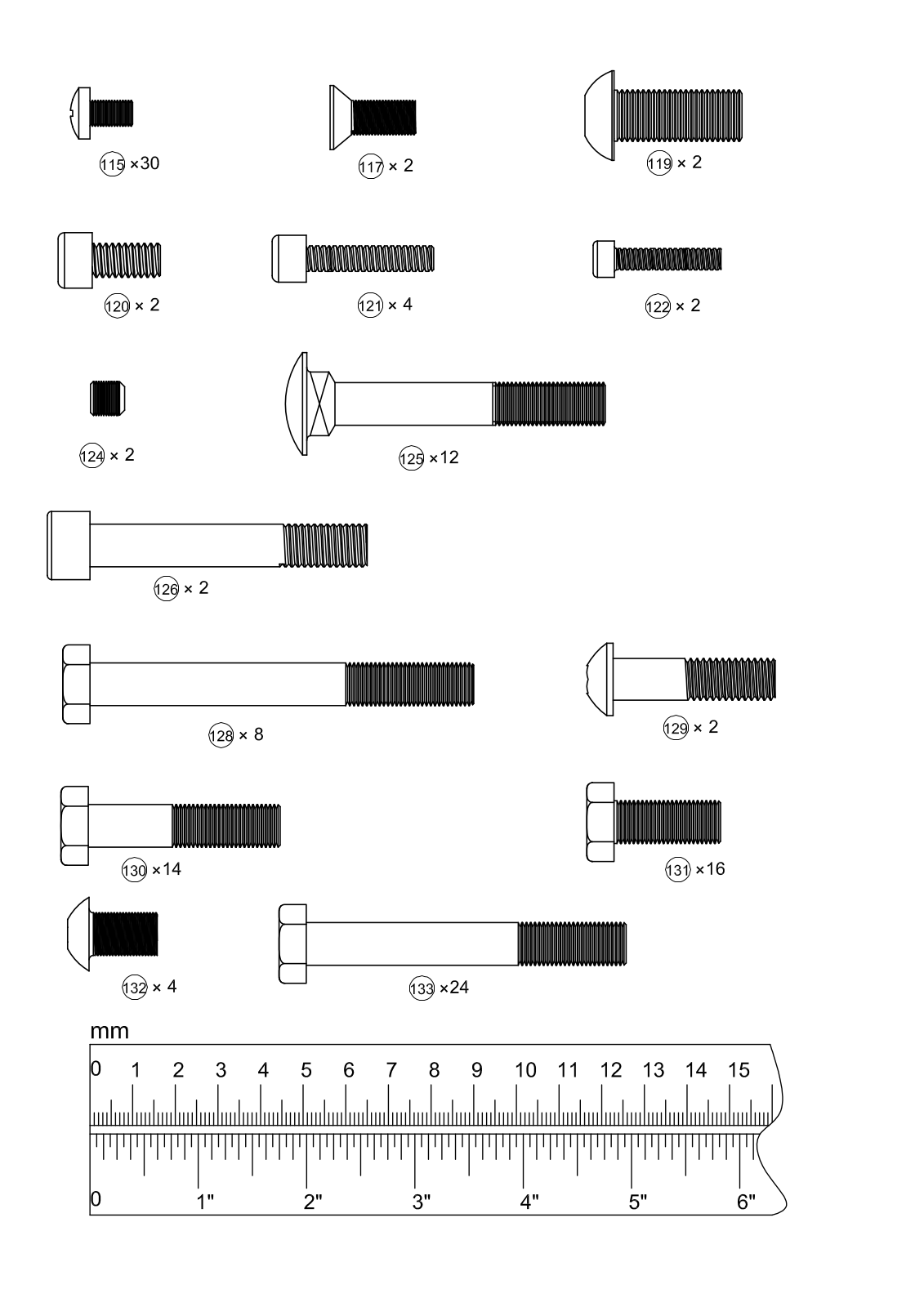

| NR | SPECYFIKACJA | ILOŚĆ | |
|---|---|---|---|
| 71 | Płyta | φ68×5 | 2 |
| 72 | Płyta obciążająca | 285×102×25(5kg) | 46 |
| 73 | Górna płyta obciążająca | 285×75×34 | 2 |
| 74 | Zacisk sprężynowy | φ49 | 4 |
| 75 | Długi zacisk sprężynowy | Φ47 | 2 |
| 76 | Prowadnica linowa | □60×2×□50×23.5 | 4 |
| 77 | Zaślepka rury | φ19×42 | 2 |
| 78 | Nylonowy pasek z uchwytem Iso | 2 | |
| 79 | Sworzeń selektora ciężaru | 2 | |
| 80 | Krótka przekładka | φ50×210 | 4 |
| 81 | Pasek na kostkę | 1 | |
| 82 | Lina | 1 | |
| 83 | Prowadnica przesuwna | φ55×φ46×φ40×73 | 4 |
| 84 | Prowadnice wspornika haka zabezpieczającego | φ55×φ46×φ27×41 | 2 |
| 85 | Łożysko o ruchu liniowym | LB254058 | 4 |
| 86 | Otwór zabezpieczający | d0=40 | 4 |
| 87 | Otwór zabezpieczający | 42 | 4 |
| 88 | Śruba | ST4.0×9 | 8 |
| 89 | Sprężyna | φ43×φ27×φ8×80 | 2 |
| 90 | Podkładka | φ65×φ27×4 | 2 |
| 91 | Tuleja | φ22×φ10.2×15 | 4 |
| 92 | Łańcuch 15-przegubowy | φ5 | 1 |
| 93 | Łańcuch 6-przegubowy | φ5 | 2 |
| 94 | Naklejka na obciążniki (120kg) | 51×13 | 2 |
| 95 | Zatyczka gumowa | φ62×φ24.5×25 | 6 |
| 96 | Zatyczka gumowa | 65×100×12 | 4 |
| 97 | Zatyczka gumowa | Ф78×Ф50×39 | 2 |
| 98 | Małe koło pasowe z łożyskiem | φ75 | 6 |
| 99 | Koło pasowe z łożyskami | φ96 | 12 |
| 100 | Uchwyt do dipów | Φ23×150 | 6 |
| 101 | Uchwyt do dipów | φ24×φ18×227 | 2 |
| 102 | Uchwyt do dipów | φ23×200 | 4 |
| 103 | Wyściółka stojaka | 75×45×5 | 4 |
| 104 | Wyściółka stojaka | 120×45×5 | 2 |
| 105 | Tuleja | φ38×φ34×φ25×22 | 2 |
| NR | SPECYFIKACJA | ILOŚĆ | |
|---|---|---|---|
| 106 | Tuleja | φ25×φ20×φ12.2×10 | 6 |
| 107 | Tuleja | φ38×φ34×φ27×26 | 8 |
| 108 | Zaślepka | φ25 | 18 |
| 109 | Zaślepka | □50 | 3 |
| 110 | Zaślepka | φ28 | 4 |
| 111 | Zaślepka | □40×50 | 1 |
| 112 | Hak | φ 8 | 4 |
| 113 | Wygięta podkładka | 20×R20×φ9 | 2 |
| 114 | Nakrętki sześciokątne | M12 | 2 |
| 115 | Śruba imbusowa | M6×10 | 30 |
| 116 | Śruba imbusowa | M8×25 | 4 |
| 117 | Śruby z łbem stożkowym z gniazdem sześciokątnym | M8×20 | 2 |
| 118 | Śruby z łbem stożkowym z gniazdem sześciokątnym | M6×12 | 18 |
| 119 | Śruba imbusowa | M12×30 | 2 |
| 120 | Śruby z łbem kulistym z gniazdem sześciokątnym | M8×16 | 2 |
| 121 | Śruby z łbem kulistym z gniazdem sześciokątnym | M6×30 | 4 |
| 122 | Śruby z łbem kulistym z gniazdem sześciokątnym | M5×25 | 2 |
| 123 | Śruba imbusowa | M8×16 | 8 |
| 124 | Śruba ustalająca | M8×8 | 2 |
| 125 | Śruba nośna | M10×70 | 12 |
| 126 | Śruby z łbem kulistym z gniazdem sześciokątnym | M10×65 | 2 |
| 127 | Nakrętka | M10 | 2 |
| 128 | Śruba sześciokątna | M10×90 | 8 |
| 129 | Śruba imbusowa | M10×38 | 2 |
| 130 | Śruba sześciokątna | M10×45 | 14 |
| 131 | Śruba sześciokątna | M10×25 | 16 |
| 132 | Śruba imbusowa | M10×16 | 4 |
| 133 | Śruba sześciokątna | M10×75 | 24 |

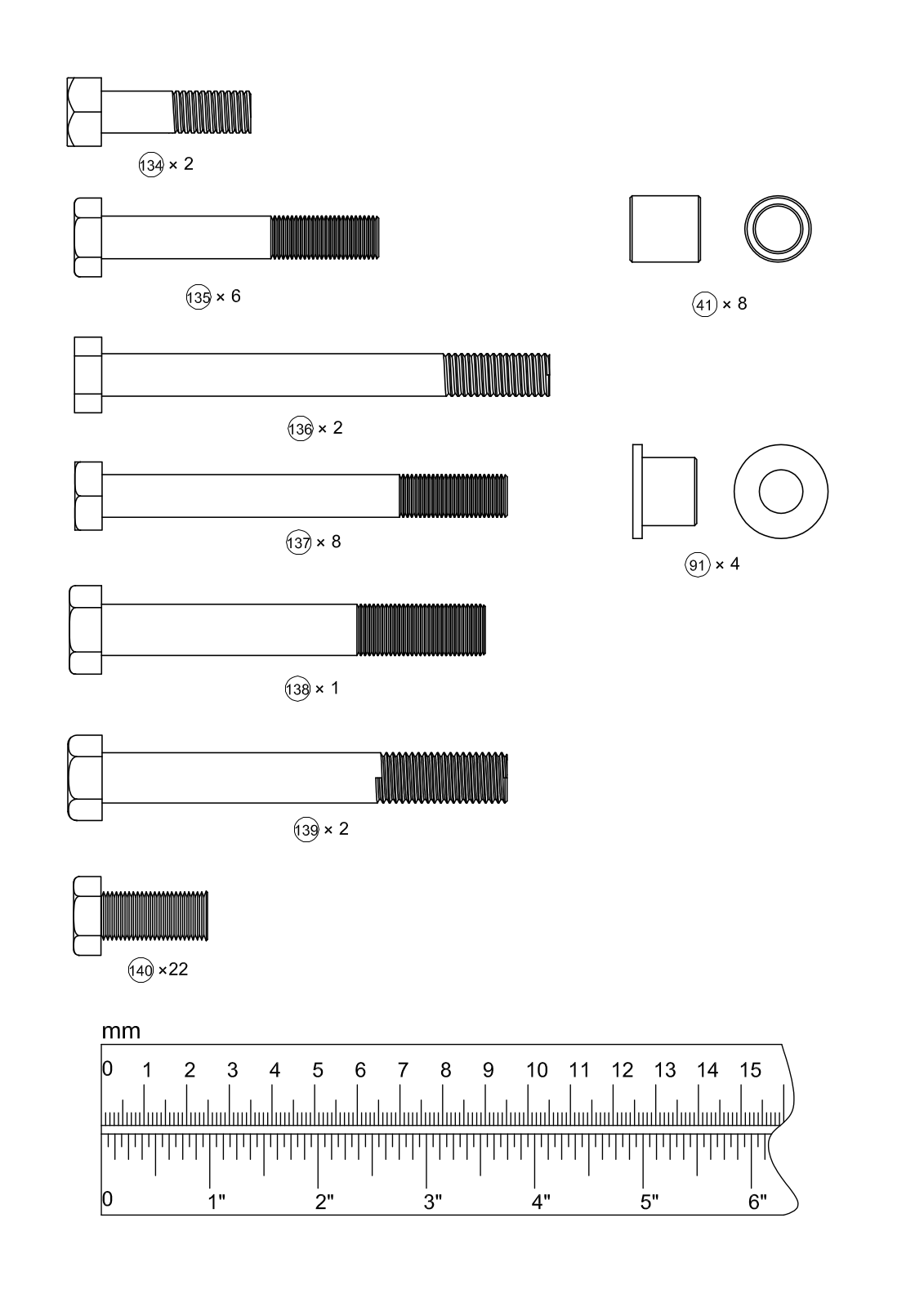

| 134 | Śruba sześciokątna | M10×35 | 2 |
| 135 | Śruba sześciokątna | M10×65 | 6 |
| 136 | Śruba sześciokątna | M10×105 | 2 |
| 137 | Śruba sześciokątna | M10×95 | 8 |
| 138 | Śruba sześciokątna | M12×90 | 1 |
| 139 | Śruba sześciokątna | M12×95 | 2 |
| 140 | Śruba sześciokątna | M12×25 | 22 |

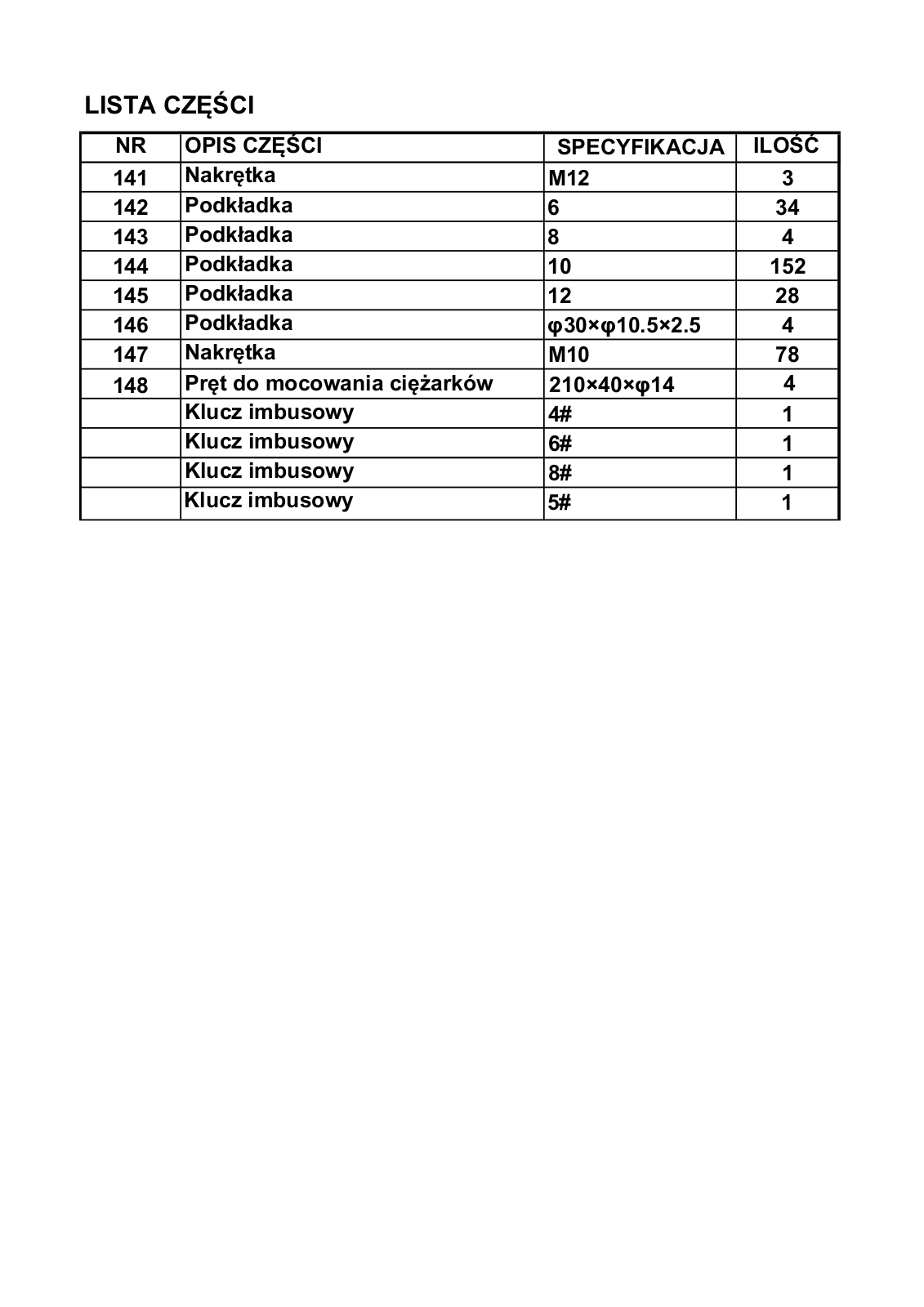

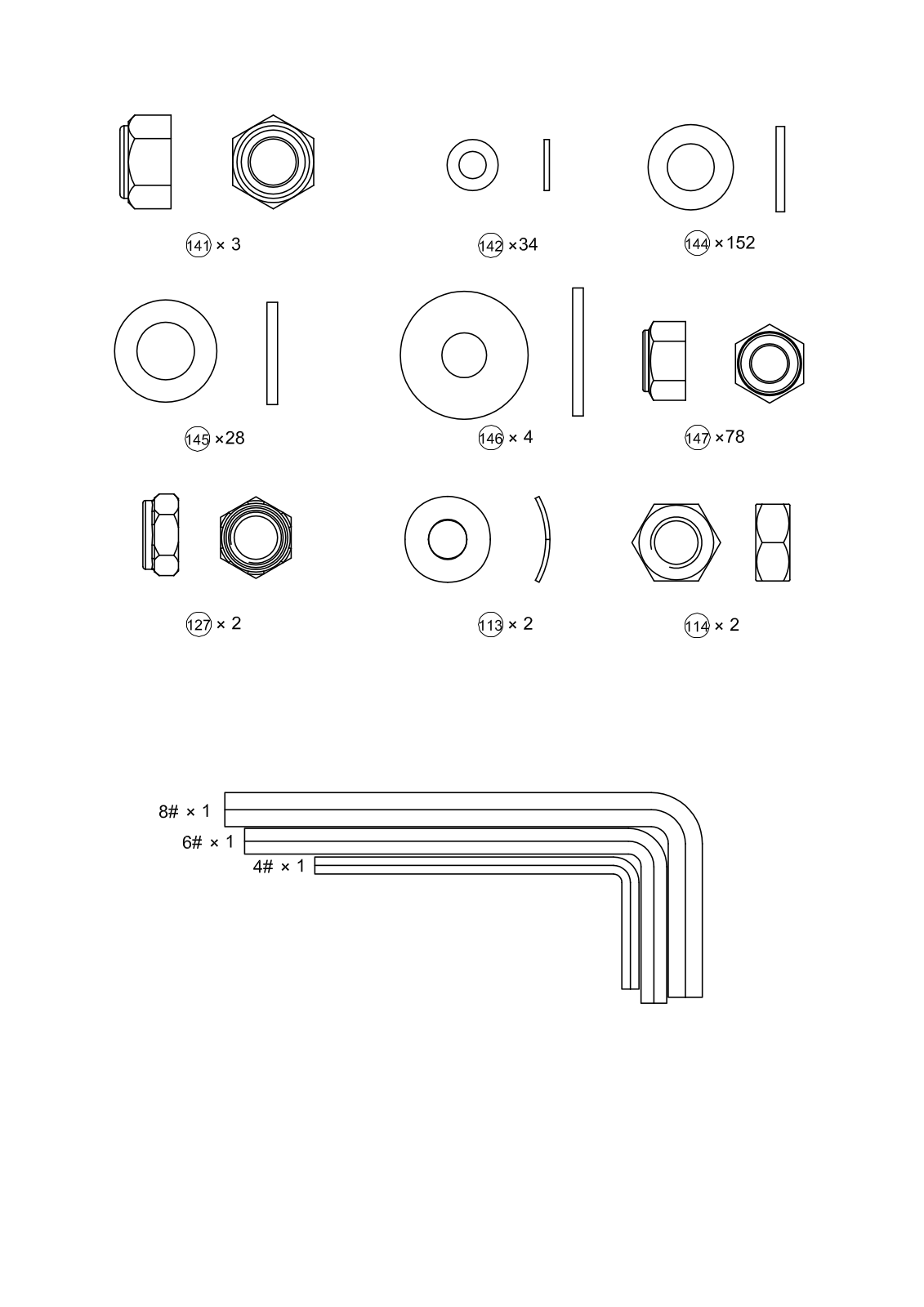

| NR | OPIS CZĘŚCI | SPECYFIKACJA | ILOŚĆ |
|---|---|---|---|
| 141 | Nakrętka | M12 | 3 |
| 142 | Podkładka | 6 | 34 |
| 143 | Podkładka | 8 | 4 |
| 144 | Podkładka | 10 | 152 |
| 145 | Podkładka | 12 | 28 |
| 146 | Podkładka | φ30×φ10.5×2.5 | 4 |
| 147 | Nakrętka | M10 | 78 |
| 148 | Pręt do mocowania ciężarków | 210×40×φ14 | 4 |
| Klucz imbusowy | 4# | 1 | |
| Klucz imbusowy | 6# | 1 | |
| Klucz imbusowy | 8# | 1 | |
| Klucz imbusowy | 5# | 1 |
| KEY NO. | PART DESCRIPTION | SPEC | QTY |
|---|---|---|---|
| 1 | Base Frame | 2 | |
| 2 | Guide Shaft | □50×1954 | 2 |
| 3 | Top Frame | 2 | |
| 4 | Intermediate Stand L | 1 | |
| 5 | Intermediate Stand R | 1 | |
| 6 | Rear Post L | 1 | |
| 7 | Rear Post R | 1 | |
| 8 | Decorative cover | 2 | |
| 9 | Guide rod | Ф25×1846 | 2 |
| 10 | Sliding frame L | 1 | |
| 11 | Sliding frame R | 1 | |
| 12 | Upper connecting frame L | 1 | |
| 13 | Upper connecting frame R | 1 | |
| 14 | Weight Stack Cover L | 800×428×70×60×1 | 1 |
| 15 | Weight Stack Cover R | 800×428×70×60×1 | 1 |
| 16 | Protective cover | 426×188×1 | 4 |
| 17 | Horizontal bar | 1 | |
| 18 | Connecting Frame Rear | 2 | |
| 19 | Mobile rack R | 1 | |
| 20 | Mobile rack L | 1 | |
| 21 | Bearing frame | 2 | |
| 22 | Weight Rod | φ30×φ28×φ25×1914 | 1 |
| 23 | Bottom Plate | 484×105×4 | 4 |
| 24 | Short Safety Rack L | 1 | |
| 25 | Short Safety Rack R | 1 | |
| 26 | Long Safety Rack L | 1 | |
| 27 | Long Safety Rack R | 1 | |
| 28 | Dip Bar L | 1 | |
| 29 | Dip Bar R | 1 | |
| 30 | Guide Rod Rear | 4 | |
| 31 | Safety hook Bracket L | 1 | |
| 32 | Safety hook Bracket R | 1 | |
| 33 | Foot Pedal Set | 1 | |
| 34 | Small grip frame | 1 | |
| 35 | Fixing frame | 2 |
| KEY NO. | PART DESCRIPTION | SPEC | QTY |
|---|---|---|---|
| 36 | V-type handle | 1 | |
| 37 | Left Chin-up Bar | 1 | |
| 38 | Right Chin-up Bar | 1 | |
| 39 | Bracket | 155×75×50×4 | 2 |
| 40 | Hanging post | φ20×115 | 22 |
| 41 | Tube | φ16×φ11×17 | 8 |
| 42 | Tube | φ20×φ10.2×32 | 2 |
| 43 | Rack Liner | 415×45×5 | 2 |
| 44 | Long Spacer | 2 | |
| 45 | Double pull cable | φ5×7580 | 2 |
| 46 | Pulley Case | 2 | |
| 47 | Pulley Case | 2 | |
| 48 | Barbell Socket | 1 | |
| 49 | Fixed pedestal | 1 | |
| 50 | FOAM Frame | 1 | |
| 51 | Weights Stow Rod | 4 | |
| 52 | Cambered Bar | 1 | |
| 53 | Straight Bar | 1 | |
| 54 | Bar Handle | 4 | |
| 55 | Spacer | 1 | |
| 56 | Rotating Frame | 1 | |
| 57 | Handle | 1 | |
| 58 | Rotating Shaft | 1 | |
| 59 | Hanging Bar L | 1 | |
| 60 | Hanging Bar R | 1 | |
| 61 | Bracket | 120×50×3 | 1 |
| 62 | Fixing frame | 70×42×24×M5 | 2 |
| 63 | Selector Rod | φ25×675 | 2 |
| 64 | Bearing | 4 | |
| 65 | FOAM | φ95×φ22×180 | 2 |
| 66 | Bushing | φ38×φ9×8 | 4 |
| 67 | Pop pin | 1 | |
| 68 | Moving Lock Pin | 2 | |
| 69 | L spring pins | φ10×115 | 1 |
| 70 | Rubber sleeve | φ13×φ9.5×58 | 1 |
| KEY NO. | PART DESCRIPTION | SPEC | QTY |
|---|---|---|---|
| 71 | plate | φ68×5 | 2 |
| 72 | Weight Plate | 285×102×25(5kg) | 46 |
| 73 | Top Weight Plate | 285×75×34 | 2 |
| 74 | Spring Clip | φ49 | 4 |
| 75 | Long Spring Clip | Φ47 | 2 |
| 76 | Slide Guide | □60×2×□50×23.5 | 4 |
| 77 | Tube End Cap | φ19×42 | 2 |
| 78 | Nylon Strap Iso-Handle | 2 | |
| 79 | Weight Selector Pin | 2 | |
| 80 | Short Spacer | φ50×210 | 4 |
| 81 | Ankle Strap | 1 | |
| 82 | Rope | 1 | |
| 83 | Sliding Rod Guide | φ55×φ46×φ40×73 | 4 |
| 84 | Safety hook Bracket Guides | φ55×φ46×φ27×41 | 2 |
| 85 | Linear Motion Bearing | LB254058 | 4 |
| 86 | Hole circlip | d0=40 | 4 |
| 87 | Hole circlip | 42 | 4 |
| 88 | Screw | ST4.0×9 | 8 |
| 89 | Spring | φ43×φ27×φ8×80 | 2 |
| 90 | Washer | φ65×φ27×4 | 2 |
| 91 | Bushing | φ22×φ10.2×15 | 4 |
| 92 | 15-Joint Chain | φ5 | 1 |
| 93 | 6-Joint Chain | φ5 | 2 |
| 94 | Weight Plate Sticker(120kg) | 51×13 | 2 |
| 95 | Rubber Stopper | φ62×φ24.5×25 | 6 |
| 96 | Rubber Stopper | 65×100×12 | 4 |
| 97 | Rubber Stopper | Ф78×Ф50×39 | 2 |
| 98 | Small Pulley with Bearing | φ75 | 6 |
| 99 | Pulley with Bearings | φ96 | 12 |
| 100 | Dips Handle | Φ23×150 | 6 |
| 101 | Dips Handle | φ24×φ18×227 | 2 |
| 102 | Dips Handle | φ23×200 | 4 |
| 103 | Rack Liner | 75×45×5 | 4 |
| 104 | Rack Liner | 120×45×5 | 2 |
| 105 | Bushing | φ38×φ34×φ25×22 | 2 |

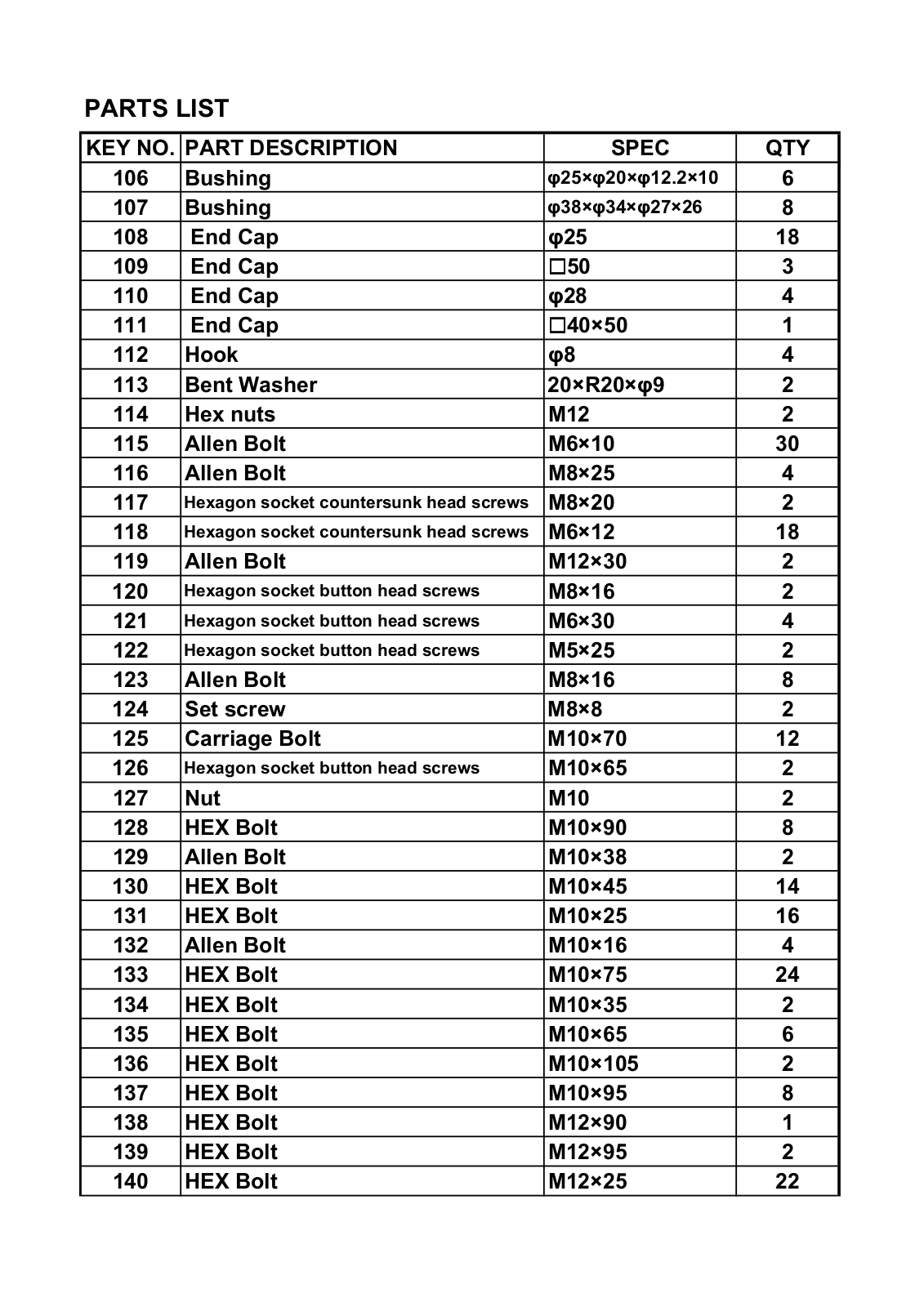

| KEY NO. | PART DESCRIPTION | SPEC | QTY |
|---|---|---|---|
| 106 | Bushing | φ25×φ20×φ12.2×10 | 6 |
| 107 | Bushing | φ38×φ34×φ27×26 | 8 |
| 108 | End Cap | φ25 | 18 |
| 109 | End Cap | □50 | 3 |
| 110 | End Cap | φ28 | 4 |
| 111 | End Cap | □40×50 | 1 |
| 112 | Hook | φ8 | 4 |
| 113 | Bent Washer | 20×R20×φ9 | 2 |
| 114 | Hex nuts | M12 | 2 |
| 115 | Allen Bolt | M6×10 | 30 |
| 116 | Allen Bolt | M8×25 | 4 |
| 117 | Hexagon socket countersunk head screws | M8×20 | 2 |
| 118 | Hexagon socket countersunk head screws | M6×12 | 18 |
| 119 | Allen Bolt | M12×30 | 2 |
| 120 | Hexagon socket button head screws | M8×16 | 2 |
| 121 | Hexagon socket button head screws | M6×30 | 4 |
| 122 | Hexagon socket button head screws | M5×25 | 2 |
| 123 | Allen Bolt | M8×16 | 8 |
| 124 | Set screw | M8×8 | 2 |
| 125 | Carriage Bolt | M10×70 | 12 |
| 126 | Hexagon socket button head screws | M10×65 | 2 |
| 127 | Nut | M10 | 2 |
| 128 | HEX Bolt | M10×90 | 8 |
| 129 | Allen Bolt | M10×38 | 2 |
| 130 | HEX Bolt | M10×45 | 14 |
| 131 | HEX Bolt | M10×25 | 16 |
| 132 | Allen Bolt | M10×16 | 4 |
| 133 | HEX Bolt | M10×75 | 24 |
| 134 | HEX Bolt | M10×35 | 2 |
| 135 | HEX Bolt | M10×65 | 6 |
| 136 | HEX Bolt | M10×105 | 2 |
| 137 | HEX Bolt | M10×95 | 8 |
| 138 | HEX Bolt | M12×90 | 1 |
| 139 | HEX Bolt | M12×95 | 2 |
| 140 | HEX Bolt | M12×25 | 22 |
| KEY NO. | PART DESCRIPTION | SPEC | QTY |
|---|---|---|---|
| 141 | Nut | M12 | 3 |
| 142 | Washer | 6 | 34 |
| 143 | Washer | 8 | 4 |
| 144 | Washer | 10 | 152 |
| 145 | Washer | 12 | 28 |
| 146 | Washer | φ30×φ10.5×2.5 | 4 |
| 147 | Nut | M10 | 78 |
| 148 | Weights Stow Rod | 210×40×φ14 | 4 |
| Allen wrench | 4# | 1 | |
| Allen wrench | 6# | 1 | |
| Allen wrench | 8# | 1 | |
| Allen wrench | 5# | 1 |
| Č. DÍLŮ | NÁZEV | SPEC | KS |
|---|---|---|---|
| 1 | Základní rám | 2 | |
| 2 | Vodicí hřídel | □50×1954 | 2 |
| 3 | Horní rám | 2 | |
| 4 | Mezistojánek L | 1 | |
| 5 | Mezistoj R | 1 | |
| 6 | Zadní sloupek L | 1 | |
| 7 | Zadní sloupek R | 1 | |
| 8 | Dekorativní kryt | 2 | |
| 9 | Vodicí tyč | Ф25×1846 | 2 |
| 10 | Posuvný rám L | 1 | |
| 11 | Posuvný rám R | 1 | |
| 12 | Horní spojovací rám L | 1 | |
| 13 | Horní spojovací rám R | 1 | |
| 14 | Kryt zásobníku závaží L | 800×428×70×60×1 | 1 |
| 15 | Kryt zásobníku závaží R | 800×428×70×60×1 | 1 |
| 16 | Ochranný kryt | 426×188×1 | 4 |
| 17 | Vodorovná lišta | 1 | |
| 18 | Zadní spojovací rám | 2 | |
| 19 | Pojízdný stojan R | 1 | |
| 20 | Pojízdný stojan L | 1 | |
| 21 | Ložiskový rám | 2 | |
| 22 | Váha Rod | φ30×φ28×φ25×1914 | 1 |
| 23 | Spodní deska | 484×105×4 | 4 |
| 24 | Krátký bezpečnostní stojan L | 1 | |
| 25 | Krátký bezpečnostní stojan R | 1 | |
| 26 | Dlouhý bezpečnostní stojan L | 1 | |
| 27 | Dlouhý bezpečnostní stojan R | 1 | |
| 28 | Dip Bar L | 1 | |
| 29 | Dip Bar R | 1 | |
| 30 | Zadní vodicí tyč | 4 | |
| 31 | Bezpečnostní hák Držák L | 1 | |
| 32 | Bezpečnostní hák Držák R | 1 | |
| 33 | Sada nožních pedálů | 1 | |
| 34 | Malý rám rukojeti | 1 | |
| 35 | Upevňovací rám | 2 |
| Č. DÍLŮ | NÁZEV | SPEC | KS |
|---|---|---|---|
| 36 | Rukojeť typu V | 1 | |
| 37 | Levá brada nahoru | 1 | |
| 38 | Pravá brada nahoru | 1 | |
| 39 | Závorka | 155×75×50×4 | 2 |
| 40 | Závěsný sloupek | φ20×115 | 22 |
| 41 | Trubka | φ16×φ11×17 | 8 |
| 42 | Trubka | φ20×φ10.2×32 | 2 |
| 43 | Rack Liner | 415×45×5 | 2 |
| 44 | Dlouhá rozpěrka | 2 | |
| 45 | Kabel s dvojitým tahem | φ5×7580 | 2 |
| 46 | Pouzdro kladky | 2 | |
| 47 | Pouzdro kladky | 2 | |
| 48 | Zásuvka na činku | 1 | |
| 49 | Pevný podstavec | 1 | |
| 50 | Pěnový rám | 1 | |
| 51 | Závaží Stow Rod | 4 | |
| 52 | Převýšený bar | 1 | |
| 53 | Rovná tyč | 1 | |
| 54 | Rukojeť tyče | 4 | |
| 55 | Rozpěrka | 1 | |
| 56 | Otočný rám | 1 | |
| 57 | Rukojeť | 1 | |
| 58 | Rotující hřídel | 1 | |
| 59 | Závěsná lišta L | 1 | |
| 60 | Závěsná lišta R | 1 | |
| 61 | Závorka | 120×50×3 | 1 |
| 62 | Upevňovací rám | 70×42×24×M5 | 2 |
| 63 | Tyč voliče | φ25×675 | 2 |
| 64 | Ložisko | 4 | |
| 65 | PĚNA | φ95×φ22×180 | 2 |
| 66 | Pouzdro | φ38×φ9×8 | 4 |
| 67 | Připínáček | 1 | |
| 68 | Pohyblivý pojistný kolík | 2 | |
| 69 | L pružinové čepy | φ10×115 | 1 |
| 70 | Gumová manžeta | φ13×φ9.5×58 | 1 |

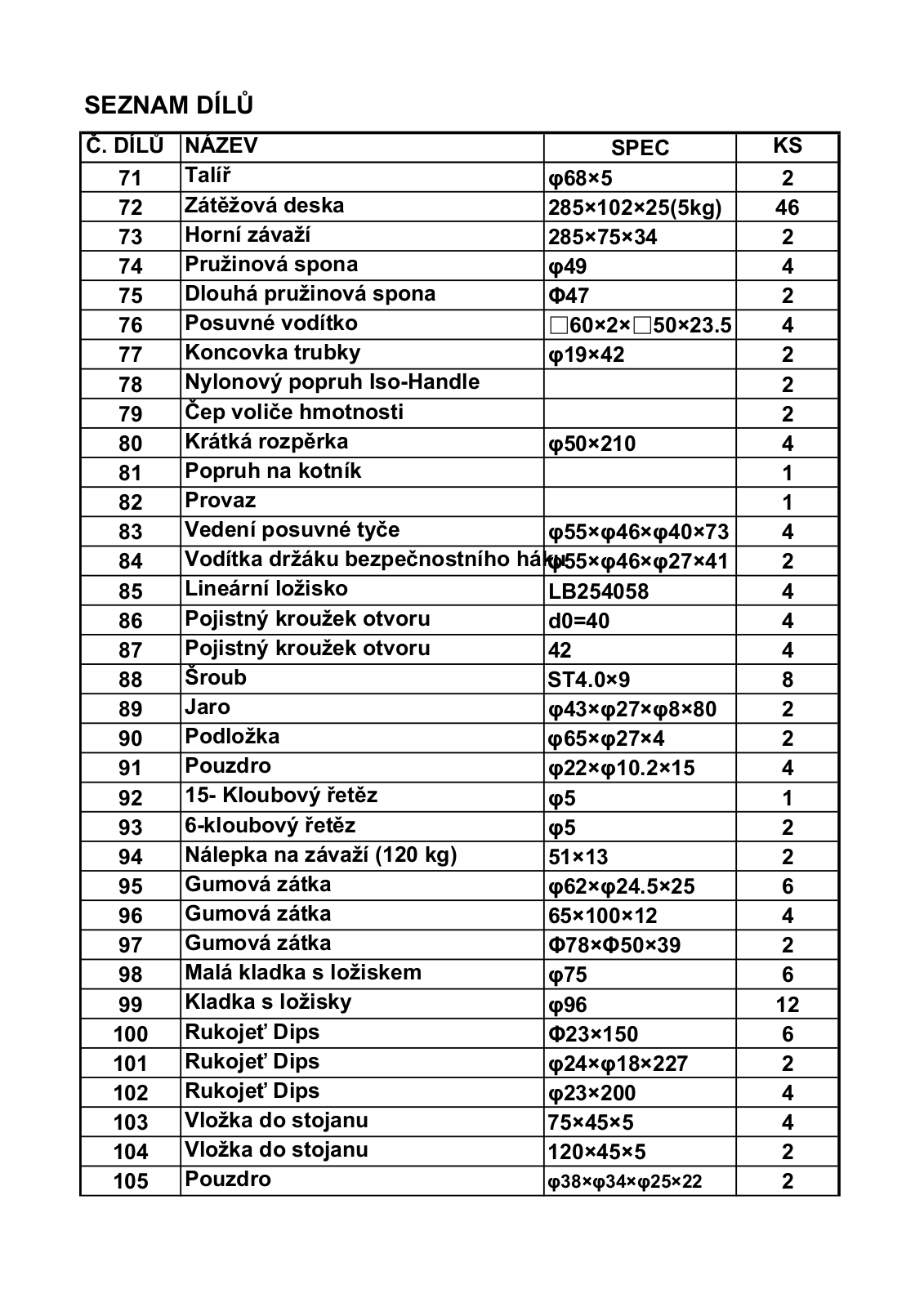

| Č. DÍLŮ | NÁZEV | SPEC | KS |
|---|---|---|---|
| 71 | Talíř | φ68×5 | 2 |
| 72 | Zátěžová deska | 285×102×25(5kg) | 46 |
| 73 | Horní závaží | 285×75×34 | 2 |
| 74 | Pružinová spona | φ49 | 4 |
| 75 | Dlouhá pružinová spona | Φ47 | 2 |
| 76 | Posuvné vodítko | □60×2×□50×23.5 | 4 |
| 77 | Koncovka trubky | φ19×42 | 2 |
| 78 | Nylonový popruh Iso-Handle | 2 | |
| 79 | Čep voliče hmotnosti | 2 | |
| 80 | Krátká rozpěrka | φ50×210 | 4 |
| 81 | Popruh na kotník | 1 | |
| 82 | Provaz | 1 | |
| 83 | Vedení posuvné tyče | φ55×φ46×φ40×73 | 4 |
| 84 | Vodítka držáku bezpečnostního há | φ 55×φ46×φ27×41 | 2 |
| 85 | Lineární ložisko | LB254058 | 4 |
| 86 | Pojistný kroužek otvoru | d0=40 | 4 |
| 87 | Pojistný kroužek otvoru | 42 | 4 |
| 88 | Šroub | ST4.0×9 | 8 |
| 89 | Jaro | φ43×φ27×φ8×80 | 2 |
| 90 | Podložka | φ65×φ27×4 | 2 |
| 91 | Pouzdro | φ22×φ10.2×15 | 4 |
| 92 | 15- Kloubový řetěz | φ5 | 1 |
| 93 | 6-kloubový řetěz | φ5 | 2 |
| 94 | Nálepka na závaží (120 kg) | 51×13 | 2 |
| 95 | Gumová zátka | φ62×φ24.5×25 | 6 |
| 96 | Gumová zátka | 65×100×12 | 4 |
| 97 | Gumová zátka | Ф78×Ф50×39 | 2 |
| 98 | Malá kladka s ložiskem | φ75 | 6 |
| 99 | Kladka s ložisky | φ96 | 12 |
| 100 | Rukojeť Dips | Ф23×150 | 6 |
| 101 | Rukojeť Dips | φ24×φ18×227 | 2 |
| 102 | Rukojeť Dips | φ23×200 | 4 |
| 103 | Vložka do stojanu | 75×45×5 | 4 |

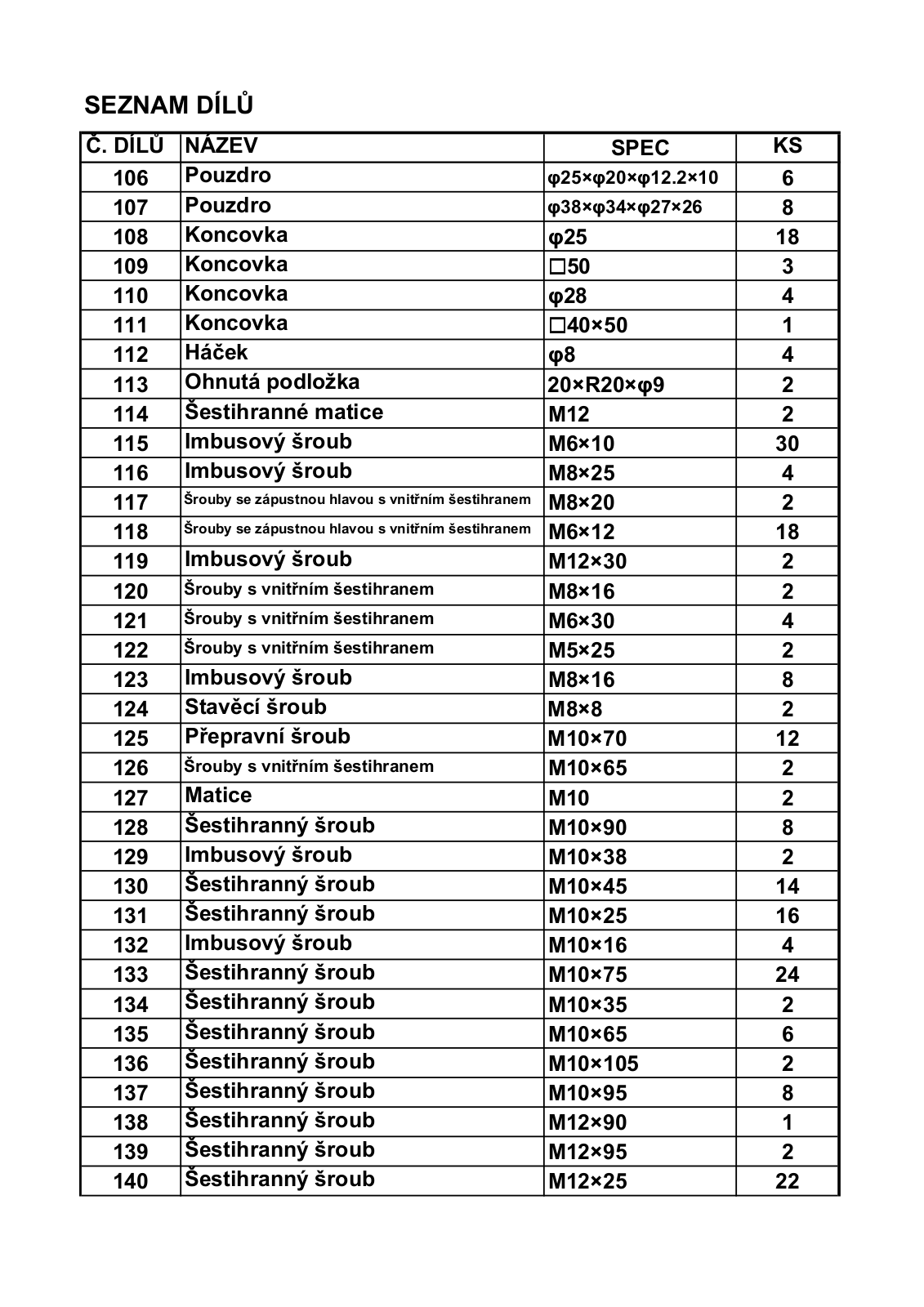

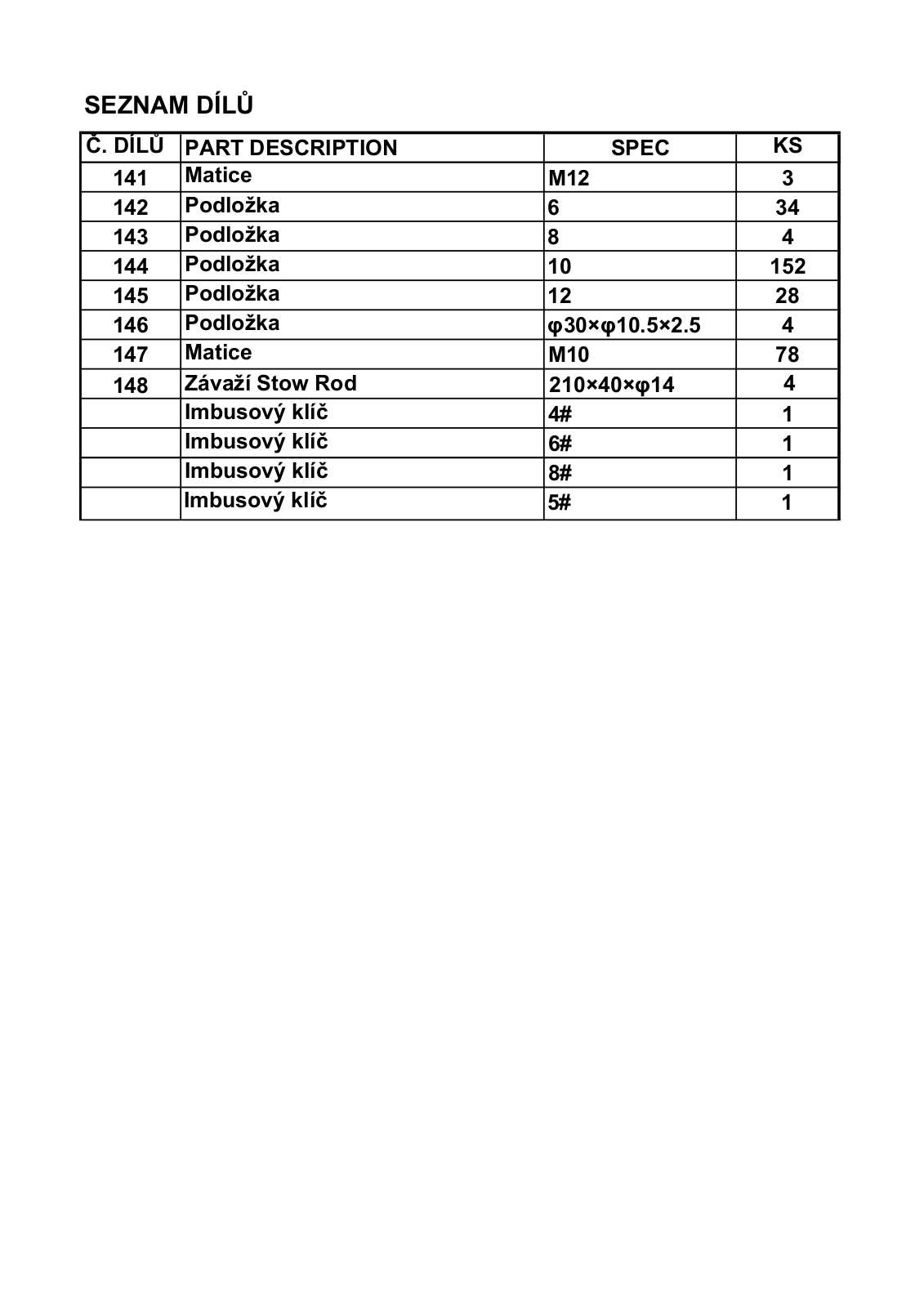

| 104 | Vložka do stojanu | 120×45×5 | 2 |
| 105 | Pouzdro | φ38×φ34×φ25×22 | 2 |
| Č. DÍLŮ | NÁZEV | SPEC | KS |
|---|---|---|---|
| 106 | Pouzdro | φ25×φ20×φ12.2×10 | 6 |
| 107 | Pouzdro | φ38×φ34×φ27×26 | 8 |
| 108 | Koncovka | φ25 | 18 |
| 109 | Koncovka | □50 | 3 |
| 110 | Koncovka | φ28 | 4 |
| 111 | Koncovka | □40×50 | 1 |
| 112 | Háček | φ8 | 4 |
| 113 | Ohnutá podložka | 20×R20×φ9 | 2 |
| 114 | Šestihranné matice | M12 | 2 |
| 115 | Imbusový šroub | M6×10 | 30 |
| 116 | Imbusový šroub | M8×25 | 4 |
| 117 | Šrouby se zápustnou hlavou s vnitřním šestihranem | M8×20 | 2 |
| 118 | Šrouby se zápustnou hlavou s vnitřním šestihranem | M6×12 | 18 |
| 119 | Imbusový šroub | M12×30 | 2 |
| 120 | Šrouby s vnitřním šestihranem | M8×16 | 2 |
| 121 | Šrouby s vnitřním šestihranem | M6×30 | 4 |
| 122 | Šrouby s vnitřním šestihranem | M5×25 | 2 |
| 123 | Imbusový šroub | M8×16 | 8 |
| 124 | Stavěcí šroub | M8×8 | 2 |
| 125 | Přepravní šroub | M10×70 | 12 |
| 126 | Šrouby s vnitřním šestihranem | M10×65 | 2 |
| 127 | Matice | M10 | 2 |
| 128 | Šestihranný šroub | M10×90 | 8 |
| 129 | Imbusový šroub | M10×38 | 2 |
| 130 | Šestihranný šroub | M10×45 | 14 |
| 131 | Šestihranný šroub | M10×25 | 16 |
| 132 | Imbusový šroub | M10×16 | 4 |
| 133 | Šestihranný šroub | M10×75 | 24 |
| 134 | Šestihranný šroub | M10×35 | 2 |
| 135 | Šestihranný šroub | M10×65 | 6 |
| 136 | Šestihranný šroub | M10×105 | 2 |
| 137 | Šestihranný šroub | M10×95 | 8 |
| 138 | Šestihranný šroub | M12×90 | 1 |
| 139 | Šestihranný šroub | M12×95 | 2 |
| 140 | Šestihranný šroub | M12×25 | 22 |
| Č. DÍLŮ | PART DESCRIPTION | SPEC | KS |
|---|---|---|---|
| 141 | Matice | M12 | 3 |
| 142 | Podložka | 6 | 34 |
| 143 | Podložka | 8 | 4 |
| 144 | Podložka | 10 | 152 |
| 145 | Podložka | 12 | 28 |
| 146 | Podložka | φ30×φ10.5×2.5 | 4 |
| 147 | Matice | M10 | 78 |
| 148 | Závaží Stow Rod | 210×40×φ14 | 4 |
| Imbusový klíč | 4# | 1 | |
| lmbusový klíč | 6# | 1 | |
| Imbusový klíč | 8# | 1 | |
| lmbusový klíč | 5# | 1 |

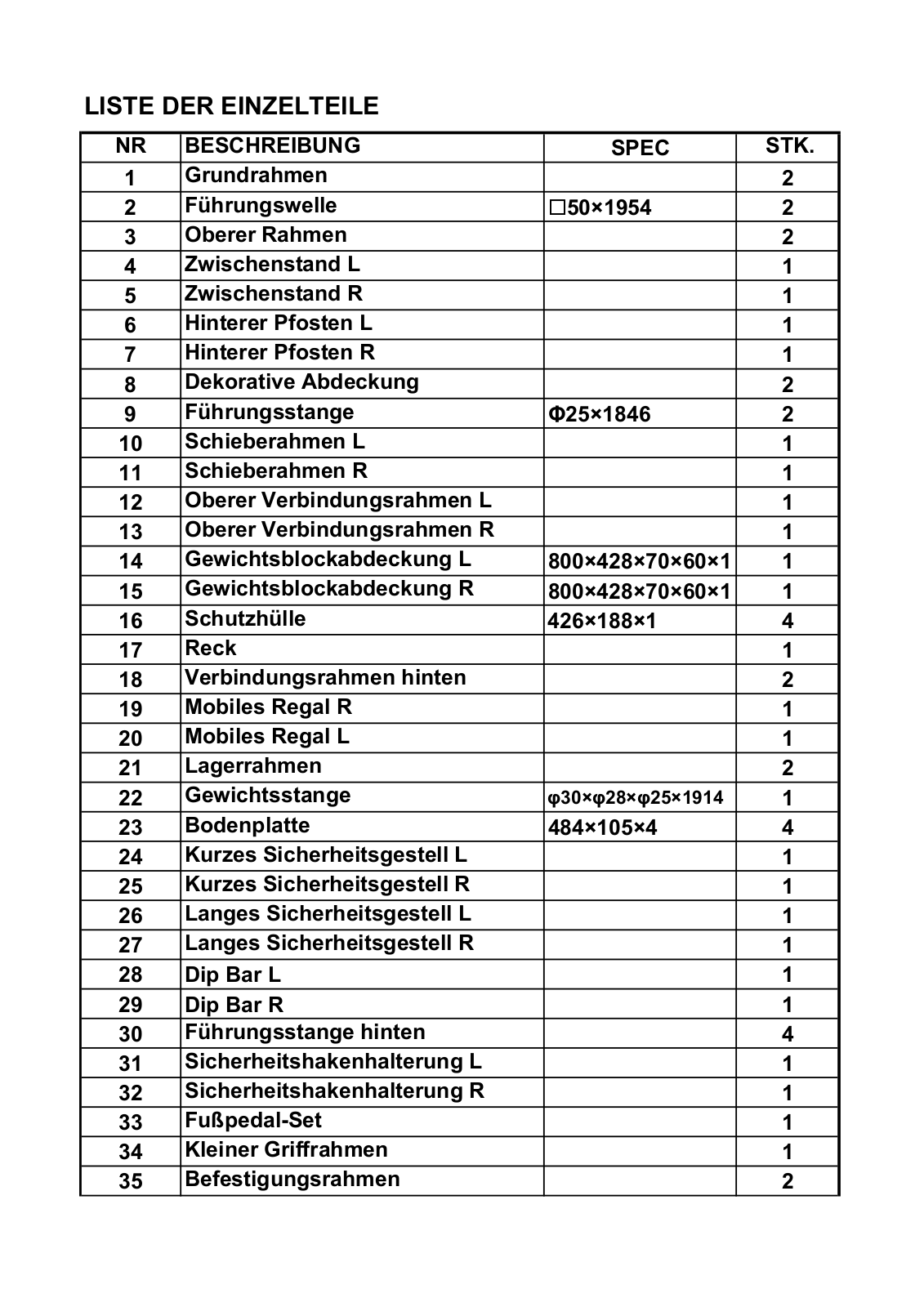

| NR | BESCHREIBUNG | SPEC | STK. |
|---|---|---|---|
| 1 | Grundrahmen | 2 | |
| 2 | Führungswelle | □50×1954 | 2 |
| 3 | Oberer Rahmen | 2 | |
| 4 | Zwischenstand L | 1 | |
| 5 | Zwischenstand R | 1 | |
| 6 | Hinterer Pfosten L | 1 | |
| 7 | Hinterer Pfosten R | 1 | |
| 8 | Dekorative Abdeckung | 2 | |
| 9 | Führungsstange | Ф25×1846 | 2 |
| 10 | Schieberahmen L | 1 | |
| 11 | Schieberahmen R | 1 | |
| 12 | Oberer Verbindungsrahmen L | 1 | |
| 13 | Oberer Verbindungsrahmen R | 1 | |
| 14 | Gewichtsblockabdeckung L | 800×428×70×60×1 | 1 |
| 15 | Gewichtsblockabdeckung R | 800×428×70×60×1 | 1 |
| 16 | Schutzhülle | 426×188×1 | 4 |
| 17 | Reck | 1 | |
| 18 | Verbindungsrahmen hinten | 2 | |
| 19 | Mobiles Regal R | 1 | |
| 20 | Mobiles Regal L | 1 | |
| 21 | Lagerrahmen | 2 | |
| 22 | Gewichtsstange | φ30×φ28×φ25×1914 | 1 |
| 23 | Bodenplatte | 484×105×4 | 4 |
| 24 | Kurzes Sicherheitsgestell L | 1 | |
| 25 | Kurzes Sicherheitsgestell R | 1 | |
| 26 | Langes Sicherheitsgestell L | 1 | |
| 27 | Langes Sicherheitsgestell R | 1 | |
| 28 | Dip Bar L | 1 | |
| 29 | Dip Bar R | 1 | |
| 30 | Führungsstange hinten | 4 | |
| 31 | Sicherheitshakenhalterung L | 1 | |
| 32 | Sicherheitshakenhalterung R | 1 | |
| 33 | Fußpedal-Set | 1 | |
| 34 | Kleiner Griffrahmen | 1 | |
| 35 | Befestigungsrahmen | 2 |

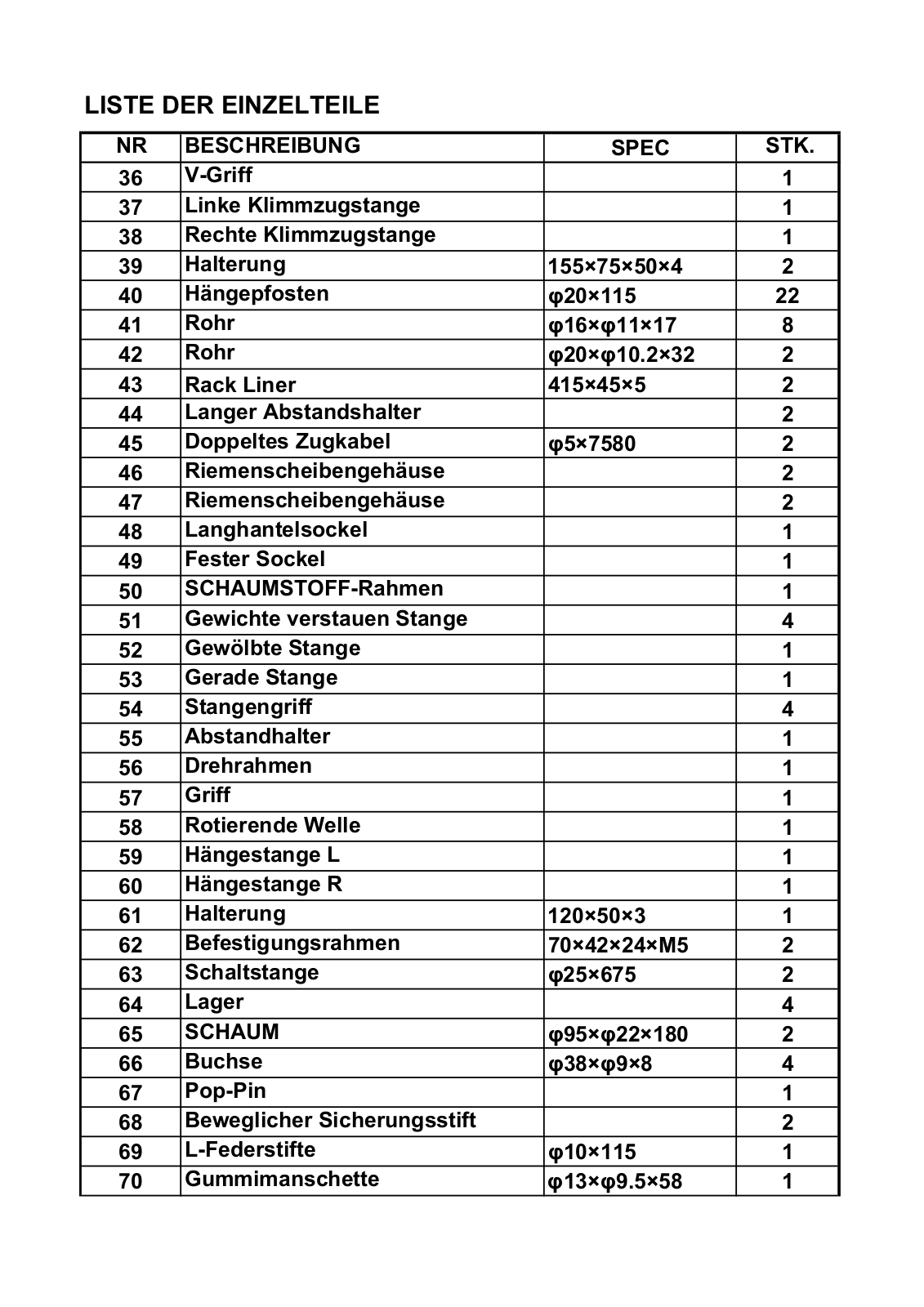

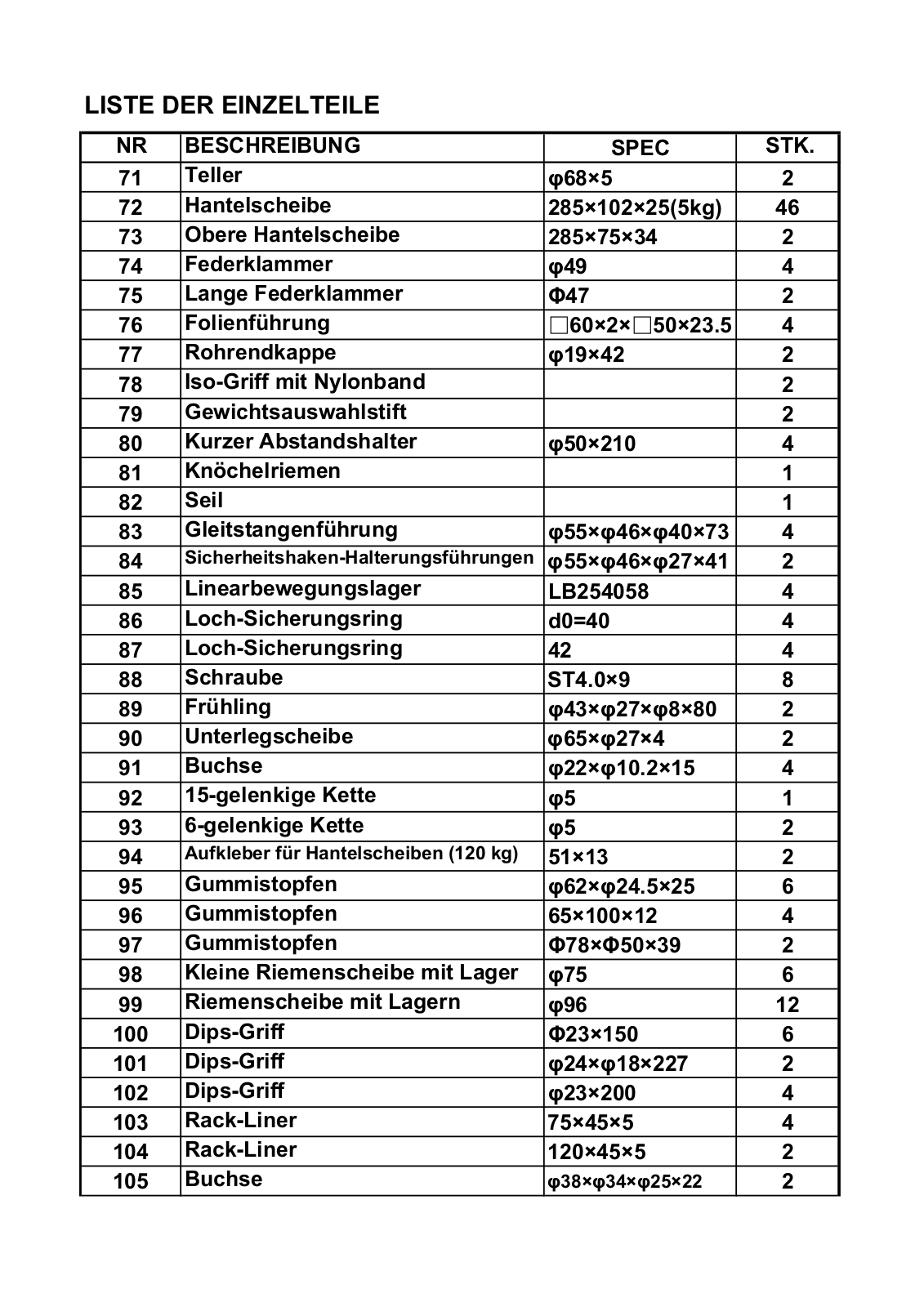

| NR | BESCHREIBUNG | SPEC | STK. |
|---|---|---|---|
| 36 | V-Griff | 1 | |
| 37 | Linke Klimmzugstange | 1 | |
| 38 | Rechte Klimmzugstange | 1 | |
| 39 | Halterung | 155×75×50×4 | 2 |
| 40 | Hängepfosten | φ20×115 | 22 |
| 41 | Rohr | φ16×φ11×17 | 8 |
| 42 | Rohr | φ20×φ10.2×32 | 2 |
| 43 | Rack Liner | 415×45×5 | 2 |
| 44 | Langer Abstandshalter | 2 | |
| 45 | Doppeltes Zugkabel | φ5×7580 | 2 |
| 46 | Riemenscheibengehäuse | 2 | |
| 47 | Riemenscheibengehäuse | 2 | |
| 48 | Langhantelsockel | 1 | |
| 49 | Fester Sockel | 1 | |
| 50 | SCHAUMSTOFF-Rahmen | 1 | |
| 51 | Gewichte verstauen Stange | 4 | |
| 52 | Gewölbte Stange | 1 | |
| 53 | Gerade Stange | 1 | |
| 54 | Stangengriff | 4 | |
| 55 | Abstandhalter | 1 | |
| 56 | Drehrahmen | 1 | |
| 57 | Griff | 1 | |
| 58 | Rotierende Welle | 1 | |
| 59 | Hängestange L | 1 | |
| 60 | Hängestange R | 1 | |
| 61 | Halterung | 120×50×3 | 1 |
| 62 | Befestigungsrahmen | 70×42×24×M5 | 2 |
| 63 | Schaltstange | φ25×675 | 2 |
| 64 | Lager | 4 | |
| 65 | SCHAUM | φ95×φ22×180 | 2 |
| 66 | Buchse | φ38×φ9×8 | 4 |
| 67 | Pop-Pin | 1 | |
| 68 | Beweglicher Sicherungsstift | 2 | |
| 69 | L-Federstifte | φ10×115 | 1 |
| 70 | Gummimanschette | φ13×φ9.5×58 | 1 |
| NR | BESCHREIBUNG | SPEC | STK. |
|---|---|---|---|
| 71 | Teller | φ68×5 | 2 |
| 72 | Hantelscheibe | 285×102×25(5kg) | 46 |
| 73 | Obere Hantelscheibe | 285×75×34 | 2 |
| 74 | Federklammer | φ49 | 4 |
| 75 | Lange Federklammer | Φ47 | 2 |
| 76 | Folienführung | □60×2×□50×23.5 | 4 |
| 77 | Rohrendkappe | φ19×42 | 2 |
| 78 | Iso-Griff mit Nylonband | 2 | |
| 79 | Gewichtsauswahlstift | 2 | |
| 80 | Kurzer Abstandshalter | φ50×210 | 4 |
| 81 | Knöchelriemen | 1 | |
| 82 | Seil | 1 | |
| 83 | Gleitstangenführung | φ55×φ46×φ40×73 | 4 |
| 84 | Sicherheitshaken-Halterungsführungen | φ55×φ46×φ27×41 | 2 |
| 85 | Linearbewegungslager | LB254058 | 4 |
| 86 | Loch-Sicherungsring | d0=40 | 4 |
| 87 | Loch-Sicherungsring | 42 | 4 |
| 88 | Schraube | ST4.0×9 | 8 |
| 89 | Frühling | φ43×φ27×φ8×80 | 2 |
| 90 | Unterlegscheibe | φ65×φ27×4 | 2 |
| 91 | Buchse | φ22×φ10.2×15 | 4 |
| 92 | 15-gelenkige Kette | φ5 | 1 |
| 93 | 6-gelenkige Kette | φ5 | 2 |
| 94 | Aufkleber für Hantelscheiben (120 kg) | 51×13 | 2 |
| 95 | Gummistopfen | φ62×φ24.5×25 | 6 |
| 96 | Gummistopfen | 65×100×12 | 4 |
| 97 | Gummistopfen | Ф78×Ф50×39 | 2 |
| 98 | Kleine Riemenscheibe mit Lager | φ75 | 6 |
| 99 | Riemenscheibe mit Lagern | φ96 | 12 |
| 100 | Dips-Griff | Ф23×150 | 6 |
| 101 | Dips-Griff | φ24×φ18×227 | 2 |
| 102 | Dips-Griff | φ23×200 | 4 |
| 103 | Rack-Liner | 75×45×5 | 4 |
| 104 | Rack-Liner | 120×45×5 | 2 |
| 105 | Buchse | φ38×φ34×φ25×22 | 2 |

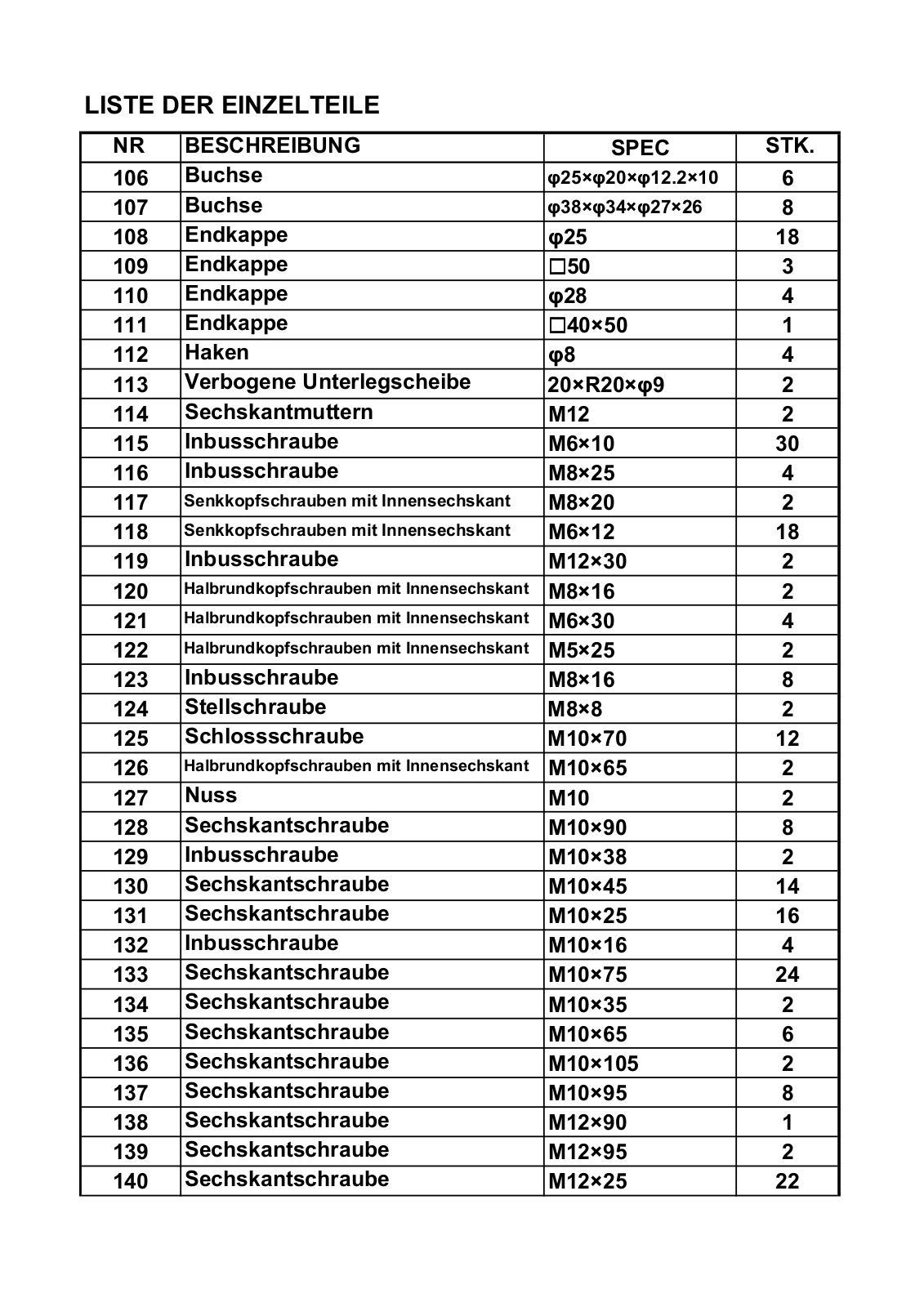

| NR | BESCHREIBUNG | SPEC | STK. |
|---|---|---|---|
| 106 | Buchse | φ25×φ20×φ12.2×10 | 6 |
| 107 | Buchse | φ38×φ34×φ27×26 | 8 |
| 108 | Endkappe | φ25 | 18 |
| 109 | Endkappe | □50 | 3 |
| 110 | Endkappe | φ28 | 4 |
| 111 | Endkappe | □40×50 | 1 |
| 112 | Haken | φ8 | 4 |
| 113 | Verbogene Unterlegscheibe | 20×R20×φ9 | 2 |
| 114 | Sechskantmuttern | M12 | 2 |
| 115 | Inbusschraube | M6×10 | 30 |
| 116 | Inbusschraube | M8×25 | 4 |
| 117 | Senkkopfschrauben mit Innensechskant | M8×20 | 2 |
| 118 | Senkkopfschrauben mit Innensechskant | M6×12 | 18 |
| 119 | Inbusschraube | M12×30 | 2 |
| 120 | Halbrundkopfschrauben mit Innensechskant | M8×16 | 2 |
| 121 | Halbrundkopfschrauben mit Innensechskant | M6×30 | 4 |
| 122 | Halbrundkopfschrauben mit Innensechskant | M5×25 | 2 |
| 123 | Inbusschraube | M8×16 | 8 |
| 124 | Stellschraube | M8×8 | 2 |
| 125 | Schlossschraube | M10×70 | 12 |
| 126 | Halbrundkopfschrauben mit Innensechskant | M10×65 | 2 |
| 127 | Nuss | M10 | 2 |
| 128 | Sechskantschraube | M10×90 | 8 |
| 129 | Inbusschraube | M10×38 | 2 |
| 130 | Sechskantschraube | M10×45 | 14 |
| 131 | Sechskantschraube | M10×25 | 16 |
| 132 | Inbusschraube | M10×16 | 4 |
| 133 | Sechskantschraube | M10×75 | 24 |
| 134 | Sechskantschraube | M10×35 | 2 |
| 135 | Sechskantschraube | M10×65 | 6 |
| 136 | Sechskantschraube | M10×105 | 2 |
| 137 | Sechskantschraube | M10×95 | 8 |
| 138 | Sechskantschraube | M12×90 | 1 |
| 139 | Sechskantschraube | M12×95 | 2 |
| 140 | Sechskantschraube | M12×25 | 22 |
| NR | BESCHREIBUNG | SPEC | STK. |
|---|---|---|---|
| 141 | Nuss | M12 | 3 |
| 142 | Unterlegscheibe | 6 | 34 |
| 143 | Unterlegscheibe | 8 | 4 |
| 144 | Unterlegscheibe | 10 | 152 |
| 145 | Unterlegscheibe | 12 | 28 |
| 146 | Unterlegscheibe | φ30×φ10.5×2.5 | 4 |
| 147 | Nuss | M10 | 78 |
| 148 | Gewichte zum Verstauen der Stange | 210×40×φ14 | 4 |
| Inbusschlüssel | 4# | 1 | |
| Inbusschlüssel | 6# | 1 | |
| Inbusschlüssel | 8# | 1 | |
| Inbusschlüssel | 5# | 1 |

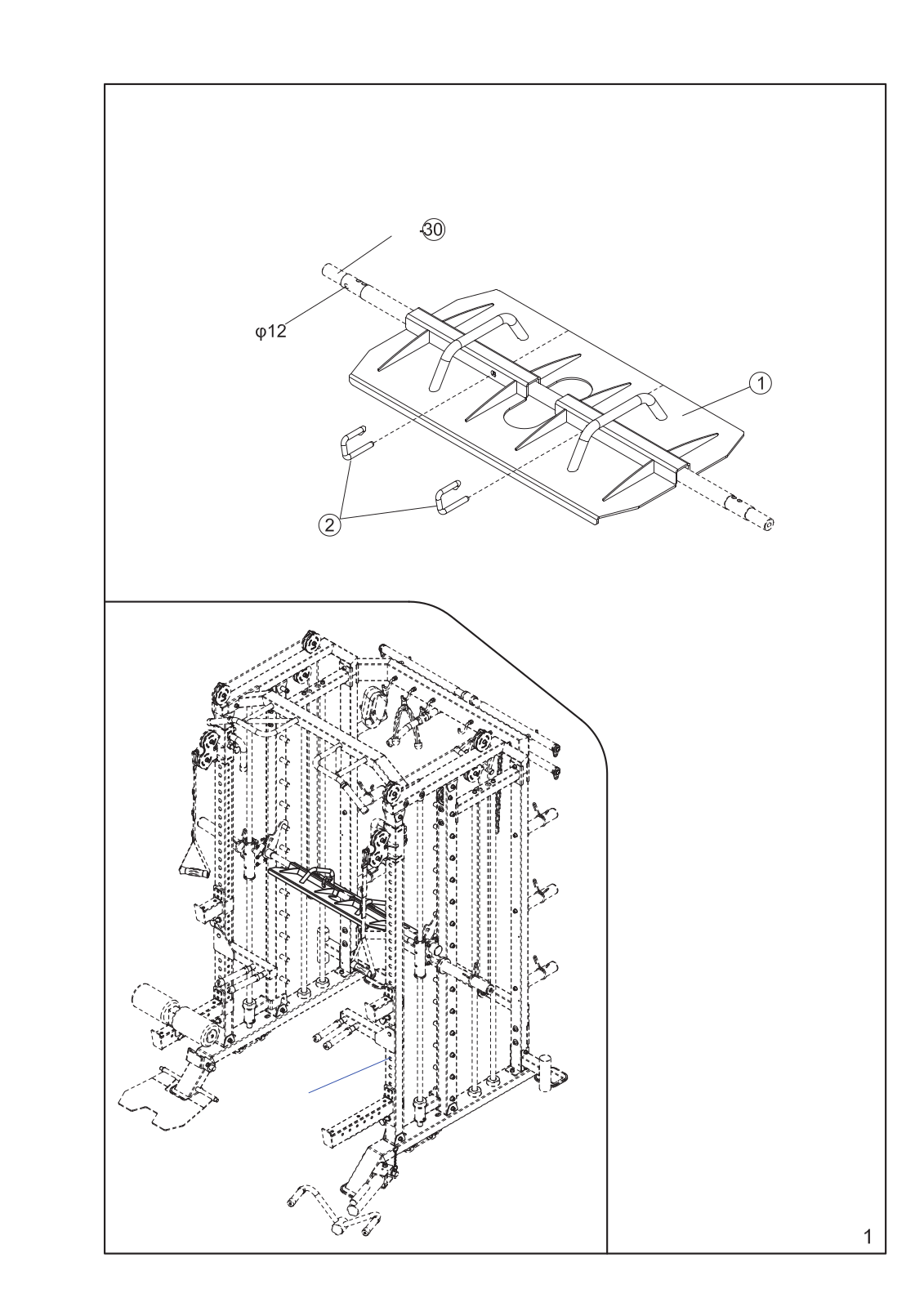

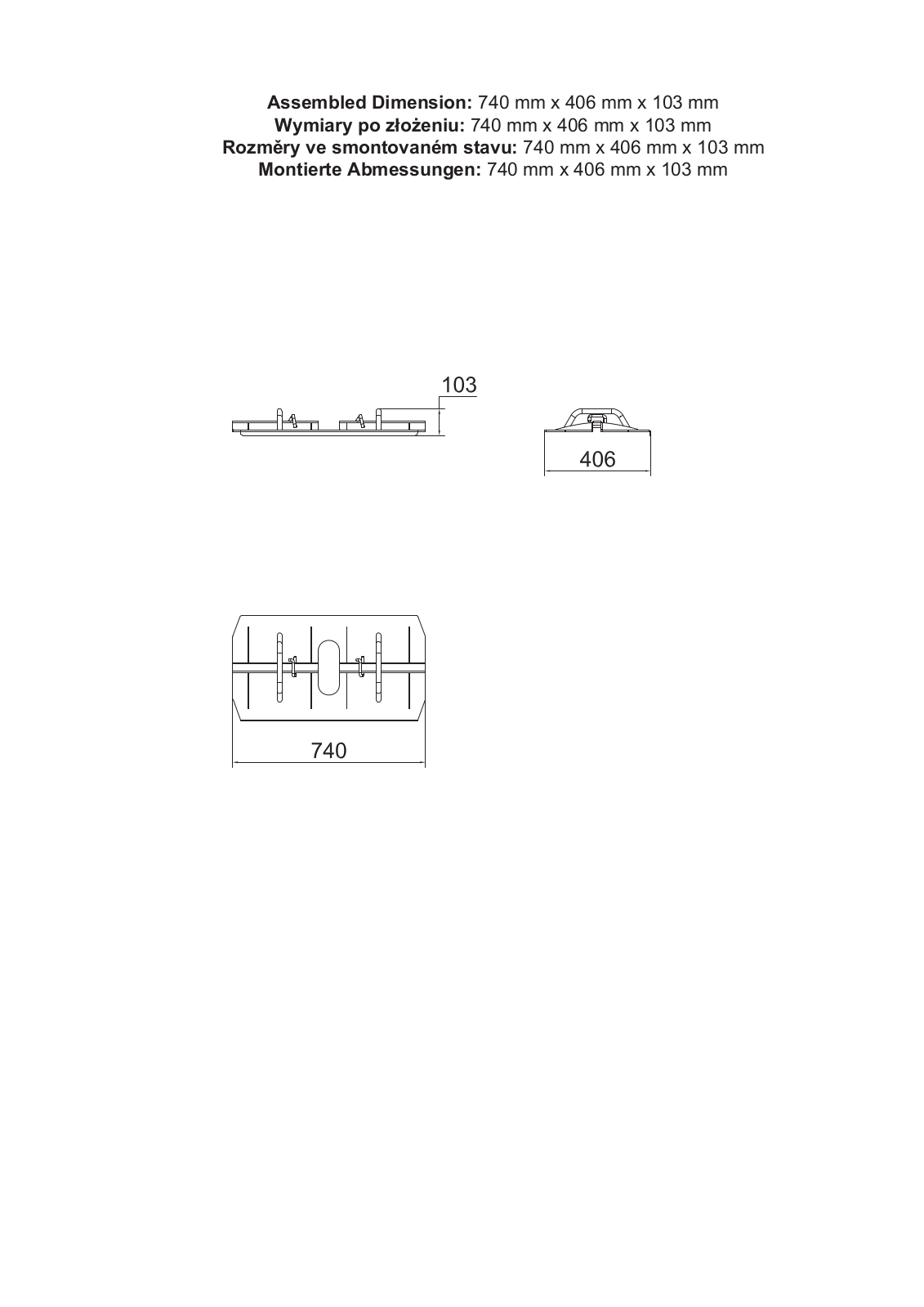

Assembled Dimension: 740 mm x 406 mm x 103 mm Wymiary po złożeniu: 740 mm x 406 mm x 103 mm Rozměry ve smontovaném stavu: 740 mm x 406 mm x 103 mm Montierte Abmessungen: 740 mm x 406 mm x 103 mm
P
(1)×1
2×2

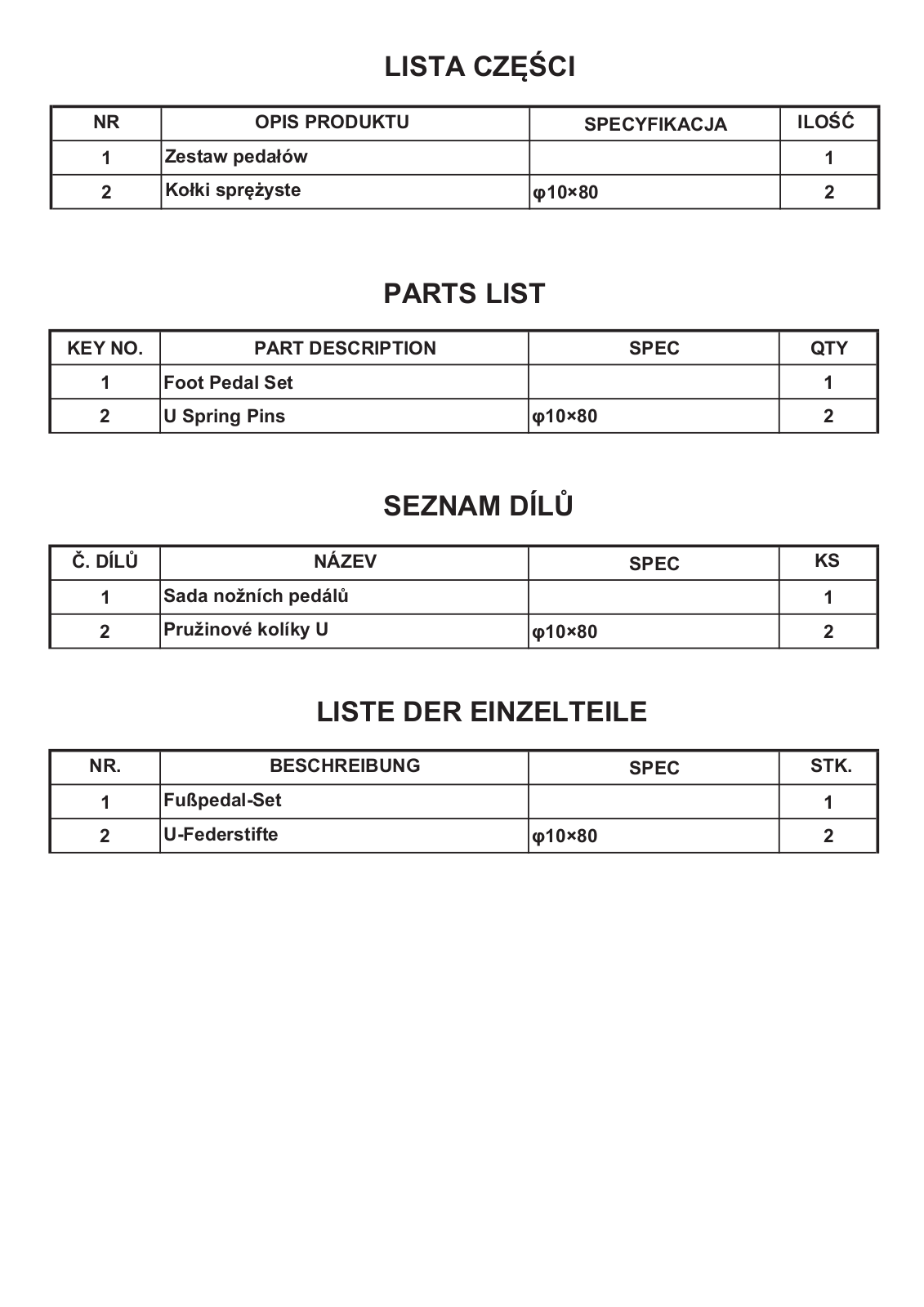

| NR | OPIS PRODUKTU | SPECYFIKACJA | ILOŚĆ |
|---|---|---|---|
| 1 | Zestaw pedałów | 1 | |
| 2 | Kołki sprężyste | φ10×80 | 2 |
PARTS LIST
| KEY NO. | PART DESCRIPTION | SPEC | QTY |
|---|---|---|---|
| 1 | Foot Pedal Set | 1 | |
| 2 | U Spring Pins | φ10×80 | 2 |
SEZNAM DÍLŮ
| Č. DÍLŮ | NÁZEV | SPEC | KS |
|---|---|---|---|
| 1 | Sada nožních pedálů | 1 | |
| 2 | Pružinové kolíky U | φ10×80 | 2 |
| NR. | BESCHREIBUNG | SPEC | STK. |
|---|---|---|---|
| 1 | Fußpedal-Set | 1 | |
| 2 | U-Federstifte | φ10×80 | 2 |

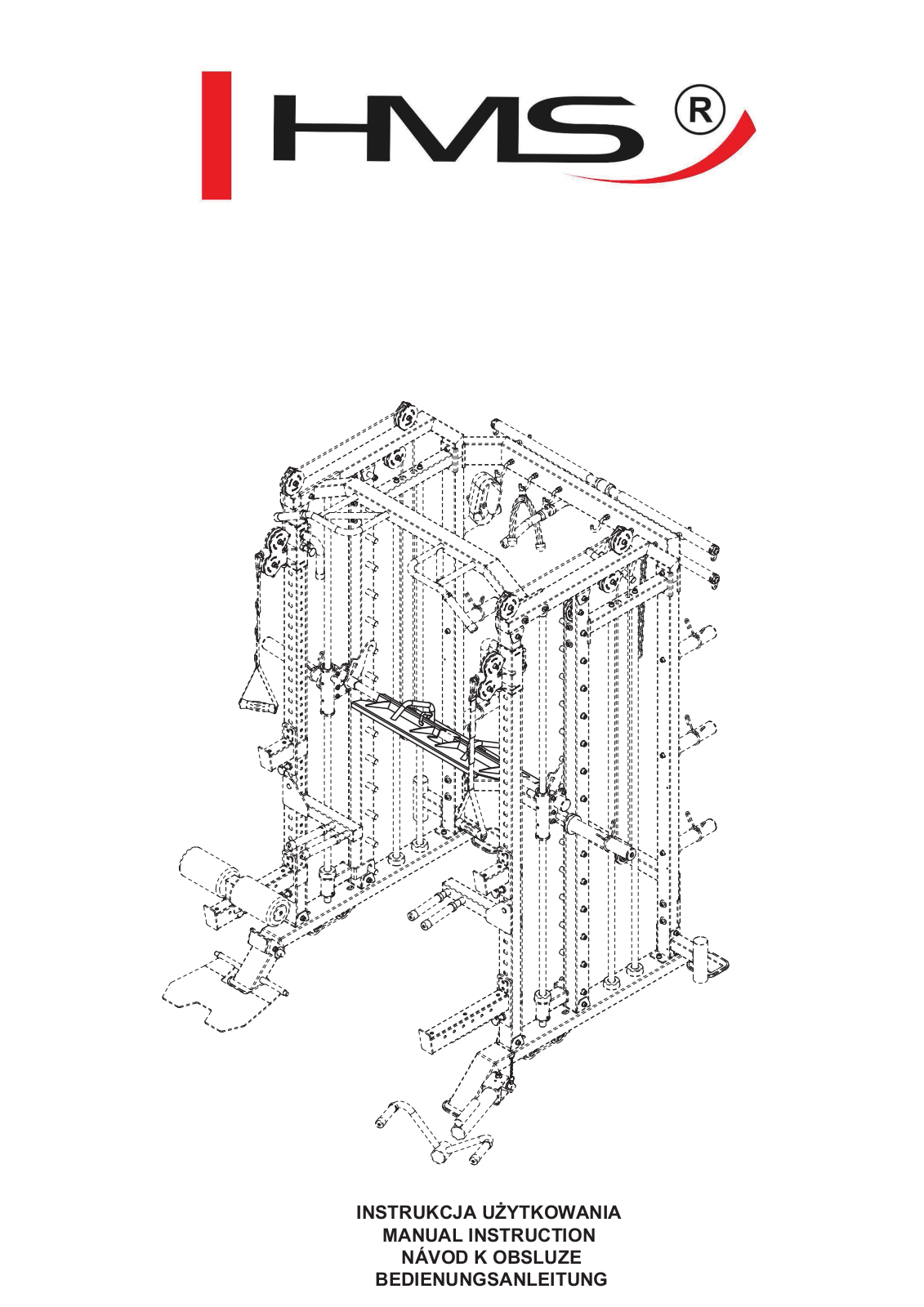

INSTRUKCJA UŻYTKOWANIA MANUAL INSTRUCTION NÁVOD K OBSLUZE BEDIENUNGSANLEITUNG

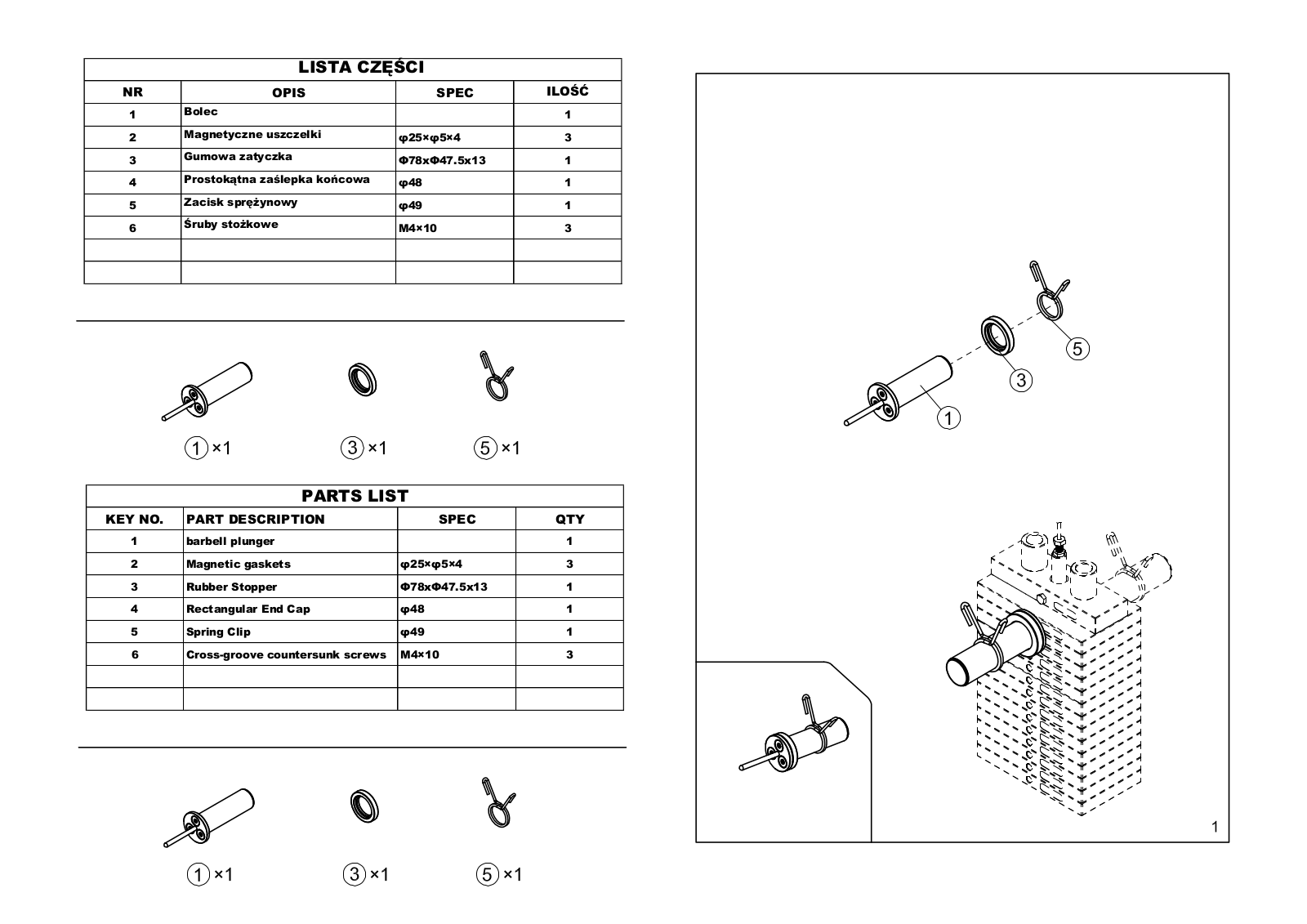

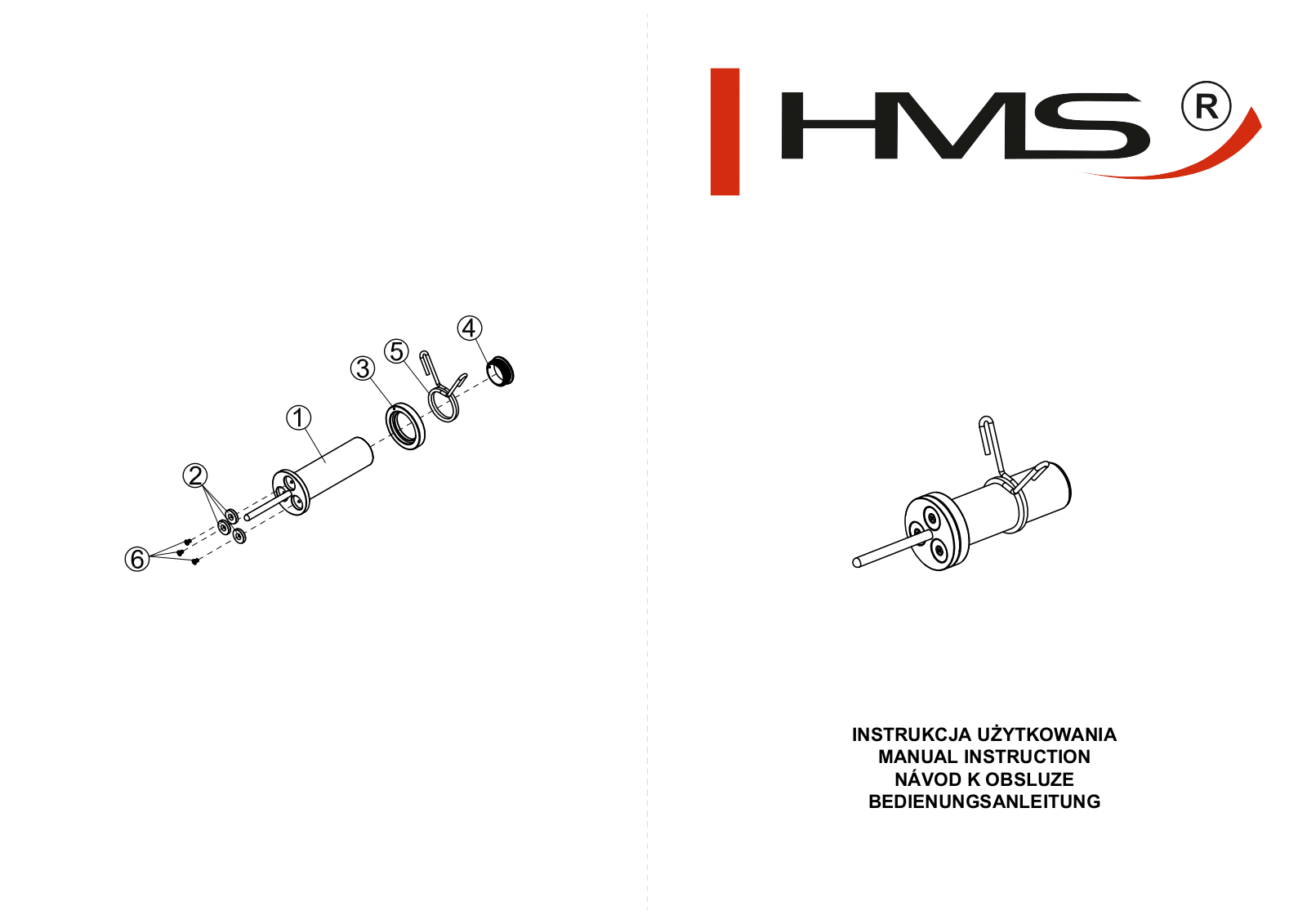

| LISTA CZĘŚCI | ||||
|---|---|---|---|---|
| NR | OPIS | SPEC | ILOŚĆ | |
| 1 | Bolec | 1 | ||
| 2 | Magnetyczne uszczelki | φ25×φ5×4 | 3 | |
| 3 | Gumowa zatyczka | Ф78хФ47.5х13 | 1 | |
| 4 | Prostokątna zaślepka końcowa | φ48 | 1 | |
| 5 | Zacisk sprężynowy | φ4 9 | 1 | |
| 6 | Śruby stożkowe | M4×10 | 3 | |
| b |
|---|
| (5)×1 |
| PARTS LIST | ||||
|---|---|---|---|---|
| KEY NO. | PART DESCRIPTION | SPEC | QTY | |
| 1 | barbell plunger | 1 | ||
| 2 | Magnetic gaskets | φ25×φ5×4 | 3 | |
| 3 | Rubber Stopper | Ф78хФ47.5х13 | 1 | |
| 4 | Rectangular End Cap | φ48 | 1 | |
| 5 | Spring Clip | φ49 | 1 | |
| 6 | Cross-groove countersunk screws | M4×10 | 3 | |
(1)×
(3)×1
(5)×1

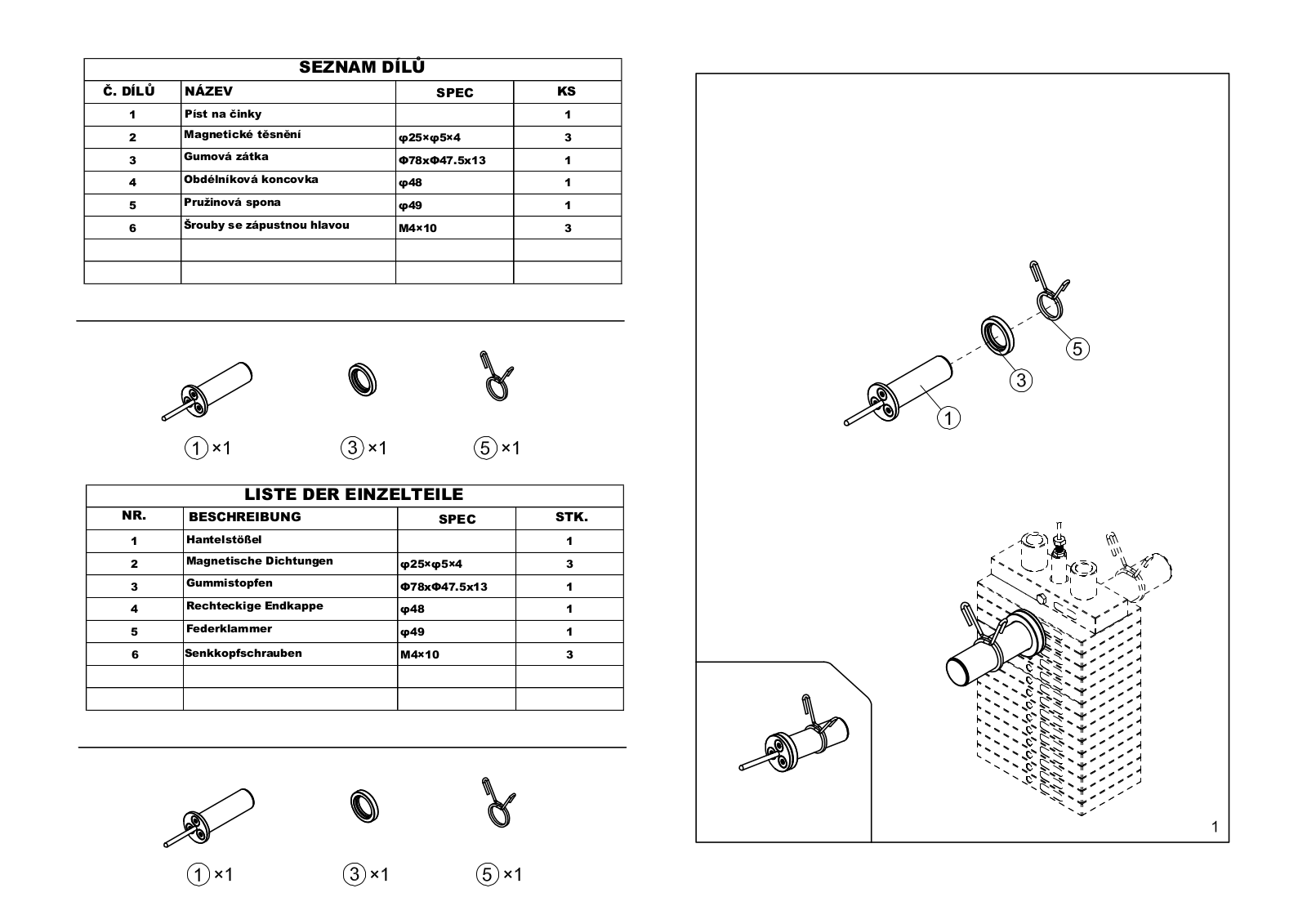

| SEZNAM DÍLŮ | ||||
|---|---|---|---|---|
| Č. DÍLŮ | NÁZEV | SPEC | KS | |
| 1 | Píst na činky | 1 | ||
| 2 | Magnetické těsnění | φ25×φ5×4 | 3 | |
| 3 | Gumová zátka | Ф78хФ47.5х13 | 1 | |
| 4 | Obdélníková koncovka | φ48 | 1 | |
| 5 | Pružinová spona | φ49 | 1 | |
| 6 | Šrouby se zápustnou hlavou | M4×10 | 3 | |
| NR. | BESCHREIBUNG | SPEC | STK. | |
|---|---|---|---|---|
| 1 | Hantelstößel | 1 | ||
| 2 | Magnetische Dichtungen | φ25×φ5×4 | 3 | |
| 3 | Gummistopfen | Ф78хФ47.5х13 | 1 | |
| 4 | Rechteckige Endkappe | φ48 | 1 | |
| 5 | Federklammer | φ49 | 1 | |
| 6 | Senkkopfschrauben | M4×10 | 3 | |

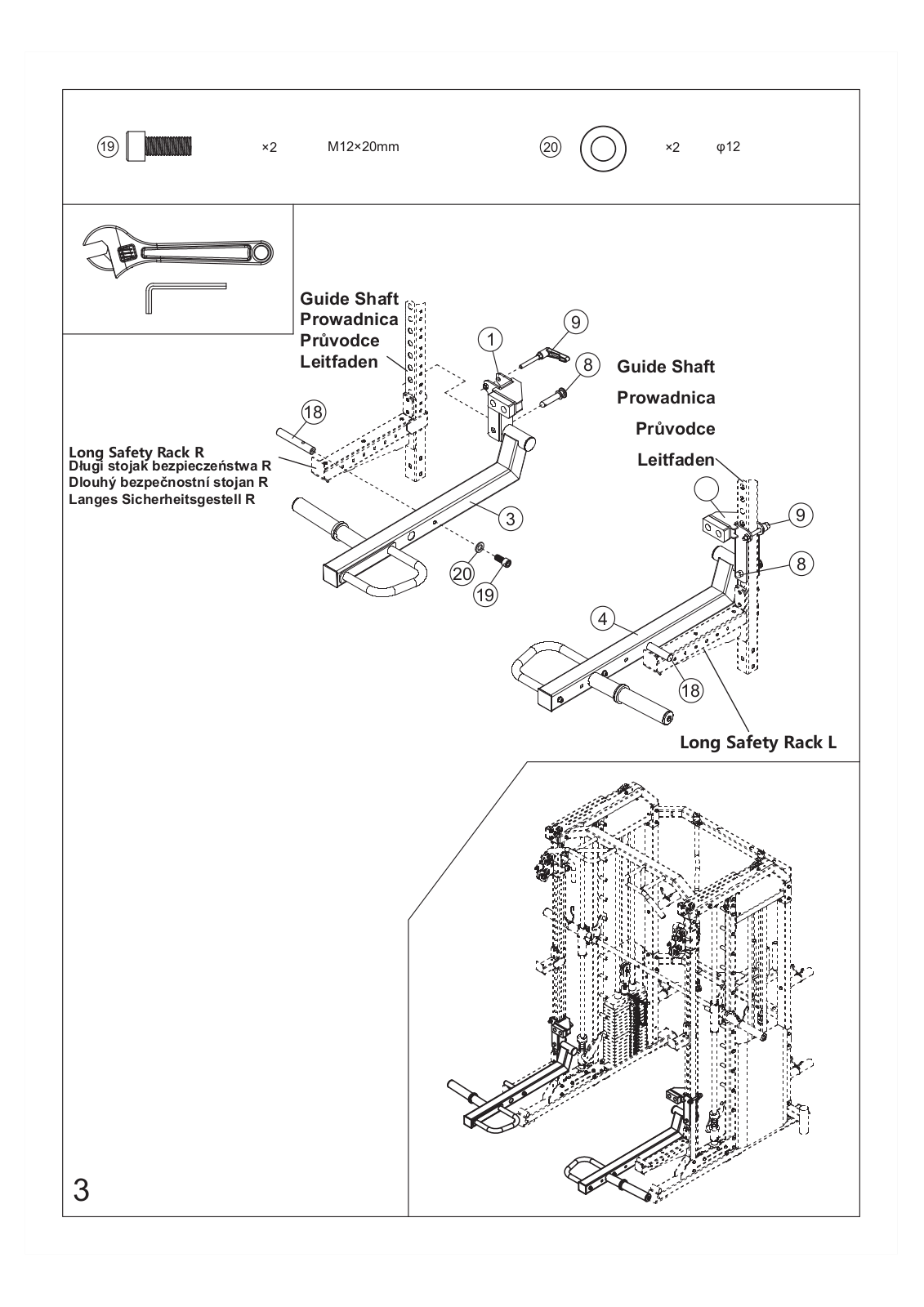

INSTRUKCJA UŻYTKOWANIA MANUAL INSTRUCTION NÁVOD K OBSLUZE BEDIENUNGSANLEITUNG

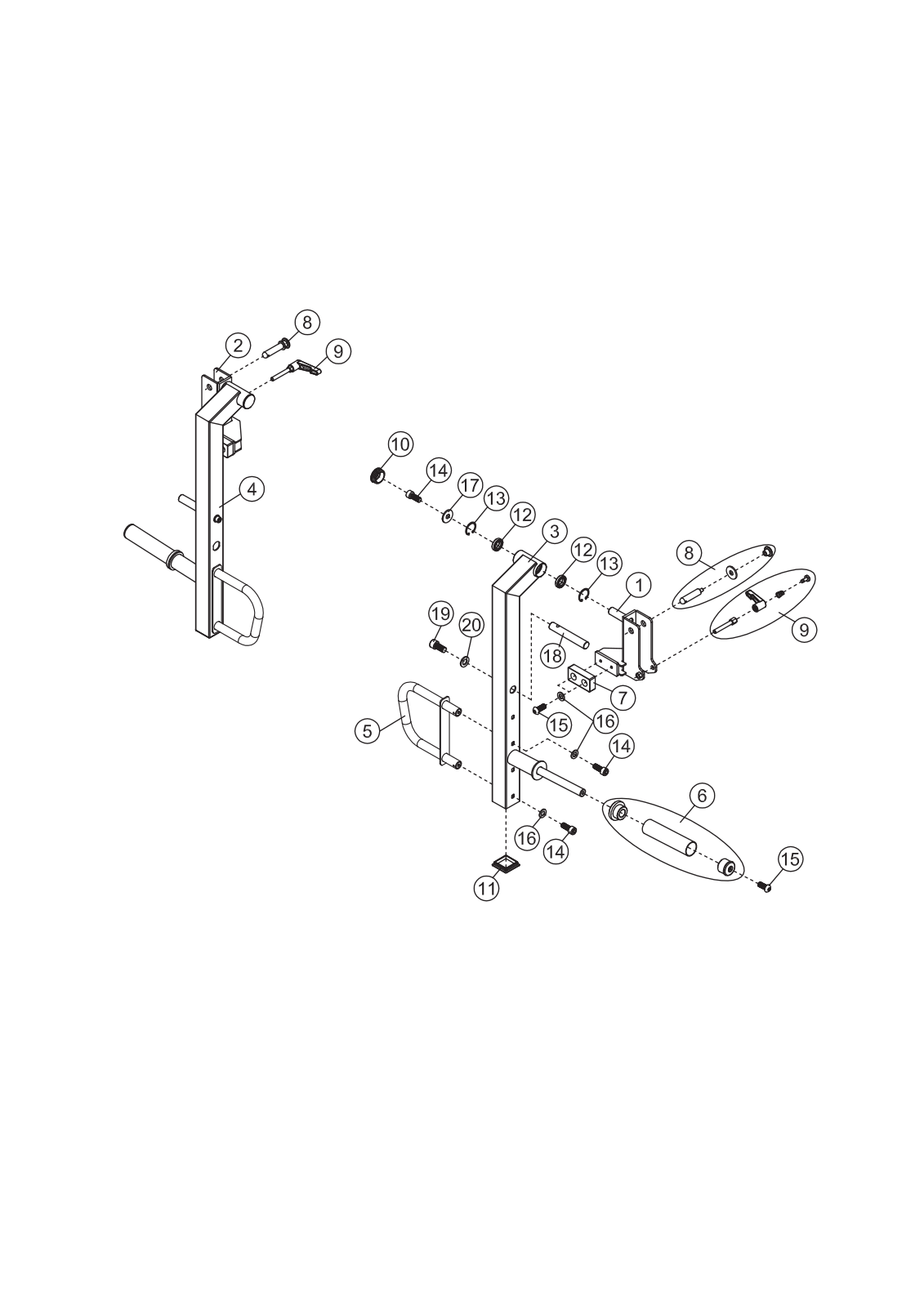

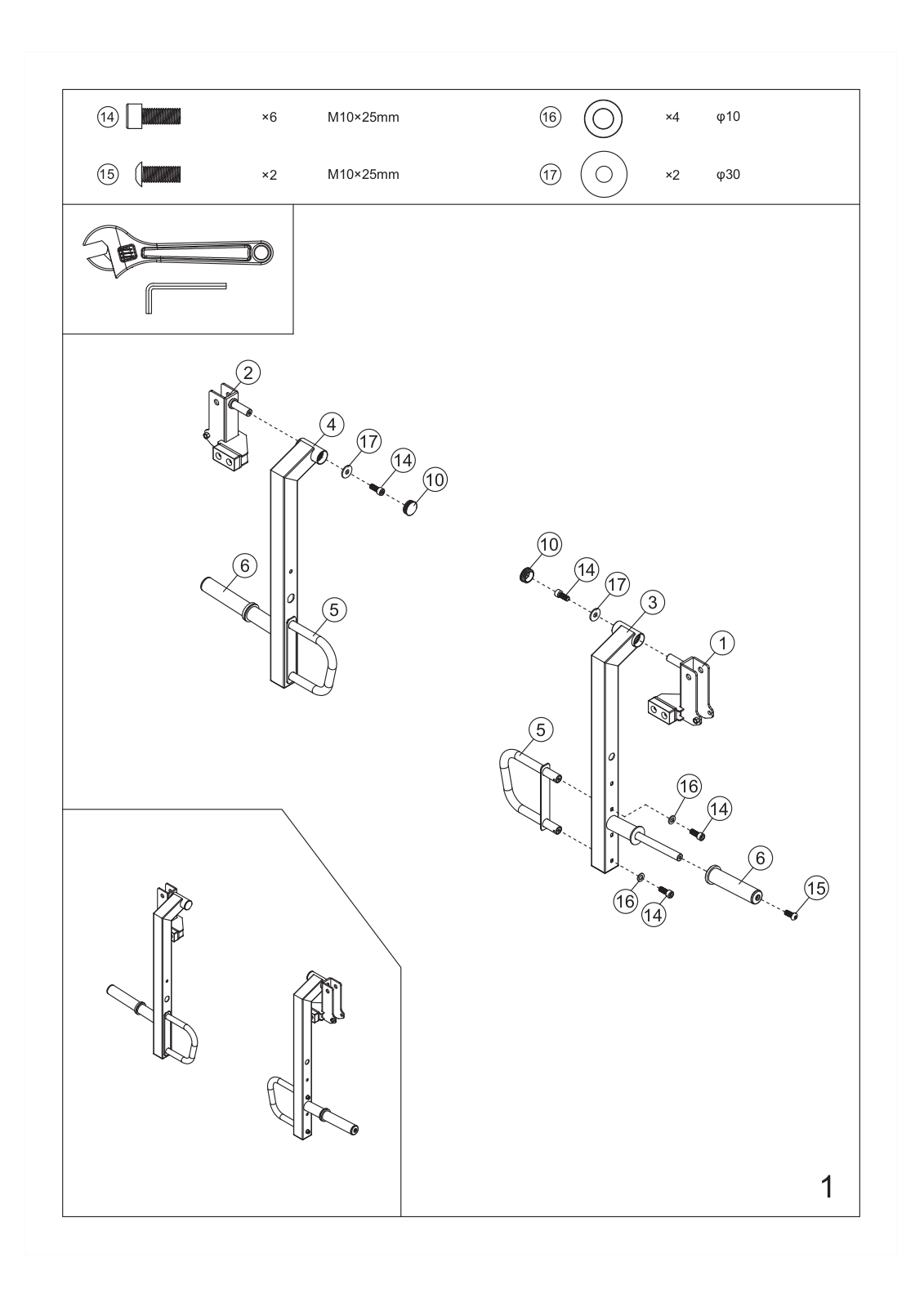

(1) ×1
3 ×1
(9) ×2
(5) ×2
18 ×2
4"
6

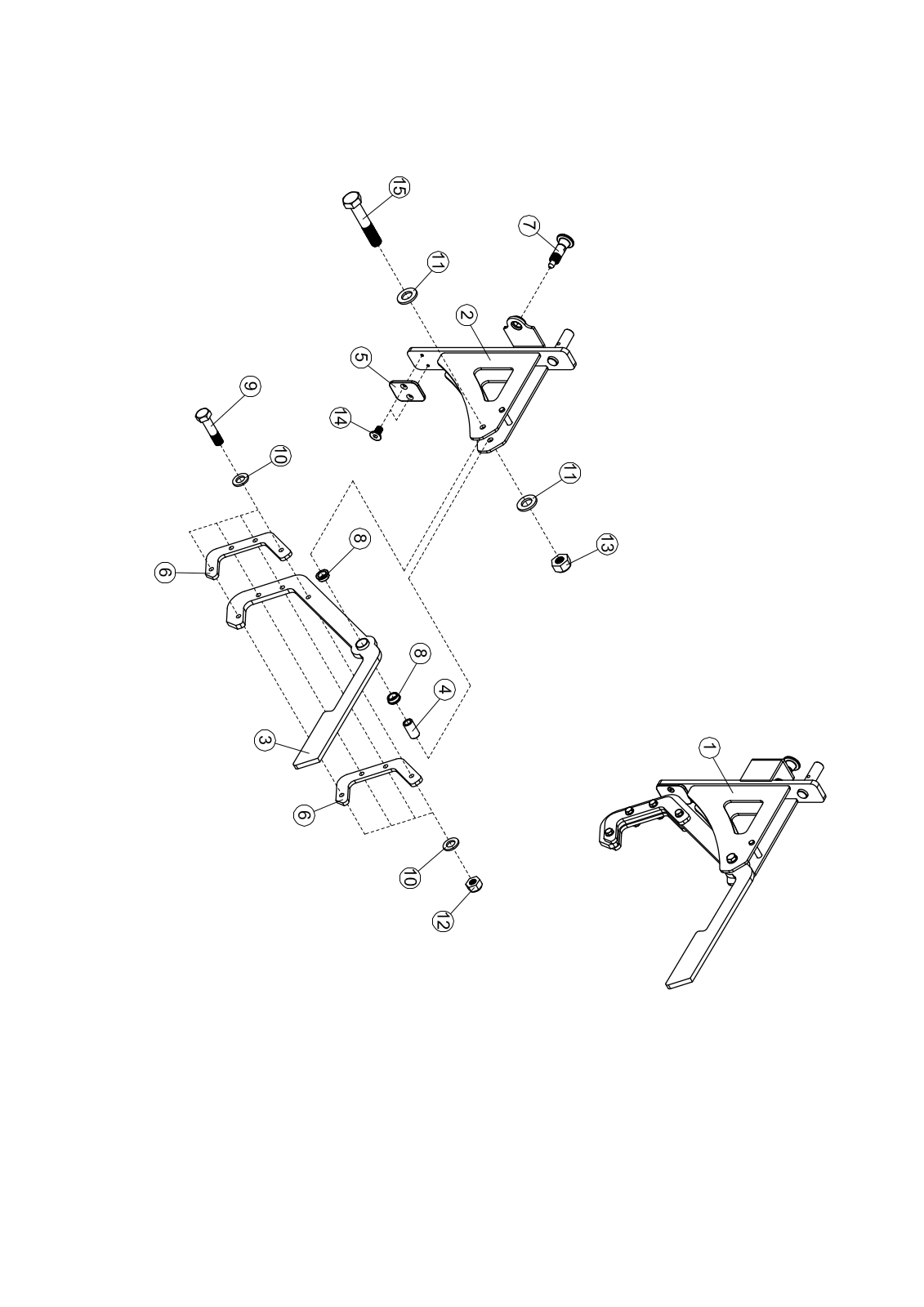

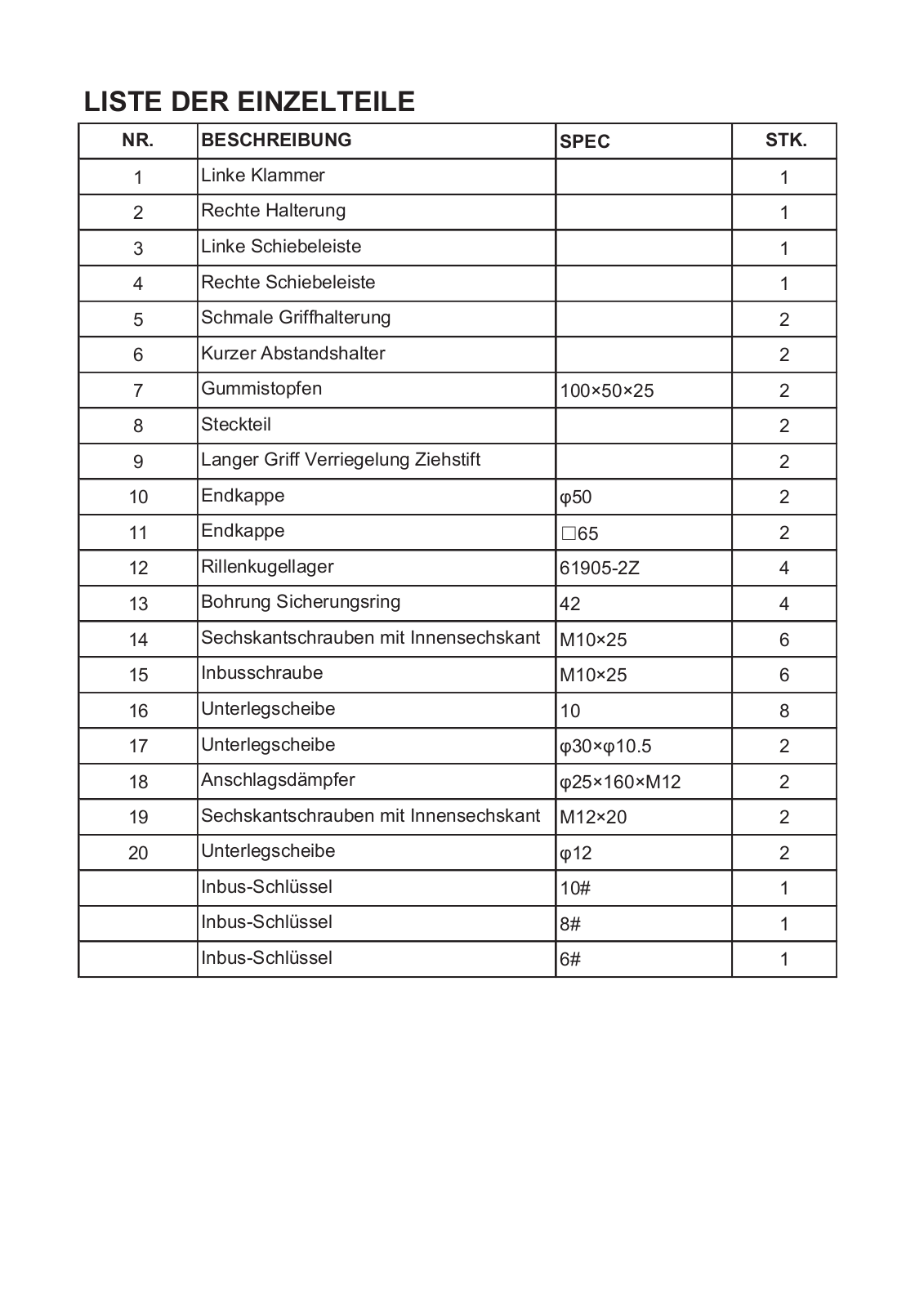

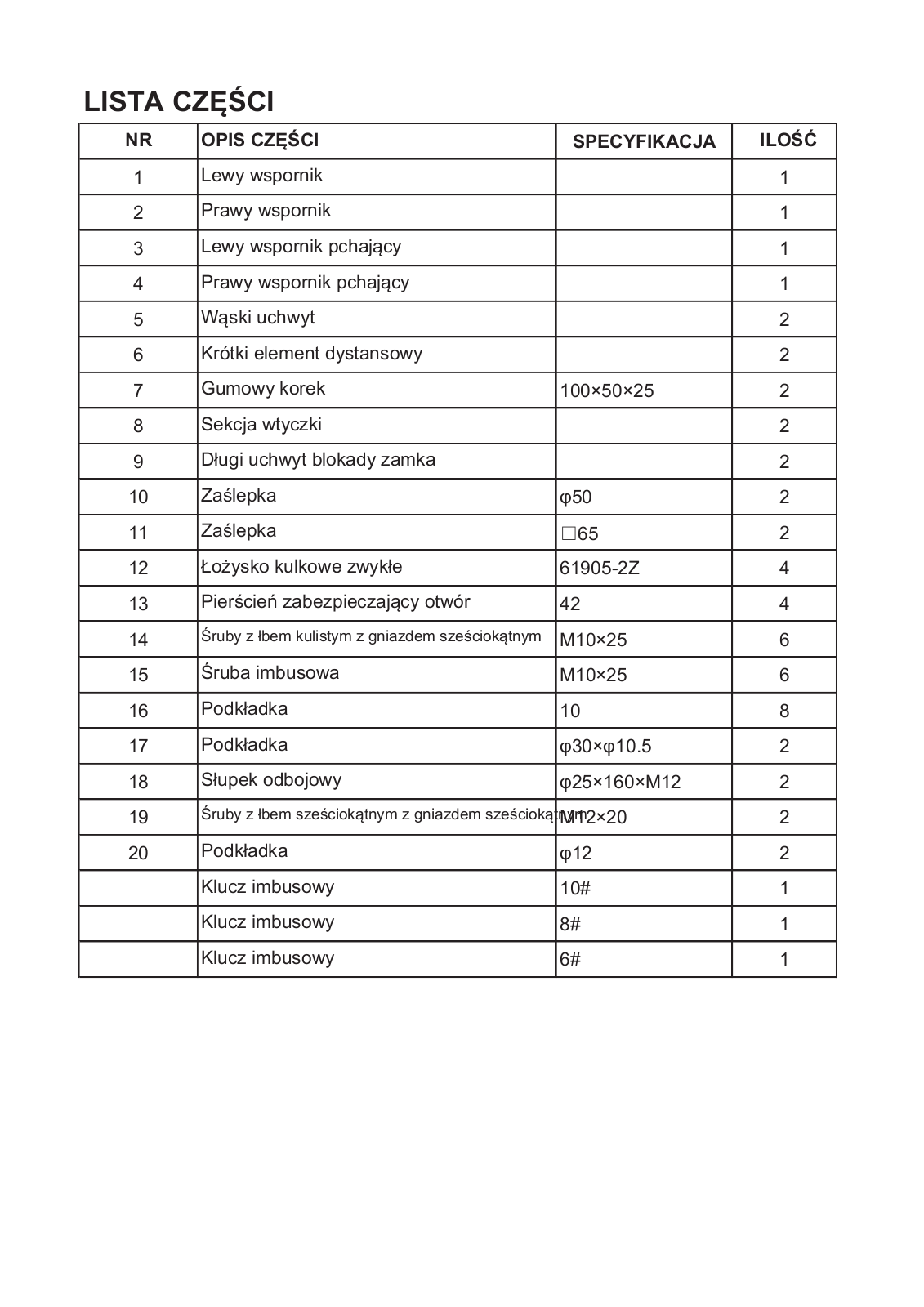

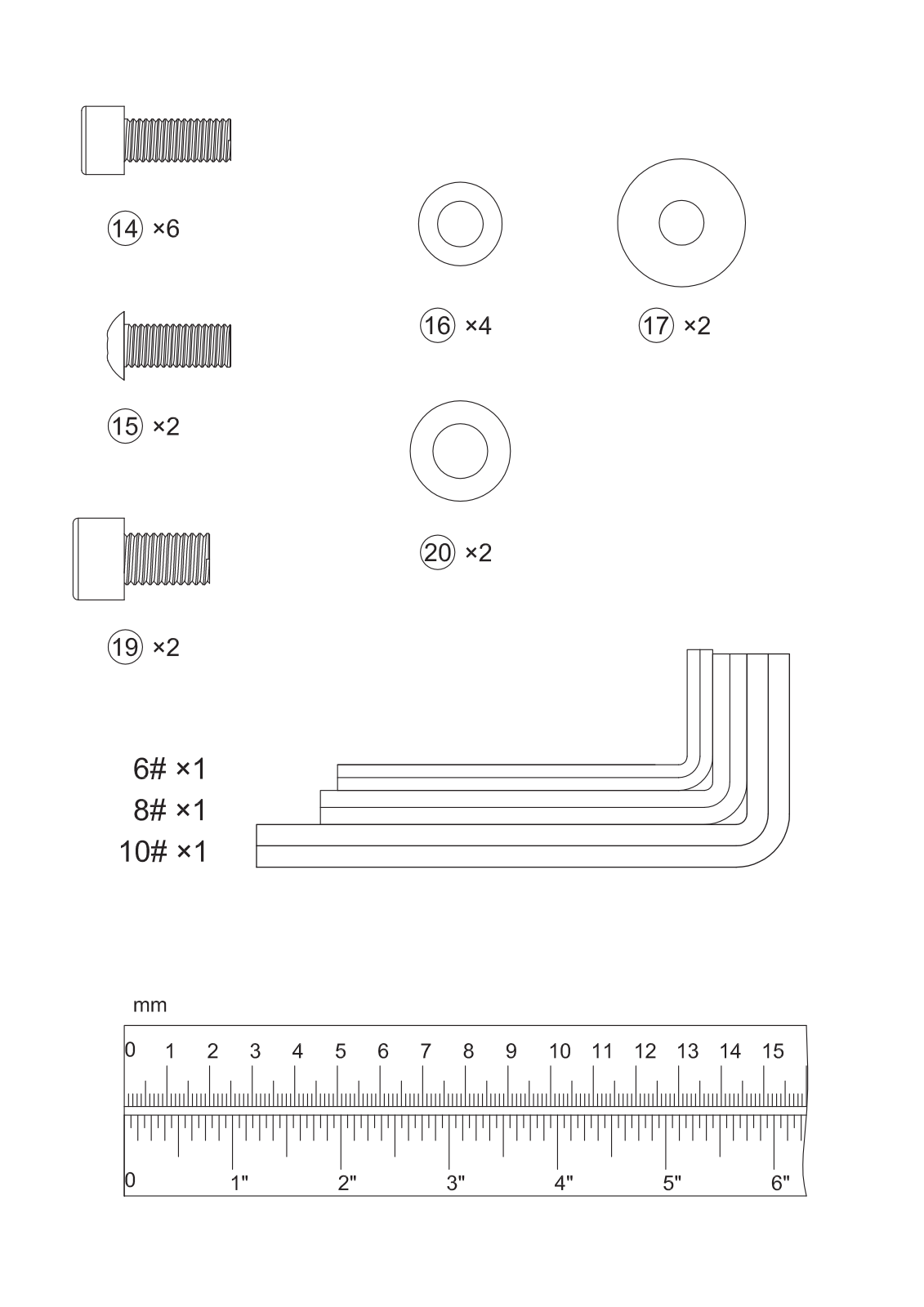

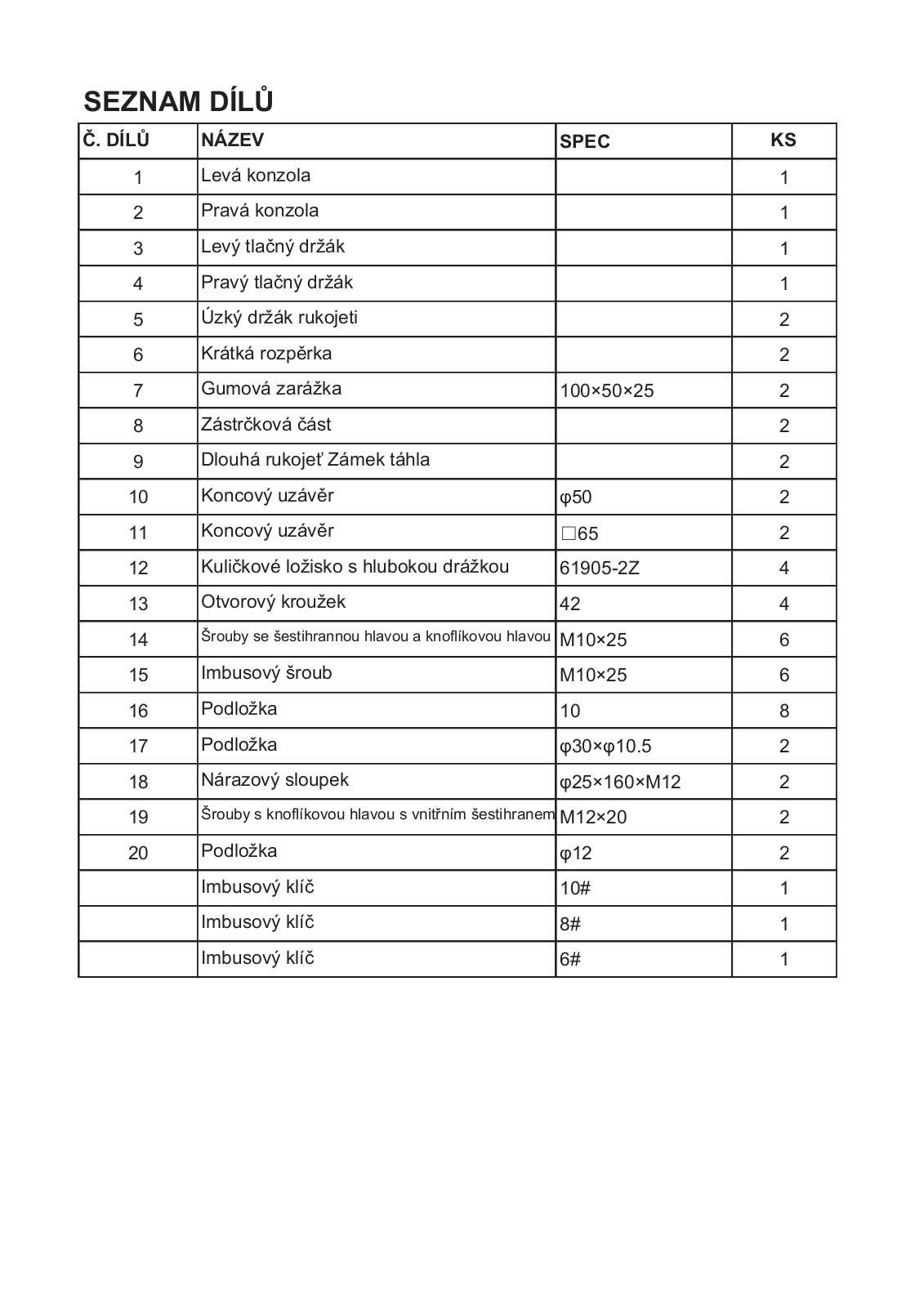

| NR | OPIS CZĘŚCI | SPECYFIKACJA | ILOŚĆ |
|---|---|---|---|
| 1 | Lewy wspornik | 1 | |
| 2 | Prawy wspornik | 1 | |
| 3 | Lewy wspornik pchający | 1 | |
| 4 | Prawy wspornik pchający | 1 | |
| 5 | Wąski uchwyt | 2 | |
| 6 | Krótki element dystansowy | 2 | |
| 7 | Gumowy korek | 100×50×25 | 2 |
| 8 | Sekcja wtyczki | 2 | |
| 9 | Długi uchwyt blokady zamka | 2 | |
| 10 | Zaślepka | φ50 | 2 |
| 11 | Zaślepka | □65 | 2 |
| 12 | Łożysko kulkowe zwykłe | 61905-2Z | 4 |
| 13 | Pierścień zabezpieczający otwór | 42 | 4 |
| 14 | Śruby z łbem kulistym z gniazdem sześciokątnym | M10×25 | 6 |
| 15 | Śruba imbusowa | M10×25 | 6 |
| 16 | Podkładka | 10 | 8 |
| 17 | Podkładka | φ30×φ10.5 | 2 |
| 18 | Słupek odbojowy | φ25×160×M12 | 2 |
| 19 | Śruby z łbem sześciokątnym z gniazdem sześcioką | 1 N 172×20 | 2 |
| 20 | Podkładka | φ12 | 2 |
| Klucz imbusowy | 10# | 1 | |
| Klucz imbusowy | 8# | 1 | |
| Klucz imbusowy | 6# | 1 |
| KEY NO. | PART DESCRIPTION | SPEC | QTY |
|---|---|---|---|
| 1 | Left Bracket | 1 | |
| 2 | Right Bracket | 1 | |
| 3 | Left Pushing Rack | 1 | |
| 4 | Right Pushing Rack | 1 | |
| 5 | Narrow Handle Holder | 2 | |
| 6 | Short Spacer | 2 | |
| 7 | Rubber Stopper | 100×50×25 | 2 |
| 8 | Plug Section | 2 | |
| 9 | Long Handle Lock Draw Pin | 2 | |
| 10 | End Cap | φ50 | 2 |
| 11 | End Cap | □65 | 2 |
| 12 | Deep Groove Ball Bearing | 61905-2Z | 4 |
| 13 | Hole Circlip | 42 | 4 |
| 14 | Hexagon Socket Button Head Screws | M10×25 | 6 |
| 15 | Allen Bolt | M10×25 | 6 |
| 16 | Washer | 10 | 8 |
| 17 | Washer | φ30×φ10.5 | 2 |
| 18 | Bumping Post | φ25×160×M12 | 2 |
| 19 | Hexagon Socket Button Head Screws | M12×20 | 2 |
| 20 | Washer | φ12 | 2 |
| Allen Wrench | 10# | 1 | |
| Allen Wrench | 8# | 1 | |
| Allen Wrench | 6# | 1 |
| Č. DÍLŮ | NÁZEV | SPEC | KS |
|---|---|---|---|
| 1 | Levá konzola | 1 | |
| 2 | Pravá konzola | 1 | |
| 3 | Levý tlačný držák | 1 | |
| 4 | Pravý tlačný držák | 1 | |
| 5 | Úzký držák rukojeti | 2 | |
| 6 | Krátká rozpěrka | 2 | |
| 7 | Gumová zarážka | 100×50×25 | 2 |
| 8 | Zástrčková část | 2 | |
| 9 | Dlouhá rukojeť Zámek táhla | 2 | |
| 10 | Koncový uzávěr | φ50 | 2 |
| 11 | Koncový uzávěr | □65 | 2 |
| 12 | Kuličkové ložisko s hlubokou drážkou | 61905-2Z | 4 |
| 13 | Otvorový kroužek | 42 | 4 |
| 14 | Šrouby se šestihrannou hlavou a knoflíkovou hlavou | M10×25 | 6 |
| 15 | Imbusový šroub | M10×25 | 6 |
| 16 | Podložka | 10 | 8 |
| 17 | Podložka | φ30×φ10.5 | 2 |
| 18 | Nárazový sloupek | φ25×160×M12 | 2 |
| 19 | Šrouby s knoflíkovou hlavou s vnitřním šestihranem | M12×20 | 2 |
| 20 | Podložka | φ12 | 2 |
| Imbusový klíč | 10# | 1 | |
| Imbusový klíč | 8# | 1 | |
| Imbusový klíč | 6# | 1 |
| NR. | BESCHREIBUNG | SPEC | STK. |
|---|---|---|---|
| 1 | Linke Klammer | 1 | |
| 2 | Rechte Halterung | 1 | |
| 3 | Linke Schiebeleiste | 1 | |
| 4 | Rechte Schiebeleiste | 1 | |
| 5 | Schmale Griffhalterung | 2 | |
| 6 | Kurzer Abstandshalter | 2 | |
| 7 | Gummistopfen | 100×50×25 | 2 |
| 8 | Steckteil | 2 | |
| 9 | Langer Griff Verriegelung Ziehstift | 2 | |
| 10 | Endkappe | φ50 | 2 |
| 11 | Endkappe | □65 | 2 |
| 12 | Rillenkugellager | 61905-2Z | 4 |
| 13 | Bohrung Sicherungsring | 42 | 4 |
| 14 | Sechskantschrauben mit Innensechskant | M10×25 | 6 |
| 15 | Inbusschraube | M10×25 | 6 |
| 16 | Unterlegscheibe | 10 | 8 |
| 17 | Unterlegscheibe | φ30×φ10.5 | 2 |
| 18 | Anschlagsdämpfer | φ25×160×M12 | 2 |
| 19 | Sechskantschrauben mit Innensechskant | M12×20 | 2 |
| 20 | Unterlegscheibe | φ12 | 2 |
| Inbus-Schlüssel | 10# | 1 | |
| Inbus-Schlüssel | 8# | 1 | |
| Inbus-Schlüssel | 6# | 1 |
INSTRUKCJA UŻYTKOWANIA MANUAL INSTRUCTION NÁVOD K OBSLUZE BEDIENUNGSANLEITUNG
(10) ×2
0

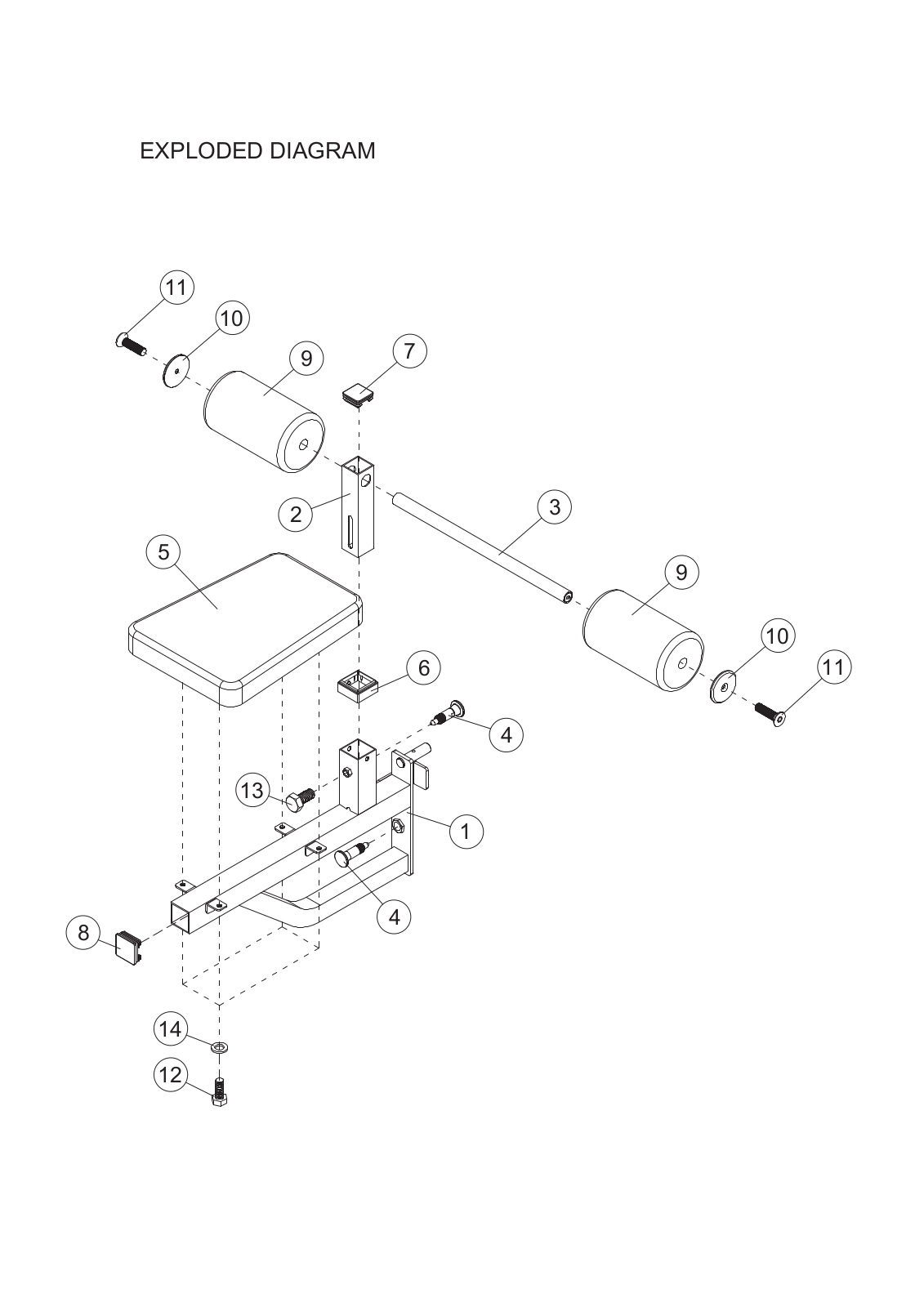

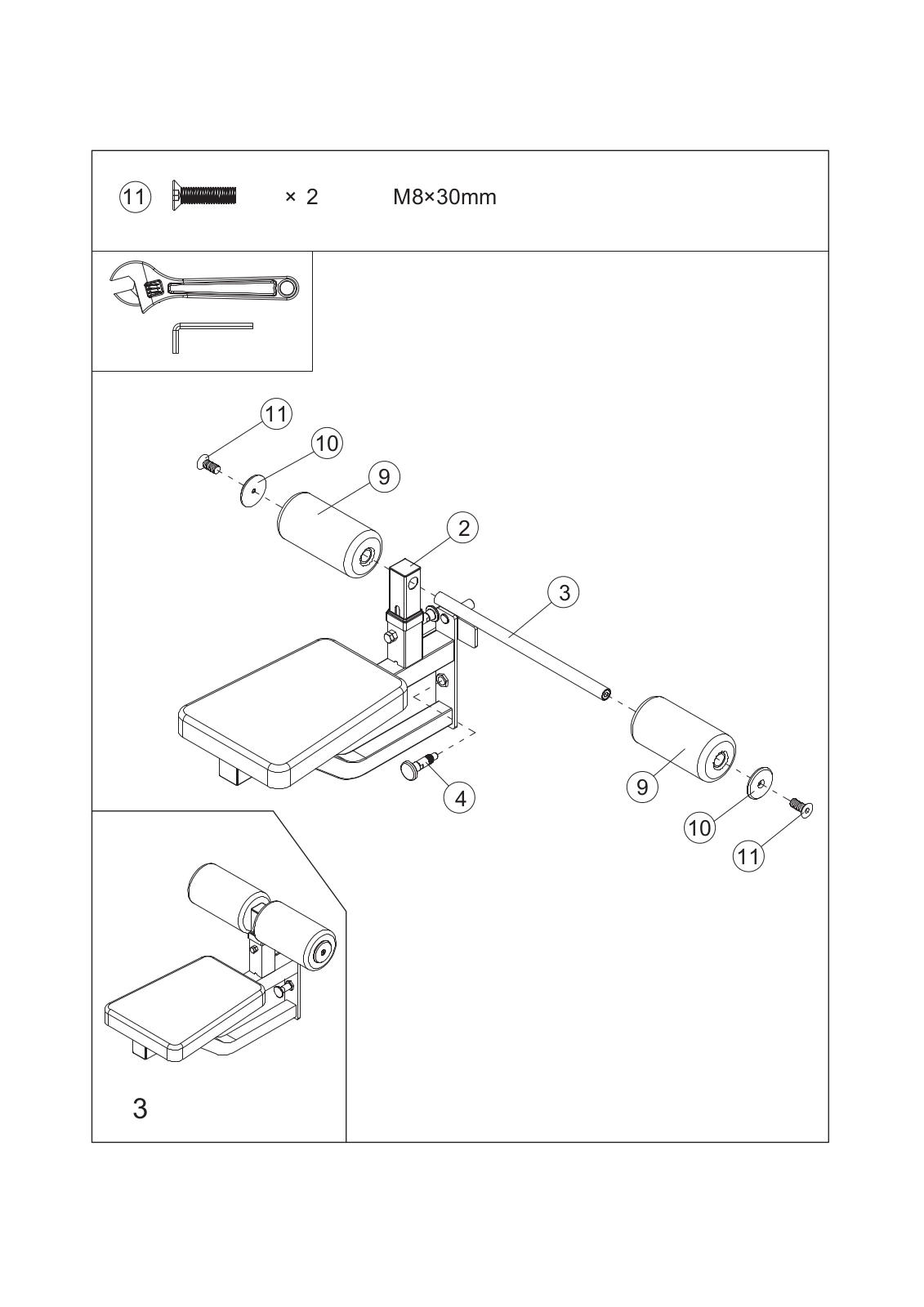

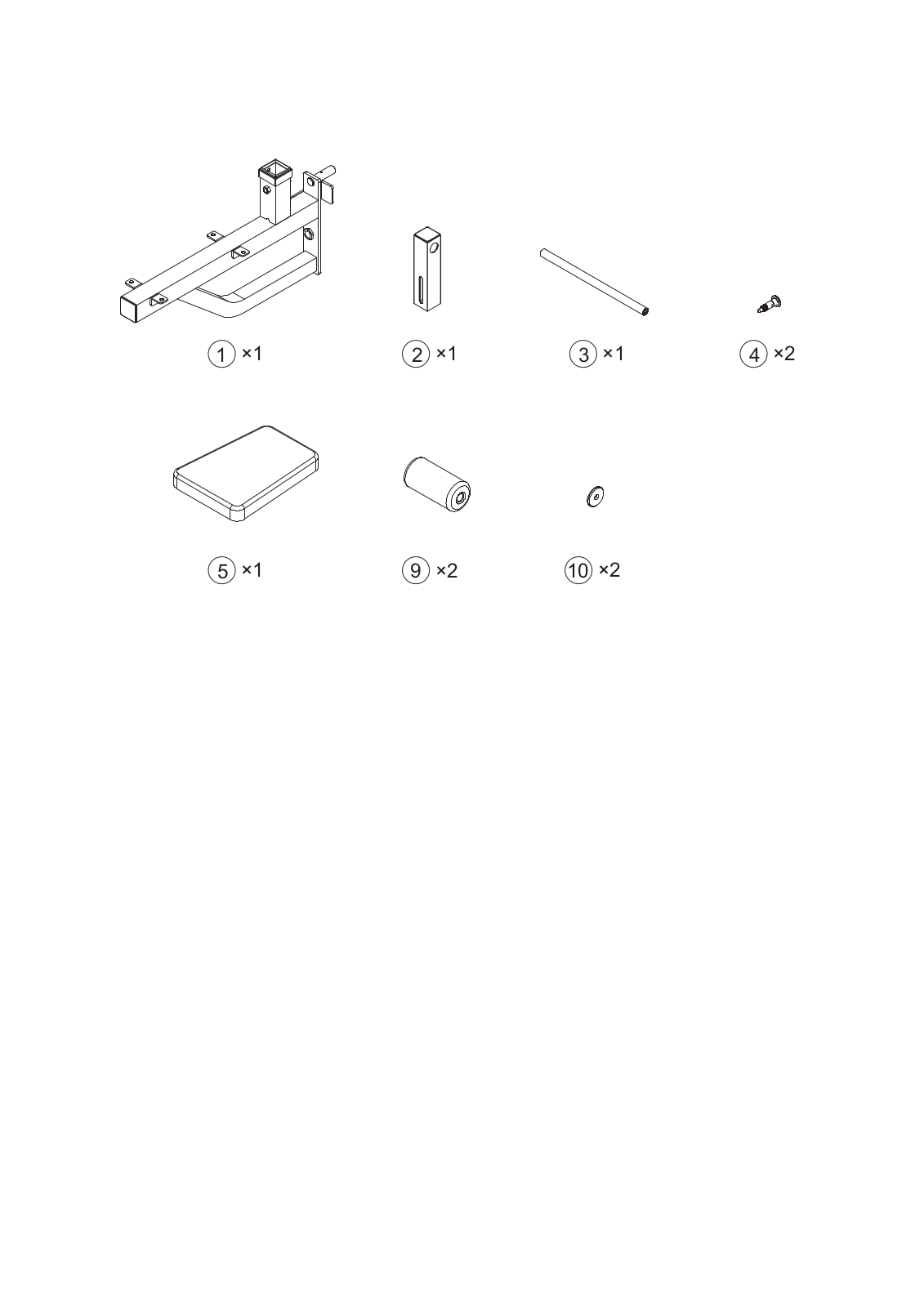

EXPLODED DIAGRAM

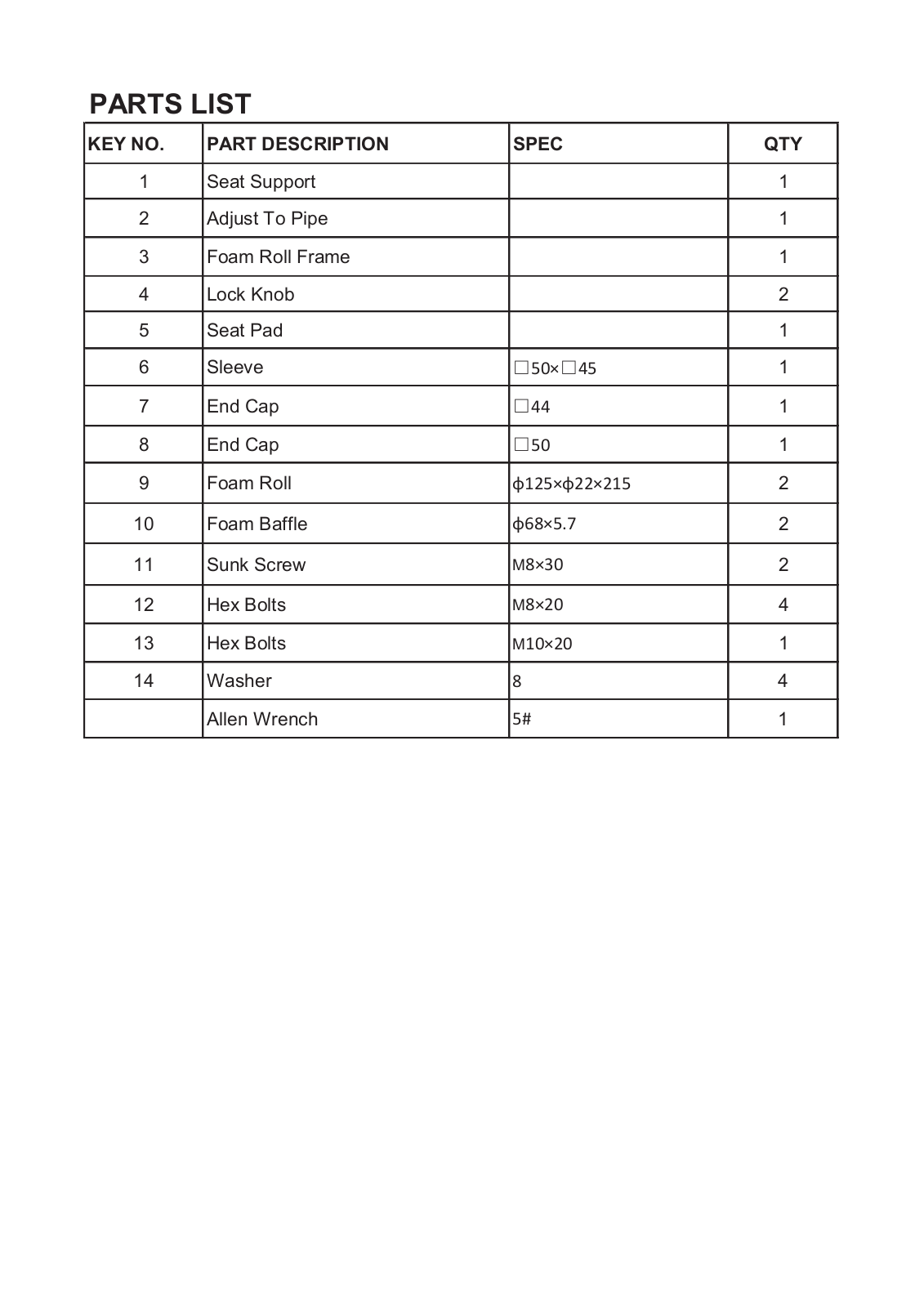

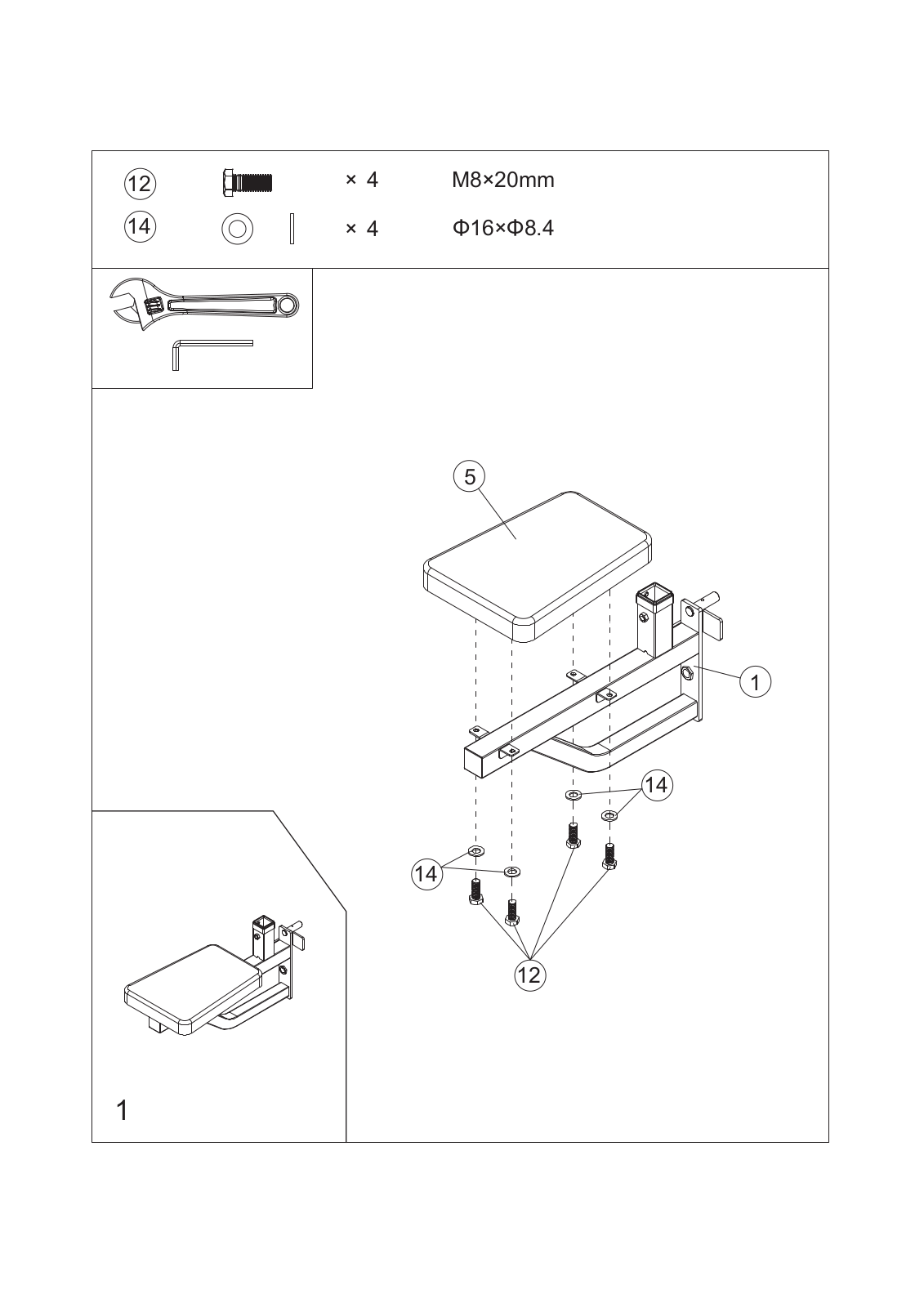

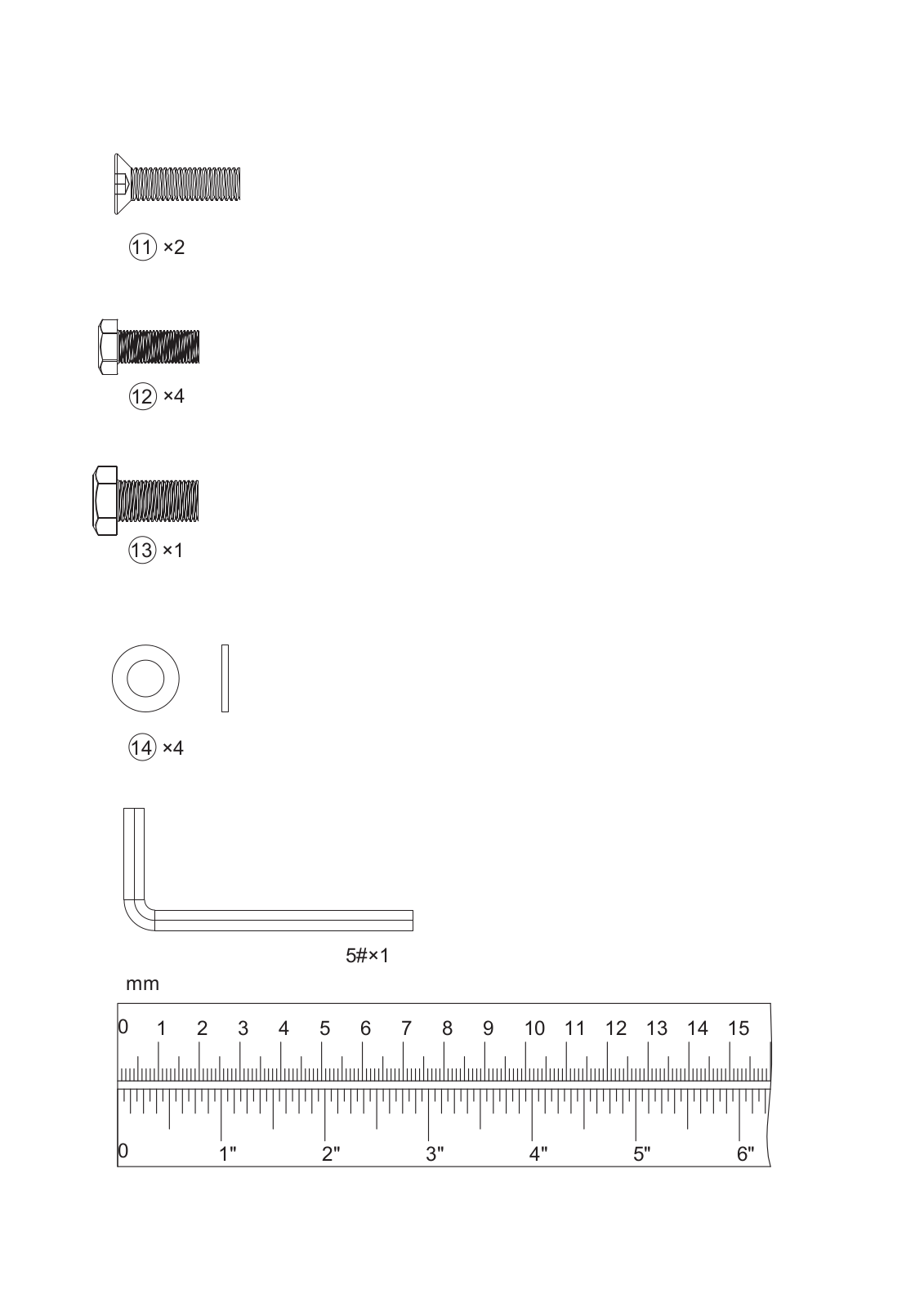

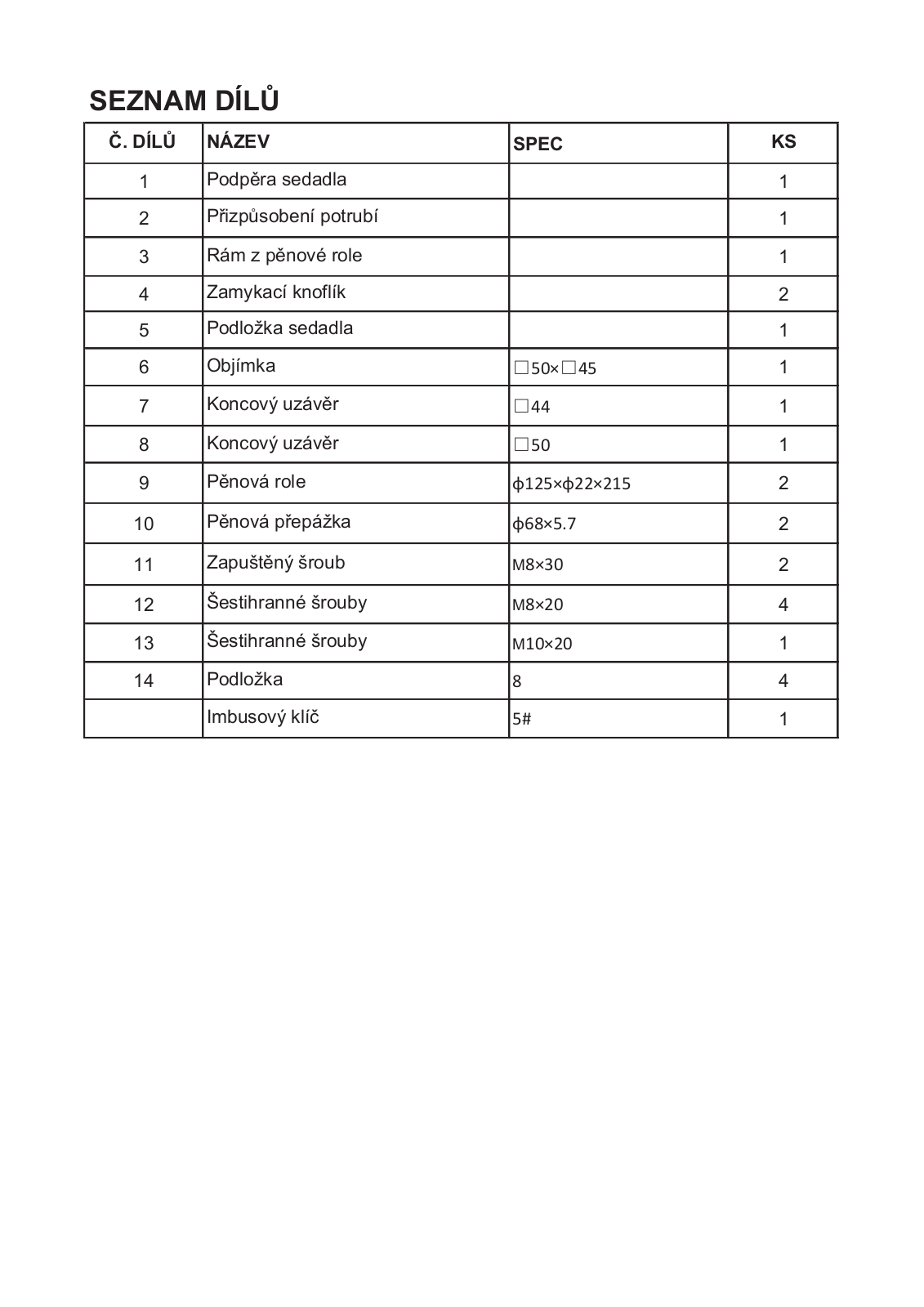

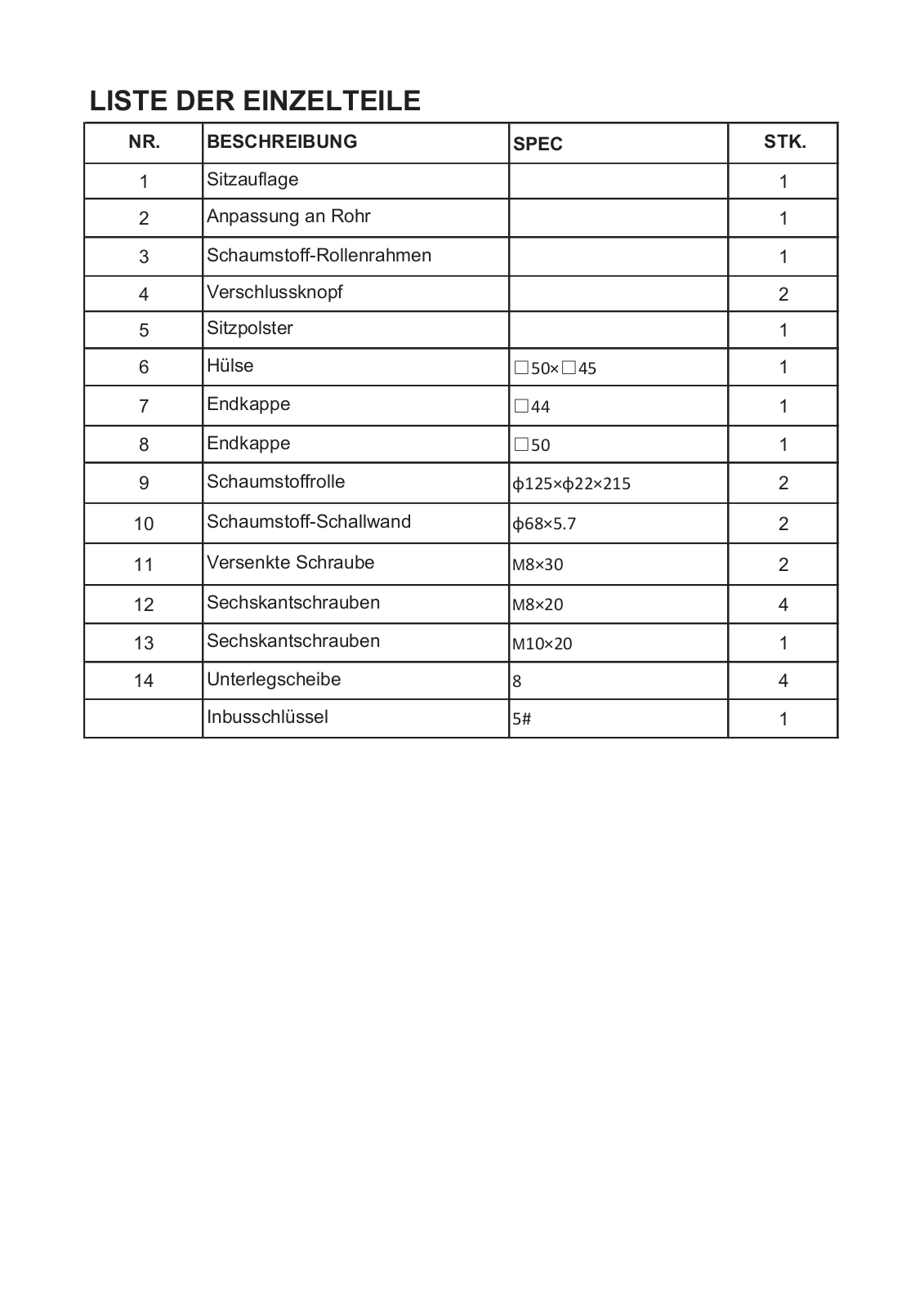

| NR | OPIS CZĘŚCI | SPECYFIKACJA | ILOŚĆ |
|---|---|---|---|
| 1 | Wsparcie siedzenia | 1 | |
| 2 | Element do rury | 1 | |
| 3 | Rama z pianki | 1 | |
| 4 | Pokrętło blokady | 2 | |
| 5 | Poduszka siedziska | 1 | |
| 6 | Tuleja | □50×□45 | 1 |
| 7 | Zaślepka | □44 | 1 |
| 8 | Zaślepka | □50 | 1 |
| 9 | Rolka pianki | ф125×ф22×215 | 2 |
| 10 | Przegroda piankowa | ф68×5.7 | 2 |
| 11 | Zatopiona śruba | M8×30 | 2 |
| 12 | Śruby sześciokątne | M8×20 | 4 |
| 13 | Śruby sześciokątne | M10×20 | 1 |
| 14 | Podkładka | 8 | 4 |
| Klucz imbusowy | 5# | 1 |
| KEY NO. | PART DESCRIPTION | SPEC | QTY |
|---|---|---|---|
| 1 | Seat Support | 1 | |
| 2 | Adjust To Pipe | 1 | |
| 3 | Foam Roll Frame | 1 | |
| 4 | Lock Knob | 2 | |
| 5 | Seat Pad | 1 | |
| 6 | Sleeve | □50×□45 | 1 |
| 7 | End Cap | □44 | 1 |
| 8 | End Cap | □50 | 1 |
| 9 | Foam Roll | φ125×φ22×215 | 2 |
| 10 | Foam Baffle | ф68×5.7 | 2 |
| 11 | Sunk Screw | M8×30 | 2 |
| 12 | Hex Bolts | M8×20 | 4 |
| 13 | Hex Bolts | M10×20 | 1 |
| 14 | Washer | 8 | 4 |
| Allen Wrench | 5# | 1 |
| Č. DÍLŮ | NÁZEV | SPEC | KS |
|---|---|---|---|
| 1 | Podpěra sedadla | 1 | |
| 2 | Přizpůsobení potrubí | 1 | |
| 3 | Rám z pěnové role | 1 | |
| 4 | Zamykací knoflík | 2 | |
| 5 | Podložka sedadla | 1 | |
| 6 | Objímka | □50×□45 | 1 |
| 7 | Koncový uzávěr | □44 | 1 |
| 8 | Koncový uzávěr | □50 | 1 |
| 9 | Pěnová role | ф125×ф22×215 | 2 |
| 10 | Pěnová přepážka | ф68×5.7 | 2 |
| 11 | Zapuštěný šroub | M8×30 | 2 |
| 12 | Šestihranné šrouby | M8×20 | 4 |
| 13 | Šestihranné šrouby | M10×20 | 1 |
| 14 | Podložka | 8 | 4 |
| Imbusový klíč | 5# | 1 |
| NR. | BESCHREIBUNG | SPEC | STK. |
|---|---|---|---|
| 1 | Sitzauflage | 1 | |
| 2 | Anpassung an Rohr | 1 | |
| 3 | Schaumstoff-Rollenrahmen | 1 | |
| 4 | Verschlussknopf | 2 | |
| 5 | Sitzpolster | 1 | |
| 6 | Hülse | □50×□45 | 1 |
| 7 | Endkappe | □44 | 1 |
| 8 | Endkappe | □50 | 1 |
| 9 | Schaumstoffrolle | φ125×φ22×215 | 2 |
| 10 | Schaumstoff-Schallwand | ф68×5.7 | 2 |
| 11 | Versenkte Schraube | M8×30 | 2 |
| 12 | Sechskantschrauben | M8×20 | 4 |
| 13 | Sechskantschrauben | M10×20 | 1 |
| 14 | Unterlegscheibe | 8 | 4 |
| Inbusschlüssel | 5# | 1 |

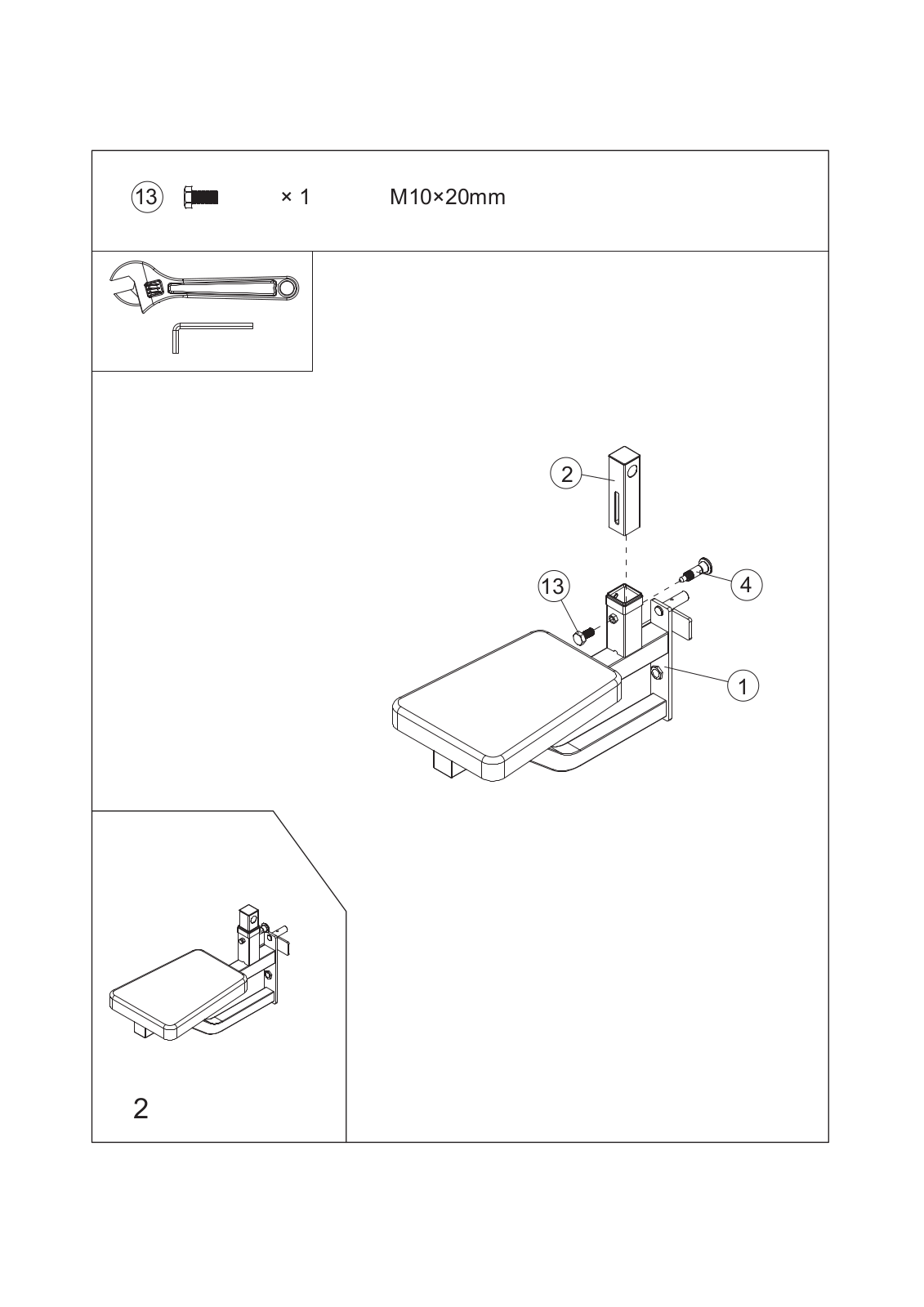

INSTRUKCJA UŻYTKOWANIA MANUAL INSTRUCTION NÁVOD K OBSLUZE BEDIENUNGSANLEITUNG

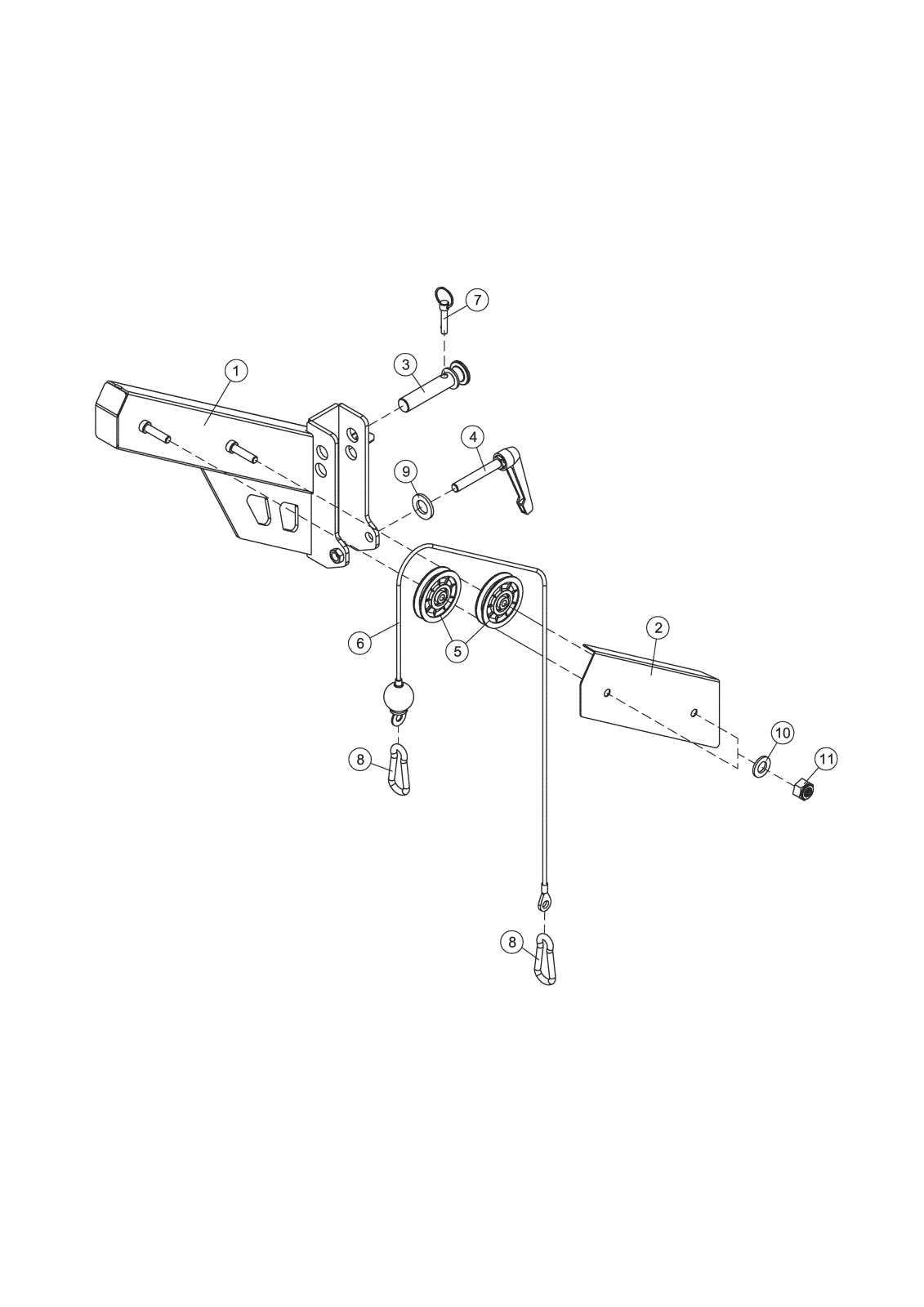

| NR | OPIS CZĘŚCI | SPEC | ILOŚĆ |
|---|---|---|---|
| 1 | Rama główna | 1 | |
| 2 | Tarcza | 1 | |
| 3 | Sworzeń | 1 | |
| 4 | Sworzeń blokady długiego uchwytu | 1 | |
| 5 | Koło pasowe z łożyskiem | φ96 | 2 |
| 6 | Podwójny kabel ciągnący | L=1410mm | 1 |
| 7 | Zawleczka | 1 | |
| 8 | Hak | φ8 | 2 |
| 9 | Podkładka | 12 | 1 |
| 10 | Podkładka | 10 | 2 |
| 11 | Nakrętka | M10 | 2 |

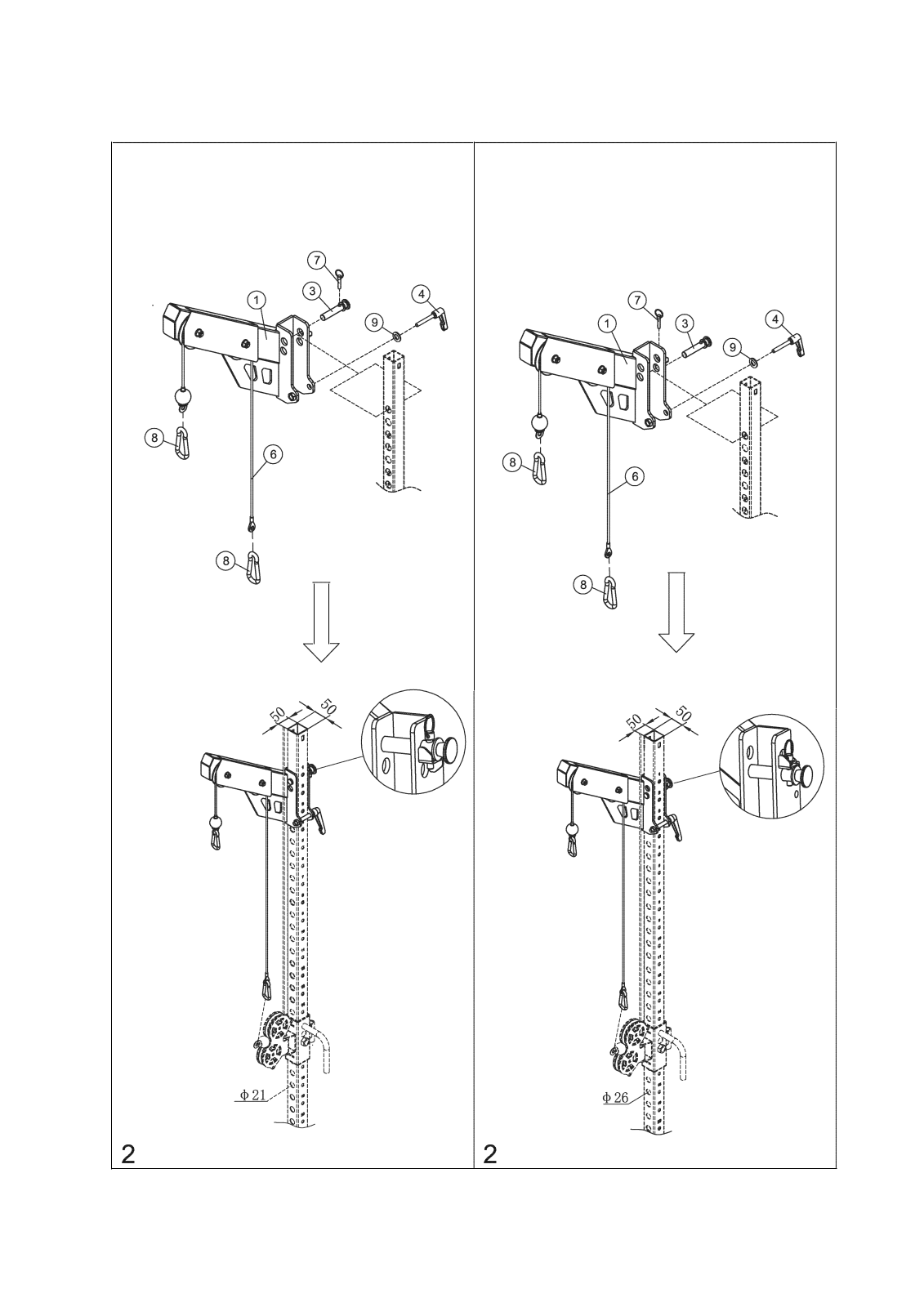

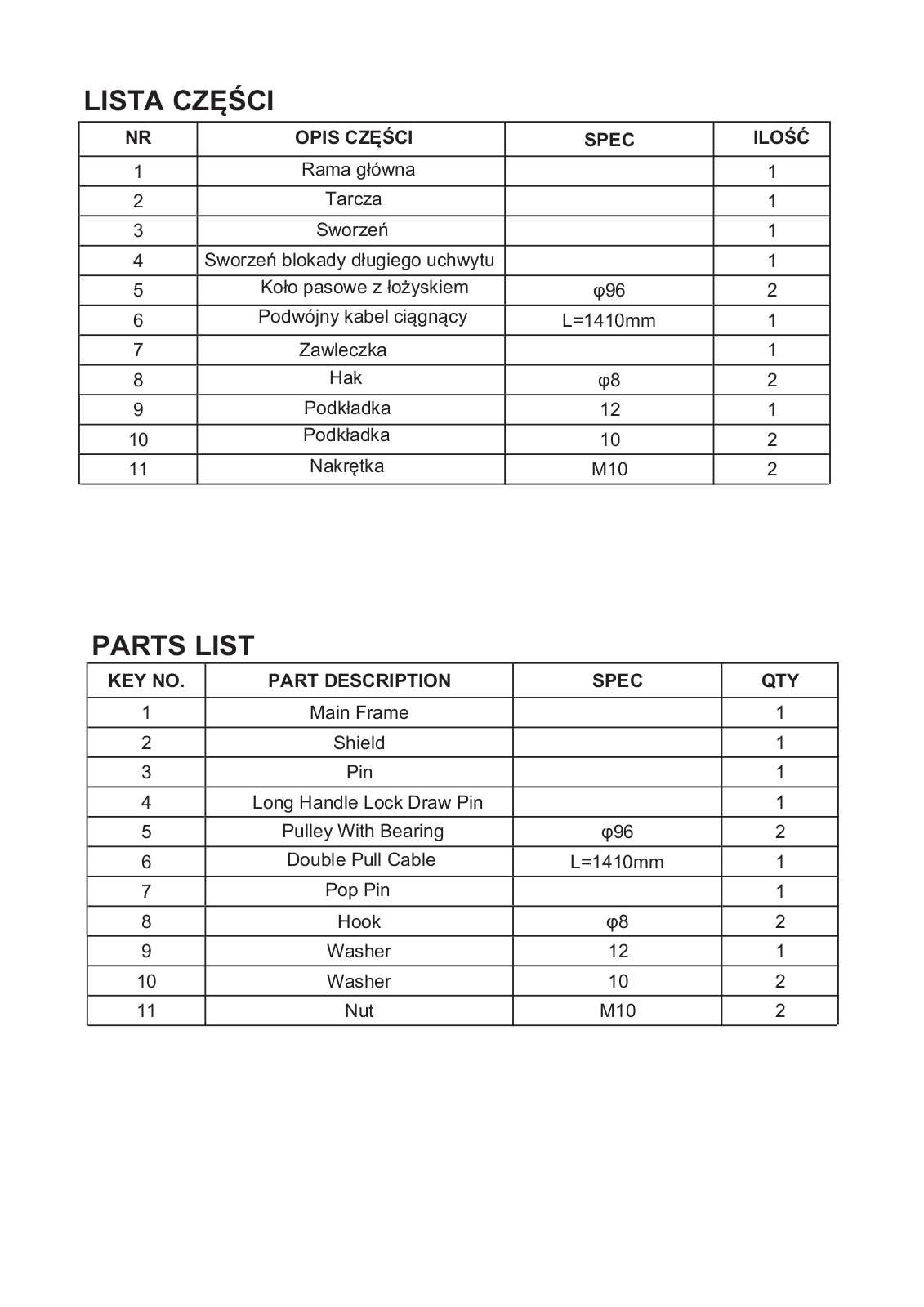

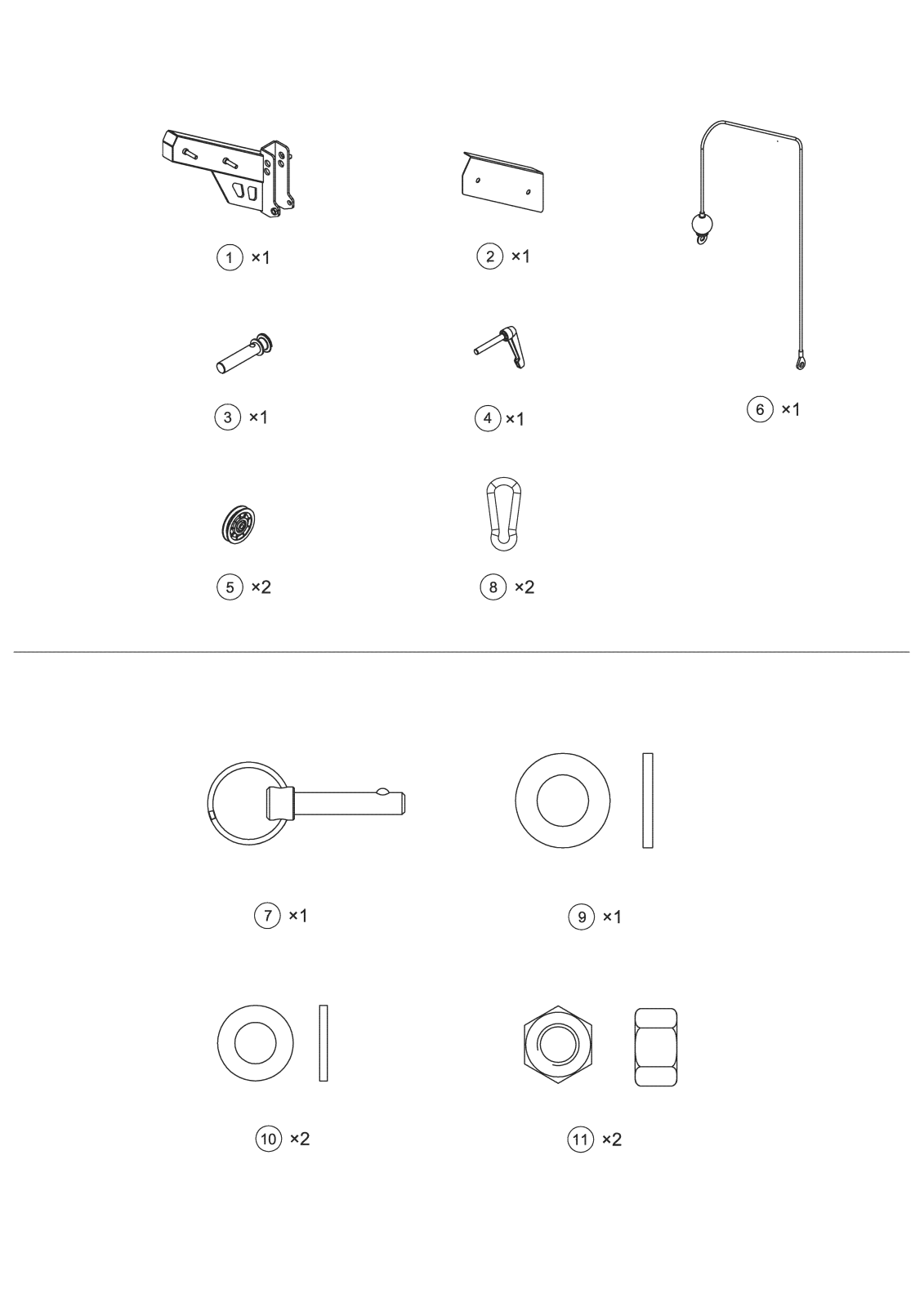

| KEY NO. | PART DESCRIPTION | SPEC | QTY |
|---|---|---|---|
| 1 | Main Frame | 1 | |
| 2 | Shield | 1 | |
| 3 | Pin | 1 | |
| 4 | Long Handle Lock Draw Pin | 1 | |
| 5 | Pulley With Bearing | φ96 | 2 |
| 6 | Double Pull Cable | L=1410mm | 1 |
| 7 | Pop Pin | 1 | |
| 8 | Hook | φ8 | 2 |
| 9 | Washer | 12 | 1 |
| 10 | Washer | 10 | 2 |
| 11 | Nut | M10 | 2 |

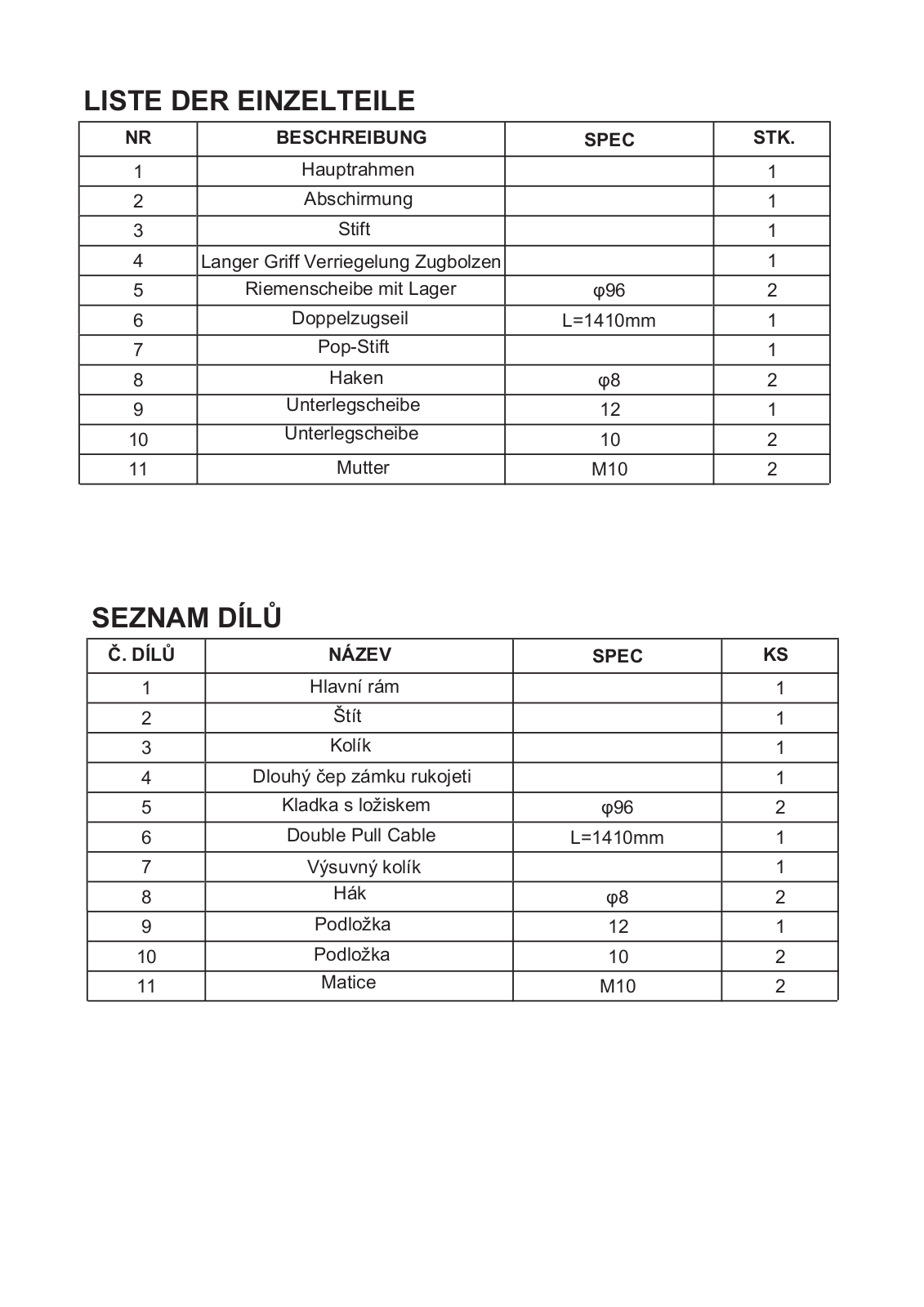

| NR | BESCHREIBUNG | SPEC | STK. |
|---|---|---|---|
| 1 | Hauptrahmen | 1 | |
| 2 | Abschirmung | 1 | |
| 3 | Stift | 1 | |
| 4 | Langer Griff Verriegelung Zugbolzen | 1 | |
| 5 | Riemenscheibe mit Lager | φ96 | 2 |
| 6 | Doppelzugseil | L=1410mm | 1 |
| 7 | Pop-Stift | 1 | |
| 8 | Haken | φ8 | 2 |
| 9 | Unterlegscheibe | 12 | 1 |
| 10 | Unterlegscheibe | 10 | 2 |
| 11 | Mutter | M10 | 2 |
| Č. DÍLŮ | NÁZEV | SPEC | KS |
|---|---|---|---|
| 1 | Hlavní rám | 1 | |
| 2 | Štít | 1 | |
| 3 | Kolík | 1 | |
| 4 | Dlouhý čep zámku rukojeti | 1 | |
| 5 | Kladka s ložiskem | φ96 | 2 |
| 6 | Double Pull Cable | L=1410mm | 1 |
| 7 | Výsuvný kolík | 1 | |
| 8 | Hák | φ8 | 2 |
| 9 | Podložka | 12 | 1 |
| 10 | Podložka | 10 | 2 |
| 11 | Matice | M10 | 2 |

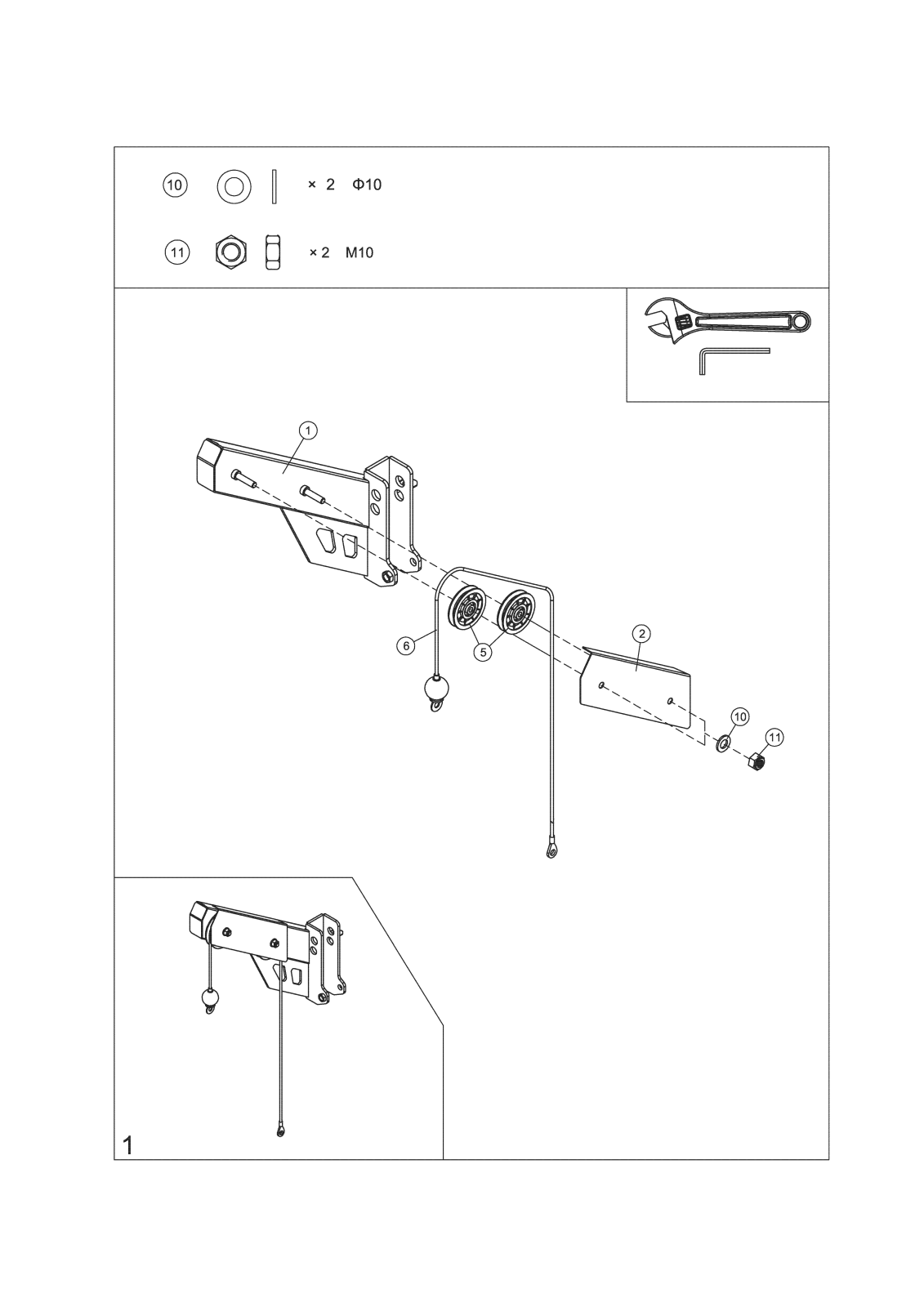

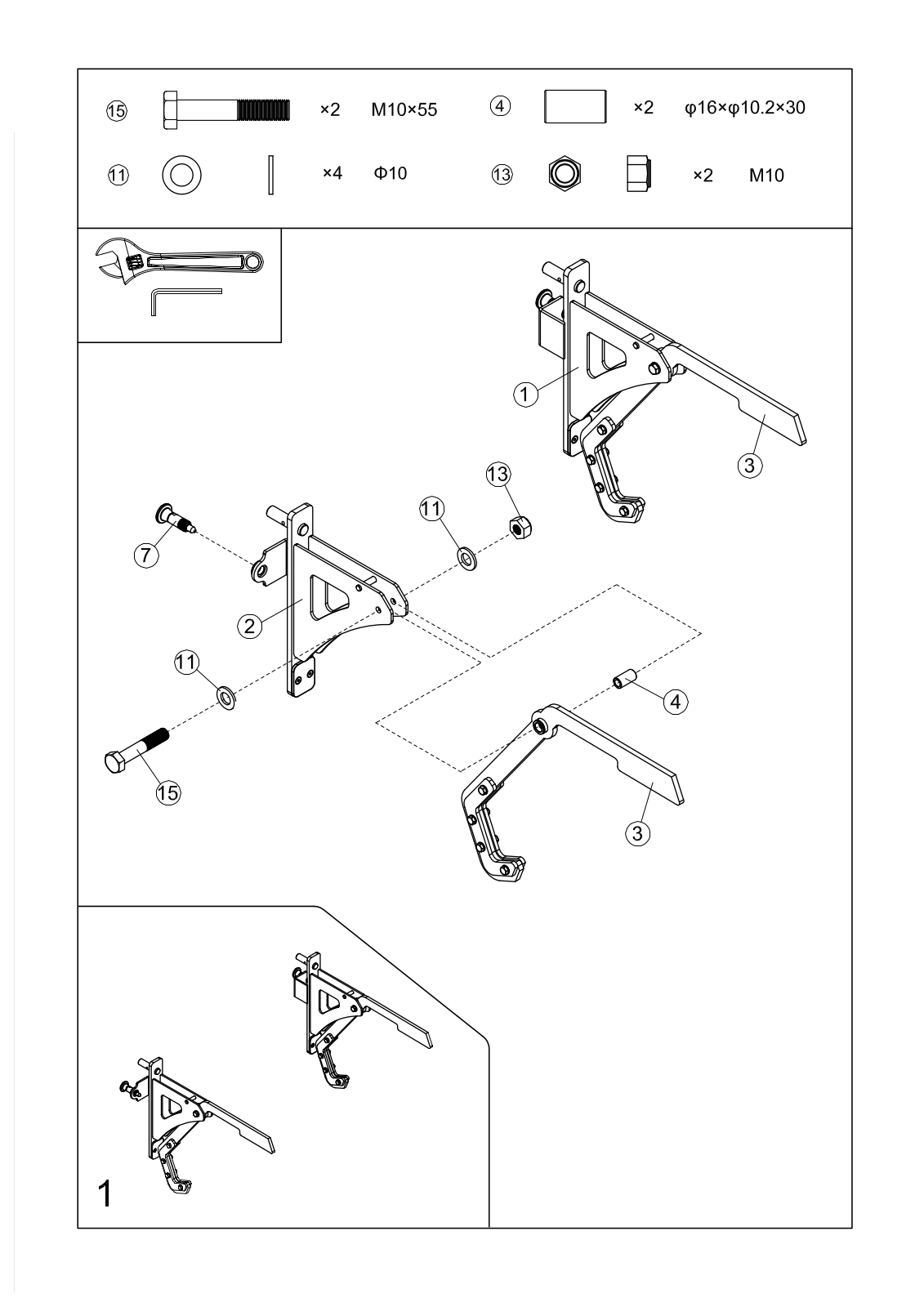

INSTRUKCJA UŻYTKOWANIA MANUAL INSTRUCTION NÁVOD K OBSLUZE BEDIENUNGSANLEITUNG

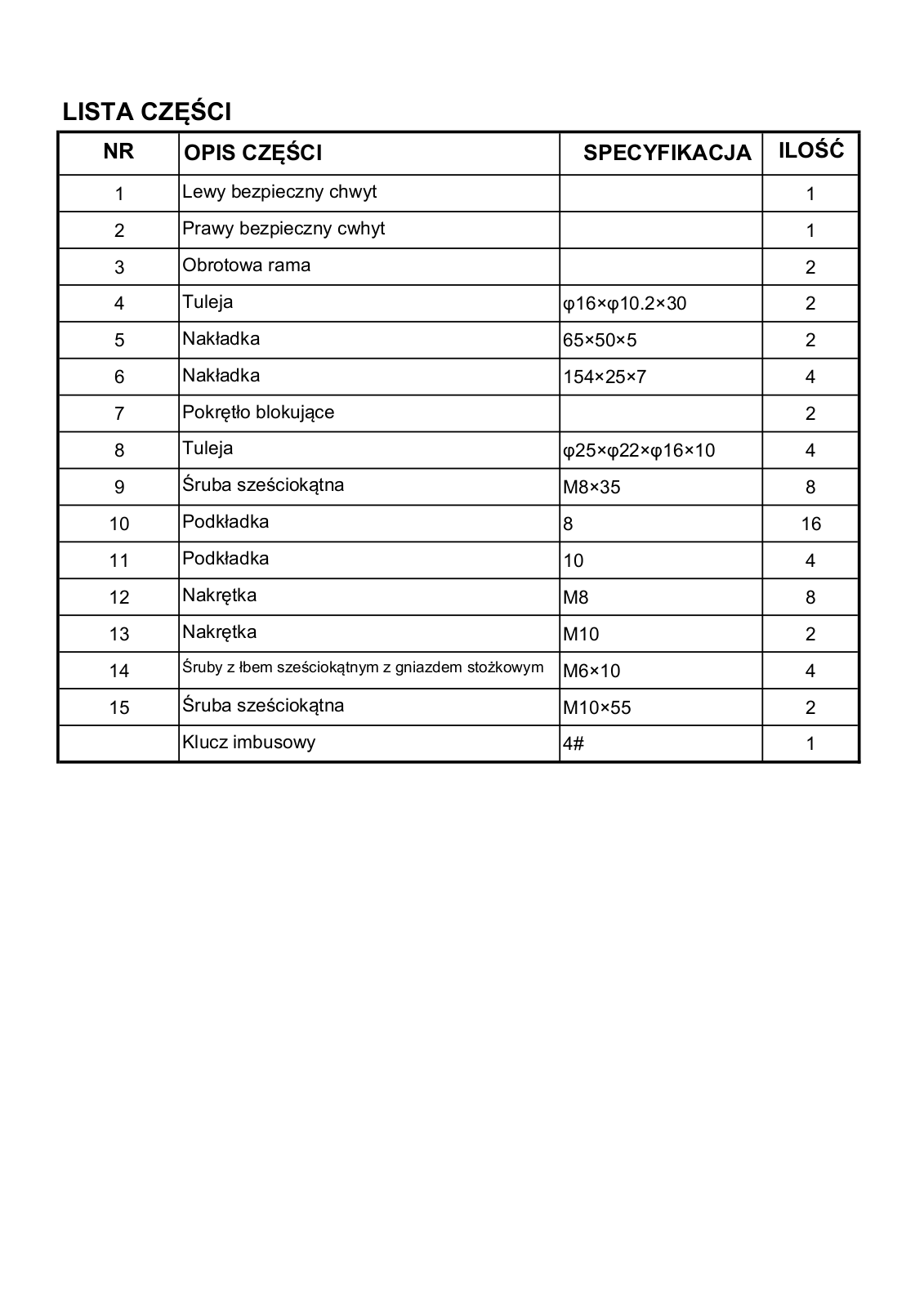

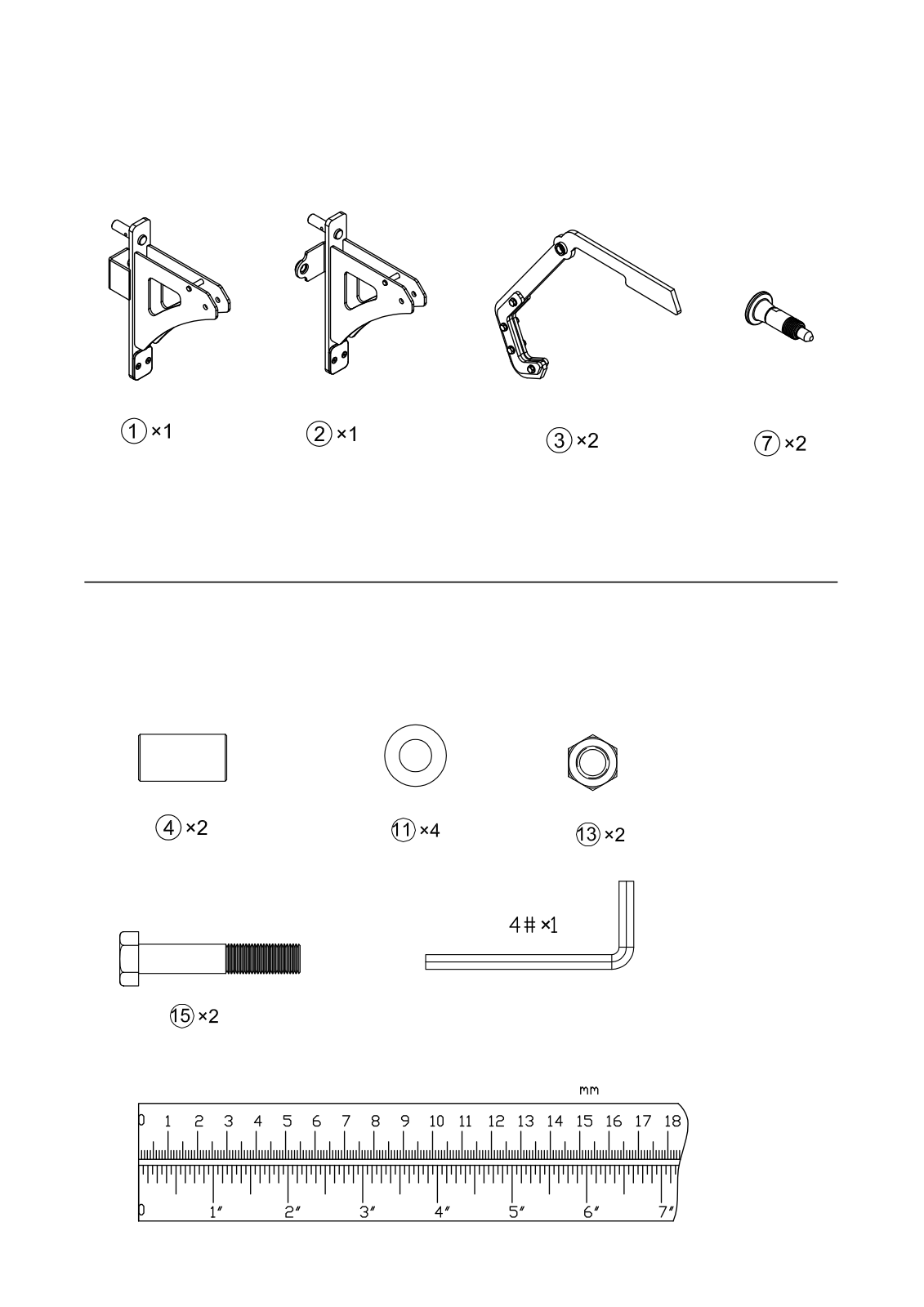

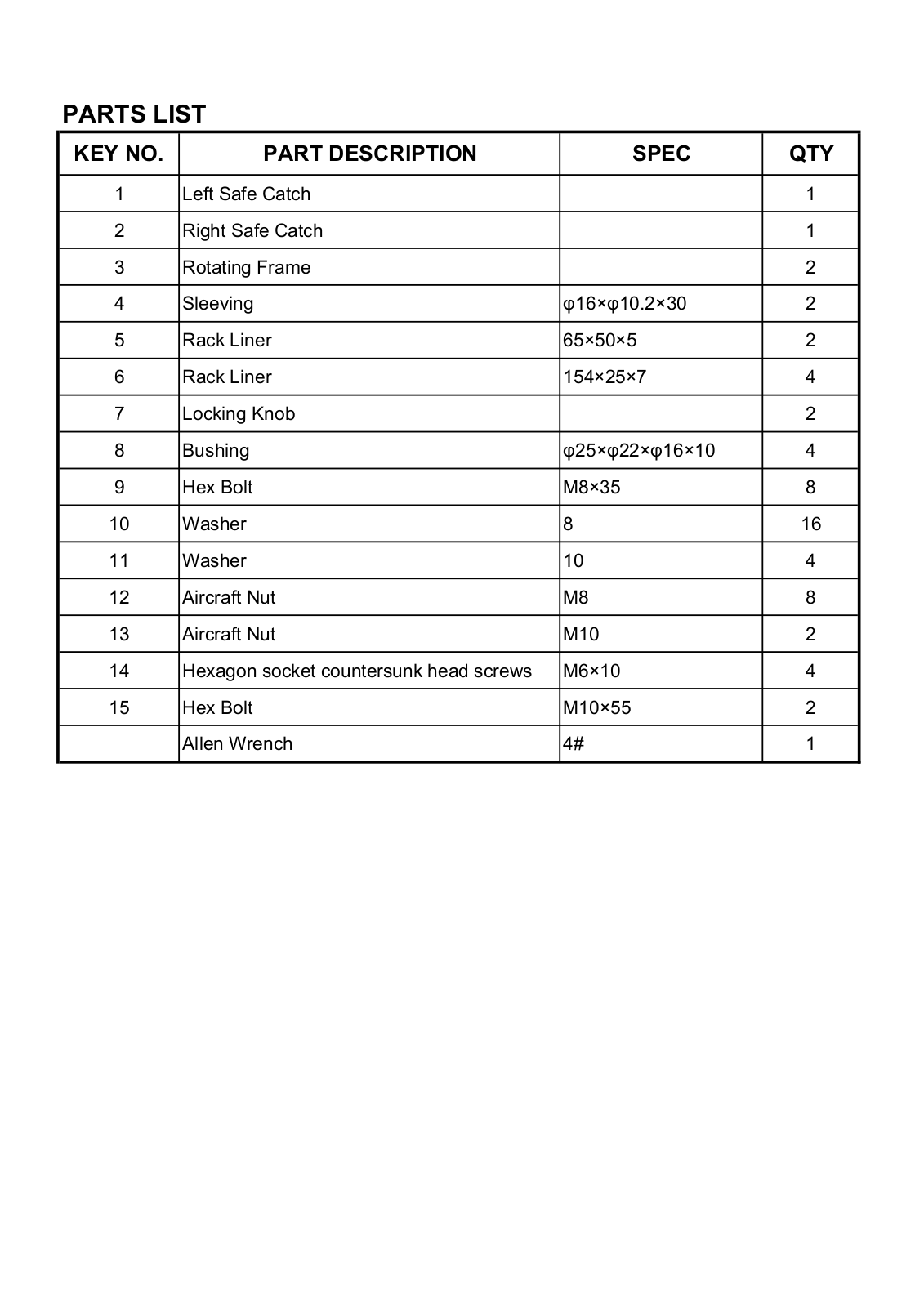

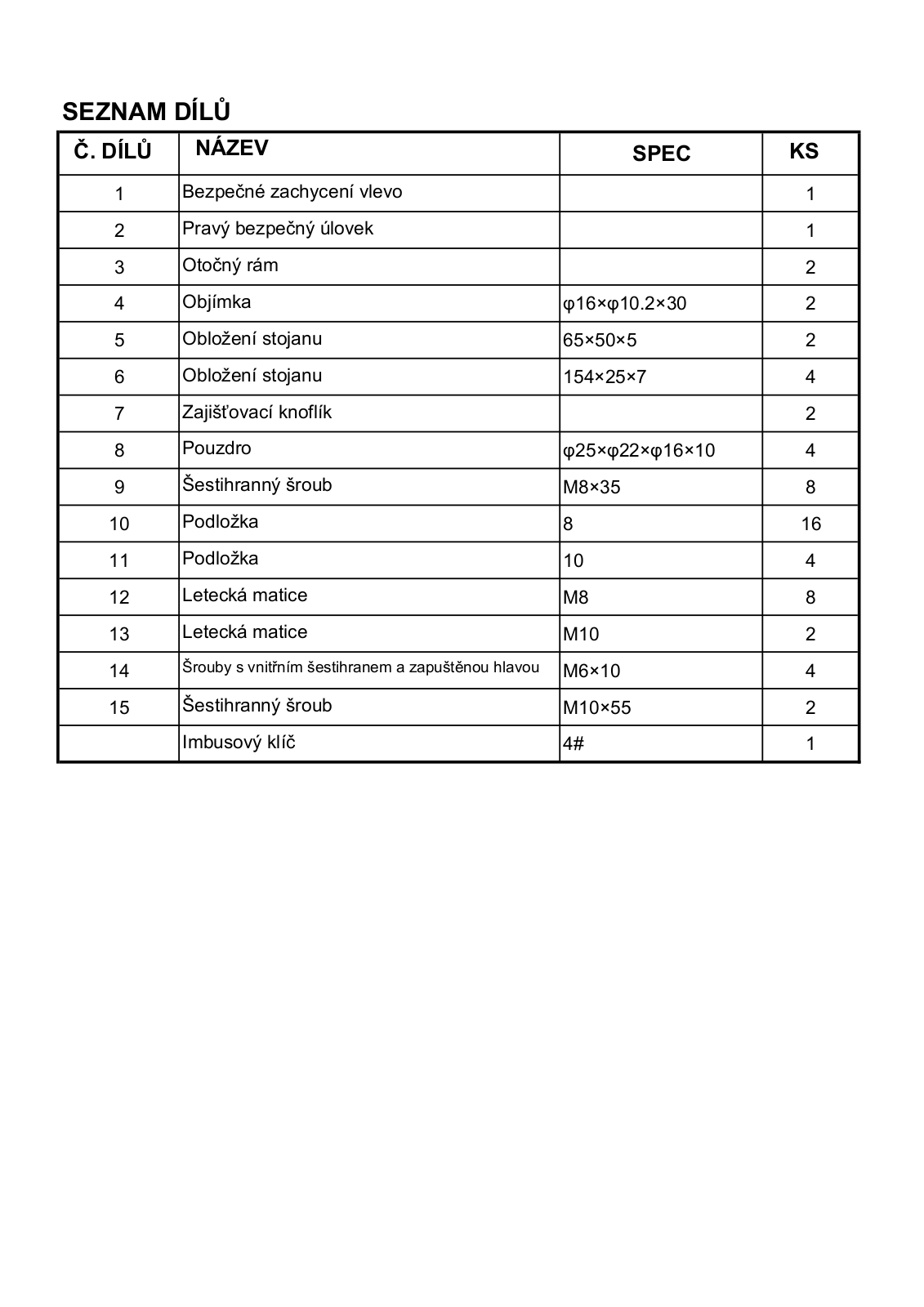

| NR | OPIS CZĘŚCI | SPECYFIKACJA | ILOŚĆ |
|---|---|---|---|
| 1 | Lewy bezpieczny chwyt | 1 | |
| 2 | Prawy bezpieczny cwhyt | 1 | |
| 3 | Obrotowa rama | 2 | |
| 4 | Tuleja | φ16×φ10.2×30 | 2 |
| 5 | Nakładka | 65×50×5 | 2 |
| 6 | Nakładka | 154×25×7 | 4 |
| 7 | Pokrętło blokujące | 2 | |
| 8 | Tuleja | φ25×φ22×φ16×10 | 4 |
| 9 | Śruba sześciokątna | M8×35 | 8 |
| 10 | Podkładka | 8 | 16 |
| 11 | Podkładka | 10 | 4 |
| 12 | Nakrętka | M8 | 8 |
| 13 | Nakrętka | M10 | 2 |
| 14 | Śruby z łbem sześciokątnym z gniazdem stożkowym | M6×10 | 4 |
| 15 | Śruba sześciokątna | M10×55 | 2 |
| Klucz imbusowy | 4# | 1 |
| KEY NO. | PART DESCRIPTION | SPEC | QTY |
|---|---|---|---|
| 1 | Left Safe Catch | 1 | |
| 2 | Right Safe Catch | 1 | |
| 3 | Rotating Frame | 2 | |
| 4 | Sleeving | φ16×φ10.2×30 | 2 |
| 5 | Rack Liner | 65×50×5 | 2 |
| 6 | Rack Liner | 154×25×7 | 4 |
| 7 | Locking Knob | 2 | |
| 8 | Bushing | φ25×φ22×φ16×10 | 4 |
| 9 | Hex Bolt | M8×35 | 8 |
| 10 | Washer | 8 | 16 |
| 11 | Washer | 10 | 4 |
| 12 | Aircraft Nut | M8 | 8 |
| 13 | Aircraft Nut | M10 | 2 |
| 14 | Hexagon socket countersunk head screws | M6×10 | 4 |
| 15 | Hex Bolt | M10×55 | 2 |
| Allen Wrench | 4# | 1 |
| NR. | BESCHREIBUNG | SPEC | STK. |
|---|---|---|---|
| 1 | Links sicher fangen | 1 | |
| 2 | Sicherer Verschluss rechts | 1 | |
| 3 | Drehbarer Rahmen | 2 | |
| 4 | Hülse | φ16×φ10.2×30 | 2 |
| 5 | Gestellauskleidung | 65×50×5 | 2 |
| 6 | Gestellauskleidung | 154×25×7 | 4 |
| 7 | Locking Knob | 2 | |
| 8 | Buchse | φ25×φ22×φ16×10 | 4 |
| 9 | Sechskantschraube | M8×35 | 8 |
| 10 | Unterlegscheibe | 8 | 16 |
| 11 | Unterlegscheibe | 10 | 4 |
| 12 | Flugzeugmutter | M8 | 8 |
| 13 | Flugzeugmutter | M10 | 2 |
| 14 | Senkkopfschrauben mit Innensechskant | M6×10 | 4 |
| 15 | Sechskantschraube | M10×55 | 2 |
| Inbusschlüssel | 4# | 1 |
| Č. DÍLŮ | NÁZEV | SPEC | KS |
|---|---|---|---|
| 1 | Bezpečné zachycení vlevo | 1 | |
| 2 | Pravý bezpečný úlovek | 1 | |
| 3 | Otočný rám | 2 | |
| 4 | Objímka | φ16×φ10.2×30 | 2 |
| 5 | Obložení stojanu | 65×50×5 | 2 |
| 6 | Obložení stojanu | 154×25×7 | 4 |
| 7 | Zajišťovací knoflík | 2 | |
| 8 | Pouzdro | φ25×φ22×φ16×10 | 4 |
| 9 | Šestihranný šroub | M8×35 | 8 |
| 10 | Podložka | 8 | 16 |
| 11 | Podložka | 10 | 4 |
| 12 | Letecká matice | M8 | 8 |
| 13 | Letecká matice | M10 | 2 |
| 14 | Šrouby s vnitřním šestihranem a zapuštěnou hlavou | M6×10 | 4 |
| 15 | Šestihranný šroub | M10×55 | 2 |
| Imbusový klíč | 4# | 1 |
INSTRUKCJA UŻYTKOWANIA MANUAL INSTRUCTION NÁVOD K OBSLUZE BEDIENUNGSANLEITUNG
Loading...
