HMS Atlas X2 User guide [pl]

Download
Page 1
INSTRUKCJA UŻYTKOWANIA –
MANUAL INSTRUCTION – NÁVOD K OBSLUZE
Suwnica - Smith machine - Klec atlas
Atlas X2
Page 2
UWAGI DOTYCZĄCE BEZPIECZEŃSTWA

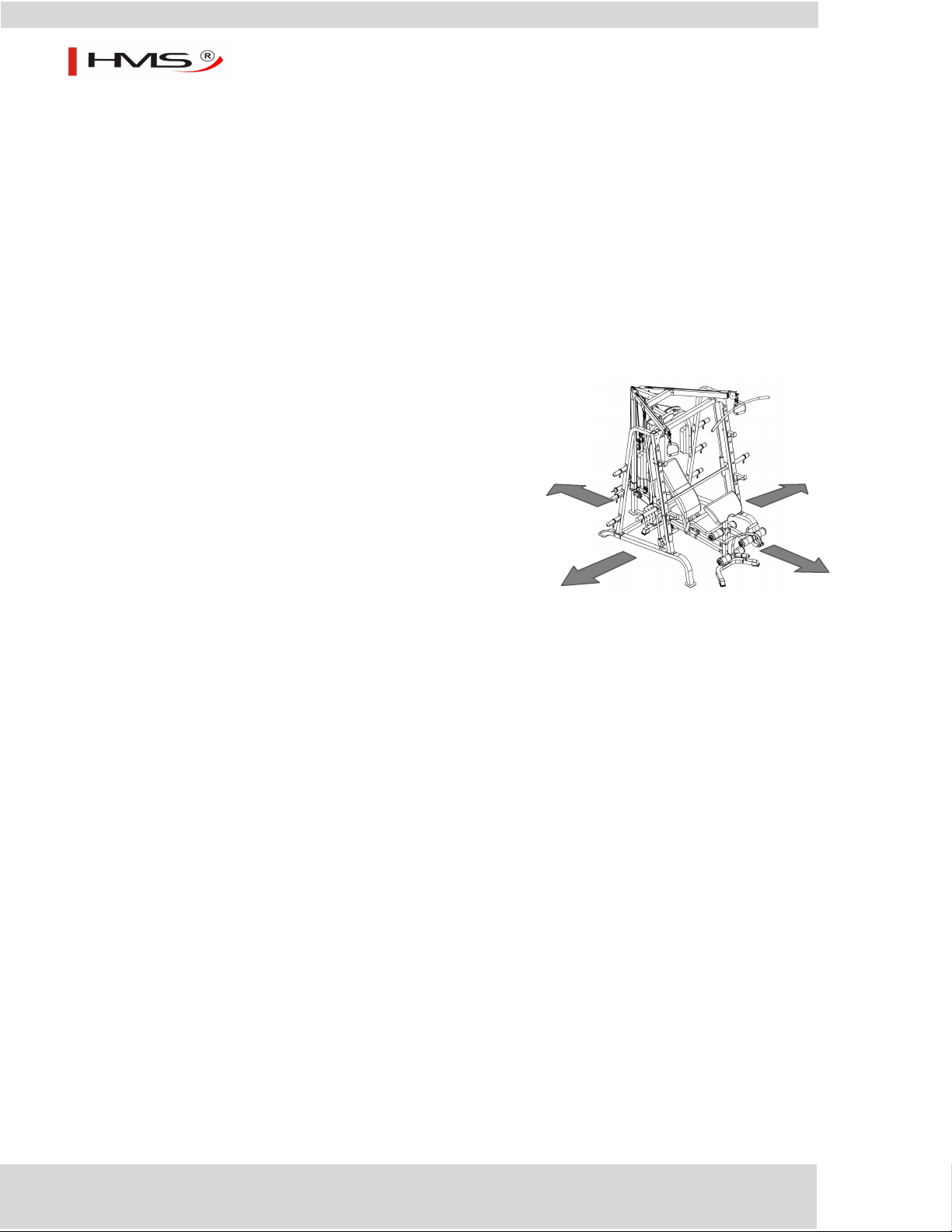

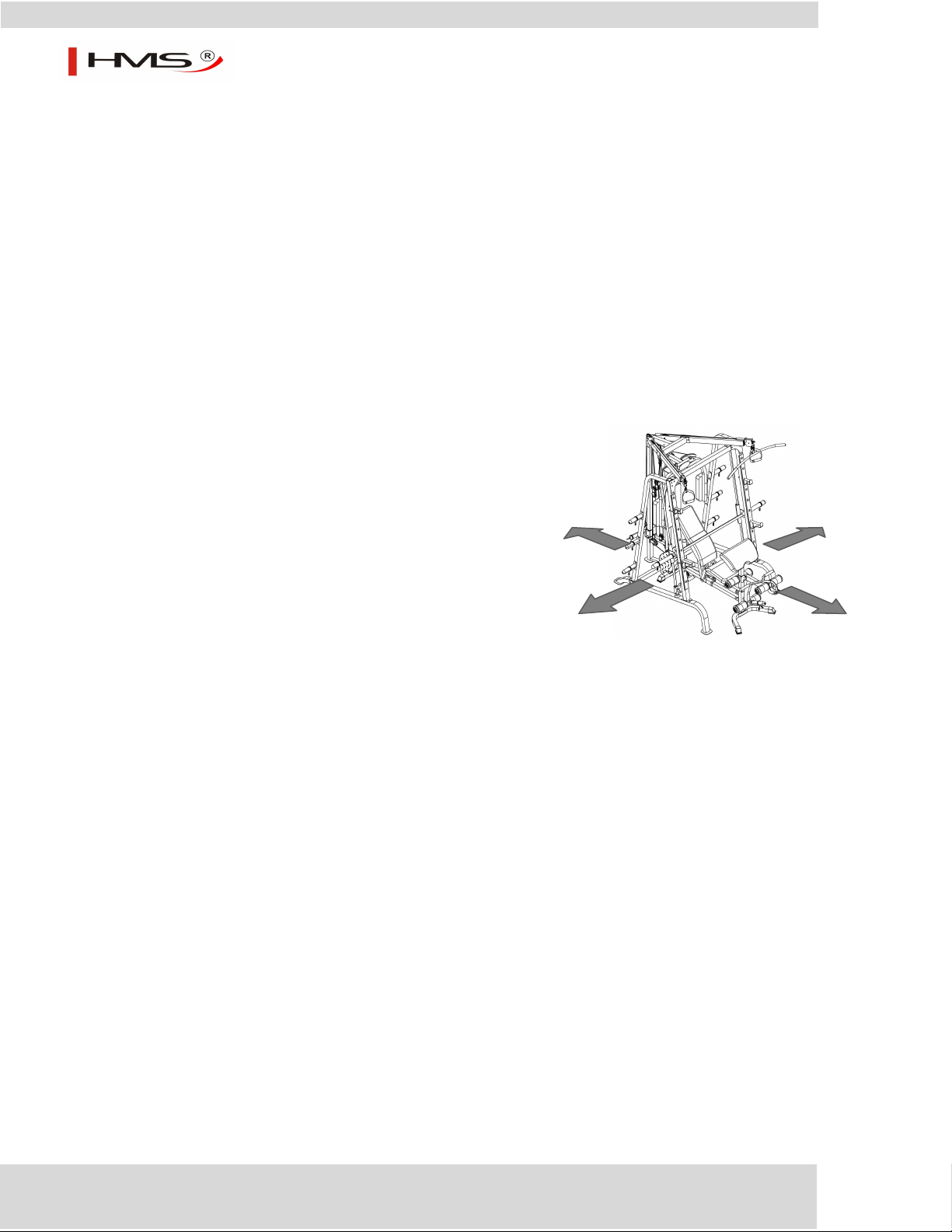

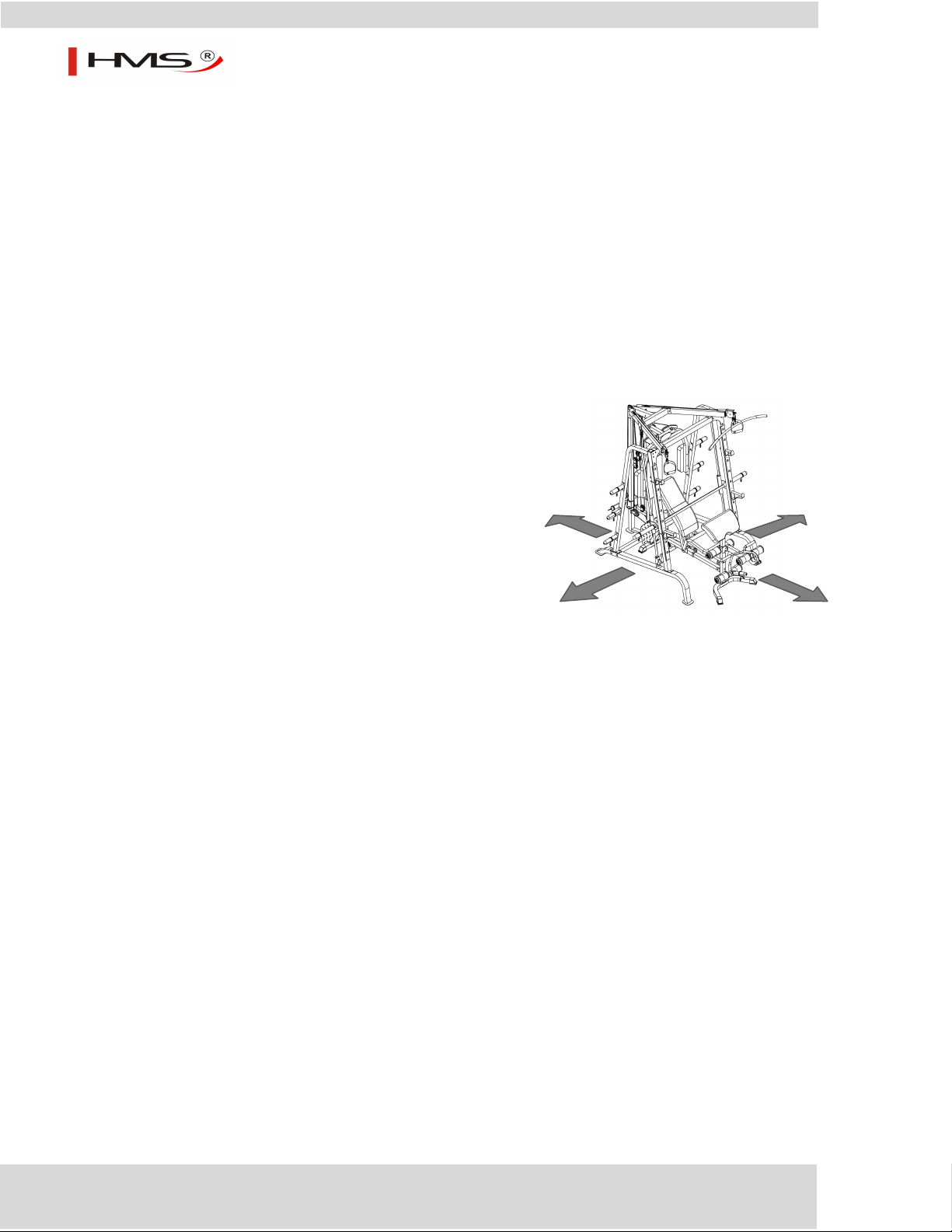

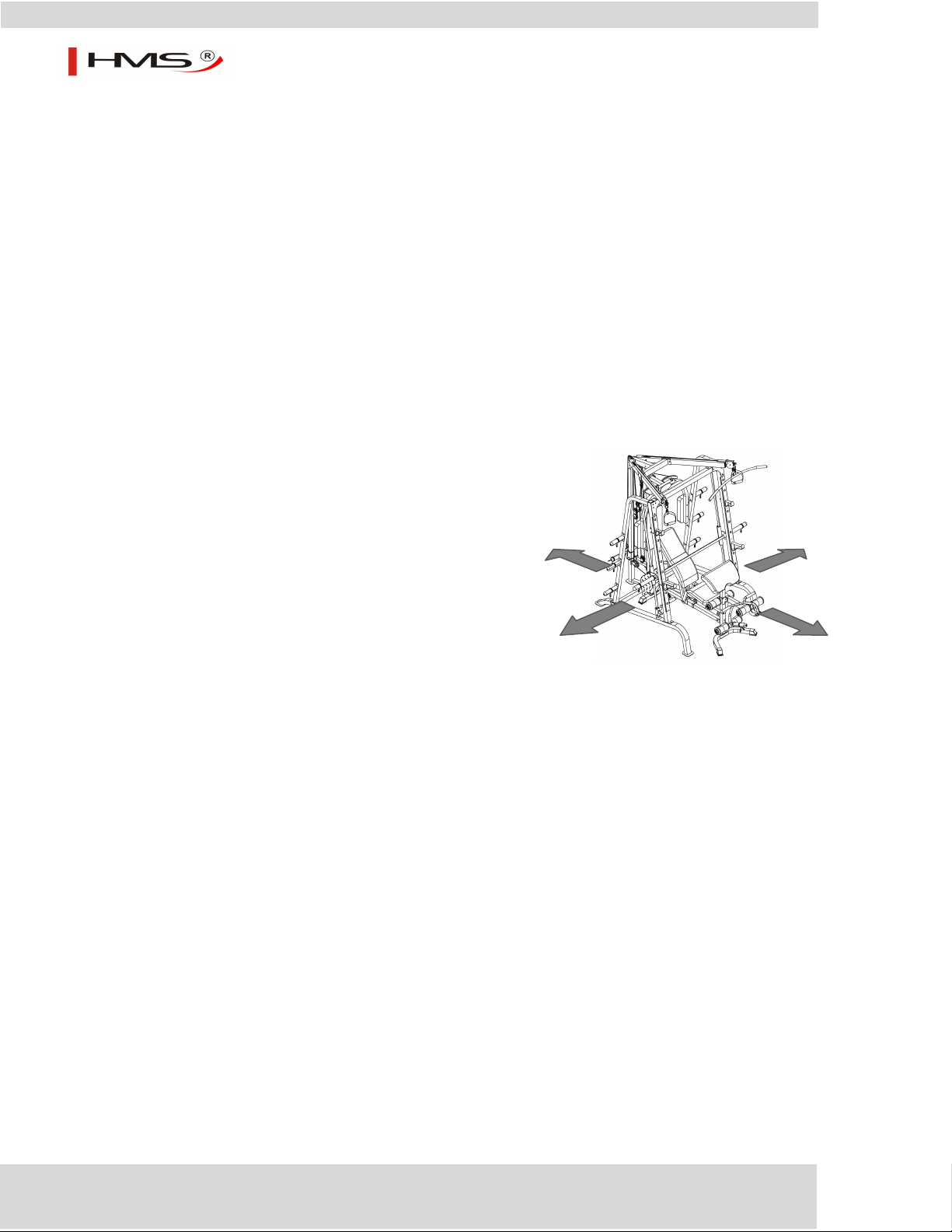

Proszę zachować wolną przestrzeń większą niż 0,6
m od widocznej na zdjęciu przestrzeni treningowej
≥ 0,6m
≥ 0,6m
≥ 0,6m
≥ 0,6m
Produkt ten przeznaczony jest wyłącznie do użytku domowego i zaprojektowano go tak, aby zapewnić optymalne bezpieczeństwo. Powinny być przestrzegane następujące zasady:
1. Przed rozpoczęciem treningu skonsultuj się z lekarzem w celu stwierdzenia braku przeciwwskazań do korzystania ze sprzętu do ćwiczeń. Decyzja lekarza jest niezbędna w przypadku przyjmowania leków wpływających na pracę serca, ciśnienie krwi i poziom cholesterolu. Jest to także konieczne w przypadku osób w wieku powyżej 35 lat oraz osób mających kłopoty ze zdrowiem.
2. Przed rozpoczęciem ćwiczeń zawsze wykonaj rozgrzewkę.
3. Zwracaj uwagę na niepokojące sygnały. Niewłaściwe lub nadmierne ćwiczenia są niebezpieczne dla zdrowia. Jeśli w czasie ćwiczeń pojawią się bóle lub zawroty głowy, ból w klatce piersiowej, nieregularny rytm serca lub inne niepokojące objawy, należy natychmiast przerwać ćwiczenia i skonsultować się z lekarzem. Urazy mogą wynikać z nieprawidłowego lub zbyt intensywnego treningu.
4. W czasie ćwiczeń i po ich zakończeniu zabezpiecz sprzęt treningowy przed dostępem dzieci i zwierząt
5. Urządzenie należy postawić na suchej, stabilnej i właściwie wypoziomowanej powierzchni. Z bezpośredniego sąsiedztwa urządzenia należy usunąć wszystkie ostre przedmioty. Należy chronić je przed wilgocią, ewentualne nierówności podłoża należy wyrównać. Zalecane jest stosowanie specjalnego podkładu antypoślizgowego, który zapobiegnie przesuwaniu się urządzenia podczas wykonywania ćwiczeń.
6. Wolna przestrzeń nie powinna być mniejsza niż 0,6 m i większa niż powierzchnia treningowa w kierunkach, w których sprzęt jest dostępny. Wolna przestrzeń musi także zawierać przestrzeń do awaryjnego zejścia. Gdzie sprzęt jest usytuowany obok siebie, wielkość wolnej przestrzeni może być podzielona.
7. Przed pierwszym użyciem, a później w regularnych odstę-pach czasu, należy sprawdzać mocowanie wszystkich śrub, bolców i pozostałych połączeń.
8. Przed rozpoczęciem ćwiczeń sprawdź umocowanie części i łączących je śrub. Trening można rozpocząć tylko wtedy, jeżeli urządzenie jest całkowicie sprawne.
9. Urządzenie powinno być regularnie sprawdzane pod względem zużycia i uszkodzeń tylko wtedy będzie ono speł-niało warunki bezpieczeństwa. Szczególną uwagę należy zwrócić na uchwyty piankowe, zaślepki na nogi i tapicerkę, które ulegają najszybszemu zużyciu. Uszkodzone części należy natychmiast naprawić lub wymienić do tego czasu nie wolno używać urządzenia do treningu.
10. Nie wkładaj w otwory żadnych elementów.
11. Zwracaj uwagę na wystające urządzenia regulacyjne i inne elementy konstrukcyjne, które mogłyby przeszkadzać w trakcie ćwiczeń.
12. Sprzęt wykorzystuj jedynie zgodnie z przeznaczeniem. Jeśli któraś z części ulegnie uszkodzeniu bądź zużyciu lub też usłyszysz niepokojące dźwięki podczas używania sprzętu, natychmiast przerwij ćwiczenia. Nie używaj sprzętu ponownie dopóki problem nie zostanie usunięty.
13. Ćwicz w wygodnym ubraniu i sportowym obuwiu. Unikaj luźnych ubrań, którymi można zahaczyć o wystające części sprzętu lub które mogłyby ograniczać swobodę ruchów.
14. Sprzęt zaliczony został do klasy H według normy EN ISO 20957-1 i jest przeznaczony wyłącznie do użytku domowego. Nie może być używany w celach terapeutycznych, rehabilitacyjnych i komercyjnych.
15. Podczas podnoszenia lub przenoszenia sprzętu należy zachować właściwą postawę, aby nie uszkodzić kręgosłupa.
16. Produkt jest przeznaczony wyłącznie dla osób dorosłych. Trzymaj dzieci, nie będące pod nadzorem z dala od urządzenia.
17. Montując urządzenie należy ściśle stosować się do załączonej instrukcji i używać tylko części dołączonych do zestawu. Przed rozpoczęciem montażu, należy sprawdzić czy wszystkie części, które zawiera dołączona lista, znajdują się w zestawie.
OSTRZEŻENIE: PRZED UŻYCIEM SPRZĘTU FITNESS PRZECZYTAJ INSTRUKCJE. NIE PONOSIMY ODPOWIEDZIALNOŚCI ZA KONTUZJE UŻYT-KOWNIKA LUB USZKODZENIA PRZEDMIOTÓW, KTÓRE ZOSTAŁY SPOWODOWANE NIEWŁAŚCIWYM UŻYTKOWANIEM TEGO PRODUKTU.
DANE TECHNICZNE
Waga netto – 191 kg Rozmiar po rozłożeniu – 242 x 205 x 219 cm Maksymalne waga użytkownika – 135 kg
KONSERWACJA: Do czyszczenia urządzenia nie należy używać agresywnych środków czyszczących. Używaj miękkiej, wilgotnej ściereczki do usuwania zabrudzeń i kurzu. Urządzenia przechowuj w miejscach suchych by chronić je przed wilgocią i korozją.
2
Page 3

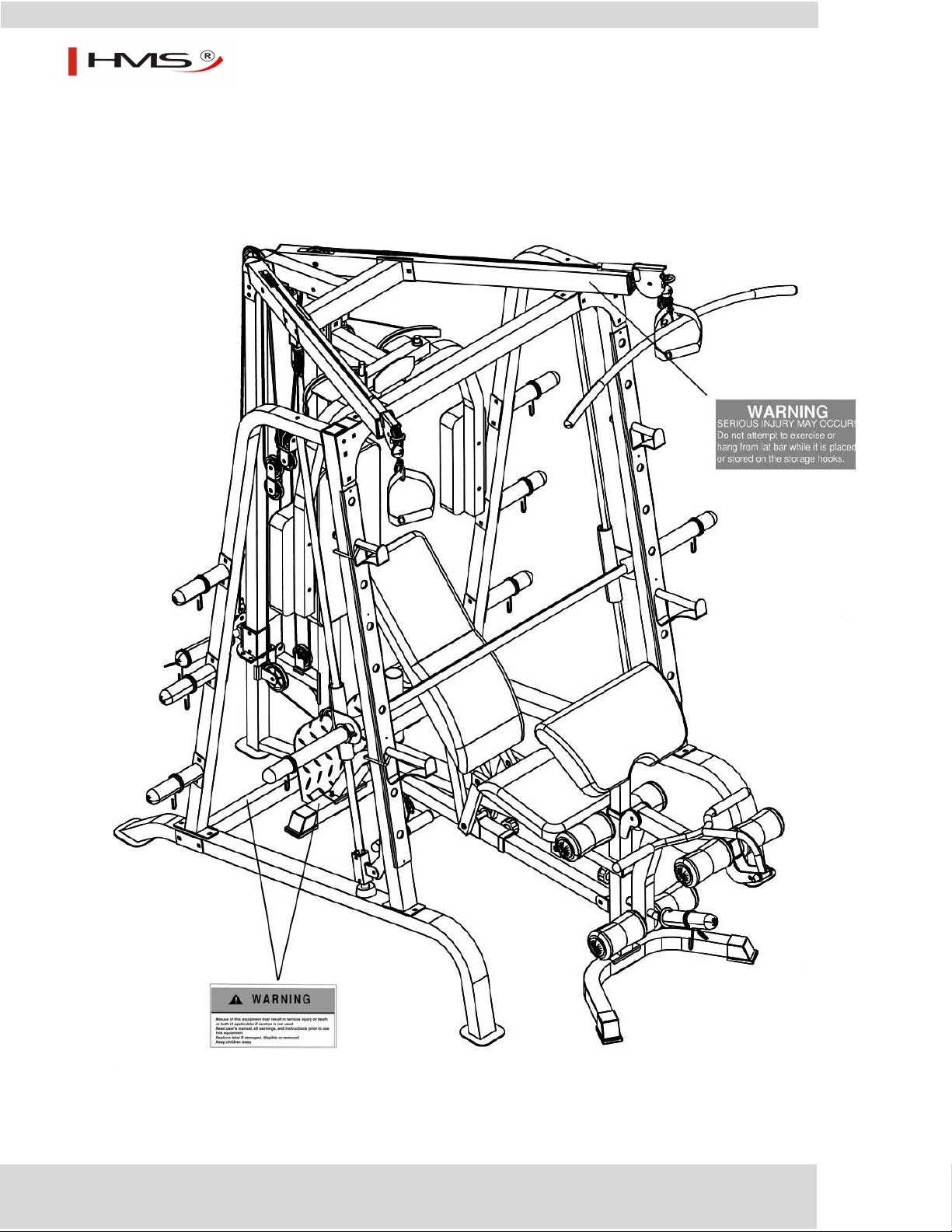

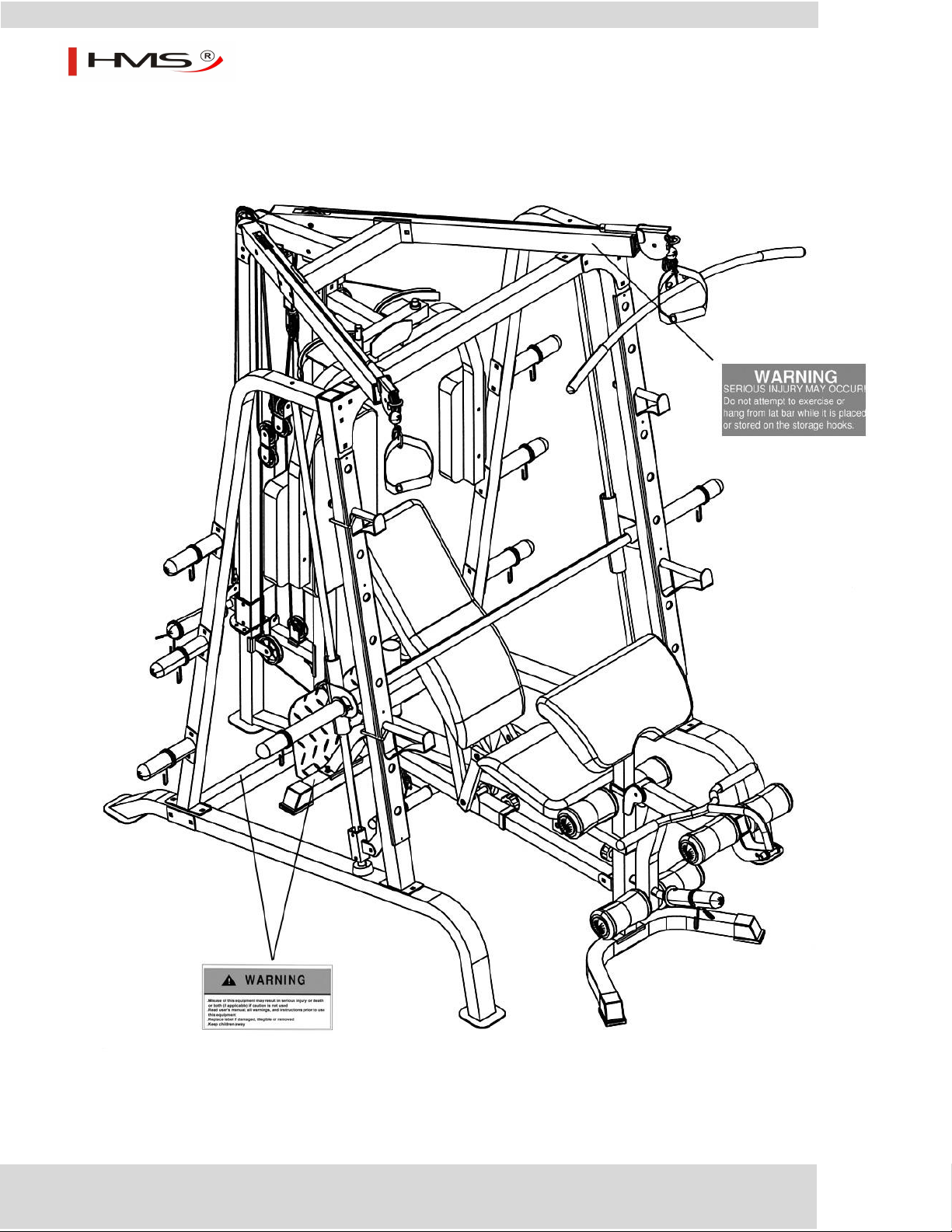

Lokalizacja naklejek ostrzegawczych
3
Page 4

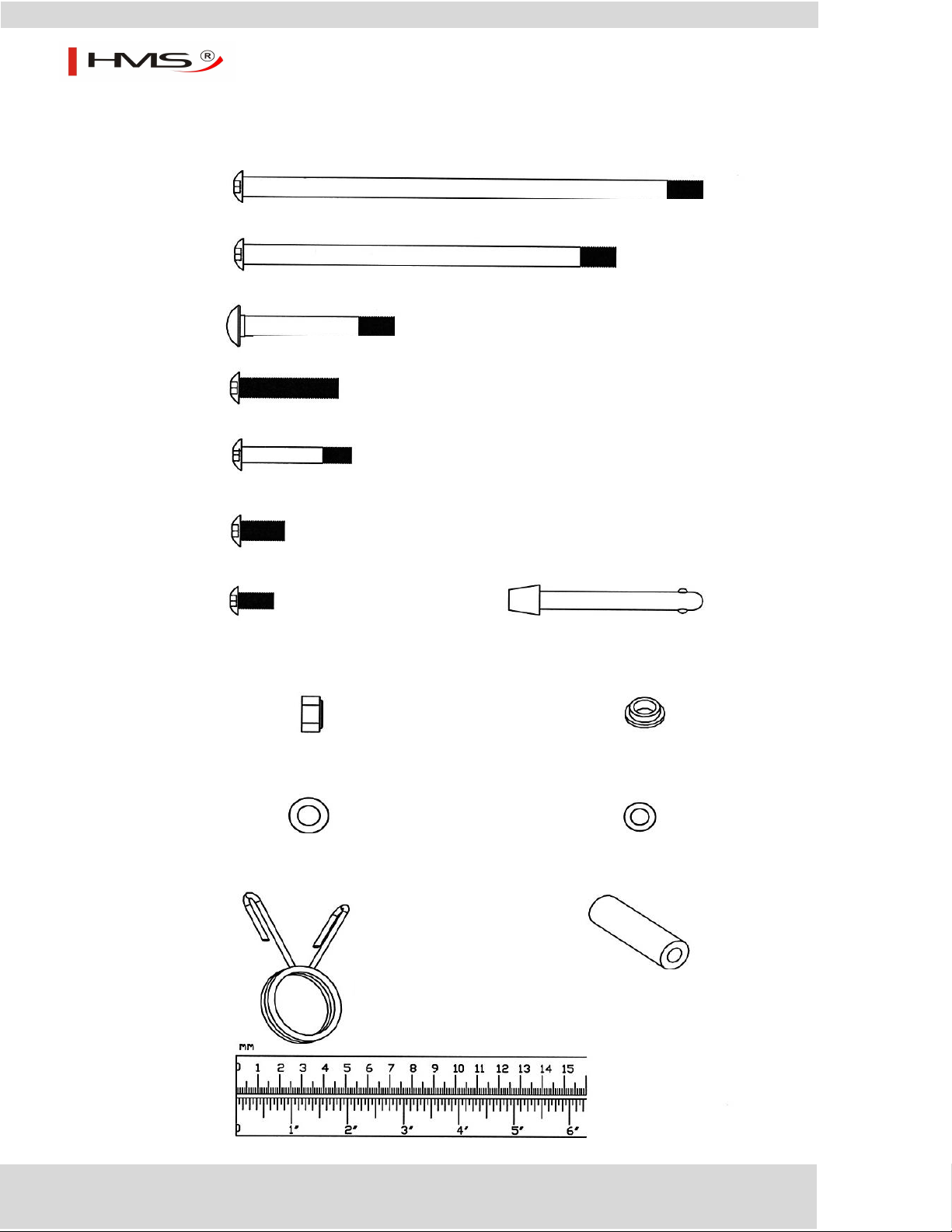

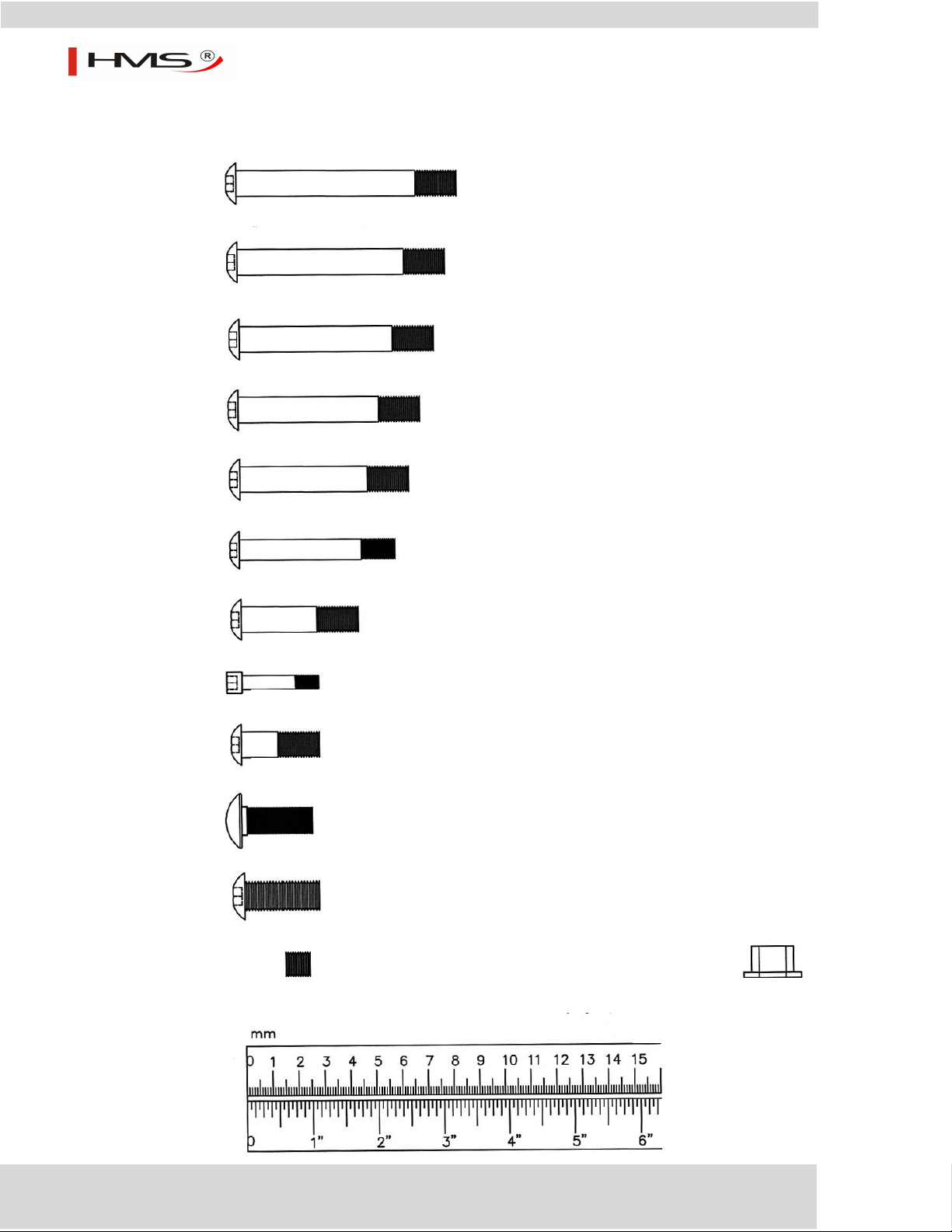

Wykaz elementów montażowych

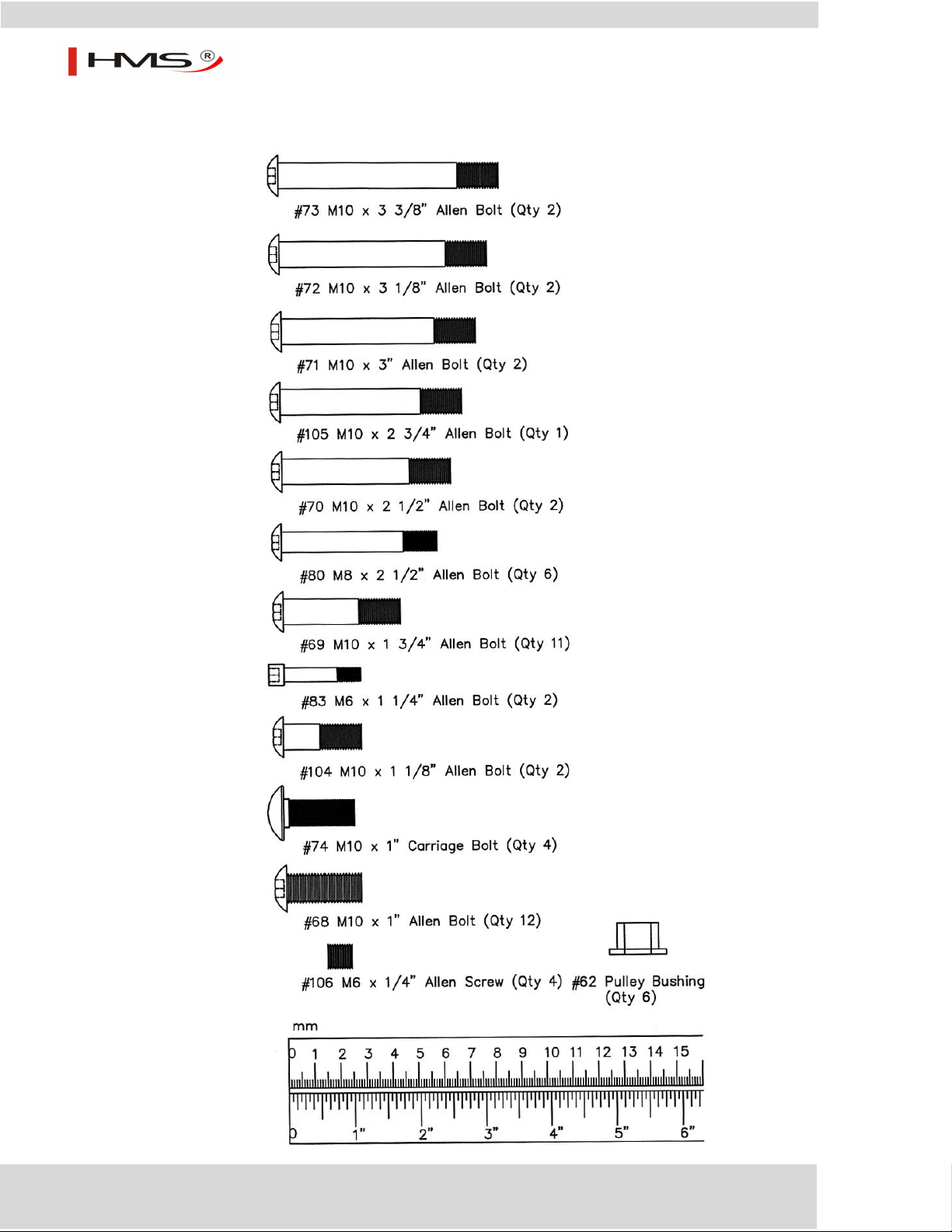

Nr 71 - śruba imbusowa (M10 x 3″), 2 szt.
Nr 72 - śruba imbusowa (M10 x 3 1/8″), 2 szt.
Nr 70 - śruba imbusowa (M10 x 2 1/2″), 2 szt.
Nr 80 - śruba imbusowa (M8 x 2 1/2″), 6 szt.
Nr 69 - śruba imbusowa (M10 x 1 3/4″), 11 szt.
Nr 83 - śruba imbusowa (M6 x 1 1/4″), 2 szt.
Nr 104 - śruba imbusowa (M10 x 1 1/8″), 2 szt.
Nr 74 - śruba zamkowa (M10 x 1″), 4 szt.
Nr 68 - śruba imbusowa (M10 x 1″), 12 szt.
Nr 106 – wkręt imbusowy (M6 x 1/4″), 4 szt.
Nr 62 – tuleja koła pasowego,
6 szt.
Nr 73 - śruba imbusowa (M10 x 3 3/8″), 2 szt.
4
Page 5

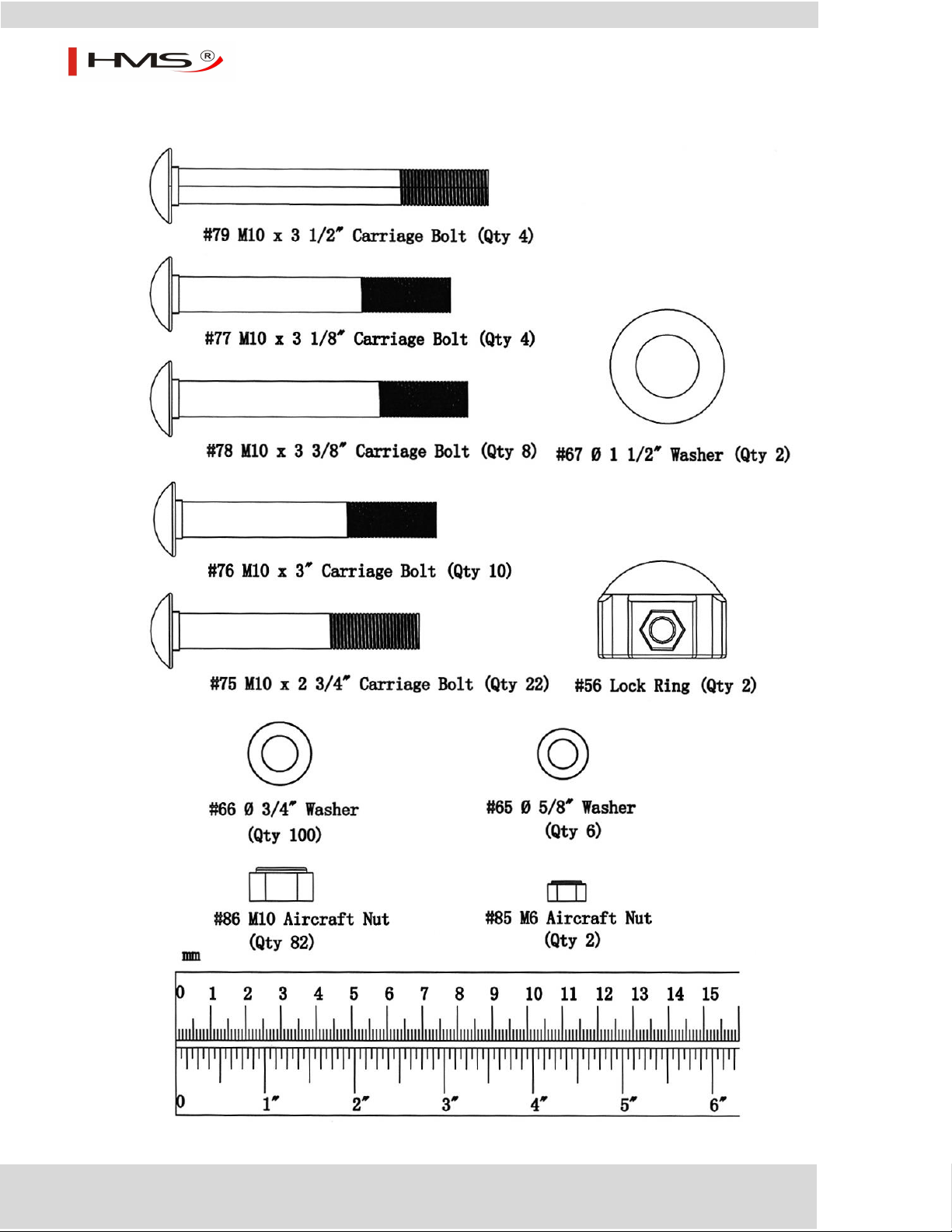

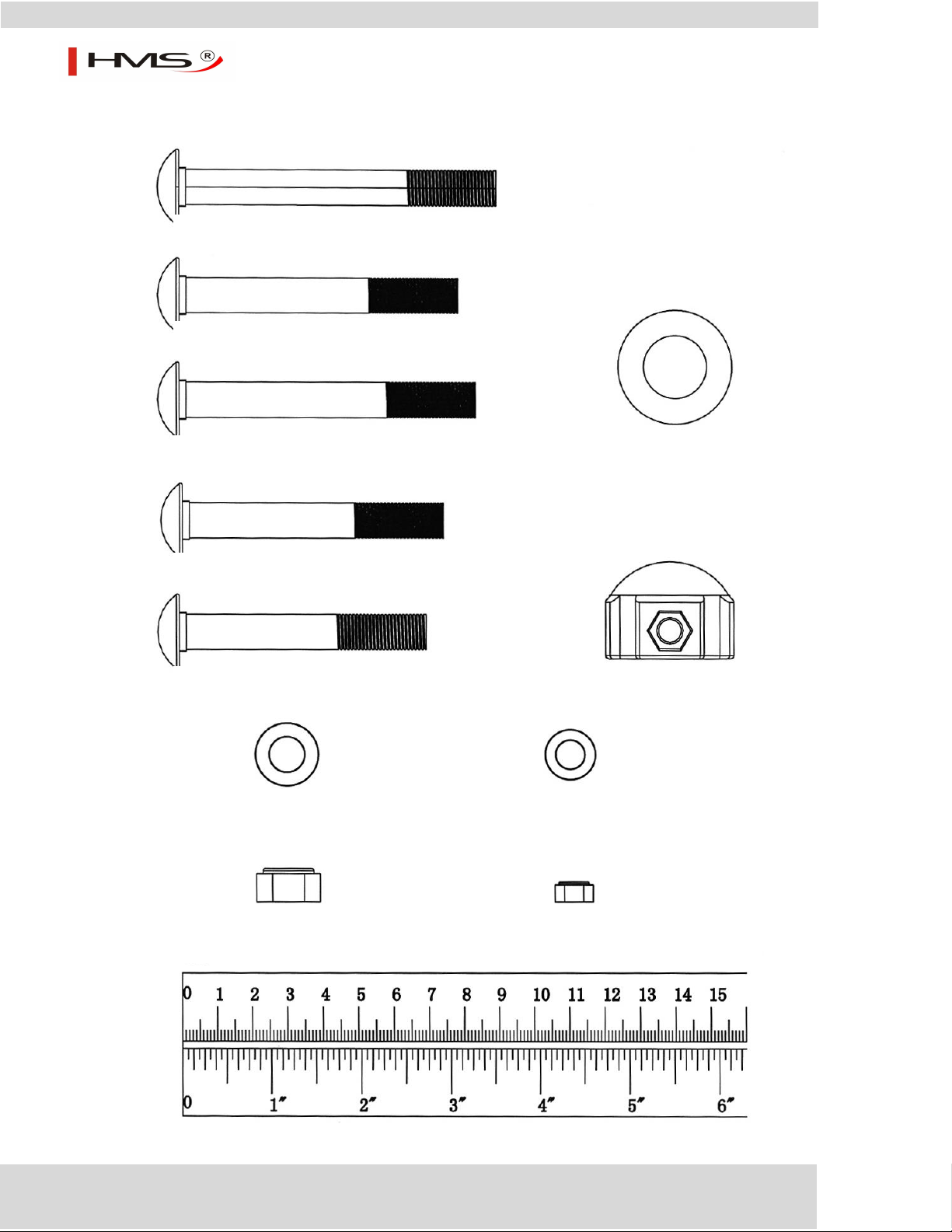

Nr 79 - śruba zamkowa (M10 x 3 1/2″), 4 szt.
Nr 77 - śruba zamkowa (M10 x 3 1/8″), 4 szt.
Nr 78 - śruba zamkowa (M10 x 3 3/8″), 8 szt.
Nr 67 – podkładka
(Φ 1 1/2″), 2 szt.
Nr 76 - śruba zamkowa (M10 x 3″), 10 szt.
Nr 66 – podkładka
(Φ 3/4″), 100 szt.
Nr 65 – podkładka
(Φ 5/8″), 6 szt.
Nr 86 – nakrętka
(M10), 82 szt.
Nr 85 – nakrętka
(M6), 2 szt.
Nr 56 – pierścień
Zabezpieczający, 2 szt.
Nr 75 - śruba zamkowa (M10 x 2 3/4″), 22 szt.
5
Page 6
Instrukcja montażu
Diagram 1

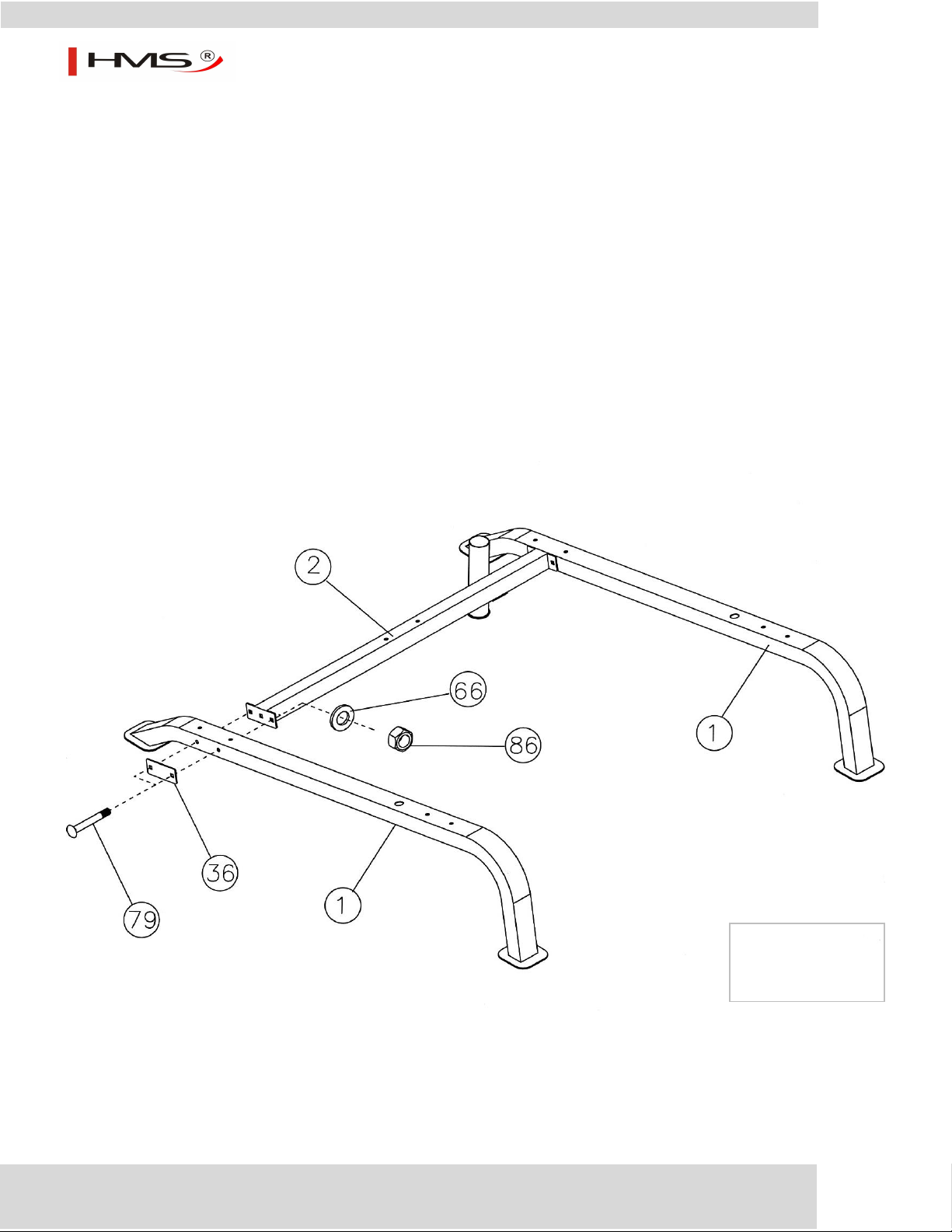

Krok 1 (patrz diagram 1)

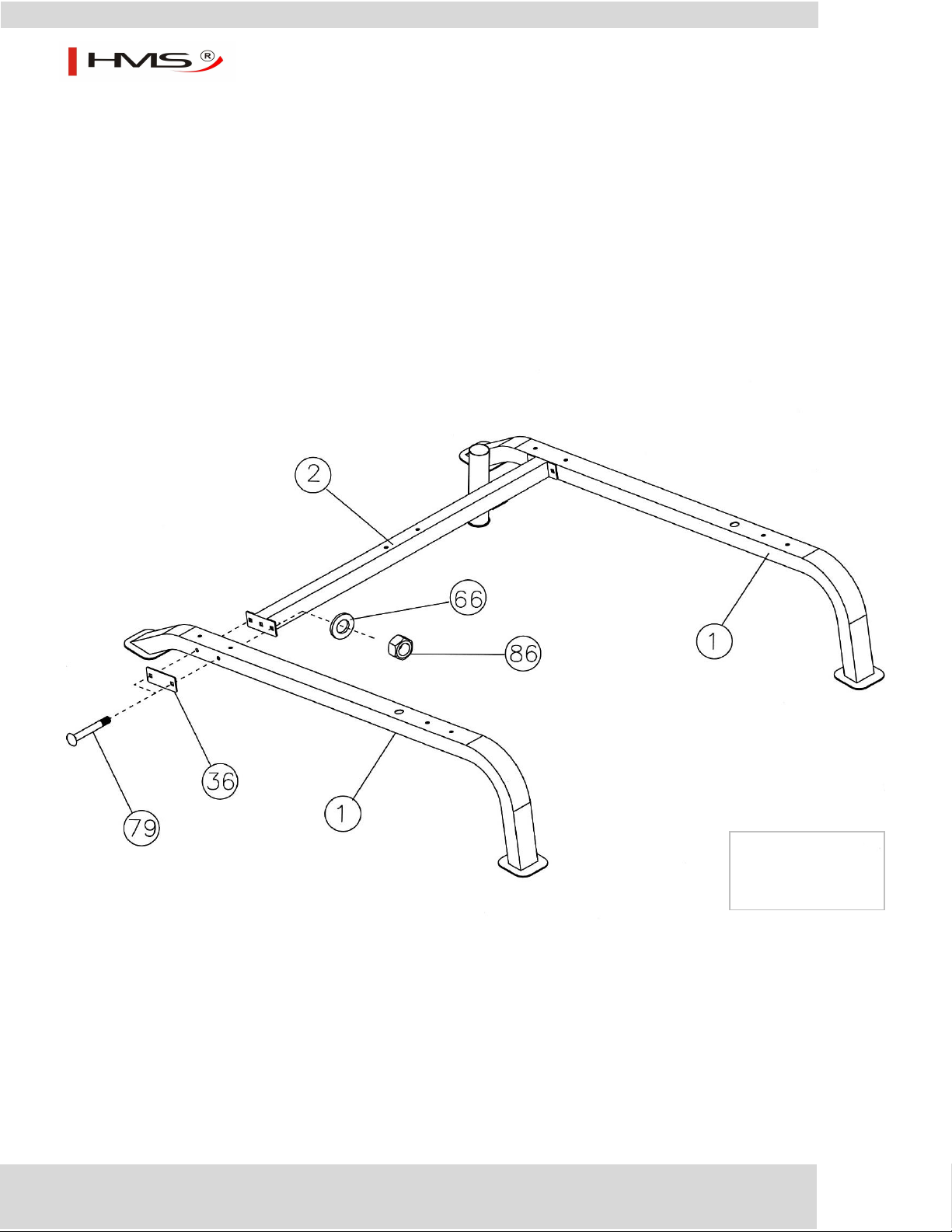

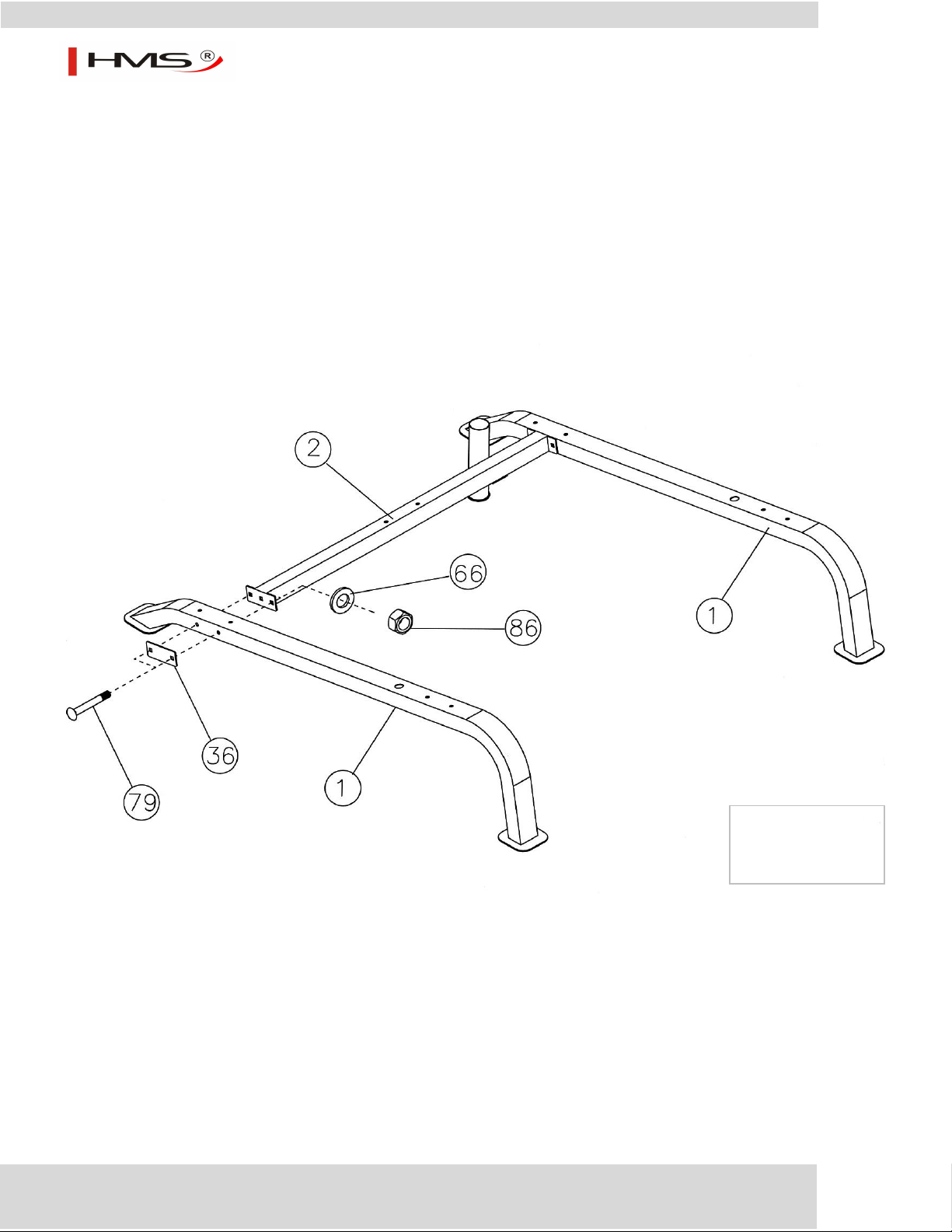

1) Połącz dwie ramy główne (1) poprzeczką (2). Zabezpiecz każdy koniec poprzeczki dwiema śrubami
(79), jednym wspornikiem (36), podkładkami (66) oraz nakrętkami (86). Nie przykręcaj zbyt mocno.
6
Page 7
Krok 2 (patrz diagram 2)

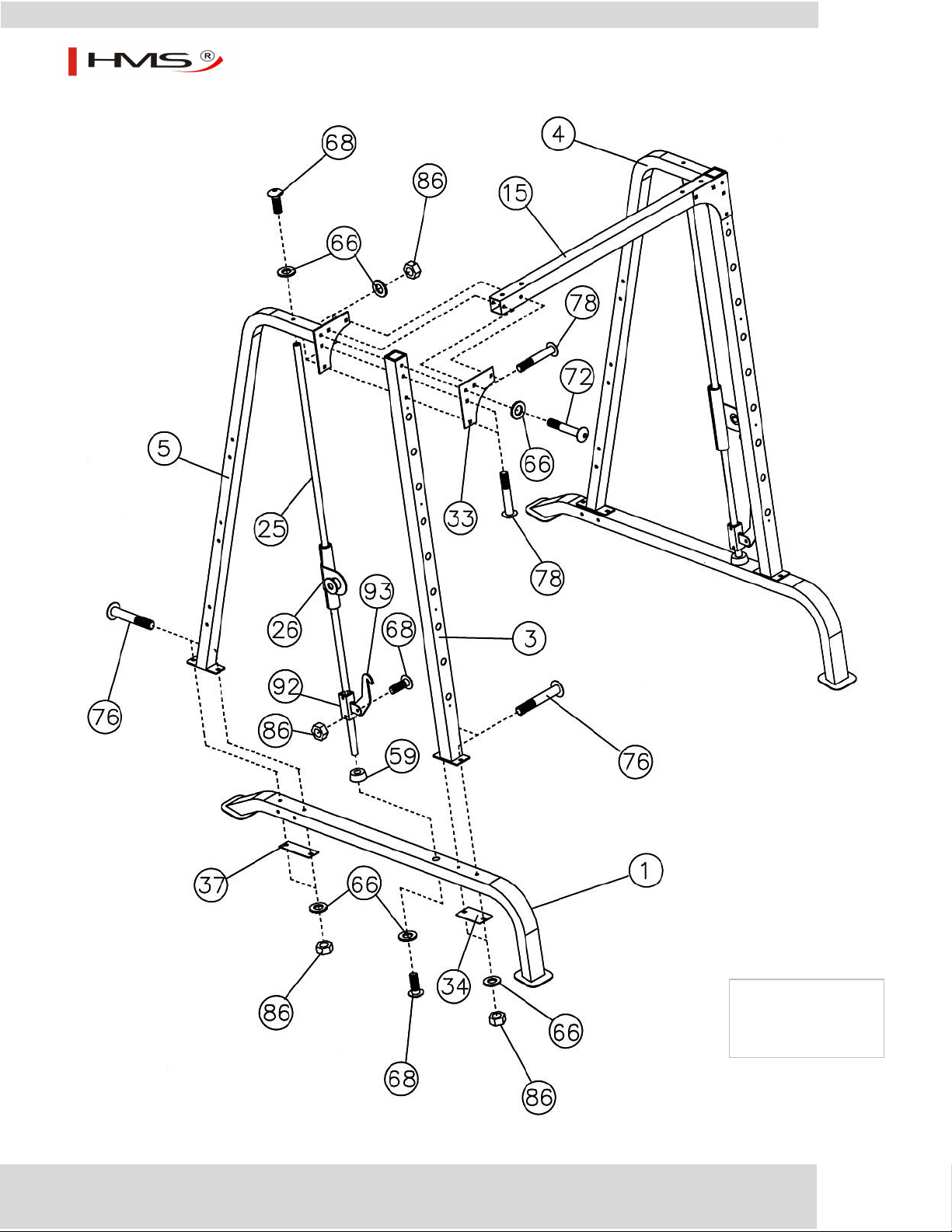

1) Przyłóż przednią ramę pionową (3) do ramy bazowej (1). Połącz je śrubami (76), wspornikiem (34),
podkładkami (66) oraz nakrętkami (86). Nie skręcaj zbyt mocno.
2) Dopasuj odbojnik (59) do otworu montażowego ramy głównej. Przełóż wodzidło (25) przez odbojnik
i przykręć go do ramy głównej przy pomocy jednej śruby (68) i podkładki (66).
3) Nałóż ramę dolnego zabezpieczenia (92) na wodzidło (25). Przykręć hak bezpieczeństwa (93) do
dolnego zabezpieczenia (92) za pomocą śruby (68) i nakrętki (86). Zaczep hak o tylną część pionowej belki przedniej (3).
4) Nałóż zabezpieczenie (26) na wodzidło (25).
5) Włóż do otworu montażowego znajdującego się w górnej części prawej ramie pionowej (5) wodzidło
(25). Dopasuj prawą ramę pionową (5) do górnej części przedniej ramy pionowej (3). W ten sam sposób dopasuj ich dolne części.
6) Przykręć wodzidło (25) do prawej ramy pionowej (5) za pomocą śruby (68) oraz podkładki (66).
7) Przykręć prawą ramę pionową (5) do ramy bazowej stosując śruby (76), wspornik (37), podkładki
(66) oraz nakrętki (86). Nie dokręcaj zbyt mocno.
8) Przykręć prawą ramę pionową (5) do przedniej belki pionowej (3) przy pomocy wspornika (33),
śruby (72) i podkładki (66). Dwa dolne otwory montażowe za zamocuj przy pomocy śruby (78), podkładek (66) i nakrętek (86)
9) Powtórz czynności 1 – 8 w celu instalacji pozostałych stron.
10) Dopasuj przednią belkę górną (15) do przednich belek pionowych (3) oraz trójkątnego wspornika
(33). Dopasuj otwory i skręć całość za pomocą śrub (78), podkładek (66) i nakrętek (86).
11) Nie dokręcaj na razie śrub.
7
Page 8
Diagram 2
8
Page 9

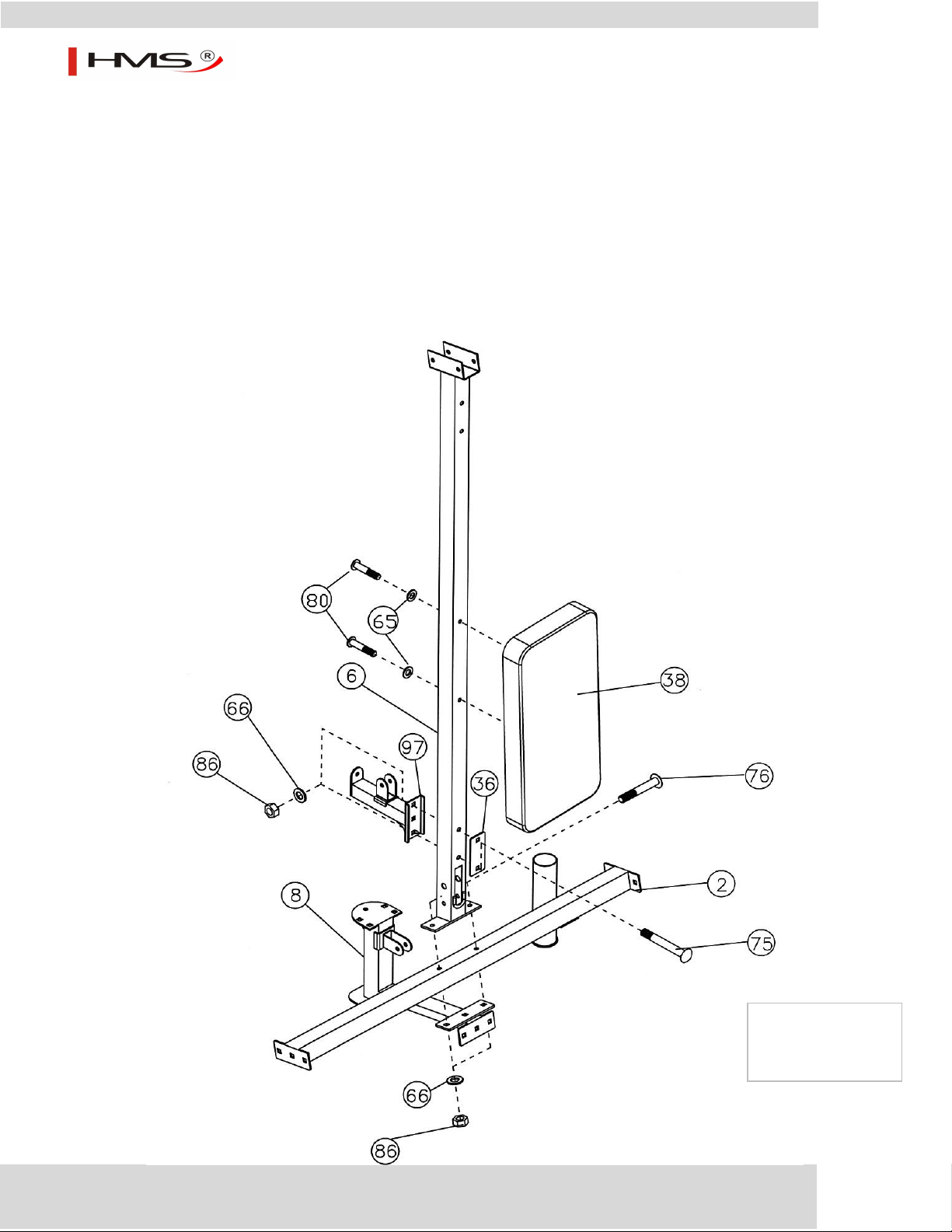

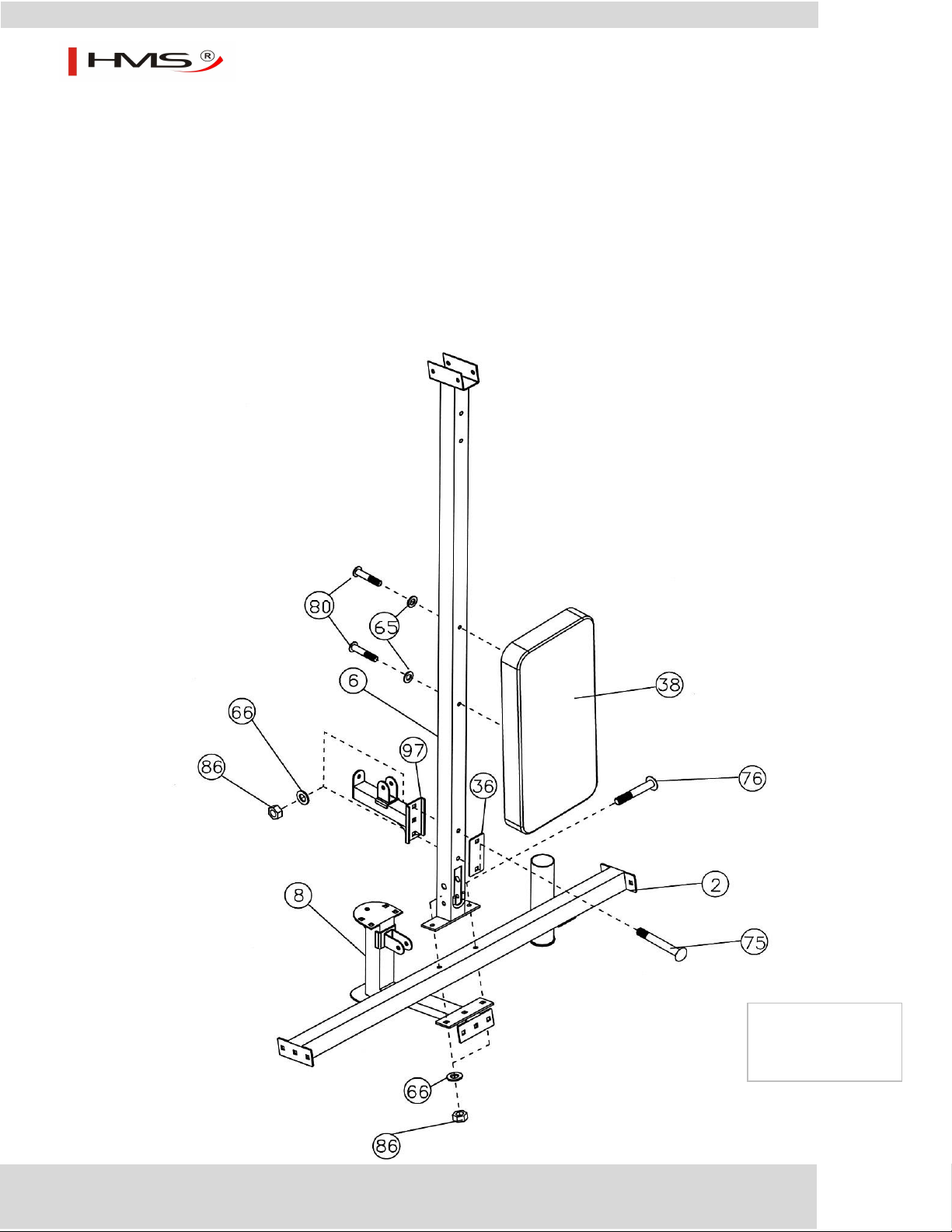

Krok 3 (patrz diagram 3)
Diagram 3

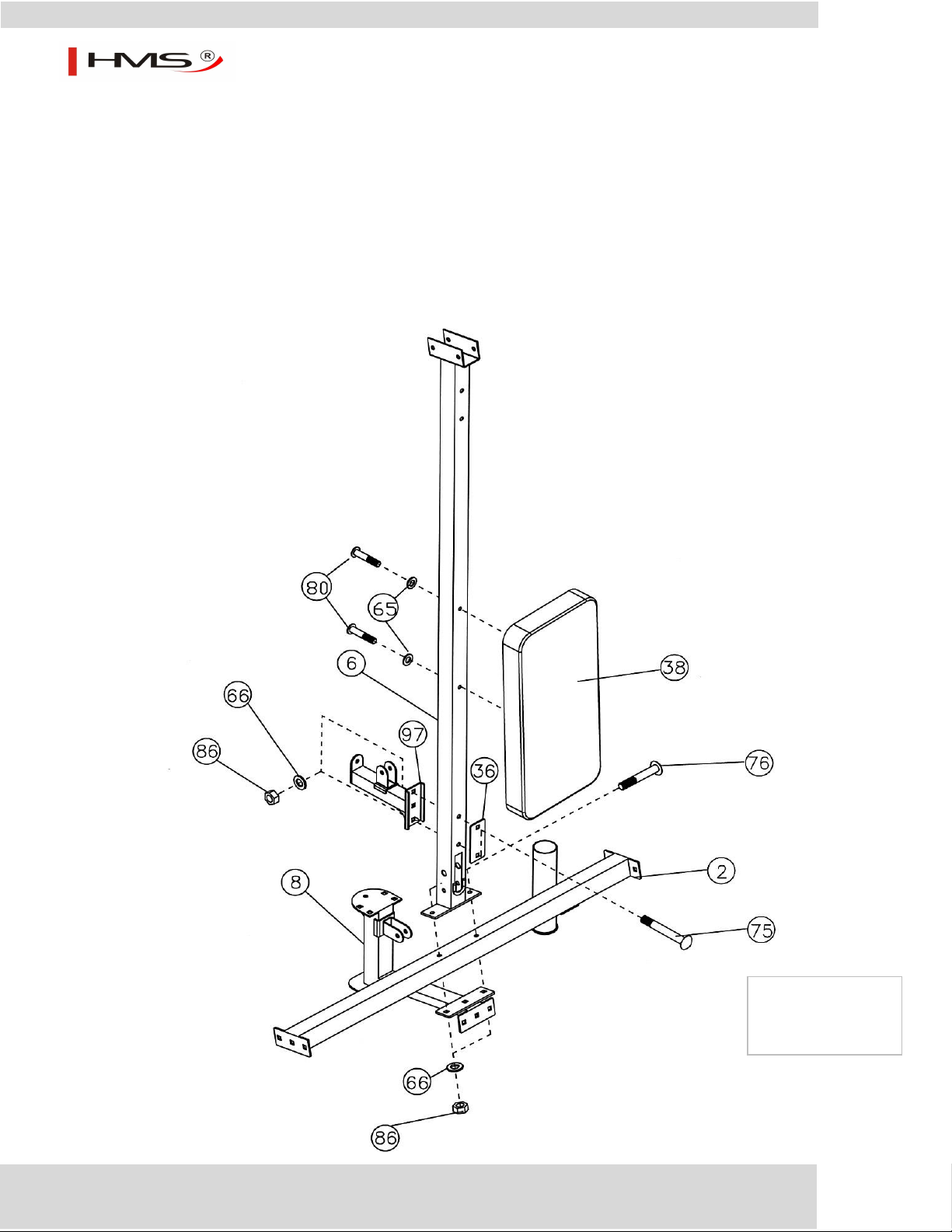

1) Dopasuj tylną belkę pionową (6) do górnej poprzeczki (2). Teraz dopasuj prowadnicę (8) do
poprzeczki (2) od jej dolnej strony. Skręć wszystko przy pomocy śrub (75), wspornika (36), podkładek (66) i nakrętek (86).
2) Dopasuj wspornik mechanizmu koła pasowego (97) do tylnej belki pionowej. Skręć przy pomocy
śrub (75), wspornika (36), podkładek (66) oraz nakrętek (86).
3) Dopasuj deskę oparcia (38) do tylnej belki pionowej, a następnie skręć wykorzystując śruby (80) oraz
podkładki (65).
9
Page 10
Diagram 4
Krok 4 (patrz diagram 4)

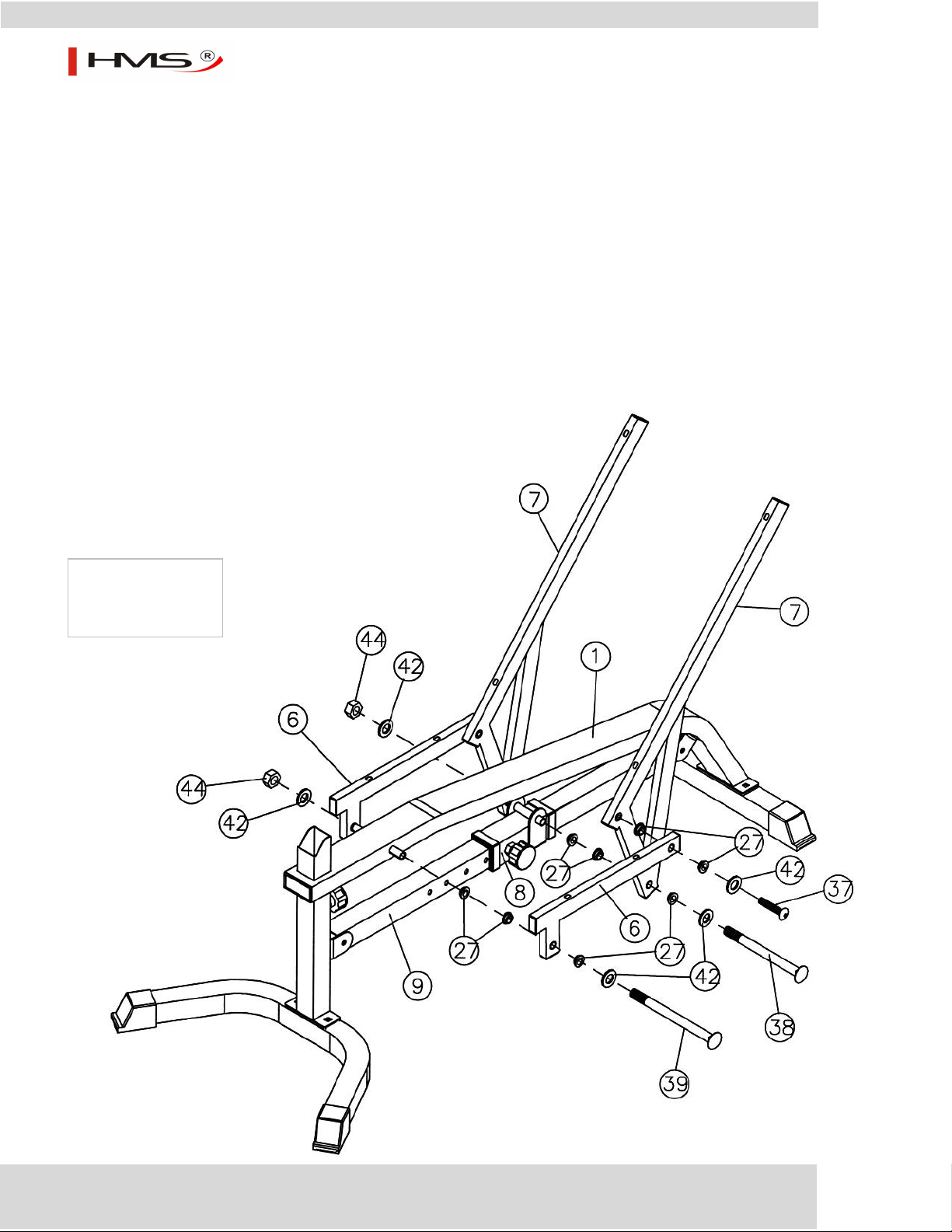

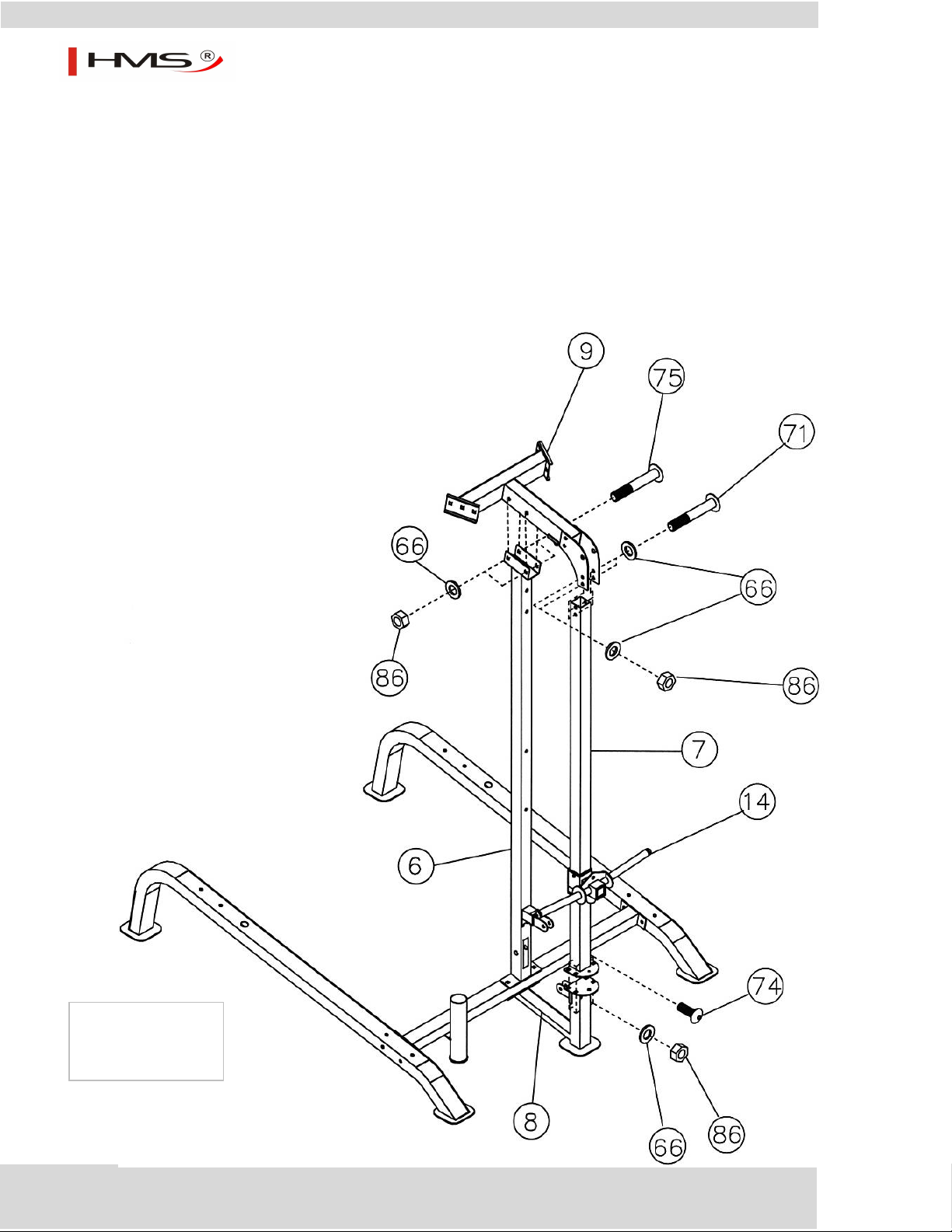

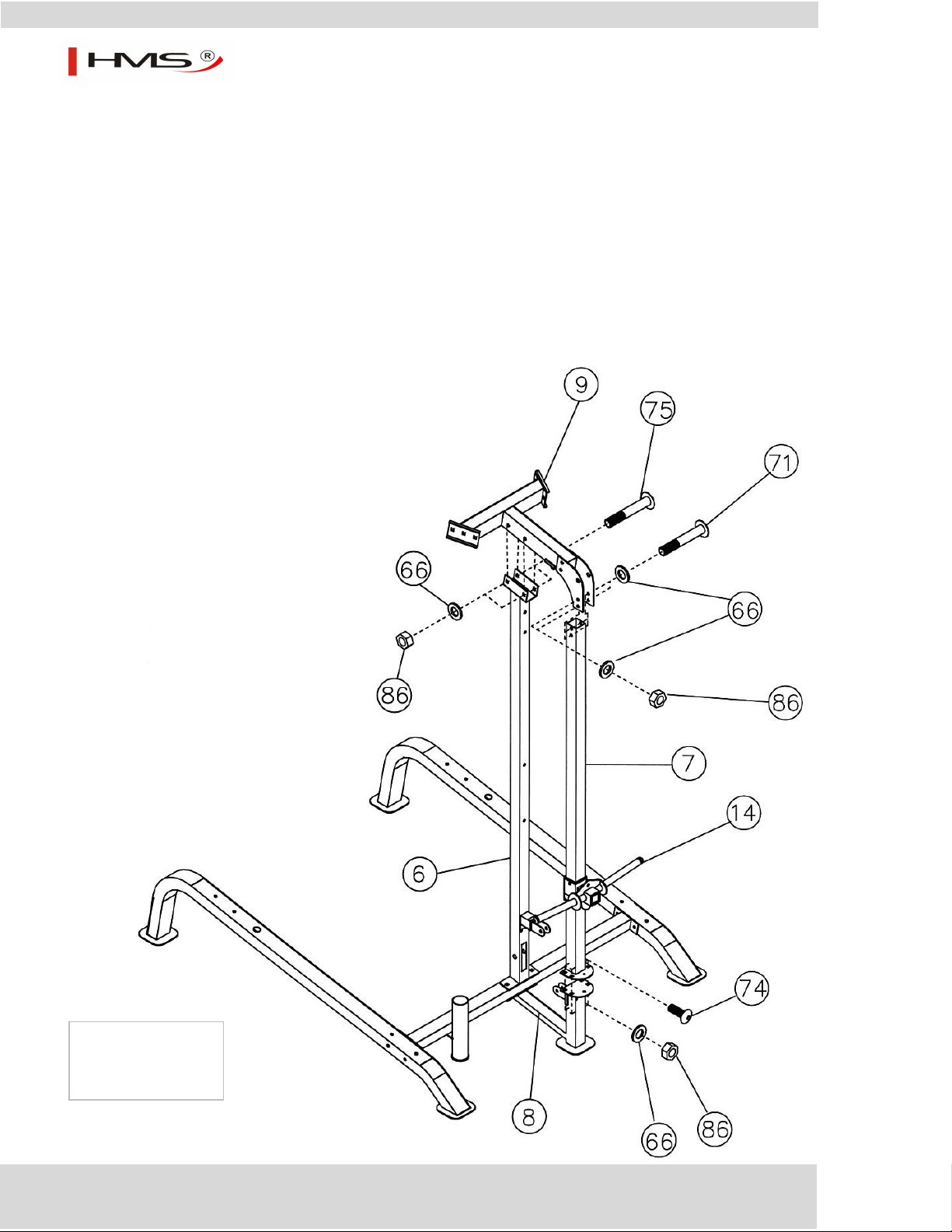

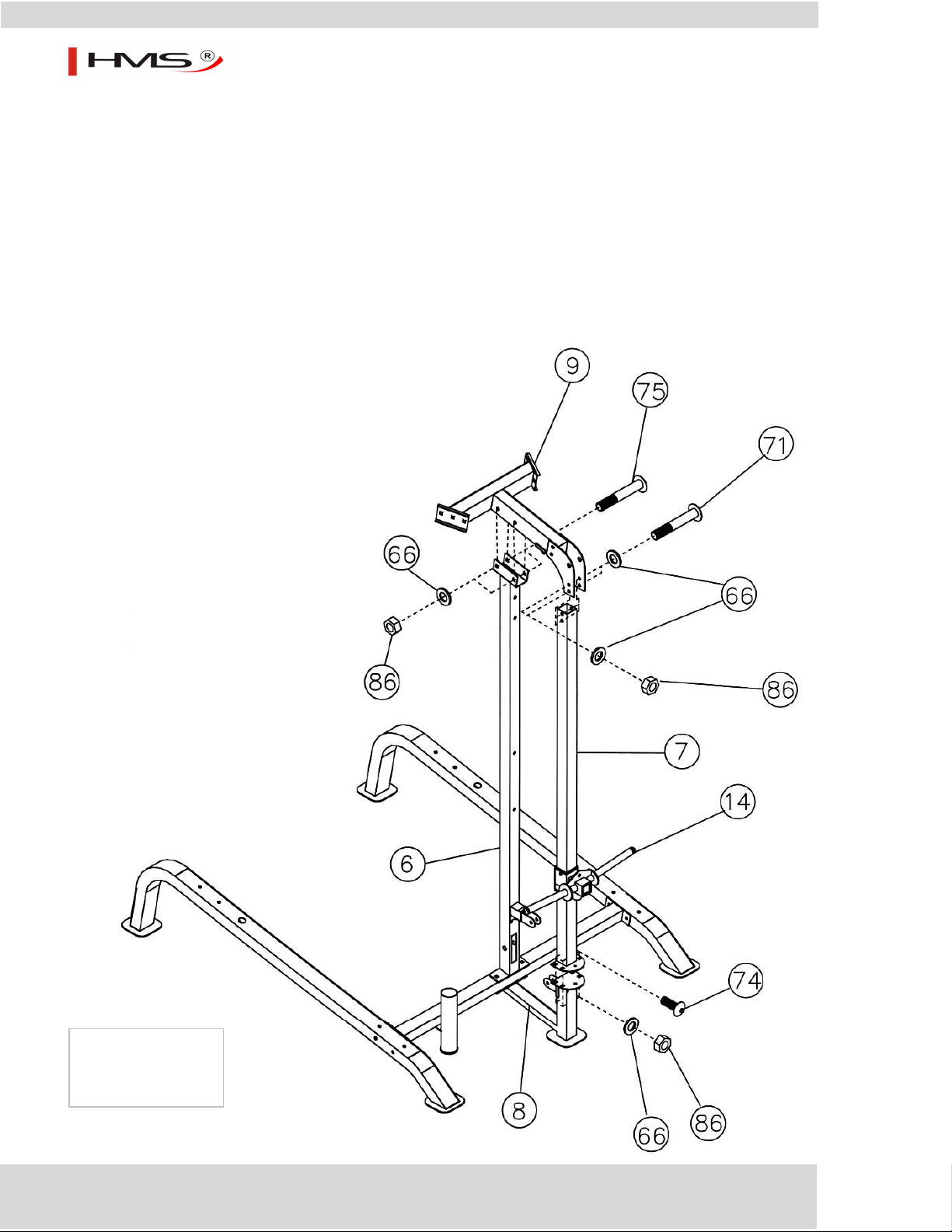

1) Połącz słupek suwnicy (7) z bazą suwnicy (8). Wykorzystaj śruby (74), podkładki (66) i nakrętki (86).
2) Nałóż część (14) na słupek (7). Nałóż tylną ramę górną (9) na słupek suwnicy (7) i tylną belkę
pionową (6).
3) Dopasuj z sobą otwory. Przykręć tylną ramę górną do bazy suwnicy (8) przy pomocy śrub (71),
podkładek (66) i nakrętek (86). Nie dokręcaj śrub.
4) Połącz górną ramę z dolną belką pionową (6) przy pomocy śrub (75), podkładek (66) i nakrętek (86).
10
Page 11
Krok 5 (patrz diagram 5)
Diagram 5

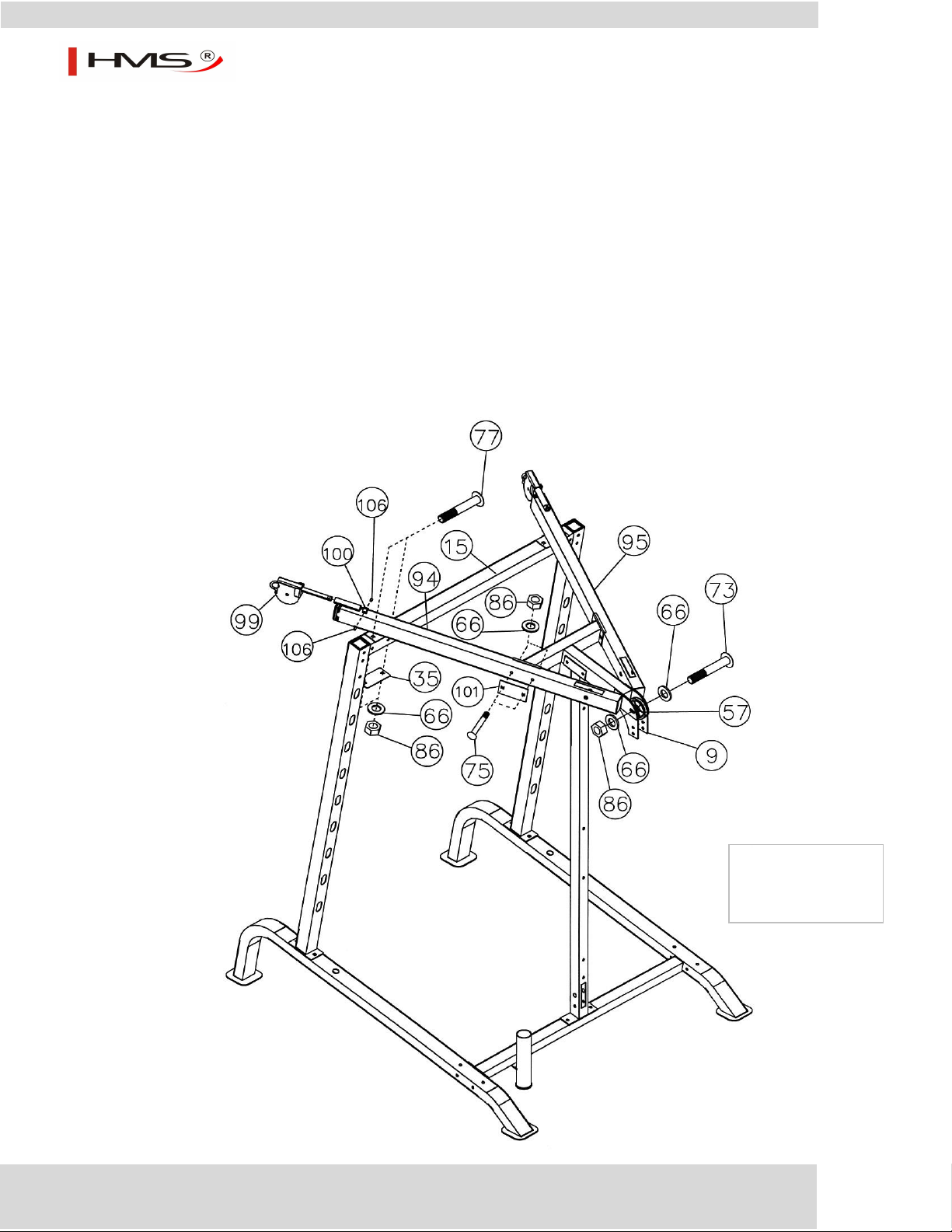

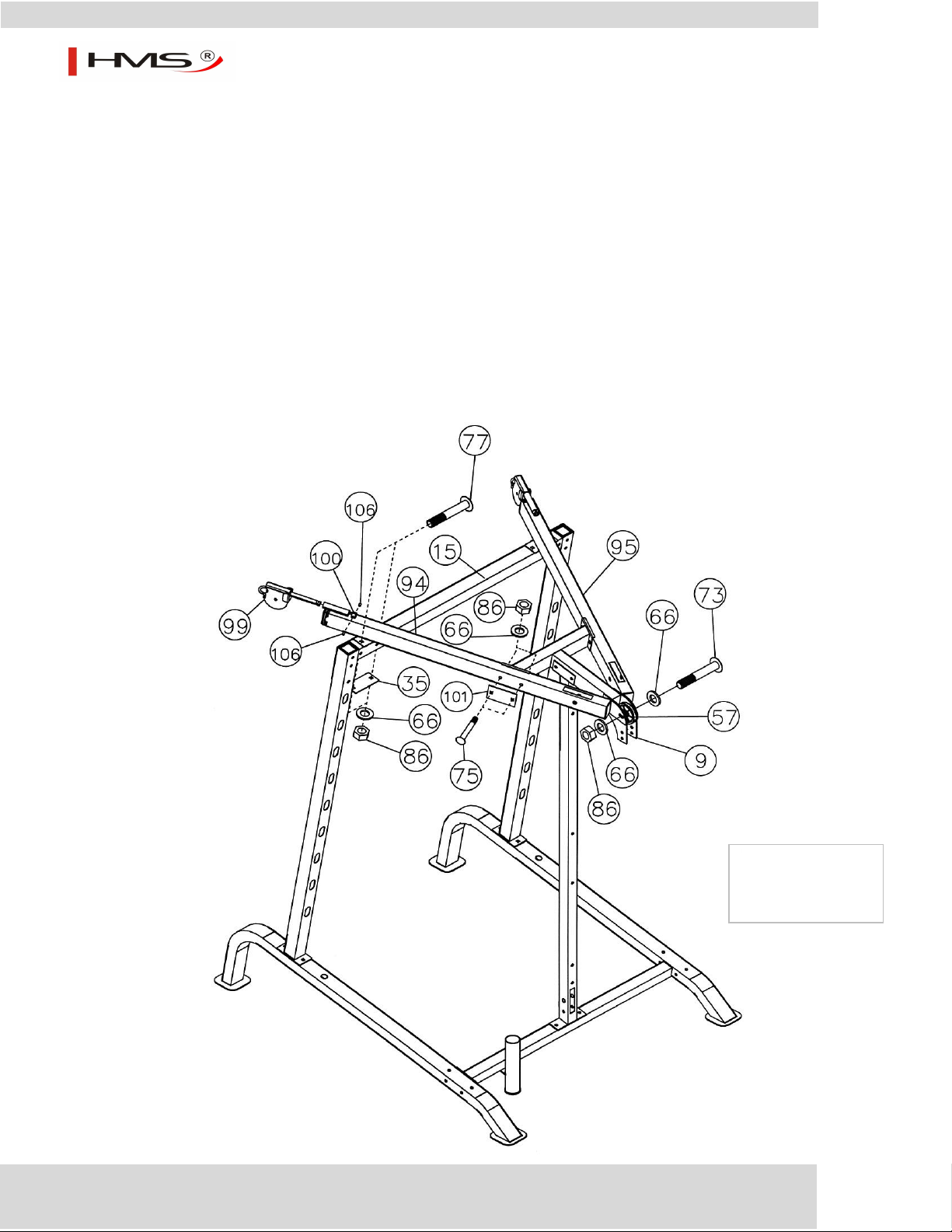

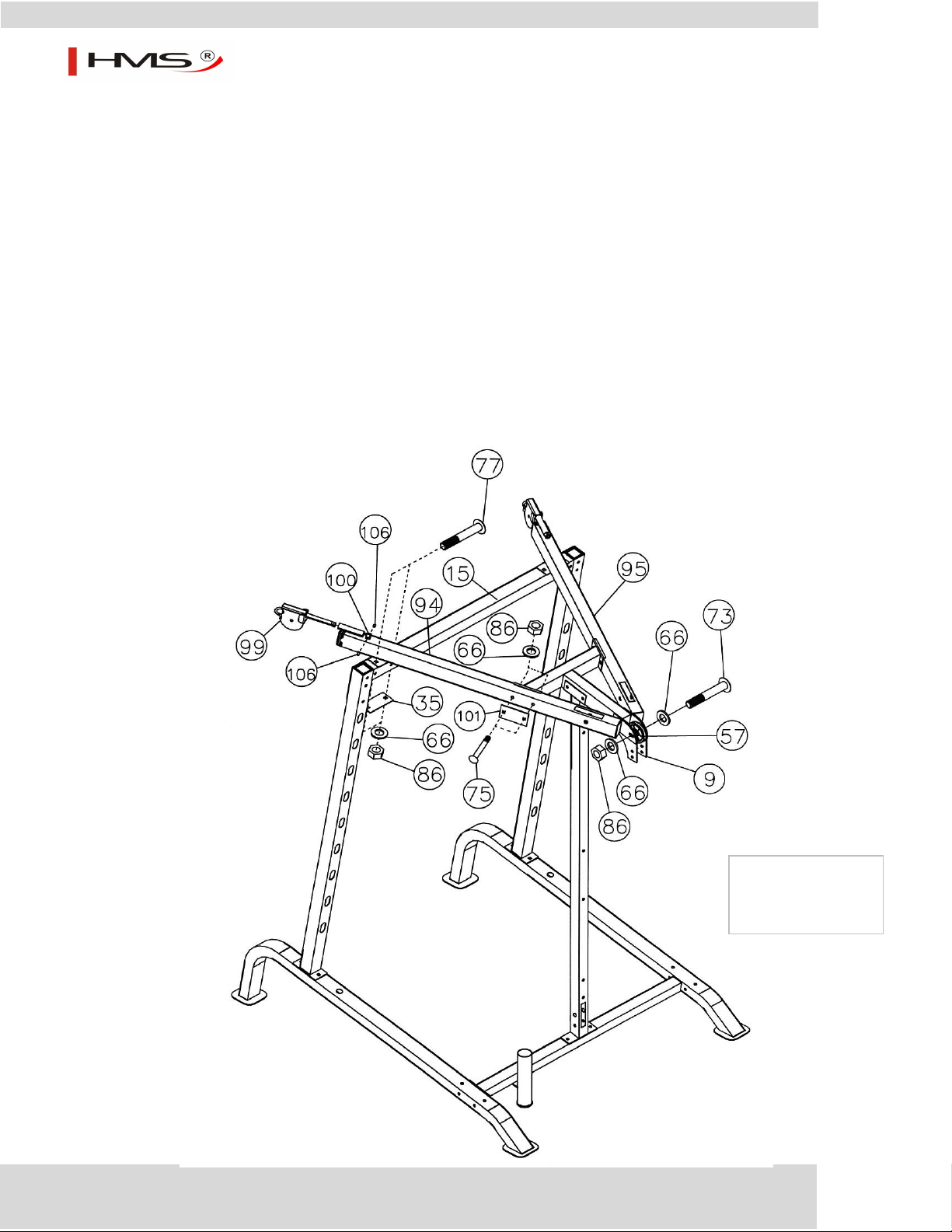

1) Ułóż lewą ramę górną (94) na przedniej belce górnej (15) i przymocuj wykorzystując śruby (77),
wspornik (35), podkładki (66) oraz nakrętki (86).
2) Przykręć lewą ramę górną (94) do tylnej ramy górnej używając do tego celu śrub (75), wspornika
(101), podkładek (66) i nakrętek (86).
3) Włóż zawias (99) do kołnierza lewej ramy górnej i zamocuj przy pomocy tulei (100) i śrub (106).
4) Powtórz procedurę opisaną w powyższych punktach w celu zainstalowania prawej ramy górnej (95).
Włóż krążek (57) do otworu w tylnej ramie górnej (9). Przymocuj krążek łącząc z sobą obie tylne ramy górne (prawą i lewą) oraz tylną ramę górną. Wykorzystaj śrubę (73), podkładki (66) i nakrętkę (86).
11
Page 12
Diagram 6

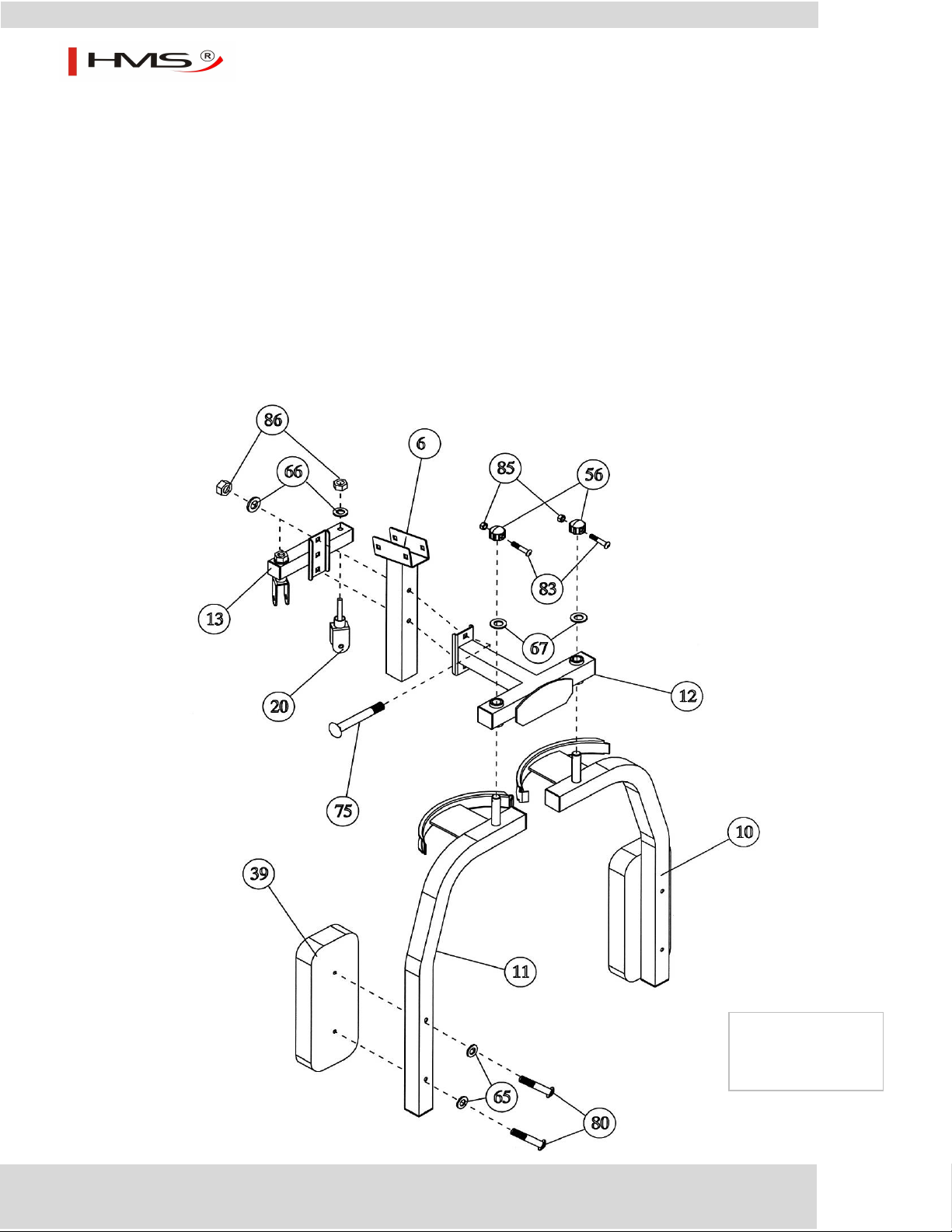

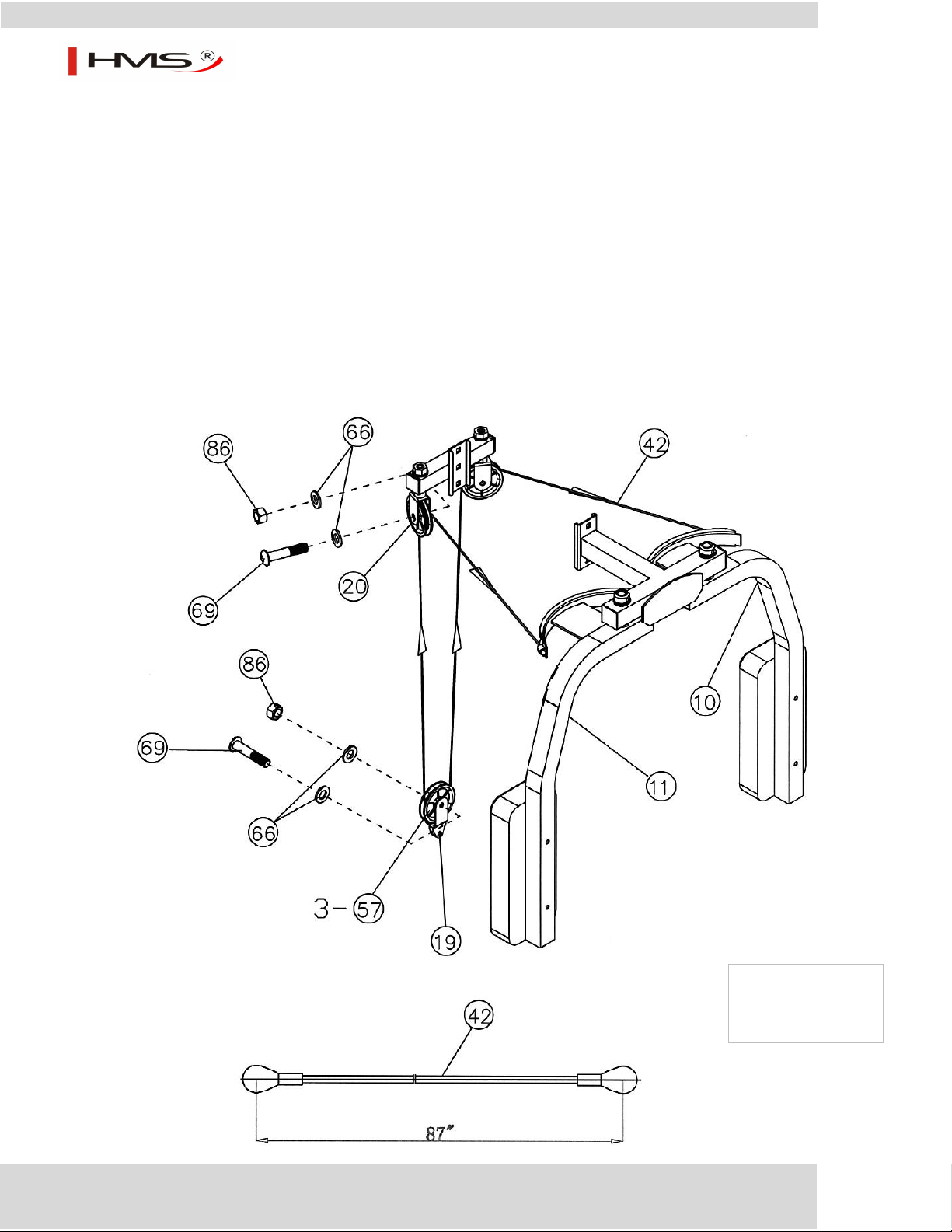

Krok 6 (patrz diagram 6)
1) W tym momencie już możesz dokręcić wszystkie dotychczas zamontowane śruby i nakrętki.

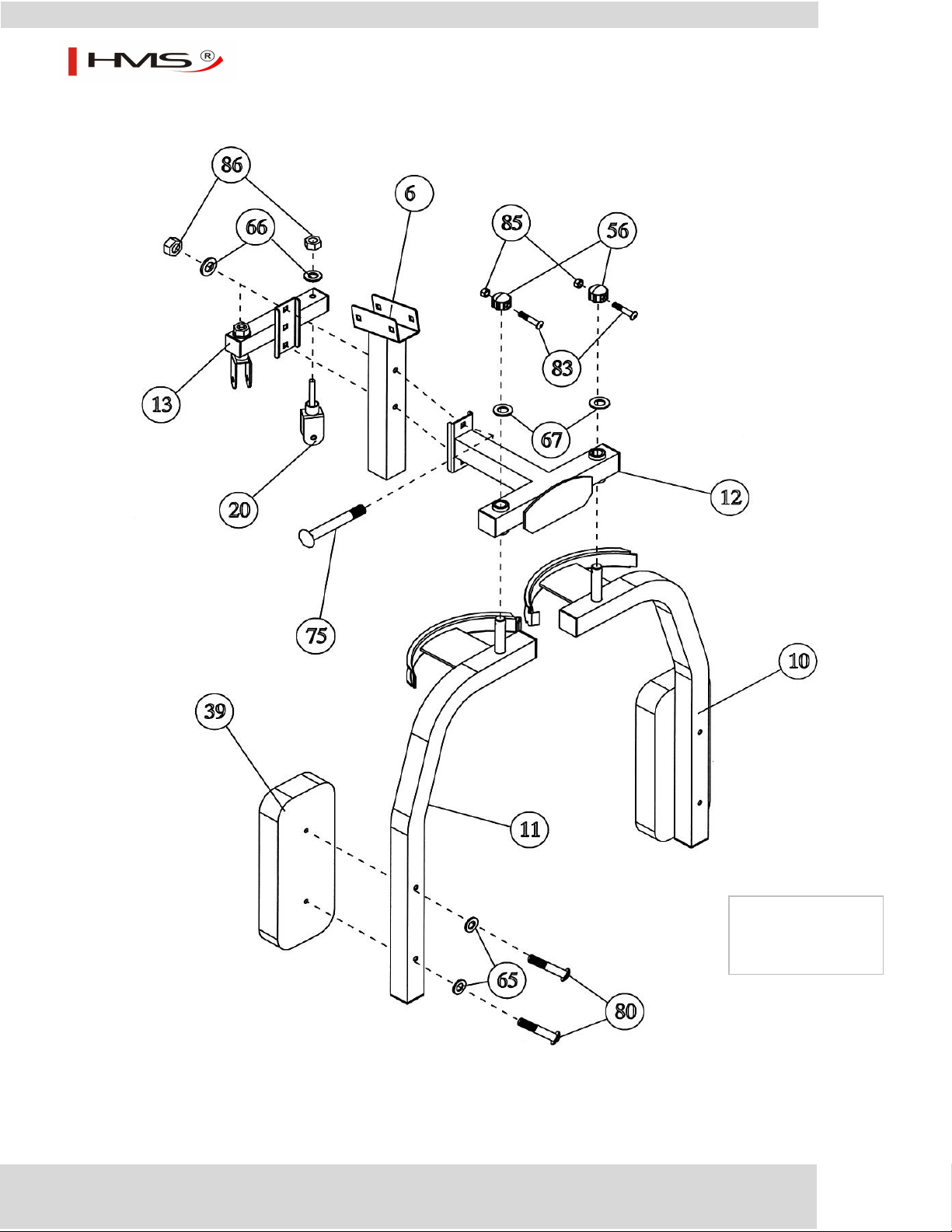

2) Przyłóż bazę motylka (12) do przedniej części tylnej belki pionowej (6). Przyłóż wspornik krążka (13)
do tylnej belki pionowej od jej tylnej części. Dopasuj otwory a następnie połącz używając śrub (75), podkładek (66) i nakrętek (86).
3) Przyłóż prawe ramię motylka (11) do otworu montażowego ramy (12) i dokręć śrubami (80), nie
zapomnij o podkładkach (65).
4) Powtórz procedury z punktów 2) i 3) w celu zamocowania drugiej strony.
5) Włóż zawiasy (20) w otwory znajdujące się we wsporniku (13). Połącz wszystko podkładką (66)
i nakrętką (86). Nie dokręcaj zbyt mocno. Upewnij się, że zawiasy są ruchome.
12
Page 13

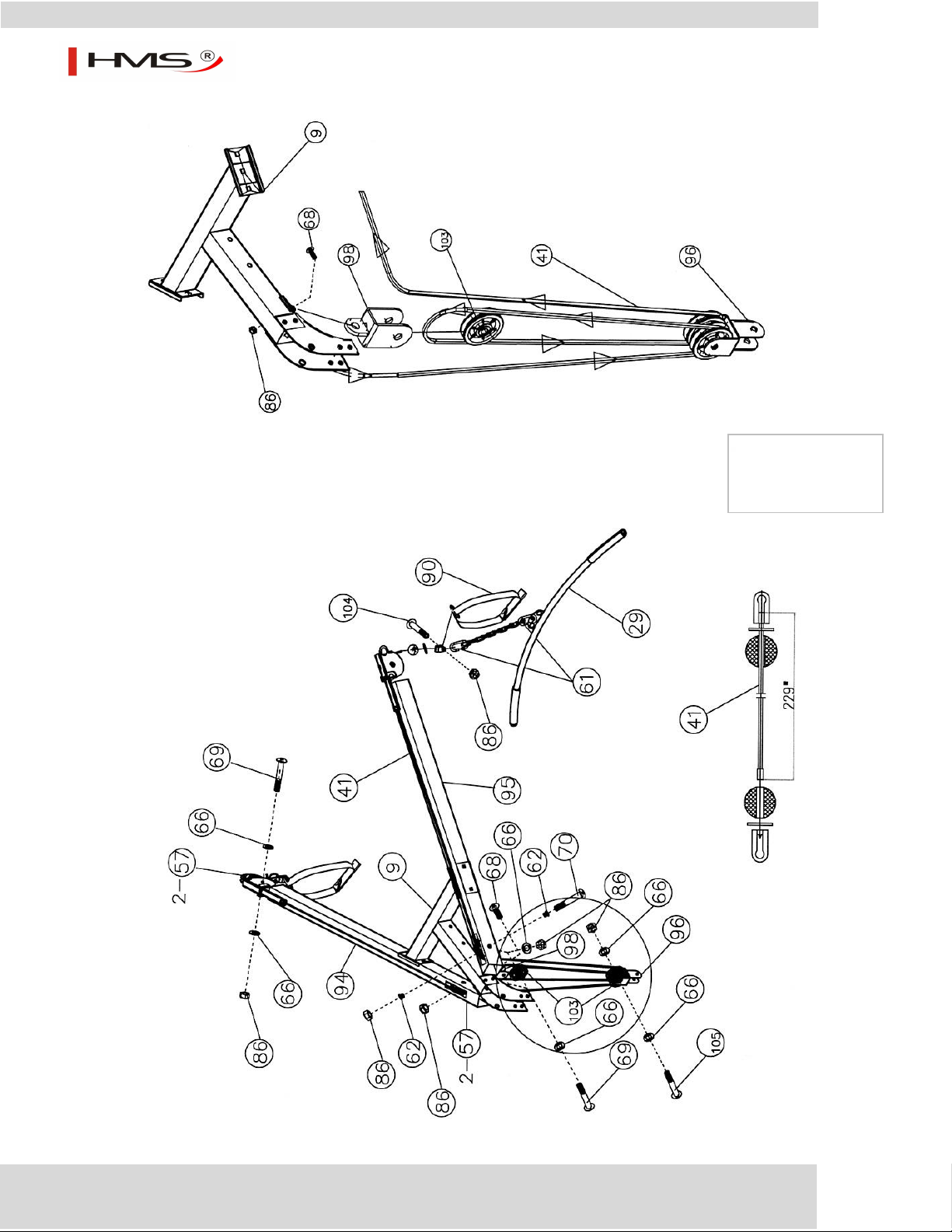

Diagram obwodu linki
13
Page 14
Diagram 7
Krok 7 (patrz diagram 7 i diagram obwodu linki)

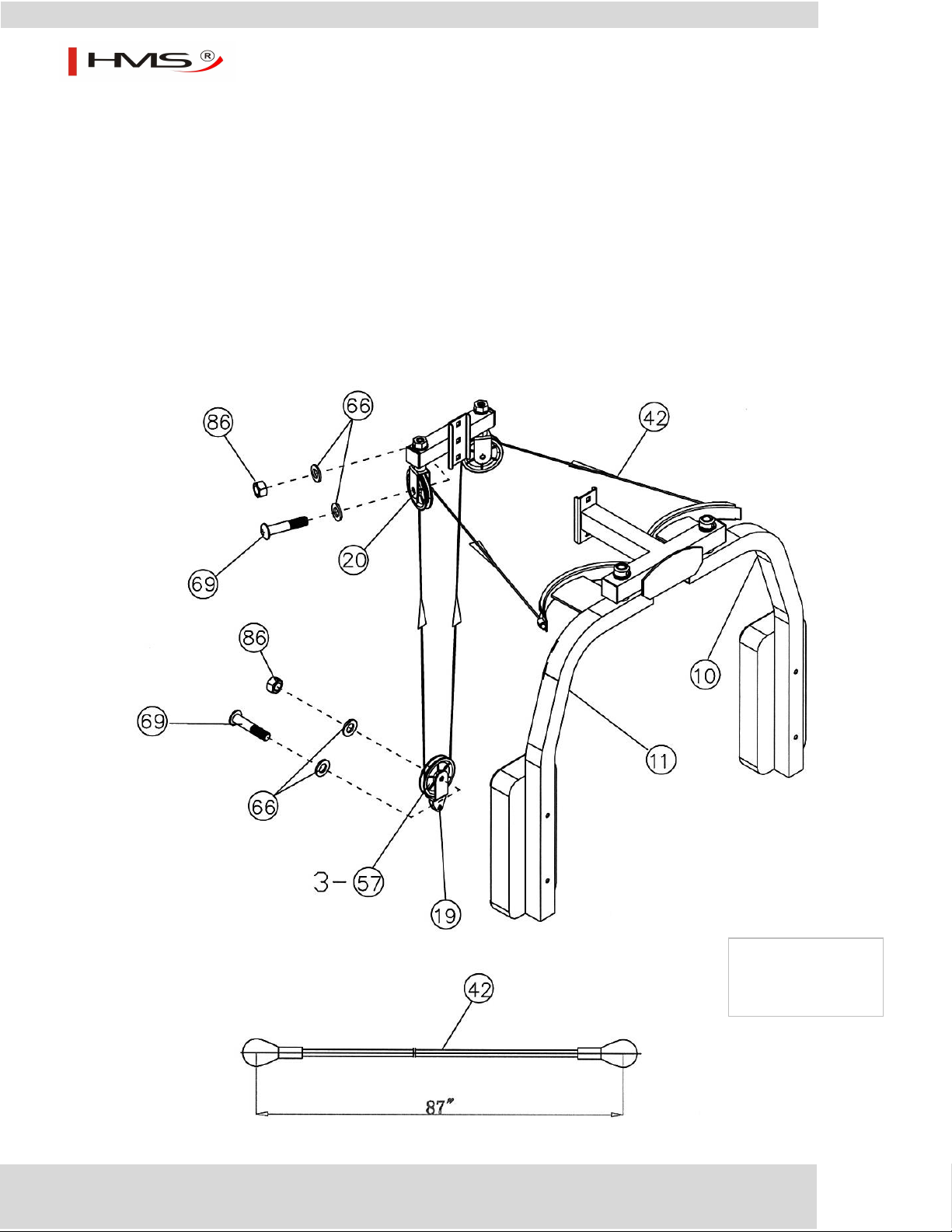

1) Przymocuj jeden koniec linki (42) do zatrzasku prawego motylka (11). Przeciągnij linkę przez praw
krętlik (20).
2) Przymocuj krążek (57) do jego oprawy za pomocą śruby (69), podkładek (66) i nakrętek (86).
3) Przeciągnij linkę wokół krążka, a następnie poprowadź ją w dół. Przymocuj oprawę krążka (19) do
linki. Powtórz punkt 2) w celu zainstalowania krążka. Oprawa wraz z krążkiem powinny zwisać swobodnie na lince.
4) Poprowadź linkę wokół zwisającego krążka, a następnie ku górze do lewego krętlika. Powtórz punkt
2) w celu zainstalowania krążka do oprawy.
5) Przeciągnij linkę wokół krążka i przymocuj do lewego ramienia motylka (10).
14
Page 15
Krok 8 (patrz diagram 8)
1) Odkręć śrubę (104) i nakrętkę (86) od U-kształtnego łącznika zamontowanego na lince (41). Usuń
łącznik (86), dużą podkładkę oraz korek blokady linki.
2) Przełóż koniec linki przez lewy krętlik (99). Zamontuj krążek (57) do oprawy i połącz śrubą (69),
podkładkami (66) oraz nakrętką (86). Przeciągnij linkę przez krążek w kierunku tylnej części urządzenia.
3) Przeciągnij linkę wzdłuż lewej ramy górnej (94) a następnie przełóż przez otwór na jej końcu.
4) Zamontuj krążek do otworu za pomocą śruby (70), tulei (62) oraz nakrętki (86). Przeciągnij linkę
wokół krążka, a następnie poprowadź ją w dół.
5) Przymocuj dwa małe krążki (103) do potrójnej oprawy (96) używając śruby (105), podkładek (66)
i nakrętki (86).
6) Przeciągnij linkę wokół krążka, a następnie w górę do oprawy krążka poniżej tylnej ramy górnej (9).
Zamontuj mała oprawę krążka (98) od dolnej strony tylnej ramy górnej (9) przy pomocy śruby (68), podkładek (66) i nakrętki (86). Zamontuj mały krążek do oprawy.
7) Poprowadź linkę wokół małego krążka i w dół do potrójnej oprawy. Przeciągnij linkę wokół
przedniego krążka i w górę do tylnego otwory prawek ramy górnej (95). Pozwól oprawie zwisać swobodnie.
8) Zamontuj krążek do otworu. Przeciągnij linkę powyżej krążka i poprowadź wzdłuż prawej ramy
górnej poprzez osłonkę linki do prawej oprawy krążka. Zamontuj krążek w oprawie.
9) Zainstaluj ponownie korek blokady linki, dużą podkładkę oraz u-kształtny łącznik odinstalowane
w punkcie 1). Skręć całość śrubą (104) i nakrętką (86).
10) Połącz uchwyt (90) do obu końców linki za pomocą zatrzasku (61).
11) W celu zamontowania uchwytu poprzecznego najpierw usuń jeden z uchwytów (90), a następnie
przymocuj go za pomocą krótkiego łańcucha (63) i dwóch zatrzasków (61).
15
Page 16
Diagram 8
16
Page 17

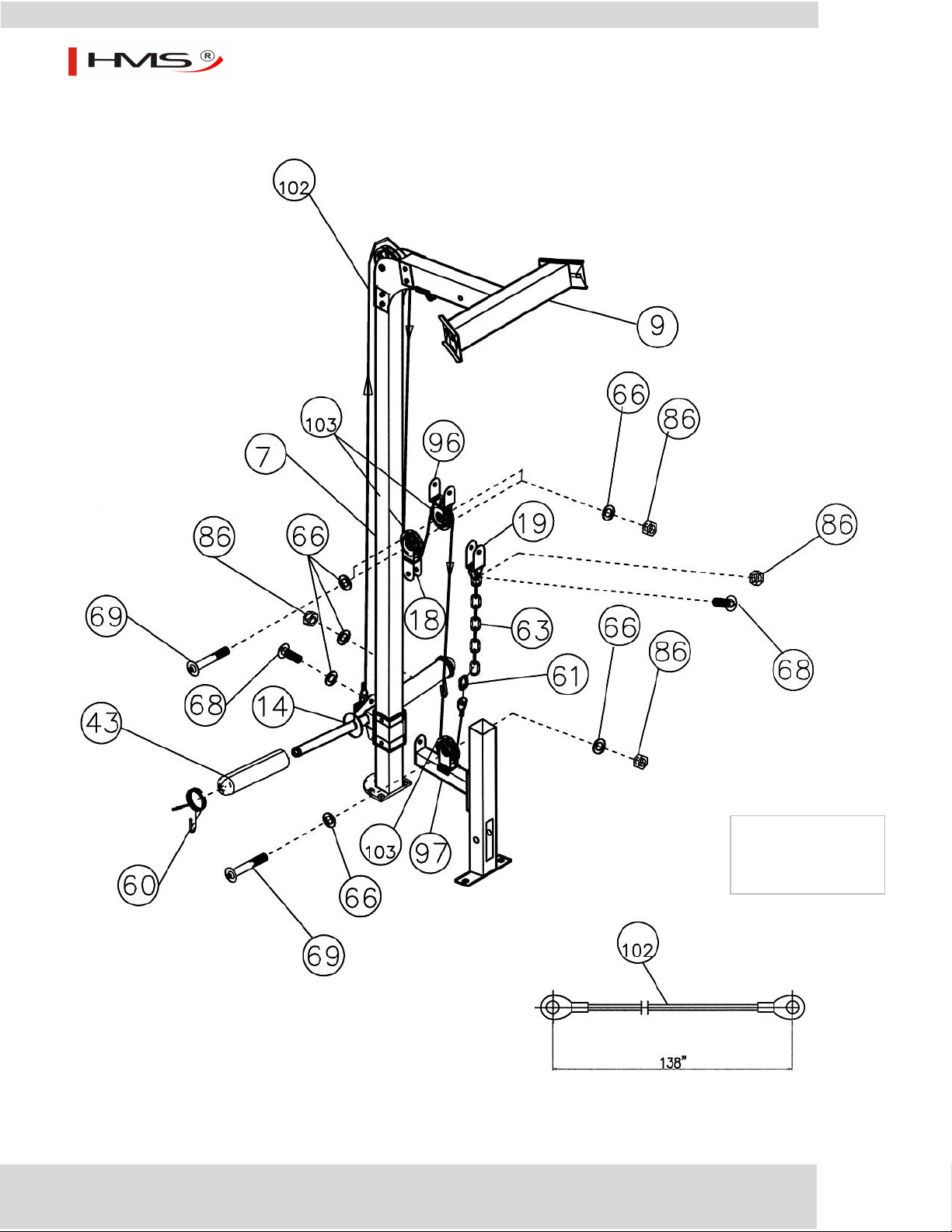

Krok 9 (patrz diagram 9)

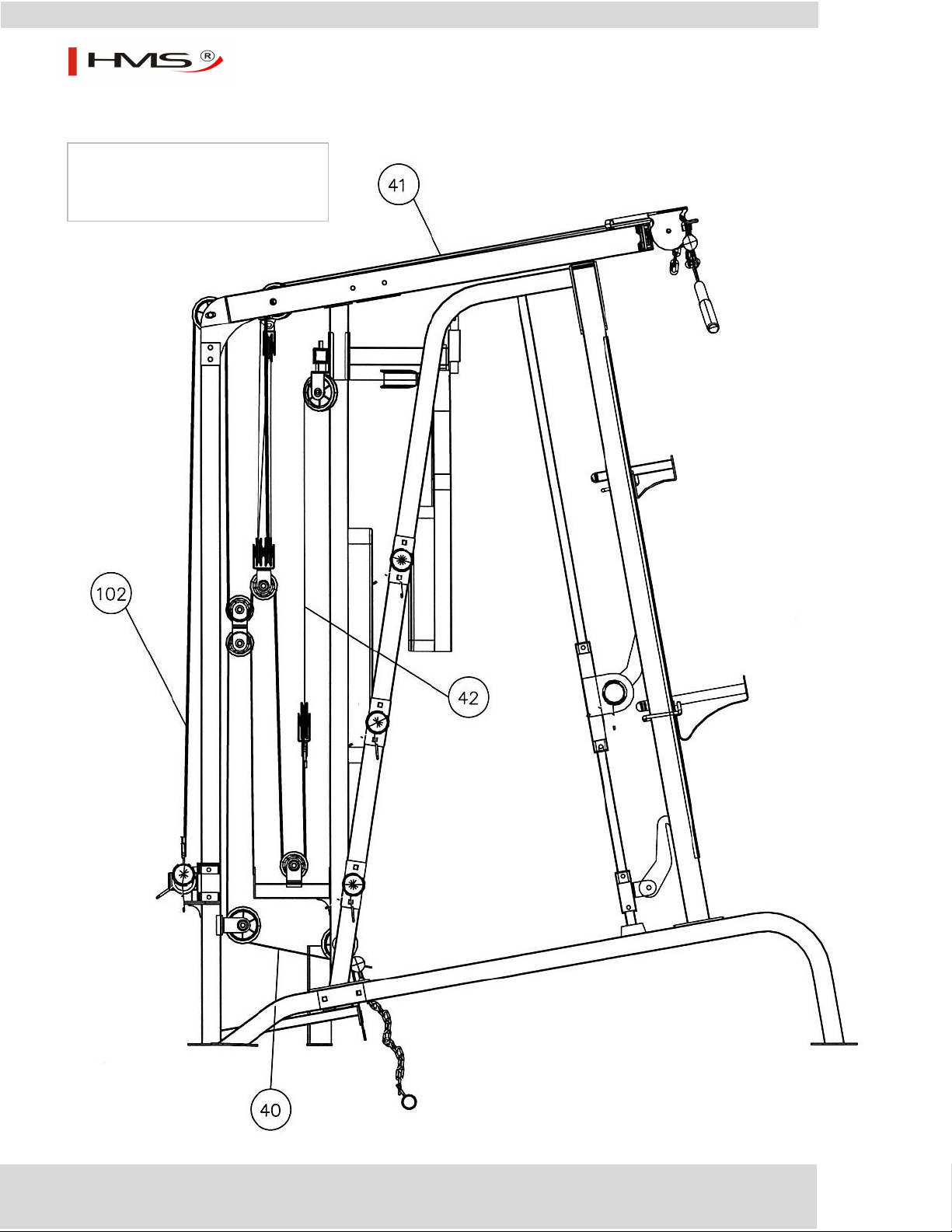

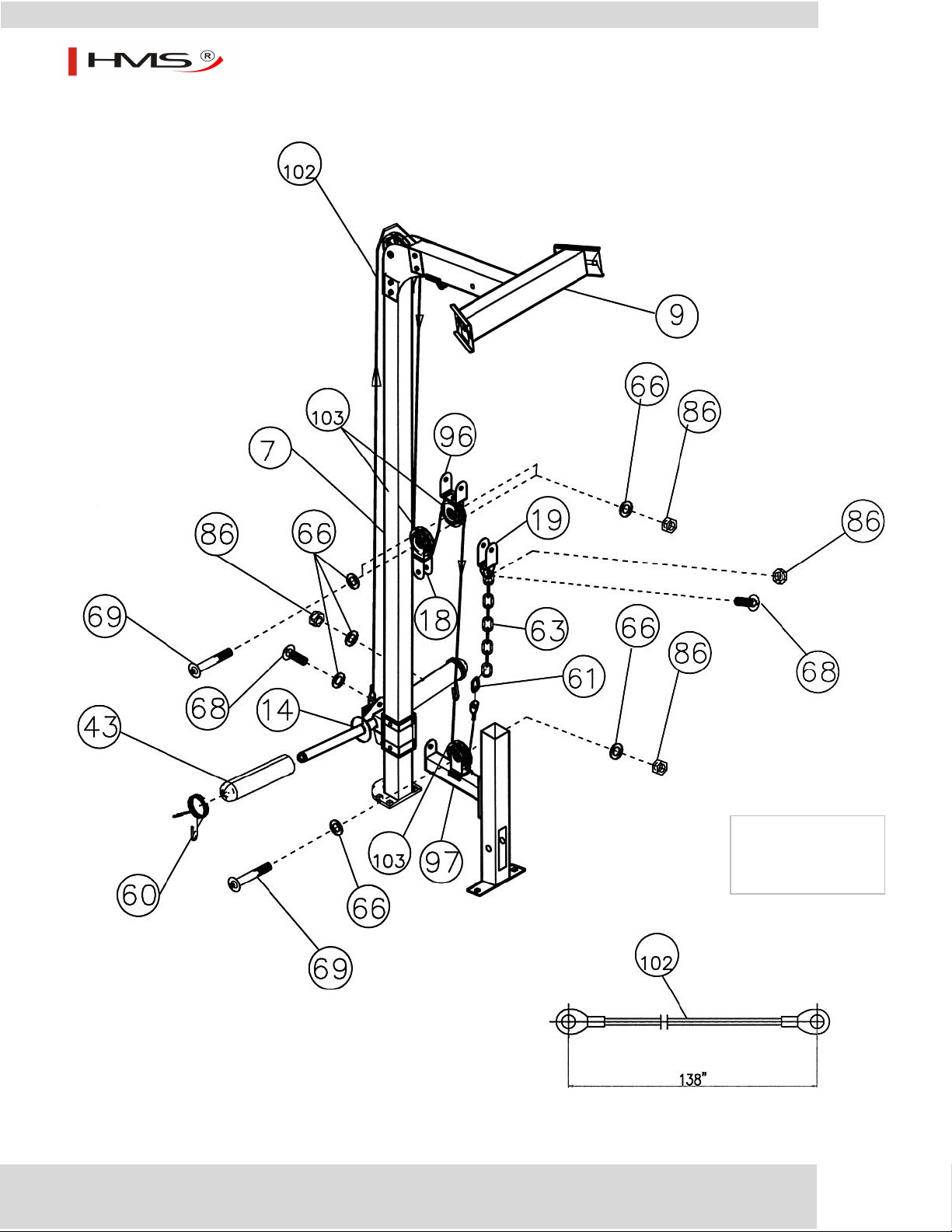

1) Włóż jeden koniec linki (102) do otworu na słupku suwnicy (14) i przykręć przy pomocy śruby (68),
podkładek (66) i nakrętki (86).
2) Przeciągnij linkę w górę do krążka zamontowanego na tylnej ramie górnej (9), zainstalowanego w
kroku 5.
3) Przeciągnij linkę wokół krążka i poprowadź ją w dół. Zamontuj mały krążek (103) do podwójnej
oprawy (18).
4) Przeciągnij linkę wokół krążka a następnie do potrójnej oprawy wiszącej (96) zainstalowanej
w kroku 8.
5) Zamontuj mały krążek w oprawie. Przeciągnij linkę wokół niego i poprowadź ją w dół do otwartej
oprawy na wsporniku (97).
6) Zamontuj mały krążek do oprawy. Przeciągnij linkę wokół niego i poprowadź w górę.
7) Połącz linkę z krótkim łańcuchem (63) za pomocą zatrzasku (61). Połącz krótki łańcuch z wiszącą
oprawą krążka (19) zamontowaną w kroku 7. Przykręć łańcuch za pomocą śruby (68), podkładek (66) oraz nakrętki (86).
8) Po ukończeniu instalacji linki wyreguluj jej napięcie poprzez dostosowanie długości łańcucha (63).
9) Zamontuj rękawy (43) oraz zatrzaski sprężynowe (60) na słupku suwnicy ciężaru (14).
17
Page 18
Diagram 9
18
Page 19

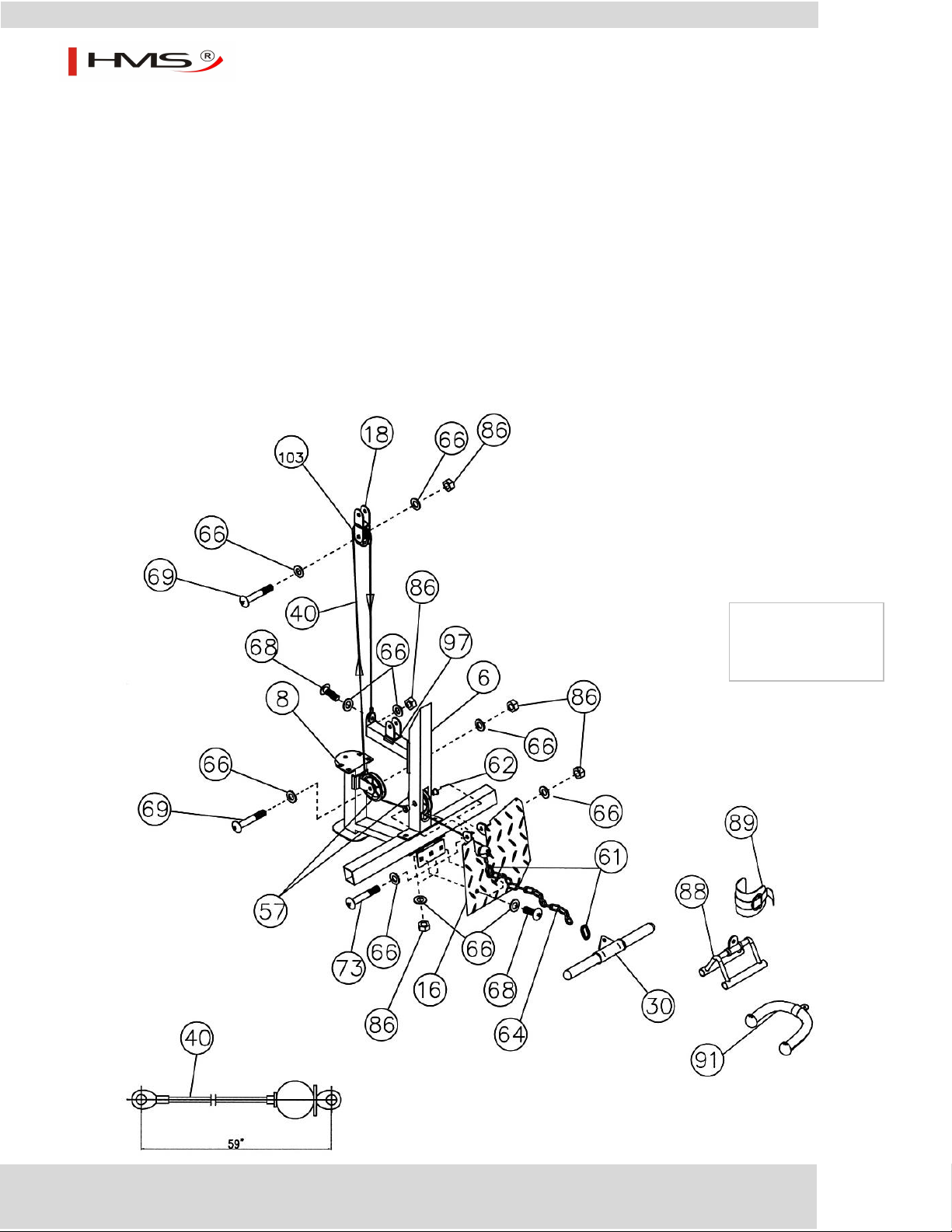

Krok 10 (patrz diagram 10)
Diagram 10

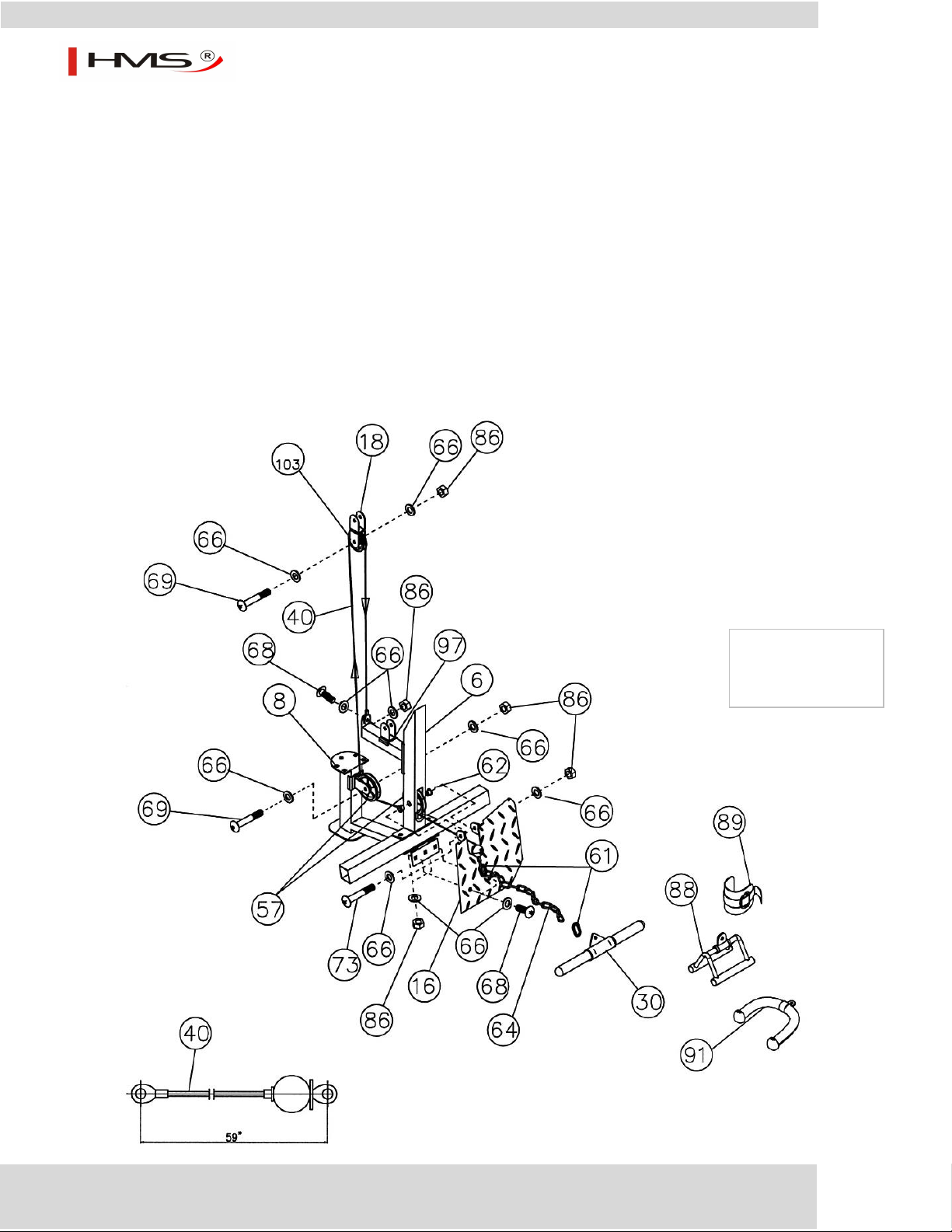

1) Załóż dolną linkę (40) na krążek (57). Zamontuj krążek w dolnym otworze tylnej belki pionowej (6)
za pomocą podpórki stóp (16), śruby (73), podkładek (66) oraz nakrętki (86). Podpórkę przykręć do poprzecznej podpórki (2) za pomocą śrub (68), czterech podkładek (66) i nakrętki (86).
2) Przeciągnij linkę poniżej krążka do oprawy na części (8).
3) Zamontuj krążek w oprawie. Przeciągnij inkę wokół niego i poprowadź ją w górę do podwójnej
oprawy wiszącej (18) zainstalowanej w kroku 9.
4) Zamontuj mały krążek (103) w oprawie. Przeciągnij linkę wokół krążka, a następnie w dół do oprawy
na wsporniku (97). Zamocuj końcówkę linki do oprawy za pomocą śruby (68), podkładek (66) oraz nakrętki (86).
5) Połącz drążek (30) z długim łańcuchem (64) za pomocą zatrzasku (61). Łańcuch połącz z kolei z linką
– zastosuj zatrzask (61).
19
Page 20

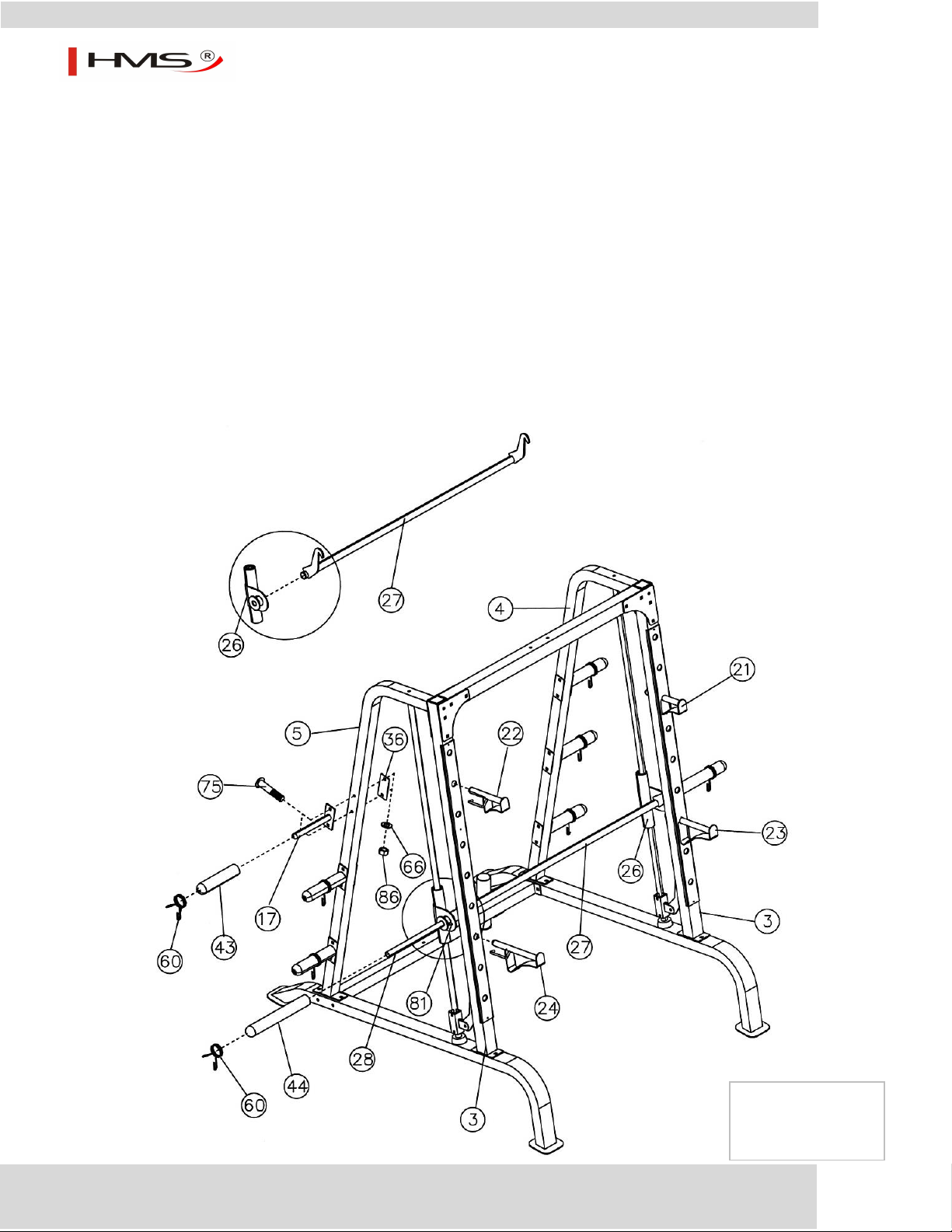

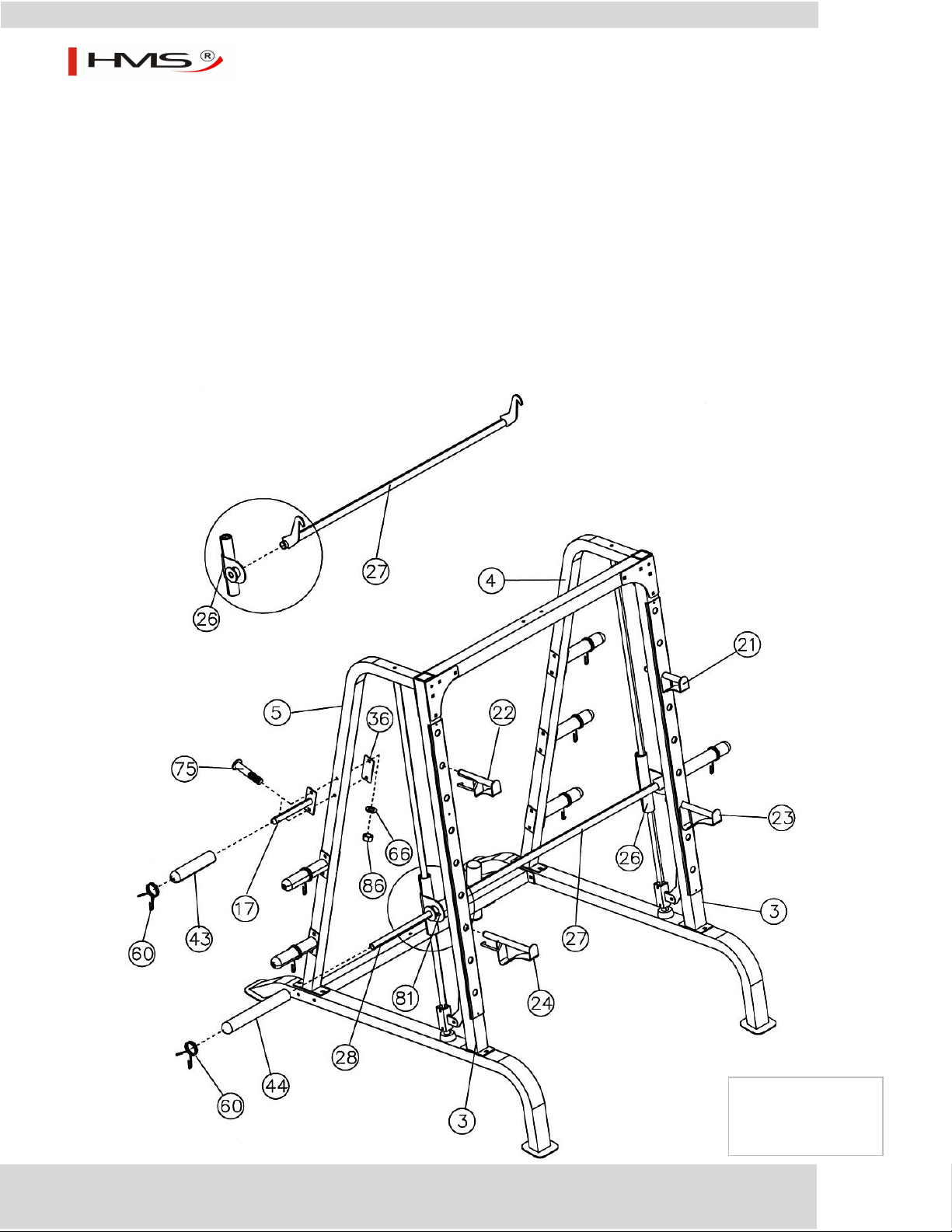

Krok 11 (patrz diagram 11)
Diagram 11
1) Sugestia: w tym kroku przyda Ci się pomoc drugiej osoby. Umieść tuleję (27) pomiędzy elementami
części (26). Dopasuj otwory, a następnie wsuń sztangę (28) do ramy mechanizmu bezpieczeństwa (26). Zamocuj sztangę do obu końców mechanizmu bezpieczeństwa za pomocą śruby (81).
2) Odegnij haczyki znajdujące się na tulei (27) w tył, a następnie zahacz je o otwory na przedniej ramie
pionowej (3). Nałóż rękawy olimpijskie (44) na oba końce sztangi i zabezpiecz je stosując zatrzaski sprężynowe (60).

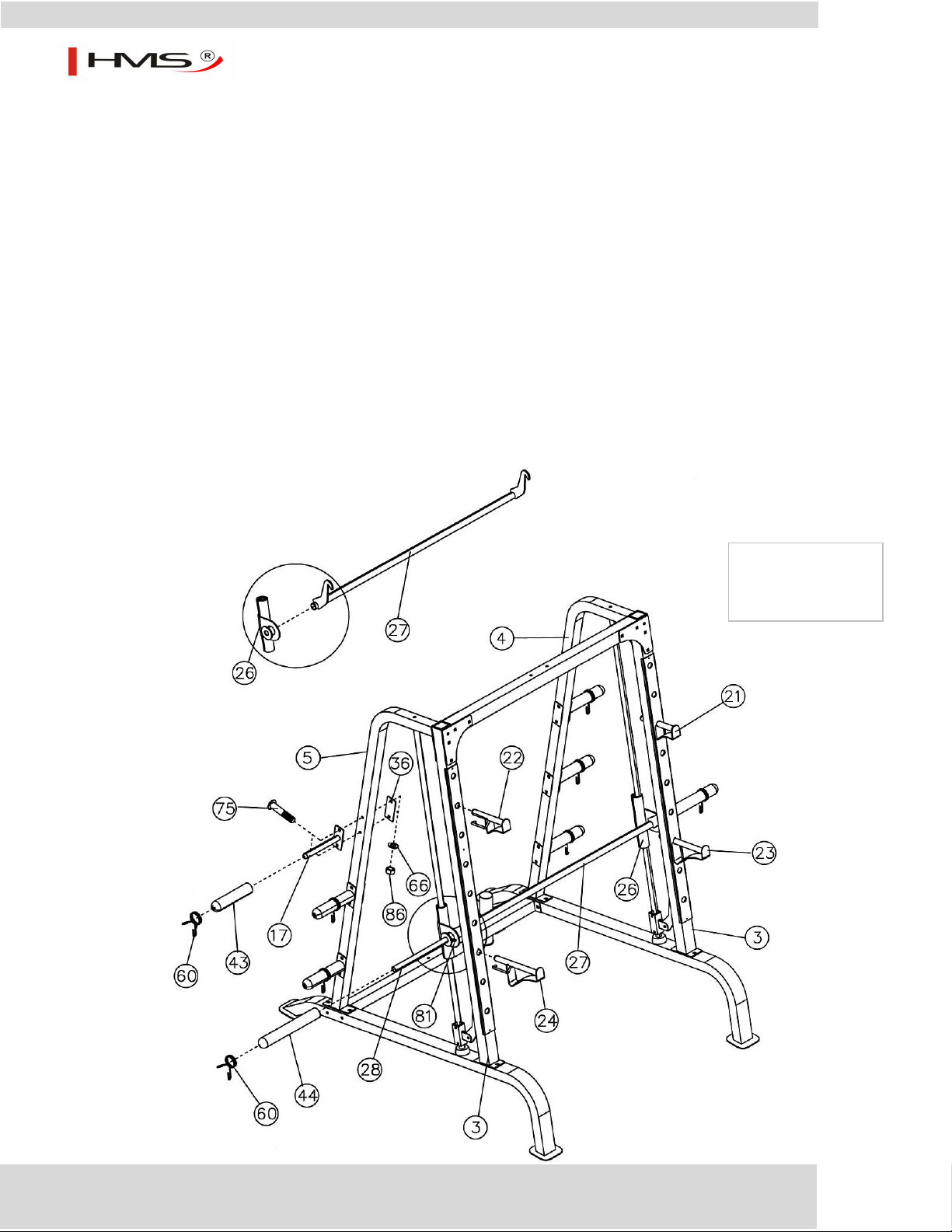

3) Zamontuj sześć słupków (17) do lewej i prawej ramy pionowej (2 i 5) za pomocą śrub (75),
wspornika (36), podkładek (66) i nakrętek (86).
4) Nałóż sześć rękawów olimpijskich (43) na słupki (17) – zabezpiecz je zatrzaskami (60). Włóż lewy
i prawy uchwyt sztangi (21 i 22), lewy i prawy zatrzask (23 i 24) do wybranych otworów w przedniej ramie pionowej (3).
20
Page 21

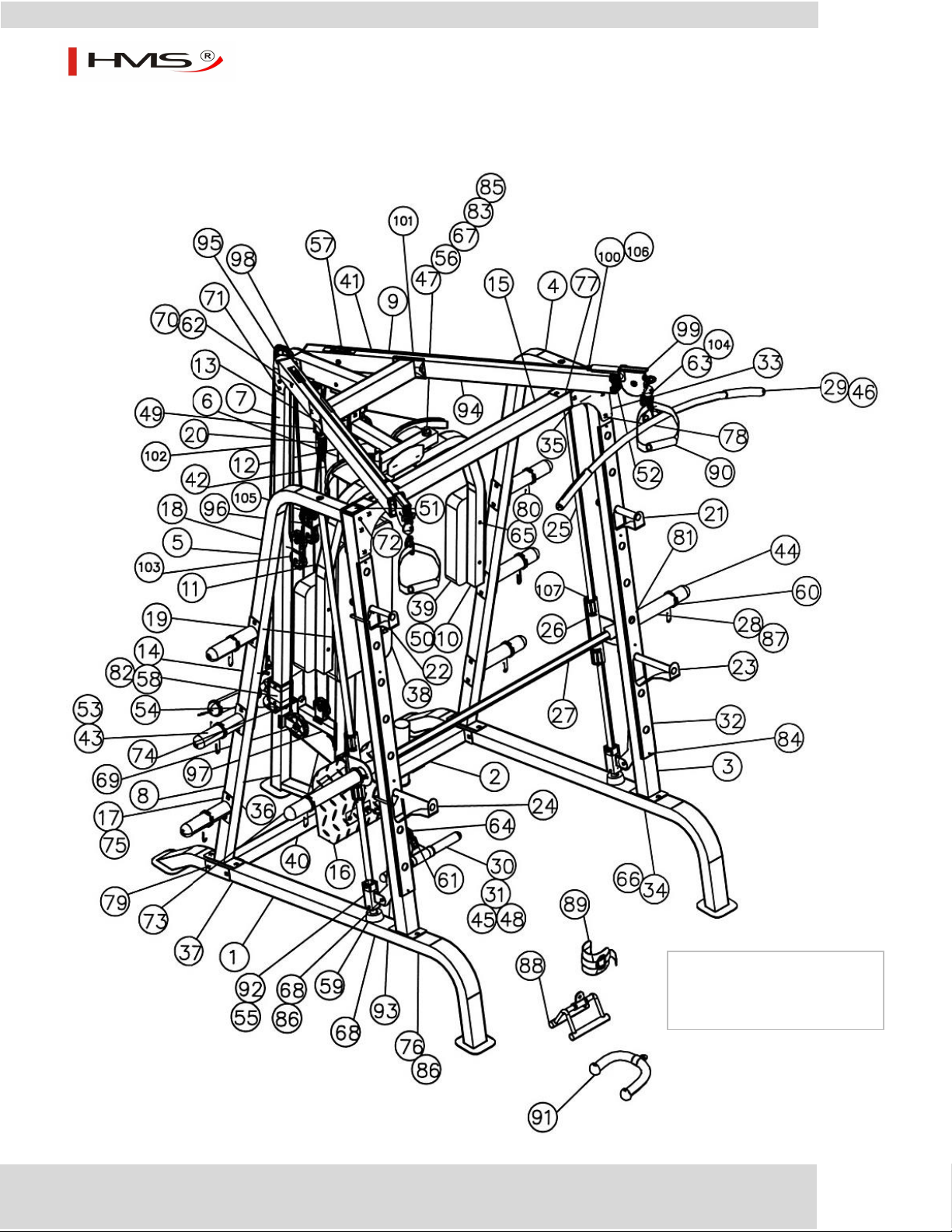

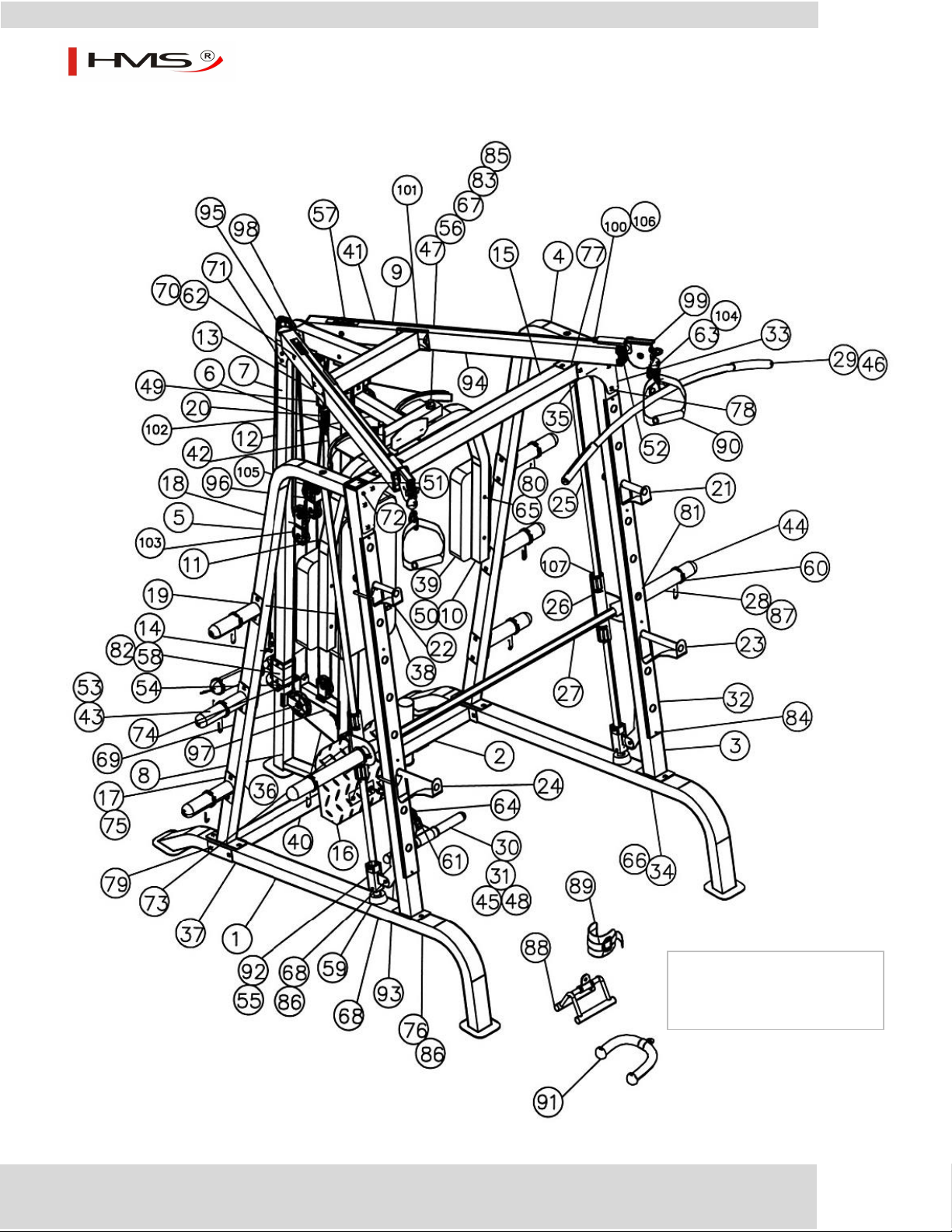

Diagram zbiorczy

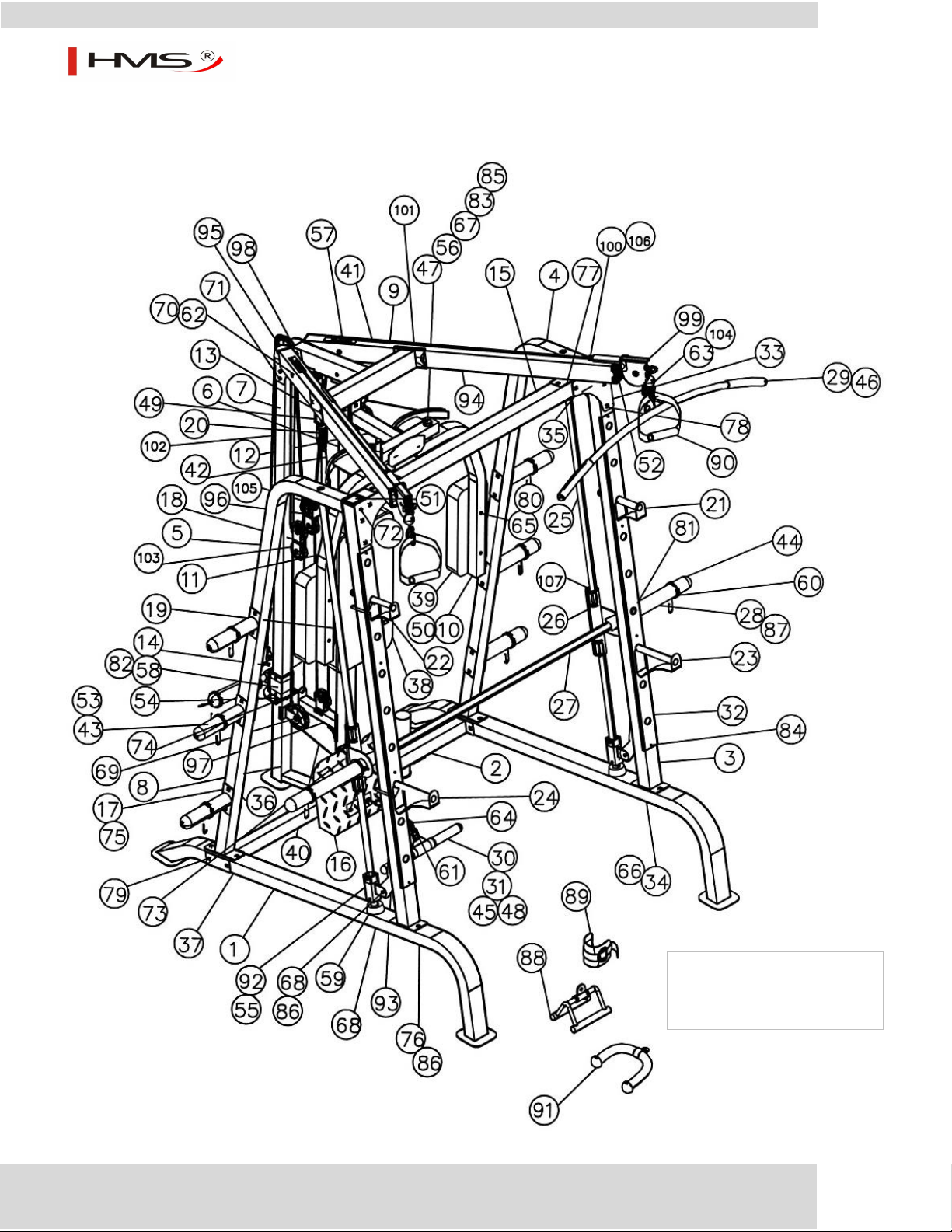

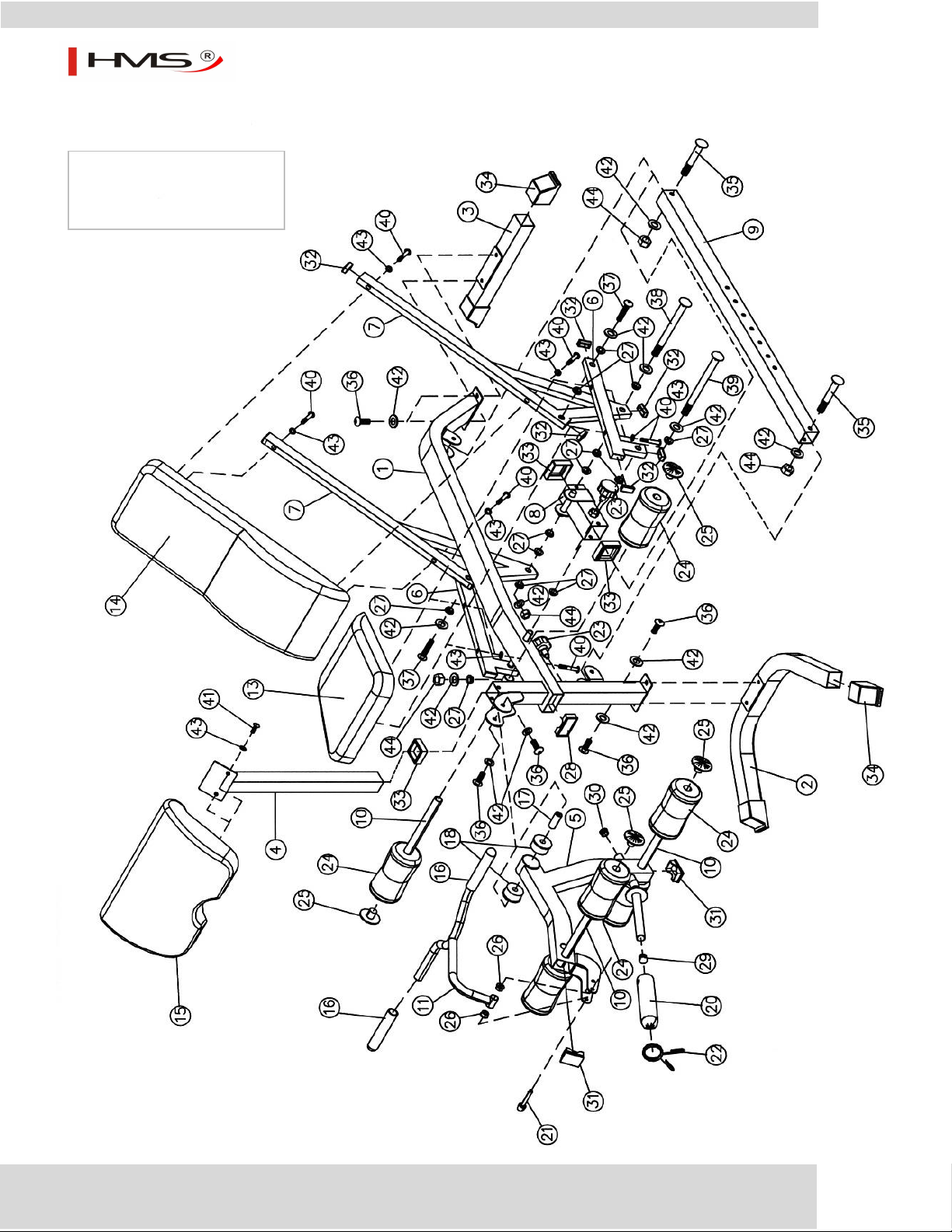

21
Page 22
Pełny wykaz części
Nr Nazwa części Ilość Nr Nazwa części Ilość
1 Rama główna 2 55 Tuleja przesuwna 2 Mocowanie poprzeczne 1 56 Obręcz zabezpieczająca 2 3 Przednia belka pionowa 2 57 Krążek 10 4 Lewa rama pionowa 1 58 Ø 1 ¾” odbojnik 1 5 Prawa rama pionowa 1 59 Ø 2 ½” odbojnik 2 6 Tylna belka pionowa 1 60 Zacisk sprężynowy 10 7 Słupek ślizgu ciężaru 1 61 C-kształtny zacisk 8 Baza ślizgu ciężaru 1 62 Oprawa krążka 6 9 Tylna rama górna 1 63 Krótki łańcuch 2 10 Lewe ramię motylka 1 64 Długi łańcuch 1 11 Prawe ramię motylka 1 65 Ø 5/8” podkładka 12 Rama główna motylka 1 66 Ø ¾” podkładka 100 13 Oprawa krążka motylka 1 67 Ø 1 ½” podkładka 14 Słupek suwnicy ciężaru 1 68 15 Przednia belka górna 1 69 16 Podpórka stóp 1 70 M10 x 2 ½” śruba imbusowa 2 17 Słupek 6 71 M10 x 3” śruba imbusowa 18 Podwójna oprawa wisząca krążka 1 72 M10 x 3 1/8” śruba imbusowa 2 19 Pojedyncza oprawa wisząca krążka 1 73 M10 x 3 3/8” śruba imbusowa 2 20 Krętlik krążka 2 74 M10 x 1” śruba zamkowa 4 21 Lewy uchwyt sztangi 1 75 M10 x 2 ¾” śruba zamkowa 22 22 Prawy uchwyt sztangi 1 76 M10 x 3” śruba zamkowa 10 23 Lewy uchwyt bezpieczeństwa 1 77 M10 x 3 1/8” śruba zamkowa 4 24 Prawy uchwyt bezpieczeństwa 1 78 M10 x 3 3/8” śruba zamkowa 8 25 Wodzidło 2 79 M10 x 3 ½” śruba zamkowa 4 26 Rama mechanizmu bezpieczeństwa 2 80 M8 x 2 ½” śruba imbusowa 6 27 Wodzidło sztangi 1 81 M8 x 3/8” śruba imbusowa 2 28 Sztanga 1 82 M6 x 5/8” śruba (Philips) 1 29 Drążek poprzeczny 1 83 M6 x 1 ¼” śruba imbusowa 2 30 Oprawa drążka porzecznego 1 84 Chrome Panel Screw 8 31 Uchwyt łamany 1 85 M6 nakrętka 2 32 Chromowany panel 2 86 M10 nakrętka 82 33 Potrójny wspornik 2 87 Ø 1” zaślep 6 34 5 1/8” x 2 ¾” wspornik 2 88 Drążek 1 35 5 1/8” x 2 3/8” wspornik 2 89 Opaska na kostkę 36 4 ¾” x 2” wspornik 9 90 Uchwyt 2 37 6 ¼” x 2” wspornik 2 91 Lina do tricepsu 1 38 Deska oparcia 1 92 Rama mechanizmu bezpieczeństwa 2 39 Poduszka motylka 2 93 Hak bezpieczeństwa 2 40 Linka dolna 1 94 Lewa rama górna 1 41 Linka górna 1 95 Prawa rama górna 1 42 Linka motylka 1 96 43 Rękaw olimpijski 8 97 44 Długi rękaw olimpijski 2 98 Mała oprawa krążka 1 45 Wspornik łamanego uchwytu 2 99 Krętlik oprawy krążka 2 46 Uchwyt drążka poprzecznego 2 100 Ø 7/8” x Ø 5/8” tuleja 2 47 Ø 1” x 3 1/8” tuleja 2 101 4 ¾” x 2 ¾” tuleja 2 48 Ø 1 ½” x 1” tuleja 2 102 Linka słupka suwnicy 1 49 1 ½” kwadratowa zatyczka 2 103 Mały krążek 50 1 ¾” kwadratowa zatyczka 7 104 M10 x 1 1/8” śruba imbusowa 2
51 2 3/8” kwadratowa zatyczka
52 2 ¾” x 2” zatyczka 2 106 M6 x ¼” śruba imbusowy 4
2 105 M10 x 2 ¾” śruba imbusowa
M10 x 1” śruba imbusowa M10 x 1 ¾” śruba imbusowa 11
Potrójny wspornik wiszący krążka 1 Wspornik mechanizmu pasowego 1
4
5
6
2
12
2
1
7
1
22
Page 23
53 Ø 1” stożkowa zatyczka 12 107 Łożysko liniowe 4 54 2 3/8” x 2” rękaw 2 108 Rękaw łożyska liniowego 4
109 M6 x ¼” śruba (Philips) 4
23
Page 24

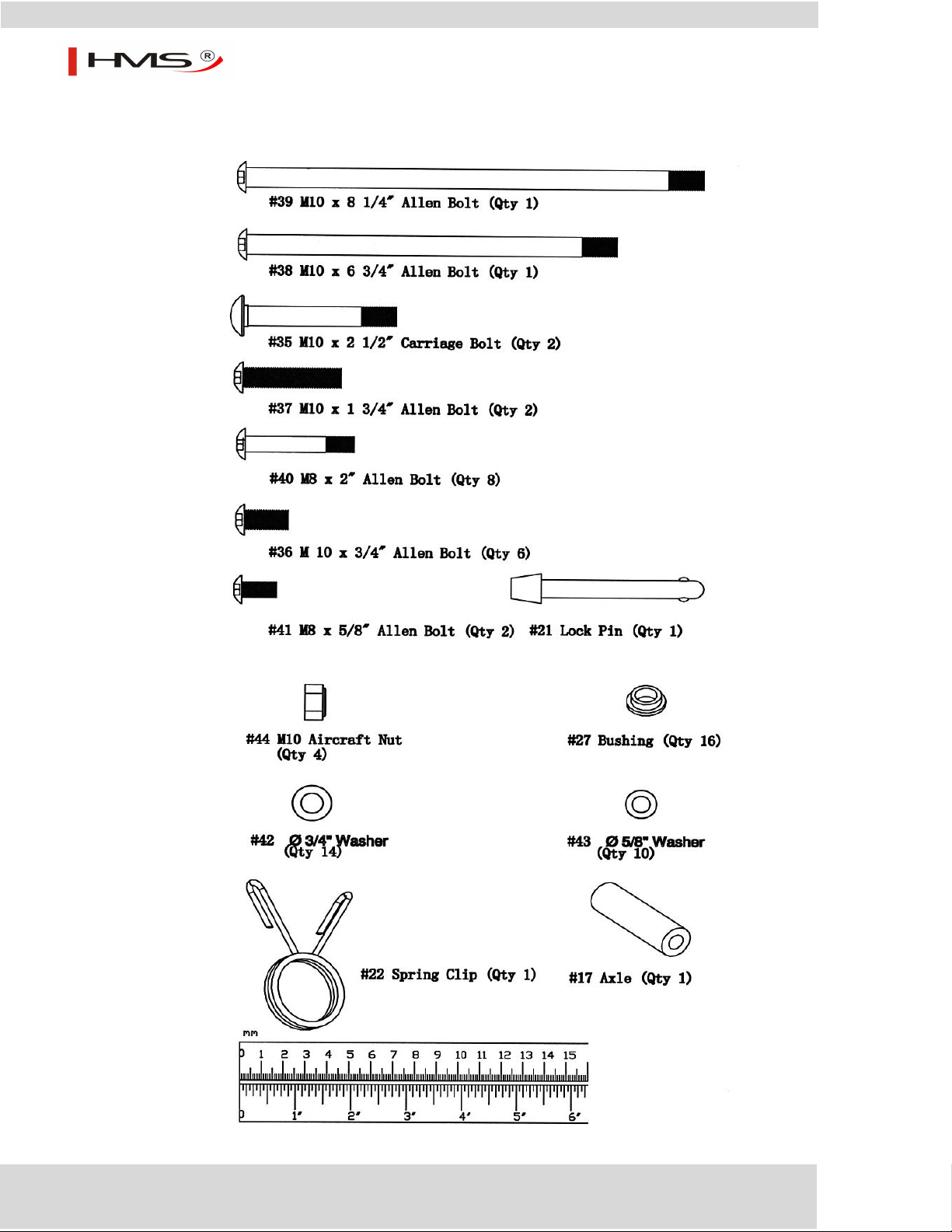

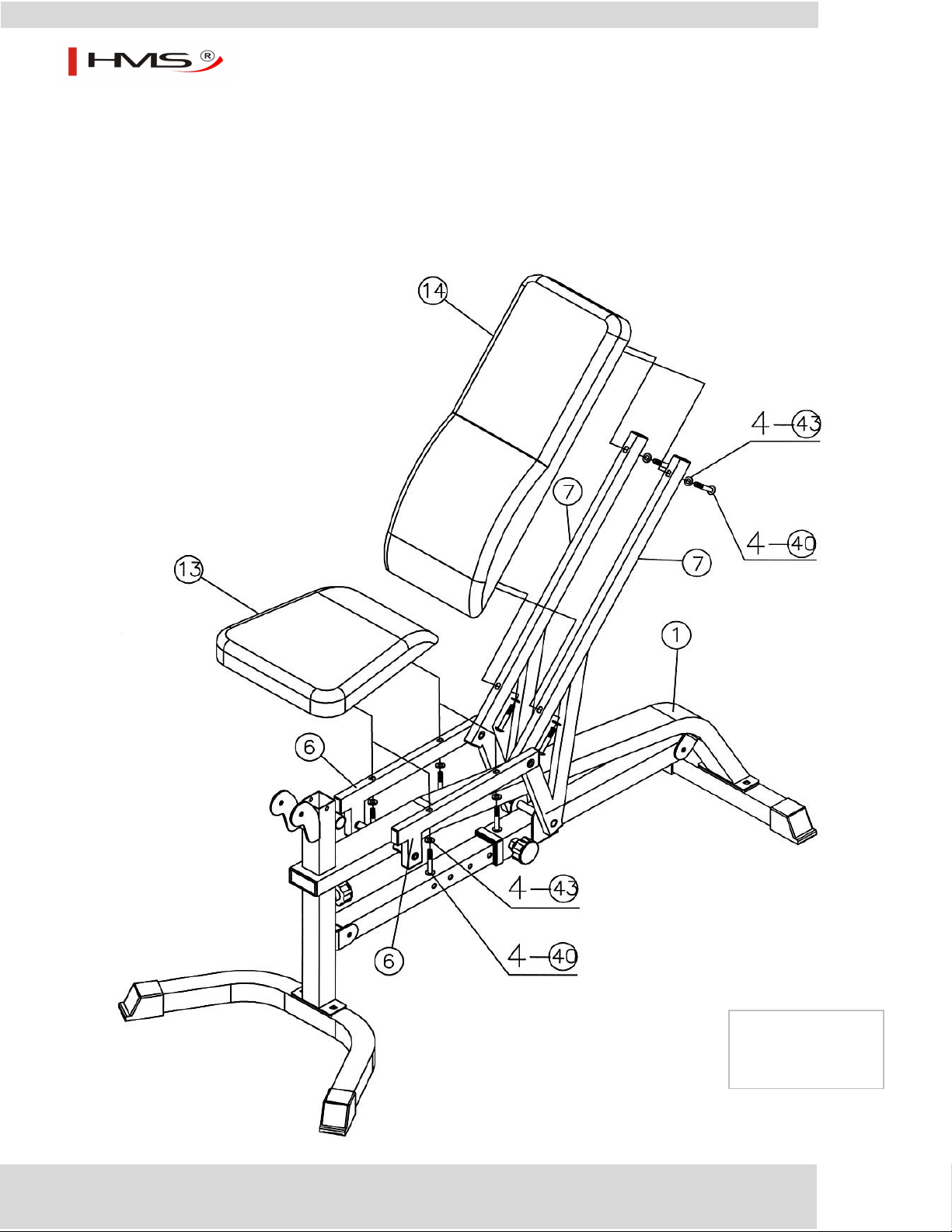

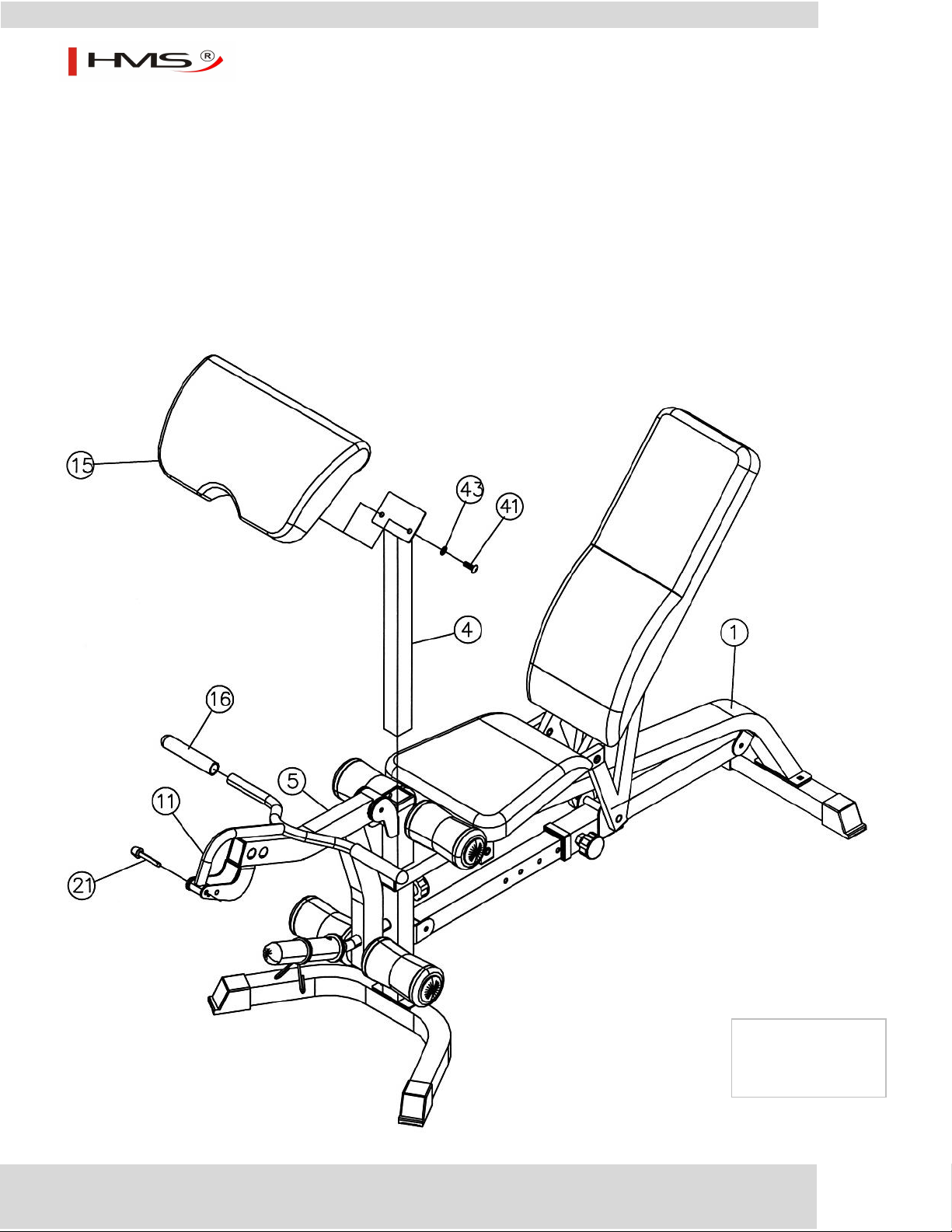

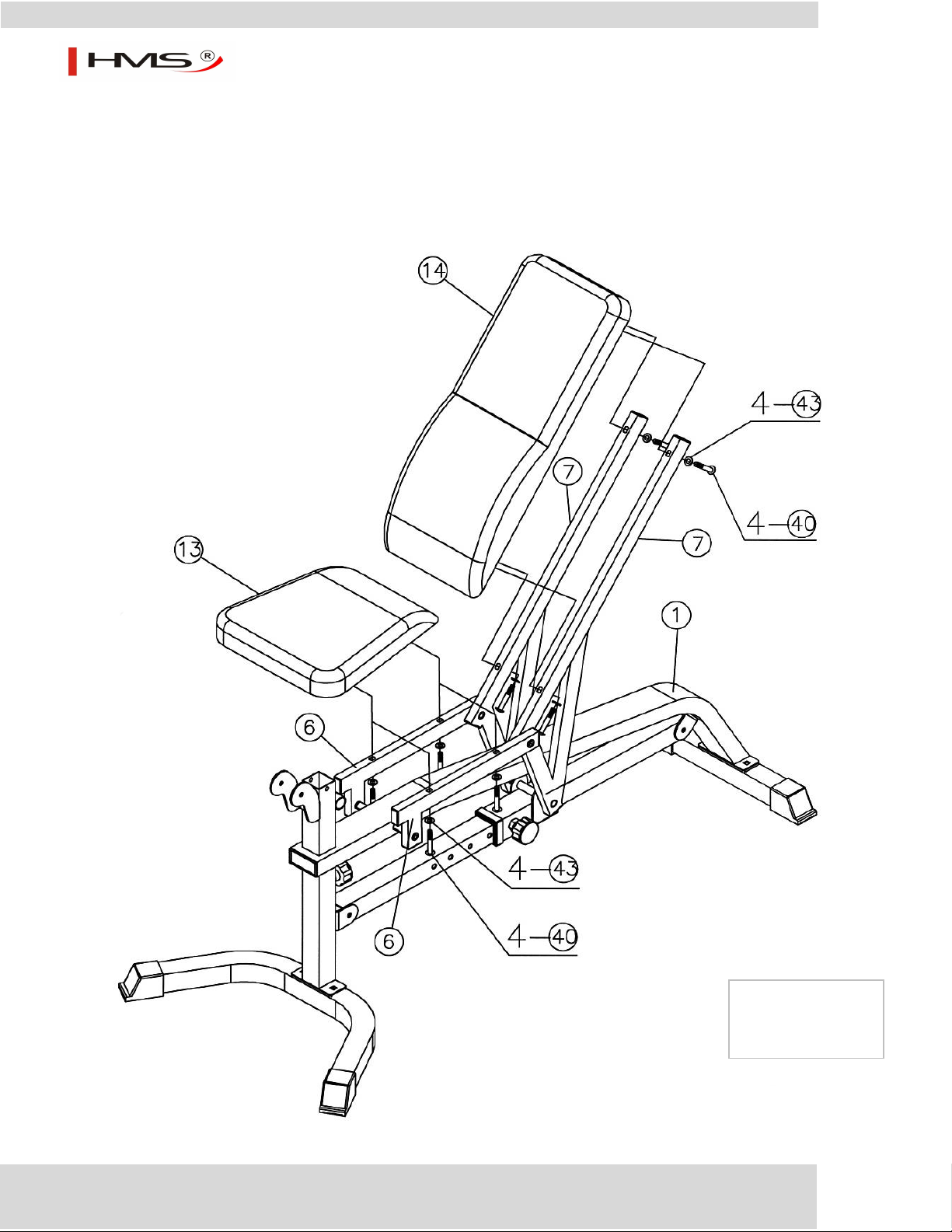

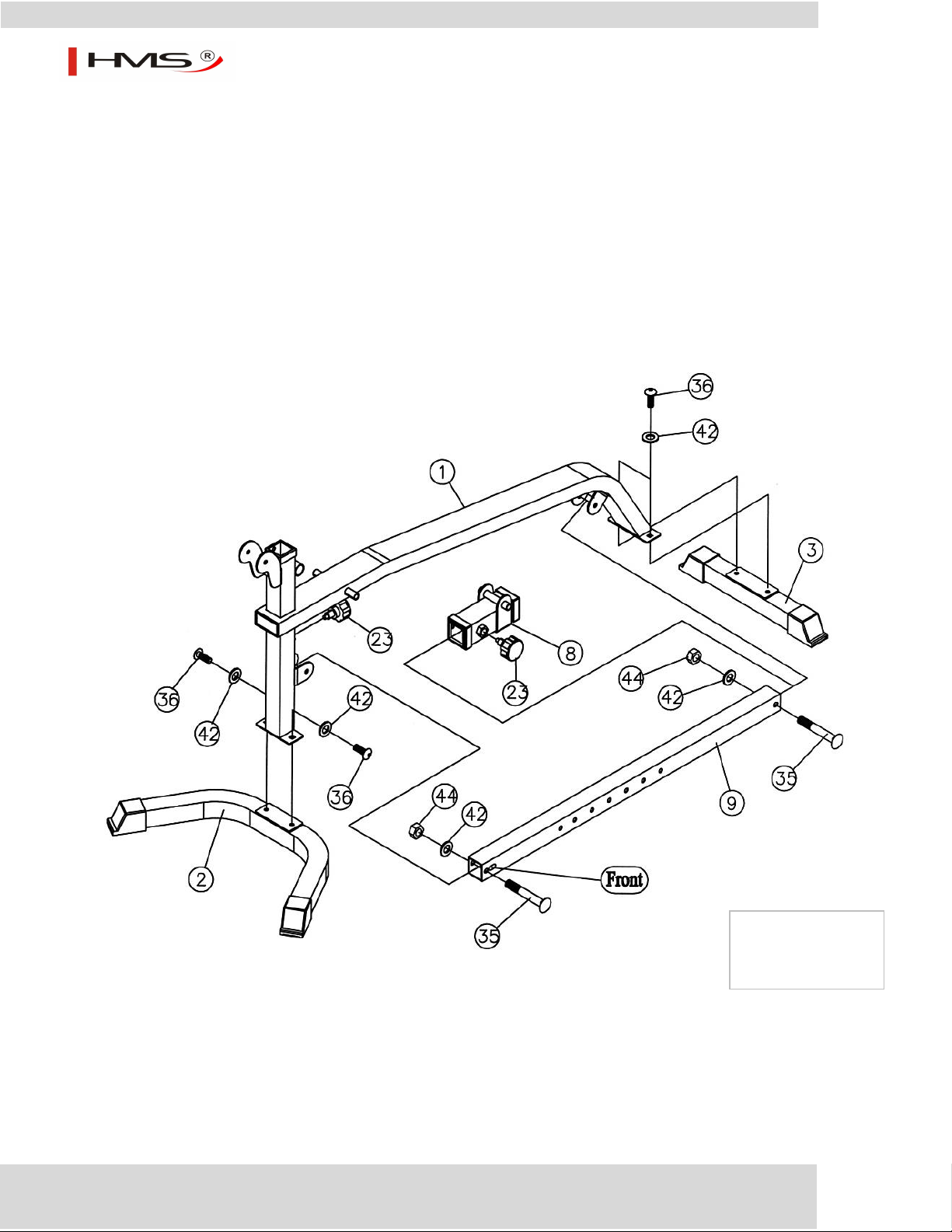

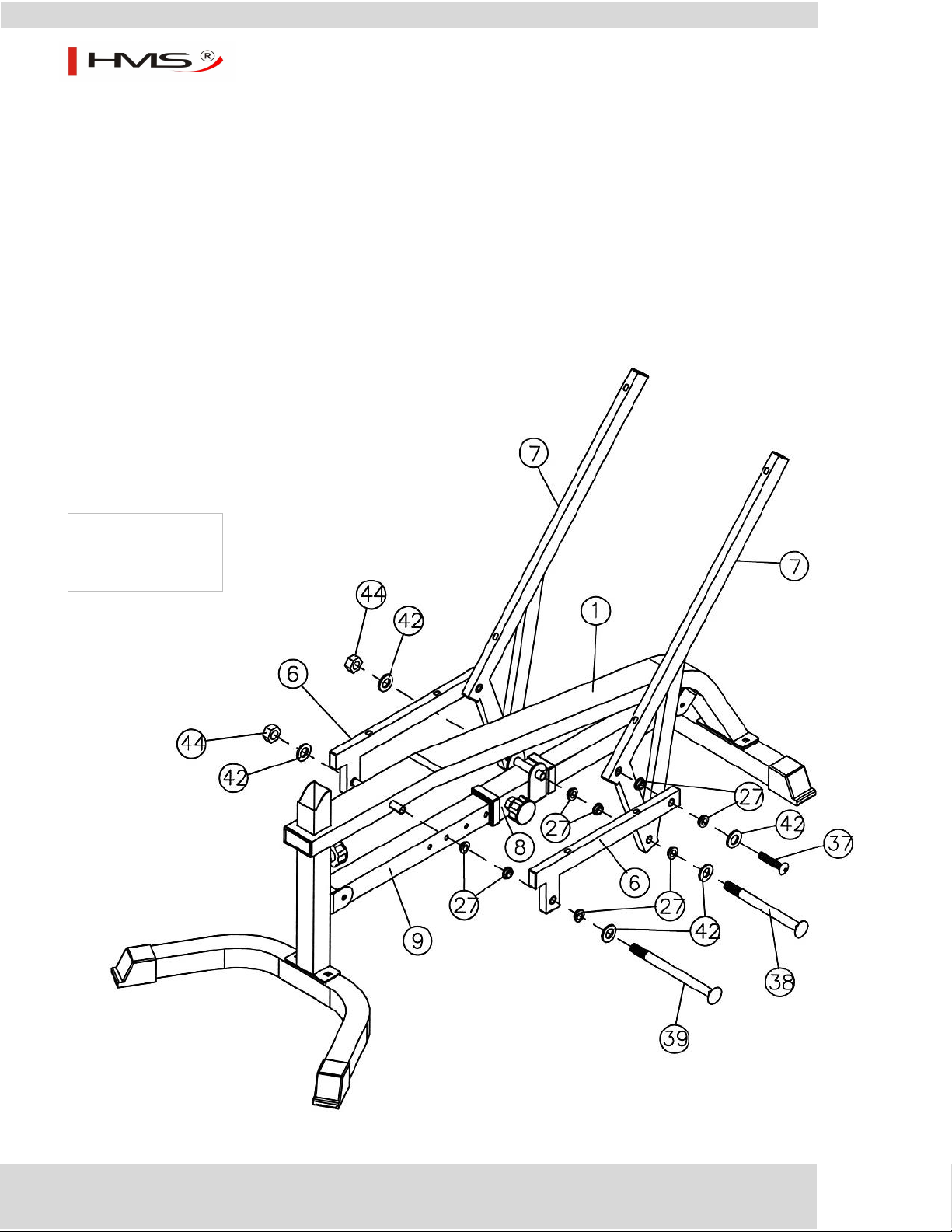

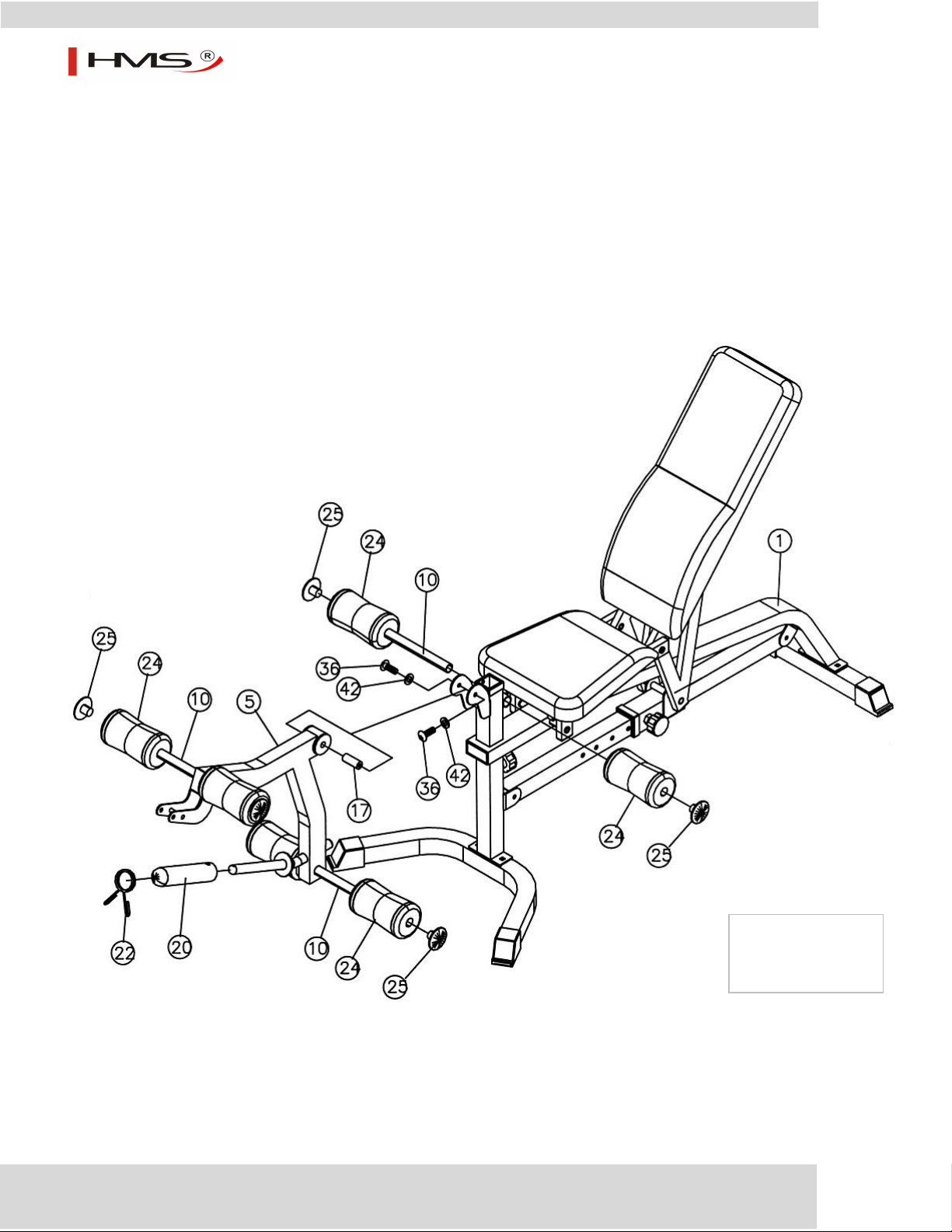

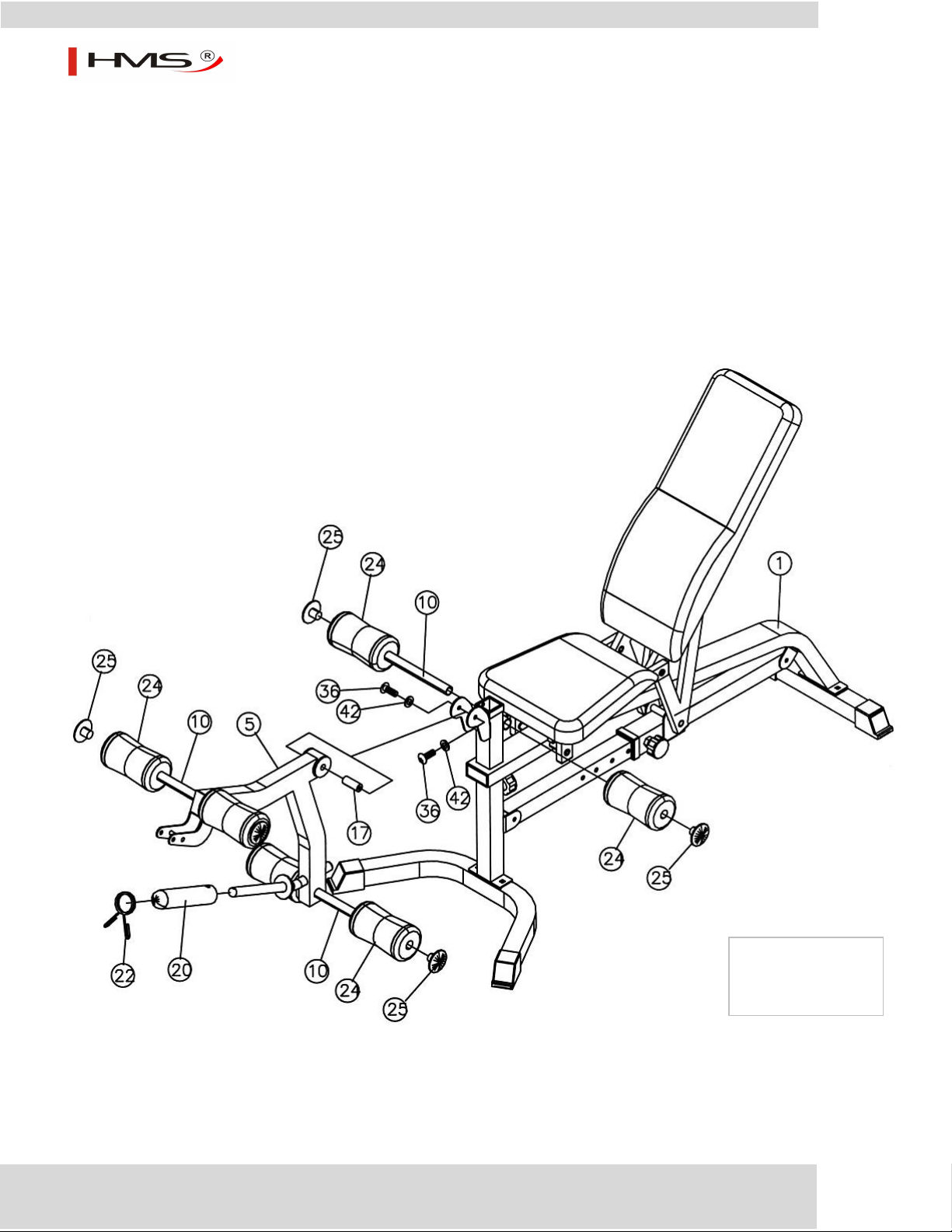

Zestaw części do montażu wielofunkcyjnej ławki do ćwiczeń

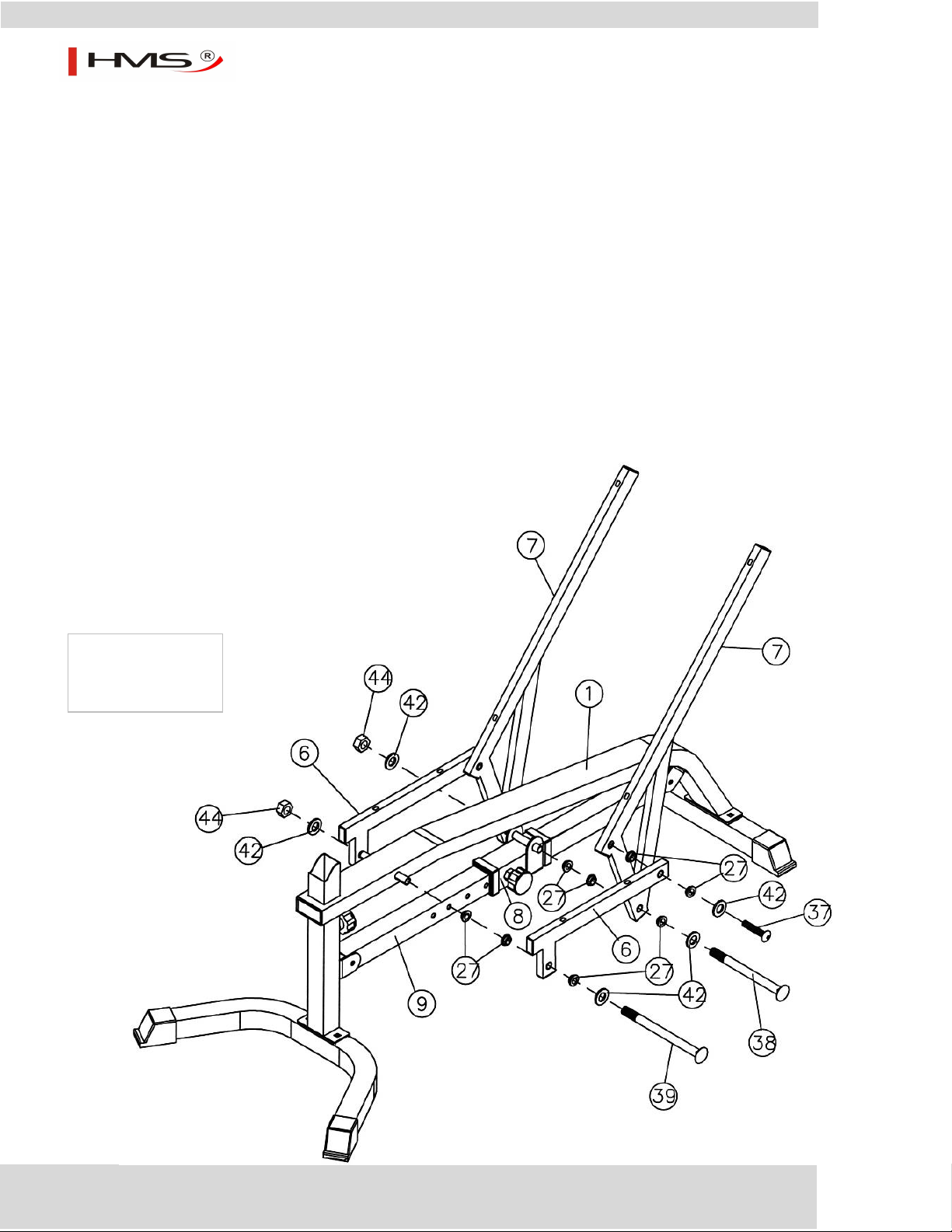

Nr 39 - śruba imbusowa (M10 x 8 1/4″), 1 szt.
Nr 38 - śruba imbusowa (M10 x 6 3/4″), 1 szt.
Nr 35 - śruba zamkowa (M10 x 2 1/2″), 2 szt.
Nr 37 - śruba imbusowa (M10 x 1 3/4″), 2 szt.
Nr 40 - śruba imbusowa (M8 x 2″), 8 szt.
Nr 36 - śruba imbusowa (M10 x 3/4″), 6 szt.
Nr 41 - śruba imbusowa (M8 x 5/8″), 2 szt.
Nr 21 - szpilka, 1 szt.
Nr 44 - nakrętka, 4 szt.
Nr 27 - tuleja, 16 szt.
Nr 17 - oś, 1 szt.
Nr 22 – zatrzask
sprężynowy, 1 szt.
Nr 42 – podkładka
(Φ 3/4″), 14 szt.
Nr 42 – podkładka
(Φ 5/8″), 10 szt.
24
Page 25

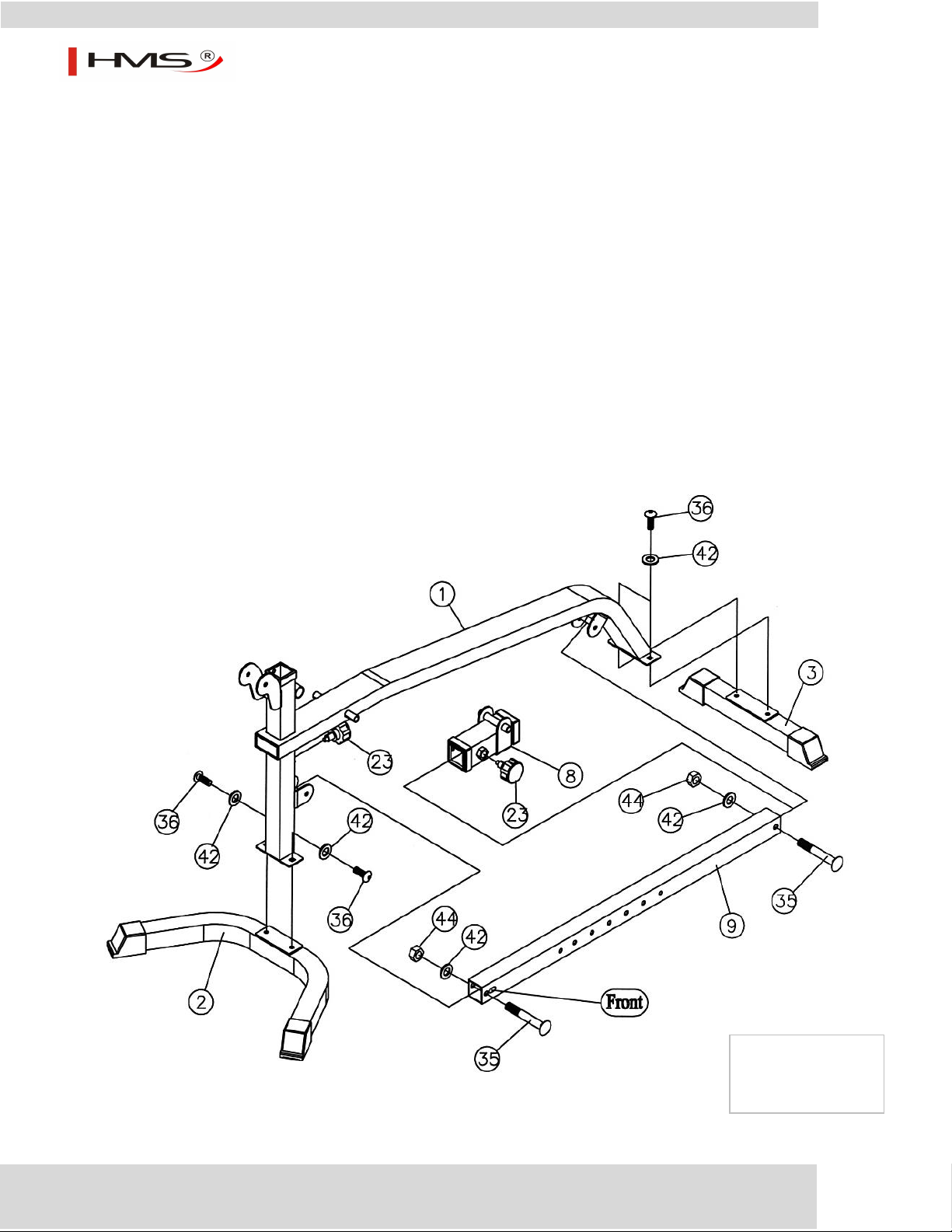

Diagram 1
Krok 1 (patrz diagram 1)
1) Przyłóż ramę główną (1) do przedniego i tylnego stabilizatora (2 i 3), a następnie połącz części przy
pomocy śrub (36) i podkładek (42). Włóż bolec (23) do utworu poniżej głównej ramy.
2) Nałóż przesuwną blokadę (8) na belkę regulacyjną (9). Dopasuj otwory a następnie włóż bolec (23)
w celu ustabilizowania pozycji blokady (8).
3) Połącz belkę regulacyjną (9) z ramą główną za pomocą śruby (35), podkładki (42) i nakrętki (44).
25
Page 26
Diagram 2
Krok 2 (patrz diagram 2)
1) Włóż cztery tuleje (27) do wspornika ramy (6).
2) Przyłóż wspornik oparcia (7) do tylnej strony wspornika ramy (6). Dopasuj otwory i połącz je za
pomocą śruby (37) i podkładki (42). Powtórz tę samą procedurą w celu zamontowania drugiej strony.
3) Włóż dwie tuleje do przesuwnej blokady (8), a następnie do wspornika oparcia (7). Dopasuj otwory
połącz je za pomocą śruby (38), podkładek (42) i nakrętki (44). Śruby powinny pozostać luźne.
4) Włóż tuleje do ramy głównej (1). Poluzuj pokrętło blokady z części (8). Przesuwna blokada powinna
się poruszać wzdłuż części (9). Przyłóż dwa wsporniki (6) do obu końców ramy głównej i przykręć je za pomocą śrub (39), podkładek (42) i nakrętek (44). Za pomocą pokrętła możesz zablokować teraz położenie oparcia.
26
Page 27
Diagram 3
Krok 3 (patrz diagram 3)
1) Ułóż oparcie (14) na wsporniku (7). Przykręć je śrubami (40) nie zapominając o podkładkach (43).
2) Ułóż siedzisko (13) na wsporniku (6). Przykręć je śrubami (40) nie zapominając o podkładkach (43).
27
Page 28
Diagram 4
Krok 4 (patrz diagram 4)
1) Nałóż trenażera nóg (5) na główną ramę (1), wtykając go w otwór wspornika. Umocuj całość za
pomocą osi (17), śrub (36) oraz podkładek (42).
2) Włóż tubę (10) do połowy otworu w głównej ramie (1). Teraz tuby w ten sam sposób stelażu
trenażera nóg (5). Nałóż na powyższe elementy piankowe rolki (24) i zabezpiecz je zaślepkami (25).
3) Wsuń rękaw olimpijski (20) na słupek umiejscowiony u podstawy trenażera nóg a następnie
zabezpiecz go zaciskiem sprężynowym (20).
28
Page 29
Diagram 5
Krok 5 (patrz diagram 5)
1) Połącz poduszkę pod ramiona (15) ze stelażem (4). Skręć je przy pomocy śrub (41) i podkładek (43).
Włóż stelaż (4) do przedniego otworu ramy głównej (1). Użyj pokrętła w celu regulacji położenia poduszki (15).
2) Zamontuj uchwyt (1) w otworze wspornika trenażera nóg (5). Zablokuj jego położenie za pomocą
szpilki (21).
3) Usuń szpilkę i uchwyt (11) gdy trenujesz nogi.
29
Page 30
Diagram zbiorczy
30
Page 31
Pełny wykaz części
Nr Nazwa części Ilość
1 Rama główna 1 2 Przedni stabilizator 1 3 Tylny stabilizator 1 4 Stelaż pod ramiona 1 5 Trenażer nóg 1 6 Wspornik siedziska 2 7 Wspornik oparcia 2 8 Blokada suwnicy 1 9 Belka regulacyjna 1 10 Tuba do montażu piankowej rolki 3 11 Uchwyt 1 12 Instrukcja 1 13 Poduszka siedziska 1 14 Deska oparcia 1 15 Oparcie pod ramiona 1 16 Uchwyt drążka do ćwiczenia ramion 2 17 Oś 1 18 Ø 2 3/8” tuleja 2 19 Narzędzie 2 20 Rękaw olimpijski 1 21 Szpilka 1 22 Zacisk sprężynowy 1 23 Pokrętło 2 24 Piankowa rolka 6 25 Zaślepka piankowej rolki 6 26 Ø 1” x ¾” tuleja 2 27 Tuleja 16 28 3 1/8” x 1 5/8” zaślepka 1 29 Ø 1” zaślepka stożkowa 1 30 Ø 1” zaślepka 1 31 1 5/8” x 2 3/8” zaślepka 2 32 1 5/8” x ¾” zaślepka 12 33 2” krążek 3 34 Zaślepka stabilizująca 4 35 M10 x 2 ½” śruba zamkowa 2 36 M10 x ¾” śruba imbusowa 6 37 M10 x 1 ¾” śruba imbusowa 2 38 M10 x 6 ¾” śruba imbusowa 1 39 M10 x 8 ¼” śruba imbusowa 1 40 M8 x 2” śruba imbusowa 8 41 M8 x 5/8” śruba imbusowa 2 42 Ø ¾” podkładka 14 43 Ø 5/8” podkładka 10 44 M10 nakrętka 4
1
1
1
31
Page 32
Zakres stosowania
Dział obsługi klienta:
ABISAL Sp. z o.o.
ul. Św. Elżbiety 6
41–905 Bytom
[email protected]
www.abisal.pl
www.hms-fitness.pl
Suwnica Atlas X2 jest urządzeniem klasy H przeznaczonym wyłącznie do użytku domowego. Nie może być używany w celach terapeutycznych, rehabilitacyjnych i komercyjnych.
32
Page 33
Nazwa artykułu:
(Pieczątka i podpis sprzedawcy)
Kod EAN:
Data sprzedaży:
Lp.
Data
zgłoszenia
Data
wydania
Przebieg napraw
Podpis odbierającego
(sklep, właściciel)
KARTA GWARANCYJNA
WARUNKI GWARANCJI
1. Sprzedawca w imieniu Gwaranta udziela gwarancji na terytorium RP na okres 24 miesięcy od daty sprzedaży.
2. Gwarancja będzie respektowana przez sklep lub serwis po przedstawieniu przez klienta:
- czytelnie i poprawnie wypełnionej karty gwarancyjnej z pieczątką sprzedaży oraz podpisem sprzedawcy
- ważnego dowodu zakupu sprzętu z datą sprzedaży / rachunku /
- reklamowanego towaru
3. Ewentualne wady i uszkodzenia ujawniane w okresie gwarancyjnym będą naprawiane bezpłatnie w terminie nie dłuższym niż 21 dni od daty dostarczenia towaru do sklepu lub serwisu.
4. W przypadku konieczności sprowadzenia części z importu okres gwarancji może się wydłużyć o czas niezbędny do jej sprowadzenia jednak nie dłużej niż o 40 dni.
5. Gwarancją nie są objęte: - Uszkodzenia mechaniczne i wywołane nimi wady,
- uszkodzenia i wady wynikłe wskutek niewłaściwego z przeznaczeniem użytkowania i przechowywania,
- niewłaściwy montaż i konserwacja,
- uszkodzenia i zużycie takich elementów jak: linki, paski, elementy gumowe, pedały, uchwyty z gąbki, kółka, łożyska itp.
6. Gwarancja traci ważność w przypadku: - Upływu terminu ważności,
- samodzielnych napraw,
- nieprzestrzegania zasad prawidłowej eksploatacji.
7. Duplikaty karty gwarancyjnej nie będą wydawane.
8. Produkt oddany do naprawy powinien być kompletny i czysty. W przypadku stwierdzenia braków ,serwis ma prawo odmówić przyjęcia do naprawy . W przypadku dostarczenia brudnego produktu serwis może odmówić jego przyjęcia lub też na koszt klienta za jego pisemną zgodą dokonać czyszczenia.
9. Gwarancją nie są objęte czynności związane z montażem ,konserwacją które zgodnie z instrukcją obsługi użytkownik zobowiązany jest wykonać we własnym zakresie.
10. Gwarant informuje również, że prowadzi serwis pogwarancyjny.
11. Towar powinien być w oryginalnym opakowaniu i zabezpieczony do wysyłki.
Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową.
SPRZĘT NIE JEST PRZEZNACZONY DO UŻYTKOWANIA W SIŁOWNIACH, KLUBACH KULTURYSTYCZNYCH, CENTRACH FITNESS ORAZ DO INNYCH CELÓW WYCZYNOWYCH.
ADNOTACJE O PRZEBIEGU NAPRAW:
33
Page 34
≥ 0,6m
≥ 0,6m
≥ 0,6m
≥ 0,6m
Owners manual
IMPORTANT SAFETY INFORMATION
This product has been designed for home use only and built for optimum safety. Please note the following safety precautions:
1. Before starting any exercise program you should consult your doctor to determine if you have any physical or health conditions that
could create a risk to your health and safety, or prevent you from using the equipment properly. Your doctor's advice is essential if you are taking medication that affects your heart rate, blood pressure or cholesterol level. This is especially important for persons over the age of 35, pregnant women, or those with pre-existing health problems or balance impairments.
2. Before using this equipment to exercise, always do stretching exercises to properly warm up.
3. Be aware of your body's signals. Incorrect or excessive exercise can damage your health. Stop exercising if you experience any of the
following symptoms: pain, tightness in your chest, irregular heartbeat, extreme shortness of breath, feeling light headed, dizzy or nauseous. If you do experience any of these conditions you should consult your doctor before continuing with exercise program. Injuries to health may result from incorrect or excessive training.
4. During exercises and after keep children and pets away from the equipment.
5. Use the equipment on a solid, flat level surface with a protective cover for your floor or carpet. Move all sharp objects.
6. Free area shall be not less than 0,6 m greater than the training
area in the directions from which the equipment is accessed. Free area must also include the area for emergency dismount. Where equipment is positioned adjacent to each other the value of the free area may be shared.
7. Before each use, visually inspect the unit including hardware and
resistance bends.
8. Before using the equipment, check if the nuts, bolts and other
bends are securely tightened.
9. Always use the equipment as indicated. If you find any defective
components whilst assembling or checking the equipment, or if you hear any unusual noise coming from the equipment while using, stop. Do not use the equipment until the problem has been rectified.
10. Do not insert any object into any openings.
11. Be aware of all regulation and constructions parts which may disturb during exercises.
12. The safety level of the equipment can only be maintained if it is regularly examined for damage and/or wear and tear.
13. Wear suitable clothing whilst using the equipment. Avoid wearing loose clothing which may get caught in the equipment or that may
restrict or prevent movement.
14. The equipment has been tested and certified according to EN ISO 20957-1 under class H. It is not suitable for therapeutic use.
15. Care must be taken when lifting or moving the equipment so as not to injure your back. Always use proper lifting techniques and/or
use assistance.
16. The equipment is designed for adult use only. Keep unsupervised children away from the equipment.
17. Assemble this unit as described in this manual. Use only parts from the set. Check all parts with the part list.
WARNING: READ ALL INSTRUCTIONS BEFORE USING ANY FITNESS EQUIPMENT. WE ASSUME NO RESPONSIBILITY FOR PERSONAL INJURY OR PROPERTY DAMAGE CAUSED BY OR THROUGH THE USE OF THIS PRODUCT
SPECIFICATIONS
Weight – 191 kg Dimensions – 242 x 205 x 219 cm Maximum weight of user – 135 kg
MAINTENANCE
Your unit has been carefully designed to require minimum maintenance. To ensure this, we recommend that you do the following: keep your unit clean by wiping sweat, dust or other residue off with a soft, clean cloth after each use. Always make sure that the bands are secure and show no signs of wear. Regularly check the tightness of nuts and bolts.
34
Page 35
Warning Label Placement
35
Page 36

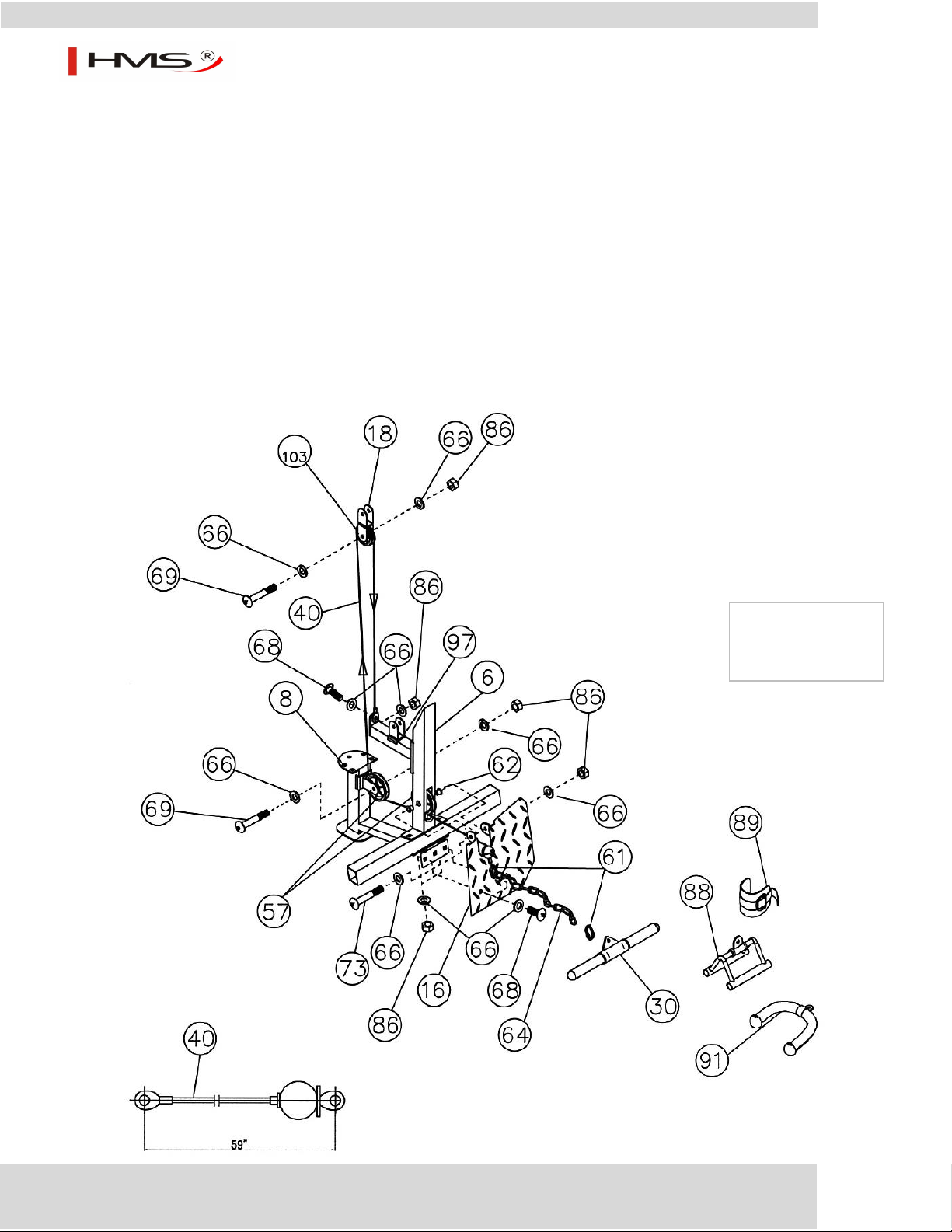

Smith Machine Hardware Pack
36
Page 37
37
Page 38
Diagram 1
Smith Machine Assembly Instruction
Tools Required Assembling the Machine: Two Adjustable Wrenches and Allen Wrenches.
NOTE: It is strongly recommended two or more people assembling this machine to avoid possible injury.
STEP 1 (See Diagram 1)
1) Connect the two Base Frames (#1) by a Cross Brace (#2) in the mid-span. Secure each end of The
Cross Brace with two M10 x 3 ½” Carriage Bolts (#79), one 4 ¾” x 2” Bracket (#36), two Ø ¾” Washers (#66), and two M10 Aircraft Nuts (#86).
2) NOTE: DO NOT tighten the Nuts and Bolts yet.
38
Page 39
STEP 2 (See Diagram 2)
1) Attach a Front Vertical Frame (#3) to the right Base Frame (#1). Secure it with two M10 x 3”
Carriage Bolts (#76), one 5 1/8” x 2 ¾” Bracket (#34), two Ø ¾” Washers (#66), and two M10 Aircraft Nuts (#86). Do not tighten the Nuts and Bolts yet.
2) Align a Ø 2 ½” Rubber Bumper (#59) to the hole on the Base Frame. Insert a Guide Rod (#25)
through the Rubber Bumper and into the Base Frame. Secure it with one M10 x 1” Allen Bolt (#68) and Ø ¾” Washer (#66).
3) Slide a Lower Safety Stop Frame (#92) onto the Guide Rod (#25). Secure the Safety Hook (#93) to
the Lower Safety Stop Frame (#92) with a M10 x 1” Allen Bolt (#68) and M10 Aircraft Nut (#86). Attach the Hook onto the back of the Front Vertical Beam (#3).
4) Slide a Safety Stop Frame (#26) onto the Guide Rod (#25).
5) Attach the hole on top of the Right Vertical Frame (#5) to the top of the Guide Rod (#25). Attach the
top of Right Vertical Frame (#5) to the top of Front Vertical Frame (#3). Attach the bottom of Right Vertical Frame (#5) to the Base Frame (#1).
6) Secure the Guide Rod (#25) to the Right Vertical Frame (#5) with one M10 x 1” Allen Bolt (#68) and
Ø ¾” Washer (#66).
7) Secure the Right Vertical Frame (#5) to the Base Frame with two M10 x 3” Carriage Bolts (#76), one
6 ¼” x 2” Bracket (#37), two Ø ¾” Washers (#66), and two M10 Aircraft Nuts (#86). Do not tighten the Nuts and Bolts yet.
8) Secure the Right Vertical Frame (#5) to the Front Vertical Beam (#3) with one Triangle Bracket (#33),
M10 x 3 1/8” Allen Bolt (#72), and ¾” Washer (#66) to the top hole. Secure the bottom two holes with two M10 x 3 3/8” Carriage Bolts (#78), ¾” Washers (#66) and M10 Aircraft Nuts (#86).
9) Repeat the above Procedures A through H to install the other side.
10) Attach the Front Top Beam (#15) to the Front Vertical Beams (#3) and the Triangle Brackets (#33).
Align the Holes. Secure each end with two M10 x 3 3/8” Carriage Bolts (#78), Ø ¾” Washers (#66), and M10 Aircraft Nuts (#86).
11) Do NOT tighten all the Nuts and Bolts yet.
39
Page 40
Diagram 2
40
Page 41
STEP 3 (See Diagram 3)
Diagram 3
1) Attach the Rear Vertical Beam (#6) to the top of the Cross Brace (#2). Attach the Weight Glide Base
(#8) to the Cross Brace from the Bottom. Align the holes. Secure them with two M10 x 3” Carriage Bolts (#76), Ø ¾” Washers (#66), and M10 Aircraft Nuts (#86).
2) Attach the Pulley Support Frame (#97) to the Rear Vertical Beam. Secure it with two M10 x 2 ¾”
Carriage Bolts (#75), one 4 ¾” x 2” Bracket (#36), two Ø ¾” Washers (#66), and two M10 Aircraft Nuts (#86).
3) Attach the Backrest Board (#38) to the Rear Vertical Beam. Secure it with two M8 x 2 ½” Allen Bolts
(#80) and Ø 5/8” Washers (#65).
41
Page 42
Diagram 4
STEP 4 (See Diagram 4)
1) Attach the Weight Glide Post (#7) onto the Weight Glide Base (#8). Secure it with four M10 x 1”
Carriage Bolts (#74), Ø ¾” Washers (#66) and M10 Aircraft Nuts (#86).
2) Slide the Sliding Weight Post (#14) onto the Chromed Post from the top. Place the Rear Upper
Frame (#9) onto the Weight Glide Post (#7) and Rear Vertical Beam (#6).
3) Align the holes. Secure the Rear Upper Frame to the Weight Glide Post with two M10 x 3” Allen
Bolts (#71), four Ø ¾” Washers (#66), and two M10 Aircraft Nuts (#86). Do not tighten the Nuts and Bolts yet.
4) Secure the Upper Frame to the Rear Vertical Beam (#6) with two M10 x 2 ¾” Carriage Bolts (#75),
¾” Washers (#66) and M10 Aircraft Nuts (#86).
42
Page 43
Diagram 5
STEP 5 (See Diagram 5)
1) Place the Left Upper Frame (#94) onto the Front Top Beam (#15). Secure it with two M10 x 3 1/8”
Carriage Bolts (#77), one 5 1/8” x 2 3/8” Bracket (#35), two Ø ¾” Washers (#66), and two M10 Aircraft Nuts (#86).
2) Secure the Left Upper Frame (#94) to the Rear Upper Frame with two M10 x 2 ¾” Carriage Bolts
(#75), one 4 ¾” x 2 ¾” Bracket (#101), two Ø ¾” Washers (#66), and M10 Aircraft Nuts (#86).
3) Insert a Cross-Over Swivel Pulley Bracket (#99) into the sleeve on the Left Upper Frame. Secure it
with one Ø 7/8” x 5/8” Bushing and two M6 x ¼” Allen Screws (#106).
4) Repeat procedures A, B and C above to install the Right Upper Frame (#95). Place a Pulley (#57) in
the opening on the Rear Upper Frame (#9). Secure the Pulley, the rear of Left & Right Upper Frames (#94 & 95), and the Rear Upper Frame (#9) all together with one M10 x 3 3/8” Allen Bolt (#73), two Ø ¾” Washers (#66), and one M10 Aircraft Nut (#86).
43
Page 44
STEP 6 (See Diagram 6)
1) Securely tighten all Nuts and Bolts previously installed.
2) Attach the Butterfly Base (#12) to the front of Rear Vertical Beam (#6). Attach the Butterfly Pulley
Bracket (#13) to the back of the Rear Vertical Beam. Align the holes. Secure them with two M10 x 2 ¾” Carriage Bolts (#75), Ø ¾” Washers (#66), and M10 Aircraft Nuts (#86).
3) Attach the Right Butterfly (#11) to the hole on the Butterfly Base. Secure it with one Lock Ring (#56),
Ø 1 ½” Washer (#67), M6 x 1 ¼” Allen Bolt (#83), and M6 Aircraft Nut (#85).
4) Attach the Butterfly Arm Pad (#39) to the Right Butterfly. Secure it with two M8 x 2 ½” Allen Bolts
(#80) and Ø 5/8” Washers (#65).
5) Repeat Procedures C and D above to install the other side.
6) Insert two Swivel Pulley Brackets (#20) into the holes on the Butterfly Pulley Bracket (#13). Secure
each Swivel Pulley Bracket with one Ø ¾” Washer (#66) and M10 Aircraft Nut (#86). Do not over tighten the Nuts. Make sure the Brackets are able to swivel.
44
Page 45
Diagram 6
45
Page 46
Cable Loop Diagram
46
Page 47
Diagram 7
STEP 7 (See Diagram 7 & Cable Loop Diagram)
1) Attach one end of 87” Butterfly Cable (#42) to the clip on Right Butterfly (#11). Draw the Cable to
the right Swivel Pulley Bracket (#20).
2) Attach a Pulley (#57) to the Bracket. Secure it with one M10 x 1 ¾” Allen Bolt (#69), two Ø ¾”
Washers (#66), and one M10 Aircraft Nut (#86).
3) Draw the Cable around the Pulley then downward. Attach a Single Floating Pulley Bracket (#19) to
the Cable. Repeat Procedure B above to install a Pulley. Let the Bracket hanging for now.
4) Draw the Cable around the Pulley then upward to the left Swivel Pulley Bracket. Repeat Procedure
B above to install a Pulley to the Bracket.
5) Draw the Cable around the Pulley then clip to the Left Butterfly (#10).
47
Page 48
STEP 8 (See Diagram 8 & Cable Loop Diagram)
1) Un-install the M10 x 1 1/8” Allen Bolt (#104) and M10 Aircraft Nut (#86) on the U-shaped Connector
on one end of the 229” Cable (41). Remove the U-shaped Connector, Big Washer, and Ball Stopper from the Cable.
2) Insert the end of Cable through the left Cross-over Swivel Pulley Bracket (#99). Attach a Pulley (#57)
to the Swivel Bracket and secure it with one M10 x 1 ¾” Allen Bolt (#69), two Ø ¾” Washers (#66), and one M10 Aircraft Nut (#86). Draw the Cable over the Pulley and pull it towards the back of the machine.
3) Draw the Cable along the Left Upper Frame (#94) to the opening on the rear of the Frame. Drop the
cable through the opening.
4) Attach a Pulley to the opening. Secure it with one M10 x 2 ½” Allen Bolt (#70), two Pulley Bushings
(#62), and one M10 Aircraft Nut (#86). Draw the Cable around the Pulley then downward.
5) Attach two Small Pulleys (#103) to the Triple Floating Pulley Bracket (#96). Secure them to the
Bracket with one M10 x 2 ¾” Allen Bolt (#105), two Ø ¾” Washers (#66), and one M10 Aircraft Nut (#86).
6) Draw the Cable around the back Pulley then upward to the bracket underneath the Rear Upper
Frame (#9). Install a Single Small Pulley Bracket (#98) to the bottom of Rear Upper Frame (#9). Secure it with one M10 x 1” Allen Bolt (#68), two Ø ¾” Washers (#66), and one M10 Aircraft Nut (#86). Install a Small Pulley to the Single Small Pulley Bracket.
7) Draw the Cable around the Small Pulley then downward to the Triple Floating Pulley Bracket. Draw
the Cable around the front Small Pulley then upward to the opening on the rear of Right Upper Frame (#95). Let the Triple Floating Pulley Bracket hanging for now.
8) Install a Pulley to the opening. Draw the Cable over the Pulley along the top of the Right Upper
Frame through the cable sleeve to the right Cross-over Swivel Pulley Bracket. Install a Pulley to the Bracket.
9) Re-install the Ball Stopper, Big Washer and the U-shaped Connector previously removed in
Procedure A above. Secure it with the M10 x 1 1/8” Allen Bolt (#104) and M10 Aircraft Nut (#86).
10) Connect a Single Handle Strap (#90) to each end of the Cable with a C-clip (#61).
11) When using the Lat Bar, remove one of the Strap and connect the Lat Bar to end of the Cable with a
Short Chain (#63) and two C-clips (#61).
48
Page 49
Diagram 8
49
Page 50
STEP 9 (See Diagram 9 & Cable Loop Diagram)
1) Attach one end of the 138” Sliding Weight Post Cable (#102) to the open bracket on the Sliding
Weight Post (#14). Secure it with one M10 x 1” Allen Bolt (#68), two Ø ¾” Washers (#66), and one M10 Aircraft Nut (#86).
2) Draw the Cable upward to the Pulley on the top of the Rear Upper Frame (#9) previously installed
in Step-5.
3) Draw the Cable around the Pulley then downward. Install a Small Pulley (#103) to a Double Floating
Pulley Bracket (#18).
4) Draw the Cable around the Pulley then to the Triple Floating Pulley Bracket (#96) previously
installed in Step-8.
5) Install a Small Pulley to the Bracket. Draw the Cable around the Small Pulley then downward to the
open bracket on the Pulley Support Frame (#97).
6) Install a Small Pulley to the bracket. Draw the Cable around the Small Pulley then upward.
7) Connect the Cable to a Short Chain (#63) with a C-clip (#61). Connect the Short Chain to the Single
Floating Pulley Bracket (#19) previously installed in Step-7. Secure the Chain with one M10 x 1” Allen Bolt (#68), two Ø ¾” Washers (#66), and one M10 Aircraft Nut (#86).
8) After completing the entire cable installations, come back to this Short Chain to adjust the tension
of the Cable system by adjusting the length of the Chain.
9) Install two Olympic Sleeves (#43) and Spring Clips (#60) onto the Sliding Weight Post (#14).
50
Page 51
Diagram 9
51
Page 52
STEP 10 (See Diagram 10)
Diagram 10
1) Attach the 59” Lower Cable (#40) to a Pulley (#57). Attach the Pulley to the lower opening on the
Rear Vertical Beam (#6). Secure it with the Foot Plate (#16), one M10 x 3 3/8” Allen Bolt (#73), two Ø ¾” Washers (#66), and one M10 Aircraft Nut (#86). Secure the Foot Plate to the Cross Brace (#2) with two M10 x1” Allen Bolts (#68), four Ø ¾” Washers (#66) and two M10 Aircraft Nuts (#86).
2) Draw the Cable underneath the Pulley to the open bracket on the Weight Glide Base (#8).
3) Install a Pulley to the bracket. Draw the Cable around the Pulley then upward to the Double
Floating Pulley Bracket (#18) previously installed in Step-9.
4) Install a Small Pulley (#103) to the Bracket. Draw the Cable around the Pulley then downward to
the open bracket on the Pulley Support Frame (#97). Secure the end of the Cable to the bracket with one M10 x 1” Allen Bolt (#68), two Ø ¾” Washers (#66) and one M10 Aircraft Nut (#86).
5) Connect the Shiver Bar (#30) to a Long Chain (#64) with a C-clip (#61). Connect the long Chain to
the Cable with another C-clip.
52
Page 53
Diagram 11
STEP 11 (See Diagram 11)
1) NOTE: Help of another person is strongly recommended for this step. Place the Lifting Sleeve (#27)
in between the two Safety Stop Frames (#26). Align the holes. Insert the Weight Bar (#28) into the Safety Stop Frame from one end and through the Lifting Sleeve (#27) to the other Safety Stop Frame on the opposite side. Secure the Weight Bar to each Safety Stop Frame with a M8 x 3/8” Allen Bolt (#81).
2) Turn the safety catch hook forward on the Lifting Sleeve to secure its position on the selected holes
on the Front Vertical Frames (#3). Attach a Long Olympic Sleeve (#44) to each end of the Weight Bar. Attach a Spring Clip (#60) to the Sleeve.
3) Attach six Weight Posts (#17) to the Left & Right Vertical Frames (#4&5). Secure each Weight Post
with two M10 x 2 ¾” Carriage Bolts (#75), one 4 ¾” x 2” Bracket (#36), two Ø ¾” Washers (#66), and two M10 Aircraft Nuts (#86).
4) Attach six Olympic Sleeves (#43) to the Weight Posts. Attach Spring Clips (#60) to the sleeves. Insert
the Left & Right Bar Holders (#21 & 22), the Left & Right Safety Catches (#23 & 24) into the selected holes on the Front Vertical Frames (#3).
53
Page 54
Exploded Diagram
54
Page 55
Parts List
Key No. Description Q’ty Key No. Q’ty
1 Base Frame 2 55 4 2 Cross Brace 1 56 2 3 Front Vertical Beam 2 57 10 4 Left Vertical Frame 1 58 1 5 Right Vertical Frame 1 59 2 6 Rear Vertical Beam 1 60 10 7 Weight Glide Post 1 61 5 8 Weight Glide Base 1 62 6 9 Rear Upper Frame 1 63 2 10 Left Butterfly 1 64 1 11 Right Butterfly 1 65 6 12 Butterfly Base 1 66 100 13 Butterfly Pulley Bracket 1 67 2 14 Sliding Weight Post 1 68 12 15 Front Top Beam 1 69 11 16 Foot Plate 1 70 2 17 Weight Post 6 71 2 18 Double Floating Pulley Bracket 1 72 2 19 Single Floating Pulley Bracket 1 73 2 20 Swivel Pulley Bracket 2 74 4 21 Left Bar Holder 1 75 23 Right Bar Holder 1 76 10 23 Left Safety Catch 1 77 24 Right Safety Catch 1 78 25 Guide Rod 2 79 4 26 Safety Stop Frame 2 80 6 27 Lifting Sleeve 1 81 2 28 Weight Bar 1 82 1 29 Lat Bar 1 83 2 30 Shiver Bar 1 84 8 31 Curl Handle 1 85 2 32 Chrome Panel 2 86 82 33 Triangle Bracket 2 87 6 34 5 1/8” x 2 ¾” Bracket 2 88 1 35 5 1/8” x 2 3/8” Bracket 2 89 1 36 4 ¾” x 2” Bracket 9 90 2 37 6 ¼” x 2” Bracket 2 91 1 38 Backrest Board 1 92 2 39 Butterfly Arm Pad 2 93 2 40 59” Lower Cable 1 94 1 41 229” Upper Cable 1 95 42 87” Butterfly Cable 1 96 Triple Floating Pulley Bracket 43 Olympic Sleeve 8 97 1 44 Long Olympic Sleeve 2 98 1 45 Curl Bar Handle Grip 2 99 46 Lat Bar Grip 2 100 2 47 Ø 1” x 3 1/8” Bushing 2 101 2 48 Ø 1 ½” x 1” Bushing 2 102 1 49 1 ½” Square End Cap 2 103 7 50 1 ¾” Square End Cap 7 104 2
51 2 3/8” Square End Cap 2 105 1
52 2 ¾” x 2” End Cap 2 106
Description
Sliding Sleeve Lock Ring Pulley Ø 1 ¾” Rubber Bumper Ø 2 ½” Rubber Bumper Spring Clip C-clip Pulley Bushing Short Chain Long Chain Ø 5/8” Washer Ø ¾” Washer Ø 1 ½” Washer M10 x 1” Allen Bolt M10 x 1 ¾” Allen Bolt M10 x 2 ½” Allen Bolt M10 x 3” Allen Bolt M10 x 3 1/8” Allen Bolt M10 x 3 3/8” Allen Bolt M10 x 1” Carriage Bolt M10 x 2 ¾” Carriage Bolt M10 x 3” Carriage Bolt M10 x 3 1/8” Carriage Bolt M10 x 3 3/8” Carriage Bolt M10 x 3 ½” Carriage Bolt M8 x 2 ½” Allen Bolt M8 x 3/8” Allen Bolt M6 x 5/8” Philips Screw M6 x 1 ¼” Allen Bolt Chrome Panel Screw M6 Aircraft Nut M10 Aircraft Nut Ø 1” End Cap V Bar Ankle Strap Single Handle Strap Triceps Rope Lower Safety Stop Frame Safety Hook Left Upper Frame Right Upper Frame
Pulley Support Frame
Single Small Pulley Bracket Cross-Over Swivel Pulley Bracket Ø 7/8” x Ø 5/8” Bushing 4 ¾” x 2 ¾” Bracket 138” Sliding Weight Post Cable Small Pulley M10 x 1 1/8” Allen Bolt M10 x 2 ¾” Allen Bolt M6 x ¼” Allen Screw
22
1 1
2
4
4 8
55
Page 56
53 Ø 1” Cone-shaped End Cap 12 107 Linear Bearing 4 54 2 3/8” x 2” Sleeve 2 108 Linear Bearing Sleeve 4
109 M6 x ¼” Philips Screw 4
56
Page 57
Multi-Purpose Bench Hardware Pack
57
Page 58
Diagram 1
Multi-Purpose Bench Assembly Instruction
Tools Required Assembling the Machine: Two Adjustable Wrenches and Allen Wrenches. NOTE: It is strongly recommended this machine be assembled by two or more people to avoid possible injury.
STEP 1 (See Diagram 1)
1) Attach the Main Frame (#1) to the Front & Rear Stabilizers (#2 & 3). Secure each end with two M10
x ¾” Allen Bolts (#36) and ¾” Washers (#42). Attach a Lock Knob (#23) to the hole underneath the Main Frame.
2) Slide the Sliding Block (#8) onto the Incline Adjustment Bar (#9). Align the hole then secure it with a
Lock Knob (#23) to hold the Sliding Block in position.
3) Attach the Incline Adjustment Bar to the brackets on the Main Frame. Secure each end with one
M10 x 2 ½” Carriage Bolt (#35), ¾” Washer (#42), and M10 Aircraft Nut (#44).
58
Page 59
Diagram 2
STEP 2 (See Diagram 2)
1) Attach four Bushings (#27) to a Seat Support Frame (#6).
2) Attach a Backrest Support (#7) to the rear of the Seat Support Frame (#6). Align the holes and
secure them with one M10 x 1 ¾” Allen Bolt (#37) and ¾” Washer (#42). Repeat the same procedure to install the other side.
3) Attach two Bushings to the pivot on the Sliding Block (#8). Attach two Bushings to each Backrest
Supports (#7). Align the holes and secure them with one M10 x 6 ¾” Allen Bolt (#38), two ¾” Washers (#42), and one M10 Aircraft Nut (#44). Do not over tighten the nut and bolt. The Supports need to swivel on the Bolt.
4) Attach two Bushings to the pivot on the Main Frame (#1). Loosen and pull the Lock Knob on the
Sliding Block (#8). The Sliding Block needs to be able to slide on the Chromed Incline Adjustment Bar (#9). Align the two Seat Support Frames (#6) to both ends of the pivot on Main Frame. Secure them with one M10 x 8 ¼” Allen Bolt (#39), two ¾” Washers (#42), and one M10 Aircraft Nut (#44). Use the Lock Knob on the Sliding Block (#8) to adjust and secure the backrest incline position.
59
Page 60
Diagram 3
STEP 3 (See Diagram 3)
1) Place the Backrest Board (#14) onto the Backrest Supports (#7). Secure it with four M8 x 2” Allen
Bolts (#40) and 5/8” Washers (#43).
2) Place the Seat Pad (#13) onto the Seat Support Frames (#6). Secure it with four M8 x 2” Allen Bolts
(#40) and 5/8” Washers (#43).
60
Page 61
Diagram 4
STEP 4 (See Diagram 4)
1) Attach the Leg Developer (#5) to the open bracket on the Main Frame (#1). Secure it with an Axle
(#17), two M10 x ¾” Allen Bolts (#36), and two ¾” Washers (#42).
2) Insert one Foam Tube (#10) halfway through the hole on the Main Frame. Insert two Foam Tubes
halfway through the holes on the Leg Developer (#5). Push six Foam Rolls (#24) onto the Tubes from both ends. Plug six Foam Roll End Caps (#25) into the Tubes.
3) Slide the Olympic Sleeve (#20) onto the weight post on the Leg Developer. Attach a Spring Clip (#22) to
the Sleeve.
61
Page 62
Diagram 5
STEP 5 (See Diagram 5)
1) Attach the Arm Curl Pad (#15) to the Arm Curl Stand (#4). Secure it with two M8 x 5/8” Allen Bolts
(#41) and two 5/8” Washers (#43). Insert the Arm Curl Stand into the front opening on the Main Frame (#1). Use the Lock Knob to hold the desired Arm Curl height.
2) Attach the Arm Curl Handle (#11) to the open bracket on the Leg Developer (#5). Lock it with a Lock
Pin (#21).
3) Remove the Pin and Arm Curl Handle when using the Leg Developer to exercise.
62
Page 63
Bench Exploded Diagram
63
Page 64
Multi-Purpose Bench Parts List
Key No. Description Q’ty
1 Main Frame 1 2 Front Stabilizer 1 3 Rear Stabilizer 1 4 Arm Curl Stand 1 5 Leg Developer 1 6 Seat Support Frame 2 7 Backrest Support 2 8 Sliding Block 1 9 Incline Adjustment Bar 1 10 Foam Tube 3 11 Arm Curl Handle 1 12 Manual 1 13 Seat Pad 1 14 Backrest Board 1 15 Arm Curl Pad 1 16 Curl Bar Handle Grip 2 17 Axle 1 18 Ø 2 3/8” Bushing 2 19 Tool 2 20 Olympic Sleeve 21 Lock Pin 1 22 Spring Clip 1 23 Lock Knob 2 24 Foam Roll 6 25 Foam Roll End Cap 6 26 Ø 1” x ¾” Bushing 2 27 Bushing 28 3 1/8” x 1 5/8” End Cap 1 29 Ø 1” Cone-shaped End Cap 1 30 Ø 1” End Cap 1 31 1 5/8” x 2 3/8” End Cap 2 32 1 5/8” x ¾” End Cap 12 33 2” Sliding Block Sleeve 3 34 Stabilizer End Cap 4 35 M10 x 2 ½” Carriage Bolt 2 36 M10 x ¾” Allen Bolt 6 37 M10 x 1 ¾” Allen Bolt 2 38 M10 x 6 ¾” Allen Bolt 1 39 M10 x 8 ¼” Allen Bolt 1 40 M8 x 2” Allen Bolt 8 41 M8 x 5/8” Allen Bolt 2 42 Ø ¾” Washer 14 43 Ø 5/8” Washer 10 44 M10 Aircraft Nut 4
1
16
64
Page 65
Consumer service department:
ABISAL Sp. z o.o.
ul. Św. Elżbiety 6
41–905 Bytom
[email protected]
www.abisal.pl
www.hms-fitness.pl
Terms of references
Home gym is use for all body exercises . Home gym Atlas X2 is H class item. Unit is not intended for commercial use therapy or rehabilitation.
65
Page 66
Zachovejte volný prostor větší než 0,6m od výše
zobrazeného tréninkového prostoru.
≥ 0,6m
≥ 0,6m
≥ 0,6m
≥ 0,6m
BEZPEČNOSTNÍ POKYNY
Výrobek je určen výlučně k domácímu použití a byl navržen tak, aby byla zajištěna optimální bezpečnost. Dodržujte následující pokyny:
1. V případě možnosti existence zdravotních překážek ve využívání tohoto zařízení se před započetím tréninku poraďte s lékařem. Rozhodnutí lékaře je nezbytné především v případě používání léků ovlivňujících práci srdce, krevní tlak a hladinu cholesterolu. Rozhodnutí je nezbytné i v případě osob starších 35 let, které mají zdravotní problémy.
2. Před započetím tréninku vždy proveďte rozcvičku.
3. Dávejte si pozor na znepokojující signály. Nevhodné nebo nadměrné cvičení je zdraví nebezpečné. Pokud se během tréninku objeví bolesti hlavy, závrať, bolest na hrudi, nepravidelný srdeční rytmus nebo jiné znepokojivé signály, okamžitě přerušte trénink a poraďte se s lékařem ohledně pokračování v tréninku. Úrazy mohou být způsobeny nepravidelným nebo příliš intenzivním tréninkem.
4. V průběhu tréninku a po jeho ukončení zajistěte, aby k zařízení neměly přístup děti a zvířata.
5. Zařízení postavte na suchý, stabilní a řádně vyrovnaný povrch. Z bezprostřední blízkosti zařízení odstraňte všechny ostré předměty. Zařízení chraňte před vlhkostí, případné nerovnosti povrchu vyrovnejte. Doporučujeme použít speciální antiskluzovou podložku, která zabrání posouvání se zařízení během tréninku.
6. Volný prostor by neměl být menší než 0,6m a větší než dostupný tréninkový prostor. Volný prostor musí zahrnovat také prostor pro bezpečné nouzové opuštění zařízení. Tam, kde jsou zařízení umístěna vedle sebe, může být velikost volného prostoru rozdělena.
7. Před prvním použitím, a dále v pravidelných intervalech, je potřeba kontrolovat upevnění šroubů a ostatních spojů.
8. Před započetím tréninku zjistěte upevnění jednotlivých částí a šroubů, které je spojují. Trénink je možné započít pouze v případě, že je zařízení řádně sestaveno.
9. Zařízení by mělo být pravidelně kontrolováno z hlediska opotřebení a poškození, pouze tehdy budou splněny bezpečnostní podmínky. Zvláštní pozornost je potřeba věnovat potahu a pěnovkám, které podléhají opotřebení nejrychleji. Poškozené části je potřeba co nejrychleji opravit nebo vyměnit-do té doby není možno zařízení používat.
10. Do otvorů nevkládejte žádné předměty.
11. Dávejte pozor na čouhající regulační části a jiné konstrukční části, které by při tréninku mohly překážet.
12. Zařízení využívejte pouze v souladu s jeho určením. Jestliže bude některá část poškozena nebo opotřebena nebo se během tréninku objeví znepokojující zvuky, okamžitě přerušte trénink. Nepoužívejte zařízení, dokud nebude závada odstraněna.
13. Cvičte v pohodlném oblečení a sportovní obuvi. Vyhýbejte se volnému oblečení, které by se mohlo o vyčnívající části zachytit, nebo by mohly omezovat volnost pohybu.
14. Zařízení spadá do třídy H podle normy EN ISO 20957-1 a je určeno k výlučně domácímu použití. Nemůže být použito k terapeutickým, rehabilitačním nebo komerčním účelům.
15. Během zvedání nebo přenášení tohoto zařízení je potřeba mít správné držení těla, aby nedošlo k poškození páteře.
16. Zařízení je určeno pouze pro osoby dospělé. Děti bez dozoru držte v bezpečné vzdálenosti od zařízení.
17. Při montáži zařízení je potřeba přesně dodržovat návod a používat pouze části, které patří k zařízení. Před započetím montáže je potřeba zkontrolovat, zda všechny části, které jsou v seznamu, byly dodány.
UPOZORNĚNÍ: PŘED POUŽITÍM FITNESS ZAŘÍZENÍ SI PŘEČTĚTE NÁVOD. NENESEME ZODPOVĚDNOST ZA ZRANĚNÍ UŽIVATELE NEBO POŠKOZENÍ PŘEDMĚTŮ, V DŮSLEDKU NESPRÁVNÉHO POUŽÍVÁNÍ ZAŘÍZENÍ.
TECHNICKÁ DATA
Hmotnost netto – 191 kg Rozměry po rozložení – 242 x 205 x 219 cm Max.hmotnost uživatele – 135 kg
ÚDRŽBA: K čištění zařízení nepoužívejte agresivní čisticí prostředky. K odstraňování špíny a prachu používejte měkký, vlhký hadřík. Zařízení přechovávejte na suchých místech tak, aby bylo chráněno před vlhkostí a korozí.
66
Page 67
Umístění bezpečnostních nálepek
67
Page 68
Seznam montážních částí
Č. 105 – imbusový šroub (M10 x 2 3/4″), 1 ks
Č. 71 – imbusový šroub (M10 x 3″), 2 ks
Č. 72 – imbusový šroub (M10 x 3 1/8″), 2 ks
Č. 70 – imbusový šroub (M10 x 2 1/2″), 2 ks
Č. 80 – imbusový šroub (M8 x 2 1/2″), 6 ks
Č. 69 – imbusový šroub (M10 x 1 3/4″), 11 ks
Č. 83 – imbusový šroub (M6 x 1 1/4″), 2 ks
Č. 104 – imbusový šroub (M10 x 1 1/8″), 2 ks
Č. 74 – blokační šroub (M10 x 1″), 4 ks
Č. 68 – imbusový šroub (M10 x 1″), 12 ks
Č. 106 – imbusový vrut (M6 x 1/4″), 4 ks
Č. 62 – objímka kladky,
6 ks
Č. 73 – imbusový šroub (M10 x 3 3/8″), 2 ks.
68
Page 69
Č. 79 – blokační šroub (M10 x 3 1/2″), 4 ks
Č. 77 – blokační šroub (M10 x 3 1/8″), 4 ks
Č. 78 – blokační šroub (M10 x 3 3/8″), 8ks
Č. 67 – podložka
(Φ 1 1/2″), 2 ks
Č. 76 – blokační zámek (M10 x 3″), 10 ks
Č. 66 – podložka (Φ 3/4″), 100 ks
Č. 65 – podložka
(Φ 5/8″), 6 ks
Č. 86 – matka
(M10), 82 ks
Č. 85 – matka
(M6), 2 ks
Č. 56 – bezpečnostní
prstenec, 2 ks
Č. 75 – blokační šroub (M10 x 2 3/4″), 22 ks
69
Page 70
Obr. 1
Návod montáže
Krok 1 (viz obr. 1)
1) Spojte dva hlavní rámy (1) se zpevňujícím příčníkem (2). Každý konec příčníku zabezpečte dvěma
šrouby (79), jednou vzpěrou (36), podložkami (66) a matkami (86). Šrouby a matky příliš nedotahujte.
70
Page 71
Krok 2 (viz obr. 2)
1) Přiložte přední svislou tyč (3) k hlavnímu rámu (1). Spojte je pomocí šroubů (76), zpevňující destičky
(34), podložek (66) a matek (86). Šrouby a matky příliš nedotahujte.
2) Nárazník (59) přiložte k montážnímu otvoru hlavního rámu. Protáhněte kolejnici (25) nárazníkem a
připevněte ji k hlavnímu rámu pomocí jednoho šroubu (68) a podložky (66).
3) Nasaďte bezpečnostní mechanismus (92) na kolejnici (25). Připevněte bezpečnostní hák (93) k
bezpečnostnímu mechanismu (92) pomocí šroubu (68) a matky (86). Pak jej zahákněte o zadní část přední svislé tyče (3).
4) Nasaďte rám bezpečnostního mechanismu (26) na kolejnici (25).
5) Do montážního otvoru nacházejícího se v horní části pravého svislého rámu (5) vložte kolejnici (25).
Přiložte pravý svislý rám (5) k horní části přední svislé tyče (3) a dopasujte je. Stejným způsobem dopasujte jejich dolní části.
6) Připevněte kolejnici (25) k pravému svislému rámu (5) pomocí šroubů (68) a podložky (66).
7) Připevněte pravý svislý rám (5) k základně pomocí šroubů (76), zpevňující destičky (37), podložek
(66) a matek (86). Šrouby a matky příliš nedotahujte.
8) Připevněte pravý svislý rám (5) k přednímu svislému profilu (3) pomocí zpevňující destičky (33),
šroubu (72) a podložky (66). Nakonec je pomocí šroubů (78), podložek (66) a matek (86) připevněte k hlavnímu rámu.
9) Za účelem instalace levé strany zařízení opakujte body 1 – 8.
10) Přiložte přední horní profil (15) k předním svislým profilům (3) a trojíté zpevňovací destičce (33).
Dopasujte otvory a vše zpevněte pomocí šroubů (78), podložek (66) a matek (86).
11) Zatím šrouby nedotahujte.
71
Page 72
Obr. 2
72
Page 73
Obr. 3
Krok 3 (viz obr. 3)
1) Přiložte zadní svislý rám (6) ke zpevňujícímu příčníku (2). Nyní přiložte základnu pojezdu závaží (8)
ke spodní straně příčníku (2). Vše zpevněte pomocí šroubů (75), zpevňující destičky (36), podložek (66) a matek (86).
2) Dopasujte vzpěru mechanismu pásového kola (97) k zadnímu svislému profilu. Spojte je pomocí
šroubů (75), zpevňovací destičky (36), podložek (66) a matek (86).
3) Přiložte opěradlo (38) k zadnímu svislému profilu a spojte je pomocí šroubů (80) a podložek (65).
73
Page 74
Krok 4 (viz obr. 4)
Obr. 4
1) Spojte sloupek pojezdu závaží (7) se základnou pojezdu závaží (8) pomocí šroubů (74), podložek (66)
a matek (86).
2) Nasaďte část (14) na sloupek (7). Nasaďte zadní horní rám (9) na sloupek pojezdu závaží (7) a zadní
svislý profil (6).
3) Dopasujte k sobě otvory. Připevněte zadní horní rám k základně pojezdu závaží (8) pomocí šroubů
(71), podložek (66) a matek (86). Šrouby nedotahujte.
4) Spojte horní rám se zadním svislým profilem (6) pomocí šroubů (75), podložek (66) a matek (86).
74
Page 75
Obr. 5
Krok 5 (viz obr. 5)
1) Položte levý horní rám (94) na přední horní profil (15) a spojte je pomocí šroubů (77), zpevňující
destičky (35), podložek (66) a matek (86).
2) Připevněte levý horní rám (94) k zadnímu hornímu rámu pomocí šroubů (75), zpevňující destičky
(101), podložek (66) a matek (86).
3) Vložte otočný držák kladky (99) do místa pro to určeného na levém horním rámu a připevněte jej
pomocí objímky (100) a šroubu (106).
4) Popsaný postup z předchozích bodů opakujte za účelem instalace pravého horního rámu (95).
Vložte kladku (57) do otvoru v zadním horním rámu (9). Kroužek připevněte spojením obou zadních horních rámů (pravý a levý). Požijte šroub (73), podložku (66) a matku (86).
75
Page 76
Obr. 6
Krok 6 (viz obr. 6)
1) V tomto okamžiku můžete dotáhnout všechny do té doby použité šrouby a matky.
2) Přiložte základnu „motýlku” (12) k přední části zadního svislého profilu (6). Přiložte rám kladky
„motýlku” (13) ze zadní části zadního svislého profilu. Dopasujte otvory a dále vše spojte pomocí šroubů (75), podložek (66) a matek (86).
3) Přiložte pravý rám „motýlku” (11) k montážnímu otvoru základny (12) a dotáhněte jej šrouby (80) a
podložkami (65).
4) Za účelem připevnění druhé strany opakujte postup z bodů 2) a 3).
5) Vložte držáky kladek (20) do otvorů rámu kladek (13). Vše spojte pomocí podložky (66) a matky (86).
Neutahujte je příliš. Ujistěte se, že se držáky volně pohybují.
76
Page 77
Nákres obvodu lanek
77
Page 78
Obr. 7
Krok 7 (viz obr. 7 a nákres obvodu lanek)
1) Připevněte jeden konec lanka (42) k pravému rameni „motýlku” (11). Protáhněte lanko pravým
držákem kladky (20).
2) Připevněte kladku (57) do jejího držadla pomocí šroubu (69), podložek (66) a matek (86).
3) Protáhněte lanko kolem kladky a dále jej veďte dolů. Připevněte držák kladky (19) k lanku. Za
účelem instalace kladky opakujte bod 2. Držák společně s kladkou by měly volně viset na lanku.
4) Veďte lanko kolem visící kladky a dále nahoru k levému držáku kladky. Za účelem instalace kladky
do držáku opakujte bod 2.
5) Protáhněte lanko kolem kladky a připevněte ho k levému rameni „motýlku” (10).
78
Page 79
Krok 8 (viz obr. 8)
1) Odšroubujte šroub (104) a matku (86) od U-karabiny připevněné k lanku (41).
2) Přeložte konec lanka přes levý otočný držák (99). Připevněte kladku (57) k držáku a vše spojte
šroubem (69), podložkami (66) a matkou (86). Protáhněte lanko kladkou ve směru zadní části zařízení.
3) Protáhněte lanko podél levého horního rámu (94) a dále ho protáhněte otvorem na jeho konci.
4) Připevněte kladku k otvoru pomocí šroubů (70), objímek (62) a matek (86). Protáhněte lanko kolem
kladky a dále jej veďte dolů.
5) Připevněte dvě malé kladky (103) k trojitému držáku kladek (96) pomocí šroubů (105), podložek
(66) a matek (86).
6) Protáhněte lanko kolem kladky a dále nahoru k držáku kladky pod zadním horním rámem (9).
Připevněte malý držák kladky (98) k dolní straně zadního horního rámu (9) pomocí šroubu (68), podložek (66) a matky (86). Připevněte malou kladku do držáku.
7) Veďte lanko kolem malé kladky a dále dolů k trojitému držáku kladek. Protáhněte lanko kolem
přední kladky a dále jej veďte nahoru do zadního otvoru pravého zadního rámu (95). Nechte trojitý držák volně viset.
8) Připevněte kladku do držáku. Protáhněte lanko nad kladkou a veďte ho podél pravého horního
rámu přes kryt lanka k pravému držáku kladky. Připevněte kladku k držáku.
9) Zpátky připevněte části odmontované v bodu 1. Vše zpevněte pomocí šroubu (104) a matky (86).
10) Spojte držadlo-pás (90) s oběma konci lanka pomocí C-karabiny (61).
11) Za účelem připevnění horní hřídele nejdříve odstraňte držadlo-pás (90) a dále připevněte hřídel
pomocí krátkého řetězu (63) a dvou C-karabin (61).
79
Page 80
Obr. 8
80
Page 81
Krok 9 (viz obr.9)
1) Vložte jeden konec lanka (102) do otvoru sloupku pojezdu závaží (14) a připevněte jej pomocí
šroubu (68), podložek (66) a matky (86).
2) Protáhněte lanko nahoru ke kladce připevněné k zadnímu hornímu profilu (9), nainstalované v
kroku 5.
3) Protáhněte lanko kolem kladky a veďte ho dolů. Připevněte malou kladku (103) k dvojitému držáku
(18).
4) Protáhněte lanko kolem kladky a dále trojitého držáku kladky (96) nainstalované v kroku 8.
5) Připevněte malý kroužek do držáku. Protáhněte lanko kolem ní a veďte jej dolů do otevřené vzpěry
pásového mechanismu (97).
6) Připevněte kladku do držáku. Protáhněte lanko kolem ní a veďte ho nahoru.
7) Spojte lanko s krátkým řetězem (63) pomocí karabiny (61). Spojte krátký řetěz s visícím držákem
kladky (19) připevněné v kroku 7. Řetěz připevněte pomocí šroubu (68), podložek (66) a matky (86).
8) Po ukončení montáže lanka nastavte napětí přizpůsobením délky řetězu (63).
9) Připevněte olympijská pouzdra (43) a pružinové svorky (60) k sloupu pojezdu závaží (14).
81
Page 82
Obr. 9
82
Page 83
Krok 10 (viz obr. 10)
Obr. 10
1) Nasaďte dolní lanko (40) na kladku (57). Připevněte kladku k dolnímu otvoru zadního svislého
profilu (6) pomocí podložky pro nohy (16), šroubu (73), podložek (66) a matky (86). Podložku připevněte k příčníku (2) pomocí šroubu (68), čtyř podložek (66) a matky (86).
2) Protáhněte lanko pod kladkou směrem k držáku na části (8).
3) Připevněte kladku k držáku. Protáhněte lanko kolem něj a veďte ho nahoru k dvojitému visícímu
držáku (18) nainstalovanému v kroku 9.
4) Připevněte malou kladku (103) k držáku. Protáhněte lanko kolem kladky a dále ho veďte dolů ke
vzpěře pásového mechanismu (97). Připevněte konec lanka k držáku pomocí šroubu (68), podložek (66) a matky (86).
5) Spojte připevňovací část dolního držadla (30) s dlouhým řetězem (64) pomocí karabiny (61). Řetěz
spojte s lankem – použijte karabinu (61).
83
Page 84
Krok 11 (viz obr. 11)
Obr. 11
1) Rada: v tomto kroku budete potřebovat pomoc druhé osoby. Umístěte hřídel s pojezdem (27) mezi
rám bezpečnostního mechanismu (26). Dopasujte otvory a dále vsuňte hřídel (28) do rámu bezpečnostního mechanismu (26). Připevněte hřídel k oběma koncům bezpečnostního mechanismu pomocí šroubu (81).
2) Uvolněte háčky nacházející se na hřídeli (27) směrem dozadu a dále je zahákněte o otvory na
předním svislém rámu (3). Nasaďte olympijská pouzdra (44) na oba konce hřídele a zabezpečte je pružinovými svorkami (60).
3) Připevněte část sloupků (17) k levému a pravému svislému rámu (2 a 5) pomocí šroubů (75),
zpevňující destičky (36), podložek (66) a matek (86).
4) Nasaďte část olympijských pouzder (43) na sloupky (17) – zabezpečte je svorkami (60). Vložte levou
a pravou zarážku (21 a 22), levou a pravou bezpečnostní zarážku (23 a 24) do vybraných otvorů v přední svislé tyči (3).
84
Page 85
Nákres
85
Page 86
Úplný seznam částí
Č. Název Počet Č. Název Počet
1 Hlavní rám 2 55 Objímka 4 2 Zpevňující příčník 1 56 Bezpečnostní obruč 2 3 Přední svislý profil 2 57 Kladka 10 4 Levý svislý rám 1 58 Ø 1 ¾” nárazník 1 5 Pravý svislý rám 1 59 Ø 2 ½” nárazník 2 6 Zadní svislý profil 1 60 Pružinová svorka 7 Sloupek pojezdu závaží 1 61 C-karabina 5 8 Základna pojezdu závaží 1 62 Držák kladky 6 9 Zadní horní rám 1 63 Krátký řetěz 2 10 Levé rameno „motýlku” 1 64 Dlouhý řetěz 1 11 Pravé rameno „motýlku” 1 65 Ø 5/8” podložka 6 12 Hlavní rám „motýlku” 1 66 Ø ¾” podložka 100 13 Rám kladky „motýlku” 1 67 Ø 1 ½” podložka 2 14 Sloupek pojezdu závaží 1 68 M10 x 1” imbusový šroub 12 15 Přední horní profil 1 69 M10 x 1 ¾” imbusový šroub 11 16 Podložka pro nohy 1 70 M10 x 2 ½” imbusový šroub 2 17 Sloupek 6 71 M10 x 3” imbusový šroub 2 18 Dvojitý držák kladky 1 72 M10 x 3 1/8” imbusový šroub 2 19 Držák kladky 1 73 M10 x 3 3/8” imbusový šroub 2 20 Držák kladky 2 74 M10 x 1” blokační šroub 4 21 Levá zarážka 1 75 M10 x 2 ¾” blokační šroub 22 24 Pravá zarážka 1 76 M10 x 3” blokační šroub 23 Levá bezpečnostní zarážka 1 77 M10 x 3 1/8” blokační šroub 4 24 Pravá bezpečnostní zarážka 1 78 M10 x 3 3/8” blokační šroub 8 25 Kolejnice 2 79 M10 x 3 ½” blokační šroub 26 Rám bezpečnostního mechanismu 2 80 M8 x 2 ½” imbusový šroub 27 Hřídel s pojezdem 1 81 M8 x 3/8” imbusový šroub 28 Hřídel 1 82 M6 x 5/8” šroub (Philips) 1 29 Horní hřídel 1 83 M6 x 1 ¼” imbusový šroub 30 Dolní držadlo 1 84 Šroub chromovaného panelu 8 31 Lomená hřídel 1 85 M6 matka 2 32 Chromovaný panel 2 86 M10 matka 82 33 Trojitá zpevňující destička 2 87 Ø 1” kryt 6 34 5 1/8” x 2 ¾” zpevňující destička 2 88 Dvojitý grip 1 35 5 1/8” x 2 3/8” zpevňující destička 2 89 Pásek na kotník 1 36 4 ¾” x 2” zpevňující destička 9 90 Držadlo - pás 2 37 6 ¼” x 2” zpevňující destička 2 91 Lanko pro triceps 38 Opěradlo 1 92 Bezpečnostního mechanismus 2 39 Polstrování motýlku 2 93 Bezpečnostní hák 2 40 Dolní lanko 1 94 Levý horní rám 1 41 Horní lanko 1 95 Pravý horní rám 1 42 Lanko „motýlku” 1 96 Trojitý držák kladek 1 43 Olympijské pouzdro 8 97 Vzpěra pásového mechanismu 1 44 Dlouhé olympijské pouzdro 2 98 Malý držák kladky 1 45 Připevňovací část dolního držadla 2 99 Otočný držák kladky 2 46 Rukojeť horní hřídele 2 100 Ø 7/8” x Ø 5/8” objímka 2 47 Ø 1” x 3 1/8” objímka 2 101 4 ¾” x 2 ¾” objímka 2 48 Ø 1 ½” x 1” objímka 2 102 Lanko sloupku pojezdu 1 49 1 ½” čtvercová koncovka 2 103 Malá kladka 7 50 1 ¾” čtvercová koncovka 7 104 M10 x 1 1/8” imbusový šroub 2
51 2 3/8” čtvercová koncovka 2 105 M10 x 2 ¾” imbusový šroub 1
52 2 ¾” x 2” koncovka 2 106 M6 x ¼” imbusový šroub 4
10
10
2
4 6 2
1
86
Page 87
53 Ø 1” kuželovitá koncovka 12 107 Lineární ložisko 4 54 2 3/8” x 2” pouzdro 2 108 Pouzdro lineárního ložiska
109 M6 x ¼” šroub (Philips) 4
4
87
Page 88
Seznam montážních částí multifunkční lavičky
Č. 39 – imbusový šroub (M10 x 8 1/4″), 1 ks
Č. 38 - imbusový šroub (M10 x 6 3/4″), 1 ks
Č. 35 – blokační šroub (M10 x 2 1/2″), 2 ks
Č. 37 - imbusový šroub (M10 x 1 3/4″), 2 ks
Č. 40 - imbusový šroub (M8 x 2″), 8 ks
Č. 36 - imbusový šroub (M10 x 3/4″), 6 ks
Č. 41 - imbusový šroub (M8 x 5/8″), 2 ks
Č. 21 - klínek, 1 ks
Č. 44 - matka, 4 ks
Č. 27 - objímka, 16 ks
Č. 17 - oska, 1 ks
Č. 22 – pruž
inová svorka, 1ks
Č. 42 – podložka
(Φ 3/4″), 14 ks
Č. 42 – podložka
(Φ 5/8″), 10 ks
88
Page 89
Krok 1 (viz obr. 1)
Obr. 1
1) Přiložte hlavní rám (1) k přednímu a zadnímu stabilizátoru (2 a 3) a dále je spojte pomocí šroubů
(36) a podložek (42). Vložte hlavičku (23) do otvoru pod hlavním rámem.
2) Naložte blokádu (8) na regulační profil (9). Dopasujte otvory a dále vložte hlavičku (23) za účelem
stabilizace pozice blokády (8).
3) Spojte regulační profil (9) s hlavním rámem pomocí šroubu (35), podložky (42) a matky (44).
89
Page 90
Obr. 2
Krok 2 (viz obr. 2)
1) Vložte čtyři objímky (27) do vzpěry sedadla (6).
2) Přiložte vzpěru opěradla (7) k zadní straně vzpěry sedadla (6). Dopasujte otvory a spojte je pomocí
šroubu (37) a podložky (42). Stejně postupujte v případě instalace druhé strany.
3) Vložte dvě objímky do blokády (8) a dále do vzpěry opěradla (7), dopasujte otvory a spojte je
pomocí šroubu (38), podložek (42) a matky (44). Šrouby by měly zůstat povolené.
4) Vložte objímky do hlavního rámu (1). Povolte hlavičku blokády (8). Blokáda by se měla pohybovat
po délce části (9). Přiložte dvě vzpěry sedadla (6) k oběma koncům hlavního rámu a vše zabezpečte šrouby (39), podložkami (42) a matkami (44). Pomocí hlavičky můžete nastavit sklon opěradla.
90
Page 91
Obr. 3
Krok 3 (viz obr. 3)
1) Položte opěradlo (14) na vzpěru opěradla (7). Připevněte jej pomocí šroubů (40) a podložek (43).
2) Položte sedadlo (13) na vzpěru sedadla (6). Připevněte jej pomocí šroubů (40) a podložek (43).
91
Page 92
Obr. 4
Krok 4 (viz obr. 4)
1) Nasaďte trenažér nohou (5) na hlavní rám (1). Vše zabezpečte pomocí osky (17), šroubů (36) a
podložek (42).
2) Vložte tyč pěnovkového válečku (10) do otvoru v hlavním rámu (1). Nyní stejným způsobem vložte
tyče u trenažéru nohou (5). Na výše uvedené části navlečte pěnovkové válečky (24) a zabezpečte je koncovkami (25).
3) Nasaďte olympijské pouzdro (20) na tyč nacházející se u základny trenažéru nohou a dále jej
zabezpečte pružinovou svorkou (22).
92
Page 93
Obr. 5
Krok 5 (viz obr. 5)
1) Spojte podpěradlo (15) s rámem podpěradla (4) pomocí šroubů (41) a podložek (43). Vložte rám
podpěradla (4) do předního otvoru hlavního rámu (1). Použijte hlavičku k nastavení polohy podpěradla (15).
2) Připevněte část k posilování paží (11) k otvoru trenažéru nohou (5). Polohu této části zablokujte
pomocí klínku (21).
3) Klínek a část k posilování paží (11) odstraňte, když chcete posilovat nohy.
93
Page 94
Nákres
94
Page 95
Úplný seznam částí
Č. Název Počet
1 Hlavní rám 1 2 Přední stabilizátor 1 3 Zadní stabilizátor 1 4 Rám podpěradla 1 5 Trenažér nohou 1 6 Vzpěra sedadla 2 7 Vzpěra opěradla 2 8 Blokáda 1 9 Regulační profil 1 10 Tyč pěnovkového válečku 3 11 Část k posilování paží 1 1 12 Návod 1 13 Sedadlo 1 14 Opěradlo 1 15 Podpěradlo 1 16 Rukojeť části k posilování paží 2 17 Oska 1 18 Ø 2 3/8” objímka 2 19 Nářadí 2 20 Olympijské pouzdro 1 1 21 Klínek 1 22 Pružinová svorka 1 23 Hlavička 2 24 Pěnovkový váleček 6 25 Koncovka pěnovkového válečku 6 26 Ø 1” x ¾” objímka 2 27 Objímka 16 28 3 1/8” x 1 5/8” koncovka 1 29 Ø 1” kuželovitá koncovka 1 30 Ø 1” koncovka 1 31 1 5/8” x 2 3/8” koncovka 2 32 1 5/8” x ¾” koncovka 12 33 2” objímka 3 34 Stabilizační koncovka 4 35 M10 x 2 ½” blokační šroub 2 36 M10 x ¾” imbusový šroub 6 37 M10 x 1 ¾” imbusový šroub 2 38 M10 x 6 ¾” imbusový šroub 1 39 M10 x 8 ¼” imbusový šroub 1 40 M8 x 2” imbusový šroub 8 41 M8 x 5/8” imbusový šroub 2 42 Ø ¾” podložka 14 43 Ø 5/8” podložka 10 44 M10 matka 4
1
1
95
Page 96
Rozsah užívání
Posilovací stroj Atlas X2 je zařízením třídy H určeným výlučně k domácímu použití. Není možné jej použít k terapeutickým, rehabilitačním a komerčním účelům.
96
Page 97
SICHERHEITSANMERKUNGEN
Bitte eine Freifläche, die mindestens um 0,6m
größer ist als der dargestellte Trainingsbereich,
≥ 0,6m
≥ 0,6m
≥ 0,6m
≥ 0,6m
Dieses Produkt ist ausschließlich zum Hausgebrauch geeignet und wurde so entworfen, damit die optimale Sicherheit gewährleistet wird. Die
folgenden Regeln sollten beachtet werden:
1. Vor dem Trainingsbeginn sollten Sie einen Arzt befragen ob es keine Kontraindikationen zur Benutzung des Übungsgerätes gibt. Eine Entscheidung des Arztes ist besonders bei Personen, die Arzneimittel, welche die Herzfunktion, den Blutdruck und den Cholesterinspiegel beeinflussen, notwendig. Auch Personen über 35 Jahren sowie Personen mit Gesundheitsproblemen sollten sich vorab bei ihrem Arzt informieren.
2. Vor Beginn der Übungen sollten Sie sich immer zuerst aufwärmen.
3. Beachten Sie beunruhigende Symptome. Unsachgemäße sowie übertriebene Übungen sind schädlich für die Gesundheit. Falls während der Übungen Kopfschmerzen, Schwindel, Schmerzen im Brustkorb, Herzrhythmusstörungen oder andere beunruhigende Symptome auftreten, sollten Sie mit den Übungen sofort aufhören und einen ärztlichen Rat einholen. Verletzungen können durch fehlerhaftes oder zu intensives Training verursacht werden.
4. Während der Übungen sowie nach deren Beendigung sollten Sie die Übungsgeräte vor dem Zugriff durch Kinder und Tiere sichern.
5. Die Maschine sollte auf eine trockene, stabile und ordnungsgemäß nivellierte Oberfläche gestellt werden. Alle scharfen Gegenstände sollten aus der direkten Umgebung der Maschine entfernt werden. Sie sollte vor Feuchtigkeit geschützt und eventuelle Unebenheiten ausgeglichen werden. Es empfiehlt sich spezielle rutschfeste Unterlagen anzuwenden, die ein Verschieben des Gerätes während der Übungen verhindern.
6. Ein Freiraum darf nicht kleiner als 0,6 m als die Trainingsfläche in allen Richtungen in den das Gerät zugänglich ist. Die Freifläche muss auch Platz für einen Notausstieg berücksichtigen. Wenn die Geräte nebeneinander gestellt werden, ist die Hälfte der vorgegebenen Freifläche ausreichend.
7. Vor dem ersten Gebrauch und auch später sollten in regelmäßigen Abständen die Befestigungen aller Schrauben, Bolzen und der anderen Verbindungen geprüft werden.
8. Vor dem Beginn der Übungen sollte die Befestigung aller Elemente und der verbindenden Schrauben geprüft werden. Das Training kann nur begonnen werden, wenn das Gerät vollkommen funktionsfähig ist.
9. Das Gerät sollte regelmäßig in Bezug auf Abnutzung und Beschädigungen überprüft werden. Nur so werden die Sicherheitsbedingungen erfüllt. Besonderes Augenmerk gilt den Schaumgriffen, den Fußkappen und der Polsterung, da diese am schnellsten abgenutzt werden. Beschädigte Elemente sollten sofort repariert oder gegen neue ausgetauscht werden. Bis dies geschieht darf das Geräte zu Übungszwecken nicht verwendet werden.
10. Stecken Sie keine Gegenstände in die Öffnungen.
11. Beachten Sie hervorstehende Regelgeräte und andere Konstrukionselemente, die die Durchführung der Übungen behindern könnten.
12. Nutzen Sie das Gerät nur gemäß seinem Verwendungszweck. Wenn ein Bauteil beschädigt bzw. abgenutzt wird oder wenn Sie bei der Benutzung des Gerätes beunruhigende Geräusche hören, sollten Sie die Übungen sofort unterbrechen. Benutzen Sie das Gerät so lange nicht, bis die Störungsursache beseitigt wird.
13. Trainieren Sie in bequemer Kleidung und in Sportschuhen. Vermeiden Sie lockere Kleidungsstücke, die an heraus stehenden Elementen hängen bleiben oder die die Bewegungsfreiheit behindern könnten.
14. Das Gerät wurde zur Klasse H laut EN ISO 20957-1 Norm angerechnet. Das Gerät ist ausschließlich für den Hausgebrauch geeignet. Es darf nicht zu therapeutischen, Personalisierungs- und kommerziellen Zwecken verwendet werden.
15. Beim Umstellen des Gerätes sollte die richtige Körperhaltung beachtet werden, um die Wirbelsäule nicht zu beschädigen.
16. Das Produkt ist nur für die Erwachsene geeignet. Unbeaufsichtigte Kinder sollten vom Gerät fern gehalten werden.
17. Bei der Montage des Gerätes sollte die angehängte Anleitung strikt befolgt werden. Es dürfen nur Elemente, die sich im Lieferumfang befinden, verwendet werden. Vor der Montage sollte geprüft werden, ob sich alle Teile aus der Stückliste im Lieferumfang befinden.
WARNUNG: VOR BENUTZUNG EINES FITNESSGERÄTES LESEN SIE DIE BEDIENUNGSANLEITUNG BITTE AUFMERKSAM DURCH. WIR ÜBERNEHMEN KEINE VERANTWORTUNG FÜR VERLETZUNGEN DES BENUTZERS ODER SACHBESCHÄDIGUNGEN DIE AUFGRUND UNSACHGEMÄßER NUTZUNG DES PRODUKTES ENTSTANDEN SIND:
TECHNISCHE DATEN
Nettogewicht – 191 kg Abmessungen nach dem Aufklappen– 242 x 205 x 219 cm Das maximale Gewicht des Benutzer beträgt – 135 kg
INSTANDHALTUNG: Zur Gerätereinigung sollten keine aggressiven Reinigungsmitteln verwendet werden. Benutzen Sie zur Reinigung ein feuchtes weiches Tuch. Die Geräte sollten trocken aufbewahrt werden, um eine Korrosion zu verhindern.
97
Page 98
Lokalisation der Warnschilder
98
Page 99
Aufstellung der Montageelemente
Nr 71 - Imbusschraube (M10 x 3″), 2 Stk.
Nr 72 - Imbusschraube (M10 x 3 1/8″), 2 Stk.
Nr 70 - Imbusschraube (M10 x 2 1/2″), 2 Stk.
Nr 80 - Imbusschraube (M8 x 2 1/2″), 6 Stk.
Nr 69 - Imbusschraube (M10 x 1 3/4″), 11 Stk.
Nr 83 - Imbusschraube (M6 x 1 1/4″), 2 Stk.
Nr 104 - Imbusschraube (M10 x 1 1/8″), 2 Stk.
Nr 74 - Schlossschraube (M10 x 1″), 4 Stk.
Nr 68 - Imbusschraube (M10 x 1″), 12 Stk.
Nr 106 – Imbusschraube (M6 x 1/4″), 4 Stk.
Nr 73 - Imbusschraube (M10 x 3 3/8″), 2 Stk.
Nr 62 – Hülse für die
Riemenscheibe,
6 Stk.
99
Page 100
Nr 79 - Schlossschraube (M10 x 3 1/2″), 4 Stk.
Nr 67 – Unterlegscheibe
(Φ 1 1/2″), 2 Stk.
Nr 76 - Schlossschraube (M10 x 3″), 10 Stk.
Nr 66 – Unterlegscheibe
(Φ 3/4″), 100 Stk.
Nr 65 – Unterlegscheibe
(Φ 5/8″), 6 Stk.
Nr 86 – Mutter
(M10), 82 Stk.
Nr 85 – Mutter
(M6), 2 Stk.
Nr 77 - Schlossschraube (M10 x 3 1/8″), 4 Stk.
Nr 78 - Schlossschraube (M10 x 3 3/8″), 8 Stk.
Nr 75 - Schlossschraube (M10 x 2 3/4″), 22 Stk.
Nr 56 – Sicherungsring
, 2 Stk.
100
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
