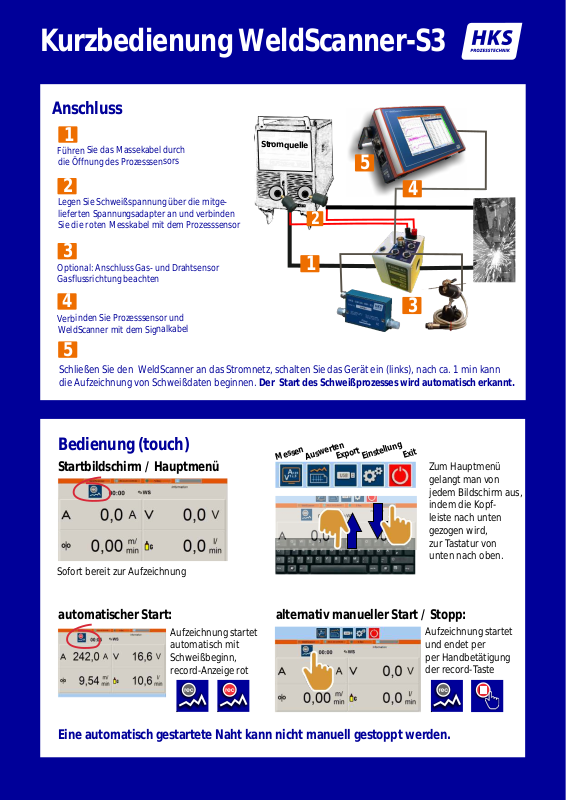

Kurzbedienung WeldScanner-S3
Anschluss
1
Führen Sie das Massek
die Öf
fnung des Prozesssensors
abel durch
2
Legen Sie Schweißspannung über die mitgelieferten Spannungsadapter an und verbinden
Sie die roten Messkabel mit dem Prozesssensor
3
Optional: Anschluss Gas- und Drahtsensor
Gasflussrichtung beachten
4
zesssensor und
Verbinden Sie Pr
WeldScanner mit dem Signalk
o
abel
5
Schließen Sie den WeldScanner an das Str
die Auf
zeichnung von Schweißda
t
en beginnen.
Stromquelle
Stromquelle
2
1
omnetz, schalten Sie das Ger
Der St
art des Schweißprozesses wird automatisch erk
5
ä
t ein (link
4
3
s), nach c
a. 1 min kann
annt.
Bedienung ( touch)
Startbildschirm / Hauptmenü
Sofort bereit zur Aufzeichnung
automatischer Start:
Aufzeichnung startet
automatisch mit
Schweißbeginn,
record-Anzeige rot
ellung
Messen
Auswerten
Export
Einst
Exit
Zum Hauptmenü
gelangt man von
jedem Bildschirm aus,
indem die Kopfleiste nach unten
gezogen wird,
zur Tastatur von
unten nach oben.
alternativ manueller Start / Stopp:
Aufzeichnung startet
und endet per
per Handbetätigung
der record-Taste
rec
Eine automatisch gestartete Naht kann nicht manuell gestoppt werden.
Page 2
Auswerten
Zoom
Rechts sind die Messwerte tabellarisch aufgelistet,
nach Markierung der einzelnen Schweißungen
erscheint links die dazugehörige graphische Darstellung.
Die beiden Längsbalken sind verschiebbar.
Statistik
Wird der rechte grüne Balken nach links geschoben,
erscheint die Tagesstatistik.
Export der Daten zum PC
USB
Einstellungen
Aufzeichnungen zu einer Naht
zusammenfassen - „Summennaht“
}
aktiv
bereit
}
}
Installieren Sie das per CD mitgelieferte Programm auf
ihren PC. Per USB-Stick können die Daten vom
WeldScanner exportiert und mit Hilfe der Software auf
ihren PC eingelesen, ausgewertet und gedruckt werden.
Auswahl der und der Technologie Messkanäle.
Aufzeichnungen zusammenfassen:
Pre- und Posttrigger: bei Berührung des Eingabefeldes
öffnet sich eine numerische Tastatur zur Eingabe der Werte
Länge und Streckenenergie: nach Aktivieren erscheint im
Messmonitor das Feld mit der Nahtlänge und einem Stift,
hierüber öffnet sich die Tastatur. Jetzt kann die Nahtlänge
zur Berechnung der Streckenenergie eingegeben werden.
Import (Taste unten links) dient dem einmaligen
Installieren neuer Sensor-Dateien.
Alle Einstellungen werden mit „Übernehmen“ bestätigt.
Anwendung: für unterbrochene Schweißungen an einer
Naht (z.B.durch Elekrodenwechsel); hiermit können alle
Aufzeichnungen (Schweißungen)zu einer „Summennaht“
zusammengefasst werden.
Die Funktion muss zunächst unter Einstellungen aktiviert
werden. (s.o.), die weiße „Summennaht-Taste“ erscheint
im Messmonitor oben links. Mit Beginn der Schweißung
wird diese blau (bedienbar). Durch Betätigung der Taste
werden alle vorhergehenden Aufzeichnungen zu einer
Naht zusammengefasst, d.h. die Pausen werden „herausgeschnitten“.
Achtung: Solange die Taste aktiv (blau) ist, werden die
Daten nicht gespeichert. Erst bei Betätigung der Taste
werden die Daten zusammengefasst und gespeichert.
aktivieren (Fkt. s.u.)
Bezeichnung eingeben
HKS-Prozesstechnik GmbH, Heinrich-Damerow-Str.2, D-06120 Halle/Saale, Tel. +49 345 68309-0
www.hks-prozesstechnik.de , [email protected], Fax +49 345 68309-0
Bei Berührung erscheint eine Tastatur, über die eine Bezeichnung für die jeweilige Naht eingegeben werden kann.
Service: +49 345 68309-25 Jens Fischer
