H.Koenig SWRC120 User guide

Instruction manual

Manuel d'utilisation

Gebruachsanweisung

Gebruiksaanwijzing

Manual de Usuario

Manuale d’uso

SWRC120

Robot Vacuum Cleaner

Aspirateur robot

Staubsaugerroboter

Robotstofzuiger

Robot aspirador

Robot Aspirapolvere

ENGLISH

SAFETY REGULATIONS

Before using this product, please read the following
safety instructions and follow all routine safety
precautions.
Please read the instructions carefully, please keep
these instructions.
Any operations inconsistent with this instructions
manual may cause damage to this product.

Note:

Only authorized technicians can disassemble this

1.
product. Users are not

recommended to disassemble

this product by themselves.

2.

This product can only use the power adapter
provided by the factory. If other adapters are used,
the product may cause damage.

3.

Do not touch wires, sockets or power adapters
when your hands are wet.

4.

Take care to prevent fabric or body parts from
coming into contact with the product’s drive wheels.

5.

Do not place this product near cigarette butts,
lighters and other smoldering fires.

6.

Please clean the product after charging.

7.

Do not bend wires excessively or place heavy
objects and sharp objects on the machine.

8.

This product is an indoor household product. Do
not use it outdoors.

9.

Do not sit on the product.

10.

Do not use this product in a wet environment (e.g.

bathroom).

Before using this product, please remove all

11.
vulnerable items (e.g. glasses, lamps,

etc.) from the
ground as well as items (e.g. wires, paper sheets,
curtains) that may get stuck in the side brushes and
air suction passages.

12.

Do not put this product in a place where it is easy

to fall (e.g. on desks and chairs).

Please carefully check whether the power adapter

13.
is connected to the socket before

using it, otherwise it

may cause battery damage.

To prevent tripping, please inform other people in

14.
the house when the product

Please empty the dust container before using this

15.

is working.

product when the dust container is full.

16.

The temperature for this product to be used in is 0

to 40 degrees Celsius.

Do not use this product in high temperature

17.
environment.

Please remove the battery from the machine before

18.
disposing of this machine.

Please make sure that this product is not powered

19.
on when removing the battery.

20.

Please recycle the discarded batteries safely

21.

The supply cord cannot be replaced. If the cord is
damaged the charger should be discarded and
replaced. It must be replaced by the
manufacter, its service agent or a qualified technician
in order to avoid a hazard.

22.

This appliance may be used by children of at least

8 years of age, as long as they are supervised and
have been given instructions about using the
appliance safely and are fully aware of the dangers
involved.

23.

Cleaning and maintenance should not be carried
out by children unless they are at least 8 years of age
and are supervised by an adult.

24.

Keep the appliance and its power cord out of reach
of children under 8 years of age.

25.

When using electrical equipment, safety
precautions must always be taken to prevent the risk
of fire, electric shock and/or injury in the event of
misuse.

26.

Make sure that the voltage rating on the typeplate
corresponds to your main voltage of your installation.
If this is not the case, contact the dealer and do not
connect the unit

27.

The device must not be used if it has been
dropped, it obvious signs of damage are visible or if it
has leaks.

28.

Please keep this document at hand and give it to
the future owner in case of transfer of your device

29.

The charger must be removed from the socket
before removing the battery, cleaning or maintaining
the appliance

Warning:

1. Use only the original rechargeable battery and

charging seat specially equipped by the
manufacturer. Non -rechargeable batteries are strictly
prohibited, please refer to" product parameters" for
battery specification information.

2. Do not use product in an environment with open

flames or fragile objects.

3. Do not use product in extremely hot (above 40 ℃) or

extremely cold (below 0 ℃) environments.

Do not allow human hair, clothes, fingers and other

4.

parts to come into contact with the opening and
operating parts of the product.

Do not use product on wet or ponding ground.

5.

6. Do not allow product to collect any items such as

stones and waste paper, this may clog the product.

Do not allow product to collect any inflammable

7.

substances, such as petrol, toner and
printers or photocopies.

Do not

pastels used for

use the product to

clean areas with flammable items.

Do not allow product to collect any burning items,

8.

such as cigarettes, matches, ashes

and other articles

that may cause fire.

9. Do not place articles at the suction opening. Do not

use the
product when the suction port is blocked. Use a small
item such as dust, cotton wool, hair, etc. at the
suction opening to check that the suction air flow is
working.

10. Use the power cord carefully to avoid damage. Do

not use the power cord to drag or pull the product and
the product charging seat. Do not use the power cord
as a handle. Do not clamp the power cord in the
crack of the door. Do not pull the power cord around
corners. Do not allow the product to operate on the
power cord, the power cord should be far away from
the heat source.

Do not use a damaged charging seat.

11.

Even if the product has been severely damaged,

12.

burning of the product is prohibited, this

may lead to

the explosion of the battery of the product.

PRODUCT COMPOSITION / PACKAGE CONTENTS

Robot Charging dock Water Tank

Side Brush x2 Dust Container Cleaning Brush

Adapter Mopping Pad HEPA filter

Instruction manual

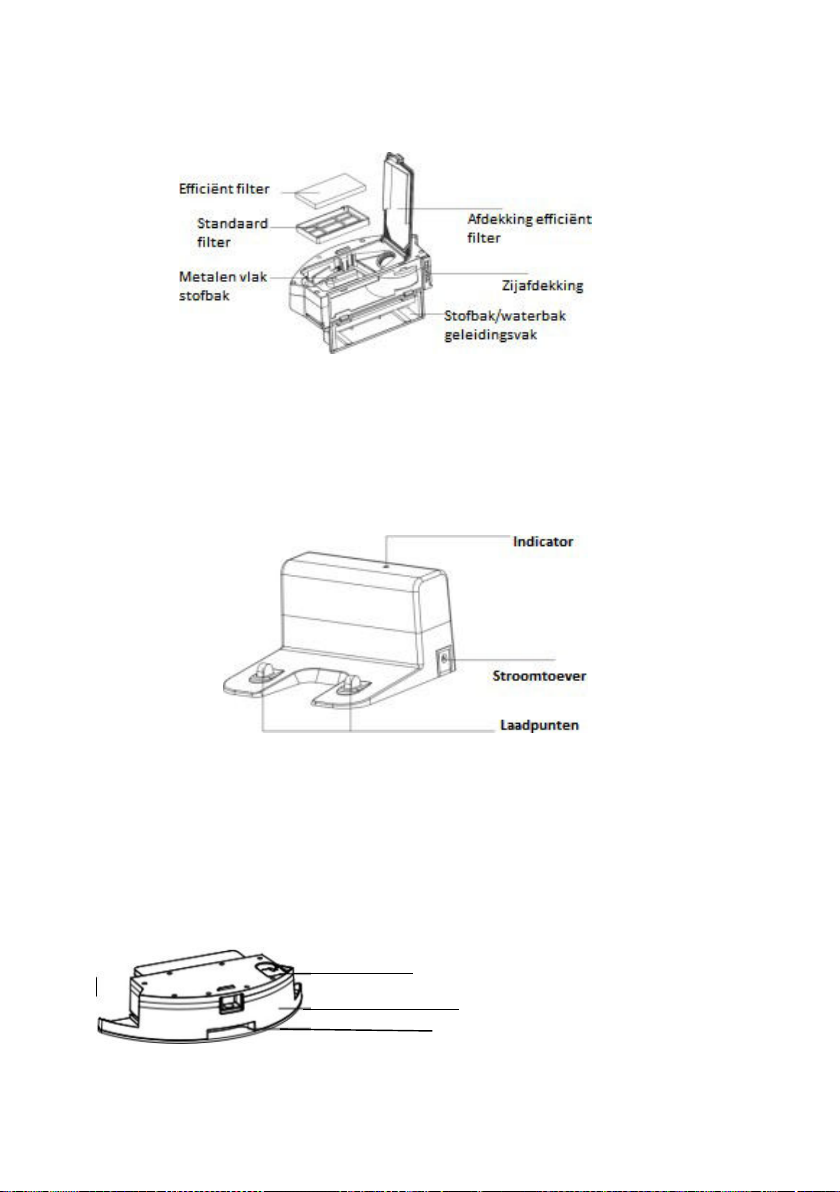

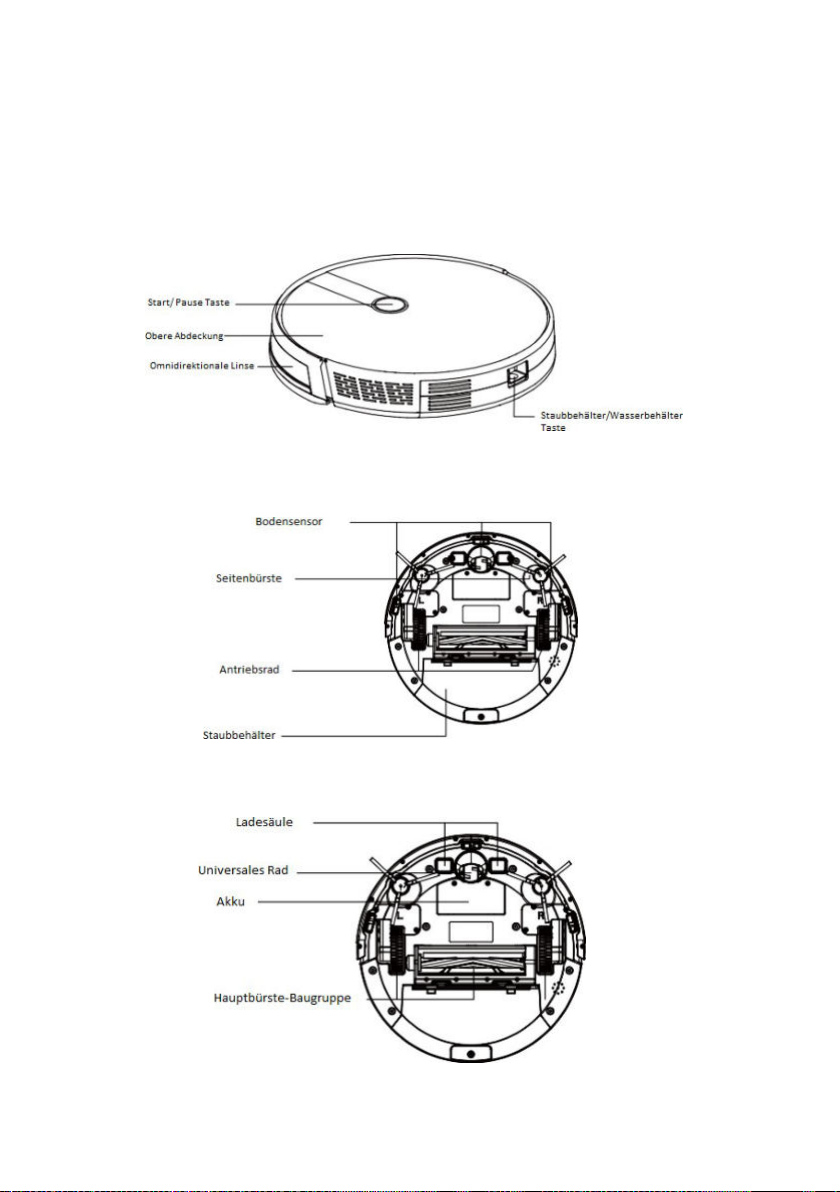

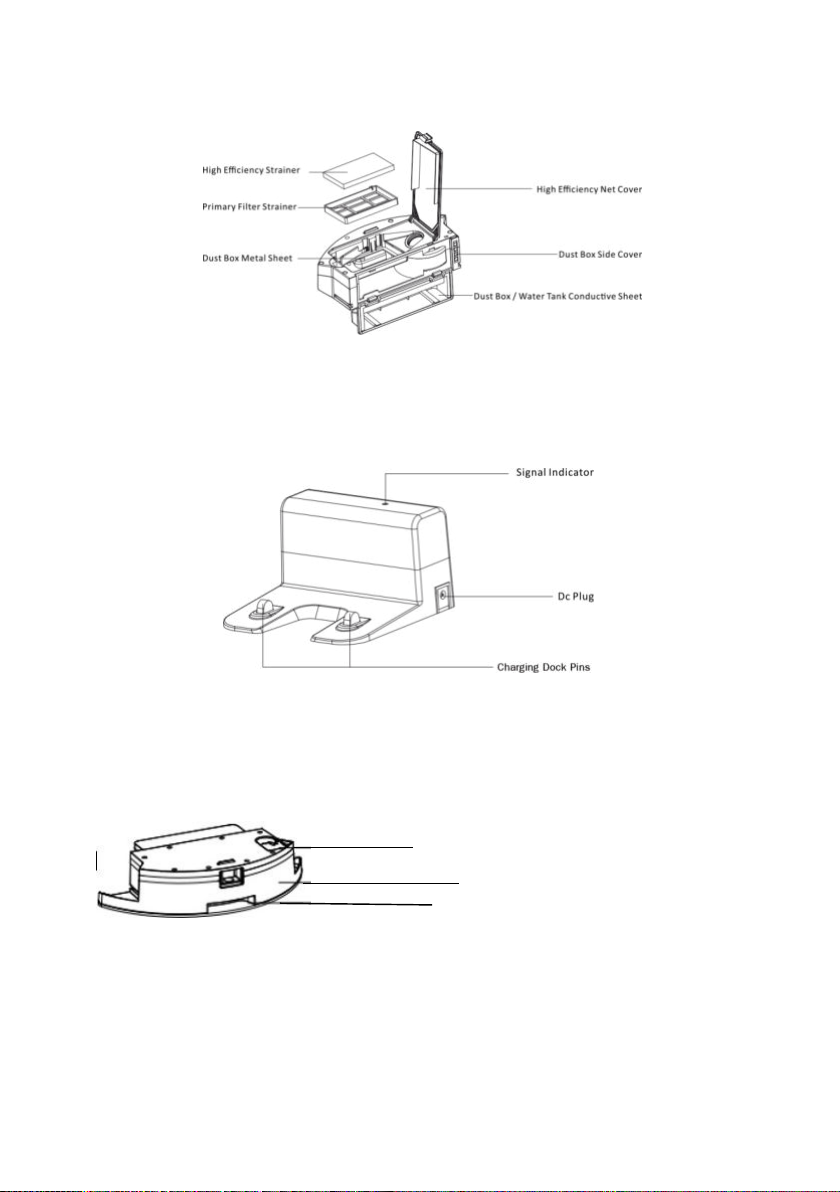

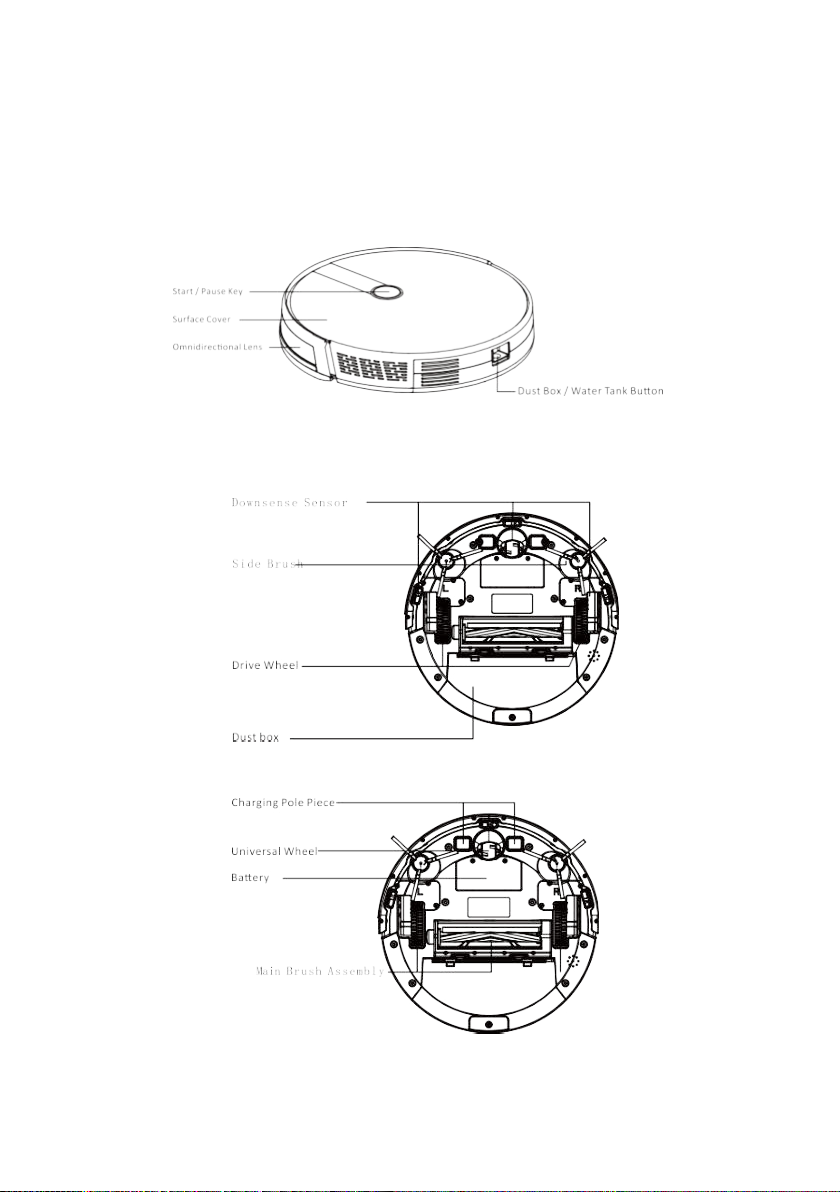

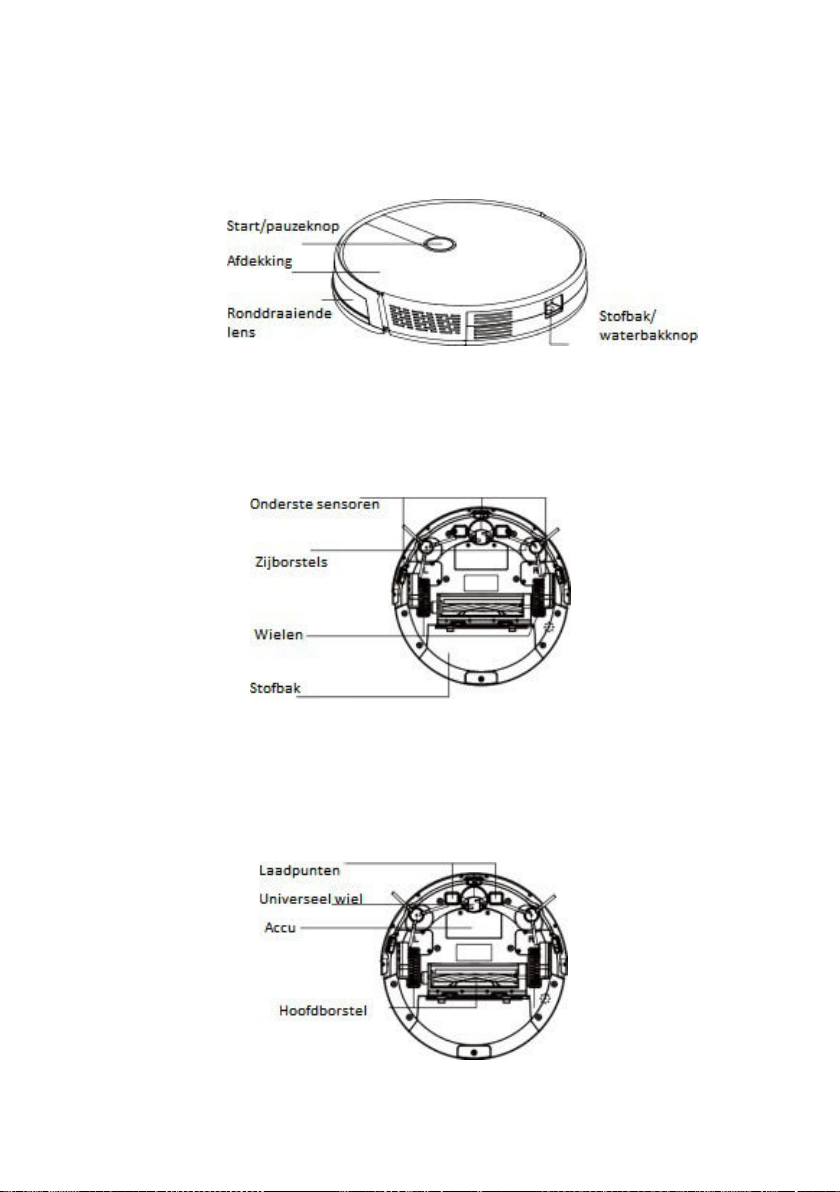

PRODUCT COMPOSITION / PART NAME

Front Robot

Back Robot

Dust container

Charging dock

Water Tank and Mopping Pad Assembly

Water Injection Port

Water Tank

Mopping Pad

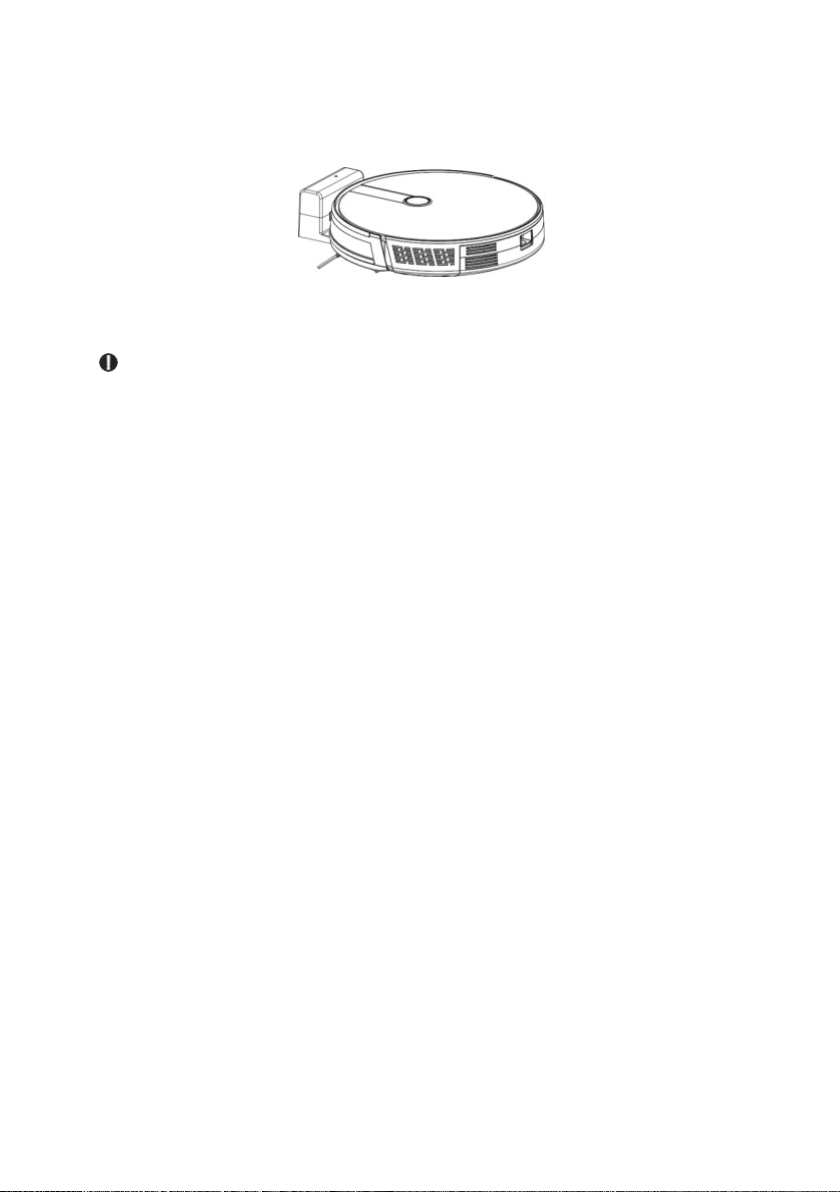

PRODUCT USAGE / PREPARATION

Remove Protection

Before using the Robot, remove the protective strip on the Robot and remove the protective film
on the charging dock.

Remove the protective strip

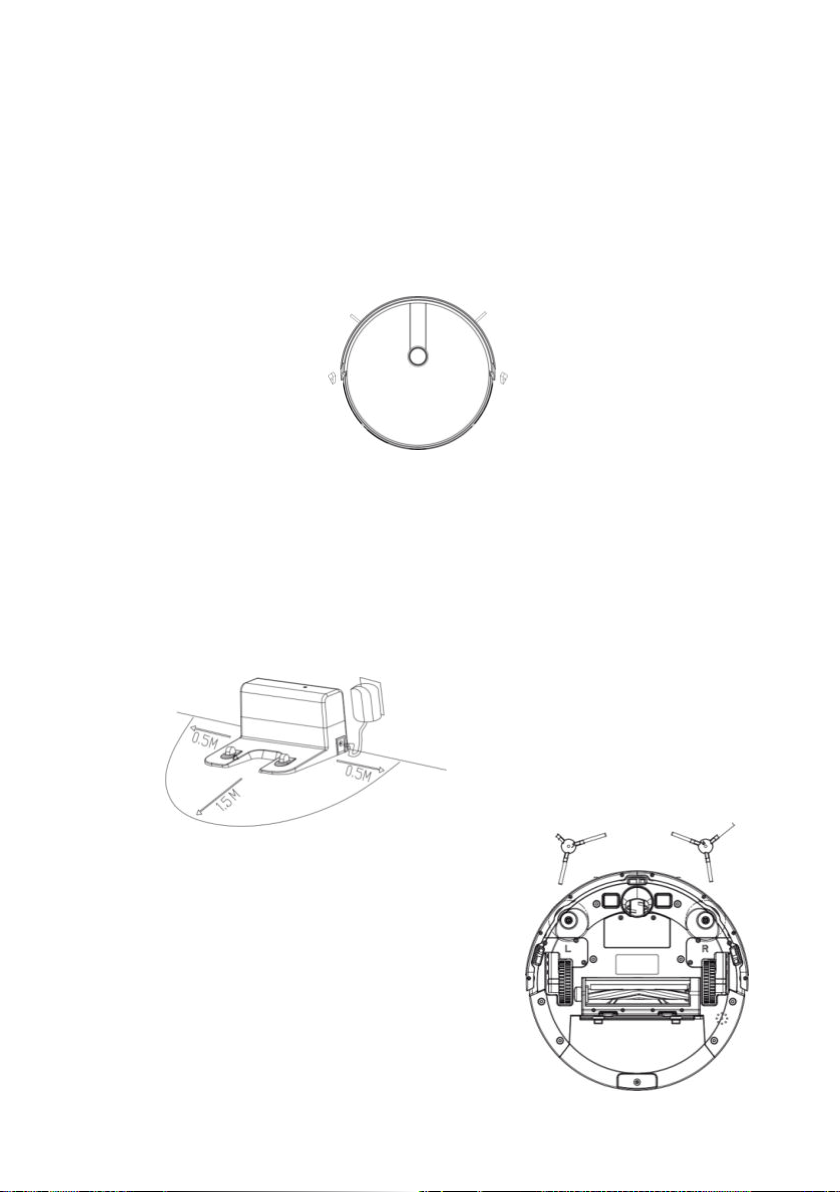

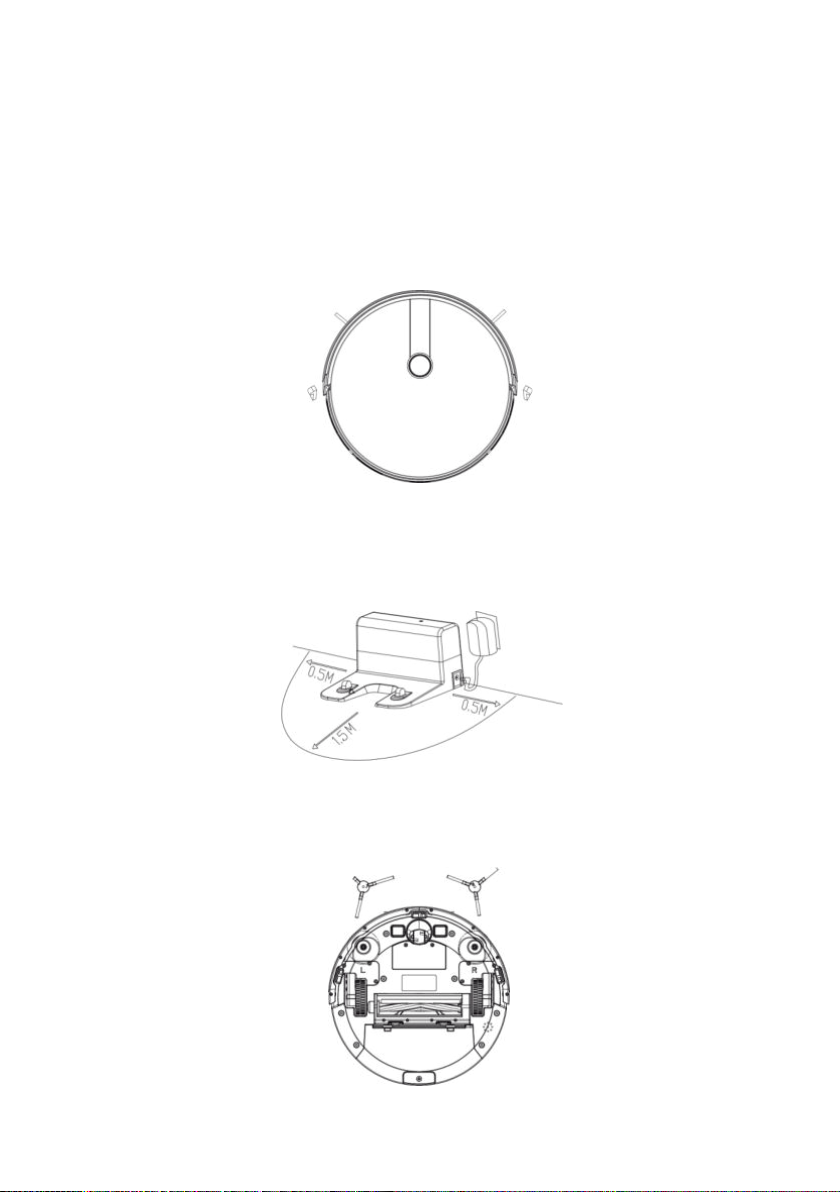

PRODUCT USE / ROBOT CHARGING

1.

Placing and charging: The charging seat is against the wall and placed on a flat ground. Do

not place items within the range of 0.5m left and right and 1.5m ahead.

2.

Connect to the power supply.

3.

Installing side brushes: Install the side brushes according to the left and right (L/R).

4.

Charging: Place the Robot on the charging seat for charging (During charging, the indicator

light flashes. When the charging is over, the light remains on. The charging time is about 5

hours.)

During the cleaning process, the Robot can sense that its power is insufficient and automatically
enters “Back to Charge” mode” and automatically finds the charging seat to charge.

Charging attention:

1.

The charging seat cannot be used in environments with a strong reflection such as direct

sunlight and nearby mirrors. If there are any objects with strong reflection, please cover

these 7cm from the bottom.

2.

In order to ensure the normal working hours of the Robot, please fully charge it before use.

The charging time is about 5 hours.

3.

When charging, do not attach the water tank assembly while charging, so as to ensure the

safety of charging and prevent wet rags from damaging the floor.

PRODUCT USE / START CLEANING

According to different cleaning needs, this product has a variety of cleaning modes to choose

from.

Auto Cleaning

Applicable scenario: The most commonly used cleaning method is that the Robot uses a bow-

shaped path to plan and clean the whole house according to the actual home environment.

Setting method: In the shutdown state, press and hold the key, when the indicator light of the

Robot is on, this indicates that the Robot is powered on. When the key is pressed for a short

time, the Robot starts automatic

cleaning.

To enter the Robot super suction mode, Press the once more.

Single Room Cleaning:

Applicable scenario: Used for cleaning a single room

Friendly reminder: When one single room is in need of cleaning, please close the door and the

Robot will do centralized cleaning in the room.

If this room does not have a charging

seat, the Robot will return to the original point after cleaning.

Single Room Cleaning mode is always in super suction cleaning mode.

Edge Cleaning

Applicable scenario: For indoor corners cleaning, the Robot cleans along the perimeter of fixed

objects (such as walls), and returns to the charging seat after the edge cleaning is finished.

PRODUCT USE / PAUSE, AWAKEN & SHUTDOWN

Pause: During the operation of the Robot, press the Robot key to pause the operation of the

Robot.

Awaken: If the Robot stops working for more than ten minutes, it will automatically enter sleep

mode (all the Robot lights are off). You can wake up the Robot by clicking the Robot key first,

then click the Robot key or APP to restart.

Shutdown: After the Robot stops working, press the Robot key for a long time. When the

indicator light of the Robot is off, it means the Robot is shut down.

*After the Robot finishes its work, it is recommended not to shut it down, so as to keep it in a

state of charge, in order to better carry out next time.

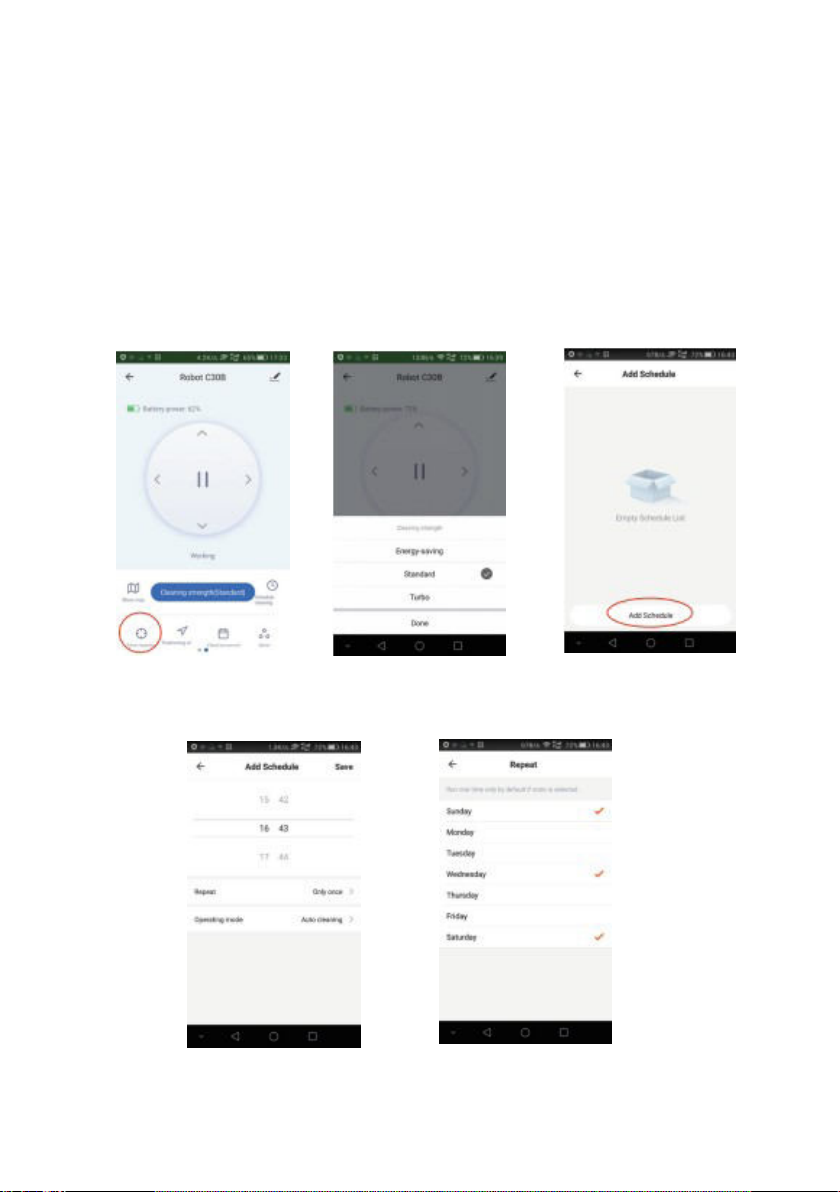

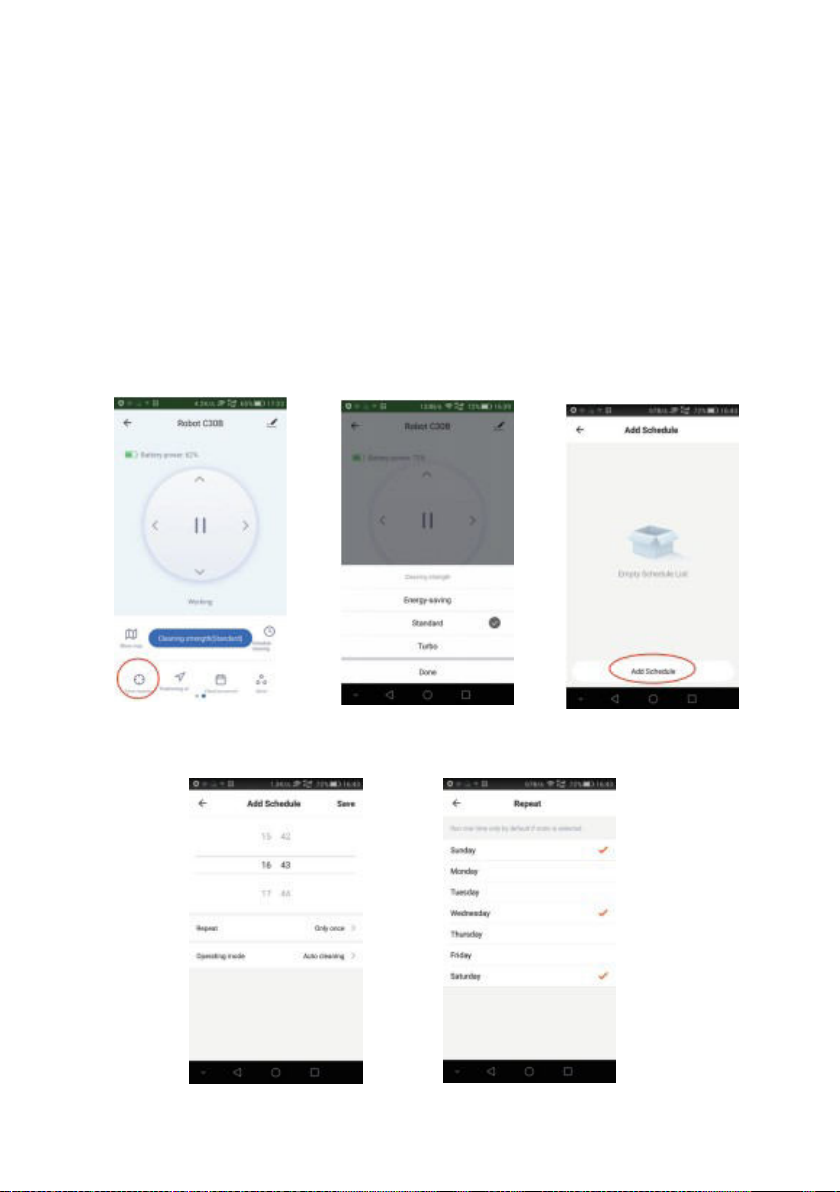

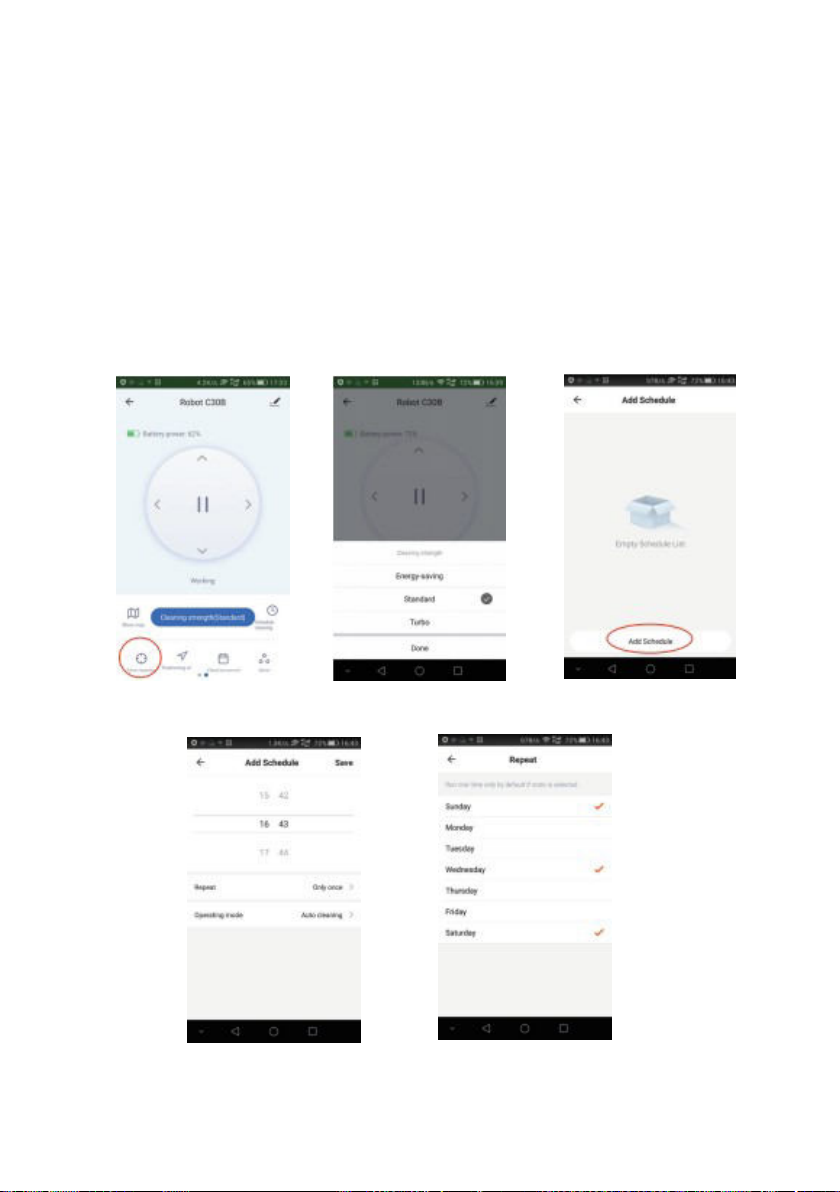

PRODUCT USAGE / TIME SCHEDULING SETTING

After the setting is completed, the Robot will automatically clean up at the scheduled time

every day.

PRODUCT USE/ WATER TANK USE

Do not use the floor mopping function on carpets.

After mopping the floor, please empty the water tank each time and remove the mopping pad.

Add water Install the Water Tank Assembly

Install Mopping Pad Start Mopping the Floor

COMPONENT MAINTENANCE /DUST CONTAINER

A.

Press the dust container button to take out the

dust container.

B.

Open the dust container side cover

C.

to take out the dust container

D.

Open the high efficiency filter

E.

Open the high-efficiency filter and take out the

high-efficiency filter and the primary filter, it is not

recommended to clean the high-efficiency filter with

water. Tap gently to remove dust.

F.

Rinse the primary filter

G.

The dust container can be scrubbed clean with a
dishcloth. Please pay attention: Do not wash the dust
container with water

H.

Dry the dust box and filter assembly, and keep it

dry to ensure its service life.

Note: It is recommended to wash the primary filter
with water after use of about 15 - 30 days. The
maximum service life of the high efficiency filter is 3
months.

I.

Replace the primary filter and the high efficiency

filter into the dust container
Note:

1.

Before installing the filter, please ensure that the
high efficiency filter and the primary filter are in a dry
state.

2.

Do not expose the high efficiency filter and primary
filter to the sunlight.

J.

Close the dust container cover and install the dust

container in the Robot.

Note: Do not wash the dust container with

water.

COMPONENT MAINTENANCE/ WATER TANK
AND MOPPING PAD

1.

Take out the water

4.

Cleaning Clot

tank assembly

5.

2.

Remove the mopping

Airing

pad

3.

Empty the Water

Tank

6.

Dry or naturally dry

the water tank

COMPONENT MAINTENANCE / MAIN BRUSH
AND SIDE BRUSH

1.

Open the main brush cover assembly

2.

Take out the main brush shaft

3.

Utility tool for cleaning tangled hair

4.

Cleaning main brush

COMPONENT MAINTENANCE / CHARGING DOCK
PINS, DOWN VIEW SENSOR, DRIVE WHEEL AND
UNIVERSAL WHEEL

Kindly reminder: The interior of the charging dock
pins, the down-view sensor and the bumper all
contain sensitive Electronic components, please use
a dry dishcloth when cleaning, and do not use a wet
dishcloth, to prevent damage caused by water inflow.

Clean up charging dock pins

Clean the down-view sensor

Clean drive wheels and universal wheel

If you do not use the product for a longtime, please
fully charge it before storing. Turn off the host and take
care to supplying power to it every 3 months to
maintain the battery life. If the battery is over
discharged or is not used for a long time, the product
may not be able to be charged. Please contact our
company for after-sales maintenance, do not
disassemble it yourself.

TROUBLESHOOTING

No.

Prompt Tone

Cause of Failure

Solution

1

Wheels off the

ground

2

Dust container not

installed

Dust container

removed and not

installed

Return the dust container to the

Robot and press the cleaning

3

Battery failure

Abnormal battery

charging

Contact after-sales test battery

4

Please check if the

wheel is stuck

Wheel jammed

Check whether the wheel is

entangled with foreign objects and

clean up the entangled objects.

5

Please check if the

front of the robot is

stuck

Front impact bracket

stuck

Check whether the front of the

robot can rebound normally

6

Robot connection

failed

Machine failed to

connect to server

Check whether the wireless

network connected during

distribution can connect to the

internet

7

The battery is low,

please charge the

machine

Battery power less

than 20 %

The machine automatically enters

the recharge mode

8

Please check

whether the side

brush is tangled or

jammed

Abnormal edge

brushing

Check whether the side brush is

wound around the wire and fix this

9

Please move the

machine to an open

area.

The machine failed

to get out of trouble.

Please move the Robot to an

empty place and press the

cleaning key again

PRODUCT PARAMETER

Classification

Projects

Parameter

Structural class

Diameter

330 mm

Height

76mm

Net weight

2.7 kg

Battery

Voltage

14.4 volts

Battery

2500 mah rechargeable lithium

battery pack

parameter

Dust container capacity

600 ml

Water tank capacity

350 ml

Charging type

Automatic charging / manual

charging

Cleaning mode

Auto / single room / edge / mop

floor

Primary charging time

About 5 hours

Working time

About 100 minutes

Robot

Rated power (w)

28

Operating voltage ( v )

14.4

* Due to the continuous improvement of the product, this information product is subject to the physical object, and our company

reserves the right to update the product.

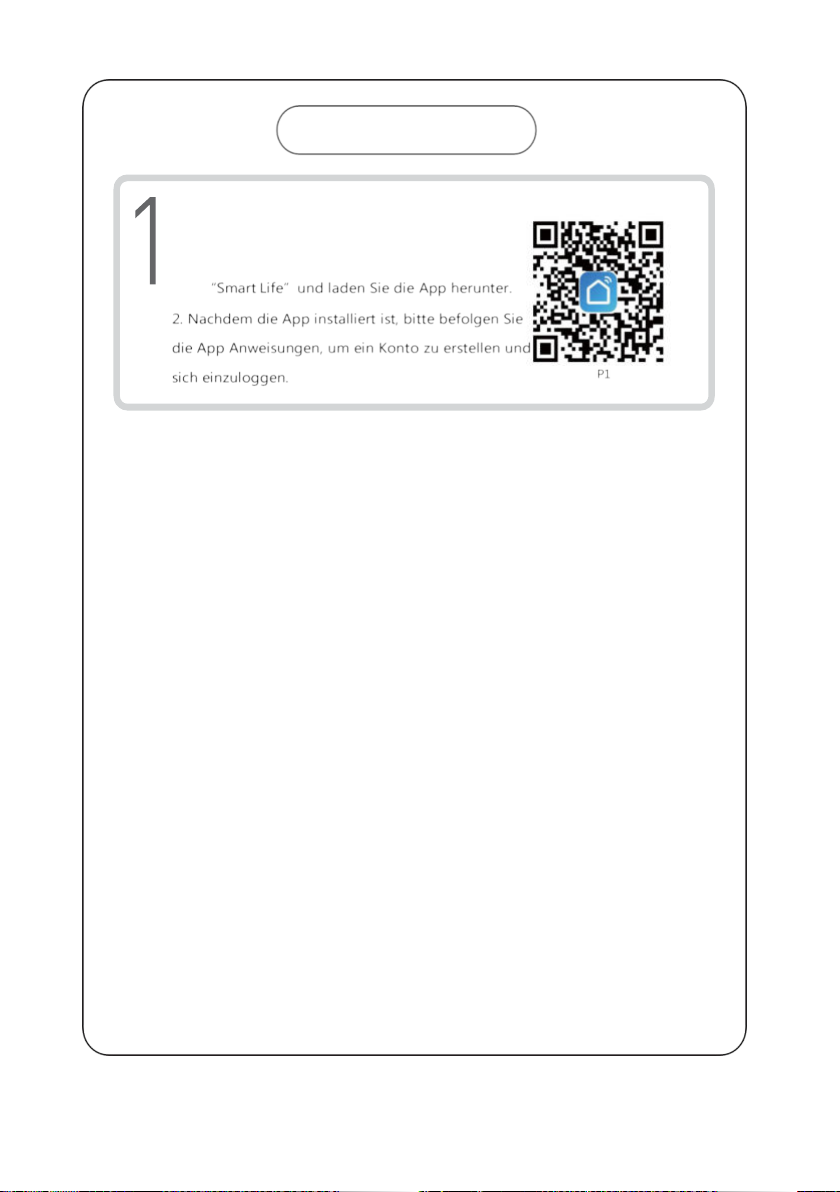

APP setting

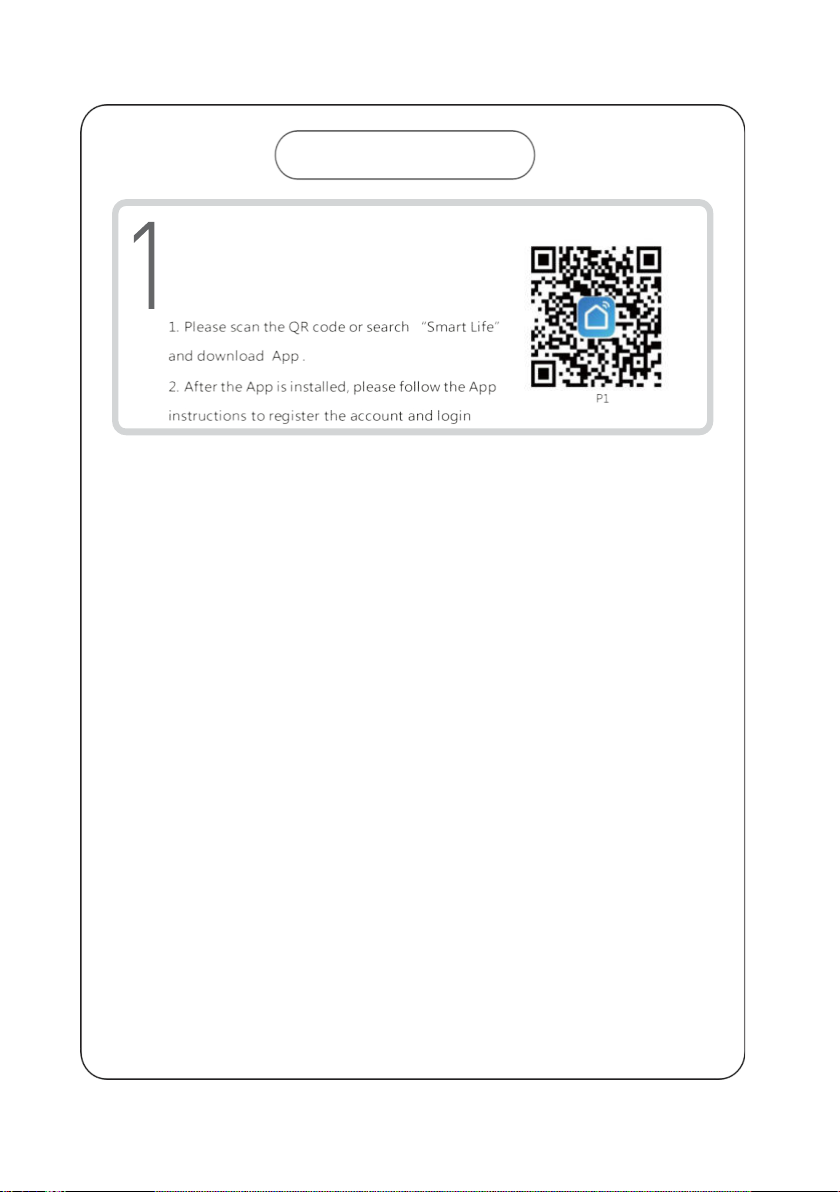

Download the APP and register

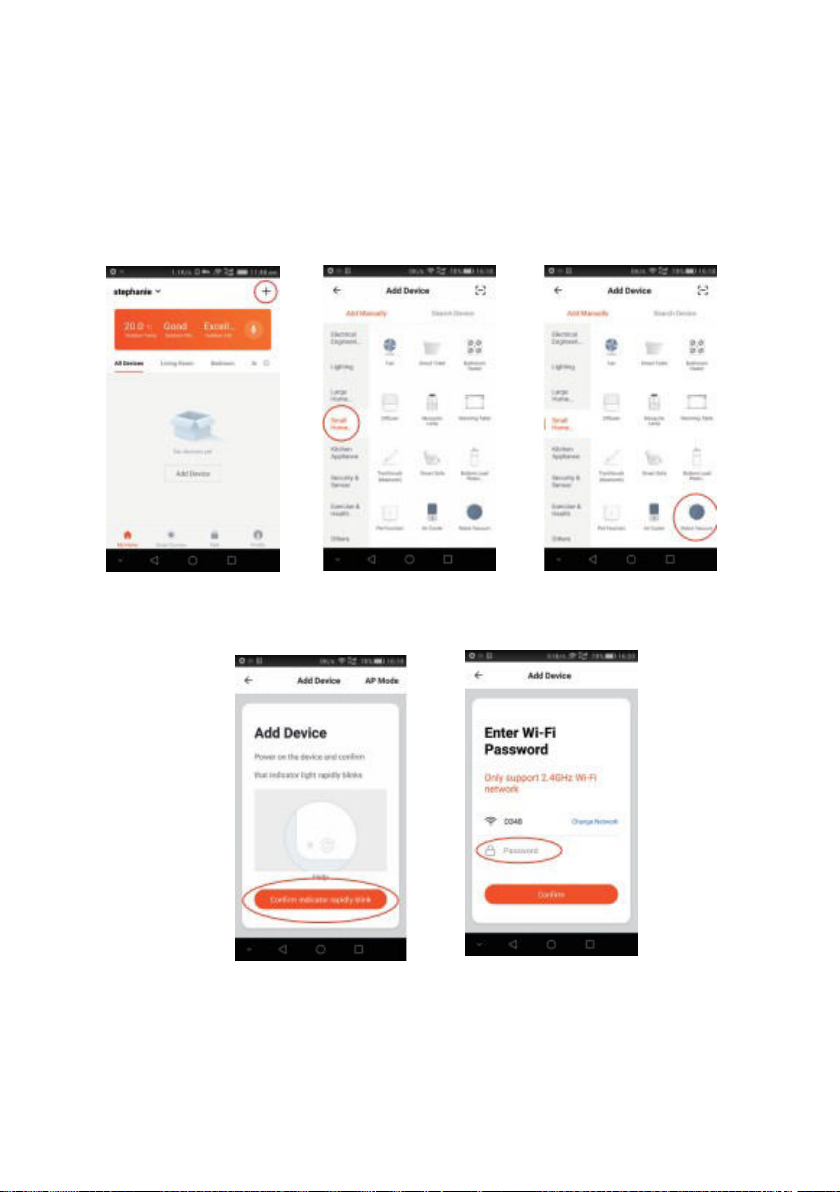

QUICK GUIDE FOR APP USING

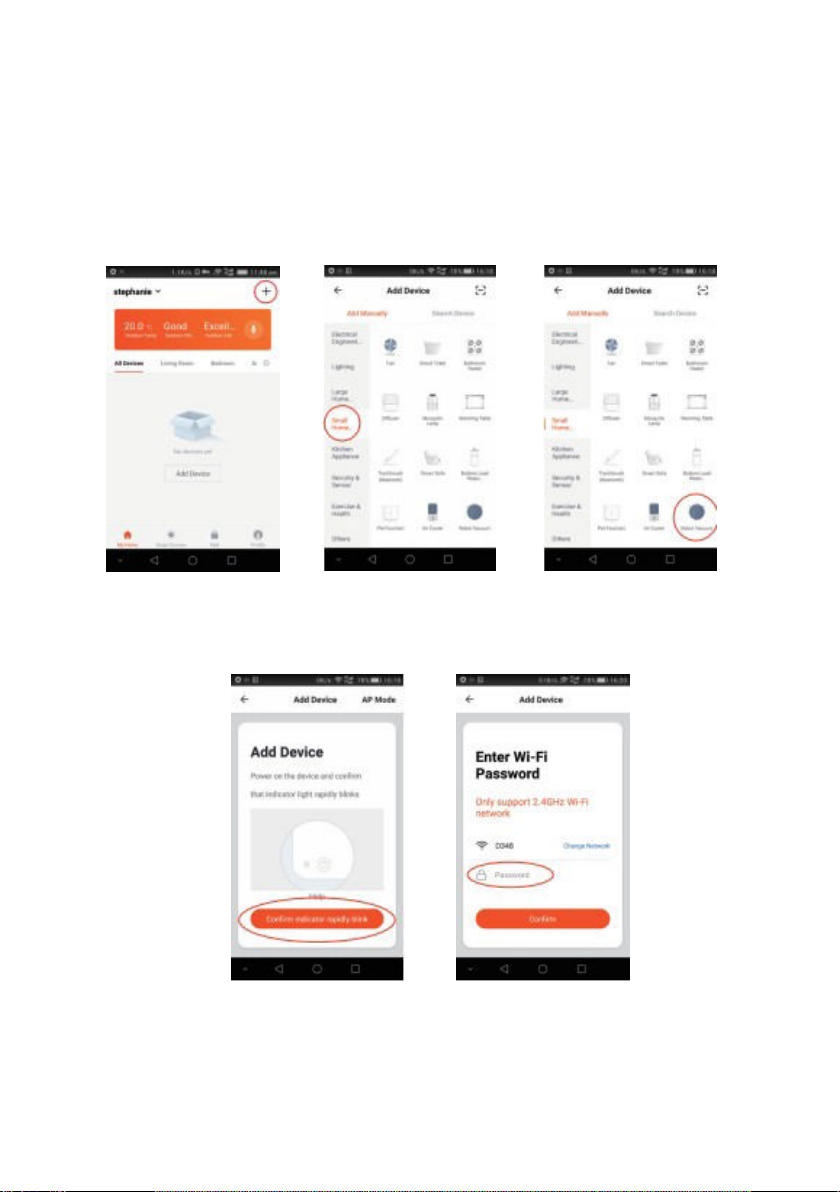

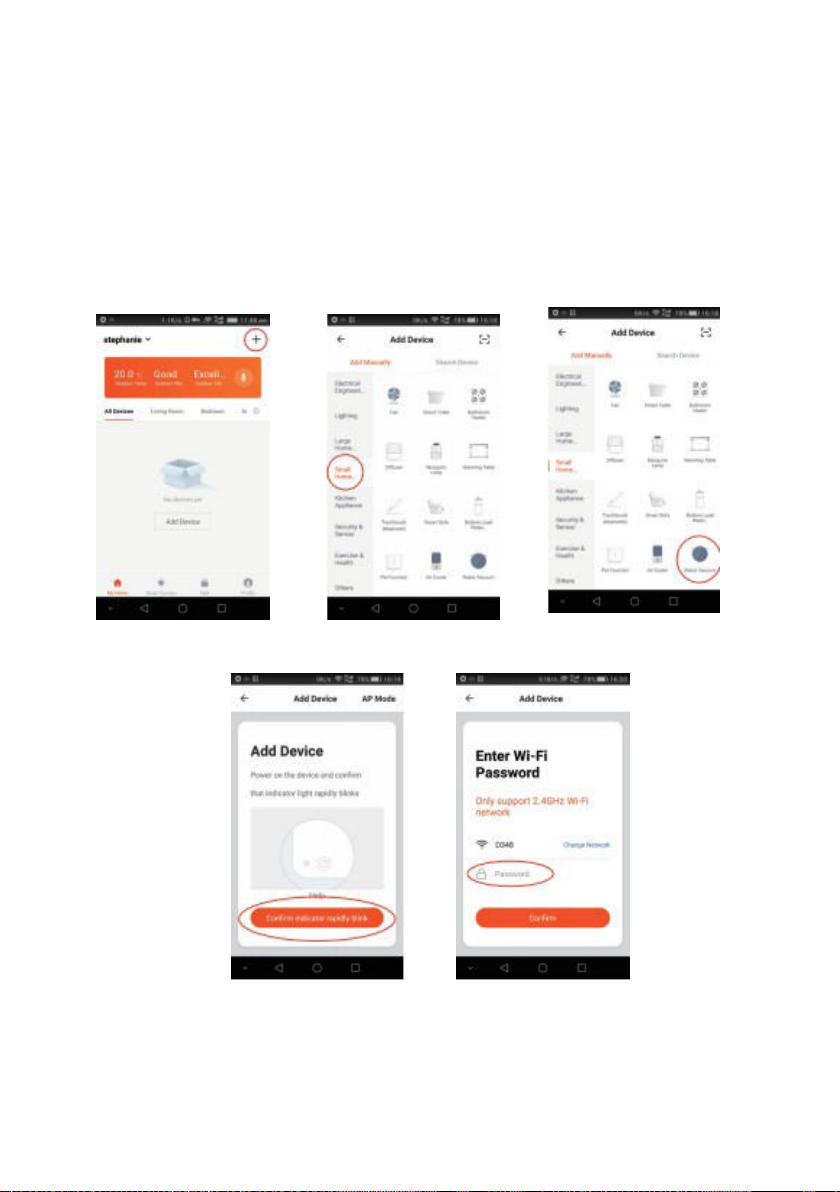

Tap + on the top right corner to add device [Fig 6]; Tap Small Home Appliance [Fig 7];

Choose Robot Vacuum [Fig 8]; Click Confirm indicator rapidly blink [Fig 9];

Type your WIFI Password [Fig 10] and start device connection [Fig 11]; Adding device

succeeded [Fig 12].

Fig 06 Fig 07 Fig 08

Fig 09 Fig 10

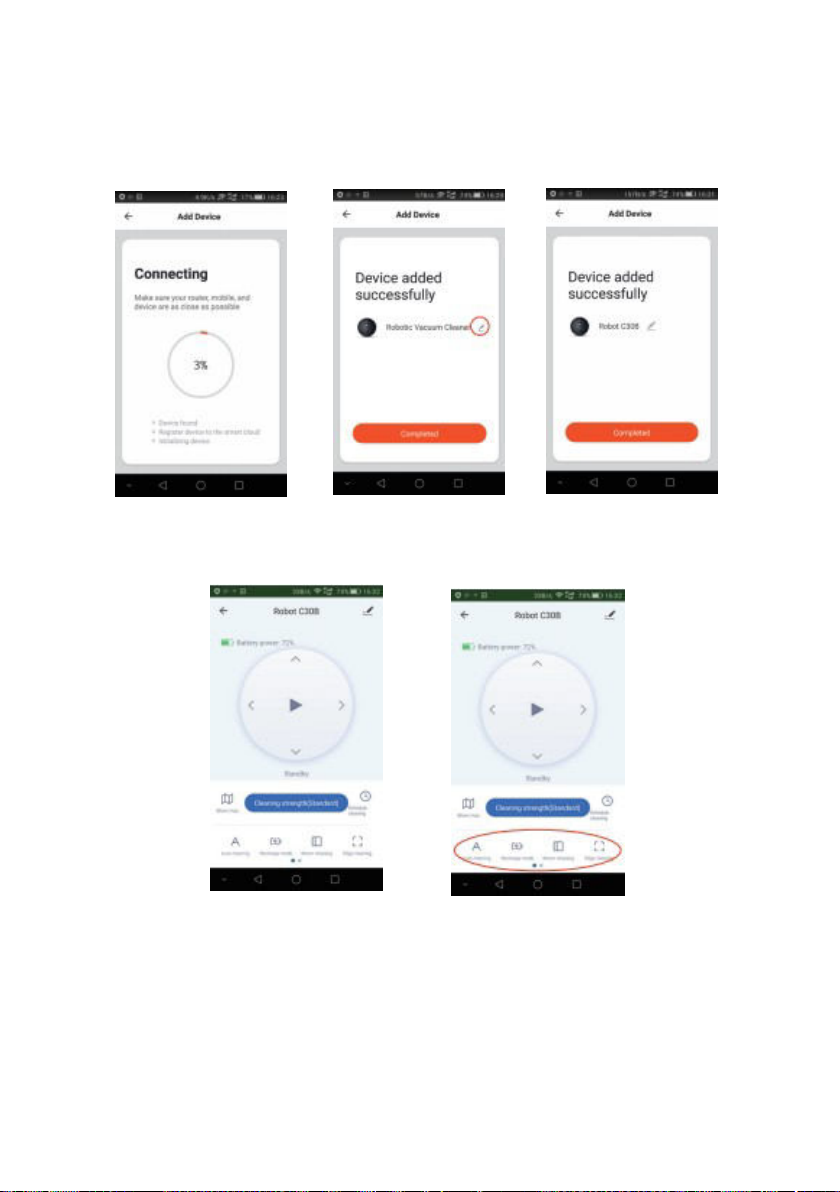

QUICK GUIDE FOR APP USING

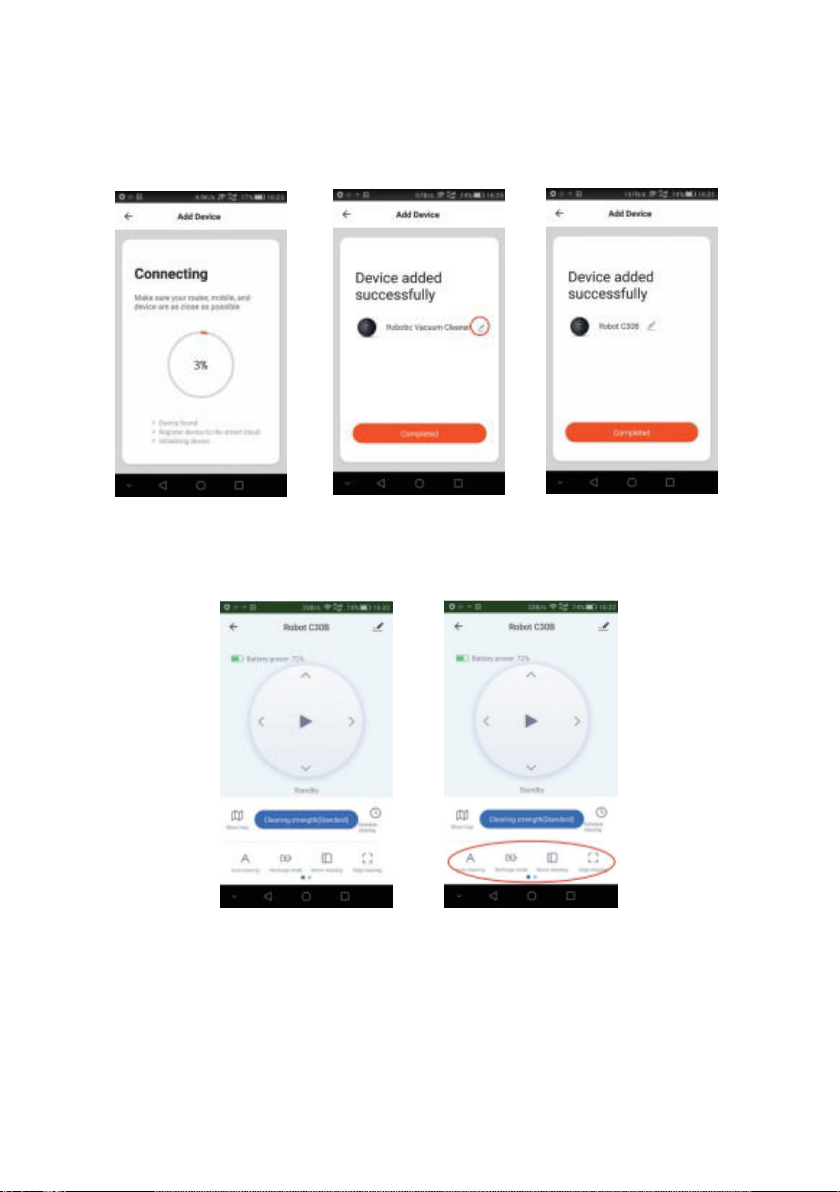

Rename your device, e,g. Robot SWRC120 [Fig 13]; Start using App to control your robot [Fig 14].

Fig 11 Fig 12 Fig 13

Fig 14 Fig 15

QUICK GUIDE FOR APP USING

2. APP Operation

You may click "Auto cleaning", "Recharge mode", "Room cleaning", "Edge cleaning", "Spot
cleaning" as you want to start certain cleaning mode [Fig 15] [Fig 16]; Choose Cleaning
strength to enter suction power setting interface [Fig 17];

3. Scheduling

Choose Schedule cleaning to enter scheduling interface and Choose “Add Schedule” [Fig
18]; choose the proper working time [Fig 19] and day (multiple Mon-Sun) [Fig 20].

Fig 16 Fig 17 Fig 18

Fig 19

Fig 20

QUICK GUIDE FOR APP USING

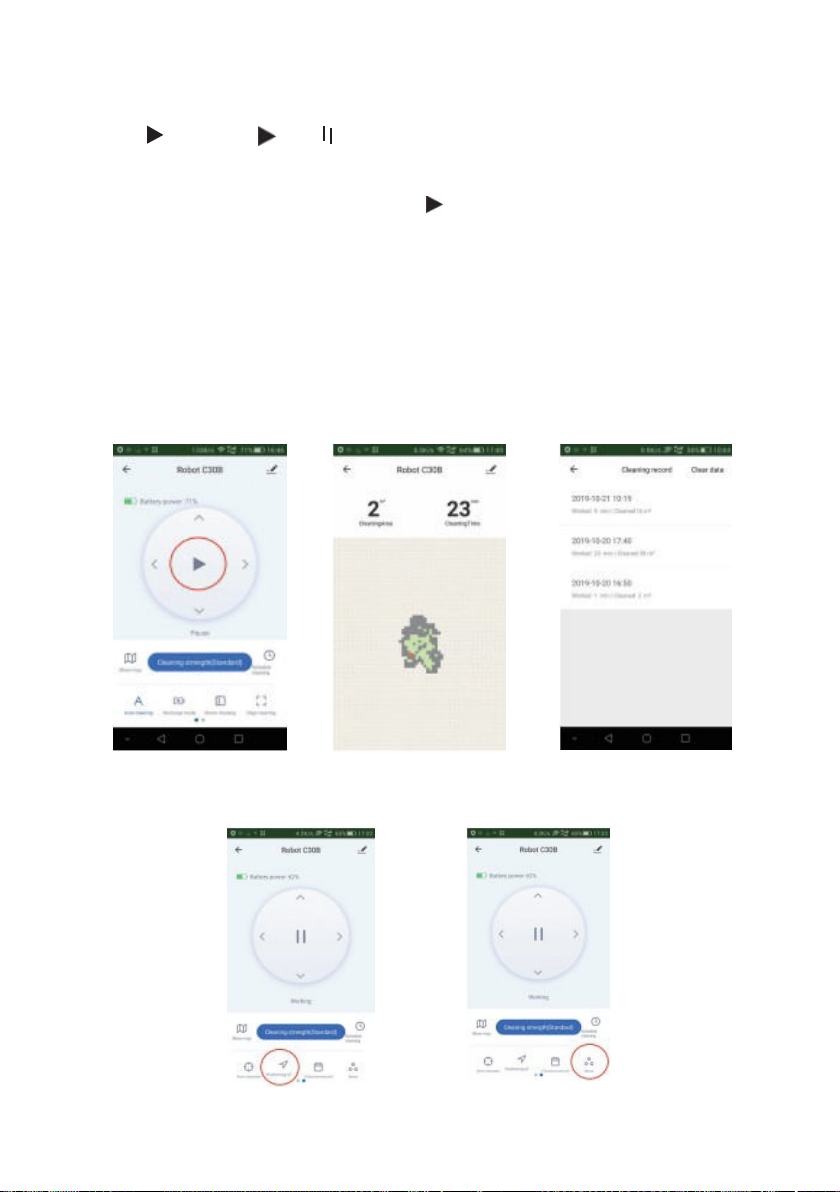

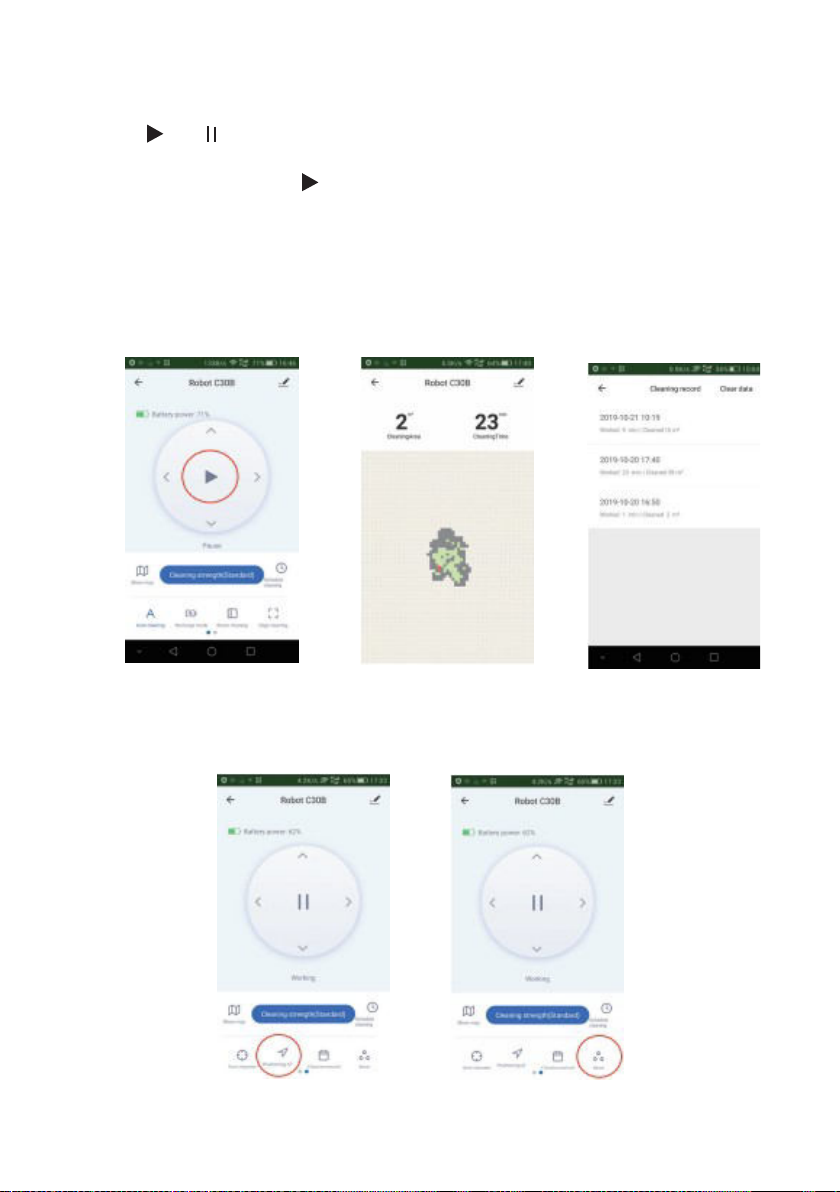

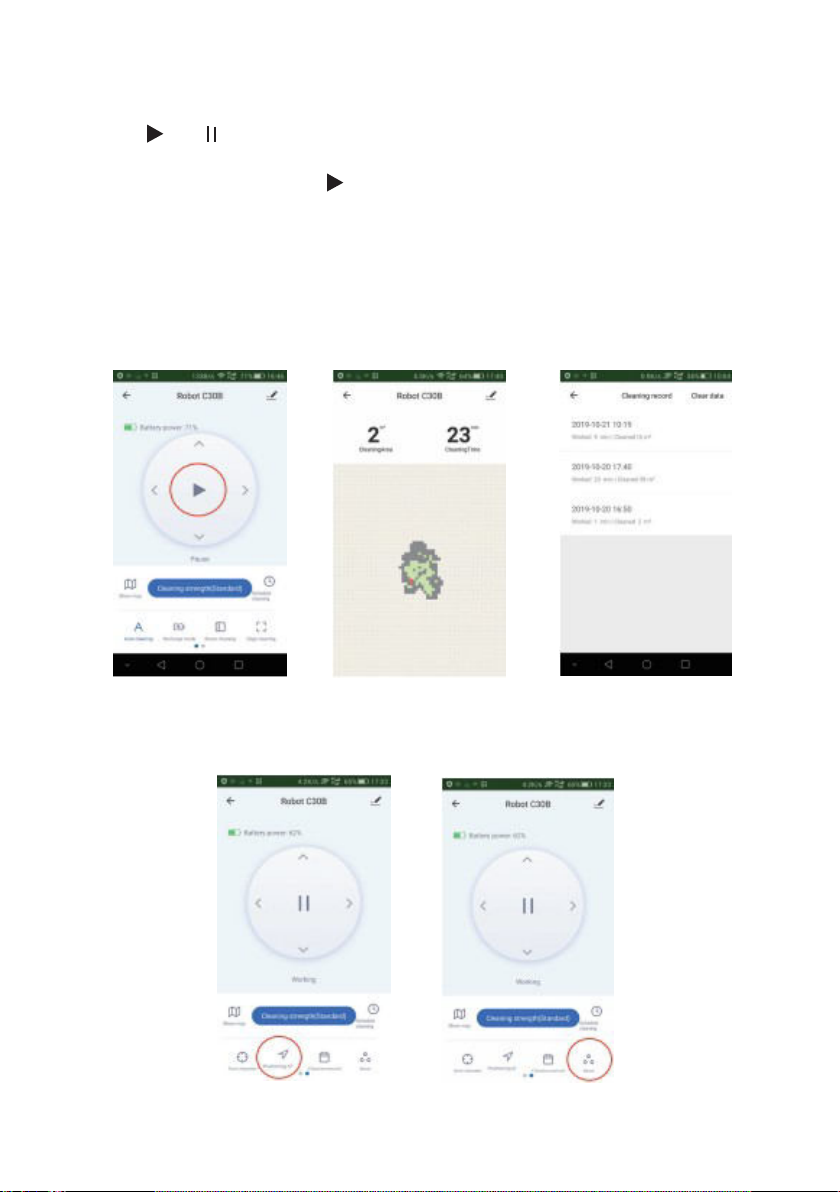

4. Start / Pause / Standby / Sleeping mode

Press “ ” / “ ” to start / pause the robot [Fig 21];
Note: When the robot pauses over 10 minutes, it will enter sleeping mode;
If it is in sleeping mode, press “ ” , the robot will be waken up to standby mode; Press
the cleaning mode as you want to start working.

5. Working Map and Cleaning Record

The App will show the map of working cleaning path of the robot [Fig 22]; But it may not
update in real time;
Tap "Cleaning record", it will show the cleaning records of working time and cleaned area,
also you can clear the data[Fig 23].

Fig 21 Fig 22 Fig 23

Fig 24

Fig 25

QUICK GUIDE FOR APP USING

6. Find robot

You may not know where the robot is when it finishes cleaning and stops. Then press
“Positioning of ” [Fig 24]; then there is “Ding Dong” sound prompt for you to find the

robot.

Fig 26 Fig 27 Fig 28

Fig 29 Fig 30

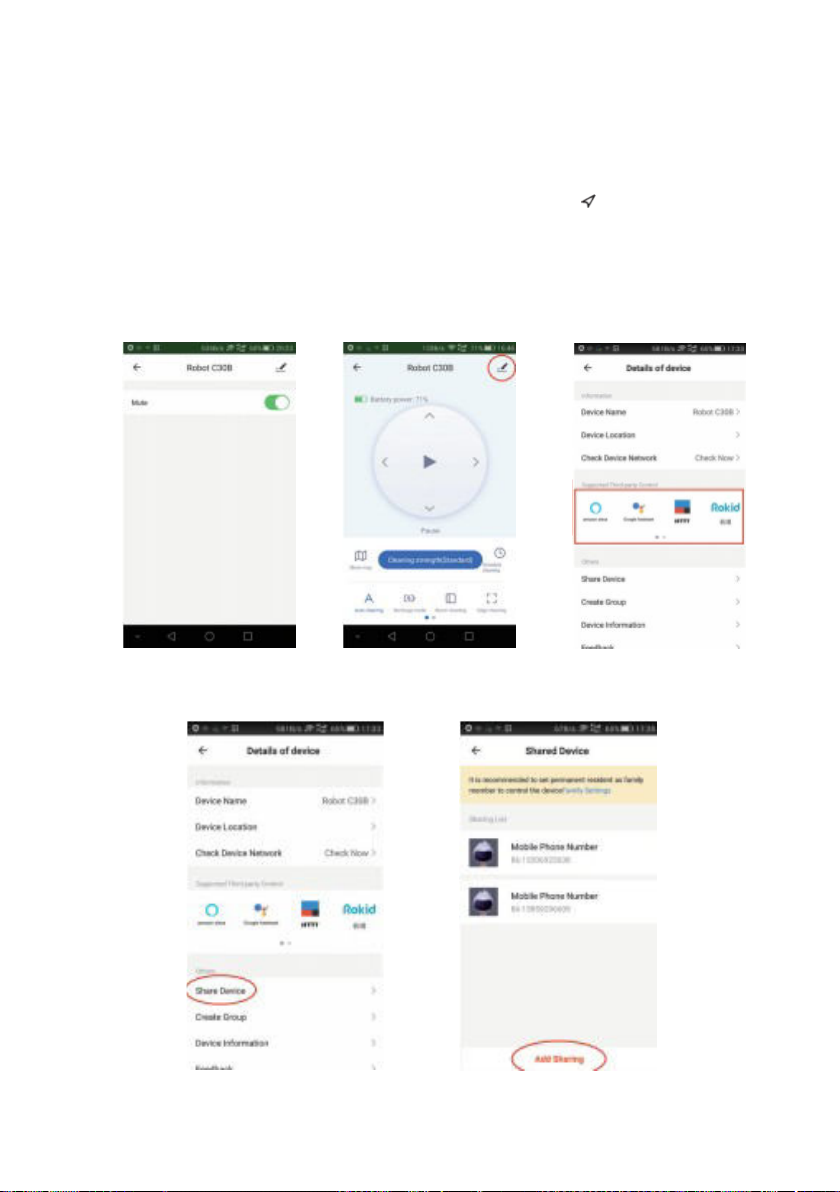

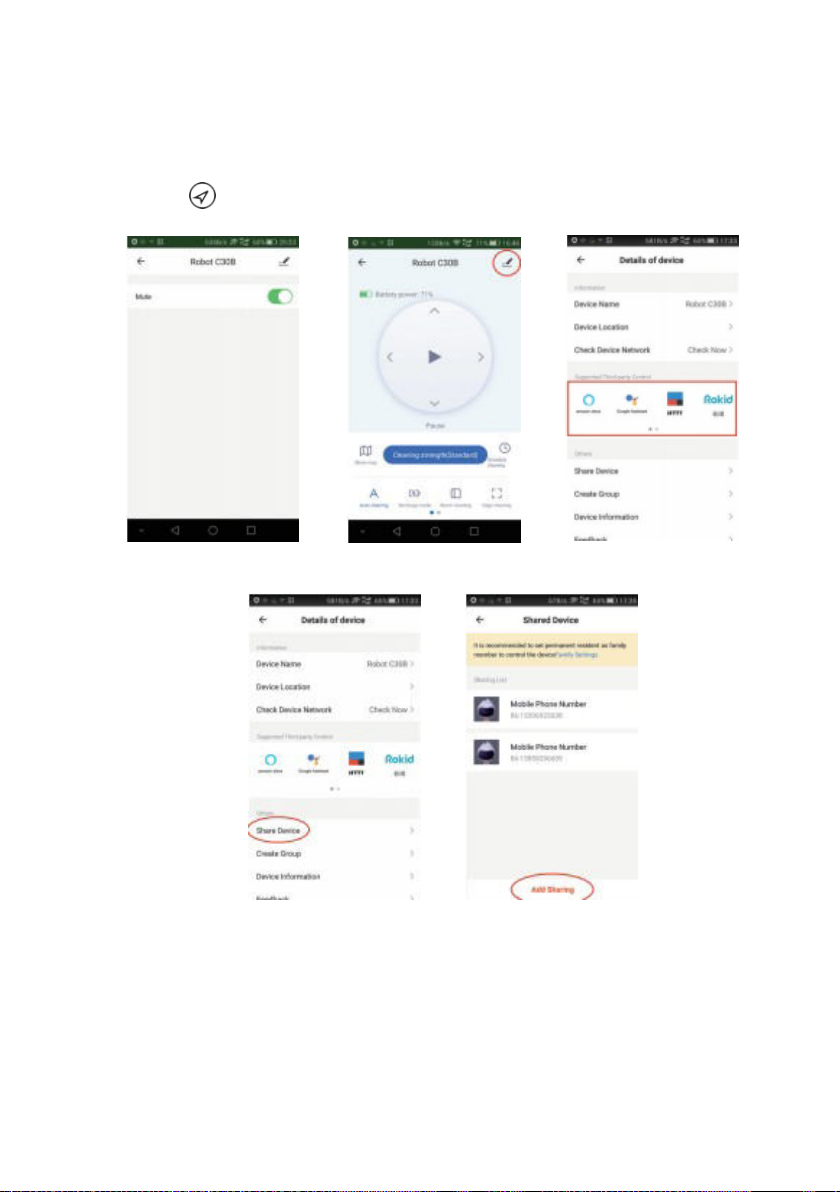

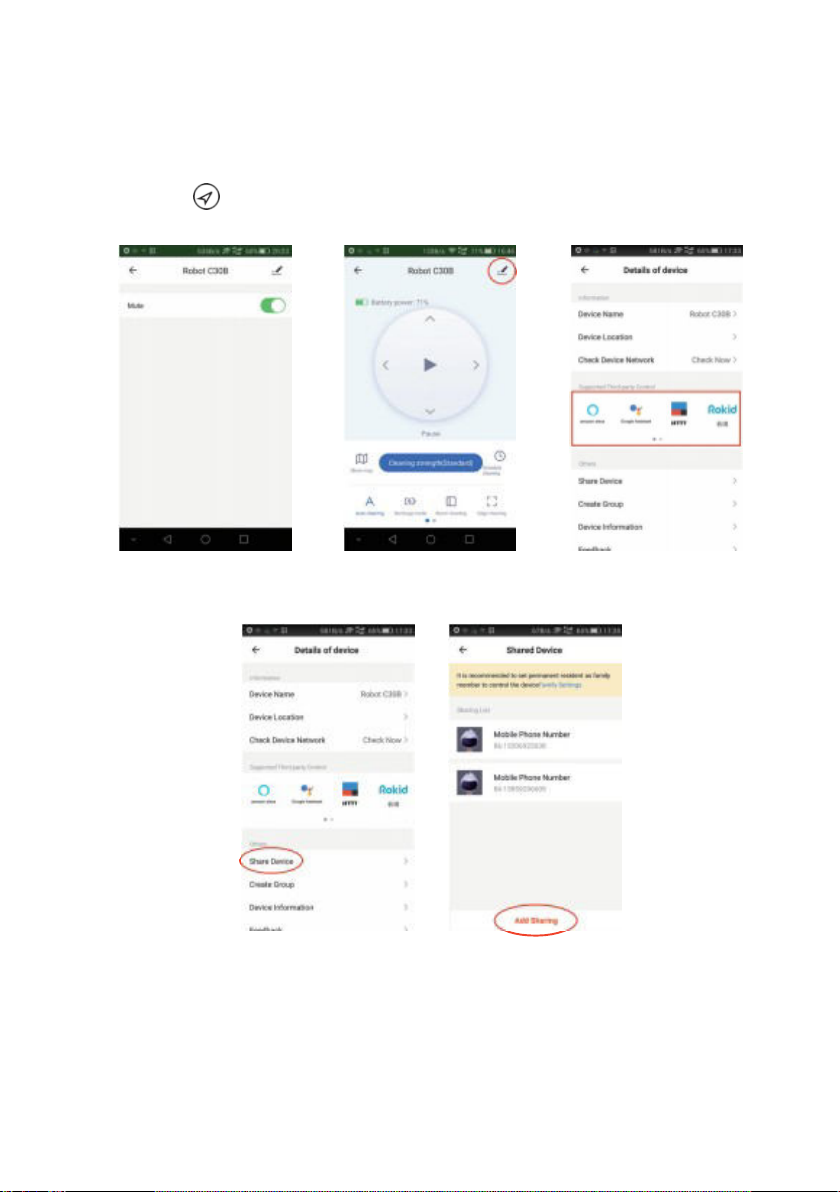

7. Mute

Tap "More" to enter mute function setting interface [Fig 25]; If mute function is active,
the robot will cancel voice prompt, so it will not bother you [Fig 26].

8. Supported Third-party Control

The robot works with Amazon Alexa, Google Assistant, and some other third part cont
rol devices. Tap in the top right corner [Fig 27], then find "Supported Third­party Control" and tap corresponding icon to learn connection way [Fig 28].

9. Share Devices

Only one main ID for one single device is available. If you want to share the device
to others in your family, tap on the right corner; Choose “Share devices” [Fig 29];

type correct registered cellphone number/ email ID to add additional users [Fig 30].
Note: other users have to register Tuya ID before added.

10. Reset WIFI

Changing the connection from existing WIFI network to new WIFI network, you need
to re
connect your robot to the new WIFI network after initializing your robot as follows:

turn on the robot, after the voice prompts “Welcome to use sweeping robot”, press
the start button

twice continuously, then the voice prompts “Connecting network”, and
WIFI icon begins to flash constantly, your robot is initialized; Then you could

connect it to new network.
Thanks for buying our robots and wish you enjoy using.
Notes: The APP software is upgrading, the actual APP user interface may be different
from the statements in this manual. Some functions may be added while some
functions mentioned above may be deleted. As different countries has different
netwroking policy, the real time map displaying function may be delayed or may not
be
fulfilled. If other languages' version of this APP instruction is confusing or inaccurate,
please refer to English version. Our company reserves the right to change the
paprameters without prior notice.

ENVIRONMENT

CAUTION: Do not dispose of this product as it has with other household products.

There is a separation of this waste product into communities, you will
need to inform your local authorities about the places where you can
return this product. In fact, electrical and electronic products contain
hazardous substances that have harmful effects on the environment or

human health and should be recycled. The symbol here indicates that
electrical and electronic equipment should be chosen carefully, a wheeled waste
container is marked with a cross.

Adeva SAS / H.Koenig Europe - 8 rue Marc Seguin, 77290 Mitry-Mory, France

www.hkoenig.com - [email protected] - [email protected] - Tél: [phone]

FRANÇAIS

CONSIGNES DE SÉCURITÉ

Avant d'utiliser ce produit, veuillez lire les consignes
de sécurité suivantes et respecter toutes les mesures
de sécurité.

Veuillez lire attentivement les instructions et les
conserver en lieu sûr.
Tout emploi non conforme à ce manuel d'instructions
peut endommager ce produit.

Remarque :

Seuls les techniciens agréés peuvent

1.
démonter ce produit. Les utilisateurs ne doivent
pas

démonter ce produit par eux-mêmes.

2.

Ce produit ne peut être utilisé qu’avec l'adaptateur
de secteur fourni par l'usine. Si d'autres adaptateurs
sont utilisés, le produit peut être endommagé.

3.

Ne touchez pas les fils, les prises ou l’adaptateur
lorsque vos mains sont mouillées.

4.

Veillez à ce que des vêtements ou des parties du
corps n'entrent pas en contact avec les roues
motrices du produit.

5.

Ne placez pas ce produit près de mégots de
cigarettes, de briquets et autres sources
d’inflammation.

6.

Veuillez nettoyer le produit après que la batterie est
chargée.

7.

Ne pliez pas trop les fils et ne placez pas d'objets
lourds ou tranchants sur le produit.

8.

Le produit est conçu pour être utilisé en intérieur.
Ne pas l’employer à l'extérieur.

9.

Ne vous asseyez pas sur le produit.

10.

N'utilisez pas ce produit dans un environnement
humide (par exemple salle de bain).

Avant d'utiliser ce produit, veuillez retirer tous les

11.
objets fragiles (par ex. lunettes, lampes,

etc.) du sol
ainsi que d’autres éléments (par ex., fils, feuilles de
papier, rideaux) qui peuvent se coincer dans les
brosses latérales et les voies d'aspiration d'air.

12.

Ne placez pas ce produit dans un endroit où il peut
facilement tomber (par ex. sur les bureaux et les
chaises).

Veuillez vérifier soigneusement si l'adaptateur est

13.
connecté à la prise avant

de l’utiliser, sinon, cela

pourrait endommager la batterie.

14.

Pour éviter de trébucher dessus, veuillez
informer les autres personnes de la maison lorsque
l’aspirateur fonctionne.

Veuillez vider le bac à poussière s’il est plein avant

15.
d'utiliser l’aspirateur.

16.

Il faut utiliser ce produit entre 0 et 40 degrés

Celsius.

N'utilisez pas ce produit dans un environnement

17.
trop chaud.

Veuillez retirer la batterie de l’appareil avant de le

18.
jeter.

Veuillez-vous assurer que ce produit n'est pas

19.
branché lors du retrait de la batterie.

20.

Veuillez recycler les piles usées en respectant

l’environnement.

21.

Le cordon d'alimentation ne peut pas être
remplacé. S’il est endommagé, le chargeur doit être
jeté et remplacé. Cela doit être effectué par le
fabricant, son agent ou un technicien agréé afin
d'éviter tout accident.

22.

Cet appareil peut être utilisé par des enfants d'au
moins 8 ans, à condition qu'ils soient surveillés et
qu'ils aient reçu des instructions pour utiliser l'appareil
en toute sécurité et qu'ils soient pleinement
conscients des dangers encourus.

23.

Le nettoyage et l'entretien ne doivent pas être
effectués par des enfants à moins qu'ils soient âgés
d'au moins 8 ans et surveillés par un adulte.

24.

Gardez l'appareil et son cordon d'alimentation hors
de portée des enfants de moins de 8 ans.

25.

Lors de l'utilisation d'équipements électriques, des
précautions de sécurité doivent toujours être prises
pour éviter les risques d'incendie, de choc électrique
et / ou de blessure en cas de mauvaise utilisation.

26.

Assurez-vous que la tension nominale indiquée sur
la plaque signalétique corresponde au voltage de
votre installation électrique. Si ce n'est pas le cas,
contactez le revendeur et ne branchez pas
l’aspirateur.

27.

L'appareil ne doit pas être utilisé s'il est tombé, s'il
présente des signes évidents de dommages ou des
fuites.

28.

Veuillez conserver ce manuel à portée de main et

le remettre au futur propriétaire en cas de transfert de
votre appareil.

29.

Le chargeur doit être retiré de la prise avant
d’enlever la batterie, de nettoyer ou d'entretenir
l'appareil.

Avertissement

1.

Utilisez uniquement la batterie rechargeable et le
socle de chargement fournis par le fabricant. Les
piles non rechargeables sont strictement interdites.
Veuillez-vous reporter aux "paramètres du produit"
pour obtenir des informations sur les
caractéristiques des piles.

2.

N'utilisez pas le produit dans un environnement où il
y a des flammes ou des objets fragiles.

3.

N'utilisez pas le produit dans des environnements
extrêmement chauds (supérieurs à 40 ℃) ou
extrêmement froids (inférieurs à 0 ℃).
Ne mettez pas les cheveux, les vêtements, les

4.

doigts et d'autres parties du corps en contact avec
les ouvertures et les
N’utilisez pas le produit sur un sol humide.

5.

6.

Ne laissez pas le produit aspirer des objets tels que

parties mobiles du produit.

des pierres et des vieux papiers, cela pourrait
l’obstruer.
Ne laissez pas le produit

7.

aspirer

des substances
inflammables telles que l'essence, le toner et les
pastels utilisés pour les imprimantes ou les
photocopieuses. N’utilisez pas le produit pour
nettoyer les zones contenant des objets

inflammables.
Ne laissez pas le produit

8.

aspirer

des objets qui
brûlent, comme des cigarettes, des allumettes, des
cendres

et d'autres éléments pouvant provoquer un

incendie.

9.

Ne placez pas d’objet sur l'orifice d'aspiration.
N'utilisez pas le produit lorsque l'orifice d'aspiration
est bouché. Positionnez un petit objet comme de la
poussière, du coton, des cheveux, etc. devant
l'ouverture pour vérifier qu’il y a bien une aspiration.

10.

Utilisez le cordon d'alimentation avec précaution
pour ne pas l’abîmer. N'utilisez pas le cordon
d'alimentation pour tirer le produit et le chargeur.
N'utilisez pas le cordon d'alimentation comme
poignée. Ne coincez pas le cordon d'alimentation
dans la fente de la porte. Ne tirez pas le cordon
d'alimentation dans les coins. Ne laissez pas
l’aspirateur passer sur le cordon d'alimentation,
Celui-ci doit être éloigné de toute source de chaleur.

N'utilisez pas un chargeur endommagé.

11.

Même si le produit a été gravement abîmé, le

12.

brûlage du produit est interdit ; ceci

peut entraîner

l'explosion de la batterie.

DESCRIPTION DU PRODUIT / CONTENU DE

L’EMBALLAGE

Robot Chargeur Réservoir d'eau

2 Brosses latérales Bac à poussière Brosse de nettoyage

Adaptateur Tampon de nettoyage Filtre HEPA

Manuel d’instructions

DESCRIPTION DU PRODUIT / NOM DES PIÈCES

Partie supérieure

Interrupteur

Capot

Lentille multidirectionnelle

Partie inférieure

Sondes

Brosses latérales

Roues motrices

Bouton réservoir d’eau /
bac à poussière

Bac à poussière

Bornes de chargement

Roue universelle

Batterie

Brosse principale

Bac à poussière

Filtre HEPA

Compartiment du filtre

Plaque en métal du
bac

Socle de chargement

Couvercle du filtre

Couvercle latéral du bac

Plaque conductrice du bac
/ réservoir

Voyant

Prise DC

Bornes de chargement

Montage du réservoir d'eau et du tampon de nettoyage

Entrée d’eau

Réservoir d'eau

Tampon de nettoyage

MONTAGE / UTILISATION DU PRODUIT

Enlever la protection

Avant d'utiliser le robot, retirer la bande de protection du
robot et le film protecteur du socle de chargement.

Retirer la bande de protection

UTILISATION / CHARGEMENT DE
L’ASPIRATEUR-ROBOT

1.

Installation du chargeur : le socle de chargement doit être placé contre le mur et sur un sol
plan. Ne pas disposer d’objet à moins de 50 cm des côtés et 1,50 m de l’avant du chargeur

2.

Branchement au secteur.

3.

Installation des brosses latérales : installez les brosses latérales
en respectant l’orientation gauche et droite (L / R).

4.

Chargement : placer le robot sur le socle de chargement pour
charger la batterie (pendant la charge, le voyant clignote. Une
fois la charge terminée, le voyant reste allumé. Le temps de
charge est d'environ 5 heures.)

Pendant le processus de nettoyage, le robot peut sentir que sa puissance est insuffisante et
passer automatiquement en mode Back to Charge, puis trouver automatiquement le socle de
chargement.

Précautions durant la charge

1.

Le socle de chargement ne peut pas être placé à la lumière directe du soleil et à proximité de
miroirs. S'il y a des objets qui réfléchissent la lumière, veuillez protéger les sept premiers cm
du socle.

2.

Afin d’utiliser pleinement la capacité du robot, veuillez le charger complètement avant son
utilisation. Temps de charge : environ 5 heures.

3.

Ne placez pas le réservoir d'eau pendant la charge, pour une raison de sécurité et afin d'éviter
de mouiller le sol.

UTILISATION DU PRODUIT /DÉMARRAGE ET
NETTOYAGE

Selon les besoins de chacun, ce produit offre une variété de modes de nettoyage. Vous
pouvez démarrer chaque mode de nettoyage via le robot, ou l'application.

Nettoyage automatique

La méthode de nettoyage la plus couramment utilisée est quand le robot suit un chemin en

forme d'arc pour nettoyer toute la maison en fonction de l'environnement du moment.

Réglage : maintenir appuyer l’interrupteur jusqu’à ce que le voyant du robot s’allume, cela

indique que l’appareil est sous tension. Lorsque vous appuyez brièvement sur l’interrupteur

le robot démarre le nettoyage automatique.

Pour accéder au mode aspiration puissante, appuyez à nouveau sur :

Nettoyage d’une pièce :

On utilise ce mode pour nettoyer une seule pièce
Conseil : lorsqu'une seule pièce a besoin d'être nettoyée, veuillez fermer la porte et le robot

effectuera un nettoyage centralisé de la pièce.
Si le chargeur ne se trouve pas dans cette pièce, le robot reviendra au point de départ après

le nettoyage.
Le mode de nettoyage d’une seule pièce est toujours en mode aspiration puissante

Nettoyage des bords

On utilise ce mode pour le nettoyage des recoins. Le robot nettoie le long du périmètre des
objets fixes (tels que les murs) et revient sur le socle de chargement une fois le nettoyage des
bords terminé.

UTILISATON DU PRODUIT / PAUSE,
RÉDÉMARRAGE ET ARRÊT

Pause : pendant le fonctionnement du robot appuyer sur l’interrupteur pour suspendre le
fonctionnement.

Redémarrage : si le robot cesse de fonctionner pendant plus de dix minutes, il passe
automatiquement en mode veille (toutes les lumières du robot sont éteintes). Vous pouvez
réveiller le robot en cliquant d'abord sur l’interrupteur du robot, puis soit de nouveau sur
l’interrupteur, ou sur l'application pour redémarrer.

Arrêt : une fois que le robot a cessé de fonctionner, appuyer longuement sur l’interrupteur
jusqu’à ce que le voyant du robot s’éteigne.

* Une fois que le robot a terminé son travail, il est recommandé de ne pas l'arrêter et de le
laisser retourner sur le socle de chargement pour recharger la batterie.

UTILISATION DU PRODUIT / RESERVOIR D’EAU

Ne pas utiliser la fonction de nettoyage au sol sur les tapis.

Après avoir nettoyé le sol, veuillez vider le réservoir d'eau à chaque fois et retirer le tampon
de nettoyage.

Ajouter de l'eau Installer le réservoir d'eau

Installer le tampon de nettoyage Commencer à nettoyer le sol

ENTRETIEN DES ACCESSOIRES / BAC À
POUSSIÈRE

A.

Appuyer sur le
bouton du bac à
poussière

B.

Ouvrir le couvercle latéral du bac

C.

Vidage du bac pour l’enlever

D.

Ouvrir le couvercle du filtre

E.

Retirer le filtre HEPA et son compartiment ; il n'est
pas recommandé de les nettoyer avec de l'eau.

Tapoter-les doucement pour enlever la poussière.

F.

Rincer l’élément rigide

G.

Le bac à poussière peut être nettoyé avec un
torchon. Veuillez faire attention à ne pas laver le bac
à poussière avec de l'eau.

H.

Sécher le bac à poussière et les éléments du filtre.
Les conserver au sec pour assurer une durée de vie
normale.

Remarque : il est recommandé de laver le
compartiment du filtre avec de l'eau après 15 à 30
jours d'utilisation. La durée de vie maximale du filtre
HEPA est de 3 mois.

I.

Replacer les éléments du filtre dans le bac à

poussière

Remarque :

1.

Avant d'installer le filtre, veuillez-vous assurer qu’il

soit bien sec.

2.

Ne pas laisser le filtre au soleil.

J.

Fermer le couvercle du bac à poussière et installer

celui-ci dans le robot.

Remarque : ne pas laver le bac à poussière avec

de l'eau.

ENTRETIEN DES ACCESSOIRES / RÉSERVOIR
D’EAU ET TAMPON DE NETTOYAGE

1.

Retirer le réservoir

4.

Nettoyer le tampon

d'eau

5.

2.

Retirer le tampon

Séchage

3.

Vider le réservoir

d'eau

6.

Sécher
manuellement ou
naturellement le
réservoir d'eau

ENTRETIEN DES ACCESOIRES / BROSSES
PRINCIPALE ET BROSSES LATÉRALES

1.

Ouvrir le couvercle de la brosse principale

2.

Retirer l'arbre de la brosse principale

3.

Outil pour enlever les cheveux emmêlés

4.

Nettoyage de la brosse principale

ENTRETIEN DES ACCESOIRES / BORNES DU
CHARGEUR, SONDES, ROUES MOTRICES ET
ROUE UNIVERSELLE

Conseil : l'intérieur des bornes du socle de
chargement, les sondes et le pare-chocs contiennent
tous des composants électroniques sensibles,
veuillez utiliser un torchon sec lors du nettoyage et
n'utilisez pas de torchon humide pour éviter les
dommages causés par l'arrivée d'eau.

Nettoyer les bornes du chargeur

Nettoyer les sondes

Nettoyer les roues motrices et la roue universelle

Si vous n'utilisez pas le robot pendant une longue
période, veuillez le charger complètement avant de le
stocker. Éteignez le robot et le chargeur ; veillez à
l'alimenter tous les 3 mois pour maintenir la durée de
vie de la batterie. Si la batterie est trop déchargée ou
n'est pas utilisée pendant une longue période, le
robot risque de ne pas pouvoir être rechargé. Veuillez
contacter notre société pour l'entretien après-vente et
ne le démontez pas vous-même.

GUIDE DE DEPANNAGE

N°

Symptôme

Cause possible

Solution

1

Roues hors du sol

La sonde est bouchée

ou en panne

Nettoyez la sonde ou contactez le

service après-vente

2

Il reste des saletés sur le

sol

Le bac à poussière

n’est pas installé

Remettez le bac à poussière sur le

robot et lancez le nettoyage

3

Panne de batterie

Charge anormale de

la batterie

Contactez le service après-vente

4

Roue(s) bloquée(s)

Présence de détritus

sur la/les roue(s)

Nettoyez la/les roue(s)

5

L'avant du robot ne

rebondit pas

normalement

Pare-chocs avant

coincé

Contactez le service après-vente

6

La connexion du robot a

échoué

Problème de

connexion au serveur

Vérifiez la connexion Internet du

Wi-Fi

7

La machine passe

automatiquement en

mode recharge

Puissance de la

batterie inférieure à

20%

Rechargez la batterie

8

Nettoyage anormal des

bords

Les brosses latérales

sont emmêlées ou

coincées

Nettoyez les brosses latérales

9

Le robot reste coincé

dans un endroit

Trop d’objets sur le sol

Veuillez déplacer la machine dans

un espace ouvert.

CARACTERISTIQUES DU PRODUIT

Éléments

Dimensions / Capacités

Unités

Robot

Diamètre

330 mm

Hauteur

76mm

Poids net

2,7 kg

Batterie

Tension

14,4 volts

Batterie

Batterie rechargeable au lithium de

2500 mAh

Accessoires

Capacité du bac à poussière

600 ml

Capacité du réservoir d'eau

350 ml.

Type de chargement

Chargement automatique / manuel

Mode de nettoyage

Auto / pièce individuelle / bord /

serpillère

Temps de charge

Environ 5 heures

Temps de travail

Environ 100 minutes

Système électrique

Puissance nominale

28

Voltage

14.4

* En raison de l'amélioration continue du produit, notre société se réserve le droit de mettre à jour les informations concernant le produit.

Réglage de l’APP

Téléchargez l'application et inscrivez-

vous.

1.

Veuillez scanner le code QR ou rechercher « Smart

Life » et télécharger l'application.

2.

Une fois l'application installée, veuillez suivre les

instructions pour enregistrer le compte et vous

connecter

P1

GUIDE RAPIDE D’INSTALLATION DE L’APPLICATION

Appuyer sur + en haut à droite pour ajouter le dispositif [Figure 6], puis sur

Small Home Appliance [Figure sept]. Choisissez Robot Vacuum [Figure 8]. Cliquez sur

Confirm, le voyant clignote rapidement [Figure 9].

Saisissez le mot de passe de votre WIFI [Figure 10] et connectez-vous [Figure 11]. Vous

avez réussi [Figure 12].

Figure 6 Figure 7 Figure 8

Figure 9 Figure 10

GUIDE RAPIDE D’UTILISATION DE L’APPLICATION

enommez votre dispositif, par exemple : Robot SWRC120 [Figure 13]. Commencez à utiliser

pplication pour contrôler votre robot [Figure 14].

Figure 11 Figure 12 Figure 13

Figure 14 Figure 15

GUIDE RAPIDE D’UTILISATION DE L’APPLICATION

2. Fonctionnement de l’application

Vous pouvez cliquer sur Auto Cleaning,

Recharge mode", "Room cleaning", "Edge cleaning", "Spot cleaning" comme vous voulez

Cleaning

pour indiquer la puissance de nettoyage dans l’interface [Figure 17] ;

3. Programmation

Choisissez Schedule cleaning pour entrer dans l’interface de programmation et choisissez Add

[Figure 18], puis la durée de travail [Figure 19] et le jour (plusieurs sont possibles)

Figure 16 Figure 17

Figure 19

Figure 20

Figure 18

GUIDE RAPIDE D’UTILISATION DE L’APPLICATION

4. Démarrage / Pause / Standby / Veille

Presser / pour démarrer / mettre en pause le robot [Figure 21] ;

Remarque : quand le robot fait une pause plus de dix minutes, il passe en mode de veille ;
En mode veille, pressez alors et le robot se met en standby. Pressez le mode de nettoyage
pour démarrer le travail.

5. Cartographie et enregistrement du nettoyage

L’application affiche la carte de nettoyage du robot [Figure 22] mais elle n’est pas mise à jour
en temps réel.

Presser Cleaning record, vous verrez les enregistrements du temps de travail et des zones
nettoyées. Vous pouvez effacer les données [Figure 23].

Figure 21 Figure 22 Figure 23

Figure 24

Figure. 25

GUIDE RAPIDE D’UTILISATION DE L’APPLICATION

6. Trouver le robot

Il se peut que vous ne sachiez pas où est le robot une fois terminé et arrêté. Appuyez sur

Positionning of [Figure 24], vous entendrez alors une sonnerie venant du robot.

Figure 26 Figure 27 Figure 28

Figure 29 Figure 30

7. Muet

Appuyez sur + pour accéder au réglage dans l’interface [Figure 25]. Si vous activez
la fonction, le robot ne sonnera pas et ne vous dérangera pas [Figure 26].

Guide rapide d’utilisation de l’application

8. Prise en charge du contrôle par un tiers

Le robot travaille avec Amazon, Alexa, Google Assistant, et d’autres outils de

contrôle. Pressez en haut à droite [Figure 27], ensuite cherchez
Supported Third-party Control et cliquez sur l’icône pour en savoir plus [Figure 28].

9. Partage des dispositifs

Un seul document d'identité principal est autorisé pour un seul dispositif. Si vous

voulez partager le dispositif avec d'autres membres de votre famille, cliquez sur
dans le coin droit. Choisissez Share devices [Figure 29].

Tapez le numéro de téléphone portable enregistré / l'ID du courriel pour ajouter des
utilisateurs supplémentaires [Figure 30].

10. Réinitialisation du WIFI

Pour changer la connexion d'un réseau WIFI existant à un nouveau réseau WIFI,
vous devez reconnecter votre robot au nouveau réseau WIFI après avoir initialisé
votre robot comme suit :

- allumez le robot ; après que la voix vous a dit : Bienvenue pour utiliser

l'aspirateur-robot, appuyez deux fois de suite sur , puis la voix vous dit
Connexion au réseau, et l’icône du WIFI se met à clignoter en permanence,

votre robot est initialisé. Ensuite vous pouvez le connecter à un nouveau réseau.

Nous vous remercions d'avoir acheté notre robot et vous souhaitons beaucoup de
plaisir à l’utiliser.

Remarques : le logiciel APP est en cours de mise à jour, aussi l'interface utilisateur
actuelle de l'application peut être différente des informations contenues dans ce
manuel. Certaines fonctions peuvent être ajoutées tandis que d'autres,
mentionnées ci-dessus, peuvent être supprimées. Comme les pays ont des
politiques différentes de navigation sur le réseau, la fonction d'affichage de la carte

en temps réel peut être retardée ou inactive. Si la version en d'autres langues de
ces instructions de l'application est confuse ou inexacte, veuillez-vous référer à la
version anglaise. Notre société se réserve le droit de modifier les paramètres sans
préavis.

ENVIRONMENT

ATTENTION :

Vous ne devez pas vous débarrasser de cet appareil avec vos déchets
ménagers. Un système de collecte sélective pour ce type de produit est
mis en place par les communes, vous devez vous renseigner auprès de

votre mairie afin d'en connaître les emplacements. En effet, les produits
électriques et électroniques peuvent contenir des substances dangereuses qui ont
des effets néfastes sur l'environnement ou la santé humaine et doivent être
recyclés. Le symbole ci-contre indique que les équipements électriques et
électroniques font l'objet d'une collecte sélective, il représente une poubelle sur
roues barrée d'une croix.

Adeva SAS / H.Koenig Europe - 8 rue Marc Seguin - 77290 Mitry Mory - France

www.hkoenig.com - [email protected] - [email protected] - Tél: [phone]

DEUTSCH

SICHERHEITSVORSCHRIFTEN

Bevor Sie dieses Produkt benutzen, lesen Sie bitte
die folgenden Sicherheitsanweisungen und befolgen
Sie alle Sicherheitsvorkehrungen.
Lesen Sie bitte die Anweisungen sorgfältig, bewahren
Sie diese Anweisungen bitte auf.
Jegliche Handlung, die mit dieser
Bedienungsanleitung unvereinbar ist, kann zu einer
Beschädigung dieses Produktes führen.

Hinweis:

1.

Nur ein autorisierter Techniker darf dieses Produkt
auseinanderbauen. Es wird den Nutzern nicht
empfohlen, das Produkt selbstständig
auseinanderzubauen.

2.

Dieses Produkt darf nur mit dem originalen, von
der Fabrik zur Verfügung gestellten Netzadapter
benutzt werden. Andere Adapter können dieses
Produkt beschädigen.

3.

Berühren Sie Drähte, Steckdosen oder Netzteile
nicht mit nassen Händen.

4.

Die Antriebsräder des Produktes dürfen nicht mit
Stoffen oder Körperteile in Kontakt kommen.

5.

Platzieren Sie dieses Produkt nicht in der Nähe von
Zigarettenkippen, Feuerzeugen und anderen
Schwelbränden.

6.

Reinigen Sie bitte das Produkt nach dem
Ladevorgang.

7.

Verbiegen Sie die Drähte nicht übermäßig, oder
platzieren Sie keine schweren oder scharfen
Gegenstände auf der Maschine.

8.

Dieses Produkt ist für die Haushaltsnutzung
geeignet. Benutzen Sie es nicht im Freien.

9.

Setzen Sie sich nicht auf das Produkt.

10.

Benutzen Sie dieses Produkt nicht in einer
feuchten Umgebung (z.B. einem Badezimmer).

11.

Vor der Nutzung dieses Produktes entfernen Sie
bitte alle zerbrechlichen Gegenstände (z.B. Gläser,
Lampen usw.) von dem Boden, genauso wie
Gegenstände (z.B. Drähte, Papierblätter, Vorhänge),
die durch die Seitenbürsten und die Saugwege
gefangen werden können.

12.

Platzieren Sie dieses Produkt nicht an einer Stelle,
wovon es einfach herunterfallen kann (z.B. auf
Tischen und Stühlen).

13.

Überprüfen Sie bitte sorgfältig, ob der Netzadapter
vor dem Gebrauch an die Steckdose angeschlossen
ist, ansonsten kann der Akku beschädigt werden.

14.

Um die Stolpergefahr zu vermeiden, informieren
Sie bitte andere Mitglieder des Hauses, wenn das
Produkt benutzt wird.

15.

Entleeren Sie bitte den Staubbehälter vor dem
Gebrauch, wenn dieser voll ist.

16.

Die Nutzungstemperatur für dieses Produkt liegt
zwischen 0 und 40 Grad Celsius.

17.

Benutzen Sie dieses Produkt nicht bei hohen
Temperaturen.

18.

Entfernen Sie bitte den Akku aus der Maschine,

bevor das Produkt entsorgt wird.

19.

Vergewissern Sie sich bitte, dass das Produkt nicht
bestromt wird, wenn Sie den Akku entnehmen.

20.

Recyceln Sie bitte sicher die entsorgten Akkus.

21.

Das Stromkabel kann nicht ausgetauscht werden.
Wenn das Kabel beschädigt ist, muss das Ladegerät
entsorgt und ersetzt werden. Es muss von dem
Hersteller, seinem Dienstleister oder einem
qualifizierten Techniker ersetzt werden, um Gefahren
zu vermeiden.

22.

Dieses Gerät darf von Kindern ab 8 Jahre benutzt
werden, solange sie beaufsichtigt werden und
Anweisungen über eine sichere Nutzung des Gerätes
erhielten, und können die damit verbundenen
Gefahren nachvollziehen.

23.

Die Reinigung und Wartung sollten nicht von
Kindern durchgeführt werden, es sei denn sie sind
über 8 Jahre alt und werden von einem Erwachsenen
beaufsichtigt

24.

Bewahren Sie das Gerät und sein Kabel außer
Reichweite von Kindern unter 8 Jahren auf.

25.

Während der Nutzung von elektrischen Geräten
müssen immer Sicherheitsvorkehrungen getroffen
werden, um das Risiko eines Brandes, eines
Stromschlages und/oder einer Verletzung im Falle
eines Missbrauchs zu verhindern.

26.

Vergewissern Sie sich, dass der Spannungswert
auf dem Typenschild mit der Hauptspannung Ihrer
Einrichtung übereinstimmen. Wenn dies nicht der Fall
ist, kontaktieren Sie den Händler und schließen Sie

das Gerät nicht an.

27.

Das Gerät darf nicht benutzt werden, wenn es
fallengelassen wurde, wenn offensichtliche
Anzeichen einer Beschädigung sichtbar sind und
wenn eine Leckage vorliegt.

28.

Halten Sie bitte diese Anleitung griffbereit und
geben Sie diese an den künftigen Besitzer des
Gerätes im Falle der Übergabe weiter.

29.

Das Ladekabel muss vor dem Entfernen des
Akkus, vor der Reinigung oder Wartung des Gerätes
aus der Steckdose entfernt werden.

Warnung:

1. Benutzen Sie nur den originalen Akku und die

originale Ladestation, die vom Hersteller zur
Verfügung gestellt worden sind. Nicht
wiederaufladbare Batterien sind streng verboten, bitte
beziehen Sie sich auf „Produktparameter“ für die
Informationen über die Akku-Spezifikationen.

2. Es ist untersagt, die Produkte in einer Umgebung mit

offenen Flammen oder zerbrechlichen Gegenständen
zu benutzen.

3. Es ist untersagt, die Produkte bei einem extrem

heißen (über 40 °C) oder extrem kalten (unter 0 °C)
Wetter zu benutzen.

4. Es ist untersagt, menschliche Haare,

Kleidungsstücke, Finger und andere Teile zu nah an
die Öffnungen und Betriebsteilen des Gerätes
kommen zu lassen.

5. Es ist untersagt, das Produkt auf einem nassen oder

stockenden Boden zu benutzen.

6. Es ist untersagt, jegliche Gegenstände, wie z.B.

Steine oder Altpapier, mit dem Produkt aufzusaugen,
da es verstopfen kann.

7. Es ist untersagt, jegliche entflammbare Stoffe, wie

z.B. Benzin, Toner oder Toner für Drucker und
Kopiergeräte mit dem Produkt aufzusaugen. Es ist
auch untersagt, das Produkt in sauberen Bereichen
mit entflammbaren Gegenständen zu benutzen.

8. Es ist untersagt, jegliche brennbare Gegenstände mit

dem Produkt aufzusaugen, wie z. B. Zigaretten,
Streichhölzer, Asche oder andere Gegenstände, die
einen Brand verursachen können.

9. Es ist untersagt, Gegenstände in dem Saugweg zu

platzieren. Benutzen Sie das Gerät nicht, wenn der
Saugweg verstopft ist. Entfernen Sie Staub,
Baumwolle, Haare, usw. aus dem Saugweg, um eine
reibungslose Luftzirkulation im Saugweg zu
ermöglichen.

10. Benutzen Sie das Stromkabel vorsichtig, um

Beschädigungen zu vermeiden. Es ist untersagt, das
Stromkabel zu benutzen, um das Gerät und die
Ladestation zu schleifen und zu ziehen. Es ist
untersagt, das Stromkabel als einen Griff zu
benutzen. Es ist untersagt, das Stromkabel in einem
Türspalt zu klemmen. Es ist untersagt, das
Stromkabel über scharfe Ecken zu ziehen. Es ist
untersagt, das Gerät über das Stromkabel laufen zu
lassen, während das Stromkabel von der Hitzequelle
ferngehalten werden muss.

11. Benutzen Sie keine beschädigte Ladestation.

12. Sogar wenn das Produkt stark beschädigt wurde, darf

es nicht verbrannt werden, da dies zu einer Explosion
vom Akku des Produkts führen kann.

PRODUKTZUSAMMENSETZUNG/
VERPACKUNGSINHALT

Grundlage Ladestation Wasserbehälter

Seitenbürste x2 Staubbehälter Reinigungsbürste

Adapter Mopp HEPA Filter

Bedienungsanleitung

PRODUKTZUSAMMENSETZUNG /
TEILEBEZEICHNUNG

Oberseite

Unterseite

Staubbehälter

Ladestation

Wasserbehälter und Mopp-Baugruppe

Wasserbehälter

Mopp

PRODUKTUNUTZUNG / VORBEREITUNG

Den Schutz entfernen

Bevor Sie den Staubsauger in Betrieb nehmen, entfernen Sie das Schutzband von dem
Gerät und die Schutzfolie von der Ladestation.

Entfernen Sie das Schutzband

PRODUKTNUTZUNG/ AUFLADEN DER
GRUNDLAGE

1. Platzieren und Aufladen: Die Ladestation befindet sich an der Wand und steht
auf einer flachen Ebene. Platzieren Sie keine Gegenstände in der Reichweite von

0.5m links und rechts und 1,5m vorne.

2. Schließen Sie die Stromversorgung an.

3. Die Seitenbürsten installieren: Installieren Sie die
Seitenbürsten links und rechts entsprechend
(L/R).

4. Laden: Platzieren Sie die Grundlage auf der Ladestation zum Laden (Während des
Ladevorgangs wird die Lichtanzeige blinken. Wenn der Ladevorgang abgeschlossen ist,
wird die Lichtanzeige andauernd leuchten. Die Ladezeit beträgt ca. 5 Stunden.)

Während der Reinigung kann die Grundlage merken, dass die Akkuladung zu niedrig ist und
automatisch in den „Nachlade-Modus“ wechseln, um die Ladestation zu finden. Sie können
der Grundlage auch einen Steuerungsbefehl geben, den „Nachlade-Modus“ zu betreten,
indem Sie auf die Nachlade-Taste.

Ladehinweise:

1.

Die Ladestation kann nicht in Umgebungen mit einer starken Spiegelung, wie z.B. bei
direkter Sonneneinstrahlung und nächststehenden Spiegeln benutzt werden. Wenn sich in
der Nähe Gegenstände mit einer starken Spiegelung befinden, decken Sie bitte diese 7 cm
von dem Boden ab.

2.

Um eine normale Betriebszeit der Grundlage zu ermöglichen, laden Sie diese bitte vor dem
Gebrauch vollständig auf. Die Ladezeit beträgt ca. 5 Stunden.

3.

Während des Ladevorgangs, montieren Sie die Wassertank-Baugruppe nicht an den
Staubsaugerroboter, um eine sichere Aufladung zu gewährleisten und einer Beschädigung
des Bodens durch den nassen Mopp vorzubeugen.

PRODUKTNUTZUNG/ REINIGUNG STARTER

Je nach den verschiedenen Reinigungsbedürfnissen, kann man bei diesem Produkt aus einer
Vielzahl an Reinigungsmodi wählen. Sie können unterschiedliche Reinigungsmodi über die
Grundlage, oder die App wählen.

Automatische Reinigung

Anwendungsbereich: Der meist genutzte Reinigungsmodus,
bei dem der Staubsauger eine bogenförmige Route baut, um
das ganze Haus gemäß der tatsächlichen Wohnumgebung
geplant zu reinigen.

Einstellverfahren: Im ausgeschalteten Zustand, halten Sie
die Taste gedrückt, wenn die Lichtanzeige auf der Grundlage
an ist, bedeutet das, dass die Grundlage eingeschaltet wird.

Wenn die Taste auf der Grundlage für eine kurze Zeit
gedrückt wird, wird das Gerät die Reinigung automatisch
starten.

Um den extra starken Saugbetrieb zu betreten, drücken Sie noch einmal.

„Ein-Zimmer“ Reinigung:

Anwendungsbereich: Zum Reinigen eines Zimmers
Kleine Erinnerung: Wenn nur ein Zimmer gereinigt werden muss, schließen Sie bitte die Tür

und das Gerät wird eine zentrale Reinigung ausführen.
Wenn dieses Zimmer keine Ladestation hat, wird die Grundlage nach der Reinigung zu dem

Ausgangspunkt zurückkehren.
Der “Ein-Zimmer” Reinigungsmodus ist immer ein Saugmodus mit extra Stärke.

Ränder-Reinigung

Anwendungsbereich: Bei einer innenräumlichen Reinigung von Rändern, reinigt die Grundlage
entlang des Perimeters von feststehenden Gegenständen (wie z.B. Wänder), und kehrt nach
der Reinigung zurück zu der Ladestation.

PRODUKTNUTZUNG / PAUSE, AUFWACHEN UND
ABSCHALTEN

Aufwachen: Wenn der Roboter für mehr als 10 Minuten angehalten wird, wird dieser
automatisch den Schlafmodus betreten (alle Leuchten auf dem Staubsauger werden
ausgehen). Sie können den Staubsauger aktivieren, indem Sie zuerst auf die „Grundlage“­Taste drücken, dann drücken Sie „Roboter“-Taste oder jegliche andere oder in der App,
um neuzustarten.

Abschalten: Nachdem der Staubsauger den Betrieb eingestellt hat, halten Sie die

„Grundlage“-Taste länger gedrückt. Wenn die Lichtanzeige des Staubsaugers ausgeht,
bedeutet das, dass der Staubsauger abgeschaltet ist.

*Wenn der Staubsauger seine Funktion beendet, wird es empfohlen, diesen nicht
abzuschalten, sondern ihn für die bessere Leistung im Ladezustand zu halten.

PRODUKTNUTZUNG/ NUTZUNG DES
WASSERBEHÄLTERS

Benutzen Sie die Boden-Mopp-Funktion nicht auf Teppichen.
Nach dem Wischen des Bodens, entleeren Sie bitte jedes Mal den Wasserbehälter und

entfernen Sie den Mopp.

Wasser hinzufügen Die Wasserbehälter-Baugruppe

installieren

Den Mopp installieren Das Wischen des Bodens

starten

KOMPONENTENWARTUNG / STAUBBEHÄLTER

A.

Drücken Sie auf die Staubbehälter-Taste,

um den Staubbehälter rauszunehmen

B.

Öffnen Sie die Staubbehälter- Seitenabdeckung

C.

Entfernen Sie den Staub.

D.

Öffnen Sie den HEPA-Filter

E.

Öffnen Sie die HEPA-Filter-Abdeckung,
entnehmen Sie den HEPA-Filter und den Hauptfilter,
es wird nicht empfohlen, den HEPA-Filter mit Wasser
abzuspülen. Klopfen Sie den Filter vorsichtig aus, um
den Staub zu entfernen.

F.

Spülen Sie den Hauptfilter ab.

G.

Der Staubbehälter kann mit einem Spültuch
geschrubbt werden. Bitte beachten Sie: Reinigen
Sie den Staubbehälter nicht mit Wasser.

H.

Trocknen Sie den Staubbehälter und die Filter­Baugruppe und bewahren Sie diese trocken auf, um
Ihre Lebensdauer zu gewährleisten.

Hinweis: Es wird empfohlen, den Hauptfilter mit
Wasser nach 15-30 Tagen Nutzung zu reinigen. Die
maximale Lebensdauer des HEPA-Filters beträgt 3
Monate.

I.

Montieren Sie den Hauptfilter und den HEPA-Filter

zurück in den Staubbehälter.
Hinweis:

1.

Bevor Sie die Filter montieren, stellen Sie sicher,
dass der HEPA-Filter und der Hauptfilter in einem
trockenen Zustand sind.

2.

Setzen Sie den HEPA-Filter und den Hauptfilter
der Sonneneinstrahlung nicht aus.

J.

Schließen Sie den Deckel des Staubbehälters und

installieren Sie den Staubbehälter in die Grundlage.

Hinweis: Reinigen Sie den Staubbehälter

nicht mit Wasser.

KOMPONENTENINSTANDHALTUNG /
WASSERBEHÄLTER UND UND MOPP.

1.

Entnehmen Sie die
Wasserbehälter­Baugruppe

2.

Entnehmen Sie den

Mopp

3.

Entleeren Sie den

4.

Klumpen reinigen

5.

Lüften

6.

Trocknen Sie den

Wasserbehälter ab

Wasserbehälter

oder lassen Sie diesen
trocknen

KOMPONENTENINSTANDHALTUNG /
HAUPTBÜRSTE UND SEITENBÜRSTE

1.

Öffnen Sie die Abdeckung der Hauptbürsten-

Baugruppe.

2.

Entnehmen Sie die Hauptbürstenwelle.

3.

Ein Werkzeug, um aufgewickelte Haare zu

entfernen

4.

Die Hauptbürste reinigen

KOMPONENTENINSTANDHALTUNG /

LADESÄULEN, BODENSENSOR,
ANTRIEBSRÄDER UND DAS UNIVERSALE RAD

Kleine Erinnerung: die Innenseiten der Ladesäulen,
die Bodensensoren und die vordere Stoßstange
beinhalten alle empfindliche elektronische
Komponente. Bitte benutzen Sie einen trockenen
Mopp, um die obenerwähnte Komponente zu
reinigen, benutzen Sie keinen feuchten Mopp, um
eine Beschädigung durch den Wasserzufluss zu
vermeiden.

Reinigen Sie die Ladesäulen.

Reinigen Sie die Bodensensoren.

Reinigen Sie die Antriebsräder und dase Rad.

Wenn Sie das Produkt für eine längere Zeit nicht
benutzen, laden Sie dieses bitte vor der Lagerung
vollständig auf. Schalten Sie die Grundlage aus und
laden Sie das Gerät jede 3 Monate auf, um der
Gefahr der Tiefentladung des Akkumulators wirksam
vorzubeugen.Wenn der Akku tief entladen ist oder für
eine längere Zeit nicht benutzt wird, kann es
passieren, dass das Produkt nicht mehr laden wird.
Kontaktieren Sie bitte unsere Firma für die After­Sales Wartung, bauen Sie das Gerät nicht
selbstständig auseinander.

FEHLERSUCHE

Nr.

Ansage

Fehlerursache

Lösung

1

Die Räder sind vom
Boden abgehoben.

2

Der Staubbehälter ist
nicht installiert.

Der Staubbehälter
wurde entnommen
und nicht installiert.

Montieren Sie den
Staubbehälter in die
Grundlage und drücken sie
erneut auf die
Reinigungstaste.

3

Akkuausfall

Abnormale
Akkuladung

Kontaktieren Sie den After­Sales Service, um den Akku
testen zu lassen.

4

Überprüfen Sie, ob
das Rad blockiert
wurde.

Das Rad ist
blockiert.

Überprüfen Sie, ob das Rad
durch fremde Gegenstände
blockiert wurde und entfernen
Sie diese.

5

Überprüfen Sie bitte,
ob die vordere
Stoßstange blockiert
wurde.

Der Bügel der
vorderen
Stoßstange ist
blockiert.

Überprüfen Sie, ob die
vordere Stoßstange normal
abprallen kann.

6

Ausfall der Verbindung
zum Roboter.

Die Maschine
konnte keine
Verbindung zum
Server herstellen.

Überprüfung Sie die
Verbindung des drahtlosen
Netzwerks zu dem Internet.

7

Der Akkustand ist
niedrig, laden Sie den
Akku bitte auf.

Der Akkustand ist
niedriger als 20%.

Die Grundlage wechselt
automatisch in den Nachlade­Modus.

8

Überprüfen Sie bitte,
ob die Seitenbürste
geklemmt oder
verstopft ist.

Abnormale
Seitenbürste.

Überprüfen Sie, ob die
Seitenbürste durch Drähte
oder Haare verknotet ist und
entfernen Sie diese.

9

Versetzten Sie bitte
die Maschine an eine
offene Stelle.

Die Maschine kann
sich nicht selber
befreien.

Versetzen bitte die Grundlage
an eine offene Stelle und
drücken Sie erneut auf die
Reinigungstaste.

PRODUKTPARAMETER

Klassifikation

Projekte

Parameter

Strukturelle Klasse

Durchmesser

330 mm

Höhe

76mm

Netto Gewicht

2.7 kg

Akku

Spannung

14.4 Volt

Akku

2500 mah aufladbarer Lithium-

Ionen-Akku

Parameter

Staubbehälter-Kapazität

600 ml

Wasserbehälter-Kapazität

350 ml

Ladetyp

Automatische Aufladung /

manuelle Aufladung

Reinigungsmodus

Auto/ Ein Zimmer/ Ränder/

Mopp

Primary Ladezeit

Ca. 5 Stunden

Betriebszeit

Ca. 100 Minuten

Grundlage

Nennleistung (w)

28

Betriebsspannung ( v )

14.4

Wegen der kontinuierlichen Produktverbesserung ist dieses

Informationsprodukt an das physische Objekt angebunden, und

unsere Firma behält sich das Recht vor, das Produkt zu aktualisieren.

APP Einstellung

Die App herunterladen und anmelden

1.

Scannen Sie bitte den QR Code ein oder suchen Sie

nach

ANLEITUNG FÜR DIE APP NUTZUNG

Tippen Sie auf + in der oberen rechten Ecke, um ein Gerät hinzuzufügen [Abb. 6]; Tippen
Sie auf „Kleines Haushaltsgerät“ [Abb. 7]; Wählen Sie „Staubsaugerroboter“ [Abb.8];
Klicken Sie auf „Bestätigen“, die Anzeige wird schnell blinken [Abb. 9];
Tippen Sie Ihr WLAN Passwort ein [Abb. 10] und starten Sie die Verbindung des Gerätes
[Abb.11]; Das Gerät wurde erfolgreich hinzugefügt [Abb.12].

Abb 06. Abb 07 Abb 08

Abb 09 Abb 10

ANLEITUNG FÜR DIE APP NUTZUNG

Benennen Sie Ihr Gerät um, z.B. Roboter SWRC120 [Abb. 13]; Fangen Sie an, die App zu

nutzen, um Ihren Roboter zu bedienen [Abb. 14].

Abb 11 Abb 12 Abb 13

Fig 14 Fig 15

ANLEITUNG FÜR DIE APP NUTZUNG

2. APP Bedienung

Sie können auf “Auto-Reinigung” „Lademodus“, „Ein-Zimmer-Modus“, „Rände-Reinigung“,
„Punkt-Reinigung“ klicken, wenn Sie einen bestimmten Reinigungsmodus starten möchten
[Abb. 15] [Fig 16]; Wählen Sie „Reinigungskraft“, um die Saugkraft-Einstellungen zu betreten
[Abb. 17];

3. Zeitplan

Wählen Sie “Zeitplan”, um die Zeiteinstellungen zu betreten und tippen Sie auf „Zeitplan
hinzufügen“ [Abb. 18]; wählen Sie die passende Betriebszeit [Abb. 19] und den Tag (mehrfach
Mon- Son) [Abb. 20].

Abb 16 Abb 17 Abb 18

Abb 19

Abb 20

ANLEITUNG FÜR DIE APP NUTZUNG

4. Start / Pause/ Standby/ Schlafmodus

Drücken Sie auf “ ” / “ ” um den Roboter zu starten oder anzuhalten [Abb 21];
Hinweis: Wenn der Roboter für mehr als 10 Minuten angehalten wird, wird dieser den Schlafmodus
betreten;

Wenn er im Schlafmodus ist, drücken Sie auf “ ”, der Roboter wird in den Standby-Modus
wechseln; Wählen Sie den Reinigungsmodus, wenn Sie den Roboter in Betrieb nehmen
möchten.

5. Arbeitskarte und Reinigungsprotokoll

Die App wird die Karte der Reinigungswege des Roboters anzeigen [Abb. 22]; Die Aktualisierung in
Echtzeit kann jedoch nicht immer erfolgen.

Tippen Sie auf das Reinigungs-Protokoll, es wird die Aufzeichnung der Arbeitszeit und gereinigten
Stellen anzeigen, die Daten können auch gelöscht werden [Fig 23].

Abb 21 Abb 22 Abb 23

Abb 24

Abb 25

ANLEITUNG FÜR DIE APP NUTZUNG

6. Den Roboter finden

Es kann passieren, dass Sie nicht wissen, wo der Roboter ist, wenn dieser die Reinigung
abschließt und anhält. Drücken Sie dann auf „Positionierung von [Abb 24]; es wird ein „Ding
Dong“ Ton ertönen, so dass Sie den Roboter finden können.

Abb 26 Abb 27 Abb 28

Abb 29 Abb 30

7. Mute

Tippen Sie auf “Mehr”, um die Schnittstelle der Mute-Funktion zu betreten [Abb 25]; Wenn
die Mute-Funktion aktiv ist, werden die Ansagen annuliert, so dass diese nicht stören
können [Abb 26].

Anleitung für die App Nutzung

8. Unterstützte Kontrolle durch Dritte

Der Roboter arbeitet mit Amazon Alexa, Google Assistant und manchen anderen
Steuergeräte. Tippen Sie auf in der oberen rechten Ecke [Abb 27], dann finden Sie
“Unterstützte Kontrolle durch Dritte„ und tippen Sie auf das entsprechende Symbol, um die

Verbindungsweise anzusehen [Abb 28].

9. Geräte teilen

Nur eine ID für ein Gerät ist verfügbar. Wenn Sie das Gerät mit anderen

Familienmitgliedern teilen möchten, tippen Sie auf die rechte Ecke ; Wählen Sie
„Geräte teilen“ [Abb. 29]; tippen Sie die richtige registrierte Handynummer/ Email-Adresse

ein, um zusätzliche Nutzer hinzuzufügen [Abb.30].
Hinweis: andere Nutzer müssen die Tuya ID registrieren, bevor sie hinzugefügt werden
können.

10. WLAN zurücksetzen

Wenn Sie die Verbindung von dem eingegebenen WLAN zu einem neuen WLAN­Netzwerk wechseln, müssen Sie Ihren Roboter mit dem neuen WLAN-Netzwerk erneut
verbinden, nachdem Sie den Roboter wie folgt initialisieren: Schalten Sie den Roboter an,
nach der Sprachansage „Willkommen, Sie können Ihren Kehrroboter benutzen“,

drücken Sie auf die Starttaste zweimal nacheinander, dann kommt die Ansage
„Netzwerk-Verbindung“ und das WLAN-Zeichen. fängt an, konstant zu blinken. Ihr

Roboter ist hiermit initialisiert. Sie können dann diesen mit einem neuen Netzwerk
verbinden.
Vielen Dank, dass Sie unsere Staubsauger gekauft haben, wir wünschen Ihnen viel

Spass beider Nutzung.
Hinweis: Die App-Software wird aktualisiert; das aktuelle User-Interface von der App
kann sich von der Darstellung in dieser Anleitung unterscheiden. Manche Funktionen
können hinzugefügt werden, während die anderen, obenerwähnten Funktionen gelöscht
werden können. Da verschiedene Länder unterschiedliche Netzwerk-Richtlinien haben,

kann die Echtzeit-Kartenanzeigefunktion verzögert oder nicht ausgeführt werden.
Wenn die Version dieser App Anleitung in einer anderen Sprache verwirrend oder
inkorrekt ist, beziehen Sie sich bitte auf die englische Version.
Unsere Firma behält sich das Recht vor, die Parameter ohne vorherige Ankündigung zu
wechseln.

UMWELT

ACHTUNG:

Werfen Sie nicht dieses Produkt, wie es mit anderen Haushaltsprodukten
hat. Es gibt eine Mülltrennungs von diesem Produkt in Gemeinden, Sie
müssen Ihre lokalen Behörden über die Orte, wo man dieses Produkt
zurückgeben können zu informieren. In der Tat enthalten elektrische und
elektronische Produkte gefährliche Stoffe, die schädliche Auswirkungen auf
die Umwelt oder die menschliche Gesundheit haben und sollte recycelt

werden. Das Symbol hier darauf hinweisen, dass elektrische oder
elektronische Geräte sollten sorgfältig ausgewählt werden, ist ein fahrbarer
Abfallbehälter mit einem Kreuz markiert.

Adeva SAS / H.Koenig Europe - 8 rue Marc Seguin - 77290 Mitry Mory - France

www.hkoenig.com - [email protected] - [email protected] - Tél: [phone]

NEDERLANDS

VEILIGHEIDSREGELS

Voor u gebruik maakt van het product dient u eerst
de volgende veiligheidsinstructies en alle
voorzorgsmaatregelen te lezen en te volgen.
Lees alle instructies zorgvuldig door.en bewaar deze
ook.
Gebruik wat niet overeenkomt met deze
gebruikershandleiding kan schade aan het product
veroorzaken.

Opmerking:

1.

Alleen geautoriseerde technici mogen dit
product uit elkaar halen. Gebruikers mogen
niet het apparaat zelf uit elkaar halen.

2.

Dit apparaat kan alleen gebruikt worden met de
meegeleverde adapter. Gebruik van andere
adapters kan tot schade leiden.

3.

Raak geen kabels, stopcontacten of adapters
met natte handen aan.

4.

Voorkom dat kleding of lichaamsdelen in
contact komen met de wielen van het apparaat.

5.

Plaats het apparaat niet bij sigarettenpeuken,
lucifers of andere smeulende voorwerpen.

6.

7.

Maak het apparaat schoon na het opladen.

Buig de kabels niet overmatig en plaats er geen
zware of scherpe voorwerpen op het apparaat.

8.

Dit is een huishoudelijk product voor binnen
gebruik. Niet buiten gebruiken.

9.

10.

Ga niet op het apparaat zitten.

Gebruik dit apparaat niet in een vochtige
omgeving (bijv. badkamer).

11.

Voordat u dit product gebruikt dient u alle

kwetsbare items (bijv. glazen, lampen, etc.) van
de vloer te verwijderen alsook items (bijv. kabels,
papieren, gordijnen) die vast kunnen komen
zitten in de zijborstels en de luchtinlaat.

12.

Zet dit product niet op een plek waar deze
makkelijk kan vallen (Bijv op bureaus of stoelen).

13.

Controleer voor gebruik of de adapter in het
stopcontact zit, anders kan de accu beschadigd
raken.

14.

Om struikelen te voorkomen, dient u andere
leden in het huishouden erop te wijzen wanneer
dit product in werking is.

15.

16.

Leeg de stofbak voor gebruik als deze vol is.

De omgevingstemperatuur waarin dit apparaat
gebruikt kan worden is 0 tot 40 graden Celsius.

17.

Gebruik dit product niet bij een hoge
omgevingstemperatuur.

18.

Haal de accu uit het apparaat voordat het
apparaat wordt afgevoerd.

19.

Controleer dat het apparaat niet is ingeschakeld
bij het verwijderen van de accu.

20.

21.

Recycle de accu op een veilige manier.

De kabel kan niet worden vervangen. Als de
kabel is beschadigd moet de lader worden
afgevoerd en worden vervangen. Het moet worden
vervangen door de fabrikant, een servicemonteur
of een gelijkwaardig gekwalificeerd persoon om
gevaren te vermijden.

22.

Dit apparaat mag gebruikt worden door
kinderen van minimaal 8 jaar als er toezicht wordt
gehouden en ze instructies hebben gehad over hoe
ze het apparaat moeten gebruiken en ze de
gevaren begrijpen.

23.

Het schoonmaken en onderhoud mag niet

worden uitgevoerd door kinderen tenzij ze 8 jaar of
ouder zijn en er toezicht is.

24.

Houd het apparaat en de stroomkabel uit de
buurt van kinderen jonger dan 8 jaar.

25.

Bij het gebruik van elektrische apparaten
moeten altijd de standaard veiligheids-instructies
worden opgevolgd om de kans op vuur, elektrische
schokken en/of verwondingen te voorkomen.

26.

Controleer dat de aangegeven spanning op het
typeplaatje overeenkomt met de spanning van uw
spanningsbron. Als dit niet het geval is, neem dan
contact op met de dealer en sluit het apparaat niet
aan.

27.

Het apparaat mag niet gebruikt worden als het
gevallen is, als er duidelijk zichtbare schade is of
als het lekt.

28.

Bewaar deze handleiding en geef het aan de
toekomstige eigenaar als u het apparaat aan een
ander geeft.

29.

De lader moet worden verwijderd uit het
stopcontact voor het verwijderen van de accu,
schoonmaak of onderhoud van het apparaat.

30.

Waarschuwing:

1. Gebruik alleen de originele accu en

oplaadhouder die speciaal door de fabrikant is
meegeleverd. Niet-heroplaadbare accu's zijn
ten strengste verboden, kijk bij
"productspecificaties” voor de specificaties over
de accu.

2. Gebruik dit product niet in een omgeving met open

vuur of fragiele objecten.

3. Gebruik dit product niet in bij hitte (boven 40) of bij

kou (onder 0).

4. Laat geen haar, kleding, vingers en of andere

delen openingen en bewegende delen van het
apparaat benaderen.

5. Gebruik dit product niet op een natte ondergrond.

6. Laat dit product geen dingen verzamelen, zoals

stenen en papier, die de boel kunnen blokkeren.

7. Laat dit product geen dingen verzamelen die

brandbaar zijn, zoals benzine, printerinkt of inkt.
Niet gebruiken in ruimtes met brandbare items.

8. Laat het product geen dingen verzamelen die

branden, zoals sigaretten, lucifers, as en andere
dingen die vuur kunnen veroorzaken.

9. Leeg geen voorwerpen voor de zuigmond. Niet

het product gebruiken als de zuigmond
geblokkeerd is. Gebruik een klein item, zoals stof,
katoen, wol, haar, etc. bij de zuigmond om te
controleren of er zuiging is.

10. Wees voorzichtig met de stroomkabel om

beschadigingen te voorkomen. Niet de
stroomkabel gebruiken om aan te trekken om de
laadhouder te verplaatsen. Gebruik de
stroomkabel niet als handgreep. Niet de
stroomkabel door een deuropening leggen. Trek
de kabel niet over hoeken heen. Laat het
apparaat niet over de stroomkabel rijden, de
stroomkabel moet verwijderd blijven van
warmtebronnen.

11. Gebruik geen beschadigd oplaadhouder.

12. Al is het product flink beschadigd, het mag niet

worden verbrand, omdat dit kan leiden tot een
explosie van de accu in dit product.

PRODUCTUITVOERING / INHOUD PAKKET

Robot Laadstation Watertank

Zijborstels x2 Stofbak Schoonmaakborstel

Adapter Dweildoek HEPA-filter

Gebruikershandleiding

PRODUCTUITVOERING / ONDERDEELNAMEN

Voorkant robot

Achterkant robot

Stofbak

Laadstation

Plaatsing watertank en dweil

Waterinjectie-opening

Watertank

Dweildoek

GEBRUIK VAN HET PRODUCT / VOORBEREIDING

Verwijder bescherming

Voor het gebruik van de robot dient u de beschermende strip van de tobot te halen alsook de
beschermende folie van het laadhouder.

Verwijder de beschermende strip

GEBRUIK PRODUCT / OPLADEN ROBOT

1.

Plaatsing en opladen: De laadhouder wordt tegen de muur op een vlakke ondergrond
geplaatst. Plaats geen items binnen een afstand van 0,5m links en 1,5m rechts van het
laadstation.

2.

Sluit de stroomtoevoer aan.

3.

Installatie zijborstels: Installeer de borstels zowel links als rechts (L/R).

4.

Opladen: Plaats de robot op de laadhouder om op te laden (Tijdens het laden zal de
indicator gaan knipperen. Als het laden volbracht is, blijft de indicator branden. De laadtijd
is ongeveer 5 uur.)

Tijdens het schoonmaken, merkt de robot dat de energie opraakt en gaat dan automatisch
naar de "Terug naar laadhouder”-modus en gaat dan automatisch naar de lader. U kunt ook
de robot in de "Terug naar laadhouder”-modus zetten door op de "Terug naar laadhouder”­knop te drukken.

Opletten bij het laden:

1.

De laadhouder kan niet gebruikt worden in omgeving met sterke reflecties, zoals direct
zonlicht en spiegels. Als er objecten zijn met een sterke reflectie, bedek dan de onderste
7cm ervan af.

2.

Om zeker te zijn dat de robot zijn schema kan aanhouden, dient u deze helemaal op te
laden voor gebruik. De laadtijd is ongeveer 5 uur.

3.

U dient bij het laden niet de watertank te plaatsen, om zeker te zijn dat er veilig wordt
opgeladen en de natte dweilen de vloer niet beschadigen.

PRODUCTGEBRUIK : STARTEN MET
SCHOONMAKEN

Voor verschillende schoonmaakbehoeften heeft dit product meerdere schoonmaakmodi om

uit te kiezen. U kunt de verschillende schoonmaakmodi starten op de robot, of APP.

Automatisch schoonmaken

Toepasbaar scenario: De meest gebruikte schoonmaakmethode is dat de robot een

boogvormachtig pad volgt en zo het hele huis schoonmaakt.

Instelmethode: In uitgeschakelde toestand de knop indrukken en ingedrukt houden, als de

indicator op de robot begint te branden, geeft dat aan dat de robot is ingeschakeld. Als de

knop korte tijd wordt ingedrukt, of druk robot begint dan automatisch met schoonmaken.

Enkele kamer schoonmaakmodus:

Toepasbaar scenario: Om één kamer schoon te maken
Vriendelijke herinnering: Als een bepaalde kamer nodig schoongemaakt dient te worden, sluit

dan de deur en de robot focust zich op deze kamer.

Als deze kamer geen laadhouder heeft,

gaat de robot na zijn taak terug naar zijn originele startpunt.

Enkele kamer schoonmaakmodus is altijd in superzuigmodus.

Randen vegen

Toepasbaar scenario: Voor binnenshuis randen vegen, maakt de stofzuiger schoon langs de

randen van objecten (zoals wanden) en keert hij terug naar het laadhouder als dit afgerond is.

GEBRUIK PRODUCT : PAUZE, WAKKER EN
UITGESCHAKELD

Pauze: Tijdens gebruik van de robot om de werking van de robot te pauzeren.

Wakker: Als de robot langer dan 10 minuten niet werkt, gaat hij automatisch in slaapmodus

(alle lampen op de robot gaan uit). U kunt de robot laten ontwaken door de robotknop eerst in

te drukken, en vervolgens nogmaals de robotknop of de knoppen of APP om verder te gaan.

Uitschakelen: Als de robot gestopt is met werken, druk dan langdurig op de robotknop. Als de

indicator op de robot uit is, betekent dat dat de robot is uitgeschakeld.

*Als de robot klaar is met werken, wordt het aanbevolen hem niet uit te schakelen, maar hem

in een laadmodus te laten zodat hij klaar is voor de volgende keer.
