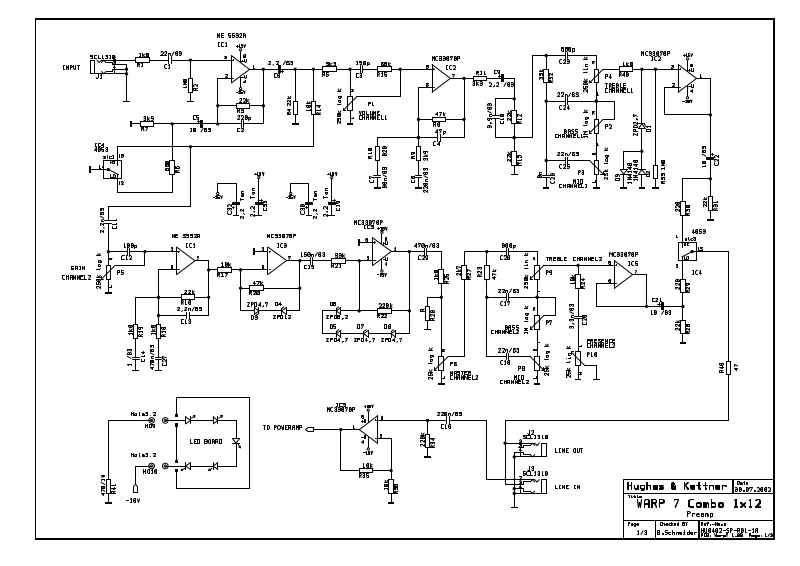

HK warp 7 combo 1x12 schematic

7E 974322

2E 502108 (230V)

E 502109 (117V)
E 502110 (100V)

9E 974418

HU0402-EX-R01-1A

4E 972070

13E 976073

8E 974355

INDEX

ÄNDERUNG

8

5 E 974010

6

16E 976122

17E 980156

18 E 994153

1 E 400149
HU0402-HZ-R01-1D

12E 976072

6 E 974314

3E 943167

14E 976108

ZEICHNER

11E 976059

15E 976110

7

66606 St. Wendel / Germany

ZEICHNUNGS-NR.:

ERSTELLT VON:

GEPRÜFT/
FREIGEGEBEN VON:

WERKSTOFF:

DATEINAME:

HU0402-EX-R02-1A-GESAMT

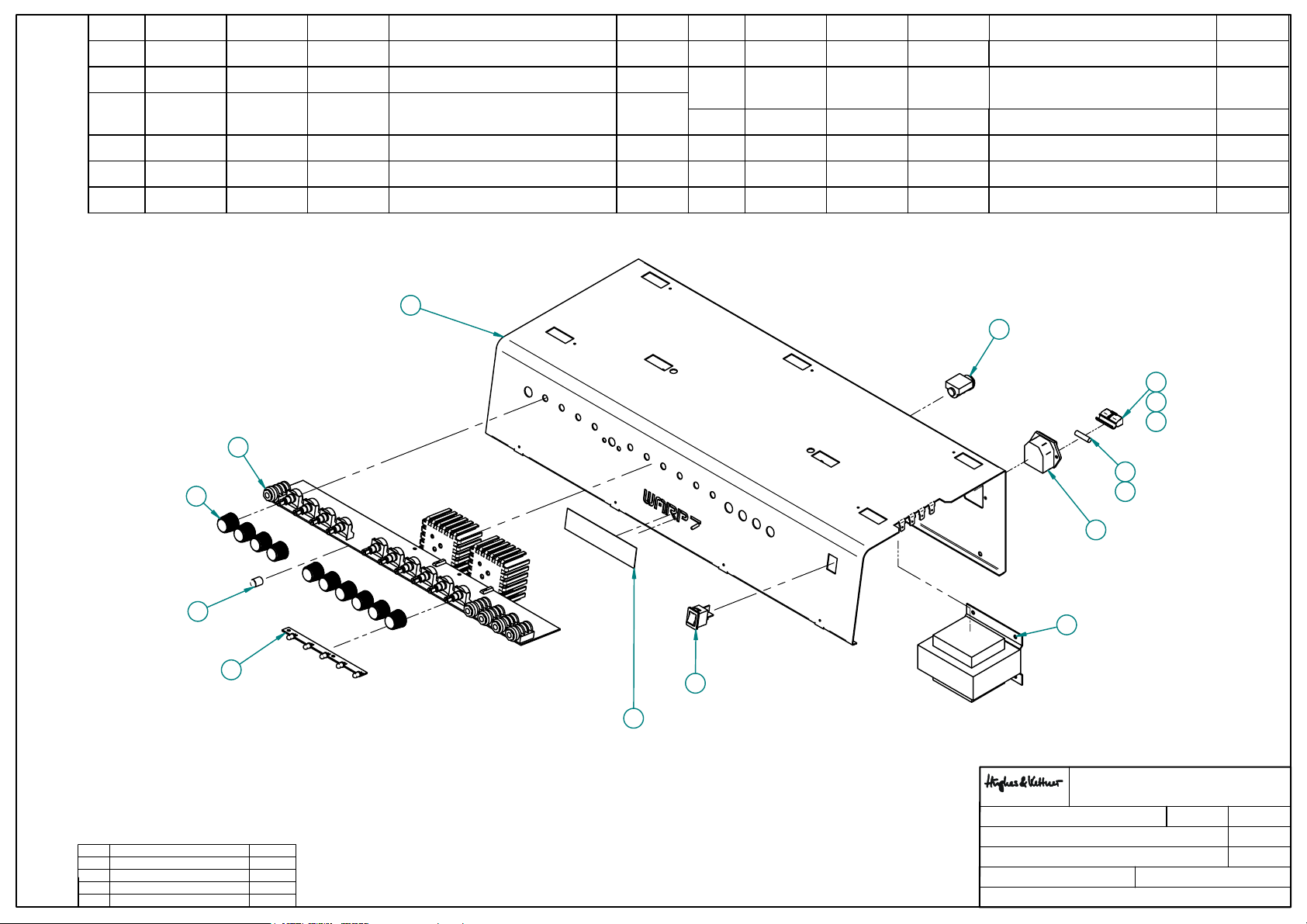

TITEL:

WARP 7 COMBO 112 EX-ZEICHNUNG
GESAMT

HU0402-EX-R02-1A
C. LORIS

OBERFLÄCHE:

VERSION:

AM:

01.08.05

AM:

REVISION:

1

BLATT:

A

1/2

BLÄTTER

Pos.Nr. Artikel-Nr. 1 Artikel-Nr. 2 Artikel-Nr. 3 Titel Menge

1 544045 Warp7 Vor-Endstufe 1

2 544046 WARP7 LED Platine 1

3 932026 (230V) 932018

(100-117V)

Feinsicherung 500mA Träge 5x20 IEC 127(für
230V); 1,0A Träge(für100-117V)

1

4 948002 (230V) 948024 (117V) 948025 (100V) Sicherungseins.Netzbuchse Fuse 1

5 950002 Netzschalter klein o. Lampe 1

6 952014 Euronetzbuchse MS3 SKT MS-3 1

12E 970521

HU0402-BL-R01-1D

1E 544045

10E 966037

Pos.Nr. Artikel-Nr. 1 Artikel-Nr. 2 Artikel-Nr. 3 Titel Menge

7 952026 Klinkenbuchse Rean RM 122-01 1

8 958095 (230V) 958096

(100-117V)

Netztrafo 08581A(für 230V), 08581B(für
100-117V)

1

9 966010 Knopf-Taster rund/zyl. schwarz 1

10 966037 Knopf-Poti K7 schwarz/schwarz 10

11 970450 Makrofolfolie 1

12 970521 Blech Warp7 Combo112 Gehäuse 1

7 E 952026

4 E 948002 (230V)

E 948024 (117V)
E 948025 (100V)

3 E 932026 (230V)

E 932018 (100-117V)

INDEX

ÄNDERUNG

6 E 952014

9E 966010

8 E 958095 (230V)

E 958096 (100-117V)

2E 544046

5 E 950002

11 E 970450

TITEL:

WARP 7 COMBO 112 EX-ZEICHNUNG
CHASSIS

OBERFLÄCHE:

VERSION:

AM:

01.08.05

AM:

REVISION:

1

BLATT:

A

1/1

BLÄTTER

ZEICHNER

66606 St. Wendel / Germany

ZEICHNUNGS-NR.:

ERSTELLT VON:

GEPRÜFT/
FREIGEGEBEN VON:

WERKSTOFF:

DATEINAME:

HU0402-EX-R01-1A
C. LORIS

HU0402-EX-R01-1A-CHASSIS

Pos.Nr. Artikel-Nr. 1 Artikel-Nr. 2 Artikel-Nr. 3 Titel Menge

1 400149 Holzgeh. Warp7 Combo 1x12 1

2 502108 (230V) 502109 (117V) 502110 (100V) Chassis Warp7 Combo 1x12 1

3 943167 LOB Frontgitt Warp7 Combo 1x12 1

4 972070 Isolierbuchse IB 5 2

5 974010 Inbusschraube M6*20 sw 4

6 974314 Rückwandschraube, 4*40 sw 6

7 974322 Rückwandschraube, 4*20 sw 9

8 974355 Blechschr. KFR-Kopf 3,9* 30 sw 9

9 974418 Blechschraube Flachsenk. 4,2*38 vz 2

10* 974419 Rückwandschraube, 4*30 sw 1

11 976059 Gummifuss konisch D30-23/H15mm 4

12 976072 Gummi Bumper D=15/13 H=10 2

13 976073 Bandgriff ´Hughes & Kettner´ 1

14 976108 Lamellenstopfen AD=14mm schw. 1

15 976110 Kantenschutzprofil, PVC, schw. 1

16 976122 Kantenschutz mit Klebeschicht 1

17 980156 Logo ´Hughes&Kettner´ klein schwarz

1

3teilig

18 994153 Celestion 12'' Hot 100 4Ohm 1

INDEX

ÄNDERUNG

ZEICHNER

TITEL:

WARP 7 COMBO 112 EX-ZEICHNUNG

66606 St. Wendel / Germany

ZEICHNUNGS-NR.:

ERSTELLT VON:

GEPRÜFT/
FREIGEGEBEN VON:

WERKSTOFF:

DATEINAME:

HU0402-EX-R02-1A
C. LORIS

HU0402-EX-R02-1A-GESAMT

GESAMT

OBERFLÄCHE:

VERSION:

AM:

01.08.05

AM:

REVISION:

1

BLATT:

A

2/2

BLÄTTER

Klassifikation: 80 W Guitar Amp ( Combo )

Alle Pegelangaben beziehen sich auf 0 dBV (1V RMS )

Eingänge:

INPUT: Buchse: Klinke
Bauart Eingang: unsymmetriert
Eingangsimpedanz: 1 MΩ
Empfindlichkeit: - 10 dB
max. Eingangspegel: +10 dB

FX- Return: Buchse: Klinke
Bauart Eingang: unsymmetriert
Eingangsimpedanz: 220 KΩ
Empfindlichkeit: 0 dB
max. Eingangspegel: +6 dB

Ausgänge:

FX- Send: Buchse: Klinke
Bauart Ausgang: unsymmetriert
Ausgangsimpedanz: 270Ω
Ausgangspegel: + 6 dB
max. Ausgangspegel: + 8 dB

Speaker-Out: Bauart Ausgang: seriel out
Impedanz: 2 bis 16 Ohm
Max. Leistung: 50W RMS

Headphones: Buchse: Klinke stereo
Ausgangsimpedanz: 550 Ω
Ausgangspegel: 100 mW an 4- 600 Ω

Endstufendaten:

81 Watts ( RMS ) into 4 Ω @ k = 1%
62 Watts ( RMS ) into 8 Ω @ k = 1%

Speaker:

Bestückung \ Zoll: 1 x 12“
Typen \ Bezeichnung: Hot 100 - 4
Gesamtnennimpedanz: 4 Ω
Belastbarkeit nominal: 80 Watt
Belastbarkeit Programm: 120 Watt

Dateiname: Technischer_Datenbogen_Warp-Combo112.doc BS

Allgemeine elektrische Daten:

Netzspannung 230 Volt 117 Volt 100 Volt Volt Volt Volt

schaltbare Netzspannungen intern steckbare Spannungen

verschiedene Geräteversionen
Schutzklasse I Schutzklasse II

Netzsicherung

intern extern

0,5 A

fl. trg.

1 A

fl. trg.

1 A

fl. trg.

fl. trg.

max. Stromaufnahme: 760 mA @ 230V AC
mA @ 117V AC
mA @ 100V AC

max. Leistungsaufnahme: 175 VA @ 253 V AC
Netzspannungsbereich: +/- 10 %
Umgebungstemperaturbereich: - 10 °C bis + 60 °C
interne Sicherungen: 2 x T 2 A

Allgemeine mechanische Daten:

Abmessungen: Breite: 590 mm Höhe: 530 mm Tiefe: 320 mm
Gewicht: 20 kg

fl. trg.

fl. trg.

Dateiname: Technischer_Datenbogen_Warp-Combo112.doc BS

Geräteaufschriften 230V Version

Herstellerkennzeichnung: HUGHES & KETTNER St.Wendel / Germany
Typbezeichnung: Warp-Combo 1x12
Seriennummer: xxxx
CE-Kennzeichen: Schrifthöhe min. 5mm
Netzspannung: 220 - 230V
(nähe Netzbuchse)

Stromart: das Symbol:

(hinter Netzspannung)

Netzfrequenz:
max.Leistungsaufnahme: 120 VA

(nähe Netzbuchse)

Stromaufnahme: 500 mA
Warnhinweise:
CAUTION ! To prevent the risk of fire and shock hazard don’t expose this appliance to moisture or rain.

Do not open case; no user serviceable parts inside. Refer servicing to qualified service personnel.
(CAUTION ,

Replace fuses only with 250V/ T 500 mA type and rating ! (nähe Sicherung!)
Leave enough space for proper ventilation !

Rear panel
Zeichen)

WARNING , DANGER Schrifthöhe min. 2, 8 mm ; restliche Wörter Schrifthöhe 1, 6mm )

and ventilation openings may become to hot to touch ! (in Verbindung mit nachfolgendem

50- 60 Hz

~ IEC-417/5032

CAUTION

HOT

UL Warnhinweise: Dreieck mit Ausrufe Zeichen + Dreieck mit Pfeil

Lautsprecher-Ausgang: Dauerausgangsleistung in Watt: 50W

(nähe LS-Ausgang) Impedanz in Ohm

Kennzeichnung mit dem Symbol IEC-417 Bild 5036

(Pfeil zeigt auf LS- Anschlußstelle, es muß jede LS- Anschlußstelle mit dem Pfeil
gekennzeichnet sein.)

: 2 - 16 Ω

Dateiname: Technischer_Datenbogen_Warp-Combo112.doc

BS

Geräteaufschriften 117V Version

Herstellerkennzeichnung: HUGHES & KETTNER St.Wendel / Germany
Typbezeichnung: Warp-Combo 1x12
Seriennummer: xxxx
CE-Kennzeichen: Schrifthöhe min. 5mm
Netzspannung: 117V
(nähe Netzbuchse)

Stromart: das Symbol:

(hinter Netzspannung)

Netzfrequenz:
max.Leistungsaufnahme: 120 VA

(nähe Netzbuchse)

Stromaufnahme: 1 A
Warnhinweise:
CAUTION ! To prevent the risk of fire and shock hazard don’t expose this appliance to moisture or rain.

Do not open case; no user serviceable parts inside. Refer servicing to qualified service personnel.
(CAUTION ,

Replace fuses only with 250V/ T 1 A type and rating ! (nähe Sicherung!)
Leave enough space for proper ventilation !

Rear panel
Zeichen)

WARNING , DANGER Schrifthöhe min. 2, 8 mm ; restliche Wörter Schrifthöhe 1, 6mm )

and ventilation openings may become to hot to touch ! (in Verbindung mit nachfolgendem

50- 60 Hz

~ IEC-417/5032

CAUTION

HOT

UL Warnhinweise: Dreieck mit Ausrufe Zeichen + Dreieck mit Pfeil

USTC Kennzeichnung

SGS Kennzeichnung

Lautsprecher-Ausgang: Dauerausgangsleistung in Watt: 50W

(nähe LS-Ausgang) Impedanz in Ohm

Kennzeichnung mit dem Symbol IEC-417 Bild 5036

(Pfeil zeigt auf LS- Anschlußstelle, es muß jede LS- Anschlußstelle mit dem Pfeil
gekennzeichnet sein.)

: 2 - 16 Ω

Dateiname: Technischer_Datenbogen_Warp-Combo112.doc

BS

Geräteaufschriften 100V Version

Herstellerkennzeichnung: HUGHES & KETTNER St.Wendel / Germany
Typbezeichnung: Warp-Combo 1x12
Seriennummer: xxxx
CE-Kennzeichen: Schrifthöhe min. 5mm
Netzspannung: 100V
(nähe Netzbuchse)

Stromart: das Symbol:

(hinter Netzspannung)

Netzfrequenz:
max.Leistungsaufnahme: 120 VA

(nähe Netzbuchse)

Stromaufnahme: 1 A
Warnhinweise:
CAUTION ! To prevent the risk of fire and shock hazard don’t expose this appliance to moisture or rain.

Do not open case; no user serviceable parts inside. Refer servicing to qualified service personnel.
(CAUTION ,

Replace fuses only with 250V/ T 1 A type and rating ! (nähe Sicherung!)
Leave enough space for proper ventilation !

Rear panel
Zeichen)

WARNING , DANGER Schrifthöhe min. 2, 8 mm ; restliche Wörter Schrifthöhe 1, 6mm )

and ventilation openings may become to hot to touch ! (in Verbindung mit nachfolgendem

50- 60 Hz

~ IEC-417/5032

CAUTION

HOT

UL Warnhinweise: Dreieck mit Ausrufe Zeichen + Dreieck mit Pfeil

Lautsprecher-Ausgang: Dauerausgangsleistung in Watt: 50W

(nähe LS-Ausgang) Impedanz in Ohm

Kennzeichnung mit dem Symbol IEC-417 Bild 5036

(Pfeil zeigt auf LS- Anschlußstelle, es muß jede LS- Anschlußstelle mit dem Pfeil
gekennzeichnet sein.)

: 2 - 16 Ω

Dateiname: Technischer_Datenbogen_Warp-Combo112.doc

BS
