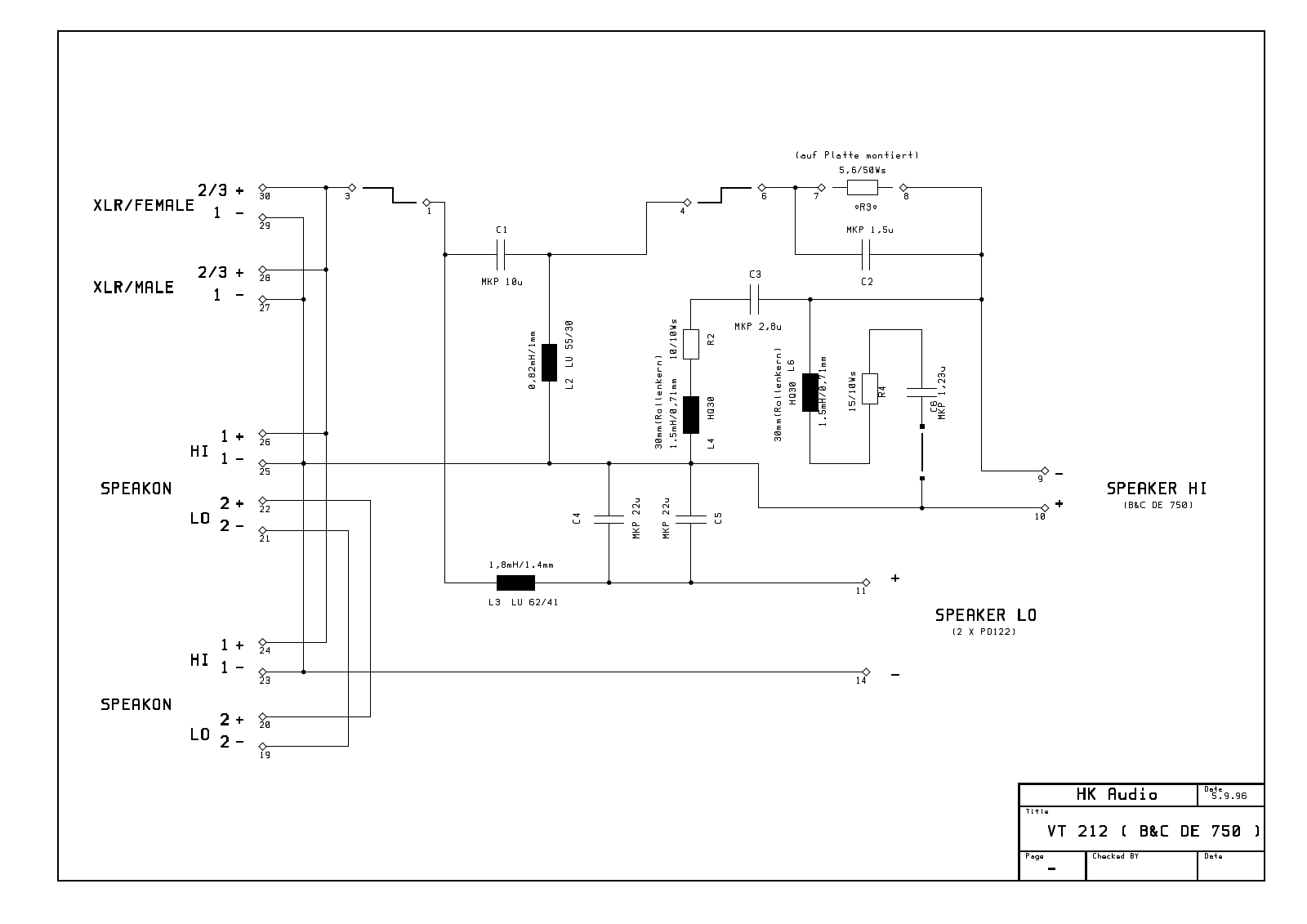

HK vt212 iif schematic

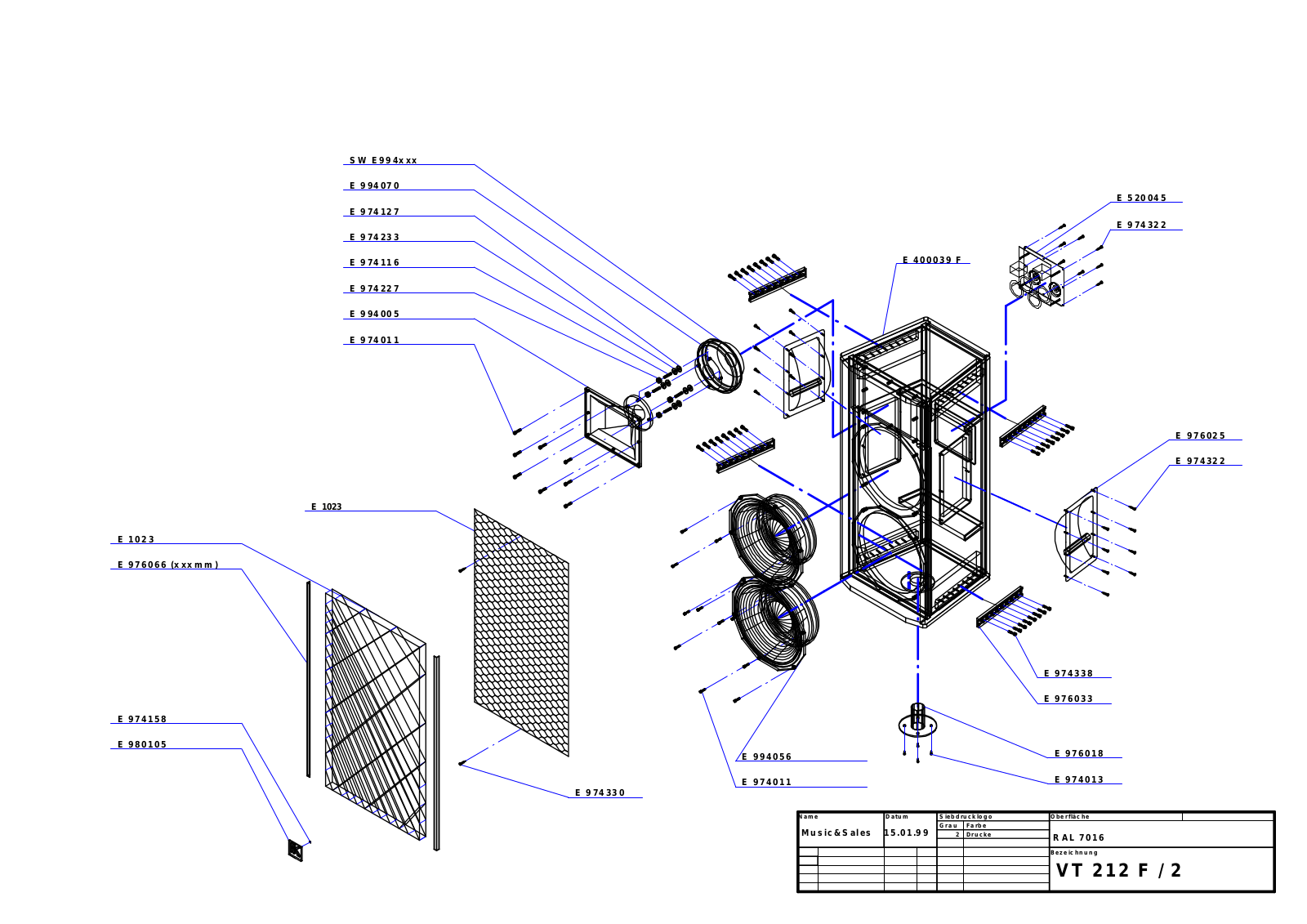

E 1023
E 976 066 (xxx mm)
E 1023
SW E9 94xxx
E 994 070
E 974 127
E 974 233
E 974 116
E 974 227
E 994 005
E 974 011
E 520 045
E 974 322
E 400 039 F
E 976 025
E 974 322
E 974 158
E 980 105
E 974 338
E 976 033
E 994 056
E 974 330
A
A
U
U
D
D
I
I
O
O
E 974 011
Name Datum
Music&S ales 15.01.9 9
Siebd rucklo go
Farbe
Grau
Drucke
2
E 976 018
E 974 013
Oberfläc he
RAL 7 016
Bezeic hnun g
VT 212 F / 2
Part No.
Description
Quantity
Art. Nr.
Artikel
Stückzahl

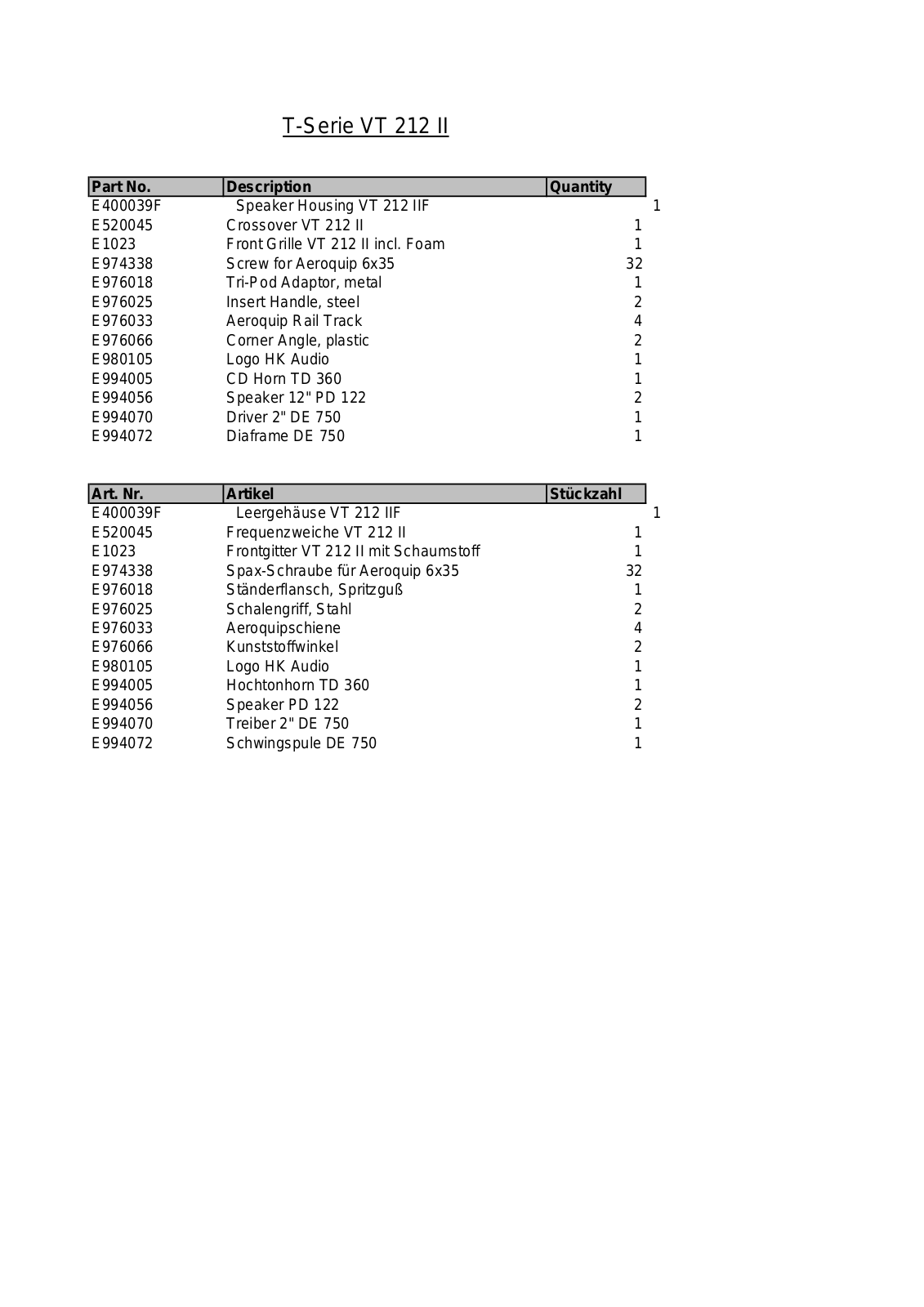

T-Serie VT 212 II
E400039F Speaker Housing VT 212 IIF 1
E520045 Crossover VT 212 II 1
E1023 Front Grille VT 212 II incl. Foam 1
E974338 Screw for Aeroquip 6x35 32
E976018 Tri-Pod Adaptor, metal 1
E976025 Insert Handle, steel 2
E976033 Aeroquip Rail Track 4
E976066 Corner Angle, plastic 2
E980105 Logo HK Audio 1
E994005 CD Horn TD 360 1
E994056 Speaker 12" PD 122 2
E994070 Driver 2" DE 750 1
E994072 Diaframe DE 750 1
E400039F Leergehäuse VT 212 IIF 1
E520045 Frequenzweiche VT 212 II 1
E1023 Frontgitter VT 212 II mit Schaumstoff 1
E974338 Spax-Schraube für Aeroquip 6x35 32
E976018 Ständerflansch, Spritzguß 1
E976025 Schalengriff, Stahl 2
E976033 Aeroquipschiene 4
E976066 Kunststoffwinkel 2
E980105 Logo HK Audio 1
E994005 Hochtonhorn TD 360 1
E994056 Speaker PD 122 2
E994070 Treiber 2" DE 750 1
E994072 Schwingspule DE 750 1
