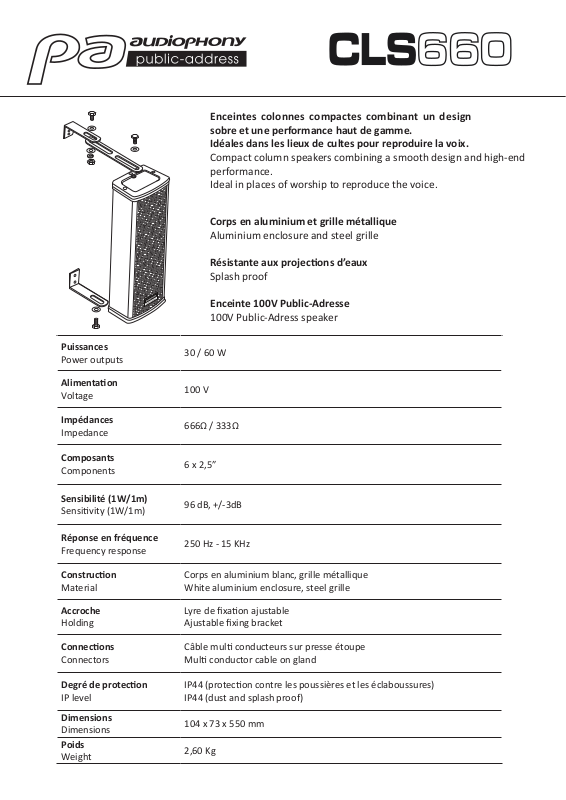

Hit Music CLS660 User Guide
Enceintes colonnes compactes combinant un design
sobre et une performance haut de gamme.
Idéales dans les lieux de cultes pour reproduire la voix.
Compact column speakers combining a smooth design and high-end
performance.
Ideal in places of worship to reproduce the voice.
Corps en aluminium et grille métallique
Aluminium enclosure and steel grille
Résistante aux projecons d’eaux
Splash proof
Enceinte 100V Public-Adresse
100V Public-Adress speaker
Puissances
Power outputs
Alimentaon
Voltage
Impédances
Impedance
Composants
Components
Sensibilité (1W/1m)
Sensivity (1W/1m)
Réponse en fréquence
Frequency response
Construcon
Material
Accroche
Holding
30 / 60 W
100 V
666Ω / 333Ω
6 x 2,5”
96 dB, +/-3dB
250 Hz - 15 KHz
Corps en aluminium blanc, grille métallique
White aluminium enclosure, steel grille
Lyre de xaon ajustable
Ajustable xing bracket
Connecons
Connectors
Degré de protecon
IP level
Dimensions
Dimensions
Poids
Weight
Câble mul conducteurs sur presse étoupe
Mul conductor cable on gland
IP44 (protecon contre les poussières et les éclaboussures)
IP44 (dust and splash proof)
104 x 73 x 550 mm
2,60 Kg
Câblage
Wiring
Les enceintes doivent être reliées à l'amplificateur
Attention : Tension dangereuse
en dernier.
Mettez l'amplificateur sous tension lorsque
l'installation est terminée et vérifiée
Dangerous voltage
Speakers must be connected last to the amplifier .
Turn the amplifier on when the installation is over and has been checked thoroughly.
blanc / White
Vert / Green
60W
1
2
30W
Noir / Black
3
La puissance et l'impédance de la colonne CLS660 sont déterminées par le câblage.
La puissance peut varier de 30 à 60 W en 100V selon les fils raccordés.
Voir schéma ci-dessus.
The power outputs and the impedance of the CLS660 column is depending to the wiring.
The power output can be from 30 to 60W under 100V according to the connected wires.
Please check the upper schematic.
Dimensions
La somme des puissances de toutes
Attention :
les enceintes reliées ne doit pas
excéder la puissance maximale de
l'amplificateur.
Caution:
The sum of all connected speakers
must not exceed the maximum
power of your amplifier.
La société AUDIOPHONY public-address® apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications peuvent donc
être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des spécifications et
illustrations présentées dans ce manuel. Pour bénéficier des dernières informations et mises à jour sur les produits AUDIOPHONY® connectez-vous sur www.audiophony.com
AUDIOPHONY® est une marque déposée de HITMUSIC S.A. - Zone Cahors sud - 46230 FONTANES - FRANCE
Because AUDIOPHONY® takes the utmost care in its products to make sure you only get the best possible quality, our products are subjects to
modifications without prior notice. That is why technical specifications and the products physical configuration might differ from the illustrations.
Make sure you get the latest news and updates about the AUDIOPHONY® products on www.audiophony.com
AUDIOPHONY® is a trademark of HITMUSIC S.A. - Zone Cahors sud - 46230 FONTANES - FRANCE
