HTPXI2913
用户手册
安装、使用前请阅读用户手册；
必须将电源安全接地；
请在额定电压条件下使用；
清洁与维护前请断电；
请专业人员操作和维修。
安全须知
目 录
1概述.........................................................................................................................- 1 -
2产品描述.................................................................................................................- 1 -
2.1 产品配套清单....................................................................................................- 1 -
2.2 产品尺寸............................................................................................................- 1 -
3技术规格.................................................................................................................- 1 -
4信号定义.................................................................................................................- 2 -
5硬件安装.................................................................................................................- 4 -
6驱动安装及配置.....................................................................................................- 4 -
6.1 帮助文档............................................................................................................- 5 -
6.2 例程说明............................................................................................................- 6 -
6.3 IVI 配置..............................................................................................................- 7 -
6.4 软面板说明......................................................................................................- 12 -
7使用及操作...........................................................................................................- 14 -
8运输及贮存...........................................................................................................- 14 -
8.1 运输...................................................................................................................- 14 -
8.2 贮存...................................................................................................................- 14 -
前 言
关于此手册：
本用户手册描述了 HTPXI2913 的特点，包含配置和使用等信息。
文中的相关约定：
本手册的约定如下：
这个图标是注解,可以标示重要信息。
这个图标表示警告,建议你小心操作以避免造成产品损伤、数据损
失，或系统崩溃。
陕西海泰电子有限责任公司保留所有解释权。
HTPXI2913 用户手册
1
概述
HTPXI2913 是基于 PXI 总线的 32 路 SPDT 通用开关模块，它能单独对其中
的一个或部分通道进行关断切换控制，也可同时对 32 个通道进行关断切换控制；
该产品主要应用于 PXI 测试系统中，为各路信号提供分配通道，以及信号在不同
回路中的切换。
2
产品描述
2.1 产品配套清单
HTPXI2913 一块
产品用户手册 一本
驱动光盘 一张
合格证 一个
装箱单 一张
2.2 产品尺寸
标准 PXI 板卡，160×100 mm。
3
技术规格
z 电气性能
继电器最大接触电阻：60mΩ
继电器额定开关负载能力：1A/30V DC , 0.5A/125V AC
继电器最大开关功率：30W , 62.5VA
继电器最大开关电流：1A
继电器最大开关电压：30VDC , 125VAC
带宽：20MHz（-3dB）
继电器工作寿命(（1A/30V DC阻性负载测试条件）: 2×10
继电器吸合时间：≤3ms
5
次
HTPXI2913 用户手册
继电器释放时间：≤3ms
z 环境
工作温度：0～50℃
存储温度：-40～70℃
湿度：在相对湿度为（5～95）％±5％，温度范围为 10～30℃条件下，
产品能够满足性能要求；温度范围为 30～40℃时，相对湿度为（5～75）％
±5％；温度范围为 40℃以上时，相对湿度为（5～45）％±5％。
z 电磁兼容
EMC/EMI：CE，FCC CLASS A，EMC 测试项如表 1：
表1 EMC 测试项
类型 序号 项目名称 国内标准 国际标准
1 静电放电（ESD）抗扰度试验 GB17626.2 IEC6100-4-2
2 电磁辐射场抗扰度试验 GB17626.3 IEC6100-4-3
3 电快速瞬变脉冲抗扰度试验 GB17626.4 IEC6100-4-4
EMS
4 浪涌抗扰度试验 GB17626.5 IEC6100-4-5
5 射频场感应传导骚扰抗扰度 GB17626.6 IEC6100-4-6
6 电压跌落和短期中断抗扰度 GB17626.11 IEC6100-4-11
EMI 7 电磁辐射发射测试 GB4824 CISPR 11
4 信号定义
32 路 SPDT 通用开关模块共有 32 个通道，其每个通道结构为
NCn
COMn
NOn
COMn 表示第 n 个通道继电器的公共端，NCn 表示第 n 个通道继电器的常闭端，
NOn 表示第 n 个通道继电器的常开端，n 为 1～32。
该产品前面板接口为 SCSI100 孔端连接器，其信号定义如图 1 所示。
- 2 -
HTPXI2913 用户手册
图 1 HTPXI2913 信号定义
- 3 -
HTPXI2913 用户手册
5 硬件安装

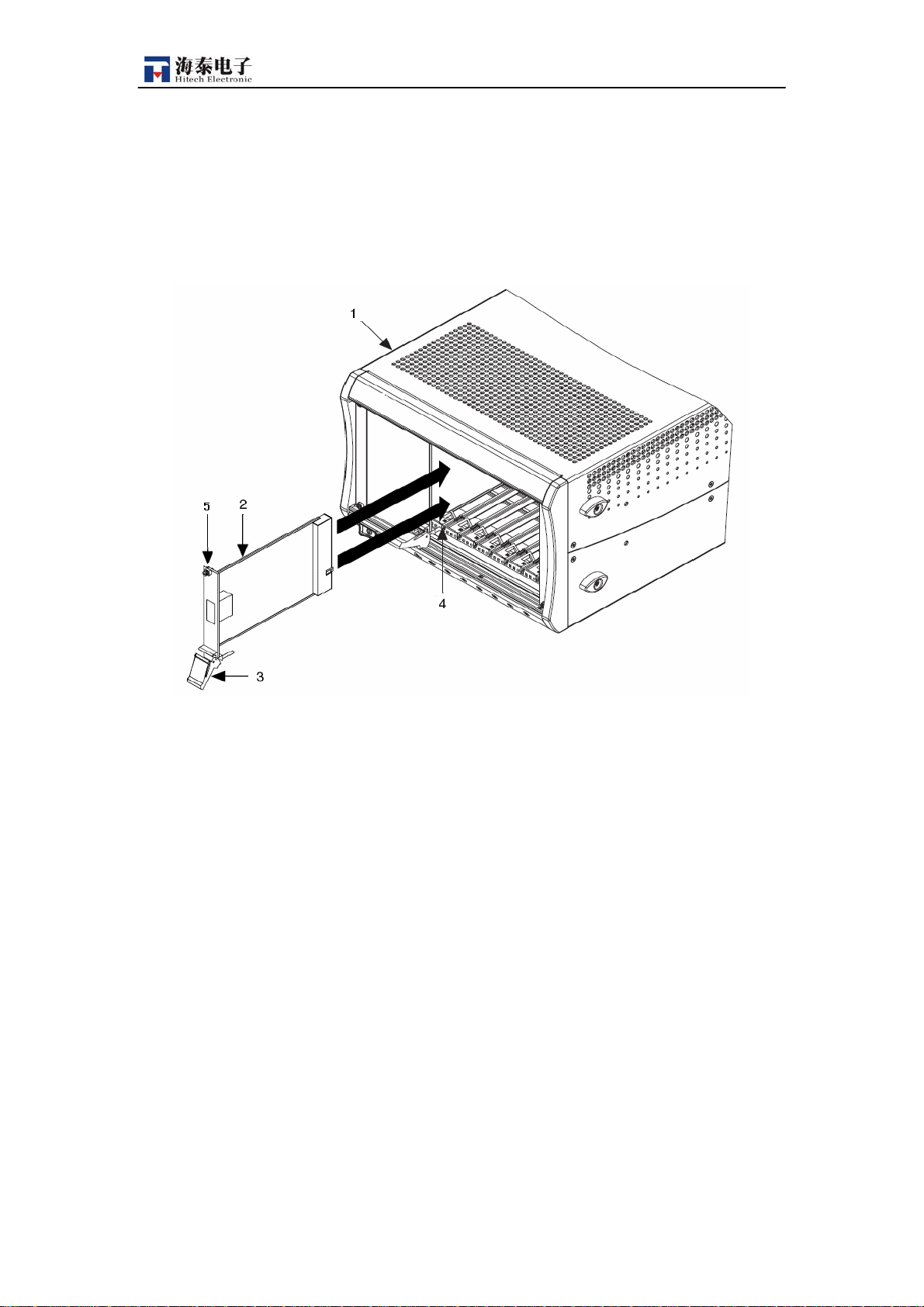

断开 PXI 机箱的电源，把开关模块装入 PXI 机箱的外围槽中，通过安装把
手把板卡推入机箱背板的槽位中，然后拧紧固定螺钉，如图 2 所示；其中 1 为
PXI 机箱，2 为开关模块板卡，3 为安装把手，4 为机箱外围槽，5 为固定螺钉。
图 2 开关模块安装示意图
6 驱动安装及配置
运行驱动光盘中“驱动”文件夹中的 HT-SWITCH.EXE 和 IVI配置工具.EXE
文件，然后根据各层界面的提示继续驱动程序的安装。
注意，安装 IVI 配置工具的过程中，如果用户系统中事先没有安装任何版本
的 IVI 共享组件，则会提示用户安装 IVISHAREDCOMPONENTS 1.2.1。为以后
正常使用，请务必安装一版 IVI 共享组件。
安装完毕后，点击开始>>程序，会看到如图 3、图 4 所示画面，整个安装
文件包括：IVI 配置工具、例程、帮助文档、开关软面板和卸载程序。其中，如
果事先没有安装相应的开发环境，例程中相应的例子就不会安装。
- 4 -
HTPXI2913 用户手册
图 3 驱动安装文件夹
图4 驱动程序安装后显示画面
6.1 帮助文档
该文件详细描述了驱动目前所支持的硬件模块，包括拓扑结构的详细说明和
硬件管脚图。该文件也详细描述了驱动所支持的IVI接口及其内部的方法和属性，
这部分内容基本上与IVI基金会所发布的相关文档内容保持一致。在对开关软面
板的描述中，对如何访问程序、程序的工具栏和支持的几种界面进行了详细说明。
最后，对如何进行IVI的相关配置和如何在LabVIEW与VC中编程进行了详细的说
明。如图 5 所示。
图 5 帮助文档画面
- 5 -
HTPXI2913 用户手册
6.2 例程说明
完全安装时，该菜单含有 LabVIEW8.2、LabVIEW8.6 和 VC2005 的例子程
序，如图 4所示。
a) LabVIEW8.x 例程
本例子程序演示了如何使用HTSWITCH驱动程序提供的VI函数来使用开关
模块。如图 6 所示。
图 6 VI 函数
图 7 LabVIEW8.x 的例程

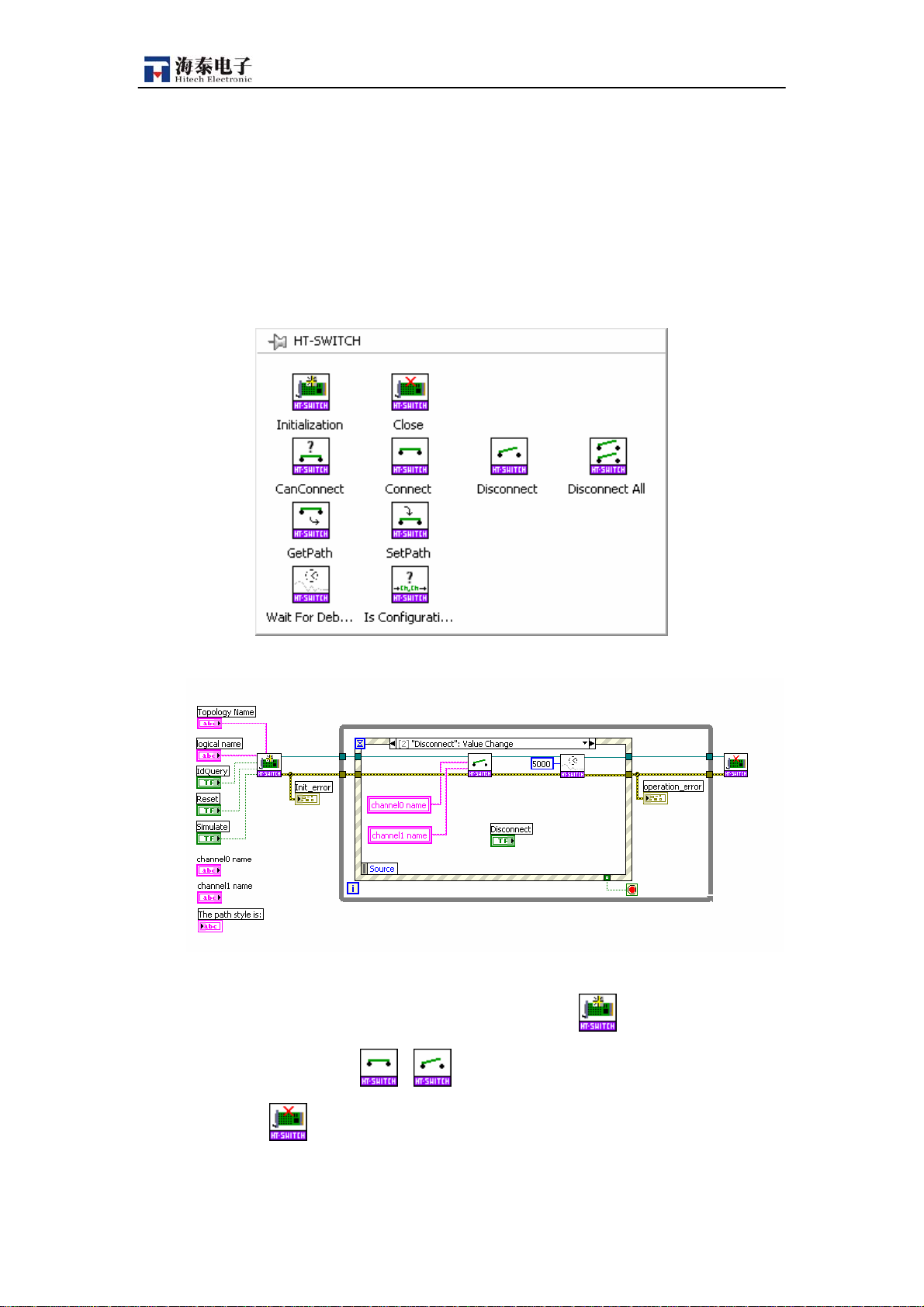

使用 VI 函数编程的流程一般是先调用初始化函数 ，设置相应的初始化
参数；然后调用操作函数如 、 等执行开关的闭合和断开等操作；使用完
后调用清除函数 完成清除工作，程序框图如图 7 所示。
b) VC2005 例程
- 6 -
HTPXI2913 用户手册
本程序演示了如何在VC中调用驱动程序访问开关模块。如图 8 所示。
图 8 VC 例程
在 VC 中如何使用，请参考源代码。
6.3 IVI 配置
该部分只包括配置软件IVI配置工具，如图 9 所示。运行该软件，用户可以
对开关模块进行相关配置，具体配置过程见以下章节。
图 9 IVI 配置工具界面显示
运行IVI配置工具软件，界面如图 10 所示，在图 10 的界面里 “硬件资源”下
面显示的为当前PXI机箱中所插入的开关模块板卡，本例中所使用的硬件资源为
包括：
普通台式电脑（WINXP） 1 台
- 7 -
HTPXI2913 用户手册
HTPXI4900 外挂式零槽控制器 1 套
HTPXI1008 8 槽PXI机箱 1 台
HTPXI2913 32 路SPDT通用开关模块 1 块
HTPXI3017 多路复用/矩阵开关模块 2 块
图10 运行 IVI 配置工具显示画面
然后右键点击“驱动会话”，出现图 11 所示画面。
图11 创建驱动会话界面 1
- 8 -
HTPXI2913 用户手册
点击“创建新的驱动会话”出现图 12 所示画面。
图12 创建驱动会话界面 2
在图 12 右边的窗口下面，按钮“一般”、“虚拟名”和“初始化设置”各自
界面中的选项均为默认设置；然后点击按钮“硬件”，画面如图 12，在“硬件资
源”的下拉菜单中选择一块卡，比如 HTPXI2913,则出现如图 13 所示的画面，然
后点击“保存 IVI 配置”。
图13 创建驱动会话界面 3
- 9 -
HTPXI2913 用户手册
然后点击按钮“软件”，出现图 14 所示画面，然后在“驱动模块”的下拉菜
单选择“HTSWTCH”,出现图 15 所示画面，然后点击“保存 IVI 配置”。
图14 创建驱动会话界面 4
图15 创建驱动会话界面 5

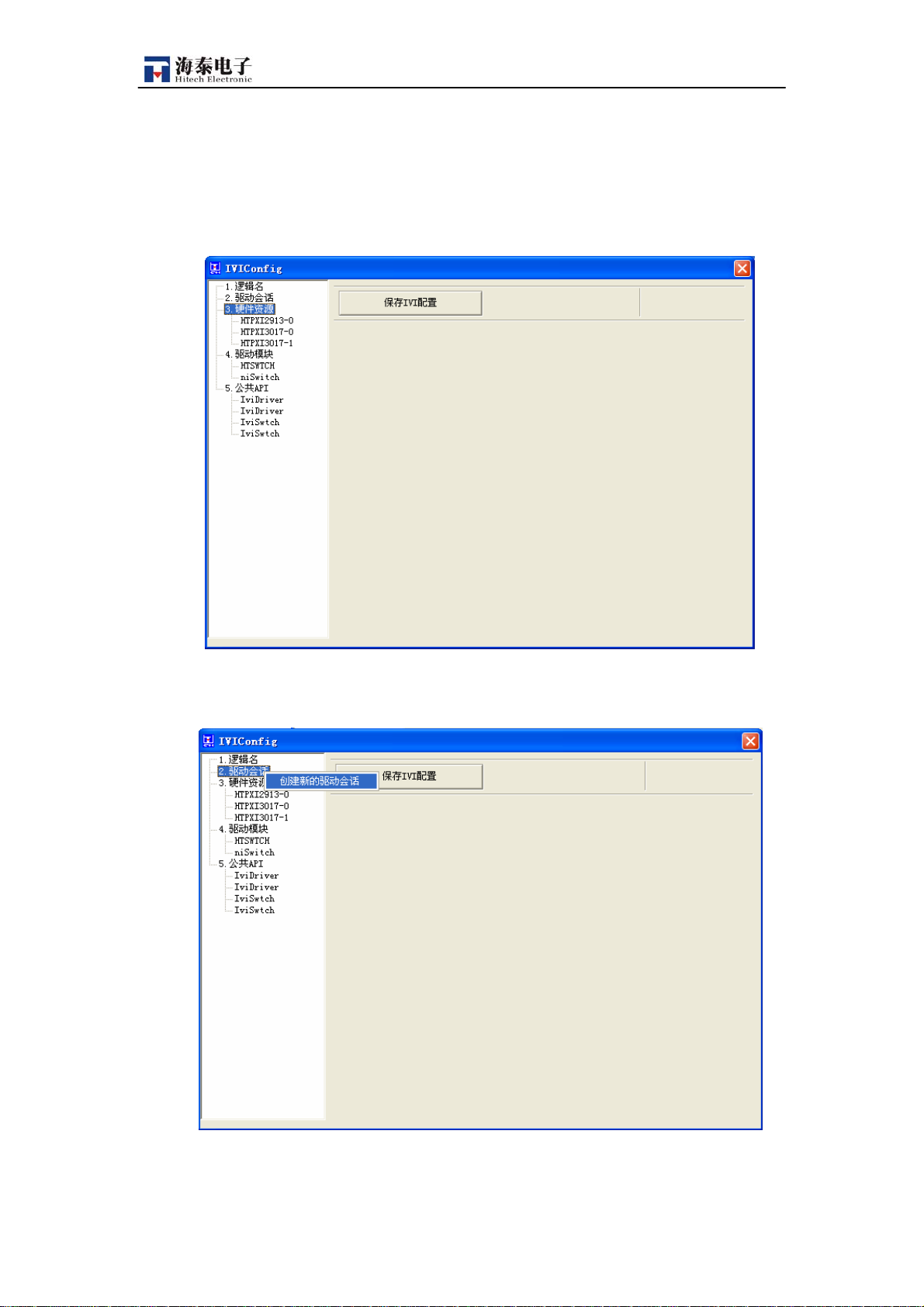

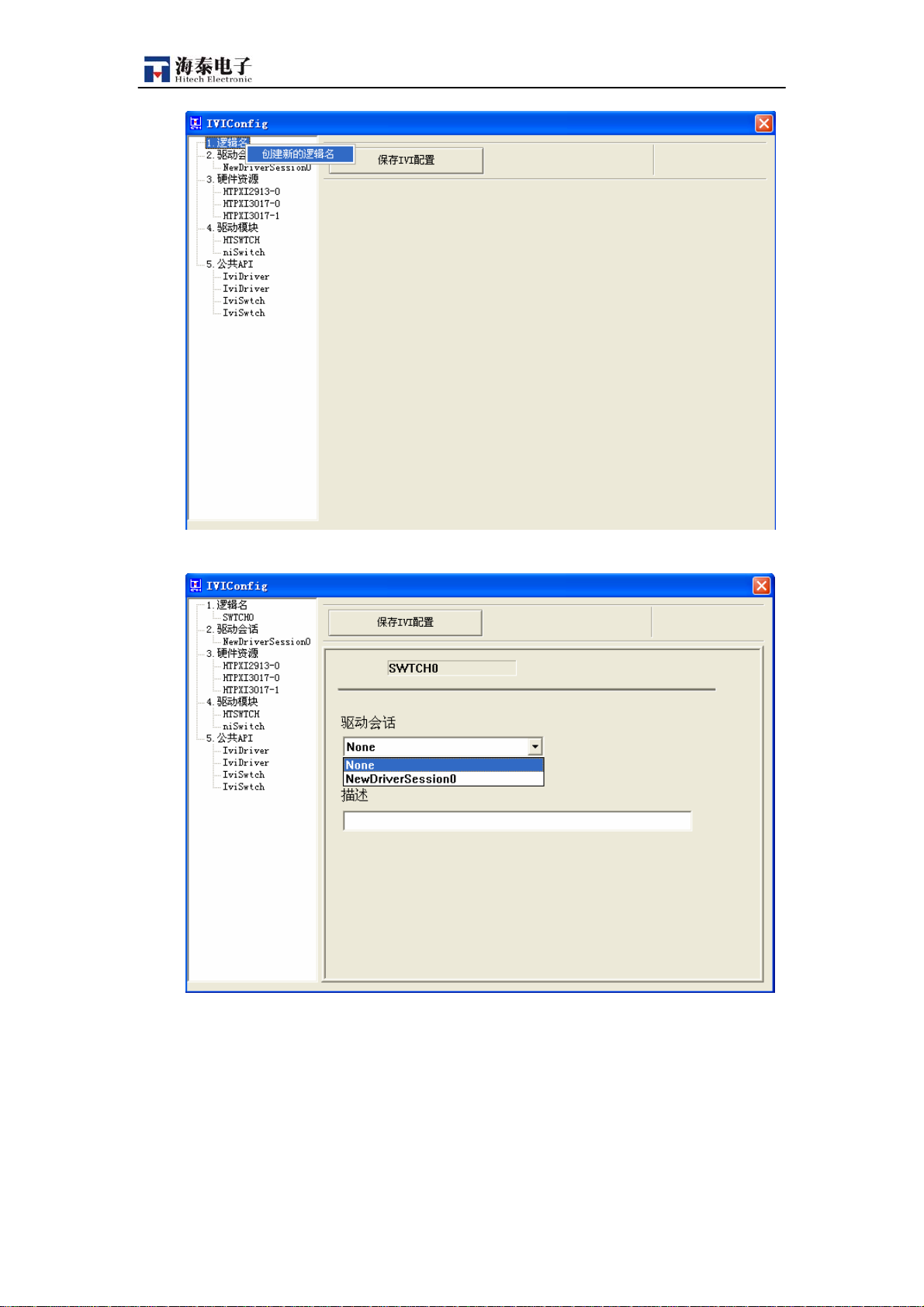

右键点击“逻辑名”，出现图 16 所示画面，然后左键点击“创建新的逻辑
名”,并把出现“NewLogicName0”更名为“SWTCH0”,出现图 17 所示画面。
- 10 -
HTPXI2913 用户手册
图16 创建逻辑名界面 1
图17 创建逻辑名界面 2
在图 17 中的“驱动会话”下拉选项中选择“NewDriverSession0”,并点击
“保存 IVI 配置”。
至此，针对 HTPXI2913 32 路 SPDT 通用开关模块的 IVI 配置已经完成，然后
参照图 11-图 17 的配置过程及方法，对本例中的其余两块 HTPXI2913 多路复用/
- 11 -
HTPXI2913 用户手册
矩阵开关模块进行配置，配置完毕后，出现图 18 所示画面。
图18 本例 IVI 配置结束界面
6.4 软面板说明
该部分为开关模块的测试软件，用户可以通过运行该软件对当前使用的开关
模块板卡进行手动控制，在 6.3 章节中的配置完成后，运行图 19 所示路径处的

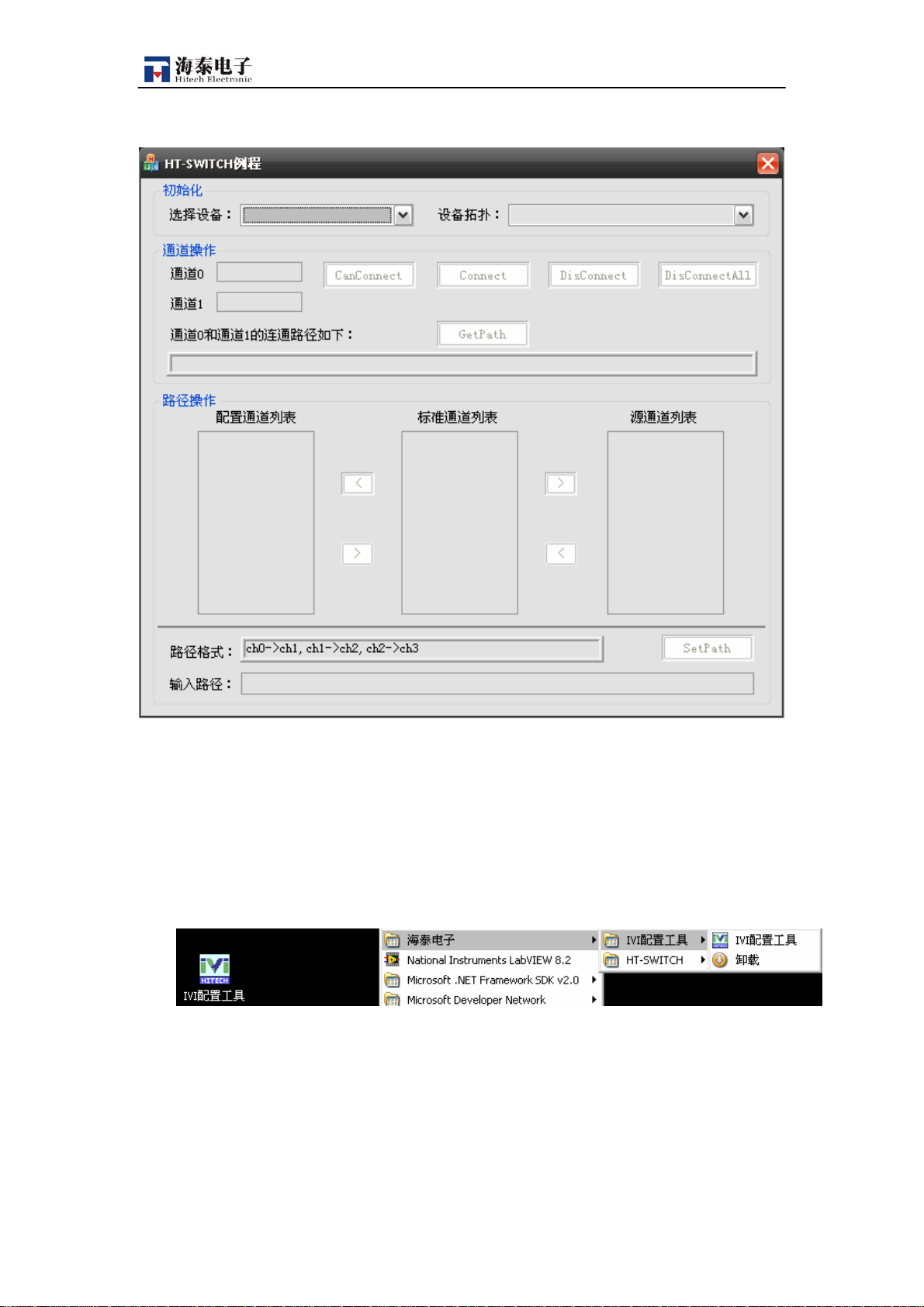

测试软件，出现图 20所示的画面，在“可用设备”的下拉选项中选择“HTPXI2913-0
PXI3::14”,则在画面右边“拓扑结构”中会出现“SPDT_32”。如果在“可用设
备”中选择其他的开关模块，则在“拓扑结构”会根据该模块的功能出现其他的
选项，如图 21 所示。
图19 测试软件
- 12 -
HTPXI2913 用户手册
图20 测试程序界面 1
图21 测试程序界面 2
- 13 -
HTPXI2913 用户手册
7
使用及操作
本产品在包装，运输及使用的过程中，应注意避免剧烈的振动，同时防止静
电对板卡造成破坏，在安装的过程中，应注意安装的方式，通过把手把板卡推入
PXI 机箱中，避免用力过大，对机箱或板卡造成损坏。
8
运输及贮存
本系统设备硬件模块全部采用原厂外包装，满足运输及贮存要求，建议保存
所有外包装，以便于运输及贮存。
8.1 运输
如果需要搬运本板卡，请将板卡包装好，以免在运输中受到损坏，建议您保
存并使用最初的包装用品。将设备打包完成后，用胶带封箱，即可搬运。在搬运
过程中，请不要剧烈碰撞和跌摔，不可雨淋，搬运过程请远离强静电、强磁环境。
警告：系统不可带电搬运，任何零部件不可带电插拔，否则会损坏系统。
8.2 贮存
a)在下面的温度和湿度范围内贮存设备；
存贮环境要求：
存贮温度：-20~70°C
存贮湿度：≤85%
b)设备应放置在通风良好、清洁的房间内贮存，不要将设备放置在环境脏的
环境内贮存；
c)将设备放置在平稳的表面上贮存；
d)不要将设备放置在阳光直射的地方。如果不能避免将设备放置在窗子附
近，请用厚布将其盖住，防止阳光直射；
e)不要将设备放置在有磁或产生磁场的设备附近；
f)不要使设备受到强烈的碰撞或震动；
g)不要使设备曝露在明火、盐碱性或腐蚀性气体环境内；
h)不要在设备上面放置物品；
i)不要将设备放置在空调附近；
- 14 -
HTPXI2913 用户手册
j)搬运设备时要保持设备的水平；
k)使用中性清洁剂清洗设备；
l)请严格按本说明书贮存设备。
