Hitachi Koki USA H 30PV User Manual

Hammer Piqueur Martello Hakhamer Martillo

H 30PV

Read through carefully and understand these instructions before use. Diese Anleitung vor Benutzung des Werkzeugs sorgfältig durchlesen und verstehen. Lire soigneusement et bien assimiler ces instructions avant usage. Prima dell’uso leggere attentamente e comprendere queste instruzioni. Deze gebruiksaanwijzing s.v.p. voor gebruik zorgvuldig doorlezen. Leer cuidadosamente y comprender estas instrucciones antes del uso.

Handling instructions Bedienungsanleitung Mode d’emploi Instruzioni per l’uso Gebruiksaanwijzing Instrucciones de manejo

1 2

3 4

5 6

7 8

1 2

9 10

▼

17 mm

English Deutsch Français

Tool shank Werkzeugschaft Queue d’outil

Front cap Frontkappe Capuchon avant

Grip (A) Griff (A) Poignée (A)

Grip (B) Griff (B) Poignée (B)

Crank cover Kurbeldeckel Couvercle de manivelle

Wear limit Verschleißgrenze Limite d’usure

No. of carbon brush Nr. der kohlebürste No. de balai en carbone

Usual carbon brush Gewöhnliche Kohlebürste Balai en carbone ordinaire

Auto-stop carbon brush Auto-Stop Kohlebürest

7 a

8 43 6 mm

9 73 7 mm

Balai en carbone à arrêt automatique

Italiano Nederlands Español

Gambo dell’utensile Boorschacht Barrena

Tappo anteriore Voorkap Tapa frontal

Impugnatura (A) Greep (A) Empuñadura (A)

Impugnatura (B) Greep (B) Empuñadura (B)

Coperchio dell’incastellatura Bedekking Cubierta del motor

Limite d’usura Slijtage-limiet Límite de desgaste

Numero delle spazzole di carbone Nr. van koolborstel No. de contacto de carbón

Spazzola di carbonecomune Normale koolborstel Escobilla de carbón usual Spazzola di carbone ad

arresto automatico automática

Auto-stop koolborstel

Escobilla de carbón de parada

English

GENERAL OPERATIONAL PRECAUTIONS

WARNING! When using electric tools, basic safety

precautions should always be followed to reduce the risk of fire, electric shock and personal injury, including the following. Read all these instructions before operating this product and save these instructions. For safe operations:

1. Keep work area clean. Cluttered areas and benches invite injuries.

2. Consider work area environment. Do not expose power tools to rain. Do not use power tools in damp or wet locations. Keep work area well lit. Do not use power tools where there is risk to cause fire or explosion.

3. Guard against electric shock. Avoid body contact with earthed or grounded surfaces. (e.g. pipes, radiators, ranges, refrigerators).

4. Keep children away. Do not let visitors touch the tool or extension cord. All visitors should be kept away from work area.

5. Store idle tools. When not in use, tools should be stored in a dry, high or locked up place, out of reach of children.

6. Do not force the tool. It will do the job better and safer at the rate for which it was intended.

7. Use the right tool. Do not force small tools or attachments to do the job of a heavy duty tool. Do not use tools for purposes not intended; for example, do not use circular saw to cut tree limbs or logs.

8. Dress properly. Do not wear loose clothing or jewelry, they can be caught in moving parts. Rubber gloves and non-skid footwears are recommended when working outdoors. Wear protecting hair covering to contain long hair.

9. Use eye protection. Also use face or dust mask if the cutting operation is dusty.

10. Connect dust extraction equipment. If devices are provided for the connection of dust extraction and collection facilities ensure these are connected and properly used.

11. Do not abuse the cord. Never carry the tool by the cord or yank it to disconnect it from the receptacle. Keep the cord away from heat, oil and sharp edges.

12. Secure work. Use clamps or a vise to hold the work. It is safer than using your hand and it frees both hands to operate tool.

13. Do not overreach. Keep proper footing and balance at all times.

14. Maintain tools with care. Keep cutting tools sharp and clean for better and safer performance. Follow instructions for lubrication and changing accessories. Inspect tool cords periodically and if damaged, have it repaired by an authorized service center. Inspect extension cords periodically and replace, if damaged. Keep handles dry, clean, and free from oil and grease.

15. Disconnect tools. When not in use, before servicing, and when changing accessories such as blades, bits and cutters.

16. Remove adjusting keys and wrenches. Form the habit of checking to see that keys and adjusting wrenches are removed from the tool before turning it on.

17. Avoid unintentional starting. Do not carry a plugged-in tool with a finger on the switch. Ensure switch is off when plugging in.

18. Use outdoor extension leads. When tool is used outdoors, use only extension cords intended for outdoor use.

19. Stay alert. Watch what you are doing. Use common sense. Do not operate tool when you are tired.

20. Check damaged parts. Before further use of the tool, a guard or other part that is damaged should be carefully checked to determine that it will operate properly and perform its intended function. Check for alignment of moving parts, free running of moving parts, breakage of parts, mounting and any other conditions that may affect its operation. A guard or other part that is damaged should be properly repaired or replaced by an authorized service center unless otherwise indicated in this handling instructions. Have defective switches replaced by an authorized service center. Do not use the tool if the switch does not turn it on and off.

21. Warning The use of any accessory or attachment, other than those recommended in this handling instructions, may present a risk of personal injury.

22. Have your tool repaired by a qualified person. This electric tool is in accordance with the relevant safety requirements. Repairs should only be carried out by qualified persons using original spare parts. Otherwise this may result in considerable danger to the user.

PRECAUTIONS ON USING HAMMER

1. Wear earplugs to protect your ears during operation.

2. Do not touch the tool during or immediately after operation. The tool becomes very hot during operation and could cause serious burns.

3. Before starting to break, chip or drill into a wall, floor or ceiling, thoroughly confirm that such items as electric cables or conduits are not buried inside.

4. Wear a mask when turning your head upward.

5. Properly set the bit holder.

6. At the start of work, confirm screw tihghtening.

7. When working at a highly elevated location, pay attention to articles and persons below.

8. Wear portective shoes to protect your feet.

9. Make positively certain that you wear gloves when engaged in work for a long time since the grip can become very hot.

10. There is also a risk for a tool to be damaged, and therefore exercise utmost caution for any possible fall of the tool when you work at an elevated place.

English

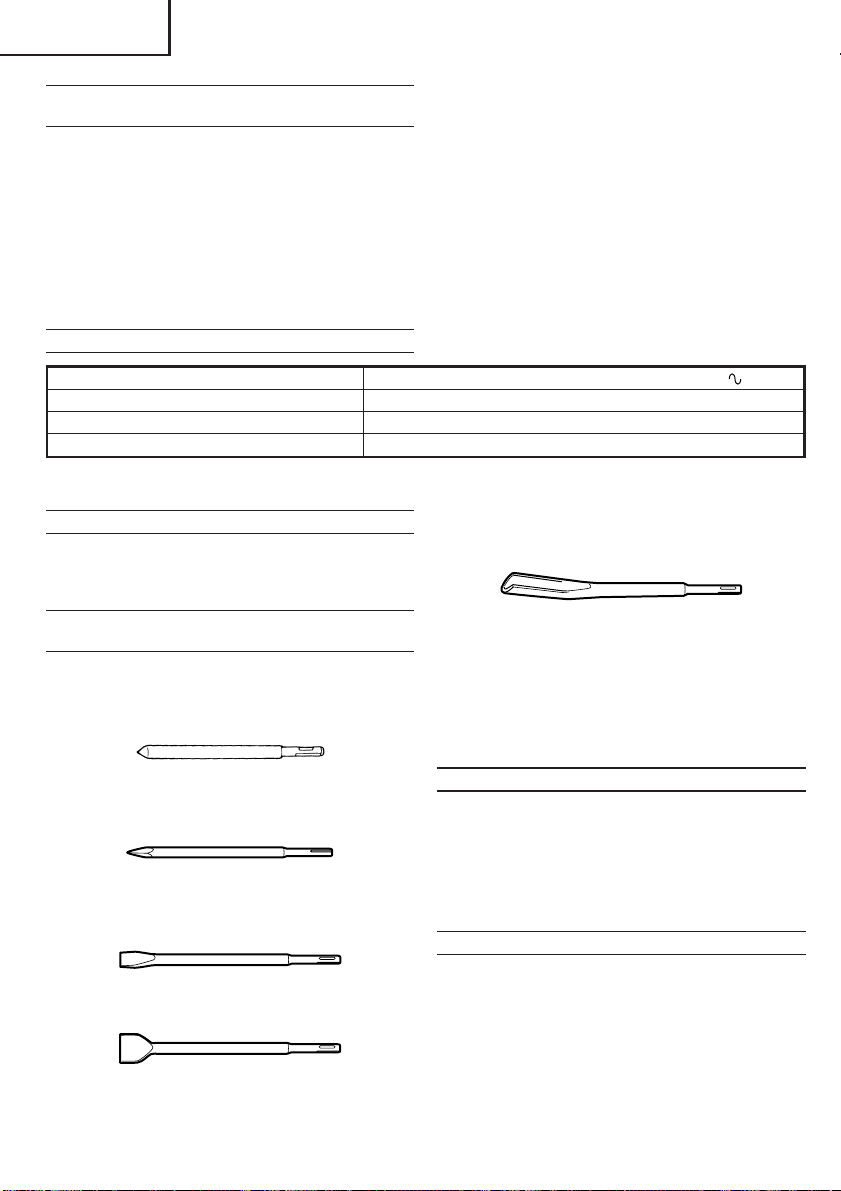

SPECIFICATIONS

Voltage (by areas)* (110V, 115V, 120V, 127V, 220V, 230V, 240V)

Power Input 720W*

Full-load Impact Rate 0–3800/min.

Weight (without cord, side handle) 4.2 kg

* Be sure to check the nameplate on product as it is subject to change by areas.

STANDARD ACCESSORIES

(1) Case ........................................................................... 1

Standard accessories are subject to change without notice.

OPTIONAL ACCESSORIES (sold separately)

䡬 Demolishing

Bull point (Round type) (SDS-plus shank)

Bull point (Square type) (SDS-plus shank)

䡬 Groove digging and edging

Cold chisel (SDS-plus shank)

Cutter (SDS-plus shank)

䡬 Grooving

Grooving chisel (SDS-plus shank)

䡬 Hammer Grease A

500g (in a can)

70g (in a tube) 30g (in a tube)

Optional accessories are subject to change without notice.

APPLICATIONS

Demolishing concrete, chiseling concrete, grooving, bar cutting, and driving piles. Application examples: Installation of piping and wiring, sanitary facility installation, machinery installation, water supply and drainage work, interior jobs, harbor facilities and other civil engineering work.

PRIOR TO OPERATION

1. Power source

Ensure that the power source to be utilized conforms to the power requirements specified on the product nameplate.

2. Power switch

Ensure that the power switch is in the OFF position. If the plug is connected to a receptacle while the power switch is in the ON position, the power tool will start operating immediately, which could cause a serious accident.

3. Extension cord

When the work area is removed from the power source, use an extension cord of sufficient thickness and rated capacity. The extension cord should be kept as short as practicable.

4. Installing Tools CAUTION

To prevent accidents, make sure to turn the switch off and disconnect the plug from the receptacle.

NOTE:

When using tools such as bull points, cutters, etc., make sure to use the genuine parts designated by our company.

(1) Clean the shank portion of the tool. (2) Insert the tool in a twisting manner into the tool

holder until it latches itself. (Fig. 1, 2)

(3) Check the latching by pulling on the tool. (Fig. 3)

5. Deciding Working Position of Tool

The tool can be turned every 30 degrees and can be fixed at the position of 12 steps.

(1) As shown in Fig. 4, grip (B) is turned 60 degrees

in the direction of A, the blade angle can be changed freely to any desired position. (Fig. 5)

(2) As shown in Fig. 6, return grip (B) in the direction

of A, and make sure that it is locked completely.

6. Removing Tool

As shown in Fig. 7, pull front cap in the direction of A, and pull out the tool. (Fig. 8)

English

HOW TO USE THE HAMMER (Fig. 9)

1. After placing the tip of the tool on concrete surface, switch ON. The switch can be turned ON if the trigger is pulled and OFF when it is released. Impact rate of the tool can be controlled steplessly by varying the amount that the trigger switch is pulled.

2. By utilizing the empty weight of the machine and by firmly holding the hammer by both hands, you can effectively control the subsequent recoil motion. Proceed at a moderate work-rate, the use of too much pushing force will impair efficiency.

GREASE REPLACEMENT

This machine is of fully oil sealed construction to protect against dust incursion and to prevent lubricant leakage. This machine can be used without grease replenishment for an extended period of time. However, perform the grease replacement to extend the service life. Replace the grease as described below.

1. Grease Replacement Period

You should look at the grease when you change the carbon brush. (See item 4 in the section MAINTENANCE AND INSPECTION.) Ask for grease replacement at the nearest authorized Hitachi Service Center. In the case that you are forced to change the grease by yourself, please follow the following points.

2. How to replace grease CAUTION:

Before replacing the grease, turn the power off and pull out the plug from the receptacle.

(1) Disassemble the crank cover and thoroughly wipe

off the old grease inside. (Fig. 10)

(2) Supply 30g (the standard volume to cover the

connecting rod) of Hitachi Electric Hammer Grease A in the crank case.

(3) After replacing the grease, reassemble the crank

cover securely. At this time, do not damage or lose the oil seal.

NOTE:

The Hitachi Electric Hammer Grease A is of the low viscosity type. When the grease is consumed, purchase from the authorized Hitachi Service Center.

MAINTENANCE AND INSPECTION

CAUTION

To prevent accidents, make sure to turn the switch off and disconnect the plug from the receptacle.

1. Inspecting the tool

Since use of a dull tool will degrade efficiency and cause possible motor malfunction, sharpen or replace the tool as soon as abrasion is noted.

2. Inspecting the mounting screws:

Regularly inspect all mounting screws and ensure that they are properly tightened. Should any of the screws be loose, retighten them immediately. Failure to do so could result in serious hazard.

3. Maintenance of the motor

The motor unit winding is the very “heart” of the power tool. Exercise due care to ensure the winding does not become damaged and/or wet with oil or water.

4. Inspecting the carbon brushes (Fig. 11)

The Motor employs carbon brushes which are consumable parts. When they become worn to or near the “wear limit”, it could result in motor trouble. When an auto-stop carbon brush is equipped, the motor will stop automatically. At that time, replace both carbon brushes with new ones which have the same carbon brush Number shown in the figure. In addition, always keep carbon brushes clean and ensure that they slide freely within the brush holders.

5. Replacing carbon brushes:

Loosen the set screw and remove the tail cover. Remove the brush caps and carbon brushes. After replacing the carbon brushes, do not forget to tighten the brush caps properly and install the tail cover.

6. Service parts list

A: Item No. B: Code No. C: No. Used D: Remarks

CAUTION

Repair, modification and inspection of Hitachi Power Tools must be carried out by an Hitachi Authorized Service Center. This Parts List will be helpful if presented with the tool to the Hitachi Authorized Service Center when requesting repair or other maintenance. In the operation and maintenance of power tools, the safety regulations and standards prescribed in each country must be observed.

MODIFICATIONS

Hitachi Power Tools are constantly being improved and modified to incorporate the latest technological advancements. Accordingly, some parts (i.e. code numbers and/or design) may be changed without prior notice.

NOTE

Due to HITACHI’s continuing program of research and development, the specifications herein are subject to change without prior notice.

IMPORTANT

Correct connection of the plug The wires of the main lead are coloured in accordance with the following code:

Blue: — Neutral

Brown: — Live As the colours of the wires in the main lead of this tool may not correspond with the coloured markings identifying the terminals in your plug proceed as follows: The wire coloured blue must be connected to the terminal marked with the letter N or coloured black. The wire coloured brown must be connected to the terminal marked with the letter L or coloured red. Neither core must be connected to the each terminal.

English

NOTE

This requirement is provided according to BRITISH STANDARD 2769: 1984. Therefore, the letter code and colour code may not be applicable to other markets except The United Kingdom.

Information concerning and vibration

The measured values were determined according to EN50144.

The typical weighted root mean square acceleration value: 8.6 m/s

Deutsch

ALLGEMEINE VORSICHTSMASSNAHMEN

WARNUNG! Bei der Verwendung von

Elektrowerkzeugen müssen immer die grundlegenden Vorsichtsmaßnahmen befolgt werden, um das Risiko von Feuer, elektrischem Schlag und persönlicher Verletzung und den nachfolgenden Punkten zu vermeiden. Lesen Sie diese Anweisungen völlig, bevor Sie dieses Erzeugnis verwenden, und bewahren Sie diese Anweisungen auf. Für sicheren Betrieb:

1. Der Arbeitsplatz sollte sauber gehalten werden. Unaufgeräumte Arbeitsplätze und Werkbänke erhöhen die Unfallgefahr.

2. Die Betriebsbedingungen beachten. Elektrowerkzeuge sollten nicht dem Regen ausgesetzt werden. Ebenfalls sollten Sie nicht an feuchten oder nassen Plätzen gebraucht werden. Der Arbeitsplatz sollte gut beleuchtet sein. Verwenden Sie Elektrowerkzeuge nicht an Orten, an denen die Gefahr von Feuer oder Explosion besteht.

3. Schutzmaß nahmen gegen elektrische Schläge treffen. Darauf achten, daß das Gehäuse nicht in Kontakt mit geerdeten Flachen kommt, z. (z.B. Rohre, Radiatoren, Elektroherde, Kühlschränke).

4. Kinder sollten vom Gerät ferngehalten werden. Vermeiden, daß andere Personen mit dem Werkzeung oder Verlängerungskabel in Kontakt kommen.

5. Nicht benutzte Werkzeuge sollten sicher aufbewahrt werden. Sie sollten an einem trockenen und verschließbaren Ort aufbewahrt werden, damit Kinder sie nicht in die Hände bekommen.

6. Werkzeuge sollten nicht mit übermäßiger Gewalt verwendet werden. Ihre Leistung ist besser und sicherer, wenn sie mit der vorgeschriebenen Geschwindigkeit verwendet werden.

7. Nur die korrekten Werkzeuge verwenden. Niemals ein kleineres Werkzeug oder Zusatzgerat für Arbeiten verwenden, die Hochleistungsgerate erfordern. Nur Werkzeuge verwenden, die dem Verwendungszweck entsprechen, d.h. niemals eine Kreissäge zum Sägen von Ästen oder Baumstämmen verwenden.

8. Die richtige Kleidung tragen. Keine lose Kleidung oder Schmuck tragen, da sich lose Kleidungsstücke in den bewegenden Teilen verfangen kònnen. Bei Arbeiten im Freien sollten Gummihandschuhe und rutschfeste Schuhe getragen werden.

9. Es sollte eine Sicherheitsbrille getragen werden. Bei Arbeiten mit Staubentwicklung sollte eine Gesichtsoder Staubmaske getragen werden.

10. Schließen Sie eine Staubabsaugvorrichtung an. Wenn Vorrichtungen für den Anschluß von Staubabsaug- und -sammelvorrichtungen vorhanden sind, so stellen Sie sicher, daß diese angeschlossen sind und richtig verwendet werden.

11. Niemals das Kabel mißbrauchen. Ein Werkzeug niemals am Kabel tragen oder bei Abtrennung von der Steckdose das Kabel harausreißen. Das Kabel sollte gegen Hitze, Öl und scharfe Kanten geschützt werden.

12. Den Arbeitsplatz gut absichern. Zwingen oder einen Schraubstock zur Befestigung des Werkstücks verwenden. Das ist sicherer als die Benutzung der Hände und macht beide Hände zur Bedienung des Werkzeugs frei.

13. Sich niemals weit überbeugen. Immer einen festen Stand und ein sicheres Gleichgewicht bewahren.

14. Die Werkzeuge sollten sorgfältig behandelt werden. Für einen einwandfreien und sicheren Betrieb sollten sie stets scharf sein und saubergehalten werden. Die Anleitungen für schmierung und Austausch des Zuehörs unbedingt einhalten. Die Kabel der Geräte regelmäßig überprüfen und bei Beschädigung durch eine autorisierte Kundendienststelle reparieren lassen. Ebenfalls die Verlägerungskabel regelmäßig überprüfen und bei Beschadigung auswechseln. Die Handgriffe sollten stets trocken und sauber sein, sowie keine Ol- oder Schmierfett stellen aufweisen.

15. Werkzeuge vom Netz trennen, wenn sie nicht benutzt werden, vor Wartungsarbeiten und beim Austausch von Zubehörteilen wie z.B. Blätter, Bohrer und Messer.

16. Alle Stellkeile und Schraubenschlüssel entfernen. Vor Einschaltung des Gerätes darauf achten, daß alle Stellkeile und Schraubenschlüssel entfernt worden sind.

17. Ein unbeabsichtigtes Einschalten sollte vermieden werden. Niemals ein angeschlossenes Werkzeug mit dem Finger am Schalter tragen. Vor Anschluß überprüfen, ob das Gerät ausgeschaltet ist.

18. Im Freien ein Verlängerungskabel verwenden. Nur ein Verlängerungskabel verwenden, das für die Verwendung im Freien markiert ist.

19. Den Arbeitsvorgang immer unter Kontrolle haben. Das Gerät niemals in einem abgespannten Zustand verwenden.

20. Beschädigte Teile überprüfen. Vor Benutzung des Werkzeugs sollten beschädigte Teile oder Schutzvorrichtungen sorgfältig überprüft werden, um festzustellen, ob sie einwandfrei funktionieren und die vorgesehene Funktion erfüllen, Ausrichtung, Verbindungen sowie Anbringung sich bewegender Teile überprüfen. Ebenfalls uberprufen, ob Teile gebrochen sind. Teile oder Schutzvorrichtungen, die beschädigt sind, sollten, wenn in dieser Bedienungsanleitung nichts anderes erwähnt ist, durch eine autorisierte Kundendienststelle ausge wechselt oder repariert werden. Dasselbe gilt für defekte Schalter. Wenn sich das Werkzeug nicht mit dem Schalter ein oder ausschalten läßt, sollte das Werkzeug nicht verwendet werden.

21. Warnung Die Verwendung von anderem Zubehör oder anderen Zusätzen als in dieser Bedienungsanleitung empfohlen kann das Risiko einer Körperverletzung einschließen.

22. Lassen Sie Ihr Werkzeug durch qualifiziertes Personal reparieren. Dieses Elektrowerkzeug entspricht den zutreffenden Sicherheitsanforderungen. Reparaturen sollten nur von qualifiziertem Personal unter Verwendung von Originalersatzteilen durchgeführt werden, da sonst beträchtliche Gefahr für den Benutzer auftreten kann.

Deutsch

VORSICHTSMASSNAHMEN BEI DER BENUTZUNG DES HAMMERS

1. Ohrenstöpsel zum Schutz der Ohren während des Betriebs tragen.

2. Die Bohrerspitze nicht während oder unmittelbar nach dem Betrieb berühren. Die Bohrerspitze wird während des Betriebs sehr heiß, und es könnte zu ernsthaften Verbrennungen kommen.

3. Bevor man in einer Wand, dem Boden oder der Decke etwas ausbricht, meißelt oder bohrt, muß man sich sorgfältig davon überzeugen, daß keine elektrischen Kabel oder Kabelrohre darunter liegen.

4. Tragen Sie eine Schutzmaske wenn Sin nach oben hin arbeiten.

5. Stellen Sie den Bohrerhalter korrekt ein.

6. Vergewissern Sie sich vor der Arbeit, daß die Schrauben richting festgezogen sing.

7. Geben Sie acht auf untenstehende Leute und Gegenstände, wenn Sie an einem weit erhöhten Platz arbeiten.

8. Tragen Sie Sicherheitsschuhe, um Verletzungen der Füße zu vermeiden.

9. Tragen Sie unbedingt Handschuhe, wenn Sie lange Zeit arbeiten, da der Griff sehr heiß werden kann.

10. Es besteht auch das Risiko, daß das Werkzeug beschädigt wird, weshalb bei Arbeit an einem höheren Ort äußerste Vorsicht im Hinblick auf Herabfallen des Werkzeugs erforderlich ist.

TECHNISCHE DATEN

Spannung (je nach Gebiet)* (110V, 115V, 120V, 127V, 220V, 230V, 240V) Leistungsaufnahme 720W* Vollastschlagzahl 0–3800/min. Gewicht (ohne Kabel, Seitengriff) 4,2 kg

* Vergessen Sie nicht, die Produktangaben auf dem Typenschild zu überprüfen, da sich diese je nach Verkaufsgebiet

ändern.

STANDARDZUBEHÖR

(1) Gehäuse ..................................................................... 1

Das Standardzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden.

䡬 Auskehlung

Nutenmeißel (SDS-Plus Schaft)

SONDERZUBEHÖR (separat zu beziehen)

䡬 Brechen

Spitzmeißel (Runder Typ) (SDS-Plus Schaft)

䡬 Hammer Schmierfett A

500 g (Dose)

70 g (in Tube) 30 g (in Tube)

Das Sonderzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden.

Spitzmeißel (viereckig) (SDS-Plus Schaft)

䡬 Nuten und kanten

Kaltmeißel (SDS-Plus Schaft)

Spatmeißel (SDS-Plus Schaft)

ANWENDUNGSGEBIETE

Ausbrechen von Zement, Abschlagen von Beton, Nuten, Abtrennen von Rundstahl und Einschlagen von Stangen. Anwendungsbeispiele: Installation von Rohrleitungen und Drähten für sanitäre Einrichtungen, Maschinen, Trinkwasserversorgung und Abwasserableitung, Inneneinrichtungen, Tiefbau-und Hafenanlagen.

VOR INBETRIEBNAHME

1. Netzspannung

Prüfen, daß die zu verwendende Netzspannung der Angabe auf dem Typenschild entspricht.

2. Netzschalter

Prüfen, daß der Netzschalter auf „AUS” steht. Wenn der Stecker an das Netz angeschlossen wird, während der Schalter auf „EIN” steht, beginnt das Werkzeug sofort zu laufen, was gefährlicht ist.

Deutsch

3. Verlängerungskabel

Wenn der Arbeitsbereich nicht in der Nähe des Netzanschlusses liegt, ist ein Verlängerungskabel ausreichenden Querschnitts und ausreichender Nennleistung zu verwenden. Das Verlängerungskabel sollte so kurz wie möglich gehalten werden.

4. Installieren von Werkzeugen ACHTUNG

Zur Verhütung von Unfällen erst den Schalter ausschalten und den Stecker des Netzkabels aus der Steckdose ziehen.

HINWEIS:

Wenn Werkzeuge wie Kugelkopf, Spitzmeißel, Spatmeißel, Schneidwerkzeuge usw. verwendet werden, nur von unserer Firma festgelegte Teile verwenden.

(1) Reinigen Sie den Schaft des Werkzeugs. (2) Schieben Sie das Werkzeug unter Drehung in den

Werkzeughalter, bis es verriegelt wird. (Abb. 1, 2)

(3) Überprüfen Sie die Verriegelung durch Ziehen am

Werkzeug. (Abb. 3)

5. Entscheiden der Arbeitsposition des Werkzeugs

Das Werkzeug kann in Schritten von 30 Grad gedreht und in 12 Positionen fixiert werden.

(1) Wie in Abb. 4 gezeigt, kann der Schneidenwinkel

frei zu jeder beliebigen Position geändert werden, wenn der Griff (B) um 60 Grad in Richtung A gedreht wird. (Abb. 5)

(2) Bringen Sie den Griff (B) wie in Abb. 6 gezeigt in

Richtung A zurück, und stellen Sie sicher, daß er vollständig verriegelt ist.

6. Entfernen des Werkzeugs

Ziehen Sie die Frontkappe wie in Abb. 7 gezeigt in Richtung A, und ziehen Sie dann das Werkzeug heraus. (Abb. 8)

EINSATZ DER HÄMMER (Abb. 9)

1. Die Spitze des Werkzeugs auf die Betonoberfläche aufsetzen und die Maschine einschalten. Der Schalter kann eingeschaltet werden, wenn der Abzugschalter durchgezogen ist, und er kann ausgeschaltet werden, wenn der Abzugschalter losgelassen ist. Die Schlagrate des Werkzeugs kann durch Änderung der Durchzugsmenge des Triggerschalters stufenlos geregelt werden.

2. Durch richtige Ausnutzung des Eigengewichtes der Maschine und durch Festhalten der Maschine mit beiden Händen können Sie dann den Rückschlag der Maschine richtig kontrollieren. Arbeiten Sie nicht zu schnell; die Anwendung von zu viel Druck verringert die Wirksamkeit.

SCHMIERFETTWECHSEL

Diese Maschine ist vollkommen ölversiegelt, um Eintritt von Staub und Entweichen von Fett zu vermeiden. Dieses Gerät kann lange Zeit ohne Nachfüllen von Fett verwendet werden. Füllen Sie jedoch Fett nach, um die Verwendungszeit des Gerätes zu verlängern. Zum Schmierfettwechsel wie unten angegeben vorgehen.

1. Wechselzeit

Inspizieren Sie beim Auswechseln der Kohlebürsten die Fettmenge. (Siehe Punkt 4 im Abschnitt ”Wartung und Inspektion”.) Wenden Sie sich an Ihre Hitachi Service Station, um den Fettwechsel auszuführen. Wenn Sie das Schmierfett selber wechseln müssen, beachten Sie die folgenden Punkte.

2. Schmierfettwechsel ACHTUNG:

Vor dem Schmierfettwechsel die Maschine abschalten und den Netzstecker herausnehmen.

(1) Den Kurbeldeckel ausbauen und das alte Fett

gründlich vom Inneren abwischen. (Abb. 10)

(2) 30g “Hitachi Electric Hammer Grease A” (die

Standardmenge zum Abdecken der Pleuelstange) in das Kurbelgehäuse geben.

(3) Nach dem Fettwechsel den Kurbeldeckel wieder

sicher anbingen. Hierbei nicht die Öldichtungbe- schädigen oder verlieren.

HINWEIS:

Das „Hitachi Electric Hammer Grease A” Schmierfett ist von niedrigem Flüssigkeitsgrad. Wenn Sie den ganzen Inhalt verbraucht haben, kaufen Sie eine neue Tube bei Ihrer Hitachi Service Station.

WARTUNG UND INSPEKTION

ACHTUNG

Zur Verhütung von Unfällen erst den Schalter ausschalten und den Stecker des Netzkabels aus der Steckdose ziehen.

1. Inspektion des Werkzeugs

Da Gebrauch eines stumpfen Werkzeugs die Leistung vermindert und ein mögliches Versagen des Motors verursacht, ist das Werkzeug zu schleifen oder zu ersetzen, wenn Verschleiß festgestellt wird.

2. Inspektion der Befestigungsschrauben:

Alle Befestigungsschrauben werden regelmäßig inspiziert und geprüft, ob sie gut angezogen sind. Wenn sich eine der Schrauben lockert, muß sie sofort wieder angezogen werden. Geschieht das nicht, kann das zu erheblichen Gefahren führen.

3. Wartung des Motors:

Die Motorwicklung ist das „HERZ” des Elektrowerkzeugs. Daher ist besonders sorgfältig darauf zu achten, daß die Wicklung nicht beschädigt wird und/oder mit Öl oder Wasser in Berührung kommt.

4. Inspektion der Kohlebürsten (Abb. 11)

Im Motor sind Kohlebürsten verwendet, die Verbauchsteile sind. Wenn sie abgenützt sind, kann es zu Motorschäden führen. Wenn der Motor mit einer Auto-Stop Kohlebürste ausgestattet ist, wird er automatisch anhalten. Beide Kohlebürsten sollen dann durch neue ersetzt werden, die dieselbe Bürstennummer tragen, wie auf der Abbildung. Darüber hinaus müssen die Kohlebürsten immer sauber gehalten werden und müssen sich in der Bürstenhalterung frei bewegen können.

5. Austausch einer Kohlebürste:

Dei Vorbohrschraube lösen und die Abdekkung der Bürstenrückseite abnehmen. Die Bürstenkappe und die Kohlenbürste entfernen. Nach Wechseln der Kohlenbürste nicht vergessen, die Bürstenkappe sicher zu befestigen und die Bürstenrückseite anzubringen.

+ 23 hidden pages
