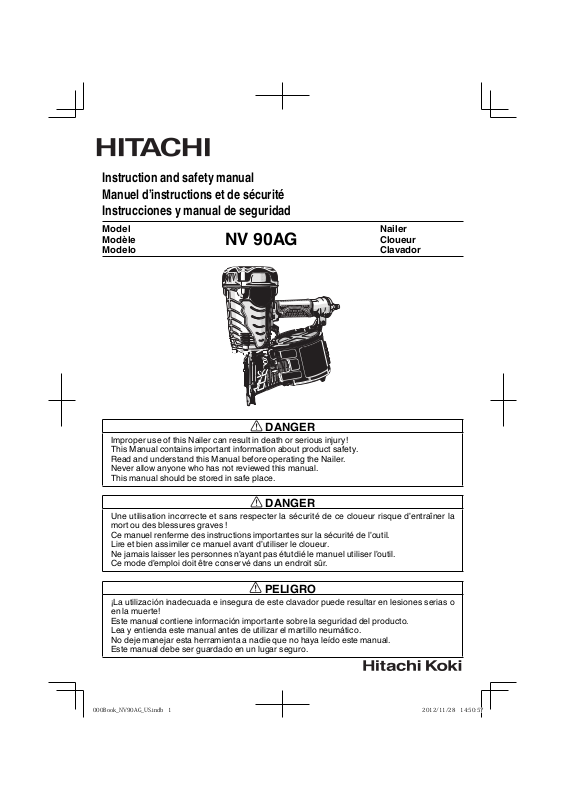

Page 1

Instruction and safety manual Manuel d’instructions et de sécurité Instrucciones y manual de seguridad

Model Modèle Modelo

NV 90AG

Nailer Cloueur Clavador

DANGER

Improper use of this Nailer can result in death or serious injury! This Manual contains important information about product safety. Read and understand this Manual before operating the Nailer. Never allow anyone who has not reviewed this manual. This manual should be stored in safe place.

DANGER

Une utilisation incorrecte et sans respecter la sécurité de ce cloueur risque d’entraîner la mort ou des blessures graves ! Ce manuel renferme des instructions importantes sur la sécurité de l’outil. Lire et bien assimiler ce manuel avant d’utiliser le cloueur. Ne jamais laisser les personnes n’ayant pas étutdié le manuel utiliser l’outil. Ce mode d’emploi doit être conservé dans un endroit sûr.

PELIGRO

¡La utilización inadecuada e insegura de este clavador puede resultar en lesiones serias o en la muerte! Este manual contiene información importante sobre la seguridad del producto. Lea y entienda este manual antes de utilizar el martillo neumático. No deje manejar esta herramienta a nadie que no haya leído este manual. Este manual debe ser guardado en un lugar seguro.

Page 2

English

IMPORTANT SAFETY INFORMATION ....................3

DEFINITIONS OF SIGNAL WORDS ......................... 3

EXPLANATION OF THE NAILING ACTION

OF THE HITACHI NAILER ...................................3

SAFETY

IMPORTANT SAFETY INSTRUCTIONS - FOR

USING NAILERS .................................................4

EMPLOYER’S RESPONSIBILITIES .........................7

OPERATION

NAME OF PARTS ..................................................... 8

SPECIFICATIONS ..................................................... 9

NAIL SELECTION .....................................................9

ACCESSORIES......................................................... 9

STANDARD ACCESSORIES............................... 9

OPTIONAL ACCESSORIES ..............................10

APPLICATIONS ...................................................... 10

Page Page

CONTENTS

BEFORE OPERATION ............................................10

WORKING ENVIRONMENT .............................. 10

AIR SUPPLY ......................................................10

LUBRICATION ................................................... 11

COLD WEATHER CARE ................................... 11

TESTING THE NAILER ..................................... 11

ADJUSTING AIR PRESSURE ...........................12

LOADING NAILS ............................................... 13

NAILER OPERATION ............................................. 14

METHODS OF OPERATION ............................. 14

ADJUSTING THE NAILING DEPTH .................. 16

USING THE NOSE CAP ....................................17

MAINTENANCE

MAINTENANCE AND INSPECTION ...................... 18

SERVICE AND REPAIRS ........................................ 19

PARTS LIST ............................................................64

Français

INFORMATION IMPORTANTE DE SÉCURITÉ ......21

DEFINITION DES MOTS DE SIGNALISATION ......21

EXPLICATION DE L’ACTION DE CLOUAGE DU

CLOUEUR HITACHI ..........................................21

SECURITE

CONSIGNES DE SÉCURITÉ IMPORTANTES POUR

L’UTILISATION DU CLOUEUR ..........................22

RESPONSABILITES DE L’EMPLOYEUR ...............26

UTILISATION

NOM DES PIECES .................................................. 27

SPECIFICATIONS ................................................... 28

SELECTION DES CLOUS ......................................28

ACCESSOIRES....................................................... 28

ACCESSOIRES STANDARD.............................28

ACCESSOIRES EN OPTION ............................ 29

APPLICATIONS ......................................................29

Español

INFORMACIÓN IMPORTANTE SOBRE

SEGURIDAD ...................................................... 42

DEFINICIÓN DE LAS PALABRAS CLAVE .............42

EXPLICACIÓN LA ACCIÓN DE CLAVADO DEL

CLAVADOR HITACHI ........................................42

SEGURIDAD

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

PARA LA UTILIZACIÓN DEL CLAVADOR ........43

RESPONSABILIDADES DEL EMPRESARIO ......... 47

OPERACIÓN

NOMENCL ATURA .................................................. 48

ESPECIFICACIONES .............................................49

SELECCIÓN DE CLAVOS ......................................49

ACCESORIOS ........................................................ 49

ACCESORIOS ESTÁNDAR ...............................49

ACCESORIOS OPCIONALES...........................50

APLICACIONES ...................................................... 5 0

TABLE DES MATIÈRES

Page Page

ÍNDICE

Página Página

AVANT L’UTILISATION ...........................................29

ENVIRONNEMENT DE TRAVAIL ......................29

ALIMENTATION D’AIR .......................................29

GRAISS AGE ...................................................... 30

ENTRETIEN PAR TEMPS FROID .....................30

ESSAI DU CLOUEUR ........................................30

RÉGLAGE DE LA PRESSION D’AIR ................. 32

CHARGEMENT DES CLOUS ............................32

UTILISATION DU CLOUEUR ..................................33

MÉTHODES D’UTILISATION ............................34

RÉGLAGE DE LA PROFONDEUR DE

CLOUAGE .................................................... 36

UTILISATION DU CAPUCHON DE BEC ...........37

ENTRETIEN

ENTRETIEN ET INSPECTION ................................ 38

ENTRETIEN ET REPARATIONS ............................40

LISTE DES PIÈCES ................................................ 64

ANTES DE LA OPERACIÓN ...................................50

ENTORNO DE TRABAJO .................................50

SUMINISTRO DE AIRE .....................................50

LUBRICACIÓN .................................................. 51

CUIDADOS PARA CLIMAS FRÍOS ...................51

PRUEBA DEL CLAVADOR ................................ 51

AJUSTE DE LA PRESIÓN DE AIRE .................. 53

CARGA DE CLAVOS .........................................53

OPERACIÓN DEL CLAVADOR ..............................54

MÉTODOS DE OPERACIÓN ............................55

AJUSTE DE LA PROFUNDIDAD DE

CLAVADO.....................................................57

UTILIZACIÓN DE LA TAPA PARA EL

MORRO ........................................................ 58

MANTENIMIENTO

MANTENIMIENTO E INSPECCIÓN .......................59

SERVICIO Y REPARACIONES ............................... 61

LISTA DE PIEZAS ..................................................64

Page 3

English

IMPORTANT SAFETY INFORMATION

Read and understand tool labels and all of the operating instructions, safety precautions and warnings in this manual before operating or maintaining this Nailer. Failure to follow warnings could result in DEATH or SERIOUS INJURY

Most accidents that result from the operation and maintenance of Nailers are caused by the failure to observe basic safety rules or precautions. An accident can often be avoided by recognizing a potentially hazardous situation before it occurs, and by observing appropriate safety procedures.

Basic safety precautions are outlined in the “SAFETY” section of this Manual and in the sections which contain the operation and maintenance instructions.

Hazards that must be avoided to prevent bodily injury or machine damage are identiﬁ ed by DANGERS and WARNINGS on the Nailer and in this Manual.

NEVER use this Nailer for applications other than those speciﬁ ed in this Manual.

DEFINITIONS OF SIGNAL WORDS DANGER indicates an imminently hazardous situation which, if not avoided, will result in death or serious injury. WARNING indicates a potentially hazardous situation which, if not avoided, could result in death or serious injury. CAUTION indicates a potentially hazardous situation which, if not avoided, may result in minor or moderate injury, or

may cause machine damage.

NOTE emphasizes essential information.

EXPLANATION OF THE NAILING ACTION OF THE HITACHI NAILER

○

SINGLE SEQUENTIAL ACTUATION MECHANISM: First, press the push lever against the wood; next, pull the trigger to drive the fastener. After nailing once, nailing will not be possible again until the Trigger is released and pressed again.

○

CONTACT ACTUATION MECHANISM: First, press the push lever against the wood; next, pull the trigger to drive the fastener. First, pull the trigger; next, press the push lever against the wood to drive the fastener. If the Trigger is held back, a nail will be driven each time the Push Lever is pressed against the wood.

Page 4

English

SAFETY

IMPORTANT SAFETY INSTRUCTIONS - FOR USING NAILERS

INSTRUCTIONS PERTAINING TO A RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS

●

General

To reduce the risks of electric shock, ﬁ re, and injury to persons, READ ALL THE INSTRUCTIONS BEFORE

USING THE TOOL.

DANGER

1. OPERATORS AND OTHERS IN WORK AREA

MUST WEAR EYE PROTECTION (SAFETY GLASSES WITH SIDE SHIELDS).

When operating the Nailer, always wear safety glasses with side shields, and make sure others in work area wear safety glasses, too. Safety glasses must conform to the requirements of American National Standards Institute, ANSI Z87.1 and provide protection against ﬂ ying particles both from the front and side.

WARNING

3. NEVER POINT TOOL AT YOURSELF OR OTHERS

IN WORK AREA.

Always assume that the Nailer contains fasteners. Never point the Nailer toward yourself or others, whether it contains fasteners or not. If fasteners are mistakenly driven, it can lead to severe injuries. Never engage in horseplay with the Nailer. Respect the Nailer as a working implement.

4. DO NOT PLACE FINGER ON TRIGGER AND KEEP

FINGER AWAY FROM THE TRIGGER WHEN NOT DRIVING FASTENERS TO AVOID ACCIDENTAL FIRING.

Never carry the Nailer with ﬁ nger on Trigger since

you could drive a fastener unintentionally and injure yourself or someone else.

Always carry the Nailer by the handle only.

The employer must enforce the use of safety glasses

by the Nailer operator and others in work area.

2. NEVER USE OXYGEN OR OTHER BOTTLED GASES. EXPLOSION MAY OCCUR.

Never use oxygen, combustible gases or any other bottled gases as a power source for the Nailer. Use of the above gases is dangerous, as the Nailer will explode. Use only clean, dry, regulated compressed air.

5. CHOICE OF TRIGGERING METHOD IS

IMPORTANT.

Read and understand section titled “METHODS OF

OPERATION.” (pages 14 – 16)

6. DO NOT MAKE CONTACT WITH SAFETY

TIP (PUSH LEVER) WHEN NOT DRIVING FASTENERS.

Page 5

SAFETY — Continued

WARNING

When using tools, basic precautions should always be followed, Including the following:

1. Work area

(1) Keep the work area clean and well lighted.

Cluttered benches and dark areas increase the risks

of electric shock, ﬁ re, and injury to persons.

(2) Do not operate the Nailer in explosive

atmospheres, such as in the presence of ﬂ ammable liquids, gases, or dust.

The Nailer is able to create sparks resulting in the

ignition of the dust or fumes.

(3) Keep bystanders, children, and visitors away

while operating the Nailer. Distractions are able to

result in the loss of control of the Nailer.

2. Personal safety

(1) Stay alert. Watch what you are doing and use

common sense when operating the Nailer. Do not use the Nailer while tired or under the inﬂ uence of drugs, alcohol, or medication.

A moment of inattention while operating the Nailer

increases the risk of injury to persons.

(2) Dress properly. Do not wear loose clothing or

jewelry. Contain long hair. Keep hair, clothing, and gloves away from moving parts.

Loose clothes, jewelry, or long hair increases the

risk of injury to persons as a result of being caught in moving parts.

(3) Avoid unintentional starting. Be sure the switch

is oﬀ before connecting to the air supply. Do

not carry the Nailer with your ﬁ nger on the switch or connect the Nailer to the air supply with the switch on.

WARNING

(4)

the air source before making adjustments, doing Nailer maintenance, clearing jams, touching the Push Lever, attaching or removing the nose cap, when not in use, leaving work area, loading, or unloading the Nailer, handing it to another person.

Never attempt to clear a jam or repair the Nailer unless you have disconnected air hose from the Nailer and removed all remaining fasteners from the Nailer. The Nailer should never be left unattended since people who are not familiar with the Nailer might handle it and injure the themselves.

Such precautionary measures reduce the risk of

injury to persons.

– Disconnect the Nailer from

(5) Do not overreach. Keep proper footing and

balance at all times. Proper footing and balance

enables better control of the Nailer in unexpected situations.

(6) Use safety equipment. A dust mask, non-skid

safety shoes and a hard hat must be used for the applicable conditions.

WARNING

(7)

ear protection. (8) Always wear head protection. Always wear head protection to protect your

head from ﬂ ying objects. (9) Do not attach the hose or Nailer to your body.

Attach the hose to the structure to reduce the risk of

loss of balance if the hose shifts.

WARNING

(10)

workpiece. Do not fasten on top of another fastener.

This is able to cause the fastener to be deﬂ ected and

hit someone, or cause the Nailer to react and result in

a risk of injury to persons.

– Risk of hearing loss. Wear

– Place Nailer properly on

3. Nailer use and care

(1) Use clamps or another practical way to secure

and support the workpiece to a stable platform.

Holding the work by hand or against the body is

unstable and is able to lead to loss of control. (2) Do not force the Nailer. Use the correct Nailer for

the application. The correct Nailer will do the job

better and safer at the rate for which the Nailer is

designed.

(3) Do not use the Nailer if the switch does not

turn the Nailer on or oﬀ . Any Nailer that cannot be

controlled with the switch is dangerous and must be

repaired. Never use Nailer which is defective or operating

abnormally. If the Nailer appears to be operating

unusually, making strange noises, or otherwise

appears defective, stop using it immediately and

arrange for repairs by a Hitachi authorized service

center.

(4) Disconnect the Nailer from the air source before

making any adjustments, changing accessories,

or storing the Nailer. Such preventive safety

measures reduce the risk of starting the Nailer

unintentionally.

English

Page 6

English

SAFETY — Continued

WARNING

(5) Store the Nailer when it is idle out of reach of

children and other untrained persons. A Nailer is

dangerous in the hands of untrained users.

(6) Maintain the Nailer with care. Keep the

Nailer Clean and lubricated for better and safer performance.

(7) Check for misalignment or binding of moving

parts, breakage of parts, and any other condition that aﬀ ects the Nailer's operation.

If damaged, have the Nailer serviced before using.

Because of high air pressure in the Nailer, cracks in the surface are dangerous. To avoid this, do not drop the Nailer or strike the Nailer against hard surfaces; and do not scratch or engrave signs on the Nailer. Many accidents are caused by poorly maintained Nailers. There is a risk of bursting if the Nailer is damaged.

(8) Use only accessories that are identiﬁ ed by

Hitachi for the speciﬁ c Nailer. Use of an accessory

not intended for use with the speciﬁ c Nailer , increases the risk of injury to persons.

(9) Use only those fasteners listed in the

Accessories section of this manual. Fasteners not

identiﬁ ed for use with this Nailer by Hitachi are able to result in a risk of injury to persons or Nailer damage when used in this Nailer.

4. Service

(1) Tool service must be performed only by qualiﬁ ed

repair personnel.

(2) When servicing a Nailer, use only identical

replacement parts. Use only authorized parts.

(3) Use only the lubricants supplied with the Nailer

or speciﬁ ed by Hitachi.

5. Air source

(1) Never connect to an air source that is capable of

exceeding 200 psi (13.7 bar 14 kgf/cm

Over pressurizing the Nailer is able to result in

bursting, abnormal operation, breakage of the Nailer or serious injury to persons.

DO NOT EXCEED 120 psi (8.3 bar 8.5 kgf/cm2).

Use only clean, dry, regulated compressed air at the

rated pressure or within the rated pressure range as

marked on the Nailer. Always verify prior to using the Nailer that the air

source has been adjusted to the rated air pressure or

within the rated air-pressure range.

(2) Never use oxygen, carbon dioxide, combustible

gases or any bottled gas as an air source for the

Nailer. Such gases are capable of explosion and

serious injury to persons.

6. Others

(1) Before starting work, check the nailing operation

switching device. This Hitachi nailer includas a nailing operation

switching device. Before starting work, check the setting of the

operation switching device. If the switching device is not set properly, the nailer

will not operate correctly. (2) Be careful of double ﬁ re due to recoil. If the Push

Lever is unintentionally allowed to re-contact the

workpiece following recoil, an unwanted fastener will

be driven. In order to avoid this undesirable double

ﬁ re,

○

Intermittent operation (Trigger ﬁ ring)

1) Set the switching device to SINGLE SEQUENTIAL ACTUATION MECHANISM.

2) Pull the trigger rapidly and ﬁ rmly.

○

Continuous operation (Push lever ﬁ ring)

1) Set the switching device to CONTACT ACTUATION MECHANISM.

2) Do not press the nailer against the wood with excessive force.

3) Separate the nailer from the wood as it recoils after nailing.

(3) Never Use NON relieving coupler on Nailer. If a

non relieving coupler is used on the Nailer, the Nailer can remain charged with air after disconnecting and thus will be able to drive a fastener even after disconnecting. The Nailer and air hose must have a hose coupling such that all pressure is removed from the Nailer when the coupling joint is disconnected.

Page 7

SAFETY — Continued

WARNING

English

(4) Check Push Lever before use. Make sure the

Push Lever operates properly. (The Push Lever may be called “Safety”.) Never use the Nailer unless the Push Lever is operating properly, otherwise the Nailer could drive a fastener unexpectedly. Do not tamper with or remove the Push Lever, otherwise the Push Lever becomes inoperable.

(5) Keep all screws and covers tightly in place. Keep

all screws and covers tightly mounted.

Check their condition periodically. Never use the

Nailer if parts are missing or damaged.

(6) Do not load fasteners with Trigger or Push Lever

depressed. When loading fasteners into the Nailer

or when connecting the air hose,

1) do not depress the Trigger;

2) do not depress the Push Lever; and

3) keep the Nailer pointed downward.

(7) Keep hands and feet away from ﬁ ring head

during use. Never place your hands or feet closer

than 8 inches (200 mm) from the ﬁ ring head. A serious injury can result if the fasteners are deﬂ ected by the workpiece, or are driven away from the point of entry.

(8) Do not drive fasteners into thin boards or near

corners and edges of workpiece.

The fasteners can be driven through or away from the

workpiece and hit someone.

EMPLOYER’S RESPONSIBILITIES

(9) Never drive fasteners from both sides of a wall

at the same time. The fasteners can be driven into

and through the wall and hit a person on the opposite side.

(10) Check for live wires. Avoid the risk of severe

electrical shock by checking for live electrical wires that may be hidden by walls, ﬂ oors or ceilings. Turn oﬀ the breaker switch to ensure there are no live wires.

(11) Never carry Nailer by hose. (12) Do not disconnect air hose from Nailer with

ﬁ nger on Trigger. The Nailer can ﬁ re when re- connected to An air supply.

(13) Handle Nailer correctly. Operate the Nailer

according to this Manual. Never allow the Nailer to be operated by children, individuals unfamiliar with its operation or unauthorized personnel.

(14) Never use Nailer for applications other than

those speciﬁ ed in this manual.

(15) Never modify or alter a Nailer. Doing so may cause

it to malfunction and personal injuries may result.

(16) Close Nail Guide and do not open it during

operation. If driving fasteners with the Nail Guide

open, the fasteners can be driven away from the workpiece.

1. Ensure that this MANUAL is available to operators and personnel performing maintenance.

2. Ensure that Nailers are used only when operators and others in work area are wearing EYE PROTECTION.

3. Enforce the use of EYE PROTECTION by operators and others in work area.

SAVE THIS MANUAL AND

KEEP IT AVAILABLE FOR OTHERS!

4. Keep Nailers in safe working order.

5. Maintain Nailers properly.

6. Ensure that Nailers which require repair are not further used before repair.

Page 8

English

OPERATION

NOTE: The information contained in this Manual is designed to assist you in the safe operation of the Nailer.

Some illustrations in this Manual may show details or attachments that diﬀ er from those on your own Nailer.

NAME OF PARTS

Nailing operation switching device

Exhaust Cover

Piston O-ring

Piston

Driver Blade

Nose

Head Guard

Body

SINGLE SEQUENTIAL ACTUATION MECHANISM (Switching device: upward position)

Trig ge r

Cap

Upward position

Switching Device

Air Plug

Magazine

Magazine Assembly

Switching Device

Downward position

CONTACT ACTUATION MECHANISM (Switching device: downward position)

Section A – A

Push Lever

Outlet (Firing Head)

Knob

Nail Holder

Magazine Cover

Nail Stopper

Feeder

Feed Piston

Nail Guide

Feed Spring

Page 9

English

SPECIFICATIONS

Operating pressure 70 – 120 psi (4.9 – 8.3 bar 5 – 8.5 kgf/cm2) Dimensions

Length × Height × Width

13-1/4" × 13-1/16" × 5-5/16"

(336 mm × 332 mm × 135 mm) Weight 7.7 lbs (3.5 kg) Nail capacity 200 – 300 nails (1 coil)

/cycle at 100 psi

.088 ft

Air consumption

(2.5 ltr/cycle at 6.9 bar)

(2.5 ltr/cycle at 7 kgf/cm

)

Air inlet 3/8 NPT Thread

NAIL SELECTION

WARNING

●

Be sure to use only the genuine HITACHI nails for the NV90AG. The use of any other nails can result in

tool malfunction and/or nail breakdown, leading to serious injuries.

Only nails shown in the Table below can be driven with this Nailer.

Min. Max. .236"

(6 mm)

.283"

(7.2 mm)

1"-3/4" (45 mm)

3-1/2" (90 mm)

Wire-collated coil nails

.099"

(2.5 mm)

(3.3 mm)

ACCESSORIES

WARNING

●

Accessories other than those shown below can lead to malfunction and resulting injuries.

STANDARD ACCESSORIES

Eye protection .......................................................... 1

.13 1"

Page 10

English

OPTIONAL ACCESSORIES

... sold separately

○

Nose cap (Code No. 883106)

○

Pneumatic Tool Lubricant .8 oz. (25 cc) oil feeder (Code No. 877153) 4 oz. (120 cc) oil feeder (Code No. 874042) 1 quart (1 ltr) can (Code No. 876212)

NOTE: Accessories are subject to change without any

obligation on the part of HITACHI.

APPLICATIONS

○

Construction wooden work such as ﬂ oor and wall

framing, roof decking, subﬂ ooring.

○

Mobile and modular home construction.

○

Making wooden boxes, palettes, and drums.

○

Packing operations in manufacturing plants, and

other types of packing and crating work in general.

BEFORE OPERATION

Read section titled “SAFETY” (pages 4 – 7).

Make sure of the followings before operation.

WORKING ENVIRONMENT

WARNING

●

No ﬂ ammable gas, liquid or other ﬂ ammable

objects at worksite.

●

Clear the area of children or unauthorized

personnel.

AIR SUPPLY

○

Air compressors used to supply compressed air to

this Nailer must comply with the requirements of the latest version of ANSI Standard B 19.3 “Safety Standard For Compressors For Process Industries.”

○

Moisture or oil in the air compressor may accelerate

wear and corrosion in the Nailer.

Drain daily.

2. Filter-Regulator-Lubricator

○

Use a regulator with a pressure range of 0 – 120 psi

(0 – 8.3 bar 0 – 8.5 kgf/cm

○

Filter-regulator-lubricator units supply an optimum

condition for the Nailer and extend the Nailer life.

These units should always be used.

Filter ............ The ﬁ lter removes moisture and dirt

mixed in compressed air. Drain daily unless ﬁ tted with an automatic drain. Keep the ﬁ lter clean by regular maintenance.

Regulator ......The regulator controls the operating

pressure for safe operation of the Nailer. Inspect the regulator before operation to be sure it operates properly.

Lubricator .... The lubricator supplies an oil mist to the

Nailer. Inspect the lubricator before operation to be sure the supply of lubricant is adequate. Use Hitachi pneumatic tool lubricant.

Regulator

DANGER

●

NEVER use oxygen or other

bottled gases. Explosion may occur.

WARNING

●

Never connect Nailer to pressure

which potentially exceeds 200 psi (13.7 bar 14 kgf/cm

●

Never use non relieving coupler on Nailer.

1. Power source

○

Use only clean, dry, regulated compressed air as a

power source for this Nailer.

Nailer Side

Compressor Side

Filter

Lubricator

3. Air hose Air hose must have a minimum working pressure

rating of 150 psi (10.4 bar 10.6 kgf/cm

) or 150% of the maximum pressure produced in the system, whichever is higher.

4. Air consumption Using the Air consumption table and the Air

compressor size formula, ﬁ nd a correct compressor size.

Page 11

English

Air consumption table

Operating pressure

Air consumption

psi (bar) (kgf/cm

ft3/cycle (Itr/cycle)

90 (6.2) (6.3)

.075 (2.1)

100

(6.9)

(7)

.088 (2.5)

(5.5)

)

(5.6) .062

(1.7)

Air compressor size formula Amount of air required =number of Nailers

× average nails driven each minute per Nailer × air consumption at given air pressure × safety factor (always 1.2) Example: 2 Nailers operating at 100 psi driving 30

nails per minute Amount of air required =2 × 30 × .088 (2.5) × 1.2 =6.3 CFM (ft

/min) (180 ltr/min)

After making the calculations as shown above, you

should ﬁ nd a compressor providing 6.3 CFM of air that is required.

LUBRICATION

It is important that the Nailer be properly lubricated. Without proper lubrication, the Nailer will not work properly and parts will wear prematurely.

○

Use Hitachi pneumatic tool lubricant.

Do not use detergent oil or additives. These lubricants

will harm the O-rings and other rubber parts. This will cause the Nailer to malfunction.

○

Filter-regulator-lubricator units should always be

used.

Keep the lubricator ﬁ lled with Hitachi pneumatic tool

lubricant.

○

If a lubricator is not available, supply 5 – 10 drops of

Hitachi pneumatic tool lubricant into the air plug on the Nailer twice a day.

COLD WEATHER CARE

○

Do not store the Nailer in a cold weather environment.

Keep the Nailer in a warm area until beginning the

work.

○

If the Nailer is already cold, bring it in a warm area

and allow the Nailer to warm up before use.

Reduce the air pressure to 64 psi (4.4 bar

4.5 kgf/cm

Remove all nails from the Nailer.

Connect the air hose and free-ﬁ re (blank-ﬁ re) the

Nailer.

The lowered air pressure will be enough to free-

ﬁ re the Nailer.

Slow speed operation tends to warm up the

moving part.

CAUTION

●

Do not free-ﬁ re the Nailer at high pressure.

TESTING THE NAILER

DANGER

●

Operators and others in work

area MUST wear safety glasses with side shields which conforms to ANSI Z87.1 speciﬁ cations.

WARNING

●

Never use Nailer unless push lever is

operating properly.

Before actually beginning the nailing work, test the Nailer by using the checklist below. Conduct the tests in the following order. If abnormal operation occurs, stop using the Nailer and contact a Hitachi authorized service center immediately.

(1) DISCONNECT AIR HOSE FROM NAILER. REMOVE ALL NAILS FROM NAILER.

□

ALL SCREWS MUST BE TIGHTENED.

If any screws are loose, tighten them.

□

THE PUSH LEVER AND TRIGGER MUST MOVE

SMOOTHLY.

Trig ge r

Push Lever

Do not connect air hose

Page 12

English

(2) Adjust the air pressure to 70 psi (4.9 bar 5 kgf/cm2). Connect the air hose. Do not load any nails in the Nailer. Set the switching device to the upward position

(SINGLE SEQUENTIAL ACTUATION MECHANISM).

(Set the switching device to the upward position

completely as shown in the diagram. Otherwise, it will not operate properly.)

Upward position

Switching device

□

THE NAILER MUST NOT LEAK AIR.

(3) Remove the ﬁ nger from the trigger and press the

push lever against the wood.

□

THE NAILER MUST NOT OPERATE.

Depress Push Lever

Do not pull Trig ge r

(5) 1 Without touching the trigger, depress the push

lever against the workpiece.

Pull the trigger.

□

THE NAILER MUST OPERATE.

Remove the ﬁ nger from the trigger.

□

NAILER OPERATION WILL END (the driver blade

will return to the top).

(6) Set the switching device to the downward position

(CONTACT ACTUATION MECHANISM).

(Set the switching device to the downward position

completely as shown in the diagram. Otherwise, it will not operate properly.)

Switching device

Downward position

With the Nailer oﬀ the workpiece, pull the trigger. Depress the push lever against the workpiece.

□ THE NAILER MUST OPERATE.

(7) If no abnormal operation is observed, you may load

nails in the Nailer.

Drive nails into the workpiece that is the same type to

be used in the actual application.

□

THE NAILER MUST OPERATE PROPERLY.

ADJUSTING AIR PRESSURE

(4) Separate the push lever from the wood. Next, point the nailer downward, pull the trigger and

then wait in that position for 5 seconds or longer.

□

THE NAILER MUST NOT OPERATE.

Pull Trigger

WARNING

●

Do not exceed

120 psi (8.3 bar

8.5 kgf/cm

Adjust the air pressure at recommended operating pressure 70 – 120 psi (4.9 – 8.3 bar 5 – 8.5 kgf/cm according to the length of nails and the hardness of workpiece. The correct air pressure is the lowest pressure which will do the job. Using the Nailer at a higher than required air pressure unnecessarily over stresses the Nailer.

)

Page 13

English

LOADING NAILS

WARNING

●

When loading nails into Nailer,

1) do not pull trigger;

2) do not depress push lever; and

3) keep Nailer pointed downward.

(1) Grip the nail guide and knob with ﬁ nger. Press the knob down and swing the nail guide open. And open the magazine cover.

Knob

Nail guide

(2) Adjust the position of the plate according to the nail

length.

The nail will not feed smoothly if the plate is not

correctly adjusted.

Magazine cover

1-3/4" 2" 2-1/4"

2-3/8" 2-1/2"

45mm

50mm

2-3/4" 3"

3-1/4" 3-1/2"

Magazine

1-3/4″

2″

2-1/4″

2-3/8″

2-1/2″

3″

2-3/4″

3-1/4″

Nail holder

57mm

60mm

65mm

70mm

75mm

Magazine Cover

(3) Place the nail coil into the magazine. Uncoil enough nails to reach the driving hole.

Magazine

Nails

Nail holder

(4) 1 Uncoil enough nails to reach the driving hole.

Insert the ﬁ rst nail into the driving hole and the

second nail between the two pawls of the feeder.

Fit the nail heads in the guide slot.

Driving hole

Guide slot

Magazine

Nail holder

Magazine cover

NOTE: Before loading nails in the magazine, adjust

the plate. If the magazine cover is forcibly closed without adjusting the plate correctly, the nail holder may be damaged.

Turn the nail holder about 90 degrees

counterclockwise.

Slide in vertical direction possible.

Lift or lower the nail holder to accept diﬀ erent

length nails.

Adjust the plate to the nail length reference points

on the magazine cover and turn the nail holder 90 degrees clockwise until you hear "click".

First nail

Nail Guide

Pawl

Pulling the nails to the right, swing the nail guide

closed.

(5) Close the magazine cover ﬁ rst and swing the nail

guide closed.

(6) Lock the knob correctly.

Page 14

English

Knob

Nail guide

NOTE: Be careful not to deform the collated wires and

not to disengage the nails with the guide surface.

Otherwise, the nail guide will not close correctly.

Magazine cover

NAILER OPERATION

Read section titled “SAFETY” (pages 4 – 7).

DANGER

●

Operators and others in work

area MUST wear safety glasses with side shields which conforms to ANSI Z87.1 speciﬁ cations.

WARNING

●

NEVER point tool at yourself or others in

work area.

●

Keep ﬁ ngers AWAY from trigger when not

driving nails to avoid accidental ﬁ ring.

●

Choice of triggering method is important.

Please read and understand “Methods of

Operation” below.

●

Before starting work, check the nailing

operation switching device.

This Hitachi nailer includes a nailing

operation switching device.

Before starting work, make sure that the

switching device is properly set.

If the switching device is not set properly, the

nailer will not operate correctly.

●

Never place your hands or feet closer than 8

inches (200 mm) from ﬁ ring head when using.

●

Do not drive nails on top of other nails or

with Nailer at too steep of an angle; nails can ricochet and hurt someone.

●

Do not drive nails into thin boards or near

corners and edges of workpiece. Nails can be driven through or away from workpiece and hit someone.

●

Never drive nails from both sides of a wall

at the same time. Nails can be driven into and through the wall and hit a person on the opposite side.

●

Never use Nailer which is defective or

operating abnormally.

●

Do not use Nailer as hammer.

●

Disconnect air hose from Nailer when:

1) it is not in use;

2) leaving work area;

3) moving it to another location; and

4) handing it to another person.

This Hitachi nailer is equipped with a nailer operation switching device. Use SINGLE SEQUENTIAL ACTUATION MECHANISM or CONTACT ACTUATION MECHANISM in accordance with the work to be performed.

Explanation of the various nailing operations

○

SINGLE SEQUENTIAL ACTUATION MECHANISM:

First, press the push lever against the wood; next, pull the trigger to drive the nail.

After nailing once, nailing will not be possible again

until the trigger is released and pressed again.

○

CONTACT ACTUATION MECHANISM: First, press

the push lever against the wood; next, pull the trigger to drive the nail.

First, pull the trigger; next, press the push lever

against the wood to drive the nail.

If the trigger is held back, a nail will be driven each

time the push lever is pressed against the wood.

METHODS OF OPERATION

This Nailer is equipped with the push lever and does not operate unless the push lever is depressed (upward position). There are two methods of operation to drive nails with this Nailer.

They are:

1. Intermittent operation (Trigger ﬁ re):

2. Continuous operation (Push lever ﬁ re):

(1) Intermittent operation (Trigger ﬁ re) Use the SINGLE SEQUENTIAL ACTUATION

MECHANISM setting.

Page 15

English

WARNING

●

For intermittent operation, set the switching

device to the upward position completely. (i.e. Set to SINGLE SEQUENTIAL ACTUATION MECHANISM.)

●

To avoid double ﬁ ring or accidental ﬁ ring due

to recoil.

1) Set the switching device to SINGLE SEQUENTIAL ACTUATION MECHANISM.

2) Pull the trigger rapidly and ﬁ rmly.

Set the switching device to the upward position

(to set to SINGLE SEQUENTIAL ACTUATION MECHANISM).

(Set the switching device to the upward position

completely as shown in the diagram. Otherwise, it will be set to CONTACT ACTUATION MECHANISM.)

Position the nail outlet on the workpiece with

ﬁ nger oﬀ the trigger.

Depress the push lever ﬁ rmly until it is completely

depressed.

Pull the trigger to drive a nail.

Remove ﬁ nger from the trigger. To continue nailing in a separate location, move the nailer along the wood, repeating steps

– 5 as required.

Upward position

WARNING

●

A nail will ﬁ re each time the trigger is

depressed as long as the push lever remains depressed.

(2) Continuous operation (Push lever ﬁ re) Using CONTACT ACTUATION MECHANISM

WARNING

●

To avoid double ﬁ ring or accidental ﬁ ring due

to recoil.

1) Do not press the nailer against the wood with excessive force.

2) Separate the nailer from the wood as it recoils after nailing.

Set the switching device to the downward position

(to set to CONTACT ACTUATION MECHANISM).

(Set the switching device to the downward

position completely as shown in the diagram. Otherwise, it will not operate properly.)

Pull the trigger with the Nailer oﬀ the workpiece.

Depress the push lever against the workpiece to

drive a nail.

Move the Nailer along the workpiece with a

bouncing motion.

Each depression of the push lever will drive a nail.

As soon as the desired number of nails have been

driven, remove ﬁ nger from the trigger.

Switching device

Push Lever

Trig ge r

Downward

position

Push Lever

Switching device

Previously pull the trigger

Page 16

English

WARNING

●

Keep your ﬁ nger oﬀ the trigger except during

fastening operation, because serious injury could result if the push lever accidentally contacts you or others in work area.

●

Keep hands and body away from the

discharge area. This Hitachi nailer may bounce from the recoil of driving a fastener and unwanted subsequent fastener may be driven, possibly causing injury.

●

Some types of loaded nails can spark out of

the muzzle during a nail driving operation. Exercise caution!

The SINGLE SEQUENTIAL ACTUATION MECHANISM is for use where precision fastener placement is desired.

The SINGLE SEQUENTIAL ACTUATION MECHANISM may reduce the possibility of bodily injury to you or others in the work area compared to the CONTACT ACTUATION MECHANISM. This is because it is less likely to drive

an unwanted nail if you keep the trigger pulled and accidentally bump the push lever against yourself or others.

The SINGLE SEQUENTIAL ACTUATION MECHANISM may also reduce the speed of operation compared to the CONTACT ACTUATION MECHANISM. The SINGLE SEQUENTIAL ACTUATION MECHANISM is recommended to inexperienced users.

NOTE:

●

If all warnings and instructions are followed, safe

operation is possible with two systems: SINGLE SEQUENTIAL ACTUATION MECHANISM and CONTACT ACTUATION MECHANISM.

●

Always handle nails and package carefully. If nails

are dropped, collating wire may be broken.

●

After nailing:

1) disconnect air hose from the Nailer;

2) remove all nails from the Nailer;

3) supply 5 – 10 drops of Hitachi pneumatic tool lubricant into the air plug on the Nailer; and

4) open the petcock on the air compressor tank to drain any moisture.

ADJUSTING THE NAILING DEPTH

WARNING

●

Disconnect the air hose from the nailer

before turning the adjuster.

To assure that each nail penetrates to the same depth, be sure that:

1) the air pressure to the Nailer remains constant (regulator is installed and working properly), and

2) the Nailer is always held ﬁ rmly against the workpiece.

If nails are driven too deep or shallow into the workpiece, adjust the nailing in the following order.

DISCONNECT AIR HOSE FROM NAILER

Adjuster

Shallow

If nails are driven too deep, turn the adjuster to the

shallow side.

Adjustments are in half-turn increments.

Too Deep

If nails are driven too shallow, turn the adjuster to the

deep side.

Too Shallow

Stop turning the adjuster when a suitable position is

reached for a nailing test.

Connect the air hose. ALWAYS WEAR EYE PROTECTION. Perform a nailing test.

DISCONNECT AIR HOSE FROM NAILER.

Choose a suitable position for the adjuster.

Deep

Turn Adjuster

Disconnect air hose

Flush

Page 17

English

USING THE NOSE CAP

WARNING

●

Disconnect the air hose from the nailer

before attaching or removing the nose cap.

If you like to protect the surface of workpiece against scratches or markings made by the push lever, attach the accessory nose cap to the push lever.

DISCONNECT AIR HOSE FROM NAILER.

Put the nose cap to the toe of the push lever.

NOTE:

●

The nose cap may reduce nailing depth due to its

thickness. Re-adjustment of nailing depth is required.

Nose

Push Lever

Nose Cap

Nose cap can be removed from the push lever using a screwdriver or thin rod.

Hole

Do not connect air hose

Protrusion (Inward)

Nose cap can be stored on the magazine as shown below.

Magazine

Nose cap

Push lever

Nose cap

Screwdriver

Page 18

English

MAINTENANCE

NOTE: The information contained in this Manual is designed to assist you in the safe maintenance of the Nailer.

Some illustrations in this Manual may show details or attachments that diﬀ er from those on your own Nailer.

MAINTENANCE AND INSPECTION

Read section titled “SAFETY” (pages 4 – 7).

WARNING

●

Disconnect air hose and remove all nails

from Nailer when:

1) doing maintenance and inspection; and

2) clearing a jam.

1. Clearing a jam Remove a jammed nail in the following order:

DISCONNECT AIR HOSE.

Open the nail guide.

Insert a rod into the outlet.

Tap the rod with a hammer.

Hammer

Rod

Outlet

Disconnect air hose

Remove the jammed nail with a slotted screw

driver.

In case of frequent jam, contact a Hitachi

authorized service center.

2. Inspecting the push lever

DISCONNECT AIR HOSE.

Clean the push lever sliding part.

Lubricate it with Hitachi pneumatic tool lubricant.

Lubricate

3. Inspecting the feeders

DISCONNECT AIR HOSE.

Clean the knob sliding part.

Lubricate it with Hitachi pneumatic tool lubricant.

Nail Guide

Push Lever

Open the nail guide and remove dust.

Lubricate the sliding groove of the feeder and

shafts.

Knob

Disconnect air hose

Nail

Slotted Screw Driver

Cut the deformed collated wire with nippers.

Correct the deformation.

Nail Stopper (A)

Nail Guide

Nail Stopper (B)

Feeder

Feeder Shaft

Page 19

English

Lubricate the feeding surfaces of the nose and

the nail guide after cleaning.

This promotes smooth operation and prevents

rust.

CAUTION

●

Check that the nail stopper (A) and nail stopper

(B) slide smoothly by pushing them with ﬁ nger.

If not smooth, nails can be driven at an irregular

angle and hurt someone.

4. Inspecting the magazine

DISCONNECT AIR HOSE.

Clean the magazine. Remove dust or wooden tips

which may have accumulated in the magazine.

5. Storing

○

When not in use for an extended period, apply a

thin coat of the lubricant to the steel parts to avoid rust.

○

Do not store the Nailer in a cold weather

environment.

Keep the Nailer in a warm area.

○

When not in use, the Nailer should be stored in a

warm and dry place.

Keep out of reach children.

6. WARNING LABEL Change the WARNING LABEL if missing or

damaged.

A new WARNING LABEL is available from a Hitachi

authorized service center.

9. Service parts list

CAUTION

●

Repair, modiﬁ cation and inspection of Hitachi

Power Tools must be carried out by a Hitachi Authorized Service Center.

This Parts List will be helpful if presented with

the tool to the Hitachi Authorized Service Center when requesting repair or other maintenance. In the operation and maintenance of power tools, the safety regulations and standards prescribed in each country must be observed.

MODIFICATIONS:

Hitachi Power Tools are constantly being improved and modiﬁ ed to incorporate the latest technological advancements. Accordingly, some parts may be changed without prior notice.

SERVICE AND REPAIRS

WARNING

●

Only service personnel trained by Hitachi,

distributor or employer shall repair the Nailer.

●

Use only parts supplied or recommended by

Hitachi for repair.

All quality Nailers will eventually require servicing or replacement of parts because of wear from normal use.

NOTE: Speciﬁ cations are subject to change without any

obligation on the part of HITACHI.

Warning Label

7. Maintenance chart (See page 20)

8. Operator troubleshooting (See page 20)

Page 20

English

Maintenance chart

ACTION WHY HOW

Drain air line ﬁ lter daily. Prevent accumulation of moisture

and dirt.

Keep lubricator ﬁ lled. Keep the Nailer lubricated. Fill with Hitachi pneumatic tool

Clean ﬁ lter element — then blow air

Prevent clogging of ﬁ lter with dirt. Follow manufacturer’s instructions. through ﬁ lter in direction opposite to normal ﬂ ow.

Clean magazine and feeder

Prevent a jam. Blow clean daily. mechanism.

Keep push lever working properly. Promote operator safety and eﬃ cient

Nailer operation. Lubricate the Nailer after nailing. Extend the Nailer life. Supply 5 – 10 drops of lubricant into

Drain air compressor. Keep the Nailer operated properly. Open petcock on air compressor

Operator troubleshooting

Most minor problems can be resolved quickly and easily using the table below. If problems persist, contact a Hitachi authorized service center for assistance.

PROBLEM CHECK METHOD CORRECTION

Nailer operates, but no nail is driven. Check for a jam. Clear a jam.

Check function of feeder per page 18. Clean and lubricate.

Check for proper nails. Use only recommended nails. Weak drive.

Check air pressure. Increase air pressure. (Do not exceed Slow to cycle.

——— Use Hitachi pneumatic tool lubricant. Driver blade worn? Contact Hitachi for replacement. Piston O-ring worn or damaged?

Drives too deep. Check air pressure. Reduce air pressure.

Skipping nails. Intermittent feed. Check for proper nails. Use only recommended nails.

Check function of feeder per page 18. Clean and lubricate. Check position of nail holder in

magazine per page 13.

——— Use Hitachi pneumatic tool lubricant. Piston O-ring cut or heavily worn? Contact Hitachi for replacement.

Nails jam. Driven nail is bent.

Drives properly during normal

Check for proper nails. Use only recommended nails. Driver blade worn? Contact Hitachi for replacement. Check inside diameter of air hose. Use larger air hose.

operation, but does not drive fully at faster nailing speeds.

Open manual petcock.

lubricant.

Blow clean daily.

the Nailer.

tank.

120 psi (8.3 bar 8.5 kgf/cm

).)

(Adjust 70 – 120 psi)

Adjust nail holder to proper position.

Page 21

Français

INFORMATION IMPORTANTE DE SÉCURITÉ

Lire et bien assimiler toutes les étiquettes de l’outil ainsi que toutes les instructions de fonctionnement, les consignes de sécurité et les avertissements de ce mode d’emploi avant d’utiliser ou d’entretenir ce cloueur. Le non respect des avertissements pourrait entraîner la MORT ou des BLESSURES GRAVES.

La plupart des accidents résultant de l’utilisation ou de l’entretien des cloueurs sont dus au non respect de certaines consignes et précautions de sécurité élémentaires. Un accident peut souvent être évité en reconnaissant une situation potentiellement dangereuse avant qu’elle ne se produise, et en respectant les procédures de sécurité applicables.

Les consignes de sécurité élémentaires sont données dans la section “SECURITE” du manuel et dans les sections relatives aux instructions d’utilisation et d’entretien.

Les dangers à éviter pour empêcher tout risque de blessures ou de dommage de l’outil sont identiﬁ és par les mots DANGER et AVERTISSEMENT, sur le cloueur et dans ce manuel.

NE JAMAIS utiliser ce cloueur pour des applications autres que celles qui sont spéciﬁ ées dans ce manuel.

DEFINITION DES MOTS DE SIGNALISATION DANGER indique une situation imminente dangereuse qui, si elle n’est pas évitée, entraînera la mort ou des

blessures graves.

AVERTISSEMENT indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, risque d’entraîner

la mort ou des blessures graves.

ATTENTION indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, risque d’entraîner des

blessures légères ou modérées, ou d’endommager l’outil.

REMARQUE met en relief les informations essentielles.

EXPLICATION DE L’ACTION DE CLOUAGE DU CLOUEUR HITACHI

○

MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE: Appuyer tout d’abord le levier-poussoir contre le bois, puis tirer sur la gâchette pour enfoncer le clou. Quand un clou est enfoncé, il n’est plus possible d’enfoncer un autre clou tant que l’on n’a pas relâché la gâchette et

appuyé à nouveau.

○

MÉCANISME DE DÉCLENCHEMENT PAR CONTACT : Appuyer tout d’abord le levier-poussoir contre le bois, puis tirer sur la gâchette pour enfoncer le clou. Tirer tout d’abord sur la gâchette, puis appuyer le levier-poussoir contre le bois pour enfoncer le clou. Si la gâchette est maintenue tirée, un clou s’enfonce chaque fois que l’on appuie le levier-poussoir contre le bois.

Page 22

Français

SECURITE

CONSIGNES DE SÉCURITÉ IMPORTANTES POUR L’UTILISATION DU CLOUEUR

CONSIGNES RELATIVES À UN RISQUE D’INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES CORPORELLES

●

Généralités

Aﬁ n de réduire les risques de choc électrique, d’incendie et de blessures physiques, LIRE TOUTES LES

INSTRUCTIONS AVANT D’UTILISER L’OUTIL.

DANGER

1. LES OPÉRATEURS ET LES AUTRES PERSONNES

DANS L’AIRE DE TRAVAIL DOIVENT PORTER UNE PROTECTION OCULAIRE (LUNETTES DE PROTECTION AVEC ÉCRANS LATÉRAUX).

Quand on utilise le cloueur, toujours porter des lunettes de protection avec visières latérales, et veiller à ce que les autres personnes dans la zone de travail en portent également. Les lunettes de protection devront respecter les exigences de l’ANSI (American National Standards Institute) Z87.1 et assurer la protection contre les projections de particules arrivant par l’avant et par le côté.

AVERTISSEMENT

3. NE JAMAIS DIRIGER L’OUTIL VERS SOI NI VERS

QUELQU’UN D’AUTRE DANS L’AIRE DE TRAVAIL.

4. NE PAS PLACER DE DOIGTS SUR LA

GÂCHETTE ET LES MAINTENIR ÉLOIGNÉS DE CELLE-CI QUAND ON N’EFFECTUE PAS DE CLOUAGE POUR ÉVITER TOUT RISQUE DE DÉCLENCHEMENT ACCIDENTEL.

Toujours supposer que le cloueur renferme des clous. Ne jamais diriger le cloueur vers soi, ni vers quelqu’un d’autre, qu’il renferme des clous ou non. Si l’on enfonce des clous par erreur, cela risque de provoquer des blessures graves. Ne jamais s’amuser avec le cloueur. Le cloueur est un instrument de travail. Le respecter.

L’employeur doit veiller à ce que la personne qui

utilise le cloueur et les autres personnes dans l’aire de travail portent des lunettes de protection.

2. NE JAMAIS UTILISER D’OXYGÈNE NI AUCUN AUTRE GAZ EN BOUTEILLE. IL POURRAIT SE PRODUIRE UNE EXPLOSION.

Ne jamais utiliser d’oxygène, de gaz combustibles ni aucun autre gaz en bouteille comme source d’alimentation du cloueur. L’utilisation de ces gaz serait dangereuse, car le cloueur exploserait. Utiliser exclusivement de l’air comprimé propre, sec et régulé.

Ne jamais transporter l’outil avec le doigt

sur la gâchette, car on risquerait d’enfoncer accidentellement un clou et de se blesser ou de blesser quelqu’un d’autre.

Toujours transporter le cloueur exclusivement par sa

poignée.

5. LE CHOIX DE LA MÉTHODE D’UTILISATION DE LA GÂCHETTE EST IMPORTANT.

Lire et bien assimiler la section intitulée “MÉTHODES

D’UTILISATION”. (pages 34 – 36)

6. NE PAS ENTRER EN CONTACT AVEC L’EMBOUT DE SÉCURITÉ (LEVIER-POUSSOIR) QUAND ON N’EFFECTUE PAS DE CLOUAGE.

Page 23

SECURITE — Suite

AVERTISSEMENT

Lors de l’utilisation de ces outils, des précautions de base doivent être respectées, notamment:

1. Zone de travail

(1) Maintenir la zone de travail propre et bien

éclairée.

Les zones sombres et encombrées augmentent les

risques de choc électrique, d’incendie ou blessures physiques.

(2) Ne pas utiliser le cloueur dans un endroit

présentant un risque d’explosion, par exemple en présence de poussière, de gaz ou de liquides inﬂ ammables.

Le cloueur peut provoquer des étincelles susceptibles

d’enﬂ ammer la poussière ou les vapeurs.

(3) Maintenir les passants, enfants et visiteurs à

l’écart pendant l’utilisation du cloueur. Tou te

distraction peut provoquer la perte de contrôle du cloueur.

2. Sécurité personnelle

(1) Rester sur ses gardes. Regarder ce que l’on

fait et faire preuve de bon sens en utilisant le cloueur. Ne pas utiliser le cloueur lorsqu’on est fatigué ou sous l’emprise de drogue, d’alcool ou de médicaments.

Tout moment d’inattention pendant l’utilisation du

cloueur augmente le risque de blessures physiques.

(2) Porter des vêtements appropriés. Ne pas porter

de vêtements amples ou de bijoux. Si l’on a les cheveux longs, les maintenir sous un couvrechef. Maintenir les cheveux, vêtements et gants à l’écart des pièces mobiles.

Les vêtements amples, les bijoux et les cheveux

longs augmentent le risque de blessures physiques car ils peuvent être entraînés par les pièces mobiles.

(3) Éviter toute mise en marche accidentelle.

Vériﬁ er que le commutateur est sur arrêt avant de brancher le tuyau d’air. Ne pas transporter le

cloueur en gardant le doigt sur le commutateur ou raccorder le tuyau d’air quand le commutateur est sur marche.

AVERTISSEMENT

(4)

tuyau d’air du cloueur quand on eﬀ ectue des réglages ou l’entretien, on retire des clous coincés, on actionne le levier-poussoir, ﬁ xation et retrait du capuchon avant, on ne s’en sert pas, on quitte l’aire de travail, on le charge ou le décharge, on le passe à quelqu’un d’autre. Ne jamais

– Débrancher le

essayer de retirer des clous coincés ou de réparer le cloueur si le tuyau d’air n’est pas débranché et que les clous restants n’ont pas été retirés du cloueur. Le cloueur ne doit jamais rester sans surveillance car des personnes non familiarisées avec ce type d’outil pourraient le manipuler et se blesser.

Ces mesures de précaution réduisent le risque de

blessures physiques.

(5) Ne pas trop se pencher. Conserver une bonne

assise et un bon équilibre en permanence.

Une bonne assise et un bon équilibre favorisent un meilleur contrôle du cloueur dans des situations inattendues.

(6) Utiliser des équipements de sécurité. Utiliser un

masque anti-poussière, des chaussures de sécurité antidérapantes et un casque de sécurité lorsque les conditions l’exigent.

AVERTISSEMENT

(7)

auditive. Porter des protections auditives.

(8) Toujours porter un casque. Toujours porter un casque pour se protéger la

tête contre les projectiles.

(9) Ne pas attacher le tuyau ou le cloueur à votre

corps.

Attacher le tuyau à la structure pour réduire le risque

de perte d’équilibre en cas de mouvements brusques du tuyau.

AVERTISSEMENT

(10)

correctement sur la pièce. Ne pas enfoncer de

clou sur un autre clou. Celui-ci pourrait ricocher et blesser quelqu’un, ou provoquer une réaction inattendue du cloueur susceptible d’entraîner une blessure physique.

– Risque de perte

– Placer le cloueur

3. Utilisation et entretien du cloueur

(1) Utiliser des serre-joints ou tout autre moyen

pratique pour maintenir la pièce sur une surface stable en toute sécurité.

Maintenir la pièce à la main ou contre soi est une

technique instable et peut provoquer une perte de contrôle.

(2) Ne pas forcer sur le cloueur. Utiliser le cloueur

approprié à votre usage. Le cloueur approprié eﬀ ectuera la tâche en toute sécurité selon les spéciﬁ cations pour lesquelles il est destiné.

Français

Page 24

Français

SECURITE — Suite

AVERTISSEMENT

(3) Ne pas utiliser le cloueur si le commutateur ne

permet pas de le mettre sur marche ou arrêt.

Tout cloueur ne pouvant pas être contrôlé par le commutateur est dangereux et doit être réparé.

Ne jamais utiliser un cloueur défectueux ou qui

ne fonctionne pas normalement. Si le cloueur semble ne pas fonctionner comme d’habitude, qu’il émet des bruits bizarres ou qu’il semble défectueux, cesser immédiatement de l’utiliser et le faire réparer par un service après-vente Hitachi agréé.

(4) Débrancher le tuyau d’air du cloueur avant

de procéder à des réglages, de changer des accessoires ou de le remiser. Ces mesures

de sécurité préventives réduisent le risque de déclenchement accidentel du cloueur.

(5) Remiser le cloueur, lorsqu’il est inutilisé, hors

de portée des enfants et de toute personne non formée à son utilisation. Un cloueur s’avère

dangereux entre les mains de personnes non formées à son utilisation.

(6) Entretenir soigneusement le cloueur. Veiller à

ce que le cloueur soit toujours propre et graissé pour obtenir un fonctionnement optimal et en toute sécurité.

(7) Contrôler tout mauvais alignement ou grippage

des pièces mobiles, toute rupture de pièces ou toute autre situation pouvant aﬀ ecter le fonctionnement du cloueur.

S’il est endommagé, faire réparer le cloueur avant

toute nouvelle utilisation. En raison de la pression d’air élevée à l’intérieur du cloueur, les ﬁ ssures en surface sont dangereuses. Pour éviter tout risque, ne pas faire tomber le cloueur ni le heurter contre des surfaces dures ; et ne pas le rayer ni y graver d’inscriptions. De nombreux accidents sont provoqués par des cloueurs mal entretenus. Il y a un risque d’éclatement si le cloueur est endommagé.

(8) Utiliser exclusivement des accessoires fournis

ou recommandés par Hitachi pour ce cloueur spéciﬁ que. L’utilisation d’un accessoire non destiné

à ce cloueur spéciﬁ que augmente le risque de blessures physiques.

(9) Utiliser exclusivement les clous mentionnés

dans la section Accessoires du présent manuel.

Les clous non recommandés par Hitachi en vue d’une utilisation avec ce cloueur augmentent le risque de blessures physiques ou peuvent endommager le cloueur.

4. Entretien

(1) L’entretien de cet outil doit être conﬁ é

exclusivement au personnel d’entretien qualiﬁ é.

(2) Pour les réparations, utiliser exclusivement

des pièces de rechange identiques. Utiliser exclusivement des pièces agréées.

(3) Utiliser exclusivement la graisse fournie avec le

cloueur ou recommandée par Hitachi.

5. Alimentation d’air

(1) Ne jamais raccorder le cloueur à une pression

qui risque de dépasser 200 psi (13,7 bars 14 kgf/cm

Une pression excessive à l’intérieur du cloueur

peut provoquer son éclatement, un fonctionnement anormal, la panne du cloueur ou des blessures physiques graves.

NE PAS DÉPASSER 120 psi (8,3 bars

8,5 kgf/cm

Utiliser exclusivement de l’air comprimé propre, sec

et régulé à la pression nominale ou dans la plage de pression nominale indiquée sur le cloueur.

Toujours vé riﬁ er, avant d’utiliser le cloueur, que

l’alimentation d’air a été ajustée en fonction de la pression d’air nominale ou dans la plage de pression d’air nominale stipulée.

(2) Ne jamais utiliser d’oxygène, de dioxyde de

carbone, de gaz combustibles ou autre gaz en bouteille comme source d’alimentation du cloueur. L’utilisation de ces gaz pourrait provoquer

une explosion et causer de graves blessures physiques.

6. Autres

(1) Avant de commencer le travail, vériﬁ er le

dispositif de commutation de l’opération de clouage.

Ce cloueur Hitachi comprend un dispositif de

commutation de l’opération de clouage.

Avant de commencer le travail, vériﬁ er le réglage du

dispositif de commutation.

Page 25

SECURITE — Suite

AVERTISSEMENT

Français

Si le dispositif de commutation de l’opération de

clouage n’est pas réglé de manière satisfaisante, le cloueur ne fonctionnera pas correctement.

(2) Faire attention aux doubles activations dues

au rappel. Si on laisse le levier-poussoir entrer

accidentellement en contact avec la pièce après le rappel, un clou risque d’être enfoncé. Pour éviter ce risque,

○

Fonctionnement intermittent (déclenchement par

gâchette)

1) Régler le dispositif de commutation sur la position MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE.

2) Tirer sur la gâchette rapidement et fermement.

○

Fonctionnement continu (déclenchement par levier-

poussoir)

1) Régler le dispositif de commutation sur la position MÉCANISME DE DÉCLENCHEMENT PAR CONTACT.

2) Ne pas appuyer le cloueur trop fort contre le bois.

3) Eloigner le cloueur du bois car il eﬀ ectue un rappel après le clouage.

(3) Ne jamais utiliser de coupleur NON dégageant

sur le cloueur. Si l’on utilise un coupleur non

dégageant sur le cloueur, celui-ci risque de rester chargé d’air après le débranchement et, par conséquent, d’enfoncer un clou même après avoir été débranché. Le cloueur et le tuyau d’air doivent avoir un coupleur de tuyau de façon à ce que toute la pression soit évacuée du cloueur quand on débranche le joint de couplage.

(4) Vériﬁ er le levier-poussoir avant l’utilisation.

S’assurer que le levier-poussoir fonctionne correctement. (Le levier-poussoir est parfois appelé "sécurité".) Ne jamais utiliser le cloueur si le levierpoussoir ne fonctionne pas correctement. Un clou pourrait s’enfoncer accidentellement. Ne pas toucher au levier-poussoir ni le retirer, car il pourrait ne plus fonctionner.

(5) Veiller à ce que toutes les vis et les couvercles

soient en place et bien serrés. Veiller à ce que

les vis et les couvercles soient solidement ﬁ xés. Les vériﬁ er périodiquement. Ne jamais utiliser le cloueur si des pièces sont manquantes ou sont endommagées.

(6) Ne pas charger de clous si la gâchette ou le

levier-poussoir sont enfoncés. Quand on charge

des clous dans le cloueur ou qu’on raccorde le tuyau d’air,

1) ne pas appuyer sur la gâchette;

2) ne pas actionner le levier-poussoir; et

3) diriger le cloueur vers le bas.

(7) Éloigner les mains et les pieds de la tête de

clouage pendant l’utilisation. Ne jamais approcher

les mains ni les pieds à moins de 8 pouces (200 mm) de la tête de clouage. Il y a un risque de blessure grave si les clous sont déviés par la pièce ou qu’ils sont déportés au-delà du point d’entrée.

(8) Ne pas enfoncer de clous dans des planches

ﬁ nes ni près des coins et des bords de la pièce.

Les clous pourraient traverser la pièce ou s’enfoncer

ailleurs que dans la pièce et blesser quelqu’un.

(9) Ne jamais enfoncer de clous des deux côtés d’un

mur en même temps. Les clous pourraient traverser

le mur et blesser quelqu’un de l’autre côté.

(10) Vé riﬁ er s’il y a des ﬁ ls sous tension. Pour éviter

tout risque d’électrocution grave, vériﬁ er s’il y a des ﬁ ls sous tension dissimulés dans le mur, le plancher ou le plafond. Couper le disjoncteur pour s’assurer qu’il n’y a pas de ﬁ ls sous tension.

(11) Ne pas transporter le cloueur par le tuyau. (12) Ne pas débrancher le tuyau d’air du cloueur avec

le doigt sur la gâchette. Le pourrait se déclencher

lorsque l’alimentation d’air sera à nouveau raccordée.

(13) Manipuler le cloueur correctement. Utiliser le

cloueur en suivant les instructions du manuel. Ne jamais permettre que le cloueur soit utilisé par des enfants, des personnes nonfamiliarisées avec son fonctionnement ou du personnel non autorisé.

(14) Ne jamais utiliser le cloueur pour des

applications autres que celles spéciﬁ ées dans le présent manuel.

(15) Ne jamais modiﬁ er ni altérer un cloueur. Cela

pourrait provoquer un mauvais fonctionnement et entraîner des blessures physiques.

(16) Fermer le guide-clous et ne pas l’ouvrir pendant

le fonctionnement. Si l’on enfonce des clous avec

le guide-clous ouvert, ils risquent d’être déviés de la pièce.

Page 26

Français

SECURITE — Suite

AVERTISSEMENT

RESPONSABILITES DE L’EMPLOYEUR

1. Veiller à ce que ce MANUEL reste à la disposition des personnes qui doivent utiliser ou entretenir le cloueur.

2. Veiller à ce que les cloueurs soient utilisés exclusivement lorsque les opérateurs et les autres personnes présentes dans l’aire de travail portent des LUNETTES DE PROTECTION.

CONSERVER CE MANUEL ET

LE METTRE A LA DISPOSITION DES

UTILISATEURS!

3. Obliger les opérateurs et les autres personnes présentes dans l’aire de travail à porter des LUNETTES DE PROTECTION.

4. Maintenir les cloueurs en bon ordre de marche.

5. Entretenir les cloueurs correctement.

6. Veiller à ce que les cloueurs qui ont besoin d’être réparés ne soient plus utilisés avant d’être réparés.

Page 27

UTILISATION

Français

REMARQUE: Les informations contenues dans ce manuel ont pour but d’aider l’opérateur à utiliser le cloueur en toute

Certaines des illustrations du manuel peuvent montrer des détails ou des accessoires qui diﬀ èrent de

sécurité.

ceux de votre cloueur.

NOM DES PIECES

Dispositif de commutation d’opération de clouage

Dispositif de commutation

Position abaissée

Couvercle d’échappement

Joint torique du piston

Piston

Lame d’entraînement

Capot supérieur

Corps

Position relevée

MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE (Dispositif de commutation: position relevée)

Gâchette

Capuchon

Dispositif de commutation

MÉCANISME DE DÉCLENCHEMENT PAR CONTACT (Dispositif de commutation: position abaissée)

Bouch d'air

Magasin

Bec

Levierpoussoir

Tête de clouage (sortie)

Bouton

Porte-clous

Ensemble de magasin

Couvercle de magasin

Butée de clous

Chargeur

Piston de chargement

Section A – A

Guide-clous

Ressort de chargement

Page 28

Français

SPECIFICATIONS

Pression d’utilisation 70 – 120 psi (4.9 – 8.3 bars, 5 – 8.5 kgf/cm2) Dimensions

Longueur × Hauteur × Largeur Poids 7.7 lbs (3.5 kg) Contenance de clous 200 – 300 clous (1 bobine)

Consommation d’air

Arrivée d’air Filetage 3/8 NPT

13-1/4" × 13-1/16" × 5-5/16"

(336 mm × 332 mm × 135 mm)

.088 ft3/cycle à 100 psi

(2.5 l/cycle à 6.9 bars)

(2.5 l/cycle à 7 kgf/cm

)

SELECTION DES CLOUS

AVERTISSEMENT

●

Bien utiliser exclusivement les clous HITACHI d’origine avec le NV90AG. L’utilisation d’autres clous

risque de provoquer un mauvais fonctionnement de l’outil et/ou une rupture des clous, et d’entraîner des blessures.

Seuls les clous indiqués dans le tableau ci-dessous pourront être utilisés avec ce cloueur.

Min. Max. .236"

(6 mm)

.283"

(7.2 mm)

1-3/4" (45 mm)

3-1/2" (90 mm)

Bobine de clous ﬁ xés par ﬁ l

.099"

(2.5 mm)

.13 1"

(3.3 mm)

ACCESSOIRES

AVERTISSEMENT

●

Les accessoires autres que ceux indiqués ci-dessous risquent de mal fonctionner et de provoquer des

blessures.

ACCESSOIRES STANDARD

Lunettes de protection ............................................. 1

Page 29

Français

ACCESSOIRES EN OPTION

... vendus séparément

○

Capuchon de bec (N° de code 883106)

○

Huile de machine pneumatique Alimenteur d’huile .8 oz (25 cc) (N° de code 877153) Alimenteur d’huile 4 oz (120 cc) (N° de code 874042) Alimenteur d’huile 1 quart (1 l) (N° de code 876212)

REMARQUE: Les accessoires sont sujets à

modiﬁ cation sans préavis et sans aucune obligation de la part de HITACHI.

APPLICATIONS

○

Construction en bois telle que plancher et coﬀ rage

de murs, faux comble de toit, structure de base de plancher.

○

Construction de caravanes et de maisons

modulaires.

○

Fabrication de caisses en bois, de palettes et de

tambours.

○

Fabrication d'éléments d'emballage dans les usines

de production, autres types d'emballages et autres travaux de réalisation de caisses à claire-voie.

AVANT L’UTILISATION

Lire la section intitulée “SECURITE” (pages 22 – 26).

Bien vériﬁ er les points suivants avant de travailler.

ENVIRONNEMENT DE TRAVAIL

AVERTISSEMENT

●

Pas de gaz ou liquides inﬂ ammables, ni

aucun autre objet inﬂ ammable sur le chantier.

●

Evacuer les enfants et les personnes non

autorisées de l’aire de travail.

ALIMENTATION D’AIR

●

Ne jamais utiliser de coupleur non dégageant

sur le cloueur.

1. Alimentation

○

Utiliser exclusivement de l’air comprimé propre, sec

et régulé avec ce cloueur.

○

Les compresseurs d’air utilisés pour alimenter

l’air comprimé au cloueur devront respecter les exigences ANSI B19.3 “Normes de sécurité pour les compresseurs des industries de transformation”.

○

L’humidité ou l’huile dans le compresseur d’air

peuvent accélérer l’usure et la corrosion du cloueur.

Purger tous les jours.

2. Filtre-régulateur-lubriﬁ cateur

○

Utiliser un régulateur d’une pression comprise entre

0 – 120 psi (0 – 8.3 bars 0 – 8.5 kgf/cm

○

Les unités ﬁ ltre-régulateur-lubriﬁ cateur procureront

les conditions optimales du cloueur et accroîtront sa durée de service.

Toujours les utiliser.

Filtre ............... Le ﬁ ltre enlève l’humidité et la saleté

mélangées à l’air comprimé. Purger tous les jours, sauf si l’outil possède une purge automatique. Nettoyer régulièrement le ﬁ ltre.

Régulateur ...... Le régulateur contrôle la pression

de fonctionnement aﬁ n d’assurer la sécurité du cloueur. Inspecter le régulateur avant le travail pour s’assurer qu’il

fonctionne

correctement.

Lubriﬁ cateur ... Le lubriﬁ cateur alimente de l’huile

vaporisée au cloueur. Inspecter le lubriﬁ cateur avant le travail pour s’assurer que l’alimentation d’huile est adéquate. Utiliser une huile de machine pneumatique Hitachi.

DANGER

●

NE JAMAIS utiliser d’oxygène

ni aucun autre gaz en bouteille. Il pourrait se produire une explosion.

AVERTISSEMENT

●

Ne jamais raccorder le cloueur à une

pression qui risque de dépasser 200 psi (13.7 bars 14 kgf/cm

Régulateur

Côté cloueur

Côté compresseur

Filtre

Lubriﬁ cateur

3. Tuyau d’air Le tuyau d’air doit avoir une pression de travail

minimum de 150 psi (10.4 bars 10.6 kgf/cm

) ou 150% de la pression maximum produite par le système, à savoir la plus élevée.

Page 30

Français

4. Consommation d’air Sélectionner la taille du compresseur en se reportant

au tableau de consommation d’air et aux formules de taille du compresseur.

Tableau de consommation d’air

Pression de fonctionnement

Consommation d’air

psi (bar) (kgf/cm

/cycle

(I/cycle)

90 (6.2) (6.3)

.075 (2.1)

100

(6.9)

(7)

.088 (2.5)

(5.5)

)

(5.6) .062

(1.7)

Formules de taille du compresseur d’air Quantité d’air requise =nombre de clous

× clous moyens enfoncés par minute par le

cloueur × consommation d’air à une pression donnée × facteur de sécurité (toujours 1.2) Example: 2 cloueurs fonctionnant à 100 psi et

enfonçant 30 clous par minute Quantité d’air requise =2 × 30 × .088 (2.5) × 1.2 =6.3 CFM (ft

/mn) (180 l/mn)

Eﬀ ectuer le calcul ci-dessus pour obtenir un

compresseur fournissant les 6.3 CFM d’air nécessaires.

GRAISSAGE

Il est essentiel que le cloueur soit graissé correctement. Si le cloueur est mal graissé, il ne fonctionnera pas correctement et les pièces s’useront prématurément.

○

Utiliser une huile de machine Hitachi.

Ne pas utiliser d’huile détergente ni d’additifs. Ces

lubriﬁ ants endommageraient les joints toriques et les autres pièces en caoutchouc. Cela provoquerait un mauvais fonctionnement du cloueur.

○

Toujours utiliser des unités ﬁ ltre-régulateur-

lubriﬁ cateur.

Veiller à ce que le régulateur soit toujours plein d’huile

de machine pneumatique Hitachi.

○

Si l’on ne possède pas de lubriﬁ cateur, mettre 5 à

10 gouttes d’huile de machine pneumatique Hitachi dans le bouchon d’air du cloueur deux fois par jour.

ENTRETIEN PAR TEMPS FROID

○

Ne pas ranger le cloueur dans un environnement

froid.

Le laisser dans un endroit chaud jusqu’à ce que l’on

soit prêt à travailler.

○

Si le cloueur est déjà froid, l’amener dans un endroit

chaud et le laisser réchauﬀ er avant de l’utiliser.

Réduire la pression d’air à 64 psi (4.4 bars

4.5 kgf/cm

Sortir tous les clous du cloueur.

Raccorder le tuyau d’air et faire un essai de

clouage (clouage à blanc).

La pression d’air inférieure sera suﬃ sante pour le

clouage à blanc.

Les opérations à vitesse lente ont tendance à

chauﬀ er les pièces mobiles.

ATTENTION

●

Ne pas faire un essai de clouage à blanc à haute

pression.

ESSAI DU CLOUEUR

DANGER

●

Les opérateurs et les autres

personnes dans l’aire de travail DOIVENT porter des lunettes de protection avec visières latérales respectant les exigences ANSI Z87.1.

AVERTISSEMENT

●

Ne jamais utiliser le cloueur si le levier-

poussoir ne fonctionne pas correctement.

Avant de commencer le travail proprement dit, faire un essai de clouage en vériﬁ ant les points ci-dessous. Eﬀ ectuer les essais dans l’ordre indiqué. S’il se produit un fonctionnement anormal, cesser immédiatement d’utiliser le cloueur et contacter un service après-vente agréé Hitachi.

(1) DEBRANCHER LE TUYAU D’AIR DU CLOUEUR. SORTIR TOUS LES CLOUS DU CLOUEUR.

□

TOUTES LES VIS DOIVENT ETRE SERREES A

FOND.

Si certaines vis sont relâchées, les revisser.

□

LE LEVIER-POUSSOIR ET LA GACHETTE

DOIVENT FONCTIONNER AVEC SOUPLESSE.

Page 31

Français

Gâchette

Levierpoussoir

Ne pas raccorder le tuyau d’air

(2) Régler la pression d’air sur 70 psi (4.9 bar

5 kgf/cm

). Raccorder le tuyau d’air. Ne pas mettre de clous dans le cloueur. Régler le dispositif de commutation sur la position

relevée (MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE).

(Régler le dispositif de commutation sur la position

complètement relevée, comme indiqué sur le schéma. Sinon, il ne fonctionnera pas correctement.)

Position relevée

Dispositif de commutation

□

LE CLOUEUR NE DOIT PAS AVOIR DE FUITE

D’AIR.

(3) Retirer le doigt de la gâchette et appuyer le levier-

poussoir contre le bois.

□

LE CLOUEUR NE DOIT PAS FONCTIONNER.

(4) Eloigner le levier-poussoir du bois. Ensuite, diriger le cloueur en position abaissée,

tirer sur la gâchette et attendre pendant au moins 5 secondes dans cette position.

□

LE CLOUEUR NE DOIT PAS FONCTIONNER.

Tirer sur la gâchette

(5) 1 Sans toucher la gâchette, actionner le levier-

poussoir contre la pièce.

Tirer sur la gâchette.

□

LE CLOUEUR DOIT FONCTIONNER.

Retirer le doigt de la gâchette.

□

LE FONCTIONNEMENT DU CLOUEUR

S’ARRÊTE (la lame du tournevis revient en haut).

(6) Régler le dispositif de commutation sur la position

complètement abaissée (MÉCANISME DE DÉCLENCHEMENT PAR CONTACT).

(Régler le dispositif de commutation sur la position

complètement abaissée, comme indiqué sur le schéma. Sinon, il ne fonctionnera pas correctement.)

Dispositif de commutation

Position abaissée

Actionner le levier-poussoir

Ne pas tirer sur la gâchette

Le cloueur ne touchant plus la pièce, tirer sur la

gâchette.

Actionner le levier-poussoir contre la pièce.

□

LE CLOUEUR DOIT FONCTIONNER.

(7) Si l’on ne remarque aucun fonctionnement anormal,

on pourra mettre des clous dans le cloueur.

Enfoncer les clous dans un matériau du même type

que celui du travail proprement dit.

□

LE CLOUEUR DOIT FONCTIONNER

CORRECTEMENT.

Page 32

Français

RÉGLAGE DE LA PRESSION D’AIR

AVERTISSEMENT

●

Ne pas dépasser

120 psi (8.3 bars

8.5 kgf/cm

Magasin

Porte-clous

Couvercle de magasin

Régler la pression d’air à la pression de travail recommandée de 70 – 120 psi (4.9 – 8.3 bars 5 – 8.5 kgf/cm

) en fonction de la longueur des clous et de la dureté du matériau. La pression d’air correcte est la pression la plus basse capable d’eﬀ ectuer le travail. L’utilisation d’une pression d’air supérieure à la pression nécessaire fatiguera inutilement le cloueur.

CHARGEMENT DES CLOUS

AVERTISSEMENT

●

Lors du chargement des clous dans le

cloueur,

1) ne pas appuyer sur la gâchette;

2) ne pas actionner le levier-poussoir; et

3) diriger le cloueur vers le bas.

(1) Saisir le guide-clous et le bouton avec les doigts. Pousser le bouton vers le bas et ouvrir le guide-clous. Ouvrir le couvercle du magasin.

Bouton

Guide-clous

(2) Régler la position de la platine en fonction de la

longueur des clous.

L’alimentation des clous ne peut pas être régulière si

la platine n’est pas correctement réglée.

Couvercle de magasin

REMARQUE: Avant d’introduire des clous dans

le magasin, régler la platine. Si le couvercle du magasin est fermé en forçant et sans que la platine ne soit réglée correctement, le porte-clous peut être endommagé.

Tourner le porte-clous d’environ 90 degrés dans

le sens contraire des aiguilles d’une montre.

Le faire glisser en position verticales autant que

possible.

Soulever ou abaisser le porte-clous pour accepter

diﬀ érentes longueurs de clou.

Régler la platine en fonction des références de

longueur de clou du couvercle du magasin puis tourner le porte-clous de 90 degrés dans le sens des aiguilles d’une montre jusqu’à ce que l’on entende un “clic”.

1-3/4" 2" 2-1/4"

2-3/8" 2-1/2"

45mm

50mm

60mm

70mm

57mm

65mm

75mm

Couvercle de

2-3/4" 3"

3-1/4" 3-1/2"

Magasin

1-3/4″

2″

2-1/4″

2-3/8″

2-1/2″

3″

2-3/4″

3-1/4″

Porte-clous

magasin

(3) Introduire la bobine de clous dans le magasin. Dégager une longueur suﬃ sante de clous pour

atteindre le perçage d’entraînement.

Magasin

Clous

Porte-Clous

Page 33

Français

(4) 1 Dérouler suﬃ samment de clous pour atteindre le

trou de clouage.

Insérer le premier clou dans le trou de clouage

et le second clou entre les deux cliquets du chargeur.

Ajuster la tête du clou dans la fente-guide.

Trou de clouage

Premier clou

Guide-clous

Cliquet

En tirant les clous sur la droite, faire pivoter le

guide-clous pour le refermer.

(5) Fermer tout d’abord le couvercle du magasin puis le

guide-clous.

(6) Verrouiller convenablement le bouton.

Bouton

Guide-clous

REMARQUE: Veiller à ne pas déformer les ﬁ ls d’acier

Dans le cas contraire, en eﬀ et, le guide-

de liaison ni à libérer les clous avec la surface de guidage.

clous ne se fermerait pas correctement.

Fente-guide

Cliquet

Couvercle de magasin

UTILISATION DU CLOUEUR

Lire la section intitulée “SECURITE” (pages 22 – 26).

DANGER

●

Les opérateurs et les autres

personnes dans l’aire de travail DOIVENT porter des lunettes de protection avec visières latérales respectant les exigences ANSI Z87.1.

AVERTISSEMENT

●

NE JAMAIS diriger l’outil vers soi ni vers

quelqu’un d’autre dans l’aire de travail.

●

Toujours ÉLOIGNER le doigt de la gâchette

quand on n’eﬀ ectue pas de clouage aﬁ n d’éviter tout risque de déclenchement accidentel.

●

Le choix de la méthode d’utilisation de la

gâchette est important.

Lire et bien assimiler les “Méthodes

d’utilisation” ci-dessous.

●

Avant de commencer le travail, vériﬁ er le

dispositif de commutation de l’opération de clouage.

Ce cloueur Hitachi comprend un dispositif de

commutation de l’opération de clouage.

Avant de commencer le travail, vériﬁ er

que le dispositif de commutation est réglé correctement.

Si le dispositif de commutation de l’opération

de clouage n’est pas réglé correctement, le cloueur ne fonctionnera pas correctement.

●

Ne jamais approcher les mains ni les pieds

à moins de 8 pouces (200 mm) de la tête de clouage.

●

Ne pas enfoncer de clous sur d’autres clous

ni avec le cloueur à un angle trop aigu; les clous pourraient ricocher et blesser qulqu’un.

●

Ne pas enfoncer de clous dans des planches

minces ni près des coins et des bords de la pièce. Les clous pourraient traverser la pièce ou s’enfoncer ailleurs que dans la pièce et blesser quelqu’un.

Page 34

Français

●

Ne jamais enfoncer de clous des deux

côtés d’un mur en même temps. Les clous pourraient traverser le mur et blesser quelqu’un de l’autre côté.

●

Ne jamais utiliser le cloueur s’il est

défectueux ou qu’il ne fonctionne pas normalement.

●

Ne pas se servir du cloueur comme d’un

marteau.

●

Débrancher le tuyau d’air du cloueur quand:

1) on ne s’en sert pas;

2) on quitte l’aire de travail;

3) on le transporte dans un autre endroit; et

4) on le passe à quelqu’un d’autre.

Ce cloueur Hitachi est équipé d’un dispositif de commutation de l’opération de clouage. Utiliser le MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE ou le MÉCANISME DE DÉCLENCHEMENT PAR CONTACT en fonction du travail à eﬀ ectuer.

Explication des diverses opérations de clouage

○

MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL

UNIQUE: Tout d’abord, appuyer le levier-poussoir contre la pièce, puis tirer sur la gâchette pour enfoncer le clou.

Quand un clou est enfoncé, il n’est plus possible

d’enfoncer un autre clou tant que l’on n’a pas relâché la gâchette et appuyé à nouveau.

○

MÉCANISME DE DÉCLENCHEMENT PAR

CONTACT: Appuyer tout d’abord le levier-poussoir contre le bois, puis tirer sur la gâchette pour enfoncer le clou.

Tirer tout d’abord sur la gâchette, puis appuyer le

levier-poussoir contre le bois pour enfoncer le clou.

Si la gâchette est maintenue tirée, un clou s’enfonce

chaque fois que l’on appuie le levier-poussoir contre le bois.

MÉTHODES D’UTILISATION

Le cloueur est équipé d’un levier-poussoir et il ne fonctionne pas tant que le levier-poussoir n’est pas enfoncé (position supérieure). Il y a deux façons d’enfoncer des clous avec le cloueur.

Ces deux méthodes sont:

1. Fonctionnement intermittent (déclenchement par gâchette):

2. Fonctionnement continu (déclenchement par levier-poussoir):

(1) Fonctionnement intermittent (déclenchement par

gâchette)

Utilisez le réglage MÉCANISME DE

DÉCLENCHEMENT SÉQUENTIEL UNIQUE.

AVERTISSEMENT

●

Pour un fonctionnement intermittent,

régler le dispositif de commutation sur la position complètement relevée. (Ex. Régler sur MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE.)

●

Pour éviter tout déclenchement double ou

tout déclenchement accidentel du fait d’un rappel.

1) Régler le dispositif de commutation sur la position MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE.

2) Tirer sur la gâchette rapidement et fermement.

Régler le dispositif de commutation sur la position

relevée (pour le régler sur MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE).

(Régler le dispositif de commutation sur la position

complètement relevée, comme indiqué sur le schéma. Sinon, il se réglera sur MÉCANISME DE DÉCLENCHEMENT PAR CONTACT.)

Placer l’oriﬁ ce de sortie des clous sur la pièce en

enlevant le doigt de la gâchette.

Actionner fermement le levier-poussoir jusqu’à ce

qu’il soit complètement enfoncé.

Tirer sur la gâchette pour enfoncer un clou.

Retirer le doigt de la gâchette. Pour continuer à clouer à un autre endroit, déplacer le cloueur le long du bois en recommençant les opérations

à 5 selon les besoins.

Position relevée

Dispositif de commutation

Page 35

Français

Gâchette

Levier-poussoir

AVERTISSEMENT

●

Un clou sera libéré chaque fois que la

détente sera enfoncée, en autant que le lever-poussoir demeure enfoncé.

(2) Fonctionnement continu (déclenchement par levier-

poussoir)

Utilisation du MÉCANISME DE DÉCLENCHEMENT

PAR CONTACT

AVERTISSEMENT

●

Pour éviter tout déclenchement double ou

tout déclenchement accidentel du fait d’un rappel.

1) Ne pas appuyer le cloueur trop fort contre le bois.

2) Eloigner le cloueur du bois car il eﬀ ectue un rappel après le clouage.

Régler le dispositif de commutation sur la

position complètement abaissée (pour le régler sur MÉCANISME DE DÉCLENCHEMENT PAR CONTACT).

(Régler le dispositif de commutation sur la

position complètement abaissée, comme indiqué sur le schéma. Sinon, il ne fonctionnera pas correctement.)

Tirer sur la gâchette en retirant le cloueur de la

pièce.

Actionner le levier-poussoir contre la pièce pour

enfoncer un clou.

Déplacer le cloueur le long de la pièce en lui

faisant faire des bonds.

Chaque pression du levier-poussoir enfonce un

clou.

Dès que le nombre de clous voulu est enfoncé, retirer

le doigt de la gâchette.

Dispositif de commutation

Position

abaissée

Au préalable, tirer sur la gâchette

Levier-poussoir

AVERTISSEMENT

●

Ne pas mettre le doigt sur la gâchette sauf

pendant une opération de clouage, car un contact accidentel du levier-poussoir sur l’opérateur ou sur les personnes alentour pourrait entraîner des blessures graves.

●

Ne pas approcher les mains ni le corps de

la section de sortie des clous. Ce cloueur Hitachi risque de faire un bond sous l’eﬀ et du rappel après l’enfoncement d’un clou, ce qui pourrait enfoncer un autre clou non prévu et provoquer des blessures.

●

Certains types de clous peuvent s'éjecter de

la buse pendant une opération de clouage quand ils sont chargés. Faire attention!

LE MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE est utilisé lorsqu’un placement précis des attaches est nécessaire.

Le MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE peut réduire les risques de blessures physiques pour l'opérateur et les autres personnes présentes sur l'aire de travail par rapport au MÉCANISME DE DÉCLENCHEMENT PAR CONTACT. En eﬀ et, il risque

moins d'enfoncer accidentellement un clou si l'on garde le doigt sur la gâchette et qu'on appuie accidentellement le levier-poussoir contre soi ou contre une autre personne.

Page 36

Français

Le MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE peut également réduire la vitesse de fonctionnement par rapport au MÉCANISME DE DÉCLENCHEMENT PAR CONTACT. Il est conseillé aux opérateurs débutants d’utiliser LE MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE.

REMARQUE:

●

Si l’on respecte bien tous les avertissements et

toutes les instructions, le fonctionnement s’eﬀ ectuera sans danger avec les deux systèmes : MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE et MÉCANISME DE DÉCLENCHEMENT PAR CONTACT.

●

Toujours manier les clous et le paquet avec

précaution. Si les clous tombent, le ﬁ l d’assemblage risque de se briser.

●

Après le clouage:

1) débrancher le tuyau d’air du cloueur;

2) sortir tous les clous du cloueur;

3) mettre 5 ou 10 gouttes d’huile de machine pneumatique Hitachi dans le bouchon d’air du cloueur; et

4) ouvrir le robinet de purge du réservoir du compresseur d’air pour purger toute l’humidité.

RÉGLAGE DE LA PROFONDEUR DE CLOUAGE

AVERTISSEMENT

●

Débrancher le tuyau d’air du cloueur avant de

tourner l’ajusteur.

Pour que les clous s’enfoncent tous à la même profondeur, s’assurer que:

1) la pression d’air du cloueur reste constante (le régulateur est installé et il fonctionne normalement), et

2) le cloueur est toujours maintenu fermement contre la pièce.

Si les clous sont enfoncés trop loin ou pas assez dans la pièce, régler le clouage dans l’ordre suivant.

DEBRANCHER LE TUYAU D’AIR DU CLOUEUR.

Ajusteur

Peu profond

Si les clous s’enfoncent trop profondément, tourner

l’ajusteur sur le côté peu profond.

Les réglages s’eﬀ ectuent par paliers d’un demi-tour.

Trop profond

Si les clous ne s’enfoncent pas assez profondément,

tourner l’ajusteur sur le côté profond.

Pas assez profond

Cesser de tourner l’ajusteur quand on a trouvé la

position qui convient lors de l’essai de clouage.

Brancher le tuyau d’air.

TOUJOURS PORTER DES LUNETTES DE

PROTECTION.

Eﬀ ectuer un clouage d’essai.

DEBRANCHER LE TUYAU D’AIR DU CLOUEUR.

Sélectionner la position de l’ajusteur qui convient.

Profond

Tourner l’ajusteur

Débrancher le tuyau d’air

A ras

Page 37

Français

UTILISATION DU CAPUCHON DE BEC

AVERTISSEMENT

●

Démonter le tuyau d’air de la cloueuse avant

de monter ou de démonter le capot du bec.

Pour protéger la surface de la pièce de toute éraﬂ ure et de toutes les marques laissées par le levier-poussoir, ﬁ xer le capuchon de bec sur le levier-poussoir.

DEBRANCHER LE TUYAU D’AIR DU CLOUEUR.

Placer le capuchon de bec sur le sabot du levier-

poussoir.

REMARQUE:

●

Du fait de son épaisseur, le capuchon de bec peut

réduire la profondeur de clouage. Re-régler la profondeur de clouage.

Capuchon

Levierpoussoir

Capuchon de bec

Trou

Saillie

Ne pas brancher le tuyau d’air

Le capuchon de bec peut être rangée dans le magasin, comme le montre l’illustration ci-dessous.

Magasin

Capuchon de bec

Le capuchon de bec peut être séparée du levier-poussoir au moyen d’un tournevis ou d’un tige ﬁ ne.

Levierpoussoir

Capuchon de bec

Tour nevi s

Page 38

Français

ENTRETIEN

REMARQUE: Les informations contenues dans ce manuel ont pour but d’aider l’opérateur à utiliser le cloueur en toute

Certaines des illustrations du manuel peuvent montrer des détails ou des accessoires qui diﬀ èrent de

ENTRETIEN ET INSPECTION

Lire la section intitulée “SECURITE” (pages 22 – 26).

●

1. Elimination d’un blocage

Retirer un clou bloqué dans l’ordre suivant:

1 2 3

Taper sur la tige avec un marteau.

sécurité.

ceux de votre cloueur.

AVERTISSEMENT

Débrancher le tuyau d’air et sortir tous les

clous du cloueur quand:

1) on entretient ou on inspecte le cloueur; et

2) on retire des clous coincés.

DEBRANCHER LE TUYAU D’AIR. Ouvrir le guide-clous. Insérer une tige dans la sortie.

Marteau

Tige

Sortie

Débrancher le tuyau d’air

Retirer le clou bloqué avec un tournevis plat.

Couper le ﬁ l de ﬁ xation déformé avec des

tenailles.

Corriger la déformation.

En cas de blocages fréquents, contacter un

centre de réparation autorisé Hitachi.

2. Inspection du levier-poussoir

DEBRANCHER LE TUYAU D’AIR.

Nettoyer la partie coulissante du levier-poussoir.

La lubriﬁ er avec le lubriﬁ ant pour outil

pneumatique Hitachi.

Lubriﬁ er

3. Inspection des chargeurs

DEBRANCHER LE TUYAU D’AIR.

Nettoyer la partie coulissante du bouton.

La lubriﬁ er avec le lubriﬁ ant pour outil

pneumatique Hitachi.

Guideclous

Débrancher le tuyau d’air

Levier-poussoir

Ouvrir le guide-clous et retirer la poussière.

Lubriﬁ er la fente coulissante du chargeur et les

arbres.

Tournevis plat

Clou

Bouton

Débrancher le tuyau d’air

Page 39

Butée a clous (A)

Guide-clous

Français

Etiquette d’avertissemetnt

Butée a clous (B)

Lubriﬁ er les surfaces de chargement du bec et le

Alimenteur

Arbre d’alimenteur

guide-clous après le nettoyage.

Cela favorise un fonctionnement doux et protège

de la rouille.

ATTENTION

●

Vériﬁ er que la butée des clous (A) et la butée des

clous (B) glissent en douceur, en les poussant avec les doigts.

S’il existe une résistance, les clous risquent

d’être chargés suivant une orientation anormale et ceci présents un risque d’accident aux personnes en présence.

4. Inspection du magasin

DEBRANCHER LE TUYAU D’AIR.

Nettoyer le magasin. Retirer la poussière ou les

petits morceaux de bois qui se sont accumulés dans le magasin.

5. Remisage

○

Si l’on ne se sert pas du cloueur pendant un

certain temps, enduire ses pièces en acier d’une mince couche de graisse pour éviter toute corrosion.

○

Ne pas remiser le cloueur dans un environnement

froid.

Le laisser dans un endroit chaud.

○

Lorsqu’on ne se sert pas du cloueur, le remiser

dans un endroit chaud et sec.

Le ranger hors de portée des enfants.

6. ETIQUETTE D’AVERTISSEMENT

Remplacer l’ETIQUETTE D’AVERTISSEMENT si elle

manque ou qu’elle est endommagée.

Se procurer une nouvelle ETIQUETTE

D’AVERTISSEMENT auprès d’un service aprèsvente Hitachi agréé.

7. Tableau d’entretien (voir page 40)

8. Guide de dépannage de l’opérateur (voir page 41)

9. Liste des pièces de rechange

ATTENTION

●

Les réparations, modiﬁ cations et inspections

des outils électriques Hitachi doivent être conﬁ ées à un service après-vente Hitachi agréé.

Il sera utile de présenter cette liste de pièces

au service après-vente Hitachi agréé lorsqu’on apporte un outil nécessitant des réparations ou tout autre entretien. Lors de l’utilisation et de l’entretien d’un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question.

MODIFICATIONS:

Les outils électriques Hitachi sont constamment améliorés et modiﬁ és aﬁ n d’incorporer les tous derniers progrès technologiques. En conséquence, il est possible que certaines pièces soient modiﬁ ées sans avis préalable.

Page 40

Français

ENTRETIEN ET REPARATIONS

AVERTISSEMENT

●

Les réparations du cloueur seront conﬁ ées

exclusivement au personnel d’entretien formé par Hitachi, au distributeur ou à l’employeur.

●

Pour les réparations, utiliser exclusivement

des pièces fournies ou recommandées par Hitachi.

Tableau d’entretien

ACTION POURQUOI COMMENT

Purger le ﬁ ltre de la ligne d’air tous les jours.

Veiller à ce que le lubriﬁ cateur soit toujours plein.

Nettoyer l’élément du ﬁ ltre — puis souﬄ er de l’air dans le ﬁ ltre dans le sens inverse du débit normal.

Nettoyer le magasin et le mécanisme de l’alimenteur de clous.

Veiller à ce que le levier-poussoir fonctionne toujours correctement.

Graisser le cloueur après l’utilisation. Rallonger la durée de service du

Purger le compresseur d’air. Maintenir le cloueur en bon ordre de

Eviter l’accumulation d’humidité et de poussière.

Maintenir le cloueur bien graissé. Remplir d’huile de machine

Eviter le colmatage du ﬁ ltre par la saleté.

Eviter que les clous ne se coincent. Nettoyer en souﬄ ant de l’air tous les

Assurer la sécurité de l’opérateur et un fonctionnement eﬃ cace du cloueur.

cloueur.

marche.

Du fait de l’usure normale, les cloueurs de qualité ﬁ nissent toujours par avoir besoin d’un entretien ou d’un remplacement de pièce.

REMARQUE: Les spéciﬁ cations sont sujettes à

modiﬁ cation sans préavis et sans aucune obligation de la part de HITACHI.

Ouvrir le robinet de purge manuel.

pneumatique Hitachi. Suivre les instructions du fabricant.

jours. Nettoyer en souﬄ ant de l’air tous les

jours.

Mettre 5 ou 10 gouttes de graisse dans le cloueur.

Ouvrir le robinet de purge du réservoir du compresseur d’air.

Page 41

Français

Guide de dépannage de l’opérateur

En suivant le tableau ci-dessous, la plupart des problèmes mineurs pourront être corrigés rapidement et en

toute facilité.

Si le problème persiste, contacter un service après-vente Hitachi agréé.

PROBLEME VERIFICATION CORRECTION

Le cloueur fonctionne, mais les clous ne s’enfoncent pas.

Entraînement faible. Cycle lent.

Les clous s’enfoncent trop profondément.

Certains clous sont sautés. Alimentation intermittente.

Des clous se coincent. Les clous enfoncés sont tordus.

Les clous s’enfoncent bien normalement, mais pas complètement à des vitesses supérieures.

Vériﬁ er si un clou est coincé. Dégager le clou. Vériﬁ er le fonctionnement de

Nettoyer et graisser.

l’alimenteur de clous à la page 38. Vériﬁ er si l’on utilise les bons clous. Utiliser uniquement les clous

recommandés.

Vériﬁ er la pression d’air. Augmenter la pression d’air.

———

La lame d’entraînement est-elle usée?

(Ne pas dépasser 120 psi (8.3 bars 8.5 kgf/cm

Utiliser une huile de machine pneumatique Hitachi.

Contacter Hitachi pour le remplacement.

).)

Le joint torique du piston est-il usé ou endommagé?

Vériﬁ er la pression d’air. Réduire la pression d’air.

(Régler sur 70 – 120 psi)

Vériﬁ er si l’on utilise les bons clous. Utiliser uniquement les clous

recommandés.

Vériﬁ er le fonctionnement de

Nettoyer et graisser.

l’alimenteur de clous à la page 38. Vériﬁ er la position du porte-clous

dans le magasin à la page 32.

———

Le joint torique du piston est-il coupé ou très usé?

Ajuster le porte-clous sur la position correcte.

Utiliser une huile de machine pneumatique Hitachi.

Contacter Hitachi pour le remplacement.

Vériﬁ er si l’on utilise les bons clous. Utiliser uniquement les clous

recommandés.

La lame d’entraînement est-elle usée?

Vériﬁ er le diamètre intérieur du tuyau

Contacter Hitachi pour le remplacement.

Utiliser un tuyau d’air plus large.

d’air.

Page 42

Español

INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD

Lea y comprenda el signiﬁ cado de las etiquetas de la herramienta y todas las instrucciones de funcionamiento, las precauciones de seguridad y las advertencias de este manual antes de realizar la operación o el mantenimiento de este clavador. La negligencia en la observación de las advertencias puede producir la MUERTE o LESIONES DE GRAVEDAD.

La mayoría de los accidentes se ocurridos al utilizar o mantener este clavador se deben a la falta de tener en cuenta las normas de seguridad y precauciones básicas. Los accidentes podrán evitarse en muchos casos dándose cuenta de una situación peligrosa antes de que se produzca, y observando ﬁ elmente los procedimientos de seguridad apropiados.

Las precauciones básicas de seguridad se describen en la sección “SEGURIDAD” de este manual, y en las secciones que contienen las instrucciones sobre operación y mantenimiento.

Los riesgos que habrá que eludir para evitar lesiones o el daño de la máquina se identiﬁ can mediante PELIGRO y ADVERTENCIA en el clavador y en este manual.

No utilice NUNCA este clavador para aplicaciones que no sean las especiﬁ cadas en este manual.

DEFINICIÓN DE LAS PALABRAS CLAVE PELIGRO indica una situación inminentemente peligrosa que, si no se evita, puede resultar en lesiones serias o en

la muerte.

ADVERTENCIA indica una situación potencialmente peligrosa que, si no se evita, puede resultar en lesiones serias

o en la muerte.

PRECAUCIÓN indica una situación potencialmente peligrosa que, si no se evita, puede resultar en lesiones

menores, o en el daño de la máquina.

NOTA enfatiza información esencial.

EXPLICACIÓN LA ACCIÓN DE CLAVADO DEL CLAVADOR HITACHI

○

MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE:

En primer lugar, presione la palanca de empuje contra la madera y, a continuación, jale el gatillo para introducir el

sujetador.

Una vez que se introduzca un clavo, no se podrá volver a clavar hasta que suelte el gatillo y lo vuelva a presionar.

○

MECANISMO DE ACTUACIÓN POR CONTACTO:

En primer lugar, presione la palanca de empuje contra la madera y, a continuación, jale el gatillo para introducir el

sujetador.

En primer lugar, jale el gatillo y, seguidamente, presione la palanca de empuje contra la madera para que se

introduzca el sujetador.

Si mantiene el gatillo apretado, se introducirá un clavo cada vez que se presiona la palanca de empuje contra la

madera.

Page 43

Español

SEGURIDAD

INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA LA UTILIZACIÓN DEL CLAVADOR

INSTRUCCIONES PARA EVITAR UN RIESGO DE INCENDIO, UNA DESCARGA ELÉCTRICA O LESIONES

●

General

Para reducir el riesgo de descarga eléctrica, incendio o lesiones, LEA TODAS LAS INSTRUCCIONES ANTES

DE UTILIZAR LA HERRAMIENTA.

PELIGRO

1. LOS OPERADORES Y DEMÁS PERSONAS QUE SE ENCUENTREN EN EL ÁREA DE TRABAJO DEBEN USAR PROTECCIÓN PARA LOS OJOS (GAFAS DE SEGURIDAD CON BLINDAJES LATERALES).

Antes de utilizar el clavador, utilice siempre gafas protectoras con blindajes laterales, y asegúrese de que también sea utilizada por todas las personas que se encuentren en el área de trabajo. Las gafas protectoras deberán estar de acuerdo con los requisitos del Instituto de Normas Nacionales Americanas, ANSI Z87.1 y proporcionar protección contra las partículas despedidas desde la parte frontal y posterior.

ADVERTENCIA

3. NO DIRIJA NUNCA LA HERRAMIENTA HACIA SÍ MISMO O HACIA OTRAS PERSONAS DEL ÁREA DE TRABAJO.

Piense siempre que el clavador puede tener clavos cargados. No dirija nunca el clavador hacia sí mismo o hacia otras personas, independiente de que contenga o no clavos. Si utilizase los clavos incorrectamente, podrían producirse lesiones serias. No juegue nunca con el clavador. Trate el clavador como herramienta de trabajo.

El empresario deberá hacer que el operador del

clavador y demás personas que se encuentren en el área de trabajo utilicen en todo momento gafas protectoras.

2. NO UTILICE NUNCA OXÍGENO NI OTROS GASES EMBOTELLADOS. PODRÍA PRODUCIRSE UNA EXPLOSIÓN.

No utilice nunca bombonas de oxígeno, gases combustibles, etc. como fuente de propulsión de este clavador. La utilización de estos gases, o de otros gases embotellados, es peligrosa, ya que el clavador podría explotar. Utilice solamente aire comprimido limpio, seco, y regulado.

4. NO COLOQUE LOS DEDOS EN EL DISPARADOR Y MANTENGA LOS DEDOS ALEJADOS DEL DISPARADOR CUANDO NO SE ESTÉ CLAVANDO PARA EVITAR UN DISPARO ACCIDENTAL.

No transporte nunca el clavador con el dedo en el

gatillo, porque podría lanzar un clavo y lesionarse usted mismo o a otra persona.

Transporte siempre el clavador por la empuñadura

solamente.

5. ES IMPORTANTE LA ELECCIÓN DE MÉTODO DE ACTIVACIÓN.

Lea y comprenda la sección titulada “MÉTODOS DE

OPERACIÓN”. (páginas 55 – 57)

6. NO REALICE NINGÚN CONTACTO CON EL EXTREMO DE SEGURIDAD (PALANCA DE EMPUJE) CUANDO NO CLAVE.

Page 44

Español

SEGURIDAD — Continuación

ADVERTENCIA

Cuando utilice herramientas, deberán tomarse siempre precauciones básicas, incluidas las siguientes:

1. Zona de trabajo

(1) Mantenga la zona de trabajo limpia y bien

iluminada.

Los bancos llenos de cosas y las zonas oscuras

aumentan el riesgo de descarga eléctrica, incendio y lesiones.

(2) No utilice el clavador en ambientes explosivos

como, por ejemplo, en presencia de líquidos inﬂ amables, gases o polvo.

El clavador puede crear chispas que podrían

incendiar el polvo o los gases.

(3) Mantenga a los viandantes, los niños y los

visitantes alejados mientras utiliza el clavador.

Las distracciones podrían causar la pérdida de control del clavador.

2. Seguridad personal

(1) Permanezca alerta. Preste atención a lo que hace y haga uso de

sentido común cuando opere el clavador. No utilice el clavador cuando esté cansado o bajo la inﬂ uencia de drogas, alcohol o medicamentos.

Un momento de despiste cuando se utiliza el

clavador aumenta el riesgo de lesiones.

(2) Utilice ropa adecuada. No utilice ropa suelta

o joyas. Recójase el pelo. Mantenga el pelo, la ropa y los guantes alejados de las partes móviles.

La ropa suelta, las joyas o el pelo largo aumentan el

riesgo de lesiones, ya que podrían pillarse con las partes móviles.

(3) Evite una puesta en marcha involuntaria.

Asegúrese de que el interruptor está apagado antes de conectar el aparato al suministro de aire. No transporte el clavador con el dedo colocado

en el interruptor o lo conecte al suministro de aire con el interruptor encendido.

ADVERTENCIA

(4)

clavador de la fuente de aire antes de hacer cualquier ajuste, hacer el mantenimiento del clavador, desatascarlo, tocar la palanca de empuje, ﬁ je o quite la tapa del morro, cuando no se utilice, se marche de la zona de trabajo,

descargue el clavador o se lo de a otra persona. No trate de desatascar o reparar el clavador salvo que haya desconectado el conducto de aire del clavador

– Desconecte el

y retirado todos los clavos que queden en el mismo. El clavador no deberá dejarse nunca desatendido, ya que podría ser utilizado por personas no familiarizadas con el mismo, pudiéndose lesionar. Dichas medidas de precaución reducen el riesgo de lesiones.

(5) No estire el cuerpo. Mantenga los pies bien

colocados y el equilibrio en todo momento. El

mantener los pies bien colocados y el equilibrio permite un mayor control del clavador en situaciones inesperadas.

(6) Utilice equipo de seguridad. Deberán utilizarse

una máscara para el polvo, zapatos de seguridad anti-deslizamiento y un casco para las condiciones aplicables.

ADVERTENCIA

(7)

auditiva. Utilice protección para los oídos.

(8) Utilice siempre protección para la cabeza. Utilice siempre protección para la cabeza para

protegerse de objetos que salgan despedidos.

(9) No coloque la manguera o el clavador en su

cuerpo.

Coloque la manguera en la estructura para reducir

el riesgo de pérdida de equilibrio en caso de que la manguera se mueva.

ADVERTENCIA

(10)

bien colocado sobre la pieza de trabajo. No

clave encima de otro clavo. Esto podría hacer que los clavos se desvíen y golpeen a alguna persona, o hagan que el clavador reaccione y provoque lesiones.

– Riesgo de pérdida

– Mantenga el clavador

3. Uso y cuidado del clavador

(1) Utilice agarraderas u otra forma práctica de

ﬁ jación y apoye la pieza de trabajo sobre una plataforma estable.

Sujetar el trabajo con las manos o contra el cuerpo es

inestable y podría causar una pérdida de control.

(2) No fuerce el clavador. Utilice el clavador correcto

para la aplicación. El clavador correcto hará el trabajo mejor y de forma más segura a la velocidad a la que el clavador está diseñado.

(3) No utilice el clavador si el interruptor no

enciende o apaga el clavador. Los clavadores

que no pueden controlarse con el interruptor son peligrosos y deberán repararse.

Page 45

SEGURIDAD — Continuación

ADVERTENCIA

Español

No utilice clavadores defectuosos o que

funcionen de forma anormal. Si el clavador

funciona de forma anormal, hace ruidos extraños o parece estar defectuoso, deje de utilizarlo inmediatamente y llévelo a un centro de servicio autorizado de Hitachi para su reparación.

(4) Desconecte el clavador de la fuente de aire

antes de realizar cualquier ajuste, cambiar accesorios o guardar el clavador. Dichas medidas

de seguridad preventivas reducen el riesgo de que el clavador se ponga en marcha involuntariamente.

(5) Guarde el clavador fuera del alcance de los

niños y de las personas no capacitadas para su uso cuando no se utilice. Los clavadores son

peligrosos en manos de usuarios no capacitados.

(6) Mantenga el clavador con cuidado. Mantenga el

clavador limpio y lubricado para un funcionamiento mejor y más seguro.

(7) Compruebe si existen desajustes o vinculación

de las partes móviles, rotura de las partes u otra condición que afecte al funcionamiento del clavador.

Si el clavador está dañado, llévelo a reparar antes

de utilizarlo. Debido a la alta presión de aire en el clavador, las grietas en la superﬁ cie son peligrosas. Para evitarlo, no deje que se caiga el clavador ni lo golpee contra superﬁ cies duras, y no arañe o haga grabaciones en el mismo. Muchos accidentes se producen por un mantenimiento incorrecto de los clavadores. Existe riesgo de explosión si el clavador está dañado.

(8) Utilice solo accesorios identiﬁ cados por Hitachi

para el clavador especíﬁ co. El uso de accesorios

con el clavador no previstos aumenta el riesgo de lesiones.

(9) Utilice solo los clavos indicados en la sección

Accesorios de este manual. Los clavos que Hitachi

no identiﬁ que para su utilización con este clavador podrían producir un riesgo de lesiones o podrían dañar el clavador cuando se utilicen en el mismo.

4. Mantenimiento

(1) El mantenimiento de la herramienta deberá

ser realizado sólo por personal de reparación cualiﬁ cado.

(2) Cuando realice el mantenimiento de un clavador,

utilice sólo piezas de repuesto idénticas. Utilice solo piezas autorizadas.

(3) Utilice solo los lubricantes suministrados con el

clavador o especiﬁ cados por Hitachi.

5. Fuente de aire

(1) No realice la conexión nunca a una fuente

de aire que pueda superar 200 psi (13,7 bar 14 kgf/cm

El exceso de presión en el clavador podría provocar

una explosión, un funcionamiento anormal, una rotura del clavador o lesiones graves.

NO SUPERE 120 psi (8,3 bar 8,5 kgf/cm2).

Utilice solo aire comprimido limpio, seco y regulado

a la presión nominal o dentro del rango de presión nominal tal como se indique en el clavador.

Antes de utilizar el clavador, compruebe siempre que

la fuente de aire se ha ajustado a la presión de aire nominal o dentro del rango aire-presión nominal.

(2) No utilice nunca oxígeno, dióxido de carbono,

gases combustibles o botellas de gas como fuente de aire para el clavador. Dichos gases

podrían explotar y producir lesiones graves.

6. Otros

(1) Antes de empezar a trabajar, veriﬁ que el

dispositivo de conmutación para la operación de clavado.

Este clavador Hitachi incluye un dispositivo de

conmutación para la operación de clavado.

Antes de empezar a trabajar, veriﬁ que el ajuste del

dispositivo de conmutación para la operación.

Si el dispositivo de conmutación para la operación de

clavado no está debidamente ajustado, el clavador no funcionará correctamente.

(2) Tenga cuidado del doble disparo debido al

culateo. Si la palanca de empuje vuelve a entrar en

contacto accidentalmente con la pieza de trabajo tras un culateo, saldrá disparado un clavo inesperado. Para evitar este doble disparo no deseado,

Page 46

Español

SEGURIDAD — Continuación

ADVERTENCIA

○

Operación intermitente (Disparo de gatillo)

1) Ajuste el mecanismo de conmutación a MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE.

2) Jale el gatillo rápida y ﬁ rmemente.

○

Funcionamiento continuo (Presione el disparo de

palanca)

1) Ajuste el mecanismo de conmutación a MECANISMO DE ACTUACIÓN DE CONTACTO.

2) No presione el clavador contra la madera con una fuerza excesiva.

3) Retire el clavador de la madera después de efectuar el clavado.

(3) No utilice nunca un acoplador sin descarga con

el clavador. Si utiliza un acoplador sin descarga en

el clavador, éste podría permanecer cargado con aire después de haberlo desconectado y, por lo tanto, disparar un clavo incluso después de haberlo desconectado. El clavador y la manguera de aire deben contar con un acople de manguera, de manera que se pueda remover toda la presión del clavador al desconectar la junta de acoplamiento.

(4) Compruebe la palanca de empuje antes de la

utilización. Cerciórese de que la palanca de empuje

funciona adecuadamente. (La palanca de empuje puede denominarse “Seguridad”). No utilice nunca el clavador a menos que la palanca de empuje funcione adecuadamente, ya que de lo contrario el clavador podría disparar inesperadamente un clavo. No cambia ni quite la palanca de empuje, ya que de lo contrario se vuelve inoperable.

(5) Mantenga todos los tornillos y cubiertas bien

apretados en su lugar. Mantenga todos los tornillos

y cubiertas ﬁ rmemente apretados. Compruebe periódicamente su condición.

No utilice nunca el clavador si hay piezas perdidas o

dañadas.

(6) No cargue clavos con el gatillo o la palanca de

empuje presionada. Cuando cargue clavos en el

clavador, o cuando conecte la manguera de aire,

1) no apriete el gatillo;

2) no presione la palanca de empuje; y

3) mantenga el clavador apuntado hacia abajo.

(7) Mantenga las manos y los pies alejados de

la cabeza de salida de los clavos durante la utilización. No coloque las manos ni los pies a

menos de 6 pulgadas (200 mm) de la cabeza de salida de clavos. Si la pieza de trabajo desvía los clavos o si éstos salen del punto de introducción puede sufrir lesiones serias.

(8) No clave en paneles ﬁ nos, ni cerca de las

esquinas ni los bordes de la pieza de trabajo.

Los clavos podrían atravesar la pieza de trabajo y

herir a alguien.

(9) No clave nunca clavos desde ambos lados de

una pared al mismo tiempo. Los clavos podrían

traspasar el panel y lesionar a la persona que se encuentra en el lado opuesto.

(10) Compruebe si hay cables activos. Evite el riesgo

de descargas eléctricas comprobando si hay cables activos escondidos en paredes, suelos o techos. Abra el disyuntor para asegurarse de que no quedan cables activos.

(11) No transporte nunca el clavador por el cable. (12) No desconecte la manguera de aire del clavador

con el dedo puesto en el gatillo. El clavador podría

disparar un clavo cuando reconectase el suministro de aire.

(13) MANEJE CORRECTAMENTE EL CLAVADOR.

Maneje el clavador de acuerdo con las instrucciones de este manual. No permita que el clavador sea utilizado por niños, personal no autorizado o personasque no estén familiarizadas con su funcionamiento.

(14) No utilice nunca el clavador para aplicaciones

que no sean las especiﬁ cadas en este manual.

(15) N o mo diﬁ que ni altere nunca el clavador. Si lo

hiciera podría funcional mal y provocar lesiones.

(16) Cierre la guía de los clavos y no la abra durante

la operación. Si clavase clavos con la guía de la

misma abierta, éstos podrían desviarse de la pieza de trabajo.

Page 47

SEGURIDAD — Continuación

ADVERTENCIA

RESPONSABILIDADES DEL EMPRESARIO

Español

1. Asegúrese de que este MANUAL esté al alcance de los operadores y del personal de mantenimiento.

2. Asegúrese de que clavador se utilice solamente cuando el operador y demás personas que se encuentren en el área de trabajo estén utilizando GAFAS PROTECTORAS PARA LOS OJOS.

¡GUARDE ESTE MANUAL

AL ALCANCE DE CUALQUIERA!

3. Recalque que el operador y las demás personas que se encuentren en el área de trabajo necesitan utilizar GAFAS PROTECTORAS PARA LOS OJOS.

4. Mantenga el clavador en un orden de funcionamiento seguro.

5. Mantenga adecuadamente el clavador.

6. Si un clavador necesita reparación, no lo utilice.

Page 48

Español

OPERACIÓN

NOTA: La información contenida en este manual ha sido diseñada para ayudarle a utilizar con seguridad este

clavador.

Algunas de las ilustraciones de este manual pueden mostrar detalles o accesorios diferentes a los de su

propio clavador.

NOMENCLATURA

Dispositivo de conmutación para la operación de clavado

Cubierta de escape

Anillo O del pistón

Pistón

Cuchilla impulsora

Morro

Palanca de empuje

Cubierta del cabezal

Cabeza de salida de los clavos

Cuerpo

Soporte de clavos

Perilla

Posición hacia arriba

Dispositivo de conmutación

MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE (Dispositivo de conmutación: posición hacia arriba)

Gatillo

Tapa

Toma de aire

Cargador

Conjunto del cargador

Cubierta de cagador

Alimentador

Posición hacia abajo

MECANISMO DE ACTUACIÓN POR CONTACTO (Dispositivo de conmutación: posición hacia abajo)

Sección A - A

Tope de clavo s

Pistón de alimentación

Dispositivo de conmutación

Guía de clavos

Resorte de alimentación

Page 49

Español

ESPECIFICACIONES

Presión de operación 70 – 120 psi (4.9 – 8.3 barias, 5 – 8.5 kgf/cm2) Dimensiones

Longitud × Altura × Anchura

13-1/4" × 13-1/16" × 5-5/16"

(336 mm × 332 mm × 135 mm) Peso 7.7 libras (3.5 kg) Capacidad de clavos 200 – 300 clavos (1 ristral)

/ciclo a 100 psi

)

Consumo de aire

.088 pies

(2.5 litros/ciclo a 6.9 barias)

(2.5 litros/ciclo a 7 kgf/cm

Entrada de aire Rosca 3/8 NPT

SELECCIÓN DE CLAVOS

ADVERTENCIA

●

Asegúrese de usar únicamente puntas legítimas Hitachi para el NV90AG. El uso de otras puntas puede

producir un fallo de funcionamiento de la herramienta y/o la rotura de la punta, lo provocaría a su vez lesiones de gravedad.

Con este clavador solamente podrán utilizarse los clavos indicadas en la tabla siguiente.

Mín. Máx. .236"

(6 mm)

.283"

(7.2 mm)

1-3/4" (45 mm)

3-1/2" (90 mm)

Clavos en ristra unidas con alambre

.099"

(2.5 mm)

.13 1"

(3.3 mm)

ACCESORIOS

ADVERTENCIA

●

Los accesorios que no sean los mostrados a continuación pueden provocar el mal funcionamiento del

clavador y resultar en lesiones.

ACCESORIOS ESTÁNDAR

Gafas protectoras para los ojos ............................... 1

Page 50

Español

ACCESORIOS OPCIONALES

... vendido aparte

○

Tapa para el morro (Núm. de código 883106)

○

Lubricante para herramientas neumáticas

Aceitador de

.8 onzas. (25 cc)

(Núm. de código 877153)

Aceitador de 4 onzas. (120 cc)

(Núm. de código 874042)

Lata de 1 cuarto de galón (1 litro)

(Núm. de código 876212)

NOTA: Los accesorios están sujetos a cambio sin

ninguna obligación por parte de HITACHI.

APLICACIONES

○

Trabajos de costrucción de madera como puedan ser

suelos y marcos de paredes, balcones, estructuras de suelos.

○

Construcción de casas móviles y modulares.

○

Confección de cajas de madera, tarimas y tambores.

○

Operaciones de embalaje en plantas de fabricación y

otros tipos de embalajes y trabajos de cajas y jaulas en general.

ANTES DE LA OPERACIÓN

Lea la sección titulada “SEGURIDAD” (páginas 43 –

47).

Antes de la utilización, cerciórese de lo siguiente.

ENTORNO DE TRABAJO

ADVERTENCIA

●

En el lugar de trabajo no deberá haber gases,

líquidos, ni demás objetos inﬂ amables.

●

No permita que en el área de trabajo haya

niños ni demás personas no autorizadas.

SUMINISTRO DE AIRE

PELIGRO

●

No utilice NUNCA oxígeno ni

otros gases embotellados. Podría producirse una explosión.

ADVERTENCIA

●

No conecte nunca el clavador a una presión

que pueda sobrepasar poten cialmente 200 psi (13.7 barias 14 kgf/cm

●

No utilice nunca un acoplador sin descarga

con el clavador.

1. Fuente de propulsión

○

Utilice solamente aire comprimido limpio, seco,

y regulado como fuente de propulsión para este clavador.

○

Los compresores de aire para suministrar aire

comprimido a este clavador deberán cumplir los requisitos de la última versión de la norma B 19.3 ANSI “Normas de Seguridad para Compresores para Industrias de Procesos”.

○

La humedad o el aceite en el compresor de aire

puede acelerar el desgaste y la corrosión del clavador.

Drénelo diariamente.

2. Filtro-Regulador-Lubricador

○

Utilice un regulador con una presión de 0 – 120 psi

(0 – 8.3 barias 0 – 8.5 kgf/cm

○

Las unidades de ﬁ ltro-regulador-lubricador ofrecen

la condición óptima para el clavador y prolongan su duración útil.

Estas unidades deberán utilizarse siempre.

Filtro ............ El ﬁ ltro elimina la humedad y la

suciedad del aire comprimido. Drene diariamente el clavador a menos que tenga instalado un dispositivo de drenado automático. Mantenga limpio el ﬁ ltro realizando regularmente su mantenimiento.

Regulador .....El regulador controla la presión de

operación para poder utilizar con seguridad el clavador. Inspeccione el regulador antes de la operación a ﬁ n de asegurarse de que funcione adecuadamente.

Lubricador ... El lubricador rocía aceite al clavador.

Inspeccione el lubricador antes de utilizarlo para comprobar si el suministro de lubricante es adecuado. Utilice lubricante para herramientas neumáticas Hitachi.

Regulador

Lado del clavador

Lado del compresor

Filtro

Lubricador

Page 51

Español

3. Manguera de aire La manguera de aire deberá poder resistir

una presión mínima de 150 psi (10.4 barias

10.6 kgf/cm

) o el 150% de la presión máxima

producida en el sistema, el valor más alto sea.

4. Consumo de aire Utilizando la tabla de consumo de aire y la fórmula de

tamaño del compresor de aire, busque el tamaño de compresor correcto.

Tabla de consumo de aire

Presión de operación

Consumo de aire

psi (barias) (kgf/cm

pies (Iitros/ciclo)

/ciclo

90 (6.2) (6.3)

.075 (2.1)

100

(6.9)

(7)

.088 (2.5)

(5.5)

)

(5.6) .062

(1.7)

Fórmula de tamaño del compresor Cantidad de aire requerida = número de clavadores

× promedio de clavos clavados cada minuto por

clavador × consumo de aire a la presión dada × factor de seguridad (siempre 1.2) Ejemplo: 2 clavadores funcionando a 100 psi para

clavar 30 clavos por minuto Cantidad de aire requerida =2 × 30 × .088 (2.5) × 1.2 =6.3 CFM ((pies

/min) (180 litros/min)

Después de haber realizado los cálculos indicados

arriba, tendrá que buscar un compresor que proporcione 6.3 CFM de aire, que es el valor requerido.

LUBRICACIÓN

Es muy importante que el clavador esté adecuadamente lubricado. Sin la lubricación apropiada, el clavador no trabajará correctamente y las piezas se desgastarán prematuramente.

○

Utilice lubricante para herramientas neumáticas

Hitachi.

No utilice aceite detergente ni aditivos. Estos

lubricantes dañarían las juntas tóricas y demás piezas de caucho. Esto haría que el clavador funcionase mal.

○

Habrá que utilizar siempre unidades de ﬁ ltro-

regulador-lubricador.

Mantenga el lubricador lleno con lubricante para

herramientas neumáticas Hitachi.

○

Si no dispone de lubricador, aplique 5 – 10 gotas de

lubricante para herramientas neumáticas Hitachi a la entrada de aire del clavador dos veces al día.

CUIDADOS PARA CLIMAS FRÍOS

○

No guarde el clavador en lugares fríos.

Déjelo en un lugar cálido antes de comenzar a

trabajar.

○

Si el clavador está frío, póngalo en un lugar cálido y

deje que se caliente antes de utilizarlo.

Reduzca la presión de aire a 64 psi (4.4 barias

4.5 kgf/cm

Quite todos los clavos del clavador.

Conecte la manguera de aire y dispare (disparo

en vacío) el clavador.

La reducción de la presión de aire será suﬁ ciente

para disparar en vacío el clavador.

La operación a baja velocidad tiende a calentar

las partes móviles.

PRECAUCIÓN

●

No dispare en vacío el clavador a alta presión.

PRUEBA DEL CLAVADOR

PELIGRO

●

Los operadores y demás

personas que se encuentren en el área de trabajo DEBEN usar gafas protectoras con blindajes laterales que cumplan con las especiﬁ caciones ANSI Z87.1.

ADVERTENCIA

●

No utilice nunca el clavador a menos que la

palanca de empuje funcione adecuadamente.

Antes de comenzar el trabajo, pruebe el clavador utilizando la lista de comprobaciones siguiente. Realice las comprobaciones en el orden indicado. Si se produce alguna operación anormal, deje de utilizar el clavador y póngase inmediatamente en contacto con un centro de reparaciones autorizado por Hitachi.

(1) DESCONECTE LA MANGUERA DE AIRE DEL

CLAVADOR.

QUITE TODOS LOS CLAVOS DEL CLAVADOR.

□

TODOS LOS TORNILLOS DEBERÁN ESTAR

APRETADOS.

Si hay algún tornillo ﬂ ojo, apriételo.

Page 52

Español

□

LA PALANCA DE EMPUJE DEBERÁ PODER

ACCIONARSE SIN DIFICULTAD.

Gatillo

Palanca de empuje

(2) Ajuste la presión del aire a 70 psi (4.9 barias

5 kgf/cm2). Conecte la manguera de aire. No cargue clavos en el clavador. Ajuste el dispositivo de conmutación a la posición

hacia arriba (MECANISMO DE ACTUACIÓN

SECUENCIAL SIMPLE). (Ajuste el dispositivo de conmutación a la posición

completamente hacia arriba, tal como se muestra

en el diagrama. De lo contrario, no funcionará

correctamente.)

Posición hacia arriba

Dispositivo de conmutación

□

EL CLAVADOR NO DEBERÁ TENER FUGAS DE

AIRE.

No conecte la manguera de aire

(3) Retire el dedo del disparador y presione la palanca

de empuje contra la madera.

□

EL CLAVADOR NO DEBERÁ FUNCIONAR.

No apriete

Presione la

el gatillo

palanca de empuje

(4) Retire la palanca de empuje de la madera. Seguidamente, dirija el clavador hacia abajo, jale el

gatillo y espere en esa posición durante 5 segundos o más.

□

EL CLAVADOR NO DEBERÁ FUNCIONAR.

Apriete el gatillo

(5) 1 Sin tocar el gatillo, presione la palanca de empuje

contra la pieza de trabajo.

Apriete el gatillo.

□

EL CLAVADOR DEBERÁ FUNCIONAR.

Retire el dedo del disparador.

□

LA OPERACIÓN DEL CLAVADOR FINALIZARÁ

(la hoja del impulsor volverá a la posición superior).

(6) Ajuste el dispositivo de conmutación a la posición

hacia abajo (MECANISMO DE ACTUACIÓN POR CONTACTO).

(Ajuste el dispositivo de conmutación a la posición

completamente hacia abajo, tal como se muestra en el diagrama. De lo contrario, no funcionará correctamente.)

Page 53

Dispositivo de conmutación

Posición hacia abajo

Con el clavador fuera de la pieza de trabajo, usted

podrá cargar clavos en el mismo. Inserte clavos en la pieza de trabajo adecuados a la

aplicación.

□ EL CLAVADOR DEBERÁ FUNCIONAR. (7) Si no observa nada anormal, cargue clavos en el

clavador. Clave en la pieza de trabajo los mismos clavos que

vaya a utilizar en la aplicación real.

□

EL MARTILLO AUTOMÁTICO DEBERÁ

FUNCIONAR ADECUADAMENTE.

AJUSTE DE LA PRESIÓN DE AIRE

Español

Perilla

Guía de clavos

(2) Ajuste la posición de la placa de acuerdo con la

longitud de los clavos.

Los clavos no serán alimentados correctamente sin

haber ajustado debidamente la placa.

Cubierta del cargador

ADVERTENCIA

●

No sobrepase

120 psi (8.3 barias 8.5 kgf/

Ajuste la presión del aire al valor recomendado, 70 – 120 psi (4.9 – 8.3 barias 5 – 8.5 kgf/cm

) de acuerdo con la longitud de los clavos y la dureza de la pieza de trabajo. La presión de aire correcta es la más baja con la que pueda realizarse el trabajo. La utilización del clavador con una presión de aire más alta de la requerida lo forzará innecesariamente.

CARGA DE CLAVOS

ADVERTENCIA

●

Cuando cargue los clavos en el clavador,

1) no apriete el gatillo,

2) no apriete la palanca de empuje, y

3) mantenga el clavador apuntando hacia abajo.

(1) Sujete la guía de clavos y la perilla con los dedos. Presione la perilla hacia abajo y abra la guía de

clavos.

Luego abra la cubierta del cargador.

Cargador

Portaclavos

Cubierta del cargador

NOTA: Antes de cargar los clavos en el cargador,

ajuste la placa. Si se cerrara la cubierta a la fuerza, sin ajustar correctamente la placa, sea podrá dañar el portaclavos.

Gire el portaclavos aproximadamente 90 grados

en el sentido contrario a las agujas del reloj.

Deslice en la dirección vertical posible.

Levante o baje el portaclavos según las diferentes

longitudes de los clavos.

Ajuste la placa guiándose por los puntos de

referencia de la longitud de los clavos de la cubierta del cargador, y gire el portaclavos 90 grados en el sentido de las agujas del reloj hasta escuchar un "clic".

1-3/4" 2" 2-1/4"

2-3/8" 2-1/2"

45mm

50mm

2-3/4" 3"

3-1/4" 3-1/2"

Cargador

1-3/4″

2″

2-3/8″

2-1/2″

3″

2-3/4″

3-1/4″

Portaclavos

2-1/4″

57mm

60mm

65mm

70mm

75mm

Cubierta del cargador

Page 54

Español

(3) Coloque el rollo de clavos dentro del cargador. Desenrolle el número de clavos necesario hasta

llegar al oriﬁ cio de impulsión.

Cargador

Clavos

Portaclavos

Desbobine suﬁ cientes clavos para llegar al

(4)

oriﬁ cio de impulsión.

Inserte la primera clavo en el oriﬁ cio de impulsión

y la segunda entre las dos uñas del alimentador.

Fije las cabezas de las clavos en la ranura guía.

Oriﬁ cio de impulsión

Primera clavo

Guía de clavos

Uña

Empujando las clavos hacia la derecha, oscile la

guía de clavos para cerrarla.

(5) Cierre primero la cubierta del cargador y cierre la

guía de clavos.

(6) Bloquee correctamente la perilla.

Ranura guía

Uña

Perilla

Guía de clavos

NOTA: Tenga cuidado de no deformar los alambres

intercalados ni de desenganchar los clavos de la superﬁ cie de guía.

De lo contrario, la guía de clavos no se podrá

cerrar correctamente.

Cubierta del cargador

OPERACIÓN DEL CLAVADOR

Lea la sección titulada “SEGURIDAD” (páginas 43 –

47).

PELIGRO

●

Los operadores y demás

personas que se encuentren en el área de trabajo DEBEN usar gafas protectoras con blindajes laterales que cumplan con las especiﬁ caciones ANSI Z87.1.

ADVERTENCIA

●

No dirija NUNCA la herramienta hacia sí

mismo o hacia otras personas del área de trabajo.

●

Para evitar un disparo accidental, mantenga

los dedos ALEJADOS del gatillo disparador cuando no se esté usando la herramienta.

●

Es importante la elección de método de

activación.

Por favor lea y comprenda los “Métodos de

operación” descritos más abajo.

Page 55

●

Antes de empezar a trabajar, veriﬁ que

el dispositivo de conmutación para la operación de clavado.

Este clavador Hitachi incluye un dispositivo

de conmutación para la operación de clavado.

Antes de empezar a trabajar, veriﬁ que el

ajuste del dispositivo de conmutación para la operación de clavado.

Si el dispositivo de conmutación para la

operación de clavado no está debidamente ajustado, el clavador no funcionará correctamente.

●

No coloque sus manos ni pies a menos de

8" (200 mm) de la cabeza de salida de los clavos.

●

No clave un clavo sobre otro, ni con el

clavador con un ángulo demasiado agudo, ya que los clavos podrían rebotar y herir a alguien.

●

No clave clavos en paneles ﬁ nos ni cerca de

esquinas ni bordes de la pieza de trabajo. Los clavos podrían traspasar la pieza de trabajo y lesionar a alguien.

●

No clave nunca clavos desde ambos lados

de una pared al mismo tiempo. Los clavos podrían traspasar la pared y lesionar a la persona de la otra parte.

●

No utilice nunca un clavador defectuoso o

que funcione anormalmente.

●

No utilice el clavador a modo de martillo

normal.

●

Desconecte la manguera de aire del clavador

cuando:

1) no vaya a utilizarlo,

2) vaya a abandonar el área de trabajo,

3) vaya a trasladarse a otro lugar, y

4) vaya a entregárselo a otra persona.

Este clavador Hitachi está equipado con un dispositivo de conmutación para la operación de clavado. Utilice el MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE o el MECANISMO DE ACTUACIÓN POR CONTACTO de acuerdo con la tarea que se va a realizar.

Explicación sobre las diversas operaciones de clavado

○

MECANISMO DE ACTUACIÓN SECUENCIAL

SIMPLE: En primer lugar, presione la palanca de empuje contra la pieza de trabajo y, a continuación, jale el gatillo para introducir el clavo.

Una vez que se introduzca un clavo, no se podrá

volver a clavar hasta que suelte el gatillo y lo vuelva a presionar.

Español

○

MECANISMO DE ACTUACIÓN POR CONTACTO:

En primer lugar, presione la palanca de empuje contra la madera y, a continuación, jale el gatillo para introducir el clavo.

En primer lugar, jale el gatillo y, seguidamente,

presione la palanca de empuje contra la madera para que se introduzca el clavo.

Si mantiene el gatillo apretado, se introducirá un

clavo cada vez que se presiona la palanca de empuje contra la madera.

MÉTODOS DE OPERACIÓN

Este clavador está equipado con una palanca de empuje, y no funcionará a menos que ésta esté presionada (posición hacia arriba). Existen dos métodos de operación para clavar clavos con este clavador.

Estos métodos son:

1. Operación intermitente (Disparo con el gatillo):

2. Operación continua (Disparo con la palanca de empuje):

(1) Operación intermitente (Disparo con el gatillo) Utilice el ajuste del MECANISMO DE ACTUACIÓN

SECUENCIAL SIMPLE.

ADVERTENCIA

●

Para una operación intermitente, ajuste el

dispositivo de conmutación a la posición completamente hacia arriba. (Es decir, ajuste a MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE.)

●

Para evitar el doble disparo o el disparo

accidental debido a la reculada.

1) Ajuste el mecanismo de conmutación

a MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE.

2) Jale el gatillo rápida y f rmemente.

Ajuste el dispositivo de conmutación a la posición

superior (para ajustar a MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE).

(Ajuste el dispositivo de conmutación a la

posición completamente hacia arriba, tal como se muestra en el diagrama. De lo contrario, se ajustará a MECANISMO DE ACTUACIÓN POR CONTACTO).

Coloque la salida de los clavos sobre la pieza de

trabajo con el dedo fuera del gatillo.

Presione a fondo la palanca de empuje.

Apriete el gatillo para clavar el clavo.

Separe el dedo del gatillo.

Page 56

Español

Para continuar clavando en un lugar separado, mueva el clavador a lo largo de la madera, repitiendo los pasos

– 5, según se requiera.

Posición hacia arriba

Dispositivo de conmutación

Gatillo

Palanca de empuje

ADVERTENCIA

●

Se dispara un clavo cada vez que se presiona

el gatillo, siempre que la palanca de empuje permanezca presionada.

(2) Operación continua (Disparo con la palanca de

empuje)

Utilización del MECANISMO DE ACTUACIÓN POR

CONTACTO

ADVERTENCIA

●

Para evitar el doble disparo o el disparo

accidental debido a la reculada.

1) No presione el clavador contra la madera con una fuerza excesiva.

2) Retire el clavador de la madera después de efectuar el clavado.

Ajuste el dispositivo de conmutación a la posición

hacia abajo (para ajustar al MECANISMO DE ACTUACIÓN POR CONTACTO).

(Ajuste el dispositivo de conmutación a la

posición completamente hacia abajo, tal como se muestra en el diagrama. De lo contrario, no funcionará correctamente.)

Apriete el gatillo con el clavador fuera de la pieza

de trabajo.

Presione la palanca de empuje contra la pieza de

trabajo para clavar un clavo.

Desplace el clavador por la pieza de trabajo con

un movimiento de rebote.

Con cada presión de la palanca de empuje se

clavará un clavo.

Después de haber clavado los clavos necesarios,

separe el dedo del gatillo.

Dispositivo de conmutación

Posición

hacia abajo

Apriete primero el gatillo

Palanca de empuje

ADVERTENCIA

●

Mantenga el dedo separado del gatillo

excepto durante la operación, porque esto podría resultar en lesiones si la palanca de presión entrase en contacto con su cuerpo o con el de otras personas del área de trabajo.

●

Mantenga las manos y el cuerpo alejados

del área de descarga. Este clavador Hitachi podría rebotar por la reculada producida al meter un sujetador, y producir la introducción no intencional del siguiente sujetador, con el riesgo de sufrir lesiones.

●

Algunos tipos de clavos cargados pueden

echar chispas a través de la boca durante la operación de clavado. ¡Tenga cuidado!

El MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE se usa para colocar los ﬁ jadores con gran precisión.

Page 57

Español

El MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE puede disminuir la ocurrencia de lesiones en el área de trabajo en comparación con el MECANISMO DE ACTUACIÓN DE CONTACTO. Esto se debe a que

hay menos posibilidades de lanzar un clavo de forma no intencional a alguna persona si continúa presionando el gatillo y presiona la palanca de manera accidental.

El MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE puede también reducir la velocidad de funcionamiento en comparación con el MECANISMO DE ACTUACIÓN DE CONTACTO. Se recomienda que los usuarios con poca experiencia usen el MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE.

NOTA:

●

Si se respetan todas las advertencias y

precauciones, se podrá realizar una operación segura con los dos sistemas: MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE y MECANISMO DE ACTUACIÓN POR CONTACTO.

●

Maneje con cuidado el paquete de clavos. Si los

clavos se cayesen, el cable de la ristra podría romperse.

●

Después de haber clavado los clavos:

1) desconecte la manguera de aire del clavador,

2) extraiga todos los clavos del clavador,

3) aplique 5 – 10 gotas de lubricante para herramientas neumáticas Hitachi a la entrada de aire del clavador, y

4) abra la llave de escape del depósito del compresor de aire para drenar la humedad que pueda existir.

AJUSTE DE LA PROFUNDIDAD DE CLAVADO

DESCONECTE LA MANGUERA DE AIRE DEL

CLAVADOR

Ajustador

ProfundoSuperﬁ cial

Desconecte la manguera de aire

Si los clavos penetran demasiado, gire el ajustador

hacia la parte de menor profundidad.

El ajuste se realiza en incrementos de media vuelta.

Demasiada profundidad

Si los clavos se insertan demasiado poco, gire el

regulador hacia la parte de mayor profundidad.

Poca profundidad

Gire el ajustador

A ras

Gire el ajustador

A ras

ADVERTENCIA

●

Antes de girar el ajustador, desconecte la

manguera de aire del clavador.

Para asegurar que cada clavo penetre con la misma profundidad, cerciórese de que:

1) la presión de aire suministrada al clavador permanezca constante (regulador instalado y trabajando adecuadamente), y

2) esté sujetando ﬁ rmemente el clavador contra la pieza de trabajo.

Si los clavos penetran demasiado o demasiado poco en la pieza de trabajo, realice el ajuste en el orden siguiente.

Deje de girar el ajustador cuando alcance la posición

apropiada realizando una prueba de clavado.

Conecte la manguera de aire.

UTILICE SIEMPRE GAFAS PROTECTORAS PARA

LOS OJOS.

Realice una prueba de clavado.

DESCONECTE LA MANGUERA DE AIRE DEL

CLAVADOR.

Elija la posición adecuada para el ajustador.

Page 58

Español

UTILIZACIÓN DE LA TAPA PARA EL MORRO

ADVERTENCIA

●

Desconecte la manguera de aire del clavador

antes de colocar o retirar la tapa del morro.

Si desea proteger la superﬁ cie de la pieza de trabajo contra rascaduras o marcas de la palanca de empuje, instale la tapa para el morro accesorio en dicha palanca.

DESCONECTE LA MANGUERA DE AIRE DEL

CLAVADOR.

Coloque la tapa para el morro en el talón de la

palanca de empuje.

NOTA:

●

La tapa para el morro puede reducir la profundidad

de penetración de los clavos debido a su grosor. Cuando haya instalado dicha tapa, reajuste la profundidad de penetración de los clavos.

Morro

Palanca de empuje

Oriﬁ cio

No conecte la

manguera de aire

La tapa para el morro se puede guardar en el cargador, tal como se muestra abajo.

Cargador

Tapa para el morro

La tapa para el morro se puede desmontar de la palanca de empuje utilizando un destornillador o una varilla delgada.

Palanca de empuje

Tapa para el morro

Saliente (hacia adentro)

Destornillador

Page 59

Español

MANTENIMIENTO

NOTA: La información contenida en este manual ha sido diseñada para ayudarle a mantener con seguridad este

clavador.

Algunas ilustraciones de este manual pueden mostrar detalles o dispositivos diferentes a los de su propio

clavador.

MANTENIMIENTO E INSPECCIÓN

Lea la sección titulada “SEGURIDAD” (páginas 43 –

47).

ADVERTENCIA

●

Desconecte la manguera y extraiga todos los

clavos del clavador antes de:

1) realizar trabajos de mantenimiento e inspección, y

2) desatascar el clavador.

1. Desatascado Desatasque los clavos en el orden siguiente:

DESCONECTE LA MANGUERA DE AIRE.

Abra la guía de clavos.

Inserte una varilla en la salida.

Golpee la varilla con un martillo.

Martillo

Corte el alambre de unión deformado con unos

alicates.

Corrija la deformación.

En caso de atasco frecuente, póngase en

contacto con un centro de reparaciones autorizado por Hitachi.

2. Inspección de la palanca de empuje

DESCONECTE LA MANGUERA DE AIRE.

Limpie la parte deslizable de la palanca de

empuje.

Lubríquela con lubricante para herramientas

neumáticas Hitachi.

Lubrique

Desconecte la manguera de aire

Varilla

Salida

Desconecte la manguera de aire

Quite el clavo atascado con un destornillador de

clavos plana.

Clavo

Destornillador de clavo plana

3. Inspección de los alimentadores

DESCONECTE LA MANGUERA DE AIRE.

Limpie la parte deslizable de la perilla.

Lubríquela con lubricante para herramientas

neumáticas Hitachi.

Guía de clavos

Palanca de empuje

Abra la guía de clavos y quite el polvo.

Lubrique la ranura deslizante del alimentador y

los ejes.

Perilla

Desconecte la manguera de aire

Page 60

Español

Tope de clavos (A)

Guía de clavos

Etiqueta de precaución

Tope de clavos (B)

Alimentador

Lubrique las superﬁ cies del morro y de la guía de

Eje del alimentador

clavos después de la limpieza.

Esto suavizará la operación e impedirá la

oxidación.

PRECAUCIÓN

●

Compruebe si el retén de clavos (A) y el

retén de clavos (B) se deslizan suavemente empujándolos con un dedo.

Si no hay suavidad, las clavos se clavarán a

ángulos irregulares y pueden herir a alguien.

4. Inspección del cargador

DESCONECTE LA MANGUERA DE AIRE.

Limpie el cargador. Quite eI polvo o las virutas

de madera que puedan haberse acumulado en el cargador.

5. Almacenamiento

○

Cuando no vaya a utilizar el clavador durante

mucho tiempo, aplique una capa ﬁ na de lubricante a las piezas de acero para evitar que se oxiden.

○

No guarde el clavador en un lugar frío.

Guarde el clavador en un lugar cálido.

○

Cuando no vaya a utilizar el clavador, deberá

guardarlo en un lugar cálido y fresco.

Mantenga el clavador fuera del alcance de los

niños.

6. ETIQUETA DE PRECAUCIÓN Si la ETIQUETA DE PRECAUCIÓN se pierde o daña,

cámbiela por otra.

Solicite la nueva ETIQUETA DE PRECAUCIÓN a un

centro de reparaciones autorizado por Hitachi.

7. Tabla de mantenimiento (Consulte la página 61.)

8. Solución de problemas por parte del operador (Consulte la página 62.)

9. Lista de repuestos

PRECAUCIÓN

●

La reparación, modiﬁ cación e inspección de

las herramientas eléctricas Hitachi deben ser realizadas por un Centro de Servicio Autorizado de Hitachi.

Esta lista de repuestos será de utilidad si

es presentada junto con la heramienta al Centro de Servicio Autorizado de Hitachi para solicitar la reparación o cualquier otro tipo de mantenimiento. En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país.

MODIFICACIONES

Hitachi Power Tools introduce constantemente mejoras y modiﬁ caciones para incorporar los últimos avances tecnológicos. Por consiguiente, algunas partes pueden ser modiﬁ cadas sin previo aviso.

Page 61

Español

SERVICIO Y REPARACIONES

ADVERTENCIA

●

Este clavador solamente deberá repararlo

personal entrenado por Hitachi, un distribuidor, o el empresario.

●

Para la reparación, utilice solamente las

piezas suministradas o recomendadas por Hitachi.

Tabla de mantenimiento

ACCIÓN PARA CÓMO

Drenaje diario del ﬁ ltro de la línea de aire.

Mantenimiento del lubricador lleno. Mantener el clavador lubricado. Rellene con lubricante para

Limpieza del elemento del ﬁ ltro y soplado de aire a través del mismo en sentido opuesto al normal de ﬂ ujo del aire.

Limpieza del cargador y del mecanismo del alimentador.

Mantenimiento de la palanca de empuje en perfectas condiciones.

Lubricación del clavador después de haberlo utilizado.

Drenaje del compresor de aire. Mantener el clavador en buenas

Evitar la acumulación de humedad y suciedad.

Evitar que el ﬁ ltro se atasque con suciedad.

Evitar atascos. Sople diariamente.

Garantizar la seguridad del operador y la operación eﬁ caz del clavador.

Prolongar la duración del clavador. Aplique 5 – 10 gotas de lubricante al

condiciones de operación.

Todos los clavadores de calidad requerirán el servicio de mantenimiento o de reemplazo de piezas debido al desgaste con la utilización normal.

NOTA: Las especiﬁ caciones están sujetas a cambio sin

previo aviso sin ninguna obligación por parte de HITACHI.

Abra la llave de escape manual.

herramientas neumáticas Hitachi. Siga las instrucciones del fabricante.

Sople diariamente.

clavador. Abra la llave de llave de escape.

Page 62

Español

Solución de problemas por parte del operador

La mayoría de los problemas sin importancia podrán resolverse fácilmente utilizando la tabla siguiente. Si el problema persiste, póngase en contacto con un centro de reparaciones autorizado por Hitachi.

PROBLEMA MÉTODO DE COMPROBACIÓN SOLUCIÓN

El clavador funciona pero no clava clavos.

Poca fuerza. Reciclado lento.

Los clavos penetran demasiado. Compruebe la presión de aire. Reduzca la presión de aire.

Salto de clavos. Alimentación intermitente.

Clavos atascadas. Los clavos se clavan doblados.

El funcionamiento es normal, pero no es posible clavar a gran velocidad.

Compruebe si está atascado. Desatásquelo. Compruebe el funcionamiento del

Limpie y lubrique. alimentador de clavos de acuerdo con la página 59.

Compruebe si los clavos son las apropiados.

Utilice solamente los clavos

recomendados. Compruebe la presión de aire. Aumente la presión de aire.

———

(No sobrepase 120 psi

(8.3 barias 8.5 kgf/cm

Utilice lubricante para herramientas

neumáticas Hitachi.

¿Está gastada la cuchilla impulsora? Solicite otra de reemplazo a Hitachi. ¿Está gastado o dañado el anillo O

del pistón?

(Ajústela a 70 – 120 psi) Compruebe si está utilizando los

clavos apropiados. Compruebe el funcionamiento del

Utilice solamente los clavos

recomendados.

Limpie y lubrique. alimentador de clavos de acuerdo con la página 59

Compruebe la posición del soporte

Reemplácelo. de clavos en el cargador de acuerdo con la página 53.

———

¿Está el anillo O del pistón cortado o muy gastado?

Compruebe si los clavos son los apropiados.

Utilice lubricante para herramientas

neumáticas Hitachi.

Póngase en contacto con Hitachi

para reemplazarlo..

Utilice solamente los clavos

recomendados. ¿Está gastada la cuchilla impulsora? Póngase en contacto con Hitachi

para reemplazarlo. Compruebe el diámetro interior de la

manguera de aire.

Utilice otra manguera de aire de

mayor diámetro.

).)

Page 63

Page 64

Page 65

Item

No.

HEX. SOCKET HD. BOLT M5 2HEAD GUARD 1 3SHEET 1 4 H EX. SOCKET HD. BO LT (W/ FLANGE) M6 × 3 0 4 5EXHAUST COVER 1 6GASKET (A) 1 7 HE AD VALVE SPRING 1 8 O-RING (I.D 49.4) 1 9HEAD VALVE 1

10 O-RING (I.D 59.4) 1

11 EXHAUST VALVE RUBBER 1 12 VALVE RUBBER 1 13 C YLIND ER 1 14 C YLINDER PL ATE 1 15 O -RIN G (I.D 9 4.6) 1 16 O -RING (I.D 59. 6) 1 17 CYL INDE R RIN G 1 18 P ISTON 1 19 PISTON O -RING 1 20 CHANGE ROD (D) 1 21 BODY ASS'Y (INCLUD.38,40) 1 23 NAME PLATE 1 24 HITACHI LABEL 1 25 PISTON BUMPER 1 26 O-RING (I.D 60) 1 27 O-RING (P-4) 2 28 WASHER 1 29 NOSE 1 30 ROLL PIN D4 × 16 1 31 NEEDLE ROLLER 1 32 NYLOCK HEX. SOCKET HD. BOLT M8 × 30 4 33 FEEDER ARM 1 34 FEEDER SPRING 1 35 FEEDER 1 36 NAIL GUIDE SHAFT 1 37 PUSHING LEVER (A) 1 38 GRIP RUBBER (B) 1 39 NYLON NUT M6 1 40 GRIP RUBBER (A) 1 41 GASKET (B) 1 42 CAP 1 43 HEX. SOCKE T HD. BOLT M5 × 16 3 44 AIR PLUG 1 45 FEED PISTON O-RING (I.D. 14) 1 46 VALVE BUSHING (B) 1 47 O -RING (P-18) 1 48 VALVE PISTON 1 49 O-RING (1AP-10) 1 50 PLUNGER SPRING 1 51 P LUNG ER 1 52 VALVE BUSHING (A) 1 53 O-RING (P-7) 2 54 O-RING (I.D. 1.8) 2 55 SCREW M6 1 56 ROLL PIN D3 × 25 1 57 ROLL PIN D3 × 35 1 58 ROLL PIN D3 × 32 2 59 STEEL BALL D3.97 1 60 SPRING 1

Part Name Q’TY

Item

No.

61 ROLL PIN D3 × 10 1 62 CHANGE KNOB (D) 1 63 TRIGGER ARM SPRING 1 64 TRIGGER ARM (D) 1 65 ROLL PIN D2.5 × 16 1 66 TRIGGER (D) 1 67 PUSHING LEVER GUIDE (D) 1 68 PUSH LEVER SPRING (A) 1 69 PUSH LEVER SPRING (B) 1 70 PUSHING LEVER (D) 1 71 AD JUSTER 1 72 ROLL PIN D2 × 16 1 73 ADJUSTER PLATE (A) 1 74 PUSHING LEVER (B) 1 75 RETAINING RING (E-TYPE) FOR D3 SHAFT 1 76 ADJUSTER SPRING 1 77 ADJUSTER PLATE (C) 1 78 O-RING (S-4) 1 79 O-RING (S-5) 1 80 O-RING (P-9) 1 81 O-RING (1AP-20) 1 82 FEED PISTON 1 83 FEED SPRING 1 84 BUMPER 1 85 FEED PISTON COVER 1 86 RETAINING RING FOR D28 HOLE 1 87 HEX . SOCKET HD. BOLT M5 × 22 1 88 SHAFT RING 1 89 NAIL GUIDE 1 90 RUBBER RING 1 91 STOPPER SPRING 2 92 ROLL PIN D4 × 10 1 93 GUIDE LOCK (A) 1 94 LOCK SHAFT 1 95 SPRING 1 96 SPRING 1 97 SHAFT 1 98 NAIL STOPPER (A) 1

99 NAIL STOPPER (B) 1 100 NAIL GUIDE COVER 1 101 NYLOCK HEX. SOCKE T HD. BOLT M4 × 12 2 102 NYLON NUT M5 1 103 SL EEVE 1 104 PUSHING LEVER COVER (A) 1 105 LABEL (C) 1 106 MA GAZIN E 1 107 PI N 2 108 FEEDER SHAFT RING 2 109 MAGAZINE COVER 1 111 HOL DER C AP 1 112 RAT CHE T SPR ING 1 113 NAIL HOLDER (A) 1 114 ROLL PIN D2.5 1 115 HOLD ER S HAFT 1 116 SP RI NG 1 117 MAG AZ INE ASS 'Y (I NCL UD.1 06 -109 ,111-116) 1 501 SAFET Y GL ASSES 1

Part Name Q’TY

656667

Page 66

Page 67

Page 68

Issued by

Shinagawa Intercity Tower A, 15-1, Konan 2-chome,

Minato-ku, Tokyo 108-6020, Japan

Distributed by

3950 Steve Reynolds Blvd.

Norcross, GA 30093

450 Export Blvd. Unit B,

Mississauga ON L5S 2A4

212 Code No. C99203161 T Printed in Taiwan

Hitachi Koki NV 90AG User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
