Hitachi WH 9DMR, WH 12DMR, WR 12DMR, WH 14DMR, WR 14DMR Handling Instructions Manual

...

Batteridriven slagborrmaskin/skruvdragare Batteridrevet slagskruetrækker/nøgle Batteridrevet slagskrujern/nøkkel Langaton iskupora/ruuviavain Cordless Impact Driver/Wrench

Variable speed

WH 9DMR • WH 12DMR

•

WH 14DMR

•

WH 18DMR

WR 9DMR • WR 12DMR

Läs igenom bruksanvisningen noga före verktygets användning. Læs instruktionerne nøje igennem, før maskinen tages i brug. Les grundig og forstå anvisningene før bruk. Lue ohjeet huolellisesti ennen käyttöä. Read through carefully and understand these instructions before use.

Bruksanvisning Brugsanvisning Bruksanvisning Käyttöohjeet Handling Instructions

•

WR 14DMR

•

WR 18DMR

WR12DMRWH12DMR

(B)

(A)

11.5mm

3mm

Symboler

VARNING

Nedan visas de symboler som används för maskinen. Se till att du förstår vad de betyder innan verktyget används.

Läs alla säkerhetsvarningar och alla instruktioner.

Underlåtenhet att följa varningarna och instruktionerna nedan kan resultera i elstötar, brand och/eller allvarliga skador.

Gäller endast EU-länder Elektriska verktyg får inte kastas i hushållssoporna! Enligt direktivet 2002/96/EG som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning.

Symbolit

VAROITUS

Seuraavassa on näytetty koneessa käytetyt symbolit. Varmista, että ymmärrät niiden merkityksen ennen kuin aloitat koneen käytön.

Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet.

Jos varoituksia ja ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

Symboler

ADVARSEL

Det følgende viser symboler, som anvendes for maskinen. Vær sikker på, at du forstår deres betydning, inden du begynder at bruge maskinen.

Læs alle sikkerhedsadvarsler og instruktioner.

Det kan medføre elektrisk stød, brand og/eller alvorlig personskade, hvis alle advarslerne og instruktionerne nedenfor ikke overholdes.

Kun for EU-lande Elværktøj må ikke bortskaffes som almindeligt affald! I henhold til det europæiske direktiv 2002/ 96/EF om bortskaffelse af elektriske og elektroniske produkter og gældende national lovgivning skal brugt elværktøj indsamles separat og bortskaffes på en måde, der skåner miljøet mest muligt.

Symbols

WARNING

The following show symbols used for the machine. Be sure that you understand their meaning before use.

Read all safety warnings and all instructions.

Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury.

Symboler

ADVARSEL

Følgende symboler brukes for maskinen. Sørg for å forstå betydningen av disse symbolene før maskinen tas i bruk.

Les alle advarsler og sikkerhetsinstruksjoner.

Hvis du ikke følger alle advarsler og instruksjoner kan bruk av utstyret resultere i elektrisk støt, brann og/eller alvorlig personskade.

Kun for EU-land Kast aldri elektroverktøy i husholdningsavfallet! I henhold til EU-direktiv 2002/96/EF om kasserte elektriske og elektroniske produkter og direktivets iverksetting i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg.

Koskee vain EU-maita Älä hävitä sähkötyökalua tavallisen kotitalousjätteen mukana! Vanhoja sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2002/96/ETY ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöystävälliseen kierrätykseen.

Only for EU countries Do not dispose of electric tools together with household waste material! In observance of European Directive 2002/96/EC on waste electrical and electronic equipment and its implementation in accordance with national law, electric tools that have reached the end of their life must be collected separately and returned to an environmentally compatible recycling facility.

Svenska

ALLMÄNNA SÄKERHETSVARNINGAR FÖR ELEKTRISKA VERKTYG

VARNING

Läs alla säkerhetsvarningar och alla instruktioner.

Underlåtenhet att följa varningarna och instruktionerna nedan kan resultera i elstötar, brand och/eller allvarliga skador.

Spara alla varningar och instruktioner för framtida referens.

Uttrycket “elektriskt verktyg” i varningar hänvisar till ditt eldrivna (med sladd) eller batteridrivna (sladdlöst) elektriska verktyg.

1) Säkerhet på arbetsplats a) Håll arbetsplatsen ren och välbelyst.

Röriga eller mörka arbetsplatser inbjuder till olyckor.

b) Använd inte elektriska verktyg i explosiva

omgivningar, som t ex i närvaro av antändliga vätskor, gaser eller damm.

Elektriska verktyg bildar gnistor som kan antända dammet eller ångorna.

c) Håll barn och kringstående på avstånd när du

arbetar med ett elektriskt verktyg.

Distraktioner kan få dig att tappa kontrollen.

2) Elektrisk säkerhet a) Det elektriska verktygets stickpropp måste matcha

uttaget. Modifiera aldrig stickproppen. Använd inte adapterstickproppar till jordade elektriska verktyg.

Omodifierade stickproppar och matchande uttag minskar risken för elstötar.

b) Undvik kroppskontakt med jordade ytor som t ex

rör, värmeelement, spisar och kylskåp.

Det finns ökad risk för elstötar om din kropp är jordad.

c) Utsätt inte elektriska verktyg för regn eller väta.

Om vatten kommer in i ett elektriskt verktyg ökar risken för elstötar.

d) Misshandla inte sladden. Använd aldrig sladden

för att bära, dra eller dra ur sladden till det elektriska verktyget. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar.

Skadade eller tilltrasslade sladdar ökar risken för elstötar.

e) Använd en förlängningssladd som är lämplig för

utomhusbruk när du arbetar med det elektriska verktyget utomhus.

Användning av en sladd som är lämplig för utomhusbruk minskar risken för elstötar.

f) Om du inte kan undvika att använde ett elektriskt

verktyg på en fuktig plats, använd ett uttag med jordfelsbrytare.

Användning av en jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet a) Var vaksam, se upp med vad du gör och använd

sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte elektriska verktyg när du är trött, drogeller alkhoholpåverkad eller har tagit mediciner.

Ett ögonblicks ouppmärksamhet under arbetet kan resultera i allvarliga personskador.

b) Använd personskyddsutrustning. Ha alltid

ögonskydd.

Skyddsutrustning som till exempel ansiktsmask, glidfria säkerhetsskor, hjälm eller hörselskydd för tillämpliga förhållanden minskar personskadorna.

c) Förebygg oavsiktlig start. Se till att omkopplaren

står i läge av innan du ansluter det elektriska verktyget till strömskällan och/eller batteriet, tar upp eller bär verktyget.

Att bära det elektriska verktyget med fingret på omkopplaren eller kraftansluta det elektriska verktyget då omkopplaren är på inbjuder till olyckor.

d) Avlägsna eventuell justeringsnyckel eller

skruvnyckel innan du startar det elektriska verktyget.

En skruvnyckel eller nyckel som lämnats kvar på en roterande del av det elektriska verktyget kan resultera i personskador.

e) Sträck dig inte för långt. Stå alltid stadigt på

fötterna och håll balansen.

På så sätt får du bättre kontroll över det elektriska verktyget i oväntade situationer.

f) Klä dig korrekt. Ha inte på dig vida, lösa kläder

eller smycken. Håll håret, kläderna och handskarna borta från rörliga delar.

Vida kläder, smycken eller långt hår kan fastna i de rörliga delarna.

g) Om tillbehör för anslutning av dammuppsugnings-

och damminsamlinganordningar ingår, se då till att dessa anordningar ansluts och används på korrekt sätt.

Användning av damminsamling kan minska dammrelaterade faror.

4) Användning och skötsel av elektriska verktyg a) Tvinga inte det elektriska verktyget. Använd

korrekt verktyg för det du ska göra.

Korrekt verktyg gör arbetet bättre och säkrare med den hastighet som det är avsett för.

b) Använd inte det elektriska verktyget om

omkopplaren inte kan vridas Från eller Till.

Elektriska verktyg som inte kan kontrolleras med omkopplaren är farliga och måste repareras.

c) Dra ut sladden ur uttaget och/eller batteriet från

det elektriska verktyget innan du gör justeringar, byter tillbehör eller magasinerar det elektriska verktyget.

Sådana förebyggande säkerhetsåtgärder minskar risken för att det elektriska verktyget startar oavsiktligt.

d) Förvara elektriska verktyg som inte används utom

räckhåll för barn och låt inte personer som är obekanta med verktyget eller dessa instruktioner använda verktyget.

Elektriska verktyg är farliga i händerna på otränade användare.

e) Underhåll elektriska verktyg. Kontrollera med

avseende på felaktig inriktning eller om rörliga delar kärvar, om delar har spruckit samt alla andra tillstånd som kan påverka verktygets drift. Om verktyget är skadat se till att det repareras innan du använder det.

Många olyckor förorsakas av dåligt underhållna verktyg.

Svenska

f) Håll skärverktygen skarpa och rena.

Korrekt underhållna skärverktyg med skarpa skäreggar kärvar inte och är lättare att kontrollera.

g) Använd det elektriska verktyget, tillbehör och

hårdmetallskär etc. i enlighet med dessa instruktioner, samtidigt som du tar arbetsförhållanden och det arbete som ska utföras med i beräkningen.

Att använda det elektriska verktyget för andra ändamål än det är avsett för kan resultera i farliga situationer.

5) Användning och vård av batteriverktyg a) Ladda endast med laddare som angetts av

tillverkaren.

En laddare som passar för en typ av batteri kan orsaka brandfara om den använd med ett annat batteri.

b) Använd verktyg endast med specifikt avsedda

batteri.

Användning av annat batteri kan orsaka risk för skada eller brand.

c) När ett batteri inte används förvara det frånskiljt

från andra metallföremål så som gem, mynt, nycklar, spikar, skruvar eller andra metallföremål som kan orsaka anslutning från en pol till en annan.

Kortslutning av batteripolerna kan orsaka brännskada eller brand.

d) Vid oriktigt handhavande kan vätska komma ut

från batteriet; undvik kontakt. Om kontakt av misstag sker, spola med vatten. Om vätska kommer i ögonen sök medicinsk hjälp.

Vätska som läcker från batteriet kan orsaka irritation eller brännskador.

6) Service a) Låt en kvalificerad reparatör utföra service på ditt

elektriska verktyg och använd bara identiska reservdelar.

Detta garanterar att det elektriska verktyget alltid är säkert och fungerar som det ska.

FÖREBYGGANDE ÅTGÄRD

Håll barn och bräckliga personer på avstånd. När verktygen inte används ska de förvaras utom räckhåll för barn och bräckliga personer.

SÄKERHETSFÖRESKRIFTER FÖR BATTERIDRIVEN SKRUVDRAGARE

1. Detta bärbara verktyg används för att dra åt och

skruva ur skruvar. Använd verktyget bara för skruvarnas åtdragning/urskruvning.

2. Använd öronskydd när du använder verktyget under

längre tidsperioder.

3. Enhands styrning av verktyget medför risk för

olycksfall. Håll stadigt med båda händerna i maskinen för att manövrera maskinen.

4. Dra skruvdragarspetsen lätt utåt efter spetsens

montering för att vara säker på att skruvdragarspetsen sitter fast. Det medför risk för olycksfall, när skruvdragarspetsen monteras så slarvigt att den lossnar under arbetets gång.

5. Använd en skruvdragarspets som matchar

skruvstorleken.

6. Skruvhuvudet kan skadas, utöver att lämplig åtdragningskraft inte överförs till skruven, när verktyget hålls i lutande vinkel i förhållande till skruven. Dra åt skruven genom att hålla skruvdragaren i rak vinkel i förhållande till skruven.

7. Temperaturen vid batteriuppladdningen skall ligga omkring 0˚C – 40˚C. Om batteriet laddas i en temperatur som underskrider 0˚C, kan det resultera i överladdning som kan skada verktyget. Batteriet bör inte laddas i temperaturer som överstiger +40˚C. Den lämpligaste uppladdningstemperaturen ligger mellan +20˚C och +25˚C.

8. Använd inte laddningsaggregatet kontinuer ligt. Låt aggregatet vila i ca. 15 minuter mellan varje laddning.

9. Se till att inga främmande föremål hamnar i verktyget genom batteriöppningen eller uttagen.

10. Ta aldrig isär varken det uppladdningsbara batteriet eller laddningsaggregatet.

11. Se till att det uppladdningsbara batteriet inte kortsluts. Det resulterar i hög elektrisk spänning och överhettning, som kan skada batteriet.

12. Se till att batteriet inte fattar eld, så att det exploderar.

13. Se till att inga föremål eller främmande ämnen hamnar i laddningsaggregatets ventilationshål. Isättning av metallföremål eller lättantändliga objekt i ventilationshålen kommer att resultera i elektriska överslag och skador på laddningsaggregatet.

14. Kasta inte bort det urladdade batteriet med sopor. Så snart batteriets efterladdningstid blir för kort för verktygets praktiska användning, skall du föra eller skicka batteriet till återförsäljaren.

15. Laddningsaggregatet skadas när du använder ett urladdat batteri.

SÄKERHETSFÖRESKRIFTER FÖR BATTERIDRIVEN SLAGSKRUVNYCKEL

1. Detta bärbara verktyg används för att dra åt och skruva ur bultar och muttrar. Använd verktyget bara för delta ändamål.

2. Använd öronskydd när du använder verktyget under längre tidsperioder.

3. Enhands styrning av verktyget medför risk för olycksfall. Håll stadigt med båda händerna i maskinen för att manövrera maskinen.

4. Kontrollera att verktygskonan inte är sprucken eller trasig. En trasig eller sprucken kona är farlig att använda. Kontrollera konan innan den används.

5. Fäst verktygskonan med konsprinten och ringen. Om konsprinten eller ringen som håller fast verktygskonan är skadad finns det risk för att verktygskonan flyger loss, vilket är ytterst farligt. Använd inte konsprintar eller ringar som är deformerade, utslitna, spruckna eller skadade på annat sätt. Se till att konsprinten och ringen alltid sitter fast på korrekt sätt.

6. Kontrollera åtdragningsmomentet. Lämpligt vridmoment vid åtdragning av en bult beror på vilket material bulten är gjord av, bultens dimension och klass etc.

Svenska

Det vridmoment som alstras vid åtdragning med denna mutterdragare beror dessutom på bultens material och dimensioner, hur långt mutterdragaren anbringas för sättet på vilket verktygskonan är monterad etc. Vridmomenten när batteriet är nyladdat och när det håller på att bli urladdat skiljer sig också en aning. Använd en skruvnyckel till att kontrollera att en bult dragits åt med korrekt vridmoment.

7. Stoppa mutterdragaren innan rotationsriktningen ändras. Släpp alltid avtryckaren och vänta tills mutterdragaren stannat helt innan rotationsriktningen ändras.

8. Vidrör aldrig den roterande delen. Låt inte den roterande delan av verktygskonan komma nära händer eller andra kroppsdelar. Det finns risk för att skära sig eller att fastna i konan. Var också noga med att inte vidröra verktygskonan efter att mutterdragaren använts länge utan avbrott, eftersom konan då blir mycket varm och kan orsaka brännskador.

9. Låt aldrig mutterdragaren rotera utan belastning, när en universallänk används. Om verktygskonan roterar utan att vara ansluten till en belastning medför universallänken att konan börjar snurra vilt. Den som håller i mutterdragaren kan skada sig eller tappa mutterdragaren på grund av att verktygskonans rörelser får verktyget att skaka kraftigt.

10. Temperaturen vid batteriuppladdningen skall ligga omkring 0˚C – 40˚C. Om batteriet laddas i en temperatur som underskrider 0˚C, kan det resultera i överladdning som kan skada verktyget. Batteriet bör inte laddas i temperaturer som överstiger +40˚C. Den lämpligaste uppladdningstemperaturen ligger mellan +20˚C och +25˚C.

11. Använd inte laddningsaggregatet kontinuer ligt. Låt aggregatet vila i ca. 15 minuter mellan varje laddning.

12. Se till att inga främmande föremål hamnar i verktyget genom batteriöppningen eller uttagen.

13. Ta aldrig isär varken det uppladdningsbara batteriet eller laddningsaggregatet.

14. Se till att det uppladdningsbara batteriet inte kortsluts. Det resulterar i hög elektrisk spänning och överhettning, som kan skada batteriet.

15. Se till att batteriet inte fattar eld, så att det exploderar.

16. Se till att inga föremål eller främmande ämnen hamnar i laddningsaggregatets ventilationshål. Isättning av metallföremål eller lättantändliga objekt i ventilationshålen kommer att resultera i elektriska överslag och skador på laddningsaggregatet.

17. Kasta inte bort det urladdade batteriet med sopor. Så snart batteriets efterladdningstid blir för kort för verktygets praktiska användning, skall du föra eller skicka batteriet till återförsäljaren.

18. Laddningsaggregatet skadas när du använder ett urladdat batteri.

TEKNISKA DATA

Batteridriven slagborrmaskin

Modell WH9DMR WH12DMR WH14DMR WH18DMR Spänning 9,6 V 12 V 14,4 V 18 V Tomgångshastighet 0 – 2600 min

Kapacitet (Vanlig bult) M5-M12 M6-M14

Åtdragningskraft (maximal)

2,0 Ah EB9B: Ni-Cd EB1220BL: Ni-Cd EB14B: Ni-Cd EB1820L: Ni-Cd

Uppladdningsbart batteri

Vikt 1,4 kg 1,6 kg 1,8 kg 2,0 kg

2,6 Ah EB926H: Ni-MH EB1226HL: Ni-MH EB1426H: Ni-MH EB1826HL: Ni-MH 3,0 Ah EB930H: Ni-MH EB1230HL: Ni-MH EB1430H: Ni-MH EB1830HL: Ni-MH 3,3 Ah –––––––––––––––––– EB1233X: Ni-MH EB1433X: Ni-MH EB1833X: Ni-MH

105 N·m 130 N·m 140 N·m 150 N·m

-1

Batteridriven skruvdragare

Modell WR9DMR WR12DMR WR14DMR WR18DMR Spänning 9,6 V 12 V 14,4 V 18 V Tomgångshastighet 0 – 2600 min

Kapacitet (Vanlig bult) M6-M14 M10-M16

Åtdragningskraft (maximal)

2,0 Ah EB9B: Ni-Cd EB1220BL: Ni-Cd EB14B: Ni-Cd EB1820L: Ni-Cd

Uppladdningsbart batteri

Vikt 1,4 kg 1,6 kg 1,8 kg 2,0 kg

115 N·m 160 N·m 200 N·m 220 N·m

-1

Svenska

Laddningsaggregat

Modell UC14YFA UC24YFA UC18YGH UC18YG UC18YRL / UC18YFL Laddningsspänning 7,2 – 14,4 V 7,2 – 24 V 7,2 – 18 V 7,2 – 18 V 7,2 – 18 V

2,0 Ah 50 min. 50 min. 50 min. 50 min. 30 min.

Laddningstid

Vikt 0,6 kg 0,6 kg 0,35 kg 0,3 kg 0,7 kg

Alla laddningstider är approximativa. Den verkliga laddningstiden kan variera. “x” Visar att batteripack ej är förenligt med det angivna laddningsaggregatet.

2,6 Ah 65 min. 65 min. 65 min. x 40 min. 3,0 Ah 70 min. 70 min. 70 min. x 45 min. 3,3 Ah 75 min. 75 min. 75 min. x 50 min.

HUR DU DEMONTERAR/MONTERAR BATTERIET

1. Demontering av batteriet

Håll fast i handtaget 3 och tryck på batterilåset 2 för att ta bort batteriet 1 (Bild 1).

VARNING

Se till att batteriet inte kortsluts.

2. Montering av batteriet

Sätt i batteriet 1 så att batteripolerna vänds åt rätt håll (Enligt Bild 1).

BATTERILADDNING

〈UC14YFA, UC24YFA, UC18YRL, UC18YFL〉

Före användning av slagborrmaskin/skruvdragare bör batterierna laddas på följande sätt.

Tabell 1

Signallampans indikationer

Före Blinkar laddning (RÖTT)

Under pågåen- Lyser Lyser ihållande de laddning (RÖTT)

Laddningen Blinkar fullbordad (RÖTT)

Går inte att Blinkar ladda (RÖTT)

Överhettad Lyser Lyser ihållande beredskapsläge (GRÖN)

OBS: Vid beredskapsläge för att kyla batteriet kyler UC18YRL det överhettade batteriet med en kylfläkt.

Lyser 0,5 sekund. Lyser inte 0,5 sekund. (släckt 0,5 sekund)

Lyser 0,1 sekund. Lyser inte 0,1 sekund. (släckt 0,1 sekund) Fel i batteriet eller laddaren.

1. Anslut laddarens nätkabel till ett nätuttag

Signallampan på laddaren blinkar i rött (med ensekunds intervaller) efter nätkabelns anslutning.

2. Sätt i batteriet i laddaren

Sätt i batteriet fast så att det får kontakt med batterifackets botten.

VARNING

䡬 Om batteriet sätts in åt fel håll kan det inte laddas.

Dessutom kan laddaren skadas (t.ex. kan laddningskontakterna förstöras).

3. Laddning

Laddningen sätts igång efter batteriets isättning i laddaren. Signallampan lyser i rött. Så fort batteriet har laddats upp helt blinkar signallampan i rött (med ensekunds intervaller) (Se Tabell 1).

(1) Hur signallampan lyser/blinkar till

Hur signallampan lyser/blinkar till före laddningsstart, under pågående laddning och efter slutförd laddning visas i nedanstående Tabell 1.

Batteriet överhettat. Kan inte ladda (laddning kommer att börja när batteriet svalnat).

(2) Angående de laddningsbara batteriernas temperaturer

De laddningsnara batteriernas temperaturer, vid vilka batterierna kan labbas upp visas i nedanstående tabell. Låt batterierna, som blivit för varma, svalna innan de laddas upp.

Tabell 2 Laddning av batterier som blivit för varma

Laddare

Laddningsbara batterier Ni-Cd batterier –5°C – 60°C –5°C – 55°C Ni-MH batterier 0°C – 45°C –5°C – 50°C

UC14YFA UC18YRL UC24YFA UC18YFL

Svenska

4. Dra ut laddarens nätkabel ur nätuttaget

5. Fatta ett stadigt tag i laddaren och dra ut batteriet ur laddaren

OBS

Efter användning skall du först ta ut batterierna ur laddaren och sedan förvara dem på lämpligt sätt.

VARNING

䡬 Om batteriet laddas upp när det är varmt, eftersom

det varit direkt utsatt för soljus en längre tid eller precis använts, lyser laddningsaggregatets signallampa grönt. Isåfall låt batteriet svalna innan du laddar det.

䡬 Om signallampan blinkar i rött (med 0,2-sekunders

intervaller) måste batteriets isättningsöppning kontrolleras för främmande ämnen, som måste tagas bort. När det inte finns några främmande ämnen i isättningsöppningen är det troliga felet fel i batteriet eller i laddaren. För såväl batteriet som laddaren till Hitachis representant för kontroll.

䡬 Eftersom det tar ungefär tre sekunder för den

inbyggda mikrodatorn i UC14YFA, UC24YFA, UC18YRL och UC18YFL att avkänna att batteriet som laddats tagits ur, vänta i minst tre sekunder innan batteriet på nytt sätts i laddringsaggregatet för fortsatt laddning. Det kan hända att batteriet inte laddas upp på korrekt sätt om det sätts i på nytt innan tre sekunder har gått.

Tabell 3

Indikationer för kontrollampan

Före laddning

Under pågåen- Lyser Lyser ihållande de laddning

Laddningen fullbordad

Överhettad beredskapsläge kommer att börja när batteriet

(2) Angående de laddningsbara batteriernas

temperaturer De laddningsbara batteriernas temperaturer, vid vilka batterierna kan laddas upp visas i nedanstående tabell. Låt batterierna, som blivit för varma, svalna innan de laddas upp.

Tabell 4

Laddningsbara Temperaturer vid batterier vilka batterierna kan laddas

Ni-Cd batterier –5°C — 55°C Ni-MH batterier –5°C — 50°C

4. Dra ut laddarens nätkabel ur nätuttaget.

5. Fatta ett stadigt tag i laddaren och dra ut batteriet ur laddaren.

ANMÄRKNING

Kom ihåg att dra ut batteriet ur laddaren efter användning och att spara batteriet.

Blinkar Lyser 0,5 sekund. Lyser inte 0,5

Blinkar Lyser 1 sekund. Lyser inte 0,5

sekund. (släckt 0,5 sekund)

〈

UC18YGH

Före användning av slagborrmaskin/skruvdragare bör batterierna laddas på följande sätt.

1. Anslut laddarens nätkabel till ett nätuttag.

2. Sätt i batteriet i laddaren.

VARNING:

䡬 Batteriet laddas inte upp, när det sätts i vänt åt fel,

3. Laddning

(1) Kontrollampans indikering

Angående elektrisk urladdning när batterierna är nya o.s.v.

Hur batteriets brukstid förlängs

(1) Ladda upp batteriet innan det laddats ur helt.

〉

Kontrollampan kommer att blinka i rött (med ensekunds intervaller) efter anslutning av nätkabel till laddaren.

Tryck in batteriet tills batteriet ligger tätt an mot laddarens botten. Kontrollera att batteripolerna vänds åt korrekt håll.

utöver att säkringen kan smälta, eller så kan det hända att det uppstår fel i laddaren, som t. ex. att laddningsuttaget deformeras.

Efter batteriets isättning i laddaren lyser kontrollampan med fast rött sken. Så fort batteriet laddats upp, börjar kontrollampan blinka i rött (med ensekunds intervaller). (Se Tabell 3)

Indikeringarna på kontrollampan kommer att vara så som visas i Tabell 3, beroende på tillståndet hos laddaren eller det laddningsbara batteriet.

Batteriet överhettat. Kan inte ladda (laddning

svalnat).

Eftersom de kemiska reaktionerna inte äger rum i ett nytt batteri eller i ett batteri som inte använts under en längre tid, kan det hända att den elektriska urladdningen är låg när batteriet används för första och andra gången. Detta är ett temporärt förhållande. Laddningstiden återgår till normal laddningstid efter att batteriet laddats upp två till tre gånger.

Vid första tendensen till att uteffekten hos det batteridrivna verktyget blivit lägre, måste arbetet avbrytas och batteriet laddas upp. Vid fortsatt drift, så att batteriet laddas ur och inte längre leder elektrisk spänning, kan batteriet skadas och dess livslängd bli kortare.

Svenska

(2) Ladda inte upp varma batterier.

Ett laddningsbart batteri är varmt efter att det använts. Om ett sådant batteri laddas upp genast efter batteriets bruk, försämras de kemiska ämnena i batteriet varvid batteriets livslängd förkortas. Låt batteriet först svalna. Ladda upp det först efter att det svalnat.

〈UC18YG〉

Före användning av slagborrmaskin/skruvdragare bör batterierna laddas på följande sätt.

1. Anslut laddningsaggregatets nätledning till ett växelströmsuttag

I och med att nätledningen ansluts kopplas strömmen till laddningsaggregatet på.

2. Sätt i batteriet i laddningsaggregatet

Kontrollera att batteriet vänds rätt och skjut in det ordentligt tills det når botten på laddningsaggregatet (signallampan tänds).

VARNING

Dra ut nätledningen ur nätuttaget ifall signallampan inte tänds. Kontrollera om batteriet

har satts i laddningsaggregatet på rätt sätt. Det tar ca 60 minuter att ladda upp ett batteri helt vid en temperatur på omkring 20°C. När signallampan har slocknat betyder det att batteriet är helt uppladdat. Det tar längre tid att ladda upp batteriet, om omgivningstemperaturen är låg eller om strömkällans spänning är låg. Om det har gått över 120 minuter sedan en laddning påbörjades och signallampan ännu inte har slocknat, så avbryt laddningen och kontakta en av HITACHI auktoriserad serviceverkstad.

VARNING

Det kan hända att signallampan inte tänds om

batteriet är varmt, beroende på sol eller någon

annan orsak, när det läggs in i

laddningsaggregatet. Kyl av batteriet.

3. Dra ut laddningsaggregatets nätkabel från nätuttaget

4. Fatta ett stadigt tag i laddningsaggregatet och dra ut batteriet

Angående elektrisk urladdning när batterierna är nya o.s.v.

Hur batteriets brukstid förlängs.

(1)Ladda upp batteriet innan det laddats ur helt.

(2) Ladda inte upp varma batterier.

FÖRE ANVÄNDNIN

1. Förberedelser före arbetsstart och kontroll av arbetsplats

Kontrollera att arbetsplatsen uppfyller de krav som ställs enligt säkerhetsföreskrifter.

2. Batteriets kontroll

Kontrollera att batteriets isättning i verktyget har skett på korrekt sätt. Slarvig istättning kan medföra risk för olycksfall beroende på att batteriet faller ut ur verktyget.

3. Montering av skruvdragarspets (Slagborrmaskin)

Följ alltid de nedanstående anvisningarna för att montera skruvdragarspetsen i skruvdragaren (Bild

2).

(1) För styrhylsan 7 bort från verktygets framsida. (2) Skjut in spetsen 9 i sexkanthålet i verktygskonan 8. (3) Släpp styrhylsan 7 fri så att den återgår till sitt

ursprungliga läge.

VARNING

Skruvdragarspetsens montering skedde inte på korrekt sätt när reglerhylsan inte återhår till sitt ursprungliga läge.

4. Val av verktygskona som passar för aktuell bult (Skruvdragare)

Se till att använda en verktygskona som är anpassad till den bult som ska dras åt. Om fel sorts verktygskona används resulterar det inte bara i otillräcklig åtdragning utan också i skador på verktygskonan eller muttern. En sliten eller deformerad verktygskona med sexkantigt eller fyrkantigt hål ger inte tillräcklig täthet för att passa på muttern eller anslaget, vilket i sin tur resulterar i försämrat vridmoment vid åtdragning. Var uppmärksam på slitage i verktygskonans hål och byt ut en kona innan ett slitage blivit för stort.

5. Montering av verktygskona (Skruvdragare)

Välj den verktygskona som ska användas.

䢇 Sprint, O-ringtyp (1) Anpassa hålet i verktygskonan till hålet i anslaget

och skjut in anslaget i konan.

(2) Skjut in sprinten i verktygskonan. (3) Fäst ringen i spåret på verktygskonan. 䢇 Kolvtyp (Bild 3)

Rikta in kolven i den fyrkantiga delen av städet B med hålet i den sexkantiga verktygskonan 0. Tryck sedan på kolven och montera den sexkantiga verktygskonan 0 på städet B. Kontrollera att kolven är ordentligt isatt i hålet. Gör på omvänt sätt för att ta loss verktygskonan 0.

䢇 Typ av låsring (1) Anpassa konans fyrkantshål till anslaget. (2) Var noga med att sätta dit konan ordentligt genom

att trycka in den hela vägen.

(3) Vid borttagning dras konan bort från anslaget.

VARNING

䡬 Använd de avsedda tillbehören som finns angivna i

bruksanvisningen och Hitachis katalog då det annars kan resultera i olyckor eller skador.

䡬 Var noga med att sätta fast konan ordentligt på

anslaget. Om konan inte sitter fast ordentligt kan den lossa och orsaka skador.

Svenska

ANVÄNDNING

VARNING

䡬 När du använder den ljusförsedda haken bör du vara

aktsam så att huvudutrustningen inte faller ned. Om verktyget faller ned föreligger olycksrisk.

䡬 Anslut inte andra spetsverktyg är phillips-bits till

verktyget när du bär verktygets huvudenhet på den ljusförsedda haken upphängd på ett midjebälte. Om du bär utrustningen från midjebältet och en vass del är monterad på verktyget, t.ex. en borrbit, föreligger risk för skada.

1. Användning av den ljusförsedda haken

Den ljusförsedda haken kan monteras på höger eller vänster sida och dess vinkel kan ställas in i 5 steg till mellan 0° och 80°.

(1) Användning av haken

(a) Dra ut haken E emot dig, i den riktning som

anges av pilen (A) och vrid i den riktning som anges av pilen (B) (Bild 5).

(b) Vinkeln kan ställas in i 5 steg (0°, 20°, 40°, 60° och

80°). Ställ in hakens vinkel i lämpligt läge för aktuell användning.

(2) Ändring av hakens monteringsläge

VARNING

Slarvig montering av haken kan resultera i kroppsskada vid användning. (a) Håll fast skruvdragaren ordentligt och skruva loss

skruven med hjälp av en spårskruvmejsel, ett mynt e.dyl (Bild 6).

(b) Ta bort haken E och fjädern F (Bild 7). (c) Montera haken E och fjädern F på den andra

sidan och fäst genom att dra åt skruven ordentligt (Bild 8).

OBS

Var uppmärksam på fjäderns F riktning. Montera fjädern F med den större diametern G vänd från dig (Bild 8).

(3) Använd som hjälpljus

(a) Tryck på omkopplaren H för att släcka ljuset.

Om detta glöms bort, släcks ljuset automatiskt efter 15 minuter.

(b) Ljusets riktning kan justeras inom området för

haklägena 1–5 (Bild 9). 䡬 Lystid

AAAA mangandioxidbatterier: cirka 15 timmar.

VARNING

(4) Byte av batterier

AAAA alkaliska batterier: cirka 30 timmar.

Titta inte direkt in i ljuset. Det kan resultera i ögonskada.

(a) Lossa hakskruven J med en stjärnskruvmejsel

(Nr 1) I (Bild 10). Ta bort haklocket L genom att trycka i pilens riktning (Bild 11).

(b) Ta ur de gamla batterierna och sätt i de nya.

Passa in dem enligt hakindikeringarna och se till att plus- (+) och minus- (-) polerna hamnar rätt (Bild 12).

den utskjutande taggen på haklocket L, tryck haklocket L i pilens motsatta riktning K enligt Bild 11 och dra sedan åt skruven. Använd AAAA batterier (1,5 V) O som finns att köpa i handeln.

OBS

Dra inte åt skruven för hårt. Det kan orsaka att skruvens gängor skalas av.

VARNING

䡬 Om följande punkter inte iakttas kan det resultera i

batteriläckage, rost eller felaktig funktion. Se till att plus- (+) och minus- (–) polerna hamnar rätt. Byt ut båda batterierna samtidigt. Blanda inte gamla och nya batterier. Uttjänta batterier ska tas bort från haken omedelbart.

䡬 Släng inte batterier tillsammans med vanliga

hushållssopor. De får inte heller kastas i en eld.

䡬 Förvara batterier utom räckhåll för barn. 䡬 Använd batterier korrekt i enlighet med

batterispecifikationer och indikeringar.

2. Kontroll av rotationsriktning

Skruvhuvudet roterar medurs (sett bakifrån) efter att R-sidan på tryckknappen C trycks in och moturs efter att L-sidan trycks in (se Bild 4) (Märkningarna ochRfinns på verktygskroppen).

VARNING

Rotationsriktningen kan inte ändras medan skruvdragaren är i rörelse. Stoppa först skruvdragaren och tryck därefter på lämplig sida på tryckknappen för att ändra rotationsriktning.

3. Manövrering

䡬 Tryck in startomkopplaren för att starta skruvdragaren.

Släpp upp startomkopplaren för att stoppa skruvdragaren.

䡬 Rotationshastigheten kan ändras genom att variera

startomkopplarens intryckningsläge. Tryck in startomkopplaren en liten bit för att välja en låg rotationshastighet. Rotationshastigheten ökar ju längre startomkopplaren trycks in.

4. Skruvarnas åtdragning och urskruvning (Slagborrmaskin)

Montera en skruvdragarspets, som passar skruven ifråga, i skruvdragaren. Sätt i skruvdragarspetsen i språren på skruvhuvudet och dra åt skruven. Tryck skruvdragaren nedåt bara så mycket att skruvdragarspetsen inte lossnar från skruvhuvudet.

VARNING

Dra inte åt skruven för länge med skruvdragaren. Skruven dras då åt för hårt och kan gå av. Håll inte skruvdragaren i en vinkel i förhållande till skruven. Det kan skada skruvhuvudet, utöver att åtdragningskraften då inte överförs till skruven. Håll skruvdragaren i rät vinkel i förhållande till skruven vid skruvens åtdragning. Värdena varierar något beroende på temperaturen i omgivningen samt batteriets karakteristik.

ATT OBSERVERA ANGÅENDE MANÖVRERING

1. Paus vid långvarig användning

Låt skruvdragaren vila i cirka 15 minuter i samband med batteribyte, när den har använts under lång tid utan avbrott. Om skruvdragning påbörjas på nytt direkt efter batteribyte kommer motorn, startomkopplaren m.m. att bli mycket varma, vilket kan resultera i utbränning.

OBS

Ror inte skyddet eftersom det blir valdigt varmt vid kontinuerlig anvandning.

Svenska

2. Att observera angående startomkopplarens intryckning

Startomkopplaren har en inbyggd, elektronisk krets som styr den varierande rotationshastigheten. Beroende på detta kan det hända att delarna i den elektroniska kretsen överhettas, vilket resulterar i skador, när startomkopplaren trycks in lätt (låg rotationshastighet) och när motorn stannar vid kontinuerlig skruvåtdragning.

3. Använd korrekt åtdragningstid, som passar för skruvens åtdragning

Skruvarnas åtdragningsmoment varierar enligt skruvens material, skruvstorleken och det material, skruven dras åt i. Använd den åtdragningstid som passar just den skruvens åtdragning. Sannolikheten att skruven går av är stor i synnerhet när en liten skruv(mindre än M8) dras åt i för lång tid. Kontrollera på förhand såväl åtdragningstiden som åtdragningsmomentet.

4. Använd lämplig åtdragningskraft som passar den bult som skall dras åt

Den optimala åtdragningskraften som skall användas vid åtdragning av muttrar och bultar varierar beroende på såväl storleken som materialet av muttrarna och bultarna. Bulten kan gå av eller töjas när en hög åtdragningskraft tillämpas vid åtdragning av en liten bult. Åtdragningskraften ökas gradvis och proportionellt till åtdragningstiden. Se till att åtdragningstiden blir korrekt.

5. Verktygsställning vid åtdragning

Fatta stadigt tag i slagskkruvnyckeln med båda händerna i såväl handtaget som stödhandtaget. Inrikta verktyget i detta fall med den bult som skall dras åt. Tryck inate hårt på slagskruvnyckeln. Tryck lätt på den, precis så mycket att det motverkar verktygets slagkraft.

6. Kontrollera åtdragningskraften

De följande, bidragande faktorerna inverkar samtliga på att reducera åtdragningskraften. Beroende på detta skall du kontrollera den faktiska åtdragningskraft som skall användas genom att dra åt några bultar med en vanlig skruvnyckel före själva arbetet.

(1) Spänning

Batterispänningen faller och åtdragningskraften minskar när marginalen för batteriets urladdning börjar närma sig.

(2) Åtdragningstid

Åtdragningskraften stiger när åtdragningstiden blir längre. Åtdragningskraften stiger emellertid endast till ett visst värde oavsett hur länge verktyget används.

(3) Bultdiameter

Åtdragningskraften varierar beroende på bultens diameter. Normalt behöver en bult av större diameter en större åtdragningskraft.

(4) De förhållanden som råder vid åtdragningstillfället

Åtdragningskraften varierar beroende på vridmomentet, bultens klass och längd, åven vid åtdragning av bultar med lika stor gängning. Materialet och tillståndet av den metallplåt, som bulten skall dras i, inverkar också på åtdragningskraften. Åtdragningskraften minskar när bulten och muttern dras åt samtidigt.

(5) Användning av valfria tillbehör (Skruvdragare)

Åtdragningskraften minskar något när en skarvskena, en universalkoppling eller en lång verktygskona används.

(6) Spel i verktygshylsa (Skruvdragare)

En sliten eller deformerad sexkants- eller fyrkantshylsa sörjer inte för tillräcklig täthet i anpassningen mellan hylsan och muttern eller städet, vilket resulterar i förlust av åtdragningskraft. Verktygskona och bult måste passa för att åtdragningskraften ska bli korrekt.

UNDERHÅLL OCH ÖVERSYN

1. Översyn av skruvdragarspetsar (Slagborrmaskin)

Användandet av en skadad eller sliten skruvdragarspets kan medföra risk för olycksfall på grund av att skruvdragarspetsen kan halka på skruvhuvudet. Byt ut skruvdragarspetsen.

2. Översyn av verktygskona (Skruvdragare)

En sliten eller derormerad sexkants-eller fyrkantskona sörjer inte för tillkräcklig täthet i anpassningen mellan konan och muttern eller städet, vilket resulterar i förlust av åtdragningskraft. Kontrollera regelmässigt slitaget av hålet i verktygskonan. Byt ut vid behov.

3. Kontroll av akruvförband

Kontrollera regelbundet skruvarna. Skulle någon skruv ha lossnat, dra åt den ordentligt. Slarv av skruvarnas åtdragning kan resultera i olyckor.

4. Motorns underhåll

Motorn är elverktygets viktigaste del. Utsätt inte den för olja eller väta så att den skadas.

5. Kontroll av kol (Bild 13)

Kolborstarna i motorn är förbruksartiklar och utsätts för slitage. Byt alltid ut kolborsten mot en ny så snart den är sliten eller nära “avnötningsgränsen” P, eftersom en sliten kolborste kan vara orsak till motorfel. Se också till att kolborstarna är rena och rör sig fritt i kolhållarna.

OBS

Se till att använda en ny kolborste tillverkad av Hitachi (kodnr 999054) vid byte av kolborste.

6. Byte av kolborste

Ta ut kolborsten genom att först ta bort borsthylsan och därefter haka tag i utbuktningen på kolborsten R med en vanlig spårskruvmejsel osv. enligt Bild 15. Montera kolborsten genom att vända kolborsten så att nageln på kolborsten Q anpassas till kontaktdelen på borstmunstyckets utsida S. Tryck sedan in kolborsten med ett finger enligt Bild 16. Montera slutligen tillbaka kolborsten.

VARNING

Var mycket noga med att skjuta in nageln på kolborsten i kontaktdelen på borstmunstyckets utsida (välj en av de två naglar som finns tillgängliga). Det är ytterst viktigt att detta görs på korrekt sätt. Felaktig montering kan resultera i att nageln på kolborsten deformeras, vilket i sin tur kan orsaka tidigt motorfel.

7. Rengöring av höljet

När slagborrmaskinen/skruvdragaren blir smutsig torka med en mjuk, torr trasa eller en trasa fuktad med tvål. Använd aldrig klorlösningar, bensin eller lösningsmedel för färg eftersom de smälter plastmaterial.

8. Förvaring

Förvara slagborrmaskinen/skruvdragaren på en plats där temperaturen inte överskrider 40° och utom räckhåll för barn.

9. Servicelista

OBSERVERA

Reparationer, modifieringar och inspektioner av Hitachis elverktyg får endast utföras av en av Hitachi auktoriserad serviceverkstad. Vi rekommenderar att denna servicelista lämnas in tillsammans med verktyget som referens, då verktyget lämnas in för reparation eller annat underhåll till en av Hitachi auktoriserad serviceverkstad. Vid användning och underhåll av elverktyg måste de säkerhetsbestämmelser och standarder som gäller i respektive land iakttas.

MODIFIERINGAR

Hitachis elverktyg förbättras och modifieras ständigt för att inkludera de senaste tekniska framstegen. På grund av detta kan det hända att vissa ting ändras utan föregående meddelande.

OBS

Beronde på HITACHIs kontinuerliga forskningsoch utvecklingsarbete, förbehåller HITACHI rätten till ändringar av tekniska data utan föregående meddelande.

Information angående buller och vibrationer

Uppmätta värden har bestämts enligt EN50144.

Normal, A-vägd ljudtrycksniva:

96 dB (WH9DMR) 98 dB (WR9DMR, WH14DMR,

WR14DMR, WH18DMR) 95 dB (WH12DMR) 97 dB (WR12DMR)

Normal, A-vägd ljudeffektniva:

99 dB (WR18DMR)

109 dB (WH9DMR) 111 dB (WR9DMR, WH14DMR,

WR14DMR, WH18DMR)

108 dB (WH12DMR) 110 dB (WR12DMR)

Använd öronskydd.

Normalt, vägt effectivvärde för acceleration:

112 dB (WR18DMR)

(WH9DMR)

9,0 m/s

(WR9DMR)

5,9 m/s

10,8 m/s2(WH12DMR)

(WR12DMR)

8,8 m/s

14,2 m/s

18,0 m/s

(WH14DMR)

7,9 m/s2(WR14DMR)

(WH18DMR)

8,1 m/s2(WR18DMR)

Svenska

Dansk

GENERELLE SIKKERHEDSADVARSLER FOR ELEKTRISK VÆRKTØJ

ADVARSEL

Læs alle sikkerhedsadvarsler og instruktioner.

Det kan medføre elektrisk stød, brand og/eller alvorlig personskade, hvis alle advarslerne og instruktionerne nedenfor ikke overholdes.

Gem alle advarsler og instruktioner så du har dem til senere brug.

Termen “elektrisk værktøj” i advarslerne henviser til værktøj, der tilsluttes lysnettet (med ledning), eller batteridrevet, (ledningsfrit) elektrisk værktøj.

1) Sikkerhed for arbejdsområde a) Hold arbejdsområdet rent og tilstrækkeligt oplyst.

Rodede eller mørke områder øger risikoen for ulykker.

b) Anvend ikke elektrisk værktøj, hvis der er

eksplosionsfare, f.eks. i nærheden af brandbare væsker, gasser eller støv.

Elektrisk værktøj frembringer gnister, som kan antænde støv eller dampe.

c) Hold børn og tilskuere væk, mens det elektriske

værktøj anvendes.

Distraktioner kan medføre, at De mister kontrollen over værktøjet.

2) Elektrisk sikkerhed a) Det elektriske værktøjs stik skal passe til

stikkontakten. Foretag aldrig nogen form for modificeringer af stikket. Brug ikke adapter til jordet (jordforbundet) elektrisk værktøj.

Stik, der ikke er modificeret, og tilsvarende stikkontakter nedsætter risikoen for elektrisk stød.

b) Undgå berøring af jordede eller jordforbundne

overflader, f.eks. rør, radiatorer, komfurer og køleskabe.

Der er en øget risiko for elektrisk stød, hvis kroppen er jordet eller jordforbundet.

c) Udsæt ikke de elektriske værktøjer for regn eller

våde omgivelser.

Hvis der trænger vand ind i det elektriske værktøj, øges risikoen for elektrisk stød.

d) Misbrug ikke ledningen. Brug aldrig ledningen til

at bære, trække eller afbryde værktøjet. Undgå, at ledningen kommer i kontakt med varmekilder, olie, skarpe kanter eller bevægelige dele.

Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.

e) Når et elektrisk værktøj anvendes udendørs, skal

der anvendes en forlængerledning, der er egnet til udendørs brug.

Ved brug af en ledning, der er egnet til udendørs brug, reduceres risikoen for elektrisk stød.

f) Hvis du er nødsaget til at anvende det elektriske

værktøj på et fugtigt sted, skal du anvende en strømforsyning, der er beskyttet med en fejlstrømsafbryder (RDC).

Brug af RDC reducerer risikoen for elektrisk stød.

3) Personlig sikkerhed a) Værk årvågen, hold opmærksomheden rettet mod

arbejdet, og brug fornuften, når De anvender et elektrisk værktøj.

Anvend ikke et elektrisk værktøj, hvis De er træt eller under indflydelse af narkotika, alkohol eller medikamenter.

En øjebliks uopmærksomhed, mens det elektriske værktøj anvendes, kan medføre alvorlig personskade.

b) Brug personligt sikkerhedsudstyr. Brug altid

beskyttelsesbriller.

Ved brug af sikkerhedsudstyr som støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn, når disse er påkrævet, reduceres antallet af personskader.

c) Undgå utilsigtet start af værktøjet. Kontrollér, at

kontakten er slået fra, før værktøjet sluttes til lysnettet og/eller batteripakke, eller du samler værktøjet op eller bærer på det.

Hvis du har fingeren på kontakten, når du bærer værktøjet, eller kontakten er slået til, når det elektriske værktøj tilføres strøm, øges risikoen for ulykker.

d) Afmonter alle justernøgler eller skruenøgler, før

det elektriske værktøj startes.

En skruenøgle eller en anden type nøgle, der sidder fast på en af det elektriske værktøjs roterende dele, kan medføre personskade.

e) Stræk Dem ikke for langt. Sørg hele tiden for at

have et forsvarligt fodfæste og holde balancen.

Derved vil De bedre kunne styre det elektriske værktøj i uventede situationer.

f) Vær hensigtsmæssigt påklædt. Vær ikke iført løst

tøj eller løse smykker. Undgå, at Deres hår, tøj og handsker kommer i nærheden af de bevægelige dele.

Løst tøj, løse smykker eller langt hår kan komme i klemme i de bevægelige dele.

g) Hvis der medfølger anordninger til udsugning og

opsamling af støv, skal det kontrolleres, at disse tilsluttes og anvendes på korrekt vis.

Brug af støvopsamling kan reducere støvrelaterede risici.

4) Brug og vedligeholdelse af elektrisk værktøj a) Pres ikke det elektriske værktøj. Brug det rigtige

elektriske værktøj til den pågældende opgave.

Arbejdet udføres bedre og mere sikkert ved brug af det rigtige værktøj ved den tilsigtede hastighed.

b) Anvend ikke det elektriske værktøj, hvis kontakten

ikke tænder og slukker værktøjet.

Alt elektrisk værktøj, der ikke kan styres ved hjælp af kontakten, er farligt og skal repareres.

c) Tag stikket ud af stikkontakten og/eller

batteripakken ud fra det elektriske værktøj, før du foretager justeringer, skifter tilbehør eller lægger det elektriske værktøj på plads.

Sådanne præventive sikkerhedsforanstaltninger reducerer risikoen for at starte det elektriske værktøj utilsigtet.

d) Opbevar elektrisk værktøj, der ikke er i brug,

utilgængeligt for børn, og lad ikke personer, der ikke er vant til elektrisk værktøj eller som ikke har læst denne vejledning, anvende det elektriske værktøj.

Elektrisk værktøj er farligt i hænderne på uerfarne brugere.

e) Vedligehold det elektriske værktøj. Kontrollér for

bevægelige dele, der er monteret forkert eller sidder fast, defekte dele eller andre forhold, der kan påvirke det elektriske værktøjs drift. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug.

Dansk

Mange ulykker skyldes dårligt vedligeholdt elektriske værktøj.

f) Sørg for, at skæreværktøj er skarpt og rent.

Der er mindre risiko for, at korrekt vedligeholdt skæreværktøj med skarpe skær sætter sig fast, og det er nemmere at styre.

g) Brug det elektriske værktøj, tilbehør og bits osv. i

overensstemmelse med denne vejledning under hensynstagen til arbejdsforholdene og det arbejde, der skal udføres.

Der kan opstå farlige situationer, hvis det elektriske værktøj bruges til andre formål end de tilsigtede.

5) Brug og behandling af batteriværktøj a) Genopladning må kun udføres med den oplader,

der er specificeret af producenten.

En oplader, der passer til en type batteripakke, kan give risiko for brand, når den anvendes med en anden batteripakke.

b) Anvend kun elektrisk værktøj sammen med

specielt angivne batteripakker.

Anvendelse af andre batteripakker kan muligvis give risiko for tilskadekomst og brand.

c) Når batteripakken ikke anvendes, skal du opbevare

den væk fra andre metalobjekter som fx papirclips, mønter, nøgler, søm, skruer eller andre små metalobjekter, der kan lave en forbindelse fra den ene pol til den anden.

Kortsluttes batteripolerne, kan der opstå forbrændinger eller en brand.

d) Under særlig dårlige omstændigheder kan der

sive væske ud fra batteriet; undgå kontakt. Hvis du ved et uheld alligevel kommer i kontakt med væsken, skal du skylle med vand. Hvis væsken kommer i kontakt med øjnene, skal du desuden søge lægehjælp.

Væske, der siver ud fra batteriet, kan irritere huden og give forbrændinger.

6) Reparation a) Få Deres elektriske værktøj repareret af kvalificeret

teknikere, der kun bruger originale reservedele.

Derved sikres det, at sikkerheden ikke kompromitteres.

SIKKERHEDSFORANSTALTNING

Hold børn og fysisk svagelige personer på afstand. Når værktøjet ikke er i brug, skal det opbevares utilgængeligt for børn og fysiske svagelige personer.

AT IAGTTAGE MED HENSYN TIL BATTERIDREVET SKRUETRÆKKER

1. Denne maskine er beregnet til i- og udskruning

af skruer og bør kun anvendes til dette formål.

2. Hvis maskinen bruges i længere tid, bør høreværn

anvendes.

3. Enkelthånds betjening er meget farlig. Hold altid

godt fast om maskinen med begge hænder under arbejdet.

4. Monter altid bitset forsvarligt og kontroller efter

ved at trække ud i den, så den ikken kan komme løs under arbejdet. Det kan være meget farligt, hvis bitset løsner sig.

5. Brug altid et bits, der passer til skruen.

6. Hold maskinen lige ind på skruen. Hvis bitset ikke holdes lige ind på skruen, vil skruehovedet blive beskadiget, og kraften kan ikke overføres rigtig til skruen.

7. Oplad altid batteriet ved en temperatur på mellem 0 – 40°C. Opladning ved en temperatur på under 0°C vil resultere i overopladning, hviket er forbundet med fare. Batteriet kan ikke oplades ved en temperatur på over 40°C. Den mest passende temperatur for opladning er 20°C – 25°C.

8. Brug ikke opladeapparatet kontinuerligt. Når en opladning er til ende, bør man lade opladeapparatet hvile 15 min, før næste batteriopladning.

9. Undgå at fremmedlegemer trænger ind i hullet til tilslutning af batteriet.

10. Skil aldrig batteriet eller opladeapparatet ad.

11. Kortslut aldrig det genopladelige batteri. Kortslutning af batteriet vil forårsage en stor elektrisk strømning og overophedning, hvilket igen vil føre til at batteriet beskadiges eller brænder sammen.

12. Skil Dem ikke af med batteriet ved at brænde det, da det herved kan eksplodere.

13. Stik ikke genstande ind i opladeapparatets ventilationsåbninger. Hvis metalgenstande eller brændbare stoffer kommer ind i ventilationsåbningerne, kan det give elektriske stød og ødelægge opladeapparatet.

14. Når batteriet er udslidt, bring det tilbage til forhandleren, hvor De har købt maskinen; smid det ikke væk.

15. Brug af et udslidt batteri vil forårsage beskadigelse at opladeapparatet.

AT IAGTTAGE MED HENSYN TIL BATTERIDREVET SLAG-SKRUENØGLE

1. Denne bærbare maskine er beregnet til i- og udskruning af bolte og møtrikker og bør kun anvendes til dette formål.

2. Hvis maskinen bruges i længere tid, bør høreværn anvendes.

3. Enkelthånds betjening er meget farlig. Hold altid godt fast om maskinen med begge hænder under arbejdet.

4. Kontroller, at patronen ikke er revnet eller på anden møde beskadiget. Kontroller patronen inden brugen.

5. Fastgør patronen med patronstiften og ringen. Hvis patronen eller ringen, som fastholder patronen, er beskadiget, er der risiko for at patronen ryger af slagnøglen, hvilket kan være farligt. Anvend ikke patronstifter eller ringe som er misdannede, slidte, revnede eller på anden måde beskadigede. Sørg altid for, at montere patronringen og ringen i den rigtige position.

Dansk

6. Kontroller stramningsmomentet. Det rigtige moment til stramning af en bolt afhænger af, hvilket materiale bolten er lavet af, dens mål etc. Desuden afhænger det med denne slagnøgle frembragte stramningsmoment af, hvilket materiale bolten er lavet af og dens mål, hvor længe nøglen anvendes, måden hvorpå patronen installeres etc. Momentet er desuden en smule anderledes, når batteriet netop er opladet og når det er ved at være udtjent. Anvend en momentnægle til at kontrollere, at bolten er strammet med det rigtige moment.

7. Stop slagnøglen, inden der skiftes rotationsretning. Slip altid trykkeren og vent til slagnøglen er stoppet, inden der skiftes rotationsretning.

8. Rør aldrig ved de roterende dele. Giv ikke den roterende del af patronen lov til at komme i nærheden af hænderne eller nogen anden kropsdel. De kan skære Dem eller få fingrene i klemme i patronen. Vær desuden påpasselig med ikke at røre ved patronen, når den har været anvendt uafbrudt i længere tid. Den bliver ret varm og De kan brænde Dem.

9. Lad aldrig slagnøglen dreje rundt uden belastning, når universalkoblingen anvendes. Hvis patronen drejer uden belastning, vil universalkoblingen bevirke, at borepartronen roterer ukontrolleret. De kan komme til skade eller omdrejningen af patronen kan ryste slagnøglen så meget, at De kan tabe den.

10. Oplad altid batteriet ved en temperatur på mellem 0 – 40°C. Opladning ved en temperatur på under 0°C vil resultere i overopladning, hviket er forbundet med fare. Batteriet kan ikke oplades ved en temperatur på over 40°C. Den mest passende temperatur for opladning er 20°C – 25°C.

11. Brug ikke opladeapparatet kontinuerligt. Når en opladning er til ende, bør man lade opladeapparatet hvile 15 min, før næste batteriopladning.

12. Undgå at fremmedlegemer trænger ind i hullet til tilslutning af batteriet.

13. Skil aldrig batteriet eller opladeapparatet ad.

14. Kortslut aldrig det genopladelige batteri. Kortslutning af batteriet vil forårsage en stor elektrisk strømning og overophedning, hvilket igen vil føre til at batteriet beskadiges eller brænder sammen.

15. Skil Dem ikke af med batteriet ved at brænde det, da det herved kan eksplodere.

16. Stik ikke genstande ind i opladeapparatets ventilationsåbninger. Hvis metalgenstande eller brændbare stoffer kommer ind i ventilationsåbningerne, kan det give elektriske stød og ødelægge opladeapparatet.

17. Når batteriet er udslidt, bring det tilbage til forhandleren, hvor De har købt maskinen; smid det ikke væk.

18. Brug af et udslidt batteri vil forårsage beskadigelse at opladeapparatet.

SPECIFIKATIONER

Batteridrevet slagskruetrækker

Model WH9DMR WH12DMR WH14DMR WH18DMR Spænding 9,6 V 12 V 14,4 V 18 V Hastighed ubelastet 0 – 2600 min Kapacitet (Almindelig bolt) Tilspændingsmoment

(Maksimum)

2,0 Ah EB9B: Ni-Cd EB1220BL: Ni-Cd EB14B: Ni-Cd EB1820L: Ni-Cd

Genopladeligt batteri

Vægt 1,4 kg 1,6 kg 1.8 kg 2,0 kg

105 N·m 130 N·m 140 N·m 150 N·m

M5-M12 M6-M14

-1

Dansk

Batteridrevet nøgle

Model WR9DMR WR12DMR WR14DMR WR18DMR Spænding 9,6 V 12 V 14,4 V 18 V Hastighed ubelastet 0 – 2600 min Kapacitet (Almindelig bolt) Tilspændingsmoment

(Maksimum)

2,0 Ah EB9B: Ni-Cd EB1220BL: Ni-Cd EB14B: Ni-Cd EB1820L: Ni-Cd

Genopladeligt batteri

Vægt 1,4 kg 1,6 kg 1,8 kg 2,0 kg

Opladeapparat

Model UC14YFA UC24YFA UC18YGH UC18YG UC18YRL / UC18YFL Opladespænding 7,2 – 14,4 V 7,2 – 24 V 7,2 – 18 V 7,2 – 18 V 7,2 – 18 V

Opladetid

Vægt 0,6 kg 0,6 kg 0,35 kg 0,3 kg 0,7 kg

Alle opladningstiderne bør betragtes som vejledende. Den nøjagtige opladningstid kan skifte. “x” Angiver at batteripakken ikke er egnet til den særlige type opladeapparat.

2,0 Ah 50 min. 50 min. 50 min. 50 min. 30 min. 2,6 Ah 65 min. 65 min. 65 min. x 40 min. 3,0 Ah 70 min. 70 min. 70 min. x 45 min. 3,3 Ah 75 min. 75 min. 75 min. x 50 min.

115 N·m 160 N·m 200 N·m 220 N·m

UDTAGNING/ILÆGNING AF BATTERIET

1. Udtagning af batteriet

Hold godt fast om håndtaget 3 og tryk smæklåsen 2 for at fjerne batteriet 1 (Fig. 1).

FORSIGTIG

Batteriet må under ingen omstændigheder kortsluttes.

2. Ilægning af batteri

Indsæt batteriet 1 og kontroller at polerne er korrekt stillet (Se Fig. 1).

OPLADNING

〈UC14YFA, UC24YFA, UC18YRL, UC18YFL〉

Før elværktøjet tages i brug, oplad batteriet på følgende måde.

1. Sæt maskinens ledning i en stikkontakt

Når ledningen er tilsluttet, vil opladerens kontrollampe blinke rødt (et blink i sekundet).

M6-M14 M10-M16

2. Sæt batteriet ind i opladeapparatet

Sæt batteriet godt ind, indtil det rører ved opladeapparatets bundplade.

ADVARSEL

䡬 Hvis batteriet sættes omvendt i, vil genopladning

ikke alene være umulig, men det kan også medføre problemer med opladeren, som eksempelvis deformeret opladeterminal.

3. Opladning

Nar et batteri sættes i opladeapparatet. vil opladningen begynde og kontrollampen lyser konstant rødt. Når batteriet er fuldt opladet, vil kontrollampen blinke rødt (et blink i sekundet) (Se Tabel 1).

(1) Kontrollampens indikering

Kontrollampens indikeringer angives i Tabel 1, alt efter opladeapparatets eller det genopladelige batteris tilstand.

-1

Dansk

Tabel 1

Kontrollampens indikeringer

Før opladning

Under Lyser Lyser vedvarende opladning (RØDT)

Opladning Blinker slut (RØDT)

Opladning er Blinker umuling (RØDT)

Standby på grund af overophedning

BEMÆRK: Når UC18YRL går på standby for at afkøle batteriet, anvender den en blæser til at afkøle det overophedede

(2) Vedrørende det genopladelige batteris temperatur

Table 2 Genopladning af batterier, der er blevet for

Genopladelige batterier

Ni-Cd batterier –5°C – 60°C –5°C – 55°C

Ni-MH batterier 0°C – 45°C –5°C – 50°C

4. Tag opladeapparatets ledning ud af stikkontakten

5. Hold godt fat om opladeapparatet og træk batteriet

BEMÆRK

ADVARSEL

䡬 Hvis batteriet oplades mens det er opvarmet, fordi

䡬 Hvis kontrollampen blinker hurtigt i rødt (i 0,2

䡬 Da den indbyggede microcomputer er omkring 3

batteri med.

Temperaturen for de genopladelige batterier er som vist i nedenstående oversigt, og batterier der er blevet varme, bør afkøles i et stykke tid, før de genoplades.

varme

Efter udført opladning skal batterierne først tages ud af opladeapparatet, hvorefter de skal opbevares på korrekt vis.

det er blevet efterladt i længere tid på et sted, hvor der var direkte sollys eller fordi batteriet lige er blevet anvendt, lyser opladeapparatets lampe grønt. I dette tilfælde, lad først batteriet køle af, og derefter start opladningen.

sekunderers intervaller) må der ses efter for eventuelle fremmede objekter i hullet til batteriet. Hvis der ikke er noget, er der mulighed for, at batteriet eller opladeapparatet ikke fungerer korrekt. Lad en autoriseret fagmand se på problemet.

sekunder om at bekræfte, at batteriet, der oplades med UC14YFA, UC24YFA, UC18YRL og UC18YFL er taget ud, skal du vente i mindst 3 sekunder, før du sætter batteriet i igen, for at fortsætte opladningen. Hvis batteriet sættes i, før der er gået 3 sekunder, er det ikke sikkert, at det kan oplades ordentligt.

Blinker (RØDT)

Lyser Lyser vedvarende (GRØNT)

Oplader

Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (slukket i 0,5 sekunder)

Lyser i 0,1 sekunder. Lyser ikke i 0,1 sekunder. (slukket i 0,1 sekunder)

UC14YFA UC18YRL UC24YFA UC18YFL

Fejlfunktion i batteri eller opladeapparat.

Batteriet er overophedet. Er ikke i stand til at oplade (opladning vil begynde, når batteriet er afkølet).

〈

UC18YGH

Før elværktøjet tages i brug, oplad batteriet på følgende måde.

1. Tilslut opladeapparatets ledning til en stikkontakt.

2. Sæt batteriet ind i opladeapparateret.

ADVARSEL:

䡬 Hvis batterierne sættes omvendt i, vil ikke alene

3. Opladning

(1) Kontrollampens indikering

〉

Når opladeapparatets stik tilsluttes til en stikkontakt, blinker kontrollampen rødt (Et blink i sekundet).

Før batteriet godt ind i opladeapparatet, indtil det når bunden. Vær opmærksom på, at polari-teterne passer.

genopladning være umulig, men der vil også være risiko for, at sikringen springer, eller at der opstår problemer i opladeapparatet som f.eks. en deformeret opladeterminal.

Kontrollampen lyser konstant rødt, når der sættes et batteri i opladeapparatet. Når batteriet er fuldt opladet, blinker kontrollampen rødt (et blink i sekundet). (Se Tabel 3)

Kontrollampens indikeringer, angives som vist i Tabel 3, i overensstemmelse med opladeapparatets eller det genopladelige batteris tilstand.

Tabel 3

Kontrollampens indikeringer

Før opladning sekunder. (slukket i 0,5 sekunder)

Under Lyser Lyser vedvarende opladning

Opladning slut

Standby på Blinkar Lyser i 1 sekunder. Lyser ikke i 0,5 grund af sekunder. (slukket i 0,5 sekunder) overophedning

(2) Vedrørende det genopladelige batteris temperatur

Temperaturen for de genopladelige batterier er som vist i nedenstående oversigt, og batterier, der er blevet varme, bør afkøles i et stykke tid, før de genoplades.

Tabel 4

Genopladelige Temperaturer ved hvilke batterier batteriet kan genoplades

Ni-Cd batterier –5°C — 55°C

Ni-MH batterier –5°C — 50°C

4. Tag opladeapparatets ledning ud af stikkontakten.

5. Hold godt fat om opladeapparatet og træk batteriet ud.

BEMÆRK

Husk at tage batteriet ud af opladeren efter brug og beholde det.

Vedrørende elektrisk afladning af nye batterier etc.

Da den kemiske substans i nye batterier og i batterier, der ikke har været brugt i længere tid, ikke aktiveres, kan den elektriske afladning være lav, når batterierne bruges første eller anden gang. Dette er et midlertidigt fænomen, og den normale opladetid genvindes ved 2-3 opladninger af batterierne.

Hvordan man får batterierne til at holde længere

(1) Genoplad batterierne, før de bliver helt flade.

Hvis det er tydeligt, at værktøjet ikke arbejder for fuld kraft, skal det stoppes og batterierne skal oplades. Batteriet kan lide skade og dets levetid forkortes, hvis værktøjet fortsat anvendes og den elektriske effekt opbruge.

(2) Undgå opladning i for stærk varme

Et genopladeligt batteri vil være varmt lige efter brugen. Hvis et sådant batteri oplades umiddelbart efter bruges, vil dets indre substans forringes, og batterilevetiden vil blive kortere. Lad batteriet være og oplad det, når det har kølet af i et stykke tid.

Blinker Lyser i 0,5 sekunder. Lyser ikke i 0,5

sekunder. (slukket i 0,5 sekunder)

〈UC18YG〉

Før elværktøjet tages i brug, oplad batteriet på følgende måde.

1. Forbind opladeapparatets ledning til stikkontakten

Herved tændes for opladeapparatet.

2. Sæt batteriet i opladeapparateret

Sæt batteriet helt ind i den rigtige retning, indtil det kontakter bunden af opladeapparatet (kontrollampen lyser op).

FORSIGTIG

Ved en temperatur på omkring 20°C tager opladningen ca. 60 minutter. Kontrollampen slukker som indikering af, at batteriet er fuldt opladet. Opladetiden bliver længere, hvis temperaturen er lav eller strømkildens spænding er lav. Hvis kontrollampen ikke slukker, selv hvis der er gået mere end 120 minutter, efter at opladningen er påbegyndt, skal du standse opladningen og rette henvendelse til HITACHI Autoriseret Servicecenter.

FORSIGTIG

3. Træk strømledningen ud af stikkontakten

4. Hold godt fast på opladeapparatet og træk batteriet ud

Vedrørende elektrisk afladning af nye batterier etc.

Hvordan man får batterierne til at holde længere.

(1) Genoplad batterierne, før de bliver helt flade.

Dansk

Batteriet er overophedet. Er ikke i stand til at oplade (opladning vil begynde, når batteriet er afkølet).

Hvis kontrollampen ikke lyser op, tages stikket ud af stikkontakten og kontroller om batteriet er sat rigtigt i.

Hvis batteriet er varmt på grund af at have været udsat for direkte sollys eller lige efter brug, lyser kontrollampen ikke. I så tilfælde, lad batteriet køle af, inden opladning foretages.

Dansk

(2) Undgå opladning i for stærk varme

Et genopladeligt batteri vil være varmt lige efter brugen. Hvis et sådant batteri oplades umiddelbart efter bruges. vil dets indre substans forringes, og batterilevetiden vil blive kortere. Lad batteriet være og oplad det, når det har kølet af i et stykke tid.

FØR IBRUGTAGNING

1. Forberedelse og kontrol af arbejdsområdet

Kontroller efter at arbejdsstedet er i overensstemmelse med alle betingelserne beskrevet under forsigtighedsreglerne.

2. Kontrol af batteriet

Kontroller efter, at batteriet er rigtigt sat i. Hvis det løsner sig, kan det falde ud og forårsage ulykker.

3. Montering af bits (Slagskruetrækker)

Gå altid frem på følgende måde ved montering af bits (Fig. 2).

(1) Træk muffen 7 tilbage mod den forreste del af

maskinen. (2) Indfør bitset 9 i det sekskantede hul 8. (3) Slip muffen 7 og lad den glide tilbage på plads.

FORSIGTIG

Hvis muffen ikke glider tilbage på plads igen med det

samme, betyder det, at bitset ikke er monteret rigtigt.

4. Valg ef en patron, der passer til bolten (Slagnøgle)

Sørg for at vælge en patron, der passer til den bolt,

der skal strammes. Anvendelse af en forkert patron

vil ikke blot resultere i utilstrækkelig stramning, men

også i skade på patronen og/eller møtrikken.

En slidt eller misdannet sekskantet eller firkantet

patron vil ikke frembringe en tilstrækkelig stramning

til fastgøring til møtrik eller ambolt, hvilket vil resultere

i nedsat stramningsmoment.

Vær opmærksom på slitage af patronhullet og skift

ud, hvis der er tegn på slitage.

5. Montering af en patron (Slagnøgle)

Vælg den patron, som skal anvendes. 䢇 Stift, O-type (1) Sæt hullet i patronen ud for hullet i ambolten og sæt

ambolten ind i patronen. (2) Sæt stiften ind i patronen. (3) Sæt ringen i rillen på patronen. 䢇 Stempeltype (Fig. 3)

Sæt stemplet på den firkantede del af ambolten B

med hullet i den sekskantede patron 0. Tryk derefter

på stemplet, og monter den sekskantede patron 0

på ambolten B. Kontroller, at stemplet er gået helt

ind i hullet.

Når patronen 0 skal afmonteres, følg den omvendte

rækkefølge. 䢇 Låseringtype (1) Sæt den firkantede del af patronen og ambolten

sammen. (2) Kontrollér at patronen er korrekt monteret og skubbet

helt ind i ambolten. (3) Afmontér patronen ved at trække den ud af ambolten.

FORSIGTIG

䡬 For at undgå ulykker eller personskade bør man kun

anvende de i denne brugsanvisning eller i Hitachi-

kataloget angivne tilbehørsdele. 䡬 Kontrollér at patronen er korrekt monteret i ambolten.

Hvis patronen ikke er korrekt monteret,

kan den falde ud og forårsage personskade.

PRAKTISK ANVENDELSE

ADVARSEL

䡬 Når du anvender den lysudstyrede krog, skal du være

opmærksom på, at værktøjet ikke tabes. Hvis værktøjet tabes, kan det forårsage tilskadekomst.

䡬 Når værktøjet bæres hængende ved bæltet ved hjælp

af den lysudstyrede krog, bør der ikke være monteret spidse redskaber undtagen Phillips-bits. Det kan medføre tilskadekomst at bære værktøjet hængende ved bæltet med skarpe eller spidse dele såsom bor monteret.

1. Anvendelse af lysudstyret krog

Den lysudstyrede krog installeres i højre eller venstre side, og vinklen kan indstilles i 5 trin mellem 0° og 80°.

(1) Hvordan krogen anvendes

(a) Træk krogen E ud mod dig E i pilens (A) retning

og drej i pilens (B) retning (Fig. 5)

(b) Vinklen kan indstilles i 5 trin (0°, 20°, 40°, 60°, 80°).

Indstil krogens vinkel til den ønskede brugsstilling.

(2) Hvordan krogens stilling ændres

FORSIGTIG

Ufuldstændig installation af krogen kan resultere i personskade under brugen. (a) Tag godt fat i hovedenheden og fjern skruen med

en kærvskruetrækker eller en mønt (Fig. 6). (b) Fjern krogen E og fjederen F (Fig. 7). (c) Installer krogen E og fjederen F på den anden

side og fastgør godt med skruen (Fig. 8).

BEMÆRK

Vær opmærksom på retningen af fjederen F. Installer fjederen F, så den større diameter G vender bort fra dig (Fig. 8).

(3) Anvendelse som ekstra lys

(a) Tryk på kontakten H for at tænde lyset.

Hvis du glemmer det, vil lyset automatisk slukke

efter 15 minutters forløb. (b) Retningen af lyset kan indstilles indenfor området

af krogpositionerne 1 – 5 (Fig. 9).

䡬 Lysetid

AAAA-manganbatterier: cirka 15 timer

FORSIGTIG

(4) Udskiftning af batterierne

BEMÆRK

FORSIGTIG

䡬 Hvis nedenstående ikke iagttages, kan der opstå

AAAA-alkalibatterier: cirka 30 timer

Se ikke direkte ind i lyset. Dette kan bevirke, at dit syn lider skade.

(a) Løsn krogens skrue J ved hjælp af en

krydskærvskruetrækker (Nr. 1) I (Fig. 10).

Fjern krogdækslet L ved at skubbe det i retningen

af pilen (Fig. 11). (b) Tag de gamle batterier ud og sæt de nye batterier

i. Stil dem op med krogindikationerne og anbring

plus (+) og minus (-) klemmerne korrekt (Fig. 12). (c) Sæt indhakket på krogens E hovedenhed ud for

fremspringet på krogdækslet L, tryk krogdækslet

L i pilens K modsatte retning som vist på Fig. 11

og stram derefter skruen.

Anvend AAAA-batterier (1,5 V) O, som kan fås i

handlen.

Stram ikke skruen for meget. Dette kan øve skade på skruegevindene.

batteriudsivning, rust eller fejlfunktion.

Dansk

Anbring og plus (+) og minus (–) terminalerne rigtigt. Skift begge batterier ud samtidigt. Anvend ikke gamle og nye batterier sammen. Fjern straks udtjente batterier fra krogen.

䡬 Smid ikke gamle batterier ud med almindeligt

husholdsningsaffald, lad være med at brænde gamle batterier.

䡬 Opbevar altid batterier på et sted, hvor børn ikke kan

få fat i dem.

䡬 Anvend batterierne på korrekt vis i overensstemmelse

med batterispecifikationerne og –indikeringerne.

2. Kontroller omdrejningsretningen

Bitset roterer i retningen med uret (set fra bagsiden) ved at man trykker R-siden af trykknappen C ind. For at få bitset til at rotere i retningen mod uret,

L-siden af trykknappen ind(Se Fig. 4)(L og

trykkes

mærkerne kan ses på elværktøjets legeme).

FORSIGTIG

Trykknappens stilling kan ikke skiftes, mens slagskruetrækkeren er drejer. For at skifte trykknappen, skal slagskruetrækkeren stoppes, og trykknappen derefter indstilles.

3. Anvendelse af trykkeren

䡬 Når trykkeren trykkes ind, begynder værktøjet at

rotere. Når trykkeren slippes, stopper værktøjet.

䡬 Omdrejningshastigheden kan reguleres ved at man

at man trykker på trykkeren med varierende styrke. Hastigheden vil blive lav, hvis trykkeren trykkes en smule ind og vil blive øget, hvis trykkeren trykkes mere ind.

4. I- og udskruning af skruer (Slagskruetrækker)

Sæt et bit i, der passer til skruen, sæt skruetrækkeren i rillen i skruen og skru til. Afpas trykket på maskinen således, at der kun bruges netop så megen kraft, som er nødvendig for at holde skruetrækkeren i skruen.

FORSIGTIG

Hvis skruetrækkeren bruges for lœnge, vil skruen blive skruet for stramt i og kan brække. Hvis skruetrækkeren ikke holdes lige ind på skruen, vil skruehovedet blive beskadiget, og kraften fra maskinen kan ikke overføres effektivt. Hold altid skruetrækkeren lige ind på skruen.

FORSIGTIGHEDSREGLER VED BETJENINGEN

1. Lad værktøjet hvile efter kontinuerligt arbejde

Når værktøjet har været brugt kontinuerligt til stramning af bolte, skal det hvile i cirka 15 minutter, efter at batterierne er skiftet ud. Motorens, kontaktens etc. temperatur vil stige, hvis arbejdet påbegyndes umiddelbart efter at der er sat nye batterier i, hvilket kan forårsage, at værktøjet brænder sammen.

BEMÆRK

Berør ikke beskytteren, da den bliver meget varm under fortsat arbejde.

2. Brug af hastighedsregulatoren

Aftrækkeren kontrollerer et indbygget kredsløb, der trinløst varierer omdrejningshastigheden. Hvis aftrækkeren kun er trykket let ind (lav omdrejningshastighed) og motoren er standset, medens der drives skruer ind, kan komponenterne i kredsløbet brænde ud.

3. Iskruningstid passende til skruen

Det passende spændingsmoment til en given skrue vil variere efter materiale og skruestørrelse og efter materialet, der skrues i. Specielt hvis det drejer sig om små skruer mindre end M8, er der fare for at de kan brække, så kontroller altid iskruningstiden og spændingsmomenter først.

4. Arbejd med et spændingsmoment passende til den anvendte bolt

Det optimale tilspændingsmoment for forskellige bolte og møtrikker varierer alt efter materiale og boltenes og møtrikkernes størrelse. Et for stort spændingsmoment kan kan strække eller brække en lille bolt. Spændingsmomentet øges proportionalt med tiden. Brug den passende tilspændingstid til bolten.

5. Greb på maskinen

Hold slag-skruenøglen godt fast med begge hænder ved begge håndtag. Hold i dette tilfælde maskinen lige ind på bolten. Det er ikke nødvendigt at trykke på skruenøglen. Hold maskinen med en styrke, der lige netop er nok til at modstå den modsatrettede kraft af slaget.

6. Kontrol af spændingsmomentet

Følgende faktorer medvirker til reduktion spændingsmomentet. Kontroller derfor det faktiske spændingsmoment, der er nødvendigt, ved at skrue nogle bolte til med en manuel momentnøgle. Følgende faktorer har indvirkning på spændingsmomentet.

(1) Spænding

Når afladningsgrænsen er nået, går spændingen ned og spændingsmomentet falder.

(2) Tid

Spændingsmomentet øges, når tilspændingstiden forlænges. Dog stiger spændingsmomentet ikke over et bestemt niveau selv om maskinen bruges i lang tid.

(3) Boltdiameter

Tilspændingsmomentet ændrer sig I forhold til boltens diameter. Som regel har en bolt med en stor diameter et stort tilspændingsmoment.

(4) Tilspændingsforhold

Spændingsmomentet varierer i henhold til spændingsforholdet, hårdheden og boltenes længde, også selv om der anvendes bolte med samme gevindstørrelse. Spændingsmomentet ændrer sig yderligere alt efter hvilket materiale boltene spændes i. Spændingsmomentet går stærkt ned, når møtrik og bolt drejer rundt sammen.

(5) Brug af ekstra tilbehør (Slagnøgle)

Spændingsmomentet går lidt ned, når der anvendes forlænger, universalled eller lang muffe.

(6) Hullet i muffen (Slagnøgle)

En slidt eller deformeret firkant-eller sekskantmuffe lader ikke holder eller møtrik passe nøjagtigt nok og forårsager tab af spændingsmoment. Brug af en muffe, der ikke passer nøjagtigt vil medføre et utilstrækkeligt stilspændingsmoment.

VEDLIGEHOLDELSE OG EFTERSYN

1. Montering af skruetrækkerbits (Slagskruetrækker)

Brug aldrig et slidt eller beskadiget bits, da det kan glide ud af akruen og forårsage læsioner.

Dansk

2. Eftersyn af muffen (Slagnøgle)

En slidt eller deformeret firkant-eller sekskantmuffe lader ikke holder eller møtrik passe nøjagtigt nok og forårsager tab af spændingsmoment. Se mufferne efter for slid med jævne mellemrum og skift dem ud, så snart der observeres tegn på slid.

3. Eftersyn af monteringsskruerne

Efterse regelmæssigt alle monteringsskruer og sørg for, at de er forsvarligt strammet. Er nogen af skruerne løse, bør de strammes øjeblikkeligt. Forsømmelse i så henseende kan medføre alvorlig risiko.

4. Vedligeholdelse af motoren

Motordelen er værktøjets hjerte. Sørg for, at denne ikke beskadiges og holdes fri for fugt og olie.

5. Eftersyn af kulbørsterne (Fig. 13)

Maskinen anvender kulbørster, som er skiddele. Da en udslidt kulbørste kan forårsage maskinskade, udskift kulbørsterne når de er slidt ned til “slidgrænsen” P. Hold desuden altid kulbørsterne rene og sørg for, at de glider frit i kulholderne.

BEMÆRK

Når der kulbørsten skiftes ud med en ny, skal Hitachi Carbon Brush kodenummer 999054 altid anvendes.

6. Udskiftning af kulbørster

Tag kulbørsten ud ved først at fjerne børstehætten og derefter påsætte kulbørstens fremspring R ved hjælp af en fladhovedet skruetrækker, eller lignende, som vist på Fig. 15. Ved montering af kulbørste bør retningen vælges, så kulbørstens søm Q er placeret ud for kontaktdelen udenfor børsterøret S. Tryk det derefter ind med en finger, som illustreret på Fig. 16. Sæt til sidst børstehætten på.

FORSIGTIG

Vær meget påpasselig med, at kulbørstens søm sættes ind i kontaktdelen udenfor børsterøret. (Et hvilket som helst af de to medfølgende søm kan sættes ind). Der bør udvises stor forsigtighed, eftersom enhver fejl i denne arbejdsgang kan resultere i, at kulbørstens søm deformeres og at der opstår problemer med motoren på et tidsligt tidspunkt.

7. Udvendig rengøring

Når elværktøjet er tilsmudset, tørres det af med en blød, tør klud, eller med en klud opvædet i sæbevand. Brug ikke kloropløsning, benzin eller fortynder, da disse væsker opløser plastik.

8. Opbevaring

Opbevar elværktøjet på et sted, hvor temperaturen er under 40°, og hvor det er udenfor børns rækkevidde.

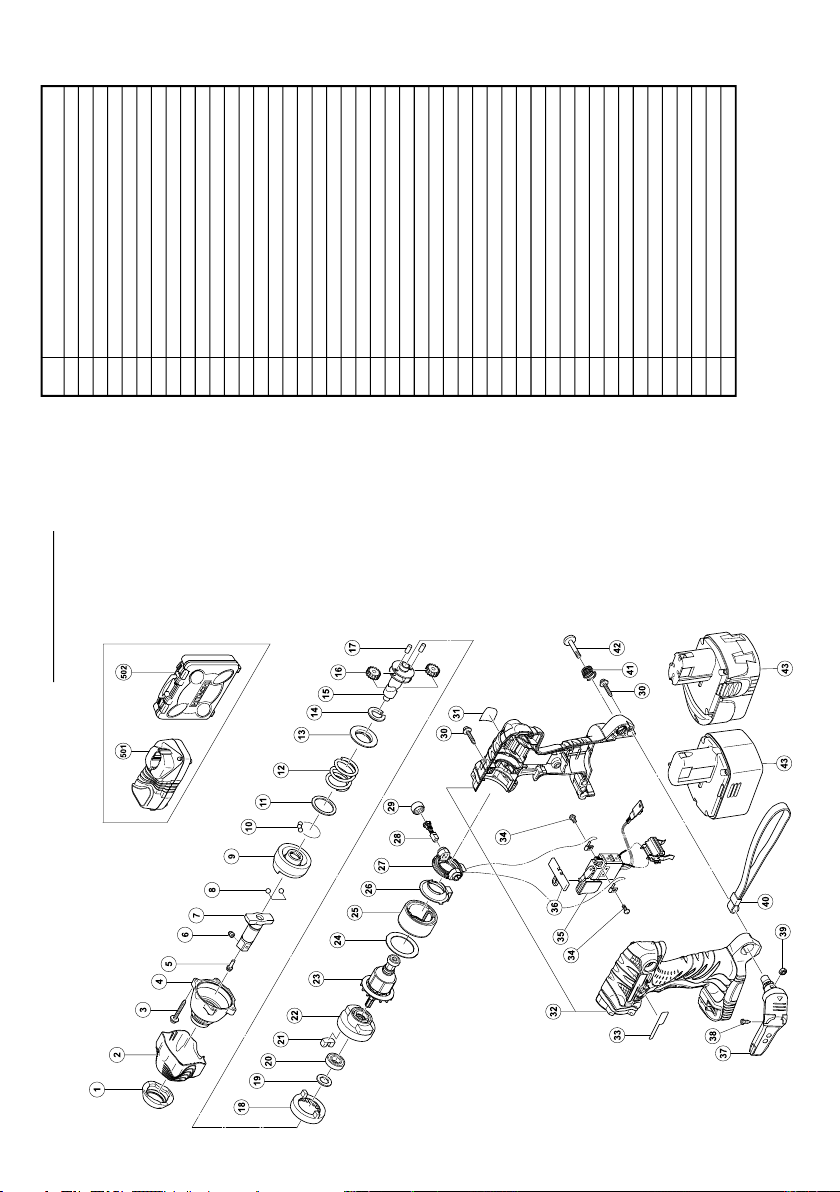

9. Liste over reservedele FORSIGTIG

Reparationer, modifikationer og eftersyn af Hitachi el-værktøj skal udføres af et autoriseret Hitachi servicecenter. Denne liste over reservedele vil være nyttig, når værktøjes indleveres til det autoriserede Hitachi service-center til reparation eller anden vedligeholdelse. Ved anvendelse og vedligeholdelse af el-værktøj skal de sikkerhedsregler og standarder, som gælder i hvert enkelt land, nøje overholdes.

MODIFIKATIONER

Hitachi el-værktøj undergår konstant forbedringer og modifikationer, så teknologiske nyheder hele tiden kan inkorporeres. Som et resultat heraf kan nogle dele ændres uden varsel.

BEMÆRK

Grundet HITACHI’s løbende forskning og udvikling, kan bemeldte specifikationer ændres uden forudgående varsel.

Information om luftbåren støj og vibration

De målte værdier er fastsat i overensstemmelse med EN50144.

Det typiske A-vægtede lydtryksniveau:

96 dB (WH9DMR) 98 dB (WR9DMR, WH14DMR,

WR14DMR, WH18DMR) 95 dB (WH12DMR) 97 dB (WR12DMR) 99 dB (WR18DMR)

Det typiske A-vægtede lydniveau:

109 dB (WH9DMR) 111 dB (WR9DMR, WH14DMR,

WR14DMR, WH18DMR)

108 dB (WH12DMR) 110 dB (WR12DMR)

Brug høreværn.

Den typiske vægtede, kvadratiske middelaccelerationsvædit:

112 dB (WR18DMR)

9,0 m/s2(WH9DMR)

(WR9DMR)

5,9 m/s

10,8 m/s

14,2 m/s

18,0 m/s2(WH18DMR)

(WH12DMR)

8,8 m/s2(WR12DMR)

(WH14DMR)

(WR14DMR)

7,9 m/s

8,1 m/s2(WR18DMR)

Norsk

GENERELLE SIKKERHETSFORHOLDSREGLER FOR ELEKTROVERKTØY

ADVARSEL

Les alle advarsler og sikkerhetsinstruksjoner.

Hvis du ikke følger alle advarsler og instruksjoner kan bruk av utstyret resultere i elektrisk støt, brann og/eller alvorlig personskade.

Ta vare på alle varsler og instruksjoner for fremtidig bruk.

Betegnelsen ”elektroverktøy” i advarslene henviser både til elektrisk elektroverktøy (med ledning) og batteridrevet elektroverktøy.

1) Sikret arbeidsområde a) Hold arbeidsområdet ryddig og godt belyst.

Uryddige eller mørke arbeidsområder kan føre til ulykker.

b) Bruk aldri elektroverktøy på steder med fare for

eksplosjon, slik som i nærheten av brennbare væsker, gass eller støv.

Støv eller gasser kan antennes av gnister fra elektroverktøyet.

c) La aldri barn eller andre personer stå i nærheten

når du bruker et elektroverktøy.

Du kan bli forstyrret og miste kontroll over verktøyet.

2) Elektrisk sikkerhet a) Kontakten på elektroverktøyet må passe med

veggkontakten den skal settes i. Du må aldri tilpasse støpslet på noen måte. Bruk aldri en adapter sammen med et jordet elektroverktøy.

Et originalt støpsel som passer med veggkontakten vil redusere faren for elektrisk støt.

b) Unngå å komme i kontakt med jordede overflater

slik som rør, radiatorer, komfyrer og kjøleskap.

Faren for elektrisk støt vil være større dersom du er jordet.

c) La aldri elektroverktøyet utsettes for regn eller

fuktighet.

Dersom det kommer vann inn i elektroverktøyet kan det resultere i elektrisk støt.

d) Ikke skad ledningen. Bruk aldri ledningen til å

bære eller trekke elektroverktøyet. Trekk ikke støpslet ut av veggkontakten ved bruk av ledningen. Hold ledningen unna varmekilder, olje, skarpe kanter eller bevegelige deler.

Dersom ledningen er skadd eller vridd kan det resultere i elektrisk støt.

e) Hvis elektroverktøyet skal brukes utendørs må du

alltid bruke en skjøteledning som er spesielt beregnet for utendørs bruk.

Bruk av riktig skjøteledning vil redusere faren for elektrisk støt.

f) Hvis bruk av elektroverktøyet i et fuktig område ikke

kan unngås, bruk et strømuttak med jordfeilbryter.

Bruk av jordfeilbryter reduserer faren for elektrisk sjokk.

3) Personlig sikkerhet a) Vær påpasselig, se hva du gjør, og bruk sunn

fornuft når du bruker et elektroverktøy. Du må aldri bruke et elektroverktøy når du er sliten eller trett, eller dersom du er påvirket av narkotiske stoffer, alkohol eller medisiner.

Når du bruker et elektroverktøy vil kun et par sekunders uoppmerksomhet kunne føre til alvorlige personskader.

b) Bruk verneutstyr. Ha alltid på deg vernebriller.

Hvis du bruker verneutstyr slik som masker, sklisikre vernesko, hjelm og hørselsvern vil dette redusere faren for personskade.

c) Forhindre utilsiktet start av elektroverktøyet. Pass

på at bryteren på elektroverktøyet er slått av før verktøyet kobles til veggkontakten og/eller batteriet, eller før verktøyet løftes eller bæres.

Hvis du holder fingeren på bryteren når du bærer elektroverktøyet, eller dersom bryteren er slått på når det er koblet til en strømkilde kan det oppstå ulykker.

d) Fjern eventuelle justeringsnøkler eller skrunøkler

før du slår på elektroverktøyet.

Dersom en justeringsnøkkel eller skrunøkkel er festet til en roterende del på elektroverktøyet når det startes, kan det føre til personskade.

e) Ikke strekk eller len deg for langt når du bruker

verktøyet. Pass på at du står stødig og har god balanse til enhver tid.

Dette vil gi deg bedre kontroll over elektroverktøyet i uventede situasjoner.

f) Ha på deg riktig tøy. Bruk ikke løse klær eller

smykker. Hold hår, klær og hansker unna bevegelige deler.

Løse klær, smykker eller langt hår kan vikle seg inn i de bevegelige delene.

g) Hvis verktøyet leveres med en støvsamler eller

annet oppsamlingsutstyr, må du passe på at disse monteres og brukes på riktig måte.

Bruk av støv oppsamler kan redusere støv relaterte farer.

4) Bruk og vedlikehold av elektroverktøy a) Ikke overbelast elektroverktøyet. Bruk riktig

verktøy til arbeidet du skal utføre.

Riktig verktøy vil gjøre arbeidet lettere og tryggere uten at verktøyet overbelastes.

b) Ikke bruk elektroverktøyet dersom av/på-knappen

ikke virker.

Det er farlig å bruke elektroverktøy som ikke kan kontrolleres ved bruk av av/på-knappen. Verktøyet må da repareres.

c) Trekk ledningen på elektroverktøyet ut fra

veggkontakten og/eller fjern batteriet før du justerer eller skifter deler på verktøyet, eller før det oppbevares.

Dette vil redusere faren for at verktøyet starter uventet.

d) Oppbevar elektroverktøyet utilgjengelig for barn

og la aldri personer som ikke er kjent med verktøyet eller som ikke har lest igjennom disse instruksjonene bruke elektroverktøyet.

Elektroverktøy er farlig hvis det brukes av uerfarne personer.

e) Vedlikehold av elektroverktøy. Kontroller at ingen

bevegelige deler har låst seg, er feiljustert, knekt, eller har andre skader som kan påvirke bruk av verktøyet. Hvis elektroverktøyet er skadd må det repareres før det brukes.

Mange ulykker oppstår på grunn av dårlig vedlikehold av verktøy.

Norsk

f) Hold skjæreverktøy skarpt og rent.

Riktig vedlikehold av skjæreverktøy med skarpe kanter/blader vil redusere faren for at de låser seg, samtidig som de vil være lettere å kontrollere.

g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i

samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning.

Hvis elektroverktøyet brukes til andre operasjoner enn det det er beregnet for, kan det oppstå farlige situasjoner.

5) Bruk og vedlikehold av batteridrevet verktøy a) Oppladning av batteriet skal bare gjøres med

lader spesifisert av produsenten.

En lader som passer for en batteripakke kan forårsake brannfare hvis den brukes med andre batterier.

b) Bare bruk elektroverktøyet med den spesifiserte

batteripakken.

Bruk av andre batterier kan føre til brannfare og skade.

c) Ikke oppbevar batteriet sammen med metall

objekter som binders, mynter, nøkler, spiker, skruer eller andre små metall objekter som kan føre til kontakt mellom pluss- og minuspolen på batteriet.

Kortslutning av batteriet kan forårsake skader eller brann.

d) Hvis batteriet utsettes for uvøren behandling, kan

lekkasje oppstå. Hvis dette skjer, unngå kontakt. Ved kontakt, rens med vann. Hvis væsken kommer i kontakt med øyne, søk medisinsk hjelp.

Batterivæsken kan forårsake irritasjon eller brannsår.

6) Service a) La et kvalifisert serviceverksted som kun bruker

originale reservedeler utføre service på elektroverktøyet.

Dette vil forsikre at elektroverktøyets sikkerhet opprettholdes.

FORSIKTIG La aldri barn eller helsesvake personer stå i nærheten. Oppbevar verktøy utilgjengelig for barn og helsesvake personer når det ikke er i bruk.

FORHOLDSREGLER FOR BATTERIDREVET SLAGSKRUTREKKER

1. Dette bærbare verktøyet er til å stramme og skru

løs skruer med. Må bare brukes til dette formål.

2. Bruke ørepropper hvis du bruker maskinen over

lengere tid.

3. Det er særdeles farlig å betjene verktøyet med bare

en hånd; Hold godt fast med begge når verktøyet brukes.

4. Dra forsiktig i borbitten når den er montert for være

sikker på at den ikke løsner. Hvis den ikke er korrekt montert, kan den løsne når verktøyet er i gang. Dette kan medføre fare.

5. Bruk borbitt som passer til skruen.

6. Hvis skruen strammes med skrutrekkerem i vinkel på skruen, kan skruenhodet ødelegges og riktig trykk på skruen oppnås ikke. Stram skruen med dette skrujernet helt på linje med skrujernet.

7. Lad alltid batteriet ved en temperatur mellom 0 og 40˚C. Er temperaturen lavere enn 0˚C vil det resultere i overlading, noe som er farlig. Batteriet kan ikke lades ved høyere temperatur enn 40˚C. Den beste temperaturen for lading er mellom 20 og 25˚C.

8. La ikke ladeapparatet stå på kontinuerlig. Når en ladeoperasjon er avsluttet, la ladeapparatet stå avslått i omkring 15 minutter før neste opplading av et batteri tar til.

9. Ikke la fremmedlegemer falle nedi hullet for tilkopling av det oppladbare batteriet.

10. Demonter aldri det oppladbare batteriet og ladeapparatet.

11. Aldri korslutt det oppladbare batteriet. Kortslutter en batteriet vil det resultere i stor elektrisk strøm og overopphetning. Det vil føre til forbrenning eller skade av batteriet.

12. Ikke forsøk å brenne et kassert batteri. Dersom batteriet brenner, kan det være det eksploderer.

13. Det må ikke føres gjenstander inn i ladeapparatets ventilsjonshuller. Dersom metall eller brennbare gjenstander føres inn i ladeapparatets ventilasjonshuller kan det føre til elektrisk sjokk eller ødelagt ladeapparat.

14. Bring et batteri som det ikke lenger er mulig å lade tilstrekkelig slik at det kan gi strøm lenge nok til forretningen du kjøpte batteriet i. Ikke kast det oppbrukte batteriet.

15. Bruk av et utladet batteri vil skade ladeapparatet.

FORHOLDSREGLER FOR BATTERIDREVET SLAGSKRUJERN

1. Dette bærbare verktøyet er til å stramme og skru løs bolter og mutre med. Må bare brukes til dette formål.

2. Fest arbeidsstykket med klemmer eller skrustikkke. Det er sikrere enn å bruke hånden, og det gir deg begge hender fri til å betjene maskinen.

3. Det er særdeles farlig å betjene verktøyet med bare en hånd; Hold godt fast med begge når verktøyet brukes.

4. Sjekk at mansjetten ikke sprukket eller brekket. Sprukne eller brukne mansjetter er farlige. Sjekk mansjetten før bruk.

5. Fest mansjetten med mansjettstiften og ringen. Hvis mansjettstiften eller ringen som holder mansjetten på plass er skadet, kan den den sprette av slagskrunøkkelen og skape farlige situasjoner. Bruk ikke en mansjettstift eller ring som er deformert, utslitt, sprukket eller på annen måte skadet. Pass alltid på at mansjettstiften og ringen monteres i korrekt posisjon.

6. Sjekk tiltrekningsmomentet. Passende tiltrekningsmoment for boltene avhenger av materialet som bolten er laget av, boltens dimensjoner, klasse, etc.

Norsk

I tillegg avhenger momentet som produseres av denne slagskrunøkkelen av boltens materiale og dimensjoner, hvor lenge slagskrunøkkelen brukes, til måten mansjetten er montert på, etc. Tiltrekningsmomentet varierer også når batteriet et nyoppladet eller når det holder på å gå tomt. Bruk en momentnøkkel til å sjekke at bolten er strammet til korrekt moment.

7. Stopp slagskrunøkkelen når rotasjonsretningen endres. Slipp bryteren og vent til verktøyet har stanset helt før rotasjonsretningen endres.

8. Rør aldri den roterende delen av verktøyet. Hold hendene og andre kroppsdeler unna den roterende mansjettdelen. Du kan utsettes for kuttskader eller komme i klemme i verktøyet. Unngå også å komme i kontakt med mansjetten like etter en lengre arbeidsoperasjon. Den blir meget varm og kan forårsake forbrenninger.

9. Slagskrunøkkelen må ikke gå på tomgang når det brukes et kardangledd. Hvis masnjetten roterer uten belastning, kan kardangleddet få mansjetten til å løpe løpsk. Du kan komme til skade eller så kan masjettens bevegelser få slagskrutrekkeren til å riste så kraftig at du mister taket på den.

10. Lad alltid batteriet ved en temperatur mellom 0 og 40˚C. Er temperaturen lavere enn 0˚C vil det resultere i overlading, noe som er farlig. Batteriet kan ikke lades ved høyere temperatur enn 40˚C. Den beste temperaturen for lading er mellom 20 og 25˚C.

11. La ikke ladeapparatet stå på kontinuerlig. Når en ladeoperasjon er avsluttet, la ladeapparatet stå avslått i omkring 15 minutter før neste opplading av et batteri tar til.

12. Ikke la fremmedlegemer falle nedi hullet for tilkopling av det oppladbare batteriet.

13. Demonter aldri det oppladbare batteriet og ladeapparatet.

14. Aldri korslutt det oppladbare batteriet. Kortslutter en batteriet vil det resultere i stor elektrisk strøm og overopphetning. Det vil føre til forbrenning eller skade av batteriet.

15. Ikke forsøk å brenne et kassert batteri. Dersom batteriet brenner, kan det være det eksploderer.

16. Det må ikke føres gjenstander inn i ladeapparatets ventilsjonshuller. Dersom metall eller brennbare gjenstander føres inn i ladeapparatets ventilasjonshuller kan det føre til elektrisk sjokk eller ødelagt ladeapparat.

17. Bring et batteri som det ikke lenger er mulig å lade tilstrekkelig slik at det kan gi strøm lenge nok til forretningen du kjøpte batteriet i. Ikke kast det oppbrukte batteriet.

18. Bruk av et utladet batteri vil skade ladeapparatet.

TEKNISKE DATA

Batteridrevet slagskrujern

Modell WH9DMR WH12DMR WH14DMR WH18DMR Spenning 9,6 V 12 V 14,4 V 18 V Tomgangshastighet 0 – 2600 min

Kapasitet (vanlig bolt) M5-M12 M6-M14

Stramningsmoment (maks.)

2,0 Ah EB9B: Ni-Cd EB1220BL: Ni-Cd EB14B: Ni-Cd EB1820L: Ni-Cd

Oppladbart batteri

Vekt 1,4 kg 1,6 kg 1,8 kg 2,0 kg

Batteridrevet nøkkel

Modell WR9DMR WR12DMR WR14DMR WR18DMR Spenning 9,6 V 12 V 14,4 V 18 V Tomgangshastighet 0 – 2600 min

Kapasitet (vanlig bolt) M6-M14 M10-M16

Stramningsmoment (maks.)

Oppladbart batteri

Vekt 1,4 kg 1,6 kg 1,8 kg 2,0 kg

2,0 Ah EB9B: Ni-Cd EB1220BL: Ni-Cd EB14B: Ni-Cd EB1820L: Ni-Cd 2,6 Ah EB926H: Ni-MH EB1226HL: Ni-MH EB1426H: Ni-MH EB1826HL: Ni-MH 3,0 Ah EB930H: Ni-MH EB1230HL: Ni-MH EB1430H: Ni-MH EB1830HL: Ni-MH 3,3 Ah –––––––––––––––––– EB1233X: Ni-MH EB1433X: Ni-MH EB1833X: Ni-MH

105 N·m 130 N·m 140 N·m 150 N·m

115 N·m 160 N·m 200 N·m 220 N·m

-1

Norsk

Ladeapparat

Modell UC14YFA UC24YFA UC18YGH UC18YG UC18YRL / UC18YFL Ladespenning 7,2 – 14,4 V 7,2 – 24 V 7,2 – 18 V 7,2 – 18 V 7,2 – 18 V

2,0 Ah 50 min. 50 min. 50 min. 50 min. 30 min.

Ladetid

Vekt 0,6 kg 0,6 kg 0,35 kg 0,3 kg 0,7 kg

Alle ladetider er omtrentlige, og den faktiske ladetiden kan variere. “x” Indikerer at batteripakken ikke er kompatibel med et bestemt ladeapparat.

ISETTING/FJERNING AV BATTERI

1. Fjerning av batteri

Hold godt fast i håndtaket 3 og skyv batteriets sperrehake 2 for å fjerne batteriet 1 (Fig. 1).

Pass på at batteriet ikke kortslutter.

2. Isetting av batteri

Sett i batteriet 1 og sørg for at polene vender riktig vei (se Fig. 1).

LADNING

〈UC14YFA, UC24YFA, UC18YRL, UC18YFL〉

Før du bruker elektroverktøyet må du lade batteriet på følgende måte.

Tabell 1

Før lading

Mens lading Lyser Lyser kontinuerlig pågår (RØD)

Lading ferdig

Lading ikke Blinker mulig (RØD)

Overopphetet Lyser Lyser kontinuerlig beredskap (GRØNN)

MERK: Når der er beredskap for kjøling av batteri, kjøler UC18YRL det overopphetede batteriet med ventilator.

(2) Når det gjelder det oppladbare batteriets temperatur.

Temperaturen på oppladbare batterier er som vist i tabellen under, og varme batterier bør avkjøles en stune før de lades opp.

Tabell 2 Opplading av varme batterier

Ladeapparat Oppladbare batterier

Ni-Cd batterier –5°C – 60°C –5°C – 55°C

Ni-MH batterier 0°C – 45°C –5°C – 50°C

2,6 Ah 65 min. 65 min. 65 min. x 40 min. 3,0 Ah 70 min. 70 min. 70 min. x 45 min. 3,3 Ah 75 min. 75 min. 75 min. x 50 min.

1. Sett ladeapparatets støpsel i en vekselstrømsstikkontakt

Når ledningen er koplet til, blinker ladeapparatets pilotlys i rødt (med 1 sek. mellomrom).

2. Sett batteriet på plass i ladeapparatet

Sett batteriet fast på plass i ladeapparatet til det berører bunnplaten.

䡬 Hvis batteriet settes inn i motsatt retning, vil det ikke

bare bli umulig å lade det, men det kan også skape problemer i laderen, som for eksempel deformert ladekontakt.

3. Lading

Når et batteri settes i laderen, vil oppladingen starte og pilotlyset lyse rødt kontinuerlig. Når batteriet er helt oppladet, begynner pilotlyset blinke rødt (med 1 sek. mellomrom) (se Tabell 1).

(1) Pilotlysets indikasjon

Pilotlysets indikasjoner blir som vist i Tabell 1 i samsvar med ladeapparatets eller det oppladbare batteriets tilstand.

Pilotlysets indikasjoner

Blinker (RØD)

Blinkar (RØD)

Lyser i 0,5 sekunder. Er slukket i 0,5 sekunder. (av i 0,5 sekunder)

Lyser i 0,1 sekunder. Er slukket i 0,1 sekunder. (av i 0,1 sekunder)

UC14YFA UC18YRL UC24YFA UC18YFL

Svikt i batteriet eller ladeapparatet.

Batteriet overopphetet. Ute av stand til å lade (ladning vil starte når batteriet er avkjølt).

4. Ta ladeapparaters ledning ut av vekselstrømskon-takten

5. Ta godt tak i ladeapparatet og trekk ut batteriet

MERK

Etter bruk trekkes batteriene først ut av ladeapparatet og oppbevares deretter på forsvarlig vis.

䡬 Hvis batteriet er oppvarmet like etter bruk eller pga.

sollys, vil lampen på ladeapparatet lyse grønt. I slike tilfeller må batteriet avkjøles før det lades opp.

䡬 Hvis den pilotlyset blinker rødt (med 0,2 sek.

mellomrom), sjekk og eventuelt fjern fremmedlegemer som kan ha satt seg fast i batteriets monteringshull.

Norsk

Hvis hullet er fritt for fremmedlegemer, er det sannsynligvis noe galt med enten batteriet eller ladeapparatet. Få begge deler sjekket hos en autorisert fagmann.

䡬 Fordi det tar den innebygde mikrocomputeren ca. 3

sekunder å bekrefte at batteriet som lades opp med ladeapparatet UC14YFA, UC24YFA, UC18YRL og UC18YFL er tatt ut, må du vente minst 3 sekunder før du setter batteriet tilbake i ladeapparatet for å fortsette ladningen. Hvis batteriet settes i ladeapparatet før det har gått 3 sekunder, vil ikke batteriet lades opp på riktig måte.

〈

UC18YGH

Før du bruker elektroverktøyet må du lade batteriet på følgende måte.

1. Sett ladeapparatets støpsel i en vekselströmsstik-

Tabell 3

〉

kontakt.

Når du kobler laderens støpsel til en stikkontakt, vil kontrollampen blinke rødt (Med intervaller på 1 sekund).

Pilotlampeindikasjoner

Før lading sekunder. (av i 0,5 sekunder)

Mens lading Lyser Lyser vedvarende pågår

Lading ferdig

Overopphetet beredskap vil starte når batteriet er

Blinker Lyser i 0,5 sekunder. Er slukket i 0,5

Blinker Lyser i 1 sekunder. Er slukket i 0,5

sekunder. (av i 0,5 sekunder)

2. Sett batteriet på plass i ladeapparatet.

Før batteriet godt ind i opladeapparatet, indtil det når bunden. Vær opmærksom på, at polariteterne passer.

OBS!

䡬 Hvis batteriene settes i feil vei, vil det ikke bare bli

umulig å lade opp batteriene, men det kan også forårsake at sikringen ryker eller at ladeterminalen deformeres.

3. Lading

Når et batteri settes i ladeapparatet, vil kontrollampen lyse kontinuerlig rødt. Når batteriet er helt oppladet, vil kontrollampen blinke rødt (med 1-sekunds mellomrom). (Se Tabel 3)

(1) Pilotlampeindikasjon

Pilotlampeindikasjonene blir som vist i Tabell 3, i samsvar med ladeapparatets eller det oppladbare batteriets tilstand.

Batteriet overopphetet. Ute av stand til å lade (ladning

avkjølt).

(2) Når det gjelder det oppladbare batteriets temperatur.

Temperaturen på oppladbare batterier er som vist i tabellen under, og varme batterier bør avkjøles en stund før de lades opp.

Tabell 4

Oppladbare batterier

Ni-Cd batterier –5°C — 55°C

Ni-MH batterier –5°C — 50°C

4. Ta ladeapparaters ledning ut av vekselstrømskontakten.

5. Ta godt tak i ladeapparatet og trekk ut batteriet.

MERKNAD

Batteriet må tas ut av laderen etter bruk, og så oppbevartes.

Når det gjelder eledtrisk utladning i nye batterier, etc.

Ettersom den kjemiske substansen i nye batterier eller batterier som ikke har vært i bruk en stund ikke er aktivert, vil den elektriske utladningen være lav når batteriene brukes de første par gangene. Dette er et midlertidig fenomen, og den normaltiden som er nødvendig for opplading vil gjenopprettes ved å lade batteriene opp 2-3 ganger.

Temperaturer hvor

opplading er mulig

Slik får du batteriene til å vare lenger.

(1) Lad batteriene opp før de er helt utgått.

Når du merker at effekten i verktøyet begynner å bli dårlig, stanser du verktøyet og lader batteriet opp. Hvis du fortsetter å bruke verktøyet til batteriet går tomt, kan batteriet ta skade og levetiden reduseres.

(2) Unngå opplading ved høy temperatur.

Et oppladbart batteri blir temmelig varmt etter bruk. Hvis et varmt batteri lades opp like etter at det har vært i bruk, vil den kjemiske substansen i batteriet forringes og batteriets levetid forkortes. Vent en stund før batteriet lades opp.

〈UC18YG〉

Før du bruker elektroverktøyet må du lade batteriet på følgende måte.

1. Kopl støpselet fra ladeapparater til en stikkontakt

Når en kopler til ladeapparatets støpsel vil ladeapparatet slås på.

2. Plassèr batteriet i ladeapparatet

Sett batteriet helt inn til hviler i bunnen av ladeapparatet og sørg for at det vender ritkig vei (pilot-lyset tennes).

Hvis pilotlyser ikke tennes dras støpslet ut av stikkontakten. Sjekk deretter batteriets monteringsposisjon.

Norsk

Det kreves ca. 60 minutter for å lade batteriet helt opp ved 20°C. Pilotlampen slukker for å indikere at batteriet er fullt oppladet. Batteriets ladetid blir elngre når temperaturen er lav eller strømkildens spenning er for lav. Når pilotlampen ikke slukker selv etter at det har gått 120 minutter siden ladingen startet, må ladingen stanses og et HITACHI autorisert serviceverksted kontaktes.

Dersom batteriet er overopphetet p.g.a. at det har vært utsatt for direkte sollys el.l., kan det være at varsellampen ikke lyser, som den skal, når ladingen påbegynnes. Kjøl i så fall batteriet først, og start ladingen deretter.

3. Trekk ladeapparatets støpsel ut fra veggkontakten

4. Hold godt fast i ladeapparatet og trekk ut batteriet

Når det gjelder elektrisk utladning i nye batterier, etc.

Slik får du batteriene til å vare lenger.

(1)Lad batteriene opp før de er helt utgått.

(2) Unngå opplading ved høy temperatur.

FØR BRUKEN STARTER

1. Forberedeles og sjekk av arbeidsomgivelsene

Vær nøye med at arbeidsomgivelsene oppfyller alle betingelesene som er nevnt i forholdsreglene.

2. Sjekk av batteriet

Se etter at batteriet er skikkelig satt i. Hvis det er bare en tanke løst kan det falle ut og resultere i uhell.

3. Montering av bitten (Slagskrutrekker)

Følg alltid framgangsmåten for montering av bitten (Fig. 2).

(1) Skyv førermansjetten 7 vekk fra verktøyskroppen. (2) Plasser bitten 9 inn i det sekskantede hullet i ambolten

(3) Slipp førermansjetten 7 slik at den smetter tilbake

på plass.

Hvis førermansjetten ikke går tilbake på plass, er det et tegn på bitten ikke er riktig montert.

4. Velge mansjett som passer til bolten (Slagskrujern)

Det må benyttes en mansjett som passer til bolten som skal trekkes til. En mansjett som ikke passer vil ikke bare resultere i utilstrekkelig stramming, men også i skade på mansjett eller mutter.

En slitt eller deformert sekskantet- eller firkantet mansjett, vil ikke gi tilstrekkelig tiltrekning når en mutter eller anbolt skal festes, og dette kan resultere i tapt tiltrekningsmoment. Se etter om mansjetthullet er slitt, og skift ut før det skjer videre slitasje.

5. Montere en mansjett (Slagskrujern)

Velg masjetten som skal brukes. 䢇 Stift, O-ring type (1) Samstem hullet i mansjetten med hullet i ambolten

og sett ambolten inn i mansjetten. (2) Sett stiften inn i mansjetten. (3) Fest ringen til sporet i mansjetten. 䢇 Plunger-type (Fig. 3)

Samstem plungeren som er plassert i den firkantede

delen av anbolten B med hullet i sekskantbolten 0.

Skyv deretter plungeren, og monter sekskantbolten

0 på anbolten B. Kontroller at plungeren er helt

innkoblet i hullet.

Ved demontering av sekskantbolten 0 følges denne

prosedyren i motsatt rekkefølge. 䢇 Type låsering (1) Rett inn de firkantede delene av pipen og ambolten

med hverandre. (2) Sørg for å sette pipen godt på ved å trykke den helt

inn på ambolten. (3) Fjern pipen ved å trekke den av ambolten.

FORSIKTIG

䡬 Vennligst bruk det godkjente tilleggsutstyret som er

oppført i bruksanvisningen og i Hitachis katalog. Bruk

av annet utstyr kan føre til uhell og personskader. 䡬 Sørg for å sette pipen godt fast på ambolten. Hvis

pipen ikke sitter som den skal, kan den løsne og

forårsake personskader.

HVORDAN BRUKE MASKINEN

䡬 Når du bruker kroken for lett utstyr må du være

forsiktig slik at hovedutstyret ikke faller. Hvis verktøyet

faller, er det fare for at det skjer en ulykke. 䡬 Ikke fest noe annet endeverktøy enn en phillips-bit til

verktøyets hovedenhet når hovedenheten har krok

for lett utstyr og bæres i beltet.

Det kan føre til skade hvis du bærer utstyr i hoftebelte

påsatt spisse komponenter som for eksempel bor.

1. Bruke kroken for lett utstyr

Kroken for lett utstyr kan monteres på høyre eller

venstre side, og vinkelen kan justeres i 5 trinn mellom

0 og 80 grader. (1) Betjene kroken

(a) Dra kroken E mot deg i retning (A), og drei den i

pilens retning (B) (Fig. 5).

(b) Vinkelen kan justeres i 5 trinn (0, 20, 40, 60 eller 80

grader). Juster krokens vinkel slik at den passer til arbeidet som skal gjøres.

(2) Skifte krokens posisjon

Ufullstendig montering kan medføre farerisiko under

bruk.

(a) Hold godt fast i verktøyskroppen og fjern skruen

med en sporskrutrekker eller en mynt (Fig. 6). (b) Ta av kroken E og fjæren F (Fig. 7). (c) Monter kroken E og fjæren F på den andre siden,

og stram skruen forsvarlig (Fig. 8).

Norsk

MERK

Sjekk fjærens F retning Den største diameteren G på fjæren F skal vende bort fra operatøren (Fig. 8).

(3) Brukt som hjelpelampe

(a) Trykk på bryteren H for å slå av lampen.

Hvis du glemmer det, slås lampen av automatisk etter 15 minutter.

(b) Du kan justere retningen til lampen innenfor

endestillingene til hakene 1-5 (Fig. 9). 䡬 Driftstid

AAAA mangan-batterier: ca. 15 timer

(4) Bytte batterier

MERK

䡬 Hvis man ikke overholder det følgende, kan det føre

䡬 Kast ikke batterier sammen med vanlig avfall, og

䡬 Oppbevar batterier slik at barn ikke får tak i dem. 䡬 Bruk batterier korrekt i overensstemmelse med

2. Sjekk rotasjonsretningen

3. Bryter

䡬 Når startbryteren trykkes inn, roterer verktøyet. Når

䡬 Rotasjonshastigheten kan kontrolleres med trykket

4. Stramming og løsskruing av skruer (Slagskrutrekker)

AAAA alkali-batterier: ca. 30 timer

Se ikke rett inn i lampen, da det kan skade øynene.

(a) Løsne hakeskruen J med et stjerneskrujern (nr.

1) I (Fig. 10). Ta av hakedekslet L ved å skyve det i pilens retning (Fig. 11).

(b) Ta ut de gamle batteriene og sett inn nye. Innrett i

forhold til hakeindikeringene, og plasser pluss (+) og minus (-)-klemmene riktig (Fig. 12).

fremspringet i hakedekslet L. Skyv hakedekslet L i motsatt retning av pilen K vist i Fig. 11, og stram til skruen. Bruk vanlige AAAA-batterier (1,5 V) O.

Trekk ikke til skruen for mye, da det kan ødelegge gjengene.

til batterilekkasje, rust eller feilfunksjon. Plasser pluss (+)- og minus (–)-klemmene riktig. Bytt begge batteriene samtidig. Bland ikke gamle og nye batterier. Fjern brukte batterier fra haken umiddelbart.

brenn ikke batterier.

batterispesifikasjonene og merkingen.

Bitset roterer med urviserne (sett bakfra) ved å trykke på R-siden av trykknappen C. Trykk på L-siden av knappen for å skifte rotasjonsretningen til mot urviserne (Se Fig. 4) ( og R markeringene er plassert på maskinkroppen).

Trykknappen kan ikke trykkes inn under drift. For å skifte bitsrotasjonen, stopp maskinen og still trykknappen inn.

startbryteren slippes, stopper verktøyet.

på bryteren. Hastigheten er lav jo lettere trykket er på bryteren, og øker etterhvert som bryteren trykkes inn.

Monter et bitten som passer til skruen, sett bitten furene på skruen og kjør den i. Legg så mye trykk på maskinen at den akkurat holder bitten på plass i skruehodet.

Hvis slagboremaskinen går for lenge vil skruen strammes for mye og kan eventuelt btekke. Hvis en skrue kjøres i när maskinen står i skjev vinkel mot skruehodet, kan skruehoder ødelegges i tillegg til at trykket som overføres på skruen ikke blir korrekt. Hold maskinen i rett vinkel på skruen.

FORHOLDSREGLER VED BETJENING

1. Hvil verktøyet etter kontinuerlig bruk

Etter at verktøyet har vært brukt kontinuerlig til stramming av høyspentbolter, må det få hvile i ca. 15 min. når batteriet skiftes ut. Temperaturen i motoren, bryteren, etc., vil stige hvis verktøyet startes igjen straks etter at batteriet er skiftet ut og til sist resultere i at verktøyet brenner sammen.

MERK

Ikke rør vernet, da det blir veldig varmt under kontinuerlig drift.

2. Forholdsregler ved bruk av bryteren for hastighetskontroll

Denne bryteren har en innebygget elektronisk krets som regulerer en trinnløss rotasjonshastighet. Dette betyr at når du bare drar forsiktig i utløseren (lav rotasjons-hastighet), og motoren stanses nå du skrur i skruer kontinuerlig, vil komponenten i den elektroniske kretsens deler overopphetes og ødelegges.

3. Bruk en stramningstid som passer skruen

Korrekt stramingsmoment varierer avhengig av material og skurens størrelse og materiale etc. Sørg derfor for at stramningstid passer til skruen. Hvis stramnigstiden er lang og skruen er mindre enn M8, er det særlig fare for at skruen brekker. Stramningstid og moment bør derfor bekreftes på forhånd.

4. Arbeid med et stramningsmoment som passer for bolten under slag

Optimalt stramningsmoment for mutre og bolter varierer med mutrenes og boltenes materiale og størrelse. For stort stramningsmoment på en liten bolt vil enten strekke elle brekke bolten. Stramningsmomentat øker proporsjonalt med driftstiden. Bruk korrekt driftstid for bolten.

5. Slik holdes verktøyet

Hold slagskrujernet godt fast med an hånd på maskinkropoens håndtak og en hånd på sidehåndtaket. Skrujarnet holdes på parallelt med bolten. Det er unødvendig å øve stort trykk på skrujernet. Det er nok å holde jernet slik at slagkraften motvirkes.

6. Bekreft stramningsmomentet

Følgende faktorer er med til å redusere stramningsmomentet. Bekreft derfor det aktuelle stramingsmomentet som er nødvendig ved først å skru i et par bolter for hånd med en momentnøkkel. Faktorer som har innflytalse på stramningsmomentet er som følger:

(1) Spenning

Når utladingsmarginen er nådd, reduseres spenningen og stramningsmomentet avtar.

(2) Driftstid

Stramningsmomentet øker med driftstiden. Men stramningsmomentet vil ikke overstige en viss verdi selv om verktøyet går over lang tid.

Norsk

(3) Boltens diamenter

Stramningsmomentet varierer alt etter boltdiameteren. Generelt vil en bolt med større diameter ha større stramningsmoment.

(4) Stramningsforhold

Stramningsmomentet varierer i forhold til mementnivå, klasse og boltlengde selv om det brukes bolter med ens gjengestørralse. Stramningsmomentet varierer også avhengig av hvordan overflaten på metallet, som bolten skal skrus i, er. Hvis både bolt og mutte dreier rundt, reduseres momentet betraktelig.

(5) Når tilleggsutstyr benyttes (Slagskrujern)

Stramningsmomentet reduseres en tanke når forlengelsesstang, universalskjøt eller en lang sokkel brukes.

(6) Sokkelens forfatning (Slagskrujern)

En utslitt eller deformert seks-eller firkantsokkel vil ikke kunne passes tett nok inn i montasjen mellom mutter og ambolt og stramningsmomentet blir derfor for lite. En mansjett som ikke passer bolten vil resultere i utilstrekkelig stramming.

VEKLIKEHOLD OG INSPEKSJON

1. Inspeksjon av skrutrekkerbits (Slagskrutrekker)

Bruk av ødelagt bitten eller bitten med utslitt spiss er farlig ettersom bitten kan glippe. Skift det ut.

2. Inspeksjon av sokkel (Slagskrujern)

En utslitt eller deformert seks-eller firkantsokkel vil ikke kunne passes tett nok inn i montasjen mellom mutter og ambolt og stramningsmomentet blir derfor for lite. Sjekk soklenes hullelr med jevne mellomrom og skift ut med nye dersom det er nødvendig.

3. Inspeksjon av monteringsskruene

Inspiser alle monteringsskruene med jevne mellomrom og se etter at de er ordentlig skrudd til. Hvis noen av skruene er løse, skru dem fast øyeblikkelig. Dersom en ikke gjør dette, kan det føre til alvorlig risiko.

4. Vedlikehold av motoren

De viklede motordelene er selve "hjertet" i et elektrisk verktøy. Hold nøye kontroll med at viklinger ikke er skadet og/eller våte av olje eller vann.

5. Inspeksjon av kullbørster (Fig. 13)

Motoren forbruker kullbørster. Da en utslitt kullbørste kan resultere i motorproblemer, må en kullbørste skiftes ut før den blir helt nedslitt eller begynner å nærme seg “slitegrensen” P. Kullbørstene må dessuten alltid holdes rene og det må passes på at de beveger seg fritt i børsteholderen.

MERK

Når kullbørsten skiftes ut med en ny, må det brukes Hitachi Kullbørste Kodenr. 999054.

6. Utskifting av kullbørstene

Ta ut kullbørsten ved å først fjerne børsteholderhetten, og hekt så av utspringet på kullbørsten R ved bruk av en sporskrutrekker e.l., som vist i Fig. 15. Når kullbørsten monteres, velger du den retningen hvor naglen på kullbørsten Q samsvarer med kontaktpartiet på utsiden av børsterøret S. Skyv deretter børsten inn som vist i Fig. 16. Sett til slutt børsteholderhetten tilbake på plass.

Naglen på kullbørsten må settes inn i kontaktpartiet på utsiden av børsterøret (Bruk en av de vedlagte naglene). Utvis forsiktighet siden en eventuell feil under innsettingen kan resultere i deformert nagle og raskt forårske motortrøbbel.

7. Rengjøring av maskinens overflate

Når det kommer flekker på elektroverktøyet kan du tørke dem av med en myk, tørr klut eller en klut fuktet med såpevann. Bruk ikke kloroppløsninger, bensin eller malingstynnere, da disse kan løse opp plasten på verktøyet.

8. Lagring

Oppbevar elektroverktøyet på et sted der temperaturen ikke overstiger 40°C, utilgjengelig for barn.

9. Liste over servicedeler

OBS

Reparasjoner, modifikasjoner og inspeksjon av Hitachi elektroverktøy må utføres av et Hitachi autorisert serviceverksted. Denne dellisten er behjelpelig hvis den leveres inn sammen med verktøyet til et Hitachi autoristert serviceverktsted når reparasjoner eller annet vedlikeholdsarbeid kreves. Sikkerhetsregler og normer som gjelder for det enkelte land, må overholdes ved drift og vedlikehold av elektroverktøy.

MODIFIKASJONER

Hitachi elektroverktøy er under konstant utbedring og modifisering for å inkorporere de siste nye teknologiske fremskritt. Følgelig vil enkelte deler kunne endres uten forvarsel.

MERK

På grunn av HITACHIs kontinuerlige forsknings- og utviklingsprogram kan spesifikasfonene i dette heftet endres uten forvarsel.

Informasjon angående luftstøy og vibrasjon

De målte verdier ble fastsatt i samsvar med EN50144.

Typisk A-veiet lydtrykksnivå:

96 dB (WH9DMR) 98 dB (WR9DMR, WH14DMR,

WR14DMR, WH18DMR) 95 dB (WH12DMR) 97 dB (WR12DMR)

Typisk A-veiet lydeffektnivå:

99 dB (WR18DMR)

109 dB (WH9DMR) 111 dB (WR9DMR, WH14DMR,

WR14DMR, WH18DMR)

108 dB (WH12DMR) 110 dB (WR12DMR) 112 dB (WR18DMR)

Bruk hørselvern.

Typisk veiet rot betyr kvadratisk akselerasjonsverdi:

(WH9DMR)

9,0 m/s

(WR9DMR)

5,9 m/s

10,8 m/s2(WH12DMR)

(WR12DMR)

8,8 m/s

14,2 m/s

18,0 m/s

(WH14DMR)

7,9 m/s2(WR14DMR)

(WH18DMR)

8,1 m/s2(WR18DMR)

Norsk

Suomi

YLEISET SÄHKÖTYÖKALUN TURVALLISUUTTA KOSKEVAT VAROITUKSET

VAROITUS Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet.

Jos varoituksia ja ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

Säästä kaikki varoitukset ja ohjeet tulevaa käyttöä varten.

Varoituksissa mainittu sähkötyökalu-sana merkitsee verkkovirtakäyttöistä (johdollista) sähkötyökalua tai akkukäyttöistä (johdotonta) sähkötyökalua.

1) Työskentelyalueen turvallisuus

a) Pidä työskentelypaikka siistinä ja hyvin valaistuna.

Onnettomuuksia sattuu herkemmin epäsiisteissä tai pimeissä ympäristöissä.

b) Älä käytä sähkötyökaluja räjähdysvaarallisissa

paikoissa, esimerkiksi paikoissa, joissa on herkästi syttyviä nesteitä, kaasuja tai pölyä.

Sähkötyökaluista lähtevät kipinät voivat sytyttää pölyn tai höyryt.

c) Pidä lapset ja sivulliset poissa käyttäessäsi

sähkötyökalua.

Keskittymisen puute voi aiheuttaa herpaantumisen.

2) Sähköturvallisuus

a) Sähkötyökalun pistoke on yhdistettävä

oikeanlaiseen pistorasiaan. Älä muunna pistoketta mitenkään. Älä käytä jakorasioita yhdessä maadoitettujen sähkötyökalujen kanssa.

Muuntelemattomien pistokkeiden ja oikeiden pistorasioiden käyttäminen vähentää sähköiskun vaaraa.

b) Vältä koskettamasta maadoituksessa käytettäviin

pintoihin, kuten putkiin, lämpöpattereihin ja jäähdytyslaitteisiin.

Maadoitetun pinnan koskettaminen lisää sähköiskun vaaraa.

c) Älä altista sähkötyökaluja sateelle tai kosteudelle.

Sähköiskun vaara lisääntyy, jos sähkötyökaluun pääsee vettä.

d) Älä käytä johtoa väärin. Älä kanna tai vedä

sähkötyökalua tai irrota pistoketta vetämällä johdosta. Pidä johto erillään kuumuudesta, öljystä, terävistä kulmista tai liikkuvista osista.

Sähköjohdon vahingoittuminen tai sotkeutuminen lisää sähköiskun vaaraa.

e) Jos käytät sähkötyökalua ulkona, käytä

ulkokäyttöön sopivaa jatkojohtoa.

Ulkokäyttöön sopivan sähköjohdon käyttäminen vähentää sähköiskun vaaraa.

f) Jos sähkötyökalun käyttö kosteassa paikassa on

välttämätöntä, käytä vikavirtalaitteella (RCD) suojattua virtalähdettä.

RCD:n käyttö vähentää sähköiskun vaaraa.

3) Henkilökohtainen turvallisuus

a) Keskity työhön, ole huolellinen ja käytä

sähkötyökalua harkiten. Älä käytä sähkötyökalua väsyneenä tai alkoholin, lääkkeiden tai huumeiden vaikutuksen alaisena.

Keskittymisen herpaantuminen pieneksikin hetkeksi voi aiheuttaa vakavan henkilövahingon.

b) Käytä henkilökohtaisia suojavarusteita. Käytä aina

suojalaseja.

Suojavarusteiden kuten hengityssuojaimen, liukumattomien turvakenkien, kypärän ja kuulosuojaimien käyttö tarvittaessa vähentää henkilövahinkojen vaaraa.

c) Estä koneen käynnistyminen vahingossa.

Varmista, että virtakytkin on pois päältä asennossa ennen yhdistämistä virtalähteeseen ja/tai paristoyksikköön sekä ennen työkalun nostamista tai kantamista.

Sähkötyökalujen kantaminen, kun sormi on virtakytkimellä, tai virran kytkeminen sähkötyökaluihin, joiden virtakytkin on päällä, lisää onnettomuusriskiä.

d) Poista säätöön tarvitut avaimet sähkötyökalusta

ennen sen käynnistämistä.

Sähkötyökalun pyörivään osaan jätetty avain voi aiheuttaa henkilövahingon.

e) Älä kurkottele. Seiso aina vakaasti tasapainossa.

Tällöin sähkötyökalua voi hallita oikein odottamattomissa tilanteissa.

f) Käytä sopivia vaatteita. Älä käytä irtonaisia

vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista.

Löysät vaatteet, korut ja pitkät hiukset voivat tarttua liikkuviin osiin.

g) Jos laitteeseen voi yhdistää pölynsuodatus- ja

keräyslisälaitteen, varmista, että ne yhdistetään ja että niitä käytetään oikein.

Pölynkeräyksen käyttö voi vähentää pölyyn liittyviä vaaratilanteita.

4) Sähkötyökalujen käyttäminen ja niiden hoitaminen a) Älä pakota sähkötyökalua. Käytä tarkoitukseen

soveltuvaa sähkötyökalua.

Oikea sähkötyökalu selviytyy tehtävästä paremmin ja turvallisemmin toimiessaan oikealla teholla.

b) Älä käytä sähkötyökalua, jos se ei käynnisty tai

sammu virtakytkimestä.

Sähkötyökalut, joita ei voi hallita virtakytkimen avulla, ovat vaarallisia. Ne on korjattava.

c) Irrota pistoke virtalähteestä ja/tai paristoyksikkö

sähkötyökalusta ennen säätöjen tekemistä, osien vaihtamista tai sähkötyökalujen asettamista säilytykseen.

Nämä ennakoivat turvatoimet vähentävät sähkötyökalun vahingossa tapahtuvan käynnistymisen vaaraa.

d) Säilytä sähkötyökalut lasten ulottumattomissa.

Älä anna sellaisten henkilöiden käyttää sähkötyökaluja, jotka eivät ole perehtyneet niihin tai näihin ohjeisiin.

Sähkötyökalut ovat vaarallisia kouluttamattomien henkilöiden käsissä.

e) Huolla sähkötyökalut. Tarkista liikkuvien osien

kiinnitykset ja kohdistukset, osien eheys ja muut sähkötyökalujen toimintaan vaikuttavat tekijät. Jos sähkötyökalu vahingoittuu, korjauta se ennen käyttämistä.

Puutteellisesti huolletut sähkötyökalut ovat aiheuttaneet useita onnettomuuksia.

f) Pidä leikkuutyökalut terävinä ja puhtaina.

Oikein huolletut leikkuutyökalut, joissa on terävät leikkuupinnat, tarttuvat harvemmin kiinni, ja niiden hallinta on helpompaa.

Suomi

g) Käytä sähkötyökalua, varusteita ja työkalun teriä

jne. näiden ohjeiden mukaisesti ottaen samalla huomioon työskentelyolosuhteet ja tehtävä työ.

Jos sähkötyökalua käytetään toimintoihin, joihin sitä ei ole tarkoitettu, voi syntyä vaaratilanteita.

5) Akkukäyttöisen työkalun käyttö ja huolto a) Lataa vain valmistajan määrittelemällä laturilla

Tietyntyyppiselle akulle sopiva laturi voi aiheuttaa tulipalovaaran, jos sitä käytetään toisen akun kanssa.

b) Käytä sähkötyökaluja vain erityisesti niitä varten

määrättyjen akkujen kanssa.

Minkä tahansa muiden akkujen käyttö voi synnyttää loukkaantumis- ja tulipalovaaran.

c) Kun akku ei ole käytössä, pidä se poissa muiden

metalliesineiden kuten paperinliitinten, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten metalliesineiden läheisyydestä, jotka voivat kytkeä akun navat toisiinsa.

Akkunapojen oikosulkeminen yhteen voi aiheuttaa palovammoja tai tulipalon.

d) Jos akkua käytetään väärin, akusta voi roiskua

nestettä. Vältä nesteen koskettamista. Jos kosketat nestettä vahingossa, huuhtele vedellä. Jos neste koskettaa silmiä, hae lisäksi lääkärin apua.

Akusta roiskunut neste voi aiheuttaa ärtymistä tai palovammoja.

6) Huolto a) Anna osaavan huoltoteknikon korjata

sähkötyökalu käyttäen alkuperäisiä osia vastaavia varaosia.

Tämä pitää sähkötyökalun turvallisena.

TURVATOIMET Pidä lapset ja mielentilaltaan epävakaat henkilöt poissa laitteen lähettyviltä. Kun työkalua ei käytetä, se on säilytettävä poissa lasten ja mielentilaltaan epävakaiden henkilöiden ulottuvilta.

JOHDOTTOMAN ISKUITALTAN VAROVAISUUSTOIMENPITEET

1. Tämä on kannettava työkalu ruuvien kiristystä ja

löysäämistä varten. Työkalua tulee käyttää vain tähän tarkoitukseen.

2. Käytä korvatulppia, mikäli työskentelet pitkän aikaa

yhtäjaksoisesti.

3. Käyttö yhdellä kädellä on erittäin vaarallista; pidä

laitteesta kiinni lujasti molemmin käsin, kun käytät sitä.

4. Kun holkki on asennuttu, vedä sitä hieman

varmistaaksesi ettei se irtoa paikoiltaan. Jos holkkia ei ole asennettu kunnolla, se saattaa löystyä käytön aikana, mikä on vaarallista.

5. Käytä ruuville sopivaa holkkia.

6. Jos ruuvi kiristetään ruuvimeisselillä vinosti ruuviin

nähden, ruuvin pää saattaa vahingoittua eikä oikea voima välity ruuviin. Kiristä iskutalitta seli kohtisuorassa ruuviin nähden.

7. Paristoa ladattaessa tulee lämpötilan olla 0-40˚C.

Alle 0˚C lämpötila saattaa aiheuttaa vaarallista ylilataantumista. Paristoa ei voi ladata, jos lämpötila on yli 40˚C. Suositeltavin lämpötila on 20 – 25°C.

8. Älä käytä laturia yhtäjaksoisesti. Suoritettuasi latauksen, odota noin 15 minuuttia, ennen seuraavaa latausta.

9. Huolehdi siitä, ettei mitään roskia tai likaa pääse pariston kytkentäaukkoon.

10. Älä koskaan irroita mitään osia paristosta tai laturista.

11. Älä aiheuta oikosulkua ladattavaan paristoon. Oikosulku aiheuttaa voimakkaan sähkövirtauksen ja ylikuumenemisen joka vauriottaa pariston.

12. Älä koskaan heitä paristoa tuleen. Jos paristo syttyy palamaan, se saattaa räjähtää.

13. Älä kiinnitä laturin tuuletusrakoihin mitään. Jos laturin tuuletusrakoihin kiinnitetään metalliesineitä tai jotakin tulenarkaa, on seurauksena sähköiskun vaara tai laturivaurio.

14. Kun pariston käyttöaika latauksen jälkeen käy liian lyhyeksi käytännölliseen työskentelyyn, palauta se takaisin liikkeeseen, josta sen hankit. Älä heitä kulunutta paristoa menemään.

15. Kuluneen pariston käyttö vahingoitta laturia.

JOHDOTTOMAN ISKUITALTAN VAROVAISUUSTOIMENPITEET

1. Tämä on kannettava työkalu pulttien ja muttereiden kiristystä ja löysäämistä varten. Työkalua tulee käyttää vain tähän tarkoitukseen.

2. Käytä korvatulppia, mikäli työskentelet pitkän aikaa yhtäjaksoisesti.

3. Käyttö yhdellä on erittäin vaarallista; pidä laitteesta kiinni lujasti molemmin käsin, kun käytät sitä.

4. Tarkasta, että hylsyssä ei ole halkeamia eikä vaurioita. Rikkoutuneet tai halkeilleet hylsyt ovat vaarallisia. Tarkasta hylsy ennen sen käyttöä.

5. Kiinnitä hylsy hylsytapilla ja renkaalla. Jos hylsyä kiinnittävä tappi tai rengas on vaurioitunut, hylsy saattaa singota irti ruuviavaimesta, mikä on erittäin vaarallista. Älä käytä vääntyneitä, kuluneita, haljenneita tai millään muulla tavalla vaurioituneita hylsyn tappeja ja renkaita. Asenna hylsyn tappi ja rengas aina oikeaan asentoon.

6. Varmista kiristysmomentti. Pultin oikea kiristysmomentti riippuu pultin valmistusmateriaalista, koosta, luokasta jne. Tämän iskuruuviavaimen antama kiristysmomentti riippuu myös pultin materiaalista ja koosta, siitä kuinka kauan iskuruuviavainta käytetään hylsyn asennuskohtaan jne. Kiristysmomentti vaihtelee hieman myös riippuen siitä onko paristo juuri ladattu vai onko sen jännite loppumaisillaan. Tarkasta momenttiavaimella onko pultti kiristetty oikeaan momenttiin.

7. Sammuta iskuruuviavain ennen pyörimissuunnan muuttamista. Vapauta aina kytkin ja odota, että laite pysähtyy ennen kuin muutat sen pyörimissuuntaa.

8. Älä koskaan kosketa pyörivää osaa. Älä mene äläkä vie käsiäsi lähelle pyörivää hylsyosaa. Saatat tarttua kiinni hylsyyn. Älä myöskään kosketa hylsyä käytettyäsi sitä pitkän aikaa. Se kuumenee huomattavasti ja saatat polttaa itsesi.

Suomi

9. Älä anna iskuruuviavaimen pyöriä koskaan ilman kuormaa, kun käytät kardaaniakselia. Jos hylsy pyörii, kun sitä ei ole liitetty johonkin kuormaan, kardaaniakseli saa hylsyn pyörimään suurella vauhdilla. Saatat saada vammoja tai hyslyn liike saattaa tärisyttää iskuruuviavainta niin paljon, että pudotat sen.

10. Paristoa ladattaessa tulee lämpötilan olla 0 – 40˚C. Alle 0˚C lämpötila saattaa aiheuttaa vaarallista ylilataantumista. Paristoa ei voi ladata, jos lämpötila on yli 40˚C. Suositeltavin lämpötila on 20 – 25°C.

11. Älä käytä laturia yhtäjaksoisesti. Suoritettuasi latauksen, odota noin 15 minuuttia, ennen seuraavaa latausta.

12. Huolehdi siitä, ettei mitään roskia tai likaa pääse pariston kytkentäaukkoon.

13. Älä koskaan irroita mitään osia paristosta tai laturista.

14. Älä aiheuta oikosulkua ladattavaan paristoon. Oikosulku aiheuttaa voimakkaan sähkövirtauksen ja ylikuumenemisen joka vauriottaa pariston.

15. Älä koskaan heitä paristoa tuleen. Jos paristo syttyy palamaan, se saattaa räjähtää.

16. Älä kiinnitä laturin tuuletusrakoihin mitään. Jos laturin tuuletusrakoihin kiinnitetään metalliesineitä tai jotakin tulenarkaa, on seurauksena sähköiskun vaara tai laturivaurio.

17. Kun pariston käyttöaika latauksen jälkeen käy liian lyhyeksi käytännölliseen työskentelyyn, palauta se takaisin liikkeeseen, josta sen hankit. Älä heitä kulunutta paristoa menemään.

18. Kuluneen pariston käyttö vahingoitta laturia.

TEKNISET TIEDOT

Langaton iskupora

Malli WH9DMR WH12DMR WH14DMR WH18DMR Jännite 9,6 V 12 V 14,4 V 18 V Kuormittamaton

nopeus Kapasiteetti

(tavallinen pultti) Kiristysmomentti

(maksimi)

2,0 Ah EB9B: Ni-Cd EB1220BL: Ni-Cd EB14B: Ni-Cd EB1820L: Ni-Cd

Ladattava akku

Paino 1,4 kg 1,6 kg 1,8 kg 2,0 kg

105 N·m 130 N·m 140 N·m 150 N·m

M5-M12 M6-M14

0 – 2600 min

-1

Malli WR9DMR WR12DMR WR14DMR WR18DMR Jännite 9,6 V 12 V 14,4 V 18 V Kuormittamaton

nopeus Kapasiteetti

(tavallinen pultti) Kiristysmomentti

(maksimi)

2,0 Ah EB9B: Ni-Cd EB1220BL: Ni-Cd EB14B: Ni-Cd EB1820L: Ni-Cd

Ladattava akku

Paino 1,4 kg 1,6 kg 1,8 kg 2,0 kg

115 N·m 160 N·m 200 N·m 220 N·m

M6-M14 M10-M16

0 – 2600 min

-1

Suomi

Malli UC14YFA UC24YFA UC18YGH UC18YG UC18YRL / UC18YFL Latausjännite 7,2 – 14,4 V 7,2 – 24 V 7,2 – 18 V 7,2 – 18 V 7,2 – 18 V

2,0 Ah 50 min. 50 min. 50 min. 50 min. 30 min.

Latausaika

Paino 0,6 kg 0,6 kg 0,35 kg 0,3 kg 0,7 kg

Kaikki ajat ovat arviointeja. Todelliset latausajat saattavat vaihdella. “x” Osoittaa, ettei akkupakkaus ole yhteensopiva kyseisen laturin kanssa.

2,6 Ah 65 min. 65 min. 65 min. x 40 min. 3,0 Ah 70 min. 70 min. 70 min. x 45 min. 3,3 Ah 75 min. 75 min. 75 min. x 50 min.

PARISTON POISTO JA ASENNUS

1. Pariston poisto

Pidä lujasti kahvasta 3 kiinni, paina akun salpaa 2 ja irrota paristo 1 (Kuva 1).

HUOMAUTUS

Älä koskaan kytke paristoa oikosulkuun.

2. Pariston asennus

Tarkista akun 1 napaisuus ja työnnä se paikalleen (Katso Kuva 1).

LATAUS

〈UC14YFA, UC24YFA, UC18YRL, UC18YFL〉

Ennen iskupora-ruuviavaimen käyttöä, lataa paristo seuraavien ohjeitten mukaisesti.

1. Liitä laturin verkkojohto vaihtovirtapistorasiaan

Kun verkkojohto on liitetty, laturin merkkivalo vilkkuu punaisena. (1 sekunnin välein).

Taulukko 1

Merkkivalon tiedotukset

Ennen Vilkkuu latausta (PUNAINEN)

Ladattaessa

Lataus Vilkkuu suoritettu (PUNAINEN)

Lataus mahdo- Värisee ton suorittaa (PUNAINEN)

Ylikuumentumisen aiheuttama odotustila

HUOM: Kun laite on odotustilassa pariston jäähdyttämistä varten, UC18YRL jäähdyttää ylikuumentuneen pariston

jäähdytystuulettimen avulla.

Palaa Palaa jatkuvasti (PUNAINEN)

Palaa Palaa jatkuvasti (VIHREÄ)

Palaa 0,5 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniksi)

Palaa 0,1 sekunnin ajan. Ei pala 0,1 sekunnin ajan. (sammuu 0,1 sekunniksi)

2. Aseta akku laturiin

Työnnä akku paikalleen lujasti niin, että se koskettaa lataustilan pohjaa.

VAROITUS

䡬 Jos paristo asetetaan väärinpäin, lataus vaikeutuu ja

laturiin saattaa syntyä vahinkoja, esim. latausliitin saattaa vaurioitua.

3. Lataaminen

Kun paristo asetetaan laturiin, lataus alkaa ja merkkivalo palaa jatkuvasti punaisena. Kun akku on latautunut, merkkivalo vilkkuu punaisena (1 sekunnin välein) (Katso Taulukkoa 1).

(1) Merkkivalon tiedotukset

Merkkivalon tiedotukset näkyvät Taulukosta 1 laturin ja ladattavan parison kunnon mukaan.

Paristo tai laturi toimii huonosti.

Paristo on ylikuumentunut. Ei voida ladata (lataaminen alkaa pariston jäähdyttyä).

(2) Mitä tulee ladattavan pariston lämpötilaan.

Ladattavien paristojen lämpötilat näkyvät alla olevasta taulukosta. Kuumentunetita paristorja tulee jäähdyttää jonkin aikaa, ennen kuin niitä ladata.

Taulukko 2 Kuumentuneen pariston lataaminen

Laturi

Ladattava paristo Ni-Cd paristo –5°C – 60°C –5°C – 55°C Ni-MH paristo 0°C – 45°C –5°C – 50°C

UC14YFA UC18YRL UC24YFA UC18YFL

Suomi

4. Irrota laturin verkkojohto vaihtovirtapistorasiasta

5. Pidä laturista kiinni lujasti ja vedä akku pois HUOM

Käytön jälkeen irrota paristot laturista ja laita ne turvalliseen säilöön.

HUOMAUTUS

䡬 Jos akkua ladataan kuumentuneena, kun se on jätetty

pitkäksi aikaa kirkkaaseen auringonpaisteeseen tai sitä on juuri käytetty, laturin merkkivalo palaa vihreänä. Anna akun tällöin viilentyä ennen lataamisen aloittamista.

䡬 Jos merkkivalo vilkkuu punaisena nopeasti (noin 0,2

sekunnin välein), katso onko laturin akun asetusaukossa vieraita esineitä ja ota ne pois. Jos vieraita esineitä ei löydy, on mahdollista, että joko akku tai laturi on epäkunnossa. Vie ne valtuutettuun huoltoon.

䡬 Koska sisäisellä mikrotietokoneella kuluu noin kolme

sekuntia varmistaa, että malleilla UC14YFA, UC24YFA, UC18YRL ja UC18YFL ladattu akku on poistettu, odota vähintään kolme sekuntia, ennen kuin asetat sen takaisin ja jatkat lataamista. Jos akku asetetaan takaisin kolmen sekunnin aikana, se ei ehkä lataudu kunnolla.

Taulukko 3

Merkkivalon merkitykset

Ennen Vilkkuu Palaa 0,5 sekunnin ajan. Ei pala 0,5 latausta sekunnin ajan.

Ladattaessa Palaa Palaa jatkuvasti

Lataus Vilkkuu Palaa 0,5 sekunnin ajan. Ei pala 0,5 suoirtettu sekunnin ajan.

(sammuu 0,5 sekunniksi)

〈

UC18YGH

Ennen iskupora-ruuviavaimen käyttöä, lataa paristo seuraavien ohjeitten mukaisesti.

1. Liitä laturin verkkojohto vaihtovirtapistorasiaan.

Kun laturin verkkojohto on liitetty pistorasiaan, merkkivalo vilkkuu punaisena (1 sekunnin välein).

2. Aseta akku laturiin.

Aseta akku niin, että se menee laturin pohjaan saakka ja samalla tarkasta napaisuudet.

VAROITUS:

䡬 Jos paristot asetetaan väärinpäin, ei ainoastaan

lataaminen käy mahdottomaksi vaan se saattaa aiheuttaa myös sulakkeen palamisen tai ongelmia laturiin, esimerkiksi epämuodostuneen latauslittimen.

3. Lataaminen

Kun paristo asetetaan laturiin, merkkivalo palaa jatkuvasti punaisena. Kun paristo on täysin latautunut, merkkivalo vilkkuu punaisena (1 sekunnin välein). (Kasto Taulukko 3)

(1) Merkkivalon merkitys

Merkkivalon merkitykset näkyvät Taulukosta 3 laturin tai ladattavan pariston tilan mukaisesti.

〉

Ylikuumentumisen aiheuttama odotustila

(2) Mitä tulee ladattavan pariston lämpötilaan

Ladattavien paristojen lämpötilat näkyvät alla olevasta taulukosta. Kuumentunetita paristorja tulee jäähdyttää jonkin aikaa, ennen kuin niitä yritetään ladata.

Taulukko 4

Ladattava paristo

Ni-Cd paristo –5°C — 55°C Ni-MH paristo –5°C — 50°C

4. Irrota laturin verkkojohto vaihtovirtapistorasiasta.

5. Pidä laturista kiinni lujasti ja vedä akku pois. HUOM!

Ota paristo pois lataajasta käytön jälkeen ja pane se säilöön.

Vilkkuu Palaa 1 sekunnin ajan. Ei pala 0,5

sekunnin ajan.

Lämpötilat joissa paristo

voidaan ladata

(sammuu 0,5 sekunniksi)

Paristo on ylikuumentunut. Ei voida ladata (lataaminen alkaa pariston jäähdyttyä).

Mitä tulee sähkön tuotantokykyyn uusien paristojen ollessa kyseessä jne.

Koska uusien paristojen ja kauan käyttämättöminä olleiden paristojen sisäinen kemiallinen aineosa ei aktivoidu, sähkön tuotantokyky saattaa olla alhainen paristoja ensimmäisiä kertoja käytettäessä. Tämä on väliaikainen ilmiö. Normaali latausaika palautuu lataamalla paristoja 2-3 kertaa.

Kuinka paristot saa toimimaan kauemmin.

(1) Lataa paristot ennen kuin ne täysin tyhjenevät.

Kun tunnet työkalun tehon heikkenevän, sammuta se ja lataa paristo. Mikäli jatkat tällöin käyttöä ja kulutat sähkövirtaa, paristo vahingoittuu ja sen kestoikä lyhenee.

(2) Älä lataa korkeissa lämpötiloissa.

Ladattava paristo on kuuma heti käytön jälkeen. Jos paristo ladataan heti käytön jälkeen, sen sisäinen kemikaalinen ainesosa heikkenee ja paristoikä lyhenee. Anna pariston jäähtyä hetken aikaa.

Suomi

〈UC18YG〉

Ennen iskupora-ruuviavaimen käyttöä, lataa paristo seuraavien ohjeitten mukaisesti.

1. Yhdistä laturin pistoke verkkovirtaan

Virtaankytkentä aloittaa latauksen välittömästi.

2. Aseta paristo laturiin

Aseta paristo lujasti paikalleen oikein päin niin, että se koskettaa lataajan pohjaa (merkkivalo syttyy).

HUOMAUTUS

Jos merkkivalo ei syty, irrota verkkojohto verkkoulosotosta ja tarkista pariston asennus. Noin 20°C lämpötilassa on akku latautunut täysin noin 60 minuutissa. Merkkivalon sammuminen

ilmoittaa, että paristo on täysin lataantunut. Pariston latausaika on tavallista pitempi, kun lämpötila on alhainen tai kun virtalähteen jännite on liian pieni. Jos merkkivalo ei sammu vaikka on jo kulunut 120 minuuttia latauksen aloittamisesta, lopeta lataus ja ota yhteys valtuutettuun Hitachi-huoltokeskukseen.

HUOMAUTUS

Jos paristo on luumentunut oltuaan esim,

auringossa heti käytön jälkeen, saattaa olla, että

laturin merkkivalo ei syty. Jos näin tapahtuu, anna

pariston ensin jäähtyä ja aloita vasta sitten lataus.

3. Kytke laturin virtajohto pistorasiasta

4. Pidä laturista kiinni tiukasti ja vedä akku ulos Mitä tulee sähkön tuotantokykyyn uusien paristojen

ollessa kyseessä jne.

Kuinka paristot saa toimimaan kauemmin.

(1) Lataa paristot ennen kuin ne täysin tyhjenevät.

Kun tunnet työkalun tehon heikkenevän, sammuta se ja lataa paristo. Mikäli jatkat tällöin käyttöä ja kulutat sähkövirtaa, paristo vahingoittuu ja sen kestoikä lyhenee.

(2) Älä lataa korkeissa lämpötiloissa.

Ladattava paristo on kuuma heti käytön jälkeen. Jos paristo ladataan heti käytön jälkeen, sen sisäinen kemiallinen ainesosa heikkenee ja paristoikä lyhenee. Anna pariston jäähtyä hetken aikaa.

ENNEN KÄYTTÖÄ

1. Työympäristön valmistelu ja tarkastus

Varmista, että työympäristö täyttää kaikki sille asetetut vaatimukset.

2. Pariston tarkastus

Varmista, että paristo on asetettu lujasti paikalleen. Jos se on vähänkin löysällä, se saattaa puodota ja aiheuttaa onnettomuuden.

3. Terän asennus (iskupora)

Asenna terä aina seuraavalla tavalla (Kuva 2). (1) Vedä ohjainta 7 työkalun etuosasta poispäin. (2) Työnnä terä 9 alasimen 8 kuusiokulmaiseen

aukkoon. (3) Vapauta ohjain 7, jolloin se palaa alkuperäiseen

asentoon.

HUOMAUTUS

Jos ohjain ei palaa alkuperäiseen asentoon,terä ei ole oikein paikallaan.

4. Pultille sopivan hylsyn valinta (ruuviavain)

Käytä sellaista hylsyä, joka sopii kiristettävälle pultille. Väärän hylsyn käyttäminen ei anna oikeaa kireyttä ja vahingoittaa lisäksi mutteria tai alasinta. Kuluneen tai vääntyneen kuusio- tai neliöhylsyn käyttäminen ei anna oikeaa kireyttä mutterin tai alasimen kiinnitykseen, mistä seuraa kiristysmomentin heikkeneminen. Tarkasta hylsyaukon kuluma ja vaihda ennen kuin kuluma suurenee.

5. Hylsyn asentaminen (ruuviavain)

Valitse käytettävä hylsy. 䢇 Tappi, O-rengastyyppi (1) Asenna hylsyn aukko alasimen aukon kohdalle ja

aseta alasin hylsyyn. (2) Aseta tappi hylsyyn. (3) Kiinnitä rengas hylsyn uurteeseen. 䢇 Mäntätyyppi (Kuva 3)

Kohdista alasimen B neliöosassa sijaitseva mäntä

kuusiohylsyn 0 aukon kohdalle. Paina sitten mäntää

ja asenna kuusiohylsy 0 alasimeen B. Tarkasta, että

mäntä on hyvin paikallaan aukossa.

Kun irrotat hylsyn 0, suorita toimenpiteet

päinvastaisessa järjestyksessä. 䢇 Pitorengastyyppi (1) Sovita istukan neliömäiset osat ja alasin kohdakkain. (2) Asenna istukka lujasti painamalla se kokonaan

alasimeen. (3) Kun irrotat istukan, vedä se pois alasimesta.

HUOMAUTUS

䡬 Käytä vain teknisissä tiedoissa ja Hitachi-esitteissä

mainittuja lisäosia. Ellei näin tehdä, seurauksena

saattaa olla onnettomuus tai vammoja. 䡬 Asenna istukka lujasti alasimeen. Ellei istukkaa

asenneta lujasti, se saattaa irrota ja aiheuttaa

vammoja.

KÄYTTÖ

HUOMAUTUS

䡬 Kun käytät valolla varustettua koukkua, varo ettei

päälaite kaadu. Työkalun kaatuessa on olemassa

onnettomuusvaara. 䡬 Älä kiinnitä terätyökalua lukuun ottamatta

ristipääterää työkalun päälaitteeseen kantaessasi

työkalun päälaitetta niin että valolla varustettu koukku

on kiinnitetty vyöhön. Jos laitetta kannetaan sen

ollessa kiinnitetty vyöhön teräväkärkinen laite kuten

poran terä kiinnitettynä, on olemassa

vaurioitumisvaara.

1. Valolla varustetun koukun käyttö

Valolla varustettu koukku voidaan asentaa oikealle

tai vasemmalle puolelle ja kulmaa voidaan säätää 5

vaiheessa välillä 0 - 80 astetta. (1) Koukun käyttäminen

(a) Vedä koukkua E itseäsi kohden nuolen (A)

suuntaan ja käännä sitä nuolen (B) suuntaan (Kuva 5).

(b) Kulmaa voidaan säätää 5 vaiheessa (0, 20, 40, 60,

80 astetta). Säädä koukun kulma käyttöä varten sopivaksi.

(2) Koukun asennon muuttaminen

Suomi

HUOMAUTUS

Koukun virheellinen asennus saattaa aiheuttaa henkilövaurioita käytön yhteydessä. (a) Pidä lujasti kiinni päälaitteesta ja irrota ruuvi

lovellisella ruuviavaimella tai kolikolla (Kuva 6). (b) Poista koukku E ja jousi F (Kuva 7). (c) Asenna koukku E ja jousi F toiselle puolelle ja

kiinnitä tiukasti ruuvilla (Kuva 8).

HUOM

Huomioi jousen F suunta. Asenna jousi F niin, että suurempi halkaisija G osoittaa itsestäsi poispäin (Kuva 8).

(3) Käyttö lisävalona

(a) Sammuta valo painamalla kytkintä H.

Jos valo unohdetaan sammuttaa, se sammuu

automaattisesti 15 minuutin kuluttua. (b) Valon suunta voidaan säätää koukun asennoilla

1-5 (Kuva 9).

䡬 PMalamisaika

AAAA-mangaaniparistot: noin 15 tuntia

HUOMAUTUS

(4) Paristojen vaihto

HUOM

HUOMAUTUS

䡬 Seuraavien ohjeiden noudattamatta jättäminen

䡬 Älä hävitä paristoa talousroskien yhteydessä äläkä

䡬 Säilytä paristot poissa lasten ulottuvilta. 䡬 Käytä paristoa oikein teknisten tietojen ja niissä

2. Varmista pyörimissuunta

HUOMAUTUS

AAAA-alkaliparistot: noin 30 tuntia

Älä katso suoraan valoon. Se saattaa vahingoittaa silmiä.

(a) Löysennä koukun ruuvi J ristipäisellä ruuvitaltalla

nro 1 I (Kuva 10).

Poista koukun suoja L painamalla nuolen

suuntaan (Kuva 11). (b) Poista vanhat paristot ja aseta tilalle uudet.

Kohdista ne koukun merkintöjen ja plus- ja

miinuspään kanssa oikein (Kuva 12). (c) Kohdista koukussa E oleva kolo koukun suojassa

L olevan ulkoneman kanssa, paina koukun suojaa

L kuvassa 11 näkyvän nuolen K suhteen

vastakkaiseen suuntaan ja kiristä sitten ruuvi.

Käytä alan liikkeistä saatavia 1,5 V:n AAAA-

paristoja O.

Älä kiristä ruuvia liian tiukalle. Ruuvin kierteet saattavat vahingoittua.

saattaa aiheuttaa paristojen vuotamista, ruostumista tai laitteen menemisen epäkuntoon. Aseta pluspää (+) ja miinuspää (–) oikein. Vaihda kumpikin paristo yhtäaikaa. Älä käytä yhdessä uutta ja vanhaa paristoa. Ota kuluneet paristot heti pois.

heitä niitä tuleen.

olevien merkintöjen mukaisesti.

Terä pyörii myötäpäivään (katsottuna takaa) painamalla painonapin C R-puolta. Painonapin L-puolta tulee painaa, kun terän halutaan pyörivän vastapäivään (Katso kuvaa 4) (Rungossa on merkit

Painonappia ei voi kytkeä laitteen pyöriessä. Painonapin kytkemiseksi laite on ensin pysäytettävä ja nappia painettava vasta sitten.

ja R).

3. Kytkimen käyttö

䡬 Kun laukaisinkytkin painetaan alas, työkalu pyörii.

Kun laukaisinkytkin vapautetaan, työkalu pysähtyy.

䡬 Pyörintänopeutta voidaan säätää muuttamalla

kytkimen painomäärää. Nopeus on pieni, kun kytkintä vedetään hitaasti ja nopeus suurenee painettaessa laukaisinkytkintä enemmän.

4. Ruuvien poraus ja irrotus (iskupora)

Asenna ruuville sopive terä, aseta terä ruuvin päässä oleviin vakoihin ja kiristä. Paina iskuporaa juuri sen verran, että terä pysyy ruuvin päässä.

HUOMAUTUS

Jos iskutalttaa käytetään liian kauan, ruuvi kiristyy liian tiukkaan ja se saattaa rikkoutua. Jos ruuvi porataan iskutaltan ollessa vinottain ruuviin nähden, ruuvin pää saattaa vahingoittua eikä oikea voima välity ruuvin. Kiristä niin, että iskutaltta on suorassa ruuviin nähden.

KÄYTÖN VAROVAISUUSTOIMENPITEET

1. Anna laitteen levätä jatkuvan käytön jälkeen

Jatkuvan käytön jälkeen laitteen on annettava levätä noin 15 minuuttia paristo vaihdettaessa. Moottorin, kytkimen jne. lämpötila nousee, jos työskentely aloitetaan välittömästi pariston vaihdon jälkeen, mistä seuraa loppuunpalaminen.

HUOM

Älä kosketa suojainta, sillä se kuumenee huomattavasti jatkuvan työskentelyn aikana.

2. Huomautuksia nopeudensäätökytkimen kätyöstä

Tässä kytkimessä on sisäänrakennettuelektroninen piiri, joka jatkuvasti säätää pyörmisnopeutta. Kun kytkimen liipasinta vedetään vain kevyesti (hidas pyöriminen) ja moottori pysäytetään porattaessa ruuveja jatkuvasti, elektronisen piirin osat saattavat kuumentua liikaa ja vaurioitua.

3. Käytä ruuville sopivaa kiristysaikaa

Ruuville sopiva kiristysmomentti riippuu ruuvin materiaalista ja koosta ja materiaalista, johon ruuvi porataan, joten käytä sopivaa kiristysaikaa. Jos pienemmille kuin M8 ruuveille käytetään pitkää kiristysaikaa, ruuvi saattaa rikkoutua, joten tarkista kiristysaika ja kiristysmomentti etukäteen.

4. Valitse sopiva kiristysvoima painettavalle pultille

Paras kiristysvoima muttereille ja pulteille vaihtelee johtuen muttereiden ja pultien materiaalista ja koosta. Liian suuri kiristysvoima pienelle pultille saattaa venyttää tai/särkeä pultin. Kiristysvoima lisääntyy suhteessa käyttöaikaan. Käytä oikeaa käyttöaikaa pultille.

5. Työkalusta kiinnipitäminen

Tartu iskuruuviamaimeen lujasti molemmin käsin pitäen kiinni rungon kahvasta ja sivukahvasta. Aseta tässä tapauksessa ruuviavain yhteneväksi pultin kanssa. Ei ole välttämätöntä painaa ruuviavainta hyvin kovaa. Pidä kiinni ruuviavaimesta juuri riittävällä voimalla toimiaksesi vastoin iskun voimaa.

6. Tarkista Kiristysvoima

Seuraavat tekijät myötävailuttavat kiristysvoiman vähenemissen, joten varmistu todellisesta kiristysvoimasta jota tarvitaan ruuvaamalla auki muutamia pultteja ennen työskentelyn alkua käsikäyttöisellä mutteriavaimella. Tekijät jotka vailuttavat kiristysvoimaan ovat seuraavat.

Suomi

(1) Jännite

Kun purkausraja saavutetaan, vähenee jännite ja kiristysvoima laskee.

(2) Käyttöaika

Kiristysvoima lisääntyy, kun käyttöaika lisääntyy. Kuitenkaan kiristysvoima ei lisäänny tietyn arvon yli, vaikka työkalua käytetään pitkään.

(3) Pultin halkaisija

Kiristysmomentti vaihtelee pultin halkaisijasta riippuen. Yleensä suuremman halkaisijan pultti vaatii suuremman kiristysmomentin.

(4) Kiristysolosuhteet

Kiristysvoima vaihtelee riippuen kiristysvoiman suhteesta; luokasta ja pulttien pituudesta, jopa kun pultteja samankokoisine kierteineen käytetään. Kiristysvoima riippuu myös metallin pinnan tilan mukaan, jonka läpi pultit kiristetään. Kun pultti ja mutteri kääntyvät yhdessä, kiristysvoima vähenee suuresti.

(5) Valinnaisten osien käyttö (ruuviavain)

Kiristysvoima vähenee hieman, kun lisäsauvaa, yleisniveltä tai pitkää holkkia käytetään.

(6) Holkin päästö (ruuviavain)

Kulunut tai vääntynyt kuusi-tai neliskulma-aukollinen holkki ei suo riittävää tiukkuutta mutterin ja alasimen väliseen sovittamiseen johtaen sen tähden kiristysvoiman vähentymiseen. Jos käytät väärää hylsyä, joka ei vastaa pulttia, seurauksena on virheellinen kiristysmomentti.

HUOLTO JA TARKISTUKSET

1. Tarkasta poran terä (iskupora)

Rikkoutuneen tai päästään kuluneen terän käyttö on vaarallista, sillä terä saattaa liuskahtaa paikaltaan. Vaihda tälläinen terä.

2. Holkin tarkastus (ruuviavain)

Kulunut tai vääntynyt kuusi-tai neliskulma-aukollinen holkki ei suo riittävää tiukkuutta mutterin ja alasimen väliseen sovittamiseen johtaen sen tähden kiristysvoiman vähentymiseen. Kiinnitä ajoittain huomiota holkin aukkojen kulumiin ja vaihda uuteen jos se on tarpeen.

3. Kiinnitysruuvien tarkastus

Tarkasta säännöllisesti kaikki kiinnitysruuvit ja varmista, että ne ovat tiukassa. Mikäli joku ruuveista on löystynyt, kiristä se välittömästi. Laimminlyönti voi aiheuttaa vaaratilanteen.

4. Moottorin huolto

Mootorin käämi on sähkötyökalun “sydän”. Huolehdi siitä, ettei käämi vahingoitu ja/tai kastu öljyyn tai veteen.

5. Hiiliharjojen tarkistus (Kuva 13)

Koneessa käytettävät hiiliharjat ovat kuluvia osia. Koska liian kuluneet hiiliharjat voivat aiheuttaa moottorille häiriöitä, on syytä vaihtaa vanhat hiilet uusiin heit, kun ne ovat liian kuluneita tai lähellä “kulumisrajaa” P. Lisäksi hiiliharjat on pidettävä aina puhtaina ja varmistettava, että ne pääsevät vapaasti liikkumaan harjapitimissä.

HUOM

Kun hiiliharja vaihdetaan uuteen, käytä vaihdossa aina Hitachi hiiliharjaa, jonka koodinumero on 999054.

6. Hiiliharjojen vaihto

Poista hiiliharja irrottamalla ensin harjan suojus ja koukkaamalla sitten hiiliharjan R ulkonema litteäpäiseen ruuvitalttaan tai vastaavaan kuvan 15 osoittamalla tavalla. Kun asennat hiiliharjaa, valitse suunta niin, että hiiliharjan Q kynsi sopii harjaputken S ulkoiseen kontaktiosaan. Paina se sitten sisään sormella kuvan

16 osoittamalla tavalla. Asenna lopuksi harjan suojus.

HUOMAUTUS

Muista asettaa hiiliharjan kynsi harjaputken ulkokontaktiosaan. (Voit asettaa kumman tahansa kahdesta kynnestä.) Äärimmäistä huolellisuutta on noudatettava, koska virheen tekeminen tässä toimenpiteessä johtaa hiiliharjan kynnen vaurioitumiseen ja saattaa aiheuttaa moottoriongelmia varhaisessa vaiheessa.

7. Ulkopinnan puhdistus

Jos iskupora-ruuviavain on tahraantunut, pyyhi sitä pehmeällä, kuivalla liinalla tai saippuaveteen kostutetulla liinalla. Älä käytä klooripitoisia nesteitä, bensiiniä tai tinneriä, sillä ne sulattavat muovia.

8. Säilytys

Säilytä iskupora-ruuviavainta lasten ulottumattomissa sellaisessa paikassa, jonka lämpötila ei ylitä 40 astetta.

9. Huolto-osalista HUOMAUTUS

Hitachi-sähkötyökalujen korjaukset, muutokset ja tarkastukset on teetettävä valtuutetussa Hitachihuoltokeskuksessa. Osalista on hyödyllinen, kun se annetaan yhdessä työkalun kanssa valtuutettuun Hitachi-huoltokeskukseen korjausta tai huoltoa pyydettäessä. Sähkötyökalujen käytössä ja huollossa on aina noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja.

MUUTOKSET

Hitachi-sähkötyökaluja parannetaan ja muutetaan jatkuvasti niin, että niihin saadaan sisällytettyä uusin teknologia. Tästä johtuen jotkut osat saattavat muuttua ilman ennakkoilmoitusta.

HUOM

Kostka HITACHI jatkuvasti kehittää tuotteiaan, pidättää valmistaja oikeuden muuttaa teknisiä tietoja ilman eri ilmoitusta.

Suomi

Tietoja ilmavälitteisestä melusta ja tärinästä

Saavutetut mitta-arvot määriteltiin EN50144-normin mukaan.

Tyypillinen A-painotteinen äänipainearvo:

Tyypillinen A-painotteinen ääniteho:

Käytä kuulonsuojaimia.

Tyypillinen painollisen juuren keskineliön kiihdytysarvo:

96 dB (WH9DMR) 98 dB (WR9DMR, WH14DMR,

WR14DMR, WH18DMR) 95 dB (WH12DMR) 97 dB (WR12DMR) 99 dB (WR18DMR)

109 dB (WH9DMR) 111 dB (WR9DMR, WH14DMR,

WR14DMR, WH18DMR)

108 dB (WH12DMR) 110 dB (WR12DMR) 112 dB (WR18DMR)

(WH9DMR)

9,0 m/s

(WR9DMR)

5,9 m/s

10,8 m/s

14,2 m/s

18,0 m/s2(WH18DMR)

(WH12DMR)

8,8 m/s2(WR12DMR)

(WH14DMR)

(WR14DMR)

7,9 m/s

8,1 m/s2(WR18DMR)

English

GENERAL POWER TOOL SAFETY WARNINGS

WARNING

Read all safety warnings and all instructions.

Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.

1) Work area safety a) Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of flammable liquids, gases or dust.

Power tools create sparks which may ignite the dust or fumes.

c) Keep children and bystanders away while

operating a power tool.

Distractions can cause you to lose control.

2) Electrical safety a) Power tool plugs must match the outlet.

Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools.

Unmodified plugs and matching outlets will reduce risk of electric shock.

b) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your body is earthed or grounded.

c) Do not expose power tools to rain or wet

conditions.

Water entering a power tool will increase the risk of electric shock.

d) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts.

Damaged or entangled cords increase the risk of electric shock.

e) When operating a power tool outdoors, use an

extension cord suitable for outdoor use.

Use of a cord suitable for outdoor use reduces the risk of electric shock.

f) If operating a power tool in a damp location

is unavoidable, use a residual current device (RCD) protected supply.

Use of an RCD reduces the risk of electric shock.

3) Personal safety a) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication.

A moment of inattention while operating power tools may result in serious personal injury.

b) Use personal protective equipment. Always wear

eye protection.

Protective equipment such as dust mask, nonskid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

c) Prevent unintentional starting. Ensure the switch

is in the off-position before connecting to power source and/or battery pack, picking up or carrying the tool.

Carrying power tools with your finger on the switch or energising power tools that have the switch on invites accidents.

d) Remove any adjusting key or wrench before

turning the power tool on.

A wrench or a key left attached to a rotating part of the power tool may result in personal injury.

e) Do not overreach. Keep proper footing and

balance at all times.

This enables better control of the power tool in unexpected situations.

f) Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves away from moving parts.

Loose clothes, jewellery or long hair can be caught in moving parts.

g) If devices are provided for the connection of

dust extraction and collection facilities, ensure these are connected and properly used.

Use of dust collection can reduce dust related hazards.

4) Power tool use and care a) Do not force the power tool. Use the correct

power tool for your application.

The correct power tool will do the job better and safer at the rate for which it was designed.

b) Do not use the power tool if the switch does

not turn it on and off.

Any power tool that cannot be controlled with the switch is dangerous and must be repaired.

c) Disconnect the plug from the power source

and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of starting the power tool accidentally.

d) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool.

Power tools are dangerous in the hands of untrained users.

e) Maintain power tools. Check for misalignment

or binding of moving parts, breakage of parts and any other condition that may affect the power tools operation. If damaged, have the power tool repaired before use.

Many accidents are caused by poorly maintained power tools.

f) Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

g) Use the power tool, accessories and tool bits

etc. in accordance with these instructions, taking into account the working conditions and the work to be performed.

Use of the power tool for operations different from those intended could result in a hazardous situation.

English

5) Battery tool use and care a) Recharge only with the charger specified by the

manufacturer.

A charger that is suitable for one type of battery pack may create a risk of fire when used with another battery pack.

b) Use power tools only with specifically designated

battery packs.

Use of any other battery packs may create a risk of injury and fire.

c) When battery pack is not in use, keep it away

from other metal objects like paper clips, coins, keys, nails, screws, or other small metal objects that can make a connection from one terminal to another.

Shorting the battery terminals together may cause burns or a fire.

d) Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact accidentally occurs, flush with water. If liquid contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation or burns.

6) Service a) Have your power tool serviced by a qualified repair

person using only identical replacement parts.

This will ensure that the safety of the power tool is maintained.

PRECAUTION Keep children and infirm persons away. When not in use, tools should be stored out of reach of children and infirm persons.

PRECAUTIONS FOR CORDLESS IMPACT DRIVER

1. This is portable tool for tightening and loosenig

screws. Use it only for these operation.

2. Use the earplugs if using for a long time.

3. One-hand operation is extremely dangerous; hold

the unit firmly with both hands when operating.

4. After installing the driver bit, pull lightly out the

bit to make sure that it does not come loose. If the bit is not installed properly, it can come loose during use, which can be dangerous.

5. Use the bit that matches the screw.

6. Tightening a screw with the impact driver at an

angle to that screw can damage the head of the screw and the proper force will not be transmitted to the screw. Tighten with this impact driver lined up straight with the screw.

7. Always charge the battery at a temperature of 0

– 40°C. A temperature of less than 0°C will result in over charging which is dangerous. The battery cannot be charged at a temperature greater than 40°C. The most suitable temperature for charging is that of 20 – 25°C.

8. Do not use the charger continuously.

When one charging is completed, leave the charger for about 15 minutes before the next charging of battery.

9. Do not allow foreign matter to enter the hole for

connecting the rechargeable battery.

10. Never disassemble the rechargeable battery and

charger.

11. Never short-circuit the rechargeable battery. Short-circuiting the battery will cause a great electric current and overheat. It results in burn or damage to the battery.

12. Do not dispose of the battery in fire. If the battery burnt, it may explode.

13. Do not insert object into the air ventilation slots of the charger. Inserting metal objects or inflammables into the charger air ventilation slots will result in electrical shock hazard or damaged charger.

14. Bring the battery to the shop from which it was purchased as soon as the post-charging battery life becomes too short for practical use. Do not dispose of the exhausted battery.

15. Using an exhausted battery will damage the charger.

PRECAUTIONS FOR CORDLESS IMPACT WRENCH

1. This is a portable tool for tightening and loosening bolts and nuts. Use it only for these operation.

2. Use the earplugs if using for a long time.

3. One-hand operation is extremely dangerous; hold the unit firmly with both hands when operating.

4. Check that the socket is not cracked or broken. Broken or cracked sockets are dangerous. Check the socket before using it.

5. Secure the socket with the socket pin and the ring. If the socket pin or ring securing the socket is damaged, the socket may come off from the impact wrench, which is quite dangerous. Do not use socket pins or rings that are deformed, worn out, cracked, or in any other way damaged. Always make sure to install the socket pin and ring in the correct position.

6. Check the tightening torque. The appropriate torque for tightening a bolt depends on the material the bolt is made of, its dimensions, grade, etc. Also, the tightening torque generated by this impact wrench depends on the materials and dimensions of the bolt, how long the impact wrench is applied for the way in which the socket is installed, etc. Also the torque when the battery has just been charged and when it is about to run out are slightly different. Use a torque wrench to check that the bolt has been tightened with the appropriate torque.

7. Stop the impact wrench before switching the direction of rotation. Always release the switch and wait for impact wrench to stop before switching the direction of rotation.

8. Never touch the turning part. Do not allow the turning socket section to get near your hands or any other part of your body. You could be cut or caught in the socket. Also, be careful not to touch the socket after using continuously it for a long time. It gets quite hot and could burn you.

9. Never let the impact wrench turn without a load when using the universal joint. If the socket turns without being connected to a load, the universal joint causes the socket to turn wildly. You could get hurt or the movement of the socket could shake the impact wrench so much as to make you drop it.

English

10. Always charge the battery at a temperature of 0 – 40°C. A temperature of less than 0°C will result in over charging which is dangerous. The battery cannot be charged at a temperature greater than 40°C. The most suitable temperature for charging is that of 20 – 25°C.

11. Do not use the charger continuously. When one charging is completed, leave the charger for about 15 minutes before the next charging of battery.

12. Do not allow foreign matter to enter the hole for connecting the rechargeable battery.

13. Never disassemble the rechargeable battery and charger.

14. Never short-circuit the rechargeable battery. Short-circuiting the battery will cause a great electric current and overheat. It results in burn or damage to the battery.

15. Do not dispose of the battery in fire. If the battery burnt, it may explode.

16. Do not insert object into the air ventilation slots of the charger. Inserting metal objects or inflammables into the charger air ventilation slots will result in electrical shock hazard or damaged charger.

17. Bring the battery to the shop from which it was purchased as soon as the post-charging battery life becomes too short for practical use. Do not dispose of the exhausted battery.

18. Using an exhausted battery will damage the charger.

SPECIFICATIONS

Cordless Impact Driver

Model WH9DMR WH12DMR WH14DMR WH18DMR

Voltage 9.6 V 12 V 14.4 V 18 V

No-Load speed 0 – 2600 min

Capacity (Ordinary bolt)

Tightening torque (Maximum)

2.0 Ah EB9B: Ni-Cd EB1220BL: Ni-Cd EB14B: Ni-Cd EB1820L: Ni-Cd

Rechargeable battery

Weight 1.4 kg 1.6 kg 1.8 kg 2.0 kg

Cordless Impact Wrench

Model WR9DMR WR12DMR WR14DMR WR18DMR

Voltage 9.6 V 12 V 14.4 V 18 V

No-Load speed 0 – 2600 min

Capacity (Ordinary bolt)

Tightening torque (Maximum)

Rechargeable battery

Weight 1.4 kg 1.6 kg 1.8 kg 2.0 kg

2.6 Ah EB926H: Ni-MH EB1226HL: Ni-MH EB1426H: Ni-MH EB1826HL: Ni-MH

3.0 Ah EB930H: Ni-MH EB1230HL: Ni-MH EB1430H: Ni-MH EB1830HL: Ni-MH

3.3 Ah –––––––––––––––––– EB1233X: Ni-MH EB1433X: Ni-MH EB1833X: Ni-MH

2.0 Ah EB9B: Ni-Cd EB1220BL: Ni-Cd EB14B: Ni-Cd EB1820L: Ni-Cd

2.6 Ah EB926H: Ni-MH EB1226HL: Ni-MH EB1426H: Ni-MH EB1826HL: Ni-MH

3.0 Ah EB930H: Ni-MH EB1230HL: Ni-MH EB1430H: Ni-MH EB1830HL: Ni-MH

3.3 Ah –––––––––––––––––– EB1233X: Ni-MH EB1433X: Ni-MH EB1833X: Ni-MH

105 N·m 130 N·m 140 N·m 150 N·m

115 N·m 160 N·m 200 N·m 220 N·m

M5-M12 M6-M14

M6-M14 M10-M16

-1

English

Charger

Model UC14YFA UC24YFA UC18YGH UC18YG UC18YRL / UC18YFL

Charging voltage 7.2 – 14.4 V 7.2 – 24 V 7.2 – 18 V 7.2 – 18 V 7.2 – 18 V

2.0 Ah 50 min. 50 min. 50 min. 50 min. 30 min.

Charging time

Weight 0.6 kg 0.6 kg 0.35 kg 0.3 kg 0.7 kg

All charge times are approximate. Actual charge time may vary. “x” Indicates that the battery pack is not compatible with that specific charger.

2.6 Ah 65 min. 65 min. 65 min. x 40 min.

3.0 Ah 70 min. 70 min. 70 min. x 45 min.

3.3 Ah 75 min. 75 min. 75 min. x 50 min.

BATTERY REMOVAL/INSTALLATION

1. Battery removal

Hold the handle 3 tightly and push the battery latch 2 to remove the battery 1 (See Fig. 1 ).

CAUTION

Never short-circuit the battery.

2. Battery installation

Insert the battery 1 while observing its polarities (See Fig. 1).

CHARGING

〈UC14YFA, UC24YFA, UC18YRL, UC18YFL〉

Before using the impact driver or impact wrench, charge the battery as follows.

1. Connect the charger’s power cord to a receptacle

When the power cord is connected, the charger’s pilot lamp will blink in red (At 1-second intervals).

Table 1

Indications of the lamps

Before charging

While charging

Charging complete

Charging impossible

Blinks (RED)

Lights (RED)

Blinks (RED)

Flikers (RED)

Lights for 0.5 seconds. Does not light for

0.5 seconds. (off for 0.5 seconds)

Lights continuously

Lights for 0.5 seconds. Does not light for

0.5 seconds. (off for 0.5 seconds)

Lights for 0.1 seconds. Does not light for

0.1 seconds. (off for 0.1 seconds)

2. Insert the battery into the charger

Insert the battery firmly, until it contacts the bottom of the charger compartment.

CAUTION

䡬 If the battery is inserted in the reverse direction,

not only recharging will become impossible, but it may also cause problems in the charger such as deformed recharging terminal.

3. Charging

When inserting a battery in the charger, charging will commence and the pilot lamp will light up continuously in red. When the battery becomes fully recharged, the pilot lamp will blink in red (At 1-second intervals) (See Table 1).

(1) Pilot lamp indication

The indications of the pilot lamp will be as shown in Table 1, according to the condition of the charger or the rechargeable battery.

Malfunction in the battery or the charger.

Overheat standby

NOTE: When standby for cooling battery, UC18YRL cools the overheated battery by cooling fan.

Lights (GREEN)

Lights continuously

Battery overheated. Unable to charge (Charging will commence when battery cools).

English

(2) Regarding the temperatures of the rechargeable

battery The temperatures for rechargeable batteries are as shown in the table below, and batteries that have become hot should be cooled for a while before being recharged.

Table 2 Recharging ranges of batteries

Charger

Rechargeable batteries Ni-Cd batteries –5°C – 60°C –5°C – 55°C

Ni-MH batteries 0°C – 45°C –5°C – 50°C

4. Disconnect the charger’s power cord from the receptacle

5. Hold the charger firmly and pull out the battery

NOTE

After charging, pull out batteries from the charger first, and then keep the batteries properly.

CAUTION

䡬 If the battery is charged while it is heated because it

has been left for a long time in a location subject to direct sunlight or because the battery has just been used, the pilot lamp of the charger lights up green. In such a case, first let the battery cool, then start charging.

䡬 When the pilot lamp flikers in red quickly (at 0.2-

second intervals), check for and take out any foreign objects in the charger’s battery installation hole. If there are no foreign objects, it is probable that the battery or charger is malfunctioning. Take it to your Authorized Service Center.

UC14YFA UC18YRL UC24YFA UC18YFL

䡬 Since the built-in micro computer takes about 3

seconds to confirm that the battery being charged with UC14YFA, UC24YFA, UC18YRL and UC18YFL are taken out, wait for a minimum of 3 seconds before reinserting it to continue charging. If the battery is reinserted within 3 seconds, the battery may not be properly charged.

〈

UC18YGH

Before using the impact driver or impact wrench, charge the battery as follows.

1. Connect the charger’s power cord to the receptacle.

2. Insert the battery into the charger.

CAUTION:

䡬 If the batteries are inserted in the reverse direction,

3. Charging

(1) Pilot lamp indication

〉

When connecting the plug of the charger to a receptacle, the pilot lamp will blink in red (At 1-second intervals).

Firmly insert the battery into the charger till it contacts the bottom of the charger and checking the polarities.

not only recharging will become impossible, but it may also cause problems in the charger such as a deformed recharging terminal.

When inserting a battery in the charger, the pilot lamp will light up continuously in red. When the battery becomes fully recharged, the pilot lamp will blink in red (At 1-second intervals). (See Table 3)

The indications of the pilot lamp will be as shown in Table 3, according to the condition of the charger or the rechargeable battery.

Table 3

Indications of the pilot lamp

Before charging

While Lights Lights continuously charging

Charging complete

Overheat standby

(2) Regarding the temperature of the rechargeable

battery. The temperatures for rechargeable batteries are as shown in the table below, and batteries that have become hot should be cooled for a while before being recharged.

Blinks Lights for 0.5 seconds. Does not light

Blinks Lights for 1 second. Does not light

for 0.5 seconds. (off for 0.5 seconds)

Battery overheated. Unable to charge. (Charging will commence when battery cools)

Table 4

Rechargeable Temperatures at which batteries the battery can be recharged

Ni-Cd batteries –5°C — 55°C

Ni-MH batteries –5°C — 50°C

4. Disconnect the charger’s power cord from the receptacle.

5. Hold the charger firmly and pull out the battery.

English

NOTE

Be sure to pull out the battery from the charger after use, and then keep it.

Regarding electric discharge in case of new batteries, etc.

As the internal chemical substance of new batteries and batteries that have not been used for an extended period is not activated, the electric discharge might be low when using them the first and second time. This is a temporary phenomenon, and normal time required for recharging will be restored by recharging the batteries 2-3 times.

How to make the batteries perform longer.

(1) Recharge the batteries before they become

completely exhausted. When you feel that the power of the tool becomes weaker, stop using the tool and recharge its battery. If you continue to use the tool and exhaust the electric current, the battery may be damaged and its life will become shorter.

(2) Avoid recharging at high temperatures.

A rechargeable battery will be hot immediately after use. If such a battery is recharged immediately after use, its internal chemical substance will deteriorate, and the battery life will be shortened. Leave the battery and recharge it after it has cooled for a while.

〈UC18YG〉

Before using the impact driver or impact wrench, charge the battery as follows.

1. Connect the charger power cord to the receptacle

Connecting the power cord will turn on the charger.

2. Insert the battery into the charger

Insert the battery firmly while observing its direction, until it contacts the bottom of the charger (the pilot lamp lights up).

CAUTION

If the pilot lamp does not light up, pull out the power cord from the AC outlet and check the

battery mounting condition. About 60 minutes are required to fully charge the battery at a temperature of about 20°C. The pilot lamp goes off to indicate that the battery is fully charged. The battery charging time becomes longer when a temperature is low or the voltage of the power source is too low. When the pilot lamp does not go off even if more than 120 minutes have elapsed after starting of the charging, stop the charging and contact your HITACHI authorized service center.

CAUTION

If the battery is heated due to direct sunlight, etc.,

just after operation, the charger pilot lamp may

not light up. At that time, cool the battery first,

then start charging.

3. Disconnect the charger power cord from the receptacle

4. Hold the charger tight and pull out the battery

Regarding electric discharge in case of new batteries, etc.

How to make the batteries perform longer

(1) Recharge the batteries before they become completely

exhausted. When you feel that the power of the tool becomes weaker, stop using the tool and recharge its battery. If you continue to use the tool and exhaust the electric current, the battery may be damaged and its life will become shorter.

(2) Avoid recharging at high temperatures.

PRIOR TO OPERATION

1. Preparing and checking the work environment

Make sure that the work site meets all the conditions laid forth in the precautions.

2. Checking the battery

Make sure that the battery is installed firmly. If it is at all loose it could come off and cause an accident.

3. Installing the bit (Impact driver)

Always follow the following procedure to install driver bit (Fig. 2).

(1) Pull the guide sleeve 7 away from front of the tool. (2) Insert the bit 9 into the hexagonal hole in the anvil 8. (3) Release the guide sleeve 7 and it returns to its original

position.

CAUTION

If the guide sleeve does not return to its original position, then the bit is not installed properly.

4. Selecting the socket matched to the bolt (Impact wrench)

Be sure to use a socket which is matched to the bolt to be tightened. Using an improper socket will not only result in insufficient tightening but also in damage to the socket or nut. A worn or deformed hex. or square-holed socket will not give an adequate tightness for fitting to the nut or anvil, consequently resulting in loss of tightening torque. Pay attention to wear of socket hole, and replace before further wear has developed.

5. Installing a socket (Impact wrench)

Select the socket to be used.

䢇 Pin, O-ring type (1) Align the hole in the socket with the hole in the anvil

and insert the anvil into the socket.

(2) Insert the pin into the socket. (3) Attach the ring to the groove on the socket.

English

䢇 Plunger type (Fig. 3)

Align the plunger located in the square part of the anvil B with the hole in the hex. socket 0. Then push the plunger, and mount the hex. socket 0 on the anvil B. Check that the plunger is fully engaged in the hole. When removing the socket 0, reverse the sequence.

䢇 Retaining ring type (1) Align the square portions of the socket and the anvil

with each other.

(2) Make sure to firmly install the socket by pushing it all

the way into the anvil.

(3) When removing the socket, pull it out of the anvil.

CAUTION

䡬 Please use the designated attachments which are

listed in the operations manual and Hitachi’s catalog. Accidents or injuries could result from not doing so.

䡬 Make sure to firmly install the socket in the anvil. If

the socket is not firmly installed it might come out and cause injuries.

HOW TO USE

CAUTION

䡬 When using the light equipped hook, pay sufficient

attention so that the main equipment does not fall. If the tool falls, there is a risk of accident.

䡬 Do not attach the tip tool except phillips bit to the tool

main unit when carrying the tool main unit with the light equipped hook suspended from a waist belt. Injury may result if you carry the equipment suspended from the waist belt with sharp tipped components such as drill bit attached.

1. Using the light equipped hook

The light equipped hook can be installed on the right or left side and the angle can be adjusted in 5 steps between 0° and 80°.

(1) Operating the hook

(a) Pull out the hook E toward you in the direction of

arrow (A) and turn in the direction of arrow (B) (Fig. 5).

(b) The angle can be adjusted in 5 steps (0°, 20°, 40°,

60°, 80°). Adjust the angle of the hook to the desired position for use.

(2) Switching the hook position

CAUTION

Incomplete installation of the hook may result in bodily injury when used. (a) Securely hold the main unit and remove the screw

using a slotted head screwdriver or a coin (Fig. 6).

(b) Remove the hook E and spring F (Fig. 7). (c) Install the hook E and spring F on the other side

and securely fasten with screw (Fig. 8).

NOTE

Pay attention to the spring F orientation. Install the spring F with larger diameter G away from you (Fig. 8).

(3) Using as an auxiliary light

(a) Press the switch H to turn off the light.

If forgotten, the light will turn off automatically after 15 minutes.

(b) The direction of the light can be adjusted within

the range of hook positions 1 – 5 (Fig. 9). 䡬 Lighting time

AAAA manganese batteries: approx. 15 hrs. AAAA alkali batteries: approx. 30 hrs.

CAUTION

Do not look directly into the light. Such actions could result in eye injury.

(4) Replacing the batteries

(a) Loosen the hook screw J with a phillips-head

screwdriver (No. 1) I (Fig. 10). Remove the hook cover L by pushing in the direction of the arrow (Fig. 11).

(b) Remove the old batteries and insert the new

batteries. Align with the hook indications and position the plus (+) and minus (–) terminals correctly (Fig. 12).

with the protuberance of the hook cover L, press the hook cover L in the direction opposite to that of the arrow K shown in Fig. 11 and then tighten the screw. Use commercially available AAAA batteries (1.5 V) O.

NOTE

Do not tighten the screw excessively. Such action could strip the screw threads.

CAUTION

䡬 Failure to observe the following can result in battery

leakage, rust or malfunction. Position the plus (+) and minus (–) terminals correctly. Replace both batteries at the same time. Do not mix old and new batteries. Remove exhausted batteries from the hook immediately.

䡬 Do not discard batteries together with normal trash

and do not throw batteries into fire.

䡬 Store batteries out of the reach of children. 䡬 Use batteries correctly in accordance with the battery

specifications and indications.

2. Check the rotational direction

The bit rotates clockwise (viewed from the rear side) by pushing the R-side of the push button C. The L-side of the push button is pushed to turn the bit counterclockwise (See Fig. 4) (The are provided on the body).

CAUTION

The push button cannot be switched while the impact driver is turning. To switch the push button, stop the impact driver, then set the push button.

3. Switch operation

䡬 When the trigger switch is depressed, the tool rotates.

When the trigger is released, the tool stops.

䡬 The rotational speed can be controlled by varying the

amount that the trigger switch is pulled. Speed is low when the trigger switch is pulled slightly and increases as the trigger switch is pulled more.

4. Tightening and loosening screws (Impact driver)

Install the bit that matches the screw, line up the bit in the grooves of the head of the screw, then tighten it. Push the impact driver just enough to keep the bit fitting the head of the screw.

CAUTION

Applying the impact driver for too long tightens the screw too much and can break it. Tightening a screw with the impact driver at an angle to that screw can damage the head of the screw and the proper force will not be transmitted to the screw. Tighten with this impact driver lined up straight with the screw.

and R marks

English

OPERATIONAL CAUTIONS

1. Resting the unit after continuous work

After use for continuous bolt-tightening work, rest the unit for 15 minutes or so when replacing the battery. The temperature of the motor, switch, etc., will rise if the work is started again immediately after battery replacement, eventually resulting in burnout.

NOTE

Do not touch the protector, as it gets very hot during continuous work.

2. Cautions on use of the speed control switch

This switch has a built-in, electronic circuit which steplessly varies the rotation speed. Consequently, when the switch trigger is pulled only slightly (low speed rotation) and the motor is stopped while continuously driving in screws, the components of the electronic circuit parts may overheat and be damaged.

3. Use a tightening time suitable for the screw

The appropriate torque for a screw differs according to the material and size of the screw, and the material being screwed etc., so please use a tightening time suitable for the screw. In particular, if a long tightening time is used in the case of screws smaller than M8, there is a danger of the screw breaking, so please confirm the tightening time and the tightening torque beforehand.

4. Work at a tightening torque suitable for the bolt under impact

The optimum tightening torque for nuts or bolts differs with material and size of the nuts or bolts. An excessively large tightening torque for a small bolt may stretch or break the bolt. The tightening torque increases in proportion to the operation time. Use the correct operating time for the bolt.

5. Holding the tool

Hold the impact wrench firmly with both hands. In this case hold the wrench in line with the bolt. It is not necessary to push the wrench very hard. Hold the wrench with a force just sufficient to counteract the impact force.

6. Confirm the tightening torque

The following factors contribute to a reduction of the tightening torque. So confirm the actual tightening torque needed by screwing up some bolts before the job with a hand torque wrench. Factors affecting the tightening torque are as follows.

(1) Voltage

When the discharge margin is reached, voltage decreases and tightening torque is lowered.

(2) Operating time

The tightening torque increases when the operating time increases. But the tightening torque does not increase above a certain value even if the tool is driven for a long time.

(3) Diameter of bolt

The tightening torque differs with the diameter of the bolt. Generally a larger diameter bolt requires larger tightening torque.

(4) Tightening conditions

The tightening torque differs according to the torque ratio; class, and length of bolts even when bolts with the same size threads are used. The tightening torque also differs according to the condition of the surface of workpiece through which the bolts are to be tightened. When the bolt and nut turn together, torque is greatly reduced.

(5) Using optional parts (Impact wrench)

The tightening torque is reduced a little when an extension bar, universal joint or a long socket is used.

(6) Clearance of the socket (Impact wrench)

A worn or deformed hex. or a square-holed socket will not give an adequate tightness to the fitting between the nut or anvil, consequently resulting in loss of tightening torque. Using an improper socket which does not match to the bolt will result in an insufficient tightening torque.

MAINTENANCE AND INSPECTION

1. Inspecting the driver bit (Impact driver)

Using a broken bit or one with a worn out tip is dangerous because the bit can slip. Replace it.

2. Inspecting the socket (Impact wrench)

A worn or deformed hex. or a square-holed socket will not give an adequate tightness to the fitting between the nut or anvil, consequently resulting in loss of tightening torque. Pay attention to wear of a socket holes periodically, and replace with a new one if needed.

3. Inspecting the mounting screws

Regularly inspect all mounting screws and ensure that they are properly tightened. Should any of the screws be loose, retighten them immediately. Failure to do so may result in serious hazard.

4. Maintenance of the motor

The motor unit winding is the very “heart” of the power tool. Exercise due care to ensure the winding does not become damaged and/or wet with oil or water.

5. Inspecting the carbon brushes (Fig. 13)

The motor employs carbon brushes which are consumable parts. Since and excessively worn carbon brush can result in motor trouble, replace the carbon brush with new ones when it becomes worn to or near the “wear limit” P. In addition, always keep carbon brushes clean and ensure that they slide freely within the brush holders.

NOTE

When replacing the carbon brush with a new one, be sure to use the Hitachi Carbon Brush Code No. 999054.

6. Replacing carbon brushes

Take out the carbon brush by first removing the brush cap and then hooking the protrusion of the carbon brush R with a slotted head screw driver, etc., as shown in Fig. 15. When installing the carbon brush, choose the direction so that the nail of the carbon brush Q agrees with the contact portion outside the brush tube S. Then push it in with a finger as illustrated in Fig. 16. Lastly, install the brush cap.

CAUTION

Be absolutely sure to insert the nail of the carbon brush into the contact portion outside the brush tube. (You can insert whichever one of the two nails provided.) Caution must be exercised since any error in this operation can result in the deformed nail of the carbon brush and may cause motor trouble at an early stage.

7 Cleaning of the outside

When the impact driver and impact wrench are stained, wipe with a soft dry cloth or a cloth moistened with soapy water. Do not use chloric solvents, gasoline or paint thinner, as they melt plastics.

8. Storage

Store the impact driver and impact wrench in a place in which the temperature is less than 40°C, and out of reach of children.

9. Service parts list

CAUTION

Repair, modification and inspection of Hitachi Power Tools must be carried out by a Hitachi Authorized Service Center. This Parts List will be helpful if presented with the tool to the Hitachi Authorized Service Center when requesting repair or other maintenance. In the operation and maintenance of power tools, the safety regulations and standards prescribed in each country must be observed.

MODIFICATIONS

Hitachi Power Tools are constantly being improved and modified to incorporate the latest technological advancements. Accordingly, some parts may be changed without prior notice.

NOTE

Due to HITACHI’s continuing program of research and development, the specifications herein are subject to change without prior notice.

Information concerning airborne noise and vibration

The measured values were determined according to EN50144. The typical A-weighted sound pressure level:

96 dB (WH9DMR) 98 dB (WR9DMR, WH14DMR,

WR14DMR, WH18DMR) 95 dB (WH12DMR) 97 dB (WR12DMR) 99 dB (WR18DMR)

The typical A-weighted sound power level:

109 dB (WH9DMR) 111 dB (WR9DMR, WH14DMR,

WR14DMR, WH18DMR)

108 dB (WH12DMR) 110 dB (WR12DMR) 112 dB (WR18DMR)

Wear ear protection.

The typical weighted root mean square acceleration value: 9.0 m/s

(WH9DMR)

5.9 m/s2(WR9DMR)

10.8 m/s

14.2 m/s2(WH14DMR)

18.0 m/s

(WH12DMR)

(WR12DMR)

8.8 m/s

(WR14DMR)

7.9 m/s

(WH18DMR)

8.1 m/s2(WR18DMR)

English

Part Name

1 RETAINING RING

2 WASHER (D)

3 GUIDE SPRING (B)

4 GUIDE SLEEVE (D)

5 FRONT CAP (B)

6 PROTECTOR (C)

7 TAPPING SCREW (W/SP. WASHER) D4×25

Item

No.

8 HAMMER CASE

WH9DMR, WH12DMR

9 STEEL BALL D3.5

10 ANVIL (F)

11 STEEL BALL D5.556

12 HAMMER

13 STEEL BALL D3.175

14 WASHER (J)

15 HAMMER SPRING (A)

16 WASHER (S)

17 STOPPER

18 SPINDLE (D)

19 IDLE GEAR SET

20 NEEDLE ROLLER

21 RING GEAR

22 WASHER (E)

23 BALL BEARING 6901VVCMPS2L

24 DAMPER

25 INNER COVER (A)

26 ARMATURE ASS’Y

27 SIDE YOKE

28 MAGNET

29 DUST GUARD FIN (B)

30 BRUSH BLOCK

31 BRUSH 5×6×11.5

32 BRUSH CAP

33 TAPPING SCREW (W/FLANGE) D4×20

34 NAME PLATE

35 HOUSING (A).(B) SET

36 MACHINE SCREW (W/SP. WASHER)

37 DC-SPEED CONTROL SWITCH

38 PUSHING BUTTON (A)

39 HITACHI PLATE

40 HOOK ASS’Y (W/LIGHT)

41 TAPPING SCREW D2×6

42 V-LOCK NUT

43 LOCK NUT M4 (10 PCS.)

44 STRAP

45 SLEEVE (A)

46 MACHINE SCREW (W/WASHERS)

47 HOOK SPRING

48 SPECIAL SCREW M5

501 CASE

49-1 BATTERY: WH9DMR

49-2 BATTERY: WH12DMR

502-1 CHARGER (UC18YG)

502-2 CHARGER (UC14YFA)

Part Name

1 RETAINING RING

2 WASHER (D)

3 GUIDE SPRING (C)

4 GUIDE SLEEVE (D)

5 FRONT CAP (C)

6 PROTECTOR (D)

7 TAPPING SCREW (W/SP. WASHER) D4×25

Item

No.

8 HAMMER CASE

WH14DMR, WH18DMR

9 STEEL BALL D3.5

10 ANVIL

11 STEEL BALL D5.556

12 HAMMER

13 STEEL BALL D3.175

14 WASHER (J)

15 HAMMER SPRING (F)

16 WASHER (S)

17 STOPPER (B)

18 SPINDLE

19 IDLE GEAR SET

20 NEEDLE ROLLER (A)

21 RING GEAR (D)

22 WASHER (E)

23 BALL BEARING 6901VVCMPS2L

24 DAMPER (A)

25 INNER COVER (B)

26 ARMATURE ASS’Y

27 SIDE YOKE (A)

28 MAGNET (F)

29 DUST GUARD FIN (B)

30 BRUSH BLOCK

31 BRUSH 5×6×11.5

32 BRUSH CAP

33 TAPPING SCREW (W/FLANGE) D4×20

34 NAME PLATE

35 HOUSING (A).(B) SET

36 MACHINE SCREW (W/SP. WASHER)

37 DC-SPEED CONTROL SWITCH

38 PUSHING BUTTON (B)

39 HITACHI PLATE

40 HOOK ASS’Y (W/LIGHT)

41 TAPPING SCREW D2×6

42 V-LOCK NUT

43 STRAP

44 HOOK SPRING

45 SPECIAL SCREW M5

501 CHARGER (UC18YG)

502 CASE

46-1 BATTERY: WH14DMR

46-2 BATTERY: WH18DMR

Part Name

1 FRONT CAP (B)

2 PROTECTOR (C)

3 TAPPING SCREW (W/SP. WASHER) D4×25

4 HAMMER CASE

5 PIN RETAINER

6 PLUNGER

7 ANVIL ASS’Y

Item

No.

8 STEEL BALL D5.556

WR9DMR, WR12DMR

9 HAMMER (F)

10 STEEL BALL D3.175

11 WASHER (J)

12 HAMMER SPRING

13 WASHER (S)

14 STOPPER

15 SPINDLE (D)

16 IDLE GEAR SET

17 NEEDLE ROLLER

18 RING GEAR (D)

19 WASHER (E)

20 BALL BEARING 6901VVCMPS2L

21 DAMPER

22 INNER COVER (A)

23 ARMATURE ASS’Y

24 SIDE YOKE

25 MAGNET (E)

26 DUST GUARD FIN (B)

27 BRUSH BLOCK

28 CARBON BRUSH 5×6×11.5

29 BRUSH CAP

30 TAPPING SCREW (W/FLANGE) D4×20

31 NAME PLATE

32 HOUSING (A).(B) SET

33 HITACHI PLATE

34 MACHINE SCREW (W/SP. WASHER) M3×5

35 DC-SPEED CONTROL SWITCH

36 PUSHING BUTTON (A)

37 HOOK ASS’Y (W/LIGHT)

38 TAPPING SCREW D2×6

39 V-LOCK NUT M5

40 LOCK NUT M4

41 STRAP

42 SLEEVE (A)

43 MACHINE SCREW (W/WASHERS) M4×25

44 HOOK SPRING

45 SPECIAL SCREW M5

501 CASE

46-1 BATTERY: WR9DMR

46-2 BATTERY: WR12DMR

502-1 CHARGER (UC18YG)

502-2 CHARGER (UC14YFA)

Part Name

1 FRONT CAP (C)

2 PROTECTOR (D)

3 TAPPING SCREW (W/SP. WASHER) D4×30

4 HAMMER CASE

5 PIN RETAINER (B)

6 PLUNGER (B)

7 ANVIL (A) ASS’Y

Item

No.

8 STEEL BALL D5.556

WR14DMR, WR18DMR

9 HAMMER

10 STEEL BALL D3.175

11 WASHER (J)

12 HAMMER SPRING (F)

13 WASHER (S)

14 STOPPER (B)

15 SPINDLE

16 IDLE GEAR SET

17 NEEDLE ROLLER (A)

18 RING GEAR (D)

19 WASHER (E)

20 BALL BEARING 6901VVCMPS2L

21 DAMPER (A)

22 INNER COVER (B)

23 ARMATURE ASS’Y

24 SIDE YOKE (A)

25 MAGNET (F)

26 DUST GUARD FIN (B)

27 BRUSH BLOCK

28 CARBON BRUSH 5×6×11.5

29 BRUSH CAP

30 TAPPING SCREW (W/FLANGE) D4×20

31 NAME PLATE

32 HOUSING (A).(B) SET

33 HITACHI PLATE

34 MACHINE SCREW (W/SP. WASHER) M3×5

35 DC-SPEED CONTROL SWITCH

36 PUSHING BUTTON (B)

37 HOOK ASS’Y (W/LIGHT)

38 TAPPING SCREW D2×6

39 V-LOCK NUT M5

40 STRAP

41 HOOK SPRING

42 SPECIAL SCREW M5

501 CHARGER (UC18YG)

502 CASE

43-1 BATTERY: WR14DMR

43-2 BATTERY: WR18DMR

Hitachi Power Tools Norway AS

Kjeller Vest 7 Postboks 124, 2007 Kjeller, Norway Tel: (+47) 6692 6600 Fax: (+47) 6692 6650 URL: http://www.markt.no

Hitachi Power Tools Sweden AB

Rotebergsvagen 2B SE-192 78 Sollentuna, Sweden Tel: (+46) 8 598 999 00 Fax: (+46) 8 598 999 40 URL: http://www.markt.se

Hitachi Power Tools Denmark AS

Lillebaeltsvej 90 DK-6715 Esbjerg N, Denmark Tel: (+45) 75 14 32 00 Fax: (+45) 75 14 36 66 URL: http://www.markt.dk

Hitachi Power Tools Finland OY

Tupalankatu 9 FIN-15680 Lahti, Finland Tel: (+358) 20 7431 530 Fax: (+358) 20 7431 531 URL: http://www.markt.fi

Svenska

EF-DEKLARATION BETRÄFFANDE LIKFORMIGHET

Vi tillkännagiver med eget ansvar att denna produkt överensstämmer med standard eller standardiserat dokument EN60745, EN60335, EN55014 och EN61000 i enlighet med råddirektiven 2004/108/EF, 2006/95/EF och 98/37/EF. Denna produkt uppfyller även de nödvändiga kraven för 2006/42/EF som kommer att gälla från 29 december 2009.

Denna deklaration gäller för CE-märkningen pà produkten.

Dansk

EF-OVERENSS TEMMELSESERKLÆRING

Vi erlkærer os fuldstændige ansvarlige for, at dette produkt modsvarer gældende standard eller de standardiserede dokumenter EN60745, EN60335, EN55014 og EN61000 i overensstemmelse med EFdirektiver 2004/108/EF, 2006/95/EF og 98/37/EF. Dette produkt opfylder også de obligatoriske krav i 2006/42/ EF, der anvendes fra d. 29. december 2009.

Denne erklæring qælder produkter, der er mærket med CE.

Norsk

EF’S ERKLÆRING OM OVERENSSTEMMELSE

Vi erklærer herved at vi påtar oss eneansvaret for at dette produktet er i overensstermmelse med normer eller standardiserte dokumenter EN60745, EN60335, EN55014 og EN61000 i samsvar med Rådsdirektiver 2004/108/EF, 2006/95/EF og 98/37/EF. Dette produktet følger de vesentlige kravene i 2006/42/EF som gjelder fra 29. desember 2009.

Denne erklæringen gjelder produktets påklistrede CEmerking.

Suomi

EY-ILMOITUS YHDENMUKAISUUDESTA

Yksinomaisella vastuudella vakuutamme, että tämä tuote vastaa normeja tai normitettuja dokumentteja EN60745, EN60335, EN55014 ja EN61000 yhteisön ohjeiden 2004/108/EY, 2006/95/EY ja 98/37/EY mukaisesti. Tämä tuote täyttää myös 29. joulukuuta 2009 lähtien sovellettavan direktiivin 2006/42/EY olennaiset vaatimukset.

Tämä ilmoitus sovelletaan tuotekohtaiseen CEmerkintään.

English

EC DECLARATION OF CONFORMITY

We declare under our sole responsibility that this product is in conformity with standards or standardized documents EN60745, EN60335, EN55014 and EN61000 in accordance with Council Directives 2004/108/EC, 2006/95/EC and 98/37/EC. This product also complies with the essential requirements of 2006/42/EC to be applied from 29 December 2009.

This declaration is applicable to the product affixed CE marking.

Representative office in Europe

Hitachi Power Tools Europe GmbH

Siemensring 34, 47877 Willich 1, F. R. Germany

Head office in Japan

Hitachi Koki Co., Ltd.

Shinagawa Intercity Tower A, 15-1, Konan 2-chome, Minato-ku, Tokyo, Japan

Hitachi Koki Co., Ltd.

31. 3. 2009

K. Kato Board Director

901 Code No. C99137484 G Printed in China

Hitachi WH 9DMR, WH 12DMR, WR 12DMR, WH 14DMR, WR 14DMR Handling Instructions Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
