Hitachi VB 13Y Handling Instructions Manual

Read through carefully and understand these instructions before use. Diese Anleitung vor Benutzung des Werkzeugs sorgfältig durchlesen und verstehen. Lire soigneusement et bien assimiler ces instructions avant usage. Prima dell’uso leggere attentamente e comprendere queste instruzioni. Deze gebruiksaanwijzing s.v.p. voor gebruik zorgvuldig doorlezen. Leer cuidadosamente y comprender estas instrucciones antes del uso.

Handling instructions Bedienungsanleitung Mode d’emploi Istruzioni per l’uso Gebruiksaanwijzing Instrucciones de manejo

VB 13Y

PORTABLE REBAR CUTTER/BENDER BAUSTAHL BIEGE-TRENN MASCHINE CISAILLE/CINTREUSE PORTATIVE POUR BARRES BÉTON TRANCIA E SAGOMA BARRE PORTATILE DRAAGBARE BETONIJZER BUIG-EN SNIJMACHINE DOBLADORA/CORTADORA DE VARILLA

6 7

8 9

10 11

12 13

6 mm

17 mm

q w e r t y u i o !0 !1 !2 !3 !4 !5 !6 !7 !8 !9 @0 @1 @2 @3 @4 @5 @6 @7 @8 @9

Deutsch

Abdeckung

Hebel

Druckschalter

Feststellknopf

Biegerolle

Reaktionsanschlag A

Reaktionsanschlag B

Baustahl

Einstellskala

Einstellposition

Klinge

Innensechskantschraube

Schneidschutz

Obere Klinge

Untere Klinge

Mittelplatte

Drehtisch

Anschlag

Druckschalter

Winkelanzeige

Markierungslinie für ø 10

Markierungslinie für ø 13

Schraube

Mutter

Loch zum Fixieren des Gerätes

Hintere Abdeckung

Stellschrauben

Nr. der Kohlebürste

Verschleißgrenze

English

Cover

Lever

Switch trigger

Lock button

Bending roller

Reaction stopper A

Reaction stopper B

Rebar

Setting dial

Adjusting position

Blade

Hexagon socket bolt

Cutter guard

Upper cutter

Lower cutter

Center plate

Turn table

Stopper

Switch trigger

Angle indication

Marked line for ø 10

Marked line for ø 13

Bolt

Nut

Hole to fix unit

Tail cover

Set screws

No. of carbon brush

Wear limit

Français

Couvercle

Levier

Gâchette

Bouton de blocage

Rouleau de cintrage

Butée de réaction A

Butée de réaction B

Barre béton

Bague de réglage

Position de réglage

Lame

Boulon à douille hexagonale

Protection du couteau

Couteau supérieur

Couteau inférieur

Plaque centrale

Table rotative

Butée

Gâchette

Indication d’angle

Trait de repère pour dia. 10

Trait de repère pour dia. 13

Boulon

Ecrou

Orifice de fixation de l’outil

Couvercle arrière

Vis de fixation

No. du balai en carbone

Limite d’usure

English

q w e r t y u i o !0 !1 !2 !3 !4 !5 !6 !7 !8 !9 @0 @1 @2 @3 @4 @5 @6 @7 @8 @9

Italiano Coperchio Leva Interruttore a grilletto Pulsante di blocco Rullo di sagomatura Bloccatore A Bloccatore B Barra Ghiera di impostazione Posizione di regolazione Lama Bullone a testa esagonale Paralame Taglierina superiore Taglierina inferiore Piastra centrale Piano girevole Fermo Interruttore a grilletto Indicazione di angolo Linea di indicazione ø 10 Linea di indicazione ø 13 Bullone Dado Foro per fissare l’unità Copertura posteriore Viti di fissaggio N. della spazzola di carbone Limite di usura

Nederlands Afdekking Hefboom Trekkerschakelaar Vergrendelknop Buigrol Reactie-stopper A Reactie-stopper B Betonijzer Instelschijf Instelpositie Blad Inbusbout Schaar-bescherming Bovenste snijblad Onderste snijblad Middenplaat Draaitafel Stopper Trekkerschakelaar Hoekaanduiding Aangegeven lijn voor ø 10 Aangegeven lijn voor ø 13 Bout Moer Gat om toestel te bevestigen Afdekking staartstuk Instelschroeven Nr. van de koolborstel Slijtagegrens

Espanol Cubierta Palanca Interruptor de disparo Botón de bloqueo Rodillo de curvar Tope de reacción A Tope de reacción B Varilla “Rebar” Dial de ajuste Posición de ajuste Cuchilla Perno de cabeza hexagonal Protector de la cortadora Cortadora superior Cortadora inferior Placa central Mesa giratoria Tope Interruptor de disparo Indicación de ángulo Línea marcada para ø 10 Línea marcada para ø 13 Perno Tuerca Agujero para fijar la unidad Cubierta de cola Tornillos de ajuste N.˚ de escobilla de carbón Límite de uso

English

GENERAL OPERATIONAL PRECAUTIONS

WARNING! When using electric tools, basic safety

precautions should always be followed to reduce the risk of fire, electric shock and personal injury, including the following. Read all these instructions before operating this product and save these instructions. For safe operations:

1. Keep work area clean. Cluttered areas and benches invite injuries.

2. Consider work area environment. Do not expose power tools to rain. Do not use power tools in damp or wet locations. Keep work area well lit. Do not use power tools where there is risk to cause fire or explosion.

3. Guard against electric shock. Avoid body contact with earthed or grounded surfaces. (e.g. pipes, radiators, ranges, refrigerators).

4. Keep children away. Do not let visitors touch the tool or extension cord. All visitors should be kept away from work area.

5. Store idle tools. When not in use, tools should be stored in a dry, high or locked up place, out of reach of children.

6. Do not force the tool. It will do the job better and safer at the rate for which it was intended.

7. Use the right tool. Do not force small tools or attachments to do the job of a heavy duty tool. Do not use tools for purposes not intended; for example, do not use circular saw to cut tree limbs or logs.

8. Dress properly. Do not wear loose clothing or jewelry, they can be caught in moving parts. Rubber gloves and non-skid footwears are recommended when working outdoors. Wear protecting hair covering to contain long hair.

9. Use eye protection. Also use face or dust mask if the cutting operation is dusty.

10. Connect dust extraction equipment. If devices are provided for the connection of dust extraction and collection facilities ensure these are connected and properly used.

11. Do not abuse the cord. Never carry the tool by the cord or yank it to disconnect it from the receptacle. Keep the cord away from heat, oil and sharp edges.

12. Secure work. Use clamps or a vise to hold the work. It is safer than using your hand and it frees both hands to operate tool.

13. Do not overreach. Keep proper footing and balance at all times.

14. Maintain tools with care. Keep cutting tools sharp and clean for better and safer performance. Follow instructions for lubrication and changing accessories. Inspect tool cords periodically and if damaged, have it repaired by authorized service center. Inspect extension cords periodically and replace, if damaged. Keep handles dry, clean, and free from oil and grease.

15. Disconnect tools. When not in use, before servicing, and when changing accessories such as blades, bits and cutters.

16. Remove adjusting keys and wrenches. Form the habit of checking to see that keys and adjusting wrenches are removed from the tool before turning it on.

17. Avoid unintentional starting. Do not carry a pluggedin tool with a finger on the switch. Ensure switch is off when plugging in.

18. Use outdoor extension leads. When tool is used outdoors, use only extension cords intended for outdoor use.

19. Stay alert. Watch what you are doing. Use common sense. Do not operate tool when you are tired.

20. Check damaged parts. Before further use of the tool, a guard or other part that is damaged should be carefully checked to determine that it will operate properly and perform its intended function. Check for alignment of moving parts, free running of moving parts, breakage of parts, mounting and any other conditions that may affect its operation. A guard or other part that is damaged should be properly repaired or replaced by an authorized service center unless otherwise indicated in this handling instructions. Have defective switches replaced by an authorized service center. Do not use the tool if the switch does not turn it on and off.

21. Warning The use of any accessory or attachment, other than those recommended in this handling instructions, may present a risk of personal injury.

22. Have your tool repaired by a qualified person. This electric tool is in accordance with the relevant safety requirements. Repairs should only be carried out by qualified persons using original spare parts. Otherwise this may result in considerable danger to the user.

PRECAUTIONS ON USING PORTABLE REBAR CUTTER/BENDER

WARNING!

1. Be sure to use the unit with the rated voltage specified on the nameplate. Use of the unit at a voltage exceeding the specification on the nameplate can result in a dangerously high rotation speed and injury.

2. Avoid any work exceeding the maximum capacities of the unit described in the specifications. Never cut and/or bend any hard materials such as PC(Precast concrete) steel, etc. Materials of this type are likely to scatter into pieces and cause injuries.

3. If the unit malfunctions during operation or you hear any abnormal noise, immediately turn off the switch and stop operation. Contact the store where you bought the unit or a Authorised Hitachi Servise Center, and ask for checkup and/or repair. Use of the unit without checkup and repair can result in injury.

4. Make absolutely sure that the cutter cover is closed when you don’t carry out the cutting work. If the cover is kept open, the cutter can jam on foreign objects and cause serious accidents. (Fig. 1.)

5. While turning switches, never put your hand close to the cutter, reaction stopper, or bending roller. Bringing your hand close to these components can result in serious injury.

6. If you accidentally drop the unit or knock it against something, thoroughly examine the unit and ensure that there are no damages, cracks, or deformations on the cutter and unit.

English

CAUTIONS:

䡬 Install the cutter and accessories securely according

to the handling instructions. If you fail to install them properly, they may come off and cause an injury.

䡬 Be sure to unplug the power cord from the receptacle

when the cutter is checked, cleaned, and replaced. Failure to do so can result in a serious injury.

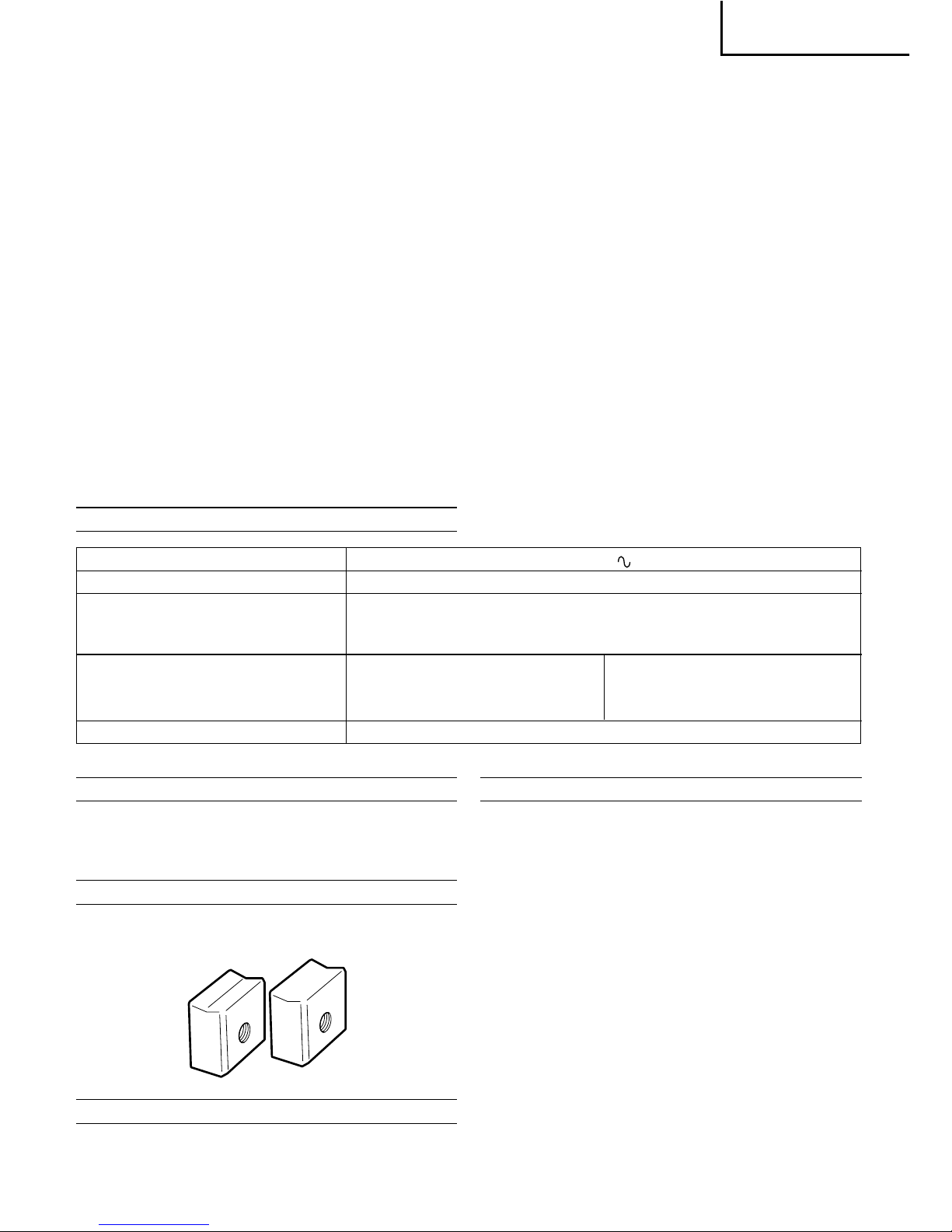

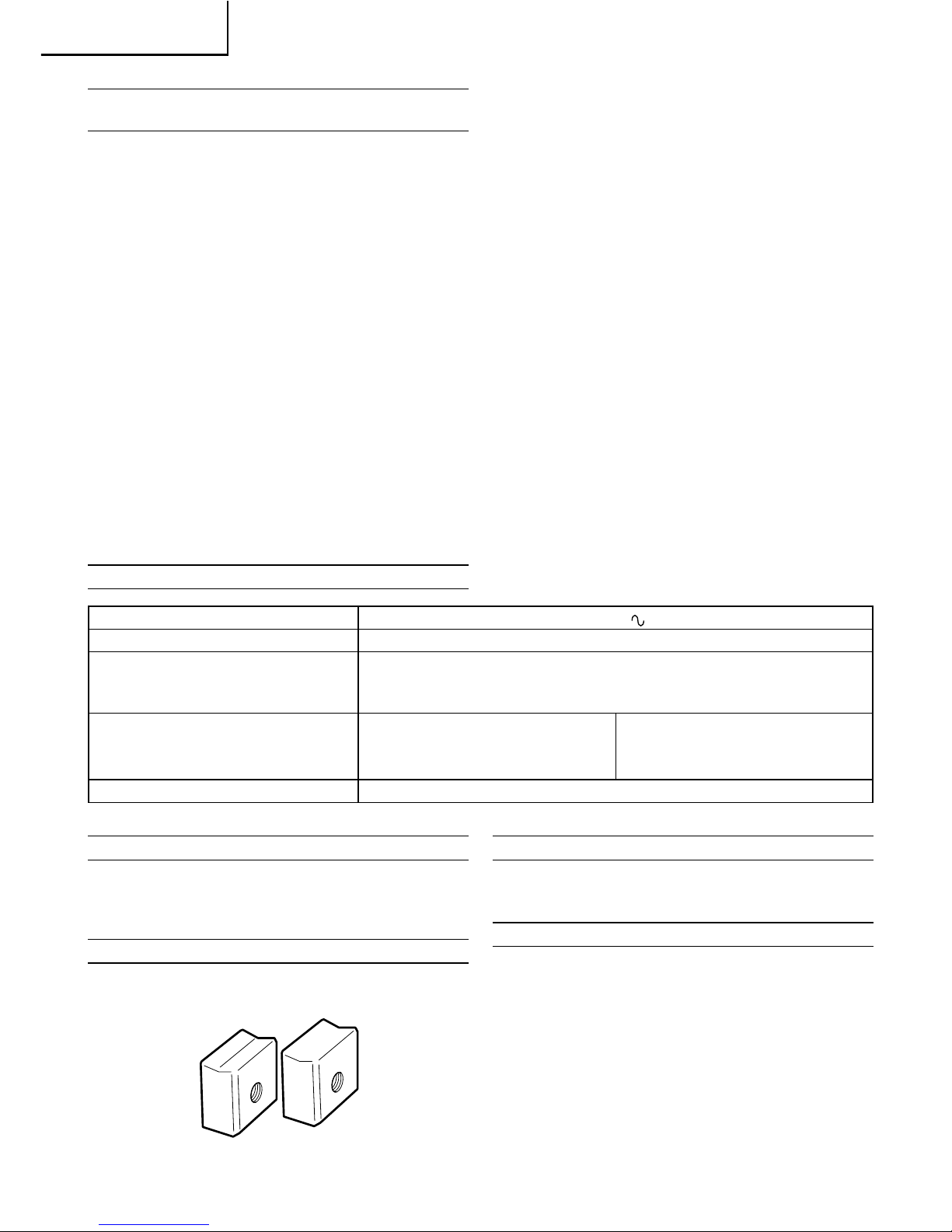

SPECIFICATIONS

Voltage 230 V Power Input 285 W Capacities (1) Material: Rebar, equivalent grades: GRADE 460 (Great Britain), BST

500 (Germany) and B500 (Spain).

(2) Diameter of material: 8 – 13 mm

Number of piece(s) that Cutting Bending can be processed at one time

10 mm 1 piece 10 mm 2 pieces 13 mm 1 piece 13 mm 1 piece

Weight 11.5 kg (excluding cord)

STANDARD ACCESSORIES

(1) Allen key (For M5 hexagon socket bolt)

....................................................... 1 (attached to unit)

(2) One set of cutters ......................... 1 (attached to unit)

OPTIONAL ACCESSORIES (sold separately)

䡬 Cutter

* One set containing two pieces

APPLICATIONS

(1) Cutting of rebar (2) Bending of rebar

PRIOR TO OPERATION

WARNING!

Before use, check the following items. Concerning items 1-6, always be sure to check them before plugging the power cord into the receptacle.

1. Power source

Ensure that the power source to be utilized conforms to the power requirements specified on the product nameplate.

2. Power switch

Ensure that the power switch is in the OFF position. If the plug is connected to a receptacle while the power switch is in the ON position, the power tool will start operating immediately, which could cause a serious accident.

3. Extension cord

When the work area is removed from the power source, use an extension cord of sufficient thickness and rated capacity. The extension cord should be kept as short as practicable.

CAUTION:

Damaged cord must be replaced or repaired.

4. Preparation and confirmation of working environment.

Check and confirm if the workplace is in proper conditions as mentioned in the general operational precautions item 1.

5. For safety sake, use the provided Allen key to make absolutely sure that the hexagon socket bolt is securely clamped. Use of the unit with the bolt in a loosely clamped condition can result in damage to the unit and cutter as well as accidents.

6. Confirm that the cutter is in sharp condition.

Make certain that the cutter is in a sharp condition. Continued use of a worn out and deformed cutter with dull edges results in damage to the unit and cutter as well as accidents.

7. Check plug receptacle.

If a receptacle jounces or a plug comes out easily when a power cord is plugged in, the receptacle needs to be repaired. Consult the nearest electric service station for repair. Continued use of the defective receptacle can result in overheating and accidents.

English

Read handling instructions before use.

Avoid any work exceeding the maximum capacities. (Rebar diameter ø 13mm.)

Do not this electric power tools in wet wether conditions.

Do not attempt to cut two rebars at one time.

If the switch is turned off and then immediately turned on again, the motor may not start. Wait for at least one full second before attempting to turn the motor on again after it has been switched off.

Begin operation only after ensuring that there are no people within the turning range of the material to be bent.

Never bring your hand close to the cutter during operation.

HOW TO USE (CUTTING)

WARNING!

䡬 Note that the unit is not a hand held tool. Be absolutely

sure to use the unit only after placing it on stable spots such as floor, ground, etc.

䡬 Never bring your hand close to the cutter during

operation.

䡬 Never bring your hand close to the reaction stoppers

A and B during operation.

䡬 Do not cut any materials other than the rebars. If you

attempt to do so, the material can splinter into pieces and scatter.

䡬 Only cut the one piece of rebar at a time. It is

impossible to cut more than two pieces at one time, and attempting to do so can damage the unit and blades.

䡬 The bending roller moves even during cutting

operation. Never bring your hand close to the bending roller.

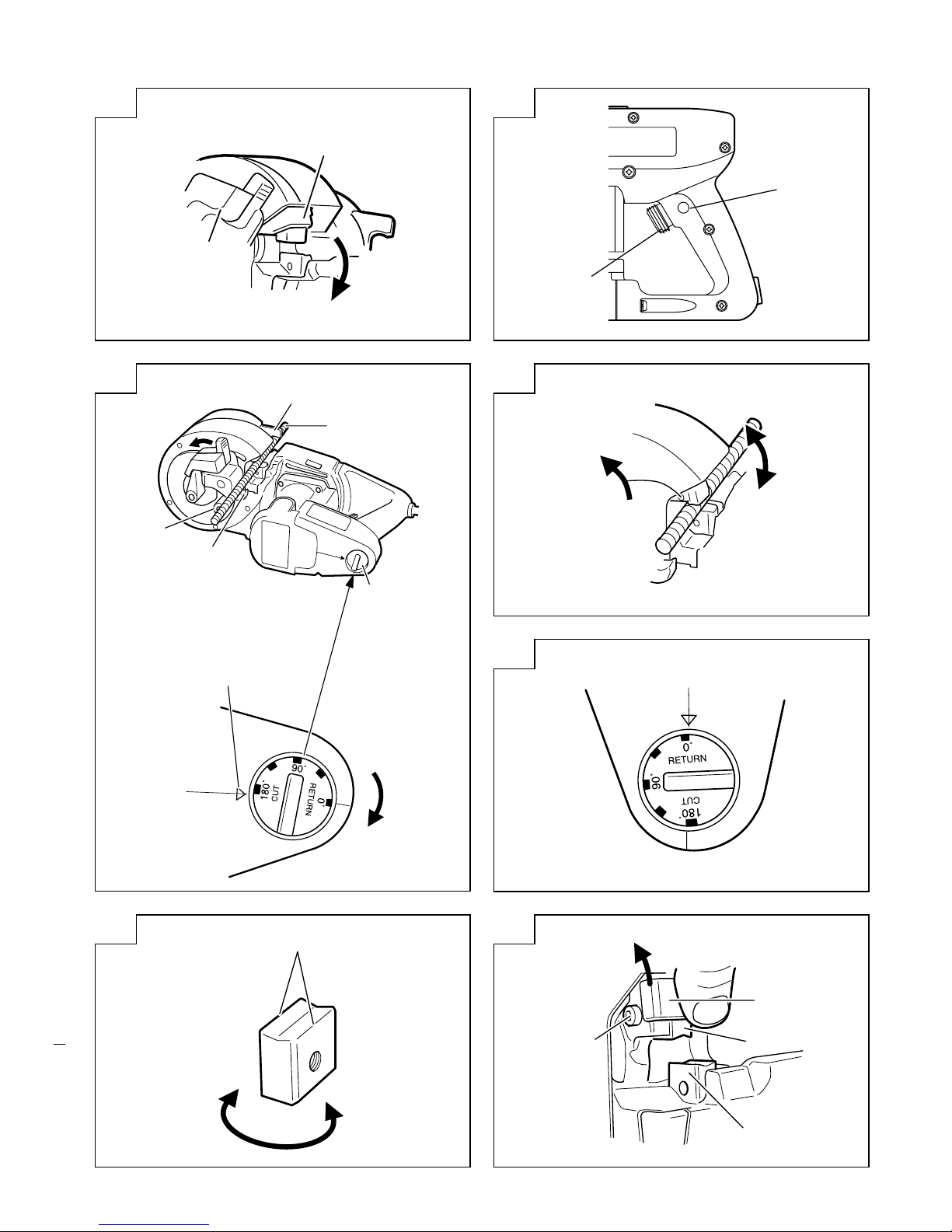

1. Normal cutting (Fig. 3.)

(1) Turn the lever in the direction of the arrow mark and

open the cover.

(2) Set the setting dial at the “cut” position. (Turn the

setting dial all the way clockwise.) (Fig. 3.) (3) Set the unit in the position shown in Fig. 3. (4) Set the rebar to be cut on the lower cutter.

(Bending)

q Close the cover. w Select the bending angle. e Place a rebar. r Pull the trigger.

(Cutting)

q Open the cover. w Select CUT. e Place a rebar. r Pull the trigger.

(Returning Halfway)

q Select RETURN with the dial. w Pull the trigger.

Refer to the Handling Instructions for details.

(5) When the rebar is set, make sure that either the

reaction stopper A or B is hitched to the rebar.

(6) Pull the switch trigger and cut the rebar.

CAUTION

䡬 For the sake of safe operation, this unit is designed

so that the switch cannot be inadvertently switched on. When switching the tool on, press the lock button and then pull the switch trigger (Fig. 2). If the switch trigger is pulled without pressing the lock button first, the switch may be damaged. Please use care when switching the tool on.

䡬 Even after the cutting has been completed, continue

pulling the switch trigger until the motor starts to run in the reverse direction and the cutter starts to return. If the switch trigger is released too early, the cutter will not return and the trigger will have to be pulled again.

2. Removing the rebar during cutting operation. (Fig.

4.)

If the switch trigger is released in the middle of cutting, the cutter can come to a stop at a halfway position, jumming the rebar in the unit. When this occurs, you can either pull the switch trigger again and cut off the rebar, or you can free the rebar by bringing the upper cutter back up to the home position by carrying out the following procedure. (Fig. 4.)

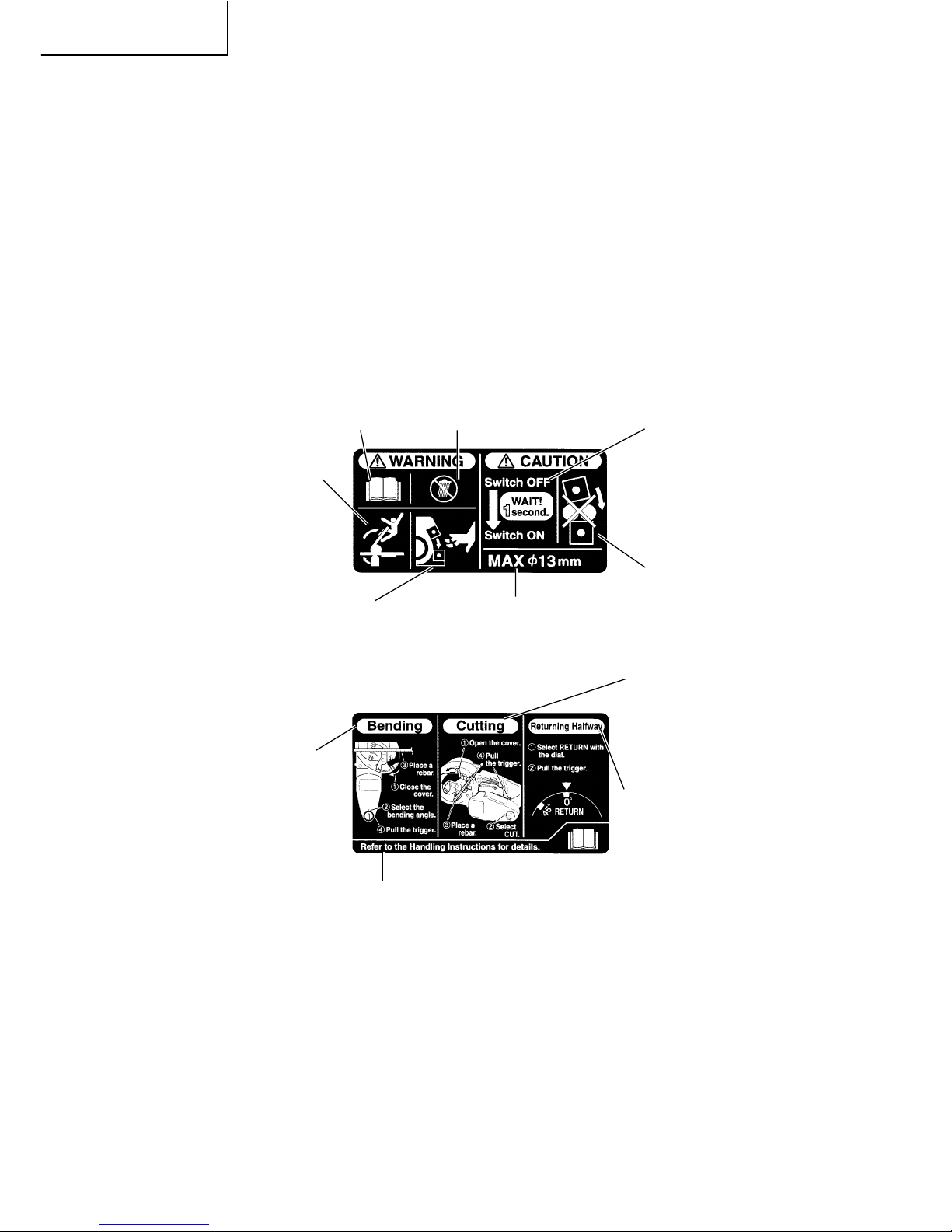

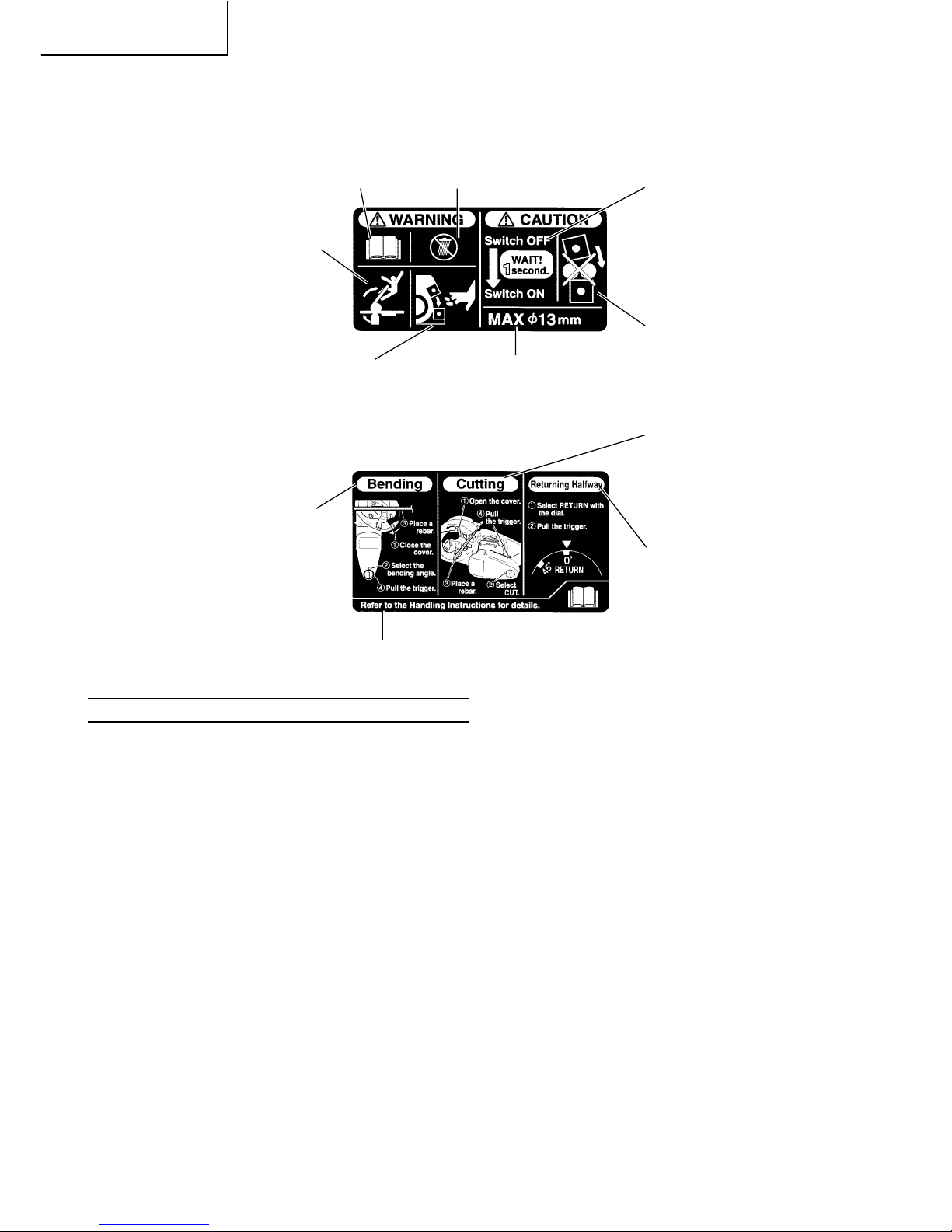

PICTGRAPH ILLUSTRATION AND EXPLANATION

English

䡬 Removing (Fig. 5.)

Set the setting dial to the “RETURN” position as shown in Fig. 5. and pull the switch trigger again.

SERVICE LIFE AND REPLACEMENT OF THE CUTTER

1. Service life of cutter (Fig. 6.)

Repeated cutting operation can inevitably wear out the cutter blade and warp and nick blade edges. If the cutter is continuously used with such imperfections, the unit will be subjected to damage and fragments may scatter out from the cutter. As shown in Fig. 5, the cutter is equipped with blades at two spots. Each blade can be used twice by changing the front and back clamp faces. To avoid the use of a worn-out blade with deformed and nicked edges, we recommend that you change the clamp face of the cutter after cutting approximately 2,500 rebars (standard). Otherwise, replace the blades with anew ones.

2. Changing cutter’s clamp face, and replacing. (Fig. 7.)

(1) Pull the switch lightly and let the upper cutter move

slowly. When the hexagon socket bolt that fixes the upper cutter comes out of the cam cover, turn the switch OFF and stop the motor.

(2) Unplug the power cord from the receptacle.

3. Removal WARNING!

䡬 To prevent accidents, always be sure to turn the

switch OFF and unplug the power cord from the receptacle.

䡬 If you remove the hexagon socket bolt using the

provided Allen key, you can remove the cutter. (Pushing the cutter guard up in the direction of the arrow shown in Fig. 7, facilitates removal of the upper cutter.)

4. Mounting

(1) Remove dust around the cutter mounting part with a

clean soft rag.

(2) Put the cutter into the mounting part so that the

cutter blades (

) face each other.

(3) To secure the hexagon socket bolt, clamp it firmly

using the Allen key.

HOW TO USE (BENDING)

WARNING!

䡬 Note that the unit is not a hand-held tool. Be absolutely

sure to use the unit only after placing it on a stable spots such as floor, ground, etc.

䡬 Never bring your hand close to the bending roller

during operation.

䡬 Never bend any materials other than the rebars. If

you attempt to do so, the material can splinter into pieces and scatter.

䡬 Two 10 mm rebars can be bent at a time but the 13

mm rebars can only be bent one by one.

䡬 Remember that the cutter moves even during the

bending operation, thereby, close the cutter cover without fail.

䡬 Begin operation only after marking sure that there

are no people within the turning range of the material to be bent.

䡬 Reserve an extra length of at least 120 mm on the

bending length of the rebar to be bent. If the extra length is not long enough, the rebar can come off during bending operation, or it can break into fragments and scatter dangerously. (Fig. 9.)

䡬 Be sure to set the rebar in the roller correctly. If it

protrudes from the roller, the rebar can come off during bending operation and scatter into pieces.

1. Setting bending angles by setting dial.

The bar can be bent according to the angles indicated on the setting dial, as shown in Fig.15.

Fig. 15

When bending the 10 mm and 13 mm rebars at the same dial position, the bending angles differ slightly due to the difference in bar diameter. Therefore, even when using the same angle setting, we recommend that you change the position of the dial slightly for the different bar diameters, as illustrated in Fig. 8. You will be able to bend the rebar at an angle that is close to the dial indication of you set the 10 mm rebar nearer to the left of the angle mark and the 13 mm rebar nearer to the right of the angle mark.

NOTE

Even at the same dial setting position, the bending angle can sometimes differ if the diameter or hardness of the rebar is different. Use the angle marks merely as a rough guideline.

2. Ordinary bending.

(1) Set the unit in the position with the turntable up as

shown in Fig. 10. (2) Make sure that the cover is closed. (3) Set the setting dial at the desired angle. (4) Place the rebar on the stopper of the center plate and

set it correctly as shown in Fig. 9. (5) Pull the switch trigger and bent the rebar. (6) Continue pulling the switch trigger untill the motor

makes reverse rotation and the bending roller starts

to return. (Once the bending roller starts to return, it

will automatically return all the way to the home

position even if the switch trigger is released.)

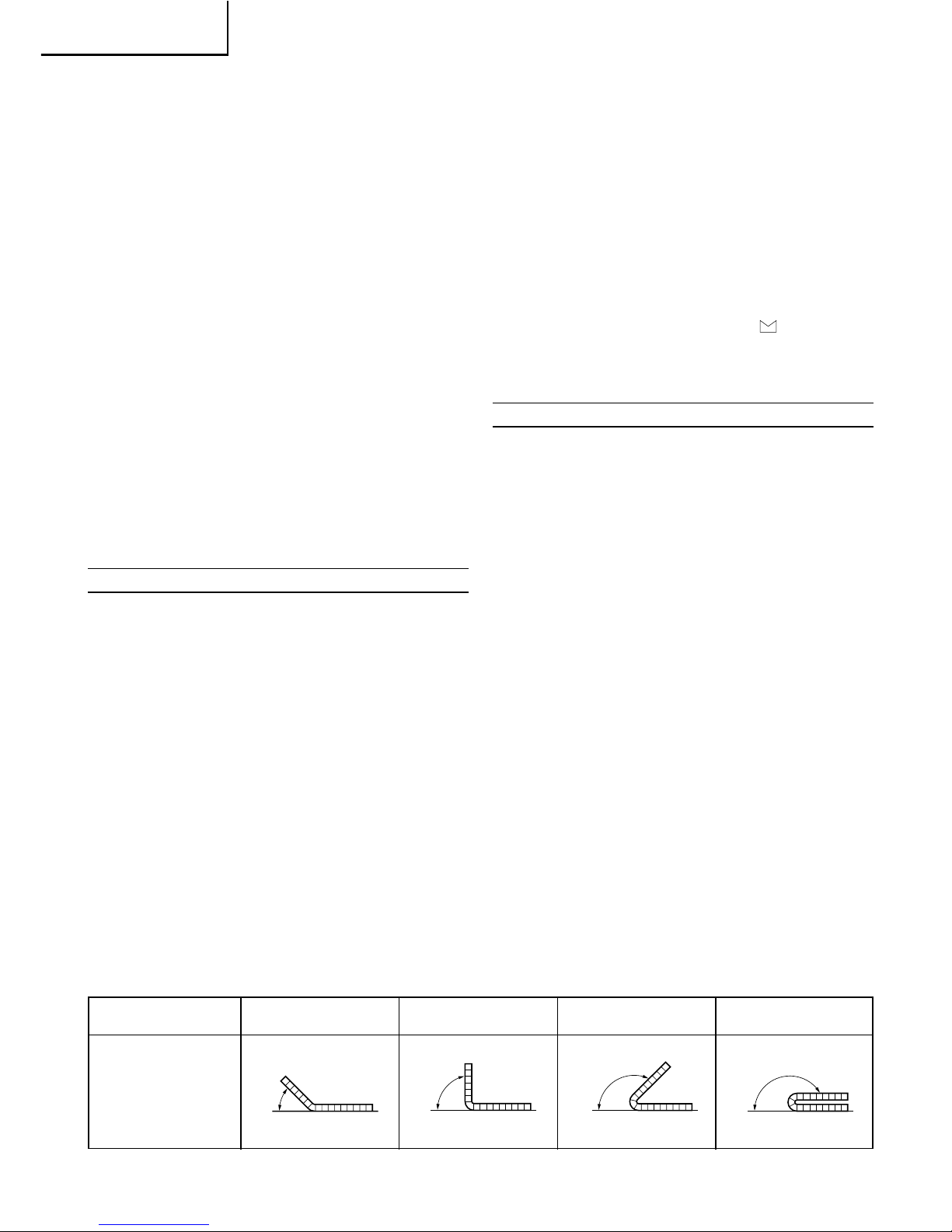

Condition of rebar

Dial indication 45° 90° 135° 180°

180°135°90°45°

English

3. Bending by eye measurement.

Since the unit uses a variable-speed switch, you can bend the rebar to your desired angle by eye

measurement in addition to the dial setting. (1) Set the setting dial to a larger angle than you desire. (2) Pull the switch trigger lightly and bend the rebar

slowly. (3) When the rebar is bent to the desired angle, stop

pulling the switch. If the bar is still small of the

desired angle, pull the switch again. (4) Remove the rebar after bending has been finished.

Then, pull the switch once more and return the

bending roller to the home position. (Continue pulling

the switch until the bending roller begins reverse

rotation.)

4. Removing rebar during bending operation

When bending out at a low speed in “bending by eye

measurement”, the rebar can sometimes get caught

in the bending roller due to its own flexure.

If this occurs, you can return the bending roller to the

home position by pulling the switch again after setting

the setting dial to the “return” position. This is the

same method used to remove the rebar when it gets

caught during cutting operation. (Fig. 11).

5. Use of bending angle measuring plate.

In the unit, the cam cover itself is strucured as an

angle measuring plate that lets you measure the

angle of the rebar after bending. Take advantage of

this convenience. When viewed from the top as shown

in Fig. 12, the point where the marked line and the

rebar meet shows the bending angle. (Remember: A

different line must be used depending on the bar

diameter.)

6. Using hole to fix unit in place.

A hole is provided at the center of the unit to fix and

stabilize it. This hole comes in quite handy when

used in the following manner. (Fig. 13.) 䡬 For bending operation when the unit is fixed to a

work bench.

This hole will prove very convenient when the unit is

bolted to a suitable work bench. (Bolt size M10, less

than W3/8.)

MAINTENANCE AND INSPECTION

WARNING!

To prevent accidents, always be sure to turn the switch OFF and unplug the power cord from the receptacle.

1. Inspecting the mounting screws:

Regularly inspect all mounting screws and ensure

that they are properly tightened. Should any of the

screws be loose, retighten them immediately. Failure

to do so could result in serious hazard.

2. Maintenance of the motor

The motor unit winding is the very “heart” of the

power tool. Exercise due care to ensure the winding

does not become damaged and/or wet with oil or

water.

3. Inspecting the carbon brushes (Fig. 14)

The motor employs carbon brushes which are

consumable parts. Since an excessively worn carbon

brush can result in motor trouble, replace the carbon

brushes with new ones which have the same carbon

brush No. shown in the figure when they become

worn to or near the “wear limit”. In addition, always

keep carbon brushes clean and ensure that they slide freely within the brush holders.

4. Replacing carbon brushes. (Fig. 13, Fig. 14)

Loosen the set screws and remove the tail cover. Remove the brush caps and carbon brushes. After replacing the carbon brushes, do not forget to tighten the brush caps securely and to mount the tail cover with set screws.

NOTE

Due to HITACHI’s continuing program of research and development, the specifications herein are subject to change without prior notice.

IMPORTANT Correct connection of the plug

The wires of the main lead are coloured in accordance with the following code:

Blue: -Neutral

Brown: -Live As the colours of the wires in the main lead of this tool may not correspond with the coloured markings identifying the terminals in your plug proceed as follows: The wire coloured blue must be connected to the terminal marked with the letter N or coloured black. The wire coloured brown must be connected to the terminal marked with the letter L or coloured red. Neither core must be connected to the earth terminal.

NOTE

This requirement is provided according to BRITISH STANDARD 2769: 1984. Therefore, the letter code and colour code may not be applicable to other markets except The United Kingdom.

Information concerning airborne noise and vibration

The measured values were determined according to EN610029.

The typical A-weighted sound pressure level: 72 dB (A).

Wear ear protection.

The typical weighted root mean square acceleration value does not exceed 2.5 m/s

Deutsch

12. Den Arbeitsplatz gut absichern. Zwingen oder einen Schraubstock zur Befestigung des Werkstücks verwenden. Das ist sicherer als die Benutzung der Hände und macht beide Hände zur Bedienung des Werkzeugs frei.

13. Sich niemals weit überbeugen. Immer einen festen Stand und ein sicheres Gleichgewicht bewahren.

14. Die Werkzeuge sollten sorgfältig behandelt werden. Für einen einwandfreien und sicheren Betrieb sollten sie stets scharf sein und saubergehalten werden. Die Anleitungen für Schmierung und Austausch des Zuehörs unbedingt einhalten. Die Kabel der Geräte regelmäßig überprüfen und bei Beschädigung durch eine autorisierte Kundendienststelle reparieren lassen. Ebenfalls die Verlägerungskabel regelmäßig überprüfen und bei Beschädigung auswechseln. Die Handgriffe sollten stets trocken und sauber sein, sowie keine Öl- oder Schmierfett stellen aufweisen.

15. Werkzeuge vom Netz trennen, wenn sie nicht benutzt werden, vor Wartungsarbeiten und beim Austausch von Zubehörteilen wie z.B. Blätter, Bohrer und Messer.

16. Alle Stellkeile und Schraubenschlüssel entfernen. Vor Einschaltung des Gerätes darauf achten, daß alle Stellkeile und Schraubenschlüssel entfernt worden sind.

17. Ein unbeabsichtigtes Einschalten sollte vermieden werden. Niemals ein angeschlossenes Werkzeug mit dem Finger am Schalter tragen. Vor Anschluß überprüfen, ob das Gerät ausgeschaltet ist.

18. Im Freien ein Verlängerungskabel verwenden. Nur ein Verlängerungskabel verwenden, das für die Verwendung im Freien markiert ist.

19. Den Arbeitsvorgang immer unter Kontrolle haben. Das Gerät niemals in einem abgespannten Zustand verwenden.

20. Beschädigte Teile überprüfen. Vor Benutzung des Werkzeugs sollten beschädigte Teile oder Schutzvorrichtungen sorgfältig überprüft werden, um festzustellen, ob sie einwandfrei funktionieren und die vorgesehene Funktion erfüllen, Ausrichtung, Verbindungen sowie Anbringung sich bewegender Teile überprüfen. Ebenfalls überprufen, ob Teile gebrochen sind. Teile oder Schutzvorrichtungen, die beschädigt sind, sollten, wenn in dieser Bedienungsanleitung nichts anderes erwähnt ist, durch eine autorisierte Kundendienststelle ausge wechselt oder repariert werden. Dasselbe gilt für defekte Schalter. Wenn sich das Werkzeug nicht mit dem Schalter ein- oder ausschalten läßt, sollte das Werkzeug nicht verwendet werden.

21. Warnung Die Verwendung von anderem Zubehör oder anderen Zusätzen als in dieser Bedienungsanleitung empfohlen kann das Risiko einer Körperverletzung einschließen.

22. Lassen Sie Ihr Werkzeug durch qualifiziertes Personal reparieren. Dieses Elektrowerkzeug entspricht den zutreffenden Sicherheitsanforderungen. Reparaturen sollten nur von qualifiziertem Personal unter Verwendung von Originalersatzteilen durchgeführt werden, da sonst beträchtliche Gefahr für den Benutzer auftreten kann.

ALLGEMEINE VORSICHTSMASSNAHMEN

WARNUNG! Bei der Verwendung von Elektrowerkzeugen

müssen immer die grundlegenden Vorsichtsmaßnahmen befolgt werden, um das Risiko von Feuer, elektrischem Schlag und persönlicher Verletzung und den nachfolgenden Punkten zu vermeiden. Lesen Sie diese Anweisungen völlig, bevor Sie dieses Erzeugnis verwenden, und bewahren Sie diese Anweisungen auf. Für sicheren Betrieb:

1. Der Arbeitsplatz sollte sauber gehalten werden. Unaufgeräumte Arbeitsplätze und Werkbänke erhöhen die Unfallgefahr.

2. Die Betriebsbedingungen beachten. Elektrowerkzeuge sollten nicht dem Regen ausgesetzt werden. Ebenfalls sollten Sie nicht an feuchten oder nassen Plätzen gebraucht werden. Der Arbeitsplatz sollte gut beleuchtet sein. Verwenden Sie Elektrowerkzeuge nicht an Orten, an denen die Gefahr von Feuer oder Explosion besteht.

3. Schutzmaßnahmen gegen elektrische Schläge treffen. Darauf achten, daß das Gehäuse nicht in Kontakt mit geerdeten Flächen kommt, z. (z.B. Rohre, Radiatoren, Elektroherde, Kühlschränke).

4. Kinder sollten vom Gerät ferngehalten werden. Vermeiden, daß andere Personen mit dem Werkzeng oder Verlängerungskabel in Kontakt kommen.

5. Nicht benutzte Werkzeuge sollten sicher aufbewahrt werden. Sie sollten an einem trockenen und verschließbaren Ort aufbewahrt werden, damit Kinder sie nicht in die Hände bekommen.

6. Werkzeuge sollten nicht mit übermäßiger Gewalt verwendet werden. Ihre Leistung ist besser und sicherer, wenn sie mit der vorgeschriebenen Geschwindigkeit verwendet werden.

7. Nur die korrekten Werkzeuge verwenden. Niemals ein kleineres Werkzeug oder Zusatzgerät für Arbeiten verwenden, die Hochleistungsgeräte erfordern. Nur Werkzeuge verwenden, die dem Verwendungszweck entsprechen, d.h. niemals eine Kreissäge zum Sägen von Ästen oder Baumstämmen verwenden.

8. Die richtige Kleidung tragen. Keine lose Kleidung oder Schmuck tragen, da sich lose Kleidungsstücke in den bewegenden Teilen verfangen kònnen. Bei Arbeiten im Freien sollten Gummihandschuhe und rutschfeste Schuhe getragen werden.

9. Es sollte eine Sicherheitsbrille getragen werden. Bei Arbeiten mit Staubentwicklung sollte eine Gesichts- oder Staubmaske getragen werden.

10. Schließen Sie eine Staubabsaugvorrichtung an. Wenn Vorrichtungen für den Anschluß von Staubabsaug- und -sammelvorrichtungen vorhanden sind, so stellen Sie sicher, daß diese angeschlossen sind und richtig verwendet werden.

11. Niemals das Kabel mißbrauchen. Ein Werkzeug niemals am Kabel tragen oder bei Abtrennung von der Steckdose das Kabel harausreißen. Das Kabel sollte gegen Hitze, Öl und scharfe Kanten geschützt werden.

Deutsch

VORSICHTSHINWEISE FÜR DIE VERWENDUNG DER BAUSTAHL-BIEGE- UND TRENNMASCHINE

WARNUNG!

1. Verwenden Sie die Maschine nur mit der auf dem Typenschild angegebenen Nennspannung. Verwendung der Maschine mit einer Spannung über der auf dem Typenschild angegebenen Spannung kann zu gefährlich hohen Drehzahlen und Verletzungen führen.

2. Vermeiden Sie Arbeiten, welche die in den technischen Daten angegebene maximale Kapazität der Maschine überschreiten. Führen Sie niemals Schneiden bzw. Biegen von harten Materialien wie z.B. Baustahl für Betonfertigteile usw. durch. Solche Materialien können zersplittern und Verletzungen verursachen.

3. Wenn die Maschine während des Betriebs nicht richtig funktioniert oder ungewöhnliche Geräusche verursacht, so schalten Sie sofort den Schalter aus und halten Sie den Betrieb an. Wenden Sie sich an das Geschäft, in dem Sie die Maschine gekauft haben, oder an ein autorisiertes HitachiKundendienstzentrum und bitten Sie um Überprüfung bzw. Reparatur. Verwendung der Maschine ohne Überprüfung und Reparatur kann Verletzungen verursachen.

Spannung 230 V Leistungsaufnahme 285 W Kapazität (1) Material: Baustahl (Grade 460 (England), BST 500 (Deutschland), B500

(Spanien) und entsprechendes Material)

(2) Materialdurchmesser: 8 bis 13 mm

Anzahl der Stücke, die gleichzeitig Klingen Biegen verarbeitet werden können

10 mm - 1 Stück 10 mm - 2 Stück 13 mm - 1 Stück 13 mm - 1 Stück

Gewicht 11,5 kg (ohne Kabel)

STANDARDZUBEHÖR

(1) Steckschlüssel (für M5 Innensechskantschraube)

................................. 1 (an der Maschine angebracht)

(2) Ein Satz Klingen ...... 1 (an der Maschine angebracht)

SONDERZUBEHÖR (separat zu beziehen)

䡬 Klingen

* Ein Satz besteht aus zwei Klingen

ANWENDUNGSGEBIETE

(1) Schneiden von Baustahl (2) Biegen von Baustahl

VOR INBETRIEBNAHME

WARNUNG!

Überprüfen Sie vor der Verwendung die folgenden Punkte. Überprüfen Sie die Punkte 1 bis 6 jeweils vor dem Anschluß des Netzkabels an die Steckdose.

1. Netzspannung

Prüfen Sie, daß die zu verwendende Netzspannung der Angabe auf dem Typenschild entspricht.

2. Netzschalter

Prüfen Sie, daß der Netzschalter auf “AUS” steht. Wenn der Stecker an das Netz angeschlossen wird, während der Schalter auf “EIN” steht, beginnt das Werkzeug sofort zu laufen, was gefährlich ist.

4. Stellen Sie unbedingt sicher, daß die Schneidabdeckung geschlossen ist, wenn Sie keine Schneidarbeit durchführen. Wenn die Abdeckung offen ist, können sich die Klingen an Fremdkörpern verfangen und schwere Unfälle verursachen. (Abb. 1)

5. Lassen Sie Ihre Hand bei der Betätigung von Schaltern niemals in der Nähe der Scheiden, des Reaktionsanschlags oder der Biegerolle. Wenn Sie Ihre Hand in die Nähe dieser Teile bringen, kann es zu schweren Verletzungen kommen.

6. Wenn Sie die Maschine versehentlich fallen lassen oder gegen etwas schlagen lassen, so untersuchen Sie die Maschine gründlich, und stellen Sie sicher, daß an den Klingen und anderen Teilen keine Beschädigungen, Risse oder Verformungen vorhanden sind.

VORSICHTSHINWEISE:

䡬 Installieren Sie die Klingen und das Zubehör sicher

entsprechend den Anweisungen. Wenn Sie diese nicht richtig installieren, können sie sich lösen und Verletzungen verursachen.

䡬 Achten Sie darauf, den Stecker des Netzkabels aus

der Steckdose zu ziehen, wenn die Klingen überprüft, gereinigt oder ausgewechselt werden. Anderenfalls kann es zu schweren Verletzungen kommen.

TECHNISCHE DATEN

Deutsch

Vor der Verwendung die Bedienungsanleitung lesen.

Vermeiden Sie Arbeit, welche die maximale Kapazität der Maschine überschreitet. (Baustahldurchmesser: 13 mm)

Dieses Elektrowerkzeug nicht bei nassen Wetterbedingungen verwenden.

Nicht zwei Stäbe gleichzeitig schneiden.

Etwa eine Sekunde warten, und dann den Motor wieder einschalten. Nach dem Ausschalten kann der Motor möglicherweise nicht sofort eingeschaltet werden.

Beginnen Sie mit dem Betrieb erst, nachdem Sie sichergestellt haben, daß sich keine Personen im Drehbereich des zu biegenden Materials aufhalten.

Bringen Sie Ihre Hand während des Betriebs niemals in die Nähe der Klingen.

VERWENDUNG FÜR SCHNEIDEN

WARNUNG!

䡬 Bitte beachten Sie, daß die Maschine kein

Handwerkzeug ist. Verwenden Sie die Maschine nur nach dem Abstellen auf eine stabile Unterlage, wie z.B. Fußboden, Erdboden usw.

䡬 Bringen Sie Ihre Hand während des Betriebs niemals

in die Nähe der Klingen.

Biegen:

q Schließen Sie die Abdeckung. w Wählen Sie den Biegewinkel. e Legen Sie einen Baustahlstab ein. r Betätigen Sie den Druckschalter.

Schneiden:

q Öffnen Sie die Abdeckung. w Wählen Sie Schneiden (CUT). e Legen Sie einen Baustahlstab ein. r Betätigen Sie den Druckschalter.

Halbe Rückkehr: q Wählen Sie Rückkehr (RETURN)

mit der Skala.

w Betätigen Sie den Druckschalter.

Beziehen Sie sich für Einzelheiten auf die Bedienungsanleitung.

䡬 Bringen Sie Ihre Hand während des Betriebs niemals

in die Nähe der Reaktionsanschläge A und B.

䡬 Schneiden Sie kein anderes Material als Baustahl.

Anderes Material kann zersplittern und herumfliegen.

䡬 Schneiden Sie nur jeweils einen Baustahlstab. Es ist

nicht möglich, zwei Stäbe gleichzeitig zu schneiden, und der Versuch kann die Maschine und die Klingen beschädigen.

䡬 Die Biegerolle bewegt sich auch beim Schneiden.

Bringen Sie niemals Ihre Hand in die Nähe der Biegerolle.

ERKLÄRUNG DER PIKTOGRAMME

3. Verlängerungskabel

Wenn der Arbeitsbereich nicht in der Nähe des Netzanschlusses liegt, ist ein Verlängerungskabel ausreichenden Querschnitts und ausreichender Nennleistung zu verwenden. Das Verlängerungskabel sollte so kurz wie möglich gehalten werden.

4. Vorbereitungen und Bestätigung der Arbeitsumwelt

Überprüfen Sie die Arbeitsumwelt, und bestätigen Sie, daß die in Punkt 1 der allgemeinen Vorsichtshinweise für den Betrieb angeführten Bedingungen erfüllt sind.

5. Verwenden Sie zur Sicherheit den mitgelieferten Steckschlüssel, um absolut sicherzustellen, daß die Sechskantschraube sicher angezogen ist. Verwendung der Maschine mit nur locker angezogener Schraube kann Beschädigung der Maschine und der Klingen, sowie Unfälle verursachen.

6. Bestätigen Sie, daß die Klingen scharf sind.

Stellen Sie sicher, daß die Klingen in scharfem Zustand sind. Fortgesetzte Verwendung von abgenutzten Klingen mit stumpfen Kanten kann Beschädigung der Maschine und der Klingen, sowie Unfälle verursachen.

7. Überprüfen Sie die Steckdose.

Wenn die Steckdose beim Einschieben des Steckers wackelt, oder wenn der Stecker sich leicht aus der Steckdose löst, so muß die Steckdose repariert werden. Wenden Sie sich für die Reparatur an das nächste Elektrogeschäft. Fortgesetzte Verwendung einer defekten Steckdose kann Überhitzung und Unfälle verursachen.

Deutsch

1. Normales Schneiden (Abb. 3)

(1) Drehen Sie den Hebel in Richtung der Pfeilmarkierung

und öffnen Sie die Abdeckung.

(2) Stellen Sie die Einstellskala auf die Schneidposition

(CUT). (Drehen Sie die Einstellskala bis zum Anschlag

im Uhrzeigersinn.) (Abb. 3) (3) Stellen Sie die Maschine wie in Abb. 3 gezeigt auf. (4) Legen Sie den zu schneidenden Baustahl auf die

untere Klinge. (5) Wenn der Baustahl eingelegt ist, so stellen Sie sicher,

daß der Reaktionsanschlag A oder der

Reaktionsanschlag B am Baustahl anliegt. (6) Betätigen Sie den Druckschalter und schneiden Sie

den Baustahl.

ACHTUNG

䡬 Aus Gründen der Betriebssicherheit ist diese

Ausrüstung so entworfen, daß der Schalter nicht

versehentlich eingeschaltet werden kann. Drücken

Sie beim Einschalten des Gerätes den

Verriegelungsknopf und ziehen Sie dann am

Druckschalter (Abb. 2). Wenn der Druckschalter

gezogen wird, ohne daß zuerst der

Verriegelungsknopf gedrückt worden ist, so kann der

Schalter beschädigt werden. Bitte lassen Sie beim

Einschalten des Werkzeugs Sorgfalt walten. 䡬 Selbst nach beendigtem Schneiden den Druckschalter

nicht loslassen, bis der Motor in entgegengesetzter

Richtung läuft und die Klinge mit der Rückkehr

beginnt. Wenn der Druckschalter zu früh losgelassen

wird, so kehrt die Klinge nicht zurück und der

Druckschalter muß noch einmal betätigt werden.

2. Entfernen des Baustahls während des

Schneidbetriebs (Abb. 4)

Wenn der Druckschalter während des Schneidens

losgelassen wird, kann die Klinge auf halbem Weg

anhalten und den Baustahl in der Maschine

blockieren.

Wenn dies eintritt, können Sie entweder den

Druckschalter erneut betätigen und den Baustahl

durchschneiden, oder Sie können den Baustahl

freigeben, indem Sie die obere Klinge mit dem obigen

Verfahren zur Ausgangsposition bringen (Abb. 4). 䡬 Entfernen (Abb. 5)

Stellen Sie die Einstellskala wie in Abb. 5 gezeigt auf

die Rückkehrposition (RETURN), und betätigen Sie

den Druckschalter erneut.

STANDZEIT UND AUSWECHSELN DER KLINGEN

1. Standzeit der Klingen (Abb. 6)

Durch wiederholtes Schneiden kommt es

unvermeidlicherweise zu Verschleiß der Klingen und

Verformung der Schneiden. Wenn die Maschine

fortgesetzt mit solchen Fehlern verwendet wird, so

kann es zu Beschädigung der Maschine und

Abbrechen von Fragmenten der Klingen kommen.

Wie in Abb. 5 gezeigt, hat die Maschine zwei Klingen.

Jede Klinge kann zweimal verwendet werden, indem

sie umgekehrt eingespannt wird. Zur Verhütung der

Verwendung abgenutzter Klingen mit verformten und

beschädigten Schneiden empfehlen wir, daß Sie die

Klingen nach Schneiden von etwa 2.500 Stäben

(Standard) umgekehrt einspannen oder die Klingen

durch neue ersetzen.

2. Umgekehrtes Einspannen der Klingen und Auswechseln (Abb. 7)

(1) Betätigen Sie den Druckschalter leicht und lassen Sie

die obere Klinge sich leicht bewegen. Lassen Sie den Schalter los und halten Sie den Motor an, wenn die Innensechskantschraube, mit der die obere Klinge befestigt ist, aus der Nockenabdeckung herauskommt.

(2) Ziehen Sie den Netzstecker aus der Steckdose.

3. Entfernen

WARNUNG!

䡬 Achten Sie zur Verhütung von Unfällen immer darauf,

den Schalter auszuschalten und den Stecker aus der Steckdose zu ziehen.

䡬 Wenn Sie die Innensechskantschraube mit dem

mitgelieferten Steckschlüssel entfernen, können Sie die Klinge entfernen. (Drücken des Klingenschutzes nach oben in der in Abb. 7 gezeigten Pfeilrichtung erleichtert die Entfernung der oberen Klinge.)

4. Anbringung

(1) Entfernen Sie den Staub um den

Klingenanbringungsteil mit einem sauberen, weichen Lappen.

(2) Setzen Sie die Klinge so in den Anbringungsteil, daß

die Klingenschneiden (

) auf einander ausgerichtet

sind.

(3) Sichern Sie die Klinge durch festes Anziehen der

Innensechskantschraube mit dem Steckschlüssel.

VERWENDUNG (BIEGEN)

WARNUNG!

䡬 Bitte beachten Sie, daß die Maschine kein

Handwerkzeug ist. Verwenden Sie die Maschine nur nach dem Abstellen auf eine stabile Unterlage, wie z.B. Fußboden, Erdboden usw.

䡬 Bringen Sie Ihre Hand während des Betriebs niemals

in die Nähe der Biegerolle.

䡬 Biegen Sie kein anderes Material als Baustahl.

Anderes Material kann zersplittern und herumfliegen.

䡬 Zwei 10-mm-Baustahlstäbe können gleichzeitig

gebogen werden, aber 13-mm-Baustahl kann nur einzeln gebogen werden.

䡬 Bitte denken Sie daran, daß sich die Klinge auch

beim Biegen bewegt, und schließen Sie deshalb unbedingt die Klingenabdeckung.

䡬 Beginnen Sie mit dem Betrieb erst, nachdem Sie

sichergestellt haben, daß sich keine Personen im Drehbereich des zu biegenden Materials aufhalten.

䡬 Sorgen Sie für eine Zusatzlänge von mindestens 120

mm für die Biegelänge des zu biegenden Baustahls. Wenn die Zusatzlänge nicht lang genug ist, kann sich der Baustahl während des Biegens lösen, oder er kann in Fragmente zerbrechen, die gefährlich herumfliegen können (Abb. 9).

䡬 Achten Sie darauf, den Baustahl richtig in die Rolle

einzusetzen. Wenn der Baustahl über die Rolle hervorsteht, kann es sich beim Biegen aus der Rolle lösen und zersplittern.

1. Einstellen des Biegewinkels mit der Einstellskala

Der Baustahl kann wie in Abb. 15 gezeigt entsprechend den auf der Einstellskala gezeigten Winkeln gebogen werden.

Deutsch

Abb. 15

Beim Biegen von 10 mm- und 13 mm-Baustahl mit der gleichen Skalenposition unterscheidet sich der Biegewinkel etwas wegen des Unterschieds im Baustahldurchmesser. Wir empfehlen deshalb, auch bei Verwendung der gleichen Winkeleinstellung, daß Sie die Skalenposition entsprechend dem Baustahldurchmesser wie in Abb. 8 gezeigt etwas ändern. Sie können den Baustahl in einem Winkel nahe der Skalenanzeige biegen, wenn Sie 10-mm-Baustahl näher an der linken Winkelmarkierung und 13-mmBaustahl näher an der rechten Winkelmarkierung einlegen.

HINWEIS

Selbst bei der gleichen Skaleneinstellung kann sich der Biegewinkel manchmal wegen Unterschieden im Durchmesser oder in der Härte des Baustahls unterscheiden. Verwenden Sie die Winkelmarkierungen nur als groben Anhalt.

2. Normales Biegen

(1) Stellen Sie die Maschine wie in Abb. 10 gezeigt mit

dem Drehtisch nach oben auf.

(2) Stellen Sie sicher, daß die Abdeckung geschlossen

ist.

(3) Stellen Sie die Einstellskala auf den gewünschten

Winkel.

(4) Setzen Sie den Baustahl auf den Anschlag der

Mittelplatte, und richten Sie ihn wie in Abb. 9 gezeigt richtig aus.

(5) Betätigen Sie den Druckschalter und biegen Sie den

Baustahl.

(6) Lassen Sie den Druckschalter nicht los, bis der Motor

in umgekehrter Richtung läuft und die Biegerolle mit der Rückkehr beginnt. (Sobald die Biegerolle mit der Rückkehr beginnt, kehrt sie automatisch zur Ausgangsposition zurück, auch wenn der Druckschalter losgelassen wird.)

3. Biegen nach Augenmaß

Da die Maschinen einen Schalter mit variabler Geschwindigkeit verwendet, können Sie zusätzlich zur Skaleneinstellung den Baustahl nach Augenmaß zu einem gewünschten Winkel biegen.

(1) Stellen Sie die Einstellskala auf einen größeren als

den gewünschten Winkel ein.

(2) Betätigen Sie den Druckschalter vorsichtig und biegen

Sie den Baustahl langsam.

(3) Lassen Sie den Druckschalter los, wenn der Baustahl

zum gewünschten Winkel gebogen worden ist. Wenn der gewünschte Winkel noch nicht erreicht worden ist, so betätigen Sie den Druckschalter erneut.

(4) Entfernen Sie den Baustahl nach beendigtem Biegen.

Betätigen Sie dann den Druckschalter erneut, um die Biegerolle zur Ausgangsposition zurückzubringen.

(Betätigen Sie den Druckschalter, bis die Biegerolle mit der Rückkehr beginnt.)

4. Entfernen des Baustahls während des Biegens

Beim Biegen des Baustahls mit niedriger Geschwindigkeit “nach Augenmaß” kann sich der Baustahl manchmal durch seine eigene Biegung in der Biegerolle verfangen. Wenn dies eintritt, können Sie die Biegerolle zur Ausgangsposition zurückbringen, indem Sie die Einstellskala auf die Rückkehrposition (RETURN) stellen und den Druckschalter erneut betätigen. Dies ist die gleiche Methode wir zum Entfernen des Baustahls beim Schneiden (Abb. 11).

5. Verwendung der Meßplatte für den Biegewinkel

In der Maschine ist die Nockenabdeckung selbst als eine Winkelmeßplatte ausgebildet, mit der Sie den Winkel des Baustahls nach dem Biegen messen können. Bitte machen Sie hiervon Gebrauch. Bei Ansicht von oben, wie in Abb. 12 gezeigt, zeigt der Punkt, an dem sich die markierte Linie und der Baustahl treffen, den Biegewinkel an. (Bitte beachten: Je nach dem Baustahldurchmesser müssen verschiedene Linien verwendet werden.)

6. Verwendung des Lochs zum Fixieren der Maschine

In der Mitte der Maschine ist ein Loch zum Fixieren und Stabilisieren der Maschine vorhanden. Dieses Loch kann auf die folgende Weise vorteilhaft verwendet werden. (Abb. 13)

䡬 Für Biegebetrieb bei Befestigung der Maschine auf

einer Werkbank Dieses Loch kann bequem zum Festschrauben der Maschine auf einer angemessenen Werkbank verwendet werden. (Schraubengröße: M10, weniger als W3/8)

WARTUNG UND INSPEKTION

WARTUNG!

Achten Sie zur Verhütung von Unfällen immer darauf, den Schalter auszuschalten und den Stecker aus der Steckdose zu ziehen.

1. Inspektion der Befestigungsschrauben

Alle Befestigungsschrauben müssen regelmäßig inspiziert und geprüft werden, ob sie gut angezogen sind. Wenn sich eine der Schrauben lockert, muß sie sofort wieder angezogen werden. Geschieht dies nicht, kann das zu erheblichen Gefahren führen.

2. Wartung des Motors:

Die Motorwicklung ist das “Herz” des Elektrowerkzeugs. Daher ist besonders sorgfältig darauf zu achten, daß die Wicklung nicht beschädigt wird und nicht mit Öl oder Wasser in Berührung kommt.

Zustand des Baustahls

Skalenanzeige 45° 90° 135° 180°

180°135°90°45°

Deutsch

3. Inspektion der Kohlebürsten (Abb. 14)

Im Motor sind Kohlebürsten verwendet, die Verbrauchsteile sind. Übermäßig abgenutzte Kohlebürsten führen zu Motorproblemen. Deshalb wird eine Kohlebürste durch eine neue ersetzt, die dieselbe Nummer trägt wie auf der Abbildung gezeigt, wenn sie teilweise oder ganz verbraucht ist. Darüber hinaus müssen die Kohlebürsten immer sauber gehalten werden und müssen sich immer in der Halterung frei bewegen können.

4. Auswechseln der Kohlebürsten (Abb. 13, Abb. 14)

Lösen Sie die Stellschrauben und entfernen Sie die hintere Abdeckung. Entfernen Sie die Bürstenkappen und die Kohlebürsten. Vergessen Sie nach dem Auswechseln der Kohlebürsten nicht, die Bürstenkappen sicher anzuziehen und die hintere Abdeckung mit den Stellschrauben anzubringen.

ANMERKUNG

Aufgrund des ständigen Forschungs-und Entwicklungsprogramms von HITACHI sind Änderungen der hierin gemachten technischen Angaben nicht ausgeschlossen.

Information über Betriebslärm und Vibration

Die Meßwerte wurden entsprechend EN610029 bestimmt.

Der typische A-gewichtete Schalldruckt ist 72 dB (A). Bei der Arbeit immer einen Ohrenschutz tragen.

Der typische gewichtete Effektiv-Beschleunigungswert überschreitet nicht 2,5 m/s2.

Français

PRECAUTIONS GENERALES DE TRAVAIL

ATTENTION! Lors de l’utilisation d’un outillage électrique,

les précautions de base doivent être respectées de manière à r éduire les risques d’incendie, de secousse électrique et

de blessure corporelle, y compris les précautions suivantes. Lire ces instructions avant d’utiliser le produit et conserver ces instructions pour référence. Pour assurer un fonctionnement sûr:

1. Maintenir l’aire de travail propre. Des ateliers ou des établis en désordre risquent de provoquer des accidents.

2. Tenir compte de l’environnement de l’aire de travail. Ne pas exposer les outils électriques à la pluie. Ne pas les utiliser dans des endroits humides. Travailler dans un endroit bien éclairé. Ne pas utiliser d’outillage électrique s’il existe un risque d’incendie ou d’explosion.

3. Protection contre une décharge électrique. Eviter tout contact corporel avec des surfaces de mise à la terre telles que les tuyaux, radiateurs, cuisinières et réfrigérateurs.

4. Tenir les enfants éloignés. Ne pas laisser les visiteurs toucher l’outil ou son cordon d’alimentation. Il est préférable de tenir les visiteurs à l’écart de l’aire de travail.

5. Ranger les outils non utilisés. Quand on ne les utilise pas, il est recommandé de ranger les outils dans un endroit sec, verrouillé ou hors de portée des enfants.

6. Ne pas forcer l’outil. Il fonctionnera mieux et plus sûrement à la vitesse pour laquelle il a été concu.

7. Utiliser l’outil approprié. Ne pas essayer de faire avec un petit outil le travail prévu pour un outil plus important. Toujours utiliser l’outil adéquat; par exemple, ne pas se servir d’une scie circulaire pour couper des branches d’arbres ou des billots de bois.

8. Porter des vêtements appropriés. Ne pas mettre de vêtements flottants ou de bijoux qui risquent d’être pris dans les pièces mobiles. Si l’on travaille à l’extérieur, il est recommandé de porter des gants de caoutchouc et des chaussures à semelles antidérapantes. Veiller à s’attacher les cheveux ou à mettre un bonnet si on a les cheveux longs.

9. Porter des lunettes protectrices. Mettre un masque si l’opération de coupe crée de la poussière.

10. Relier l’équipement d’extraction de poussière. Si des dispositifs sont prévus pour le raccordement d’installations d’extraction et de collection de poussière, s’assurer qu’ils sont correctement raccordés et utilisés.

11. Prendre soin du fil. Ne jamais transporter l’outil en le tenant par le fil et ne pas le débrancher en tirant sur le fil d’un coup sec. Tenir le fil à l’abri de la chaleur, l’éloigner de l’huile ou des bords tranchants.

12. Fixer fermement la piêce à travailler. Utiliser des agrafes ou un étau pour la maintenir. Ceci est plus sûr que d’utiliser ses mains et cela les libêre pour faire fonctionner l’outil.

13. Ne pas présumer de ses forces. Essayer de garder son équilibre en toute circonstance.

14. Entretenir les outils avec soin. Les conserver bien aiguisés et les nettoyer afin d’en obtenir les meilleures performances et de pouvoir les utiliser sans danger. Suivre les instructions pour le graissage et le changement des accessoires. Vérifier régulièrement les fils et cordons et s’ils sont endommagés, les faire réparer par une personne compétente. Vérifier régulièrement les rallonges et les remplacer si elles sont endommagées. Veiller à ce que les poignées soient toujours sèches et propres, sans huile ni graisse.

15. Debrancher les outils lorsqu’on ne les utilise pas, avant toute opération d’entretien et lors du changement d’accessoire, comme par exemple quand on change les lames, les forets, le fraises, etc.

16. Retirer les clés de réglage. Prendre l’habitude de toujours vérifier que les clés de réglage sont bien retirées de l’appareil avant de le mettre en marche.

17. Eviter toute mise en marche accidentelle. Ne pas transporter l’outil branché avec un doigt sur l’interrupteur. S’assurer que l’interrupteur est sur la position d’arrêt quand on branche l’outil.

18. Utilisation de rallonges à l’extérieur. Quand on utilise l’outil à l’extérieur, ne se servir que des rallonges prévues pour l’extérieur et portant une marque distinctive.

19. Etre vigilant. Regardez bien ce que vous faites. Faites appel à votre bon sens. N’utilisez pas l’outil quand vous êtes fatigué.

20. Vérifier les pièces endommagées. Avant d’utiliser davantage l’outil, vérifier attentivement toute pièce endommagée afin de déterminer si l’outil peut fonctionner correctement et effectuer le travail pour lequel il est prévu. Vérifier l’alignement et la flexion des pièces mobiles, la cassure des pièces, le montage et toute autre condition risquant d’affecter le bon fonctionnement de l’outil. Un protecteur ou toute autre pièce endommagée devra être correctement réparé ou remplacé par un service d’entretien autorisé, sauf autre indication dans ce mode d’emploi. Faire remplacer les interrupteurs défectueux par un service d’entretien autorisé. Ne pas utiliser l’outil si l’interrupteur ne permet pas de le mettre en marche ou de l’arrêter.

21. Précaution L’utilisation d’un accessoire ou dispositif annexe autre que ceux conseillés dans ce mode d’emploi peut entraîner un risque de blessure corporelle.

22. Confier la réparation de l'outil à un technicien qualifié. Cet outil électrique a été conçu conformément aux règles de sécurité en usage. Les réparations doivent être effectuées par un personnel qualifié utilisant des pièces d’origine. Dans le cas contraire, l’utilisateur s’expose à des risques graves.

PRÉCAUTIONS D’UTILISATION DE LA CISAILLE/CINTREUSE PORTATIVE POUR BARRES BÉTON

AVERTISSEMENT !

1. Bien utiliser l’outil à la tension nominale spécifiée sur

la plaque signalétique. Le fait d’utiliser l’outil à une tension dépassant les spécifications de la plaque signalétique risque de provoquer un vitesse de rotation dangereusement élevée et des blessures.

Français

Tension 230 V Puissance 285 W Capacités (1) Matériau: Barre béton: Grade 460 (Angleterre), BST 500 (Allemagne)

et B500 (Espagne)

(2) Diamètre du matériau : 8 – 13 mm

Nombre de pièces qu’il est possible Coupe Cintrage de traiter à la fois

1 pièce de 10 mm 2 pièces de 10 mm 1 pièce de 13 mm 1 pièce de 13 mm

Poids 11,5 kg (sans le cordon)

ACCESSOIRES STANDARD

(1) Clé Allen (pour boulon à douille hexagonale M5)

............................................................1 (fixée à l’outil)

(2) Un jeu de couteaux ............................. 1 (fixé à l’outil)

ACCESSOIRES EN OPTION (vendus séparément)

䡬 Couteau

* Un jeu renfermant 2 pièces

APPLICATIONS

(1) Coupe de barres béton (2) Cintrage de barres béton

AVANT LA MISE EN MARCHE

AVERTISSEMENT !

Avant de mettre l’outil en marche, vérifier les points suivants. En ce qui concerne les points 1-6, toujours effectuer la vérification avant de brancher le cordon d’alimentation dans la prise secteur.

1. Source de puissance

S’assurer que la source de puissance àutiliser correspond àla puissance indiquée sur la plaque signalétique du produit.

2. Interrupteur de puissance

S’assurer que l’interrupteur de puissance est en position ARRET. Si la fiche est branchée alors que l’interrupteur est sur MARCHE, l’outil démarre immédiatement et peut provoquer un grave accident.

3. Fil de rallonge

Lorsque la zone de travail est éloignée de la source de puissance, utiliser un fil de rallonge d’une épaisseur suffisante et d’une capaciténominale suffisante. Le fil de rallonge doit être aussi court que possible.

PRECAUTION

Remplacer ou réparer tout cordon endommagé.

4. Préparation et vérification de l’environnement de travail

Vérifier l’aire de travail pour s’assurer qu’elle est dans un état satisfaisant, comme indiqué au point 1. des précautions générales de travail.

5. A des fins de sécurité, utiliser la clé Allen fournie pour être absolument sûr que le boulon à douille

2. Eviter tout travail dépassant les capacités maximales de l’outil données dans les spécifications. Ne jamais couper ni cintrer un matériau dur, par exemple du béton préfabriqué (PC), acier, etc. Ce genre de matériaux risque de se fendre en éclats et de provoquer des blessures

3. Si l’outil ne fonctionne pas correctement pendant le travail ou si l’on entend un bruit anormal, couper immédiatement l’interrupteur et cesser le travail. Contacter le magasin où l’on a acheté l’outil ou un service après-vente agréé Hitachi pour le faire vérifier et/ou réparer. L’on risque de se blesser si l’on utilise l’outil sans l’avoir fait vérifier et réparer.

4. Vérifier impérativement que le couvercle du couteau est refermé lorsqu’on ne se sert pas de l’outil pour un travail de coupe. Si le couvercle reste ouvert, le couteau risque de se coincer dans des corps étrangers et de provoquer des blessures graves. (Fig. 1)

5. Lors de l’action des interrupteurs, ne jamais approcher les mains du couteau, de la butée de réaction ni du rouleau de cintrage. L’on pourrait se blesser grièvement.

6. Si l’on fait tomber l’outil on qu’on le heurte accidentellement, l’examiner attentivement pour s’assurer qu’il n’y a pas de dommages, fissures, ni déformations sur le couteau et sur l’outil.

ATTENTION :

䡬 Installer solidement le couteau et les accessoires, en

suivant les instructions du mode d’emploi. Si on ne les installe pas correctement, ils risquent de se détacher et de provoquer des blessures.

䡬 Bien débrancher le cordon d’alimentation de la prise

secteur lors de la vérification, du nettoyage et du remplacement du couteau. Sinon, l’on risque de se blesser grièvement.

SPÉCIFICATIONS

Français

Lire le mode d’emploi avant d’utiliser l’outil.

Eviter tout travail dépassant les capacités maximales. (Barre béton de 13 mm de diamètre)

Ne pas utiliser cet outil électrique par temps humide.

Ne pas tenter de couper deux barres béton à la fois.

Si l’on coupe l’interrupteur puis qu’on le rallume tout de suite après, le moteur risque de ne pas démarrer. Attendre au moins une bonne seconde avant de remettre le moteur en marche après l’avoir éteint.

Ne pas utiliser l’outil sans s’être auparavant assuré qu’il n’y a personne dans le rayon de rotation du matériau à cintrer.

Ne jamais approcher les mains du couteau pendant le fonctionnement.

UTILISATION (COUPE)

AVERTISSEMENT !

䡬 Noter que l’outil n’est pas un outil qui se tient dans la

main. Il faudra absolument le poser à un endroit stable, par exemple le plancher, le sol, etc.

䡬 Ne jamais approcher la main du couteau pendant le

fonctionnement.

䡬 Ne jamais approcher la main des butées de réaction

A et B pendant le fonctionnement.

䡬 Ne pas couper d’autres matériaux que des barres

béton. Sinon, le matériau risque de se fendre en éclats et les éclats de s’éparpiller.

䡬 Couper une seule barre béton à la fois. Il n’est pas

possible de couper plus de deux barres à la fois, et l’on risque d’endommager l’outil et les lames si l’on ne respecte pas cette consigne.

(Cintrage)

q Ouvrir le couvercle. w Sélectionner l’angle de

cintrage

e Placer une barre béton. r Tirer sur la gâchette.

(Coupe)

q Ouvrir le couvercle. w Sélectionner CUT. e Placer une barre béton. r Tirer sur la gâchette.

(Retour à mi-chemin) q Sélectionner RETURN avec la

bague.

w Tirer sur la gâchette.

Pour les détails, voir le mode d’emploi.

䡬 Le rouleau de cintrage bouge même pendant une

opération de coupe. Ne jamais approcher la main du rouleau de cintrage.

1. Coupe normale (Fig. 3)

(1) Tourner le levier dans le sens de la flèche et ouvrir le

couvercle.

(2) Mettre la bague de réglage sur la position “coupe”.

(Tourner la bague de réglage à fond dans le sens des

aiguilles d’une montre.) (Fig. 3) (3) Mettre l’outil dans la position indiquée à la Fig. 3. (4) Placer la barre béton à couper sur le couteau inférieur. (5) Lorsque la barre béton est installée, s’assurer que la

butée de réaction A ou B est accrochée sur la barre

béton. (6) Tirer sur la gâchette et couper la barre béton.

ATTENTION

䡬 A des fins de sécurité, l'appareil est conçu de façon

que le moteur ne puisse pas être mis en marche

accidentellement. Pour mettre l’outil en marche,

SCHÉMA ET EXPLICATION

hexagonale est solidement vissé. Le fait d’utiliser l’outil avec un boulon lâche risque d’endommager l’outil et de provoquer des accidents.

6. Vérifier que le couteau est bien affûté.

S’assurer que le couteau est bien affûté. Le fait de continuer à utiliser l’outil avec un couteau émoussé et déformé risque d’endommager l’outil et le couteau et de provoquer des accidents.

7. Vérifier la prise d’alimentation.

Si la prise bouge ou que la fiche sort facilement de la

prise lorsque le cordon d’alimentation est branché, la

prise a besoin d’être réparée. Consulter son service

après-vente pour les réparations. Le fait de continuer

à utiliser une prise défectueuse risque de provoquer

une surchauffe et des accidents.

Français

appuyer tout d’abord sur le bouton de blocage, puis tirer sur la gâchette (Fig. 2). Si l’on tire sur la gâchette sans avoir appuyé au préalable sur le bouton de blocage, on risque d’endommager l’interrupteur. Faire attention lors de la mise en marche de l’outil.

䡬 Lorsque la coupe est terminée, continuer à tirer sur la

gâchette jusqu’à ce que le moteur commence à tourner en sens inverse et que le couteau commence à revenir. Si l’on relâche la gâchette trop tôt, le couteau risque de ne pas revenir et il faudra à nouveau tirer sur la gâchette.

2. Retrait de la barre béton pendant la coupe (Fig. 4)

Si l’on relâche la gâchette au milieu de la coupe, le couteau risque de s’arrêter à mi-chemin, et la barre béton restera coincée dans l’outil. Dans ce cas, on pourra soit tirer à nouveau sur la gâchette et terminer la coupe de la barre béton, soit libérer la barre béton en ramenant le couteau supérieur à la position d’origine en procédant comme suit. (Fig. 4)

䡬 Retrait (Fig. 5)

Mettre la bague de réglage sur la position “RETURN”, comme indiqué à la Fig. 5, et tirer à nouveau sur la gâchette.

DURÉE DE SERVICE ET REMPLACEMENT DU COUTEAU

1. Durée de service du couteau (Fig. 6)

Des coupes répétées finiront inévitablement par user la lame du couteau et par déformer et fissurer les tranchants. Si l’on continue à utiliser le couteau alors qu’il est abîmé de cette façon, cela risque d’endommager l’outil et des d’éclats de matériau risquent de s’éparpiller au niveau du couteau. Comme il est indiqué à la Fig. 5, le couteau est équipé de lames en deux endroits. Chaque lame pourra être utilisée deux fois en intervertissant les faces de serrage avant et arrière. Pour éviter d’utiliser une lame usée avec des tranchants déformés et fissurés, il est recommandé de changer la face de serrage du couteau au bout de 2 500 coupes (standard) de barre béton environ. Ou bien, remplacer les lames par des neuves.

2. Changement de la face de serrage du couteau et remplacement (Fig. 7)

(1) Tirer légèrement sur l’interrupteur de façon que le

couteau supérieur se déplace lentement. Lorsque le boulon à douille hexagonale qui fixe le couteau supérieur sort du couvercle de came, éteindre l’interrupteur (OFF) et arrêter le moteur.

(2) Débrancher le cordon d’alimentation de la prise

secteur.

3. Retrait AVERTISSEMENT !

䡬 Pour éviter tout risque d’accident, toujours éteindre

l’interrupteur (OFF) et débrancher le cordon d’alimentation de la prise secteur.

䡬 Si l’on retire le boulon à douille hexagonale à l’aide

de la clé Allen, on pourra retirer le couteau. (Pousser la protection du couteau dans le sens de la flèche, comme indiqué à la Fig. 7, pour faciliter le retrait du couteau supérieur.)

4. Montage

(1) Retirer toute la poussière qui s’est accumulée autour

du couteau à l’aide d’un chiffon doux et propre.

(2) Mettre le couteau dans la pièce de montage de façon

que les lames du couteau (

) se fassent face.

(3) Pour fixer le boulon à douille hexagonale, le visser

solidement à l’aide de la clé Allen.

UTILISATION (CINTRAGE)

AVERTISSEMENT !

䡬 Noter que l’outil n’est pas un outil qui se tient dans la

main. Il faudra absolument le poser à un endroit stable, par exemple le plancher, le sol, etc.

䡬 Ne jamais approcher la main du rouleau de cintrage

pendant le fonctionnement.

䡬 Ne pas cintrer d’autres matériaux que des barres

béton. Sinon, le matériau risque de se fendre en éclats et les éclats de s’éparpiller.

䡬 Il est possible de cintrer deux barres béton de 10 mm

à la fois, mais les barres béton de 13 mm ne pourront être cintrées qu’une par une.

䡬 Bien savoir que le couteau bouge même pendant

une opération de cintrage. Il faudra donc refermer sans faute le couvercle du couteau.

䡬 Ne commencer à travailler qu’après s’être assuré

qu’il n’y a personne dans le rayon de rotation du matériau à cintrer.

䡬 Prévoir une longueur supplémentaire d’au moins 120

mm par rapport à la longueur de cintrage de la barre béton à cintrer. Si la longueur supplémentaire est insuffisante, la barre béton risque de se détacher pendant le travail, ou de se briser en fragments qui s’éparpilleront dangereusement. (Fig. 9)

䡬 Bien installer la barre béton correctement dans le

rouleau. Si elle dépasse du rouleau, elle risque de se détacher pendant le cintrage et de s’éparpiller en éclats.

1. Réglage des angles de cintrage avec la bague de réglage

La barre béton pourra être cintrée aux angles indiqués sur la bague de réglage, comme indiqué à la Fig. 15.

Fig. 15

Position de la barre béton

Indication de

la bague

45° 90° 135° 180°

180°135°90°45°

Français

Pour cintrer des barres béton de 10 mm et de 13 mm à la même position de la bague, les angles de cintrage devront être légèrement différents en raison de la différence de diamètre des barres béton. En conséquence, même si l’on utilise le même angle, il est recommandé de modifier légèrement la position de la bague pour des barres béton de diamètre différent, comme représenté à la Fig. 8. Pour cintrer la barre béton à un angle proche de l’indication de la bague, placer la barre béton de 10 mm plus près de la gauche du repère d’angle, et la barre béton de 13 mm plus près de la droite du repère d’angle.

REMARQUE

Même si l’on place la bague sur la même position, l’angle de cintrage risque de différer légèrement si le diamètre ou la dureté de la barre béton sont différents. Les repères d’angle ne donnent qu’un indication approximative.

2. Cintrage ordinaire

(1) Disposer l’outil par rapport à la table rotative comme

indiqué à la Fig. 10. (2) Vérifier que le couvercle est bien fermé. (3) Placer la bague de réglage à l’angle voulu. (4) Mettre une barre béton sur la butée de la plaque

centrale et la fixer correctement, comme indiqué à la

Fig. 9. (5) Tirer sur la gâchette et cintrer la barre béton. (6) Continuer à tirer sur la gâchette jusqu’à ce que le

moteur tourne en sens inverse et que le rouleau de

cintrage commence à revenir en arrière. (Une fois

que le rouleau de cintrage a commencé à revenir en

arrière, il reviendra automatiquement jusqu’à la

position d’origine, même si l’on relâche la gâchette.)

3. Cintrage par mesure visuelle

L’outil utilisant un sélecteur de vitesse variable, il est

possible de cintrer la barre béton à l’angle voulu en

mesurant l’angle visuellement en plus d’avec la bague

de réglage. (1) Mettre la bague de réglage à un angle plus grand que

l’angle voulu. (2) Tirer légèrement sur la gâchette et cintrer la barre

béton lentement. (3) Lorsque la barre béton est cintrée à l’angle voulu,

cesser de tirer sur l’interrupteur. Si la barre béton n’a

pas encore atteint l’angle voulu, tirer à nouveau sur

la gâchette. (4) Lorsque le cintrage est terminé, retirer la barre béton.

Puis, tirer une nouvelle fois sur l’interrupteur et

ramener le rouleau de cintrage à la position d’origine.

(Continuer à tirer sur l’interrupteur jusqu’à ce que le

rouleau de cintrage commence à tourner en sens

arrière.)

4. Retrait de la barre béton pendant le cintrage

Lorsqu’on effectue le cintrage à vitesse lente,

notamment lors d’un "cintrage par mesure visuelle",

il arrive que la barre béton se coince dans le rouleau

de cintrage sous l’effet de sa propre flexion.

Dans ce cas, on pourra ramener le rouleau de cintrage

à la position d’origine en tirant à nouveau sur

l’interrupteur après avoir mis la bague de réglage sur

la position "retour". Cette méthode est la même que

pour le retrait des barres béton qui se coincent

pendant la coupe. (Fig. 11)

5. Utilisation de la plaque de mesure d’angle de cintrage

Sur l’outil, le couvercle de came est lui-même structuré comme plaque de mesure d’angle qui permet de mesurer l’angle de la barre béton après le cintrage. Profiter de cette fonction. Lorsque la plaque de mesure est vue du haut, comme indiqué à la Fig. 12, le point où le trait de repère et la barre béton se croisent représente l’angle de cintrage. (Bien penser qu’il faudra utiliser un trait différent, en fonction du diamètre de la barre.)

6. Utilisation de l’orifice pour fixer l’outil

Un orifice est prévu au centre de l’outil pour le fixer et le stabiliser. Cet orifice est très pratique lorsqu’on l’utilise de la manière suivante. (Fig. 13)

䡬 Pour fixer l’outil sur un établi lors d’une opération de

cintrage Cet orifice est très pratique pour boulonner l’outil sur un établi. (Dimension du boulon M10, moins de W3/8)

ENTRETIEN ET INSPECTION

AVERTISSEMENT !

Pour éviter tout risque d’accident, toujours éteindre l’interrupteur (OFF) et débrancher le cordon d’alimentation de la prise secteur.

1. Contrôle des vis de montage:

Vérifier régulièrement les vis de montage et s’assurer qu’elles sont correctement serrées. Resserrer immédiatement toute vis desserrée. Sinon, il y a danger sérieux.

2. Entretien du moteur:

Le bobinage de l’ensemble moteur est le “coeur” même de l’outil électro-portatif. Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l’huile ou de l’eau.

3. Contrôle des balais en carbone: (Fig. 14)

Le moteur utilise des balais en carbone qui sont des pièces qui s’usent. Comme un balai en carbone trop usé peut détériorer le moteur, remplacer les balais en carbone par des neufs ayant le même No. que celui montré à la figure quand ils sont usés ou à la limite d’usure. En outre, toujours tenir les balais propres et veiller à ce qu’ils coulissent librement dans les supports.

4. Remplacement des balais en carbone (Fig. 13, Fig. 14)

Desserrer les vis de fixation et retirer le couvercle arrière. Retirer les capuchons des balais et les balais en carbone. Après avoir remplacé les balais, ne pas oublier de revisser les capuchons des balais et de remonter le couvercle arrière avec les vis de fixation.

NOTE

Par suite du programme permanent de recherche et de développement HITACHI, ces spécifications peuvent faire l’objet de modifications sans avis préalable.

Français

Au sujet du bruit et des vibrations

Les valeurs mesurées ont été déterminées en fonction de la norme EN610029.

Le niveau de pression acoustique pondérée A type est de 72 dB (A) Porter un casque de protection.

L'accélération quadratique pondérée typique n'excède pas 2,5 m/s2.

Italiano

PRECAUZIONI GENERALI

ATTENZIONE! Quando si usano elettroutensili, bisogna

sempre seguire le precauzioni basilari di sicurezza per ridurre il rischio di incendi, scosse elettriche e lesioni alle persone, tra cui quanto segue. Leggere tutte queste istruzioni prima di usare questo prodotto e conservare le istruzioni. Per un funzionamento sicuro:

1. Mantenere sempre pulita l’area dove si lavora. Un’area di lavoro sempre pulita aiuta ad evitare incidenti.

2. Tenere nella dovuta considerazione le condizioni dell’ ambiente di lavoro. Non esporre gli elettroutensili alla pioggia. Non usare gli elettroutensili in luoghi molto umidi o bagnati. Mantenere ben illuminata l’area di lavoro. Non usare elettroutensili dove ci sia il rischio di causare incendi o esplosioni.

3. Fare attenzione alle scosse elettriche. Evitare il contatto del corpo con superfici collegate a terra (p.es. tubi, caloriferi, fornelli, frigoriferi)

4. Tenere lontano i bambini. Non permettere che persone estranee ai lavori tocchino gli elettroutensili o i cavi della corrente elettrica. Le persone non addette al lavoro non dovrebbero nemmeno avvicinarvisi.

5. Riporre gli elettroutensili non usati in luogo adatto. Quando non utilizzati, gli elettroutensili vanno tenuti in un luogo asciutto, chiusi a chiave o in alto, fuori dalla portata dei bambini.

6. Non forzare mai gli elettroutensili. Qualsiasi lavoro viene eseguito meglio e più velocemente alla velocità per la quale l’elettroutensile è stato formulato.

7. Scegliere sempre l’utensile elettrico adatto. Non forzare un piccolo elettroutensile o un accessorio a fare un lavoro di un utensile o accessorio più grande. Non usare gli elettroutensili per dei lavori per i quali non sono stati formulati (non usare, per esempio, una sega circolare per tagliare grossi tronchi).

8. Vestirsi in modo adatto. Non portare abiti larghi o gioielli, che potrebbero impigliarsi nelle parti in movimento degli elettroutensili. Lavorando all'esterno, si raccomanda l’uso di guanti di gomma e di scarpe antisdrucciolo. Chi porta capelli lunghi dovrebbe utilizzare un’apposita cuffia protettiva.

9. Usare occhiali protettivi. Eseguendo dei lavori di taglio che producono molta polvere, usare anche una mascherina antipolvere.

10. Collegare apparecchiature di rimozione della polvere. Se sono forniti dispositivi per il collegamento di apparecchiature di rimozione e raccolta della polvere, assicurarsi che siano collegati e usati correttamente.

11. Non maltrattare il cavo della corrente elettrica. Non trasportare gli elettroutensili prendendoli per il cavo della corrente e non scollegarli dalla presa in tal modo. Tenere il cavo della corrente lontano dal calore, olio ed oggetti taglienti.

12. Lavorare su oggetti fermi. Fissare saldamente l’oggetto in una morsa. È più sicuro che non tenendolo fermo con le mani, che restano libere per maneggiare l’elettroutensile.

13. Non squilibrare il corpo durante l’esecuzione di un lavoro. Stare sempre su due piedi, in equilibrio stabile.

14. Trattare gli utensili elettrici con cura. Tenerli sempre puliti ed affilati per un funzionamento migliore e più sicuro. Seguire le istruzioni date per la lubrificazione e la sostituzione degli accessori. Controllare periodicamente le condizioni del cavo della corrente. Se dovesse essere rovinato, farlo sostituire presso un Centro Assistenza. Non usare cavi di prolungamento rovinati. Mantenere le impugnature sempre pulite, libere soprattutto da olio e grasso.

15. Quando non si usa, prima di eseguire una qualsiasi operazione di manutenzione e prima di intraprendere qualsiasi sostituzione di accessori (lama, punte, ecc.), scollegare sempre l’elettroutensile.

16. Togliere sempre le chiavi di regolazione dall’attrezzo. È’buona abitudine controllare siste maticamente che nessuna chiave di regolazione sia più attaccata all’elettroutensile, prima di metterlo in funzione.

17. Evitare che l’elettroutensile possa inavvertitamente essere messo in funzione. Non trasportare gli elettroutensili mantenendo il dito sull’interruttore, mentre sono collegati alla rete. Prima di collegarli, controllare che l’interruttore sia in posizione di spento.

18. Fare uso di cavi di prolungamento per esterni. In questo caso, controllare che il cavo sia adatto per l’uso all’esterno.

19. Stare sempre attenti. Guardare sempre nel punto in cui si esegue il lavoro. Non usare utensili elettrici se si è stanchi.

20. Controllare qualsiasi parte che sembra danneggiata. Prima di riprendere l’uso degli elettroutensili, controllare attentamente che la parte apparentemente danneggiata possa ancora essere usata in modo da assolvere la sua funzione. Controllare che le parti mobili siano nella loro posizione corretta, che nessun pezzo sia rotto, che tutti i pezzi siano montati correttamente, e controllare altri punti importanti per il funzionamento dell’ utensile elettrico. Qualsiasi pezzo danneggiato deve essere ripa rato o sostituito da un Centro Assistenza autorizzato, a meno che dettagliate istruzioni in proposito siano date nel presente manuale. Non usare l’elettroutensile se non può essere acceso o spento per mezzo del suo interruttore.

21. Attenzione L’uso di qualsiasi accessorio o attacco diverso da quelli citati nel presente manuale di istruzioni può presentare il rischio di lesioni alle persone.

22. Far riparare l’elettroutensile da personale qualificato. Questo elettroutensile è in conformità con le relative norme di sicurezza. Le riparazioni devono essere eseguite solo da personale qualificato usando ricambi originali, altrimenti ne possono derivare considerevoli rischi per l’utilizzatore.

Italiano

Voltaggio 230 V Potenza assorbita 285 W Capacità (1) Materiale: Barre (GRADE 460 (Inghilterra), BST500 (Germania), B500

(Spagna) e materiali equivalenti)

(2) Diametro del materiale: 8 – 13 mm

Numero di pezzi lavorabili Tranciatura Sagomatura contemporaneamente

10 mm 1 pezzo 10 mm 2 pezzi 13 mm 1 pezzo 13 mm 1 pezzo

Peso 11,5 kg (escluso il cavo)

ACCESSORI STANDARD

(1) Chiave Allen (per bullone a testa esagonale M5)

................................................... 1 (applicata all’unità)

(2) Una serie di taglierine .............. 1 (applicata all’unità)

ACCESSORI OPZIONALI (venduti separatamente)

䡬 Taglierina

* Una serie contenente due pezzi

IMPIEGHI

(1) Tranciatura di barre (2) Sagomatura di barre

PRIMA DELL’USO

AVVERTIMENTO!

Prima dell’uso, controllare quanto segue. Per quanto riguarda i punti 1-6, assicurarsi di controllarli ogni volta prima di collegare il cavo di alimentazione alla presa di corrente.

1. Alimentazione

Assicurarsi che la rete di alimentazione che si vuole usare sia compatibile con le caratteristiche relative all’alimentazione di corrente specificate nella piastrina dell’apparecchio.

2. Interruttore di corrente

Mettere l’interruttore in posizione SPENTO. Se la spina è infilata in una presa mentre l’interruttore è acceso, l’utensile elettrico si mette immediatamente in moto, facilitando il verificarsi di incidenti gravi.

3. Prolunga del cavo

Quando l’ambiente di lavoro è lontano da una presa di corrente, usare una prolunga del cavo di sufficiente spessore e di prestazione adeguata. La prolunga deve essere più corta possibile.

CAUTELA

Il cavo danneggiato deve essere riparato o sostituito.

PRECAUZIONI PER L’USO DEL TRANCIA E SAGOMA BARRE PORTATILE

AVVERTIMENTO!

1. Assicurarsi di usare l’unità con la tensione nominale specificata sulla piastrina. L’uso dell’unità ad una tensione che eccede le specifiche sulla piastrina può causare una velocità di rotazione eccessivia e lesioni.

2. Evitare qualsiasi lavoro che eccede le capacità massime dell’unità descritte nei dati tecnici. Non tranciare e/o sagomare mai materiali duri come PC (calcestruzzo preformato), acciaio, ecc. I materiali di questo tipo tendono a frammentarsi e causare lesioni.

3. Se l’unità si guasta durante il funzionamento o se si notano rumori anomali, disattivare immediatamente l’interruttore e interrompere l’uso. Contattare il negozio presso cui si è acquistata l’unità o un centro assistenza autorizzato Hitachi e farla ispezionare e/o riparare. L’uso dell’unità non ispezionata e/o riparata può causare lesioni.

4. Assicurarsi che il paralame sia chiuso quando non si eseguono operazioni di tranciatura. Se il paralame rimane aperto, la taglierina può incepparsi con oggetti estranei e causare seri incidenti. (Fig. 1)

5. Quando si agisce sugli interruttori, non tenere mai la mano vicino alla taglierina, al bloccatore o al rullo di sagomatura. Avvicinando la mano a tali componenti si corre il rischio di serie lesioni.

6. Se si lascia cadere accidentalmente l’unità o se urta contro qualcosa, esaminare attentamente l’unità e assicurarsi che non siano presenti danni, incrinature o deformazioni sulla taglierina e sull’unità.

CAUTELE:

䡬 Installare la taglierina e gli accessori saldamente come

descritto nelle istruzioni per l’uso. Se non sono installati correttamente, possono staccarsi e causare lesioni.

䡬 Assicurarsi di scollegare il cavo di alimentazione dalla

presa di corrente quando si controlla, pulisce o sostituisce la taglierina. Se non si fa questo, potrebbero essere causate serie lesioni.

CARATTERISTICHE

Italiano

Leggere le istruzioni per l’uso prima dell’uso.

Evitare qualsiasi lavoro che eccede le capacità massime. (Diametro barra 13 mm)

Non usare questi utensili elettrici sotto la pioggia.

Non tagliare due barre per volta.

Dopo aver spento l’utensile, se lo si riaccende immediatamente a volte il motore non si avvia. Attendere 1 secondo prima di riaccendere.

Iniziare l’operazione solo dopo essersi assicurati che non siano presenti persone nel raggio di rotazione del materiale da sagomare.

Non avvicinare mai la mano alla taglierina durante il funzionamento.

MODO DI IMPIEGO (TRANCIATURA)

AVVERTIMENTO!

䡬 Notare che l’unità non è un utensile da tenere in

mano. Assicurarsi di usare l’unità solo dopo averla collocata su una superficie stabile come il pavimento, il terreno, ecc.

䡬 Non avvicinare mai la mano alla taglierina durante il

funzionamento.

䡬 Non avvicinare mai la mano ai bloccatori A e B durante

il funzionamento.

䡬 Non tagliare mai alcun materiale diverso dalle barre.

Se si tentasse di farlo, il materiale può frammentarsi e schizzare via.

(Sagomatura)

q Chiudere il coperchio. w Selezionare l’angolo di

sagomatura.

e Collocare una barra. r Tirare il grilletto.

(Tranciatura)

q Aprire il coperchio. w Selezionare CUT. e Collocare una barra. r Tirare il grilletto.

(Ritorno a metà corsa) q Selezionare RETURN con la

ghiera.

w Tirare il grilletto

Fare riferimento alle istruzioni per l’uso per dettagli.

䡬 Tranciare solo una barra per volta. È impossibile

tranciare due pezzi per volta e tentare di farlo può danneggiare l’unità e le lame.

䡬 Il rullo di sagomatura si muove anche durante la

tranciatura. Non avvicinare mai la mano al rullo di sagomatura.

1. Tranciatura normale (Fig. 3)

(1) Girare la leva in direzione della freccia e aprire il

coperchio.

(2) Regolare la ghiera di impostazione sulla posizione

“cut”. (Girare la ghiera di impostazione

completamente in senso orario.) (Fig. 3) (3) Regolare l’unità nella posizione mostrata nella Fig. 3. (4) Collocare la barra da tranciare sulla taglierina inferiore. (5) Quando la barra è posizionata, assicurarsi che il

bloccatore A o il bloccatore B sia agganciato alla

barra.

ILLUSTRAZIONE E SPIEGAZIONE DEI SIMBOLI PITTOGRAFICI

4. Preparazione e controllo dell’ambiente di lavoro

Controllare e verificare che il luogo di lavoro sia in condizioni appropriate, come indicato al punto 1 delle precauzioni per l’uso.

5. A fini di sicurezza, usare la chiave Allen in dotazione per verificare con la massima certezza che il bullone a testa esagonale sia saldamente fissato. L’uso dell’unità con il bullone in uno stato allentato può causare danni all’unità ed alla taglierina nonché incidenti.

6. Verificare che la taglierina sia affilata.

Assicurarsi che la taglierina sia affilata. L’uso continuato di una taglierina usurata e deformata con lame senza filo causa danni all’unità ed alla taglierina nonché il rischio di incidenti.

7. Controllare la presa di corrente.

Se la presa traballa o se la spina fuoriesce facilmente quando il cavo di alimentazione è collegato, la presa deve essere riparata. Rivolgersi all’ente elettrico per riparazioni. L’uso continuato di una presa difettosa può causare surriscaldamenti e incidenti.

Italiano

(6) Tirare il grilletto e tranciare la barra.

CAUTELA

䡬 Per un funzionamento sicuro, questo utensile è

progettato in modo che l’interruttore del motore non possa essere attivato accidentalmente. Quando si accende l’utensile, premere il pulsante di blocco e quindi tirare l’interruttore a grilletto (Fig.2). Se si tira l’interruttore a grilletto senza aver prima premuto il pulsante di blocco, l’interruttore può essere danneggiato. Fare attenzione quando si accende l’utensile.

䡬 Anche dopo che la tranciatura è stata completata,

tenere premuto il grilletto fino a che il motore comincia a girare all’indietro e la taglierina inizia a tornare. Se si lascia andare il grilletto troppo presto, la taglierina non ritorna e si dovrà tirare di nuovo il grilletto.

2. Rimozione della barra durante la tranciatura (Fig. 4)

Se si lasciare andare il grilletto durante la tranciatura, la taglierina può bloccarsi in una posizione a metà corsa, inceppando la barra nell’unità. In questo caso, si può tirare di nuovo il grilletto e tranciare la barra o si può liberare la barra sollevando la taglierina superiore alla posizione di partenza con il seguente procedimento. (Fig. 4)

䡬 Rimozione (Fig. 5)

Regolare la ghiera di impostazione sulla posizione “RETURN” come mostrato nella Fig. 5 e tirare di nuovo il grilletto.

DURATA E SOSTITUZIONE DELLA TAGLIERINA

1. Durata della taglierina (Fig. 6)

L’esecuzione di operazioni ripetute di tranciatura inevitabilmente usura la lama della taglierina e deforma e intacca il filo delle lame. Se si continua ad usare la taglierina con queste imperfezioni, l’unità subisce danni e frammenti possono schizzare via dalla taglierina. Come mostrato nella Fig. 5, la taglierina è dotata di lame in due punti. Ciascuna lama può essere usata due volte cambiando il lato di fissaggio anteriore e posteriore. Per evitare l’uso di una lama usurata con filo deformato o intaccato, consigliamo di cambiare il lato di fissaggio della taglierina dopo aver tagliato circa 2.500 barre (standard). Oppure sostituire le lame con altre nuove.

2. Cambiamento del lato di fissaggio della taglierina e sostituzione (Fig. 7)

(1) Tirare leggermente il grilletto e lasciare che la

taglierina superiore si muova lentamente. Quando il bullone a testa esagonale che fissa la taglierina superiore fuoriesce dal coperchio camme, disattivare l’interruttore e fermare il motore.

(2) Scollegare il cavo di alimentazione dalla presa di

corrente.

3. Rimozione AVVERTIMENTO!

䡬 Per evitare incidenti, assicurarsi sempre di disattivare

l’interruttore e di scollegare il cavo di alimentazione dalla presa di corrente.

䡬 Se si rimuove il bullone a testa esagonale usando la

chiave Allen in dotazione, si può rimuovere la taglierina. (Spingendo il paralame in direzione della freccia mostrata nella Fig. 7 è più facile rimuovere la taglierina superiore.)

4. Montaggio

(1) Eliminare la polvere intorno alla parte di montaggio

taglierina usando uno straccio morbido pulito.

(2) Posizionare la taglierina sulla parte di montaggio in

modo che le lame della taglierina (

) siano rivolte

una verso l’altra.

(3) Per fissare il bullone a testa esagonale, serrarlo

saldamente usando la chiave Allen.

MODO DI IMPIEGO (SAGOMATURA)

AVVERTIMENTO!

䡬 Notare che l’unità non è un utensile da tenere in

mano. Assicurarsi di usare l’unità solo dopo averla collocata su una superficie stabile come il pavimento, il terreno, ecc.

䡬 Non avvicinare mai la mano al rullo di sagomatura

durante il funzionamento.

䡬 Non sagomare mai alcun materiale diverso dalle

barre. Se si tentasse di farlo, il materiale può frammentarsi e schizzare via.

䡬 Si possono sagomare due barre da 10 mm per volta

ma le barre da 13 cm possono essere sagomate solo una per volta.

䡬 Ricordare che la taglierina si muove anche durante la

sagomatura, per cui non mancare mai di chiudere il paralame.

䡬 Iniziare l’operazione solo dopo essersi assicurati che

non siano presenti persone all’interno del raggio di rotazione del materiale da sagomare.

䡬 Lasciare una lunghezza in eccesso di 120 mm sulla

lunghezza di sagomatura della barra da sagomare. Se la lunghezza in eccesso non è sufficiente, la barra può staccarsi durante l’operazione di sagomatura o può frammentarsi e schizzare via in modo pericoloso. (Fig. 9)

䡬 Assicurarsi di posizionare correttamente la barra sul

rullo. Se sporge dal rullo, la barra può staccarsi durante l’operazione di sagomatura e frantumarsi.

1. Regolazione dell’angolo di sagomatura con la ghiera di impostazione

La barra può essere piegata alle angolazioni indicate sulla ghiera di impostazione, come mostrato nella

Fig. 15.

Fig. 15

Condizione della barra

Indicazione

sulla ghiera

45° 90° 135° 180°

180°135°90°45°

Italiano

Quando si sagomano le barre da 10 mm e 13 mm alla stessa posizione della ghiera, gli angoli di sagomatura differiscono leggermente a causa della differenza di diametro delle barre. Anche quando si usa la stessa posizione della ghiera, quindi, consigliamo di cambiare leggermente la posizione della ghiera per diametri barre diversi, come mostrato nella Fig. 8. Si può sagomare una barra ad un angolo vicino all’indicazione sulla ghiera se si colloca la barra da 10 mm più vicina alla sinistra del segno di angolo e la barra da 13 mm più vicina alla destra del segno di angolo.

NOTA

Anche alla stessa posizione della ghiera di impostazione, l’angolo di sagomatura può a volte differire se il diametro o la durezza della barra sono diversi. Usare i segni di angolo come una guida approssimativa.

2. Sagomatura normale

(1) Collocare l’unità nella posizione con il piatto girevole

come mostrato nella Fig. 10. (2) Assicurarsi che il coperchio sia chiuso. (3) Regolare la ghiera di impostazione sull’angolo

desiderato. (4) Collocare la barra sul fermo della piastra centrale e

disporla correttamente come mostrato nella Fig. 9. (5) Tirare il grilletto e piegare la barra. (6) Tenere premuto il grilletto fino a che il motore gira

all’indietro e il rullo di sagomatura inizia a tornare.

(Una volta che il rullo di sagomatura ha cominciato a

tornare, ritorna automaticamente fino alla posizione

di partenza anche se si lascia andare il grilletto.)

3. Sagomatura ad occhio

Poiché l’unità impiega un interruttore a velocità

variabile, si può sagomare la barra all’angolazione

desiderata misurando ad occhio, oltre che usare la

ghiera di impostazione. (1) Regolare la ghiera di impostazione su un angolo

maggiore di quello desiderato. (2) Tirare leggermente il grilletto e sagomare lentamente

la barra. (3) Quando la barra è stata sagomata all’angolazione

desiderata, lasciar andare il grilletto. Se la barra non

ha ancora raggiunto l’angolazione desiderata, tirare

di nuovo il grilletto. (4) Rimuovere la barra dopo aver finito la sagomatura.

Quindi premere di nuovo il grilletto per riportare il

rullo di sagomatura alla posizione di partenza. (Tenere

premuto il grilletto fino a che il rullo di sagomatura

comincia la rotazione inversa.)

4. Rimozione della barra durante l’operazione di

sagomatura

Quando si esegue la sagomatura a bassa velocità in

“Sagomatura ad occhio”, la barra può a volte

rimanere incastrata nel rullo di sagomatura a causa

della sua stessa flessione.

In questo caso, si può riportare il rullo di sagomatura

alla posizione di partenza tirando di nuovo il grilletto

dopo aver regolato la ghiera di impostazione sulla

posizione “return”. Questo è lo stesso metodo usato

per estrarre la barra quando rimane inceppata durante

l’operazione di tranciatura. (Fig. 11)

5. Uso della piastra di misurazione dell’angolo di

sagomatura

In questa unità, il coperchio camme stesso funge da

piastra di misurazione dell’angolo che permette di

misurare l’angolo della barra dopo la sagomatura.

Questo è molto comodo.

Guardando da sopra come mostrato nella Fig. 12, il

punto in cui la linea di indicazione e la barra si incontrano indica l’angolo di sagomatura. (Ricordare: Si deve usare una linea diversa a seconda del diametro della barra.)

6. Uso del foro per fissare l’unità in posizione

Un foro è presente al centro dell’unità per fissarla e stabilizzarla. Questo foro è molto comodo se usato nel seguente modo. (Fig. 13)

䡬 Per operazioni di sagomatura quando l’unità è fissata

ad un banco di lavoro Questo foro è molto comodo quando l’unità è fissata ad un banco di lavoro appropriato. (Bullone formato M10, meno di W3/8)

MANUTENZIONE E ISPEZIONE

AVVERTIMENTO!

Per evitare incidenti, assicurarsi sempre di disattivare l’interruttore e di scollegare il cavo di alimentazione dalla presa di corrente.

1. Controllo delle viti di tenuta:

Controllare regolarmente tutte le viti di tenuta e assicurarsi che siano esclusìvamente serrate. Nel caso che una di queste viti dovesse allentarsi riserrarla immediatamente. Se si non ottiene di farlo, si può causare un grave incidente.

2. Manutenzione del motore:

L’avvolgimento del motore il vero e proprio “cuore” degli attezzi elettrici. Fare attenzione a non danneggiare l’avvolgimento e/o non bagnarlo con olio o acqua.

3. Controllo delle spazzole di carbone (Fig. 14)

Il motore impiega spazzole di carbone che sono materiali di consumo. Poiché una spazzola di carbone troppo usurata può creare fastidi al motore, sostituire le spazzole con altre nuove dello stesso numero indicato nella figura quando sono logore fino al limite del regolamento e quasi. Tenere inoltre sempre pulite le spazzole di carbone e fare in modo che esse scorrano liberamente nell’interno del portaspazzola.

4. Sostituzione delle spazzole di carbone (Fig. 13, Fig. 14)

Allentare le viti di fissaggio e rimuovere la copertura posteriore. Rimuovere i coprispazzole e le spazzole di carbone. Dopo aver sostituito le spazzole di carbone, non dimenticare di serrare saldamente i coprispazzole e di montare la copertura posteriore con le viti di fissaggio.

NOTA

A causa del continuo programma di ricerca e sviluppo della HITACHI, le caratteristiche qui riportate sono soggette a cambiamenti senza preventiva comunicazione.

Informazioni riguardanti i rumori trasmessi dall’aria e le vibrazioni

I valori misurati sono stati determinati in conformitá a EN610029.

Il livello di pressione sonora pesato A tipico è di 72 dB (A) Indossare protezioni per le orecchie.

Il valore tipico di accelerazione quadrata media a radice pesata non supera 2,5 m/s2.

Nederlands

ALGEMENE VOORZORGMAATREGELEN

WAARSCHUWING! Bij gebruik van elektrisch

gereedschap moet u altijd de normale basisvoorzorgen voor de veiligheid in acht nemen om de kans op brand, elektrische schokken en letsel te verminderen. Let tevens op de volgende punten. Lees al de aanwijzingen door alvorens het gereedschap in gebruik te nemen. Bewaar deze aanwijzingen. Voor een veilige werking:

1. Houd de plaats waar gewerkt wordt schoon. Niet opgeruimde werkplaatsen en werkbanken verhogen het gevaar van ongelukken.

2. Kies een geschikte omgeving om te werken. Stel electrisch gereedschap niet aan regen bloot. Gebruik electrisch gereedschap niet op vochtige of natte plaatsen. Zorg dat de werkplaats goed verlicht is. Gebruik elektrisch gereedschap niet op plaatsen waar brand- of explosiegevaar is.

3. Vermijd een elektrische schok. Let er daarom op dat er geen contact is met geaarde oppervlakken zoals pijpen, radiators, keukenfornuis of ijskast.

4. Houd kinderen uit de buurt. Laat bezoekers het gereedschap of snoer niet aanraken. Alle bezoekers moeten een veilige afstand tot de werkplaats aanhouden.

5. Ruim overbodig gereedschap op. Gereedschap dat niet gebruikt wordt moet op een droge, hooggelegen of af te sluiten plaats buiten het bereik van kinderen opgeborgen worden.

6. Forceer het gereedschap niet. Het levert een betere en veiligere prestatie op de snelheid waarvoor het werd ontworpen.

7. Gebruik het juiste gereedschap. Gebruik een klein gereedschap of hulpstuk niet voor werkzaamheden waarvoor een apparaat met groot vermogen vereist is. Gebruik het gereedschap niet voor doeleinden waarvoor dit niet bestemd is (bijvoorbeeld gebruik van de cirkelzaag voor het zagen van bomen).

8. Draag de juiste kleding. Draag geen loszittende kleren of armbanden e.d. daar deze in de bewegende delen verstrikt kunnen raken. Bij het werken buitenshuis wordt het gebruik van rubber handschoenen en stevige, niet glijdende schoenen aanbevolen.

9. Draag een veiligheidsbril. Ontstaat er veel stof tijdens het werken, draag dan eveneens een gezichtsbeschermer en/of stofmasker.

10. Sluit apparatuur voor het verzamelen van stof aan. Indien apparatuur voor het verzamelen van stof is bijgeleverd, moet u deze apparatuur op de vereiste wijze verbinden en gebruiken zoals wordt beschreven.

11. Behandel het snoer voorzichtig. Draag het gereed schap nooit door dit bij het snoer vast te houden. Bescherm het snoer tegen hitte, olie en scherpe hoeken.

12. Neem de uiterste veiligheid in acht. Gebruik klemmen of een bankschroef om het werkstuk vast te zetten. Hierdoor heeft u uw handen vrij om het gereedschap te bedienen.

13. Buig u nooit te ver naar voren. Kies een goede plaats en behoud altijd uw evenwicht.

14. Behandel het gereedschap voorzichtig. Zorg ervoor dat het gereedschap scherp en schoon is zodat een goed en veilig prestatievermogen wordt verkregen. Volg de gebruiksaanwijzing voor het smeren en het verwisselen van toebehoren. Inspecteer de snoeren regelmatig op beschadiging en laat deze zonodig door een erkend servicecenter repareren. Controleer de verlengsnoeren ook regelmatig en vervang deze bij beschadiging. Houd alle handgrepen droog en schoon en vrij van olie en vet.

15. Trek de stekker uit het stopcontact als het gereedschap niet wordt gebruikt en ook bij onderhoudsbeurten, het verwisselen van toebehoren zoals bladen, boren, messen e.d.

16. Verwijder sleutels en moersleutels. Maak er een gewoonte van voor het inschakelen te controleren of alle sleutels en moersleutels verwijderd zijn.

17. Schakel het gereedschap niet onverwacht in. Draag geen aangesloten gereedschap met de vinger op de schakelaar. Controleer altijd of het gereedschap uitgeschakeld staat alvorens dit aan te sluiten.

18. Bij het werken buitenshuis dient een verlengsnoer te worden gebruikt. Gebruik dan alleen verlengsnoeren die geschikt zijn voor het werken buitenshuis en desbetreffend gemerkt zijn.

19. Let altijd goed op tijdens het werken. Kijk uit wat u doet en gebruik het gereedschap niet als u moe bent.

20. Bij beschadiging van een van de onderdelen dient dit nauwkeurig te worden nagekeken en gerepareerd alvorens het gereedschap opnieuw in gebruik wordt genomen. Let erop dat het betreffende onderdeel zijn functie goed vervult. Controleer of de bewegende delen goed zijn gemonteerd en vrij kunnen bewegen. Dit om een foutief functioneren van het gereedschap te voorkomen. Bij de beschadiging van een onderdeel dient de reparatie altijd te worden overgelaten aan een erkend service-center, tenzij in deze gebruiksaanwijzing an ders wordt voorgeschreven. Laat ook defecte schakelaars vervangen door een erkend servicecenter. Gebruik het gereedschap niet als de aan/uitschakelaar niet werkt.

21. Waarschuwing Het gebruik van toebehoren of verlengstukken waarvan het gebruik niet in deze gebruiksaanwijzing is aangegeven, veroorzaakt mogelijk letsel.

22. Laat het elektrisch gereedschap door een vakman repararen. Dit elektrisch gereedschap voldoet aan de vereiste eisen voor de veiligheid. Voorkom mogelijk zeer ernstige ongelukken en laat derhalve reparatie over aan een erkend vakman die de originele reserveonderdelen gebruikt.

VOORZORGEN BIJ HET GEBRUIK VAN DE DRAAGBARE BETONIJZER BUIG- EN SNIJMACHINE

WAARSCHUWING!

1. Let er op dat de machine alleen gebruikt wordt bij het

opgegeven voltage zoals vermeld op het naamplaatje. Gebruik van de machine bij een voltage dat de op het naamplaatje aangegeven spanning overschrijdt kan

Nederlands

STANDAARD TOEBEHOREN

(1) Inbussleutel (Voor M5 inbusbout)

..................................... 1 (bevestigd aan de machine)

(2) Een schaarset .............. 1 (bevestigd aan de machine)

OPTIONELE ACCESSOIRES (los verkrijgbaar)

䡬 Schaarset

* Een set bestaat uit twee snijbladen.

TOEPASSINGEN

(1) Knippen van betonijzer (2) Buigen van betonijzer

VOOR BEGIN VAN WERK

WAARSCHUWING!

Voor u de machine gaat gebruiken moet u de volgende punten controleren. Controleer altijd eerst de onderdelen 1-6 voor u de stekker in het stopcontact steekt.

1. Netspanning

Controleren of de netspanning overeenkomt met de opgave op het naamplaatje.

2. Netschakelaar

Controleren of de netschakelaar op “UIT” staat. Wanneer de stekker op het net aangesloten is, terwijl de schakelaar op “AAN” staat, begint het gereedschap onmiddellijk te draaien, hetwelk ernstig gevaar betekent.

3. Verlengsnoer

Wanneer het werkterrein niet in de buurt van een stopcontact ligt, dan moet men gebruik maken van een verlengsnoer, dat voldoende dwarsprofiel en voldoende nominaal vermogen heeft. Het verlengsnoer moet zo kort mogelijk gehouden worden.

resulteren in een gevaarlijk hoge draaisnelheid en kan leiden tot persoonlijk letsel.

2. Vermijd werkzaamheden die het maximale vermogen van de machine, zoals vermeld onder de technische gegevens, te boven gaan. Probeer nooit harde materialen zoals voorgevormd beton, staal enz. te snijden of te buigen. Dit soort materialen zullen de neiging hebben te versplinteren, wat kan leiden tot persoonlijk letsel.

3. Als de machine tijdens gebruik een storing vertoont, of wanneer u een abnormaal geluid hoort, dient u onmiddellijk de werkzaamheden te staken en de machine te stoppen met de schakelaar. Neem contact op met de zaak waar u de machine gekocht heeft, of met een erkend Hitachi Servicecentrum en vraag of de machine nagekeken en eventueel gerepareerd kan worden. Gebruik van de machine zonder nagekeken en gerepareerd te zijn kan leiden tot persoonlijk letsel.

4. U moet er absoluut zeker van zijn dat de afdekking voor de schaar dicht is wanneer u niet aan het knippen bent. Als de afdekking open gelaten wordt, is het mogelijk dat er vreemde voorwerpen tussen de schaar komen, hetgeen kan leiden tot ernstig persoonlijk letsel. (Afb. 1)

5. Houd nooit uw hand in de buurt van de schaar, reactie-stopper of buigrol als u schakelaars gaat gebruiken. Door uw hand te dicht bij deze onderdelen te houden kunt u ernstig persoonlijk letsel oplopen.

6. Als u de machine per ongeluk laat vallen of ergens tegenaan stoot, dient u de machine na te kijken om te controleren of er geen schade, barsten of vervormingen zijn aan de schaar en de rest van de machine.

VOORZORGEN:

䡬 Zet de schaar en de accessoires stevig vast volgens

de instructies. Als u dit niet doet, is het mogelijk dat deze onderdelen los komen en letsel veroorzaken.

䡬 Haal eerst de stekker uit het stopcontact wanneer de

schaar gecontroleerd, schoongemaakt of vervangen moet worden. Negeren van dit gebod kan leiden tot ernstig persoonlijk letsel.

TECHNISCHE GEGEVENS

Voltage 230 V Opgenomen vermogen 285 W Capaciteit (1) Materiaal: Betonijzer, equivalente classificeringen: GRADE 460

(Groot Brittanië), BST 500 (Duitsland) en B500 (Spanje)

(2) Doorsnede van het materiaal 8-13 mm Aantal tegelijk te verwerken Knippen Buigen stukken materiaal 10 mm 1 stuk 10 mm 2 stuk

13 mm 1 stuk 13 mm 1 stuk

Gewicht 11,5 kg (exclusief snoer)

Nederlands

Lees de instructies voor gebruik.

Gebruik de machine niet boven zijn maximum vermogen. (Diameter betonijzer 13 mm.)

Gebruik dit elektrische greeedschap niet in nat weer.

Probeer niet twee staven betonijzer tegelijk te knippen.

Als u de machine aan zet direct nadat u hem heeft uit gedaan, is het mogelijk dat de motor niet gaat draaien. U dient tenminste 1 seconde te wachten voor u de stroom weer inschakelt.

Begin alleen met gebruik van deze machine nadat u gecontroleerd heeft of er zich geen personen in de buigstraal van het te verbuigen materiaal bevinden.

Houd uw hand nooit in de buurt van de schaar tijdens gebruik van de machine.

GEBRUIK VAN DE MACHINE (KNIPPEN)

WAARSCHUWING!

䡬 Vergeet niet dat deze machine geen handgereedschap

is. U mag de machine alleen gebruiken als deze op een stabiele ondergrond, zoals de vloer, de grond enz. is geplaatst.

䡬 Breng uw hand nooit in de buurt van de schaar

wanneer de machine in gebruik is.

䡬 Breng uw hand nooit in de buurt van de reactie-

stoppers A en B wanneer de machine in gebruik is.

䡬 Knip geen andere materialen dan betonijzer. Als u

dat toch probeert, kan het materiaal dat u wilt knippen versplinteren en in het rond vliegen.

(Buigen)

q Doe de afdekking dicht. w Kies de buighoek. e Doe een staaf betonijzer

in de machine.

r Haal de trekker over.

(Knippen)

q Open de afdekking. w Kies CUT. e Doe een staaf betonijzer in de

machine.

r Haal de trekker over.

(Halverwege terug)

q Kies RETURN met de instelschijf. w Haal de trekker over.

Raadpleeg de Instructies voor het gebruik voor

meer details hieromtrent.

䡬 Knip slechts een enkele staaf betonijzer per keer. Het

is niet mogelijk twee of meer staven tegelijkertijd te knippen. Probeert u dat toch, dan kunnen de machine en de snijbladen beschadigd raken.

䡬 De buigrol zal ook tijdens het knippen bewegen. Breng

uw hand nooit in de buurt van de buigrol.

1. Normaal knippen (Afb. 3)

(1) Draai de hefboom in de richting van de pijl en open

de afdekking.

(2) Zet de instelschijf op “CUT”. (Draai de instelschijf

helemaal met de klok mee.) (Afb. 3)

(3) Plaats de machine in de positie zoals aangegeven in

Afb. 3.

AFBEELDING PICTOGRAM EN UITLEG

VOORZICHTIG

Een beschadigd snoer moet vervangen of gerepareerd worden.

4. Voorbereiden en controleren van de werkomgeving

Controleer of de omgeving waar u uw werk gaat doen voldoet aan de voorwaarden zoals vermeld onder nummer 1 van de algemene voorzorgsmaatregelen.

5. Voor de veiligheid dient u de meegeleverde inbussleutel te gebruiken om er zeker van te zijn dat de inbusbout stevig vast zit. Gebruik van deze machine terwijl de bout niet goed vast zit kan leiden tot schade aan de machine en de schaar en tot ongelukken.

6. Controleer of de schaar scherp is.

Controleer of de schaar scherp is. Te lang doorgaan met een versleten en vervormde, botte schaar kan leiden tot schade aan de machine en tot ongelukken.

7. Controleer het stopcontact.

Als het stopcontact niet goed vast zit of wanneer de stekker gemakkelijk los komt, dient dat stopcontact gerepareerd te worden. Raadpleeg een electricien in de buurt voor een dergelijke reparatie. Doorgaan met het gebruiken van een onbetrouwbaar stopcontact kan leiden tot oververhitting en ongelukken.

Nederlands

(4) Plaats de staaf betonijzer die u wilt knippen op het

onderste snijblad.

(5) Wanneer de staaf betonijzer op zijn plaats zit, moet u

erop letten dat hetzij reactie-stopper A, hetzij reactiestopper B aan de staaf betonijzer zit.

(6) Haal de trekkerschakelaar over en knip de staaf

betonijzer op maat.

VOORZICHTIG

䡬 Om een veilige bediening te waarborgen is deze

machine zo ontworpen dat demotorschakelaar niet per abuis kan worden ingeschakeld. Wanneer u de machineaan zet, dient u de vergrendelknop in te drukken en vervolgens detrekkerschakelaar over te halen (Afb. 2). Als de trekkerschakelaarovergehaald wordt zonder eerst de vergrendelknop in te drukken, kan deschakelaar beschadigd raken. Wees dus voorzichtig wanneer u de machine aanzet.

䡬 Zelfs na het knippen dient u de trekker overgehaald

te houden totdat de motor terug begint te draaien en het snijblad van de schaar weer open gaat. Als u de trekkerschakelaar te vroeg los laat, zal het snijblad niet naar zijn oorspronkelijke plaats terug kunnen keren en zult u de trekker nog eens moeten overhalen.

2. Verwijderen van de staaf betonijzer tijdens het knippen. (Afb. 4)

Als u de trekkerschakelaar loslaat tijdens het knippen, kan de schaar halverwege stil komen te staan zodat de staaf klem komt te zitten in de machine. Als dit gebeurt kunt u de trekker nog eens overhalen en vervolgens de staaf inkorten, of u kunt de staaf uit de machine proberen te halen door het bovenste snijblad met de volgende procedure in zijn oorspronkelijke stand terug te brengen. (Afb. 4)

䡬 Verwijderen (Afb. 5)

Zet de instelschijf op “RETURN”, zoals aangegeven in Afb. 5 en haal dan de trekker nog een keer over.

GEBRUIKSDUUR EN VERVANGEN VAN DE SCHAAR

1. Gebruiksduur van de schaar (Afb. 6)

In de loop der tijd zullen de snijbladen van de schaar slijten en zullen de snijvlakken gedeukt en vervormd raken. Als u de schaar in een dergelijke toestand blijft gebruiken, zal de machine op den duur schade oplopen en is het mogelijk dat er fragmenten van de snijbladen af zullen schieten. Zoals aangegeven op Afb. 5, is de schaar op twee plaatsen uitgerust met snijbladen. Elk snijblad kan twee keer gebruikt worden door de klemoppervlakken voor en achter om te wisselen. Om te voorkomen dat dat er een versleten snijblad met gedeukt en vervormd snijvlak gebruikt wordt, raden wij u aan het klemoppervlak van de snijbladen te wisselen nadat er ongeveer 2500 staven betonijzer geknipt zijn (standaard). Vervang in andere gevallen de snijbladen door een set nieuwe.

2. Wisselen van het klemoppervlak van de snijbladen en vervangen daarvan. (Afb. 7)

(1) Haal de trekker lichtjes over en laat het bovenste

snijblad langzaam bewegen. Wanneer de inbusbout die het bovenste snijblad vasthoudt uit de afdekking tevoorschijn komt, schakelt u de stroom uit (OFF) en laat u de motor stoppen.

(2) Haal de stekker uit het stopcontact.

3. Verwijderen WAARSCHUWING!

䡬 Vergeet niet de stroom uit (OFF) te schakelen en de

stekker uit het stopcontact te halen om ongelukken te voorkomen.

䡬 Als u de inbusbout met de meegeleverde inbussleutel

los gedraaid heeft, kunt u het snijblad verwijderen. (Als u de schaar-bescherming in de richting van de pijl op Afb. 7 duwt, is het makkelijker het bovenste snijblad te verwijderen.)

4. Monteren

(1) Verwijder met een schone, zachte doek stof en vuil

rond de plek waar het snijblad gemonteerd moet worden.

(2) Doe het snijblad op zijn plek zodat de snijvlakken

tegenover elkaar staan. (

)

(3) Draai de inbusbout stevig vast met de inbussleutel.

GEBRUIK VAN DE MACHINE (BUIGEN)

WAARSCHUWING!

䡬 Vergeet niet dat deze machine geen handgereedschap

is. U mag de machine alleen gebruiken als deze op een stabiele ondergrond, zoals de vloer, de grond enz. is geplaatst.

䡬 Breng uw hand nooit in de buurt van de buigrol

wanneer de machine in gebruik is.

䡬 Buig geen andere materialen dan betonijzer. Als u

dat toch probeert, kan het materiaal dat u wilt buigen versplinteren en in het rond vliegen.

䡬 U kunt twee staven betonijzer van 10 mm tegelijkertijd

buigen, maar u kunt slechts een enkele staaf van 13 mm per keer buigen.

䡬 Vergeet niet dat de schaar ook zal bewegen tijdens

het knippen. Vergeet dus nooit de schaar-beschermer dicht te doen.

䡬 Begin alleen dan de machine te gebruiken wanneer u

er zeker van bent dat er zich niemand in de straal van het te buigen materiaal bevindt.

䡬 Houdt tenminste 120 mm lengte over aan het

verbogen uiteinde van de staaf betonijzer die u wilt gaan buigen. Als u dit extra stuk niet lang genoeg neemt, is het mogelijk dat de staaf los komt bij het buigen, of dat de staaf op gevaarlijke wijze verplintert. (Afb. 9)

䡬 Let er op dat de staaf betonijzer op de juiste manier in

de rol gezet wordt. Als de staaf uit de rol steekt, kan de staaf betonijzer los komen tijdens het buigen en versplinteren.

1. Instellen van de buighoek met de instelschijf.

De staaf kan worden gebogen aan de hand van de hoeken zoals aangegeven op de instelschijf en zoals te zien is in Afb. 15.

Nederlands

Afb. 15

Resulterende vorm van de staaf betonijzer.

Aanduiding op

de schijf

45° 90° 135° 180°

180°135°90°45°

Wanneer u staven betonijzer van 10 mm of van 13 mm bij dezelfde stand van de instelschijf buigt, kunnen de uiteindelijke buighoeken enigszins verschillen vanwege de verschillende doorsnedes van de staven. Wij raden u daarom aan de instelschijf enigszins aan te passen aan de verschillende doorsnedes van de staven betonijzer die u gebruikt wanneer u staven met verschillende doorsnedes in dezelfde hoek gebogen wilt hebben, zoals aangegeven in Afb. 8. U zult de beste resultaten boeken wanneer u de instelschijf voor een staaf met een doorsnede van 10 mm dichter bij de linkerkant van de hoek-aanduiding zet en voor staven met een doorsnede van 13 mm dichter bij de rechterkant van de hoekaanduiding.

OPMERKING

Zelfs bij dezelfde stand van de instelschijf is het mogelijk dat de buighoek afwijkt wanneer de doorsnede of de hardheid van de gebruikte staaf betonijzer afwijkt. U dient de hoekaanduidingen te zien als een grove richtlijn voor de resulterende buighoek.

2. Gewoon buigen.

(1) Zet de machine met de draaitafel boven zoals

aangegeven in Afb. 10. (2) Controleer of de afdekking dicht is. (3) Zet de instelschijf in de gewenste stand. (4) Plaats de staaf betonijzer op de stopper van de

midden-plaat en breng deze in de juiste stand zoals

aangegeven in Afb. 9. (5) Haal de trekkerschakelaar over en buig de staaf

betonijzer. (6) Houd de trekkerschakelaar overgehaald tot de motor

terug begint te draaien en de buigrol terug begint te

keren naar zijn oorspronkelijke positie. (Wanneer de

buigrol eenmaal begint terug te keren zal deze

automatisch helemaal teruggaan naar zijn

oorspronkelijke positie, ook al laat u de

trekkerschakelaar los.)

3. Op het oog buigen.

Omdat deze machine uitgerust is met een variabele-

snelheid schakelaar, kunt u de staaf op het oog tot de

gewenste hoek laten buigen in aanvulling op het

gebruik van de instelschijf. (1) Zet de instelschijf op een grotere hoek dan u wilt

bereiken. (2) Haal de trekkerschakelaar lichtjes over en laat de

staaf betonijzer langzaam buigen. (3) Laat de trekkerschakelaar los wanneer de staaf

betonijzer de gewenste hoek heeft bereikt. Haal

vervolgens de trekkerschakelaar nog eens over en

laat de buigrol terugkeren naar zijn oorspronkelijke

positie. Haal de trekkerschakelaar nog eens over als

de buighoek nog te klein is naar uw zin.

(4) Haal de staaf betonijzer uit de machine nadat de

gewenste buighoek bereikt is. Haal vervolgens de schakelaar nog eens over en laat de buigrol terugkeren naar zijn oorspronkelijke positie. (Houd de schakelaar ingedrukt tot de buigrol begint terug te keren.)

4. Verwijderen van de staaf betonijzer tijdens het buigen

Wanneer u langzaam “op het oog” aan het buigen bent, is het mogelijk dat de staaf betonijzer vanwege de buiging vast komt te zitten met de buigrol. Als dit gebeurt kunt u de buigrol naar zijn oorspronkelijke positie laten terugkeren door de schakelaar nogmaals over te halen nadat u de instelschijf op “RETURN” heeft gezet. Dit is dezelfde methode als die om de staaf te verwijderen wanneer deze vast komt te zitten bij het knippen. (Afb. 11)

5. Gebruik van de meetplaat voor de buighoek

De in deze machine gebruikte afdekking is uitgevoerd als een meetplaat voor de buighoek zodat u de buighoek van de staaf betonijzer kunt meten na het buigen. Uit ervaring weten we dat dit een handig hulpmiddel is. Van boven gezien, zoals in Afb. 12, laat het punt waar de aangegeven lijn en de staaf samenkomen de buighoek zien. (Vergeet niet dat u een andere lijn moet aanhouden bij een andere staafdoorsnede.)

6. Gebruik van het bevestigingsgat.

In het midden van de machine is een gat aangebracht zodat de machine vastgezet kan worden. Bij gebruik op de hieronder beschreven wijze komt dit gat bij uitstek van pas. (Afb. 13)

䡬 Buigen met de machine vastgezet op een werkbank.

Dit gat komt bij uitstek van pas wanneer de machine vastgezet wordt op een daarvoor geschikte werkbank. (Boutmaat M10, minder dan W3/8.)

ONDERHOUD EN INSPECTIE

WAARSCHUWING!

Om ongelukken te voorkomen moet u altijd de stroom uitschakelen (OFF) en de stekker uit het stopcontact halen.

1. Inspectie van de bevestigingsschroef:

Alle bevestigingsschroeven worden regelmatig geïnspecteerd en gecontroleerd of zij juist aangedraaid zijn. Wanneer één van de schroeven losraakt, dan moet deze onmiddellijk opnieuw aangedraaid worden. Gebeurt dat niet, dan kan dat tot aanzienlijke gevaren leiden.

2. Onderhoud van de motor

De motorwikkeling is het “hart” van het elektrische gereedschap. Er moet daarom bijzonder zorgvuldig op gelet worden, dat de wikkeling niet beschadigd en/of met olie of water bevochtigd wordt.

Nederlands

3. Inspectie van de koolborstels (Afb. 3)

Bij de motor zijn koolborstels gebruikt, die onderhevig zijn aan slijtage. Buitengewoon versleten koolborstels leiden tot problemen bij de motor. Dientengevolge dienen de koolborstels vervangen te worden met borstels die hetzelfde nummer hebben als de afbeelding aantoont, wanneer de koolborstel versleten, of bijna versleten is. Bovendien moeten de koolborstels altijd schoon zijn en zich in vrij de borstelhouders bewegen kunnen.

4. Vervangen van koolborstels. (Afb. 13, Afb. 14)

Draai de schroeven los en verwijder de afdekking van het staartstuk. Verwijder de doppen van de koolborstels en de koolborstels zelf. Vergeet niet de doppen van de koolborstels weer goed vast te zetten en de afdekking van het staartstuk weer vast te zetten met de schroeven nadat u de koolborstels heeft vervangen.

AANTEKENING

Op grond van het voortdurende research- en ontwikkelingsprogramma van HITACHI zijn veranderingen van de hierin genoemde technische opgaven voorbehouden.

Informatie betreffende luchtgeluid en trillingen

De gemeten waarden zijn verkregen overeenkomstig EN610029.

Het doorsnee A-gewogen geluiddrukniveau is 72 dB (A) Draag gehoorbescherming.

De doorsnee gewogen effectieve acceleratiewaarde is gelijk aan of minder dan 2,5 m/s

Español

PRECAUCIONES GENERALES PARA OPERACIÓN

¡ADVERTENCIA! Cuando utilice herramientas eléctricas, tome las medidas de seguridad básicas para reducir el riesgo de incendios, descargas eléctricas, y lesiones, incluyendo lo siguiente. Lea todas estas instrucciones antes de utilizar este producto y guárdelas. Para realizar operaciones seguras:

1. Mantener el área de trabajo limpia. Areas y bancos de trabajo desordenados son causa de daños personales.

2. Considerar el medio ambiente del área de trabajo. No exponer las herramientas eléctricas a la lluvia. No usar herramientas eléctricas en lugares mojados o húmedos. Mantener el área de trabajo bien iluminada. No utilizar herramientas eléctricas cuando exista el riesgo de incendios o de explosión.

3. Protegerse contra descargas eléctricas. Evitar el contacto del cuerpo con las superficies puestas a tierra. (p. ej., tubos, radiadores, hornos de microondas, o refrigeradores.)

4. Mantener a los niños alejados. No dejar que los visitantes toquen las herramientas ni los cables de extensión. Todos los visitantes deberán mantenerse alejados del área de trabajo.

5. Guardar las herramientas que no se usen y ponerlos en lugares secos, altos o cerrados, fuera del alcance de los niños.

6. No forzar las herramientas. Estas trabajarán más y con mayor seguridad cuando cumplan con las especificaciones para las cuales fueron diseñadas.

7. Usar las herramientas apropiadas. No forzar pequeñas herramientas o accesorios a realizar el trabajo de herramientas de mayor potencia. No utilizar herramientas para otros propósitos para los cuales no fueron diseñadas, por ejemplo, no utilizar sierras circulares para cortar ramas de árboles o troncos.

8. Vestir apropiadamente. No ponerse ropas que queden flojas ni tampoco joyas. Estas podrian quedar atrapadas en las partes móviles de las herramientas. Cuando trabaje en exteriores, se recomienda el uso de guantes de goma y calzado que no resbale.

9. Usar gafas de protección. Usar también mascarillas contra el polvo si las condiciones de corte fuesen polvorientas.

10. Conectar un equipo colector de polvo. Si existen dispositivos para la conexión de equipos de extracción y recolección de polvo, cerciórese de que éstos estén conectados adecuadamente, y de utilizarlos en la forma correcta.

11. Cuidar del cable. Nunca lleve las herramientas colgando del cable, tampoco tire del cable para efectuar la desconexión de las herramientas. Mantener el cable alejado del calor, aceite y bordes agudos.

12. Asegurar la pieza de trabajo usando para ello abrazaderas o un tornillo. Esto es más seguro que usar las manos, además, ambas manos quedan libres para operar la herramienta.

13. No extenderse excesivamente para efectuar un trabajo. Mantener en todo momento un buen balance y base de apoyo.

14. Mantener cuidadosamente las herramientas. Tenerlas siempre limpias y afiladas para obtener un mejor rendimiento y un funcionamiento más seguro. Seguir siempre las instrucciones para la lubricación y el cambio de accesorios. Inspeccionar periódicamente los cables de las herramientas y si estuviesen danãdos, hacer que los reparen técnicos o expertos. Inspeccionar periódicamente los cables de extensión y cambiarlos si estuviesen dañados. Mantener los mangos secos, limpios, y libres de aceite y grasa.

15. Desconectar las herramientas cuando no se usen, antes de repararlas, y cuando se cambien accesorios como por ejemplo, cuchillas, brocas, cortadores, etc.

16. Quitar las cuñas y las llaves de tuercas. Acostumbrarse a comprobar si se han quitado las cuñas y las llaves de tuercas antes de poner las harramientas en funcionamiento.

17. Evitar puestas en funcionamiento sin fin alguno. No llevar las herramientas con los dedos en los interruptores mientras que éstas están conectadas. Cuando se conecten las herramientas, cerciorarse de que los interruptores estén en la posición de desconectados.

18. Para usos en exteriores usar cables de extensión. Cuando las herramientas vayan a ser usadas en exteriores, usar solamente cables de extensión diseñados para tal propósito.

19. Estar siempre alerta y poner atención a lo que se está haciendo, usar el sentido común y no operar con la herramienta cuando esté cansado.

20. Comprobar las piezas dañadas. Antes de seguir con el funcionamiento de las herramientas, las piezas que estén dañadas deberán comprobarse cuidadosamente para determinar si pueden funcionar apropiadamente y cumplir con la función para las que fueron diseñadas. Comprobar el alineamiento y agarrotamiento de piezas móviles, rotura de piezas, montura, y cualquier otra anomalía que pudiese afectar al rendimiento de la herramienta. Cualquier pieza que estuviese dañada deberá repararse apropiadamente o cambiarse en un centro de reparaciones autorizado, al menos que se indique lo contrario en este manual de instrucciones. Procurar que los interruptores defectuosos los cambie un centro de reparaciones autorizado. No usar las herramientas si sus interruptores no funcionasen apropiadamente.

21. Advertencia La utilización de cualquier accesorio o aditivo no recomendado en este manual de instrucciones puede conducir al riesgo de lesiones.

22. En caso de avería, haga que su herramienta sea reparada por un técnico cualificado. Esta herramienta eléctrica está de acuerdo con los requisitos de seguridad pertinentes. Las reparaciones solamente deberán realizarlas técnicos cualificados utilizando piezas de repuesto originales. De lo contrario, el usuario podría lesionarse.

Español

PRECAUCIONES SOBRE EL USO DE LA CORTADORA/CURVADORA PORTATIL PARA VARILLAS

¡ADVERTENCIA!

1. La unidad debe utilizarse siempre a la tensión nominal especificada en la placa de características. Una tensión superior a la indicada en la placa de características podrá producir una velocidad de rotación peligrosamente elevada, con riesgos de lesiones.

2. Evite realizar trabajos que excedan la capacidad máxima indicada en las especificiones de la unidad. No corte ni curve nunca materiales duros como PC (hormigón prefabricado), acero, etc. Los materiales de este tipo tienden a partirse en trozos y producir lesiones.

3. Si la unidad no funciona correctamente o escucha ruidos anormales, desconecte inmediatamente el interruptor y detenga la operación. Póngase en contacto con la tienda donde compró la unidad o con un centro de servicio autorizado de Hitachi, y solicite una inspección y/o reparación. El continuar usando la unidad sin llevar a cabo una inspección y reparación podría producir lesiones.

Voltaje 230 V Potencia de entrada 285 W Capacidades (1) Material; Varilla “Rebar” (GRADO 460 (Inglaterra), BST 500 (Alemania),

B500 (España) o material equivalente)

(2) Diámetro del material: 8 – 13 mm

Número de pieza(s) que se puede Corte Curvado procesar a la vez

10 mm 1 pieza 10 mm 2 piezas 13 mm 1 pieza 13 mm 1 pieza

Peso 11,5 kg (excluyendo el cordón)

ACCESORIOS ESTANDAR

(1) Llave Allen (para perno de cabeza hexagonal M5)

................................................... 1 (fijada a la unidad)

(2) Un juego de cortadoras ............. 1 (fijado a la unidad)

ACCESORIOS OPCIONALES (Vendidos aparte)

䡬 Cortadora

* Un juego de dos piezas

APLICACIONES

(1) Corte de varillas (2) Curvado de varillas

ANTES DE LA PUESTA EN MARCHA

¡ADVERTENCIA!

Verifique los siguientes puntos antes de intentar el uso. Con respecto a los puntos 1-6, asegúrese de realizar la verificación antes de enchufar el cable de alimentación en el tomacorriente.

1. Alimentación

Asegúrese de que la fuente de alimentación que ha de ser utilizada cumpla con los requerimientos de alimentación especificados en la placa de características del producto.

2. Interruptor de alimentación

Asegúrese de que el interruptor de alimentación esté en la posición OFF. Si conectase la clavija a un tomacorriente con el interruptor de alimentación en la posición ON, la herramienta eléctrica empezaría a funcionar imprevistamente, y podría producirse un accidente grave.

4. Asegúrese de comprobar que la cubierta de la cortadora se encuentre cerrada. Si deja la cubierta abierta, la cortadora podría ponerse en contacto con otros objetos y provocar un accidente grave. (Fig.1)

5. Al conectar los interruptores, asegúrese de no colocar su mano cerca de la cortadora, del tope de reacción o del rodillo de curvar. Si deja la mano cerca de estos componentes podrá sufrir lesiones graves.

6. Si la unidad se ha caído o golpeado accidentalmente contra algún objeto, inspecciónela detenidamente y compruebe la inexistencia de daños, grietas o deformaciones en la cortadora y en la unidad.

PRECAUCIONES:

䡬 Instale la cortadora y los accesorios correctamente,

de acuerdo con las instrucciones de manejo. Si no se instalan correctamente, podrían desprenderse y producir lesiones.

䡬 Asegúrese de desenchufar el cable de alimentación

del tomacorriente antes de realizar cualquier inspección, limpieza o reemplazo de la cortadora. De lo contrario, podrían producirse lesiones graves.

ESPECIFICACIONES

Español

Leer las instrucciones de manejo antes del uso.

No sobrepasar nunca las capacidades máximas de trabajo. (Diámetro de la varilla 13 mm).

No usar estas herramientas eléctricas en condiciones húmedas.

Nunca corte 2 varillas al mismo tiempo.

Si conecta el interruptor inmediatamente después de desconectarlo, podría suceder que el motor no funcione. Vuelva a conectar el interruptor después que esperar por lo menos 1 segundo.

Comenzar la operación sólo después de estar absolutamente seguro de que no hay ninguna persona dentro del margen de rotación del material que se va a curvar.

No acercar nunca la mano a la cortadora durante la operación.

NOTAS SOBRE EL USO (CORTADORA)

¡ADVERTENCIA!

䡬 Tenga en cuenta que esta no es una herramienta de

mano. Es absolutamente necesario asegurarse de usar la unidad sólo después de colocarla sobre un sitio estable como el piso, el suelo, etc.

䡬 No acerque nunca su mano a la cortadora durante la

operación.

(Curvado)

q Cerrar la cubierta. w Seleccionar el ángulo de

curvado.

e Poner la varilla. r Tirar del disparador.

(Corte)

q Abrir la cubierta. w Seleccionar CUT. e Poner la varilla. r Tirar del disparador.

(Retorno a mitad del recorrido) q Seleccionar RETURN con el

dial.

w Tirar del disparador.

Para los detalles, consultar las instrucciones de manejo.

䡬 No acerque nunca su mano a los topes de reacción A

y B durante la operación.

䡬 No corte ningún otro material que no sean varillas.

De hacerlo, el material podría fragmentarse y los trozos podrían esparcirse.

䡬 Corte una sola varilla a la vez. No corte nunca dos o

más varillas simultáneamente, pues se dañarán la unidad y las cuchillas.

䡬 El rodillo de curvar también se mueve durante la

operación de corte. Nunca acerque su mano al rodillo de curvar.

ILUSTRACION PICTORICA Y EXPLICACION

3. Cable prolongador

Cuando el área de trabajo esté alejada de la fuente de alimentación, utilice un cable prolongador de suficiente grosor y capacidad nominal. El cable prolongador deberá ser lo más corto posible.

PRECAUCIÓN

Si el cable está dañado, reemplácelo o repárelo.

4. Preparación y confirmación del entorno de trabajo

Verifique que el lugar de trabajo cumpla con las condiciones indicadas en el punto 1 de las precauciones operaciones generales.

5. Para fines de seguridad, utilice la llave Allen suministrada para cerciorarse de que el perno de cabeza hexagonal está firmemente apretado. El uso de la unidad con el perno flojo produciría daños a la unidad y a la cortadora, e implicaría riesgos de accidentes.

6. Confirmación de la condición de afilado de la cortadora

Asegúrese de que la cortadora esté debidamente afilada. El uso de la unidad con la cortadora gastada y deformada y con los bordes desafilados produciría daños a la unidad y a la cortadora así como riesgos de accidentes.

7. Verificación del estado del tomacorriente

Cuando el tomacorriente esté defectuoso o cuando la clavija se salga fácilmente al enchufar el cable de alimentación, significa que es necesario repararlo. Solicite la reparación al centro de servicio eléctrico más cercano. El uso de un tomacorriente defectuoso podrá provocar recalentamientos y accidentes.

Español

1. Corte normal (Fig. 3)

(1) Gire la palanca en la dirección de la flecha y abra la

cubierta.

(2) Ponga el dial de ajuste en la posición de corte

(“Cut”).(Gire el dial de ajuste completamente en el

sentido de las agujas el reloj). (Fig. 3) (3) Ponga la unidad en la posición indicada en la Fig. 3. (4) Coloque la varilla a cortar en la cortadora inferior. (5) Una vez que haya colocado la varilla, asegúrese de

que uno de los topes de reacción A o B esté mordiendo

la varilla. (6) Tire del interruptor de disparo y corte la varilla.

PRECAUCION

䡬 Para la seguridad de funcionamiento, esta unidad ha

sido diseñado de manera tal que no sea posible

conectar inadvertidamente el interruptor. Para

conectar la herramienta, pulse el botón de bloqueo y

luego tire del interruptor de disparo (Fig.2). Tenga en

cuenta que el interruptor de disparo podría dañarse

si tira del mismo sin haber pulsado previamente el

botón de bloqueo. Por lo tanto, preste atención al

conectar la herramienta. 䡬 Aunque haya terminado de realizar el corte, continúe

tirando del interruptor de disparo hasta que el motor

comience a funcionar en dirección opuesta y la

cortadora inicie el retorno. De liberar el interruptor

de disparo prematuramente, la cortadora no retornará

y será necesario volver a tirar del interruptor de

disparo.

2. Extracción de la varilla durante la operación de corte.

(Fig. 4)

Si libera el interruptor de disparo a mitad del corte, la

cortadora podría detenerse en una posición

intermedia y la varilla quedaría atascada en la unidad.

Si así sucede, podrá tirar del interruptor de disparo

otra vez y cortar la varilla o bien liberar la varilla

volviendo a poner la cortadora superior en la posición

inicial mediante el siguiente procedimiento. (Fig. 4) 䡬 Extracción (Fig. 5)

Coloque el dial de ajuste en la posición “RETURN”

tal como se indica en la Fig. 5 y tire del interruptor de

disparo otra vez.

VIDA DE SERVICIO Y REEMPLAZO DE LA CORTADORA

1. Vida de servicio de la cortadora (Fig. 6)

Tras repetidas operaciones de corte, es inevitable

que la cuchilla de la cortadora se desgaste y que los

bordes de la hoja queden alabeados y con hendiduras.

Si continúa usando la cortadora sin corregir tales

imperfecciones, la unidad se dañaría y los fragmentos

podrían salir despedidos de la cortadora. Tal como

se puede apreciar en la Fig. 5, la cortadora está

provista de cuchillas en dos lugares. Cada cuchilla

puede utilizarse dos veces cambiando las caras de

fijación anterior y posterior. Para evitar el uso de una

cuchilla gastada con los bordes deformados y con

hendiduras, se recomienda cambiar la cara de fijación

de la cortadora después de cortar aproximadamente

2.500 varillas (estándar). De lo contrario, deberá

reemplazar las cuchillas por otras nuevas.

2. Cambio de la cara de fijación de la cortadora y reemplazo (Fig. 7)

(1) Tire ligeramente del interruptor y deje que la cortadora

superior se mueva lentamente. Cuando el perno de cabeza hexagonal que fija a la cortadora superior salga de la cubierta de leva, desconecte el interruptor y detenga el motor.

(2) Desenchufe el cable de alimentación del

tomacorriente.

3. Desmontaje

¡ADVERTENCIA!

䡬 Para evitar accidentes, es imperativo asegurarse de

desconectar el interruptor y de desenchufar el cable de alimentación del tomacorriente.

䡬 Sacando el perno de cabeza hexagonal con la llave

Allen suministrada, podrá desmontar la cortadora. (Si empuja el protector de la cortadora hacia arriba en la dirección de la flecha indicada en la Fig. 7, se facilitará el desmontaje de la cortadora superior).

4. Montaje

(1) Utilizando un paño suave y limpio, elimine el polvo

acumulado sobre la parte de montaje de la cortadora.

(2) Ponga la cortadora en la parte de montaje con las

cuchillas de la cortadora (

) enfrentadas entre sí.

(3) Asegure firmemente el perno de cabeza hexagonal

utilizando la llave Allen.

NOTAS SOBRE EL USO (CURVADORA)

¡ADVERTENCIA!

䡬 Tenga en cuenta que esta no es una herramienta de

mano. Es absolutamente necesario asegurarse de usar la unidad sólo después de colocarla sobre un sitio estable como el piso, el suelo, etc.

䡬 No acerque nunca su mano al rodillo de curvar

durante la operación.

䡬 No intente curvar ningún otro material que no sean

varillas. De hacerlo, el material podría fragmentarse y los trozos podrían salir despedidos.

䡬 Podrá curvar simultáneamente dos varillas de 10

mm, pero las de 13 mm sólo deberán curvarse una por una.

䡬 Recuerde que la cortadora se mueve incluso durante

la operación de curvado, por lo tanto, cierre sin falta la cubierta de la curvadora.

䡬 Comience la operación sólo después de asegurarse

de que no haya ninguna persona dentro del margen de rotación del material que se va a curvar.

䡬 Reserve una longitud extra de por lo menos 120 mm

del largo de curvado de la varilla a curvar. Si esta longitud extra no es suficiente, la varilla podría desprenderse durante la operación de curvado o romperse en fragmentos y esparcirse peligrosamente (Fig. 9).

䡬 Asegúrese de colocar correctamente la varilla en el

rodillo. Si la varilla sobresale del rodillo, aquélla podría desprenderse durante la operación de curvado y sus fragmentos podrían salir despedidos.

1. Ajuste de los ángulos de curvado mediante el dial de ajuste.

La barra puede curvarse según los ángulos indicados en el dial de ajuste, tal como se observa en la Fig. 15.

Español

Cuando curve varillas de 10 mm y de 13mm en la misma posición del dial, los ángulos de curvado podrían diferir ligeramente debido a la diferencia de diámetro de la barra. Por consiguiente, aunque utilice el mismo ajuste de ángulo, se recomienda cambiar ligeramente la posición del dial para diferentes diámetros de barra, tal como se indica en la Fig. 8. Usted podrá curvar la varilla a un ángulo similar a la indicación del dial si coloca la varilla de 10mm a la izquierda de la marca de ángulo y la varilla de 13 mm a la derecha de la marca de ángulo.

NOTA

Incluso a una misma posición de ajuste del dial, el ángulo de curvado podría diferir en algunos casos si el diámetro o la dureza de la varilla es diferente. Utilice las marcas de ángulo sólo como una guía de referencia.

2. Curvado normal

(1) Coloque la unidad en su lugar con su mesa giratoria

arriba, tal como se indica en la Fig. 10. (2) Asegúrese de que la cubierta esté cerrada. (3) Ajuste el dial de ajuste al ángulo deseado. (4) Coloque la varilla sobre el tope de la placa central y

ajústela correctamente tal como se observa en la

Fig. 9. (5) Tire del interruptor de disparo y curve la varilla. (6) Continúe tirando del interruptor de disparo hasta

que el motor comience a girar en dirección opuesta y

el rodillo de curvar inicie el retorno. (Una vez que el

rodillo de curvar inicie el retorno, volverá a la posición

inicial aunque usted suelte el interruptor de disparo).

3. Curvado mediante medición visual

Como la unidad utiliza un interruptor de velocidad

variable, podrá curvar la varilla mediante medición

visual, además de hacerlo mediante el ajuste del dial. (1) Ajuste el dial de ajuste a un ángulo mayor que el

deseado por usted. (2) Tire ligeramente del interruptor de disparo y curve la

varilla lentamente. (3) Cuando la varilla esté curvada al ángulo deseado,

deje de tirar del interruptor. Si aun no está en el

ángulo deseado, tire del interruptor otra vez. (4) Retire la varilla después de terminar de curvarla.

Luego, tire del interruptor una vez más y vuelva a

colocar el rodillo de curvar en la posición inicial.

(Continúe tirando del interruptor hasta que el rodillo

de curvar comience a rotar en sentido inverso).

4. Extracción de la varilla durante la operación de

curvado

Cuando realice el curvado a baja velocidad en

“curvado mediante medición visual”, a veces la varilla

podría quedar atrapada en el rodillo de curvar debido

a su propia flexión.

Si así sucede, podrá volver a colocar el rodillo de

curvar en la posición inicial tirando otra vez del

interruptor después de colocar el dial de ajuste en la posición de retorno (“Return”). Este es el mismo método que el utilizado para desmontar una varilla atascada durante la operación de corte. (Fig. 11).

5. Utilización de la placa de medición del ángulo de curvado

En la unidad, la cubierta de leva en sí se encuentra diseñada como una placa de medición de ángulos para que usted pueda medir el ángulo de la varilla después de curvarla. Aprenda a utilizar esta característica conveniente. Visto desde arriba como se indica en la Fig. 12, el punto en que coinciden la línea marcada y la varilla muestra el ángulo de curvado. (Recuerde: Dependiendo del diámetro de la barra, deberá utilizar una línea diferente).

6. Utilización del orificio para fijar la unidad en su lugar

Se provee un orificio en el centro de la unidad para fijarla y estabilizarla. Este orificio es sumamente conveniente cuando se la utiliza de la siguiente manera. (Fig. 13)

䡬 Operación de curvado con la unidad fijada en un

banco de trabajo. Este orificio es sumamente conveniente para empernar la unidad a un banco de trabajo adecuado. (Tamaño del perno M10, menos de W3/8).

MANTENIMIENTO E INSPECCION

¡ADVERTENCIA!

Para evitar accidentes, asegúrese de desconectar el interruptor y de desenchufar el cable de alimentación del tomacorriente.

1. Inspección de los tornillos de montaje.

Inspeccione con regularidad todos los tornillos de montaje y asegúrese de que estén correctamente apretados. Si hay algún tornillo flojo, reapriételo inmediatamente. La negligencia en la observación de esta advertencia podría ser sumamente peligroso.

2. Mantenimiento del motor

El devanado del motor es el “corazón” mismo de la herramienta eléctrica. Preste suma atención para asegurarse de que el devanado no se dañe y/o se humedezca con aceite o agua.

3. Inspección de las escobillas de carbón (Fig. 14)

El motor emplea escobillas de carbón, que son piezas fungibles. Como una escobilla de carbón excesivamente desgastada podría producir averías en el motor, reemplace las escobillas por otras que tengan el mismo número que el indicado en la figura, cuando se hayan desgastado o estén cerca del “límite de uso”. Asimismo, mantenga las escobillas de carbón limpias y asegúrese de que se deslicen libremente en los portaescobillas.

Fig. 15

Condición de la varilla.

Indicación del dial 45° 90° 135° 180°

180°135°90°45°

Español

4. Reemplazo de las escobillas de carbón. (Fig. 13, 14).

Afloje los tornillos de ajuste y retire la cubierta de cola. Saque las tapas de las escobillas y las escobillas de carbón. Después de reemplazar las escobillas de carbón, no olvide de apretar firmemente las tapas de las escobillas y de montar la cubierta de cola con los tornillos de ajuste.

OBSERVACIÓN

Debido al programa continuo de investigación y desarrollo de HITACHI éstas especificaciones están sujetas a cambio sin previo aviso.

Información sobre el ruido propagado por el aire y vibración

Los valores medidos fueron determinados de acuerdo con EN610029.

El nivel de presión acústica de ponderación A típico es de 72 dB (A) Utilice protectores para los oídos.

El valor de aceleración de ponderación media cuadrática tipico no sobrepasa 2,5 m/s

Español

The exploded assembly drawing should be used only for authoized service center.

Item

Part Name

No.

1 Hex. Socket Hd. Bolt M5 × 12 2 Washer 3 Center Plate (A) 4 O-Ring (P-18) 5 Turn Table 6 Cam Cover 7 Felt Packing 8 Cam

9 Retaining Ring For D10 Shaft 10 Lock Pin (B) 11 V-Ring 12 Cam Shaft 13 Inner Cover Ass’y 14 Stand 15 Bearing Lock 16 Hex. Socket Hd. Bolt (W/Flange) M5 × 20 17 Ball Bearing (6301VVCMPS2-L) 18 Final Gear 19 Retaining Ring For D25 Shaft 20 Ball Bearing (6201VVCMPS2L) 21 Pin D18 22 Gear Cover Ass’y 23 Sensor Holder Ass’y 24 Tapping Screw D3 × 12 25 Machine Screw M4 × 8 26 Sensor Gear 27 O-Ring (S-85) 28 Sensor Cover 29 Hex. Socket Hd. Bolt (W/Flange) M5 × 16 30 Roller (B) 31 Lever (A) 32 Flat Hd. Screw M4 × 10 33 Felt Packing 34 Feather Key 7 × 7 × 15 35 Support (B) 36 Seal Lock Screw M4 × 12 37 Thrust Washer 38 Return Spring 39 Flange Nut M12 40 Wrench Holder 41 Metal 42 Metal D8 × 10 43 Third Pinion 44 Feather Key 5 × 5 × 10 45 Third Gear 46 Metal (B) 47 Second Pinion 48 Second Gear 49 Ball Bearing (608VVC2PS2L) 50 Sleeve (B) 51 First Gear (B) 52 Clutsh Spring 53 Collar (A) 54 Washer 55 First Pinion (B) 56 Sensor Gear 57 Washer (B)

Item

Part Name

No.

58 Hex. Socket Hd. Bolt (W/Flange) M4 × 10 59 Steel Bar Guide 60 Needle 61 Retaining Ring For D9 Shaft 62 Roller (C) 63 Cover 64 O-Ring (S-34) 65 Bolt (A) 66 Feather Key 4 × 4 × 8 67 Hex. Socket Hd. Bolt M5 × 16 68 Bracket (A) 69 Cutter 70 Cutter Guard 71 Spring (C) 72 Pin For Spring 73 Bracket (B) 74 Dust Guard 75 Hex. Socket Set Screw M5 × 8 76 Brush Cap 77 Carbon Brush 78 Brush Holder 79 Hex. Socket Hd. Bolt (W/Flange) M5 × 30 80 Caution Plate (E) 81 Tapping Screw (W/Flange) D4 × 20 82 Tail Cover 83 Bearing Bushing (B) 84 Ball Bearing (A) 85 HITACHI Label 86 Housing Ass’y 87 Brush Terminal 88 Stator Ass’y 89 Internal Wire 90 Hex. Hd. Tapping Screw D5 × 40 91 Fan Guide 92 Armature 93 Name Plate 94 Handle (A) • (B) Set 95 Controlle Circuit 96 Internal Wire 97 Tube (D) 98 Connector (50091)

99 O-Ring (S-24) 100 Volume Holder Ass’y 101 Caution Plate (D) 102 Switch Rubber Cover 103 Switch 104 Tapping Screw (W/Flange) D5 × 20 105 Machine Screw (W/Washers) M5 × 20 106 Tube (D) 107 Tapping Screw (W/Flange) D4 × 16 108 Cord Clip 109 Cord Armor 110 Cord 501 Hex. Bar Wrench 4MM

Parts are subject to possible modification without notice due to improvements.

911 Code No. C99087571 N Printed in Japan

Hitachi Power Tools Europe GmbH Siemensring 34, 47877 Willich, F. R. Germany Hitachi Koki Co., Ltd. Shinagawa Intercity Tower A, 15-1, Konan 2-chome, Minato-ku, Tokyo, Japan

Y. Hirano

Italiano

DICHIARAZIONE DI CONFORMITÀ CE

Si dichiara sotto nostra responsabilità che questo prodotto è conforme agli standard o ai documenti standardizzati EN50144, HD400, EN55014, EN60555 e/o EN50082-1 conforme alle direttive 73/23/CEE, 89/392/CEE e/o 89/336/CEE del concilio.

* Questa dichiarazione è applicabile ai prodotti cui sono

applicati i marchi CE.

Nederlands

EC VERKLARING VAN CONFORMITEIT

Wij verklaren onder eigen verantwoordelijkheid dat dit produkt conform de richtlijnen of gestandardiseerde documenten EN50144, HD400, EN55014, EN60555 en/of EN50082-1 voldoet aan de eisen van EEG Bepalingen 73/ 23/EEG, 89/392/EEG en/of 89/336/EEG.

* Deze verklaring is van toepassing op produkten voorzien

van de CE-markeringen.

Español

DECLARACIÓN DE CONFORMIDAD DE LA CE

Declaramos bajo nuestra única responsabilidad que este producto está de acuerdo con las normas o con los documentos de normalización EN50144, HD400, EN55014, EN60555 y/o EN50082-1, según indican las Directrices del Consejo 73/23/CEE, 89/392/CEE y/o 89/ 336/CEE.

* Esta declaración se aplica a los productos con marcas

de la CE.

English

EC DECLARATION OF CONFORMITY

We declare under our sole responsibility that this product is in conformity with standards or standardized documents EN50144, HD400, EN55014, EN60555 and/or EN50082-1 in accordance with Council Directives 73/23/ EEC, 89/392/EEC and/or 89/336/EEC.

* This declaration is applicable to the product affixed CE

marking.

Deutsch

ERKLÄRUNG ZUR KONFORMITÄT MIT CE-REGELN

Wir erklären mit alleiniger Verantwortung, daß dieses Produkt den Standards oder standardisierten Dokumenten EN50144, HD400, EN55014, EN60555 und/ oder EN50082-1 in Übereinstimmung mit den Direktiven des Europarats 73/23/EWG, 89/392/EWG und/order 89/ 336/EWG entspricht.

* Diese Erklärung gilt für Produkte, die die CE-Markierung

tragen.

Français

DECLARATION DE CONFORMITE CE

Nous déclarons sous notre seule et entière responsabilité que ce produit est conforme aux normes ou documents normalisés EN50144, HD400, EN55014, EN60555 et/ou EN50082-1 en accord avec les Directives 73/23/CEE, 89/392/CEE et/ou 89/336/CEE du Conseil.

* Cette déclaration s’applique aux produits désignés CE.

Hitachi VB 13Y Handling Instructions Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
