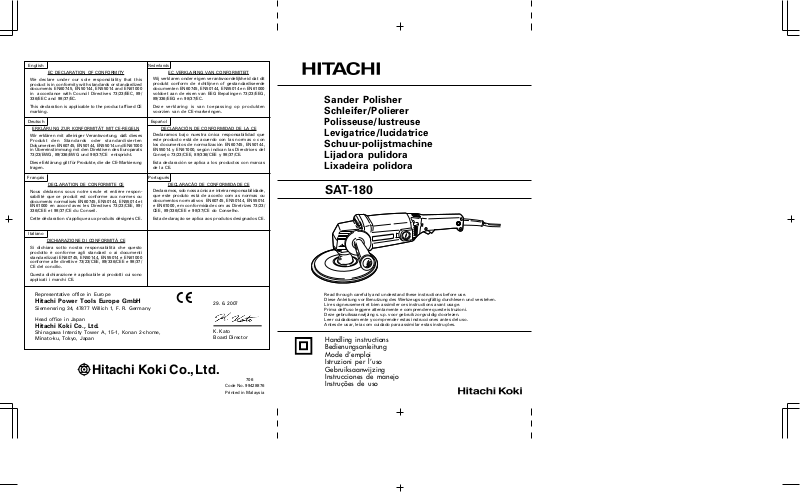

HITACHI SAT180 User Manual [fr]

Sander Polisher Schleifer/Polierer Polisseuse/lustreuse Levigatrice/lucidatrice Schuur-polijstmachine Lijadora pulidora Lixadeira polidora

SAT-180

Read through carefully and understand these instructions before use. Diese Anleitung vor Benutzung des Werkzeugs sorgfältig durchlesen und verstehen. Lire soigneusement et bien assimiler ces instructions avant usage. Prima dell’uso leggere attentamente e comprendere queste istruzioni. Deze gebruiksaanwijzing s.v.p. voor gebruik zorgvuldig doorlezen. Leer cuidadosamente y comprender estas instrucciones antes del uso. Antes de usar, leia com cuidado para assimilar estas instruçôes.

Handling instructions Bedienungsanleitung Mode d’emploi Istruzioni per l’uso Gebruiksaanwijzing Instrucciones de manejo Instruções de uso

15° – 25°

17 mm

6 mm

English Deutsch Français Italiano

Washer nut Sicherungsmutter Ecrou rondelle Dado ad anello

Sanding disc Schleifscheibe Disque de ponçage Disco abrasivo

Rubber pad Gummischleifteller Coussinet en caoutchouc Cuscino di gomma

Spindle Spindel Arbre Asse

Wrench (A) Schlüssel (A) Clef (A) Chiave (A)

Hood Haube Bonnet Cuffia

Tuck the excess string in Das Ende des Bandes Rentrer la partie restante Infilare la parte in

into hineinstecken du cordon dans eccesso del laccio

Wear limit Verschleißgrenze Limite d'usure Limite di usura

No. of carbon brush Nr. der Kohlebürste No. de balai en carbone

Nederlands Español Português

Veiligheidsschroef Contra tuerca de arandela

Schuurschijf Disco de esmerilado

Rubber steunschijf Disco de caucho

As Eje

Sleutel (A) Llave para tuercas (A)

Hoes Cubierta

Steek het uiteinde Meter firmemente el

van de band in resto del cordón

Slijtagegrens Límite de uso

Nr. van de koolborstel No. de carbón de contacto

Porca de arruela

Disco de lixar

Suporte de borracha

Eixo

Chave (A)

Cobertura

Encaixe o fio em excesso

Limite de desgaste

Nº de escova de carvão

N. delle spazzole di carbone

Symbols

The following show symbols used for the machine. Be sure that you understand their meaning before use.

Read instruction manual.

Symbole

Die folgenden Symbole werden für diese Maschine verwendet. Achten Sie darauf, diese vor der Verwendung zu verstehen.

Bedienungsanleitung lesen.

Symboles

Les symboles suivants sont utilisés pour l’outil. Bien se familiariser avec leur signification avant d’utiliser l’outil.

Lire le mode d’emploi.

Simboli

Di seguito mostriamo i simboli usati per la macchina. Assicurarsi di comprenderne il significato prima dell’uso.

Leggere il manuale di istruzioni.

Wear safety glasses.

Only for EU countries Do not dispose of electric tools together with household waste material! In observance of European Directive 2002/96/EC on waste electrical and electronic equipment and its implementation in accordance with national law, electric tools that have reached the end of their life must be collected separately and returned to an environmentally compatible recycling facility.

Symbolen

Hieronder staan symbolen afgebeeld die van toepassing zijn op deze machine. U moet de betekenis hiervan begrijpen voor gebruik.

Lees de handleiding.

Draag een veiligheidsbril.

Alleen voor EU-landen Geef elektrisch gereedschap niet met het huisvuil mee! Volgens de Europese richtlijn 2002/96/EG inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle bedrijf dat voldoet aan de geldende milieu-eisen.

Eine Schutzbrille tragen.

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäss Europäischer Richtlinie 2002/96/EG über Elektro- und ElektronikAltgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederververtung zugeführt werden.

Símbolos

A continuación se muestran los símbolos usados para la máquina. Asegúrese de comprender su significado antes del uso.

Lea el manual de instrucciones.

Use gafas de seguridad.

Sólo para países de la Unión Europea ¡No deseche los aparatos eléctricos junto con los residuos domésticos! De conformidad con la Directiva Europea 2002/96/CE sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas cuya vida útil haya llegado a su fin se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias ecológicas.

Porter des lunettes de sécurité.

Pour les pays européens uniquement Ne pas jeter les appareils électriques dans les ordures ménagères! Conformément à la directive européenne 2002/96/EG relative aux déchets d’équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l’environnement.

Símbolos

A seguir aparecem os símbolos utilizados pela máquina. Assimile bem seus significados antes do uso.

Leia o manual de instruções

Utilize óculos de segurança

Apenas para países da UE Não deite ferramentas eléctricas no lixo doméstico! De acordo com a directiva europeia 2002/96/CE sobre ferramentas eléctricas e electrónicas usadas e a transposição para as leis nacionais, as ferramentas eléctricas usadas devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem dos materiais ecológica.

Indossare occhialoni di sicurezza.

Solo per Paesi UE Non gettare le apparecchiature elettriche tra i rifiuti domestici. Secondo la Direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere raccolte separatamente, al fine di essere reimpiegate in modo eco-compatibile.

English

GENERAL SAFETY RULES

WARNING! Read all instructions

Failure to follow all instructions listed below may result in electric shock, fire and/or serious injury. The term “power tool” in all of the warnings listed below refers to your mains operated (corded) power tool or battery operated (cordless) power tool.

SAVE THESE INSTRUCTIONS

1) Work area a) Keep work area clean and well lit.

Cluttered and dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of flammable liquids, gases or dust.

Power tools create sparks which may ignite the dust of fumes.

c) Keep children and bystanders away while operating

a power tool.

Distractions can cause you to lose control.

2) Electrical safety a) Power tool plugs must match the outlet.

Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools.

Unmodified plugs and matching outlets will reduce risk of electric shock.

b) Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your body is earthed or grounded.

c) Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of electric shock.

d) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts.

Damaged or entangled cords increase the risk of electric shock.

e) When operating a power tool outdoors, use an

extension cord suitable for outdoor use.

Use of a cord suitable for outdoor use reduces the risk of electric shock.

3) Personal safety a) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication.

A moment of inattention while operating power tools may result in serious personal injury.

b) Use safety equipment. Always wear eye protection.

Safety equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

c) Avoid accidental starting. Ensure the switch is in

the off position before plugging in.

Carrying power tools with your finger on the switch or plugging in power tools that have the switch on invites accidents.

d) Remove any adjusting key or wrench before

turning the power tool on.

A wrench or a key left attached to a rotating part of the power tool may result in personal injury.

e) Do not overreach. Keep proper footing and balance

at all times.

This enables better control of the power tool in unexpected situations.

f) Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves away from moving parts.

Loose clothes, jewellery or long hair can be caught in moving parts.

g) If devices are provided for the connection of dust

extraction and collection facilities, ensure these are connected and properly used.

Use of these devices can reduce dust related hazards.

4) Power tool use and care a) Do not force the power tool. Use the correct

power tool for your application.

The correct power tool will do the job better and safer at the rate for which it was designed.

b) Do not use the power tool if the switch does not

turn it on and off.

Any power tool that cannot be controlled with the switch is dangerous and must be repaired.

c) Disconnect the plug from the power source before

making any adjustments, changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of starting the power tool accidentally.

d) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool.

Power tools are dangerous in the hands of untrained users.

e) Maintain power tools. Check for misalignment or

binding of moving parts, breakage of parts and any other condition that may affect the power tools operation. If damaged, have the power tool repaired before use.

Many accidents are caused by poorly maintained power tools.

f) Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

g) Use the power tool, accessories and tool bits etc.,

in accordance with these instructions and in the manner intended for the particular type of power tool, taking into account the working conditions and the work to be performed.

Use of the power tool for operations different from intended could result in a hazardous situation.

5) Service a) Have your power tool serviced by a qualified

repair person using only identical replacement parts.

This will ensure that the safety of the power tool is maintained.

PRECAUTION

Keep children and infirm persons away. When not in use, tools should be stored out of reach of children and infirm persons.

English

PRECAUTIONS ON USING SANDER POLISHER

1. Never mount a grinding wheel and attempt to use this tool as a disc grinder.

2. Always hold the body handle and side handle of the power tool firmly Otherwise the counterforce produced may result in inaccurate and even dangerous operation.

3. Ensure that sparks resulting from use do not create a hazard e. g. do not hit persons, or ignite flammable substances.

4. Always use protective safety glasses and hearing protectors, use other personal protective equipment such as gloves, apron and helmet when necessary.

5. Always use eye and ear protection. Other personal protective equipment such as dust mask, gloves, helmet and apron should be worn when necessary. If in doubt, wear the protective equipment.

SPECIFICATIONS

Voltage (by areas)* (110V, 115V, 120V, 127V, 220V, 230V, 240V)

Power input 750 W*

No load speed 3400/1900min

Sanding Disc Size outer dia. × inner dia. 180 × 22 mm

Weight (without cord, standard accessories) 2.9 kg

*Be sure to check the nameplate on product as it is subject to change by areas.

STANDARD ACCESSORIES

(1) 180mm Sanding Disc ............................................... 5

(Grain: c-p24, c-p30, c-p50, c-p80, c-p120 . 1 each)

(2) Rubber Pad ................................................................ 1

(3) 180mm Wool Bonnet ............................................... 1

(4) Wrench (A) ................................................................ 1

(5) Wrench (B) ................................................................. 1

(6) Side Handle ............................................................... 1

Standard accessories are subject to change without notice.

APPLICATIONS

䡬 Grinding metal surfaces 䡬 Preliminary sanding of metal surfaces before

painting, rust removal, removing old paint before

repainting. 䡬 Finishing woodwork, correcting projections of timber

from joints or assemblies. 䡬 Preliminary sanding of wood surfaces before

applying paint. 䡬 Polishing or shining painted metal surfaces, such

as those of automobiles, trains, elevators,

refrigerators, sewing machines, washing machines,

metal appliances, etc. 䡬 Polishing varnished surfaces of wooden furniture,

etc. 䡬 Shining synthetic resin or ebonite products.

PRIOR TO OPERATION

1. Power source

Ensure that the power source to be utilized conforms

to the power requirements specified on the product

nameplate.

2. Power switch

Ensure that the power switch is in the OFF position.

If the plug is connected to a receptacle while the

power switch is in the ON position, the power tool

will start operating immediately, which could cause

a serious accident.

3. Extension cord

When the work area is removed from the power source, use an extension cord of sufficient thickness and rated capacity. The extension cord should be kept as short as practicable.

PRACTICAL SANDER POLISHER APPLICATIONS

1. Sander operation

When utilizing this tool as a disc sander, set the speed to high (H) for maximum efficiency.

(1) Do not excessively push the sanding disc against

the surface of the material. Optimum sanding can be achieved by the weight of the machine alone. Excessive pressure will reduce the revolving speed of the disc, creating an unevenly finished surface and causing overload to the motor.

(2) Do not apply the entire disc surface to the surface

of the material. As shown in Fig. 1, the sander should be held at an approximately 15° to 25° angle in relation to the material surface so that the peripheral portion of the sanding disc is offered to the material surface.

(3) Precaution immediately after finishing an operation:

After turning the switch OFF, do not put the sander down until the sanding disc has come to a complete stop. This precaution will not only prevent a serious accident, but will also reduce the amount of dust and swarf sucked into the machine.

2. Polisher operation:

When utilizing this tool as a polisher, set the speed to low (L) for maximum efficiency.

(1) Curved surfaces as well as flat surfaces can be

efficiently finished. Do not excessively push the polisher against the surface of the material. The weight of the polisher alone is sufficient for effective polishing. Excessive pressure will result in a poor finish and cause possible overload to the motor.

(2) Sanding disc, polishing compound or wax should

be selected in accordance with the material and the desired surface finish. Maximum polishing effect will be attained by following the following method:

-1

English

䡬 Preliminary polishing with sander using a finegrain

sanding disc.

䡬 Polishing with wool bonnet using polishing

compound and/or wax. Apply a small quantity of compound and/or wax on material surface and polish with the wool bonnet.

MOUNTING AND DISMOUNTING THE SANDING DISC AND WOOL BONNET

1. For Sander operation

(1) After placing the sanding disc on the rubber pad,

thread the washer nut onto the spindle.

(2) While holding the spindle with the accessory wrench

(A), as shown in Fig. 2, turn the washer nut clockwise with accessory wrench (B) to screw it onto the spindle. Ensure that the washer nut is thoroughly tightened by using both wrench (A) and (B).

(3) To remove the sanding disc, follow the above

procedures in reverse.

2. For Polisher operation

(1) Insert the washer nut through the rubber pad and

thread it onto the spindle.

(2) While holding the spindle with the accessory wrench

(A), as shown in Fig. 3, turn the washer nut clockwise with accessory wrench (B) to screw it onto the spindle. Ensure that the washer nut is thoroughly tightened by using both wrench (A) and (B).

(3) As shown in Fig. 4, wrap the rubber pad with the

hood of the wool bonnet, and firmly secure it by tightening and tying its draw string. Be sure the excess string is firmly tucked inside the wool bonnet to prevent it from flying out while polishing.

CAUTION

Improper fitting of the wool bonnet may cause vibration.

(4) To remove the wool bonnet, follow the above

procedures in reverse.

MAINTENANCE AND INSPECTION

1. Inspecting the mounting screws:

Regularly inspect all mounting screws and ensure that they are properly tightened. Should any of the screws be loose, retighten them immediately. Failure to do so could result in serious hazard.

2. Inspecting the carbon brushes (Fig. 5)

The motor employs carbon brushes which are consumable parts. Since an excessively worn carbon brush can result in motor trouble, replace the carbon brush with a new one having the same carbon brush No. shown in the figure when it becomes worn to or near the “wear limit”. In addition, always keep carbon brushes clean and ensure that they slide freely within the brush holders.

3. Replacing a carbon brush:

Disassemble the brush cap with a minus-head screwdriver. The carbon brush can then be easily removed.

4. Maintenance of the motor

The motor unit winding is the very “heart” of the power tool. Exercise due care to ensure the winding does not become damaged and/or wet with oil or water.

5. Service parts list

A: Item No. B: Code No. C: No. Used D: Remarks

CAUTION

Repair, modification and inspection of Hitachi Power Tools must be carried out by a Hitachi Authorized Service Center. This Parts List will be helpful if presented with the tool to the Hitachi Authorized Service Center when requesting repair or other maintenance. In the operation and maintenance of power tools, the safety regulations and standards prescribed in each country must be observed.

MODIFICATION

Hitachi Power Tools are constantly being improved and modified to incorporate the latest technological advancements. Accordingly, some parts (i.e. code numbers and/or design) may be changed without prior notice.

GUARANTEE

We guarantee Hitachi Power Tools in accordance with statutory/country specific regulation. This guarantee does not cover defects or damage due to misuse, abuse, or normal wear and tear. In case of complaint, please send the Power Tool, undismantled, with the GUARANTEE CERTIFICATE found at the end of this Handling instruction, to a Hitachi Authorized Service Center.

NOTE

Due to HITACHI’s continuing program of research and development, the specifications herein are subject to change without prior notice.

IMPORTANT Correct connection of the plug

The wires of the main lead are coloured in accordance with the following code: Blue: — Neutral Brown: — Live As the colours of the wires in the main lead of this tool may not correspond with the coloured markings identifying the terminals in your plug proceed as follows: The wire coloured blue must be connected to the terminal marked with the letter N or coloured black. The wire coloured brown must be connected to the terminal marked with the letter L or coloured red. Neither core must be connected to the earth terminal.

NOTE

This requirement is provided according to BRITISH STANDARD 2769: 1984. Therefore, the letter code and colour code may not be applicable to other markets except The United Kingdom.

Information concerning airborne noise and vibration

The measured values were determined according to EN60745 and declared in accordance with ISO 4871.

Measured A-weighted sound power level: 101.4 dB (A) Measured A-weighted sound pressure level: 88.4 dB (A) Uncertainty KpA: 3 dB (A).

Wear ear protection.

The typical weighted root mean square acceleration value: 2.5 m/s2.

English

Deutsch

ALLGEMEINE SICHERHEITSMASSNAHMEN

WARNUNG! Lesen Sie sämtliche Hinweise durch

Wenn nicht sämtliche nachstehenden Anweisungen befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen. Der Begriff „Elektrowerkzeug“ bezieht sich in den folgenden Warnhinweisen auf Elektrowerkzeuge mit Netz(schnurgebunden) oder Akkubetrieb (schnurlos).

BEWAHREN SIE DIESE ANWEISUNGEN AUF

1) Arbeitsbereich a) Sorgen Sie für einen sauberen und gut

ausgeleuchteten Arbeitsbereich.

Zugestellte und dunkle Bereiche ziehen Unfälle förmlich an.

b) Verwenden Sie Elektrowerkzeuge niemals an

Orten, an denen Explosionsgefahr besteht – zum Beispiel in der Nähe von leicht entflammbaren Flüssigkeiten, Gasen oder Stäuben.

Bei der Arbeit mit Elektrowerkzeugen kann es zu Funkenbildung kommen, wodurch sich Stäube oder Dämpfe entzünden können.

c) Sorgen Sie bei der Arbeit mit Elektrowerkzeugen

dafür, dass sich keine Zuschauer (insbesondere Kinder) in der Nähe befinden.

Wenn Sie abgelenkt werden, können Sie die Kontrolle über das Werkzeug verlieren.

2) Elektrische Sicherheit a) Elektrowerkzeuge müssen mit passender

Stromversorgung betrieben werden. Nehmen Sie niemals irgendwelche Änderungen am Anschlussstecker vor. Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker.

Stecker im Originalzustand und passende Steckdosen reduzieren das Stromschlagrisiko.

b) Vermeiden Sie Körperkontakt mit geerdeten

Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken.

Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko.

c) Setzen Sie Elektrowerkzeuge niemals Regen oder

sonstiger Feuchtigkeit aus.

Wenn Flüssigkeiten in ein Elektrowerkzeug eindringen, erhöht sich das Stromschlagrisiko.

d) Verwenden Sie die Anschlussschnur nicht

missbräuchlich. Tragen Sie das Elektrowerkzeug niemals an der Anschlussschnur, ziehen Sie es nicht damit heran und ziehen Sie den Stecker nicht an der Anschlussschnur aus der Steckdose. Halten Sie die Anschlussschnur von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen fern.

Beschädigte oder verdrehte Anschlussschnüre erhöhen das Stromschlagrisiko.

e) Wenn Sie ein Elektrowerkzeug im Freien

benutzen, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel.

Ein für den Außeneinsatz geeignetes Kabel vermindert das Stromschlagrisiko.

3) Persönliche Sicherheit a) Bleiben Sie wachsam, achten Sie auf das, was

Sie tun, und setzen Sie Ihren Verstand ein, wenn Sie mit Elektrowerkzeugen arbeiten.

Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen.

Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen.

b) Benutzen Sie Schutzausrüstung. Tragen Sie

immer einen Augenschutz.

Schutzausrüstung wie Staubmaske, rutschsichere Sicherheitsschuhe, Schutzhelm und Gehörschutz senken das Verletzungsrisiko bei angemessenem Einsatz.

c) Vermeiden Sie unbeabsichtigten Anlauf. Achten

Sie darauf, dass sich der Schalter in der Aus(Off-) Position befindet, ehe Sie den Stecker einstecken.

Das Herumtragen von Elektrowerkzeugen mit dem Finger am Schalter und das Einstecken des Steckers bei betätigtem Schalter zieht Unfälle regelrecht an.

d) Entfernen Sie sämtliche Einstellwerkzeuge

(Einstellschlüssel), ehe Sie das Elektrowerkzeug einschalten.

Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen.

e) Sorgen Sie für einen festen Stand. Achten Sie

jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren.

Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen besser im Griff.

f) Kleiden Sie sich richtig. Tragen Sie keine lose

Kleidung oder Schmuck. Halten Sie Haar, Kleidung und Handschuhe von beweglichen Teilen fern.

Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden.

g) Wenn Anschlüsse für Staubabsaug- und -

sammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden.

Die Verwendung solcher Vorrichtungen kann Staub-bezogene Gefahren mindern.

4) Einsatz und Pflege von Elektrowerkzeugen a) Überanspruchen Sie Elektrowerkzeuge nicht.

Benutzen Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck.

Das richtige Elektrowerkzeug erledigt seine Arbeit bei bestimmungsgemäßem Einsatz besser und sicherer.

b) Benutzen Sie das Elektrowerkzeug nicht, wenn es

sich nicht am Schalter ein- und ausschalten lässt.

Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigt werden kann, stellt eine Gefahr dar und muss repariert werden.

c) Ziehen Sie den Netzstecker, ehe Sie

Einstellarbeiten vornehmen, Zubehörteile tauschen oder das Elektrowerkzeug verstauen.

Solche präventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Anlauf des Elektrowerkzeugs und die damit verbundenen Gefahren.

d) Lagern Sie nicht benutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern, lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/oder diesen Anweisungen vertraut sind.

Deutsch

Elektrowerkzeuge in ungeschulten Händen sind gefährlich.

e) Halten Sie Elektrowerkzeuge in Stand. Prüfen Sie

auf Fehlausrichtungen, sicheren Halt und Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen und auf jegliche andere Zustände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können. Bei Beschädigungen lassen Sie das Elektrowerkzeug reparieren, ehe Sie es benutzen.

Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zurückzuführen.

f) Halten Sie Schneidwerkzeuge scharf und sauber.

Richtig gewartete Schneidwerkzeuge mit scharfen Schneidkanten bleiben weniger häufig hängen und sind einfacher zu beherrschen.

g) Benutzen Sie Elektrowerkzeuge, Zubehör,

Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen und auf die für das jeweilige Elektrowerkzeug bestimmungsgemäße Weise – beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art und Weise der auszuführenden Arbeiten.

Der bestimmungswidrige Einsatz von Elektrowerkzeugen kann zu gefährlichen Situationen führen.

5) Service a) Lassen Sie Elektrowerkzeuge durch qualifizierte

Fachkräfte und unter Einsatz passender, zugelassener Originalteile warten.

Dies sorgt dafür, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird.

TECHNISCHE DATEN

VORSICHT

Von Kindern und gebrechlichen Personen fernhalten. Werkzeuge sollten bei Nichtgebrauch außerhalb der Reichweite von Kindern und gebrechlichen Personen aufbewahrt werden.

VORSICHTSMASSNAHMEN FÜR DIE BENUTZUNG DES SCHLEIFERS/POLIERERS

1. Niemals eine Schleifscheibe an diesem Werkzeug anbringen und versuchen, es als Winkelschleifer zu verwenden.

2. Immer Körper-Handgriff und Seiten-Handgriff des Elektrowerkzeugs festhalten, weil sonst die entstehende Gegenkraft zu ungenauem und sogar gefährlichem Arbeiten führen kann.

3. Stellen Sie sicher, dass durch die Verwendung verursachte Funken keine Gefährdung darstellen, d, h, dass sie nicht auf Personen oder entflammbares Material treffen.

4. Verwenden Sie immer Schutzbrillen und Gehörschutz, und verwenden Sie sonstige persönliche Schutzausrüstung wie Handschuhe, eine Schürze und einen Helm wie erforderlich.

5. Verwenden Sie immer Augen-und Gehörschutz. Tragen Sie sonstige persönliche Schutzausrüstung wie Handschuhe, eine Schürze und einen Helm wie erforderlich. Wenn Sie Zweifel haben, so tragen Sie die Schutzausrüstung.

Spannung (je nach Gebiet)* (110V, 115V, 120V, 127V, 220V, 230V, 240V) Leistungsaufnahme: 750 W* Leerlaufdrehzahl: 3400/1900min Schleifpapierscheibengröße:

(Außendurchmesser × Innendurchmesser) Gewicht (ohne Kabel, Standardzubehör) 2,9 kg

* Vergessen Sie nicht, die Produktangaben auf dem Typenschild zu überprüfen, da sich diese je nach Verkaufsgebiet

ändern.

STANDARDZUBEHÖR

(1) Schleifpapierscheiben 180mm ................................. 5

(Korn: c-p. 24, 30, 50, 80 und 120 je 1)

(2) Gummischleifteller .....................................................1

(3) Lammfellhaube 180mm ............................................ 1

(4) Schraubenschlüssel (A) ............................................ 1

(5) Schraubenschlüssel (B) ............................................ 1

(6) Handgriff ..................................................................... 1

Das Standardzubehör kann ohne verherige Bekanntmachung jederzeit geändert werden.

ANWENDUNGSGEBIETE

䡬 Schleifen von Metallflächen 䡬 Vorschleifen von Metallflächen vor dem Anstrich,

Rostentfernung oder Entfernung alter Farbe vor dem

Wiederanstrich.

䡬 Endbearbeitung von Holzarbeiten, Abschleifen von

Vorsprüngen bei Fugen oder zusammengelegten Hölzern.

䡬 Vorschleifen von Holzflächen vor dem Anstreichen. 䡬 Polieren oder Glänzendmachen von gestrichenen

Metallflächen, wie bei Automobilen, Zügen, Aufzügen, Kühlschränken, Nähmaschinen, Waschmaschinen, Metallvorrichtungen usw.

䡬 Polieren lackierter Flächen bei Holzmöbeln usw. 䡬 Glänzendmachen von Kunststoff oder

Hartgummiprodukten.

VOR INBETRIEBNAHME

1. Netzspannung

Prüfen, daß die zu verwendende Netzspannung der Angabe auf dem Typenschild entspricht.

180 × 22 mm

-1

Deutsch

2. Netzschalter

Prüfen, daß der Netzschalter auf „AUS” steht. Wenn der Stecker an das Netz angeschlossen wird, während der Schalter auf „EIN” steht, beginnt das Werkzeug sofort zu laufen, was gefährlich ist.

3. Verlängerungskabel

Wenn der Arbeitsbereich nicht in der Nähe des Netzanschlusses liegt, ist ein Verlängerungskabel ausreichenden Querschnitts und ausreichender Nennleistung zu verwenden. Das Verlängerungskabel sollte so kurz wie möglich gehalten werden.

PRAKTISCHE ANWENDUNG DES SCHLEIFER/ POLIERERS

1. Schleifarbeit

Wenn dieses Werkzeug als Scheibenschleifmaschine verwendet witd, ist zur Erzielung maximaler Leistung die hohe Drehzahl (H) einzustellen.

(1) Die Scheibenschleifmaschine nicht übermäßig stark

auf die Oberflä che des Werkstückes drücken. Die optimale Schleifwirkung läßt sich durch das Gewicht der Maschine allein erreichen. Übermäßiger Druck führt zu einer Verminderung der Umdrehungsgeschwindigkeit der Scheibe, wodurch ungleichmäßig geschliftene Flä chen und eine Überlastung des Motors verursacht werden.

(2) Nicht die gesamte Fläche der Schleifpapierscheibe

auf das Werkstück auflegen. Wie in Abb. 1 gezeigt, sollte die Schleifmaschine in einem Winkel von etwa 15–25° zur Oberfläche des Werkstückes gehalten werden, so daß die Außenkante der Schleifpapierscheibe das Werkstück berührt.

(3) Vorsichtsmaßnahme direkt nach Beendigung einer

Arbeit: Nach dem Ausschalten die Schleifmaschine erst ablegen, wenn die Schleifpapierscheibe vollständig zum Stillstand gekommen ist. Durch diese Vorsichtsmaßnahme werden nicht nur ernsthafte Unfälle vermieden, sondern auch, daß Staub und Späne in die Maschine gesaugt werden.

2. Polierarbeit:

Wenn dieses Werkzeug als Poliermaschine verwendet wird, wird die Geschwindigkeit zu Erzielung maximaler Leistung auf den langsamen Gang (L) gestellt.

(1) Es können sowohl gekrümmte wie ebene Flächen

wirkungsvoll bearbeiteit werden. Die Poliermaschine nicht übermäßig stark auf die Oberfläche des Werkstückes drücken. Das Gewicht der Poliermaschine allein reicht aus, optimale Polierwirkung zu erzielen. Übermäßiger Druck führt zu einem schlechten Oberflächenzustand und kann möglicherweise eine Überbelastung des Motors verursachen.

(2) Die Polierscheibe, das Poliermittel oder Wachs sollten

entsprechend dem Material des Werkstückes und der gewünschten Oberflächenbehandlung ausgewählt werden. Optimaler Poliereffekt läßt sich folgendermaßen erzielen:

䡬 Vor dem Polieren mit der Schleifmaschine mit einer

feinkörnigen Schleifpapierscheibe.

䡬 Polieren mit der Lammfellhaube mit Poliermittel

und/oder Wachs. Etwas Poliermittel und/oder Wachs auf die Oberfläche des Werkstückes auftragen und mit der Lammfellhaube polieren.

ANBRINGEN UND ENTFERNEN DER SCHLEIFPAPIERSCHEIBE UND DER LAMMFELLHAUBE

1. Für Schleifarbeit

(1) Nach dem Aufsetzen der Sandscheibe auf das

Gummipolster die Unterlegmutter auf die Spindel schrauben.

(2) Schlüssel (A) wird an der Spindel angesetzt, wie in

Abb. 2 gezeigt, und die Sicherungsmutter im Uhrzeigersinn mit Schlüssel (B) auf die Spindel geschraubt. Die Sicherungsmutter muß mit Hilfe beider Schlüssel (A) und (B) fest angezogen werden.

(3) Zum Entfernen der Schleifpapierscheibe wird in

umgekehrter Reihenfolge vorgegangen.

2. Für Polierarbeit

(1) Die Unterlegmutter durch das Gummipolster

einführen und in die Spindel einschrauben.

(2) Schlüssel (A) wird an der Spindel angesetzt, wie in

Abb. 3 gezeigt, und mit Schlüssel (B) die Sicherungsmutter im Uhrzeigersinn gedreht, so daß sie sich auf die Spindel schraubt. Die Sicherungsmutter muß mit Hilfe beider Schlüssel (A) und (B) fest ange zogen werden.

(3) Gemäß Abb. 4 wird die Lammfellhaube über die

Gummischleifscheibe gezogen, das Zugband wird fest angezogen und verknotet. Es ist darauf zu achten, daß die Enden des Bandes fest in die Lammfellhaube gesteckt sind, damit sie beim Polieren nicht herausfliegen.

ACHTUNG

Falsches Anbringen der Lammfellhaube kann Vibration verursachen.

(4) Zur Entfernung der Lammfellhaube wird in

umgekehrter Reihenfolge vorgegangen.

WARTUNG UND INSPEKTION

1. Inspektion der Befestigungsschrauben:

Alle Befestigungsschrauben werden regelmäßig inspiziert und geprüft, ob sie gut angezogen sind. Wenn sich eine der Schrauben lockert, muß sie sofort wieder angezogen werden. Geschieht das nicht, kann das zu erheblichen Gefahren führen.

2. Inspektion der Kohlebürsten: (Abb. 5)

Im Motor sind Kohlebürsten verwendet, die Verbrauchsteile sind. Übermaßig abgenutzte Kohlenbürsten führen zu Motor, problemen. Deshalb wird eine Kohlebürste durch eine neue ersetzt, die dieselbe Nummer trägt wie auf der Abbildung gezeigt, wenn sie teilweise oder ganz verbraucht ist. Darüber hinaus müssen die Kohlebürsten immer sauber gehalten werden und müssen sich in der Halterung frei bewegen können.

3. Austausch einer Kohlebürste:

Der Bürstendeckel wird mit einem Steckschlüssel abmontiert. Dann kann die Kohlebürste leicht entfernt werden.

4. Wartung des Motors:

Die Motorwicklung ist das „HERZ” des Elektrowerkzeugs. Daher ist besonders sorgfältig darauf zu achten, daß die Wicklung nicht beschädigt wird und/oder mit Öl oder Wasser in Berührung kommt.

5. Liste der Wartungsteile

A : Punkt Nr.

B : Code Nr.

C : Verwendete Anzahl

D : Bemerkungen

ACHTUNG

Reparatur, Modifikation und Inspektion von Hitachi-

Elektrowerkzeugen müssen durch ein Autorisiertes

Hitachi-Wartungszentrum durchgeführt werden.

Diese Teileliste ist hilfreich, wenn sie dem

Autorisierten Hitachi-Wartungszentrum zusammen

mit dem Werkzeug für Reparatur oder Wartung

ausgehändigt wird.

Bei Betrieb und Wartung von Elektrowerkzeugen

müssen die Sicherheitsvorschriften und Normen

beachtet werden.

MODIFIKATIONEN

Hitachi-Elektrowerkzeuge werden fortwährend

verbessert und modifiziert, um die neuesten

technischen Fortschritte einzubauen.

Dementsprechend ist es möglich, daß einige Teile

(z.B. Codenummern bzw. Entwurf) ohne vorherige

Benachrichtigung geändert werden.

GARANTIE

Auf Hitachi-Elektrowerkzeuge gewähren wir eine Garantie unter Zugrundelegung der jeweils geltenden gesetzlichen und landesspezifischen Bedingungen. Dieses Garantie erstreckt sich nicht auf Gehäusedefekte und nicht auf Schäden, die auf Missbrauch, bestimmungswidrigen Einsatz oder normalen Verschleiß zurückzuführen sind. Im Schadensfall senden Sie das nicht zerlegte Elektrowerkzeug zusammen mit dem GARANTIESCHEIN, den Sie am Ende der Bedienungsanleitung finden, an ein von Hitachi autorisiertes Servicecenter.

Deutsch

ANMERKUNG

Aufgrund des ständigen Forschungs-und Entwicklungsprogramms von HITACHI sind Änderungen der hierin gemachten technischen Angaben nicht ausgeschlossen.

Information über Betriebslärm und Vibration

Die gemessenen Werte wurden entsprechend EN60745 bestimmt und in Übereinstimmung mit ISO 4871 ausgewiesen.

Gemessener A-gewichteter Schallpegel: 101,4 dB (A) Gemessener A-gewichteter Schalldruck: 88,4 dB (A) Messunsicherheit KpA: 3 dB (A)

Bei der Arbeit immer einen Ohrenschutz tragen.

Der typische gewogene quadratische Mittelwert für die Beschleunigung ist 2,5 m/s2.

+ 25 hidden pages
