Hitachi RAS-18CH7, RAC-18CH7 user guide manual

SPLIT TYPE AIR CONDITIONER

INDOOR UNIT/OUTDOOR UNIT

MODEL RAS-18CH7/RAC-18CH7 RAS-24CH7/RAC-24CH7

OUTDOOR UNIT INDOOR UNIT

ENGLISH

RAS-18CH7 RAS-24CH7

RAC-18CH7 RAC-24CH7

Instruction manual Page 1~26

To obtain the best performance and ensure years of trouble free use, please read this instruction manual completely.

Инст укция по эксплуатации

Для обеспечения наилучших эксплуатационных ха акте истик и многолетней безотказной аботы обо удования необходимо ознакомиться с данной Инст укцией по эксплуатации.

ст . 27~52

– 1 –

SAFETY PRECAUTION

●

Please read the “Safety Precaution” carefully before operating the unit to ensure correct usage of the unit.

●

Pay special attention to signs of “ Warning” and “ Caution”. The “Warning” section contains matters which, if not observed strictly, may cause death or serious injury. The “Caution” section contains matters which may result in serious consequences if not observed properly. Please observe all instructions strictly to ensure safety.

●

The sign indicate the following meanings.

!

Make sure to connect earth line.

Indicates the instructions that must be followed.

●

Please keep this manual after reading.

PRECAUTIONS DURING INSTALLATION

●

Do not reconstruct the unit. Water leakage, fault, short circuit or fire may occur if you reconstruct the unit by yourself.

●

!

WARNING

!

CAUTION

Please ask your sales agent or qualified technician for the installation of your unit. Water leakage, short circuit or fire may occur if you install the unit by yourself.

●

Please use earth line. Do not place the earth line near water or gas pipes, lightning-conductor, or the earth line of telephone. Improper installation of earth line may cause electric shock.

●

A circuit breaker should be installed depending on the mounting site of the unit. Without a circuit breaker, the danger of electric shock exists.

●

Do not install near location where there is flammable gas. The outdoor unit may catch fire if flammable gas leaks around it.

●

Please ensure smooth flow of water when installing the drain hose.

The sign in the figure indicates prohibition.

W

A R N

N G

!

W

A R N

N

G

PRECAUTIONS DURING SHIFTING OR MAINTENANCE

●

Should abnormal situation arises (like burning smell), please stop operating the unit

!

I

and turn off the circuit breaker. Contact your agent. Fault, short circuit or fire may occur if you continue to operate the unit under abnormal situation.

●

Please contact your agent for maintenance. Improper self maintenance may cause electric shock and fire.

●

Please contact your agent if you need to remove and reinstall the unit. Electric shock or fire may occur if you remove and reinstall the unit yourself improperly.

●

If the supply cord is damaged, it must be replaced by the special cord obtainable at authorized service/parts centers.

PRECAUTIONS DURING OPERATION

●

Avoid an extended period of direct air flow for your health.

●

Do not put objects like thin rods into the panel of blower and suction side because the high-speed fan inside may cause danger.

●

I

Do not use any conductor as fuse wire, this could cause fatal accident.

●

During thunder storm, disconnect and turn off the circuit breaker.

– 2 –

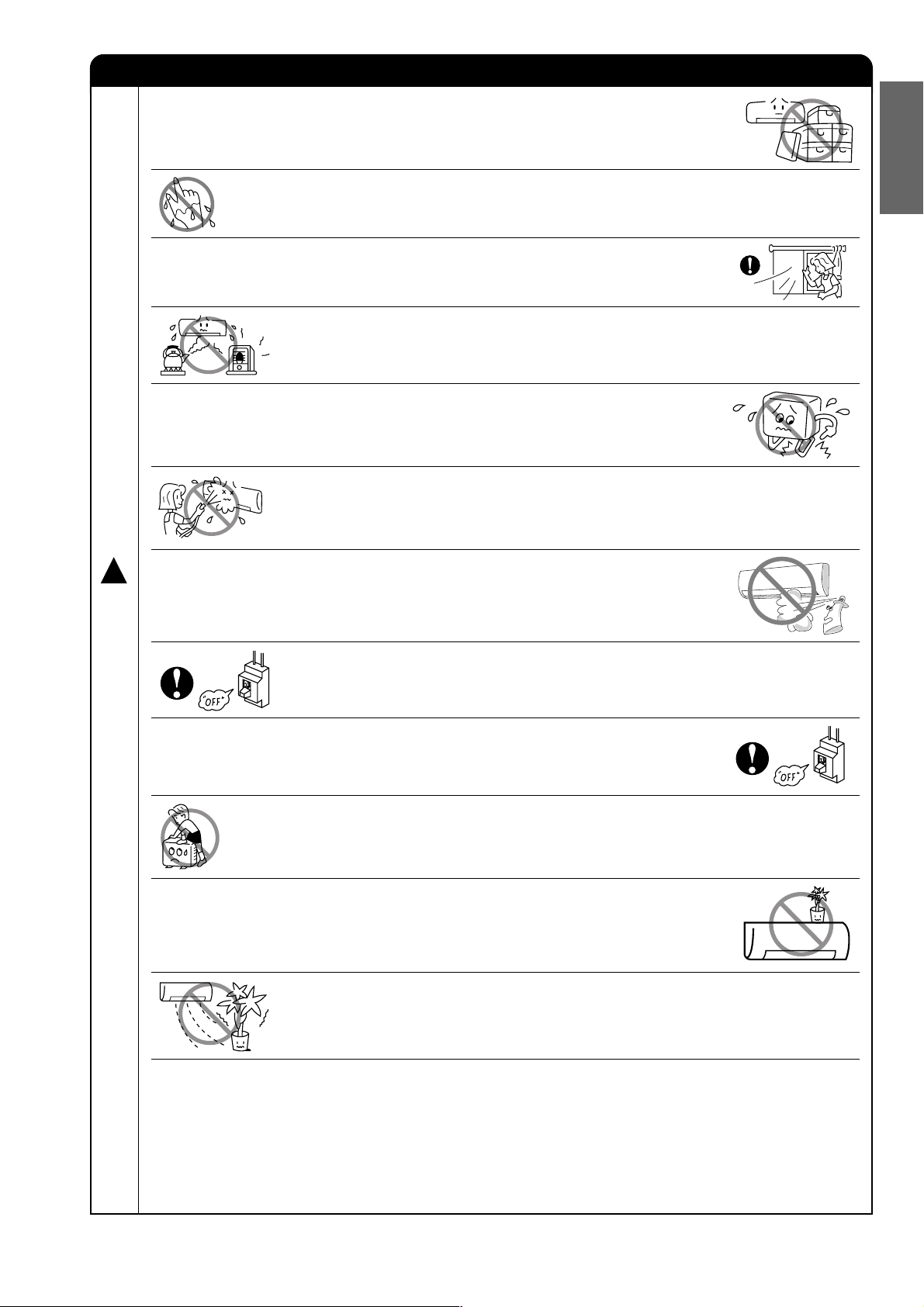

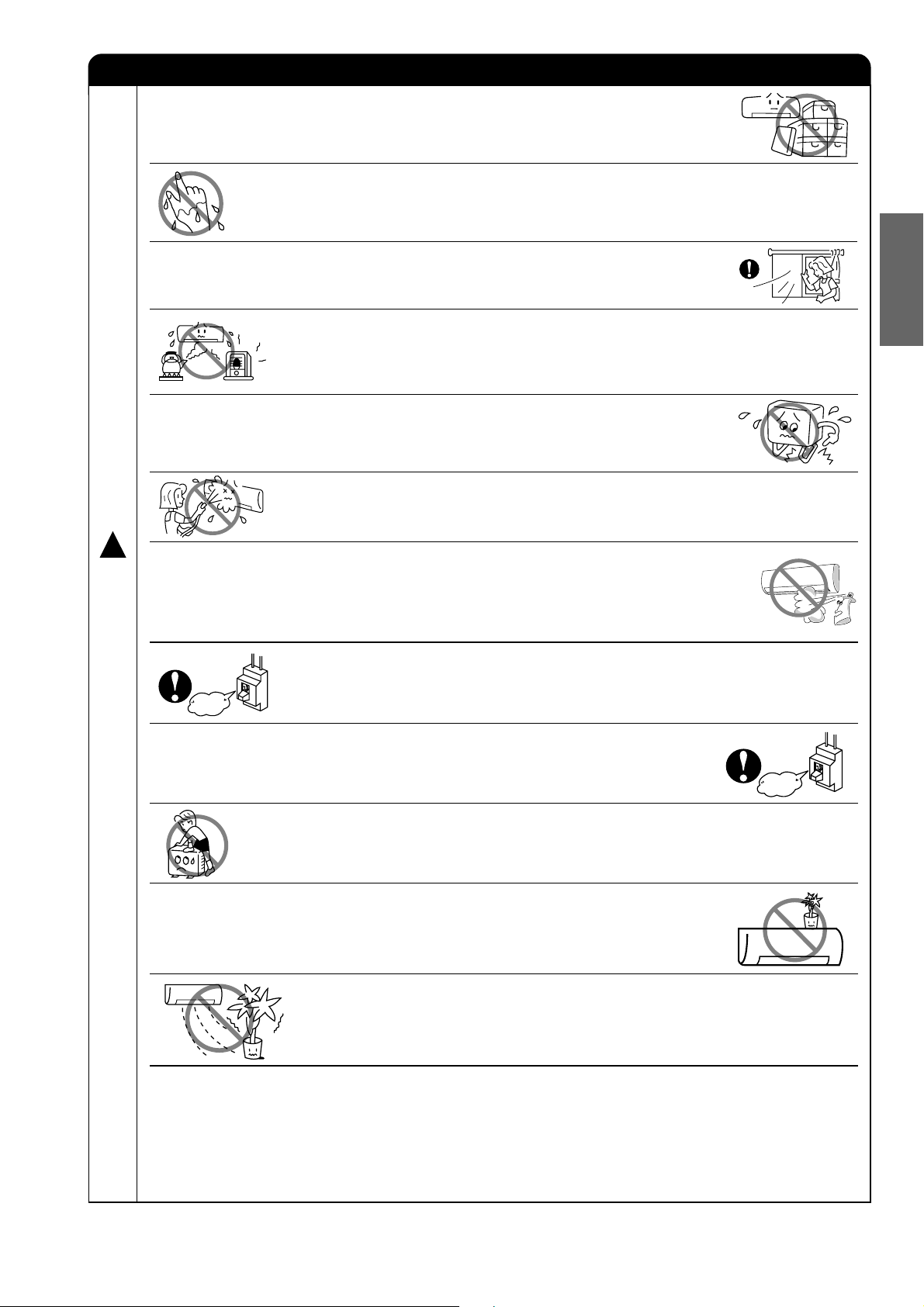

PRECAUTIONS DURING OPERATION

●

The product shall be operated under the manufacturer specification and not for any other intended use.

●

Do not attempt to operate the unit with wet hands, this could cause fatal

ENGLISH

accident.

●

When operating the unit with burning equipments, regularly ventilate the room to avoid oxygen insufficiency.

●

Do not direct the cool air coming out from the air-conditioner panel to face household heating apparatus as this may affect the working of apparatus such as the electric kettle, oven etc.

●

Please ensure that outdoor mounting frame is always stable, firm and without defect. If not, the outdoor unit may collapse and cause danger.

●

Do not splash or direct water to the body of the unit when cleaning it as this may cause short circuit.

●

!

C A

Do not use any aerosol or hair sprays near the indoor unit. This chemical can adhere on heat exchanger fin and blocked the evaporation water flow to drain pan. The water will drop on tangential fan and cause water splashing out from indoor unit.

U T

I

O

●

Please switch off the unit and turn off the circuit breaker during cleaning, the high-speed fan inside the unit may cause danger.

N

●

Turn off the circuit breaker if the unit is not to be operated for a long period.

●

Do not climb on the outdoor unit or put objects on it.

●

Do not put water container (like vase) on the indoor unit to avoid water dripping into the unit. Dripping water will damage the insulator inside the unit and causes short-circuit.

●

Do not place plants directly under the air flow as it is bad for the plants.

●

When operating the unit with the door and windows opened, (the room humidity is always above 80%) and with the air deflector facing down or moving automatically for a long period of time, water will condense on the air deflector and drips down occasionally. This will wet your furniture. Therefore, do not operate under such condition for a long time.

●

If the amount of heat in the room is above the cooling or heating capability of the unit (for example: more people entering the room, using heating equipments and etc.), the preset room temperature cannot be achieved.

– 3 –

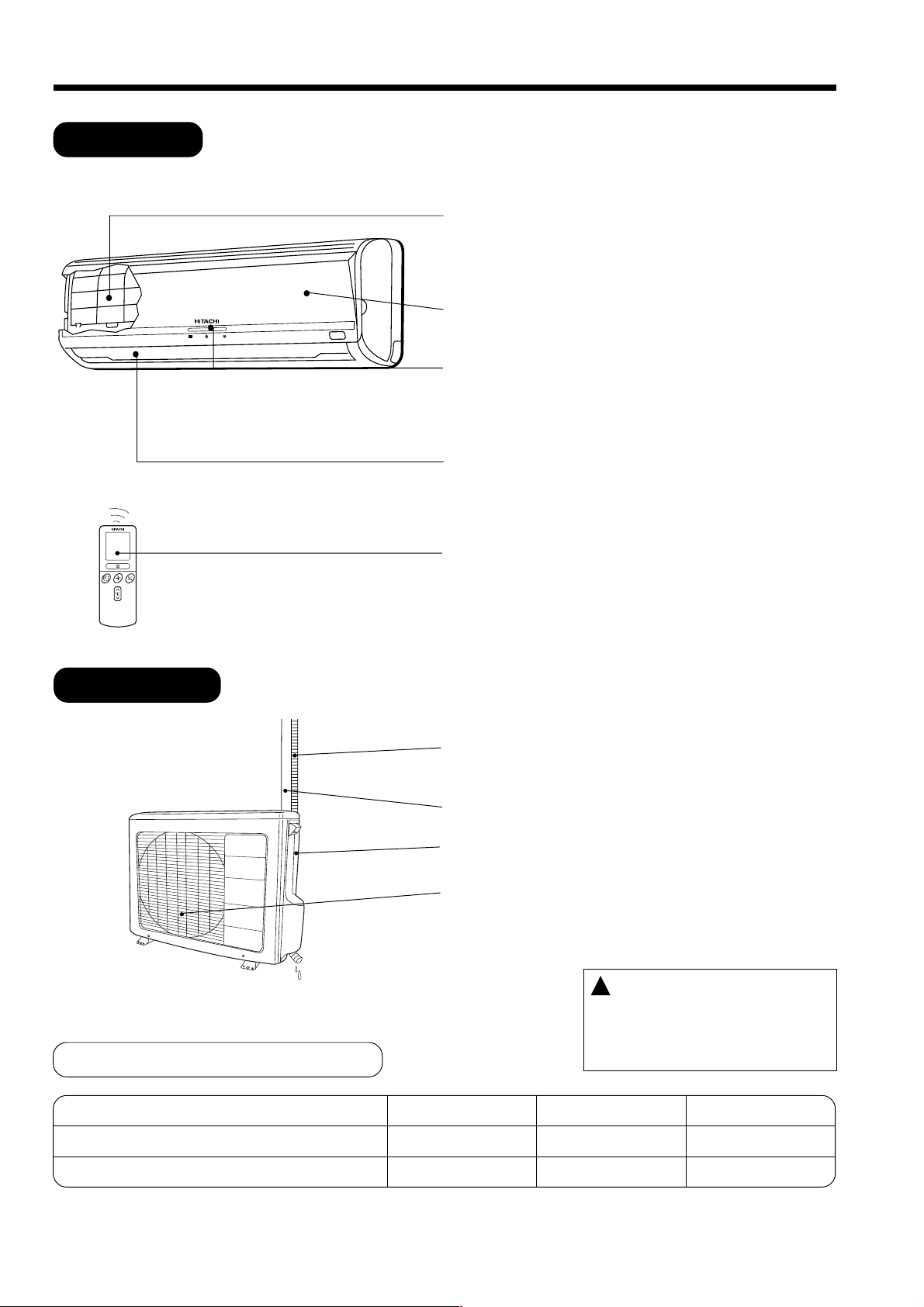

NAMES AND FUNCTIONS OF EACH PART

INDOOR UNIT

Air filter

To prevent dust from coming into the indoor unit. (Refer page 21)

Front panel

Indoor unit indicators

Light indicator showing the operating condition. (Refer page 5)

OUTDOOR UNIT

Horizontal deflector (Air Outlet)

(Refer page 16)

Remote controller

Send out operation signal to the indoor unit. So as to operate the whole unit. (Refer page 6)

Drain pipe

Condensed water drain to outside.

Connecting cord and insulation pipe for piping

Air inlet (Back and Left side)

Air outlet

●

Vertical deflector

MODEL NAME AND DIMENSIONS

MODEL

RAS-18CH7 / RAS-24CH7

RAC-18CH7 / RAC-24CH7

WIDTH (mm)

1030

850

– 4 –

!

CAUTION

• When heating operation, drain or defrosted water flows out from outdoor unit. Don’t close drain outlet portion

in chilly area so as not to freeze these.

HEIGHT (mm)

295

650

DEPTH (mm)

191

298

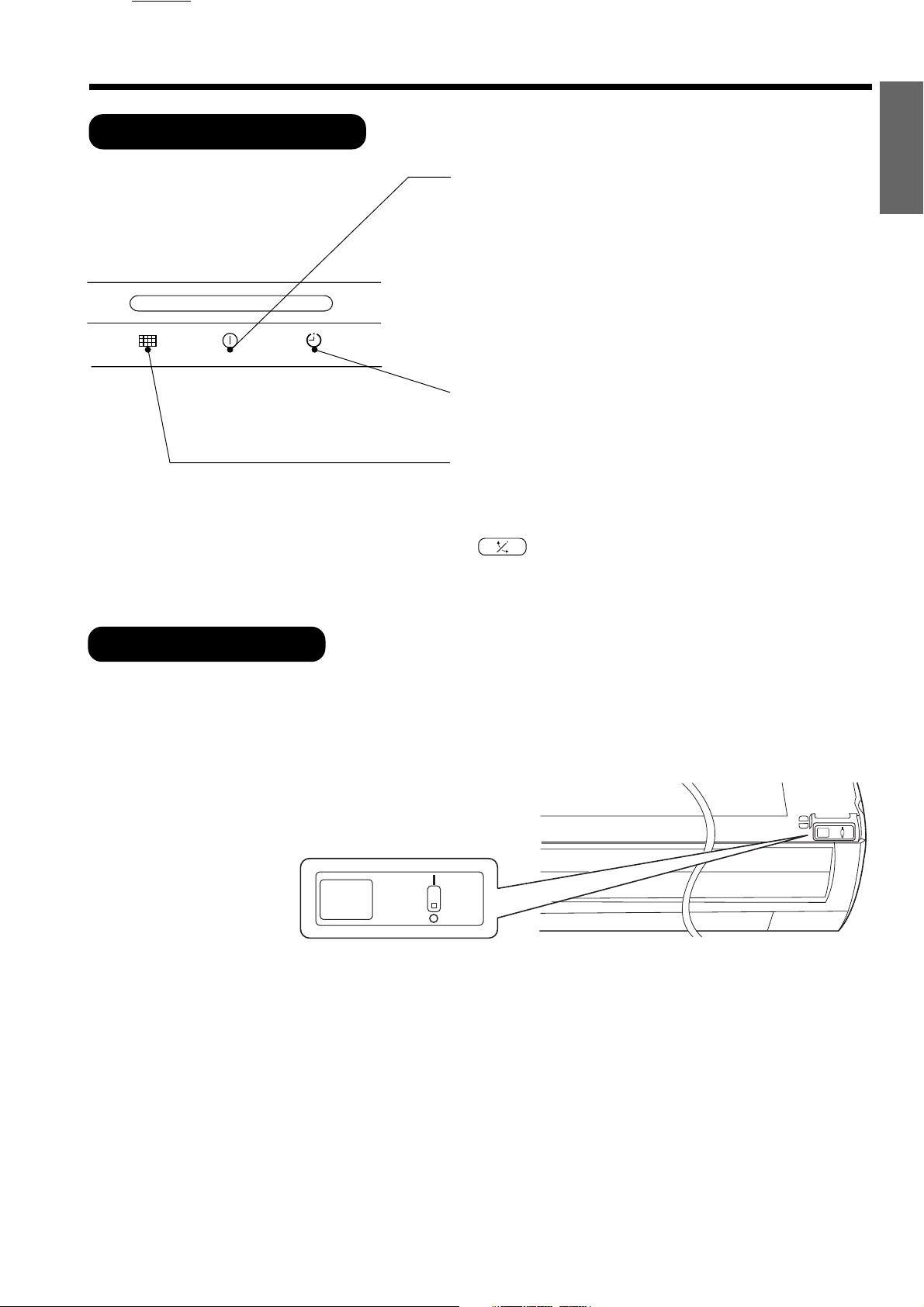

INDOOR UNIT INDICATORS

HITACHI

OPERATION LAMP

This lamp lights during operation. The OPERATION LAMP flashes in the following cases during heating.

(1) During preheating

For about 2–3 minutes after starting up.

(2) During defrosting

Defrosting will be performed about once an hour when frost forms on the heat exchanger of the outdoor unit, for 5–10 minutes each time.

TIMER LAMP

This lamp lights when the timer is working.

FILTER LAMP

When the device is operated for a total of about 200 hours, the FILTER lamp lights to indicate that it is time to clean the filter. The lamp goes out when the “ (AUTO SWING)” button is pressed while the device is on “STANDBY MODE”.

ENGLISH

OPERATION INDICATOR

● This figure shows the opening condition of

front panel. Refer to page 20 in relation to how to open or close the front panel.

AUTO RESTART SWITCH

AUTO

RESTART

SWITCH

AUTO RESTART SWITCH

● In the event of power failure, the air conditioner will restart automatically in the previously selected mode once

the power is restored.

● In the event of power failure during TIMER operation, the timer will be reset and the unit will begin or stop

operating under a new timer setting.

– 5 –

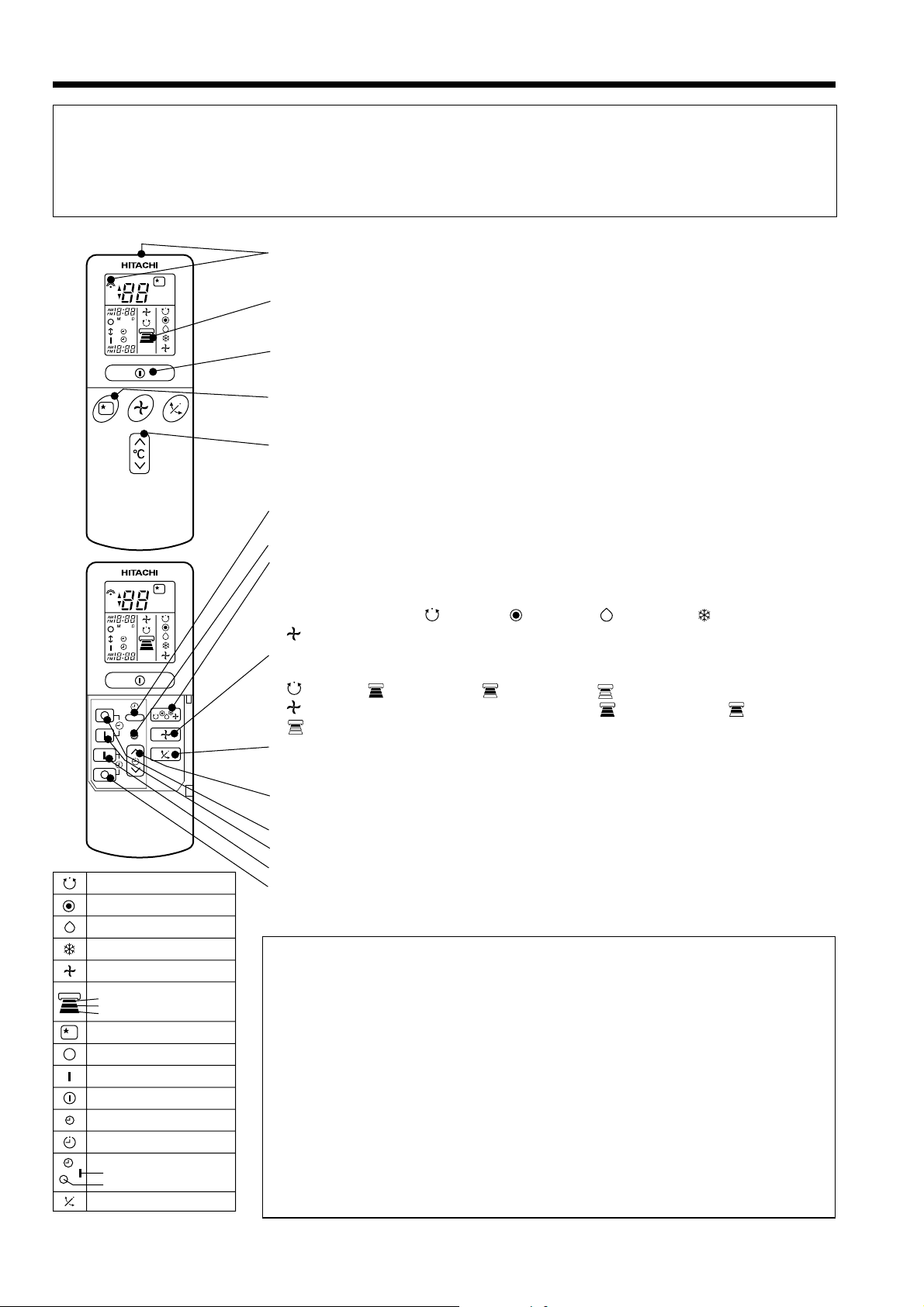

NAMES AND FUNCTIONS OF REMOTE CONTROL UNIT

REMOTE CONTROLLER

This controls the operation of the indoor unit. The range of control is about 7 meters. If indoor lighting is controlled electronically, the range of control may be shorter. This unit can be fixed on a wall using the fixture provided. Before fixing it, make sure the indoor unit can be controlled from the remote controller.

● Signal emitting window/transmission sign

Point this window toward the indoor unit when controlling it.

CH

˚

CH

˚

RESET

AUTO

HEAT

DEHUMIDIFY

COOL

FAN

FAN SPEED LOW

MED HI

SLEEPING

STOP (CANCEL)

START (RESERVE)

START/STOP

TIME

TIMER SET

TIMER SELECTOR ON TIMER OFF TIMER

AUTO SWING

The transmission sign blinks when a signal is sent.

● Display

This indicates the room temperature selected, current time, timer status, function and intensity of circulation selected.

● START/STOP button

Press this button to start operation. Press it again to stop operation.

● SLEEP button

Use this button to set the sleep timer.

● TEMPERATURE buttons

Use these buttons to raise or lower the temperature setting. (Keep pressed, and the value will change more quickly.)

● TIME button

Use this button to set and check the time and date.

● RESET buttons

● FUNCTION selector

Use this button to select the operating mode. Every time you press it, the mode will change from (AUTO) to (HEAT) to (DEHUMIDIFY) to

(COOL) and to (FAN) cyclically.

● FAN SPEED selector

This determines the fan speed. Every time you press this button, the intensity of circulation will change from (AUTO) to (HI) to (MED) to (LOW) (during the (FAN) mode, from HI to MED to LOW).

● AUTO SWING button

Controls the angle of the horizontal air deflector.

● TIMER control

Use this button to set the timer.

● OFF-TIMER button Select the turn OFF time.

● ON-TIMER button Select the turn ON time.

● RESERVE button Time setting reservation.

● CANCEL button Cancel time reservation.

Precautions for Use

● Do not put the remote controller in the following places.

● Under direct sunlight.

● In the vicinity of a heater.

● Handle the remote controller carefully. Do not drop it on the floor,

and protect it from water.

● Once the outdoor unit stops, it will not restart for about 3 minutes

(unless you turn the power switch off and on or unplug the power cord and plug it in again).

This is to protect the device and does not indicate a failure.

● If you press the FUNCTION selector button during operation, the

device may stop for about 3 minutes for protection.

– 6 –

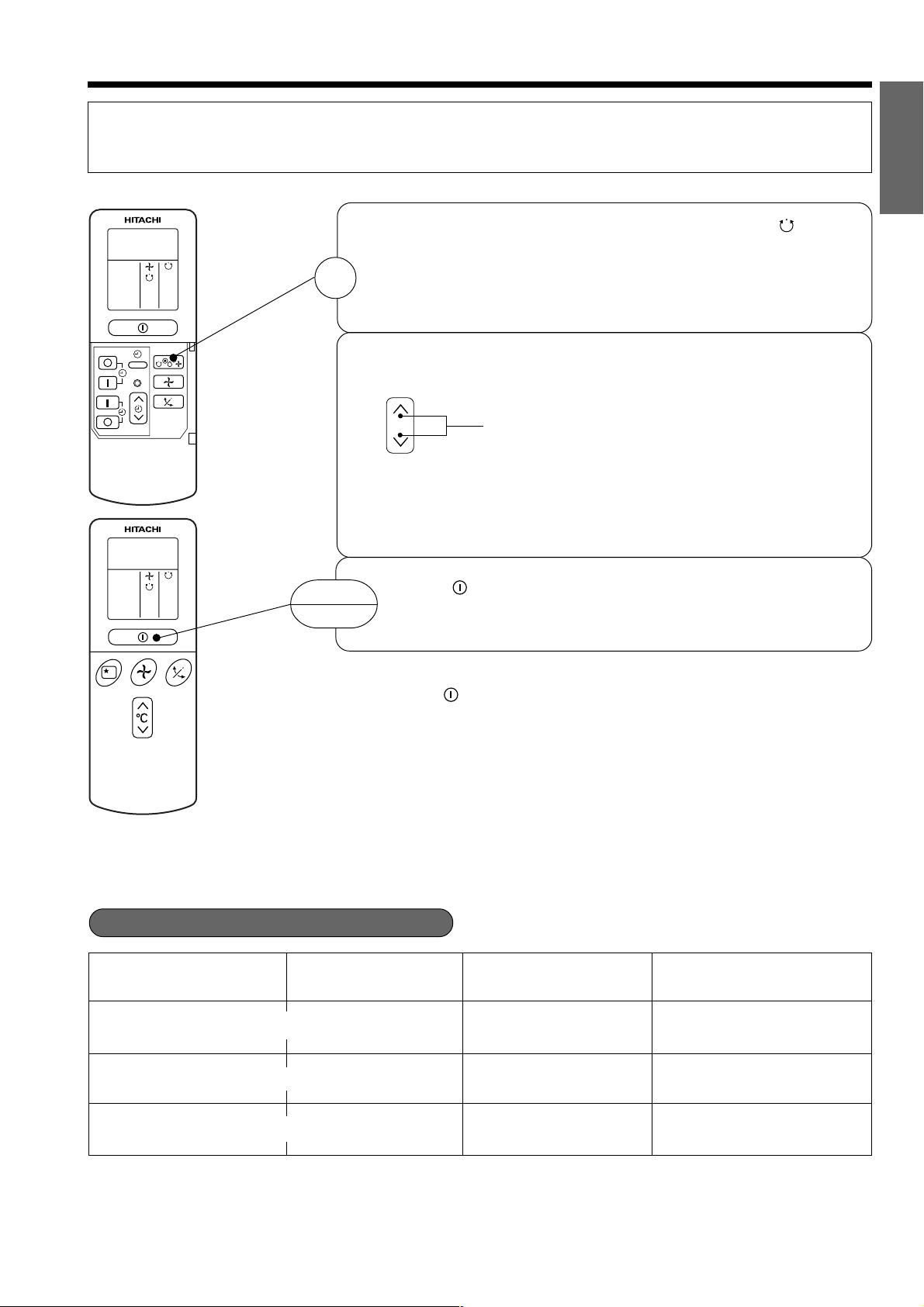

AUTOMATIC OPERATION

The device will automatically determine the mode of operation, HEAT, COOL or DEHUMIDIFY depending on the initial room temperature. The selected mode of operation will not change when the room temperature varies.

Press the FUNCTION selector so that the display indicates the (AUTO) mode of operation.

ENGLISH

RESET

1

START

STOP

■ As the settings are stored in memory in the remote controller, you only have

● When AUTO has been selected, the device will automatically determine

the mode of operation, HEAT, COOL or DEHUMIDIFY depending on the initial room temperature.

You can raise or lower the temperature setting as necessary by maximum of 3°C.

°C

● The preset temperature and the actual room temperature may vary

somewhat depending on conditions.

● The display does not indicate the preset temperature in the AUTO mode.

If you change the setting, the indoor unit will produce a beep.

Press the (START/STOP) button. Operation starts with a beep. Press the button again to stop operation.

to press the (START/STOP) button next time.

Press the temperature button and the temperature setting

will change by 1°C each time.

■ Condition of Automatic Operation

Initial room temperature (approx.)

-

Over 27°C COOL

-

23~27°C

DEHUMIDIFY

-

Under 23°C HEAT

Temperature settingFunction

27°C

Slightly lower than the room temperature

23°C

– 7 –

FAN SPEED

HI at start, MED or LOW after the preset temperature is reached

LOW

HI at start, MED or LOW after the preset temperature is reached

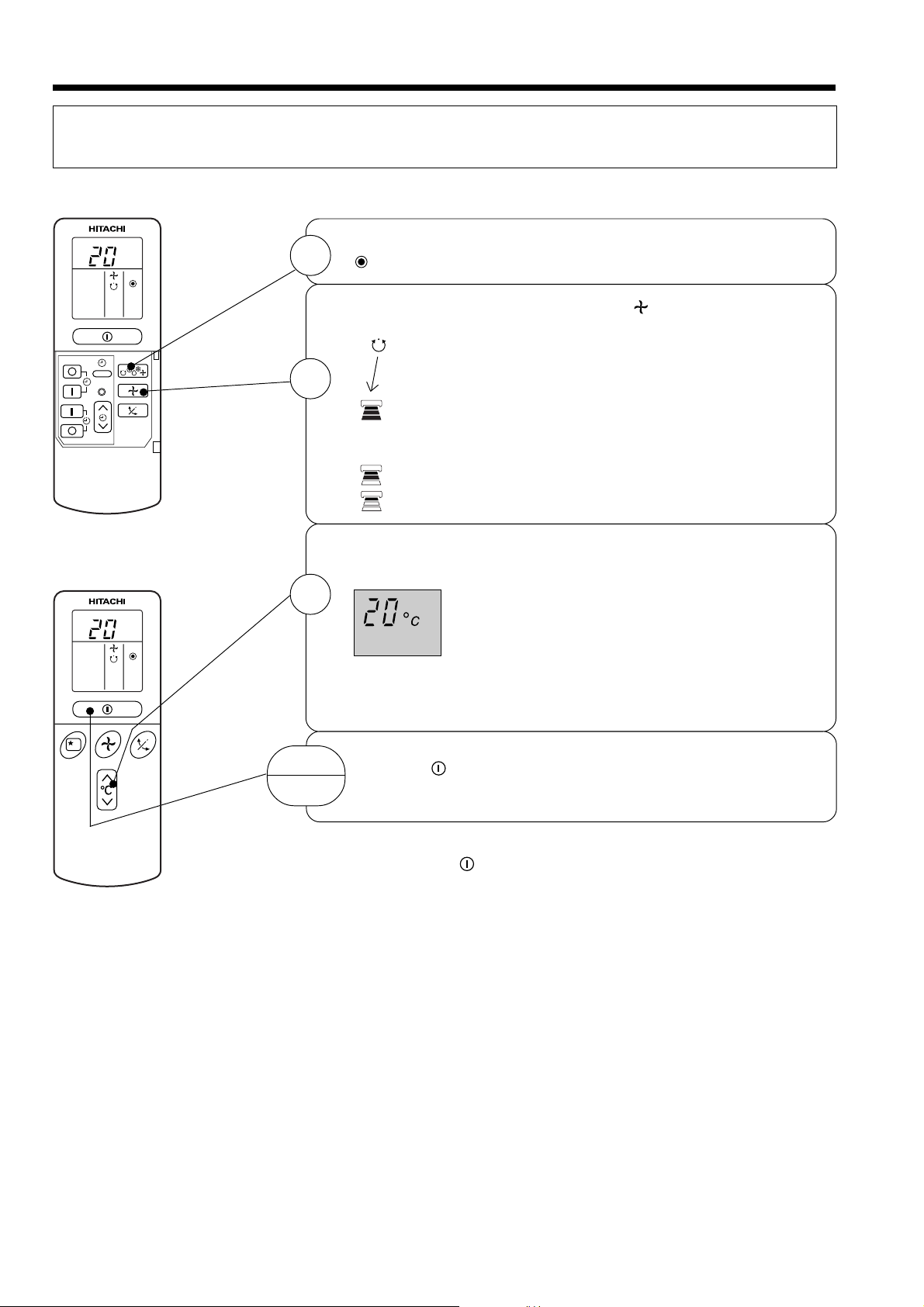

HEATING OPERATION

● Use the device for heating when the outdoor temperature is under 21°C.

When it is too warm (over 21°C), the heating function may not work in order to protect the device.

Press the FUNCTION selector so that the display indicates (HEAT).

Set the desired FAN SPEED with the (FAN SPEED) button (the display indicates the setting).

(AUTO): The fan speed is HI at first and varies to

MED or LOW automatically when the preset temperature has been reached.

(HI) : Economical as the room will become warm

quickly.

But you may feel a chill at the beginning. (MED) : Quiet. (LOW) : More quiet.

RESET

C

˚

1

2

Set the desired room temperature with the TEMPERATURE buttons (the display indicates the setting).

3

C

˚

The temperature setting and the actual room temperature may vary somewhat depending on conditions.

START

STOP

■ As the settings are stored in memory in the remote controller, you only

Press the (START/STOP) button. Heating operation starts with a beep. Press the button again to stop operation.

have to press the (START/STOP) button next time.

The range of 18-22°C is recommended as the room temperature for heating. If the temperature setting is 20°C, the room temperature will be controlled at around 20°C.

– 8 –

DEHUMIDIFYING OPERATION

Use the device for dehumidifying when the room temperature is over 16°C. When it is under 15°C, the dehumidifying function will not work.

Press the FUNCTION selector so that the display indicates

(DEHUMIDIFY). The FAN SPEED is set at LOW automatically. The FAN SPEED button does not work.

Set the desired room temperature with the TEMPERATURE button (the display indicates the setting).

The range of 20-26˚C is recommended as the room temperature for dehumidifying.

RESET

C

˚

1

2

ENGLISH

START

STOP

■ As the settings are stored in memory in the remote controller, you

C

˚

Press the (START/STOP) button. Dehumidifying operation starts with a beep. Press the button again to stop operation.

only have to press the

(START/STOP) button next time.

■ Dehumidifying Function

When the room temperature is higher than the temperature setting: The device will dehumidify the room, reducing the room temperature to the preset level. When the room temperature is lower than the temperature setting: Dehumidifying will be performed at the temperature setting slightly lower than the current room temperature, regardless of the temperature setting. The function will stop (the indoor unit will stop emitting air) as soon as the room temperature becomes lower than the setting temperature.

– 9 –

COOLING OPERATION

Use the device for cooling when the outdoor temperature is 22-39°C. If in doors humidity is very high (80%), some dew may form on the air outlet grille of the indoor unit.

Press the FUNCTION selector so that the display indicates

C

˚

1

(COOL).

RESET

Set the desired FAN SPEED with the (the display indicates the setting).

(AUTO): The FAN SPEED is HI at first and varies to

MED or LOW automatically when the preset

2

(HI) : Economical as the room will become cool

(MED) : Quiet. (LOW) : More quiet.

Set the desired room temperature with the TEMPERATURE button (the display indicates the setting).

C

˚

3

START

STOP

The temperature setting and the actual room temperature may vary some how depending on conditions.

Press the with a beep. Press the button again to stop operation. The cooling function does not start if the temperature setting is

higher than the current room temperature (even though the (OPERATION) lamp lights). The cooling function will start as soon as you set the temperature below the current room temperature.

temperature has been reached.

quickly.

The range of 25-28°C is recommended as the room temperature for cooling. If the temperature setting is 27°C, the room temperature will be controlled at around 27°C.

(START/STOP) button. Cooling operation starts

(FAN SPEED) button

■ As the settings are stored in memory in the remote controller, you

only have to press the (START/STOP) button next time.

– 10 –

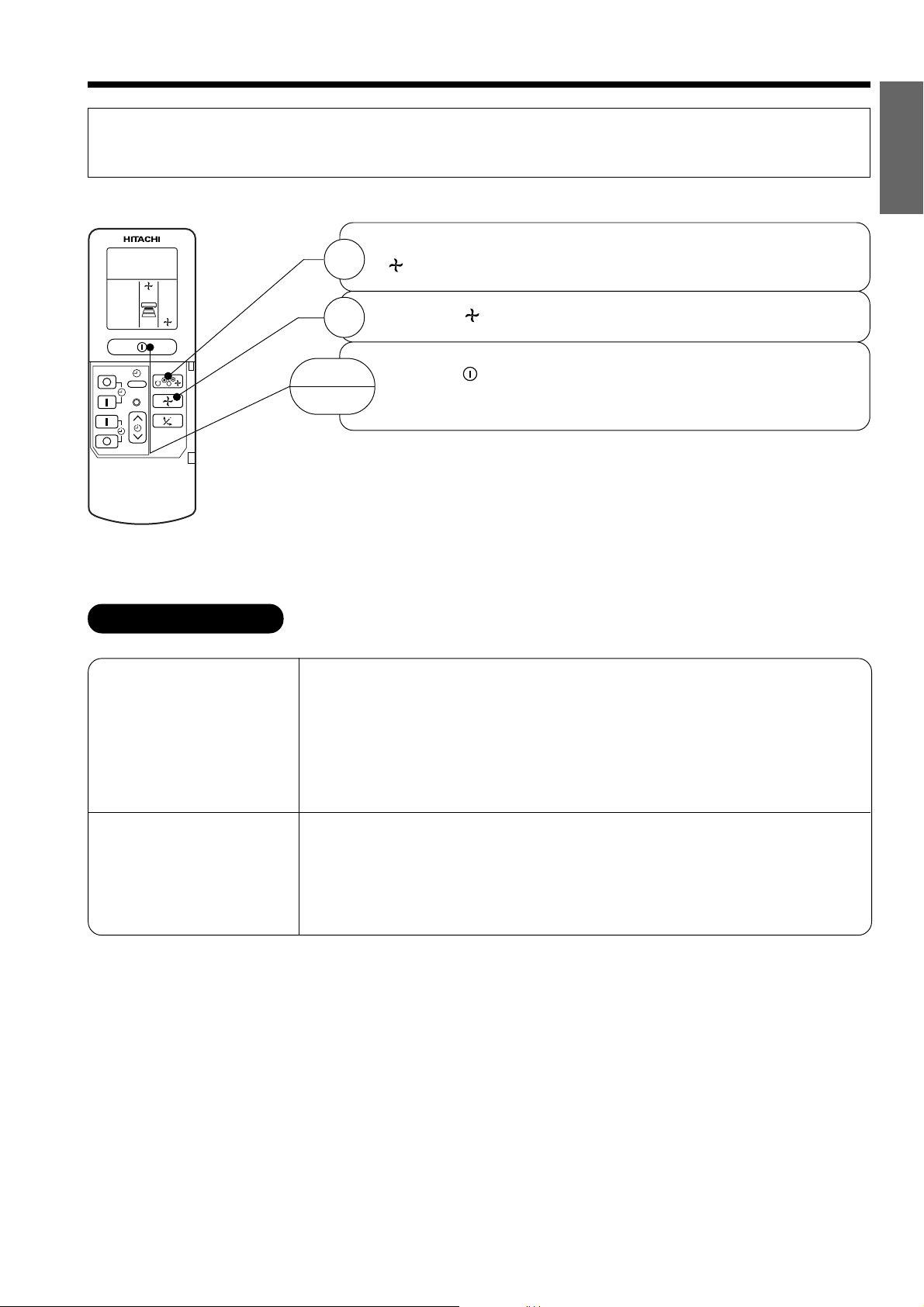

FAN OPERATION

You can use the device simply as an air circulator. Use this function to dry the interior of the indoor unit at the end of summer.

Press the FUNCTION selector so that the display indicates

1

(FAN).

ENGLISH

RESET

FAN SPEED (AUTO)

For the heating operation

2

START

STOP

.....

When the AUTO fan speed mode is set in the cooling/heating operation:

● The fan speed will automatically change according to the temperature

of discharged air.

● When the difference of room temperature and setting temperature is

large, fan starts to run at HI speed.

● When the room temperature reaches setting temperature, fan speed

changes to LOW automatically.

Press the (FAN SPEED) button.*

Press the (START/STOP) button. Fan operation starts with a beep. Press the button again to stop operation.

* Note • In the fan operation mode, only display of FAN SPEED

setting will change by pressing FAN SPEED button; the actual fan speed cannot be changed directly from HI to LOW mode.

For the cooling operation

● When the difference of room temperature and setting temperature is

large, fan starts to run at HI speed.

● After room temperature reaches the preset temperature, the cooling

operation, which changes the fan speed and room temperature to obtain optimum conditions for natural healthful cooling will be performed.

– 11 –

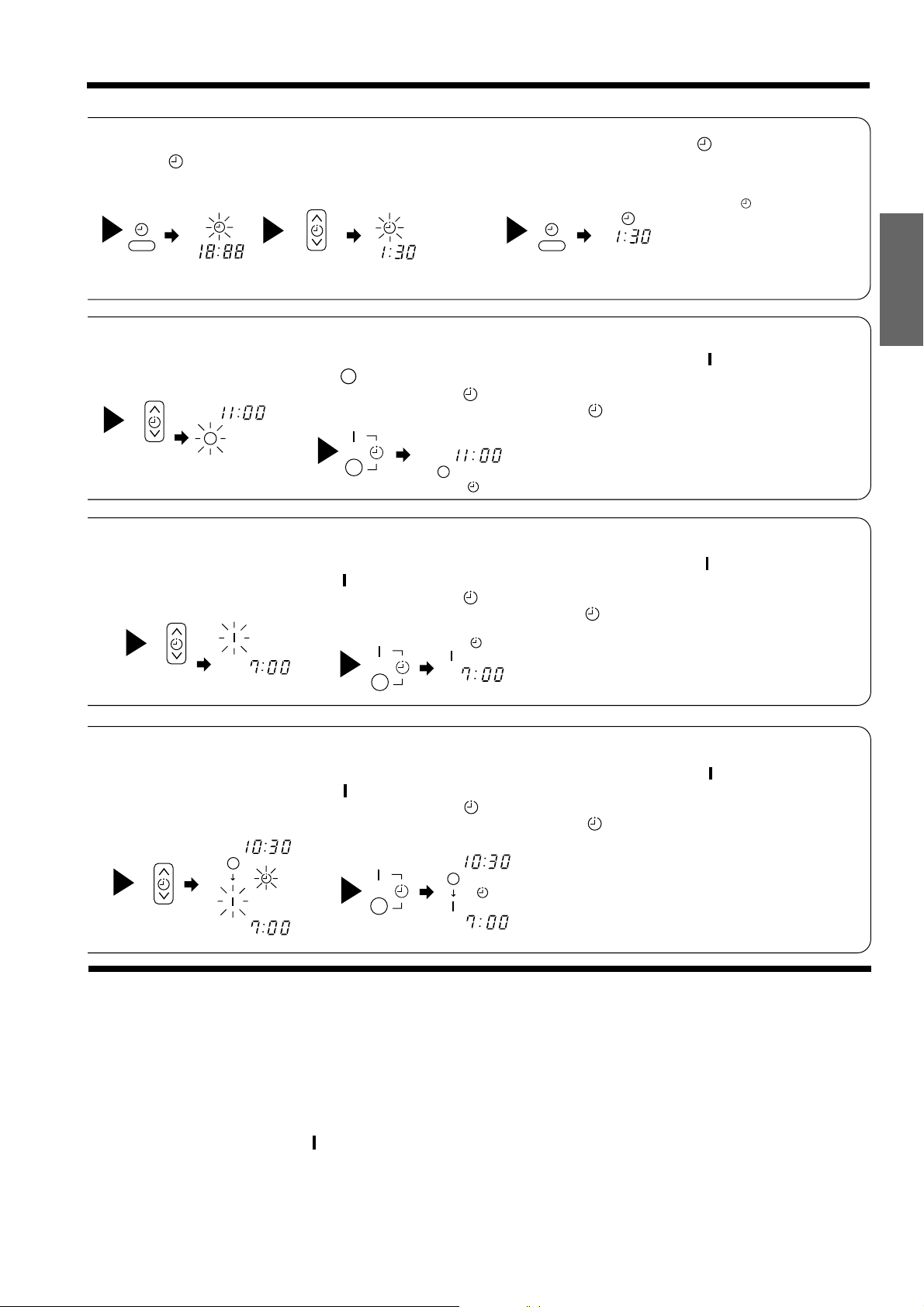

HOW TO SET THE TIMER

RESET

Time, Day, Month

TIME, DAY, MONTH

After you change the batteries;

(current time, day, month)

OFF TIMER

ON TIMER

OFF-Timer

RESERVE

CANCEL

You can set the device to turn off at the present time.

ON-Timer

● The device will turn on

at the designated times.

Start

M D

STOP

Stop

Start

1

Set the current month and

day with the TIMER control button.

M D

1

Press the (OFF-TIMER)

button. The (OFF) mark blinks on the display.

AM

1

Press the (ON-TIMER)

button the (ON) mark blinks on the display.

AM

1

ON/OFF-Timer

Start Stop

● The device will turn on (off) and off (on) at the designated times.

● The switching occurs first at the preset time that comes earlier.

● The arrow mark appearing on the display indicates the sequence of switching operations.

Press the (ON-OFF)

button so that the (OFF) mark blinks.

PM

2

Set the turn-off time

with the TIMER control button. Press the (RESERVE) button.

PM

3

Press the (ON-

TIMER) button so that the (OFF) mark lights and the (ON) mark blinks.

PM

AM

How to Cancel Reservation

Point the signal window of the remote controller toward the indoor unit, and press the (CANCEL) button. The (RESERVED) sign goes out with a beep and the (TIMER) lamp turns off on the indoor unit.

NOTE

You can set only one of the OFF-timer, ON-timer and ON/OFF-timer.

– 12 –

2

Press the

(TIME) button.

AM PM PM

2

Set the turn-off time with the

TIMER control button.

3

TIMER control button.

PM

Set the current time with the

Example: The current time is 1:30 p.m.

3

Point the signal window of the remote controller toward the indoor unit, and

press the (RESERVE) button. The (OFF) mark starts lighting instead of flashing and the sign (RESERVED) lights. A beep occurs and the (TIMER) lamp lights on the indoor unit.

4

Press the (TIME) button again.

The time indication starts lighting instead of flashing.

● The time indication will disappear

PM

● To check the current time setting,

ENGLISH

automatically in 10 second.

press the (TIME) button twice.

The setting of the current time is now complete.

2

Set the turn-on time with the

TIMER control button.

AM

4

Set the turn-on time with the

TIMER control button.

PM

AM

PM

The setting of turn-off time is now complete.

3

Point the signal window of the remote controller toward the indoor unit, and

press the (RESERVE) button. The (ON) mark starts lighting instead of flashing and the (RESERVED) sign lights. A beep occurs and the (TIMER) lamp lights on the indoor unit.

Example:

AM

5

Point the signal window of the remote controller toward the indoor unit, and

press the (RESERVE) button. The (ON) mark starts lighting instead of flashing and the (RESERVED) sign lights. A beep occurs and the (TIMER) lamp lights on the indoor unit.

PM

AM

The device will automatically turn on earlier so that the preset temperature can be reached at 7:00 a.m. The setting of the turn-on time is now complete.

Example: The device will turn off at 10:30 p.m. and then automatically turn on earlier so that the preset temperature can be reached at 7:00 a.m. The settings of the turn-on/off times are now complete.

Example: The device will turn off at 11:00p.m.

● The timer may be used in three ways: off-timer, on-timer, and ON/OFF (OFF/ON)-timer. Set

the current time at first because it serves as a reference.

● As the time settings are stored in memory in the remote controller, you only have to press

the (RESERVE) button in order to use the same settings next time.

– 13 –

HOW TO SET THE SLEEP TIMER

Set the current time at first if it is not set before (see the pages for setting the current time). Press the (SLEEP) button, and the display changes as shown below.

Mode

44 44

H

SLEEP

Sleep timer

Sleep Timer: The device will continue working for the designated number of hours and then turn off. Point the signal window of the remote controller toward the indoor unit, and press the SLEEP button. The timer information will be displayed on the remote controller. The TIMER lamp lights with a beep from the indoor unit. When the sleep timer has been set, the display indicates the turn-off time.

H

Sleep

timer

1

Set the ON-timer.

Start

1 hour 2 hours 3 hours 7 hours

The device will be turned off by the sleep timer and turned on by on-timer.

Indication

Sleep timer off

Example: If you set 3 hours sleep time at 11:38 p.m., the turn-off time is 2:38 a.m.

1

2

Press the (SLEEP) button and set the sleep timer.

AM

H

AM

For heating: In this case, the device will turn off

in 2 hours (at 1:38 a.m.) and turn on early so that the preset temperature will be almost reached at 6:00 next morning.

How to Cancel Reservation

Point the signal window of the remote controller toward the indoor unit, and press the (CANCEL) button. The (RESERVED) sign goes out with a beep and the (TIMER) lamp turns off on the indoor unit.

– 14 –

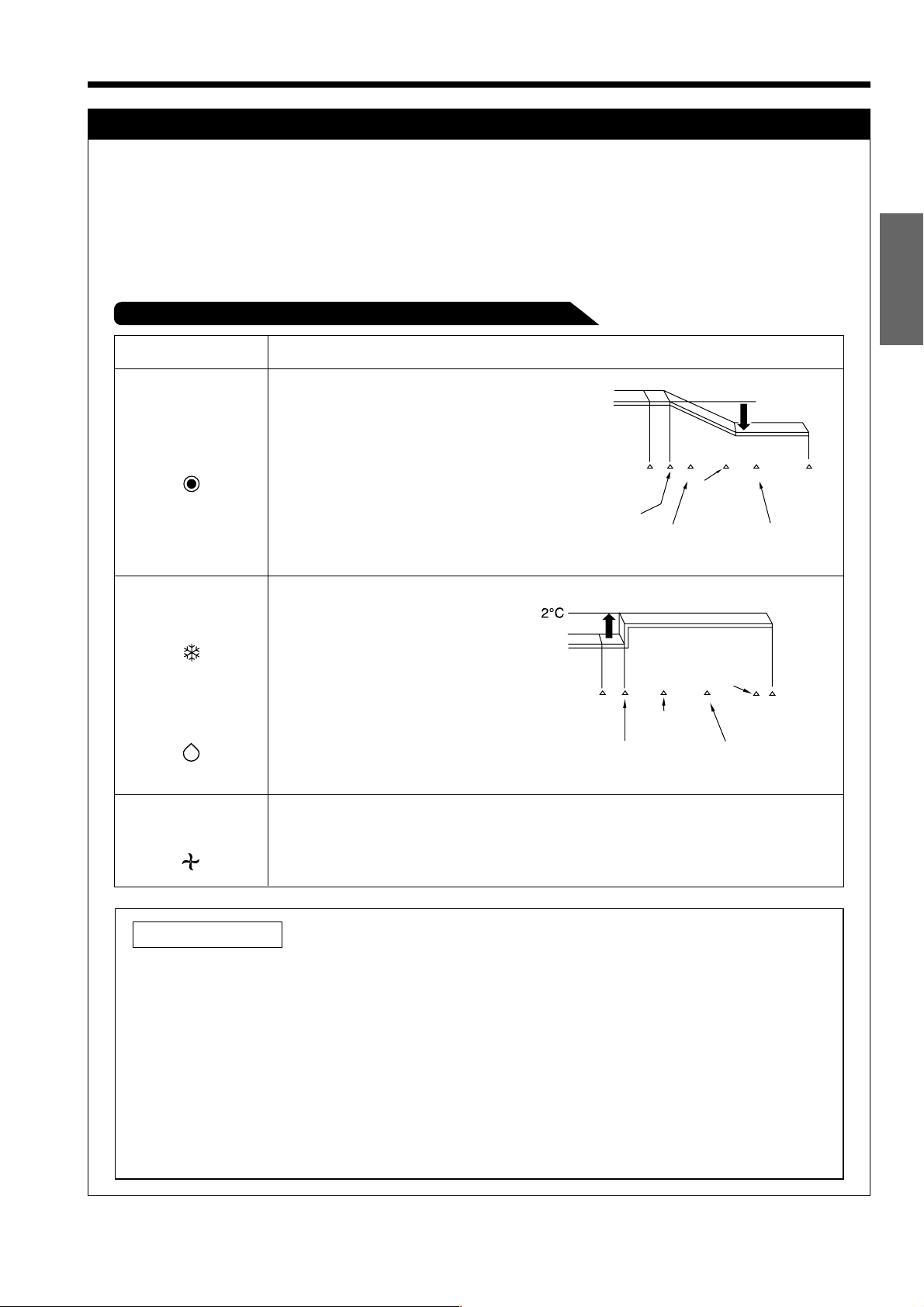

Explanation of the sleep timer

The device will control the FAN SPEED and room temperature automatically so as to be quiet and good for people’s health. You can set the sleep timer to turn off after 1, 2, 3 or 7 hours. The FAN SPEED and room temperature will be controlled as shown below.

Operation with the sleep timer

Function Operation

The room temperature will be controlled 5° C below the

Heating

“ ”

Cooling

“ ”

and

dehumidifying

“ ”

temperature and the FAN SPEED will be set to LOW setting 30 minutes after the setting of the sleep timer.

The room temperature will be controlled 2° C above the temperature and the FAN SPEED will be set to LOW setting 1 hour after the setting of the sleep timer.

Sleep timer set

1 hour

2 hours later

6 hours later

7 hours later

3 hours later

ENGLISH

Fan

The settings of room temperature and circulation are varied.

“ ”

NOTE

● If date or current time is not set, sleep timer can not be set.

● If you set the sleep timer after the off-, on/off- or off/on-timer has been set, the sleep timer

becomes effective instead of the off-, on/off- or off/on-timer set earlier.

● You can not set other timer during sleep timer operation.

● After sleep timer time is up and when press sleep button again, the sleep timer will be set as

last setting.

● Sleep timer effective only once.

– 15 –

ADJUSTING THE AIR DEFLECTOR

1

Adjustment of the conditioned air in the upward and downward directions.

The horizontal air deflector is automatically set to the proper angle suitable for each operation. The deflector can be swung up and down continuously and also set to the desired angle using the “ (AUTO SWING)” button.

● If the “ (AUTO SWING)” button is pressed once,

the horizontal air deflector swings up and down. If the button is pressed again, the deflector stops in its current position. Several seconds (about 6 seconds) may be required before the deflector starts to move.

● Use the horizontal air deflector within the adjusting range

shown on the right.

● When the operation is stopped, the horizontal air deflector

moves and stops at the position where the air outlet closes.

RESET

CAUTION

!

● In “Cooling” operation, do not keep the horizontal air

deflector swinging for a long time. Some dew may form on the horizontal air deflector and dew may drop.

Adjustment of the conditioned air to the left and right.

2

Hold the vertical air deflector as shown in the figure and adjust the conditioned air to the left and right.

When cooling dehumidifying

When heating

– 16 –

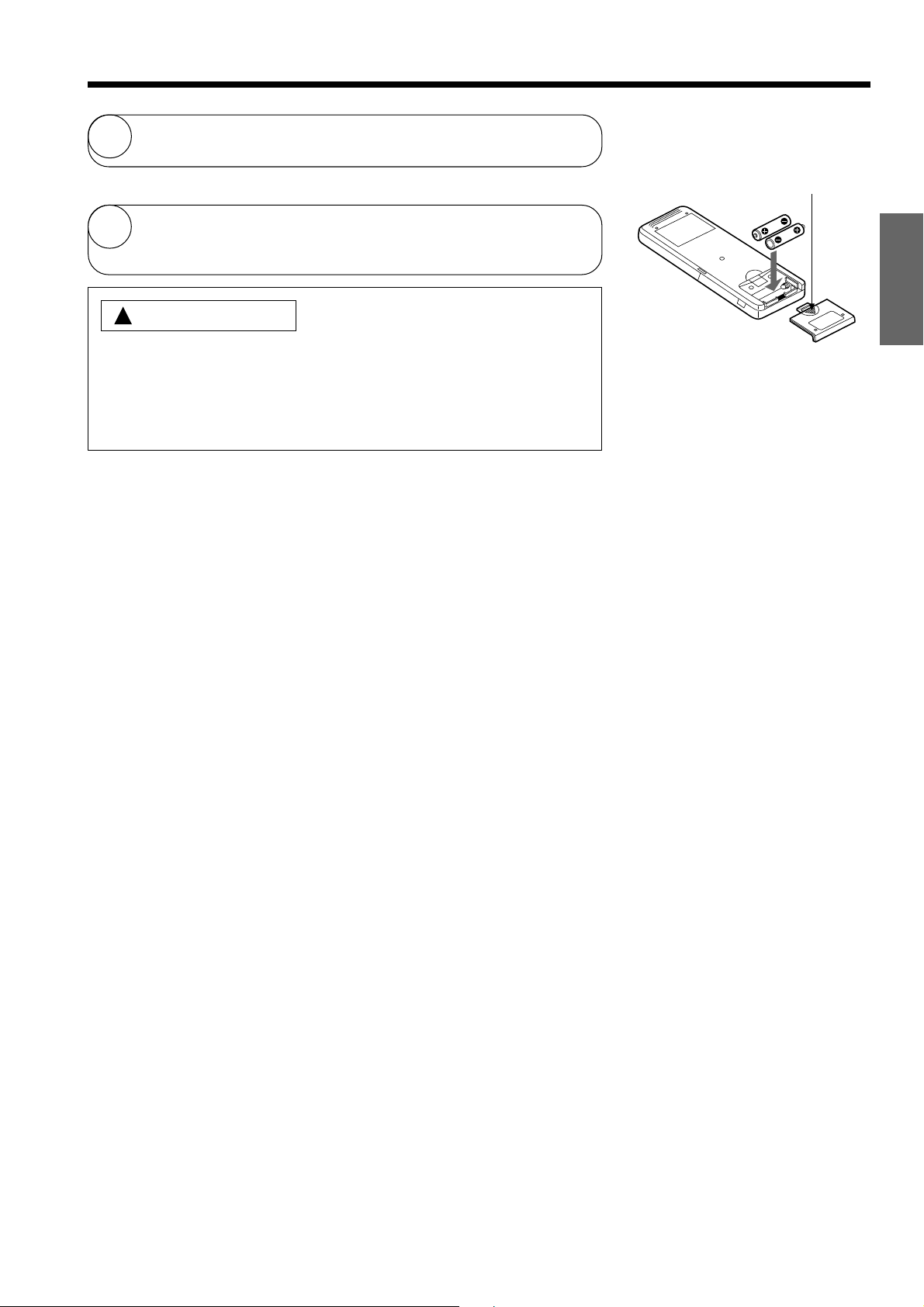

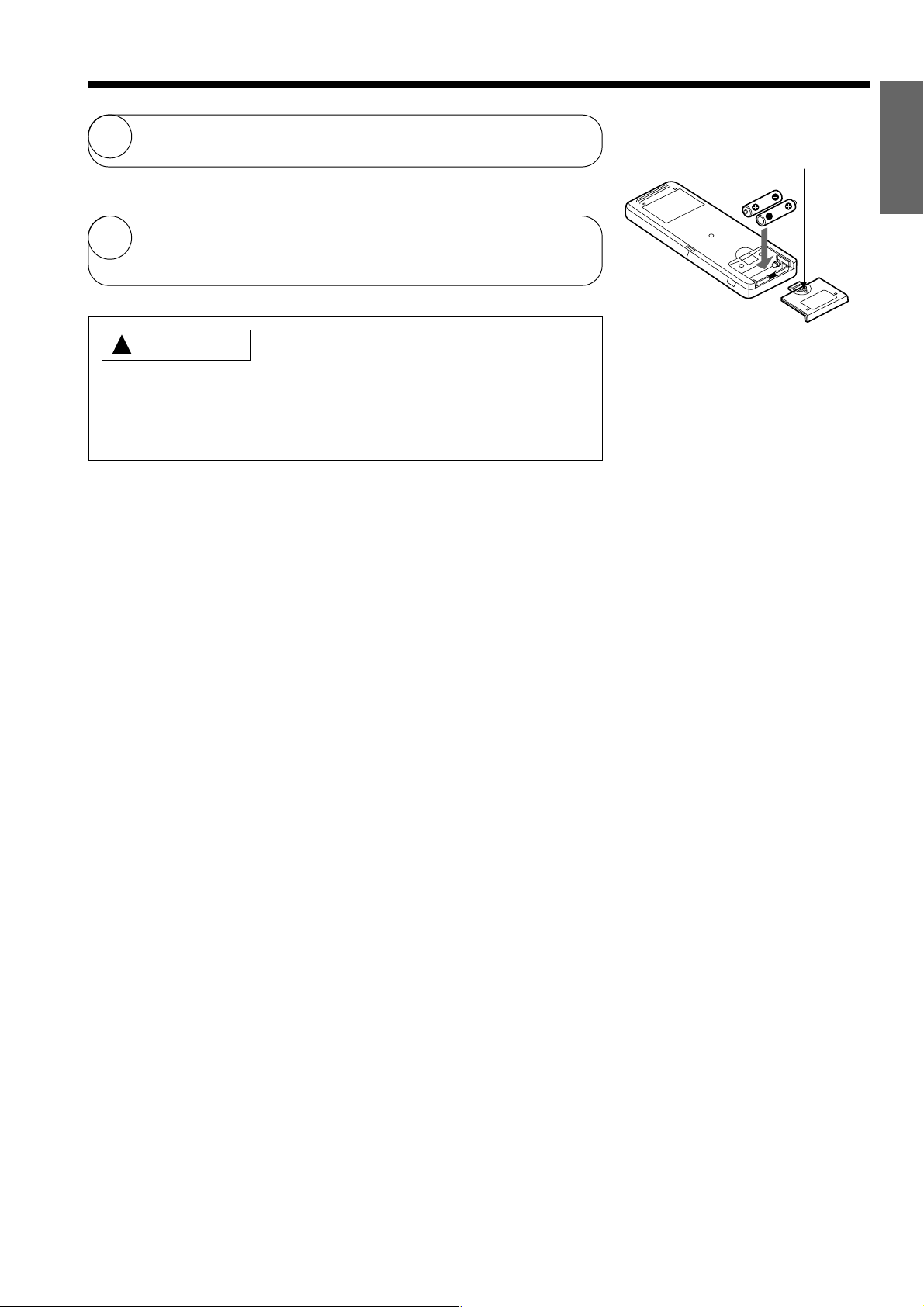

HOW TO EXCHANGE THE BATTERIES IN THE REMOTE CONTROLLER

Remove the cover as shown in the figure and take out the

1

old batteries.

=

Install the new batteries.

2

The direction of the batteries should match the marks in the case.

!

CAUTION

1. Do not use new and old batteries, or different kinds of batteries together.

2. Take out the batteries when you do not use the remote controller for 2 or 3 months.

Push and pull to the direction of arrow

ENGLISH

– 17 –

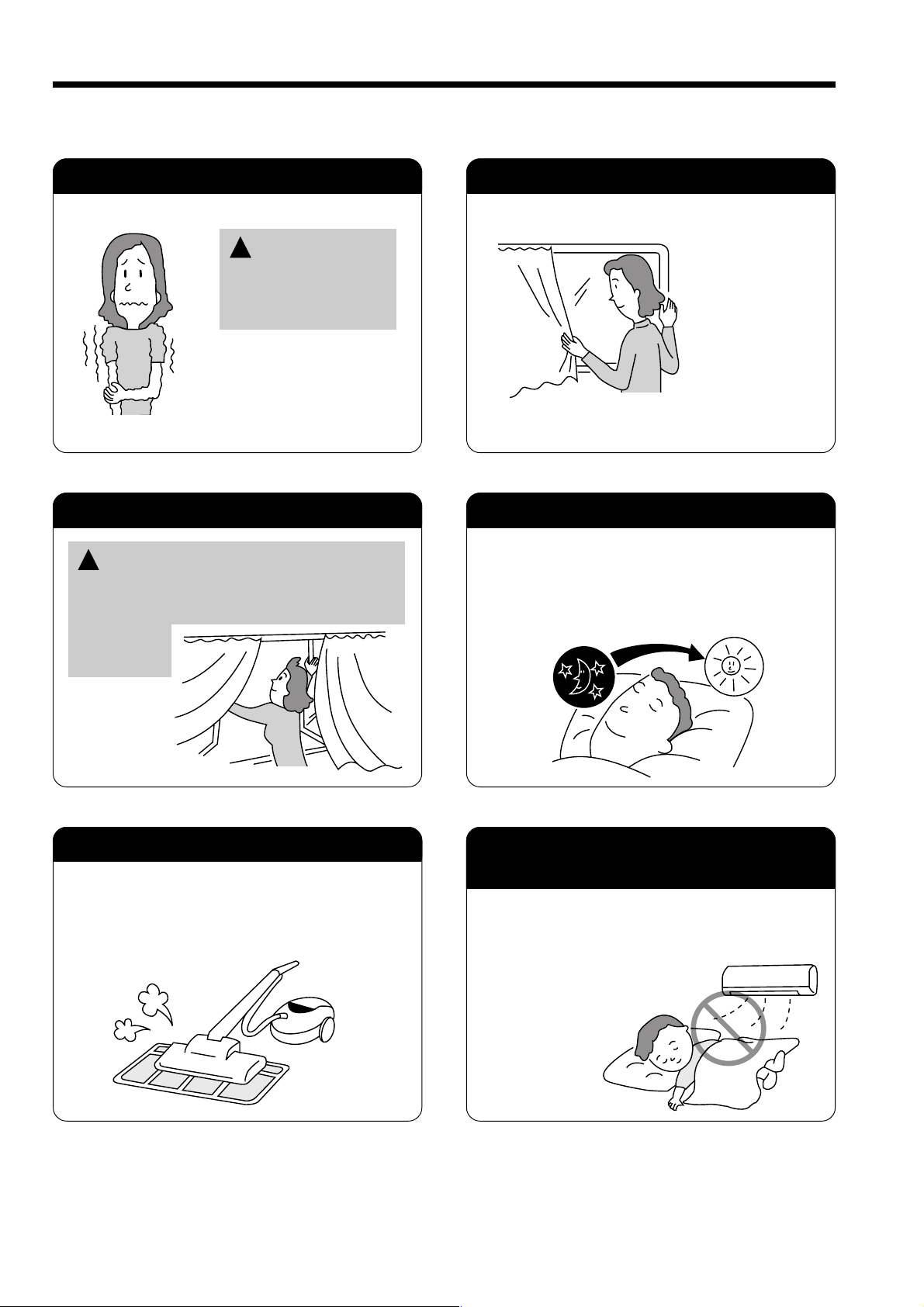

THE IDEAL WAYS OF OPERATION

Suitable Room Temperature Install curtain or blinds

!

Warning

Freezing temperature is bad for health and a waste of electric power.

Ventilation Effective Usage Of Timer

It is possible to reduce heat entering the room through windows.

!

Caution

Do not close the room for a long period of time. Occasionally open the door and windows to allow the entrance of fresh air.

Do Not Forget To Clean The Air Filter

Dusty air filter will reduce the air volume and the cooling efficiency. To prevent from wasting electric energy, please clean the filter every 2 weeks.

At night, please use the “OFF or ON timer operation mode”, together with your wake up time in the morning. This will enable you to enjoy a comfortable room temperature. Please use the timer effectively.

Please Adjust Suitable Temperature

For Baby And Children

Please pay attention to the room temperature and air flow direction when operating the unit for baby, children and old folks who have difficulty in movement.

– 18 –

FOR USER’S INFORMATION

OFF

The Air Conditioner And The Heat Source In The Room

!

Caution

If the amount of heat in the room is above the cooling capability of the air conditioner (for example: more people entering the room, using heating equipments and etc.), the preset room temperature cannot be achieved.

Not Operating For A Long Time

When the indoor unit is not to be used for a long period of time, please switch off the power from the mains. If the power from mains remains “ON”, the indoor unit still consumes about 8W in the operation control circuit even if it is in “OFF” mode.

ENGLISH

When Lightning Occurs

!

Warning

To protect the whole unit during lightning, please stop operating the unit and remove the plug from the socket.

Interference From Electrical Products

!

Caution

To avoid noise interference, please place the indoor unit and its remote controller at least 1m away from electrical products.

To prevent interference, place at least 1m away.

Inverter-type fluorescent lamp.

TV

– 19 –

ATTACHING THE AIR CLEANSING FILTERS

!

CAUTION

Cleaning and maintenance must be carried out only by qualified service personal. Before cleaning, stop operation and switch off the power supply.

1

2

3

Open the front panel.

● Pull up the front panel by holding it at both sides

with both hands.

Remove the filter.

● Push upward to release the claws and pull out the

filter.

Attaching the air cleansing filters to the filter.

● Attach the air cleansing filters to the frame by gently

compress its both sides and release after insertion into filter frame.

Claws

(4 places)

!

CAUTION

Do not bend the air cleansing filter as it may cause damage to the structure.

4

Attach the filters.

● Attach the filters by ensuring that the surface written

“FRONT” is facing front.

● After attaching the filters, push the front panel at

three arrow portion as shown in figure and close it.

NOTE

● In case of removing the air cleansing filters, please follow the above procedures.

● The cooling capacity is slightly weakened and the cooling speed becomes slower when the air cleansing

filters are used. So, set the fan speed to "HIGH" when using it in this condition.

● Air cleansing filters are washable and reusable up to 20 times by using vacumm cleaner or water

rinse under running tap water. Type number for this air cleansing filter is <SPX-CFH18>. Please use this number for ordering when you want to renew it.

● Do not operate the air conditioner without filter. Dust may enter the air conditioner and fault may occur.

– 20 –

MAINTENANCE

PROCEDURE

!

CAUTION

Cleaning and maintenance must be carried out only by qualified service personal. Before cleaning, stop operation and switch off the power supply.

1. AIR FILTER

Clean the air filter, as it removes dust inside the room. In case the air filter is full of dust, the air flow will decrease and the cooling capacity will be reduced. Further, noise may occur. Be sure to clean the filter following the procedure below.

ENGLISH

1

2

3

Open the front panel and remove the filter

● Gently lift and remove the air cleansing filter

from the air filter frame.

Vacuum dust from the air filter and air cleansing filter using vacuum cleaner. If there is too much dust, rinse under running tap water and gently brush it with soft bristle brush. Allow filters to dry in shade.

● Re-insert the air cleansing filter to the filter

frame. Set the filter with “FRONT” mark facing front, and slot them into the original state.

● After attaching the filters, push the front panel

at three arrow portions as shown in figure and close it.

NOTE:

● Air cleansing filter should be cleaned every month or sooner if noticeable loading occurs. When

used overtime, it may loose its deodorizing function. For maximum performance, it is recommended to replace it every 3-6 months depending on application requirements.

!

● Do not wash with hot water at more than 40°C. The filter may shrink.

● When washing it, shake off moisture completely and dry it in the shade; do not expose it directly to

the sun. The filter may shrink.

● Do not use detergent on the air cleansing filter as some detergent may deteriorate the filter

electrostatic performance.

CAUTION

– 21 –

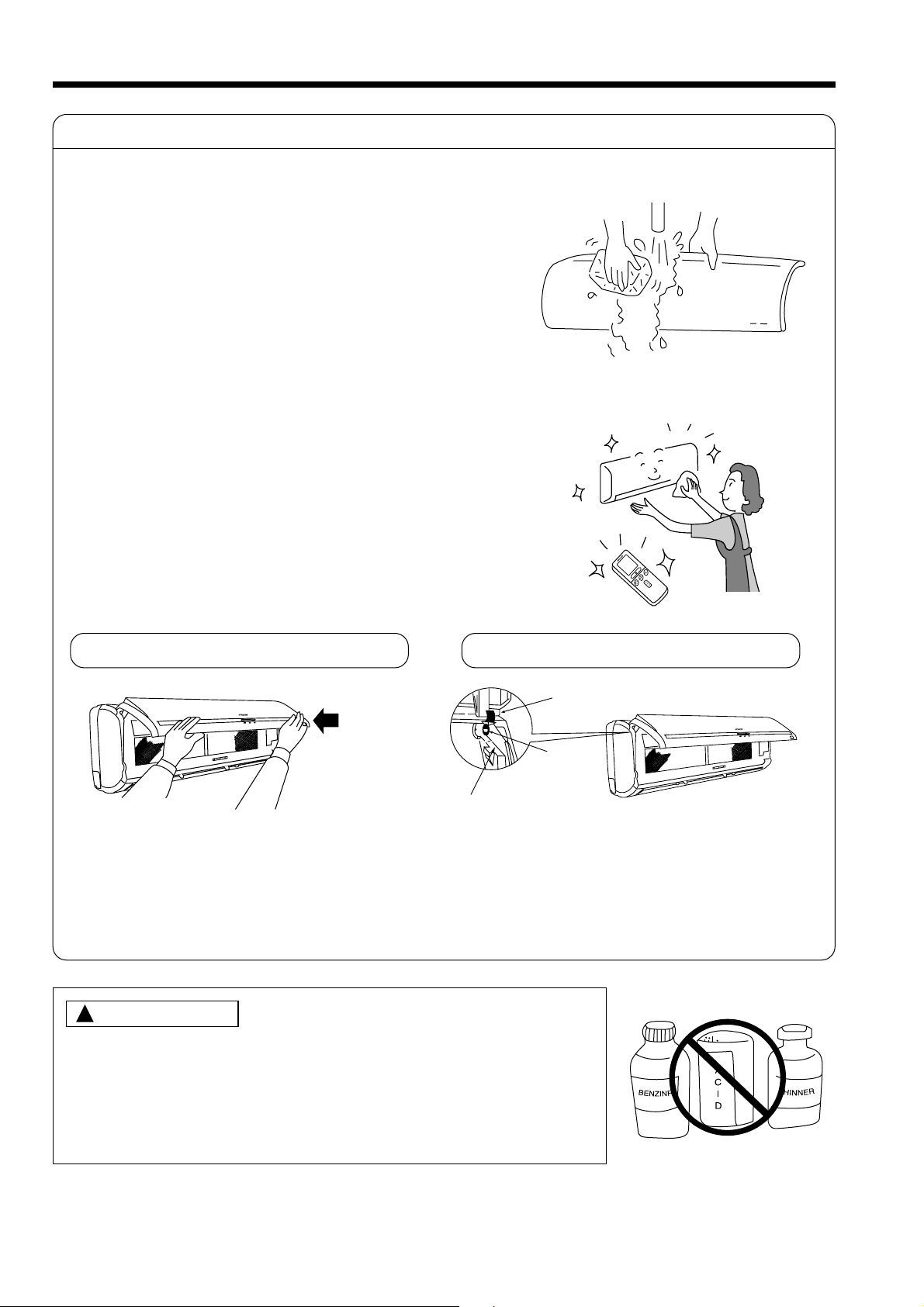

2. Washable Front Panel

● Remove the front panel and wash with clean

water. Wash it with a soft sponge. After using neutral detergent, wash thoroughly with clean water.

● When front panel is not removed, wipe it with

a soft dry cloth. Wipe the remote controller thoroughly with a soft dry cloth.

● Wipe the water thoroughly.

If water remains at indicators or signal receiver of indoor unit, it causes trouble.

Method of removing the front panel. Be sure to hold the front panel with both hands to detach and attach it.

Removing the Front Panel

Arm

● When the front panel is fully opened with

both hands, push the right arm to the inside to release it, and while closing the front panel

Flange

● Move the projections of the left and right

arms into the Flanges in the unit and securely insert them into the holes.

Attaching the Front Panel

Projection

Hole

slightly, put it out forward.

!

CAUTION

● Do not splash or direct water to the body of the unit when cleaning

it as this may cause short circuit.

● Never use hot water (above 40°C), benzine, gasoline, acid, thinner or

a brush, because they will damage the plastic surface and the coating.

– 22 –

Air

Blow

!

CAUTION

Cleaning and maintenance must be carried out only by qualified service personal. Before cleaning, stop operation and switch off the power supply.

3. MAINTENANCE AT BEGINNING OF LONG OFF PERIOD

● Run the unit by setting the operation mode to

(COOL), the temperature to 32°C and the fan speed to HI for about half a day on a fine day, and dry the whole of the unit.

● Switch off the power plug.

REGULAR INSPECTION

PLEASE CHECK THE FOLLOWING POINTS BY QUALIFIED SERVICE PERSONAL EITHER EVERY HALF YEARLY OR YEARLY. CONTACT YOUR SALES AGENT OR SERVICE SHOP.

ENGLISH

1

2

3

Confirm

Is the earth line disconnected or broken?

Is the mounting frame seriously affected by rust and is the outdoor unit tilted or unstable?

Is the plug of power line firmly plugged into the socket? (Please ensure no loose contact between them).

– 23 –

AFTER SALE SERVICE AND WARRANTY

WHEN ASKING FOR SERVICE, CHECK THE FOLLOWING POINTS.

CONDITION CHECK THE FOLLOWING POINTS

● Is the fuse all right?

When it does not operate

When it does not cool well When it does not hot well

● Is the voltage extremely high or low?

● Is the circuit breaker “ON”?

● Was the air filter cleaned?

● Does sunlight fall directly on the outdoor unit?

● Is the air flow of the outdoor unit obstructed?

● Are the doors or windows opened, or is there any source of

heat in the room?

● Is the set temperature suitable?

Notes

● In quiet operation or stopping the operation, the following phenomena

may occassionally occur, but they are not abnormal for the operation. (1) Slight flowing noise of refrigerant in the refrigerating cycle. (2) Slight rubbing noise from the fan casing which is cooled and then

gradually warmed as operation stops.

● The odor will possibly be emitted from the room air conditioner because

the various odor, emitted by smoke, foodstuffs, cosmetics and so on, sticks to it. So the air filter and the evaporator regularly must be cleaned to reduce the odor.

●

Please contact your sales agent immediately if the air conditioner still fails to operate normally after the above inspections. Inform your agent of the model of your unit, production number, date of installation. Please also inform him regarding the fault.

●

Power supply shall be connected at the rated voltage, otherwise the unit will be broken or could not reach the specified capacity.

– 24 –

CAUTION: (Model RAS-24CH7/RAC-24CH7) This unit is intend for operating at a power supply network with a system impedance of maximum 0.18+j0.11 Ohm at the house main power supply connection point. The user has to make sure, that the unit will be operated only at a power supply network under this condition. The power supply company will be able to inform you about the connection conditions.

CAUTION: (Model RAS-18CH7/RAC-18CH7) This unit is intend for operating at a power supply network with a system impedance of maximum 0.18+j0.12 Ohm at the house main power supply connection point. The user has to make sure, that the unit will be operated only at a power supply network under this condition. The power supply company will be able to inform you about the connection conditions.

Please note: On switching on the equipment, particularly when the room light is dimmed, a slight brightness fluctuation may occur. This is of no consequence. The conditions of the local Power Supply Companies are to be observed.

Note

● Avoid to use the room air conditioner for cooling operation when the outside temperature is below

21°C (70°F). The recommended maximum and minimum operating temperatures of the hot and cold sides should be as below:

Cooling Heating

Minimum Maximum Minimum Maximum

Indoor

Outdoor

Dry bulb °C21322027

Wet bulb °C15231219

Dry bulb °C21 43 2 21

Wet bulb °C15 26 1 15

ENGLISH

MEMO

.....................................................................................................................................................................................

– 25 –

MEMO

.....................................................................................................................................................................................

– 26 –

СПЛИТ СИСТЕМА НАСТЕННОГО ТИПА

ВНУТРЕННИЙ БЛОК / НАРУЖНЫЙ БЛОК

МОДЕЛЬ

RAS-18CH7/RAC-18CH7 RAS-24CH7/RAC-24CH7

РУССКИЙ

HАРУЖНЫЙ БЛОК

RAC-18CH7 RAC-24CH7

Instruction manual Page 1~26

To obtain the best performance and ensure years of trouble free use, please read this instruction manual completely.

ВНУТРЕННИЙ БЛОК

RAS-18CH7 RAS-24CH7

Инструкция по эксплуатации

Для обеспечения наилучших эксплуатационных характеристик и многолетней безотказной работы оборудования необходимо ознакомиться с данной Инструкцией по эксплуатации.

– 27 –

стр. 27~52

УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

!

●

Перед эксплуатацией устройства необходимо тщательно изучить данные “Указания по технике безопасности”, утобы обеспечить правильное использование устройства.

●

Следует обратить особое внимание на указания “ Предупреждение” и “ Осторожно”. Разделы “Предупреждение” содержат положения, которые при отсутствии их строгого соблюдения могут привести к смертельным случаям или серьезным повреждениям. Разделы “Осторожно” содержат положения, которые в случае их неправильного выполнения могут вызвать серьезные последствия. Для обеспечения безопасности необходимо строго выполнять все приведенные инструкции.

●

Символы обозначают следующее:

Убедитесь, что подклюючено заземление.

Обозначает инструкции, обязательные для выполнения.

●

После прочтения данную инструкцию необходимо сохранить.

ТЕХНИКА БЕЗОПАСНОСТИ ПРИ МОНТАЖЕ

●

Не вносите изменения в конструкцию устройства. При попытке самостоятельно внести изменения в конструкцию устройства может произойтн утечка воды, отказы, короткое замыкание или воспламенение.

●

!

ПРЕДУПРЕЖДЕНИЕ

!

ОСТОРОЖНО

Для монтажа устройства необходимо обратиться к Вашему торговому агенту или к квалифицированному техническому специалисту. Результатом самостоятельного монтажа устройства может явиться утечка воды, короткое замыкание или пожар.

●

Обязательно использовать заземляющий провод. Запрещается прокладывать заземляющий провод поблизости от водопроводов и газопроводов, громоотводов, а также вблизи заземляющих проводов телефонных линий. Неправильное заземление может привести к электрическому удару.

●

Установка выключателя электроэнергии осуществляется в зависимосуи от местонахождения устройства. При отсутствии выключателя электроэнергии существует опасность электрического удара.

●

Запрещается монтаж устройств вблизи мест наличия горючих газов. Возможно возгорание наружного блока при наличии утечки горючего газа в месте его расположения.

●

При монтаже шланга отвода воды слвдует обеспечить безпрепятственный поток воды.

!

Этот символ обозначает запрещенные действия.

ТЕХНИКА БЕЗОПАСНОСТИ ПРИ ПЕРЕМЕЩЕНИИ И ТЕХОБСЛУЖИВАНИИ

●

При возникновении неординарной ситуации (такой, как запах горения) прекратите пользоваться прибором и отключите прерыватель. Обратитесь в Вашу сервисную службу. Продолжение эксплуатации прибора в неординарной ситуации может привести к поломке, короткому замыканию или возгоранию.

●

!

ПРЕДУПРЕЖДЕНИЕ

При необходимости технического обслуживания обратитесь в Вашу сервисную службу. Результатом неквалифицированного технического обслуживания, проведенного собственными силами, может явиться электрический удар или возгорание.

●

При необходимости демонтажа и повторного монтажа устройства обратитесь в Вашу сервисную службу. Результатом неквалифицированного демонтажа и повторного монтажа, проведенного собственными силами, может явиться электрический удар или возгорание.

●

Если шнур поставкы поврежден, то оно должно быть заменено специальным шнуром достижимым на утверженные центры service/parts

ТЕХНИКА БЕЗОЛАСНОСТИ В ХОДЕ ЭКСПЛУАТАЦИИ

●

!

П

Р Е

Д

У

П

Р Е

Ж

Д

Е Н И

Е

Для сохранения здоровья следует избегать длительное время находиться под действием воздушного потока.

●

Запрещается вставлять какие-либо предметы, например, тонкую проволоку внутрь панели вентилятора и со стороны всасывания, так как вследствие высокой скорости вращения вентилятора внутри устройства могут проиэойти опасные последствия.

●

Запрещается использовать любые токопроводящие элементы в качестве плавкого предохранителя, так как это может привест к несчастному спучаю.

●

Во время грозы выньте штепсель из розетки или выключите прерыватель электроцепи.

ВЫКЛЮЧИТЬ

– 28 –

ТЕХИКА БЕЗОПАСНОСТИ В ХОДЕ ЭКСПЛУАТАЦИИ

●

Эксплуатация изделия разрешается только в соответствии со спецификацией изготовителя, использование изделия для любых других целей запрещено.

●

Зaпрещается работать с изделием мокрыми руками, эуо может привести к несчастному случаю.

●

При эксплуатации изделия совместно с устройствами горения необходимо регулярно проветривать помещение, чтобы избежать явлений недостатка кислорода.

●

Запрещается направлять струю холодного гоздуха, идущую от панели кондиционера, непосредственно на находящиеся внутри помещения нагревательные приборы, так как это может отрицательным образом повлиять на работу этих приборов, например,электрического котла,печи и т.п.

●

Необходимо обеспечить постоянную стабильность,прочность и бездефектность монтажной рамы наружнего блока. В противном случае может произойти падение наружного блока с опасными последствиями.

●

Запрещается попадание брыэг и прямых струй воды на корпус устройства при его очистке, так как это может вызвать короткое замыкание.

РУССКИЙ

О С

О

Ж

Н О

!

●

Не используйте любой аэрозоль или аэрозоли волос около внутренней единицы. Этот химикат может прилипнуть к пластине обменника высокой температуры и блокировать поток воды испарения дренирующей поддон.

Т

Р

Вода опустится на тангенциальный вентилятор и способствует разлитию воды из внутренней единицы.

●

При чистке прнбора сначала выключите его и отключите прерыватель электроцепи-скоростной вентилятор внутри прибора может представлять

ВЫКЛЮЧИТЬ

●

Выключите прерыватель электроцепи, если прибор не эксплуатируется в течение

опасность.

длительного времени.

ВЫКЛЮЧИТЬ

●

Запрещается залезать на наружный блок и ставить на него какие-либо предметы.

●

Запрещается ставить на внутренний блок емкости с водой (например, цветочные вазы), чтобы предотвратить попадание капель воды в устройство. Вода может повредить изоляцию внутри устройства, следствием чего станет короткое замыкание.

●

Не размещать комнатные растения непосредственно под струей воздуха, так как это оказывает отрицательное действие на растения.

●

Если устройство работает при открытой двери и открытом окне (влажность воздуха в помещении всегда превышает 80%), и в случае, если воздушный дефлектор направлен вниз или автоматически перемещается в течении длительного периода времни, на воздушном дефпекторе могут образоваться капли воды, которые могут падать вниз, Это приведет к намоканию Вашей мебели. В связи с этим не следует эксплуатировать устройство в подобных условиях в течении длительного времени.

●

Если количество теплоты в помещении превышает охлаждающую способность устройства (например, при большом количестве людей в помещении, при работающих нагревательных приборах и т.д.), установленная температура в помещении не может быть достигнута.

– 29 –

НАИМЕНОВАНИЯ И Ф УНКЦИИ КАЖДОГО УЗЛА

!

ВНУТРЕННИЙ БЛОК

ВОЗДУШНЫЙ ФИЛЬТР

Предотвращает попадание пыли во внутренний блок. (смотри стр. 47)

Передняя панель

ИНДИКАТОРЫ ВНУТРЕННЕГО БЛОКА

Световой индикатор, показывающий условия работы. (смотри стр. 31)

ГОРИЗОНТАЛЬНЫЙ ОТРАЖАТЕЛЬ • ВЕРТИКАЛНЫЙ ОТРАЖАТЕЛЬ ВЫХОД ВОЗДУХА)

(смотри стр. 42)

НАРУЖНЫЙ БЛОК

НАИМЕНОВАНИЕ МОДЕЛИ И РАЗМЕСЫ

ДИСТАНЦИОННЫЙ РЕГУЛЯТОР

Посылает тиналы управления работой внутреннего блока, а также для работы всей системы. (смотри стр. 32)

ДРЕНАЖНАЯ ТРУБКА

Сток сконденсированной воды.

Соединительный шнур и изолированная трубка

Вход воздуха (СЗАДИ, ЛЕВАЯ СТОРОНА)

ВЫХОД ВОЗДУХА

ОСТОРОЖНО

• В режиме нагрева из наружного блока вытекает конденсат или оттаявшая вода. Запрещается блокировать отверстие выхода воды в наружном блоке; в противном случае может произойти замерзание конденсата или оттаявшей воды.

ТОЛЩИНА (мм)

191

298

RAS-18CH7 / RAS-24CH7

RAC-18CH7 / RAC-24CH7

ШИРИНА (мм)МОДЕЛЬ ВЫСОТА (мм)

1030

850

– 30 –

295

650

ИНДИКАТОРЫ ВНУТРЕННЕГО БЛОКА

HITACHI

КОНТРОЛЬНАЯ ЛАМПА

Эта лампа горит во время работы устройства. КОНТРОЛЬНАЯ ЛАМПА мигает в следующих случаях в режиме нагревааия.

(1) Во время начала нагревания

В течение 2-3 минут после включения.

(2) Во время размораживания

Pазмораживание будет произвдиться примерно один раз в час, когда на теплообменнике конденсирующего устройства образуется лед, в течение 5-10 минут каждый раз.

ТАЙМЕРНАЯ ЛАМПА

Эта лампа горит, когда работает таймер.

ЛАМПА ФИЛЬТРА

Когда прибор работает в общем более чем примерно 200 часов, загорается лампа FILTER (ФИЛЬТР) для индикации того, что настало время очистки фильтра.

Светильник идет вне когда АВТОМАТИЧЕСКАЯ КНОПКА КАЧАНИЯ отжата пока приготовьте режим дальше.

РУССКИЙ

ИНДИКАТОР РАБОТЫ

● На этом рисунке показана передняя панель

в открытом виде. См. с. 46 о том, как открыть и закрыть переднюю панель.

AUTO RESTART SWITCH

AUTO

RESTART

SWITCH

ПЕРЕКЛЮЧАТЕЛЬ АВТОСТАРТА

● В случае внезапного отключения электросети кондиционер включается автоматически в

выбранном ранее режиме, когда напряжение в сети восстановится.

● В случае внезапного отключения электросети во время операции ТАЙМЕР, таймер будет

переустановлен, а устройство отключится.

– 31 –

НАИМЕНОВАНИЕ И ФУНКЦИИ ОТДЕЛЬНЬІХ У3ЛОВ

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ДУ)

Осуществляет управление внутренним блоком. Радиус действия около 7 метров. Если освещение в помещении также имеет дистанционный контролъ, радиус действия может быть меньше. Этот пульт может быть закреплен на стене с помощью прилагаемого крепежа. Перед закреплением убедитесь, что с помощью пульта ДУ можно управлять внутренним блоком.

● Oкно испускания сигнала/индикатор передачи сигнала

Для передачи команды внутреннему блоку необxодимо направить данное окно на внутренний блок. При передаче сигнала происxодит мигание индикатора.

CH

˚

CH

˚

RESET

АВТО НАГРЕВ СУШКА ОХЛАЖДЕНИЕ ВЕНТИЛЯЦИЯ

СКОРОСТЬ ВЕНТИЛЯТОРА НИЗКАЯ СРЕДНЯЯ ВЫСОКАЯ

ЗАДЕРЖКА ОТКЛЮЧЕНИЯ СТОП (ОТМЕНА) СТАРТ (РЕЗЕРВ)

СТАРТ / СТОП ВРЕМЯ УСТАНОВКА ТАЙМЕРА

ПЕРЕКЛЮЧАТЕЛЬ ТАЙМЕРА ТАЙМЕР ВКЛЮЧЕНИЯ ТАЙМЕР ВЫКЛЮЧЕНИЯ

АВТОМАТИЧЕСКИЙ ПОВОРОТ

● Дисплей

На дисплей выводится заданное значение температуры в помещении, текущее время, статус таймера, а также выбранная функция и интенсивность циркуляции воздуxа.

● Клавиша СТАРТ/СТОП

Hажать кнопку для запуска рабочего режима. При повторном нажатии рабочий режим прекращается.

● Клавиша 3АДЕРЖКА ОТКЛЮЧЕНИЯ

Данная кнопка используется для установки таймера для функции задержки отключения.

● Клавиши ТЕМПЕРАТУРА

C помощью данных клавиш осуществляется увеличение и уменьшение устанавливаемых значений температуры. (Держать нажатыми для ускоренного изменения устанавливаемых значений.)

● Кнопка ВРЕМЯ

Данная кнопка применяется для установки и проверки текущего времени.

● Кнопки CБРОС

● Переключатель ФУНКЦИЯ

Посредством данного переключателя производится выбор рабочего режима. При каждом нажатии переключателя происходит переключение режима в циклической последовательности (ABTO) – HAГРЕВ – (CУШКА) – (ОХЛАЖДЕНИЕ) – (ВЕНТИЛЯЦИЯ).

● Данный переключатель задает скорость вращения вентилятора. При каждом нажатии

данного переключателя интенсивность вращения снижается в последовательности

(ABTO) – (BЫСОКАЯ) – (CPEДНЯЯ) – (НИеКАЯ) (при раАоте В режиме (BEHTИЛЯЦИЯ) B послеЋоВaтел Cности ВЫСОКАЯ – СРЕДНЯЯ –

НИеКАЯ).

● Клавиша АВТОМАТИЧЕСКИЙ ПОВОРОТ

Данная клавиша осуществляет регулирование угла направления горизонтального дефлектора воздуха.

● Клавиши управления таймером

Данные клавиши используются для настройки значений таймера.

● Клавиша ТАЙМЕР ВЫКЛЮЧЕНИЯ Задает время выключения.

● Клавиша ТАЙМЕР ВКЛЮЧЕНИЯ Задает время включения.

● Клавиша РЕЗЕРВ У становка продолжительности времени остановки в работе.

● Kлавиша ОТМЕНА Отмена установки продолжительности времени остановки в

работе.

Меры безопасности при эксплуатации

● Запрещается помещать пульт дистанционного управления.

● под действие прямых солнечных лучей

● вблизи от нагревательных устройств.

● Обращаться с пультом дистанционного управления осторожно. Не бросать

его на пол и не допускать попадания воды.

● После прекращения работы наружнего блока повторный его запуск в работу

возможен лишь спустя примерно 3 минуты (это не распространяется на выключение и включение устройства посредством выключателя электропитания, а также на случай, если шнур сетевого питания был вынут из розетки, а затем вставлен обратно.) Данное время задержки предназначено для предохранения устройства и не свидетельствует о неисправности.

● В случае, если во время работы устройства был задействован переключатель

ФУНКЦИЯ, может произойти прекращение работы устройства примерно на 3 минуты для его предохранения.

– 32 –

АВТОМАТИЧЕСКИЙ РЕЖИМ РАБОТЫ

В данном режиме устройство автоматически устанавливает робочий режим-НАГРЕВ, ОХЛАЖДЕНИЕ или Сушка в зависимости от начальной температуры в помещении. Выбранный режим работы при изменении температуры в помещении не меняется

Задействовать переключатель ФУНКЦИЯ, чтобы на дисплее появился символ режима АВТО .

1

● При выборе режима АВТО (AUTO) устройство автоматически

определяет режим работы, НАГРЕВ, ОХЛАЖДЕНИЕ или Сушка, в зависимости от температуры в помещении.

РУССКИЙ

RESET

Имеется возможность при необходимости увеличить или уменьшить установленное значение температуры максимум на 3°C.

°C

● Реальная температура в помещении может несколько отличаться от

установленного значения температуры в зависимости от условий.

● В режиме АВТО установленное значение температуры на дисплей не

выводится. При изменении установленного значения внутренний блок издает звуковой сигнал.

СТАРТ

СТОП

■ Tак как установленные значения записываются в память пульта

Нажать клавишу (СТАРТ/СТОП). Кондиционер начнет работать, издав звуковой сигнал. Для прекращения работы повторно нажать данную клавишу.

дистанционного управления, в следующий раз Вам необходимо лишь нажать клавишу (СТАРТ/СТОП).

Нажмите кнопку установки температуры, значение будет изменяться на 1°C с каждым нажатием.

■ УСЛОВИЯ АВТОМАТИЧЕСКОГО РЕЖИМА РАБОТЫ

НАЧАЛЬНАЯ КОМН.

ТЕМПЕРАТУРА (ПРИБЛ.)

РАБОЧАЯ

ОПЕРАЦИЯ

УСТАНОВЛЕННАЯ

ТЕМПЕРАТУРА

-

Свыше 27°C ОХЛАЖДЕНИЕ

-

23 ~ 27°C

СУШКА

Несколько ниже комн. Температуры

27°C

-

Ниже 23°C НАГРЕВ 23°C

– 33 –

СКОРОСТЬ

ВЕНТИЛЯТОРА

ВЫСОКАЯ вначале, или НИЗК достижения установленной темп-ры

ВЫСОК вначале, СРЕДН или НИЗК после достижения установ температуры

после

НИЗКАЯ

СРЕДН

РЕЖИМ НАГРЕВА

● Используйте устройство для отопления, когда температура на улице ниже 21°C.

Когда слишком тепло (выше 21°C), функция нагрева может отключаться, чтобы защитить устройство от повреждения.

Задействовать переключатель ФУНКЦИЯ, чтобы на дисплее

C

˚

1

появился символ режима НАГРЕВ .

Посредством клавиши (СКОРОСТЬ ВЕНТИЛЯТОРА) установить желаемое значение СКОРОСТИ ВЕНТИЛЯТОРА (установленное значение будет показано на дисплее).

RESET

2

(ABTO) :

(ВЫСОКАЯ) : Экономичный режим, так как

(СРЕДНЯЯ) : Медленное вращение. (НИЗКАЯ) : Eще более медленное вращение.

C

˚

С помоНРХ клаВим ТЕМПЕРАТУРА устаноВитС желаемуХ С помощью клавиш ТЕМПЕРАТУРА установить желаемую температуру в помещении (установленное значение бтдет показано на дисплее).

3

CKOPOCTЬ BEHTNЛЯТОРА вначале устанавливается на режим ВЫСОКАЯ, а после достижения установленного значения температуры автоматически меняется на режим

или

СРЕДНЯЯ

помещение достаточно быстро нагревается. Однако на начальной стадии может возникнуть ощущение холода.

В качестве устанавливаемого значения температуры в помещении в режиме нагрева рекомендуется диапазон 18-22°C. При установленном значении температуры 20°C температура в помещении будет поддерживаться на уровне около 20°C.

НИЗКАЯ.

Pеальная температура в помещении может несколько отличаться от установленного значения температуры в зависимости от условий.

СТАРТ

СТОП

■ Tак как установленные значения записываются в память пульта

Нажать клавишу (СТАРТ / СТОП). Кондиционер начнет работать, издав звуковой сигнал. Для прекращения работы повторно нажать данную клавишу.

дистанционного управления, в следующий раз Вам необходимо лишь нажать клавишу (СТАРТ/СТОП).

– 34 –

РЕЖИМ СУШКИ

Режим сушки следует использовать при температуре в помещении свыше 16°C. При температуре в помещении ниже 15°C режим сушки не работает.

Задействовать переключатель ФУНКЦИЯ, чтобы на дисплее

C

˚

1

появился символ режима (ВЛАЖНОСТЬ). CKOPOCTЬ BEHTИЛЯTOPA будет автоматически установлена на режим НИЗКАЯ. Клавиша CKOPOCTЬ BEHTИЛЯTOPA в данном случае не работает.

РУССКИЙ

RESET

С помоНРХ клаВим ТЕМПЕРАТУРА устаноВитС желаемуХ С помощью клавиш ТЕМПЕРАТУРА установить желаемую

2

СТАРТ

C

˚

СТОП

■ Tак как установленные значения записываются в память пульта

температуру в помещении (установленное значение бтдет показано на дисплее).

Для осушения рекомендуется поддерживать комнатную температуру в диапазоне от 20 до 26°С градусов.

Нажмите кнопку (ЅТАRТ/ЅТОР). Начало режима осушения сопровождается звуковым сигналом. Для остановки работы нажмите кнопку ещё раз.

дистанционного управления, в следующий раз Вам необходимо лишь нажать клавишу (СТАРТ/СТОП).

■ Функция Cушки

B случае, если температура в помещении превышает установленное значение температуры, кондиционер осуществит сушку воздуха в помещении, снизив температуру в помещении до установленного уровня. В случае, если температура в помещении ниже установленного значения температуры, сушка воздуха осуществляется при установленном значении температуры несколько ниже текущей температуры в помещении. Когда температура в помещении станет ниже установленного значения, работа в данном режиме будет прекращена (внутренний блок перестанет подавать воздух).

– 35 –

РЕЖИМ ОХПАЖДЕНИЯ

Кондиционер можно использовать для охлаждения воздуха при наружной температуре 22-39°C. При высоких значениях влажности (свыше 80%) на выходной решетке воздуха внутреннего блока может образоваться некоторое количество росы.

3адействовать переключатель ФУНКЦИЯ, чтобы на дисплее

RESET

C

˚

1

2

появился символ режима ОХЛАЖДЕНИЕ .

Посредством клавиши (СКОРОСТЬ ВЕНТИЛЯТОРА) установить желаемое эначение СКОРОСТИ ВЕНТИЛЯТОРА (установленное значение будет показано на дисплее).

(ABTO) : CKOPOCTЬ BEHTNЛЯТОРА вначале

устанавливается на режим ВЫСОКАЯ, а после достижения установленного значения температуры автоматически меняется на режим СРЕДНЯЯ

НИЗКАЯ.

(ВЫСОКАЯ) : Экономичный режим, так как помещение

достаточно быстро охлаждается. (CPЕДНЯЯ) : Медленное вращение. (НИеКАЯ) : Eще более медленное вращение.

или

Нажать клавишу (CTAPT/CTOП). Kондиционер начнет

C

˚

СТАРТ

СТОП

3

работать в режиме охлаждения, издав звуковой сигнап. Для прекращения работы повторно нажать данную клавишу. В случае, если установленное значение температуры выше текущей температуры в помещении, функция охлаждения работать не будет {несмотря на горящую индикаторную лампу (ЭКСПЛУАТАЦИЯ).} Функция охлаждения будет задействована после того, как будет установлено значение температуры ниже текущей температуры в помещении.

С помощью клавиш ТЕМПЕРАТУРА установить желаемую температуру в помещении (установленное значение будет показано на дисплее).

В качестве устанавливаемого значения температуры в помещении в режиме охлаждения рекомендуется Диапазон 25-28°С. При установленном значении температуы 27°C температура в помещении будет поддерживаться на уровне около 27°C.

Реальная температура в помещении может несколько отличаться от установленного значения температуры в зависимости от условий.

■ Так как установленные значения записываются в память пульта дистанционного управления, в следующий раз Вам необходимо лишь нажать клавишу (CTAPT/ CTOП).

– 36 –

РЕЖИМ ВЕНТИЛЯЦИИ

Кондиционер можно также использовать в качестве обычного вентилятора для циркуляции воздуха. Данную функцию необходимо применять для сушки внутреннего пространства внутреннего блока после окончания летнвго сезона.

Задействовать переключатель ФУНКЦИЯ, чтобы на дисплее

1

появился симвоп режима ВЕНТИЛЯЦИЯ .

RESET

СКОРОСТЬ ВЕНТИЛЯТОРА

(ABTO) режиме охлаждения/нагрева;

в режиме нагрева

2

СТАРТ

CTOП

.....

● Скорость вращения вентилятора автоматически регулируется в

зависимости от температуры выходящего потока воздуха.

● Когда разница между комнатной температурой и заданной

температурой велика, вентилятор начинает работать на высокой (HI) скорости.

● Когда температура в помещении доходит до заданной температуры,

скорость вентилятора автоматически изменяется на низкую (LOW).

Нажатием клавиши (CKOPOCTЬ ВЕНТИЛЯТОРА).*

Нажать клавишу (CTAPT/CTOП). Кондиционер начнет работать в режиме вентиляции, издав звуковой сигнал. Для прекращения работы повторно нажать данную клавишу.

* Примечание • В режиме вентиляции, только индикация

СКОРОСТИ ВЕНТИЛЯТОРА будет измениться проста нажатием клавишу СКОРОСТИ ВЕНТИЛЯТОРА; действительную скорость вентилятора невозможно поменять между ВЬICОКИМ и ИНЗКИМ режимами.

При задании режима скорости вращения вентилятора ABTO в

РУССКИЙ

в режиме охлаждения

● Когда разница между комнатной температурой и заданной

температурой велика, вентилятор начинает работать на высокой (HI) скорости.

● После того, как температура в помещении достигнет установленного

значения температуры, будет выполняться режим охлаждения, при котором скорость вращения вентилятора и температура в помещении регулируются для получения оптимальных для здоровья условий естественного охлаждения.

– 37 –

УСТАНОВКА ТАЙМЕРА

RESET

Время суток, дата, месяц

ВРЕМЯ СУТОК,

После установки свежих батарей

ДАТА, МЕСЯЦ (текущее время, дата, месяц)

ТАЙМЕР ВЫКЛЮЧЕНИЯ

Таймер ВЫКЛЮЧЕНИЯ

ТАЙМЕР ВКЛЮЧЕНИЯ

РЕЗЕРВ

Старт

Данную функцию можно использовать, чтобы выключить

ОТМЕНА

Tаймер BЫКЛЮЧЕНИЯ

● Прибор будет включен

кондиционер в установленное время.

в установленное значение времени.

M D

Стоп

1

С помощью клавиши

управления ТАЙМЕР установить текущий месяц и дату

M D

1

Нажать клавишу (ТАЙМЕР

ВЫКЛЮЧЕНИЯ), после чего на дисплее начнет мигать символ (ВЫКЛЮЧЕНИЕ).

AM

1

Старт

Нажать клавишу (ТАЙМЕР

ВКЛЮЧЕНИЯ), после чего на дисплее начнет мигать символ

(ВКЛЮЧЕНИЕ).

AM

Таймер ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ

СТАРТ

● Кондиционер будет включен (выключен) ивыключен (включен) вустановленное значение временивключения (выключения).

● Переключение производится в установленное значение времени, которое наступает первым.

● На дисплее появляется знак в виде стрелки, который указывает последовательность операций переключения.

СТОП

1

Нажать клавишу

(ТАЙМЕР ВЫКЛЮЧЕНИЯ), после чего на дисплее начнет мигать символ

(ВЫКЛЮЧЕНИЕ).

2

С помощью

клавиши управления ТАЙМЕР установить время выключения.

PM

3

Нажать клавишу

(ТАЙМЕР ВКЛЮЧЕНИЯ), после чего на дисплее начнет мигать символ

(ВЫКЛЮЧЕНИЕ) и

символ (ВКЛЮЧЕНИЕ).

PM

AM

Отмена Режима Резервирования

Направить окно испускания сигнала пульта дистанционного управления в направлении внутреннего блока и нажать клавишу (ОТМЕНА). Символ (РЕЗЕРВИРОВАНО) погаснет, раздастся звуковой сигнал, и на внутреннем блоке погаснет лампа (ТАЙМЕР).

ПРИМЕЧАНИЕ

Возможна установка только одного из таймеров ВЫКЛЮЧЕНИЯ, ВКЛЮЧЕНИЯ или ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ.

– 38 –

2

Нажать

клавишу (ВРЕМЯ)

3

Установить текущее время

посредством клавиши управления ТАЙМЕР.

AM PM PM

Пример: текущее время 1:30 пополудни.

4

Повторно нажать клавишу

ВРЕМЯ. Индикация времени перестанет мигать и начнет гореть постоянно.

PM

● Индикация времени исчезнет автоматически через 10 секунду.

● Тобы проверить установку текущего времени, следует дважды нажать клавишу

ВРЕШЯ.

Установка текущего времени на этом завершена.

2

С помощью клавиши

управления ТАЙМЕР установить время выключения.

PM

2

С помощью клавиши

управления ТАЙМЕР установить время включения.

AM

4

С помощью клавиши

управления ТАЙМЕР установить время включения.

PM

AM

3

Направить окно испускания сигнала пульта дистанционного управления

в направлении внутреннего блока и нажать клавишу (РЕЗЕРВ). Символ

(ВЫКЛЮЧЕНИЕ) перестанет мигать и начнет гореть постоянно, при этом загорится символ (РЕЗЕРВИРОВАНО). Раздастся звуковой сигнал, и на внутреннем блоке загорится лампа (ТАЙМЕР).

PM

3

Направить окно испускания сигнала пульта дистанционного управления

в направлении внутреннего блока и нажать клавишу (РЕЗЕРВ). Символ

(ВКЛЮЧЕНИЕ) перестанет мигать и начнет гореть постоянно, при этом загорится символ (РЕЗЕРВИРОВАНО). Раздастся звуковой сигнал, и на внутреннем блоке загорится лампа (ТАИМЕР).

AM

5

Направить окно испускания сигнала пульта дистанционного управления

в направлении внутреннего блока и нажать клавишу (РЕЗЕРВ). Символ (ВКЛЮЧЕНИЕ) перестанет мигать и начнет гореть постоянно, при этом загорится символ (РЕЗЕРВИРОВАНО). Раздастся звуковой сигнал, и на внутреннем блоке загорится лампа (ТАЙМЕР).

PM

AM

Пример: кондиционер будет выключен в 11.00 вечера.

Установка времени выключения на этом завершена.

Пример: Устройство автоматически включится заранее, так чтобы заданная температура была достигнута к 7.00 утра. Теперь установка времени включения завершена.

Пример: Устройство выключится в 10.30 вечера, а затем автоматически включится заранее, так чтобы заданная температура была достигнута к 7.00 утра. Теперь установка времени включения/выключения завершена.

РУССКИЙ

● Таймер может быть использован в трех вариантах: в качестве таймера выключения,

таймера включения и таймера ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ (ВЫКЛЮЧЕНИЯ/ ВКЛЮЧЕНИЯ). Первоначально необходимо произвести установку текущего времени, так как оно служит для отсчета.

● Такт как установки времени записываются в память пульта дистанционного управления,

в следующий раз для использования тех же установленных значений Вам необходимо лишь нажать клавишу (РЕЗЕРВ).

– 39 –

УСТАНОВКА ТАЙМЕРА ЗАДЕРЖКИ ОТКЛЮЧЕНИЯ

Первоначально необходимо произвести установку текущего времени, если это не было сделано прежде (см. разделы по установке текущего времени). Нажать клавишу (ЗАДЕРЖКА ОТКЛЮЧЕНИЯ), после чего индикация дисплея изменится в соответствии с представленным ниже изображением.

H

ЗАДЕРЖКА ОТКЛЮЧЕНИЯ

Режим

Таймер задержки

отключения

4

1 час 2 часа 3 часа 7 часа

отключение таймером задержки

Индикация

44

4

1

Таймер задержки отключения: Кондиционер будет продолжать работать в течение указанного количества часов, а затем будет отключен. Направить окно испускания сигнала лульта дистанционного управления в направлении внутреннего блока и нажать клавишу ЗАДЕРЖКА ОТКЛЮЧЕНИЯ. На дисплее пульта дистанционного управления будет показана информация таймера. Загорится индикаторная лампа ТАЙМЕР, при этом внутренний блок издаст звуковой сигнал. После установки таймера задержки отключения дисплей будет показывать время отключения.

Пример: Если вы в 11:38 вечера установили время задержки отключения,

H

Таймер

задержки

отключения

Старт

Выключение кондиционера осуществляется таймером задержки отключения, а включение кондиционера-таймером включения.

равное З часам, то кондиционер будет отключен в 2:38 утра.

1

Установить таймер ВКЛЮЧЕНИЯ.

2

Нажать клавишу (ЗАДЕРЖКА ОТКЛЮЧЕНИЯ) и произвести

установку таймера задержки отключения.

AM

H

AM

Для нагревания: В этом случае устройство выключится

через 2 часа (в 1:38 a.m.) и включится заранее таким образом, чтобы установочная температура была почти достигнута к 6:00 a.m. следующего утра.

Отмена Резервирования

Направить окно испускания сигнала пульта дистанционного управления в направлении внутреннего блока и нажать клавишу (ОТМЕНА). Символ (РЕЗЕРВИРОВАНО) исчезнет, при этом раздастся звуковой сигнал, и на внутреннем блоке погаснет лампа (ТАЙМЕР).

– 40 –

Принцип действия таймера задержки отключения

Кондиционер осуществляет автоматическое регулирование СКОРОСТИ ВЕНТИЛЯТОРА и температуры в помещении, чтобы обеспечить тишину и соответствующие условия для здоровья людей. Таймер задержки отключения можно установить на отключение через 1, 2, 3 или 7 часов. Регулирование СКОРОСТИ ВЕНТИЛЯТОРА и температуры в помещении осуществляется следующим образом.

Режимы работы с таймером задержки отключения

Функция Операция

Будет поддерживаться комнатная температура на 5°C ниже заданной

Нагрев

“ ”

Охлаждение

“ ”

и

Сушка

“ ”

температуры, а скорость вентилятора будет установлена на низкую (LOW) через 30 минут после установки таймера задержки отключения.

Будет поддерживаться комнатная температура на 2°C выше заданной температуры, а скорость вентилятора будет установлена на низкую (LOW) через 1 час после установки таймера задержки отключения.

Установка таймера задержки

через 30 минут

1 час

через 2 часа

через 1 час

через 6 часов

через 2 часа

через 3 часа

РУССКИЙ

5°C

через 7 часов

через 3 часа

через 7 часов

Вентилятор

“ ”

Различные значения комнатной температуры и скорости вентилятора.

ПРИМЕЧАНИЕ

● Если не установлена дата или текущее время, таймер задержки отключения нельзя

установить.

● Если установка таймера задержки отключения произведена после установки таймера

выключения, таймера включения/выключения или таймера выключения/включения, таймер задержки отключения получает приоритет перед этими таймерами.

● Во время работы таймера задержки отключения невозможно устанавливать другие

таймеры.

● Если после окончания работы таймера задержки отключения снова нажать кнопку

задержки отключения, таймер задержки отключения будет установлен по последнему установленному значению.

● Таймер задержки отключения работает только один раз.

– 41 –

РЕГУЛИРОВКА ДЕФЛЕКТОРОВ ПОТОКА ВОЭДУХА

1

Регулировка потока воздуха от кондиционера в направлении вверх и вниз.

Горизонтальный дефлектор потока воздуха автоматически устанавливается под углом, требуемым для каждого конкретного режима. Кнопка (АВТОМАТИЧЕСКИЙ ПОВОРОТ) позволяет устанавливать режим постоянного колебания дефлектора вверхвниз, а также устанавливать желаемый угол наклона.

● При однократном нажатии клавиши

(АВТОМАТИЧЕСКИЙ ПОВОРОТ) производится автоматический поворот направления горизонтального дефлектора потока воздуха вверх и вниз. При повторном нажатии клавиши дефлектор останавливается в занимаемом в данный момент положении. До начала поворота дефлектора может пройти несколько секунд (около 6 секунд).

● Диапазон регулирования поворота горизонтального

дефлектора потока воздуха показан на рисунке справа.

● По окончании работы устройства, горизонтальный

рефлектор воздуха двигается и затем останавливается в положении, при котором выходные отверстия воздуха закрыты.

при охлаждении и сушке

RESET

примерно 25°

примерно 20°

при нагреве

примерно 35°

2

ОСТОРОЖНО

!

● При операции “Охлаждение” не держите

горизонтальный рефлектор долго в плавающем состоянии. На нем может образовываться роса и подкапывать.

Регулирование направления потока воздуха кондиционера влево и вправо.

Задействуя вертикальный дефлектор потока воздуха, как показано на рисунке, отрегулировать направление потока воздуха кондиционера влево и вправо.

– 42 –

ЗАМЕНА БАТАРЕЙ В ПУЛЬТЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

!

Снять крышку, как показано на рисунке, и вынуть

1

отработанные батареи.

НаЂаВите толкайте по напраВлениХ, указанному стрелкой.

=

Вставить новые батареи.

2

Положение батарей должно совпадать с маркировкой в отсеке.

ОСТОРОЖНО

1. Не использовать вместе старые и новые батареи, а также батареи различных типов.

2. В случае, если пульт дистанционного управления не используется в тецение 2-3 месяцев, необходимо вынуть батареи из пульта.

РУССКИЙ

– 43 –

ИДЕАЛЬНЫЙ СПОСОБ ЭКСПЛУАТАЦИИ

Температура В Помещении

!

Предупреждение

Холодная температура в помещении неблагоприятно Воздействует на здоровье и вызывает излшнний расход злектрознергии.

Вентиляция

!

Осторожно

Не оставляйте помещение закрытым в течении длительного пориода времени. Периодически следует открывать дверь и окна, чтобы обеспечить приток свежего воздуха.

Использование штор или ставней

С их помощью можно снизить жару, проникающую в комнату, через окна.

Эффективное использование таймера

Ночью используйте таймеры “Включить” и “Отключить”, устанавливая их в зависимости от времени пробуждения. Это позволит Вам создать самую комфортную для Вас температуру. Используйте таймер эффективно.

Не забывайте чистить воздушный фильтр

Пыльный фильтр может уменьшить обьем воздуха и эффективность охлаждения. Во избежании лишней траты электроэнергии производите чистку фильтра каждые 2 недели.

Устанавливайте подходящую t° для

грудных младенцев и детей

При использовании устройства в помещениях, где находятся грудные младенцы, дети или престарелые, то есть те, кому трудно самим передвигаться, следите за состоянием t° и направлением выходящего потока воздуха.

– 44 –

ИНФОРМАЦИЯ ДЛЯ ПОЛЬЗОВАТЕЛЯ

OFF

!

Воздушный Кондиционер и Нагреватель В Одном помещении

Осторожно

Если количество теплоты в ломещении превышает охлаждающую способность устройства (например: При большом количестве людей в помещеии, при работающих нагревательных приборах и. т.п.), установленная температура в помещении не может быть достигнута.

Если кондиционер долго не используется

Если комнатный кондиционер долго не используется, выключите его из сети. При неотсоединенной сети он продолжает потреблять около 8W из котрольной цепи, даже будучи выключенным.

РУССКИЙ

Выключить

При молниях

Предупреждение

При молниях, чтобы обезопасить прибор от повреждений, выключите его и выньте штепсель из розетки.

Люфт от Электрического Шума

!

Предостережение

Чтобы избегать шумового люфта, пожалуйста разместите внутреннюю единицу и ее пульт по крайней мере на расстоянии 1м. от электрических изделий.

TV

– 45 –

ПРИЛОЖЕНИЕ ВОЗДУХА, ЧИСТЯЩЕГО ФИЛЬТРЫ

!

ОСТОРОЖНО

Чистка и обслуживание должно производиться только квалифицированным, обслуживающим персоналом. Перед чисткой, остановите работу и отсоедините источник питания.

1

2

3

Откройте переднюю панель.

● Подтяните лицевую панель, держа её двумя

руками по двум сторонам.

Выньте фильтры.

● Придавите по направлению вверх для

освобождения зажимов и выньте фильтр.

Приложение воздуха, чистящего фильтр на фильтр.

● Приложите воздух, чистящий фильтр к структуре,

мягко сжимая обе стороны и выпуск после вставки в структуру наполнителя.

!

ОСТОРОЖНО

Лапки

(4 местах)

Не сгибать воздух, чистящий фильтр, поскольку это может принести убытки структуре.

4

Присоедините фильтры.

● Подсоедините фильтры, убедившись, что надпись

“FRОИТ”, на покрытии, устремлена вверх.

● После присоединения фильтров, передвиньте

переднюю панель в положение, указанное на рисунке тремя стрелками, и закройте ее.

ПРИМЕЧАНИЕ:

●

В случае, если удаляя воздух, чистящий фильтр, пожалуйста следуйте за вышеупомянутым выше процедуры.

●

Охлаждающаяся вместимость немного ослаблена, и охлаждающаяся скорость становится медленнее, когда воздух, чистящий фильтры используется. Поэтому, установите вентилятор в позицию “НІGН”, если работа происходит в таких условиях.

●

При чистке воздухо–очищающих и освежающих фильтров с помощью пылесоса или трубопроводной, проточной воды, их можно использовать заново до 20 раз. Номер типа этого воздухо–очищающего фильтра <ЅРХ–СFН18>. При заказе нового, пожалуйста, воспользуйтесь этим номером.

●

Не включайте кондиционер без фильтра. При проникновении пыли в кондиционер может произойти повреждение.

– 46 –

ОБСЛУЖИВАНИЕ

!

ОСТОРОЖНО

Чистка и обслуживание должно производиться только квалифицированным, обслуживающим персоналом. Перед чисткой, остановите работу и отсоедините источник питания.

1. ВОЗДУШНЫЙ ФИЛЬТР

Воздушный фильтр необходимо чистить, так как на нем оседает пыль из комнаты. При запыленном фильтре уменьшается поток воздуха и охладительная способность. Может возникнуть шум при работе. При чистке соблюдайте следующие правила.

ПРОЦЕДУРА

РУССКИЙ

1

2

3

Откройте лицевую панель и снимите фильтр.

● Мягко подъем и удаляют воздух, чистящий

фильтр от воздушного фильтра структура.

Вакуумная пыль от воздушного фильтра и воздуха, чистящего фильтр, используя вакуум уборщик. Если скопление пыли слишком большое, то ополосните фильтр трубопроводной, проточной водой и нежно почистите мягкой щёткой. Высушите фильтры в тени.

● Повторно вставить воздух, чистящий

наполнитель к структуре фильтра. Установите фильтр пометкой “FRОИТ” вперёд и вставьте их в изначальное положение.

● После присоединения фильтров, передвиньте

переднюю панель в положение, указанное на рисунке тремя стрелками, и закройте ее.

ПРИМЕЧАНИЕ:

● Воздухо-очищающий и освежающий фильтр должен чиститься каждый месяц, а в случае заметного

повышения нагрузки даже ранее. При использовании фильтра дольше положенного времени, он может утратить способность освежать воздух. Для лучшего результата, рекомендуется заменять его через каждые 3–6 месяцев, в зависимости от степени использования.

!

ОСТОРОЖНО

● Не мойте горячей водой с температурой выше 40°С. Это может вызвать усадку фильтра.

● После мытья стряхните влагу полностью и высушите в тени; не подвергайте воздействию прямых

солнечных лучей. Это может вызвать усадку.

● Не использовать моющее средство на воздухе, чистящем фильтр, поскольку некоторое моющее

средство может ухудшить фильтр электростатическая работа.

– 47 –

2. Моющаяся лицевая панель

● Снимите лицевую панель и помойте её чистой

водой.

для мытья применяйте мягкую губку. После применения мягких моющих средств, тщательно промойте чистой водой.

● Когда лицевая панель не снята, вытирайте её

мягкой, сухой тряпкой. Хорошо протирайте пульт дистанционного управления, используя мягкую, сухую тряпку.

● Сетку следует вытирать насухо. Если вода

останется на индикаторах или приемнике сигналов, это может вызвать сбои в работе.

Метод снятия лицевой панели.

Обязательно держите сетку двумя руками, когда снимаете или устанавливаете ее обратно.

Снятие лицевой панели

Плечо

Фланец

● Полностью открыв лицевую панель

обоими руками, правой рукой придавите панель вовнутрь, для её освобождения, затем слегка прикрывая лицевую панель

Подсоединение лицевой панели

Выступ

Отверстие

● Вставьте выступы с левой и с правой

стороны в соответсвующие фланцы таким образом, чтобы выступы попали в отверстия.

оттяните её вперёд.

!

ОСТОРОЖНО

● Не брызгайте водой и не направляйте воду на корпус

кондиционера при его очистке, так как это может привести к короткому замыканию.

● Не используйте горячую воду (выше 40°С), бензин, газолин,

кислоту, растворитель или щетку, так как они могут повредить покрытие и пластиковую поверхность.

– 48 –

Air

Blow

!

ОСТОРОЖНО

Чистка и обслуживание должно производиться только квалифицированным, обслуживающим персоналом. Перед чисткой, остановите работу и отсоедините источник питания.

3. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПЕРЕД ДЛИТЕЛЬНЫМ ПРОСТОЕМ

● Перед длительным простоем следует отключить

кондиционер на половину дня, установив рабочий режим (ОХЛАЖДЕНИЕ), температуру 32°С и скорость вентилятора (ВЫСОК), выбрав для этого хороший погодный день, чтобы полностью просушить кондиционер.

● Отсоедините питание из розетки.

Воздушный

поток

ПРОФИЛАКТИЧЕСКИЕ ОСМОТРЫ

РУССКИЙ

ПОЖАЛУЙСТА ВЫПОЛНЯЙТЕ НИЖЕПЕРЕЧИСЛЕННЫЕ ПРОВЕРКИ КАЖДЫЕ ПОЛГОДА ИЛИ ЧАЩЕ. В СЛУЧАЕ КАКИХ-ЛИБО ЗАТРУДНЕНИЙ ОБРАЩАЙТЕСЬ К СПЕЦИЛИСТУ.

1

2

3

Убедитесь

Не повреждено заземление?

Крепежные кронштейны наружного блока не корродитованы, внешний блок закреплен надежно?

Плотно ли вилка соединена с розеткой? Убедитесь в наличии прочного контакта между ними.

– 49 –

ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ

ПЕРЕД ОБРАШЕНИЕМ К СПЕЦИАЛИСТУ ПРОВЕРЬТЕ НИЖЕПЕРЕЧИСЛЕННЫЕ

УСДОВИЯ ПРОВЕРЬТЕ СЛЕДУЮЩИЕ ПУНКТЫ

● Предохранитель в порядке?

Когда прибор не работает

Когда прибор не надежно охлаждает Когда прибор не надежно нагревает

● Напряжение в сети высокое или низкое?

● Выключатель питания или прерыватель электроцепи в

положении “Вкл”?

● Очищался ли фильтр?

● Солнечный свет не падает на блок конденсации?

● Нет ли препятствий вытекающим струям тепла?

● Нет ли в комнате каких-либо источников тепла?

● Установочная температура выставлена нормально?

Примечания

● При спокойной работе или остановке прибора могут произойти

следующие явления, не считающиеся чем-то ненормальными. (1) Не большой шум в процессе цикла охлаждения. (2) Шум от работы вентилятора когда он начинает нагреваться в

процессе работы.

● Из-за разных запахов, используемых в комнате, незначительные

посторонние запахи могут возникать при работе прибора. Для снижения неприятных запахов, воздушный фильтр и испаритель должны чиститься регулярно.

●

Если у Вас все-таки возникают какие-либо проблемы в процессе эксплуатации прибора обращайтесь к Вашему продавцу или квалифицированному специалисту. Сообщайте Вашему агенту насчеу модели, номера производства и числа установки прибора.

●

Используйте только напряжение, указанное для данного кондиционера. В противном случае устройство может испортиться или не достичь предусмотренной мощностн.

– 50 –

ПРЕДОСТОРЕЖЕНИЕ: (модель RAS-24CH7/RAC-24CH7) Этот блок предназначен для работать на сети источника питания с импедансом системы максимума

0.18+0.11 Ohm на этап соединения основного электроснабжения дома. Потребитель должен удостоверитесъ, к, котор блок будет эксплуатироваться только на сети источника питания под этим условием. Компания источника питания будет сообщить вы о условиях соединения.

ПРЕДОСТОРЕЖЕНИЕ: (модель RAS-18CH7/RAC-18CH7) Этот блок предназначен для работать на сети источника питания с импедансом системы максимума

0.18+0.12 Ohm на этап соединения основного электроснабжения дома. Потребитель должен удостоверитесъ, к, котор блок будет эксплуатироваться только на сети источника питания под этим условием. Компания источника питания будет сообщить вы о условиях соединения.

Заметьте пожлуйстаа: При переключении прибора, частично когда свет комнаты смутым, незнаачительное яркое колебание может создатьсяя. Однако, это не считается ненормальым. Условия Локальной Электрической Компании должны быть соблюдены.

Примечание

● Избегите использовать кондиционер комнаты для охлаждая деятельности когда внешняя

температура под -10 ч (14ф). Порекомендованные максимальные и минимальные температуры горячих и холодных сторон должны быть как ниже:-

охлаждающ нагрюющ

минимума максимум минимума максимум

Внутренний

сухой шарик °C 21 32 20 27

влажный шарик °C 15 23 12 19

напольно

сухой шарик °C 21 43 2 21

влажный шарик °C 15 26 1 15

MEMO

РУССКИЙ

.....................................................................................................................................................................................

– 51 –

MEMO

.....................................................................................................................................................................................

– 52 –

Hitachi RAS-18CH7, RAC-18CH7 user guide manual

Specifications and Main Features

Frequently Asked Questions

User Manual
