Hitachi NT 65MA4 User Manual

Instruction and safety manual Manuel d’instructions et de sécurité Instrucciones y manual de seguridad

Model Modèle

NT 65MA4

Modelo

DANGER

Improper use of this Nailer can result in death or serious injury! This Manual contains important information about product safety. Read and understand this Manual before operating the Nailer. Never allow anyone who has not reviewed this manual.

Finish Nailer Cloueur de ﬁ nition Clavadora de acabado

DANGER

Une utilisation incorrecte et sans respecter la sécurité de ce cloueur risque d’entraîner la mort ou des blessures graves ! Ce manuel renferme des instructions importantes sur la sécurité de l’outil. Lire et bien assimiler ce manuel avant d’utiliser le cloueur. Ne jamais laisser les personnes n’ayant pas étutdié le manuel utiliser l’outil.

PELIGRO

¡La utilización inadecuada e insegura de este clavador puede resultar en lesiones serias o en la muerte! Este manual contiene información importante sobre la seguridad del producto. Lea y entienda este manual antes de utilizar el clavador. No deje manejar esta herramienta a nadie que no haya leído este manual.

English

IMPORTANT INFORMATION ..................................3

DEFINITIONS OF SIGNAL WORDS ........................3

EXPLANATION OF THE NAILING ACTION OF

THE HITACHI NAILER .......................................... 3

SAFETY

IMPORTANT SAFETY INSTRUCTIONS FOR

USING NAILERS ...................................................4

EMPLOYER’S RESPONSIBILITIES.........................6

OPERATION

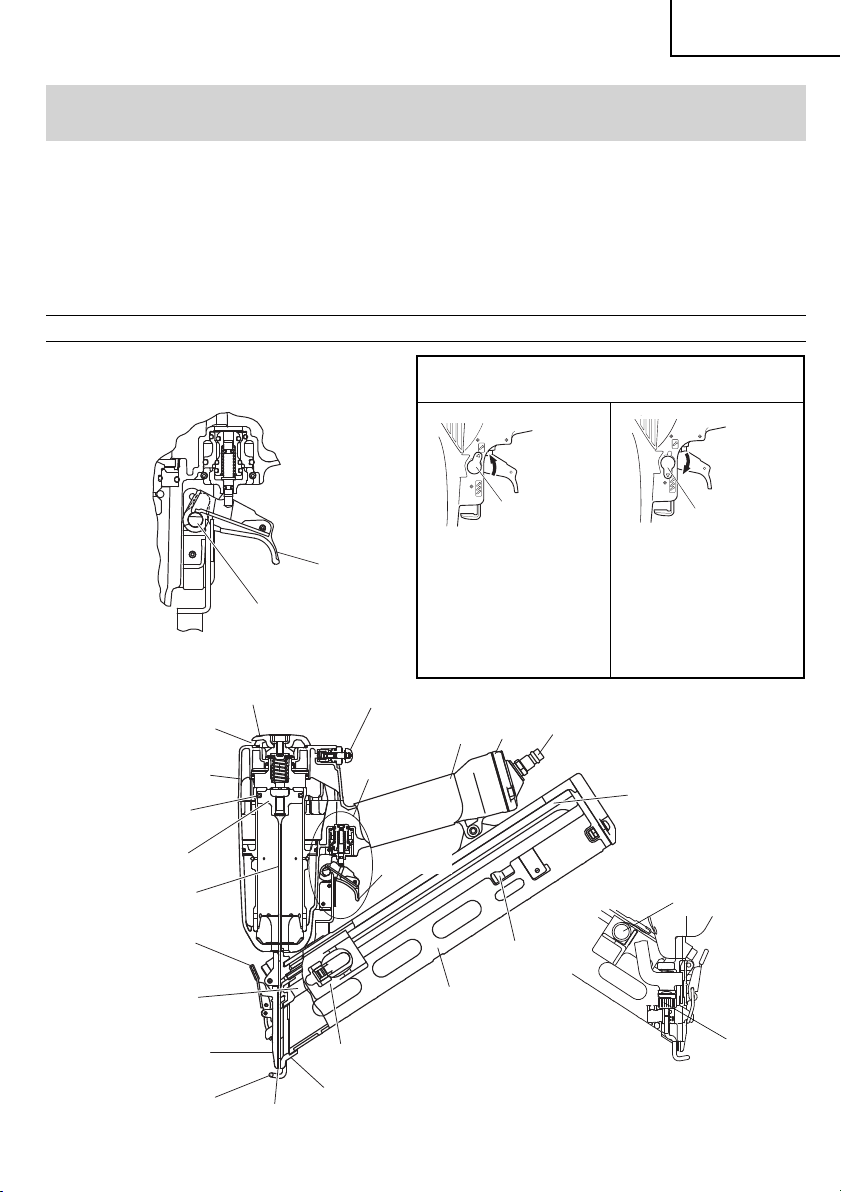

NAME OF PARTS ....................................................7

SPECIFICATIONS ................................................... 8

NAIL SELECTION ....................................................8

ACCESSORIES ....................................................... 8

Standard accessories ..........................................8

Optional accessories ...........................................8

APPLICATIONS ....................................................... 8

CONTENTS

Page Page

BEFORE OPERATION ............................................8

Working environment ........................................... 9

Air supply ............................................................. 9

Lubrication ......................................................... 10

Cold weather care ..............................................10

Testing the nailer................................................10

Adjusting air pressure ........................................12

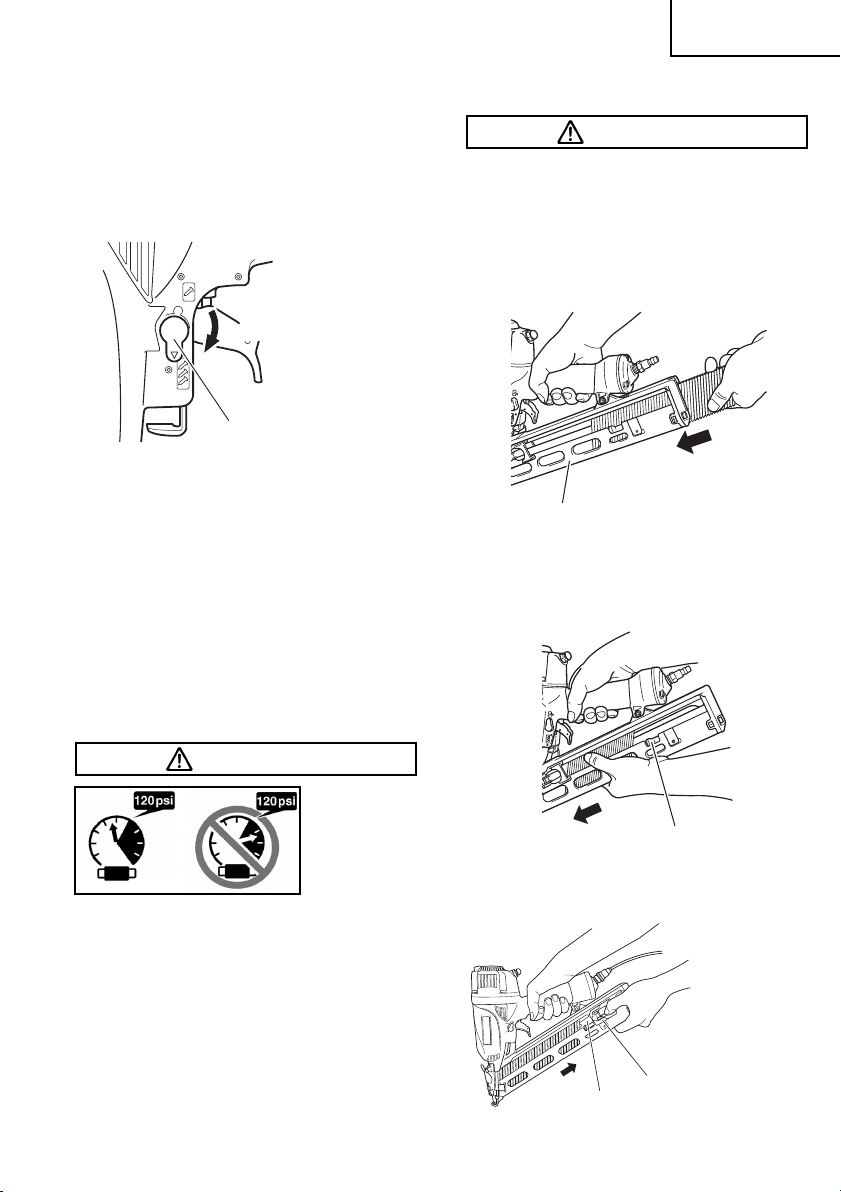

Loading nails ......................................................12

NAILER OPERATION ............................................13

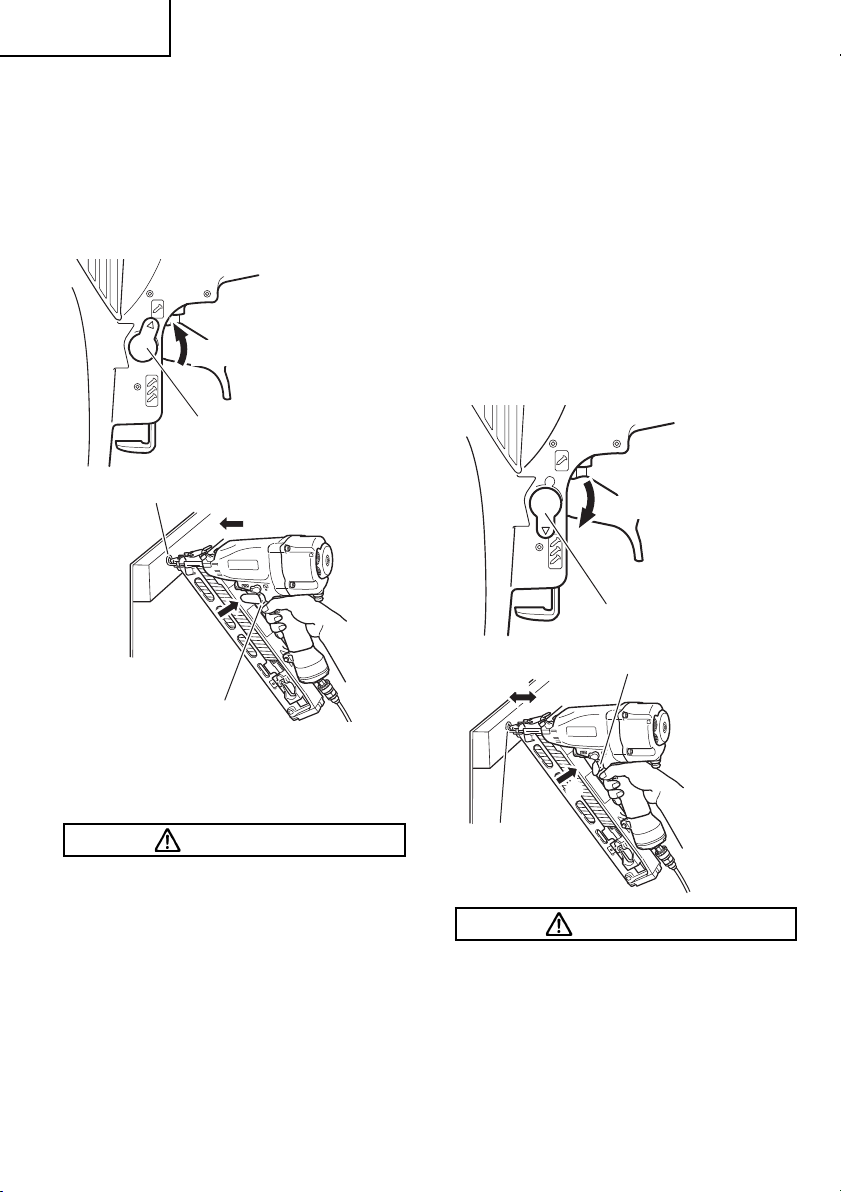

Methods of operation .........................................13

Adjusting the nailing depth ................................. 15

Using the blow nozzle ........................................16

Changing the exhaust direction ..........................16

Using the nose cap ............................................16

MAINTENANCE

MAINTENANCE AND INSPECTION......................18

SERVICE AND REPAIRS ......................................20

Français

INFORMATION IMPORTANTE .............................22

DEFINITION DES MOTS DE SIGNALISATION .....22

EXPLICATION DE L’ACTION DE CLOUAGE

DU CLOUEUR HITACHI .....................................22

SECURITE

CONSIGNES DE SECURITE IMPORTANTES

POUR L’UTILISATION DU CLOUEUR ................23

RESPONSABILITES DE L’EMPLOYEUR .............. 26

UTILISATION

NOM DES PIECES ................................................27

SPECIFICATIONS ................................................. 28

SELECTION DES CLOUS .....................................28

ACCESSOIRES ..................................................... 28

Accessoires standard ........................................28

Accessoires en option .................................................28

APPLICATIONS ..................................................... 28

Español

INFORMACIÓN IMPORTANTE ............................. 43

DEFINICIÓN DE LAS PALABRAS CLAVE ............43

EXPLICACIÓN LA ACCIÓN DE CLAVADO

DEL CLAVADOR HITACHI .................................43

SEGURIDAD

INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA LA UTILIZACIÓN

DEL CLAVADOR .............................................. 44

RESPONSABILIDADES DEL EMPRESARIO ........ 47

OPERACIÓN

NOMENCLATURA ................................................. 48

ESPECIFICACIONES ............................................ 49

SELECCIÓN DE CLAVOS ..................................... 49

ACCESORIOS ....................................................... 49

Accesorios estándar ..........................................49

Accesorios opcionales ....................................... 49

APLICACIONES ....................................................49

TABLE DES MATIÈRES

Page Page

Página Página

AVANT L’UTILISATION .........................................29

Environnement de travail ...................................29

Alimentation d’air ...............................................29

Graissage ..........................................................30

Entretien par temps froid ....................................30

Essai du cloueur ................................................30

Reglage de la pression d’air ...............................32

Chargement des clous ....................................... 32

UTILISATION DU CLOUEUR ................................33

Methodes d’utilisation ........................................34

Reglage de la profondeur de clouage ................36

Utilisation de la buse de projection d’air .............36

Changement du sens d’echappement ...............37

Utilisation du capuchon de bec ..........................37

ENTRETIEN

ENTRETIEN ET INSPECTION ...............................39

ENTRETIEN ET REPARATIONS ...........................41

ÍNDICE

ANTES DE LA OPERACIÓN..................................50

Entorno de trabajo .............................................50

Suministro de aire ..............................................50

Lubricación ........................................................51

Cuidados para climas fríos .................................51

Prueba del clavador ........................................... 51

Ajuste de la presión de aire ................................53

Carga de clavos ................................................. 53

OPERACIÓN DEL CLAVADOR ............................. 54

Métodos de operación .......................................55

Ajuste de la profundidad de clavado .................. 57

Empleo de la boquilla de soplo ..........................58

Cambio del sentido del aire de escape ..............58

Utilización de la tapa para el morro .................... 58

MANTENIMIENTO

MANTENIMIENTO E INSPECCIÓN ......................60

SERVICIO Y REPARACIONES..............................61

English

IMPORTANT INFORMATION

Read and understand tool labels and all of the operating instructions, safety precautions and warnings in this manual before operating or maintaining this nailer. Failure to follow warnings could result in DEATH or SERIOUS INJURY.

Most accidents that result from the operation and maintenance of Nailers are caused by the failure to observe basic safety rules or precautions. An accident can often be avoided by recognizing a potentially hazardous situation before it occurs, and by observing appropriate safety procedures.

Basic safety precautions are outlined in the “SAFETY” section of this Manual and in the sections which contain the operation and maintenance instructions.

Hazards that must be avoided to prevent bodily injury or machine damage are identiﬁ ed by DANGERS and WARNINGS on the Nailer and in this Manual.

Never use this Nailer for applications other than those speciﬁ ed in this Manual.

DEFINITIONS OF SIGNAL WORDS DANGER indicates an imminently hazardous situation which, if not avoided, will result in death

or serious injury.

WARNING indicates a potentially hazardous situation which, if not avoided, could result in death

CAUTION indicates a potentially hazardous situation which, if not avoided, may result in minor

NOTE emphasizes essential information.

EXPLANATION OF THE NAILING ACTION OF THE HITACHI NAILER

SINGLE ACTUATION MECHANISM (SINGLE SEQUENTIAL ACTUATION MECHANISM): ○ First, press the push lever against the wood; next, pull the trigger to drive the fastener. First, pull the trigger; next, press the push lever against the wood to drive the fastener. After fastening once, fastening will not be possible again until the trigger is released and

pressed again.

CONTACT ACTUATION MECHANISM: ○ First, press the push lever against the wood; next, pull the trigger to drive the fastener. First, pull the trigger; next, press the push lever against the wood to drive the fastener. If the trigger is held back, a fastener will be driven each time the push lever is pressed against

the wood.

FULL SEQUENTIAL ACTUATION MECHANISM: ○ First, press the push lever against the wood; next, pull the trigger to drive the fastener. Follow

the same sequence to continue driving fasteners.

or serious injury.

or moderate injury, or may cause machine damage.

English

SAFETY

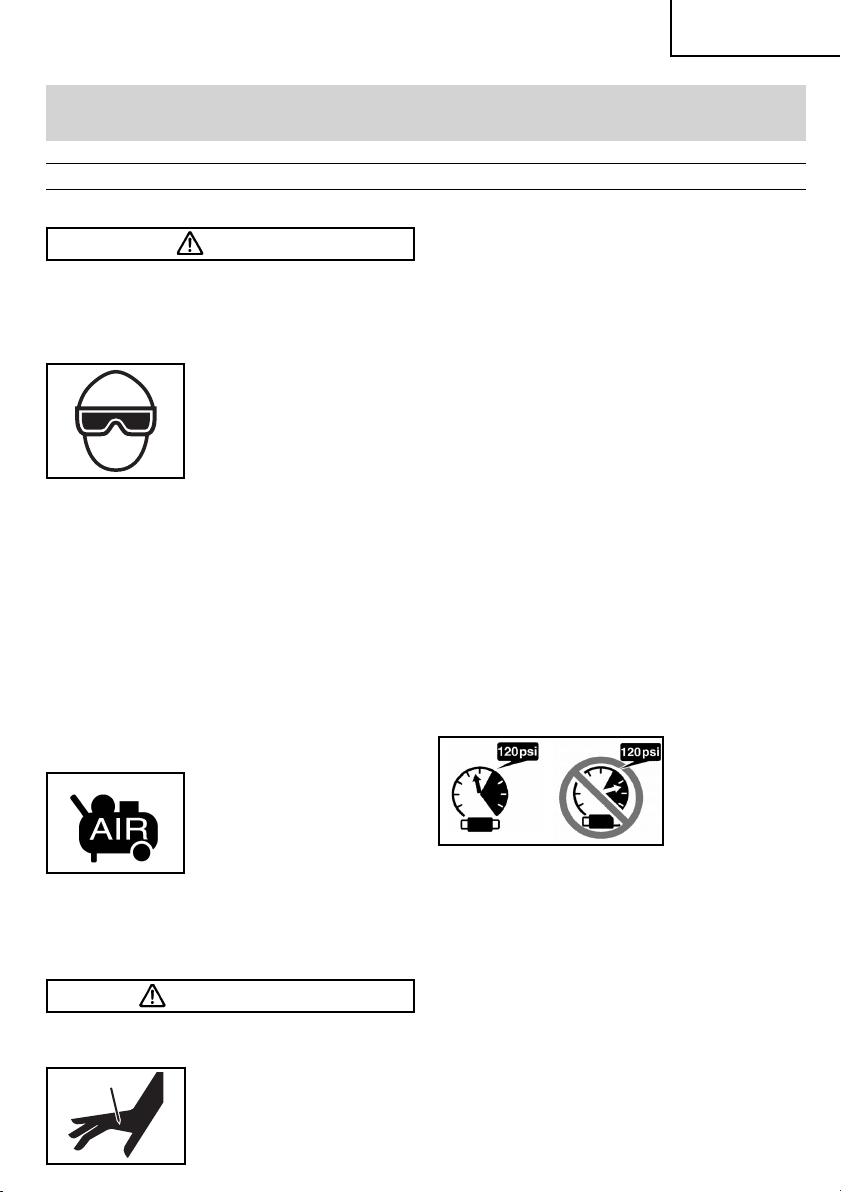

IMPORTANT SAFETY INSTRUCTIONS FOR USING NAILERS

READ ALL INSTRUCTIONS

DANGER

1. Operators and others in work area must wear safety glasses with side shields.

When operating the Nailer, always wear safety glasses with side shields, and make sure others in work area wear safety glasses, too.

Safety glasses must conform to the requirements of American National Standards Institute, ANSI Z87.1 and provide protection against ﬂ ying particles both from the front and side.

The employer must enforce the use of

safety glasses by the Nailer operator and others in work area.

2. Never use oxygen or other bottled gases. Explosion may occur.

Never use oxygen, combustible gases or any other bottled gases as a power source for the Nailer. Use of the above gases is

dangerous, as the Nailer will explode.

Use only clean, dry, regulated compressed

air.

WARNING

3. Never point tool at yourself or others in work area.

Always assume the Nailer contains fasteners. Never point the Nailer at yourself toward yourself or others, whether it contains fasteners or not.

If fasteners are mistakenly driven, it can

lead to severe injuries.

Never engage in horseplay with the Nailer. Respect the Nailer as a working

implement.

4. Keep ﬁ ngers away from trigger when not driving fasteners to avoid accidental ﬁ ring.

Never carry the Nailer with ﬁ nger on

trigger since you could drive a fastener unintentionally and injure yourself or someone else.

Always carry the Nailer by the handle only.

5. Choice of triggering method is important.

Read and understand section titled

“Methods of operation.” (pages 13 – 15)

6. Do not exceed 120 psi. (8.3 bar 8.5 kgf/

)

Do not exceed

maximum recommended air pressure 120 psi (8.3 bar

8.5 kgf/cm

Never connect the Nailer to pressure which

potentially exceeds 200 psi (13.7 bar 14

kgf/cm

) as the Nailer can burst.

7. Be careful of the following when using blow nozzle.

1) Do not touch the trigger.

2) Do not point the air outlet at a person.

3) Do not touch the push lever or set it to

pushed up status.

Flying nails can cause severe injury.

8. Always wear ear and head protection.

Always wear ear protection to protect your

ears from loud noise.

Always wear head protection to protect

your head from ﬂ ying objects.

9. Store nailer properly.

When not in use, the Nailer should be

stored in a dry place. Keep out of reach of children. Lock the storage area.

10. Keep work area clean.

Cluttered areas invite injuries. Clear all

work areas of unnecessary tools, debris, furniture, etc.

SAFETY — Continued

English

11. Never use in presence of ﬂ ammable liquids or gases.

The Nailer produces sparks during

operation.

Never use the Nailer in sites containing

lacquer, paint, benzine, thinner, gasoline, gases, adhesive agents, and other materials which are combustible or explosive.

12. Keep visitors away.

Do not let visitors handle the Nailer. All visitors should be kept safely away from

work area.

13. Dress properly.

Do not wear loose clothing or jewelry as

they can be caught in moving parts.

Rubber gloves and nonskid footwear are

recommended when working outdoors.

Wear protective hair covering to contain

long hair.

14. Never use non relieving coupler on nailer.

If a non relieving coupler is used on the

Nailer, the Nailer can remain charged with air after disconnecting and thus will be able to drive a fastener even after disconnecting.

The Nailer and air hose must have a hose

coupling such that all pressure is removed from the Nailer when the coupling joint is disconnected.

15. Check push lever before use.

Make sure the push lever operates properly.

(The push lever may be called “Safety”.) Never use the Nailer unless the push lever is operating properly, otherwise the Nailer could drive a fastener unexpectedly. Do not tamper with or remove the push lever, otherwise the push lever becomes inoperable.

16. Keep all screws and covers tightly in place.

Keep all screws and covers tightly mounted.

Check their condition periodically.

Never use the Nailer if parts are missing or

damaged.

17. Do not load fasteners with trigger pulled or push lever depressed.

When loading fasteners into the Nailer or

when connecting the air hose,

1) do not pull the trigger;

2) do not depress the push lever; and

3) keep the Nailer pointed downward.

18. Keep face, hands and feet away from ﬁ ring head at all times.

Never place your face, hands or feet near

the ﬁ ring head.

19. Place nailer properly on workpiece.

Do not drive fasteners on top of other

fasteners or with the Nailer at too steep of an angle; the fasteners can ricochet and hurt someone.

20. Before starting work, check the fastening operation switching device.

This Hitachi nailer includes a fastening

operation switching device.

Before starting work, check the setting of

the operation switching device.

If the switching device is not set properly,

the nailer will not operate correctly.

21. Be careful of double ﬁ re due to recoil.

If the push lever is unintentionally allowed

to re-contact the workpiece following recoil, an unwanted fastener will be driven.

In order to avoid this undesirable double

ﬁ re, Intermittent operation (Trigger ﬁ ring) ○

1) Set the switching device to SINGLE

ACTUATION MECHANISM.

2) Pull the trigger rapidly and ﬁ rmly. Continuous operation (Push lever ﬁ ring) ○

1) Do not press the nailer against the wood

with excessive force.

2) Separate the nailer from the wood as it

recoils after fastening.

22. Do not drive fasteners into thin boards or near corners and edges of workpiece.

The fasteners can be driven through or

away from the workpiece and hit someone.

23. Never drive fasteners from both sides of a wall at the same time.

The fasteners can be driven into and

through the wall and hit a person on the opposite side.

24. Check for live wires.

Avoid the risk of severe electrical shock by

checking for live electrical wires that may be hidden by walls, ﬂ oors or ceilings. Turn oﬀ the breaker switch to ensure there are no live wires.

English

SAFETY — Continued

25. Never carry nailer by hose.

26. Do not overreach.

Keep proper footing and balance at all

times.

27. Never use nailer which is defective or operating abnormally.

If the Nailer appears to be operating

unusually, making strange noises, or otherwise appears defective, stop using it immediately and arrange for repairs by a Hitachi authorized service center.

28. Do not disconnect air hose from nailer with ﬁ nger on trigger.

The Nailer can ﬁ re when re-connected to

an air supply.

29. Disconnect air hose from nailer when:

1) doing maintenance and inspection;

2) loading fasteners;

3) turning the adjuster and top cover;

4) attaching or removing the nose cap;

5) clearing a jam;

6) it is not in use;

7) leaving work area;

8) moving it to another location; and

9) handing it to another person.

Never attempt to clear a jam or repair the

Nailer unless you have disconnected air hose from the Nailer and removed all remaining fasteners from the Nailer.

The Nailer should never be left unattended

since people who are not familiar with the Nailer might handle it and injure the themselves.

30. Stay alert.

Watch what you are doing. Use common

sense.

Do not operate the Nailer when you are

tired.

The Nailer should never be used by you if

you are under the inﬂ uence of alcohol, drugs or medication that makes you drowsy.

31. Handle nailer correctly.

Operate the Nailer according to this

Manual.

Never allow the Nailer to be operated by

children, individuals who have not reviewed this manual.

32.

Never use nailer for applications other than those speciﬁ ed in this manual.

33. Handle nailer carefully.

Because of high air pressure in the Nailer,

cracks in the surface are dangerous.

To avoid this, do not drop the Nailer or

strike the Nailer against hard surfaces; and do not scratch or engrave signs on the Nailer. Handle the Nailer carefully.

34. Maintain nailer with care.

Keep the Nailer clean and lubricated for

better and safer performance.

35. Use only parts, accessories or fasteners supplied or recommended by Hitachi.

Unauthorized parts, accessories, or

fasteners may void your warranty and can lead to malfunction and resulting injuries.

Only service personnel trained by Hitachi,

distributor or employer shall repair the Nailer.

36. Never modify or alter a nailer.

Doing so may cause it to malfunction and

personal injuries may result.

EMPLOYER’S RESPONSIBILITIES

1. Ensure that this MANUAL is available to operators and personnel performing maintenance.

2. Ensure that Nailers are used only when operators and others in work area are wearing EYE PROTECTOR.

3. Enforce the use of EYE PROTECTOR by operators and others in work area.

4. Keep Nailers in safe working order.

5. Maintain Nailers properly.

6. Ensure that Nailers which require repair are not further used before repair.

SAVE THIS MANUAL AND

KEEP IT AVAILABLE FOR OTHERS!

OPERATION

NOTE

The information contained in this Manual is designed to assist you in the safe operation of the Nailer.

Some illustrations in this Manual may show details or attachments that diﬀ er from those on your own Nailer.

NAME OF PARTS

Nailing operation Switching device

Enlarged view of the valve part

English

Air Outlet

Exhaut Cover

Piston O-ring

Piston

Driver Blade

Lock Lever

Nail Feeder (A)

Guide Plate (A)

Push Lever

Switching Device

Top Cover

Outlet (Firing Head)

Trigger

Blow Nozzle Knob

Valve part

Trigger

Magazine

Nail Feeder (B)

Blade Guide

Switching Device

SINGLE ACTUATION MECHANISM (Switching device: upward position)

Cap

Body

Nail Stopper

Air Plug

Switching

Device CONTACT ACTUTION MECHANISM (Switching device: downward position)

Nail Rail

Ribbon Spring

Adjuster

English

SPECIFICATIONS

Operating pressure 70 – 120 psi (4.9 – 8.3 bar 5 – 8.5 kgf/cm2) Dimensions

Length × Height × Width Weight 4.2 lbs. (1.9 kg) Nail capacity 100 Nails

Air consumption

13-1/2” × 12” × 3-1/4”

(344 mm × 304 mm × 82 mm)

/cycle at 100 psi

.045 ft

(1.29 ltr/cycle at 6.9 bar)

(1.29 ltr/cycle at 7 kgf/cm

)

NAIL SELECTION

WARNING

Be sure to use only the genuine ● HITACHI nails for the NT65MA4. The use of any other nails can result in tool malfunction and/or nail breakdown, leading to serious injuries.

Only nails shown in the Table below can be driven with this Nailer.

Dimensions of nails

15 Gauge ﬁ nish nails

Min. Max.

.095” (2.4mm)

.12”

(3.0mm)

.045”

(1.1mm)

1-1/4” (32mm)

2-1/2” (65mm)

.072” (1.8mm)

ACCESSORIES

WARNING

Accessories other than those shown ● below can lead to malfunction and resulting injuries.

Standard accessories

Safety glasses 1

Nose cap 1

Case 1

Optional accessories ... sold separately

Pneumatic Tool Lubricant ○ 1 oz. (30 cc) oil feeder (Code No.877153) 4 oz. (120 cc) oil feeder (Code No.874042) 1 quart (1 ltr) can (Code No.876212)

NOTE

Accessories are subject to change without

any obligation on the part of HITACHI.

APPLICATIONS

Manufactured Housing, On-site and Mobile ○ Home Construction. Cabinets, Furniture, and Woodworking. ○

BEFORE OPERATION Read section titled “SAFETY” (pages 4 –

6).

Make sure of the followings before operation.

English

Working environment

WARNING

No ﬂ ammable gas, liquid or other ● ﬂ ammable objects at worksite. Clear the area of children or ● unauthorized personnel.

Air supply

DANGER

NEVER use ● oxygen or other bottled gases. Explosion may occur.

WARNING

Never connect Nailer to pressure ● which potentially exceeds 200 psi (13.7 bar 14 kgf/cm

). Never use non relieving coupler on ● Nailer.

1. Power source Use only clean, dry, regulated compressed ○ air as a power source for this Nailer. Air compressors used to supply compressed ○ air to this Nailer must comply with the requirements of the latest version of ANSI Standard B 19.3 “Safety Standard For Compressors For Process Industries.” Moisture or oil in the air compressor may ○ accelerate wear and corrosion in the Nailer.

Drain daily.

2. Filter-Regulator-Lubricator Use a regulator with a pressure range of 0 – ○ 120 psi (0 – 8.3 bar 0 – 8.5 kgf/cm

). Filter-regulator-lubricator units supply an ○ optimum condition for the Nailer and extend the Nailer life. These units should always be used.

Filter

The ﬁ lter removes moisture and

dirt mixed in compressed air. Drain daily unless ﬁ tted with an automatic drain.

Keep the ﬁ lter clean by regular

maintenance.

Regulator

The regulator controls the operating

pressure for safe operation of the Nailer.

Inspect the regulator before operation to be

sure it operates properly.

Lubricator

The lubricator supplies an oil mist to the

Nailer.

Inspect the lubricator before operation to

be sure the supply of lubricant is adequate.

Use Hitachi pneumatic tool lubricant.

Regulator

Nailer Side

Compressor Side

Filter

3. Air hose

Lubricator

Air hose must have a minimum working

pressure rating of 150 psi (10.4 bar 10.6

kgf/cm

) or 150% of the maximum pressure produced in the system, whichever is higher.

4. Air consumption Using the Air consumption table and the

Air compressor size formula, ﬁ nd a correct compressor size.

Air consumption table

psi 80 90 100

Operating

pressure

Air

consumption

(bar) (5.5) (6.2) (6.9)

(kgf/cm ft

) (5.6) (6.3) (7)

/cycle .038 .042 .045

(ltr/cycle) (1.07) (1.18) (1.29)

Air compressor size formula

Amount of air required = number of Nailers

× average nails driven each minute

per Nailer

× air consumption at given air

pressure

× safety factor (always 1.2)

Example: 3 Nailers operating at 100 psi

driving 30 nails per minute Amount of air required = 3 × 30 × .045 (1.29) × 1.2 = 4.9 CFM (ft

/min) (139 ltr/min)

English

After making the calculations as shown

above, you should ﬁ nd a compressor providing 4.9 CFM of air that is required.

Lubrication

It is important that the Nailer be properly lubricated. Without proper lubrication, the Nailer will not work properly and parts will wear prematurely.

Use Hitachi pneumatic tool lubricant. ○

Do not use detergent oil or additives. These

lubricants will harm the O-rings and other rubber parts. This will cause the Nailer to malfunction. Filter-regulator-lubricator units should ○ always be used.

Keep the lubricator ﬁ lled with Hitachi

pneumatic tool lubricant. If a lubricator is not available, supply 5 – 10 ○ drops of Hitachi pneumatic tool lubricant into the air plug on the Nailer twice a day.

Cold weather care

Do not store the Nailer in a cold weather ○ environment. Keep the Nailer in a warm area until beginning the work. If the Nailer is already cold, bring it in a ○ warm area and allow the Nailer to warm up before use. 1 Reduce the air pressure to 64 psi (4.4

bar 4.5 kgf/cm

2 Remove all nails from the Nailer. 3 Connect the air hose and free-ﬁ re

(blank-ﬁ re) the Nailer.

The lowered air pressure will be enough

to free-ﬁ re the Nailer.

Slow speed operation tends to warm up

the moving part.

CAUTION Do not free-ﬁ re the Nailer at high ●

pressure.

Testing the nailer

DANGER

Operators and ● others in work area MUST wear safety glasses with side shields which conforms to ANSI Z87.1 speciﬁ cations.

WARNING

Never use Nailer unless push lever ● is operating properly.

Before actually beginning the nailing work, test the Nailer by using the check list below. Conduct the tests in the following order. If abnormal operation occurs, stop using the Nailer and contact a Hitachi authorized service center immediately.

(1) Disconnect air hose from nailer. Remove all nails from nailer.

□ All crews must be tightened. If any screws are loose, tighten them.

□ The push lever and trigger must move

smoothly.

Trigger

Do not connect air hose

Push Lever

English

(2) Adjust the air pressure to 70 psi (4.9 bar 5

kgf/cm

). Connect the air hose. Do not load any nails in the Nailer. Set the switching device to the upward

position (SINGLE ACTUATION MECHANISM).

(Set the switching device to the upward

position completely as shown in the diagram. Otherwise, it will not operate properly.)

Upward position

Switching Device

□ The nailer must not leak air.

(3) Remove the ﬁ nger from the trigger and

press the push lever against the wood.

□ The nailer must not operate.

Pull Trigger

(5) 1 Without touching the trigger, depress

the push lever against the workpiece.

Pull the trigger.

□ The nailer must operate. 2 Hold the trigger back while separating

the push lever from the wood.

□ The nailer will remain in operated status

(the driver blade will remain at the

bottom). 3 Remove the ﬁ nger from the trigger. □ Nailer operation will end (the driver

blade will return to the top).

(6) Set the switching device to the downward

position (CONTACT ACTUATION MECHANISM).

(Set the switching device to the downward

position completely as shown in the diagram. Otherwise, it will not operate properly.)

Depress Push

Do not pull Trigger

Lever

(4) Separate the push lever from the wood. Next, point the nailer downward, pull the

trigger and then wait in that position for 5 seconds or longer.

Downward position

Switching Device

With the Nailer oﬀ the workpiece, pull the

trigger.

Depress the push lever against the

workpiece. □ The nailer must operate.

English

(7) If no abnormal operation is observed, you

may load nails in the Nailer.

Drive nails into the workpiece that is

the same type to be used in the actual application.

□ The nailer must operate properly.

Adjusting air pressure

WARNING

Do not exceed 120 psi (8.3 bar 8.5 ●

kgf/cm

Adjust the air pressure at recommended operating pressure 70 – 120 psi (4.9 – 8.3 bar 5 – 8.5 kgf/cm

) according to the length of nails and the hardness of workpiece. The correct air pressure is the lowest pressure which will do the job. Using the Nailer at a higher than required air pressure unnecessarily

over stresses the Nailer.

Loading nails

(2) Slide the nail strip forward in the magazine. The nail strip should pass the nail stopper.

Nail Stopper

(3) Pull the nail feeder (B) back to engage the

nail feeder (A) to the nail strip.

Nail Feeder (B)

Nail Feeder (A)

NOTE

Use nail strip at least 5 nails remaining. ○

WARNING

When loading nails into the nailer, ● be sure to remove your ﬁ nger from the trigger and disconnect the air hose from the nailer.

(1) Insert nail strip into rear of magazine.

Magazine

The Nailer is now ready to operate.

Removing the nails: 1 Depress the nail feeder (A) slightly and

slowly slide the nail feeder (B) forward.

2 Remove the nails from the Nailer.

Nail Feeder (A)

English

NAILER OPERATION Read section titled “SAFETY”(pages 4 – 6).

DANGER

WARNING

Choice of triggering method is ● important.

Please read and understand

“METHODS OF OPERATION” found below. Before starting work, check the ● nailing operation switching device.

This Hitachi nailer includes a nailing

operation switching device.

Before starting work, make sure that

the switching device is properly set.

If the switching device is not set

properly, the nailer will not operate correctly. Never place your face, hands or feet ● near ﬁ ring head when using. Do not drive nails on top of other ● nails or with Nailer at too steep of an angle; nails can ricochet and hurt someone. Do not drive nails into thin boards ● or near corners and edges of workpiece. Nails can be driven through or away from workpiece and hit someone.

Operators and ● others in work area MUST wear safety glasses with side shields which conforms to ANSI Z87.1 speciﬁ cations.

NEVER point tool ● at yourself or others in work area. Keep ﬁ ngers ● AWAY from trigger when not driving nails to avoid accidental ﬁ ring.

Never drive nails from both sides of ● a wall at the same time. Nails can be driven into and through the wall and hit a person on the opposite side. Never use Nailer which is defective ● or operating abnormally. Do not use Nailer as hammer. ● Disconnect air hose from Nailer ● when:

1) turning the adjuster and top cover;

2) attaching or removing the nose cap;

3) it is not in use;

4) leaving work area;

5) moving it to another location; and

6) handing it to another person.

This Hitachi nailer is equipped with a nailer operation switching device. Use SINGLE ACTUATION MECHANISM or CONTACT ACTUATION MECHANISM in accordance with the work to be performed.

Explanation of the various nailing operations

SINGLE ACTUATION MECHANISM ○ (SINGLE SEQUENTIAL ACTUATION MECHANISM): First, press the push lever against the wood; next, pull the trigger to drive the nail.

First, pull the trigger; next, press the push

lever against the wood to drive the nail.

After nailing once, nailing will not be

possible again until the trigger is released and pressed again. CONTACT ACTUATION MECHANISM: ○ First, press the push lever against the wood; next, pull the trigger to drive the nail.

First, pull the trigger; next, press the push

lever against the wood to drive the nail.

If the trigger is held back, a nail will be

driven each time the push lever is pressed against the wood.

Methods of operation

This Nailer is equipped with the push lever and does not operate unless the push lever is depressed (upward position). There are two methods of operation to drive nails with this Nailer. They are:

English

1. Intermittent operation (Trigger ﬁ re):

2. Continuous operation (Push lever ﬁ re): (1) Intermittent operation (Trigger ﬁ re) Use the SINGLE ACTUATION

MECHANISM setting.

WARNING

Please note that the SINGLE ● ACTUATION MECHANISM of this Hitachi nailer will drive a nail each time the push lever is pressed against the wood as long as the trigger is pressed. For intermittent operation, set the ● switching device to the upward position completely. (i.e. Set to SINGLE ACTUATION MECHANISM.) To avoid double ﬁ ring or accidental ● ﬁ ring due to recoil.

1) Set the switching device to SINGLE ACTUATION MECHANISM.

2) Pull the trigger rapidly and ﬁ rmly.

1 Set the switching device to the upward

position (to set to SINGLE ACTUATION MECHANISM).

(Set the switching device to the

upward position completely as shown in the diagram. Otherwise, it will be set to CONTACT ACTUATION MECHANISM.)

2 Position the nail outlet on the workpiece

with ﬁ nger oﬀ the trigger.

3 Depress the push lever ﬁ rmly until it is

completely depressed.

4 Pull the trigger to drive a nail. 5 Remove ﬁ nger from the trigger.

To continue nailing in a separate location,

move the nailer along the wood, repeating steps 2 - 5 as required.

Push Lever

(2) Continuous operation (Push lever ﬁ re) Using CONTACT ACTUATION

MECHANISM

To avoid double ﬁ ring or accidental ● ﬁ ring due to recoil.

1) Do not press the nailer against the wood with excessive force.

2) Separate the nailer from the wood as it recoils after nailing.

1 Set the switching device to the

downward position (to set to CONTACT ACTUATION MECHANISM).

(Set the switching device to the

downward position completely as shown in the diagram. Otherwise, it will not operate properly.)

2 Pull the trigger with the Nailer oﬀ the

workpiece.

3 Depress the push lever against the

workpiece to drive a nail.

4 Move the Nailer along the workpiece

with a bouncing motion.

Each depression of the push lever will

drive a nail.

As soon as the desired number of nails

have been driven, remove ﬁ nger from the trigger.

Trigger

WARNING

1 Upward position

Switching Device

Downward position

English

After nailing: ●

1) disconnect air hose from the Nailer;

2) remove all nails from the Nailer;

3) supply 5 – 10 drops of Hitachi pneumatic tool lubricant into the air plug on the Nailer; and

4) open the petcock on the air compressor tank to drain any moisture.

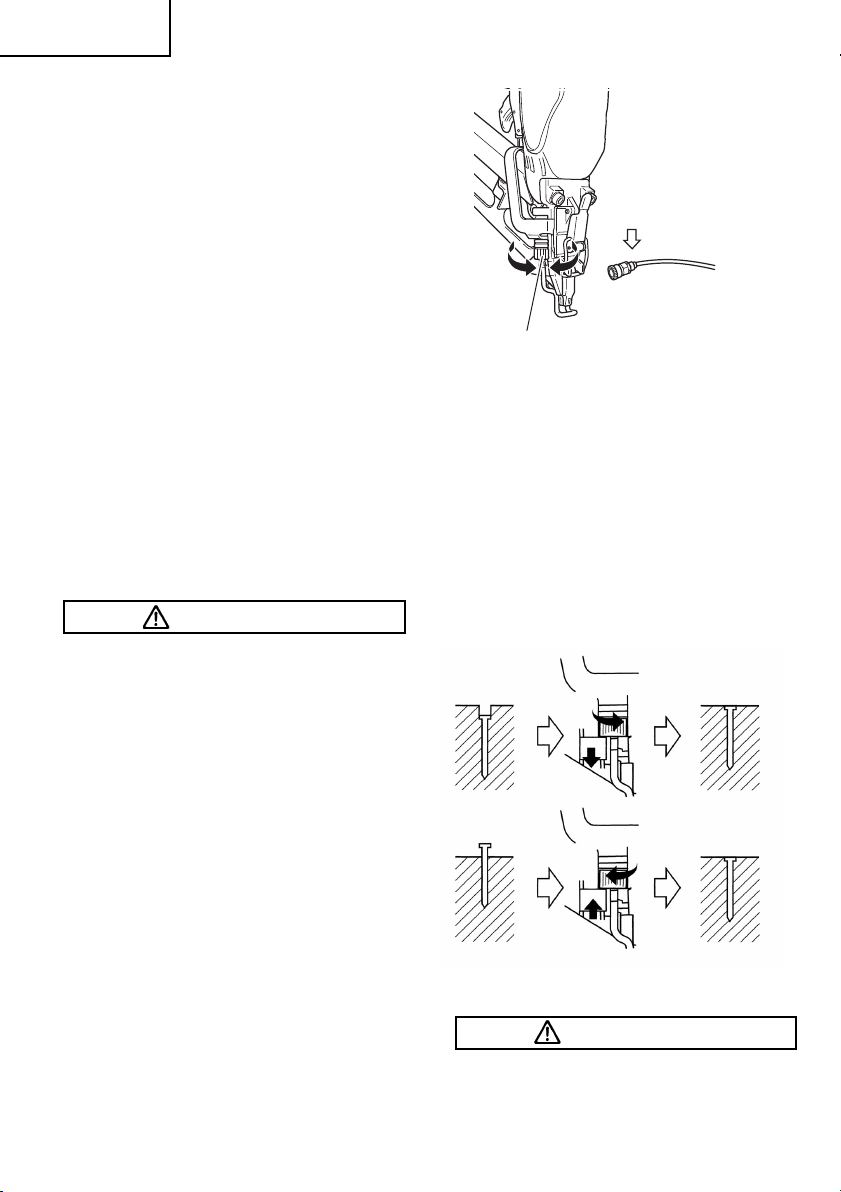

Adjusting the nailing depth

Switching Device

Previously pull the trigger

Push Lever

WARNING

Keep your ﬁ nger oﬀ the trigger ● except during nailing operation, because serious injury could result if the push lever accidentally contacts you or others in work area. Keep hands and body away from ● the discharge area. This Hitachi nailer may bounce from the recoil of driving a nail and unwanted subsequent nail may be driven, possibly causing injury.

NOTE

If all warnings and instructions are ● followed, safe operation is possible with all two systems: SINGLE ACTUATION MECHANISM and CONTACT ACTUATION MECHANISM. Always handle nails and package carefully. ● If nails are dropped, collating bond may be broken, which will cause mis-feeding and jamming.

WARNING

When adjusting the Adjuster, be ● sure to remove your ﬁ nger from the trigger and disconnect the air hose from the nailer.

To assure that each nail penetrates to the same depth, be sure that:

1) the air pressure to the Nailer remains constant (requlator is installed and working properly), and

2) the Nailer is always held ﬁ rmly against the workpiece.

If nails are driven too deep or shallow into the workpiece, adjust the nailing in the following order.

1 DISCONNECT AIR HOSE FROM NAILER. 2 If nails are driven too deep, turn the adjuster

to the shallow side.

Adjustments are in half-turn increments.

15 Disconnect air

hose

Adjuster

If nails are driven too shallow, turn the adjuster to the deep side. 3 Stop turning the adjuster when a suitable

position is reached for a nailing test.

4 Connect the air hose. ALWAYS WEAR SAFETY GLASSES. Perform a nailing test.

English

5 DISCONNECT AIR HOSE FROM NAILER. 6 Choose a suitable position for the adjuster.

Too Deep

Too Shallow

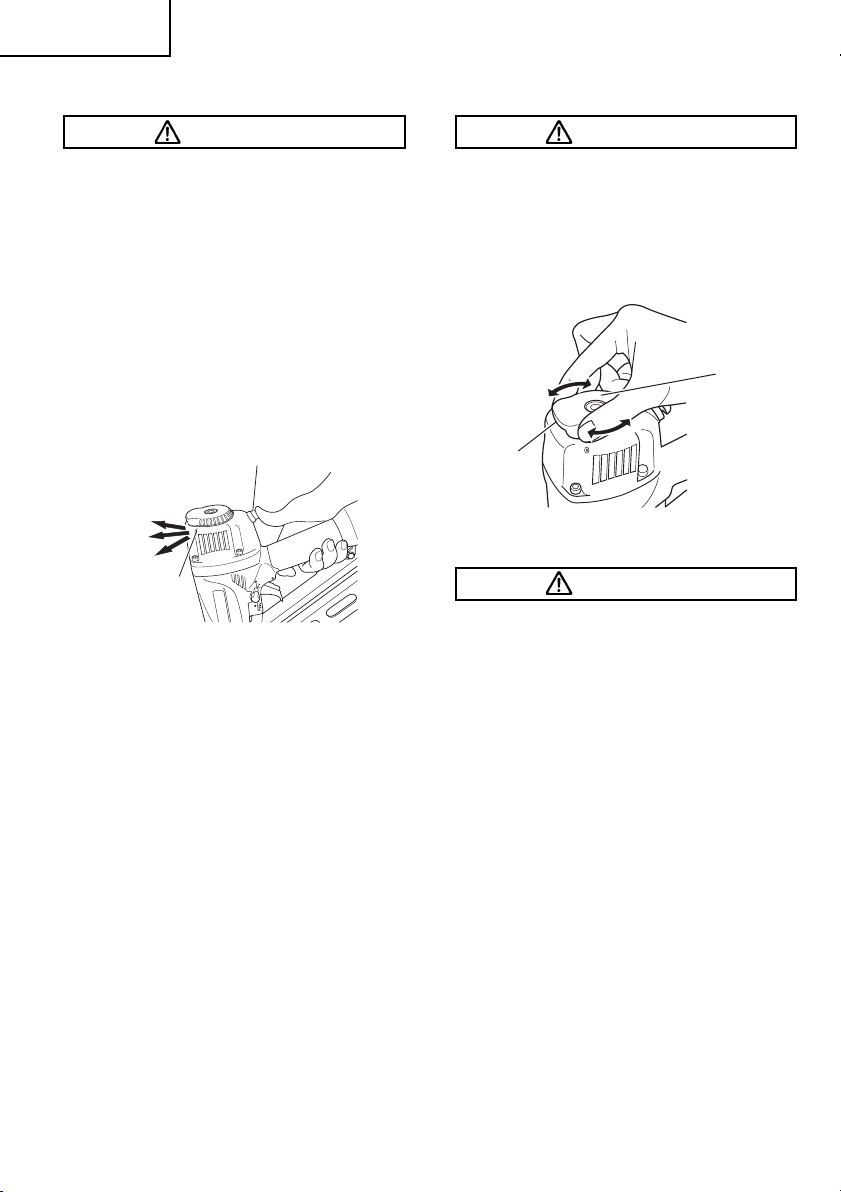

Using the blow nozzle

Be sure to release your ﬁ nger from ● the trigger before using the blow nozzle. Do not point the air outlet at a ● person. Do not use the blow nozzle with the ● push lever left ﬁ t.

Turn Adjuster

WARNING

Flush

Oil in the body or drained water from the ● compressor can sometimes spout out of the air outlet. It is recommended that you once conduct a test before use and see if such phenomenon happens at an environment where spouted oil will cause any inconvenience.

Changing the exhaust direction

WARNING

When changing the exhaust ● direction, be sure to remove your ﬁ nger from the trigger and disconnect the air hose from the nailer.

The direction of the exhaust vent can be changed by turning the top cover.

Top Cover

Exhaust Vent

This Nailer has a blow nozzle that blows out wood shavings which occur during work. Press the knob with your thumb to use the blow nozzle, as shown in the ﬁ gure.

Knob

Air outlet

NOTE

When the blow nozzle is used for a long time, ● the nailing force may degrade temporarily. In this case, allows the air supply pressure to stabilize before starting work.

Using the nose cap

WARNING

When attaching or detaching ● the nose cap, be sure to remove your ﬁ nger from the trigger and disconnect the air hose from the nailer.

If you like to protect the surface of workpiece against scratches or markings made by the push lever, attach the accessory nose cap to the push lever.

1 DISCONNECT AIR HOSE FROM NAILER. 2 Put the nose cap to the toe of the push

lever.

3 The nose cap is marked to indicate the exit

point of the nail, making alignment easier.

4 When not using the nose cap, secure in

the storage compartment located on the reverse side of the magazine.

Nose Cap

Disconnect air hose

English

Magazine

NOTE

The nose cap may reduce nailing depth due ● to its thickness. Re-adjustment of nailing depth is required.

Push Lever

Nose Cap

English

MAINTENANCE

NOTE

The information contained in this Manual is designed to assist you in the safe maintenance of the Nailer.

Some illustrations in this Manual may show details or attachments that diﬀ er from those on your own Nailer.

MAINTENANCE AND INSPECTION Read section titled “SAFETY” (pages 4 –

6).

WARNING

Disconnect air hose and remove all ● nails from Nailer when:

1) doing maintenance and inspection; and

2) clearing a jam.

1. Clearing a jam Remove a jammed nail in the following

order:

1 DISCONNECT AIR HOSE. 2 Remove all nails. 3 Release the lock lever and open guide

plate (A).

Lock lever

Guide Plate (A)

4 Remove the jammed nail with a slotted-

head screwdriver.

Disconnect

air hose

5 Close guide plate (A) and latch. 6 In case of frequent jam, contact a

Hitachi authorized service center.

2. Inspecting the magazine.

1 DISCONNECT AIR HOSE. 2 Clean the magazine. Remove dust

which may have accumulated in the magazine.

3 Lubricate the nail rail with Hitachi

pneumatic tool lubricant.

Disconnect air

Nail Rail

3. Storing When not in use for an extended period, ○ apply a thin coat of the lubricant to the steel parts to avoid rust. Do not store the Nailer in a cold weather ○ environment. Keep the Nailer in a warm area.

When not in use, the Nailer should be stored ○ in a warm and dry place.

Keep out of reach children.

4. WARNING LABEL

Change the WARNING LABEL if missing or

damaged.

A new WARNING LABEL is available from

a Hitachi authorized service center.

hose

Warning Label

5. Maintenance chart (See page 20)

6. Operator troubleshooting (See page 21)

7. Service parts list

CAUTION

Repair, modiﬁ cation and inspection of

Hitachi Power Tools must be carried out by a Hitachi Authorized Service Center.

This Parts List will be helpful if presented

with the tool to the Hitachi Authorized Service Center when requesting repair or other maintenance.

In the operation and maintenance of power

tools, the safety regulations and standards prescribed in each country must be observed.

English

MODIFICATIONS

Hitachi Power Tools are constantly being

improved and modiﬁ ed to incorporate the latest technological advancements.

Accordingly, some parts may be changed

without prior notice.

English

SERVICE AND REPAIRS

WARNING

Only service personnel trained by ● Hitachi, distributor or employer shall repair the Nailer. Use only parts supplied or ● recommended by Hitachi for repair.

All quality Nailers will eventually require servicing or replacement of parts because of wear from normal use.

NOTE

Speciﬁ cations are subject to change without

any obligation on the part of HITACHI.

Maintenance chart

ACTION WHY HOW

Drain air line ﬁ lter daily.

Keep lubricator ﬁ lled. Keep the Nailer lubricated.

Clean ﬁ lter element — then blow air through ﬁ lter in direction opposite to normal ﬂ ow.

Clean magazine and feeder mechanism.

Keep push lever working properly.

Lubricate the Nailer after nailing.

Drain air compressor.

Prevent accumulation of moisture and dirt.

Prevent clogging of ﬁ lter with dirt.

Prevent a jam. Blow clean daily.

Promote operator safety and eﬃ cient Nailer operation.

Extend the Nailer life.

Keep the Nailer operated properly.

Open manual petcock.

Fill with Hitachi pneumatic tool lubricant.

Follow manufacturer’s instructions.

Blow clean daily.

Supply 5 – 10 drops of lubricant into the Nailer.

Open petcock on air compressor tank.

Operator troubleshooting Most minor problems can be resolved quickly and easily using the table below. If problems persist, contact a Hitachi authorized service center for assistance.

PROBLEM CHECK METHOD CORRECTION

Nailer operates, but no nail is driven.

Check for a jam. Clear a jam page 18. Nail feeder damaged? Replace nail feeder. Ribbon spring weakend or

damaged?

Replace ribbon spring.

Check for proper nails. Use only recommended nails.

Weak drive. Slow to cycle. Check air pressure.

Increase air pressure. (Do not exceed 120 psi (8.3 bar 8.5 kgf/cm

Check position of nailing depth adjustment adjuster.

———

Driver blade worn? Piston O-ring worm or

damaged?

Drives too deep.

Check air pressure.

Readjust per page 15.

Use Hitachi pneumatic tool lubricant.

Contact Hitachi for replacement.

Reduce air pressure. (Adjust 70 – 120 psi (4.9 – 8.3 bar 5 – 8.5 kgf/cm

Check position of nailing depth adjustment guide plate

Readjust per page 15.

(A).

Skipping nails. Intermittent feed.

Check for proper nails. Use only recommended nails.

———

Lubricate the nail rail per page

18.

Nail feeder damaged? Replace nail feeder.

Nails jam. Driven nail is bent.

Drives properly during normal operation, but does not drive fully at faster nailing speeds.

Ribbon spring weakend or damaged?

Piston O-ring worn or damaged?

Check for proper nails. Use only recommended nails.

———

Driver blade worn?

Check inside diameter of air hose.

Replace ribbon spring.

Contact Hitachi for replacement.

Lubricate the nail rail per page

18. Contact Hitachi for

replacement.

Use larger air hose.

))

English

))

Français

INFORMATION IMPORTANTE

Lire et bien assimiler toutes les étiquettes de l’outil ainsi que toutes les instructions de fonctionnement, les consignes de sécurité et les avertissements de ce mode d’emploi avant d’utiliser ou d’entretenir ce cloueur. Le non respect des avertissements pourrait entraîner la MORT ou des BLESSURES GRAVES.

La plupart des accidents résultant de l’utilisation ou de l’entretien des cloueurs sont dus au non respect de certaines consignes et précautions de sécurité élémentaires. Un accident peut souvent être évité en reconnaissant une situation potentiellement dangereuse avant qu’elle ne se produise, et en respectant les procédures de sécurité applicables.

Les consignes de sécurité élémentaires sont données dans la section “SECURITE” du manuel et dans les sections relatives aux instructions d’utilisation et d’entretien.

Les dangers à éviter pour empêcher tout risque de blessures ou de dommage de l’outil sont identiﬁ és par les mots DANGER et AVERTISSEMENT, sur le cloueur et dans ce manuel.

Ne jamais utiliser ce cloueur pour des applications autres que celles qui sont spéciﬁ ées dans ce manuel.

DEFINITION DES MOTS DE SIGNALISATION DANGER indique une situation imminente dangereuse qui, si elle n’est pas évitée, entraînera la

AVERTISSEMENT indique une situation potentiellement dangereuse qui, si elle n’est pas

ATTENTION indique une situation potentiellement dangereuse qui, si elle n’est pas évitée,

REMARQUE met en relief les informations essentielles.

mort ou des blessures graves.

évitée, risque d’entraîner la mort ou des blessures graves.

risque d’entraîner des blessures légères ou modérées, ou d’endommager l’outil.

EXPLICATION DE L’ACTION DE CLOUAGE DU CLOUEUR HITACHI

MÉCANISME DE DÉCLENCHEMENT SIMPLE (MÉCANISME DE DÉCLENCHEMENT ○ SÉQUENTIEL SIMPLE):

Appuyer tout d’abord le levier-poussoir contre le bois, puis tirer sur la gâchette pour enfoncer

le clou.

Tirer tout d’abord sur la gâchette, puis appuyer le levier-poussoir contre le bois pour enfoncer

le clou.

Quand un clou est enfoncé, il n’est plus possible d’enfoncer un autre clou tant que l’on n’a pas

relâché la gâchette et appuyé à nouveau. MÉCANISME DE DÉCLENCHEMENT PAR CONTACT: ○

Appuyer tout d’abord le levier-poussoir contre le bois, puis tirer sur la gâchette pour enfoncer

le clou.

Tirer tout d’abord sur la gâchette, puis appuyer le levier-poussoir contre le bois pour enfoncer

le clou.

Si la gâchette est maintenue tirée, un clou s’enfonce chaque fois que l’on appuie le levier-

poussoir contre le bois. MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL COMPLET: ○

Appuyer tout d’abord le levier-poussoir contre le bois, puis tirer sur la gâchette pour enfoncer

le clou. Procéder de la même façon pour continuer à enfoncer des clous.

SECURITE

CONSIGNES DE SECURITE IMPORTANTES POUR L’UTILISATION DU CLOUEUR

LIRE TOUTES CES INSTRUCTIONS

DANGER

1. Les opérateurs et les autres personnes dans l’aire de travail doivent porter des lunettes de protection avec visières latérales.

Quand on utilise le cloueur, toujours porter des lunettes de protection avec visières latérales, et veiller à ce que les autres personnes dans la zone de travail en

portent également.

Les lunettes de protection devront respecter

les exigences de l’ANSI (American National Standards Institute) Z87.1 et assurer la protection contre les projections de particules arrivant par l’avant et par le côté.

L’employeur doit veiller à ce que la

personne qui utilise le cloueur et les autres personnes dans l’aire de travail portent des lunettes de protection.

2. Ne jamais utiliser d’oxygène ni aucun autre gaz en bouteille. Il pourrait se produire une explosion.

Ne jamais utiliser d’oxygène, de gaz combustibles ni aucun autre gaz en bouteille comme source d’alimentation du cloueur.

L’utilisation de ces gaz serait dangereuse,

car le cloueur exploserait.

Utiliser exclusivement de l’air comprimé

propre, sec et régulé.

AVERTISSEMENT

3. Ne jamais diriger l’outil vers soi ni vers quelqu’un d’autre dans l’aire de travail.

Toujours supposer que le cloueur renferme des clous.

Ne jamais diriger le cloueur vers soi ni vers

quelqu’un d’autre, qu’il renferme des clous ou non.

Si l’on enfonce des clous par erreur, cela

risque de provoquer des blessures graves. Ne jamais s’amuser avec le cloueur. Le cloueur est un instrument de travail. Le

respecter.

4. Toujours éloigner le doigt de la gâchette

quand on n’eﬀ ectue pas de clouage aﬁ n

d’éviter tout risque de déclenchement

accidentel.

Ne jamais transporter l’outil avec le doigt

sur la gâchette, car on risquerait d’enfoncer

accidentellement un clou et de se blesser

ou de blesser quelqu’un d’autre. Toujours transporter le cloueur

exclusivement par sa poignée.

5. Le choix de la méthode d’utilisation de

la gâchette est important.

Lire et bien assimiler la section intitulée

“Methodes d’utilisation”. (pages

34 - 36).

6. Ne pas depasser 120 psi. (8.3 bars 8.5

kgf/cm

)

bars 8.5 kgf/cm

Ne jamais raccorder le cloueur à une

pression susceptible de dépasser 200

psi (13.7 bars, 14 kgf/cm

pourrait exploser.

7. Prendre les précautions suivantes

lorsque la buse de projection d’air est

utilisée.

1) Ne pas toucher à la gâchette.

2) Ne jamais diriger la sortie de refoulement d’air vers des personnes.

3) Ne pas toucher au levier poussorir ni le placer en position repoussée vers le haut. Les clous projetés peuvent sérieusement blesser quelq’un.

Français

Ne pas dépasser la pression d’air maximale recommandée de 120 psi (8.3

) car le cloueur

Français

SECURITE — suite

8. Toujours porter des protections antibruit et un casque.

Toujours porter des protections anti-bruit

pour ne pas s’endommager l’ouïe.

Toujours porter un casque pour se protéger

la tête contre les projectiles.

9. Ranger le cloueur correctement.

Quand on ne s’en sert pas, ranger le

cloueur dans un endroit sec. Le ranger hors de portée des enfants. Verrouiller la zone de rangement.

10. Maintenir l’aire de travail propre.

Une aire encombrée invite les blessures.

Enlever tous les outils inutiles, débris, meubles, etc. de l’aire de travail.

11. Ne jamais utiliser en presence de liquides ou de gaz inﬂ ammables.

Le cloueur provoque des étincelles quand il

fonctionne.

Ne jamais utiliser le cloueur dans un endroit

renfermant de la laque, de la peinture, de la benzine, du diluant, de l’essence, des gaz, des agents adhésifs ni aucune autre matière combustible ou explosive.

12. Eloigner les visiteurs.

Ne pas laisser les visiteurs manipuler le

cloueur.

Tous les visiteurs devront rester en dehors

de l’aire de travail.

13. Porter un habillement approprie.

Ne porter ni vêtements lâches ni bijoux qui

pourraient se prendre dans les pièces en mouvement.

Porter des gants de caoutchouc et des

chaussures solides si l’on travaille dehors.

Si l’on a les cheveux longs, les maintenir

serrés dans un couvre-chef.

14. Ne jamais utiliser de coupleur non degageant sur le cloueur.

Si l’on utilise un coupleur non dégageant

sur le cloueur, le cloueur risque de rester chargé d’air après le débranchement, et donc d’enfoncer un clou même après qu’il est débranché.

Le cloueur et le tuyau d’air doivent avoir

un coupleur de tuyau tel que toute la pression soit évacuée du cloueur quand on débranche le joint de couplage.

15. Veriﬁ er le levier-poussoir avant l’utilisation.

S’assurer que le levier-poussoir fonctionne

correctement. (Le levier-poussoir est parfois appelé “sécurité”.) Ne jamais utiliser le cloueur si le levier-poussoir ne fonctionne pas correctement. Un clou pourrait s’enfoncer accidentellement. Ne pas toucher au levier-poussoir ni le retirer, car il pourrait ne plus fonctionner.

16. Veiller a ce que toutes les vis et les couvercles soient en place et bien serres.

Veiller à ce que les vis et les couvercles

soient solidement ﬁ xés. Les vériﬁ er périodiquement.

Ne jamais utiliser le cloueur si des pièces

manquent ou sont endommagées.

17. Ne pas charger de clous si la gachette ou le levier-poussoir sont enfonces.

Quand on charge des clous dans le cloueur

ou qu’on raccorde le tuyau d’air,

1) ne pas tirer sur la gâchette;

2) ne pas actionner le levier-poussoir; et

3) diriger le cloueur vers le bas.

18. Tenir toujours eloigner, la tete, les mains et les pieds de la tete de clouage.

Ne jamais approcher la tête, les mains ni

les pieds de la tête de clouage.

19. Placer le cloueur correctement sur la piece.

Ne pas enfoncer de clous sur d’autres clous

ni avec le cloueur à un angle trop aigu; les clous pourraient ricocher et blesser quelqu’un.

20. Avant de commencer le travail, vériﬁ er le dispositif de commutation de l’opération de clouage.

Ce cloueur Hitachi comprend un dispositif

de commutation de l’opération de clouage.

Avant de commencer le travail, vériﬁ er le

réglage du dispositif de commutation de l’opération de clouage.

Si le dispositif de commutation de l’opération

de clouage n’est pas réglé correctement, le cloueur ne fonctionnera pas correctement.

SECURITE — suite

Français

21. Faire attention aux doubles activations dues au rappel.

Si on laisse le levier-poussoir entrer

accidentellement en contact avec la pièce après le rappel, un clou risque d’être enfoncé.

Pour éviter ce risque,

Fonctionnement intermittent ○ (déclenchement par gâchette)

1) Régler le dispositif de commutation

sur la position MÉCANISME DE DÉCLENCHEMENT SIMPLE.

2) Tirer sur la gâchette rapidement et

fermement. Fonctionnement continu (déclenchement ○ par levier-poussoir)

1) Ne pas appuyer trop fort le cloueur

contre le bois.

2) Eloigner le cloueur du bois car il eﬀ ectue

un rappel après le clouage.

22. Ne pas enfoncer de clous dans des planches minces ni pres des coins et des bords de la piece.

Les clous pourraient traverser la pièce ou

s’enfoncer ailleurs que dans la pièce et blesser quelqu’un.

23. Ne jamais enfoncer de clous des deux cotes d’un mur en meme temps.

Les clous pourraient traverser le mur et

blesser quelqu’un de l’autre côté.

24. Veriﬁ er s’il y a des ﬁ ls sous tension.

Pour éviter tout risque d’électrocution

grave, vériﬁ er s’il y a des ﬁ ls sous tension dissimulés dans le mur, le plancher ou le plafond. Couper le disjoncteur pour s’assurer qu’il n’y a pas de ﬁ ls sous tension.

25. Ne pas transporter le cloueur par le tuyau.

26. Ne pas trop se pencher.

Conserver une bonne assise et un bon

équilibre à tout moment.

27. Ne jamais utiliser un cloueur defectueux ou qui ne fonctionne pas normalement.

Si le cloueur semble ne pas fonctionner

comme d’habitude, qu’il fait des bruits bizarres ou qu’il semble défectueux, cesser immédiatement de l’utiliser et le faire réparer par un service après-vente Hitachi agréé.

28. Ne pas debrancher le tuyau d’air du cloueur avec le doigt sur la gachette.

Le cloueur pourrait se déclencher lorsque

l’air sera à nouveau alimenté.

29. Debrancher le tuyau d’air du cloueur quand:

1) on entretient ou inspecte le cloueur;

2) on charge les clous;

3) on tourne l’ajusteur et le couvercle

supérieur;

4) ﬁ xation et retrait du capuchon avant;

5) on retire des clous coincés;

6) on ne s’en sert pas;

7) on quitte l’aire de travail;

8) on le transporte dans un autre endroit;

9) on le passe à quelqu’un d’autre.

Ne jamais retirer des clous coincés ni

réparer le cloueur si le tuyau d’air n’est pas débranché du cloueur et que les clous restants ne sont pas tous retirés du cloueur.

Ne jamais s’éloigner du cloueur car des

personnes non familiarisées avec son fonctionnement pourraient le manipuler et se blesser.

30. Rester sur ses gardes.

Regarder ce que l’on fait. Faire preuve de

bon sens.

Ne pas utiliser le cloueur lorsqu’on est

fatigué.

Ne jamais utiliser le cloueur si l’on est sous

l’inﬂ uence de médicaments, d’alcool ou de toute autre substance soporiﬁ que.

31. Manipuler le cloueur correctement.

Utiliser le cloueur en suivant les instructions

du manuel.

Ne jamais permettre que le cloueur soit

utilisé par des enfants ou des personnes qui n’ont pas étudié ce manuel.

32.

Ne jamais utiliser le cloueur pour des applications autres que celles qui sont speciﬁ ees dans ce manuel.

33. Manipuler le cloueur avec precaution.

A cause de la pression d’air élevée à

l’intérieur du cloueur, les ﬁ ssures en surface sont dangereuses.

Français

SECURITE — suite

Pour éviter tout risque, ne pas faire tomber

le cloueur ni le heurter contre des surfaces dures ; et ne pas le rayer ni graver des inscriptions dessus. Manipuler le cloueur avec précaution.

34. Entretenir soigneusement le cloueur.

Veiller à ce que le cloueur soit toujours propre

et graissé pour obtenir un fonctionnement optimal et en toute sécurité.

35. Utiliser exclusivement des pieces, accessoires ou clous fournis ou recommandes par Hitachi.

Des pièces, accessoires ou clous non

autorisés pourraient annuler la garantie, entraîner un mauvais fonctionnement et provoquer des blessures.

Les réparations du cloueur seront conﬁ ées

exclusivement au personnel d’entretien formé par Hitachi, au distributeur ou à l’employeur.

36. Ne jamais modiﬁ er ni altérer un cloueur.

Cela pourrait provoquer un mauvais

fonctionnement et entraîner des blessures physiques.

RESPONSABILITES DE L’EMPLOYEUR

1. Veiller à ce que ce MANUEL reste à la disposition des personnes qui doivent utiliser ou entretenir le cloueur.

2. Veiller à ce que les cloueurs soient utilisés exclusivement lorsque les opérateurs et les autres personnes présentes dans l’aire de travail portent des LUNETTES DE PROTECTION.

3. Obliger les opérateurs et les autres personnes présentes dans l’aire de travail à porter des LUNETTES DE PROTECTION.

4. Maintenir les cloueurs en bon ordre de marche.

5. Entretenir les cloueurs correctement.

6. Veiller à ce que les cloueurs qui ont besoin d’être réparés ne soient plus utilisés avant d’être réparés.

CONSERVER CE MANUEL ET LE

METTRE A LA DISPOSITION DES

UTILISATEURS !

UTILISATION

REMARQUE

Les informations contenues dans ce manuel ont pour but d’aider l’opérateur à utiliser le cloueur en toute sécurité.

Certaines des illustrations du manuel peuvent montrer des détails ou des accessoires qui diﬀ èrent de ceux de votre cloueur.

NOM DES PIECES

Français

Vue agrandie de la section de la valve

Prise de refoulement d’air

Couvercle d’échappement

Joint torique de piston

Piston

Lame d’entrainement

Levier de verrouillage

Alimenteur de clous (A)

Plaque de guidage (A)

Levier-poussior

Gâchette

Dispositit de commutation

Couvercle supérieur

Alimenteur de clous (B)

Guide de lame

Tâte de clouge (sortie)

Dispositif de commutation

d’opération de clouage

Dispositif

commutation MÉCANISME DE DECLENCHEMENT SIMPLE (Dispositif de commutation: position relevée)

Bouton de buse de projection d’airprojection d’air

Capuchon

Corps Section de la valve

Gâchette

Butée de clou

Magasin

Bouchon d’air

MÉCANISME DE DECLENCHEMENT PARCONTACT (Dispositif de commutation: position abaissée)

Rail à clous

Dispositif

commutation

Ressort à boudin

Ajusteur

Français

SPECIFICATIONS

Pression d’utilisation 70 – 120 psi (4.9 – 8.3 bars 5 – 8.5 kgf/cm2) Dimensions

Longueur × Hauteur × Largeur Poids 4.2 lbs. (1.9 kg) Contenance de clous 100 clous

Consommation d’air

13-1/2” × 12” × 3-1/4”

(344 mm × 304 mm × 82 mm)

/cycle à 100 psi

.045 ft

(1.29 l/cycle à 6.9 bars)

(1.29 l/cycle à 7 kgf/cm

)

SELECTION DES CLOUS

AVERTISSEMENT

Bien utiliser exclusivement les clous ● HITACHI d’origine avec le NT65MA4. L’utilisation d’autres clous risque de provoquer un mauvais fonctionnement de l’outil et/ou une rupture des clous, et d’entraîner des blessures.

Seuls les clous indiqués dans le tableau cidessous pourront être utilisés avec ce cloueur.

Dimensions des clous

Clous de ﬁ nition de calibre 15

Min. Max.

.095” (2.4mm)

.12”

(3.0mm)

ACCESSOIRES

AVERTISSEMENT

Les accessoires autres que ceux ● indiqués ci-dessous risquent de mal fonctionner et de provoquer des blessures.

Accessoires standard

Lunettes de protection 1

Capuchon de bec 1

Boîtier 1

Accessoires en option ... vendus séparément

Huile de machine pneumatique ○ Alimenteur d’huile 1 oz (30 cc)

(Code No. 877153)

Alimenteur d’huile 4 oz (120 cc)

(Code No. 874042)

Alimenteur d’huile 1 quart (1 l)

(Code No. 876212)

REMARQUE

Les accessoires sont sujets à modiﬁ cation

sans préavis et sans aucune obligation de la part de HITACHI.

1-1/4” (32mm)

.045”

(1.1mm)

.072” (1.8mm)

2-1/2” (65mm)

APPLICATIONS

Maison préfabriquée, construction de ○ maison sur site et mobile. Armoires, meubles, menuiserie. ○

Français

AVANT L’UTILISATION Lire la section intitulée “SECURITE” (pages

23 – 26).

Bien vériﬁ er les points suivants avant de travailler.

Environnement de travail

AVERTISSEMENT

Pas de gaz ou liquides inﬂ ammables, ● ni aucun autre objet inﬂ ammable sur le chantier. Evacuer les enfants et les personnes ● non autorisées de l’aire de travail.

Alimentation d’air

DANGER

NE JAMAIS ● utiliser d’oxygène ni aucun autre gaz en bouteille. Il pourrait se produire une explosion.

AVERTISSEMENT

Ne jamais raccorder le cloueur à une ● pression qui risque de dépasser 200 psi (13.7 bars 14 kgf/cm2). Ne jamais utiliser de coupleur non ● dégageant sur le cloueur.

1. Alimentation Utiliser exclusivement de l’air comprimé ○ propre, sec et régulé avec ce cloueur. Les compresseurs d’air utilisés pour ○ alimenter l’air comprimé au cloueur devront respecter les exigences ANSI B19.3 “Normes de sécurité pour les compresseurs des industries de transformation”. L’humidité ou l’huile dans le compresseur ○ d’air peuvent accélérer l’usure et la corrosion du cloueur. Purger tous les jours.

2. Filtre-régulateur-lubriﬁ cateur Utiliser un régulateur d’une pression ○ comprise entre 0 – 120 psi (0 – 8.3 bars, 0 – 8.5 kgf/cm

). Les unités ﬁ ltre-régulateur-lubriﬁ cateur ○ procureront les conditions optimales du cloueur et accroîtront sa durée de service. Toujours les utiliser.

Filtre

Le ﬁ ltre enlève l’humidité et la

saleté mélangées à l’air comprimé. Purger tous les jours, sauf si l’outil possède une purge automatique.

Nettoyer régulièrement le ﬁ ltre.

Régulateur

Le régulateur contrôle la pression de

fonctionnement aﬁ n d’assurer la sécurité du cloueur.

Inspecter le régulateur avant le travail pour

s’assurer qu’il fonctionne correctement.

Lubriﬁ cateur

Le lubriﬁ cateur alimente de

l’huile vaporisée au cloueur. Inspecter le lubriﬁ cateur avant le travail pour s’assurer que l’alimentation d’huile est adéquate.

Utiliser une huile de machine pneumatique

Hitachi.

Régulateur

Côté cloueur

Côté compresseur

Filtre

Lubriﬁ cateur

3. Tuyau d’air Le tuyau d’air doit avoir une pression de

travail minimum de 150 psi (10.4 bars, 10.6

kgf/cm

) ou 150% de la pression maximum produite par le système, à savoir la plus élevée.

4. Consommation d’air Sélectionner la taille du compresseur en se

reportant au tableau de consommation d’air et aux formules de taille du compresseur.

Tableau de consommation d’air

psi 80 90 100

Pression de

fonctionnement

Consommation

d’air

(bars) (5.5) (6.2) (6.9)

(kgf/cm ft3/cycle .038 .042 .045

) (5.6) (6.3) (7)

(l/cycle) (1.07) (1.18) (1.29)

Formules de taille du compresseur d’air

Quantité d’air requise = nombre de clous

Français

× clous moyens enfoncés par minute

par le cloueur

× consommation d’air à une pression

donnée

× facteur de sécurité (toujours 1.2)

Exemple: 3 cloueurs fonctionnant à 100

psi et enfonçant 30 clous par minute Quantité d’air requise = 3 × 30 × .045 (1.29) × 1.2 = 4.9 CFM (ft

/min) (139 l/min)

Eﬀ ectuer le calcul ci-dessus pour

obtenir un compresseur fournissant les

4.9 CFM d’air nécessaires.

Graissage

Il est essentiel que le cloueur soit graissé correctement. Si le cloueur est mal graissé, il ne fonctionnera pas correctement et les pièces s’useront prématurément.

Utiliser une huile de machine Hitachi. ○

Ne pas utiliser d’huile détergente ni

d’additifs. Ces lubriﬁ ants endommageraient les joints toriques et les autres pièces en caoutchouc. Cela provoquerait un mauvais fonctionnement du cloueur. Toujours utiliser des unités ﬁ ltre-régulateur- ○ lubriﬁ cateur.

Veiller à ce que le régulateur soit toujours

plein d’huile de machine pneumatique Hitachi. Si l’on ne possède pas de lubriﬁ cateur, ○ mettre 5 à 10 gouttes d’huile de machine pneumatique Hitachi dans le bouchon d’air du cloueur deux fois par jour.

Entretien par temps froid

Ne pas ranger le cloueur dans un ○ environnement froid. Le laisser dans un endroit chaud jusqu’à ce que l’on soit prêt à travailler. Si le cloueur est déjà froid, l’amener dans ○ un endroit chaud et le laisser réchauﬀ er avant de l’utiliser. 1 Réduire la pression d’air à 64 psi (4.4

bars 4.5 kgf/cm

2 Sortir tous les clous du cloueur. 3 Raccorder le tuyau d’air et faire un essai

de clouage (clouage à blanc). La pression d’air inférieure sera

suﬃ sante pour le clouage à blanc. Les opérations à vitesse lente ont

tendance à chauﬀ er les pièces

mobiles.

ATTENTION

Ne pas faire un essai de clouage à blanc ● à haute pression.

Essai du cloueur

DANGER

Les opérateurs ● et les autres personnes dans l’aire de travail DOIVENT porter des lunettes de protection avec visières

latérales respectant les exigences ANSI

Z87.1.

AVERTISSEMENT

Ne jamais utiliser le cloueur si le ● levier-poussoir ne fonctionne pas correctement.

Avant de commencer le travail de clouage proprement dit, faire un essai de clouage à l’aide de la liste de vériﬁ cation ci-dessous. Eﬀ ectuer les essais dans l’ordre indiqué. S’il se produit un fonctionnement anormal, cesser immédiatement d’utiliser le cloueur et contacter un service après-vente agréé Hitachi.

(1) Debrancher le tuyau d’air du cloueur. Sortir tous les clous du cloueur.

□ Toutes les vis doivent etre serrees a

fond.

Si certaines vis sont relâchées, les

revisser.

□ Le levier-poussoir et la gachette doivent

fonctionner avec souplese.

Gâchette

Ne pas raccorder le tuyau d’sair

Levierpoussoir

(2) Régler la pression d’air sur 70 psi (4.9 bars

5 kgf/cm

). Raccorder le tuyau d’air. Ne pas mettre de clous dans le cloueur. Mettre le dispositif de commutation

en position relevée (MÉCANISME DE DÉCLENCHEMENT SIMPLE).

(Régler le dispositif de commutation

sur la position complètement relevée, comme indiqué sur le schéma. Sinon, il ne fonctionnera pas correctement.)

Français

Actionner le levierpoussoir

(4) Eloigner le levier-poussoir du bois. Ensuite, diriger le cloueur en position

abaissée, tirer sur la gâchette et attendre pendant au moins 5 secondes dans cette position.

□ Le cloueur ne doit pas fonctionner.

Tirer sur la gâchette

Ne pas tirer sur la gâchette

Position relevée

Dispositif de commutation

□ Le cloueur ne doit pas avoir de fuite

d’air.

(3) Retirer le doigt de la gâchette et appuyer le

levier-poussoir contre le bois. □ Le cloueur ne doit pas fonctionner.

(5) 1 Sans toucher la gâchette, actionner le

levier-poussoir contre la pièce.

Tirer sur la gâchette.

□ Le cloueur doit fonctionner. 2 Ramener la gâchette en arrière tout en

éloignant le levier-poussoir du bois.

□ Le cloueur reste en état de

fonctionnement (la lame du tournevis

reste en bas). 3 Retirer le doigt de la gâchette. □ Le fonctionnement du cloueur s’arrête

(la lame du tournevis revient en haut).

(6) Régler le dispositif de commutation sur

la position abaissée (MÉCANISME DE DÉCLENCHEMENT PAR CONTACT).

(Régler le dispositif de commutation

sur la position complètement abaissée, comme indiqué sur le schéma. Sinon, il ne fonctionnera pas correctement.)

Français

Position abaissée

Dispositif de commutation

Le cloueur ne touchant plus la pièce, tirer

sur la gâchette.

Actionner le levier-poussoir contre la pièce.

□ Le cloueur doit fonctionner.

(7) Si l’on ne remarque aucun fonctionnement

anormal, on pourra mettre des clous dans le cloueur.

Enfoncer les clous dans un matériau du

même type que celui du travail proprement dit.

□ Le cloueur doit fonctionner correctement.

Reglage de la pression d’air

AVERTISSEMENT

(1) Introduire la bande de clous par l’arrière du

magasin à clous.

Magasin

(2) Faire coulisser la bande de clous vers

l’avant dans le magasin.

La bande de clous doit passer par la butée

à clous.

Ne pas dépasser 120 psi (8.3 ● bars 8.5 kgf/cm

Régler la pression d’air à la pression de travail recommandée de 70 – 120 psi (4.9 – 8.3 bars 5 – 8.5 kgf/cm2) en fonction de la longueur des clous et de la dureté du matériau. La pression d’air correcte est la pression la plus basse capable d’eﬀ ectuer le travail. L’utilisation d’une pression d’air supérieure à la pression nécessaire fatiguera inutilement le cloueur.

Chargement des clous

AVERTISSEMENT

Lors du chargement des clous dans ● le cloueur, s’assurer de retirer son doigt de la gâchette et de débrancher le tuyau d’air du cloueur.

Butée de clou

(3) Tirer le dispositif d’alimentation de clous

(B) en arrière de manière à engager le dispositif d’alimentation de clous (A) sur la bande de clous.

Alimenter de clous (B)

Alimenter de clous (A)

REMARQUE

Utiliser une recharge de clous dans laquelle ○ il reste au moins 5 clous.

Le cloueur est maintenant prêt à fonctionner.

Retirer les clous: 1 Appuyer légèrement sur le dispositif

d’alimentation de clouse et faire coulisser lentement le dispositif d’alimentation de clous (B) en avant.

2 Retirer les clous du cloueur.

Alimenter de clous (A)

UTILISATION DU CLOUEUR Lire la section intitulée “SECURITE” (pages

23 – 26).

DANGER

Les opérateurs ● et les autres personnes dans l’aire de travail DOIVENT porter des lunettes de protection avec visières latérales respectant les exigences ANSI Z87.1.

Français

AVERTISSEMENT

NE JAMAIS ● diriger l’outil vers soi ni vers quelqu’un d’autre dans l’aire de travail.

TOUJOURS éloigner le doigt de la ●

gâchette quand on n’eﬀ ectue pas de

clouage aﬁ n d’éviter tout risque de

déclenchement accidentel.

Le choix de la méthode d’utilisation ●

de la gâchette est important. Lire et bien assimiler la “METHODES

D’UTILISATION” ci-dessous.

Avant de commencer le travail, ●

vériﬁ er le dispositif de commutation

de l’opération de clouage. Ce cloueur Hitachi comprend

un dispositif de commutation de

l’opération de clouage. Avant de commencer le travail, vériﬁ er

que le dispositif de commutation est

réglé correctement. Si le dispositif de commutation de

l’opération de clouage n’est pas

réglé correctement, le cloueur ne

fonctionnera pas correctement.

Ne jamais approcher la tête, les ●

mains ni les pieds de la tête de

clouage.

Ne pas enfoncer de clous sur ●

d’autres clous ni avec le cloueur à un

angle trop aigu ; les clous pourraient

ricocher et blesser qulqu’un.

Ne pas enfoncer de clous dans des ●

planches minces ni près des coins

et des bords de la pièce. Les clous

pourraient traverser la pièce ou

s’enfoncer ailleurs que dans la pièce

et blesser quelqu’un.

Ne jamais enfoncer de clous des ●

deux côtés d’un mur en même temps.

Les clous pourraient traverser le

mur et blesser quelqu’un de l’autre

côté.

Ne jamais utiliser le cloueur s’il est ●

défectueux ou qu’il ne fonctionne

pas normalement.

Français

Ne pas se servir du cloueur comme ● d’un marteau. Débrancher le tuyau d’air du cloueur ● quand:

1) on tourne l’ajusteur et le couvercle supérieur;

2) ﬁ xation ou retrait du capuchon avant;

3) on ne s’en sert pas;

4) on quitte l’aire de travail;

5) on le transporte dans un autre endroit ; et

6) on le passe à quelqu’un d’autre.

Ce cloueur Hitachi est équipé d’un dispositif de commutation de l’opération de clouage. Utiliser le MÉCANISME DE DÉCLENCHEMENT SIMPLE ou le MÉCANISME DE DÉCLENCHEMENT PAR CONTACT en fonction du travail à eﬀ ectuer.

Explication des diverses opérations de clouage

MÉCANISME DE DÉCLENCHEMENT ○ SIMPLE (MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL SIMPLE) : Appuyer tout d’abord le levierpoussoir contre le bois, puis tirer sur la gâchette pour enfoncer le clou.

Tirer tout d’abord sur la gâchette, puis

appuyer le levier-poussoir contre le bois pour enfoncer le clou. Quand un clou est enfoncé, il n’est plus possible d’enfoncer un autre clou tant que l’on n’a pas relâché la gâchette et appuyé à nouveau.

MÉCANISME DE DÉCLENCHEMENT ○ PAR CONTACT: Appuyer tout d’abord le levier-poussoir contre le bois, puis tirer sur la gâchette pour enfoncer le clou.

Tirer tout d’abord sur la gâchette, puis

appuyer le levier-poussoir contre le bois pour enfoncer le clou.

Si la gâchette est maintenue tirée, un clou

s’enfonce chaque fois que l’on appuie le levier-poussoir contre le bois.

Methodes d’utilisation

Le cloueur est équipé d’un levier-poussoir et il ne fonctionne pas tant que le levier-poussoir n’est pas enfoncé (position supérieure). Il y a deux façons d’enfoncer des clous avec le cloueur.

Ces deux méthodes sont :

(1) Fonctionnement intermittent

Utiliser le réglage MÉCANISME DE

Pour continuer à clouer à un autre endroit,

1. Fonctionnement intermittent (déclenchement par gâchette):

2. Fonctionnement continu (déclenchement par levier-poussoir):

(déclenchement par gâchette)

DÉCLENCHEMENT SIMPLE.

AVERTISSEMENT

Le MÉCANISME DE ● DÉCLENCHEMENT SIMPLE de ce cloueur Hitachi enfonce un clou chaque fois que l’on appuie le levierpoussoir contre le bois, tant que la gâchette reste pressée. Pour un fonctionnement intermittent, ● régler le dispositif de commutation sur la position complètement relevée. (Ex. Régler sur MÉCANISME DE DÉCLENCHEMENT SIMPLE.) Pour éviter tout déclenchement ● double ou tout déclenchement accidentel du fait d’un rappel:

1) Régler le dispositif de commutation

sur la position MÉCANISME DE DÉCLENCHEMENT SIMPLE.

2) Tirer sur la gâchette rapidement

et fermement.

1 Régler le dispositif de commutation sur

la position relevée (pour le régler sur MÉCANISME DE DÉCLENCHEMENT SIMPLE).

(Régler le dispositif de commutation

sur la position complètement relevée, comme indiqué sur le schéma. Sinon, il se réglera sur MÉCANISME DE DÉCLENCHEMENT SIMPLE.)

2 Placer l’oriﬁ ce de sortie des clous

sur la pièce en enlevant le doigt de la gâchette.

3 Actionner fermement le levier-poussoir

jusqu’à ce qu’il soit complètement enfoncé.

4 Tirer sur la gâchette pour enfoncer un

clou.

5 Retirer le doigt de la gâchette.

déplacer le cloueur le long du bois en recommençant les opérations 2 à 5 selon les besoins.

1 Position relevée

Dispositif de commutation

Français

3 Actionner le levier-poussoir contre la

pièce pour enfoncer un clou.

4 Déplacer le cloueur le long de la pièce

en lui faisant faire des bonds.

Chaque pression du levier-poussoir

enfonce un clou.

Dès que le nombre de clous voulu est

enfoncé, retirer le doigt de la gâchette.

Levier-poussoir

(2) Fonctionnement continu (déclenchement

par levier-poussoir)

Utilisation du MÉCANISME DE

DÉCLENCHEMENT PAR CONTACT

Pour éviter tout déclenchement ● double ou tout déclenchement accidentel du fait d’un rappel.

1) Ne pas appuyer le cloueur trop fort contre le bois.

2) Eloigner le cloueur du bois car il eﬀ ectue un rappel après le clouage.

1 Régler le dispositif de commutation

sur la position complètement abaissée (pour le régler sur MÉCANISME DE DÉCLENCHEMENT PAR CONTACT).

(Régler le dispositif de commutation

sur la position complètement abaissée, comme indiqué sur le schéma. Sinon, il ne fonctionnera pas correctement.)

2 Tirer sur la gâchette en retirant le

cloueur de la pièce.

Gâchette

AVERTISSEMENT

Position abaissée

Dispositif de commutation

Au préalable, tirer sur la gâchette

Levierpoussoir

AVERTISSEMENT

Ne pas mettre le doigt sur la gâchette ● sauf pendant une opération de clouage, car un contact accidentel du levier-poussoir sur l’opérateur ou sur les personnes alentour pourrait entraîner des blessures graves. Ne pas approcher les mains ni le ● corps de la section de sortie des clous. Ce cloueur Hitachi risque de faire un bond sous l’eﬀ et du rappel après l’enfoncement d’un clou, ce qui pourrait enfoncer un autre clou non prévu et provoquer des blessures.

Français

REMARQUE

Si l’on respecte bien tous les ● avertissements et toutes les instructions, le fonctionnement s’eﬀ ectuera sans danger avec les deux systèmes : MÉCANISME DE DÉCLENCHEMENT SIMPLE et MÉCANISME DE DÉCLENCHEMENT PAR CONTACT. Toujours manipuler les clous et l’emballage ● avec précaution. Si les recharges de clous tombent, le liant d’assemblage risque de se rompre, ce qui provoquera des erreurs d’alimentation et des bourrages. Après le clouage: ●

1) débrancher le tuyau d’air du cloueur;

2) sortir tous les clous du cloueur;

3) mettre 5 ou 10 gouttes d’huile de machine pneumatique Hitachi dans le bouchon d’air du cloueur ; et

4) ouvrir le robinet de purge du réservoir du compresseur d’air pour purger toute l’humidité.

Reglage de la profondeur de clouage

AVERTISSEMENT

Lors de l’ajustement de l’ajusteur, ● s’assurer de retirer son doigt de la gâchette et de débrancher le tuyau d’air du cloueur.

15 Disconnect air

hose

Adjuster

Si les clous ne s’enfoncent pas assez profondément, tourner l’ajusteur sur le côté profond. 3 Cesser de tourner l’ajusteur quand on a

trouvé la position qui convient lors de l’essai

de clouage. 4 Brancher le tuyau d’air. TOUJOURS PORTER DES LUNETTES

DE PROTECTION. Eﬀ ecuer un clouage d’essai. 5 DEBRANCHER LE TUYAU D’AIR DU

CLOUEUR. 6 Sélectionner la position de l’ajusteur qui

convient.

Trop profond

Tourner l’ajusteur.

A ras

Pour que les clous s’enfoncent tous à la même profondeur, s’assurer que:

1) la pression d’air du cloueur reste constante (le régulateur est installé et il fonctionne normalement), et

2) le cloueur est toujours maintenu fermement contre la pièce.

Si les clous sont enfoncés trop loin ou pas assez dans la pièce, réguler le clouage dans l’ordre suivant. 1 DEBRANCHER LE TUYAU D’AIR DU

CLOUEUR.

2 Si les clous s’enfoncent trop profondément,

tourner l’ajusteur sur le côté peu profond.

Les réglages s’eﬀ ectuent par paliers d’un

demi-tour.

Pas assez profond

Utilisation de la buse de projection d’air

Retirer le doigt de la gâchette avant ● d’actionner la buse de projection de’air.

Tourner l’ajusteur.

AVERTISSEMENT

A ras

Ne jamais diriger la lumière ● de refoulement d’air vers des personnes. Ne pas utiliser la buse de projection ● d’air alors que le levier poussoir engagé.

Ce cloueur est équipé d’une buse de projection d’air refoulant les copeaux de bois qui sont produits pendant des travaux de menuiserie. Appuyer sur le bouton avec le pouce pour action-ner la buse de projection d’air en procédant de la façon représentée sur la ﬁ gure.

Bouton

Prise de refoulement d’air

REMARQUE

Lorsque la buse de projection d’air est ● utilisée pendant de longs moments, la puissance du cloueur risque de diminuer provisoirement. Si toutefois, cela se produit, laisser la pression d’air s’èquilibrer avant de reprendre les travaux. L’huile du corps ou l’eau vidangée du ● compresseur peut parfois s’échapper par l’arrivée d’air. Il est recommandé d’eﬀ ectuer une marche d’essai pour voir si ce phénomène se produit dans un environnement où l’huile jaillie provoquera des inconvénients.

Français

Couvercle supérieur

Event d’échappement

Utilisation du capuchon de bec

AVERTISSEMENT

Lors de la ﬁ xation ou du retrait du ● capuchon de bec, s’assurer de retirer son doigt de la gâchette et de débrancher le tuyau d’air du cloueur.

Pour protéger la surface de le pièce de toute éraﬂ ure et de toutes les marques laissées par le levier-poussoir, ﬁ xer le capuchon de bec sur le levier-poussoir. 1 DISANCHER LE TUYAU D’AIR DU

CLOUEUR.

2 Placer le capuchon de bec sur le sabot du

levier-poussoir.

3 Le capuchon de la buse est identiﬁ é de

manière à indiquer le point de projection du clou, ce qui permet d’eﬀ ectuer plus facilement l’alignement.

4 Lorsqu’on ne se sert pas du capuchon

avant, le ranger dans le compartiment de rangement situé sur le dessous du magasin.

Changement du sens d’echappement

AVERTISSEMENT

Lors du changement du sens ● d’échappement, s’assurer de retirer son doigt de la gâchette et de débrancher le tuyau d’air du cloueur.

Il est possible de changer le sens l’évent d’échappement en tournant le couvercle supérieur.

Chapuchon de bec

Lever-poussoir

Ne pas raccorder le tuyau d’air

Français

Magasin

REMARQUE

Du fait de son épaisseur, le capuchon de ● bec peut réduire la profondeur de clouare. Re-régler la profondeur de clouage.

Chapchon de bec

Français

ENTRETIEN

REMARQUE

Les informations contenues dans ce manuel ont pour but d’aider l’opérateur à utiliser le cloueur en toute sécurité.

Certaines des illustrations du manuel peuvent montrer des détails ou des accessoires qui diﬀ èrent de ceux de votre cloueur.

ENTRETIEN ET INSPECTION Lire la section intitulée “SECURITE” (pages

23 – 26).

AVERTISSEMENT

Débrancher le tuyau d’air et sortir ● tous les clous du cloueur quand:

1) on entretient ou on inspecte le cloueur ; et

2) on retire des clous coincés.

1. Dégagement des clous coincés Pour dégager un clou coincé, procéder

comme suit :

1 DÉBRANCHER LE TUYAU D’AIR. 2 Retirer tous les clous. 3 Libérer le levier de verrouillage et ouvrir

la plaque de guidage (A).

Levier de verrouillage

Ne pas raccorder

le tuyau d’air

Palque de guldage (A)

4 Retirer le clou coincé avec untournevis

pour écrou à fente.

5 Refermer la plaque de guidage (A) et le

cliquet d’arrêt.

6 Si les clous se coincent fréquemment,

contacter un service après-vente Hitachi agréé.

2. Inspection du magasin 1 DÉBRANCHER LE TUYAU DE

PROJECTION D’AIR. 2 Nettoyage du magasin. Retirer la poussière qui s’est accumulée

dans le magasin. 3 Lubriﬁ er le rail à clous acec du lubriﬁ ant

pour outil pnenumatique Hitachi.

Ne pas brancher

Rail à clous

3. Remisage Si l’on ne se sert pas du cloueur pendant un ○ certain temps, enduire ses pièces en acier d’une mince couche de graisse pour éviter toute corrosion.

Ne pas remiser le cloueur dans un ○ environnement froid. Le laisser dans un endroit chaud.

Lorsqu’on ne se sert pas du cloueur, le ○ remiser dans un endroit chaud et sec.

Le ranger hors de portée des enfants.

4. ETIQUETTE D’AVERTISSEMENT

Remplacer l’ETIQUETTE D’AVERTISSE-

MENT si elle manque ou qu’elle est endommagée.

le tuyau d’asir

Français

Se procurer une nouvelle ETIQUETTE

D’AVERTISSEMENT auprès d’un service après-vente Hitachi agréé.

Etiquette d’avertissement

5. Tableau d’entretien (voir page 41)

6. Guide de dépannage de l’opérateur (voir page 42)

7. Liste des pièces de rechange

ATTENTION

Les réparations, modiﬁ cations et

inspections des outils électriques Hitachi doivent être conﬁ ées à un service après- vente Hitachi agréé.

Il sera utile de présenter cette liste de

pièces au service après-vente Hitachi agréé lorsqu’on apporte un outil nécessitant des réparations ou tout autre entretien.

Lors de l’utilisation et de l’entretien d’un

outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question.

MODIFICATIONS

Les outils électriques Hitachi sont

constamment améliorés et modiﬁ és aﬁ n d’incorporer les tous derniers progrès technologiques.

En conséquence, il est possible que

certaines pièces soient modiﬁ ées sans avis préalable.

ENTRETIEN ET REPARATIONS

AVERTISSEMENT

Les réparations du cloueur seront ● conﬁ ées exclusivement au personnel d’entretien formé par Hitachi, au distributeur ou à l’employeur. Pour les réparations, utiliser ● exclusivement des pièces fournies ou recommandées par Hitachi.

Du fait de l’usure normale, les cloueurs de qualité ﬁ nissent toujours par avoir besoin d’un entretien ou d’un remplacement de pièce.

REMARQUE

Les spéciﬁ cations sont sujettes à

modiﬁ cation sans préavis et sans aucune obligation de la part de HITACHI.

Tableau d’entretien

ACTION POURQUOI COMMENT

Purger le ﬁ ltre de la ligne d’air tous les jours.

Veiller à ce que le lubriﬁ cateur soit toujours plein.

Nettoyer l’élément du ﬁ ltre — puis souﬄ er de l’air dans le ﬁ ltre dans le sens inverse du débit normal.

Nettoyer le magasin et le mécanisme de l’alimenteur de clous.

Veiller à ce que le levierpoussoir fonctionne toujours correctement.

Graisser le cloueur après l’utilisation.

Purger le compresseur d’air.

Eviter l’accumulation d’humidité et de poussière.

Maintenir le cloueur bien graissé.

Eviter le colmatage du ﬁ ltre par la saleté.

Eviter que les clous ne se coincent.

Assurer la sécurité de l’opérateur et un fonctionnement eﬃ cace du cloueur.

Rallonger la durée de service du cloueur.

Maintenir le cloueur en bon ordre de marche.

Français

Ouvrir le robinet de purge manuel.

Remplir d’huile de machine pneumatique Hitachi.

Suivre les instructions fabricant.

Nettoyer en souﬄ ant de l’air tous les jours.

Mettre 5 ou 10 gouttes de graisse dans le cloueur.

Ouvrir le robinet de purge du réservoir du compresseur d’air.

Français

Guide de dépannage de l’opérateur En suivant le tableau ci-dessous, la plupart des problèmes mineurs pourront être corrigés

rapidement et en toute facilité.

Si le problème persiste, contacter un service après-vente Hitachi agréé.

PROBLEME VERIFICATION CORRECTION

Le cloueur fonctionne, mais les clous ne s’enfoncent pas.

Vériﬁ er si un clou est coincé. L‘alimenteur de clous est-il endommagé ? Le ressort à ruban est-il

distendu ou endommaré? Vériﬁ er si l’on utilise les clous bons clous.

Entraînement faible. Cycle lent. Vériﬁ er la pression d’air.

Vériﬁ er la position du dis-positig de réglage de pro-fondeur de clouage.

———

La lame d’entraînement estelle usée ?

Le joint torique du piston est-il usé ou endommagé ?

Les clous s’enfoncent trop profondément. Vériﬁ er la pression d’air.

Vériﬁ er la position de la plaque de guidage de réglage de progondeur de clouage (A).

Certains clous sont sautés. Alimentation intermittente.

Vériﬁ er si l’on utilise les bons clous.

———

L‘alimenteur de clous est-il endommagé ? Le ressort à ruban est-il

distendu ou endommaré? Le joint torique du piston est-il

usé ou endommagé ?

Des clous se coincent. Les clous enfoncés sont

Vériﬁ er si l’on utilise les bons clous.

tordus.

———

La lame d’entraînement est-elle usée ? Contacter Hitachi pour le remplacement.

Les clous s’enfoncent bien normalement, mais pas complètement à des vitesses

Vériﬁ er le diamètre intérieur du tuyau d’air.

supérieures.

Dégager le clou coincé page 39. Remonter l’alimenteur de clous.

Remplacer le ressort à ruban.

Utiliser uniquement les recommandés. Augmenter la pression d’air.

(Ne pas dépasser 120 psi (8.3 bars 8.5 kgf/cm

))

Refaire le réglage comme indiqué à la page 36.

Utiliser une huile de machine pneumatique Hitachi.

Contacter Hitachi pour le remplacement.

Réduire la pression d’air. (Régler sur 70 – 120 psi (4.9 – 8.3 bar 5 – 8.5 kgf/cm

))

Refaire le réglage comme indiqué à la page 36.

Utilise r uniquement les clous recommandés.

Lubriﬁ er le rail à clous comme indiqué à la page 39.

Nettoyer et graisser.

Remplacer le ressort à ruban.

Contacter Hitachi pour le remplacement.

Utiliser uniquement les clous recommandés.

Lubriﬁ er le rail à clous comme indiqué à la page 39.

Utiliser un tuyau d’air plus large.

Español

INFORMACIÓN IMPORTANTE

Lea y comprenda el signiﬁ cado de las etiquetas de la herramienta y todas las instrucciones de funcionamiento, las precauciones de seguridad y las advertencias de este manual antes de realizar la operación o el mantenimiento de este clavador. La negligencia en la observación de las advertencias puede producir la MUERTE o LESIONES DE GRAVEDAD.

La mayoría de los accidentes ocurridos al utilizar o mantener este clavador se deben al incumplimiento las normas de seguridad y precauciones básicas. Los accidentes podrán evitarse en muchos casos dándose cuenta de una situación peligrosa antes de que se produzca, y observando ﬁ elmente los procedimientos de seguridad apropiados.

Las precauciones básicas de seguridad se describen en la sección “SEGURIDAD” de este manual, y en las secciones que contienen las instrucciones sobre operación y mantenimiento.

Los riesgos que habrá que eludir para evitar lesiones o el daño de la máquina se identiﬁ can mediante “PELIGRO” y “ADVERTENCIA” en el clavador y en este manual.

No utilice nunca este clavador para aplicaciones que no sean las especiﬁ cadas en este manual.

DEFINICIÓN DE LAS PALABRAS CLAVE PELIGRO indica una situación inminentemente peligrosa que, si no se evita, puede resultar en

ADVERTENCIA indica una situación potencialmente peligrosa que, si no se evita, puede

PRECAUCIÓN indica una situación potencialmente peligrosa que, si no se evita, puede resultar

NOTA enfatiza información esencial.

lesiones serias o en la muerte.

resultar en lesiones serias o en la muerte.

en lesiones menores, o en el daño de la máquina.

EXPLICACIÓN LA ACCIÓN DE CLAVADO DEL CLAVADOR HITACHI

MECANISMO DE ACTUACIÓN SIMPLE (MECANISMO DE ACTUACIÓN SECUENCIAL ○ SIMPLE):

En primer lugar, presione la palanca de empuje contra la madera y, a continuación, jale el

gatillo para introducir el sujetador.

En primer lugar, jale el gatillo y, seguidamente, presione la palanca de empuje contra la

madera para introducir el sujetador.

Una vez que se introduzca el sujetador, no se podrá volver a introducir otro sujetador hasta

que suelte el gatillo y lo vuelva a presionar. MECANISMO DE ACTUACIÓN POR CONTACTO: ○

En primer lugar, presione la palanca de empuje contra la madera y, a continuación, jale el

gatillo para introducir el sujetador.

En primer lugar, jale el gatillo y, seguidamente, presione la palanca de empuje contra la

madera para que se introduzca el sujetador.

Si mantiene el gatillo apretado, se introducirá un sujetador cada vez que se presiona la

palanca de empuje contra la madera. MECANISMO DE ACTUACIÓN COMPLETAMENTE SECUENCIAL: ○

En primer lugar, presione la palanca de empuje contra la madera y, a continuación, jale el

gatillo para introducir el sujetador. Realice la misma secuencia para seguir introduciendo los sujetadores.

Español

SEGURIDAD

INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA LA UTILIZACIÓN DEL CLAVADOR

LEA TODAS LAS INSTRUCCIONES

PELIGRO

1. Los operadores y demás personas que se encuentren en el área de trabajo deben usar gafas protectoras con blindajes laterales.

Antes de utilizar el clavador, utilice siempre gafas protectoras con blindajes laterales, y asegúrese de que también

sean utilizadas por todas las personas que se encuentren en el área de trabajo.

Las gafas protectoras deberán estar de

acuerdo con los requisitos del Instituto de Normas Nacionales Americanas, ANSI Z87.1 y proporcionar protección contra las partículas despedidas desde la parte frontal y posterior.

El empresario deberá hacer que el operador

del clavador y demás personas que se encuentren en el área de trabajo utilicen en todo momento gafas protectoras.

2. No utilice nunca oxígeno ni otros gases embotellados. Podría producirse una explosión.

No utilice nunca bombonas de oxígeno, gases combustibles, etc. como fuente de propulsión de este clavador.

La utilización de estos gases, o de otros gases embotellados, es peligrosa, ya que el clavador podría explotar.

Utilice solamente aire comprimido limpio,

seco, y regulado.

ADVERTENCIA

3. No dirija nunca la herramienta hacia sí mismo o hacia otras personas del área de trabajo.

independientemente de que contenga o no clavos.

Si utilizase los clavos incorrectamente,

podrían producirse lesiones serias. No juegue nunca con el clavador. Trate el clavador como herramienta de

trabajo.

4. Para evitar un disparo accidental,

mantenga los dedos alejados del gatillo

disparador cuando no se esté usando

la herramienta.

No transporte nunca el clavador con el

dedo en el gatillo, porque podría lanzar un

clavo y lesionarse usted mismo o a otra

persona. Transporte siempre el clavador por la

empuñadura solamente.

5. Es importante la elección de método de

activación.

Lea y comprenda la sección titulada

“Métodos de operación”. (páginas 55 - 57)

6. No sobrepase 120 psi. (8.3 barias 8.5

kgf/cm

)

No sobrepase

kgf/cm

No conecte nunca el clavador a una presión

que pueda sobrepasar potencialmente

200 psi (13.7 barias 14 kgf/cm

clavador podría explotar.

7. Tenga cuidado con lo siguiente cuando

emplee la boquilla de soplo.

1) No toque el gatillo.

2) No oriente la salida de aire hacia las personas.

Piense siempre que el clavador puede tener clavos cargados. No dirija nunca el clavador hacia sí mismo o hacia otras personas,

nunca la presión de aire máxima recomendada de 120 psi (8.3 barias 8.5

) ya que el

SEGURIDAD — Continuación

Español

3) No toque la palanca de empuje ni la ajuste en el estado presionado. Las puntas que saldrían podrían causar heridas.

8. Utilice siempre protectores para los oídos y la cabeza.

Utilice siempre protectores para los oídos

contra el ruido fuerte.

Utilice siempre un protector para la cabeza

con objetos que puedan salir disparados.

9. Guarde adecuadamente el clavador.

Cuando no vaya a utilizar el clavador,

guárdelo en un lugar seco. Manténgalo alejado de los niños. Cierre con llave el lugar de almacenamiento.

10. Mantenga el área de trabajo limpia.

Las áreas desordenadas pueden provocar

lesiones. Limpie bien el área de trabajo, apartando herramientas innecesarias, residuos, muebles, etc.

11. No utilice el clavador creca de líquidos inﬂ amables ni de gases.

El clavador produce chispas durante la

operación.

No utilice nunca el clavador en lugares

en los que haya laca, pintura, bencina, diluidor de pintura, gasolina, gases, productos adhesivos, ni demás materiales combustibles o explosivos.

12. Mantenga a los visitantes alejados.

No permita que los visitantes toquen el

clavador.

Todos los visitantes deberán permanecer

alejados del área de trabajo.

13. Vístase adecuadamente.

No utilice ropa ﬂ oja ni joyas, ya que podrían

pillarse en las partes móviles.

Para trabajar en exteriores se recomienda

utilizar guantes de goma y calzado no deslizable. Si tiene el pelo largo, utilice un protector para recogérselo.

14. No utilice nunca un acoplador sin descarga con el clavador.

Si utilizase un acoplador sin descarga con el

clavador, éste podría permanecer cargado con aire después de haberlo desconectado y, por lo tanto, disparar un clavo incluso después de haberlo desconectado.

15. Compruebe la palanca de empuje antes de la utilización.

Cerciórese de que la palanca de empuje

funcione adecuadamente. (La palanca de empuje puede denominarse “Seguridad”.) No utilice nunca el clavador a menos que la palanca de empuje funcione adecuadamente, ya que de lo contrario el clavador podría disparar inesperadamente un clavo. No cambie ni quite la palanca de empuje.

16. Mantenga todos los tornillos y cubiertas bien apretadas en su lugar.

Mantenga todos los tornillos y cubiertas

ﬁ rmemente apretados. Compruebe periódicamente su condición.

No utilice nunca el clavador si hay piezas

perdidas o dañadas.

17. No cargue clavos con el gatillo accionado ni con la paranca de empuje presionada.

Cuando cargue clavos en el clavador, o

cuando conecte la manguera de aire,

1) no accione el gatillo;

2) no presione la palanca de empuje; ni

3) mantenga el clavador apuntado hacia

abajo.

18. Mantenga permanentemente la cara, las manos y los pies alejados de la cabeza de disparo.

No acerque nunca su cara, manos o pies a

la cabeza de disparo.

19. Coloque el clavador adecuadamente sobre la pieza de trabajo.

No clave un clavos sobre otra, ni con el

clavador con un ángulo demasiado agudo, ya que los clavos podrían rebotar y herir a alguien.

20. Antes de empezar a trabajar, veriﬁ que el dispositivo de conmutación para la operación de sujeción.

Este clavador Hitachi incluye un dispositivo

de conmutación para la operación de sujeción.

Antes de empezar a trabajar, veriﬁ que el

ajuste del dispositivo de conmutación para la operación de clavado.

Español

SEGURIDAD — Continuación

Si el dispositivo de conmutación para la

operación de clavado no está debidamente ajustado, el clavador no funcionará correctamente.

21. Tenga cuidado con el doble disparo debido al culateo.

Si la palanca de empuje vuelve a entrar

en contacto accidentalmente con la pieza de trabajo, producirá un culateo, y saldrá disparado un clavo inesperado.

Para evitar este doble disparo;

Operación intermitente (disparo con el ○ gatillo)

1) Ajuste el mecanismo de conmutación

a MECANISMO DE ACTUACIÓN SIMPLE.

2) Jale el gatillo rápida y ﬁ rmemente. Operación continua (disparo con la palanca ○ de empuje)

1) No presione el clavador contra la

madera con una fuerza excesiva.

2) Después de efectuar la sujeción, retire

el clavador de la madera para evitar la reculada.

22. No clave en paneles ﬁ nos, ni cerca de las esquinas ni los bordes de la pieza de trabajo.

Los clavos podrían atravesar la pieza de

trabajo y herir a alguien.

23. No clave nunca clavos desde ambos lados de una pared al mismo tiempo.

Los clavos podrían traspasar el panel y

lesionar a la persona que se encuentra en el lado opuesto.

24. Compruebe si hay cables activos.

Evite el riesgo de descargas eléctricas

comprobando si hay cables activos escondidos en paredes, suelos, o techos. Abra el disyuntor para asegurarse de que no queden cables activos.

25. No transporte nunca el clavador por el morro.

26. No se extralimite.

Mantenga en todo momento un buen

equilibrio.

27. No utilice nunca un clavador defectuoso o que funcione incorrectamente.

Si el clavador parece funcionar

anormalmente, si produce ruidos extraños,

etc., deje de utilizarlo inmediatamente y solicite su reparación a un centro de servicio autorizado por Hitachi.

28. No desconecte la manguera de aire del clavador con un dedo puesto en el gatillo.

El clavador podría disparar un clavo cuando

reconectase el suministro de aire.

29. Desconecte la manguera de aire del clavador cuando:

1) realice trabajos de mantenimiento e

inspección,

2) cargue los sujetadores,

3) gire el ajustador y la cubierta superior,

4) ﬁ je o quite la tapa del morro,

5) tenga que desatascarlo,

6) no vaya a utilizarlo,

7) abandone el área de trabajo,

8) lo traslade a otro lugar, y

9) vaya a entregárselo a otra persona.

No intente nunca desatascar ni reparar el

clavador sin haber desconectado primero la manguera de aire del mismo, y sin haberle quitado todos los clavos.

No deje nunca el clavador desatendido,

porque personas no familiarizadas con él podrían utilizarlo y sufrir lesiones.

30. Permanezca alerta.

Tenga en cuenta lo que esté haciendo.

Utilice el sentido común.

No utilice el clavador cuando esté

cansado.

No utilice nunca el clavador si se encuentra

bajo la inﬂ uencia del alcohol, drogas, o medicinas que le produzcan somnolencia.

31. Maneje correctamente el clavador.

Maneje el clavador de acuerdo con las

instrucciones de este manual.

No permita nunca que los niños, o las

personas que no han comprendido este manual toquen el clavador.

32. No utilice nunca el clavador para aplicaciones que no sean las especiﬁ cadas en este manual.

33. Maneje el clavador con cuidado.

Debido a la alta presión de aire del clavador,

las rajas en su superﬁ cie pueden resultar peligrosas.

SEGURIDAD — Continuación

Español

Para evitar esto, no deje caer el clavador

ni lo golpee contra superﬁ cies duras, y no grabe nada en el mismo. Maneje cuidadosamente el clavador.

34. Mantenga el clavador con cuidado.

Mantenga el clavador limpio y lubricado

para que rinda al máximo y con la mayor seguridad.

35. Utilice solamente las piezas, accesorios, y clavos que suministre o recomiende Hitachi.

Las piezas, accesorios, o clavos no

autorizados pueden anular la garantía y provocar el mal funcionamiento, lo que podría resultar en lesiones.

El clavador solamente deberá ser

reparado por Hitachi, un distribuidor, o el empresario.

36. No modiﬁ que ni altere nunca el clavador.

Si lo hicese podría funcionar mal y provocar

lesiones.

RESPONSABILIDADES DEL EMPRESARIO

1. Asegúrese de que este MANUAL esté al alcance de los operadores y del personal de mantenimiento.

2. Asegúrese de que el clavador se utilice solamente cuando el operador y demás personas que se encuentren en el área de trabajo estén utilizando GAFAS PROTECTORAS PARA LOS OJOS.

3. Recalque que el operador y las demás personas que se encuentren en el área de trabajo necesitan utilizar GAFAS PROTECTORAS PARA LOS OJOS.

4. Mantenga el clavador en un orden de funcionamiento seguro.

5. Mantenga adecuadamente el clavador.

6. Si un clavador necesita reparación, no lo utilice.

¡GUARDE ESTE MANUAL

AL ALCANCE DE LOS DEMAS USUARIOS!

Español

OPERACIÓN

NOTA

La información contenida en este manual ha sido diseñada para ayudarle a utilizar con seguridad este clavador.

Algunas de las ilustraciones de este manual pueden mostrar detalles o accesorios diferentes a los de su propio clavador.

NOMENCLATURA

Dispositivo de conmutación

Vista ampliada de la parte de la válvula

para la operación de clavado

Dispositivo de conmutación

Salida de aire

Cubierta de escape

Junta tórica de pistón

Pistón

Cuchilla Impulsora

Palanca de bloqueo

Alimentador de clavos (A)

Placa guía (A)

Gatillo

Cubierta Superior

Dispositivo de conmutación

MECANISMO DE ACTUACIÓN SIMPLE (Dispositivo de conmutación: posición hacia arriba)

Perilla de la boquilla de soplo

Parte de la

Cuerpo

válvula

Gatillo

Cargador

Alimentador de clavos (B)

Tapa

Tope de clavos

Dispositivo de conmutación

MECANISMO DE ACTUACIÓN POR CONTACTO (Dispositivo de conmutación: posición hacia abajo)

Toma de aire

Riel de clavos

Resorte de cinta

Ajustador

Palanca de empuje

Guia de cuchilla

Cabeza de salida de los clavos

Español

ESPECIFICACIONES

Presión de operación 70 – 120 psi (4.9 – 8.3 barias 5 – 8.5 kgf/cm2) Dimensiones

Longitud × Altura × Anchura Peso 4.2 libras. (1.9 kg) Capacidad de clavos 100 clavos

Consumo de aire

13-1/2” × 12” × 3-1/4”

(344 mm × 304 mm × 82 mm)

.045 pies

(1.29 litros/ciclo a 6.9 bar)

(1.29 litros/ciclo a 7 kgf/cm

/ciclo a 100 psi

)

SELECCIÓN DE CLAVOS

ADVERTENCIA

Asegúrese de usar únicamente ● clavos legítimos HITACHI para el NT65MA4. El uso de otros clavos puede producir un fallo de funcionamiento de la herramienta y/o la rotura del clavo, lo que provocaría a su vez lesiones de gravedad.

Con este clavador solamente podrán utilizarse los clavos indicados en la tabla siguiente.

Dimensiones de los clavos

Clavos de acabado de calibre 15

Min. Max.

.095” (2.4mm)

.12”

(3.0mm)

ACCESORIOS

ADVERTENCIA

Los accesorios que no sean los ● mostrados a continuación pueden provocar el mal funcionamiento del clavador y resultar en lesiones.

Accesorios estándar

Gafas protectoras 1

Tapa para el morro 1

Estuche 1

Accesorios opcionales ... vendido aparte

Lubricante para herramientas neumáticas ○ Aceitador de 1 onzas (30 cc)

(Núm. de código 877153)

Aceitador de 4 onzas (120 cc)

(Núm. de código 874042)

Lata de 1 cuarto de galón (1 litro)

(Núm. de código 876212)

NOTA

Los accesorios están sujetos a cambios sin

ninguna obligación por parte de HITACHI.

.045”

(1.1mm)

1-1/4” (32mm)

.072” (1.8mm)

APLICACIONES

2-1/2” (65mm)

Viviendas fabricadas, construcción de ○ casas en el sitio y móviles. Cajas, muebles, y piezas de madera. ○

Español

ANTES DE LA OPERACIÓN Lea la sección titulada “SEGURIDAD”

(páginas 44 – 47).

Antes de la utilización, cerciórese de lo siguiente.

Entorno de trabajo

ADVERTENCIA

En el lugar de trabajo no deberá ● haber gases, líquidos, ni demás objetos inﬂ amables. No permita que en el área de trabajo ● haya niños ni demás personas no autorizadas.

Suministro de aire

PELIGRO

No utilice ● NUNCA oxígeno ni otros gases embotellados. Podría producirse una explosión.

ADVERTENCIA

No conecte nunca el clavador a ● una presión que pueda sobrepasar potencialmente 200 psi (13.7 barias 14 kgf/cm

). No utilice nunca un acoplador sin ● descarga con el clavador.

1. Fuente de propulsión Utilice solamente aire comprimido limpio, ○ seco, y regulado como fuente de propulsión para este clavador. Los compresores de aire para suministrar ○ aire comprimido a este clavador deberán cumplir los requisitos de la última versión de la norma B 19.3 ANSI “Normas de Seguridad para Compresores para Industrias de Procesos”. La humedad o el aceite en el compresor de ○ aire puede acelerar el desgaste y la corrosión del clavador. Drénelo diariamente.

2. Filtro-Regulador-Lubricador Utilice un regulador con una presión de 0 – ○ 120 psi (0 – 8.3 barias 0 – 8.5 kgf/cm

) Las unidades de ﬁ ltro-regulador-lubricador ○ ofrecen la condición óptima para el clavador y prolongan su duración útil. Estas unidades

deberán utilizarse siempre.

Filtro

El ﬁ ltro elimina la humedad y la suciedad

del aire comprimido.

Drene diariamente el clavador a menos que

tenga instalado un dispositivo de drenado automático.

Mantenga limpio el ﬁ ltro realizando

regularmente su mantenimiento.

Regulador

El regulador controla la presión de

operación para poder utilizar con seguridad el clavador.

Inspeccione el regulador antes de la

operación a ﬁ n de asegurarse de que funcione adecuadamente.

Lubricador

El lubricador rocía aceite al clavador. Inspeccione el lubricador antes de utilizarlo

para comprobar si el suministro de lubricante es adecuado.

Utilice lubricante para herramientas

neumáticas Hitachi.

Regulador

Lado del clavador

Lado del compresor

Filtro

Lubricador

3. Manguera de aire La manguera de aire deberá poder resistir

una presión mínima de 150 psi (10.4 barias

10.6 kgf/cm

) o el 150% de la presión máxima producida en el sistema, el valor más alto sea.

4. Consumo de aire Utilizando la tabla de consumo de aire y la

fórmula de tamaño del compresor de aire, busque el tamaño de compresor correcto.

Español

Tabla de consumo de aire

psi 80 90 100

Presión de

operación

Consumo

de aire

(barias) (5.5) (6.2) (6.9)

(kgf/cm pies

) (5.6) (6.3) (7)

/ciclo .038 .042 .045

(litros/ciclo) (1.07) (1.18) (1.29)

Fórmula de tamaño del compresor Cantidad de aire requerida = número de clavadores

× promedio de clavos clavadas cada

minuto por clavador × consumo de aire a la presión dada × factor de seguridad (siempre 1.2)

Ejemplo: 3 clavador funcionando a 100

psi para clavar 30 clavos por minuto Cantidad de aire requerida = 3 × 30 × .045 (1.29) × 1.2 = 4.9 CFM (pies

/min) (139 litros/min)

Después de haber realizado los cálculos

indicados arriba, tendrá que buscar un

compresor que proporcione 4.9 CFM

de aire, que es el valor requerido.

Lubricación

Es muy importante que el clavador esté adecuadamente lubricado. Sin la lubricación apropiada, el clavador no trabajará correctamente y las piezas se desgastarán prematuramente.

Utilice lubricante para herramientas ○ neumáticas Hitachi.

No utilice aceite detergente ni aditivos.

Estos lubricantes dañarían las juntas tóricas y demás piezas de caucho. Esto haría que el clavador funcionase mal. Habrá que utilizar siempre unidades de ○ ﬁ ltro-regulador-lubricador.

Mantenga el lubricador lleno con lubricante

para herramientas neumáticas Hitachi. Si no dispone de lubricador, aplique 5 – ○ 10 gotas de lubricante para herramientas neumáticas Hitachi a la entrada de aire del clavador dos veces al día.

Cuidados para climas fríos

No guarde el clavador en un lugares fríos. ○

Déjelo en un lugar cálido antes de comenzar

a trabajar.

Si el clavador está frío, póngalo en un ○ lugar cálido y deje que se caliente antes de utilizarlo. 1 Reduzca la presión de aire a 64 psi (4.4

barias 4.5 kgf/cm

2 Quite todos los clavos del clavador. 3 Conecte la manguera de aire y dispare

(disparo en vacío) el clavador.

La reducción de la presión de aire será

suﬁ ciente para disparar en vacío el clavador.

La operación a baja velocidad tiende a

calentar las partes móviles.

PRECAUCIÓN No dispare en vacío el clavador a alta ● presión.

Prueba del clavador

PELIGRO

Los operadores ● y demás personas que se encuentren en el área de trabajo DEBEN usar gafas protectoras con blindajes laterales que cumplan con las especificaciones ANSI Z87.1.

ADVERTENCIA

No utilice nunca el clavador a menos ● que la palanca de empuje funcione adecuadamente.

Antes de comenzar el clavado, pruebe el clavador utilizando la siguiente lista de comprobaciones. Realice las comprobaciones en el orden indicado. Si se produce alguna operación anormal, deje de utilizar el clavador y póngase inmediatamente en contacto con un centro de reparaciones autorizado por Hitachi.

(1) Desconecte la manguera de aire del

clavador.

Quite todos los clavos del clavador.

Español

□ Todos los tornillos deberán estar

apretados.

Si hay algún tornillo ﬂ ojo, apriételo.

□ La palanca de empuje deberán poder

accionarse sin diﬁ cultad.

Gatillo

No conecte

Palanca de

la manguera de aire

empuje

(2) Ajuste la presión del aire a 70 psi (4.9 barias

5 kgf/cm

). Conecte la manguera de aire. No cargue clavos en el clavador. Ajuste el dispositivo de conmutación a

la posición hacia arriba (MECANISMO DE ACTUACIÓN SIMPLE). (Ajuste el dispositivo de conmutación a la posición completamente hacia arriba, tal como se muestra en el diagrama. De lo contrario, no funcionará correctamente.)

Posición hacia arriba

(3) Retire el dedo del disparador y presione la

palanca de empuje contra la madera. □ El clavador no deberá funcionar.

Presione la palanca de empuje

No apriete el gatillo

(4) Retire la palanca de empuje de la madera. Seguidamente, dirija el clavador hacia

abajo, jale el gatillo y espere en esa posición durante 5 segundos o más.

□ El clavador no deberá funcionar.

Apriete el gatillo

(5) 1 Sin tocar el gatillo, presione la palanca

de empuje contra la pieza de trabajo. □ El clavador deberá funcionar. 2 Sostenga el gatillo hacia atrás el gatillo

mientras retira la palanca de empuje de

la madera. □ El clavador permanece en estado

activado (la hoja del impulsor

permanecerá en la parte inferior). 3 Retire el dedo del disparador. □ La operación del clavador ﬁ nalizará (la

hoja del impulsor volverá a la posición

superior).

Dispositivo de conmutación

□ El clavador no deberá tener fugas de

aire.

Español

(6) Ajuste el dispositivo de conmutación a la

posición hacia abajo (MECANISMO DE ACTUACIÓN POR CONTACTO).

(Ajuste el dispositivo de conmutación a la

posición completamente hacia abajo, tal como se muestra en el diagrama. De lo contrario, no funcionará correctamente.)

Posición hacia abajo

Dispositivo de conmutación

Con el clavador fuera de la pieza de trabajo,

usted podrá cargar clavos en el mismo.

Inserte las puntas en la pieza de trabajo

adecuadas a la aplicación. □ El clavador deberá funcionar.

(7) Si no observa nada anormal, cargue clavos

en el clavador.

Clave en la pieza de trabajo los mismos

clavos que vaya a utilizar en la aplicación real.

□ El clavador deberá funcionar

adecuadamente.

Ajuste de la presión de aire

Carga de clavos

ADVERTENCIA

Cuando cargue los clavos en el ● clavador, asegúrese de retirar su dedo del disparador y de desconectar la manguera de aire del clavador.

(1) Inserte la franja de clavos en la parte

posterior del cargador.

Cargador

(2) Deslice la franja de clavos hacia el

cargador.

La franja de clavos deberá pasar el tope de

clavos.

ADVERTENCIA

No sobrepase 120 psi (8.3 barias ●

8.5 kgf/cm

Ajuste la presión del aire al valor recomendado, 70 – 120 psi (4.9 – 8.3 barias 5 – 8.5 kgf/cm

de acuerdo con la longitud de los clavos y la dureza de la pieza de trabajo. La presión de aire correcta es la más baja con la que pueda realizarse el trabajo. La utilización del clavador con una presión de aire más alta

de la requerida lo forzará innecesariamente.

Tope de clavos

(3) Trie del alimentador de clavos (B) hacia

atrás para acoplar el alimentador de clavos (A) en la franja de clavos.

)

Alimentador de clavos (B)

Alimentador de clavos (A)

Español

NOTA

Utilice una ristra que tenga por lo menos 5 ○ clavos remanentes.

El cavador habrá quedado listo para functionar.

Extraiga las clavos: 1 Presione el alimentador de clavos (A) un

poco y deslice lentamente el alimentador de clavos (B) hacia delante.

2 Extraiga las clavos del clavador.

Alimentador de clavos (A)

OPERACIÓN DEL CLAVADOR Lea la sección titulada “SEGURIDAD”

(páginas 44– 47).

PELIGRO

Los operadores ● y demás personas que se encuentren en el área de trabajo DEBEN usar gafas protectoras con blindajes laterales que cumplan con las especificaciones ANSI Z87.1.

ADVERTENCIA

No dirija NUNCA ● la herramienta hacia sí mismo o hacia otras personas del área

de trabajo. Para evitar un disparo accidental, ● mantenga los dedos ALEJADOS del gatillo disparador cuando no se esté usando la herramienta. Es importante la elección de método ● de activación.

Por favor lea y comprenda el

“MÉTODOS DE OPERACIÓN” de abajo. Antes de empezar a trabajar, ● veriﬁ que el dispositivo de conmutación para la operación de clavado.

Este clavador Hitachi incluye un

dispositivo de conmutación para la operación de clavado.

Antes de empezar a trabajar,

veriﬁ que el ajuste del dispositivo de conmutación para la operación de clavado.

Si el dispositivo de conmutación

para la operación de clavado no está debidamente ajustado, el clavador no funcionará correctamente. No acerque su cara, manos ni pies a ● la cabeza de disparo durante el uso. No clave un clavo sobre otro, ni ● con el clavador con un ángulo demasiado agudo, ya que los clavos podrían rebotar y herir a alguien. No clave clavos en paneles ﬁ nos ni ● cerca de esquinas ni bordes de la pieza de trabajo. Los clavos podrían traspasar la pieza de trabajo y lesionar a alguien. No clave nunca clavos desde ambos ● lados de una pared al mismo tiempo. Los clavos podrían traspasar la pared y lesionar a la persona de la otra parte. No utilice nunca un clavador ● defectuoso o que funcione anormalmente.

Español

No utilice el clavador a modo de ● martillo normal. Desconecte la manguera de aire del ● clavador cuando:

1) gire del ajustador y la cubierta superior;

2) ﬁ ja o quita la tapa de la nariz;

3) no vaya a utilizarlo,

4) vaya a abandonar el área de trabajo,

5) vaya a trasladarse a otro lugar, y

6) vaya a entregárselo a otra persona.

Este clavador Hitachi está equipado con un dispositivo de conmutación para la operación de clavado. Utilice el MECANISMO DE ACTUACIÓN SIMPLE o el MECANISMO DE ACTUACIÓN POR CONTACTO de acuerdo con la tarea que se va a realizar.

Explicación sobre las diversas operaciones de clavado

MECANISMO DE ACTUACIÓN SIMPLE ○ (MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE): En primer lugar, presione la palanca de empuje contra la madera y, a continuación, jale el gatillo para introducir el clavo.

En primer lugar, jale el gatillo y,

seguidamente, presione la palanca de empuje contra la madera para introducir el clavo.

Una vez que se introduzca un clavo, no se

podrá volver a clavar hasta que suelte el gatillo y lo vuelva a presionar. MECANISMO DE ACTUACIÓN POR ○ CONTACTO: En primer lugar, presione la palanca de empuje contra la madera y, a continuación, jale el gatillo para introducir el clavo.

En primer lugar, jale el gatillo y,

seguidamente, presione la palanca de empuje contra la madera para que se introduzca el clavo.

Si mantiene el gatillo apretado, se

introducirá un clavo cada vez que se presiona la palanca de empuje contra la madera.

Métodos de operación

Este clavador está equipado con una palanca de empuje, y no funcionará a menos que ésta esté presionada (posición hacia arriba). Existen dos métodos de operación para clavar clavos con este clavador. Estos métodos son:

1. Operación intermitente (Disparo con el gatillo):

2. Operación continua (Disparo con la palanca de empuje):

(1) Operación intermitente (Disparo con el

gatillo)

Utilice el ajuste del MECANISMO DE

ACTUACIÓN SIMPLE.

ADVERTENCIA

Tenga en cuenta que el MECANISMO ● DE ACTUACIÓN SIMPLE de este clavador Hitachi introduce un clavo cada vez que se presiona la palanca de empuje contra la madera, mientras mantenga presionado el disparador. Para una operación intermitente, ● ajuste el dispositivo de conmutación a la posición completamente hacia arriba. (Es decir, ajuste a MECANISMO DE ACTUACIÓN SIMPLE.) Para evitar el doble disparo o el ● disparo accidental debido a la reculada.

1) Ajuste el mecanismo de

conmutación a MECANISMO DE ACTUACIÓN SIMPLE.

2) Jale el gatillo rápida y

ﬁ rmemente.

1 Ajuste el dispositivo de conmutación

a la posición superior (para ajustar a MECANISMO DE ACTUACIÓN SIMPLE).

(Ajuste el dispositivo de conmutación a

la posición completamente hacia arriba, tal como se muestra en el diagrama. De lo contrario, se ajustará a MECANISMO DE ACTUACIÓN POR CONTACTO.)

2 Coloque la salida de los clavos sobre la

pieza de trabajo con el dedo fuera del gatillo.

Español

3 Presione a fondo la palanca de

empuje.

4 Apriete el gatillo para clavar el clavo. 5 Separe el dedo del gatillo.

Para continuar clavando en un lugar

separado, mueva el clavador a lo largo de la madera, repitiendo los pasos 2 - 5, según se requiera.

1 Posición hacia arriba

Dispositivo de conmutación

Palanca de empuje

(2) Operación continua (Disparo con la palanca

de empuje)

Utilización del MECANISMO DE

ACTUACIÓN POR CONTACTO

Para evitar el doble disparo o el ● disparo accidental debido a la reculada.

1) No presione el clavador contra la madera con una fuerza excesiva.

2) Retire el clavador de la madera después de efectuar el clavado.

1 Ajuste el dispositivo de conmutación a

la posición hacia abajo (para ajustar al MECANISMO DE ACTUACIÓN POR CONTACTO).

Gatillo

ADVERTENCIA

(Ajuste el dispositivo de conmutación

a la posición completamente hacia abajo, tal como se muestra en el diagrama. De lo contrario, no funcionará correctamente.)

2 Apriete el gatillo con el clavador fuera

de la pieza de trabajo.

3 Presione la palanca de empuje contra la

pieza de trabajo para clavar una punta.

4 Desplace el clavador por la pieza de

trabajo con un movimiento de rebote.

Con cada presión de la palanca de

empuje se clavará un clavo.

Después de haber clavado los clavos

necesarios, separe el dedo del gatillo.

1 Posición hacia abajo

Dispositivo de conmutación

Apriete primero el gatillo.

Palanca de empuje

ADVERTENCIA

Mantenga el dedo separado del ● gatillo excepto durante la operación de clavado, porque esto podría resultar en lesiones de gravedad si la palanca de empuje entrase accidentalmente en contacto con su cuerpo o con el de otras personas del área de trabajo.

Español

Mantenga las manos y el cuerpo ● alejados del área de descarga. Este clavador Hitachi podría rebotar por la reculada producida al meter un clavo, y producir la introducción no intencional del siguiente clavo, con

el riesgo de sufrir lesiones.

NOTA

Si se respetan todas las advertencias ● y precauciones, se podrá realizar una operación segura con los dos sistemas: MECANISMO DE ACTUACIÓN SIMPLE y MECANISMO DE ACTUACIÓN POR CONTACTO. Siempre trate el paquete y los clavos con ● cuidado. Si dejara caer los clavos, se podría quebrar el adhesivo protector, lo cual provocaría a su vez errores de alimentación y atascos. Después de haber clavado los clavos: ●

1) desconecte la manguera de aire del clavador,

2) extraiga todos los clavos del clavador,

3) aplique 5 – 10 gotas de lubricante para herramientas neumáticas Hitachi a la entrada de aire del clavador, y

4) abra la llave de escape del depósito del compresor de aire para drenar la humedad que pueda existir.

Ajuste de la profundidad de clavado

ADVERTENCIA

2 Si las clavos penetran demasiado, gire

el ajustador hacia la parte de menor profundidad.

15 Desconecte la

manguera de aire.

Ajustador

El ajuste se insertan demasiado poco, gire el regulador hacia la parte de mayor profundidad. 3 Deje de girar el ajustador cuando alcance la

posición apropiada realizando una prueba de clavado.

4 Conecte la manguera de aire. UTILICE

SIEMPRE GAFAS PROTECTORAS. Realice una prueba de clavado. 5 DESCONECTE LA MANGUERA DE AIRE

DEL CLAVADOR. 6 Elija la posición adecuada para el

ajustador.

Demasiada profundidad

Gire el ajustador.

A ras

Al efectuar el ajuste del ajustador, ● asegúrese de retirar su dedo del disparador y de desconectar la manguera de aire del clavador.

Para asegurar que cada clavo penetre con la misma profundidad, cerciórese de que:

1) la presión de aire suministrada al clavador pamanezca constante (regulador instalado y trabajando adecuadamente), y

2) esté sujetando ﬁ rmemente el clavador contra la pieza de trabajo.

Si las clavos penetran demasiado o demasiado poco en la pieza de trabajo, realice el ajuste en el orden siguiente. 1 DESCONECTE LA MANGUERA DE AIRE

DEL CLAVADOR.

Poca profundidad

Gire el ajustador.

A ras

Español

Empleo de la boquilla de soplo

ADVERTENCIA

Re Asegúrese de sacar el dedo ● del disparador antes de emplear la

boquilla de soplo. No oriente la salida de aire a ninguna ● persona. No emplee la boquilla de soplo con ●

la palanca de empuje accionada.

Este clavador tiene una boquilla de soplo que sopla los residuos de madera que se producen durante el trabajo. Presione la perilla con el dedo pulgar para emplear la boquilla de soplo, como se muestra en la ﬁ gura.

Perilla

Salida de aire

NOTA

Cuando se emplea la boquilla de soplo ● durante mucho tiempo, es posible que se degrade temporalmente la fuerza de clavado. En este caso, deje que se estabilice la presión de sministro antes de comenzar el trabajo. Algunas veces, puede suceder que el ● aceite contenido en el cuerpo o el agua drenada del compresor goteen por la salida de aire. Se recomienda realizar una prueba antes del uso y conﬁ rmar si tal fenómeno se produce en un entorno donde el aceite ﬁ ltrado puede constituir un problema.

Cambio del sentido del aire de escape

ADVERTENCIA

Cuando cambie la dirección de ● escape, asegúrese de retirar su dedo del disparador y de desconectar la manguera de aire del clavador.

El sentido del aire de escape podrá cambiarse girando la cubierta superior.

Cubierta superior

Salida del aire de escape

Utilización de la tapa para el morro

ADVERTENCIA

Al ﬁ jar o remover la tapa del morro, ● asegúrese de retirar su dedo del disparador y de desconectar la manguera de aire del clavador.

Si desea proteger la superﬁ cie de la pieza de trabajo contra rascaduras o marcas de la palanca de empuje, instale la tapa para el morro accesoria en dicha palanca. 1 DESCONECTE LA MANGUERA DE AIRE

DEL CLAVADOR.

2 Coloque la tapa para el morro en el talón de

la palanca de empuje.

3 La tapa para el morro está marcada para

indicar el punto de salida de la clavo, facilitando así la alineación.

4 Si no se utiliza la tapa de la nariz, asegúrela

en el compartimiento provisto en el lado trasero del cargador.

Español

Tapa para el morro

Cargador

NOTA

La tapa para el morro puede reducir ● la profundidad de penetración de los clavos debido a su grosor. Cuando haya instalado la tapa, reajuste la profundidad de penetración de los clavos.

No conecte la manguera de aire

Palanca de empuje

Tapa para el morro

Español

MANTENIMIENTO

NOTA

La información contenida en este manual ha sido diseñada para ayudarle a mantener con seguridad este clavador.

Algunas ilustraciones de este manual pueden mostrar detalles o dispositivos diferentes a los de su propio clavador.

MANTENIMIENTO E INSPECCIÓN Lea la sección titulada “SEGURIDAD”

(páginas 44 – 47).

ADVERTENCIA

Desconecte la manguera y extraiga ● todos los clavos del clavador antes de:

1) realizar trabajos de mantenimiento e inspección, y

2) desatascar el clavador.

1. Desatasco de un clavo Quite el clavo atascado en el orden

1 Desconecte la manguera de aire. 2 Extraiga todos los clavos. 3 Suelte la palanca de bloqueo y abra la

placa de guía (A).

Palanca de bloqueo

No conecte la

Placa guia (A)

4 Extraiga el clavo atascado con un

destornillador de clavo plana.

manguera de aire

5 Cierre la placa de guía (A) y el

enganche.

6 En caso de atasco frecuente, póngase

en contacto con un centro de servicio autorizado por Hitachi.

2. Inspeccione el cargador

1 Desconecte la manguera de aire. 2 Limpie el cargador.

Extraiga el polvo que se haya

acumulado en el cargador.

3 Lubrique el riel de clavos con lubricante

para herramientas neumáticas Hitachi.

No conecte la

Riel de puntas

3. Almacenamiento Cuando no vaya a utilizar el clavador ○ durante mucho tiempo, aplique una capa ﬁ na de lubricante a las piezas de acero para evitar que se oxiden. No guarde el clavador en un lugar frío. ○

Guarde el clavador en un lugar cálido.

Cuando no vaya a utilizar el clavador, ○ deberá guardarlo en un lugar cálido y fresco.

4. ETIQUETA DE PRECAUCIÓN

Si la ETIQUETA DE PRECAUCIÓN se

pierde o daña, cámbiela por otra.

Solicite la nueva ETIQUETA DE

PRECAUCIÓN a un centro de reparaciones autorizado por Hitachi.

manguera de aire

Español

Etiqueta de precaución

5. Tabla de mantenimiento (Consulte la página 62)

6. Solución de problemas por parte del operador (Consulte la página 62)

7. Lista de repuestos

PRECAUCIÓN

La reparación, modiﬁ cación e inspección

de las herramientas eléctricas Hitachi deben ser realizadas por un Centro de Servicio Autorizado de Hitachi.

Esta lista de repuestos será de utilidad si

es presentada junto con la herramienta al Centro de Servicio Autorizado de Hitachi, para solicitar la reparación o cualquier otro tipo de mantenimiento.

En el manejo y el mantenimiento de las

herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país.

Todos los clavadores de calidad requerirán el servicio de mantenimiento o de reemplazo de piezas debido al desgaste con la utilización normal.

NOTA

Las especiﬁ caciones están sujetas a

cambio sin previo aviso sin ninguna obligación por parte de HITACHI.

MODIFICACIONES

Hitachi Power Tools introduce

constantemente mejoras y modiﬁ caciones para incorporar los últimos avances tecnológicos.

Por consiguiente, algunas partes pueden

ser modiﬁ cadas sin previo aviso.

SERVICIO Y REPARACIONES

ADVERTENCIA

Este clavador solamente deberá ● repararlo personal entrenado por Hitachi, un distribuidor, o el empresario. Para la reparación, utilice solamente ● las piezas suministradas o recomendadas por Hitachi.

Español

Tabla de mantenimiento

ACCIÓN PARA CÓMO

Drenaje diario del ﬁ ltro de la línea de aire.

Mantenimiento del lubricador lleno.

Limpieza del elemento del ﬁ ltro y soplado de aire a través del mismo en sentido opuesto al normal de ﬂ ujo del aire.

Limpieza del cargador y del mecanismo del alimentador.

Mantenimiento de la palanca de empuje en perfectas condiciones.

Lubricación del clavador después de haberlo utilizado.

Drenaje del compresor de aire.

Evitar la acumulación de humedad y suciedad.

Mantener el clavador lubricado.

Evitar que el ﬁ ltro se atasque con suciedad.

Evitar atascos. Sople diariamente.

Garantizar la seguridad del operador y la operación eﬁ caz del clavador.

Prolongar la duración del clavador.

Mantener el clavador en buenas condiciones de operación.

Abra la llave de escape manual.

Rellene con lubricante para herramientas neumáticas Hitachi.

Siga las instrucciones del fabricante.

Sople diariamente.

Aplique 5 – 10 gotas de lubricante al clavador.

Abra la llave de llave de escape.

Solución de problemas por parte del operador La mayoría de los problemas sin importancia podrán resolverse fácilmente utilizando la tabla

siguiente.

Si el problema persiste, póngase en contacto con un centro de reparaciones autorizado por

Hitachi.

PROBLEMA

El clavador funciona pero no clava clavos.

MÉTODO DE COMPROBACIÓN

Compruebe si está atascado.

¿Está dañado el alimentador de clavos?

¿Está ﬂ ojo o dañado elresorte de cinta?

Compruebe si los clavos son los apropiados.

SOLUCIÓN

Desatasque como se indica en la página 60.

Reemplace el alimentador de clavos.

Reemplácelo.

Utilice solamente los clavos recomendados.

Español

PROBLEMA

MÉTODO DE COMPROBACIÓN

Poca fuerza. Reciclado lento. Compruebe la presión de aire.

Compruebe la posición del ajustador de la profundidad de clavado.

———

¿Está gastada la cuchilla impulsora?

¿Está desgastada o dañada la junta tórica del pistón?

Los clavos penetran demasiado. Compruebe la presión de aire.

Compruebe la posición de la palaca guía de ajuste de la profundidad de clavado (A).

Salto de clavos. Alimentación intermitente.

Compruebe si está los utilizando los clavos apropiados.

———

¿Está dañado el alimentador de clavos?

¿Está ﬂ ojo o dañado el resorte de cinta?

¿Está desgastada o dañada la junta tórica del pistón?

Clavos atascados. Los clavos se clavan doblados.

Compruebe si los clavos son las apropiadas.

———

¿Está gastada la cuchilla impulsora?

El funcionamiento es normal, pero no es posible clavar a gran velocidad.

Compruebe el diámetro interior de la manguera de aire.

SOLUCIÓN

Au mente la presión de aire. (No sobrepase 120 psi (8.3 barias 8.5 kgf/cm

))

Efectúe el reajuste según lo indicado en la página 57.

Utilice lubricantei para herramientas neumáticas Hitachi.

Solicite otra de reemplazo a Hitachi.

Reduzca la presión de aire. (Ajústela a 70 – 120 psi (4.9 – 8.3 bar 5 – 8.5 kgf/cm

))

Efectúe el reajuste según lo indicado en la página 57.

Utilice solamente los clavos recomendadas.

Lubrique el riel de puntas según lo indicado en la página

60. Reemplace el alimentador de

clavos.

Reemplácelo.

Póngase en contacto con Hitachi para reemplazarlo.

Utilice solamente los clavos recomendados.

Lubrique el riel de puntas según lo indicado en la página

60. Póngase en contacto con

Hitachi para reemplazarlo.

Utilice otra manguera de aire de mayor diámetro.

Item

No.

HEX. SOCKET HD. BOLT M6 × 12

1 2 PLATE 1 3 TOP COVER 1 4 HEX. SOCKET HD. BOLT M5 5 EXHAUST COVER 1 7 GASKET 1 8 HEAD BUMPER 1

9 HEAD VALVE SPRING 1 10 O-RING (I.D 20.8) 1 11 HEAD VALVE 1 12 CYLINDER 1 13 O-RING (S-46) 1 14 CYLINDER PLATE 1 15 CYLINDER O-RING (I.D 63.1) 1 16 O-RING (P-46) 1 17 O-RING (I.D 34.7) 1 18 PISTON 1 19 VALVE PACKING 1 20 SPRING 1 21 PLUNGER 1 22 O-RING (1AP-3) 1 23 O-RING (S3) 1 24 O-RING (S-10) 1 25 VALVE BUSHING 1 26 RETAINING RING (E-TYPE) FOR D4 SHAFT 1 27 KNOB 1 28 PISTON BUMPER 1 29 BUMPER SHEET 1 30 NAME PLATE 1 31 RETAINING RING (E-TYPE) FOR D6 SHAFT 1 32 BODY ASS'Y 1 33 GUIDE PLATE (B) 1 34 NYLOCK BOLT M6 35 GUIDE PLATE (A) 1 36 LOCK LEVER 1 37 HOLDER SPRING 1 38 PUSHING LEVER (B) 1 39 BLADE GUIDE 1 40 ADJUSTER 1 41 RATCHET SPRING 2 42 PUSHING LEVER (A) 1 43 NOSE CAP (A) 1 44 ROLL PIN D4 45 ROLL PIN D3 46 NYLON NUT M5 3 47 SLEEVE 1 48 GRIP RUBBER 1 49 CAUTION PLATE 1 50 GASKET (B) 1 51 CAP (A) 1 52 HEX. SOCKET HD. BOLT M5 53 AIR PLUG NPT 1/4 1 54 HITACHI PLATE 1 55 ROLL PIN D3 56 ROLL PIN D3 57 TRIGGER (C) 1 58 TRIGGER ARM (C) 1

Part Name Q’TY

20 4

30 2

14 1

20 1

16 3

22 1

30 2

Item

No.

59 ROLL PIN D2.5 1 60 PUSHING LEVER GUIDE 1 61 STEEL BALL D3.97 1 62 SPRING (C) 1 63 CHANGE KNOB (C) 1 64 FEED PISTON O-RING (I.D. 14) 1 65 VALVE BUSHING (B) 1 66 O-RING (P-18) 1 67 O-RING (P-7) 2 68 VALVE PISTON 1 69 O-RING (1AP-10) 1 70 PLUNGER SPRING 1 71 O-RING (I.D 1.8) 2 72 PLUNGER 1 73 VALVE BUSHING (A) 1 75 LABEL 1 76 RIBBON SPRING 1 77 MACHINE SCREW M5 78 HEX. SOCKET HD. BOLT (W/FLANGE) M5 79 MAGAZINE COVER 1 80 ROLL PIN D2.5 81 NAIL RAIL 1 82 NAIL FEEDER (B) 1 83 NAIL STOPPER 1 84 PUSHING SPRING 1 85 NAIL FEEDER (A) 1

86 MAGAZINE 1 501 SAFETY GLASSES 1 502 CASE 1

Part Name Q’TY

15 2

20 1

656667

Issued by

Shinagawa Intercity Tower A, 15-1, Konan 2-chome,

Minato-ku, Tokyo 108-6020, Japan

Distributed by

3950 Steve Reynolds Blvd.

Norcross, GA 30093

450 Export Blvd. Unit B,

Mississauga ON L5T 2A4

907 Code No. C99183161 T Printed in Taiwan

Hitachi NT 65MA4 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
