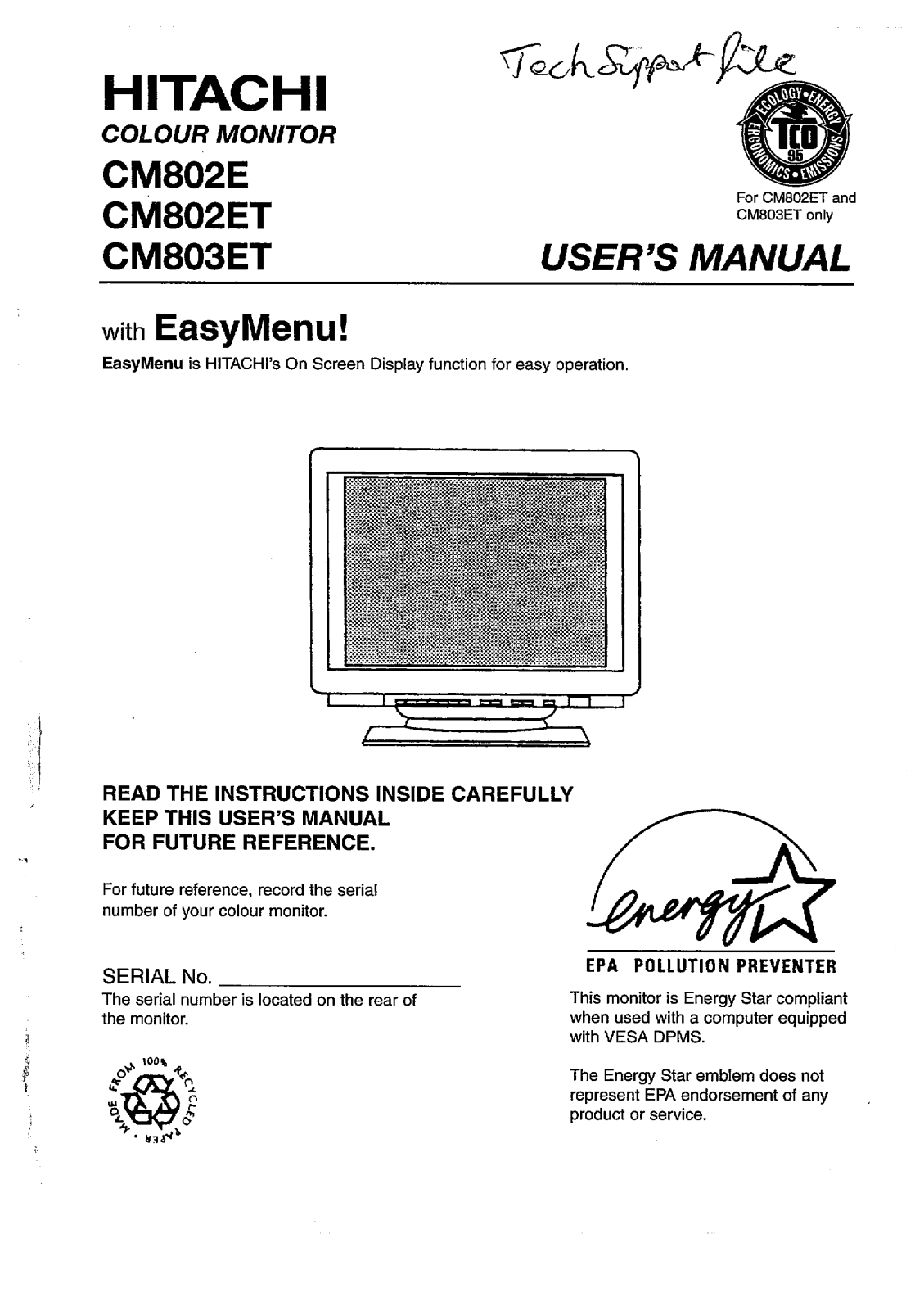

HITACHI CM802E, CM802ET, CM803ET User Manual [fr]

HITACHI

COLOUR 1140/V/TOR

V2.J-Lw

CIV1802E CM802ET CM803ET

with EasyMenu!

EasyManu is HITACHI’S On Screen Display function for easy operation,

USER’S MANUAL

ForCM802ET and CM803ET only

READ THE INSTRUCTIONS INSIDE CAREFULLY KEEP THIS USER’S MANUAL FOR FUTURE REFERENCE.

For future reference, record the serial

number of your colour monitor.

SERIAL No.

The serial number is located on the rear of the monitor.

’00%4+

~ %L

u?A*b

EPA POLLUTION PREVENTER

This monitor is Energy Star compliant when used with a computer equipped with VESA DPMS.

The Energy Star emblem does not represent EPA endorsement of any product or service.

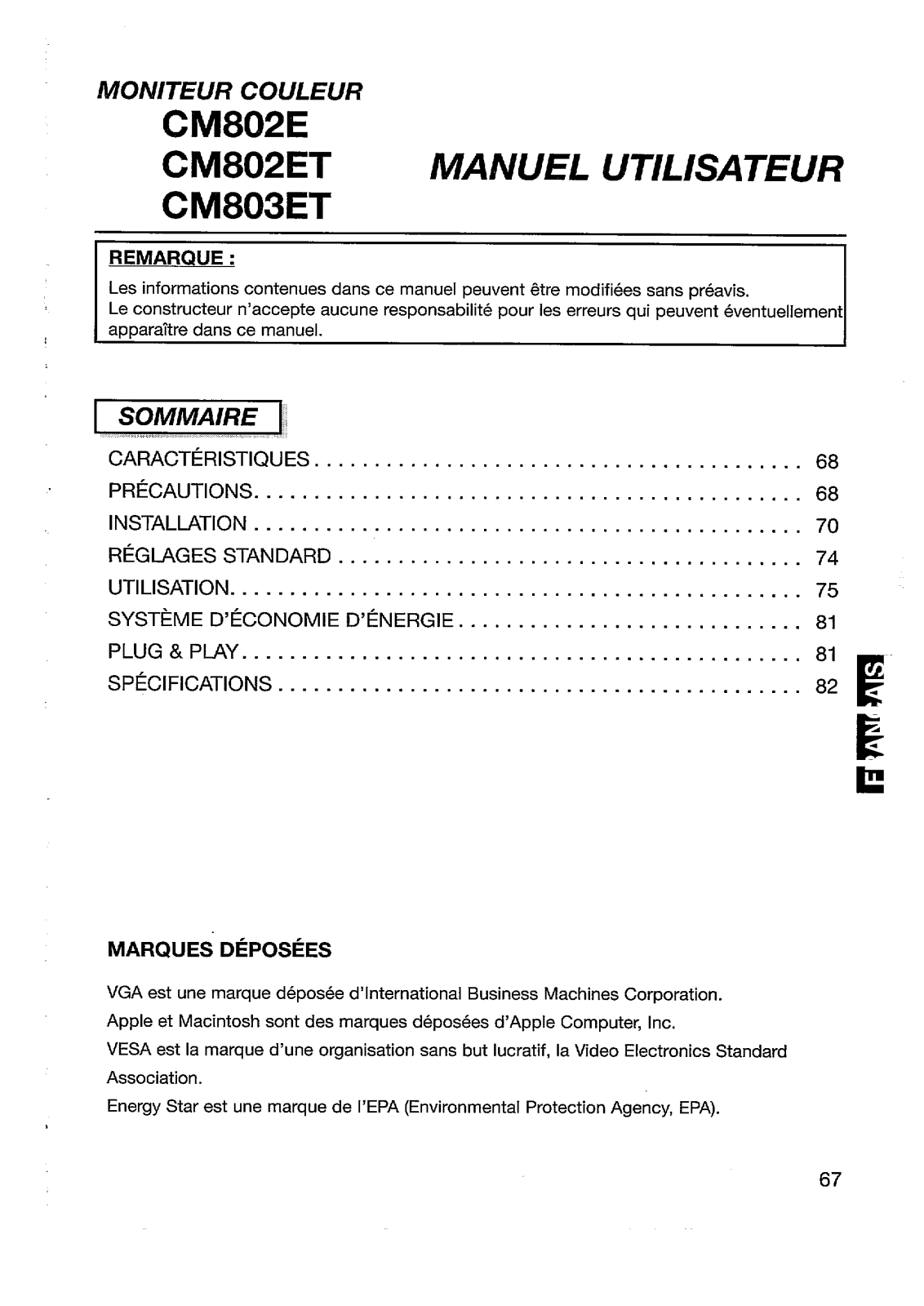

MONITEUR COULEUR

CM802E CM802ET

MANUEL

LJTILISATEUR

CM803ET

REMARQUE : Les information contenues clans ce manuel peuvent ~tre modifiees saris preavis.

Le constructeur n’accepte aucune responsabilite pour Ies erreurs qui peuvent eventuellement apparaitre clans ce manuel.

SOMMA/RE [

,,,,,..,..,

CARACTERISTIQUES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ...68

PRECAUTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ...68

INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ...70

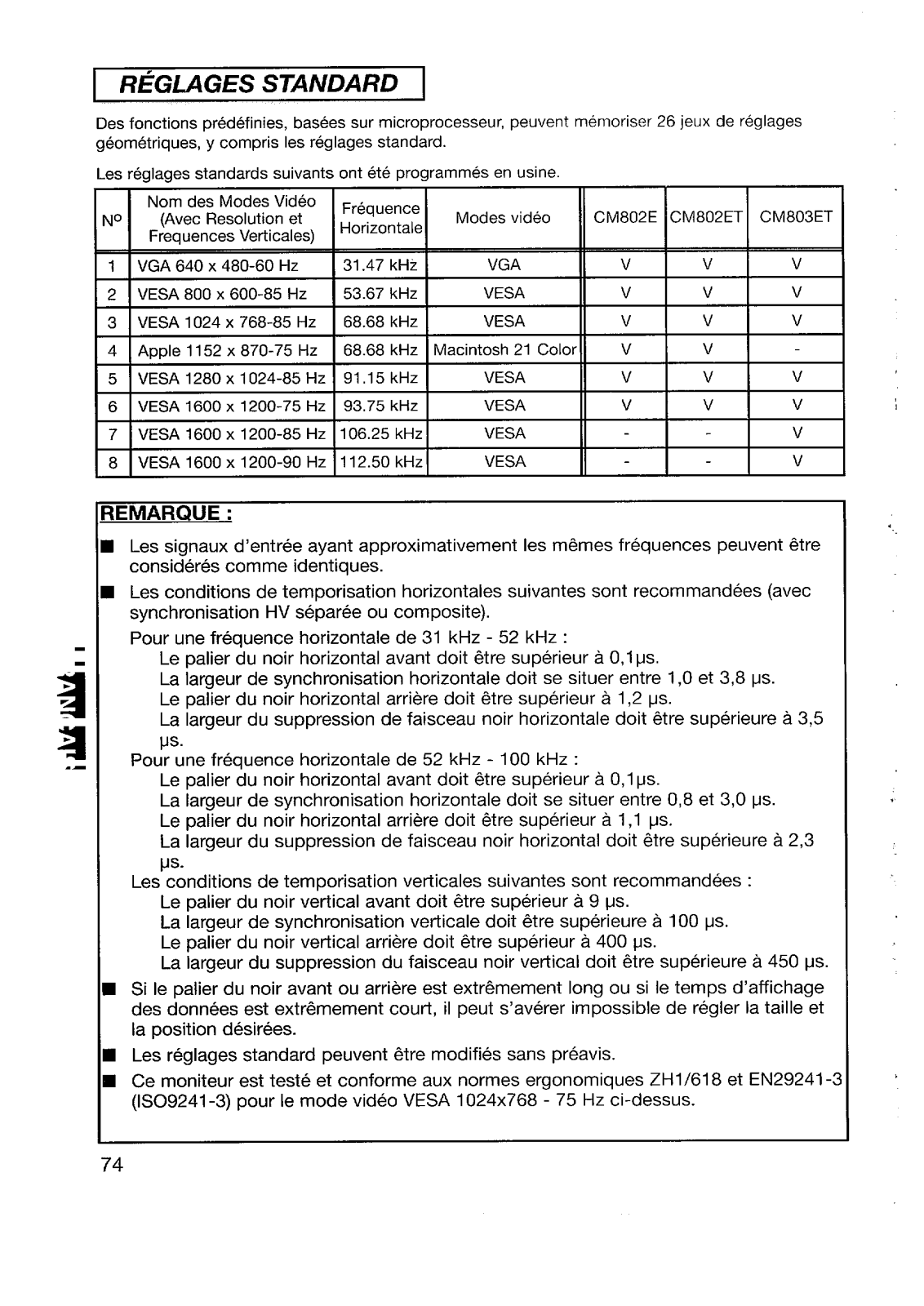

REGLAGES STANDARD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ...74

UTILISATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ..75

SYSTEME D’ECONOMIE D’ENERGIE . . . . . . . . . . . . . . . . . . . . . . . . . . . ..81

PLUG &PLAY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ...81

SPECIFICATIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ..82 *

E i

MARQUESDEPOSEES

VGA est une marque deposee d’lnternational Business Machines Corporation. Apple et Macintosh sontdes marques deposeesd’Apple Computer, inc. VESAestlamarque d’une organisation sansbutlucratif, la Video Electronics Standard Association. Energy Starestune marquedel’EPA (Environmental Protection Agency, EPA).

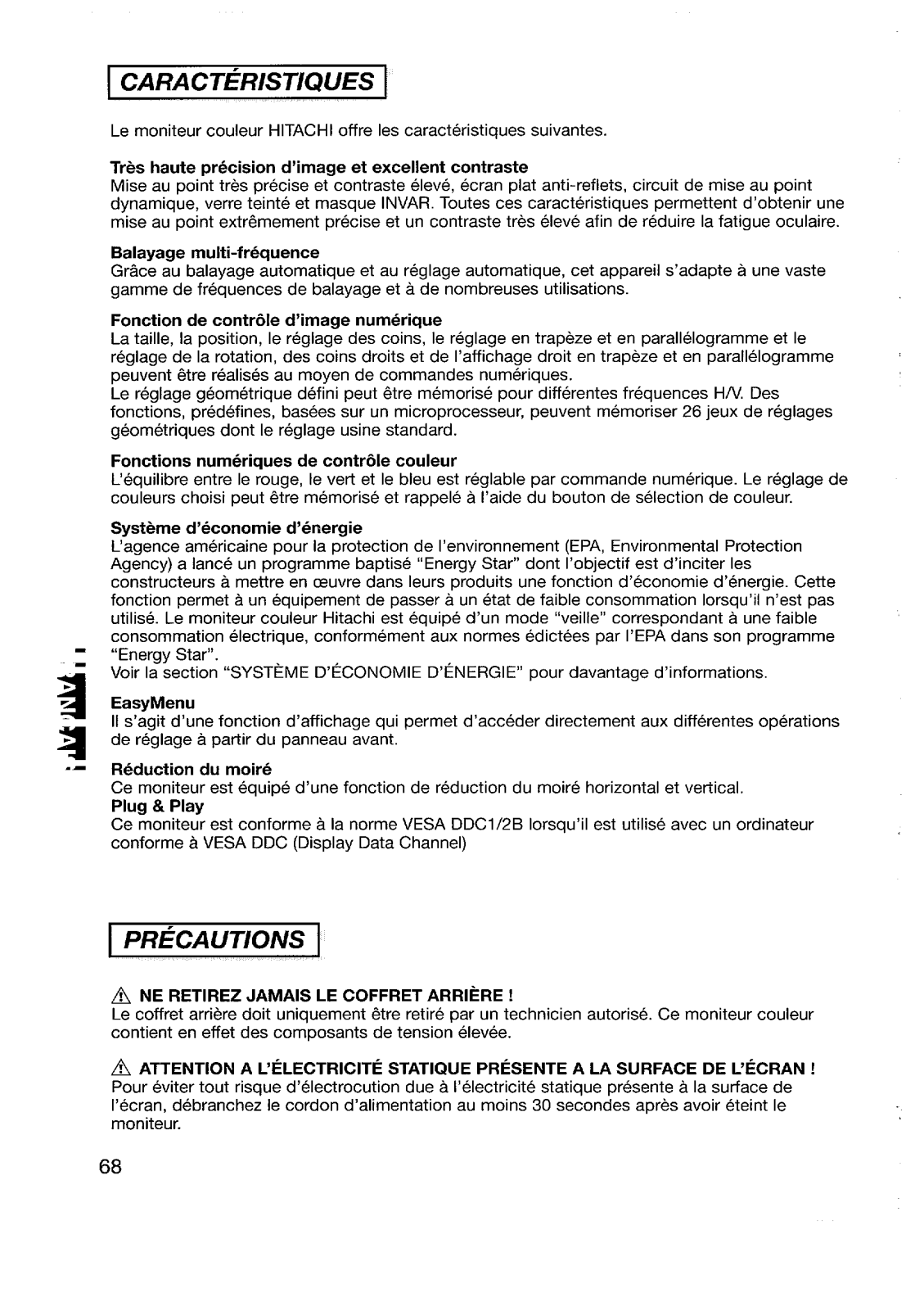

I CA/?ACTER/ST/QUES I

Le moniteur couleur HITACHI offre Ies caracteristiques suivantes.

Tres haute precision d’image et excellent contraste

Mise au point tres precise et contraste eleve, ecran plat anti-refiets, circuit de mise au point dynamique, verre teinte et masque INVAR. Toutes ces caracteristiques permettent d’obtenir une mise au point extr~mement precise et un contraste tres eleve afin de reduire la fatigue oculaire.

Balayage multi-frequence Grace au balayage automatique et au reglage automatique, cet appareil s’adapte a une vaste gamme de frequencies de balayage et a de nombreuses utilisations.

Fonction de contrble d’image numerique La taille, la position, Ie reglage des coins, Ie reglage en trapeze et en parallelogramme et Ie reglage de la rotation, des coins droits et de I’affichage droit en trapeze et en parallelogramme peuvent ~tre realises au moyen de commandes numeriques. Le reglage gbometrique defini peut &re memorise pour differences frequencies H/V Des fonctions, predefine, basees sur un microprocesseur, peuvent memoriser 26 jeux de reglages geometriques dent Ie reglage usine standard.

Fonctions numeriques de contr61e couleur L’equilibre entre Ie rouge, Ie vert et Ie bleu est reglable par commande numerique. Le reglage de couleurs choisi peut ~tre memorise et rappele a I’aide du bouton de selection de couleur.

Systeme d’economie d’energie L’agence americaine pour la protection de I’environnement (EPA, Environmental Protection Agency) a lance un programme baptise “Energy Star” dent I’objectif est d’inciter Ies constructeurs a mettre en ceuvre clans Ieurs produits une fonction d’economie d’energie. Cette fonction permet a un equipment de passer a un etat de faible consummation Iorsqu’il n’est pas utilise. Le moniteur couleur Hitachi est equipe d’un mode “veille” correspondent a une faible consummation electrique, conformement aux normes edictees par I’EPA clans son programme “Energy Star”. Voir la section “SYSTEME D’ECONOMIE D’ENERGIE” pour davantage d’informations.

EasyMenu II s’agit d’une fonction d’arlchage qui permet d’acceder directement aux differences operations de reglage a pattir du panneau avant.

Reduction du moire Ce moniteur est equipe d’une fonction de reduction du moire horizontal et vertical,

Plug & Play Ce moniteur est conforme a la norme VESA DDC1 /2B Iorsqu’il est utilise avec un ordinateur conforme a VESA DDC (Display Data Channel)

PRECAUTIONS [

A NE RETIREZ JAMAIS LE COFFRET ARRIERE ! Le coffret arriere doit uniquement 6tre retire par un technician autorise. Ce moniteur couleur contient en effet des composants de tension elevee.

~ ATTENTION A L’ELECTRICITY STATIQUE PRESENTE A LA SURFACE DE L’ECRAN ! Pour eviter tout risque d’electrocution due a I’electricity statique presente a la surface de I’ecran, debranchez Ie cordon d’alimentation au moins 30 secondes apres avoir eteint Ie moniteur.

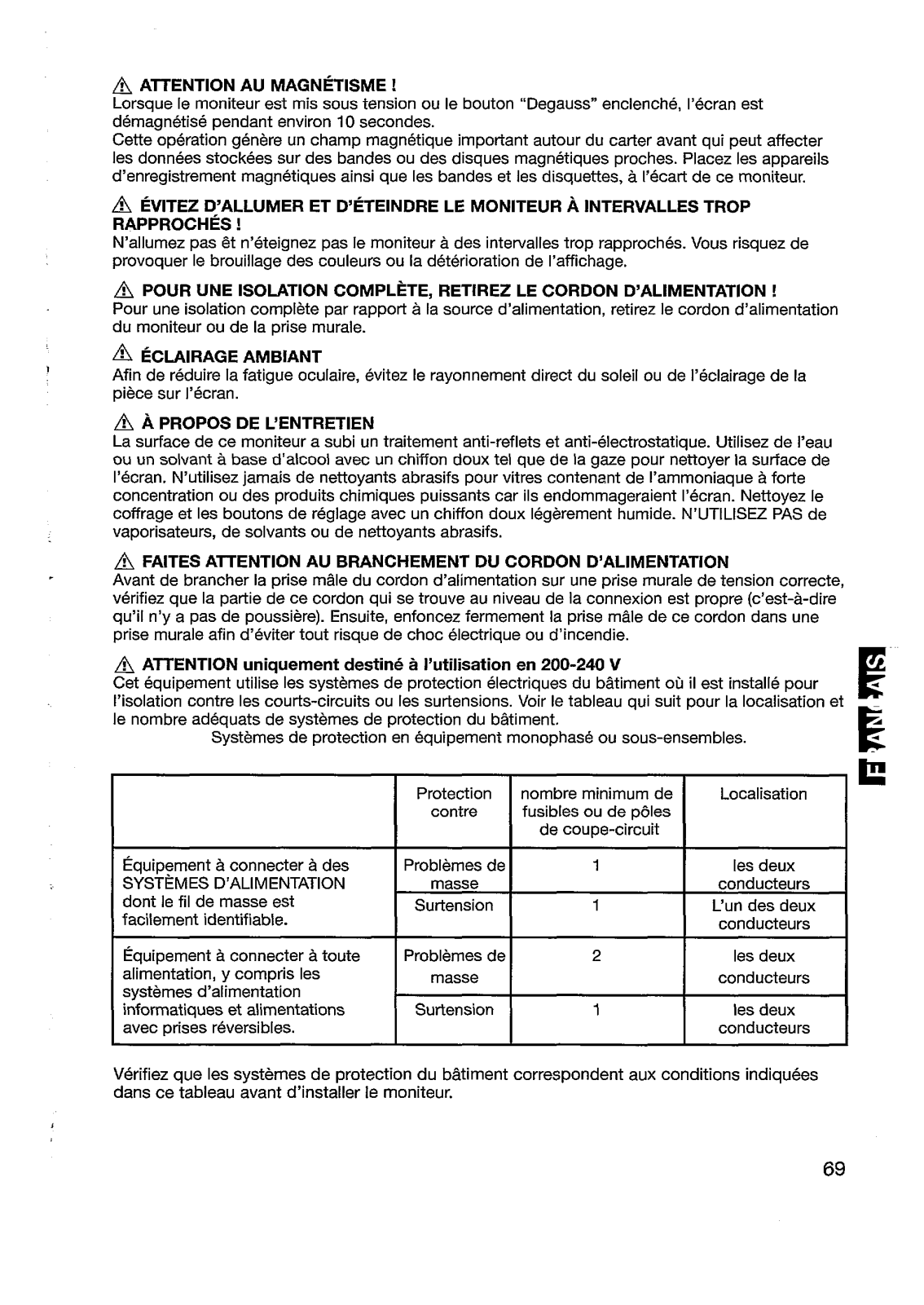

~ AITENTION AU MAGNETISM ! Lorsque Ie moniteur est mis sous tension ou Ie bouton crDegauss”enclenche, I’ecran est demagnetise pendant environ 10 secondes. Cette operation genere un champ magnetique important autour du carter avant qui peut affecter Ies donnees stockees sur des bandes ou des disques magnetiques proches. Placez Ies appareils d’enregistrement magnetiques ainsi que Ies bandes et Ies disquettes, a I’ecart de ce moniteur.

~ EVITE2 RAPPROCHES ! N’allumez pas et n’eteignez pas Ie moniteur a des intervalles trop rapproches. Vous risquez de provoquer Ie brouillage des couleurs ou la deterioration de I’affichage.

~ POUR UNE ISOLATION COMPLETE, RET[REZ LE CORDON D’ALIMENTATION ! Pour une isolation complete par rapport a la source d’alimentation, retirez Ie cordon d’alimentation du moniteur ou de la prise murale.

~ ECLAIRAGE AMBIANT Afin de reduire la fatigue oculaire, evitez Ie rayonnement direct du soleil ou de l’eclairage de la piece sur I’ecran.

~ APROPOS DE L’ENTRETIEN La surface de ce moniteur a subi un traitement anti-reflets et anti-electrostatique. Utilisez de I’eau ou un solvant a base d’alcool avec un chiffon doux tel que de la gaze pour nettoyer la surface de

I’ecran. N’utilisez jamais de nettoyants abrasifs pour vitres contenant de I’ammoniaque a forte concentration ou des produits chimiques puissants car ils endommageraient I’ecran. Nettoyez Ie coffrage et Ies boutons de reglage avec un chiffon doux Iegerement humide. N’UTILISEZ PAS de vaporisateurs, de solvants ou de nettoyants abrasifs.

~ FAITES AITENTION AU BRANCHEMENT DU CORDON D’ALIMENTATION Avant de brancher la prise male du cordon d’alimentation sur une prise murale de tension correcte, verifiez que la partie de ce cordon qui se trouve au niveau de la connexion est propre (cJest-a-dire qu’il n’y a pas de poussiere). Ensuite, enfoncez fermement la prise male de ce cordon clans une prise murale afin d’eviter tout risque de choc electrique ou d’incendie.

~ ATTENTION uniquement destine a I’utilisation en 200-240 V Cet equipment utilise Ies systemes de protection electriques du b~timent oti il est installe pour +

I’isolation contre Ies courts-circuits ou Ies surtensions. Voir Ie tableau qui suit pour la localisation et Ie nombre adequats de systemes de protection du b~timent.

D’umrvm ET D’ETEINDRE LE MONITEUR A INTERVALLES TROP

Systemes de protection en equipment monophase ou sous-ensembles.

Protection

contre

Equipment a connecter a des SYSTEMES D’ALIMENTATION masse dent Ie fil de masse est facilement identifiable.

Equipment a connecter a toute alimentation, y compris Ies systemes d’alimentation informatiques et alimentations avec prises reversibles.

Verifiez que Ies systemes de protection du b~timent correspondent aux conditions indiquees

clans ce tableau avant d’installer Ie moniteur.

Problemes de

Surtension

Problemes de

masse

Surtension

nombre minimum de

fusibles ou de pbles

de coupe-circuit

Localisation

[es deux

conducteurs

L’un des deux

conducteurs

Ies deux

conducteurs

Ies deux

conducteurs

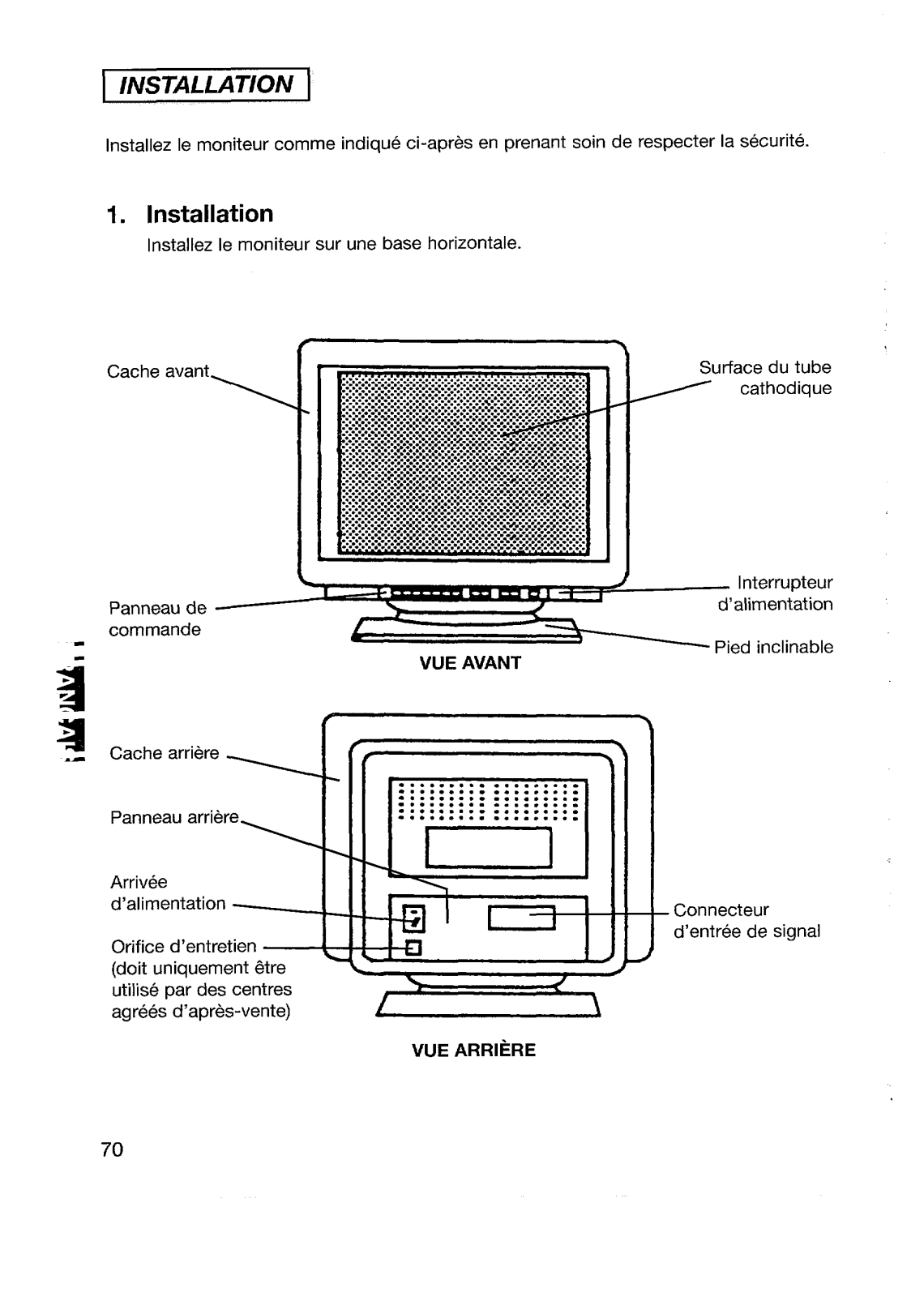

1/A/STALLAT/OfV I

Installez Ie moniteur comme indique ci-apres en prenant soin de respecter la securite.

1. Installation

Installez Ie moniteur sur une base horizontale.

Cache avant

Panneau de ~ commande

Cache arriere

Panneau arriere

Arrivee

d’alimentation

Orifice d’entretien (doit uniquement ~tre utilise par des centres agrees d’apres-vente)

\ .

VUE AVANT

. . . . . . . . . . . . . . . . . .

. . . . . . . . .

. . . . . . . . . . . . . . . . . .

. . . . . . . . .

Surface du tube

~ cathodique

Interrupter

d’alimentation

- Pied inclinable

Connecter d’entree de signal

VUE ARRIERE

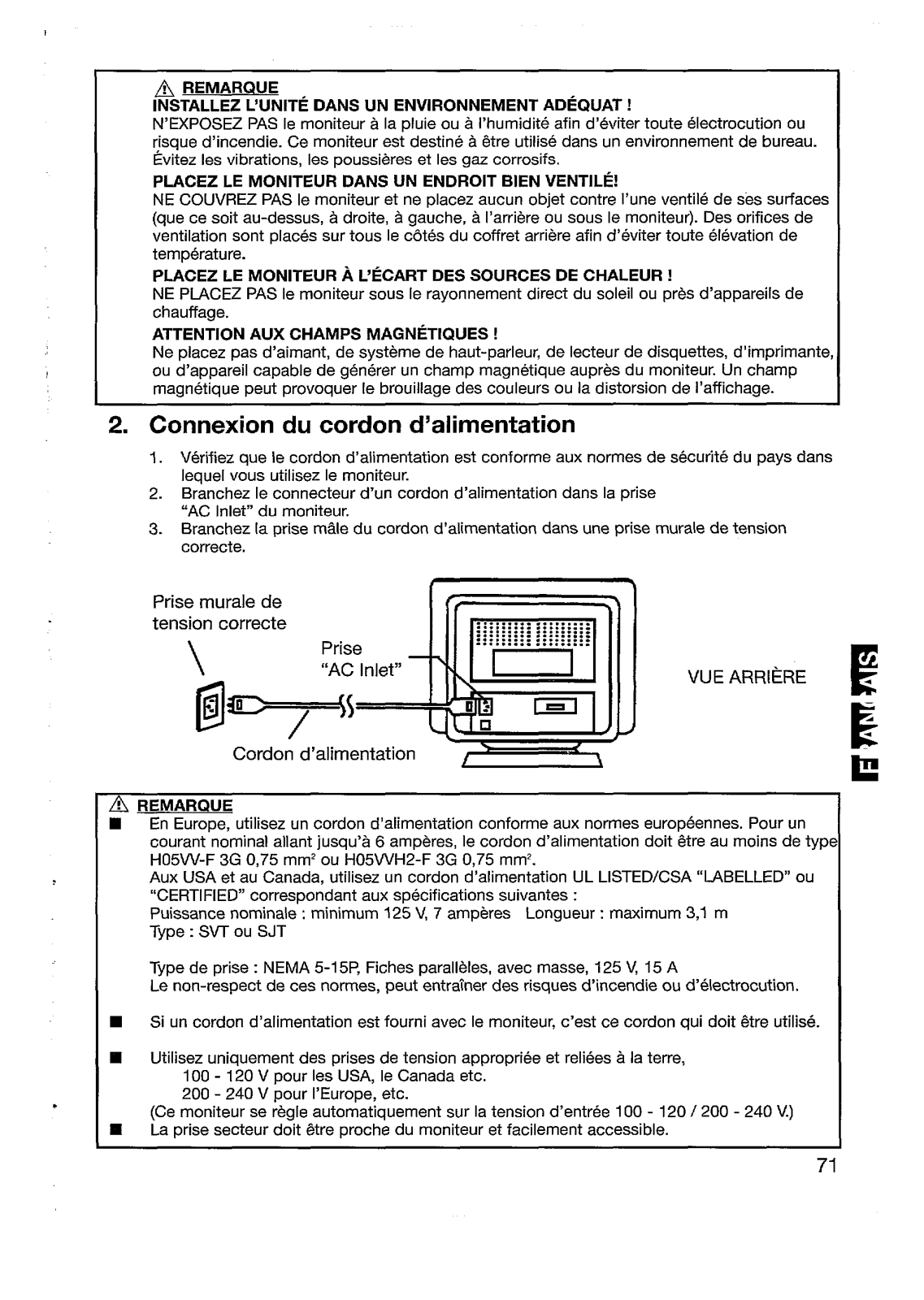

~REMARQuE INSTALLEZ L’UNITE DANS UN ENVIRONNEMENT ADEQUAT ! N’EXPOSEZ PAS Ie moniteur a la pluie ou a I’humidite afin d’eviter toute electrocution ou r,isqued’incendie. Ce moniteur est destine a &re utilise clans un environnement de bureau. Evitezles vibrations, Iespoussieres etlesgazcorrosifs.

PLACEZ LE MONITEUR DANS UN ENDROIT BIEN VENTILE! NE COUVREZ PAS Ie moniteur et ne placez aucun objet contre I’une ventile de ses surfaces (que ce soit au-dessus, a droite, a gauche, a I’arriere ou sous Ie moniteur). Des orifices de ventilation sent places sur tous Ie c6tes du coffret arriere afin d’eviter toute elevation de temperature.

PLACEZ LE MONITEUR A L’ECART DES SOURCES DE CHALEUR ! NE PLACEZ PAS Ie moniteur sous Ie rayonnement direct du soleil ou pres d’appareils de chauffage.

ATTENTION AUX CHAMPS MAGNETIQUES ! Ne placez pas d’aimant, de systeme de haut-parleur, de Iecteur de disquettes, d’imprimante

ou d’appareil capable de generer un champ magnetique aupres du moniteur. Un champ magnetique peut provoquer Ie brouillage des couleurs ou la distortion de I’affichage.

Connexion du cordon d’alimentation

1. Verifiez que Ie cordon d’alimentation est conforme aux normes de securite du pays clans Iequel vous utilisez Ie moniteur.

2. Branchez Ie connecter d’un cordon d’alimentation clans la prise “AC Inlet” du moniteur.

3. Branchez la prise male du cordon d’alimentation clans une prise murale de tension correcte.

Prise murale de tension correcte

Cordon d’alimentation

‘~ TEMARQUE

En Europe, utilisez un cordon d’alimentation conforme aux normes europeennes. Pour un courant nominal allant jusqu’a 6 amperes, Ie cordon d’alimentation doit Mre au moins de typf H05W-F 3G 0,75 mm’ ou H05WH2-F 3G 0,75 mm’.

Aux USA et au Canada, utilisez un cordon d’alimentation UL LISTED/CSA “LABELLED” ou

“CERTIFIED” correspondent aux specifications suivantes : Puissance nominale: minimum 125 V, 7 amperes Longueur: maximum 3,1 m

Type: SVl ou SJT

Type de prise: NEMA 5-15P, Fiches paralleled, avec masse, 125 V, 15A

Le non-respect de ces normes, peut entralner des risques d’incendie ou d’electrocution.

Si un cordon d’alimentation est fourni avec Ie moniteur, c’est ce cordon qui doit iXre utilise.

Utilisez uniquement des prises de tension appropriee et reliees a la terre,

100-120 V pour Ies USA, Ie Canada etc.

200-240 V pour I’Europe, etc.

(Ce moniteur se regle automatiquement sur la tension d’entree 100-120 / 200-240 V.) La prise secteur doit ~tre proche du moniteur et facilement accessible.

~~:ln,etjx~ll

VUE ARRIERE

—
