※新品介绍※
新品介绍
1、产品型号:TLM3767LF
所属机芯:液晶-Genesis(二代)
外观款式:
产品比较:
TLM3767LF 与 TLM3767 一样均采用的是 GS 二代机芯,增加可录和文件管理功能。
特点简介:
● 多媒体功能:实现电视接收和电脑信息显示功能于一体;
● 16:9显示:超宽视角,符合高清电视标准;
● 全数字液晶显示:整个画面真实完美再现,无边缘模糊和非线性失真等现象;不
受地磁的影响,整机可任意移动,勿需调整;
● DCDi数字逐行处理技术:画面稳定无闪烁;
● 多种画质改善电路:3D滤波电路、ACM色彩优化、ACC动态对比度、运动画面和静
态画面的画质改善电路;
● 射频画中画:双视窗及双视听;
第 1 页

※新品介绍※
● 自动搜索记忆系统:自动搜索功能,可存储200个频道,采用数字频率合成高频头;
● 高清晰度电视显示器功能:可以显示高清晰度电视和标准清晰度电视信号;
● LVDS编/解码技术:通过LVDS编码和解码芯片处理,降低信号传输噪声;
● 多种附加功能:增加适用性;
● 中/英文菜单可选;
● 节电保护模式:如果没有输入信号,15分钟后本机会自动进入低功耗睡眠状态或
待机状态,可有效延长本机使用寿命,节约电能;
● 录制和播放功能:支持射频、视频下节目录制,并以数字格式存放到本电视机的
硬盘或者是外置的移动硬盘中,随时可以重复观看,支持预约录制等功能;
● 文件管理功能:管理硬盘、外置移动硬盘、U盘上的文件,支持移动、复制、剪切、
删除、重命名等操作;
● 多媒体端口:1路D-sub 15针VGA输入、1路HDMI输入、3路视频输入、1路S视频输
入、2路分量输入、1路视频输出、6路音频输入、1路音频输出、1路硬盘插口、2路USB接
口(其中1路MINI-USB接口)、1路RS-232C软件升级接口,1路耳机输入接口。
主要特点:
◆ 全多媒体功能,多媒体 + 双流媒体的更多选择:
16:9 显示、超宽视角,水平 176 度、垂直 176 度,不仅满足现有电视信号和未来
数字信号的显示要求,同时还可以做电脑显示终端,最高支持 SXGA(1280×1024)分辨
率。
本机具有超强的外部接口:流媒体(USB)、双路 HDTV(YPbPr)、高清数字多媒体接
口(HDMI)等,可以实现很多媒体的接驳。
PC 显示方式下支持的显示方式:
显示方式 输入分辨率 刷新频率
VGA 640×480 60Hz
SVGA 800×600 60Hz
第 2 页

※新品介绍※
XGA 1024×768 60Hz
SXGA 1280×1024 60Hz
【注】说明书标注为最高达到 SXGA,是指电视分辨率的理想状况,而机芯本身支持
的分辨率其实可以达到 UXGA 水平,只是因考虑 1600×1200 的分辨率太高,人眼分辨这
么高的分辨率已无实际意义,所以未在说明书中标注。
◆ 录制和播放功能:
支持射频、视频下节目录制,并以数字格式存放到本电视机的硬盘或者是外置的移
动硬盘中,随时可以重复观看,并且支持预约录制等功能。
硬盘:硬盘会有分区,如有三个分区,此时会显示/had/hda1/hd2;
录制格式:有两种格式可以选择,一种为 TV 格式,一种为 CIF 格式;按下遥控器上
的左右方向键,可以选择 TV 格式或 CIF 格式。(TV 格式:以标准的电视格式录制,适合
用电视回放观看;CIF 格式:358×288,适合将录制的节目在手持设备上观看,如:MP4/PMP
等);
录制画质:使用内置硬盘录制 TV 格式节目,按下遥控器上的左右箭头,可以依次选
择“一般”、“良好”、“精细”,系统默认为“良好”;
预约录制:本机支持预约录制功能,您可以将来不及观看的节目预约录制下来。电
视处于待机状态时,时间到后电视会自动启动将节目录制到硬盘上,您可以随时观看。
◆ 文件管理功能:
该功能用来对系统中所有存储设备上的文件进行管理和操作,系统会列出所有链接
到电视上的设备,用上下方向键选择设备;此时,系统会自动列出该设备根目录下的所
有文件、文件夹及其属性,可以用确定键打开文件夹或播放文件。
第 3 页

※新品介绍※
文件重命名:在文件管理过程中,如果要对文件重命名,创建文件夹等,软键盘可
以输入字符,帮你重新命名和整理目录的文件,以便归类保存。
输入方法:在软键盘上移动方向键定位要输入的字符,按遥控器上的确定键即可以
输入该字符,文件名输入完毕后,稍等片刻,光标会跳到“OK”键上,此时再按确定键
即可完成文件名的输入。
◆ 数字多媒体播放器:
本机具有数字多媒体录制和播放功能,用户可以将喜欢的节目录制到电视机的内置
硬盘或者外接 USB 存储设备中。电视机支持监视录制、边看边录、预约录制,在无人留
守的情况下把电视节目录制到硬盘中。
同时,您可以浏览图片、聆听音乐,欣赏 MPEG1、MPEG2、MPEG4、DIVX3.1 至 DIVX5.1、
AVI、DAT 等格式的音视频文件;还可以实现硬盘上的文件复制、剪切、删除、移动、重
命名等文件管理功能。
电视机通过 MINI-USB 接口与电脑链接,电脑可以对电视机的硬盘直接管理,实现电
视和电脑数据的互相转移和管理。硬盘文件系统出现异常时,可以通过电脑对电视机的
硬盘进行修复。
◆ 顶级格式,数字全兼容:
TM
海信掌握了最先进的 DCRe
技术,采用垂直插补处理来恢复插补结构,突破了数字
格式升级的技术瓶颈,实现了高清顶级格式 1080P 的显示。可兼容全球高清格式,是真
正的数字高清电视,同时具有 RS 232 软件升级接口,完全适应未来的数字电视变化需求。
能够支持的数字格式有:480P/60Hz、480I/60Hz、576P/50Hz、576I/50Hz、720P/60Hz、
1080I/50Hz、1080I/60Hz、1080P/50Hz,1080P/60Hz。
◆ 节能模式:
菜单中特有的“节能模式” 开启时,可以有效地降低背光灯源的亮度,对背光灯源
第 4 页

※新品介绍※
真正做到实时保护和延长寿命,而且可以有效地降低功耗,节能省电 40%,特别适合晚
上光线不强的环境使用。
普通的液晶电视是通过调整亮度、对比度等模拟量来降低屏幕的透光率,此时液晶
屏内背光灯源的亮度并没有改变,仍然是正常负荷工作,所以屏幕亮或暗时耗电差别不
大;“节能模式”实现的原理是降低了背光灯的亮度而节能。
LVDS 编解码技术,实现了 3D 数码降噪和 MPGE 数字降噪:
普通电视在进行信号解码处理后向显示屏传输的过程中,因信号频率太高,极易发
生电磁波辐射,从而对其它部件和外界产生干扰,形成噪声;海信采用世界先进的 LVDS
编码和解码芯片处理,可以在信号传输过程中提高抗干扰能力,减少对外界干扰的同时,
消除时间(场与场之间)和空间(场内)上的噪声,使图像的纯净度明显得到提高。
Temporal 降噪(即为 3D 降噪)是对各种图像信号都发挥作用,而 MPEG 降噪是在专
为收看 MPEG 数字压缩信号时启用,削弱因信号质量差而出现的“马赛克”。
ACC 动态对比度 5000:1,四档调节:
先进的动态对比度处理技术,尤其是对视觉敏感的灰阶(灰度等级)进行优化,增
强黑白之间的对比,使图像更加分明清晰。本机的动态对比度具有四档调节(关、小、
中、大),最大调节水平可以达到 5000:1。
【动态对比度】(Acctive contrast control)主要处理白色、灰白和黑色,以水
平方向优化图像,使黑色的场景更为清晰。当要改善对比度时,对比度加强电路能确保
图像在每一个时刻内都更为清晰、自然;一般图像的对比度是通过调整黑白平衡来实现
的,但是它难以提高黑色和白色之间的对比效果。如果你将对比度调到白色时,那么整
个图像都会变得很白,或者你将对比度调到黑色时,整个图像都会变得很黑,使得有彩
色的地方都被黑色所遮盖。一个电视节目有很多细节的图像,每一个图像细节包含不同
的对比度,大部分图像都是在黑暗、明亮或两者之间。动态对比度电路可以在黑白之间
形成一个很好的对比,它监测着每一帧画面,同时采用数字分析图像中有灰度出现的位
置,确定图像是亮还是暗?如果是暗的图像,亮度部件会使图像向白色的方向扩展;同
理,如果是亮的图像,灰度部件会使图像向黑色的方向扩展。还有一些图像是在中间灰
第 5 页

※新品介绍※
度的,那么亮度和灰度会同时扩展,令图像更细致,有明显的对比效果。
【静态对比度】相对于动态自然有静态对比度的概念,静态对比度就是我们通常所
指的物理对比度,它表现最亮和最暗的对比水平。
ACM 色彩优化技术,还原真实色彩:
对自然界常见的事物(如肤色、苹果等诸如此类)色彩进行数字分析,确定一个最
接近自然真实的色板后写入处理芯片;在显示这些事物时,ACM(Acctive Color
Management)技术就会通过对色域优化,使展示事物的画面色彩更加接近或等于色板,
达到还原真实的目的。
本机设定了五种模式(自然、运动、剧院、鲜艳、关),分别考虑了用户在不同环境
下的色彩使用,将不同环境的事物色板进行细致定义。无论用户选择哪种模式,都会得
到最接近真实的色彩效果,使图像的效果大大改善,逼真自然。
MADI 数字运动补偿技术,消除普通高清拖尾现象:
普通平板类产品在显示运动图像时,CPU 识别像素位置改变的响应时间较长,容易
产生严重的拖尾现象;海信的数字高清等离子特别针对这一普遍问题,设计了数字运动
补偿技术,在显示快速运动画面时,强制缩短各像素点的响应时间,改善运动图像的信
号损失,使动感图像更加清晰、层次分明,消除普通高清的拖尾现象,MADI 是专注于平
板使用的数字补偿技术。
电影模式--3:2/2:2 处理技术:
针对目前 DVD 碟片大部分都是 NTSC 制式的情况,海信采用 3:2 电影模式处理技术,
能自动感应原有摄录影像,通过采取“将画面分散均匀地增加(每 5 个视频帧中插入 1
个不同画面)”的方法,重新对影像的信号做出数码编排(24 格/秒的电影格式转换为
数码接收的 60 格/秒),令画面更加顺畅自然,可有效减低斜线位出现的锯齿情况。
针对 PAL 制,同样可以通过 2:2 处理技术,轻松实现电视模式信号的完美接收和显
示。
第 6 页

※新品介绍※
◆ 画中画(PIP)、双视窗(PBP)、双视听:
在收看电视节目的同时,可以欣赏另一套精彩视频节目;一机两用,满足两人的不
同收视需求,主画面与子画面还可以进行交换(HDMI 信号不能作为子画面)。
本机为射频画中画,可同时收看两套电视节目,而且可通过耳机选择收听的声音。
【双视窗状态下的动态缩放功能】在 PBP 模式下(16:9 或 4:3 显示状态),通过
遥控器的动态缩放键和节目增/减键配合使用,可使主画面和子画面的大小相应改变。
重点功能:
◆ 数码定景:轻松捕捉精彩瞬间,实现图像的定格处理。
◆ PC自动调整功能:
在 HDTV、PC、DVI 显示方式下,可自动调整图像位置、行场幅度,而且可以自动根
据当前的画面进行颜色调整,使得颜色更加艳丽,图像更加逼真。
◆ 节电保护模式:
如果没有输入信号,15分钟后本机会自动进入低功耗睡眠状态或待机状态,可有效延
长本机使用寿命,节约电能。
◆ 可调画面宽高比:
具有全屏、4:3、缩放 1、缩放 2、全景等画面缩放模式,可根据信号源需要选择最
适合的收视屏幕比例。
基本功能列表:
项目 内容
1、色温调整,清晰度调整;
画质
2、3D 降噪、MADI 运动补偿、电影模式,DCDI 斜线补偿;
第 7 页

※新品介绍※
3、ACM 色彩优化、ACC 动态对比度调节;
4、PC 自动调整;
5、数码定景;
6、四种图像效果模式:明亮、柔和、标准,自定义。
1、平衡调节;
音质
2、六种声音效果模式:语言、音乐、标准、体育场、影院,自定义。
1、200 频道,全增补;
2、节目录制功能;
3、文件管理功能;
4、数字频率合成,精确调谐;
5、自动识别制式;
其它
功能
指标
参数
6、射频画中画,双视窗;
7、节电保护;
8、中/英文菜单;
9、节目浏览、节目交替、节目跳跃、节目交换,节目复制;
10、人性化静音;
11、睡眠时钟;
12、前壳触摸式按键。
1、接收制式:
射频输入:PAL(D/K、BG、I)
视频输入:PAL NTSC
接收频道范围:C1---C57,Z1---Z38
天线输入阻抗:75 欧姆
伴音功率:6W+6W
2、外部接口:
1路射频输入接口 3路视频输入接口
第 8 页

※新品介绍※
1路S视频输入接口 2路分量输入接口
1路VGA D-sub15针输入接口 1路HDMI输入接口
6路音频输入接口 1路视频输出接口
1路音频输出接口 2路耳机输出接口
1 路 RS-232C 软件升级接口 1 路 USB 输入接口
1 路 Mini-USB 接口
3、参数:
额定电压:~50Hz,220V
整机消耗功率:≤210W
外形尺寸:(不含底座)1141mm×638mm×115m(宽×高×厚)
(含底座)1141mm×695mm×310mm(宽×高×厚)
电压范围:100~240V
重量:25Kg(机身含音箱),3.5Kg(底座)
4、环境条件:
工作温度:0℃~40℃
工作湿度:20%~80%RH
大气压力:86~106KPa
物理像素 1366×768
视角范围 ≥160 度,最高达到 176 度
亮度 800 尼特
对比度 1500:1
响应时间 8ms
平均寿命 7 万小时
1、液晶屏的说明和维护:
注意事项
禁止酒精、汽油等有机溶剂或酸、碱等化学试剂接触显示屏;
禁止用硬物划刻、敲打、撞击或用各种研磨类物品摩擦显示屏;
第 9 页

※新品介绍※
禁止使用各种洗涤剂擦拭显示屏;
必要时,可在关机后用干净柔软的棉布对显示屏进行适当清洁维护,
但切忌反复用力擦拭。
2、观看节目:
离开适当的距离观看,最佳距离为液晶屏垂直高度的 5~7 倍;
使室内照明保持在足以读报的程度。
注意事项:
1、本电视系统支持 5400 转/分及以上的 2.5 寸硬盘,文件系统 FAT 及 FAT32 格式化
的硬盘,硬盘分区必须小于 30G BYTES;
2、在节目录制的过程中,请保持信号的稳定性,不要关机,否则会导致文件系统被
破坏;
3、请不要插拔电视上的硬盘,以避免硬盘插针弯曲变形;如遇到特殊情况需要插拔
硬盘,请先关闭电视机电源;
4、录制节目时,建议使用内置硬盘,以保证高码率优秀的画面质量,如果使用移动
硬盘等外部设备,录制码率会自动下降;
5、DMP 通道在主菜单和音乐欣赏频道下有屏幕保护功能,出现字样为“海信 ANYVIEW”
的屏保后,可以直接按返回键或退出键退出屏保;
6、 DMP 功能出现异常情况,请关闭电源后重新开机;
7、硬盘长时间使用后,可能会出现文件系统异常,影响系统的性能,可尝试用硬盘
管理连线电脑和 Mini-USB 接口,通过电脑对硬盘文件系统进行检查和恢复,步骤如下:
在 Windows 下,进入开始-》所有程序-》附件-》命令提示符在 DOS 窗口,运行:CHKDSK
X:\F 命令(X 代表要修复硬盘的表示符)。
2、产品型号:TPW4239H
所属机芯:等离子-Genesis(二代)
第 10 页

※新品介绍※
外观款式:
产品比较:
TPW4239H 与 TPW4239外观款式相同,不同的是 TPW4239H 采用 GS 二代机芯的升级版,
所以在功能以及内部处理电路上都类似于 TLM4288P。
TPW4239H 与 TPW4239 的差异点:TPW4239H 采用高清屏,分辨率高达 1280×1080,
增加了高清彩印功能,增添了视频画中画功能,拥有升级版音响效果。
特点简介:
● 多媒体功能:实现电视接收和电脑信息显示功能于一体;
● 16:9显示、超宽视角:符合高清电视标准;
● 全数字液晶显示:整个画面真实完美再现,无边缘模糊和非线性失真等现象;不
受地磁影响,整机可任意移动,勿需调整;
● DCDi数字逐行处理技术:画面稳定无闪烁;
● 多种画质改善电路:数字梳状滤波电路、CCS亮色串扰抑制处理、运动画面和静
态画面的画质改善电路;
● 视频画中画:双视窗及双视听;
● 自动搜索功能:可存储200个频道,采用数字频率合成高频头;
● 高清晰度电视显示器功能:可以显示高清晰度电视和标准清晰度电视信号;
第 11 页

※新品介绍※
● 半透明OSD:屏显位置可调;
● LVDS编/解码技术:通过LVDS编码和解码芯片处理,降低信号传输噪声;
● 多种附加功能:增加适用性;
● 中/英文菜单可选;
● 节电保护模式:如果没有输入信号,15分钟后本机会自动进入低功耗睡眠状态或
待机状态,可有效延长本机使用寿命,节约电能;
● 多媒体端口:1路D-sub15针VGA输入、1路DVI-D数字RGB输入、2路视频输入、1路S
视频输入,2路分量输入、5路音频输入、2路HDMI接口、1路视频输出、1路音频输出、1路
USB接口,1路 MINI USB接口。
主要特点:
◆ HDTV 高清屏,138.24 万像素:
海信采用的是 HDTV 高分辨率 PDP 专业等离子屏,物理像素目前业内最高,高达 138.24
万像素,实现了清晰度的革命性突破,可以点对点、一对一地展现 1080P 顶级格式高清
信号,创造出犹如身临其境、触手可及的真实视界。
◆ 数字双引擎,核心双动力:
海信平板电视独特的双引擎设计,X86 架构 CPU 及操作系统,通过两个芯片分别进
行模拟像素优化处理和高清视频处理,CPU 处理速度是普通平板电视的 4~8 倍。
模拟像素优化处理芯片,对组成图像的每个像素进行数字分析,运动 3D 自适应技
术逐点优化,大大提高了图像清晰度和色彩,即使收看普通的电视节目画面都能完美显
示。
高清视频处理芯片,采用 256 兆超大内存,不仅支持顶级格式 1080P、1080i、720P
等的输入、输出及全功能的 PIP.POP 功能,还可通过“新亮彩”技术得到无与伦比的高
清画质。
◆ DMP 双流媒体,最佳数码伴侣:
第 12 页

※新品介绍※
海信自主研发的 DMP 双流媒体功能,实现了平板电视成为强大的数字媒体载体无
缝链接,使平板电视成为真正意义上各种数码产品的家庭显示中心。
DMP 双流媒体可以与数码相机、U 盘、移动硬盘连接,可阅读 MD、MS、SD、MMC、
CF 等各种多媒体存储卡,读取 MP3、MPGE、JPG 等数据格式;更可轻松将各类存储卡
上的图片及各种压缩格式的歌曲拷贝至 U 盘,还可尽情享受边看电视边听歌的乐趣。
文本
US B
音乐
复制
设置
按右键进入文件夹,左键返回
◆ 多媒体功能,实现电视接收和电脑信息显示功能于一体:
16:9 显示、超宽视角,水平 178 度、垂直 178 度,不仅满足现有电视信号和未来
数字信号的显示要求,同时还可以做电脑显示终端。
PC 显示方式下支持的显示方式:
显示方式 输入分辨率 刷新频率
VGA 640×480 60Hz
SVGA 800×600 60Hz
XGA 1024×768 60Hz
SXGA 1280×1024 60Hz
◆ 13bit 高清专业 16:9 等离子屏:
采用 13bit 高流量的专业等离子屏,16:9 最符合人体工学的视角比例,适应未来
第 13 页

※新品介绍※
高清数字信号的使用需求;178 度的超广视角,方便全家人共享。
【概念解释】13bit 高流量的专业等离子屏,带来的明显优势有:灰阶(灰度等级)
13
更加丰富、平滑,可以达到 8192(2
离子屏为 8bit,灰阶为 256(2
);色彩更加饱满,可以达到 5490 亿色。普通的等
8
),色彩为 16.77 万色。
◆ 顶级格式,数字全兼容:
HDTV 的 1080P、1080i 和 720P 都是 SMPTE 中规定的高清标准格式,SMPTE 被全世界
尊为电影、电视和多媒体行业中,代表了数字标准发展和现实的权威,其规定了从 HDTV
1080P、1080i、720P 到 SDTV 等很多显示格式,很多国家引用为各自国家的显示标准。
全球三大数字格式标准:欧洲 DVB/美国 ATSC/日本 ISDB,均参照 SMPTE 制定各自的高清
标准。
TM
海信掌握了最先进的 DCRe
技术,采用垂直插补处理来恢复插补结构,突破了数字
格式升级的技术瓶颈,实现了高清顶级格式 1080P 的显示。可兼容全球高清格式,是真
正的数字高清电视, 能够支持的数字 格式有:480P/60Hz、480I/60Hz、576P/50Hz、
576I/50Hz、720P/60Hz、1080i/50Hz、1080i/60Hz、1080P/50Hz,1080P/60Hz。
◆ 特深密封式蜂窝(DWR)设计,γ 校正和 ALIS 技术,配以纯黑驱动技术,使对
比度提高至 15000:1 :
海信的高清等离子显示屏,采用特深密封式蜂窝结构设计,使红、绿、蓝三色荧光
体的每个“井”字型的蜂窝结构加深后,可令光线释放能力提升 60%,大大提高亮度和
对比度。运用伽码校正(Gamma Correction)技术、ALIS(音译“艾丽思”)(Alternate
Lighting of Surface Method)表面互相发光技术,不仅有效地提升暗位的层次感,还
可提升垂直方向的解像力 2 倍,提升亮度和对比度。
◆ 纯色滤光片(PCF):
画面的色彩显示是由紫外线照射在红、绿、蓝三基色的荧光体上,但是释放出来的
光线会夹杂杂色,海信数字高清等离子显示屏,特别添加纯色滤光片,可使三基色释放
第 14 页

※新品介绍※
得更纯正,可以减少光线折射及改善画面的对比度。
像素智能移动功能,避免灼伤屏幕:
普通电视显示静止图像(如台标等)时,时间长了会灼伤屏幕,影响收看效果和缩
短屏幕寿命;海信 PDP 特有的像素智能移动功能,每隔一段时间自动移动图像,防止灼
伤屏幕,延长屏幕寿命,从而有效解决等离子的致命缺陷。
电影模式--3:2/2:2 处理技术:
针对目前 DVD 碟片大部分都是 NTSC 制式的情况,海信采用 3:2 电影模式处理技术,
能自动感应原有摄录影像,通过采取“将画面分散均匀地增加(每 5 个视频帧中插入 1
个不同画面)”的方法,重新对影像的信号做出数码编排(24 格/秒的电影格式转换为数
码接收的 60 格/秒),令画面更加顺畅自然,可有效减低斜线位出现的锯齿情况。针对
PAL 制,同样可以通过 2:2 处理技术,轻松实现电视模式信号的完美接收和显示。
LVDS 编/解码技术,实现了 3D 数码降噪:
普通电视在进行信号解码处理后,向显示屏传输的过程中,因信号频率太高,极易
发生电磁波辐射,从而对其它部件和外界产生干扰,形成噪声;海信采用世界先进的 LVDS
编码和解码芯片处理,可以在信号传输过程中提高抗干扰能力,减少对外界干扰的同时,
消除时间(场与场之间)和空间(场内)上的噪声,使图像的纯净度明显得到提高。
4H 数码梳状滤波器
4H(3D 数码梳状滤波器+1H 高清数码梳状滤波器),即指对普通模拟信号进行 3D 亮
色分离处理的同时,还增加了特别针对高清信号显示时,进行亮色分离处理的数字梳状
滤波器,可以更加彻底地消除亮色串扰现象。
◆ SRS WOW 超级立体声音响,创造更加震撼的视听空间:
美国专利技术的 SRS WOW 影院音响系统,既有 Focus 定位音响技术,又有 3D Stereo
第 15 页

※新品介绍※
(三维立体声)的全空间环绕效果,也有专利的 WOW Trubass 超震撼低音系统,无论用
户收看什么节目,都会演绎出最佳的视听效果。
七段式均衡器,更是把音响精确细分定位,用户可以随心所欲地调试出理想的音质效
果,随心所欲地调出最为逼真的音效,高音清澈明亮、中音透彻饱满,低音浑厚震撼。
◆ 画中画、双视窗、双视听:
在收看电视节目的同时,可以欣赏另一套精彩视频节目,一机两用满足两人的不同
收视需求,这是画中画功能的主要作用;主画面与子画面还可以进行交换,本机为视频
画中画,可通过耳机选择收听的声音。
画中画设置
PIP模式 大
PBP模式
位置
音量
亮度
对比度
色度
◆ 独特的内置电源:
普通液晶电视使用一个外置电源(俗称变压器)来通电,当液晶电视壁挂时,不但
不美观,而且电源与主板间仅通过一根线连接,对主板各部件的工作会产生相互影响;
一旦这根电线老化,就会有较多故障隐患。本机采用独特的 PFC 功率因素校正、正激变
换等核心技术将电源内置,这样不仅使用美观,还会使内置电源与主板各部件分别连接
关
左上角
50
50
50
50
工作,大大增强了整机稳定性。
第 16 页

※新品介绍※
重点功能:
◆ 数码定景:轻松捕捉精彩瞬间,实现图像的定格处理。
◆ 人性化操作界面:靓丽菜单,极富视觉冲击力,操作界面语言可选。
◆ PC 自动调整功能:在 HDTV、PC、DVI 显示方式下,可自动调整图像位置、行场
幅度,而且可以自动根据当前的画面进行颜色调整,使得颜色更加艳丽,图像更加逼真。
◆ 节电保护模式:如果没有输入信号,15 分钟后本机会自动进入低功耗睡眠状态
或待机状态,可有效延长本机使用寿命,节约电能。
◆ 可调画面宽高比:具有 16:9、4:3、垂直拉伸等宽高比调节,放大、缩小等画
面缩放模式,还可可根据信号源需要向四周调整画面宽度和高度。
基本功能列表:
项目 内容
1、色温调整,清晰度调整;
2、3D 降噪、运动补偿、电影模式、DCDI,亮色分离;
画质
音质
3、PC 自动调整;
4、画面宽高比调整;
5、四种图像效果模式:明亮、柔和、标准,自定。
1、高、低音,平衡调节;
2、环绕立体声两种效果;
3、四种声音效果模式:语言、音乐、标准,自定。
其它 1、DMP 流媒体彩印功能;
第 17 页

※新品介绍※
功能 2、200 频道,全增补;
3、数字频率合成,精确调谐;
4、电脑自动识别制式;
5、视频画中画;
6、数码定景;
7、节目锁定;
8、256 色 OSD 中英文菜单,菜单位置可选;
9、节目浏览、节目交替、节目跳跃、节目交换,节目复制;
10、静音;
11、睡眠时钟。
1、接收制式:
射频输入:PAL(D/K、BG、I) NTSC M
指标
参数
视频输入:PAL NTSC
接收频道范围:C1---C57,Z1---Z38
天线输入阻抗:75 欧姆
伴音功率: 6W*2
2、外部接口:
1路射频输入接口 2路视频输入接口
1路S视频输入接口 2路分量输入接口
1路VGA D-sub15针输入接口 5路音频输入接口
1路视频输出接口 1路音频输出接口
2路HDMI接口 2路USB输入接口
3、参数:
额定电压:50Hz,220V
整机消耗功率:≤345W
外形尺寸:(机身)1052mm×756mm×94mm(宽×高×厚)
第 18 页

※新品介绍※
(整机)1052mm×815mm×361mm(宽×高×厚)
电压范围:100~240V
重量:38Kg
4、环境条件:
工作温度:0℃~40℃
工作湿度:20%~80%RH
大气压力:86~106KPa
1280×1080,138.24 万像素
物理像素
FHP 高清等离子屏
视角范围 水平视角≥178 度,最高达到 178 度
亮度 1800 尼特
对比度 15000:1
平均寿命 7 万小时
第 19 页

※电路原理※
大屏幕液晶系列电视服务手册
――TLM4288P/TLM4788P
一、产品介绍:
(一)产品外观介绍:
(TLM4288P 前后外观,因拍摄质量,图片仅供参考)
第 20 页

※电路原理※
(TLM4788P 前后外观,因拍摄质量,图片仅供参考)
(二)产品功能规格、特点介绍:
1、产品功能规格:(TLM4288P)
(1)接收频道范围:广播电视频道:C1-C57;
CATV 增补频道:Z1-Z38;
(2)天线输入阻抗:75Ω;
(3)伴音功率:6W+6W;
(4)外部接口:1 路射频输入接口 3 路视频输入接口
1 路 S 视频输入接口 2 路分量输入接口
第 21 页

※电路原理※
1 路 VGA D-sub15 针输入接口 1 路 HDMI 输入接口
6 路音频输入接口 1 路视频输出接口
1 路音频输出接口 2 路耳机输出接口
1 路 RS-232C 软件升级接口
(5)额定电压:~50Hz,220V;
(6)消耗功率:250W;
(7)产品质量:36.5Kg;
(8)环境条件:工作温度:0℃~40℃;
工作湿度:20%~80%RH;
大气压力:86KPa~106KPa。
2、本机特点:
● 多媒体功能:实现电视接收和电脑信息显示功能于一体;
● 16:9显示:超宽视角,符合高清电视标准;
● 全数字液晶显示:整个画面真实完美再现,无边缘模糊和非线性失真等现象;不受
地磁的影响,整机可任意移动,勿需调整;
● DCDi数字逐行处理技术:画面稳定无闪烁;
● 多种画质改善电路:2×3D滤波电路、ACM色彩优化、ACC动态对比度,运动画面和
静态画面的画质改善电路;
● 射频画中画、双视窗及双视听;
● 自动搜索记忆系统:具有自动搜索功能,可存储200个频道,采用数字频率合成高
频头;
● 数码照片直接打印功能;
● 高清晰度电视显示器功能:可以显示高清晰度电视和标准清晰度电视信号;
● HDTV Ready功能;
● LVDS编/解码技术:通过LVDS编码和解码芯片处理,降低信号传输噪声;
● 多种附加功能:增加适用性;
第 22 页

※电路原理※
● 中/英文菜单可选;
● 节电保护模式:如果没有输入信号,15分钟后本机会自动进入低功耗睡眠状态或待
机状态,可有效延长本机使用寿命,节约电能;
● 多媒体端口:1路D-sub15针VGA输入、1路HDMI输入、3路视频输入、1路S视频输入、
2路分量输入、1路视频输出、6路音频输入,1路音频输出。
(三)产品差异介绍:
TLM4788P、TLM4288P 是在 TLM4288 机芯方案 Cortez+Hudson 的基础上,继续采用
GENESIS 公司 Cortez Advanced 机芯方案的国内原型机,88 系列结构,与 TLM4288 外观
几乎一样。
分别采用CMO公司V470H1-L02、V420H1-L05高清液晶屏,电源部分分别同TLM4777、
TLM4288,整机功能与TLM4288相同。因采用GENESIS的Cortez Advanced机芯方案,所以除
了高清屏本身的特点外,画质等效果均得到更明显改善和提高。
型号 液晶屏 亮度 对比度 响应时间 分辨率
TLM4788P V470H1-L02 500 nits 1200:1 <6.5 ms 1920×1080
TLM4288P V420H1-L05 500 nits 1200:1 <6.5 ms 1920×1080
TLM4288 LC420W02 500 nits 400:1 20ms 1366×768
TLM4288(1) LC420W02-SLA1 500 nits 800:1 8~14ms 1366×768
二、方案概述:
本机为多媒体液晶电视机,采用了 CMO 公司推出的 42 英寸和 47 英寸的高亮度、高
对比度、超宽视角电视专用高清液晶屏。
图像处理部分由 GENESIS 公司的嵌入式芯片 FLI8668(其中包括 CPU、A/D 转换、
SCALER、DEINTERLACE、数字解码部分),PHILIPS 的一体化高频头 FQ1216LME/PH-5 等组
成。子通道也由 FLI8668 处理,同时实现了主、子通道的良好主观效果和双视窗功能,
第 23 页

※电路原理※
并采用双高频头的设计,实现了射频画中画。
伴音处理部分采用 MICRONAS 公司的 MSP4410G 进行 SRS WOW、平衡、音量控制等多
2
种音效处理,以及 HDMI 的 I
S 声音处理。
本机支持射频、视频、S 端子、YCbCr/YPbPr 复用端子、VGA 端子、HDMI(高清数字
多媒体接口)等多种图像输入方式,具有逐行高清处理、数字梳状滤波、ZOOM 缩放、耳
机输出等功能。
三、原理说明:
(一)电源部分:(以 TLM4288P 为例)
本机工作时有+5V-S、+5V-M、12V、14V、24V、3.3V、1.8V、2.5V 等多组电压。
电源部分由三个相对独立的电源组成:待机电源、小信号部分主电源、背光灯部分
主电源。
1、流程如图所示:
第 24 页

※电路原理※
2、简单的工作原理如下:
本机开关电源电路是由 85~264V 交流电压输入,共 5 路输出:
(1)背光灯 INVERTER 电源 24V/10A;
(2)芯片电源 12V/3.5A;
(3)芯片电源 5V/3A;
(4)功放块电源 14V/2A,此路输出单独接地,防止音频干扰图像;
(5)待机电源 5V/2A。
启动时,由 85~264V 交流电压输入,首先将待机电源启动,5V 输出给 CPU 供电,
由 CPU 根据整机设定情况发出 ON/OFF 开机指令,反馈给电源电路,通过继电器将主电路
接通。85~264V 交流电压经整流输出,通过 PFC 电路将整流后的电压升到 375V 左右,
此电压分成两路:一路通过 PFC 内部集成的 PWM 驱动 MOSFET,经变压器转换输出 12V、
14V、5V;另一路经过厚膜电路 STR-X6769,经变压器转换输出 24V,电源至此正常工作。
需注意的是,STR-X6769 的瞬间启动是通过 PFC 电路启动后,PFC 电感的次级来完成
的,即如果 PFC 不启动(一般是 12V 没带负载),是不会有 24V 电压输出的,从而保证了
正常的开机时序。
3、主要电源工作说明:
(1)12V 部分:
12V 电源主要给两个部分供电,一是通过条形连接线 XPE03 接到主板,然后通过接屏
的 LVDS 连线直接供应屏的逻辑模块;二是给伴音板供电,12V 电源通过 NP04(7808)变
为 8V,为芯片 NP01(MSP4410G)和 NP602(TDA2822)、NP03(TDA7053AT)供电;另外 8V
通过 NP05(三端稳压器 7805)稳压得到 5V,为高频头 A101(FQ1216LME/PH-5)和 A102
(FQ1216ME/PH-5)供电。
(2)5V 部分:
本机 5V 有两种,一种是+5V_MCU,作为主 5V 变换为 3.3V、2.5V、1.8V,供主芯片
FLI8668 和 DDR 存储器使用;另一种是+5V_SW 作为待机 5V,供 MAX3232C(U603)、遥控
第 25 页

※电路原理※
接收等部分。
(3)14V 部分:
14V 电压主要供应伴音的功放部分,本机功放芯片为 N601(TDA7297),其中 N601
的#3 脚、#13 脚为伴音功放电压输入。
(4)3.3V 部分:
本机 3.3V 分别通过三个低压差线性电压稳压器 U1002(AIC1084)、 U1005
(LM1117MPX-3.3)、U1004(LM1117MPX-3.3)对 5V 直流电压进行稳压得到,AIC1084-3.3
的最大输出电流为 5 安培,LM1117-3.3 的最大输出电流为 800 毫安。
(5)2.5V 部分:
本机 2.5V 是通过低压差线性电压稳压器 U1014(LM1117MPX-2.5)对 5V 直流电压进
行稳压得到,此外该芯片还具有内部限流和热关断的功能。
(6)1.8V 部分:
本机 1.8V 是通过低压差线性电压稳压器 U1007(LM1117MPX-1.8)对 5V 直流电压进
行稳压得到。
(7)24V 部分:
本机 24V 电压主要提供给液晶屏内部的背光电源驱动板,由其将 24V 直流电压变为
60KHz、有效值约为 760VRMS 的正弦交流电压来驱动背光源的冷阴极射线管(CCFL)。
(二)图像信号处理部分:

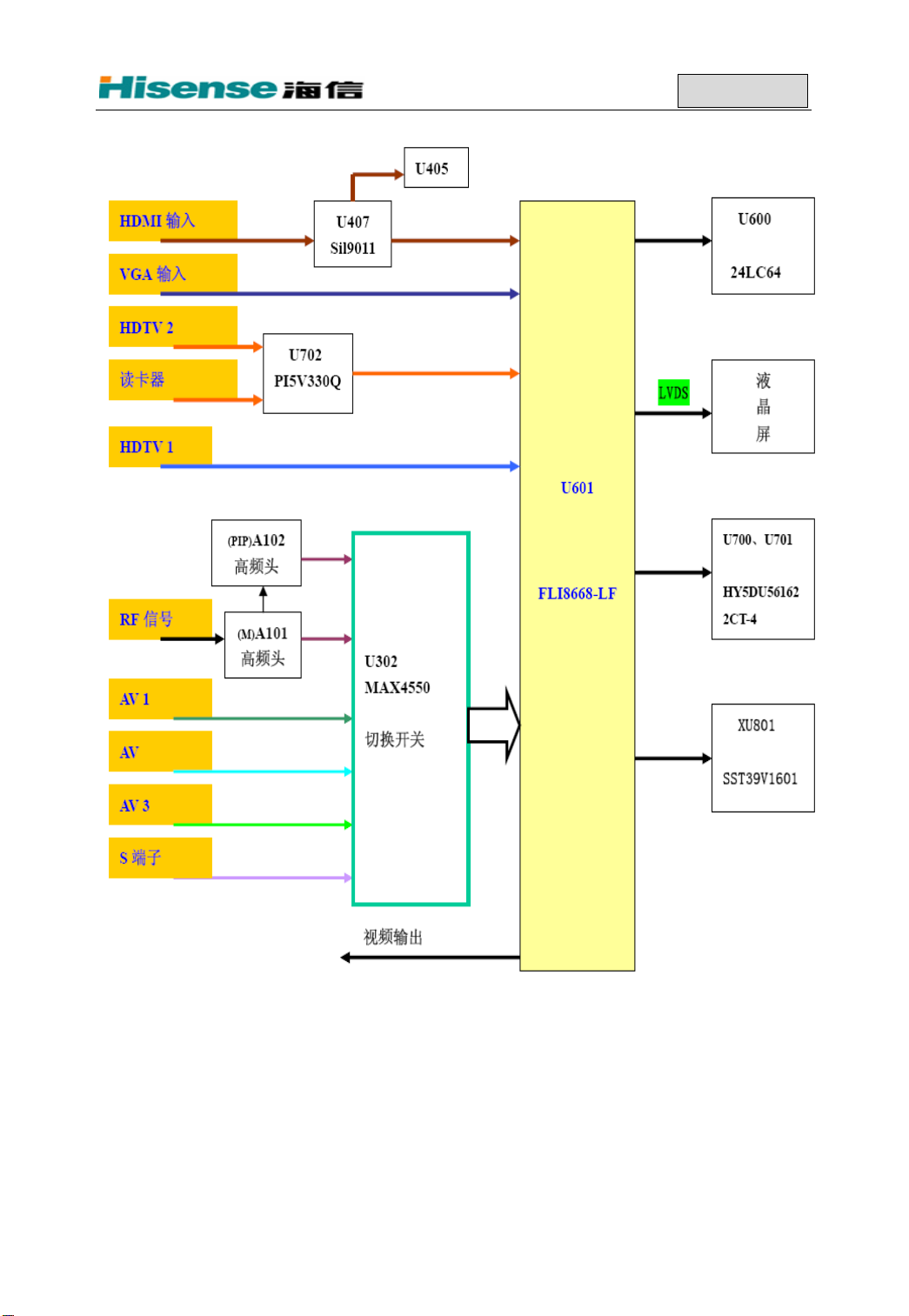

本机支持射频、视频、S 端子、YCbCr/YPbPr、VGA、HDMI 多种图像输入方式,下面
针对不同的输入方式进行说明。
第 26 页

※电路原理※
(1)射频信号:
射频信号的接收及处理采用 PHILIPS 多制式一体化高频头,由于本机具有射频画中
画功能,所以采用了两个高频头,其中 A101(FQ1216LME/PH-5)接收和处理的射频信号
作为主画面的信号输入,A102(FQ1216ME/PH-5)接收和处理的射频信号作为子画面的信
第 27 页

※电路原理※
号输入。它们的引脚定义相同,分别为#14 脚输出模拟 AUDIO 信号,#11 脚输出第二伴
音中频信号 SIF,#12 脚输出复合视频信号(CVBS),#3 脚和#13 脚为高频头+5V 供电
电压。
它们输出的复合视频信号发送到后级,分别送入主芯片 U601(FLI8668)内解码,
由 U601 来做画中画和双视窗处理。
(2)视频、S 端子信号:
外部视频信号(AV1、AV2、AV3)先输入到切换开关 U302(MAX4550)中进行切换,
再送到主芯片 U601(FLI8668)内解码、画中画处理,输出视频信号。
(3)HDTV 2、读卡器信号和 VGA 信号:
HDTV 2 与读卡器输入信号经过 U702(PI5V330Q)电子开关切换后,其中一路与 VGA
信号都进入到 U601(FLI8668)中,最终通过 LVDS 连线在液晶屏上显示。

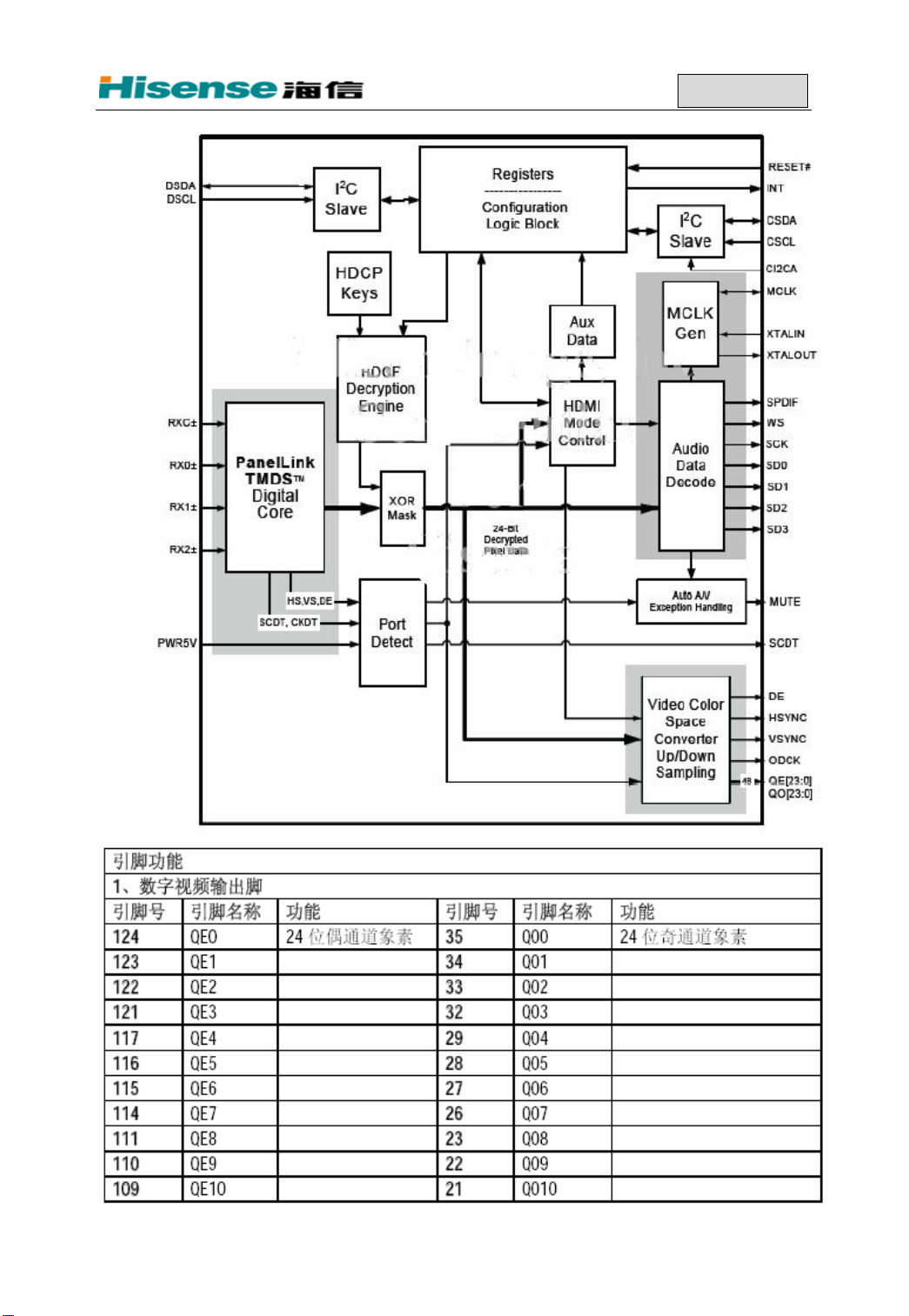

(4)HDMI 信号:

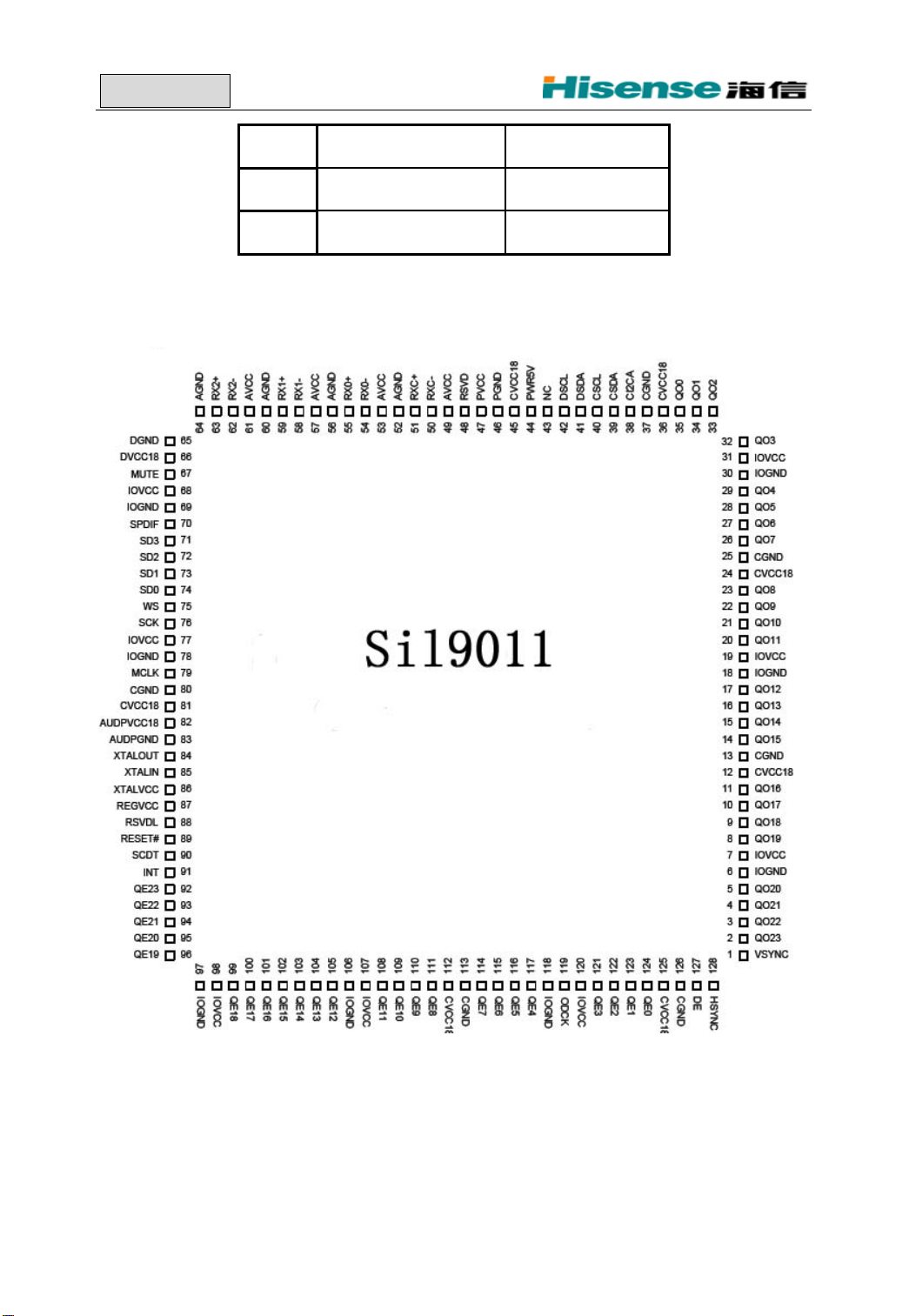

外部输入的 HDMI 信号先输入到 U407(Sil9011)进行处理,输出 24 位 RGB 图像
2
信号和 I
S 声音信号到 FLI8668,在其中做 scaler 变换和相关处理后输出;I2S声音
信号再送入 MSP4450 数模变换后,送到伴音功放。
(5)HDTV 1 信号:
HDTV 1 直接送到 FLI8668,与射频信号类似。

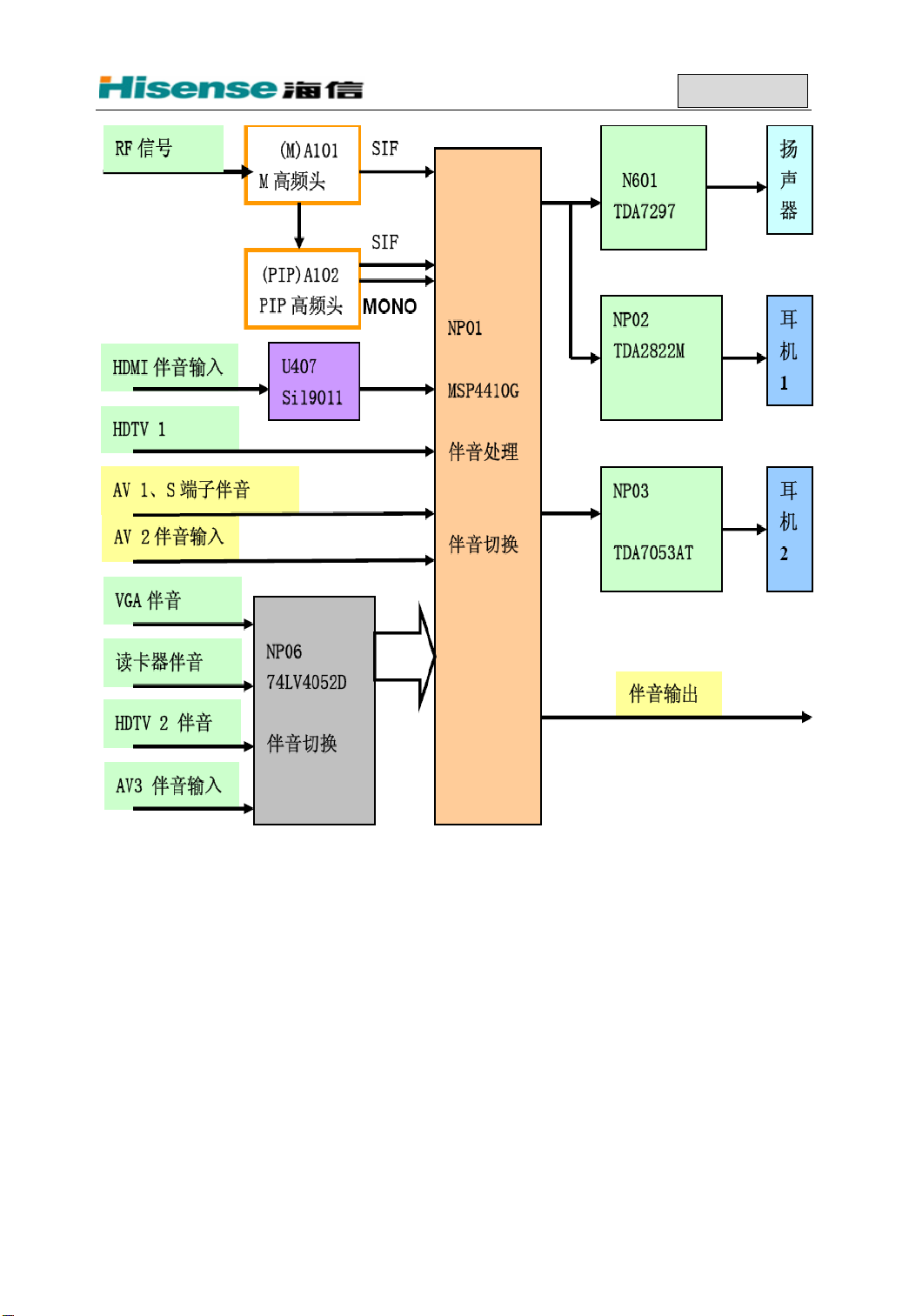

(三)音频信号处理部分:
第 28 页

※电路原理※
当单通道时,从高频头 A101 的#11 脚输出第二伴音中频信号 SIF;当画中画时
(主画面是电视时),从 A102 的#14 脚输出模拟 AUDIO 信号;#11 脚输出第二伴音
2
中频信号 SIF,输入到 NP01(MSP4410G)中进行伴音处理和伴音切换。在 I
C 总线控
制下,在芯片内部进行音量、SRS WOW、平衡等处理后输出两路,其中从#27 脚、#
28 脚输出的一路到伴音功放 N601(TDA7297),经放大后驱动扬声器;同时从#27 脚、
#28 输出的另外一路到耳机功放 NP02(TDA2822M),经放大后驱动耳机。从#24 脚、
#25 脚输出的伴音为画中画子画面左右声道,送入耳机功放 NP03(TDA7053AT),经
放大后驱动耳机。
第 29 页

※电路原理※
(四)控制部分:
1、微处理器部分:
本机主芯片 U601(FLI8668)内部嵌入一个微处理器,因此 U601 同时兼具微处理
器的功能。
微处理器包括以下部分:
(1)中断控制器;
(2)80X86 架构的 CPU;
(3)时钟与复位部分;
(4)定时器;
(5)外部存储器端口;
(6)通用异步收发器(UART);
(7)遥控信号处理器(IR);
(8)通用 I/O 口(GPIO)。
2、存储器部分:
本机使用了一片 16Mb 闪存 XU801(SST39V1601)存储本机程序,XU801 的#26
脚、#28 脚、#11 脚分别与 U601 的#AD24 脚、#AC25 脚、#AC26 脚相连,进行片
选以及程序的读写控制,寻址和数据传输则分别通过 22 位地址线和 16 位数据线来完
成。系统开始工作时,芯片 U601 通过 16 位数据线将闪存中程序读到 U601 中的 RAM
中运行。 由于闪存是可擦写的,所以本机芯片无需掩膜,只需在生产前用烧码器将
程序烧入闪存 XU801 中。另外,还可以由计算机通过 U601(FLI8668)的通用异步收
发器(UART),直接将程序写入闪存 XU801 内,实现软件的升级。
本机还使用一片 EEPROM U600(24LC64),用来存储亮度、对比度、音量等用户数
据。
3、I/O 部分:
在本系统中,芯片 U601(FLI8668)中#L1 脚连接到 CN310 的#4 脚,用来控制静
第 30 页

※电路原理※
音。当系统处于静音工作状态时,CN310 的#4 脚为高电平,#Y25 脚连接到 CN903 的#
3 脚,用来控制电源指示灯;当电视处于待机状态时,CN903 的#3 脚为高电平,电源指
示灯发出红光;当电视处于正常开机状态时,#3 脚为低电平,电源指示灯发出蓝光;
#AB24 脚连接到 CN904 的#1 脚,用来作为遥控接收;#AF10 脚连接到 CN905 的#3 脚,
用来采样按键板送来的电平,检测按键的工作状态,从而实现按键控制;#B3 脚连接到
U702(PI5V330)的#1 脚,通过#B3 脚的状态变化来控制高清信号 HDTV 2、读卡器的
切换。
4、电源管理:
本机待机时,除 FLI8668 及其外围部分电路保持工作状态外,其它部分电路的电源
均需切断以降低功耗,并通过双 P 沟道的 MOS 管集成电路来进行电源控制。本机待机时,
U601 的#U24 脚输出控制信号,将电源通道关断,来实现待机功能。
5、背光电源控制:
本机背光驱动部分的开关(CN906 的#3 脚)是由 U601 的#U26 脚输出信号控制的,
当信号为高电平时(3.3V)时,背光驱动部分处于工作状态;当信号变为低电平时(0V),
背光驱动部分将停止工作。同时,U601 的#U25 脚输出信号通过控制 U900 来控制 LVDS
连线连接的逻辑模块供电。
本机节能调节电压(CN906 的#1 脚)是由 U601 的#V24 脚输出的 PWM 信号经由积
分电路积分后得到,其电压范围为直流 0~3.3V,通过调节这个电压的大小,可以改变
背光灯的发光强度。电压为 3.0V 时为标准状态,发光强度较高;电压为 1.0V 时处于节
能状态,发光强度较低。
(五)液晶屏:
本机采用 CMO 42/47 英寸电视专用高清液晶屏,其中 42 寸液晶屏典型响应时间
2
<6.5ms,背光源采用 20 根 CCFL(冷阴极射线管),最大亮度可达 500cd/m
,最大对
比度可达 1200:1,物理分辨率为 1920×1080;47 寸液晶屏典型响应时间<6.5ms,
第 31 页

※电路原理※
背光源采用 24 根 CCFL(冷阴极射线管),最大亮度可达 500cd/ m2,最大对比度可达
1200:1,物理分辨率为 1920×1080。
(六)数字媒体播放器:(简称:读卡器)
具有 USB 数字多媒体播放器功能和 JPEG 图片直接打印功能,可以识别 USB1.1、USB2.0 的标
准设备,包括硬盘、U 盘、数码相机、Pic bridge 协议打印机等。
可以浏览图片、聆听音乐,欣赏 *.MPEG1、*.MPEG2、*.MPEG4、*.AVI、*.DAT 等格式的音视
频文件,还可以实现文件之间的复制。
注意事项:
1、本机具有节能屏保功能,当您使用数字多媒体播放器时,在1分钟内没有任何操作
的情况下,会自动进入屏保状态;若想继续操作,请按压确认键恢复当前状态;
2、数字多媒体播放器的USB接口并非万能,它可以支持绝大多数的硬盘、数码相机、U
盘等,若出现不识别情况,不属于本机故障,与设备的驱动有关;
3、本机的USB接口提供5V电压,最大电流为500mA。某些存储设备由于采用的接口规范
与标准USB协议有差异,因而会影响到数字多媒体播放器的正确识别,这属于正常现象;
4、随着设备的不同,存储容量的不同,数字多媒体播放器读取信息需要的时间也是不
一样的,有可能出现信息读取速度的暂时变慢,请注意这并非本机故障;
5、USB设备的文件系统格式只支持FAT32格式,暂不支持NIFS格式;
6、MiniB 接口可以通过附送的转接线连接 U 盘设备,暂时此口还不可以连接硬盘;
7、在连接打印机时,严禁在打印机不断电的情况下,遥控待机或交流开/关电视机。
其工作原理如下图所示:
第 32 页

※电路原理※
(1)电源部分:
读卡器的电源有三种:5V、3.3V、1.2V,都是直流供电。直接供给读卡器板的电源
就是 5V,其控制信号由 XP6 插座的 ON/OFF 脚提供。
(2)存储卡接口部分:
该读卡器带有一个单层的 USB 端子(1064-00804),支持 USB1.1、USB2.0 的标准设
备,包括硬盘、U 盘、数码相机等。
第 33 页

※电路原理※
(3)存储器部分:
读卡器板内存是 MT48LC4M16A2-6ns(IS42S16400B-6T),项目代号 U7,程序存储器
是 MBM29LV160BE(29LV160BBTC-70),项目代号 U6。
(4)音频处理部分:

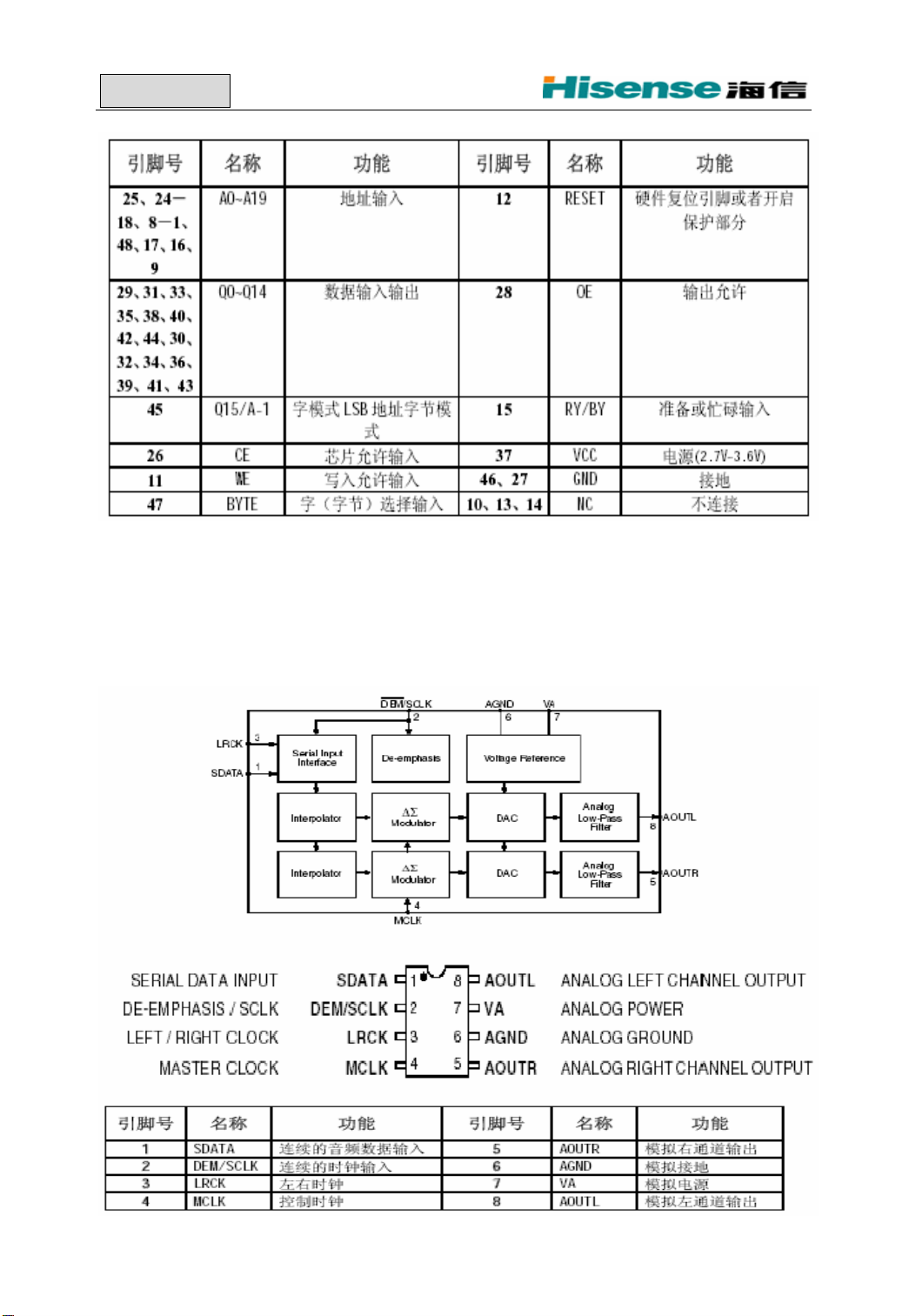

音频处理芯片是 CS4334-KS,项目代号是 U9,它把从主芯片来的数字信号转化为模
拟信号进行输出。
四、机芯调试:
(一)工厂调试:
使用遥控器,首先用菜单键打开主菜单,并用节目增/减键选中声音设置菜单,然
后用音量增/减选中平衡项,在此状态下按压数字键 0、5、3、2 就可以进入工厂菜单。
各个调整的选项和其参考值见下表:
1、工厂菜单:
(1)白平衡:
序号 名称 缺省值 备注
1 RDRV
2 GDRV 220 调整白平蘅用
3 BDRV 220 调整白平蘅用
4 Bright 0 暂未用
5 Contrast 145 暂未用
6 Color 50 暂未用
7 Rcut 50 暂未用
8 Gcut 50 暂未用
220
调整白平蘅用
9 Bcut 50 暂未用
第 34 页

(2)工厂初始化:信号预置
(3)OPTIONS:
序号 名称 缺省值 备选值 备注
1 To Factory 1 0 0 时可单键进入工厂模式
2 Key Paden 1 暂未用
(4)菜单语言:
序号 名称 缺省值 备选值 备注
1 English/中文
※电路原理※
清空母块(最好不要用!)
2 中文/ English
(5)色彩优化:
(注: 高清色彩优化要在标准彩条信号下进行,VGA 色彩优化要在标准半彩条信号
下进行,而优化画中画时要在双视窗模式下进行!)
序号 名称 备选值 备注
1 ADC Graphics 自动校准 VGA
2 ADC CVBS 自动校准 AV
3 ADC 高清 自动校准 HDTV1、2
2、设计菜单:
(1)图像模式:
序号 名称 缺省值 备注 序号 名称 缺省值 备注
1 BriB(亮度) 60 明亮 7 ColN 60 标准
第 35 页

※电路原理※
ConB ( 对 比
2
70 明亮 8 ShoN 0 未用
度)
3 ColB(色度) 70 明亮 9 BriS 60 柔和
4 ShoB
0 未用 10 ConS 40 柔和
5 BriN 60 标准 11 ColS 50 柔和
6 ConN 50 标准 12 ShoS 0 未用
(2)声音模式:
(3)声音选项:
序号 名称 子名称 缺省值 备注
HDEV option
1 调制声音偏置(0 最小2 最大)
相当于 HDEV option 在 1 时
1 Devitation
FMAM Devitation 100
的微调
Carry mute 0 白噪波静音
音量(除 TV、HDMI 通道的声
Scart prescale 100
2 Prescale
I2s prescale 100 HDMI 声音调整
SIF prescale 0 未用
3 音量最大值 - 110
4 音量最小值 - 45
5 音量 20 值 - 80
6 音量 50 值 - 98
7 Lips Delay 未用
8 AbnormalCTS 0
第 36 页
音调整)

(4)PWM Control:
序号 名称 缺省值 备注
(5)子画面选项:
序号 名称 缺省值 备选值
(6)EMI:
※电路原理※
1 标准 255
2 节能 100 可节能调亮
3 Pwm period 119 不要用
1 子画面尺寸 4:3 16:9
序号 名称 缺省值 备注
1 EMI 0 不要用
(7)VDSP:
序号 名称 缺省值 备选值 备注
1 Gamma 开 2.2 暂未用,不要动
2 ChromaBugReduction 开 暂未用,不要动
3 LCD Overdrive 关 暂未用,不要动
红 0 暂未用,不要动
绿 0 暂未用,不要动
蓝 0 暂未用,不要动
4 色度
黄 0 暂未用,不要动
紫 0 暂未用,不要动
青 0 暂未用,不要动
第 37 页

※电路原理※
红 0 暂未用,不要动
绿 0 暂未用,不要动
蓝 0 暂未用,不要动
5 色调
黄 0 暂未用,不要动
紫 0 暂未用,不要动
青 0 暂未用,不要动
(8)调试:
序号 名称 缺省值 备注
1 地址 0×8 不要动
2 值 0× 不要动
3 动作 不要动
4 自定义(开)
(9)固件:
版本 V2.3 RC 1 日期 2-1-2006
(10)注意:
1)清空母块:各个不同 SOURCE 下进入工厂菜单显示内容是不同的,如果由于误
操作而改动了工厂菜单里的值,可以选择清空母块选项,恢复成参考值。
方法:选中清空母块按钮,按音量增键进行相应操作,待清空母块按钮恢复为红色
时,然后断电,重新开机即可恢复正常。
2)工厂初始化:不要使用,仅用于工厂的生产。
3)OPTIONS:其中 To Factory 置 0,仅用于工厂的生产。
第 38 页

(二)菜单里的设置:
1、声音设置:
2、图像设置:
序号 名称 缺省值 备选值 备注
1 亮度 60
※电路原理※
序号 名称 缺省值
1 平衡 0
2 七段均衡
3 SRS WOW 关
4 自动音量 开
2 对比度 50
3 色度 60
4 色调 0
5 色温 正常
6 清晰度 10
7 高级设置
自适应
低
3D 降噪 高
高
关
MPEG 降噪 0
低
中
动态对比度 关
高
第 39 页
关

※电路原理※
自然
运动
3、画中画设置:
ACM 自然
MADI 开
电影模式 开
序号 名称 缺省值 备选值
关
1 PIP 模式 关
小
大
全屏
剧院
鲜艳
关
2 PBP 模式 关
3 位置 右下角
4 音量 58
5 亮度 50
6 对比度 50
7 色度 50
五、软件升级:
软件升级部分同 TLM4288 系列的软件升级部分。
第 40 页
4:3
16:9
关

※电路原理※
六、故障现象及原因分析:
(一)电源板部分:
由于本电源共有 3 个相对独立的电源组成:待机电源、PFC+PWM 部分小信号工作电
源、INVERTER 部分电源。每次开机,必须保证待机电源是正常的,待机电源不工作,其
它电源是无法工作的。PFC 启动以后,大电解 CE019(具体见电路原理图)上电压大概为
375V,此时有 12V、14V 输出,12V 上必须带大约 1W 左右的负载才能保证 24V 输出,所
以,在维修时要注意。
相应的维修框图如下:
第 41 页

※电路原理※
(二)图像及音频处理部分:

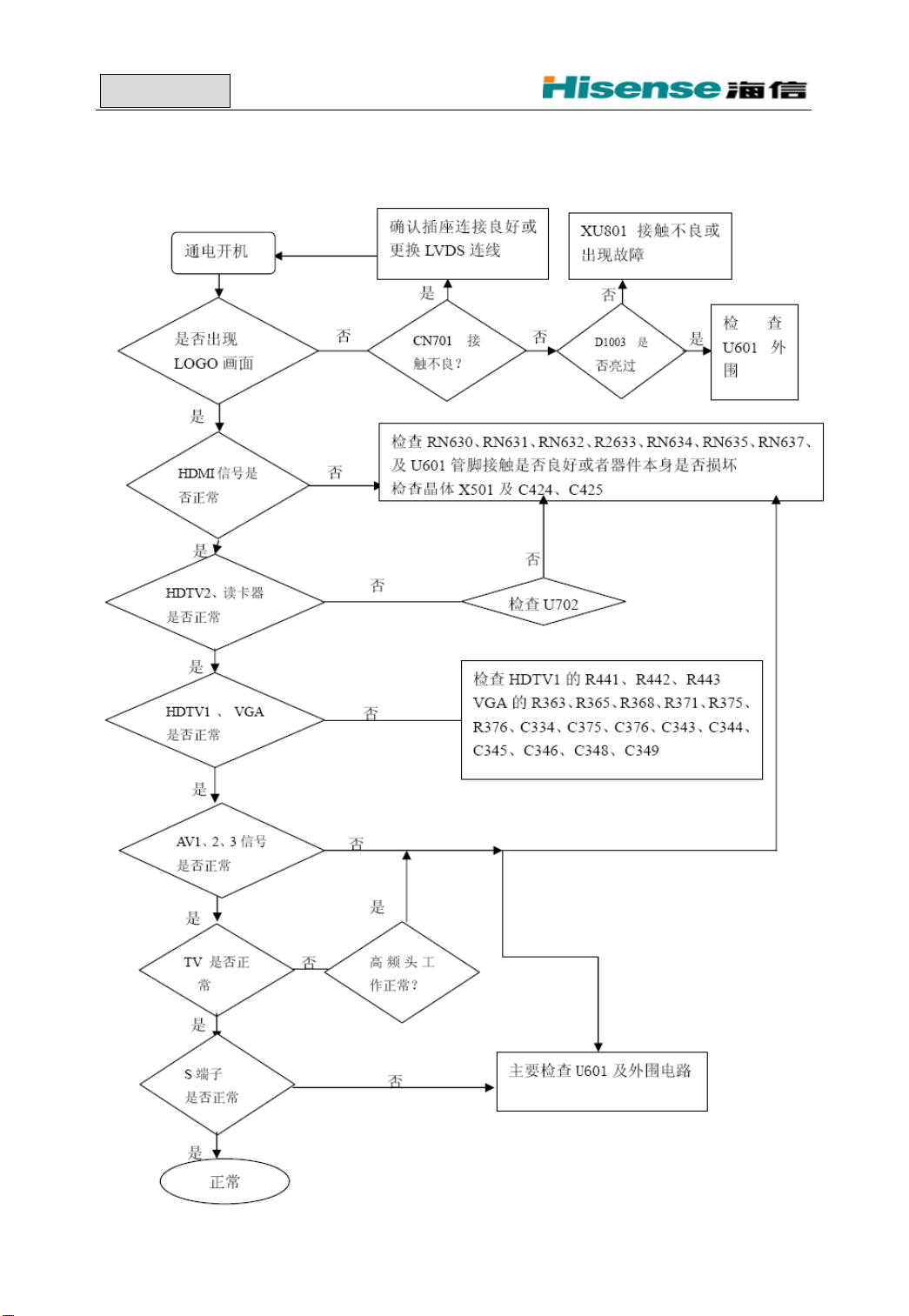

相应的维修框图如下:
第 42 页

※电路原理※
七、TLM4288P、TLM4788P 产品的爆炸图及明细:

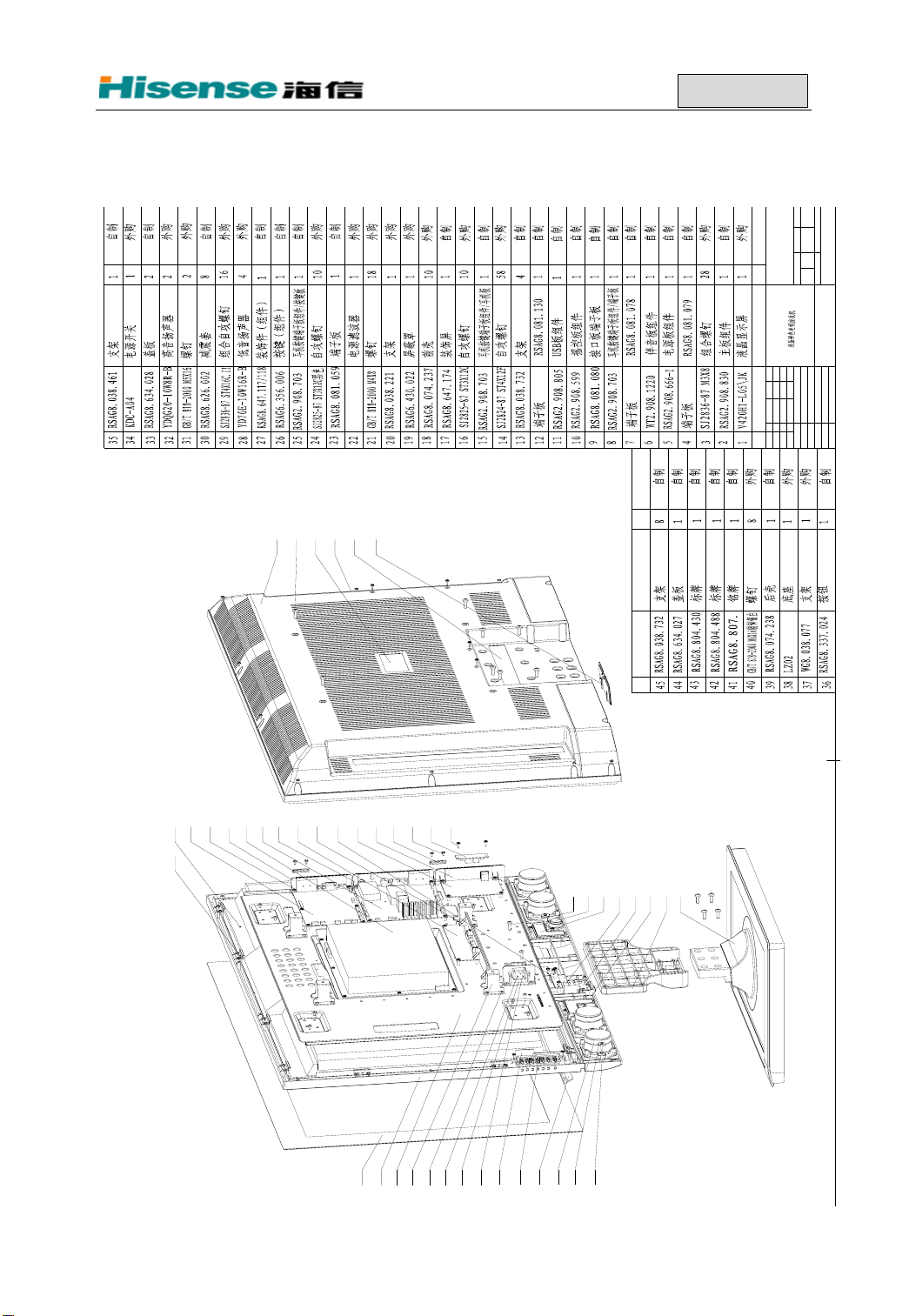

(一)TLM4288P 产品的爆炸图及明细:
比
1:3
RSAG2.025.507
共 1 页
质
量
第 1 页
阶段标记
青岛海信电器股份有限公
TLM4288P型
材料
日期签名
备 注数量名 称代 号
1234567
45
LCL-21
39
414243
40
8
9
44
1011121314
15
16
37
36
31
32
33
34
38
35
更改单号数量
批 准
标准化
工 艺
审 核
设 计
序号
更改标记
22
21
23
第 43 页
2425262728
20
18
19
17
29
30

※电路原理※
(二)TLM4788P 产品的爆炸图及明细:
八、附 TLM4288P 解码板、伴音板图片:

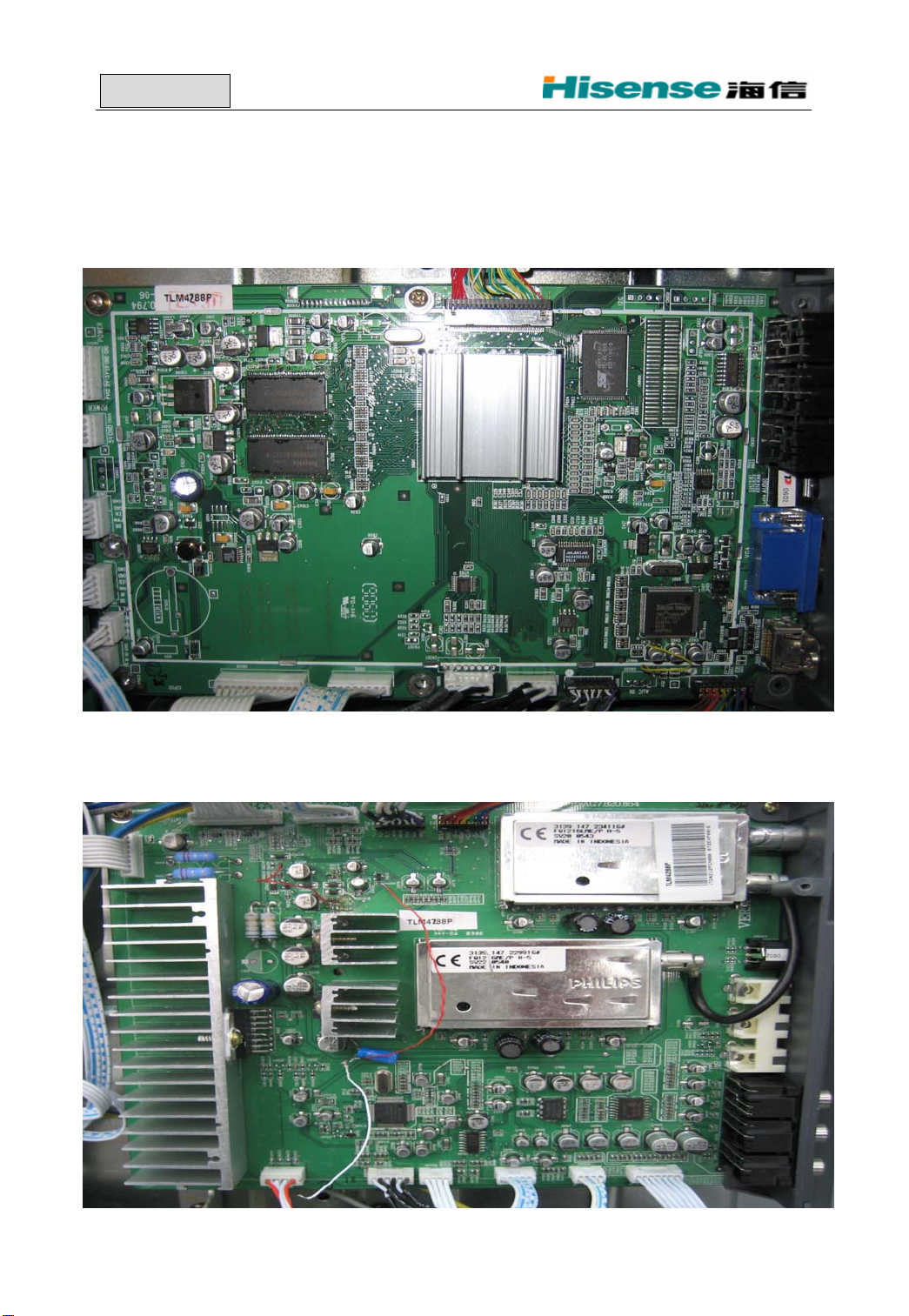

1、TLM4288P 主板:(仅供参考)
2、TLM4288P 伴音板:(仅供参考)
第 44 页

※电路原理※

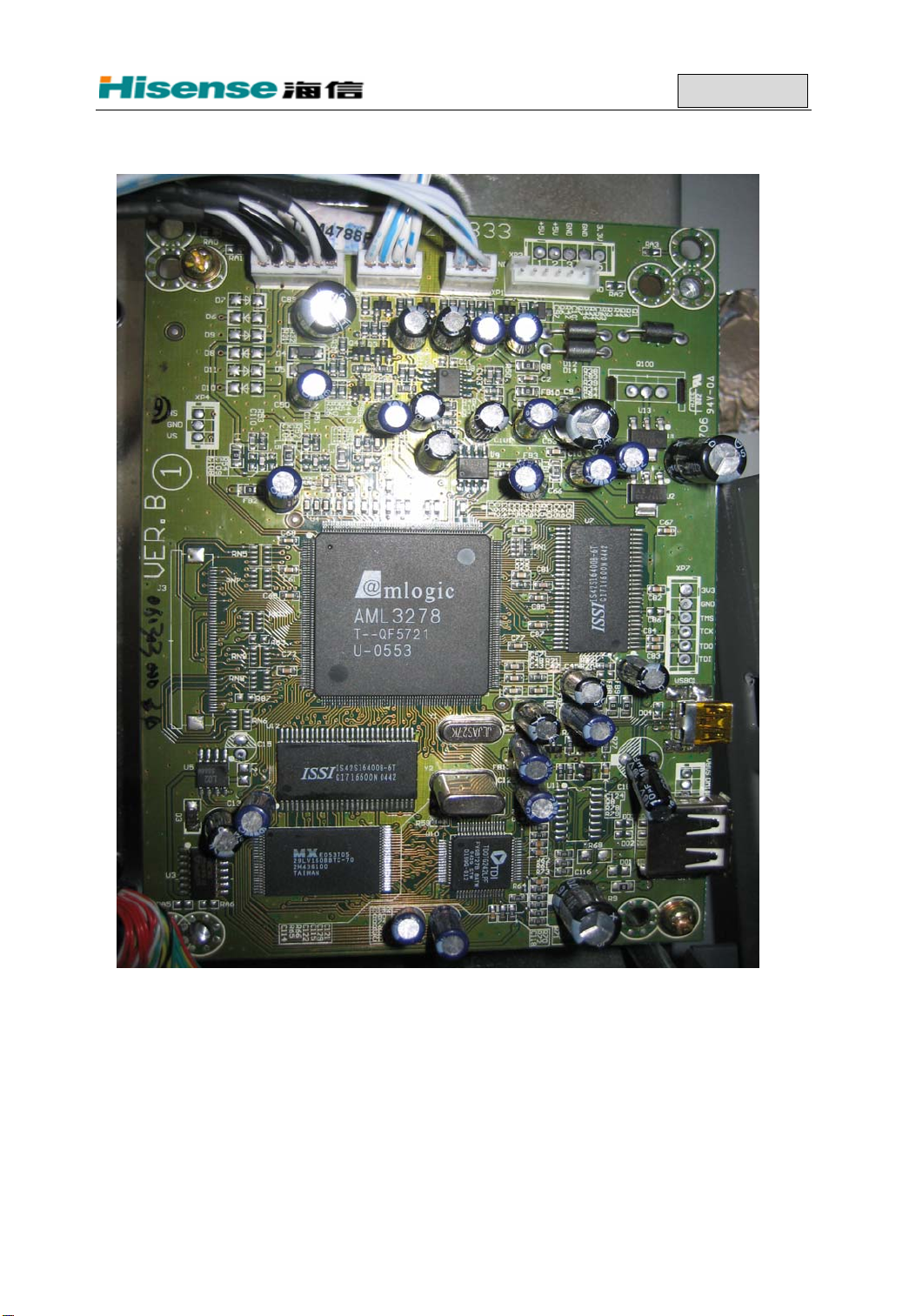

3、TLM4288P USB 板:(打印功能)
九、附集成电路芯片的管脚电压、参考数值、功能简介:
(下表列出几个主要芯片的管脚定义,供维修时参考。)
(一)电源板:
1、SMA-E1017(电源板 NE001):
第 45 页

※电路原理※
管脚 符号 说明
1 Vcc 芯片电压输入端
2 DD OUT PWM 驱动电压输出端
3 DFB DD 部分控制信号反馈端
4 OCP DD 部分过流检测端
5 BD DD 部分准共振信号检测端
6 GND DD 和 PFC 部 分 共 同 的 地
7 MultFp PFV 部分交流电压正弦基准引入端
8 COMP 误差放大及乡为补偿端子
9 PFB/OVP PFC 部 分反 馈、输出过压保护端子
10 CS PFC 部分 MOSFET 漏极电流检测端子
11 ZCD PFC 部分零电流检测端子
12 Startup DD 和 PFC 部 分共同的启动端子
13 NC NO USE
14 - NO USE
15 PFC OUTPUT PFC 信 号 输 出端子
2、STR-X6769(电源板 NE003):
管脚 符号 名称 功能
1 D Drain 端 子 MOSFET 漏 极
2 S Source 端 子 MOSFET 源 极
3 GND GND 端 子 GND
4 Vcc 电源端子 控制电路的电源输入
5 SS/OLP
软启动/过载时的延迟设
定端子
第 46 页
软启动,过载保护动
作时间设定。

※电路原理※
6 FB 反馈端子 反馈、稳压控制端子
过流保护、准共振信
7 OCP/BD 过 流 保 护 端 子
号检测
3、STR-A6351(电源板 NE521):
管脚 符号 名称 功能
1 S Source 端 子 MOSFET 源 极
2 GND GND 端 子 GND
3 Vin 电源端子 控制电路的电源输入
过电流检测信号/定电
4 OCP/FB 过电流/反馈端子
压控制信号输入
5 GND GND 端 子 GND
6 N.C Not Connected
7
D Drain 端 子 MOSFET 的 Drain
8
(二)主板:
1、技术指标:
序号 电源输出端 输出电压
1 U1002 #4 脚 3.3V
2 U1004 #4 脚 3.3V
3 U1005 #4 脚 3.3V
4 U1007 #4 脚 1.8V
5 U1000 #4 脚 1.8V
6 U1011 #4 脚 1.8V
第 47 页

※电路原理※
7 U1014 #4 脚 2.5V
8 NP04 #3 脚 8V
9 NP05 #3 脚 5V

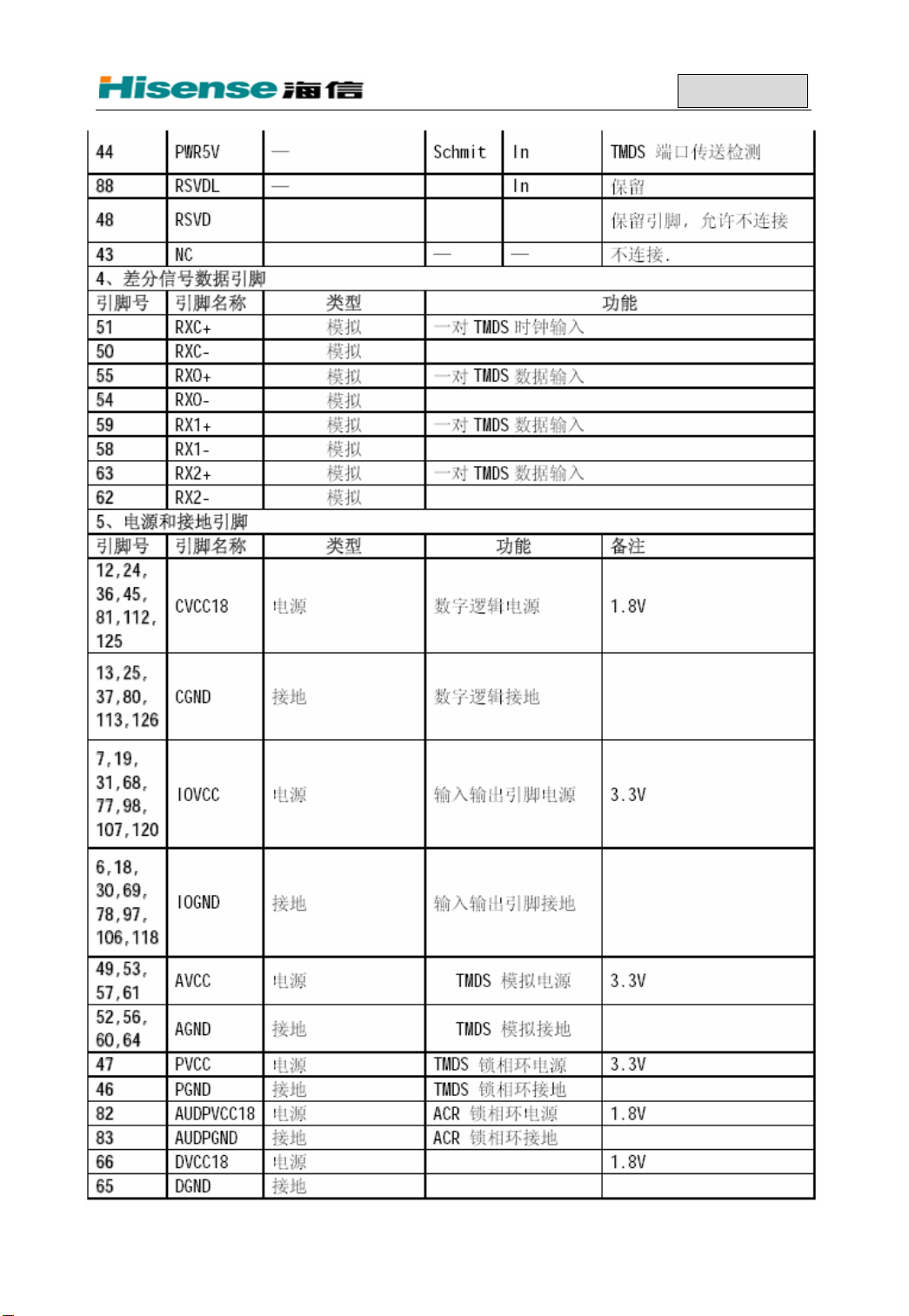

2、sil9011 芯片的管脚简图及其引脚简介:
第 48 页

※电路原理※
第 49 页

※电路原理※
第 50 页

※电路原理※
第 51 页

※电路原理※

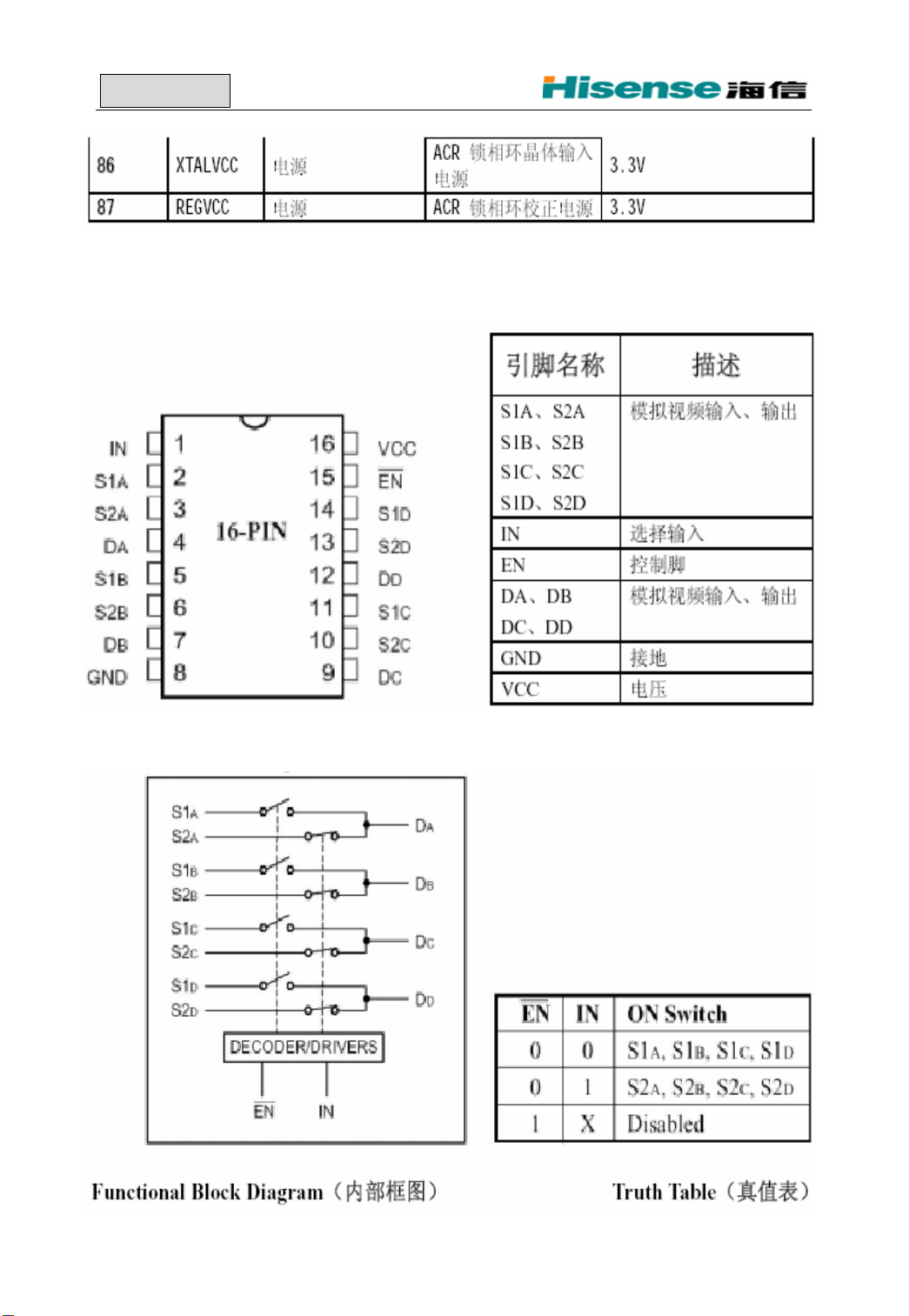

3、PI5V330Q 芯片的外形及内部框图、真值表、引脚描述:
第 52 页

※电路原理※

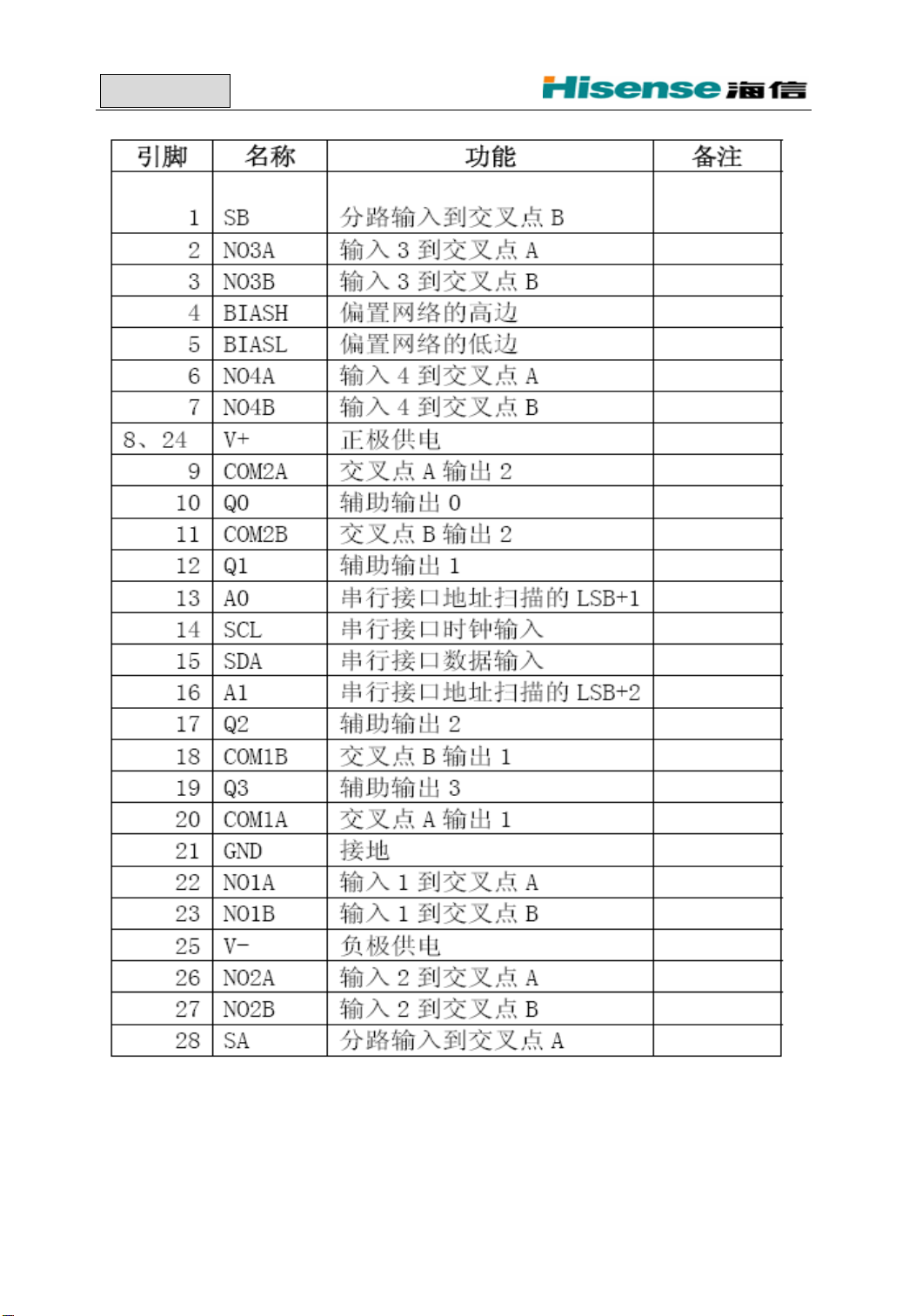

4、MAX4550 芯片的外形及内部框图、真值表、引脚描述:
第 53 页

※电路原理※
(三)伴音板:
1、TDA7297 功放芯片的引脚外形及内部框图、引脚描述:
第 54 页

※电路原理※
第 55 页

※电路原理※
2、声音切换芯片 74LV4052 的引脚外形及内部框图、引脚描述:
第 56 页

※电路原理※
(四)USB 板:
1、U1(MX29LV160A)引脚外形及内部框图、引脚描述:
第 57 页

※电路原理※
2、U2(AML3288)引脚外形及内部框图、引脚描述:
3、U6(CS4334-KS)引脚外形及内部框图、引脚描述:
第 58 页

※电路原理※

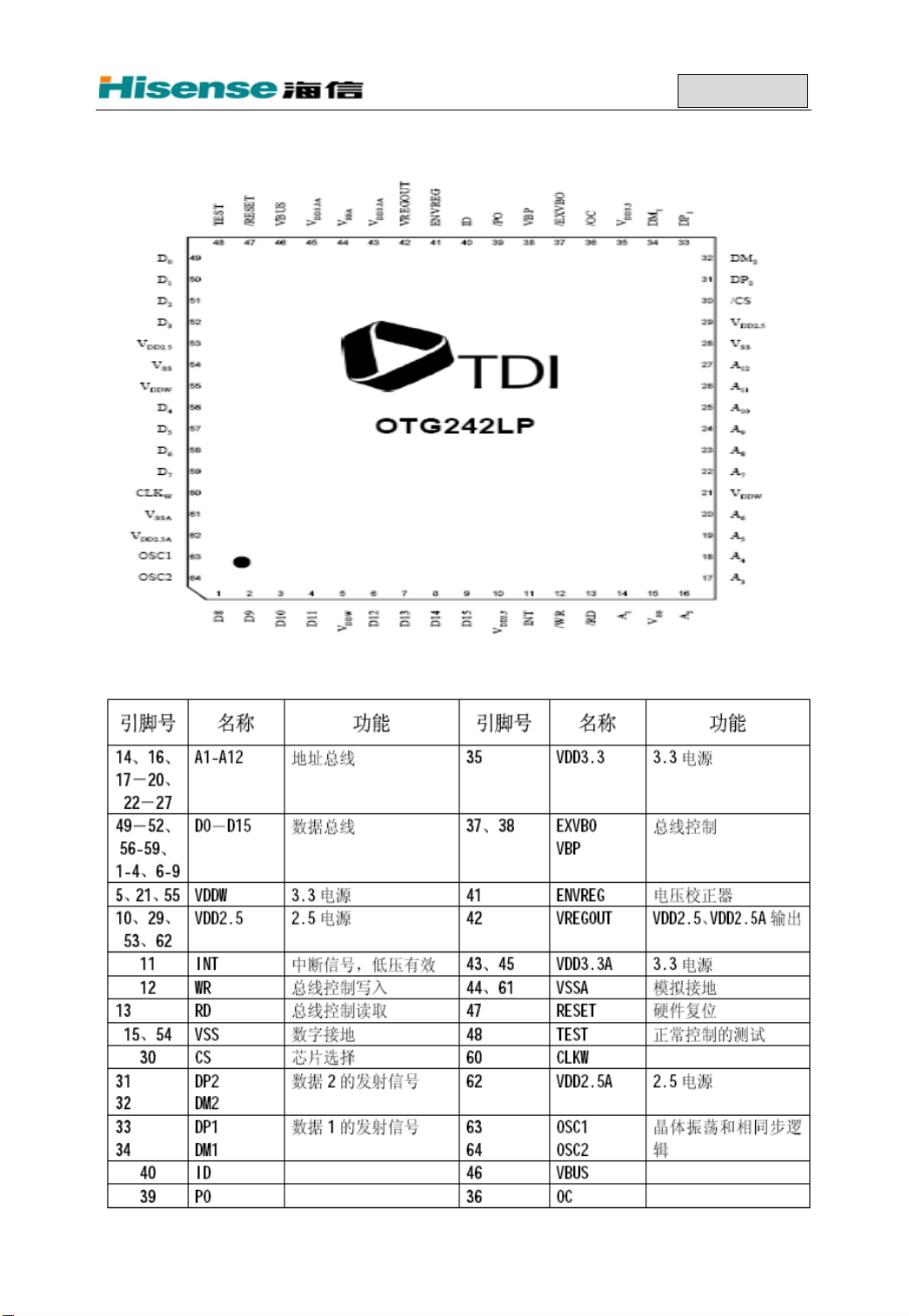

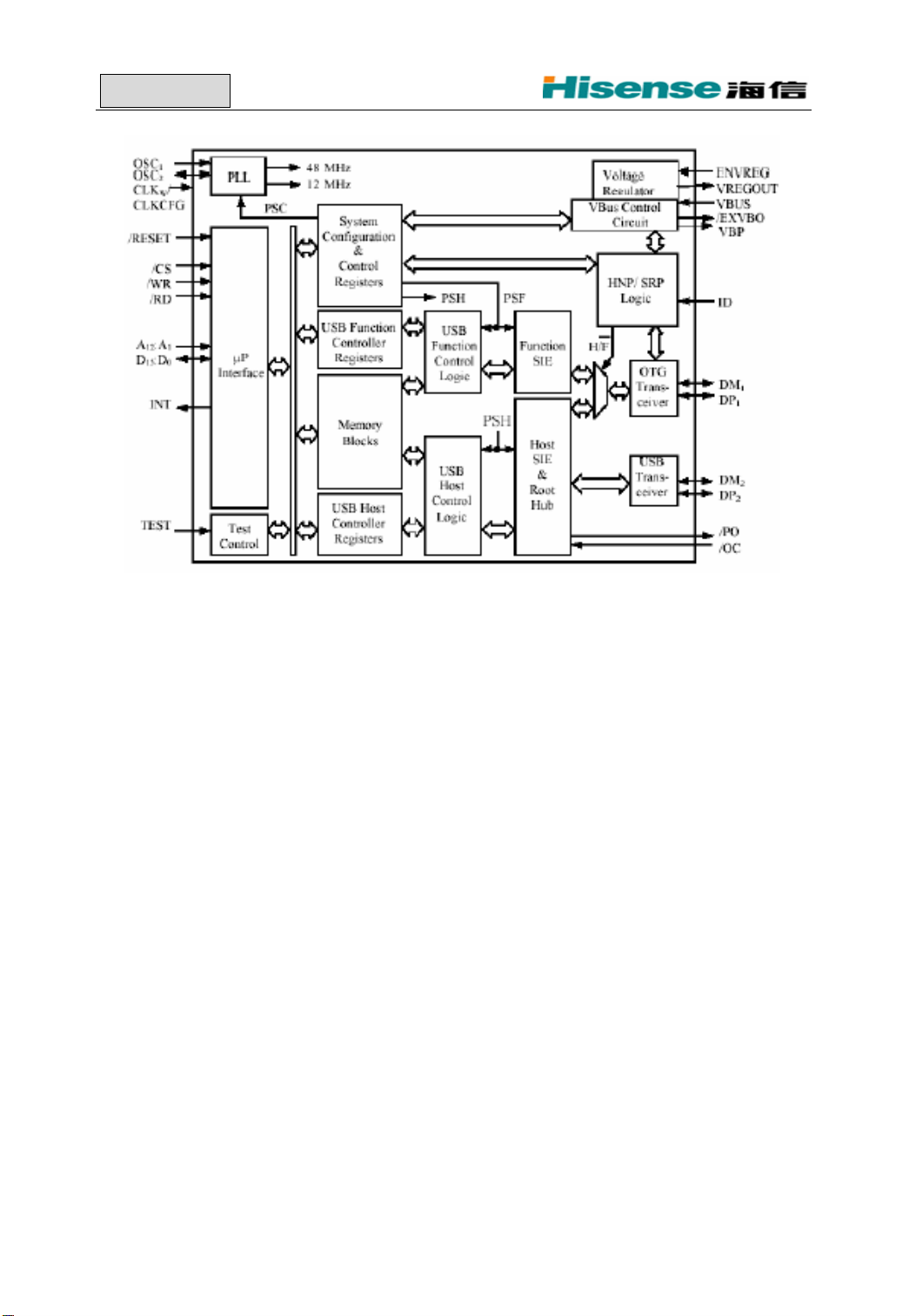

4、U7(OTG242LP)芯片引脚外形及内部框图、引脚描述:
第 59 页

※电路原理※
第 60 页

※技术资料※
郝铭 李方健
本文以液晶 TLM3277 电视为例,介绍背光灯驱动稳定保护电路工作原理。背光灯驱
动电路向背光灯管供电,并点亮背光灯管;要求液晶屏整个屏幕亮度均匀、稳定。在实际
应用中,由于电源、灯管特性、温度等原因的影响,会造成发光亮度不稳定。此时,要求
背光灯高压驱动电路要有自动稳压、稳流功能;由于液晶屏是多灯管点亮,当某只背光灯
管异常损坏或者性能不良时,该灯管不亮或亮度极低,液晶屏即出现亮度不均匀甚至出现
暗区,这是不能允许的,此时要求背光灯高压驱动电路能进行保护性关机。
为了解决上述问题,在背光灯高压驱动电路上设置了自动检测输出电压、自动检测灯
管电流,并稳定电压、电流的自动检测控制电路。当某只背光灯管异常损坏或者性能不良
出现暗区时,有故障的灯管会无电流或电流极小,此时背光灯高压驱动电路设置检测控制
电路,检测灯管异常电流,并控制整个背光灯高压驱动电路停止工作(黑屏),等待检修。

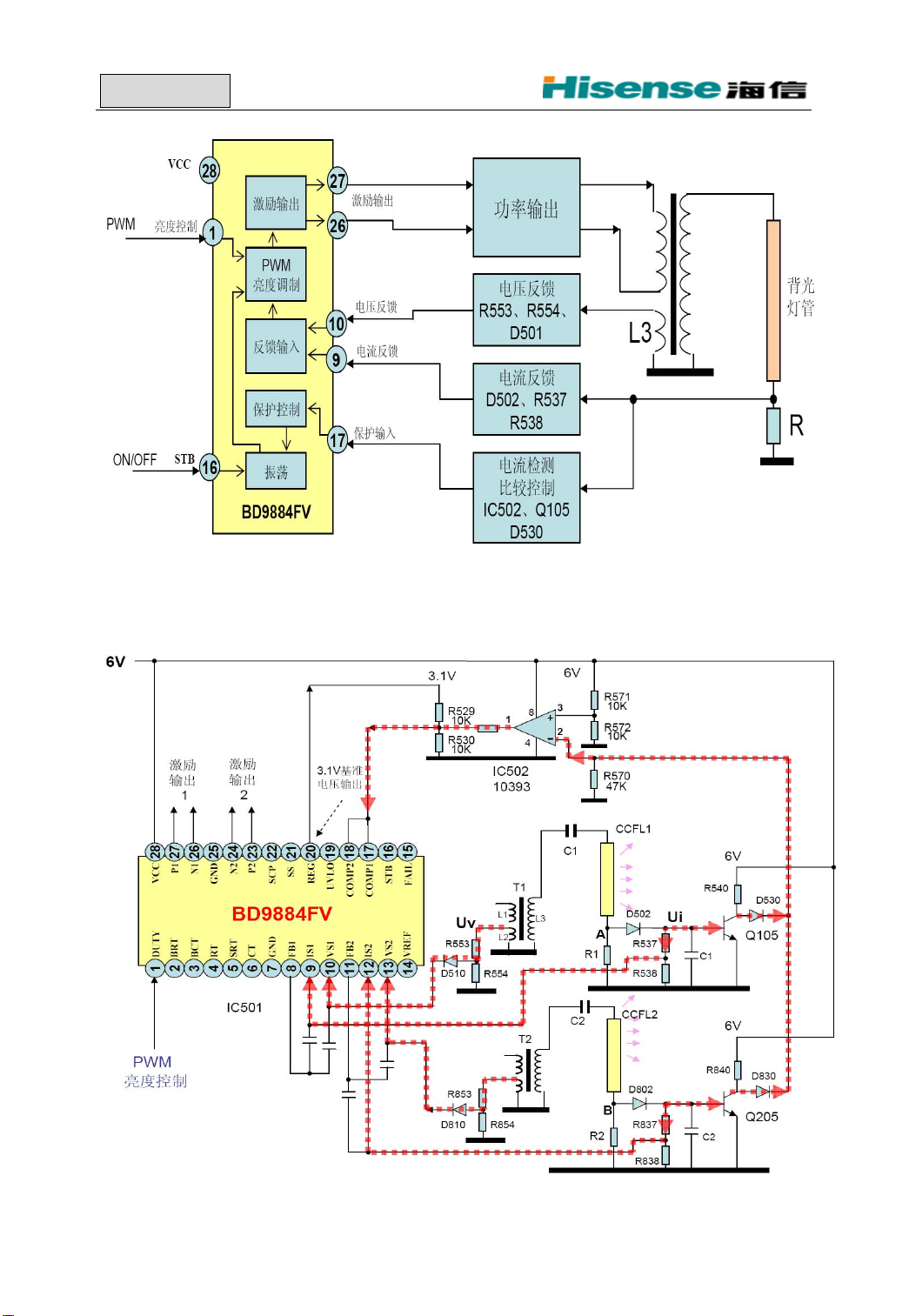

图 1 所示是该背光灯驱动电路的电压、电流稳定控制及自动检测保护电路的示意图。
图中,高压变压器的 L3 是输出电压的取样绕组、电阻 R 是灯管电流取样电阻;L3 的取样
电压,经过电压反馈电路加到 BD9884FV 的电压反馈输入引脚#10 脚,R 上的取样电压
Ui(经 D502、C1 整流滤波,反映灯管工作电流大小),经过电流反馈电路加到 BD9884FV
的电流反馈输入引脚#9 脚,这两路反馈电压进入 BD9884FV 后,和#1 脚来的亮度工作
PWM 信号一起加到 PWM 亮度调制电路,完成亮度控制及亮度稳定的作用。
同时,R 上的取样电压进入比较控制电路 IC502 和基准电压进行比较;当灯管衰老、
损坏时,取样电压大幅变化,比较控制电路动作输出控制电压进入 BD9884FV 的引脚#17
脚,使振荡器停止工作,整个电路停止工作。
第 61 页

※技术资料※
图 1
图 2
第 62 页

※技术资料※
具体电路原理图如图 2 所示,下面以第一通道为例,详细介绍其工作原理。
一、电压、电流反馈电路:
1、电压反馈电路:
T1 的 L2、R553、R554、D510、BD9884FV 的#10 脚组成电压反馈电路。工作时,
由于某些原因造成输出电压幅度变化不稳定时,L2 输出的电压 Uv 即相应的变化不稳定,
该电压经过 R553、R554 分压取样后,经 D510 加到 BD9884FV 的#10 脚电压反馈控制输
入端。
2、电流反馈电路;
R1、D502、C1、R537、R538、BD9884FV 的#9 脚组成电流反馈电路。当灯管在点
亮后,由于温度变化等原因引起电流变化造成亮度不稳定时,变化的电流在取样电阻上的
压降 Ui 也随之变化,经 D502、C1 整流滤波,该电压经过 R537、R538 分压取样后,经
D502 加到 BD9884FV 的#9 脚电流反馈输入端。
电压和电流反馈电路把反馈信号输入后,进入 BD9884FV 内部的调制电路,和经由#
1 脚送来的 PWM 亮度控制信号,在调制电路中共同作用完成亮度控制和对灯管的电压、
电流稳定性控制。
二、灯管电流异常保护控制电路:
由取样电路、基准比较电路及控制输出两部分组成。
1、取样电路:
由 Q105、R540、D530 组成,取样电压仍取自 Ui
。灯管工作正常时,Ui 流入 Q105
的基极,Q105 的集电极电流 Ic 上升并饱和导通,集电极电压 Uc 下降约为零,此时 D530
截止。当灯管损坏或衰老,Ui 很小甚至无电压,此时 Q105 的集电极电流 Ic 下降到很小甚
至无电流,则集电极电压 Uc 上升;当上升电压大于 IC502 的#2 脚电压时,D530 导通,
此电压经过 D530 加于基准比较电路 IC502 的输入引脚#2 脚上。
2、基准比较电路:
第 63 页

※技术资料※

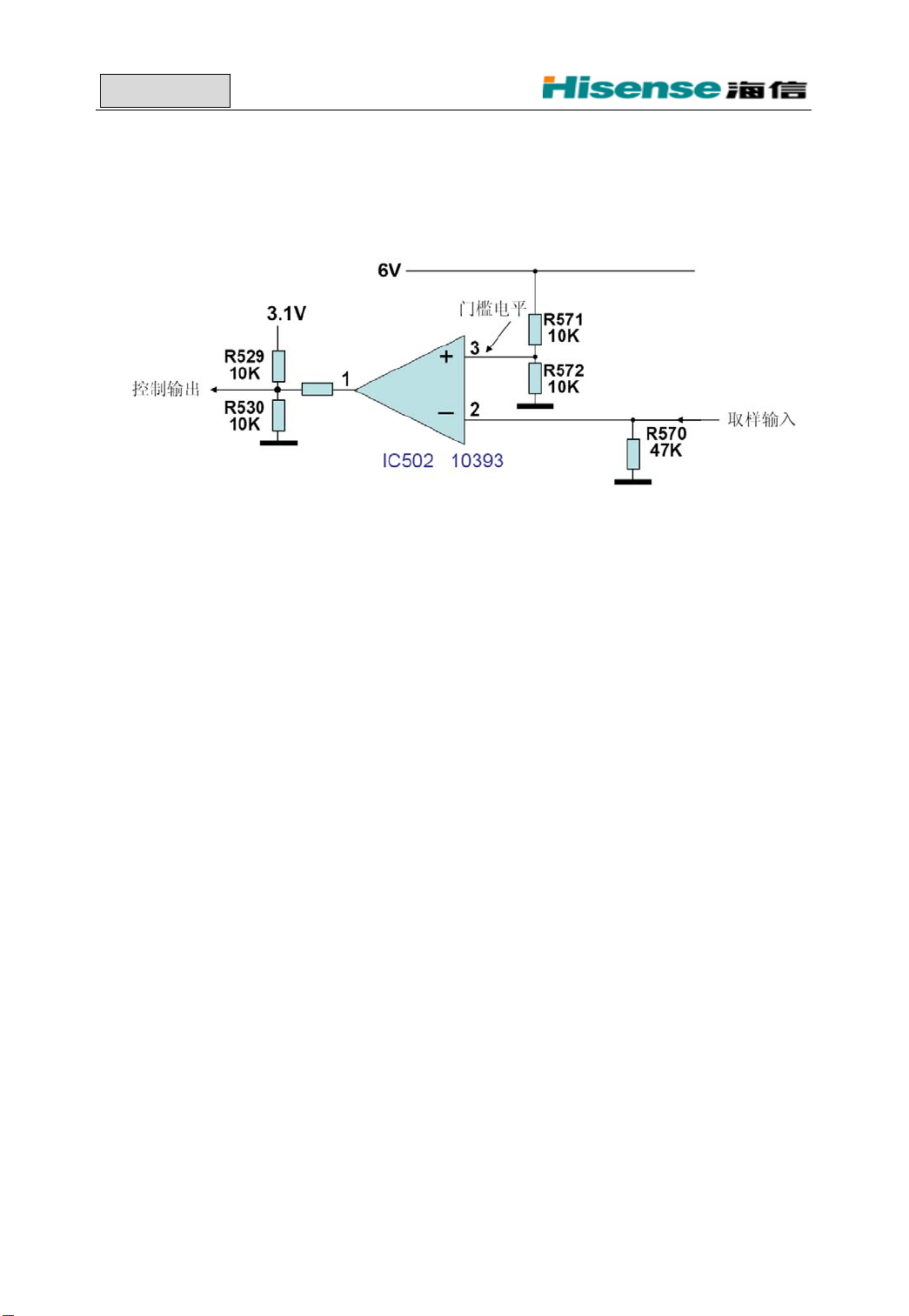

电路采用了一块比较器集成电路 IC502(10393),控制精度高,且控制门槛可调,等
效电路如图 3 所示。IC502 的#3 脚是基准电压输入端,#2 脚是电流取样电压输入端,
#1 脚是控制信号输出端,R571、R572 的分压比决定了基准电压的设置(门槛)大小。
图 3
3、比较器的工作条件:
当#3 脚为高电平,#2 脚为低电平时,输出引脚#1 脚为高电平。当引脚#3 脚为低
电平,引脚#2 脚为高电平时,输出引脚#1 脚为低电平。
在正常工作时,由于取样电路送来的是低电平(电压小于 1V),加 于 IC502 的#2 脚,
#3 脚的电压由 R571、R572(10K)分压设置为 3V,#2 脚电压小于#3 脚电压,此时#
1 脚为高电平输出。在背光灯管损坏时,取样电路送来的是高电平(约 6V),#2 脚电压
大于#3 脚电压,此时#1 脚为低电平输出。
4、控制输出部分:
IC501(BD9884FV)的#17 脚为保护控制输入端,连接受控于 IC502 的控制输出引
脚#1 脚。BD9884FV 正常工作时,#17 脚电压为 1~1.5V(由 R529、R530 设定);当背
光灯管出现故障时,IC502 的#1 脚为低电平,把#17 脚的电压下拉为小于 1V 的低电平,
经过 IC501(BD9884FV
)内部的控制,停止振荡及激励输出。
由于大屏幕液晶屏是多灯管方式,所以在电路上每一个灯管均设一个取样电路,多个
取样电路的输出端经过隔离二极管(D530、D830)接在一个基准比较电路的控制端(IC502
第 64 页

※技术资料※
的#2 脚)。多个灯管在工作时,只要有任意一个灯管工作异常,其升高的 Uc 即会通过隔
离二极管加于基准比较电路上,保护电路即会动作,如图 4 所示。
图 4
以上介绍第一通道的原理,其它通道原理相同。
(全文完)
第 65 页

※故障实例※
上海 徐翠波
对于海信液晶带有 SMA-E1017 的电源想来大家都非常熟悉,我不想多说,只是想介绍
一下关于此类电源的一些典型故障的维修及其认识。
一、电源板炸件的问题:
对于炸件的机器,大家都比较敏感,特别是看到 SMA-E1017 炸掉,FQA24N50 击穿,在
我们的心中就比较紧张,恐怕下次再开机时,还会出现这些元件再次炸掉的危险,甚至不
知如何下手才能将机器修好。
关于此类故障应该怎样维修,我想可以从以下一些地方入手:
首先,应分析一下元器件炸裂的原因,PFC 电路的场效应管为何击穿?究其原因无非
两点:1、场效应管过流;2、场效应管过压。我们知道场效应管过流会损坏,为什么呢?
因为在过流时,两个 PN 结会击穿,而更多的原因是由于 Ton 周期过长,场效应管在截止
时反压过高而损坏。为什么呢?在开关电路中,开关管的集电极加上吸收回路来降低开关
管截止时形成的高压,其电压的大小与电流的变化率成正比(正比于 di/dt)。也就是当开
关管截止时,开关管的反压最高,对于软开关的电源又是如何呢?所谓软开关就是将开关
管开关时的功耗降低趋向于 0。{我们知道 MOSFET 管开关时呈阻性,在其饱和导通时呈低
阻特性。在平板维修时,我们会发现 IRF7314,MOSFET 管的 d、s 两端压降用我们的万用
表是量不出来的,而普通三极管的饱和压降为 0.3V。对于使用场效应管的开关电源,开关
管之所以热,其原因就是因为开关损耗严重。软开关是指 ZCS(zero current switching
零电流开关)和 ZVS(zero voltage switching 零电压开关)。}由上可知,开关管在截
止时若使用软开关,只能使用 ZCS;在使用软开关时,开关在截止期间仍然有高压存在,
而这个高压只有零电流时出现。因为在谐振电路中,只有零电流时,电容和电感两端的电
压达到最高。由此,我们可以知道,当电流超过正常值时,开关管截止时的电压比正常时
会高。当这个电压超过其极限值时,就会击穿;也就是 Ton 的周期过长,会损坏开关管。
我们修普通电源输出电压高,会损坏开关管原因就是如此。开关管过压会损坏,就不需要
第 66 页

※故障实例※
再说明了。
所以 PFC 电源炸件问题地解决应从如下入手:
开机炸件属于反馈检测电路有问题,其关键脚是#9 脚(pfb/ovp),该脚直接反映 PFC
输出电压的高低,及其过压保护。重点检查 RE017、RE018 这两个电阻,阻值增大会出现
PFC 电压高,在早期的机器中出现比较多的是 RE017、RE018 阻值增大,造成 CE019 炸裂。
还要注意 CE017 是否漏电,还有一个更为关键的脚就是#10 脚。该脚为 CS,既然是 CS 而
不是 OCP,这就决定了它的功能是电流开关(CS 为 current switching 电流开关,而 OCP
为 over current protect 过流保护),该脚决定着 Ton 的时间,由下图可知:

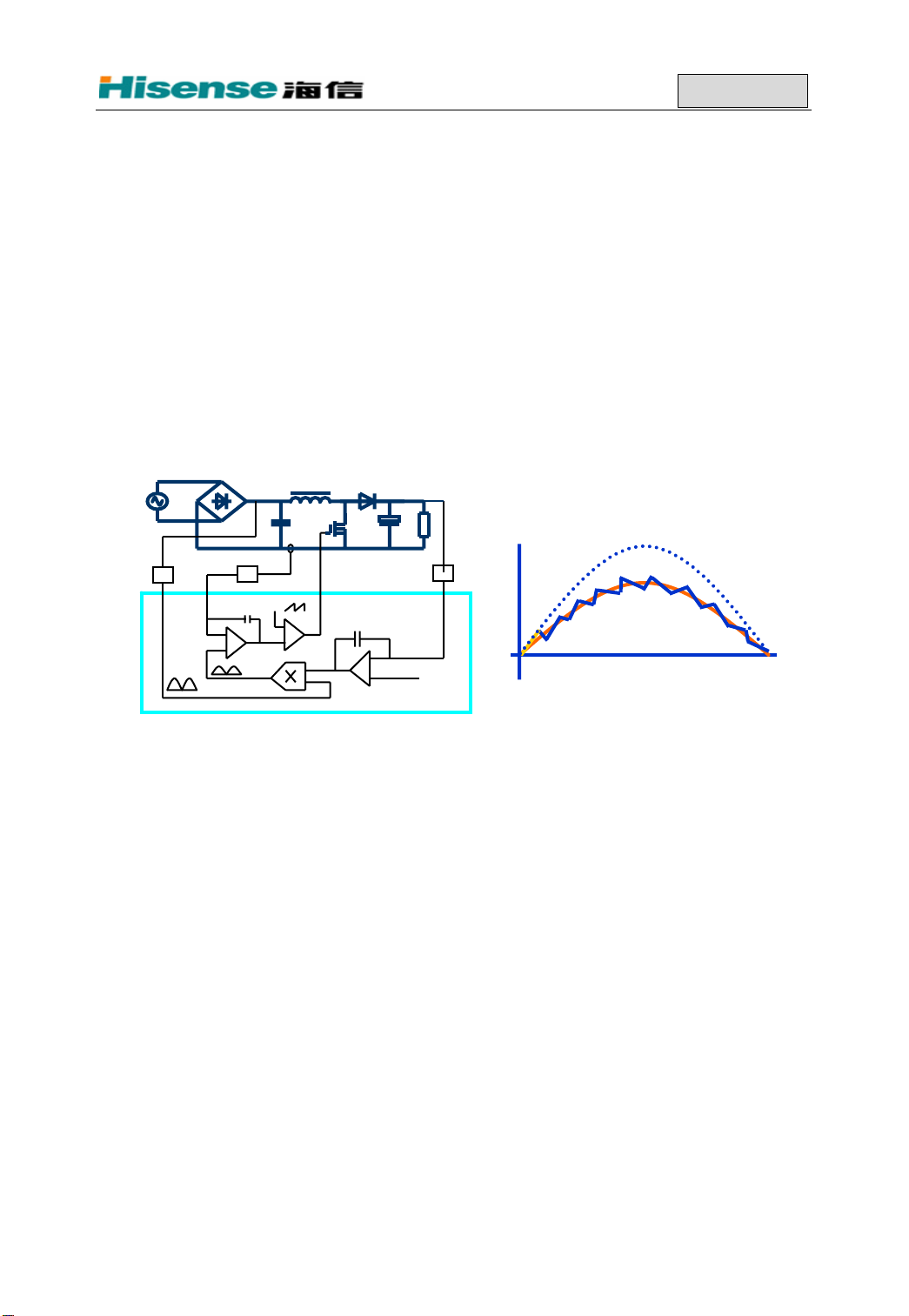

图
其中左边是一般 PFC 电源的原理图,右侧是 PFC 电流波形。由左图可知,PFC 电源稳
压主要是由输出电压的 1/K 分压后,作为反馈量进行稳压的,这个 1/K=RE019/
(RE017+RE018)。由此我们知道,RE017 和 RE018 阻值增大、CE017 漏电,都会导致反馈
量减小,PFC 输出电压升高。早期的 77 系列 B+PFC 爆电容的技改之一,R017、R018 用五
环精密电阻原因就是如此。右边的示意图中,每一个锯齿波就是一个开关周期,这个锯齿
波由峰值开始下降,就是开关管由导通变截止的转折点。这个转折点在很大方面是由电流
峰值检测控制,所以要重点检查 RE012、RE013、RE014,测量 CE009 是否漏电。还有一个
问题,那就是灌流电路,在通常情况下,场效应管击穿,往往伴随着灌流电路的损坏,这
部分电路也要多查一下。通常限流电阻,激励三极管会损坏,灌流电路的元件如检查有误,
一般不会马上就烧场效应管,会有较长的滞后过程;那是因为灌流电路不好,会造成激励
第 67 页

※故障实例※
不足,时间长了才会烧开关管,这种情况在修普通电源(TDA16846、TDA4605、MC44608 等)
时应该遇到过。如开机一段时间后,感觉开关管特别烫,这种情况多属于激励有问题,要
多查一下灌流电路的元件,这些元件在路基本能够测量出来,但是 DE003 不能在路测量,
因为它并接了一个 68Ω电阻,开关管损坏,这种二极管有时也会损坏。5V_M、12V、14V
电源的故障率比较低,常常是整流二极管损坏,或是 LM2576 带载能力弱,其它地方坏的
比较少。还有就是 24V 电源的问题,24V 的故障率比较高,因为这一部分占整个电源 70%
的输出功率,高电压、大电流是故障高发的主要原因,电源厚膜(STR-X6769、STR-W5667)
损坏的比较多。对于此部分,常常出现故障的地方:对于 STR-X6769 厚膜,CE027、RE009、
RE008 的损坏几率比较高,RE031、RE032、DE009、DE511 也有损坏的,但几率不是很高。
对于 CE027 损坏的,在更换时要选取耐压的电容(最好是 2KV 的),因为该电容不仅能起
到开关管截止时产生高压吸收作用,而且还提供谐振回路,给软开关提供最佳开关点,降
低开关功耗。如果它损坏后,电源厚膜很快就会损坏。对于 STR-W5667 厚膜,常坏的也是
RE008、RE009,只是它还有几个并发出现的地方,RE033、RE034、光耦 N004。由上我们可
知,对于厚膜、场效应管的损坏,我们只要注意吸收回路、检测反馈回路及限流电阻就可
以了。
不同厂家的 PFC 电源差异较大(如液晶电源上常用的晶辰电源,也是宽电源输入的,
对于不同的电源输入有专门的检测电路,为提高输出功率使用场效应管进行整流等等)。
为了提高一次维修的成功率,我们可不可以想一些其它的方法:比如说降压维修,我们的
电源是宽电源输入(85~264V),降低输入电压会使开关的反压降低,开关管就不容易损
坏,24V 电源可单独维修等等。实际上不需要这些方法,关键点注意后,维修起来速度比
较快,成功率也是很高的(一般不会有恶性的元器件损坏)。
还有一个问题就是关于接假负载的问题,一般来说,对于使用 STR-W5667 的电源,在
12V 输出上接 40W 的灯泡,PFC 电源就能够起动;而对于使用 STR-X6769 的电源,12V 使用
40W 的灯泡作为假负载,PFC 多数不能启动,要使用 100W 的灯泡。不过在接假负载时,要
注意将灯泡接在 L562 的后面,接在 L562 的前面会造成 12V 电源启动困难。为了维修方便,
我们可以都使用 100W 的灯泡作为 12V 电源的假负载;24V 电源的负载要用 100W 灯泡或更
大灯泡作为假负载;24V 负载过轻,B+PFC 电压会升高,用 40W 灯泡作为假负载,B+PFC 电
第 68 页

※故障实例※
压一般会升到 404V 左右。对于 5V 待机电源的维修可以空载,在空载时,5V 电源几乎没有
波动。PFC 电源要工作,可以将 CE565 正极直接短接 5V_S,也可以将继电器 JE502 的两个
触点直接短接。(上面所说的灯泡是指额定电压为 220V)
二、故障实例:
1、机型:TLM3233
故障现象:三无,灯亮
检修过程:打开电源后,将电源空载,发现 5V_S 电源在 2.5~5V 之间波动,这种情
况是不正常的,这种电源在空载状态下,5V_S 电源几乎是不变的,这种情况在普通电源上,
要么是稳压反馈电路有问题,电源处于保护状态,要么是负载轻,电源处于间歇振荡状态,
此时电源输出就会波动较大。为了尽快查出问题所在,在 5V_S 电源输出上接一个 5W10Ω
电阻,此时 5V 电源正常,非常稳定;说明稳压电路应该没有问题,会不会是开关管的峰
值电压过高造成电源保护呢?不会的,因为在轻载时,开关变压器初、次级线圈的电流都
会减小,开关管截止时的电压会比正常时低得多,同时在初级各线圈的输出电压都会降低,
所以保护电路动作可能性很小,甚至不存在,问题应在反馈电路上。测量 ZE521(STR-A6351)
的#3 脚电压在 9.2~15V 之间波动;在 5V_S 电源上,有许多件跟图纸上有较大差异,电
路有改动也是正常的。测量反馈电路上的元件,并未发现坏件,这真的有点奇怪了;把故
障检修范围扩大,稳压、尖峰吸收、保护电路通查一遍,也没有发现坏件。为什么在轻载
时电源就不正常了呢?我再分析一下,轻载时只不过是反馈量减小了,由于反馈量减小了,
电源工作也就不正常了;我们看一下,这个反馈量只加到 ZE521 的#3 脚供电脚,该脚的
滤波电容 CE521 由 4.7µF 变为 47µF,RE523 也有改为 270Ω。这时,将 RE523 并联一只 200
Ω电阻后,再次接通电源,5V_S 不再波动;接上 5W10Ω电阻后,5VS 输出仍然正常,ZE521
的#3 脚也在 13.5V 上几乎不变。
由于元器件参数的离散性,刚开始工作时是正常的,后由于 RC 充电时间常数增加,
反馈量减小,造成 ZE521 启动异常。也就是电源启动后,不能及时建立起正常的工作电源,
5V_S 电源停振,然后再次启动,如此循环下去,就是上面所见到的故障。
第 69 页

※故障实例※
2、机型:TLM4277
故障现象:三无,红灯亮
检修过程:将电源空载,测量 5V_S 电源,其电压为 3.2V,电压明显偏低,稳压反馈
回路未见异常。接 5W10Ω电阻后,电压反而上升到 4.3V;出现此情况多属于电源滤波不
好造成的,试更换 CE562 后,5V_S 电源正常。
由于 CE562 失容后,反馈回路就会把 5V_S 输出的尖峰脉冲作为检测对象,所以 5V_S
输出电压低,而且还应有许多杂波干扰。当接上阻性负载后,其峰值会降低,也就是输出
脉冲不再那么尖锐,通过反馈电路,其输出电压自然升高。
然后,将 CE565 的正极和 5V_S 短接、12V 和 24V 的输出各接 100W 灯泡,再次接通电
源,12V 电压正常,不过 24V 由开机时的 24.2V 下降到 18V 左右。将 24V 输出空载,24V
正常,这应该是 24V 电源带载能力差。24V 输出接上 100W 灯泡后,测量 B+PFC 电压为 375V,
此电压正常,查稳压反馈回路及限流电阻并没有发现损坏元件。出现这种问题应是
STR-X6769 带载能力差,将此电源厚膜更换后,24V 输出正常。
两处不正常,电源厚膜带载能力差不常见。
3、机型:TLM4077
故障现象:黑屏
检修过程:该机器黑屏,声音正常,从屏的侧面看没有一种朦朦亮的感觉,应该是
背光灯不亮,打开后壳,开机发现背光灯不亮。测量 PBAIS、BRI 电压正常,但 24V 没有
输出,看电源板发现 CE027 已经爆裂。检查发现 STR-X6769 损坏,限流电阻 RE036 损坏,
反馈回路 RE032、RE038 损坏,将上述坏件更换后机器正常,其原理不再分析。
这种故障在该机型上常见。
4、机型:TLM3277
故障现象:黑屏
检修过程:症状与上面 TLM4077 一样,检查思路同故障案例 3 的检修方法一样,主
要是检修稳压反馈电路及限流电路。检修中发现厚膜 STR-W5667 已炸裂,限流电阻 RE039
第 70 页

※故障实例※
开路,稳压检测回路 RE033、RE034、RE038 损坏,更换后机器正常,原理不再分析。
此故障常见。
5、机型:TLM3737D
故障现象:三无
检修过程:该电源板保险丝已经爆裂,B+PFC 输出电源并未发现有短路现象,PFC 电
路的两个斩波管已经击穿。按照正常思路,检查限流电路、稳压反馈电路、灌流电路;检
查限流电阻 RE013、RE014 已经开路,稳压检测电路 RE012 阻值变大,灌流电路 RE008、RE009、
RE010 阻值增大,灌流三极管 VE001 击穿,斩波管 QE001、QE002 击穿,PFC 工作的集成块
SMA-E1017 损坏。将上述元件更换后机器正常,原理不再分析。
此故障较为常见。
第 71 页
