液晶电视服务手册
TLM32V79KV、TLM37V79KV、TLM40V79PKV、
TLM42V79PKV
RTD2674+RTD1074 机芯方案
青岛海信电器股份有限公司
开发中心开发一部
2010.08
内部技术资料,注意保密!
目 录
TLM32V79KV、TLM37V79KV、TLM40V79PKV、TLM42V79PKV ............................................. 4
一、产品介绍 ............................................................................. 4
（一）、产品外观介绍 ................................................................. 4
（二）、产品功能规格、特点介绍 ....................................................... 7
（三）、产品差异介绍： ............................................................... 7
二、方案概述 ............................................................................. 7
三、工作原理 ............................................................................. 8
1.图像信号处理部分 ................................................................... 8
2.伴音处理部分 ....................................................................... 8
3.CPU 及软件部分 ...................................................................... 8
4.EMP 部分 ............................................................................ 8
四、电源分配 ............................................................................. 9
五、原理图概述 ........................................................................... 9
1、 电源部分---系统 3.3Vstb ......................................................... 9
2、 电源部分---系统 2.5V：+2.5V_Normal .............................................. 9
3、 电源部分---1.2V ............................................................... 10
4、 EMP 电源部分---RTD1074 1.2VD 供电： ........................................... 11
5、 EMP 电源部分---RTD1074 3.3VD 供电： ........................................... 11
6、 EMP 电源部分---DDR2 1.8VD 供电： .............................................. 11
7、 液晶屏 TCON 供电：VCC-Panel .................................................... 12
8、 控制部分---背光 ON/OFF 和调光电路： ............................................ 12
9、 存储部分---Mboot FLASH ............................................
10、 存储部分---NAND FLASH ....................................................... 13
11、 存储部分---EEPROM ........................................................... 14
12、 按键电路---机械按键 ......................................................... 14
13、 遥控电路 .................................................................... 15
14、 DDR 电路 ..................................................................... 16
15、 EMP 部分 DDR ................................................................. 16
16、 接口部分---HDMI 接口 ......................................................... 17
17、 接口部分---网络接口 ......................................................... 18
18、 接口部分---分量输入 ......................................................... 18
19、 接口部分---AV 接口 ........................................................... 19
20、 接口部分---VGA 接口 .......................................................... 19
21、 接口部分---AV 输出接口 ....................................................... 20
22、 接口部分---音频输出 ......................................................... 20
23、 接口部分---工厂维护接口 ..................................................... 21
24、 接口部分---双层 USB 接口 ..................................................... 21
25、 接口部分---LVDS 接口 ......................................................... 22
26、 接口部分---耳机输出电路 ..................................................... 22
27、 接口部分---同轴输出电路 .................................................
28、 开关机静音电路 .............................................................. 23
29、 tuner 部分---33V 供电 ........................................................ 23
30、 tuner 部分---5V-IF .......................................................... 24
31、 tuner 部分---tuner .......................................................... 24
............ 13
.... 22
- 2 –
内部技术资料,注意保密!
32、 tuner 部分---声表电路 ....................................................... 25
六、产品爆炸图及明细 .................................................................... 26
TLM32V79KV： ........................................................................ 26
TLM37V79KV： ........................................................................ 27
TLM40V79PKV： ....................................................................... 28
TLM42V79PKV： ....................................................................... 29
七、主板及电源板图 ...................................................................... 30
八、软件升级方法 ........................................................................ 31
1、升级准备 ......................................................................... 31
2、升级步骤 ......................................................................... 31
九、工厂菜单调试说明 .................................................................... 32
1、进入工厂菜单方法 ................................................................. 32
2、工厂设置 ......................................................................... 32
设计菜单 ............................................................................ 33
- 3 –
TLM32V79KV、TLM37V79KV、TLM40V79PKV、TLM42V79PKV
一、产品介绍
（一）、产品外观介绍
内部技术资料,注意保密!
液晶电视服务手册
- 4 –
内部技术资料,注意保密!
外观实景图：（因拍摄技术有限，图片仅供参考）
连接图
- 5 –
（二）、产品功能规格、特点介绍
技术参数：
各端子电平特性：
（三）、产品差异介绍：
1、TLM32V79KV 的结构部分是在 TLM32V78K 的基础上换底部的装饰件派生的！底座不同，使用新设计，一体化
底座。
2、TLM37V79KV 的结构部分是在 TLM37V78K 基础派生，前后机壳相同,底座不同。使用新设计，一体化底座。
3、TLM42V79PKV 的结构部分在 TLM42V78PK 基础上更改了装饰件，壁挂支架，端子板，标牌，主板支架。
二、方案概述
本机新型液晶彩色电视机，使用 realtek 公司的高集成度单芯片 RTD2674S 来实现图像处理、信号
接收及解码、LVDS 编码输出、音效处理等功能，并且使用 realtek 公司的高集成度芯片 RTD1074DD
实现 EMP 功能，集成了两路 USB 接口和一路网络接口。
主要功能特点：
1.16：9 液晶屏显示
2.中英文菜单可选
3.数字视频解码，完美再现逼真画面
4.多种画质改善电路，有效消除运动抖动
5.自动搜索记忆系统，可存储 200 个频道，数字频率合成高频头
6.多种宽屏显示模式，有 16：9、4：3、缩放 1、缩放 2、点对点等
7.接口丰富,1 路射频输入、2 路 VIDEO 输入、1 路 YPBPR 输入、1 路 VGA 输入、2 路 HDMI 输入、5
路音频输入、1 路 VIDEO 输出、1 路音频输出、1 路耳机输出，2 路 USB2.0 接口，1 路网络接口。
内部技术资料,注意保密!
8.EMP 功能，支持 2 路 USB2.0 接口，可以播放多种媒体文件，支持互联网连接，在线浏览和下载。
9.具有 realtek 特有的声音处理 ，音质优良
10.节电保护模式，在无输入信号约 15 分钟后，本机自动进入待机状态
11.具有不同的节能模式，可根据使用环境选择
三、工作原理
1.图像信号处理部分
1）射频通道
射频电视信号经过准分离高频头 U101 解调后输出中频信号到解调芯片 Z101 中解码，输出 CVBS 信号到主
芯片 N201(RTD2674S)的 28 脚进行图像处理；
2）VIDEO、YPBPR、VGA 通道
2 路视频信号、1 路分量输入信号和 1 路 VGA、1 路 DMP 信号输入主芯片 N201 中进行处理。其中分量和 VGA
信号各用一组高速 ADC，视频使用一组低速 ADC;
3）HDMI 通道
2 路 HDMI 信号不经过开关直接进入主芯片 N201 进行处理，其 EDID 数据和 HDCP 数据存放在 Flash 中；
4）上述信号在输入主芯片 N201 后，经过隔行转逐行处理，缩放处理，画质增强处理后编码为 LVDS 信号输
入到液晶屏的 TCON 板，驱动液晶屏显示图像。
2.伴音处理部分
1）射频通道
射频电视信号经过准分离高频头 U101 解调后输出中频信号到解调芯片 Z101 中解调，输出第二伴音中频信
号到 N201 的 27 脚，在芯片内部进行解码，输出信号到功放 N10 进行放大输出到喇叭；
2）其他通道伴音
其他通道输入的左右声道伴音进入主芯片 N201 进行音效处理，在芯片内部进行解码，输出信号到功放 N10
进行放大输出到喇叭；
3.CPU 及软件部分
本机内置 51 核 CPU 进行系统控制，有多路 GPIO 口、IR 信号接口、IIC 总线。程序存储在 32Mbit 的的 FLASH
N203(MX25L3206EM2I)中，当开机复位后，CPU 从 FLASH 中读取相应的指令执行，进行电视的各种处理要求。
4.EMP 部分
机型采用的 EMP 部分集成了两路 USB 接口和一路网络接口，主要供电电压主要有：USB 的工作电
压；主芯片 RTD1074DD、DDR2、NAND FLASH 的工作电压等等。
1. USB 的工作电压
由于 USB 接口共有上下两个，分别标示为 USB1 和 USB2。工作电压由主 5V 直接提供。
2. 主芯片 RTD1074 供电电压
主芯片包括了板子的各个功能，主要有： Power、DDR、AUDIO DAC、USB 等。
其中：
（1） Power 是主芯片的工作电压，有 3.3V、1.8V 和 1.2V，分别标识为 3.3VD 1.8VD 和 1.2VD。
3.3VD 给主芯片的 VCC33 供电（33、78、165、176、184、194、204、223、238、脚）；1.8VD
给主芯片的 VCC18 供电（88、93、98、103、108、119、130、141 脚）；1.2VD 给主芯片的
VCC12 供电（23、30、31、36、48、65、76、77、83、84、114、143、144、154、174、196、
200、213、232、245 脚）。
（2） DDR 的供电电压为 1.8V，标识为 1.8VD
- 8 –
内部技术资料,注意保密!
（3） USB 供电大小为 5V。
（4） NAND 供电大小为 3.3V，标识为 3.3VD。
四、电源分配
五、原理图概述
1、 电源部分---系统 3.3Vstb
2、 电源部分---系统 2.5V：+2.5V_Normal
系统 2.5V 用于 RTD2674S 和 DDR2 供电
- 9 –
3、 电源部分---1.2V
内部技术资料,注意保密!
- 10 –
内部技术资料,注意保密!
4、 EMP 电源部分---RTD1074 1.2VD 供电：
5、 EMP 电源部分---RTD1074 3.3VD 供电：
6、 EMP 电源部分---DDR2 1.8VD 供电：
- 11 –
内部技术资料,注意保密!
7、 液晶屏 TCON 供电：VCC-Panel
8、 控制部分---背光 ON/OFF 和调光电路：
- 12 –
9、 存储部分---Mboot FLASH
内部技术资料,注意保密!
10、 存储部分---NAND FLASH
- 13 –
11、 存储部分---EEPROM
12、 按键电路---机械按键
内部技术资料,注意保密!
- 14 –

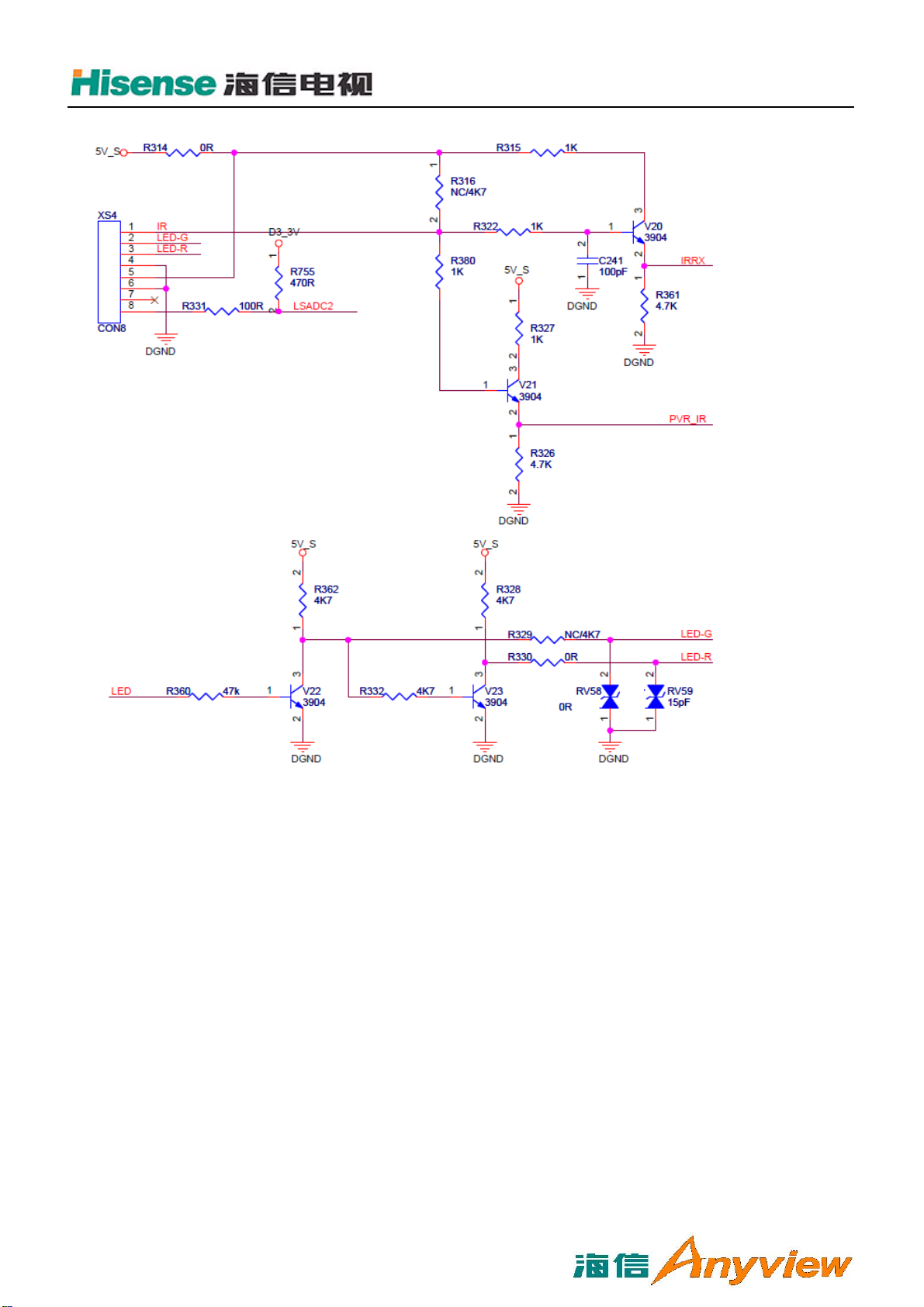

13、 遥控电路
内部技术资料,注意保密!
- 15 –
14、 DDR 电路
内部技术资料,注意保密!
15、 EMP 部分 DDR
- 16 –

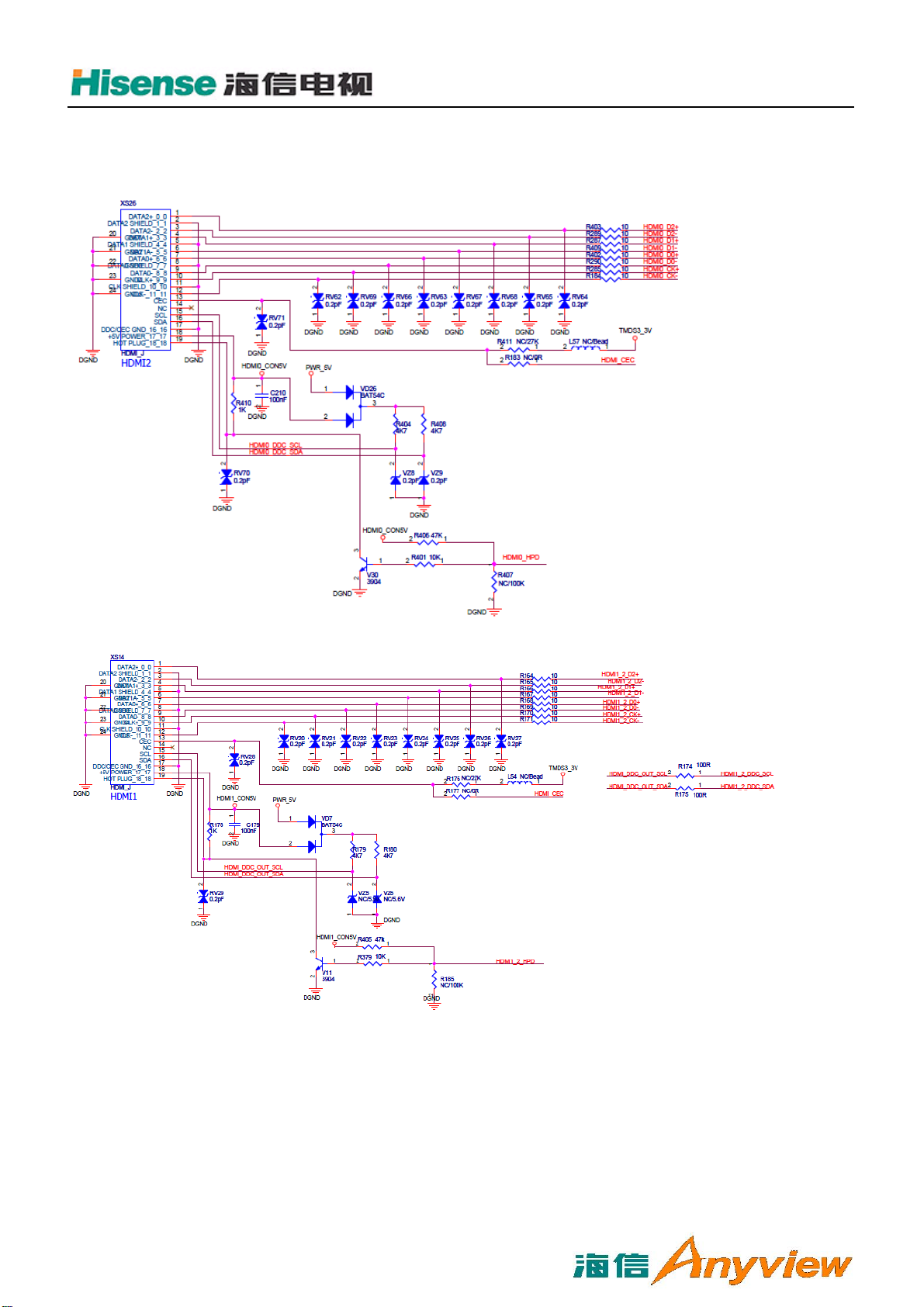

16、 接口部分---HDMI 接口
2 路 HDMI 输入。
下左：
内部技术资料,注意保密!
下右：
- 17 –

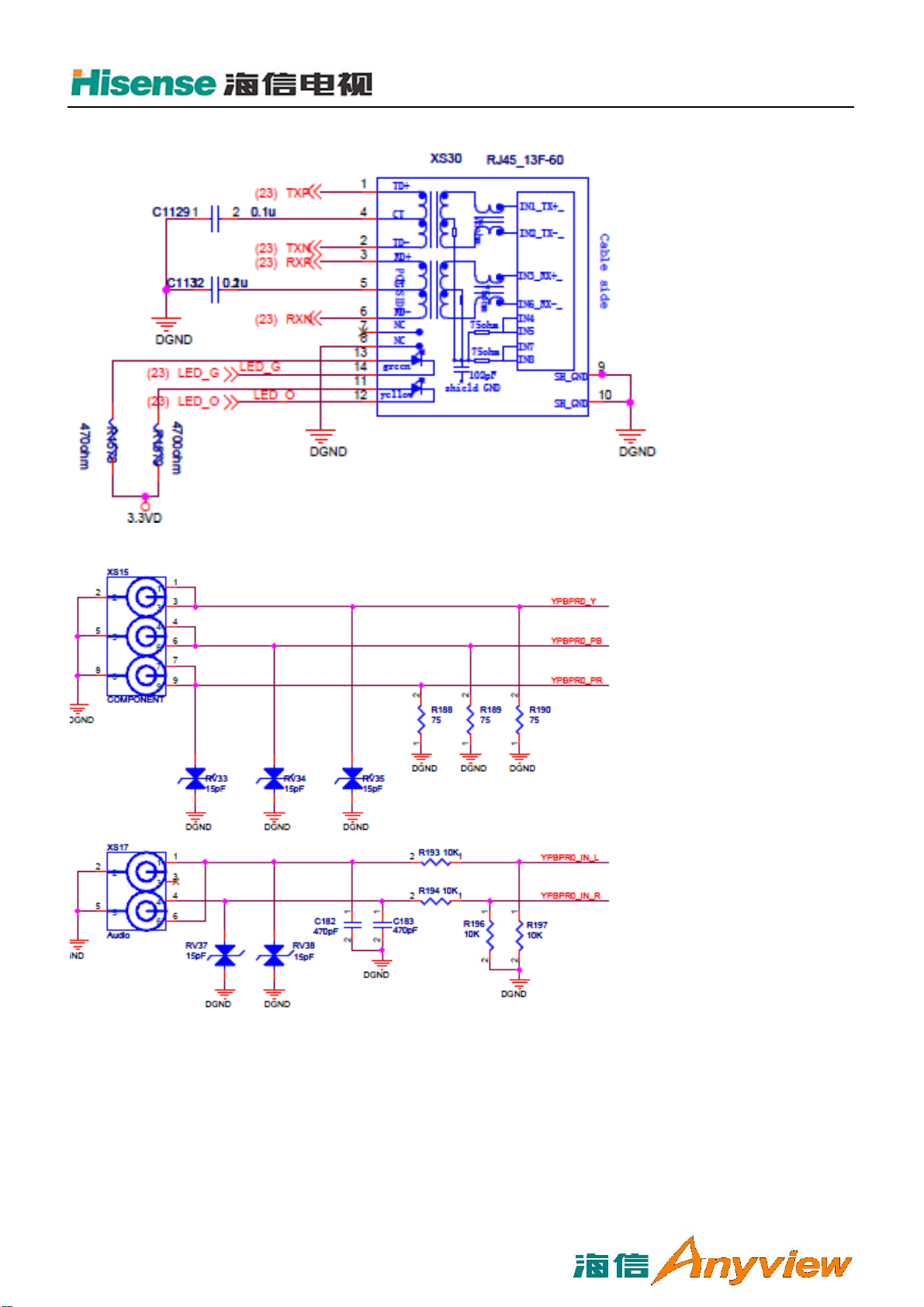

17、 接口部分---网络接口
18、 接口部分---分量输入
内部技术资料,注意保密!
- 18 –
19、 接口部分---AV 接口
内部技术资料,注意保密!
20、 接口部分---VGA 接口
- 19 –
21、 接口部分---AV 输出接口
内部技术资料,注意保密!
22、 接口部分---音频输出
TLM32V79KV、TLM37V79KV 采用 12V 供电、TLM40V79PKV、TLM42V79PKV 采用 16V 供电，增加插座XS9、电感L71
和L80。
- 20 –
内部技术资料,注意保密!
23、 接口部分---工厂维护接口

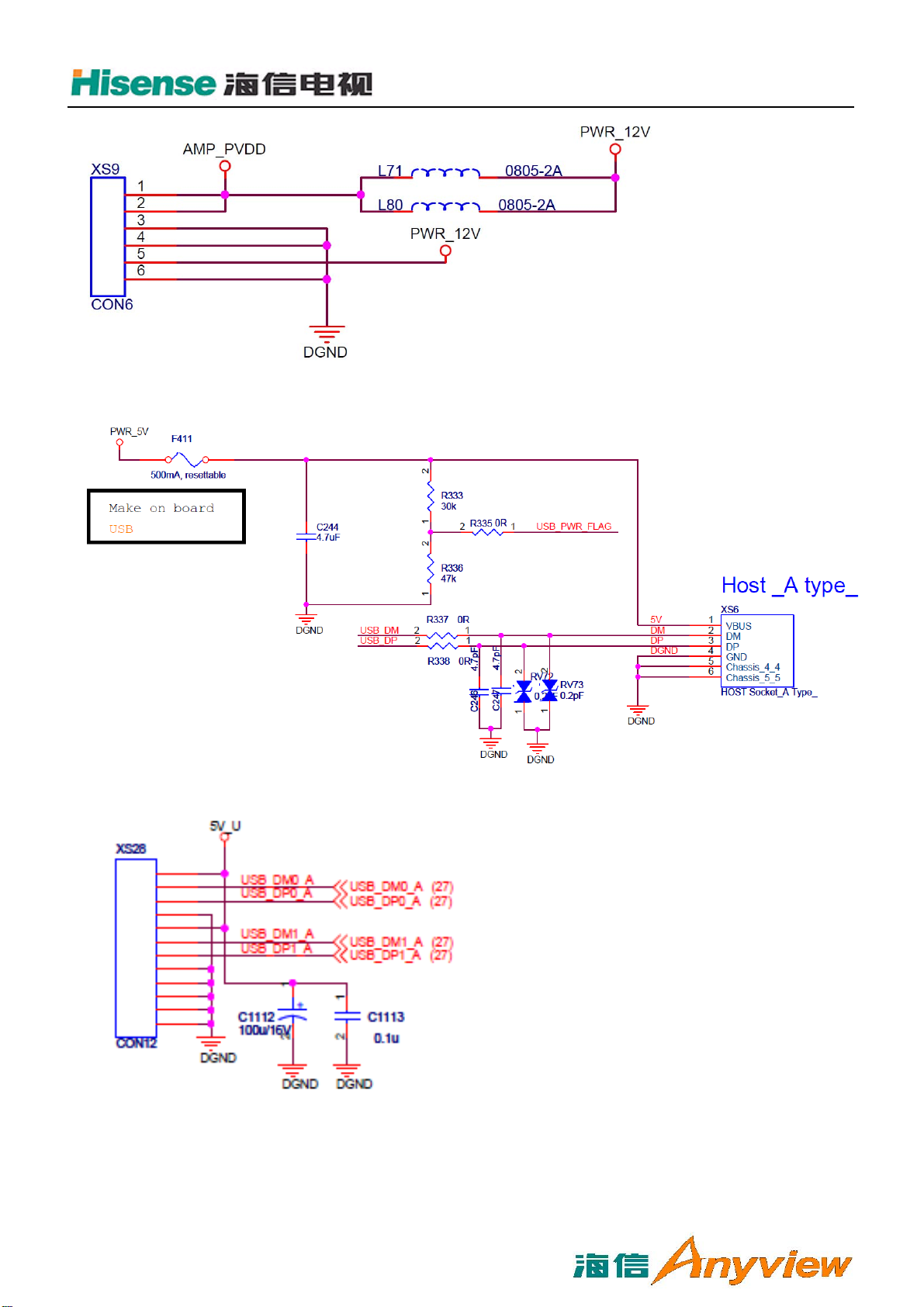

24、 接口部分---双层 USB 接口
- 21 –
25、 接口部分---LVDS 接口
内部技术资料,注意保密!
26、 接口部分---耳机输出电路
27、 接口部分---同轴输出电路
TLM32V79KV、TLM37V79KV 未使用、仅限 TLM40V79PKV、TLM42V79PKV 使用。
- 22 –
内部技术资料,注意保密!
28、 开关机静音电路
通用的开关机静音电路，注意 AV 音频输出的静音控制也是通过此电路实现，即 MUTE_602。
29、 tuner 部分---33V 供电

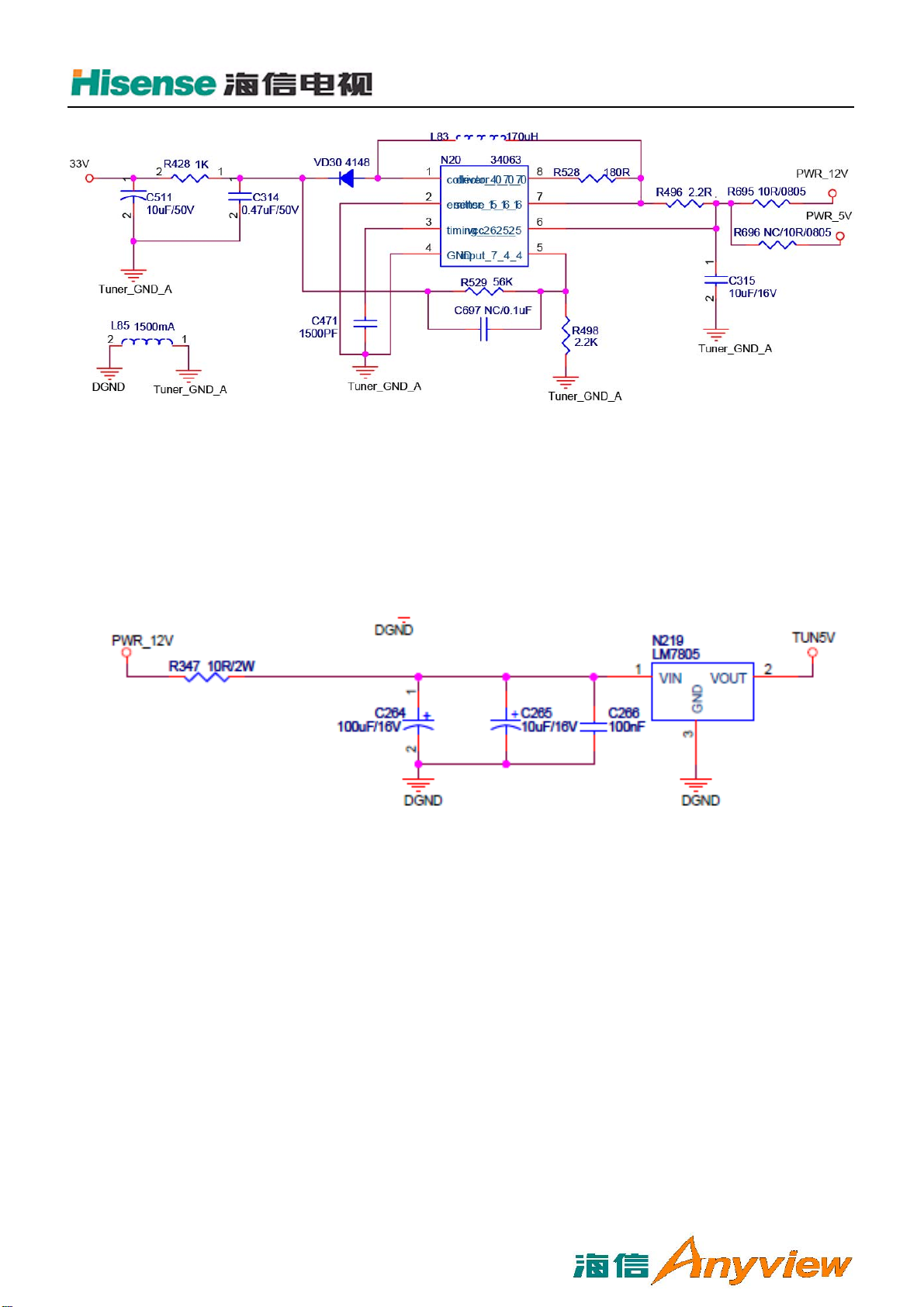

高频头工作时需要 33V 的调谐电压，这里是通过 N20 34063 的自谐振产生，第 5 脚为反馈引脚，
控制输出电压为 33V,R498、R529 为分压反馈电阻，通过调整分压可控制输出电压。R496 为限流
电阻，当输出负载电流过大，限流电阻控制输入电流，造成输出电压降低，保护芯片。
- 23 –
内部技术资料,注意保密!
这部分电路出问题时，高频头 33V 没有供电或供电不足。
如果 VD44 坏掉，造成 33V 处只有 12V，会出现高频段漏台的问题。
如果其它部分坏掉，造成 33V 电压为 0，那么高频头就无法正常工作，整机也搜不到任何信
号。
30、 tuner 部分---5V-IF
12V 经过 10R/2W 的电阻分压后给 N219，通过线形稳压器 N219 产生 5V-IF 电源，作为 tuner
的供电。
31、 tuner 部分---tuner
采用模拟 tuner U101。
由于高频头的放大倍数不够，为了弥补声表对信号的衰减，所以高频头的中频输出需要增加一级
预中放电路。这部分电路中 V3 容易出现参数漂移造成 TV 下图像不正常，伴音影响图像，信号拖
尾等问题。可以更换 V3 或者更改 R264 进行实验。
- 24 –
32、 tuner 部分---声表电路
内部技术资料,注意保密!
声表出现问题会造成相应的图像或声音不正常，直接更换声表即可。声表需要使用本机使用的型
号，不能随意更换。
- 25 –

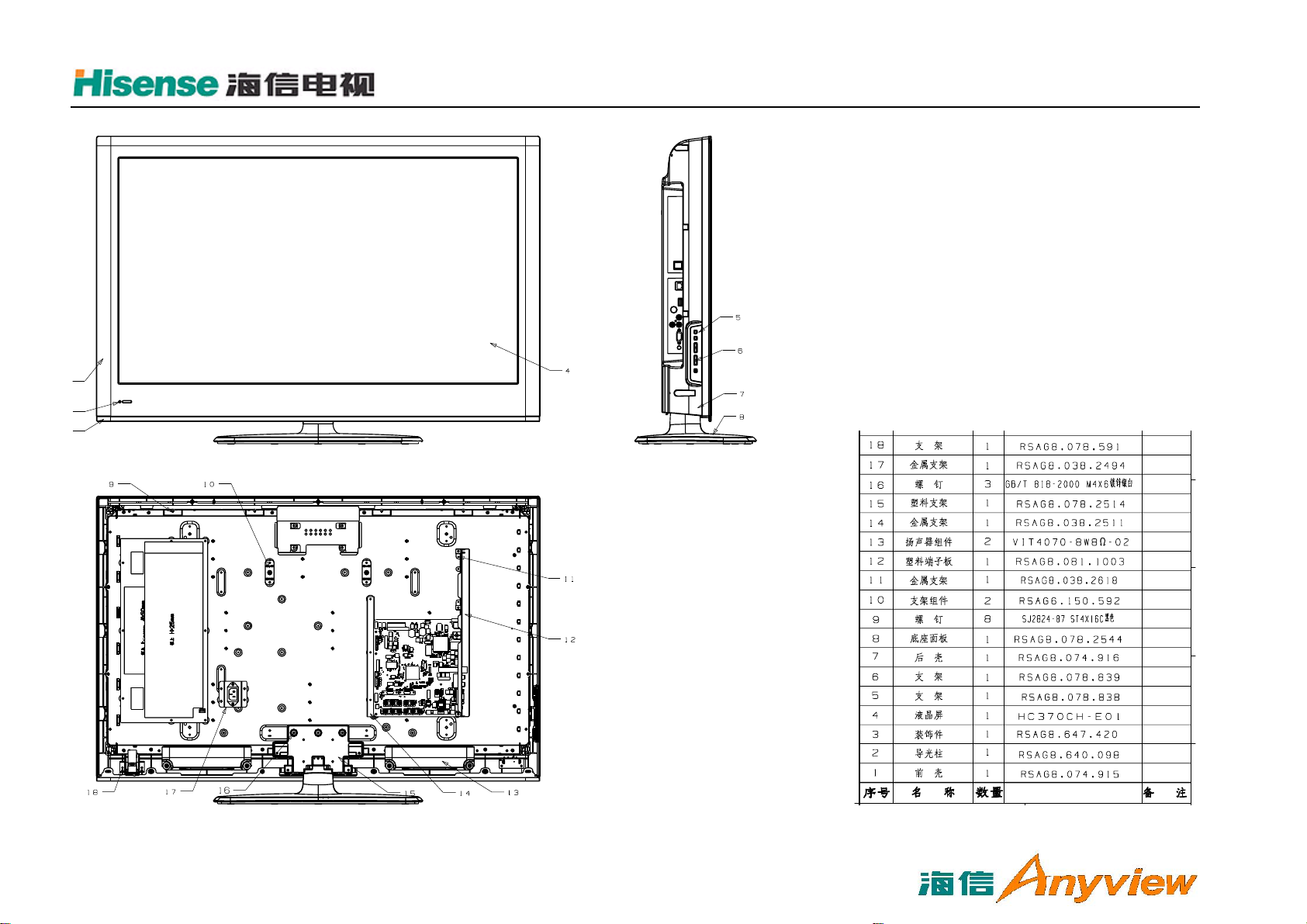

六、产品爆炸图及明细
TLM32V79KV：
TLM37V79KV：
内部技术资料,注意保密!
- 27 –
TLM40V79PKV：
内部技术资料,注意保密!
- 28 –
TLM42V79PKV：
内部技术资料,注意保密!
- 29 –
七、主板及电源板图
主板实物图
N202 （ 24C64 ）
EERPROM
N220（MP1482）
3.3V，待机电源
供电
N28（LD1117A-ADJ）
系统 2.5V 供电
N205 DDR H5DU2562GTR-FA
与主芯片配合，完成主画面逐
行处理过程中对数字信号的存
入/读出
N20 （ GSC34063 ）
TUNER 33V 供电
N226（MP2380DN）
RTD1074 1.2VD
供电
N225（ LD1117A-3.3）
RTD1074 3.3VD 供电
N224(W971GG6JB-
25) DDR2
N227（LD1117A-ADJ ）
DDR2 供电 1.8VD
N1（RTD1704）网
络 EMP 主芯片
N228（CS4344CZ）
数字音频转模拟
音频
U101 高频头
N203 、 N204
（ MX25L3206EM2I
）SPI FLASH
N203 、 N204
N217（1084-ADJ）、
（MX25L1605）SPI
N17（LD1117A-ADJ）
FLASH
系统 1.2V 供电
N201(RTD2674
)主芯片
N223
（ HY27UF082G2BTPCB）主程序存储
部分 NAND FLASH
N74（DRV602）
AV 输出
V3（2SC2717）
tuner 预中放
N219
（ CW78D05CZ ）
TUNER 5V 供电
Z101（F6763）
声表
N10（TPA3110D2）
AV 音频输出
电源板：
因本机型采用模组屏，电源板为屏上自带无法提供详细资料.
内部技术资料,注意保密!
八、软件升级方法
1、升级准备
①、升级硬件准备
1、串口线，升级板，6pin 线（打开后壳升级用）; 一头连接到电脑串口上，另一头连接到主板升级口。
2、一头 USB 口一头耳机口的线，与 MTK、MSTAR 通用的升级板（生产线升级用）；usb 口接电脑，耳机头
接电视耳机口（适用于有耳机端子升级口的主板）
②、升级软件准备
1、 可以用 U 盘升级应用程序
2、 RTICE_FLASH_ONLY.exe
此软件用于空片子升级 bootcode，或者 bootcode 损坏后机器无法启动时。
2、升级步骤
①、使用 U 盘升级：
把 flash.img 文件拷贝到 U 盘根目录下，在非 DMP 下进入工厂菜单，选择设计菜单——Option——USB
Update，即可进行升级，升级完毕后机器自动重起。
②、升级 bootcode
- 31 –
内部技术资料,注意保密!

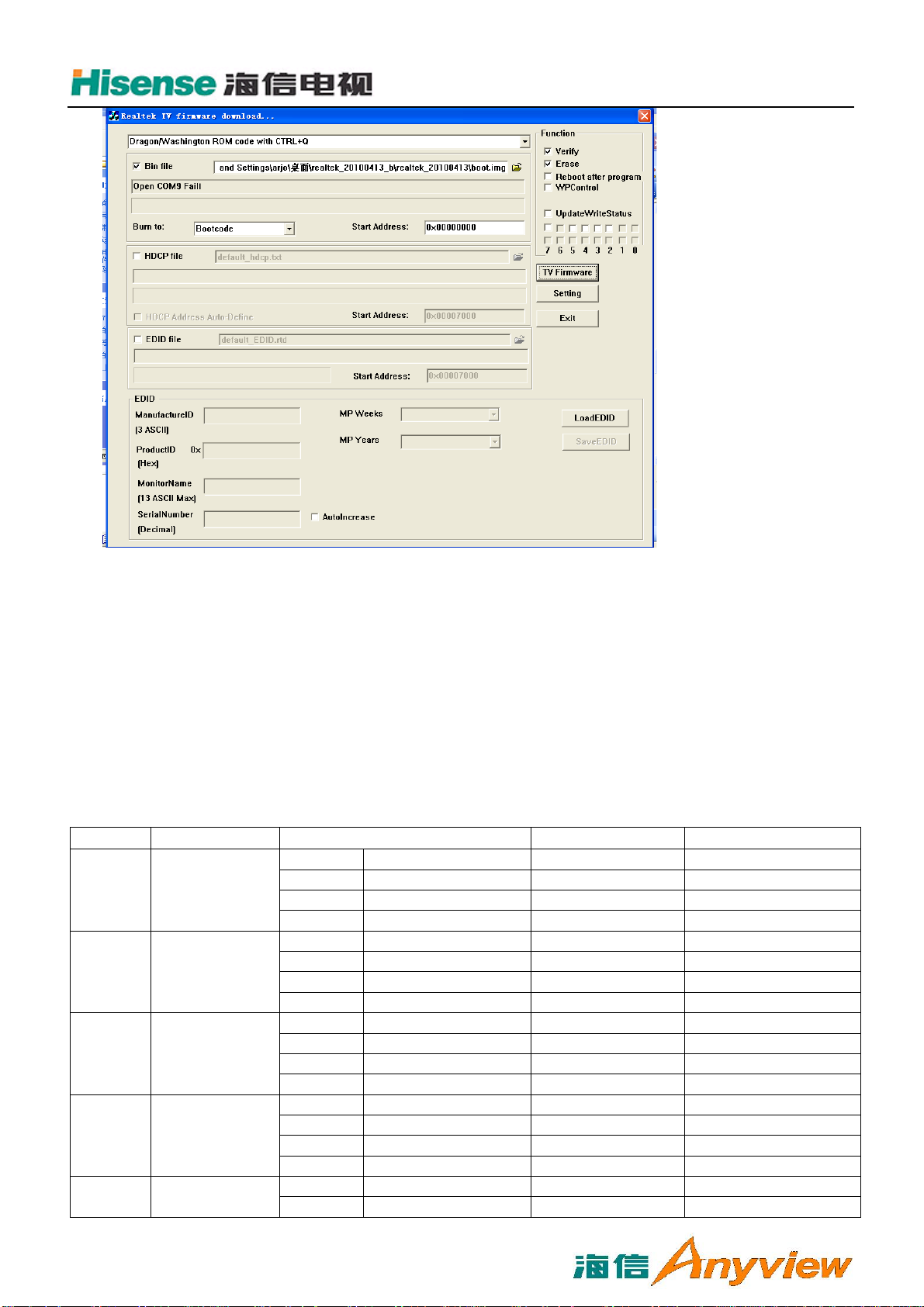

如上图所示，在 Bin file 项选择相应的 boot.img，在 Setting 里选择相应的 com 端口，点击 TV Firmware
后电视交流上电。
注：出现异常，重复升级过程。
EMP 部分升级通 RTD1073 超级解霸板。
九、工厂菜单调试说明
1、进入工厂菜单方法
使用遥控器，首先用菜单键打开主菜单，用节目增/减键选中声音菜单，然后用音量增/确定键进入声音菜单，
再用节目增/减键选中平衡项，在此状态下连续按数字键 1、9、6、9 就可以进入工厂菜单
2、工厂设置
①、白平衡
序号 名称 缺省值 备选值 备注
128 CVBS 0-255
1 RCUT
2 GCUT
3 BCUT
4 RDRV
5 GDRV
128 VGA 0-255
128 Component 0-255
128 HDMI 0-255
128 CVBS 0-255
128 VGA 0-255
128 Component 0-255
128 HDMI 0-255
128 CVBS 0-255
128 VGA 0-255
128 Component 0-255
128 HDMI 0-255
128 CVBS 0-255
128 VGA 0-255
128 Component 0-255
128 HDMI 0-255
128 CVBS 0-255
128 VGA 0-255
- 32 –
内部技术资料,注意保密!
128 Component 0-255
128 HDMI 0-255
128 CVBS 0-255
6 BDRV
7 USB RDRV 128 0-255
8 USB GDRV 128 0-255
9 USB BDRV 128 0-255
10 USB RCUT 128 0-255
11 USB GCUT 128 0-255
12 USB BCUT 128 0-255
128 VGA 0-255
128 Component 0-255
128 HDMI 0-255
②、频道预置
序号 名称 缺省值 备选值 备注
1
2
3
4
5
中试
黄岛
贵阳
辽宁
顺德
预置青岛频道
预置黄岛频道
预置贵阳海信频道
预置辽宁海信频道
预置广东海信频道
③、ADC Calibration
序号 名称 缺省值 备选值 备注
1 HD 720p 60Hz
2 VGA 1024x768
3 Comp. 1by1
使用半彩条优化
黑白格
④、选项
序号 名称 缺省值 备选值 备注
M 时可单键进入工厂模式，U 时
1 TOFAC U M
2 Logo Anyview
3
语言 中文
Welcome、无
Eng
只能通过用户遥控器 0532 进
入，OK 后值为 U
⑤、母块清空
序号 名称 缺省值 备选值 备注
1 保护性清空
2 无保护性清空
白平衡参数、色彩优化矫正数据
⑥、测试图卡
序号 名称 缺省值 备选值 备注
1 测试图卡
在红、绿、兰、白、黑切换
⑦、版本
序号 名称 缺省值 备选值 备注
1
2 Panel DNP 37
3 Flash EON25P32
版本信息
TLM37V68(2016)_xy.zw.
日期
xyzw 为字母或数字
设计菜单
①、色温
序号 名称 缺省值 备选值 备注
1
2
3
4
色温
红色
绿色
蓝色
选择需要调整的色温
对应色温的 RDRV
对应色温的 GDRV
对应色温的 BDRV
- 33 –
内部技术资料,注意保密!
②、图像设置
序号 名称 缺省值 备选值 备注
1
2
3
4
5
6
7
8
9
10
信号源
亮度_0
亮度_50
亮度_100
对比度_0
对比度_50
对比度_100
Saturation_0 0－100 对应信号源的色度 0 值
Saturation_50 0－100 对应信号源的色度 50 值
Saturation_100 0－100 对应信号源的色度 100 值
0－255 对应信号源的亮度 0 值
0－255 对应信号源的亮度 50 值
0－255 对应信号源的亮度 100 值
0－255 对应信号源的对比度 0 值
0－255 对应信号源的对比度 50 值
0－255 对应信号源的对比度 100 值
选择需要调整的信号源
③、图像模式
序号 名称 缺省值 备选值 备注
1
2
3
4
图像模式
亮度
对比度
色度
0－100 对应图像模式的亮度
0－100 对应图像模式的对比度
0－100 对应图像模式的色度
选择需要调整的图像模式
④、声音设置
序号 名称 缺省值 备选值 备注
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
音量_10 40 0－200
音量_25 115 0－200
音量_50 125 0－200
音量_75 135 0－200
音量_100 146 0－200
TV音量_10 40 0－200
TV音量_25 115 0－200
TV音量_50 125 0－200
TV音量_75 135 0－200
TV音量_100 146 0－200
HDMI音量_10 60 0－200
HDMI音量_25 115 0－200
HDMI音量_50 125 0－200
HDMI音量_75 135 0－200
HDMI音量_100 146 0－200
USB音量_10 40 0－200
USB音量_25 94 0－200
USB音量_50 104 0－200
USB音量_75 117 0－200
USB音量_100 130 0－200
⑤、声音模式
序号 名称 缺省值 备选值 备注
1
2
3
4
5
6
声音模式
300
1k
2K
3K
8K
0－100 对应声音模式的 300Hz 频率值
0－100 对应声音模式的 1k 频率值
0－100 对应声音模式的 2K 频率值
0－100 对应声音模式的 3K 频率值
0－100 对应声音模式的 8K 频率值
选择需要调整的声音模式
- 34 –
内部技术资料,注意保密!
7
15K
0－100 对应声音模式的 15K 频率值
⑥、EMI
1 Spread Spectru 1 0-1 展频开关
2 Dclk RANGE 0 0-15 用于 EMI，非电路设计
人员不要调整
3 DclkFMDIV 0 0-1 用于 EMI，非电路设计
人员不要调整
4 New Mode 1 0-1
PLL OFFSET 126 0-255
4 Only Even/Odd 1 0-1
5 Even/Odd 偶数 偶数，奇数
⑦、背光设置
1 背光控制_1 0 0-255
2 背光控制_2 25 0-255
3 背光控制_3 50 0-255
4 背光控制_4 75 0-255
5 背光控制_5 100 0-255
6 白天 90 0-100
7 夜晚 85 0-100
8 自定义 85 0-100
⑧、Option
1
2
3
4
5
6
7
8
9
USB Update 软件升级
AGCGain 0 0－31 高频头自动增益控制
HDMI_Line Normal 暂时未用
Driver current 3.5mA 驱动电流
非标地区 关 除了菜单中列出的非标地区已经
对应了相应设置，其他地区遇到
非标问题可调整相应选项
TV 无彩 关 非标选项
TV 杂音 关 非标选项
TV 图像抖 关 非标选项
TV 亮暗闪 关 非标选项
- 35 –
Loading...
