目 录
新品介绍
TLM19V68……………………………………………………………………(1)
TLM40V68P…………………………………………………………………(5)
电路原理
等离子 TPW37M69 系列电视服务手册……………………………………(15)
技术资料
三星等离子 V3 屏电源电路原理分析……………………………………(26)
技改快递
关于光感变频芯片失效问题的说明……………………………………(59)
故障实例
分公司提供故障实例(四)……………………………………………(62)
附:

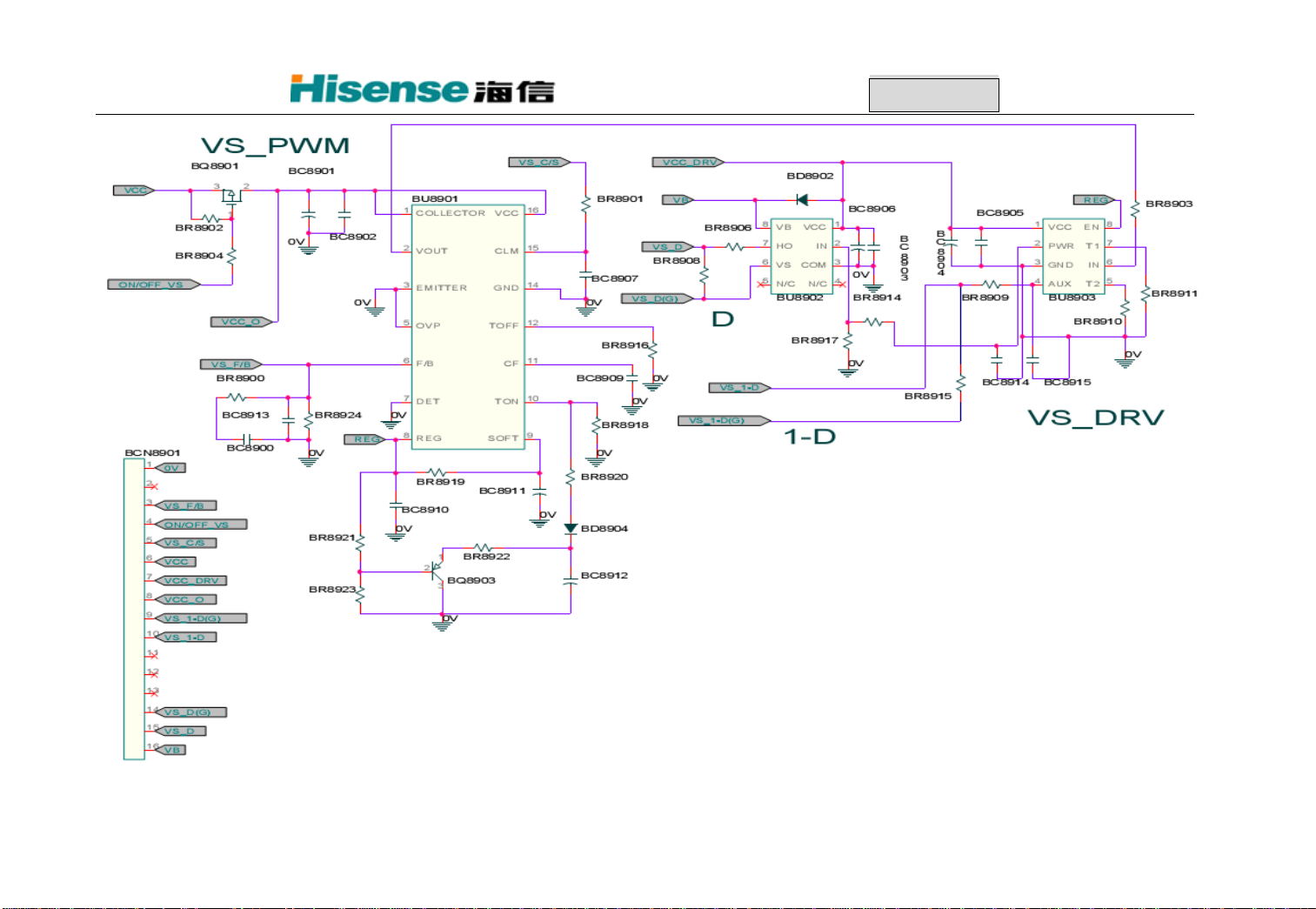

海信液晶 TLM40V68P 系列(1567 板)IP 整合电源电路原理图

※新品介绍※
新品介绍
1、产品型号:TLM19V68
所属机芯:液晶-MST721DU
产品概述:
该产品是海信玲珑系列休闲小液晶推出的又一新品,采用时尚灵动的高光外观设计,
黑色机身小巧别致,可搭配主机当作电脑显示器使用,是经济独立、注重生活品味人士
的时尚首选。
主要卖点:
TLM19V68 产品外观
- 第 1 页 -

※新品介绍※
◆ 高分辨率 1366×768:
海信玲珑系列 19 寸液晶电视,采用 TFT 专业的 16:9 液晶屏,分辨率高达 1366×
768,画质细腻,色彩层次感强,可真实还原高效画质,让您尽情享受精彩大片。
◆ 电脑显示器:
海信玲珑系列液晶电视是您打造温馨卧室的时尚之选,同时,可作为液晶显示器搭
配电脑主机使用,外观靓丽时尚,画质清晰可鉴,满足您全方位的游戏娱乐生活。
◆ HDMI 接口:
高清影音接口,实现高清视频和音频的同步输出,一对一的还原数字音频信号及视
频信号,保证了数字音频信号及视频信号不流失,还原真我风采。
知识点:
HDMI 又称为“高清晰多媒体接口”,是更新一代接口,使用一根电缆便可传输数字
音频信号和视频信号,无需压缩。由于它支持多声道数字音频(5.1 声道),“多媒体接
口”一词对于它而言名副其实。HDMI 与 DVI 之间的差别:HDMI 设备尺寸较小,安装有
HDCP(高带宽数字内容保护)编码功能,同时支持多声道数字音频。
◆ 节能模式:
本机特有节能模式,可以有效降低背光源亮度,对背光源真正做到实时保护和延长
寿命,同时有效地降低功耗,特别适合晚上光线不强的环境使用。普通的液晶电视是通
过调整亮度、对比度等模拟量来降低屏幕的透光率,此时,液晶屏内的背光源亮度并没
有变化,仍然是正常负荷工作,所以屏幕亮或暗时耗电差别不大;“节能”模式实现的原
理是动态调整背光源亮度,使电视画面更适宜人眼观看的同时,实现节能降耗。
提示:本机具有白天、夜晚两种模式,可按“节能”键切换。
- 第 2 页 -

※新品介绍※
◆ 计时回看:
海信平板电视新增极具人性化功能——计时回看。此功能主要特点:当用户在观看
电视节目时,突然插播广告,即可按下“计时回看”键,之后便可随意切换至其它频道
节目或其它通道,预计广告时间即将结束,电视节目重新开始时,再次按下“计时回看”
键,通过相应操作,便可回到自己之前观看的节目中。此功能操作方便,设计颇具人性
化,让您的娱乐生活更加舒适便捷。
基本功能:
分类 项目 TLM19V68
1、LVDS 编/解码技术:双 LVDS 高宽带清晰显示,
通过 LVDS 编码和解码芯片处理,实现了 3D 数码
图像
图像提升电路
降噪和 MPGE 数字降噪;
2、色彩优化功能:运动画面和静态画面的画质
改善电路。
1、图像位置:调整图像的水平和垂直位置;
2、水平幅度:调整图像的水平幅度和垂直幅度;
几何调整
3、相位:调整 PC 输入信号的相位;
4、时钟:调整 PC 输入信号的行幅。
亮度、对比度、色度、清晰度、色调,色温(五
图像模拟量
档调节)
ZOOM 多模式宽屏显示 全屏、4:3、缩放 1、缩放 2,全景五种模式
数码定景 轻松抓取图像精彩一刻
图像模式 明亮、柔和、标准,自定义
- 第 3 页 -

※新品介绍※
平衡调节 调节左/右声道、声音大小比例
声音
声音模式 标准、语言、音乐,自定义
中/英文菜单、菜单显示时间和透明度可选、睡眠时间设定、蓝屏开关,
其它
节能屏保等
分辨率 1366×768
对比度 8000:1
主要参数
规格
响应时间 4ms
亮度 800nit
视角 178
支持数字格式 1080P/1080i/720P/480P
显示屏可视图像
47cm
对角线最小尺寸
射频制式 PAL(D/K、B/G、I)、NTSC(M)、SECAM
视频制式 PAL、NTSC
伴音功率 1.5W+1.5W
整机功耗 35W
外观尺寸 468×316×73(mm)
外观尺寸(含底座) 468×356×178(mm)
重量 4Kg
- 第 4 页 -

※新品介绍※
重量(含底座) 4.4Kg
工作温度:5℃~35℃
环境条件
输入
端子
输出 1 路视频输出、1 路音频输出,1 路耳机输出
工作湿度:20%~80%RH
大气压力:86KPa~106KPa
2 组视频输入、3 组音频输入、1 路 S 输入、1 组
分量输入、1 路 VGA,1 路 HDMI
2、产品型号:TLM40V68P
所属机芯:液晶-MST6U29DL
产品概述:
该产品是海信最新上市的 V68 系列液晶产品,采用 MST6U29DL 全数字音/视频处理芯
片,拥有 1920×1080 分辨率、光感变频背光系统、图像分析系统、SRS-TSXT、音画同步,
计时回看等实用功能。
TLM40V68P 产品外观
- 第 5 页 -

※新品介绍※
产品对比:
项目 TLM40V68P TLM42V68PR
相同点 芯片相同
V68 外观、超窄边框、触摸按键 V68 外观
主要不同点
主要卖点:
无可录功能 第三代可录
无 HI-DMP HI-DMP
◆ FULL-HD:
海信在国内率先采用 FULL-HD 级高分辨率 TFT 专业液晶屏,分辨率高达 1920×1080,
实现了画质清晰度革命性的突破。可以点对点表现 1080P 的高清画质,创造出犹如身临
其境,触手可及的真实视界。
- 第 6 页 -

※新品介绍※
◆ 节能光感变频背光系统:
海信特有的光感变频背光系统,是一项以双核数字引擎为基础的主动、被动、自动、
智能调节液晶背光源的一项技术。它不仅可以自动感应外界光线,改变背光源工作频率,
提高收看舒适度,还可自动检测信号强弱,根据画面场景亮暗变化进行数字分析,精确
背光调节。采用立体变频模式,使背光调节更精确、收视更舒适,使用更节能。同时,
还具备多种使用模式,分别为:白天、黑夜、光感变频,立体变频。
(1)光感变频:
根据光感器(光线感应探头)感应环境光亮度,再通过双核数字引擎对图像输入信
号的亮度、对比度、色度、色温等进行计算,通过变频器,精确地调整背光源的亮度,
精准的达到画面亮度与外界光线相一致。
- 第 7 页 -

※新品介绍※
(2)立体变频:
以白天、黑夜、光感变频三项精准亮度值数据为基础,双核数字芯片对每一画面的
亮度变化进行动态跟踪和动态分析,形成白天、黑夜、光感变频三维立体的背光分析,
调节控制系统。经过分析后,对亮场画面的背光进行自动调节,一方面改善亮场画面的
层次感,另一方面有效避免了液晶的亮度过高,提高收视舒适度。对暗场画面的背光显
示进行有效补偿,调节其背光源工作频率,一方面增强了暗场景画面对比度,另一方面
改善了液晶先天黑色不够纯正的致命弱点,有效提高了画面清晰度,从而使液晶电视的
表现能力发挥到极致状态,带给您更完美的视觉享受。
◆ 图像分析系统:
(1)色彩分析:
通过分析每场画面显示的色域分布,对红、绿、蓝三基色进行色彩分布分析,最终
确定其三者显示比例,并对图像色彩进行增强处理,达到最接近实物的色彩表现,使画
面更逼真,色彩更鲜艳。
(2)边界分析:
针对运动图像边缘经常出现的锯齿现象,通过动态分析和补偿运算,彻底消除运动
图像逐行显示时出现的阶梯锯齿,使图像边缘平滑自然。
(3)场景分析:
结合海信光感变频背光系统,对每场画面的最亮场和最暗场进行动态分析,分别对
亮场景和暗场景进行控制和补偿,提升每场画面的层次感,透亮度。
(4)色域分析:
对红、绿、蓝三基色显像及处理技术进行改进,非常直观而有效地对彩色重现的偏
差进行调整和补偿,实现 PAL 制式下 127%的色域覆盖,以及 NTSC 制式下 92%的色域覆
盖。
- 第 8 页 -

※新品介绍※
◆ DLC(动态亮度控制):
海信特有的 DLC 图像动态亮度控制分析系统,能够在每帧画面显示前,对图像亮度、
对比度进行科学分析,并将数字化分析结果传递给芯片,进而使每帧画面亮度、对比度
根据数据合理显示,达到最佳状态。
DLC 亮度频谱分析过程:
当频谱在 H 点集中时,图像明亮;当频谱在 L 点集中时,图像黑暗;当频谱在中间
点集中时,表现为亮暗度比例适中。
◆ SRS –TruSurround XT:
TruSurround XT(TSXT)是美国国际著名音响技术公司 SRS 公司的最新专利,能转
换包括单声道、立体声或环绕声编码在内的任何音源,解决了通过两个扬声器播放 5.1
多声道内容的问题,只通过两个扬声器或耳机就能营造出一个令人惊叹的虚拟环绕声感
受,共包含以下三项领先音响技术。
Dialog Clarity:在家庭影院系统中,语音对话的回放总是由于受到其它声道背景
声的干扰而变得难以听清,在为电影院而专门制作的大片中尤为如此;经家庭影院系统
转换回放后,语音对话总是容易变得不清楚。SRS 的这一算法能显著地提升各类音源中
的语音清晰度,从而解决了这一问题。
TruSurround:这是产生 TSXT 的核心技术,TruSurround 能从任何的双扬声器回放
系统中传输出令人惊叹的虚拟环绕声感受,如电视机耳机或内置音箱等。它完全兼容多
- 第 9 页 -

※新品介绍※
至 6.1 声道的所有格式,包括杜比认证。
TruBass:TruBass 使用一系列的专利心理声学技术来提升低音表现力,这些技术通
过动态提升一些所用扬声器能回放谐波分量,来产生出比实际频率更低的低音震撼力。
◆ HDMI1.3 接口:
HDMI1.3 在普通 HDMI 的基础上,技术进一步升级,可以自由连接 PS3、蓝光 DVD 等
高清设备,设备的音频处理时间可以自动调整,精确地实现音频、视频同步功能,具有
最前沿的数码连接性。3 路 HDMI1.3 接口,提供了多种连接方式,更便利,更实用。
知识点:
HDMI 又称为“高清晰多媒体接口”,是更新一代接口,使用一根电缆便可传输数字
音频信号和视频信号,无需压缩。由于它支持多声道数字音频(5.1 声道),“多媒体接
口”一词对于它而言名副其实。HDMI 与 DVI 之间的差别在于:HDMI 设备尺寸较小,安装
有 HDCP(高带宽数字内容保护)编码功能,同时支持多声道数字音频。
◆ HDMI 1.1/1.2/1.3 性能比较:
项目 HDMI
格式版本 1.1/1.2 版本 1.3 版本
输出带宽 165MHz 340MHz
支持帧频 60Hz 72Hz、75Hz、90Hz
色深(bit) 8 位 10、12、16 位
支持设备 ---- PS3 蓝光 DVD HD-DVD
- 第 10 页 -

※新品介绍※
支持音频格式 ---- DTS-HD Master Audio
支持音频格式 ---- Dolby TrueHD
◆ 计时回看:
海信平板电视新增极具人性化功能--计时回看,此功能主要特点:当用户在观看电
视节目时,突然插播广告,即可按下“计时回看”键,之后便可随意切换至其它频道节
目或其它通道,预计广告时间即将结束,电视节目重新开始时,再次按下“计时回看”
键,通过相应操作,便可回到自己之前观看的节目中。此功能操作方便,设计颇具人性
化,让您的娱乐生活更加舒适便捷。
◆ 音画同步:
在您收看节目的时候,有没有因为声音和画面不同步而苦恼呢?为了解决您的后顾
之忧,海信液晶电视增加了“音画同步”功能,可以根据您的需求,调节语音和画面的
节奏,将音画不一致的节目调整为最佳状态,改善您的收视完美度,让您视听更舒适。
基本功能:
分类 项目 TLM40V68P
1、LVDS 编/解码技术:双 LVDS 高宽带清晰显示,
通过 LVDS 编码和解码芯片处理,实现了 3D 数码
图像提升电路
图像
几何调整
降噪和 MPGE 数字降噪;
2、色彩优化功能:运动画面和静态画面的画质
改善电路。
图像位置:调整图像的水平和垂直位置;
水平幅度:调整图像的水平幅度和垂直幅度;
- 第 11 页 -

※新品介绍※
相位:调整 PC 输入信号的相位;
时钟:调整 PC 输入信号的行幅。
亮度、对比度、色度、清晰度、色调,色温(五
图像模拟量
档调节)
ZOOM 多模式宽屏显
全屏、4:3、缩放 1、缩放 2,全景五种模式
示
画中画,双视窗 视频画中画,一机满足两人收视需求
3D 降噪 高、中、低,关
通过分屏、移动、缩放三种不同的演示方式,将
亮彩魔镜
画质提升的效果动态展现出来
声音
数码定景 轻松抓取图像精彩一刻
图像模式 明亮、柔和、标准,自定义
平衡调节 调节左/右声道、声音大小比例
超重低音段、重低音段、中音段、次高音段,高
五段式均衡器
音段
SRS 的这一算法能显著地提升各类音源中的语音
Dialog Clarity
清晰度
它完全兼容多至 6.1 声道的所有格式,包括杜比
TruSurround
认证
使用一系列的专利心理声学技术来提升低音表
TruBass
现力
AVL 调音师 开/关
- 第 12 页 -

其它
※新品介绍※
声音模式 标准、语言、音乐,自定义
中/英文菜单、菜单显示时间和透明度可选、睡眠时间设定、蓝屏开关,
节能屏保等
分辨率 1920×1080
对比度 10000:1
主要参数
规格
响应时间 4ms
亮度 800nit
视角 178
支持数字格式 1080P/1080i/720P/480P
显示屏可视图像对
102cm
角线最小尺寸
射频制式 PAL(D/K、B/G、I)、NTSC(M)、SECAM
视频制式 PAL、NTSC
伴音功率 10W+10W
整机消耗功耗 240W
外观尺寸 970×610×88(mm)
外观尺寸(含底座) 970×670×300(mm)
重量 17.5Kg
重量(含底座) 20Kg
环境条件 工作温度:5℃~35℃
- 第 13 页 -

※新品介绍※
工作湿度:20%~80%RH
大气压力:86KPa~106KPa
2 组视频输入、5 路音频输入、1 路 S 视频输入、
输入
端子
2 组分量输入、1 路 VGA、2 路 HDMI,1 路升级端
口
1 组音频输出、1 路视频输出、1 路耳机输出,1
输出
路同轴输出
- 第 14 页 -

※电路原理※
等离子 TPW37M69 系列电视服务手册
一、技术参数:
型号 TPW37M69
不含底座 950×641×98.5
产品尺寸(mm)
含底座 950×695×302
不含底座 24.5
产品质量(Kg)
含底座 27.5
显示屏(可视对角线最小尺寸) 94cm
显示屏分辨率 1024×720(H×V)
电源输入 ~ 50Hz 220V
----TPW32V68
整机消耗功率 235W
伴音功率 6W+6W
执行标准 Q/02RSR 519-2006
射频 PAL(D/K、I、B/G)、NTSC(M),SECAM
接收制式
视频 PAL/NTSC
接收频道 C1~C57,Z1~Z35
工作温度:5℃~35℃
环境条件
注:使用本产品在交流关机后,请至少间隔 5 秒钟再开机,防止电视机出现异常情
况。
工作湿度:20%~80%RH
大气压力:80KPa~106KPa
二、主要特点:
- 第 15 页 -

※电路原理※
1、TPW37M69 前视图:
图一
2、TPW37M69 后视图:
图二
- 第 16 页 -

※电路原理※
3、本机电路的功能特点:
◆ 多媒体功能:具备 D-SUB 15 针 VGA 接口,可作为电脑显示器使用,实现多媒体
功能;
◆ 全数字平板显示:整个画面真实完美再现,无边缘模糊和非线性失真等现象,
不受地磁影响;
◆ 多种画质改善电路:色彩优化功能,静态和动态画面改善电路;
◆ 自动搜索记忆系统:可存储 200 个节目,采用数字频率合成式高频调谐器;
◆ 多模式宽屏显示:全屏 16:9、4:3、缩放 1、缩放 2 和全景显示;
◆ 中/英文菜单可选;
◆ 多功能端口输入:1 路 D-SUB、1 路 HDMI、2 路视频输入、1 路 S 视频输入、1 路
分量输入、1 路视频输出、3 路音频输入、1 路耳机输出,1 路音频输出。
4、OSD 菜单的内容:
(1)图像设置:亮度、对比度、色度、清晰度、色调、色温,高级设置;
(2)色温设置:暖色、偏暖、标准、偏冷,冷色;
(3)声音设置:平衡、五段均衡,自动音量;
(4)TV 设置:节目、彩色制式、声音制式、微调、手动搜台、自动搜台,频道编
辑;
(5)菜单设置:菜单语言、工厂复位,蓝背景;
(6)睡眠模式:关、15 分钟、30 分钟、60 分钟、90 分钟,120 分钟;
(7)自动音量:有效改善非标信号由于伴音过大而引起的伴音问题,可以有效地保
- 第 17 页 -

※电路原理※
护功放和扬声器,提高整个系统的可靠性;
(8)均衡作用:实现频点声音的衰减和放大。
5、本机主要部件:
TPW37M69 备注
主板组件 料号:116831,主板组件\RSAG2.908.1345\ROH
电源转换板 料号:116990,端子板贴片单元\RSAG2.908.1354TP\ROH 转成 12V 和 5V
遥控板组件 料号:117205,遥控板组件\RSAG2.908.1244-1\ROH
显示模块 料号:1050979,等离子模块\MD-37H11NJA\JK\ROH 含电源板
遥控器型号 料号:1046484,遥控器\CN-21658
前面板玻璃 料号:1050978,等离子滤波屏\PG30SA001P\JK\ROH
三、维修框图:
1、不开机故障:
如果遇到开机后显示屏不亮,请先检查驱动板上的两个指示灯是否都能发出绿光,
如图三和图四所示。
X 板指示灯:
D253
图三 X 驱动板
- 第 18 页 -

※电路原理※
Y 板指示灯:
D583
图四 Y 驱动
如果没有图像,注意检查以下几点:
(1)检查电源板供电是否正常,例如:各路输出;
(2)如果电源无输出,查看电源板的保险丝 F401、F402 是否熔断,判断电源开关
管和整流桥是否损坏;
(3)如果电源输出正常,再查看驱动板上的指示灯,X 驱动板查看 D253,Y 驱动板
查看 D583。如果指示灯发光为绿色,表明该驱动板的工作状态良好;如果指示灯不亮,
说明该驱动板存在问题;
(4)如果以上几步都没有问题,再查看信号处理板 LVDS 输出是否存在问题。
2、整机的电位器调整:
(1)电源板电位器调整:
调整电位器的位号 VR628 VR665
调整项目 Vsus Vda
- 第 19 页 -

※电路原理※
(2)电源板的保险丝:(更换保险丝时,请注意更换同型号的保险丝!)
位号 规格
F401
250V 8A
F402
F403 250V 630mA
PR401 250V 5A
PR601 250V 3.15A
警告:在 X 驱动板中,有电位器 VR16000(VE);在 Y 驱动板中,有电位器 VR16602
和 VR16600。以上几个电位器是负责调整波形,维修时请不要调试该器件!
3、电源板的接口电路:
电源输出如下所示:(因为电源板的输入在电源板上没有描述,所以本文着重说明。)
(1)P6/P7 接口,电源板有明确的序号顺序:
P6 P7 P12 P2/P11
引脚 描述 引脚 描述 引脚 描述 引脚 描述
1 Audio 15V 1 空 1 VDA 1 Vsus
2 Audio 15V 2 空 2 VDA 2 空
3 Audio 15V 3 GND 3 NC 3 接地
4 GND 4 GND 4 +15V
5 GND 5 STBY5V 5 GND
6 GND 6 F_15V_ON 6 GND
7 F_15V 7 空 7 GND
8 F_15V 8 空 8 开/关
9 F_15V 9 空 9 NC
10 GND 10 空 10 开/关
- 第 20 页 -

※电路原理※
11 GND 11 空
12 GND
Vsus 的电压为 186.6V,也就是 P2 和 P11 插座的电压为 186.6V。另外,此电压驱动
供电,具体电压请注意以模块的铭牌为准,例如:图五所示。
图五
在模块的驱动上有许多测试点,可以通过测试点的电压来判断模块的好坏。例如:
名称(name) 测试点(Test point) 电压(Voltage) 电位器(Volume)
Vsus TPVSUS(SS) Vsus±2V R628(P)
Ve TPVE(SS) Ve±1V VR16000(SS)
Vset TPVSET(SC) 320V+7V,-9V
Vad TPVAD(SC) -149V±1V VR16600(SC)
Vscan TPVSCN(SC) Vad+145±4V
Vda TPVDA(SS) 75V+1V,-2V
其中的 Ve 和 Vsus 电压,必须以本机的铭牌为准。
各路电压的作用:
(2)电源转换板 RSAG7.820.1478\VERB 板的框图:
- 第 21 页 -

※电路原理※
U1
MA1583
F_15V
U13
AZ1084
F_15V 转换为+5V、+12V,再转换 5V 供高频头使用。
(3)整机的控制逻辑图:
A5V
12V
- 第 22 页 -

※电路原理※
图六
- 第 23 页 -

※电路原理※
上图中,黄色部分为(Users control board)信号处理板,红色部分为(Power circuit
P-board)电源板,绿色部分为(Moudle control circuit D-board)屏的逻辑板。最下
面的两块板分别为维持 Drive circuit SS-board(X 驱动),Drive circuit SC-board
(Y 驱动),左边的 Address circuit(逻辑板地址驱动)。
上面的 AC 是交流开关,EMI CIRCUIT 是指的是电源滤波器,也称为 NOSIE FLITER,
STBY_ON/OFF 是指电源开关,F_15V_ON 是由主板的 VS-ON 控制。
下面是电源板的照片:电源板的型号为 LSJB1261-1。
P2/P11
P12
P6/P7
图七
(4)结构图如下所示:在拆卸更换模块的时候,注意不要将 TCP 碰坏!
- 第 24 页 -

※电路原理※
图八 松下 37 寸模块此处没有散热板保护,与三星模块和 LG 模块不同
本机的交流开关是关断开关后,并不能将交流市电关断。交流开关只是关断+5V,仍
有部分电路在工作。
(5)本机具备屏幕清洗功能:
如果用户长时间观看固定画面,会灼伤屏幕,使用清屏功能对屏幕进行清洗,可以
除掉烙印。使用该功能时,可以将“清屏”开关打开。
图九
(6)升级方法及总线调试同等离子 TPW3208。
- 第 25 页 -

※技术资料※
三星等离子 V3 屏电源电路原理分析
海信使用的三星 V3 屏等离子电视,社会拥有量很大。随着时间的推移,该系列产
品正逐渐进入维修期。等离子彩电上的主板和 AV 板由于大家经常接触,都比较熟悉,
这里不作介绍。由于等离子电源是和屏电路一起由三星公司成套提供,维修配件和维修
资料都相对匮乏,给维修人员地检修带来了相当大的难度。由于各厂家换板的周期长,
并且还不一定能申领到备件,这就导致了我们必须要对电源进行元器件的维修。下面主
要介绍一下,该系列机型用的三星 V3 屏等离子电源的工作原理与常见故障的检修。
整机电源电压产生流程方框图:
- 第 26 页 -

※技术资料※
图 1 等离子 V3 屏电源方框图
- 第 27 页 -

※技术资料※
上面是根据检修经验所得而绘制成的电压产生方框图,从上图可以看出,每一个电
源电压的产生,都是需要有前提条件的。也就是说,后级电压的产生,都是建立在前级
工作正常的条件下的。如果前级电压不能正常产生,后级的电压肯定不正常。大家只要
明白了某一路电压的产生条件,就会准确找到相应的故障部位。
一、进线抗干扰电路及 VSB(待机 5V)电压形成电路:
AC 220V 经插座 CN8001 进入后,经 F8001 进入 SA8001、R8005、C8004、C8096、
L8002、RA8001、R8004、C8003、C8008、C8006 组成的过压保护电路和前级进线抗干
扰电路。滤除干扰信号后的交流电压分成两路,一路送到由 L8003 等元器件组成的下一
级抗干扰电路,如图 2 所示:
图 2 二级进线抗干扰电路
另一路经 F8002、D8007、C8017 整流滤波后,形成不稳定的 300V 直流电压。该电
压经过 T8001 的#2 脚~#1 脚绕组加到 IC8003(TOP223PN)的#5 脚。TOP223PN 的
内部方框图如图 3 所示,5VSB 形成电路如图 4 所示:
- 第 28 页 -

※技术资料※
图 3 TOP223P 内部方框图
- 第 29 页 -

※技术资料※
图 4 5VSB 电压形成电路
- 第 30 页 -

※技术资料※
IC8003 进入工作状态,从 T8001 的次级绕组整流滤波(D8014、C8018)后,形成
VSB(+5V)电压,给主板 CPU 供电。该电压还经 D8015 隔离后,产生 F/B-VCC 电压
给后级电路的稳压部分供电;同时,VSB 电压经过 R8035 使 LED8003 点亮(绿色)。T8001
的另一组绕组感应出的信号,经 D8006、C8016 整流滤波后,形成 18V 的电压加到 Q8012
的发射极,Q8012 处于截止状态。
稳压部分:5VSB 输出电压经 R8055、VR8002、R8061、R8060 分压取样后,加到
精密误差放大集成电路 IC8006(KA431)的控制端;同时,5VSB 电压还经 R8049、光
耦 IC8004 内部的发光二极管,加到 IC8006 的控制输出端。当某种原因使 5VSB 电压升
高时,经 R8055、VR8002、R8061、R8060 分压取样后的电压上升,IC8006 的控制脚电
压上升。光耦 IC8004 内部的发光二极管发光强度增加,IC8004 内部的光敏三极管的等
效电阻变小,D8013 整流、C8021 滤波后,通过 IC8004 加到 IC8003 的#4 脚(F/B)电
流升高,经内部转换后的脉宽时间减少。T8001
的储能时间减少,经 D8014 整流、C8018
滤波后的 5VSB 电压降低;当某种原因使 5VSB 降低时,送入 IC8003 的#4 脚电流减小,
IC8003 输出的脉宽时间增加,T8001 的储能增加,5VSB 电压升高,从而实现了 5VSB
电压的稳定输出。
电压输入过高保护电路:经桥式整流块 D8007 和 C8017 滤波后,形成的 300V 不稳
定直流电经 R8040、R8048、R8052、R8057 分压后,加到 Q8014 的基极;同时,300V
不稳定直流电还经 R8056、R8062、光耦 IC8007 的#1 脚、#2 脚加到 Q8014 的集电极。
正常时,Q8014 不能导通,光耦 IC8007 内部的等效电阻很大,AC-DET 输出高电平;当
电源电压过高时,Q8014 的基极电压升高,Q8014 导通,光耦 IC8007 内部的等效电阻变
小,AC-DET 变为低电平,整机保护,但本机没有使用电压输入过高保护功能。
二、PFC 电路工作原理:
如图 5 所示,当我们发出二次开机指令后,RELAY 信号由高电平变为低电平,此时
Q8009 导通,Q8013 也跟着饱和导通,Q8013 的集电极变为低电平。一路被送到 HIC8002,
做为一个 PS-ON 的检测信号;另一路通过光耦(IC8005)隔 离 后,经 过 R8058 使 Q8012
的基极变为低电平,Q8012 饱和导通,输出受控的 18V 电压。
- 第 31 页 -

※技术资料※
图 5 开机信号输入控制电路
- 第 32 页 -

※技术资料※
该电压一路经 IC8009(7815A)稳压后,产生 15V 的 PFC-VCC 电压,为 PFC 膜块
HIC8001 供电;另一路送到 Q8010 的发射极待命。同时,Q8013 集电极电压的降低,还
使 Q8004、Q8006 饱和导通,继电器 RLY8001 吸合,LED8002 点亮(绿色)。AC 220V
经 C8006、C8007、L8003、RLY8001、R8009、R8010、C8001、C8009、L8004、C8002、
C8010、C8005 组成的二次、三次进线抗干扰电路后,送入 D8003 得到 100Hz 的脉动直
流电,加到 PFC 电路。此时,通过 R8037、R8038、R8039 和 R8044、R8045,为 PFC
膜块 HIC8001 提供检测信号。
下面介绍一下彩色电视机中不常用的 APFC 电路原理,以帮助大家理解。提到 PFC
电路,就不得不提功率因数校正。功率因数是衡量电器设备性能的一项重要指标,功率
因数低的电器设备,不仅不利于电网传输功率的充分利用,而且往往这些电器设备的输
入电流谐波含量较高。实践证明,较高的谐波会沿输电线路产生传导干扰和辐射干扰,
影响其它用电设备的安全经济运行。例如:对发电机和变压器产生附加功率损耗,对继
电器、自动保护装置、电子计算机及通讯设备产生干扰,造成误动作或计算误差。因此,
防止和减小电流谐波对电网的污染,抑制电磁干扰,已成为全球性普遍关注的问题。国
际电工委员会对与之相关的电磁兼容法规,对电器设备的各次谐波都做出了限制性的要
求,世界各国尤其是发达国家已开始实施这一标准。随着减小谐波标准的应用推广,更
多的电源设计结合了功率因数校正(PFC)功能。许多新型元器件和 PFC 拓扑相继涌现,
有助于电网传输功率的充分利用和减少谐波对电线路产生的干扰,功率因数校正电路分
为无源功率因数校正电路和有源功率因数校正电路。
为什么在一般的电路中功率因数较低呢?有很多因素的影响,其中,影响功率因数
的主要原因是这些电器的整流电源普遍采用电容滤波型桥式整流电路(图 6 电流滤波
桥式整流电路)。
- 第 33 页 -

※技术资料※
图6 电容滤波桥式整流电路
这种电路的基本工作过程:在交流输入电压的正半周,D1、D3 导通,交流电压通
过 Dl、D3 对滤波电容 C 充电,若 Dl、D3 的正向电阻用 r 表示,交流电源内阻用 R 表
示,则充电时间常数可近似表示为:
=
由于二极管的正向电阻 r 和交流电源内阻 R 很小,故电阻很小。滤波电容 C 很快被
充电到交流输入电压的峰值,当交流电源输入电压小于滤波电容 C 的端电压时,Dl、D3
就处于截止状态;同理,可分析负半周 D2、D4 的工作情况。由分析不难看出,当电路
达到稳态后,在交流输入电压的一个周期内,二极管导通时间很短,输入电流波形畸变
为幅度很大的窄脉冲电流(图 7 畸变电流波形)。
CRr )2(
图7 畸变电流波形
- 第 34 页 -

※技术资料※
由上图可分析出,这种畸变的电流含有丰富的谐波成分,严重影响电器设备的功率因
数。由理论推导也可以证明,功率因数与电流总谐波含量的近似关系为:
2
)(1/1 THDPF +=
因此,降低电器设备的输入电流谐波含量是提高功率因数的根本措施。
为了提高效率,减少谐波畸变率,必须进行功率因数校正。为了减少成本,在低功率
的条件下,采用无源功率因数校正电路,这种功率因数校正电路适合在小功率、低损耗,
成本低的条件下使用。
由于三星V3屏等离子对屏电源要求功率大,不适合采用无源功率因数校正电路,所以
使用了APFC型有源功率因数校正电路。功率因数校正基本原理:利用功率因数校正技术,
使交流输入电流波形完全跟踪交流输入电压波形的变化,使输入电流呈纯正正弦波,并且
和输入电压同相位。使电流基波与电压基波之间的相位差趋于零,使余弦值等于1,从而
实现功率因数校正。
下图是APFC电路工作原理方框图:
图8 APFC电路工作原理方框图
- 第 35 页 -

※技术资料※
输出电压与参考电压比较后,经电压环控制器得到输出值,并与输入整流后的电压值
相乘,得到电流基准信号。输入电流与基准信号比较后,经电流环控制器,其输出信号再
通过PWM发生器产生控制信号来控制开关管的通断。因为控制信号是占空比周期性变化的
信号,所以得到的输入电流波形跟随输入电压整流后的波形。当开关频率比输入电压频率
高得多时,输入电流具有与输入电压相同的电压波形,因此达到提高功率因数的目的。
三星V3屏等离子PFC电源实际电路如图9所示,HIC8001的内部电路如图10所示。
- 第 36 页 -

※技术资料※
图9 三星V3屏等离子PFC电源实际电路
- 第 37 页 -

※技术资料※
图10 HIC8001的内部电路图
- 第 38 页 -

※技术资料※
当IC8009输出的PFC-VCC电压加到膜块HIC8001的#3脚和#10脚后,HIC8001内部的
振荡电路开始工作,从HIC8001的#11脚输出PWM信号,经R8128加到Q8003的基极,经Q
8003射随后,分别加到Q8001和Q8002的栅极。Q8001和Q8002同时导通,脉动直流电经L8
001、Q8001和Q8002、限流电阻R8023和R8026回到桥堆D8003的负极输出,电感L8001储
能。一段时间后,Q8001和Q8002截止,脉动直流电和L8001上储存的电能经过D8002整流,
C8012、C8013滤波后,形成约400V的PFC电压。为防止Q8001和Q8002截止期间过高的反
峰电压,损坏Q8001和Q8002,故本电源增加了两只旁路二极管D8001和D8046。输出的PF
C电压经R8002、R8008、R8013、R8017、R8024、VR8001分压后,送入膜块HIC8001的#
16脚(F/B)
,调整HIC8001的PWM脉冲输出(改变Q8001和Q8002的导通时间),使L8001
的储能时间改变,从而稳定PFC的输出电压。调整可调电位器VR8001,就可以改变PFC输
出电压的高低。经R8023、R8026取样后,经R8152送入HIC8001的#12脚,作为PFC控制
电路的过零电压检测信号,防止Q8001和Q8002在脉动直流电的过零点导通,损坏场效应
管。同时,PFC模块HIC8001还输出高电平的RELAY-ON信号和低电平的PFC-OK信号。R
ELAY-ON信号使光耦IC8002内部的发光二极管导通,IC8002内部的光敏三极管等效电阻变
小,Q8005、Q8006导通。指示灯LED8001点亮,继电器RLY8002吸合,R8009和R8010被
短路,减小了PFC电路自身的功耗。如果继电器RLY8002不能吸合,长时间通电会损坏R8
009和R8010。低电平的PFC-OK信号经R8071加到Q8010的基极,Q8010导通,输出DC-VC
C电压为副电源板和后级供电。
此时,AC 220V经桥式整流块D8003整流出的脉动直流电,经R8001、R8007、R8012、
R8022、C8014
分压滤波后的电压加到Q8007的基极,Q8007导通,光耦IC8001内部的发光
二极管截止,IC8001内部的光敏三极管等效电阻很大,不能将IN-SC信号接到地上,IN-S
C信号为4V的高电平。保护模块HIC8002检测到此电平后,从模块的#27脚输出高电平的P
ANEL-POWER信号,经R8078、R8079加到Q8015的基极,Q8015导通,5VSB电压经R807
5、光耦IC8008内部的发光二极管、Q8015的C/E极到地。IC8008内部的发光二极管发光,
内部的光敏三极管等效电阻变小。Q8011导通,输出VCC-S电压为HIC8003、IC8023供电。
- 第 39 页 -

※技术资料※
三、VA、D5VL、D3V3 电压的形成:
PFC电压分成三路,一路经插座CN8009送到副电源板,用以产生32V的调谐电压和12V
的伴音功放电压;第二路PFC电压经F8003后,加到Q8016的漏极;第三路PFC电压经F8003,
T8005的#16脚~#11脚绕组,加到IC8023(1M0880)的#1脚。1M0880的内部方框图如
图11所示,VA 电路部分如图12所示。
.图 11 1M0880 内部方框图
- 第 40 页 -

※技术资料※
图 12 VA 部分电压形成
- 第 41 页 -

※技术资料※
此时,由Q8011产生的VCC-S电压也加到IC8023的#3脚,IC8023进入正常的工作状态。
T8005的次级绕组,一路经D8040整流、C8059滤波后,产生65~80V的VA 电压,用于维持
板的供电;另一路经D8042、C8063整流滤波后,分成三路:一路经稳压膜块IC8022(78R15)
后,产生15V的VCC电压;第二路经IC8024(2576T-ADJ)DC/DC转换后,产生3.3V的D3V3
电压;第三路经IC8026(2576T-ADJ)DC/DC转换后,产生5V的D5VL电压。D3V3和D5VL
电压,主要用于给逻辑板供电及其它板子的小信号供电。
稳压:F/B-VCC经R8129、光耦IC8025内部的发光二极管,加到精密稳压器IC8029
(TL431)的控制输出端;同时,VA 电压经R8134、R8138、R8142、VR8007加到IC8029
的控制输入端。当某种原因使VA 电压升高时,光耦IC8025内的发光二极管发光强度增加,
IC8023外部的分流电流加强,经IC8023转换后,使T8005的储能减小,VA 电压下降;当电
压下降时,稳压过程与上述过程相反。
四、VS 电压和其它电压的产生:
1、VS 电压的形成:
逻辑板得到D3V3和D5VL供电后,内部CPU进入工作状态,送出相应的信号给Y驱动
板、维持板,X板。此时,逻辑板上的指示灯LED2000闪亮;同时,给电源板返回一个高
电平(3.3V)的VS-ON信号。高电平的VS-ON信号使Q8023饱和导通,通过光耦IC8017的
隔离,使HIC8003的#4脚变为低电平,HIC8003进入工作状态。HIC8003内部原理图如图
13所示,VS电压形成电路原理如图14所示,HIC8004的内部电路如图15所示。
- 第 42 页 -

※技术资料※
图 13 HIC8003 模块内部电路图
- 第 43 页 -

※技术资料※
图 14 VS 电压的形成电路
- 第 44 页 -

※技术资料※
图 15 HIC8004 内部电路图
从HIC8003的#15脚输出正向的驱动信号,使Q8019、Q8020、Q8016进入工作状态;
从#9脚输出负向的驱动信号,使Q8021、Q8022、Q8018进入正常的工作状态。此时,由
Q8016、Q8018、C8031、T8002组成的谐振开关电路正常工作起来。次级绕组经D8021、
D8022、D8029、D8030桥式整流和HIC8004、L8005、C8032、C8033滤波处理后,产生160~
185V的VS电压,给等离子屏的Y驱动板和维持板供电,HIC8004为桥式整流电路的消噪声
厚膜电路。
稳压:F/B-VCC经R8103、光耦IC8014内部的发光二极管,加到精密稳压器IC8016
(TL431)的控制输出端;同时,VS电压经R8106、R8107、R8110、VR8004、R8111加到
IC8016的控制输入端。当某种原因使VS电压升高时,光耦IC8014内的发光二极管发光强度
增加,HIC8003的#3脚(VS-F/B)电流被光耦IC8014内光敏三极管分流的电流增加,经
HIC8003
的内部处理后,使Q8016、Q8018的导通时间减小,T8002的储能时间减小,VS电
压下降;反之亦然,所以达到了稳压VS的目的。调整VR8004的阻值,就可以调整输入到
IC8016控制输入端的电压高低,进而改变VS输出电压的平衡点,从而调整了VS电压的高
低。
- 第 45 页 -

※技术资料※
2、VSET 电压形成:
VS输出的电压分成三路。
一路经F8004送到T8003的#5脚,经T8003的内部绕组后,从#3脚输出到IC8012(5
M0380R)的#2脚,5M0380R的内部方框图如图16所示,电路图如图17所示。
图 16 5M0380R 内部方框图
图 17 VSET 电压形成
- 第 46 页 -

※技术资料※
启动电压同时经R8094、C8041、C8042滤波后,加到IC8012的#3脚,IC8012和T8003
组成的开关电源正常工作,从次级D8023、C8034整流滤波得到135~165V的VSET电压;
另一路经D8032整流、C8037滤波、D8033隔离后,形成F/B-VCC电压。
稳压:T8003次级绕组经D8032、C8037整流滤波后,形成VSET的取样电压,经R8097、
光耦IC8011内的发光二极管,加到精密稳压器IC8013(TL431)的控制输出端;同时,VSET
电压经R8098、R8099、R8102、R8104、VR8003分压后,加到精密稳压器IC8013(TL431)
的控制输入端。VSET电压的高低变化经光耦IC8011隔离转换后,使IC8012的#4脚的分流
电流改变,从而改变T8003的储能时间,稳定VSET电压的输出。
3、VSCAN 电压形成,如图 18 所示:
图 18 VSCAN 电压的形成
第二路经F8004和T8004的#6脚~#3脚绕组,加到IC8019(跟IC8012一样,用的是
5M0380R)的 #2脚。启动电压经R8116、C8057、C8054整流滤波后,加到IC8019的#3脚。
经次级的D8034、C8052负向整流滤波后,得到-70V的VSCAN电压;另一路经D8039、C8055
- 第 47 页 -

※技术资料※
整流滤波后,为稳压电路供电。其稳压原理也与VSET部分一样,这里不再赘述。
4、VE 电压形成:
第三路经F8005和T8006的#5脚~#3脚绕组,加到IC8027(1M0680B)的#1脚,
1M0680B的内部方框图如图19所示,电路原理图如图20所示。
图 19 1M0680B 的内部方框图
图 20 VE 电压形成电路
- 第 48 页 -

※技术资料※
VS电压经保险丝F8005、T8006的#5脚~#3脚绕组,加到IC8027的#1脚;同时,VS
电压经R8131、C8075、C8076整流滤波后,加到IC8027的#3脚,IC8027和T8006组成的开
关电源进入正常的工作状态。次级的D8044、C8071整流滤波得到125~155V的VE电压,
为维持板供电。
稳压:T8006的另一路次级绕组经D8049、C8077整流滤波后,为稳压部分提供电压。
经R8136、光耦IC8028内的发光二极管,加到精密稳压器IC8030(TL431)的控制输出端。
VE电压经R8137、R8140、R8144、R8146、VR8008分压后,加到精密稳压器IC8030(TL431)
的控制输入端。当VE升高时,IC8030的控制输入端分得的电流升高,IC8030的输出端电压
变低,光耦IC8028内的发光二极管发光强度增加,IC8027的#4脚(F/B)电流被光耦IC8028
分流的电流增加,T8006的储能时间减小,VE输出电压下降;
当某种原因使VE电压降低时,
稳压过程与上述过程相反。
五、保护电路:
该机的保护电路除了每级电路自身的过流、过热保护以外,还专门做了一个保护模块
HIC8002。HIC8002的内部电路如图21所示,保护电路如图22所示。
- 第 49 页 -

※技术资料※
图 21 HIC8002 内部电路图
- 第 50 页 -

※技术资料※
图 22 保护模块电路
- 第 51 页 -

※技术资料※
输出的各组电压都会被送到HIC8002内进行检测,当其中一路不正常时,HIC8002的
#1脚FA1L1 就会输出一个高电平,使可控硅Q8017饱和导通,LED8004(红色)被点亮。
经过光耦IC8010隔离后,使Q8006的基极电压为0V,Q8006截止;RLY8001跳开,使后级
的PFC供电断开,PFC后续的电路全部停止工作。同时,HIC8002的#27脚还输出一个低电
平的PANEL-POWER信号,使Q8015截止,通过光耦IC8018的隔离,使Q8011截止。断开
VS和VA 部分开关电源集成电路的供电,使VA 和VS部分的开关电源集成电路退出工作状
态。
当某一路有过流造成Q8001和Q8002温度升高时,在同一散热片上的TC8001检测到这
一异常的过热情况后,通过光耦IC8018的隔离,使Q8024截止,Q8024的集电极变为高电
平,通过D8035的隔离,使Q8017的“K”极变成高电平,可控硅Q8017导通。和前面的一
样,LED8004点亮,整机进入保护状态。
六、副电源工作原理:
PFC电压经插座CN8009送入副电源板后,经L9002和F9002送入T9001的#10脚~#4
脚绕组,最后进入IC9002(KA1M0680R)的#1
脚,KA1M0680R的内部方框图如图19所
示。此时,PFC-OK信号变为低电平,Q8010导通,输出DC-VCC电压,经插座CN8009的
#5脚、R9020送入IC9002的#3脚,IC9002和T9001组成的开关电源工作,各次级产生出相
应的感应电压。
T9001的#2脚~#3脚绕组感应的电压,经D9005、F9005、C9022和R9015、R9016、
C9023组成的π型滤波电路滤波后,得到33V的VT电压。其中,ZD901和ZD902组成稳压电
路,防止VT电压过高,损坏高频头。
T9001的#6脚~#7脚绕组产生的感应电压,经D9001、C9001、C9002整流滤波后,
得到12V的直流电,其得到的直流电压分成四路:第一路经L9001、C9014、L9015输出A1
2V电压;第二路经L9006、C9012、C9008输出D12V电压;第三路直接送到IC9005(LM25
76T-ADJ)的 # 1脚,经IC9005
和L9003组成的DC-DC转换后,变成D6V、A6V、D6VS电压,
为信号主板供电;第四路直接送到IC9006(LM2576T-ADJ)的#1脚,经IC9006和L9005
组成的DC-DC转换后,变成D3V3和D3V3S电压,为主板数字处理部分供电。
- 第 52 页 -

※技术资料※
该部分的稳压原理也很简单,12V经R9017加到光耦IC9004的#1脚;同时,经R9019、
R90003、R9004、VR9002分压后的电压,加到IC9007(精密稳压器TL431)的控制脚。当
电压高低变化时,IC9007的控制脚会随着12V的高低而跟随变化。IC9007的输出脚接在光
耦IC9004的#2脚,以12V电压升高为例:当12V升高后,加到IC9007的控制脚电压上升,
IC9007的输出端电压降低,光耦内部的发光二极管发光强度增加,光耦内的光敏三极管内
阻会随着12V电压的升高而降低,IC9002的#4脚电压就会下降,IC9002的输出脉宽变窄,
T9001的储能下降,12V电压也跟着下降;当12V电压降低后,稳压过程与上述相反。
七、检修要求及提示:
(一)等离子屏自我检测:
1、三星 V2屏和V3屏:将电源板上的插座CN8002的#4脚POWER-ON/OFF(有的资料
叫PS-ON信号)接地,可直接用金属短接#3脚、#4脚;或者做一个短接开关插头,插在
CN8002的插座里,拨动开关来断开或短接CN8002内的#3脚、#4脚;
2、再将逻辑板上的拔动开关SW2001,由原来的外部输入模式(1、2、4上,3下)改
拨成内部处理模式(1、3上,2、4下,或者3上,1、2、4下);
3、利用等离子本身的电源插头,通电试机;
4、如果屏幕没有任何损坏,屏上应该是纯净的白光栅;如果不是,则表明等离子屏
或屏上电路存在故障。如果是浅颜色的光栅,多为VE电路不良或维持板不良引起;如果无
光栅,可检测电源板的各个电压输出是否正常;如果不正常,依次断开Y驱动板、维持板、
地址板的供电,再测试各组电压输出。当断开哪一个板后,电压恢复正常,说明断开的那
个组件板不良;如果全部断开后,电压仍不正常,多为电源本身存在故障。
(二)检修提示:
大家知道,等离子屏对电压的供给时序要求很严格,每一种电压的建立顺序都是有严
格要求的,但这对维修来说可以不理会它,我们只需知道每一路电压的产生是由哪些条件
激发的就行了。对三星V3屏电源来说,我们维修时只需观察电源板上的指示灯和逻辑板上
的指示灯,就可大致判断是哪路电压形成电路出现了问题。插上电源后,LED8003就会点
- 第 53 页 -

※技术资料※
亮,如果不亮,说明整机供电或VSB形成电路存在问题;发出开机指令后,LED8002点亮,
如果不亮,直接检查RELAY信号是否正常送入主板;紧跟着LED8001点亮,如果不亮,检
查AC 220V是否送入PFC电路或PFC电路工作是否正常;当LED8001点亮后,逻辑板上的指
示灯LED2000会跟着闪亮,如果不亮,说明D5VL和D3V3形成不良;LED2000点亮后,电
源板各组电压均应该正常输出,如果不正常,检查VS电压形成电路和VSET、VSCAN,VE
电压形成电路。为了拆板维修与检修的便利性,本电源提供了多组可短接的插座来模拟或
断开某部分电路。
例如:(1)J8005:当短接它时,就可以模拟主板发回了开机信号;
(2)J8004:当断开它时,就可以解除由TV8001检测到的保护,使保护失效;
(3)J8003:当断开它时,PANEL-POWER保护启动,整机进入保护状态;
(4)J8002:当短接它时,就可以模拟出逻辑板工作正常后返回的VS-ON信号;
(5)J8001:当断开它后,就断开了PFC及后续电路的供电,可方便判断是VSB
部分还是PFC部分电路短路。
下面说说屏组件上各指示灯的作用:
1、LED8003→VSB电源指示灯,接通交流电就应该点亮,否则,就是整机供电或者
VSB电压形成电路出现故障;
2、LED8002→PS-ON正常指令状态指示,如果点亮,说明主板发出的开机指令正常,
如果不良,就检查主板发出的RELAY开机指令是否到达了电源板;
3、LED8001→PFC电源工作正常指示,如果PFC电源出现问题,这个指示灯不会点亮;
4、LED2000→逻辑板电源正常指示,如果不亮,说明D5V和D3V3电源形成电路存在
问题;
5、LED8004→电源保护动作指示,正常情况下是熄灭状态。大家知道,HIC8002检测
脚检测到任何异常,都会保护点亮它。我们通过以上的指示灯状态和掌握的工作原理,逐
一排除。
(三)元器件代换及注意事项:
三星S42SD-YD05型V3屏电源板电源结构复杂,检修有一定的难度,检修时应多看图
- 第 54 页 -

※技术资料※
纸和分析故障,做到有的放矢。
V3屏电源在电路上设计有热地和冷地部分,检修热地时一定要注意,以防被电击,有
条件的话最好使用1:1隔离变压器检修电源板。板子的散热片上有感叹号和闪电标记的是
热地,与没有此标记的要注意区分;印制线面,冷地和热地之间有一白色线分开。检修时、
测电压时,要区分好热地和冷地,否则测试结果不准确。
本电源板检修时,可以不接负载插头单独检修电源板,如果要断开电源板上的一部分
负载,一定要看是否把稳压电路断开了,如果稳压电路被断开,可能损坏元器件。对VA 、
VS、VSET、VSCAN而言,每一个屏都有一些分别,屏上的商标贴纸上有该屏对电源的具
体要求电压,更换电源板后,仔细将该电压调成标贴纸上的数字即可。各组电压输出,在
电源板上均有相应测试点,靠近插座旁边。
电源板上的元器件多为专用元器件,一般要求使用原装配件。应急修理时,除必须考
虑代换的元器件参数指标与原型号一致以外,部分元器件对体积和外观需要与原型号一
样,否则会造成整机装配不良或元器件装不进去,还有可能造成与其它元器件短路。
(四)组件检修说明:
为了能脱机进行工作和检修,本电源设置有五组短路插针来模拟各种工作状态,下面
分别进行说明:
1、J8001→PFC电路供电设置(短路状态),断开它后,PFC和后级电路全部停止工作,
方便分别判断VSB电路和PFC电路部分的工作情况,特别是短路情况;
2、J8002→VS-ON开机信号设置(开路状态),短接它后,可以模拟逻辑板送出了正
常的VS-ON信号,使VS电路启动;
3、J8003→PANEL POWER信号设置(开路状态),短接它后,模拟副电源板送来的高
电位PANEL POWER信号,使VS和VA 等电路集成块得到VCC S电源,进入工作状态;
4、J8004→热保护开关设置(短路状态),断开它后,使热保护暂时失去作用,电路得
以继续工作;
5、J8005→PS-ON开关设置(开路状态),短接它后,模拟主板送来正常的RELAY开
机信号。
- 第 55 页 -

※技术资料※
为了使大家检修方便,特附上各主要IC的实测电压表,实测资料:
1、IC8003(TOP223),接地脚为热地:
1 脚 2脚 3脚 4脚 5脚 6脚 7脚 8脚
地 地 地 稳压控制 电源 地 地 地
0V 0V 0V 5.7V 308V 0V 0V 0V
2、PFC 膜块 HIC8001,接地脚为热地:
1 脚 2脚 3脚 4 脚 5脚 6脚 7脚 8脚 9脚 10 脚
1.0V 0.1V 15.1V 0V 7.1V 无 无 无 无 15.1V
11 脚 12 脚 13 脚 14 脚 15 脚 16 脚 17 脚 18 脚 19 脚
0.36V 0V 2.36V 15.07V 0V 2.5V 4.95V 6.55V 0V
3、IC8019(KA5M0380R)和 IC8012(KA5M0380R)引脚电压,接地脚为冷地:
IC8019
1 脚 2脚 3 脚 4脚
IC8012
1 脚 2 脚 3 脚 4脚
直流电压 0V 173V 17.3V 0.2V 直流电压 0V 173V 17.4V 0.2V
4、VS 驱动膜块 HIC8003:
1 脚 2脚 3脚 4脚 5脚 6脚 7脚 8脚
0V 2.1V 5.72V 0.11V 0V 20.5V 15.07v 20.48V
9 脚 10 脚 11 脚 12 脚 13 脚 14 脚 15 脚 16 脚
0V 2.03v 无 无 无 16.4V 18.2V 30.9V
- 第 56 页 -

※技术资料※
5、保护膜块 HIC8002:
1 脚 2脚 3脚 4脚 5脚 6脚 7脚 8脚 9脚
0.18V 0V 5.9V 0V 4.71V 无 0V 1.9V 2.09V
10 脚 11 脚 12 脚 13 脚 14 脚 15 脚 16 脚 17 脚 18 脚
3.30V 3.39V 3.65V 3.76V 3.53V 5.24V 3.46V 无 0.2V
19 脚 20 脚 21 脚 22 脚 23 脚 24 脚 25 脚 26 脚 27 脚
0.2V 0.2V 0.2V 5.24V 3.46V 0V 0V 0V 5.86V
6、滤波膜块 HIC8004:
HIC8004
1 脚 2脚 3脚 4脚
直流电压 173V 60V 60V 0V
7、15V 稳压膜块 IC8022(KA78R15):
IC8022
1 脚 2脚 3脚 4脚
直流电压 17.43V 15.12V 0V 0.8V
8、3.3V 稳压块 IC8024(LM2576T-ADJ):
IC8024
1 脚 2脚 3脚 4脚 5脚
直流电压 17.43V 3.46V 0V 1.6V 0V
9、5V 稳压膜块 IC8026:(和 IC8024 是一样的,用的是 LM2576T-ADJ,输出电压
的改变是改变#4 脚电流。)
IC8026
1 脚 2脚 3脚 4脚 5脚
直流电压 17.43V 5.24V 0V 1.25V 0V
- 第 57 页 -

※技术资料※
10、VE 形成电源厚膜块 IC8027(1M0680B)的实测电压:
IC8027
1 脚 2脚 3脚 4脚 5脚
直流电压 173V 0V 17.48V 0.46V 4.9V
11、VSET 形成电源厚膜块 IC8012(5M0380R)的引脚电压:
IC8012
1 脚 2脚 3脚 4脚
直流电压 0V 172V 17.88V 0.33
12、VSCAN 形成电源厚膜块 IC8019(5M0380R)的引脚电压:
IC8012
1 脚 2脚 3脚 4脚
直流电压 0V 172V 17.98V 0.31
13、VE 形成电源厚膜块 IC8023(1M0880)的引脚实测电压:
IC8023
1 脚 2脚 3脚 4脚 5脚
直流电压 420V 0V 18.3V 0.46~0.35V 4.9V
- 第 58 页 -

※技改快递※
一、适用机型:(以下为截止目前具有光感变频芯片的系列机型)
1、MST9 方案:
(1)MST9U19A 芯片:TLM2629U;
(2)MST9U19B 芯片:TLM26P69;
(3)MST9U88L 芯片:TLM3228LF、TLM3228U、TLM3728LF、TLM3728U、TLM4028LF、
TLM4628,TLM4628LF。
2、MST6 方案:
(1)MST6U89 芯片:TLM40V69、TLM4236P;
(2)MST6U29DL:TLM40V69P、TLM42E29P、TLM42V68PR、TLM42V68PW、TLM46V69、
TLM46V69P、TLM47E29,TLM52E29P;
(3)MST6M68FQ 芯片:TLM42V68PK、TLM42V68PKA、TLM47V67PK,TLM52V67PK;
(4)MST6M29HL 芯片:TLM42T08GP。
3、Realtek 方案:(RTD2670M 芯片)
TLM32P69D、TLM32V68、TLM37E29,TLM40V68P。
4、MTK 方案:
TLM32P69G、TLM32P69GP、TLM37P69G、TLM37P69GP、TLM42P69GP,TLM47P69GP。
5、泰鼎方案:(HIDTV PRO-QX68 芯片)
TLM42T69GP、TLM52P69GP。
- 第 59 页 -

※技改快递※
二、故障现象:
前期个别分公司反馈,海信 MST6、MST9 方案个别液晶机型出现有噪波但为黑色噪波、
搜台不记忆、不定时出现花屏、遥控不灵敏、屏显字符乱码出现“魔”字,不开机等现
象问题。
三、原因分析:(适用于带有光感变频芯片的机型)
由于遥控板到主板之间的连接线较长,引入干扰的可能性也就较大。光感器件本身
是静电敏感器件,容易受静电影响而损坏;由于光感的总线和母块的总线在同一路上,
如果光感失效会把总线电压拉低,这时主芯片再从总线上去读数据就会出现不开机、花
屏等异常现象。
四、解决方案:
针对个别分公司反馈的海信 MST6、MST9 方案个别液晶机型出现有噪波但为黑色噪
波、搜台不记忆、不定时出现花屏、遥控不灵敏、屏显字符乱码出现“魔”字,不开机
等现象,可依照如下措施进行改进:
1、判断方法:可将 SDA、SCL 总线与电路之间断开,若故障现象消失,则更换带
有光感芯片的遥控板组件;
2、将遥控板到主板的连接线改成带屏蔽的连接线,加强保护。
具体物料明细如下:
1、屏蔽连接线有 4 种长度:
(1)500mm:条形连接器\TJC10T-8Y-500-P\ROH SAP 编码:1050149
(2)700mm:条形连接器\TJC10T-8Y-700-P\ROH SAP 编码:1052267
(3)800mm:条形连接器\TJC10T-8Y-800-P\ROH SAP 编码:1052268
(4)1150mm:条形连接器\TJC10T-8Y-1150-P\ROH SAP 编码:1052266
2、遥控板组件:
(1)遥控板组件\RSAG2.908.1029\ROH SAP 编码:112613(注:这种型号的遥
控板组件适用机型最多,适用于 29 系列、P69 系列,V69 系列)
- 第 60 页 -

※技改快递※
(2)遥控板组件\RSAG2.908.1150\ROH SAP 编码:114069(注:适用于 TLM4236P)
(3)遥控板组件\RSAG2.908.1039\ROH SAP 编码:112701(注:适用于 28LF 系
列机型)
3、关于更换光感变频芯片的方法:一般用烙铁直接烫很难换好,容易烫坏。可采
取先将光感变频芯片和 PCB(印刷电路板)的焊盘都加上焊锡的方法,将光感变频芯片
放在 PCB 上,引脚对好,然后用取芯片的那种热风枪,将温度调到 200 度左右,加热一
分钟一般就焊上了,再稍微补焊一下就可以了,以上方法仅供参考。
附相关部分电路图:
判断方法:可将 SDA、SCL 总线与电路之间断开
- 第 61 页 -

※故障实例※
分公司提供故障实例(四)
一、北京分公司:吕殿梁
1、机型:TLM4237
故障现象:不定时无图有音
检修过程:由于此故障现象为不定时出现--无图有音,首先用万用表测量电源板的
电压检测点,例如:+5V、+12V,+24V。当测量到背光电源电压+24V 时,出现电压不稳
定现象,反复试验了几次,有时开机能启动(屏亮),有时又不能启动。将背光电源板的
插子拔掉,看是否负载电路存在问题,接着再测量+24V 端,此时电压依旧不稳定,由此
可判定故障在电源板上。
开机测量 B+PFC 电压为 380V 左右,正常;测量+24V 电压时,表现为 18~24V 不稳
定,明显不正常。测量电源厚膜集成电路 NE003(STR-6769)的#4 脚(启动供电脚),
电压正常应为 16~18V,出现故障时,此脚电压在 10~16V 之间摆动几次后,就变为 10V
左右,+24V 表现为抖动。最后经过一番检测,查得故障原因为:吸收电路的电容容量减
小,使得+24V 开机出现不稳定现象,更换电容 CE023(6800P/2KV)后,故障排除。(见
下图)
- 第 62 页 -

※故障实例※
2、机型:TF2919H
故障现象:不定时黑屏
检修过程:根据故障现象已检查并替代过集成电路 N201(TMPA8859-5)和高频头 A101
(TDQ-3H3—HS—1),开机试机将黑背景关掉,故障出现时为暗淡的雪花,有断续的声音,
怀疑存在虚焊的地方。打开机壳,故障出现时用手按动大板故障即可恢复,看来大板确
实存在虚焊的地方,找来台灯,将线路板照了遍也没有发现虚焊、板断的地方,右手按
压大板的任何位置故障都有变化。静下心来仔细分析,故障为暗淡的雪花有伴音,有暗
淡的雪花应该为中放电路部分的问题,而有伴音的话似乎又说明中放电路是正常的。仔
细检查,发现当按到电容 C811 的负端时,屏幕的雪花明显变亮,看来问题就在此处。仔
细观察,C811 的正极元件腿根本就没有穿过线路板,应该就是假焊。为了证实问题,用
电容跨在 C811 处,电视机即恢复正常,证实了我的想法。将该电容重新处理了一下,电
视机恢复正常。
分析 C811 是 TV—VIDEO 信号去 TC4053(AV/TV)切换集成块的耦合电容,按说这个
电容虚焊的话,应该出现纯黑屏的故障,而不是暗淡的雪花。分析认为,是 C811 电容虚
焊引入了干扰信号所致。
- 第 63 页 -

※故障实例※
3、机型:TLM46V69P
故障现象:三无,灯亮
检修过程:开机三无、灯亮,首先对机器进行升级处理,升级后故障现象依旧。开
壳测量各点电压,发现集成电路 U5(AMS1117-3.3)电压不正常,仅为 1.3V,正常电压
应为 3.3V。测量输入端电压 5Vstb 正常,试代换集成电路 U5 后,故障排除。分析:此
故障可能是电压的异常导致,也可能是元器件本身质量问题造成的!
4、机型:TLM5229P
故障现象:AV/TV 无信号
检修过程:开机发现 AV 无图像,屏幕上出现异常的警示符号,怀疑是软件问题,试
代换 U600(24LC64)存储器后,AV 图像正常,但 TV 信号不正常。对机器进行升级操作
后,故障未排除。查阅图纸,发现 AV、TV 经过集成电路 U302 处理后,进入 BGA 封装的
主芯片,试代换集成电路 U302(MAX4550)后,故障排除。分析此故障可能是由于集成
电路 U302 损坏,引起 U600 存储器数据混乱,造成 AV 出现无图像故障。
- 第 64 页 -

※故障实例※
二、武汉分公司:徐斌
1、机型:TLM3737D
故障现象:花屏
检修过程:服务商送修一块 TLM3737D 主板,主板板号为 RSAG7.820.888,故障现象
是花屏,满屏绿色马赛克方格闪动,字符也一样。
根据故障现象分析,此故障应属于 DDR 动态存储器部位的故障,DDR 动态存储器主
要功能是用来存储和读取图像数字信号,为主芯片提供一个图像数据运算的空间。此机
型采用了一块 128M 的动态存储器,型号为 HY5DU281622ETP,服务商更换了一块,故障
现象依旧。查看电路图,DDR 动态存储器芯片除了 2.5V 供电和地线,其余几乎全部与主
芯片连接,一共有 8 路供电,9 路地线,DATA 信息数据线有 16 根,通过四个 100Ω 的排
阻和主芯片连接,ADDR 地址数据线 12 根直接连接到主芯片。时钟信号#44 脚、#45 脚、
#46脚通过3个10Ω 电阻连接到主芯片,#21 脚 WE 读写控制直接连接到主芯片,#22
脚为 CAS 列地址选通信号和#23 脚 RAS 行地址选通信号都直接连接到主芯片,#16 脚、
#20 脚、#47 脚、#51 脚 QDM 信号和 QDS 信号输入/输出控制直接和主芯片连接。
- 第 65 页 -

※故障实例※
经过检查,发现此现象为线路过孔短路原因。分析此线路板的布线情况比较复杂,
线路板的过孔连接较多,易出现过孔连接线断路现象,有一处过孔断线,就会造成花屏
现象,检测时应掌握一定的诀窍。先将集成电路 U9 拆下来,将线路板清洗干净,然后用
万用表检查对地电阻,通过检查对地电阻值的方法,可以很方便地检查出断路部位。16
根 ADDR 地址数据线对地电阻值应该一样,12 根 DATA 信息数据线对地电阻值应该一样,
其余的引脚线路也是通过测量对地电阻的方法检查出断路部位。检查出故障部位后,线
路过孔的连接也是一个非常关键、复杂和细致的工艺。首先要将断孔部位的线路清理干
净,将过孔用针挑开后,用细铜线将两边的线路连接起来,确保连接牢靠。
- 第 66 页 -

※故障实例※
三、厦门分公司:谢元安
1、机型:TLM4077
故障现象:三无
检修过程:开机后指示灯不亮,整机无任何显示。打开后壳,发现电源板保险丝烧
黑,明显可看出集成电路 NE003(STR-X6769)、电解 CE027、电阻 RE038 烧毁,将上述元
器件更换后,检查电路板未发现有短路器件。通电试机,发现+24V 开机一下就没了,将
背光供电插座拔掉,+24V 恢复正常,背光未发现短路故障,怀疑 24V 带载能力差。根据
图纸,检查反馈电阻 RE032 已由 750Ω 增大到 3KΩ,更换后通电试机正常,故障排除。
该电源板是可以拿下来单独维修的,方法是在排插 XPE008 的#4 脚用一个 1~10KΩ 的
电阻与#5 脚短接,给 STB 脚一个高电平就可以开机。维修时,必须在 12V 处对地接一
个 18Ω 左右的电阻做假负载,不然机器开机后无 24V,同时修复后需检查一下带负载能
力,重点检查反馈回路的电阻。
本机使用 RSAG7.820.538 的电源板,根据图纸可以看出,CE027 为尖峰脉冲电压吸
收回路的电容,本机应该是 CE027 老化,开机瞬间尖峰脉冲电压超过 CE027 的耐压值而
击穿,造成 QE003 击穿短路,从而造成这一路元器件地损坏。因此,更换时注意更换元
器件的质量,避免造成更大的损失。
2、机型:TLM4077
故障现象:三无,灯亮
检修过程:该板为服务商寄修板,板号:RSAG7.820.538。检查电路板,未发现明显
烧毁元器件,给 XPE 插座的#5 脚 STB 脚接一个高电平开机信号,同时给 12V 接一个 18Ω
左右的假负载。通电试机,发现 5V 待机跟 5VM 有电压,其它的+12V 及+24V 无电压。检
查电解电容 CE019,发现电压只有+300V 而不是+380V,说明 PFC 电路未工作。PFC 电路
未工作的原因一般有两种:一是 PFC 电路本身故障,另外是后级电路存在短路故障。检
查 PFC 电路未发现元器件异常,判断问题出在后级电路,因未有明显烧毁元器件,于是
对后级各路输出进行检查,发现+24V 输出整流管 DE511 对地短路,更换后通电试机故障
排除。
- 第 67 页 -

※故障实例※
本机使用 RSAG7.820.538 的电源板,首先 PFC 电路要正常工作,后级电路才会有输
出。本机就是因为+24V 整流管长期工作在大电流状态,时间长损坏短路,造成 PFC 电路
短路保护不工作引起的。
3、机型:TLM32E29
故障现象:三无,灯亮
检修过程:该机器的板号:RSAG7.820.996A,检查电路板未发现明显烧毁的元器件,
通电试机三无、灯亮,+5V 待机电压正常,遥控无反应,怀疑是 FALSH 数据出错造成。
连接复合升级板升级显示出错,因该板只要待机+5V 电压正常的情况下,即可进行软件
升级,检查未发现异常,判断集成电路 U9(FALSH 芯片型号:PS25LV040)损坏,重新更
换一片新的集成电路 U9 进行升级后,通电试机故障排除。
分析认为,本机 FLASH 芯片在工作中因静电或脉冲等干扰引起损坏,造成主芯片工
作不正常,出现不开机问题。
- 第 68 页 -

M16
VD81 1
RT801
L801
10uH
C805
M4
W812
COM1
COM4
F801
4A
M05
RU4AM
10D/9
2
1
0.1/450V
0.1/450V
M13
470p/1kV
M6
4
3
3
R803
680k
C809
C804
224/ 250VAC
470p /400VAC
M3
4
3
M9
3
C803
224/ 250VAC
RV801
561
1
XP801
XP-0 2
M27
VD81 2
ISL9R860PF2
M11
0R15/3W
R826
L803
556
449
2
1
8
PQ3230
PQ3230
C811
C827
M14
M31
114
L805
2
M10
2
C808
470p /400VAC
M55
114
L802
2
M5M8
2
M7
2
M42
R820
VB801
6SB8 0
C806
470p /1kV
COM2
COM3
M18
W806
0R15/3W
6
M02
9
M15
M01
M17
8
R802
680k
R801
680k
C802
470p/400VAC
380v
C812
220u /450V
M19
M32
2
V811
SPA20N60C3
3
R824
512
R810
2K
C903
473
C861
10n/ 630V
C801
470p /400VAC
COM1
4
3
COM4
3
海信液晶TLM40V68P系列(1567板)IP整合电源电路原理图
C828
150u /450V
C829
474/ 630VAC
VD81 3
R823
1
22
1N4148
R822
22
VZ8 11
MMSZ15T1G
R880
8K2
R8141MR815
1M
VD83 1
RM11C
S901 S903 S904 S905 S907 S908
0
0
R831
222
22uF/5 0V
W802
R827
684
R828
684
R885
684
R887
1K
R888
684
COM2
114
L804
2
COM3
2
C823
104/ 50V
R825
10
8
7
R821
6
NA 10 K
5
C817
NA 1n
R816
1M
R832
222
C825
C835
104/ 50V
R839
R840
V803
MMBT2222ALT1G
VZ8 32
123
Q902
W837
C820
22u/ 50V
C818
0.1
22
22
MMSZ15T1G
4
MC33262
Vcc
Drv
GND
Vmutil
R818
0
8
7
6
5
C864
22uF/50V
123
Q811
VCC
N801
FB
Vctrl
VS
CS
HV
NC
VCC
DRV
N831
NCP1207APG
VD84 2
1N41 48
C865
104/ 50V
4
R881
1K
C815
10n
DMG
FB
CS
GND
MMSZ15T1G
123
Q901
C831
22P
PFC
R807
R806
1
2
3
4
0R965
VD83 3
FR104
VZ83 3
4
0
0
R882
100K
123
W808
1
2
3
4
Q903
C821
R833
680
W804
4
224/50V
R835
5K1
C819
22P
VCC
R811
510K
R812
510K
R813
510K
C814
R838
R817
20K
R872
75
R875
75
1
224/ 50V
0
W815
R841
512
R842
0R68
C840
47u/ 50V
V906
MMBT2222A LT1G
R909
5R1
1nC813
10KR829
VREF
12V
XP905
1
2
3
4
5
6
7
XP-0 7
C836
102/ 50V
R886
15K
2
M12
C860
100p/1kV
V832
FQPF3N80C
3
R866
1K
V833
BCP56
C839
0.1
V901
2907
R934
512
LD
R845
27
R846
27
R877
20K
C838
W818
W820
W819
W821
W822
0.1
R935
20v
0
C938
R911
22u/ 50V
0R
W811
100K /2W
R847
24K
VD82 1
MBR0520
R902
5R1
R837
W839
W809
R903
10K
R969
39R/2W
N832
HS8 17
380v
L834
LP
L831
LP
C837
22u/ 50V
BZT52C18
R937
512
DRV1
DRV2
VZ83 4
VD92 2
NA F R104
VD83 4
FR104
N834
HS8 17
VD92 0
NA F R104
XP904
NA XP-04
C833
1n/1 KV
VD83 2
FR107
C916
R936
22u/ 50V
0
C923
224/ 50V
V903
MMBT2222ALT1G
VD82 2
MBR0520
V904
R906
2907
0R
ISEN2
V907
2N70 02
VD90 1
1N41 48
R970
NA 33
R971
NA 33
NA 10 0p
1
2
3
4
R858
270
R876
0
M20
7
6
5
3
2
1
M21
EE35
470P/400 VAC
C937
T831
C816
7
6
5
3
2
1
R848
1K
R849
0
ISEN
W814
NA 0
R859
680
R977
150K
C945
154
N833
TL431 L
R904
12V
27
C915
0.1
6
R908
0
7
W805
2200 P/40 0VAC
R915
W905
R957
NA 5.1k
R860
2K4
C856
nc
C855
224/ 50V
R862
R863
22K6
2K4
9
8
12
10
14
13
11
5V_Q
V834
MMBT2222A LT1G
C859
104/ 50V
T901
T901
C905
R940
120K
3.3M
120K
R964
V902
NA 2N 7002
5V_Q
R861
1K
9
8
M22
12
10
14
13
M23
11
VD83 6
MBRF2545
M24
M37
R850
2K2
C904
224/ 50V
1
VZ80 1
MMSZ3V3T1G
2
4
224/ 50V
5
VZ80 2
MMSZ3V3T1G
C926
100u /35V
R914
220K
RP901
100k
R968
0
C907
221
R874
VD83 5
15
FR104
F831
12.5
W832
C850
470p /50V
W807
M26 M33M34 M35 M36
M38 M39
M40 M41
M43 M44 M45
C924
V905
2N70 02
W906
R864
R834
R869
27
ON/OFF
L902
L901
C901
22u/ 50V
R952
10k
C843
22u/ 50V
27
27
5V_Q
R836
27
M1 M2
12V
R963
0
C847
470p /1KV
W816W817
M49
LP
LP
VD84 1
1N41 48
R939
512
VZ90 1
MMSZ18T1G
VD91 2
1N41 48
R905
512
VZ90 2
MMSZ18T1G
R901
22
C902
0.1
DRV2
R966
0
DRV1
C906
C936
nc
221
R953
10k
C932
0.1
LD
R974
1k
V835
R867
2SA1015
20K
R852
10k
VD83 7
MUR15100
14V
L833
C848
1000 u/25V
L832
3.9uH
W842
C851
2200 u/25V
1000 u/25V
W801
W838
M801
M802
MARK
MARK
G1 G2 G3 G4 G5
W834
VZ80 3
MMSZ15T1G
VS
VZ80 4
MMSZ15T1G
C863
472/ 50V
VREF
R958
R967
0
C908
4.72/50 V
VREF
VD92 3
1N41 48
C939
0.1
R853
2K2
3.9uH
V838
5V_S
2
C852
1000 u/25V
W803
C935
10n/ 1KV
R975
22
R913
10k
C862
472/ 50V
SFAF808G
R976
FQPF10N60
22
R907
10K
N901
OZ99 25GN
1
2
3
0
4
5
6
7
R931
24k
VD92 4
1N41 48
V836
MMBT2222A LT1G
1
C854
0.1
3
C853
M803
MARK
VD90 5
W901
SFAF808G
M06
V805
FQPF10N60
M51
VD90 3
M04
V806
M52
R926
470K
VREF
VIN
NDR2
PGND
NDR1
AGND
RT_CT
LRT_LCT8DIM
R972
33k
R973
33k
R878
10k
C857
104/ 50V
C849
1000 u/25V
VZ83 5
MMSZ15T1G
C807
1uF/50V
Q832
123
SST_CMP
TIMR
VSEN
8
7
6
5
R844
512
4
VLS
ENA
ISEN
OVT
ON/OFF
W902
+VCC
OUTB
-INB
+INB
R854
33K
MMSZ15T1G
R855
684
R856
1K
C918
C944
100p/1KV
M54
R916
330K
R932
33k
N904
LM358N
VZ83 6
VD83 8
LED
VD90 6
SFAF808G
M53
nc
VD90 4
SFAF808G
R925
100k
16
ENA
15
14
13
12
11
10
9
OUTA
-INA
+INA
-VEE
5V_M
M46
LP
L905
105/ 400VAC
R917
100k
C925
10n
R871
nc
C810
M48
M47
T903
M25
2
M28
1
C917
VD91 9
1N41 48
R956
10k
C914
0.1
ISEN2
VD90 7
1N41 48
R920
3.3M
C909
10n
12V
1
2
3
4
C931
1n
14V
R804
15K
V837
FQPF13N06L
2
1
R870
100
N835
0.47uF/50V
TL431 L
M50
Label La bel
ISEN
R950
68K
R857
120K
VD91 7
1N41 48
C940
221/ 50V
R919
1M
W907
R951
4k7
VZ80 5
3
UU32 28
C911
1uF
R843
15K
C845
0.1
R868
3.9K
M29
M30
ISEN1
R921
0
R955
120
C927
1n
R923
100K
C910
2.2n
C933
0.1
R949
C930
1M
10n
MMSZ16T1G
R851
15K
ARROW
ARROW
C912
100n
12V
10
9
7
C921
8
R954
120
W903
22p/6KV
V2
R922
120
C913
10n
V909
2907
VD91 8
BAV70
V801
2SC2 655
C846
1000 u/25V
ON/OFF
C919
22p/ 6KV
R929
91k
C922
2n2
VD91 4
1N58 19
VD91 6
1N58 19
R933
39R/2W
R924
10k
R942
5k1
12V
5V_M
5V_M
3
2
1
V1
5V_S
W841
C920
2n2
XP903
SW
R941
12K
C941
22u/ 50V
12V
W843
R927
91k
R930
15k
R918
300K
C928
1n
R879
2.2K/ 2W
R809
0
W813
W810
W835
SW
BRI
W840
VD90 9
1N58 19
R943
C929
1n
0
ISEN1
VD92 1
BAV70
W909
14V
3
2
1
VREF
VZ90 4
NA 4.3 V
R945
10k
R946
10k
R947
10k
R948
10k
1
2
3
4
5
6
7
8
9
10
11
12
13
1
2
3
4
5
6
7
8
9
10
11
12
13
14
R928
15k
R910
1K
XP902
XP-0 3
VD90 8
1N58 19
R944
XP812
XP-1 3
XP802
XP-1 4
R960
120
R961
120
R962
120
BRI
V3V4
39R/2W
V1
V4
V2
V3
