内部技术资料,注意保密!
1、电源应用范围 ：交流 100V～240V 50Hz/60Hz
2、电源最大输出功率：Pout=170W
3、电源额定输出功率：Pout=150W
4、接口：开发中心标准接口
电源输出规格如下：
输出电压 误差范围 电压纹波 输出电流
最小值 典型值 最大值
18V -0.5V~+2V 300 mV 0A 0.5A 1.5A
12V ±0.5V 100mV 0A 2A 4A
LED 驱动 - - 0mA 120mA 140mA
B、方案概述
电源工作原理和结构框架图如下：
100V-240V 交流电压输入后,反激电路首先启动，12V 和 18V 输出，12V 提供给主板待机电路。
当主板发送待机启动信号给电源板 SW 端子后，反激电路分别提供 VCC 给 PFC 电路（功率因数校
正电路）控制芯片 NCP1608 和 LLC 电路控制芯片 LX27901。PFC 电路首先启动，输出 380V 直流电
压；当 PWM 端子电压为高时，LLC 电路启动，输出两路恒流的 LED 驱动电压将 LED 背光点亮。
- 23 –
Page 2
内部技术资料,注意保密!
C、分部原理说明
（一）、
反激电路主控芯片采用的新一代的固定频率电流型反激变换式 PWM 控制器 NCP1271，它集成了高
压启动，低待机功耗，特别是专利的软跨越技术，可以实现最低待机功耗，并保持无音频噪声。
其各个引脚的功能如下：
反激电路
- 24 –
Page 3
内部技术资料,注意保密!
（二）、PFC 电路
- 25 –
Page 4
内部技术资料,注意保密!
PFC（Power Factor Correction）即功率因数校正,主要用来表征电子产品对电能的利用
效率。功率因数越高，说明电能的利用效率越高。该部分的作用为能够使输入电流跟随输入电压
的变换。从电路上讲为，PFC 电路后大的滤波电解 C829 的电压将不再随着输入电压的变化而变化，
而是一个恒定的值。

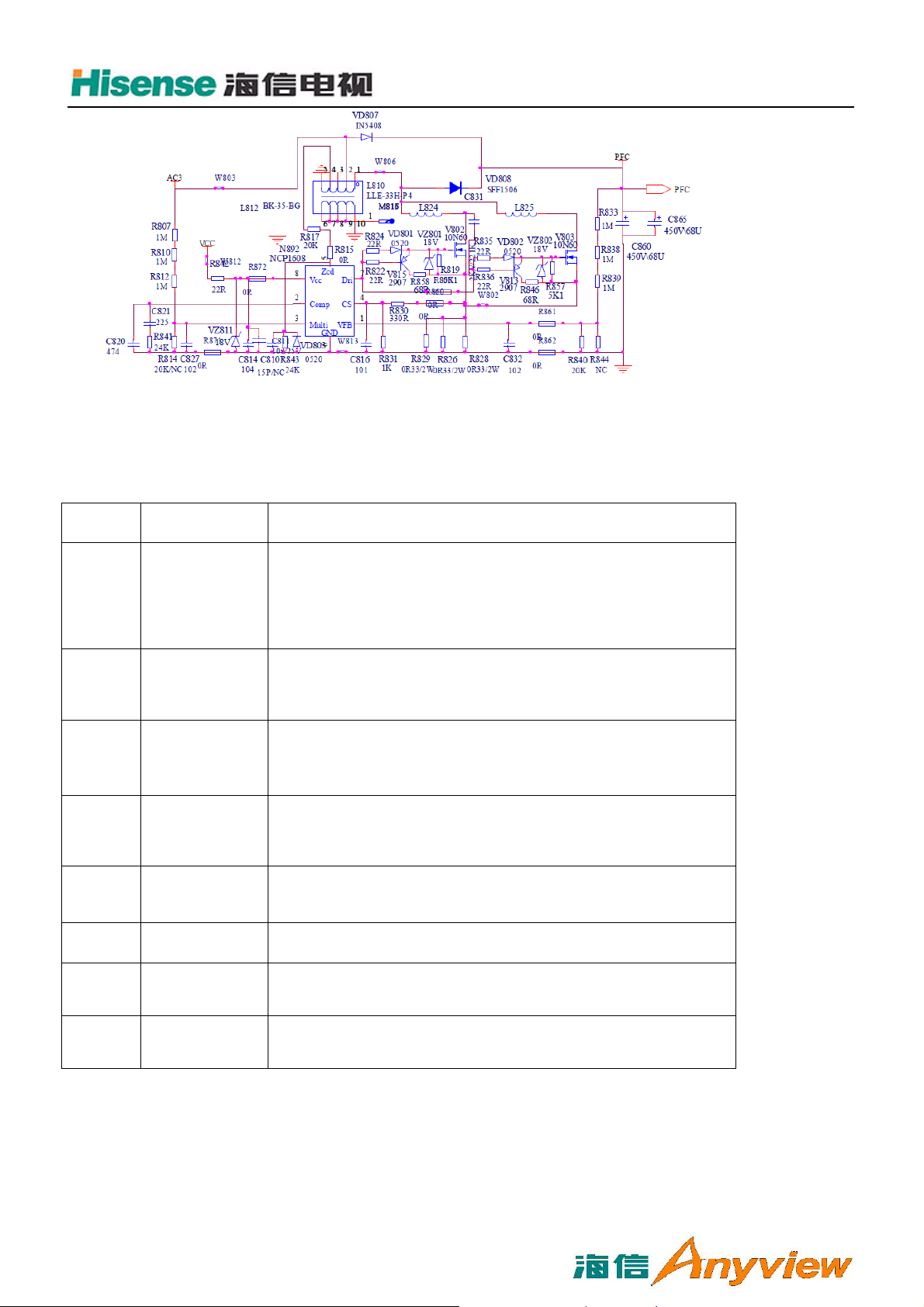

PFC 部分主控芯片采用临界导电模式(CrM) PFC 控制器 NCP1608，其各引脚功能如下：
管脚号 管脚名称 功能
1 FB FB 端是内部误差放大器的反相输入端。电阻分压器的输出电压
做为 Vref（参考电压）来维持控制。反馈电压用于过电压和欠
电压保护。当此管脚上施加小于 Vuvp（低电压保护电压）的电
压，或施加大于 Vovp（过电压保护电压）的电压，或悬浮时，
使芯片失效。
2 Control Control 端（控制端）是内部误差放大器的输出端。一个补偿网
络连接在控制端与地之间来设定回路的带宽。较低的带宽能产生
较高的功率因数和较低的总谐波失真率（THD）。
3 Ct Ct 端输出电流给外部定时电容器充电。通过比较 Ct 端的电压与
和来源于内部 Control 端的电压，电路控制电源开关的开通时
间。在开通时间的末尾，Ct 端使外部定时电容放电。
4 CS CS 端限制通过电源开关的的周期电流。当 CS 端电压超过 Vilim
时，驱动断开。连接 CS 端的检测电阻限制最大开关电流。
5 ZCD ZCD 端检测辅助绕组的电压来检测临界导电模式操作下电感的退
磁。
6 GND 模拟接地端
7 DRV 整体的驱动有一个典型的 12 欧的电源阻抗和典型的 6 欧的反向
阻抗。
8 Vcc Vcc 端是芯片的电源端。当 Vcc 超过 Vcc（on）时或者低于 Vcc
（off）时，芯片失效。

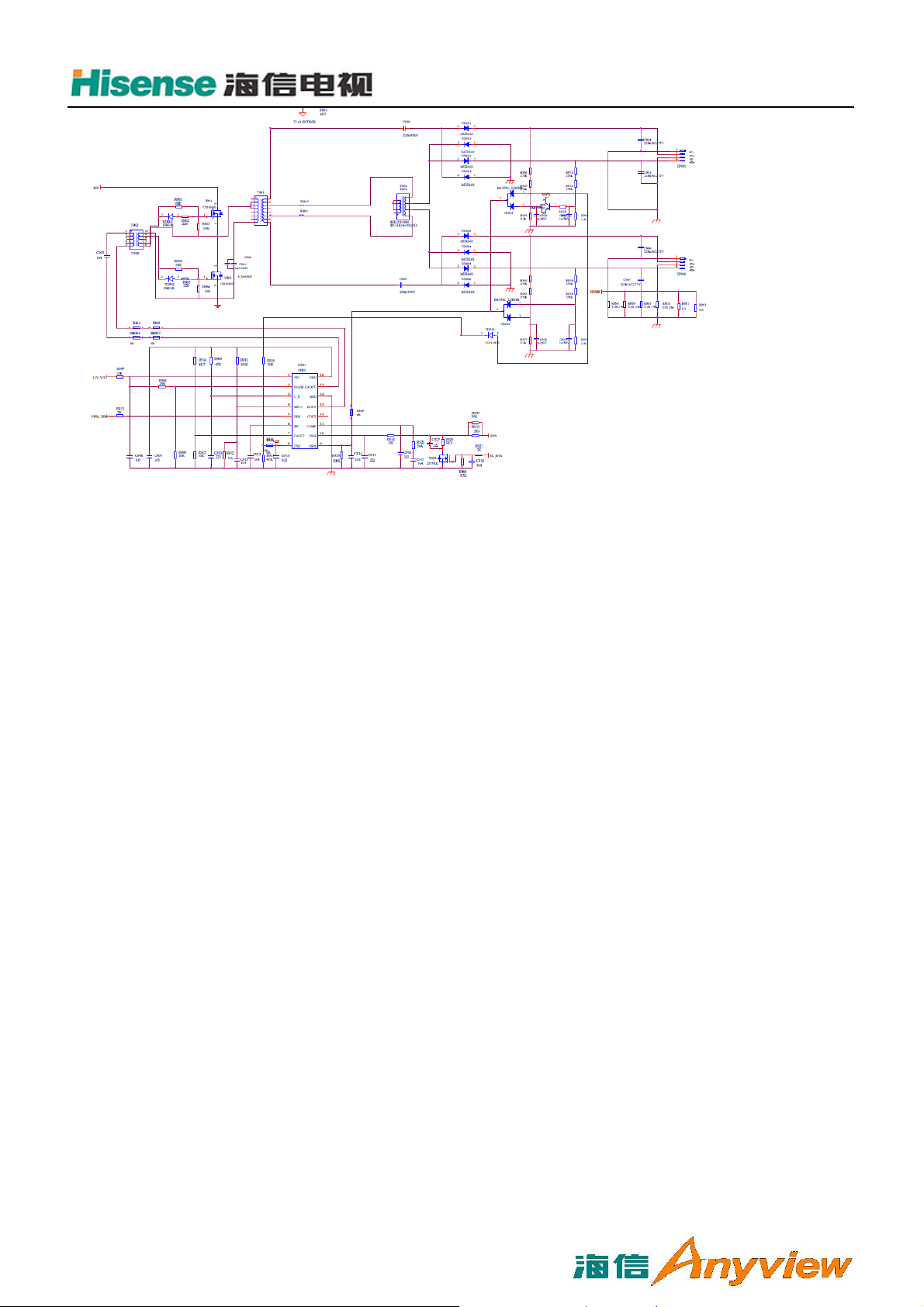

（三）、LLC 电路
- 26 –
Page 5
内部技术资料,注意保密!
随着开关电源的发展，软开关技术得到了广泛的发展和应用，已研究出了不少高效率的电路拓扑，
主要为谐振型的软开关拓扑和 PWM 型的软开关拓扑。近几年来，随着半导体器件制造技术的发
展，开关管的导通电阻，寄生电容和反向恢复时间越来越小了，这为谐振变换器的发展提供了又
一次机遇。对于谐振变换器来说，如果设计得当，能实现软开关变换，从而使得开关电源具有较
高的效率。
LLC 谐振电路，是我们现在所说的 LLC 谐振半桥电路的一个通俗的叫法，由于谐振时由于有两个 L
及一个 C 发生谐振，故称 LLC 电路，因此并非是三个英文单词首字母的缩写。

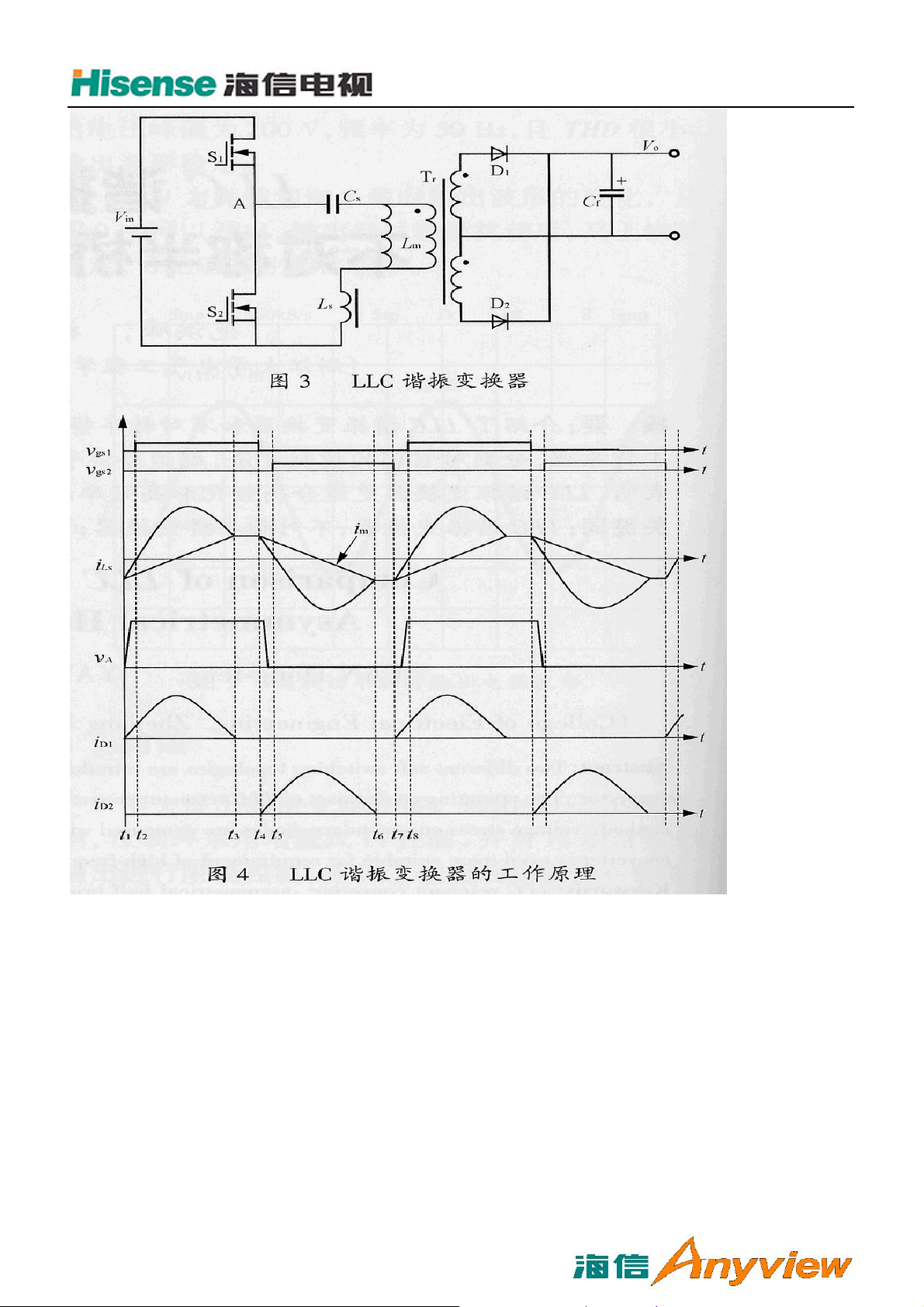

下图给出了 LLC 谐振变换器的电路图和工作波形。图 3 中包括两个功率 MOSFET（S1 和 S2），其
占空比都为 0.5；谐振电容 Cs，副边匝数相等的中心抽头变压器 Tr，Tr 的漏感 Ls，激磁电感 Lm，
Lm 在某个时间段也是一个谐振电感，因此，在 LLC 谐振变换器中的谐振元件主要由以上 3 个谐振
元件构成，即谐振电容 Cs，电感 Ls 和激磁电感 Lm；半桥全波整流二极管 D1 和 D2，输出电容 Cf。
- 27 –
Page 6
内部技术资料,注意保密!
LLC 变换器的稳态工作原理如下。
1、〔t1，t2〕当 t=t1 时，S2 关断，谐振电流给 S1 的寄生电容放电，一直到 S1 上的电压为零，
然后 S1 的体二级管导通。此阶段 D1 导通，Lm 上的电压被输出电压钳位，因此，只有 Ls 和 Cs 参
与谐振。
2、〔t2，t3〕当 t=t2 时，S1 在零电压的条件下导通，变压器原边承受正向电压；D1 继续导通，
S2 及 D2 截止。此时 Cs 和 Ls 参与谐振，而 Lm 不参与谐振。
3、〔t3，t4〕当 t=t3 时，S1 仍然导通，而 D1 与 D2 处于关断状态，Tr 副边与电路脱开，此时
Lm，Ls 和 Cs 一起参与谐振。实际电路中因此，在这个阶段可以认为激磁电流和谐振电流都保持
不变。
4、〔t4，t5〕当 t=t4 时，S1 关断，谐振电流给 S2 的寄生电容放电，一直到 S2 上的电压为零，
然后 S2 的体二级管导通。此阶段 D2 导通，Lm 上的电压被输出电压钳位，因此，只有 Ls 和 Cs 参
与谐振。
5、〔t5，t6〕当 t=t5 时，S2 在零电压的条件下导通，Tr 原边承受反向电压；D2 继续导通，而
S1 和 D1 截止。此时仅 Cs 和 Ls 参与谐振，Lm 上的电压被输出电压箝位，而不参与谐振。
- 28 –
Page 7
内部技术资料,注意保密!
6、〔t6，t7〕当 t=t6 时，S2 仍然导通，而 D1 和 D2 处于关断状态，Tr 副边与电路脱开，此时
Lm，Ls 和 Cs 一起参与谐振。实际电路中因此，在这个阶段可以认为激磁电流和谐振电流都保持
不变。
LLC 谐振变换器是通过调节开关频率来调节输出电压的，也就是在不同的输入电压下它的占空比
保持不变，与不对称半桥相比，它的掉电维持时间特性比较好，可以广泛地应用在对掉电维持时
间要求比较高的场合。
D、常见故障分析
PFC 电路简单维修介绍：PFC 部分损坏，一般表现为大电解 C860、C865 上的电压不正常，不
在 370V-400V 范围内。如果电解上的电压远高于 380V，一般来说是 NCP1608 FB 端（1 脚）出了
问题，此时重点查看 R833、R838、R839、R840、R844 这几个电阻是否漏焊或损坏，如果没有，则
可能是芯片的 1 脚发生故障，需要更换芯片。如果电压远小于 380V（310V 左右），则可能是 PFC
部分没有工作，此时首先判断芯片 Vcc（8 脚）电压是否正常，如果不正常，可能问题不是出在
PFC 上，需要顺着 Vcc 供电这一路向前一步步确认下去，直到找到故障点。如果 Vcc 正常，则就
要看别的脚的外围元件有无问题，找到故障点，如果各脚的元件无问题，则可能是芯片损坏了。
Vcc 是查问题的很重要的一步，这是判断问题来源的关键。
LLC 电路简要维修介绍：LLC 电路不正常时主要表现为背光不亮，此时可按如下步骤进行检修：
查看主板产生的 SW 和 PWM 信号电压是否正常（正常都为高电平）；
PFC 电压是否正常（370V-400V 左右）。如不正常（310V 左右），则 PFC 电路未启动，
参考 PFC 电路维修介绍；
LX27901 Vcc 电压是否正常。如不正常，则检查 Vcc 供电电路；
LX27901 其他引脚及其外围器件是否正常。
E、单板检修流程
检修流程图：
