R
液晶电视服务手册
LED40K16P、LED42K16P、LED46K16P
MST6i98 机芯方案
青岛海信电器股份有限公司
开发中心开发一部
2010.08
内部技术资料,注意保密!
目 录
LED40K16P、LED42K16P、LED46K16P .............................................................. 4
一、产品介绍 ............................................................................. 4
（一）、产品外观介绍 ................................................................. 4
（二）、产品功能规格、特点介绍 ....................................................... 5
（三）、产品差异介绍 ................................................................. 5
二、方案概述 ............................................................................. 5
三、电路框图构架 ......................................................................... 6
四、电源分配 ............................................................................. 7
五、原理说明 ............................................................................. 7
1、电源部分---系统 3.3Vstb ............................................................ 7
2、电源部分---系统+5V ................................................................ 8
3、电源部分---系统 3.3V：33V_Normal ................................................... 8
4、电源部分---系统 2.5V：+2.5V_Normal ................................................. 8
5、电源部分---MST6i78 核电：VCC1.2V .................................................. 9
6、电源部分---液晶屏 TCON 供电：VCC-Panel ............................................. 9
7、电源部分---USB 供电：5V_USB1 ....................................................... 9
8、电源部分---DDR3 供电 .............................................................. 10
9、控制部分---待机控制电路：STANDBY ................................................. 10
10、控制部分---背光 ON/OFF 和调光电路： .............................................. 11
11、存储部分---Mboot FLASH .......................................................... 11
12、存储部分---NAND FLASH ........................................................... 12
13、存储部分---EEPROM ............................................................... 13
14、按键电路---支持触摸按键和机械按键 ............................................... 13
15、遥控电路---支持灯效控制、光感 ................................................... 14
16、DDR 电路---DDR3_H5TQ1G63BFR-14C .................................................. 14
17、接口部分---HDMI 接口
18、接口部分---网络接口 ............................................................. 18
19、接口部分---高清接口 ............................................................. 19
20、接口部分---AV 接口 ............................................................... 20
21、接口部分---VGA 接口 .............................................................. 20
22、接口部分---AV 输出接口 ........................................................... 21
22、接口部分---AV 输出接口—音频输出 ................................................. 21
23、接口部分---同轴输出电路 ......................................................... 22
24、接口部分---耳机输出电路 ......................................................... 22
25、开关机静音电路 .................................................................. 23
26、数字供放电路 .................................................................... 23
27、数字供放电路—重低音电路 ........................................................ 24
28、tuner 部分---5V-IF .............................................................. 25
29、tuner 部分---tuner .............................................................. 25
30、tuner 部分---tuner 预中放电路 .................................................... 25
31、tuner 部分---声表电路 ........................................................... 26
32、LVDS 部分 ........................................................................ 27
33、CAM 大卡插口 ..................................................................... 27
六、产品爆炸图及明细 .................................................................... 29
............................................................. 17
- 2 –
内部技术资料,注意保密!
1、LED40K16P ........................................................................ 29
2、LED42K16P ........................................................................ 31
3、LED46K16P ........................................................................ 33
七、主板及电源板图 ...................................................................... 35
电源板 .............................................................................. 35
电源板实物图 .................................................................... 35
电源板电路图 .................................................................... 36
主板 ................................................................................ 37
主板实物图 ...................................................................... 37
八、软件升级方法 ........................................................................ 39
- 3 –
LED40K16P、LED42K16P、LED46K16P
一、产品介绍
（一）、产品外观介绍
前视图
内部技术资料,注意保密!
液晶电视服务手册
后视图
- 4 –
内部技术资料,注意保密!
（二）、产品功能规格、特点介绍
技术参数：
各端子电平特性：
（三）、产品差异介绍
1、LED40K16P 采用三星 LTA400HM08 屏。
2、LED42K16P 在 LED37K16 基础上，采用模组 HE420DF-E21 屏，电源板为屏上自带。结构部分是
在 LED42T29 的基础之上更换了屏、前壳、底座和装饰条。
3、LED46K16P 在 LED37K16 基础上，采用三星 LTA460HM04 屏。
二、方案概述
本机所采用 MST6i98ZX 系列方案。
主要特点包括：
1. 芯片内置了 VIF 及 SIF 解码，可以实现 PAL、NTSC 和 SECAM 的接收；
2. 同时芯片内置了 4 路 HIMI 输入（支持 CEC 功能，暂不开发）、3 路 YPbPr/RGB 输入、5
- 5 –
内部技术资料,注意保密!
路 AV 输入、2 路 USB 输入。可以采用 USB 进行升级；
3. 支持 MPEG-2、H.264、AVS（up to 1920*1088@30fps）、VC1 等多种解码；
4. 多媒体（USB2.0）功能，图片支持 JPEG（8192x8192）、BMP（3000x3000）、PNG（3000x3000）；
音乐支持 MP3、WMA、WAV；电影支持 AVI、MP4、MPG、MPEG、VOB、TS、MOV、MKV、RM、RMVB、
ASF、WMV、FLV；
5. 2 路 TS 流输入，集成了 DVB-C demo.可以扩展地面数字机、有线数字一体机等；
6. 强大的 Widget 网络功能；
三、电路框图构架
- 6 –
四、电源分配
R
内部技术资料,注意保密!
五、原理说明
1、电源部分---系统 3.3Vstb
3.3Vstb 为待机 3.3V，通过待机 5V 转换而来，待机不受控。用于系统的 PM 供电、Mboot FLASH 供电、触
摸按键供电等。此电压不正常会造成整机不启动。
3.3V Power_Standby only for AVDD_MPLL and I
5Vstb
L2 FB/1608
5Vstbto3.3v
C5
10uF
N3 AMS1117-3.3
SOT-223
3
VIN
C4
0.1uF
VOUT
Vout
GND
3.3Vstb
2
4
C7
10uF
C6
0.1uF
1
SOT-223
- 7 –
内部技术资料,注意保密!
2、电源部分---系统+5V
+5V 为系统主 5V，待机受控，设计容量为 5A。LED 产品中电源板无+5V 输出，需要主板通过 DC-DC 转换而
来。用于系统+2.5V_Normal、33V_Normal、USB 5V、6M20 的 DDR、8G80 的核电等。
3、电源部分---系统 3.3V：33V_Normal
系统 3.3V 采用了双 layout N5 和 N4，实际使用的为 N5，即 AP1084-3.3V。两者差别封装不一样，N5
的温升更好一些，但价格稍贵。
4、电源部分---系统 2.5V：+2.5V_Normal
系统 2.5V 用于 MST6i78 供电，待机受控。
- 8 –
内部技术资料,注意保密!
5、电源部分---MST6i78 核电：VCC1.2V
MST6i78 核电采用 DC-DC 通过 12V 转换而来，1A 左右的大小。用于 MST6i78 的内核使用。此
电压理论值为 1.26V,实际出 DC-DC 后设计为 1.3V 左右，到芯片管脚为 1.27~1.28V 左右。注意到
芯片管脚电压一定要大于 1.26V，低于的话会造成系统死机、重新启动等故障。
6、电源部分---液晶屏 TCON 供电：VCC-Panel
液晶屏的 TCON 供电采用最常用的 MOS 管切换电路，实现 TCON 供电的切换控制和输入电源选
择。如果此部分电路出故障，如 N16 损坏，会导致液晶屏无输出，现象表现为黑屏或灰屏（背光
亮的时候），或者有音无图。
7、电源部分---USB 供电：5V_USB1
因 LED 产品的+5V 通过 DC-DC 转换而来，DC-DC 本身有过流保护电路，本机型 N35 不再使用，
L51 焊接为磁珠。
- 9 –
内部技术资料,注意保密!
8、电源部分---DDR3 供电
9、控制部分---待机控制电路：STANDBY
待机控制采用两级反向的方式，上电时 MST6i98ZX 的控制管脚 PW_CTL 默认为高阻状态，这
样 V5 的控制端 B 为高电平，两级反向后 standby 为高，电源启动，输出+12V，系统启动。系统启
动后根据 EEPROM中读取到的待机状态再来控制 PM_CTL,从而控制整机是出于开机状态还是待机状
态。
- 10 –
内部技术资料,注意保密!
10、控制部分---背光 ON/OFF 和调光电路：
采用了通用的背光控制（BL-ON/OFF）电路和调光电路（BL-ADJUST）。调光方式由液晶屏决
定，直流调光时 C1 位 4.7uF；交流/PWM 调光：C1 为 NC。直流调光的系统如果 C1 没有焊接，会
造成 BL-ADJUST 电压不稳，造成屏闪故障。直流调光电压过高或者过低、调光频率和脉宽设置不
合适也会造成屏闪动、黑屏等故障。
11、存储部分---Mboot FLASH
mboot flash 采用 32M 的 SPI flash，里面存放系统的引导程序及部分系统、用户数据。系
统上电后首先通过 mboot 引导启动，mboot 完成启动后再启动系统主程序（存放在 NAND flash 中）
- 11 –
内部技术资料,注意保密!
12、存储部分---NAND FLASH
系统的主程序存放在 NAND FLASH 中，MST6i98ZX 机芯采用了 1Gbit 的 NAND FLASH。不管是 MBOOT
flash 还是 NAND FLASH，任何一个有故障，都会导致整机无法启动。
- 12 –
内部技术资料,注意保密!
13、存储部分---EEPROM
系统的 EEPROM 采用 24C64/N10，主要存放工厂数据和用户数据；N13 为 HDMI 的 HDCP EERPROM，
采用了 24C04。HDMI 的 EDID 内置到了主程序中，即 NAND FLASH 中。
14、按键电路---支持触摸按键和机械按键
触摸按键：XS8 为 4PIN；R179、R180 为 1M；
- 13 –
KEY PAD
3.3Vstb
内部技术资料,注意保密!
XS8
KEY
4
3
2
1
1 2
R179
1M
VD2
ESD
C144
10uF
R180
1M
KEYPAD-KEY1 SAR1
KEYPAD-KEY0
VD3
ESD
C150
102
1 2
C145
0.1uF
R181 1K
R182 1K
C151
102
15、遥控电路---支持灯效控制、光感
IR
XS7
IR&LED
C137
10pF
IR_IN
1 2
1
2
3
4
5
6
7
8
VD85
ESD
5Vstb
IR_IN
LED_CTL
R115 NC/100R
R118 NC/100R
R120 100R
R1593 NC/10R
C138
10uF
R161
4K7
R167 1K
R1599
C134
NC/0R
20P
5Vstb
1
C133 102
I2C-SCL
I2C-SDA
SAR2
5Vstb
R168
1K
V8
3904
IRIN
2 3
R165
4K7
C135 NC/10pF
C136 NC/10pF
5Vstb
1
2 3
R1594
100R
V59
3904
SAR2
R1595
4K7
LED
C1114
10pF
3.3Vstb
SAR0
R175
R177 NC/0R
4K7
R176 4K7
5Vstb
R178
2K2
LED_CTL
V9
3904
16、DDR 电路---DDR3_H5TQ1G63BFR-14C
MST6i78 采用 2 片 1Gbit 的 DDR3，N15、N17。如果 DDR 有故障，回引起整机无法启动。可以通
过逐管脚的测量引脚阻抗来判断是否有焊接等故障。
- 14 –
内部技术资料,注意保密!
- 15 –
内部技术资料,注意保密!
- 16 –
内部技术资料,注意保密!
17、接口部分---HDMI 接口
MST6i78 支持 4 路 HDMI 输入，EDID 采用程序内置的方式。同时 MST6i78 的 ESD 能力很强，所
以 HDMI 接口附近的 ESD 器件也不需要贴装。
- 17 –
内部技术资料,注意保密!
18、接口部分---网络接口
6i78 集成了 MAC，但 PHY 需要外置。系统采用了 IP101A 做为系统的 PHY 接口芯片，供电为
3.3V，外部晶体 G4 为 25M。
- 18 –
内部技术资料,注意保密!
19、接口部分---高清接口
- 19 –

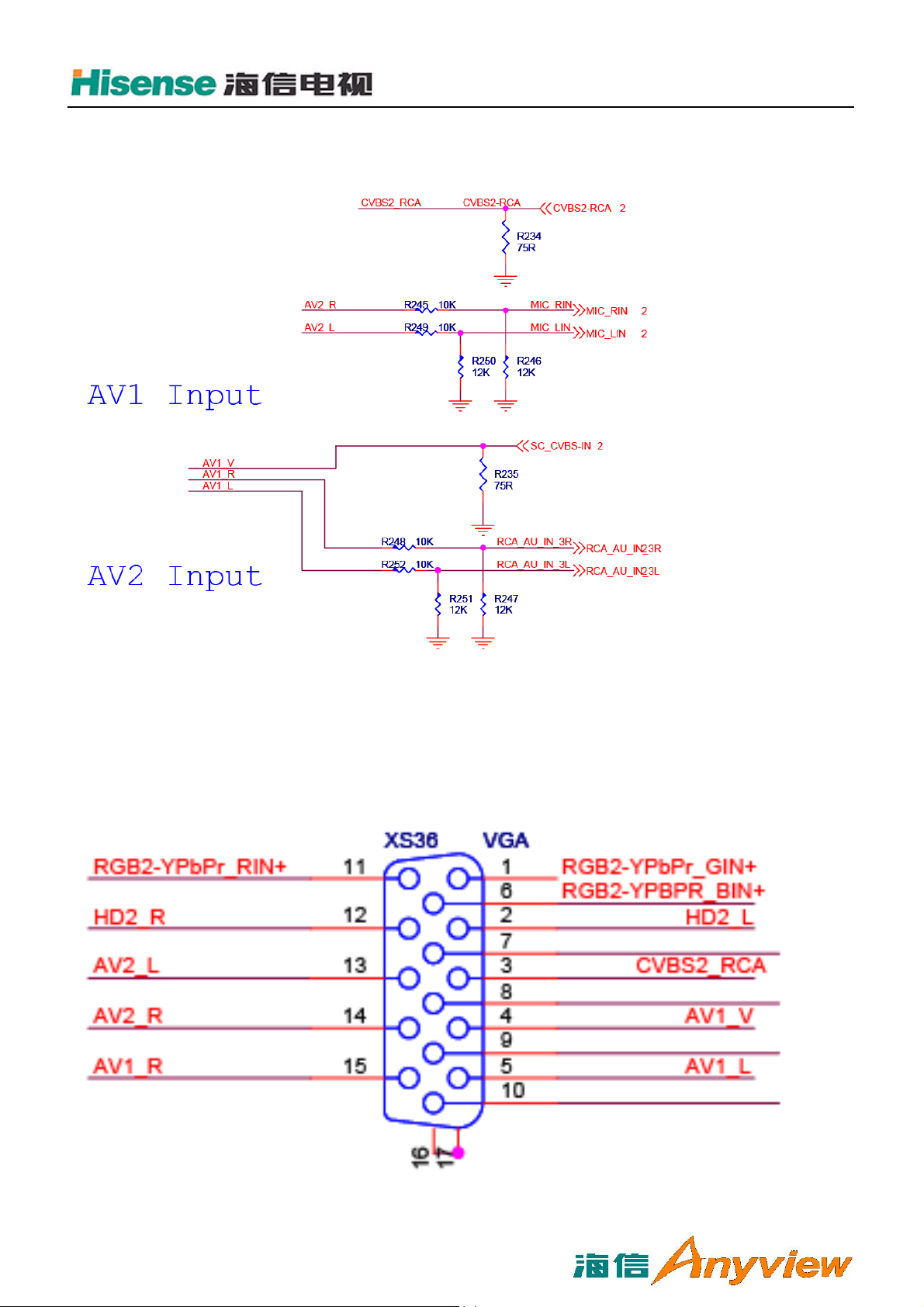

20、接口部分---AV 接口
2 路 AV 输入：
内部技术资料,注意保密!
21、接口部分---VGA 接口
通用的 VGA 接口电路，声音和高清复用。注意通过 VGA 接口的 pin4 和 pin11 可以实现烧写
MBOOT，监控打印信息等。
- 20 –
22、接口部分---AV 输出接口
常规的 AV 输出放大电路。
内部技术资料,注意保密!
22、接口部分---AV 输出接口—音频输出
音频输出没有采用常规的射随电路，采用带静音控制的集成电路 DRV602，可以实现 AV 输出的
开关机静音。主要是为配 soundbar 使用。
- 21 –
内部技术资料,注意保密!
23、接口部分---同轴输出电路
常规的同轴输出电路。
24、接口部分---耳机输出电路
耳机输出直接从 MST6i78 管脚输出，经过 LRC（L45、R597、C455）实现滤波作用，不经过任何放
大，直接输出。耳机检测电路 PMD_MT 直接连接在静音电路上，实现耳机插入后的静音硬件控制
L45
10uH/0805
EARPHONE_OUTR2
EARPHONE-OUTR
R597
200R
C284
PH-Rin
100uF/16V
C455
10uF
L55
EARPHONE_OUTL2
10uH/0805
EARPHONE-OUTL
R596
200R
C456
10uF
C264
PH-Lin
100uF/16V
- 22 –
内部技术资料,注意保密!
25、开关机静音电路
通用的开关机静音电路，注意 AV 音频输出的静音控制也是通过此电路实现，即 MUTE_602。
26、数字供放电路
系统采用了新型的 I2S 数字供放，N14/TSA5707。
- 23 –
内部技术资料,注意保密!
27、数字供放电路—重低音电路
重低音采用 N6/5707A，5707A 和 5707 的外围电路完全一样，仅 I2C 地址不同。通过设置 5707A
内部的低通滤波参数，可以实现低通重低音。
- 24 –
内部技术资料,注意保密!
28、tuner 部分---5V-IF
12V 经过 10R/2W 的电阻分压后给 N24，通过线形稳压器 N24 产生 5V-IF 电源，作为 tuner 的
供电。
29、tuner 部分---tuner
采用模拟 tuner
DMBT Tuner
7
21
U1
NC
NC
IF2
IF1
NC
NC
AS
VA1E1CD2403
17
16
13
QH_IF_OUT-
12
QH_IF_OUT+
14
QH_IF_AGC
15
IF_TV
6
T_BB
11
8
T_I2C_TSDA
9
T_I2C_TSCL
10
R384 NC/0R
5
RF_AGC_T
4
T_B1
3
ANT_POWE
1
2
5V-TUNER
T_B1
ANT_POWE
GND
GND218GND319GND420GND5
IF AGC
IF OUT
+5V
4MHz out
SDA
SCL
RF AGC
BB(+5V)
ANT POWER
C302
10pF
Tuner_SCL
Tuner_SDA
VDD3.3_ME
R381
C303
10pF
R387 NC/220R
R386 NC/220R
4K7
R1596 220R
R1597 220R
R380
4K7
I2C_TSDA
I2C_TSCL
T_I2C_TSCL
T_I2C_TSDA
30、tuner 部分---tuner 预中放电路
由于高频头的放大倍数不够，为了弥补声表对信号的衰减，所以高频头的中频输出需要增加
一级预中放电路。这是典型的三极管共射放大电路。
- 25 –
内部技术资料,注意保密!
这部分电路中 V18 容易出现参数漂移造成 TV 下图像不正常，伴音影响图像，信号拖尾等问题。
可以更换 V18 或者更改 R412 进行实验
31、tuner 部分---声表电路
声表出现问题会造成相应的图像或声音不正常，直接更换声表即可。声表需要使用本机使用的型
号，不能随意更换。
- 26 –
32、LVDS 部分
内部技术资料,注意保密!
33、CAM 大卡插口
- 27 –
内部技术资料,注意保密!
- 28 –
六、产品爆炸图及明细
1、LED40K16P
内部技术资料,注意保密!
- 29 –
内部技术资料,注意保密!
- 30 –
2、LED42K16P
内部技术资料,注意保密!
- 31 –
内部技术资料,注意保密!
- 32 –
3、LED46K16P
内部技术资料,注意保密!
- 33 –
内部技术资料,注意保密!
- 34 –
内部技术资料,注意保密!
七、主板及电源板图
电源板
LED42K16P 因采用模组屏，电源板为屏上自带无法提供资料.
LED40K16P、LED46K16P：
电源板实物图
- 35 –
电源板电路图
主板
主板实物图
正面图：
N15 、 N17
（ H5TQ1G63BFR-12C
）DDR3 与主芯片配
合，完成主画面逐行
处理过程中对数字
信号的存入/读出
N29(MP2380-5V)
12V 转换 5V 系统
供电
N5（AP1084-3.3V）
系统 3.3V
N8（AOZ1046）DC-DC 将
12V 转换为 VCC1.2V，给
主芯片供电
N16 （ AO4459 ） 为
液晶屏 TCON 供电
N7（AZ1084S-ADJ）
为 DDR3 供电
N14（TSA5707）
数字功放
N6（TSA5707A）数
字功放-重低音
N3（1117-3.3）
将5V转换为
3.3V，待机电源
供电
N33（IP101A）网
络接口芯片，
3.3V 供电
N24（78D05）将 12V
电压通过 R437、R438
10R/2W 分压为 5V 中
频电源为 TUNER 供电
V18(2SC2717)
tuner 预中放
U2 模拟高
频头
N1(MSTG6I78)
主芯片
N20 （ N9455 ） 、
N22(N6274)声表
背面图：
内部技术资料,注意保密!
N34（H27U1G8F2BTR-BC）主
程序存储部分---NAND FLASH
N11（NC/MX25L6405）、
N12（MX25L3205）MBOOT
FLASH
N73（DRV602）
AV 音频输出
N19（AMS1117-2.5）5V
转换为+2.5V_Normal
为芯片供电
N13（ 24C04）
HDMI 的 HDCP
EERPROM
N10（24C64）
系统的
EEPROM
- 38 –
内部技术资料,注意保密!
八、软件升级方法
USB 升级方法：
1、将对应的软件升级包中“Target” 文件夹拷贝到升级 U 盘（容量 256M 以上，正品大厂 SANDISK、
朗科等 U 盘，如使用质量不好的 U 盘，有升级产生严重故障的风险，请注意）根目录下，拷贝完
成后，注意对比原文件与拷贝后文件大
小是否一致，避免数据拷贝不完整。
2、在整机开机的状态下，将升级用 U 盘插入，USB1 或 USB2 接口；
3、插入升级 U 盘后，５秒内整机会自动检测，会显示升级信息提示：
- 39 –
内部技术资料,注意保密!
4、用户根据升级信息菜单提示，选择“是”，默认即为“是”
按“OK”键，升级开始，请注意提示，不要插拔 U 盘，不要中途关机。
5、升级成功后，整机会自动重启。
备注：
a.若操作过程中出现以下提示，请重拔出Ｕ盘，重新插入；
b.升级中，前面板指示灯会闪烁，在升级过程中请不要断电，升级完成后会自动开机。
c.若升级后，３分钟后发现整机未启动，确认灯不在闪烁，请交流关机再开机。
d.如升级失败，请交流关机后，再重新开机，整机有记忆模式，会完成升级任务。
e.如果遇到 U 盘不识别的情况，换另外品牌 U 盘，再按规定步骤操作。
f.如果升级过程中前面板的指示灯没有闪烁，整机在 1 分钟内就升级后开机，代表升级未成功，
需要更换升级用的 U 盘进行尝试。
注：请务必按要求升级，否则很可能会导致整机死机，无法修复。
- 40 –
Loading...
