PL
INSTRUKCJA
OBSŁUGI
INDUKCYJNEJ
PŁYTY GRZEWCZEJ
ZE SZKŁA
CERAMICZNEGO DO
ZABUDOWY
Dziękujemy za okazane
zaufanie i zakup naszego urządzenia.
Niniejsza szczegółowa instrukcja
ma na celu ułatwienie korzystania
z opisywanego w niej produktu.
Instrukcja powinna umożliwić
możliwe jak najszybsze zapoznanie
się z nowym urządzeniem.
Upewnić się, że urządzenie
zostało przekazane w stanie
nieuszkodzonym. W przypadku
stwierdzenia uszkodzeń powstałych
w transporcie proszę skontaktować
się z punktem sprzedaży, w którym
urządzenie zostało zakupione,
lub z regionalną hurtownią, która
urządzenie dostarczała. Numer
telefonu można znaleźć na fakturze
lub na dokumencie dostawy.
Ważna informacja
Wskazówka, uwaga
SPIS TREŚCI
4 WAŻNE WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA
7 SZKLANO-CERAMICZNA INDUKCYJNA PŁYTA GRZEWCZA DO
ZABUDOWY
8 Specyfikacja techniczna
9 PRZED UŻYCIEM URZĄDZENIA PO RAZ PIERWSZY
10 INDUKCYJNA POWIERZCHNIA GRZEWCZA
10 Szklano-ceramiczna powierzchnia grzewcza
11 Wskazówki dotyczące oszczędzania energii

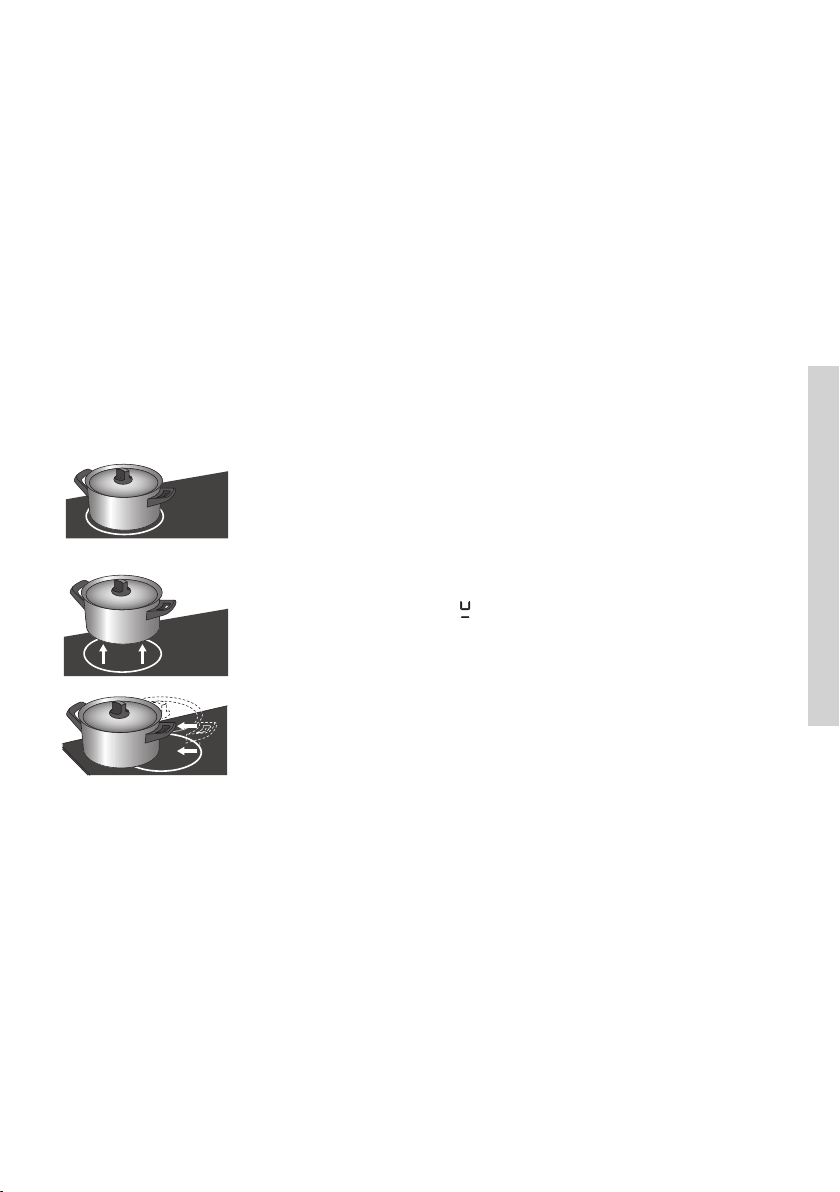

11 Rozpoznawanie naczyń
12 Zasada działania indukcyjnej płyty grzewczej
13 Naczynia indukcyjne
14 OBSŁUGA PŁYTY GRZEJNEJ

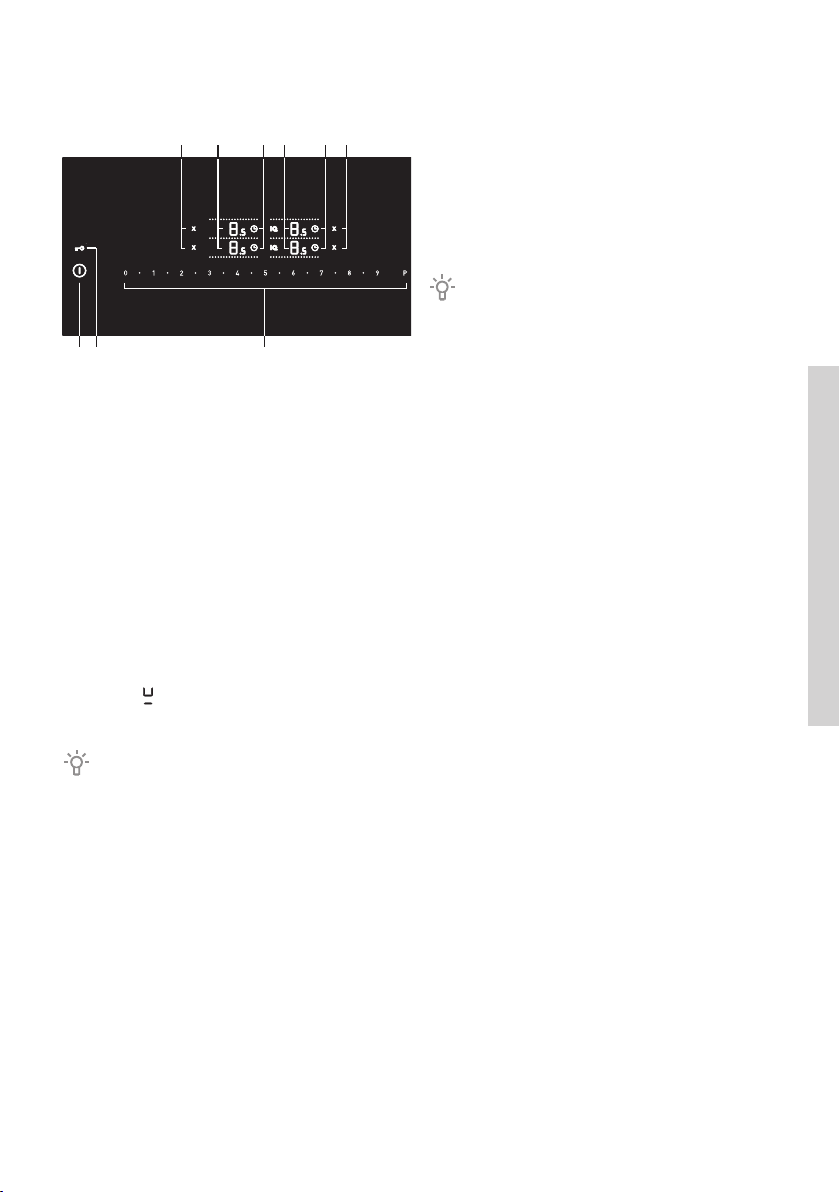

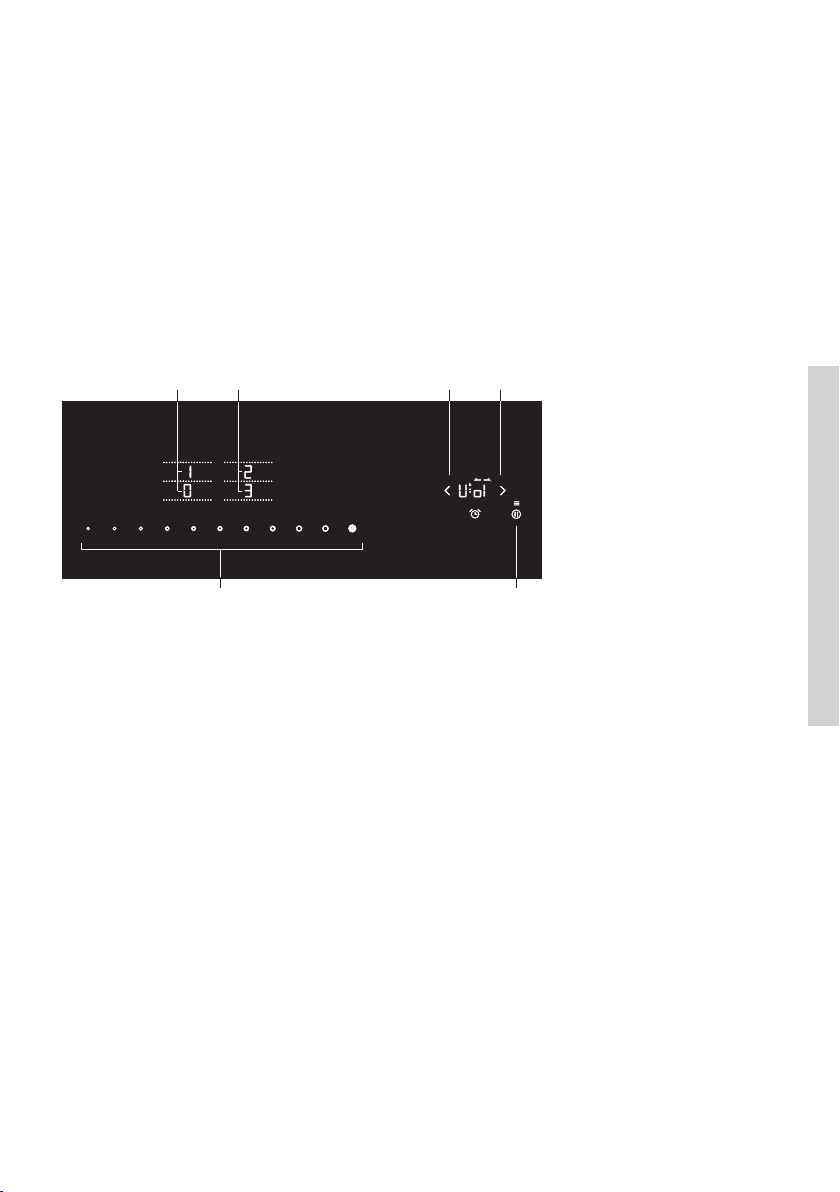

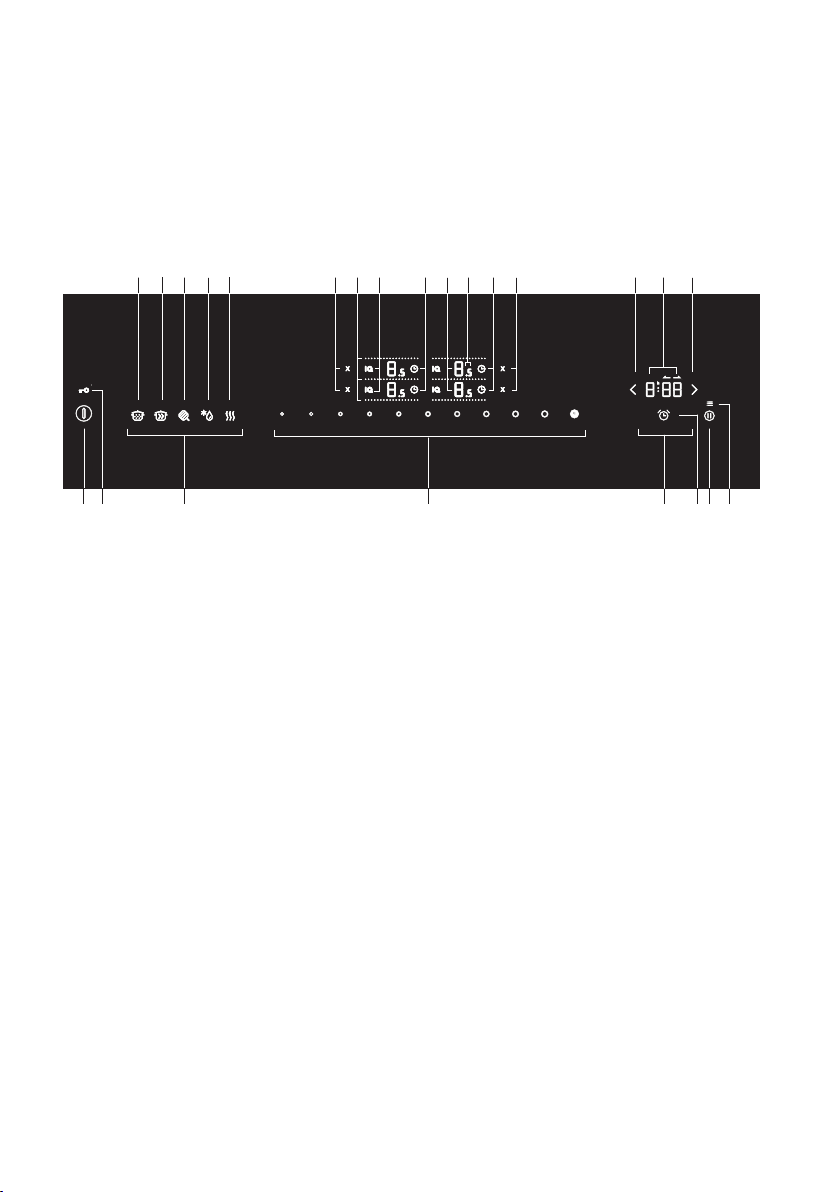

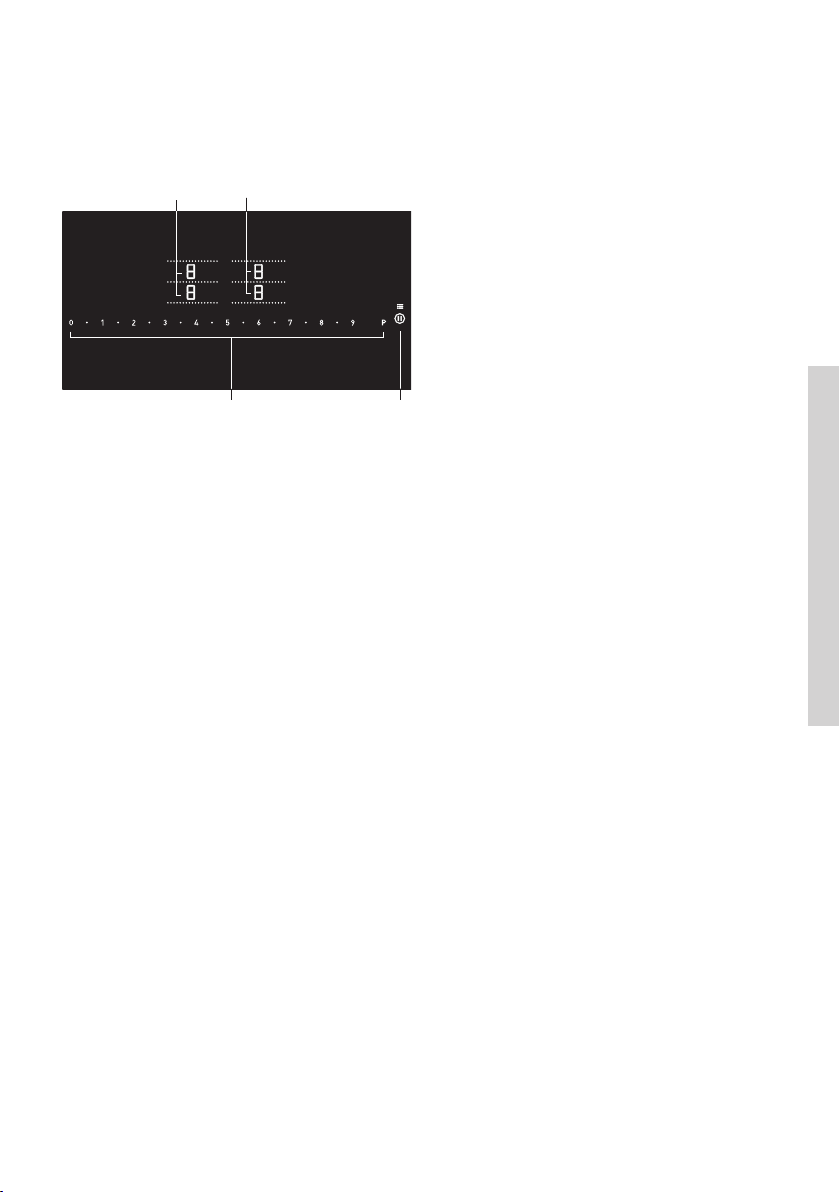

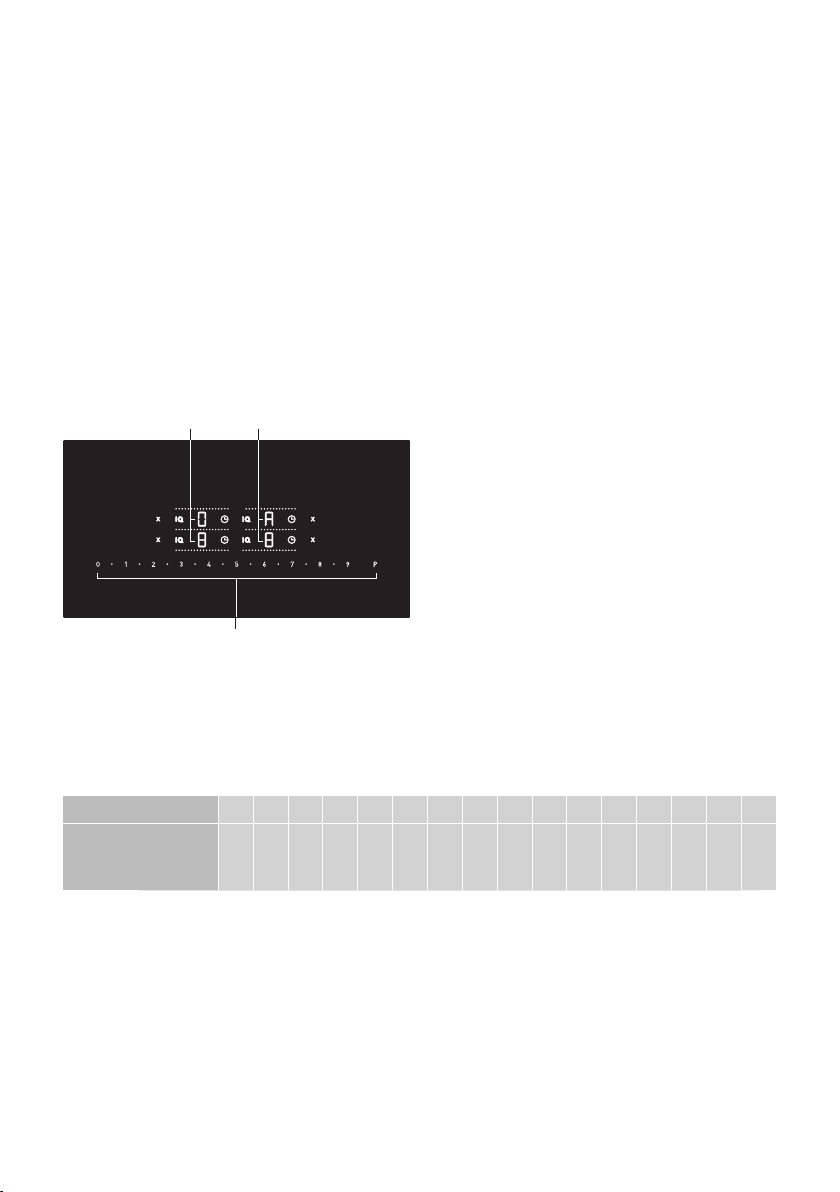

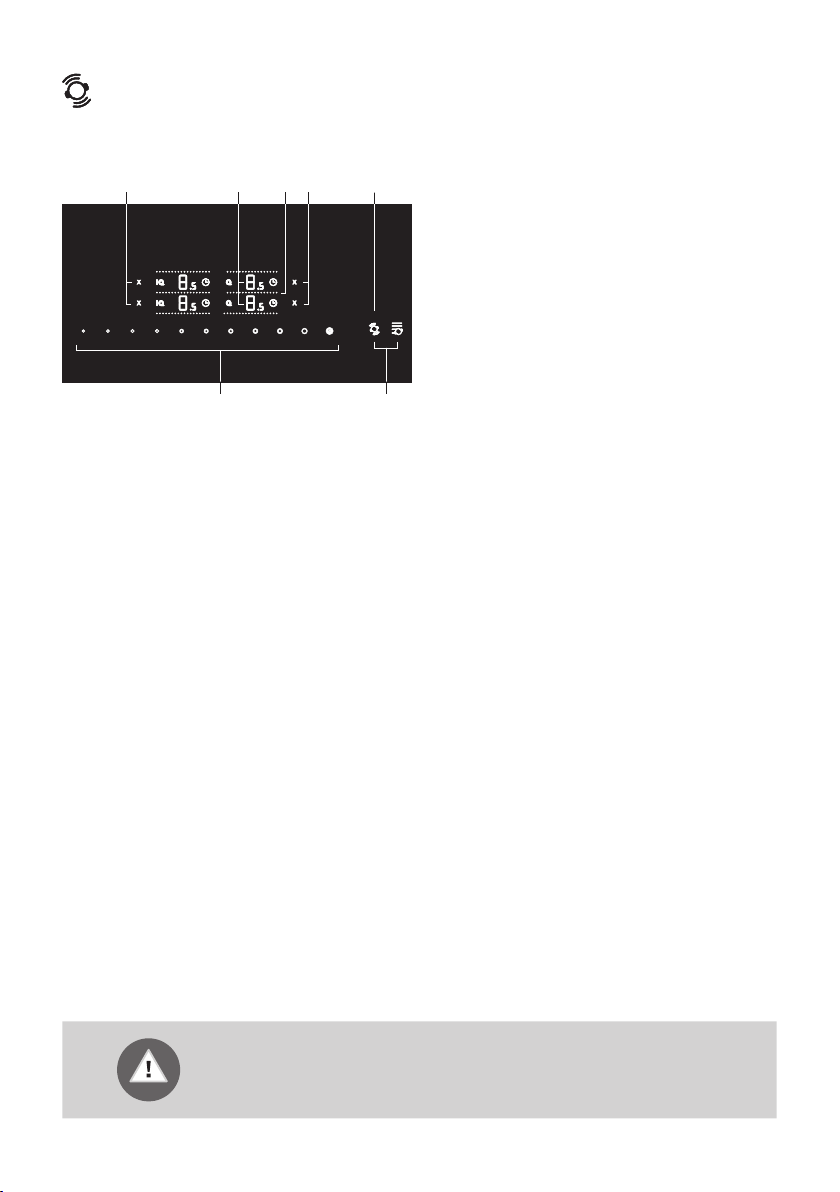

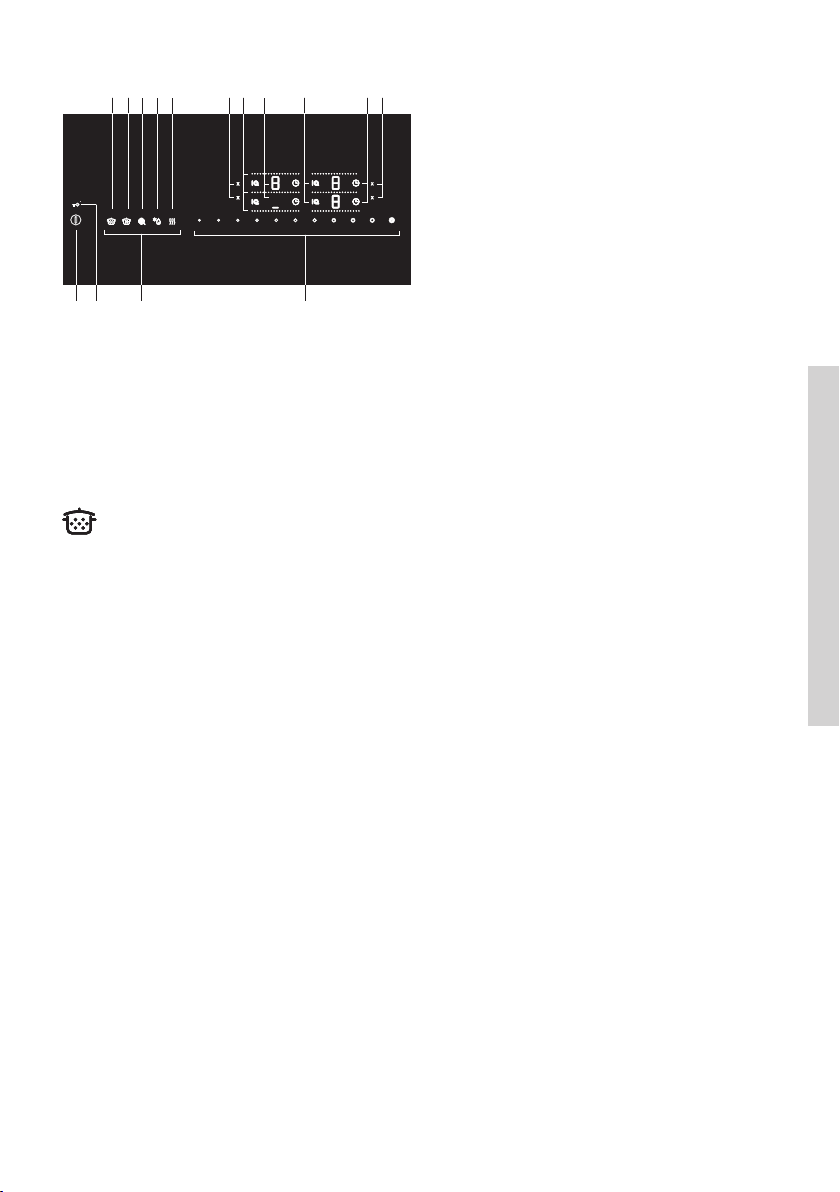

14 Panel sterowania (w zależności od modelu)
15 Włączenie płyty kuchennej
15 Włączenie pól grzejnych
16 Automatyczne szybkie nagrzewanie
17 Pole łączone (w zależności od modelu)
19 Intensywne grzanie - power boost
20 Zabezpieczenie przed przegrzaniem
20 Automatyczne wyłączenie
20 Funkcja pamięci
21 Chwilowe zatrzymanie gotowania – stop/ go (zatrzymanie)
22 Zabezpieczenie przed dziećmi/ blokada
23 Funkcje czasowe
26 Programy automatycznego gotowania – funkcja iq
29 Wyłączenie pola grzejnego
30 Wskaźnik mocy resztkowej
30 Ograniczenie czasu trwania działania
30 Wyłączenie całej płyty kuchennej
31 Ustawienia użytkownika
WPROWADZENIE
PRZYGOTOWANIE URZĄDZENIA DO PIERWSZEGO UŻYCIA
OBSŁUGA
PŁYTY
GRZEWCZEJ

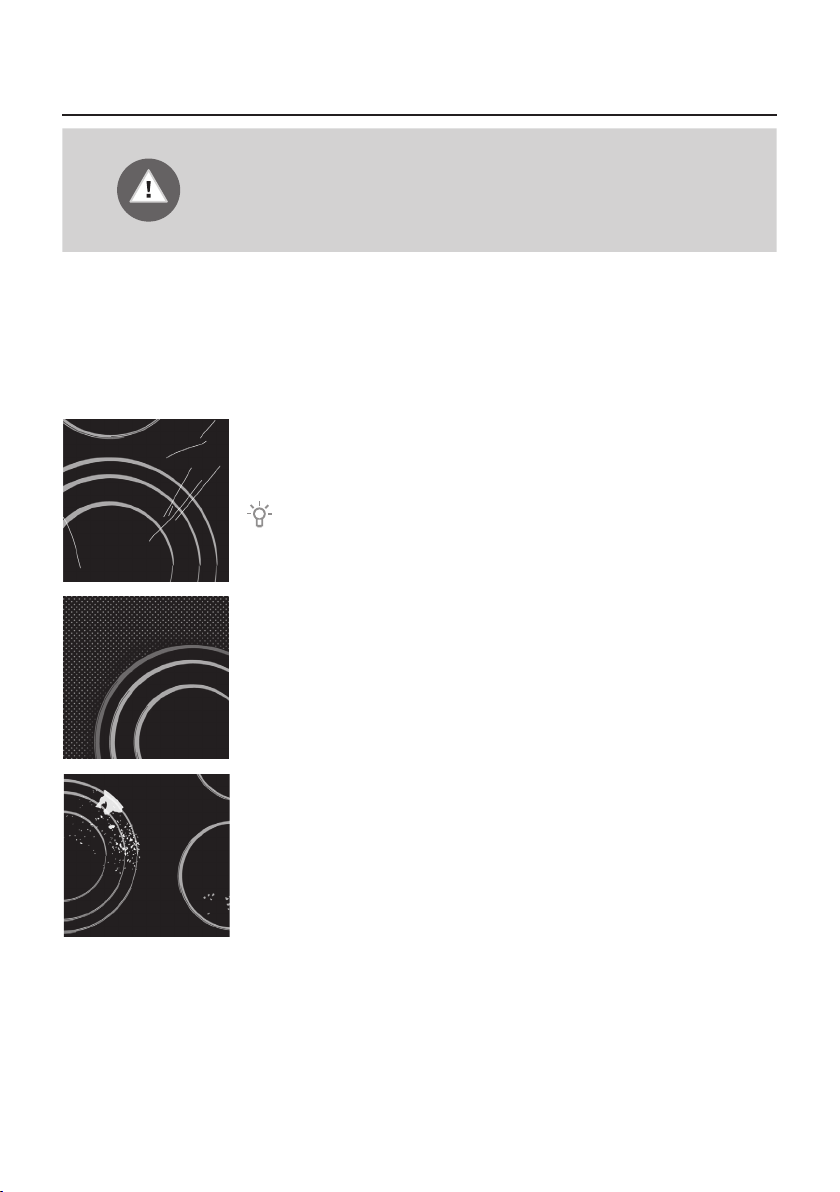

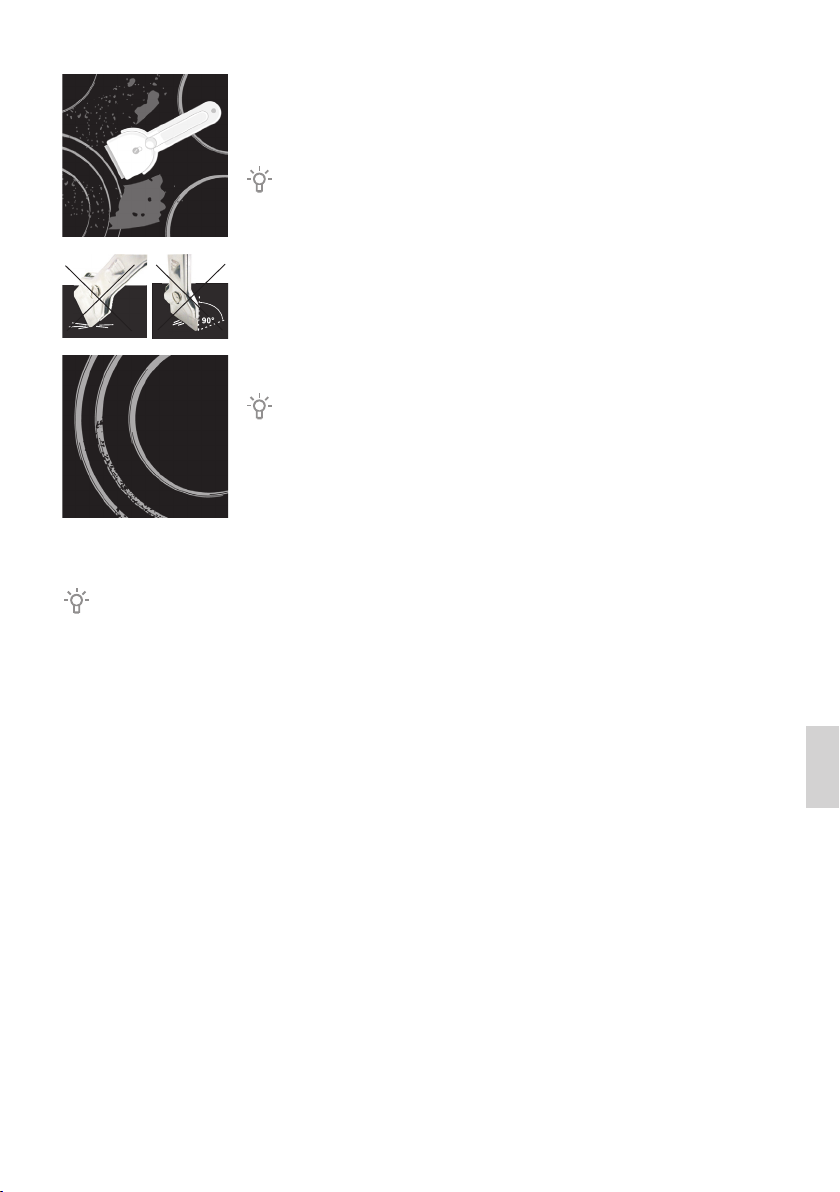

34 KONSERWACJA I CZYSZCZENIE
36 TABELA WYKRYWANIA I USUWANIA USTEREK

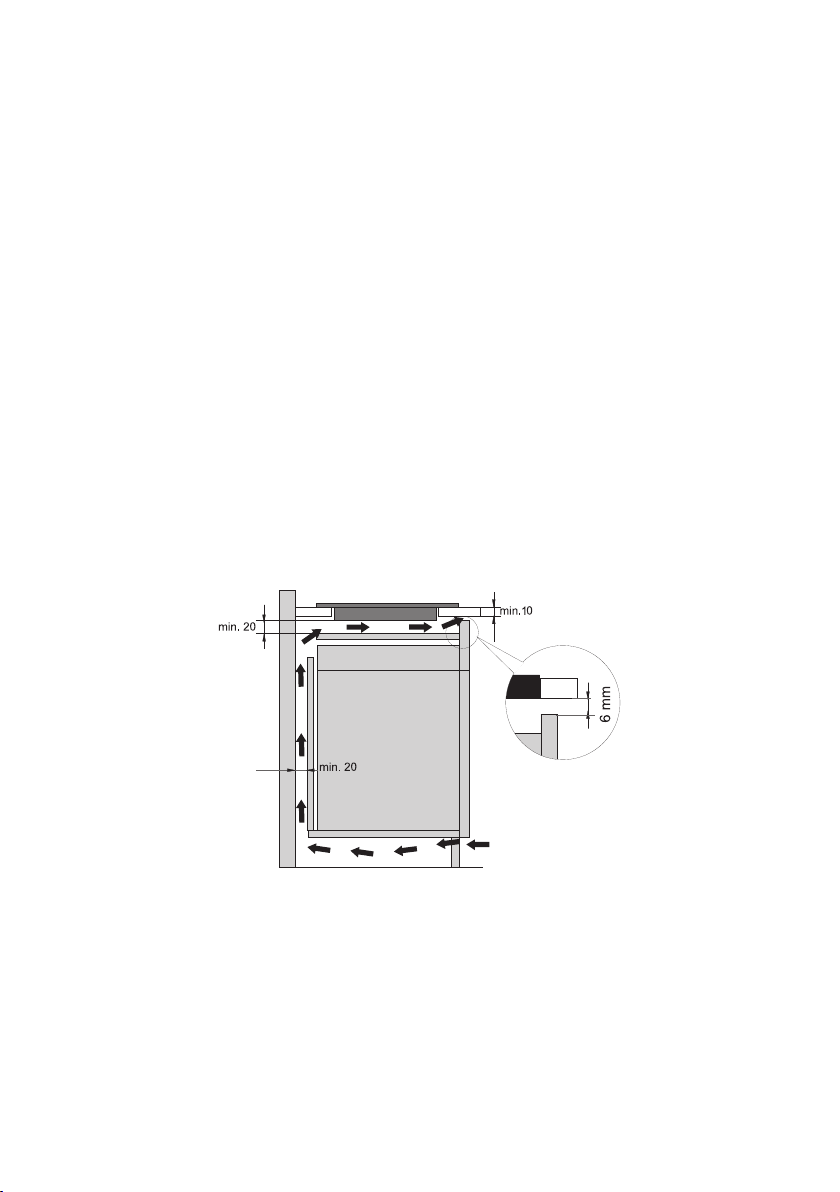

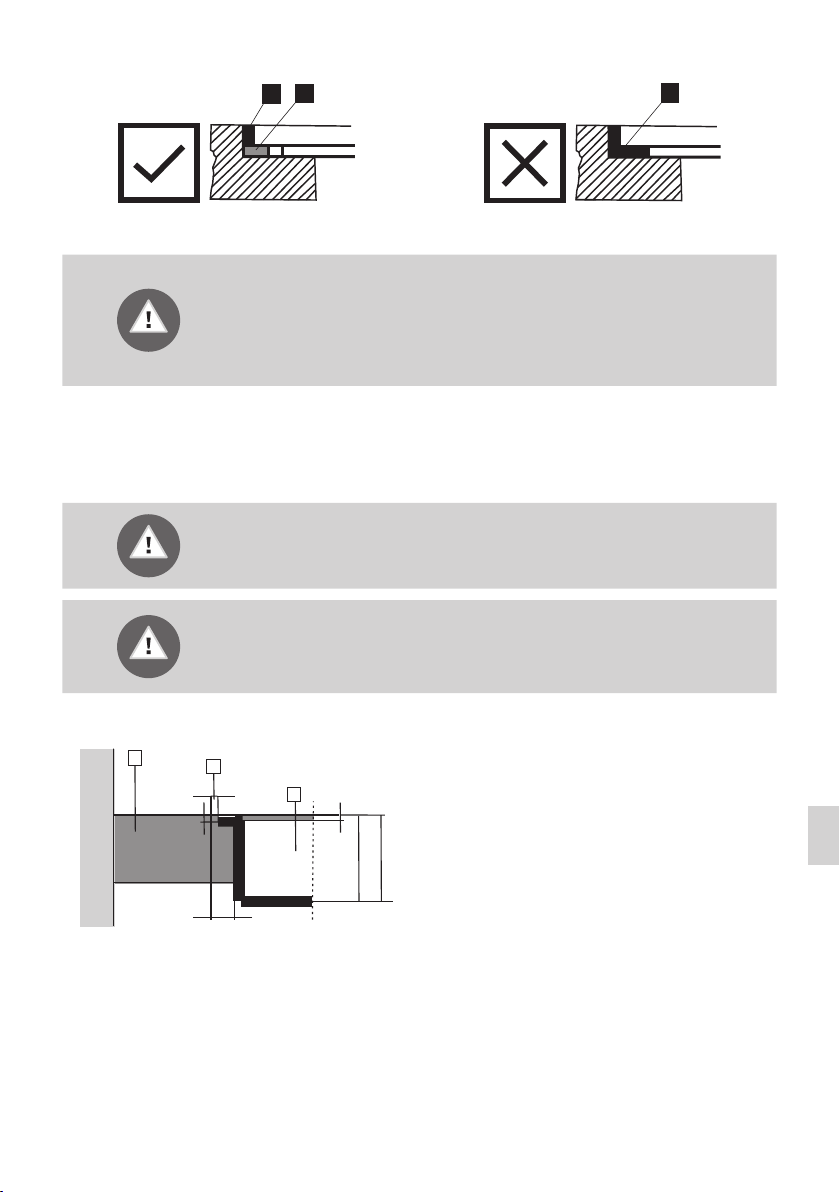

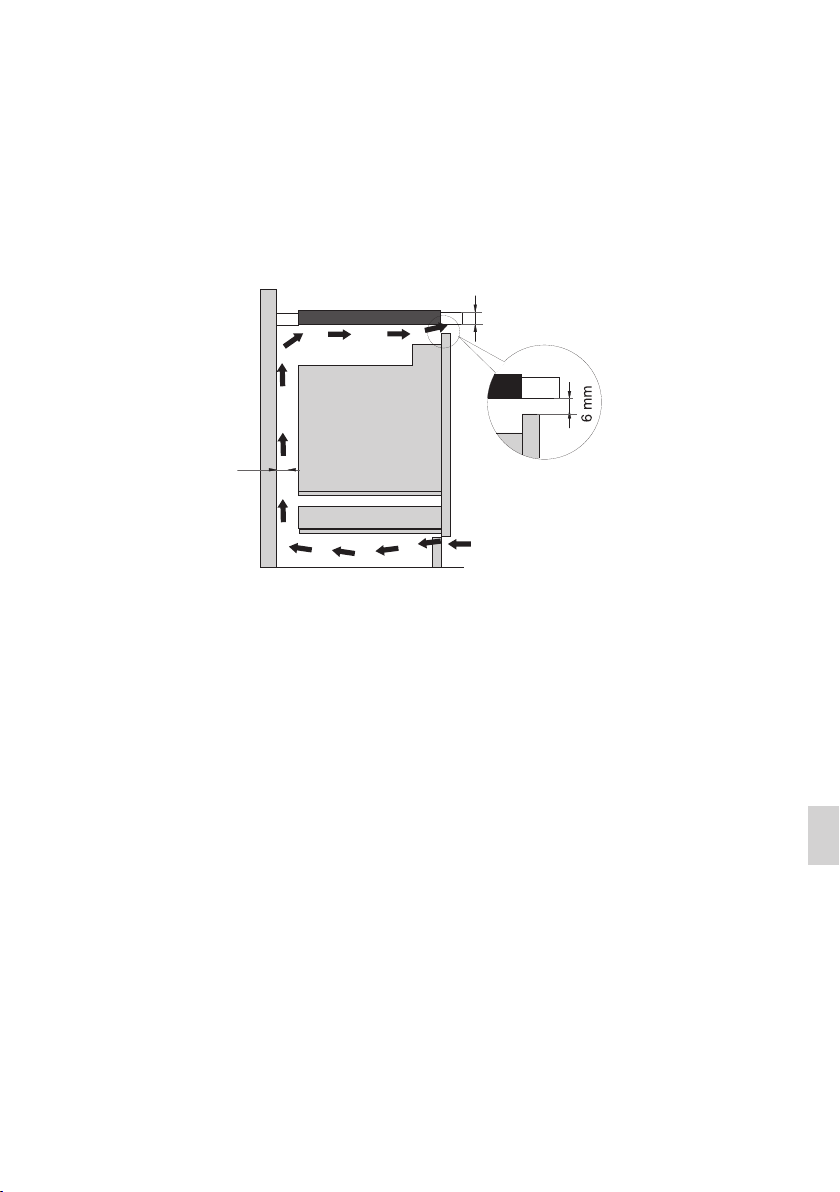

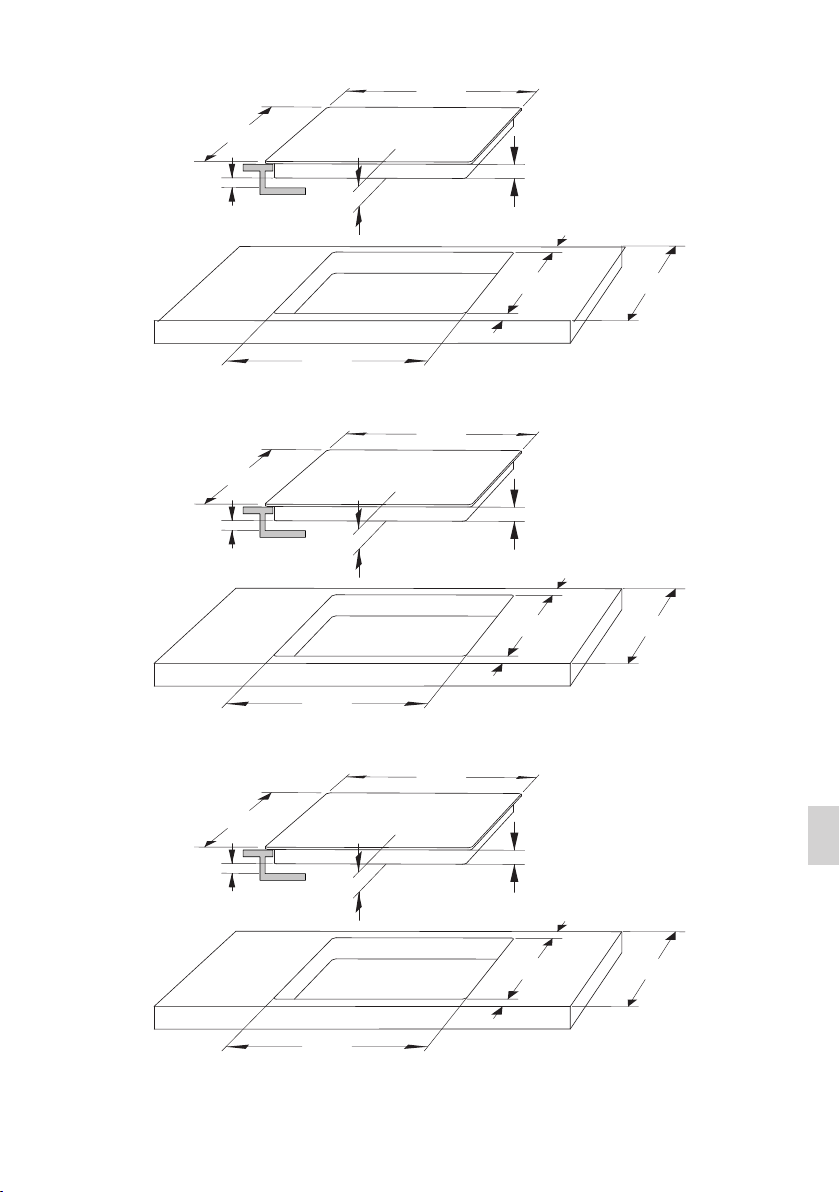

38 MONTAŻ PŁYTY DO ZABUDOWY

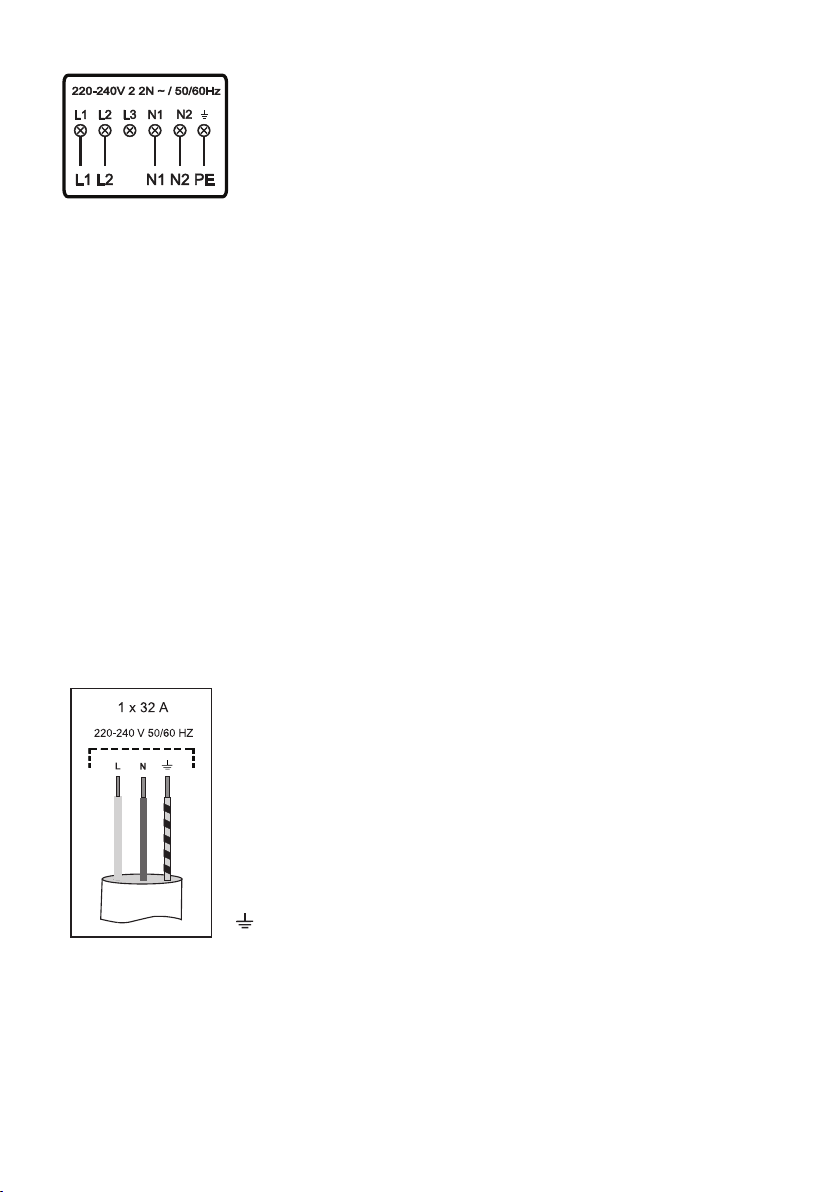

48 PODŁĄCZANIE PŁYTY GRZEWCZEJ DO PRĄDU
52 UTYLIZACJA
KONSERWACJA
I CZYSZCZENIE
WYKRYWANIE
I USUWANIE
USTEREK
RÓŻNE POSTANOWIENIA
3
863952
WAŻNE WSKAZÓWKI
DOTYCZĄCE
BEZPIECZEŃSTWA
DOKŁADNIE ZAPOZNAĆ SIĘ Z INSTRUKCJĄ I ZACHOWAĆ
JĄ DO PÓŹNIEJSZEGO WYKORZYSTANIA.
Z urządzenia tego mogą korzystać dzieci w wieku powyżej
8 lat oraz osoby z niepełnosprawnością fizyczną, czuciową
lub umysłową lub nie posiadające doświadczenia i wiedzy, o
ile będą one to robić pod nadzorem lub przekazane zostaną
im wskazówki dotyczące bezpiecznego używania urządzenia
i uświadomią sobie one związane z tym niebezpieczeństwa.
Dzieciom nie wolno bawić się urządzeniem. Nie wolno im także
wykonywać bez nadzoru żadnych czynności związanych z
czyszczeniem lub konserwacją zastrzeżoną dla użytkownika.
OSTRZEŻENIE: W czasie pracy urządzenie i jego odkryte
części bardzo się nagrzewają. Należy uważać, by nie dotknąć
nagrzewających się elementów. Dzieci w wieku poniżej 8 lat nie
powinny zbliżać się do urządzenia, chyba że pod nadzorem.
OSTRZEŻENIE: W czasie korzystania z urządzenia jego
odkryte części bardzo się nagrzewają. Aby uniknąć poparzenia,
nie dopuszczać do urządzenia dzieci.
OSTRZEŻENIE: Aby uniknąć ryzyka porażenia prądem
elektrycznym, przed przystąpieniem do wymiany lampy
upewnić się, że urządzenie zostało wyłączone.
Nie używać do czyszczenia urządzenia odkurzaczy parowych
lub wysokociśnieniowych, ponieważ mogłoby to doprowadzić
do porażenia prądem elektrycznym.
Urządzenie nie jest przeznaczone do tego, by było sterowane
przy pomocy zewnętrznych programatorów czasowych lub
863952
specjalnych układów sterowania.
4
Urządzenia rozłączające muszą zostać włączone do stałej
instalacji elektrycznej zgodnie z obowiązującymi przepisami
dotyczącymi instalacji elektrycznych.
W razie uszkodzenia kabla zasilającego musi on zostać
wymieniony, dla uniknięcia zagrożenia, przez producenta,
serwisanta lub osoby o podobnych kwalifikacjach (dotyczy
wyłącznie urządzeń podłączonych kablem zasilającym).
OSTRZEŻENIE: W przypadku pęknięć na powierzchni
urządzenia, wyłączyć je, aby uniknąć możliwości porażenia
prądem elektrycznym.
Przed otwarciem należy wytrzeć z pokrywki rozlane płyny.
Przed zamknięciem pokrywki należy poczekać aż powierzchnia
grzejna ostygnie.
Nie wpatrywać się w elementy płyty grzejnej, ponieważ
wbudowane są w nie lampy halogenowe
OSTRZEŻENIE: Gotowanie na płycie grzejnej bez dozoru z
tłuszczem lub olejem może być niebezpieczne i wywołać
pożar. NIGDY nie próbować gasić pożaru wodą. Należy
bowiem wyłączyć urządzenie, a następnie nakryć płomień, np.
pokrywką lub kocem przeciwpożarowym.
OSTRZEŻENIE: Niebezpieczeństwo pożaru: na powierzchniach
grzejnych nie przechowywać żadnych przedmiotów
Niebezpieczeństwo pożaru: Na powierzchniach grzejnych nie
przechowywać żadnych przedmiotów.
OSTROŻNIE: Proces gotowania musi odbywać się pod
nadzorem. Krótkotrwały proces gotowania wymaga ciągłego
nadzoru.
OSTRZEŻENIE: Gotowanie na płycie grzejnej bez dozoru z
tłuszczem lub olejem może być niebezpieczne i wywołać
pożar.
863952
5
OSTRZEŻENIE: Używać wyłącznie osłon zaprojektowanych
przez producenta urządzenia, wskazanych przez niego jako
odpowiednich w instrukcji lub zintegrowanych z urządzeniem.
Używanie nieodpowiednich osłon może być przyczyną
wypadków.
Na powierzchni płyty grzejnej nie można kłaść przedmiotów
metalowych takich jak noże, widelce, łyżki i pokrywki,
ponieważ mogą się bardzo nagrzewać.
Po zakończeniu korzystania z płyty grzejnej wyłączyć ją przy
pomocy elementów sterująco-regulacyjnych i nie polegać na
czujniku garnków.
Urządzenie jest przeznaczone do użytku
domowego. Nie wykorzystywać go
do innych celów takich jak ogrzewanie
pomieszczenia, suszenie zwierząt domowych
lub innych zwierząt, papieru, tkanin, ziół,
itp., ponieważ mogłoby to doprowadzić do
zranienia lub wybuchu pożaru.
Podłączenie urządzenia do sieci
elektrycznej może wykonać wyłącznie
upoważniony do tego serwisant lub
specjalista. Manipulowanie przy urządzeniu
lub wykonywanie nieprofesjonalnych
napraw może doprowadzić do wystąpienia
ryzyka obrażeń cielesnych lub uszkodzenia
produktu.
Ewentualne niezgodności w odcieniach
kolorów pomiędzy różnymi urządzeniami
lub elementami w obrębie tej samej stylizacji
mogą się zdarzać z powodu różnych
czynników takich jak różne kąty patrzenia na
urządzenia, różnokolorowe tła, materiały czy
oświetlenie pomieszczenia.
Jeśli do gniazdka prądu przemiennego w
sąsiedztwie urządzenia podłączone jest
jeszcze inne urządzenie elektryczne, upewnić
się, że kabel zasilający nie wchodzi w kontakt
z rozgrzanymi strefami gotowania.
W przypadku uszkodzenia kabla zasilającego
powinien zostać on wymieniony przez
producenta lub autoryzowany serwis, aby
uniknąć niebezpieczeństwa.
Wykorzystywanie szklano-ceramicznej
płyty jako powierzchni do przechowywania
może spowodować jej porysowanie lub
inne uszkodzenie. Nigdy nie podgrzewać na
płycie grzewczej żywności w aluminiowej
folii lub plastikowych pojemnikach. Taka
folia lub pojemniki mogłyby się stopić
wywołując pożar lub doprowadzając do
uszkodzenia płyty grzewczej.
Nie umieszczać pod urządzeniem
przedmiotów wrażliwych na temperaturę
takich jak środki czyszczący lub
detergenty, puszki z aerozolami, itp.
863952
Przed podłączeniem urządzenia skrupulatnie zapoznać się
z instrukcją obsługi. Gwarancją nie są objęte naprawy lub
roszczenia gwarancyjne wynikające z nieprawidłowego
podłączenia lub eksploatacji urządzenia.
6
SZKLANO-CERAMICZNA
INDUKCYJNA PŁYTA
GRZEWCZA DO ZABUDOWY
(OPIS URZĄDZENIA I FUNKCJI – W ZALEŻNOŚCI OD MODELU)
Ponieważ urządzenia, których dotyczy niniejsza instrukcja, mogą posiadać różne
wyposażenie, niektórych z funkcji lub opcji wyposażenia opisanych w niniejszej instrukcji
może w danym urządzeniu brakować.
2
3
1
4
5

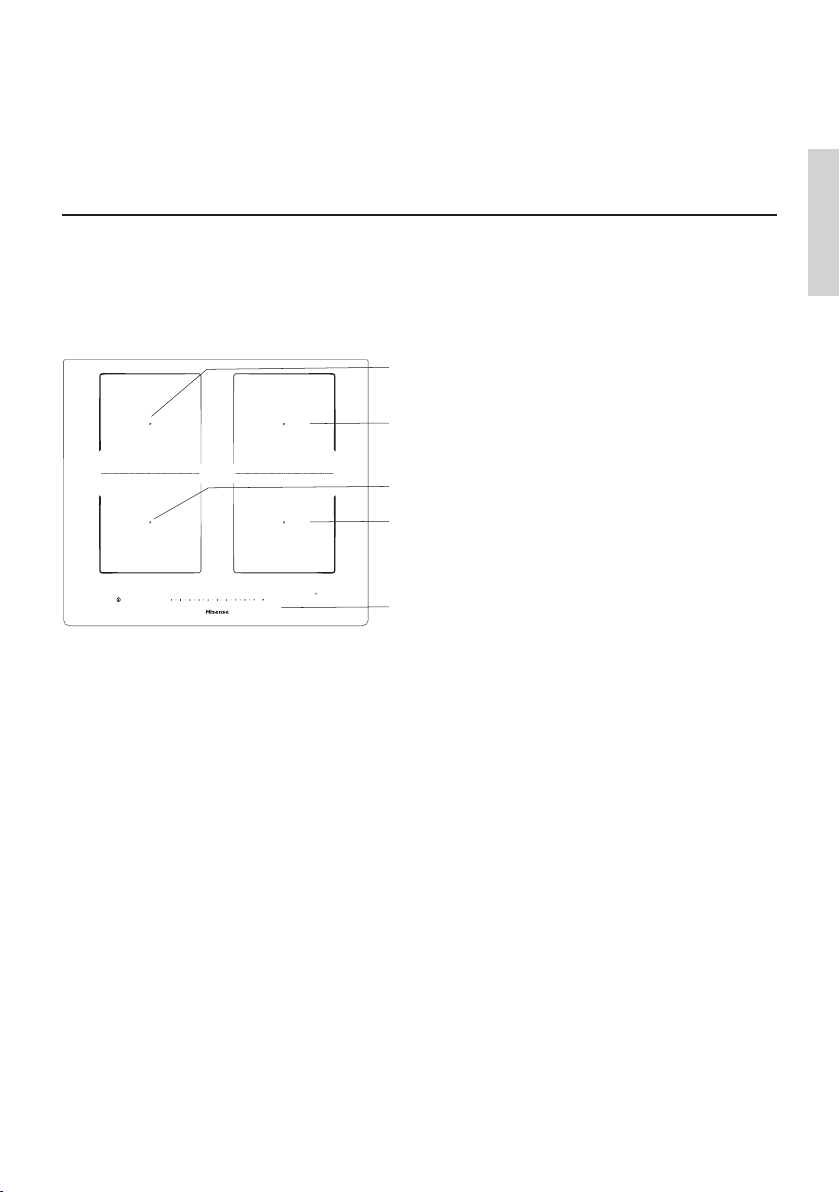

1. Przednia lewa indukcyjna strefa gotowania
2. Tylna lewa indukcyjna strefa gotowania
3. Tylna prawa indukcyjna strefa gotowania
4. Przednia prawa indukcyjna strefa gotowania
5. Panel sterowania płyty grzewczej
863952
7
SPECYFIKACJA TECHNICZNA
(W ZALEŻNOŚCI OD MODELU)
A Numer seryjny
B Kod/identyfikator
C Typ
D Marka
E Model
F Dane techniczne
G Symbole zgodności
Tabliczka znamionowa z podstawowymi
informacjami na temat urządzenia znajduje
się pod spodem płyty grzewczej.
Informacje na temat typu i modelu
urządzenia można znaleźć na karcie
gwarancyjnej.
863952
8
PRZED UŻYCIEM URZĄDZENIA
PO RAZ PIERWSZY
Jeśli płyta posiada szklano-ceramiczną powierzchnię, czyścić ją wilgotną szmatką
z dodatkiem niewielkiej ilości płynu do zmywania naczyń. Nie używać agresywnych
środków czyszczących takich jak ścierne preparaty czyszczące mogące pozostawiać
zadrapania, ścierne gąbki do mycia naczyń lub odplamiacze.
Przy pierwszym uruchomieniu może pojawić się charakterystyczny "zapach nowego
urządzenia", który w miarę upływu czasu zniknie.
863952
9
INDUKCYJNA POWIERZCHNIA
GRZEWCZA
SZKLANO-CERAMICZNA POWIERZCHNIA
GRZEWCZA
- Płyta jest odporna na zmiany temperatury.
- Płyta jest także wytrzymała na uderzenia.
- Wykorzystywanie szklano-ceramicznej płyty jako powierzchni do przechowywania może
doprowadzić do jej zadrapania lub innego uszkodzenia.
- Nie korzystać ze szklano-ceramicznej płyty, jeśli jest popękana lub połamana. Płyta
może pęknąć, gdy spadnie na nią ostry przedmiot. Skutki takiego zdarzenia mogą
objawić się od razu lub po upływie pewnego czasu. Jeśli na płycie pojawi się widoczne
pęknięcie, natychmiast odłączyć urządzenie od prądu.
- Upewnić się, że strefa gotowania i dno naczynia są czyste i suche. Pozwoli to na lepszą
wymianę ciepła i zapobiegnie uszkodzeniu powierzchni grzewczej. Nie stawiać w strefi e
gotowania pustych naczyń.
- Strefa gotowania może ulec uszkodzeniu, jeśli postawi się w niej pusty garnek. Przed
postawieniem garnka w strefi e gotowania wytrzeć dno garnka do sucha, aby umożliwić
wymianę ciepła.
POZIOMY MOCY GRZEWCZEJ
Można ustawić 18 różnych poziomów mocy grzania strefy gotowania (w zależności od
modelu). W tabeli podanych zostało kilka przykładów zastosowania poszczególnych
poziomów.
Poziom Przeznaczenie
0 Grzanie wyłączone, korzystanie z pozostałego ciepła
1 - 2
3 Powolne gotowanie (dalsze gotowanie po początkowym zwiększeniu mocy)
4 - 5
6 Obsmażanie i przyrumienianie
7 - 8 Obsmażanie
9 Gotowanie większych ilości, obsmażanie
P
863952
10
Utrzymywanie temperatury żywności, powolne gotowanie niewielkich ilości
(najniższe ustawienie)
Powolne gotowanie (dalsze gotowanie) większych ilości, smażenie w rondlu
większych kawałków
Ustawienie zwiększenia mocy przed rozpoczęciem procedury gotowania;
odpowiednie także w przypadku bardzo dużych ilości żywności
WSKAZÓWKI DOTYCZĄCE OSZCZĘDZANIA
ENERGII
- Przy zakupie naczyń zwracać uwagę na to, że podana na naczyniu średnica zazwyczaj
odnosi się do górnej krawędzi lub pokrywki, która jest przeważnie większa od średnicy dna
naczynia.
- Jeśli danie wymaga długiego czasu przyrządzania, użyć szybkowaru. Pamiętać o tym, by
w szybkowarze zawsze znajdowała się wystarczająca ilość płynu. Jeśli na płycie grzewczej
postawiony zostanie pusty szybkowar, może się przegrzać, co z kolei może doprowadzić do
uszkodzenia zarówno naczynia jak i strefy gotowania.
- W miarę możliwości przykryć garnek lub rondel odpowiedniej wielkości pokrywką. Używać
naczyń odpowiednich do ilości przyrządzanej żywności. Gotowanie w dużym, częściowo
wypełnionym garnku będzie pochłaniało znacznie więcej energii.
ROZPOZNAWANIE NACZYŃ
- Nawet jeśli w strefi e gotowania nie ma żadnego garnka lub rondla
lub użyte naczynie ma mniejszą średnicę niż strefa gotowania, nie
będzie żadnych strat energii.
- Jeśli naczynie jest znacznie mniejsze od strefy gotowania, istnieje
prawdopodobieństwo, że nie zostanie ono rozpoznane przez strefę
gotowania. Po włączeniu strefy gotowania na wskaźniku mocy
grzania pojawi się symbol
w indukcyjnej strefi e gotowania w ciągu kolejnych 10 minut, płyta
rozpozna je i włączy się z wybraną mocą grzania. zasilanie zostanie
odcięte bezpośrednio po zdjęciu naczynia ze strefy gotowania.
- Jeśli w strefi e gotowania umieszczony zostanie mniejszy rondel lub
garnek i zostanie on rozpoznany, płyta użyje tylko niezbędnej mocy
podanej przy rozmiarze naczynia.
. Jeśli naczynie zostanie umieszczone
863952
11
ZASADA DZIAŁANIA INDUKCYJNEJ PŁYTY
GRZEWCZEJ
- Płyta grzewcza jest wyposażona w indukcyjne strefy
gotowania charakteryzujące się wysoką sprawnością. Ciepło
jest wytwarzane bezpośrednio w dnie naczynia, gdzie jest ono
potrzebne najbardziej. Unika się w ten sposób strat poprzez
szklano-ceramiczną powierzchnię. Zużycie energii jest znacznie
niższe niż w przypadku konwencjonalnych stref gotowania
wyposażonych w grzałki.
- Szklano-ceramiczna strefa gotowania nie jest podgrzewana
bezpośrednio, lecz jedynie pośrednio ciepłem odbitym przez
naczynie. Po wyłączeniu się strefy gotowania ciepło to jest
oznaczone jako „pozostałe ciepło”.
- W indukcyjnych strefach gotowania podgrzewanie jest
możliwe dzięki cewce indukcyjnej zamontowanej pod szklanoceramiczną powierzchnią. Cewka wytwarza pole magnetyczne
generujące w dnie ferromagnetycznego naczynia wirujące prądy
podgrzewające naczynie.
Jeśli na rozgrzaną szklano-ceramiczną płytę wysypie się cukier
lub żywność o dużej zawartości cukru, natychmiast wytrzeć
płytę lub usunąć cukier przy użyciu skrobaka, nawet jeśli strefa
gotowania jest wciąż jeszcze gorąca. Zapobiegnie się w ten
sposób uszkodzeniu szklano-ceramicznej powierzchni.
863952
Do czyszczenia rozgrzanej szklano-ceramicznej płyty nie
stosować detergentów lub innych środków czyszczących,
ponieważ mogłoby to uszkodzić jej powierzchnię.
12
NACZYNIA INDUKCYJNE
NACZYNIA ODPOWIEDNIE DLA PŁYTY GRZEWCZEJ
- Indukcja będzie działała prawidłowo, jeśli stosowane będą
odpowiednie naczynia.
- Pamiętać o ustawieniu garnka lub rondla w środku strefy gotowania.
- Odpowiednie naczynia: naczynia wykonane ze stali, stalowe
naczynia emaliowane lub żeliwne.
- Nieodpowiednie naczynia: naczynia ze stopów stali z miedzianym
lub aluminiowym dnem oraz naczynia szklane.
- Test magnesowy: Użyć niewielkiego magnesu do sprawdzenia,
czy dno garnka lub rondla jest ferromagnetyczne. Jeśli magnes
przyczepia się do dna naczynia, naczynie nadaje się do kuchenki
indukcyjnej.
- Korzystając z szybkowaru obserwować go aż do osiągnięcia odpowiedniego ciśnienia.
Najpierw ustawić maksymalną moc strefy gotowania. Następnie postępując zgodnie z
instrukcją producenta szybkowaru zmniejszyć ewentualnie moc grzania.
- Upewnić się, że w szybkowarze lub w innym garnku lub rondlu jest wystarczająca ilość płynu.
Użycie pustego garnka w strefi e gotowania może wskutek przegrzania doprowadzić do
uszkodzenia zarówno garnka jak i strefy gotowania.
- Denko niektórych naczyń nie jest całkowicie ferromagnetyczne. W takim przypadku
nagrzewać się będzie tylko część magnetyczna, podczas gdy reszta denka pozostanie
chłodna.
- W przypadku używania specjalnych naczyń przestrzegać instrukcji producenta.
- Dla uzyskania najlepszych rezultatów powierzchnia ferromagnetyczna denka naczynia musi
odpowiadać wielkości strefy grzejnej. Jeśli powierzchnia grzejna nie rozpozna naczynia,
spróbować postawić je w innej strefi e grzejnej o mniejszej średnicy.
Strefa gotowania Minimalna średnica dna naczynia
Ø 160 mm Ø 90 mm
Ø 180 mm Ø 90 mm
Ø 210 mm Ø 110 mm
190 x 210 mm (octa) Ø 110 mm
Bridge (octa) Ø 230 mm
Denko naczynia musi być płaskie.
Ø
Ø Ø
863952
13
OBSŁUGA PŁYTY GRZEJNEJ
PANEL STEROWANIA (w zależności od modelu)
J
KLMN
A
B
A Przycisk włączenia/ wyłączenia płyty kuchennej
B Blokada panelu sterującego/ zabezpieczenie przed dziećmi
C Funkcje IQ
D Suwak
E Funkcje Smart
E1 Rozpoznawanie pozycji naczynia z automatycznym rozpoznawaniem rodzaju naczynia
oraz automatycznym łączeniem pól
E2 Funkcja zmiany mocy z przesuwaniem naczynia
F Funkcje czasowe
G Przycisk ustawienia zegara programującego
H Stop/ Go (zatrzymaj/ kontynuuj oraz funkcja »recal«
I Ustawienia
J Powolne gotowanie
K Gotowanie w większej ilości wody
L Smażenie
M Rozmrażanie zamrożonej żywności
N Podtrzymywanie temperatury dań
O Przycisk natychmiastowego wyłączenia pola grzejnego
P Wskaźnik połączonych pól (bridge)
R Przycisk włączający i sygnalizujący funkcje IQ
S Wskaźnik stopnia mocy bądź mocy resztkowej
S1 Połówkowy stopień mocy
T Przycisk włączenia zegara programującego
U Przycisk do obniżenia ustawienia zegara programującego
V Przycisk do podwyższenia ustawienia zegara programującego
Z Wskaźnik zegara programującego
C
O
PR
S
S1
TE1
OT
DE
E2
UZV
F
G
H
I
Wskaźniki posiadają również funkcję przycisków, za pomocą których można zmieniać
863952
ustawienia.
14
WŁĄCZENIE PŁYTY KUCHENNEJ
Naczynie należy postawić na płycie
kuchennej. Dotykając przycisk włączenia/
wyłączenia (A), włączyć płytę kuchenną. Na
wszystkich wskaźnikach pól grzejnych (S)
ukaże się symbol "0".
Słychać będzie krótki sygnał ostrzegawczy.
Jeśli w ciągu 10 sekund nie zostanie
uruchomione żadne z pól grzejnych, płyta
kuchenna się wyłączy.
AOB
S
S
T
O
T
D
WŁĄCZENIE PÓL GRZEJNYCH
• Dotknąć należy wskaźnika wybranego pola grzejnego. Wybrany wskaźnik zacznie
pulsować.
Przyciski na suwaku (D) zostaną częściowo podświetlone (posiadają tylko niektóre
modele).
• W ciągu kolejnych 5 sekund należy dotknąć wybranej strefy na suwaku (D).
Wskaźnik przestanie pulsować i zacznie wskazywać faktycznie ustawioną moc działania.
Obok wskaźnika mocy wybranego pola grzejnego (S) ukaże się symbol funkcji zegara
programującego (T) oraz przycisk natychmiastowego wyłączenia (O). Oba wskaźniki
będą częściowo podświetlone.
• Pole grzejne jest aktywne.
• Jeśli płyta kuchenna nie rozpozna naczynia na wybranym polu grzejnym, ukaże się
symbol
naczynie, pole to się automatycznie wyłączy.
. Jeśli w ciągu 2 minut na wybranym polu grzejnym nie zostanie ustawione
Wskaźniki posiadają również funkcję przycisków, za pomocą których można
zmieniać ustawienia.
ZMIANA USTAWIEŃ MOCY PÓL GRZEJNYCH
Wybrać należy żądane pole grzejne, przyciskając wskaźnik stopnia mocy (S).
Moc działania można wybrać, przesuwając palcem po suwaku lub bezpośrednio dotykając
wybranej strefy bądź pozycji na suwaku (D).
Dwa pola grzejne jedno za drugim
• Nie można z jednej strony płyty kuchennej (z lewej lub z prawej strony) na wszystkich
polach grzejnych włączyć równocześnie funkcji intensywnego grzania "Power boost",
ponieważ może to doprowadzić do zbytniego przeciążenia instalacji elektrycznej.
• Jeśli dla jednego z pól grzejnych została już uruchomiona funkcja intensywnego grzania,
wówczas dla drugiego pola grzejnego można będzie ustawić moc działania tylko do 9
stopnia.
15
863952
AUTOMATYCZNE SZYBKIE NAGRZEWANIE
Wszystkie pola grzejne posiadają specjalny mechanizm, dzięki któremu na początku
gotowania, niezależnie od faktycznie ustawionego stopnia grzania, pole grzejne działać
będzie z całkowitą mocą. Po określonym czasie moc pola przełączy się ponownie na
pierwotnie ustawiona wartość. Automatyczne szybkie nagrzewanie można włączyć dla
każdego pola grzejnego, na wszystkich stopniach grzania, za wyjątkiem 9 stopnia oraz P.
Automatyczne szybkie nagrzewanie odpowiednie jest do gotowania dań, które najpierw
wymagają nagrzania na najwyższej mocy, a które następnie należy pozostawić, aby
gotowały się dłuższy czas, bez konieczności stałego kontrolownia przebiegu gotowania.
Automatyczne szybkie nagrzewanie nie jest odpowiednie do gotowania dań, które
trzeba podsmażać, smażyć lub dusić i które trzeba często obracać, podlewać płynami lub
mieszać oraz do dań, które muszą przez dłuższy czas mocno gotować się w szybkowarze.
S
TABELA AUTOMATYCZNEGO SZYBKIEGO NAGRZEWANIA
Wybrana moc 1 1.5 2 2.5 3 3.5 4 4.5 5 5.5 6 6.5 7 7.5 8 8.5
Czas automa-
tycznego nagrzewania (sec)
S
Płyta kuchenna jest włączona i na polu
grzejnym stoi odpowiednie naczynie.
Wybrać należy żądane pole grzejne, które
powinno zostać wcześniej wyłączone (na
wskaźniku wyświetlony jest stopień "0").
Dotknąć należy miejsca na suwaku i ustawić
żądaną moc, przytrzymując palec na
suwaku przez około 3 sekundy,...
Na wskaźniku stopnia grzania wymiennie
D
40 60 70 100 120 150 180 220 260 300 430400 120 150 195 200
ukazywać się będzie symbol "A" oraz
wybrany stopień. Gdy upłynie czas
automatycznego nagrzewania, pole
grzejne przełączy się na wybrany stopień
grzania, który będzie też przez cały czas
wyświetlany na wskaźniku.
WYŁĄCZENIE AUTOMATYCZNEGO NAGRZEWANIA
Jeśli podczas działania automatycznego szybkiego nagrzewania zmniejszona zostanie
moc działania, automatyczne szybkie nagrzewanie danego pola grzejnego się wyłączy.
Automatyczne nagrzewanie można wyłączyć, wybierając żądane pole grzejne i obniżając
stopień na 0 oraz ustawiając nowy stopień grzania.
863952
16
POLE ŁĄCZONE (w zależności od modelu)
• W przypadku określonych modeli urządzeń dwa pola grzejne mogą być złączone
w jedno wielkie pole grzejne. Umożliwia to, aby na tym polu postawić dużą owalną
brytfannę lub płytę do grilla. Naczynie powinna być na tyle duże, aby zakryło środek
górnego i dolnego pola grzejnego.
• Maksymalna wielkość naczynia to 40 x 25 cm. Aby ciepło mogło się równomiernie
rozejść, zalecamy brytfannę z jak najgrubszym dnem. Naczynie się podczas
nagrzewania mocno nagrzewa, dlatego należy uważać na ochronę przed oparzeniami.
• Ustawiając naczynie, należy uważać, aby nie zakrywało ono panelu sterującego.
Naczynie zawsze powinno zakrywać środek pola grzejnego!
WŁĄCZENIE POLA ŁĄCZONEGO
• Za pomocą przycisku sensorycznego włączenia/ wyłączenia (A), włączyć płytę
kuchenną.
• Pola grzejne, które zamierza się połączyć, powinny być wyłączone.
• Dotykając wybranego wskaźnika mocy, wybrać należy pierwsze pole grzejne, a
następnie od razu po tym należy dotknąć wskaźnika sąsiedniego pola, które zamierza
się połączyć.
• Podświetlone linie wskazują połączone pole, dla którego świeci tylko dolny wskaźnik
mocy i na nim pulsuje »0«, zniknie natomiast podświetlona linia dzięląca pola.
• Za pomocą suwaka można nastawić żądaną moc działania połączonego pola.
• Chcąc później zmienić moc działania połączonego pola, należy przycisnąć najpierw
wskaźnik dolnego pola.
• Ostrzeżenie: Łączone pole grzejne nie umożliwia działania funkcji intensywnego grzania,
a jedynie stopnie grzania do stopnia 9.
WYŁĄCZENIE POLA ŁĄCZONEGO
Ustawić należy moc działania łączonego pola grzejnego na »0« lub też wyłączyć pole
grzejne za pomocą przycisku natychmiastowego wyłączenia (O). Na wskaźniku ukaże się
symbol »0«. Po kilku sekundach wszystkie pola grzejne ponownie będą działać niezależnie
jedno od drugiego.
Jeśli w przypadku łączonego pola grzejnego w jednej części strefy gotowania nie
ma naczynia, po upływie 2 minut takie pole się automatycznie rozdzieli. Nieaktywna
strefa się wyłączy.
17
863952
ROZPOZNAWANIE POZYCJI NACZYNIA Z AUTOMATYCZNYM
ŁĄCZENIEM (PRZESTAWIANIEM) PÓL GRZEJNYCH
(tylko w niektórych modelach)
OS E1ODP
suwaka będzie można ustawić moc działania. Przycisk rozpoznawania naczynia (E1) będzie
częściowo podświetlony. Automatyczne łączenie pól grzejnych jest możliwe w przypadku sąsiednich pól grzejnych, patrząc w kierunku pionowym. Automatyczne rozpoznawanie pozycji
naczynia można uruchomić w dowolnym momencie na 10 sekund za pomocą przycisku (E1)
rozpoznawania naczynia. Automatyczne rozpoznawanie naczynia i automatyczne łączenie pól
grzejnych będzie możliwe jedynie na polach grzejnych, które jeszcze nie zostały włączone. Łączenie pól grzejnych można wyłączyć, ustawiając moc działania na "0" lub przyciskając odpowiedni przycisk natychmiastowego wyłączenia (O). Z funkcji można korzystać, gdy naczynie
już najduje się na płycie kuchennej lub gdy płyta kuchenna jest pusta.
Jeśli na płycie kuchennej nie ma naczynia:
- Płytę kuchenną należy włączyć, wszystkie pola są w trybie »0«.
- Naczynie należy postawić na dowolnym polu i na tym wskaźniku pola grzejnego zacznie
pulsować symbol »0«. Za pomocą suwaka będzie można nastawić moc działania. Funkcja
automatycznie połączy pola grzejne w zależności od wielkości naczynia.
- Kontynuować można z następnym naczyniem według tej samej procedury.
- Funkcja ta umożliwia szybsze ustawianie mocy, naczynie wystarczy postawić na dowolnym
polu grzejnym, które je automatycznie rozpozna.
Jeśli na płycie kuchennej już jest naczynie:
- Włączyć płytę kuchenną.
- Na wskaźniku pola grzejnego, na którym jest naczynie, zacznie pulsować symbol »0«. Za
pomocą suwaka będzie można nastawić moc działania.
- Jeżeli na płycie kuchennej znajduje się więcej naczyń, urządzenie automatycznie kontunować
będzie wybór dla następnego pola. Na kolenym wskaźniku pola grzejnego pulsuje »0«.
Przyciskając wybór pola grzejnego, automatycznie wyłączona zostanie funkcja rozpoznawania
naczynia, urządzenie należy ustawić na sterowanie ręczne.
Rozpoznawanie pozycji naczynia automatycznie uruchamia się w ciągu 10 sekund
po włączeniu urządzenia. Jeśli na płycie
kuchennej znajduje się naczynie, funkcja
rozpoznawania naczynia rozpozna pozycję
tego naczynia i automatycznie połączy pola
grzejne w zależności od wielkości naczynia.
Dwa sąsiednie pola grzejne mogą zostać połączone w jedno duże pole grzejne. Aktywny i
widoczny pozostanie tylko wskaźnik dolnego
pola grzejnego z pulsującym symbolem "0",
E
linia oddzielająca pola (P) zniknie. Za pomocą
863952
W pierwszych 10 sec po uruchomieniu płyty można
automatyczne rozpoznawanie naczynia wyłączyć również w
ustawieniach użytkownika za pomocą parametru Aut.
18
FUNKCJA ZMIANY MOCY Z PRZESUWANIEM NACZYNIA
(posiadają tylko niektóre modele)
OS E2ODP
Funkcja zmiany mocy z przesuwaniem
naczynia jest możliwa tylko w przypadku
określonych modeli urządzeń i jedynie
z lewej strony płyty kuchennej. Dotknąć
wyświetlacza mocy wybranego pola
grzewczego po lewej stronie, który zacznie
migać. Zaświeci się przycisk funkcji zmiany
mocy z przesuwaniem naczyń (E2).
Wciśnięcie tego przycisku aktywuje funkcję.
Oba pola grzejne z lewej strony zostają
uruchomione jako jedno wielkie pole
E
grzejne o różnej ustawionej uprzednio
mocy działania: dolne na stopniu 9, a górne
na stopniu 3. Przycisk funkcji przesunięcia
jest mocno podświetlony.
Stopnie grzania tych pól grzejnych
można później zmieniać za pomocą tej
samej procedury, co zmiana klasycznej
mocy działania. Tryb przesuwania można
wyłączyć, wciskając przycisk szybkiego
wyłączenia (O) pola grzewczego lub
poprzez ustawienie mocy 0.
INTENSYWNE GRZANIE - POWER BOOST
Aby móc szybko gotować na wszystkich polach grzejnych, należy dodatkowo włączyć funkcję
intensywnego grzania. W ten sposób dzieki dodatkowej mocy pól grzejnych ogrzeje się
większe ilości jedzenia.
Dodatkowa moc działania może być uruchomiona najwyżej przez 5 minut, a następnie sama
obniży się na stopień 9. Jeśli płyta kuchenna nie jest zbyt gorąca, można ją po automatycznym
wyłączeniu funkcji ponownie uruchomić na kolejne 5 minut.
Z uwagi na przegrzewanie elektronika może wyłączyć POWER BOOST wcześniej i obniżyć
moc do 9.
Włączenie funkcji »Power boost«
- Wybrać pole grzejne, a następnie dotknąć suwaka (D) w miejscu symbolu »P«.
- Na wskaźniku stopnia mocy ukaże się symbol »P«.
- Funkcja POWER BOOST została uruchomiona.
Wyłączenie funkcji »Power boost«
- Wyłączyć wybrane pole grzejne za pomocą przycisku natychmiastowego wyłączenia (O).
- Zmniejszyć moc grzania.
19
863952
ZABEZPIECZENIE PRZED PRZEGRZANIEM
- Płyta kuchenna wyposażona jest w wentylator, ochładzający system elektroniczny w czasie
gotowania i który działa jeszcze przez jakiś czas po zakończeniu gotowania.
- Indukcyjna płyta kuchenna wyposażona jest również w zabudowane zabezpieczenie
przed przegrzaniem, chroniące system elektroniczny przed ewentualnymi uszkodzeniami.
Zabezpieczenie działa na wielu stopniach. Gdy temperatura pola grzejnego mocno się
podwyższy, automatycznie zmniejszy się jego moc grzania.
Jeśli to nie okaże się wystarczające, moc gorących pól się nadal obniża lub też
zabezpieczenie przed przegrzaniem zupełnie wyłączy pola grzejne. W takim przypadku
na wskaźniku ukaże się symbol F2. Gdy płyta się ochłodzi, znowu do dyspozycji będzie
całkowita moc płyty kuchennej.
AUTOMATYCZNE WYŁĄCZENIE
Gdy w czasie gotowania przyciski uruchamiane są zbyt długo (rozlany płyn lub przedmiot
postawiony na przyciskach sensorycznych), wówczas po upływie 10 sekund wyłączone
zostaną wszystkie pola grzejne. Na wskaźniku pulsuje symbol .
W ciągu 2 minut należy przedmiot ten usunąć bądź wytrzeć płyn, rozlany po przyciskach
dotykowych, w przeciwnym razie płyta kuchenna automatycznie się wyłączy.
Ostatnie ustawienie można przywołać za pomocą funkcji pamięci, uruchomionej za pomocą
przycisku STOP&GO (H).
FUNKCJA PAMIĘCI
Funkcja ta pozwala na przywołanie wszystkich ustawień pól grzejnych, jeśli płyta
kuchenna została przez pomyłkę wyłączona, a jedynie w czasie 5 sekund po wyłączeniu.
- W ciągu 5 sekund po wyłączeniu płytę kuchenną należy ponownie włączyć, przyciskając
przycisk włączenia/ wyłączenia (A). Na panelu sterującym przez 5 sekund pulsować
będzie przycisk (H). W tym czasie należy dotknąć tego przycisku i powrócą wszystkie
ustawienia sprzed ostatniego wyłączenia.
863952
20
CHWILOWE ZATRZYMANIE GOTOWANIA –
STOP/ GO (ZATRZYMANIE)
S
S
D
Dzięki funkcji zatrzymania bądź pauzy
w czasie gotowania można chwilowo
przerwać działanie całej płyty kuchennej
na maksymalnie 10 minut. Wszystkie
pola grzejne automatycznie chwilowo
się wyłączą. Ustawienie jest zalecane,
gdy, na przykład, zawartość któregoś z
garnków wykipiała i zamierza się wyczyscić
powierzchnię płyty kuchennej.
H
WŁĄCZENIE LUB ROZPOCZĘCIE ZATRZYMANIA
Przynajmniej jedno lub więcej pól grzejnych jest aktywnych.
• Dotknąć należy przycisku Stop/ Go (H).
Słychać będzie krótki sygnał ostrzegawczy. Wszystkie ustawienia na wskaźnikach
zaczną pulsować; przycisk pauzy będzie podświetlony i również będzie pulsował.
• Wszystkie ustawienia zegara programującego lub alarmy zostaną zatrzymane.
• Wszystkie przyciski są unieruchomione za wyjątkiem przycisku pauzy oraz przycisku
włączenia/ wyłączenia (A).
Jeśli w ciągu 10 minut nie zostanie przyciśnięty żaden przycisk, wszystkie aktywne pola
grzejne się automatycznie wyłączą.
WYŁĄCZENIE LUB ZAKOŃCZENIE ZATRZYMANIA
• Przed upływem 10 minut ponownie należy przycisnąć przycisk zatrzymania.
Płyta kuchenna działa dalej na takich samych ustawieniach jak przed rozpoczęciem
zatrzymania.
863952
21
ZABEZPIECZENIE PRZED DZIEĆMI/
BLOKADA
Płytę kuchenną można zablokować, zapobiegając niepożądanemu włączeniu, a
mianowicie w taki sposób, że nie będzie możliwe uruchomienie w prosty sposób mocy
grzania lub innych funkcji.
Płyta kuchenna powinna być wyłączona bądź w stanie gotowości.
S
S
AB
Wyłączenie blokady
Panel sterujący płyty kuchennej należy odblokować w ten sam sposób (a dokładnie w
odwrotnej kolejności), jak się go zablokowało. Płytę kuchenną należy włączyć za pomocą
przycisku włączenia/ wyłączenia. Na wskaźnikach wszystkich pól grzejnych ukaże się
symbol »L«. Dotknąć należy przycisku zabezpieczenia przed dziećmi/ blokady (B) i
przytrzymać go przez 3 sekundy.
Zamiast symbolu »L« na wskaźnikach wszystkich pól grzejnych ukaże się symbol »0«.
Płyta kuchenna będzie gotowa do użytkowania.
D
Włączenie blokady
Płyta kuchenna powinna być wyłączona
bądź w stanie gotowości.
Płytę kuchenną należy włączyć za pomocą
przycisku włączenia/ wyłączenia (A).
Dotknąć przycisku zabezpieczenia przed
dziećmi/ blokady (B) i przytrzymać
go przez 3 sekundy. Na wskaźnikach
wszystkich pól grzejnych na 5 sekund
ukaże się symbol "L". Płyta kuchenna
będzie zablokowana.
Po 5 upływie sekund płyta kuchenna
automatycznie się wyłączy i przejdzie w
stan gotowości.
Uwaga: Jeśli w trybie ustawień użytkownika uruchomiona zostanie funkcja zabezpieczenia
przed dziećmi/ blokady(B) (patrz: rozdział "Tryb ustawień użytkownika"), płyta kuchenna
automatycznie zablokuje się po każdym wyłączeniu.
Blokadę zabezpieczającą należy uruchomić przed rozpoczęciem czyszczenia, aby
zapobiec niezamierzonemu włączeniu płyty kuchennej.
863952
22
FUNKCJE CZASOWE
Tab
Funkcja ta oferuje dwie możliwości zastosowania:
- Ustawienie funkcji ostrzegawczej (minutnik), odnoszącej się do całej płyty kuchennej.
Funkcja zasygnalizuje dźwiękowo, że upłynął ustawiony czas.
- Ustawienie zegara programującego, związane z wybranym polem grzejnym. Dla
każdego pola grzejnego można uruchomić osobny zegar programujący. Po upływie
zaprogramowanego czasu wybrane pole grzejne się automatycznie wyłączy.
U
ZV
G
F
1 ALARM LUB MINUTNIK
Minutnik działa niezależnie, nie jest związany z polem grzejnym. Gdy minutnik zostanie
nastawiony, będzie kontynuował odliczanie czasu
również po tym, gdy wyłączona zostanie płyta kuchenna. Minutnik można wyłączyć tylko
wtedy, gdy płyta kuchenna jest włączona.
Włączenie minutnika
Płyta kuchenna jest włączona.
• Dotknąć należy przycisku wyboru minutnika (G). Przycisk zacznie pulsować.
• Na wskaźniku zegara programującego ukaże się symbol "0:00".
• Za pomocą przycisków (U) i (V) należy ustawić żądany czas.
Jeśli w ciągu dziesięciu sekund nie zostanie ustawiony czas, minutnik się automatycznie
wyłączy.
• Gdy minutnik jest aktywny, przycisk wyboru minutnika jest mocno podświetlony.
• Minutnik pozostanie aktywny również wtedy, gdy wyłączona zostanie płyta kuchenna.
Wyłączenie minutnika
• Jeśli płyta kuchenna jest wyłączona, należy dotknąć przycisku włączenia/ wyłączenia,
aby ją najpierw włączyć.
• Równocześnie należy dotknąć przycisków (U) i (V) zegara programującego/ minutnika
lub:
• dotknąć przycisku (U) zegara programującego/ minutnika i przytrzymać go, dopóki na
wskaźniku nie ukaże się "0:00".
23
863952
2 ZEGAR PROGRAMUJĄCY
Zegar programujący ułatwia procedurę gotowania dzięki możliwości sprawdzenia i
ustawienia czasu działania wybranego pola grzejnego. Po upływie ustawionego czasu
wybrane pole grzejne automatycznie się wyłączy i słychać będzie sygnał ostrzegawczy.
Sygnał można przerwać, dotykając dowolnego przycisku bądź po określonym czasie
wyłączy się on sam.
Wyświetlenie czasu gotowania - stoper.
Płyta kuchenna jest włączona.
• Przycisnąć należy przycisk wyboru zegara programującego dla żądanego aktywnego
pola grzejnego (T). Przycisk zacznie pulsować.
• Na wyświetlaczu godziny wyświetli się czas, który upłynął od włączenia należącej doń
strefy grzewczej, oraz symbol odliczania (b).
Ustawienie zegara programującego
Płyta kuchenna jest włączona.
• Przycisnąć należy przycisk wyboru zegara programującego dla żądanego aktywnego
pola grzejnego (T). Przycisk zacznie pulsować.
• Na wskaźniku zegara programującego ukażą się czas, który upłynął od momentu
włączenia wybranego pola grzejnego "1:15" oraz symbol doliczania (a).
• Przyciskając wskaźnik zegara (Z), ustawić należy czas na "0:00" oraz symbol odliczania.
Za pomocą przycisków (U) i (V) należy ustawić żądany czas działania. Przycisk zegara
programującego odnośnego pola grzejnego będzie mocno podświetlony.
• Jeśli w ciągu pięciu sekund za pomocą przycisków (U) i (V) nie ustawi się czasu, zegar
programujący automatycznie się wyłączy.
• Te same kroki należy powtórzyć, chcąc ustawić zegara programujący lub stoper dla
drugiego aktywnego pola grzejnego.
Jeżeli równocześnie aktywny jest zegar programujący dla kilku pól grzejnych, na
wskaźniku będzie ukazany czas, który został ustawiony jako ostatni. Gdy natomiast czas
spadnie poniżej minuty, ukazane zostanie pole, na którym kończy się ustawuiony czas.
Przez ostatnią minutę przed upływem ustawionego czasu, na wskaźniku wartość czasu
wyświetlona jest w sekundach.
Wyłączenie zegara programującego
• Dotknąć należy przycisku wyboru zegara programującego, aby wybrać zegar
programujący lub minutnik, ktory zamierza się wyłączyć.
• Równocześnie należy dotknąć przycisków (U) i (V) zegara programującego/ minutnika
lub:
• dotknąć przycisku (U) zegara programującego/ minutnika i przytrzymać go, dopóki na
wskaźniku nie ukaże się 0:00.
863952
24
Wyłączenie sygnału zegara programującego/ minutnika
Gdy skończy się ustawiony czas bądź upłynie czas działania, słychać będzie sygnał
dźwiękowy, przycisk wyboru zegara programującego/ minutnika dla danego pola
grzejnego zacznie pulsować i na wskaźniku zegara programującego pulsować będzie
"00".
• Aby wyłączyć sygnał dźwiękowy, należy dotknąć dowolnego przycisku.
Chcąc szybciej ustawić czas gotowania, należy doknąć przycisku (U) lub (V) i go
przytrzymać.
Jeśli bezpośrednio po włączeniu zegara programującego/ minutnika przyciśnięty zostanie
przycisk (U), można ustawić żądany czas działania, poczynając od 1:00 (1 godziny).
Zegar programujący ma pierwszeństwo przed wyłączeniem ze względów bezpieczeństwa
po osiągnięciu najdłuższego dozwolonego czasu działania.
Czas trwania alarmu można zmienić w trybie ustawień użytkownika za pomocą parametru
"Sou". Dodatkowy parametr "Uol" odnosi się do stopnia głośności alarmu.
W ustawieniach użytkownika można wyłączyć automatyczne odliczanie czasu włączonej
strefy za pomocą parametru "Clo". W takim przypadku, po wyborze stopera, na
wyświetlaczu widnieje czas "0:00" i stoper zostaje aktywowany.
25
863952
PROGRAMY AUTOMATYCZNEGO
GOTOWANIA – FUNKCJA IQ
System IQcook automatycznie kontroluje proces gotowania, jednak funkcja nie wyłącza
się automatycznie po zakończeniu gotowania. Należy tego dokonać ręcznie lub nastawić
ZEGAR - timer lub minutnik.
J
KLM
A
BC
NPR
O
S
T
D
S1
O
T
UZV
F
GH
I
ZASTOSOWANIE FUNKCJI
Systemu IQcook można używać na którymkolwiek polu grzejnym, a mianowicie dotykając
przycisku IQ oraz wybierając program gotowania.
Tylko w takim przypadku gwarantujemy optymalne działanie programów gotowania.
Do końca procesu gotowania należy używać tego samego garnka.
Pole grzejne i dno naczynia powinny być przed rozpoczęciem gotowania zawsze czyste i
suche.
Procedura przygotowania:
• Naczynie należy napełnić wodą i jedzeniem oraz postawić na polu grzejnym.
Przy gotowaniu w wodzie należy pamiętać o zasadzie, aby poziom wody znajdował
się przynajmniej 50 mm pod górną krawędzią naczynia.
863952
26
C
TS
JKLMN
A
B
dodatkowe ustawienia, widoczne w polu mocy pracy.
Program automatycznego grzania jest teraz aktywny a grzanie rozpocznie się w ciągu 5
sekund od wciśnięcia wybranego programu IQ.
• Symbol IQ świecić się będzie jeszcze mocniej i na wskaźniku ukaże się "_" - rozpoczęcie
gotowania.
• Ustawić można którąś z funkcji zegara programującego (F).
POWOLNE GOTOWANIE
Funkcja znajduje zastosowanie do potraw, które wymagają dłuższego czasu
przygotowania, powoli podgrzewając i utrzymując delikatne wrzenie.
Dania: ZUPY, GULASZ, DANIA JEDNOGARNKOWE, SOSY, RYŻ,...
Z programem Powolne gotowanie można kombinować więcej innych programów,
na przykład przy przygotowaniu sosu bolońskiego. Najpierw należy wybrać program
Smażenie, w którym podgrzewa się olej i w momencie włączenia się sygnału
ostrzegawczego dodaje się cebulę, którą trzeba podsmażyć, potem mięso, wodę, pelati,
przyprawy,... Następnie na tym lub na innym polu grzejnym wybiera się program Powolne
gotowanie i sos gotuje się do końca na niższej temperaturze.
Program Wolne grzanie można również włączyć po tym, jak zawartość zawrze na
ustawieniu ręcznym. Na przykład: zupę doprowadzić do wrzenia ręcznie na stopniu 9 lub
P, po czym przełączyć na program Wolne grzanie z delikatnym wrzeniem.
O
P
R
D
O
Naczynie przykryć pokrywką.
• Dotknąć należy przycisku włączenia/
wyłączenia płyty kuchennej (A). Słychać
będzie krótki sygnał ostrzegawczy.
• System IQcook należy włączyć,
dotykając symbolu IQ przy wybranym
polu grzejnym. Podświetlone zostaną
wszystkie możliwe programy gotowania
(C) i mocno będzie świecił symbol IQ.
Wybrać żądany program gotowania.
Tylko program pieczenia (L) posiada
Funkcja zabezpieczająca systemu IQ - smartsense
Smartsense dba o to, by jedzenie w naczyniu się nie przypaliło.
Na wskaźniku ukaże się symbol "b" i płyta kuchenna wyda sygnał ostrzegawczy. System
przerwie dostawę energii. Symbole zostaną podświetlone, dopóki jih nie wyłączy
użytkownik.
Uwaga:
Ryż - uprzednio należy go przepłukać wodą. Należy pamiętać, aby na jedną miarkę ryżu
dodać dwie do trzy miarki wody.
Podczas procesu gotowania na wskaźniku ukazują się symbole:
Optymalna temperatura jeszcze nie została osiągnięta "_".
Optymalna temperatura została już osiągnięta "=".
27
863952
GOTOWANIE W WIĘKSZEJ ILOŚCI WODY
Funkcja umożliwia szybkie ogrzanie wody do wrzenia, a następnie utrzymanie tego
wrzenia. Znajduje zastosowanie do potraw na bazie wody oraz potraw, gotowanych we
wrzątku .
Potrawy: WARZYWA, ZIEMNIAKI, MAKARON,...
Uwaga: Warzywa, a przede wszystkim ziemniaki przed rozpoczęciem gotowania należy
dokładnie opłukać wodą. Tym samym zapobiega się powstawaniu piany podczas
gotowania.
Gdy woda osiągnie temperaturę wrzenia (i pokrywka jest umieszczona), zacznie świecić
symbol "=" i słychać będzie sygnał ostrzegawczy.
Niektóre rodzaje potraw mogą się podczas gotowania pienić. Pokrywkę należy unieść i
wymieszać zawartość garnka. Stosować należy pokrywkę z zaworem parowym. Podczas
gotowania w dużej ilości wody, może się zdarzyć, że nie będzie widać wrzenia. Pokrywkę
należy pozostawić na naczyniu, dopóki system nie nagrzeje wody do fazy lekkiego
wrzenia. Intensywność utrzymywanego wrzenia zależy również od rodzaju naczynia i
pokrywki.
Podczas procesu gotowania na wskaźniku ukazują się symbole:
Optymalna temperatura jeszcze nie została osiągnięta "_".
Optymalna temperatura została już osiągnięta "=".
SMAŻENIE
Odpowiednie do przygotowania mięsa z użyciem różnych mocy grzania Mięso jest
równomiernie zapieczone i pozostanie soczyste.
Funkcja pieczenia jest odpowiednia dla naczyń, w których można używać małej ilości
oleju, do 10 mm. Po osiągnięciu odpowiedniej temperatury oleju, na wyświetlaczu pojawi
się symbol "_" i zabrzmi sygnał dźwiękowy, co oznacza, że można włożyć jedzenie do
naczynia.
Odpowiednie do: SMAŻENIA WSZYSTKICH RODZAJÓW MIĘSA, RYB, NALEŚNIKÓW,
JAJEK, WARZYW itp.
Uwaga:
Naleśniki – olej należy równomiernie rozprowadzić po powierzchni patelni i postawić ją
na polu grzejnym. Włączyć system IQ. Gdy na wskaźniku pojawi się symbol (=), dodać
należy masę naleśnikową. Przy każdym kolejnym naleśniku należy najpierw pustą patelnię
z olejem postawić na polu grzejnym na około 30 sekund i dopiero potem ponownie dodać
masę naleśnikową.
863952
28
Pożądaną moc pracy można ustawić na początku, jak również można zmienić ją później,
podczas pracy.
Moc grzania:
Stopień 1 = Bardzo niska
Stopień 2 = Niska (wstępnie ustawiona)
Stopień 3 = Średnia
Stopień 4 = Wysoka
Aby wybrać stopień pieczenia, należy najpierw wcisnąć i wybrać program IQ Pieczenie.
Następnie na wyświetlaczu na kilka sekund wyświetlą się wszystkie możliwe stopnie - od 1
do 4, po czym wyświetli się z powrotem stopień 2 (domyślny).
Podczas wyświetlania stopnia można przyciskiem w odpowiednim miejscu zmienić
moc pieczenia. Także późnie, podczas pieczenia, można zmienić moc grzania poprzez
wciśnięcie przycisku IQ i ustawienie odpowiedniej mocy.
Wstępnie temperatura jest ustawiona na niskim stopniu.
Podczas procesu gotowania na wskaźniku ukazują się symbole:
Optymalna temperatura jeszcze nie została osiągnięta "_".
Optymalna temperatura została już osiągnięta "=".
ROZMRAŻANIE ZAMROŻONEJ ŻYWNOŚCI
Funkcja ta znajduje zastosowanie do rozmrażania wszystkich rodzajów zamrożonej
żywności.
Funkcja nadaje się również do topienia czekolady.
PODTRZYMYWANIE TEMPERATURY DAŃ
Funkcja ta znajduje zastosowanie do wszystkich rodzajów dań, które chce się zachować
ciepłe. Ciepło potrawy podtrzymuje w temperaturze około 70 °C. Nadaje się również do
przygotowania grzanego wina.
Przykład:
Gdy przygotowuje się gulasz za pomocą funkcji Powolne gotowanie, po zakończeniu
gotowania przełączyć należy na tę funkcję i potrawa pozostanie ciepła.
Podczas procesu gotowania na wskaźniku ukazują się symbole:
Optymalna temperatura jeszcze nie została osiągnięta "_".
Optymalna temperatura została już osiągnięta "=".
WYŁĄCZENIE POLA GRZEJNEGO
Pole grzejne można wyłączyć, przyciskając odpowiedni dla pola grzejnego przycisk (O),
który jest podświetlony obok aktywnego pola grzejnego. Gdy wszystkie pola grzejne
ustawione zostaną na stopień 0, po 10 sekundach wyłączy się cała płyta kuchenna.
29
863952
WSKAŹNIK MOCY RESZTKOWEJ
Płyta witroceramiczna wyposażona jest również we wskaźnik mocy resztkowej H. Pole
grzejne nie nagrzewa się bowiem bezpośrednio, ale poprzez ciepło zwrotne, oddawane
przez naczynie. Dopóki po wyłączeniu płyty kuchennej świeci symbol H, pozostałe
ciepło można wykorzystać do podtrzymania ciepła potrawy lub do topienia. Gdy
symbol H zniknie, pole grzejne nadal może być gorące. Należy uważać, ponieważ istnieje
niebezpieczeństwo oparzeń!
OGRANICZENIE CZASU TRWANIA
DZIAŁANIA
Ze względów bezpieczeństwa płyta kuchenna podczas działania wyposażona jest w
ograniczniki czasu trwania działania dla każdego pola grzejnego. Czas trwania działania
określany jest według ostatniego ustawionego stopnia mocy grzania.
Jeżeli mocy grzania przez dłuższy czas nie będzie się zmieniać, pole grzejne po upływie
określonego czasu automatycznie się wyłączy.
Stopień mocy
grzania
Najdłuższy
czas
działania w
godzinach
* Po upływie 5 minut stopień mocy zostanie automatycznie obniżony na 9, a następnie
pole grzejne się po 1,5 godzinie wyłączy.
12
8 8 6 6 4 4 2 1,5 1,5 1,5 6 6 6 8 2
2.5
34
4.5
56
6.577,588.5
9P*
WYŁĄCZENIE CAŁEJ PŁYTY KUCHENNEJ
Płytę kuchenną można w dowolnym momencie wyłączyć, dotykając przycisku włączenia/
wyłączenia (A).
863952
30
USTAWIENIA UŻYTKOWNIKA
USTAWIANIE PARAMETRÓW SYGNAŁÓW OSTRZEGAWCZYCH, FUNKCJI
AUTOMATYCZNYCH I BLOKADY
W urządzeniu można zmienić głośność sygnału dźwiękowego, czas trwania sygnału
dźwiękowego, uruchomić automatyczną blokadę, wyłączyć automatyczne uruchomienie
zegara oraz wyłączyć automatyczne rozpoznawanie naczynia. Menu ustawienia
parametrów można uruchomić, gdy na wyłączonym urządzeniu przez 3 sekundy
przytrzyma się przycisk pauzy (F). Na wskaźniku zegara programującego ukaże się
pierwszy parametr, »Uol«, odpowiadający głośności sygnałów dźwiękowych. Przyciskając
przycisk zmiany wartości zegara programującego (L) i (M) można zmienić rodzaj
ustawienia.
SS
UV
D H
Uol: Głośność alarmu i sygnału dźwiękowego
Sou: Czas trwania alarmu
Loc: Automatyczna blokada
Aut: Automatyczne rozpoznawanie naczynia
CLo: Automatyczne uruchomienie zegara
P xx: Łączna maksymalna moc (ustawienie jest dostępne w czasie 2 min po przyłączeniu
urządzenia do sieci elektrycznej)
Na wskaźnikach mocy pól grzejnych ukażą się wartości parametrów, które można wybrać.
Wartość można zmieniać, przyciskając wybrany parametr, który stanie się intensywniej
podświetlony. Wszystkie parametry można potwierdzić i zachować, przyciskając
przycisk pauzy (F) i przytrzymując go przez 2 sekundy. Włączy się wówczas krótki
sygnał dźwiękowy. Jeżeli nowych parametrów nie zamierza się zachować, tryb ustawień
użytkownika należy zamknąć, przyciskając przycisk włączenia/ wyłączenia.
Głośność alarmu i sygnału ostrzegawczego »Uol«
Ustawić można następujące wartości:
0 na wskaźniku = wyłączenie (nie dotyczy alarmu i dźwięku sygnalizującego błąd)
1 na wskaźniku = najniższa głośność
2 na wskaźniku = średnia głośność
3 na wskaźniku = najwyższa głośność (wstępnie ustawiona)
Każda zmiana zostanie potwierdzona krótkim sygnałem dźwiękowym o na nowo
ustawionej głośności.
863952
31
Czas trwania alarmu»Sou«
Ustawić można następujące wartości:
0 na wskaźniku = 5 sekund
0,5 na wskaźniku = 1/2 minuty
1 na wskaźniku = 1 minuta
2 na wskaźniku = 2 minuty (wstępnie ustawiony)
Blokada zabezpieczająca przed dziećmi »Loc«
Jeżeli w trybie ustawień użytkownika uruchomiona zostanie funkcja automatycznej
blokady, płyta kuchenna samoczynnie zablokuje się po każdym wyłączeniu.
0 na wskaźniku = wyłączona (wstępnie ustawiona)
1 na wskaźniku = włączona
Rozpoznawanie pozycji naczynia z automatycznym łączeniem pól »Aut«
Jeżeli w trybie ustawień użytkownika wyłączona zostanie funkcja rozpoznawania pozycji
naczynia z automatycznym łączeniem pól, wówczas urządzenie będzie trzeba zawsze
sterować ręcznie (w momencie włączenia urządzenia nie będzie 10 sekundowego
automatycznego rozpoznawania naczynia)
0 na wskaźniku = wyłączona
1 na wskaźniku = włączona (wstępnie ustawiona)
Automatyczne uruchomienie zegara »CLo«
Jeżeli w trybie ustawień użytkownika wyłączona zostanie funkcja automatycznego
uruchomienia zegara, wówczas urządzenie po przyciśnięciu zegara wskazywać będzie
czas 0:00 a nie czas, który upłynął od włączenia pola grzejnego
0 na wskaźniku = wyłączona
1 na wskaźniku = włączona (wstępnie ustawiona)
Łączna maksymalna moc »Pxx« (xx jest symbolem mocy)
Ustawienie można uruchomić, gdy po podłączeniu urządzenia do zasilania przez 3
sekundy przytrzyma się przycisk pauzy (F). Na wskaźniku zegara programującego
ukaże się symbol P 74, oznaczający łączną moc 7,4 kW. Przyciskając przycisk zmiany
wartości zegara programującego (L) i (M) można zmienić ustawienie ograniczenia mocy.
Ustawienie jest dostępne tylko przez 2 min po przyłączeniu urządzenia do sieci
elektrycznej. Chcąc później zmienić to ustawienie, urządzenie należy najpierw na kilka
sekund odłączyć z sieci elektrycznej.
Ograniczenie najwyższej mocy urządzenia
Jeżeli domowa instalacja elektryczna posiada inne ograniczenia w odniesieniu do energii
elektrycznej, maksymalną moc zużycia energii płyty kuchennej można zmniejszyć:
P23 na wskaźniku = 2,3 kW = 10 A
P28 na wskaźniku = 2,8 kW = 12 A
P30 na wskaźniku = 3,0 kW = 13 A
P37 na wskaźniku = 3,7 kW = 16 A
P74 na wskaźniku = 7,4 kW = 2 x 16 A (wstępnie ustawiona)
863952
32
Zmianę ustawienia można potwierdzić i zachować, przyciskając przycisk pauzy (F) i
przytrzymując go przez 2 sekundy. Włączy się wówczas krótki sygnał dźwiękowy. Jeżeli
nowych parametrów nie zamierza się zachować, przycisnąć należy przycisk włączenia/
wyłączenia.
W przypadku ograniczenia mocy może dojść do ograniczenia ustawień i mocy
działania. W urządzenie wbudowany jest system sterowania mocą urządzenia, dbający o
to, aby konsekwencje zmniejszenia mocy były jak najmniej uciążliwe.
33
863952
KONSERWACJA I CZYSZCZENIE
Pamiętać o odłączeniu urządzenia od zasilania i poczekaniu aż
ostygnie.
Dzieci nie powinny czyścić urządzenia lub wykonywać czynności
konserwacyjnych bez nadzoru.
Po każdym użyciu odczekać aż powierzchnia szklano-ceramiczna ostygnie i przemyć
ją. W przeciwnym razie wszystkie pozostałe zanieczyszczenia wtopią się w gorącą
powierzchnię przy następnym użyciu płyty.
Do regularnej konserwacji szklano-ceramicznej płyty stosować specjalnych produktów do
pielęgnacji tworzących na powierzchni warstwę ochronną zapobiegającą przywieraniu do
niej brudu.
Przed każdym użyciem szklano-ceramicznej powierzchni wytrzeć
z płyty i dna garnka kurz lub inne zanieczyszczenia, które mogłyby
porysować powierzchnię.
Druciaki, szorstkie gąbki do czyszczenia i proszki ścierne mogą
zarysować powierzchnię. Powierzchnię mogą także uszkodzić
agresywne środki czyszczące w sprayu i nieodpowiednie środki
czyszczące w płynie.
Stosowanie agresywnych lub ściernych środków czyszczących lub
naczyń z szorstkim lub uszkodzonym dnem może doprowadzić do
starcia napisów.
863952
Do usuwania drobnych zanieczyszczeń stosować wilgotnej
miękkiej szmatki. Następnie wytrzeć powierzchnię do sucha.
Plamy wodne usuwać delikatnym roztworem octu. Nie używać
jednak tego roztworu do wycierania ramy (dotyczy tylko
niektórych modeli), ponieważ mogłaby ona stracić swój połysk.
Nie używać agresywnych środków czyszczących w sprayu lub
preparatów do usuwania kamienia.
Do usuwania trudno schodzących zanieczyszczeń używać
specjalnych środków do czyszczenia szkła ceramicznego.
Postępować zgodnie z instrukcją producenta. Po zakończeniu
czyszczenia pamiętać o dokładnym usunięciu pozostałości po
środku czyszczącym, ponieważ mogą one uszkodzić szklanoceramiczną powierzchnię, gdy strefy gotowania rozgrzeją się.
34
Trudno schodzące i wtopione pozostałości usuwać przy użyciu
skrobaka. Zachować ostrożność w czasie jego używania, aby
uniknąć skaleczenia.
Użyć skrobaka jedynie wówczas, gdy brudu nie można usunąć
wilgotną szmatką lub specjalnymi środkami do czyszczenia
powierzchni szklano-ceramicznych.
Trzymać skrobak pod odpowiednim kątem (od 45° do 60°).
Delikatnie przycisnąć skrobak do szkła i przesunąć go nad
napisami w celu usunięcia zanieczyszczeń. Uważać, by plastikowy
uchwyt skrobaka (w niektórych modelach) nie wszedł w kontakt z
rozgrzaną strefą gotowania.
Nie przyciskać skrobaka prostopadle do szkła i nie zarysować
powierzchni płyty jego końcówką lub ostrzem.
Natychmiast usuwać skrobakiem z płyty szklano-ceramicznej
cukier lub żywność o dużej zawartości cukru, nawet gdy płyta
jest jeszcze rozgrzana, ponieważ cukier może na stałe uszkodzić
powierzchnię szklano-ceramiczną.
Zmian połysku elementów graficznych lub odbarwień nie należy traktować jako
uszkodzenia urządzenia, lecz raczej jako wynik normalnej eksploatacji płyty grzewczej.
Takie odbarwienie jest najczęściej wynikiem wtopienia się pozostałości żywności
w powierzchnię lub mogą je powodować niektóre materiały, z których wykonane
są naczynia (jak np. aluminium czy miedź). Takie odbarwienia są bardzo trudne do
całkowitego usunięcia.
Uwaga: Odbarwienia i podobne skazy wpływają jedynie na wygląd płyty, natomiast nie
mają bezpośredniego wpływu na jej działanie. Gwarancja nie obejmuje usuwania takich
skaz.
35
863952
TABELA WYKRYWANIA I
USUWANIA USTEREK
HAŁAS I JEGO PRZYCZYNY W CZASIE GOTOWANIA INDUKCYJNEGO
Hałas i dźwięki Przyczyna Rozwiązanie
Hałas wywołany
indukcją
Brzęczenie
przypominające
odgłos
transformatora
Wibracje i
trzeszczenie naczyń
Hałas wentylatora Prawidłowe działanie elektronicznych
Technologia indukcyjna wykorzystuje
właściwości niektórych metali w polu
elektromagnetycznym. Wywołuje
ona tak zwane wirujące prądy, które
wymuszają oscylacje cząsteczek.
Oscylacje (drgania) te są przekształcane w energię cieplną. W zależności
od rodzaju metalu mogą temu towarzyszyć niegłośne odgłosy.
Zdarza się przy gotowaniu przy dużym poziomie mocy. Spowodowane
jest to ilością energii przenoszonej z
płyty grzewczej na garnek lub rondel.
Hałas ten pojawia się w naczyniach
(garnkach lub rondlach) wykonanych
z różnych materiałów.
elementów indukcyjnych wymaga
kontroli temperatury. Dlatego też
płyta grzewcza jest wyposażona w
wentylator, który pracuje z różną
prędkością w zależności od stwierdzonej temperatury.
Jest to normalne i nie wynika
z usterki.
Hałas ten zniknie lub zmniejszy się, gdy zmniejszy się
poziom mocy.
Wynika to z wibracji powstających wzdłuż sąsiadujących
z sobą powierzchni warstw
różnych materiałów. Hałas ten
zależy od rodzaju naczynia. Może się on zmieniać w
zależności od ilości i rodzaju
gotowanej żywności.
Jeśli temperatura będzie
pozostawać wysoka, wentylator może pracować nawet po
wyłączeniu płyty grzewczej.
863952
36
FUNKCJE BEZPIECZEŃSTWA I WYŚWIETLANIE BŁĘDÓW
Płyta grzejna jest wyposażona w czujniki zabezpieczające przed przegrzaniem. Czujniki te
mogą automatycznie wyłączyć na jakiś czas dowolną strefę grzejną lub całą płytę.
Błąd, ewentualna przyczyna, rozwiązanie
• Ciągły dźwięk i miganie „–« na wyświetlaczu.
- Powierzchnia czujnika zalana wodą lub przysłonięcie czujników jakimś przedmiotem.
Wytrzeć powierzchnię czujników.
• Komunikat „F2” na wyświetlaczu
- Nastąpiło przegrzanie strefy grzejnej. Poczekać aż strefa grzejna ostygnie.
• Komunikat „F” na wyświetlaczu
- Oznacza to, że w czasie pracy urządzenia wystąpił błąd.
Jeśli wystąpi błąd lub wskaźnik błędu „F” nie zniknie, wyłączyć
płytę grzejną na kilka minut z prądu (wyjąć bezpiecznik lub
wyłączyć główny wyłącznik). Następnie podłączyć płytę
ponownie do sieci elektrycznej i włączyć przycisk głównego
wyłącznika.
Jeśli pomimo skorzystania z powyższych porad problemy się utrzymują, skontaktować
się z autoryzowanym serwisantem. Gwarancja nie obejmuje napraw ani roszczeń
gwarancyjnych spowodowanych nieprawidłowym podłączeniem lub eksploatacją
urządzenia. W takim przypadku koszty naprawy ponosi użytkownik.
,
Przed przystąpieniem do naprawy odłączyć urządzenie od
zasilania elektrycznego (poprzez wyjęcie bezpiecznika lub
wtyczki z gniazdka w ścianie).
37
863952
MONTAŻ PŁYTY DO ZABUDOWY
40
- Stosowanie pełnych drewnianych elementów narożnikowych na blatach za strefą
gotowania jest dozwolone jedynie wówczas, gdy odstęp pomiędzy elementem
narożnikowym a płytą grzewczą wynosi co najmniej tyle, ile podają plany montażowe.
595-600
863952
60cm
38
520-525
min 20
54
560-562
50
490-492
min 50
min 40
min 600
520-525
795-800
80cm
90cm
min 20
min 20
520
54
750-752
54
870-872
900
50
min 40
490-492
min 600
min 50
50
min 40
490-492
min 50
min 600
100cm
min 20
410
54
970-972
1000
50
385-387
min 50
min 40
min 600
39
863952
OTWORY WENTYLACYJNE W DOLNEJ SZAFCE
- Normalna eksploatacja elementów elektronicznych indukcyjnej płyty grzewczej wymaga
odpowiedniej cyrkulacji powietrza.
A Dolna szafka z szufl adą
- Na całej szerokości szafki w tylnej jej ściance musi być przewidziany otwór o wysokości
co najmniej 140 mm. Oprócz tego na całej szerokości szafki z przodu przewidziany musi
być otwór o wysokości co najmniej 6 mm.
- Pod płytą grzejną wzdłuż całej jej długości należy zamontować poziomy panel
rozdzielający. Pomiędzy dolnym kątem urządzenia a panelem rozdzielającym należy
zachować co najmniej 20 mm odstępu.
Od tyłu należy przewidzieć odpowiednią wentylację.
- Płyta jest wyposażona w znajdujący się w jej dolnej części wentylator. Jeśli pod
szafką kuchenną znajduje się szufl ada, nie używać jej do przechowywania drobnych
przedmiotów lub papieru, ponieważ w razie zassania ich przez wentylator mogłyby
one uszkodzić wentylator i układ chłodzący. Poza tym nie wykorzystywać szufl ady
do przechowywania folii aluminiowej lub substancji lub płynów łatwopalnych
(takich jak aerozole). Substancje takie należy przechowywać z dala od płyty
grzewczej. Niebezpieczeństwo wybuchu! Pomiędzy zawartością szufl ady a otworami
wentylacyjnymi wentylatora powinna być pozostawiona co najmniej 20-milimetrowa
przerwa.
863952
40
B Dolna szafka z piekarnikiem
- W przypadku wyposażonych w wentylator piekarników typu EVP4.., EVP2.., EVP3..
piekarnik można zamontować pod indukcyjną płytą grzejną. Przed przystąpieniem do
montażu piekarnika w miejscu otworu montażowego zdemontować należy tylną ściankę
szafki kuchennej. Ponadto z przodu na całej długości szafki musi znajdować się otwór o
szerokości co najmniej 6 mm.
- Jeśli pod indukcyjną płytą grzejną zamontowane są inne urządzenia, nie możemy
zagwarantować jej prawidłowego działania.
35-50
min. 20
863952
41
PŁASKI MONTAŻ W BLACIE KUCHENNYM
Do płaskiego montażu nadają się urządzenia bez wielopłaszczyznowych krawędzi lub
dekoracyjnych ram.
szczotkowana
krawędź
fasetowana
krawędź
rama ozdobna
1. Montaż urządzenia
Urządzenie można zamontować wyłącznie w blacie kuchennym odpornym na temperaturę i
wodę, np. w blacie wykonanym z (naturalnego) kamienia (marmuru, granitu) lub litego drewna
(z uszczelnionymi krawędziami wzdłuż wycięcia). Montaż w blacie kuchennym wykonanym z
ceramiki, drewna lub szkła wymaga zastosowania drewnianej ramy pomocniczej.
Urządzenie można zamontować w blacie kuchennym wykonanym z innych materiałów po
skonsultowaniu się i uzyskaniu wyraźnej zgody jego producenta. Wewnętrzne wymiary
podstawowego urządzenia powinny odpowiadać co najmniej wymiarom wewnętrznego
wycięcia na urządzenie. Dzięki temu urządzenie będzie można łatwo wyjąć z blatu
kuchennego. Obkleić szklany panel wokoło taśmą uszczelniającą.
Najpierw przeprowadzić przez wycięcie kabel zasilający. Umieścić urządzenie nad środkiem
wycięcia.
Podłączyć urządzenie do sieci elektrycznej (patrz instrukcja podłączenia urządzenia). Przed
uszczelnieniem urządzenia sprawdzić, czy działa.
Przerwę pomiędzy urządzeniem a blatem kuchennym uszczelnić szczeliwem silikonowym.
Szczeliwo to musi być odporne na temperaturę (do co najmniej 160°C). Wygładzić szczeliwo
silikonowe przy użyciu odpowiedniego narzędzia.
Postępować zgodnie ze wskazówkami dotyczącymi stosowania wybranego szczeliwa
silikonowego. Nie włączać urządzenia, dopóki szczeliwo silikonowe całkowicie nie wyschnie.
863952
42
1
2
1
1. Szczeliwo silikonowe, 2. Taśma uszczelniająca
Szczególną uwagę zwrócić na wymiary montażowe w przypadku
blatów kuchennych wykonanych z (naturalnego) kamienia. Przy wyborze szczeliwa silikonowego zwrócić uwagę na materiał, z którego
blat kuchenny jest wykonany, i skonsultować się z jego producentem.
Zastosowanie nieprawidłowego szczeliwa silikonowego może doprowadzić do trwałego odbarwienia niektórych części.
2. Wyjmowanie wbudowanego urządzenia:
Wyłączyć urządzenie z prądu.
Przy użyciu odpowiedniego narzędzia wyjąć silikonową uszczelkę przylegającą wokół
urządzenia. Wyjąć urządzenie popychając je od dołu do góry.
Nie próbować wyjmować urządzenia od góry blatu kuchennego!
Dział serwisu odpowiada tylko za naprawę i serwisowanie
płyty grzejnej. W przypadku ponownej instalacji (wyrównanej
z powierzchnią blatu kuchennego) proszę skonsultować się z
lokalnym sprzedawcą kuchni.
Kamienny blat kuchenny
1
3
ʈ
5,5
2
4
54
56
16
1 - Blat kuchenny
2 - Urządzenie
3 - Gniazdo
Przy uwzględnieniu marginesu błędu (tolerancji) dla szklano-ceramicznej płyty urządzenia
i wycięcia w blacie kuchennym gniazdo jest regulowane (min. 2 mm).
Ceramiczny, drewniany lub szklany blat kuchenny
43
863952
1 - Blat kuchenny
2 - Urządzenie
3 - Gniazdo
4 - Drewniana rama o grubości 16 mmPrzy uwzględnieniu marginesu błędu (tolerancji)
dla szklano-ceramicznej płyty urządzenia i wycięcia w blacie kuchennym gniazdo jest
regulowane (min. 2 mm). Zamontować drewnianą ramę 5,5 mm poniżej górnej krawędzi
blatu kuchennego (patrz rysunek).
Przy wykonywaniu wycięć zachować promienie krawędzi szkła (R10, R2).
SZKŁO WYCIĘCIE
863952
R2
R2
R10
R2
R2
R2
R2
R10
R5
R5
R5
R12
R5
R5
R5
R12
44
ZABUDOWA RÓWNA Z BLATEM KUCHENNYM
(w zależności od modelu)
595
520
50
60cm
80cm
R
520
R
524-525
599-600
x
524-525
750-752
799-800
54
y
x
560-562
795
54
y
490-492
min 50
50
R
490-492
min 50
R
min 40
min 40
min 600
min 600
x
19
5
x
24
5
y
17
5
y
17
5
90cm
520
R
524-525
904-905
54
x
870-872
900
50
R
490-492
min 50
min 40
min 600
y
x
17
5
y
17
5
863952
45
100cm
410
R
414-415
1004-1005
54
x
970-972
1000
50
R
385-387
min 50
min 40
min 600
y
x
17
5
y
14
5
W razie zabudowy piekarnika pod zabudowaną na równi z
blatem (flush mount) płytą kuchenną, grubość blatu kuchennego
powinna wynosić przynajmniej 40 mm.
863952
46
ZAKŁADANIE USZCZELKI PIANKOWEJ
Niektóre urządzenia są dostarczane z założoną już uszczelką piankową!
Przed zamontowaniem urządzenia w blacie kuchennym założyć dostarczoną wraz z
urządzeniem uszczelkę piankową pod spodem szklano-ceramicznej płyty.
- Zdjąć z uszczelki folię ochronną.
- Założyć uszczelkę pod szkłem (w odległości 2-3 mm od krawędzi). Uszczelka musi
zostać założona na całej długości krawędzi szkła. Uszczelka nie może na rogach
zachodzić na siebie.
- Przy zakładaniu uszczelki uważać, by nie uległą ona uszkodzeniu wskutek lub poprzez
kontakt z ostrymi przedmiotami.
Nie montować urządzenia bez tej uszczelki!
- Blat musi być całkowicie prosty.
- Zabezpieczyć wycięte powierzchnie.
47
863952
PODŁĄCZANIE PŁYTY
GRZEWCZEJ DO PRĄDU
- Zabezpieczenie sieci elektrycznej musi odpowiadać obowiązującym przepisom.
- Przed podłączeniem urządzenia upewnić się, że napięcie podane na tabliczce
znamionowej odpowiada napięciu sieci elektrycznej.
- W instalacji elektrycznej przewidziane powinno zostać urządzenie przełączające
umożliwiające odłączenie wszystkich biegunów urządzenia od sieci elektrycznej, z
zachowaniem co najmniej 3 mm odstępu pomiędzy otwartymi stykami. Odpowiednimi
urządzeniami są bezpieczniki, wyłączniki zabezpieczające, itp.
- Podłączenie powinno zostać dostosowane do prądu i bezpieczników.
- Po wykonaniu podłączenia elementy przewodzące prąd elektryczny i elementy
izolowane muszą zostać zabezpieczone przed kontaktem ze sobą.
863952
Urządzenie może zostać podłączone wyłącznie przez
uprawnionego do tego specjalistę. Nieprawidłowe podłączenie
może doprowadzić do zniszczenia elementów urządzenia. W
takim przypadku gwarancja ulega unieważnieniu.
Przed przystąpieniem do jakichkolwiek napraw lub czynności
konserwacyjnych odłączyć urządzenie od sieci elektrycznej.
48
PRZYŁĄCZENIE
2
1
1. Sprawdzić należy napięcie. Przed
przyłączeniem sprawdzić, czy napięcie,
podane na tabliczce znamionowej
odpowiada napięciu w instalacji
elektrycznej, do której zamierza się
przyłączyć urządzenie.
Napięcie przyłączeniowe posiadanej
instalacji elektrycznej (220-240 V
do N), powinien sprawdzić specjalista
za pomocą właściwego urządzenia
pomiarowego.
2. Otworzyć pokrywę skrzynki zaciskowej.
3. Ze względu na posiadany typ urządzenia
odpowiednio należy związać przyłącza.
Zworki przyłączeniowe znajdują się w
listwie zaciskowej.
PRZEWÓD PRZYŁĄCZENIOWY
(urządzenie bez przewodu przyłączeniowego)
• W celu przyłączenia można zastosować:
• Izolowany kabel przyłączeniowy PVC typu H05 VV-F lub H05V2V2-F z żółto-zielonym
przewodem ochronnym lub inne kable o równorzędnych lub wyższych parametrach.
• Zewnętrzna średnica kabla powinna wynosić przynajmniej 8,0 mm.
• Przewód przyłączeniowy należy poprowadzić przez odpowiedni przepust kablowy,
zabiezpieczający przewód przed wysunięciem.
SCHEMAT PRZYŁĄCZENIA
Przyłącze 1-fazowe (32A)
• Przyłącze jednofazowe (1 1N, 220-240 V~ /50/60 Hz):
Napięcie między przewodem fazowym a przewodem neutralnym
wynosi 220-240 V~. Mostki łączące należy wstawić pomiędzy
zaciskami L1 i L2 oraz pomiędzy zaciskami N1 i N2.
Instalacja elektryczna powinna być wyposażona w bezpiecznik
o mocy przynajmniej 32 A. Przekrój kabla przyłączeniowego
2
powinien wynosić przynajmniej 4 mm
.
Przyłącze 2-fazowe (16A)
• 2 przewody fazowe, 1 przewód neutralny (2 1N, 380-415 V~ / 50/60
Hz):
Napięcie między przewodem fazowym a przewodem
neutralnym wynosi 220-240 V~, a napięcie między przewodami
fazowymi wynosi 380-415 V~. Mostek łączący należy wstawić
pomiędzy zaciskami N1 i N2. Instalacja elektryczna powinna być
wyposażona w przynajmniej 2 bezpieczniki o mocy 16 A każdy.
Przekrój kabla przyłączeniowego powinien wynosić przynajmniej
2
.
1,5 mm
49
863952
• 2 przewody fazowe, 2 przewody neutralne
(2 2N, 220-240V 2 2N ~ /50/60Hz):
Napięcie między przewodami fazowymi a przewodem
neutralnym wynosi 220-240 V~.
Instalacja elektryczna powinna być wyposażona w
przynajmniej 2 bezpieczniki o mocy 16 A każdy. Przekrój kabla
2
przyłączeniowego powinien wynosić przynajmniej 1,5 mm
.
Urządzenia o szerokości 30 cm (dwie strefy grzejne) powinno
być przyłączone do przyłącza jednofazowego. Przekrój kabla
2
przyłączeniowego powinien wynosić przynajmniej 1,5 mm
.
PRZYŁĄCZENIE PRZEWODU PRZYŁĄCZENIOWEGO
(urządzenie z przewodem przyłączeniowym)
• Urządzenie przystosowane jest do bezpośredniego przyłączenia do sieci elektrycznej.
• Wyłączniki nadprądowe, umożliwiające odłączenie urządzenia od zasilania prądem,
powinny być zainstalowane zgodnie z obowiązującymi przepisami.
• Przewodu przyłączeniowego nie należy wiązać ani przeprowadzać przez ostre
krawędzie.
• Jeżeli urządzenie zostało zabudowane nad piekarnikiem, sprawdzić należy, czy kabel
został poprowadzony w taki sposób, aby nie dotykał gorących elementów piekarnika.
Przyłącze 1-fazowe
• Urządzenie należy przyłączyć jak to zostało ukazane na rysunku A. O ile posiadana
instalacja elektryczna nie daje możliwości zainstalowania bezpiecznika o mocy 32 A,
należy odpowiednio zmniejszyć moc urządzenia.
• Patrz rozdział: USTAWIENIE NAJWYŻSZEJ ŁĄCZNEJ MOCY URZĄDZENIA.
863952
50
A
L = brązowy
N = niebieski
= żółto-zielony
Przyłącze 2-fazowe
• O ile posiadana instalacja elektryczna ma 2 przewody fazowe i 1 przewód neutralny,
urządzenie należy przyłączyć jak to zostało ukazane na rysunku B.
• O ile posiadana instalacja elektryczna ma 2 przewody fazowe i 2 przewody neutralne,
urządzenie należy przyłączyć jak to zostało ukazane na rysunku C.
L1 = brązowy
L1 = brązowy
L2 = czarny
N = niebieski
B
= żółto-zielony
L2 = czarny
N1 = niebieski
N2 = szary
C
= żółto-zielony
863952
51
UTYLIZACJA
Opakowanie zostało wykonane z materiałów przyjaznych dla
środowiska, które można przetwarzać, utylizować lub zniszczyć
bez narażania środowisko na niebezpieczeństwa. W tym celu
materiały opakowaniowe zostały odpowiednio oznaczone.
Umieszczenie tego symbolu na produkcie lub jego opakowaniu
oznacza, że produktu nie powinno się traktować jak normalnych
odpadów domowych. Produkt należy oddać do przetworzenia
do autoryzowanego punktu zbiórki odpadów elektrycznych i
elektronicznych.
Prawidłowa utylizacja produktu pozwoli zapobiec niekorzystnym
wpływom na środowisko i zdrowie ludzi, które mogłyby mieć
miejsce w przypadku nieprawidłowej utylizacji produktu.
Aby uzyskać szczegółowe informacje na temat utylizacji lub
przetwarzania produktu, proszę skontaktować się z właściwym
organem samorządu lokalnego odpowiedzialnym za zarządzanie
odpadami, zakładem utylizacji odpadów lub punktem sprzedaży,
gdzie produkt został zakupiony.
Zastrzegamy sobie prawo do zmian i błędów w instrukcji.
863952
52
53
863952
863952
54
BI4 DSI pl (05-21)
Loading...
