ИНСТРУКЦИЯ
ПО ЭКСПЛУАТАЦИИ
STRONG
NEO PREMIUM
CLASSIC A
СПЛИТ-СИСТЕМА
БЫТОВАЯ
hisense-air.ru
Page 2
Содержание
Назначение прибора .........................................................................................................................................................................2
Правила безопасности .....................................................................................................................................................................2
Устройство прибора ........................................................................................................................................................................... 4
Условия эксплуатации .......................................................................................................................................................................5
Общие требования к установке ................................................................................................................................................6
Управление прибором ....................................................................................................................................................................11
Уход и техническое обслуживание ...................................................................................................................................... 19
Устранение неисправностей ...................................................................................................................................................20
Технические характеристики .................................................................................................................................................. 22
Транспортировка и хранение .................................................................................................................................................. 23
Комплектация ........................................................................................................................................................................................23
Срок эксплуатации ...........................................................................................................................................................................23
Утилизация ..............................................................................................................................................................................................24
Дата изготовления ............................................................................................................................................................................24
Сертификация .......................................................................................................................................................................................24
Информация, изложенная в данной инструкции, действительна на момент публикации. Производитель оставляет
за собой право изменять технические характеристики изделий с целью улучшения качества без уведомления
покупателей. В тексте и цифровых инструкциях могут быть допущены опечатки.
1
Page 3
O
N
O
F
F
M
OD
E
SMART
DI
M
MER
FEE
L
S
U
PE
R
F
AN
S
PE
ED
CLOCK
TIMER O
N
TIM
E
R
O
FF
SLEEP
T
E
MP.
TEM
P.
OFF
OFF
ON
ON
OFF
OFF
ON
ON
OFF
ON
Назначение прибора
OFF
OFF
ON
ON
Кондиционер бытовой (сплит-система) Hisense серии Strong Neo Premium Classic A,
состоящий из внутреннего и наружного блока, предназначен для поддержания требуемой
температуры воздуха. Кондиционер осуществляет охлаждение, нагрев, вентиляцию,
осушение и очистку воздуха в бытовом помещении.

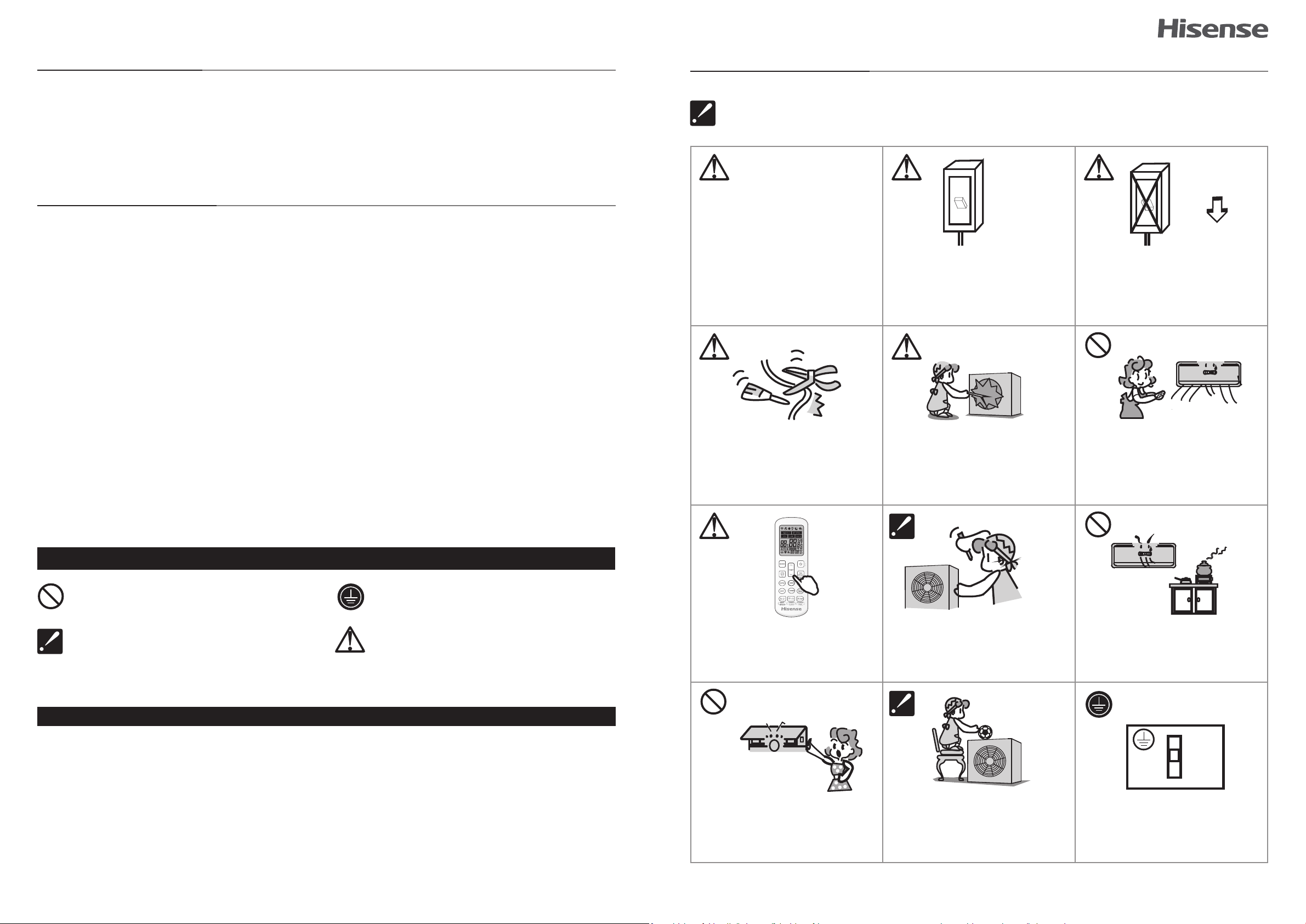

Правила безопасности
Установка кондиционера должна осуществляться только квалифицированным
специалистом
Правила безопасности
• Перед началом эксплуатации необходимо
внимательно изучить данное руководство
по эксплуатации и строго следовать всем
инструкциям, которые в нем приведены.
• Не допускается наращивание кабеля
питания, т.к. это может привести
к перегреву и пожару.
• При длительном простое кондиционера –
отключайте кабель питания.
• Необходимо обеспечить свободное
пространство в зоне воздухозабора и
воздухораздачи внутреннего и наружного
блока. Перекрытие зон воздухозабора
или воздухораздачи может привести
к падению производительности
кондиционера, к его перегреву и выходу
из строя.
• Необходимо отключать питание
кондиционера перед техническим
обслуживанием.
• Ремонт кондиционера должен
осуществляться только
квалифицированным персоналом
авторизованного сервисного центра.
Параметры электропитания должны
строго соответствовать параметрам
электропитания, указанным
в данном руководстве в разделе
«Технические характеристики»
Не допускается пережимание
шнура кабеля питания, т.к. это
может привести к его повреждению
и, как следствие, поражению
электрическим током
ON
OFF
Не допускайте попадания грязи
в вилку или розетку. Надежно
подсоедините шнур источника
питания во избежание поражения
электрическим током
Не допускается попадание
инородных предметов в наружный
блок
ON
OFF
Не допускается отключение питания
блока при помощи автоматического
выключателя или выдергивание
шнура из розетки при включенном
приборе. Это может привести
к пожару
Долговременное нахождение под
потоком холодного воздуха вредно
для вашего здоровья. Отрегулируйте
подачу воздуха таким образом, чтобы
не находиться постоянно под его
воздействием
Условные обозначения, используемые в данной инструкции
Не делайте этого
Будьте внимательны в данной ситуации
Важно!
Изготовитель и предприятие-изготовитель
снимают с себя любую ответственность
за возможный вред, прямо или косвенно
нанесенный данным прибором людям,
животным, имуществу в случае, если это
прибора, умышленных или неосторожных
действий потребителя и/или третьих лиц,
а также в случае ситуаций, вызванных
природными и/или антропогенными форсмажорными явлениями.
Необходимо заземление
Предупреждение!
Неправильное использование может стать
причиной серьезных повреждений, таких как
смерть или травма.
произошло в результате несоблюдения
правил и условий эксплуатации, установки
При возникновении ошибки
в процессе работы прибора
отключите прибор при помощи
пульта управления
Не допускается нажатие кнопок
управления влажными руками
Ремонт кондиционера должен
осуществляться только
квалифицированным персоналом
авторизованного сервисного центра
Не допускается размещение
посторонних предметов
на наружном блоке
Не допускается размещение рядом
с блоком распылителей и горючих
смесей
Кондиционер должен быть заземлен
2 3
Page 4

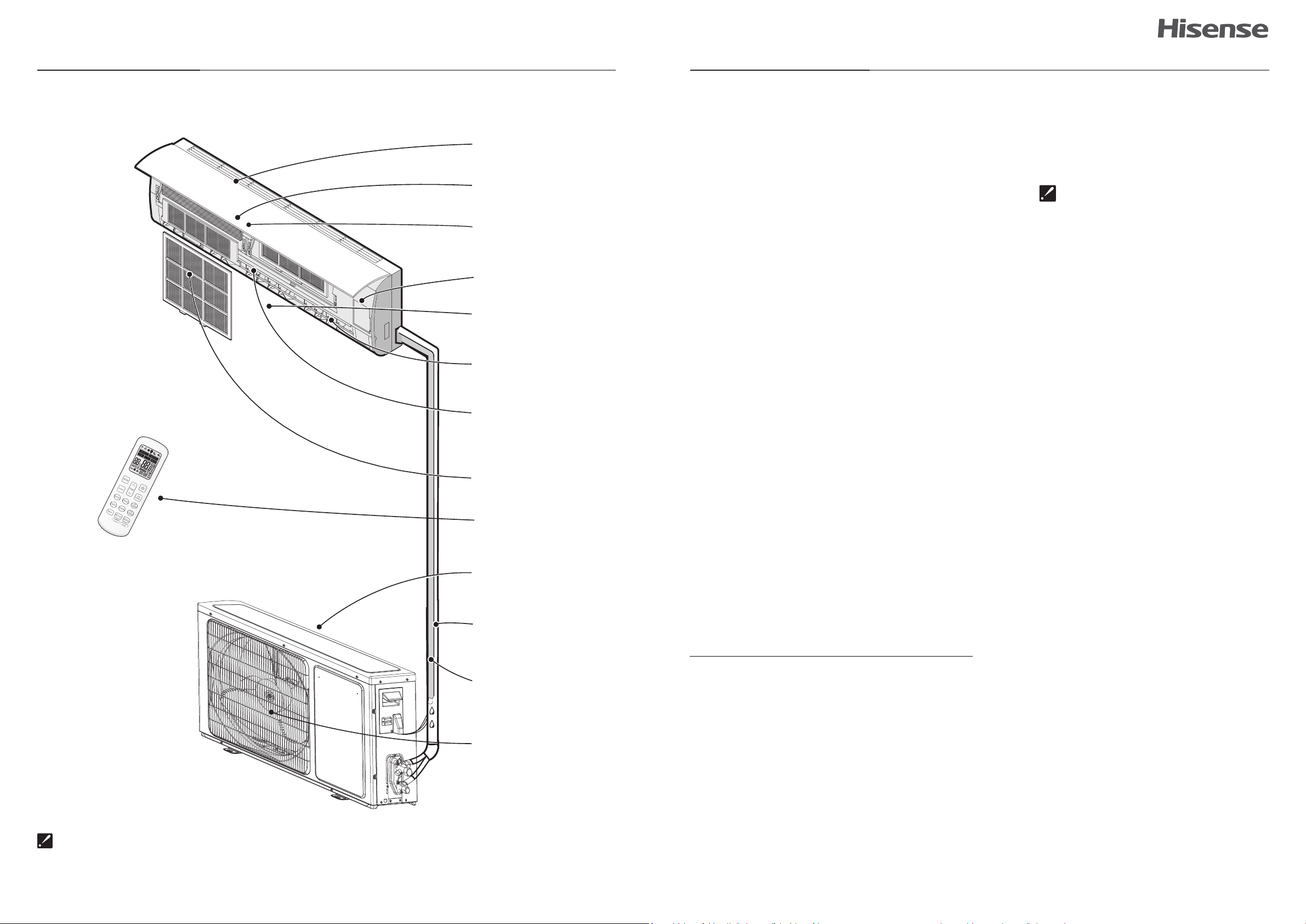

Устройство прибора Условия эксплуатации
Внутренний блок
Решётка воздухозабора
Передняя панель
Дисплей
Панель аварийного
включения/выключения
Выход воздуха
Вертикальные жалюзи
Горизонтальные жалюзи
Диапазон эксплуатационных температур
Устройство защиты может автоматически отключить прибор при эксплуатации при температурах, указанных ниже:
РЕЖИМ НАГРЕВА
• Наружная температура воздуха выше +24 °C
• Наружная температура ниже -10 °C
• Температура воздуха в помещении выше +27 °C
При эксплуатации кондиционера
в режиме охлаждения или
осушения в течение длительного
времени при влажности воздуха
выше 80% возможно возникновение
конденсата на выходе воздуха
(в виде тумана).
РЕЖИМ ОХЛАЖДЕНИЯ
• Наружная температура воздуха выше +43 °C
• Температура воздуха в помещении ниже +21 °C
РЕЖИМ ОСУШЕНИЯ
• Температура воздуха в помещении ниже +18 °C
Наружный блок
Воздушный фильтр
Пульт ДУ
Забор воздуха
Фреоновая трасса
Дренажная трубка
Воздуховыпускная
решетка
Особенности работы защитного устройства
• Возобновить работу кондиционера после ее прекращения в результате срабатывания
защитного устройства можно через 3 минуты.
• После подключения к питанию кондиционер начинает работу не раньше, чем
через 20 сек.
• При отключении в результате срабатывания защитного устройства для включения
нажмите кнопку ON/OFF.
• При отключении кондиционера от защитного устройства все настройки таймера
сбрасываются.
Особенности работы в режиме нагрева
После запуска режима нагрева кондиционер начинает подавать теплый воздух не ранее
чем через 2 – 5 минут.
При работе в режиме нагрева периодически активируется режим размораживания наружного блока. Процесс занимает от 2 до 5 минут. Во время размораживания прекращается
работа вентиляторов внутреннего блока.
Примечание: изображение прибора на схемах может отличаться от реального.
4 5
Page 5
Общие требования к установке
Общие требования к установке
Требования по установке внутренних блоков сплит-систем
Установка и обслуживание кондиционеров должны осуществляться
квалифицированным персоналом.
• Устанавливайте внутренний блок вдали
от нагревательных приборов, источников
пара или горючих газов.
• Выберите место, где ничего не будет
препятствовать входящему и исходящему
потокам воздуха из внутреннего блока.
• Убедитесь, что конденсат от внутреннего
блока будет отводиться полностью
и беспрепятственно. Также убедитесь
в надёжности и герметичности всех
соединений отвода конденсата.
Проверьте, что все трубы надёжно
теплоизолированы.
• Трубопровод отвода конденсата
должен быть проложен с наклоном,
обеспечивающим удаление конденсата
самотеком (при условии, если
не используются специализированные
дренажные помпы, иначе следуйте
• Не устанавливайте внутренний блок
над входом в помещение.
• Определите и запомните место
прохождения скрытой проводки,
чтобы не повредить её при монтаже.
• Минимальная длина трубопровода
хладагента составляет 3 или 4 метра
(в зависимости от модели кондиционера).
Это ограничение необходимо для
снижения вибрации и шума.
• При изменении длины трубопровода
свыше номинальной (стандартной),
скорректируйте количество хладагента
в холодильном контуре в соответствии
с рекомендациями.
• При установке внутреннего блока
убедитесь, что соблюдаются требования
по минимальным расстояниям
до препятствий (см. рисунок).
рекомендациям в инструкции
к дренажной помпе).

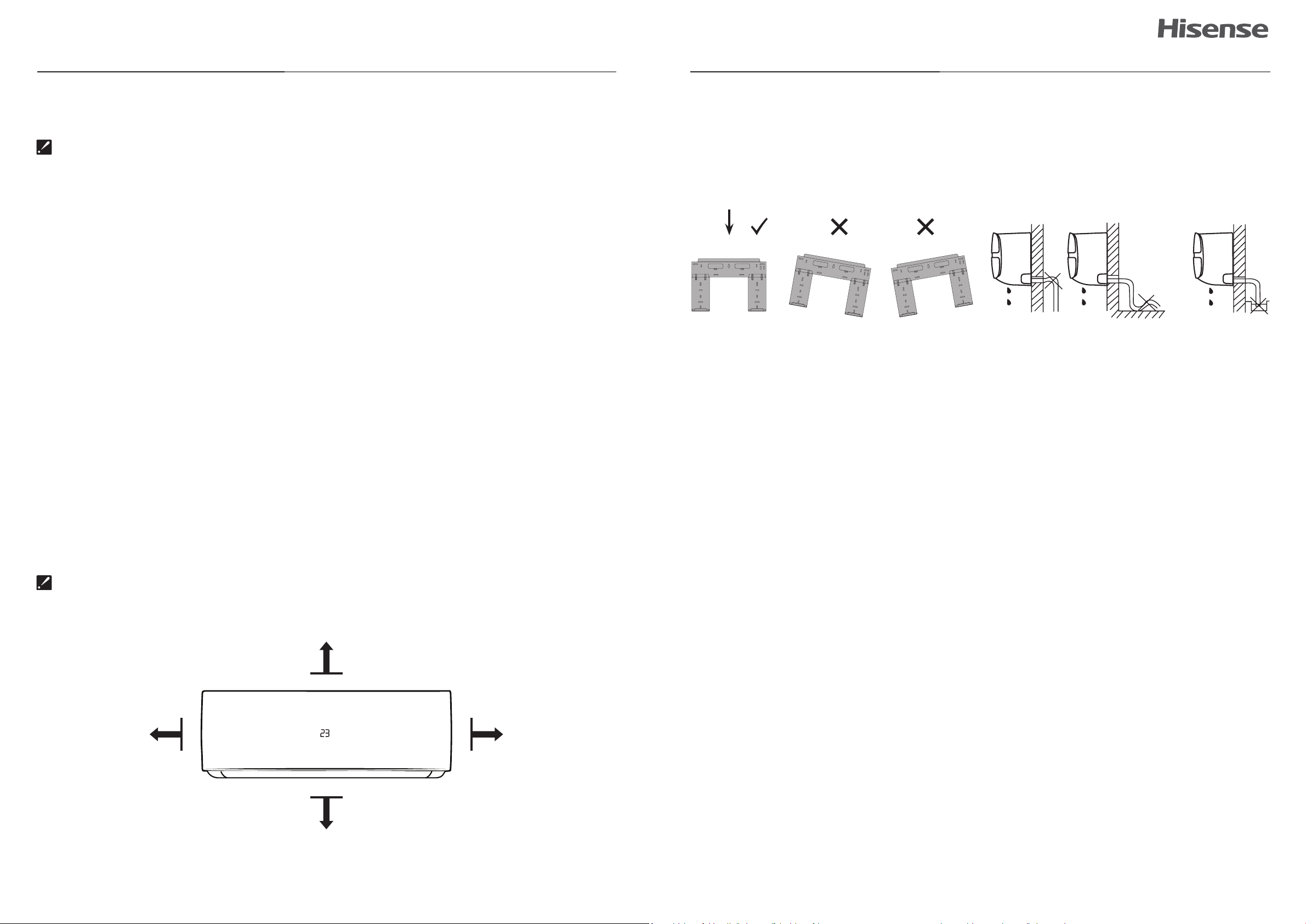

Минимальное расстояние до препятствий
Поверхность стены, на которой устанавливается внутренний блок, должна быть гладкой и ровной,
конструкция стены должна выдерживать нагрузку не менее 60 кг.
Расстояние от потолка
не менее 20 см
Расстояние от стены
не менее 5 см
Расстояние от пола
не менее 240 см
Расстояние от стены
не менее 5 см
• При установке внутреннего блока
убедитесь, что монтажная пластина
(панель) будет находиться в правильном
• Не прокладывайте дренажный
трубопровод так, как изображено
на рисунке.
положении.
Правильное положение монтажной панели Не делайте подъёмов и петель Не опускайте конец
трубопровода в воду
Требования по установке наружных блоков сплит-систем
• Если над наружным блоком установлен
навес, защищающий от солнца или
дождя, убедитесь, что он не препятствует
теплообмену конденсатора наружного
блока.
• Не помещайте животных или растения
под входящим или исходящим воздушным
потоком от наружного блока.
• Выбирайте место установки наружного
блока учитывая его вес, а также чтобы шум
и вибрация были минимальными.
• Выбирайте место установки так, чтобы
тёплый воздух от кондиционера и шум его
работы не мешали окружающим.
• Устанавливайте наружный блок вдали
от нагревательных приборов, источников
тепла, пара или горючих газов.
• Убедитесь, что длина трассы между
внутренним и наружным блоком
не превышает максимально допустимого
значения (зависит от модели
кондиционера).
• Убедитесь, что структура перекрытий/
фасада и креплений выдержит вес
оборудования.
• Если наружный блок устанавливается
на крышу или стену/фасад здания
в труднодоступном месте, это может
затруднить последующее сервисное
обслуживание.
• При установке наружного блока
убедитесь, что соблюдаются требования
по минимальным расстояниям
до препятствий (см. рисунок).
• Убедитесь, что после установки наружный
блок будет находиться строго
в вертикальном положении.
Не допускается перекос наружного блока
при его работе.
• Если наружный блок устанавливается
на крышу, убедитесь, что перепад
высоты между внутренним и наружным
блоком не превышает максимально
допустимого значения (зависит от модели
кондиционера).
6 7
Page 6
(1) (2)

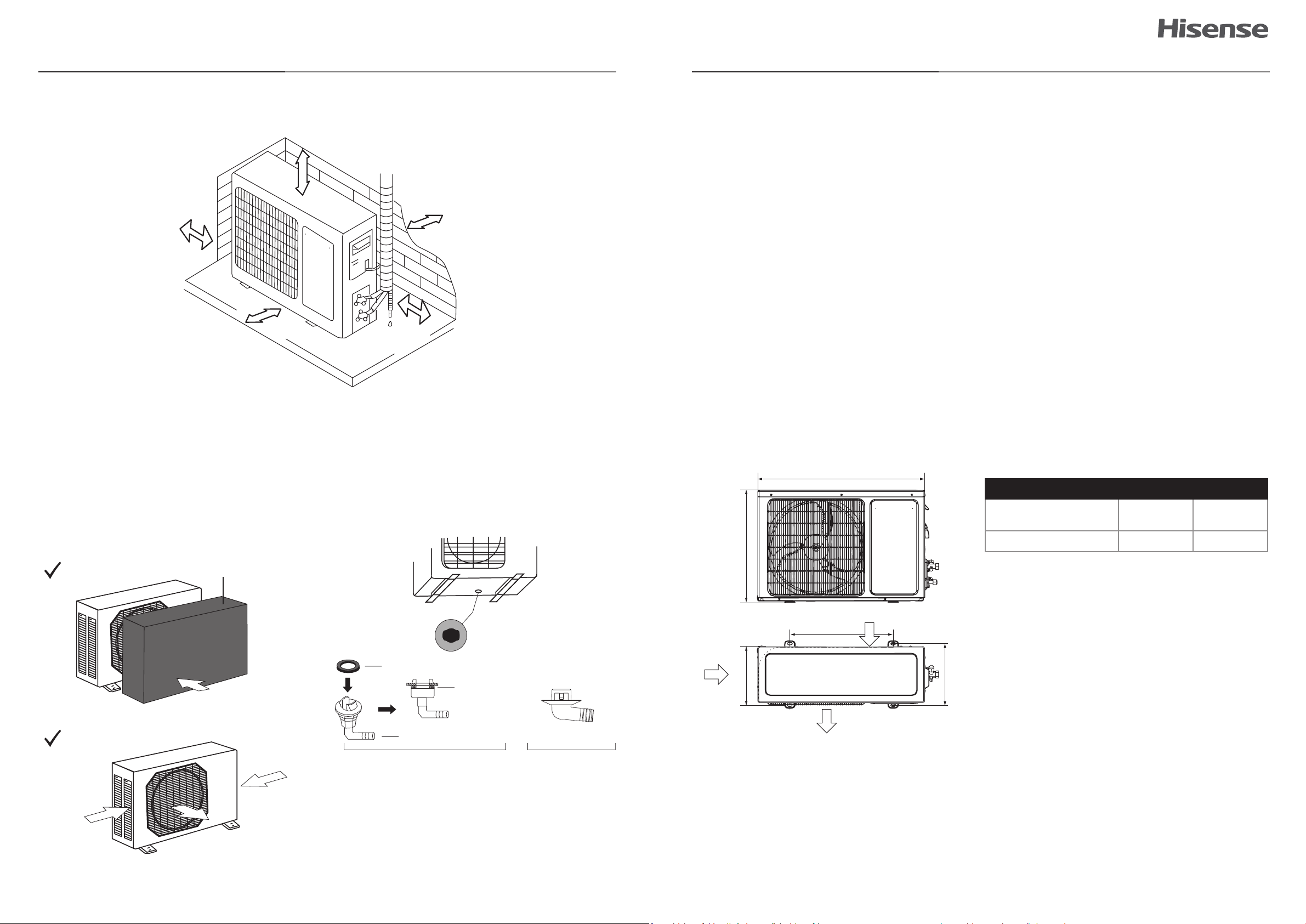

Общие требования к установке
направление
сильного ветра
направление
сильного ветра
направление
сильного ветра
ветрозащита
направление
сильного ветра
направление
сильного ветра
Общие требования к установке
Минимальное расстояние до препятствий
25 см слева
200 cм до препятствия
спереди
• В случае, если в месте установки возможны
сильные порывы ветра (например, на побережье), убедитесь, что вентилятор вращается без затруднений, и блок расположен
вдоль стены, или используйте заграждение
от ветра (см. рисунок).
По возможности устанавливайте наружный
блок с подветренной стороны.
20 cм до препятствия сверху
25 см до стены
25 см справа
• Если наружный блок оснащён функцией
теплового насоса, установите патрубок
отвода конденсата наружного блока.
По этому патрубку будет отводиться конденсат, образующийся при работе наружного блока в режиме нагрева.
Запрещается устанавливать наружные блоки сплит-систем в следующих местах
• В местах, в которых присутствуют
минеральные масла (или их пары),
например, смазочные.
• В условиях морского климата
с большим содержанием солей в воздухе
(в зависимости от модели и вида
антикоррозийной обработки наружного
блока).
• В условиях присутствия вызывающих
коррозию газов, например, сернистых.
• В условиях сильных колебаний
напряжения в сети (на промышленных
предприятиях).
• В автомобильном транспорте или
на водном транспорте.
• В местах, где присутствуют сильные
электромагнитные поля.
• В местах, где имеются горючие газы
или материалы.
• В местах, где имеются пары кислот
и щелочей, а также в других особых
условиях.
• В местах, где в окружающем воздухе
присутствует большое количество
взвешенных механических частиц.
• В помещениях.
Установочные данные для наружных блоков:
Ш
Наружные блоки
Размеры наружного блока
В
Ш×В×Г, мм
885x795x366 662 390
Размер А,
мм
Размер Б,
мм
Примечание: приведенные установочные размеры
являются справочными и могут быть изменены
без предварительного уведомления.
прокладка
отверстие
для дренажного
отвода
Забор
воздуха
Забор возду ха
А
Г
Б
прокладка
дренажный отвод
Примечание: изображение конструкции дренажного
патрубка приведено для справки. Конструкция
дренажного патрубка вашего кондиционера
может отличаться (например, может отсутствовать
резиновая прокладка)
Выброс воздуха
8 9
Page 7
Общие требования к установке
Управление прибором
Подключение электропитания и осуществление межблочных соединений
При подключении электропитания и межблочных соединений
соблюдайте следующие требования:
• Оборудование должно иметь выделенную
линию электропитания и отдельный
автомат токовой защиты.
• Все контакты должны быть закреплены
надёжно, резьбовые соединения должны
быть затянуты. Протяните все резьбовые
соединения, так как они могли ослабнуть
от вибрации при транспортировке. Удалите
все посторонние предметы и крепления,
использовавшиеся при транспортировке.
• Электропитание соответствует
спецификации данного оборудования.
• Мощность линии электропитания
соответствует максимальной потребляемой
мощности кондиционера.
• Убедитесь, что при пуске оборудования
не происходит изменения параметров
электросети более чем на 10 %
от номинального рабочего напряжения,
• Убедитесь, что сечение кабеля
соответствует спецификации
оборудования.
• В сырых и влажных помещениях всегда
используйте УЗО.
• Убедитесь, что исключена
возможность возникновения проблем
с электропитанием, т.к. они могут повлечь
частые срабатывая реле, что приведёт
к выходу из строя контактов, а также
к неправильному функционированию
защиты от перегрузки.
• Предусмотрите возможность
одновременного отключения от источника
питания всех питающих проводов.
• Подключение электропитания
и осуществление межблочных соединений
должны выполняться квалифицированным
персоналом.
указанного в спецификации оборудования.

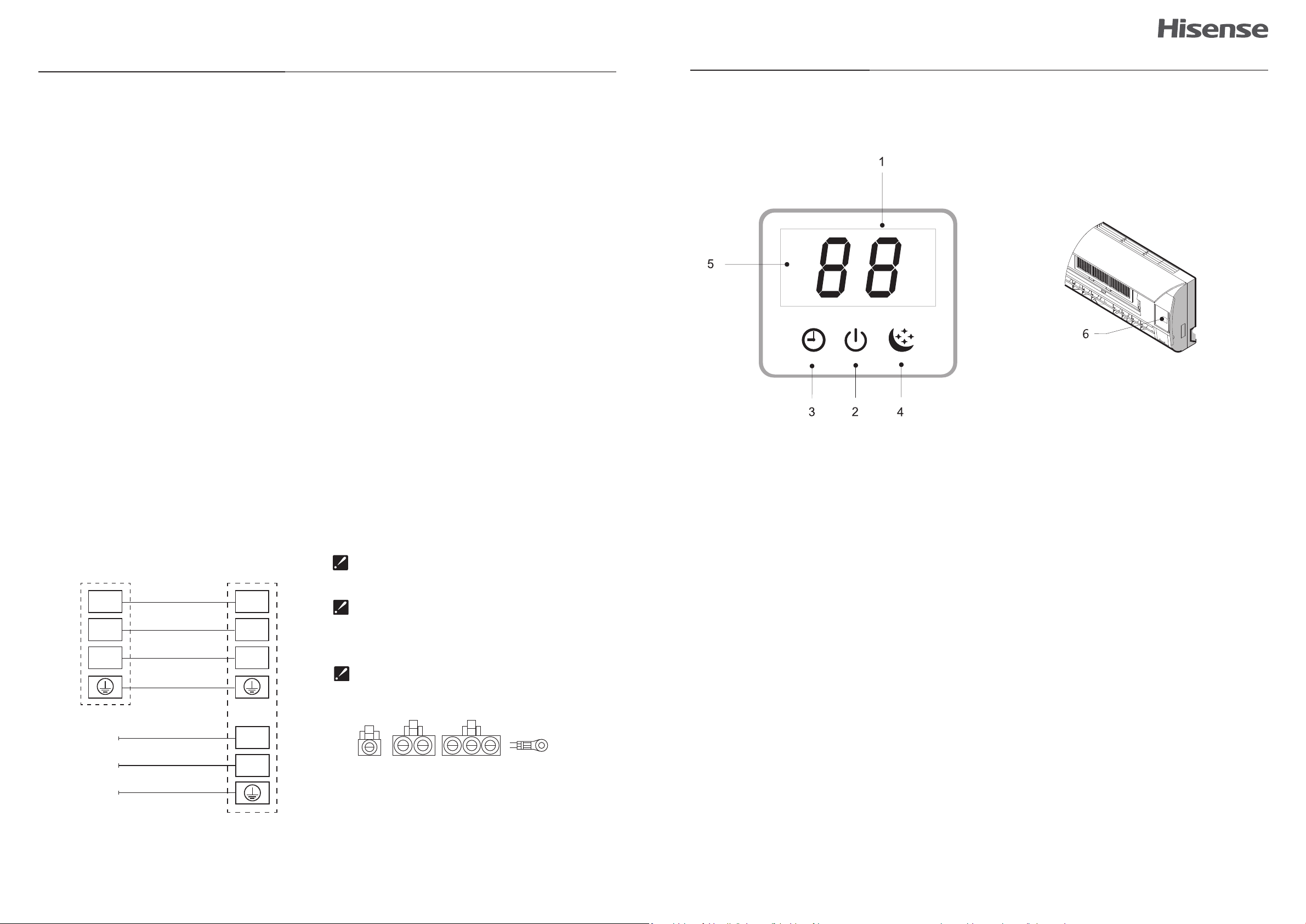

Дисплей внутреннего блока
Индикатор температуры
1
Индикатор включения/выключения
2
Схемы межблочных соединений
Для модели с индексом 36
Межблочный кабель
N
230 В
L
1L
Внутренний блок
230 В
N
L
1L
L
N
Наружный блок
Параметры рекомендуемых к применению межблочных
и силовых кабелей вы можете посмотреть в разделе
«Технические характеристики».
Примечание: данные схемы приведены только
для справки. Если схема подключений на вашем
блоке отличается, для осуществления подключения
воспользуйтесь схемой электроподключений,
приведенной на вашем кондиционере.
Примечание: если на внутреннем и наружном блоке
присутствуют отдельные кабели с собственными
разъёмами, соедините их.
Индикатор работы таймера
3
Индикатор ночного режима работы
4
ИК-приемник сигнала с пульта ДУ
5
Панель аварийного включения/выключения без пульта ДУ (включения/выключение
6
кондиционера, сброс индикации загрязненного фильтра после замены фильтра)
Кабель электропитания
10 11
Page 8
Управление прибором
1 2
Приемник сигнала
Управление прибором
Пульт ДУ

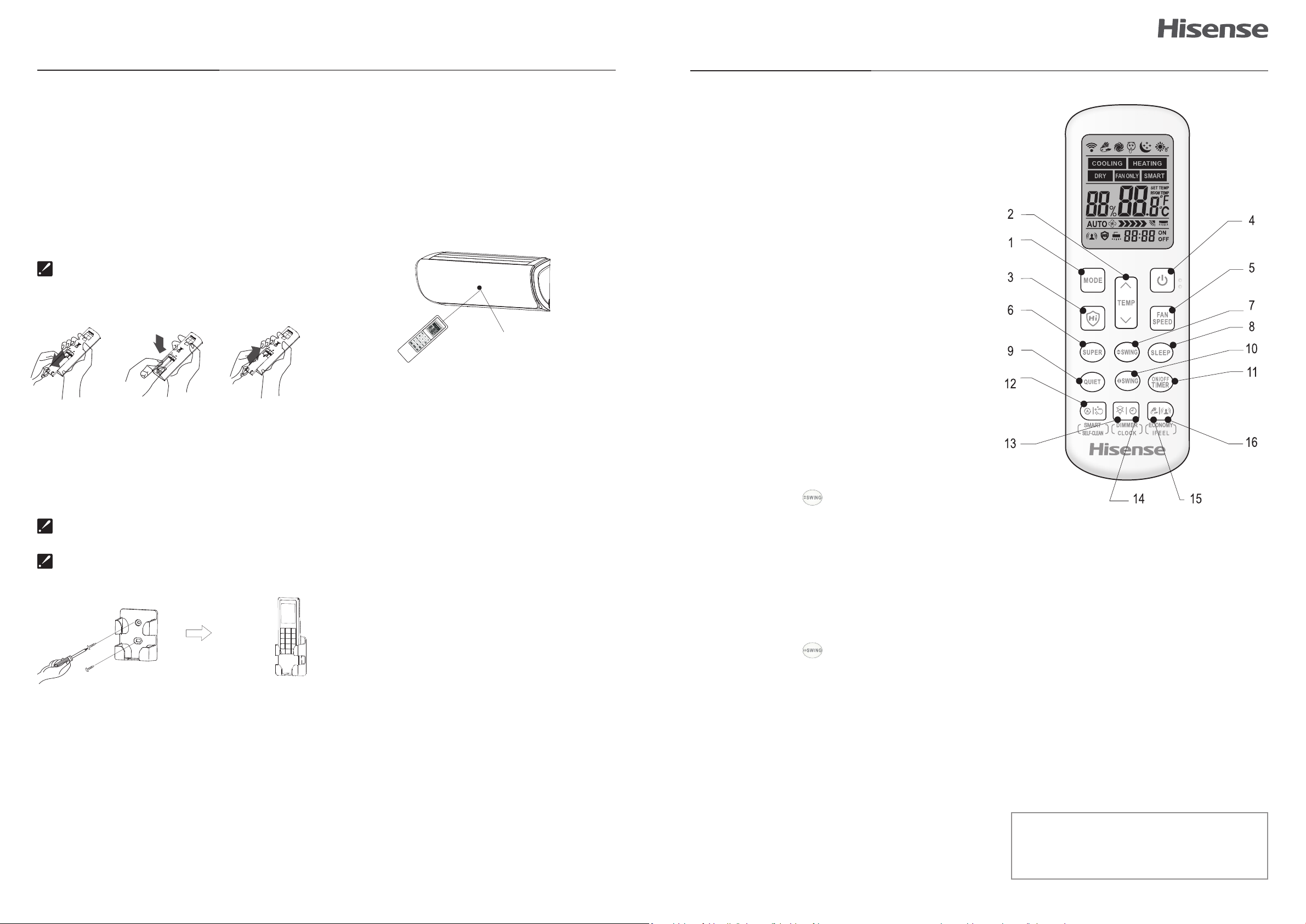

• Как вставить батарейки
1. Снимите крышку отсека
по направлению стрелки.
2. Вставьте новые батарейки, соблюдая
полярность.
3. Закройте крышку отсека батареек.
Используйте 2 LR03 AAA(1.5В) батарейки
(не входят в комплект поставки).
Не используйте аккумуляторы. Замените
батарейки, когда дисплей начнет мигать.
3
• Хранение пульта ДУ и советы
по использованию
Пульт может быть закреплен на стене
с помощью держателя.
Держатель для пульта ДУ является
опциональной частью.
Форма держателя может меняться
в зависимости от пульта ДУ.
Крепление
держателя
Установка
пульта ДУ
• Как использовать
Для управления кондиционером
с помощью пульта ДУ направьте пульт
на кондиционер. Пульт ДУ будет
управлять кондиционером с расстояния
до 7 м при отсутствии преград.
Примечания:
Для беспрепятственной передачи
сигнала между пультом дистанционного
управления и внутреннего блока
держите приемник сигнала вдали
от следующих предметов:
• Прямых солнечных лучей и других
источников яркого света.
• ТВ и других приборов, которые
реагируют на пульт.
Более того, пульт ДУ не будет работать,
если шторы, двери или другие преграды
препятствуют прохождению сигналов
от пульта ДУ к внутреннему блоку.
Если сигнал не передается должным
образом, переместите блокирующие
сигнал предметы в другое место.

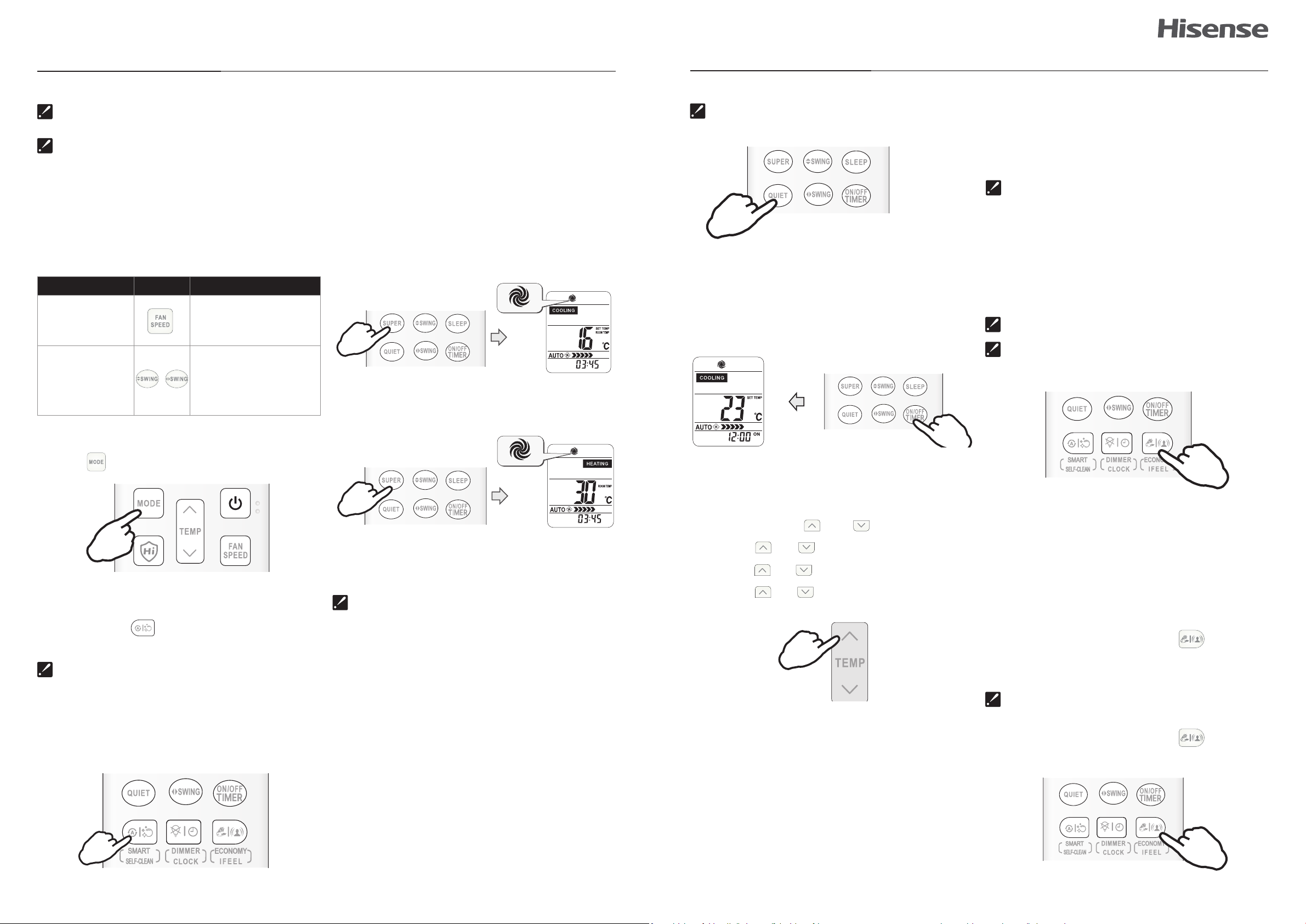

Описание пульта ДУ
Пульт дистанционного управления передает
сигналы сплит-системе.
КНОПКА MODE
1
Нажмите данную кнопку, чтобы выбрать режим
работы.
КНОПКА TEMP
2
Используются для регулировки температуры,
таймера и установки времени.
КНОПКА HI-NANO (Cold Plasma Ion Generator)*
3
Используется для включения/выключения
режима Ионизации Hi-Nano / Cold Plasma Ion
Generator.
КНОПКА POWER
4
При нажатии кнопки прибор будет запущен,
если подано питание или остановлен, если
работал.
КНОПКА FAN SPEED
5
Используется для выбора скорости вращения
вентилятора в порядке:
Auto-higher-high-medium-low-lower.
КНОПКА SUPER
6
Используется, чтобы включить / выключить режим быстрого охлаждения / нагрева. (Быстрое
охлаждение: высокая скорость вентилятора, 16 °.
Быстрый нагрев: скорость нагрева «auto», 30 °).
КНОПКА SWING
7
Используется для включения / отключения
качания горизонтальных жалюзи (вверх-вниз)
и выбора желаемого положения.
КНОПКА SLEEP
8
Используется для включения / выключения
ночного режима SLEEP.
КНОПКА QUIET
9
Используется для включения или отключения
режима QUITE (самая низкая скорость вращения
вентилятора и самый низкий уровень шума).
КНОПКА SWING
10
Используется для включения / выключения
качания вертикальных жалюзи (влево-вправо)
и выбора желаемого положения.
КНОПКА ON TIMER
11
Используется для установки времени включения прибора по таймеру.
КНОПКА ON/OFF TIMER
Используется для установки времени выключения или выключения прибора по таймеру.
КНОПКА SMART
12
(не доступна для мульти сплит-систем)
Используется для включения/выключения режи-
ма нечеткой логики SMART. После завершения
процесса самоочистки кондиционер вернется
к режиму охлаждения или осушения в соответствии с первоначальными настройками.
КНОПКА SELF-CLEAN
(не доступна для мульти сплит-систем)
Используется для включения/выключения
функции самоочистки внутреннего блока.
КНОПКА DIMMER
13
Нажатие включает дисплей внутреннего блока.
Нажмите любую кнопку, чтобы выключить его.
КНОПКА CLOCK
14
Используется для установки текущего времени.
15
КНОПКА ECONOMY
Используется для включения/выключения режима Economy. При активации кондиционер
перейдет в режим пониженного энергопотребления.
16
КНОПКА IFEEL
Используется для включения функции IFEEL.
Для включения/выключения функции IFEEL
удерживайте кнопку IFEEL в течение 5 секунд.
При включенной функции IFEEL контроль
температуры осуществляется с учетом датчика
температуры в пульте ДУ.
2 + 7
8 °C HEAT (опция)
Используется для включения/выключения
режима 8 °C HEAT.
12 13
*неактивна для данной серии
Page 9
Управление прибором

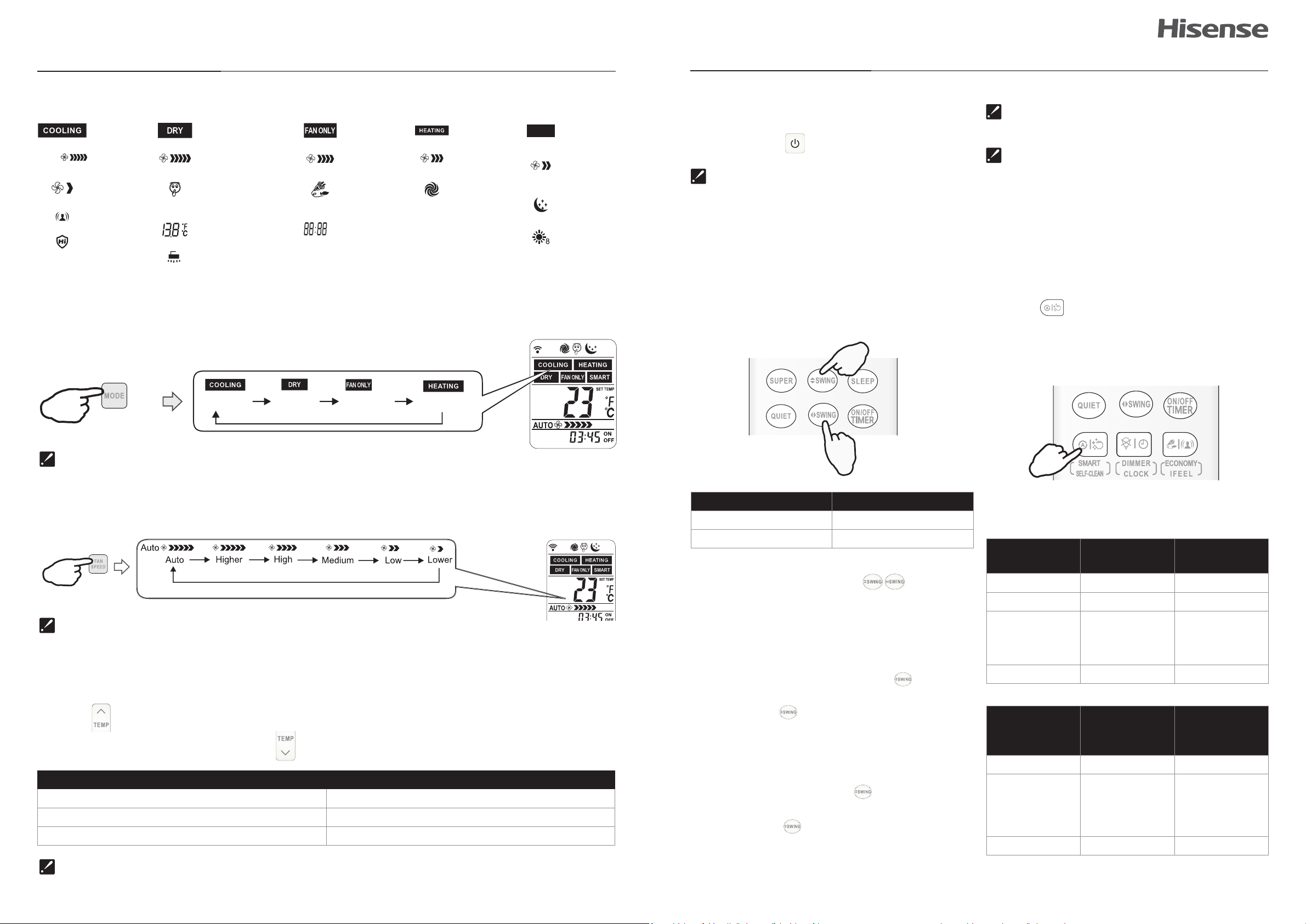

Индикация дисплея
Осушение
Скорость
Higher
Индикатор Quiet
(минимальная
скорость вентилятора)
Дисплей установки
температуры
Self Clean
Auto
Охлаждение
Скорость
Auto
Cкорость
Lower
IFEEL
Hi-Nano
(Cold Plasma)
Вентиляция
Скорость
High
Индикатор
Economy
OONN
Дисплей таймера
Дисплей времени
OOFF FF
Нагрев
Скорость
Medium
Индикатор
Super
(максимальная
скорость
вентилятора)
SMART
Индикатор
SMART
Скорость
Low
Индикатор
Sleep
Индикатор
8°С Heat
Управление прибором
Включение
Нажмите кнопку когда прибор получит сигнал,
загорится индикатор работы на внутреннем блоке.
Иногда блок не распознает смену режимов во время
работы. Подождите 3 минуты. Во время режима
нагрева, воздушный поток не подается сначала.
После 2-5 минут воздушный поток будет подан, когда
прогреется теплообменник внутреннего блока.
Подождите 3 минуты перед повторным включение
прибора.
Управление воздушным потоком
Если кондиционер не оснащен функцией управления воздушным потоком в четырех направлениях, вы можете самостоятельно отрегулировать горизонтальный воздушный поток (для некоторых моделей эта возможность не доступна).
1) Не поворачивайте жалюзи вручную, это может привести к поломке. Если это случилось, отключите блок,
отключите питание, включите питание снова.
2) Не рекомендуется использовать вертикальное положение жалюзи в режимах охлаждения и осушения – это
может привести к образованию на них конденсата.
3) Лучше не допускать, чтобы горизонтальные жалюзи были
наклонены вниз в течение длительного времени в режиме
COOL или DRY для предотвращения выпадения конденсата.
Режим SMART (недоступен для мульти
сплит-систем)
Режимы работы
Выбор режима
Вертикальный поток (горизонтальный поток) автоматически устанавливается в определенном положении в зависимости от режима работы при включении кондиционера.
Как включить режим SMART?
Нажмите кнопку SMART, блок перейдет в режим SMART (режим нечеткой логики) независимо
от того, включен прибор или нет. В этом режиме
температура и скорость вентилятора автоматиче-
Каждый раз нажатие кнопки MODE сменяет режим в следующем порядке:
ски выставляются в зависимости от температуры
в помещении.
охлаждение
Режим нагрева недоступен в моделях «только холод»
осушение
Скорость вращения
Каждый раз нажатие кнопки FAN сменяет скорость вращения в следующем порядке:
вентиляция
нагрев
Режим работы Направление
Охлаждение, осушение Горизонтально
Параметры работы в зависимости от температуры
в помещении.
Модели с тепловым насосом
*Нагрев, ветиляция Вниз
Направление потока также может быть изменено
нажатием на пульте ДУ кнопки
*Режим нагрева недоступен в моделях «только холод».
Внутренняя
температура
Режим работы
21°С или ниже Нагрев 22°С (72°F)
21°С-23°С Вентиляция
Целевая
температура
Температура
В режиме вентиляции скорость «Auto» недоступна.
В режиме осушения скорость вентилятора устанавливается на «AUTO»,
кнопка «FAN SPEED» недоступна.
Установка температуры
Управление вертикальным потоком (с пульта ДУ)
Используйте пульт ДУ для установки произвольного
положения жалюзи. Нажмите кнопку один раз –
вертикальные жалюзи автоматически начнут качаться
вверх-вниз.
23°С-26°С Осушение
Свыше 26°С Охлаждение 26°С
Модели «только охлаждение»
в помещении
понизится на 2°С
за 3 минуты
Нажмите кнопку снова, во время качания жалюзи,
Нажмите 1 раз, чтобы увеличить значение температуры на 1°С
Нажмите 1 раз, чтобы уменьшить значение температуры на 1°С
чтобы зафиксировать их в определенном положении.
Внутренняя
температура
Режим работы
Целевая
температура
Управление горизонтальным потоком (с пульта ДУ)
23°С или ниже Вентиляция
Диапазоны установки температуры
*Охлаждение, Нагрев 16°C~30°C
**Осушение -7 ~ 7
Вентиляция недоступно
* Режим нагрева недоступен в моделях «только холод».
** В режиме осушения уменьшение или увеличение до 7°С может быть установлено с пульта ДУ, если вам по-прежнему некомфортно.
Используйте пульт ДУ для установки произвольного
положения жалюзи. Нажмите кнопку один раз –
горизонтальные жалюзи автоматически начнут ка-
чаться вправо-влево.
Нажмите кнопку снова, во время качания жалюзи, чтобы зафиксировать их в определенном поло-
жении.
Температура
23°С-26°С Осушение
в помещении
понизится на
2°С за 3 минуты
Свыше 26°С Охлаждение 26°С
14 15
Page 10
Управление прибором
Управление прибором
Кнопка SMART неактивная в режиме SUPER.
Кнопка ECONOMY неактивная в режиме SMART.
Нажмите кнопку MODE чтобы выключить режим SMART.
В режиме SMART температура и воздушный поток
контролируется автоматически. Однако, для моделей
on/off, вы можете выставить значение температуры на
2 градуса больше или меньше от поддерживаемого. Для
инверторов вы можете выставить значение температуры
на 7 градусов больше или меньше от поддерживаемого,
если по-прежнему ощущаете дискомфорт.
Режим SMART (недоступен для мульти
сплит-систем)
Что можно делать в режиме SMART?
Ощущение Кнопка Порядок работы
Некомфортно из-за
недостаточного
воздушного потока
Некомфортно из-за
неправильного
направления
воздушного потока
Скорость вращения будет
изменяться с каждым
нажатием данной кнопки
Нажмите кнопку,
жалюзи начнут качаться,
повторно нажмите кнопку
чтобы зафиксировать
положение
Как выключить режим SMART?
Режим SUPER
Режим SUPER используется для быстрого нагрева
или охлаждения помещения.
Режим SUPER может быть включен, когда прибор работает или подключен к электросети. В режиме SUPER
можно установить таймер или направление потока.
Как включить режим SUPER?
Быстрое охлаждение
Нажмите кнопку SUPER в режиме охлаждения, осушения или вентиляции. Результат: температура
16 °С, скорость вентилятора высокая.
Быстрый нагрев
Нажмите кнопку SUPER в режиме нагрева.
Результат: скорость вентилятора АВТО, температура
30 °С.
Для отключения режима QUIET нажмите кнопку MODE,
FAN SPEED, SMART, SUPER, ECONOMY или ON/OFF
Режим таймера
Удобно установить таймер, чтобы подготовить микроклимат в помещении к вашему приходу. Также
можно установить таймер, чтобы подготовить помещение к моменту вашего пробуждения.
Как отключить функцию TIMER ON?
Нажмите кнопку TIMER ON снова, будет слышен
звуковой сигнал и индикатор таймера пропадет.
Режим таймера отключится.
Таким же образом устанавливается функция таймера
отключения (TIMER OFF). Для установки таймера на
отключение TIMER OFF, нажмите кнопку и удерживайте
в течение 5 секунд
Режим ECONOMY
При активации функции кондиционер перейдет
в режим пониженного энергопотребления.
Режим ECONOMY не активен в режимах SUPER и SMART.
Нажмите кнопки ON/OFF, MODE, TEMP, TEMP, FAN
SPEED, SLEEP, QUIET или ECONOMY для отключения
режима ECONOMY.
Нажмите кнопку MODE, режим SMART отключится.
Режим SELF CLEAN
Нажмите кнопку и удерживайте кнопку в течение 5 секунд для запуска режима самоочистки замораживанием внутреннего блока (Self-Clean).
Внимание! при активации функции кондиционер и пульт
управления должны находиться в режиме ожидания
(кондиционер выключен с пульта управления), и последний использованный режим перед выключением кондиционера должен быть охлаждение или осушение.
Нажмите кнопки SMART, POWER или MODE для
выхода из режима Self Clean. Рекомендуется
использовать данную функцию не реже 1 раза
в неделю.
Как выключить режим SUPER?
Для отключения режима SUPER нажмите кнопку
SUPER, MODE, FAN SPEED, ON/OFF или SLEEP
Кнопка SMART недоступна в режиме SUPER.
Кнопка ECONOMY недоступна в режиме SUPER.
Прибор будет работать в режиме SUPER в течение
15 минут, если вы не отключите режим нажатием одной
из перечисленных выше кнопок.
Режим QUIET
В режиме QUIET кондиционер будет работать
с максимально низким уровнем шума при низкой
частоте компрессора и низкой скорости вращения
вентилятора. Этот режим доступен только для моделей инверторного типа.
Как включить таймер?
1. Нажмите кнопку TIMER ON.
«ON 12:00» загорится на LCD-дисплее.
2. Нажмите кнопку или чтобы изменить
время таймера.
Нажмите или , чтобы уменьшить или увеличить значение на 1 минуту.
Нажмите или в течение 1.5 секунды, чтобы
увеличить или уменьшить значение на 10 минут.
Нажмите или более длительно, чтобы изменить значение на 1 час.
3. Когда желаемое время отобразится на дисплее,
нажмите кнопку TIMER ON для подтверждения.
Будет слышен сигнал. «ON» перестанет мигать.
Индикатор TIMER загорится на внутреннем
блоке.
Функция IFEEL
В пульт дистанционного управления установлен темпертурный сенсор. Сенсор определяет температуру
воздуха вблизи пульта управления и передает это
значение кондиционеру, который исходя из полученных данных, настраивает свою работу для достижения максимального комфорта пользователя.
Как включить функцию IFEEL?
Нажмите и удерживайте кнопку в течение
5 секунд.
На дисплее отобразится соответствующее режиму
изображение, функция IFEEL будет включена.
По умолчанию функция IFEEL отключена.
Как включить режим IFEEL?
Нажмите и удерживайте кнопку в течение
5 секунд.
Функция IFEEL отключится.
4. Установленное время таймера будет отобра-
жаться на пульте в течение 5 секунд, после этого
будут отображаться часы и текущее установленное время.
16 17
Page 11

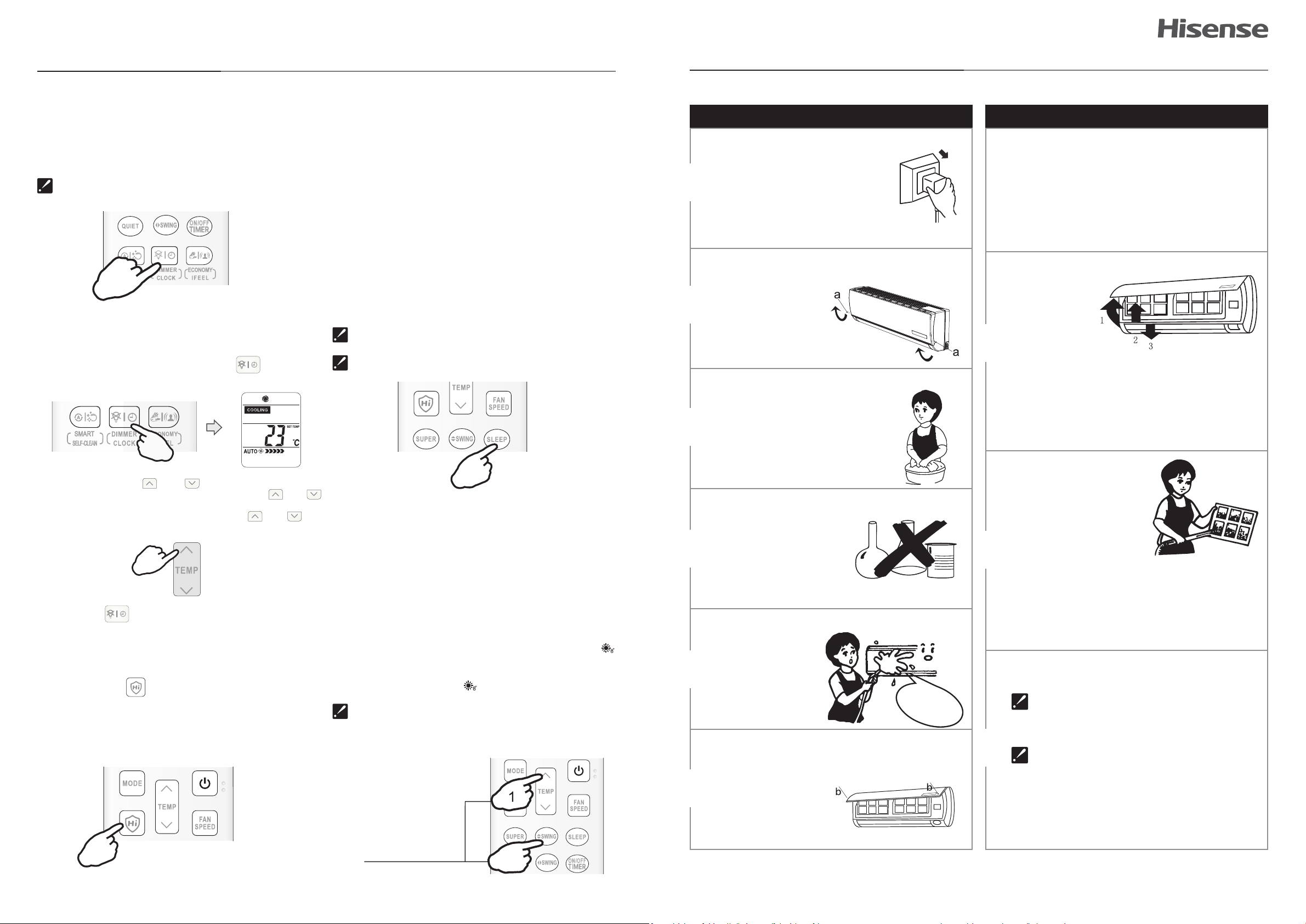

Управление прибором
Уход и техническое обслуживание
Функция Dimmer
Как работает DIMMER?
Нажмите кнопку DIMMER для отключения подсветки дисплея внутреннего блока.
Если подсветка дисплея отключена, то любой прием
сигнала внутренним блоком снова включит подсветку.
Функция CLOCK
Как установить текущее время?
1. Нажмите и удерживайте кнопку в течение
5 секунд. Время начнет мигать на дисплее.
Режим SLEEP
Режим SLEEP доступен в режимах охлаждения, нагрева
или осушения. В этом режиме создаются наиболее ком фортные условия для сна. Прибор автоматически прекратит работу после 8 часов работы. Скорость вентилятора автоматически устанавливается на уровень LOW.
Как включить режим SLEEP?
Каждый раз при нажатии кнопки SLEEP включается
режим SLEEP.
SLEEP mode
Установленная температура поднимется на 2 °С
если прибор работает на охлаждение на протяжении 2 часов. Потом температура зафиксируется.
Установленная температура снизится на 2 °С если
прибор работает на нагрев на протяжении 2 часов.
Потом температура зафиксируется.
В режиме охлаждения, если температура равна 26°С или
выше, установленная температура меняться не будет.
Режим нагрева недоступен для кондиционеров
«только холод».
Очистка передней панели Чистка и замена воздушного фильтра
Отключите питание
прибора
1
Перед отключением питания
отключите прибор
с пульта ДУ
Для снятия
панели
зафиксируйте
2
ее в верхнем
положении
и тяните на себя
Протрите панель мягкой
и сухой тряпкой
3
При сильных загрязнениях
промойте теплой водой
(до 40
°С)
Необходимо производить очистку
воздушного фильтра каждые
100 часов работы
1
Отключите прибор и снимите фильтр
1. Откройте переднюю панель
2. Аккуратно потяните за рычаг фильтра
3. Извлеките фильтр
2. Нажмите кнопку или чтобы уменьшить или
увеличить значение на 1 минуту. Нажмите или
в течение 1.5 секунды, чтобы увеличить или уменьшить значение на 10 минут. Нажмите или более длительно, чтобы изменить значение на 1 час.
3. Нажмите и удерживайте кнопку в течение
5 секунд. Текущее время установлено.
Функция Hi-Nano*
Нажмите кнопку для активации функции HI-NANO/
COLD Plasma Ion Generator. В этой функции кондиционер вырабатывает отрицательно и положительно заряженные частицы для обеззараживания окружающего
воздуха.
На дисплее пульта ДУ появится соответствующая иконка.
* неактивна для данной серии
Как выключить режим SLEEP?
Нажмите кнопки SUPER, SMART, MODE, SLEEP, ON/
OFF или FAN SPEED. На дисплее отобразится текущий режим. Кондиционер выйдет из режима SLEEP.
Функция «Дежурный нагрев +8 °С»*
Как включить функцию «Дежурный нагрев +8 °С»?
Чтобы включить функцию, в режиме нагрева нажми те и удерживайте в течение 2 секунд кнопки SWING
и TEMP. При выборе данной функции, скорость врабщения вентилятора автоматически установится на
«AUTO». На дисплее появится индикация режима
Для отключения функции нажмите любую кнопку
кроме ON TIMER, OFF TIMER, CLOCK и SWING.
Индикация на дисплее
При включении функции «Дежурный нагрев +8 °С»
температура по умолчанию установлена на 8 °C. Эта
функция 8 °C HEAT может быть установлена только
тогда, когда кондиционер работает в режиме нагрева.
Зажать одновременно
в течение 2 секунд.
погаснет.
2
Запрещается
использовать
растворители, бензин
и абразивные
4
чистящие средства
для чистки
поверхностей прибора
Никогда не
брызгайте
и не лейте воду
5
непосредственно
на блок
Установите
и закройте
6
панель
Опасно!
Произведите очистку
фильтра и установите
его обратно
во внутренний блок
2
Промойте фильтр в теплой воде при
необходимости. Просушите фильтр
в тени. Установите фильтр обратно
Закройте переднюю
панель
Производите очистку
фильтра каждые две недели
при эксплуатации прибора
3
в загрязненном помещении
При установке внутреннего
блока на расстоянии менее
20 см от потолка необходимо
проводить чистку внутреннего
блока и его фильтров не реже
2-х раз в неделю при активном
использовании кондиционера
18 19
Page 12

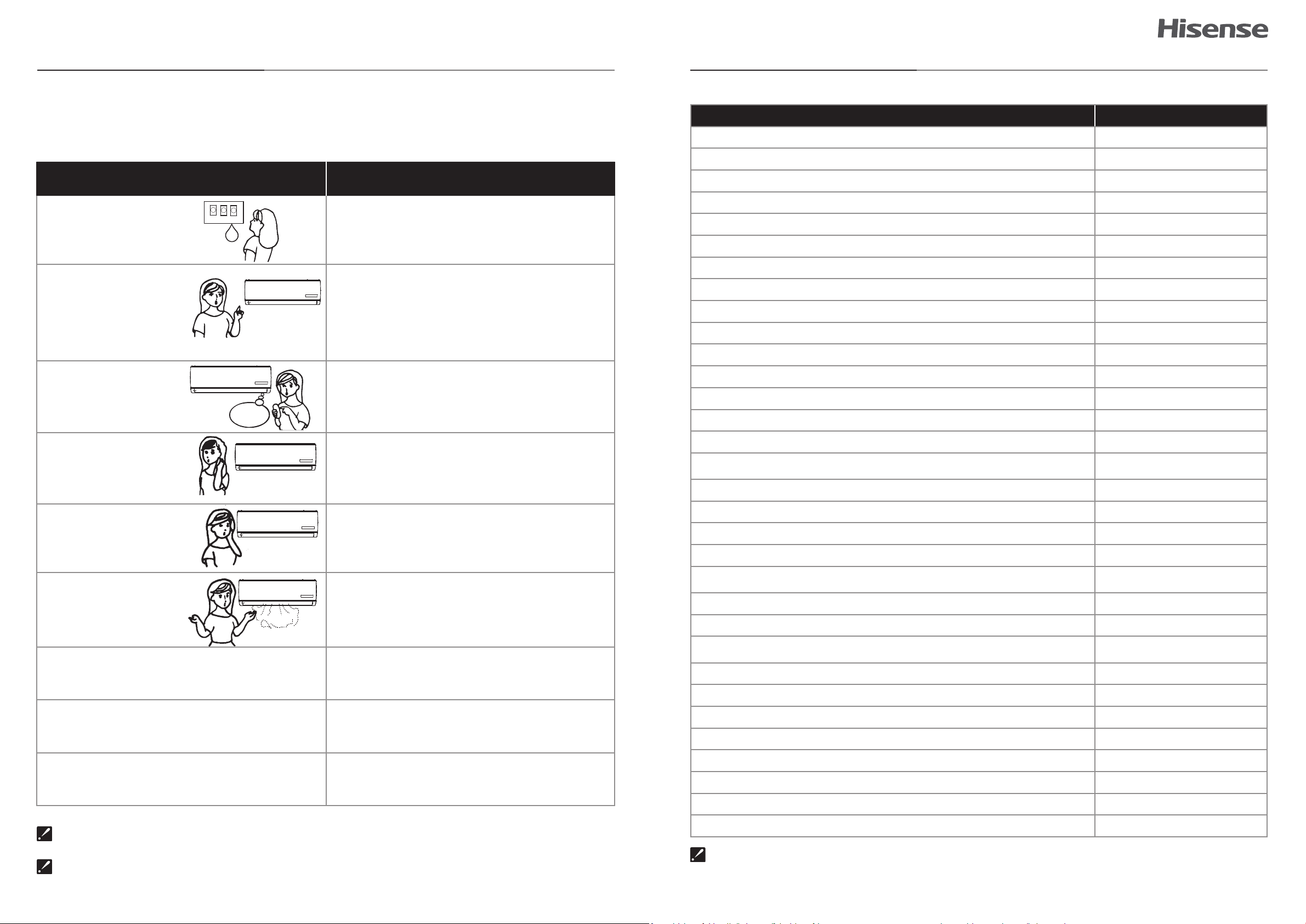

Устранение неисправностей
Устранение неисправностей
Следующие случаи не всегда являются признаками поломок. Пожалуйста, попробуйте
использовать для устранения ошибок следующие рекомендации, прежде чем обратится
в сервисный центр
Ошибка
Прибор не работает
Отсутствует подача
теплого / холодного
воздуха (в зависимости
от выбранного режима)
Задержка
при переключении
режима работы
Не
работает..
• Подождите 3 минуты и включите прибор.
Возможно прибор был отключен защитным
устройством.
• Возможно разряжены аккумуляторы пульта ДУ
• Проверьте подключение к сети питания
• Проверьте степень загрязнения фильтра
• Проверьте, не перекрыты ли отверстия
воздухозабора и воздухораздачи внутреннего
воздуха
• Проверьте, корректно ли установлена температура
воздуха на пульте ДУ
• Проверьте, закрыты ли окна, двери
• Смена режимов работы в ходе эксплуатации
может занимать до 3-х минут
Возможные причины
и пути устранения ошибок
Название ошибки Код ошибки
Норма 0
Ошибка связи дисплея и платы управления внутреннего блока EA
Ошибка датчика температуры теплообменника наружного блока 1
Ошибка датчика температуры в линии нагнетания компрессора 2
Срабатывание защиты интегрального силового модуля (IPM) 5
Напряжение переменного тока выше или ниже допустимого 6
Сбой связи между внутренним и наружным блоком 7
Защита по слишком высокому току 8
Максимальная токовая защита (защита от короткого замыкания) 9
Ошибка связи между двумя микросхемами (управления и привода) 10
Ошибка памяти ЭСППЗУ наружного блока (EEPROM) 11
Срабатывание устройства защиты при низких температурах наружного воздуха 12
Защита по температуре нагнетания компрессора (слишком высокая) 13
Неисправен датчик наружной температуры (воздушный) 14
При работе слышен
звук журчащей воды
Слышно потрескивание
Возникновение
конденсата в виде
тумана
Индикатор компрессора горит постоянно,
а внутренний вентилятор не работает
Срабатывание устройства защиты в результате
повышенной температуры в линии нагнетания
компрессора — ошибка 13
Срабатывание тепловой защиты компрессора
по перегреву — ошибка 15
• Данный звук может быть вызван движением
хладагента. Это нормальный режим работы.
• Данный звук также характерен для прибора
в режима размораживания наружного блока при
работе в режиме нагрева
• Данный звук может возникать под влиянием
изменения температуры корпуса
• Туман может возникать при снижении
температуры воздуха в помещении и высокой
влажности
• Режим работы кондиционера был изменен
с режима нагревания на режим охлаждения.
Индикатор погаснет в течение 10 минут и вернется
в режим нагревания
• Недостаточная заправка хладагента в системе
или неисправен датчик температуры в линии
нагнетания компрессора. Необходимо обратиться
в авторизованный сервисный центр.
• Недостаточная заправка хладагента в системе или
разомкнута цепь датчика температуры в линии
нагнетания компрессора. Необходимо обратиться
в авторизованный сервисный центр.
Срабатывание тепловой защиты компрессора по перегреву 15
Срабатывание устройства защиты теплообменника от обмерзания (в режиме
охлаждения) или перегрева (в режиме нагрева)
Защита устройства компенсации реактивной мощности (PFC) 17
Ошибка запуска компрессора постоянного тока 18
Ошибка привода компрессора 19
Заблокирован ротор вентилятора наружного блока 20
Срабатывание устройства защиты теплообменника наружного блока
от перегрева в режиме охлаждения
Предварительный нагрев компрессора 22
Неисправен чип платы наружного блока 24
Срабатывание устройства защиты теплообменника наружного блока
от перегрева
Защита от слишком высокого давления в системе 27
Ошибка датчика температуры внутреннего блока (воздушного) 33
Ошибка датчика температуры внутреннего блока (трубного) 34
Ошибка связи между внутренним и наружным блоком 36
Ошибка ЭСППЗУ (EEPROM) внутреннего блока 38
Неисправность электродвигателя вентилятора внутреннего блока 39
Ошибка при переходе через ноль во время работы 41
16
21
26
Если после всех попыток устранения неполадок проблема не решена, обратитесь в авторизованный сервисный центр
в вашем регионе либо к торговому представителю.
Минимально допустимое расстояние между внутренним блоком кондиционера и потолком — 200 мм. В случае, если
внутренний блок установлен с нарушением этого правила, кондиционер гарантийному обслуживанию не подлежит.
Утечка / недостаток хладагента (для некоторых моделей) E9
Для определения кода ошибки, 4 раза нажмите кнопку "Sleep" на пульте ДУ.
Примечание: коды ошибок приведены для справки и могут быть изменены без предварительного уведомления.
20 21
Page 13
Технические характеристики
Транспортировка и хранение
STRONG Neo Premium Classic A
Модель, комплект AS-36HR4SDKVT
Модель, внутренний блок AS-36HR4SDKVTG
Модель, наружный блок AS-36HR4SDKVTW
Электропитание, В/Гц/Ф 220-240/50/1
Холодопроизводительность, кВт 9,40
Теплопроизводительность, кВт 9,60
Номинальный ток (охлажд./нагрев), А 14,80 / 14,30
Номинальная мощность (охлажд./нагрев), Вт 3345 / 2990
Коэффициент EER / Класс энергоэффективности (охлажд) 2,81 / C
Коэффициент COP / Класс энергоэффективности (нагрев) 3,21 / C
Расход воздуха внутреннего блока, м³/ч 860/1060/1680
Уровень шума внутреннего блока, дБ(А) 37/44/50
Расход воздуха наружного блока, м3/ч 4000
Уровень шума наружного блока, дБ(А)
Бренд компрессора
Тип хладагента
Заводская заправка, кг
Дозаправка (свыше номинальной длины труб), г/м
Размеры внутреннего блока (ШхВхГ), мм
Размеры внутреннего блока в упаковке (ШхВхГ), мм
Размеры наружного блока (ШхВхГ), мм 885x795x366
Размеры наружного блока в упаковке (ШхВхГ), мм
Вес нетто / брутто внутреннего блока, кг
Вес нетто / брутто наружного блока, кг
Максимальная длина труб, м
Максимальный перепад по высоте между внутренним и наружным блоками, м
Минимальная длина труб, м
Номинальная длина труб, м
Диаметр дренажа, мм
Диаметр жидкостной трубы, мм (дюйм)
Диаметр газовой трубы, мм (дюйм)
Рабочие температурные границы наружного воздуха (охлаждение)
Рабочие температурные границы наружного воздуха (нагрев)
Сторона подключения электропитания
Межблочный кабель, мм²*
Силовой кабель, мм²*
Автомат защиты, А*
Пусковой ток, А
Класс пылевлагозащиты, внутренний / наружный блок
Класс электрозащиты, внутренний блок / наружный блок
62
HIGHLY
R410A
2,15
40
1280x345х250
1385x325х435
1050x890x500
19,5 / 23,0
60,0 / 66,0
15
5
4,0
5,0
18
9,53 (3/8")
15,88 (5/8")
+21°С ~ +43°С
-10°С ~ +24°С
Наружный блок
4*1,5
3*4,0
25
66,00
IPX0 / IPX4
I класс / I класс
1. Кондиционеры должны
транспортироваться и храниться
в упакованном виде. Упакованные
кондиционеры могут транспортироваться
любым видом крытого транспорта.
При транспортировке должны быть
2. Хранение кондиционеров должно
осуществляться в сухих
проветриваемых помещениях,
при температуре от -30 до +50 oС
и влажности воздуха от 15 до 85 %
без конденсата.
исклю чены любые возможные
удары и переме щения упаковки
внутри транспортного средства.
Транспортирование и хранение прибора
должно соответствовать указаниям
манипу ляционных знаков на упаковке.
Комплектация
• Крепление для монтажа на стену
(для внутреннего блока), 1 комплект
• Пульт ДУ
• Инструкция (руководство пользователя)
• Гарантийный талон
Дополнительные принадлежности:
• UHD-фильтр (ULTRA Hi Density)
UHD-фильтр
Фильтр высокой очистки нового поколения.
Удаляет более 90 % пыли и других частиц
из воздуха в помещении.
Срок эксплуатации
Срок эксплуатации прибора составляет 10 лет при условии соблюдения соответствующих
правил по установке и эксплуатации.
Примечание: *Приведены рекомендуемые сечения кабелей и автомата защиты. Вы можете самостоятельно подобрать кабель и автомат защиты после консультации
с сертифицированным электриком или подобрав кабель и автомат защиты для ваших условий по ПУЭ.
Межблочный кабель не входит в комплект поставок сплит-систем, докупается отдельно.
22 23
Page 14
Утилизация
По истечению срока службы прибор должен подвергать ся утилизации в соответствии с нормами, правилами и способами,
дейст вующими в месте утилизации.
Не выбрасывайте прибор вместе с бытовыми отходами.
По истечении срока службы прибора, сдавайте его в пункт сбора для утилизации,
если это предусмотрено нормами и правилами вашего региона. Это поможет избе-
Дата изготовления
Дата изготовления указана на приборе.
жать возможных последствий на окружающую среду и здоровье человека, а также
будет способствовать повторному использованию компонентов изделия.
Информацию о том, где и как можно утилизировать прибор, можно получить от местных органов власти.
Сертификация
Товар соответствует требованиям:
ТР ТС 004/2011 «О безопасности низковольтного оборудования»,
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях
электротехники и радиоэлектроники»
Изготовитель:
Hisense International Co., Ltd,
No. 218 Qianwangang Road, Qingdao Economic & Technological Development Zone, P. R. China.
Хайсенс Интернешнл Ко., Лтд,
No. 218 Цяньванган Роуд, Циндао Экономик &Текнолоджикал Дивелопмент зоун, Китай.
Импортёр в РФ:
ООО «Компания БИС»
119180, Россия, г. Москва, ул. Большая Полянка, д. 42, стр. 1, помещ. 7/5.
Тел.: 8 (495) 150-50-05
E-mail: [email protected]
Сделано в Китае
24 25
Page 15
hisense-air.ru
Loading...
