Page 1

ИНСТРУКЦИЯ

ПО ЭКСПЛУАТАЦИИ

NEO

Classic A

СПЛИТ-СИСТЕМА

БЫТОВАЯ

hisense-air.ru

Page 2

Содержание

Назначение прибора ..........................................................................................................................................................2

Правила безопасности .......................................................................................................................................................3

Схема прибора и его составных частей ....................................................................................................................4

Описание дисплея внутреннего блока.......................................................................................................................5

Условия эксплуатации ........................................................................................................................................................5

Общие требования к установке ....................................................................................................................................6

Описание пульта ДУ .........................................................................................................................................................10

Управление прибором при помощи пульта ДУ ...............................................................................................12

Уход и техническое обслуживание ...........................................................................................................................17

Устранение неисправностей .......................................................................................................................................18

Технические характеристики ......................................................................................................................................20

Транспортировка и хранение ...................................................................................................................................... 21

Комплектация ...................................................................................................................................................................... 21

Утилизация ............................................................................................................................................................................21

Сертификация ......................................................................................................................................................................21

Информация, изложенная в данной инструкции, действительна на момент публикации. Производитель оставляет за собой право изменять технические характеристики изделий с целью улучшения качества без уведомления покупателей. В тексте и цифровых инструкциях могут быть допущены опечатки.

Page 3

Назначение прибора

OFF

SMART

MER

FEE

CLOCK

TIMER O

TIM

SLEEP

MP.

TEM

OFF

SMART

MER

FEE

CLOCK

TIMER O

TIM

SLEEP

MP.

TEM

OFF

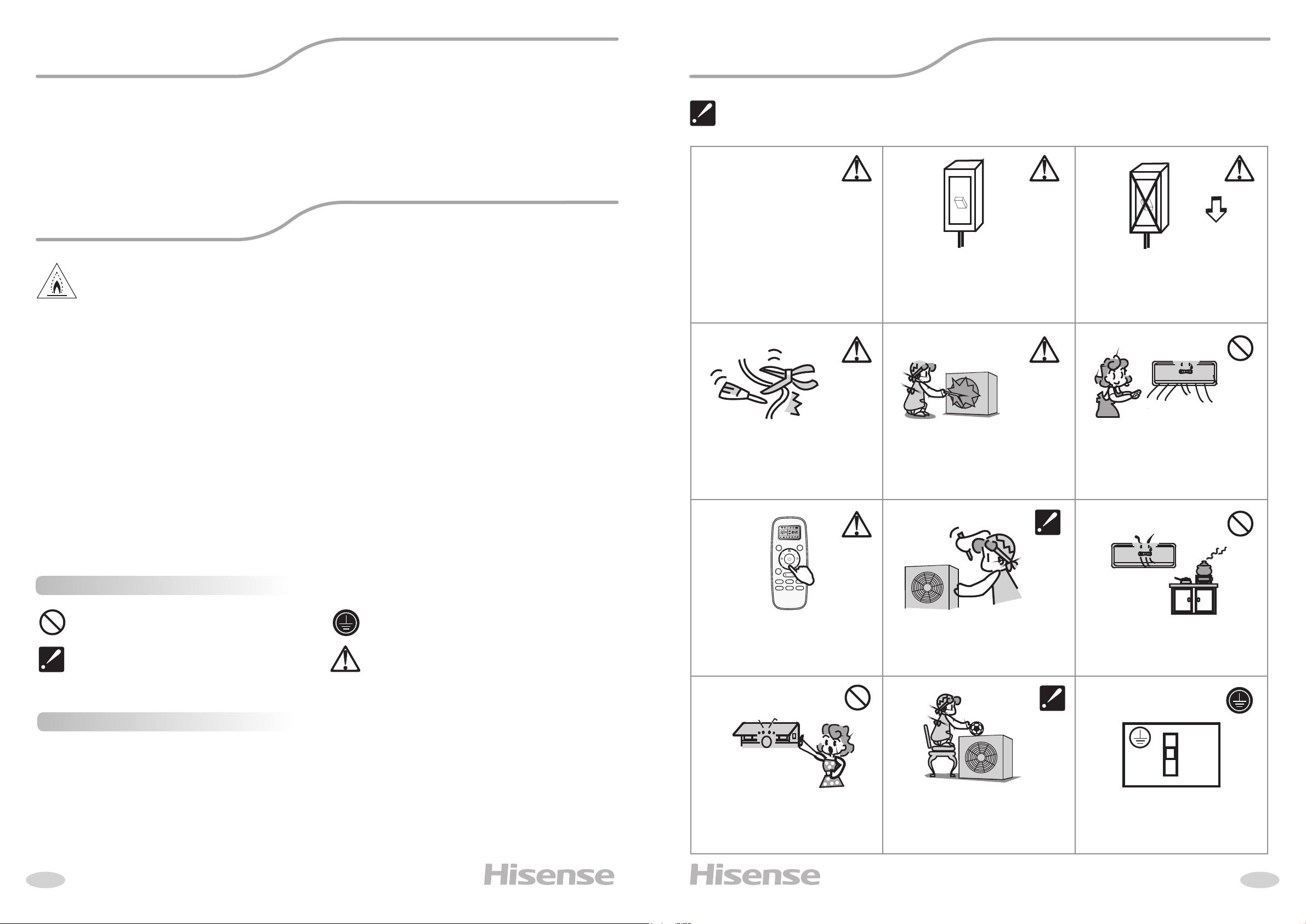

Правила безопасности

Кондиционер бытовой (сплит-система) Hisense серии NEO Classic A, состоящий из внутреннего и наружного блока, предназначен для поддержания

Правила безопасности

ПРЕДУПРЕЖДЕНИЕ Данное устройство заполнено хладагентом R32

• Не используйте хладагент, отличный от указанного (R32) для дозаправки или перезаправки изделия. В противном случае в контуре охлаждения может обра-зоваться недопустимо высокое давление, что может привести к неисправности или взрыву изделия.

• Техническое обслуживание и ремонт кондиционера, работающего на хладагенте R32 должны осуществляться после проверки устройства на безопасность, чтобы минимизировать риски возникновения опасных инцидентов.

• Перед началом эксплуатации необходимо внимательно изучить данное Руководство по эксплуатации и строго следовать всем инструкциям, которые в нем приведены.

требуемой температуры воздуха. Кондиционер осуществляет охлаждение, нагрев, осушение и очистку воздуха в бытовых помещениях.

• Не допускается наращивание кабеля питания, т.к. это может привести к перегреву и пожару.

• При длительном простое кондиционера — отключайте кабель питания.

• Необходимо обеспечить свободное пространство в зоне воздухозабора и воздухораздачи внутреннего и внешнего блока. Перекрытие зон воздухозабора или воздухораздачи может привести к падению производительности кондиционера, к его перегреву и выходу из строя.

• Необходимо отключать питание кондиционера перед техническим обслуживанием.

• Ремонт кондиционера должен осуществляться только квалифицированным персоналом авторизованного сервисного центра.

Установка кондиционера должна осуществляться только квалифицированным специалистом

Параметры электропитания должны строго соответствовать параметрам электропитания, указанным в данном руководстве в разделе Технические характеристики.

Не допускается пережимание шнура кабеля питания, т.к. это может привести к его повреждению и как следствие поражению электрическим током.

OFF

Не допускайте попадания грязи в вилку или розетку. Надежно подсоедините шнур источника питания во избежание поражения электрическим током.

Не допускается попадание инородных предметов во внешний блок.

Не допускается отключение питания блока при помощи автоматического выключателя или выдергивание шнура из розетки при включенном приборе. Это может привести к пожару.

Долговременное нахождение под потоком холодного воздуха вредно для Вашего здоровья. Отрегулируйте подачу воздуха таким образом, чтобы не находится постоянно под его воздействием.

OFF

Условные обозначения, используемые в данной инструкции

Не делайте этого Необходимо заземление

Будьте внимательны в данной ситуации

Важно!

Изготовитель и предприятие изготовитель снимают с себя любую ответственность за возможный вред, прямо или косвенно нанесенный данным прибором людям, животным, имуществу в случае, если это произошло в результате несоблюдения

Предупреждение! Неправильное использование может стать причиной серьезных повреждений, таких как смерть или травма.

правил и условий эксплуатации, установки прибора, умышленных или неосторожных действий потребителя и/или третьих лиц, а также в случае ситуаций, вызванных природными и/или антропогенными форс-мажорными явлениями.

При возникновении ошибки в процессе работы прибора отключите прибор при помощи пульта управления.

Не допускается нажатие кнопок управления влажными руками.

Ремонт кондиционера должен осуществляться только квалифицированным персоналом авторизованного сервисного центра.

Не допускается размещение посторонних предметов на внешнем блоке.

Не допускается размещение рядом с блоком распылителей и горючих смесей.

Кондиционер должен быть заземлен.

2 3

Page 4

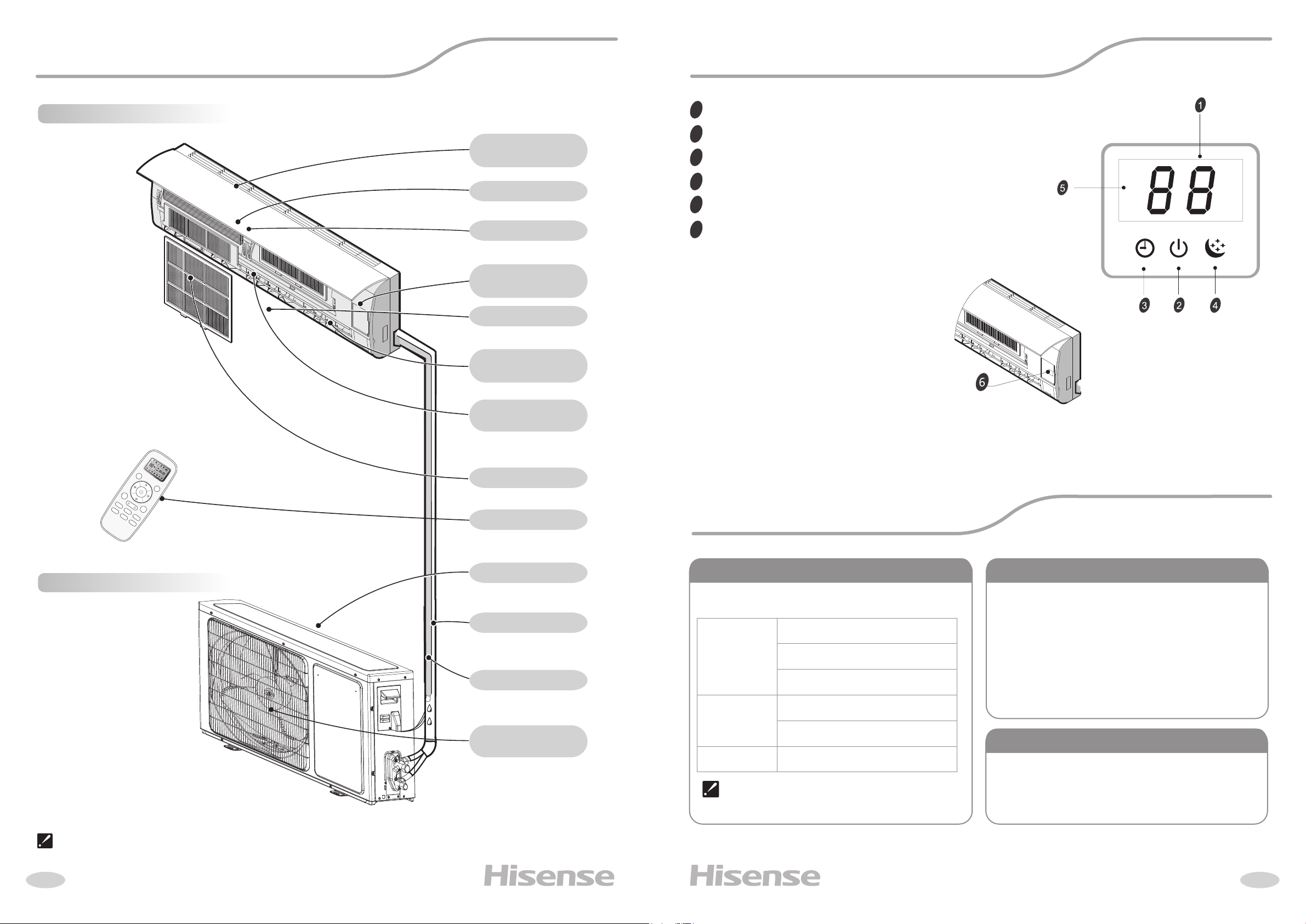

Схема прибора и его составных частей

F F

MODE

SMART

QUIET

DIMMER

ECONOMY

FEEL

SUPER

FAN SPEED

CLOCK

TIMER ON

TIMER OFF

SLEEP

TEMP.

Внутренний блок

Решетка воздухозабора

Передняя панель

Описание дисплея внутреннего блока

Индикация температуры

Индикатор включения/выключения

Индикатор работы таймера

Индикатор ночного режима работы

ИК-приемник сигнала с пульта ДУ

Дисплей

Панель аварийного включения/

выключения без пульта ДУ (включения/выключение

Панель аварийного включения/ выключения

кондиционера, сброс индикации загрязненного фильтра после замены фильтра)

Выход воздуха

Вертикальная регулировка жалюзи

Горизонтальная регулировка жалюзи

O N

F F

SMART

TEMP.

SUPER

FEEL

CLOCK

TIMER ON

DIMMER

MODE

T EMP.

FAN SPEED

SLEEP

TIMER OFF

Воздушный фильтр

Пульт ДУ

Условия эксплуатации

Забор воздуха

Диапазон эксплуатационных температур Особенности работы защитного устройства

Наружный блок

Устройство защиты может автоматически отключить прибор при эксплуатации при температурах, указанных ниже:

Фреоновая трасса

РЕЖИМ

Дренажная трубка

РЕЖИМ ОХЛАЖДЕНИЯ

Воздуховыпускная решетка

Примечание: изображение прибора на схемах может отличаться от реального.

4 5

РЕЖИМ ОСУШЕНИЯ

При эксплуатации кондиционера в режиме ОХЛАЖ ДЕНИЕ или ОСУШЕНИЕ в течении длительного времени при влажности воздуха выше 80% возможно возникновение конденсата на выходе воздуха (в виде тумана).

Наружная температура воздуха выше +24 °C

Наружная температура ниже -10 °C

Температура воздуха в помещении выше +27 °C

Наружная температура воздуха выше +43 °C

Температура воздуха в помещении ниже +18 °C

• Возобновить работу кондиционера после ее прекращения в результате срабатывания защитного устройства можно через 3 минуты.

• После подключения к питаю кондиционер начинает работу не раньше чем через 20 сек.

При отключении в результате срабатывания защитного устройства для включения нажмите кнопку ON/OFF.

При отключении кондиционера от защитного устройства все настройки Таймера сбрасываются.

Особенности работы в режиме Отопления

После запуска режима ОТОПЛЕНИЕ кондиционер начинает подавать теплый воздух не ранее чем через 2-5 минут. При работе в режиме ОТОПЛЕНИЯ периодически активируется режим Размораживания наружного блока. Процесс занимает от 2 - 5 минут. Во время размораживания прекращается работа вентиляторов внутреннего блока.

Page 5

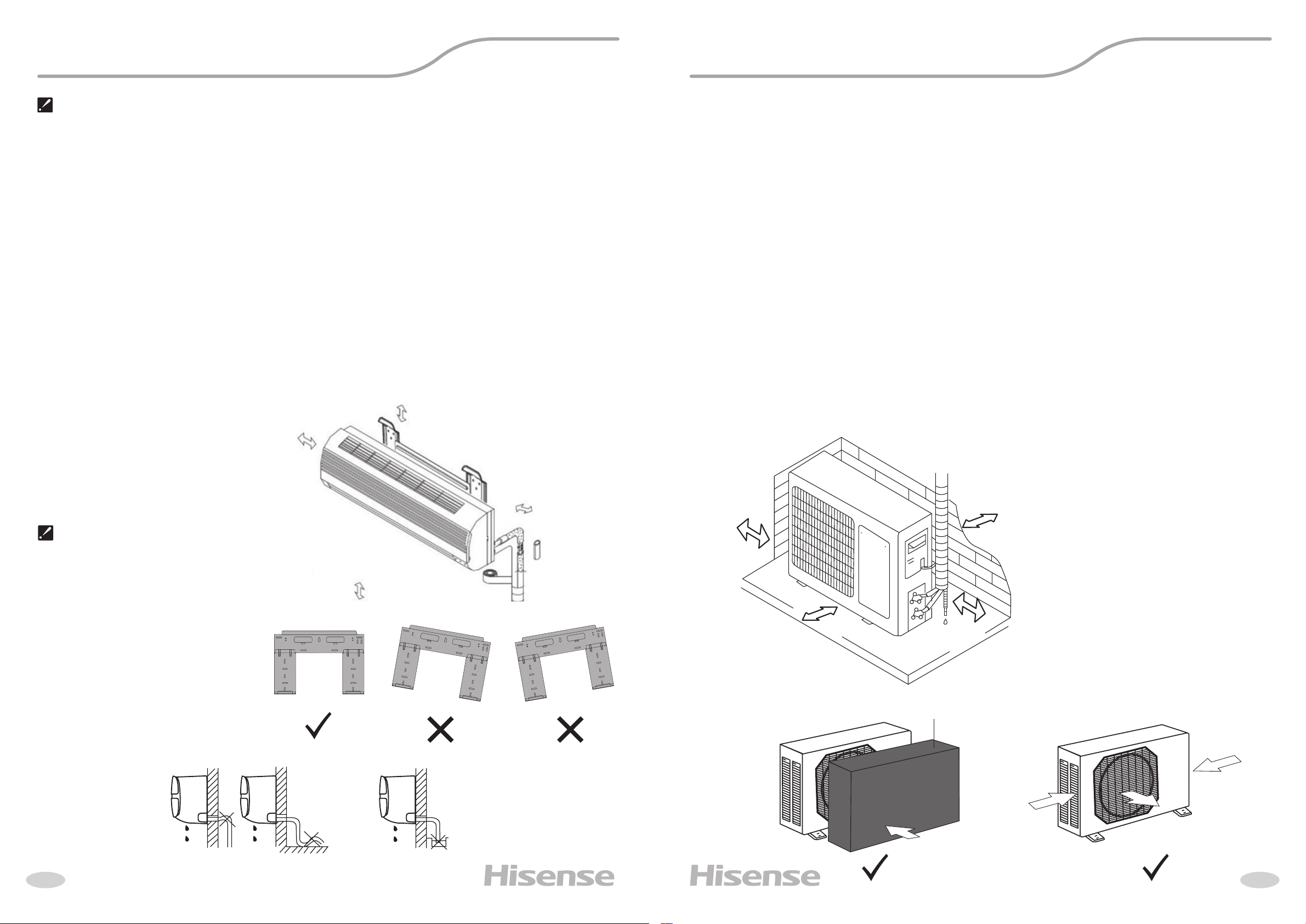

Общие требования к установке

сильного ветра

ветрозащита

Общие требования к установке

Установка и обслуживание кондиционеров должны осуществляться квалифицированным персоналом.

Требования по установке внутренних блоков сплит-систем:

• Устанавливайте внутренний блок вдали от нагревательных приборов, источников пара или горючих газов.

• Выберите место, где ничего не будет препятствовать входящему и исходящему потокам воздуха из внутреннего блока.

• Убедитесь, что конденсат от внутреннего блока будет отводиться полностью и беспрепятственно. Также убедитесь в надёжности и герметичности всех соединений отвода конденсата. Проверьте, что все трубы надёжно теплоизолированы.

• Трубопровод отвода конденсата должен быть проложен с наклоном, обеспечивающим удаление конденсата самотеком (при условии, если не используются специализированные дренажные помпы, иначе следуйте рекомендациям в ин-

• Не устанавливайте внутренний блок над входом в помещение.

• Определите и запомните место прохождения скрытой проводки, чтобы не повредить её при монтаже.

• Минимальная длина трубопровода хладагента составляет 3 или 4 метра (в зависимости от модели кондиционера). Это ограничение необходимо для снижения вибрации и шума.

• При изменении длины трубопровода свыше номинальной (стандартной), скорректируйте количество хладагента в холодильном контуре в соответствии с рекомендациями.

• При установке внутреннего блока убедитесь, что соблюдаются требования по минимальным рас-

стояниям до препятствий (см. рисунок).

струкции к дренажной помпе).

Минимальное расстояние до препятствий

Расстояние от стены

не менее 5 см

Поверхность стены, на которой устанавливается внутренний блок, должна быть гладкой и ровной, конструкция стены должна выдерживать нагрузку не менее 60 кг.

Расстояние от пола не менее 240 см

Расстояние от потолка не менее 20 см

Расстояние от стены не менее 5 см

Требования по установке наружных блоков сплит-систем:

• Если над наружным блоком установлен навес, защищающий от солнца или дождя, убедитесь, что он не препятствует теплообмену конденсатора наружного блока.

• Не помещайте животных или растения под входящим или исходящим воздушным потоком от наружного блока.

• Выбирайте место установки наружного блока учитывая его вес, а также чтобы шум и вибрация были минимальными.

• Выбирайте место установки так, чтобы тёплый воздух от кондиционера и шум его работы не мешали окружающим.

• Устанавливайте наружный блок вдали от нагревательных приборов, источников тепла, пара или горючих газов.

• Убедитесь, что после установки наружный блок будет находиться строго в вертикальном

• Если наружный блок устанавливается на крышу, убедитесь, что перепад высоты между внутренним и наружным блоком не превышает максимально допустимого значения (зависит от модели кондиционера).

• Убедитесь, что длина трассы между внутренним и наружным блоком не превышает максимально допустимого значения (зависит от модели кондиционера).

• Убедитесь, что структура перекрытий/фасада и креплений выдержит вес оборудования.

• Если наружный блок устанавливается на крышу или стену/фасад здания в труднодоступном месте, это может затруднить последующее сервисное обслуживание.

• При установке наружного блока убедитесь, что соблюдаются требования по минимальным расстояниям до препятствий (см. рисунок):

положении. Не допускается перекос наружного блока при его работе.

Минимальное расстояние до препятствий

20 cм до препятствия сверху

25 см слева

25 см до стены

• В случае, если в месте установки возможны сильные порывы ветра (например, на побережье), убедитесь, что вентилятор вращается без затруднений, и блок расположен вдоль стены, или используйте заграждение от ветра (см. рисунок). По возможности, устанавливайте наружный блок с подветренной стороны.

• При установке внутреннего блока убедитесь, что монтажная пластина (панель) будет

200 cм до препятствия спереди

25 см справа

находиться в правильном положении.

Правильное положение

• Не прокладывайте

монтажной панели

направление сильного ветра

направление

дренажный трубопровод так, как изображено на рисунке:

6 7

Не делайте подъёмов и петель Не опускайте конец

трубопровода в воду

направление сильного ветра

Page 6

Общие требования к установке

(1) (2)

Общие требования к установке

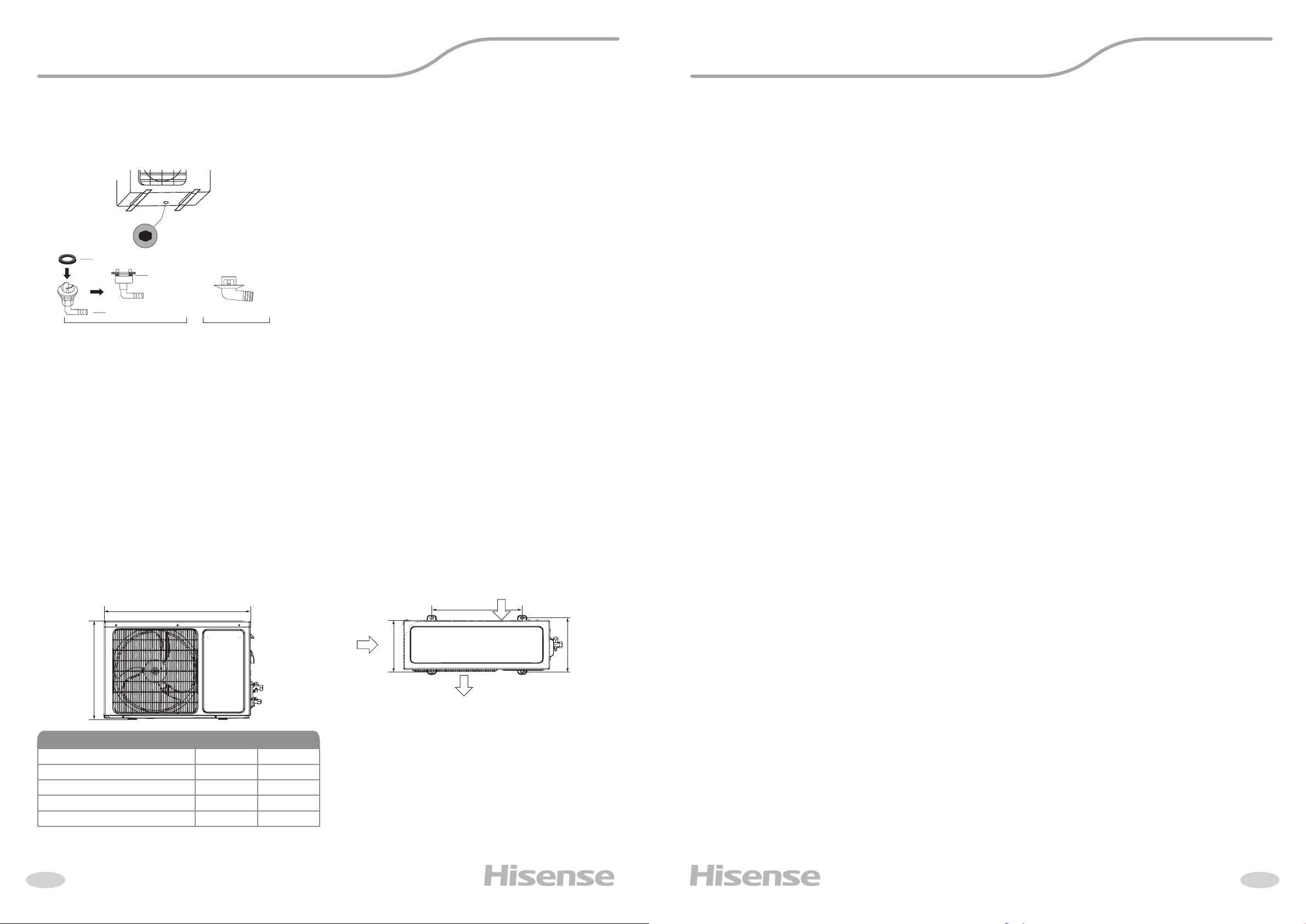

• Если наружный блок оснащён функцией теплового насоса, установите патрубок отвода конденсата наружного блока. По этому патрубку будет отводиться конденсат, образующийся при работе наружного блока в режиме нагрева.

Примечание:

изображение конструкции дренажного патрубка приведено для справки. Конструкция дренажного патрубка вашего кондиционера может отличаться (например, может отсутствовать резиновая прокладка)

прокладка

дренажный отвод

отверстие для дренажного отвода

прокладка

Запрещается устанавливать наружные блоки сплит-систем в следующих местах:

• В местах, в которых присутствуют минеральные масла (или их пары), например, смазочные.

• В условиях морского климата с большим содержанием солей в воздухе (в зависимости от модели и вида антикоррозийной обработки наружного блока).

• В условиях присутствия вызывающих коррозию газов, например, сернистых.

• В условиях сильных колебаний напряжения в сети (на промышленных предприятиях).

• В местах, где присутствуют сильные электромагнитные поля.

• В местах, где имеются горючие газы или материалы.

• В местах, где имеются пары кислот и щелочей, а также в других особых условиях.

• В местах, где в окружающем воздухе присутствует большое количество взвешенных механических частиц.

• В помещениях.

• В автомобильном транспорте или на водном транспорте.

Подключение электропитания и осуществление межблочных соединений

При подключении электропитания и межблочных соединений, соблюдайте следующие требования:

• Оборудование должно иметь выделенную линию электропитания и отдельный автомат токовой защиты.

• Все контакты должны быть закреплены надёжно, резьбовые соединения должны быть затянуты. Протяните все резьбовые соединения, так как они могли ослабнуть от вибрации при транспортировке. Удалите все посторонние предметы и крепления, использовавшиеся при транспортировке.

• Электропитание соответствует спецификации данного оборудования.

• Мощность линии электропитания соответствует максимальной потребляемой мощности кондиционера.

• Убедитесь, что при пуске оборудования не

• Убедитесь, что сечение кабеля соответствует спецификации оборудования.

• В сырых и влажных помещениях всегда используйте УЗО.

• Убедитесь, что исключена возможность возникновения проблем с электропитанием, т.к. они могут повлечь частые срабатывая реле, что приведёт к выходу из строя контактов, а также к неправильному функционированию защиты от перегрузки.

• Предусмотрите возможность одновременного отключения от источника питания всех питающих проводов.

• Подключение электропитания и осуществление межблочных соединений должны выполняться квалифицированным персоналом.

происходит изменения параметров электросети более чем на 10 % от номинального рабочего напряжения, указанного в спецификации оборудования.

Установочные данные для наружных блоков:

Забор воздуха

Выброс воздуха

Забор воздуха

Наружные блоки NEO Classic A

Размеры наружного блока Ш×В×Г, мм

660×482×240 438 264

715×482×240 443 264

780×540×260 530 290

860×650×310 542 341

Размер А, мм Размер Б, мм

Примечание:

приведенные установочные размеры являются справочными и могут быть изменены без предварительного уведомления.

8 9

Page 7

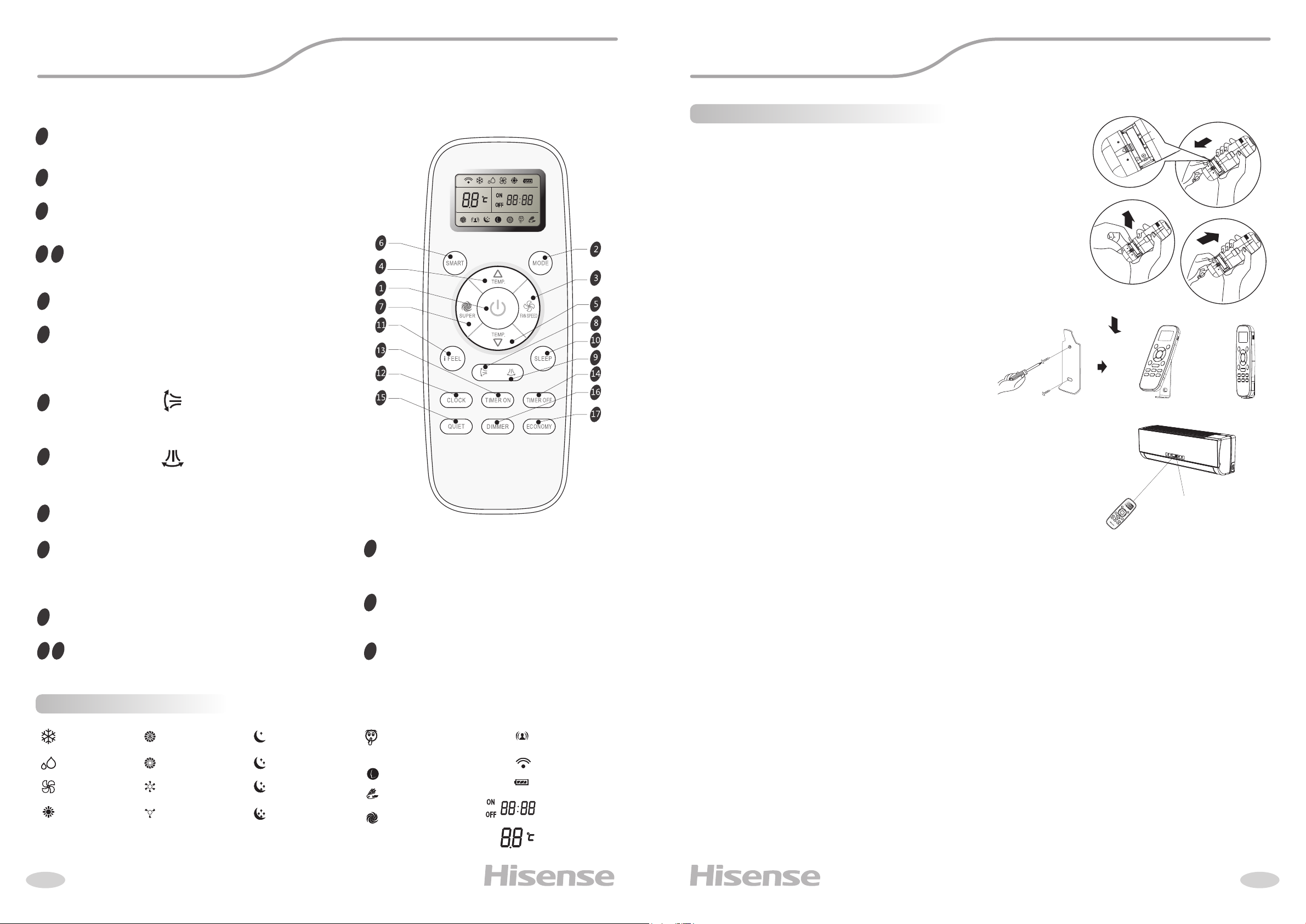

Описание пульта ДУ

OF F

Описание пульта ДУ

Пульт дистанционного управления передает сигналы сплит-системе.

КНОПКА ON/OFF

При нажатии кнопки, прибор будет запущен, если подано питание или остановлен, если работал.

КНОПКА MODE

Нажмите эту кнопку, чтобы выбрать режим работы.

КНОПКА FAN

Используется для выбора скорости вращения вентилятора в порядке: auto-high-medium-low.

524

КНОПКИ УСТАНОВКИ ТЕМПЕРАТУРЫ

Используются для регулировки температуры, также таймера и установки времени.

КНОПКА SMART

Включение/выключение SMART (режим нечёткой логики).

КНОПКА SUPER

Используется, чтобы включить/выключить режим быст рого нагрева/охлаждения. (Быстрое охлаждение: высокая скорость вентилятора 16 оС; Быстрый нагрев: скорость вентилятора «auto», 30 оС.

КНОПКА SWING

Используется для включения/выключения качания горизонтальных жалюзи (вверх-вниз) и выбора желаемого положения.

КНОПКА SWING

Используется для включения/выключения качания вертикальных жалюзи (влево-вправо) и выбора желаемогоположения.

КНОПКА SLEEP

Используется для включения/отключения режима Sleep.

КНОПКА IFEEL

Для включения/выключения режима IFEEL удерживайте кнопку IFEEL в течение 5 сек. При включенном режиме IFEEL контроль температуры осуществляется с учетом датчика температуры в пульте ДУ.

КНОПКА CLOCK

Используется для установки текущего времени.

КНОПКА TIMER ON/TIMER OFF

13 14

Используются для установки времени включения/ выключения прибора по таймеру.

Индикация дисплея

КНОПКА QUIET

Используется для включения или отключения режима QUITE (самая низкая скорость вращения вентилятора и самый низкий уровень шума).

КНОПКА DIMMER

Нажмите кнопку, чтобы включить дисплей внутреннего блока.

КНОПКА ECONOMY

Используется для включения/выключения режима Economy. При включении этой функции кондиционер перейдет в режим пониженного энергопотребления.

Пульт ДУ

• Как вставлять батарейки

Снимите крышку отсека по направлению стрелки. Вставьте новые батарейки соблюдая полярность.

Закройте крышку отсека батареек.

Примечание:

Используйте 2 LR03 AAA (1,5 В) батарейки. Не используйте аккумуляторы. Замените батарейки, когда дисплей начнет мигать.

• Хранение пульта ДУ и советы по использованию

Пульт может быть закреплен на стене с помощью держателя.

• Как использовать

Для управления кондиционером с помощью пульта ДУ, направьте пульт на кондиционер. Пульт ДУ будет управлять кондиционером с расстояния до 7 м при отсутствии преград.

O N

O F

Приемник сигнала

SM AR

TEM

MO D

E FE EL

TE M

FAN SPEE

CLO

C K

Q U IE

TIMER

EEP O N

DIMMER

T IME

R O

FF EC ONOMY

Охлаждение

Осушение

Вентиляция

Обогрев

10 11

Скорость: АВТО

Скорость: HIGH

Скорость: MED

Скорость: LOW

Индикатор Sleep1

Индикатор Sleep 2

Индикатор Sleep 3

Индикатор Sleep 4

Индикатор QUIET

Индикатор QUIET (минимальная

(минимальная скорость вентилятора)

скорость вентилятора)

Индикатор SMART

Индикатор ECONOMY

Индикатор SUPER

Индикатор SUPER (максимальная

(максимальная скорость вентилятора)

скорость вентилятора)

OF F

I Feel

Передача сигнала

Заряд батареи

Дисплей таймера

Дисплей таймера Дисплей времени

Дисплей времени

Дисплей установки

Дисплей установки температуры

температуры

Page 8

Инструкция по эксплуатации

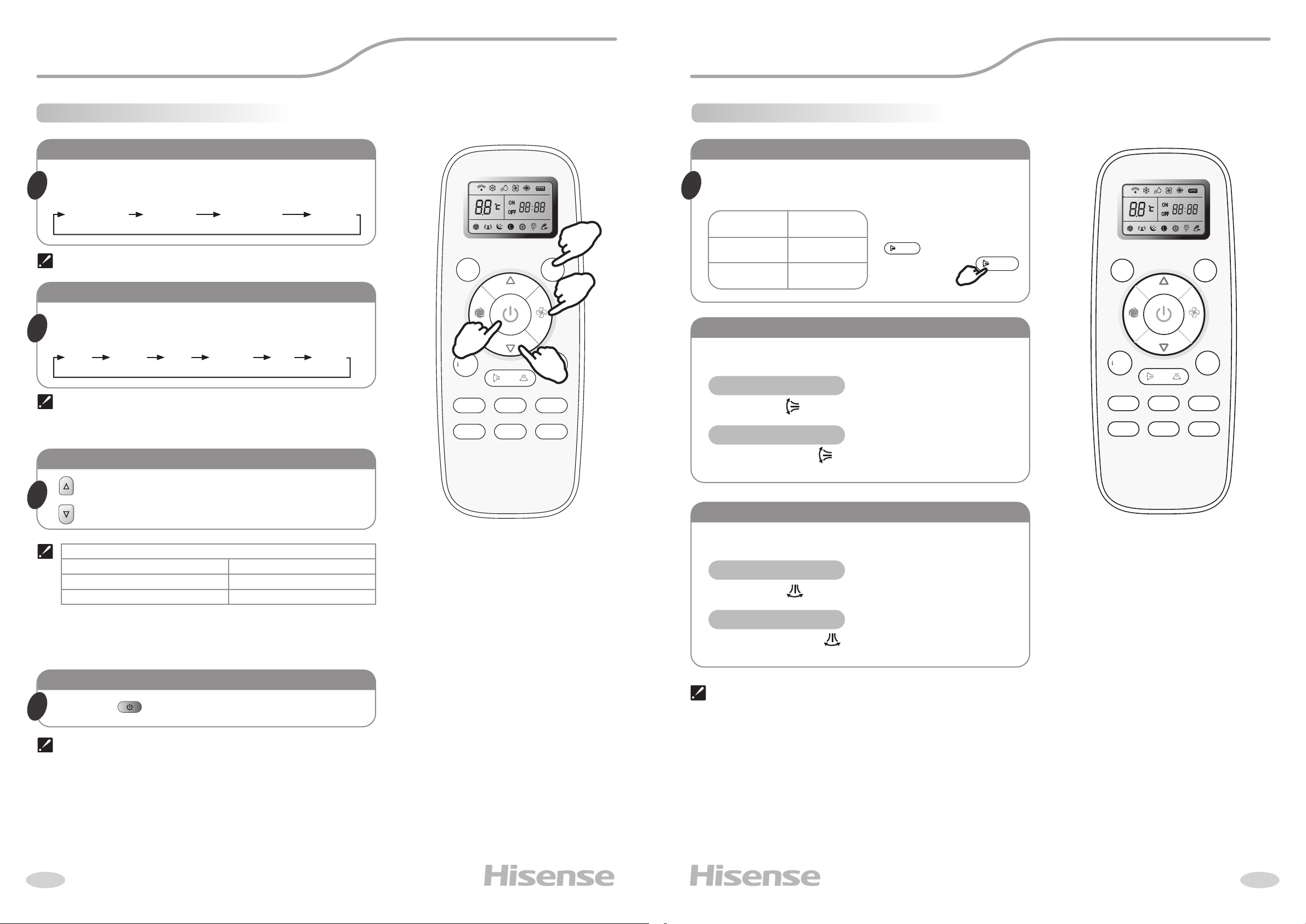

Режимы работы

Выбор режима

Каждый раз нажатие кнопки MODE сменяет режим в следую-

щем порядке:

охлаждение осушение вентиляция обогрев

Режим Обогрев недоступен в моделях «только холод»

Скорость вращения

Каждый раз нажатие кнопки FAN сменяет скорость вращения в следующем порядке:

Auto Higher High Medium Low Lower

В режиме "вентиляция" доступны только скорости higher-high-medium-low-lower.

В режиме "Осушение" скорость вентилятора устанавливается на "AUTO”, кнопка "FAN" недоступна

SMA RT

FEE L

CLO CK

QUI ET

SUPE R

OFF

TEMP.

TIM ER ON

DIM MER

FAN SPE ED

TIM ER OFF

ECO NOMY

MOD E

SLE EP

Управление воздушным потоком

Вертикальный поток (Горизонтальный поток) автоматически устанавливается в определенном положении в зависимости от

режима работы при включении кондиционера.

Режим работы

ОХЛАЖДЕНИЕ/ ОСУШЕНИЕ

ОБОГРЕВ/ ВЕНТИЛЯЦИЯ

Направление

Горизонтально

Вниз

Направление потока также может быть изменено нажатием на пульте ДУ клавиши « »

Управление вертикальным потоком (с пульта ДУ)

Использование пульта ДУ для установки произвольного положения жалюзи.

Качание жалюзи

Нажмите « », горизонтальные жалюзи начнут качаться вверх-вниз.

Установка положения

SMA RT

FEE L

CLO CK

QUI ET

SUPE R

OFF

TEMP.

TIM ER ON

DIM MER

MOD E

FAN SPE ED

SLE EP

TIM ER OFF

ECON OMY

Установка температуры

Нажмите 1 раз, чтобы увеличить значение на 1 оС

Нажмите 1 раз, чтобы уменьшить значение на 1 оС

Диапазоны установки температуры

Охлаждение, обогрев* 16 oC~30 oC

Осушение** -7 ~ 7

Вентиляция недоступно

*Примечание: Режим Обогрев недоступен в моделях «только холод».

**Примечание: В режиме “осушение”, уменьшение или увеличение до 7oC

может быть установлено с пульта ДУ, если Вам по-прежнему некомфортно.

Включение

Нажмите , когда прибор получит сигнал, загорится

индикатор работы на внутреннем блоке

Смена режимов работы в ходе эксплуатации может занимать до 3-х минут.

При смене режима Охлаждения на Обогрев воздушный поток будет подан в течении 2-3 минут, после того, как теплообменник внутреннего блока прогреется.

Снова нажмите « », во время качания жалюзи, чтобы зафиксировать их в определенном положении.

Управление горизонтальным потоком (с пульта ДУ)

Использование пульта ДУ для установки произвольного положения жалюзи.

Качание жалюзи

Нажмите « », вертикальныее жалюзи начнут качаться вправо-влево.

Установка положения

Снова нажмите « », во время качания жалюзи, чтобы зафиксировать их в определенном положении.

1) Не поворачивайте жалюзи вручную, это может привести к поломке. Если это случилось, отключите блок, отключите питание, включите питание снова.

2) Не рекомендуется использовать вертикальное положение жалюзи в режимах «охлаждение» и «осушение» это может привести в образованию на них конденсата.

12 13

Page 9

FAN SPE ED

TEMP.

FAN SPE ED

Инструкция по эксплуатации

TEMP.

Инструкция по эксплуатации

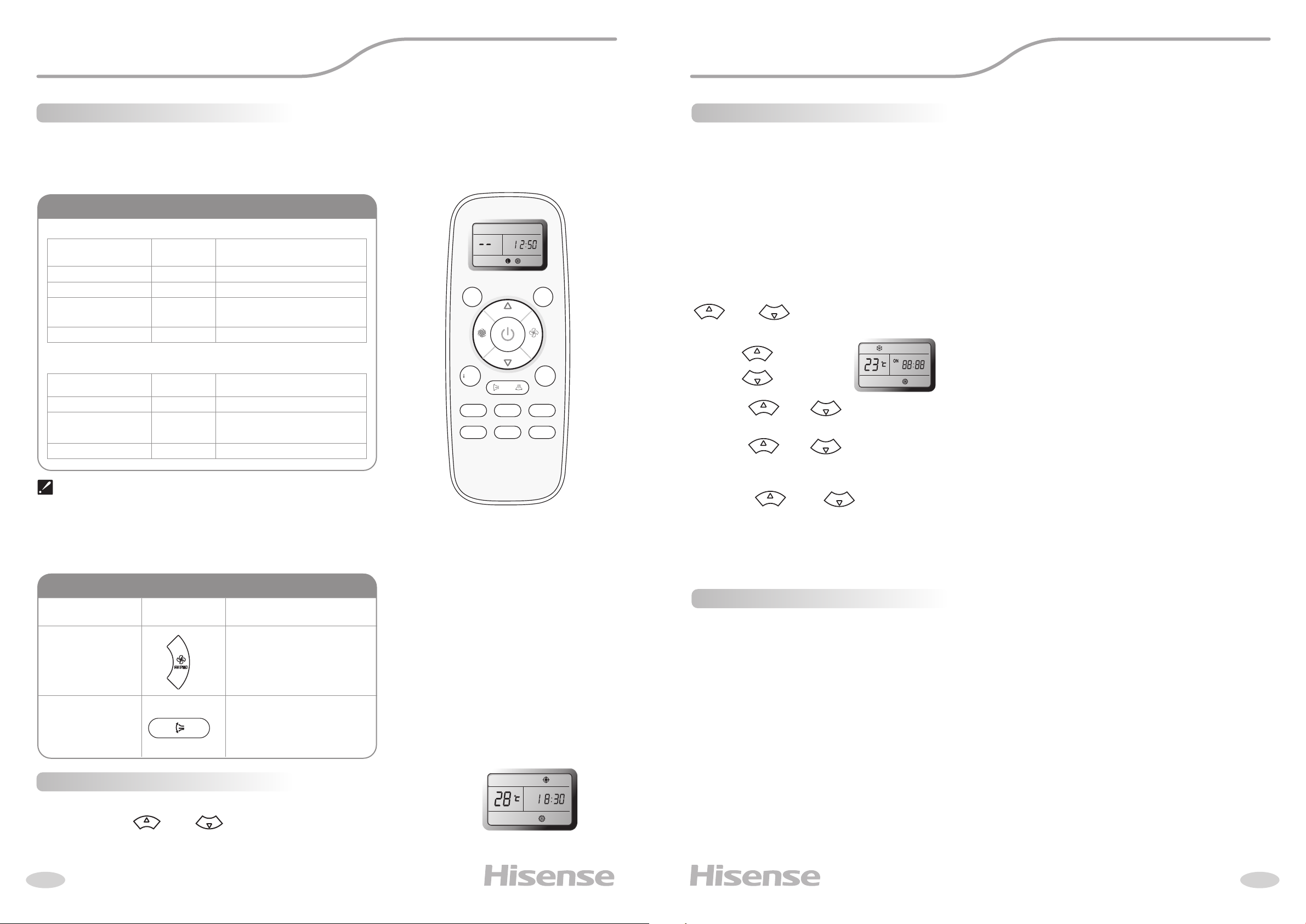

Режим SMART

Нажмите кнопку SMART, блок перейдет в режим SMART (режим нечеткой логики) независимо от того, включен прибор или нет. В этом режиме температура и скорость вентилятора автоматически выставляются в зависимости от температуры в помещении.

Параметры работы в зависимости от температуры в помещении

Модели с тепловым насосом

Внутренняя температура

21 oC или ниже Обогрев 22 oC

21 oC - 23 oC Вентиляция

23 oC - 26 oC Осушение

Свыше 26 oC охлаждение 26 oC

Модели «только охлаждение»

Внутренняя температура

23 oC или ниже Вентиляция

23 oC - 26 oC Осушение

Свыше 26 oC охлаждение 26 oC

Кнопка SMART неактивна в режиме SUPER.

Примечание: в режиме SMART температура и воздушный поток контролируются автоматически. Однако, для моделей on/o, вы можете выставить значение температуры на 2 градуса больше или меньше от поддерживаемого, для инверторов вы можете выставить значение температуры на 7 градусов больше или меньше от поддерживаемого, если по-прежнему ощущаете дискомфорт.

Режим работы

Целевая температура

Температура в помещении понизится на 1,5 oC за 3 минуты

Целевая температура

Температура в помещении понизится на 1,5 oC за 3 минуты

SMART

FEEL

CLOC K

QUIE T

SUPE R

TEMP.

TIME R ON

DIMM ER

MODE

FAN SPE ED

SLEE P

TIME R OFF

ECON OMY

Режим таймера

Удобно установить таймер, чтобы подготовить микроклимат в помещении к Вашему приходу. Так же можно установить таймер, чтобы подготовить помещение к моменту Вашего пробуждения

КАК ВКЛЮЧИТЬ ТАЙМЕР

Кнопка TIMER ON используется для того, чтобы запрограммировать прибор на включение в нужное время.

1) Нажмите кнопку TIMER ON , "ON 12:00" загорится на дисплее, затем Вы можете нажать кнопки

TEMP.

или

TEMP.

чтобы выбрать желаемое время

2) Когда желаемое время отобразится на дисплее, нажмите кнопку TIMER ON для подтверждения.

Будет слышен сигнал. "ON" перестанет мигать. Индикатор TIMER загорится на внутреннем блоке.

3) Установленное время таймера будет отображаться на пульте в течение 5 секунд, после этого будут отображаться часы и текущее

Нажмите

TEMP.

Увеличение

Уменьшение

TEMP.

или

чтобы уменьшить или

увеличить значение на 1 минуту.

Нажмите

TEMP.

или

TEMP.

в течение 1.5 секунды

чтобы увеличить или уменьшить значение на 10

установленное время.

КАК ОТКЛЮЧИТЬ ФУНКЦИЮ TIMER ON

Нажмите кнопку TIMER ON снова, будет слышен звуковой сигнал и индикатор таймера пропадет. Режим таймера отключен.

Примечание: Таким же образом устанавливается функция таймера отключения (TIMER OFF).

минут.

Нажмите

TEMP.

или

TEMP.

более длительно,

чтобы изменить значение на 1 час.

Примечание: если Вы не нажимаете кнопки после нажатия кнопки TIMER ON в течение 10 секунд, пульт автоматически выйдет из режима установки таймера.

Что можно делать в режиме SMART

Ощущение Кнопка Порядок работы

Некомфортно изза недостаточного воздушного потока.

Некомфортно изза неправильного направления воздушного потока.

FAN SPE ED

Скорость вращения будет изменяться с каждым нажатием данной кнопки.

Нажмите кнопку, жалюзи начнут качаться, повторно нажмите кнопку чтобы зафиксировать положение.

Кнопка CLOCK

Вы можете установить текущее время нажав кнопку CLOCK,

TEMP.

чтобы установить точное

затем нажмите

TEMP.

время, нажмите CLOCK чтобы установить выбранное время.

14 15

Функция самоочистки

Специальный алгоритм работы кондиционера ко торый после его выключения оставляет в рабочем состоянии вентилятор внутреннего блока в тече

ние некоторого времени. Это позволяет высушить теплообменник после работы и предотвратить об разование плесени.

Page 10

Инструкция по эксплуатации

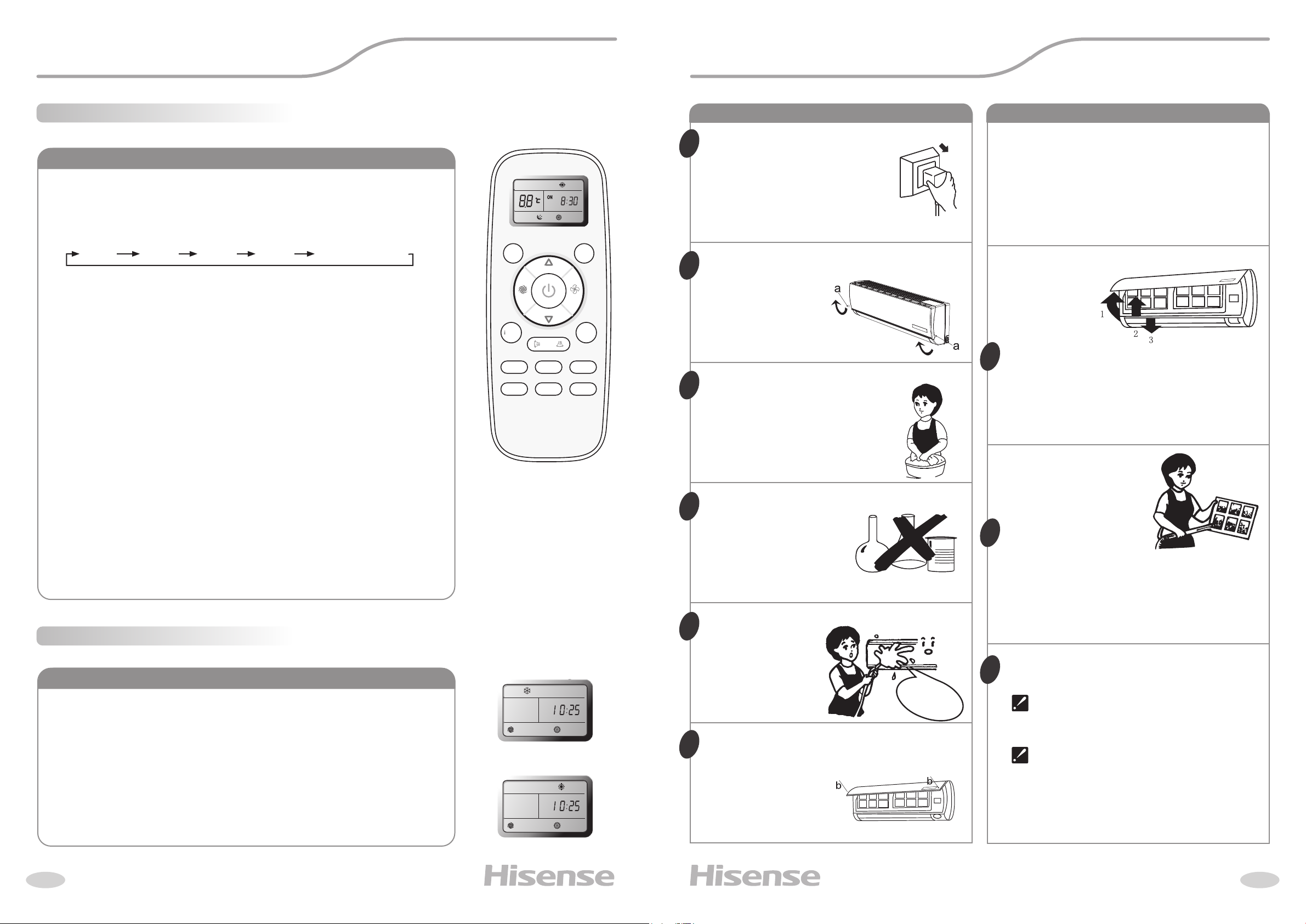

Уход и техническое обслуживание

Режим SLEEP

Режим SLEEP доступен в режимах охлаждения, нагрева или осушения.

Эти параметры обеспечат более комфортные условия для сна. Прибор остановится после 8 часов работы.

• Скорость вентилятора автоматически устанавливается на уровень LOW.

• Каждый раз при нажатии кнопки SLEEP режим меняется:

SLEEP 1 SLEEP 2 SLEEP 3 SLEEP 4 QUIET SLEEP MODE

SLEEP mode 1:

• Установленная температура поднимется на 2оС если прибор работает на охлаждение на протяжении 2 часов. Потом температура зафиксируется.

• Установленная температура снизится на 2оС если прибор работает на обогрев на протяжении 2 часов. Потом температура зафиксируется.

SLEEP mode 2:

• Установленная температура поднимется на 2оС при работе прибора на охлаждение за первые 2 часа, уменьшится на 1 оС после 6 часов работы, затем уменьшится на 1оС после 7 часов работы.

• Установленная температура снизится на 2оС при работе прибора на обогрев за первые 2 часа, поднимется на 1оС после 6 часов работы, затем поднимется на

1оС после 7 часов работы.

SLEEP mode 3:

• Установленная температура поднимется на 1оС при работе прибора на охлаждение в течение 1 часа, поднимется на 2оС после 2 часов работы, затем уменьшится на 2оС после 6 часов, уменьшится на 1оС после 7 часов работы.

• Установленная температура уменьшится на 2оС при работе прибора на обогрев в течение 1 часа, уменьшится на 2оС после 2 часов работы, потом поднимется на 2оС после 6 часов, поднимется на 2оС после 7 часов работы .

SLEEP mode 4:

• Установленная температура остается постоянной.

Примечание: В режиме охлаждения, если температура равна 26оС или выше, установленная температура меняться не будет.

Примечание: Режим обогрев недоступен для кондиционеров «только холод».

Режим SUPER

SUPER режим

SMAR T

TEMP.

SUPE R

TEMP.

FEEL

CLOC K

TIME R ON

QUIE T

DIMM ER

Быстрое охлаждение

MODE

FAN SPE ED

SLEE P

TIMER OFF

ECON OMY

Очистка передней панели Чистка и замена воздушного фильтра

Отключите питание прибора

Перед отключением питания отключите прибор с пульта ДУ.

Для снятия панели

зафиксируйте ее в верхнем положении и тяните на себя.

Протрите панель мягкой и сухой

тряпкой. При сильных загрязнениях

промойте теплой водой (до 40oС)

Запрещается

использовать растворители, бензин и абразивные чистящие средства для чистки поверхностей прибора.

Никогда не

брызгайте и не лейте воду непосредственно на блок

Необходимо производить очистку воздушного фильтра каждые 100 часов работы.

Отключите прибор и снимите фильтр

1. Откройте переднюю панель

2. Аккуратно потяните за рычаг фильтра

3. Извлеките фильтр

Произведите очистку

фильтра и установите его обратно во внутренний блок

Промойте фильтр в теплой воде при необходимости. Просушите фильтр в тени. Установите фильтр обратно.

Закройте переднюю панель.

• Режим SUPER используется для быстрого нагрева или охлаждения помещения.

Быстрое охлаждение: Температура 16оС, скорость вентилятора высокая Быстрый нагрев: скорость вентилятора АВТО, температура 30оС.

• Режим SUPER может быть включен, когда прибор работает или подключен к электросети.

• В режиме SUPER можно установить таймер или направление потока.

Для выхода нажмите кнопку SUPER , MODE, FAN, ON/OFF, SLEEP или измените температуру.

Примечание: Кнопка SMART недоступна в режиме SUPER. Прибор работает в режиме SUPER в течение 15 минут, если Вы до этого не нажали кнопку.

Быстрый нагрев

Установите

и закройте панель

Опасно!

Производите очистку фильтра каждые две недели при эксплуатации прибора в загрязненном помещении.

При установке внутреннего блока на расстоянии менее 20 см от потолка необходимо проводить чистку внутреннего блока и его фильтров не реже 2-х раз в неделю при активном использовании кондиционера.

16 17

Page 11

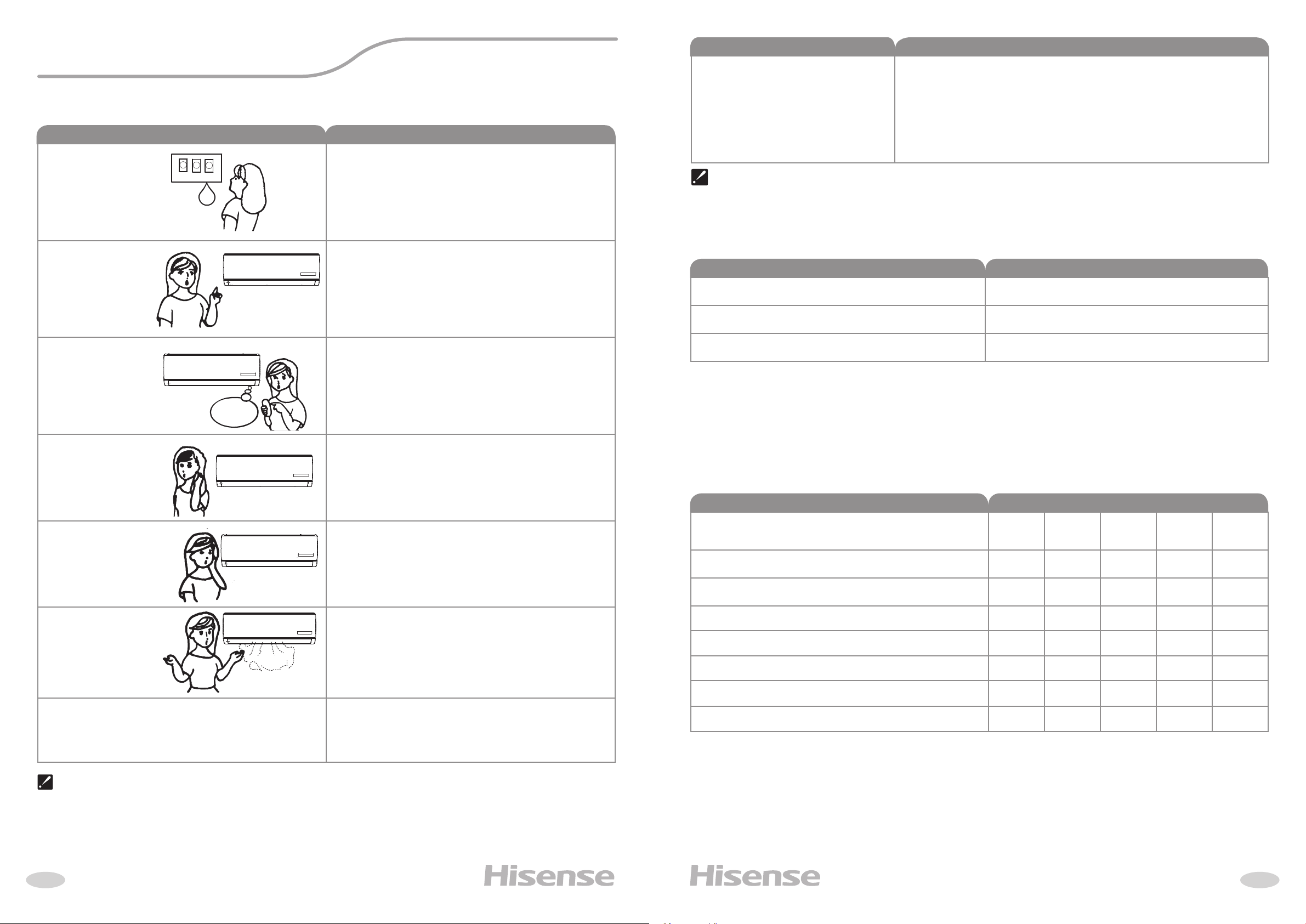

Устранение неисправностей

Следующие случаи не всегда являются признаками поломок. Пожалуйста, попробуйте использовать для устранения ошибок следующие рекомендации, прежде чем обратится в Сервисный центр

Ошибка Возможные причины и пути устранения ошибок

Прибор не работает

Отсутствует подача теплого / холодного воздуха (в зависимости от выбранного режима)

Задержка при переключении режима работы

При работе слышен звук журчащей воды

Слышно потрескивание

Не

работает..

• Подождите 3 минуты и включите прибор. Возможно прибор был отключен защитным устройством.

• Возможно разряжены аккумуляторы пульта ДУ

• Проверьте подключение к сети питания

• Проверьте степень загрязнения фильтра

• Проверьте, не перекрыты ли отверстия воздухозабора и воздухораздачи внутреннего воздуха

• Проверьте, корректно ли установлена температура воздуха на пульте ДУ

• Проверьте, закрыты ли окна, двери

• Смена режимов работы в ходе эксплуатации может занимать до 3-х минут

• Данный звук может быть вызван движением хладагента. Это нормальный режим работы.

• Данный звук также характерен для прибора в режима Размораживания наружного блока при работе в режиме Отопления

• Данный звук может возникать под влиянием изменения температуры корпуса.

Ошибка

• Ошибка сигнализирует об утечке хладагента. В случае её появления

Ошибка 19 на дисплее внутреннего блока

Если после всех попыток устранения неполадок проблема не решена, обратитесь в авторизованный сервисный центр в вашем регионе либо к торговому представителю.

необходимо выключить кондиционер и обратиться в сервисную службу для устранения неисправности. Хладагент R410A (которым заправлен данный кондиционер) – это инертный и не имеющий запаха газ. В малых концентрациях он не опасен для здоровья человека. Утечка хладагента может привести к поломке кондиционера: компрессор при работе охлаждается хладагентом и при его недостатке возможен перегрев и заклинивание компрессора.

При появлении одной из следующих ошибок, выключите кондиционер с помощью пульта ДУ и отключите его от сети на 10 минут. Если после

Возможные причины и пути устранения ошибок

электропитания и работы ошибка появляется снова, обесточьте кондиционер и обратитесь в авторизованный сервисный центр.

повторного подключения кондиционера к сети

Название ошибки

Защита по перегреву теплообменника внутреннего блока

Неисправность двигателя внутреннего блока (для некоторых моделей)

Ошибка связи платой дисплея и платы управления внутреннего блока

Если на внутреннем блоке нет цифрового дисплея, код ошибки будет индицироваться с помощью светодиодных индикаторов. В противном случае код ошибки будет индицироваться только с помощью цифрового дисплея. Для отображения ошибки с помощью светодиодных индикаторов, переведите кондиционер в режим ожидания, после чего в течение 5 секунд удерживайте

Название ошибки

Неисправность датчика температуры теплообменника наружного блока (трубного)*

*Только для моделей тепло-холод

Неисправность датчика температуры внутреннего блока (воздушного)

Неисправность датчика температуры внутреннего блока (трубного)

кнопку аварийного включения кондиционера. Через 10 секунд, будет отображен код ошибки (при его наличии). При возникновении двух или более ошибок/ неисправностей, коды ошибок будут выводиться на дисплей поочередно. Если кондиционер оснащен функцией сохранения ошибок в энергонезависимой памяти, то запрос ошибок может быть осуществлен даже после возобновления подачи питания.

x o x x 1

o x x v 33

o x v x 34

Код ошибки

Возникновение конденсата в виде тумана

Индикатор компрессора горит постоянно, а внутренний вентилятор не работает

Минимально допустимое расстояние между внутренним блоком кондиционера и потолком — 200 мм. В случае, если внутренний блок установлен с нарушением этого правила, кондиционер гарантийному обслуживанию не подлежит.

• Туман может возникать при снижении температуры воздуха в помещении и высокой влажности

• Режим работы кондиционера был изменен с режима нагревания на режим охлаждения. Индикатор погаснет в течение 10 минут и вернется в режим нагревания.

Неисправность платы EEPROM (ЭСППЗУ) внутреннего блока

Неисправность двигателя вентилятора внутреннего блока

Неисправность защитного заземления внутреннего блока

Защита по переохлаждению теплообменника внутреннего блока

Защита по перегреву теплообменника внутреннего блока

Примечание: v – индикатор горит; о – индикатор мигает; x – индикатор выключен.

Неисправность датчиков температуры включается автоматически, если датчик поврежден или остается короткозамкнутым более 5 секунд; Неисправность платы EEPROM (ЭСППЗУ) включается автоматически, если после завершения второй попыт-

Примечание: коды ошибок приведены для справки и могут быть изменены без предварительного уведомления.

o v v v 38

o x v v 39

v v x v 41

o o x v 42

o o v x 43

ки самодиагностики памяти EEPROM (ЭСППЗУ) контрольная сумма не соответствует заданной; Неисправность защитного заземления внутреннего блока включается автоматически, если при включенном питании не обнаружено наличие заземления.

18 19

Page 12

Технические характеристики

Транспортировка и хранение

Параметр / Серия NEO CLASSIC A

Модель, комплект AS-07HR4RYDDC00 AS-09HR4RYDDC00 AS-12HR4RYDDC00 AS-18HR4RMADC00 AS-24HR4RBADC00

Модель, внутренний блок AS-07HR4RYDDC00G AS-09HR4RYDDC00G AS-12HR4RYDDC00G AS-18HR4RMADC00G AS-24HR4RBADC00G

Модель, наружный блок AS-07HR4RYDDC00W AS-09HR4RYDDC00W AS-12HR4RYDDC00W AS-18HR4RMADC00W AS-24HR4RBADC00W

Электропитание, В/Гц/Ф 220-240/50/1

Холодопроизводительность, кВт 2,25 2,55 3,20 5,20 7,00

Теплопроизводительность, кВт 2,40 2,60 3,20 5,20 7,30

Номинальный ток (охлажд./нагрев), А 3,20 / 3,00 3,60 / 3,20 4,70 / 4,10 7,30 / 6,50 10,0 / 9,80

Номинальная мощность (охлажд./нагрев), Вт 700 / 665 795 / 720 995 / 885 1620 / 1440 2180 / 2020

Коэффициент EER / Класс энергоэффективности (охлажд)

Коэффициент COP / Класс энергоэффективности (нагрев)

Расход воздуха внутр.блока, м3/ч

Уровень шума внутр. блока, дБ(А) 23,5/25/28,5/30/32 23,5/25/28,5/30/32 27,5/30/32,5/33,5/35 33,5/36/38,5/40/41,5 33,5/36/38,5/40/41,5

Уровень шума наруж. блока, дБ(А) 52 52 52 52,5 54

Бренд компрессора RECHI HIGHLY HIGHLY GMCC GMCC

Тип хладагента R32

Заводская заправка, кг 0,47 0,51 0,49 1,13 1,03

Дозаправка (свыше номинальной длины труб), г/м 20 20 20 20 30

Размеры внутреннего блока (Ш×В×Г), мм 800×270×214 800×270×214 800×270×214 977×315×236 977×315×236

Размеры внутреннего блока в упаковке (Ш×В×Г), мм 830×335×260 830×335×260 830×335×260 1040×390×315 1040×390×315

Размеры наружного блока (Ш×В×Г), мм 660×482×240 660×482×240 660×482×240 780×540×260 860x650x310

Размеры наружного блока в упаковке (Ш×В×Г), мм 785×530×345 785×530×345 785×530×345 910×600×360 995x720x420

Вес нетто / брутто внутреннего блока, кг 7,0 / 8,5 7,5 / 9,5 8,0 / 9,5 12,5 / 14,5 12,5 / 14,5

Вес нетто / брутто наружного блока, кг 21,0 / 23,5 21,3 / 23,3 22,5 / 24,5 34,0 / 37,0 46,5 / 50,5

Максимальная длина труб, м 15 15 15 20 20

Максимальный перепад по высоте между внутренним и наружным блоками, м

Минимальная длина труб, м 3 3 3 3 3

Номинальная длина труб, м 5 5 5 5 5

Диаметр дренажа, мм 18

Диаметр жидкостной трубы, мм (дюйм) 6,35 (1/4") 6,35 (1/4") 6,35 (1/4") 6,35 (1/4") 6,35 (1/4")

Диаметр газовой трубы, мм (дюйм) 9,53 (3/8") 9,53 (3/8") 12,7 (1/2") 12,7 (1/2") 15,88 (5/8")

Рабочие температурные границы наружного воздуха (охлаждение)

Рабочие температурные границы наружного воздуха (нагрев)

Пусковой ток, А Внутренний блок Внутренний блок Внутренний блок Внутренний блок Внутренний блок

Межблочный кабель, мм2* 5*1,5 5*1,5 5*2,5 5*2,5 5*2,5

Силовой кабель, мм2* 3*1,5 3*1,5 3*2,5 3*2,5 3*2,5

Автомат защиты, А* 10 10 16 16 20

Максимальный потребляемый ток, А 0,00 0,00 0,00 0,00 0,00

Пусковой ток, А 16,60 17,00 17,00 38,00 54,50

Степень защиты, внутренний блок / наружный блок IPX0 / IPX4

Класс электрозащиты, внутренний блок / наружный блок

* Приведены рекомендуемые сечения кабелей и автомата защиты. Вы можете самостоятельно подобрать кабель и автомат защиты после консультации

с сертифицированным электриком или подобрав кабель и автомат защиты для ваших условий по ПУЭ. Межблочный кабель не входит в комплект поставок сплит-систем, докупается отдельно.

3,21 / A 3,21 / A 3,22 / A 3,21 / A 3,21 / A

3,61 / A 3,61 / A 3,62 / A 3,61 / A 3,61 / A

350/380/450/500/530 350/380/450/500/530 400/420/490/550/580 700/730/860/950/970 780/810/950/1050/1080

8 8 8 10 10

+18°С ~ +43°С

-10°С ~ +24°С

I класс / I класс

1. Кондиционеры должны транспортироваться и храниться в упакованном виде. Упакованные кондиционеры могут транспортироваться любым видом крытого транспорта.

2. Хранение кондиционеров должно осуществляться в сухих проветриваемых помещениях, при температуре от минус 30 до плюс 50 oС и влажности воздуха от 15 до 85 % без конденсата.

Комплектация

• Крепление для монтажа на стену (для внутреннего блока)

• Пульт ДУ

• Инструкция (руководство пользователя)

• Гарантийный талон

Дополнительные принадлежности:

• UHD-фильтр (ULTRA Hi Density)

• Угольный фильтр

• LTC фильтр

* Для 18k / 24k Угольный фильтр и LTC фильтр — опция.

UHD-фильтр

Фильтр высокой очистки нового поколения. Удаляет более 90 % пыли и других частиц из воздуха в помещении.

Угольный фильтр

Поскольку уголь является прекрасным абсорбентом, фильтр этого типа эффективно поглощает запахи и многие виды химических веществ.

LTC фильтр

LTC фильтр или формальдегидный фильтр удаляет из помещения вредные органические соединения.

Утилизация

По окончании срока службы кондиционер следует утилизировать. Подробную информацию по утилизации кондиционера Вы можете получить у представителя местного органа власти.

Срок службы кондиционера 5 лет. При ежегодном проведении регламентных работ по техническому обслуживанию увеличивается до 7 лет.

Сертификация

Товар сертифицирован на территории таможенного союза органом по сертификации:

«РОСТЕСТ-Москва» ЗАО «Региональный орган по сертификации и тестированию» Адрес: 119049, г. Москва, ул. Житная, д. 14, стр. 1. Фактический адрес: 117418, Москва, Нахимовский просп., 31. Телефон: 8 499 129-23-11; факс 8 495 668-28-93

Сертификат обновляется регулярно.

Товар соответствует требованиям:

ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств» ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники»

Заявитель:

Общество с ограниченной ответственностью «Компания БИС». 119180, г. Москва, ул. Б. Полянка, д. 2, стр. 2, пом./комн. I/8, РФ.

Изготовитель:

Хайсенс Интернешнл Ко., Лтд. No. 218 Цяньванган Роуд, Циндао Экономик & Текнолоджикал Дивелопмент зоун, Китай.

Сделано в Китае.

20 21

Page 13

ФОРМА ПРОТОКОЛА О ПРИЕМКЕ ОБОРУДОВАНИЯ

ПОСЛЕ ПРОВЕДЕНИЯ

ПУСКОНАЛАДОЧНЫХ РАБОТ

ФОРМА ПРОТОКОЛА

ТЕСТОВОГО ЗАПУСКА

Город ________________________________ «____» _____________ 20__ г.

Для проведения пусконаладочных работ предъявлено следующее оборудование:

смонтированное по адресу:

Установлено, что

1. Монтажные работы выполнены ____________________________________________________________________________

(наименование монтажной организации)

Примечание – Паяные соединения медных труб

…………………………..............................................................…. (место пайки)

…………………………………………………................................. (число паек)

2. Дата начала монтажных работ

___________________________________________________

(время, число, месяц, год)

3. Дата окончания монтажных работ

______________________________________________

(время, число, месяц, год)

Установлено, что бытовая система кондиционирования готова к тестовому запуску

Тестовый запуск бытовой системы кондиционирования выполнен «___» _____________ 20__г.

В __________________. Во время тестового запуска определены основные параметры работы бытовой системы

кондиционирования, представленные в таблице.

ПАРАМЕТРЫ БЫТОВОЙ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ ПРИ ТЕСТОВОМ ЗАПУСКЕ

№ Контролируемый параметр Требуется Фактическое значение

1 Рабочее напряжение, В От 200 до 240

2 Рабочий ток, А

Перепад температуры воздуха на

теплообменном аппарате испарительного

блока, °С

Перепад температуры воздуха на

теплообменном аппарате компрессорно-

конденсаторного блока, °С

Фактические значения параметров бытовой системы кондиционирования соответствуют

(не соответствуют) требуемым значениям. Во время тестового запуска бытовая система кондиционирования

проверена на всех режимах, предусмотренных заводом-изготовителем, и признана исправной. Устройства защиты срабатывают своевременно.

номинального значения

Менее 110% от

Охлаждение

Не менее 8

Нагрев

Охлаждение

От 5 до 12

Нагрев

Ответственный

(ФИО монтажника) подпись

Во время тестового запуска бытовая система кондиционирования проверена во всех режимах,

предусмотренных заводом-производителем, и признана исправной. Устройства защиты срабатывают

одновременно.

Пусконаладочные работы окончены

(ФИО монтажника) подпись

Работы принял. Претензий не имею

(ФИО заказчика) подпись

Пусконаладочные работы окончены

(ФИО монтажника) подпись

Работы принял. Претензий не имею

(ФИО заказчика) подпись

Page 14

Page 15

hisense-air.ru
