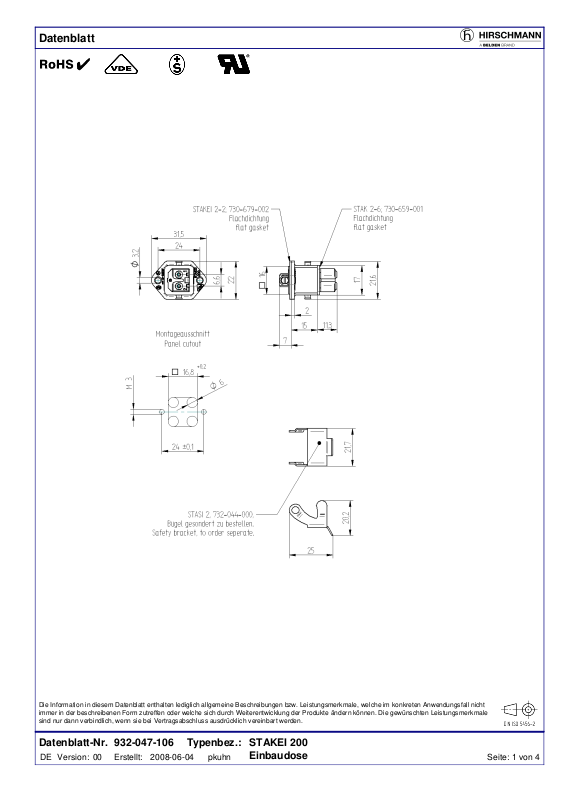

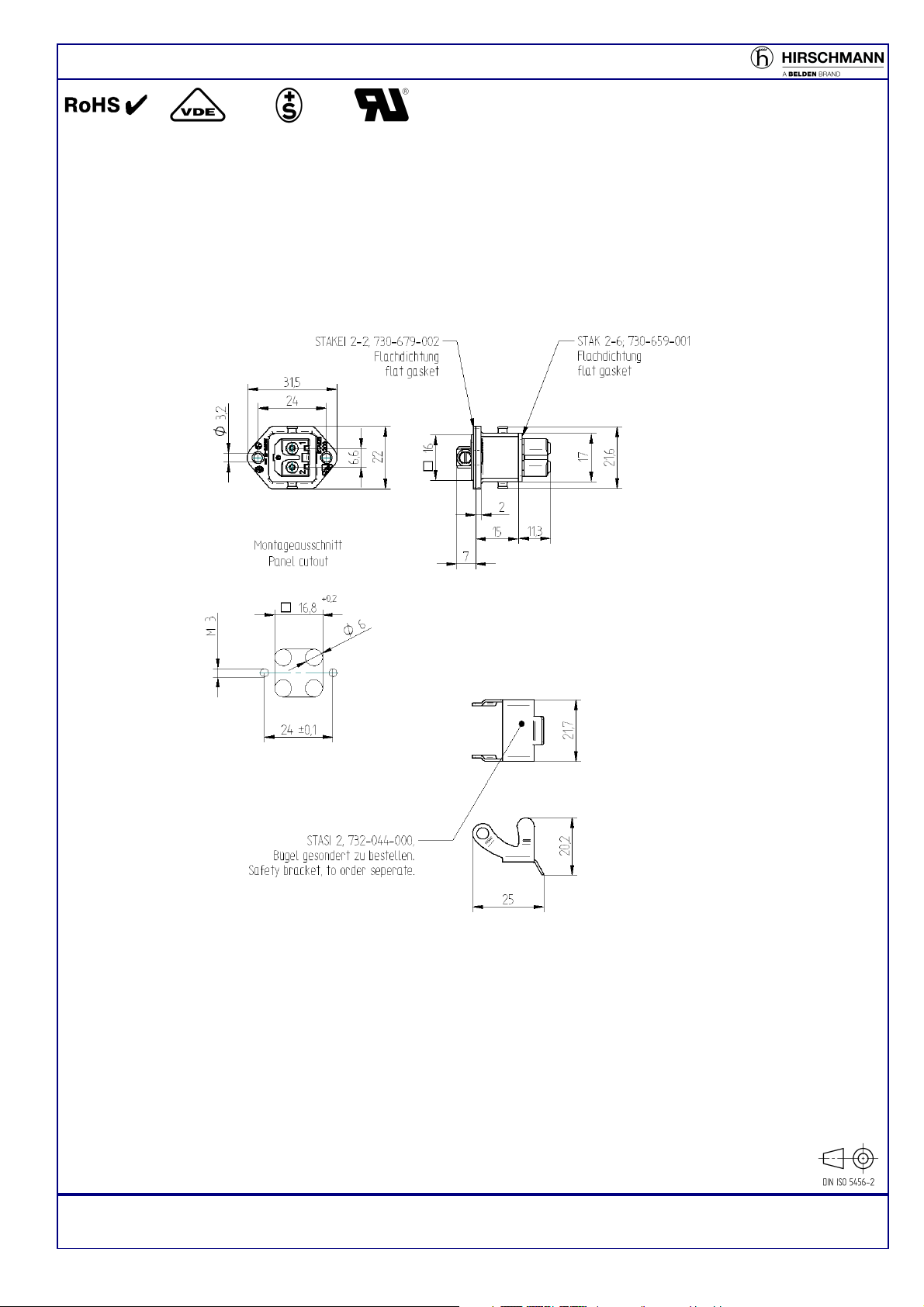

Datenblatt
932-047-106
STAKEI 200
Einbaudose
Die Information in diesem Datenblatt enthalten lediglich allgemeine Beschreibungen bzw. Leistungsmerkmale, welche im konkreten Anwendungsfall nicht
immer in der beschreibenen Form zutreffen oder welche sich durch Weiterentwicklung der Produkte ändern können. Die gewünschten Leistungsmerkmale
sind nur dann verbindlich, wenn sie bei Vertragsabschluss ausdrücklich vereinbart werden.
Datenblatt-Nr.
Version:
00
Erstellt:
Typenbez.:
2008-06-04 pkuhn
Seite: 1 von 4DE
Page 2
Datenblatt
932-047-106
STAKEI 200
Einbaudose
Produktbeschreibung
Beschreibung Einbaudose
Typenbezeichnung STAKEI 200 grau
Artikel-Nr. 932-047-106
Kontaktart gefederte Buchse
Polzahl 2+PE
Anschlußquerschnitt max. 1,5 mm²
Farbe Gehäuse grau
Technische Daten
Luft-/Kriechstrecken DIN EN 60664-1 (2008/01); VDE 0110-1
Bemessungsspannung 250 V AC/DC
Bemessungsstrom * AC: 16A, DC: 6A
Bemessungsstoßspannung 4,0 kV
Verschmutzungsgrad 3 nach DIN EN 60664-1 (VDE 0110-1)
Durchgangswiderstand < 10 mOhm
Anschlußart Schraubklemme
Steckzyklen max. 50
Gehäusebefestigung Schraube: M3

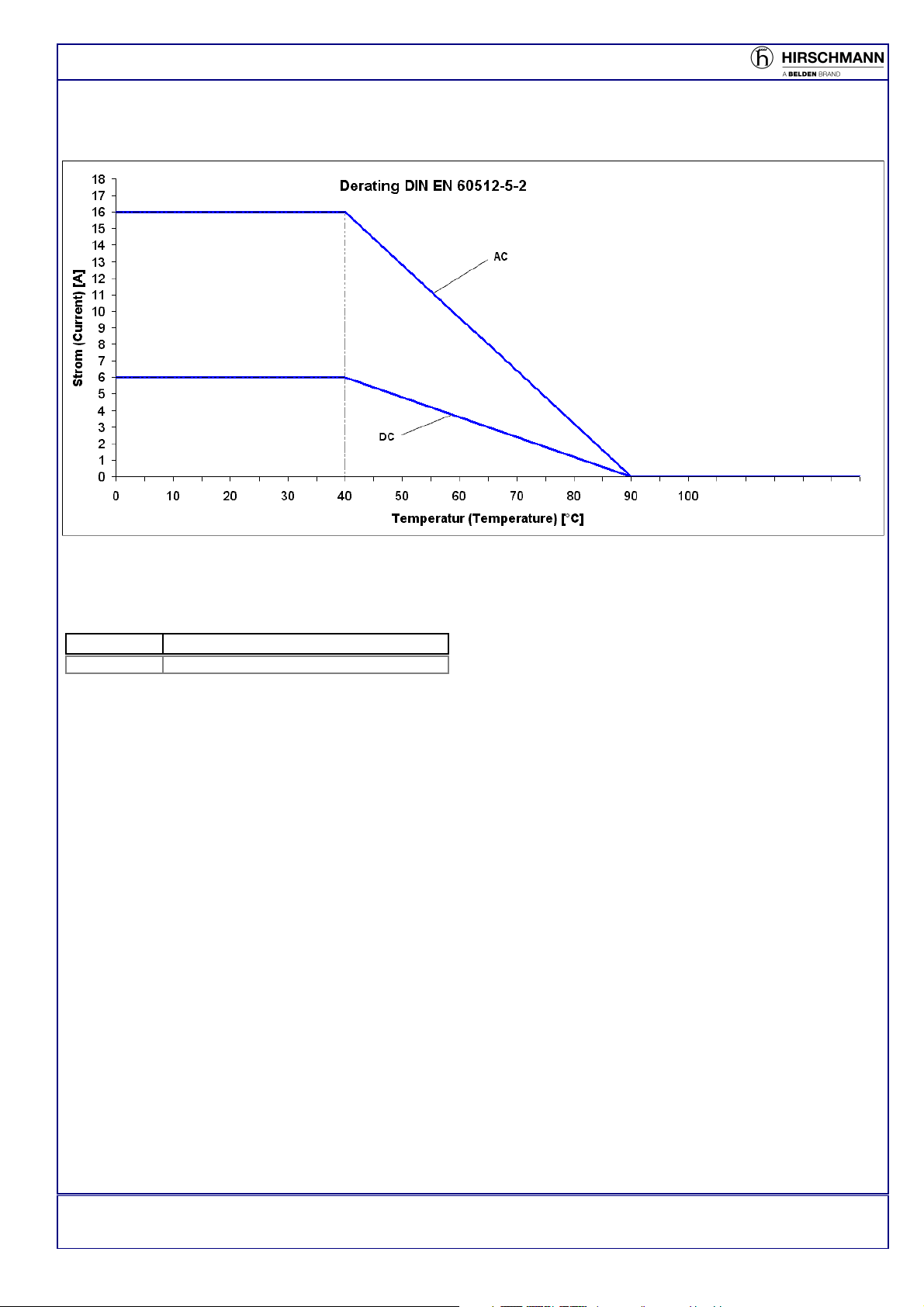

* Derating beachten
Werkstoffe
Kontakt CuZn
Kontaktoberfläche Cu/Sn
Kontaktträger PA 66 GF
Gehäuse PA 6 GF
Dichtung(en) NBR
Umgebungsbedingungen
Schutzgrad (IEC 60529) * IP54
Temperaturbereich -30°C bis +90°C, Derating beachten
* nur in ordnungsgemäß montiertem Zustand in Verbindung mit Hirschmann / Lumberg Gegenstück.
Brennbarkeitsklassen
Gehäuse UL 94 HB
Kontaktträger UL 94 V-0
Zulassungen
VDE Ja
UL Ja
SEV Ja
Zubehör
Lieferumfang Einbaudose incl. Flachdichtungen
Steckbar mit / passend zu Stecker der Baureihe: STAS… 200
Zubehör gesondert zu bestellen STASI 2, 732-044-000, Sicherungsbügel
Datenblatt-Nr.
Version:
00
Erstellt:
Typenbez.:
2008-06-04 pkuhn
Seite: 2 von 4DE
Page 3
Datenblatt
932-047-106
STAKEI 200
Einbaudose
Erweiterte technische Daten
Anzugsmoment Befestigungsschraube M 3: (50-60) Ncm, Flansch
M 2,5: (40-50) Ncm, Gehäuse
Anzugsmoment Kontaktschraube M 3: (40-50) Ncm
Anmerkungen
Steckverbinder dürfen nicht unter Last getrennt bzw. gesteckt werden.
Datenblatt-Nr.
DE
Version:
00
Erstellt:
Typenbez.:
2008-06-04 pkuhn
Seite: 3 von 4
Page 4
Datenblatt
932-047-106
STAKEI 200
Einbaudose
Produktübersicht
Artikel-Nr. Typenbezeichnung
932-047-106 STAKEI 200
Datenblatt-Nr.
Version:
00
Erstellt:
Typenbez.:
2008-06-04 pkuhn
Seite: 4 von 4DE
