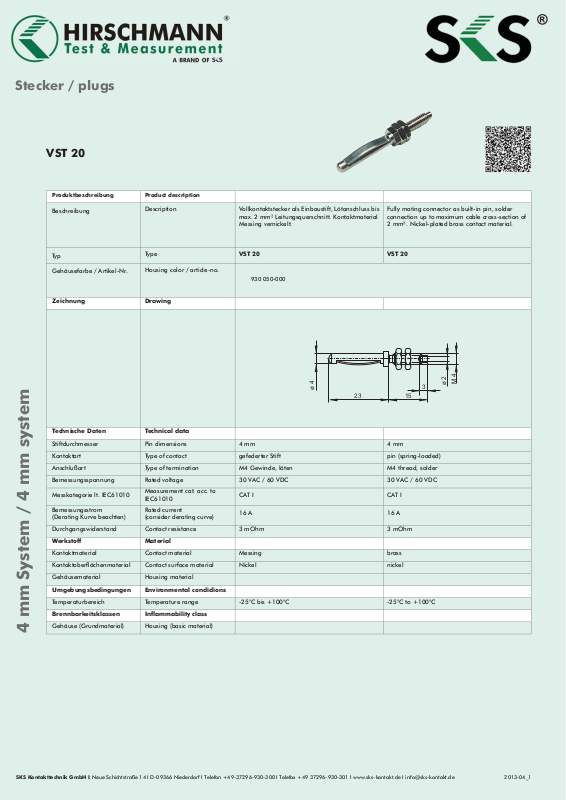

HIRSCHMANN VST 20 User guide [ml]
Stecker / plugs
VST 20
Produktbeschreibung Product description
Beschreibung
Description Vollkontaktstecker als Einbaustift, Lötanschluss bis
max. 2 mm² Leitungsquerschnitt. Kontaktmaterial
Messing vernickelt.
Fully mating connector as built-in pin, solder
connection up to maximum cable cross-section of
2 mm². Nickel-plated brass contact material.
Typ
Gehäusefarbe / Artikel-Nr.
Zeichnung
Technische Daten Technical data
Stiftdurchmesser Pin dimensions 4 mm 4 mm
Kontaktart Type of contact gefederter Stift pin (spring-loaded)
Anschlußart Type of termination M4 Gewinde, löten M4 thread, solder
Bemessungsspannung Rated voltage 30 VAC / 60 VDC 30 VAC / 60 VDC
Messkategorie lt. IEC61010
Bemessungsstrom
(Derating Kurve beachten)
Durchgangswiderstand Contact resistance 3 mOhm 3 mOhm
Werkstoff Material
Kontaktmaterial Contact material Messing brass
Kontaktoberfl ächenmaterial Contact surface material Nickel nickel
Gehäusematerial Housing material
Umgebungsbedingungen Environmental condidions
Temperaturbereich Temperature range -25°C bis +100°C -25°C to +100°C
Brennbarkeitsklassen Infl ammability class
Gehäuse (Grundmaterial) Housing (basic material)
4 mm System / 4 mm system
Type VST 20 VST 20
Housing color / article-no.
930 050-000
Drawing
Measurement cat. acc. to
IEC61010
Rated current
(consider derating curve)
ø 4
CAT I CAT I
16 A 16 A
23
M 4
ø 2
3
15
