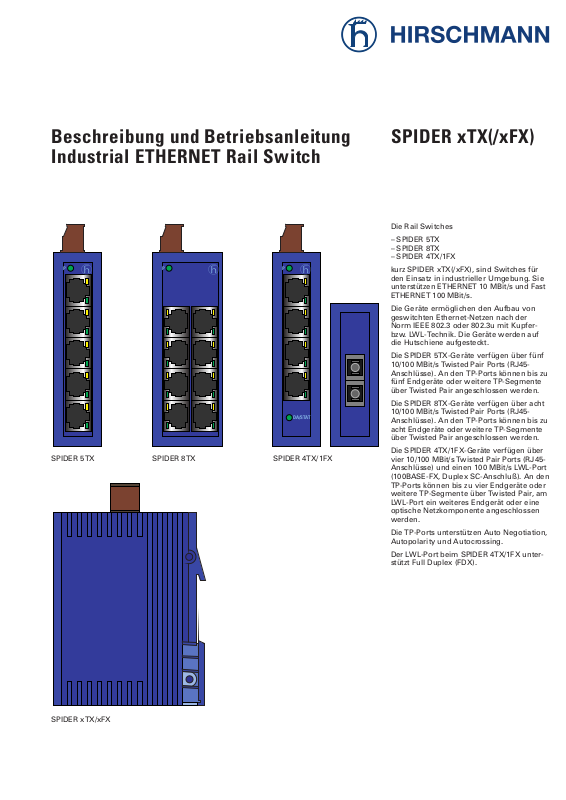

Beschreibung und Betriebsanleitung
Industrial ETHERNET Rail Switch
Die Rail Switches
– SPIDER 5TX
– SPIDER 8TX
– SPIDER 4TX/1FX
kurz SPIDER xTX(/xFX), sind Switches für
den Einsatz in industrieller Umgebung. Sie
unterstützen ETHERNET 10 MBit/s und Fast
ETHERNET 100 MBit/s.
Die Geräte ermöglichen den Aufbau von
geswitchten Ethernet-Netzen nach der
Norm IEEE 802.3 oder 802.3u mit Kupferbzw. LWL-Technik. Die Geräte werden auf
die Hutschiene aufgesteckt.

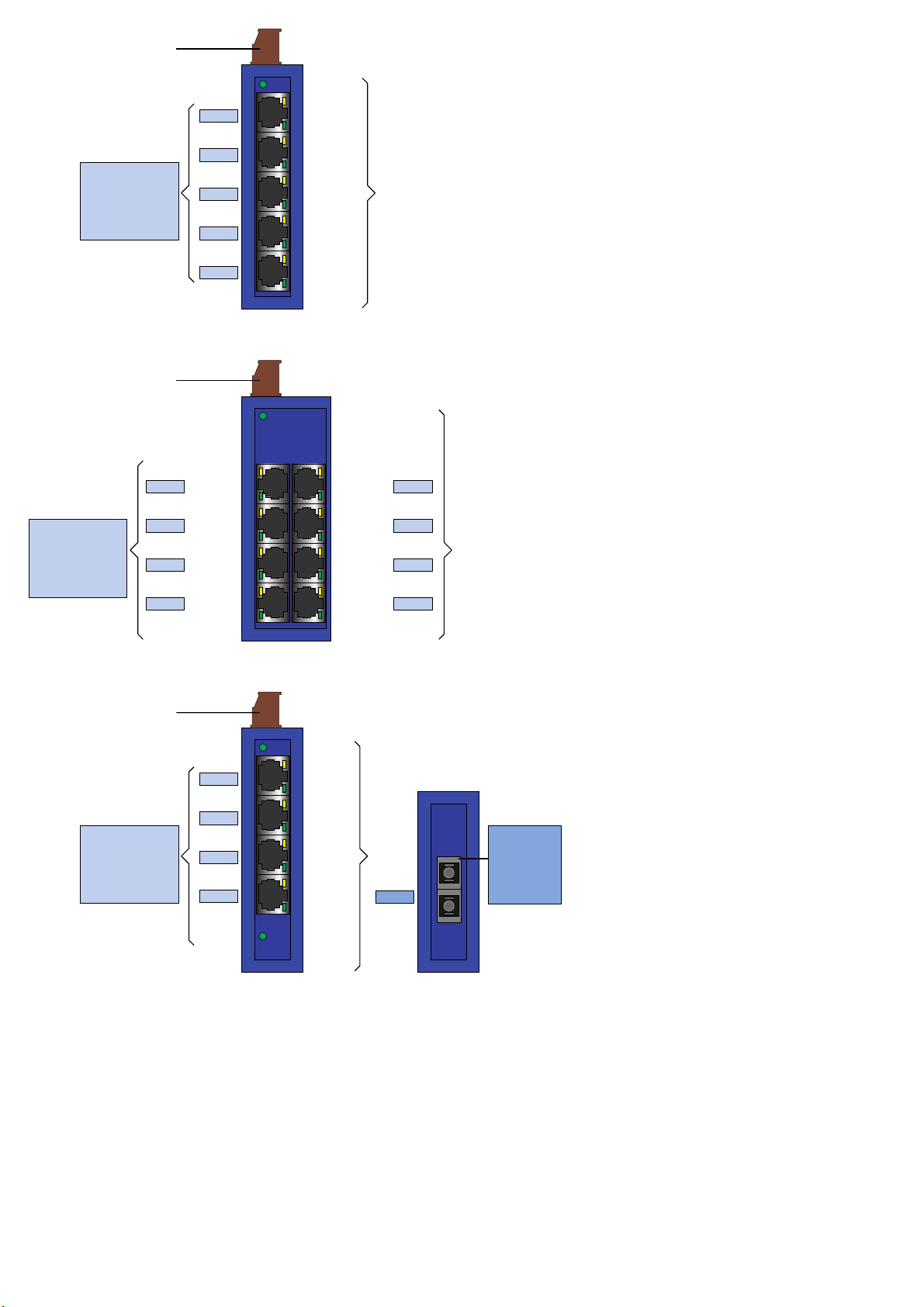

Die SPIDER 5TX-Geräte verfügen über fünf
10/100 MBit/s Twisted Pair Ports (RJ45Anschlüsse). An den TP-Ports können bis zu
fünf Endgeräte oder weitere TP-Segmente
über Twisted Pair angeschlossen werden.
Die SPIDER 8TX-Geräte verfügen über acht
10/100 MBit/s Twisted Pair Ports (RJ45Anschlüsse). An den TP-Ports können bis zu
acht Endgeräte oder weitere TP-Segmente
über Twisted Pair angeschlossen werden.
Die SPIDER 4TX/1FX-Geräte verfügen über
vier 10/100 MBit/s Twisted Pair Ports (RJ45Anschlüsse) und einen 100 MBit/s LWL-Port
(100BASE-FX, Duplex SC-Anschluß). An den
TP-Ports können bis zu vier Endgeräte oder
weitere TP-Segmente über Twisted Pair, am
LWL-Port ein weiteres Endgerät oder eine
optische Netzkomponente angeschlossen
werden.
Die TP-Ports unterstützen Auto Negotiation,
Autopolarity und Autocrossing.
Der LWL-Port beim SPIDER 4TX/1FX unterstützt Full Duplex (FDX).
SPIDER xTX(/xFX)
SPIDER xTX/xFX
SPIDER 5TX SPIDER 4TX/1FX
SPIDER 8TX
P
x
P
x
P
x
DA/STAT
Page 2
2
und den geltenden gesetzlichen Vorschriften entsprechen.
Achten Sie darauf, daß Peripheriegeräte für
die Anwendungsumgebung geeignet sind.
Nur Kupferdraht/Leiter der Klassifizierung
60/75°C oder 75°C verwenden.
Sicherheitshinweise
Schirmungsmasse
Achten Sie beim Anschließen eines
Kabelsegmentes mit kontaktiertem Schirmungsgeflecht auf mögliche Erdschleifen.
Sicherheitshinweise Gehäuse
z
Warnung!
Das Öffnen des Gehäuses bleibt
ausschließlich den von Hirschmann
autorisierten Technikern vorbehalten.
Hinweis: Die Erdung des SPIDER xTX(/xFX)
erfolgt über einen Anschluß des 3poligen
Klemmblocks.
Achten Sie auf die Übereinstimmung
der elektrischen Installation mit lokalen
oder nationalen Sicherheitsvorschriften.
z
Warnung!
Die Lüftungsschlitze dürfen nicht
bedeckt werden, so daß die Luft frei
zirkulieren kann.
Der Abstand zu den Lüftungsschlitzen oben und unten am Gehäuse
muß mindestens 10 cm betragen.
Der seitliche Abstand des SPIDER
4TX/1FX und SPIDER 8TX zu Nachbargeräten muß bei Umgebungstemperaturen über 50°C mindestens
2 cm betragen.
Stecken Sie niemals spitze Gegenstände (schmale Schraubendreher,
Drähte oder Ähnliches) in das Innere
des Produktes!. Es besteht die
Gefahr eines elektrischen Schlags.
Hinweis: Laut EN 60950 darf das Gerät bei
Aufstellung in Wohn- oder Büroumgebung
ausschließlich in Schaltschränken mit
Brandschutzeigenschaften gemäß EN 60950
betrieben werden.
Hinweis: Das Gehäuse ist in aufrechter
Lage zu montieren.
Sicherheitshinweise
Umgebung
z
Warnung!
Das Gerät darf nur bei der angegebenen umgebenden Lufttemperatur
und bei der angegebenen relativen
Luftfeuchtigkeit (nicht kondensierend) betrieben werden.
Wählen Sie den Montageort so, daß die
in den Technischen Daten angegebenen klimatischen Grenzwerte eingehalten werden.
Verwendung nur in einer Umgebung bis
Verschmutzungsgrad 2 (IEC 60664-1).
Die beschriebenen Leistungsmerkmale sind
nur dann verbindlich, wenn sie bei Vertragsschluß ausdrücklich vereinbart wurden. Wir
haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hardund Software geprüft. Dennoch können
Abweichungen nicht ausgeschlossen werden, so daß wir für die vollständige Übereinstimmung keine Gewähr übernehmen.
Die Angaben in der Druckschrift werden
jedoch regelmäßig überprüft. Notwendige
Korrekturen sind in den nachfolgenden Auflagen enthalten. Für Verbesserungsvorschläge sind wir dankbar.
Technische Änderungen vorbehalten.
Weitergabe sowie Vervielfältigung dieser
Unterlage, Verwertung und Mitteilung ihres
Inhalts ist nicht gestattet, soweit nicht ausdrücklich zugestanden. Zuwiderhandlungen
verpflichten zu Schadensersatz. Alle Rechte
vorbehalten, insbesondere für den Fall der
Patenterteilung oder GM-Eintragung.
Copyright
© Hirschmann
Automation and Control GmbH 2005
All Rights Reserved
Hinweis
Wir weisen darauf hin, daß der Inhalt dieser
Betriebsanleitung nicht Teil einer früheren
oder bestehenden Vereinbarung, Zusage
oder eines Rechtsverhältnisses ist oder
diese abändern soll. Sämtliche Verpflichtungen von Hirschmann ergeben sich aus
dem jeweiligen Kaufvertrag, der auch die
vollständige und allein gültige Gewährleistungsregel enthält. Diese vertraglichen
Gewährleistungsbestimmungen werden
durch die Ausführungen dieser Betriebsanleitung weder erweitert noch beschränkt.
Wir weisen außerdem darauf hin, daß aus
Gründen der Übersichtlichkeit in dieser
Betriebsanleitung nicht jede nur erdenkliche
Problemstellung im Zusammenhang mit
dem Einsatz dieses Gerätes beschrieben
werden kann. Sollten Sie weitere Informationen benötigen oder sollten besondere
Probleme auftreten, die in der Betriebsanleitung nicht ausführlich genug behandelt
werden, können Sie die erforderliche Auskunft über den Hirschmann-Vertragspartner
in Ihrer Nähe oder direkt bei Hirschmann
(Adresse siehe im Abschnitt „Hinweis zur
CE-Kennzeichnung“) anfordern.
Sicherheitstechnische
Hinweise
Dieses Handbuch enthält Hinweise, die Sie
zu Ihrer persönlichen Sicherheit, sowie zur
Vermeidung von Sachschäden beachten
müssen. Die Hinweise sind durch ein Warndreieck hervorgehoben und je nach Gefährdungsgrad folgendermaßen dargestellt:
z
Gefahr!
bedeutet, daß Tod, schwere Körperverletzung oder erheblicher Sachschaden eintreten werden, wenn die
entsprechenden Vorsichtsmaßnahmen nicht getroffen werden.
z
Warnung!
bedeutet, daß Tod, schwere Körperverletzung oder erheblicher Sachschaden eintreten können, wenn die
entsprechenden Vorsichtsmaßnahmen nicht getroffen werden.
z
Vorsicht!
bedeutet, daß eine leichte Körperverletzung oder ein Sachschaden
eintreten können, wenn die
entsprechenden Vorsichtsmaßnahmen nicht getroffen werden.
Hinweis: ist eine wichtige Information über
das Produkt, die Handhabung des Produktes oder den jeweiligen Teil der Dokumentation, auf den besonders aufmerksam
gemacht werden soll.
Bestimmungsgemäßer
Gebrauch
Bitte beachten Sie folgendes:
z
Warnung!
Das Gerät darf nur für die im Katalog
und in der technischen Beschreibung vorgesehenen Einsatzfälle und
nur in Verbindung mit von Hirschmann empfohlenen bzw. zugelassenen Fremdgeräten und -komponenten verwendet werden. Der einwandfreie und sichere Betrieb des
Produktes setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und Instandhaltung
voraus.
Sicherheitshinweise
Versorgungsspannung
Schalten Sie ein Gerät nur ein, wenn
das Gehäuse verschlossen ist.
z
Warnung!
Die Geräte dürfen nur an die auf
dem Typschild aufgedruckte Versorgungsspannung angeschlossen werden.
Die Geräte sind für den Betrieb mit
Sicherheitskleinspannung ausgelegt. Entsprechend dürfen an die
Versorgungsspannungsanschlüsse
nur PELV-Spannungskreise oder
wahlweise SELV-Spannungskreise
mit den Spannungsbeschränkungen
gemäß IEC/EN 60950 angeschlossen
werden.
Für den Fall, daß Sie das Modul mit
einer Fremdspannung betreiben: Versorgen
Sie das System nur mit einer Sicherheitskleinspannung nach IEC950/ EN60950/
VDE0805.
Schließen Sie erst den Erdanschluß an,
bevor Sie die weiteren Verbindungen herstellen. Beim Entfernen von Verbindungen
entfernen Sie den Erdanschluß zuletzt.
Relevant für Nordamerika:
Das Gerät darf nur an eine Versorgungsspannung der Klasse 2 angeschlossen werden, die den Anforderungen des National
Electrical Code, Table 11(b) entspricht.
Relevant für Nordamerika:
Die Verdrahtung der Spannungsversorgung
und der Ein- und Ausgänge (E/A) muss den
Verdrahtungsvorschriften Class 1, Division 2
[Artikel 501-4(b) des National Electrical
Code (NEC-Vorschriften der USA), NFPA 70]
Page 3
3
Anforderung an die Qualifikation des Personals
Hinweis: Qualifiziertes Personal im Sinne
dieser Betriebsanleitung bzw. der Warnhinweise sind Personen, die mit Aufstellung,
Montage, Inbetriebsetzung und Betrieb dieses Produktes vertraut sind und die über die
ihrer Tätigkeit entsprechenden Qualifikationen verfügen, wie z.B.:
– Ausbildung oder Unterweisung bzw.
Berechtigung, Stromkreise und Geräte
bzw. Systeme gemäß den aktuellen Standards der Sicherheitstechnik ein- und
auszuschalten, zu erden und zu kennzeichnen;
– Ausbildung oder Unterweisung gemäß
den aktuellen Standards der Sicherheitstechnik in Pflege und Gebrauch angemessener Sicherheitsausrüstungen;
– Schulung in erster Hilfe.
Allgemeine Sicherheitsvorschriften
Dieses Gerät wird mit Elektrizität betrieben. Beachten Sie genauestens die in der
Betriebsanleitung vorgeschriebenen Sicherheitsanforderungen an die anzulegenden
Spannungen!
z
Warnung!
Bei Nichtbeachten der Warnhinweise können deshalb schwere Körperverletzungen und/oder Sachschäden
auftreten.
Nur entsprechend qualifiziertes Personal sollte an diesem Gerät oder in
dessen Nähe arbeiten. Dieses Personal muß gründlich mit allen Warnungen und Instandhaltungsmaßnahmen gemäß dieser Betriebsanleitung vertraut sein.
Der einwandfreie und sichere
Betrieb dieses Gerätes setzt sachgemäßen Transport, fachgerechte
Lagerung und Montage sowie sorgfältige Bedienung und Instandhaltung voraus.
Nehmen Sie nur unbeschädigte
Teile in Betrieb!
Verwenden Sie die Geräte nur wie in der
vorliegenden „Beschreibung und Betriebsanleitung“ vorgesehen.
Beachten Sie insbesondere alle Warnungen und sicherheitsrelevanten Hinweise.
z
Warnung!
Eventuell notwendige Arbeiten an
der Elektroinstallation dürfen nur
von einer hierfür ausgebildeten
Fachkraft durchgeführt werden.
z
Warnung!
LED- oder LASER-Komponenten
gemäß IEC 60825-1 (2001):
LICHT EMITTIERENDE DIODE KLASSE 1 - CLASS 1 LED PRODUCT.
Zugrundeliegende Normen und
Standards
Die Geräte erfüllen folgende Normen und
Standards:
– EN 61000-6-2:2001 Fachgrundnorm –
Störfestigkeit Industriebereich
– EN 55022:1998 + A1 2000 + A2 2003 –
Funkstöreigenschaften für Einrichtungen
der Informationstechnik
– EN 60950-1:2001 – Sicherheit von Einrich-
tungen der Informationstechnik
– EN 61131-2:2003 – Speicherprogrammier-
bare Steuerungen
– FCC 47 CFR Part 15:2003 – Code of Federal
Regulations
– cUL 508:1998 – Safety for Industrial
Control Equipment.
Geräte mit Zertifizierung sind mit Zertifizierungskennzeichen versehen.
7
Hinweis zur
CE-Kennzeichnung
Die Geräte stimmen mit den Vorschriften der folgenden Europäischen Richtlinie überein:
89/336/EWG
Richtlinie des Rates zur Angleichung
der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische
Verträglichkeit
(geändert durch RL 91/263/EWG,
92/31/EWG und 93/68/EWG).
Die EU-Konformitätserklärung wird
gemäß der obengenannten EURichtlinien für die zuständigen
Behörden zur Verfügung gehalten
bei:
Hirschmann
Automation and Control GmbH
Stuttgarter Straße 45-51
D-72654 Neckartenzlingen
Telefon 01805-14-1538
Das Produkt ist einsetzbar im Wohnbereich (Wohnbereich, Geschäftsund Gewerbebereiche sowie Kleinbetriebe) sowie im Industriebereich.
– Störfestigkeit:
EN 61000-6-2:2001
– Störaussendung:
EN 55022:1998 + A1 2000
+ A2 2003, Class A
z
Warnung!
Dies ist eine Einrichtung der Klasse
A. Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen;
in diesem Fall kann vom Betreiber
verlangt werden, angemessene
Maßnahmen durchzuführen.
Voraussetzung für die Einhaltung
der EMV-Grenzwerte ist die strikte
Einhaltung der in dieser Beschreibung und Betriebsanleitung angegebenen Aufbaurichtlinien.
FCC-Hinweis:
Es wurde nach entsprechender Prüfung
festgestellt, daß dieses Gerät den Anforderungen an ein Digitalgerät der Klasse A
gemäß Teil 15 der FCC-Vorschriften entspricht. Diese Anforderungen sind darauf
ausgelegt, einen angemessenen Schutz
gegen Funkstörungen zu bieten, wenn das
Gerät im gewerblichen Bereich eingesetzt
wird. Das Gerät erzeugt und verwendet
Hochfrequenzen und kann diese auch ausstrahlen, und wenn es nicht entsprechend
dieser Betriebsanleitung installiert und
benutzt wird, kann es Störungen des Funkverkehrs verursachen. Der Betrieb dieses
Gerätes in einem Wohnbereich kann ebenfalls Funkstörungen verursachen; der
Benutzer ist in diesem Fall verpflichtet,
Funkstörungen auf seine Kosten zu
beseitigen.
,
Recycling Hinweis:
Dieses Produkt ist nach seiner Verwendung entsprechend den aktuellen Entsorgungsvorschriften Ihres
Landkreises / Landes / Staates als
Elektronikschrott einer geordneten
Entsorgung zuzuführen.
Page 4
4
1. Funktionsbeschreibung
Die 10/100BASE-T(X) Ports eines SPIDER
xTX(/xFX) stellen für das angeschlossene
LAN-Segment einen Endgeräte-Anschluß
dar. Sie können Einzelgeräte oder ganze
Netzsegmente anschließen.
1.1 FRAME-SWITCHING FUNKTIONEN
Store and Forward
Alle Daten, die ein SPIDER xTX(/xFX) empfängt, werden gespeichert und auf ihre Gültigkeit geprüft. Ungültige und fehlerhafte
Datenpakete (> 1.522 Byte oder CRC-Fehler)
sowie Fragmente (< 64 Byte) werden verworfen. Gültige Datenpakete leitet ein SPIDER xTX(/xFX) weiter.
Multiadress-Fähigkeit
Ein SPIDER xTX(/xFX) lernt alle Quelladressen je Port. Nur Pakete mit
– unbekannten Adressen
– diesen Adressen oder
– einer Multi-/Broadcast-Adresse
im Zieladressfeld werden an diesen Port
gesendet.
Ein SPIDER xTX(/xFX) kann bis zu 1000
Adressen lernen. Dies wird notwendig,
wenn an einem oder mehreren Ports mehr
als ein Endgerät angeschlossen ist. So können mehrere eigenständige Subnetze an ein
SPIDER xTX(/xFX) angeschlossen werden.
Adressen lernen
Ein SPIDER xTX(/xFX) überwacht das Alter
der gelernten Adressen. Adresseinträge, die
ein bestimmtes Alter (300 Sekunden, Aging
Time) überschreiten, löscht der SPIDER
xTX(/xFX) aus seiner Adresstabelle.
Hinweis: Ein Neustart löscht die gelernten
Adresseinträge.
Tagging (IEEE 802.1Q)
Für die Funktionen VLAN und Priorisierung
sieht der Standard IEEE 802.1 Q vor, daß in
einen MAC-Datenrahmen das VLAN-Tag
eingebunden wird. Das VLAN-Tag besteht
aus 4 Bytes (2 Bytes Tag Protocol Identifier
TPID, 2 Bytes Tag Control Information TCI).
Es wird zwischen dem Quelladreßfeld und
dem Typfeld eingefügt. Datenpakete mit
VLAN-Tag werden vom SPIDER xTX(/xFX)
unverändert übertragen.
1.2 SPEZIFISCHE FUNKTIONEN
DER TP/TX-SCHNITTSTELLE
Leitungsüberwachung (Link Control)
Mit regelmäßigen Link-Test-Pulsen gemäß
der Norm IEEE 802.3 10BASE-T/100BASETX überwacht der SPIDER xTX(/xFX) die
angeschlossenen TP-Leitungssegmente auf
Kurzschluß oder Unterbrechung. Der SPIDER xTX(/xFX) sendet keine Daten in ein
TP-Segment, von dem es keinen Link-TestPuls empfängt.
Hinweis: Eine nicht belegte Schnittstelle
wird als Leitungsunterbrechung bewertet.
Ebenso wird die TP-Strecke zu einem ausgeschalteten Endgerät als Leitungsunterbrechung bewertet, da der stromlose Buskoppler keine Link-Test-Pulse senden kann.
Polaritätsumkehrung
(Auto Polarity Exchange)
Ist das Empfangsleitungspaar falsch angeschlossen (RD+ und RD- vertauscht), dann
erfolgt automatisch die Umkehrung der
Polarität.
Autonegotiation
Autonegotiation ist ein Verfahren, bei dem
der Switch automatisch den Betriebsmodus
seiner 10/100 RJ-45-Ports wählt. Beim
ersten Verbindungsaufbau erkennt der
Switch die Geschwindigkeit (10 oder 100
Mbit/s) und den Übertragungsmodus (halbduplex oder vollduplex) des verbundenen
Netzes.
Autocrossing
Der SPIDER xTX(/xFX) erkennt das Sendeund Empfangsleitungspaar (MDI, MDI-X).
Der SPIDER xTX(/xFX) schaltet automatisch
den Portausgang und Porteingang auf die
entsprechenden Leitungspaare. Somit spielt
es keine Rolle, ob Sie zum Anschluß eines
Gerätes ein gekreuztes (cross-over) oder
ungekreuztes Kabel verwenden.
steckbarer
Abb. 1: Übersicht Schnittstellen und Anzeigeelemente SPIDER xTX(/xFX)
Klemmblock
5 Ports nach
10/100BASE-T(X)
RJ45-Anschlüsse
Autonegotiaton
Autopolarity
Autocrossing
Klemmblock
8 Ports nach
10/100BASE-T(X)
RJ45-Anschlüsse
Autonegotiaton
Autopolarity
Autocrossing
Klemmblock
4 Ports nach
10/100BASE-T(X)
RJ45-Anschlüsse
Autonegotiaton
Autopolarity
Autocrossing
3polig
Port 5
Port 4
Port 3
Port 2
Port 1
steckbarer
3polig
10/100
Port 7
DA/STAT
10/100
Port 5
DA/STAT
10/100
Port 3
DA/STAT
10/100
Port 1
DA/STAT
steckbarer
3polig
Port 5
Port 4
Port 3
Port 2
P
x
SPIDER 5TX
P
P
SPIDER 8TX
P
x
DA/STAT
SPIDER 4TX/1FX
P
10/100
DA/STAT
10/100
DA/STAT
10/100
DA/STAT
10/100
DA/STAT
10/100
DA/STAT
x
10/100
DA/STAT
10/100
DA/STAT
10/100
DA/STAT
10/100
DA/STAT
P
10/100
DA/STAT
10/100
DA/STAT
10/100
DA/STAT
10/100
DA/STAT
DA/STAT
(Port 1)
LED Anzeigeelemente
P
10/100
DA/STAT
Port 8
Port 6
Port 4
Port 2
LED Anzeigeelemente
Port 1
= Power
= Datenrate
= Daten, Linkstatus
LED Anzeigeelemente
1 Port nach
100BASE-FX
(Port 1)
Duplex-SCAnschluß
Full Duplex
Page 5
5
1.3 SPEZIFISCHE FUNKTIONEN
DER LWL-SCHNITTSTELLE
LWL-Überwachung
Gemäß der Norm IEEE 802.3 100BASE-FX
überwacht ein SPIDER 4TX/1FX die ange-
schlossenen LWL-Leitungen auf Unterbrechung.
Low Light Detection
Wenn die optische Eingangsleistung unter
die Low Light-Schwelle absinkt, werden
Sende- und Empfangspfad des LWL-Ports
für Daten gesperrt und das Idle-Signal wird
gesendet.
Far-End Fault
Die optische Übertragungsstrecke vom
SPIDER 4TX/1FX sowohl in Empfangsrichtung- als auch in Senderichtung kann überwacht werden, wenn die Gegenstelle ebenfalls Far-End Fault unterstützt. Wird Far-End
Fault von der Gegenstelle nicht unterstützt,
wird die optische Übertragungsstrecke nur
in Empfangsrichtung überwacht.
Far-End Fault wird gesendet, wenn am optischen Port die optische Eingangsleistung
unter die Low-Light Schwelle abgesunken
ist. Wird Far-End Fault empfangen, bleibt
der Link inaktiv (DA/STAT LED dunkel).
1.4 WEITERE FUNKTIONEN UND
EIGENSCHAFTEN
Reset
Der SPIDER xTX(/xFX) wird durch folgendes
Ereignis zurückgesetzt:
– Unterschreiten der Eingangsspannung
Nach einem Reset wird folgende Aktion
durchgeführt:
– Initialisierung
1.5 ANZEIGENELEMENTE
Gerätestatus
Diese LEDs geben Auskunft über Zustände,
die Auswirkung auf die Funktion des
gesamten SPIDER xTX(/xFX) haben.
P – Power (Grüne LED)
– leuchtet: – Versorgungsspannung
liegt an
Portstatus
Diese LEDs zeigen portbezogene Informationen an.
DA/STAT – Daten, Linkstatus
(grüne LED)
– leuchtet nicht: – keine gültige Verbindung
– leuchtet grün: – gültige Verbindung
– blitzt grün: – Datenverkehr
10/100 – Datenrate (gelbe LED)
(Twisted Pair Ports)
– leuchtet nicht: – 10 Mbit/s-Verbindung
– leuchtet gelb: – 100 Mbit/s-Verbindung
1.6 SCHNITTSTELLEN
10/100 Mbit/s-Anschluß
– Vier Ports (Port 2 bis 5, SPIDER 4TX/1FX)
– Fünf Ports (Port 1 bis 5, SPIDER 5TX)
– Acht Ports (Port 1 bis 8, SPIDER 8TX)
(10/100 MBit/s, RJ45-Buchsen) ermöglichen
den Anschluß von Endgeräten oder von
(typabhängig) bis zu acht unabhängigen
Netzsegmenten nach den Standards IEEE
802.3 100BASE-TX / 10BASE-T. Diese Ports
unterstützen Autonegotiation, Autopolarity
und Autocrossing.
– Pinbelegung der RJ45-Buchse:
– Ein Leitungspaar: Pin 3 und Pin 6
– Ein Leitungspaar: Pin 1 und Pin 2
– Restliche Pins: nicht belegt.
Abb. 2: Pinbelegung einer TP-Schnittstelle
100 Mbit/s-Anschluß (FX-Port)
Der 100 MBit/s Port beim SPIDER 4TX/1FX
unterstützt den Standard IEEE 802.3
100BASE-FX FDX. Er ist als Duplex SCAnschluß ausgeführt. Der 100 MBit/s Port
ermöglicht den Anschluß eines Endgerätes
oder einer optischen Netzkomponente.
3poliger Klemmblock
Der Anschluß der Versorgungsspannung
erfolgt über einen 3poligen Klemmblock.
Hinweis:
Anzugsdrehmoment der Klemmschrauben:
0,5 Nm
z
Warnung!
Die Geräte SPIDER xTX(/xFX) sind
für den Betrieb mit Sicherheitskleinspannung ausgelegt. Entsprechend dürfen an die
Versorgungsspannungsanschlüsse
nur PELV-Spannungskreise oder
wahlweise SELV-Spannungskreise
mit den Spannungsbeschränkungen
gemäß IEC/EN 60950 angeschlossen
werden.
– Spannungsversorgung: Die Versor-
gungsspannung ist galvanisch vom
Gehäuse getrennt.
– Erdungsanschluß: Die Erdung des
SPIDER xTX(/xFX) erfolgt über einen
Anschluß des 3poligen Klemmblocks.
Abb. 3: Pinbelegung des 3poligen Klemm-
blocks
2. Konfiguration
2.1 ANSCHLUß VON ENDGERÄTEN
UND WEITEREN NETZSEGMENTEN
An den 10/100 Mbit/s Ports können
– beim SPIDER 4TX/1FX bis zu vier
– beim SPIDER 5TX bis zu fünf
– beim SPIDER 8TX bis zu acht
Endgeräte oder weitere TP/TX-Segmente
über Twisted Pair angeschlossen werden.
(siehe Abb. 4).
Am 100 Mbit/s Port des SPIDER 4TX/1FX
kann über LWL ein weiteres Endgerät oder
eine optische Netzkomponente angeschlossen werden.
3. Montage, Inbetriebnahme
und Demontage
3.1 AUSPACKEN, PRÜFEN
Überprüfen Sie, ob das Paket komplett
ausgeliefert wurde (siehe Lieferumfang).
Überprüfen Sie die Einzelteile auf Trans-
portschäden.
z
Warnung!
Nehmen Sie nur unbeschädigte
Teile in Betrieb!

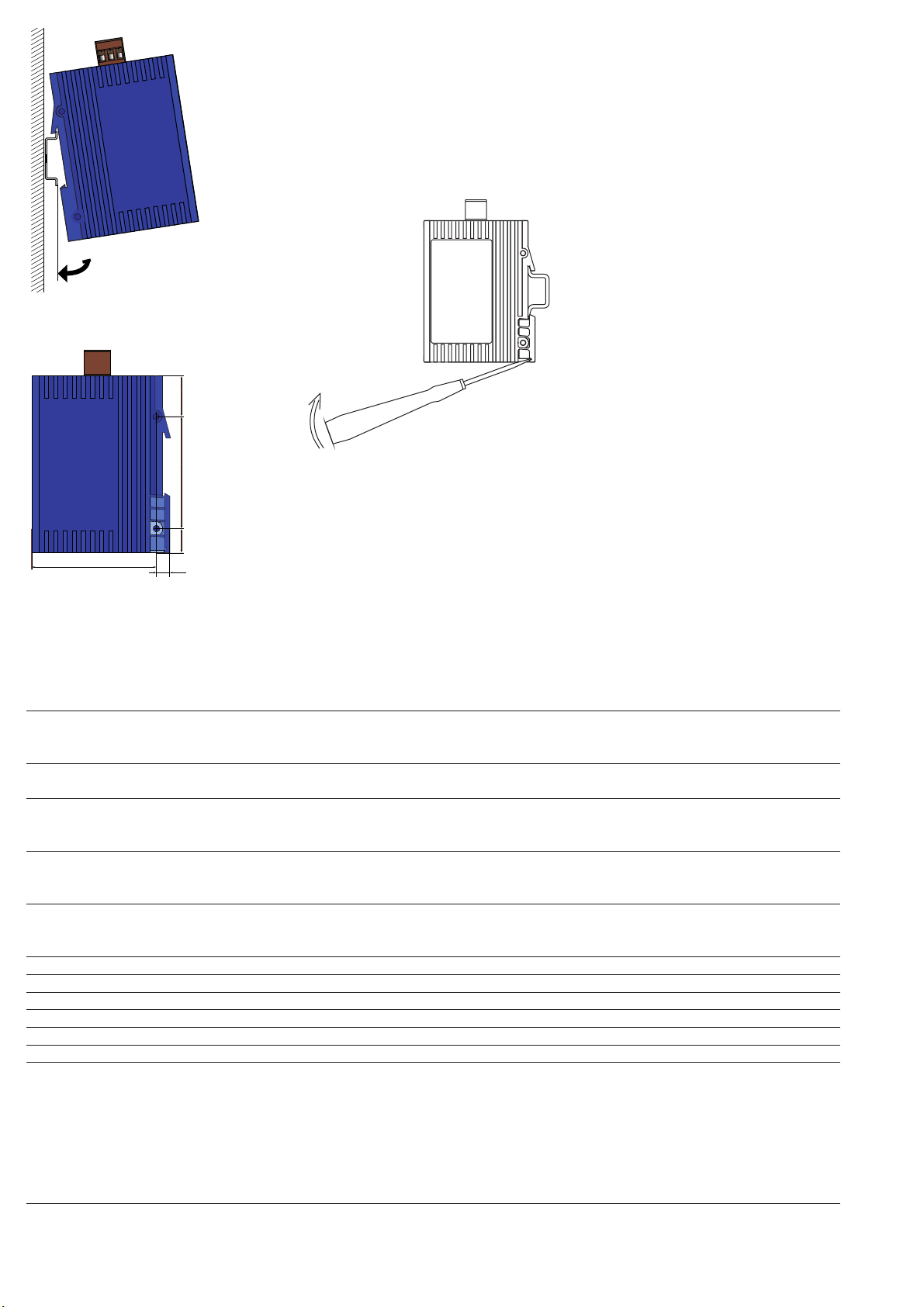

3.2 MONTAGE
Das Gerät wird in betriebsbereitem Zustand
ausgeliefert. Für die Montage ist folgender
Ablauf zweckmäßig:
Ziehen Sie den Klemmblock vom SPIDER xTX(/xFX) ab und verdrahten Sie die
Versorgungsspannungsleitungen.
Montieren Sie den SPIDER xTX(/xFX)
auf einer 35 mm Hutschiene nach
DIN EN 50 022.
Hängen Sie die obere Rastführung des
SPIDER xTX(/xFX) in die Hutschiene ein und
drücken Sie es nach unten gegen die Hutschiene bis zum Einrasten.
Montieren Sie die Signalleitungen.
Hinweise:
– Die Erdung des SPIDER xTX(/xFX) erfolgt
über einen Anschluß des 3poligen
Klemmblocks.
– Das Gehäuse darf nicht geöffnet werden.
– Die Schirmungsmasse der anschließbaren
Industrial Twisted Pair-Leitungen ist elektrisch leitend mit dem Erdungsanschluß
verbunden.
MICE

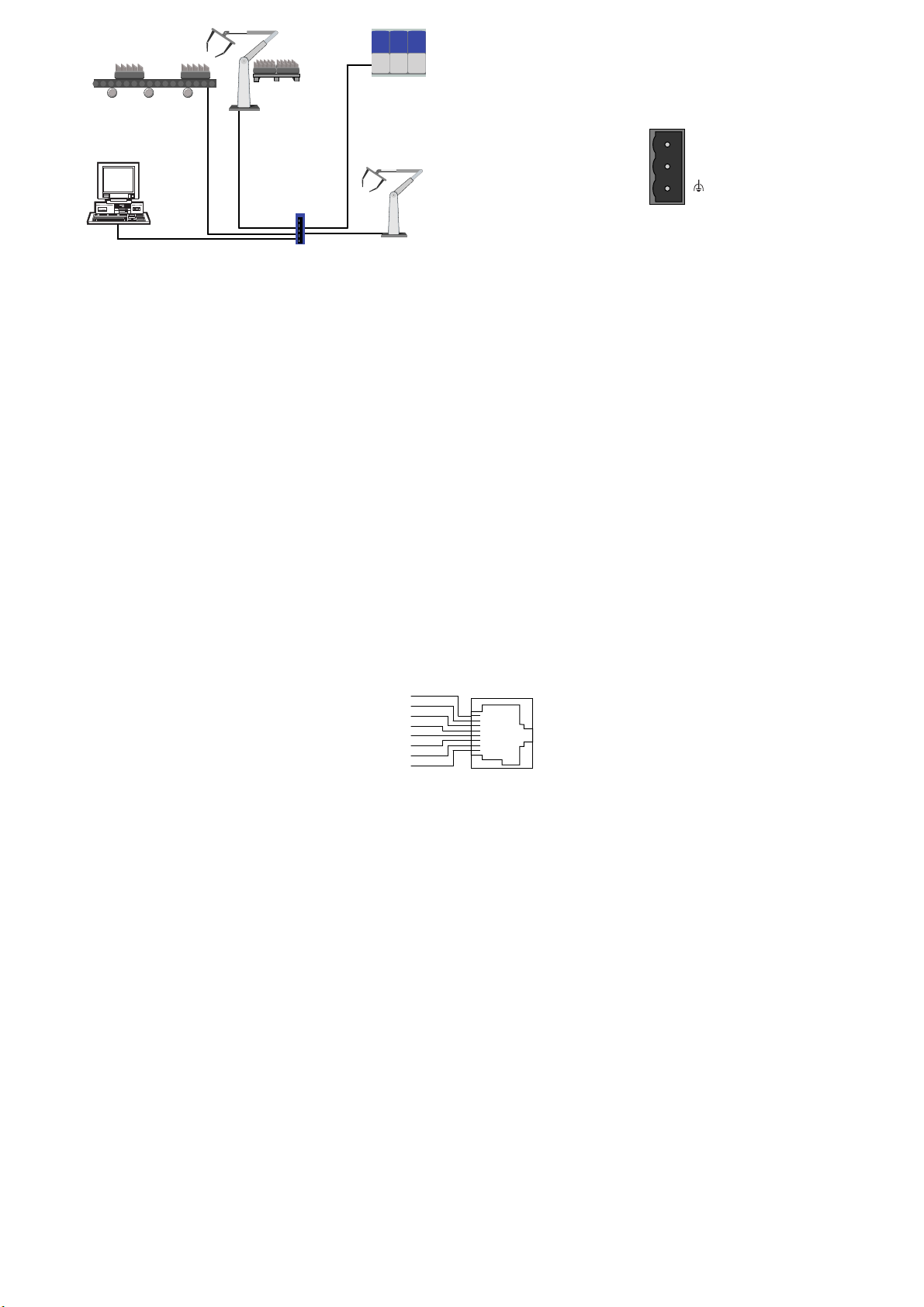

Abb. 4: Konfiguration mit SPIDER xTX(/xFX): Anschluß von
– bis zu 8 Endgeräten oder weiteren Segmenten über TP
– und bis zu 1 Endgerät oder weiterem Segmentent über LWL (SPIDER 4TX/1FX)
SPIDER
n.c. Pin 8
n.c. Pin 7
TD- Pin 6
n.c. Pin 5
n.c. Pin 4
Pin 3TD+
Pin 2RDPin 1RD+
+24 V
0 V
Page 6
6
5. Technische Daten
Allgemeine Daten
Betriebsspannung NEC Class 2 power source 9,6 VDC … 32,0 VDC Sicherheitskleinspannung (SELV/PELV)
max. 5 A
Pufferzeit min. 10 ms bei 20,4 VDC
Potentialdifferenz zwischen Eingangs- Potentialdifferenz zu Eingangsspannung +24 VDC: 32 VDC
spannung und Gehäuse Potentialdifferenz zu Eingangsspannung Masse: -32 VDC
Leistungsaufnahme bei 24 VDC max. 2,2 W; 7,5 Btu (IT)/h SPIDER 5TX
max. 3,9 W; 13,3 Btu (IT)/h SPIDER 8TX
max. 3,9 W; 13,3 Btu (IT)/h SPIDER 4TX/1FX
Abmessungen B x H x T 25 mm x 114 mm x 79 mm SPIDER 5TX
40 mm x 114 mm x 79 mm SPIDER 8TX
25 mm x 114 mm x 79 mm SPIDER 4TX/1FX
Masse 113 g SPIDER 5TX
177 g SPIDER 8TX
120 g SPIDER 4TX/1FX
Umgebungstemperatur Umgebende Luft 0 ºC bis + 60 ºC
Lagerungstemperatur Umgebende Luft - 40 ºC bis + 70 ºC
Luftfeuchtigkeit bis 95% (nicht kondensierend)
Luftdruck bis 2000 m (795 hPa, größere Höhen auf Anfrage)
Verschmutzungsgrad 2
Schutzart IP 30
EMV-Störfestigkeit
Entladung statischer Elektrizität
Kontaktentladung EN 61000-4-2 Prüfschärfegrad 3
Luftentladung EN 61000-4-2 Prüfschärfegrad 3
Elektromagnetische Felder EN 61000-4-3 Prüfschärfegrad 3
Schnelle Transienten EN 61000-4-4 Prüfschärfegrad 3
Stoßspannungen symmetrisch EN 61000-4-5 Prüfschärfegrad 2
Stoßspannungen unsymmetrisch EN 61000-4-5 Prüfschärfegrad 3
Leitungsgebundene HF-Störungen EN 61000-4-6 Prüfschärfegrad 3
Abb. 5: Montage des SPIDER xTX(/xFX)
Abb. 6: Maße
3.3 INBETRIEBNAHME
Mit dem Anschluß der Versorgungs-
spannung über den 3poligen Klemmblock
nehmen Sie den SPIDER xTX(/xFX) in
Betrieb.
3.4 DEMONTAGE
Um den SPIDER xTX(/xFX) von der Hutschiene zu demontieren, entriegeln Sie die
Schnappvorrichtung gemäß Abb. 7.
Abb. 7: Demontage des SPIDER xTX(/xFX)
4. Weitere Unterstützung
Bei technischen Fragen wenden Sie sich
bitte an den Hirschmann Vertragspartner in
Ihrer Nähe oder direkt an Hirschmann. Die
Adressen unserer Vertragspartner finden
Sie
– im Internet (http://www.hirschmann.de).
Darüber hinaus steht Ihnen unsere Hotline
zur Verfügung:
Tel. +49(1805) 14-1538
Fax +49(7127) 14-1551
Antworten zu häufig gestellten Fragen finden Sie in den Internetseiten von Hirschmann: www.hirschmann.de. Im Geschäftsbereich Automation and Network Solutions
gibt es unter „SERVICE“ die Rubrik FAQ.
Das aktuelle Schulungsangebot zu Technologie und Produkten finden Sie unter
www.hicomcenter.com.
63,3 23
70
13,7
8,5
Page 7
7
EMV-Störaussendung
EN 55022 Class A
FCC 47 CFR Part 15 Class A
Festigkeit
Vibration EC 60068-2-6 Test FC Prüfschärfegrade nach IEC 61131-2
Schock EC 60068-2-27 Test Ea Prüfschärfegrad nach IEC 61131-2
Zertifizierungen
cUL 508 / CSA 22.2 No.142 erfüllt
Netzausdehnung
TP-Port 10BASE-T/100BASE-TX
Länge eines Twisted Pair-Segmentes max. 100 m
LWL-Port 100BASE-FX
Nach IEEE 802.3u 100BASE-FX
Systemdämpfung
50/125 µm Multimode-LWL (MM) 0-8 dB
62,5/125 µm Multimode-LWL (MM) 0-11 dB
LWL-Leitungslänge 100BASE-FX (Beispiel)
50/125 µm Multimode-LWL (MM) ca. 5 km Faserdaten: 1,0 dB/km, 800 MHz*km
62,5/125 µm Multimode-LWL (MM) ca. 4 km Faserdaten: 1,0 dB/km, 500 MHz*km
Schnittstellen
SPIDER 4TX/1FX 4 TP/TX-Ports RJ45-Buchsen, 10/100 MBit/s
1 FX-Port Duplex SC-Anschluß, 100 MBit/s
SPIDER 5TX 5 TP/TX-Ports RJ45-Buchsen, 10/100 MBit/s
SPIDER 8TX 8 TP/TX-Ports RJ45-Buchsen, 10/100 MBit/s
Anzeigen
Gerätestatus 1 x grüne LED P – Power, Versorgungsspannung liegt an
Portstatus SPIDER 4TX/1FX 5 x grüne LEDs DA/STAT – Daten, Linkstatus
4 x gelbe LEDs 10/100 – Datenrate
SPIDER 5TX 5 x grüne LEDs DA/STAT – Daten, Linkstatus
5 x gelbe LEDs 10/100 – Datenrate
SPIDER 8TX 8 x grüne LEDs DA/STAT – Daten, Linkstatus
8 x gelbe LEDs 10/100 – Datenrate
Lieferumfang
Rail Switch SPIDER xTX(/xFX) inkl. Klemmblock für die Versorgungsspannung
Beschreibung und Betriebsanleitung
Bestellnummer
Rail Switch SPIDER 5TX 943 824-002
Rail Switch SPIDER 8TX 943 376-001
Rail Switch SPIDER 4TX/1FX 943 221-001
Zubehör
Handbuch ETHERNET 943 320-001
Taschenbuch “Grundlagen Industrial
ETHERNET und TCP/IP” 280 710-834
Rail Power Supply RPS 30 943 662-003
Rail Power Supply RPS 60 943 662-001
Rail Power Supply RPS 120 943 662-011
Page 8
Hirschmann Automation and Control GmbH
Stuttgarter Straße 45-51
D-72654 Neckartenzlingen
Germany
Tel.: ++49 / 1805 / 14-1538
Fax: ++49 / 7127 / 14-1551
E-Mail: [email protected]
Internet: http://www.hirschmann.com
Printed in Germany
Subject to alterations
039669003020405000
Loading...
