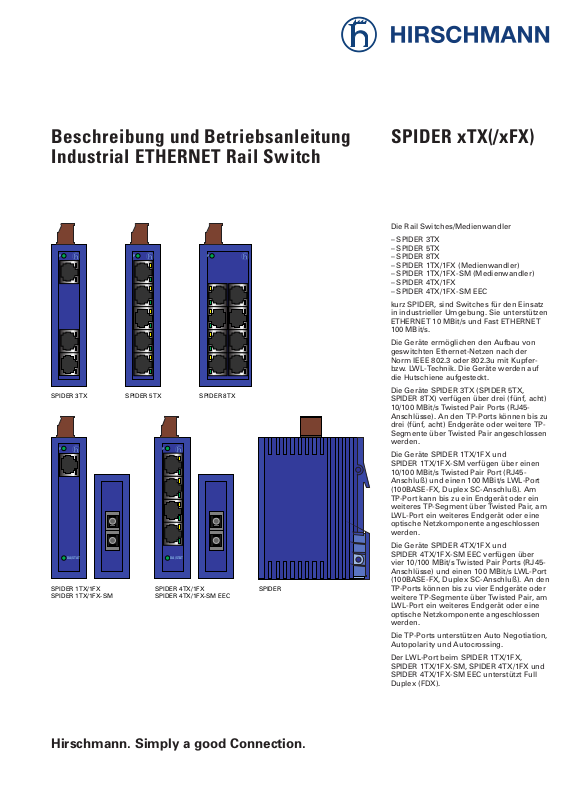

Beschreibung und Betriebsanleitung
Industrial ETHERNET Rail Switch
Die Rail Switches/Medienwandler
– SPIDER 3TX
– SPIDER 5TX
– SPIDER 8TX
– SPIDER 1TX/1FX (Medienwandler)
– SPIDER 1TX/1FX-SM (Medienwandler)
– SPIDER 4TX/1FX
– SPIDER 4TX/1FX-SM EEC
kurz SPIDER, sind Switches für den Einsatz
in industrieller Umgebung. Sie unterstützen
ETHERNET 10 MBit/s und Fast ETHERNET
100 MBit/s.
Die Geräte ermöglichen den Aufbau von
geswitchten Ethernet-Netzen nach der
Norm IEEE 802.3 oder 802.3u mit Kupferbzw. LWL-Technik. Die Geräte werden auf
die Hutschiene aufgesteckt.
Die Geräte SPIDER 3TX (SPIDER 5TX,
SPIDER 8TX) verfügen über drei (fünf, acht)
10/100 MBit/s Twisted Pair Ports (RJ45Anschlüsse). An den TP-Ports können bis zu
drei (fünf, acht) Endgeräte oder weitere TPSegmente über Twisted Pair angeschlossen
werden.
Die Geräte SPIDER 1TX/1FX und
SPIDER 1TX/1FX-SM verfügen über einen
10/100 MBit/s Twisted Pair Port (RJ45Anschluß) und einen 100 MBit/s LWL-Port
(100BASE-FX, Duplex SC-Anschluß). Am
TP-Port kann bis zu ein Endgerät oder ein
weiteres TP-Segment über Twisted Pair, am
LWL-Port ein weiteres Endgerät oder eine
optische Netzkomponente angeschlossen
werden.
Die Geräte SPIDER 4TX/1FX und
SPIDER 4TX/1FX-SM EEC verfügen über
vier 10/100 MBit/s Twisted Pair Ports (RJ45Anschlüsse) und einen 100 MBit/s LWL-Port
(100BASE-FX, Duplex SC-Anschluß). An den
TP-Ports können bis zu vier Endgeräte oder
weitere TP-Segmente über Twisted Pair, am
LWL-Port ein weiteres Endgerät oder eine
optische Netzkomponente angeschlossen
werden.
Die TP-Ports unterstützen Auto Negotiation,
Autopolarity und Autocrossing.
Der LWL-Port beim SPIDER 1TX/1FX,
SPIDER 1TX/1FX-SM, SPIDER 4TX/1FX und
SPIDER 4TX/1FX-SM EEC unterstützt Full
Duplex (FDX).
SPIDER xTX(/xFX)
Hirschmann. Simply a good Connection.
P
x
SPIDER 3TX SPIDER 5TX SPIDER 8TX
P
x
DA/STAT
SPIDER 1TX/1FX
SPIDER 1TX/1FX-SM
P
x
P
x
DA/STAT
SPIDER 4TX/1FX
SPIDER 4TX/1FX-SM EEC
P
x
SPIDER
Page 2
2
und den geltenden gesetzlichen Vorschriften entsprechen.
Achten Sie darauf, daß Peripheriegeräte für
die Anwendungsumgebung geeignet sind.
Nur Kupferdraht/Leiter der Klassifizierung
60/75°C oder 75°C verwenden.
Sicherheitshinweise
Schirmungsmasse
Achten Sie beim Anschließen eines
Kabelsegmentes mit kontaktiertem Schirmungsgeflecht auf mögliche Erdschleifen.
Sicherheitshinweise Gehäuse
z
Warnung!
Das Öffnen des Gehäuses bleibt
ausschließlich den von Hirschmann
autorisierten Technikern vorbehalten.
Hinweis: Die Erdung des SPIDER erfolgt
über einen Anschluß des 3poligen Klemmblocks.
Achten Sie auf die Übereinstimmung
der elektrischen Installation mit lokalen
oder nationalen Sicherheitsvorschriften.
z
Warnung!
Die Lüftungsschlitze dürfen nicht
bedeckt werden, so daß die Luft frei
zirkulieren kann.
Der Abstand zu den Lüftungsschlitzen oben und unten am Gehäuse
muß mindestens 10 cm betragen.
Der seitliche Abstand des SPIDER
4TX/1FX, SPIDER 4TX/1FX-SM EEC
und SPIDER 8TX zu Nachbargeräten
muß bei Umgebungs-temperaturen
über 50°C mindestens 2 cm betragen.
Stecken Sie niemals spitze Gegenstände (schmale Schraubendreher,
Drähte oder Ähnliches) in das Innere
des Produktes!. Es besteht die
Gefahr eines elektrischen Schlags.
Hinweis: Laut EN 60950 darf das Gerät bei
Aufstellung in Wohn- oder Büroumgebung
ausschließlich in Schaltschränken mit
Brandschutzeigenschaften gemäß EN 60950
betrieben werden.
Hinweis: Das Gehäuse ist in aufrechter
Lage zu montieren.
Sicherheitshinweise
Umgebung
z
Warnung!
Das Gerät darf nur bei der angegebenen umgebenden Lufttemperatur
und bei der angegebenen relativen
Luftfeuchtigkeit (nicht kondensierend) betrieben werden.
Wählen Sie den Montageort so, daß die
in den Technischen Daten angegebenen klimatischen Grenzwerte eingehalten werden.
Verwendung nur in einer Umgebung bis
Verschmutzungsgrad 2 (IEC 60664-1).
Die beschriebenen Leistungsmerkmale sind
nur dann verbindlich, wenn sie bei Vertragsschluß ausdrücklich vereinbart wurden. Wir
haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hardund Software geprüft. Dennoch können
Abweichungen nicht ausgeschlossen werden, so daß wir für die vollständige Übereinstimmung keine Gewähr übernehmen.
Die Angaben in der Druckschrift werden
jedoch regelmäßig überprüft. Notwendige
Korrekturen sind in den nachfolgenden Auflagen enthalten. Für Verbesserungsvorschläge sind wir dankbar.
Technische Änderungen vorbehalten.
Weitergabe sowie Vervielfältigung dieser
Unterlage, Verwertung und Mitteilung ihres
Inhalts ist nicht gestattet, soweit nicht ausdrücklich zugestanden. Zuwiderhandlungen
verpflichten zu Schadensersatz. Alle Rechte
vorbehalten, insbesondere für den Fall der
Patenterteilung oder GM-Eintragung.
Copyright
© Hirschmann
Automation and Control GmbH 2006
All Rights Reserved
Hinweis
Wir weisen darauf hin, daß der Inhalt dieser
Betriebsanleitung nicht Teil einer früheren
oder bestehenden Vereinbarung, Zusage
oder eines Rechtsverhältnisses ist oder
diese abändern soll. Sämtliche Verpflichtungen von Hirschmann ergeben sich aus
dem jeweiligen Kaufvertrag, der auch die
vollständige und allein gültige Gewährleistungsregel enthält. Diese vertraglichen
Gewährleistungsbestimmungen werden
durch die Ausführungen dieser Betriebsanleitung weder erweitert noch beschränkt.
Wir weisen außerdem darauf hin, daß aus
Gründen der Übersichtlichkeit in dieser
Betriebsanleitung nicht jede nur erdenkliche
Problemstellung im Zusammenhang mit
dem Einsatz dieses Gerätes beschrieben
werden kann. Sollten Sie weitere Informationen benötigen oder sollten besondere
Probleme auftreten, die in der Betriebsanleitung nicht ausführlich genug behandelt
werden, können Sie die erforderliche Auskunft über den Hirschmann-Vertragspartner
in Ihrer Nähe oder direkt bei Hirschmann
(Adresse siehe im Abschnitt „Hinweis zur
CE-Kennzeichnung“) anfordern.
Sicherheitstechnische
Hinweise
Dieses Handbuch enthält Hinweise, die Sie
zu Ihrer persönlichen Sicherheit, sowie zur
Vermeidung von Sachschäden beachten
müssen. Die Hinweise sind durch ein Warndreieck hervorgehoben und je nach Gefährdungsgrad folgendermaßen dargestellt:
z
Gefahr!
bedeutet, daß Tod, schwere Körperverletzung oder erheblicher Sachschaden eintreten werden, wenn die
entsprechenden Vorsichtsmaßnahmen nicht getroffen werden.
z
Warnung!
bedeutet, daß Tod, schwere Körperverletzung oder erheblicher Sachschaden eintreten können, wenn die
entsprechenden Vorsichtsmaßnahmen nicht getroffen werden.
z
Vorsicht!
bedeutet, daß eine leichte Körperverletzung oder ein Sachschaden
eintreten können, wenn die
entsprechenden Vorsichtsmaßnahmen nicht getroffen werden.
Hinweis: ist eine wichtige Information über
das Produkt, die Handhabung des Produktes oder den jeweiligen Teil der Dokumentation, auf den besonders aufmerksam
gemacht werden soll.
Bestimmungsgemäßer
Gebrauch
Bitte beachten Sie folgendes:
z
Warnung!
Das Gerät darf nur für die im Katalog
und in der technischen Beschreibung vorgesehenen Einsatzfälle und
nur in Verbindung mit von Hirschmann empfohlenen bzw. zugelassenen Fremdgeräten und -komponenten verwendet werden. Der einwandfreie und sichere Betrieb des
Produktes setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung und Montage sowie sorgfäl-
tige Bedienung und Instandhaltung
voraus.
Sicherheitshinweise
Versorgungsspannung
Schalten Sie ein Gerät nur ein, wenn
das Gehäuse verschlossen ist.
z
Warnung!
Die Geräte dürfen nur an die auf
dem Typschild aufgedruckte Versorgungsspannung angeschlossen werden.
Die Geräte sind für den Betrieb mit
Sicherheitskleinspannung ausgelegt. Entsprechend dürfen an die
Versorgungsspannungsanschlüsse
nur PELV-Spannungskreise oder
wahlweise SELV-Spannungskreise
mit den Spannungsbeschränkungen
gemäß IEC/EN 60950 angeschlossen
werden.
Für den Fall, daß Sie das Modul mit
einer Fremdspannung betreiben: Versorgen
Sie das System nur mit einer Sicherheitskleinspannung nach IEC/EN 60950.
Schließen Sie erst den Erdanschluß an,
bevor Sie die weiteren Verbindungen herstellen. Beim Entfernen von Verbindungen
entfernen Sie den Erdanschluß zuletzt.
Relevant für Nordamerika:
Das Gerät darf nur an eine Versorgungsspannung der Klasse 2 angeschlossen werden, die den Anforderungen des National
Electrical Code, Table 11(b) entspricht.
Relevant für Nordamerika:
Die Verdrahtung der Spannungsversorgung
und der Ein- und Ausgänge (E/A) muss den
Verdrahtungsvorschriften Class 1, Division 2
[Artikel 501-4(b) des National Electrical
Code (NEC-Vorschriften der USA), NFPA 70]
Page 3
3
Anforderung an die Qualifikation des Personals
Hinweis: Qualifiziertes Personal im Sinne
dieser Betriebsanleitung bzw. der Warnhinweise sind Personen, die mit Aufstellung,
Montage, Inbetriebsetzung und Betrieb dieses Produktes vertraut sind und die über die
ihrer Tätigkeit entsprechenden Qualifikationen verfügen, wie z.B.:
– Ausbildung oder Unterweisung bzw.
Berechtigung, Stromkreise und Geräte
bzw. Systeme gemäß den aktuellen Standards der Sicherheitstechnik ein- und
auszuschalten, zu erden und zu kennzeichnen;
– Ausbildung oder Unterweisung gemäß
den aktuellen Standards der Sicherheitstechnik in Pflege und Gebrauch angemessener Sicherheitsausrüstungen;
– Schulung in erster Hilfe.
Allgemeine Sicherheitsvorschriften
Dieses Gerät wird mit Elektrizität betrie-
ben. Beachten Sie genauestens die in der
Betriebsanleitung vorgeschriebenen Sicherheitsanforderungen an die anzulegenden
Spannungen!
z
Warnung!
Bei Nichtbeachten der Warnhinweise können deshalb schwere Körperverletzungen und/oder Sachschäden
auftreten.
Nur entsprechend qualifiziertes Personal sollte an diesem Gerät oder in
dessen Nähe arbeiten. Dieses Personal muß gründlich mit allen Warnungen und Instandhaltungsmaß-
nahmen gemäß dieser Betriebsanleitung vertraut sein.
Der einwandfreie und sichere
Betrieb dieses Gerätes setzt sachgemäßen Transport, fachgerechte
Lagerung und Montage sowie sorgfältige Bedienung und Instandhaltung voraus.
Nehmen Sie nur unbeschädigte
Teile in Betrieb!
Verwenden Sie die Geräte nur wie in der
vorliegenden „Beschreibung und Betriebsanleitung“ vorgesehen.
Beachten Sie insbesondere alle Warnungen und sicherheitsrelevanten Hinweise.
z
Warnung!
Eventuell notwendige Arbeiten an
der Elektroinstallation dürfen nur
von einer hierfür ausgebildeten
Fachkraft durchgeführt werden.
z
Warnung!
(SPIDER 1TX/1FX
SPIDER 1TX/1FX-SM
SPIDER 4TX/1FX
SPIDER 4TX/1FX-SM EEC)
LED- oder LASER-Komponenten
gemäß IEC 60825-1 (2001):
LICHT EMITTIERENDE DIODE KLASSE 1 - CLASS 1 LED PRODUCT.
Zugrundeliegende Normen und
Standards
Die Geräte erfüllen folgende Normen und
Standards:
– EN 61000-6-2:2001 Fachgrundnorm –
Störfestigkeit Industriebereich
– EN 55022:1998 + A1:2000 + A2:2003 –
Funkstöreigenschaften für Einrichtungen
der Informationstechnik
– EN 60950-1:2001 – Sicherheit von Einrich-
tungen der Informationstechnik
– EN 61131-2:2003 – Speicherprogrammier-
bare Steuerungen
– FCC 47 CFR Part 15:2004 – Code of Federal
Regulations
– cUL 508:1998 – Safety for Industrial
Control Equipment.
Geräte mit Zertifizierung sind mit Zertifizierungskennzeichen versehen.
7
Hinweis zur
CE-Kennzeichnung
Die Geräte stimmen mit den Vorschriften der folgenden Europäi-
schen Richtlinie überein:
89/336/EWG
Richtlinie des Rates zur Angleichung
der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische
Verträglichkeit
(geändert durch RL 91/263/EWG,
92/31/EWG und 93/68/EWG).
Die EU-Konformitätserklärung wird
gemäß der obengenannten EURichtlinien für die zuständigen
Behörden zur Verfügung gehalten
bei:
Hirschmann
Automation and Control GmbH
Stuttgarter Straße 45-51
D-72654 Neckartenzlingen
Telefon 01805-14-1538
Das Produkt ist einsetzbar im Wohnbereich (Wohnbereich, Geschäftsund Gewerbebereiche sowie Kleinbetriebe) sowie im Industriebereich.
– Störfestigkeit:
EN 61000-6-2:2001
– Störaussendung:
EN 55022:1998 + A1:2000
+ A2:2003, Class A
z
Warnung!
Dies ist eine Einrichtung der Klasse
A. Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen;
in diesem Fall kann vom Betreiber
verlangt werden, angemessene
Maßnahmen durchzuführen.
Voraussetzung für die Einhaltung
der EMV-Grenzwerte ist die strikte
Einhaltung der in dieser Beschreibung und Betriebsanleitung angegebenen Aufbaurichtlinien.
FCC-Hinweis:
Es wurde nach entsprechender Prüfung
festgestellt, daß dieses Gerät den Anforderungen an ein Digitalgerät der Klasse A
gemäß Teil 15 der FCC-Vorschriften entspricht. Diese Anforderungen sind darauf
ausgelegt, einen angemessenen Schutz
gegen Funkstörungen zu bieten, wenn das
Gerät im gewerblichen Bereich eingesetzt
wird. Das Gerät erzeugt und verwendet
Hochfrequenzen und kann diese auch ausstrahlen, und wenn es nicht entsprechend
dieser Betriebsanleitung installiert und
benutzt wird, kann es Störungen des Funkverkehrs verursachen. Der Betrieb dieses
Gerätes in einem Wohnbereich kann ebenfalls Funkstörungen verursachen; der
Benutzer ist in diesem Fall verpflichtet,
Funkstörungen auf seine Kosten zu
beseitigen.
,
Recycling Hinweis:
Dieses Produkt ist nach seiner Verwendung entsprechend den aktuellen Entsorgungsvorschriften Ihres
Landkreises / Landes / Staates als
Elektronikschrott einer geordneten
Entsorgung zuzuführen.
Page 4
4
Port 8
Abb. 1: Übersicht Schnittstellen und Anzeigeelemente SPIDER
LED Anzeige-
elementeP10/100
Port 6
Port 4
DA/STAT
Port 2
Power
Datenrate
P
10/100
Daten, Linkstatus
Daten, Linkstatus
DA/STAT
x
P
P
3polig
steckbarer
Klemmblock
P
x
P
10/100
DA/STAT
10/100
10/100
Port 7
10/100
DA/STAT
10/100
10/100
DA/STAT
Port 5
8 Ports nach
DA/STAT
10/100
DA/STAT
10/100
DA/STAT
10/100
10/100
DA/STAT
10/100BASE-T(X)
DA/STAT
10/100
DA/STAT
Port 3
Port 1
Autopolarity
Autocrossing
Autonegotiaton
RJ45-Anschlüsse
10/100
DA/STAT
10/100
DA/STAT
LED Anzeigeelemente
P
DA/STAT
1 Port nach
100BASE-FX
(Port 1)
Duplex-SC-
Anschluß
Full Duplex
Port 1
LED Anzeige-
elemente
DA/STAT
P
10/100
DA/STAT
10/100
DA/STAT
10/100
DA/STAT
10/100
DA/STAT
DA/STAT
(Port 1)
x
P
Port 5
Port 4
Port 3
Port 2
DA/STAT
SPIDER 4TX/1FX
SPIDER 4TX/1FX-SM EEC
3polig
steckbarer
DA/STAT
Klemmblock
4 Ports nach
Autopolarity
Autocrossing
Autonegotiaton
10/100BASE-T(X)
RJ45-Anschlüsse
SPIDER 5TX SPIDER 8TX
3polig
steckbarer
Klemmblock
P
x
P
3polig
steckbarer
Klemmblock
Port 5
10/100
Port 3
DA/STAT
Port 4
Port 3
5 Ports nach
10/100BASE-T(X)
RJ45-Anschlüsse
3 Ports nach
10/100BASE-T(X)
RJ45-Anschlüsse
Port 2
Port 1
Autopolarity
Autocrossing
Autonegotiaton
10/100
DA/STAT
10/100
Port 2
Port 1
Autopolarity
Autocrossing
Autonegotiaton
DA/STAT
SPIDER 3TX
P
x
P
3polig
steckbarer
Klemmblock
10/100
Port 2
DA/STAT
1 Port nach
100BASE-FX
(Port 1)
Duplex-SC-
Anschluß
1 Port nach
Autopolarity
RJ45-Anschluß
Autonegotiaton
10/100BASE-T(X)
Full Duplex
Port 1
DA/STAT
(Port 1)
DA/STAT
Autocrossing
SPIDER 1TX/1FX
SPIDER 1TX/1FX-SM
Page 5
5
1. Funktionsbeschreibung
Die 10/100BASE-T(X) Ports eines SPIDER
stellen für das angeschlossene LAN-Segment einen Endgeräte-Anschluß dar. Sie
können Einzelgeräte oder ganze Netzsegmente anschließen.
1.1 FRAME-SWITCHING FUNKTIONEN
Store and Forward
Alle Daten, die ein SPIDER empfängt, werden gespeichert und auf ihre Gültigkeit geprüft. Ungültige und fehlerhafte Datenpakete (> 1.522 Byte oder CRC-Fehler) sowie
Fragmente (< 64 Byte) werden verworfen.
Gültige Datenpakete leitet ein SPIDER weiter.
Multiadress-Fähigkeit
Ein SPIDER lernt alle Quelladressen je Port.
Nur Pakete mit
– unbekannten Adressen
– diesen Adressen oder
– einer Multi-/Broadcast-Adresse
im Zieladressfeld werden an diesen Port
gesendet.
Ein SPIDER kann bis zu 1000 Adressen lernen. Dies wird notwendig, wenn an einem
oder mehreren Ports mehr als ein Endgerät
angeschlossen ist. So können mehrere
eigenständige Subnetze an ein SPIDER
angeschlossen werden.
Adressen lernen
Ein SPIDER überwacht das Alter der gelernten Adressen. Adresseinträge, die ein
bestimmtes Alter (300 Sekunden, Aging
Time) überschreiten, löscht der SPIDER aus
seiner Adresstabelle.
Hinweis: Ein Neustart löscht die gelernten
Adresseinträge.
Tagging (IEEE 802.1Q)
Für die Funktionen VLAN und Priorisierung
sieht der Standard IEEE 802.1 Q vor, daß in
einen MAC-Datenrahmen das VLAN-Tag
eingebunden wird. Das VLAN-Tag besteht
aus 4 Bytes (2 Bytes Tag Protocol Identifier
TPID, 2 Bytes Tag Control Information TCI).
Es wird zwischen dem Quelladreßfeld und
dem Typfeld eingefügt. Datenpakete mit
VLAN-Tag werden vom SPIDER unverändert
übertragen.
1.2 SPEZIFISCHE FUNKTIONEN
DER TP/TX-SCHNITTSTELLE
Leitungsüberwachung (Link Control)
Mit regelmäßigen Link-Test-Pulsen gemäß
der Norm IEEE 802.3 10BASE-T/100BASE-
TX überwacht der SPIDER die angeschlossenen TP-Leitungssegmente auf Kurzschluß
oder Unterbrechung. Der SPIDER sendet
keine Daten in ein TP-Segment, von dem es
keinen Link-Test-Puls empfängt.
Hinweis: Eine nicht belegte Schnittstelle
wird als Leitungsunterbrechung bewertet.
Ebenso wird die TP-Strecke zu einem ausgeschalteten Endgerät als Leitungsunterbrechung bewertet, da der stromlose Buskoppler keine Link-Test-Pulse senden kann.
Polaritätsumkehrung
(Auto Polarity Exchange)
Ist das Empfangsleitungspaar falsch angeschlossen (RD+ und RD- vertauscht), dann
erfolgt automatisch die Umkehrung der
Polarität.
Autonegotiation
Autonegotiation ist ein Verfahren, bei dem
der Switch automatisch den Betriebsmodus
seiner 10/100 RJ-45-Ports wählt. Beim
ersten Verbindungsaufbau erkennt der
Switch die Geschwindigkeit (10 oder 100
Mbit/s) und den Übertragungsmodus (halbduplex oder vollduplex) des verbundenen
Netzes.
Autocrossing
Der SPIDER erkennt das Sende- und Empfangsleitungspaar (MDI, MDI-X). Der SPIDER schaltet automatisch den Portausgang
und Porteingang auf die entsprechenden
Leitungspaare. Somit spielt es keine Rolle,
ob Sie zum Anschluß eines Gerätes ein
gekreuztes (cross-over) oder ungekreuztes
Kabel verwenden.
1.3 SPEZIFISCHE FUNKTIONEN
DER LWL-SCHNITTSTELLE
LWL-Überwachung
Gemäß der Norm IEEE 802.3 100BASE-FX
überwacht ein
– SPIDER 1TX/1FX
– SPIDER 1TX/1FX-SM
– SPIDER 4TX/1FX
– SPIDER 4TX/1FX-SM EEC
die angeschlossenen LWL-Leitungen auf
Unterbrechung.
Low Light Detection
Wenn die optische Eingangsleistung unter
die Low Light-Schwelle absinkt, werden
Sende- und Empfangspfad des LWL-Ports
für Daten gesperrt und das Idle-Signal wird
gesendet.
Far-End Fault
Die optische Übertragungsstrecke vom
– SPIDER 1TX/1FX
– SPIDER 1TX/1FX-SM
– SPIDER 4TX/1FX
– SPIDER 4TX/1FX-SM EEC
sowohl in Empfangsrichtung- als auch in
Senderichtung kann überwacht werden,
wenn die Gegenstelle ebenfalls Far-End
Fault unterstützt. Wird Far-End Fault von der
Gegenstelle nicht unterstützt, wird die optische Übertragungsstrecke nur in Empfangsrichtung überwacht.
Far-End Fault wird gesendet, wenn am optischen Port die optische Eingangsleistung
unter die Low-Light Schwelle abgesunken
ist. Wird Far-End Fault empfangen, bleibt
der Link inaktiv (DA/STAT LED dunkel).
1.4 WEITERE FUNKTIONEN UND
EIGENSCHAFTEN
Reset
Der SPIDER wird durch folgendes Ereignis
zurückgesetzt:
– Unterschreiten der Eingangsspannung
Nach einem Reset wird folgende Aktion
durchgeführt:
– Initialisierung
1.5 ANZEIGENELEMENTE
Gerätestatus
Diese LEDs geben Auskunft über Zustände,
die Auswirkung auf die Funktion des
gesamten SPIDER haben.
P – Power (Grüne LED)
– leuchtet: – Versorgungsspannung
liegt an
Portstatus
Diese LEDs zeigen portbezogene Informationen an.
DA/STAT – Daten, Linkstatus
(grüne LED)
– leuchtet nicht: – keine gültige Verbindung
– leuchtet grün: – gültige Verbindung
– blitzt grün: – Datenverkehr
10/100 – Datenrate (gelbe LED)
(Twisted Pair Ports)
– leuchtet nicht: – 10 Mbit/s-Verbindung
– leuchtet gelb: – 100 Mbit/s-Verbindung
1.6 SCHNITTSTELLEN
10/100 Mbit/s-Anschluß
– Ein Port (Port 2, SPIDER 1TX/1FX,
SPIDER 1TX/1FX-SM)
– Vier Ports (Port 2 bis 5, SPIDER 4TX/1FX,
SPIDER 4TX/1FX-SM EEC)
– Drei Ports (Port 1 bis 3, SPIDER 3TX)
– Fünf Ports (Port 1 bis 5, SPIDER 5TX)
– Acht Ports (Port 1 bis 8, SPIDER 8TX)
(10/100 MBit/s, RJ45-Buchsen) ermöglichen
den Anschluß von Endgeräten oder von
(typabhängig) bis zu acht unabhängigen
Netzsegmenten nach den Standards IEEE
802.3 100BASE-TX / 10BASE-T. Diese Ports
unterstützen Autonegotiation, Autopolarity
und Autocrossing.
– Pinbelegung der RJ45-Buchse:
– Ein Leitungspaar: Pin 3 und Pin 6
– Ein Leitungspaar: Pin 1 und Pin 2
– Restliche Pins: nicht belegt.
MICE

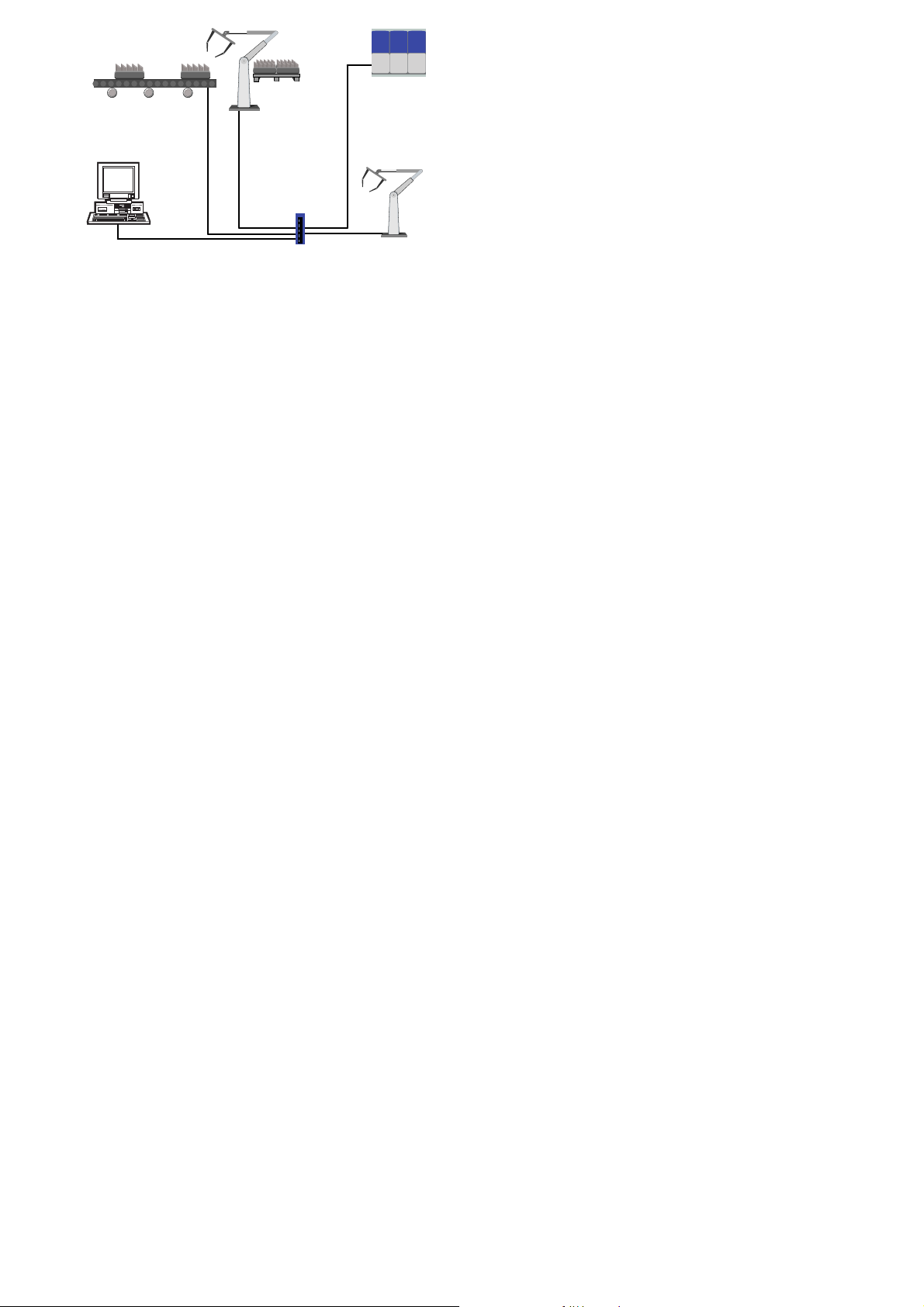

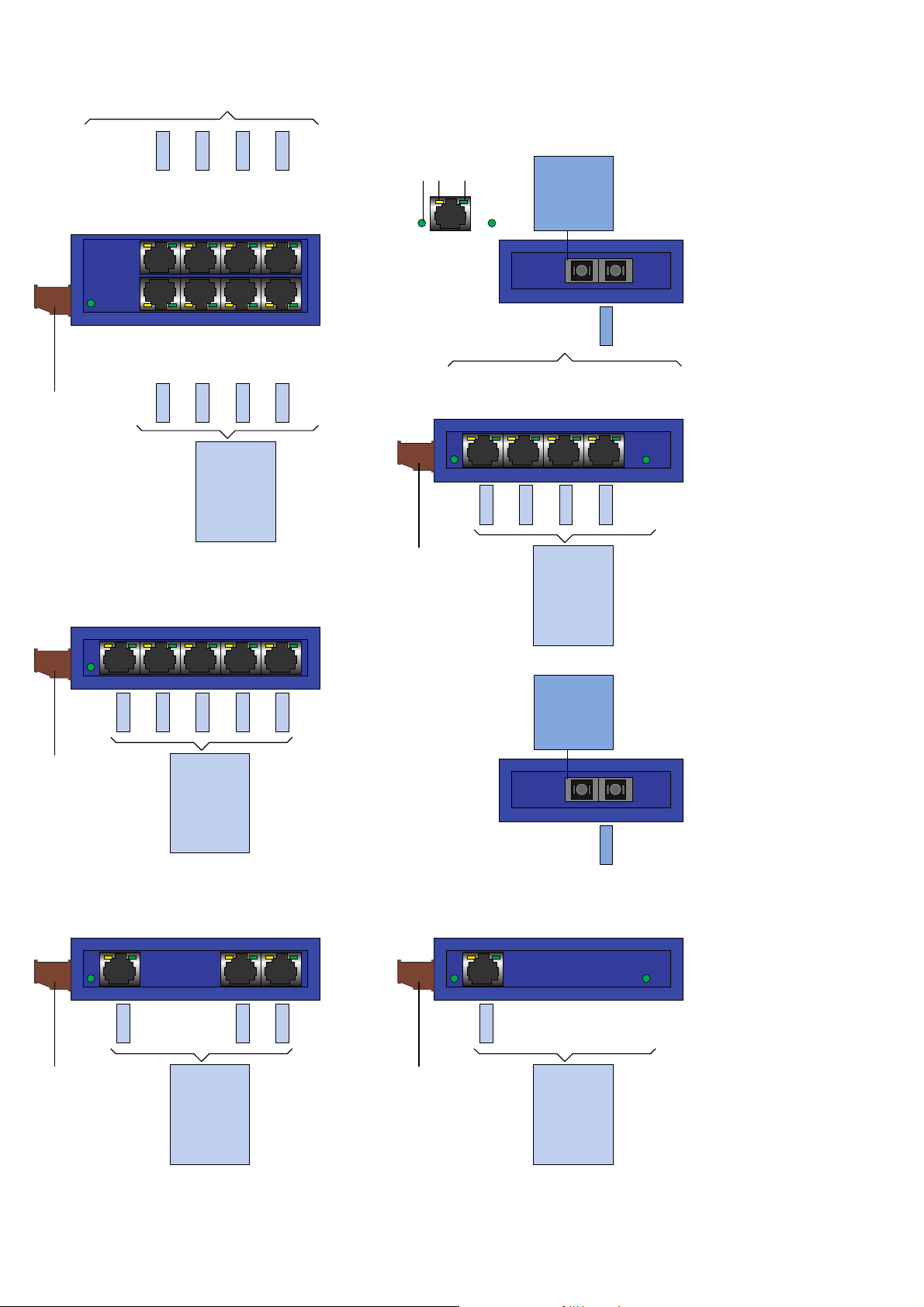

Abb. 4: Konfiguration mit SPIDER: Anschluß von
– bis zu 8 Endgeräten oder weiteren Segmenten über TP (je nach Gerätevariante) u.
– bis zu 1 Endgerät oder weiterem Segmentent über LWL (je nach Gerätevariante)
SPIDER
Page 6
6

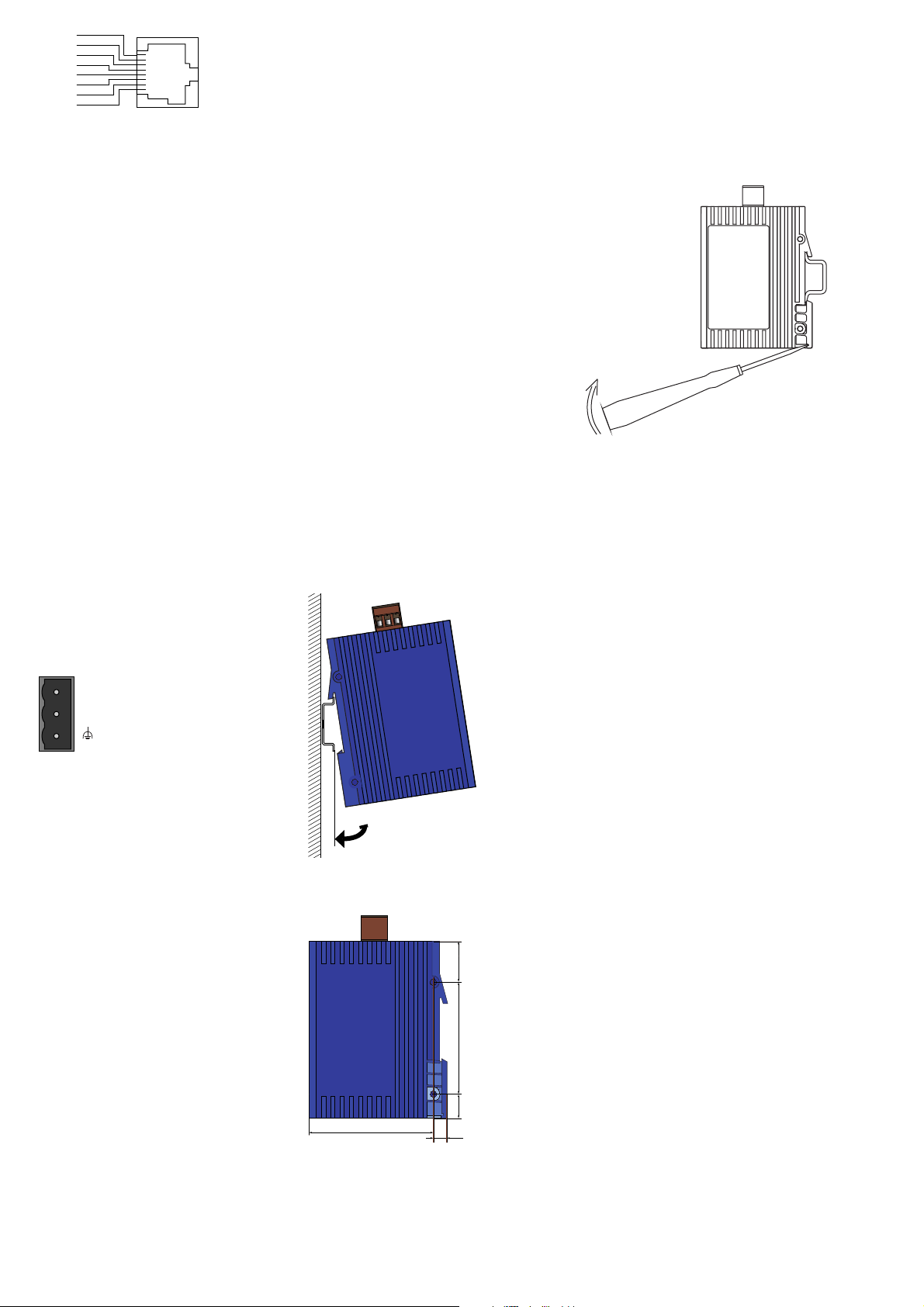

Abb. 2: Pinbelegung einer TP-Schnittstelle
100 Mbit/s-Anschluß (FX-Port)
Der 100 MBit/s Port beim
– SPIDER 1TX/1FX
– SPIDER 1TX/1FX-SM
– SPIDER 4TX/1FX
– SPIDER 4TX/1FX-SM EEC
unterstützt den Standard IEEE 802.3
100BASE-FX FDX. Er ist als Duplex SCAnschluß ausgeführt. Der 100 MBit/s Port
ermöglicht den Anschluß eines Endgerätes
oder einer optischen Netzkomponente.
3poliger Klemmblock
Der Anschluß der Versorgungsspannung
erfolgt über einen 3poligen Klemmblock.
Hinweis:
Anzugsdrehmoment der Klemmschrauben:
0,5 Nm
z
Warnung!
Die Geräte SPIDER sind für den
Betrieb mit Sicherheitskleinspannung ausgelegt. Entsprechend dür-
fen an die Versorgungsspannungsanschlüsse nur PELV-Spannungskreise oder wahlweise SELV-Spannungskreise mit den Spannungsbeschränkungen gemäß IEC/EN 60950
angeschlossen werden.
– Spannungsversorgung: Die Versor-
gungsspannung ist galvanisch vom
Gehäuse getrennt.
– Erdungsanschluß: Die Erdung des
SPIDER erfolgt über einen Anschluß des
3poligen Klemmblocks.
Abb. 3: Pinbelegung des 3poligen Klemm-
blocks
2. Konfiguration
2.1 ANSCHLUß VON ENDGERÄTEN
UND WEITEREN NETZSEGMENTEN
An den 10/100 Mbit/s Ports können
– beim SPIDER 3TX bis zu drei
– beim SPIDER 5TX bis zu fünf
– beim SPIDER 8TX bis zu acht
– beim SPIDER 1TX/1FX und SPIDER
1TX/1FX-SM bis zu einem
– beim SPIDER 4TX/1FX und SPIDER
4TX/1FX-SM EEC bis zu vier
Endgeräte oder weitere TP/TX-Segmente
über Twisted Pair angeschlossen werden.
(siehe Abb. 4).
Am 100 Mbit/s Port des
– SPIDER 1TX/1FX
– SPIDER 1TX/1FX-SM
– SPIDER 4TX/1FX
– SPIDER 4TX/1FX-SM EEC
kann über LWL ein weiteres Endgerät oder
eine optische Netzkomponente angeschlossen werden.
n.c. Pin 8
3. Montage, Inbetriebnahme
und Demontage
3.1 AUSPACKEN, PRÜFEN
Überprüfen Sie, ob das Paket komplett
ausgeliefert wurde (siehe Lieferumfang).
Überprüfen Sie die Einzelteile auf Trans-
portschäden.
z
Warnung!
Nehmen Sie nur unbeschädigte
Teile in Betrieb!
3.2 MONTAGE
Das Gerät wird in betriebsbereitem Zustand
ausgeliefert. Für die Montage ist folgender
Ablauf zweckmäßig:
Ziehen Sie den Klemmblock vom SPIDER ab und verdrahten Sie die Versorgungsspannungsleitungen.
Montieren Sie den SPIDER auf einer
35 mm Hutschiene nach
DIN EN 50 022.
Hängen Sie die obere Rastführung des
SPIDER in die Hutschiene ein und drücken
Sie es nach unten gegen die Hutschiene bis
zum Einrasten.
Montieren Sie die Signalleitungen.
Hinweise:
– Die Erdung des SPIDER erfolgt über einen
Anschluß des 3poligen Klemmblocks.
– Das Gehäuse darf nicht geöffnet werden.
– Die Schirmungsmasse der anschließbaren
Industrial Twisted Pair-Leitungen ist elektrisch leitend mit dem Erdungsanschluß
verbunden.
Abb. 5: Montage des SPIDER
Abb. 6: Maße
3.3 INBETRIEBNAHME
Mit dem Anschluß der Versorgungs-
spannung über den 3poligen Klemmblock
nehmen Sie den SPIDER in Betrieb.
3.4 DEMONTAGE
Um den SPIDER von der Hutschiene zu
demontieren, entriegeln Sie die Schnappvorrichtung gemäß Abb. 7.
Abb. 7: Demontage des SPIDER
4. Weitere Unterstützung
Bei technischen Fragen wenden Sie sich
bitte an den Hirschmann Vertragspartner in
Ihrer Nähe oder direkt an Hirschmann. Die
Adressen unserer Vertragspartner finden
Sie
– im Internet (http://www.hirschmann.de).
Darüber hinaus steht Ihnen unsere Hotline
zur Verfügung:
Tel. +49(1805) 14-1538
Fax +49(7127) 14-1551
Antworten zu häufig gestellten Fragen finden Sie in den Internetseiten von Hirschmann: www.hirschmann.de. Im Geschäftsbereich Automation and Network Solutions
gibt es unter „SERVICE“ die Rubrik FAQ.
Das aktuelle Schulungsangebot zu Technologie und Produkten finden Sie unter
www.hicomcenter.com.
n.c. Pin 7
TD- Pin 6
n.c. Pin 5
n.c. Pin 4
Pin 3TD+
Pin 2RDPin 1RD+
+24 V
0 V
63,3 23
70
13,7
8,5
Page 7
7
5. Technische Daten
Allgemeine Daten
Betriebsspannung NEC Class 2 power source 9,6 VDC … 32,0 VDC Sicherheitskleinspannung (SELV/PELV)
max. 5 A
Pufferzeit min. 10 ms bei 20,4 VDC
Potentialdifferenz zwischen Eingangs- Potentialdifferenz zu Eingangsspannung +24 VDC: 32 VDC
spannung und Gehäuse Potentialdifferenz zu Eingangsspannung Masse: -32 VDC
Leistungsaufnahme bei 24 VDC max. 2,2 W; 7,5 Btu (IT)/h SPIDER 3TX
max. 2,2 W; 7,5 Btu (IT)/h SPIDER 5TX
max. 3,9 W; 13,3 Btu (IT)/h SPIDER 8TX
max. 3,0 W; 10,2 Btu (IT)/h SPIDER 1TX/1FX, SPIDER 1TX/1FX-SM
max. 3,9 W; 13,3 Btu (IT)/h SPIDER 4TX/1FX, SPIDER 4TX/1FX-SM EEC
Abmessungen B x H x T 25 mm x 114 mm x 79 mm SPIDER 3TX
25 mm x 114 mm x 79 mm SPIDER 5TX
40 mm x 114 mm x 79 mm SPIDER 8TX
25 mm x 114 mm x 79 mm SPIDER 1TX/1FX, SPIDER 1TX/1FX-SM
25 mm x 114 mm x 79 mm SPIDER 4TX/1FX, SPIDER 4TX/1FX-SM EEC
Masse 113 g SPIDER 3TX
113 g SPIDER 5TX
177 g SPIDER 8TX
105 g SPIDER 1TX/1FX, SPIDER 1TX/1FX-SM
120 g SPIDER 4TX/1FX, SPIDER 4TX/1FX-SM EEC
Umgebungstemperatur Umgebende Luft 0 ºC bis + 60 ºC
Umgebende Luft -40 ºC bis + 70 ºC SPIDER 4TX/1FX-SM EEC
Lagerungstemperatur Umgebende Luft - 40 ºC bis + 70 ºC
Umgebende Luft -40 ºC bis + 85 ºC SPIDER 4TX/1FX-SM EEC
Luftfeuchtigkeit bis 95% (nicht kondensierend)
Luftdruck Geeignet für den Betrieb in bis zu 2000 m (795 hPa, größere Höhen auf Anfrage)
Verschmutzungsgrad 2
Schutzart IP 30
EMV-Störfestigkeit
Entladung statischer Elektrizität
Kontaktentladung EN 61000-4-2 Prüfschärfegrad 3
Luftentladung EN 61000-4-2 Prüfschärfegrad 3
Elektromagnetische Felder EN 61000-4-3 Prüfschärfegrad 3
Schnelle Transienten EN 61000-4-4 Prüfschärfegrad 3
Stoßspannungen symmetrisch EN 61000-4-5 Prüfschärfegrad 2
Stoßspannungen unsymmetrisch EN 61000-4-5 Prüfschärfegrad 3
Leitungsgebundene HF-Störungen EN 61000-4-6 Prüfschärfegrad 3
EMV-Störaussendung
EN 55022 Class A
FCC 47 CFR Part 15 Class A
Festigkeit
Vibration EC 60068-2-6 Test FC Prüfschärfegrade nach EN 61131-2:2003
Schock EC 60068-2-27 Test Ea Prüfschärfegrad nach EN 61131-2:2003
Zertifizierungen
cUL 508 / CSA 22.2 No.142 E175531
Netzausdehnung
TP-Port 10BASE-T/100BASE-TX
Länge eines Twisted Pair-Segmentes max. 100 m
LWL-Port 100BASE-FX
Nach IEEE 802.3u 100BASE-FX
Systemdämpfung
50/125 µm Multimode-LWL (MM) 0-8 dB
62,5/125 µm Multimode-LWL (MM) 0-11 dB
9/125 µm Singlemode-LWL 0-16 dB (SPIDER …TX/1FX-SM …)
Wellenlänge (SM) 1300 nm
LWL-Leitungslänge 100BASE-FX (Beispiel)
50/125 µm Multimode-LWL (MM) ca. 5 km Faserdaten: 1,0 dB/km, 800 MHz*km
62,5/125 µm Multimode-LWL (MM) ca. 4 km Faserdaten: 1,0 dB/km, 500 MHz*km
9/125 µm Singlemode-LWL (SM) ca. 30 km (Faserdaten: 1300 nm, 0,4 dB/km) (SPIDER …TX/1FX-SM …)
Page 8
Hirschmann Automation and Control GmbH
Stuttgarter Straße 45-51
D-72654 Neckartenzlingen
Germany
Tel.: ++49 / 1805 / 14-1538
Fax: ++49 / 7127 / 14-1551
E-Mail: [email protected]
Internet: http://www.hirschmann.com
Printed in Germany
Subject to alterations
Schnittstellen
SPIDER 1TX/1FX 1 TP/TX-Port RJ45-Buchse, 10/100 MBit/s
1 FX-Port Duplex SC-Anschluß, 100 MBit/s Multimode / MM
SPIDER 1TX/1FX-SM 1 TP/TX-Port RJ45-Buchse, 10/100 MBit/s
1 FX-Port Duplex SC-Anschluß, 100 MBit/s Singlemode 1300 nm /SM
SPIDER 4TX/1FX, 4 TP/TX-Ports RJ45-Buchsen, 10/100 MBit/s
1 FX-Port Duplex SC-Anschluß, 100 MBit/s Multimode / MM
SPIDER 4TX/1FX-SM EEC 4 TP/TX-Ports RJ45-Buchsen, 10/100 MBit/s
1 FX-Port Duplex SC-Anschluß, 100 MBit/s Singlemode 1300 nm /SM
SPIDER 3TX 3 TP/TX-Ports RJ45-Buchsen, 10/100 MBit/s
SPIDER 5TX 5 TP/TX-Ports RJ45-Buchsen, 10/100 MBit/s
SPIDER 8TX 8 TP/TX-Ports RJ45-Buchsen, 10/100 MBit/s
Anzeigen
Gerätestatus 1 x grüne LED P – Power, Versorgungsspannung liegt an
Portstatus
SPIDER 1TX/1FX, SPIDER 1TX/1FX-SM 2 x grüne LEDs DA/STAT – Daten, Linkstatus
1 x gelbe LEDs 10/100 – Datenrate (TP-Port)
SPIDER 4TX/1FX, SPIDER 4TX/1FX-SM EEC 5 x grüne LEDs DA/STAT – Daten, Linkstatus
4 x gelbe LEDs 10/100 – Datenrate (TP-Ports)
SPIDER 3TX 3 x grüne LEDs DA/STAT – Daten, Linkstatus
3 x gelbe LEDs 10/100 – Datenrate
SPIDER 5TX 5 x grüne LEDs DA/STAT – Daten, Linkstatus
5 x gelbe LEDs 10/100 – Datenrate
SPIDER 8TX 8 x grüne LEDs DA/STAT – Daten, Linkstatus
8 x gelbe LEDs 10/100 – Datenrate
Lieferumfang
Rail Switch SPIDER inkl. Klemmblock für die Versorgungsspannung
Beschreibung und Betriebsanleitung
Bestellnummer
Rail Switch SPIDER 3TX 943 899-001
Rail Switch SPIDER 5TX 943 824-002
Rail Switch SPIDER 8TX 943 376-001
Rail Switch SPIDER 1TX/1FX 943 890-001
Rail Switch SPIDER 1TX/1FX-SM 943 891-001
Rail Switch SPIDER 4TX/1FX 943 221-001
Rail Switch SPIDER 4TX/1FX-SM EEC 943 880-001
Zubehör
Handbuch ETHERNET 943 320-001
Taschenbuch “Grundlagen Industrial
ETHERNET und TCP/IP” 280 710-834
Rail Power Supply RPS 30 943 662-003
Rail Power Supply RPS 60 943 662-001
Rail Power Supply RPS 120 943 662-011
039669004010106000
Loading...
