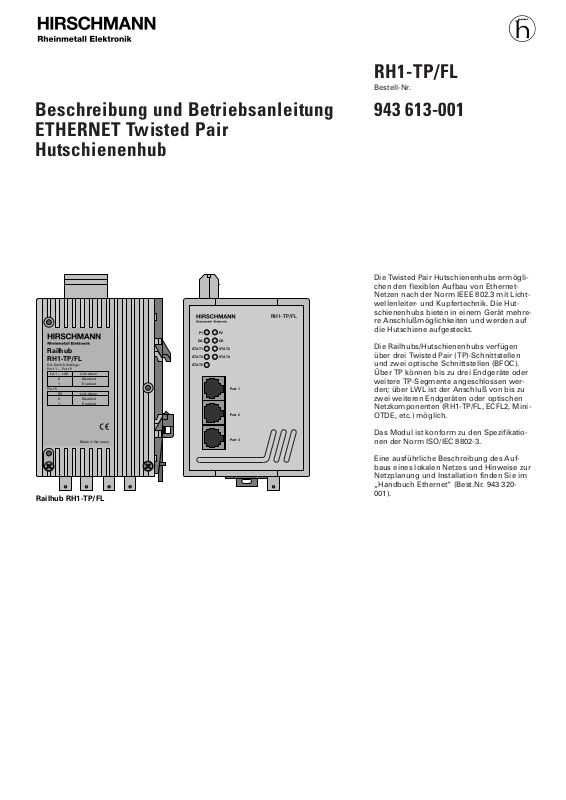

Beschreibung und Betriebsanleitung
ETHERNET Twisted Pair
Hutschienenhub
Die Twisted Pair Hutschienenhubs ermöglichen den flexiblen Aufbau von EthernetNetzen nach der Norm IEEE 802.3 mit Lichtwellenleiter- und Kupfertechnik. Die Hutschienenhubs bieten in einem Gerät mehrere Anschlußmöglichkeiten und werden auf
die Hutschiene aufgesteckt.
Die Railhubs/Hutschienenhubs verfügen
über drei Twisted Pair (TP)-Schnittstellen
und zwei optische Schnittstellen (BFOC).
Über TP können bis zu drei Endgeräte oder
weitere TP-Segmente angeschlossen werden; über LWL ist der Anschluß von bis zu
zwei weiteren Endgeräten oder optischen
Netzkomponenten (RH1-TP/FL, ECFL2, MiniOTDE, etc.) möglich.
Das Modul ist konform zu den Spezifikationen der Norm ISO/IEC 8802-3.
Eine ausführliche Beschreibung des Aufbaus eines lokalen Netzes und Hinweise zur
Netzplanung und Installation finden Sie im
„Handbuch Ethernet“ (Best.Nr. 943 320-
001).
Railhub RH1-TP/FL
P1DAP2
CD
STAT1
STAT3
STAT2
STAT4
STAT5
Port 1
Port 2
Port 3
RH1-TP/FL
Railhub
RH1-TP/FL
DIL-Switch-Settings:
Port 1 … Port 5
Port 5
LA1 … LA5 Link Alarm
0 Disabled
1 Enabled
R5 Link Alarm
0 Disabled
1 Enabled
Made in Germany
RH1-TP/FL
Bestell-Nr.
943 613-001
Page 2
2
Sicherheitshinweise
v
Warnung!
Die Geräte RH1-TP/FL sind für den
Betrieb mit Sicherheitskleinspan-
nung ausgelegt. Entsprechend dürfen an die Versorgungsspannungsanschlüsse sowie an den Meldekontakt nur Sicherheitskleinspannungen
(SELV) nach IEC950/ EN60950/
VDE0805 angeschlossen werden.
Wir haben den Inhalt der Druckschrift auf
Übereinstimmung mit der beschriebenen
Hard- und Software geprüft. Dennoch können Abweichungen nicht ausgeschlossen
werden, so daß wir für die vollständige
Übereinstimmung keine Gewähr übernehmen. Die Angaben in der Druckschrift werden jedoch regelmäßig überprüft. Notwendige Korrekturen sind in den nachfolgenden
Auflagen enthalten. Für Verbesserungsvorschläge sind wir dankbar.
Technische Änderungen vorbehalten.
Weitergabe sowie Vervielfältigung dieser
Unterlage, Verwertung und Mitteilung ihres
Inhalts ist nicht gestattet, soweit nicht ausdrücklich zugestanden. Zuwiderhandlungen
verpflichten zu Schadensersatz. Alle Rechte
vorbehalten, insbesondere für den Fall der
Patenterteilung oder GM-Eintragung.
Copyright
© Richard Hirschmann GmbH & Co 1998
All Rights Reserved
Hinweis
Wir weisen darauf hin, daß der Inhalt dieser
Betriebsanleitung nicht Teil einer früheren
oder bestehenden Vereinbarung, Zusage
oder eines Rechtsverhältnisses ist oder
diese abändern soll. Sämtliche Verpflichtungen von Hirschmann ergeben sich aus
dem jeweiligen Kaufvertrag, der auch die
vollständige und allein gültige Gewährlei-
stungsregel enthält. Diese vertraglichen
Gewährleistungsbestimmungen werden
durch die Ausführungen dieser Betriebsanleitung weder erweitert noch beschränkt.
Wir weisen außerdem darauf hin, daß aus
Gründen der Übersichtlichkeit in dieser
Betriebsanleitung nicht jede nur erdenkliche
Problemstellung im Zusammenhang mit
dem Einsatz dieses Gerätes beschrieben
werden kann. Sollten Sie weitere Informationen benötigen oder sollten besondere
Probleme auftreten, die in der Betriebsanleitung nicht ausführlich genug behandelt
werden, können Sie die erforderliche Auskunft über den Hirschmann-Vertragspartner
in Ihrer Nähe oder direkt bei Hirschmann
(Adresse siehe im Abschnitt „Hinweis zur
CE-Kennzeichnung“) anfordern.
Allgemeines
Dieses Gerät wird mit Elektrizität betrieben.
Beachten Sie genauestens die in der
Betriebsanleitung vorgeschriebenen Sicherheitsanforderungen an die anzulegenden
Spannungen!
v
Warnung!
Bei Nichtbeachten der Warnhinwei-
se können deshalb schwere Körperverletzungen und/oder Sachschäden
auftreten.
Nur entsprechend qualifiziertes Personal sollte an diesem Gerät oder in
dessen Nähe arbeiten. Dieses Personal muß gründlich mit allen Warnungen und Instandhaltungsmaßnahmen gemäß dieser Betriebsanleitung vertraut sein.
Der einwandfreie und sichere
Betrieb dieses Gerätes setzt sachgemäßen Transport, fachgerechte
Lagerung und Montage sowie sorgfältige Bedienung und Instandhaltung voraus.
Anforderung an die Qualifikation des Personals
Qualifiziertes Personal im Sinne dieser
Betriebsanleitung bzw. der Warnhinweise
sind Personen, die mit Aufstellung, Montage, Inbetriebsetzung und Betrieb dieses Produktes vertraut sind und die über die ihrer
Tätigkeit entsprechenden Qualifikationen
verfügen, wie z.B.:
– Ausbildung oder Unterweisung bzw.
Berechtigung, Stromkreise und Geräte
bzw. Systeme gemäß den aktuellen Standards der Sicherheitstechnik ein- und aus-
zuschalten, zu erden und zu kennzeichnen;
– Ausbildung oder Unterweisung gemäß
den aktuellen Standards der Sicherheitstechnik in Pflege und Gebrauch angemessener Sicherheitsausrüstungen;
– Schulung in erster Hilfe.
Page 3
3
1. Funktionsbeschreibung
1.1 ALLGEMEINE FUNKTIONEN
Signalregenerierung
Der RH1-TP/FL bereitet Signalform und
Amplitude der empfangenen Daten auf.
Taktregenerierung (Retiming)
Um das Vergrößern des Jitters über mehrere Segmente hinweg zu verhindern, regeneriert der RH1-TP/FL das zeitliche Verhalten
der zu sendenden Daten.
Präambelregenerierung
(Preamble Regeneration)
Verlorene Präambelbits empfangener Daten
ergänzt der RH1-TP/FL auf 64 bit (incl. des
Start of Frame Delimiters (SFD)).
Fragment-Erweiterung
(Fragment Extension)
Durch Kollisionen können kurze Fragmente
entstehen. Empfängt der RH1-TP/FL ein
Fragment, dann wird dieses auf die Mindestlänge von 96 bit ergänzt. Dies gewährleistet eine sichere Kollisionserkennung
durch alle Netzteilnehmer.
Kollisionsbehandlung
Erkennt der RH1-TP/FL eine Datenkollision,
dann unterbricht er die Übertragung. Für
die Dauer der Kollision wird das kollidierte
Datenpaket durch ein Jamsignal zur sicheren Kollisionserkennung durch die Endgeräte ersetzt.
Segmentierung (Auto Partitioning)
Netzausfälle können durch Dauerbelegung,
gebrochene Leitungen, fehlende Abschlußwiderstände, beschädigte Leitungsisolation
und häufige Kollisionen aufgrund von elektromagnetischen Störungen verursacht
werden. Um das Netz vor solchen Ausfällen
zu schützen, trennt in diesem Fall der RH1TP/FL das Segment in Empfangsrichtung
vom restlichen Netz.
Der RH1-TP/FL verfügt über diese Segmentierungsfunktion für jeden Port einzeln. So
können die anderen Ports ohne Störungen
weiterbetrieben werden, wenn einer der
Ports segmentiert wurde. Bei einer Segmentierung wird weiter in das TP-Segment
bzw. in die LWL-Leitung gesendet, aber der
Empfang an diesem Port gesperrt.
Bei Twisted Pair wird die Segmentierung
aktiv, wenn
– eine Datenkollision länger als 105 µs
andauert oder
– mehr als 64 Datenkollisionen aufeinander-
folgen.
Bei LWL wird die Segmentierung aktiv,
wenn
– eine Datenkollision länger als 1,5 ms (Nor-
malmodus) bwz. 0,2 ms (Redundanzmodus) andauert oder
– mehr als 64 (Normalmodus) bzw. 16
Datenkollisionen (Redundanzmodus) aufeinanderfolgen.
Segmentierung aufheben (Reconnection)
Die Verbindung des Segments zum Netz
wird wieder hergestellt, sobald an dem
betreffenden Port ein Paket mit der Mindestlänge 51 µs kollisionsfrei empfangen
wird, das heißt, wenn das Segment wieder
ordnungsgemäß arbeitet.
An einem LWL-Port im Redundanzmodus
führen auch kollisionsfrei gesendete Pakete
>51 µs zum Aufheben der Segmentierung.
Schutz vor dauernder Netzbelegung
Das Netz kann z.B. durch einen defekten
Transceiver oder LAN-Controller kontinuierlich mit Daten belegt werden. Zum Schutz
davor unterbricht der RH1-TP/FL den Empfang
– am betroffenen TP- oder AUI-Port nach
5,5 ms. 9,6 µs nach dem Ende des Fehlers
wird die Unterbrechung aufgehoben.
(Jabber Lockup Protection)
– am betroffenen LWL-Port nach 3,9 ms. 420
ms nach dem Ende des Fehlers wird die
Unterbrechung aufgehoben.
(Rx-Jabber)
1.2 SPEZIFISCHE FUNKTIONEN
DER TP-SCHNITTSTELLE
Leitungsüberwachung (Link Control)
Mit Idle-Signalen in Paketpausen gemäß
der Norm IEEE 802.3 10BASE-T überwacht
der RH1-TP/FL die angeschlossenen TP-Leitungssegmente auf Kurzschluß oder Unterbrechung. Der RH1-TP/FL sendet keine
Daten in ein TP-Segment, von dem es kein
Idle-Signal empfängt.
Hinweis: Eine nicht belegte Schnittstelle
wird als Leitungsunterbrechung bewertet.
Ebenso wird die TP-Strecke zu einem ausgeschalteten Endgerät als Leitungsunterbrechung bewertet, da der stromlose Transcei-
ver keine Idle-Signale senden kann.
Polaritätsumkehrung
(Auto Polarity Exchange)
Ist das Empfangsleitungspaar falsch angeschlossen (RD+ und RD- vertauscht), dann
erfolgt automatisch die Umkehrung der
Polarität.
1.3 SPEZIFISCHE FUNKTIONEN
DER LWL-SCHNITTSTELLE
LWL-Überwachung
Mit Idle-Signalen in Paketpausen gemäß
der Norm IEEE 802.3 10BASE-FL überwacht
der RH1-TP/FL die angeschlossenen LWLLeitungen auf Unterbrechung. Der RH1TP/FL sendet keine Daten in eine LWL-Leitung, von der es kein Idle-Signal empfängt.
Redundanz
In Bereichen, in denen die Datensicherheit
oberste Priorität hat, kann mit Hilfe der
Redundanzfunktion ein eventueller Ausfall
einer LWL-Leitung oder eines RH1-TP/FL
überbrückt werden. Dazu wird häufig eine
Ersatzleitung in einer anderen Kabeltrasse
geführt. Im Fehlerfall erfolgt die automatische Umschaltung zwischen Haupt- und
Ersatzleitung. Durch eine Querverbindung
innerhalb der Busstruktur entsteht ein Ring

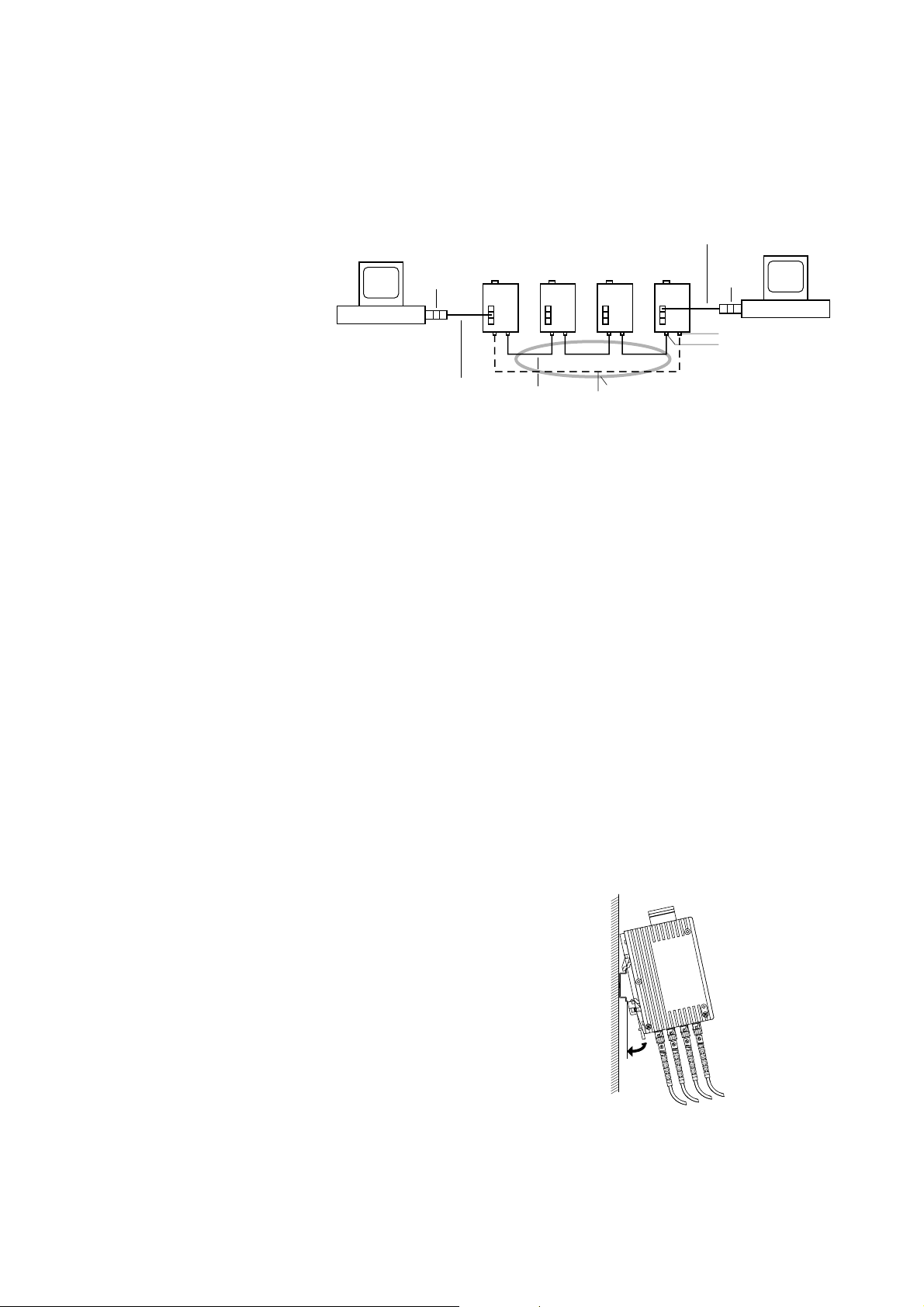

(siehe Abb. 6). Beim Ausfall einer beliebigen RH1-TP/FL-Verbindung oder eines RH1TP/FL bleibt mit Hilfe der redundanten
Strecke jeder andere RH1-TP/FL erreichbar.
Hirschmann Patent Frame Redundanz:
– EP 0403763 (Europa)
1.4 ANZEIGENELEMENTE
Gerätestatus
Die 4 oben angeordneten LEDs geben Auskunft über Zustände, die Auswirkung auf
die Funktion des gesamten RH1-TP/FL
haben.
P1 – Power 1 (Grüne LED)
– leuchtet: Versorgungsspannung 1 liegt an
– leuchtet nicht: – Versorgungsspannung 1
liegt nicht an,
– Hardwarefehler im RH1-
TP/FL
P2 – Power 2 (Grüne LED)
– leuchtet: Versorgungsspannung 2 liegt an
– leuchtet nicht: – Versorgungsspannung 2
liegt nicht an,
– Hardwarefehler im RH1-
TP/FL
DA – Data (Gelbe LED)
– leuchtet: RH1-TP/FL empfängt auf mind. 1
Schnittstelle Daten
– leuchtet nicht: – RH1-TP/FL empfängt auf
keiner Schnittstelle Daten,
– Hardwarefehler im RH1-
TP/FL
Je nach Netzlast kann das Leuchten der LED
zwischen kurzzeitigem Aufleuchten bis zu
Dauerlicht variieren.
CD – Collision Detect (Rote LED)
– leuchtet: Datenkollision auf RH1-TP/FL-
Ebene erkannt
– leuchtet nicht: keine Datenkollision auf
RH1-TP/FL-Ebene
Portstatus
Diese LED-Gruppen zeigen portbezogene
Informationen an.
LS1 bis LS3 – Linkstatus der TP-Ports
(3 x grüne LED)
– leuchtet: RH1-TP/FL empfängt Idle-
Signale vom TP-Segment,
– das angeschlossene TP-
Segment arbeitet ordnungsgemäß
– blinkt 2 mal
pro Periode: Port ist segmentiert
– leuchtet nicht: RH1-TP/FL empfängt keine
Idle-Signale vom TP-Segment,
– der zugeordnete TP-Port
ist nicht angeschlossen,
– das angeschlossene
Gerät ist ausgeschaltet,
Page 4
4
– die TP-Leitung ist unter-
brochen oder kurzgeschlossen
LS4 – Linkstatus des LWL-Port 4
(grüne LED)
– leuchtet: RH1-TP/FL empfängt Idle-
Signale vom LWL-Segment,
– das angeschlossene LWL-
Segment arbeitet ordnungsgemäß.
– blinkt 2 mal
pro Periode: Port ist segmentiert.
– leuchtet nicht: RH1-TP/FL empfängt keine
Idle-Signale vom LWL-Segment,
– der zugeordnete LWL-Port
ist nicht angeschlossen,
– das angeschlossene
Gerät ist ausgeschaltet,
– die LWL-Empfangsfaser
ist unterbrochen
LS5 – Linkstatus des LWL-Port 5
(grüne LED)
Normalmodus eingeschaltet
– leuchtet: RH1-TP/FL empfängt Idle-
Signale vom LWL-Segment,
– das angeschlossene LWL-
Segment arbeitet ordnungsgemäß
– blinkt 2 mal
pro Periode: Port ist segmentiert.
– leuchtet nicht: RH1-TP/FL empfängt keine
Idle-Signale vom LWL-Segment,
– der zugeordnete LWL-Port
ist nicht angeschlossen,
– das angeschlossene
Gerät ist ausgeschaltet,
– die LWL-Empfangsfaser
ist unterbrochen
LS5 – Linkstatus des LWL-Port 5
(grüne LED)
Redundanzmodus eingeschaltet
– leuchtet: RH1-TP/FL empfängt Idle-
Signale vom LWL-Segment,
– das angeschlossene
redundante LWL-Segment arbeitet ordnungsgemäß und ist aktiv,
– blinkt 1 mal
pro Periode: RH1-TP/FL empfängt Idle-
Signale vom LWL-Segment,
– das angeschlossene
redundante LWL-Segment arbeitet ordnungsgemäß und ist im Standby-Zustand,
– leuchtet nicht: RH1-TP/FL empfängt keine
Idle-Signale vom LWL-Segment
– der zugeordnete LWL-Port
ist nicht angeschlossen,
– das angeschlossene
Gerät ist ausgeschaltet,
– die LWL-Empfangsfaser
ist unterbrochen
1.5 BEDIENELEMENTE
6poliger DIP-Schalter
Mit dem 6poligen DIP-Schalter auf der Gehäuseoberseite des RH1-TP/FL
– kann die Meldung der Linkstati über den
Meldekontakt portweise unterdrückt werden. Mit den Schaltern LA1 bis LA5 wird
die Meldung der Linkstati der Ports 1 bis 5
unterdrückt. Auslieferungszustand: Schalterstellung 1 (ON), d.h. Meldung nicht
unterdrückt.
– kann Port 5 in den Redundanzmodus
geschaltet werden (bei RH1-TP/FL). Auslieferungszustand: Schalterstellung 0
(Off), d.h. Port 5 im Normalmodus.
Abb. 1: 6poliger DIP-Schalter
LA1
R5
Off On
LA5
LA3
LA2
LA4
Port 1
Port 5
Port 5
Port 3
Port 2
Port 4
über den Meldekontakt
Meldung des Linkstatus
unterdrücken
Redundanzmodus

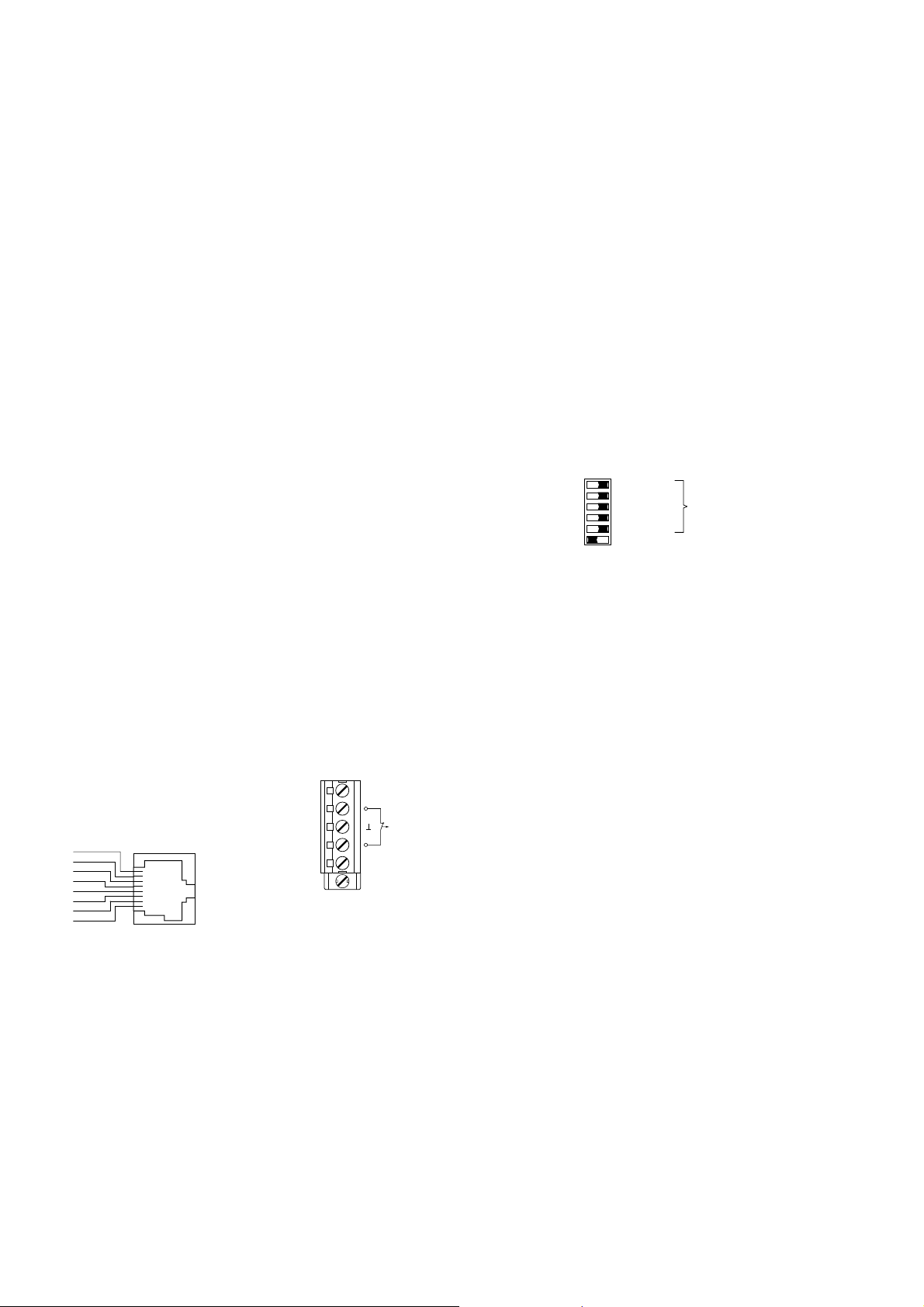

Abb. 3: Pinbelegung 5poliger Klemmblock
+24 V
+24 V *
Fault
L1+
L2+
M
F1
F2
LWL-Anschluß
Zwei optische Ports nach 10BASE-FL
(BFOC/2,5 (ST)-Buchsen) ermöglichen die
Kaskadierung von RH1-TP/FL-Geräten sowie
den Aufbau redundanter Ringe über LWL
und den Anschluß von Endgeräten.
5poliger Klemmblock
Der Anschluß der Versorgungsspannung
und des Meldekontaktes erfolgt über einen
5poligen Klemmblock mit Schraubverriegelung.
v
Warnung!
Die Geräte RH1-TP/FL sind für den
Betrieb mit Sicherheitskleinspannung ausgelegt. Entsprechend dürfen an die Versorgungsspannungsanschlüsse sowie an den Meldekontakt nur Sicherheitskleinspannungen
– Spannungsversorgung: Die Versor-
gungsspannung ist redundant anschließbar. Beide Eingänge sind entkoppelt. Es
besteht keine Lastverteilung. Bei redundanter Einspeisung versorgt das Netzgerät mit der höheren Ausgangsspannung
das RH1-TP/FL alleine. Die Versorgungsspannung ist galvanisch vom Gehäuse
getrennt.
– Meldekontakt: Über einen potentialfrei-
en Meldekontakt (Relaiskontakt, Ruhestromschaltung) wird durch Kontaktunterbrechung gemeldet:
– der Ausfall mindestens einer der zwei
Versorgungsspannungen.
– eine dauerhafte Störung im Hutschie-
nenhub (interne 5 VDC-Spannung, Versorgungsspannung 1 oder 2 nicht im
zulässigen Bereich).
– der fehlerhafte Linkstatus mindestens
eines LWL- oder TP-Ports.
Die Meldung des Linkstatus kann pro
Port über DIP-Schalter maskiert werden.
– mindestens ein Port hat segmentiert.
Port 5 meldet im Redundanzmodus den
Zustand „Segmentierung“ nicht, da
diese Funktion den fehlerfreien Zustand
des optischen Ringes kennzeichnet.
Hinweis: Bei nicht redundanter Zuführung
der Versorgungsspannung meldet der RH1TP/FL den Ausfall einer Versorgungsspannung. Sie können diese Meldung verhindern, indem Sie die Versorgungsspannung
über beide Eingänge zuführen.
n.c. Pin 8
n.c. Pin 7
TD- Pin 6
n.c. Pin 5
n.c. Pin 4
Pin 3TD+
Pin 2RDPin 1RD+
Abb. 2: Pinbelegung TP-Schnittstelle
1.6 SCHNITTSTELLEN
TP-Anschluß
Drei 8polige RJ45-Buchsen erlauben den
Anschluß von drei unabhängigen TP-Segmenten.
– Pinbelegung der RJ45-Buchse:
– TD+: Pin 3, TD-: Pin 6
– RD+: Pin 1, RD-: Pin 2
– Restliche Pins: nicht belegt.
(SELV) nach IEC950/ EN60950/
VDE0805 angeschlossen werden.
Page 5
5
2. Konfiguration
2.1 LINIENSTRUKTUR
Der RH1-TP/FL ermöglicht den Aufbau von
Linienstrukturen. Die Kaskadierung kann
sowohl über die TP- als auch über die LWLPorts erfolgen.
M Verwenden Sie bei der Kaskadierung
über TP-Ports ein Kabel, das die Signal-
paare kreuzt, d.h. jeweils Ausgang mit Eingang verbindet.
2.2 REDUNDANTE RINGSTRUKTUR
Redundante Ringstrukturen können über
die LWL-Ports des RH1-TP/FL aufgebaut
werden. Abbildung 4 zeigt eine redundante
Ringstruktur mit RH1-TP/FL-Geräten. Dazu
wird in der aus RH1-TP/FL-Geräten bestehenden optischen Linienstruktur (s.o.) das
erste mit dem letzten Gerät verbunden und
somit der redundante optische Ring
geschlossen.
Dazu ist an genau einem der beiden RH1TP/FL-Module die redundante Verbindung
an Port 5 anzuschließen und der Port 5 in
den Redundanzmodus zu schalten. Die
Umschaltung erfolgt am 6poligen DIPSchalter auf der Oberseite des Gerätes
(siehe Kap. Funktionsbeschreibung –
Bedienelemente).
Hinweis: Alle Module im Verlauf des redundanten Ringes dürfen untereinander nur
über LWL-Strecken (ECFL2, ECFL4) verbunden werden.
Twisted-Pair-
Leitung
LWL-Leitung
Twisted-Pair-
Leitung
Ring mit
redundanter Strecke
DTE
Twisted-Pair-
Transceiver
DTE
Transceiver
RH1-
TP/FL
RH1-
TP/FL
RH1-
TP/FL
RH1-
TP/FL
Port 5
Port 4
Abb. 4: Redundante Ringstruktur über die LWL-Ports der RH1-TP/FL-Geräte
Hirschmann Patent Frame Redundanz: EP 0403763 (Europa)
2.3 KOMBINATION MIT
KONZENTRATOREN DER ASGE-, MCUND AMC-FAMILIE
RH1-TP/FL können auch mit Konzentratoren
aus der ASGE-, MC- und AMC-Familie kombiniert werden. Die Kaskadierung der RH1TP/FL kann z.B. in Linienstrukturen über die
Interfacekarten ECFL2, ECFL4, ECTP3 etc.
erfolgen.
Die Anzahl der kaskadierbaren Geräte hängt
von der gesamten Netzstruktur ab. Redun-
dante Ringstrukturen können über die LWLPorts realisiert werden.
Hinweise zur Berechnung der maximalen
Netzausdehnung finden Sie im Handbuch
Ethernet im Kapitel 8 (Bestellnummer siehe
„Technische Daten“).
RH1-TP/FL
In einer optischen Linie können maximal 11
RH1-TP/FL-Module kaskadiert werden.
Die Gesamt-Leitungslänge zwischen den
am weitesten voneinander entfernten Endgeräten darf dabei 1180 m nicht überschreiten.
Die Gesamt-Leitungslänge ergibt sich aus
der Summe aller LWL-Teilstrecken und den
beiden TP-Leitungen zu den Endgeräten.
3.2 MONTAGE
Das Gerät wird in betriebsbereitem Zustand
ausgeliefert. Für die Montage ist folgender
Ablauf zweckmäßig:
– Überprüfen Sie, ob die Schaltervoreinstel-
lung Ihren Anforderungen entspricht.
– Ziehen Sie den Klemmblock vom RH1-
TP/FL ab und verdrahten Sie die Versorgungsspannungs- und Meldeleitungen.
– Montieren Sie den RH1-TP/FL auf einer 35
mm Hutschiene nach DIN EN 50 022.
– Hängen Sie die oberen Rasthaken des
RH1-TP/FL in die Hutschiene ein, fahren
Sie mit einem Schraubendreher waagerecht unterhalb des Gehäuses in den Verriegelungsschieber und ziehen diesen
nach unten (vgl. Abb. 6, Demontage) und
drücken Sie die Unterseite des Moduls auf
die Hutschiene, bis sie einrastet (Abb. 5).
– Montieren Sie die Signalleitungen.
Hinweise:
– Die Erdung des Gehäuses des RH1-TP/FL
erfolgt über die Hutschiene. Ein separater
Erdungsanschluß ist nicht vorhanden.
– Die Schrauben in den seitlichen Gehäu-
sehalbschalen dürfen auf keinen Fall
gelöst werden.
– Die Schirmungsmasse der anschließbaren
Twisted Pair-Leitungen ist elektrisch leitend mit dem Gehäuse verbunden.

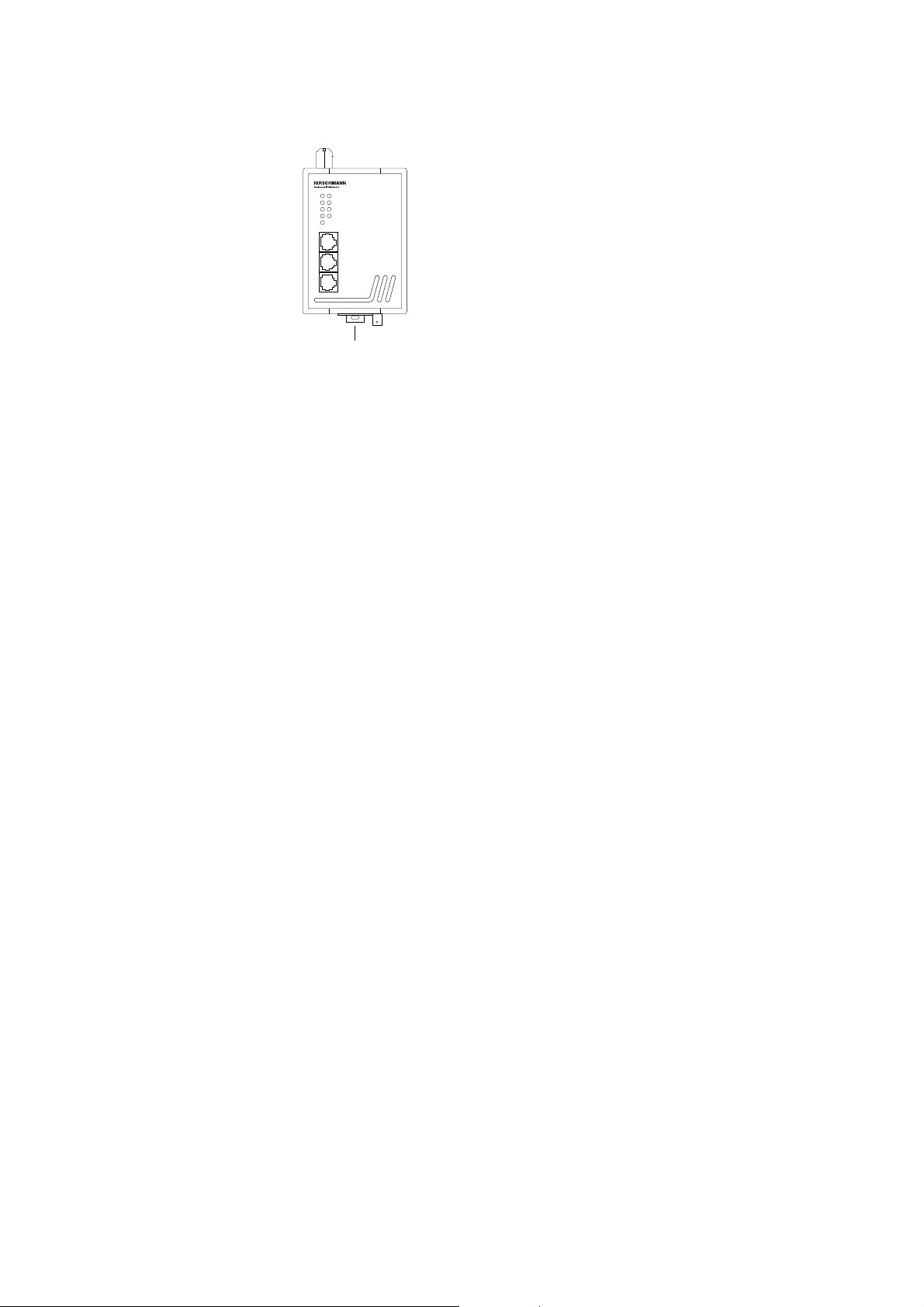

Abb. 5: Montage des RH1-TP/FL
3. Montage, Inbetriebnahme
und Demontage
3.1 AUSPACKEN, PRÜFEN
– Überprüfen Sie, ob das Paket komplett
ausgeliefert wurde (siehe Lieferumfang).
– Überprüfen Sie die Einzelteile auf Trans-
portschäden.
v
Warnung!
Nehmen Sie nur unbeschädigte
Teile in Betrieb!
Page 6
4. Weitere Unterstützung
Bei technischen Fragen wenden Sie sich
bitte an den Hirschmann-Vertragspartner in
Ihrer Nähe oder direkt an Hirschmann. Die
Verriegelung
P1DAP2
CD
STAT1
STAT3
STAT2
STAT4
STAT5
Port 1
Port 2
Port 3
RH1-TP/FL

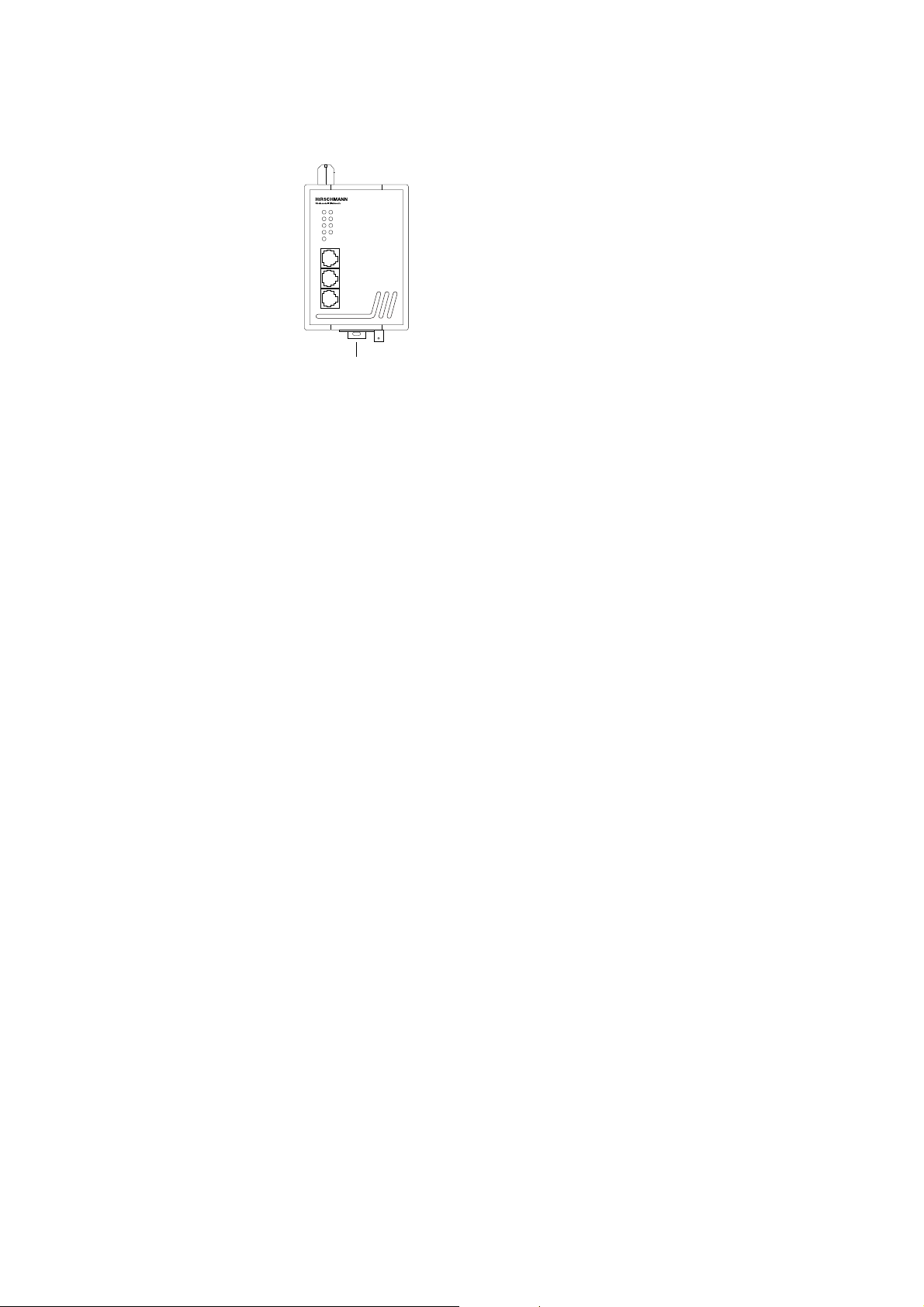

Abb. 6: Demontage des RH1-TP/FL
Adressen unserer Vertragspartner finden
Sie
– im Internet (http://www.hirschmann.de).
Darüber hinaus steht Ihnen unsere Hotline
zur Verfügung:
Tel. +49(7127) 14-1538 (Fax -1542)
3.3 INBETRIEBNAHME
Mit dem Anschluß der Versorgungsspannung über den 5poligen Klemmblock nehmen Sie den RH1-TP/FL in Betrieb. Verrie-
3.4 DEMONTAGE
Um den RH1-TP/FL von der Hutschiene zu
demontieren, fahren Sie mit einem Schraubendreher waagerecht unterhalb des
Gehäuses in den Verriegelungsschieber, ziehen diesen – ohne den Schraubendreher zu
kippen – nach unten und klappen den RH1TP/FL nach oben (Abb. 6).
geln Sie den Klemmblock mit der seitlichen
Verriegelungsschraube.
6
Page 7
7
5. Technische Daten
Allgemeine Daten
Betriebsspannung DC 18 bis 32 V Sicherheitskleinspannung (SELV) (redundante Eingänge entkoppelt)
Stromaufnahme typ. 160 mA bei 24 VDC (ohne Signal)
max. 350 mA bei 24 VDC (mit Signal)
Überstromschutz am Eingang nicht wechselbare Schmelzsicherung
Abmessungen B x H x T 80 mm x 140 mm x 85 mm
Masse 900 g
Umgebungstemperatur 0 ºC bis + 60 ºC
Lagerungstemperatur - 40 ºC bis + 80 ºC
Luftfeuchtigkeit 10% bis 90% (nicht kondensierend)
Schutzklasse IP 30
Funkstörgrad EN 55022 Class B
Störfestigkeit EN 50082-2
Netzausdehnung
Übergang TP-Port ↔ TP-Port LWL-Port ↔ LWL-Port
Laufzeitäquivalent 190 m 260 m
Variability Value 3 BT 3 BT
Übergang TP-Port ↔ LWL-Port
Laufzeitäquivalent 360 m
Variability Value 6 BT
LWL-Port
Optische Ausgangsleistung
Gradientenfaser 50/125 µm (average) min. -22,0 dBm max. -16,2 dBm
Gradientenfaser 62,5/125 µm (average) min. -19,0 dBm max. -12,4 dBm
Optische Eingangsleistung min. -33,0 dBm
TP-Leitungslänge (TP-Port ↔ TP-Port)
Länge eines Twisted Pair-Segmentes max. 100 m
LWL-Leitungslänge (Beispiel)
50/125 µm-Faser max. 2.600 m
62,5/125 µm-Faser max. 3.100 m
Lieferumfang
Optischer/Elektrischer Twisted Pair Hutschienenhub RH1-TP/FL
Klemmblock für die Versorgungsspannung
Beschreibung und Betriebsanleitung
Bestellnummer
Optischer Twisted Pair Hutschienenhub
RH1-TP/FL 943 613-001
Zubehör
Handbuch Ethernet 943 320-001
Hinweis zur
CE-Kennzeichnung
Die Twisted Pair Hutschienenhubs
stimmen mit den Vorschriften der
folgenden Europäischen Richtlinie
überein:
89/336/EWG
Richtlinie des Rates zur Angleichung der Rechtsvorschriften der
Mitgliedstaaten über die elektromagnetische Verträglichkeit
(geändert durch RL 91/263/EWG,
92/31/EWG und 93/68/EWG).
Einsatzbereich Anforderungen an
Störaussendung Störfestigkeit
Wohnbereich EN 50081-1: 1992 EN 50082-1: 1992
Industriebereich EN 50081-2: 1993 EN 50082-2: 1995
Das Produkt ist einsetzbar im Wohnbereich
(Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe) sowie im Industriebereich.
Voraussetzung für die Einhaltung der EMVGrenzwerte ist die strikte Einhaltung der in
dieser Beschreibung und Betriebsanleitung
angegebenen Aufbaurichtlinien.
Die EU-Konformitätserklärung wird gemäß
der obengenannten EU-Richtlinien für die
zuständigen Behörden zur Verfügung gehalten bei:
Richard Hirschmann GmbH & Co
Geschäftsbereich Netzwerktechnik
Stuttgarter Straße 45-51
D-72654 Neckartenzlingen
Telefon (07127) 14-1538
Page 8
Notizen / Notes
0395940010898000
Richard Hirschmann GmbH & Co.
Produktbereich Netzwerktechnik
Stuttgarter Straße 45-51
D-72654 Neckartenzlingen
Telefon (07127) 14-1538
Printed in Germany
Subject to alterations
Page 9

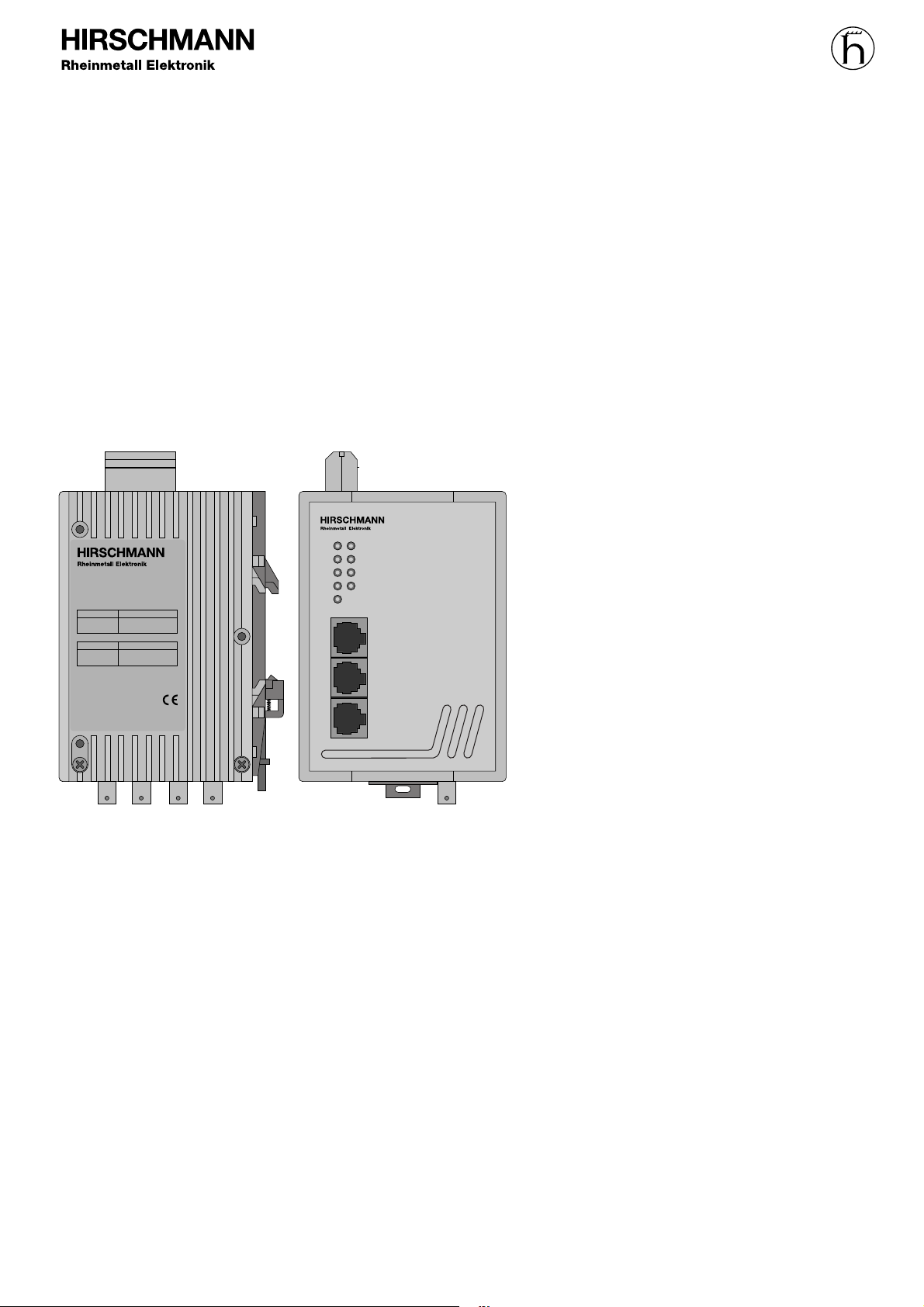

Description and Operating Instructions
ETHERNET Twisted Pair Industrial
Hubs for ISO/DIN Rail
The Twisted Pair industrial hubs for ISO/DIN
rail (Deutsche Industrie Norm – standard US
industrial rails) allow Ethernet networks to
be flexibly constructed in accordance with
IEEE standard 802.3 using fiber optic (F/O)
and copper technology. The hubs for
ISO/DIN rail provide several connection
options in one piece of equipment and are
plugged onto the ISO/DIN rail.
The railhub has three twisted pair (TP) interfaces and two BFOC optical interfaces. It is
possible to connect up to three terminals or
other TP segments using TPs, and F/Os can
be used to connect up to two more terminals or optical network components (RH1TP/FL, ECFL2, Mini-OTDE etc.).
The module conforms to the specifications
of ISO/IEC standard 8802-3.
You will find a detailed description for construction of a local area network on network
planning and installation in the “Ethernet
manual“ (Order no. 943 320-011).
RH1-TP/FL
Order No.
943 613-001
Railhub RH1-TP/FL
P1DAP2
CD
STAT1
STAT3
STAT2
STAT4
STAT5
Port 1
Port 2
Port 3
RH1-TP/FL
Railhub
RH1-TP/FL
DIL-Switch-Settings:
Port 1 … Port 5
Port 5
LA1 … LA5 Link Alarm
0 Disabled
1 Enabled
R5 Link Alarm
0 Disabled
1 Enabled
Made in Germany
Page 10
2
We have checked that the contents of the
technical publication agree with the hardware and software described. However, it is
not possible to rule out deviations completely, so we are unable to guarantee complete agreement. However, the details in the
technical publication are checked regularly.
Any corrections which prove necessary are
contained in subsequent editions. We are
grateful for suggestions for improvement.
We reserve the right to make technical
modifications.
Permission is not given for the circulation
or reproduction of this document, its use or
the passing on of its contents unless granted expressly. Contravention renders the
perpetrator liable for compensation for
damages. All rights reserved, in particular
in the case of patent grant or registration of
a utility or design.
Copyright © Richard Hirschmann GmbH &
Co 1998
All Rights Reserved
Note
We would point out that the content of
these operating instructions is not part of,
nor is it intended to amend an earlier or existing agreement, permit or legal relationship. All obligations on Hirschmann arise
from the respective purchasing agreement
which also contains the full warranty condi-
tions which have sole applicability. These
contractual warranty conditions are neither
extended nor restricted by comments in
these operating instructions.
We would furthermore point out that for
reasons of simplicity, these operating
instructions cannot describe every
conceivable problem associated with the
use of this equipment. Should you require
further information or should particular
problems occur which are not treated in
sufficient detail in the operating instructions, you can request the necessary information from your local Hirschmann sales
partner or directly from the Hirschmann
office (address: refer to chapter entitled
„Notes on CE identification“).
General
Electricity is used to operate this equipment. Comply in every detail with the safety
requirements specified in the operating
instructions regarding the voltages to
apply!
v
Warning!
If warning notes are ignored, it is
therefore possible for severe injuries
and/or material damage to occur.
Only appropriately qualified staff
should work on or near this equipment. Such staff must be thoroughly
acquainted with all the warnings
and maintenance measures contained in these operating instructions.
The proper and safe operation of
this equipment assumes proper
transport, appropriate storage and
assembly and careful operation and
maintenance.
Staff qualification
requirements
Qualified staff within the meaning of these
operating instructions or the warning notes
are persons familiar with setting up, assembling, starting up and operating this product
and who have appropriate qualifications to
cover their activities, such as:
– training or instruction/entitlement to
switch circuits and equipment/systems on
and off, ground them and identify them in
accordance with current safety standards;
– training or instruction in accordance with
current safety standards in looking after
and using appropriate safety equipment;
– first aid training.
Safety guidelines
v
Warning!
The RH1-TP/FL units are designed
for operation with safe extra-low
voltage. Accordingly, only safe
extra-low voltages (SELV) to
IEC950/EN60950/VDE0805 may be
connected to the supply voltage
connections.
Page 11
3
1. Functional description
1.1 GENERAL FUNCTIONS
Signal regeneration
The RH1-TP/FL processes the signal shape
and amplitude of the data received.
Retiming
In order to prevent jitter increasing over
several segments, the RH1-TP/FL retimes
the data to be transmitted.
Preamble regeneration
The RH1-TP/FL supplements lost preamble
bits from data received to 64 bits (incl. the
start of frame delimiter (SFD)).
Fragment extension
Collisions can cause short fragments to
occur. If the RH1-TP/FL receives a fragment,
this is supplemented to give the minimum
length of 96 bits. This ensures reliable collision detection by all network participants.
Collision handling
If the RH1-TP/FL detects a data collision, it
interrupts the transmission. For the
duration of the collision, the collided data
package is replaced by a jam signal to
ensure collision detection by the terminal
equipments.
Auto partitioning
Network failures can be caused by permanent occupancy, interruptured lines, lack of
terminating resistors, damaged cable insulation and frequent collisions due to electromagnetic interference. In order to protect
the network from such failures, the RH1TP/FL in this case separates the segment in
the receiving direction from the rest of the
network.
The RH1-TP/FL has this auto partitioning
function individually at each port. The other
ports can thus continue to be operated
without interference if one of the ports has
been auto partitioned. In the event of auto
partitioning, transmission continues into
the TP segment or the F/O line but reception
at this port is blocked.
With twisted pair, auto partitioning is activated if
– a data collision lasts longer than 105 µs or
– there are more than 64 consecutive data
collisions.
With F/O, auto partitioning becomes active
when
– a data collision lasts longer than 1.5 ms
(normal mode) or 0.2 ms (redundant
mode) or
– there are more than 64 (normal mode) or
16 (redundant mode) consecutive data
collisions.
Reconnection
The segment is reconnected to the network
as soon as a package with the minimum
length of 51 µs is received without collision
at the relevant port, i. e. when the segment
is working properly again.
When the redundant mode is active, packages >51 µs sent at a F/O port without collision also lead to reconnection.
Jabber control
Due to a defective transceiver or LAN controller, for example, the network can be continuously occupied with data. To protect
against this, the RH1-TP/FL interrupts
reception
– at the affected TP or AUI port after 5.5 ms.
9.6 µs after the end of the error the auto
partitioning will be canceled.
(jabber lockup protection)
– at the relevant F/O port after 3.9 ms. 420
ms after the end of the error the auto partitioning will be canceled.
(Rx jabber)
1.2 SPECIFIC FUNCTIONS OF THE
TP INTERFACE
Link control
The RH1-TP/FL monitors the connected TP
line segments for short-circuit or interrupt
using idle signals during frame pauses in
accordance with IEEE standard 802.3
10BASE-T. The RH1-TP/FL does not transmit
any data in a TP segment from which it
does not receive an idle signals.
Note: A non-occupied interface is assessed
as a line interrupt. The TP line to terminal
equipment which is switched off is likewise
assessed as a line interrupt as the de-
energised transceiver cannot transmit idle
signals.
Auto polarity exchange
If the reception line pair is incorrectly
connected (RD+ and RD- switched) polarity
is automatically reversed.
1.3 SPECIFIC FUNCTIONS OF THE
F/O INTERFACE
Link control
The RH1-TP/FL monitors the connected F/O
lines for interrupts using idle signals during
frame pauses in accordance with IEEE standard 802.3 10BASE-FL. The RH1-TP/FL
transmits no data to an F/O line from which
it is receiving no idle signal.
Redundancy
In areas where data security has top priority, it is possible with the aid of the redundancy function to bridge any failure of an
F/O line or RH1-TP/FL. To do so, a replacement line is frequently routed in a different
cable run. In the event of a fault, there is an
automatic switch between the main line and
the replacement. A cross-link within the bus
structure creates a ring (see Fig. 6). If any
RH1-TP/FL link or RH1-TP/FL fails, every
other RH1-TP/FL can still be reached with
the aid of the redundant run.
Hirschmann Patent Frame Redundancy:
– EP 0403763 (Europe)
– NO 5.218.600 (USA)
1.4 DISPLAY ELEMENTS
Equipment status
The 4 LEDs on top provide information
about the status which affects the function
of the entire RH1-TP/FL.
P1 – Power 1 (green LED)
– lit: supply voltage 1 present
– lit not: – supply voltage 1 not present,
– hardware fault in RH1-TP/FL
P2 – Power 2 (green LED)
– lit: supply voltage 2 present
– lit not: – supply voltage 2 not present,
– hardware fault in RH1-TP/FL
DA – Data (yellow LED)
– lit: RH1-TP/FL receiving data at at least
one interface
– lit not: – RH1-TP/FL not receiving data at
any interface,
– hardware fault in RH1-TP/FL
Depending on network load, the illumination of the LED can vary between a brief
lighting up to permanent illumination.
CD – Collision Detect (red LED)
– lit: data collision detected at RH1-TP/FL
level
– lit not: – no data collision at RH1-TP/FL
level
Port Status
These groups of LEDs display port-related
information.
LS1 to LS3 - link status of the TP ports
(3 x green LED)
– lit: RH1-TP/FL receiving idle signals
from TP segment,
– the TP segment connected is
working properly
– lit not: RH1-TP/FL is not receiving any idle
signals from TP segment,
– the assigned TP port is not
connected,
– the equipment connected is
switched off,
– the TP line is interrupted or
short-circuited
Page 12
4
LS4 – link status of F/O port 4
(green LED)
– lit: RH1-TP/FL receiving idle signals
from F/O segment,
– the F/O segment connected is
working properly
– flashes 2 times per period:
port has auto partitioned
– lit not: RH1-TP/FL not receiving any idle
signals from F/O segment,
– the assigned F/O port is not
connected,
– the equipment connected is
switched off,
– the F/O receiving fibre is inter-
rupted
LS5 – Link status of F/O port 5
(green LED)
Normal mode switched on
– lit: RH1-TP/FL receiving idle signals
from F/O segment,
– the connected redundant F/O
segment is working properly
– flashes 2 times per period:
port has auto partitioned
– lit not: RH1-TP/FL not receiving any idle
signals from F/O segment,
– the assigned F/O port is not
connected,
– the equipment connected is
switched off,
– the F/O receiving fibre is inter-
rupted
1.5 CONTROLS
6-pin DIP switch
Using the 6-pin DIP switch on the top of the
RH1-TP/FL housing
– the message about the link statuses can
be suppressed by the indicator contact on
a port-by-port basis. Using switches LA1
to LA5, the message about the link status
of ports 1 to 5 is suppressed. State on delivery: switch position 1 (ON), i.e. message
not suppressed.
– port 5 can be switched to redundant
mode. State on delivery: switch position 0
(OFF), i.e. port 5 in normal mode.
Fig. 1: 6-pin DIP switch
LA1
R5
Off On
LA5
LA3
LA2
LA4
Port 1
Port 5
Port 5
Port 3
Port 2
Port 4
about link status
Suppress message
via indicator contact
Redundany mode
1.6 INTERFACES
TP connection
Three 8pole RJ45 sockets enable three independent TP segments to be connected.
– Pin configuraion of the RJ45 socket:
– TD+: Pin 3, TD-: Pin 6
– RD+: Pin 1, RD-: Pin 2
– remaining pins: not configured.
Fig. 2: Pin configuration TP interface
F/O connection
2 optical ports to 10BASE-FL (BFOC/2.5 (ST)
sockets) enable RH1-TP/FL equipment to be
cascaded as well as redundant rings to be
constructed using F/Os and terminal equipment to be connected.
5-pin terminal block
The supply voltage and the indicator
contact are connected via a 5-pin terminal
block with screw locking mechanism.
v
Warning!
The RH1-TP/FL equipment is designed for operation with SELV. Only
safe extra-low voltages to
Fig. 3: Pin configuration of 5-pin terminal
block
+24 V
+24 V *
Fault
L1+
L2+
M
F1
F2
LS5 – Link status of F/O port 5
(green LED)
Redundant mode switched on
– lit: RH1-TP/FL receiving idle signals
from F/O segment,
– the connected redundant F/O
segment is working properly
and is active,
– flashes 1 time per period:
RH1-TP/FL receiving idle signals
from F/O segment,
– the connected redundant F/O
segment is working properly
and is in stand-by mode,
– lit not: RH1-TP/FL not receiving any idle
signals from F/O segment,
– the assigned F/O port is not
connected,
– the equipment connected is
switched off,
– the F/O receiving fibre is inter-
rupted
IEC950/EN60950/VDE0805 may
therefore be connected to the
supply voltage connections and to
the indicator contact.
n.c. Pin 8
n.c. Pin 7
TD- Pin 6
n.c. Pin 5
n.c. Pin 4
Pin 3TD+
Pin 2RDPin 1RD+
– Voltage supply: The voltage supply can
be connected to be redundant. Both
inputs are decoupled. There is no load
distribution. With redundant supply, the
power pack supplies the RH1-TP/FL alone
with the higher output voltage. The
supply voltage is electrically isolated from
the housing.
– Indicator contact: Contact interrupt
indicates the following by means of a
potential-free indicator contact (relay
contact, closed circuit):
– the failure of at least one of the two
supply voltages.
– a permanent fault in the hub for ISO/DIN
rail (internal 5 V DC voltage, supply voltage 1 or 2 not in the permissible range).
– the faulty link status of at least one F/O
or TP port.
The indication of the link state might be
masked on a port-by-port basis using
DIP switches.
– at least one port has auto partitioned.
Port 5 in redundant mode doesn’t indicate the state „auto partitioning“,
because this function characterizes the
error free state of the optical ring.
Note: In the case of the voltage supply
being routed without redundancy, the RH1TP/FL indicates the failure of a supply voltage. You can prevent this message by feeding in the supply voltage through both
inputs.
Page 13
5
2. Configuration
2.1 LINE STRUCTURE
The RH1-TP/FL enables line structures to be
built up. Cascading can be effected using
both the TP and F/O ports.
M When cascading via TP ports, use a cable
which crosses the signal pairs, i.e. in
each case connects output to input.
2.2 REDUNDANT RING STRUCTURE
Redundant ring structures can be built up
using the F/O ports of the RH1-TP/FL.
Figure 4 shows a redundant ring structure
with RH1-TP/FL equipment. To do so, the
first piece of equipment is connected to the
last in the fiber optical line structure consisting of RH1-TP/FL equipment (see above)
and the redundant fiber optical ring thus
closed.
To do so, the redundant connection on precisely one of the two RH1-TP/FL modules is
to be connected to port 5, and port 5 switched to redundant mode. Switchover is
effected at the 6-pin DIP switch on top of
the equipment (see chapter entitled “Functional description - Controls”.
Twisted pair
line
F/O line
Twisted pair
line
Ring with
redundan run
DTE
Twisted pair
transceiver
DTE
Trans-
ceiver
RH1-
TP/FL
RH1-
TP/FL
RH1-
TP/FL
RH1-
TP/FL
Port 5
Port 4
Fig. 4: Redundant ring structure via the F/O ports of the RH1-TP/FL equipment
Hirschmann Patent Frame Redundancy: EP 0403763 (Europe), NO 5.218.600 (USA)
2.3 COMBINATION WITH
CONCENTRATORS OF THE ASGE, MC
AND AMC FAMILY
The RH1-TP/FL can also be combined with
concentrators of the ASGE, MC and AMC
family. The RH1-TP/FL modules can be cascaded for example in line structures via the
ECFL2, ECFL4, ECTP3 etc. interface cards.
The number of pieces of equipment which
can be cascaded depends on the overall
network structure. Redundant ring structures can be implemented via the F/O ports.
Hints on calculating the maximum network
expansion can be found in the „Ethernet
manual“, Chapter 8 (see „Technical data“
for order number).
RH1-TP/FL
A maximum of 11 RH1-TP/FL modules
might be cascaded in a fiber optical line.
Here the total line length between the terminal equipments with the maximum distance
might not exceed 1180 m.
The total line length is determined by the
total sum of all F/O line sections and the
two TP lines to the terminal equipments.
Note: All the modules in the redundant
ring may only be connected to one another
via F/O runs (ECFL2, ECFL4).
3. Assembly, startup procedure
and dismantling
3.1 UNPACKING, CHECKING
– Check whether the package was delivered
complete (see scope of delivery).
– Check the individual parts for transport
damage.
v
Warning!
Use only undamaged parts!
3.2 ASSEMBLY
The equipment is delivered in a ready-tooperate condition. The following procedure
is appropriate for assembly:
– Check whether the switch pre-setting suits
your requirements.
– Pull the terminal block off the RH1-TP/FL
and wire up the supply voltage and indicator lines.
– Fit the RH1-TP/FL on a 35 mm ISO/DIN rail
to DIN EN 50 022.
– Suspend the upper snap-in hook of the
RH1-TP/FL in the ISO/DIN rail, insert a
screwdriver horizontally under the housing into the locking slide pull this downwards (cf. Fig. 6, dismantling) and press
the bottom of the module onto the ISO/
DIN rail until it locks in position (Fig. 5).
– Fit the signal lines.
Notes:
– The housing of the RH1-TP/FL is grounded
via the ISO/DIN rail. There is no separate
ground connection.
– The screws in the lateral half-shells of the
housing may not be undone under any
circumstances.
– The shielding ground of the twisted pair
lines which can be connected is electrically connected to the housing.
Fig. 5: Assembling the RH1-TP/FL
Page 14
4. Further support
In the event of technical queries, please talk
to your local Hirschmann sales partner or
directly to the Hirschmann agency in your
country. You can find the addresses
3.4 DISMANTLING
To take the RH1-TP/FL off the ISO/DIN rail,
insert a screwdriver horizontally under the
housing into the locking slide, pull it (without tipping the screwdriver) downwards
and fold the RH1-TP/FL upwards (Fig. 6).
– on the Internet
(http://www.hirschmann.de)
Our hotline in Germany
Tel: +49-7127-14-1538 (Fax: -1542)
6
and our US support office
Tel. +800-225-0524
are also at your disposal.
Locking slide
P1DAP2
CD
STAT1
STAT3
STAT2
STAT4
STAT5
Port 1
Port 2
Port 3
RH1-TP/FL
Fig. 6: Dismantling the RH1-TP/FL
3.3 STARTUP PROCEDURE
You start up the RH1-TP/FL by connecting
the supply voltage via the 5-pin terminal
block. Lock the terminal block with the
locking screw at the side.
Page 15
7
5. Technical data
General data
Operating voltage DC 18 to 32 V safe extra-low voltage (SELV) (redundant inputs decoupled)
Current consumption typ. 160 mA at 24 VDC (without data)
max. 350 mA at 24 VDC (with data)
Overload current protection at input non-changeable thermal fuse
Dimensions W x H x D 80 mm x 140 mm x 85 mm (3.15 in x 5.51 in x 3.35 in)
Mass 900 g (1.982 lb)
Ambient temperature 0 ºC to + 60 ºC (32 ºF to + 140 ºF)
Storage temperature - 40 ºC to + 80 ºC (-40 ºF to + 176 ºF)
Humidity 10% to 90% (non condensing)
Protection class IP 30
Radio interference level EN 55022 Class B
Interference immunity EN 50082-2
Network size
Transition TP-Port ↔ TP-Port F/O port ↔ F/O port
Propagation equivalent 190 m (623 ft) 260 m (853 ft)
Variability value 3 BT 3 BT
Transition TP-Port ↔ F/O port
Propagation equivalent 360 m (1.181 ft)
Variability value 6 BT
F/O port
Optical output power
Graded-index fiber 50/125 µm (average) min. -22,0 dBm max. -16,2 dBm
Graded-index fiber 62,5/125 µm (average) min. -19,0 dBm max. -12,4 dBm
Optical input power min. -33,0 dBm
TP line length (TP-Port ↔ TP-Port)
Length of a twisted pair segment max. 100 m (328 ft)
F/O line length (example)
50/125 µm fiber max. 2.600 m (8530 ft)
62,5/125 µm fiber max. 3.100 m (10170 ft)
Scope of delivery
RH1-TP/FL Optical/Electrical Twisted Pair Industrial Hub for ISO/DIN Rail incl.
terminal block for supply voltage
description and operating instructions
Order number
RH1-TP/FL – Optical Twisted Pair
Industrial Hub for ISO/DIN Rail 943 613-001
Accessories
Ethernet manual 943 320-011
Notes on CE identification
The Twisted Pair Industrial Hubs
for ISO/DIN Rail comply with the
regulations of the following European directive:
89/336/EEC
Council Directive on the harmonisation of the legal regulations of
member states on electromagnetic
compatibility (amended by Directives 91/263/EEC, 92/31/EEC and
93/68/EEC).
Area used Requirements for
emitted interference interference immunity
Residential EN 50081-1: 1992 EN 50082-1: 1992
Industrial EN 50081-2: 1993 EN 50082-2: 1995
The product can be used in the residential
sphere (residential sphere, business and
trade sphere and small companies) and in
the industrial sphere.
The precondition for compliance with EMC
limit values is strict adherence to the construction guidelines specified in this
description and operating instructions and
in the “Ethernet manual“.
The EU declaration of conformity is kept
available for the responsible authorities in
accordance with the above-mentioned EU
directives at:
Richard Hirschmann GmbH & Co
Network Systems Division
Stuttgarter Straße 45-51
D-72654 Neckartenzlingen
Telephone ++49-7127-14-1538
Page 16
0395940010898000
Richard Hirschmann GmbH & Co.
Produktbereich Netzwerktechnik
Stuttgarter Straße 45-51
D-72654 Neckartenzlingen
Telefon (07127) 14-1538
Printed in Germany
Subject to alterations
Loading...
