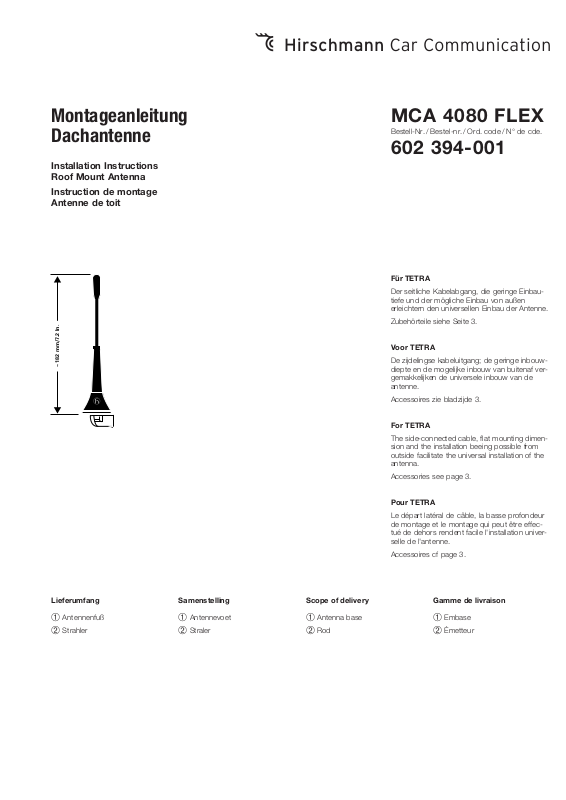

Hirschmann MCA 4080 FLEX Installation Instructions Manual

Montageanleitung
Dachantenne

MCA 4080 FLEX

Für TETRA

Der seitliche Kabelabgang, die geringe Einbau­tiefe und der mögliche Einbau von außen
erleichtern den universellen Einbau der Antenne.

Zubehörteile siehe Seite 3.

Voor TETRA

De zijdelingse kabeluitgang; de geringe inbouw­diepte en de mogelijke inbouw van buitenaf ver­gemakkelijken de universele inbouw van de
antenne.

Accessoires zie bladzijde 3.

For TETRA

The side-connected cable, flat mounting dimen­sion and the installation beeing possible from
outside facilitate the universal installation of the
antenna.

Accessories see page 3.

Pour TETRA

Le départ latéral de câble, la basse profondeur
de montage et le montage qui peut être effec­tué de dehors rendent facile l'installation univer­selle de l'antenne.

Accessoires cf page 3.

Bestell-Nr. / Bestel-nr. / Ord. code / N° de cde.

602 394-001

Installation Instructions
Roof Mount Antenna

Instruction de montage
Antenne de toit

Lieferumfang

➀

Antennenfuß

➁

Strahler

Samenstelling

➀

Antennevoet

➁

Straler

Scope of delivery

➀

Antenna base

➁

Rod

Gamme de livraison

➀

Embase

➁

Émetteur

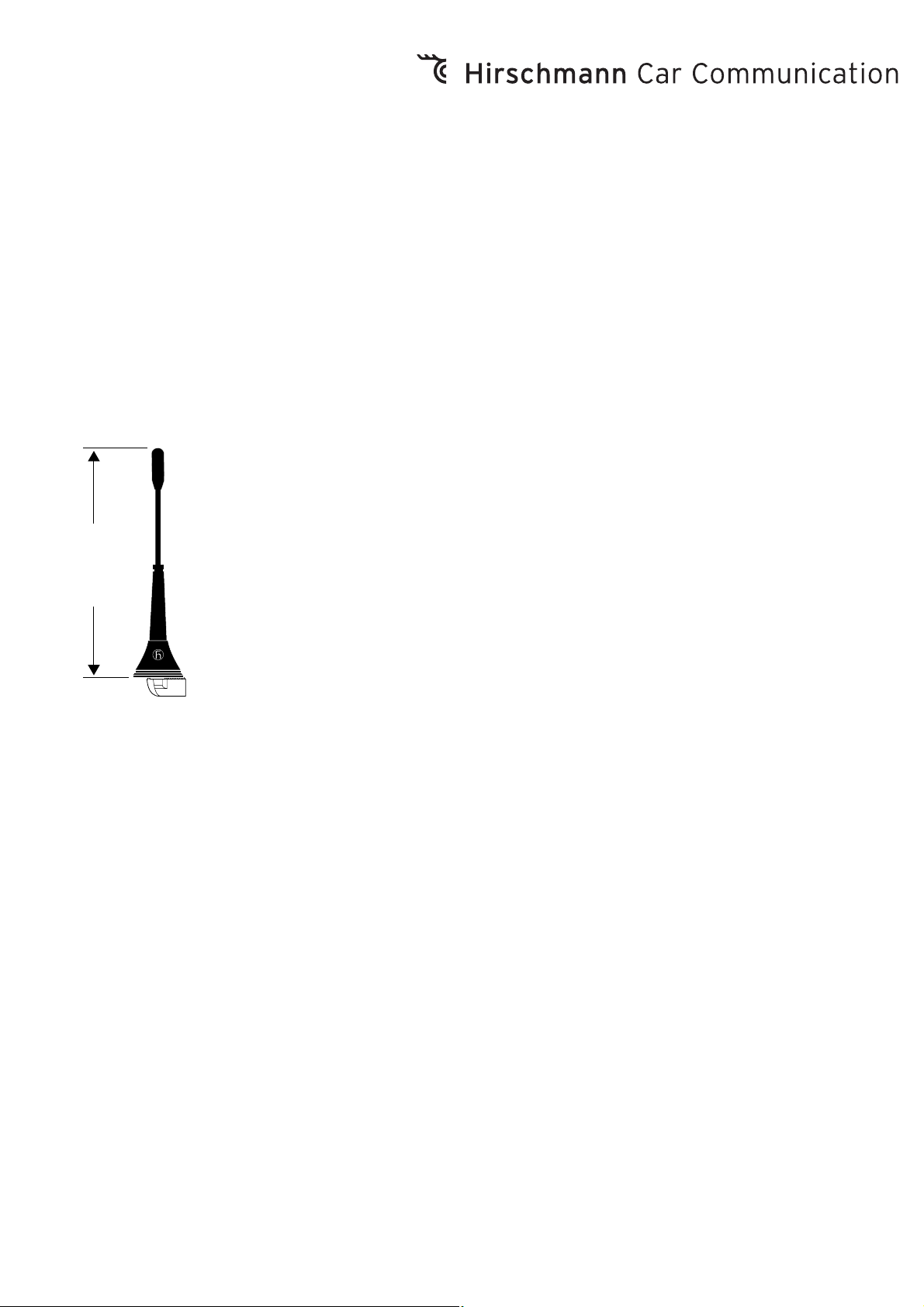

~ 182 mm/7.2 In.

2

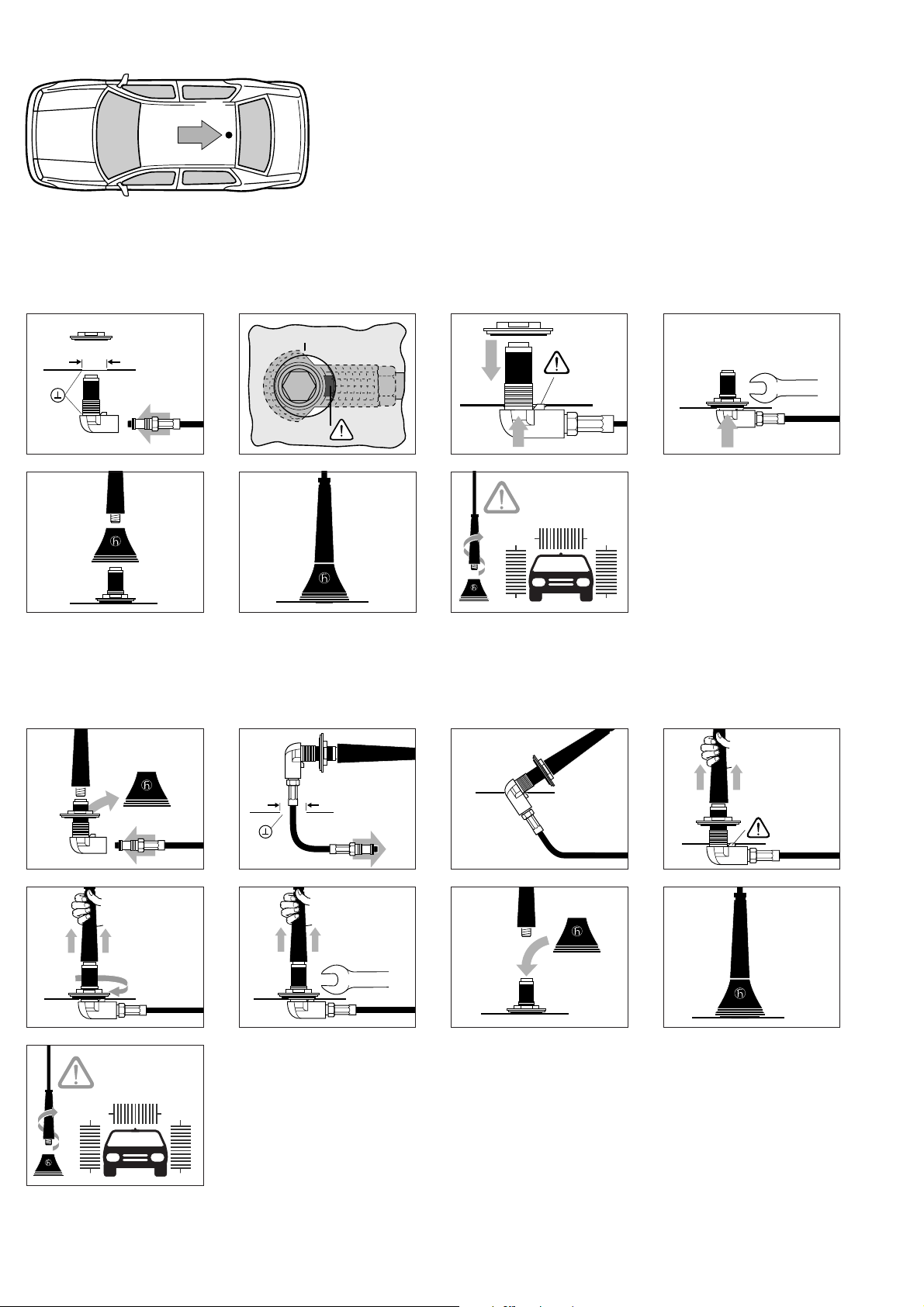

Einbau von außen/Inbouw van buiten af/
Installation from outside/Montage par dehors

Einbau von unten/Inbouw van onder af/
Installation from below/Montage par dessous

1234

56

1234

5678

Optimaler Einbauort/Aanbevolen inbouwplaats/
Recommended place of installation/Installation recommandée

+ 0,5

Ø 14 mm

– 0,1

Ø 14 mm

3 - 4 Nm

15

+ 0,5

Ø 14 mm

– 0,1

3 - 4 Nm

15

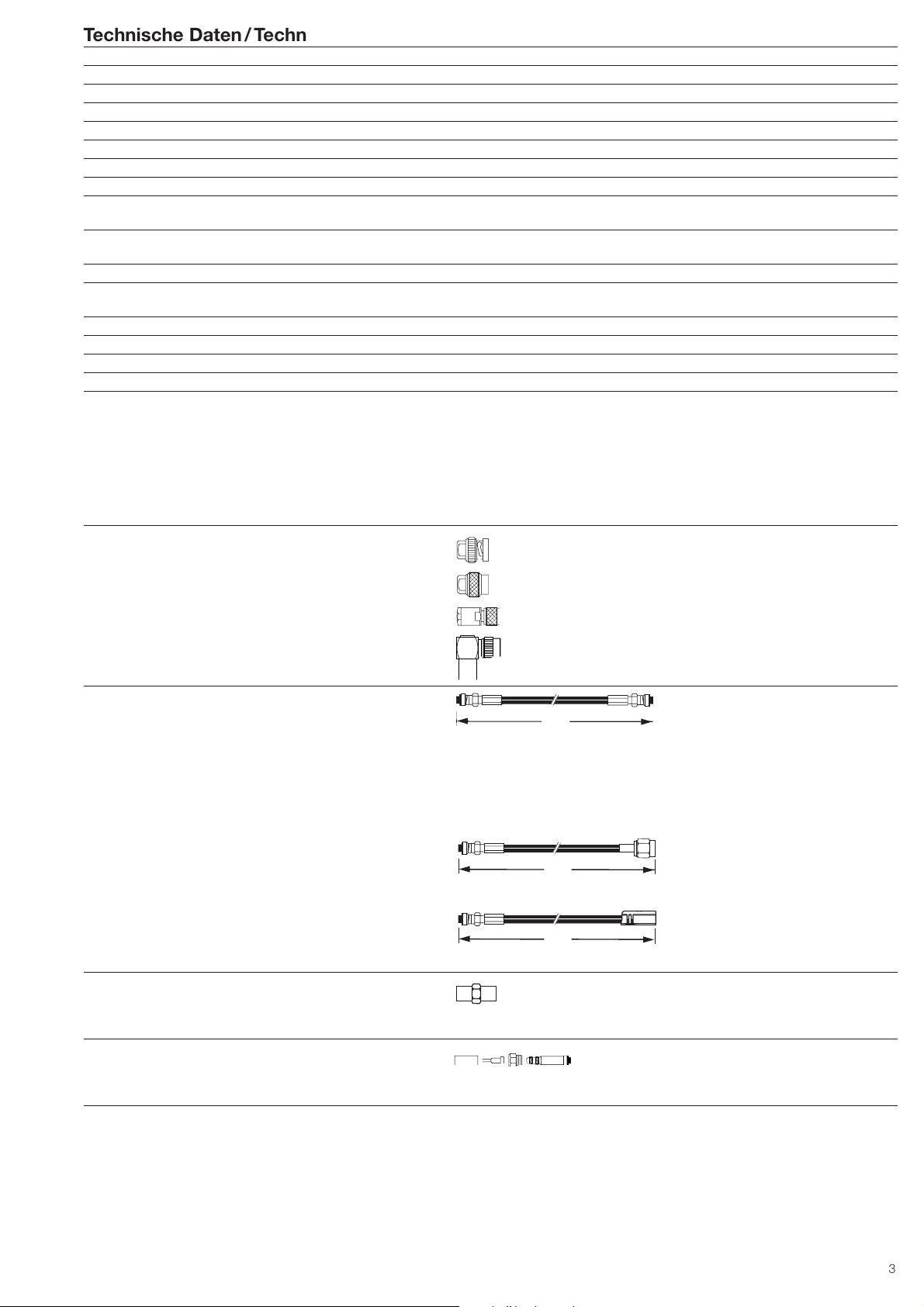

Zubehör/Accessoires/ Accessories/ Accessoires

Typ/ Type Bestell-Nr./ Bestel-nr./

Ord. code/ N° de cde.

Kabelverbindungsstecker / KVS / BNCm 822 277-002
K

abelverbindingsstekker /

Cable connecting plugs /

KVS / TNCm 602 374-001

Connecteurs

KVS / MINI UHFm 822 964-001

KVS / MINI UHFm WINKEL 602 375-001

Verbindungskabel/
Verbindingskabel/
Connecting cables/
Câbles de liaison/

VK-SB SUPER-LOW-LOSS 100 (l = 100 cm) 823 122-014
VK-SB SUPER-LOW-LOSS 200 (l = 200 cm) 823 122-015
VK-SB SUPER-LOW-LOSS 300 (l = 300 cm) 823 122-016
VK-SB SUPER-LOW-LOSS 400 (l = 400 cm) 823 122-017
VK-SB SUPER-LOW-LOSS 500 (l = 500 cm) 823 122-018

VK-SUPER-LOW-LOSS FMEf/SMAm 500 (l = 500 cm) 602 340-01

VK-SUPER-LOW-LOSS FMEf/FAKRAf Z 500 (l = 500 cm) 602 406-001

Kabelverbindungskupplung/ KVK 602 371-001
Kabelverbindingskoppeling/
Cable connector/
Coupleur de liaison par câble

Kabelbverbindungsbuchse/ KVB 602 370-001
Kabelverbindingsbus/
Cable connecting socket/
Douille pour câble

l

3

Technische Daten/Technische gegevens / Technical data / Données techniques

Abmessungen / Afmetingen / Dimensions Ø 33 x 182 mm / Ø 1.3 x 7.2 In.
Gehäusematerial / Huisvestings materiaal / Housing Materials / Matériel d'abri PE
Gewicht / Weight / Poids ca. 45 g / 1.59 oz
Anzugsmoment / Aandraai moment / Tightening torque / Couple de serrage 3 – 4 Nm
Temperaturbereich/Temperatuurbereik/Temperature range/Température d'entreposage -40 – +80°C / -40 – +176 °F
Schutzklasse / Beschermingsgraad / Protection class / Classe de protection IP66 (acc. IEC 60529)

TETRA

Frequenzbereich/ Frequentiebereik / Frequency range/ Gamme de fréquence 380 – 430 MHz lamda/4 monopol, app.
Anpassung / Retourdemping / Return loss / 380 - 410 MHz: < 1,8

Affaiblissement de régularité (VSWR) 410 - 430 MHz: < 2,0
Strahlertyp / Spriet type / Radiator type / Type d'émetteur flexibel / flexible,

lamda/4 monopol, app. 155 mm / 6.1 In.
Polarisation / Polarisatie / Polarisation linear vertikal / lineair verticaal / linear vertical / linéaire verticale
Richtcharakteristik / Bundeldoorsnede / 360° omnidirectional

Beamwidth horizontal / Charactéristique faisceau de ligne
Strahlerneigung / Hoek t.o.v. dak / Rod inclination / Inclinaison 0°
Gewinn / Versterking / Gain typ. 5,1 dBi
Belastbarkeit / Belastbaarheit / Load capacity / Charge admissible max. 10 W (acc.TETRA Standard)
Anschluss / Aansluit / Connector / Connecteur FME male

l

l

602 394-001-01-0207-N
