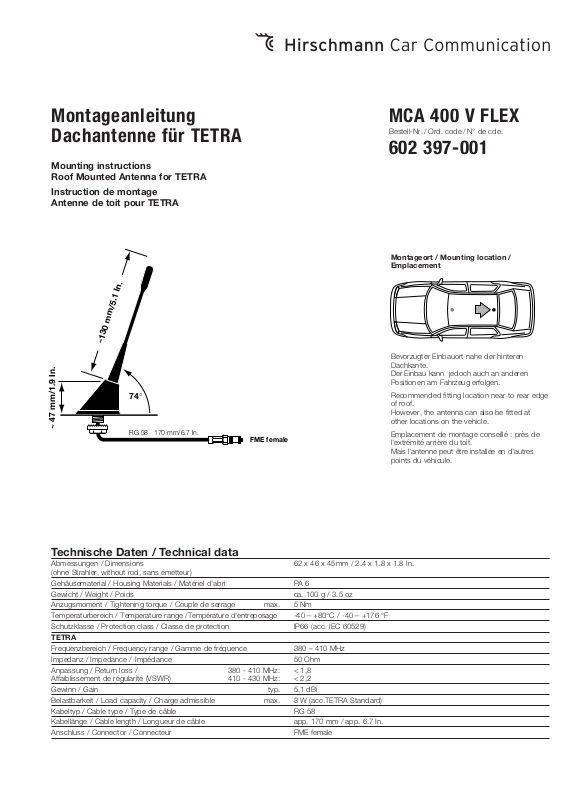

Page 1
Montageanleitung
Dachantenne für TETRA
MCA 400 V FLEX
Bestell-Nr. / Ord. code / N° de cde.
602 397-001
Mounting instructions
Roof Mounted Antenna for TETRA
Instruction de montage
Antenne de toit pour TETRA
74°
~ 47 mm/1.9 In.
~130 mm/5.1 In.
RG 58 170 mm/6.7 In.
FME female
Montageort / Mounting location /
Emplacement
Bevorzugter Einbauort nahe der hinteren
Dachkante.
Der Einbau kann jedoch auch an anderen
Positionen am Fahrzeug erfolgen.
Recommended fitting location near to rear edge
of roof.
However, the antenna can also be fitted at
other locations on the vehicle.
Emplacement de montage conseillé : près de
l'extrémité arrière du toit.
Mais l'antenne peut être installée en d'autres
points du véhicule.
Technische Daten / Technical data
Abmessungen / Dimensions 62 x 46 x 45mm / 2.4 x 1.8 x 1.8 In.
(ohne Strahler, without rod, sans émetteur)
Gehäusematerial / Housing Materials / Matériel d'abri PA 6
Gewicht / Weight / Poids ca. 100 g / 3.5 oz
Anzugsmoment / Tightening torque / Couple de serrage max. 5 Nm
Temperaturbereich / Temperature range /Température d'entreposage -40 – +80°C / -40 – +176 °F
Schutzklasse / Protection class / Classe de protection IP66 (acc. IEC 60529)
TETRA
Frequenzbereich / Frequency range /Gamme de fréquence 380 – 410 MHz
Impedanz / Impedance / Impédance 50 Ohm
Anpassung / Return loss / 380 - 410 MHz: < 1,8
Affaiblissement de régularité (VSWR) 410 - 430 MHz: < 2,2
Gewinn / Gain typ. 5,1 dBi
Belastbarkeit / Load capacity / Charge admissible max. 3 W (acc.TETRA Standard)
Kabeltyp / Cable type / Type de câble RG 58
Kabellänge / Cable length / Longueur de câble app. 170 mm / app. 6.7 In.
Anschluss / Connector / Connecteur FME female
Page 2
602 397-001-01-0207-N
Printed in Europe . Imprimé en Europe
Technische Änderungen vorbehalten
Dieses Produkt ist nach seiner Verwendung entsprechend den aktuellen Entsorgungsvorschriften
Ihres Landkreises / Landes / Staates als Elektronikschrott einer geordneten Entsorgung zuzuführen.
Die beschriebenen Leistungsmerkmale sind nur
dann verbindlich, wenn sie bei Vertragsabschluss
ausdrücklich vereinbart wurden. Diese Druckschrift
wurde von Hirschmann Car Communication GmbH
auf Übereinstimmung mit den beschriebenen
Antennen und Antennenzubehör (Kabel, Stecker
etc.) geprüft. Dennoch können Abweichungen
hinsichtlich der Richtigkeit oder Genauigkeit
nicht ausgeschlossen werden, sodass Hirschmann für die vollständige Übereinstimmung
keine Gewähr übernimmt. Hirschmann behält
sich das Recht vor, den Inhalt dieser Druckschrift
ohne Ankündigung zu ändern.
Right of modification reserved
After its use, this product has to be processed
as electronique scrap to a proper disposal
according to the prevailing waste disposal regulations of your community / district / country /
state.
The performance features described here are
binding only if they have been expressly guaranteed in the contract. This publication has been
created by Hirschmann Car Communication GmbH
according to the best of our knowledge.
Hirschmann reserves the right to change the
contents of this manual without prior notice.
Hirschmann can give no guarantee in respect of
the correctness or accuracy of the details in this
publication.
Sous réserve de modifications techniques
Ce produit doit être éliminé en tant que déchet
électronique conformément au réglement actuel
sur l'élimination des déchets de votre département /région /pays.
La société Hirschmann Car Communication GmbH
ne se porte garante de la véracité des informations
techniques que si elles ont été spécifiées de
manière expresse à la signature du contrat.
Le contenu de ce document a été minutieusement contrôlé afin de s’assurer qu’il corresponde
bien aux antennes et accessoires (câbles,
connecteurs) décrits. Toutefois, Hirschmann ne
peut en aucun cas être tenu responsable de
l’exactitude de ces informations. Hirschmann se
réserve le droit de modifier sans préavis le contenu de ce document.
Montage / Mounting / Montage
Fig. 1
17
Fig. 2
D
Hirschmann Car Communication GmbH
Stuttgarter Strasse 45 - 51
D-72654 Neckartenzlingen
Tel +49-7127-14-1873
Fax +49-7127-14-1428
F
Hirschmann Car Communication S.A.S
2, rue des Charpentiers
F-95330 Domont
Tel +33-1-39 35 44 52
Fax +33-1-39 35 44 46
U
Hirschmann Car Communication, Inc.
1116 Centre Road
Auburn Hills, MI 48326
Tel +1-248 373 7150
Fax +1-248 276 2350
mm/0.6 In.
0,2
±
15
± 0,2
15
mm/0.6 In.
Dichtung
sealing
Bohrung
Mounting hole
Ø 19
± 0,1
mm/0.8 In.
