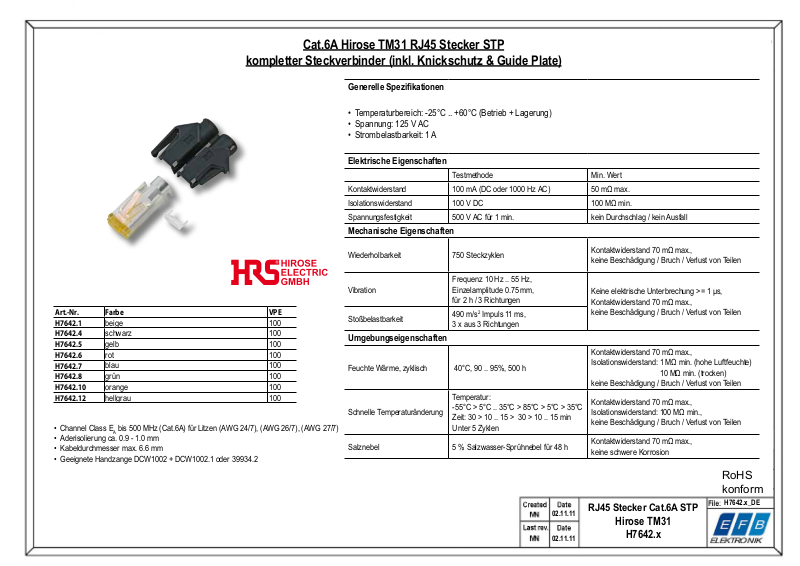

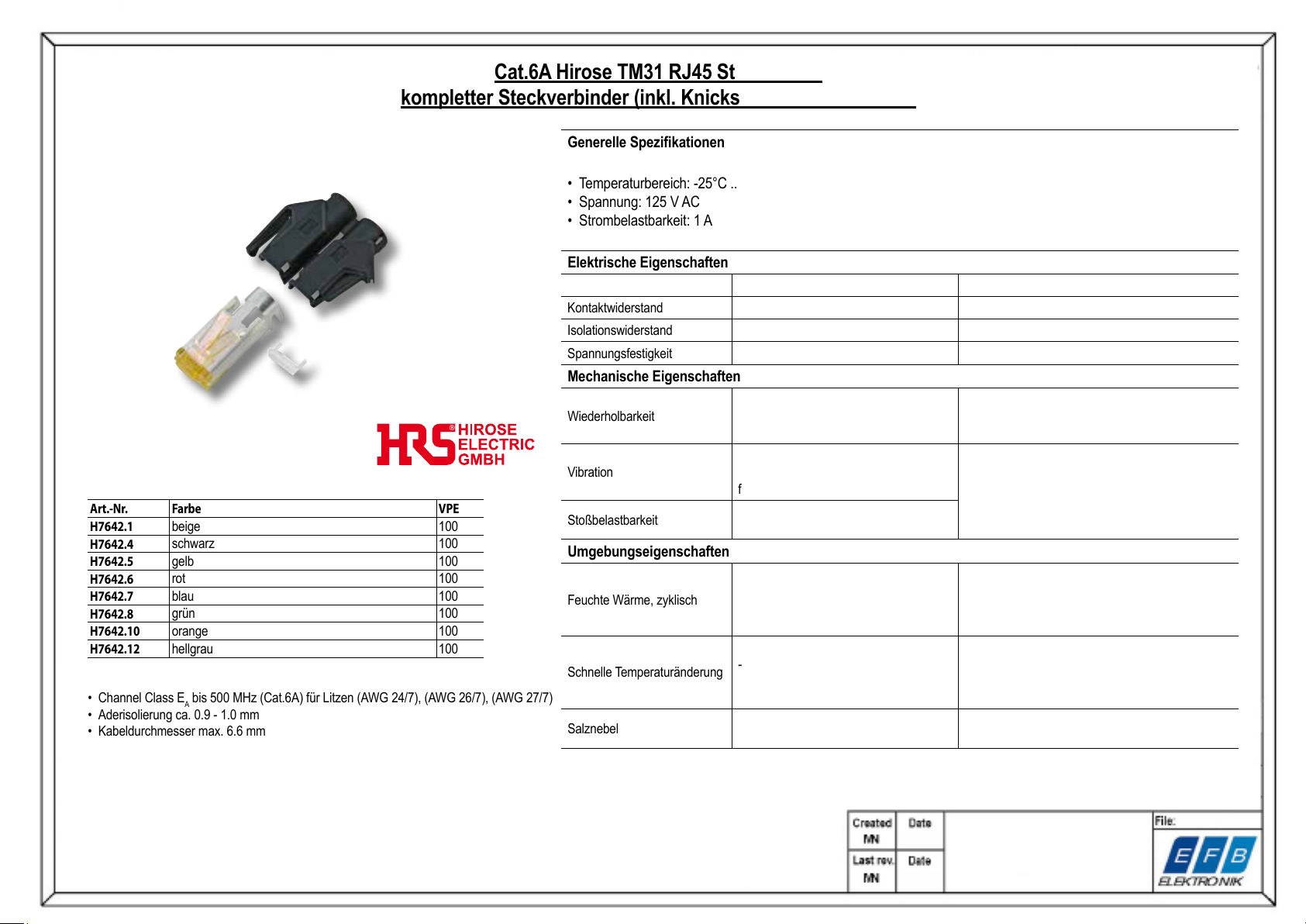

Cat.6A Hirose TM31 RJ45 Stecker STP
kompletter Steckverbinder (inkl. Knickschutz & Guide Plate)
Generelle Spezikationen
• Temperaturbereich: -25°C .. +60°C (Betrieb + Lagerung)
• Spannung: 125 V AC
• Strombelastbarkeit: 1 A
Elektrische Eigenschaften
Testmethode Min. Wert
Kontaktwiderstand 100 mA (DC oder 1000 Hz AC) 50 mΩ max.
Isolationswiderstand 100 V DC 100 MΩ min.
Spannungsfestigkeit 500 V AC für 1 min. kein Durchschlag / kein Ausfall
Mechanische Eigenschaften
Art.-Nr. Far b e VPE
H7642.1
H7642.4
H7642.5
H7642.6
H7642.7
H7642.8
H7642.10
H7642.12
beige 100
schwarz 100
gelb 100
rot 100
blau 100
grün 100
orange 100
hellgrau 100
• Channel Class EA bis 500 MHz (Cat.6A) für Litzen (AWG 24/7), (AWG 26/7), (AWG 27/7)
• Aderisolierung ca. 0.9 - 1.0 mm
• Kabeldurchmesser max. 6.6 mm
• Geeignete Handzange DCW1002 + DCW1002.1 oder 39934.2
Wiederholbarkeit 750 Steckzyklen
Frequenz 10 Hz .. 55 Hz,
Vibration
Stoßbelastbarkeit
Einzelamplitude 0.75 mm,
für 2 h / 3 Richtungen
2
490 m/s
Impuls 11 ms,
3 x aus 3 Richtungen
Umgebungseigenschaften
Feuchte Wärme, zyklisch 40°C, 90 .. 95%, 500 h
Temperatur:
Schnelle Temperaturänderung
Salznebel 5 % Salzwasser-Sprühnebel für 48 h
-55°C > 5°C .. 35°C > 85°C > 5°C > 35°C
Zeit: 30 > 10 .. 15 > 30 > 10 .. 15 min
Unter 5 Zyklen
02.11.11
02.11.11
Kontaktwiderstand 70 mΩ max.,
keine Beschädigung / Bruch / Verlust von Teilen
Keine elektrische Unterbrechung >= 1 μs,
Kontaktwiderstand 70 mΩ max.,
keine Beschädigung / Bruch / Verlust von Teilen
Kontaktwiderstand 70 mΩ max.,
Isolationswiderstand: 1 MΩ min. (hohe Luftfeuchte)
10 MΩ min. (trocken)
keine Beschädigung / Bruch / Verlust von Teilen
Kontaktwiderstand 70 mΩ max.,
Isolationswiderstand: 100 MΩ min.,
keine Beschädigung / Bruch / Verlust von Teilen
Kontaktwiderstand 70 mΩ max.,
keine schwere Korrosion
RoHS
konform
RJ45 Stecker Cat.6A STP
H7642.x_DE
Hirose TM31
