数据采集仪应用软件
HIOKI SF1000A982-13
LOGGER UTILITY
使用说明书
保留备用
May 2022 Revised edition 13
SF1000A982-13 (A980-15) 22-05
CN
H
目录
HIOKI SF1000A982-13
i
目 录
前言 ............................................................................................1
第 1 章 概要_________________________________ 3
1.1 产品概要 .......................................................................3
1.2 测量流程 .......................................................................4
第 2 章 软件的安装 ___________________________ 5
2.1 安装 LoggerUtility .........................................................6
2.2 安装 USB 驱动程序 ......................................................8
2.3 数据采集仪的连接 (USB 连接 ) ...................................10

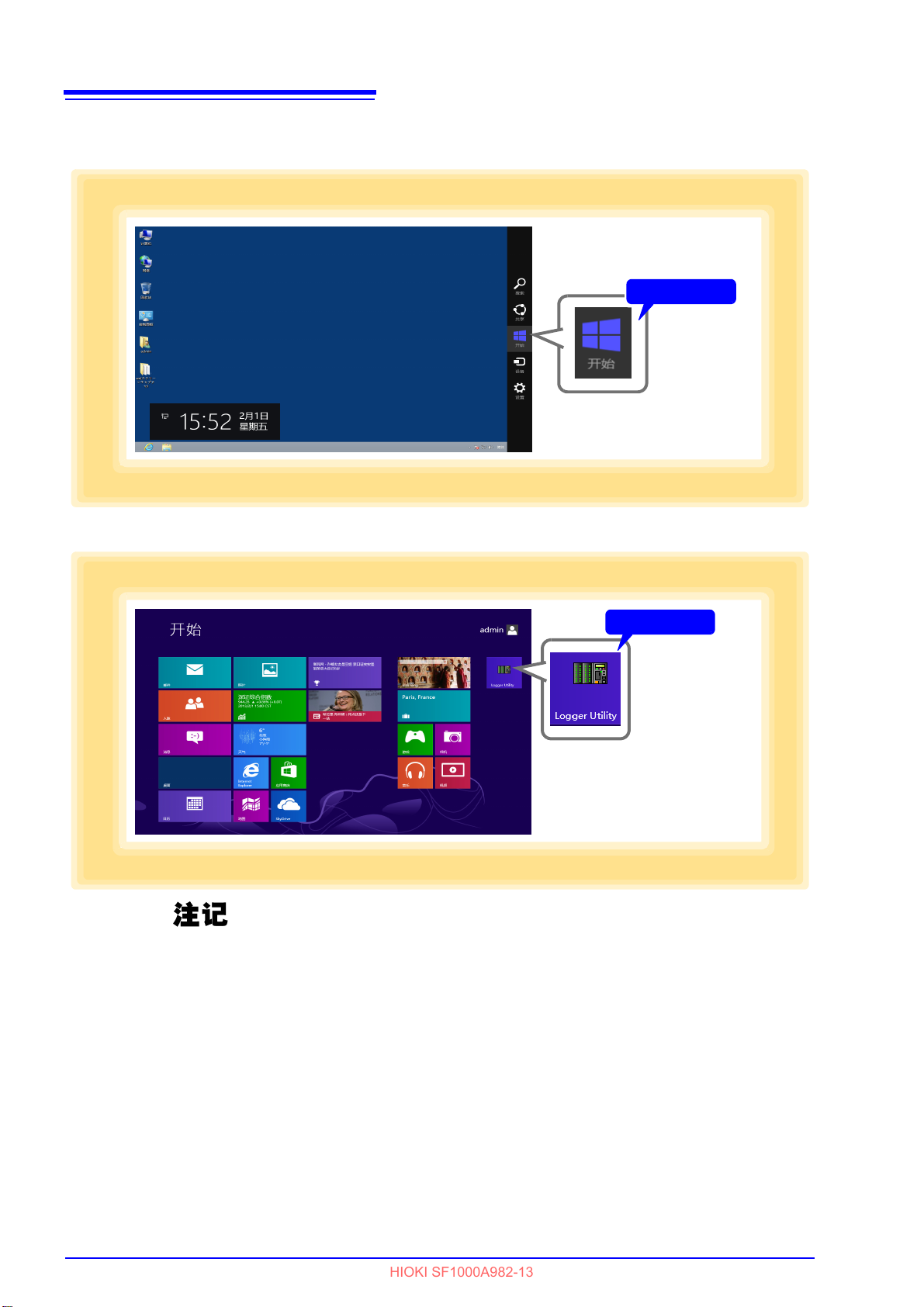

2.4 开始和结束 LoggerUtility ............................................11
2.5 卸载 LoggerUtility .......................................................14
第 3 章 软件画面 ____________________________ 15
3.1 主画面 ........................................................................15
1
2
3
4
5
6

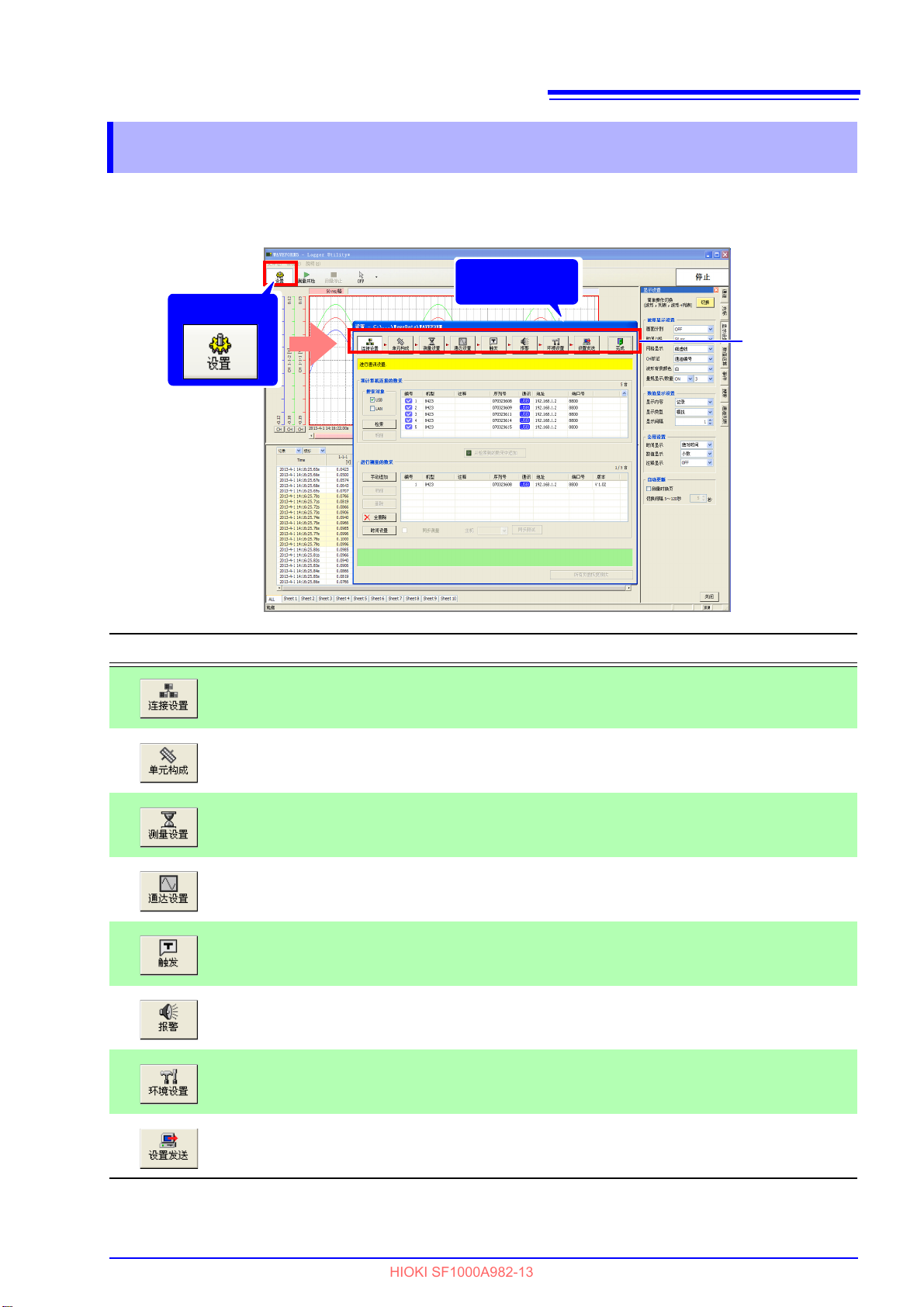

3.2 设定画面 .....................................................................19
3.3 显示设定窗口 ..............................................................22
3.4 画面上的通道标记 ......................................................24
第 4 章 测量条件的设定_______________________ 29
4.1 在 Logger Utility 中登录数据采集仪 ............................31
4.2 确认单元构成 （数字滤波器的设定） ..........................46
4.3 设定测量的基本项目 ...................................................50
4.4 设定各通道的详细内容 ...............................................65
4.5 设定触发功能 ..............................................................94
SF1000A982-13
4.1.1 检索登录 ................................................................................31
4.1.2 手动登录 ................................................................................35
4.1.3 同步测量时的设定 ................................................................42
4.3.1 功能与记录间隔的设定 ........................................................50
4.3.2 文件的保存设定 ....................................................................55
4.3.3 注释输入 ................................................................................57
4.3.4 记录设定 ................................................................................58
4.4.1 测量条件的设定 ....................................................................65
4.4.2 波形运算的设定 ....................................................................83
4.4.3 显示的设定 ( 波形显示颜色·显示位数·转换比 ) ...........87
4.4.4 分页 ........................................................................................92
4.5.1 定时器测量与触发并用时的记录动作 ................................94
4.5.2 预触发 ....................................................................................98
7
8
9
10
11
12
ït
ò^
ç€
à¯
ii
HIOKI SF1000A982-13
目录
4.5.3 触发时序 .............................................................................. 100
4.5.4 触发源 .................................................................................. 101
4.5.5 外部触发 .............................................................................. 102
4.5.6 模拟 / 脉冲 / 波形运算触发 ................................................ 104
4.5.7 逻辑触发 .............................................................................. 109
4.6 设定警报功能 ........................................................... 110
4.7 设定环境条件 ........................................................... 116
4.7.1 外部控制输入端子的设定 .................................................. 116
4.7.2 CF 卡 /SD 卡 /U 盘的保存设定 .......................................... 122
4.7.3 时间值的标记 ...................................................................... 126
4.7.4 开始备份 .............................................................................. 127
4.7.5 数值运算 .............................................................................. 128
4.8 发送设定 .................................................................. 129
4.9 接收设置 .................................................................. 130
4.10 集中处理 .................................................................. 131
4.11 缩小显示通道的范围 ................................................ 132
4.12 撤消所有的页面设置 ................................................ 133
4.13 执行调零和自动平衡 ................................................ 134
第 5 章 测量的开始与停止 ____________________ 135
5.1 开始和结束测量 ....................................................... 136
5.1.1 计算机使用时 ...................................................................... 136
5.1.2 独立时 .................................................................................. 139
第 6 章 测量数据的分析 ______________________141
6.1 变更波形的显示范围、波形颜色与注释 ................... 142
6.2 检查光标位置的值 .................................................... 144
6.3 变更显示设定 ........................................................... 146
6.3.1 波形显示与数值显示的切换 .............................................. 146
6.3.2 波形显示的设定 .................................................................. 147
6.3.3 数值显示的设定 .................................................................. 152
6.3.4 共用项目与自动更新的设定 .............................................. 154
6.4 进行数值运算 ........................................................... 155
6.4.1 数值运算的设定 .................................................................. 155
6.4.2 数值运算公式 ...................................................................... 158
6.5 事件标记功能 ........................................................... 163
6.5.1 在波形上附加标记 （事件标记） ...................................... 163
6.5.2 事件标记的检索与编辑 ...................................................... 164
6.6 设定条件进行检索 ( 最大值与最小值等 ) .................. 165
6.7 显示通道清单 ........................................................... 170
6.8 确认测量状况 ........................................................... 171
6.9 进入监视器显示 ........................................................172
HIOKI SF1000A982-13
6.10 确认仪器信息 ............................................................173
第 7 章 数据的保存和读入 ____________________ 175
iii
目录
1
7.1 保存和读入测量数据 .................................................176
7.1.1 测量数据的文本保存 ..........................................................176
7.1.2 测量数据的统一文本保存 ..................................................179
7.1.3 测量文件的合并 ..................................................................181
7.1.4 测量数据的 Excel®转换 .....................................................183
7.1.5 测量数据的读入 ..................................................................186
7.2 保存和读入设定数据 .................................................187
7.2.1 设定数据的保存 ..................................................................187
7.2.2 设定数据的读入 ..................................................................188
7.3 自动将测量数据传送到 Excel®中 .............................189
7.3.1 实时传送设定 .....................................................................189
7.3.2 实时传送例子 ......................................................................190
7.4 处理外部数据格式的文件 ..........................................192
7.4.1 打开外部数据格式的波形文件 ..........................................192
7.4.2 保存外部数据格式的波形文件 ..........................................194
7.5 Windows 7/8/10/11 的注意事项 ................................196
第 8 章 打印_______________________________ 197
2
3
4
5
6
7
8.1 打印范围的设定 ........................................................198
8.2 波形打印选件的设定 .................................................199
8.3 附录页的设定 ............................................................201
8.4 打印机的设定和打印 .................................................202
8.5 复制到剪切板 ............................................................203
8.6 打印例子 ...................................................................204
第 9 章 规格_______________________________ 209
9.1 一般规格 ...................................................................209
9.2 功能规格 ...................................................................210
附录 _________________________________________ 附 1
附录 1 错误信息与警告信息 ....................................... 附 1
索引 _________________________________________ 索 1
8
9
10
11
12
ït
ò^
ç€
à¯
iv
HIOKI SF1000A982-13
目录
前言
HIOKI SF1000A982-13
“Logger Utility”是下述产品的专用应用软件。
8423 数据采集仪
8430-21 数据采集仪
LR8400-21 数据采集仪
LR8401-21 数据采集仪
LR8402-21 数据采集仪
LR8431-30 数据采集仪
LR8450 数据采集仪
LR8450-01 数据采集仪
LR8410-30 无线数据采集仪
LR8432-30 热流数据采集仪
可从本公司主页下载最新版本。 (http://www.hioki.cn/)
使用说明书的最新版本
前言
1
使用说明书内容可能会因修订·规格变更等而发生变化。
可从本公司网站下载最新版本。
https://www.hioki.com/global/support/download
注册商标
• Microsoft、Windows、Excel、Internet Explorer 是美国 Microsoft Corporation 在美国、日本与其它国家的
注册商标或商标。
关于安全记号和标记
安全记号 使用说明书的注意事项，根据重要程度有以下标记。
表示如果产生操作或使用错误，有可能导致使用者受伤或仪
器损坏。
表示产品性能及操作上的建议。
2
HIOKI SF1000A982-13
前言
（⇒ 第○页） 表示参阅内容。
表示与操作快速参考、故障处理方法相关的记述。
关于鼠标操作
*
[ ]
CURSOR
( 粗体 )
Windows
对话框 Windows 的对话框记为 “对话框”。
数据采集仪 将文中的数据采集仪、无线数据采集仪统称为数据采集仪。
单击
单击鼠标右键
双击
拖动
表示术语的说明记述于底部位置。
菜单名、页名、设定项目、对话框名以及按钮等画面上的名
称以 [ ] 进行标记。
文中的粗体字母数字表示计算机键盘上标示的字符。
未特别注明时， Windows 7、 Windows 8、 Windows 10、
Windows 11 均记为 “Windows”。
按下鼠标左键后迅速松开。
按下鼠标右键后迅速松开。
快速单击 2 次鼠标左键。
在按住鼠标左键的状态下移动鼠标，并在目标位置上松开按
钮。
CD-R 的使用
有效
• 为了避免光盘上附着指纹等污迹或打印时露出飞白，使用时请务必手持光盘的边
缘。
• 请绝对不要触摸光盘的刻录面。另外，也不要直接放在坚硬的物品上面。
• 请勿用挥发性酒精或水擦拭光盘，否则可能会导致光盘的标签标记消失。
• 在光盘的标签表面上写字时，请使用笔尖为毛毡的软性油性笔。请勿使用圆珠笔
或笔尖坚硬的笔，否则可能会导致光盘损伤，造成刻录内容损坏。另外，也不要
使用胶粘性标签。
• 请勿将光盘放在阳光直射或高温潮湿的环境中，否则可能会导致光盘变形或刻
录内容损坏。
• 清除光盘上的污点、灰尘或指纹时，请使用柔软的干布或 CD 清洁剂。请始终从
内侧向外侧方向擦拭，绝对不要划圈擦拭。另外，请勿使用研磨剂或溶剂类清洁
剂。
• 本公司对因本CD-R使用而导致的计算机系统故障以及购买产品时发生的故障不
承担任何责任。
在画面上单击，将该画面设为有效状态。
1.1
HIOKI SF1000A982-13
概要 第 1 章
1.1 产品概要
“Logger Utility”具有下述功能。
3
产品概要
收集实时数据
可通过 LAN 或 USB 对多台和计算机 （最多 5
台）相连的数据采集仪进行实时数据收集。不
仅可在数据收集期间监视波形，也可以实时确
认数值及警报输出状态。
数据采集仪
各种检索功能
可在日期、最大值等各种条件下进行检索。
数据转换
可将读入到 “Logger Utility”中的测量数据转
换为 CSV 格式，该 CSV 文件可用表格计算软
件等进行处理。
波形显示
可在画面上显示数据采集仪中记录的波形文
件。波形可分页面进行显示，可在任意页面中
显示任意通道的波形。
打印波形
可使用连接在计算机上的打印机打印显示波
形。
数值运算
可对各通道进行平均值、峰值等共计 14 种类
型的数值运算。
发送设定数据
可在计算机上进行设定并发送至数据采集仪。
波形运算
进行通道间的四则运算，以波形显示结果。
4
HIOKI SF1000A982-13
1.2
测量流程
1.2 测量流程
请参考以下测量流程进行测量。
进行测量准备
1. 在计算机上安装软件 (⇒ 第 6 页 )
2. 设置数据采集仪·连接输入电缆类
3. 启动软件 “Logger Utility” (⇒ 第 11 页 )
设定测量条件
1. 将数据采集仪登录到 Logger Utility 中 (⇒ 第 31 页 )
2. 进行 IP 地址等通讯设定 ( 仅 LAN 通讯时 )
3. 设定测量条件 (⇒ 第 42 页～第 128 页）
4. 将设定发送到数据采集仪 (⇒ 第 129 页 )
测量开始～结束
计算机基础测量 (⇒ 第 136 页 )
实时取得并保存数据
以 1 对 1 方式将数据采集仪连接到计算机上
例：数据采集仪
1. 使用 Logger Utility 的 按钮开始测量
2. 使用 按钮停止测量
独立测量 (⇒ 第 139 页 )
在 CF 卡中保存数据 (8423·8430-21·LR8431-30、
LR8432-30)
在 CF 卡 /U 盘中保存数据
(LR8400-21、 LR8401-21、 LR8402-21)
在 SD 卡 /U 盘中保存数据
(LR8410-30、 LR8450、 LR8450-01)
例：LR8400-21
1. 将通讯电缆从数据采集仪上拆下
2. 按下数据采集仪的测量开始键 *，开始测
3. 按下数据采集仪的测量停止键 *，停止测
*: 8430-21、 LR8431-30、 LR8432-30 的测量开始
键与测量停止为同一键。
量
量
分析记录的数据
读入并显示测量数据 (⇒ 第 186 页 )
其他
读入设定数据 (⇒ 第 188 页 )
软件的安装 第 2 章
HIOKI SF1000A982-13
请按下述步骤将附带的软件 “Logger Utility”安装在计算机中。开始安装之前，请确认操作环境。
Logger Utility 的操作环境
操作系统 Windows 7、 Windows 8、 Windows 10、 Windows 11
5
CPU
显示器分辨率 1024 × 768 点以上、 65536 色以上
内存 1GB 以上的 RAM （32 位）、 2GB 以上的 RAM （64 位）
接口 带有 Ethernet 或 USB 端子
1GHz 以上的 32 bit ( × 86) 或 64 bit ( × 64) 处理器
安装步骤
利用 LAN 进行连接时，无需安装 USB 驱动程序或连接 USB 连接线。
1. 将附带的 CD-R 放入计算机的 CD-ROM 中
2. 安装 “Logger Utility” (⇒ 第 6 页 )
3. 安装 USB 驱动程序 (⇒ 第 8 页 )
4. 数据采集仪上连接 AC 转换器，然后打开电源
5. 用 USB 连接线连接数据采集仪与
计算机
USB 连接线
8423 数据采集仪时
6
HIOKI SF1000A982-13
2.1
安装
LoggerUtility
2.1 安装 LoggerUtility
按下述步骤安装“Logger Utility”。在此说明在 Windows®上进行安装的情况。信息和操作可能会因使用的 OS
和设定而有若干差异。
重要
请务必在取消防病毒软件运行之后再开始安装。防病毒软件运行期间可能无法正确安装。
1. 启动 Windows
请结束正在运行的所有软件。
®
。
2. 将附带的 CD-R 插入 CD-ROM 驱动器
中。
安装程序自动运行。
3. 单击 [Next] 按钮，同意使用许可协议之
后，单击 [Next] 按钮。
安装程序未运行时 ?
请执行 CD-R 中的 [Setup.exe]。
在 Windows 7/8/10/11 中，会显示应用软件安装
许可对话框，此时单击 [ 允许 ] 进入下一步。
单击
4. 选中[Everyone]，然后单击[Next]按钮。
检查
单击
单击
单击
需要变更安装位置时 ?
单击 [Browse] 按钮，变更要安装的文件夹。通
常无需变更。
单击
HIOKI SF1000A982-13
2.1
安装
LoggerUtility
7
单击
安装至此结束。
如果要在安装途中停止 ?
请单击 [Cancel]。
8
HIOKI SF1000A982-13
2.2
安装
USB
驱动程序
2.2 安装 USB 驱动程序
数据采集仪 USB 连接时 , 请事先按以下顺序安装 USB 驱动程序。
1. 安装驱动程序。
Windows 7/8 的使用方法：
执行
CD-R
内的
[DriverSetupWin7Win8.msi]
Logger Utility 安装结束 , 从以下的文件执
行。 [c:\Program
Files\HIOKI\LoggerUtility\Driver\DriverSe
tupWin7Win8.msi]
Windows 10/11 的使用方法：
执行 CD-R 内的
[DriverSetupWin10Win11.msi]。
Logger Utility 安装结束 , 从以下的文件执
行。 [c:\Program
Files(x86)\HIOKI\LoggerUtility\Driver\Dri
verSetupWin10Win11.msi]
因系统环境到弹出对话框需要时间 , 请等
待。
3. 单击 [Next] 按钮。
。
单击
需要变更安装位置时 ?
单击 [Browse...]，变更要安装的文件夹。
通常无需变更。
2. 单击 [Next] 按钮。
单击
4. 单击 [Next] 按钮，开始安装。
单击
安装开始。
HIOKI SF1000A982-13
安装开始。
2.2
安装
USB
驱动程序
如果显示驱动程序安装许可对话框，选中
[ 始终信任来自 “HIOKI E.E.
CORPORATION”的软件 ] 单击 [ 安装 ] 按
钮，进入下一步。
4. 安装结束后，会显示下述对话框，请单击
[Close] 按钮。
9
Windows 7/8/10/11 时
显示程序继续的许可对话框，单击 [ 继续 ]
进入下一步。
单击
单击
驱动程序的安装至此结束。
10
HIOKI SF1000A982-13
2.3
数据采集仪的连接
(USB
连接
)
2.3 数据采集仪的连接 (USB 连接 )
按“2.2 安装 USB 驱动程序” (⇒ 第 8 页 ) 顺序安装驱动程序后 , 请连接数据采集仪。
下面在 LR8400-21、 LR8401-21、 LR8402-21 情况下进行说明。 8423、 8430-21、 LR8431-30、 LR8432-30、
LR8410-30、 LR8450、 LR8450-01 时也一样。
为了避免发生故障，操作期间请勿插拔 USB 连接线。
Windows 7/8/10/11 时
1. 在数据采集仪上连接 AC 转换器，然后打开电源。
2. 用附带的 USB 连接线连接计算机与数据采集仪。
自动识别本仪器 , 设备使用准备结束。
2.4 开始和结束 LoggerUtility
HIOKI SF1000A982-13
启动方法
Windows 7/10/11 时
在 Windows
®
的开始菜单上单击 [ 所有程序 ]-[HIOKI]-[Logger Utility]-[Logger Utility]。
2.4
开始和结束
11
LoggerUtility
单击
在上次结束时的设定状态下起动。
需要进行设定初始化时，请单击菜单栏上的 [ 文件 ] - [ 将所有数据初始化 ]。
单击
单击
12
HIOKI SF1000A982-13
2.4
开始和结束
Windows 8 时
从 Charm 单击 [ 开始 ]。
LoggerUtility
单击
从开始菜单单击 [Logger Utility]。
使用 Logger Utility 时，请勿在计算机的电源管理中设为节电模式。如果在设为节
电模式的状态下进行实时测量，测量则可能会中断。
单击
结束方法
HIOKI SF1000A982-13
在主画面的菜单栏上单击 [ 文件 ] - [ 退出 ]。
单击
2.4
开始和结束
13
LoggerUtility
或单击主画面右上角的关闭按钮 [ × ]。
窗口
最小化。
单击
窗口
最大化。
关闭按钮
窗口
关闭。
14
HIOKI SF1000A982-13
2.5
卸载
LoggerUtility
2.5 卸载 LoggerUtility
按下述步骤删除软件。
1. Windows 7/10/11 时 : 从 Windows
Windows 8 时：从桌面单击 [Charm]-[ 设置 ]-[ 控制面板 ]。
®
的开始菜单单击 [ 控制面板 ]。
2. 然后双击 [ 添加 / 删除程序 ]。
3. 在当前安装的程序列表中选择 [HIOKI Logger Utility] 进行删除。
安装程序自动运行。
1
单击
2
3
单击
双击
双击之后，会显示 [ 添加 / 删除程序 ] 对话框。
单击
单击之后，显示确认对话框。
卸载完成
返回到 [ 添加 / 删除程序 ] 对话框。由于还留有剩余
的设置文件等，不需要时，请手动进行删除。
3.1
HIOKI SF1000A982-13
软件画面 第 3 章
下面说明关于附带的软件 “Logger Utility”的画面构成、各部分的名称和功能。
3.1 主画面
起动 “Logger Utility”之后，会显示主画面。该主画面是 “Logger Utility”的基本画面。
15
主画面
菜单栏 (⇒ 第 16 页 )
保存、读入测量数据或设定数据，
打印波形等。
工具按钮 (⇒ 第 16 页 )
显示设定画面，开始和停止测量等。
测量状况
显示 “测量期间”“停止”“等待
触发”等测量状况。
波形显示区 (⇒ 第 17 页 )
以波形显示测量数据。
数值显示区 (⇒ 第 18 页 )
以数值显示测量数据。
设定画面
设定测量条件。
显示设定窗口
单击右端的标签之后，显示
设定项目。
详细设定波形显示区，分析
数据等。
状态栏
显示主画面状态。
16
HIOKI SF1000A982-13
3.1
主画面
菜单栏
菜单栏中包括文件、显示和帮助等 3 个菜单。
[File] 菜单
保存和读入文件，打印波形以及进行 “Logger Utility”的初始化等。
打开并读取文件或进行文件保存。
可实时将数据传送到 Excel 中。 (⇒ 第 189 页 )
打开外部数据格式 （LR5000 等）的波形文件。
以外部数据格式 （LR5000 等）保存波形文件。
打印波形。
显示上次起动时读入的文件。单击即可打开文件。
将“Logger Utility”的设定全部恢复为初始状态。
结束 “Logger Utility”。
[View] 菜单
切换状态栏显示的 ON/OFF。
切换状态栏的 ON/OFF。
将主画面的硬拷贝保存到剪切板中。
[Help] 菜单
显示 “Logger Utility”的软件版本。
工具按钮
工具按钮用于显示测量设定画面，对测量的开始和停止等进行控制。
工具按钮 说明
HIOKI SF1000A982-13
显示设定画面。
开始测量。
停止测量。
显示 A/B 光标，插入事件标记。
开始监视
停止监视
3.1
17
主画面
波形显示区
显示测量波形。
也可以分割画面，显示 2 个波形。为活动画面时，对画面框进行加亮显示。请参照 “6.3 变更显示设定”
(⇒ 第 146 页 )。
注释 1
上限值
量规
（刻度）
下限值
注释 2
双击注释之后，变为可设定状态。
在键盘上输入字符之后，按下 Enter 键进行确定。
滚动条
显示测量波形的显示位置关系。
可通过鼠标拖动变更显示位置。
滚动以活动画面为对象
18
HIOKI SF1000A982-13
3.1
主画面
数值显示区
以数值显示测量波形或数值运算结果。
显示内容
可选择记录或数值运算。
页面标签
事先按页面分配显示通道时，可切换要显示的通道。
• 滚动或页面切换以活动画面为对象。
• 在显示内容中选择记录时，可选择右边的显示类型 （模拟、逻辑、警报、波形
运算和全部）。选择记录时，如果警报为有效设定，则在左端显示警报状态。
19
HIOKI SF1000A982-13
3.2
设定画面
3.2 设定画面
按下主画面的 [ 设置 ] 按钮之后，会显示设定画面。
单击菜单按钮，显示并设定各设定页。有关详细说明，请参照 “第 4 章 测量条件的设定” (⇒ 第 29 页 )。
显示设定画面
单击
菜单按钮
参照 :下表
菜单按钮 设定页 说明
连接设定
“4.1” (⇒ 第 31 页 )
单元构成
“4.2” (⇒ 第 46 页 )
测量设定
“4.3” (⇒ 第 50 页 )
通道设定
“4.4” (⇒ 第 65 页 )
触发
“4.5” (⇒ 第 94 页 )
警报
“4.6” (⇒ 第 110 页 )
环境设定
“4.7” (⇒ 第 116 页 )
设定要测量的数据采集仪。
设定数据采集仪中安装的单元或数字滤波器等。
设定测量条件或数据保存方法等。
设定各通道的量程或显示条件等。
进行波形运算设定。
设定触发条件。
设定输出条件或警报发生时的动作。(8423 为仅安装 8997 警报单元时的
有效页。 )
设定外部控制输入端子与 CF 卡 /SD 卡 /U 盘的保存格式等。
该功能只在数据采集仪主机上起作用。
设定发送
“4.8” (⇒ 第 129 页 )
将设定内容发送到数据采集仪 。
20
HIOKI SF1000A982-13
3.2
设定画面
[ 连接设置 ][触发 ]
[ 单元构成 ][报警 ]
[ 测量设置 ][环境设置 ]
[ 通达设置 ]
为什么未显示部分设定画面 ?
HIOKI SF1000A982-13
可能是画面的 DPI 设定为 [ 正常尺寸 (96DPI)] 以外。
Windows 7/8
1. 选择 [ 控制面板 ] - [ 外观和个性化 ] - [ 显示 ].
2. 在显示对话框，选择设置为 [ 较小 - 100% ( 默认 )].
3.2
21
设定画面
1
单击
单击
2
单击
Windows10/11 时
1. 单击 [ 设置 ] - [ 系统 ] - [ 显示 ]
2. 将 [ 缩放与布局 ] （更改文本、应用和其它项目的大小）设为 [100%]。
1
单击
已变更画面大小时，请重新启动计算机。
2
单击
22
HIOKI SF1000A982-13
3.3
显示设定窗口
3.3 显示设定窗口
单击位于主画面右端的制表键之后，显示确认波形显示区设定与测量状况等的窗口。有关详细说明，请参照
“第 6 章 测量数据的分析” (⇒ 第 141 页 )。
3.3
HIOKI SF1000A982-13
显示设定窗口
23
[ 通道 ]
设定任意通道的显示方
法。另外还显示波形信
息。
[ 光标 ]
设定 A/B 光标。
[ 数值运算 ]
设定数值运算项目或运
算范围。
[ 事件 ]
进行事件标记的显示切
换与编辑等。
[ 通道列表 ]
对当前所选页面进行通道
显示切换。
[ 测量状况 ]
显示测量的进度状况。
（只在测量期间显示）
[ 显示设置 ]
设定波形显示区与数值
显示区的显示方法。
[ 机器信息 ]
显示测量单元的电波强度或
电源状态。 ( 只在测量期间
显示 )
[ 搜索 ]
从测量数据中查找符合
条件的部分。
[ 监视器 ]
显示 1 次采样前的值与当
前值之差。
（只在测量期间显示）
24
HIOKI SF1000A982-13
3.4
画面上的通道标记
3.4 画面上的通道标记
在“Logger Utility”画面上，按如下所述标记通道编号。
波形运算通道标记为 Z1 ～ Z60。
8423 时
单元
通道编号
CH1-1-1
通道 1
15
最多 5 台
仪器
通道
单元
18
仪器 1 ( 主机 )
仪器 2
仪器 5
集线器
USB 或 LAN
9683 连接电缆
（用于同步，选件）
有关 9683 连接电缆 （用于同步）的连接方法，请参照 8423 详细使用说明书 “3.7
连接同步用电缆”。
8430-21、 LR8431-30、 LR8432-30 时
HIOKI SF1000A982-13
3.4
画面上的通道标记
25
通道编号
仅限于 LR8432-30
模拟输入通道
1·····10
仪器 1
模拟输入
CH1-A-1
仪器
通道
CH1-W-1
仪器
运算
脉冲输入通道
通道波形
CH1-P-1
仪器
1 · · 4
9641 连接电缆
（脉冲输入用）
USB
脉冲输入
通道
CH1-ALM
警报输出仪器
集线器
仪器 2
仪器 5
最多 5 台
有关 9641 连接电缆 （脉冲输入用）的连接方法，请参照 8430-21、 LR8431-30、
LR8432-30 使用说明书中的 “2.3 在本仪器上连接测试电缆类”。
26
HIOKI SF1000A982-13
3.4
画面上的通道标记
LR8400-21、 LR8401-21、 LR8402-21 时
通道编号
CH1-1-1
单元仪器
(1 ～ 5)
(1 ～ 60)
CH1-W-1
仪器
(1 ～ 5)
模拟输入
单元 3
模拟输入
单元 1
警报输出通道
通道 1 ～ 4
脉冲输入通道
1 ～ 8
通道
波形
运算
CH1-P-1
通道
(1 ～ 5)
通道
(1 ～ 30)
任何单元的通道均为
1
·······
仪器
15
脉冲
输入
通道
(1 ～ 8)
模拟输入
单元 4
模拟输入
单元 2
仪器 1
CH1-ALM-1
警报输出仪器
(1 ～ 5)
集线器
USB 或 LAN
通道
(1 ～ 4)
最多 5 台
仪器 5
利用 USB 或 LAN 进行通讯时，请在 LR8400-21、LR8401-21、LR8402-21 的系统
画面、 [ 通讯设置 ] 的 [ 通讯接口 ] 中设定 [USB] 或 [LAN]。详情请参照 LR840021、LR8401-21、 LR8402-21 设定说明书 “10.1 USB 的设定与连接”、“10.2 LAN
的设定与连接 ( 连接到网络之前 )”。
LR8410-30 时
HIOKI SF1000A982-13
通道编号
3.4
画面上的通道标记
27
CH1-1-1
(1 ～ 5)
通道
1
·······
单元 1
最多 7 台
单元 7
CH1-ALM-1
通道单元仪器
(1 ～ 5)
15
警报输出通道
通道 1 ～ 4
警报输出仪器
最多 5 台
通道
(1 ～ 4)
仪器 1
CH1-W-1
仪器
(1 ～ 5)
集线器
USB 或
LAN
波形
运算
通道
(1 ～ 30)
仪器 5
利用 USB 或 LAN 进行通讯时，请在 LR8410-30 的系统画面、[ 通讯设置 ] 的 [ 通
讯接口 ] 中设置 [USB] 或 [LAN]。详情请参照 LR8410-30 使用说明书 “10.1 USB
的设置与连接”、“10.2 LAN 的设置与连接 ( 连接到网络之前 )”。
28
HIOKI SF1000A982-13
3.4
画面上的通道标记
LR8450、 LR8450-01 时
通道编号
CH1-1-1
单元仪器
(1 ～ 5)
CH1-W-1
仪器
(1 ～ 5)
通道
波形
运算
模拟输入
单元 3
模拟输入
单元 1
通道
(1 ～ 30)
通道
(1 ～ 30)
CH1-P-1
仪器
(1 ～ 5)
脉冲
输入
通道
(1 ～ 8)
仪器 1
模拟输入
单元 4
模拟输入
单元 2
CH1-ALM-1
仪器
(1 ～ 5)
USB 或 LAN
报警
输出
集线器
通道
(1 ～ 8)
单元 1
单元 7
最多 5 台
最多 7 台
仪器 5
要利用 USB 或 LAN 进行通讯时，请进行 LR8450、 LR8450-01 的系统画面、
[ 通讯 ]-[LAN] 的设置。详情请参照 LR8450、 LR8450-01 设定说明。
测量条件的设定 第 4 章
HIOKI SF1000A982-13
开始测量之前，在设定画面中设定测量条件。请事先安装 “Logger Utility”。 (⇒ 第 5 页 )
设定画面的显示方法
29
主画面
单击
测量条件的保存步骤
显示设定
画面
1. 登录要测量的数据采集仪 (⇒ 第 31 页 )
2. 确认单元构成 (⇒ 第 46 页 )
3. 设定测量的基本项目 (⇒ 第 50 页 )
4. 设定各通道的测量条件等 (⇒ 第 65 页 )
5. 进行使用触发功能时设定 (⇒ 第 94 页 ) 仅限于设定触发时
6. 进行使用警报功能时的设定 (⇒ 第 110 页 ) 8423 仅限于使用 8997 时
7. 设置数据采集仪的环境条件 (⇒ 第 116 页 )
8. 将设定发送到数据采集仪 (⇒ 第 129 页 )
30
HIOKI SF1000A982-13
在仅同一机型使用由 “Logger Utility”控制的数据采集仪及不同机型使用的情况
下，可设定的功能存在限制，如下表所示。
由“Logger Utility”控制的数据采集仪
8423、 8430-21、
LR8400-21、
LR8401-21、
LR8402-21、
LR8431-30 、
LR8432-30、
LR8410-30、
LR8450、
LR8450-01
混合存在
*4
c
－
功能
正常采样 (⇒ 第 50 页 )
双重采样 (
外部采样 (⇒ 第 54 页 )
外部触发
同步测量 (⇒ 第 42 页 )
⇒ 第 51 页 )
(⇒ 第102页)
仅限于 8430-21、
LR8431-30、
LR8432-30
仅限于 LR8400-21、
LR8401-21、
LR8402-21
仅限于 LR8410-30
*1
*2
－
－ －
*3
c
－ －
*1
*2
仅限于
LR8450
LR8450-01
－
－
c
c
仅限于
8423
c c c c
c
c
c
c
c: 可 － : 不可
*1：仅在 2 台以上同步测量时，可设定。
*2：仅在 2 台以上的测量时，可设定。
*3：仅用 1 台测量时，可设定。
*4：仅 8423 可设定。 8430-21, LR8400-21、 LR8401-21、 LR8402-21、
LR8431-30、 LR8432-30、 LR8410-30、 LR8450、 LR8450-01 的记录间隔固定
为 8423 设定的高速侧记录间隔。
31
HIOKI SF1000A982-13
4.1 在Logger Utility
中登录数据采集仪
4.1 在 Logger Utility 中登录数据采集仪
在“Logger Utility”中登录要测量的数据采集仪，然后进行通讯的连接设定。
包括检索 PC 上连接的数据采集仪的登录方法（“检索登录”(⇒ 第 31 页 )）与手动设定的方法（“手动登录”
(⇒ 第 35 页 )）。
使用 USB 连接线与 PC 连接时，或使用网线连接到同一网络时，可进行检索登录。LAN 通讯时，如果网络被
路由器等隔开，则不能进行检索，此时请手动进行登录。
4.1.1 检索登录
检索与 PC 连接的数据采集仪，从中登录要测量的数据采集仪。最多可检索 256 台数据采集仪，可登录其中的
5 台。 PC 与数据采集仪请事先使用网线或 USB 电缆进行连接。 8430-21、 LR8431-30、 LR8432-30 仅可使用
USB 连接线进行连接。
1. 显示设定画面。 (⇒ 第 29 页 )
显示连接设定页。
2. 从 USB、 LAN 中选择检索对象，然后单击 [ 检索 ] 按钮。
显示与 PC 连接的数据采集仪。
选择项目 说明
USB
LAN
2
选择
单击
检索由 PC 与 USB 连接线连接的数据采集仪。
检索由 PC 与网线连接的数据采集仪。
由于网络由路由器隔开不能进行检索，因此请参照 “4.1.2 手动登录” (
35 页 ) 进行手动登录。
数据采集仪的检索使用端口编号 “UDP 8808”。
：可登录的
数据采集仪
：由 LAN 连接的数据采集仪
：正在进行测量的数据采集仪以
及其他 Logger Utility 正在进行
通讯的数据采集仪
⇒ 第
：由 USB 连接的数据采集仪
接下页
32
HIOKI SF1000A982-13
4.1 在Logger Utility
中登录数据采集仪
3. （仅利用 LAN 进行测量时(8430-21、LR8431-30、LR8432-30除外)利用 USB 进行测量时，进入步骤4）
从列表中选择数据采集仪，然后单击 [ 明细 ] 按钮 （或双击鼠标右键）。
显示 [ 详细信息 ] 对话框。进行网络设定。 (⇒ 第 37 页 )
参照 :“LAN 连接的设定例子 (8430-21、 LR8431-30、 LR8432-30 除外 )” (⇒ 第 38 页 )
4. 从列表中选择要登录的数据采集仪，然后单击 [ 从检索到的数采中追加 ] 按钮。
（也可以通过鼠标双击进行添加）
选中的数据采集仪被登录。
5. （根据需要）从已登录的数据采集仪接收设置条件。
接收数据采集仪的测量设置，并将设置内容反映到 “Logger Utility”中。
参照 :“4.10 集中处理” (⇒ 第 131 页 )
6. 同样地，也可以登录其他数据采集仪。
要在多台数据采集仪采样同步的状态下进行测量时，请参照“4.1.3 同步测量时的设定” (⇒ 第 42 页 )
进行设定。
仅使用多台 8423、 LR8450、 LR8450-01 进行测量时，可进行同步测量。
3
4
2 单击
3 设定
1 选择
1 选择
2 单击
4 单击
参照 :“通讯设定项目” (⇒
第 37 页 )
请务必设定 IP 地址与子网掩码。
显示已登录的
数据采集仪
33
HIOKI SF1000A982-13
• 使用LAN进行测量时，如果进行检索而不改变通讯参数只添加数据采集仪，通讯
可能会无法进行。因此，请务必设定通讯项目。
• 要停止数据采集仪的检索处理时，请按下键盘上的 ESC 键。
• 步骤 3 进行的网络设定为数据采集仪的网络设定。
• “Logger Utility”利用制造编号区分仪器。
• 制造编号记载于8423的右侧面粘贴的封条上以及8430-21 、LR8400-21、LR8401-
21、LR8402-21、LR8431-30、LR8432-30、LR8410-30、LR8450、 LR8450-01 的
背面粘贴的封条上。
制造编号
由“Logger Utility”控制数据采集仪时，使用制造编号区分仪器。
4.1 在Logger Utility
中登录数据采集仪
8423 右侧面 8430-21、 LR8431-30、LR8432-30 背面
LR8410-30 背面
LR8400-21、 LR8401-21、
LR8402-21 背面
LR8450、 LR8450-01 背面
34
HIOKI SF1000A982-13
4.1 在Logger Utility
中登录数据采集仪
7. 单击 [ 时间设置 ] 按钮。
显示 [ 同步时钟 ] 对话框。
8. 单击 [ 设置时钟 ] 按钮。
将已登录数据采集仪的时间调节为 PC 的时间。
6
单击
7
因时间对准的时序，“Logger Utility”与主机之间的时间会产生最大±1 秒的误差。
要从已登录的数据采集仪中删除特定的数据采集仪时？
要进行测量的数据采集仪 , 最多可登录 5 台。要登录其他数据采集仪等解除登录时，从列表
中选择数据采集仪，然后单击 [ 删除 ] 按钮。
要解除所有的登录时，单击 [ 全删除 ] 按钮。
单击
可确认数据采集仪的
当前时间。
显示 PC 的时间。
1 选择
2 单击
35
HIOKI SF1000A982-13
4.1 在Logger Utility
中登录数据采集仪
4.1.2 手动登录
不能检索数据采集仪时，进行手动登录。已登录 5 台时，不能进行新登录。“要从已登录的数据采集仪中删除
特定的数据采集仪时？” (⇒ 第 34 页 )
1. 显示设定画面。 (⇒ 第 29 页 )
显示连接设定页。
2. 单击 [ 手动追加 ] 按钮。
显示 [ 新添加数采 ] 对话框。
3. 请参照通讯设定项目 (⇒ 第 37 页 ) 进行设定。
首先选择 [ 机型 ]。
USB 时，请务必设定制造编号， LAN 时，请务必设定 IP 地址。
制造编号相同的仪器不能重复登录。
4. 单击 [ 接收设置 ] 按钮。
接收数据采集仪的测量设定，将设定内容反映到 “Logger Utility”中。
2
3
单击
4
1 设定
2 单击
单击
请参照 “通讯设定项目”
⇒ 第 37 页 )
(
接下页
36
HIOKI SF1000A982-13
4.1 在Logger Utility
中登录数据采集仪
5. 单击 [ 时间设置 ] 按钮。
显示 [ 同步时钟 ] 对话框。
6. 单击 [ 设置时钟 ] 按钮。
将已登录数据采集仪的时间调节为 PC 的时间。
5
单击
6
单击
可确认数据采集仪的
当前时间。
显示 PC 的时间。
因时间对准的时序，“Logger Utility”与主机之间的时间会产生最大±1 秒的误差。
37
HIOKI SF1000A982-13
4.1 在Logger Utility
中登录数据采集仪
通讯设定项目
设定项目 说明
No
机型 显示在列表中选择的数据采集仪机型。
注释
接口
IP 地址 设定 IP 地址。
地址
DHCP
(Dynamic Host
Configuration
Protocol)
子网掩码
端口号
网关
DNS
(Domain Name
System)
超时
MAC 地址 表示数据采集仪的 MAC 地址。该值不能变更。
序列号
显示在列表中选择的数据采集仪编号。
设定数据采集仪的注释。可设定最多 20 个字符的注释。
设定使用 USB 或 LAN 进行通讯。
设定网络上识别的地址。请勿与网络上的其他仪器重复。
输入 IP 地址。＜例＞ 192.168.1.2
也可以输入主机名称。使用主机名称时，请将 DNS 的设定设为 ON。不能在
DNS 服务器未进行操作的环境中使用。
可作为主机名称输入的字符包括字母数字 （0 ～ 9、 a ～ z、 A ～ Z、 - ）最多
可设定 12 个字符。＜例＞ LOGGER
DHCP 是仪器自动获取自身 IP 地址等并设定 LAN 的功能。如果将 DHCP 设为
ON， DHCP 服务器在同一网络内进行操作时，则可自动获取并设定 IP 地址、
子网掩码与网关。
IP 地址：是用于识别网络上连接的各仪器的地址。设定地址时，请勿与其他仪
器重复。 DHCP 为 ON 时自动设定。 DHCP 失败时，数据采集仪将 DHCP 设为
OFF，然后通过已设定的 IP 地址进行通讯。
是将 IP 地址分为网络地址部分与表示仪器地址部分的设定。请设定为与同一网
络内的仪器相同的子网掩码。 DHCP 为 ON 时自动设定。
数据采集仪在通讯时使用 TCP/IP 协议。使用 TCP/IP 协议通讯的各仪器可进行
多台连接，因此用端口编号进行区分。数据采集仪使用指定的 8800 ～ 8809
号。通常不需要变更，但如果某端口因网络安全问题而不能使用时，则变更该
值。端口编号的下一位被预约。
网络连接时：如果 PC 与数据采集仪位于不同的网络，则设为 ON，并指定作为
网关的仪器。连接同一网络时，一般设定为与 PC 相同的网关。与 PC 直接连接
时：连接同一集线器时无需设定，因此设为 OFF。 DHCP 为 ON 时自动设定。
如果将 DNS 设定为 ON，则用名称 ( 而不是 IP 地址 ) 指定通讯对方 ( 由于 IP 地
址为数字的罗列，不容易懂，因此可用人们易于理解的名称指定通讯对方 )。
在网络内，从 IP 地址寻求名称的服务器 (DNS 服务器 ) 正在操作时，可向该服
务器查询调查 IP 地址。
设定由 PC 控制数据采集仪时的通讯超时。连接期间，因某些故障而不能进行
通讯时， PC 则在指定的时间过后，切断与数据采集仪之间的通讯，并中断测
量。
显示数据采集仪的制造编号。手动添加数据采集仪或更换仪器时，请输入粘贴
在主机上的标签上的制造编号 (
配制造编号。
⇒ 第 33 页 )。检索登录数据采集仪时，自动分
◎：必须输入 ○：可输入 △：数据采集仪检索时可设定 ：手动登录时可设定 －：不可输入
接口
LAN USB
－ －
△ △
cc
△ －
◎－
△ －
△－
△ －
△－
△ －
△△
－ －
－◎
使用 LAN 进行测量时，请务必设定 IP 地址与子网掩码。连接网络时，请向网络管理员
查询设定情况。
38
HIOKI SF1000A982-13
4.1 在Logger Utility
中登录数据采集仪
LAN 连接的设定例子 (8430-21、 LR8431-30、 LR8432-30 除外 )
利用 9642 LAN 电缆对 PC 与 8423 或 LR8400-21、 LR8401-21、 LR8402-21、
LR8410-30、 LR8450、 LR8450-01 进行 1 对 1 连接时
网络地址
子网掩码
PC
IP 地址
上述网络时，如下设定 PC 与主机之间的通讯画面。
192.168.1.0/24 （专用 IP 地址）
255.255.255.0
（手动设定）
192.168.1.1
PC 侧的设定内容
IP 地址 ：192.168.1.1
子网掩码 ：255.255.255.0
设定对话框 （右图）的显示方法
1. 单击 [ 控制面板 ]-[ 网络和 Internet
连接 ]-[ 网络连接 ]。
2. 右键单击 [ 本地连接 ]，然后单击 [ 属
性 ]。
1 选择
2 单击
3 输入
39
HIOKI SF1000A982-13
4.1 在Logger Utility
中登录数据采集仪
8423 侧的设定内容
主机名称 ：LOGGER
DHCP ：OFF
IP 地址 ：192.168.1.2
子网掩码 ：255.255.255.0
端口号 ：880X
网关 ：OFF
*
LR8400-21、 LR8401-21、 LR8402-21、 LR8410-30、 LR8450、
LR8450-01 侧的设定内容
主机名称 ：LOGGER
DHCP ：OFF
IP 地址 ：192.168.1.2
子网掩码 ：255.255.255.0
端口号 ：880X
网关 ：OFF
DNS ：OFF
在系统画面的通讯设
定显示中进行设定。
使用 9642 网线附带的转换连接器对 PC 与 8423、 LR8400-21、 LR8401-21、 LR8402-21、 LR8410-30、
LR8450、 LR8450-01 进行 1 对 1 连接时，可任意设定 IP 地址，但建议使用专用 IP 地址。主机侧的主机
名称、 IP 地址设定不要与 PC 重复。
* 如果设定 IP 地址，不输入主机名称也没问题。
40
HIOKI SF1000A982-13
4.1 在Logger Utility
中登录数据采集仪
使用集线器连接 PC 与 8423 或连接多台 LR8400-21、 LR8401-21、 LR8402-21、
LR8410-30、 LR8450、 LR8450-01 时
PC- 集线器 （HUB）之间以及主机 - 集线器之间，使用直电缆进行连接。组合未连接到外部的局域网络
时，建议使用专用 IP 地址。
PC 侧与前一页的例子相同， IP 地址手动设定。
主机的设定如下所示，主机名称、 IP 地址不要重复。
主机 1 的设定 ( 手动设定 )
设定项目 设定内容
主机名称
IP 地址
LOGGER1
192.168.1.2
主机 2 的设定 ( 手动设定 )
设定项目 设定内容
主机名称
IP 地址
LOGGER2
192.168.1.3
*
*
主机 3 的设定 ( 手动设定 )
设定项目 设定内容
主机名称
IP 地址
LOGGER3
192.168.1.4
*
主机 1、 2、 3 通用的设定
设定项目 设定内容
DHCP OFF
子网掩码
网关
端口号
255.255.255.0
OFF
880X
* 如果设定 IP 地址，不输入主机名称也没问题。
41
HIOKI SF1000A982-13
4.1 在Logger Utility
中登录数据采集仪
不能进行 LAN 通讯时 ?
主机的通讯设定完成后，是否已连接网线 ?
在主机上确定设定的各项目时，对 LAN 的设定进行初始化。如果在保持连接的状态下变更设定，LAN 上可能会出现
其他仪器与 IP 重复的非法地址信息，因此请务必在连接电缆之前设定。
网线是否连接正确 ?
对主机与 PC 进行 1 对 1 连接时，有必要使用交叉线。9642 网线附带的直 - 交叉转换器的短电缆为交叉线，连接器变
为直的公头 - 母头转换器。另外，就算是已经连接了连接器，也可能会引起接触不良。请尝试拔下再插上电缆。
IP 地址是否设定正确 ?
通过在开始菜单的 [ 运行 ] 中执行 [ipconfig /all]，可调查 PC 的网络接口的 IP 地址、子网掩码以及网关地址。
“未正确设定时”从开始菜单选择 [ 设置 ]
主机与 PC 之间可否进行通讯测试 ?
主机与 PC 的 IP 地址正确设定时，使用 ping 协议调查从 PC 的发送是否到达主机。
执行开始菜单的 [ 所有程序 ]-[ 附件 ]-[ 命令提示符 ]。光标闪烁之后，输入可确认是否进行
ping < 通讯的主机的 IP 地址 >。
DNS 从主机名称中提取 IP 地址时，也可以输入主机名称。
比如，主机的 IP 地址为 192.168.1.2 时，
-[ 控制面板 ]。双击 [ 网络连接 ] 图标，调出网络的属性。重新设定 IP 地址。
输入 ping 192.168.1.2<Enter>
画面上显示下述内容即为正常：
Pinging 192.168.1.2 with 32 bytes of data:
Reply from 192.168.1.2: bytes=32 time<10ms TTL=32
Reply from 192.168.1.2: bytes=32 time<10ms TTL=32
Reply from 192.168.1.2: bytes=32 time<10ms TTL=32
Reply from 192.168.1.2: bytes=32 time=1ms TTL=32
time 表示通讯所需的时间。
Request timed out.
Request timed out.
Request timed out.
Request timed out.
显示上述信息时，表明未正常进行通讯。
请再次确认电缆的连接。
USB 通讯注意事项
如果连接数据采集仪以外的 USB 设备，与数据采集仪之间的通讯则可能会变得不稳定。此时，请在拆下这些设备之
后使用。
另外，在测量期间，请勿拔掉数据采集仪的 USB 连接线或切断电源。否则可能会导致与 Logger Utility 之间的通讯被
中断。（连接多台数据采集仪时，也包括未进行测量測定的数据采集仪）
注 ) 通讯虽然被中断，但数据采集仪主机上的测量仍继续进行。
因误切断电源等而导致通讯中断时，请重新连接不能进行通讯的数据采集仪。
42
HIOKI SF1000A982-13
4.1 在Logger Utility
中登录数据采集仪
4.1.3 同步测量时的设定
8423 时
可使用专用的 9683 连接电缆，在多台 8423 的采样达到同步的状态下进行测量。设定作为采样基准的主
机，可在最多 5 台 8423 同步的状态下进行测量。同步测量时，多台之间可使用触发进行测量。
1. 利用 9683 连接电缆连接进行同步测量的 8423。
2. 检索或手动登录 8423。
参照 :“4.1.1 检索登录” (⇒ 第 31 页 )、“4.1.2 手动登录” (⇒ 第 35 页 )
3. 选中 [ 同步测量 ]。
此时可进行同步测量。
4. 选择 [ 主机 ] 。
将选中的 8423 设为采样基准的主机。 ( 带有 标记 )
5. 单击 [ 同步测试 ] 按钮。
显示同步测试结果。
1
主机仪器
（主机）
副机仪器 1
（副机）
副机仪器 4
（副机）
8
：主机仪器 ：副机仪器
单元
1
仪器 2
仪器 5
仪器 1
OUT
IN
9683 连接电缆 （同步）
参照 :关于连接方法：
8423 详细使用说明书
“3.7 Connecting
Synchronization Cables”
3
检查
5
4
选择
单击
43
HIOKI SF1000A982-13
4.1 在Logger Utility
同步测试结果
OK：8423 连接正确。
NG：请根据状态确认 9683 连接电缆的连
接。
• 在 8423 与 8430-21、 LR8400-21、 LR8401-21、 LR8402-21、 LR8431-30、
LR8432-30、 LR8410-30、 LR8450、 LR8450-01 同时存在的状态下进行测量时，
不能设定同步测量。仅在使用 2 ～ 5 台 8423 进行测量的情况下，才可设定同步
测量。
• 不能仅使用 1 台 8423 进行同步测量。
• 进行同步测量时，请务必连接 9683 连接电缆。另外，请勿使用 9683 连接电缆连
接 6 台以上。否则无法进行正常动作。
• 不进行同步测量时，触发设定变为无效状态。
中登录数据采集仪
44
HIOKI SF1000A982-13
4.1 在Logger Utility
中登录数据采集仪
LR8450、 LR8450-01 时
可在多台 LR8450 或 LR8450-01 的采样达到同步的状态下进行测量。设置作为采样基准的主机仪器，可
在最多 5 台 LR8450 或 LR8450-01 同步的状态下进行测量。同步测量时，多台之间可使用触发进行测量。
1. 连接要进行同步测量的 LR8450 或 LR8450-01。
2. 检索或手动注册 LR8450 或 LR8450-01。
参照 :“4.1.1 检索登录” (⇒ 第 31 页 )、“4.1.2 手动登录” (⇒ 第 35 页 )
3. 选中 [ 同步测量 ]。
此时可进行同步测量。
4. 选择 [ 主机 ] 。
选中的 LR8450 或 LR8450-01 被设为作为采样基准的主机仪器。 ( 带有 标记 )
5. 单击 [ 同步测试 ] 按钮。
显示同步测试结果。
1
主机仪器
（主机）
副机仪器 1
（副机）
副机仪器 4
（副机）
参照 :关于连接方法：
LR8450、 LR8450-01 使用说明书
详细篇 “8.3 进行同步输入 / 输出
端子 (SYNC) 设置”
3
勾选
：主机仪器 ：副机仪器
4
5
选择
单击
45
HIOKI SF1000A982-13
4.1 在Logger Utility
同步测试结果
OK：正确连接 LR8450 或 LR8450-01。
NG：请根据状态确认连接。
• 混合 LR8450、 LR8450-01 与 8430-21、 R8400-21、 LR8401-21、 LR8402-21、
LR8431-30、LR8432-30、LR8410-30 进行测量时，不能设置同步测量。仅在使用
2 ～ 5 台 LR8450、 LR8450-01 进行测量时，可设置同步测量。
• 不能仅使用 1 台 LR8450 或 LR8450-01 进行同步测量。
• 请勿连接 6 台或 6 台以上。否则无法进行正常运作。
• 不进行同步测量时，触发设置变为无效状态。
• 无线单元不属于同步测量的对象。已连接无线单元时，无法开始测量。
中登录数据采集仪
46
HIOKI SF1000A982-13
4.2
确认单元构成 （数字滤波器的设定）
4.2 确认单元构成 （数字滤波器的设定）
如果设定数字滤波器，则可除去叠加在输入信号中的噪音。
记录间隔越长，噪音降低效果越大。
参照 :有关记录间隔与截止频率 (Hz) 之间的关系，请参照以下章节：
8423：详细使用说明书 “12.3.1 8948 电压与温度单元”、“12.3.2 8949 通用单元”中的 “记录间隔 - 截止频率对应表”
8430-21, LR8431-30、 LR8432-30：使用说明书 “第 10 章 规格”中的 “记录间隔 - 截止频率对应表”
LR8400-21、 LR8401-21、 LR8402-21：使用说明书 “第 11 章 规格”中的 “截止频率”表
LR8410-30：使用说明书 “第 11 章 规格”中的 “截止频率表”
8423
8430-21、 LR8431-30、 LR8432-30
LR8400-21、 LR8401-21、 LR8402-21、
LR8410-30、 LR8450、 LR8450-01
• 如果将数字滤波器设定为 50Hz 或 60Hz，各通道的扫描时间则延长至接近读取记
录间隔内所有通道数据的时间。数字滤波器的设定为 OFF 时，扫描时间约为
10 ms。
• 数字滤波器适用于模拟输入 ( 电压、温度、电阻、湿度 ) 的测量。不适用于逻辑、
脉冲以及警报通道。
确认主机上安装的单元的构成，并设定数字滤波器。
仅设定数字滤波器，而与单元构成无关。
（LR8450 和 LR8450-01 是电源频率过滤器的名称）
检索登录数据采集仪时
检索登录 (⇒ 第 31 页 ) 数据采集仪时，从数据采集仪自动获取仪器信息，并显示单元构成。
1. 显示单元构成页。
确认画面的单元构成与实际内容是否一致。 (8430-21、 LR8431-30、 LR8432-30 除外 )
2. 设定数字滤波器。
选择项目 说明
OFF
50Hz
60Hz
不使用滤波器。
使用 50 Hz 频率的电源时选择此项。
使用 60 Hz 频率的电源时选择此项。
*：不能为 LR8450 和
LR8450-01 设置
OFF
1
单击
选择
2
47
HIOKI SF1000A982-13
4.2
确认单元构成 （数字滤波器的设定）
手动登录数据采集仪和检索登录数据采集仪后，变更单元构成时
手动登录 (⇒ 第 35 页 ) 数据采集仪时，也可以手动设定单元构成。另外，登录后变更数据采集仪的单元
构成时，变更画面中显示的单元构成。
1. 显示单元构成页。
2. 单击数据采集仪的图标。
背景颜色从蓝色变为红色，处于单元变更状态。 (8430-21、 LR8431-30、 LR8432-30、 LR8450、
LR8450-01 除外 )
3. 从列表中选择单元。 (8430-21、 LR8431-30、 LR8432-30、 LR8450、 LR8450-01 除外 )
8423 时
选择项目 说明
---
8948
8949
8996
8997
无单元
电压 / 温度单元 ( 电压、热电偶 )
通用单元 ( 电压、热电偶、热电阻、湿度 )
数字脉冲单元 ( 逻辑输入、脉冲输入 )
报警单元 ( 警报输出 )
LR8400-21、 LR8401-21、 LR8402-21 时
选择项目 说明
LR8500
LR8501
脉冲
波形运算
报警 警报输出通道
LR8410-30 时
选择项目 说明
LR8510
LR8511
LR8512
LR8513
LR8514
LR8515
LR8520
波形运算 波形运算通道
报警
电压 / 温度单元 ( 电压、热电偶与湿度 )
通用单元 ( 电压、热电偶、热电阻、电阻与湿度 )
逻辑输入、脉冲输入
波形运算通道
电压 / 温度单元 （电压、热电偶与湿度）
通用单元 （电压、热电偶、热电阻、电阻与湿度）
无线脉冲数据采集仪 （脉冲输入、逻辑输入）
无线电流数据采集仪 （电流）
无线温湿度数据采集仪 （温度、湿度）
无线电压 / 热电偶数据采集仪 （电压、热电偶）
无线霉菌指数预测仪 （温度、湿度、霉菌指数、霉菌发育预想）
警报输出通道
48
5
HIOKI SF1000A982-13
4.2
确认单元构成 （数字滤波器的设定）
4. 单击数据采集仪的图标。
背景颜色从红变为蓝色，确定单元的变更。
1
单击
2, 4
单击
. 设定数字滤波器。
选择项目 说明
OFF
50Hz
60Hz
*：不能为 LR8450 和 LR8450-01 设置 OFF。
不使用滤波器。
使用 50 Hz 频率的电源时选择此项。
使用 60 Hz 频率的电源时选择此项。
选择
3
选择
• 各单元从右开始依此登录。设定时不能留下空格。
• 单元构成应与实际的 8423、LR8400-21、LR8401-21、LR8402-21、LR8410-30、
LR8450、 LR8450-01 单元构成相同。如果构成不一致，则不能进行测量。
• 选择没有单元 “---”，如下所示。
8423：其左侧的单元变为无效状态。
LR8400-21、 LR8401-21、 LR8402-21、 LR8410-30：靠在右侧进行显示。
• 请在8423上安装1台以上的
警报单元
• LR8400-21、LR8401-21、LR8402-21、LR8410-30、LR8450、LR8450-01 始终逐
一显示 “脉冲”“运算”与 “报警”。
• LR8410-30 始终逐一显示 “运算”与 “警报”。
，则不能进行正常测量。
5
8997 警报单元以外的单元。单元如果将 全部设为8997
4.2
HIOKI SF1000A982-13
确认单元构成 （数字滤波器的设定）
数据更新率 ( 只能设置 LR8450、 LR8450-01)
选择项目 说明
数据更新率
（可以设置的数据更新速率有限制，具体取决于所使用的通道数和热电偶断线检测的 OFF / ON 等。 有关
详细信息，请参阅 LR8450， LR8450-01 的使用说明书。）
AUTO、 1ms、 2ms、 5ms10 ms、 20 ms、 50 ms、 100 ms、 200 ms、
500 ms、 1 s、 2 s、 5 s、 10 s
49
50
HIOKI SF1000A982-13
4.3
设定测量的基本项目
4.3 设定测量的基本项目
设定记录间隔 （采样速度）与记录时间等基本测量项目。画面的设定内容，会因所选择的采样功能而异。
4.3.1 功能与记录间隔的设定
根据测量目的，在测量设定页中选择采样的功能。采样的功能因测量数据的读取方式、设定内容以及可使用
的功能而异。
对于
8423 的 8997 警报单元来说，不能设定采样。
正常采样
用与数据采集仪内部时钟同步的时序进行采样，并记录数据。所有通道的测量数据数均相同。
记录间隔
1. 显示测量设定页。
2. 单击 [ 普通采样 ] 按钮。
3. 设定记录间隔 ( 高速侧 )。
4
选择项目 设定值
High-speed 10, 20, 50, 100, 200, 500 ms, 1, 2, 5, 10, 20, 30 s, 1, 2, 5, 10, 20, 30 m, 1 h
仅限 LR8450、 LR8450-01 可选 1 ms、 2 ms、 5 ms。
1
单击
单击
3
2
选择
4.3
HIOKI SF1000A982-13
设定测量的基本项目
双重采样 ( 仅 8423 可设定 )
由于可设定 2 个系统的记录间隔，因此可设定适合各被测对象的测量周期。可有效利用内存和 CF 卡的容
量。测量数据数因指定的记录间隔 ( 高速侧或低速侧 ) 而异。选择各单元的记录间隔。
记录间隔：100 ms
记录间隔 ( 高速 )
记录间隔：1s
51
高速采样与低速采样的可设定组合
功能为双重采样时，可设定的记录间隔组合如下所示。
低速侧
高速侧
10ms
20ms
50ms
100ms
200ms
500ms
10s
20s
30s
1m
2m
5m
10m
20m
30m
1h
10ms20ms50ms100ms200ms500
－ － －○○○○○○○－ － － － － － － － －
－ － －○○○○○○○○－ － － － － － － －
－ － －○○○○○○○○○－ － － －
－ － －
－ － － －
○○○○○○○○○○
○
－ － － － －
1s
－ － － － － －
2s
－ － － － － － －
5s
－ － － － － － － －
1 s 2s 5s 10s 20s 30s 1m 2m 5m 10m 20m 30m 1h
ms
○○○○○○○○
－
○○○○○○○○○○
○○○○○○○○○○
○
－ － － － － － － － －
－ － － － － － － － － －
－ － － － － － － － － － －
－ － － － － － － － － － － －
－ － － － － － － － － － － － －
－ － － － － － － － － － － － － －
－ － － － － － － － － － － － － － －
－ － － － － － － － － － － － － － － －
－ － － － － － － － － － － － － － － － －
－ － － － － － － － － － － － － － － － － －
记录间隔 ( 低速 )
－ － －
－ － － － － －
－ － － － －
－ － － －
－ － －
○○○○○○○○○
－
○○○○○○○○○○○
○○○○○○○○○○
○
○○○○○○○
－
○○○○○○○○
○○○○○○○
○
○○○○
－
○○○○○
○○○○
○
－
○
－
○○
○
○：可组合 －：不可组合
52
HIOKI SF1000A982-13
4.3
设定测量的基本项目
1. 显示测量设定页。
2. 单击 [Dual Sampling] 按钮。
3. 设定记录间隔 ( 高速侧与低速侧分别设定 )。
选择项目 设定值
High-speed
Low-speed
10, 20, 50, 100, 200, 500 ms, 1, 2, 5, 10, 20, 30 s, 1, 2, 5, 10, 20, 30 m, 1 h
4. 返回到单元构成页。
5. 可按单元设定记录间隔。
当单击按钮时，进行 [ 高速 ] 与 [ 低速 ] 切换。
( 在 8430-21、LR8400-21、LR8401-21、LR8402-21、LR8431-30、LR8432-30、LR8410-30、LR8450、
LR8450-01 中不能进行切换。8430-21, LR8400-21、LR8401-21、LR8402-21、LR8431-30、LR8432-30、
LR8410-30、 LR8450、 LR8450-01 的记录间隔固定为 8423 设定的高速侧记录间隔 )
4
单击
8423 时
单击
单击
3
2
1
选择
5
单击
单击
5
同时测量不同的物理量时，针对电压等高速现象选择 “高速” ，捕捉温度和湿度
等变化缓慢的现象选择 “低速”，与 “普通采样”条件下的测量相比，可使数据
量更少。
6. 分别设定高速侧与低速侧的数字滤波器。
HIOKI SF1000A982-13
参照 :关于数字滤波器 4.2 (⇒ 第 46 页 )
选择项目 说明
OFF
50Hz
60Hz
不使用滤波器。
使用 50 Hz 频率的电源时选择此项。
使用 60 Hz 频率的电源时选择此项。
记录间隔 ( 高速侧 )
选择
记录间隔 （低速侧，选择双重采样时）
• 仅 8423 可设定双重采样。
• 低速侧的采样速度低于高速侧的采样速度。
高速侧与低速侧采样比的最大值为 1000 倍。超出这一比率时，不能设定记录间
•
隔。
• 低速侧的扫描结束之前，画面中不显示高速侧的数据。数字滤波器未处于 OFF 状
态时，扫描时间因记录间隔而异，最多可延长到 20 秒左右。数字滤波器为 OFF
时，为 10 ms，不依据记录间隔。 (⇒ 第 46 页 )
• 将采样数据作为扫描开始时的数据，而与扫描时间无关。
4.3
设定测量的基本项目
53
54
HIOKI SF1000A982-13
4.3
设定测量的基本项目
外部采样 ( 仅 8423 可设定 )
8423 与正面的外部控制输入端子输入的时钟时序同步，记录数据。所有通道的测量数据数均相同。 不能
设定记录间隔。
外部时钟
记录间隔 ( 外部时钟 )
1. 显示测量设定页。
2. 单击 [ 外部采样 ] 按钮。
单击
1
2
单击
• 仅使用 8430-21、LR8400-21、LR8401-21、LR8402-21、LR8431-30、LR8432-30、
LR8410-30、 LR8450、 LR8450-01 进行测量以及同时使用 8423 与 8430-21、
LR8400-21、 LR8401-21、 LR8402-21、 LR8431-30、 LR8432-30、 LR8410-30、
LR8450、 LR8450-01 进行测量时，不能进行外部采样。
• 请将外部提供的时钟设为在8423 100 Hz以下。比此更高速度的时钟，不会响应。
• 在8423中使用9701或Z2000 湿度传感器和数字滤波器进行测量时，如果时钟的记
录间隔为 5 秒以下，则不能进行记录。
• 有关对外部采样端子的连接方法，请参照 8423 详细使用说明书“3.8 外部控制输
入端子的连接方法”。
• 设定外部采样时 8423 的最高响应速度如下表所示。
最高采样速度
没有湿度测量
有湿度测量
滤波器 OFF
10 ms/S
5 s/S 5 s/S 5 s/S
*
50 Hz 60 Hz
5 s/S 5 s/S
* 同步测量时的最高采样速度为 20 ms/S。
4.3.2 文件的保存设定
HIOKI SF1000A982-13
设定测量数据的保存位置与保存方法。
1. 在测量设定页中单击 [ 参照 ] 按钮。
显示 [ 浏览文件夹 ] 对话框。
2. 指定文件的保存位置之后，单击 [ 确定 ] 按钮。
3. 输入保存的文件名。
4. 单击 [ 标准 ] 按钮。
显示 [ 文件夹分割设置 ] 对话框。
4.3
设定测量的基本项目
55
1
4
单击
2
如果输入以下字符，它们将按以下方式转换。
输入字符 转换后 输入字符 转换后
^2
~
~
~
~
c
e
o
u
2
( 上标字符 )
°
在当前列表中选择的目录下生成文件夹。
单击
ε
Ω
μ
输入
3
1 单击
2 单击
^3
~ C
~ E
~ O
~ U
3
( 上标字符 )
°
ε
Ω
μ
56
HIOKI SF1000A982-13
4.3
设定测量的基本项目
5. 选择 [ 分割文件夹 ] 。
为 Logger Utility 的保存设定。
选择项目 说明
保存目标不分割 将文件保存在要保存的位置上。
每天分割
每星期分割
每月分割
每年分割
YYYY：年 （2000 ～ 2999） MM：月 （01 ～ 12） DD：日 （01 ～ 31）
6. 选择 [ 自动保存模式 ]。
为数据采集仪与 Logger Utility 双方的保存设定。
外部采样时，不能选择自动保存模式。
选择项目 说明
标准
分割
定时分割
在要保存的位置上生成子文件夹 “YYYYMMDD”，然后将文件保存到其中。
在要保存的位置上生成子文件夹 “YYYYMMDD”，然后将文件保存到其中。
在要保存的位置上生成子文件夹 “YYYYMM”，然后将文件保存到其中。
在要保存的位置上生成子文件夹 “YYYY”，然后将文件保存到其中。
每次测量都生成 1 个文件。
从测量开始，每隔一定的时间都分隔数据，生成文件。
也设定分割长度。
设定范围：0 日 0 时 1 分 ～ 30 日 23 时 59 分
在 24 小时的范围内设定基准时间，从这一时间开始，每隔一定时间分隔数
据，生成文件。
也设定分割时间 ( 分隔数据的间隔 ) 与基准时间 ( 分隔数据的基准时间 )。
选择 [ 分割 ] 时，也需设定
[ 分割长度 ]。
选择
选择
5
6
4.3
HIOKI SF1000A982-13
设定测量的基本项目
4.3.3 注释输入
可设定主画面中显示的注释。由于注释中可输入任意字符，因此适合于管理测量数据。
注释 1 在主画面波形显示区上部显示字符串，注释 2 在下部显示字符串。
输入
57
作为注释输入的字符数
最多为 80 个字符。
注释 1
波形显示区
注释 2
58
HIOKI SF1000A982-13
4.3
设定测量的基本项目
4.3.4 记录设定
记录方法有以下 3 种。也可以组合进行指定测量开始时间与停止时间的定时器测量。设定之前，请确认 PC 的
当前时间是正确的。
记录类型 说明 参阅位置
通常记录 从测量开始进行设定记录时间的测量。
连续记录 从测量开始连续进行测量。
反复记录 测量时按记录时间分隔数据。
记录动作期间的触发被忽略。有关定时器测量以及与触发之间的关系，请参照“4.5.1 定时器测量与触发并用
时的记录动作” (⇒ 第 94 页 )。
通常记录
“通常记录” (⇒ 第 58 页 )
“连续记录” (⇒ 第 60 页 )
“重复记录” (⇒ 第 61 页 )
1. 显示测量设定页。
2. 将 [ 连续记录 ] 与 [ 反复记录 ] 设为 OFF，并设定记录时间。
单击按钮时，进行设定的 ON/OFF 切换。
单击
正常采样与双重采样 ( 仅 8423 可设定 ) 时
1
设为 OFF
2
设定
外部采样时 ( 仅 8423 可设定 )
最大纪录
（最大 10,000,000
次采样）
设为 OFF
设定
3. 开始测量。
HIOKI SF1000A982-13
设定记录时间的测量。
记录时间经过之前，按下 [ 测量停止 ] 按钮时，结束测量。
按各记录间隔可保存为 1 个文件的最长记录时间
记录时间设置超出可保存为 1 个文件的最长记录时间时，会自动分割文件。
4.3
设定测量的基本项目
59
记录间隔
（高速侧）
1 ms*
2 ms*
5 ms*
10 ms
20 ms
50 ms
100 ms
200 ms
500 ms
最大记录时间
2 小时
4 小时
12 小时
1 天
2 天
5 天
10 天
20 天
50 天
记录间隔
（高速侧）
1 s
2 s
5 s
10 s
20 s
30 s
最大记录时间
* 记录间隔为 1 ms ～ 5 ms 时，不能实时收集数据。
测量开始
按钮
记录动作
100 天
200 天
500 天
500 天
500 天
500 天
记录间隔
（高速侧）
1 m
2 m
5 m
10 m
20 m
30 m
1 h
记录时间
最大记录时间
500 天
500 天
500 天
500 天
500 天
500 天
500 天
测量结束
60
HIOKI SF1000A982-13
4.3
设定测量的基本项目
连续记录
不指定记录时间，连续进行测量。
1. 显示测量设定页。
2. 将 [ 连续记录 ] 设为 ON。
单击按钮时，进行设定的 ON/OFF 切换。
正常采样与双重采样 ( 仅 8423 可设定 ) 时
3. 开始测量。
连续测量，直至令其停止。
单击
1
2
设为 ON
测量开始按钮
有停止触发，重复记录为 ON 时
测量开始按钮
记录动作
记录动作
触发 触发
T T
记录动作
测量开始
用于保存的停顿时间
时间
时间
重复记录
HIOKI SF1000A982-13
按记录时间分隔测量数据。
1. 显示测量设定页。
2. 将 [ 反复记录 ] 设为 ON，并设定记录时间。
单击按钮时，进行设定的 ON/OFF 切换。
4.3
设定测量的基本项目
61
单击
正常采样与双重采样 ( 仅 8423 可设定 ) 时
外部采样时 ( 仅 8423 可设定 )
1
2
设为 ON
设定
设为 ON
最多记录
（最多 10,000,000
次采样）
设定
62
HIOKI SF1000A982-13
4.3
设定测量的基本项目
3. 开始测量。
重复测量记录时间的数据，直至令其停止。
如果设定定时器测量的重复测量间隔，则可按下图所示，以一定的间隔进行重复测量。 (⇒ 第 63 页 )
测量开始按钮
记录时间
时间
用于保存的停顿时间
测量开始按钮
记录时间
用于保存的停顿时间
重复
测量间隔
时间
4.3
HIOKI SF1000A982-13
设定测量的基本项目
定时器测量
可指定测量开始时间或停止时间。如果组合定时器测量与重复测量，则可进行下述测量。
例 : 从 2007 年 1 月 1 日到 2007 年 1 月 10 日，每天测量 9:00 ～ 17:00 的数据
63
定时器测量开始
2007年1月1
8:00
测量开始按钮
2007年1月1
日
9:00
开始时间
测量开始 测量开始
日
记录时间
8 小时
2007年1月1
重复间隔：1 天
17:00
停止时间
测量结束
日
2007年1月2
9:00
开始时间
日
记录时间
8 小时
2007年1月2
17:00
停止时间
测量结束
日
2007年1月10
9:00
开始时间
测量开始
1. 显示测量设定页。
2. 将 [ 连续记录 ] 设为 OFF，将 [ 反复记录 ] 设为 ON，并设定记录时间。
单击按钮时，进行设定的 ON/OFF 切换。
3. 选中 [ 定时测量 ]。
单击
1
日
记录时间
8 小时
定时器测量结束
2007年1月10
17:00
停止时间
测量结束
日
时间
2
2
3
检查
设为 ON设为 OFF
设定
64
HIOKI SF1000A982-13
4.3
设定测量的基本项目
4. 设定测量开始时间、测量停止时间、重复测量间隔时，选中各项目，并设定时间。
5. 按下测量开始按钮。
如果满足指定的条件，则开始或停止测量。
正常采样与双重采样 ( 仅 8423 可设定 ) 时
4
检查
设定
可设定 PC 的当前时间。
设定
设定
定时器测量的设定为 OFF 时，测量开始、测量停止时间以及重复测量间隔变为无
效状态。
使用 8430-21、LR8400-21、LR8401-21、LR8402-21、LR8431-30、LR8432-30 进行
独立测量时，反复记录间隔的设定为最大 99 日的限制。
4.4 设定各通道的详细内容
HIOKI SF1000A982-13
设定各通道的输入类型与量程等测量条件、显示颜色或分页等显示方法。
4.4.1 测量条件的设定
设定各通道的输入类型、量程与注释等。
1.
显示通道设定的测量设定页。
2. 选择要测量的通道。
3. 设为测量 ON。
每次单击 [ 测量 ] 按钮，都进行测量的 ON/OFF 切换。
4. 设定输入类型。
4.4
设定各通道的详细内容
65
5. 根据输入类型进行各种设定。
参照 :“选择电压时 （选择热流时）” (⇒ 第 66 页 )、“选择热电偶时 （温度测量）” (⇒ 第 67 页 )
“选择热电阻时 （温度测量）” (
“选择电流时” (
“选择霉菌指数时” (
“选择脉冲时 （累计脉冲测量）” (
⇒ 第 71 页 )、“选择温度时” (⇒ 第 74 页 )、
⇒ 第 75 页 )、“选择霉菌生长预测时” (⇒ 第 75 页 )、
1
缩小显示通道的
⇒ 第 132 页 )
范围 (
：测量 ON
单击
3
⇒ 第 69 页 )、“选择湿度时” (⇒ 第 70 页 )、
⇒ 第 79 页 )、“选择逻辑时” (⇒ 第 82 页 )
1
选择
4
设为 ON
单击
选择
2
将通道的设定信息复
制到其他通道
(⇒ 第 131 页 )
注释输入栏 （可任意输入 40 个以下的字符）
注释输入栏
( 仅 LR8410-30 时，可任意输入 16 个以下的字符 )
66
HIOKI SF1000A982-13
4.4
设定各通道的详细内容
选择电压时 （选择热流时）
设定量程。
8423 在 8948 电压 / 温度单元或 8949 通用单元处于连接状态时，可进行测量。
（下述画面例子： 选择 8423 时）
量程
选择项目 可测量范围 最高分辨率
*
1 mV f.s.
2 mV f.s.
5 mV f.s.
*
*
10 mV f.s.
20 mV f.s.
50 mV f.s
100 mV f.s.
200 mV f.s.
500 mV f.s.
1 V f.s.
*
2 V f.s.
5 V f.s
3
*6
10 V f.s.
20 V f.s.
50 V f.s.
*6
100 V f.s.
1-5 V f.s.
*5
8
8
8
*3 *
*
3
*6
7
*
3
*6
-1 ～ 1 mV
-2 ～ 2 mV
-5 ～ 5 mV
-10 ～ 10mV
-20 ～ 20mV
-50 ～ 50mV
-150 ～ 150 mV
-100 ～ 100 mV
-200 ～ 200mV
-500 ～ 500mV
-1.5 ～ 1.5 V
-1 ～ 1 V
*1
*2,3
-2 ～ 2V
-5 ～ 5 V
-15 ～ 15 V
-10 ～ 10 V
-30 ～ 30 V
-20 ～ 20 V
*1
*2,3
*1
*2,3
-50 ～ 50 V
-100 ～ 100 V
-60 ～ 60 V
*1,3,4
*2
1 ～ 5 V
*1
*2,3
50 nV
100 nV
250 nV
500 nV
1 μV
10 μV
5 μV
10 μV
100 μV
50 μV
100 μV
1 mV
500 μV
1 mV
10 mV
5 mV
500 μV
*1：仅限于 8423
*2：仅限于 8430-21、 LR8431-30、 LR8432-30
*3：仅限于在 LR8400-21、 LR8401-21、 LR8402-21 或 LR8410-30 中使用 LR8510
电压 / 温度单元或 LR8511 通用单元时
*4：8949 通用单元为 -60 ～ 60 V。
*5：关于 1-5 Vf.s. 量程：电压测量的 1-5 Vf.s. 量程是输出为 1-5 V、 4-20 mA 的仪
表仪器用的量程。自动将 10 V f.s. 量程的上限设为 5 V，下限设为 1 V。
测试精度与 10 Vf.s. 相同。 4-20 mA 电流输入时，作为分流器，请在模拟输入
端子的＋与 - 之间连接 250
Ω 的电阻。
*6：仅限于在 LR8410-30 中使用 LR8515 无线电压 / 热电偶数据采集仪时
*7：仅限于 LR8432-30
*8：仅限于在 LR8450, LR8450-01 中使用 U8554 应变单元或 LR8534 无线应变单
元时
选择热电偶时 （温度测量）
HIOKI SF1000A982-13
设定量程、热电偶的类型、基准接点补偿以及断线检测。
8423 在 8948 电压 / 温度单元或 8949 通用单元处于连接状态时，可进行测量。
（下述画面例子： 选择 8430-21、 LR8431-30、 LR8432-30 时）
8430-21、 LR8431-30、 LR8432-30
固定为
量程
选择项目 可测量范围 最高分辨率
100 ℃ f.s.
500 ℃ f.s.
∗
∗
-100 ～ 100 ℃ 0.01 ℃
-200 ～ 500 ℃ 0.05 ℃
4.4
设定各通道的详细内容
2000 ℃ f.s.。 ( 不可变更 )
67
1000 ℃ f.s.
2000 ℃ f.s.
-200 ～ 999.9 ℃ 0.1 ℃
-200 ～ 2000 ℃ 0.1 ℃
(8430-21、 LR8431-30、 LR8432-30 固定为 2000 ℃ f.s.)
( 仅限于在 LR8410-30 中使用 LR8515 无线电压 / 热电偶数据采集仪时
可选择 1000 ℃ f.s.)
热电偶的类型 ( 可选择的量程因类型而异 )
选择
项目
温度测量范围
-200 ～ 1350 ℃ ( 在
LR8410-30 中使用
K
LR8515 时，为
-200 ～ 999.9 ℃ )
T
-200 ～ 400 ℃
S
0 ～ 1700 ℃
选择
项目
温度测量范围
J
-200 ～ 1200 ℃
N
-200 ～ 1300 ℃
0 ～ 2000 ℃
LR8431-30、
W
LR8432-30 除外 )
(C)
（W 除了 LR 8450
和 LR 8450-01， C
用于 LR 8450 和
LR 8450-01）
(8430-21、
选择
项目
E
R
∗
B
温度测量范围
-200 ～ 1000 ℃
0 ～ 1700 ℃
400 ～ 1800 ℃
(8423 为 0 ～ 1800 ℃，但在
400 ℃以下时不保证精度 )
( 在 LR8410-30 中使用 LR8515 无线电压 / 热电偶数据采集仪时，只能选择热电偶
K 与 T。 )
基准接点补偿形式
选择项目 说明
Internal
External
在主机内部进行基准接点补偿。直接将热电偶 （或补偿导线）连接到主机
时，进行内部设定。测试精度为温度测试精度与基准接点补偿精度之和。
主机不进行基准接点补偿。外部连接零结点补偿器 （0 ℃的冰水等）时进
行设定。测试精度仅为温度测试精度。
∗: 8423、 LR8400-21、LR8401-21、LR8402-21、LR8410-30、LR8450、LR8450-01 的
量程为 100 ℃ f.s.、 500 ℃ f.s. 时，不能选择热电偶 B。
68
HIOKI SF1000A982-13
4.4
设定各通道的详细内容
断线检测
选择项目 说明
8423, 8430-21、 LR8431-30、 LR8432-30
进行断线检测。发生断线时，在主画面中，波形偏移到画面的上方，数字显
示时，显示＋ OVER。断线检测是指向热电偶流入约 400 nA （8423）、 约
300 nA（8430-21、LR8431-30、LR8432-30）的微弱电流以检测断线。由于
热电偶较长时或使用电阻较大的热电偶时会产生误差，因此进行高精度测
ON
OFF
8423、 8430-21、 LR8431-30、 LR8432-30
仅在记录间隔设为 100 ms ～ 1 h 并且数字滤波器设为 50 Hz/60 Hz 时，才可将
[ 断线检测 ] 设为 [ON]。
量时，请将断线检测设为 OFF。
LR8400-21、 LR8401-21、 LR8402-21、 LR8410-30、 LR8450、
LR8450-01
热电偶测量时，按记录间隔流入微弱电流以检测断线。发生断线时，在主画
面中，波形偏移到画面的上方，数字显示时，显示 +OVER。由于在测量以
外的时序进行检测，因此不会影响测量值。
不进行断线检测。通常热电偶发生断线时，值会变得不稳定。
LR8400-21、 LR8401-21、 LR8402-21、 LR8410-30、 LR8450、 LR8450-01
• 可将[断线检测]设为[ON]的记录间隔因使用通道而异。详情请参照使用说明书规格 - 截止频率对应表。
• 不能按通道或单元将[断线检测]设为其他设定。如果变更一个通道的设定，所有
通道与单元的设定都会被变更。
• 在同一记录间隔中，由于断线检测：ON 一方的截止频率高于断线检测：OFF 的
一方，因此噪音除去效果减弱。
4.4
HIOKI SF1000A982-13
设定各通道的详细内容
选择热电阻时 （温度测量）
设定量程、热电阻的类型与连接方法。
• 8423 在 8949 通用单元处于连接状态时，可进行测量。
• LR8400-21、 LR8401-21、 LR8402-21 在 LR8501 通用单元处于连接状态时，可进行测量。
• 8430-21、 LR8431-30、 LR8432-30 不能选择热电阻。
• LR8410-30 可在连接 LR8501 通用单元时进行测量。
• LR8450 在 U8551 通用单元处于连接状态时，可进行设置。
• LR8450-01 在 U8551 通用单元或 LR8531 无线通用单元处于连接状态时，可进行设置。
( 下述画面例子： 选择 8423 时）
69
量程
选择项目 可测量范围 最高分辨率
100 ℃ f.s.
500 ℃ f.s.
2000 ℃ f.s.
-100 ～ 100 ℃
-200 ～ 500 ℃
-200 ～ 2000 ℃
热电阻的类型
选择项目 可测量范围
Pt100
JPt100
Pt1000
-200 ～ 800 ℃
-200 ～ 500 ℃
-200 ～ 500 ℃
*：只有 LR8450、 LR8450-01 才能选择
连接方式
选择项目 说明
3 芯线 连接 3 线式的热电阻。
4 芯线 连接 4 线式的热电阻。
0.01 ℃
0.05 ℃
0.1 ℃
70
HIOKI SF1000A982-13
4.4
设定各通道的详细内容
选择湿度时
量程固定为 100%f.s.。
• 8423 在连接 9701 或 Z2000 湿度传感器的 8949 通用单元连接到主机时，可进行测量。
• LR8400-21、LR8401-21、LR8402-21在Z2000 湿度传感器连接到LR8500电压/温度单元或LR8501通用单
元时，可进行测量。
• LR8410-30 可在将 Z2000 湿度传感器连接到 LR8511 通用单元时进行测量。
• 8430-21、 LR8431-30、 LR8432-30 不能选择湿度。
• 在LR8514 无线温湿度数据采集仪或LR8520 无线霉菌指数预测仪上连接Z2010或Z2011湿度传感器时，
LR8410-30 可进行测量。
• LR8450 在 U8550、 U8551、 U8552 单元处于连接状态时，可进行测量。
• LR8450-01 在 U8550、 U8551、 U8552 单元或 LR8531 无线通用单元处于连接状态时，可进行测量。
（下述画面例子： 选择 8423 时）
8423
如果在 1 通道的情况下选择湿度，由于传感器供电对输出响应的限制，只能将记
录间隔设定为慢于5 秒钟延迟。选择 5 秒以下的记录间隔时，将会强制变更为 5 秒。
LR8400-21、 LR8401-21、 LR8402-21
电源始终由＋ 12 V 输出端子供给，因此供电对输出响应没有限制，记录间隔可设
定为 10 ms 以上。
LR8410-30
由于始终通过 +12 V 输出端子供给电源，因此没有电源供给对输出响应的限制，可
从记录间隔 100 ms 开始设置。
LR8450、 LR8450-01
由于始终通过 +12 V 输出端子供给电源，因此没有电源供给对输出响应的限制，可
从记录间隔 10 ms 开始设置。
4.4
HIOKI SF1000A982-13
选择电阻时
设定量程。
• LR8400-21、 LR8401-21、 LR8402-21 连接 LR8501 通用单元时可进行测量
• LR8410-30 连接 LR8511 通用单元时可进行测量
• LR8450 在 U8551 单元处于连接状态时，可进行测量。
• LR8450-01 在 U8551 单元或 LR8531 无线通用单元处于连接状态时，可进行测量。
( 下述画面例子： 选择 LR8400-21、 LR8401-21、 LR8402-21 时）
71
设定各通道的详细内容
量程
选择项目 可测量范围 最高分辨率
10 Ωf.s.
20 Ωf.s.
100 Ωf.s.
200 Ωf.s.
-10 Ω ～ 10 Ω
-20 Ω ～ 20 Ω
-100 Ω ～ 100 Ω
-200 Ω ～ 200 Ω
选择电流时
设置电流传感器、量程、滤波器、记录模式、强制归零。
• 在 LR8410-30 上连接有 LR8513 无线电流钳数据采集仪时可进行测量。
（下述画面示例： 选择 LR8410-30 时）
0.5 mΩ
1 mΩ
5 mΩ
10 mΩ
72
HIOKI SF1000A982-13
4.4
设定各通道的详细内容
电流传感器、量程
选择项目
电流传感器
9675 500 mA
9657-10 500 mA
9695-02
CT6500
9669 1000 A
CT9691-90 10 A
CT9692-90
选择项目
量程
5 A
5 A
5 A
50 A
50 A
500 A
100 A
20 A
可测量范围 最高分辨率
AC 1.0 ～ 500.0 mA
AC 0.010 ～ 5.000 A
AC 1.0 ～ 500.0 mA
AC 0.010 ～ 5.000 A
AC 0.010 ～ 5.000 A
AC 0.10 ～ 50.00 A
AC 0.10 ～ 50.00 A
AC 1.0 ～ 500.0 A
AC 10 ～ 1000 A
AC 0.10 ～ 10.00 A
DC ± (0.10 ～ 10.0 A)
AC 1.0 ～ 100.0 A
DC ± (1.0 ～ 100.0 A)
AC 0.10 ～ 20.00 A
DC ± (0.10 ～ 20.00 A)
0.1 mA
0.001 A
0.1 mA
0.001 A
0.001 A
0.01 A
0.01 A
0.1 A
1 A
0.01 A
0.1 A
0.01 A
CT9693-90
CT7631
CT7636
CT7642
200 A
200 A
2000 A
10A
100A
20A
200A
200A
2000A
AC 1.0 ～ 200.0 A
DC ± (1.0 ～ 200.0 A)
AC 1.0 ～ 200.0 A
DC ± (1.0 ～ 200.0 A)
AC 10 ～ 2000 A
DC ± (10 ～ 2000 A)
AC 0.10 ～ 10.00A
DC ± (0.10 ～ 10.00A)
AC 1.0 ～ 100.0A
DC ± (1.0 ～ 100.0A)
AC 0.10 ～ 20.00A
DC ± (0.10 ～ 20.00A)
AC 1.0 ～ 200.0A
DC ± (1.0 ～ 200.0A)
AC 1.0 ～ 200.0A
DC ± (1.0 ～ 200.0A)
AC 10 ～ 2000A
DC ± (10 ～ 2000A)
0.1 A
0.1 A
1 A
0.01A
0.1A
0.01A
0.1A
0.1A
1A
CT7731
10A
100A
AC 0.10 ～ 10.00A
DC ± (0.10 ～ 10.00A)
AC 1.0 ～ 100.0A
DC ± (1.0 ～ 100.0A)
0.01A
0.1A
4.4
HIOKI SF1000A982-13
设定各通道的详细内容
73
选择项目
选择项目
电流传感器
CT7736 20A
CT7742
CT9667
CT7044
CT7045
量程
200A
200A
2000A
500A
5000A
50A
500A
5000A
50A
500A
可测量范围 最高分辨率
AC 0.10 ～ 20.00A
DC ± (0.10 ～ 20.00A)
AC 1.0 ～ 200.0A
DC ± (1.0 ～ 200.0A)
AC 1.0 ～ 200.0A
DC ± (1.0 ～ 200.0A)
AC 10 ～ 2000A
DC ± (10 ～ 2000A)
AC 1.0 ～ 500.0A
AC 10 ～ 5000A
AC 0.10 ～ 50.00A
AC 1.0 ～ 500.0A
AC 10 ～ 5000A
AC 0.10 ～ 50.00A
AC 1.0 ～ 500.0A
0.01A
0.1A
0.1A
1A
0.1A
1A
0.01A
0.1A
1A
0.01A
0.1A
5000A
CT7046 50A
500A
5000A
AC 10 ～ 5000A
AC 0.10 ～ 50.00A
AC 1.0 ～ 500.0A
AC 10 ～ 5000A
1A
0.01A
0.1A
1A
（CT9667-01、 CT9667-02、 CT9667-03 设置为 CT9667。）
仅限于 LR8410、LR8416 的软件为“V1.40 以后”版本之时，CT7631、 CT7636、
CT7642、CT7731、CT7736、CT7742、CT9667、CT7044、CT7045、CT7046 的设
置方为有效。
如果为以前的软件版本，则在与这些传感器量程一致的其它传感器上， LR8410、
LR8416 侧被设置。（另外， 5000A 被设为 2000A。）
滤波器
选择项目 说明
OFF
ON
不使用滤波器。可进行包括高频成分在内的电流测量。
50/60 Hz 的电流测量时，可截止不需要的高频成分。
记录模式
选择项目 说明
瞬时 记录各记录间隔的瞬时值。
平均
最大
以 0.5 秒间隔进行测量并记录各记录间隔的平均值。
（记录间隔为 “1 秒以下”时，记录瞬时值）
以 0.5 秒间隔进行测量并记录各记录间隔的最大值。
（记录间隔为 “1 秒以下”时，记录瞬时值）
74
HIOKI SF1000A982-13
4.4
设定各通道的详细内容
强制归零
选择项目 说明
OFF
ON
在 LR8513 的记录模式中选择“最大”时，LR8410/ LR8416 的软件版本是“V1.32
以后版”，
LR8513 的软件版本仅限于是 “V1.32 以后版”，“最大”的记录操作有效。
对于早期的软件版本，即使选择了 “最大”，记录操作也是 “即时”。
不使用零点抑制。各量程的 10 个计数值以下的值也直接处理。
各量程的 10 个计数值以下的值按零处理。
选择温度时
设置量程。
• 在 LR8410-30 上连接有 LR8514 无线温湿度数据采集仪或 LR8520 无线霉菌指数预测仪时可进行测量。
（下述画面示例：选择 LR8410-30 时）
量程
选择项目 可测量范围 最高分辨率
100 ℃ -100 ～ 100 ℃ 0.1 ℃
选择霉菌指数时
HIOKI SF1000A982-13
设置量程。
• 在 LR8410-30 上连接有 LR8520 无线霉菌指数预测仪时可进行测量。
（下述画面示例：选择 LR8410-30 时）
量程
4.4
设定各通道的详细内容
75
选择项目 可测量范围 最高分辨率
200
（霉菌指数没有单位）
0 ～ 200
选择霉菌生长预测时
设置量程。
• 在 LR8410-30 上连接有 LR8520 无线霉菌指数预测仪时可进行测量。
（下述画面示例：选择 LR8410-30 时）
1
量程
选择项目 可测量范围 最高分辨率
10
（霉菌生长预测没有单位）
0 ～ 4
1
76
HIOKI SF1000A982-13
4.4
设定各通道的详细内容
选择应变时
设置量程。
• LR8450 连接 U8554 应变单元时可进行设置。
• LR8450-01 连接 U8554 应变单元或 LR8534 无线应变单元时可进行设置。
（下述画面示例：选择 LR8450、 LR8450-01 时）
量程
选择项目 可测量范围 最高分辨率
1,000 με f.s.
2,000 με f.s.
5,000 με f.s.
10,000 με f.s.
20,000 με f.s.
50,000 με f.s.
100,000 με f.s.
200,000 με f.s.
-1,000 με ～ 1,000 με
-2,000 με ～ 2,000 με
-5,000 με ～ 5,000 με
-10,000 με ～ 10,000 με
-20,000 με ～ 20,000 με
-50,000 με ～ 50,000 με
-100,000 με ～ 100,000 με
-200,000 με ～ 200,000 με
0.05 με
0.1 με
0.25 με
0.5 με
1 με
2.5 με
5 με
10 με
4.4
HIOKI SF1000A982-13
设定各通道的详细内容
选择波形运算时
设定运算公式。
• 利用事先设定的运算公式运算测量数据，并在波形画面中显示波形。
• 运算公式为通道间的四则运算 （＋、－、×、÷）。另外，也可以对运算通道进行运算。
• 可在 LR8400-21、 LR8401-21、 LR8402-21、 LR8410-30 上进行测量。
• ( 下述画面例子： 选择 LR8400-21、 LR8401-21、 LR8402-21 时）
通道 1 与通道 2
• 选择运算公式中包含的通道。也可以像 1-W-1 那样包含运算通道。但不能选择超过设定的运算通道。
（例： 1-W-5 时，不能在运算公式中包含 1-W-5 ～ 1-W-30)
77
系数 1、系数 2、系数 3
• 设定四则运算的系数。
单位
• 设定运算公式的单位。
• 可在 LR8432-30 上选择波形运算种类。
四则运算
• 进行通道间的四则运算。
通道 1 与通道 2
• 选择运算公式中包含的通道。也可以像 1-W-1 那样包含运算通道。但不能选择超过设定的运算通道。
（例： 1-W-5 时，不能在运算公式中包含 1-W-5 ～ 1-W-30)
系数 1、系数 2、系数 3
• 设定四则运算的系数。
• 可在 LR8450、 LR8450-01 上进行测量。 ( 可选择波形运算种类。 )
( 下述画面例子： 选择 LR8450、 LR8450-01 时 )
78
HIOKI SF1000A982-13
4.4
设定各通道的详细内容
通道 1、通道 2、通道 3 与通道 4
• 选择运算公式中包含的通道。也可以像 1-W-1 那样包含运算通道。但不能选择设定以上的运算通道。
（例： 1-W-5 时，不能在运算公式中包含 1-W-5 ～ 1-W-30)
系数 1、系数 2、系数 3、系数 4、系数 5
• 设定四则运算的系数。
单位
• 设定运算公式的单位。
在 LR8410-30 上连接 LR8513 无线钳式记录仪，根据测量的电流进行功率运算的方法 （测量之前通过设
为通道 W，可在 LR8410-30 上显示功率运算值）
从 [ 测量设置 ] 的 W 通道的菜单中单击 [ 功率运算 ]
1.
2. 从 [ 功率类型 ] 中选择运算类型，然后分别输入电流测量通道、电压与功率因数
功率类型可选择单相 2 线、单相 3 线、三相 3 线。
3. 单击 [ 确定 ]
对应于指定功率运算的通道、系数、运算符、单位被设置。
1
单击
选择
2
单击
单击
1
3
4.4
HIOKI SF1000A982-13
设定各通道的详细内容
选择脉冲时 （累计脉冲测量）
设定模式、防震、累计模式 ( 脉冲 / 转数 )、斜率和阈值。
• 8423 在连接 8996 数字脉冲单元时，可进行测量。
• 不能选择量程。选择累计模式时，固定为 1000Mcf.s.。（可测量范围：0 ～ 1000M 脉冲）。选择转数模
式时，根据 1 圈的脉冲数进行自动选择。
• LR8450、 LR8450-01 是可能选择量程。
• 如果使用转换比功能，则可转换为物理量进行测量。
• LR8410-30 可在连接 LR8512 无线脉冲数据采集仪时进行测量。
( 画面例子： 选择 8423 时）
79
模式
选择项目 说明
累计 对从累计电表或流量计等输出的脉冲数进行累计测量。
转数
测量旋转编码器、转数表等根据转数所输出的脉冲。对 1 秒钟内的输入
脉冲数进行计数，并求出转数。
防震滤波器 (8430-21、 LR8431-30、 LR8432-30、 LR8410-30 无设定 )
选择项目 说明
ON
OFF
使用防震滤波器。连接机械式接点输出的仪器时使用。
不使用防震滤波器。
累计模式 ( 仅选择 [ 累计 ] 模式时可设置 )
选择项目 说明
累计 测量自测量开始以来的累计值。
瞬间
设定各记录间隔的瞬时值。按记录间隔进行累计值复位。
脉冲 / 转数 ( 仅选择 [ 转数 ] 模式时可设置 )
选择项目 可测量范围
n = 1 ～ 1000 0 ～ 5000/n r/s f.s. （n 表示每圈的脉冲数）
量程 （LR8450、 LR8450-01 仅选择 [ 转数 ] 模式时可设置）
选择项目 可测量范围
5000r/s f.s.
30000r/m f.s.
0 ～ 5000/n [r/s]
0 ～ 30000/n [r/m]
斜率
选择项目 说明
↑
↓
累计脉冲从 LOW 变为 HIGH 的次数。
累计脉冲从 HIGH 变为 LOW 的次数。
80
HIOKI SF1000A982-13
4.4
设定各通道的详细内容
阈值 ( 脉冲检测电平的阈值 ) (8430-21、LR8431-30、LR8432-30、LR8410-30 无
设定 )
选择项目 说明
1 V
4 V
将阈值设定为 1 V。
将阈值设定为 4 V。
累计复位 (LR8450、 LR8450-01、仅选择 [ 累计 ] 模式时可设置 )
选择累计溢出时的操作
选择项目 说明
OFF
ON
停止计数。
重置计数值并从 0 开始重新计数。
累计计时 (LR8450、 LR8450-01、仅选择 [ 累计 ] 模式时可设置 )
选择何时开始计数
选择项目 说明
START
TRIG
无论是否满足触发条件，累计均从测量开始开始。
满足触发器时，累计开始。
平滑 (LR8450、 LR8450-01、仅选择 [ 转数 ] 模式时可设 )
选择项目 说明
1 ～ 60
在设定的时间内执行平滑处理。
4.4
HIOKI SF1000A982-13
设定各通道的详细内容
测量脉冲 （转数）
测量旋转编码器、转数表等根据转数所输出的脉冲。对 1 秒钟内的输入脉冲数进行计数，并求出转数。
通过使用转换比功能，可将已测量的转数转换为被测对象的物理量进行测量。
转数测量原理
量程设定为 “转数”时，内部以 10 ms 采样速度测量累计脉冲数。
81
0
0
10 ms
P
1
20 ms
P
2
P
1 s
100
P
2 s
200
将（t-1）～ t [s] 之间的脉冲数除以每圈的脉冲数，求出时间 t [s] 的转数 r。
r =
[r/s]
t [s] 的累计脉冲数 - (t - 1) [s] 的累计脉冲数
脉冲 / 转数
例：脉冲／转数＝ 4
1 s 时的累计脉冲数 P10 ＝ 1000 c，
2 s 时的累计脉冲数 P20 ＝ 2000 c，
t = 2 s 的转数 r
按下方所示求出。
t=2
r
t = 2
=
2000 - 1000
4
= 250 [r/s]
时间 t [s] 为 1 秒以下时，由于不测量 t － 1[s] 的累计脉冲数，因此将 t - 0.01 [s] ～ t [s] 之间的累计
脉冲数乘以 100 倍的值作为 1 s 内的累计脉冲数，求出转数。故此， t 为 1 秒以下时的转数会存在
偏差。
r =
[r/s]
(t [s] 的累计脉冲数 - (t - 0.01) [s] 的累计脉冲数 )
× 100
脉冲 / 转数
82
HIOKI SF1000A982-13
4.4
设定各通道的详细内容
选择逻辑时
设定防震滤波器和阈值。
• 8423 在 8996 数字脉冲单元处于连接状态时，可进行测量。
• LR8410-30 可在连接 LR8512 无线脉冲数据采集仪时进行测量。
• 8430-21、 LR8431-30、 LR8432-30 不能选择逻辑。
( 画面例子： 选择 8423 时）
防震滤波器
选择项目 说明
ON
OFF
使用防震滤波器。连接机械式接点输出的仪器时使用。
不使用防震滤波器。
阈值 （脉冲检测电平的阈值）
选择项目 说明
1 V
4 V
将阈值设定为 1 V。
将阈值设定为 4 V。
对应 LR8410Link 的产品时
• 可获得通过蓝牙与 LR8410-30 连接的、支持 LR8410Link 的产品 （PW6001 等）的测量数据。（有关
LR8410Link 的详情，请参照 LR8410-30 的使用说明书。）
• 请事先在支持 LR8410Link 的产品侧 （PW6001 等）设置好输入类型、量程等。
• 如果按照 Logger Utility 的连接设置进行检索和登录，则自动接受通过蓝牙与 LR8410-30 连接的
LR8410Link 产品的输入类型、量程、转换比、单位等的设置信息，并进行测量。（不能通过 Logger
Utility 变更 LR8410Link 产品的这些设置。）
83
HIOKI SF1000A982-13
4.4
设定各通道的详细内容
4.4.2 波形运算的设定
利用事先设定的运算公式运算测量数据，并在波形画面中显示波形。（可在测量期间或测量之后进行运算）运
算公式为通道间的四则运算 （＋、－、×、÷）。另外，也可以对运算通道进行运算。（但不能选择设定以上
的运算通道。 例： 1-Z-5 时，不能在运算公式中包含 1-Z-5 ～ 1-Z-60 )
显示通道设定的波形运算页。
1.
2. 将 [ 波形运算 ] 按钮设为 [ON]。
单击按钮时，进行 ON/OFF 切换。
3. 选择要运算的通道。
4. 将 [ 运算 ] 按钮设为 [ON]。
单击按钮时，进行 ON/OFF 切换。
5. 单击 [ 编辑 ] 按钮。
显示对话框。
6. 设定运算公式 (⇒ 第 84 页 )，然后单击 [ 确定 ] 按钮。
运算公式最多为 80 个字符。
1
单击
1
单击
2
单击
设为 ON
单击
4
5
选择
根据需要进行输入
单位可输入 7 个半角字符，注释
可输入 40 个半角字符。
3
6
输入
单击
84
HIOKI SF1000A982-13
4.4
设定各通道的详细内容
下述情况时，在运算公式的开头显示错误图标 。由于在显示错误图标的状态
下不能开始测量，因此请重新输入运算公式。
• 确定运算公式之后，仪器的构成发生变更，不能参照运算公式内的通道时。
• 双重采样时，为高速侧通道与低速侧通道组合而成的运算公式时。
运算公式的设定方法
下面对运算公式编辑对话框中的各个键进行说明。
按键 说明
清除 删除所有运算公式。
退格 逐一删除光标前的字符。
删除 逐一删除光标后的字符。
首页 将光标移动到运算公式的开头。
← 向左移动光标。
→ 向右移动光标。
最后 将光标移动到最后。
显示对话框。 ( 请参照 “测量通道的选择”）
CH (…)
Z (…)
E
在对话框中选择测量通道。
按照仪器、单元与通道的顺序进行选择。将选中的通道反映到运算公式中。
显示对话框。 ( 请参照 “运算通道的选择”）
在对话框中选择运算通道。将选中的运算通道反映到运算公式中。
利用指数进行常数输入时使用。（例： 10000 → 1E4）
4.4
HIOKI SF1000A982-13
设定各通道的详细内容
功率运算公式的设置方法
1. 从 [ 编辑公式 ] 的菜单中单击 [ 功率运算 ]。
2. 从 [ 功率种类 ] 中选择运算类型，然后分别输入电流测量通道、电压与功率因数。
功率类型可选择单相 2 线、单相 3 线、三相 3 线。
3. 单击 [ 确定 ]。
功率运算公式被输入到 [ 运算公式 ] 中。
1
单击
85
运算公式
选择
2
单击
3
86
HIOKI SF1000A982-13
4.4
设定各通道的详细内容
测量通道的选择
例 : 8423 选择仪器 1 的单元 1 的通道 1 时
运算通道的选择
例：选择通道 Z1 时
1 单击
1 单击
2 单击
※如果输入类似于 “Z11”的二位通道，即
使不单击 [ 确定 ] 按钮，也会反映到运算公
式中。
3 单击
2 单击
运算公式例子
要进行的计算 运算公式
8423 仪器 1 的单元 3 通道 1 的测量值× 3 ＋ 6
8423 仪器 2 的单元 1 通道 9 的测量值× 8423 仪器 1 的单元 3 通道 1 的测量值
运算公式 Z3 的结果× 5
3*CH(1,3,1)+6
CH(2,1,9)*CH(1,3,1)
Z(3)*5
4.4
HIOKI SF1000A982-13
设定各通道的详细内容
4.4.3 显示的设定 ( 波形显示颜色·显示位数·转换比 )
可设定各通道的显示颜色、显示位数及转换比等。
1. 显示通道设定的显示设定页。
2. 选择要设定的通道。
3. 设定显示位数 （小数点以下的显示位数）与转换比。
选择项目 说明
OFF
小数
指数
不进行转换比转换。
进行转换比转换，并用小数表示其值。
进行转换比转换，并用指数表示其值。
4. 设定设定方法 （转换比方法）与所需项目。
87
3
4
缩小显示通道的
范围 (⇒ 第 132 页 )
单击
1
可设定波形显示
颜色。
8948 电压 / 温度单元、 8949 通用单元、 8430-21、 LR8400-21、 LR8401-21、
LR8402-21、LR8431-30、LR8432-30、LR8410-30、LR8450、LR8450-01 的模拟
输入通道时
单击
选择
选择
选择
将通道的设定信息复制到其他
通道中 (⇒ 第 131 页 )
1
2
输入
选择项目 说明
以转换比设置 设定转换比与偏置。
通过 2 点设置 设定任意 2 点的值。
以灵敏度设置
设定灵敏度与偏置。 ( 仅 LR8432-30 可设定 )
选择
设定 [ 以转换比设
置 ]
设定 [ 通过 2 点设
置 ] 时选择
88
HIOKI SF1000A982-13
4.4
设定各通道的详细内容
4
4
8996 数字脉冲单元（累计测量）、8430-21、LR8400-21、LR8401-21、LR8402-21、
LR8431-30、LR8432-30、LR8410-30、LR8450、LR8450-01 脉冲输入通道时（累
计测量）、 LR8512 无线脉冲数据采集仪 （累计设置）时
选择
选择项目 说明
设置方法 1 以每 1 脉冲的物理量设定转换比。
设置方法 2 以每 1 基本单位的脉冲数设定转换比。
8996 数字脉冲单元（转数测量）、 8430-21、LR8400-21、LR8401-21、 LR8402-21、
LR8431-30、LR8432-30、LR8450、LR8450-01 脉冲输入通道时（转数测量）、LR8512
无线脉冲数据采集仪 （转数测量）时
选择
输入
设定 [ 设置方法 1]
时选择
设定 [ 设置方法 2]
时选择
设定 [ 以转换
比设置 ]
设定 [ 通过 2 点
设置 ] 时选择
选择项目 说明
以转换比设置 设定转换比与偏置。
通过 2 点设置
• “以转换比设置”与 “通过 2 点设置”的值变为连锁相同的设定。
• “设置方法 1”与 “设置方法 2”的值变为连锁相同的设定。
• 可输入的单位为最多 7 个半角字符。全角字符在 8423 的显示区中显示为 “*”。
参照 :“关于转换比·转换比的设定例子” (⇒ 第 89 页 )
设定任意 2 点的值。
4.4
HIOKI SF1000A982-13
设定各通道的详细内容
关于转换比·转换比的设定例子
转换比的方法因单元或通道而异。
8948 电压 / 温度单元、8949 通用单元、8430-21、LR8400-21、LR8401-21、LR8402-
21、LR8431-30、LR8432-30、LR8410-30、LR8450、LR8450-01 的模拟输入通道时
通过使用转换比功能，可将由传感器等获得的输出电压转换为被测对象的物理量来进行测量。
量规的刻度、转换比 ( 纵轴的上端值和下端值 ) 值、以及 A/B 光标的测量值，用转换比转化后的值与单位
来表示。
转换比的方法包括下述 2 种。
转换比设定
设定每 1V 输入信号的物理量 （转换比：eu/V）、偏置值以及要转换的单位名称 （eu：engineering
unit），并将作为电压值获得的测量值换算为所设定单位的值。
89
＜例＞
转换比：A 值 /V
偏置值：B
单位名称：A
根据斜率 （转换比）与偏置值进行转换
2 点设定
设定输入信号的 2 点电压值和这 2 点的转换值以及要转换的单位名称，然后将作为电压值而获得的
测量值换算为设定单位的值。
＜例＞
进行 2 点电压值转换的单位的值
V
：电位高点
H
A
：相对于电位高点的转换值
H
V
：电位低点
L
A
：相对于电位低点的转换值
L
单位名称：A
要换算的
单位的值
实际测量值
计算 2 点的转换比与偏置值并进行转换
90
HIOKI SF1000A982-13
4.4
设定各通道的详细内容
设定举例： 使用本公司生产的 9322 差分探头，测量工频电源的有效电压值
设定项目 设定值
设置方法
（转换比方法）
转换比
单位
8996 数字脉冲单元（累计测量）、8430-21、LR8400-21、LR8401-21、LR8402-21、
LR8431-30、LR8432-30、LR8410-30、LR8450、LR8450-01 的脉冲输入通道（累计
测量）、 LR8512 无线脉冲数据采集仪 （累计设置）时
转换比设定
1000 （9322 的转换速率为 1/1000）
Vrms
通过使用转换比功能，可将累计的脉冲数转换为被测对象的物理量 （Wh、 VA 等）进行测量。
带有脉冲输出的仪器规定了每 1 脉冲的物理量或每 1 基本单位 （例：1 kWh、 1L、 1 m
转换比设定中，可使用任一设定。
转换比的方法包括下述 2 种。
• 设置方法 1: 1 输入每 1 脉冲的物理量。
• 设置方法 2: 1 输入每 1 基本单位的脉冲数。
3
）的脉冲数。在
设定例 1： 连接 50,000 脉冲 /kWh 的商用仪器进行测量
设定项目 设定值
设置方法
（转换比方法）
单位
1 kWh =
设置方法 2
kWh
50000 脉冲
设定例 2： 连接 10 升 / 脉冲的流量计进行测量
设定项目 设定值
设置方法
（转换比方法）
单位
1 脉冲 =
设置方法 1
L
10 L
91
HIOKI SF1000A982-13
4.4
设定各通道的详细内容
8996 数字脉冲单元（转数测量）、8430-21、LR8400-21、LR8401-21、LR8402-21、
LR8431-30、LR8432-30、LR8410-30、LR8450、LR8450-01 的脉冲输入通道（转数
测量）、 LR8512 无线脉冲数据采集仪 （转数测量）时
通过使用转换比功能，可将每 1 秒的转数转换为单位时间的转数进行测量。
转换比的方法包括下述 2 种。
• 以转换比设置 : 设定单位时间与偏置值，然后换算为单位时间的转数。
• 通过2点设置: 设定输入脉冲数的2 点的转数、这 2 点的转换值以及要转换的单位名称，然后换算为单位
时间的转数。
设定举例： 以每 1 分钟的转数 r/min (rpm) 进行测量
设定项目 设定值
设置方法
（转换比方法）
转换比
单位
转换比设定
60 ( 参考：如果是 1 小时，将转换比设为 3600)
r/min
在 LR8410-30 中使用 LR8513 无线电流钳数据采集仪时
如果使用转换比功能，则可将已测量的电流值转换为单相 2 线的功率值进行测量。
电压为 V、功率因数为λ时，通过将转换比设为 V* λ、将单位设为 W，可显示单相 2 线的功率值。
功率值 W= 转换比 * 电流值 = V* λ * 电流值
设置示例： 电压为 V （比如 100 V）、功率因数为λ （比如 0.8）时，测量单相 2 线的功率值
设置项目 设置值
设置方法
（转换比方法）
转换比
单位
转换比设置
80 （电压 V 为 100V、功率因数λ为 0.8 时， V* λ =80）
W
92
HIOKI SF1000A982-13
4.4
设定各通道的详细内容
4.4.4 分页
主画面的波形显示区有11个页面。可选择要显示的通道并进行分页。11 个表格中，ALL 页面显示所有的通道。
1. 显示通道设定的页面设定页。
2. 选择要设定的页面。
可更改为任意页面名称。
3. 选择要在页面上显示的通道。
4. 单击 [Display] 按钮，将其设为 [ON]。
5. 设置显示上限和下限。
（仅 8948 电压 / 温度单元、 8949 通用单元、 8996 数字脉冲单元 （输入类型：脉冲）、 8430-21、
LR8400-21、LR8401-21、LR8402-21、LR8431-30、LR8432-30、LR8410-30、LR8450、LR8450-01 的
模拟输入通道与脉冲输入通道时进行设定）
设定项目 设定范围
Upper
Lower
-9.9999E+29 ～ 9.9999E+29
-9.9999E+29 ～ 9.9999E+29
缩小显示通道的范围 (⇒ 第 132 页 )
：在页面中显
示（ON）
单击
设为 ON
1
2
4
单击
选择
将通道的设定信息复制到其他
通道中 (⇒ 第 131 页 )
单击
1
3
设定
直接输入画面显示的上限值与下限值时，输入一个值之后，按下键盘上的 Enter
键，设定该值。
4.4
HIOKI SF1000A982-13
设定各通道的详细内容
6. 设置显示位置
( 仅在 8996 数字脉冲单元 （输入类型：逻辑）与 LR8400-21、 LR8401-21、 LR8402-21、 LR8450、
LR8450-01 逻辑输入通道、 LR8512 无线脉冲数据采集仪 （输入类型：逻辑）时进行设定 )
设定项目 设定范围
显示范围
位置 1 ～ 25
选择
6
位置
93
1 ～ 5
6 ～ 10
21 ～ 25
波形显示区
94
HIOKI SF1000A982-13
4.5
设定触发功能
4.5 设定触发功能
设定触发功能。如果设定触发功能，则在满足设定条件时开始或结束测量。进行触发的信号 ( 触发源 ) 中包括
以下几种。
记录动作期间的触发被忽略。
触发源 说明
模拟触发(⇒ 第104页)
使用模拟通道的输入信号进行触发。
( 电平触发、窗口触发 )
逻辑触发(⇒ 第109页)
外部触发(⇒ 第102页)
使用逻辑通道的输入信号（1/0/x）设定 AND/OR，在条件成立时触发。8430-21、
LR8431-30、 LR8432-30、 LR8410-30 不能设定。
使用 8423 主机的 SMPL/TRIG 端子（外部控制输入端子）、8430-21、LR8400-21、
LR8401-21、 LR8402-21、 LR8431-30、 LR8432-30、 LR8410-30 主机的 EXT.TRIG
端子 （外部控制端子）的输入信号进行触发。
使用 LR8450、LR8450-01 主机的 IO3 端子（外部控制输入端子）的输入信号进行
触发。
• 在多台 8423 的测量中，不进行同步测量时，触发设定变为无效状态。
• 在与其它机型同时存在的状态下进行测量时，触发设定变为无效状态。
4.5.1 定时器测量与触发并用时的记录动作
定时器测量与触发并用时，与重复记录之间的关系如下所示。
重复记录 OFF
通常的记录动作
测量开始
按钮
记录动作
记录时间
在记录时间内停止
测量时
在定时器测量中设
定测量开始时间时
测量开始
测量开始
按钮
测量开始
测量开始
按钮
记录动作
测量开始
测量结束
开始时间
测量停止
按钮
记录动作
测量结束
记录时间
记录时间
测量结束
时间
时间
时间
4.5
HIOKI SF1000A982-13
设定触发功能
95
在定时器测量中，
将测量停止时间设
定在记录时间之后
时
在定时器测量中，
将测量停止时间设
定在记录时间以内
时
在定时器测量中设
定测量开始时间，
并将停止时间设定
在记录时间
测量开始
按钮
测量开始
测量开始
按钮
测量开始
测量开始
按钮
记录动作
记录动作
开始时间
测量开始
测量结束
记录动作
停止时间
停止时间
测量结束
记录时间
测量结束
记录时间
停止
时间
时间
时间
记录时间
时间
设定开始触发时
设定停止触发，并
设定在记录时间之
前进行停止触发时
在定时器测量期间
进行开始触发，并
在测量停止时间之
前进行停止触发时
测量开始
按钮
测量开始
按钮
测量开始
测量开始
按钮
等待触发
记录动作
开始时间
等待触发
开始触发
T
测量开始
停止触发
T
测量结束
开始
触发
记录动作
记录动作
TT
停止
触发
记录时间
测量结束
记录时间
停止时间
时间
时间
记录时间
测量开始
测量结束
时间
Loading...
