RM3545
HIOKI RM3545A982-04
RM3545-01
RM3545-02
电阻计
RESISTANCE METER
使用说明书
保留备用
Oct. 2022 Revised edition 4
RM3545A982-04 (A980-04) 22-10H
CN
[[600414164]
使用说明书 （本版）的查看方法
HIOKI RM3545A982-04
在下述情况下， 请参照下述内容
请务必阅读
想要立即使用
想要了解各功能的详细内容
想要了解产品规格
未进行预期动作
想要了解有关电阻测量的详
细内容
想要了解通讯命令
关于安全 (⇒ 第 4 页 )
使用注意事项 (
⇒ 第 6 页 )
概要 (⇒ 第 19 页 )
从目录 (⇒ 第 i 页 )、索引 (⇒ 索第 1 页 ) 中
查找相应的功能
规格 (⇒ 第 251 页 )
有问题时 (⇒ 第 286 页 )
附录 （⇒ 附第 1 页）
通讯命令使用说明书
（应用程序光盘）
RM3545A982-04
HIOKI RM3545A982-04
目录
HIOKI RM3545A982-04
i
目 录
XXqq
前言 ................................................................1
装箱内容确认..................................................2
关于安全.........................................................4
使用注意事项............................6
第 1 章 概要 19
1.1 产品概要和特点 ..................................19
1.2 各部分的名称与功能 ...........................22
1.3 测量流程 .............................................25
1.4 画面构成与操作概要 ...........................27
1.5 确认被测对象 ..................................... 33
第 2 章 测量前的准备 35
2.1 连接电源线 ......................................... 35
2.2 连接测试线 .........................................36
2.3 连接 Z2001 温度探头或带模拟输出的
温度计 （使用 TC、Δ T 时） .............37
连接 Z2001 温度探头 ..................................37
连接带模拟输出的温度计 ..........................39
2.4 安装多路转换器单元 ...........................42
2.5 接通 / 关闭电源 ...................................43
利用主电源开关接通电源 ..........................43
利用主电源开关切断电源 ..........................43
解除待机状态 ..............................................43
设为待机状态 ..............................................44
2.6 测量前的检查 ..................................... 45
第 3 章 基本测量 47
3.1 确认被测对象 ..................................... 48
3.2 设置量程 .............................................49
3.3 设置测量速度 ..................................... 50
3.4 将测试线连接到被测对象上 ................51
3.5 确认测量值 .........................................52
切换显示 ......................................................52
确认测试异常 ..............................................55
保持测量值 ..................................................60
第 4 章 测量条件的定制 63
4.1 切换为低电流电阻测量 .......................64
4.2 切换测量电流
（100 mΩ ～ 100 Ω 量程） ..................66
4.3 进行调零 .............................................68
4.4 稳定测量值 （平均值功能） ................73
4.5 补偿温度的影响
（温度补偿功能 (TC)） ........................75
4.6 补偿测量值并显示为电阻值以外的物理量
（转换比功能） ....................................77
4.7 变更测量值的位数 ...............................81
4.8 补偿电动势产生的测量值偏置
（偏置电压补偿功能：OVC） ..............82
4.9 设置测量开始之前的延迟时间
（延迟功能） ........................................84
4.10 确认接触不良或接触状态
（接触检测功能） ................................88
4.11 改进探头的接触不良
（接触改进功能） ................................90
4.12 维持测试精度 （自校正功能） .............92
4.13 提高 100 MΩ 量程的精度
（100 MΩ 量程高精度模式） ...............96
第 5 章 判定、统计与换算功能97
5.1 判定测量值 （比较器功能） ................98
进行比较器功能的 ON/OFF .....................100
利用上下限值进行判定 （ABS 模式） ....101
利用基准值与允许范围进行判定
（REF% 模式） ...........................................103
通过声音确认判定
（判定音设置功能） ..................................105
在手边确认判定
（L2105 比较器判断灯：选件） ...............107
5.2 进行测量结果分类
（分类测量功能） ..............................108
5.3 统计运算测量数据 .............................111
使用统计运算功能 ....................................112
确认 / 打印 / 删除统计运算结果 ..............114
1
12
1
2
3
4
5
ii
HIOKI RM3545A982-04
目录
5.4 进行温度上升测试
（温度换算功能 ( Δ T)） ...................116
第 6 章 面板保存与读取
（测量条件的
保存与读入） 119
6.1 保存测量条件 （面板保存功能） .......120
6.2 读入测量条件 （面板读取功能） .......121
不读取调零值 ............................................ 122
6.3 变更面板名称 ....................................123
6.4 删除面板的内容 ................................124
第 7 章 系统设置 125
7.1 将按键操作设为有效 / 无效 ...............126
将按键操作设为无效
（按键锁定功能） ...................................... 126
将按键操作设为有效
（解除按键锁定） ...................................... 127
7.2 设置按键操作音的有无 .....................128
7.3 手动设置供给电源的频率 ..................129
7.4 调整画面对比度 ................................131
7.5 调整背光 ...........................................132
7.6 校准时钟 ...........................................133
7.7 初始化 （复位） ................................134
初始设置清单 ............................................ 136
第 8 章 多路转换器 139
8.1 关于多路转换器 ................................140
使用连接器与端子的配置 ........................ 143
关于多路转换器的配线 ............................ 145
8.2 内部电路构成 ....................................146
电气规格 .................................................... 147
8.3 有关多路转换器的设置 .....................148
进行多路转换器的设置 ............................ 148
定制通道的针分配 .................................... 152
设置各通道的基本测量条件与
综合判定条件 ............................................ 157
定制各通道的测量条件 ............................ 161
8.4 利用多路转换器进行测量 ..................162
通过手动操作切换通道并进行测量 ........ 162
进行扫描测量 ............................................ 163
8.5 进行调零
（安装多路转换器单元时） ............... 164
执行调零 .................................................... 164
解除调零 .................................................... 165
8.6 进行多路转换器单元的测试 ............. 167
8.7 连接与设置举例 ............................... 169
第 9 章 D/A 输出 175
9.1 连接 D/A 输出 .................................. 175
9.2 D/A 输出规格 ................................... 176
第 10 章 外部控制 (EXT I/O) 177
10.1 关于外部输入输出端子与信号.......... 178
切换灌电流 (NPN)/ 拉电流 (PNP) ........... 178
使用连接器与信号的配置 ........................ 179
各信号的功能 ............................................ 181
10.2 时序图 .............................................. 187
获取测量开始时判定结果 ........................ 187
BCD 信号时序 ........................................... 191
调零时序 .................................................... 192
自校正的时序 ............................................ 193
接触改进的时序 ........................................ 196
面板读取时序 ............................................ 197
多路转换器的时序 .................................... 198
电源接通时的输出信号状态 .................... 201
外部触发时的读取流程 ............................ 202
10.3 内部电路构成 ................................... 204
电气规格 .................................................... 206
连接举例 .................................................... 207
10.4 有关外部输入输出的设置 ................. 209
设置测量开始条件 （触发源） ................ 209
设置 TRIG 信号的逻辑 ............................ 211
除去 TRIG/PRINT 信号的震颤
（滤波功能） .............................................. 213
进行 EOM 信号的设置 ............................. 215
切换输出模式
（判定模式 /BCD 模式） .......................... 217
10.5 进行外部控制确认 ............................ 218
进行输入输出测试
（EXT I/O 测试功能） ............................... 218
10.6 附带连接器的组装方法 ..................... 220
第 11 章 通讯 （USB/ RS-232C/
HIOKI RM3545A982-04
GP-IB 接口） 221
11.1 接口的概要和特点 ............................221
规格 ............................................................222
11.2 使用前的准备 （连接与设置） ..........223
使用 USB 接口 ...........................................223
使用 RS-232C 接口 ...................................226
使用 GP-IB 接口
（仅限于 RM3545-01） ..............................230
11.3 利用命令取得控制与数据 .................232
远程状态与本地状态 ................................232
显示通讯命令 （通讯监视功能） ............233
集中获取测量值 （数据存储功能） ........235
11.4 测量结束时，自动发送测量值
（数据输出功能） ..............................236
第 12 章 打印
（使用 RS-232C
打印机） 239
12.1 连接本仪器与打印机 .........................239
12.2 打印 ..................................................242
打印测量值与判定结果 ............................242
打印测量条件或设置清单 ........................243
打印统计运算结果 ....................................247
第 13 章 规格 251
13.1 主机规格 ...........................................251
测量范围 ....................................................251
测量方式 ....................................................251
测量规格 ....................................................252
关于精度 ....................................................259
功能 ............................................................260
接口 ............................................................271
环境和安全规格 ........................................278
附件 ............................................................278
选件 ............................................................278
13.2 Z3003 多路转换器单元 .....................279
一般规格 ....................................................279
测量规格 ....................................................281
关于精度 ....................................................282
功能 ............................................................283
iii
目录
环境和安全规格 ........................................283
附件 ............................................................283
第 14 章 维护和服务 285
14.1 有问题时 ...........................................286
Q&A （常见问题查询） ............................286
错误显示与处理方法 ................................296
14.2 更换测量电路保护用保险丝 .............. 299
14.3 修理和检查 .......................................300
14.4 本仪器的废弃 ....................................301
锂电池的取出方法 ....................................301
附录 附 1
附录 1 框图 ......................... 附 1
附录 24 端子测试法 （电压下降法）.... 附 2
附录 3 关于直流方式与交流方式 ....... 附 3
附录 4 关于温度补偿功能 (TC) ......... 附 4
附录 5 关于温度换算功能 ( Δ T) ....... 附 6
附录 6 关于调零 ..................... 附 7
附录 7 测量值不稳定时 .............. 附 12
附录 8 使用多个 RM3545 时 .......... 附 19
附录 9 关于降噪措施 ................ 附 20
附录 10 关于电动势的影响 ............ 附 24
附录 11 印刷电路板的短路位置检测 .... 附 26
附录 12 关于接点电阻测量 ............ 附 27
附录 13 适用于 JEC 2137 感应设备的
电阻测量 .................... 附 29
附录 14 自制测试线，
在多路转换器上进行配线 ...... 附 30
附录 15 测试异常时的确认方法 ........ 附 33
附录 16 与耐压测试仪的组合 .......... 附 34
附录 17 关于测试线 （选件） .......... 附 35
附录 18 支架安装 .................... 附 36
附录 19 外观图 ...................... 附 38
附录 20 关于校正 .................... 附 39
附录 21 关于调整 .................... 附 44
附录 22 本仪器的设置状态 (MEMO) .... 附 45
13
14
12
1
5
6
7
8
9
10
11
12
12
附
录
索
引
iv
HIOKI RM3545A982-04
目录
索引 索 1
前言
HIOKI RM3545A982-04
前言
感谢您选择 HIOKI “RM3545、 RM3545-01、 RM3545-02 电阻计”。为了您能充分而持久地
使用本产品，请妥善保管使用说明书，以便随时使用。
RM3545-01 带有 RM3545 的 GP-IB 接口。
RM3545-02 带有 RM3545 的多路转换器插槽。
以下将 RM3545•RM3545-01•RM3545-02 记为 “本仪器”或 “主机”。
商标
• Windows 是美国 Microsoft Corporation 在美国、日本与其它国家的注册商标或商标。
• TEFLON 是科慕埃弗西有限公司的注册商标或商标。
1
2
HIOKI RM3545A982-04
装箱内容确认
装箱内容确认
检查
本仪器送到您手上时，请检查在运输途中是否发生异常或损坏后再使用。尤其请注意
附件、面板表面的开关及端子类等物件。万一有损坏或不能按照参数规定工作时，请
与销售店 （代理店）或距您最近的营业据点联系。
装箱内容
请确认装箱内容是否正确。
RM3545 或
RM3545-01 （带 GP-IB）或
RM3545-02 （带多路转换器插槽）....... 1 台
电源线 （
L2101 夹型测试线......................................1
Z2001 温度探头 .........................................1
EXT I/O 用连接器 （公头）（
*
可从本公司主页下载应用程序光盘的最新版本。
⇒ 第 35 页）................................1
⇒ 第 220 页） ...... 1
使用说明书 （本手册）................ 1
应用程序光盘
USB 连接线 （A-B 型）................ 1
备用保险丝 (F1.6AH/250V) ......... 1
*
（通讯命令使用说明书、
USB 驱动程序）
关于选件
HIOKI RM3545A982-04
详情请垂询销售店 （代理店）或距您最近的营业据点。
参照 : “附录 17 关于测试线 （选件）” (⇒ 附第 35 页 )
测量方面
3
装箱内容确认
L2101 夹型测试线
L2102 针型测试线
L2103 针型测试线
L2104 4 端子测试线
L2105 比较器判断灯
Z2001 温度探头
接口通讯方面
9637 RS-232C 电缆 （9 针－ 9 针 /1.8 m/ 交叉型）
9638 RS-232C 电缆 （9 针－ 25 针 /1.8 m/ 交叉型）
9151-02 GP-IB 连接电缆 (2 m)
多路转换器单元方面
Z3003 多路转换器单元
4
HIOKI RM3545A982-04
关于安全
关于安全
本仪器是按照 IEC61010 安全标准进行设计和测试，并在安全的状态下出厂的。另外，如果不
遵守本使用说明书记载的事项，则可能会损坏本仪器所配备的用于确保安全的功能。
在使用本仪器前请认真阅读下述与安全有关的事项。
如果使用方法有误，有可能导致人身事故和仪器的故障。请熟读使用说明书，
在充分理解内容后进行操作。
包括触电、发热、火灾以及因短路而导致的电弧放电等电气危险。初次使用电
气测量仪器的人员请在资深电气测量人员的监督下进行使用。
本使用说明书中记载了安全操作本仪器，保持仪器的安全状态所需要的信息和注意事项。在使用本仪
器前请认真阅读下述与安全有关的事项。
安全记号
表示使用者必须阅读使用说明书中有 记号的地方并加以注意。
使用者对于仪器上标示 记号的地方，请参照使用说明书上 记号的相应位置说
明，操作仪器。
表示交流电 (AC)。
表示电源 “开”。
表示电源 “关”。
表示保险丝。
使用说明书的注意事项，根据重要程度有以下标记。
表示如果产生操作或使用错误，有导致使用者死亡或重伤的极高危险性。
表示如果产生操作或使用错误，有导致使用者死亡或重伤的危险性。
表示如果产生操作或使用错误，有可能导致使用者受伤或仪器损坏。
表示产品性能及操作上的建议。
关于安全
HIOKI RM3545A982-04
与标准有关的符号
表示符合 EU 指令所示的安全限制 。
欧盟各国有关电子电气设备废弃的法规 （WEEE 指令）的标记。
关于标记
表示禁止的行为。
(⇒ 第○页 )
[ ]
SET
（粗体）
表示参阅页面。
*
表示说明记述于底部位置。
设置项目等画面上的名称以 [ ] 进行标记。
文中的粗体字母数字表示键盘上标示的字符。
关于精度
本公司将测量值的极限误差，作为如下所示的 f.s. （满量程）、 rdg. （读取）、 dgt. （数位分辨率）的值来加以
定义。
f.s.
（最大显示值）
一般来说，表示最大显示值。在本仪器中，表示当前所使用的量程。
rdg.
dgt.
参照 : “精度计算举例” (⇒ 第 259 页 )
（读取值、显示值、指示值）
表示当前正在测量的值、测量仪器当前的指示值。
（分辨率）
表示数字式测量仪器的最小显示单位、即最小位的 “1”。
5
6
HIOKI RM3545A982-04
使用注意事项
使用注意事项
为了您能安全地使用本仪器，并充分运用其功能，请遵守以下注意事项。
使用前确认
在使用前，请先确认没有因保存和运输造成的故障，并在检查和确认操作之后再使用。确认
为有故障时，请与销售店 （代理店）或距您最近的营业据点联系。
请在使用前确认电源线、导线、电缆外皮有无破损或金属露出。由于这些损伤
会造成触电事故，所以请换上本公司指定的型号。

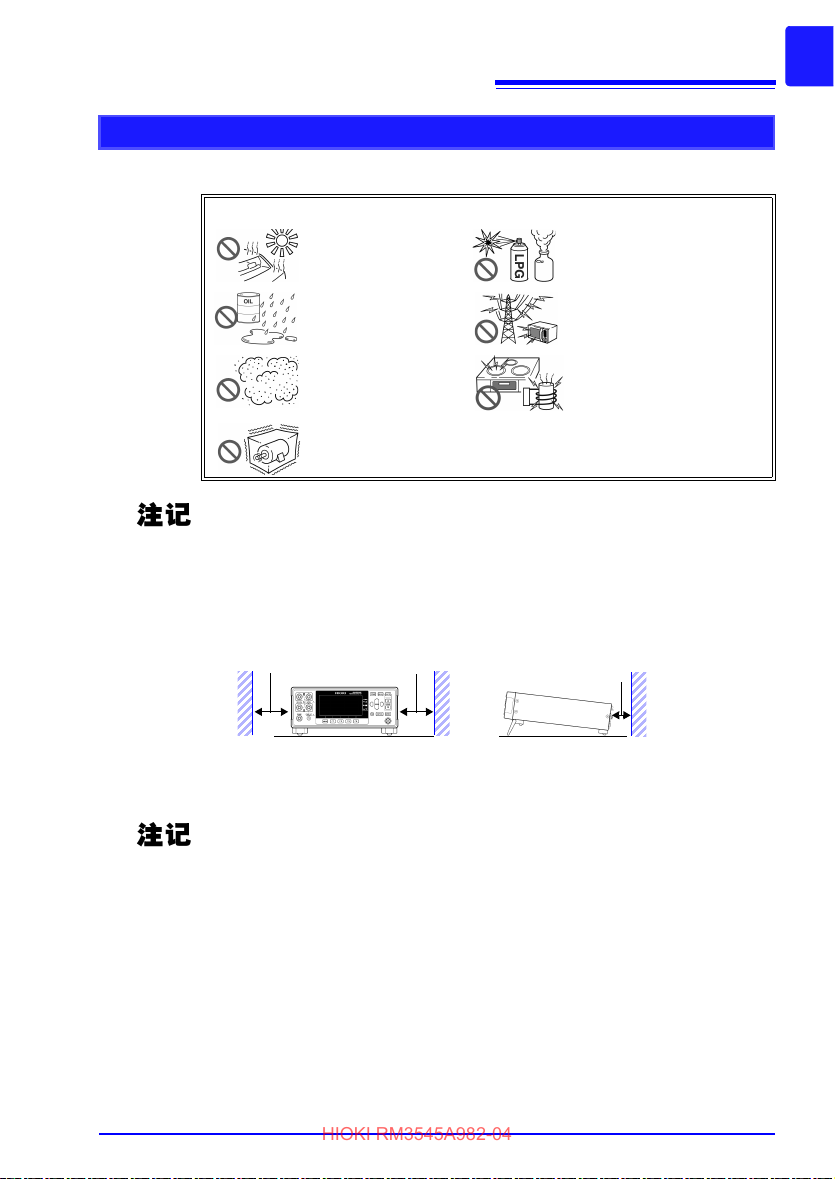

关于本仪器的放置
HIOKI RM3545A982-04
使用温湿度范围：0°C ～ 40°C、 80%RH 以下 （没有结露）
保存温湿度范围：-10°C ～ 50°C、 80%RH 以下 （没有结露）
请不要把本仪器放置在以下场所，否则会造成本仪器的故障或事故。
日光直射的场所
高温的场所
7
使用注意事项
产生腐蚀性气体、爆炸性气体
的场所
放置方法
受水、油、化学剂与溶
剂等影响的场所
潮湿、结露的场所
灰尘多的场所
机械震动频繁的场所
产生强力电磁波的场所
带电物体附近
感应加热装置附近
（高频感应加热装置、 IH 电磁
炉等）
在变压器或大电流电路等强磁场区域以及无线电设备等强电场区域附近，可能
无法正确测量。
• 不要把底面以外的部分向下放置。
• 不要放置在不稳定的台座上或倾斜的地方。
50 mm 以上 50 mm 以上
本仪器可在支架立起状态下使用 （⇒ 第 24 页）。
也可以安装在支架上 （⇒ 附第 36 页）。
10 mm 以上
背面
切断本仪器供电的手段为拔下电源线的插头。紧急时，可拔下电源线的插头以
便立即切断供电，因此，请确保不妨碍操作的充分空间。
8
HIOKI RM3545A982-04
使用注意事项
关于本仪器的使用
• 请不要淋湿本仪器，或者用湿手进行测量。否则会导致触电事故。
• 请勿进行改造、拆卸或修理。否则会引起火灾、触电事故或人员受伤。
• 为了防止本仪器损坏，在搬运及使用时请避免震动、碰撞。尤其要注意因掉落
而造成的碰撞。
• 为避免损坏本仪器，请勿向测量端子、 TEMP. 端子、 COMP.OUT 端子、 D/A
OUTPUT 端子输入电压或电流。
• 运输本仪器时，请使用送货时的包装材料。
• 本仪器属于 Class A 产品。
如果在住宅区等家庭环境中使用，则可能会干扰收音机与电视播放信号的接
收。在这种情况下，请作业人员采取适当的防护措施。
关于电线和导线类的使用
HIOKI RM3545A982-04
为了防止发生触电事故，请勿将测试线顶端和有电压的线路发生短路。
• 为了不损坏电线的外皮，请不要踩踏或夹住电线。
• 为防止因断线引起的故障，请不要弯折或拽拉电缆或导线的连接部。
• 为防止断线，将电源线从插座或本仪器拔出的时候，请握住插头部分 （电源
线以外）拔出。
• 为防止断线，拔出连接器时，请握住插入部分 （电缆以外）拔出。
• 针型测试线顶端为尖顶形状，非常危险。使用时请充分注意，以免受伤
• 如果电线熔化，金属部分则会露出，这非常危险。请勿触摸发热部分等。
• 温度探头经过精密加工。如果施加过高电压脉冲或静电，则可能会导致损坏。
• 请勿使温度探头顶端承受过大的碰撞，也不要强行弯曲导线。否则可能会导致
故障或断线。
• 为了防止触电事故，请按本仪器与测试线上标示的较低的额定值进行使用。
• 使用本仪器时，请务必使用本公司指定的电线与导线类。如果使用指定以外的
电线与导线类，则可能会因接触不良等而导致无法进行正确的测量。
• 温度探头的本仪器连接部分脏污时，请进行擦拭。有污物时，会因接触电阻的
增加而对温度测量值产生影响。
• 请注意勿使温度探头的连接器脱落。（如果脱落，则无法执行温度补偿、温度
换算功能）
9
使用注意事项
CD-R 使用注意事项
• 请注意不要弄脏或损伤光盘的刻录面。另外，在标签面写字时，请使用笔尖柔
软的笔。
• 请将光盘放入保护盒中并避开阳光直射或高温潮湿的环境。
• 本公司对因本光盘使用而导致的计算机系统故障不承担任何责任。
10
HIOKI RM3545A982-04
使用注意事项
连接电源线之前
• 为了避免触电事故并确保本仪器的安全，请把附带的电源线连接到三相插座
上。
• 使用本仪器时，请务必使用指定的电源线。如果使用指定以外的电源线，可能
会引起火灾。
• 请在使用前确认电线类外皮有无破损或金属露出。如果有损伤，则可能会导致
触电事故，请与销售店 （代理店）或距您最近的营业据点联系。
为防止断线，将电源线从插座或本仪器拔出的时候，请握住插头部分 （电源线
以外）拔出。
连接测试线之前
为了避免触电与短路事故，连接测试线之前，请切断被测对象的电源。
连接比较器判断灯之前
• 为防止设备或比较器判断灯发生故障，请在切断本仪器的电源之后再进行连
接。
• COMP.OUT 端子为 L2105 专用端子。请勿连接到 L2105 以外的设备上。
• 如果连接器连接不牢固，则可能无法满足规格要求。
• 请勿过度紧固测试线上的扎带。否则可能会导致测试线损坏。
• 由于可能会损电缆的芯线或外皮，因此请勿进行下述行为。
扭转或拉拽电缆。
以较小的弯度连接指示灯附近的电缆。
连接温度探头之前
HIOKI RM3545A982-04
如果连接器连接不牢固，就无法满足规格要求，并可能会导致故障。
为了避免本仪器损伤，请注意下述事项。
• 为防止设备或温度探头发生故障，请在切断本仪器的电源开关之后再进行连
接。
• 请将温度探头可靠地插入到 TEMP.SENSOR 端子底部。如果连接不充分，则
可能会导致测量值产生较大误差。
• 温度探头的插孔脏污时，请进行擦拭。脏污会导致温度测量值出现误差。
• 连接温度探头时，请勿在 TEMP.ANALOG INPUT 端子上进行任何连接。否则
会显示错误的测量值。
连接温度计之前
• 温度测量电路已被接地。为了避免触电事故和本仪器损坏，请勿将带有对地电
位的模拟输出温度计连接到本仪器背面的 TEMP.ANALOG INPUT 端子上。
• 如果连接器连接不牢固，就无法满足规格要求，并可能会导致故障。
11
使用注意事项
为了避免本仪器损伤，请注意下述事项。
• 请在连接本仪器之前，确认本仪器与温度计的电源已被切断。
• 可使用带模拟输出的温度计进行输入的电压为 0～ 2 V（端子之间）。请勿输入
超出该范围的电压。
• 温度计的输出为 4～20 mA时，请连接50 Ω左右的分路电阻，在转换为电压之
后进行连接。
• 连接温度计时，请勿在 TEMP.SENSOR 端子上进行任何连接。否则会显示错误
的测量值。
12
HIOKI RM3545A982-04
使用注意事项
连接通讯电缆之前 (USB、 RS-232C、 GP-IB)
连接测量仪器与控制器时，请注意下述事项。
• 为了避免发生故障，操作期间请勿插拔 USB 连接线。
• USB•RS-232C•GP-IB 未与地线绝缘。请将测量仪器与控制器的地线连接设为
共地。如果接地不同，则测量仪器的 GND 与控制器的 GND 之间则会产生电
位差。如果在有电位差的状态下连接通讯电缆，则可能会导致误动作或故障。
• 连接或拆卸 RS-232C 电缆、 GP-IB 连接电缆时，请务必将本仪器与控制器的
电源设为 OFF。否则可能会导致误动作或故障。
• 连接 RS-232C 电缆、GP-IB 连接电缆之后，请牢固地固定连接器附带的螺钉。
如果连接器连接不牢固，则可能会导致误动作或故障。
连接打印机之前
连接打印机时，请遵守下述事项，否则可能会导致触电或仪器故障。
• 请务必在切断本仪器和打印机电源之后再进行连接。
• 如果动作期间连接脱落或接触其他导电部分，则非常危险。请可靠地进行连
接。
切换灌电流 (NPN) / 拉电流 (PNP) 之前
• 请根据外部连接仪器进行 NPN/PNP 设置。
• 在接通本仪器电源的状态下，请勿操作 NPN/PNP 开关。
连接到 EXT I/O 连接器之前
HIOKI RM3545A982-04
为了防止发生触电事故和仪器故障，连接 EXT I/O 连接器时，请遵守下述事
项。
• 请在切断本仪器以及连接仪器的电源开关之后再进行连接。
• 请勿超出 EXT I/O 连接器的信号额定值 （⇒ 第 206 页）。
• 如果动作期间连接脱落或接触其它导电部分，则非常危险。请用螺钉可靠地固
定外部连接器的连接。
• EXT I/O的ISO_5V 端子为5 V(NPN)/ -5 V(PNP)电源输出。请勿从外部输入电
源。（本仪器的 EXT I/O 不能输入外部电源）
为了避免本仪器损伤，请注意下述事项。
• 请勿向 EXT I/O 连接器输入额定值以上的电压或电流。
• 使用继电器时，请务必安装反电动势吸收用二极管。
• 请勿使 ISO_5V 与 ISO_COM 形成短路。
• 请根据外部连接仪器进行 NPN/PNP 设置。
• 在接通本仪器电源的状态下，请勿操作 NPN/PNP 开关。
参照 : “使用连接器与信号的配置” (⇒ 第 179 页 )
13
使用注意事项
14
HIOKI RM3545A982-04
使用注意事项
安装多路转换器单元之前
连接多路转换器的连接器之前
• 为了避免触电事故，请在关闭主机的主电源开关并拔下测试线、所有连接器、
电源线之后，安装或拆卸多路转换器单元。
• 如果螺钉固定不牢固，就无法满足规格要求，并可能会导致故障。
• 如果连接器连接不牢固，就无法满足规格要求，并可能会导致故障。
• 连接带有电动势的被测对象 （电池、电源）时，请进行短路保护。
• Z3003 多路转换器单元的接点最大容许电压:有效值为30 V、峰值为42.4 V或
直流为 60 V。请勿直接连接耐压测试仪或绝缘电阻计。
• 为了避免触电事故，请勿在拔出多路转换器单元的状态下使用。拔出多路转换
器单元时，请安装空板。
• 插入多路转换器单元时，请握住板金部分进行插入。如果直接接触电路板，则
可能会因静电的影响而发生故障，或在高电阻量程下导致精度不良。建议在使
用防带电手套的同时，采取抗静电措施 （使用抗静电腕带等）。
• 不使用多路转换器单元时，为了防止故障，请使用送货时的包装材料进行保
管。
使用 D/A 输出之前
• 为了避免触电或仪器故障，要连接到 D/A 输出端子时，请在关闭本仪器与连接
仪器的主电源开关，并从被测对象上拆下测试线的状态下进行连接。
• 来自 D/A 输出的最大输出电压为5 V。如果连接仪器的额定电压低于 5.5 V，则
可能会导致连接仪器故障。
• D/A 输出未与地线绝缘。如果连接到 D/A 输出上的仪器未与地线绝缘，误差则
会增大。
接通电源之前
HIOKI RM3545A982-04
在接通电源前，请确认本仪器的电源连接部上所记载的电源电压与您使用的电
源电压是否一致。如果使用指定范围外的电源电压，会造成本仪器的损坏或电
气事故。
使用 UPS （不间断电源）或 DC-AC 变频器驱动本仪器时，请勿使用输出方波
与近似正弦波的 UPS 及 DC-AC 变频器。否则可能会导致本仪器损坏。
15
使用注意事项
16
HIOKI RM3545A982-04
使用注意事项
测量之前
• 为了避免触电事故和本仪器损坏，请勿向测量
端子部分输入电压。另外，为防止发生电气事
故，请在切断被测对象的电源之后再进行测
量。
将被测对象连接到电源
上
• 连接到被测对象或从被测对象拆下的瞬间，可能会产生火花。为了避免发生火
灾或人身事故，请勿在产生爆炸性气体的场所中使用。
• 请勿对施加有电压的部分进行测量。即使切断
马达电源，在马达进行惯性旋转的状态下，端
子上仍会产生较大的电动势。如果在耐压测试
结束之后立即测量变压器或马达，则会因感应
电压或残留电荷而导致本仪器损坏。
惯性旋转期间
• 通过继电器切换交流耐压测试仪与本仪器进行使用时，请在注意下述事项的
基础上进行设备设计。
参照 :“附录 16 与耐压测试仪的组合” (⇒ 附第 34 页 )
(1) 用于切换的继电器接点耐压相对于耐压测试的峰值电压来说，应具有充
分的余地。
(2) 为防止因继电器接点的电弧放电而导致故障，耐压测试期间，请将本仪
器的测量端子全部接地。
(3) 为防止因残留电荷而导致故障，请首先进行电阻测量，最后进行耐压测
试。
3158 交流耐压测试仪 本仪器
• 不能进行电池内阻的测量。否则会导致本仪器损坏。
测量电池的内阻时，请使用 HIOKI 3555、 BT3562、 BT3562-01、 BT3563、
BT3563-01、3561、BT3554、BT3554-01 、BT3564、BT3554-10、BT3554-11 电
池测试仪等。
切换继电器的耐压不足
残留有耐压测试的电荷
• 为达到测试精度，请进行 60 分钟以上的预热。
HIOKI RM3545A982-04
• 测量电感较大的电源变压器或开放型螺线管线圈等情况下，测量值可能会不
• 请分别对 SOURCE A、SENSE A、 SENSE B、SOURCE B 配线进行可靠地绝
• SOURCE 端子由保险丝进行保护。保险丝熔断时，会显示“Blown FUSE.”，此
• 由于本仪器通过直流电流进行测量，因此可能会因电动势的影响而产生测量
使用温度探头时
温度探头不是防水结构。请勿让水等液体进入。
• 请在要进行温度补偿的被测对象与温度探头充分适应环境温度之后，再进行测
• 如果裸手握着温度探头，则会拾取感应噪音，可能会导致测量值不稳定。
• 温度探头适合于测量环境温度的用途。即使将温度探头安装在被测对象的表
• 请将温度探头可靠地插入到 TEMP.SENSOR 端子底部。如果连接不充分，则
17
使用注意事项
稳定。在这种情况下，请在 SOURCE A - B 之间连接 1µF 左右的薄膜电容器。
缘。如果芯线与屏蔽线相互接触，则无法维持正确的 4 端子测量，导致产生误
差。
时不能测量电阻值。保险丝熔断时，请更换保险丝。
参照 :“14.2 更换测量电路保护用保险丝” (⇒ 第 299 页 )
误差。在这种情况下，请利用偏置电压补偿功能 (OVC)。
参照 :“4.8 补偿电动势产生的测量值偏置 （偏置电压补偿功能：OVC）” (⇒ 第 82
页 )
参照 :“附录 10 关于电动势的影响” (
量（10 分钟以上）。如果在未充分适应的状态下进行测量，则会产生较大的误
差。
面等上面，也不能正确地测量被测对象自身的温度。环境温度与被测对象的温
差较大时，可利用放射温度计进行补偿。
可能会导致测量值产生较大误差。
⇒ 附第 24 页 )
18
HIOKI RM3545A982-04
使用注意事项
19
HIOKI RM3545A982-04
1.1
产品概要和特点
概要 第 1 章
1.1 产品概要和特点
使用 4 端子测试法，可高速、高精度地测量马达与变压器等的绕线电阻、继电器与开关的接
触电阻、印刷电路板的图案电阻、保险丝、电阻器与导电橡胶等各种材料的直流电阻。由于
本仪器配备有温度补偿功能，因此最适合于测量电阻值因温度而发生变化的被测对象。另
外，也配备有比较器功能、通讯、外部控制、多路转换器*等，可用于开发与生产线等各种
状况。
* 可在 RM3545-02 上使用多路转换器。
可充分满足先进的开发与生产的高技术规格
• 量程 10 mΩ ～ 1000 MΩ/ 基本精度 0.006%rdg.
• 最高分辨率 10 nΩ
适用于电流检测电阻器、电抗器、焊接部分等的低电阻测量
• 最大 1 GΩ 量程
可用于接点的开路测试
• 开路电压 20 mV 以下
低电流测量时，可按 IEC60512-2 等接点标准进行试验
• 即使不进行调零，也可以达到规定精度
即使不进行调零，也可以放心测量
• 低电阻量程下的配线电阻允许值 1.5 Ω
即使在 1 A 的测量电流量程下，也可以轻松地延长测试电缆
1
20
HIOKI RM3545A982-04
1.1
产品概要和特点
易于在研究开发、生产线、进料检查等所有场合使用的功能
图形 LCD
操作易学，可直观使用
带 GUARD 端子
通过连接 GUARD 端子以
降低外来噪音的影响
比较器判断灯 （选件）
无需查看画面，作业效率得以提高
可选择鸣响方法的判定音
可防止听错相邻操作的声音
丰富的接口
USB、 RS-232C、 EXT I/O、 D/A 输出为
标配
（RM3545-01 也装备有 GP-IB）
监视、测试功能
通过在画面中确认通讯或 EXT I/O，
为生产线构建提供强有力的支持
可简单地设置比较器与面板读取
可顺利地进行生产线的切换
基本设置操作简单
量程与测量速度
可直接操作
自由电源 100 ～ 240 V、自动识别频率
可顺利地移设到海外的生产线
支持各种温度探头
除了附带的传感器之外，也可以连接带模拟输出
的放射温度计
通讯监视画面举例
EXT I/O 测试画面举例
1.1
HIOKI RM3545A982-04
产品概要和特点
21
支持可进行多点测量、综合判定的多路转换器 (RM3545-02)
• 4 端子最多为 20 处， 2 端子最多为 42 处 （使用 2 个 Z3003 单元时）
• 多点测量
• 综合判定
• 以测量结果为基准进行比较器判定
可将热敏电阻等易受温度影响的被测对象与基准元件进行比较判定
• 外部测量仪器连接
适用网络电阻器、转向开关、三相马达等
根据各部位的测量结果输出综合判定
可进行包括 LCR 表等外部测量仪器在内的多点测量
Z3003 多路转换器单元
1
22
HIOKI RM3545A982-04
1.2
各部分的名称与功能
1.2 各部分的名称与功能
正 面 （前面板）
查看测量值与设置
显示区
（单色图形液晶显示器）
用于显示测量、设置
( ⇒ 第 27 页 )
COMP 指示灯
用于显示测量值的判
定结果
( ⇒ 第 98 页 )
Hi 上限值＜测量值
IN 判定基准以内
Lo 下限值＞测量值
MENU 键
用于切换 F 键的页面
F 键
用于选择画面中显示的项目
连接比较器判断灯
COMP.OUT 端子
要在手边查看判定结果时，连接 L2105 比较器判
断灯 ( ⇒ 第 107 页 )
查看判定结果
设置
PANEL 键
F1 ～ F4 键
用于进行面板保存与读取
（F 键：总称）
( ⇒ 第 120 页 )
用于选择画面右侧显示的
COMP 键
项目。
用于设置比较器 ( ⇒ 第 98 页 )
AUTO、 RANGE 键
用于切换量程 ( ⇒ 第 49 页 )
SPEED 键
用于切换测量速度
( ⇒ 第 50 页 )
光标键
用于选择项目、位
ENTER 键
用于进行确定、手动触发输入
ESC 键
用于取消
测量端子
用于连接测试线 ( ⇒ 第 36 页 )
• SOURCE A 端子：电流检测端子
• SOURCE B 端子：电流发生端子
• SENSE A 端子： 电压检测端子
• SENSE B 端子： 电压检测端子
• GUARD 端子： GUARD 端子
连接测试线
进入 / 解除待机状态
待机键
用于进行待机与解除 ( ⇒ 第 43 页 )
• 熄灭： 电源 OFF （未供电）
• 红灯点亮： 待机状态 （供电）
• 绿灯点亮： 电源 ON
背 面
HIOKI RM3545A982-04
RM3545-01
切换 NPN/PNP
EXT I/O NPN/PNP 开关
左： 灌电流 (NPN)
： 拉电流 (PNP)
右
1.2
各部分的名称与功能
进行 GP-IB 通讯
GP-IB 连接器
（仅限于 RM3545-01）
用于连接到计算机等 ( ⇒ 第 230 页 )
23
1
连接电源线
电源输入口
用于连接附带的电源
线 ( ⇒ 第 35 页 )
进行主电源的 ON/OFF
主电源开关 ( ⇒ 第 43 页 )
: 主电源 OFF
: 主电源 ON
进行 RS-232C 通讯
进行打印机输出
RS-232C 连接器
• 用于连接计算机或 PLC 等 ( ⇒ 第 226 页 )
• 用于连接打印机 ( ⇒ 第 239 页 )
进行外部控制
EXT I/O 连接器
通过 PLC 或 I/O 卡等进行控制时连接
可开始测量或读取测量值与判定结果
( ⇒ 第 177 页 )
进行 USB 通讯
USB 端子
用于连接到计算机
( ⇒ 第 223 页 )
更换保险丝
保险丝盒 ( ⇒ 第 299 页 )
制造编号 （序列号）
出于管理需要，请勿剥下。
进行温度补偿与温度换算
TEMP. SENSOR/
TEMP. ANALOG INPUT 端子
使用温度补偿或温度换算时，连接 Z2001 温度探头
或带模拟输出的温度计 ( ⇒ 第 37 页 )
在 TEMP.SENSOR 端子上连接 Z2001。
在 TEMP.ANALOG INPUT 端子上连接放射温度计
的模拟电压输出或放射温度计的模拟电流输出分路
电阻。
进行 D/A 输出
D/A OUTPUT 端子
将电阻值作为电压进行输出 （连接存储记录仪
等可进行电压输入的仪器） ( ⇒ 第 175 页 )
RM3545-02
使用多路转换器单元
多路转换器插槽
（多路转换器单元插入口）
（仅限于 RM3545-02）
安装 Z3003 多路转换器单元
（最多 2 个单元） ( ⇒ 第 42 页 )
