PQ3100
POWER QUALITY
ANALYZER
Panduan Pengukuran
Quick Set untuk Pengaturan
Cobalah periksa, apakah catu daya saluran listrik 3 fase 4-kawat 230 V mengalami malafungsi.
Item Pengaturan
Wiring: 3P4W (3-phase/4-wire) Declared input voltage: 230 V Measurement frequency: 50 Hz Current sensor: CT7045 Current range: 50 A Easy settings course: Voltage events Recording start method: Interval Recording stop method: Manual
1. Persiapan
Pasang
1
Battery Pack.
Mempermudah
Contoh Pengaturan
2 3 4
Z1003
Pasang klip warna sesuai dengan saluran di sekeliling lead.
(CH1) (CH2)
Merah
Terima kasih telah membeli Hioki PQ3100 Power Quality Analyzer. Panduan ini memperkenalkan prosedur pengukuran dasar alat dengan Quick Set bagi pengguna pemula. Sebelum menggunakan alat, pastikan Anda membaca secara saksama Instruction Manual ini.
Model Z1002 AC Adapter
Klip berwarna untuk sensor arus
Kuning
CT7045
Anda akan memerlukan
Model PQ3100
Merah (CH1)
Kuning (CH2)
Biru (CH3)
Model Z1003 Battery Pack
Masukan kartu memori SD.
(CH3)
Biru
Samping kanan alat
Apr. 2018 Edisi 1 Dicetak di Jepang PQ3100A975-00 (A971-01) 18-04H
Model L1000-05 Voltage Cord
Model CT7045 AC Flexible Current Sensor (opsional)
Model Z4001 SD Memory Card 2GB
(opsional)
Hubungkan adaptor AC.
Lihat di Bab 2 pada Instruction Manual.
(Gambar pengkabelan)
Samping kiri alat
ID
4. Koneksi dengan Alat
Hubungkan kabel voltase ke jack input
1
Klip berwarna
Hubungkan kabel ke masing-masing jack yang berwarna sama.
Lihat di Bagian 4.3 hingga 4.5 pada Manual Instruksi/Instruction Manual.
voltase.
Hubungkan sensor arus ke jack input arus.
2
Sensor arus akan secara otomatis diidentikasi.
Periksa, apakah kartu memori SD sudah
3
disisipkan.
Tanpa menghubungkan kabel voltase dan
4
sensor arus ke jalur pengukuran, tekan tombol [F2] (Next).
Penyetelan zero adjusment akan secara otomatis dilakukan.
5. Wiring Voltage Cords ke Measuring Object
Lihat ke wiring diagram untuk memeriksa lokasi
1
pada saat menghubungkan kabel voltase. Pasang kabel voltase ke sisi breaker
2
sekunder.
Periksa vector dan nilai yang diukur.
3
Periksa voltase input yang tertera.
4
Pada saat wiring selesai, nilai akan keluar secara otomatis. Jika nilainya berbeda dari nilai aktual, ubah nilainya.
Jika (merah) atau (kuning) ditampilkan:
Periksa penghitungan wiring.
5
Jika semua item dinilai (hijau):
(Anda bisa melanjutkan ke langkah
Lihat di Bab 4.6 pada Instruction Manual.
berikutnya, bahkan dengan
(merah) atau
Tekan tombol [F2] (Next).
6
(kuning).)
Sejajarkan panah dengan bagian terminal yang cekung untuk menyisipkan konektor.
Jack input arus
A
B
C
Merah
Kuning
Biru
N
Hitam
Untuk bus bar, jepit bagian logam.
1. Gerakkan kursor ke item (merah) atau
2. Tekan tombol [ENTER].
3. Lihat titik poin yang ditunjukan pada kolom dialog untuk memperbaiki wiring.
(kuning).
2. Memulai Quick Set
Hidupkan alat.
1
(Bahasa, jam waktu dan frekuensi pengukuran perlu ditetapkan hanya selama pengaturan pertama. Lihat Instruction Manual.)
Tekan tombol .
2
Tekan tombol .
3
Lihat di Bab 3 pada Instruction Manual.
Untuk keluar saat sedang melakukan pengaturan
Tekan tombol apa pun untuk pengalihan layar. Semua pengaturan sebelum keluar, akan tersimpan.
3. Pengaturan Dasar
Pengaturan untuk wiring.
1
3P4W
Tekan tombol
2
(Next).
Lihat di Bab 1.6 pada Instruction Manual.
1. Gerakkan kursor
2. Tampilkan daftar buka-bawah
3. Pilih wiring
4. Tetapkan pengaturan
6. Sensor Arus Wiring untuk Mengukur Objek
Lihat ke wiring diagram untuk memeriksa lokasi
1
pada saat menghubungkan sensor arus.
Lekatkan sensor arus di sekeliling kabel kawat
2
yang terhubung ke sisi breaker sekunder.
Verikasi bahwa nilai yang terukur, ditampilkan.
3
Tetapkan besaran arus.
4
Tekan tombol [F2] (Next).
5
Saran
Tetapkan besaran arus berdasarkan arus muatan maksimal yang diperkirakan mengalir selama periode pengukuran. (Baca status operasi, rating muatan, rating breaker, dan data lainnya untuk membuat ketentuan ini.) Jika terlalu rendah, alat akan mengalami berlebihan sewaktu pengukuran. Komponen yang error akan meningkat jika terlalu tinggi. Arus tidak bisa diukur secara akurat pada kasus apa pun di atas.
Lihat di Bab 4.7 dan 4.8 pada Instruction Manual.
Tanda arah arus
Lekatkan sensor hanya di sekeliling salah satu konduktor.
Supply
Beban

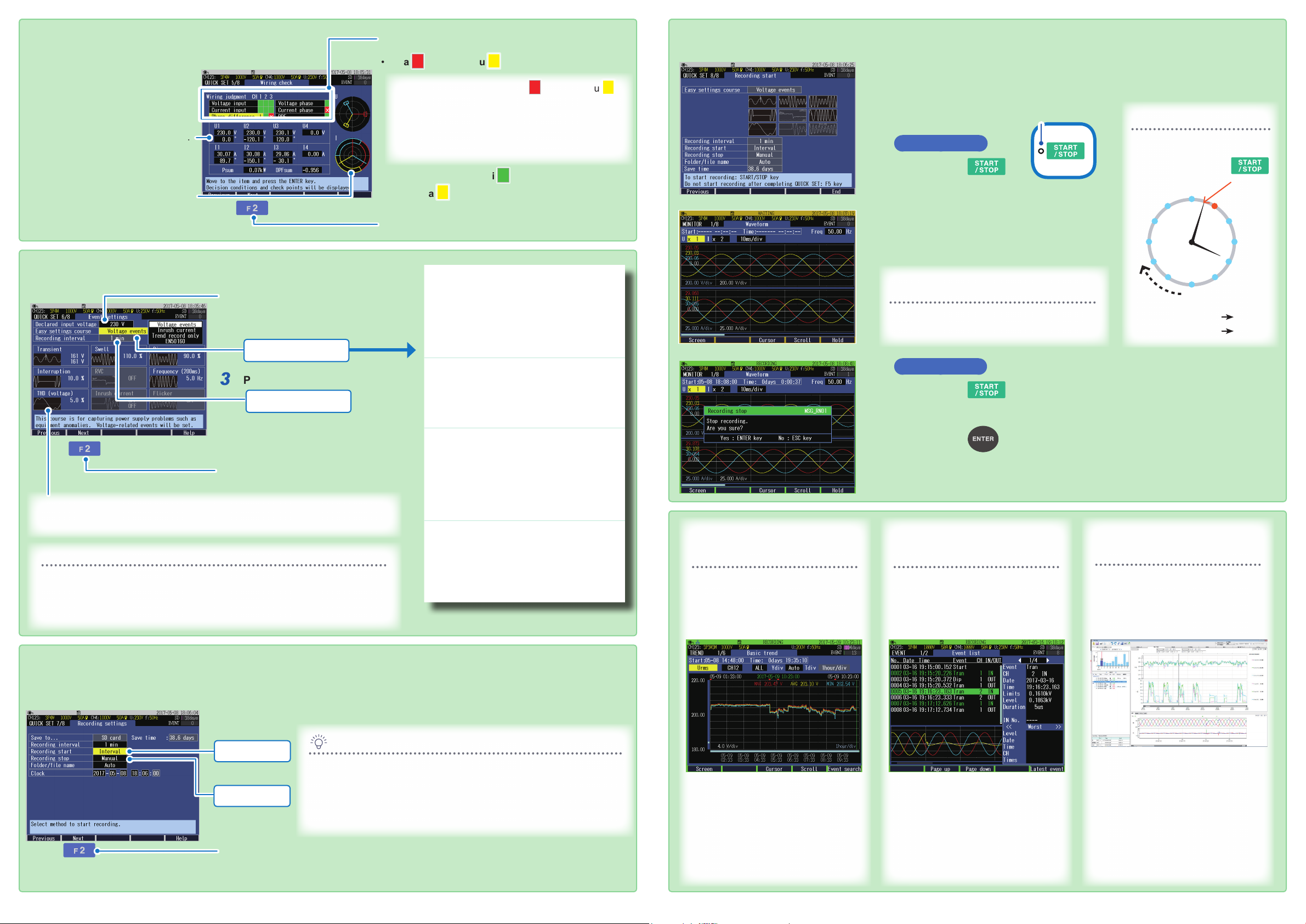

7. Pemeriksaan Wiring
Periksa nilai dan vector
1
terukur.
Periksa wiring dalam kasus berikut ini.
• Nilai terukur saluran rendah, atau daya aktif Psum menunjukkan nilai negatif.
• Faktor displacement power DPFsum di bawah 0,5.
• Posisi vector di luar kisaran PASS. Lihat di Bab 4.9 pada Instruction Manual.
8. Pengaturan Events
Periksa voltase input yang
1
tertera.
Pilih rangkaian pengaturan
2
mudah.
Voltage events
Periksa interval perekaman.
3
1 min
Perubahan bisa dibuat pada “Langkah 9. Recording Settings".
Tekan tombol [F2] (Next).
4
Event atau peristiwa yang bisa diukur dengan menu yang dipilih, ditampilkan. (Event yang ditampilkan dengan warna terang, tidak bisa diukur.)
Rangkaian pengaturan Mudah
Nilai ambang untuk berbagai peristiwa dan interval perekaman, akan secara
otomatis dikongurasi.
Untuk membuat perubahan apa pun pada pengaturan peristiwa, tekan tombol
[SETUP] setelah menyelesaikan Quick Set untuk menampilkan layar Event Settings.
Periksa penilaian wiring.
2
Jika (merah) atau (kuning) ditampilkan:
1. Gerakkan kursor ke item
(kuning).
2. Tekan tombol [ENTER].
3. Lihat titik poin yang ditunjukan pada kolom dialog untuk memperbaiki wiring.
• Jika semua item dinilai
• Warnanya
tidak mengindikasikan masalah apa pun:
Tekan tombol [F2] (Next).
3
(kuning) tetapi pemeriksaan wiring
Voltage events
Ini digunakan untuk menyelidiki penyebab kelainan catu daya, misalnya, malafungsi perlengkapan. Komponen voltase (swell, dip, interupsi) dan frekuensi, dimonitor. Recording interval akan ditetapkan ke 1 menit.
Inrush current
Ini digunakan untuk mengukur arus inrush. Ambang batas event untuk arus Inrush ditetapkan 200% dari arus RMS dan recording interval 1 menit.
Trend record only
Ini digunakan untuk merekam nilai terukur pada jangka waktu yang diperlama. Semua event settings (hanya efektif untuk manual events, recording start events, dan recording stop events) ditetapkan OFF dan recording interval ditetapkan 10 menit.
EN50160
Ini digunakan untuk melakukan pengukuran yang mematuhi European Norm EN50160. Recording interval akan ditetapkan ke 10 menit. (Recording interval dipatok ke 10 menit. Tidak bisa diubah.)
Lihat Bab 5.3 pada Instruction Manual.
(merah) atau
(hijau):
10. Memeriksa Settings dan Recording
Memeriksa settings.
1
Untuk membuat perubahan apa pun pada settings, tekan tombol [F1] (Previous) untuk kembali ke layar yang berlaku.
START/STOP LED
Recording start
Tekan tombol .
2
Alat masuk ke status standby. (START/STOP LED: Berkedip-kedip)
Recording akan mulai pada waktu yang sudah ditetapkan berdasarkan interval*.
Alat masuk ke status recording. (START/STOP LED: On)
Untuk mulai recording setelah mengatur item yang tidak tercantum dalam Quick Set.
Tekan tombol [F5] (End).
Settings yang dikongurasi hingga tahap ini
akan disimpan.
Recording stop
Tekan tombol .
3
Dialog recording stop akan ditampilkan.
Tekan tombol .
4
Recording akan berhenti. (START/STOP LED: Off)
Fluktuasi dalam nilai terukur selama recording bisa dimonitor.
Tekan tombol [TREND] untuk menampilkan layar TREND.
Item terukur dalam bentuk grak
serial waktu bisa diamati.
Status kejadian event selama recording bisa dimonitor.
Tekan tombol [EVENT] untuk menampilkan layar EVENT. Status kejadian event bisa diperiksa.
Lihat Bab 7 pada Instruction Manual.
*: Interval
Dalam hal Recording interval:
5 min
Recording
12
11
10
9
8
7
6
Direkam
Contoh 1: Contoh 2:
Dapa melakukan pasca-analisis pada data yang direkam dengan komputer.
Data, setelah selesai recording bisa dianalisis dengan komputer yang menggunakan perangkat lunak aplikasi PC yang disediakan.
12:43 12:45
start
1
Direkam
2
Direkam
3
4
Direkam
5
Direkam
4:02 4:05
9. Recording Settings
1
2
Kongurasi Recording start dan Recording stop.
Interval: Recording akan memulai pada waktu yang sudah ditetapkan dengan baik,
sesuai dengan Recording interval.
Interval
Manual
Saran
Jika Save time kurang dari jangka waktu pengukuran, metode berikut ini bisa digunakan untuk lebih menghemat waktu:
Recording interval: Diperpanjang
• Kartu memori SD: Hapus data yang tidak perlu, dan format. (Keluar Quick Set dan gunakan layar FILE.)
Tekan tombol [F2] (Next).
Lihat di Bab 5.2 mengenai Instruction Manual.
Lihat bagian "8. Memverikasi Trends
(Fluktuasi) dalam Measured Values” pada Instruction Manual untuk mengetahui detailnya.
Lihat bagian "9. Checking Events” pada Instruction Manual untuk mengetahui detailnya.
Fungsi:
• Mengamati data time series, data event, dan bentuk gelombang event.
• Mengamati data statistik
• Membuat laporan
Lihat bagian "11. Anaysis (with Computer)" pada Instruction Manual untuk mengetahui detailnya.
