前言
前言
感谢您选择 HIOKI “MR8847 存储记录仪”。操作指南记载了基本使用举例。实际使用本仪器时，请务必阅
读使用说明书。
以下将 MR8847 存储记录仪记为 “本仪器”。
本仪器包括以下使用说明书。请根据用途进行参照。
使用说明书 内容
1
1
测量指南 （本书）
2
使用说明书
目录
画面构成与操作概要
测量前的准备
测量步骤
测量工频电源
监视异常现象
请首先阅读。
本书将为初次使用本仪器的人员介绍基本的操作方法。
记载了有关本仪器的功能与操作等详细内容与规格等。
本仪器的画面构成和操作键的概要。 (⇒ 第 2 页 )
测量之前应准备的事项。 (⇒ 第 4 页 )
从测量前的检查至分析、保存及打印的流程。
对工频电源 220 V 的波形记录方法进行介绍。也介绍了数据
保存方法。
作为一种特定的现象，介绍了停电等电压下降的记录方法。
使用触发功能一直监视，可以只记录异常现象。
也介绍了数据的自动保存方法。
(⇒ 第 6 页 )
(⇒ 第 8 页 )
(⇒ 第 10 页 )
进行分析
进行打印
预先需知的便利功能
其他
使用 A/B 光标，可查看波形的测量值或进行运算。
也对避免测量波形重叠的显示方法进行介绍。
介绍打印方法。 (⇒ 第 17 页 )
介绍自动量程功能、预触发与探头补正。 (⇒ 第 19 页 )
介绍画面、时间轴与采样、记录长度的设定、电压轴与分
辨率以及文件的传送速度。
(⇒ 第 12 页 )
(⇒ 第 21 页 )
2
画面构成与操作概要
画面构成与操作概要
画面构成 在显示页面标签的画面中每次按一下按键，都会切换页面。
波形画面
是用于查看波形的画面。 是用于查看媒介 (CF 卡、 HDD、 U 盘、内存 )
设定窗口
可在波形画面中显示。
触发设定窗口通道设定窗口
文件画面
内数据文件的画面。
状态画面
页面标签
显示可选择的页面名。
设定模拟·逻辑
通道的详细内容
的窗口。
进行触发详细设定的窗
口。
系统画面
进行环境、文件保存、打印、通讯设定与数
据初始化的画面。
进行测量方法相关设定、波形数值运算等相
关设定的画面。
通道画面
进行各通道、转换比与注释设定的画面。
操作键
3
画面构成与操作概要
DISP 键
打开波形画面。
SYSTEM 键
打开系统画面。
CH.SET 键
显示通道设定窗口。
TRIG.SET 键
显示触发设定窗口。
F 键
选择设定内容。
ESC 键
取消操作。
关闭对话框。
STATUS 键
打开状态画面。
CHAN 键
打开通道画面。
FILE 键
打开文件画面。
ABCSR 键
显示 AB 光标设定窗口。
WAVE 键
将 JOG/SHUTTLE 分配给波形滚动。
内侧 : JOG
外侧 : SHUTTLE
滚动波形。
CURSOR 键
移动画面上的光标。
KEY LOCK:
按左右键 3 秒钟之后，进入按键锁定
状态。解除时，再次按 3 秒钟。
STOP 键
结束测量。
按 1 次：记录所设置记录长度之后结束
按 2 次：强制结束
PRINT 键
打印波形。
COPY 键
打印显示画面。
需要变更设定内容时
设定光标
光标进行闪烁。
START 键
开始测量。
测量期间，上侧的 LED （绿色）
点亮。
FEED 键
记录纸走纸。
SAVE 键
保存数据。
键右侧 LED ( 蓝色 ) 点亮。
HELP 键
打开帮助。
手动触发键
进行手动触发。
AUTO 键
以自动量程开始测量。
X 将设定光标移动到项目处
Y 选择
4
测量前的准备
测量前的准备
放置本仪器
在主机上安装所需的设备
主机右侧
连接探头与测量线等。
为了防止本仪器温度上升，请放置在与周围物体保持指定距离以上的位置。
均为 5 cm 以上
5 cm 以上
主机正面
1
插入 CF 卡
2
主机左侧
插入 U 盘。
连接电源线。
装入记录纸。
2
4
详情请参照详细使用说明书。
3
接通电源
校准时钟
5
测量前的准备
主机右侧
电源开
对准零位置
对输入单元的偏差进行补偿，使本仪器的基准电位为 0 V。
在 [ 单元一览 ] 页面中进行设定。
在 [ 初始化 ] 页面中进行设定。
2. 选择 [ 调零执行 ]
1. 移动光标
为了进行更高精度的测量，请打开电源并进行约 30 分钟的预热之后进行测量。
设定的年月日时显示在画面右上角。
要点
也可以在通道设定窗口 （模拟页面）中选择 [ 调零 ]。
（按 DISP 键 （波形画面）→ 按 CH.SET 键 （通道设定窗口））
6
测量步骤

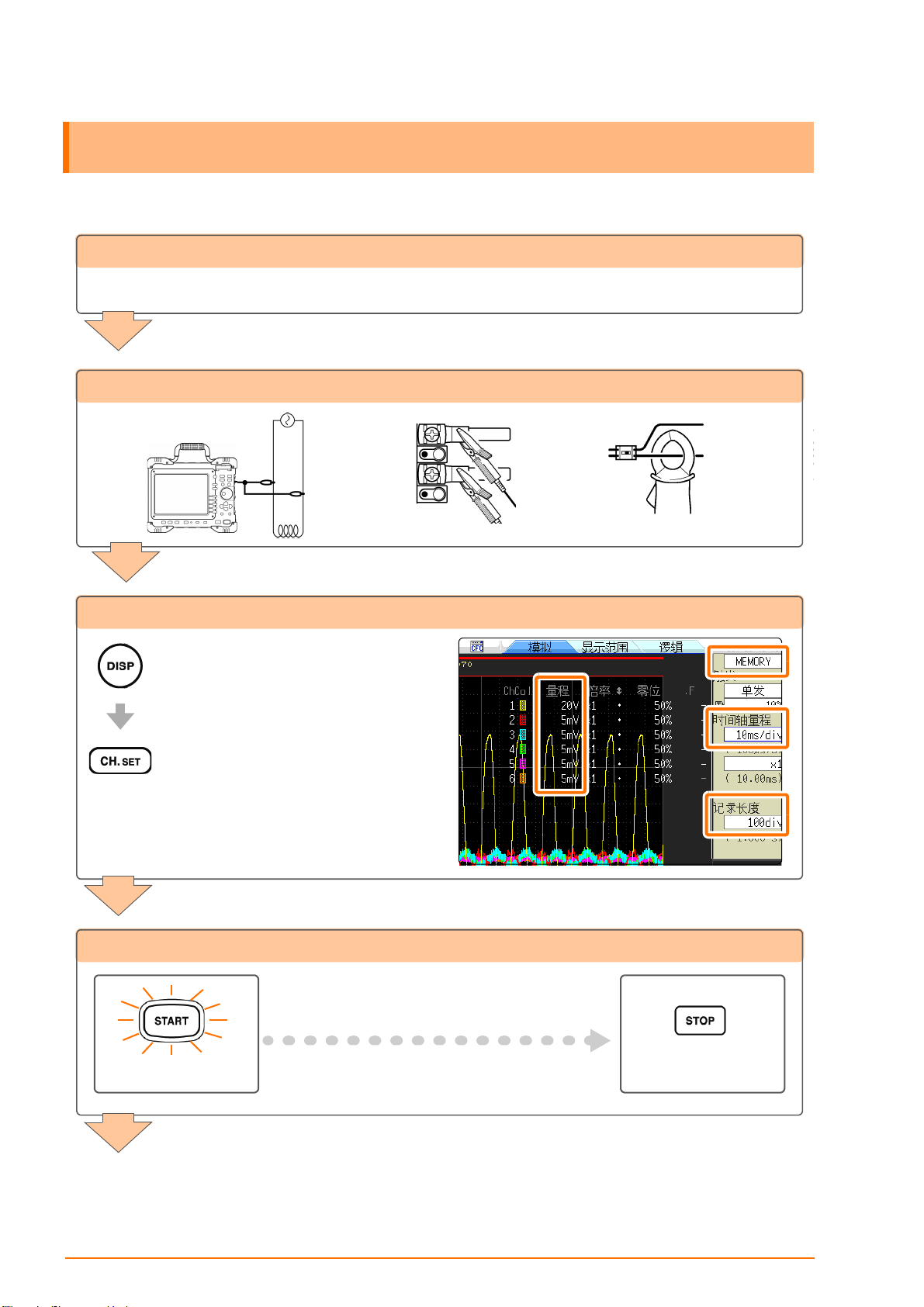

测量步骤
测量之前，请务必阅读使用说明书中的 “使用注意事项”。
进行测量前的检查
请阅读使用说明书中的 “测量前的检查”。
连接到测量位置上
设定测量条件
在波形画面中进行设定。
• 测量功能
• 时间轴量程 （横轴）
• 记录长度
通道设定窗口
在 （模拟页面）中进行设定。
• 纵轴 （电压轴）量程
请根据需要设定上述以外的项目。
开始、结束测量
测量开始 测量结束
分析、保存与打印
分析
7
测量步骤
滚动查看波形。
保存
保存数据。
也可以在设定的保存条件下进行自动保存。
可变更波形的显示。
（可放大或缩小）
查看已保存的数据。
也可读取数据、删除文件、复制等。
打印
打印记录的波形。
8
测量工频电源
测量工频电源
介绍工频电源 AC220 V 的电压波形的记录方法。
也介绍测量之后的数据保存方法。
在这里阐述的是使用电平触发进行测量。
测量类似工频电源的反复波形时，通过将电平触发的电平设为基准，
可以更容易地观测测量起点和波形。
1 进行测量前的准备
准备物件
本仪器
8966 模拟单元
L9198 连接线
CF 卡
插入 CF 卡
T
触发
电平
0 V
连接到 CH1 上
“测量前的准备” (
⇒ 第 4 页 )
2 设定测量条件与触发条件
在波形画面中进行如下设定。
测量条件的设定 （通道设定窗口）
时间轴量程
设定横轴 1 div 的时间
电压轴量程
设定纵轴 1 div 的值
1
2
3
设定项目
选择
连接到测量位置上
连接到插座上
显示波形画面
通道设定窗口
显示 ( 模拟页面 )
触发设定窗口
显示 ( 模拟触发 )
光标移动
触发条件的设定 （触发条件设定窗口）
斜率
设为 [ ↑ ]
电平
触发类型
设为 [ 电平 ]
设为 [0 V]
时间轴量程的确定方法
根据频率和周期计算时间轴量程。f [Hz] =1/t [s]
(f: 频率、 t: 周期 )
例：测量频率为 50 Hz 时
1 周期 t = 1/50 [s] 即 20 ms。
如果将时间轴设为 20 ms/DIV，则正好在 1 DIV
（1 格子）中进行 1 周期显示。
电压轴量程
测量期间变更量程时，将重新开始测量。
3 设定保存条件
下面介绍按 SAVE 键进行立即保存时的设定方法。
在系统画面的文件保存页面中进行如下设定。
9
测量工频电源
执行时选择保存
设为 [ 没有 ]
按 SAVE 键之后，立即以保存
条件进行保存。
保存条件
• 保存种类：波形二进制
• 保存处：CF 卡
• 保存称：电压
• 保存范围：全波形时，设定如左
侧画面所示。
*: 如果设为 [ 有 ]，则可在每次按 SAVE 键时选择保存条件。
要点
需要在本仪器中查看波形时，请将 [ 保存种类 ] 设为二进制；需要在计算机中查看时，请设为文
本。本仪器不能读取以文本保存的数据。
*
显示文件保存页面
光标移动
设定项目
选择
4 测量开始～结束
T
触发电平
0 V
[ 等待触发 ]
触发斜率 [ ↑ ]
按 START 键。
如果满足触发条件，则进行触发，并记录所设定记录
长度的波形。
5 保存数据
按 SAVE 键时，以设定的保存条件保存数据。
要点
如果按 FILE 键，则可在文件画面中确认已保存的数据。 (⇒ 第 16 页 )
至按 STOP 键为止记录测量数据。
有关分析方法，请参照 “进行分析” (⇒ 第 12 页 )。
10
监视异常现象
监视异常现象
介绍发生停电等电压下降现象时的记录方法。
进行反复监视并自动保存测量数据。
在这里阐述的是使用电压下降触发进行测量。
以输入信号是工频电源 50 Hz、约 220 Vrms (311.1 Vpeak) 工频电源低于 200 Vrms
(282.8 Vpeak) 时进行触发为例进行说明。
1 进行测量前的准备
准备物件
本仪器
8966 模拟单元
L9198 连接线
CF 卡
“测量前的准备” (
插入 CF 卡
⇒ 第 4 页 )
连接到 CH1 上
2 设定测量条件与触发条件
触发电平
T
1/2 周期
连接到测量位置上
连接到插座上
在波形画面中进行如下设定。
测量条件的设定 （通道设定窗口）
时间轴量程
横轴 1div 的时间设定
电压轴量程
设定纵轴 1 div 的值
触发条件的设定 （触发条件设定窗口）
触发类型
设为 [ 电压下降 ]
电平
设为 [282.8 V]
频率
设定频率
触发
设为 [ 单发 ]
预触发
设定 %
1
2
3
设定项目
选择
需要记录瞬间中断等异
常现象发生前的波形
时，请设定预触发。
预触发设定将触发位置
（触发点）设定在记录长
度的哪个位置上。
例：相对于记录长度 25
DIV，要记录发生瞬时停电前 10 DIV 部分
的波形时，将预触发设为 40%。
计算方法： 10[DIV] / 25[DIV] × 100%
参照 : “什么是预触发？” (⇒ 第 20 页 )
显示波形画面
通道设定窗口
显示 （模拟页面）
触发设定窗口
显示 （模拟触发）
40%
记录长度 25 div
光标移动
T
60%
3 进行自动保存设定
在系统画面的文件保存页面中进行如下设定。
11
监视异常现象
自动保存
设为 [ON]。
保存处
指定保存文件夹。
自动保存时，可保存的媒介仅为 HDD 与 CF 卡。
保存到 CF 卡中时，请确认剩余空间是否足够，是否正确
插入。
4 测量开始～结束
触发电平
282.8 V
T
显示文件保存页面
设定项目
选择
光标移动
-282.8 V
[ 等待触发 ]
按 START 键。
工频电源电压满足触发条件之前 （在此，指发生瞬
时停电之前），显示 [ 等待触发 ]。
如果满足触发条件，则进行触发，并开始测量。
测量结束之后，自动将数据保存到 CF 卡中，等待下
次瞬时停电。
有关分析方法，请参照 “进行分析” (⇒ 第 12 页 )。
1/2 周期
至按 STOP 键为止记录测量数据。
12
进行分析
进行分析
确认测量波形
滚动波形
可在滚动条中确认当前显示波形的位置。 表示触发位置，其下面的
时间表示触发发生时间。
放大和缩小波形
过去
蓝框 ( 画面显示范围 )
红条 （全体波形）
变更倍率。
画面上有 A/B 光标时，以光标为基准进行放
大和缩小。
最新
缩放查看波形。
首先将光标移动到倍率项目处，然后选择
[ZOOM ON]。
接下来，将光标移动到 [ 放大倍率 ] 项目处，
变更倍率。
画面被分割为上下 2 部分。
通常显示
缩放显示
查看测量值
1. 进行 AB 光标的设定
显示波形画面，在 AB 光标设定窗口中进行如下设定。
13
进行分析
AB 光标
设为 [ 十字光标 ]
移动对象
设为 [a-B]
对象通道
设为 [ALL]
如果设为轨迹光标，则可查看时间
值与测量值。
显示举例
A 光标的值 B 光标的值 A 光标与
1
显示 AB 光标设定窗口
设定项目
选择
B 光标之差
t: 时间值
1: CH1 的测量值
显示波形画面
只想显示时间值或测量值时
变更 AB 光标的类型。
[ 时间轴 ]：时间值与频率
[ 电压轴 ]：测量值
2
光标移动
2. 将 AB 光标移动到要查看的点上
利用 JOG/SHUTTLE 将光标移动到要查看波形上测量值的点上。
移动光标
要变更移动的光标时，
进行移动对象变更。
B 光标移动。
[A] : 使用与移动 A 光标
[A-b] : 使用 AB 光标，仅移动 A
[a-B] : 使用 AB 光标，仅移动 B
[A&B] : 使用 AB 光标，双方同时移动
出厂时设为 [A]。
过去
最新
14
进行分析
进行不重叠波形的显示
如果测量多个现象，波形则会重叠，难以查看。
按 START 键开始测量，波形重叠，难以查看。
此时，变更显示位置或变更显示纵轴倍率，则会易于查看。
在波形画面中显示通道设定窗口，此时进行如下设定。
倍率
可在纵轴方向上对波形
进行放大与缩小显示。
零位
可上下移动波形的位置。
• 测量期间也可以变更。
• 也可以任意设定逻辑波形的位置。
（逻辑页面）
通道设定窗口
显示 ( 模拟页面 )
设定项目
选择
光标移动
注意：
波形中带有直流成分时，如果变更倍率，波形看起来会出
现较大的变动。倍率对直流成分也有效。
运算测量数据
一次最多可运算 16 个。
运算项目：平均值、有效值、峰值、最大值、最小值、周期、频率等共 20 个项目
在这里对有关测量数据的运算方法进行说明。
在状态画面的运算页面中进行如下设定。
15
进行分析
1. 设为 [ON]
2. 设定运算类型
测量结束之后，自动进行运算。波形画面的右上角显示运算结果。
3. 选择运算对象通道
设定项目
4. 设定参数 ( 运算条件 )
显示运算页面
选择
光标移动
显示波形画面
在触发模式为连续时，执行运算之后，转移到下一测量。
在波形画面中显示设定窗口等情况下，按 ESC 键之后，显示运算结果。
16
进行分析
查看媒介内部
可在文件画面中确认本仪器保存的数据。
显示文件画面
2
3
1
2
3
文件保存到“HIOKI8847”文 件 夹
内。
设定文件
可在本仪器中保存多数设定文件上登
录，并可选择读取。如果保存到 CF 卡的
“HIOKI8847”文件夹内，打开电源时则
会自动读取。
[ 更改媒介 ]
选择
文件与文件夹的选择
移动到
上一级
移动到
下一级
• 以本仪器读取数据时，以 “二进制格
式”进行保存。
• 以计算机读取数据时，以“文本格式”
进行保存。
本仪器可保存和读取的数据
文件的类型 文件格式 文件的扩展名与内容 文件的类型 文件格式 文件的扩展名与内容
波形数据
*
设定数据
波形数据 二进制
二进制
文本
SET
S，L 设定数据 （测量条件） 波形管理数据
MEM
S，LMemory功能的波形数
据
REC
S，L Record 功能的波形数据 显示图像
XYC
S，L X-YRecord 功能的波形
FFT
S，L FFT 功能的数据 打印用注释 文本
CSV S
*
数据
文本数据 波形判定设置数据二进制
( 存储器分割 /
分割保存时 )
波形图像
数值运算结果 文本
波形判定区域
（索引文
件）
*
BMP BMP S
*
BMP
IDX
S，L 分割保存的索引数据
SQR
S，L 存储器分割的索引数据
（统一保存时自动生成）
图像数据
CSV S
TXT L
ARE
BMP
文本数据
文本数据
S，L 波形判定区域设置数据
S，L 图像数据
(S: 可保存， L: 可读取 ) 但带有 * 号的数据不能进行自动保存。 ( 仅手动保存 )
进行打印
打印测量的结果。
1. 进行打印机的设定
在系统画面的打印机页面中设定的条件下进行打印。
执行时打印
设为 [ 没有 ]。
* 每次都要选择打印内容时，
选择 [ 有 ]。 ( 请参照下文 )
17
进行打印
显示打印机页面
另外，可在该页面中进行打印浓度
等有关打印机的详细设定。
不必每次都进行设定。
将执行时打印选择设为 [ 没有 ] 时，在该范围内打印
波形。
选择 [ 全波形 ] 或 [AB 间波形 ]。
2. 进行打印
如果在波形画面中按 PRINT 键，则立即打印波形。
需要在中途停止打印时，请按 STOP 键。
* 执行时打印选择 [ 有 ] 时
按 PRINT 键之后，显示打印内容选择 GUI。
显示波形画面
1
打印
2
FEED 键
进行进纸。要中途停止打印或扩大打印之间的空
白区间等情况下使用。
选择打印内容。
全波形
AB光标间波
形
触发前后
清单
报告
出厂时设为 [ 全波形 ]。
:
打印波形数据的所有范围
:
打印利用 AB 光标指定的范围
( 不打印 AB 光标 )
:
打印触发位置前后 10 DIV 部分
的波形数据
:
打印主要设定项目
:
进行报告打印。
18
进行打印
硬拷贝
如果按 COPY 键，则可进行画面的硬拷贝。直接打印显示画面。
也可以只打印波形显示。
利用 SYSTEM 键显示打印机页面，进行设定。
GUI 部分打印
设为 [ 有 ]
按
报告打印
并不仅是对画面上显示的波形进行硬拷贝，还可将设定信息与波形一起打印。
在波形画面中同时按 FEED 键与 COPY 键。（略早地按 FEED 键）
打印例子
上、下限值
标题
通道
AB 光标
设定内容
AB 光标值
A4 尺寸打印
如果变更波形显示宽度，则可按照与报告打印相同的操作，打印为 A4 尺寸。
显示波形画面
1
同时按
2
变更波形显示宽度
2
显示波形画面
1
同时按
3
预先需知的便利功能
下面介绍预先需知的便利功能。
自动量程功能
按 AUTO 键之后，自动设定时间轴量程、电压轴量程与零位置，然后开始测量。
1. 进行测量前的准备
准备物件
本仪器
8966 模拟单元
L9198 连接线
CF 卡
插入 CF 卡
连接到 CH1 上
19
预先需知的便利功能
“测量前的准备” (
⇒ 第 4 页 )
2. 以自动量程测量
如果按 AUTO 键并利用 F1 执行，则自动开始测量。
例 : 将工频电源 220V 输入到模拟单元中，
以自动量程功能测量时
连接到测量位置上
连接到插座上
显示波形画面
1
3
2
执行
按
20
预先需知的便利功能
什么是预触发？
是指可记录触发点之前波形的功能。
优点 由于可记录触发点之前的部分，因此有助于掌握异常现象的趋势。
如果不使用
预触发．．．
如果使用预触
发，则可观察到
异常现象之前的
状况
如果不设定预触发，则只能记录触发点之后的部分。知道异常现象，但无法观察
其前兆趋势。
未使用预触发时的波形
如果使用预触发，则会记录触发点之前的部分，可掌握异常现象的前兆趋势。
预触发
30%
将预触发设为 30% 进行测
量记录时
异常现象或不良背景必定会显示出前兆趋势。
如果使用存储记录仪的预触发功能，则可通过异常现象之前的部分进行观察，因
此是了解事故或生产设备不良在什么样的波形时发生的重要手段。
为了预防事故与不良，预防因发生不良而导致损失，建议利用预触发功能。
探头补正
使用 9665 10:1 探头、 9666 100:1 探头时，可进行探头补正。
通过外部输出端子（NG/EXT.OUT2 端子）输出 1 kHz 5 V 方波。
可利用该信号进行探头补正。
[ 探头补正 ] 选择
3
1
将光标移动到 [NG/
EXT.OUT2] 的项目处
2
21
其他
显示环境页面
其他
关于画面
本仪器的液晶使用 SVGA (800 - 600)。波形显示区域使用其间的横
向 625dot 与纵向 500dot。
波形显示范围为横向 25div、纵向 20div，显示上的 1 格 (1div) 为横
向 25dot、纵向 25dot。
数据的 1 格 (1div) 为横向 100 次采样、纵向 80 ～ 1600LSB。
( 因输入单元而异 )
与时间轴的放大 / 压缩比例、电压轴的放大 / 压缩比例联动，数据的
1 格 (1div) 会发生变化。
关于时间轴与采样
Memory 功能时 （采样点记录）：
时间轴的 1/100 为采样周期。时间轴量程为 100 ms/div 时，采样周期为 1 ms。如
果设定时间轴量程，则与其联动，采样周期会发生变化。
20div
25div
1div = 100 次采样
采样点
Record 功能时 （包迹记录）：
将时间轴的 1/100 作为 1 点，分别将固定采样周期的最大值与最小值记录为 1 点
2 个数据。
时间轴 10 ms/div 时的 1 点为 100 ms。采样周期设为 1 ms 时，1 个点为 100 次采
样。将 100 次采样的最大值与最小值 2 个数据记录为 1 点。
采样周期
1 2.... ....100
1div
最大值
最小值
22
其他
记录长度的设定
设定 1 次数据读取记录的长度 （div 数）。
记录长度 1 div 的数据数为 100 个数据。全体记录长度的数据数为设定记录长度（div 数） × 100 个数据 ＋ 1。
例 : 设定记录长度为 50 div 时的数据数 : 50 div × 100 个数据 ＋ 1 = 5001 个数据
电压轴与分辨率
分辨率因输入单元而异。
下表所示为各单元满量程的分辨率。
最小分辨率可根据画面的满量程值与下表所示的满量程分辨率进行计算。
例 : 以 8966 模拟单元测量时
在纵轴为 20 V/div、纵轴倍率× 1 下测量电源电压，此时的最小分辨率为
画面满量程 : 20 V/div × 20 div = 400 V
纵轴× 1 的满量程分辨率 : 2000
400 V ÷ 2000 = 0.2 V。
各纵轴倍率下输入单元的满量程分辨率 (LSB)
输入单元
8966
( 模拟 )
8971
( 电流 )
8972
(DC/RMS)
8967 ( 温度 )
8968
( 高分辨率 )
8969
( 应变 )
8970
( 电源频率 )
8970( 累计 )
8970( 电源频率，
累计以外 )
( ) 内表示有效数据范围。
*: 8967 温度单元的有效范围因热电偶而异。有关最小分辨率，请参照 8967 温度单元的规格
放大和压缩比例
× 1/10 × 1/5 × 1/2 × 1 × 2 × 5 × 10 × 20 × 50 × 100
20000
(4000)
*
200000 100000 40000 20000 10000 4000 2000 1000 400 200
320000
(64000)
250000
(64000)
20000 10000 4000 2000 1000 400 200 100 40 20
400000 200000 80000 40000 20000 8000 4000 2000 800 400
100000 50000 20000 10000 5000 2000 1000 500 200 100
10000
(4000)
160000
(64000)
125000
(64000)
4000 2000 1000 400 200 100 40 20
64000 32000 16000 6400 3200 1600 640 320
50000 25000 12500 5000 2500 1250 500 250
文件的传送速度
记载了使用各媒介或接口，以二进制保存时的保存速度 （参考值）。
保存速度因保存条件、保存设备的制造商、设备容量与通讯状况等而异。
保存媒介 保存速度 （参考值）
保存到 CF 卡中
保存到 HDD 中
保存到 USB 中
通过 LAN 保存到 PC 中
500kB/s
800kB/s
500kB/s
500kB/s
23
其他
24
其他
Loading...
