LR8512
LR8513
LR8514
LR8515
无线脉冲数据采集仪
无线电流钳数据采集仪
无线温湿度数据采集仪
使用说明书
无线电压
WIRELESS PULSE LOGGER
WIRELESS CLAMP LOGGER
WIRELESS HUMIDITY LOGGER
WIRELESS VOLTAGE/TEMP LOGGER
保留备用
Dec. 2020 Revised edition 5
LR8512C980-05 (A980-07) 20-12H
热电偶数据采集仪
/
CN


目 录
目 录
前言 ............................................................................................1
关于商标 .....................................................................................1
装箱内容确认 ...............................................................................2
■ 选件 .............................................................................................3
关于安全 .....................................................................................5
使用注意事项 ...............................................................................8
面向使用 LR8410 无线数据采集仪的客户 .....................................22
关于本仪器的版本 ......................................................................23
1 概要 25
1.1 概要和特点 ........................................................................25
1.2
各部分的名称与功能 ...........................................................26
1.3

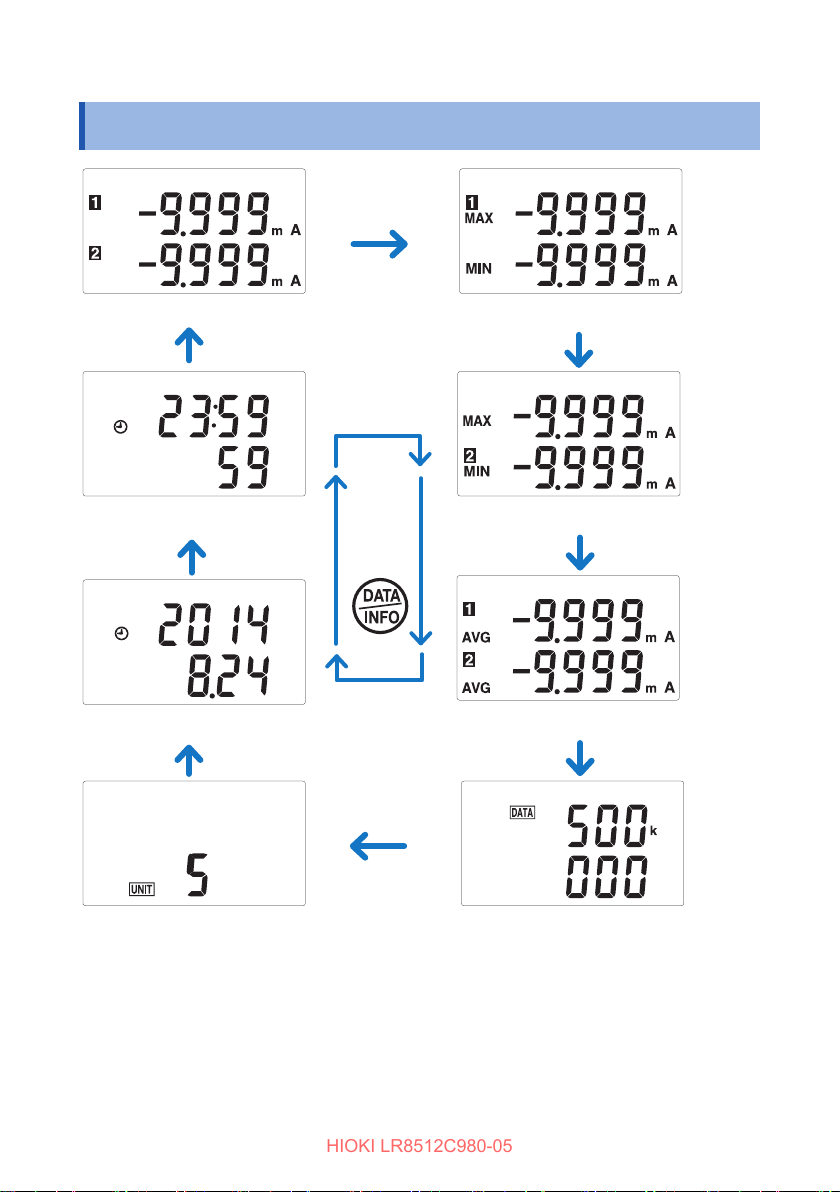

画面构成示例 ....................................................................28
2 测量前的准备 31
2.1 进行使用前的检查 ..............................................................31
2.2
安装与更换电池 .................................................................32
■ 安装方法(更换方法) ...................................................................33
■ 关于电池余量显示 .......................................................................34
■ 电池使用寿命的大致标准 ............................................................. 35
2.3 连接 AC 适配器 ..................................................................36
■ 外部电源 ....................................................................................36
2.4 安装吊带(选件) .................................................................37
2.5
连接电缆 ...........................................................................38
■ 连接 L1010 连接线 (LR8512) ......................................................38
■ 钳形传感器的连接 (LR8513) .......................................................39
■ 温湿度传感器的连接 (LR8514) ....................................................49
■ 输入电缆与热电偶的连接 (LR8515) ............................................. 49
1
2
3
3
4
4
5
5
5
8
9
10
付録
付録
索引
索引
LR8512C980-05
i

目 录
3 作为 LR8410的单元的使用方法 51
3.1 利用 LR8410 进行实时测量 ................................................51
3.2
利用 Windows
®
PC进行实时测量 ......................................52
4 使用 Windows
®
PC回收数据 53
4.1 软件规格 ...........................................................................53
■ 操作环境 ....................................................................................53
■ 功能规格 ....................................................................................53

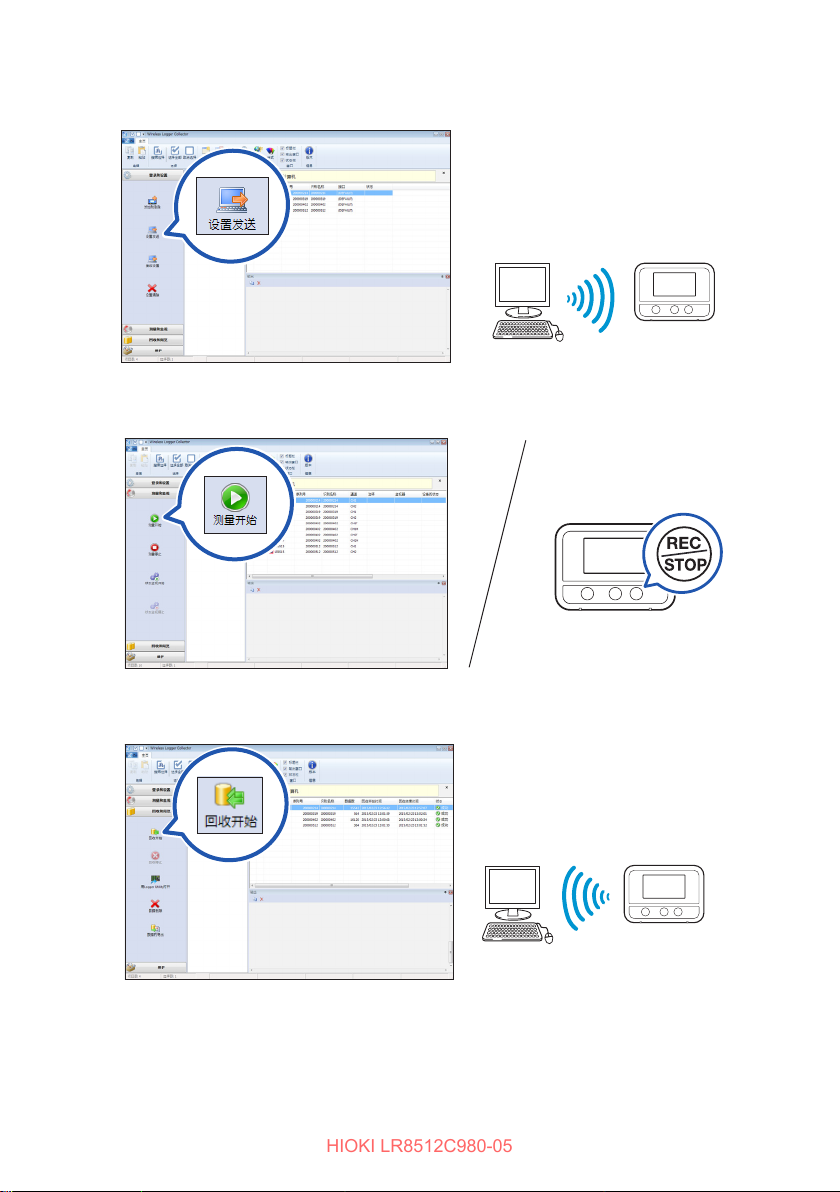

4.2 测量流程 ...........................................................................54
4.3
安装软件 ...........................................................................56
■ 安装 ...........................................................................................56
■ 启动方法 ....................................................................................57
■ 退出方法 ....................................................................................57
■ 卸载 ...........................................................................................58
4.4 画面构成 ...........................................................................59
4.5
基本操作方法 ....................................................................60
■ 操作流程 ....................................................................................60
■ 选择多个无线数据采集仪 ............................................................. 61
4.6 登录 / 删除无线数据采集仪 ..................................................62
■ 无线数据采集仪的登录 .................................................................62
■ 无线数据采集仪的删除 .................................................................65
■ 无线数据采集仪的分组 .................................................................66
4.7 设置测量条件 ....................................................................68
■ 测量设置 ....................................................................................69
■ 通道设置 ....................................................................................71
■ 转换比设置(根据需要) ................................................................82
■ 报警设置(根据需要) ...................................................................87
■ 省电设置(根据需要) ...................................................................90
■ 环境设置 ....................................................................................91
■ 通讯 ...........................................................................................92
■ 设置的复制 ................................................................................. 94
■ 设置的初始化 ..............................................................................95
ii

目 录
4.8 发送 / 接收设置条件 ............................................................96
■ 设置发送 ....................................................................................96
■ 接收设置 ....................................................................................97
4.9 开始 / 停止测量与监视 .........................................................98
■ 测量开始 / 停止 ............................................................................98
■ 状态监视的开始 / 停止 .................................................................. 99
■ 数值监视的开始 / 停止 ................................................................ 100
4.10 回收测量数据 ..................................................................101
■ 回收开始 / 中止 ..........................................................................101
4.11 浏览/ 分析测量数据 ..........................................................102
■ 测量数据的浏览 ........................................................................102
■ 测量数据的导出 ........................................................................103
■ 测量数据的删除 ........................................................................105
4.12 无线数据采集仪的维护 .....................................................106
■ 时钟设置 ..................................................................................106
■ 自我诊断 ..................................................................................107
■ 确认版本编号 ............................................................................108
■ 固件的版本升级 ........................................................................109
4.13 便利功能 .........................................................................110
1
2
3
3
4
4
5
5
5 使用 Android
5.1 软件规格 .........................................................................113
■ 操作环境 .................................................................................. 113
■ 功能规格 .................................................................................. 113
5.2 测量流程 .........................................................................114
5.3
安装软件 .........................................................................117
■ 安装 ......................................................................................... 117
■ 启动方法 .................................................................................. 118
■ 卸载 ......................................................................................... 118
5.4 画面构成 .........................................................................119
5.5
登录 / 删除无线数据采集仪 ................................................124
■ 无线数据采集仪的登录 ...............................................................124
■ 无线数据采集仪的删除 ...............................................................125
■ 无线数据采集仪的分组 ...............................................................126
TM
终端回收数据 113
iii
5
8
9
10
付録
付録
索引
索引

目 录
5.6 设置测量条件 ..................................................................128
■ 测量设置 ..................................................................................129
■ 通道设置 ..................................................................................130
■ 高级设置 ..................................................................................131
■ 设置的初始化 ............................................................................132
5.7 发送 / 接收设置条件 ..........................................................133
■ 设置发送 ..................................................................................133
■ 接收设置 ..................................................................................134
5.8 开始 / 停止测量与监视 .......................................................135
■ 测量开始 / 停止 ..........................................................................135
■ 监视的开始 / 停止 .......................................................................136
5.9 回收测量数据 ..................................................................138
■ 回收开始 / 停止 ..........................................................................138
5.10 浏览/ 分析测量数据 ..........................................................139
■ 测量数据的浏览 ........................................................................139
■ 测量数据的导出 ........................................................................141
■ 测量数据的删除 ........................................................................144
5.11 无线数据采集仪的维护 .....................................................145
■ 时钟设置 ..................................................................................146
■ 确认版本编号 ............................................................................146
6 规格 147
6.1 LR8512 无线脉冲数据采集仪 ...........................................147
6.2 LR8513
6.3 LR8514
6.4 LR8515
6.5 Z2010
7 维护和服务 167
7.1 修理、检查与清洁 ............................................................167
7.2
有问题时 .........................................................................169
7.3
错误显示 .........................................................................171
7.4
关于本仪器的废弃 ............................................................172
iv
无线电流钳数据采集仪 ........................................151
无线温湿度数据采集仪 ........................................156
无线电压 / 热电偶数据采集仪 ...............................160
、Z2011 温湿度传感器 ..........................................165

目 录
■ 锂电池的取出方法 .....................................................................172
附录 附 1
■ 测量值的记录方式 ..................................................................... 附1
■ 记录间隔与记录时间 .................................................................. 附 4
■ 回收时间的大致标准 .................................................................. 附 4
■ 初始设置一览 ............................................................................ 附5
■ 数据的使用 ............................................................................... 附 6
1
2
3
3
4
4
5
5
5
8
9
10
付録
付録
索引
索引
v

目 录
vi

前言
前言
感谢您选择 HIOKI 的 LR8512 无线脉冲数据采集仪、LR8513 无线电流钳数据采集
仪、
LR8514 无线温湿度数据采集仪、LR8515 无线电压 /热电偶数据采集仪。为了
您能充分而持久地使用本产品,请妥善保管使用说明书,以便随时使用。
本仪器包括以下使用说明书。请根据用途进行参照。
类型 记载内容 打印版 CD版
测量指南
使用说明书(本手册)
电波使用注意事项 电波使用注意事项、验证国家等
Logger Utility*
使用说明书
* : 有关 PC 应 用 软件“Logger Utility”的 安装方法,请 参 照“4.3 安装软件”(第 56
页)。另外,有关操作方法,请参照附带 CD光盘内的 Logger Utility 使用说明书。
本书将为初次使用本仪器的人员介绍基
本的操作方法。
记载了有关本仪器的功能与操作等详细
内容与规格等。
PC 应用软件的操作方法 -
-
-
-
关于商标
•Windows、Microsoft Excel 是美国 Microsoft Corporation在美国、日本与其它国
家的注册商标或商标。
•Bluetooth
株式会社根据使用许可使用这些字标与标识。其它商标与注册商标分别为各所有方
的商标与注册商标。
•Adobe 和 Adobe Reader 是 Adobe Systems Incorporated(Adobe系统公司)
在美国与其它国家的商标或注册商标。
•Android、Google Play是 Google, Inc.的商标。
®
字标与标识为注册商标,所有权归 Bluetooth SIG
Inc.所有。日置电机
,
1
2
3
4
5
6
7
8
9
10
付録
索引
1

装箱内容确认
装箱内容确认
本仪器送到您手上时,请检查在运输途中是否发生异常或损坏后再使用。尤其请注意
附件、面板表面的按键及端子类等物件。万一有损坏或不能按照参数规定工作时,请
与销售店(代理店)
请确认装箱内容是否正确。
或最近的
HIOKI 营业据点联系。
本仪器
LR8512
LR8513
LR8514
LR8515
×1
×1
×1
×1
通用附件
Logger Utility光盘
Logger Application Disc (CD-R)
•
使用说明书
•
Logger Utility
•
Wireless Logger Collector
•
Logger Utility使用说明书 (PDF)
* 1 :可从本公司主页下载应用软件的最新版本。
* 2 :如 需 要 使用 说 明 书 (PDF) 的打印版, 请 与 最 近 的
HIOKI营业据点联系。订购需要收费。
测量指南
电波操作使用注意事项
5号碱性电池 (LR6)×2
(PDF)
*1*2
LR8512附件
L1010连接线(长度约1.5 m) ×2
2

装箱内容确认
选件
LR8512、LR8513、LR8514、LR8515包括下述选件。
需要购买时,请与销售店(代理店)或最近的
本仪器可选购以下选件。需要购买时,请联系销售店(代理店)或最近的
点。选件可能会有变动。请在我司网站上确认最新信息。
通用选件
Z2003 AC适配器(附带电源线)
Z5004 带磁铁吊带
Z5020 带磁铁吊带
LR8512 选件
L1010 连接线(长度约1.5 m)
LR8513 选件
9669 钳式电流传感器
9695-02 钳式电流传感器
CT6500 钳式电流传感器
9657-10 泄漏电流钳
9675 泄漏电流钳
CT9691-90 钳式 AC/DC 传感器
CT9692-90 钳式 AC/DC 传感器
CT9693-90 钳式 AC/DC 传感器
9219 连接线(用于连接9695-02)
CT7631 AC/DC电流传感器
CT7636 AC/DC电流传感器
CT7642 AC/DC电流传感器
CT7731 AC/DC自动调零电流传感器
CT7736 AC/DC自动调零电流传感器
CT7742 AC/DC自动调零电流传感器
CT9667-01 AC柔性电流钳
CT9667-02 AC柔性电流钳
CT9667-03 AC柔性电流钳
CT7044 AC柔性电流钳
CT7045 AC柔性电流钳
CT7046 AC柔性电流钳
CM7290 显示单元
(CT7631/CT7636/CT7642/CT7731/CT7736/CT7742/CT7044/CT7045/CT7046 用)
CM7291 显示单元
(CT7631/CT7636/CT7642/CT7731/CT7736/CT7742/CT7044/CT7045/CT7046 用)
L9095 输出线(CM7290/CM7291连接用)
HIOKI 营业据点联系。
HIOKI营业据
1
2
3
4
5
6
7
8
9
10
付録
索引
3

装箱内容确认
LR8514 选件
Z2010 温湿度传感器(包括传感器部分,全长约50 mm)
Z2011 温湿度传感器(电缆长度约 1.5 m)
支持设备
LR8410 无线数据采集仪
(支持 V1.30 以后软件版本)
4

关于安全
关于安全
本仪器是按照 IEC61010 安全规格进行设计和测试,并在安全的状态下出厂的。另外,
如果不遵守本使用说明书记载的事项,则
功能。
在使用本仪器前请认真阅读下述与安全有关的事项。
可能会损坏本仪器所配备的用于确保安全的
危 险
如果使用方法有误,有可能导致人身事故和仪器的故障。请熟读使用说明书,
在充分理解内容后进行操作。
警 告
没有电气测量知识与经验的人员请在资深电气测量人员的监督下进行使用。
关于标记
本书将风险的严重性与危险性等级进行了如下分类与标记。
危 险
警 告
注 意
重要事项 存在必须事先了解的操作与维护作业方面的信息或内容时进行记述。
记述了极有可能会导致作业人员死亡或重伤的危险性情况。
记述了极可能会导致作业人员死亡或重伤的情况。
记述了可能会导致作业人员轻伤或预计引起仪器等损害或故障的情况。
表示存在强磁场危险。
会影响心脏起搏器等电子医疗设备的正常动作。
表示禁止的行为。
1
2
3
4
5
6
7
8
*
Windows
对话框
[ ]
表示必须执行的“强制”事项。
表示说明记载于底部位置。
未特别注明时,Windows 7、Windows 8、Windows 10均记为
“Windows”。
Windows的对话框记为“对话框”。
菜单名、命令名、对话框名、对话框内的按钮等画面上的名称以及按键以 [ ]
进行标记。
9
10
付録
索引
5

关于安全
仪器上的符号
表示注意或危险。仪器上显示该符号时,请参照使用说明书的相应位置。
表示接地端子。
表示直流电 (DC)。
与标准有关的符号
欧盟各国有关电子电气设备废弃的法规(WEEE 指令)的标记。
表示符合 EU 指令所示的限制。
表示采用 Bluetooth®无线技术。
FCC ID
表示由 FCC(美国联邦通信委员会)认证的无线组件的认证编号。
表示由 IC(加拿大工业部)认证的无线组件的认证编号。
IC
关于画面显示
本仪器的画面按如下所示显示字母数字。
A B C D E F G H I J K L M N O P Q R S T U V W X Y Z
1 2 3 4 5 6 7 8 9 0
6

关于安全
关于精度
本公司将测量值的极限误差,作为如下所示的 f.s.(满量程)、rdg.(读取)、dgt.(数位
分辨率)的值来加以定义。
f.s.
dgt.
rdg.
关于测量分类
为了安全地使用测量仪器,IEC61010 把测量分类按照使用场所分成 CAT II ~ CAT
IV
四个安全等级的标准。
(最大显示值、刻度长度、量程)
表示最大显示值、刻度长度。一般来说是表示当前所使用的量程。
(分辨率)
表示数字式测量仪器的最小显示单位,即最小位的“1”。
(读取值、显示值)
表示当前正在测量的值、测量仪器当前显示的值。
危 险
•
如果使用分类数值等级小的测量仪器在大数值级别的场所进行测量时,可
能会导致重大事故,因此请绝对避免这种情况。
•
如果利用没有分类的测量仪器对
可能会导致重大事故,因此请绝对避免这种情况。
CAT II ~ CAT IV 的测量分类进行测量,
1
2
3
4
5
6
CAT II : 带连接插座的电源线的仪器(可移动工具、家用电器等)的初级侧电路,直
接测量插座插口时。
CAT III : 测量直接从配电盘得电的仪器(固定设备)的初级侧电路,以及从配电盘到
插座的电路时。
CAT IV : 测量建筑物的进户电路、从进入口到电表及初级侧过电流保护装置(分电盘)
的电路时。
进入口
引込み口
进入线
引込み線
CAT IV
CAT I V
電力量メータ
电表
分电盘
分電盤
固定设备
固定設備
CAT I I I
室内配线
屋内配線
CAT I I
T
插座
コンセント
7
8
9
10
付録
索引
7

使用注意事项
使用注意事项
为了您能安全地使用本仪器,并充分运用其功能,请遵守以下注意事项。
关于 Bluetooth
本仪器与 LR8410 使用带宽为2.4 GHz 的电波。
使用本产品时,虽然不需要获得无线电台执照,但是请注意以下事项。
警 告
•
请勿在要求高安全性或可靠性的系统中使用。
•
请勿靠近心脏起搏器等医疗设备使用。
•
请勿进行改造、拆卸。
注 意
•
在无线
•
•
•
LAN设备等使用同一频带的设备附近使用时,可能会导致通讯不稳
定或对其它设备产生影响。
本仪器与
遮挡物等)时,可能会导致通讯不稳定或通讯距离缩短。另外,即使在相
同环境下,也可能会因仪器而导致电波强度(天线显示)出现偏差。
本仪器与
私密性。本公司对因无线通讯导致的测量值泄密等不承担任何责任,敬请
谅解。
本仪器与
带的“电波操作使用注意事项”中未记载的国家和地区使用时,可能会因违
反法律而受到处罚,敬请注意。
LR8410之间的通讯距离估计为 30 m。存在障碍物(墙壁、金属
LR8410 之间的通讯属于 SSP加密通讯,但并不能保证信息的
LR8410 会产生电波。而电波利用需要各国家的许可,因此在附
•
与直接放置在地面上相比,放在离开地面有一些距离的平台等上面可使通讯更稳
定。
•Wireless Logger Collector有时可能会因移动终端而不能正常运作。
8

使用注意事项
使用前的确认
请先确认没有因保存和运输造成的故障,并在检查和确认操作之后再使用。确认为有
故障时,请与销售店(代理店)或最近的
关于放置
HIOKI 营业据点联系。
1
警 告
请不要把本仪器放置在以下场所,否则会造成本仪器的故障或事故。
•
日光直射的场所或高温场所
•
产生腐蚀性气体、爆炸性气体的场所
•
受水、油、化学剂与溶剂等影响的场所
•
潮湿、结露的场所
•
产生強电磁波的场所或带电物件附近
•
灰尘多的场所
•
感应加热装置附近(高频感应加热装置、
•
机械震动频繁的场所
有关使用温湿度范围,请参照规格。
IH电磁炉等)
注 意
•
本仪器不是防滴结构。如
请注意。
•
请注意不要产生结露。尤其在温度急剧变化的环境中,易于产生结露。
•
请不要淋湿本仪器,或者用湿手进行测量。否则可能会导致本仪器损坏。
•
请勿放置在不稳定的台座上或倾斜的地方。否
致人员受伤或主机故障。
果连接器部分附着水滴,则可能会导致故障,敬
则可能会因掉落或翻倒而导
2
3
4
5
6
7
8
放置 LR8515 无线电压/ 热电偶数据采集仪时,请注意下述事项。
•
请勿使端子板附近的环境温度发生变化。尤其是不要让换气扇或空调等的吹风直
接吹向端子板。热电偶输入时,会产生测量误差。
•
移动到温度变化较大的场所时,请放置
9
60分钟以上,然后再开始测量。
10
付録
索引
9

使用注意事项
关于本仪器的使用
注 意
为了防止本仪器损坏,在搬运及使用时请避免震动、碰撞。尤其要注意因掉
落而造成的碰撞。
关于电线和电缆类的使用
警 告
•
使用本仪器时,请
可能会引起火灾。
本仪器属于 EN61326 Class A产品。
如果在住宅区等家庭环境中使用,则可能会干扰收音机与电视播放信号的接收。在
这种情况下,请作业人员采取适当的防护措施。
务必使用指定的电源线。如果使用指定以外的电源线,
注 意
•
为了防止电缆损坏,请
连接部。
•
为防止断线,拔出输出连接器时,请握住插入部分(电缆以外)拔出。
•
为防止断线,将
源线以外)拔出。
•
在
0℃以下的环境下,电缆会变硬。如果在这种状态下弯曲或拉拽电缆,
则可能会导致电缆外皮损坏或断线,敬请注意。
勿踩踏或夹住电缆。另外,请勿弯折或拉拽电缆的
电源线从插座或本仪器拔出的时候,请握住插头部分(电
•
使用本仪器时,请务必使用本公司指定的连接线。如果使用指定以外的电缆,则可
能会因接触不良等而导致无法进行正确的测量。
•
连接
3 m 以上的测试电缆时,可能会受到外来噪音等 EMC 环境的影响。
•
进行测试电缆配线时,请远离电源线和地线。
•
如果将测试电缆并联到其它仪器上,测量值则可能会出现偏差。并联时,请务必
在确认操作之后再使用。
10

接通电源之前
使用注意事项
注 意
•
使用
UPS(不间断电源)或DC-AC 变频器驱动本仪器时,请勿使用输出
方波与近似正弦波的
•
请勿弄错电源电压的连接。否则可能会导致内部电路被击穿。
本仪器与测量装置发生 40 ms 以下 的 瞬 时 停 电时,不会引起误动作。但在发生
40ms 以上的瞬时停电时,由于电源可能会被暂时切断,因此放置时请事先考虑放
置场所的电源状况。
关于吊带(选件)的磁铁
UPS及 DC-AC变频器。否则可能会导致本仪器损坏
危 险
装有心脏起搏器等电子医疗设备的人士请勿使用 Z5004/Z5020 带磁铁吊带。
另外也不要靠近 Z5004或 Z5020,否则会非常危险。可能会损害医疗设备
的正常动作,甚至造成生命危险。
警 告
如果吞入磁铁,则可能会导致生命危险。请将磁铁放在儿童够不到的场所。
误吞时,请立即去医院就诊并听从医生指示。
1
2
3
4
5
6
7
8
9
10
付録
索引
11

使用注意事项
•
请勿在会淋雨、受灰尘影响的场所或容易结露的场所使用
Z5020。如果在这类场所使用,磁铁可能会腐蚀或老化。另外,可能会因
贴紧性降低而导致本仪器掉落。
•
请勿将
否则可能会导致数据受损,造
画面与电子手表等精密电子仪器,否则可能会导致故障。
•
请勿因物件掉落等而使磁铁承受碰撞。否
和开裂。
关于 AC 适配器
•AC 适配器请务必使用选件 Z2003 AC 适配器。AC 适配器额定电源电压
AC 100 V ~ 240 V,额定电源频率为50 Hz/60 Hz。为了避免发生仪
为
器损坏和电气事故,请绝对不要在此以外的电压条件下使用。
•
在接通电源前,请
压是否一致。如
电气事故。
注 意
Z5004或
Z5004或 Z5020靠近软盘、磁卡、充值卡与车票等磁性记录介质。
成无法使用。另外,也不要靠近 PC、电视
则可能会因受到撞击而产生欠缺
警 告
确认 AC 适配器上所记载的电源电压与您使用的电源电
果使用指定范围外的电源电压,会造成 AC 适配器损坏或
•
•
12
注 意
请将输出插头连接到本仪器之后,将
头连接到本仪器上,则可能会导致本仪器损坏。
连接外部电源时,也请在将输出插头连接到本仪器之后,再供给外部电源。
插头插进插座。如果将通电的输出插

关于电池的使用
使用注意事项
警 告
•
请勿将电池短路,分
导致破裂,非常危险。另外,请按各地区规定处理电池。
•
为了避免触电事故,请在拆下测试电缆类之后更换电池。
•
更换之后,请务必盖上盖子,并用螺钉固定之后再使用。
•
为防止本仪器的损坏和触电事故,请
簧专用螺钉)。螺钉
近的营业据点
解或投入火中。请勿对碱电池进行充电。否则可能会
使用出厂时安装的电池盖螺钉(带弹
/弹簧丢失或损坏时,请垂询销售店(代理店)或距您最
注 意
由于可能会导致性能降低或电池液体泄漏,因此请遵守下述事项。
•
请勿新旧不分或混用不同类型的电池。
•
请注意
•
•
•
+、- 极性,请勿反向插入。否则可能会导致性能降低或液体泄漏。
请勿使用已过使用推荐期限的电池。
请勿将电量耗尽的电池放在本仪器中置之不理。
为了防止因电池泄漏液体产生腐蚀与本仪器损坏,长
电池后进行保管。
时间不用时,请取出
1
2
3
4
5
6
7
8
9
10
付録
索引
13

使用注意事项
重要事项
从电池的特性方面看,显示的电池余量会因使用时的设置条件、使用温度、消耗程
度而与实际电池余量不同。尤其是在低温环境下使用电池,或使用因消耗而导致老
化的电池的时候,可能会因不显示电池余量而导致电源切断。
关于使用电池
本仪器的电池余量显示、电池使用寿命以使用新的碱电池为前提。
关于镍氢充电电池的使用
使用镍氢电池时,电池余量显示无法正常动作。
另外,电池使用寿命也会因容量、充电状态、重复使用产生的老化等而存在较大的
差异。使用时,请考虑这些因素。
关于锰电池的使用
使用锰电池可能会导致无法进行测量与通讯。请勿使用。
14

关于接线
使用注意事项
危 险
在可能会发生超出耐电压的电涌的环境下,请不要一直连接。否则,可能会
导致本仪器损坏,造成人身伤害事故。
警 告
•
请勿进行超出最大额定值的输入。否
短路或触电事故。
•
请勿在
•
•LR8515 无线电压 /热电偶数据采集仪利用半导体继电器进行通道之间的
•
•
LR8513 无线电流钳数据采集仪上连接非指定的钳形传感器。如果
连接,则可能会导致触电事故或本仪器损坏。
请勿在
LR8514 无线温湿度数据采集仪上连接非指定的温湿度传感器。如
果连接,则可能会导致触电事故或本仪器损坏。
绝缘。如果在通道之间施加超出规格的电压,则可能会导致半导体继电器
发生
短路故障。因
等电涌。发现测量值异常时,请送去检查。
请勿在将测试电缆类连接在被测对象的状态下连接到本仪器上。否
致触电事故。
下表所示为各数据采集仪模拟输入端子的最大输入电压、最
通道间最大额定电压。为
此以上的电压。
机型 最大输入电压 最大同相电压
LR8512 DC 0 V ~ 50 V
LR8515 DC±50 V
此,请绝对不要施加超出规格的电压。尤其请注意雷击
了避免发生触电事故和本仪器损坏,请勿输入在
则可能会因发热而导致本仪器损坏、
大同相电压和
最大额定电压
AC 30 V rms
(各模拟输入通道 -
AC 30 V rms
(各模拟输入通道 -
或 DC 60 V
外壳之间)
或 DC 60 V
外壳之间)
(GND共用)
DC 60 V
则会导
通道间
非绝缘
1
2
3
4
5
6
7
8
9
•
本仪器的电源
为了防止本仪器损坏或发生短路、触电事故,请使用经过绝缘的外部电源,
或在外部电源的
GND 与输入端子 (-)共用,不进行绝缘。使用外部电源时,
GND与被测对象之间进行适当配线,以免产生电位差。
15
10
付録
索引

使用注意事项
关于 CD-R 的使用
•
请勿使光盘的刻录面脏污或受损。另外,在标签表面上写字等时,请使用笔尖柔
软的笔记用具。
•
请将光盘放入保护壳中,避开阳光直射或高温潮湿的环境。
•
本公司对因本光盘使用而导致的
Windows® PC系统故障不承担任何责任。
16

关于钳形传感器的使用
使用注意事项
危 险
将钳形传感器连接到 LR8513上,然后再连接到已通电的测量线路上。为了
防止短路、触电事故,请遵守下述事项。
•
打开钳形传感器时,请
也不要用于接触裸导体。
•
请在下述数值以下的电路中使用钳形传感器。
另外,请勿用于裸导体。
机型名称 钳形传感器 电路
9669
9695-02 CAT III AC300 V
CT6500 CAT
9657-10
9675
CT9691-90
CT9692-90
CT9693-90
CT7631
CT7636
CT7642
CT7731
CT7736
CT7742
CT9667-01
CT9667-02
CT9667-03
CT7044
CT7045
CT7046
勿使夹钳顶端的金属部分短接测量线路的 2线之间,
CAT III AC600 V
钳式电流传感器
III AC600 V
泄漏电流钳 CAT III AC300 V
钳式 AC/DC 传感器 CAT III AC/DC 600 V
CAT IV AC/DC 600 V
AC/DC
AC/DC
自动调零电流传感器
AC
电流传感器
柔性电流钳
CAT
IV AC/DC 600 V
III AC/DC 1000 V
CAT
CAT IV AC/DC 600 V
CAT
IV AC/DC 600 V
III AC/DC 1000 V
CAT
CAT IV AC 600 V
CAT III AC 1000 V
1
2
3
4
5
6
7
8
9
10
付録
索引
17

使用注意事项
•
•
危 险
使用钳形传感器时,请勿触摸障壁顶端。
如下所示为钳形传感器的最大输入电流。
45 Hz ~ 66 Hz时)
(
机型名称 钳形传感器 最大输入电流
9669
9695-02 60 A
CT6500 600 A
9657-10
9675 10 A
CT9691-90
CT9692-90
CT9693-90
CT7631
CT7636 600 A
CT7642 2000 A
CT7731
CT7736 600 A
CT7742 2000 A
CT9667-01
CT9667-03
CT7044
CT7045
CT7046
钳式电流传感器
泄漏电流钳
钳式 AC/DC 传感器
AC/DC
AC/DC
自动调零电流传感器
AC
柔性电流钳
电流传感器
1000 A
10000 A(6000A 量程)*
1000 A
30 A
100 A
200 A
2000 A
100 A
100 A
10000 ACT9667-02
(600A量程)、
* :通过 CM7290/CM7291控制量程变更
•
•
18
如果超出该电流,则
可能会造成本仪器损坏,或导致人身伤害事故,因此请勿
在这种状态下进行输入。
请务必将钳形传感器连接在断路器的次级侧。即
级侧也有断路器进行保护。初
级侧的电流容量很大,一旦发生短路事故,
则会导致仪器严重损坏,因此请勿测量。
使发生短路,断路器的次

警 告
•
本仪器是在带电状态下进行测量的。为
卫生规则的规定,穿
用品。
•
为了避免发生触电事故,请
更换电池。
•
更换之后,请务必盖上盖子,并用螺钉固定之后再使用。
•
为了避免触电事故,利
接近高压设备或配线。因
更接地线的线路之后进行测量。(使用
戴电工橡胶手套、电工橡胶长靴、安全帽等绝缘保护
从被测物上拆下夹钳部分,然后打开电池盖,
用变压器 B类接地施工的接地线进行测量时,请勿
接地线接近高压充电部分而难以测量时,请在变
了预防触电事故,请根据劳动安全
9657-10、9675泄漏电流钳)
使用注意事项
1
2
3
注 意
•
为了防止
握住
•
不使用时请关闭夹钳芯体。如
则会附着灰尘或尘埃,可能会导致故障。
•9695-02 钳式传感器输出端子的螺钉丢失时,请购买“弹簧垫圈内置螺钉
M3×5”。如果使用其它螺钉,则可能会导致钳形传感器损坏。
BNC连接器损坏,请务必在解除锁定之后,
BNC连接器的插入部分(电缆以外)拔出。
果在打开的状态下置之不理,芯体对接部分
4
5
6
7
8
9
10
付録
索引
19

使用注意事项
注 意
•
请勿过度紧固
左右即可。
•
请勿输入超出各量程测量范围的电流。否则会导致本仪器损坏。
•
为了防止电线类损坏,请
的连接部。
•
请勿使钳形传感器掉落或承受碰撞。否
对测量产生恶劣影响。
•
请勿使夹钳芯体顶端部分夹入异物等或在芯线之间放入物品。否
导致传感器特性恶化或开关动作不良。
•
为避免损坏本仪器,请勿在
•
为避免损坏本仪器,请不要使连接器发生短路或输入电压。
•
如果夹钳芯体顶端对接部分附着灰尘等,则会对测量造成影响,因此请用软布轻
轻地擦净。
•
在
9695-02钳式电流传感器的输出端子上连接电缆时,为了抑制外部磁场的影响,
请尽可能将电缆靠近端子。
•
在本仪器上连接
的连接部分为“压接端子 -BNC”)
9695-02 钳式电流传感器输出端子的螺钉。扭矩在 0.5N•m
勿踩踏或夹住电线。另外,请勿弯折或拽拉电线
则可能会导致芯体对接部分损伤,
BNC端子上连接钳形传感器以外的传感器。
9695-02钳式电流传感器时,请使用专用的 9219连接线。(9219
则可能会
20

关于温湿度传感器的使用
使用注意事项
注 意
•
温湿度传感器不是防尘和防水结构。请勿在灰尘较多或淋水的环境中使用。
否则会导致故障。
•
温湿度传感器不是防滴结构。如
障,敬请注意。
•
即使在通常的使用环境下,传感器的灵敏度或精度也会降低。为了维持精度规格
范围内的测量,建议将开封后使用时间超过
•
如果未满足使用(保存)环境条件,则即使在精度保证期的
度也会降低,导致无法进行正确的测量。
•
从原理上来说,如果将使用的温湿度传感器放置于产生有机气体(甲酮、丙酮、乙
醇以及甲苯等)的环境中,传感器表面则可能会受到污染,而且还会导致湿度测量
误差变大。
•
使用与保管时,请注意勿使温湿度传感器长时间裸露于高浓度化学溶剂的环境中。
•
可能会因部分聚氯乙烯材料或包装材料所产生的有机气体而受到污染。
•
不使用时,请将温湿度传感器与干燥剂一起密封在交货时附上的塑料袋里,保存
在阴凉场所。
•
请注意不要产生结露。尤其在温度急剧变化的环境中,易于产生结露。
•
本公司对因未满足使用(保存)环境条件而导致的故障不进行任何保证。
•
湿度变化状况(低湿度变为高湿度,或高湿度变为低湿度)最大会对湿度测量值产
1% RH的影响(滞后)。
生 ±
果连接器部分附着水滴,则可能会导致故
1年的温湿度传感器更换为新品。
1 年之内,传感器的精
1
2
3
4
5
6
7
运输注意事项
•
•
注 意
为避免本仪器损坏,请从本仪器上拔出附件或选件类。
为了防止本仪器、温
免震动、碰撞。尤其要注意因掉落而造成的碰撞。
湿度传感器和钳形传感器损坏,在搬运及使用时请避
8
9
10
付録
索引
21

面向使用 LR8410 无线数据采集仪的客户
面向使用 LR8410无线数据采集仪的客户
本仪器可使用 LR8410 的V1.30 以后的软件版本。
在系统画面中,显示有 LR8410 的软件版本
可从本公司主页下载最新版本。
有关版本升级方法的详细说明,请浏览本公司主页或向销售店(代理店)以及最近的
HIOKI
营业据点确认。
22

关于本仪器的版本
关于本仪器的版本
Wireless Logger Collector可使用本仪器 V1.20以后的软件版本。
如果是以前的版本,则需要进行版本升级。可利用
(Windows
如果要在 V1.20以前版本的本仪器与 Wireless Logger Collector之间进行通讯,
则会发生通讯错误(协议错误)。
®
PC版)进行版本升级。(第 109 页)
Wireless Logger Collector
1
2
3
4
5
6
7
8
9
10
付録
索引
23

关于本仪器的版本
24

1
概要
1.1 概要和特点
本仪器为可进行测量、显示和记录的小型无线数据采集仪。
机型 概要
•
LR8512 无线脉冲数据采集仪
LR8513 无线电流钳数据采集仪
LR8514 无线温湿度数据采集仪
LR8515 无线电压 / 热电偶数据采集仪
包括实时测量与手动数据回收 2 种使用方法
实时测量(当做单元使用)
LAN/USB通讯
LR8410
0.1秒高速采样
每隔 0.5 秒更新一次 LR8513、LR8514的数据。
每通道的存储容量为 50 万个数据
3WAY 电源
可从 5 号碱性电池 (LR6)、AC 适配器、外部电源 (5 V ~ 13.5 V) 3种类型中选择。
配备有平均值 / 最大值记录模式
LR8513无线电流钳数据采集仪配备有平均值 / 最大值记录模式。以0.5 秒间隔进行测量并记录各
有效值记录间隔的平均值或最大值
*2
Windows® PC
(Logger Utility)
对脉冲进行计数并记录累计值
•
也可测量转数或逻辑
•
安装选件(另售)的各种钳形传感器,测
直流电流
•
设置电压与功率因数,简易地测量功率
•
高精度地测量温度与湿度
•
测量 ±
50 mV ~ ±50 V的电压与温度
(热电偶 K、T)
手动数据回收(独立使用)
•Android平板电脑
•Android智能手机
ON/OFF信号
Windows® PC
(Wireless Logger Collector)
量交流 /
*1
1
2
3
4
5
6
7
8
9
10
付録
* 1 :单相 2 线时,可通过转换比设置,直接在本仪器上读取功率值。
单相 3 线、三相 3线时,可使用 LR8410的运算功能在 LR8410上显示数值。
*
2 :有关与 LR8410 的连接方法,请参照各使用说明书。
索引
25

各部分的名称与功能
1.2 各部分的名称与功能
正面 背面
(说明各机型的通用部分)
1 2 3
操作键 通常按下(短按) 长按(2秒以上)
电源 Bluetooth ON/OFF 电源ON/OFF
1
显示
2
测量 NO(确认操作时) 测量开始 / 停止
3
左侧面
右侧面
LR8512, LR8514
(各机型通用)
显示区
显示切换
YES(确认操作时)
制造编号(序列号)标签
制造编号由 9 位数字构成。其
2位为制造年份,接
中,左起
2 位为制造月份。出于产
下来
品保修等管理需要,请勿剥下。
适配器连接端子
AC
(第 36 页)
电池盖
(第 32 页)
―
下侧面
LR8513
连接端子
用于连接钳形传感器。
(第 38 页)
下侧面
LR8515
26
连接端子
LR8512时,用于连接 L1010
连接线。
LR8514时,用于连接温湿度传
感器。
(第 38 页)
连接端子
用于连接热电偶或输入电缆。
(第 38 页)

显示区
各部分的名称与功能
显示 说明
1
2
通道 (CH)
闪烁 :正在进行监视动作
MAX
最大值
MIN
最小值
AVG
平均值
数据数显示
单元编号显示
日期与时间显示
操作确认显示
测量
点亮 :正在测量
闪烁 :等待测量开始预约
报警
点亮 :当前的测量值超出范围
闪烁 :存在以前超出范围的测
量 值, 目 前处 于 范围
以内(报警保持状态)
2
3
显示 说明
2
MODE
3
4
点亮 :平均值记录模式
熄灭 :最大值记录模式
AVG
(仅限于 LR8513无线电流钳数
据采集仪)
点亮 :Bluetooth ON
闪烁 :Bluetooth OFF
(省电功能有效)
熄灭 :Bluetooth OFF
Bluetooth连接状态(3档)
(电波强度 1 :弱~ 3 :强)
闪烁 :正在进行安全锁定
熄灭 :Bluetooth 未连接
正利用 AC 适配器进行运行
电池余量显示(第 32页)
显示测量值的单位
1
2
41
3
4
5
6
7
8
•Bluetooth连接期间(天线标记 ( ) 处于点亮状态),不能设为Bluetooth OFF。
•
测量期间不能将电源置为
•
利用
LR8410 无线数据采集仪进行实时测量期间,不能通过本仪器的按键操作停
止测量。
9
OFF
10
付録
索引
27

画面构成示例
1.3 画面构成示例
时间显示
日期显示
*1、*2、*4、*7、*8、*10
*9
*9
CH1/CH2 测量值
(上段 :时、分 / 下段 :秒)
(上段 :公历 / 下段 :月、日)
CH1 统计值 (MAX/MIN)
画面
CH2 统计值 (MAX/MIN)
切换
CH1/CH2 统计值(平均值)
*1
*2, *5, *7, *8, *10
,
*
1, *2, *5, *7, *8, *10
*1、*2、*4、*6、*7、*8、*10
单元编号 (1 ~ 7) 显示
* 1 :测量期间,每次采样都进行更新
* 2 :不显示转换比设置为 ON 的通道的单位。但与备有分段的单位一致时显示。
* 3 :仅在与 LR8410 连接时显示。
* 4 :脉冲测量(瞬间/ 累计模式、转换比 OFF)或温湿度测量时,CH1 和 CH2 不在同一画面显示。
* 5 :脉冲测量(瞬间/ 累计模式、转换比 OFF)或温湿度测量时,MAX 和 MIN 不在同一画面显示。
28
*3
测量数据数显示
*1、 11

6 :脉冲测量(累计/ 逻辑模式)时,不显示平均值。
*
画面构成示例
* 7 :脉冲测量(瞬间/ 累计模式、转换比 OFF)的测量值(脉冲数)为 10
进行显示。另外,10
* 8 :在温湿度测量中,不显示设为测量 OFF 的通道的画面。
* 9 :通过 Wireless Logger Collector 设置当前时间。(第 106页)
另外,也可通过 LR8410 设置当前时间。详情请参照 LR8410使用说明书。
* 10 :下表所示为转换比为 ON 时的可显示范围。
转换比
显示位数的设置
自动
0位 -10,000以下 ±1 ~ ±9,999 +10,000以上 ±1以下
1位 -1,000.0以下 ±0.1 ~ ±999.9 +1,000.0以上 ±0.1以下
2位 -100.00 以下 ±0.01~ ±99.99 +100.00 以上 ±0.01以下
3位 -10.000 以下 ±0.001~±9.999 +10.000以上 ±0.001以下
*11 :10,000以上时,分上下 2段进行显示。
000,000以上时,不显示 1,000以下的值。
,
U.F. 显示
(下溢)
-10,000以下 ±0.001~ ±9,999 +10,000以上 ±0.001以下
可显示范围
O.F. 显示
(上溢)
000以上时,分上下 2 段
,
0显示
(零)
1
2
3
4
5
6
7
8
9
10
付録
索引
29

画面构成示例
30

2
使用之前,请务必参照“使用注意事项”(第 8页)
测量前的准备
2.1 进行使用前的检查
在使用前,请先确认没有因保存和运输造成的故障,并在检查和确认操作之后再使用。
确认为有故障时,请
去修理前”。(第
确认本仪器的外观与动作
本仪器与钳形传感器连接线有无损伤之处?如果有损伤,则会造成触电事故,因此请勿使用并送修。
接
显示?
电池余量显示是否为
是否显示温湿度值? 测量期间不显示时,请
/ 放入电池时,显示区是否有
通电源
与销售店(代理店)或最近的 HIOKI 营业据点联系。也请参照“送
169 页)
检查项目 处理方法
未显示时,请将本仪器送修。
? 为 时,请更换电池。
将 Z2010 或 Z2011 温湿度传感
器插到底。
1
2
2
3
4
5
6
7
8
9
10
付録
索引
31

安装与更换电池
2.2 安装与更换电池
请安装 2 节5 号碱性电池 (LR6)。另外,测量之前请确认电池余量是否足够。如果电池
余量少,请更换电池。
注 意
请在停止测量之后更换电池。如果在测量期间更换,则可能会导致数据受损。
重要事项
关于使用电池
本仪器的电池余量显示、电池使用寿命以使用新的碱电池为前提。
关于镍氢充电电池的使用
使用镍氢电池时,电池余量显示无法正常动作。
另外,电池使用寿命也会因容量、充电状态、重复使用产生的老化等而存在较大的
差异。使用时,请考虑这些因素。
关于锰电池的使用
使用锰电池可能会导致无法进行测量与通讯。请勿使用。
电池耗尽或更换电池时,保存在本仪器中的数据或测量条件不会消失。
•
如果达到本仪器无法正常动作的电压,则会显示右面所
示的画面。在这种状态下,不能进行测量与通讯。如果
Z2003 AC适配器或更换电池,即会恢复为正常状
连接
态。
32

安装方法(更换方法)
安装与更换电池
警 告
为防止本仪器的损坏和触电事故,请使用出厂时安装的电池盖螺钉(带弹簧
专用螺钉)。螺钉 /弹簧丢失或损坏时,请垂询销售店(代理店)或距您最近的
营业据点。
准备物件
5号碱性电池 (LR6) × 2 节、十字螺丝刀(2号)
拆下连接线类
1
用十字螺丝刀拆下电池盖的螺钉(1 处)
2
不能从电池盖上拆下螺钉。请注意不要强行拆
3
2
7
6
5
,
4
下。
向上滑动并拆下电池盖
3
取出旧电池(更换时)
4
装入新电池,不要弄错极性
5
向下滑动电池盖进行安装
6
1
2
2
3
4
5
6
7
8
安装电池之后,会显示下述画面。
1. 全部点亮 2. 机型名称
用螺钉进行固定
7
(例 : 使用LR8512时)
3. 版本编号
(例 :版本 1.00)
9
10
付録
索引
33

安装与更换电池
关于电池余量显示
在显示区的右上角显示。
熄灭 连接
重要事项
从电池的特性方面看,显示的电池余量会因使用时的设置条件、使用温度、消耗程
度而与实际电池余量不同。尤其是在低温环境下使用电池,或使用因消耗而导致老
化的电池的时候,可能会因不显示电池余量而导致电源切断。
有电池余量。
余量减少时,刻度从左面开始消失。
由于电池即将耗尽,请尽早更换。
(闪烁)没有电池余量。在这种状态下,不能进行记录与通讯。
AC适配器或外部电源时,电池余量显示熄灭。
34

安装与更换电池
电池使用寿命的大致标准
电池使用寿命因记录间隔而异。但是、空转测量设为 ON,记录间隔为 2 秒以上时,与
1秒相同,而与记录间隔无关。
LR8512 无线脉冲数据采集仪
1
0.1秒 1秒 10秒 1分
实时测量
Bluetooth ON
手动数据回收
Bluetooth ON
手动数据回收
Bluetooth OFF
LR8513 无线电流钳数据采集仪
实时测量
Bluetooth ON
手动数据回收
Bluetooth ON
手动数据回收
Bluetooth OFF
值为瞬时值记录的情况。平均值或最大值记录时,与
LR8514 无线温湿度数据采集仪
实时测量
Bluetooth ON
手动数据回收
Bluetooth ON
手动数据回收
Bluetooth OFF
约 5 天 约 7 天 约 10天 约 10 天
约 14 天 约 14 天 约14 天 约14 天
约 1.5 个月 约 2 个月 约 2 个月 约 2 个月
0.5秒 1秒 10秒 1分
约 5 天 约 7 天 约 10天 约 14 天
约 10 天 约 10 天 约20 天 约20 天
约 14 天 约 1 个月 约 2.5 个月 约 3 个月
0.5秒 1秒 10秒 1分
约 5 天 约 7 天 约 10天 约 14 天
约 20 天 约 20 天 约20 天 约20 天
约 2.5 个月 约 3 个月 约 3.5 个月 约 3.5 个月
记录间隔
记录间隔
0.5秒相同,而与记录间隔无关。
记录间隔
2
2
3
4
5
6
7
8
9
LR8515 无线电压 / 热电偶数据采集仪
实时测量
Bluetooth ON
手动数据回收
Bluetooth ON
手动数据回收
Bluetooth OFF
10
记录间隔
0.1秒 1秒 10秒 1分
约 2 天 约 4 天 约 7 天 约 14天
约 3 天 约 7 天 约 14天 约 20 天
约 3 天 约 10天 约 1.5 个月 约 2.5 个月
35
付録
索引

连接 AC 适配器
2.3 连接 AC 适配器
将选件 Z2003 AC适配器和电源线连接到本仪器上,然后接至插座。
与电池并用时,以
池驱动。
连接 之 前 请务 必阅 读“关于
10 页)
(第
AC100 V ~ 240 V
50 Hz/ 60 Hz
3
电源线
AC适配器为优先进行供电。如果没有 AC适配器供电,则切换为电
AC 适配 器 ”( 第 12 页)、“关于 电 线与 电 缆类 的使 用”
连接电源线与 AC适配
1
器
将输 出 插头 连接 到本
2
仪器
AC适配器
1
2
端子(左侧面)上
将插头插进插座
3
AC 适配器的连接
安装
AC适配器之后,会显示下述画面。
1. 全部点亮 2. 机型名称
使用 AC 适配器时,显示区右上角的 点亮
外部电源
可将 DC 电源(DC 5 V ~ 13.5 V)或 USB 总线电源(DC 5 V)用作外部电源。
有关用于连接本仪器与外部电源的转换线,请与最近的
36
(例 : 使用LR8512时)
3. 版本编号
(例 :版本 1.00)
HIOKI 营业据点联系。

2.4 安装吊带(选件)
安装吊带(选件)
在本仪器上安装选件 Z5004/Z5020 带磁铁吊带,然后将磁铁部分贴附在壁面(铁板)
等上面即可使用。
将 Z5004 或Z5020 安装到吊带安装孔中
1
(1)
(2)
(3)
2
磁铁
(1)→ (2)→ (3)的顺序穿过吊带。
按照
将磁铁部分贴附在壁面(铁板)等上面
1
2
2
3
4
5
6
7
8
9
10
付録
索引
37

连接电缆
2.5 连接电缆
连接 L1010连接线 (LR8512)
将连接线连接到 LR8512 的连接端子上。
未使用
-
红线 :电压输入 (+)
+
-
黑线 :电压输入 (-)
+
L1010连接线(长度约1.5 m)
•
如果弄错本仪器侧与连接目标的输入或未插到底,则不会显示正确的值。
•
即使插到底仍未显示正确的值时,可能是本仪器或连接线发生故障。请送修。
38

钳形传感器的连接 (LR8513)
连接电缆
将钳形传感器连接到 LR8513 的连接端子上。请使用本公司指定的钳形传感器。详情
请参照钳形传感器附带的使用说明书。
将钳 形传感器的 BNC连接器 沟槽对准本仪
1
器的连接器定位头并进行插入
右转进行锁定
2
CH2CH1
钳形传感器
1
BNC连接器沟槽
2
锁定
连接器定位头
3
( 如 图 所 示 为 使 用
CT6500的情况)
拆卸时,请向左旋转并拔出。
夹在被测对象上(第 45 页)
3
•
如果未插到底,则不会显示正确的值。即使
插到底仍未显示 正确 的值 时,可能是本仪器
或传感器发生故障。请送修。
•
请勿连接非指定的钳形传感器。
1
2
2
3
4
5
6
7
适用钳形传感器
机型名称 钳形传感器
9669
CT6500
9657-10
9675
CT9691-90
CT9692-90
CT9693-90
*1
钳式电流传感器9695-02
泄漏电流钳
钳式 AC/DC 传感器
8
9
10
付録
索引
39

连接电缆
机型名称 钳形传感器
CT7631
CT7636
CT7642
CT7731
CT7742
*2
*2
*2
*2
*2
*2
AC/DC电流传感器
AC/DC自动调零电流传感器CT7736
CT9667-01
CT9667-02
CT9667-03
CT7044
CT7045
CT7046
* 1 要连接对应的钳形传感器时,需要 9219 连接电缆。
*
2 要连接对应的钳形传感器时,需要 CM7290 或 CM7291显示单元与 L9095输出线。
*2
*2
*2
AC
柔性电流钳
40

连接电缆
使用 CT9691-90、CT9692-90、CT9693-90
CT9691-90、CT9692-90、CT9693-90 分别由 CT9691、CT9692、CT9693钳形
传感器与
CT6590传感器单元的概要与各部分的名称
CT6590传感器单元是用于将 CT9691、CT9692、CT9693 钳式AC/DC 传感器连接
到测量仪器上的传感器单元。利
并进行输出。连
始测量。
CT6590传感器单元构成。
接到测量仪器之后,利用本仪器的调零旋钮进行输出偏移补偿之后开
POWER LED
绿灯点亮 : 电源ON
红灯点亮 : 电池耗尽时
熄灭 : 电源OFF
调零旋钮
左右转 动, 对 准 连 接传
感器的零点。
切换开关
H :HIGH 量程
L :LOW 量程
OFF :电源 OFF
量程 的 电平会因 钳 形传
感器而异。
用钳形传感器测量电流,利用本仪器转换为电压信号
正面 背面
传感器连接端子
用于连接钳形传感
器。
RATING
2
BATTERY
LR6
2
电池盖
拆下螺钉,插入电池。
1
2
2
3
4
5
6
7
CT9691-90、CT9692-90、CT9693-90传感器的输出率与量程
项目 CT9691传感器 CT9692 传感器 CT9693 传感器
H 量程 (f.s.) 100 A 200 A 2000 A
输出率 1 mV/A 1 mV/A 0.1 mV/A
L
量程 (f.s.) 10 A 20 A 200 A
输出率 10 mV/A 10 mV/A 1 mV/A
输出 (f.s.) 100 mV 200 mV 200 mV
AC
适配器连
接端子
BNC 连接器
用于连接到
LR8513上。
8
9
10
付録
索引
41

连接电缆
测量方法
5
67
调零旋钮
4
2
CT6590传感器单元
向 CT6590 传感器单元供电(电池或AC 适配器)
1
电源包括电池(附件)与
长时间连续使用时,使用
在 CT6590 上连接钳形传感器
2
将 CT6590 连接到LR8513 上
3
利用切换开关选择量程
4
请参 考 前 一 页的“CT9691-90、CT9692-90、CT9693-90 传 感器 的 输出 率 与量 程 ”
(第 41 页),选择适合测量仪器的量程。
输出相对于输入电流的电压。
比如,在 CT9691 中选择 L量程时,每 10A输出 100 mV。
转动调零旋钮进行调零,使测量仪器画面的测量值对准显示 0 A 左右的位置
5
开始测量之前,转动 CT6590 的调零旋钮补偿输出偏移。
•
调零旋钮采用不易转动的结构,以防止调零之后错误地进行转动。
•
即使进行调零,仍未显示
AC适配器(选件)2种类型。
AC适配器。
0 A左右值时,请将 CT6590与钳形传感器送去修理。
LR8513
0.00 A
3
将钳形传感器连接到被测对象上
6
测量结束之后,拆下钳形传感器
7
42

连接电缆
使用 CM7290、CM7291
CM7290•CM7291显示单元用于连接带有 HIOKI PL14 输出连接器的电流传感器。
测量方法
5
6 -1
选择测量模式
6 -2 6 -3
选择输出模式
1
4
执行调零
长按
选择输出率
LR8513
0.00 A
1
2
2
3
4
5
6
7
将电流传感器连接到 CM7290/CM7291 上
1
向 CM7290/CM7291 供电
2
支持 AC 适配器与电池两种电源。
利用 L9095 输出线将CM7290/CM7291 的输出连接到LR8513 上
3
执行电流传感器的调零
4
CT7044/CT7045/CT7046无需进行调零。
将电流传感器连接到被测导体上
5
L9095输出线
3
8
9
10
付録
索引
43

连接电缆
进行电流传感器的设置
6
1. 选择测量模式的 AC、 DC、 AC/DC
2. 选择输出模式
3. 选择输出率(请参照下面的“输出率与量程的对应表”)
设置 LR8513 之后,开始测量
7
有关 LR8513 的设置,请参照“LR8513无线电流钳数据采集仪”(第 76 页)。
测量结束之后,从被测导体上拿开并切断电源
8
•CM7290/CM7291的显示值与 LR8513 的显示值会因精度差而未必保持一致。
•
在
AC/DC 测量模式下测量负的直流电流时,CM7290/CM7291 与 LR8513的极
性可能不同。
输出率与量程的对应表
电流钳 CM7290/CM7291 的输出率 LR8513的量程
CT7631/CT7731 10mV/A 10A
1mV/A 100A
CT7636/CT7736 10mV/A 20A
1mV/A 200A
CT7642/CT7742 1mV/A 200A
0.1mV/A 2000A
CT7044/CT7045/
CT7046
10mV/A 50A
1mV/A 500A
0.1mV/A 5000A
CM7290/CM7291的输出 10 倍 应在 OFF 时使用
44

导体的连接方法
测量时,请用钳形传感器夹住导体。
连接电缆
1
2
2
OK
9669、9695-02、CT6500钳式电流传感器
CT9691-90、CT9692-90、CT9693-90 钳式 AC/DC 传感器
CT7631、CT7636、CT7642 AC/DC电流传感器
CT7731、CT7736、CT7742 AC/DC自动调零电流传感器
CT9667-01、CT9667-02、CT9667-03、CT7044、CT7045、CT7046 AC柔性电流钳
(如图所示为使用
CT6500的情况)
OK
9675、9657-10泄漏电流钳
(如图所示为使用 9675 的情况)
•
有关详细的连接方法,请参照使用的钳式电流传感器使用说明书。
•
如果测量方法有误,有可能导致人身事故和仪器的故障。
NO
OK
NO
NO
3
4
5
6
7
8
9
10
付録
索引
45

连接电缆
测量泄漏电流时
可使用 9675、9657-10 泄漏电流钳。
夹紧导体,使其位于夹钳内部的中央。
不知道测量电流大小时,请设为 5 A量程,然后开始测量。
使用接地线的测量
单相
3线式电路
变压器
类接地线
B
泄漏电流
夹住
lg
负载设备
1个导体。
三相
3线式电路
B类接地线
泄漏电流
负载设备
lg
D类接地线
统一测量
单相
3线式电路
变压器
泄漏电流
lg
同时将电路夹在中间位置。
同时夹紧 3 根导体
B
类接地线
负载设备
三相
泄漏电流
3线式电路
lg
B类接地线
同时夹紧
3根导体
负载设备
D类接地线
•
单相
2线式电路时,请同时夹紧 2 根导体。
•
三相
4线式电路时,请同时夹紧 4 根导体。无法夹紧时,也可利用设备的接地线进行测量。
•
在附近的电线流过较大电流时,可能无法正确地进行测量。请在离开足够距离的位置上进行
测量。
•
请勿输入超出量程连续最大输入的电流。
•
打开夹钳或变更电流量程时,会出现数
这需要一些时间。另外,即使在显示变为 0 之前进行测量,也不会影响到测量本身。
•
对于
DC成分重叠的 AC 电压,无法保证精度。
10 个计数的显示,但这不是异常。显示慢慢变为 0,
46

连接电缆
绝缘不良部位的检查
1. 测量整个电路的泄漏电流,根据其变化判断是否存在漏电状态。平时利用变压器 B类接地施
工的接地线进行测量。
2. 判断存在漏电状态时,通过统一测量(同时夹紧电路)对电源侧~负载侧进行探查。
单相 3 线式电路
lg
B
接地线
泄漏电流
负载
类
’
a
a
设备
1
2
2
3
4
•
在图中的
不到。
•
在图中的
不到。
b
泄漏电流
A 处出现电线绝缘老化部位时,统一测量的 a可检测泄漏电流,但’a 检测
B 处出现负载设备绝缘老化时,统一测量的 b可检测泄漏电流,但’b 检测
B类
lg
接地线
绝缘老化
部位
A
负载
设备
绝缘老化
部位 B
’
b
5
6
7
8
9
10
付録
索引
47

连接电缆
测量负载电流时
将导体夹在夹钳内部的中央。
•
无法测量类似变频器次级侧的特殊波形。
•
不知道测量电流大小时,请设为以下量程,然后开始测量。另外,请勿输入超出
此范围的电流。
机型名称 钳形传感器 量程
9669
9695-02
CT6500
9657-10
9675
CT9691-90
CT9692-90
CT9693-90
CT7631
CT7636
CT7642
CT7731
CT7736
CT7742
CT9667-01
CT9667-02
CT9667-03
CT7044
CT7045
CT7046
钳式电流传感器
泄漏电流钳
钳式 AC/DC 传感器
AC/DC
电流传感器
AC/DC
自动调零电流传感器
AC
柔性电流钳
1000 A 量程
50 A 量程
500 A 量程
5 A 量程
5 A 量程
100 A 量程
200 A 量程
2000 A 量程
100 A量程
200 A量程
2000 A量程
100 A量程
200 A量程
2000 A量程
5000 A量程
5000 A量程
5000 A量程
5000 A量程
5000 A量程
5000 A量程
48

温湿度传感器的连接 (LR8514)
将温湿度传感器连接到 LR8514 无线温湿度数据采集仪的连接端子上。
适用传感器
Z2010 温湿度传感器 : 包括传感器部分在内,全长约50 mm
Z2011
温湿度传感器 : 电缆长度 约1.5m
连接电缆
1
2
2
本仪器右侧面
CH1
CH2
•
如果未将温湿度传感器插到底,测量值则会变为
[BURN]。
•
即使插到底仍未显示正确的值时,可能是本仪器或传感器发生故障。请送修。
Z2010或 Z2011温湿度传感器
在 CH1 或CH2 的输入端子上,
将温湿度传感器插到底
[BURN OUT],显示变为
输入电缆与热电偶的连接 (LR8515)
在 LR8515 无线电压/ 热电偶数据采集仪的端子板上连接输入电缆或热电偶。
松动端子板的螺钉,按图所示插入电缆顶端
1
并紧固螺钉
m 以下( 建 议 为 0.4 Nm)的
的不可避误差的物理
250°C ~ 600°C的温度
CH1
-
+
输入电缆 /
热电偶
+
CH2
-
请以 0.8 N
扭矩紧固端子板上的螺钉。
连接到被测对象上
2
重要事项
K热电偶有其固有的称之为 SRO (short
range ordering)
现象,可能会在
范围内无法正确地进行测量。请在确认所
用热电偶制造商的基础上选择传感器。
3
4
5
6
7
8
9
10
付録
索引
49

连接电缆
50

3
包括 2 种方法。
作为 LR8410 的单元的使用方法
利用
LR8410进行实时测量
LR8410
(预计为 30 m)
利用 Windows
®
PC进行实时测量
(预计为 30 m)
LR8410
LAN/USB通讯
3.1 利用 LR8410 进行实时测量
接通本仪器与 LR8410 的电源
1
通过 LR8410 的设置导航(单元登录指南)将本仪器登录为单元
2
Windows® PC
(Logger Utility)
1
2
2
3
4
5
6
7
在设置导航(基本设置指南)中设置测量条件,然后发送到本仪器
3
开始测量
4
详情请参照
8
9
10
付録
LR8410测量指南。
索引
51

利用 Windows
®
PC进行实时测量
3.2 利用 Windows® PC进行实时测量
通过 LR8410 将本仪器登录为单元(第 51页)
1
将 Logger Utility 安装到Windows
2
启动 Logger Utility
3
启动之后,会显示主画面。
该主画面是“Logger Utility”的基本画面。
®
PC中
Logger Utility
设置本仪器的测量条件
4
将设置条件发送到本仪器
5
开始和停止测量
6
详情请参照附带
52
CD-R内的 Logger Utility使用说明书。

4
使用 Windows
4.1 软件规格
操作环境
(预计为 30 m)
®
PC回收数据
Windows® PC
•Wireless Logger Collector
•
Logger Utility
1
2
2
3
CPU 1GHz 以上的 32位或 64位处理器
内存
显示器
硬盘
操作系统
通讯手段
1GB以上的 RAM(32位)、2GB以上的 RAM(64位)
1024×768点以上、65536 色以上
(推荐 :使用较小的字体。如果使用较大的字体,则可能会导致显示紊乱)
3.0 GB以上剩余空间
Windows 10(32 位/64 位)、Windows 8(32位 /64 位)、
Windows 7
Bluetooth 2.1+EDR以上
配置文件 :SPP
(推荐 :使用 Windows
(32位 /64 位)
®
标准协议栈)
功能规格
可登录台数 100 台
设置 可进行测量设置值的编辑、复制、初始化与收发
测量控制 可开始和停止测量
监视功能 可进行状态监视
可进行定期重复监视(
可进行数值监视
更新间隔 :1 秒
测量数据回收功能 可回收测量数据
可进行定期重复回收(
分析与浏览 可利用
测量数据输出 可按下述格式对测量数据进行文件输出
其它 可进行对时、自诊断、版本编号确认、固件版本升级
Logger Utility进行波形显示与分析
Logger Utility格式、LR5000 格式、Smart Site兼容格式、CSV 格式、
文本格式
可合并文件
可合并多台仪器的测量数据作为 1 个文件(Logger Utility通用格式)进
行输出
10分钟~ 1 天)
10分钟~ 1 天)
4
5
6
7
8
9
10
付録
索引
53

测量流程
4.2 测量流程
请参照“测量前的准备”放置本仪器(第 31页)
1
将软件安装到 Windows
2
在 Wireless Logger Collector 中登录本仪器(最多100 台)(第 62页)
3
®
PC中(第 56页)
•Wireless Logger Collector
•
Logger Utility
找不到数据采集仪时怎么办 ?
•
画面中的
•
画面中的
然后再次进行搜索。
在 Wireless Logger Collector 中设置测量条件(第 68页)
4
(1)
54
标记熄灭时,按下电源键,将 Bluetooth 功能设为 ON。
标记熄灭时,不能进行无线连接。请缩短PC 与本仪器之间的距离或清除障碍物,
(4)
(3)
(2)

将设置条件发送到本仪器(第 96 页)
5
开始测量(第 98 页)
6
如果在内存中保持上次数据的状态下开始记录,上次的数据则会丢失,敬请注意。
可按住按键开始测量。
测量流程
1
2
2
3
4
5
6
利用 Wireless Logger Collector 回收数据(第 101页)
7
测量期间以及测量停止后均可进行回收。
利用 Windows
8
1. 利用 Logger Utility 进行显示 : 显示图形并进行分析。(第 102 页)
2. 以 CSV 文件格式进行输出 :
“测量数据的导出”(第
®
PC分析数据
103 页)
Microsoft® Excel
利用
显示。
®
等表格计算软件进行图形
7
8
9
10
付録
索引
55

安装软件
4.3 安装软件
安装
按下述步骤安装。
信息和操作可能会因使用的操作系统或设置而异。
退出正在运行的所有软件。
1
重要事项
请务必在退出防病毒软件运行之后再开始安装。防病毒软件运行期间可能无法正
确安装。
将附带的 CD-R 插入CD-ROM 驱动器中
2
自动显示语言选择画面。
未自动显示时,请利用浏览器打开
单击 [English]
3
显示菜单。
单击 [Logger Utility Wireless Logger Collector]
4
单击 [Install]
5
安装程序自动运行。安装程序未运行时,请执行 CD-R 中的[Setup.exe]。
请按安装程序画面所示步骤进行安装
6
Logger Utility与 Wireless Logger Collector 2个应用程序被安装。
56
CD光盘内的 [index.htm]。

启动方法
安装软件
为 Windows 7 时
在开始菜单上单击 [ 所有程序] - [HIOKI] - [Logger Utility] -
[Wireless Logger Collector]
为 Windows 8 时
在开始画面中显示 [ 应用] 视图,然后单击[HIOKI] -
[Wireless Logger Collector]
为 Windows 10 时
在开始菜单上单击 [ 所有程序] - [HIOKI] - [Wireless Logger Collector]。
退出方法
单击主画面中的应用程序按钮,然后单击显示菜单中的 [ 结束]。
。
。
1
2
2
3
4
5
6
7
或单击主画面右上角的关闭 [ ]。
8
9
10
付録
索引
57

安装软件
卸载
按下述步骤删除软件。
打开控制面板
1
Windows 7时 :
为
在开始菜单上单击
Windows 8时 :
为
在开始画面中显示
Windows 10时 :
为
右键单击开始按钮,然后单击
单击 [ 程序和功能]
2
在安装的程序列表中双击 [HIOKI Logger Utility]
3
由于还留有测量数据或设置文件等,不需要时,请手动进行删除。
[控制面板 ]。
[应用 ]视图,然后单击 [Windows系统 ] - [ 控制面板]。
[控制面板 ]。
会显示 [ 卸载或更改程序 ]画面。
58

4.4 画面构成
画面构成
启动应用程序之后,会显示主画面。
1 2
4 5 89
名称 说明
应用程序按钮 显示选件菜单等。
1
快速存取工具栏 可右键单击功能区块进行定制。
2
功能区块 对列表中显示的项目进行操作或编辑等。
3
导航栏
4
无线数据采集仪一览
5
(树显示)
标题显示 显示当前选择的无线数据采集仪信息。
6
无线数据采集仪 / 通道 /
7
文件一览(列表显示)
输出(日志)
8
状态栏
9
3 6 7
•
对无线数据采集仪进行登录与设定。
•
进行测量与监视。
•
回收、浏览数据。
•
进行无线数据采集仪的维护。
•
切换分组显示与一览显示。
•
创建与删除组。
显示设置内容与无线数据采集仪的状态等。
•
显示操作结果或错误。
•
可复制或清除日志。
•
项目数 :显示总项目数。
•
选择数 :显示选择的项目数。
•
状态显示 :显示正在接收发送设置、正
在测量控制、正在回收、正在维护等状态。
在状态监视、正
1
2
2
3
4
5
6
7
8
9
10
付録
索引
59

基本操作方法
4.5 基本操作方法
操作流程
1 2 3
4
在导航栏中选择下述分类中的一个。
1
[登录和设置 ] [测量和监视 ] [回收和阅览 ] [ 维护]
从无线数据采集仪一览(树显示)中选择组与无线数据采集仪
2
从无线数据采集仪、通道、文件一览(列表显示)中选择操作对象的项目
3
按下导航栏的操作按钮
4
或右键单击列表显示项目,从显示的菜单中选择操作
60

选择多个无线数据采集仪
基本操作方法
搜索选择
在登录的无线数据采集仪中搜索可通讯的设备并进行自动选择。
•
有时可能会因
•
有时可能会因与无线数据采集仪之间的通讯状态而不能选择。
选择全部项目
单击功能区块上的 [ 选择全部]。
取消所有项目的选择
单击功能区块上的 [ 取消选择]。
单独选择
单击列表显示内的复选框。
选择多个项目
按住 Ctrl 键或Shift 键,同时单击列表显示内的项目。
PC的规格环境而不能使用。
1
2
2
3
4
5
6
7
•
会在状态栏中显示选择项目数。
•
勾选的项目优先于列表显示内的选择项目(加亮显示的项目)。
8
9
10
付録
索引
61

登录 / 删除无线数据采集仪
4.6 登录 / 删除无线数据采集仪
无线数据采集仪的登录
在 Wireless Logger Collector中登录无线数据采集仪。最多可登录 100台无线数据
采集仪。
重要事项
Wireless Logger Collector 的部分功能可能会因所使用 PC 的环境而不能使用。
另外,可能会因
不能进行通讯。
准备
Bluetooth 组件与 Bluetooth堆栈(设备驱动程序)的组合状况而
将无线数据采集仪放在 Windows
1
接通无线数据采集仪的电源( )
2
(如果安装 AC 适配器或电池,电源则会自动接通)
请确认 Bluetooth 的电源处于ON( 点亮)状态。
®
PC附近(放在没有通讯干扰的位置上)
62

登录
登录 / 删除无线数据采集仪
1
2
2
1
3
选择导航栏的 [ 登录和设置] - [ 添加和删除]
1
会显示[单元的登录和删除]对话框。
按下 [ 检索]
2
左侧的一览表中显示附近放置的无线数据采集仪或已配对的无线单元。(为第三
方制作的
选择要从左侧一览中登录的无线数据采集仪(可多选)
3
按下 [ ] 进行登录
4
选中的无线数据采集仪移到右侧的一览表中。
按下 [ 确定]
5
Bluetooth堆栈时,显示为 COM端口)
2
4
3
4
5
6
5
7
8
9
10
付録
索引
63

登录 / 删除无线数据采集仪
•
在使用
Windows
在“搜索发现的数据采集仪”中。
要确认是否使用
[
设备管理器 ] 中打开“Bluetooth无线”项目,确认显示 [Microsoft Bluetooth
Enumerator]
•
在使用非
号。请利用
单元。登录不正确的虚拟
作不稳定。
配对或虚拟
垂询制造商。
Windows
®
标配的 Bluetooth堆栈的环境中,型号名称或制造编号会显示
Windows
。
®
标准的 Bluetooth 堆栈时,在[ 控制面板] - [ 系统 ] -
®
标配的 Bluetooth堆栈的环境中,不显示型号名称或制造编
Bluetooth堆栈附带的软件进行配对或虚拟 COM设置,然后登录无线
COM时,可能会导致 Wireless Logger Collector的操
COM端口的制作方法会因使用的 PC或 Bluetooth 堆栈而异。详情请
参考示例 :虚拟
打开 [ 控制面板]
1
执行 [ 添加设备],然后选择要配对的数据采集仪。
2
配对完成之后,会将数据采集仪登录到清单中。
请打开登录的数据采集仪的 [ 属性]
3
确认已分配的虚拟 COM 端口。
64
COM端口分配方法
-
[设备与打印机 ]或 [Bluetooth]画面。

登录 / 删除无线数据采集仪
无线数据采集仪的删除
删除(取消登录)在Wireless Logger Collector 中登录的无线数据采集仪。
1
2
3
1
2
2
3
4
5
6
选择导航栏的 [ 登录和设置] - [ 添加和删除]
1
会显示[单元的登录和删除]对话框。
选择要从右侧一览中删除的无线数据采集仪(可多选)
2
按下 [ ] 进行删除
3
选中的无线数据采集仪移到左侧的一览表中。
按下 [ 确定]
4
即使删除(取消登录)无线数据采集仪,也不会删除已回收测量数据。
不需要测量数据时,请手动进行删除。
7
4
8
9
10
付録
索引
65

登录 / 删除无线数据采集仪
无线数据采集仪的分组
可对无线数据采集仪进行分组管理。这在管理多个无线数据采集仪时非常便利。可采
用分级的组结构。
组创建步骤
2
1
从 [ 无线数据采集仪一览](树显示)中选择 [ 计算机] 或要创建新组的组
1
按下 [ ]
2
新组被创建。
输入组名并按下 Enter 键
3
66

登录 / 删除无线数据采集仪
组的移动步骤(区分方法)
在 [ 无线数据记录仪一览 ](树显示)中用鼠标左键拖动要移动的无线数据采集仪,拖到
要移动的组中。
1
2
2
组删除步骤
拖放
3
4
5
6
2
1
7
8
9
从 [ 无线数据采集仪一览](树显示)选择要删除的组
1
按下 [ ]
2
已在删除的组中登录无线数据采集仪时,移动到 [ 计算机] 之下。
10
付録
索引
67

设置测量条件
4.7 设置测量条件
设置无线数据采集仪的测量条件。
2
1
3
从导航栏中选择 [ 登录和设置]
1
选择相应的无线数据采集仪
2
单击功能区块上的 [ 打开]
3
显示设置对话框。
68

测量设置
设置测量条件
记录间隔
设置读入数据间隔。
设置内容 :
10 0ms 、 200ms、 500ms、1 s、2s、5s 、10 s、20 s、3 0s、1 min 、2min、5 min 、
10min、20min、30min、1hour
关于记录间隔
•
请选择适合被测对象的记录间隔。
•
有时可能会因记录间隔的设置而不能测量波形峰值。
•LR8515无线电压 /热电偶数据采集仪的断线检测为 ON时,不能设置 100ms。
例 :将记录间隔设为
连续记录
设置存储器变满时的处理方法。
设置内容 :
OFF (一次) 存储器已满时,停止记录。
ON (无限) 如果存储器变满,则从最早的数据开始覆盖。
1s时
峰值
1s
1
2
2
3
4
5
6
7
8
数字滤波器(仅限于 LR8515)
如果设置数字滤波器,则
50 Hz或 60 Hz。
设为
设置内容 :
50 Hz 可除去50 Hz 的电源噪音。
60 Hz 可除去60 Hz 的电源噪音。
9
可除去混入输入信号中的噪音。请根据使用地区的电源频率,
10
付録
索引
69

设置测量条件
标题注释
设置标题注释。(最多
20个全角字符,40 个半角字符)
输入下述字符时,会进行如下转换。
^2
^3
2
(上标字符)
3
(上标字符)
~u µ
~c
~e
°
ε
记录开始预定
可按指定的时间开始测量。
当前时间过了预定时间时,不开始测量。
设置内容 :
OFF(预订开始功能无效)
按预定时间开始记录。
在发送记录开始预定为 ON 的设置的同时进入记录开始待机状态。在这种状态下,
不受理基于通讯的测量开始。
记录停止预定
可按指定的时间停止测量。
当前时间过了预定时间时,不停止测量。
设置内容 :
70
OFF(预订停止功能无效)
按预定时间停止记录。

通道设置
切换要设置的通道。
设置测量条件
1
2
2
3
4
5
6
测量
设置测量的
设置内容 :
注释
设置通道注释。(最多
输入下述字符时,会进行如下转换。
^2
^3
~u µ
~c
~e
ON/OFF。
不进行测量。
进行测量。
20个全角字符,40 个半角字符)
2
(上标字符)
3
(上标字符)
°
ε
7
8
9
10
付録
索引
71

设置测量条件
LR8512无线脉冲数据采集仪
进行累计测量设置
对从累计功率表或流量计等输出的脉冲数进行累计测量。
:
1
ON
2
1
5
4
3
选择要设置的通道,然后将测量复选框设为 [](ON)
1
选择输入类型
2
设置内容 :
瞬间
累积
测量在记录间隔内输入到本仪器的脉冲数。
按记录间隔进行脉冲数复位。
测量从开始测量之后的脉冲数累计值。
检测电平
HIGH
LOW
选择测量的基准(斜率)
3
设置内容 :
上升
下降 累计脉冲从HIGH 变为 LOW的次数。
选择 HIGH/LOW 的基准值(检测电平)
4
设置内容 :
1 V
4 V
72
累积瞬时
累计脉冲从 LOW 变为 HIGH的次数。
将大于
1.0 V
的判断为
将大于 4.0 V 的判断为 HIGH,将0 V ~ 1.5 V 判断为 LOW。
HIGH,将0 V~0.5 V
判断为
LOW
。

选择防震滤波器设置
5
设置内容 :
OFF
ON
•
如果使用转换比功能,则可使用将累计脉冲数转换为被测对象物理量(
的值进行显示。(第
•
存在超出
Microsoft® Excel
•
大幅超出各量程的可测量范围时,测量值会变为
[O.F.][U.F.]。
变为
保存的数据值为附录“数据的使用”第 附6页的值。
将防震滤波器设为 OFF。
将防震滤波器设为 ON。
可针对机械式接点(继电器)输出的信号,防止因震颤(间歇
电震)而导致错误计数。
82 页)
1,000,000,000 脉冲的可能性时,建议输入类型使用“瞬间”,然后利用
®
等进行相加。
[+OVER][-OVER],显示也会
设置测量条件
Wh、VA 等)
1
2
2
3
4
进行转数测量设置
测量旋转编码器、转数表等根据转数所输出的脉冲。对1 秒钟内的输入脉冲数进行计数,
并求出转数。
1
ON
:
6
2
选择要设置的通道,然后将测量复选框设为 [](ON)
1
选择 [ 转数]
2
设置传感器输出的每转的脉冲数
3
设置内容 :
1
~ 1000
根据脉冲数设置,自动设置量程。
5
4
3
5
6
7
8
9
10
付録
索引
73

设置测量条件
选择测量的基准(斜率)
4
设置内容 :
上升 以
下降 以
选择 HIGH/LOW 的基准值(检测电平)
5
设置内容 :
1V
4V
选择防震滤波器设置
6
设置内容 :
OFF
ON
LOW ~ HIGH为基准测量转数。
HIGH ~ LOW为基准测量转数。
检测电平
将大于 1.0 V 的判断为 HIGH,将0 V ~ 0.5 V 判断为
LOW。
将大于 4.0 V 的判断为 HIGH,将0 V ~ 1.5 V 判断为
LOW。
将防震滤波器设为 OFF。
将防震滤波器设为 ON。
可针对机械式接点(继电器)输出的信号,防止因震颤(间歇
电震)而导致错误计数。
HIGH
LOW
大幅超出各量程的可测量范围时,测量值会变为 [+OVER][-OVER],显示也会变
[O.F.][U.F.]。
为
保存的数据值为附录“数据的使用”第
74
附 6 页的值。

进行逻辑测量设置
测量逻辑信号。
1
ON
:
4
2 3
选择要设置的通道,然后将测量复选框设为 [](ON)
1
选择 [ 逻辑]
2
选择 HIGH/LOW 的基准值(检测电平)
3
设置内容 :
1V
4V
将大于 1.0 V 的判断为 HIGH,将0 V ~ 0.5 V 判断为
LOW。
将大于 4.0 V 的判断为 HIGH,将0 V ~ 1.5 V 判断为
LOW。
设置测量条件
1
2
2
3
4
5
6
7
8
选择防震滤波器设置
4
设置内容 :
OFF
ON
将防震滤波器设为 OFF。
将防震滤波器设为 ON。
可针对机械式接点(继电器)输出的信号,防止因震颤(间歇
电震)而导致错误计数。
9
10
付録
索引
75

设置测量条件
LR8513无线电流钳数据采集仪
进行电流测量设置
测量电流。
1
ON
:
4
5
2
3
6
选择要设置的通道,然后将测量复选框设为 [](ON)
1
选择要使用的钳形传感器
2
设置内容 :
9675、9657-10、9695-02、CT6500、9669、CT9691-90、
CT 9692- 90、C T 9693 -90、 C T763 1
CT7 7 3 1
CT7045
*1: CT9667-01、CT9667-02、CT9667-03请选择 CT9667。
*2: 使用 CT7631、CT7636、CT7642、CT7731、CT7736、CT7742、CT9667、
选择适合被测对象的量程
3
设置内容 :
9675 500 mA、5 A
9657-10 500 mA
9695-02 5 A
CT6500 50 A
9669
CT9691-90 10 A、100 A
CT9692-90 20 A
*2
、CT 7 7 36*2、CT 7 7 42*2、CT 9 6 67
*2
、CT7046
CT7044、CT7045、CT7046时,LR 8513 的固件版本为 V 1.40以上。
*2
、5 A
、50 A
、500 A
1000 A
、200 A
*2
、C T7636*2、C T7642*2、
*1 *2
、CT 7 0 44*2、
76

CT9693-90 200 A、2000 A
CT7631 10 A
CT7636 20 A
CT7642 200 A
CT7731 10 A
CT7736 20 A
CT7742 200 A
CT9667 500 A
CT7044 50 A
CT7045 50 A
CT7046 50 A
选择零点抑制设置
4
设置内容 :
ON 各量程为 10个计数值以下时进行零点抑制
OFF
选择记录模式
5
设置内容 :
瞬间
平均
*
最大
* :使用“最大”记录模式时,LR 8513 的固件版本为 V 1.30以上。
、100 A
、200 A
、2000 A
、100 A
、200 A
、2000 A
、5000 A
、500 A、5000 A
、500 A、5000 A
、500 A、5000 A
即使为 10 个计数值以下也进行显示(用于DC测量时的零点
调整)
记录各记录间隔的瞬时值。
0.5 秒间隔进行测量并 记录 各记 录间隔的平均值。(记录
以
间隔为“1秒以下”时,记录瞬时值)
以 0.5 秒间隔进 行测量并记录各记录间隔的最大值。(记录
间隔为“1秒以下”时,记录瞬时值)
设置测量条件
1
2
2
3
4
5
6
7
8
选择滤波器设置
6
设置内容 :
OFF
ON 50 Hz/60 Hz 的电流测量时,可截止不需要的高频成分。
•
如果 使 用转换比功能, 则 可使用将测 量 的电流值转 换 为功率值的值 进 行显示。
82 页)
(第
•
大幅超出各量程的可测量范围时,测量值会变为
[O.F.][U.F.]。
变为
保存的数据值为附录“数据的使用”第 附6页的值。
9
不使用滤波器。
可进行包括高频成分在内的电流测量。
10
付録
[+OVER][-OVER],显示也会
索引
77

设置测量条件
LR8514无线温湿度数据采集仪
进行温湿度测量设置
使用
Z2010/Z2011温湿度传感器测量温度与湿度。
1
ON
:
选择要设置的通道,然后将测量复选框设为 [](ON)
1
关于断线
下述情况时,测量值会变为 [BURN OUT],显示变为 [BURN]。
保存的数据值为附录“数据的使用”第
•
未连接温湿度传感器时
•
温湿度传感器电缆断线时
•
温湿度传感器发生故障时
•
因噪音的影响等而导致与温湿度传感器之间的通讯发生错误时
附 6 页的值。
大幅超出各量程的可测量范围时,测量值会变为 [+OVER][-OVER],显示也会变
[O.F.][U.F.]。
为
保存的数据值为附录“数据的使用”第
78
附 6 页的值。

LR8515无线电压 /热电偶数据采集仪
进行电压测量设置
设置电压测量的通道。
1
ON
:
2
设置测量条件
1
2
2
3
4
3
选择要设置的通道,然后将测量复选框设为 [](ON)
1
选择 [ 电压]
2
选择适合被测对象的量程
3
设置内容 :
50 mV、500 mV、5 V、50 V
测量仪表用仪器时
输入 4 mA ~ 20 mA 范围的电流时,作为分流器,请在模拟输入端子的 + 与 - 之间连
250
接
可使用转换比功能将显示值换算为任意值。(第
大幅超出各量程的可测量范围时,测量值会变为 [+OVER][-OVER],显示也会变
为
保存的数据值为附录“数据的使用”第
的电阻,并在 [5 V] 量程下进行测量。
Ω
[O.F.][U.F.]。
82 页)
附 6 页的值。
5
6
7
8
9
10
付録
索引
79

设置测量条件
进行温度测量(热电偶)设置
使用热电偶测量温度
1
ON
:
5
2
3
4
选择要设置的通道,然后将测量复选框设为 [](ON)
1
选择 [ 热电偶]
2
选择热电偶的类型
3
设置内容 :
K、T
选择断线检测的设置
4
设置内容 :
OFF
ON
80
不进行断线检测。通常热电偶发生断线时,测量值会变得不稳定。
进行断线检测。断线时,测量值会变为 [BURN OUT],
显示变为 [BURN]。保存的数据值为附录“数据的使用”
第 附 6 页的值。

设置测量条件
•
如果将断线检测设为
•
由于按与测量不同的时序进行检测,因此不会影响测量值。
•
记录间隔为
•
延长热电偶并在断线检测为
程的
热电偶
热电偶 T : 5820
选择基准接点补偿设置
5
大幅超出各量程的可测量范围时,测量值会变为 [+OVER][-OVER],显示也会
[O.F.][U.F.]。
变为
保存的数据值为附录“数据的使用”第
100 ms时,不能将断线检测设为 ON。
+f.s.温度时,如果热电偶电阻值超过下述值,则会被认定为断线。
K : 960
内部
外部
ON,热电偶测量时,则会按记录间隔流过微弱电流以检测断线。
ON 的状态下使用时,请使用线径较粗的线。已测量量
Ω
Ω
在本仪器内部进行基准接点补偿。直接将热电偶(或补偿导线)连接到本仪器时
设置。测试精度为温度测量精度与基准接点补偿精度之和。
本仪器不进行基准接点补偿。在外部连接基准接点补偿器(0
时设置。测试精度仅为温度测试精度。
附 6 页的值。
°
C的冰水等)
1
2
2
3
4
5
6
7
8
9
10
付録
索引
81

设置测量条件
转换比设置(根据需要)
可在将输入值由电压换算为电流等被测对象物理量之后进行显示。
通常显示 (OFF) 有转换比
电压、电流、温度、湿度与转数测量时的转换比设置
1
3
2
4
选择转换比值的显示
1
设置内容 :
OFF 不进行转换。
小数 用小数显示换算值。
指数 用指数显示换算值。无线数据采集仪的显示仅为小数。
选择转换比方法
2
设置内容 :
以转换比设置 按输入信号的
2点设置 按输入信号的 2点的电压值及其 2点的各自转换值和单位进行换算。
以
82
1 V的物理量(转换比)、补偿和单位进行换算。

设置要换算的单位(最多 3个全角字符、7 个半角字符)
3
输入下述字符时,会进行如下转换。
^2
^3
~u µ
~c
~e
为转换比时,设置转换比与偏移量。
4
为 2 点时,设置2 点转换前与转换后的值。
转换比设置方法
单位 (eu)
偏移量
2
(上标字符)
3
(上标字符)
°
ε
斜率
(转换比 :
要换算单位的值
eu/v)
2点设置方法
(例)
A
H
A
L
V
L
实际测量值(输入值)
V
[V]
H
设置测量条件
[A]
单位
转换 1 : 由VH值转换为 AH值
转换 2 : 由VL值转换为 AL值
V
: 电位高点
H
A
: 相对于电位高点的值
H
V
: 电位低点
L
A
: 相对于电位低点的值
L
1
2
2
3
4
5
6
7
8
9
10
付録
索引
83

设置测量条件
简易功率测量的缩放比例设置
如果使用转换比功能,则
2线的功率值进行测量。
相
[转换 ]的 [转换比 ] 中设置V×
如果在
可将 LR8513 无线电流钳数据采集仪测量的电流值转换为单
[W],则可显示单相 2 线的功率值。
W = 转换比转换率 × 电流值 = V×
功率值
(V :电压、λ:功率因数)的值并将[ 单位] 设为
λ
× 电流值
λ
也可以通过
设置示例 :
[功率转换比 ]输入 [电压 ] 与[功率因数 ]进行设置。
电压为 100 V、功率因数
为 0.8 时,测量单相 2线的功率值
λ
1
2
3
选择 [ 功率转换比]
1
在电压中输入 [100.0],在功率因数中输入 [0.8]
2
单击 [ 确定]
3
84

累计测量时的转换比设置
可将累计的脉冲数换算为被测对象的物理量(
脉冲输出设备中规定了每
脉冲数。
1脉冲的物理量或每 1基本单位(例 :1 kWh、1L、1 m
Wh、VA等)。
设置测量条件
3
)的
1
2
2
1
2
3
选择转换比值的显示
1
设置内容 :
OFF 不进行转换。
小数 用小数显示换算值。
指数 用指数显示换算值。无线数据采集仪的显示仅为小数。
设置要换算的单位(最多 3个全角字符,7 个半角字符)
2
输入下述字符时,会进行如下转换。
^2
^3
~u µ
~c
~e
设置每 1 脉冲的物理量或每1 基本单位的脉冲数(例 : 1c=1脉冲)
3
1脉冲的物理量设置与每 1基本单位的脉冲数设置是联锁的。
每
2
(上标字符)
3
(上标字符)
°
ε
3
4
5
6
7
8
9
10
付録
索引
85

设置测量条件
转换比的设置示例
连接 50
000脉冲 /kWh的电表进行累计时 :
,
转换比小数
kWh
单位
1kWh=50000
连接
10L/脉冲的流量计进行累计时 :
脉冲
转换比小数
L
单位
1
脉冲 =10L
小数点以下显示位数的设置
将小数点固定在指定的位并显示测量值。
设置内容 :
自动 显示
0位数~ 3 位数
4位数值 (0.000 ~ ±9,999)。根据需要移动小数点位置。
将小数点固定在指定的位。
补助单位的设置
在无线数据采集仪画面中显示测量值乘以下表常数得到的值。(对测量值没有影响)
设置内容 :
(微)
μ
m(毫)
6
×
10
3
×
10
- ×1
-3
k
(千)
M(兆)
×
10
-6
×
10
复位
将转换参数(转换比、补偿、输入、输出)恢复为初始值。
86

报警设置(根据需要)
进行报警设置。
设置测量条件
1
2
2
3
4
报警设置
设置报警功能的 ON/OFF。
设置内容 :
OFF 报警功能 OFF
ON
报警保持
设置报警保持的
设置是否保持报警状态。
设置内容 :
OFF 不满足报警条件时,解除报警。
ON 保持报警状态。
报警成立条件
对通道之间的报警状态进行逻辑合成。
设置内容 :
OR(频道间) 某个通道满足报警条件时,判断为警报。
AND(频道间) 所有通道满足报警条件时,判断为警报。
报警功能 ON
ON/OFF。
5
6
7
8
9
10
付録
索引
87

设置测量条件
各通道的报警设置
按通道设置报警条件。
逻辑以外的报警设置
判定方法
设置内容 :
OFF 不进行报警判定。
电平 到达指定电平时,判断为警报。
in 值在指定上下限值范围时,判断为警报。
窗口
out 值在指定上下限值范围以外时,判断为警报。
窗口
判定电平、HIGH/LOW(将判定方法设为电平时)
设置内容 :
HIGH 大于所设置的电平值时,判断为警报。
LOW 小于所设置的电平值时,判断为警报。
上限值、下限值(将判定方法设为窗口 in、窗口 out 时)
设置判定电平值(上限值、下限值)。
88

逻辑的报警设置
逻辑码型
设置内容 :
OFF 不进行判定。
OR 在通道之间设置的条件中的一个条件成立时,判断为警报。
AND 在通道之间设置的条件中的所有条件成立时,判断为警报。
X 忽略信号。
0 信号为 LOW时,判断为警报。
1 信号为 HIGH时,判断为警报。
设置测量条件
1
2
2
3
4
5
6
7
8
9
10
付録
索引
89

设置测量条件
省电设置(根据需要)
可通过将 Bluetooth 组件的电源设为OFF,延长电池的使用时间。
日程
设置将 Bluetooth 组件电源设为ON 或OFF 的方法。
设置内容 :
OFF 不进行Bluetooth组件电源的 ON/OFF 操作。
毎日 按设置的时间将
每周 按选择日期(星期日~星期六)的设置时间将
每月
按选择日期(
设置日期不存在的月份。
Bluetooth组件电源设为 ON。
Bluetooth组件电源设为 ON。
1 日~ 31 日)的设置时间将 Bluetooth组件电源设为 ON。忽略
通信接待开始时间
设置将
Bluetooth组件电源设为 ON的时间。
设置内容 :
可设置范围 00:00 ~ 23:59
接待继续时间
设置将
Bluetooth组件电源设为 ON的时间。
设置内容 :
可设置范围 10分~ 12 小时
•
设置省电之后,请按下电源键,将
•
省电功能有效时,如果
90
Bluetooh
Bluetooth组件电源设为 OFF。
®
组件电源为 OFF,Bluetooth标记 (
)则会闪烁。

环境设置
主机按键误操作防止
为了防止误操作,开始
设置内容 :
不显示确认信息。
显示确认信息。
/停止测量以及进行电源 OFF时,可显示确认信息。
•
要继续进行动作时,按下
(YES)键。
设置测量条件
1
2
2
3
4
5
6
开始备份
记录操作期间因停电等某些原因切断电源而重新接通电源时,可自动开始记录。
设置内容 :
•
从停电前的测量数据继续重新开始测量。停电期间的数据变为
的数据值为附录“数据的使用”第
•
长时间(记录间隔 ×
新开始测量。
•
要取消时,按下
•10秒钟内没有操作时,会自动取消。
不使用开始备份功能。
使用开始备份功能。
附 6 页的值。
25万数据以上的期间)停电时,会废弃停电前的测量数据,重
(NO)键。
[NO DATA]。保存
7
8
9
10
付録
索引
91

设置测量条件
空转
即使在测量停止期间,也
量期间,按记录间隔记录到存储器中,与记录间隔设置无关,每隔
示(记录间隔设置为
设置内容 :
不使用空转功能。。
使用空转功能。。
每隔 1秒钟显示一次当前值(不记录到存储器中)。另外,测
1 秒钟更新一次显
1秒以下时,按记录间隔更新显示)。
使用空转功能之后,会按 1秒钟间隔进行测量,这就导致电池消耗过大,因此,电
池驱动时,请注意电池余量。
通讯
变更已登录无线数据采集仪的通讯设置。
识别名称的变更
可为各无线数据采集仪附加识别名称(8个全角字符、16 个半角字符)。输入下述字符时,会进行
如下转换。
^2
^3
~u µ
~c
~e
92
2
(上标字符)
3
(上标字符)
°
ε
