Hioki LR8410-30 Instruction Manual [zh]

LR8410-30

使用说明书

无线数据采集仪

WIRELESS LOGGING STATION

使用前请务必阅读

初次使用时 有问题时

各部分的名称与功能、
画面构成

基本的操作方法
测量前的准备

保留备用







p.24

p.34
p.41

June 2019 Revised edition 5
LR8410C980-05 (A980-07) 19-06H

有问题时

视频通过此处观看扫描此码
可观看讲解视频。
流量费用由客户自己负担。



p.4

 p.287

CN

目录

i

目 录

前言 ............................................................................................1

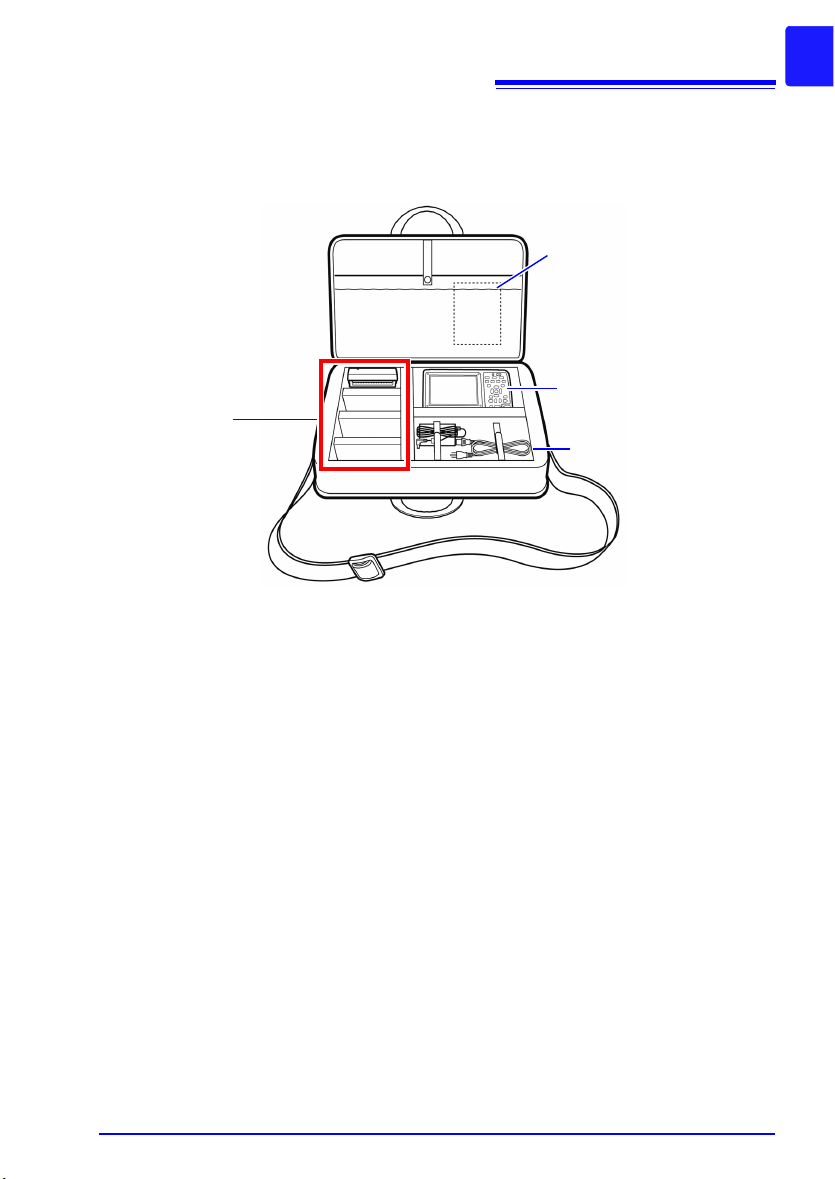

装箱内容确认..............................................................................2

关于安全 .....................................................................................4

使用注意事项..............................................................................7

第 1 章
概要 ______________________________________ 19

1.1 产品概要和特点 .........................................................19

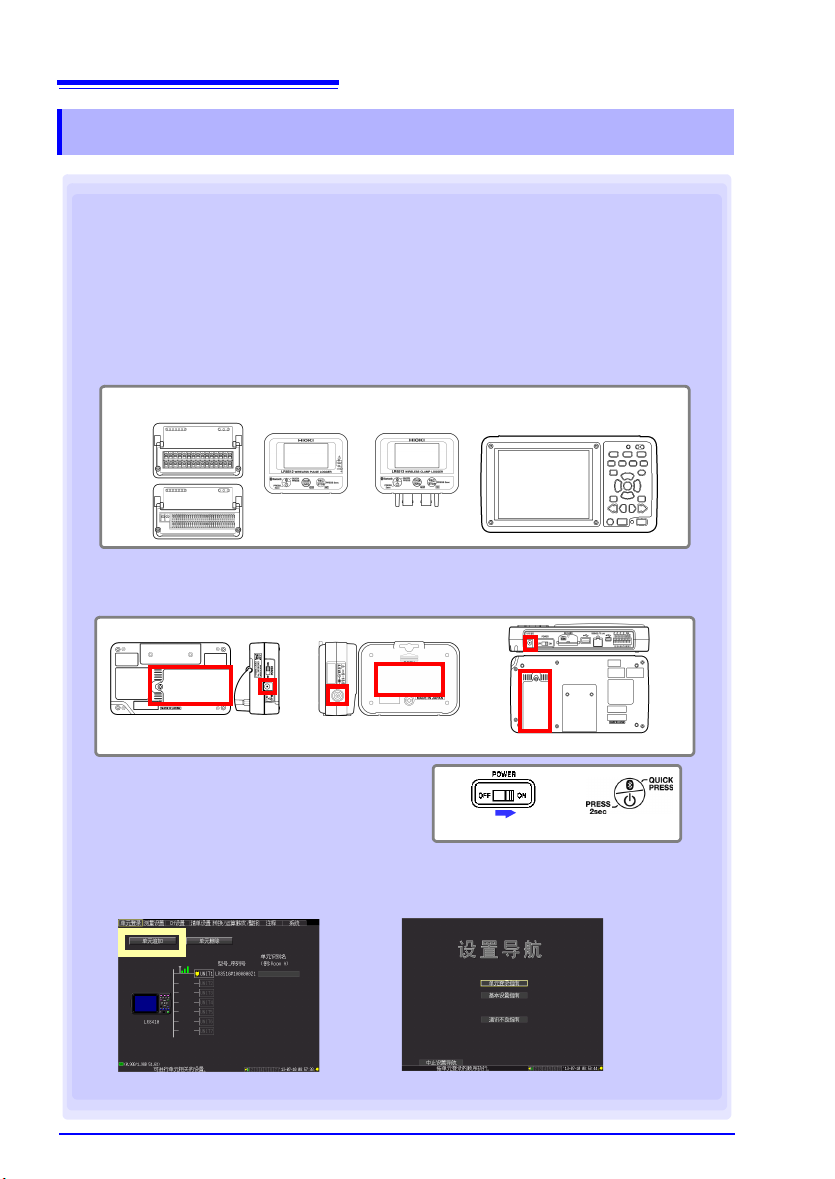

1.2 测量流程 ....................................................................20

1.3 各部分的名称与功能、画面构成 ................................24

 无线数据采集仪 ........................................................................24

 测量单元 ...................................................................................27

 测量单元的类型 ........................................................................28

 LR8510 无线电压 / 温度单元 ....................................................28

 LR8511 无线通用单元 ..............................................................28

 无线数据采集仪 ........................................................................29

 无线数据采集仪的类型 .............................................................29

 LR8512 无线脉冲数据采集仪 ...................................................29

 LR8513 无线电流钳数据采集仪 ................................................29

 LR8514 无线温湿度数据采集仪 ................................................30

 LR8515 无线电压 / 热电偶数据采集仪 ......................................30

1.4 基本的操作方法 .........................................................34

 画面操作 （设定变更、波形滚动、测量值显示） ......................34

 开始和停止测量 ........................................................................35

 将按键操作设为无效 （按键锁定功能） ....................................38

 进行调零 ...................................................................................38

 保存数据 ...................................................................................39

 确认输入 （监视） .....................................................................40

1

2

第 2 章
测量前的准备 _______________________________ 41

LR8410C980-05

2.1 使用电池组 （选件） ..................................................41

 安装电池组 ...............................................................................41

 对电池组进行充电 .....................................................................42

2.2 连接 AC 适配器 ..........................................................44

2.3 接线 ...........................................................................45

ii

目录

 接线之前进行检查 ....................................................................45

 电压测量与热电偶温度测量时 .................................................. 46

 使用热电阻测量温度时 .............................................................48

 湿度测量时 ...............................................................................49

 电阻测量时 ...............................................................................50

 输出报警时 ...............................................................................51

 进行外部控制 （使用 TRIG.OUT、 EXT.TRIG）时 .................52

2.4 接通 / 关闭电源 ......................................................... 53

2.5 在本仪器中登录测量单元、无线数据采集仪 ............. 54

 在本仪器中登录测量单元、无线数据采集仪 ............................ 55

 删除已登录的单元 ....................................................................57

2.6 插入 SD 储存卡 /U 盘 （保存数据时） ....................... 59

 插入与取出 SD 储存卡 .............................................................60

 插入与取出 U 盘 .......................................................................60

 对 SD 储存卡 /U 盘进行初始化 （格式化） ............................... 61

2.7 补偿输入部分的偏差 （调零） ................................... 62

第 3 章
设定 ______________________________________65

3.1 设定流程 ................................................................... 65

3.2 设定测量条件 ............................................................ 66

 设定时的按键操作 ....................................................................66

3.3 设定输入通道 ............................................................ 70

 设定时的按键操作 ....................................................................71

 进行电压测量设定 ....................................................................73

 进行温度测量 （使用热电偶）设置 .......................................... 74

 进行温度测量 （使用热电阻）设定 .......................................... 76

 进行温度设定 （使用 LR8514） ............................................... 77

 进行湿度测量设置 （使用 LR8511） ........................................ 78

 进行湿度设置 （使用 LR8514） ............................................... 78

 进行电阻测量设置 ....................................................................79

 进行累计测量设置 ....................................................................80

 进行转数测量设置 ....................................................................81

 进行逻辑测量设置 ....................................................................83

 进行电流测量设置 ....................................................................84

3.4 进行警报设定 ............................................................ 86

3.5 进行保存设定 ............................................................ 86

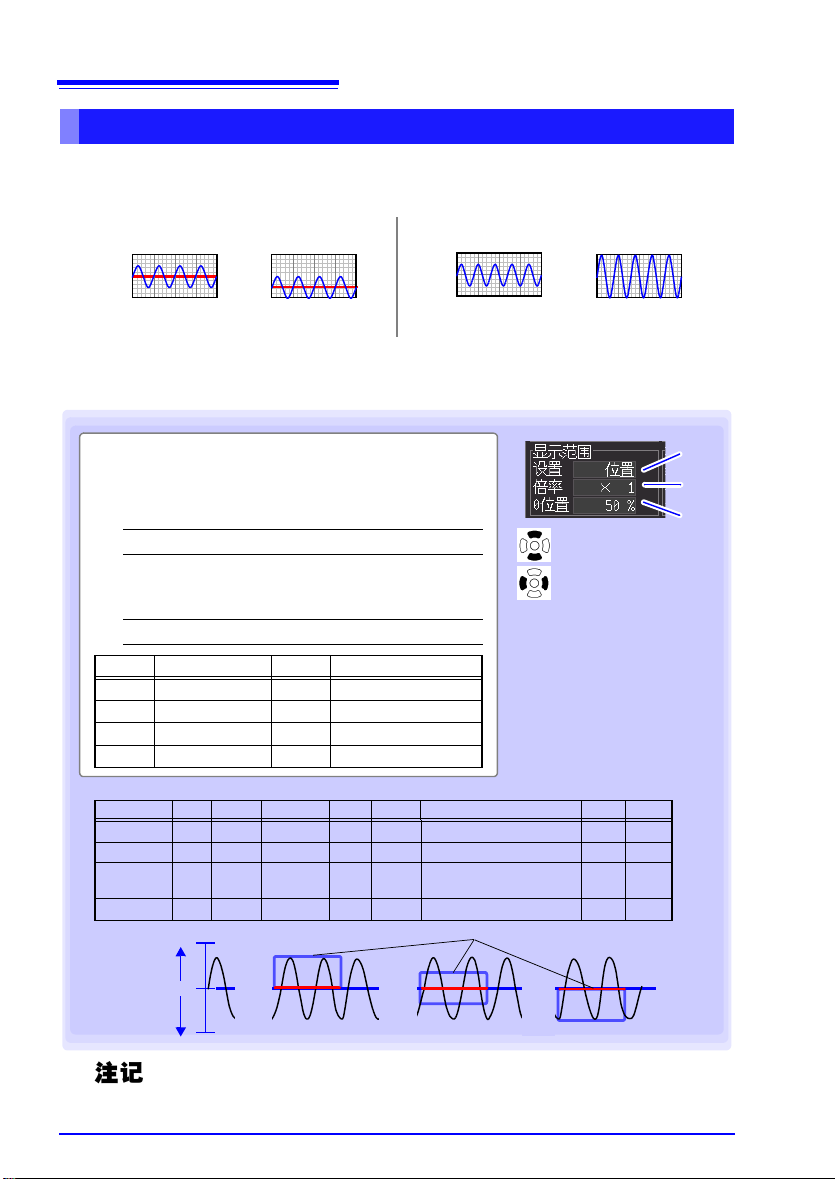

3.6 进行波形显示设定 （根据需要） ............................... 87

 设定时的按键操作 ....................................................................87

 设定波形显示颜色 ....................................................................87

 利用倍率与显示位置设定纵轴方向的显示范围

（纵轴的放大和缩小） ...............................................................88

 用上、下限值设定纵轴方向的显示范围

（纵轴的放大和缩小） ...............................................................89

 进行横轴 1 格的时间设定 （横轴方向的放大和缩小） ..............90

3.7 设定转换比算 （根据需要） .......................................91

3.8 附加标题与注释 （根据需要） ....................................94

3.9 要除去噪音时 （设定数字滤波器） .............................96

3.10 在设定汇总表中确认和变更所有通道 .........................97

 统一复制通道设置内容 .............................................................98

 统一设定显示的 ON/OFF 与波形显示颜色 ................................99

 对设置内容进行初始化 ...........................................................100

 按 1 格间隔对波形的零位置进行排列 .....................................101

 自动设定转换比，以便与 UNIT1、 CH1 的测量值相同

（通道间补偿功能） .................................................................102

第 4 章
测量和观测数据 ____________________________ 105

4.1 确认测量值，开始测量 .............................................105

 测量期间停电时 ......................................................................105

 暂时不能进行通讯时 ...............................................................105

 不能获取数据时的波形显示与数据处理 ..................................106

 关于同步与获取数据的偏差 ....................................................106

4.2 观测波形 ..................................................................107

 显示波形 （显示的说明） ........................................................107

 显示量规、变更通道设置 ........................................................109

 使用数值查看 ..........................................................................110

 滚动波形 .................................................................................111

 确认波形位置 ..........................................................................111

 在横轴方向上放大和缩小 ........................................................112

 查看任意波形位置 （跳跃功能） .............................................112

 指定波形范围 ..........................................................................113

 查看光标值 .............................................................................114

4.3 在波形上附加标记、检索标记 （检索功能） ............116

 在查看波形的同时附加事件标记 .............................................116

 在外部输入信号中附加事件标记 .............................................117

 发生警报时附加事件标记 ........................................................118

 将数据转换为文本 (CSV) 之后，事件标记会怎么样 ? ............119

 检索事件标记 ..........................................................................120

iii

目录

2

3

4

5

iv

目录

第 5 章
在特定条件下进行测量时设定__________________121

 什么是触发 (Trigger)? ............................................................ 121

5.1 利用触发开始与停止测量 ........................................ 122

 触发条件的类型 ......................................................................122

 将触发功能设为有效 ..............................................................123

 设定时的按键操作 ..................................................................123

 设定触发条件 .........................................................................124

 设定触发成立条件 （触发源） ................................................128

 使用外部触发时 ......................................................................129

 也要测量早于触发成立的数据时 （预触发） .......................... 130

 以一定的时间间隔进行触发 （间隔触发） .............................. 131

5.2 触发设定示例 .......................................................... 132

5.3 确认所有通道的触发与警报条件设定 ...................... 133

5.4 在指定的日期开始 / 停止测量 .................................. 134

5.5 定期开始 / 停止测量 ................................................ 136

5.6 取消预约 ................................................................. 138

5.7 关于预约功能的操作 ............................................... 140

5.8 设定举例 ................................................................. 142

5.9 输出警报 （报警输出） ............................................ 143

 确认警报状况 .........................................................................144

 进行警报设定 .........................................................................147

第 6 章
数据的保存和读入___________________________151

6.1 关于可保存和读入的数据 ........................................ 151

 停电时，数据会如何 ? ............................................................ 152

 长时间测量时，进行防止停电的准备与设置 .......................... 152

6.2 保存数据 ................................................................. 153

 自动保存 （波形数据与数值运算结果） .................................. 154

 实时保存期间更换 SD 储存卡 /U 盘 ....................................... 156

 手动保存 （波形数据、设置、显示图像、数值运算结果） ..... 157

 保存设定数据 .........................................................................160

6.3 将数据读入到本仪器中 ............................................ 161

 读入设定数据 .........................................................................161

 恢复至上一设定 ......................................................................163

 读入波形数据和显示图像 .......................................................164

6.4 管理数据 ................................................................. 165

 切换驱动器 （媒介） ..............................................................165

 查看文件夹内部移至上一级 ....................................................165

 删除数据 .................................................................................166

 更改文件名或文件夹名 ...........................................................167

 复制数据 .................................................................................168

 重新排列文件 ..........................................................................169

6.5 将数据读入到计算机 （USB 驱动器模式） ...............170

 设为 USB 驱动器模式 .............................................................170

 连接 USB 连接线 ....................................................................171

第 7 章
数值运算与波形运算_________________________ 173

7.1 数值运算 （计算测量值的平均值、最大值与

最小值等） ...............................................................173

 设定时的按键操作 ...................................................................176

 测量期间实时进行运算 （自动运算） ......................................176

 测量之后运算 （手动运算） ....................................................178

 指定范围进行运算 （仅限于手动运算） ..................................179

7.2 关于数值运算式 ....................................................... 180

7.3 进行波形运算 ...........................................................181

 设置时的按键操作 ...................................................................181

 进行功率运算 （使用 LR8513 时） .........................................183

v

目录

5

6

7

第 8 章
系统环境的设定 ____________________________ 185

 设定时的按键操作 ...................................................................186

8.1 动作的设置 ...............................................................186

 电源恢复时的操作设定 （开始备份） ......................................186

 文件保护等级的设定 ...............................................................187

8.2 画面和按键操作设定 ................................................187

 将背光节能设为有效 / 无效 .....................................................187

 调节背光的亮度 （背光亮度） .................................................188

 设置画面背景色 ......................................................................188

 设置蜂鸣音 .............................................................................188

 设置横轴显示 （时间值显示） .................................................189

 选择显示语言 ..........................................................................189

 设定是否显示开始 / 停止确认信息 ..........................................189

8.3 CSV 文件保存的设置 ...............................................190

 设定 CSV 文件中保存的数据的小数点字符与分隔符 ..............190

 设定数值运算结果分类 ...........................................................190

 设定保存到 CSV 文件中的日期数据的处理 .............................191

8

vi

目录

8.4 设定外部触发输入 ................................................... 191

 设置外部触发输入的功能选择 ................................................ 191

 设定发生警报时是否附加事件标记 ......................................... 191

8.5 系统设定 ................................................................. 192

 设置时间 ................................................................................192

 对本仪器进行初始化 （系统复位） ......................................... 193

 进行自检 ................................................................................194

第 9 章
进行外部控制 ______________________________195

9.1 从外部输入信号 （外部触发输入） .......................... 195

9.2 向外部输出信号 （触发输出） ................................. 196

9.3 输出警报信号 （报警输出） ..................................... 197

9.4 多台同步开始测量 ................................................... 198

第 10 章
连接计算机使用 （通讯）_____________________199

 利用通讯可进行的操作 ...........................................................199

10.1 USB 的设定与连接 .................................................. 200

 1. 进行本仪器的设置 ..............................................................200

 2. 安装 USB 驱动程序 ............................................................201

 3. 连接本仪器与计算机 ...........................................................204

 USB 设定与连接之后可进行的操作 ........................................206

 4. 安装 Logger Utility .............................................................. 207

 卸载 Logger Utility ..................................................................210

10.2 LAN 的设定与连接 （连接到网络之前） .................. 212

 设定之前确认事项 ..................................................................212

 1. 在计算机上进行网络设定 ...................................................214

 2. 进行本仪器的设定 ..............................................................215

 3. 连接本仪器与计算机 ...........................................................219

 LAN 设定与连接之后可进行的操作 ........................................220

 不能进行 LAN 通讯时 .............................................................221

10.3 使用 Logger Utility .................................................. 222

 启动与结束 Logger Utility ....................................................... 223

10.4 使用 HTTP 服务器功能进行远程测量 ...................... 224

 显示主页 ................................................................................224

 进行远程操作 .........................................................................225

 开始 / 停止测量 ......................................................................226

 显示当前的测量值 ..................................................................226

 取得存储器内的数据 ..............................................................227

vii

目录

 设定注释 .................................................................................228

10.5 使用 FTP 服务器功能将数据下载到计算机中 ...........229

 要限制 FTP 服务器的连接 （FTP 认证） ................................232

10.6 使用 FTP 客户端功能自动发送数据 .........................233

 在计算机上设定 FTP 服务器 ...................................................234

 在本仪器上进行自动发送设定 .................................................248

 进行发送测试 ..........................................................................250

 确认 LAN 通讯状况 .................................................................251

10.7 发送邮件 ..................................................................252

 在本仪器上进行邮件发送设定 .................................................253

 进行发送测试 ..........................................................................256

 确认邮件通讯状况 ...................................................................257

 发送邮件需要邮件认证时 ........................................................258

10.8 关于通讯命令 ...........................................................259

 使用通讯命令时的设定 ...........................................................259

第 11 章
使用其它 HIOKI 产品 (LR8410　Link) ___________ 261

11.1 登录到本仪器中 .......................................................261

11.2 进行设置 ..................................................................262

11.3 进行测量 ..................................................................264

11.4 关于测量数据 ...........................................................264

13

13

8

第 12 章
规格 _____________________________________ 265

12.1 LR8410-30 规格 .......................................................265

12.2 LR8510 规格 ............................................................274

12.3 LR8511 规格 ............................................................279

第 13 章
维护和服务 ________________________________ 285

13.1 修理、检查与清洁 ....................................................285

13.2 有问题时 ..................................................................287

13.3 关于本仪器的废弃 ....................................................289

 锂电池的取出方法 ...................................................................289

9

10

11

12

附
录

索
引

viii

目录

附录 _________________________________________ 附 1

附录 1 扫描时序..................................... 附 1

附录 2 错误信息与处理............................... 附 3

附录 3 关于文件名...................................附 9

附录 4 文本格式的内部格式..........................附 10

附录 5 二进制文件容量的计算方法....................附 11

附录 6 初始设置清单................................附 12

附录 7 最大记录时间................................附 14

附录 8 关于噪音的处理方法..........................附 15

 热电偶温度测量期间噪音混入的机理 ................... 附 15

 降噪措施具体示例 ................................... 附 17

附录 9 常见问题....................................附 21

 关于测量单元 ( 无线电压 / 温度单元、无线通用单元 ) ..... 附 21

 关于无线数据采集仪 ................................. 附 22

附录 10应用测量介绍 ................................附 27

 连接输出为 4-20 mA 的仪器并记录每分钟的平均值 ....... 附 27

附录 11输入电路构成图 ..............................附 30

附录 12切断本仪器与测量单元之间的通讯以及

重新连接时的动作............................附 31

索引 _________________________________________ 索 1

前言

前言

感谢您选择 HIOKI LR8410-30 无线数据采集仪 。为了您能充分而持久地使用本产品，请妥
善保管使用说明书，以便随时使用。

本手册按如下所述记载各仪器名称。

产品名称 记载名称

LR8410-30 无线数据采集

LR8510 无线电

LR8511 无线通用单元

L

R8512 无线脉冲数据

LR8513 无线电流钳数

LR8514 无线温湿度数

LR8515 无线电压 / 热电

本仪器包括以下使用说明书。请根据用途进行参照。

压 / 温度

使用说明书 内容

仪

单元

采集仪

据采集仪

据采集仪

偶数据采集仪

本仪器

测量单元

无线数据采集仪

1

1

测量指南

2

使用说明书（本书）

请阅读前言。

将为初次使用本仪器的人员介绍设置导航的操作方法。

记载了有关本仪器的功能与操作等详细内容与规格等。

关于商标

• Windows 是美国 Mic

• Bluetooth

日置电机株式会社是根据许可使用。

• SD 标识是 SD-

Sun、Sun Microsystems、Java 与所有带有 Sun或 Java的标识都是 Oracle Corporation在美国及

•

其它国家的商标或注册商标。

®

是 Bluetooth SIG, Inc. 的注册商标。

rosoft Corporation 在美国、日本与其他国家的注册商标或商标。

3C、 LL

C 的商标。

2

装箱内容确认

装箱内容确认

本仪器送到您手上时，请检查在运输途中是否发生异常或损坏后再使用。尤其请注意附件、
面板表面的开关及端子类等物件。
万一有损坏或不能按照参数规定工作时，请与销售店（代理店）或距您最近的营业所联系。

请确认装箱内容是否正确。

 LR8410-30

无线数据采集仪 ................................. 1

 使用说明书 （本手册）.......................1

 测量指南 .............................................1

 Z1008 AC 适配器 （电源线） .............. 1

(⇒ 第 44 页 )

 数据记录仪应用程序 （数据收集应用软

件） (CD-R) ....................................... 1

可从本公司主页下载最新版本。

 Precautions Concerning Use of

Equipment That Emits Radio

Waves ................................................1

 USB 连接线 ........................................1

(⇒ 第 171 页 )

 SD 存储卡 (2 GB) ...............................1

选件

本仪器可选购以下选件。需要购买时，请联系销售店（代理店）或最近的HIOKI营业据点。
选件可能会有变动。请在我司网站上确认最新信息。

LR8510 无线电压 / 温度单元 Z1007 电池组



LR8511

无线通用单元

LR8512 无线脉冲数据采集仪 C1007 携带盒
LR8513 无线电流钳数据采集仪 Z1009 固定支架
LR8514 无线温湿度数据采集仪 9642 网线
LR8515 无线电压 / 热电偶数据采集仪 Z4001 SD 存储卡 (2 GB)
P9000-01 差分探头 Z4003 SD 存储卡 (8 GB)
P9000-02 差分探头



Z1008 AC

适配器 （电源线）

C1007 携带盒的存放方法

请按下述方式存放到 C1007 携带盒中。

测量单元

（可存放最多 4 台）

3

装箱内容确认

使用说明书

LR8410-30

附件等

4

关于安全

关于安全

本仪器与测量单元是按照 IEC 61010 安全规格进行设计和测试，并在安全的状态下出厂
的。如果测量方法有误，有可能导致人身事故和仪器的故障。另外，按照本使用说明书记
载以外的方法使用本仪器时，可能会损坏本仪器所配备的用于确保安全的功能。

在使用本仪器前请认真阅读下述与安全有关的事项。

有关无线数据采集仪，请认真阅读与测量指南的安全有关的事项。

如果使用方法有误，有可能导致人身事故和仪器的故障。请熟读使用说明
书，在充分理解内容后进行操作。

包括触电、发热、火灾以及因短路而导致的电弧放电等电气危险。初次使用
电气测量仪器的人员请在资深电气测量人员的监督下进行使用。

安全记号

表示使用者必须阅读使用说明书中有 记号的地方并加以注意。
使用者对于仪器上标示 记号的地方，请参照使用说明书上 记号的相应位置说明，操作

仪器。
表示存在高电压危险。

对疏于安全确认或错误使用时可能会因触电而导致的休克、烫伤甚至死亡的危险进行警告。

表示通过双重绝缘或强化绝缘进行保护的仪器。

表示接地端子。

表示直流电 (DC)。

根据重要程度，使用说明书的注意事项中有以下标记。

表示如果产生操作或使用错误，有导致使用者死亡或重伤的极高危险性。

表示如果产生操作或使用错误，有导致使用者死亡或重伤的危险性。

表示如果产生操作或使用错误，有可能导致使用者受伤或仪器损坏。

表示产品性能及操作上的建议。

与标准有关的符号

表示符合

EU

5

关于安全

指令所示的限制。

FCC ID

表示由 FCC （

IC

表示由 IC （加拿大工业部）认证的无线模块的认证编号。

是资源有效使用促进法所规定的回收标记。

Li-ion

欧盟各国有关电子电气设备废弃的法规 （WEEE 指令）的标记。

关于标记

表示禁止的行为。

(⇒ 第○页 )

[ ]

SET

（粗体）

• 未特别注明时， Wi
“Windows”。

• Windows 的对话框记

• 单击： 按下鼠标左

• 双击： 快速单击

表示参阅页面。

*

表示术语说明记述于底部位置。

设置项目或按钮等画面上的名称以 [ ] 进行标记。

文中的粗体字母数字表示键盘上标示的字符。

美国联邦通信委员会）认证的无线模块的认证编号。

ndows XP、 Windows Vista、 Windows 7、 Windows 8、 Windows 10 均 记 为

为 “对话框”。

键后迅速松开。

2 次鼠标左键。

关于精度

本公司将测量值的极限误差，作为如下所示的 f.s.（满量程）、 rdg.（读取）、dgt.（数位分
辨率）的值来加以定义。

f.s.

（最大显示值、刻度长度）

rdg.

（读取值、显示值、指示值）

dgt.

（分辨率）

表示最大显示值、刻度长度。一般来说是表示当前所使用的量程。
例： 量程为 1V 时 f.s. = 1 V

表示当前正在测量的值、测量仪器当前的指示值。

表示数字式测量仪器的最小显示单位、即最小位的 “1”。

6

关于安全

关于测量分类

为了安全地使用测量仪器，IEC61010 把测量分类按照使用场所分成 CAT II ～ CAT IV 三 个
安全等级的标准。

• 如果使用分类数值等级小的测量仪器在大数值级别的场所进行测量时，可
能会导致重大事故，因此请绝对避免这种情况。

如果利用没有分类的测量仪器对 CAT II ～ CAT IV 的测量分类进行测量，

•

可能会导致重大 事故，因此请绝对避免这种情况。

LR8510 无线电压 / 温度单元与 LR8511 无线通用单元适合于 CAT Ⅱ (AC、 DC300 V)。

CAT Ⅱ

CAT III
CAT IV

带连接插座的电源线的仪器 （可移动工具、家用电器等）的初级侧电路，直接测量插
座插口时属于 CAT Ⅱ。

直接从配电盘得电的仪器 （固定设备）的初级侧电路，以及从配电盘到插座的电路
建筑物的进户电路、从进入口到电表及初级侧过电流保护装置 （分电盘）的电路

使用注意事项

为了您能安全地使用本仪器，并充分运用其功能，请遵守以下注意事项。

有关无线数据采集仪，请认真阅读与测量指南的安全有关的事项。

7

使用注意事项

关于 Bluetooth

无线电压 / 温度单元、无线通用单元以及无线数据采集仪使用带宽为 2.4GHz 的电波。使用
本产品时，虽然不需要获得无线电台执照，但是请注意以下事项。

®

• 请勿在要求高安全性或可靠性的系统中使用。

• 请勿靠近心脏起搏器等医疗设备使用。

• 请勿进行改造、拆卸。

• 在无线 LAN设备等使用同一频带的设备附近使用时，可能会导致通讯不

稳定或对其它设备产生影响。

• 与无线电压/温度单元、无线通用单元以及无线数据采集仪之间的通讯距
离估计为 30 m。存在障碍物（墙壁、金属遮挡物等）时，可能会导致通

讯不稳定或通讯距离缩短。另外、即使是在相同环境下，根据设备的不
同，无线电波强度（天线显示）也会有变化。

• 与无线电压/温度单元、无线通用单元以及无线数据采集仪之间的通讯属
于SSP 加密通讯，但不并能保证信息的私密性。本公司对因无线通讯导
致的测量值泄密等不承担任何责任，敬请谅解。

• 无线电压 /温度单元、无线通用单元与无线数据采集仪会产生电波。而电
波利用需要各国家的许可，因此在附带的 “电波操作使用注意事项”中

未记载的国家和地区使用时，可能会因违反法律而受到处罚，敬请注意。

与直接放置在地面上相比，放在离开地面有一些距离的平台等上面可使通
讯更稳定。

使用前确认

• 在使用前，请先确认没有因保存和运输造成的故障，并在检查和确认操作之后再使用。确
认为有故障时，请与销售店 （代理店）或距您最近的营业所联系。
请在使用前确认电缆等的外皮有无破损或金属露出。由于这些损伤会造成触电事故，所以

•

请换上本公司指定的型号。

8

使用注意事项

关于放置

LR8410-30 无线数据采集仪
使用温湿度范围：
温度： -10 ～ 50 ℃
湿度： 30 ～ 80%RH （没有结露）

（可充电温度范围为 5 ～ 35 ℃）

LR8510 无线电压 / 温度单元、 LR8511

无线通用单元
使用温湿度范围：
温度：-20 ℃～ 60 ℃
湿度：-20 ℃～ 40 ℃ 80%RH 以下 （没有结露）

40 ℃～ 45 ℃ 60%RH 以下 （没有结露）
45 ℃～ 50 ℃ 50%RH 以下 （没有结露）
50 ℃～ 60 ℃ 30%RH 以下 （没有结露）

（可充电温度范围为 5 ～ 35 ℃）

精度保证温湿度范围：
湿度 23 ± 5 ℃，湿度 80%RH 以下 （没有结露）

• 请勿使端子板附近的环境温度发生变化。尤其是不要让换气扇或空调等的
吹风直接吹向端子板。热电偶输入时，会产生测量误差。

• 移动到温度变化较大的场所时，请放置 60 分钟以上，然后再开始测量。

请不要把本仪器放

置在以下场所，否则会造成本仪器的故障或事故。

日光直射的场所或高
温场所

受水、油、化学剂与
溶剂
潮湿、结露的场所

灰尘多的场所 机械震动频繁的场所

等影

响的场所

产生腐蚀性气体、爆
炸性气体的场所

产生強电磁波的场所
或带

电物件

附近

感应加热装置附近

（高频感应加热装置、 IH

电磁炉等）

关于本仪器的使用

为防止触电事故发生，请绝对不要拆下主机外壳。内部有高电压及高温部
分。

本仪器内部带有会产生高电压的部分，如果接触，则非常危险。请勿进行改
造、拆卸或修理。否则会引起火灾、触电事故或人员受伤。

为了防止本仪器损坏，在搬运及使用时请避免震动、碰撞。尤其要注意因掉
落而造成的碰撞。

本仪器属于 Class A 产品。
如果在住宅区等家庭环境中使用，则可能会干扰收音机与电视播放信号
的接收。在这种情况下，请作业人员采取适当的防护措施。

关于电线和电缆类的使用

• 为了不损坏电线的外皮，请不要踩踏或夹住电线。

• 为防止因断线引起的故障，请不要弯折或拽拉电缆的连接部。

• 为防止断线，将电源线从插座或本仪器拔出的时候，请握住插头部分（电

源线以外）拔出。

9

使用注意事项

接通电源之前

在接通电源前，请确认 AC 适配器上所记载的电源电压与您使用的电源电压
是否一致。如果使用指定范围外的电源电压，则可能会导致本仪器或 AC 适
配器损坏或电气事故。

在切断测量单元电源的状态下，请勿向测量单元输入电压和电流。否则可能
会导致测量单元损坏。

• 使用后请务必切断电源。

• 本仪器与测量单元发生 40 ms 以下的瞬时停电时，不会引起误动作。但在

发生 40 ms 以上的瞬时停电时
请事先考虑放置场所的电源状况。

• 通过并用 Z1008 A
可以继续进行测量。

C 适配器（电源线）与 Z1007 电池组，即使发生停电，也

，由于电源可能会被暂时切断，因此放置时

10

使用注意事项

关于电池组

如果进行错误使用或处理，则可能会导致液体泄漏、发热、着火或破裂等。请务必遵守下述
注意事项。

• 请在本仪器与测量单元上使用 Z1007 电池组。使用本公司指定以外的电池
组时，本公司对因此而导致的仪器损坏或事故等不承担任何责任。

参照：“2.1 使用电池组 （选件）” (⇒ 第 41 页 )

• 请勿对电池组进行拆卸、改造。电池组装有用于防止危险的安全机构或保
护装置。如果损坏，则可能会导致电池组泄漏液体、发热、冒烟、破裂或

着火。

• 请勿用金属丝等金属物件连接电池组的 (+) 与 (­项链或发夹等一起搬运或保管。如果电池组变为短路状态，则可能会流过

过大电流，导致液体泄漏、发热、冒烟、破裂、着火或金属丝、项链与发
夹等金属物件发热。

• 请勿将电池组投入火中进行加热。否则可能会导致绝缘物熔化，损坏排气
阀或安全机构，或导致电解

着火。

• 请勿在火、煤油炉旁等高温场所（80 ℃以上）使用或放置电池组。 如果因
过热而导致树

漏、发热、冒烟、破裂或着火。

• 请勿向电池组沾上水或海水等，将其弄湿。如果装入到电池组内的保护装
置损坏，则可能会进行异常电流或

生异常化学反应，造成电池组液体泄漏、发热、冒烟、破裂或着火。

• 请勿刺入钉子，用锤子敲打或踩踏。如果电池组损坏，则可能会产生变形
并在内部形成短路状态，导致液体泄漏、发热、冒烟、破裂或着火。

• 请勿进行剧烈碰撞或投掷。否则可能会导致电池组泄漏液体、发热、冒烟、
破裂或着火。另外，如

异常电流或电压条件下的充电，导致电池组内部发生异常化学反应，造成
液体泄漏、发热、冒烟、破裂或着火。

• 请勿使电池组掉落，或使用因其它原因导致外伤、严重变形的电池组。 否
则可能会导致液体泄漏、发热、冒烟、破裂或着火。
请勿直接在电池组上进行焊接。否则可能会因过热而导致绝缘物熔化，损

•

坏排气阀或安全装置，造成液体泄漏、发热、冒烟、破裂或着火。

脂隔离层损坏，则可能会导致电池组内部短路，造成液体泄

液起火，造成液体泄漏、发热、冒烟、破裂或

电压条件下的充电，导致电池组内部发

果装入到电池

组内的保护装置损坏，则可能会进行

)极。另外，请勿与金属制的

11

使用注意事项

• 如果将该电池组用于本公司指定以外的仪器，则可能会导致电池组的性能
或使用寿命降低，或因仪器原因流过异常电流，造成电池组损坏或液体泄

漏、发热、冒烟、破裂或着火。
如果电池组液体泄漏并溅入到眼中，请不要揉搓眼睛，立即用自来水等纯

•

净水进行充分的冲洗，然后立即去医院就诊。如果置之不理，液体则可能
会对眼睛造成伤害。

• 超过指定的充电时间仍未完成充电时，请从本仪器或测量单元上取下 AC
适配器，停止充电。否则可能会导致电池组泄漏液体、发热、冒烟、破裂

或着火。

• 请勿放置在电磁炉上，或放入微波炉、高压容器内。如果进行剧烈加热，
则可能会损坏密闭状态，导致液体泄漏、发热、冒烟、破裂或着火。

组泄漏液体或发出异臭时，请立即从火源移开。否则可能会点燃泄漏

• 电池
的电解液，导致冒烟、破裂或着火。
电池组使用期间、充电期间或保管期间，如果发出异臭、发热、变色或变

•

形等不同以前的异常现象，请立即停止使用，并与销售店 （代理店）或距
您最近的营业所联系。如果继续使用，则可能会导致电池组泄漏液体、发
热、冒烟、破裂或着火。

• 请勿在阳光强烈照射的地方或炎热天气的车内等高温场所中使用或放置电
池组。否则可能会导致液体泄漏、发热、冒烟。另外，也可能会导致电池

组的性能或使用寿命降低。

• 如果电池组泄漏液体或液体附着在皮肤或衣服上，请立即用自来水等纯净
水进行充分的冲洗。否则可能会导致皮肤炎症。

买之后初次使用时，如果出现生锈、异臭、发热或其它异常现象，请与

• 购
销售店 （代理店）或距您最近的营业所联系。

12

使用注意事项

• 请弄清楚电池组的 (+) 与 (-) 极，正确地连接到本仪器或测量单元上。

• 购买之后初次使用或长时间不用时，请务必首先充电。

• 请在环境温度为5～35℃的

行充电时，充电量会比 23 ℃时少。温度越低，可使用的时间越短。

• 电池组的使用寿命（容量为初始的 70% 以上）
保管方法、使用环境而异）

• 长时间保管时，请从本仪器或测量单元上拆下电池组，放在阴凉的场所

（20 ℃左右）保管，

电。

• 电池组为耗材。即使充电正确，使用时间也明显缩短时，表明电池组已达
到使用寿命，此时请更换为新电池组。

空运 Z1007 电池组时

• Z1007 电池组使用充电式锂离子电池。

• 锂离子电池的空运受联合国相关规定的限制。

• 除了对使用 Z1007 电池组的仪器进行修理与校正之外，

店）或距您最近的营业所联系。

范围内进行电池组充电。

并且每年对本仪器或测量单元进行 1 次约 30 分钟的充

在接近5℃的低温下进

约为 300 次充放电周期。

要进行空运时，

请与销售店 （代理

（因

关于 AC 适配器

• AC 适配器请务必使用附带的 Z1008 AC 适配器（电源线）。AC 适配器的
额定电源电压为 AC100 V ～ 240 V（已考虑额定电源电压± 10% 的
波动） ，额定电源频率为 50 Hz/60 Hz。为了避免发生仪器损坏和电气事
故，请绝对不要在此以外的电压条件下使用。

• 要将 AC 适配器连接到本仪器、
与测量单元的电源。
为了避免触电事故并确保本仪器与测量单元的安全，请把附带的电源线连

•

接到三相插座上。

请在切断电源之后，插拔 AC 适配器。

关于湿度传感器和温湿度传感器

Z2000 湿度传感器和 Z2010/Z2011 温湿度传感器不是防尘和防水结构。 请勿
在灰尘较多或淋水的环境中使用。否则会导致故障。

• 即使在通常的使用环境下，传感器的灵敏度或精度也会降低。为了维持精
度规格范围内的测量，建议将开封后使用时间超过 1 年的温湿度传感器更
换为新品。

• 如果未满足使用 （保存）环境条件，则即使在精度保证期的 1 年之内，
感器的精度也会降低，导致无法进行正确的测量。

• 从原理上来说，如果将使用的温湿度传感器放置于产生有机气体 （甲酮、

、

乙醇以及甲苯等）的环境中，传感器表面则可能会受到污染，而且

丙酮
还会导致湿度测量误差变大。

• 使用与保管时，请注意勿使温湿度传感器长时间裸露于高浓度化学溶剂的
环境中。

• 可能会因部分聚氯乙烯材料或包装材料所产生的有机气体而受到污染。

• 不使用时，请将温湿度传感器与干燥剂一起密封在交货时附上的塑料袋

里，保存在阴凉场所。

• 请注意不要产生结露。尤其在温度急剧变化的环境中，易于产生结露。

• 本公司对因未满足使用 （保存）环境条件而导致的故障不进行任何保证。

• 如果湿度发生变化 （低湿度到高湿度，或者高湿度到低湿度），则会因滞

后而对测量值造成影响。Z2000 湿度传感器在约 3%RH 的范围内对测量值
造成影响； Z2010/Z2011 温湿度传感器在最大± 1%RH 的范围内对测量值
造成影响。

测量单

元与工频电源时，请务必切断本仪器

13

使用注意事项

电 压

传

14

使用注意事项

关于接线

在无线电压 / 温度单元、无线通用单元上连接测试电缆时

在可能会发生超出耐电压的电涌的环境下，请不要一直连接。否则，可能会
导致测量单元损坏，造成人身伤害事故。

• 为了避免发生触电和短路事故，接通测量单元的电源之前，请切断测量线
路的电源。

• 为了避免触电与短路事故，连接测试电缆类之前，请切断各仪器的电源。

• 请勿在将测试电缆类连接在被测对象的状态下连接到测量单元上。否则会

导致触电事故。

• 为了避免短路事故，请可靠地进行连接。

• 为了避免触电与短路事故，请务必关闭模拟输入端子盖并拧紧螺丝。

• 为了避免发生电气事故，请使用指定的配线材料，或使用耐电压和电流容

量方面有充足余量的配线材料。

• 下表所示为各单元模拟输入端子的最大输入电压、最大同相电压和通道间
最大额定电压。为了避免发生触电事故和本仪器损坏，请勿输入在此以上

的电压。

• 利用半导体继电器进行通道之间的绝缘。如果在通道之间施加超出规格的
电压，则可能会导致半导体继电

超出规格的电压。尤其请注意雷击等电涌。发现测量值异常时，请送去检
查。

输入输出端子 最大输入电压 最大同相电压

模拟输入端子（包括
无线电压 / 温度单元

与无线通用单元）

DC ± 100 V

器发生短路故障，因此，请绝对不要施加

AC, DC 300 V

通道间

最大额定电压

DC300 V

（其中，测量热电阻、
电阻、湿度时，通道之

间不绝缘）

• 连接 3 m 以上的测试电缆时，可能会受到外来噪音等 EMC 环境的影响。

• 进行测试电缆配线时，请远离电源线和地线。

• 如果将测试电缆并联到其它仪器上，测量值则可能会出现偏差。并联时，

请务必在确认操作之后再使用。

连接到本仪器的警报输出端子、外部控制端子时

• 为了防止发生触电事故和仪器故障，进行警报输出端子、外部控制端子的
配线时，请务必遵守下述事项。

• 请在切断本仪器以及连接仪器的电源之后再进行配线。

• 请对连接到外部控制端子

上的仪器和单

• 请勿超出外部控制端子的信号额定值。

15

使用注意事项

元进行适当的绝缘。

输入输出端子

警报 （报警）
输出端子

外部触发
(EXT TRIG) 端子

触发输出
(TRIG OUT) 端子

最大

输入电压

-

DC 0 ～ 10 V

-

最大同相电压

非绝缘

（与本仪器共用 GND）

非绝缘

（与本仪器共用 GND）

非绝缘

（与本仪器共用 GND）

• 请勿直接在警报 （报警）输出端子、触发输出 (TRIG OU

通道间

最大额定电压

非绝缘

（与本仪器共用 GND）

-

-

T) 端子上输入电

压。否则会导致本仪器损坏。

• 警报（报警）输出端子、外部触发 (EXT TRIG)端子、
端子的 GND 与本仪器的 GND 共用，并未进行绝缘。

触发输出(TRIG OUT)

为了避免仪器损坏，
进行配线时，请确保勿使警报 （报警）输出端子、外部触发 (EXT TRIG)
端子或触发输出 (TRIG OUT) 端子与连接的仪器 （或单元）的 GND 之间
产生电位差。

16

使用注意事项

关于 SD 储存卡 /U 盘

• 请将 SD 储存卡 /U 盘保管在儿童够不到的地方以防止意外吞入。

• 请勿对 SD储存卡 /U 盘进行改造、拆卸或修理。

或人员受伤。

• 请勿在弄错正反面和插入方向的状态下强行插入。
否则可能会导致 SD 储存卡 /U 盘或本仪器损坏。

• 在测量期间或本仪器存取 SD 储存卡/U盘期间，请绝对不要拔出 SD储存卡/
U 盘。否则可能会导致 SD 储存卡 /U 盘内的数据受损。

（存取期间，画面右下角的 SD 储存卡 /U 盘图标显示为红色）

• 请勿在连接 U 盘的状态下移动本仪器。否则可能会导致其损坏。

• 由于 SD储存卡/U 盘抗静

器误动作，因此请小心使用。

• 如果在插入 U 盘的状态下接通电源，本仪器则可能会不能启动（因 U 盘而
异）。

• 请在所使用 U 盘的指定温湿度范围内使用 U 盘。

• 如果在 SD 储存卡 /U 盘的

致火灾或触电，敬请注意。

• 请勿在 SD 储存卡上粘贴标

• 由于SD 储存卡/U盘使用了闪存技术，因此有一定的使用寿命。长时间使用

之后，可能会无法保存或读取数据。在这种情况下，请购买新卡。

• 无论故障或损失的内容和原因如何，本公司对SD储存卡/U盘内保存的数据
不进行任何赔偿。另外，记录文件之后经过较长时间时，保存的数据可能

会消失。因此请务必对 SD 储存卡 /U 盘内的重要数据进行备份。

• 请在格式化之后再使用新 SD 储存卡 /U 盘。

• 请勿利用本仪器进行格式化。

• 如果在计算机上进行格式化，自动保存则需要花费时间，可能会在实时保

存时来不及进行数据记录。

• 请确认在插入 SD 储存卡之前写入保护

• 也可以向 U 盘进行实时保存，但从保护数据方面看，

使用附件与本公司选件 SD 储存卡以外的媒介时，不提供正常工作保证。

• 可能会导致内部数据损坏、丢失，请遵守下述事项。

请勿直接触摸端子部分或连接面，或者接触金属部分。
写入 / 读取数据期间请勿施加振动或冲击，也不要切断电源。
请确认 SD 储存
始化。
请勿弯曲、强烈冲击 SD 储存卡 /U 盘或使它们掉落。

否则会引起火灾、触电事故

电性弱，静电可能会导致 SD储存卡/U盘故障或本仪

此时，请接通电源，然后插入U盘。另外，建议事先确认之后再使用。

端子部分附

签等。否则可能会导致发热、火灾。

卡 /U 盘中没有所需的信息（文件）之后再对它们进行初

着水滴的状态下继续使用，则可能会导

（禁止写入）已被解除。

建议使用 SD 储存卡。

关于 CD-R 的使用

• 请勿使光盘的刻录面脏污或受损。另外，在标签表面上写字等时，请使用
笔尖柔软的笔记用具。

• 请将光盘放入保护壳中，避开阳光直射或高温潮湿的环境。

• 本公司对因本光盘使用而导致的计算机系统故障不承担任何责任。

17

使用注意事项

18

使用注意事项

1.1

产品概要和特点

19

概要 第 1 章

1.1 产品概要和特点

LR8410-30 无线数据采集仪可收集或观测由放在较远测量位置的测量单元无线传送过来的

数据。

观测电压波动、温度 / 湿度 / 电阻变化

可收集或观测由测量单元、无线数据采集仪无线传送过来的数据。

记录异常时的状态

如果使用触发功能进行记录，则
可简化异常时的观测。
(⇒ 第 121 页 )

可使用警报功能在异常时输出
信号。 (⇒ 第 143 页 )

T

测量及设置数据的保存、
读取和文件管理

可使用附件、选件 SD 存储卡或
U 盘保存和读取测量数据。
(⇒ 第 151 页 )

1

第 1 章 概要

3

波形观测

量规显示

(⇒ 第 109 页
)

光标测量

(⇒ 第 114 页
)

可使用 A/B 光标显
示波形上的光标值
以及从触发位置开
始的时间。

A

B

放大和缩小

(⇒ 第 112 页
)

数值显示
(⇒ 第 110 页

123.4V

数值运算
(⇒ 第 173 页 )

可同时进行最大值
与平均值等共计6种
运算。

事件检索
(⇒ 第 116 页 )

1 2

波形运算
(⇒ 第 181 页 )

CH1-1

在任意1个通道中显
示任意模拟2通道的
测量值之和、差、
积、商。

CH2-1

W1

利用计算机进行观测

可使用附带的应用软件“Logger
Utility”监视或观测测量数据。
(⇒ 第 222 页 )

换算单位加以显示

使用转换比功能，可将输入值换
算为电流和流量等物理量的值，
然后进行显示。 (⇒ 第 91 页 )

mV A

20

1.2

测量流程

1.2 测量流程

1.

在本仪器中登录测量单元、无线数据采集仪

对本仪器与测量单元、无线数据采集仪进行无线连接。
1 台本仪器最多可无线连接 7 台单元。

如果登录测量单元，则除非进行单元登录信息的初始化 (⇒ 第 193 页 ) 或
删除单元 (⇒ 第 57 页 )，否则即使切断本仪器测量单元、无线数据采集仪的电源
也保持登录。 (⇒ 第 58 页 )

(1) 将本仪器与测量单元靠近放置 （放在没有通讯干扰的位置上）

连接最多 7 台测量单元与无线数据采集仪

(2) 分别在本仪器与测量单元上安装 AC 适配器或已充电的电池组

在无线数据采集仪上安装 AC 适配器或电池

测量单元 无线数据采集仪 本仪器

(3) 接通本仪器与测量单元的电源

（如果无线数据采集仪安装 AC 转换器或电池，

电源则会自动接通）

本仪器与测量单元 无线数据采集仪

(4) 登录测量单元、无线数据采集仪 (⇒ 第 54 页 )

（如果本仪器启动时没有登录单元，则首先显示 [ 设置导航 ]-[ 单元登录指南 ]。有关 [ 单

元登录指南 ] 的详细说明，请参照测量指南）

单元登录画面

设置导航画面 （请参照测量指南）

1.2

21

测量流程

2. 进行测量前的准备 （放置与配线）

(1) 将 SD 储存卡 （附件）插入本仪器

(2) 安装固定支架 （选件）与安装板 （附件）

本仪器 ：要倾斜地放在桌上或装到墙壁上时，

测量单元 ：要装到墙壁上时，使用安装板 （附件）。

安装板 （附件）的安装方法

使用 Z1009 固定支架 （选件）。

（有关 Z1009 固定支架的安装方法，请参照 Z1009 固定支架附带的使用说明

书）

1 利用附带的 M3 × 4 螺丝，将安装板固定到测量单元上

（请使用 M3 × 4 mm 的螺丝。如果使用长度 4 mm 以上的螺丝，则可能会干扰并损

坏 LR8510、 LR8511 测量单元，因此请勿使用）

2 利用 2 个 M4 螺丝将安装板固定到墙壁上 （未附带 2 个 M4 螺丝，请利用市售品。

推荐的螺丝长度为 8 mm 以上）

75

12

2-R2.2

50

1

第 1 章 概要

3

42

(3) 将测量单元放置在测量场所 （LED 确认）

UNIT No. LED 确认

闪烁：通讯状态不佳。

请缩短距离或清除障碍物。

熄灭：不能连接。

请在缩短距离或清除障碍物之后，再次确认连接
状态。

将无线数据采集仪设置到测量位置 （确认画面显示）

（Bluetooth 显示）
显示： 可与本仪器进行通讯。
不显示：不可与本仪器进行通讯。请短按 1 次电源键，

显示 Bletooth 标记。

（天线显示）

电波状态会分 3 档显示。请尽可能设为 3 个天线显示。

确认 Bluetooth 显示、天线显示

电源键

测量单元

无线数据采集仪

22

1.2

测量流程

(4) 连接测试电缆类

(⇒ 第 45 页 )

(5) 将测量单元、无线数据采集仪连接到测

量位置

3. 设置测量条件 (⇒ 第 66 页 )

设置记录条件 (⇒ 第 66 页 )

1

2

1

移动到项目 打开内容 选择 决定

1 设置读入数据的间隔 （记录间隔）与

记录时间

2 要将测量数据自动保存到 SD 储存卡 /

U 盘时设置 (⇒ 第 154 页 )

在电源 OFF 之后约 30 分钟时点，读入到
内部缓存的数据消失。
建议将重要数据自动保存到附件或选件 SD
储存卡中。（也可以自动保存到 U 盘中）

设置输入通道 (⇒ 第 70 页 )

选择要输入的通道，设置通道的输入类
型和量程等。

其它内容根据需要进行设置。

 波形显示的设置 (⇒ 第 87 页 )
 换算的设置 (⇒ 第 91 页 )
 标题与注释的设置 (⇒ 第 94 页 )
 除去噪音的设置 (⇒ 第 96 页 )

移动到项目 打开内容 选择 决定

使用现有设置数据时，从本仪器或 SD 储存卡 /U 盘读取设置数据。 (⇒ 第 161 页 )

 在清单中确认和变更全部通道的设置

(⇒ 第 97 页 )

1.2

23

测量流程

4. 补偿输入部分的偏差 （调零） (⇒ 第 62 页 )

5. 开始和停止测量 (⇒ 第 35 页 )

按下开始键 / 停止键

测量开始

使用触发功能 (⇒ 第 121 页 ) 测量 （记录）波形时，在输入波形与设置条件一致时进行测量

（记录）。

仅测量 （记录） 1 次

[ 反复记录： OFF]

反复测量 （记录）

[ 反复记录： ON]

( 初始设置 )

测量停止

6. 观测数据

查看测量数据 (⇒ 第 105 页 )

保存数据 (⇒ 第 151 页 )

进行运算 (⇒ 第 173 页 )

在计算机上查看 (⇒ 第 222 页 )

可放大波形，使用数值进行确认。

可保存设置数据、波形数据、显示图像以及
数值运算结果。

可对测量数据进行数值运算。

可使用附带的 Logger Utility 观测测量数据。

1

第 1 章 概要

3

7. 结束

关闭本仪器与测量单元、无线数据采集仪的电
源 (⇒ 第 53 页 )

本仪器与测量单元 无线数据采集仪

24

1.3

各部分的名称与功能、画面构成

1.3 各部分的名称与功能、画面构成

无线数据采集仪

正面

外部控制端子 (⇒ 第 26 页 )

显示区 (⇒ 第 107 页 )

5.7 寸 TFT 彩色液晶显示器
关于画面构成 (⇒ 第 31 页 )

背面

电池存放部分 (⇒ 第 41 页 )

在内部安装选件 Z1007 电池组。

操作键与 LED(⇒ 第 25 页 )

MAC 地址

表示 MAC 地址。
出于管理需要，请勿剥下。

无线认证编号

警告

环境保护使用期限标签
制造编号

表示制造编号。制造编号由 9 位数字
构成。其中，左起 2 位为制造年份，
接下来 2 位为制造月份。
出于管理需要，请勿剥下。

1.3

各部分的名称与功能、画面构成

25

操作键与 LED

表示本仪器的状态

 警报 （报警）

4ch 警报中即使有一个满足警报条件，
也会点亮。

用于切换画面

 波形 / 数值

波形 / 数值用于切换画面显示。

(⇒ 第 31 页 )

 设置

用于显示设置画面。
每按下一次键，都对画面内的
标签进行切换。

 文件

用于显示文件信息。

(⇒ 第 32 页 )

用于滚动波形，读入光
标值

 滚轴 / 光标

用于选择波形的滚轴或 A/B
光标的移动。

 左右键

用于滚动波形或移动 A/B
光标。 (⇒

(⇒ 第 33 页 )

第 34 页 )

 电源

接通电源时点亮。 (⇒ 第 53 页 )

 充电

Z1007 电池组充电期间点亮。 (⇒ 第 42 页 )

进行设置和显示

 单元

用于切换单元。

 通道

用于切换通道。

 监视

用于显示当前输入的波形 / 数
值。（并不将数据读入到本仪
器的内部缓存或外部媒介（SD
储存卡、 U 盘）中）

 设置导航

用于切换为设置导航。

 取消

用于取消操作。

 光标

用于移动画面上的
闪烁光标。

 决定

用于进行设置内容
的显示或确定。

1

第 1 章 概要

3

用于保存数据

手动保存时按下。
(⇒ 第 153 页 )

用于停止测量

用于停止测量。

用于开始测量

用于开始测量。
测量操作期间，左侧的 LED

（绿色）点亮。

(⇒ 第 35 页 )

测量期间即使按下，也可以附
加事件标记。
(⇒ 第 116 页 )

26

1.3

各部分的名称与功能、画面构成

上面

网线插口

与计算机进行 LAN 通讯时使用。
用于连接选件 9642 网线。 (⇒ 第 219 页 )

电源开关

用于进行电源的开 / 关。
(⇒ 第 53 页 )

AC 适配器连接端子

用于连接附带的 Z1008 AC
适配器。 (⇒ 第 44 页 )

SD 储存卡插口

将数据保存到 SD 储存卡中时
使用。
用于插入附件或选件 SD 储存
卡。 (⇒ 第 59 页 )

U 盘插口

将数据保存到 U 盘中时使
用。
用于插入 U 盘。
(⇒ 第 60 页 )

USB 连接线插口

(USB2.0 小型 B 连接器 )

与计算机进行 USB 通讯时使用。
用于连接附带的 USB 连接线。
(⇒ 第 204 页 )

外部控制端子

ALM1 ～ ALM4：
用于输出警报信号。 (⇒ 第 143 页 )

EXT.TRIG

用于输入外部触发信号。
TRIG.OUT：
用于输出触发信号。 (⇒ 第 196 页 )
GND：GND 端子

：

(⇒ 第195页)

1.3

各部分的名称与功能、画面构成

27

测量单元

正面

单元编号

已登录单元 No. 的 LED 点亮。如果通讯状态较
差，则会进行闪烁。

背面

无线认证编号

• AC ADAPTER

由 AC 适配器或外部电源供电时点亮。

• BATT

通过 Z1007 电池组供电时点亮。

• CHARGE

Z1007 电池组充电时点亮。

1

第 1 章 概要

3

环境保护使用期限标签

右侧面

制造编号

表示制造编号。
出于管理需要，请勿剥下。

警告

电池存放部分 (⇒ 第 41 页 )

在内部安装选件 Z1007 电池组。

28

1.3

各部分的名称与功能、画面构成

测量单元的类型

测量单元包括下述 2 种类型。
有关测量单元规格的详细说明，请参照“12.2 LR8510 规格”(⇒ 第 274 页 )、“12.3 LR8511
规格” (⇒ 第 279 页 )。

1 台无线数据采集仪最多可无线连接 7 台单元。

LR8510 无线电压 / 温度单元

可进行电压测量或热电偶温度测量。 (⇒ 第 45 页 )

被测对象

• 电压

• 温度 （热电偶）

M3 螺丝紧固式端子板
输入通道数：15

CH1 CH15

LR8511 无线通用单元

可进行电压测量、热电偶温度测量、热电阻温度测量、电阻测量、 Z2000 湿度传感器湿度
测量。 (⇒ 第 45 页 )

被测对象

• 电压

• 温度 （热电偶 / 热电阻）

• 电阻

• 湿度 （使用 Z2000 湿度传感器）

CH1 CH15

按钮式端子板
输入通道数：15

1.3

各部分的名称与功能、画面构成

29

无线数据采集仪

有关各部分的名称与功能，请参照无线数据采集仪的使用说明书。

无线数据采集仪的类型

无线数据采集仪包括下述 5 种类型。
有关无线数据采集仪规格的详细说明，请参照数据采集仪的使用说明书。

1 台无线数据采集仪最多可无线连接 7 台。

LR8512 无线脉冲数据采集仪

可进行脉冲测量、转数测量和逻辑测量。

?

被测对象

• 脉冲

• 转数

连接端子
连接线：L1010
输入通道数：2

LR8513 无线电流钳数据采集仪

1

第 1 章 概要

3

可利用钳形传感器进行电流测量。

?

被测对象

• 电流

连接端子
钳形传感器：

9657-10、 9669、 9675、 9695-02、
CT6500、 CT7044、 CT7045、 CT7046、
CT7631、 CT7636、 CT7642、 CT7731、
CT7736、CT7742、CT9667、CT9691-90、
CT9692-90、 CT9693-90
输入通道数：2

30

1.3

各部分的名称与功能、画面构成

LR8514 无线温湿度数据采集仪

可进行温度测量与湿度测量。

?

被测对象

• 温度

• 湿度

连接端子
外挂温湿度传感器：
Z2010/Z2011 温湿度传感器
输入通道数：2 （温度 2CH + 湿度 2CH）

LR8515 无线电压 / 热电偶数据采集仪

可进行电压测量或热电偶温度测量。

?

被测对象

• 电压

• 温度 （热电偶）

M3 螺钉紧固式端子板
输入通道数：2

?

1.3

各部分的名称与功能、画面构成

31

波形 / 数值画面

按波形 / 数值键，显示波形 / 数值画面。每按一次键，
都对画面进行切换。（9 种类型）

也可以使用光标与决定键
通过画面上的列表进行切换。

[ 量规 + 波形 ] [ 波形 ] [ 波形 + 数值 ]

[ 波形 + 光标 ]

[ 量规 + 波形 ] 显示

在测量数据上加上量规并进行
波形显示。 (⇒ 第 109 页 )

[ 波形 + 注释 ]

[ 波形 ] 显示

以波形显示测量数据。
(⇒ 第 107 页 )

[ 数值 + 注释 ][ 数值 ][ 波形 + 运算 ]

[ 警报 ]

[ 波形 + 数值 ] 显示

以波形和数值显示测量数据。
(⇒ 第 110 页 )

1

第 1 章 概要

3

[ 波形 + 运算 ] 显示

以波形和运算结果显示测量数
据。 (⇒ 第 177 页 )

[ 波形 + 光标 ] 显示

以波形和光标显示测量数据。
(⇒ 第 114 页 )

画面下方显示操作说明。

[ 数值 ] 显示

以数值显示测量数据。
(⇒ 第 110 页 )

[ 波形 + 注释 ] 显示

以波形和注释显示测量数据。

[ 数值 + 注释 ] 显示

以数值和注释显示测量数据。
(⇒ 第 110 页 )

[ 警报 ] 显示

显示警报的状态或履历。
(⇒ 第 143 页 )

32

1.3

各部分的名称与功能、画面构成

（画面下部）

图标显示 （所有画面通用）

SD 储存卡 /U 盘

插入 SD 储存卡 /U 盘时显示。
存取 SD 储存卡 /U 盘时，图标的颜色
变为红色。
选为优先保存处的媒介图标变为绿
色；优先保存处中没有媒介时，作为
保存处的媒介图标变为黄色。

时钟

对时方法 (⇒ 第 192 页 )

电源显示

表示电源的状态。

图标的说明

正由 AC 适配器驱动

正在由电池组驱动 （充满电）

正在由电池组驱动

正在由电池组驱动 （余量过低）

与单元之间的通讯状态 （正在检索）

与单元之间的通讯状态 （良好）

与单元之间的通讯状态

与单元之间的通讯状态 （不良）

文件画面

画面下方显示操作
说明。

显示并管理 SD 储存卡 /U 盘内的文件内容。 (⇒ 第 164 页 )、 (⇒ 第 165 页 )

1.3

各部分的名称与功能、画面构成

33

[ 单元登录 ] 画面

登录测量单元、无线数据采集
仪。另外，可编辑各单元的识
别名。

[ 清单设置 ] 画面

可在查看所有通道设置内容的
同时进行设置。 (⇒ 第 97 页 )

设定画面

[ 测量设置 ] 画面

设定记录条件。
(⇒ 第 66 页 ) 进行数值运算、自
动保存以及定时器设定。

[ 转换 / 运算 ] 画面

需要将测量值换算为任意单位
并进行显示时进行设定。
(⇒ 第 97 页 )

[CH 设置 ] 画面

关于输入通道，在查看监视器
显示的同时进行设定。
(⇒ 第 70 页 )

[ 触发 / 警报 ] 画面

可按各输入通道设置记录条件

（触发功能），或进行警报鸣响设

定。 (⇒ 第 121 页 )

1

第 1 章 概要

3

[ 注释 ] 画面

设定通道的注释。
(⇒ 第 94 页 )

每按一次按键，都对
画面进行切换。

（8 种类型）

[ 系统 ] 画面

设定系统环境。
(⇒ 第 185 页 )

使用左、右键都可进
行设定画面内的切
换。

光标位于标签位置时，
也可以利用左右光标键
进行设定画面内的切
换。

画面下方显示操作
说明。

切换单元，并按单元
进行设定。

34

1.4

基本的操作方法

1.4 基本的操作方法

画面操作 （设定变更、波形滚动、测量值显示）

设定画面

波形 / 数值画面

变更设置内容

选择要变更的项目。

打开设置内容。

选择内容。

决定设定值。

或

取消设定。

向过去数据

2

方向滚动

向最新数据
方向滚动

滚动波形

1

将 A/B 光标设为不
显示

参照：“滚动波形” (⇒ 第 111 页 )

1.4

基本的操作方法

35

查看测量值

1

显示 A/B 光标。

移动 A/B 光标

2

可确认光标上的值。

可变更光标的显示方法或移动的光
标。 (⇒ 第 114 页 )

开始和停止测量

开始 （将测量数据读入到本仪器）测量。

（进行自动保存设定时，将数据记录到内部缓存与同时指定的 SD 储存卡 /U 盘中）

开始测量

按开始键。

（左侧的 LED （绿色）点亮）

重要事项

在系统画面中将 “开始与停止确认信息”设为 “ON”时，显
示开始确认信息。选择 “YES”，开始测量。
停止测量之后重新开始时，将覆盖本仪器内存内部的测量数据。
请将重要数据保存到 SD 储存卡 /U 盘之后，重新开始测量。

1

第 1 章 概要

3

36

1.4

基本的操作方法

停止测量

[ 反复记录： ON] 或 [ 记录时间：连续记录 ] 时：

按停止键，停止测量。

[ 反复记录： OFF] 或 [ 记录时间：时间指定 ] 时：

读取 1 次设定的记录时间之后，停止测量。

（在系统画面中将 “开始停止确认信息”设为 “ON”时，如果在

测量期间按停止键，则显示停止确认信息。如果选择 [YES]，则停
止测量）

有关反复记录与连续记录的详细说明：

参照：“连续记录” (⇒ 第 66 页 )

“反复记录” (⇒ 第 67 页 )

自动保存测量数据时，请在开始记录之前确认下述事项。

• 自动保存设定是否正确？ (⇒ 第 154 页 )

• SD 储存卡 /U 盘是否正确插入？ (⇒ 第 59 页 )

• 请确定 SD 储存卡 /U 盘的空间是否充分？ (⇒ 附 14 页 )

1.4

基本的操作方法

37

关于测量动作

参照：关于连续记录、反复记录： (⇒ 第 66 页 )

按开始键 按停止键

记录时间

时间指定

时间指定

（在记录时

间内停

止测量时）

连续记录

关于停顿时间

[ 反复记录：ON] 时

进行记录时间部分的测量之后，在到再次开始测量之前需要一定的内部处理时间（停顿时
间）。停顿时间内不进行测量。需要进行没有遗漏并且按任意时间分隔文件时，请设为

[ 记录时间：连续记录 ]、并将自动保存设为的 [ 分割保存：ON] 后进行测量。

反复记录： OFF 反复记录： ON

记录时间

测量

测量停止测量开始

记录时间

测量

测量停止测量开始

测量

测量停止测量开始

记录时间

测量

停顿时间

记录时间

测量

测量停止测量开始

停顿时间

（与反复记录：OFF 相同）

测量停止测量开始

1

第 1 章 概要

3

停顿时间

测量

使用触发功能或定时器功能进行测量时，测量动作各不相同。
(⇒ 第 132 页 )

38

1.4

基本的操作方法

将按键操作设为无效 （按键锁定功能）

为了防止误操作，可将按键操作设为无效状态。

按取消键约 3 秒钟

（再次按 3 秒钟即可解除）

进行调零

 在波形 / 数值画面或 [CH 设置 ] 画面中同时按上下键

参照：“通过波形 / 数值画面或 [CH 设置 ] 画面进行调零” (⇒ 第 62 页 )

 选择波形 / 数值画面 -[ 量规 + 波形 ] 画面右下角的调零

参照：“通过 [ 量规 + 波形 ] 画面进行调零” (⇒ 第 63 页 )

 选择设置画面 -[ 清单设置 ] 画面中的调零

参照：“通过 [ 清单设置 ] 画面进行调零” (⇒ 第 63 页 )

1.4

基本的操作方法

39

保存数据

可保存测量数据、设定数据、显示图像和数值运算结果等。
操作因保存方法而异。详情请参照 “第 6 章 数据的保存和读入” (⇒ 第 151 页 )。

（初始设定时）

保存方法：选择保存 （按保存键时，选择保存内容进行保存）

按保存键。

（显示对话框）

请插入 SD 储存卡

（或 U 盘）。

选择保存处与要保存的项目，然
后按决定键。

在确认对话框中选择[YES]，然 后
按决定键

（数据被保存到设定的 SD 储存卡 /

U 盘内）

1

第 1 章 概要

3

40

1.4

基本的操作方法

确认输入 （监视）

可按当前设定确认输入状况或显示范围。（不将数据读入到本仪器的内部缓存或外部媒介

（SD 储存卡、 U 盘）中）

在开始实时保存 （自动保存）之前，确认测量值等情况下用非常便利。

按监视键。

如果再次按监视键，则可切换监视的显
示方式。

波形

选择显示全部通道的波形或显示各单元通道的波形。

• 测量期间不能使用监视功能。

• 要在将测量值读入本仪器的同时，在画面上显示瞬时值时，请利用波形/ 数

值键切换为 [ 波形 + 数值 ] 显示之后，再开始测量。

• 因换算设置而导致测量值连同单位超过 14 个字符的通道，其显示字符要小
于通常字符。

单元

选择要进行数值显示的单元。
将光标对准 [UNIT1] 并按决定键之
后，用上下键进行切换，或用单元键
进行切换。
用通道键切换各通道的显示。

41

2.1

使用电池组 （选件）

测量前的准备 第 2 章

2.1 使用电池组 （选件）

连接 AC 适配器但不能使用工频电源进行供电时，可以只使用选件 Z1007 电池组进行操作。
另外，使用工频电源时，也可以用作停电时的备份电源。
初次使用时，请将电池组充满电之后再使用。

安装之前，请务必阅读 “关于电池组”

安装电池组

准备物件： 十字螺丝刀 （2 号）、 Z1007 电池组

本仪器 测量单元

1 关闭电源

（连接 AC 适配器与电缆类时，请拆

下）

2 拆下螺丝，拆下背面的电池收放

部分

3 垂直地放入 Z1007 电池组，滑动

并抵在针侧

(⇒ 第10页)

。

1 关闭电源

（连接 AC 适配器与电缆类时，请拆

下）

2 拆下螺丝，拆下背面的电池收放部

分

3 垂直地放入 Z1007 电池组，滑动

并抵在针侧

2

第 2 章 测量前的准备

3

存放时，将平面朝下

（本仪器侧）。

对准

4 牢固地紧固电池收放部分的螺丝

存放时，将平面朝下

（测量单元侧）。

对准

4 牢固地紧固电池收放部分的螺丝

42

2.1

使用电池组 （选件）

对电池组进行充电

如果利用 Z1008 AC 适配器将本仪器与测量单元连接到工频电源上，则不论电源处于何种
状态 （开或关），都可在装有电池组的状态下进行充电。 (⇒ 第 44 页 )

本仪器

充电 LED 熄灭时，充电完成。

测量单元

充电 LED 点亮为橙色，开
始充电。

充电 LED 熄灭时，充电完成。

充电LED 点亮为橙色，
开始充电。

关于电池组的连续使用时间

本仪器：

仅使用电池组的大致连续使用时间标准约为 3 小时。

（充满电之后按背光亮度 25% 使用， 23 ℃参考值）

参照 :“调节背光的亮度 （背光亮度）” (⇒ 第 188 页 )

测量单元：

如果延长记录间隔，则可延长电池组的连续使用时间。仅使用电池组的大致连续使用时
间标准约为 24 小时 （充满电之后按记录间隔 100 ms 使用， 23 ℃参考值） / 约为 120 小
时 （充满电之后按记录间隔 1 min 使用， 23 ℃参考值）。

• 显示监视画面与 CH 设置画面时，由于要在测量单元与本仪器之间进行通
讯，因此即使不开始测量，也与测量期间一样消耗电池。

• 温度越低，可使用的时间越短。

43

2.1

使用电池组 （选件）

关于充电时期

本仪器：

不连接 Z1008 AC 适配器而仅使用电池组时，如果电池容量低，则会在画面中显示
标记。
如果显示该标记，请连接 Z1008 AC 适配器对电池组进行充电。
本仪器的电池图标变为 时，到电池电量耗尽的大致时间约为 10 分钟。（充满电之后
连接 2 台测量单元，将波形 （实时）保存到 SD 储存卡中，背光亮度为 70%，背光节能
OFF， 23 ℃参考值）

测量单元：

不连接 Z1008 AC 适配器而仅使用电池组时，如果电池余量减少，电池 LED (BATT) 则会
从点亮变为闪烁。

从单元的电池LED闪烁到电池电量耗尽的大致时间（充满电之后开始测量，23℃参考值）
记录间隔 100 ms：约 1 小时，记录间隔 1 min：约 10 小时

充电时间的大致标准 （本仪器、测量单元）：

充电时间：约 7 小时 （对电池余量较少的电池组进行充电时）

• 从电池组的特性方面看，显示的电池余量会因使用时的设置条件、使用温
度、电池的充放电次数而与实际电池余量不同。

• 在接近 5 ℃的低温下进行充电时，充电量会比 23 ℃时少。

2

第 2 章 测量前的准备

3

44

2.2 连接AC

适配器

2.2 连接 AC 适配器

将附带的 Z1008 AC 适配器和电源线连接到本仪器与测量单元上，然后接至插座。
如果与经充分充电的 Z1007 电池组并用，也是一种防停电对策。与电池组并用时，以 AC
适配器为使用优先。

接线之前，请仔细阅读 “关于 AC 适配器” (⇒ 第 13 页 ) 与 “关于电线和电
缆类的使用” (

⇒ 第 9 页 )。

• 请将输出插头连接到本仪器或测量单元之后，再将插头插进插座。如果将
通电的输出插头连接到本仪器，则可能会导致本仪器损坏。

• 连接外部电源时，也请将输出插头连接到本仪器或测量单元之后，
外部电源。

再接通

额定电源电压 (AC100 ～ 240 V)、
额定电源频率 (50/60 Hz)

（本仪器）

将电源插头插进

4

插座

连接

1

电源线

AC 适配器

（测量单元）

将电源插头插进

4

插座

连接

1

电源线

AC 适配器

有关无线数据采集仪的 AC 转换器连接、电池安装，请参照无线数据采集仪的使
用说明书。

将输出插头连接到本

2

仪器上

为了防止AC 适配器脱

3

落，请将电线压入边
槽中。

将输出插头连接到测

2

量单元上

3 为了防止 AC 适配器

脱落，请将电线压入
边槽中。

2.3

2.3 接线

接线之前进行检查

在使用前，请先确认没有因保存和运输造成的故障，并在检查和确认操作之后再使用。
确认为有故障时，请与销售店 （代理店）或距您最近的营业所联系。

外围设备的检查

1

连接的测试电缆类的外皮有无破损或
金属露出 ?

关闭电源之后进行接线。

2

本仪器的检查

本仪器有无损坏之处 ?

露出

未露出

有

转至

2

有损坏时，会造成触电事故，
因此请勿使用。
请更换为指定型号。

有损伤时请送修。

45

接线

2

第 2 章 测量前的准备

3

无

接通电源时

画面中是否显示 HIOKI 标识 ?

显示

画面是否显示波形 / 数值画面或设定画
面 ?

（购买之后初次接通电源时，

显示设定导航画面）

显示

不显示

什么也不显示
或
显示异常

可能是电源线断线或者本仪
器内部发生了故障。请送修。

可能是本仪器内部发生了故
障。请送修。

检查结束

连接之前，请仔细阅读 “使用前确认” (⇒ 第 7 页 )、“关于电线和电缆类的
使用” (

有关无线数据采集仪的连接线、钳形传感器的连接方法，请参照无线数据采集仪的使用说
明书。

⇒ 第 9 页 ) 和 “关于接线” (⇒ 第 14 页 )。

46

2.3

接线

配线使用压接端子时，请使用下图所示尺寸的 M3 螺丝用绝缘套端子。

6 mm

以下

6 mm

以下

电压测量与热电偶温度测量时

＜连接到无线电压 / 温度单元的端子板时＞

准备物件：十字螺丝刀 （2 号）、输入电缆 （电压测量用）或热电偶 （温度测量用）

1 利用十字螺丝刀松动端子台外罩的

螺丝，向上抬起外罩

4 将端子台外罩恢复原状，紧固螺

丝

请以 0.6 N•m 以下的扭矩紧固端子
台外罩的螺丝。

2 松动端子台的螺丝，按图所示插入

电缆顶端然后拧开螺丝

请以 0.8 N•m 以下 （建议为

0.4 N•m）的扭矩紧固端子台外罩

上的螺丝。

有关连接到 +/- 极
上的电线外皮颜
色，会因国家或
制造商而异，因
此，连接之前请
向制造商确认。

3

3 连接到被测对象上

2

测量仪表用仪器

（输入 4-20 mA 的电流）时

关于仪表用仪器的
测量 (⇒ 第 73 页 )

连接 250Ω 的分流器。

K、E 热电偶有其固有的称之为 SRO (short range ordering) 的不可避误差的
物 理现象，可能会在 250°C ～ 600°C的温度范围内无法正确地进行测量。
请与所用热电偶的制造商确认之后再选择传感器。

47

2.3

接线

＜连接到无线通用单元的端子板时＞

准备物件：十字螺丝刀（2 号）、 一字螺丝刀 （刀尖宽度 2.6 mm）、 输入电缆 （电压测量

用）、或热电偶 （温度测量用）

推荐线径：单线： φ0.4 mm - φ1.2 mm (AWG26-16)

绞线： 0.2 mm2 - 0.75 mm2 (AWG24-20)
标准裸线长度： 8 mm

2

第 2 章 测量前的准备

1 用十字螺丝刀松动端子台外罩的螺

丝，向上抬起外罩

2 用一字螺丝刀按端子按钮

4

3

5

有关连接到 +/- 极上的电线外皮颜色，
会因国家或制造商而异，因此，连接之
前请向制造商确认。

2

端子按钮

3 在按下按钮的状态下，将电线插入

电线连接孔

5 连接到被测对象上

6 将端子台外罩恢复原状，紧固螺丝

请以 0.6 N•m 以下的扭矩紧固端
子台外罩的螺丝。

3

4 松开按钮

电线即被固定。

48

2.3

接线

使用热电阻测量温度时

＜连接到无线通用单元的端子台上＞

准备物件：十字螺丝刀 （2 号）、 一字螺丝刀 （刀尖宽度 2.6 mm）、 热电阻

推荐线径 : 单线 : φ0.4 mm - φ1.2 mm (AWG26-16)

绞线 : 0.2 mm2 - 0.75 mm2 (AWG24-20)
标准裸线长度： 8 mm

1 用十字螺丝刀松动端子台外罩的

螺丝，向上抬起外罩

2 用一字螺丝刀按端子按钮

4

3

5

有关连接到 +/- 极上的电线外皮颜色，会
因国家或制造商而异，因此，连接之前请
向制造商确认。

2

端子按钮

3 在按下按钮的状态下，将电线插入

电线连接孔

6 将端子台外罩恢复原状，紧固螺丝

请以 0.6 N•m 以下的扭矩紧固端子
台外罩的螺丝。

3 线式时

4 线式时

4 松开按钮

电线即被固定。

5 连接到被测对象上

湿度测量时

＜连接到无线通用单元的端子台上＞

2.3

49

接线

准备物件：十字螺丝刀 （2 号）、 一字螺丝刀 （刀尖宽度 2.6 mm）、 Z2000 湿度传感器

1 利用十字螺丝刀松动无线通用单元

的端子台外罩的螺丝，向上抬起外
罩

4 在按下按钮的状态下，将电线插入

电线连接孔

5 松开按钮

电线即被固定。

2 松动湿度传感器用供电端子

(POWER OUTPUT) 的螺丝，按
图所示插入电缆顶端然后紧固螺

丝

请以 0.8 N•m 以下

（建议为 0.4 N•m）的扭矩紧固端

子台上的螺丝。

3

5

2

端子按钮

按下图所示进行配线。

黄色 (+)

红色 (7V)

黑色 (GND)

绿色 (-)

6 连接到被测对象上

4

2

第 2 章 测量前的准备

3

6

3 用一字螺丝刀按下无线通用单元

端子按钮

本仪器可同时向最多 15 个 Z2000 湿度传感器供电。
不能在湿度传感器用供电端子上连接所需数量时，请准备外挂端子板等。

7 将无线通用单元的端子台外罩恢

复原状，紧固螺丝

请以 0.6 N•m 以下的扭矩紧固端子
台外罩的螺丝。

50

2.3

接线

电阻测量时

＜连接到无线通用单元的端子台上＞

准备物件：十字螺丝刀 （2 号）、 一字螺丝刀 （刀尖宽度 2.6 mm）、输入电缆

推荐线径：单线： φ0.4 mm - φ1.2 mm (AWG26-16)

绞线： 0.2 mm2 - 0.75 mm2 (AWG24-20)
标准裸线长度： 8 mm

1 利用十字螺丝刀松动端子台外罩

的螺丝，然后向上抬起外罩。

2 用一字螺丝刀按下端子按钮。

4

3

5

2

端子按钮

3 在按下按钮的状态下，将电线插入

电线连接孔。

4 松开按钮

电线即被固定。

5 连接到被测对象上

6 将端子台外罩恢复原状，紧固螺丝

请以 0.6 N•m 以下的扭矩紧固端子
台外罩的螺丝。

按 4 线式进行连接。

（2 线式与 3 线式时，不能进行测量）

2.3

接线

输出报警时

＜连接到本仪器的外部控制端子上＞

参照 :“9.3 输出警报信号 （报警输出）” (⇒ 第 197 页 )

准备物件：一字螺丝刀（刀尖宽度 2.6 mm、连接到本仪器上面的按钮式端子）、输出电缆

推荐线径：单线： φ0.32 mm - φ0.65 mm (AWG28 ～ AWG22)

绞线： 0.08 mm2 - 0.32 mm2 (AWG28 ～ AWG22)
净线径： φ0.12 mm 以上
标准裸线长度： 9 mm ～ 10 mm

1 用一字螺丝刀按下端子按钮

4

51

2

第 2 章 测量前的准备

3

GND

ALM1

2

端子按钮

1

3

2 在按下按钮的状态下，将电线插入

电线连接孔

3 松开按钮

4 连接到外部继电器或控制装置上

将 + 线连接到 ALM1 （或 ALM2 ～
ALM4）端子上，将 - 线连接到 GND 端

子上。

备有5个 GND 端子。可连接到任一GND
端子上。

52

2.3

接线

进行外部控制 （使用 TRIG.OUT、 EXT.TRIG）时

＜连接到本仪器的外部控制端子上＞

参照 :“9.1 从外部输入信号 （外部触发输入）” (⇒ 第 195 页 )
参照 :“9.2 向外部输出信号 （触发输出）” (⇒ 第 196 页 )

准备物件：一字螺丝刀 （刀尖宽度 2.6 mm、连接到本仪器上面的按钮式端子）、输出电缆

推荐线径：单线： φ0.32 mm - φ0.65 mm (AWG28 ～ AWG22)

绞线： 0.08 mm2 - 0.32 mm2 (AWG28 ～ AWG22)
净线径： φ0.12 mm 以上
标准裸线长度： 9 mm ～ 10 mm

1 用一字螺丝刀按下端子按钮

4

TRIG.OUT

GND

2

将 + 线连接到 TRIG.OUT （或
EXT.TRIG）端子上，将 - 线连接到
GND 端子上。

端子按钮

1

3

2 在按下按钮的状态下，将电线插入电

线连接孔

3 松开按钮

4 连接到触发信号的输入输出目标上

• 要输出触发信号时，连接到 TRIG.OUT
端子上；要输入外部信号时，连接到

EXT.TRIG 端子上。

• 备有 5 个 GND 端子。可连接到任一
GND 端子上。

2.4 接通 / 关闭电源

接通电源之前，请务必阅读 “接通电源之前” (⇒ 第 9 页 )。

接通电源

（无线数据采集仪）

请确认本仪器和外围设备放置和连接正确。

2.4 接通/

53

关闭电源

2

第 2 章 测量前的准备

将电源开关

设为 ON。

无线数据采集仪上面

未显示 标记时，表明未通过电源线路向本仪器供电。如果在这种状态下继续进行
长时间测量，则会导致电池组容量不足，造成测量中途停止现象。请确认是否将 AC
适配器可靠地连接到电源和本仪器上。

请根据需要进行调零。 (⇒ 第 62 页 )

接通电源

（测量单元）

关闭电源

（初始画面）

在画面右下角显示电源
标记。 (

3

⇒ 第 32 页 )

点亮

将电源开关设为 OFF。

如果安装电池组并将 AC 适配器连接到插座上，则即使关闭电源，
也可进行充电。

54

2.5

在本仪器中登录测量单元、无线数据采集仪

2.5 在本仪器中登录测量单元、无线数据采集仪

• 也可以通过 [ 设置导航 ]-[ 单元登录指南 ] 进行设置。

• 如果本仪器启动时没有登录单元，则首先显示 [ 设置导航]-[ 单元登录指

南 ]。

• 如果本仪器启动时有登录单元，则显示 [ 单
元。 (⇒ 第 58 页 )

元登录 ] 画

面并自动连接登录单

2.5

在本仪器中登录测量单元、无线数据采集仪

在本仪器中登录测量单元、无线数据采集仪

55

1

2

3

选择 [ 单元登录 ]
画面

选择 [ 单元追加 ]

显示检索对话框

显示 [ 单元追加 ] 画面

选择要临时登录的单元

（最多可选择 7 个）

决定

（一次可显示的检索机器为

10 台。 11 台以上时，可使
用换页按钮）

要临时登录的单元名移动到画面
右侧

如果选择
已临时登录的单元

（如果按下

时登录并返回

[ 确定 ]

取消

[ 单元登录 ]

，则登录

键，则取消临

2

第 2 章 测量前的准备

3

画面

显示登录对话框

已追加单元

4

请根据需要输入单元识别名称

5

(⇒ 第 94 页 )

56

2.5

在本仪器中登录测量单元、无线数据采集仪

要解除临时登录时

选择 [ 删除 ]

决定

要再次进行检索时，选择再次检索。
如果选择再次检索，临时登录则会被取消，
并恢复为打开 [ 单元追加 ] 画面之前的状态。

不能与登录单元进行通讯时，

即使等待一会也不能进行通讯时，

[!] 选择

决定

切换为 [ 设置导航 ] 的 [ 通讯不良时的应

对 ] 画面。请根据导航确认各项目。

参照 :“无线数据采集仪与测量单元之间无法

进行通讯。” (

⇒ 第 287 页 )

[UINT 登录 ] 画面中显示的图标与 “图标显示 （所有画面通用）”

(⇒ 第 32 页 ) 通用。

删除已登录的单元

删除已登录单元的方法包括下述 2 种。

2.5

在本仪器中登录测量单元、无线数据采集仪

57

从 [ 单元删除 ] 画面中删除

1

2

3

4

选择 [ 单元登录 ]
画面

选择 [ 单元删除 ]

显示 [ 单元删除 ] 画面

选择要删除的单元并打上

[]

（如果选择 [ 全选择 ]，则选

择所有单元）

选择 [ 确定 ]

显示删除对话框，
选中的单元被删除

2

第 2 章 测量前的准备

3

: ON
: OFF

58

2.5

在本仪器中登录测量单元、无线数据采集仪

从 [ 单元追加 ] 画面中删除

1

2

3

4

选择 [ 单元登录 ]
画面

选择 [ 单元追加 ]

显示检索对话框

显示 [ 单元追加 ] 画面

选择 [ 删除 ]

决定

选择 [ 确定 ]

（如果选择

删除并返回

显示删除对话框，单元被删除

[ 取消 ]

[ 单元登录 ]

，则取消

画面

启动时有登录单元时

逐一自动连接登录单元。连接可能需要数秒～数十秒的时间。

显示 [ 单元追加 ]、 [ 单元删除 ] 画面时，不进行连接处理。

59

2.6 插入SD

储存卡/U盘 （保存数据时）

2.6 插入 SD 储存卡 /U 盘 （保存数据时）

需要保存和读取本仪器测量的数据时，可使用附件、本公司选件 SD 储存卡 (⇒ 第 273 页 )
或市售 U 盘。

使用 SD 储存卡或 U 盘之前，请务必阅读 “关于 SD 储存卡 /U 盘” (⇒ 第 16
页 )。

2

第 2 章 测量前的准备

重要事项

使用附件或本公司选件 SD 储存卡以外的媒介时，不提供正常工作保证。

有关数据管理，请参照 “6.4 管理数据” (⇒ 第 165 页 )。

3

60

2.6 插入SD

插入与取出 SD 储存卡

储存卡/U盘 （保存数据时）

插入 SD 储存卡

1 打开 SD 储存卡插口的盖板

2 以 SD 储存卡的表面 （S 标记）为正面，向插

入方向 （箭头）插到底

3 关闭 SD 储存卡插口的盖板

请务必关闭 SD 储存卡插口的盖板。

取出 SD 储存卡

请务必确认未与本仪器之间进行存取 （保存或读取
等）。

1 打开 SD 储存卡插口的盖板

2 按下 SD 储存卡，在卡被稍微按出之后，捏住

拔出

盖板

盖板

3 关闭 SD 储存卡插口的盖板

插入与取出 U 盘

插入 U 盘

确认 U 盘与 U 盘插口的连接部位，然后插到底。

取出 U 盘

取出 U 盘。

请务必确认未与本仪器之间进行存取 （保存或读取
等）。

参照 : 要在实时保存期间更换 SD 储存卡 /U 盘时： (⇒ 第 156 页 )

61

2.6 插入SD

对 SD 储存卡 /U 盘进行初始化 （格式化）

在计算机或本仪器上对 SD 储存卡 /U 盘进行初始化。请在格式化之后再使用新 SD 储存卡
与 U 盘。

下面说明利用本仪器上 SD 储存卡 /U 盘进行初始化的方法。

储存卡/U盘 （保存数据时）

1

选择文件画面

2

按下决定键，
打开操作面板

2

第 2 章 测量前的准备

3

3

4

5

选择 [ 格式化 ]

决定

显示格式确认
对话框。

选择 [YES]

决定

再次显示确认对话框。

选择 [YES]

决定

一旦进行初始化，保存在 SD 储存卡 /U 盘内的所有数据将被清除，导致
无法复原。因此请务必对 SD 储存卡 /U 盘内的重要数据进行备份。

62

2.7

补偿输入部分的偏差 （调零）

2.7 补偿输入部分的偏差 （调零）

仅在使用 LR8510 或 LR8511 时执行。
补偿输入部分的偏差，将本仪器的基准电位设为 0 V。
注意到输入短路时的零偏差时，执行调零。
可利用下述 3 种方法进行调零。

• 通过波形 / 数值画面或 [CH 设置 ] 画面进行调零 (⇒ 第 62 页 )

• 通过 [ 量规 + 波形 ] 画面进行调零 (

• 通过 [ 清单设置 ] 画

通过波形 / 数值画面或 [CH 设置 ] 画面进行调零

面进行调零 (⇒ 第 63 页 )

⇒ 第 63 页 )

1

显示波形 / 数值画面或

[CH 设置 ] 画面

2

3

（同时）

执行调零。

同时按 1 秒以上

显示调零的对话框。

选择 [ 调零 ]

决定

波形 / 数值画面时

• 进行系统复位 (⇒ 第193页)之后，调零值被清除。（仅连接通讯的单元的
调零值被清除。另外，对单元登录信息进行初始化时，单元的调零值不

被清除）

• 仅停止期间可执行调零。测量期间不能执行。

• 如果打开电源之后，进行约 30 分钟的预热，再进行调零，

变化。

则可抑制经时

通过 [ 量规 + 波形 ] 画面进行调零

1

显示 [ 量规 + 波形 ] 画面

2

选择 [ 调零 ]

显示调零的对话框。

2.7

补偿输入部分的偏差 （调零）

63

2

第 2 章 测量前的准备

3

3

通过 [ 清单设置 ] 画面进行调零

决定

执行调零。

1

显示 [ 清单设置 ]

2

3

选择 [ 调零 ]

显示调零的对话框。

决定

执行调零。

64

2.7

补偿输入部分的偏差 （调零）

3.1

设定流程

设定 第 3 章

3.1 设定流程

65

开始测量之前，设置测量条件。
根据需要进行显示方法与自动保存等的设定。
如果事先保存设定的测量条件 (⇒ 第 16

用新规测量时

设定测量条件

设定测量条件 (⇒ 第 66 页 )

[ 测量设置 ] 画面

进行输入通道设置 (⇒ 第 70 页 )

0 页 )，下次测量时读入该设定数据即可

显示设置画面

保存设置数据时

读取设置数据

⇒ 第 161 页 )

(

[ 测量设置 ] 画面

开始测量。

3

第 3 章 设定

3

[CH 设置 ] 画面

（根据需要）

 波形显示的设定 (⇒ 第 87 页 )
 换算的设定 (⇒ 第 91 页 )
 标题与注释的设定(⇒ 第94页)
 自动保存设定 (⇒ 第 86 页 )
 除去噪音的设定 (⇒ 第 96 页 )
 一览确认与变更所有通道的设

定

(

⇒ 第 97 页 )

66

3.2

设定测量条件

3.2 设定测量条件

在 [ 测量设置 ] 画面中设定进行测量的条件。
测量方法包括连续记录与时间指定记录。可设置是否分别进行反复记录。

测量期间不能显示设定画面。

测量开始 测量停止

连续记录

通常记录

（[ 反复记录： ON] 时）

进行指定时间部分的测量。

反复记录

测量类型 设定方法

连续记录 将记录时间设为 [ 连续记录 ]。
通常记录 将记录时间设为 [ 时间指定 ]。可设置要记录的时间。
反复记录 设为 [ 反复记录：ON]。

按停止键停止测量，或在满足停止触发的条件之前继
续进行测量。

进行指定时间部分的测量。记录时间部分的测量结束
之后停止测量。
另外未达到记录时间时，按停止键或在满足停止触发
的条件时也停止测量。

测量停止 （在停止触发条件下停止或记录时间的测量
结束）之后也进行重复测量。按停止键，停止测量。

设定时的按键操作

1

选择 [ 测量设置 ] 画面

2

选择要设置的项目

打开设置内容

选择内容

决定

3.2

记录间隔 设定读入数据间隔。

设定内容 : （ ∗ : 初始设定）

∗、 200 ms、 500 ms、 1 s、 2 s、 5 s、 10 s、 20 s、 30 s、

100 ms
1 min、 2 min、 5 min、 10 min、 20 min、 30 min、 1 h

反复记录 选择测量停止之后重新开始反复测量或仅测量 1 次后停止。

反复记录

ON

67

设定测量条件

3

OFF

设定内容 : （ ∗ : 初始设定）

OFF

∗

ON

1 次测量之后停止测量。
测量停止 （在停止触发条件停止或指定时间部分的测量结

束）之后，重新开始测量。
要停止测量时，按住停止键。

记录时间 设定进行设定时间部分的测量或连续测量。

设定内容 : （ ∗ : 初始设定）

时间指定 要指定记录时间进行测量时使用。
连续记录

∗

按停止键，或在满足停止触发的条件之前测量时使用。

时间指定 [ 记录时间：时间指定 ] 时进行设定。

设定 1 次测量的时间。可在
记录间隔与测量通道的限制，因此请在“最大 （红字框）”中确认可设定
的最大时间。

[ 最大 ]、 [ 数据数 ]

要在超出内部缓存最大记录时间的状态下记录到 SD 储存卡 /U 盘时，请将记录时间
设为连续记录。

“附录 7 最大记录时间” (

内部缓存的最长记录时间内进行设定。由于受

每 1 个单位增减

每 10 个单位增减

⇒ 附第 14 页 )

第 3 章 设定

3

不能在时间指定中指定 0 天 0 小时 0 分。此时会自动变为 0 天 0 小时 0 分 1 秒。

设定内容：（初始设定： 10 秒）

日 (0 ～ 499)、时 (0 ～ 23)、分 (0 ～ 59)、秒 (0 ～ 59

)

68

3.2

设定测量条件

关于记录间隔

• 请选择适合被测对象的记录间隔。

• 如果缩短记录间隔，读取的最大记录时间也会缩短。

• 可从 100 ms 开始设定，与单元数无关。

• 将断线检测设为 ON 时，从 200 ms 开始设置。

参照 :“第 12 章 规格” (⇒ 第 265 页 )

• 有时可能会因记录间隔的设定而不能测量波形峰值。
（例）记录间隔： 1s、横轴： 设为 5 s/ 格时

峰值

1 s

参照 :关于横轴的设置： (⇒ 第 90 页 )

5s/ 格

• 测量期间不能变更记录间隔。请在停止测量之后进行变更。

在 [ 记录时间：时间指定 ] 中为 [ 反复记录：ON] 时

进行指定时间部分的测量之后，在到再次开始测量之前需要一定的内部处理
时间 （停顿时间）。这段时间内不进行测量。
需要进行没有遗漏并且按任意时间分隔文件时，请设为 [ 记录时间：连续记

录 ]、并将自动保存设为 [ 分割保存：ON] 后进行测量。

停顿时间

测量

69

3.2

设定测量条件

关于数据的更新

以单元的最短记录间隔更新数据，而与本仪器的记录间隔设置无关。

单元 最短的记录间隔 （数据更新间隔）

LR8510 100 ms
LR8511 100 ms
LR8512 100 ms
LR8513 500 ms
LR8514 500 ms
LR8515 100 ms

记录间隔设置长度比数据更新间隔短时，会出现不更新数据的期间。该期间
会显示与上次数据更新时相同的测量值，因此，波形呈阶梯状。

例）使用 LR8510 与 LR8513，以 100 ms 的记录间隔进行测量时

LR8510

3

第 3 章 设定

3

LR8513

100 ms ( 数据更新间隔）

500 ms ( 数据更新间隔）

70

3.3

设定输入通道

3.3 设定输入通道

在 [CH 设置 ] 画面中设定要输入的通道。

测量期间不能显示设定画面。

输入通道如下所示。可在各通道中进行下述测量。

• 无线电压 / 温度单元

• 无线通用单元 （UNIT1-7 各 CH1-15）

• 无线脉冲数据采集仪 （UNIT1-7 各 CH1-2）

• 无线电流钳数据采集仪 （UNIT1-7 各 CH1-2）

• 无线温湿度数据采集仪 （UNIT1-7 各 CH1-2）

• 无线电压 / 热电偶数据采

用途 使用的通道 参阅内容

电压测量
温度测量 （使用热电偶）
温度测量 （使用热电阻）
湿度测量
电阻测量
累计测量
转数测量
逻辑测量
电流测量 无线电流钳数据采集仪的通道
温度测量
湿度测量

除此之外，可附加特定测量条件进行测量，也可以输出警报。详情请参见 “第 5 章 在特
定条件下进行测量 时设定” (⇒ 第 121 页 )。

UNIT1-7 各 CH1-15）

（

（UNIT1-7 各 CH1-2）

集仪

无线电压 / 温度单元或无线通用单元、无线电
压 / 热电偶数据采集仪的通道

无线通用单元的通道

无线脉冲数据采集仪的通道

无线温湿度数据采集仪的通道

(⇒ 第 73 页 )

(

⇒ 第 74 页 )

(⇒ 第 76 页 )

(

⇒ 第 78 页 )

(⇒ 第 79 页 )

(

⇒ 第 80 页 )

(⇒ 第 81 页 )

(

⇒ 第 83 页 )

(⇒ 第 84 页 )

(

⇒ 第 77 页 )

(⇒ 第 78 页 )

设定时的按键操作

1

选择 [CH 设置 ] 画面

3.3

设定输入通道

71

2

 单元的切换

（输入通道的设定）UNIT1 → UNIT2 → UNIT3 → UNIT4 → UNIT5 → UNIT6 → UNIT7 （警报输

出通道的设定） ALARM

 通道的切换

（输入通道的设定）1-1 → 1-2 →…→ 1-15 → 2-1 → 2-2 …→ 2-15 → 3-1 → 3-2 →…→ 3-15 → 4-

1

→ 4-2 →…4-15 → 5-1 → 5-2 →…5-15 → 6-1 → 6-2 →…6-15 → 7-1 → 7-2 →…7-15 →（警报

输出通道的设定） ALM1

…→ W30 →返回到 1-1

 在 [CH 设置 ] 画面中设定的同时，能确认输入状况或显示范围

设定之后，即使是按监视键也能确认输入状况或显示范围。 (⇒ 第 40 页 )

选择要设置的项目

打开设置内容

选择内容

决定

→ （运算通道的设定） CALC1 → CALC2 → 返回到 UNIT1

→ ALM2 →…→ ALM3 → ALM4 → （运算通道的设定） W1 → W2 →

可利用单元按键切换设定单元，利用通道按键切
换设定通道。

3

第 3 章 设定

3

72

3.3

设定输入通道

电平监视

选择 [ 数值 ] 以外时，显示当前选择通道的量
规。与量程或显示范围设置联锁进行量规显
示。

测量 OFF 或显示颜色为 [X] 的通道不
进行监视显示。

监视显示的切换 （右栏）



[ 全波形 ]

显示所有通道的电平监视。

 [ 单元波形 ]

显示正在设定的单元内的所有通道的电平监
视。

 [CH 波形 ]

显示正在设定的通道的电平监视。

（左栏）

 [ 波形 ]

显示上述项目中选择的波形。

 [ 数值 ]

显示正在设定的单元内所有通道的数值。

电平监视的数值更新与波形横轴，以记录间隔横轴的设定为依据的。
因此，如果记录间隔较长，显示数值之前最多需要花费 5 秒钟左右的时间。

要快速更新监视值时，请设定较短的记录间隔。
如果延长横轴，则可能不显示 1 格部分的波形。

3.3

设定输入通道

进行电压测量设定

测量电压时，进行通道设置。

参照 :“设定时的按键操作” (⇒ 第 71 页 )

123

1 选择要设定的单元 (UNIT1 ～ 7) 与通道 (1-1 ～

7-15)，然后将测量的 ON/OFF 设为 [ ](ON)

: ON
: OFF

2 选择 [ 电压 ]

3 选择适合被测对象的量程

设定内容 : （ ∗ : 初始设定）

使用 LR8510、 L

∗、 20 mV、 100 mV、 200 mV、 1 V、

10 mV
2 V、 10 V、 20 V、 100 V、 1-5 V

使用 LR8515 时

50

∗、 500 mV、 5 V、 50 V、

mV

明显超出各量程的可测量范围时

数值显示与光标值显示为 “OVER”、“ −OVER”，运算值与保存数据按下表所示的值处理。

输入类型 输入量程

电压

测量仪表用仪器时

• 输入 4-20 mA 电流时，作为分流器，请在模拟输入端子的 + 与 - 之间连接 250Ω 的电阻。

(

⇒ 第 46 页 )

• 4-20 mA 输出仪表用仪器的输出测量可使用 [1-5 V] 量程。

• [1-5 V]量程是指在[10 V]量程显示范围中将上限 ： 设为5 V、下 限 ： 设为1 V的自动设定量程。

想要变更上下限值时，请设为 [10 V] 量程。

R8511 时

+OVER 值 -OVER 值

10 mv 0.0163835 -0.016384
20 mv 0.032767 -0.032768
50 mv 0.32767 -0.32768
100 mv 0.163835 -0.16384
200 mv 0.32767 -0.32768
500 mv 3.2767 -3.2768
1 V 1.6384 -1.6384
2 V 3.2767 -3.2768
5 V 32.767 -32.768
10 V 16.3835 -16.384
20 V 32.767 -32.768
50 V 327.67 -327.68
100 V 163.835 -163.84
1-5 V 16.3835 -16.384

73

3

第 3 章 设定

3

可使用转换比功能将显示值换算为任意值。 (⇒ 第 91 页 )

74

3.3

设定输入通道

进行温度测量 （使用热电偶）设置

使用热电偶测量温度时，进行通道设置。
在 [CH 设置 ] 画面中设定。

参照 :“设定时的按键操作” (⇒ 第 71 页 )

1 选择要设定的单元 (UNIT1 ～ 7) 与通道 (1-1 ～

7-15)，然后将测量的 ON/OFF 设为 [ ](ON)

2 选择 [ 热电偶 ]

3 设定适合测量温度的量程

设定内容 : （ ∗ : 初始设定）

使用 LR8510、 LR

∗、 500 ℃、 2000 ℃

100 ℃

如果设为 100 ℃、 500 ℃量程，则不能选择热电偶 B。使用
热电偶 B 时，请首先将量程设为 2000 ℃量程。

设定内容 :

使用 LR8515 时

0 ℃

100

8511 时

4 选择使用热电偶的类型

设定内容 : （ ∗ : 初始设定）

使用 LR8510、 LR

∗、 J、 E、 T、 N、 R、 S、 B、 W

K

使用 LR8515 时

K

∗、 T

8511 时

5 选择断线检测的有无

设定内容 : （ ∗ : 初始设定）

∗

OFF

ON

不进行断线检测。通常热电偶发生断线时，值
会变得不稳定。

热电偶温度测量时，进行断线检测。断线
时，数值显示与光标值显示为

“BURNOUT”，运算值与保存数据按 327.66

℃（100 ℃ f.s. 量程

（500 ℃ f.s 量程）、 3

2000 ℃ f.s 量程）处理。
可设

定的记录间隔有限制。

参照 :“关于记录间隔” (⇒ 第 68 页 )

.3 ℃

）、 1638

276.6 ℃（1000 ℃ f.s、

: ON
: OFF

1

23

4

温度测量范围

（温度测量范围因热电偶类

型而异）

K

-200 ℃～ 1350 ℃

J

-200 ℃～ 1200 ℃

E

-200 ℃～ 1000 ℃

T

-200 ℃～ 400 ℃

N

-200 ℃～ 1300 ℃

R

0 ℃～ 1700 ℃

S

0 ℃～ 1700 ℃

B

400 ℃～ 1800 ℃

W

0 ℃～ 2000 ℃

• B 显示为 0 ～ 400 ℃，但不保证
精度。

• LR8515 的 K 温度测量范围为 ­200 ℃～ 999.9 ℃。

5

6

6 选择基准接点补偿的方式

:

设定内容 : （ ∗ : 初始设定）

∗

INT

在本仪器内部进行基准接点补偿。直接将热
电偶 （或补偿导线）连接到本仪器时进行设
定。测试精度为温度测试精度与基准接点补
偿精度之和。

75

3.3

设定输入通道

关于断线检测

• 断线检测： 如果设为 ON，热电偶测量时，按记录间隔流入微弱电流以检测断线。

• 由于在测量以外的时序进行测量，因此不会影响测量值。

• 如果是 LR8510、 LR8511，在相同记录间隔时，由于断线检测： ON 一方的截止频率比断线检测：

OFF 更高，因此除去噪音的效果会减弱。

参照 :“截止频率” (⇒ 第 277 页 )

• 已测量量程的 +f.s. 温度时，如果热电偶电阻值超过下述值，则会被认定为断线。延长热电偶并在
断线检测为 ON 的状态下使用时，请使用线径较粗的线等。

量程

100 ℃ f.s. 500 ℃ f.s. 1000 ℃ f.s. 2000 ℃ f.s.

热电偶

（参考）在 K，100 ℃量程下使用线径为 0.32 mm 的热电偶测量 +f.s. 附近的温度时，如果线路延长

约 25 m 以上，则视为断线。

K 310 5400 960 2940

J 470 4150
E 450 5970
T 270 5440 5820 5440
N 270 1470
R 50 1040
S 50 120
B

W 220 910

———

—
—

—
—
—

—

200
570

590
580

1300

350
250

单位：

Ω

3

第 3 章 设定

3

超出热电偶的测量范围时，明显超出各量程的可测量范围时

• （例）使用的热电偶： T、温度测量输入范围： -200 ～ 400 ℃
超出热电偶的测量范围时，明显超出各量程的可测量范围时，波形
变为饱和状态，如右图所示，贴在画面上方。

• 明显超出各量程的可测量范围时，数值显示与光标值显示为

“OVER”、“−OVER”，运算值与保存数据按下表所示的值处理。

输入类型 输入量程

100 ℃

热电偶

• 断 线 检 测：设 为 ON 时，超出热电偶的测量范围或明显超出各量程
的可测量范围，也视为断线。 (

500 ℃

1000 ℃
2000 ℃

+OVER 值 -OVER 值

327.67 -327.68

1638.4 -1638.4

3276.7 -3276.8

⇒ 第 74 页 )

[ ℃ ]

1000

400

0

-200

-1000

76

3.3

设定输入通道

进行温度测量 （使用热电阻）设定

使用热电阻测量温度时，进行通道设置。
在 [CH 设置 ] 画面中进行设定。

参照 :“设定时的按键操作” (⇒ 第 71 页 )

1 选择要设定的单元 (UNIT1 ～ 7) 与通道 (1-1 ～

7-15)，然后将测量的 ON/OFF 设为 [ ](ON)

2 选择 [ 热电阻 ]

3 选择适合测量温度的测量量程

设定内容 : （ ∗ : 初始设定）

100 ℃ ∗、 500 ℃、 2000 ℃

4 选择使用的热电阻的类型

设定内容 : （ ∗ : 初始设定）

Pt100

∗、 JPt100

5 选择接线方式

设定内容 : （ ∗ : 初始设定）

连接 3 线式的热电阻。

∗

3 线式
4 线式 连接 4 线式的热电阻。

超出热电阻的测量范围时，明显超出各量程的可测量范围时

• （例）使用的热电阻： Pt100、温度测量输入范围： -200 ～ 800 ℃
超出热电阻的测量范围时，明显超出各量程的可测量范围时，波形
变为饱和状态，如右图所示，贴在画面上方。

• 明显超出各量程的可测量范围时，数值显示与光标值显示为

“OVER”、“ −OVER”，运算值与保存数据按下表所示的值处理。

输入类型 输入量程

100 ℃

热电阻

500 ℃

2000 ℃

+OVER 值 -OVER 值

327.67 -327.68

1638.4 -1638.4

3276.7 -3276.8

可测量温度的范围因设定的量
程而异

100 ℃
500 ℃
2000 ℃

温度测量的上、下限值因各传感器
的测量输入范围而异。

温度测量范围

（温度测量范围因热电阻类型

而异）

Pt100

JPt100

1

: ON
: OFF

[ ℃ ]

1000

800

-200

-1000

2

4

5

-100 ℃～ 100 ℃

-200 ℃～ 500 ℃

-200 ℃～ 2000 ℃

-200 ℃～ 800 ℃

-200 ℃～ 500 ℃

0

3

3.3

设定输入通道

进行温度设定 （使用 LR8514）

使用 LR8514 无线温湿度数据采集仪，进行通道设置。
在 [CH 设置 ] 画面中进行设置。

参照：“设定时的按键操作” (⇒ 第 71 页 )

: ON
: OFF

1 选择要设置的单元 (UNIT1 ～ 7) 与通道

(CH1-1T ～ CH7-2T)，然后将测量的 ON/OFF
设为 [ ](ON)

LR8514 的温度与湿度 2 个输入的测量 ON/OFF 通

用。

1

2

2 输入类型固定为温度，量程固定为 100 ℃。

温度测量范围

℃～ 100 ℃

-100

明显超出各量程的可测量范围时

数值显示与光标值显示为“OVER”、“−OVER”，运算值与保存数据按下表所示的值进行处理。

输入类型 输入量程

温度

100 ℃

+OVER 值 -OVER 值

327.67 -327.67

77

3

第 3 章 设定

3

78

3.3

设定输入通道

进行湿度测量设置 （使用 LR8511）

使用选件 Z2000 湿度传感器测量湿度时，进行通道设置。在 [CH 设置 ] 画面中进行设定。

参照 :“设定时的按键操作” (⇒ 第 71 页 )

1 选择要设定的单元 (UNIT1 ～ 7) 与通道，然后将

测量的 ON/OFF 设为 [ ](ON)

1

2 选择 [ 湿度 ]

*: 量程固定为 [100%f.s.]。

明显超出各量程的可测量范围时

数值显示与光标值显示为 “OVER”、“ −OVER”，运算值与保存数据按下表所示的值处理。

输入类型 输入量程

湿度

100%RH 3276.7 -3276.8

+OVER 值 -OVER 值

2

: ON
: OFF

进行湿度设置 （使用 LR8514）

使用 LR8514 无线温湿度数据采集仪，进行通道设置。
在 [CH 设置 ] 画面中进行设置。

参照：“设定时的按键操作” (⇒ 第 71 页 )

: ON
: OFF

1 选择要设置的单元 (UNIT1 ～ 7) 与通道 (CH1-1H

～ CH7-2H)，然后将测量的 ON/OFF 设为
[ ](ON)

LR8514的温度与湿度2个输入的测量ON/OFF 通用。

1

2

2 输入类型固定为湿度，量程固定为 100%RH。

*

进行电阻测量设置

测量电阻时，进行通道设置。在 [CH 设置 ] 画面中进行设定。

参照 :“设定时的按键操作” (⇒ 第 71 页 )

3.3

设定输入通道

79

1 选择要设定的单元 (UNIT1 ～ 7) 与通道，然后将测

量的 ON/OFF 设为 [ ](ON)

2 选择 [ 电阻 ]

1 2 3

: ON
: OFF

3 选择适合被测对象的量程

设定内容 : （ ∗ : 初始设定）

10 Ω

∗、 20 Ω、 100 Ω、 200 Ω

测量绕线电阻等感应性负载时，如果电感值为 50 mH 以上，就来不及响应，
不能进行正确的测量。

明显超出各量程的可测量范围时

数值显示与光标值显示为 “OVER”、“ −OVER”，运算值与保存数据按下表所示的值处理。

输入类型 输入量程

10 Ω 16.3835 -16.384

电阻

20 Ω 32.767 -32.768
100 Ω 163.835 -163.84
200 Ω 327.67 -327.68

+OVER 值 -OVER 值

3

第 3 章 设定

3

80

3.3

设定输入通道

进行累计测量设置

对从累计功率表或流量计等输出的脉冲数进行累计测量时，进行通道设置。在 [CH 设置 ]
画面中进行设置。

参照：“设定时的按键操作” (⇒ 第 71 页 )

1 选择要设置的单元 (UNIT1 ～ 7) 与通道，然后将测

量的 ON/OFF 设为 [ ](ON)。

2 选择 [ 累计 ]。
3 选择测量方法 （累计模式）。

设定内容 : （ ∗ : 初始设定）

*

加算
瞬时 测量在记录间隔内输入到本仪器的脉冲数。

测量从开始测量之后的脉冲数累计值。

按记录间隔进行脉冲数复位。

4 选择测量的基准 （斜率）

设定内容 : （ ∗ : 初始设定）

*

↑
↓

累计脉冲从 L → H 的次数。
累计脉冲从 H → L 的次数。

5 选择 High/Low 的基准值 （阈值）。

设定内容 : （ ∗ : 初始设定）

*

1V

4

V

1.0 将大于 V 的判断为 HIGH、将 0 ～ .5 V
判断为 LOW。

4.0 将大于 V 的判断为 HIGH、将 0 ～ 1.5
V 判断为 LO

W。

6 选择滤波器设置。

设定内容 : （ ∗ : 初始设定）

*

OFF

ON

将滤波器设为 OFF。
将滤波器设为 ON。可针对机械式接点

（继电器）输出的信号，防止因震颤 （间

歇电震）而导致错误计数。

1

累积 瞬时

检测
电平

: ON
: OFF

23

4

H

L

5

6

明显超出各量程的可测量范围时

数值显示与光标值显示为“OVER”、“−OVER”，运算值与保存数据按下表所示的值进行处理。

输入类型 输入量程

累计

1000Mc 2147483647 -

+OVER 值 -OVER 值

• 如果使用换算功能，则可使用将累计脉冲数转换为被测对象物理量
（Wh、 VA 等）的值进行显示。 (⇒ 第 91 页 )

•

如果超出 1,073,741,823 脉冲，则达到饱和状态。存在超出的可能性时，
建议在 [ 累计模式：瞬时 ] 下进行测量，然后利用 Excel 等进行相加。

进行转数测量设置

3.3

设定输入通道

81

测量旋转编码器、转数表等根据转数所输出的脉冲时，进行通道设置。对 1 秒钟内的输入
脉冲数进行计数，并求出转数。 [ 在 [CH 设置 ] 画面中进行设置。

参照：“设定时的按键操作” (⇒ 第 71 页 )

1 选择要设置的单元 (UNIT1 ～ 7) 与通道，然后将测

量的 ON/OFF 设为 [ ](ON)。

2 选择 [ 转数 ]。

: ON
: OFF

1

3

3 设置传感器输出的每圈的脉冲数。

设定内容 : （ ∗ : 初始设定）

*

～ 1000

1

根据脉冲数设置，自动设置量程。

4 选择测量的基准 （斜率）。

设定内容 : （ ∗ : 初始设定）

*

↑
↓

以 L → H 为基准测量转数。
以 H → L 为基准测量转数。

5 选择 High/Low 的基准值 （阈值）。

设定内容 : （ ∗ : 初始设定）

*

1V

4

V

1.0 将大于 V 的判断为 HIGH、将 0 ～ .5 V
判断为 LOW。

4.0 将大于 V 的判断为 HIGH、将 0 ～ 1.5
V 判断为 LO

W。

每 1 个单位增减

每 10 个单位增减

2

n=1 时 5000 r/s

0 V

4

H

L

5

6

3

第 3 章 设定

3

6 选择滤波器设置。

设定内容 : （ ∗ : 初始设定）

*

OFF

ON

将滤波器设为 OFF。
将滤波器设为 ON。可针对机械式接点

（继电器）输出的信号，防止因震颤 （间

歇电震）而导致错误计数。

82

3.3

设定输入通道

明显超出各量程的可测量范围时

数值显示与光标值显示为“OVER”、“−OVER”，运算值与保存数据按下表所示的值进行处理。

输入类型 输入量程

转数

5000r/s 2147483647 -

转数测量原理

在内部以 100 ms 采样测量累计脉冲数。

0

100 ms 200 ms

脉冲累计数

将 (t-1) ～ t [s] 之间的脉冲数除以每圈的脉冲数，求出时间 t [s] 的转数 r。

+OVER 值 -OVER 值

1 s 2 s

P20P10P2P10

r [r/s] =

（r/s： 1 秒的转数）

例： 脉冲 / 转数 = 4

1 s 时的累计脉冲数 P
2 s 时的累计脉冲数 P
t = 2 s 的转数 r

例外：时间 t[s] 为 1 秒以下时

时间 t [s] 为 1 秒以下时，由于不测量 t
计脉冲数乘以 10 的值作为 1 s 内的累计脉冲数，求出转数。
故此， t 为 1 秒以下时的转数存在偏差。

r [r/s] = x 100

t[s] 的累计脉冲数 - (t - 1) [s] 的累计脉冲数

脉冲 / 转数

= 1000 c、

10

= 2000 c 时，

20

按右面所示求出。

t=2

− 1[s] 的累计脉冲数，因此将 t − 0.1 [s] ～ t [s] 之间的累

t[s] 的累计脉冲数 - (t - 0.1) [s] 的累计脉冲数

脉冲 / 转数

2000

=

r

t=2

如果使用换算功能，则可使用将累计脉冲数转换为被测对象物理量

（Wh、 VA 等）的值进行显示。 (⇒ 第 91 页 )

− 1000

4

= 250 [r/s]

进行逻辑测量设置

进行逻辑测量时，进行通道设置。
在 [CH 设置 ] 画面中进行设置。

参照：“设定时的按键操作” (⇒ 第 71 页 )

1 选择要设置的单元 (UNIT1 ～ 7) 与通道，然后将测

量的 ON/OFF 设为 [ ](ON)。

2 选择 [ 逻辑 ]。

3 选择 High/Low 的基准值 （阈值）。

设定内容 : （ ∗ : 初始设定）

*

1V

4

V

1.0 将大于 V 的判断为 HIGH、将 0 ～ .5 V
判断为 LOW。

4.0 将大于 V 的判断为 HIGH、将 0 ～ 1.5
V 判断为 LO

W。

4 选择滤波器设置。

设定内容 : （ ∗ : 初始设定）

*

OFF

ON

将滤波器设为 OFF。
将滤波器设为 ON。可针对机械式接点

（继电器）输出的信号，防止因震颤 （间

歇电震）而导致错误计数。

83

3.3

设定输入通道

: ON
: OFF

1

3

第 3 章 设定

2

3

4

3

84

3.3

设定输入通道

进行电流测量设置

测量电流时，进行通道设置。
在 [CH 设置 ] 画面中进行设置。

参照：“设定时的按键操作” (⇒ 第 71 页 )

1 选择要设置的单元 (UNIT1 ～ 7) 与通道，然后将测

量的 ON/OFF 设为 [ ](ON)。

2 选择要使用的钳形传感器。

设定内容 : （ ∗ : 初始设定）

9657-10、 9669、 96
CT7044、 CT7045、 CT7046、 CT7631、 CT7636、
CT7642、 CT7731、 CT7736、 CT7742、 CT9667、
CT9691-90、 CT9692-90、 CT9693-90

75*、 9695-02、 CT6500、

3 选择适合被测对象的量程。

设定内容 : （ ∗ : 初始设定）

9657-10

9669

9675

9695-02

CT6500

CT7044

CT7045

CT7046

CT7631

CT7636

CT7642

CT7731

CT7736

CT7742

CT9667

CT9691-90

CT9692-90

CT9693-90

500 mA∗、 5 A
1000 A∗　
500mA∗、 5 A
5 A∗、 50 A
50 A∗、 500 A
50 A∗、 500 A、 5000 A
50 A∗、 500 A、 5000 A
50 A∗、 500 A、 5000 A
10 A∗、 100 A
20 A∗、 200 A
200 A∗、 2000 A
10 A∗、 100 A
20 A∗、 200 A
200 A∗、 2000 A
500 A∗、 5000 A
10 A∗、 100 A
20 A∗、 200 A
200 A∗、 2000 A

: ON
: OFF

1

5 6

2

3

4

4 选择零点抑制设置。

设定内容 : （ ∗ : 初始设定）

*

ON

OFF

各量程为10个计数值以下时进行零点抑制

即使为 10 个计数值以下也进行显示

（用于 DC 测量时的

5 选择电流钳的测量方法。

设定内容 : （ ∗ : 初始设定）

*

瞬时
平均

最大

记录各记录间隔的瞬时值。
以 0.5 秒间隔进行测量并记录各记录间隔

的平均值。（记录间隔为 “1 秒以

记录瞬时值）

时，
以 0.5 秒间隔进行测量并记录各记录间隔

的最大值。（记录间隔为 “1 秒以下”
时，记录瞬时值）

6 选择滤波器设置。

设定内容 : （ ∗ : 初始设定）

∗

OFF

ON

不使用滤波器。可进行包括高频成分在内
的电流测量。

50 Hz/60 Hz

的高频成分。

的电流测量时，可截止不需要

调零）

下”

3.3

设定输入通道

85

3

第 3 章 设定

3

6

• 使用钳形传感器 CT7044、 CT7045、 CT7046、 CT7631、 CT7636、

CT7642、 CT7731、 CT7736、 CT7742、CT9667 时，请将 LR8513 无线
电流钳数据采集仪的固件版本升级到 V1.40 以上。

• 使用电流钳测量方法 “最大”时，请将 LR8513 无线电流钳数据采集仪

的固件版本升级到 V1.30 以上。

86

3.4

进行警报设定

3.4 进行警报设定

如果按输入信号 （通道）设置警报条件，则可鸣响蜂鸣器或向外部输出警报信号。详情请
参照 “5.9 输出警报 （报警输出）
向外部输出警报信号时，需要连接外部控制端子。详情请参照 “9.3 输出警报信号 （报警
输出）” (⇒ 第 197 页 )。

” (⇒ 第 143 页 )。

3.5 进行保存设定

要在测量的同时自动保存到 SD 储存卡 /U 盘时，或手动保存的立即保存
存）时，需事先设定保存条件。

4 页 )，

有关设定方法，请参照 “自动保存” (⇒ 第 15

“立即保存” (⇒ 第 157 页 )。

（按保存键立即保

3.6

进行波形显示设定 （根据需要）

3.6 进行波形显示设定 （根据需要）

可根据需要进行波形显示设定。
也可以测量之后在波形 / 数值画面中进行变更。 (⇒ 第 109 页 )

测量期间不能显示设定画面。

设定时的按键操作

1

选择 [CH 设置 ] 画面

87

3

第 3 章 设定

3

2

选择要设置的项目

打开设置内容

选择内容

决定

利用单元按键切换设定单元，利用通道按键切换
设定通道。

设定波形显示颜色

可设定各输入通道的波形显示颜色。

波形显示颜色的从设定内容中选择。

设定内容： OFF ( x )、 24 色

如果按下取消键，则可切换显示 OFF 与选择颜色。

（设置导航启动期间不可切换）

88

3.6

进行波形显示设定 （根据需要）

利用倍率与显示位置设定纵轴方向的显示范围 （纵轴的放大和缩小）

可按通道设置纵轴方向的显示范围与 0 V 的显示位置 （0 位置）。
用倍率设定显示范围。以显示画面的中心为基准放大和缩小波形。

纵轴方向的显示范围与 0 V 的显示位置 用倍率设定显示范围 （放大和缩小）

100%

50%

0%

0 位置： 50%

在 [CH 设置 ] 画面中进行设定。

参照 :“设定时的按键操作” (⇒ 第 87 页 )

0 V

25%

25%

0 V

倍率： x1 x2

1 选择 [ 位置 ]

2 选择倍率

设定内容 : （ ∗ : 初始设定）

x100、 x50、 x20、 x10、 x5

3 选择 0 位置

设定内容 :

-50 ～ 150% （倍率： × 1 时）

倍率 0 位置设定范围 倍率 0 位置设定范围

× 1/2 0 ～ 100% × 10 -950 ～ 1050%

× 1-50～ 150% × 20 -1950 ～ 2050%
× 2 -150 ～ 250% × 50 -4950 ～ 5050%
× 5 -450 ～ 550% × 100 -9950 ～ 10050%

初始设定

输入类型 倍率 0 位置 输入类型 倍率 0 位置 输入类型 倍率 0 位置

电压 × 1
热电偶 × 1
热电阻 × 1

温度 × 1

测量范围

0 V

50

0
0

0

（倍率： x1）

100%

50%

0%

、 x2、 x1∗、 x1/2

湿度 × 1
电阻 × 1

累计

0 位置： 0%

0

0

转数 × 1
逻辑

--电流 （AC 电流钳

流（AC、 DC 电流钳

显示范围

100%

50%

0%

50%

每 1 个单位增减

增减幅度因选择倍率
而异

--

*

× 1

）电

*

）

× 1

100%

50%

0%

100%

1

2
3

0

0

50

用上、下限值设定显示范围时，倍率与 0 位置的设定无效。

3.6

进行波形显示设定 （根据需要）

用上、下限值设定纵轴方向的显示范围 （纵轴的放大和缩小）

用上、下限值设定纵轴方向的显示范围。

已根据上、下限值将电压量程自动设定为最适合量程，因此无需进行量程设定。

10

0

-10

在 [CH 设置 ] 画面中进行设定。

参照 :“设定时的按键操作” (⇒ 第 87 页 )

5
0

-5

1 选择 [ 上下限 ]

2 设置显示的上限值

将光标移动到数值输入栏并按决定键，显示数值设定
对话框。

参照 : 数值的输入方法 （下述）

数值设定对话框

3 设置显示的下限值

按照与上限值相同的方式进行设置。
显示范围的设置与转换比的设置是联锁的。

每 1 个单位增减， +/- 变更

移动数位

89

3

第 3 章 设定

3

1

2
3

初始设定

输入类型 上下限值 输入类型 上下限值

电压 -0.005 ～ 0.005
热电偶 0 ～ 100 电阻 0 ～ 10
热电阻 0 ～ 100 累计 0 ～ 5000

转数 0 ～ 5000 逻辑

电流 0 ～ 1 温度 0 ～ 100

 数值的输入方法

1. 用左右键将光标对准要设定的位，用上下键增减数值。
（最右面的框为辅助单位。用上下键移动到 E - P - T - G - M - k - 空格 - m - u - n - p - f - a

处。不使用单位时，请设为 “空白”

2. 设定值之后，选择 [ 决定 ]。

• 用倍率与 0 位置设定显示范围时，上、下限值的设定无效。

• 在波形 / 数值 画面上变更上、下限值时，不会变更为最适合量程。

湿度 0 ～ 100

-

）

90

3.6

进行波形显示设定 （根据需要）

进行横轴 1 格的时间设定 （横轴方向的放大和缩小）

可在横轴方向上放大或缩小波形显示。
需要放大时，将 1 格的时间设为较小值；需要缩小时，设为较大

值。在 [ 测量设置 ] 画面中进行设定。

参照 :“设定时的按键操作” (⇒ 第 66 页 )

1 格

选择 1 格的时间。

设定内容 : （ ∗ : 初始设定）

200 ms、 500 ms、 1 s
30 s、 1 min、 2 min、 5 min、 10 min、 20 min、
30 min、 1 h、 2 h、 5 h、 10 h、 12 h、 1 day [/ 格 ]

自动保存波形时

在测量开始时， 200 ms、 500 ms 设定自动变更为 1 s。
测量期间不能变更为 200 ms、 500 ms。

可选择的 [ 横轴 ] 范围因 [ 记录间隔 ] 的设定而异。

测量之后，如果变更 [ 记录间隔 ]， [ 横轴 ] 的选择范围则会发生变化，而实际可放大和缩小的横轴设定就是
对应而测量时记录间隔的选择范围。利用 LAN 连接 Logger Utility 进行测量期间，不能使用 200 ms ～ 2 s 的设
定 （与自动保存的设定无关）。自动被变更为 5 s。

横轴

[/ 格 ]

200 ms

500 ms
1 s
2 s
5 s
10 s
20 s

30 s
1 min
2 min
5 min
10 min
20 min

30 min
1h
2h
5h
10h
12h

1day

100 200 500 1 2 5 10 20 30 1 2 5 10 20 30 1

z
z
zzz
zzzz
zzzz
zzzzzz
zzzzzzz
zzzzzzz
zzzzzzzzz
zzzzzzzzzz
zzzzzzzzzz
zzzzzzzzzzzz
zzzzzzzzzzzzz
zzzzzzzzzzzzz
zzzzzzzzzzzzzzz
zzzzzzzzzzzzzzzz
zzzzzzzzzzzzzzzz
zzzzzzzzzzzzzzzz
zzzzzzzzzzzzzzzz
zzzzzzzzzzzzzzzz

测量期间或测量停止之后，可在波形 / 数值画面的 [ 波形 / 数值 ]
显示中进行变更。 (⇒ 第 112 页 )

*

、 2 s、 5 s、 10 s、 20 s、

z： 可选、×： 不可选

[ms] [s] [min] [h]

ЧЧЧЧЧЧЧЧЧЧЧЧЧЧЧ
ЧЧЧЧЧЧЧЧЧЧЧЧЧЧЧ

ЧЧЧЧЧЧЧЧЧЧЧЧЧ

ЧЧЧЧЧЧЧЧЧЧЧЧ
ЧЧЧЧЧЧЧЧЧЧЧЧ

记录间隔

ЧЧЧЧЧЧЧЧЧЧ

ЧЧЧЧЧЧЧЧЧ
ЧЧЧЧЧЧЧЧЧ

ЧЧЧЧЧЧ
ЧЧЧЧЧЧ
ЧЧЧЧЧЧ

××××

×××
×××

×
