测量指南
使用说明书
LR8400-21
LR8401-21
LR8402-21
数据记录仪
MEMORY HiLOGGER
2010 年 5 月 第一版 LR8400C981-00 (A981-00) 10-05H
前言
感谢您选择 HIOKI “ LR8400-21、 LR8401-21、 LR8402-21 数据记录仪”。
测量指南记载了基本测量方法。使用本仪器之前请务必阅读使用说明书。
本仪器包括以下使用说明书。请根据用途进行参照。
使用说明书 内容
1
前言
1
测量指南 （本书）
2
使用说明书
目录
操作概要与画面构成
测量前的准备
测量步骤
测量
确认波形或数值
用计算机观测数据
请首先阅读。
本书将为初次使用本仪器的人员介绍基本的操作方法。
记载了有关本仪器的功能与操作等详细内容与规格等。
介绍本仪器的画面构成和操作键的概要。 (⇒ 第 2 页 )
测量前有关准备的说明。 (⇒ 第 7 页 )
介绍从测量前的检查到观测为止的步骤。 (⇒ 第 8 页 )
通过同时测量电池电压 1.5V 的波动 （CH1）与
电池包温度变化并自动保存例子进行举例说明。
介绍本仪器的波形与数值确认方法。 (⇒ 第 14 页 )
介绍在计算机上观测数据的方法。 (⇒ 第 18 页 )
(⇒ 第 10 页 )
2
操作概要与画面构成
操作概要与画面构成

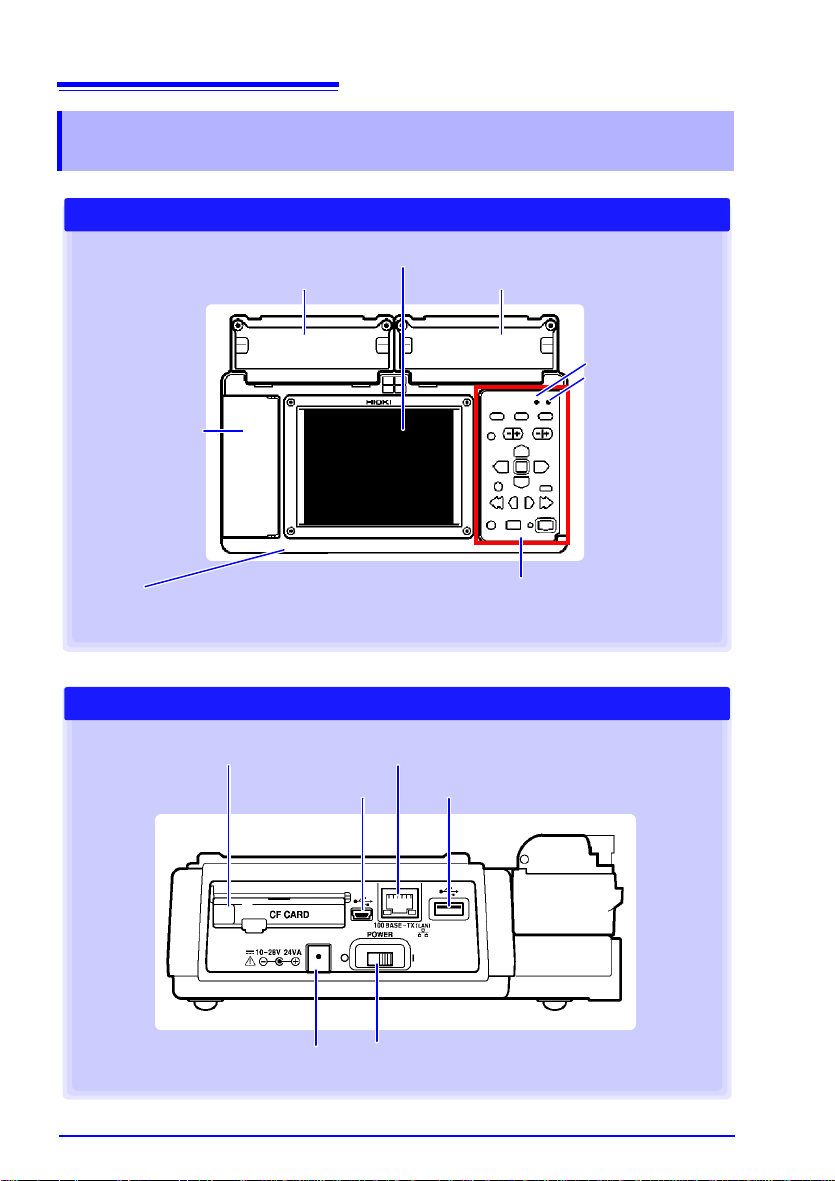

正面
显示区
通用单元 ∗ 电压·温度单元 ∗
外部 I/O 端子台
• 脉冲输入
• 报警输出
• 外部控制 （输入
输出）
• +12 V 电压输出
• 报警 LED
（背面）
收纳电池组处
电源 LED
打开电源时点
亮。
充电 LED
Z1000 电池组充电
期间点亮。
操作键
∗: 所连接的单元因出厂时的指定而异。
右侧面
CF 卡插口 网线插口
USB 连接线插口
AC 转换器连接端子
POWER 开关
U 盘插口
操作键
3
操作概要与画面构成
切换画面
波形 / 数值
切换波形 / 数值画面显示。
⇒ 第 4 页 )
(
设置
显示设置画面。
每按一次按键，都对画面内的
页面进行切换。 (
⇒ 第 5 页 )
文件夹
显示文件信息。
⇒ 第 6 页 )
(
滚动波形
读取光标值
利用滚轴 / 光标键选择波形
滚动或 A/B 光标移动，利用
左右键滚动波形或移动 A/B
⇒ 第 15 页 )
光标。 (
保存数据
手动保存时按此键。
开始和停止测量
开始、停止测量。
测量操作期间，
⇒ 第 9 页 )
点亮。 (

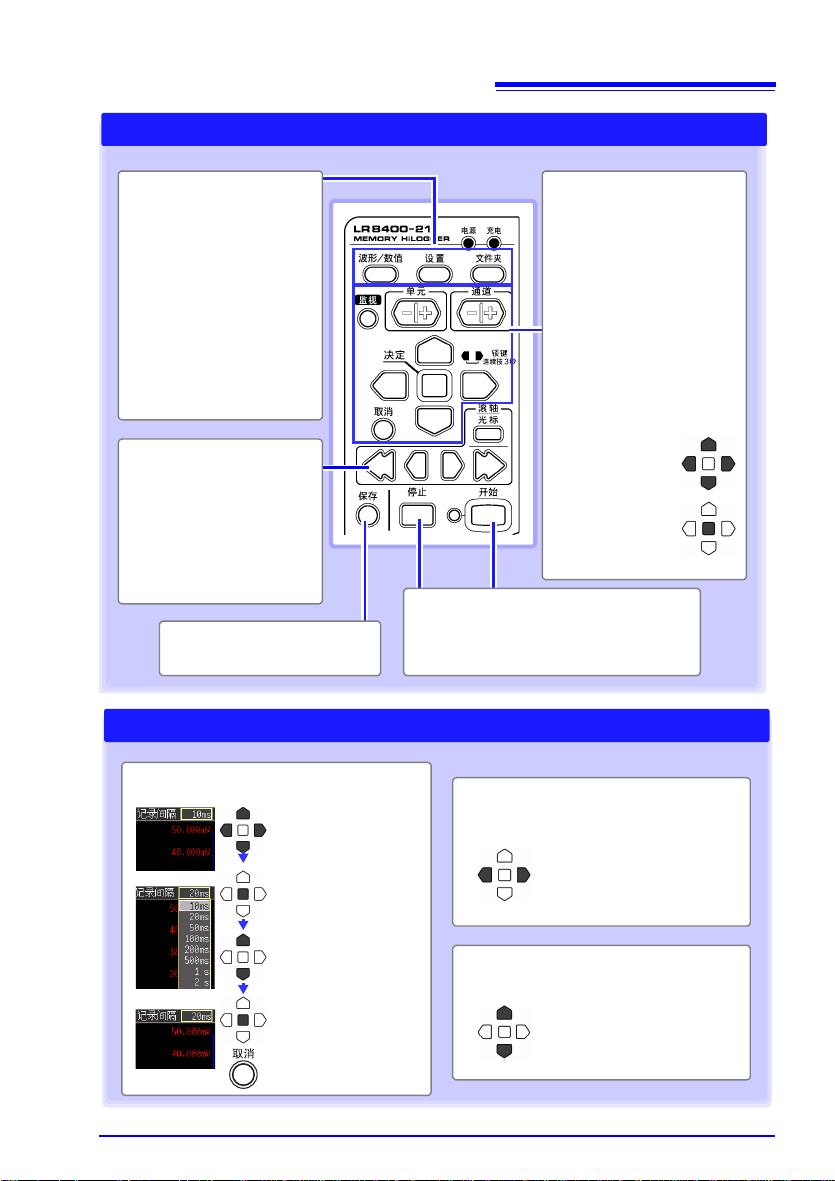

基本的键操作
进行设定和显示
通道
切换通道。
单元
切换单元。
监视
显示当前输入的波形与数值。
（不将数据保存到内存、 CF
卡与 U 盘中）
取消
取消设置。
光标
移动画面上的闪烁
光标。
决定
设置内容的显示或
确定。
开始键左侧的 LED （绿色）
更改设置内容
选择要更改的项目。
打开设置内容。
选择内容。
确定设置值。
或
取消设置。
按键设为无效状态
（按键锁定功能）
同时按下左右键 3 秒钟以
上，可进行按键锁定 / 解除。
进行调零
在波形 / 数值画面或 [CH 设置 ]
画面中同时按上、下键便执行
调零。
4
操作概要与画面构成
每按一次按键，都对
画面进行切换。
（7 种类型）

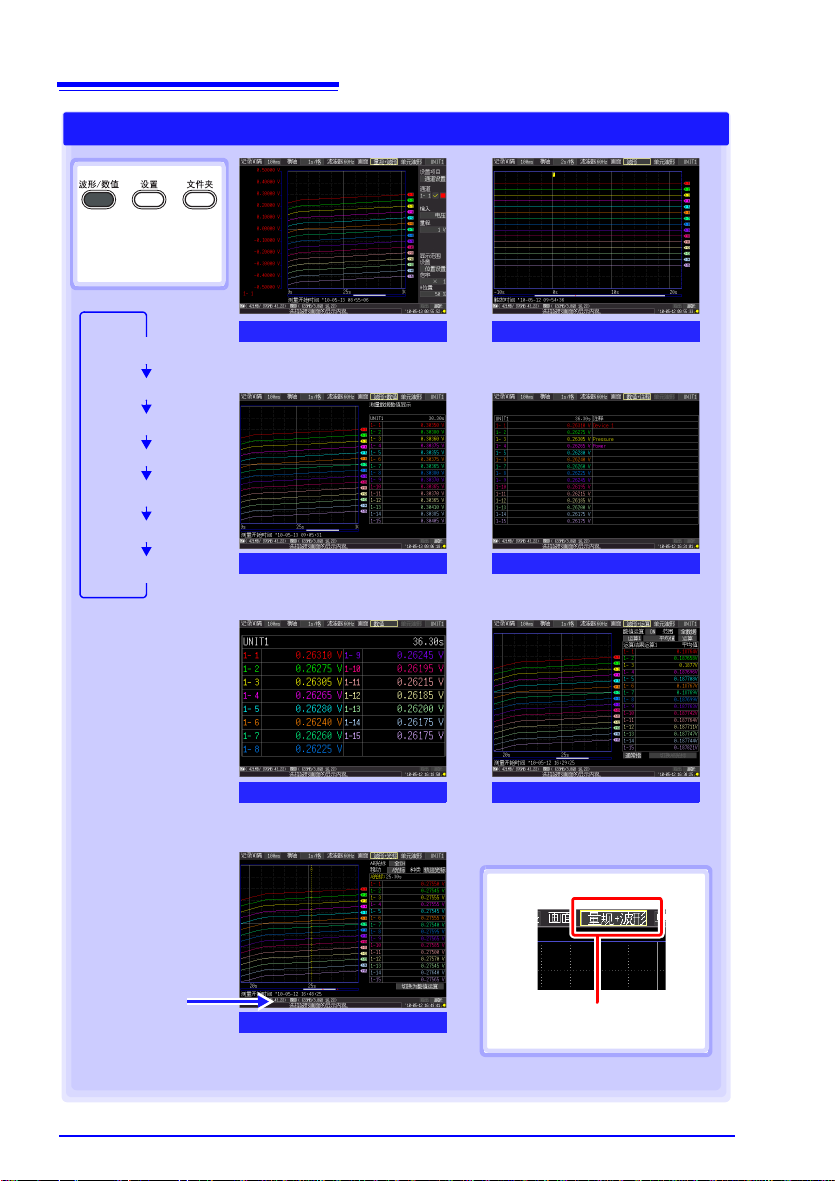

波形 / 数值画面
[ 量规 + 波形 ]
[ 波形 ]
[ 波形 + 数值 ]
[ 数值 + 注释 ]
[ 数值 ]
[ 波形 + 运算 ]
[ 波形 + 光标 ]
[ 量规 ＋ 波形 ] 显示
在测量数据中加上量规并显示
波形。
[ 波形 ＋ 数值 ] 显示
以波形和数值显示测量数据。
[ 数值 ] 显示
以数值显示测量数据。
[ 波形 ] 显示
以波形显示测量数据。
[ 数值 + 注释 ] 显示
以数值和注释显示测量数据。
[ 波形 ＋ 运算 ] 显示
以波形和运算结果显示测量数
据。
画面下方显示
操作说明。
[ 波形 ＋ 光标 ] 显示
以波形和光标值显示测量数
据。
也可以使用画面上的
设置项目进行切换。
每按一次按键，都对
画面进行切换。（7
种类型）
5
操作概要与画面构成

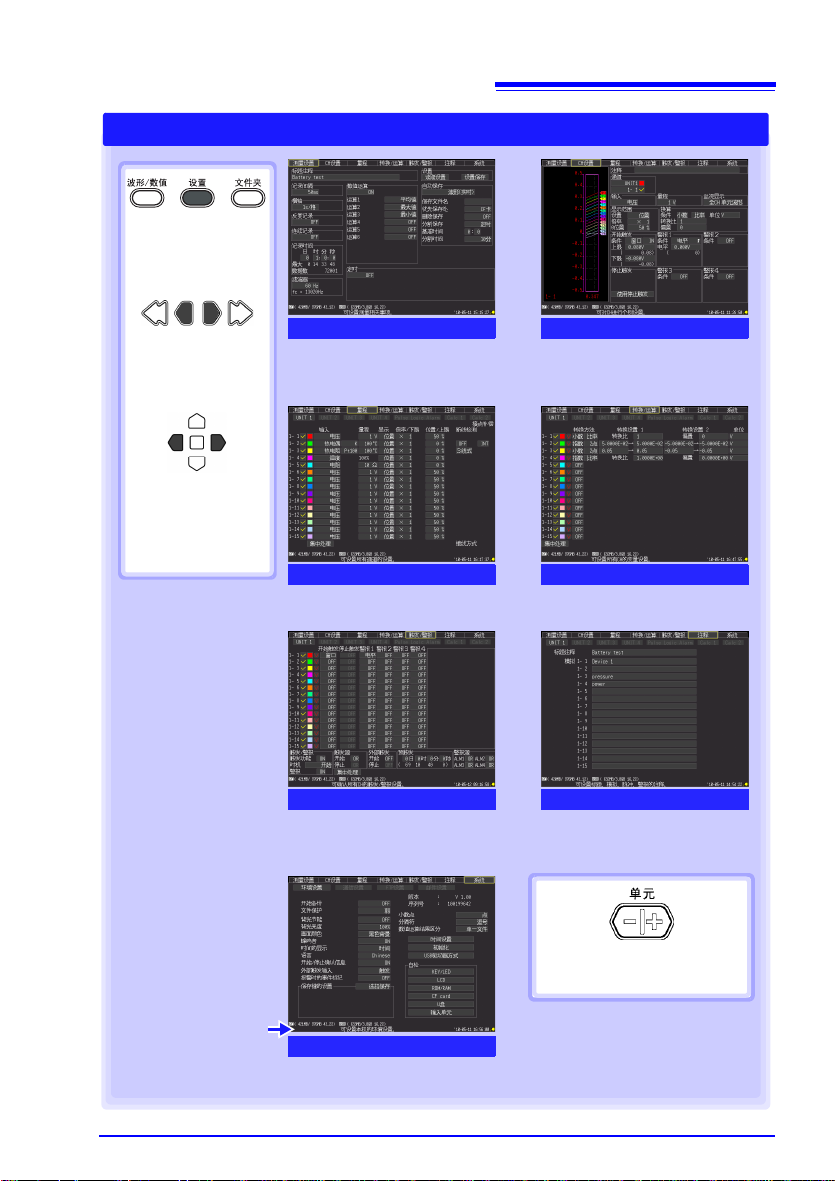

设置画面
使用左、右键也可进
行设置画面内的切
换。
光标位于标签位置
时，也可以利用左右
光标键进行设置画面
内的切换。
[ 测量设置 ] 画面
设置记录条件。
进行数值运算、自动保存以及
定时器设置。
[ 量程 ] 画面
可在查看所有通道设置内容的同
时进行设定。
[ 触发 / 警报 ] 画面
可按各输入通道设置记录条件
（触发功能）或警报鸣响设置。
[CH 设置 ] 画面
针对输入通道，在查看监视器
显示的同时进行设置。
[ 转换 / 运算 ] 画面
将测量值转换为任意单位后显示
时进行设置。
[ 注释 ] 画面
设置通道注释。
画面下方显示
操作说明。
切换单元，并按单元进行设
置。
[ 系统 ] 画面
设置系统环境。
6
操作概要与画面构成
画面下方显示
操作说明。

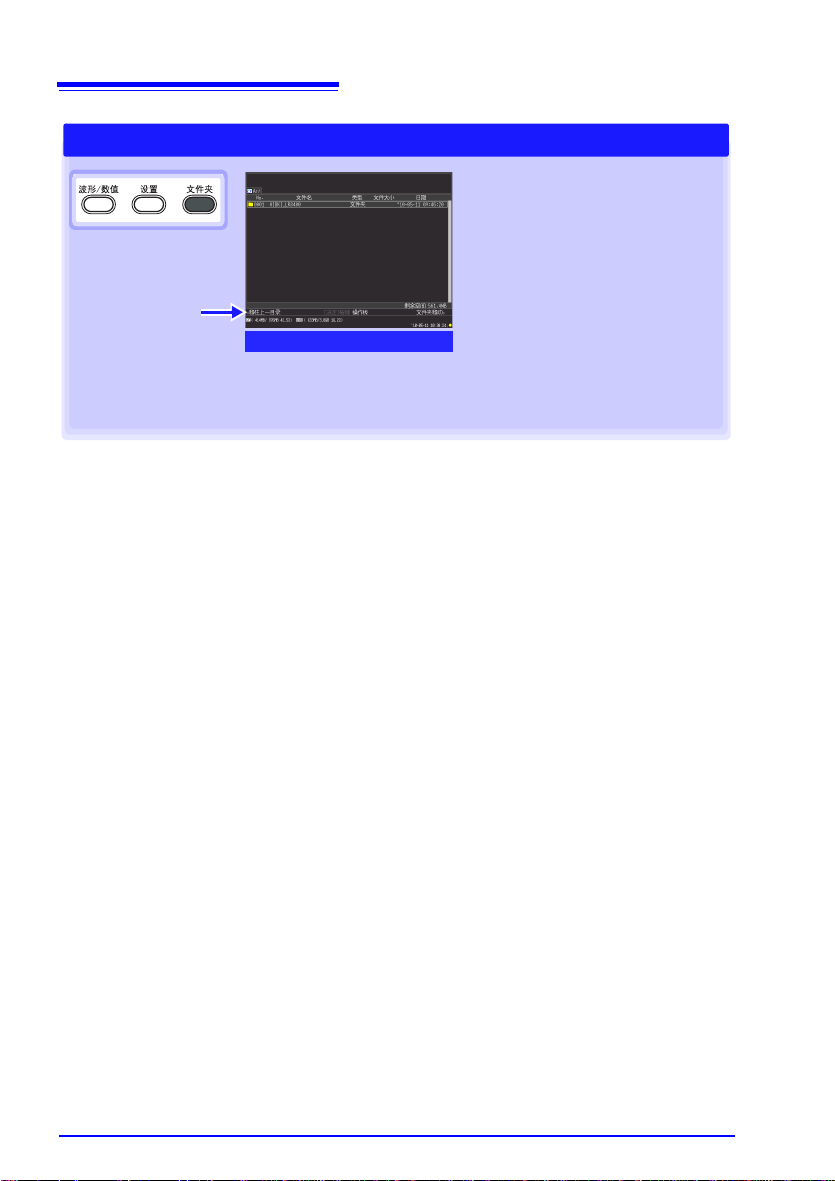

文件画面
文件画面
显示并管理 CF 卡 /U 盘内的文
件内容。
