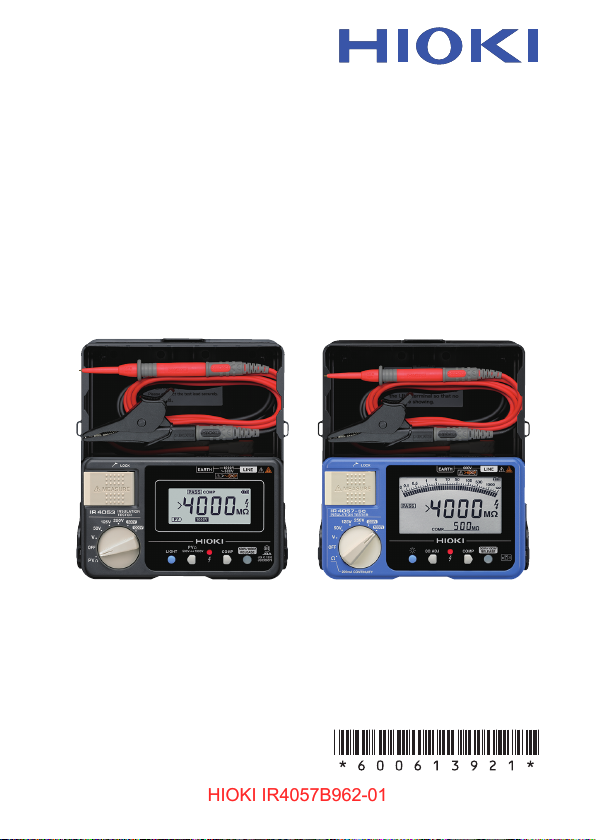

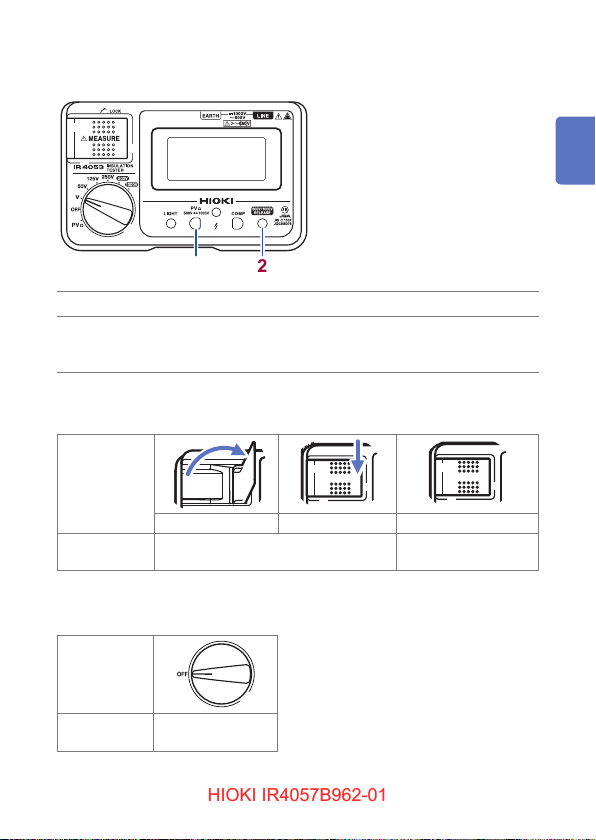

IR4053
HIOKI IR4057B962-01HIOKI IR4057B962-01
IR4053-10
IR4056
IR4056-20
IR4056-21
IR4057-50
绝缘电阻表
INSULATION TESTER
使用说明书
保留备用
May 2021 Revised edition 1
IR4057B962-01 21-05H
(IR4052C960-01)
CN

HIOKI IR4057B962-01HIOKI IR4057B962-01

限定支持机型的功能
HIOKI IR4057B962-01HIOKI IR4057B962-01
下述功能被限定用于支持机型。
功能
1
分钟值显示 – –
负电压通知
低电阻测量 –
PVΩ 测量
无线通讯 – –
* : 需要Z3210 无线适配器(选件)。
支持机型(标记在主机上的型号名称)
IR4053 IR4056 IR4057-50
– –
– –
:支 持
*
– :不支持
参照
�35页
�39页
�40页
�42页
�50页
IR4057B962-01

HIOKI IR4057B962-01HIOKI IR4057B962-01

目 录
HIOKI IR4057B962-01HIOKI IR4057B962-01
前言 ......................................................................................... 1
装箱内容确认 ............................................................................ 1
关于标记 .................................................................................. 4
关于安全 .................................................................................. 7
使用注意事项 ............................................................................ 9
1 概要 13
1
2
1.1 概要和特点 ............................................................ 13
1.2 各部分的名称与功能 ............................................... 14
2 测量前的准备 19
2.1 更换电池或保险丝 .................................................. 20
2.2 使用 L9788-10带开关测试线 .................................. 23
2.3 Z3210 无线适配器的安装(仅限于 IR4057-50).......... 25
3 进行测量 27
3.1 测量前的检查......................................................... 27
3.2 自动节电(节电功能) .............................................. 28
3.3 自动背光灯关闭(自动熄灭功能) .............................. 28
3.4 比较器功能 ............................................................ 29
比较器的设置方法 ............................................................. 30
比较器的解除方法 ............................................................. 31
3.5 测量绝缘电阻......................................................... 32
锁定功能 ........................................................................... 33
绝缘电阻的测量方法 .......................................................... 34
分钟值的显示(仅限于 IR4057-50) ................................... 35
1
测量端子电压特性 ............................................................. 36
3.6 放电功能 ............................................................... 37
3
4
5
6
7
附录
索引
i

目 录
HIOKI IR4057B962-01HIOKI IR4057B962-01
3.7 测量电压 ............................................................... 38
负电压通知功能(仅限于 IR4053) ....................................... 39
3.8 测量低电阻
(仅限于 IR4056、IR4057-50) ............................... 40
3.9 PV
3.10 无线通讯功能 (仅限于IR4057-50) ......................... 50
测量功能(仅限于IR4053) ............................. 42
Ω
使用GENNECT Cross ..................................................... 50
®
直接输入功能(HID 功能) ........................................ 54
Excel
4 规格 57
4.1 一般规格 ............................................................... 57
4.2
基本规格 · 精度规格 ............................................... 59
4.3 功能规格 ............................................................... 65
开机选项 ........................................................................... 66
5 维护和服务 67
5.1 有问题时 ............................................................... 68
错误显示与动作显示 .......................................................... 71
附录 附 1
附录 1 测量原理 ........................................................ 附1
附录 2 动作不确定性 .................................................. 附 1
附录 3 太阳能电池阵列绝缘电阻的测量方法 ................. 附 2
ii

前言
HIOKI IR4057B962-01HIOKI IR4057B962-01
前言
感谢您选择 HIOKI IR4053-10、IR4056-20、IR4056-21、
IR4057-50 绝缘电阻表。为了您能充分而持久地使用本产品,请妥
善保管使用说明书。
以后按标记在主机上的型号名称进行记载。
1

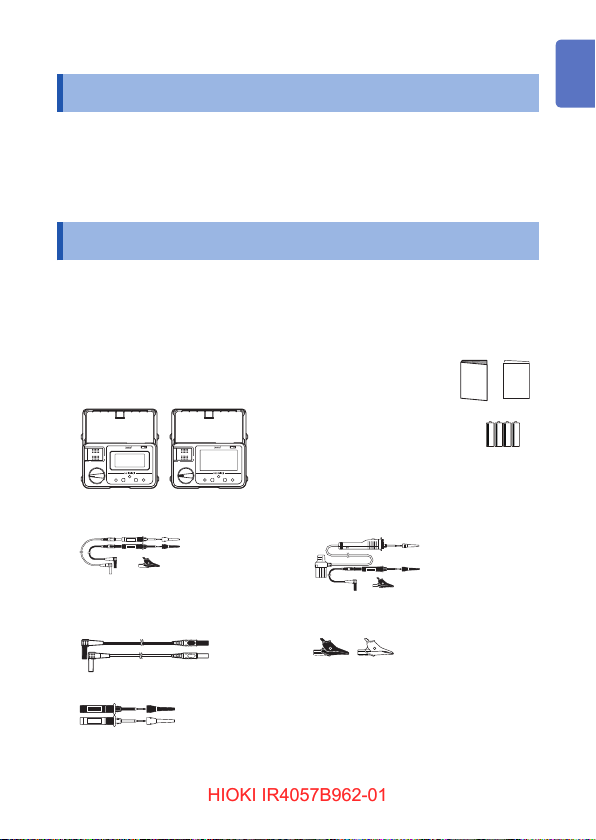

装箱内容确认
本仪器送到您手上时,请检查在运输途中是否发生异常或损坏后再使
用。尤其请注意附件、面板表面的开关及端子类等物件。万一有损坏
或不能按照参数规定工作时,请与销售店(代理店)或最近的HIOKI
营业据点联系。请确认装箱内容是否正确。
□ 绝缘电阻表
IR4053、
IR4056
L9787 测试线
□
(仅限于IR4053-10、IR4056-20)
□ L4930 连接线
(仅限于IR4057-50)
□ L4938 测试探针(仅限于 IR4057-50)
IR4057-50
□□使用说明书
使用注意事项
(0990A907)
□ 5 号碱性电池 (LR6)
× 4
□ 吊带
□ L9788-11 带开关测试线套装
(仅限于IR4056-21)
□ L4935 鳄鱼夹
(仅限于IR4057-50)
2
3
4
5
6
7
附录
索引
1

装箱内容确认
HIOKI IR4057B962-01HIOKI IR4057B962-01

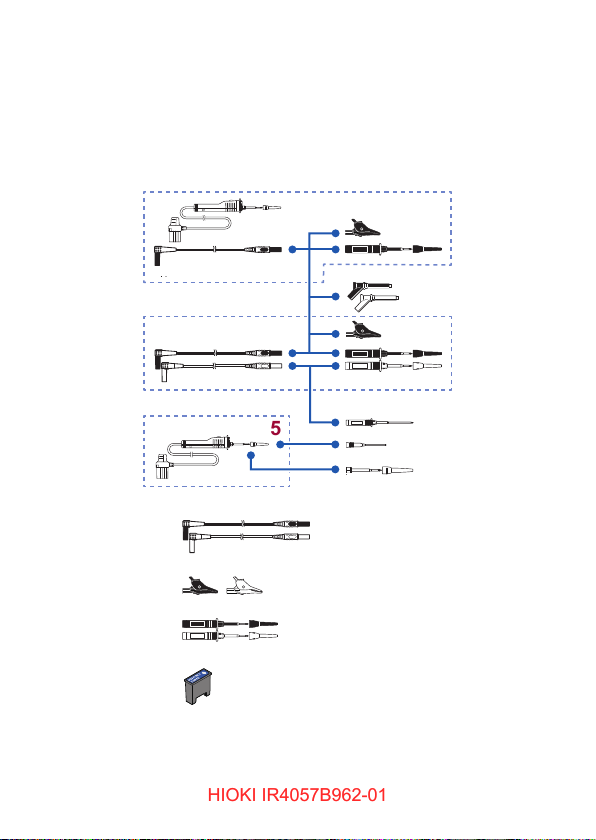

选件
本仪器可选购下述选件。需要购买时,请与销售店(代理店)或最近
的 HIOKI 营业据点联系。
选件可能会随时变更。请通过本公司网站确认最新信息。
1
2
3
8
9
10
11
2
5
4
6
7

装箱内容确认
HIOKI IR4057B962-01HIOKI IR4057B962-01
1
产品名称 最大额定电压与最大额定电流
L9788-11
1
9804-01 磁铁转换器(红色)
9804-02 磁铁转换器(黑色)
2
(φ11 mm,标准对应螺钉 :M6圆头螺钉)
L9787 测试线 (1.2 m)
3
L9787-91 断路器用探针
4
L9788-10 带开关测试线
5
L9788-92 断路器用探针
6
L9788-90 前端探针
7
L4930 连接线 (1.2 m)
8
L4935 鳄鱼夹
9
L4938 测试探针
10
Z3210 无线适配器(IR4057-50 用) -
11
带开关测试线套装
CAT III 600 V/CAT II 600 V、2 A
CAT IV 1000 V、2 A
CAT III 600 V/CAT II 600 V、10 A
CAT III 600 V、10 A
CAT III 600 V/CAT II 600 V、2 A
CAT III 600 V、2 A
CAT III 600 V/CAT II 600 V、2 A
CAT IV 600 V/CAT III 1000 V、10 A
CAT IV 600 V/CAT III 1000 V、10 A
CAT III 600 V/CAT II 600 V、10 A
2
3
4
5
6
7
附录
索引
3

关于标记
HIOKI IR4057B962-01HIOKI IR4057B962-01
关于标记
安全相关标记
本手册将风险的严重性与危险性等级进行了如下分类与标记。
危 险
警 告
注 意
重要事项
*
记述了极有可能会导致作业人员死亡或重伤的危险情况。
记述了极可能会导致作业人员死亡或重伤的情况。
记述了可能会导致作业人员轻伤或预计引起仪器等损害或
故障的情况。
存在必须事先了解的操作与维护作业方面的信息或内容时
进行记述。
表示存在强磁场危险。
会影响心脏起搏器等电子医疗设备的正常动作。
表示禁止的行为。
表示必须执行的“强制”事项。
表示说明记载于底部位置。
4

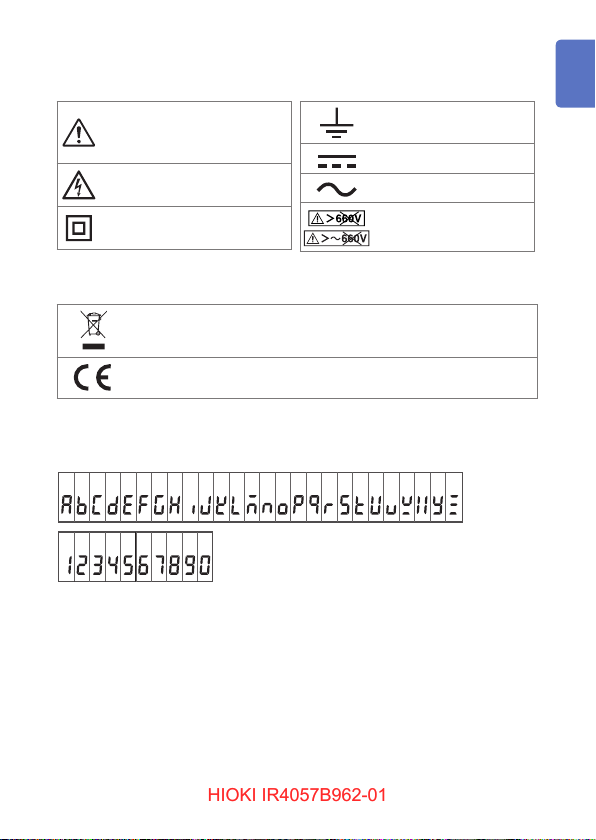

仪器上的符号
HIOKI IR4057B962-01HIOKI IR4057B962-01
表示注意或危险。仪器上显
示该符号时,请参照使用说
明书的相应位置。
表示该端子上施加有危险电
压。
表示通过双重绝缘或强化绝
缘进行全体保护的仪器。
与标准有关的符号
欧盟各国有关电子电气设备废弃的法规(WEEE 指令)的标记。
关于标记
表示接地端子。
表示直流电 (DC)。
表示交流电 (AC)。
表示不得在超出660 V
的交流配电系统中使用。
1
2
3
表示符合EU指令所示的安全限制。
画面显示
本仪器的画面按如下所示显示字母数字。
A B C D E F G H I J K L M N O P Q R S T U V W X Y Z
1 2 3 4 5 6 7 8 9 0
4
5
6
7
附录
索引
5

关于标记
HIOKI IR4057B962-01HIOKI IR4057B962-01
精度标记
测量精度通过由相对于读数 (reading) 的比例和数位分辨率 (digits)
定义的误差极限值来表示。
读数
(显示值)
数位分辨率
(分辨率)
表示测量仪器当前显示的值。用“
表示读数误差极限值。
表示数字式测量仪器的最小显示单位,即最小位的
digits (dgt)”来表示数位分辨率误差极限值。
“
% of reading (% rdg)”来
1。用
商标
•Bluetooth
®
字标与标识为注册商标,所有权归Bluetooth SIG,
Inc. 所有。日置电机株式会社根据使用许可使用这些字标与标识。
其它商标与注册商标分别为各所有方的商标与注册商标。
•Microsoft Excel 是美国 Microsoft Corporation 在美国、日本与
其它国家的注册商标或商标。
6

关于安全
HIOKI IR4057B962-01HIOKI IR4057B962-01
关于安全
本仪器是按照IEC 61010安全标准进行设计和测试,并在安全的状
态下出厂的。另外,如果不遵守本使用说明书记载的事项,则可能会
损坏本仪器所配备的用于确保安全的功能。
在使用本仪器前请认真阅读下述与安全有关的事项。
1
如果使用方法有误,有可能导致人身事故和仪器的故障。
请熟读使用说明书,在充分理解内容后进行操作。
关于保护用品
本仪器是在带电状态下进行测量的。为了防止发生触电事
故,请根据法规规定穿戴绝缘保护用品。
危 险
警 告
2
3
4
5
6
7
附录
索引
7

关于安全
HIOKI IR4057B962-01HIOKI IR4057B962-01
关于测量分类
为了安全地使用测量仪器,IEC 61010把测量分类按照使用场所分
成CAT II ~ CAT IV三个安全等级的标准。
危 险
•
如果使用分类数值等级小的测量仪器在大数值级别的场
所进行测量时,可能会导致重大事故,因此请绝对避免
这种情况。
•
如果利用没有分类标记的测量仪器对
的测量分类进行测量,可能会导致重大事故,因此请绝
对避免这种情况。
本仪器适合于 CAT III 600 V。
CAT II : 带连接插座的电源线的仪器(可移动工具、家用电器等)的初级侧电
CAT III :测量直接从配电盘得电的仪器(固定设备)的初级侧电路,以及从配
路,直接测量插座插口时。
CAT IV :
电盘到插座的电路时。
测量建筑物的进户电路、从进入口到电表及初级侧过电流保护装置
(分电盘)的电路时。
分电盘
进入口
进入线
CAT IV
电表
室内配线
CAT III
固定设备
CAT II ~ CAT IV
CAT II
T
插座
8

使用注意事项
HIOKI IR4057B962-01HIOKI IR4057B962-01
使用注意事项
为了您能安全地使用本仪器,并充分运用其功能,请遵守以下注意事
项。
除了本仪器的规格之外,还请在使用附件、选件、电池等的规格范围
内使用本仪器。
1
•
为了确保安全,使用测试线时,请勿连接到分电盘的初
级侧。
•
请勿用测试线顶端的金属部分使测量线路的
生短路。否则可能会导致发生电弧等重大事故。
•
为了防止短路与触电事故,测量期间切勿接触测试线顶
端的金属部分。
•
为了防止发生触电事故,请勿用测试线顶端使施加有电
压的线路发生短路。
如果测试线或本仪器有损伤,则可能会导致触电。使用之前,
请务必进行下述检查。
•
请在使用前确认测试线的外皮有无破损或金属露出。有
损伤时,请换上本公司指定的型号。
•
请先确认没有因保存和运输造成的故障,并在检查和确
认运作之后再使用。确认为有故障时,请与销售店(代理
店)或最近的
危 险
HIOKI营业据点联系。
2 线之间发
2
3
4
5
6
7
附录
索引
9

使用注意事项
HIOKI IR4057B962-01HIOKI IR4057B962-01
警 告
•
为了避免触电、短路事故或本仪器损坏,请注意下述事项。
测量之前,请务必确认旋转开关的位置。切换旋转开关时,
请从被测对象上拆下测试线。
•
请勿在超出本仪器额定值与规格范围的状态下使用。否则
可能会因本仪器损坏而导致触电事故。
•
使用本仪器时,请务必使用本公司指定的测试线。如果
使用非指定测试线,则无法安全地进行测量。
•
为防止发生电气事故,请在切断测量电路的电源之后连
接测试线。
•
为了防止触电事故,请按本仪器与测试线上标示的较低
一方的额定值进行使用。
注 意
•
0°C 以下的环境下,电缆会变硬。如果在这种状态下
在
弯曲或拉拽电缆,则可能会导致电缆外皮损坏或断线,
敬请注意。
•
本仪器外壳的保护等级(根据
* IP40 :
表示外壳对危险位置接近、外来固体物质进入以及水进入的保护等级。
4 :利用直径为1.0 mm 的金属丝防止接近危险部分。
0 :未对外壳内设备进行使其免受水的有害影响的保护。
EN 60529)为 IP40*。
10

本仪器的放置
HIOKI IR4057B962-01HIOKI IR4057B962-01
使用注意事项
警 告
请不要把本仪器放置在以下场所,否则会造成本仪器的故
障或事故。
•
日光直射的场所或高温场所
•
产生腐蚀性气体、爆炸性气体的场所
•
产生強电磁波的场所或带电物件附近
•
感应加热装置附近(高频感应加热装置、
•
机械震动频繁的场所
•
受水、油、化学剂与溶剂等影响的场所
•
潮湿、结露的场所
•
灰尘多的场所
IH电磁炉等)
注 意
请勿放置在不稳定的台座上或倾斜的地方。否则可能会因
掉落或翻倒而导致人员受伤或本仪器故障。
运输注意事项
运输本仪器时,请小心搬运,以免因震动或碰撞而导致损坏。
1
2
3
4
5
6
7
附录
索引
11

使用注意事项
HIOKI IR4057B962-01HIOKI IR4057B962-01
本仪器的使用
装有心脏起搏器等电子医疗设备的人士请勿使用9804-01,
9804-02磁铁转换器。另外也不要靠近9804-01, 9804-02,
否则会非常危险。可能会损害医疗设备的正常动作,甚至造
成生命危险。
为了防止本仪器损坏,在搬运及使用时请避免震动、碰撞。
尤其要注意因掉落而造成的碰撞。
测试线
•
测试线的顶端金属针套有可拆卸的盖子。为防止短路事
故,在按测量分类
按CAT II 分类进行测量时,请拆下盖子。对于处于 OFF
状态的断路器的次级侧,可拆下盖子使用。(参照 :“关
于测量分类”(第 8 页))
•
测量期间盖子意外脱落时,请停止测量。(第
危 险
注 意
注 意
CAT Ⅲ进行测量时,请务必盖上盖子。
25页)
12

1
HIOKI IR4057B962-01HIOKI IR4057B962-01
概要
1.1 概要和特点
本仪器是可缩短绝缘测试作业时间的绝缘电阻表。
本仪器并未设计用于生产线,也不适合生产线使用。请将ST5520绝
缘电阻测试仪用于生产线。
高速响应
•
与原来机型相比,大幅度改进了响应速度
•
可进行类似指针型的使用
得到强化的比较器功能
•
从测量开始到合格与否判定之间的时间非常短,因此,可用于类似万用表的
导通测试
•FAIL判定(不合格)时,背光灯会点亮为红色
测量值偏差较小
•
在一般的测量环境下,测量值不会产生偏差
易于查看的显示区
•
背光灯光源上装有高亮度白色
•
采用广视角
高精度电压测量功能
•
带有精度与卡片型万用表相同的直流
•
测量电压时无需更换为卡片型万用表
PV
Ω
•
可正确测量太阳能电池面板的绝缘电阻
LCD
测量功能(仅限于IR4053)
LED
/交流电压计
1
2
3
4
5
6
7
附录
索引
13

各部分的名称与功能
HIOKI IR4057B962-01HIOKI IR4057B962-01
1.2 各部分的名称与功能
正面
IR4056、IR4057-50
(第18页、第 20 页、
1
32页、第38页 )
第
(插图所示为IR4057-50的情形)
显示区
上部
32
4
MEASURE键(第 15 页)
1
EARTH端子 用于连接黑色测试线
2
CONTROL端子 用于控制L9788-10带开关测试线
3
LINE端子 用于连接红色测试线
4
旋转开关 用于切换测量功能
5
LIGHT键 用于点亮/熄灭背光灯
6
0Ω ADJ键
7
带电警告显示 测量端子之间有电压时点亮
8
COMP键
9
RELEASE键
10
14
(第9页)
(第9页)
1065 97 8
用于开始测量绝缘电阻
用于在低电阻量程下执行调零
与 COMP 键同时按下 :设置无线通讯功
50页) (IR4057-50)
能(第
用于设置比较器判定基准值
与0
ADJ键同时按下 :设置无线通讯功
Ω
50页) (IR4057-50)
能(第
已设为
500 V或1000 V量程时,在测量
之前按下(以防止错误施加)

IR4053
HIOKI IR4057B962-01HIOKI IR4057B962-01
1 2
500 V↔1000 V键 PVΩ量程时,用于切换 500 V 与 1000 V
1
•
500 V/1000 V
2
RELEASE
关于 MEASURE键
键
已设为
按下(以防止错误施加)
•
已设为
(其它与IR4056、IR4057-50 相同)
500 V、1000 V 量程时,在测量之前
PVΩ 量程时,用于确定施加电压
各部分的名称与功能
1
2
3
4
MEASURE
键的操作
本书中的记载 将
:要进行连续测量时非常便利。
*
关于電源 OFF
旋转开关的状
态
本书中的记载
弹起* 按住右侧 扳倒(或松开)
MEASURE键设为ON
将旋转开关设为
OFF
将MEASURE键设
5
6
OFF
为
7
附录
索引
15

各部分的名称与功能
HIOKI IR4057B962-01HIOKI IR4057B962-01

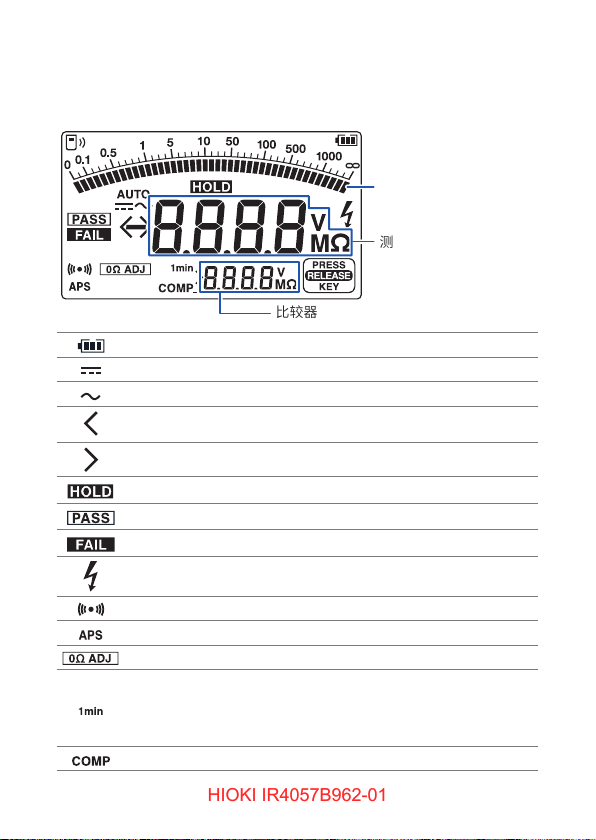

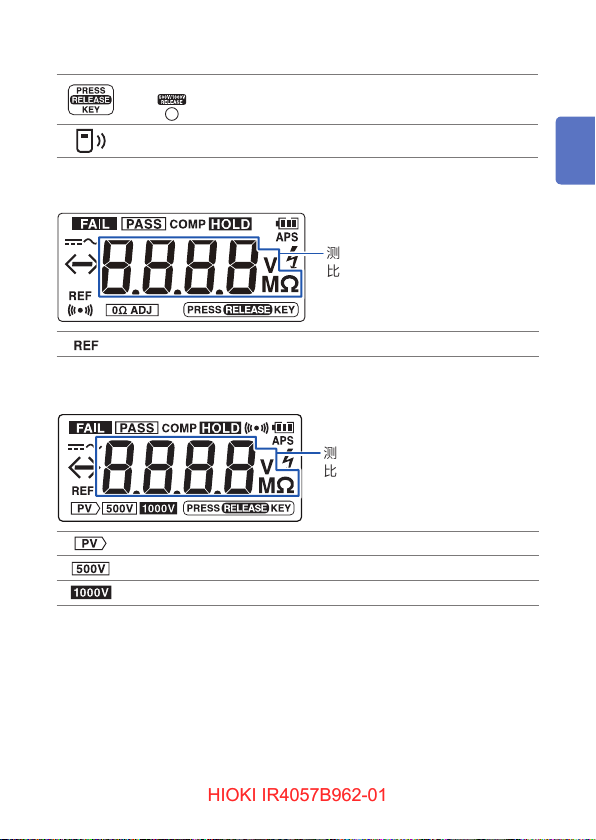

显示区
IR4057-50
条形图
测量值
显示电池余量(3 阶段)(第 27 页)
在V量程下测量的电压为直流时点亮
在V量程下测量的电压为交流时点亮
测量值为最小显示值以下时进行闪烁
测量值为最大显示值以上时进行闪烁
保持测量值时点亮
比较器判定为PASS判定(合格)时点亮(第 29 页)
比较器判定为FAIL判定(不合格)时点亮(第 29 页)
测量端子之间有危险电压时闪烁
判定结果蜂鸣器(仅限于比较器设置时)(第 29 页)
自动节电功能启动30秒之前显示(第 28页)
低电阻测量中执行调零时点亮(第 40 页)
1分钟值的显示(第 35 页)
•
绝缘电阻测量开始
•
表示显示区下部的电阻值为
量值)
比较器功能有效时点亮(第 29 页)
16
比较器判定基准值或
1分钟之后点亮
1 分钟值(测量开始1分钟之后的测
1分钟值

IR4056
HIOKI IR4057B962-01HIOKI IR4057B962-01
设为500 V或1000 V 量程时点亮
按下 之后熄灭,可进行绝缘测量
显示无线通讯功能的状态(第 50 页)
测量值或
比较器基准值
在比较器功能中显示基准值时点亮
各部分的名称与功能
(其它与
IR4057-50相同)
1
2
3
IR4053
测量值或
比较器基准值
(其它与
IR4056、IR4057-50 相同)
选择PVΩ测量模式时点亮
在PVΩ测量模式下处于500 V量程时点亮
在PVΩ测量模式下处于1000 V量程时点亮
背面(序列号标签)
序列号由9位数字构成。其中,左起2 位为制造年份(公历的后2位),接下来 2
位为制造月份。
4
5
6
7
附录
索引
17

各部分的名称与功能
HIOKI IR4057B962-01HIOKI IR4057B962-01

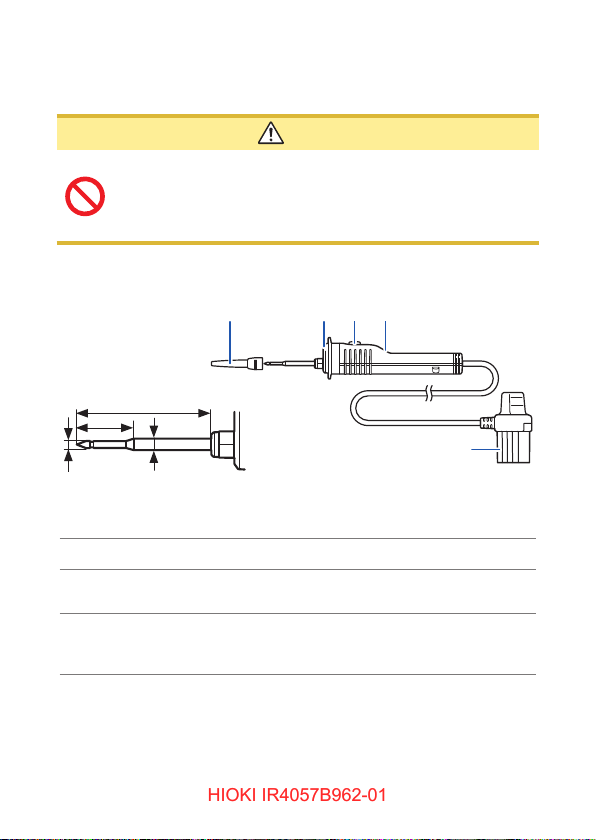

L9788-10带开关测试线
注 意
即使将L9788-10连接到绝缘电阻表上,本仪器的
MEASURE键也保持有效。在将L9788-10连接到本仪器
的状态下,如果将本仪器的MEASURE键设为ON,则会
输出测试电压,敬请注意。
请参照 :L9788-92 断路器用探针的连接(第 24 页)
顶端放大图
35
16
φ1.8
指示灯 与本仪器的背光灯联锁点亮
1
MEASURE键
2
判定显示
3
φ3.0
18
单位 :mm
盖
•
用于开始测量绝缘电阻
•
与本仪器的带电警告显示联锁点亮为红色
根据比较器的判定结果点亮
•PASS :绿 色
•FAIL :红 色
1 2 3
插头

测量前的准备
HIOKI IR4057B962-01HIOKI IR4057B962-01
2
注 意

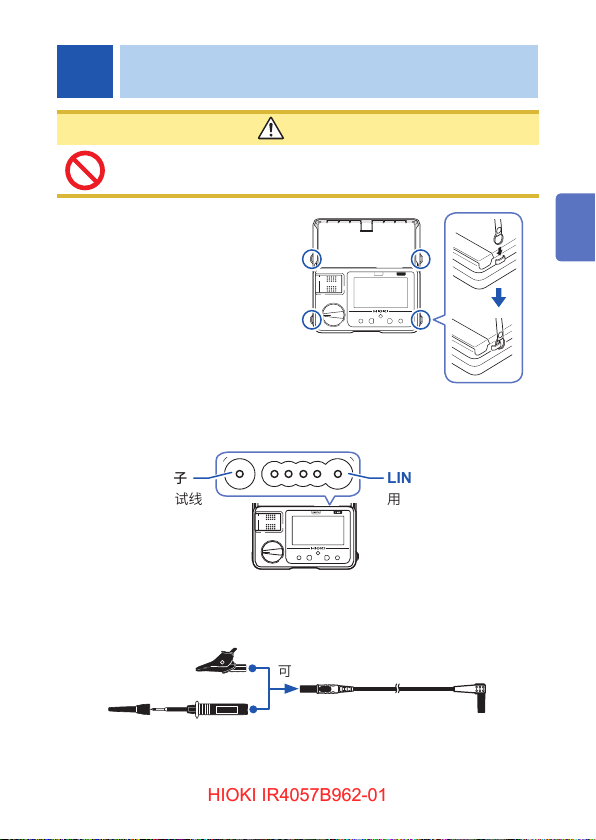

请将吊带可靠地安装到本仪器的4处安装位置上。如果安装
不牢靠,携带时则可能会导致本仪器掉落,从而造成损坏。
安装吊带
1
请打开双重环开口的端部,穿入本仪
器的安装部分。
1
2
3
安装电池(第20页)
2
将测试线连接到测量端子上
3
EARTH测量端子
用于连接黑色测试线
连接测试探针或鳄鱼夹
4
向测试线插入测试探针或鳄鱼夹。
可靠地安装在4 处
位置上
4
LINE测量端子
用于连接红色测试线
5
6
7
或
可靠地插到底
附录
索引
19

更换电池或保险丝
HIOKI IR4057B962-01HIOKI IR4057B962-01
2.1 更换电池或保险丝
•
为了避免发生触电事故,请将
从被测对象上拆下测试线,然后更换电池。
•
更换之后,请务必盖上电池盖,并用螺钉固定之后再使用。
•
请勿将电池短路、充电、分解或投入火中。否则可能会
导致破裂,非常危险。
•
请使用指定形状、特性、额定电流和电压的保险丝。请
勿使用未指定的保险丝(尤其是额定电流较大的保险丝)。
另外,请勿在保险丝盒短路的状态下继续使用。否则可
能会导致本仪器损坏,造成人身伤害事故。
指定保险丝 :FF0.5 AH/1000 V(70 172 40.0.500:
SIBA公司生产)(超速熔断、含消弧剂、高切断容量)
可在最近的 HIOKI代理店购买。(IR4053 无需更换保险
丝)
•
为防止本仪器的损坏和触电事故,请使用出厂时安装的
固定电池盖的螺钉。螺钉丢失或损坏时,请垂询销售店(代
理店)或最近的
HIOKI营业据点。
警 告
MEASURE键设为 OFF,
20
